Page 1

MANUEL D’UTILISATION

RADIOTÉLÉPHONE

VHF MARINE

Modèle

FM-4850

www.furuno.com

Page 2

3XE1ROFR57090-$ '$7(2),668(MAY9

Page 3

L'opérateur et l'installateur doivent lire les consignes de sécurité avant d’utiliser ou d’installer l’équipement.

CONSIGNES DE SÉCURITÉ

Indique une situation susceptible de présenter un danger

AVERTISSEMENT

ATTENTION

qui, si elle n’est pas évitée, peut entraîner des blessures graves voire mortelles.

Indique une situation susceptible de présenter un danger qui, si elle n'est pas évitée, peut entraîner des blessures mineures à modérées.

Avertissement, Attention

Action interdite

AVERTISSEMENT

N'ouvrez pas l’équipement.

Cet appareil utilise un circuit électrique à forte tension susceptible de causer une électrocution, des brûlures voire des risques mortels. Seul du personnel qualifié peut ouvrir l'équipement.

En cas d’infiltration d’eau ou de chute d’objet dans l’équipement, couper immédiatement l’alimentation sur le tableau de distribution.

Un incendie ou un choc électrique peut en résulter.

Si l'équipement dégage de la fumée ou des flammes, couper immédiatement l'alimentation sur le tableau de distribution.

Un incendie ou un choc électrique peut en résulter.

Si vous pensez que l’équipement ne fonctionne pas normalement ou émet des bruits étranges, coupez immédiatement l’alimentation sur le tableau de distribution et contactez un technicien de service FURUNO.

N’essayez pas de démonter ou de modifier l’équipement.

Un incendie, un choc électrique ou des blessures graves peuvent survenir. Si l’équipement ne fonctionne pas correctement, veuillez contacter votre revendeur.

Veiller à ce que ni la pluie, ni des éclaboussures ne s’infiltrent dans l’équipement.

L'infiltration d'eau dans l'équipement peut provoquer un incendie ou un choc électrique.

Action obligatoire

AVERTISSEMENT

Ne pas placer de récipients contenant des liquides sur ou à proximité de l’équipement.

Un incendie ou un choc électrique peut survenir si un liquide se renverse dans l’équipement.

Ne pas manipuler l’équipement avec des mains mouillées.

Un choc électrique peut survenir.

Utilisez un fusible adapté.

L'utilisation d'un fusible non adapté peut provoquer un incendie ou un choc électrique.

ATTENTION

Ne pas toucher l’antenne lorsque l’équipement émet une transmission.

Un choc électrique peut survenir.

N’utilisez pas d'appareil haute pression pour nettoyer l'équipement.

L'indice d'étanchéité de l'équipement est indiqué dans les caractéristiques techniques à la fin du présent manuel. Néanmoins, l'usage de nettoyeurs haute pression peut entraîner une infiltration d'eau qui endommagerait ou provoquerait une panne de l'appareil.

Page 4

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

Couper l’alimentation sur le tableau de distribution avant de commencer l’installation. Placez un panneau d’avertissement à proximité du tableau général pour indiquer que l’alimentation doit être coupée lors de l’installation de l’appareil.

Un choc électrique, des blessures graves ou un incendie peuvent survenir si l'alimentation n'est pas coupée lors de l'installation de l'équipement.

Ne vous approchez pas de l’antenne à une distance inférieure à celles répertoriées ci-dessous lors des transmissions.

L’antenne émet des ondes radio susceptibles d’être dangereuses pour l’homme.

Densité de puissance RF au niveau de l’ouverture d’antenne

point des 100 W/m

10 W/m 1,2 W/m

0,2 mW/cm

Distance

(EMA : exposition maximum autorisée)

Cet appareil est conforme au point 15 du règlement FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Ce dispositif ne doit pas causer d’interférences nuisibles. (2) Ce dispositif doit accepter toutes les interférences reçues, y compris les interférences pouvant induire des opérations non souhaitées.

[Avis relatif à l’exposition aux radiations] Cet appareil est conforme aux limites FCC d’exposition aux radiations, avancées ci-après, pour un environnement incontrôlé.

Cet appareil est conforme aux limites FCC d’exposition aux radiations, avancées ci-après, pour un environnement incontrôlé. Cette antenne doit être installée à une distance minimale de 150 cm de votre corps.

0,12 m 0,39 m 2,50 m 1,50 m

iBd 6 : lamixam ennetna’d niaG

Description requise selon

IEC 60945

IEC 60945 MPE by IC MPE by FCC

Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre transmetteur.

Remarque : Cet appareil a été testé et respecte les normes de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation commerciale. Cet appareil génère, utilise et peut diffuser des radiofréquences et, dans le cas d’une installation et d’une utilisation non conformes aux instructions, il peut provoquer des interférences nuisibles avec les communications radio. Cependant, il n'existe aucune garantie qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences nuisibles avec un récepteur radio ou un téléviseur, ce qui peut être détecté en mettant l’appareil sous et hors tension, l’utilisateur peut essayer d’éliminer les interférences en suivant au moins l’une des procédures suivantes :

- réorienter l’antenne de réception ou l’installer ailleurs ;

- augmenter la distance entre l’appareil et le récepteur ;

- brancher l’appareil sur une prise appartenant à un circuit différent de celui sur lequel le récepteur est branché ;

- consulter un distributeur ou un technicien radio/TV qualifié pour obtenir de l’aide.

Avertissement ISEDC RSS

Cet appareil est conforme au(x) norme(s) RSS d’Innovation, Science and Economic Development Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d’interférences, et (2) il doit accepter toute interférence, notamment celles pouvant induire des opérations non souhaitées.

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Page 5

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

Avis de l’ISEDC relatif à l’exposition aux radiations :

Cet appareil est conforme aux limites d’exposition aux radiations ISEDC RF avancées ci-après, pour un environnement incontrôlé.L’antenne doit être installée à une distance minimale de 250 cm de votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre transmetteur.

ISEDC exposition aux radiations:

Cet équipement est conforme avec ISEDC les limites d'exposition aux rayonnements définies pour un contrôlé environnement. L'antenne doit être installée avec une distance minimale de 250cm de votre corps. Cet émetteur ne doit pas être co-localisés ou fonctionner en conjonction avec une autre antenne ou émetteur.

Tout changement ou toute modification non approuvée expressément par l’autorité responsable de la conformité peut annuler le droit de l’utilisateur relatif au fonctionnement de l’appareil.

Avis relatif à la conformité aux normes CE

Ce produit est conforme à la directive RED CE 2014/53/UE. Le gain d’antenne maximal est de 6 dBi, qui est calculé dans la PIRE. La distance entre l’antenne et le point d’observation est de 2 m.

，

ATTENTION

S’assurer que l’alimentation est compatible avec la tension nominale de l’équipement.

Un raccordement à une source d'alimentation inadaptée peut entraîner un incendie ou endommager l'équipement.

Respectez les distances de sécurité du compas suivantes pour éviter les interférences avec un compas magnétique :

FM-4850

HS-4800 SP-4800

Compas standard

0,40 m 0,30 m 0,70 m 0,45 m 2,65 m 1,75 m

Compas magnétique

Page 6

REMARQUES IMPORTANTES

Ni-Cd Pb

Généralités

• Ce manuel a été rédigé dans un style simplifié afin de répondre aux besoins des utilisateurs internationaux.

• L’utilisateur de cet appareil doit lire et suivre attentivement les descriptions de ce manuel. Toute erreur d'utilisation ou de maintenance risque d'annuler la garantie et de provoquer des blessures.

• Toute copie partielle ou intégrale du présent manuel sans l’accord écrit préalable de FURUNO est formellement interdite.

• En cas de perte ou de dégradation du présent manuel, contactez votre distributeur pour le remplacer.

• Le contenu du présent manuel et les caractéristiques techniques de l’équipement peuvent faire l’objet de modifications sans préavis.

• Les exemples d’écrans (ou illustrations) contenus dans le présent manuel peuvent différer des écrans réels. Ils dépendent de la configuration de votre système et des paramètres de votre équipement.

• Conservez soigneusement le présent manuel afin de pouvoir le consulter ultérieurement.

• Toute modification de cet appareil (et du logiciel) par des personnes non autorisées par FURUNO entraînera l’annulation de la garantie.

• L’entité suivante intervient en qualité d’importateur de nos produits en Europe, conformément à la DÉCISION N° 768/2008/CE.

– Nom : FURUNO EUROPE B.V. – Adresse : Ridderhaven 19B, 2984 BT Ridderkerk, Pays-Bas

• Tous les noms de marques et de produits sont des marques commerciales, des marques déposées ou des marques de service appartenant à leurs détenteurs respectifs.

Mise au rebut de cet équipement

Pour mettre cet appareil au rebut, merci de vous conformer à la réglementation locale relative à l’élimination des déchets industriels. En cas de mise au rebut aux États-Unis, consultez le site de l'Electronics Industries Alliance (http://www.eiae.org/) pour connaître la procédure à suivre.

Mise au rebut d’une batterie usagée

Certains appareils FURUNO contiennent une ou plusieurs batteries. Pour savoir si c’est le cas du vôtre, consultez le chapitre consacré à la maintenance. Si votre appareil contient une batterie, suivez les instructions ci-dessous. Avant la mise au rebut, recouvrez les bornes + et de la batterie d’adhésif afin de prévenir tout risque d’incendie ou d’émission de chaleur dû à un court-circuit.

Au sein de l'Union européenne Le symbole de poubelle barrée indique que les batteries, quel que soit leur type, ne doivent pas être jetées dans une poubelle classique, ni dans une décharge. Apportez vos batteries usagées à un site de collecte de batteries conformément à votre législation nationale et à la directive Batteries 2006/66/UE.

Aux États-Unis

Le symbole composé de trois flèches formant un triangle indique que les batteries rechargeables Ni-Cd et à l'acide de plomb doivent être recyclées. Veuillez rapporter les batteries usagées à un site de collecte conformément à la législation locale.

Dans les autres pays

Il n'y a pas de normes internationales pour le symbole de recyclage des batteries. Les symboles de recyclage peuvent être appelés à se multiplier au fur et à mesure que les autres pays en créeront.

Page 7

Manuel d’utilisation du FM-4850

Contenu

AVANT-PROPOS ........................................................................... 1

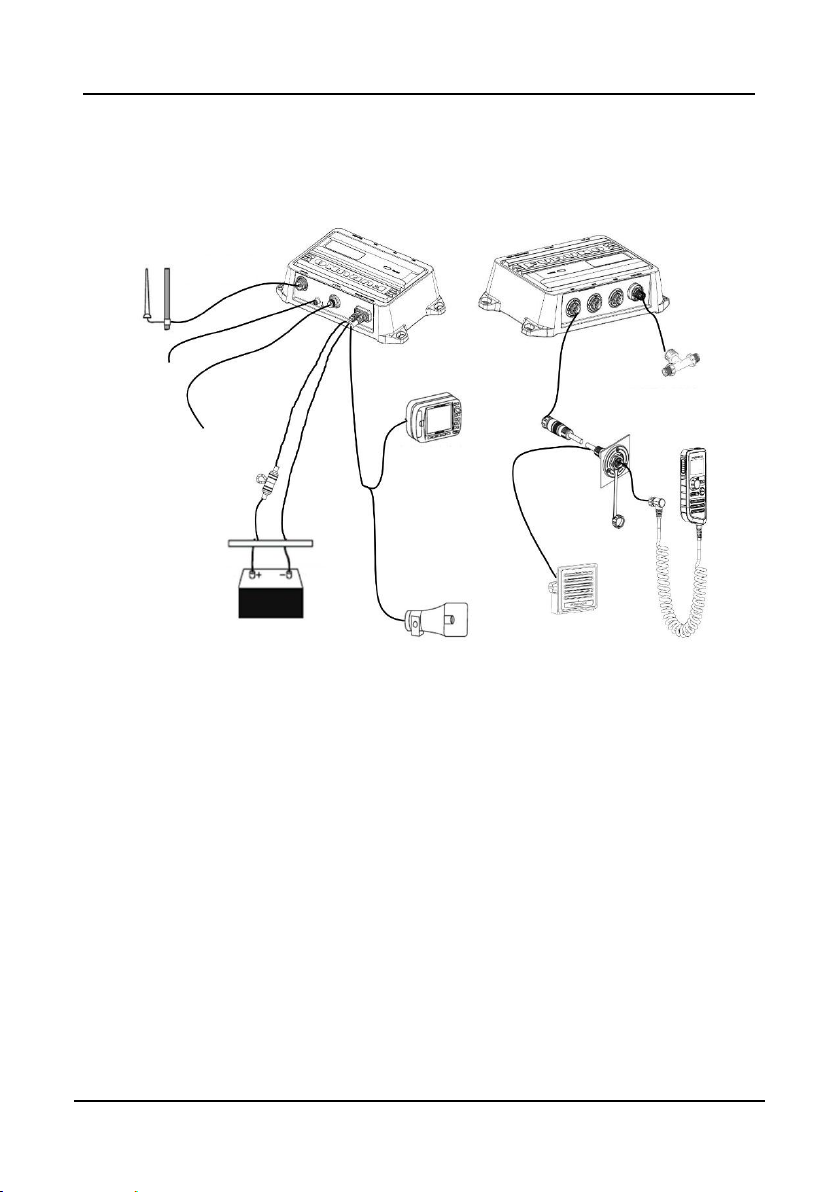

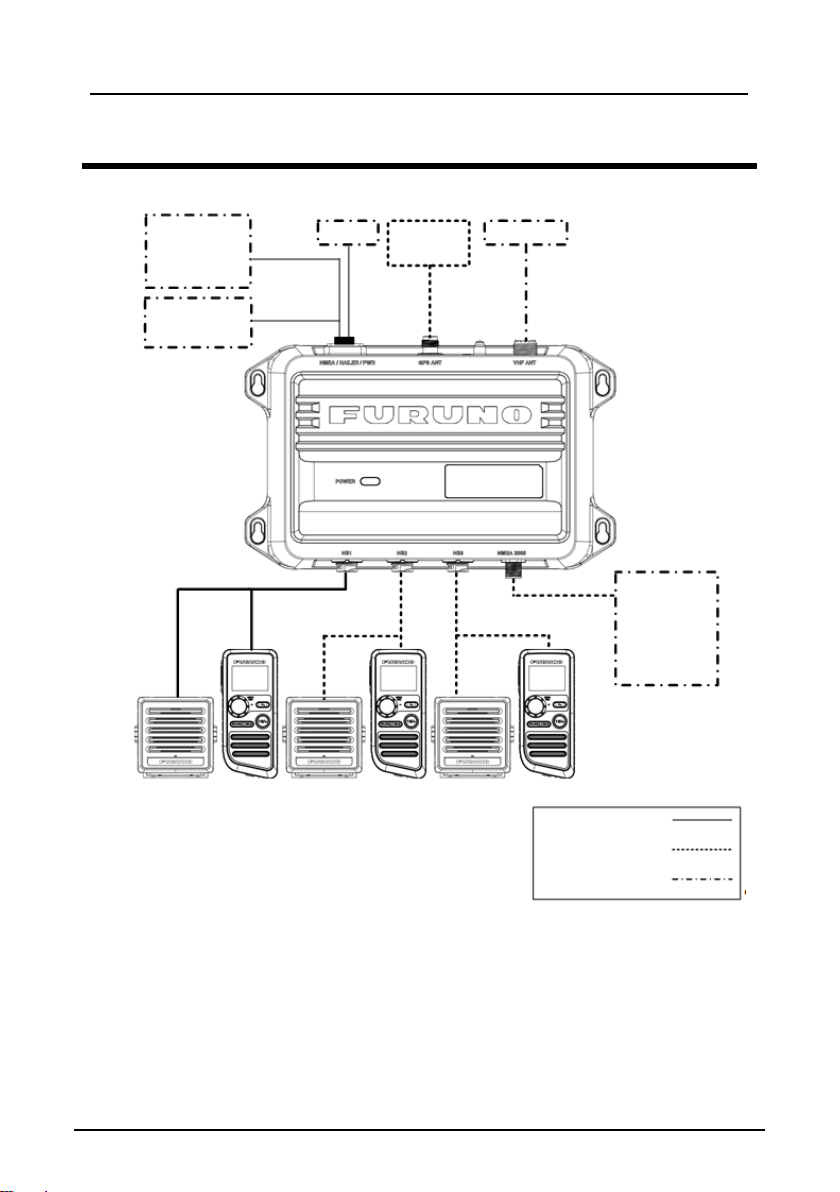

CONFIGURATION DU SYSTÈME .................................................. 3

1. DÉMARRAGE ........................................................................... 4

1.1 Appel d’urgence (CH16) .................................................................................. 4

1.2 Comment appeler un autre canal (CH16 ou CH9) .......................................... 4

1.3 Canaux 13 et 67 (uniquement groupe de canaux américains) ........................ 5

2. COMMANDES ........................................................................... 6

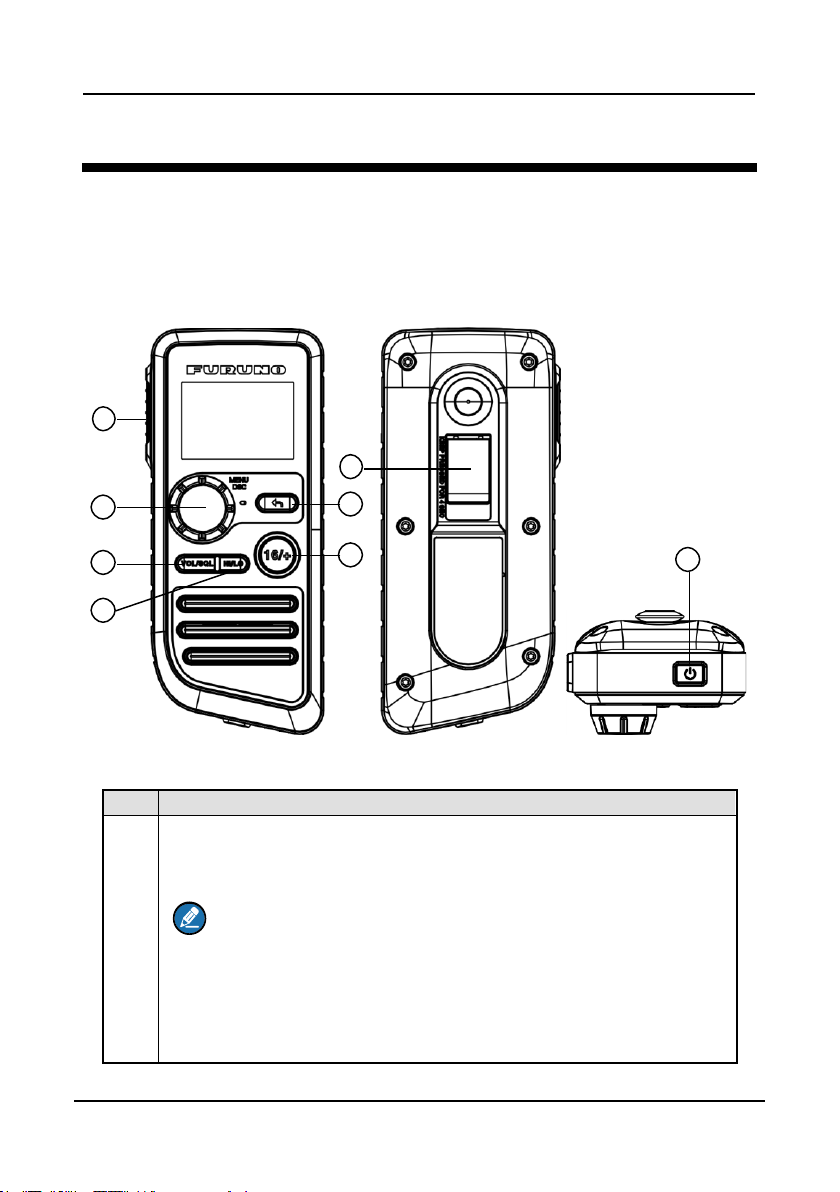

2.1 Combiné .......................................................................................................... 6

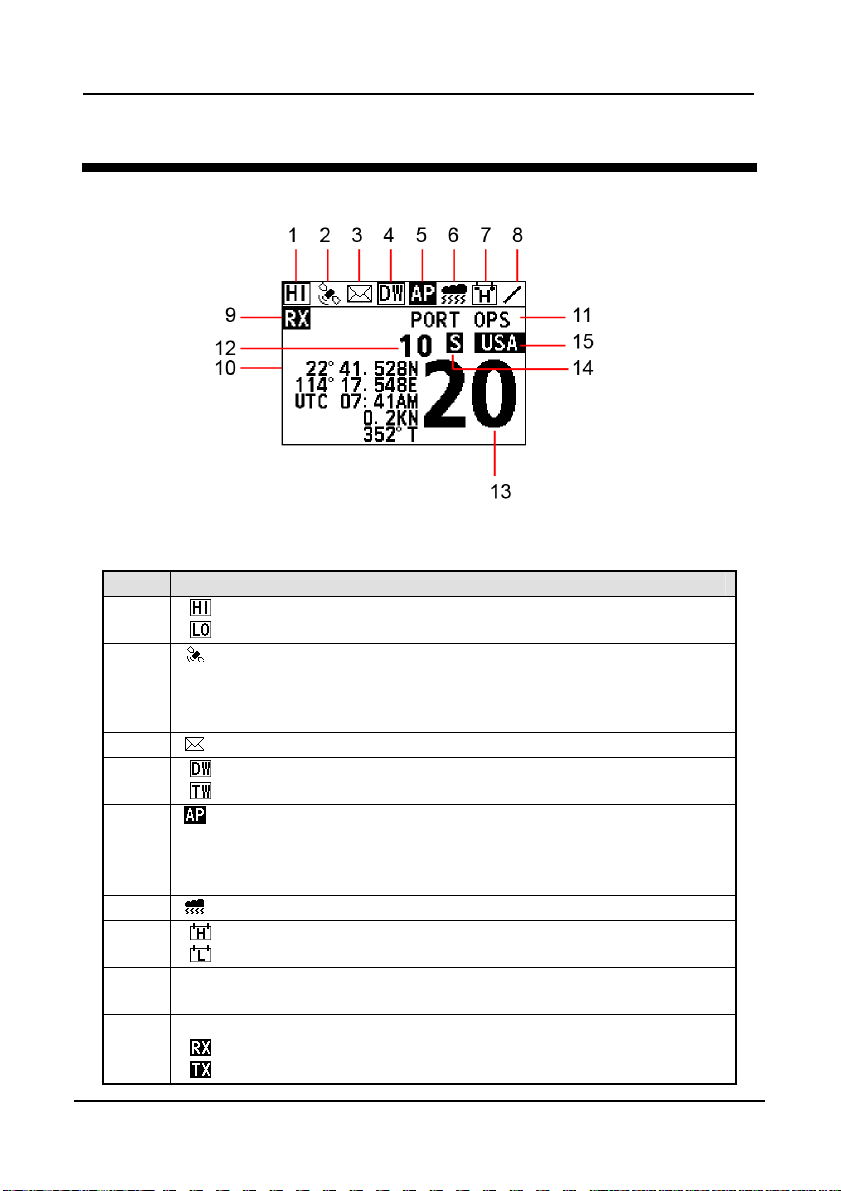

3. ÉCRAN D’ACCUEIL .................................................................. 8

4. APPEL SÉLECTIF NUMÉRIQUE ............................................ 10

4.1 Généralités .................................................................................................... 10

4.2 Identité du service mobile maritime ............................................................... 10

4.2.1 Qu’est-ce qu’une MMSI ? .................................................................... 10

4.2.2 Comment saisir votre numéro MMSI ................................................... 10

4.3 Appel de détresse ASN ................................................................................. 11

4.3.1 Comment lancer un appel de détresse ASN ....................................... 11

4.3.2 Comment recevoir un appel de détresse ASN .................................... 14

4.4 Appel individuel ............................................................................................. 15

4.4.1 Comment lancer un appel individuel ................................................... 15

4.4.2 Comment recevoir un appel individuel ................................................ 17

4.5 Appel de groupe ............................................................................................ 19

4.5.1 Comment lancer un appel de groupe .................................................. 20

4.5.2 Comment recevoir un appel de groupe ............................................... 21

4.6 Appel à tous les bateaux ............................................................................... 23

4.6.1 Comment lancer un appel à tous les bateaux ..................................... 23

4.6.2 Comment recevoir un appel à tous les bateaux .................................. 24

4.7 Appel de demande de position ...................................................................... 25

4.7.1 Comment lancer un appel de demande de position ............................ 26

4.7.2 Comment recevoir un appel de demande de position ......................... 28

4.8 Obtention automatique de la position ............................................................ 30

4.8.1 Comment activer l’obtention automatique de position ......................... 30

4.8.2 Comment sélectionner les navires auxquels la radio envoie des appels

de demande de position ............................................................................... 31

4.8.3 Comment surveiller la position ............................................................ 31

4.9 Journal ASN .................................................................................................. 32

4.10 Test ASN ..................................................................................................... 33

5. AFFICHAGE DES CANAUX.................................................... 37

5.1 Fonction Dual Channel (canal double) .......................................................... 37

Page 8

Contenu

Manuel d’utilisation du FM-4850

5.2 Fonction Triple Channel (canal triple)............................................................ 37

6. SCAN ...................................................................................... 39

6.1 Scan All ......................................................................................................... 39

6.2 Scan All + 16 ................................................................................................. 39

6.3 Memory Scan ................................................................................................ 39

6.4 Memory Scan + 16 ........................................................................................ 40

6.5 Modification de la liste des canaux en mémoire ............................................ 40

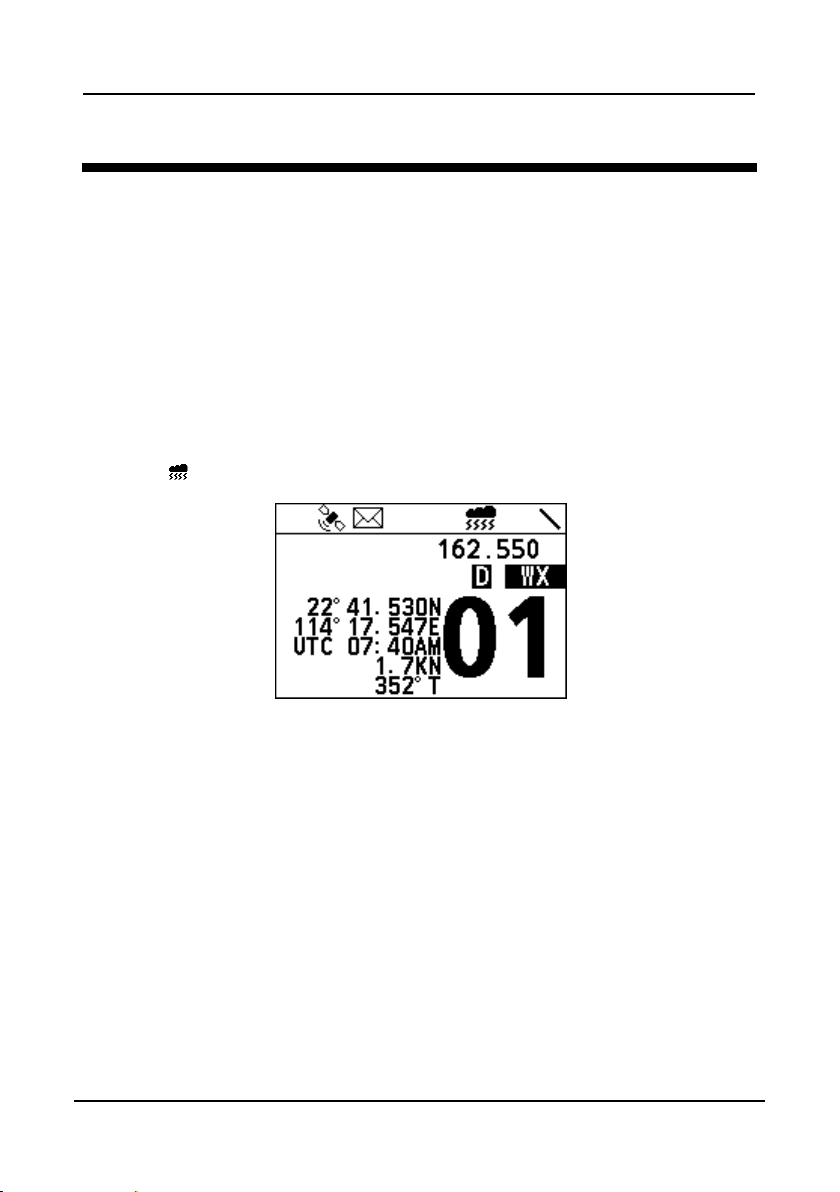

7. Mode météo ............................................................................ 42

8. Avertisseur/Mégaphone/Interphone ..................................... 44

8.1 Avertisseur (Fog Horn) .................................................................................. 44

8.2 Mégaphone ................................................................................................... 48

8.3 Interphone (Intercom) .................................................................................... 49

8.4 Modification du nom du combiné ................................................................... 50

9. RÉGLAGE DU MMSI ............................................................... 52

10. GENERAL SETUP .................................................................. 53

10.1 Réglage de l’affichage ................................................................................. 53

10.1.1 Réglage du rétroéclairage ................................................................. 53

10.1.2 Réglage du contraste ........................................................................ 53

10.2 Unités .......................................................................................................... 53

10.2.1 Format de l’heure .............................................................................. 53

10.2.2 Décalage horaire ............................................................................... 54

10.2.3 Vitesse .............................................................................................. 55

10.2.4 Relèvement ....................................................................................... 55

10.3 Bip de touche .............................................................................................. 55

10.4 GNSS Setup ................................................................................................ 56

10.4.1 Navigation vers la page « GNSS SETUP » ....................................... 56

10.4.2 GNSS interne .................................................................................... 56

10.4.3 Écran COG/SOG (COG/SOG Display) ............................................. 57

10.4.4 Position manuelle .............................................................................. 57

10.5 Configuration du port d’entrée/sortie ........................................................... 58

10.5.1 Navigation vers la page « I/O PORT SETUP » ................................. 58

10.5.2 Sélection du port de sortie ................................................................ 58

10.5.3 GNSS OUTPUT ................................................................................ 59

10.5.4 DSC OUTPUT ................................................................................... 59

10.5.5 AIS OUTPUT ..................................................................................... 60

10.6 Informations système .................................................................................. 60

10.6.1 Navigation vers la page « SYSTEM INFO »...................................... 60

10.6.2 Version du logiciel ............................................................................. 60

10.6.3 Test de diagnostic ............................................................................. 61

10.6.4 Restauration des paramètres d’usine ................................................ 61

10.7 Fréquence de l’avertisseur (Fog Horn Frequency) ...................................... 62

10.8 Menu Service .............................................................................................. 62

Page 9

Manuel d’utilisation du FM-4850

Contenu

iii

11. PARAMÉTRAGE DU FONCTIONNEMENT DES CANAUX .... 63

11.1 Groupe de canaux ....................................................................................... 63

11.2 Deuxième canal prioritaire ........................................................................... 63

11.3 Modification du nom du canal ...................................................................... 64

11.4 Canal privé .................................................................................................. 65

12. PARAMÉTRAGE DE L’ASN ................................................... 66

12.1 Répertoire individuel.................................................................................... 66

12.1.1 Ajout d’une entrée ............................................................................. 66

12.1.2 Modification d’une entrée .................................................................. 67

12.1.3 Suppression d’une entrée ................................................................. 68

12.2 Répertoire de groupe .................................................................................. 68

12.2.1 Ajout d’une entrée ............................................................................. 68

12.2.2 Modification d’une entrée .................................................................. 69

12.2.3 Suppression d’une entrée ................................................................. 69

12.3 Mode de changement de canal ................................................................... 70

12.4 Accusé individuel......................................................................................... 70

12.5 Accusé de position ...................................................................................... 70

12.6 Accusé de test ............................................................................................. 71

12.7 Intervalle de position automatique ............................................................... 71

12.8 Délai d’affichage .......................................................................................... 72

13. PARAMÉTRAGE ATIS ............................................................ 73

13.1 Comment saisir le numéro ATIS.................................................................. 73

13.2 Comment activer/désactiver la fonctionnalité ATIS ..................................... 74

14. MAINTENANCE ET DÉPANNAGE ......................................... 75

14.1 Maintenance générale ................................................................................. 75

14.2 Dépannage .................................................................................................. 76

15. INSTALLATION ....................................................................... 79

15.1 Listes d’équipements ................................................................................... 79

15.2 Montage ...................................................................................................... 81

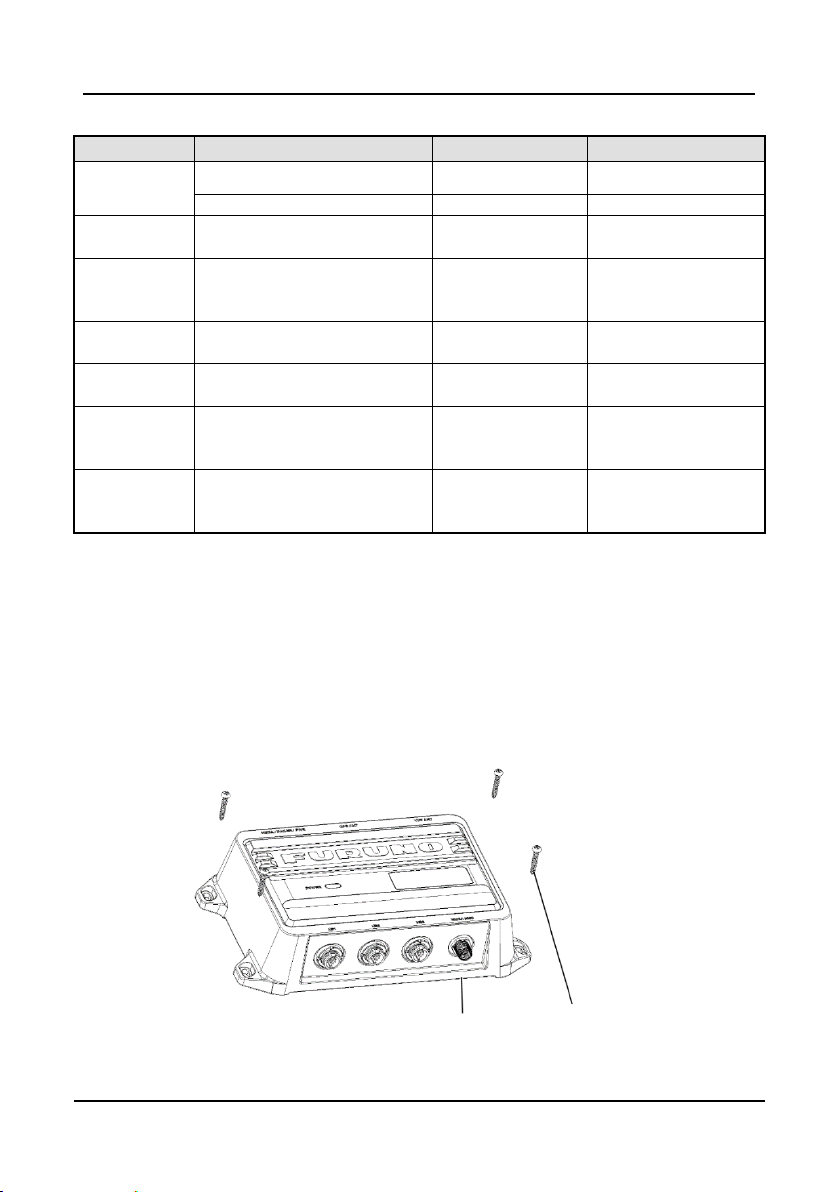

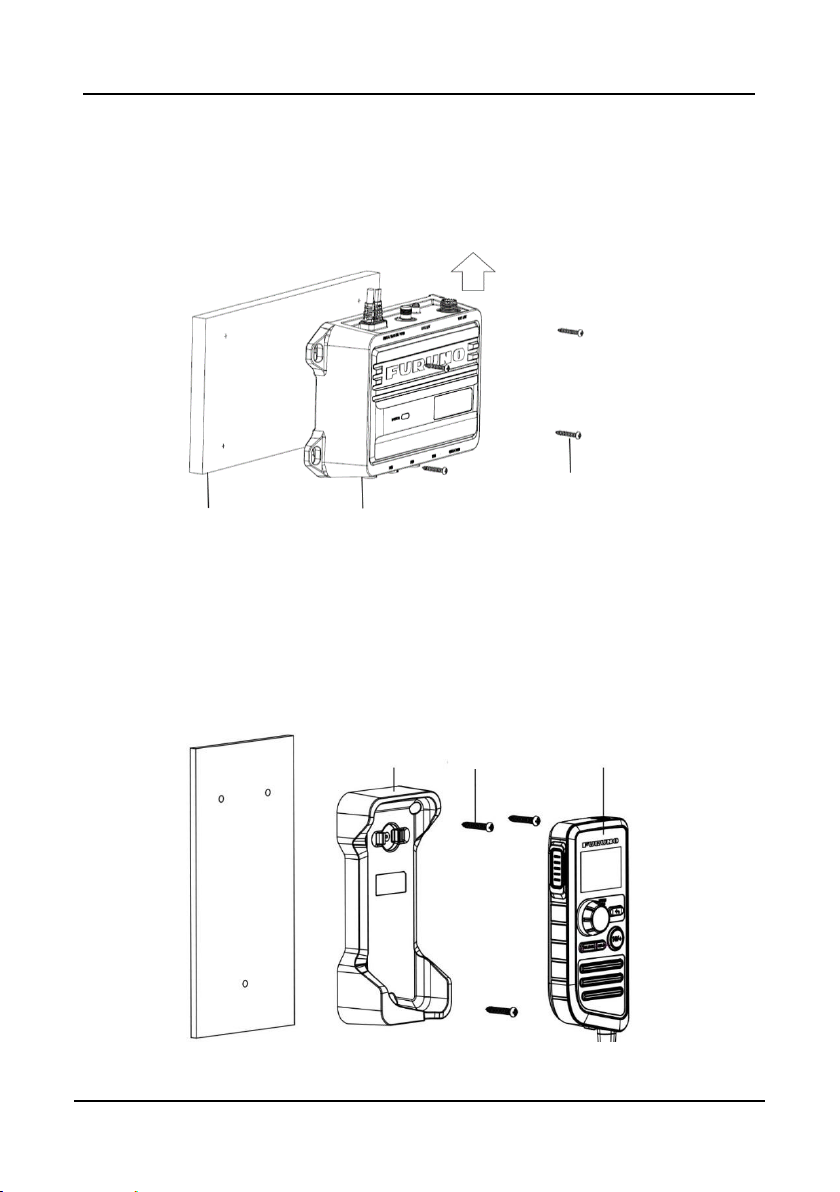

15.2.1 Comment installer la radio ................................................................ 81

15.2.2 Comment installer le combiné ........................................................... 82

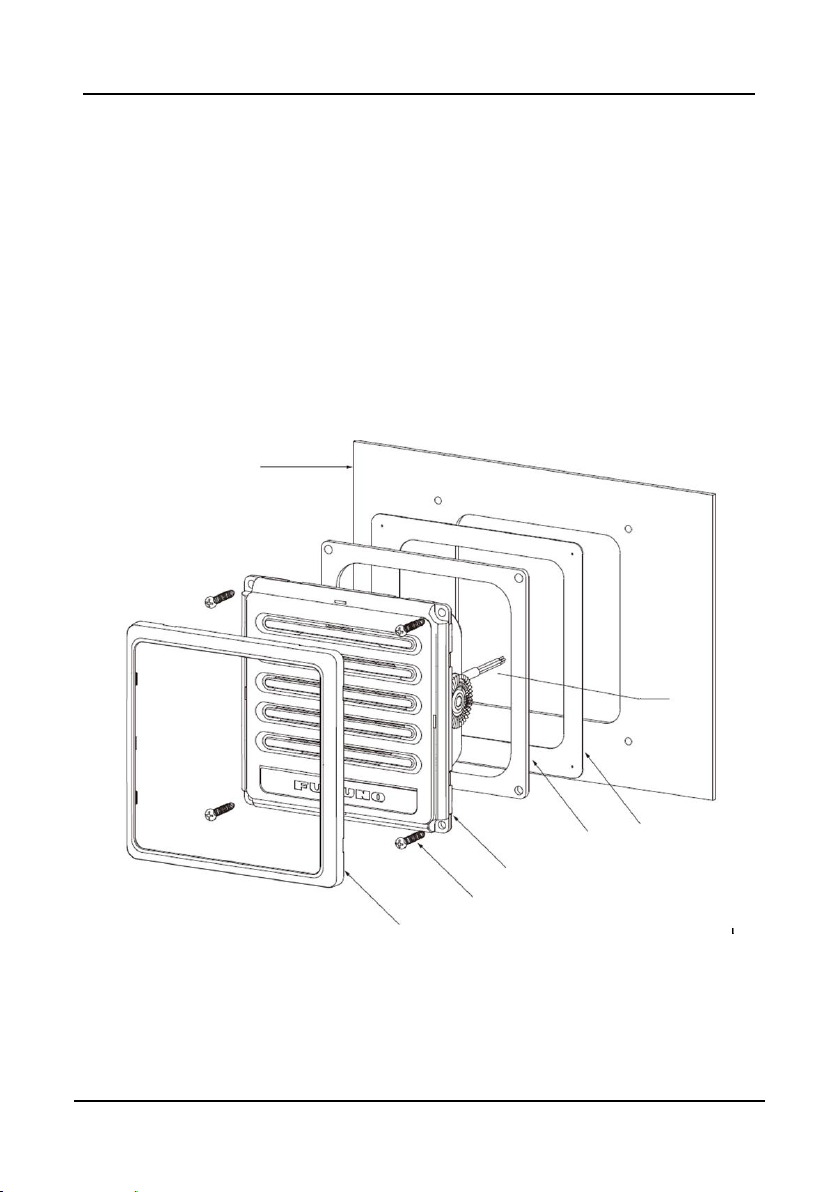

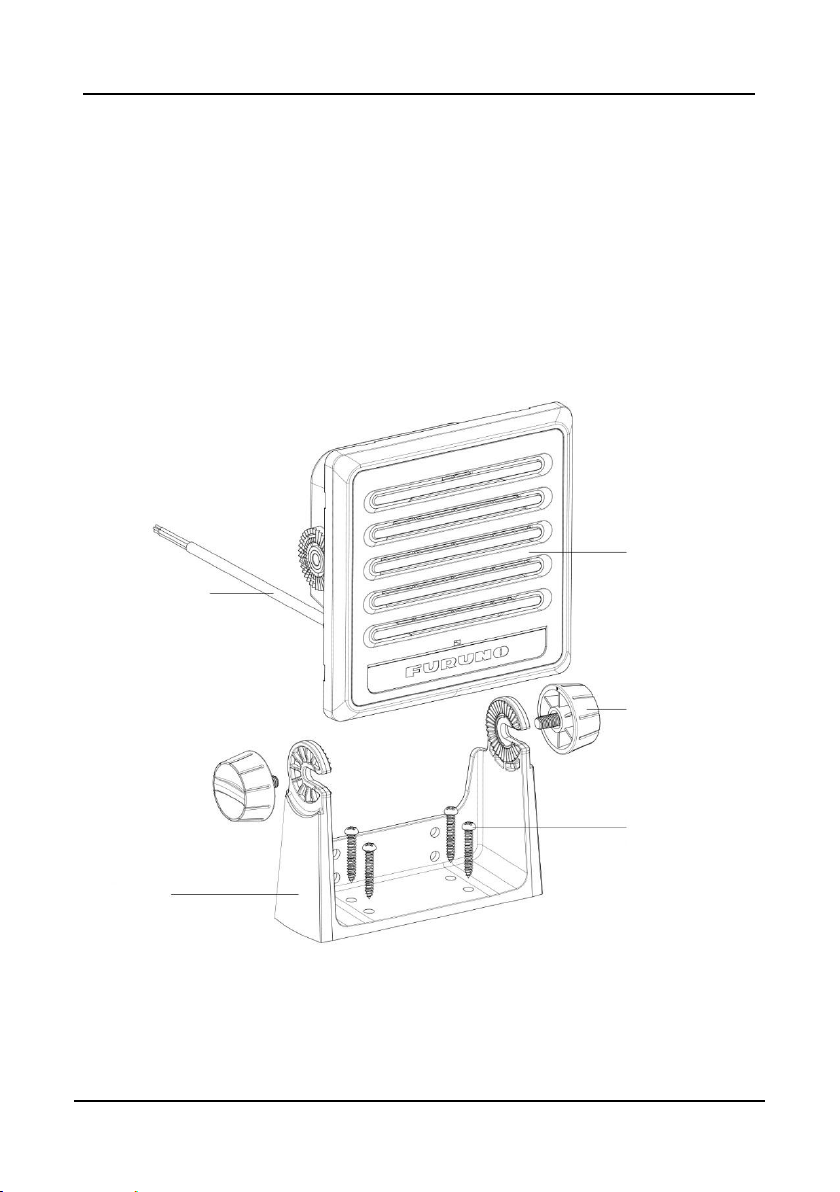

15.2.3 Comment installer le haut-parleur ..................................................... 83

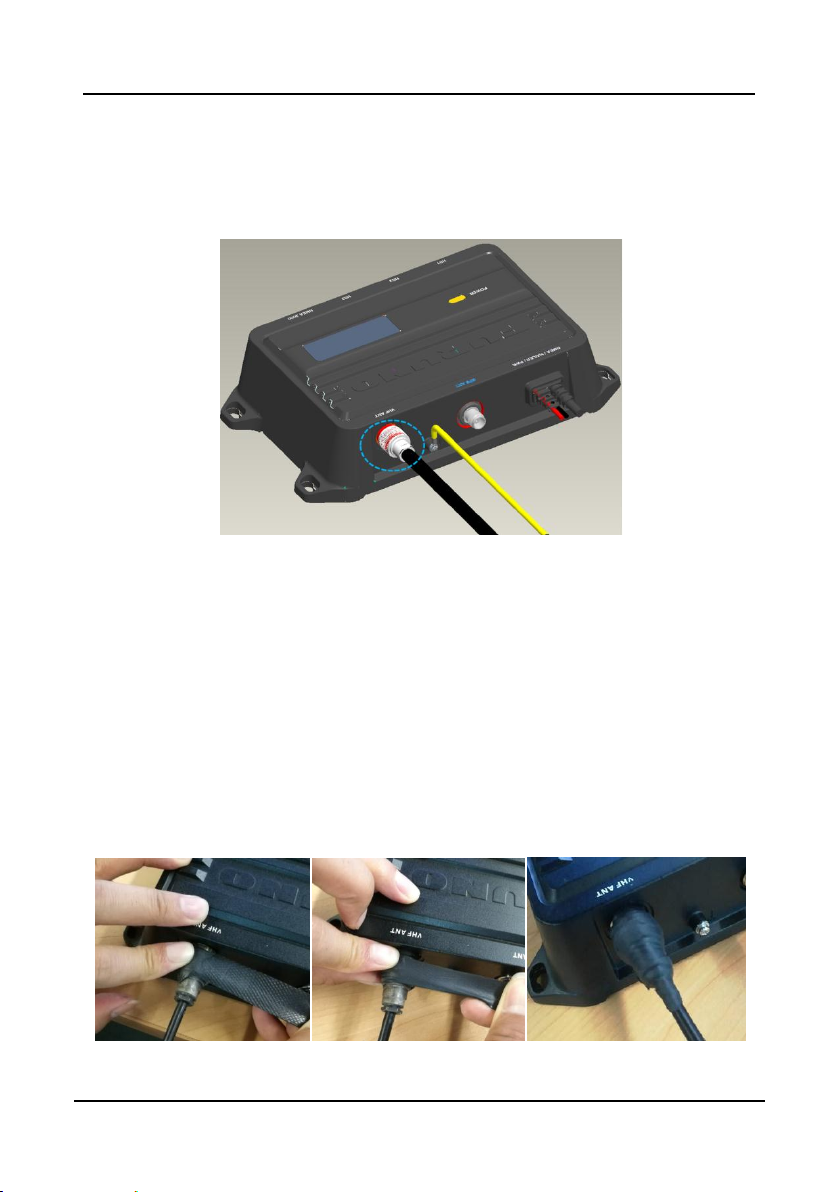

15.3 Câblage ....................................................................................................... 85

15.3.1 Aperçu ............................................................................................... 85

15.3.2 Antenne VHF ..................................................................................... 85

15.3.3 Câble de masse ................................................................................ 88

15.3.4 Câble d’alimentation .......................................................................... 88

15.3.5 Fil NMEA 0183 .................................................................................. 90

15.3.6 Haut-parleur de l’avertisseur ............................................................. 90

15.3.7 Connecteur NMEA2000 (connecteur de bus CAN) ........................... 91

15.3.8 Câble d’extension .............................................................................. 91

15.3.9 Antenne GPS .................................................................................... 92

Page 10

Contenu

Manuel d’utilisation du FM-4850

AFFECTATIONS DES CANAUX .................................................. 94

ARBORESCENCE DES MENUS ................................................ 103

CARACTÉRISTIQUES ................................................................ 106

LISTE DE COLISAGE ................................................................. 109

SCHÉMAS .................................................................................. 113

INTERCONNEXION .................................................................... 119

OUTILS ....................................................................................... 120

Page 11

Manuel d’utilisation du FM-4850

AVANT-PROPOS

Quelques mots à l’attention de l’utilisateur du FM-4850

FURUNO Electric Company vous remercie d’avoir acheté le radiotéléphone VHF marine FM-4850. Nous sommes convaincus que vous allez pouvoir constater par vous-même que la marque FURUNO est synonyme de qualité et de fiabilité.

Depuis 1948, FURUNO jouit d’une renommée mondiale enviée pour la qualité et la fiabilité de ses produits. Cette recherche constante de l'excellence est renforcée par notre vaste réseau mondial d'agents et de distributeurs.

Votre équipement a été conçu et fabriqué pour s'adapter aux conditions les plus rigoureuses en mer. Toutefois, pour un fonctionnement optimal, tout matériel doit être installé et entretenu correctement. Nous vous invitons par conséquent à lire et à suivre attentivement les procédures d'exploitation, d'installation et de maintenance du présent manuel.

Tout retour d'information dont vous pourriez nous faire part en tant qu'utilisateur final nous sera très précieux, ainsi que toute appréciation sur notre capacité à répondre à vos besoins.

Nous vous remercions de l'intérêt et de la confiance que vous portez aux produits FURUNO.

Caractéristiques

Le radiotéléphone VHF marine FM-4850 de Furuno prend en charge les caractéristiques suivantes :

 radiotéléphone VHF marine tout-en-un ;  puissance de sortie RF de 25 W ou 1 W ;  ASN de classe D avec appels individuels, appels de détresse et appels à un navire ;  récepteur AIS intégré ;  récepteur GNSS à grande sensibilité intégré ;  porte-voix électrique PA de 30 W avec signaux de brume et retours d’écoute

automatiques ;

 interface NMEA2000 et NMEA0183 ;  jusqu’à trois postes distants équipés d’un combiné HS-4800 ;  fonction ATIS disponible pour les voies d’eau intérieures en Europe ;  bande de fréquence préprogrammée pour les canaux américains, canadiens et

internationaux, plus 10 canaux météorologiques si disponibles ;

 lancement d’un appel ASN directement à partir des séries NavNet TZtouch2 s’il

est connecté (version 1950152-06.01 ou ultérieure) ;

 émetteur et combiné entièrement étanches (IP67) ;  accès rapide au canal 16/9 ;

Page 12

AVANT-PROPOS

Manuel d’utilisation du FM-4850

 affichage des informations de navigation GNSS (LAT/LON, SOG, COG) ;  N° de programme : FM : 0550258-01.**; HS-4800 : 0550259-01.**. (** indique

des modifications mineures)

Déclaration CE

En ce qui concerne les déclarations CE, consultez notre site Web (www.furuno.com) pour de plus amples informations sur les déclarations de conformité RoHS.

Page 13

Manuel d’utilisation du FM-4850

CONFIGURATION DU SYSTÈME

COMBINÉ

HS-4800

(HP : 16 ohms)

HAUT-PARLE

UR SP-4800

(HP : 8 ohms)

CÂBLE

D’EXTENSION

ÉQUIPEMENT

NAVIGATION

RADIOTÉLÉPHONE

FM-4850

Fourniture standard

Fourniture en option

Non fourni

CÂBLE

D’EXTENSION

CÂBLE

D’EXTENSION

Haut-parleur

(HP : 4 ohms)

ÉQUIPEMENT

NAVIGATION

NavNet

TZtouch/2

ANT GPS

GPA-017

NMEA2000

Câble pigtail

NMEA0183

12VDC

ANT VHF

CONFIGURATION DU SYSTÈME

à pavillon

VHF MARINE

Page 14

DÉMARRAGE

Manuel d’utilisation du FM-4850

1. DÉMARRAGE

1.1 Appel d’urgence (CH16)

Le canal CH16 est reconnu comme étant le canal d'appel de secours et de détresse. En cas d’urgence, assurez-vous que la radio est allumée et réglée sur CH16. Procédez ensuite comme suit :

Étape 1 Appuyez sur la touche « Push-To-Talk » (PTT) du combiné et dites

« Mayday, Mayday, Mayday. Ici XXXXX, XXXXX, XXXXX » (nom de votre navire).

Étape 2 Répétez ensuite une fois : « Mayday, XXXXX » (nom de votre navire). Étape 3 Annoncez votre position selon la latitude et la longitude ou donnez un

Étape 4 Déclarez la nature de votre détresse (naufrage, abordage, navire échoué,

Étape 5 Signalez l’aide dont vous avez besoin (pompes, soins médicaux, etc.). Étape 6 Indiquez le nombre de personnes à bord et leur état. Étape 7 Évaluez la navigabilité et l'état de votre bateau. Étape 8 Décrivez votre navire : longueur, conception (à moteur ou à voile), couleur

Étape 9 Dites « À vous » pour clôturer le message. Relâchez le bouton « PTT »

Étape 10 Option : En cas d'absence de réponse, répétez la procédure ci-dessus.

relèvement magnétique ou géographique d’un amer bien connu tel qu’une aide à la navigation ou une caractéristique géographique comme une entrée d’île ou de port.

incendie, piraterie, blessures potentiellement mortelles, etc.).

et autres traits distinctifs.

et écoutez.

Si vous n'obtenez toujours pas de réponse, essayez un autre canal.

Remarque



La transmission totale doit durer une minute au maximum.



Le FM-4850 est doté d’une fonctionnalité d’appels de détresse ASN qui peut envoyer un appel de détresse numériquement à tous les navires possédant des radios ASN compatibles. Pour plus d’informations, consultez la section 4 APPEL SÉLECTIF NUMÉRIQUE.



Si l’appel d’urgence est envoyé par accident, veuillez consulter « Envoi d’un appel d’annulation de détresse » au paragraphe 4.3.1.

1.2 Comment appeler un autre canal (CH16 ou CH9)

Le CH16 (ou CH9 selon la zone) doit être utilisé comme voie d’appel pour un contact initial avec un autre navire. Cependant, son objectif premier est réservé aux communications d’urgence et le canal doit être surveillé en permanence lorsque la radio n’utilise pas d’autres canaux.

Le CH16 ou le CH9 sont surveillés par d’autres navires et postes de garde-côte dans tous les pays.

Page 15

Manuel d’utilisation du FM-4850

DÉMARRAGE

L’utilisation du CH16 ou du CH9 doit être limitée aux contacts initiaux. Un appel doit durer 1 minute au maximum, mais peut être répété à un intervalle de 2 minutes.

Avant de contacter un autre navire, consultez les cartes des canaux de l’annexe et choisissez un canal approprié (canal de travail) pour une communication suivant le contact initial. Surveillez ledit canal afin de vous assurer que vous n’interromprez pas un autre trafic, puis retournez au canal CH16 pour lancer votre appel initial.

Lorsque le canal CH16 est libre, annoncez le nom du navire que vous désirez appeler avec la formulation « ici » suivie du nom de votre navire et de l’indicatif d’appel de votre navire. Lorsque l’autre navire vous répond, envoyez-le immédiatement sur un autre canal en précisant « allez sur le canal » avec le numéro du canal suivi de « À vous ». Passez ensuite sur le nouveau canal. Lorsque le nouveau canal est inoccupé, appelez le navire.

Après chaque transmission, dites « À vous » et relâchez le bouton « PTT » du combiné. Lorsque toute la communication avec le navire est terminée, clôturez la dernière transmission par votre indicatif d’appel et le mot « fin ». Veuillez constater qu’il ne faut pas annoncer votre indicatif d’appel lors de chaque transmission, mais uniquement au début et à la fin de votre communication.

N'oubliez pas de revenir au canal CH16 si vous n'utilisez pas d'autre canal. Certaines radios surveillent automatiquement le canal CH16 même si elles sont réglées sur d'autres canaux ou pendant un balayage.

1.3 Canaux 13 et 67 (uniquement groupe de canaux américains)

Le canal 13 est utilisé au niveau des quais et des ponts, ainsi que par les bateaux effectuant des manœuvres au port. Les messages passés sur ce canal doivent être liés à la navigation uniquement (le croisement dans des zones limitées par exemple).

Le canal 67 est utilisé pour le trafic de navigation entre bateaux.

Selon le règlement, la puissance sur ces canaux est normalement limitée à 1 W. Votre radio est programmée pour réduire automatiquement la puissance à cette limite sur ces canaux. Cependant, en cas de situations d’urgence, la puissance peut temporairement être plus élevée. Consultez la section 2 COMMANDES pour dépasser temporairement la limite de faible puissance sur ces deux canaux.

Page 16

COMMANDES

Manuel d’utilisation du FM-4850

N°

Description

[PTT] : touche Push-to-Talk L’émetteur est activé pour les communications vocales avec un autre navire.

Remarque

Lorsque la touche « PTT » du combiné est continuellement enfoncée, le temps de transmission est limité à cinq minutes. Cela permet de limiter les transmissions involontaires lorsque la touche « PTT » est bloquée.

De plus, la puissance est automatiquement réduite pour empêcher une surchauffe due à une transmission continue.

2. COMMANDES

Cette section décrit les commandes du combiné HS-4800. Il sert à contrôler la radio FM-4850.

2.1 Combiné

Page 17

Manuel d’utilisation du FM-4850

COMMANDES

N°

Description

[MENU/DSC] : bouton du menu / de l’appel sélectif numérique (ASN)

 Sur l’écran d’accueil :



Appuyer : ouvrir « MAIN MENU »



Rotation : passer à un canal

 Sur les autres écrans :



Appuyer : sélectionner un élément ou confirmer la sélection



Rotation : changer d’élément ou sélectionner un numéro

[VOL/SQL] : bouton de volume / de réglage silencieux Appuyez sur la touche pour alterner entre l’écran du réglage du volume et l’écran du réglage silencieux.

[HI/LO] : interrupteur de puissance basse/élevée Appuyez sur l’interrupteur pour alterner entre 25 W (élevé) et 1 W (bas).

[DISTRESS] : touche de détresse

 Pression rapide : ouvrir le menu de sélection de la nature de la

détresse et de saisie manuelle de la position

 Pression longue : appuyez sur la touche « DISTRESS » pendant

4 secondes pour envoyer un appel de détresse.

[ ] : touche retour

 Sur l’écran d’accueil : aucune fonction  Sur les autres écrans :

 Pression rapide : effacer les entrées, annuler les appels,

reculer le curseur ou revenir à l’écran précédent

 Pression longue : revenir à l’écran d’accueil

[16/+]: touche 16/+ Appuyez sur cette touche pour annuler tous les autres modes et écouter les canaux prioritaires (CH16 et CH9). Appuyez de nouveau sur la touche pour revenir au canal opérationnel précédemment sélectionné.

Remarque

Le CH9 est, dans certaines parties du monde, utilisé comme un canal d’appels alternatif au CH16.

[ ] : touche marche/arrêt Appuyez sur la touche pour allumer et éteindre le combiné. Si vous éteignez le dernier combiné connecté à la radio FM-4850, celle-ci s’éteindra également.

 Pression rapide : ouvrir le mode de configuration de l’affichage  Pression longue : allumer ou éteindre

Page 18

ÉCRAN D’ACCUEIL Manuel d’utilisation du FM-4850

3. ÉCRAN D’ACCUEIL

N° Description

3 : signifie que des messages ASN sont non lus.

6 : indique une alerte météo.

- : indique une puissance élevée, par exemple 25 W.

- : indique une puissance basse, par exemple 1 W. : indique un GNSS interne et externe.

Cette icône disparaît s’il n’y a aucune donnée GNSS. Cette icône clignote à 500 ms lorsqu’il y a des données GNSS avant, mais les GNSS interne et externe ne sont pas fixes.

- : indique le mode double veille.

- : indique le mode triple veille.

cette icône apparaît si l’utilisateur sélectionne START OF AUTO POS

POLLING->ACTIVATION. Cette icône disparaît si l’utilisateur sélectionne END OF AUTO POS POLLING->ACTIVATION.

- : signifie que l’état de la batterie est supérieur à 15,6 V.

- : signifie que l’état de la batterie est inférieur à 10,5 V.

Icône de statut opérationnel (tourne le sens horaire pour indiquer que le système fonctionne)

- Aucune icône : veille FM.

- : indique la réception.

- : indique la transmission.

Page 19

Manuel d’utilisation du FM-4850

ÉCRAN D’ACCUEIL

N°

Description

Afficher les informations de l’emplacement, à savoir longitude, latitude, heure, COG et SOG.

Si aucune information n’est disponible, l’écran affiche « NO GNSS DATA ».

Remarque

Il y a trois capteurs, dont un capteur intégré, le NMEA2000 et le NMEA0183. Les deux derniers sont des capteurs externes. Leurs priorités, par ordre décroissant, sont les suivantes :

1. Capteur intégré : les données GNSS de ce capteur sont prioritaires.

2. NMEA2000: s’il n’y a aucune donnée GNSS valable du capteur intégré ou si ce capteur est désactivé, les données GNSS du NMEA2000 seront utilisées.

3. NMEA0183: s’il n’y a aucune donnée GNSS valable du capteur intégré et du NMEA2000, les données GNSS du NMEA0183 seront utilisées.

En mode non-balayage : afficher « CH NAME ». En mode balayage : SCAN ALL : signifie que l’utilisateur sélectionne « SCAN ALL » SCAN ALL+16 : signifie que l’utilisateur sélectionne « SCAN ALL+16 » MEMORY SCAN : signifie que l’utilisateur sélectionne « MEMORY SCAN » MEMORY SCAN +16 : signifie que l’utilisateur sélectionne « MEMORY SCAN+16

12 & 13

Affiche le numéro du canal actuel.

Remarque

Les deux premiers chiffres au numéro 12. Les deux derniers chiffres

au numéro 13.

- : signifie que le canal actuel est en simplex.

- : signifie que le canal actuel est en duplex.

- : cette icône apparaît si le « CH GROUP » est « INT ».

- : cette icône apparaît si le « CH GROUP » est « USA »

- : cette icône apparaît si le « CH GROUP » est « CAN »

- : cette icône apparaît si le « CH GROUP » est « USA » ou

« CAN » et si le « WEATHER MODE » est « ON ».

Page 20

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

4. APPEL SÉLECTIF NUMÉRIQUE

4.1 Généralités

L’appel sélectif numérique (ASN) est une méthode semi-automatisée pour établir un appel radio. La méthode ASN a été conçue par l'IMO (International Maritime Organization) comme norme internationale pour l'établissement d'appels radio VHF, MF et HF. Elle a également été conçue dans le cadre du GMDSS (Global Maritime Distress and Safety System).

L’ASN replace les gardes d’écoute sur les fréquences de détresse et est utilisé pour diffuser les émissions régulières et urgentes de renseignements sur la sécurité maritime.

Ce système permet aux marins de transmettre instantanément un appel de détresse avec la position GNSS au garde-côte et aux autres navires dans la zone de couverture de la transmission. L’ASN permet également aux marins de lancer un appel de détresse, de sécurité, de routine, de demande de position, de transmission de position et de groupe à un autre navire équipé d’une radio ASN ou d’en recevoir.

4.2 Identité du service mobile maritime

4.2.1 Qu’est-ce qu’une MMSI ?

Une MMSI est un numéro composé de neuf chiffres utilisé sur les radios maritimes capables d’utiliser l’ASN. Ce numéro est utilisé comme un numéro de téléphone pour appeler d'autres bateaux de manière sélective.

Remarque

Pour utiliser les fonctions ASN, le MMSI de ce navire doit être saisi dans la radio.

4.2.2 Comment saisir votre numéro MMSI

Attention

Un numéro MMSI ne peut être saisi qu'une seule fois. Veillez donc à ne pas saisir un numéro MMSI incorrect. Si vous devez modifier le numéro MMSI après qu’il a été saisi, contactez votre revendeur.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que le « MAIN MENU »

apparaisse.

Page 21

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

MAIN MENU

DSC CALL

CH WATCH

SCAN

FOG/HAILER/IC

SET MMSI

GENERAL SETUP

CH FUNCTION SETUP



Étape 2 Sélectionnez « SET MMSI ». Étape 3 Saisissez votre numéro MMSI (neuf chiffres).

Si vous avez saisi un chiffre incorrect, appuyez sur la touche « BACK » jusqu’à ce que le chiffre incorrect soit sélectionné, puis saisissez le chiffre correct.

Étape 4 Après avoir saisi le numéro MMSI, appuyez sur le bouton « Menu/DSC »

Étape 5 Saisissez à nouveau le numéro MMSI, puis appuyez sur le bouton

pour enregistrer le numéro.

« Menu/DSC » pour enregistrer le numéro.

Si vous avez saisi un chiffre différent de celui saisi lors de l’étape 3 et que vous avez appuyé sur le bouton « Menu/DSC », revenez automatiquement à l’étape 3.

4.3 Appel de détresse ASN

Le FM-4850 peut recevoir et envoyer des appels de détresse ASN. Lorsque le FM-4850 reçoit des signaux GNSS, il peut également transmettre la latitude et la longitude du navire en même temps que l’appel de détresse ASN.

4.3.1 Comment lancer un appel de détresse ASN

Remarque

Pour transmettre un appel de détresse ASN, le numéro MMSI de ce navire doit être saisi dans la radio. Pour plus d’informations sur la façon de saisir le numéro MMSI, voir la section 4.2.2 Comment saisir votre numéro MMSI.

Lancement d’un appel de détresse ASN sans précision de la nature de la détresse

Le FM-4850 peut transmettre un appel de détresse ASN sans préciser les catégories de nature de détresse suivantes : non désigné, incendie, inondation, abordage, échouement, navire qui gîte, naufrage, navire à la dérive, abandon, piraterie et MOB (homme à la mer).

Étape 1 Ouvrez le couvercle étiqueté « DISTRESS ». Étape 2 Appuyez sur la touche « DISTRESS » et maintenez-la (pendant environ

4 secondes). Le dispositif émet un signal sonore et l’écran affiche le temps restant avant l’envoi du signal de détresse.

Page 22

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

CALL TRANSMITTED

DISTRESS AWAIT ACK AUTO RESEND IN 04:07

PAUSE

CANCEL

CALL RECEIVED

DISTRESS ACK NATURE : LISTING

00:02

FROM : 556232121

ORIG : 987623421

INFO

CANCEL

CALL RECEIVED

DISTRESS ACK NATURE : LISTING

00:13 FROM : 556232121

ORIG : 987623421

INFO

Après l’envoi du signal de détresse, la radio attend un accusé et l’écran affiche alors « AWAIT ACK ». Si la radio ne reçoit aucun accusé, le signal de détresse est répété à des intervalles de 3,5 à 4,5 minutes jusqu’à ce qu’un accusé ASN soit reçu.

Étape 3 Lorsque vous recevez un accusé ASN, sélectionnez « ACCEPT ».

Si la radio ne reste pas sur le canal CH16, il faut sélectionner « ACCEPT ».

Si la radio est déjà sur le canal CH16, passez cette étape.

Étape 4 Appuyez sur la touche « PTT » pour déclarer votre situation sur le CH16.

Lancement d’un appel de détresse ASN avec précision de la nature de la détresse

Le FM-4850 est capable de transmettre un appel de détresse ASN avec les catégories de détresse suivante : non désigné, incendie, inondation, abordage, échouement, navire qui gîte, naufrage, navire à la dérive, abandon, piraterie et MOB (homme à la mer).

Page 23

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

Étape 1 Ouvrez le couvercle étiqueté « DISTRESS ». Étape 2 Appuyez brièvement sur la touche « DISTRESS ».

L’écran « DISTRESS » apparaît.

Étape 3 Sélectionnez « NATURE ».

L’écran « NATURE » apparaît.

Étape 4 Sélectionnez la nature de la détresse. Étape 5 Appuyez sur la touche « DISTRESS » et maintenez-la (pendant environ

4 secondes). Le dispositif émet un signal sonore et l’écran affiche le temps restant avant l’envoi du signal de détresse.

Étape 6 Lorsque vous recevez un accusé ASN, sélectionnez « ACCEPT ». Étape 7 Appuyez sur la touche « PTT » pour déclarer votre situation sur le CH16.

Lancement d’un appel de détresse ASN avec saisie manuelle de la position

Si aucune donnée de position n’est disponible au moment de la détresse, il est possible de saisir la latitude et la longitude de la position de votre navire manuellement lorsque vous envoyez un appel de détresse ASN.

Étape 1 Ouvrez le couvercle étiqueté « DISTRESS ». Étape 2 Appuyez brièvement sur la touche « DISTRESS ».

L’écran « DISTRESS » apparaît.

Étape 3 Sélectionnez « POS ». Étape 4 Tournez et appuyez sur le bouton « Menu/DSC » pour saisir la latitude et

la longitude de votre navire et l’heure UTC actuelle en format 24 heures.

Étape 5 Appuyez sur la touche « DISTRESS » et maintenez-la (pendant environ

4 secondes). Le dispositif émet un signal sonore et l’écran affiche le temps restant avant l’envoi du signal de détresse.

Étape 6 Lorsque vous recevez un accusé ASN, sélectionnez « ACCEPT ». Étape 7 Appuyez sur la touche « PTT » pour déclarer votre situation sur le CH16.

Mise en pause d’un appel de détresse ASN

Après l’envoi d’un appel de détresse ASN, celui-ci est répété à des intervalles de 3,5 à 4,5 minutes jusqu’à ce que l’appel soit annulé par l’utilisateur, jusqu’à ce qu’un

Page 24

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

DISTRESS CANCEL

HOLD PTT TO

ANNOUNCE YOUR

SITUATION

accusé soit reçu ou jusqu’à ce que la radio soit éteinte. Le FM-4850 est capable de mettre en pause la retransmission de l’appel de détresse. Pour mettre en pause l’appel de détresse, sélectionnez « PAUSE ».

Relancement d’un appel de détresse ASN

Lorsque vous avez sélectionné « PAUSE », le bouton passe à « RESUME ». Il est dès lors possible de sélectionner « RESUME » pour relancer l’appel de détresse ASN.

Envoi d’un appel d’annulation de détresse

Lorsque l’urgence est déclarée, il est possible d’annuler l’appel de détresse.

Étape 1 Sur la page « CALL TRANSMITTED », sélectionnez « CANCEL ». Étape 2 Sélectionnez « YES ». Étape 3 Sélectionnez « OK ». Étape 4 Appuyez sur la touche « PTT » pour déclarer votre situation.

À tous. (Répétez 3 fois.)

Ici (nom du navire et indicatif d’appel).

MMSI 123456789

Notre position est de 09°12.1234’ N, 123°45.1234’ E.

Annulez mon ALERTE DE DÉTRESSE

du 10/avr./2012 12:34

Étape 5 Sélectionnez « OK » pour revenir à l’écran d’accueil.

4.3.2 Comment recevoir un appel de détresse ASN

Étape 1 Lorsqu’un appel de détresse ASN a été reçu, l’alarme d’urgence sonne.

Tournez le bouton « Menu/DSC » pour arrêter l’alarme.

Page 25

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

INDIVIDUAL

DIRECTORY

RECENT CALLS

MANUAL ID

Étape 2 Option : Le MMSI du navire en détresse est affiché. Pour afficher des

informations supplémentaires sur le navire en détresse, sélectionnez « INFO » suivi de « OK ».

Étape 3 Pour accepter l’appel de détresse, sélectionnez « ACCEPT ».

La radio passe automatiquement sur le canal CH16.

Remarque

Si vous appuyez sur « CANCEL », la radio met fin à la commutation automatique vers le CH16 et revient au dernier canal de travail sélectionné.

Étape 4 Écoutez le canal CH16 pendant cinq minutes.

4.4 Appel individuel

Cette fonctionnalité vous permet de contacter un navire possédant la fonction ASN.

Attention

Pour effectuer un appel individuel ASN, la radio du navire récepteur doit être réglée pour confirmer manuellement la réception de la demande d’appel individuel du navire initiateur. Si elle n’est pas réglée comme tel, la radio du navire récepteur enverra automatiquement le message « incapable de confirmer » et l’appel individuel ne peut être établi. Pour plus d’informations sur la manière de régler l’appel individuel, consultez la section 12.4 Accusé individuel.

4.4.1 Comment lancer un appel individuel

Ouverture de la page d’appel individuel

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez à « DSC CALL > INDIVIDUAL ».

l’écran « MAIN MENU ».

La page « INDIVIDUAL » s’affiche à l’écran.

Lancement d’un appel individuel à un navire enregistré dans le répertoire individuel

Avant de lancer un appel individuel à partir du répertoire individuel, le nom du navire ou de la personne et le numéro MMSI du navire auquel vous désirez transmettre

Page 26

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

CALL TRANSMITTED

SENDING... INDIVIDUAL ICON

INDIVIDUAL CATEGORY : ROUTINE

00:02

TO : ICON

REQUEST CH : 09

AWAIT ACK RESEND

CANCEL

l’appel doivent être ajoutés au répertoire individuel. Pour plus d’informations sur l’ajout d’entrées dans le répertoire individuel, consultez la section 12.1.1 Ajout d’une entrée.

Étape 1 Sur la page « INDIVIDUAL », sélectionnez « DIRECTORY ». Étape 2 Sélectionnez un contact individuel, puis appuyez sur le bouton

« Menu/DSC » pour ouvrir la page « SELECT CH ».

Étape 3 Choisissez un canal. Étape 4 Appuyez sur le bouton « Menu/DSC » pour lancer un appel individuel.

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le CH70 est libre, l’écran suivant apparaît et la radio attend

un accusé.

 Le terme « ICON » correspond au pseudonyme du contact. Si le navire

contacté est ajouté à la liste d’appel, le pseudonyme apparaîtra ici.

Étape 5 Lorsque la radio reçoit un accusé, une alarme retentit et le canal de travail

Étape 6 Appuyez et maintenez enfoncée la touche PTT pour parler dans le

passe sur le canal sélectionné lors de l’étape 3. Sélectionnez « OK » sur l’écran.

combiné.

Lancement d’un appel individuel à partir des « RECENT CALLS »

Étape 1 Sur la page « INDIVIDUAL », sélectionnez « RECENT CALLS ». Étape 2 Sélectionnez un contact individuel, puis appuyez sur le bouton

Étape 3 Choisissez un canal. Étape 4 Appuyez sur le bouton « Menu/DSC » pour lancer un appel individuel.

« Menu/DSC » pour ouvrir la page « SELECT CH ».

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre. « A1 » correspond au pseudonyme du navire contacté. Si le navire contacté ne possède pas de pseudonyme, son MMSI apparaîtra.

 Lorsque le CH70 est libre, la radio attend un accusé.

Page 27

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

Étape 5 Lorsque la radio reçoit un accusé, une alarme retentit et le canal de travail

passe sur le canal sélectionné lors de l’étape 3. Sélectionnez « OK » sur l’écran.

Étape 6 Appuyez et maintenez enfoncée la touche PTT pour parler dans le

combiné.

Lancement d’un appel individuel avec saisie manuelle du numéro MMSI

Étape 1 Sur la page « INDIVIDUAL », sélectionnez « MANUAL ID ». Étape 2 Saisissez le MMSI du contact individuel que vous souhaitez contacter, puis

appuyez sur le bouton « Menu/DSC » pour ouvrir la page « SELECT CH ».

Étape 3 Choisissez un canal. Étape 4 Appuyez sur le bouton « Menu/DSC » pour lancer un appel individuel.

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le CH70 est libre, la radio attend un accusé.

Étape 5 Lorsque la radio reçoit un accusé, une alarme retentit et le canal de travail

passe sur le canal sélectionné lors de l’étape 3. Sélectionnez « OK » sur l’écran.

Étape 6 Appuyez et maintenez enfoncée la touche PTT pour parler dans le

combiné.

4.4.2 Comment recevoir un appel individuel

Le changement de canal de votre radio possède deux modes : les modes « AUTO » et « MANUAL ». Lorsque vous sélectionnez « AUTO », la radio passe automatiquement sur le canal défini après 10 secondes sans intervention de l’utilisateur. Lorsque vous sélectionnez « MANUAL », il faut modifier manuellement le canal. Pour plus d’informations sur les réglages du mode de changement de canal, consultez la section 12.3 Mode de changement de canal.

Lorsque le mode de changement de canal est en « AUTO »

Étape 1 Lorsqu’un appel individuel est reçu, l’alarme sonne. Tournez le bouton

« Menu/DSC » pour arrêter l’alarme. L’écran de la radio affiche le MMSI du navire appelant et les trois options suivantes : « ACCEPT », « REJECT » et « PAUSE ». Si le canal demandé n’est pas disponible, l’écran n’affiche que les deux options suivantes : « REJECT » et « CANCEL ».

Page 28

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

CALL RECEIVED

INDIVIDUAL CATEGORY : ROUTINE

00:00

FROM : 333456789

REPLY ON CH71[10]

CURRENT CH : 16

REJECT

PAUSE

REJECT

NO REASON

BUSY

QUEUE

BARRED

NO OPERATOR

UNAVAILABLE

DISABLE



 ACCEPT : sélectionnez cette option pour continuer l’appel et passer

sur le canal demandé.

 REJECT : sélectionnez cette option pour refuser l’appel. Si vous avez

sélectionné « REJECT », l’écran ci-dessous apparaît. Sélectionnez une raison au refus de l’appel. Ensuite, le message « UNABLE ACK » est envoyé. Une fois le message envoyé, la radio revient à l’écran d’accueil et le canal reste inchangé.

 PAUSE : sélectionnez cette option pour mettre en pause l’appel et le

temps et pour désactiver temporairement la commutation automatique vers le canal demandé. Il est possible de reprendre l’appel en sélectionnant l’option « RESUME ».

Étape 2 Sélectionnez « ACCEPT ».

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Si le CH70 est libre, la radio envoie un accusé et le canal demandé est

sélectionné et prêt à être utilisé.

Remarque

Si aucune touche n’est actionnée dans les 10 secondes, la radio envoie automatiquement un accusé et passe sur le canal demandé lorsque le CH70 est libre. Dans le cas contraire, la radio attendra que le CH70 soit libre.

Étape 3 Appuyez et maintenez enfoncée la touche PTT pour parler dans le

combiné.

Page 29

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

CALL RECEIVED

INDIVIDUAL CATEGORY : ROUTINE

00:04

FROM : 333456789

REPLY ON CH 71

CURRENT CH : 16

REJECT

CANCEL

Lorsque le mode de changement de canal est en « MANUAL »

Étape 1 Lorsqu’un appel individuel est reçu, l’alarme sonne. Tournez le bouton

« Menu/DSC » pour arrêter l’alarme. L’écran suivant s’affiche. L’écran affiche le MMSI du navire appelant et les trois options suivantes : « ACCEPT », « REJECT » et « CANCEL ». Si le canal demandé n’est pas disponible, l’écran n’affiche que les deux options suivantes : « REJECT » et « CANCEL ».

 ACCEPT : sélectionnez cette option pour continuer l’appel et passer

sur le canal demandé.

 REJECT : sélectionnez cette option pour refuser l’appel. Après avoir

sélectionné « REJECT », sélectionnez une raison au refus de l’appel. Ensuite, le message « UNABLE ACK » est envoyé. Une fois le message envoyé, la radio revient à l’écran d’accueil et le canal reste inchangé.

 CANCEL : sélectionnez cette option pour que la radio revienne

à l’écran d’accueil et pour que les canaux restent inchangés.

Étape 2 Sélectionnez « ACCEPT ».

Remarque

Si le CH70 est occupé, la radio attendra que ce canal soit libre.

Ensuite, la radio envoie un accusé et le canal demandé est sélectionné et prêt à être utilisé.

Étape 3 Appuyez et maintenez enfoncée la touche PTT pour parler dans le

combiné.

4.5 Appel de groupe

Cette fonctionnalité vous permet de contacter un groupe de navires spécifiques (par exemple, les membres d’un club de yachting) en utilisant les radios ASN qui sont dotées de la fonction d’appel de groupe. Lorsqu’un appel de groupe est envoyé, toutes les radios ASN du groupe passent automatiquement au canal précisé lors de l’appel pour permettre les communications vocales. Cette fonctionnalité est utile aux clubs de yachting et aux navires voyageant ensemble qui désirent faire des annonces collectives sur un canal prédéterminé. Cette fonctionnalité peut permettre la programmation jusqu’à 40 MMSI d’appel de groupe.

Page 30

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

GROUP

DIRECTORY

RECENT CALLS

MANUAL ID

GROUP DIRECTORY

ADD ENTRY

4.5.1 Comment lancer un appel de groupe

Ouverture de la page d’appel de groupe

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez sur « DSC CALL > GROUP ».

Enregistrement d’un appel de groupe

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez sur « DSC SETUP > GROUP DIRECTORY ».

l’écran « MAIN MENU ».

La page « GROUP » s’affiche à l’écran.

l’écran « MAIN MENU ».

Étape 3 Sélectionnez « ADD ENTRY » pour enregistrer un groupe. Étape 4 Tournez et appuyez sur le bouton « Menu/DSC » pour saisir un nouveau

Le nombre maximal d’entrées est de 40.

nom et MMSI de groupe.

Lancement d’un appel de groupe à un groupe enregistré dans le répertoire

Étape 1 Sur la page « GROUP », sélectionnez « DIRECTORY ». Étape 2 Sélectionnez un groupe, puis appuyez sur le bouton « Menu/DSC » pour

Étape 3 Choisissez un canal.

ouvrir la page « SELECT CH ».

Page 31

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

Étape 4 Appuyez sur le bouton « Menu/DSC » pour lancer un appel de groupe.

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le CH70 est libre, la radio attend un accusé.

Étape 5 Sélectionnez « OK » pour revenir à l’écran d’accueil. Étape 6 Appuyez et maintenez enfoncée la touche PTT pour parler dans le combiné.

Lancement d’un appel de groupe à partir des « RECENT CALLS »

Étape 1 Sur la page « GROUP », sélectionnez « RECENT CALLS ». Étape 2 Sélectionnez un groupe, puis appuyez sur le bouton « Menu/DSC » pour

Étape 3 Choisissez un canal. Étape 4 Appuyez sur le bouton « Menu/DSC » pour lancer un appel de groupe.

ouvrir la page « SELECT CH ».

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le CH70 est libre, la radio attend un accusé.

Étape 5 Sélectionnez « OK » pour revenir à l’écran d’accueil. Étape 6 Appuyez et maintenez enfoncée la touche PTT pour parler dans le combiné.

Lancer un appel de groupe en saisissant manuellement un numéro de groupe

Étape 1 Sur la page « GROUP », sélectionnez « MANUAL ID ». Étape 2 Sélectionnez un groupe, puis appuyez sur le bouton « Menu/DSC » pour

Étape 3 Choisissez un canal. Étape 4 Appuyez sur le bouton « Menu/DSC » pour lancer un appel de groupe.

ouvrir la page « SELECT CH ».

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le CH70 est libre, la radio attend un accusé.

Étape 5 Sélectionnez « OK » pour revenir à l’écran d’accueil. Étape 6 Appuyez et maintenez enfoncée la touche PTT pour parler dans le combiné.

4.5.2 Comment recevoir un appel de groupe

Le changement de canal de votre radio possède deux modes : les modes « AUTO » et « MANUAL ». Lorsque vous recevez un appel à tous les bateaux, différentes opérations correspondent aux différents modes de changement de canal. Pour plus d’informations sur les réglages du mode de changement de canal, consultez la section 12.3 Mode de changement de canal.

Page 32

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

CALL RECEIVED

GROUP CATEGORY : ROUTINE

00:01

FROM : 144456789

REPLY ON CH68[9]

CURRENT CH : 09

REJECT

PAUSE

Lorsque le mode de changement de canal est en « AUTO »

Étape 1 Lorsqu’une alerte de détresse ASN a été reçue, l’alarme sonne. Tournez

le bouton « Menu/DSC » pour arrêter l’alarme. L’écran affiche le MMSI du navire appelant et les trois options suivantes :

« ACCEPT », « REJECT » et « PAUSE ».

 ACCEPT : sélectionnez cette option pour continuer l’appel et passer

sur le canal demandé.

 REJECT : sélectionnez l’option pour annuler le changement de canal

automatique. La radio revient à l’écran d’accueil et le canal reste inchangé.

 PAUSE : sélectionnez la touche pour mettre en pause l’appel et le

chronométrage. Il est possible de reprendre l’appel en sélectionnant l’option « RESUME ».

Étape 2 Sélectionnez « ACCEPT » pour passer au canal demandé.

Remarque

Si aucune touche n’est sélectionnée au bout de 10 secondes, la radio passe automatiquement au canal demandé.

Étape 3 Appuyez et maintenez enfoncée la touche PTT pour parler dans le

combiné.

Lorsque le mode de changement de canal est en « MANUAL »

Étape 1 Lorsqu’une alerte de détresse ASN a été reçue, l’alarme sonne. Tournez

le bouton « Menu/DSC » pour arrêter l’alarme. L’écran affiche le MMSI du navire appelant et les deux options suivantes :

« ACCEPT » et « PAUSE ».

 ACCEPT : sélectionnez cette option pour continuer l’appel et passer

sur le canal demandé.

 CANCEL : sélectionnez cette option pour annuler l’appel. La radio

revient à l’écran d’accueil et le canal reste inchangé.

Page 33

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

CALL RECEIVED

GROUP CATEGORY : ROUTINE

00:17

FROM : 144456789

REPLY ON CH 68

CURRENT CH : 06

CANCEL

ALL SHIPS

SAFETY

URGENCY

Étape 2 Sélectionnez « ACCEPT » pour passer au canal demandé. Étape 3 Appuyez et maintenez enfoncée la touche PTT pour parler dans le

combiné.

4.6 Appel à tous les bateaux

Cette fonction permet le lancement d’un appel de sécurité ou d’urgence à destination des navires équipés de la fonction ASN même sans disposer de leur n° MMSI. Elle permet également la réception d’un appel de sécurité ou d’urgence.

 Appel de sécurité : ce type d’appel est utilisé pour transmettre des informations

de sécurité (par exemple, un bateau en retard, des débris dans l’eau, une perte d’aide à la navigation ou un message météorologique important) à d’autres navires. Cet appel revient à dire « Sécurité, sécurité, sécurité. »

 Appel d’urgence : Ce type d'appel est utilisé lorsqu'un bateau n'est pas

réellement en détresse mais rencontre un éventuel problème pouvant entraîner une détresse. Il revient à dire « Pan-Pan-Pan » sur le canal CH16.

4.6.1 Comment lancer un appel à tous les bateaux

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez sur « DSC CALL > ALL SHIPS ».

l’écran « MAIN MENU ».

La page « ALL SHIPS » s’affiche sur l’écran.

Étape 3 Sélectionnez la catégorie d’appel (« SAFETY » ou « URGENCY »). Étape 4 Choisissez un canal.

Page 34

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

CALL TRANSMITTED

ALL SHIPS CATEGORY : SAFETY

00:01

CH CHANGED TO 16

CALL RECEIVED

ALL SHIPS CATEGORY : URGENCY

00:00

FROM : 557767893

REPLY ON CH16[10]

CURRENT CH : 18

REJECT

PAUSE

Étape 5 Appuyez sur le bouton « Menu/DSC » pour lancer un appel de groupe.

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le canal CH70 est libre, l’appel à tous les bateaux est transmis

et la radio passe au canal sélectionné.

Étape 6 Sélectionnez « OK » pour revenir à l’écran d’accueil. Étape 7 Appuyez et maintenez enfoncée la touche PTT pour parler dans le

combiné.

4.6.2 Comment recevoir un appel à tous les bateaux

Lorsque le mode de changement de canal est en « AUTO »

Étape 1 Lorsqu'un appel à tous les bateaux est reçu, une alarme d'urgence retentit.

Tournez la touche « Menu/DSC » pour arrêter l’alarme. L’écran suivant s’affiche. L’écran affiche le MMSI du navire appelant et les trois options suivantes : « ACCEPT », « REJECT » et « PAUSE ». Si le canal demandé n’est pas disponible, l’écran n’affiche que l’option « REJECT ».

 ACCEPT : sélectionnez cette option pour continuer l’appel et passer

sur le canal demandé.

Page 35

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

CALL RECEIVED

ALL SHIPS CATEGORY : SAFETY

00:00

FROM : 345567891

REPLY ON CH 77

CURRENT CH : 06

CANCEL

 REJECT : sélectionnez l’option pour annuler le changement de canal

automatique. La radio revient à l’écran d’accueil et le canal reste inchangé.

 PAUSE : sélectionnez cette option pour mettre en pause l’appel et le

temps et pour désactiver temporairement la commutation automatique vers le canal demandé. Il est possible de reprendre l’appel en sélectionnant l’option « RESUME ».

Remarque

Si aucune touche n’est sélectionnée au bout de 10 secondes, la radio passe automatiquement au canal demandé. Après 10 secondes, le compte à rebours apparaît à côté de « REPLY ON CH16 ». [10] à côté de « REPLY ON CH16 » représente le compte à rebours de 10 secondes.

Étape 2 Sélectionnez « ACCEPT » pour poursuivre l’appel.

Lorsque le mode de changement de canal est en « MANUAL »

Étape 1 Lorsqu'un appel à tous les bateaux est reçu, une alarme d'urgence retentit.

La radio contrôle la réponse sur le canal (reply on channel) jusqu’à ce que l’appel à tous les bateaux soit terminé.

Appuyez sur une touche pour arrêter l'alarme. L’écran suivant s’affiche. L’écran affiche le MMSI du navire appelant et les deux options suivantes : « ACCEPT » et « CANCEL ». Si le canal demandé n’est pas disponible, l’écran n’affiche que l’option « CANCEL ».

 ACCEPT : sélectionnez cette option pour continuer l’appel et passer

sur le canal demandé.

 CANCEL : sélectionnez cette option pour que la radio revienne

à l’écran d’accueil et pour que les canaux restent inchangés.

Étape 2 Sélectionnez « ACCEPT » pour poursuivre l’appel.

La radio contrôle le canal demandé jusqu’à ce que l’appel à tous les bateaux soit terminé.

4.7 Appel de demande de position

La radio ASN peut demander la position d’un autre navire et l’afficher sur l’écran.

Page 36

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

POS REQUEST

DIRECTORY

RECENT CALLS

MANUAL ID

4.7.1 Comment lancer un appel de demande de position

Navigation vers la page de demande de position

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez sur « DSC CALL > POS REQUEST ».

Lancement d’un appel de demande de position à un navire enregistré dans le répertoire

Avant de lancer un appel de demande de position à partir du répertoire individuel, le nom du navire ou de la personne et le numéro MMSI du navire auquel vous désirez transmettre l’appel doivent être ajoutés au répertoire individuel. Pour plus d’informations sur l’ajout d’entrées dans le répertoire individuel, consultez la section 12.1.1 Ajout d’une entrée.

l’écran « MAIN MENU ».

La page « POS REQUEST » s’affiche sur l’écran de la radio.

Étape 1 Sur la page « POS REQUEST », appuyez sur le bouton « Menu/DSC »

Étape 2 Sélectionnez un contact puis appuyez sur le bouton « Menu/DSC ».

et sélectionnez « DIRECTORY ».

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le CH70 est libre, la radio attend un accusé.

Étape 3 Lorsque la radio reçoit un accusé, l’écran affiche les informations de

position demandées. Sélectionnez l’option « OK » ou la touche « Back » pour revenir à l’écran d’accueil.

Page 37

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

CALL RECEIVED

POS ACK FROM : ICON

00:03

LAT

: 22°41,451N

LON

: 114°17,590E

TIME

: 03:31 UTC

CALL RECEIVED

POS ACK FROM : ICON

00:04

NO INFO

Remarque

Si vous recevez un ACK d’un bateau sans informations de position, la phrase « NO INFO » s’affichera à l’écran, ce qui est plus simple à comprendre que « réception de fausses informations de position ».

Lancement d’un appel de demande de position à partir des « RECENT CALLS »

Étape 1 Sur la page « POS REQUEST », sélectionnez « RECENT CALLS ». Étape 2 Sélectionnez un contact puis appuyez sur le bouton « Menu/DSC ».

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le CH70 est libre, l’écran suivant apparaît et la radio attend

un accusé.

Étape 3 Lorsque la radio reçoit un accusé, l’écran affiche les informations de

position demandées. Sélectionnez l’option « OK » ou la touche « Back » pour revenir à l’écran d’accueil.

Remarque

Page 38

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

CALL RECEIVED

POS ACK FROM : ICON

00:04

NO INFO

CALL RECEIVED

POS ACK FROM : 123456789

00:04

NO INFO

Lancer l’appel de demande de position en saisissant manuellement un numéro MMSI

Étape 1 Sur la page « POS REQUEST », sélectionnez « MANUAL ID ». Étape 2 Tournez et appuyez sur le bouton « Menu/DSC » pour saisir le n° MMSI

d’un contact puis appuyez à nouveau sur le bouton « Menu/DSC ».

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le CH70 est libre, la radio attend un accusé.

Étape 3 Lorsque la radio reçoit un accusé, l’écran affiche les informations de

position demandées. Sélectionnez l’option « OK » ou la touche « Back » pour revenir à l’écran d’accueil.

Remarque

4.7.2 Comment recevoir un appel de demande de position

Le « POSITION ACK » a trois options : « MANUAL », « AUTO » et « IGNORE ». Pour en savoir plus sur comment régler le « POSITION ACK », reportez-vous à la section 12.5 Accusé de position. Lorsque « POSITION ACK » est réglé sur « IGNORE », votre radio ne répond pas et n’enregistre pas les demandes. Lorsqu’il est réglé sur d’autres valeurs, faites comme suit.

Page 39

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

CALL RECEIVED

POSITION REQUEST CATEGORY : SAFETY

00:03

FROM : 433456789

REPORT

CANCEL

CALL RECEIVED

POSITION REQUEST CATEGORY : SAFETY

00:02

TO : 433456789

Lorsque « POSITION ACK » est réglé sur « MANUAL »

Étape 1 Lorsqu’un appel de demande de position ASN a été reçu, l’alarme

Étape 2 Sélectionnez « REPORT » pour envoyer votre position.

d’urgence sonne. Tournez le bouton « Menu/DSC » pour arrêter l’alarme.

 Si le canal CH70 est occupé, patientez sans appuyer sur les touches

jusqu’à ce que le CH70 soit libre.

 Lorsque le canal CH70 est libre, la radio envoie un accusé et la position

est transmise.

Étape 3 Après la transmission de la position, sélectionnez « OK » pour revenir

à l’écran d’accueil.

Lorsque « POSITION ACK » est réglé sur « AUTO »

Lorsqu’elle reçoit un appel de demande de position ASN, la radio envoie automatiquement les informations de position à la radio du bateau qui a fait la demande.

Remarque

Si le canal CH70 est occupé, patientez sans appuyer sur les touches jusqu’à ce que le CH70 soit libre. La radio envoie ensuite automatiquement les informations de position.

Sélectionnez « OK » pour revenir à l’écran d’accueil.

Page 40

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

AUTO POS POLLING

ACTIVATION

SELECT ADDRESS MONITOR POSITION

ACTIVATION

START

STOP

4.8 Obtention automatique de la position

Cette fonction permet à la radio FM-4850 de lancer des appels de demande de position à intervalle régulier. Cette fonction doit d’abord être activée depuis le menu « ACTIVATION », puis les adresses des navires doivent être saisies depuis le menu « SELECT ADDRESS ». Il est également possible de surveiller la position du navire sélectionné depuis le menu « MONITOR POSITION ».

4.8.1 Comment activer l’obtention automatique de position

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

l’écran « MAIN MENU ».

Étape 2 Allez sur « DSC CALL > AUTO POS POLLING ».

La page « AUTO POS POLLING » s’affiche sur l’écran.

Étape 3 Sélectionnez « ACTIVATION ».

La page « ACTIVATION » s’affiche à l’écran. L’écran affiche deux options : « START » et « STOP ».

 START : sélectionnez l’option pour démarrer l’obtention automatique

de position. S’il n’y a aucune adresse à obtenir, la radio émet un bip d’erreur.

 STOP : sélectionnez l’option pour arrêter l’obtention automatique de

position.

Étape 4 Sélectionnez « START » pour activer l’obtention automatique de position.

La radio revient à l’écran précédent.

Page 41

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

SELECT ADDRESS

CALL 1:

CALL 2:

CALL 3:

CALL 4:

4.8.2 Comment sélectionner les navires auxquels la radio

envoie des appels de demande de position

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez sur « DSC CALL > AUTO POS POLLING ».

Étape 3 Sélectionnez « SELECT ADDRESS ».

Étape 4 Sélectionnez un répertoire.

l’écran « MAIN MENU ».

La page « AUTO POS POLLING » s’affiche sur l’écran.

La page « SELECT ADDRESS » s’affiche sur l’écran. Vous pouvez ajouter quatre répertoires au maximum.

Remarque

Il faut d’abord sélectionner au moins un répertoire pour démarrer l’obtention automatique de position.

4.8.3 Comment surveiller la position

Après activation de la fonction d’obtention automatique de la position, il est possible de surveiller la position.

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez sur « DSC CALL > AUTO POS POLLING ».

Étape 3 Sélectionnez « MONITOR POSITION ».

l’écran « MAIN MENU ».

La page « AUTO POS POLLING » s’affiche sur l’écran.

La page « MONITOR POSITION » s’affiche sur l’écran. « A0-A3 » indique le pseudonyme du bateau.

Page 42

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

MONITOR POSITION

1 : A1

12:34

2 : A2

-- : --

3 : A3

-- : --

4 : A4

-- : --

MONITOR POSITION

POSITION REQUEST TO : A0

AWAIT ACK

Étape 4 Sélectionnez un répertoire pour consulter les dernières informations de

Étape 5 Sélectionnez « OK » pour revenir à l’écran précédent.

position du navire correspondant. Si la radio ne reçoit pas d’accusé, l’écran affiche la page suivante.

4.9 Journal ASN

Cette fonction permet à la radio FM-4850 d’enregistrer les appels pour vérification. Une icône s’affiche dans le journal pour signaler un message de réception d’appel non lu. La radio FM-4850 peut stocker des entrées de journal pour les 40 derniers appels de détresse reçus, les 10 derniers appels de demande de position reçus, les 40 derniers appels divers reçus, les 40 derniers appels transmis et les 10 derniers accusés transmis. Les journaux « RX POS REQ LOG » et « TX ACK LOG » sont vidés à chaque redémarrage de l’équipement. Pour afficher un journal, procédez comme suit :

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Sélectionnez « DSC CALL ». Étape 3 Sélectionnez « DSC LOG » pour aller sur la page « DSC LOG ». Étape 4 Sélectionnez le type de journal ASN que vous souhaitez consulter.

l’écran « MAIN MENU ».

Page 43

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

DSC LOG

DISTRESS LOG

POS REQ LOG

OTHER LOG

LOG

ACK LOG

RX DISTRESS LOG

DISTRESS LOG NATURE : UNDESIGNATED

FROM : 222100000

INFO

CALL

DELETE

Étape 5 Sélectionnez le journal que vous souhaitez consulter.

Il est possible de relancer l’appel ou de supprimer l’entrée en appuyant sur les options « CALL » ou « DELETE » à l’écran.

4.10 Test ASN

Cette fonction permet de tester la capacité de communication de la radio ASN avec d’autres radios ASN. Pour utiliser cette fonction, la radio à laquelle vous envoyez un appel test doit être équipée de la fonction de test ASN.

Remarque

Pour émettre un appel de test ASN, le numéro MMSI de ce navire doit être saisi dans la radio. Pour plus d’informations sur la façon de saisir le numéro MMSI, voir la section 4.2.2 Comment saisir votre numéro MMSI.

Navigation vers la page de test ASN

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Sélectionnez « DSC CALL ». Étape 3 Sélectionnez « DSC TEST » pour aller sur la page « DSC TEST »,

l’écran « MAIN MENU ».

comme illustré ci-dessous.

Page 44

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

INDIVIDUAL

DIRECTORY

RECENT CALLS

MANUAL ID

DSC TEST

ICON

A2 A3

B C1 

Lancement d’un appel de test ASN à un navire enregistré dans le répertoire individuel

Avant de lancer un appel de test ASN à partir du répertoire individuel, le nom du navire ou de la personne et le numéro MMSI du navire auquel vous désirez transmettre l’appel doivent être ajoutés au répertoire individuel. Pour plus d’informations sur l’ajout d’entrées dans le répertoire individuel, consultez la section 12.1.1 Ajout d’une entrée.

Étape 1 Sur la page « DSC TEST », sélectionnez « DIRECTORY ». Étape 2 Sélectionnez un contact.

Étape 3 Appuyez sur le bouton « Menu/DSC » pour envoyer l’appel de test ASN.

Votre radio attend un accusé de la part de la radio appelée.

Page 45

Manuel d’utilisation du FM-4850

APPEL SÉLECTIF NUMÉRIQUE

CALL TRANSMITTED

SENDING... TEST CALL ICON

TEST CALL

00:02

TO : ICON

AWAIT ACK

RESEND

CANCEL

CALL RECEIVED

TEST ACK CATEGORY : SAFETY

00:03

FROM : ICON

DSC TEST

ICON

114000000

113000000

Étape 4 Lorsqu’elle le reçoit, une alerte retentit et la page suivante s’affiche.

Cela signifie que la radio appelée a reçu l’appel. Sélectionnez « OK » pour revenir à l’écran précédent.

Lancement d’un appel de test ASN à partir des « RECENT CALLS »

Étape 1 Sur la page « DSC TEST », sélectionnez « RECENT CALLS ». Étape 2 Sélectionnez un contact.

Étape 3 Appuyez sur le bouton « Menu/DSC » pour envoyer l’appel de test ASN.

Votre radio attend un accusé de la part de la radio appelée.

Étape 4 Lorsque la radio reçoit un accusé, une alerte retentit. Cela signifie que la

radio appelée a reçu l’appel. Sélectionnez « OK » pour revenir à l’écran précédent.

Page 46

APPEL SÉLECTIF NUMÉRIQUE

Manuel d’utilisation du FM-4850

DSC TEST

ENTER MMSI :

987623421 PRESS MENU/DSC KNOB

Lancer un appel de test ASN en saisissant manuellement un numéro MMSI

Étape 1 Sur la page « DSC TEST », tournez et appuyez sur le bouton

« Menu/DSC » et sélectionnez « MANUAL ID ».

Étape 2 Tournez et appuyez sur le bouton « MENU/DSC » pour saisir le n° MMSI

du navire que vous souhaitez contacter.

Étape 3 Appuyez sur le bouton « Menu/DSC » pour envoyer l’appel de test ASN.

Étape 4 Lorsque la radio reçoit un accusé, une alerte retentit. Cela signifie que la

Votre radio attend un accusé de la part de la radio appelée.

radio appelée a reçu l’appel. Sélectionnez « OK » pour revenir à l’écran précédent.

Page 47

Manuel d’utilisation du FM-4850

AFFICHAGE DES CANAUX

CH WATCH

DUAL CH

TRIPLE CH

5. AFFICHAGE DES CANAUX

5.1 Fonction Dual Channel (canal double)

La fonction Dual Channel scanne deux canaux de communication. Un canal est un canal VHF classique et l'autre le canal CH16. Ci-dessous, le fonctionnement de la fonction DUAL CH lorsqu’un signal est reçu sur l’un des deux canaux :

 Si le signal est reçu sur le canal classique, la radio balaie rapidement du canal

classique au canal CH16 à la recherche d’une transmission.

 Si le signal est reçu sur le canal CH16, la radio s’arrête et n’écoute que le

canal CH16 jusqu’à la fin de la communication puis reprend le balayage DUAL CH.

Étape 1 Appuyez sur le bouton « Volume/Squelch » et tournez-le pour régler le

Étape 2 Sur l’écran d’accueil, tournez le bouton « Menu/DSC » pour sélectionner

Étape 3 Appuyez sur le bouton « Menu/DSC » pour naviguer vers la page

Étape 4 Sélectionnez « CH WATCH ».

silencieux jusqu’à ce que le bruit de fond disparaisse.

un canal à lier au canal CH16 pour la fonction DUAL CH.

« MAIN MENU » page.

Étape 5 Sélectionnez « DUAL CH ».

Étape 6 Pour arrêter le DUAL WATCH, appuyez sur la touche « Back » ou sur le

La radio revient à l’écran d’accueil. L’écran balaie à la suite le canal CH16 et le canal sélectionné à la deuxième étape.

bouton « Menu/DSC ».

5.2 Fonction Triple Channel (canal triple)

La fonction Triple Channel balaie trois canaux de communication : le canal CH16, le deuxième canal prioritaire, ainsi qu’un canal VHF classique. Ci-dessous, le fonctionnement de la fonction TRIPLE CH :

 Si le signal est reçu sur le canal classique, la radio balaie rapidement le canal

classique, le deuxième canal prioritaire et le canal CH16 à la recherche d’une transmission.

Page 48

AFFICHAGE DES CANAUX

Manuel d’utilisation du FM-4850

 Si le signal est reçu sur le canal CH16, la radio s’arrête et n’écoute que le

canal CH16 jusqu’à la fin de la communication puis reprend le balayage TRIPLE CH.

Pour savoir comment régler le second canal prioritaire, référez-vous à la section 11.2 Deuxième canal prioritaire.

Étape 1 Appuyez sur le bouton « Volume/Squelch » et tournez-le pour régler le

Étape 2 Sur l’écran d’accueil, tournez le bouton « Menu/DSC » pour sélectionner

Étape 3 Appuyez sur le bouton « Menu/DSC » pour naviguer vers la page

Étape 4 Sélectionnez « CH WATCH ». Étape 5 Sélectionnez « TRIPLE CH ».

Étape 6 Pour arrêter le TRIPLE CH, appuyez sur la touche « Back » ou sur le

silencieux jusqu’à ce que le bruit de fond disparaisse.

un canal à afficher avec le canal CH16 et le deuxième canal prioritaire.

« MAIN MENU » page.

La radio revient à l’écran d’accueil. L’écran balaie à la suite le canal CH16, le deuxième canal prioritaire et le canal sélectionné à la deuxième étape.

bouton « Menu/DSC ».

Page 49

Manuel d’utilisation du FM-4850

SCAN

6. SCAN

Cette fonction permet la sélection d’un mode de balayage afin de trouver les canaux de diffusion. Les modes de balayage disponibles sont les suivants : SCAN ALL, SCAN ALL + 16, MEMORY SCAN, et MEMORY SCAN + 16.

6.1 Scan All

Le mode « Scan All » balaie tous les canaux dans l’ordre.

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez à « SCAN > SCAN ALL ».

Étape 3 Pour arrêter le balayage, appuyez sur la touche « Back » ou sur le bouton

6.2 Scan All + 16

Le mode « Scan All + 16 » balaie tous les canaux dans l’ordre et vérifie le canal CH16 entre deux canaux.

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez à « SCAN > SCAN ALL+16 ».

Étape 3 Pour arrêter le balayage, appuyez sur la touche « Back » ou sur le bouton

l’écran « MAIN MENU ».

La radio commence à balayer tous les canaux.

« Menu/DSC ».

l’écran « MAIN MENU ».

La radio commence à balayer tous les canaux dans l’ordre et vérifie le canal CH16 après chaque canal programmé.

« Menu/DSC ».

6.3 Memory Scan

Le mode « Memory Scan » balaie tous les canaux en mémoire dans l’ordre.

Remarque

Avant d’activer le mode « Memory Scan », au moins deux canaux doivent être réglés comme canaux en mémoire. Pour savoir comment procéder au réglage des canaux en mémoire, référez-vous à la section 6.5 Modification de la liste des canaux en mémoire.

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez à « SCAN > MEMORY SCAN ».

Étape 3 Pour arrêter le balayage, appuyez sur la touche « Back » ou sur le bouton

l’écran « MAIN MENU ».

La radio commence à balayer tous les canaux en mémoire dans l’ordre.

« Menu/DSC ».

Page 50

SCAN

Manuel d’utilisation du FM-4850

EDIT MEMORY CH

SELECT ALL

ALL OFF

MEM

06  06

MEM



6.4 Memory Scan + 16

Le mode « Memory Scan + 16 » balaie tous les canaux en mémoire dans l’ordre et vérifie le canal CH16 après chaque canal programmé.

Remarque

Avant d’activer le mode « Memory Scan + 16 », au moins un canal doit être désigné comme canal en mémoire. Pour savoir comment procéder au réglage des canaux en mémoire, référez-vous à la section 6.5 Modification de la liste des canaux en mémoire.

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez à « SCAN > MEMORY SCAN+16 ».

Étape 3 Pour arrêter le balayage, appuyez sur la touche « Back » ou sur le bouton

l’écran « MAIN MENU ».

La radio commence à balayer tous les canaux en mémoire dans l’ordre et vérifie le canal CH16 après chaque canal en mémoire.

« Menu/DSC ».

6.5 Modification de la liste des canaux en mémoire

Cette fonction permet l’ajout ou la suppression de canaux dans la liste de canaux en mémoire. Les canaux énumérés dans cette liste sont ceux qui sont balayés par le mode « Memory Scan ».

Comment ajouter l’ensemble des canaux à la liste des canaux en mémoire

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

l’écran « MAIN MENU ».

Étape 2 Allez à « SCAN > EDIT MEMORY CH > SELECT ALL ».

L’icône « MEM » s’affiche après chaque numéro de canal.

Étape 3 Appuyez sur la touche « Back » pour revenir à l’écran précédent.

Comment supprimer l’ensemble des canaux de la liste des canaux en mémoire

Lorsque tous les canaux programmés sont ajoutés à la liste des canaux en mémoire, procédez comme suit pour tous les supprimer de la liste.

Page 51

Manuel d’utilisation du FM-4850

SCAN

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

l’écran « MAIN MENU ».

Étape 2 Allez à « SCAN > EDIT MEMORY CH > ALL OFF ».

Les icônes « MEM » disparaissent alors de l’écran.

Étape 3 Appuyez sur la touche « Back » pour revenir à l’écran précédent.

Comment ajouter un canal à la liste des canaux en mémoire

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Sélectionnez « SCAN > EDIT MEMORY CH ». Étape 3 Sélectionnez un canal à balayer. Étape 4 Appuyez sur le bouton « Menu/DSC » pour mettre le canal en mémoire.

Étape 5 Appuyez sur la touche « Back » pour revenir à l’écran précédent.

l’écran « MAIN MENU ».

L’icône « MEM » apparaît alors sur l’écran.

Comment supprimer un canal de la liste des canaux en mémoire

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

l’écran « MAIN MENU ».

Étape 2 Sélectionnez « SCAN > EDIT MEMORY CH ». Étape 3 Tournez le bouton « Menu/DSC » pour sélectionner le canal à supprimer

Étape 4 Appuyez sur le bouton « Menu/DSC » pour supprimer le canal de la liste

Étape 5 Appuyez sur la touche « Back » pour revenir à l’écran précédent.

de la liste des canaux en mémoire.

des canaux en mémoire. L’icône « MEM » disparaît de l’écran.

Page 52

Mode météo

Manuel d’utilisation du FM-4850

7. Mode météo

Lorsque la radio fonctionne sur le canal USA ou le canal CAN, le mode météo est activé. Dans ce cas, il est possible de contrôler le bulletin météo de la National Oceanographic and Atmospheric Administration (NOAA, Administration océanographique et atmosphérique nationale). Pour savoir comment sélectionner un groupe de météo (USA ou Canada), référez-vous à la section 11.1.

« Mode météo »

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Sélectionnez « WEATHER MODE ».

La page « WEATHER MODE » s’affiche à l’écran.

: indique que l’alerte météo est ACTIVÉE.

En mode météo, il est possible de tourner le bouton « Menu/DSC » pour sélectionner le canal de la NOAA à surveiller. La sélection serait marquée comme « dernier canal météo utilisé ».

Alerte météo de la NOAA

En cas de perturbation météorologique extrême, la NOAA envoie une alerte météo signalée par une tonalité 1 050 Hz suivie d’un bulletin météo diffusé sur l’un des canaux météo de la NOAA.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Sélectionnez « GENERAL SETUP >WEATHER ALERT ».

« MAIN MENU » apparaisse.

Page 53

Manuel d’utilisation du FM-4850

Mode météo

WEATHER ALERT

OFF

Étape 3 Sélectionnez « ON » ou « OFF » pour activer ou désactiver cette fonction. Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

Page 54

Avertisseur/Mégaphone/Interphone

Manuel d’utilisation du FM-4850

FOG HORN

MANUAL HORN

MANUAL YELP

AUTO FOG MODE

8. Avertisseur/Mégaphone/Interphone

Remarque

Lors de la réception d’appels ASN en mode avertisseur (fog horn) ou en mode mégaphone (hailer), la radio sort de ces modes et affiche la page de réception d’appels.

8.1 Avertisseur (Fog Horn)

Cette fonction émet certaines tonalités d’avertisseur standard à l’international à travers le haut-parleur. Elle n’est disponible que lorsque la radio est connectée à un mégaphone.

Navigation vers la page « FOG HORN »

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez à « FOG/HAILER/IC > FOG HORN ».

l’écran « MAIN MENU ».

La page « FOG HORN » s’affiche sur l’écran.

Utilisation de l’avertisseur (fog horn) manuel

La fonction avertisseur manuel (Manual Horn) permet l’utilisation manuelle de l’avertisseur prédéfini.

Étape 1 Sur la page « FOG HORN », sélectionnez « MANUAL HORN ».

Page 55

Manuel d’utilisation du FM-4850

Avertisseur/Mégaphone/Interphone

MANUAL HORN

FOG HORN SILENT

HOLD PTT TO SOUND

AUTO FOG MODE

UNDERWAY

STOPPED

SAILBOAT

TOWED

ANCHORED

AGROUND

Étape 2 Appuyez et maintenez enfoncée la touche PTT du microphone pour utiliser

l’avertisseur.

Étape 3 Pour arrêter l’avertisseur, relâchez la touche PTT. Étape 4 Appuyez sur la touche « Back » pour revenir à l’écran précédent.

Utilisation de l’appel d’urgence manuel

La fonction d’appel d’urgence manuel (Manual Yelp) vous permet de démarrer manuellement l’alarme prédéfinie en cas d’urgence.

Étape 1 Sur la page « FOG HORN », sélectionnez « MANUAL YELP ». Étape 2 Appuyez et maintenez enfoncée la touche PTT du microphone pour utiliser

Étape 3 Pour arrêter l’alarme, relâchez la touche PTT. Étape 4 Appuyez sur la touche « Back » pour revenir à l’écran précédent.

l’alarme.

Utilisation de l’avertisseur auto

La fonction avertisseur auto (Auto Horn) permet l’émission de certaines tonalités d’avertisseur standards à l’international. Lorsque l’avertisseur retentit, il ne peut pas être arrêté manuellement.

Étape 1 Sur la page « FOG HORN », sélectionnez « AUTO FOG MODE ». Étape 2 Sélectionnez un avertisseur en fonction de vos besoins.

Puis l’avertisseur retentit.

Étape 3 Lorsque l’avertisseur s’arrête, appuyez sur la touche « Back » pour revenir

à la page précédente.

Page 56

Avertisseur/Mégaphone/Interphone

Manuel d’utilisation du FM-4850

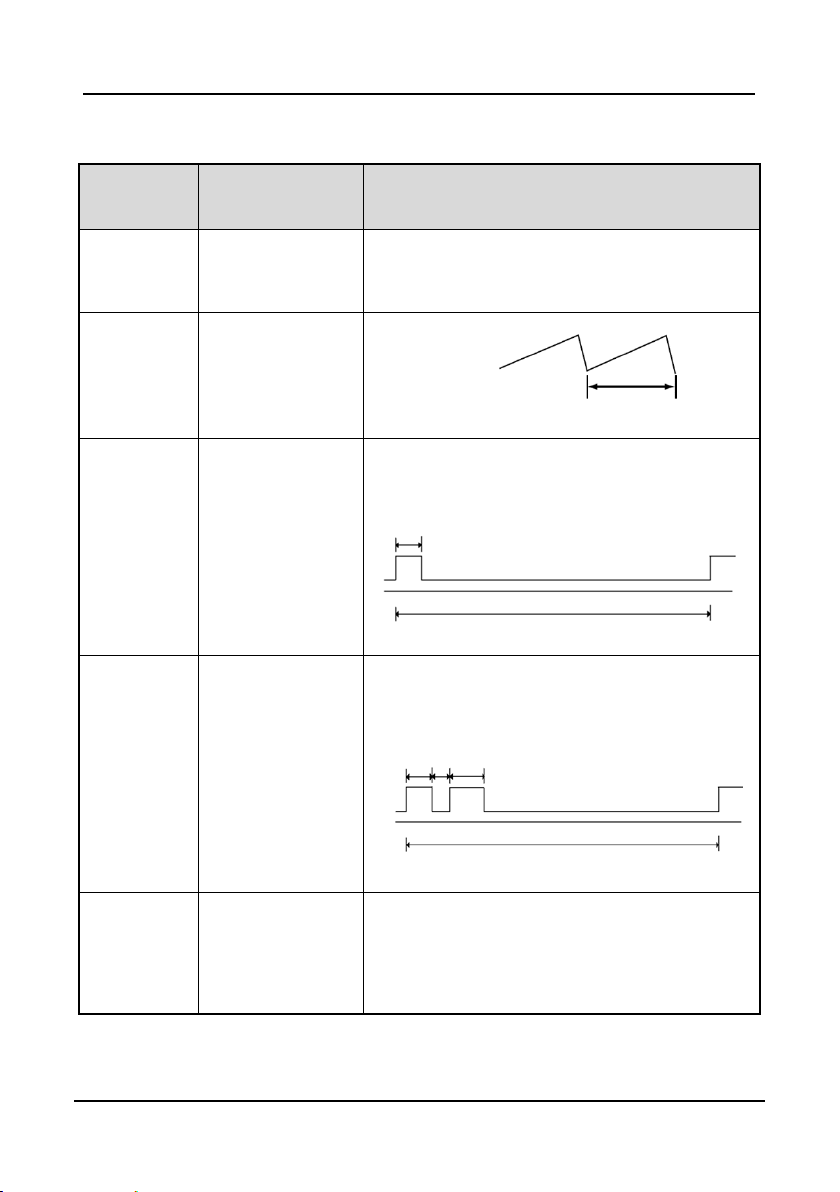

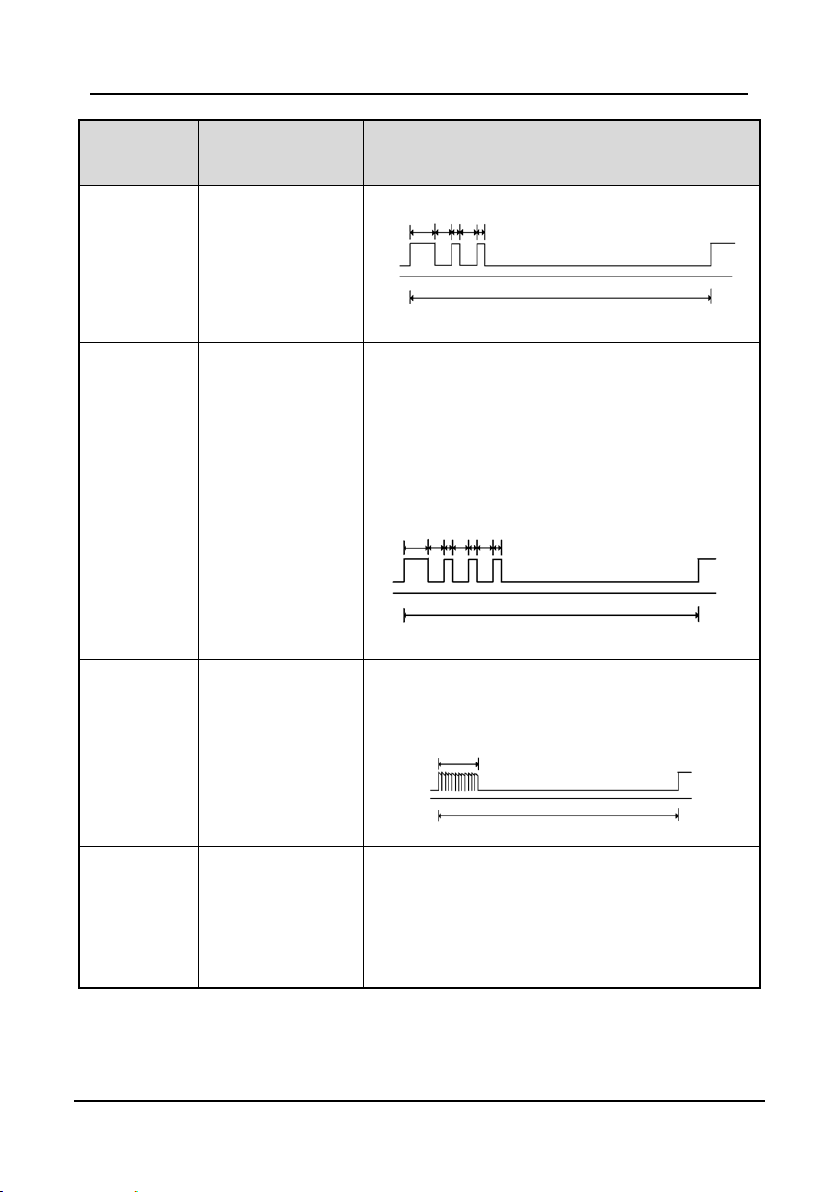

Signal

d'avertis-

sement

Fonction

Remarques

Manual (Manuel)

Pour les passages de bateaux.

La durée et le minutage des coups de corne de brume se contrôlent en maintenant enfoncée la touche PTT du combiné.

Yelp (Appel d'urgence)

Pour la sirène d'urgence.

Underway (En route)

Pour les navires à moteur faisant route.

Un coup de corne de brume de 5 secondes toutes les 120 secondes.

Arrêté

Pour les navires à moteur qui sont stationnaires.

Deux coups de corne de brume de 3 secondes, avec un intervalle de 2 secondes entre chaque coup, répétés toutes les 120 secondes.

Voilier

Pour les voiliers, les remorqueurs et les bateaux haleurs faisant route.

Un coup de corne de brume de 3 secondes, suivi d'un intervalle de 2 secondes, d'un coup de corne de brume d'1 seconde, d'un intervalle de 2 secondes et d'un coup de corne de brume d'1 seconde. Répété toutes les 120 secondes.

250 Hz

500 Hz

Signal Yelp

120s

Signal Underway (En route)

Signal Stopped (Arrêté)

120s

Signaux d’avertissement sonore

Page 57

Manuel d’utilisation du FM-4850

Avertisseur/Mégaphone/Interphone

Signal

d'avertis-

sement

Fonction

Remarques

Towed (remorqué)

Pour les navires remorqués.

Un coup de corne de brume de 3 secondes suivi d'un intervalle de 2 secondes, d'un coup de corne de brume d'1 seconde, d'un intervalle de 2 secondes, d'un coup de corne de brume d'1 seconde, d'un intervalle de 2 secondes et d'un coup de corne de brume d'1 seconde. Répété toutes les 120 secondes.

Anchored (Mouillage)

Pour les navires ancrés.

Une sonnerie rapide retentit pendant environ 5 secondes et se répète au bout de 60 secondes.

Aground (échoué)

Pour les navires échoués.

Deux sonneries de 0,5 seconde, une sonnerie de 1,5 seconde suivie d'une sonnerie rapide d'environ 5 secondes, suivie de deux sonneries de 0,5 seconde et d'une sonnerie de 1,5 seconde. Répétées toutes les 60 secondes.

Signal Sailboat (Voilier)

120s

Signal Towed (Remorqué)

Signal Anchored (Mouillage)

60s

Page 58

Avertisseur/Mégaphone/Interphone

Manuel d’utilisation du FM-4850

Signal

d'avertis-

sement

Fonction

Remarques

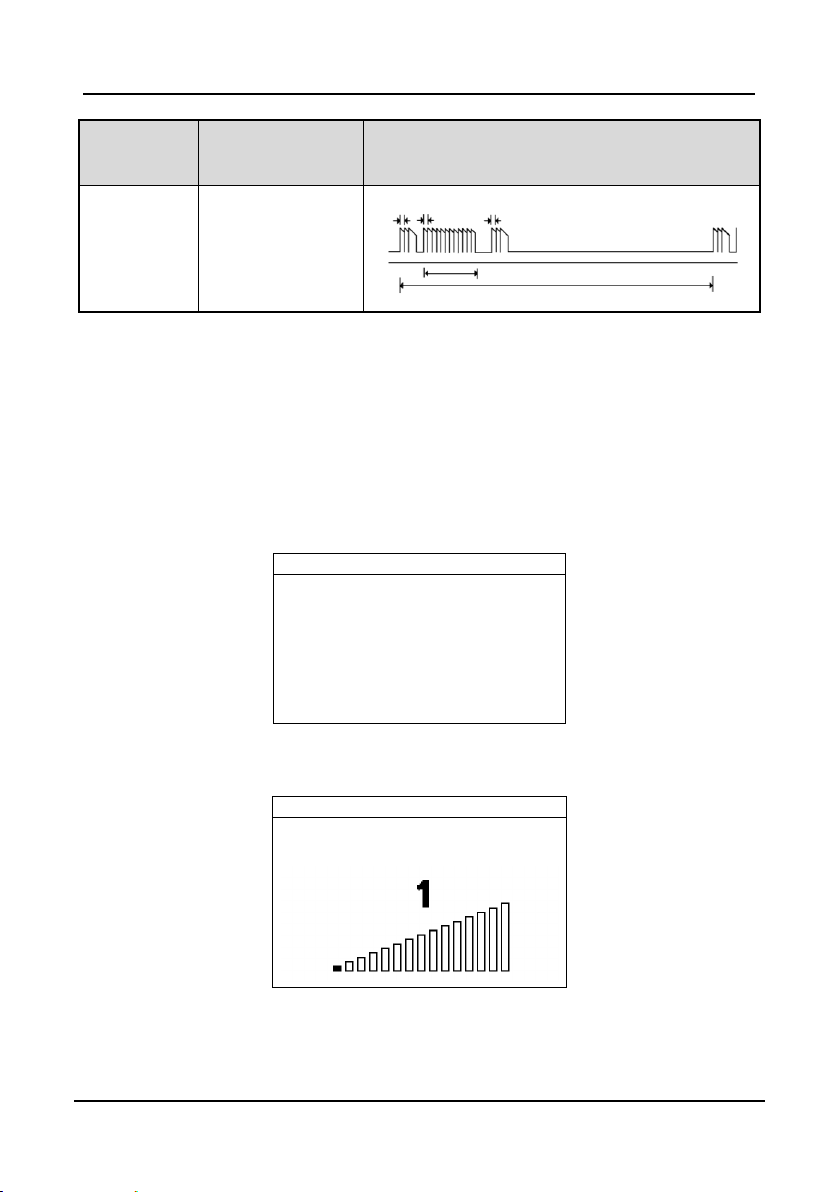

HAILER

LISTENING

HOLD PTT TO TALK

HAILER

LISTENING VOLUME

0.5s

60s

Signal Aground (Échoué)

8.2 Mégaphone

La fonction mégaphone (hailer) permet la diffusion d’une annonce à un volume élevé à destination des personnes utilisant un mégaphone et l’écoute des réponses transmises par le biais des mégaphones.

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

l’écran « MAIN MENU ».

Étape 2 Allez à « FOG/HAILER/IC > HAILER ».

La page « HAILER » s’affiche à l’écran.

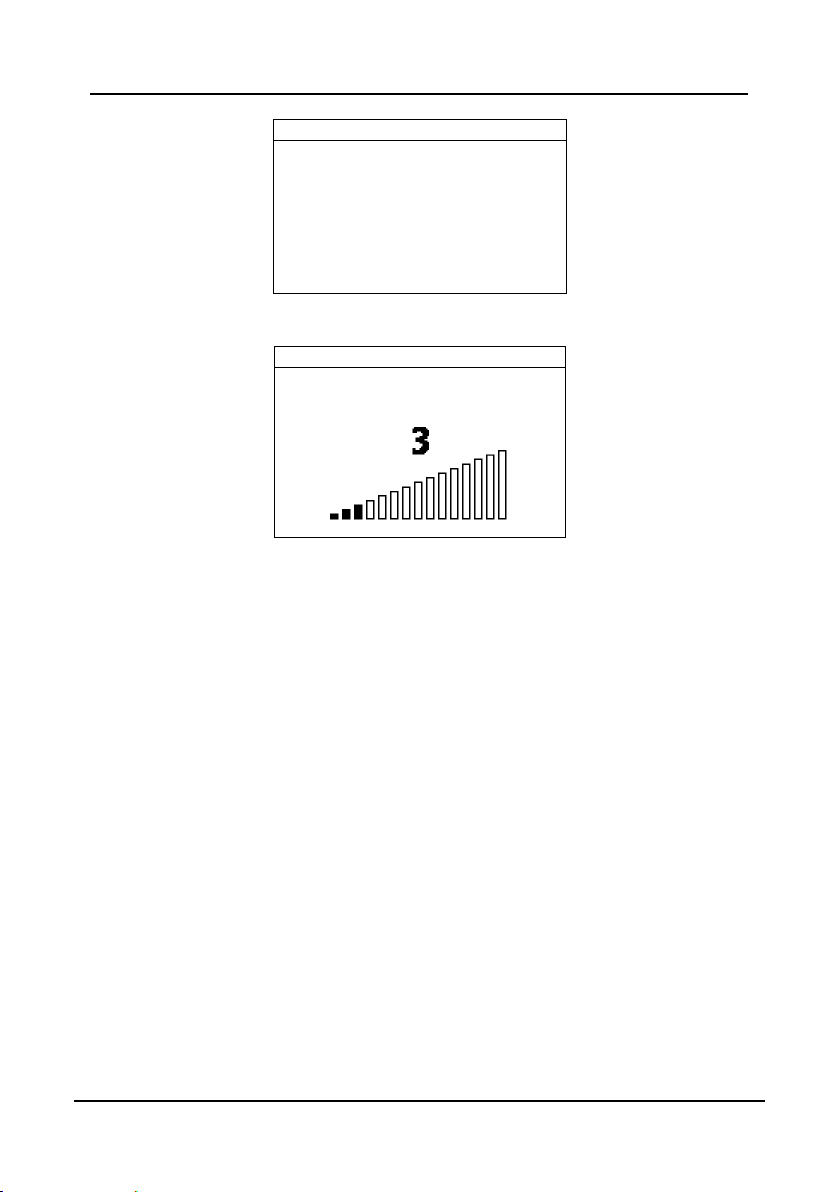

Il est possible de régler le volume d’écoute de chaque combiné séparément.

Étape 3 Appuyez et maintenez enfoncée la touche PTT pour parler.

Page 59

Manuel d’utilisation du FM-4850

Avertisseur/Mégaphone/Interphone

HAILER

TALKING

HAILER

TALKING VOLUME

Il est possible de régler le volume de parole.

Étape 4 Relâchez la touche PTT pour écouter la réponse provenant du mégaphone. Étape 5 Appuyez sur la touche « Back » pour revenir à l’écran précédent.

8.3 Interphone (Intercom)

La fonction interphone permet la communication entre les combinés. Cette fonction n’est disponible que lorsque la radio est équipée de plus d’un combiné.

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez à « FOG/HAILER/IC > INTERCOM ».

l’écran « MAIN MENU ».

La page « INTERCOM » s’affiche à l’écran. Ici, « River » est le pseudonyme du combiné qui doit être connecté à distance.

Page 60

Avertisseur/Mégaphone/Interphone

Manuel d’utilisation du FM-4850

INTERCOM

RIVER

INTERCOM

CALLING... RIVER

EXIT

INTERCOM

INCOMING CALL FROM HS1

HOLD PTT TO TALK

EXIT

Étape 3 Sélectionnez le combiné pour lancer un appel et appuyez sur le bouton

« Menu/DSC » pour annuler l’appel.

Étape 4 Le destinataire de l’appel doit appuyer et maintenir enfoncée la touche PTT

Étape 5 Relâchez la touche PTT pour écouter la réponse provenant du combiné.

Étape 6 Lorsque l’appel est terminé, appuyez sur la touche Back pour revenir

pour parler.

Écran de l’interphone du destinataire de l’appel

Il est possible de régler séparément le volume de réception de chaque combiné après avoir relâché la touche PTT.

à la page précédente.

8.4 Modification du nom du combiné

Il est possible de personnaliser le nom du combiné après sa connexion à distance à la radio. Le nom du combiné est ensuite sauvegardé et affiché sur tous les produits connectés.

Page 61

Manuel d’utilisation du FM-4850

Avertisseur/Mégaphone/Interphone

FOG/HAILER/IC

FOG HORN HAILER INTERCOM

EDIT HANDSET NAME

HANDSET LIST

HS1

EDIT HANDSET NAME

NEW HANDSET NAME

Pour modifier le nom du combiné, procédez comme suit :

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Sélectionnez « FOG/HAILER/IC ».

Étape 3 Sélectionnez « EDIT HANDSET NAME ».

« MAIN MENU » apparaisse.

La page « FOG/HAILER/IC » s’affiche sur l’écran.

La page « HANDSET LIST » s’affiche sur l’écran.

Étape 4 Sélectionnez le combiné désiré. Étape 5 Tournez et appuyez sur le bouton « Menu/DSC » pour saisir un nouveau

Étape 6 Appuyez sur le bouton « Menu/DSC » pour sauvegarder le nouveau nom

nom pour le combiné actuel.

du combiné et revenir à l’écran précédent.

Page 62

RÉGLAGE DU MMSI

Manuel d’utilisation du FM-4850

9. RÉGLAGE DU MMSI

Vous pouvez enregistrer un n° MMSI et le consulter.

Pour plus d’informations sur la façon de régler le numéro MMSI de votre navire, voir la section 4.2.2 Comment saisir votre numéro MMSI.

Page 63

Manuel d’utilisation du FM-4850

GENERAL SETUP

DISPLAY

DISPLAY SETUP

BACKLIGHT

UNITS

CONTRAST

KEY BEEP

GNSS SETUP

I/O PORT SETUP

SYSTEM INFO

FOG HORN FREQ



10. GENERAL SETUP

10.1 Réglage de l’affichage

Cette fonction permet le réglage du rétroéclairage et du contraste de l’écran pour chaque combiné séparément.

10.1.1 Réglage du rétroéclairage

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez sur « GENERAL SETUP > DISPLAY SETUP ».

Étape 3 Sélectionnez « BACKLIGHT ». Étape 4 Tournez le bouton « Menu/DSC » pour régler le rétroéclairage.

l’écran « MAIN MENU ».

La page « DISPLAY » s’affiche à l’écran.

10.1.2 Réglage du contraste

Étape 1 Sur l’écran d’accueil, appuyez sur le bouton « Menu/DSC » pour ouvrir

Étape 2 Allez sur « GENERAL SETUP > DISPLAY SETUP ».

Étape 3 Sélectionnez « CONTRAST ». Étape 4 Tournez le bouton « Menu/DSC » pour régler le contraste.

l’écran « MAIN MENU ».

La page « DISPLAY » s’affiche à l’écran.

10.2 Unités

10.2.1 Format de l’heure

Cette fonction permet le réglage de l’affichage de l’heure sur l’écran de la radio. Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Page 64

GENERAL SETUP

Manuel d’utilisation du FM-4850

UNITS

TIME FORMAT

TIME OFFSET

SPEED BEARING

TIME FORMAT

12 HOUR

24 HOUR

Étape 2 Allez à « GENERAL SETUP > UNITS > TIME FORMAT ».

Étape 3 Sélectionnez « 12 HOUR » ou « 24 HOUR ».

Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

10.2.2 Décalage horaire

Cette fonction permet le réglage du décalage horaire entre l’heure UTC et l’heure locale si vous souhaitez utiliser l’heure locale. Le décalage est ajouté ou soustrait à l’heure du récepteur GNSS ou du traceur.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez à « GENERAL SETUP > UNITS > TIME OFFSET ». Étape 3 Sélectionnez le décalage horaire de votre position.

Page 65

Manuel d’utilisation du FM-4850

GENERAL SETUP

TIME OFFSET

-3 

-2,5

-2

-1,5

-1

-0,5

0 

Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

10.2.3 Vitesse

Cette fonction permet le réglage de l’unité de mesure de la vitesse de croisière.

Remarque

Un récepteur GNSS doit être connecté à la radio ou le GNSS INTERNE doit être placé sur « ON » pour afficher la vitesse de croisière.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez à « GENERAL SETUP > UNITS > SPEED ». Étape 3 Sélectionnez une unité. Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

« MAIN MENU » apparaisse.

revenir à la page précédente.

10.2.4 Relèvement

Cette fonction permet de régler le mode de relèvement (magnétique ou vrai).

Remarque

Un récepteur GNSS doit être connecté à la radio ou le GNSS INTERNE doit être placé sur « ON » pour afficher le relèvement.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez à « GENERAL SETUP > UNITS > BEARING ». Étape 3 Sélectionnez « TRUE » ou « MAGNETIC ». Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

« MAIN MENU » apparaisse.

revenir à la page précédente.

10.3 Bip de touche

Cette fonction permet le réglage du niveau de volume du bip émis lorsque l’on appuie sur une touche. Le volume du bip de touche de chaque combiné est réglé séparément.

Page 66

GENERAL SETUP

Manuel d’utilisation du FM-4850

KEY BEEP

OFF

LEVEL1

LEVEL2

LEVEL3

MAX

GNSS SETUP

GNSS SOURCE

COG/SOG DISPLAY

MANUAL POSITION

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez sur « GENERAL SETUP > KEY BEEP ».

La page suivante s’affiche à l’écran.

Étape 3 Sélectionnez un niveau. Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

10.4 GNSS Setup

Cette section permet le réglage de l’affichage de l’heure et des informations de position du navire.

10.4.1 Navigation vers la page « GNSS SETUP »

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez sur « GENERAL SETUP > GNSS SETUP ».

« MAIN MENU » apparaisse.

La page suivante s’affiche à l’écran.

10.4.2 GNSS interne

Cette fonction permet le réglage de l’affichage des informations de position et de l’heure obtenues par le biais du GNSS interne.

Étape 1 Sur la page « GNSS SETUP », sélectionnez « INTERNAL GNSS ».

Page 67

Manuel d’utilisation du FM-4850

GENERAL SETUP

INTERNAL GNSS

OFF

COG/SOG DISPLAY

ON OFF

La page suivante s’affiche à l’écran.

Étape 2 Sélectionnez « ON » ou « OFF ». Étape 3 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

10.4.3 Écran COG/SOG (COG/SOG Display)

Cette fonction permet le réglage de l’affichage sur l’écran de la radio soit de la route sur fond (Course Over Ground, COG), soit de la vitesse sur fond (Speed Over Ground, SOG).

Étape 1 Sur la page « GNSS SETUP », sélectionnez « COG/SOG DISPLAY ».

La page suivante s’affiche à l’écran.

Étape 2 Sélectionnez « ON » ou « OFF ». Étape 3 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

10.4.4 Position manuelle

Cette fonction permet l’entrée de l’heure et de la longitude et de la latitude du navire. Étape 1 Sur la page « GNSS SETUP », sélectionnez « MANUAL POSITION ».

TT/AIS

Étape 2 Tournez et appuyez sur le bouton « Menu/DSC » pour entrer votre

position.

Page 68

GENERAL SETUP

Manuel d’utilisation du FM-4850

I/O PORT SETUP

SELECT OUTPUT PORT

GNSS OUTPUT

DSC OUTPUT

AIS OUTPUT

SELECT OUTPUT PORT

NMEA2000

NHEA0183

Étape 3 Après avoir terminé de saisir les informations, appuyez sur le bouton

« Menu/DSC » pour sauvegarder ce réglage et revenir à la page précédente.

10.5 Configuration du port d’entrée/sortie

Cette section permet le réglage des données de sortie GNSS, ASN et AIS. Elle permet également la sélection du port de sortie de ces données.

Deux débits de transmission sont disponibles pour NMEA0183. Lorsque « AIS OUTPUT » est sur « ON », le débit de transmission est de 38 400. Lorsque « AIS OUTPUT » est sur « OFF », le débit de transmission est de 4 800.

10.5.1 Navigation vers la page « I/O PORT SETUP »

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez à « GENERAL SETUP > I/O > PORT SETUP ».

« MAIN MENU » apparaisse.

La page suivante s’affiche à l’écran.

10.5.2 Sélection du port de sortie

Cette fonction permet la sélection du port de sortie pour les données GNSS, ASN et AIS.

Étape 1 Sur la page « I/O PORT SETUP », sélectionnez l’option « SELECT

OUTPUT PORT ». La page suivante s’affiche à l’écran.

Étape 2 Sélectionnez « NMEA2000 » ou « NMEA0183 ».

Page 69

Manuel d’utilisation du FM-4850

GENERAL SETUP

GNSS OUTPUT

OFF

DSC OUTPUT

OFF

Étape 3 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

10.5.3 GNSS OUTPUT

Cette fonction permet le réglage des données de sortie GNSS.

Étape 1 Sur la page « I/O PORT SETUP », sélectionnez l’option « GNSS OUTPUT ».

La page suivante s’affiche à l’écran.

Étape 2 Sélectionnez « ON » ou « OFF ». Étape 3 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

10.5.4 DSC OUTPUT

Cette fonction permet le réglage des données de sortie ASN.

Étape 1 Sur la page « I/O PORT SETUP », sélectionnez l’option « DSC OUTPUT ».

La page suivante s’affiche à l’écran.

Étape 2 Sélectionnez « ON » ou « OFF ». Étape 3 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

Page 70

GENERAL SETUP

Manuel d’utilisation du FM-4850

AIS OUTPUT

OFF

SYSTEM INFO

SOFTWARE VERSION

DIAGNOSTIC TEST

FACTORY RESET

10.5.5 AIS OUTPUT

Cette fonction permet le réglage des données de sortie AIS.

Étape 1 Sur la page « I/O PORT SETUP », sélectionnez l’option « AIS OUTPUT ».

La page suivante s’affiche à l’écran.

Étape 2 Sélectionnez « ON » ou « OFF ». Étape 3 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à la page précédente.

10.6 Informations système

10.6.1 Navigation vers la page « SYSTEM INFO »

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez sur « GENERAL SETUP > SYSTEM INFO ».

« MAIN MENU » apparaisse.

La page suivante s’affiche à l’écran.

10.6.2 Version du logiciel

Cette fonction permet la consultation des versions de logiciel de la radio et des unités qui y sont connectées.

Étape 1 Sur la page « SYSTEM INFO », sélectionnez « SOFTWARE VERSION ».

La page « SOFTWARE VERSION » s’affiche sur l’écran.

Page 71

Manuel d’utilisation du FM-4850

GENERAL SETUP

Élément de test

Explication des résultats du test

GNSS

OK : Il existe une source de données GNSS. NG : il n’y a aucune source de données GNSS.

DSC (ASN)

OK : La fonction ASN fonctionne normalement. NG : La fonction ASN ne fonctionne pas.

BATTERIE

OK : La tension de fonctionnement se situe entre 10,8 V CC et 15,6 V CC. LOW : La tension de fonctionnement est en dessous de 10,8 V CC. HIGH : la tension de fonctionnement est supérieure à 15,6 V CC.

AIS

OK : la fonction AIS fonctionne normalement. NG : la fonction AIS ne fonctionne pas.

MÉMOIRE

OK : La mémoire interne ne présente pas d’anomalies. NG : la mémoire interne présente des anomalies.

POSTE DISTANT

OK : Le combiné est connecté à la radio. NG : aucun combiné n’est connecté à la radio.

Étape 2 Sélectionnez « OWN UNIT » pour consulter la version de la radio ou

Étape 3 Après avoir consulté ces informations, appuyez sur le bouton

« ALL UNIT » pour consulter les versions de la radio et des unités qui y sont connectées.

« Menu/DSC » pour revenir à l’écran précédent.

10.6.3 Test de diagnostic

Cette fonction permet le test d’éléments comme expliqué dans le tableau ci-dessous. Vous pourrez également y consulter les explications des résultats de test.

Étape 1 Sur la page « SYSTEM INFO », sélectionnez « DIAGNOSTIC TEST ».

La page « SYSTEM TEST » s’affiche sur l’écran.

Étape 2 Sélectionnez l’élément à tester. Étape 3 Appuyez sur le bouton « Menu/DSC » pour démarrer le test. Étape 4 Lorsque le test est terminé, appuyez sur la touche « Back » pour revenir

à la page précédente.

10.6.4 Restauration des paramètres d’usine

Cette fonction réinitialise plusieurs menus et réglages à leurs valeurs par défaut. Pour plus de détails sur quels menus/réglages ont été réinitialisés, référez-vous aux éléments soulignés dans l’arborescence.

Étape 1 Sur la page « FACTORY RESET », sélectionnez « FACTORY RESET ».

La page « FACTORY RESET » s’affiche sur l’écran.

Page 72

GENERAL SETUP

Manuel d’utilisation du FM-4850

Étape 2 Choisissez si ces éléments doivent être réinitialisés à leurs paramètres

d’usine. Si vous choisissez « YES » (OUI), la radio redémarre et est réinitialisée à ses paramètres d’usine. Si vous choisissez « NO » (NON), la radio revient à l’écran précédent.

10.7 Fréquence de l’avertisseur (Fog Horn Frequency)

Cette fonction permet le réglage de la fréquence de l’avertisseur selon la taille du navire.

Remarque

La fréquence par défaut est de 400 Hz. En général, ne changez pas la fréquence sauf si le navire est très grand.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez sur « GENERAL SETUP > FOG HORN FREQ ». Étape 3 Sélectionnez « FOG HORN FREQ ». Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à l’écran précédent.

10.8 Menu Service

Ce menu n’est accessible que pour le revendeur.

Page 73

Manuel d’utilisation du FM-4850

PARAMÉTRAGE DU FONCTIONNEMENT

DES CANAUX

CH GROUP

INTERNATIONAL

USA

CANADA

11. PARAMÉTRAGE DU FONCTIONNEMENT DES CANAUX

11.1 Groupe de canaux

Cette fonction permet la sélection d’un groupe de canaux parmi les groupes « International », « USA » et « Canada ».

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez à « CH FUNCTION SETUP > CH GROUP ».

La page suivante s’affiche à l’écran.

Étape 3 Sélectionnez « INTERNATIONAL », « USA » ou « CANADA ». Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder le réglage.

11.2 Deuxième canal prioritaire

Cette fonction permet le réglage du deuxième canal prioritaire qui doit être balayé en mode TRIPLE CH.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez à « CH FUNCTION SETUP > 2ND PRIORITY ».

« MAIN MENU » apparaisse.

La page suivante s’affiche à l’écran.

Page 74

PARAMÉTRAGE DU FONCTIONNEMENT DES CANAUX

Manuel d’utilisation du FM-4850

2ND PRIORITY

PRIO





Étape 3 Choisissez un canal. Étape 4 Appuyez sur le bouton « Menu/DSC » pour régler le deuxième canal

prioritaire puis revenir à l’écran précédent.

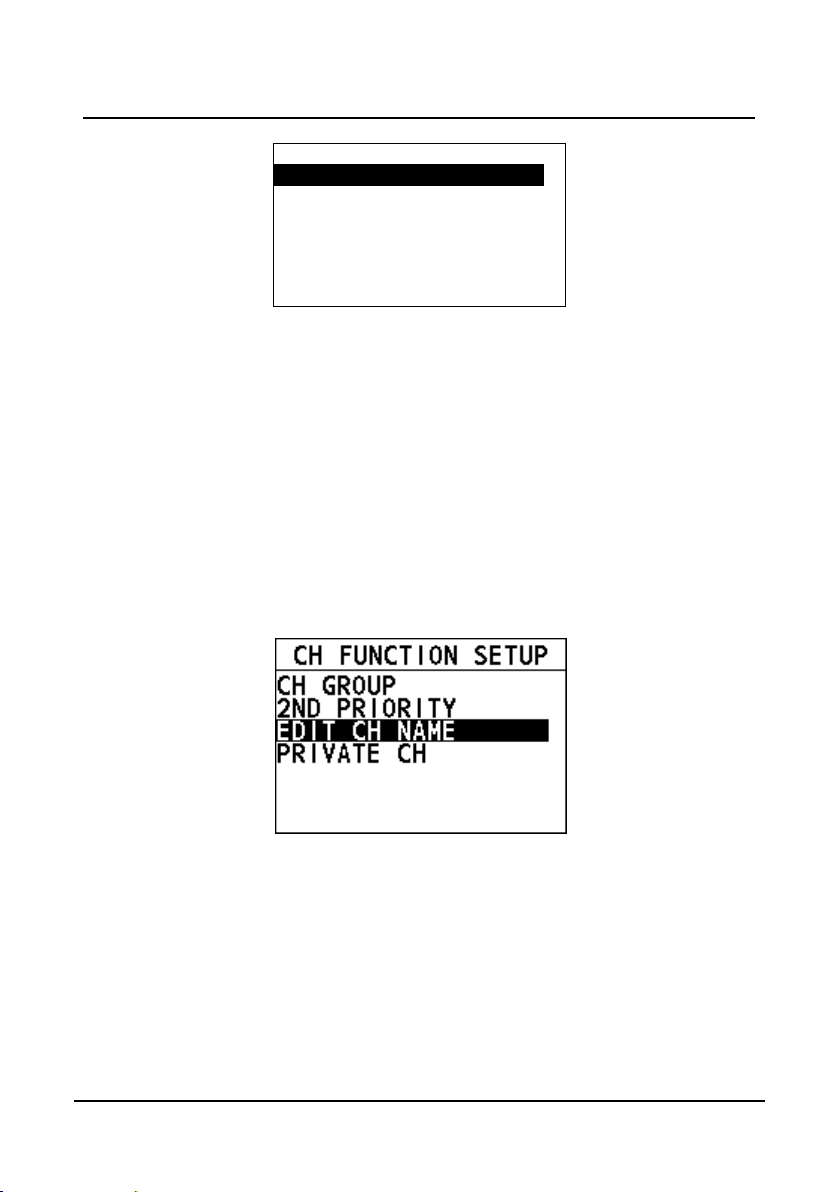

11.3 Modification du nom du canal

Lorsque le mode radio est activé, l’écran affiche un nom en dessous du numéro de canal sélectionné. Il s’agit du nom du canal actuel. Pour personnaliser les noms de canaux, procédez comme suit :

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Sélectionnez « CH FUNCTION SETUP ».

« MAIN MENU » apparaisse.

La page « CH FUNCTION SETUP » s’affiche sur l’écran.

Étape 3 Sélectionnez « EDIT CH NAME ». Étape 4 Tournez et appuyez sur le bouton « Menu/DSC » pour saisir un nouveau

nom pour le canal actuel.

Page 75

Manuel d’utilisation du FM-4850

PARAMÉTRAGE DU FONCTIONNEMENT

DES CANAUX

EDIT CH NAME

ENTER THE NEW NAME

HIP-SHIP

CUR CHANNEL NO : 06

PRIVATE CH

BELGIUM

EN 

DK LEISURE

DK FISH

FI LEISURE

FI FISH

HOLLAND

NOR LEISURE



Étape 5 Appuyez sur le bouton « Menu/DSC » pour sauvegarder le nouveau nom

du canal et revenir à l’écran précédent.

11.4 Canal privé

Cette fonction permet la sélection d’un canal privé.

Remarque

Le menu « PRIVATE CH » est uniquement disponible lorsque le groupe de canaux est réglé sur « INTERNATIONAL ». Pour savoir comment régler le groupe de canaux, référez-vous à la section 11.1 Groupe de canaux.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez à « CH FUNCTION SETUP > PRIVATE CH ».

La page suivante s’affiche à l’écran.

Étape 3 Choisissez un canal privé. Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à l’écran précédent.

Page 76

PARAMÉTRAGE DE L’ASN

Manuel d’utilisation du FM-4850

INDIV DIRECTORY

ADD ENTRY

A0 A1

A3 A9

B 

12. PARAMÉTRAGE DE L’ASN

12.1 Répertoire individuel

Cette fonction permet la sauvegarde des noms des navires et des personnes ainsi que leurs numéros MMSI, ces réglages seront associés aux navires auxquels vous souhaitez transmettre des appels individuels, des appels de demande de position et des appels de test ASN.

12.1.1 Ajout d’une entrée

Il est possible d’ajouter maximum 200 entrées. Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez sur « DSC SETUP > INDIV DIRECTORY ».

La page suivante s’affiche à l’écran.

Étape 3 Sélectionnez « ADD ENTRY ». Étape 4 Tournez et appuyez sur le bouton « Menu/DSC » pour ajouter le nom et

le n° MMSI du contact.

Étape 5 Après avoir terminé de saisir les informations, appuyez sur le bouton

« Menu/DSC » pour sauvegarder ce réglage et revenir à l’écran précédent.

Page 77

Manuel d’utilisation du FM-4850

PARAMÉTRAGE DE L’ASN

ADD ENTRY

NAME : CC C

MMSI : 112210000

PRESS MENU/DSC KNOB

INDIV DIRECTORY

NAME : A0

MMSI : 100000000

EDIT

DELETE

EDIT ENTRY

NAME :

0--------

MMSI : 100000000

12.1.2 Modification d’une entrée

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez sur « DSC SETUP > INDIV DIRECTORY ». Étape 3 Sélectionnez l’entrée à modifier.

« MAIN MENU » apparaisse.

La page suivante s’affiche à l’écran.

Étape 4 Sélectionnez « EDIT ». Étape 5 Tournez et appuyez sur le bouton « Menu/DSC » pour modifier l’entrée.

Étape 6 Après avoir terminé de saisir les informations, appuyez sur le bouton

« Menu/DSC » pour sauvegarder ce réglage et revenir à l’écran précédent.

Page 78

PARAMÉTRAGE DE L’ASN

Manuel d’utilisation du FM-4850

GROUP DIRECTORY

ADD ENTRY

12.1.3 Suppression d’une entrée

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez sur « DSC SETUP > INDIV DIRECTORY ». Étape 3 Sélectionnez l’entrée à supprimer. Étape 4 Sélectionnez « DELETE ». Étape 5 Sélectionnez « YES ».

« MAIN MENU » apparaisse.

Le répertoire est supprimé et la radio revient à l’écran précédent.

12.2 Répertoire de groupe

Cette fonction permet l’ajout, la modification, ou la suppression des groupes auxquels la radio appartient.

12.2.1 Ajout d’une entrée

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez sur « DSC SETUP > GROUP DIRECTORY ».

La page suivante s’affiche à l’écran.

Étape 3 Sélectionnez « ADD ENTRY ». Étape 4 Tournez et appuyez sur le bouton « Menu/DSC » pour ajouter le nom et

Étape 5 Après avoir terminé de saisir les informations, appuyez sur le bouton

le n° MMSI du contact.

« Menu/DSC » pour sauvegarder ce réglage et revenir à l’écran précédent.

Page 79

Manuel d’utilisation du FM-4850

PARAMÉTRAGE DE L’ASN

ADD ENTRY

NAME : G3

MMSI : 030000000 PRESS MENU/DSC KNOB

GROUP DIRECTORY

NAME : G2

MMS1 : 020000000

EDIT

DELETE

12.2.2 Modification d’une entrée

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez sur « DSC SETUP > GROUP DIRECTORY ». Étape 3 Sélectionnez l’entrée à modifier.

« MAIN MENU » apparaisse.

La page suivante s’affiche à l’écran.

Étape 4 Sélectionnez « EDIT ». Étape 5 Tournez et appuyez sur le bouton « Menu/DSC » pour modifier l’entrée. Étape 6 Après avoir terminé de saisir les informations, appuyez sur le bouton

« Menu/DSC » pour sauvegarder ce réglage et revenir à l’écran précédent.

12.2.3 Suppression d’une entrée

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez sur « DSC SETUP > GROUP DIRECTORY ». Étape 3 Sélectionnez l’entrée à supprimer. Étape 4 Sélectionnez « DELETE ». Étape 5 Sélectionnez « YES ».

« MAIN MENU » apparaisse.

Le répertoire est supprimé et la radio revient à l’écran précédent.

Page 80

PARAMÉTRAGE DE L’ASN

Manuel d’utilisation du FM-4850

AUTO CHANGE CH

MANUAL

AUTO

12.3 Mode de changement de canal

Cette fonction permet le réglage du mode de changement de canal de la radio. Lorsque vous sélectionnez « MANUAL », il faut modifier manuellement le canal. Lorsque vous sélectionnez « AUTO », la radio passe automatiquement sur le canal défini après 10 secondes sans intervention de l’utilisateur.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez à « DSC SETUP > AUTO > CHANGE CH ».

Étape 3 Sélectionnez « MANUAL » ou « AUTO ». Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

« MAIN MENU » apparaisse.

La page suivante s’affiche à l’écran.

revenir à l’écran précédent.

12.4 Accusé individuel

Cette fonction permet le réglage du mode d’accusé des demandes d’appel individuel.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez sur « DSC SETUP > INDIVIDUAL ACK ».

Étape 3 Sélectionnez « MANUAL » ou « AUTO ».

« MAIN MENU » apparaisse.

La page « INDIVIDUAL ACK » s’affiche sur l’écran.

 MANUAL : En sélectionnant cette option, il faut envoyer un accusé

manuellement lorsqu’un appel est demandé.

 AUTO : en sélectionnant cette option, la radio envoie un message de

non-confirmation lorsqu’un appel est demandé.

Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à l’écran précédent.

12.5 Accusé de position

Cette fonction permet le réglage du mode d’accusé des appels de demande de position.

Page 81

Manuel d’utilisation du FM-4850

PARAMÉTRAGE DE L’ASN

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez sur « DSC SETUP > POSITION ACK ».

Étape 3 Sélectionnez « MANUAL », « AUTO », ou « IGNORE ».

« MAIN MENU » apparaisse.

La page « POSITION ACK » s’affiche sur l’écran.

 MANUAL : En sélectionnant cette option, il faut envoyer un accusé

manuellement lorsqu’un appel est demandé.

 AUTO : en sélectionnant cette option, la radio envoie automatiquement

un message d’accusé lorsqu’un appel est demandé.

 IGNORE (ignorer) : En sélectionnant cette option, la radio ignore la

demande d’appel sans envoyer d’accusé.

Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à l’écran précédent.

12.6 Accusé de test

Cette fonction permet le réglage du mode d’accusé des demandes d’appel de test ASN. Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez sur « DSC SETUP > TEST ACK ».

La page « TEST ACK » s’affiche sur l’écran.

Étape 3 Sélectionnez « MANUAL » ou « AUTO ».

 MANUAL : En sélectionnant cette option, il faut envoyer un accusé

manuellement lorsqu’un appel est demandé.

 AUTO : en sélectionnant cette option, la radio envoie automatiquement

un message d’accusé lorsqu’un appel est demandé.

Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à l’écran précédent.

12.7 Intervalle de position automatique

Cette fonction permet le réglage de l’intervalle d’envoi de demandes d’obtention de position à un autre navire.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez à « DSC SETUP > AUTO > POS INTERVAL ».

Étape 3 Sélectionnez un intervalle de temps. Étape 4 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

« MAIN MENU » apparaisse.

La page « AUTO POS INTERVAL » s’affiche sur l’écran.

revenir à l’écran précédent.

Page 82

PARAMÉTRAGE DE L’ASN

Manuel d’utilisation du FM-4850

TIMEOUT

NON DISTRESS (non-détresse)

RX DISTRESS

12.8 Délai d’affichage

Cette fonction permet le réglage de la durée d’affichage en minutes d’un écran donné avant de revenir à l’écran de veille, si aucune opération radio n’est détectée.

Il est possible de régler un délai d’affichage pour deux types d’écrans : l’écran de non-détresse et l’écran de transmission de signal de détresse.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Allez à « DSC SETUP > TIMEOUT ».

Étape 3 Sélectionnez « NON DISTRESS » ou « RX DISTRESS ». Étape 4 Effectuez l'une des opérations suivantes :

« MAIN MENU » apparaisse.

La page « TIMEOUT » s’affiche à l’écran.

 Pour activer le délai d’affichage, sélectionnez « 15 MIN ».

Le message sélectionné à l’étape n° 4 se ferme automatiquement lorsqu’aucune opération n’est effectuée pendant 15 minutes.

 Pour désactiver le délai d’affichage, sélectionnez « NO TIMEOUT ».

Étape 5 Appuyez sur le bouton « Menu/DSC » pour sauvegarder ce réglage et

revenir à l’écran précédent.

Page 83

Manuel d’utilisation du FM-4850

PARAMÉTRAGE ATIS

ATIS ID

ENTER ATIS:

--------

13. PARAMÉTRAGE ATIS

La radio FM-4850 prend en charge le système d’identification automatique du transmetteur (ATIS, Automatic Transmitter Identification System) utilisé dans les voies navigables intérieures en Europe. En mode ATIS, la radio transmet un code ATIS unique chaque fois que la touche PTT est relâchée à la fin d’une transmission. Contactez l’autorité de réglementation marine de votre pays pour obtenir de l’aide à propos des codes ATIS.

13.1 Comment saisir le numéro ATIS

Il est possible d’enregistrer un numéro ATIS et de le consulter en procédant comme suit :

Attention

Un identifiant ATIS ne peut être saisi qu’une seule fois. Veillez donc à ne pas saisir un identifiant ATIS incorrect. Si vous devez modifier l’identifiant après qu’il a été saisi, contactez votre revendeur.

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

« MAIN MENU » apparaisse.

Étape 2 Allez à « ATIS SETUP > SET > ATIS ID ».

La page suivante s’affiche.

Étape 3 Tournez et appuyez sur le bouton « MENU/DSC » pour saisir votre

Étape 4 Après avoir saisi l’identifiant ATIS, appuyez sur le bouton « Menu/DSC »

Étape 5 Saisissez à nouveau l’identifiant ATIS, puis appuyez sur le bouton

numéro ATIS (neuf chiffres). Si vous avez saisi un chiffre incorrect, appuyez sur la touche « BACK »

jusqu’à ce que le chiffre incorrect soit sélectionné, puis saisissez un chiffre correct.

pour enregistrer le numéro.

« Menu/DSC » pour enregistrer le numéro.

Page 84

PARAMÉTRAGE ATIS

Manuel d’utilisation du FM-4850

ATIS

ON OFF

Si vous avez saisi un chiffre différent de celui saisi lors de l’étape 3 et que vous avez appuyé sur le bouton « Menu/DSC », revenez automatiquement à l’étape 3.

13.2 Comment activer/désactiver la fonctionnalité

ATIS

Étape 1 Appuyez sur le bouton « Menu/DSC » jusqu’à ce que l’écran

Étape 2 Sélectionnez « ATIS SETUP ».

Étape 3 Effectuez l'une des opérations suivantes :

« MAIN MENU » apparaisse.

La page « ATIS SETUP » s’affiche sur l’écran.

 Pour activer la fonction ATIS, sélectionnez « ON ». Si aucun numéro

ATIS n’a été saisi, il est demandé de commencer par le saisir.

 Pour désactiver la fonction ATIS, sélectionnez « OFF ».

Page 85

Manuel d’utilisation du FM-4850

MAINTENANCE ET DÉPANNAGE

14. MAINTENANCE ET DÉPANNAGE

Avertissement

N’ouvrez pas l’équipement. Cet équipement utilise une tension élevée qui peut provoquer un choc électrique.

Remarque

N’appliquez pas de peinture, de mastic anticorrosion ou de nettoyant de contact sur les pièces en plastique ou le revêtement. Ceux-ci contiennent des produits pouvant endommager les pièces en plastique et le revêtement.

14.1 Maintenance générale

Attention

Le dissipateur thermique peut chauffer suffisamment pour causer des brûlures. Laissez l'unité refroidir avant de procéder à des opérations de maintenance.

Grâce à la qualité de ses composants transistorisés, cette radio devrait pouvoir être utilisée sans problèmes pendant plusieurs années. Cependant, prenez les précautions suivantes pour éviter tout endommagement de la radio.

 Laissez les combinés connectés ou protégez la prise jack pour prévenir la

corrosion des contacts électriques.

 Enlevez la poussière du boîtier à l'aide d'un chiffon propre et sec. N’utilisez

aucun produit de nettoyage commercial pour nettoyer l'équipement. Ces détergents peuvent retirer la peinture et les marqueurs.

 Vérifiez que tous les câbles sont bien fixés. Vérifiez que les câbles ne portent

aucune trace de corrosion et de rouille. Resserrez les câbles s'ils sont desserrés. Remplacez tout câble endommagé.

 N’appuyez et maintenez jamais enfoncée la touche PTT pour parler dans le

combiné sauf si une antenne ou une antenne fictive adaptée est connectée à la radio.

 La plage de tension d’alimentation de la radio doit se situer entre 10,8 et 15,6 V CC.  N'utilisez que des accessoires ou pièces de rechange approuvés par FURUNO.  Dans l'éventualité de problèmes graves, contactez votre distributeur.

Page 86

MAINTENANCE ET DÉPANNAGE

Manuel d’utilisation du FM-4850

Problème

Cause possible

Solution

Il est impossible de mettre la radio sous tension.

Absence de tension CC dans la radio ou fusible fondu

Étape 1 Vérifiez le fusible et les

connexions 10,8 à 15,6 V CC de la batterie.

Étape 2 Appuyez longuement sur

la touche On/Off pour allumer le combiné.

La radio grille le fusible lorsqu’elle est connectée à l’alimentation.

Polarité des câbles d’alimentation inversée

Étape 1 Assurez-vous que le fil

rouge est connecté à la borne positive (+) de la batterie, et que le fil noir est connecté à la borne négative (-) de la batterie.

Étape 2 Vérifiez le câble

d’alimentation de la tension CC et remplacez le fusible (8 A 250 V).

Le haut-parleur craque et gémit lorsque le moteur du bateau tourne.

Bruit de moteur

Étape 1 Éloignez le câble

d’alimentation CC de la radio du moteur.

Étape 2 Équipez le câble

d’alimentation d’un suppresseur de bruit.

Étape 3 Remplacez les câbles

par des câbles de bougie résistifs et/ou ajoutez un filtre d’interférence sur l’alternateur.

Le son n’est pas diffusé par le haut-parleur du combiné.

Câble secondaire

Étape 1 Vérifiez que le combiné

est bien connecté.

Étape 2 Vérifiez si le combiné est

cassé ou court-circuité.

14.2 Dépannage

Lorsque le FM-4850 ne fonctionne pas correctement, les procédures de dépannage suivantes vous permettent de le réparer.

Page 87

Manuel d’utilisation du FM-4850

MAINTENANCE ET DÉPANNAGE

Problème

Cause possible

Solution

Le son n’est pas diffusé par le haut-parleur.

Câble secondaire

Étape 1 Vérifiez que le câble

(rouge et noir) est bien connecté.

Étape 2 Vérifiez si le câble du

haut-parleur est cassé ou court-circuité.

Les transmissions se font systématiquement à basse puissance même lorsque la puissance élevée est sélectionné.

Antenne

Vérifiez l’antenne ou testez la radio avec une autre antenne.

L’icône ou apparaît sur l’écr an l'écran.

Tension d’aliment ation trop élevée ou trop faible

Vérifiez que la tension de l’alimentation connectée se situe bien entre 10,8 et 15,6 V CC.

Votre position ne s'affiche pas.

Câble secondaire

Vérifiez les connexions du câble NMEA2000 ou NMEA0183.

Réglage du récepteur GNSS

Choisissez les informations à vérifier selon le cas :

 Si le câble NMEA2000 ou

NMEA0183 est connecté, assurez-vous que la sortie du câble est valide.

 Si le câble NMEA2000 ou

NMEA0183 n’est pas connecté, assurez-vous que le module GNSS interne est activé et que rien ne bloque le dessus de l’unité de radio.

L’unité de radio affiche « PLL UNLOCK ».

La boucle verrouillée de phase ne fonctionne pas

Redémarrez la radio. Si le problème n’est pas résolu, contactez votre revendeur.

La puissance de sortie est trop faible

La puissance est automatiquement réduite pour protéger le matériel contre la surchauffe

Attendez que l'unité refroidisse.

Page 88

MAINTENANCE ET DÉPANNAGE

Manuel d’utilisation du FM-4850

Problème

Cause possible

Solution

due à une transmission ininterrompue.

L’unité de radio affiche « STARTUP FAILED ». ÉTEIGNEZ LE SYSTÈME ET ATTENDEZ QUELQUES INSTANTS AVANT DE LE RALLUMER. »

Le démarrage a échoué.

Éteignez le système et attendez quelques instants avant de le rallumer.

Le résultat du test de diagnostic de l’AIS affiche « NG ».

Impossible de recevoir les messages AIS

Si les solutions ci-dessous ne résolvent pas vos problèmes ou si vous avez d’autres questions, contactez-nous ou joignez le revendeur local pour plus d’assistance.

Page 89

Manuel d’utilisation du FM-4850

INSTALLATION

Nom

Type

Qté

Remarques

Radiotéléphone

FM-4850

[Accessoires d’installation]

vis taraudeuse,connecteur UHF

[Autre]

Manuel, liste de colisage Fusible de rechange (250 V CA,

8 A) 2 pièces

Haut-parleur

SP-4800

[Accessoires d’installation]

Coussin, gabarit, Vis taraudeuse

[Accessoires]

Support, molette du support

Combiné

HS-4800-A

[Accessoires d’installation]

Vis taraudeuse

[Accessoires]

Support, kit de fixation murale, Câble d’extension (5 m)

Nom

Type

Réf.

Remarques

Combiné

HS-4800-A

001-523-260

Combiné, support, Accessoires d’installation, Accessoires

Haut-parleu r

SP-4800

001-468-580

Haut-parleur, Accessoires d’installation, Accessoires

Câble d’extension

EX-CBL-FM5M

001-468-600

5 m

Câble d’extension

EX-CBL-FM10M

001-468-610

10 m

Câble pour NMEA2000

FRU-NMEA-PMMFF-010

001-506-820

avec connecteurs (léger), 1 m

15. INSTALLATION

15.1 Listes d’équipements

Fourniture standard

Fourniture en option

Page 90

INSTALLATION

Manuel d’utilisation du FM-4850

Nom

Type

Réf.

Remarques

FRU-NMEA-PMMFF-020

001-506-830

avec connecteurs (léger), 2 m

FRU-NMEA-PMMFF-060

001-507-000

avec connecteurs (léger), 6 m

FRU-NMEA-PFF-010

001-507-010

avec connecteur (léger), 1 m

FRU-NMEA-PFF-020

001-507-030

avec connecteur (léger), 2 m

FRU-NMEA-PFF-060

001-507-040

avec connecteur (léger), 6 m

CB-05PM+05BF-010

000-167-968-11

avec connecteurs (lourds), 1 m

CB-05PM+05BF-020

000-167-969-11

avec connecteurs (lourds), 2 m

CB-05PM+05BF-060

000-167-970-11

avec connecteurs (lourds), 6 m

CB-05BFFM-010

000-167-971-11

avec connecteur (lourd), 1 m

CB-05BFFM-020

000-167-972-11

avec connecteur (lourd), 2 m

CB-05BFFM-060

000-167-973-11

avec connecteur (lourd), 6 m

Connecteur pour NMEA2000

FRU-MM1MF1MF1001

001-507-050

Connecteur T, Type micro : 3

NC-050505-FMF-TS001

000-160-507-10

Connecteur de type mini : 2,

type micro : 1

FRU-MM1000000001

001-507-070

Type micro, mâle, résistance terminale

LTWMN-05AMMT-SL8001

000-160-508-10

Type mini, mâle, résistance terminale

FRU-MF000000001

001-507-060

Type micro, femelle, résistance terminale

LTWMN-05AFFT-SL8001

000-160-509-10

Type mini, femelle, résistance terminale

FRU-0505-FF-IS

001-077-830-10

avec borne d’extrémité de ligne

Page 91

Manuel d’utilisation du FM-4850

INSTALLATION

Nom

Type

Réf.

Remarques

Antenne GPA-017

000-021-071 GPA-017S

000-029-318

Accessoires d’installation

CP24-00502

005-955-560

Pour GPA-017S

Ensemble de câbles

TNC-PS/ PS-3D-L15M-R

001-173-110-10

Pour l’unité GPA-017S, câble de 15 m

Montage en angle droit

No.13-QA330

001-111-910-10

Pour GPA-017/S

Montage en L

No.13-QA310

001-111-900-10

Pour GPA-017/S

Montage sur main courante

No.13-RC5160

001-111-920-10

Pour GPA-017/S

Kit de montage sur mât

CP20-01111

004-365-780

Pour GPA-017/S

Vis taraudeuse (PA 4.0*25)

Radio

15.2 Montage

15.2.1 Comment installer la radio

Pour installation sur une table

Étape 1 Placez la radio FM-4850 à un emplacement qui facilite son installation. Étape 2 Fixez la radio à l’aide de quatre vis.

Page 92

INSTALLATION

Manuel d’utilisation du FM-4850

Vis taraudeuse (PA 4.0*25)

Radio

Vers le haut (pour montage mural)

Panneau

Vis taraudeuse (PA 4.0*25)

Combiné

Support

Pour montage mural

Étape 1 Placez la radio FM-4850 à un emplacement qui facilite son installation. Étape 2 Fixez la radio à l’aide de quatre vis. Assurez-vous qu’elle est correctement

orientée avec les câbles et connecteurs dirigés vers le haut.

15.2.2 Comment installer le combiné

Étape 1 Choisissez un emplacement où il est facile d’installer le support du

combiné.

Étape 2 Fixez le support à l'aide de trois vis. Étape 3 Placez le combiné sur le support.

Page 93

Manuel d’utilisation du FM-4850

INSTALLATION

Câble

d’antenne Support

Haut-parleur

Molette du support

Vis taraudeuse

(PA4.0*25)

15.2.3 Comment installer le haut-parleur

Pour installation sur une table

Étape 1 Placez le support à un emplacement qui facilite l’installation du SP-4800. Étape 2 Fixez le support à l'aide de quatre vis. Étape 3 Installez le haut-parleur sur le support. Étape 4 Serrez les vis à bouton sur les deux côtés du support. Étape 5 Connectez le câble de signal.

Page 94

INSTALLATION

Manuel d’utilisation du FM-4850

Panneau

Câble d’antenne

Coussin

Gabarit

Haut-parleur

Vis taraudeuse (PA4.0*25)

Cadre

Pour montage encastré

Étape 1 Déterminez la position des orifices d'installation conformément au modèle

Étape 2 Retirez le cadre du panneau avant. Étape 3 Collez le joint d’étanchéité d’installation au dos du panneau avant. Étape 4 Connectez le haut-parleur à la radio à l’aide du câble de signal codé par

Étape 5 Placez le haut-parleur dans le trou et fixez-le à l’aide de quatre vis. Étape 6 Montez le cadre.

de marquage et percez le trou.

couleur.

Vérifiez que tous les câbles de signal sont correctement branchés.

Page 95

Manuel d’utilisation du FM-4850

INSTALLATION

Antenne GPS

GPA-017/S

Sortie d’alimentation étanche pour le pont

Câble d’extension

EX-CBL-FM10M

NMEA 2000

Combiné

HS-4800

Récepteur GPS

GND

Fusible

Rouge

Noir

Source d'alimentation

Haut-parleur de l’avertisseur

Haut-parleur

SP-4800

Antenne VHF

15.3 Câblage

15.3.1 Aperçu

EX-CBL-FM5M

15.3.2 Antenne VHF

Exigences pour l’antenne

Toute antenne de bonne qualité respectant les exigences ci-après peut être utilisée.

 Plage de fréquences : 155 à 164 MHz  Impédance : 50 ohms  Polarisation : Verticale  Puissance nominale : 30 W ou plus  Qualité : Résiste aux conditions en mer

Emplacement d’installation

La position et l’installation des différentes antennes sur un bateau sont importantes pour garantir des communications efficaces. Des antennes mal installées réduiront la performance de l’équipement radio et la portée des communications.

Page 96

INSTALLATION

Manuel d’utilisation du FM-4850

soudure

isolation

noyau

tressé

Câble RG58

2,5

1,5

anticorrosion

Choisissez la position de l’antenne en fonction des points suivants.

 Les antennes VHF doivent être placées sur un point aussi élevé et dégagé que

possible et séparées d’au moins deux mètres des structures composées de métal conducteur.

 Idéalement, il ne devrait pas y avoir plus d’une antenne au même niveau.  La position des antennes VHF obligatoires doit avoir la priorité sur celle des

antennes de téléphonie mobile. Si elles se trouvent au même niveau, elles doivent être séparées d’au moins cinq mètres.

 Isolez l’antenne de toute pièce métallique du bateau.  Le courant électrique va saturer si l’antenne touche n’importe quelle partie

métallique du bateau.

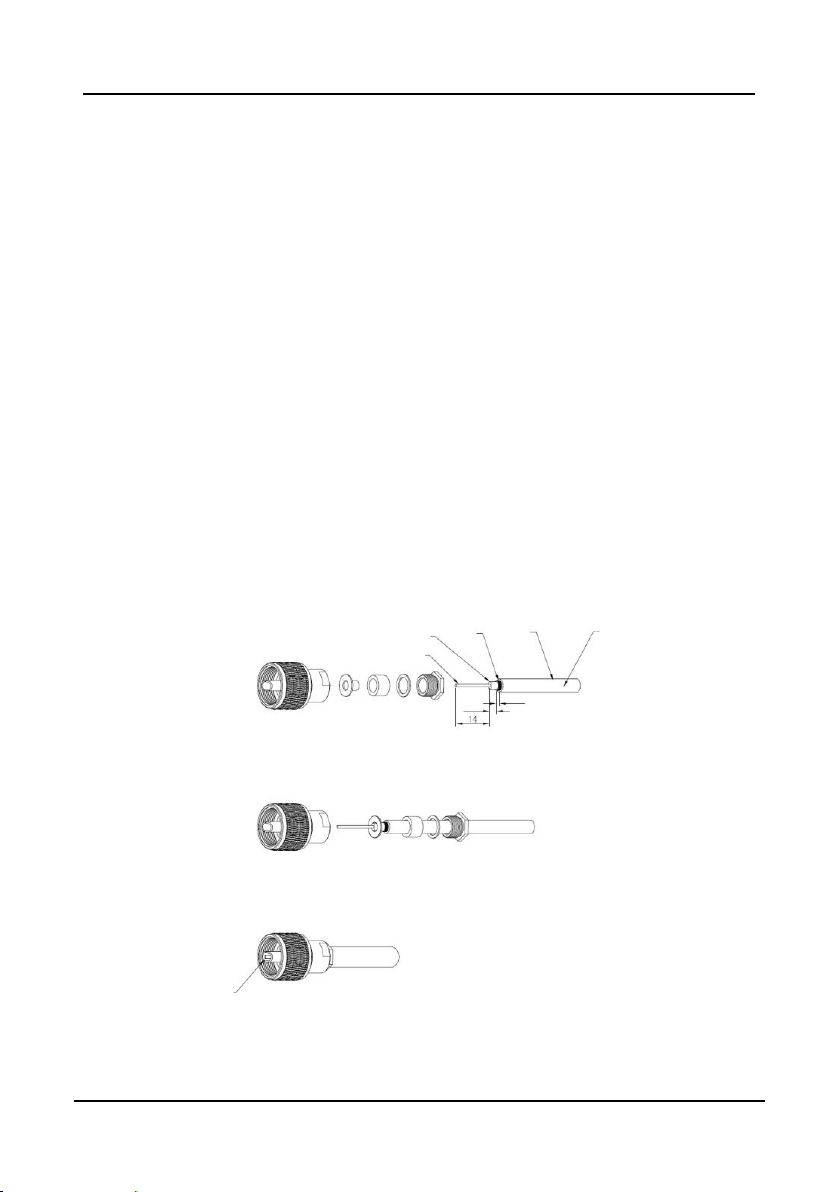

Assemblage du connecteur de l’antenne

Étape 1 Dénudez le câble RG58 aux dimensions spécifiées dans la figure ci-après. Étape 2 Raccordez soigneusement le connecteur d’antenne au câble. Étape 3 Maintenez la collerette entre l’isolation et la protection. Étape 4 Serrez l’écrou. Étape 5 Soudez le connecteur et l’âme.

Page 97

Manuel d’utilisation du FM-4850

INSTALLATION

Câblage

Étape 1 Retirez la protection du connecteur d’antenne à l’arrière de l’unité. Étape 2 Branchez le câble de l’antenne au connecteur d’antenne.

Étape 3 Serrez bien la tête de l’antenne. Étape 4 Fixez les câbles avec le connecteur de câbles.

Garantie de l’étanchéité de la connexion

Pour étanchéifier la connexion, reportez-vous aux procédures ci-après. En imperméabilisant les connexions, il est possible de maintenir l’indice de protection IPx7.

Étape 1 Prenez environ 100 mm de ruban autocollant. Étape 2 Connectez l’antenne VHF à la radio et enroulez le ruban dans le sens

horaire.

Étape 3 Étirez légèrement un bout du ruban autocollant et enroulez-le sur la tête

de l’antenne dans le sens horaire.

Étape 4 Enroulez le ruban autour du câble.

Page 98

INSTALLATION

Manuel d’utilisation du FM-4850

Retirer la gaine extérieure

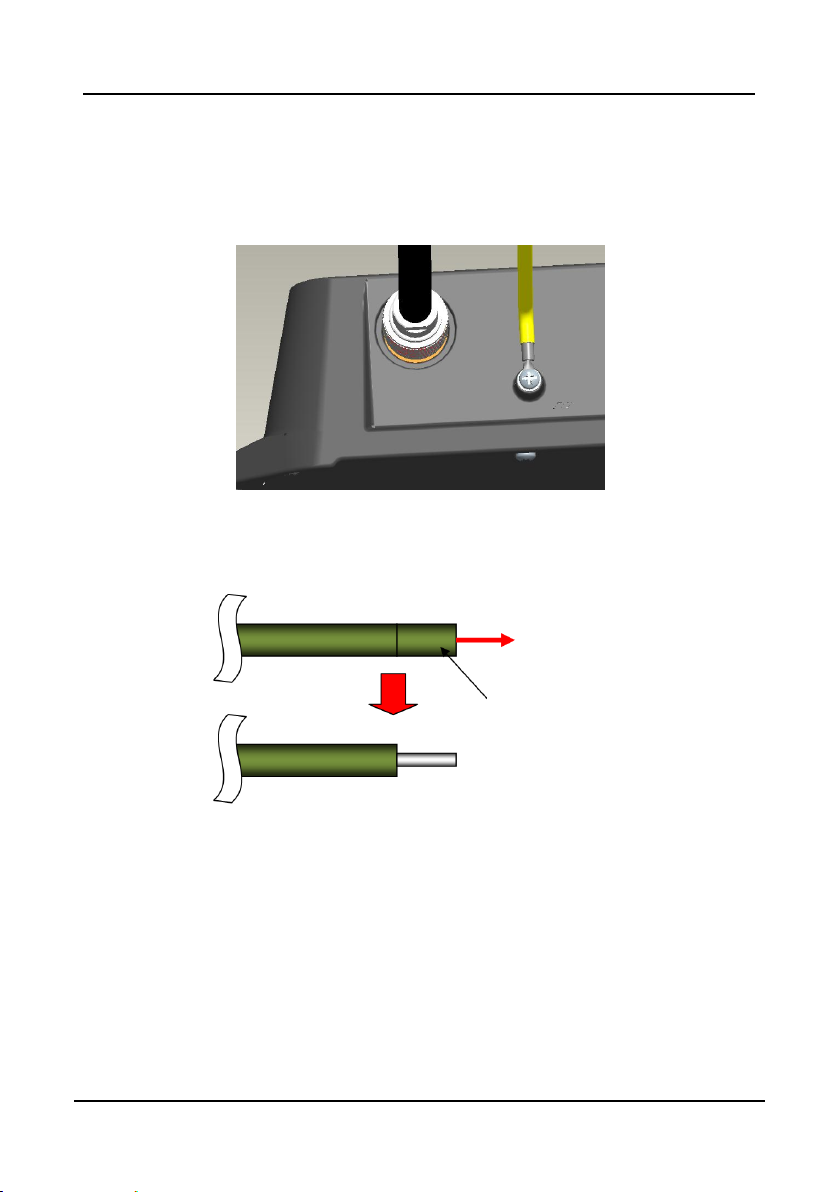

15.3.3 Câble de masse

Étape 1 Desserrez la vis située à l'arrière de l'unité. Étape 2 Placez le fil de masse sur la vis. Étape 3 Resserrez de nouveau la vis.

15.3.4 Câble d’alimentation

Étape 1 Retirez la gaine extérieure à l'une des extrémités du câble de l'unité.

Étape 2 En vous reportant à la figure ci-dessous, placez les gaines

thermorétractables sur les câbles, puis soudez le point de connexion.

Page 99

Manuel d’utilisation du FM-4850

INSTALLATION

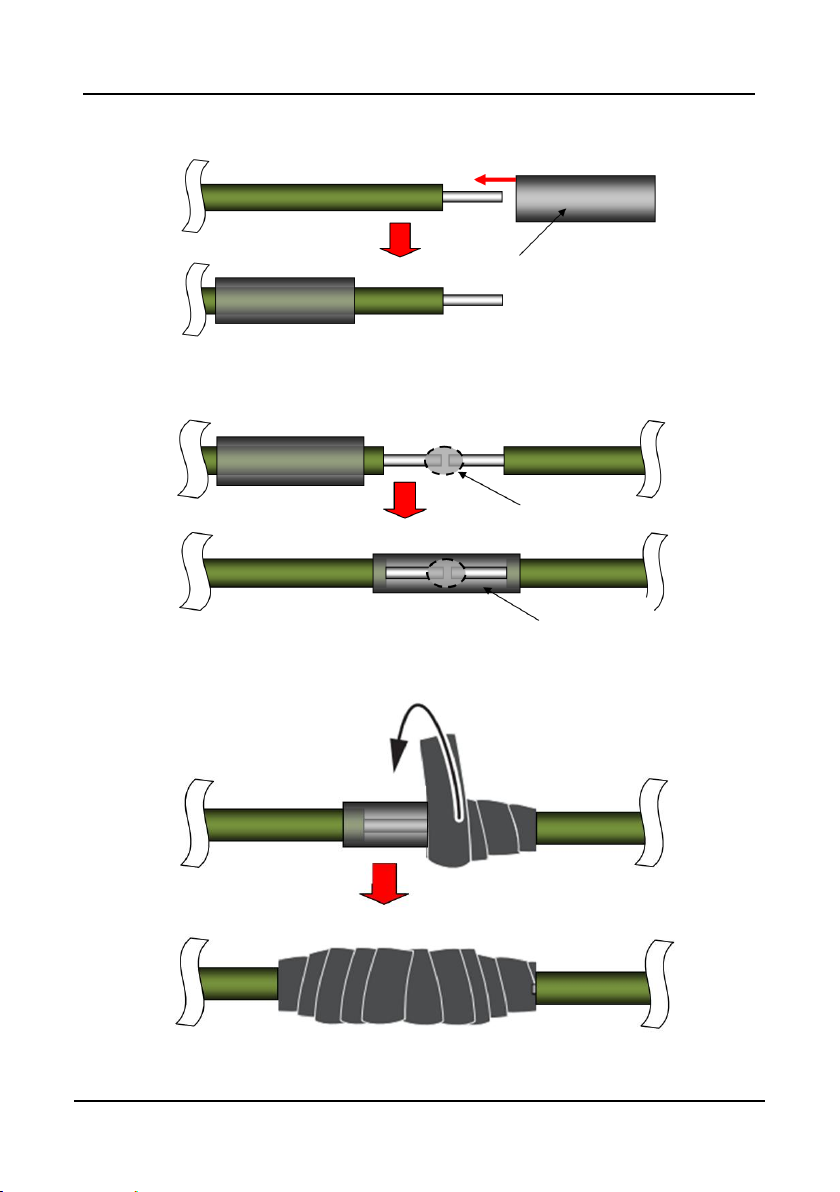

Placer les gaines thermorétractables

Soudez

Gaine thermorétractable

Étape 3 Déplacez les gaines thermorétractables sur la connexion soudée, puis

chauffez les gaines.

Étape 4 Fixez les câbles à l’aide de ruban isolant.

Page 100

INSTALLATION

Manuel d’utilisation du FM-4850

Fils NMEA 0183

Appareils NEMA 0183

Jaune – reçoit signal positif (-)

Transmet signal positif (-)

Vert – reçoit signal négatif (+)

Transmet signal négatif (+)

Blanc – transmet signal positif (-)

Reçoit signal positif (-)

Marron – transmet signal négatif (+)

Reçoit signal négatif (+)

Mauve

Gris

Haut-parleur externe

Câble TD marron (B)

Entrée NMEA (+)

Câble TD blanc (A)

Entrée NMEA (-)

Câble RD jaune (H)

Sortie NMEA (-)

Câble RD vert (C)

Connexion au récepteur GPS/traceur

Rouge

Noir

Haut-parleur de l’avertisseur

Sortie NMEA (+)

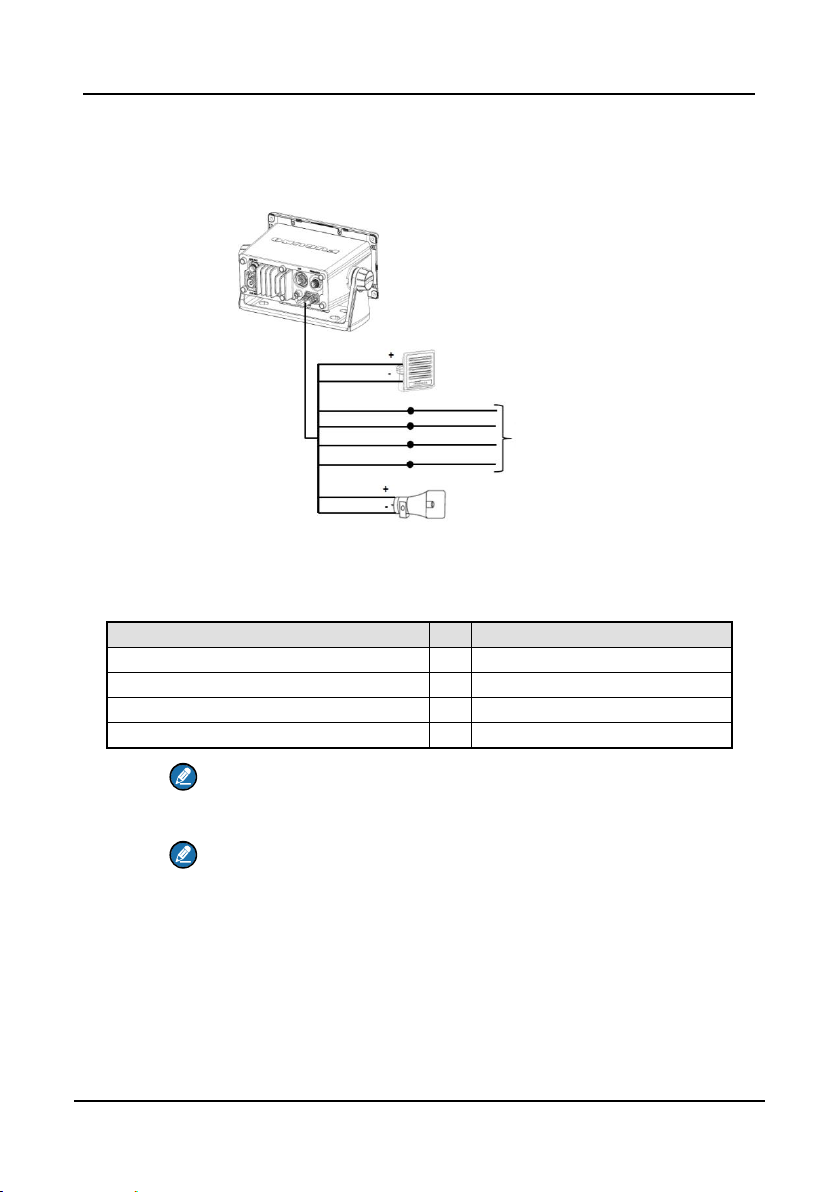

15.3.5 Fil NMEA 0183

Le fil NMEA 0183 peut être utilisé pour connecter l’unité à un récepteur GPS/GNSS tiers ou à un écran multifonction.

Le fil NMEA 0183 doit être connecté à un appareil NMEA 0183 compatible comme détaillé dans le tableau ci-dessous :

Remarque

Couvrez les connexions d’un ruban étanche ou d’une gaine thermorétractable.

Remarque

Source prioritaire du capteur : Capteur intégré > NMEA2000 > NMEA0183. Débits de transmission : « AIS OUTPUT » est réglé sur « ON » ->

15.3.6 Haut-parleur de l’avertisseur

Il est possible de connecter la radio à un haut-parleur d’avertisseur pour faire des annonces à l’aide du combiné.

38 400 bps « AIS OUTPUT » est réglé sur « OFF » ->

4 800 bps

Furuno FM4850 Operator's Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

CONSIGNES DE SÉCURITÉ
