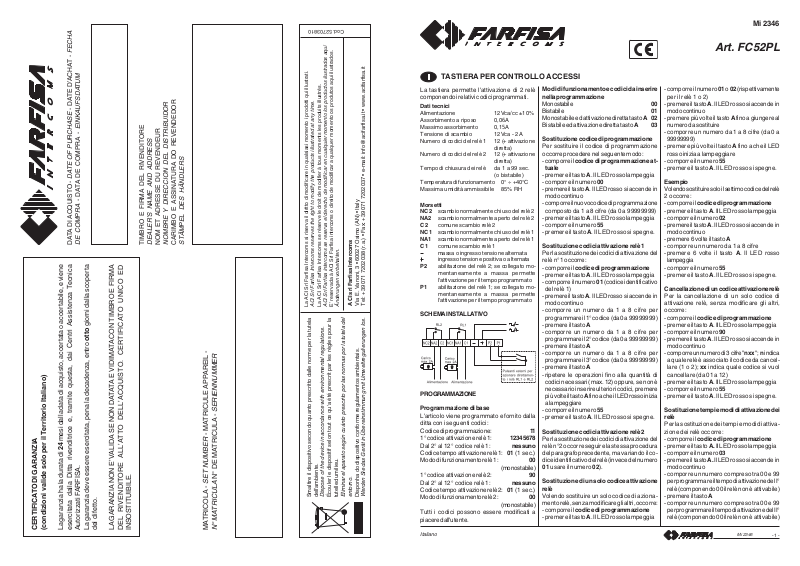

Farfisa FC52PL User Manual

Cod. 52703810
Mi 2346
FECHA
- DATE D’ACHAT -
EINKAUFSDATUM
DATE OF PURCHASE
- DATA DE COMPRA -
DE COMPRA
DATA DI ACQUISTO -
CERTIFICATO DI GARANZIA
(condizioni valide solo per il Territorio Italiano)
La garanzia ha la durata di 24 mesi dalla data di acquisto, accertata o accertabile, e viene
esercitata dalla Ditta rivenditrice e, tramite questa, dai Centri Assistenza Tecnica
Autorizzati FARFISA.
La garanzia deve essere esercitata, pena la decadenza, entro otto giorni dalla scoperta
del difetto.
LA GARANZIA NON E’ VALIDA SE NON DATATA E VIDIMATA CON TIMBRO E FIRMA
TIMBRO E FIRMA DEL RIVENDITORE
DEALER’S NAME AND ADDRESS
NOM ET ADRESSE DU REVENDEUR
NOMBRE Y DIRECCION DEL DISTRIBUIDOR
CARIMBO E ASSINATURA DO REVENDEDOR
DEL RIVENDITORE ALL’ATTO DELL’ACQUISTO. CERTIFICATO UNICO ED
INSOSTITUIBILE.
- 14 -
STÄMPEL DES HÄNDLERS
SERIENNUMMER
- MATRICULE APPAREIL -
N° DE MATRICULA -
SET NUMBER
N° MATRICULA
MATRICOLA -
TASTIERA PER CONTROLLO ACCESSI
La tastiera permette l'attivazione di 2 relè componendo i relativi codici programmati.
Dati tecnici
Numero di codici del relè 2 12 (+ attivazione
Tempo di chiusura dei relè da 1 a 99 sec.
Temperatura di funzionamento 0° ÷ +40°C Massima umidità ammissibile 85% RH
Morsetti NC2 scambio normalmente chiuso del relè 2 NA2 scambio normalmente aperto del relè 2 C2 comune scambio relè 2 NC1 scambio normalmente chiuso del relè 1 NA1 scambio normalmente aperto del relè 1 C1 comune scambio relè 1
massa o ingresso tensione alternata ingresso tensione positiva o alternata
P2 abilitazione del relè 2; se collegato mo-
mentaneamente a massa permette l'attivazione per il tempo programmato
P1 abilitazione del relè 1; se collegato mo-
mentaneamente a massa permette
ACI srl Farfisa Intercoms
Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy
La ACI Srl Farfisa Intercoms si riserva il diritto di modificare in qualsiasi momento i prodotti qui illustrati.
ACI Srl Farfisa Intercoms reserves the right to modify the products illustrated at any time.
La ACI Srl Farfisa Intercoms se réserve le droit de modifier à tous moments les produits illustrés.
ACI Srl Farfisa intercoms se reserva el derecho de modificar en cualquier momento los productos ilustrados aquí
E’ reservada à ACI Srl Farfisa intercoms o direito de modificar a qualquer momento os produtos aqui ilustrados.
Tel: +39 071 7202038 (r.a.) • Fax: +39 071 7202037 • e-mail: info@acifarfisa.it • www.acifarfisa.it
Änderungen vorbehalten.
l'attivazione per il tempo programmato
diretta)
diretta)
(o bistabile)
SCHEMA INSTALLATIVO
PROGRAMMAZIONE
Programmazione di base
L'articolo viene programmato e fornito dalla ditta con i seguenti codici: Codice di programmazione: 11 1° codice attivazione relè 1: 12345678 Dal 2° al 12° codice relè 1: nessuno Codice tempo attivazione relè 1: 01 (1 sec.) Modo di funzionamento relè 1: 00
1° codice attivazione relè 2: 90 Dal 2° al 12° codice relè 1: nessuno
Smaltire il dispositivo secondo quanto prescritto dalle norme per la tutela
dell'ambiente.
entorno.
Dispose of the device in accordance with environmental regulations.
Écouler le dispositif selon tout ce qu'a été prescrit par les règles pour la
tutelle du milieu.
Eliminar el aparato según cuánto prescrito por las normas por la tutela del
Disponha do dispositivo conforme regulamentos ambientais.
Werden Sie das Gerät in Übereinstimmung mit Umweltregulierungen los.
Codice tempo attivazione relè 2: 01 (1 sec.) Modo di funzionamento relè 2: 00
Tutti i codici possono essere modificati a piacere dall'utente.
Italiano
(monostabile)
(monostabile)
Modi di funzionamento e codici da inserire nella programmazione
Monostabile 00 Bistabile 01 Monostabile ed attivazione diretta tasto A02 Bistabile ed attivazione diretta tasto A03
Sostituzione codice di programmazione
Per sostituire il codice di programmazione occorre procedere nel seguente modo:
- comporre il codice di programmazione at-
tuale
- premere il tasto A. Il LED rosso lampeggia
- comporre il numero 00
- premere il tasto A. Il LED rosso si accende in
modo continuo
- comporre il nuovo codice di programmazione composto da 1 a 8 cifre (da 0 a 99999999)
- premere il tasto A. Il LED rosso lampeggia
- comporre il numero 55
- premere il tasto A. Il LED rosso si spegne.
Sostituzione codici attivazione relè 1
Per la sostituzione dei codici di attivazione del relè n°1 occorre:
- comporre il codice di programmazione
- premere il tasto A. Il LED rosso lampeggia
- comporre il numero 01 (codice identificativo del relè 1)
- premere il tasto A. Il LED rosso si accende in modo continuo
-comporre un numero da 1 a 8 cifre per programmare il 1° codice (da 0 a 99999999)
- premere il tasto A
-comporre un numero da 1 a 8 cifre per programmare il 2° codice (da 0 a 99999999)
- premere il tasto A
-comporre un numero da 1 a 8 cifre per programmare il 3° codice (da 0 a 99999999)
- premere il tasto A
-ripetere le operazioni fino alla quantità di codici necessari (max. 12) oppure, se non è necessario inserire ulteriori codici, premere più volte il tasto A fino a che il LED rosso inizia a lampeggiare
- comporre il numero 55
- premere il tasto A. Il LED rosso si spegne.
Sostituzione codici attivazione relè 2
Per la sostituzione dei codici di attivazione del relè n°2 occorre seguire la stessa procedura del paragrafo precedente, ma variando il co­dice identificativo del relè (invece del numero
01 usare il numero 02).
Sostituzione di un solo codice attivazione relè
Volendo sostituire un solo codice di aziona­mento relè, senza modificare gli altri, occorre:
- comporre il codice di programmazione
- premere il tasto A. Il LED rosso lampeggia
Art. FC52PL
- comporre il numero 01
per il relè 1 o 2)
- premere il tasto A. Il LED rosso si accende in
modo continuo
-premere più volte il tasto A fino a giungere al
numero da sostituire
-comporre un numero da 1 a 8 cifre (da 0 a
99999999)
-premere più volte il tasto A fino a che il LED
rosso inizia a lampeggiare
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Esempio
Volendo sostituire solo il settimo codice del relè 2 occorre:
-comporre il codice di programmazione
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 02
- premere il tasto A. Il LED rosso si accende in
modo continuo
-premere 6 volte il tasto A
-comporre un numero da 1 a 8 cifre
-premere 6 volte il tasto A. Il LED rosso
lampeggia
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Cancellazione di un codice attivazione relè
Per la cancellazione di un solo codice di attivazione relè, senza modificare gli altri, occorre:
-comporre il codice di programmazione
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 90
- premere il tasto A. Il LED rosso si accende in
modo continuo
- comporre un numero di 3 cifre "nxx" ; n indica
a quale relè è associato il codice da cancel­lare (1 o 2); xx indica quale codice si vuol cancellare (da 01 a 12)
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Sostituzione tempi e modi di attivazione dei relè
Per la sostituzione dei tempi e modi di attiva­zione dei relè occorre:
-comporre il codice di programmazione
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 03
- premere il tasto A.
modo continuo
-comporre un numero compreso tra 00 e 99
per programmare il tempo di attivazione del I° relè (componendo 00 il relè non è attivabile)
-premere il tasto A
-comporre un numero compreso tra 00 e 99
per programmare il tempo di attivazione del II° relè (componendo 00 il relè non è attivabile)
o 02 (rispettivamente
Il LED rosso si accende in
Mi 2346Mi 2346
- 1 -
- premere il tasto A
- comporre un numero compreso tra 00 e 03
per programmare il modo di attivazione del I° relè (per la scelta dei codici vedere il capitolo
modi di funzionamento e codici da inserire
"
nella programmazione
- premere il tasto A
- comporre un numero compreso tra 00 e 03
per programmare il modo di attivazione del II° relè (per la scelta dei codici vedere il capitolo
modi di funzionamento e codici da inserire
"
nella programmazione
- premere il tasto A. Il LED rosso lampeggia.
- comporre il numero 55
- premere il tasto A. Il LED rosso si spegne.
Ritorno alla programmazione di base
Per cancellare rapidamente tutti i codici pro­grammati e riportare la tastiera alla program­mazione originaria (vedere i codici nel capitolo
programmazione di base
"
- togliere l'alimentazione alla tastiera
- ridare nuovamente alimentazione alla tastiera
tenendo premuto il tasto B fino ad udire un segnale acustico di conferma.
Note
- Segnare nella tabella riassuntiva il codice di programmazione e tutti i codici di apertura relè.
- Solo chi conosce il codice di programmazio­ne può variare i codici di apertura relè.
- Un segnale acustico avvisa dell'avvenuta pres­sione dei pulsanti.
-Se viene composto un codice sbagliato si udrà un segnale di dissuasione con contem­poranea disabilitazione dei pulsanti per 2 secondi.
- Durante le fasi della programmazione, non volendo sostituire un codice, premere il tasto A. Ciò consente di passare alla fase succes­siva senza modificare il codice.
-Il codice di programmazione e i codici di apertura relè devono essere differenti uno dall'altro.
- Per cancellare l'ultimo numero composto pre­mere il tasto B.
FUNZIONAMENTO
- Comporre il codice relativo al relè che si vuole abilitare.
- Premere il tasto A per confermare il codice. Se il codice è corretto si accende il LED verde ed il relè si attiva per il tempo e con il modo di funzionamento programmato.
Note
- Premendo il tasto B è possibile cancellare un codice composto erroneamente e non con­fermato.
- Se viene composto e confermato dal tasto A un codice sbagliato si udrà un segnale di dissuasione con contemporanea disabilita­zione dei pulsanti per circa 3 secondi. Questo tempo viene incrementato fino a massimo 30 secondi ogni volta che si compone un codice errato.
-I numeri composti e non confermati con il tasto A vengono cancellati automaticamente dopo 25 secondi dall'ultimo tasto premuto.
")
")
") occorre:
FUNZIONAMENTO BISTABILE
Per azionare i relè per un tempo indeterminato (funzione possibile solo se la tastiera è stata opportunamente programmata. Ved. "
zione tempi e modi di attivazione dei relè
occorre:
- comporre uno dei codici relativi al relè che si vuol abilitare
- premere il tasto A. Si accende il LED verde ed il relè si attiva per un tempo indeterminato
- per disattivare il relè comporre nuovamente il codice
- premere il tasto A. Si spegne il LED verde ed il relè si disattiva.
ATTIVAZIONE DIRETTA
Premere il tasto A per attivare direttamente i relè (funzione possibile solo se la tastiera è stata opportunamente programmata. Ved. "
stituzione tempi e modi di attivazione dei
). Se entrambi i relè sono stati programmati
relè
per essere azionati dal tasto A si avrà la contemporanea abilitazione dei 2 relè.
PULSANTI APRIPORTA
Tra i morsetti P1, P2 e massa si possono collegare 2 pulsanti per azionare i 2 relè con i tempi e modi di funzionamento programmati.
EMERGENZA
In assenza di energia elettrica tutti i dati rimangono in memoria in modo permanente.
IMPORTANTE
Al fine di ottemperare alla Direttiva Europea sulla Compatibilità Elettromagnetica e per au­mentare l’affidabilità del prodotto, è necessa­rio connettere un dispositivo di soppressione dei disturbi quando si comanda un carico induttivo, per esempio una serratura elettrica. I soppressori inclusi (transil) devono essere connessi il più vicino possibile al carico (teo­ricamente direttamente sui terminali dello stes­so).
LED rosso. Indicazione stato di programmazione.
Sostitu-
So-
LED verde. Indicazione codice accettato.
Tasto B. Tasto di cancellazione.
Tasto A. Tasto di conferma e attivazione diretta dei relè (se programma­to).
Tabella riassuntiva dei codici
Codice di programmazione
)
1° codice
2° codice
3° codice
4° codice
5° codice
r e
6° codice
l è
7° codice
1
8° codice
9° codice
10° codice
11° codice
12° codice
Tempo attivazione
Modo attivazione
1° codice
2° codice
3° codice
4° codice
5° codice
r
6° codice
e l
7° codice
è
8° codice
2
9° codice
10° codice
11° codice
12° codice
Tempo attivazione
Modo attivazione
Tabella dei toni
Conferma
012345
Dissuasione
012345
INSTALLAZIONE
Utilizzare gli accessori delle pulsantiere Profilo (scatole da incasso o tettucci parapioggia). Inserire la tastiera nel telaio portamoduli. Effettuare i collegamenti alla morsettiera. Avvitare la placca alla scatola da incasso.

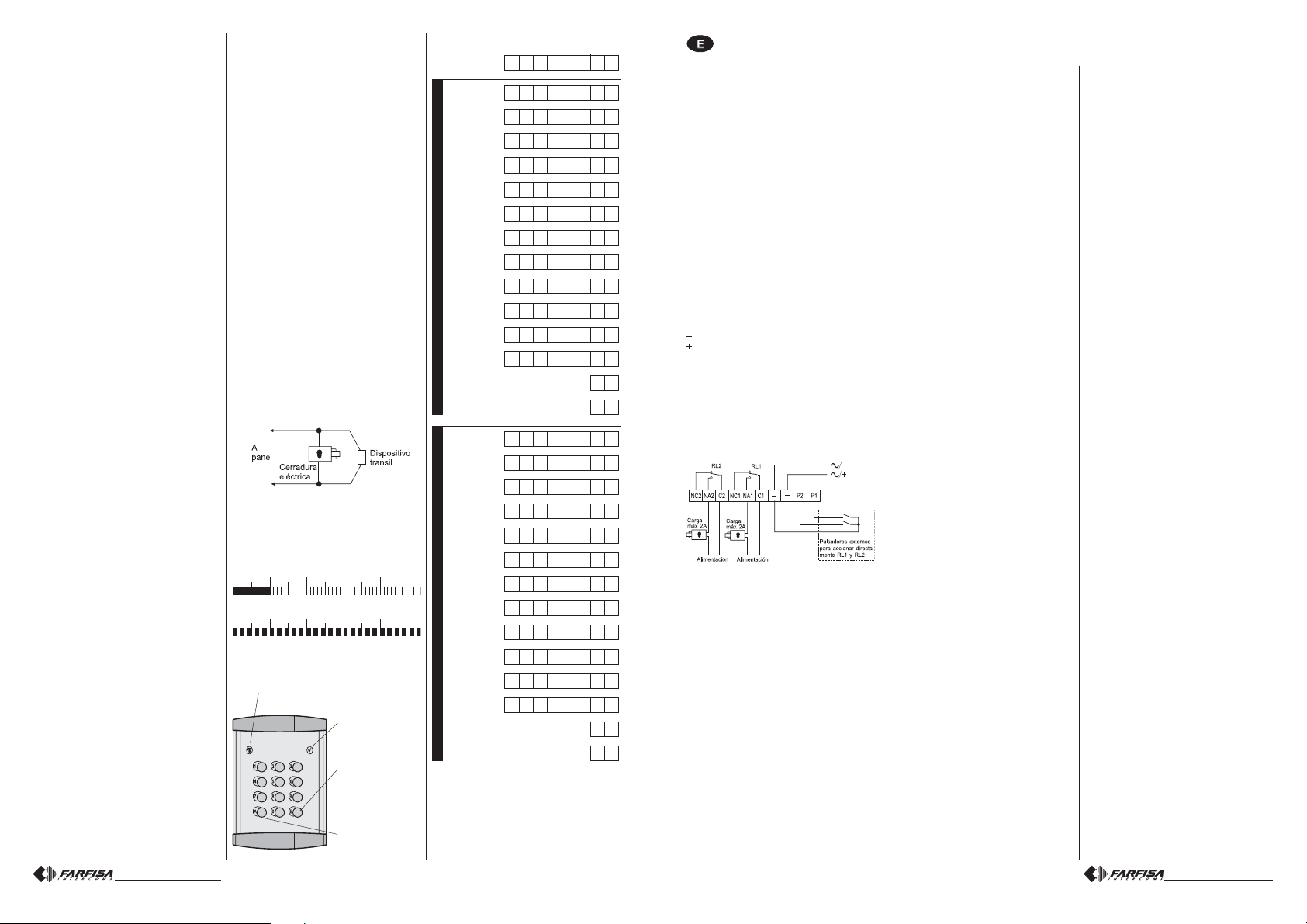

INSTALACIÓN
Colocar como otro módulo de la serie Profilo y efectuar las conexiones en la regleta.
34
INSTALLATION
Use the accessories of the phshbutton panel series Profilo (back boxes or rain shelters). Assemble the keypad with the Matrix module frame. Connect the conductores to the terminals board. Screw-in the panel to the back box.

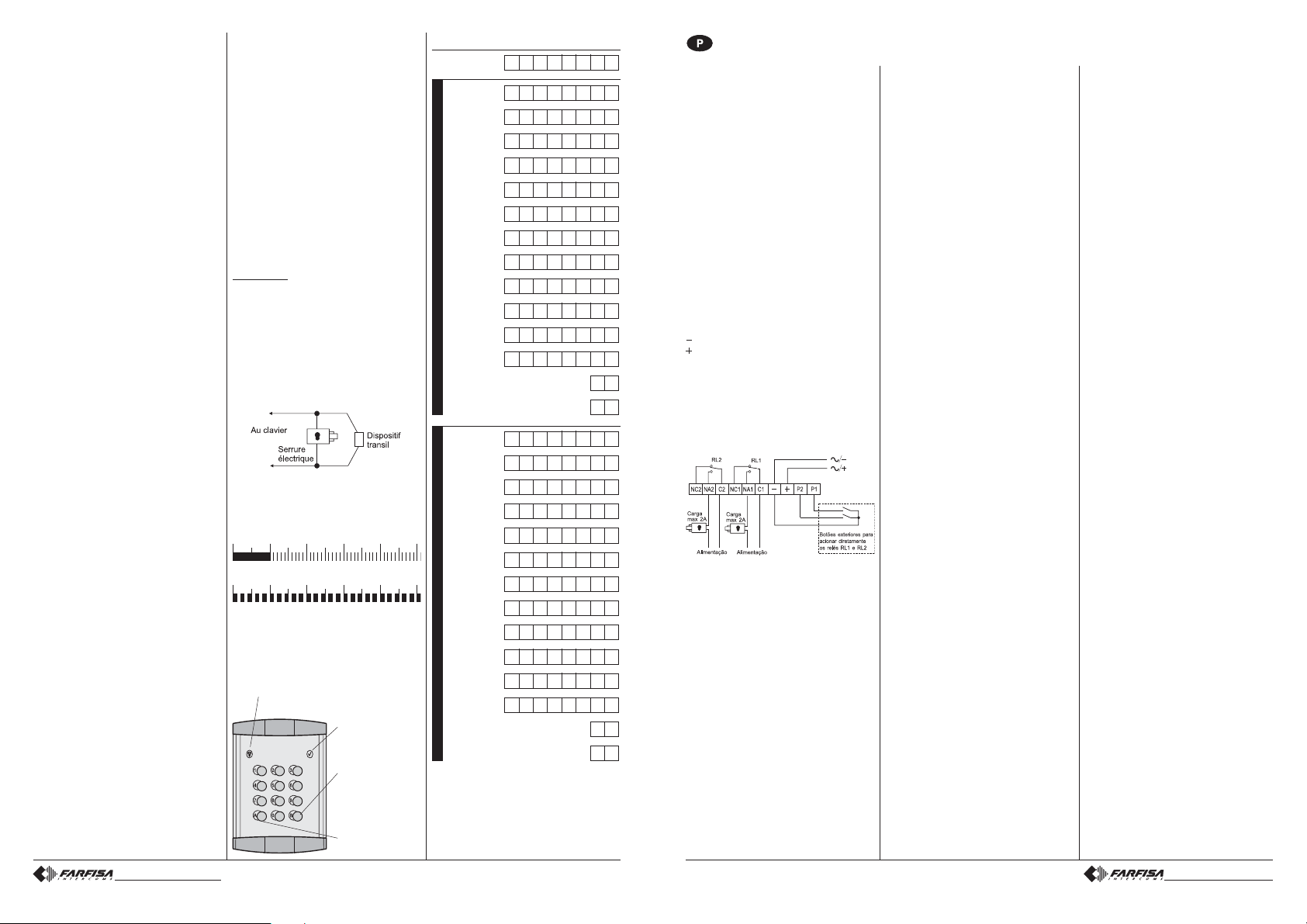

INSTALAÇÃO
Utilizar os acessórios dos módulos de botões Profilo (caixas de encastrar ou suportes anti­chuva salientes). Inserir o teclado na tela porta-módulos. Efetuar as ligações à caixa de terminais. Aparafusar a placa à caixa de entrada.
1

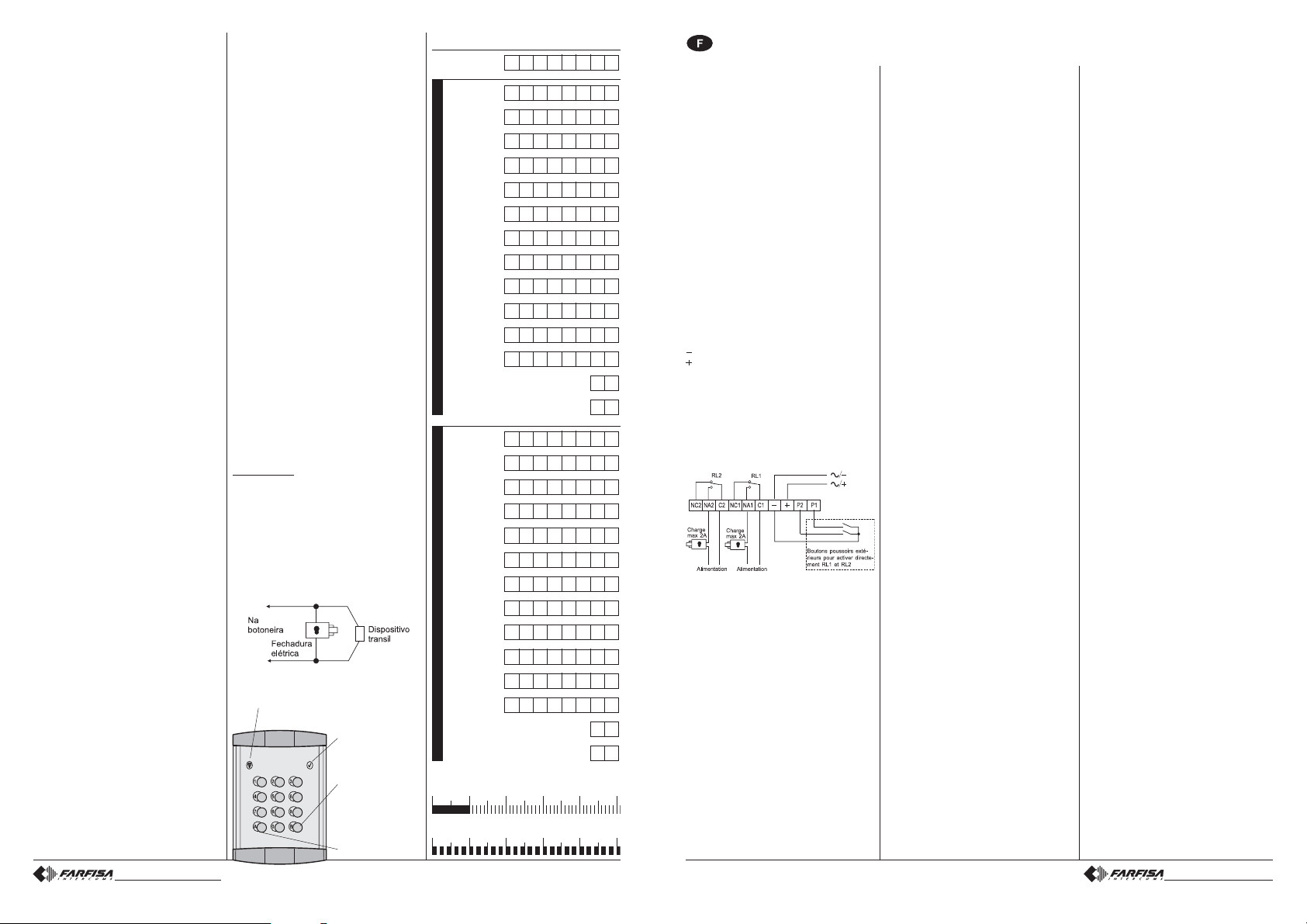

INSTALLATION
Utiliser les accessoires de la plaque de rue Profilo (boîtes d'encastrement ou
).
antipluie
Monter le clavier à codes dans les cadres porte-modules. Faire les raccordements sur la borniere. Visser la platine sur la boîte d'encastrement.
boîtiers

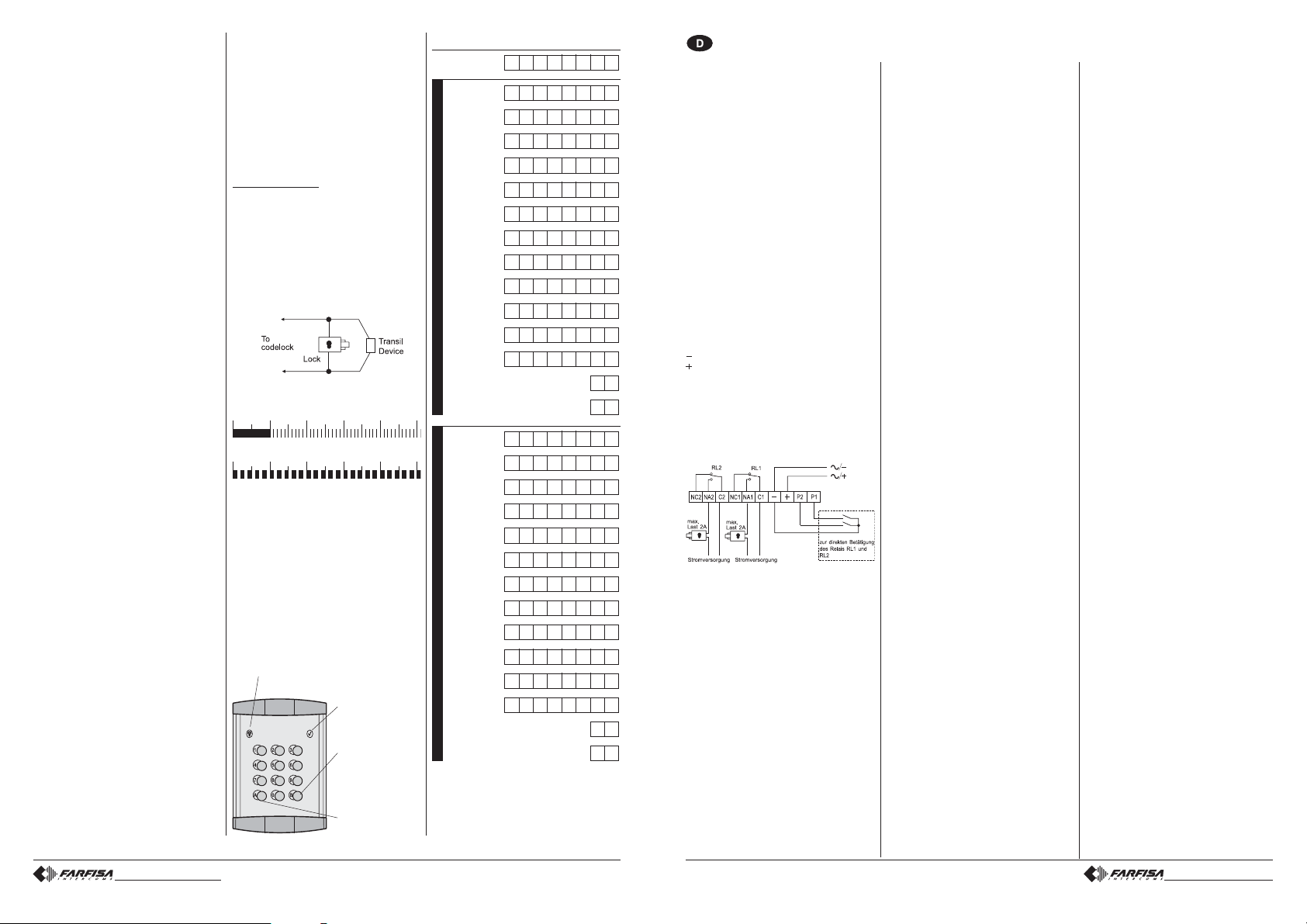

INSTALLATION
Zubehör der Türstationen Profilo verwenden (Unterputzgehäuse oder Aufputzgehäuse). Codeschlosseinheit in den Modulträger­rahmen einbauen. Verkabelung an den Anchlußklemmen an­schließen. Frontplatte auf den Unterputzkasten befesti­gen.
2
- 2 -
Mi 2346Mi 2346
- 13 -
Rückkehr zur Basisprogrammierung
Um alle programmierten Codes schnell zu lö­schen und die Tastatur wieder auf den ursprüng­lichen Programmierstatus einzustellen (siehe Codes im Kapitel wie folgt vorzugehen:
- Stromversorgung der Tastatur unterbrechen
- Stromversorgung der Tastatur erneut herstel-
len, indem die Taste B solange gedrückt ge­halten wird, bis ein Bestätigungston zu hören ist.
Anmerkung
- In der zusammenfassenden Tabelle sind der Programmierungscode und alle Relais­Öffnungscodes einzutragen.
- Die Relais-Öffnungscodes können nur von Personen geändert werden, die den Program­mierungscode kennen.
- Ein akustisches Signal weist den Benutzer darauf hin, dass die Tasten gedrückt wurden.
- Bei Eingabe eine falschen Codes ist ein abra­tender Ton zu hören und gleichzeitig sind die Tasten 2 Sekunden lang deaktiviert.
- Falls während der Programmierung kein Code geändert werden soll, ist die Taste A drücken. Auf diese Weise ist es möglich, zur nächsten Phase überzugehen, ohne den Code zu än­dern.
- Der Programmierungscode und die Relais­Öffnungscodes dürfen nicht gleich sein.
- Zum Löschen der zuletzt eingegebenen Num­mer ist die Taste B zu drücken.
FUNKTIONSWEISE
- Code des Relais eingeben, das aktiviert wer­den soll.
- Taste A drücken. Daraufhin schaltet sich die grüne LED ein und das Relais wird für die programmierte Zeit und den programmierten Modus aktiviert.
Anmerkung
- Durch Drücken der Taste B kann ein falsch eingegebener und noch nicht bestätigter Code gelöscht werden.
- Wenn ein falscher Code eingegeben und mit der Taste A bestätigt wird, ist ein abratender Ton zu hören und gleichzeitig sind die Tasten 3 Sek.lang deaktiviert. Die Deaktivierungszeit wird bei jeder Neueingabe einer falschen Nummer bis zu einer Höchstzeit von 30 Sek. erhöht.
- Die eingegebenen und nicht mit der Taste A bestätigten Nummern werden 25 Sek. nach dem letzten Tastendruck automatisch ge­löscht.
BISTABILE FUNKTIONSWEISE
Die Funktion steht nur dann zur Verfügung, wenn die Tastatur entsprechend programmiert wurde. Siehe
und -Modalitäten der Relais”
Zur Aktivierung der Relais für unbegrenzte Zeit ist wie folgt vorzugehen:
- Code der Relais eingeben, die aktiviert wer-
den sollen
- Taste A drücken. Daraufhin schaltet sich die
grüne LED ein und das Relais wird für unbe­grenzte Zeit aktiviert
- Zur Deaktivierung des Relais ist erneut der
Code einzugeben
- Taste A drücken. Die grüne LED erlischt und
das Relais wird deaktiviert.
“Basisprogrammierung”)
“Änderung der Aktivierungszeiten
.
, ist
- 12 -
DIREKTAKTIVIERUNG Taste A drücken, um die Relais direkt zu akti-
vieren (die Funktion steht nur dann zur Verfü­gung, wenn die Tastatur entsprechend program­miert wurde. Siehe
zeiten und -Modalitäten der Relais”)
de Relais programmiert wurden, um mit der Taste A aktiviert zu werden, erfolgt die gleich­zeitige Aktivierung der 2 Relais.
TÜRÖFFNERTASTEN
An die Klemmen P1, P2 und Masse können 2 Tasten zur direkten Aktivierung der 2 Relais mit den programmierten Zeiten und Funktions­modalitäten angeschlossen werden.
NETZAUSFALL
Bei Netzausfall bleiben alle programmierte Daten auf unbestimmte Zeit gespeichert.
WICHTIG!
Gemäß den Europäischen Richtlinien zur elek­tromagnetischen Kompatibilität und zur Erhö­hung der Zuverlässigkeit des Produkts muß bei induktiver Belastung, z. B. bei Betätigung eines Türschlosses, eine Entstörvorrichtung ange­schlossen werden. Die mitgelieferten Entstörer (Transil) müssen so nahe wie möglich an der Last (theoretisch direkt an den End-Verschlüssen derselben) angeschlossen werden.
Tontabelle
Bestätigung
012345
“Änderung der Aktivierungs-
. Wenn bei-
Übersichttabelle der Codes
Programmiercode
R
e l a i s
1
R
Besetztton
012345
e l a i s
Rote LED.
Anzeige Programmierebene.
Grüne LED. Anzeige positive Codeeingabe.
Taste B. Löchtaste.
Taste A. Eingabetaste und Aktivierungstaste ohne Code für Relais (wenn programmiert)
2
1. Code
2. Code
3. Code
4. Code
5. Code
6. Code
7. Code
8. Code
9. Code
10. Code
11. Code
12. Code
Aktivierungszeit
Aktivierungsmodus
1. Code
2. Code
3. Code
4. Code
5. Code
6. Code
7. Code
8. Code
9. Code
10. Code
11. Code
12. Code
Aktivierungszeit
Aktivierungsmodus
ACCESS CONTROL KEYPAD
The keypad allows for the activation of 2 relays with programmable codes.
Technical data
Power supply 12Vac/dc ±10% Stand-by current 0.06A Maximum current consumption 0. 15A Contact ratings 12Vac - 2A Number of codes for relay 1 12 (+ direct
Number of codes for relay 2 12 (+ direct
Activation time for each relay from 1 to 99 sec.
Operating temperature 0° ÷ +40°C Maximum allowable humidity 85% RH
Terminals NC2 normally closed contact of relay 2 NA2 normally open contact of relay 2 C2 common contact of relay 2 NC1 normally closed contact of relay 1 NA1 normally open contact of relay 1 C1 common contact of relay 1
ground or alternate voltage input positive or alternate voltage input
P2 activation of the relay 2; if momentarily
connected to ground it allows the activa­tion for the programmed time
P1 activation of the relay 1; if momentarily
connected to ground it allows the activa­tion for the programmed time
activation)
activation)
(or bistable)
INSTALLATION DIAGRAM
PROGRAMMING
Default programming
The article is supplied from the factory with the following codes:
Programming code: 11 Activation code 1 of relay 1: 12345678 Other activation codes of relay 1 (from 2 to 12): none Activation time code of relay 1: 01 (1 sec.) Operating mode of relay 1: 00 (monostable) Activation code 1 of relay 2: 90 Other activation codes of relay 2 (from 2 to 12): none Activation time code of relay 2: 01 (1 sec.) Operating mode of relay 2: 00 (monostable)
All codes are user-modifiable.
English
Operating modes and programming codes
Monostable 00 Bistable 01 Monostable and direct activat. by key A02 Bistable and direct activation by key A03
Changing the programming code
To change the programming code:
- enter the actual programming code
- press key A (red LED flashes)
- enter 00
- press key A (red LED on)
- enter the new programming code with 1 to 8 digits (from 0 to 99999999)
- press key A (red LED flashes)
- enter 55
- press key A (red LED off).
Changing the activation codes of relay 1
To change the activation codes of relay 1:
- enter the programming code
- press key A (red LED flashes)
- enter 01 (identification code of relay 1)
- press key A (red LED on)
- enter a number with 1 to 8 digits to pro­gramme code 1 (from 0 to 99999999)
- press key A
- enter a number with 1 to 8 digits to pro­gramme code 2 (from 0 to 99999999)
- press key A
- enter a number with 1 to 8 digits to pro­gramme code 3 (from 0 to 99999999)
- press key A
- repeat the operation to programme all codes as necessary (max.12). When program­ming is completed press key A repeatedly until the red LED starts flashing
- enter 55
- press A (red LED off).
Changing the activation codes of relay 2
To change the activation codes of relay 2 follow the procedure described above, chang­ing the relay identification code (02 instead of
01).
Changing one relay activation code
To change one relay activation code, without modifying the others:
- enter the programming code
- press key A (red LED flashes)
- enter 01 or 02 (for relay 1 or 2, respectively)
- press key A (red LED on)
- press key A repeatedly to reach the code to be changed
- enter a number with 1 to 8 digits (from 0 to
99999999)
- press key A repeatedly until the red LED starts flashing
- enter 55
- press key A (red LED off).
Example
To change activation code 7 of relay 2:
- enter the programming code
- press key A (red LED flashes)
- enter 02
- press key A (red LED on)
- press key A six times
- enter a number with 1 to 8 digits
- press key A six times (red LED flashes)
- enter 55
- press key A (red LED off).
Deleting one relay activation code
To delete one relay activation code, without modifying the others:
- enter the programming code
- press key A (red LED flashes)
- enter 90
- press key A (red LED on)
- enter a 3-digit number “nxx”; n indicates the
relay associated with the code to be deleted (1 or 2); xx indicates the code to be deleted (from 01 to 12)
- press key A (red LED flashes)
- enter 55
- press key A (red LED off).
Changing the relay activation time and mode
To change the relay activation time and mode:
- enter the programming code
- press key A (red LED flashes)
- enter 03
- press key A (red LED on)
- enter a number from 00 to 99 to programme activation time of relay 1 (enter 00 to deac­tivate the relay)
- press key A
- enter a number from 00 to 99 to programme activation time of relay 2 (enter 00 to deac­tivate the relay)
- press key A
- enter a number from 00 to 03 to programme activation mode of relay 1 (for code selec­tion refer to
ming codes”)
- press key A
- enter a number from 00 to 03 to programme activation mode of relay 2 (for code selec­tion refer to
ming codes”)
- press key A (red LED flashes)
- enter 55
- press key A (red LED off)
“operating modes and program-
“operating modes and program-
Mi 2346Mi 2346
- 3 -
Loading...
+ 4 hidden pages
