GUIDA RAPIDA
Leggere attentamente il Manuale di istruzioni
prima di utilizzare questo proiettore.
AVVERTENZA
Non guardare direttamente
nell'obiettivo di proiezione quando
il proiettore è acceso.
Installazione
Pagina 16 del
Manuale di istruzioni
Regolare la distanza tra il proiettore e lo schermo fino
a ottenere le dimensioni dell'immagine desiderate.
Dimensioni dello schermo
Distanza di proiezione
300"
200"
150"
120"
100"
80"
60"
40"
30"
28"
443,07
(
11,0
–
–
515,75
13,1 m
)
pollici
287,4
(7,3
–
–
8,7)
342,52
216,54
(5,5
145,67
(3,7
208,66
114,17
86,61
59,06
–
133,86
(2,2
–
–
2,6)
(1,56
102,36
(2,9
–
–
–
169,29
3,4)
4,3)
173,23
(4,4
–
–
5,3)
–
–
255,91
6,5)
39,37–43,31
43,31
(1,0 – 1,1)
(1,1
–
–
47,24
–
66,93
1,2)
–
1,7)
7,87 pollici
20 (cm)*
7,87 pollici
20 (cm)*
* Con l'installazione in prossimità di un muro,
lasciare uno spazio di circa 7,87 pollici
(20 cm) tra il proiettore e il muro.
* Prima di effettuare il collegamento, spegnere sia il proiettore, sia le altre apparecchiature.
Collegamenti
Pagine 18 -- 23 del
Manuale di istruzioni
Suggerimento
Potrebbe essere necessario utilizzare
un adattatore opzionale o acquistare un
adattatore separato per collegare il
computer al proiettore, a seconda della
forma della porta del monitor del
computer.
Se viene collegata una sorgente video
component (come un lettore DVD), è
possibile utilizzare il cavo video
component opzionale per collegare la
sorgente alla porta computer/
componente video sulla parte posteriore
Collegamento ad un computer
Porta computer/componente video
Porta del monitor
del computer
(porta video)
Cavo del computer (accessorio)
Collegamento a una sorgente video
Porta Audio (R) (rossa) Porta Audio (L) (bianca)
Alla porta video (gialla)
Alla porta Audio (L) (bianca)
Alla porta Audio (R) (rossa)
Installazione /
Collegamenti
Cavo A/V (accessorio)
Porta video (gialla)
Proiezione
Rimuovere il copriobiettivo.
Collegare il cavo di alimentazione al proiettore.
Pagine 24 -- 27 del
Manuale di istruzioni
Collegare il cavo di alimentazione a una presa elettrica.
La spia si accende in arancione.
Premere il per
accendere il proiettore.
Se si utilizza il telecomando,
posizionare il commutatore R/C
del telecomando ON e quindi premere
il .
La spia inizia a lampeggiare
in verde e la proiezione viene
avviata. (Riscaldamento in corso)
Accendere la sorgente di ingresso.
Se si utilizza un videoregistratore,
premere il pulsante PLAY.
Verrà proiettata un'immagine.
Spia (alimentazione)
Suggerimento
Se al proiettore viene collegato un
computer notebook o un computer con
schermo LCD, potrebbe essere necessario
modificare la destinazione di uscita dei
segnali video utilizzando i tasti del
computer (i simboli e sono
riportati sui tasti) o le impostazioni del
computer. È possibile modificare la
destinazione di uscita premendo senza
rilasciare il tasto del computer e
premendo uno dei tasti Funzione.
Dopo aver modificato la sorgente, la
proiezione inizia dopo alcuni istanti. Se
l'impostazione di uscita è stata modificata
sull'uscita esterna, è possibile utilizzare
solo l'uscita esterna.
Per ulteriori dettagli, fare riferimento alla
documentazione fornita con il computer.
Esempi di modifica del segnale di uscita
NEC
Panasonic
TOSHIBA
IBM
SONY
FUJITSU
Macintosh
Dopo aver riavviato il computer,
modificare le impostazioni video
e audio nel Pannello di controllo
in modo da attivare il Mirroring.
Se le immagini non vengono proiettate ...
Modificare il segnale di
ingresso.
Ogni volta che si preme il ,
l'origine video è commutata fra
Computer/Component Video,
S-Video e Video composito.
Proiettore Telecomando
In caso di ulteriori problemi ...
Fare riferimento alle
informazioni della
guida in linea.
Premere o e quindi
seguire le istruzioni.
Proiettore Telecomando
* Fare riferimento alla risoluzione dei problemi.
Proiezione
Regolazione
Pagine 28 -- 30 del
Manuale di istruzioni
Suggerimento
Se viene modificato l'angolo di
proiezione, le immagini potrebbero
presentare distorsione trapezoidale.
Utilizzare i pulsanti , del
pannello di controllo del proiettore per
correggere la distorsione trapezoidale.
Fare riferimento a pagina 7.
È possibile retrarre il piedino anteriore
regolabile tirando le leve di regolazione
dei piedini e abbassando delicatamente
la parte anteriore del proiettore.

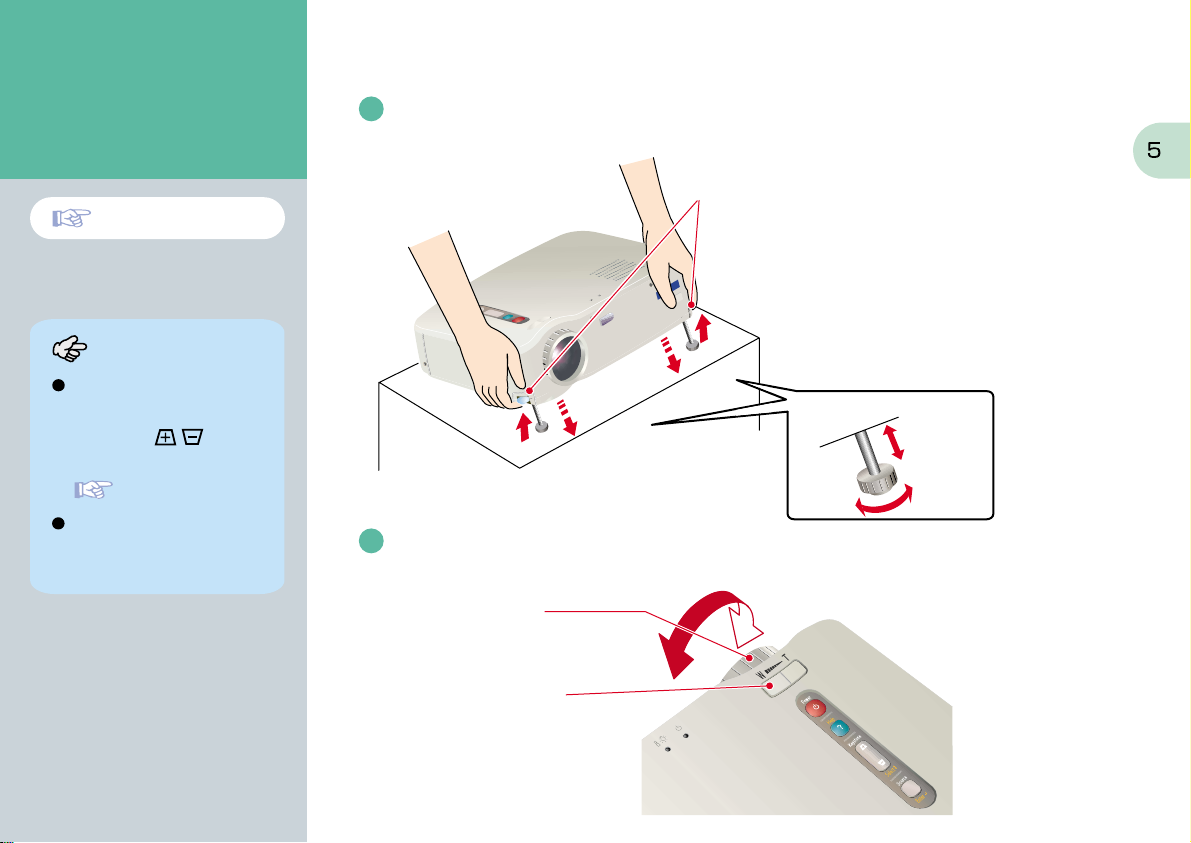

Regolazione dell'angolo di proiezione
Utilizzare le leve di regolazione dei piedini per regolare l'angolo di proiezione del proiettore.
Con le leve di regolazione dei piedini rilasciate,
sollevare la parte anteriore del proiettore.
Per la regolazione fine
Più in
alto
Più in
basso
Regolazione delle dimensioni e della messa a fuoco
dell'immagine
Regolazione fuoco
Regolazione delle
dimensioni immagine
Premere il lato
W (Wide, grandangolo) per
aumentare le dimensioni.
Premere il lato
T (Telefoto) per ridurre le
dimensioni.
Regolazione automatica delle immagini provenienti
da sorgente computer alle impostazioni ottimali
Premere il sul telecomando. Verranno regolati automaticamente l'allineamento,
la posizione di visualizzazione e la sincronizzazione.
Altre regolazioni
Premere il sul telecomando. Sullo schermo di proiezione viene visualizzato il menu di
impostazione e sarà possibile regolare le impostazioni come la luminosità, il contrasto e la nitidezza.
Utilizzo dei menu su schermo
Menu principale
Telecomando
Seleziona
Sposta
a sinistra
Sposta
in alto
Regolazione /
Spegnimento del proiettore
Sposta
in basso
Invio
Sposta
a destra
Regolazione
Correzione Keystone
Pagina 29 del Manuale di istruzioni
Suggerimento
La correzione keystone riduce le
dimensioni dello schermo
La correzione keystone viene
memorizzata. Sarà necessario regolare di
nuovo l'immagine se il proiettore viene
spostato in un luogo diverso oppure se
l'angolo di proiezione è cambiato.
Se dopo l'esecuzione della correzione
trapezoidale, l'aspetto delle immagini
presenta irregolarità, diminuire
l'impostazione della nitidezza.
Se le immagini presentano distorsione trapezoidale ...
Premere , sul pannello di controllo del proiettore per correggere la distorsione trapezoidale.
Se la parte superiore dello
schermo risulta troppo larga
Se la parte inferiore dello
schermo risulta troppo larga
Spegnimento
Spegnere l'apparecchiatura collegata al proiettore.
del proiettore
Pagine 31 , 32 del
Manuale di istruzioni
Suggerimento
Quando viene visualizzato un
messaggio di conferma,
premere un pulsante diverso da
per spegnere il proiettore.
Verrà ripristinata la condizione
precedente.
Premere due volte il per spegnere
il proiettore.
Per impedire lo spegnimento accidentale, premere una volta per visualizzare un messaggio
di conferma. Quando il pulsante viene premuto nuovamente, l'alimentazione viene disattivata.
È inoltre possibile premere due volte in sequenza. È possibile provare questa operazione
dopo aver acquisito familiarità con il funzionamento.
La spia lampeggia in arancione. (Raffreddamento in corso/circa 2 minuti)
Dopo che la spia rimane accesa costantemente
in arancione, è possibile scollegare il cavo
dell'alimentazione.
Se il cavo dell'alimentazione viene scollegato mentre lampeggia ancora in arancione,
possono verificarsi problemi di funzionamento del proiettore.
* Ricordare di posizionare il commutatore R/C del telecomando sulla posizione OFF.
Spia (alimentazione)
Regolazione /
Spegnimento del proiettore
Opzioni per
l'ottimizzazione
della proiezione
Di seguito vengono illustrate le
seguenti funzioni per il miglioramento
delle proiezioni. Fare riferimento alle corrispondenti
pagine del
Manuale di istruzioni
• Telecomando come mouse • Effetto •E-Zoom • A/V Mute
per dettagli su ciascuna funzionalità.
Funzione di emulazione
del mouse senza fili
Pagina 34 del Manuale di istruzioni
Suggerimento
Se si utilizza il telecomando come un
mouse senza fili, è necessario
collegare il proiettore nel modo
seguente.
Porta Mouse/USB
Cavo del mouse
(accessorio)
Utilizzare un cavo mouse USB per
collegare il proiettore alla porta USB di
un computer.
Se, dopo aver collegato un mouse
PS/2, l'opzione mouse non funziona,
sarà necessario riavviare il computer.
Utilizzare esclusivamente il cavo del
mouse accessorio fornito, in caso
contrario, la funzione mouse senza fili
potrebbe non funzionare correttamente.
Porta Mouse/Com,
mouse USB
Utilizzo del telecomando per presentazioni
personalizzate
È possibile utilizzare il telecomando per eseguire le stesse funzioni del clic con il pulsante destro e del clic con il pulsante
sinistro di un mouse per il computer. È possibile utilizzare il telecomando per controllare il puntatore del computer a distanza.
Spostamento del puntatore del mouse
Inclinare il pulsante [Enter] nella direzione in cui si
desidera spostare il puntatore del mouse.
Clic del mouse
Per emulare il clic con il pulsante sinistro: Premere il pulsante [Enter]
Per emulare il clic con il pulsante destro: Premere il pulsante [Esc]
Funzione Effetto
Pagina 38 del Manuale di istruzioni
Ottimizzazione efficace dei materiali di presentazione
premere .
Sullo schermo viene visualizzata un'icona
a forma di puntatore.
Inclinare il per spostare
l'icona puntatore.
Premere il per imprimere
l'icona sullo schermo.
premere .
L'icona o la riga non compare più
su schermo.
premere .
Sullo schermo viene visualizzata
una riga (linea retta).
Inclinare in alto o in basso il
per spostare la riga.
Opzioni per l'ottimizzazione
della proiezione
Opzioni per
l'ottimizzazione
della proiezione
Ingrandimento di parte dell'immagine proiettata
Premere il per allargare l'immagine proiettata.
Funzione E-Zoom
Pagina 36 del Manuale di istruzioni
Suggerimento
Per annullare l'effetto di ingrandimento,
premere il
.
Inclinare il sul telecomando per scorrere l'immagine e visualizzare
la parte dell'immagine desiderata.
Premere il lato del
pulsante per allargare
la parte centrale
dell'immagine.
Viene visualizzata la parte
dell'immagine desiderata.
È possibile premere il
lato del pulsante
per ridurre le dimensioni
dell'area ingrandita.
Proporzione
di ingrandimento
Funzione A/V Mute
Pagina 39 del Manuale di istruzioni
Disattivazione momentanea delle immagini e dell'audio
È
possibile mettere in pausa momentaneamente le immagini e il suono. Quando viene messo
in pausa, lo schermo appare completamente nero o blu.
che gli spettatori assistano ad operazioni come la selezione dei file durante la proiezione di immagini trasmesse
da sorgente computer.
Premere .
Premere nuovamente il .
La proiezione delle immagini e dell'audio riprende.
Se questa opzione viene utilizzata durante la proiezione di immagini in movimento, la riproduzione delle
immagini e dell'audio continua e non è possibile ritornare al punto in cui è stata attivata la funzione A/V Mute.
Premere il , selezionare "impostazione" e quindi "A/V Mute". Selezionare quindi il tipo di schermata da visualizzare
quando la proiezione viene interrotta. Sono disponibili le opzioni seguenti. L'impostazione predefinita è la schermata nera.
È possibile utilizzarla quando non si desidera
Opzioni per l'ottimizzazione
della proiezione
Risoluzione
dei problemi
Visualizzazione della guida in linea.
Questo proiettore è dotato di una funzione di guida in linea che può essere utilizzata
in caso di problemi nell'utilizzo del proiettore.
Pagina 40 del
Manuale di istruzioni
Premere o .
Selezionare la voce da
visualizzare. Premere il sul
pannello di controllo del proiettore.
Oppure, inclinare il
del telecomando.
Accettare la voce da visualizzare.
Premere il sul pannello di
controllo del proiettore.
Oppure, premere il
del telecomando.
La voce selezionata viene
visualizzata sullo schermo.
Proiettore Telecomando
Pagine 56 -- 58 del
Manuale di istruzioni
Controllo delle spie
Il proiettore è dotato di spie che indicano eventuali problemi di funzionamento del proiettore.
La tabella seguente illustra il significato delle spie e come risolvere i relativi problemi segnalati.
Spia (allarme/problema)
Stato della spia Problema e risoluzione
Temperatura elevata all'interno del proiettore
(surriscaldamento).
La lampada si spegne automaticamente e la
Spia di allarme/problema
Spia di alimentazione
Spia (alimentazione)
Stato della spia Problema e risoluzione
Modalità standby
È accesa in
arancione
Lampeggia
in arancione
È accesa in
verde
Lampeggia
in verde
Spenta
Solo in questa condizione è possibile
scollegare il cavo di alimentazione.
La proiezione viene avviata quando viene
premuto il .
Raffreddamento in corso
Dopo circa 2 minuti, il proiettore passa in
modalità standby
(la spia è accesa in arancione).
Proiezione in corso
Riscaldamento in corso
Dopo il completamento del riscaldamento,
la proiezione viene avviata se è presente
un segnale video in entrata.
Il proiettore non è acceso
È accesa in
rosso
Lampeggia in
rosso
(a intervalli di
1 secondo)
Lampeggia in
rosso
(a intervalli di
2 secondi)
Lampeggia
in arancione
Spenta
*1 Se una spia indica uno stato non compreso tra le condizioni
illustrate nella precedente tabella, contattare il rivenditore
o l'indirizzo più vicino fornito in "Condizioni della garanzia
internazionale" in "Istruzioni sulla sicurezza/Clausole della
garanzia internazionale" incluse nel pacchetto.
*2 Contattare il fornitore del prodotto per una lampada di ricambio.
proiezione si interrompe. Attendere per circa 5 minuti
senza utilizzare il proiettore. Dopo circa 5 minuti,
scollegare il cavo di alimentazione, quindi inserirlo
nuovamente nella presa. Dopo averlo reinserito,
premere per riaccendere l'unità.
Anomalia della lampada.
Rimuovere la lampada e verificarne l'integrità. Se la
lampada è integra, reinstallarla. Se la lampada non
è integra, sostituire la lampada con una nuova.*2
Problema interno
Interrompere l'uso del proiettore perché
quest'ultimo richiede riparazioni. *1
Raffreddamento ad alta velocità in corso.
Se la temperatura interna sale a un valore troppo
elevato, la proiezione si interrompe.
Verificare che la presa dell'aria e le ventole di scarico
non siano ostruite e che la temperatura interna non
sia eccessiva.
Funziona regolarmente.
Risoluzione
dei problemi
Stampato su carta riciclata al 100%.
Printed in Japan
402030101
(90022091)
02.01-.4A(C05)
Loading...
