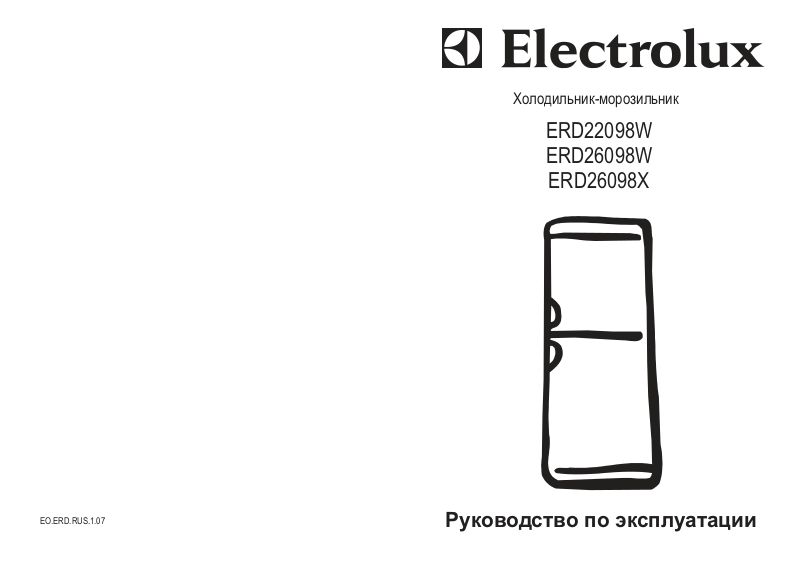

Electrolux ERD 26098 User Manual

Холодильник-морозильник

ERD22098W

ERD26098W

ERD26098X

EO.ERD.RUS.1.07	Руководство по эксплуатации

ОБЩИЕ УКАЗАНИЯ

Ваш новый холодильник может обладать функциями, которых не было в Вашем предыдущем холодильнике. Поэтому с настоящим Руководством следует тщательно ознакомиться. Руководство следует сохранить, для того чтобы им можно было воспользоваться позже или передать его возможному новому владельцу холодильника.

Эти предостережения приведены для Вашей безопасности. Обязательно ознакомьтесь с ними перед установкой и использованием прибора. Ваша безопасность очень важна для нас. Если Вы сомневаетесь, правильно ли Вы поняли приведенные рекомендации, позвоните нам на информационную линию Electrolux:

[phone].

Для пользователя

Холодильник-морозильник (далее холодильник) - это компрессионный “двухдверный” холодильник, предназначенный для кратковременного хранения продуктов в охлажденном состоянии в холодильной камере, длительного х р а н е н и я з а м о р о ж е н н ы х п р о д у к т о в и приготовления пищевого льда в морозильной камере.

Как в холодильнике, так и в морозильной камере не следует хранить взрывоопасные газы или жидкости, так как это может привести к травмам и повреждению имущества.

К расположенным внутри и в задней части холодильника деталям системы охлаждения не должны прикасаться острые предметы. В случае возникновения пробоины в системе охлаждения холодильник повредится и хранящиеся в нем продукты могут испортиться.

В морозильной камере не следует хранить газированные напитки или бутылки с жидкостью. Стеклянные бутылки могут треснуть.

Холодильник имеет значительный вес. Края корпуса или выступающие части могут оказаться острыми. При перемещении холодильника следует соблюдать осторожность и пользоваться защитными перчатками.

Безопасность детей

Следите за тем, чтобы дети не играли с регуляторами и внутренними деталями холодильника.

При установке холодильника следует иметь в виду, что он должен работать при температуре окружающей среды в пределах приведенных ниже границ в соответствии с климатическим классом:

•Климатический класс SN - температура окружающей среды +10...+32°С.

•Если температура окружающей среды опускается ниже минимального предела, то температура в холодильной камере может подняться выше нормальной температуры хранения.

•Если температура окружающей среды превышает максимальный предел, то это приведет к более длительному времени работы

компрессора, сбоям в работе автоматической с и с т е м ы р а з м о р а ж и в а н и я , п о в ы ш е н и ю температур внутри камер и повышенному потреблению энергии.

• Холодильник экологически чистый - в нем отсутствуют компоненты, разрушающие озоновый слой. В холодильнике в качестве хладагента используется R600a.

В р а м к а х п о л и т и к и п о с т о я н н о г о усовершенствования наших изделий, в конструкцию холодильника могут быть внесены незначительные технические изменения, которые не отражены в настоящем руководстве.

1

НОМИНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование модели	ERD22098W	ERD26098W		ERD26098X
Наименование изделия	Холодильник-морозильник
Базовая модель	FR240	FR275		FR275
Класс энергопотребления в соответствии с		A
директивой 94/2 EC
* Номинальный годовой расход электроэнергии при температуре	274			299
окружающей среды 25°C, кВтч/год, не более:		299
Общий объем, л	220	260		260
Полезный объем холодильной камеры, л	166	201		201
Общий объем морозильной камеры, л	46	57		57
Полезный объем морозильной камеры, л	46	57		57
Время повышения температуры в морозильной камере
при отключении электроэнергии от температуры		17
хранения до минус 90C, ч, не менее
Номинальная мощность замораживания, кг/сут.	2	3
*Примечание - Фактический расход электроэнергии зависит от эксплуатации и места установки прибора

Дополнительные данные

Наименование модели	ERD22098W	ERD26098W	ERD26098X
Температура в морозильной камере, °С, не выше		Минус18
Габаритные размеры, мм	1440x560x600	1690x560x600	1690x560x600
Масса, кг, не более	51	56	56
Номинальное напряжение сети, В		220 - 230
Отклонение напряжения сети, В		198 - 242
Частота, Гц		50
Номинальная потребляемая мощность, Вт, не более		130
Номинальный ток, А, не более		1,0
Изолирующий материал		C5 H10
Срок службы, лет		10
Мощность осветительной лампы, Вт		Не более 15
Уровень звуковой мощности, дБ		39
Цвет моделей холодильников:
- ERD22098W, ERD26098W - белый,

- ERD26098X - двери изготовлены из нержавеющей стали покрытой лаком.

1 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При эксплуатации холодильника соблюдайте общие правила электробезопасности при пользовании электроприборами.

•Перед включением холодильника в электросеть необходимо проверить отсутствие повреждений сетевого шнура.

•Вилка должна быть подключена к исправной автономной розетке, которая гарантирует хороший контакт и находится в хорошо видимом и доступном месте. При подключении Вашего холодильника к розетке сетевого питания без заземления безопасность от удара током не обеспечивается.

•Если холодильник поставляется со специальным сетевым проводом, его можно заменить только таким же специальным проводом, поставляемым изготовителем.

•Не включайте холодильник в сеть, если

номинал предохранителя сети менее 10 A.

•Детали, расположенные на задней стенке холодильника, очищайте от накопившейся пыли сухой мягкой щеткой или пылесосом не реже одного раза в год.

•Оберегайте поверхность камеры хранения от жира, масла, соусов во избежание образования трещин. При случайном попадании этих веществ на поверхность прибора немедленно промойте ее с помощью теплого мыльного раствора.

•Не ставьте на холодильник электронагревательные приборы: микроволновые печи, утюги, щипцы для завивки волос и прочие приборы, от которых может загореться пластмасса; а также емкости с жидкостями - во избежание попадания жидкости на панель управления холодильника.

•Не храните в морозильной камере стеклянные бутылки с замерзающими жидкостями, а также прохладительные напитки и жидкости, имеющие углерод, в бутылках или закупоренных банках, так как при замерзании они взрывоопасны.

•Запрещается при включенном в электросеть холодильнике одновременно прикасаться к холодильнику и устройствам, имеющим естественное заземление (газовые плиты, радиаторы отопления, водопроводные трубы, мойки и др.)

•Отключайте холодильник от электрической сети при:

-отключении напряжения в электросети;

-перестановке прибора в другое место;

-уборке внутри и снаружи;

-замене лампы освещения холодильной камеры;

-оттаивании холодильника;

-перевешивании дверей холодильника;

-Вашем отъезде на длительное время;

-выполнении других работ по техническому обслуживанию холодильника

ВНИМАНИЕ!

•Не используйте электрические приборы внутри холодильной/морозильной камеры.

•Для ускорения оттаивания не используйте механические средства.

•Соблюдайте осторожность во избежание повреждения холодильной системы. При повреждении холодильной системы не используйте рядом с холодильником открытое пламя!

•Не размещайте холодильник вблизи источников тепла (печи, радиатора и т. д.).

•Для обеспечения пожарной безопасности запрещается эксплуатировать холодильник при отсутствии емкости для сбора талой воды на компрессоре.

•Не оставляйте работающий холодильник открытым дольше, чем этого требуется для того, чтобы положить или взять продукты.

2

3

2 УСТРОЙСТВО ХОЛОДИЛЬНИКА

Прежде чем ознакомиться с текстом, представленным ниже, обратите внимание на иллюстрации.

Настоящее руководство действительно для нескольких моделей холодильников, поэтому возможны некоторые отличия Вашей модели от холодильника, изображенного ниже.

В холодильнике имеются две камеры: морозильная (А) и холодильная (В).

Морозильная камера маркирована следующим образом:

Испаритель холодильной камеры залит ППУ. Задняя стенка холодильной камеры может быть покрыта росой или инеем.

Рисунок 1

A

11 10

	9
1
	8
2	7
3
4	6
5
	B

3 ПОДГОТОВКА К РАБОТЕ

Оторвите две транспортировочные ленты, снимите гофрокартонный корпус, приподнимите холодильник и вытащите пенополистирольный щит.

Оторвите находящиеся внутри холодильника ленты красного цвета и снимите красные держатели, фиксирующие полки, а также прокладки из пенополистирола.

Если ручки Вашего холодильника входят в комплектность, а не установлены на дверях, прикрутите их винтами 21 (Рис.3).

Закройте крышками (входят в комплектность) головки винтов.

Чтобы холодильник стабильно упирался в пол, отрегулируйте опоры холодильника.

Если Ваш холодильник укомплектован стеклянными полками - потяните полку в направлении стрелки 1 и выньте красный транспортировочный держатель полок в направлении стрелки 2.

	№ поз.	Наименование
	(Рис.1)
	1	Приборы управления
	2	Полка
	3	Очиститель
	4	Полка
	5	Ванночка
	6	Ванночка
	7	Ванночка
	8	Вкладыш для яиц
	9*	Ручка
	10	Ванночка для льда
	11	Полка
	12	Компрессор
	13	Ванночка
	14	Конденсатор
		Руководство по эксплуатации
		Упаковка

* Примечание - если холодильник с ручками

14

13

12

Выньте из полиэтиленового пакета две опоры

(1) и вставьте в направляющие (2), находящиеся сзади холодильника.

Удостоверьтесь в том, что расположенный за холодильником лоток для талой воды направлен в емкость для сбора талой воды, расположенную над компрессором.

Перед тем как вставить вилку в розетку и включить холодильник в первый раз, ему следует дать отстояться в течение 120 минут, для того чтобы система охлаждения сбалансировалась.

5

1

2
