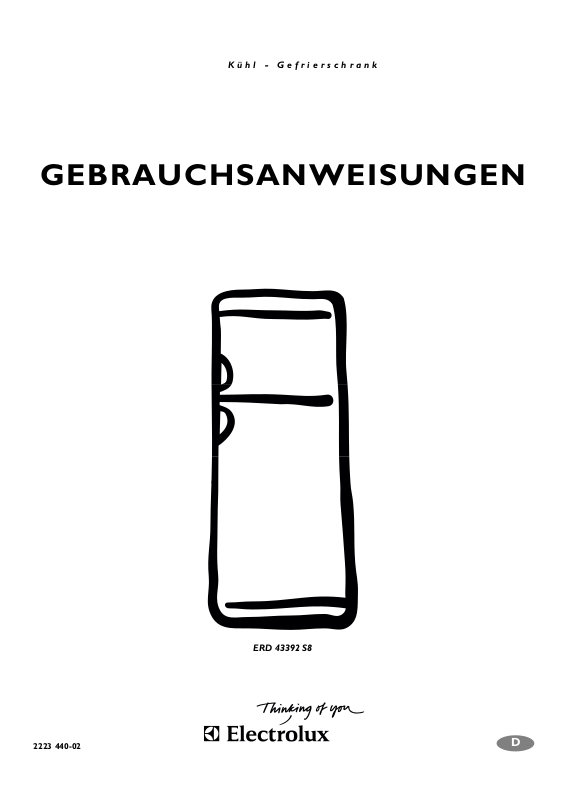

Page 1
Kühl - Gefrierschrank
GEBRAUCHSANWEISUNGEN
2223 440-02
ERD 43392 S8
D
Page 2
2
WARNUNGEN UND WICHTIGE HINWEISE
Sicherheit
• Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.
Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.
• Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.
• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.
• Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!
• Beachten Sie, dan während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.
• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder Gasherden aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.
• NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.
Störungen - Kundendienst
• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
• Eventuelle Reparaturen dürfen nur von einem
Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.
• Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.
• Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.
• Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste Kundendienststelle.
Aufstellung
• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht.
Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.
• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
• Während des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann.
Page 3
Gebrauch
• Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich
zu verbrauchen.
• Einaufgetautes Produkt darf nicht wieder eingefroren werden.
• Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.
• In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.
• Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur einen Plastikschaber verwenden.
• Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.
Umweltnormen
Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an. Die in diesem Gerät verwendeten und mit dem Symbol gekennzeichneten Materialien,sind recyclingfähig.
Entsorgung von Altgeräten
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
HINWEISE ZUR VERPACKUNGSENTSORGUNG
Verpackungen und Packhilfsmittel unserer Elektro­Großgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.
Wir empfehlen Ihnen:
• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.
Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:
In den Beispielen steht
PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD PP für Polypropylen PS für Polystyrol
BESTANDTEILE AUS PLASTIK
Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien dieses Gerätes gekennzeichnet, um ihre Identifizierung zu ermöglichen.
3
02**
PE
05
PP
06
PS
PS
SAN
ABS
Page 4
4
INHALT
Warnungen und wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Hinweise zur Verpackungsentsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Gebrauch / Reinigung der Innenteile - Inbetriebnahme - Temperaturregelung - Hinweise zum richtigen . . . .
Kühlen - Einfrieren von frischen Lebensmitteln - Aufbewahrung der Tiefkühlkost - Eiswürfelbereitung - . . . . .
Auftauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Gebrauch / Höhenverstellbare Abstellregale - Flaschenablage - Höhenverstellung der Türablage . . . . . . . . .6
Gebrauch / Feuchtregulierung - Schublade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Gefrierkalendar -Tips - Tips für Kühlen - Tips für das Einfrieren - Tips für Tiefkühlkost . . . . . . . . . . . . . . . . .8
Wartung / Regelmäßige Reinigung - Stillstandzeiten - Innenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Wartung / Abtauen - Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Teschnische Daten / Installation / Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Installation / Transportsicherungen - Elektrischer Anschluß - Hintere Abstandstücke . . . . . . . . . . . . . . . . . . .12
Installation / Türanschlagwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Garantie/Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Europäische Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Page 5
5
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfältig nachtrocknen.
Bitte keine Reinigungs- bzw. Scheuermittel
verwenden, die das Gerät beschädigen könnten.
Temperaturregelung
Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermo­statknopfes auf niedrigere Einstellungen oder verring­ert (kälter) durch das Drehen auf höhere Zahlen.
Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:
• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.
Die mittlere Einstellung ist meistens die geeignetste.
Wichtig
Höchste Kälteeinstellung bei hoher Raumtempe­ratur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursach­en, dabei kann sich eine Reif- oder Eisschicht an der hinteren Innenwand bilden. In diesem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.
GEBRAUCH
Inbetriebnahme
Netzstecker in die Steckdose einstecken. Kühlschranktür öffnen und Thermostatknopf von der
Stellung “0” (STOP) aus im Uhrzeigesinn drehen. Den Stillstand erhält man durch Drehen des
Thermostatknopfes auf Stellung «O».
Hinweise zum richtigen Kühlen von Lebensmitteln und Getränken
Um die besten Leistungen des Kühlschrankes zu erreichen, beachten Sie bitte folgendes:
• Keine warmen Speisen oder dampfenden
Flüssigkeiten in den Kühlschrank einstellen.
Einfrieren von frischen Lebensmitteln
Für das Einfrieren von Lebensmitteln ist es nicht nötig, die Thermostateinstellung zu ändern. Wünscht man aber ein rasches Einfrieren, so muß der Thermostatknopf auf die höchste Stellung gedreht werden. Sollte jedoch bei dieser Einstellung die Temperatur im Kühlraum unter 0°C sinken, so muß eine niedrigere Reglerstellung gewählt werden.
Die einzufrierenden Lebensmittel auf den Rost des Gefrierfaches legen, weil dies die kälteste Stelle ist.
Aufbewahrung der Tiefkühlkost
Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muß vor der Einlagerung der Tiefkühlkost die höchste Stellung des Thermostatknopfes gewählt werden. Nach ca. 2 Stunden kann dieser auf eine mittlere Stellung zurückgedreht werden.
Wichtig
Unbeabsichtigt aufgetaute Lebensmittel, beispielsweise wegen Stromausfall, müssen, wenn der Betrieb für länger als die in der Tabelle technische Daten unter der Position „Lagerzeit bei Störung“ angegebene Dauer unterbrochen ist, kurzfristig verbraucht oder sofort gekocht und erneut eingefroren werden (nach Abkühlung).
• Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden.
• Die Lebensmittel müssen so eingelagert werden, daß die Kälte um sie frei zirkulieren kann.
Auftauen
Die eingefrorenen oder tiefgekühlten Lebensmittel sollten vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selbstverständlich verlängert sich dabei die Kochzeit.
Eiswürfelbereitung
Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.
Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!
Page 6
6
Höhenverstellung der Innentürablagen

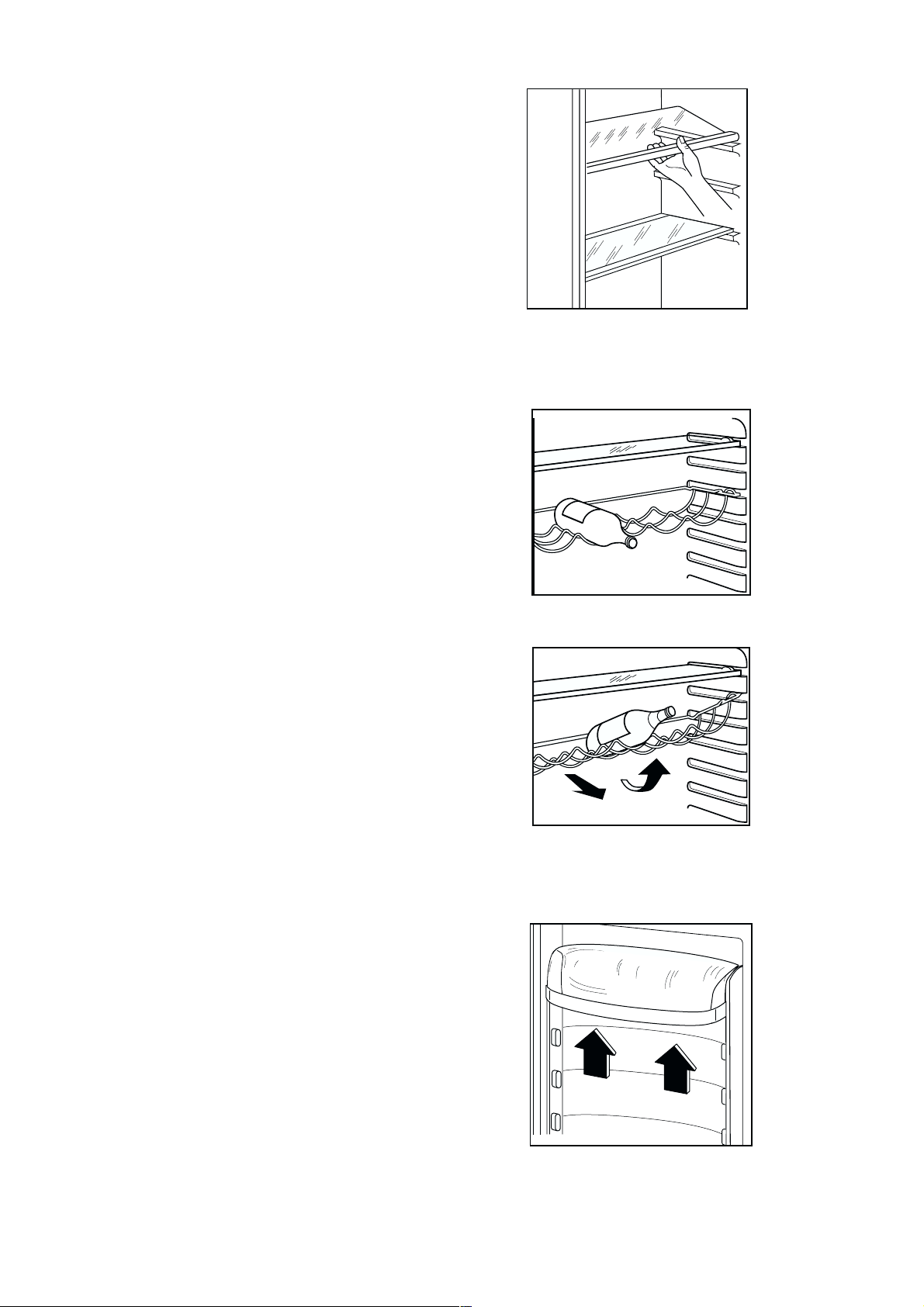

Zur Einlagerung von Lebensmittel-Packungen verschiedener Größe, sind die Abstellregale der Innentür höhenverstellbar.
Hierzu wie folgt vorgehen: das Abstellregal stufenweise in Pfeilrichtung drücken
bis es frei wird; dann in der gewünschten Höhe wieder anbringen.
Höhenverstellbare Abstellregale
Der Abstand zwischen den verschiedenen Abstellregalen kann je nach Wunsch geändert werden. Dazu die Regale herausnehmen und auf das gewünschte Niveau einsetzen.
Flaschenablage
Flaschen mit dem Flaschenhals nach vorne in die Ablage legen.
Achtung: Nur ungeöffnete Flaschen waagrecht lagern.
Zur Lagerung angebrochener Flaschen kann die Flaschenablage schräggestellt werden.
Dazu die Flaschenablage soweit nach vorne ziehen, bis sie sich nach oben abschwenken läßt, und dann die vordere Auflage in die nächsthöhere Ebene einschieben.
D338
Page 7
7
PR271
Feuchteregulierung

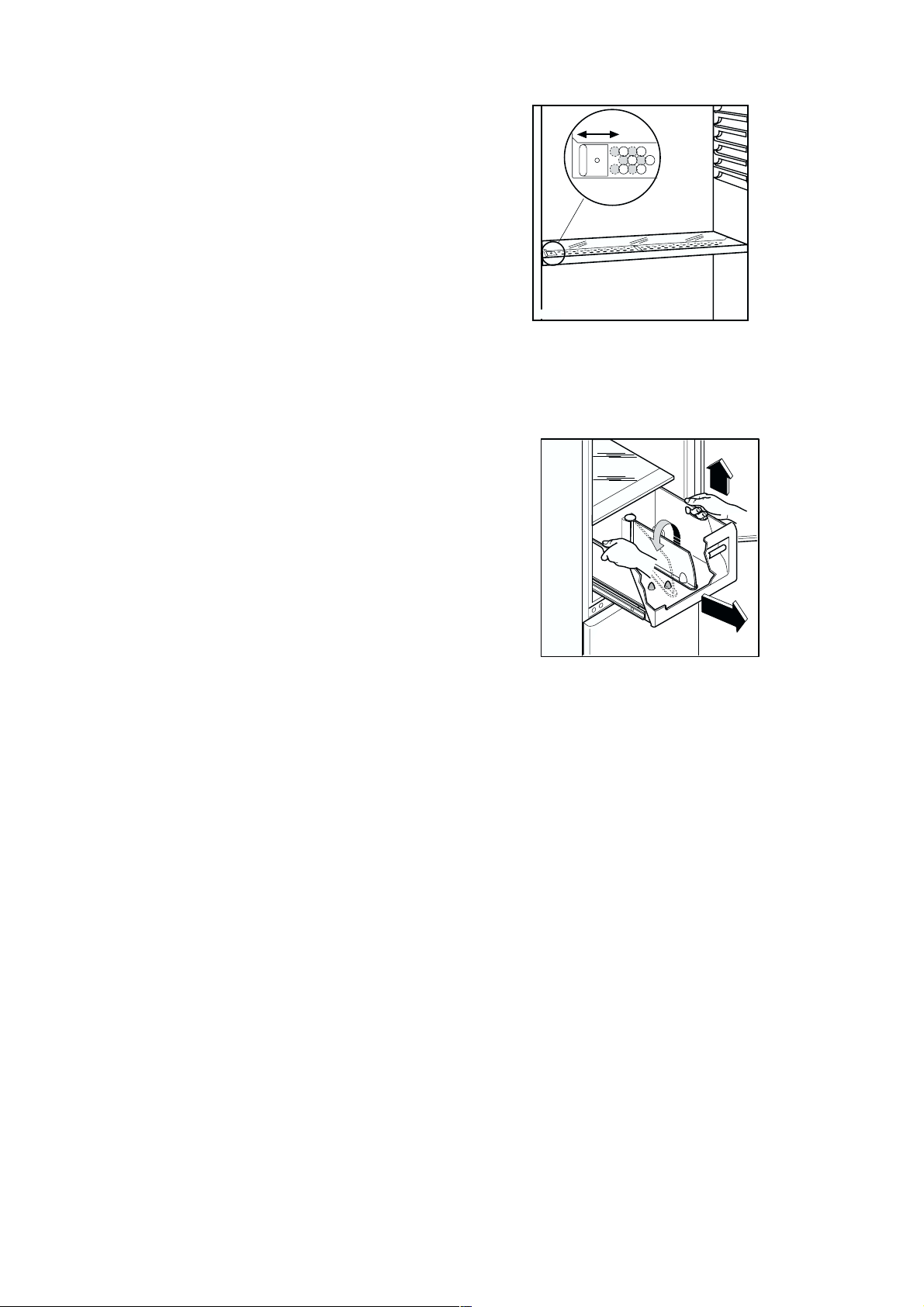

An die Schublade befindet sich ein verstellbares Lüftungsgitter. Die Öffnung der Lüftungsschlitze kann mit einem Schieber stufenlos reguliert werden. Schieber rechts: Lüftungsschlitze geöffnet.Schieber links: Lüftungsschlitze geschlossen.
Bei geöffneten Lüftungsschlitzen stellt sich infolge stärkerer Luftzirkulation ein niedrigerer Feuchtegehalt der Luft in den Obst- und Gemüseschalen ein.
Bei geschlossenen Lüftungsschlitzen bleibt der natürliche Feuchtegehalt der Lebensmittel in den Obst- und Gemüseschalen länger erhalten.
Schublade
Die Schublade ist für Obst und Gemüse geeignet. In der Schublade findet man ein Separator, der in verschiedenen Positionen gesetzt werden kann, um die gewünschten Einteilungen nach Ihren Wunschen zu erreichen. Auf dem Boden des genannten Schubfachs befindet sich ein Rost, der verhindert, dass die Lebensmittel mit der Feuchtigkeit in Berührung kommen können, die sich im Unterteil bilden kann. Das Schubfach kann durch die seitlichen Griffe (siehe Abbildung) ganz herausgezogen werden. Die inneren Einzelteile können zur Reinigung entfernt werden.
Page 8
8
Tips für das Einfrieren
Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschläge:
• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgelesen werden.
• Der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.
• Nur erstklassige, frische und gut gesäuberte Produkte einfrieren.
• Die Nahrungsmittel vor dem Einfrieren in kleine Portionen einteilen, damit der Gefriervorgang
TIPS
Tips für das Kühlen
Nachstehend einige praktische Ratschläge: Fleisch (alle Sorten) in Plastikfolie einpacken und
auf die Glasplatte, die sich über der Gemüseschale (über den Gemüseschalen) befindet, legen.
In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden.
Gekochte Nahrungsmittel, kalte Platten, usw.
zugedeckt aufbewahren. Sie können auf jeden beliebigen Rost gelegt werden.
Obst und Gemüse: nach vorherigem Säubern und Waschen in der Gemüseschale (in den Gemüseschalen) aufbewahren.
Butter und Käse: in speziellen Behältern aufbe­wahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden. Milch in Flaschen: gut verschlossen auf die Konsol der Innentür stellen.
Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollen sie nicht in den Kühlschrank gegeben werden.
beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.
• Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken.
• Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommen, um eine Wärmeübertragung an diese zu verhindern.
• Es ist zu beachten, daß mageres Fleisch besser und länger haltbar ist. Fetthaltiges Fleisch hat eine geringere Lagerzeit. Ferner reduziert Salz die Haltbarkeitsdauer.
• Speiseeis, direkt aus dem Gefrierfach genommen, kann Kälte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.
Tips für Tiefkühlkost
Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,
• daß die Tiefkühlkost beim Verkäufer gut aufbewahrt wurde
• daß der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.
• Tür so wenig wie möglich öffnen und nicht offen lassen.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten werden.

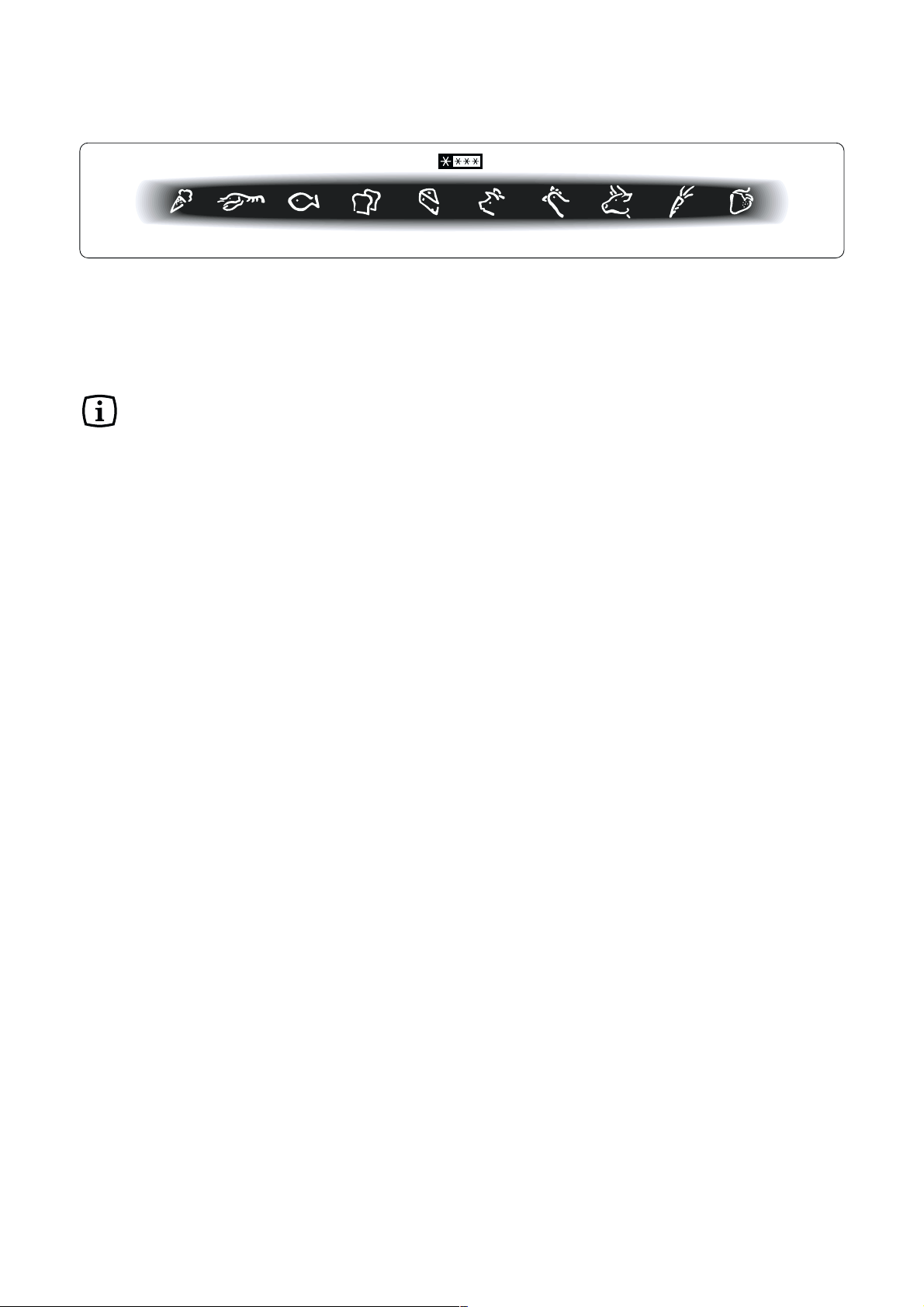

Die Symbole zeigen unterschiedliche Arten von Tiefkühlgut. Die Zahlen geben für die jeweilige Art von Tiefkühlgut die Lagerzeit in Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.
Gefrierkalendar
10 - 1 210 - 1 210 - 1 210 - 123-63-63-63-63-41-2
Page 9
9
WARTUNG
Vor jeder Reinigungsarbeit immer den
Netzstecker aus der Steckdose ziehen.
Achtung
Dieses Gerät enthält im Kältekreislauf Kohlen­wasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen aussschließlich von autorisiertem Fachpersonal durchgeführt werden.
Regelmäßige Reinigung
Viele spezifisch für die Reinigung von Küchenoberflächen erhältliche Mittel enthalten chemische Substanzen, die die Kunststoffteile dieses Geräts angreifen bzw. beschädigen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.
Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.
Den Innenraum mit lauwarmem Wasser und Natron und die lackierten Teile mit einem Poliermittel reinigen.
Gut nachwaschen und sorgfältig trocknen. Den Kondensator und den Motorkompressor mit
einer Bürste oder einem Staubsauger reinigen. Dies begünstigt den guten Betrieb mit folglicher Stromersparnis.
Stillstandszeiten
Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen:
den Stecker aus der Steckdose ziehen; alle Lebensmittel herausnehmen; Gerät abtauen, Innenraum und Zubehörteile
reinigen; die Türen offen lassen, um im Innern eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.
Innenbeleuchtung

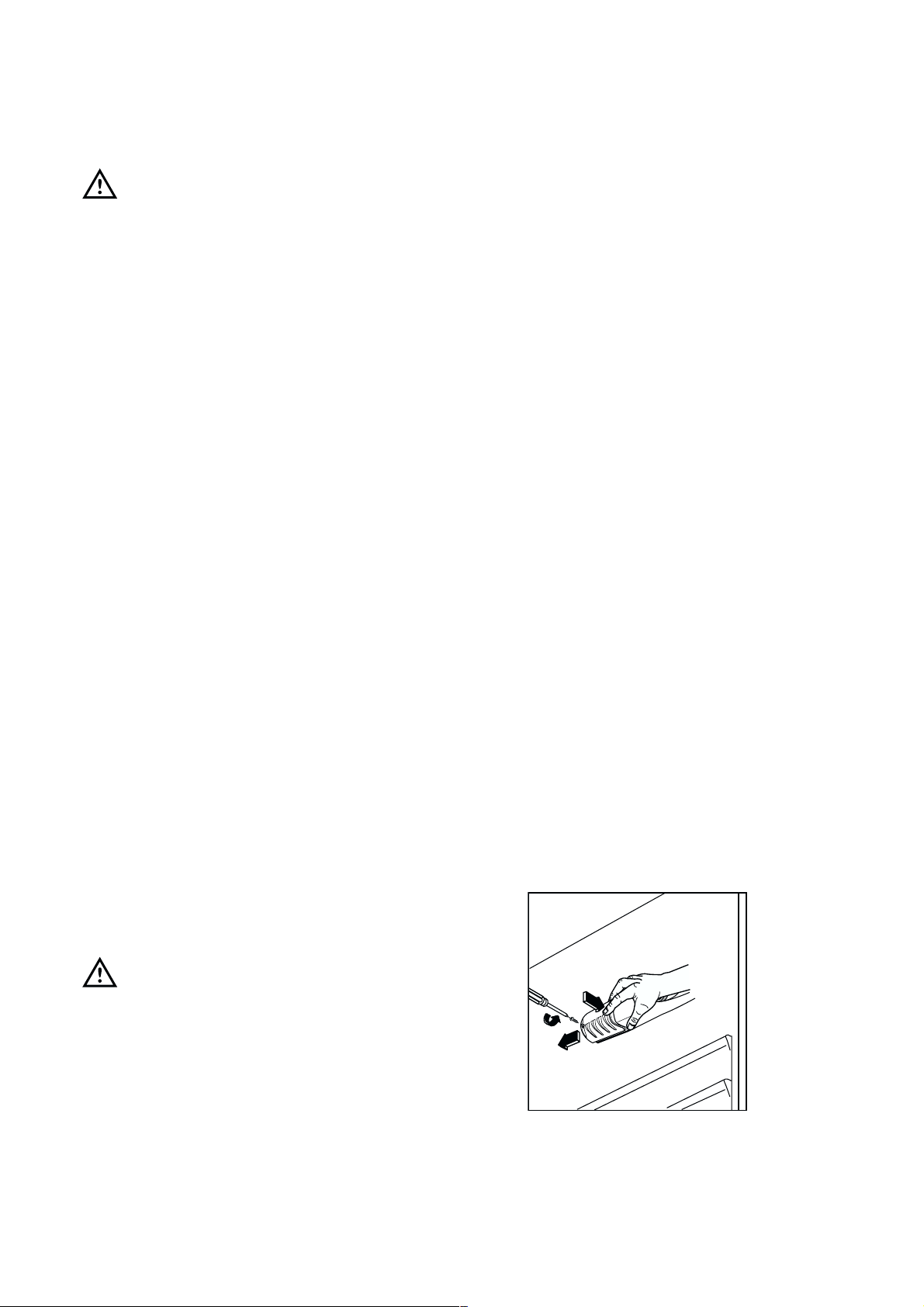

Die Innenbeleuchtungslampe im Kühlabteil ist durch folgende Arbeitsschritte zugänglich:
• Lösen Sie die Befestigungsschraube der Lampenabdeckung.
• Heben Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drücken.
Sollte sich die Beleuchtung beim Öffnen
der Türe nicht einschalten, ist zu überprüfen, ob die Glühbirne fest eingeschraubt ist; wenn die Störung dennoch bestehen bleibt, die defekte Glühbirne durch eine neue Birne gleicher Leistung ersetzen. Die maximale Leistung ist am Leuchtkörper angegeben.
D411
Page 10
10
STÖRUNGEN
Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der Steckdose?
• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?
• Ist die Stromzufuhr unterbrochen?
• Befindet sich der Thermostatknopf in richtiger Stellung?
• Wasserpfütze auf dem Boden des Kühlfaches:
• Abtauwasserloch verstopft? (siehe Abschnitt “Abtauen”)
Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.
Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugeben, die Sie dem Garantieschein oder dem Typenschild (– linke Seite – unten) entnehmen können.
Abtauen
Die sich auf dem Verdampfer des Kühlschrankes bildende Reifschicht taut jedesmal in den Stillstand­zeiten des Motorkompressors von selbst ab. Das Tauwasser läuft durch eine Rinne in eine Plastik­schale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort.
Wir empfehlen, das in der Mitte der Abtauwasserrinne des Kühlraumes befindliche Ablaufloch für das Abtauwasser regelmäßig zu reinigen, um zu vermeiden, daß das Abtauwasser auf die eingelagerten Lebensmittel tropft.Verwenden Sie den dafür vorgesehenen Reiniger,der sich schon im Ablaufloch befindet.
Die sich im Gefrierfach bildende Reifschicht soll, sobald diese eine Stärke von 4 mm erreicht hat, mit einem Plastikschaber abgekratzt werden. Während dieses Vorganges ist es nicht nötig, das Gerät auszuschalten und die Nahrungsmittel herauszunehmen.
Wenn sich jedoch eine dicke Eisschicht bildet, muß man vollkommen abtauen. Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:
1. Den Thermostatknopf auf «O» einstellen oder den Stecker aus der Steckdose herausziehen.
2. Die eventuell im Frosterfach liegenden Lebensmittel herausnehmen, sie in Zeitungspapier einwickeln und sehr kühl aufbewahren.
3. Die Tür offen lassen.
4. Nach beendetem Abtauprozeß das Fach gut trocknen.
5. Den Thermostatknopf wieder in die gewünschte Stellung drehen bzw. den Stecker wieder einstecken.
6. Nachdem das Gerät für 2-3 Std. in Betrieb genommen wurde, können tiefgefrorene Lebensmittel darin zurückgelegt
Achtung:
Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigungen des Gerätes vermieden werden kann.
Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.
Ein Temperaturanstieg der Tiefkühlkost während des Abtauens könnte die Aufbewahrungsdauer verkürzen.
D037
Page 11
11
INSTALLATION
Aufstellung
Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Aus Gründen der Sicherheit muß eine Mindestbelüftung gesichert sein, wie aus der Abb. hervorgeht.

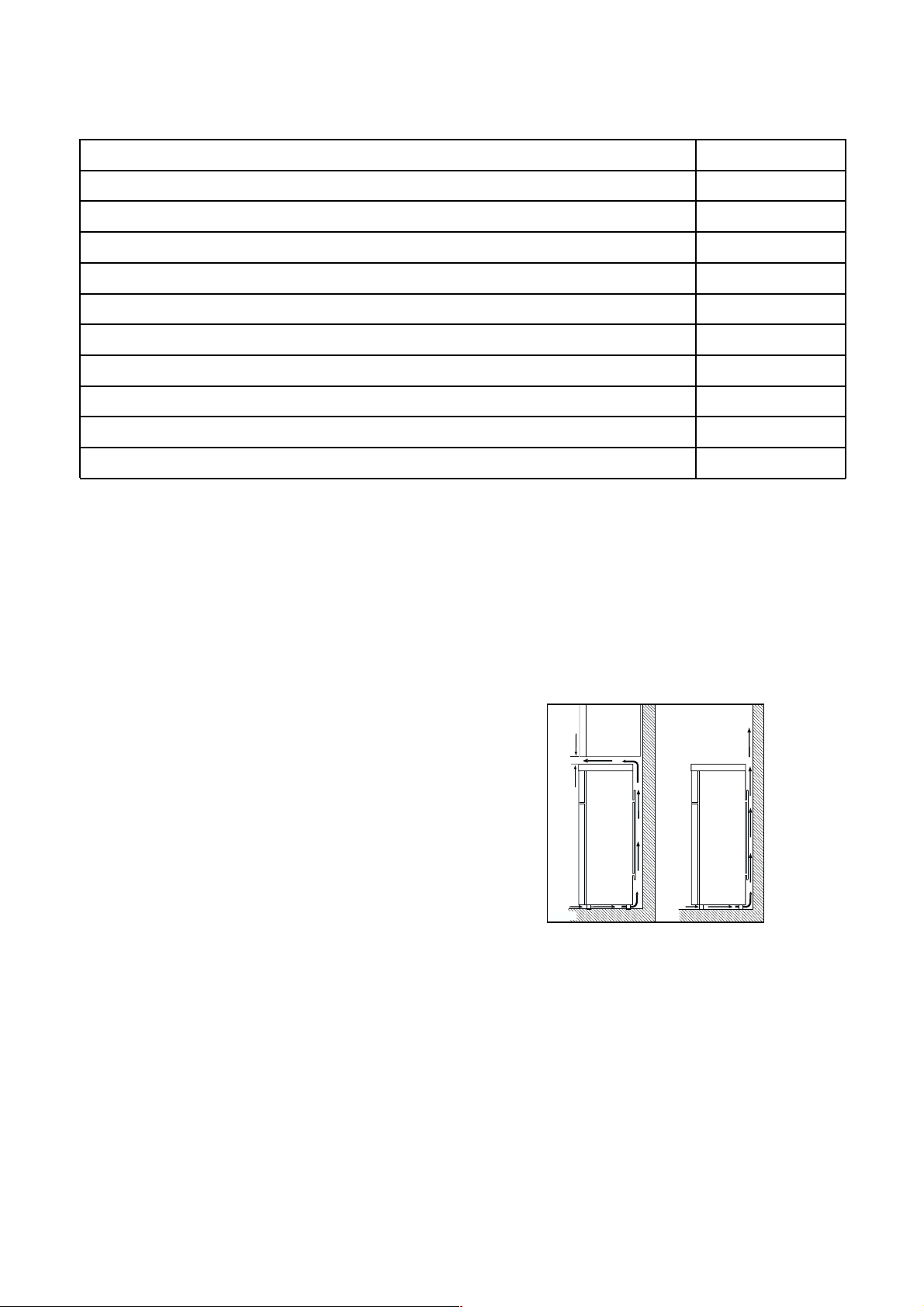

Anordnung des Gerätes unter den Oberschränken der Küche (siehe Abb. A).
Anordnung des Gerätes ohne Oberschränke der Küche (siehe Abb. B).
Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

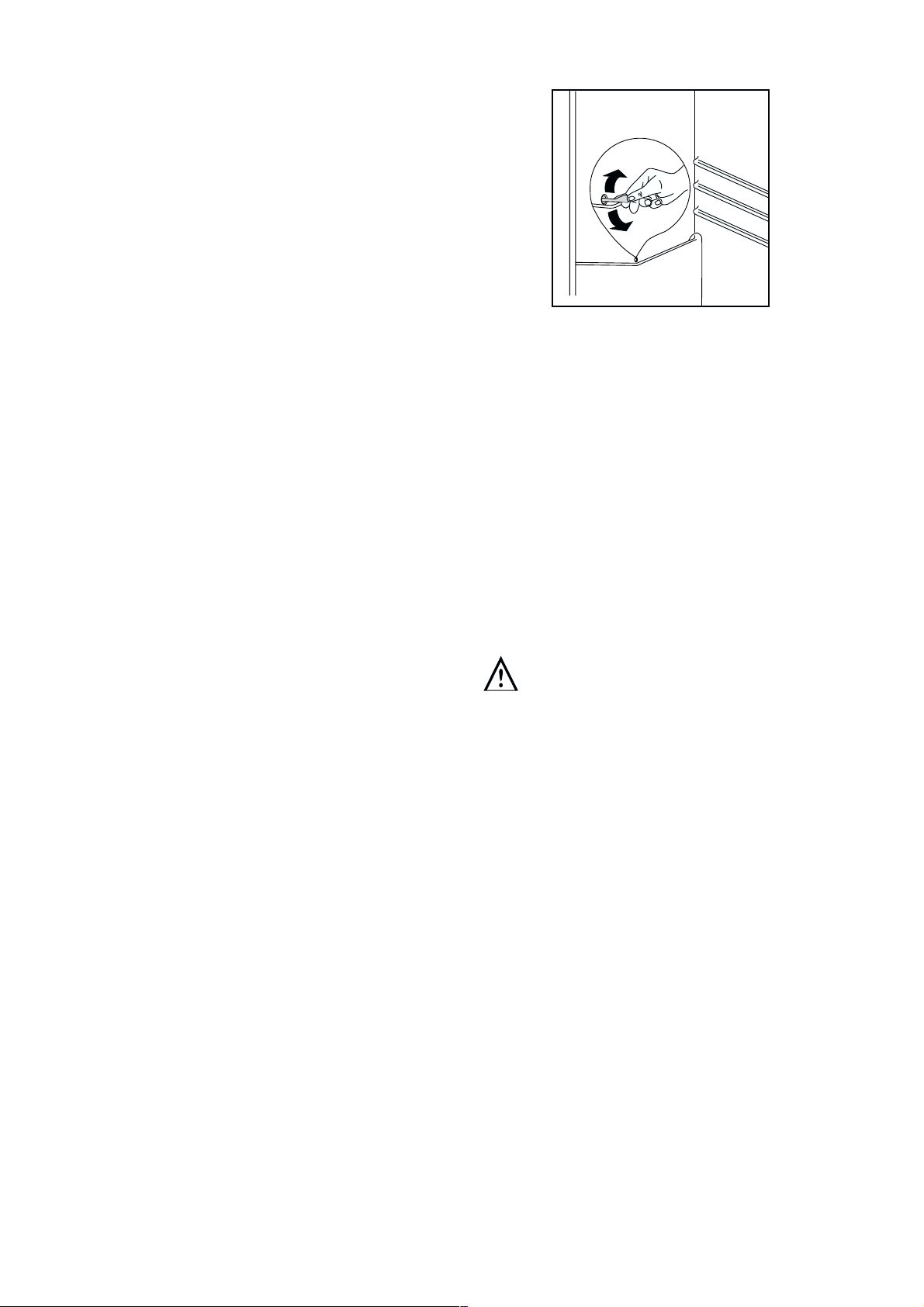

Die Nivellierung erfolgt durch Drehen der am Unterteil des Gerätes angebrachten Nivellierfüßchen.
TECHNISCHE DATEN
335
89
0,890
325
4
25
1800
695
669
Nutzinhalt des Kühlschrankes in Liter
Energieverbrauch in kWh/24h
Energieverbrauch in kWh/Jahr
Gefrierleistung kg/24h
Lagerzeit bei Störung -18°/-9°C in h
Nutzinhalt des Gefrierschrankes in Liter
Abmessungen des Gerätes in mm
Höhe
Breite
Tiefe
Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unten an der Seitewand.
ACHTUNG!
Es muß möglich sein, das Gerät vom Netz zu trennen; nach der Installation muß die Steckdose daher zugänglich bleiben.
A
NP004
100 mm10 mm
B
10 mm
Page 12
12
Elektrischer Anschluß
Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden.
Das Gerät muß unbedingt vorschriftsmäßig geerdet werden. Zu diesem Zweck ist der Stecker des Speisekabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.
Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.
Dieses Gerät entspricht der folgende
EWG Richtlinie:
- 87/308 EWG vom 2.6.87 (Deutschland-
Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.
- 73/23 EWG vom 19/02/73 (Niederspannung) und
folgende Änderungen;
- 89/336 EWG vom 03/05/89 (Elektromagnetische
Verträglichkeit) und folgende Änderungen.
Hintere Abstandsstücke
Im Gerät sind 2 Abstandstücke enthalten, die wie in der Abbildung gezeigt montiert werden müssen.
Die Schrauben der Gehäuseabdeck-ung lösen. Das Abstandstück unter den Schraubenkopf schieben und die Schraube wieder festziehen.
Transportsicherungen
Ihr Gerät ist mit Transportsicherung versehen, die die Ablage während des Transportes sichern.

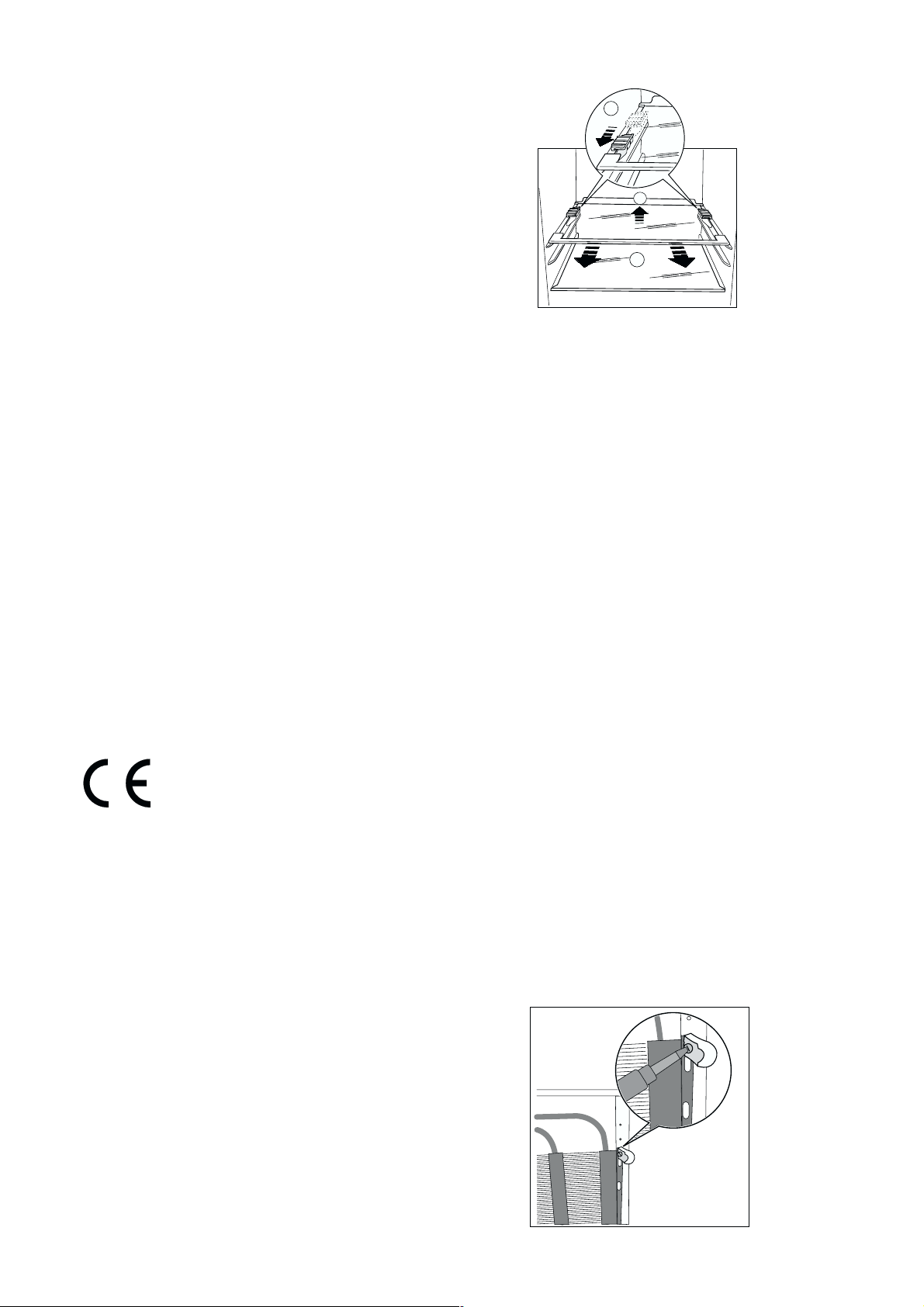

Entfernen Sie diese wie folgt: die Transportsicherungen zunächst entlang der
Glasplattenkante so weit wie möglich nach vorne ziehen, Glasplatte hinten hochheben, in Pfeilrichtung ziehen bis sich das Glas löst und die Sicherungen entfernen.
A
B
C
Page 13
13
Türanschlag wechseln
Der Türanschlag kann von rechts (Lieferzustand) nach links gewechselt werden, falls der Aufstellort dies erfordert.
Warnung! Während des Türanschlagwechsels
darf das Gerät nicht am Stromnetz angeschlossen sein. Vorher Netzstecker ziehen.
Vorgehensweise

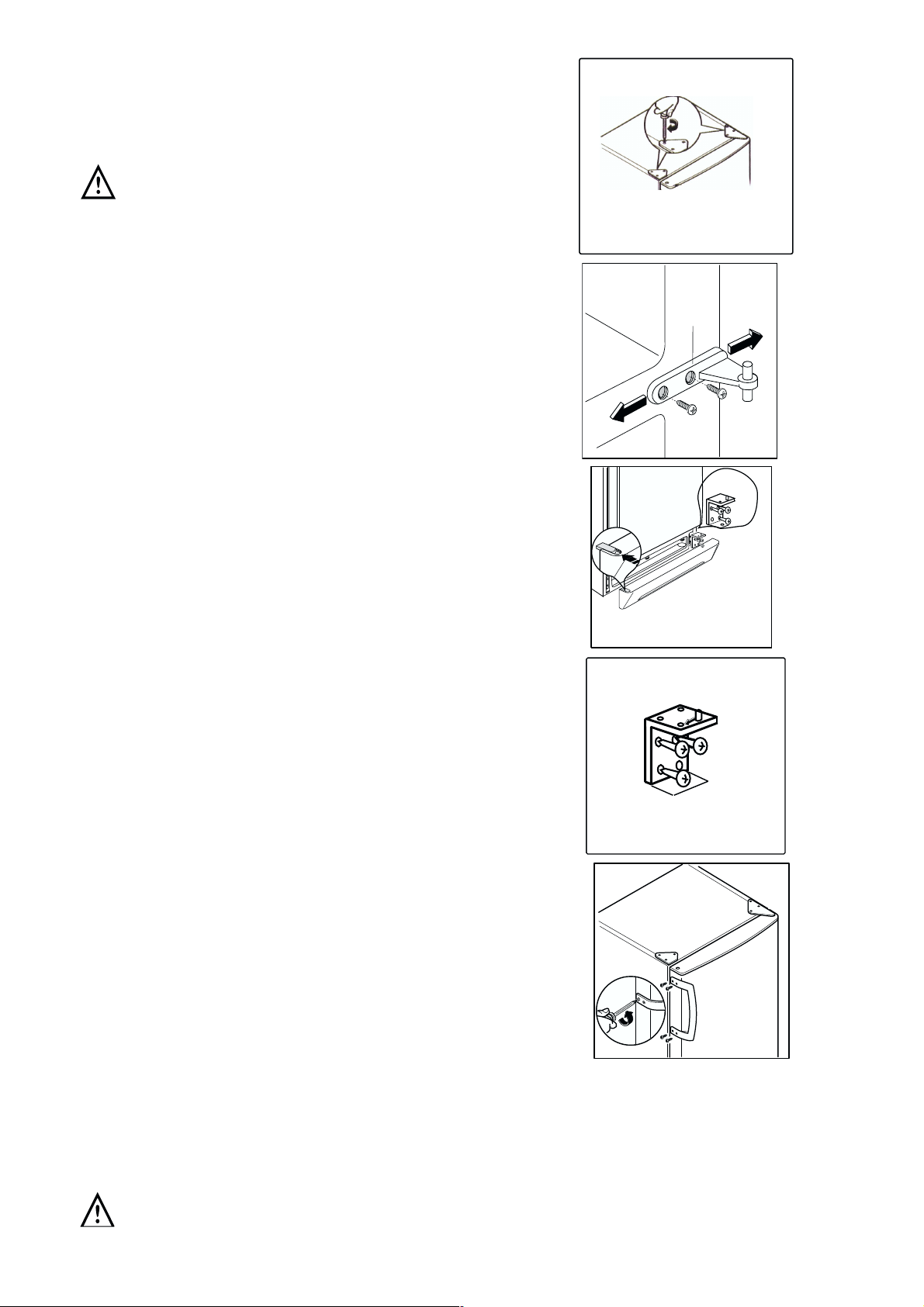

1. das obere Scharnier und die obere Halterung entfernen, sich vergewissern,dass sich die obere Tür nicht ausklinkt;
2. die obere Tür abnehmen;
3. das mittlere Scharnier abschrauben. Die sich auf der, dem mittleren Scharnier gegenüberliegenden Seite befindlichen Plastikzapfen abschrauben und in die Bohrungen des entfernten Scharniers drehen;
4. die untere Tür abnehmen;
5. das mit zwei Schrauben befestigte Lüftungsgitter entfernen;
6. das untere Scharnier durch Herausdrehen der Befestigungs-schrauben entfernen;
7. mit Hilfe eines 12 mm Schlüssels,den Scharnierstift herausdrehen und auf der Gegenseite des Scharniers wieder befestigen;
8. die Korpusnivellierung des Haushaltsgerätes von Hand oder mit einem Werkzeug vornehmen,indem auf den oder die Stellfüsse am Boden eingewirkt wird;
9. das untere Scharnier mit Hilfe der vorher entfernten Schrauben auf der gegenüber liegenden Seite wieder befestigen. Die Abdeckung der Bohrungen aus dem Lüftungsgitter in Pfeilrichtung herausziehen und auf der gegenüber liegenden Seite wieder befestigen;
10.das Lüftungsgitter wieder mit den Schrauben befes tigen;
11.die untere Tür wieder befestigen;
12.das mittlere Scharnier auf der gegenüber liegenden Seite wieder befestigen;
13.die obere Tür wieder anbringen;
14.im Umschlag der Unterlagen finden Sie das obere Scharnier das zur Umkehrung notwendig ist .Bitte beachten, dass sie in der vorgesehenen Position montiert werden.
15.Griffe abnehmen und auf gegeüberliegenden Seite befestigen. Mit einem Senkstift die Plastikstöpsel auf der gegenüberliegenden Seite des Griffes durchlöchern. Mit dem im Beipack enthaltenen Plastikstöpseln, die freibliebenen Löcher abdecken.
Dabei auf parallelen Verlauf der Türkanten zueinander und zum Geräterahmen achten. Gerät in Position bringen, ausrichten und ans Stromnetz anschließen. Falls Sie den Türanschlagwechsel nicht selbst durchführen möchten, verständigen Sie bitte den Kundendienst. Der Kundendienst führt dann den Türanschlagwechsel auf Ihre Kosten aus.
Achtung:
Vergewissern Sie sich nach Ausführung des Türanschlagwechsel, dass alle Schrauben fest
angezogzen sind und die Türdichtung einwandfrei am Gehäuse anliegt.
Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit.Wollen Sie aber diesen Prozess beschleunige, so genögt es die Dichtung mit einem Fön zu erwärmen.
H
Page 14
14
Garantie/Kundendienst
Deutschland
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:
1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom
Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der
Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich
beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer
kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses
Gerät; ausgewechselte Teile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des
Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.
Electrolux Vertriebs GmbH Muggenhofer Straße 135 D-90429 Nürnberg
* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)
Page 15
15
EUROPÄISCHE GARANTIE
Für dieses Gerät besteht in den am Ende dieses Handbuchs aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der unten aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:
• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
• Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.
Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.
Page 16
wwwwww..eelleeccttrroolluuxx..ccoomm
www.electrolux.de
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
