ERD 6843 ERD 6844

kühl - gefrierkombination réfrigérateur congélateur

Benutzerinformation

Notice d`utilisation

Page 2

We were thinking of you

when we made this product

Page 3

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

electrolux 3

Page 4

Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die Gebrauchsanleitung durch, die Sicherheitshinweise und wichtige Informationen enthält. Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben.

Folgende Signalbegriffe werden Ihnen helfen, sich in der Gebrauchsanleitung besser zurecht zu finden.

Sicherheitsvorschriften

Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes

Wichtige Hinweise und Informationen

Umwelthinweise

Bei diesem Symbol finden Sie Tips zur Lagerung von Lebensmitteln

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

4 electrolux

Page 5

electrolux 5

Inhalt

Wichtige Hinweise für Ihre Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Allgemeine Sicherheitsvorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Für die Sicherheit Ihrer Kinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Sicherheitsvorschriften für die Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . .7

Informationen für Sicherheitsvorschriften von Isobutan . . . . . . . . . . . . . . . . . . . .7

Zum Betrieb des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Allgemeine Informationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

So bedienen Sie Ihr Gerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Einstellung der Temperaturreglers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Die benutzung des Kühlgeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Lagerung im Kühlbereichs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Lagerzeit und Kühltemperatur für verschiedene Lebensmittel . . . . . . . . . . . . . .9

Lagern im Gefrierbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Einfrieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Aufbewahrung von Lebensmitteln im Gefriergerät . . . . . . . . . . . . . . . . . . . . . .10

Eiszubereitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Nützliche Informationen und Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Tips und Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

So können Sie Energie sparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Geräte und Umgebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Instandhaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Abtauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Regelmäßige Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Außer Betrieb gesetztes Gerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Fehlerbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Lampenwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Wenn etwas nicht funktioniert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Zu Händen von Inbetriebnahmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Transport, Auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Standort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Wechsel des Türanschlags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Lagerzeittabelle (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Lagerzeittabelle (2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Garantie und Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Service und Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Page 6

6 electrolux

Allgemeine Sicherheitsvorschriften

Sollten Sie Ihr Gerät einmal weitergeben wollen, vergessen Sie bitte nicht die Gebrauchsanleitungen dazuzulegen. Sie haben ein Gerät für den Haushalt erworben, und es sollte auch nur zur Lagerung von Lebensmitteln gebraucht werden.

Wartungen und Reparaturen (einschließlich Verbesserung und Austausch der Netzleitung) nur durch eine autorisierte Werkstatt durchführen lassen. Für Reparaturen

dürfen nur Original-Ersatzteile benutzt werden, anderenfalls könnte Ihr Gerät beschädigt oder Sie selbst verletzt werden. Ihr Gerät ist nur vom Netz getrennt, wenn Sie den Netzstecker aus der Steckdose ziehen. Deshalb ziehen Sie vor Reparaturen, Reinigungen oder Abtauen den Netzstecker aus der Steckdose. Wenn die Steckdose schwer zu erreichen ist, drehen Sie die Sicherung heraus. Es ist verboten, das Netzkabel zu verlängern!

Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen.

- Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!

Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des

- Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.

Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder vom Kundendienst ersetzt werden.

- Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken. Stromschlag- und Brandgefahr!

Ohne der Abdeckblende der Innenbeleuchtung darf das Gerät nicht in Betrieb gesetzt werden! Die Innenwände sind kratzempfindlich, deshalb sollten Sie beim Reinigen nie Eiskratzer oder andere spitzen Gegenstände benutzen. Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. der Beleuchtungsarmatur in Berührung kommen. Das Eis kann Verletzungen verursachen wenn Sie das Eis sofort verkonsumieren. Das gefrorene Lebensmittel nach dem Auftauen darf nicht nochmals gefroren werden dies sollte baldmöglichst aufgebraucht werden. Im Falle der schnellgefrorenen Lebensmittel befolgen Sie immer die Vorschriften des Herstellers. Es ist verboten, das Abtauen mit einem elektrischen Heizgerät oder chemischen Material zu beschleunigen! Bewahren Sie keine heißen Töpfe in unmittelbarerer Nähe der Kunststoffteile des Gerätes auf. Lagern Sie keine entflammbaren Gase und Flüssigkeiten im Gerät - es besteht Explosionsgefahr. Im Gefrierraum dürfen keine kohlensäurehaltigen Getränke in Flaschen eingelagert werden.

Wichtige Hinweise für Ihre Sicherheit

Page 7

Kontrollieren und reinigen Sie regelmäßig den Tauwasserablauf. Im Fall einer Verstopfung kann das Tauwasser nicht abfließen, dies könnte eine vorzeitige Beschädigung des Gerätes verursachen.

Für die Sicherheit Ihrer Kinder

Ihre Kinder sollten nicht mit den Klebebändern und Verpackungsmaterialien des Gerätes spielen, da Lebensgefahr durch Ersticken besteht! Das Gerät sollte ausschließlich von Erwachsenen bedient werden. Achten Sie darauf, daß Ihre Kinder mit dem Gerät oder dessen Bedienungselementen nicht spielen. Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel durch (möglichst nah am Gerät) und montieren Sie die Tür ab. Dadurch verhindern Sie, daß sich spielende Kinder selbst einsperren oder einen Stromschlag erleiden. Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.

Sicherheitsvorschriften für die

Inbetriebnahme

Stellen Sie das Gerät mit der Rückseite an die Wand. Die Wärme abgebenden Teile (Kompressor und Verflüssiger) sollen die Wand nicht berühren.

Bevor Sie das Gerät verschieben, sollte der Netzstecker aus in der Steckdose genommen sein. Beim Aufstellen des Gerätes achten Sie darauf, daß es nicht auf das Anschlußkabel gestellt wird. Achten Sie auf ausreichende Belüftung des Gerätes. Nicht ausreichende Belüftung hätte eine Erwärmung des Gerätes zufolge. Um Ihrem Gerät die erforderliche Belüftung zu sichern, befolgen Sie bitte die Hinweise für die „Inbetriebnahme des Gerätes”. Siehe Abschnitt "Standort".

Informationen für Sicherheitsvorschriften von Isobutan

Warnung

Ihr Gerät enthält im Kältekreislauf Isobutan (R 600a); bei diesem Stoff besteht Feuer- und Explosionsgefahr. Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus von Einbaumöbeln nicht verschließen. Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzen. Kühlkreislauf nicht beschädigen. Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

Um Personen- und

Sachschäden zu vermeiden, halten Sie sich an die Sicherheitsvorschriften der Gebrauchsanleitung. Für Schäden infolge von Nichtbeachtung dieser Vorschriften haftet der Hersteller nicht.

electrolux 7

Page 8

8 electrolux

Allgemeine Informationen

Sie haben mit Ihrem Gerät eine KühlGefrierkombination mit einem Motorkompressor erworben, in der sich der Gefrierbereich oben befindet.

Die Kühl-Gefrierkombination verfügt über 2 separate Türen.

Das Gerät entspricht den Normen der auf dem Typschild angegebenen Klimaklasse unter Berücksichtigung der dort aufgeführten Temperatur.

So bedienen Sie Ihr Gerät

Inbetriebnahme

Setzen Sie die Zubehörteile in den Kühlschrank ein und stecken Sie den Netzstecker in die Steckdose.

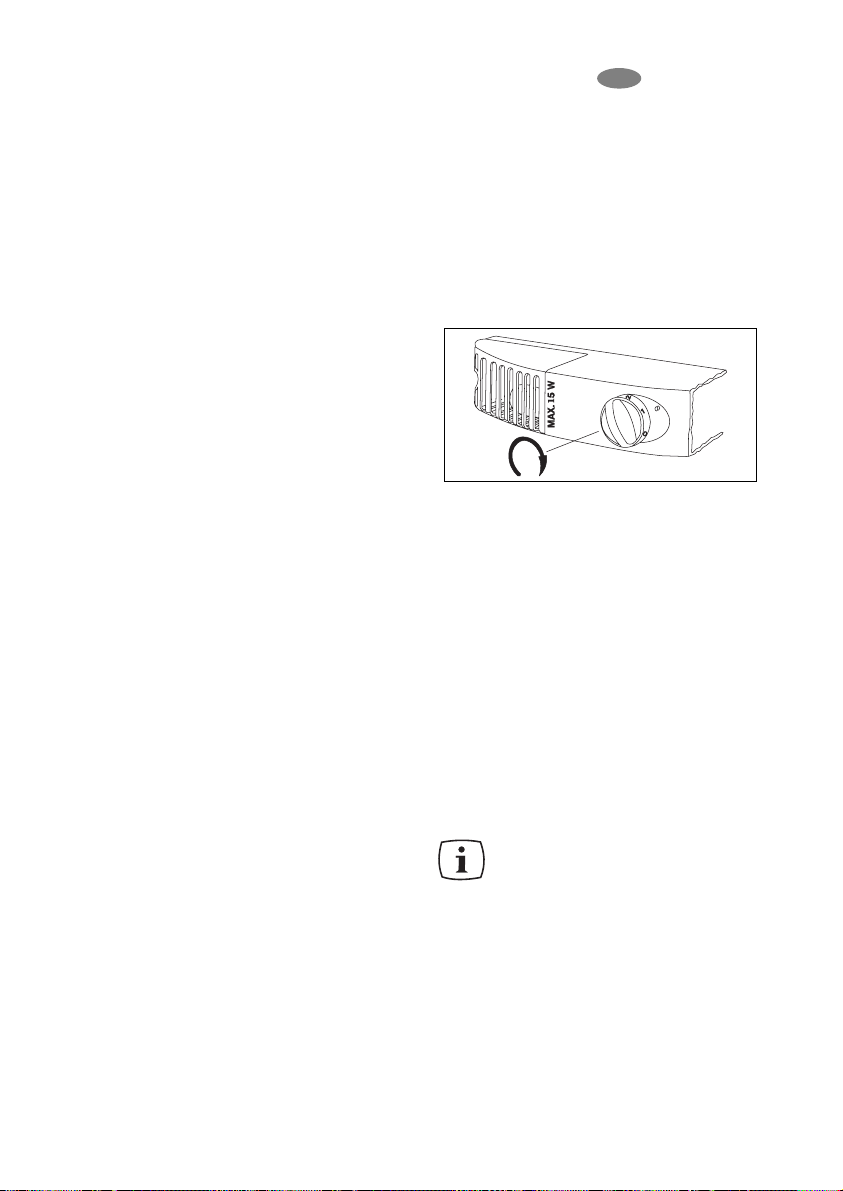

Das Gerät können Sie mit Hilfe des Temperaturreglers, der sich unter dem Deckel im Dachrahmen befindet, einschalten, bzw. die Temperatur durch Drehen des Drehschalters im Uhrzeigersinn einstellen.

Näheres über die Einstellung siehe im folgenden Kapitel.

Einstellung des Temperaturreglers

Je nach Einstellung unterbricht der Temperaturregler den Betrieb des Geräts für kürzere oder längere Zeit, setzt es anschließend wieder in Betrieb und sorgt so für die gewünschte Temperatur.

Je näher die Einstellung bei "Max." liegt, desto intensiver wird gekühlt. Wählen Sie eine mittlere Einstellung (zwischen "Min." und "Max."), kann im Gefriergerät eine Temperatur von unter -18 °C und im Kühlgerät eine Temperatur um +5 °C erreicht werden. So eine mittlere Einstellung ist für den täglichen Gebrauch ausreichend.

Die Temperatur im Inneren des Geräts wird nicht nur durch die Stellung des Temperaturreglers, sondern auch durch die Umgebungstemperatur, die Häufigkeit der Türöffnung und die Menge der frisch eingelagerten Lebensmittel, usw. beeinflusst.

Auf höchster Stufe, also in

Stellung "Max." kann es vorkommen, dass der Verdichter - bei erhöhter Belastung, z.B. im Falle von Sommerhitze - im Dauerbetrieb läuft. Das ist für das Gerät nicht schädlich.

Die benutzung des Kühlgeräts

Für die richtige Kühlung ist eine

Luftzirkulation im Inneren des Kühlgeräts erforderlich. Daher sollten Sie den Spalt hinter den Gitterablagen nicht mit Papier, Tabletts usw. abdecken.

Stellen Sie bitte keine warmen

Speisen im Kühlgerät ab, lassen Sie die Speisen erst auf Zimmertemperatur abkühlen. Damit kann eine unerwünschte Reifbildung vermieden werden.

Die Speisen können den Geruch

anderer Speisen übernehmen, daher sollten Sie die Lebensmittel im geschlossenen Gefäß oder in Zellophan, Alufolie, Fettpapier oder Plastikfolie verpackt in den Kühlschrank stellen. In diesem Falle bleibt der ursprüngliche

Zum Betrieb des Gerätes

Page 9

electrolux 9

Feuchtigkeitsgehalt der Lebensmittel erhalten, das eingelagerte Gemüse trocknet z.B. selbst nach mehreren Tagen nicht aus.

Lagerung im Kühlbereich

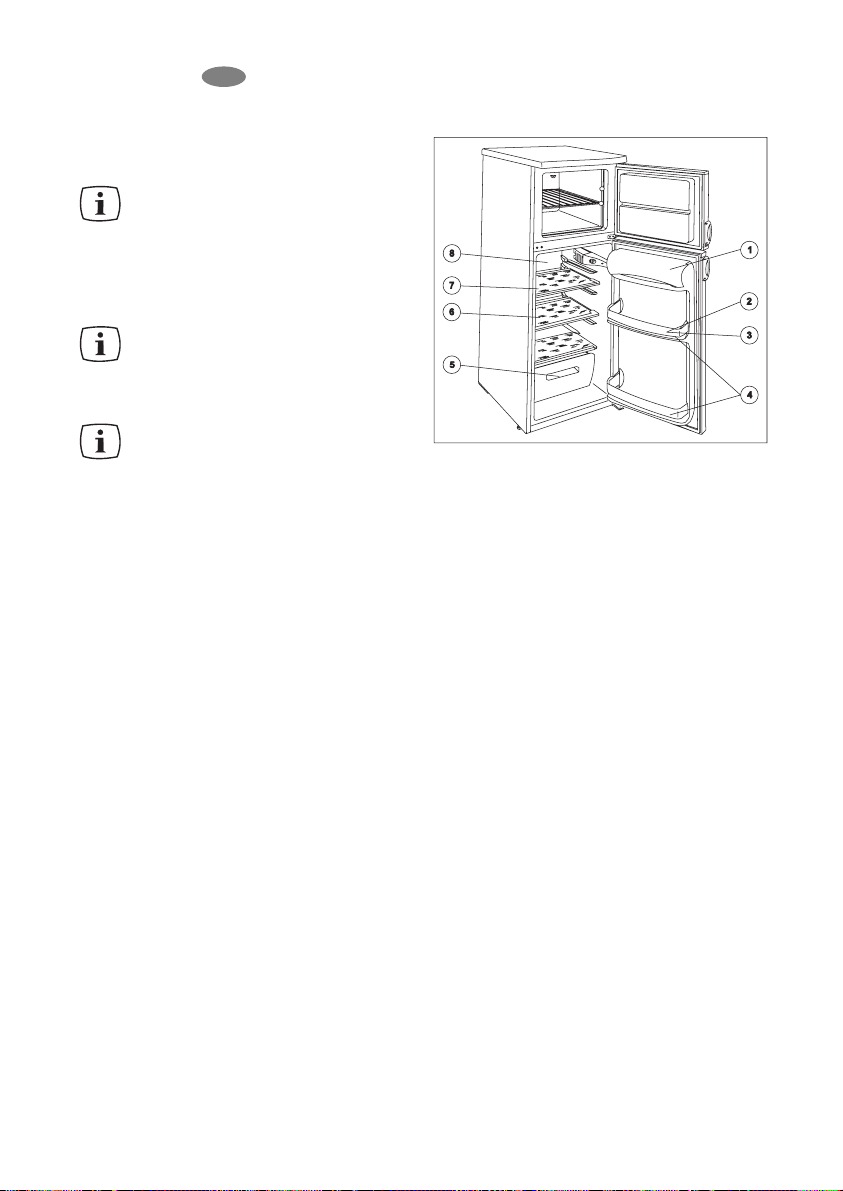

Beim Einlagern der verschiedenen Lebensmittel sollten Sie die nebenstehende Abbildung beachten.

1. Butter, Käse, Tuben

2. Eier

3. Konserven, Saure Sahne o.ä., kleinere Flaschen

4. Große Flaschen, Getränke

5. Obst, Gemüse, Salat

6. Frischfleisch, Aufschnitt, Wurst usw.

7. Milch, Milchprodukte

8. Fertigspeisen, Backwaren, Lebensmittel in geschlossenen Gefäßen, angebrochene Dosen, Getränke (liegend) usw.

Lagerzeit und Kühltemperatur für verschiedene Lebensmittel

Informationen über Lagerzeit und Kühltemperatur entnehmen Sie bitte der Tabelle „Lagerzeit” am Ende der Gebrauchsanleitung.

Da die Lagerzeit in erster Linie von der Frische des zu kühlenden Lebensmittels bzw. seiner vorherigen Wervendung abhängt, ist sie in diesem Rahmen nicht eindeutig zu bestimmen. Deshalb sind die angegebenen Daten lediglich als Orientierungspunkte zu verstehen.

Wenn Sie die gekauften tiefgekühlten Lebensmittel nicht sofort aufbrauchen, können Sie sie zum Auftauen einen Tag lang im Kühlbereich dieses Types lagern.

Lagern im Gefrierbereich

Einfrieren

In dem Gefrierfach können verschiedene frische Lebensmittel selber eingefroren werden.

Um ein perfektes Ergebnis erzielen zu können, berücksichtigen Sie bitte folgende Hinweise.

Frieren Sie nur frische und einwandfreie Lebensmittel ein!

Lassen Sie den Drehknopf des Temperatureglers in der früher eingestellten Position, und legen Sie das Drahtregel des Gefrierfaches in die oberste Position. Stellen Sie danach die einzufrierenden Mengen unmittelbar auf das Drahtregal. Der Gefriervorgang ist innerhalb von ca. 24 Stunden abgeschlossen. Es ist empfehlenswert, das Gefriergut auf der Kühlplatte unterhalb des Drahtregals im Gefrierfach oder aufeinander gestapelt zu lagern.

Page 10

10 electrolux

Unterlassen Sie möglichst das Öffnen der Tür des Gefrierbereichs

während des Einfrierens.

Es ist nicht empfehlenswert, den

Drehknopf des Temperaturreglers in eine höhere Position (z.B. Position "6") zu stellen. Die Gefrierzeit könnte dadurch zwar verkürzt werden, die Temperatur des normalen Kühlbereichs würde dadurch jedoch dauerhaft unter 0°C sinken, was zum Einfrieren der dort aufbewahrten Speisen und Getränke führen würde.

Frieren Sie niemals größere

Mengen an Lebensmitteln gleichzeitig ein, als im Kapitel "Technische Daten" angegeben ist, weil der Gefriervorgang dann nicht mehr einwandfrei ablaufen kann und dadurch die Qualität der Lebensmittel beim Auftauen beeinträchtigt wird (Geschmacks- und Aromaverluste, Beschädigungen, usw.).

Unterlassen Sie möglichst die

Eisherstellung während des Einfrierens, weil dadurch der Gefriervorgang beeinträchtigt wird.

Aufbewahrung von Lebensmitteln im Gefriergerät

Nachdem die Lebensmittel eingefroren wurden, ist es empfehlenswert, das Gefriergut von den Drahtregalen des Gefrierbereichs in den darunter liegenden Bereich umzulagern, damit genügend Platz für das Einfrieren zusätzlicher Lebensmittel bereit steht. Die Verstellbarkeit des Drahtregals im Gefrierbereich (Stellung "2") kann lediglich im Lagerungsmodus ausgenutzt werden, denn das Einfrieren ist nur dann möglich, wenn sich das Drahtregal in der oberen Stellung befindet. Das bereits im

Gefriergerät aufbewahrte Gefriergut wird durch eine Zwischenlagerung nicht beschädigt.

Beim Kauf von tiefgekühlten

Lebensmitteln muss die auf der Verpackung angegebene maximale Aufbewahrungsdauer unbedingt eingehalten werden.

Die Aufbewahrung von

schnellgefrorenen ("tiefgefrorenen") Lebensmitteln ist nur dann sicher, wenn diese nicht einmal für kurze Zeit aufgetaut sind, bevor sie in das Gefriergerät eingelagert wurden.

Wenn tiefgefrorene Ware einmal aufgetaut ist, ist es nicht mehr empfehlenswert, diese erneut einzufrieren. Solche Ware muss so bald wie möglich verzehrt werden.

Eiszubereitung

Füllen Sie die beigelegte Eiswürfelschale mit Wasser auf und legen Sie sie ins Gefrierfach. Die Zubereitungszeit kann dadurch verkürzt werden, daß der Temperaturregler auf die maximale Temperatur einstellt wird. Vergessen Sie nicht, nach der Eiswürfelzubereitung den Temperaturregler wieder zurückzustellen.

Zum Gebrauch der Eiswürfel die Eiswürfelschale kurz unter Wasser halten, die Schale sanft drehen oder leicht schlagen. Festgefrorene Eiswürfelschalen sind vorsichtig zu lösen. Auf keinen Fall spitze Gegenstände oder Messer gebrauchen, da sonst das Kältesystem beschädigt werden kann.

Page 11

electrolux 11

Nützliche Informationen und Hinweise

Beachten Sie bitte, dass das Kühlgerät über eine frei wählbare Regaleinteilung verfügt, wodurch der normale Kühlbereich vielseitiger genutzt werden kann. Die Regale können bereits bei rechtwinklig geöffneter Tür herausgenommen und anders verteilt werden.

Nachdem die Tür des Gefrierbereichs geöffnet und dann wieder geschlossen wird, entsteht im Inneren des Gerätes wegen der tiefen Temperatur ein Vakuum. Warten Sie daher nach der Türschließung 2 bis 3 Minuten, bevor Sie die Tür ein weiteres Mal öffnen, um einen Druckausgleich zu ermöglichen.

Achten Sie darauf, dass der Temperaturregler des Gefriergerätes so eingestellt wird, dass die Temperatur des Gefrierbereichs nie über -18 °C steigt.

Es wird empfohlen, sich über den ordnungsgemäßen Betrieb des Kühlgerätes täglich zu vergewissern, um eventuelle Fehlfunktionen rechtzeitig zu erkennen und dem Verderben des Gefriergutes vorzubeugen.

Für den normalen Betrieb des Kühlgeräts sind folgende Geräusche charakteristisch:

Klicken: Wenn die elektronische Steuerung den Verdichter ein- oder ausschaltet, ist ein klickendes Geräusch zu hören.

Summen: Wenn der Verdichter arbeitet, ist ein summendes Geräusch zu hören.

Gurgeln: Wenn der Verdichter eingeschaltet wird und in den Rohrleitungen das Kühlmittel zu strömen beginnt, kann dies von

pulsierenden Geräuschen (Brummen, Rauschen, Tropfen, Träufeln) begleitet werden. Dieses Geräusch ist manchmal auch nach Ausschalten des Verdichters zu hören.

Knastern: Der Verdampfer, der für die Kühlung des normalen Kühlbereichs verantwortlich ist, ist bei den meisten Gerätetypen in dem Schrankkörper mittels Schaumstoff eingebaut. Die Temperatur - und in geringem Ausmaß auch die Größe - dieses Teils ändert sich während des Betriebs des Geräts. Diese Ausdehnung kann dumpfe, knasternde Geräusche verursachen, was aber als eine natürliche Erscheinung gilt, die für das Gerät keinesfalls schädlich ist.

Wenn Sie die Temperatur der im Kühlgerät gelagerten Ware kontrollieren möchten, so stellen Sie den Temperaturregler in die mittlere Position und stellen Sie ein Glas Wasser in die Mitte des Kühlbereichs. Stecken Sie einen Thermometer mit einer Messgenauigkeit von +/- 1 °C in das Glas. Ist auf dem Thermometer nach 6 Stunden eine Temperatur zwischen +3 °C und +8 °C abzulesen, funktioniert das Kühlgerät in angemessener Weise. Führen Sie diese Messung nur bei

Page 12

12 electrolux

unverändertem Zustand (ohne die Belastung zu ändern) aus!

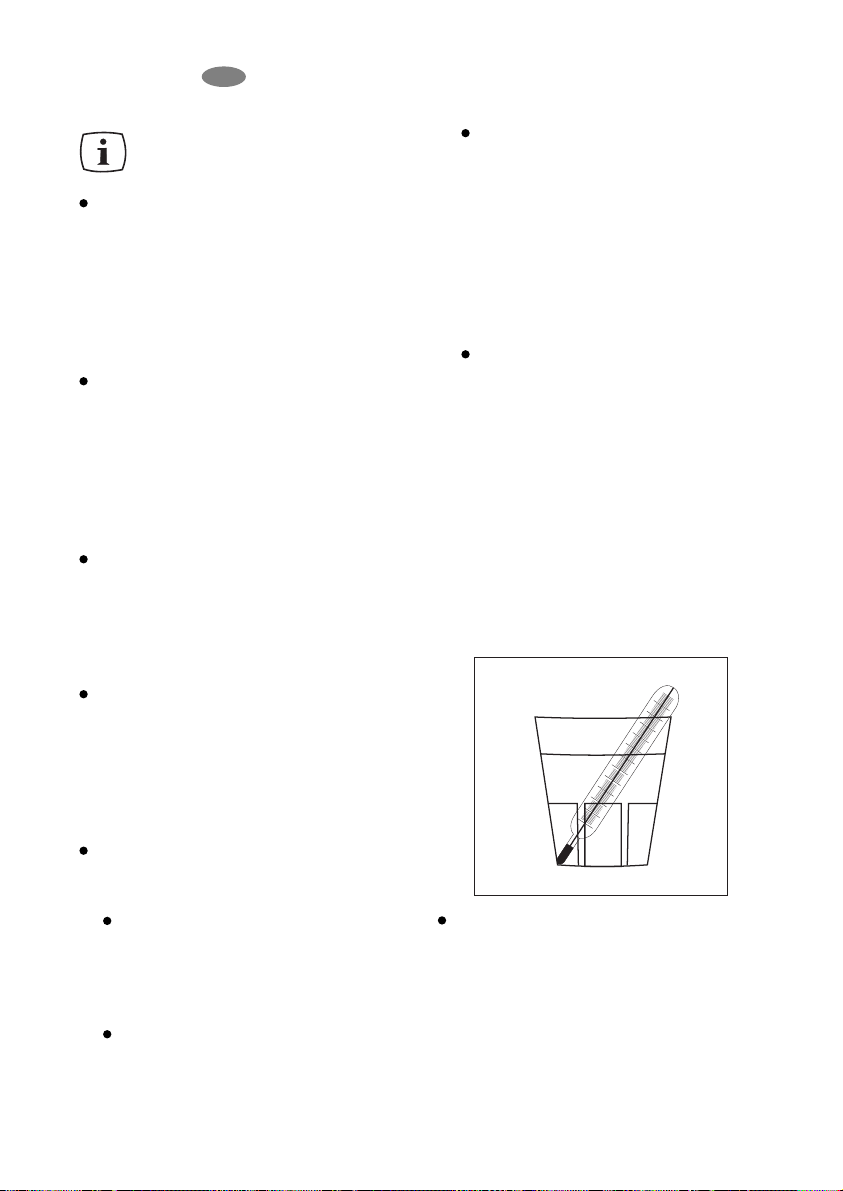

Möchten Sie die Temperatur im Gefriergerät mit Ihrem eigenen Thermometer kontrollieren, so legen Sie diesen zwischen die Lebensmittel, denn so wird die tatsächliche Temperatur im Inneren der tiefgefrorenen Produkte angezeigt.

Tips und Hinweise

In diesem Abschnitt erhalten Sie nützliche Hinweise zur Einsparung von Energie sowie zum Umweltschutz.

So können sie energie sparen

Vermeiden Sie es, das Gerät an einem Ort, welcher starker Sonnenstrahlung ausgesetzt ist, oder in der Nähe von Wärmespendern aufzustellen.

Achten Sie auf gute Lüftung von Kondensatoren und Verdichter. Daher sollte der Weg für die freie Luftzirkulation nicht versperrt werden.

Bewahren Sie die Nahrungsmittel in gut schließenden Gefäßen oder in Folie verpackt auf, um so überflüssige Reifbildung zu vermeiden.

Vermeiden Sie es, die Türen für längere Zeit oder unnötig zu öffnen.

Warme Speisen sollten nur dann im Kühlgerät abgestellt werden, wenn sie bereits auf Zimmertemperatur abgekühlt sind.

Der Kondensator muss immer sauber gehalten werden.

Geräte und Umgebung

Sie haben ein Gerät erworben, dessen Kälte- und Isolierkreislauf umweltverträglich ist und somit die Ozonschicht der Erde in keinerlei Weise beschädigt.

Sollte Ihr Gerät am Ende seiner Lebensdauer aus Ihrem Haushalt entfernt werden, nehmen Spermüllannahmestellen Ihr Gerät entgegen, und entsorgen bzw. wiederverwerten seine verschiedene Teile umweltverträglich.

Informationen über Spermüllannahmestellen erhalten Sie bei den städtischen Ämtern.

Die wiederverwendbaren Teile des Gerätes sind mit diesem Zeichen „ ” gekennzeichnet.

Instandhaltung

Abtauen

Nach einer bestimmten Betriebszeit kann sich im Kühlraum des Gerätes eine Reifbzw. Eisschicht bilden.

Diese Reif- und Eisschicht wirkt isolierend, die Kälteabgabe wird dadurch erschwert, was zur erhöhten Temperatur der Kühlräume führen kann und den Stromverbrauch ansteigen läßt. Eine dicke Reif- und Eisschicht kann dazuführen daß sich die Tür des Gefrierfaches schwer öffnen läßt.

Bei diesem Typ von Kühl- und Gefrierkombinationen besitzt der Kühlbereich eine Abtauvollautomatik. Damit entfällt ein Abtauen des Kühlbereiches. Der Temperaturregler unterbricht immer wieder den Motorkompressor - während dieser Zeit wird der Kühlprozeß unterbrochen - die Innentemperatur steigt über 0 °C und es erfolgt ein Abtauen. Steigt die Temperatur über +3 - +4 °C, so aktiviert der Temperaturregler wieder den Kühlprozeß.

Das Wasser sammelt sich im Sammelbehälter, läuft durch den Tauwasserablauf über die Tauwasserabführung in die Auffangschale (auf dem Kompressor) auf der Rückseite des Gerätes und verdunstet dort durch die Wärme des Kompressors.

Page 13

Der Gefrierbereich kann mit einer Abtauvollautomatik nicht versehen werden, da das Gefriergut die Abtautemperatur nicht verträgt.

Hat sich eine Reif- bzw. Eisschicht in geringerem Maße gebildet, kann sie mit einem Kunststoffschaber entfernt werden.

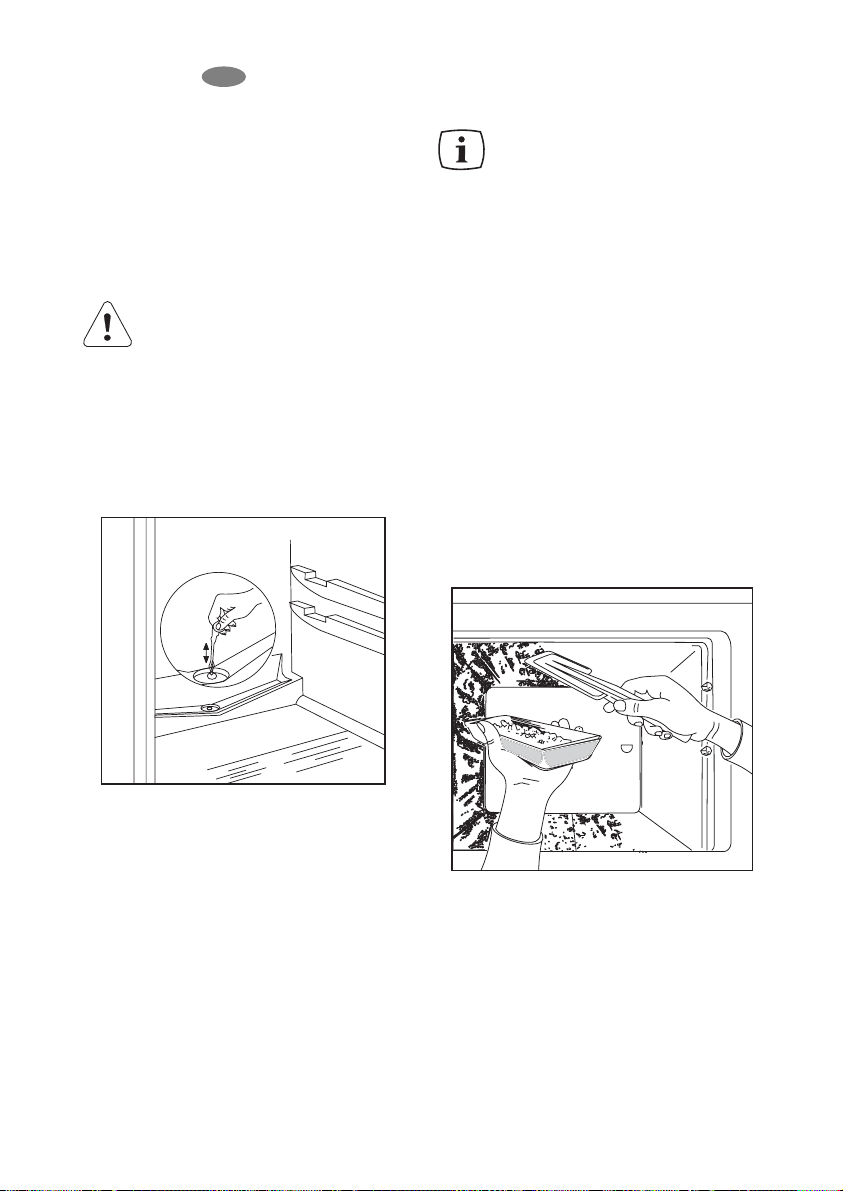

Das abgebildete Tablett gehört nicht zum Gerät!

Hat sich eine dickere Reif- und Eisschicht gebildet, die nicht mehr mit dem Kunststoffschaber entfernt werden kann, muß der Gefrierbereich abgetaut werden. Die Häufigkeit des Abtauens hängt vom Gebrauch ab (i.d.R. 2-3 mal jährlich).

Nehmen Sie Ihr Gefriergut während des Abtauvorganges aus dem Gefrierbereich heraus, wickeln Sie es in mehrere Lagen Zeitungspapier ein und lagern Sie es an einem kühlen Ort oder bewahren Sie es in einem anderen Kühlschrank oder -truhe auf.

Ziehen Sie den Netzstecker aus der Steckdose, so wird sowohl der Kühl- als auch der Gefrierbereich außer Betrieb gesetzt.

Lassen Sie die Türen geöffnet und reinigen Sie den Kühlbereich, wie es im Abschnitt „Regelmäßige Reinigung” beschrieben ist. Bei der Reinigung des Gefrierbereiches gehen Sie bitte wie folgt vor:

Führen Sie das beim Abtauen angesammeltes Tauwasser mit einem

electrolux 13

Kontrollieren und reinigen Sie

bitte den Tauwasserablauf regelmäßig - einen Hinweis hierzu finden Sie auch im Inneren des Gerätes - sonst könnte im Falle einer Verstopfung das angesammelte Wasser in die Isolierung gelangen und somit zu einer vorzeitigen Funktionsstörungen des Gerätes führen.

Verwenden Sie beim Reinigen des Tauwasserablaufes das mitgelieferte und auch in der Abb. dargestellte Reinigungsgerät. Bewahren Sie es am Tauwasserablauf auf.

Ein typisches Beispiel für die Verstopfung der Tauwasserabführung besteht darin, daß in Papier verpackte Lebensmittel mit der Rückwand des Kühlbereiches in Berührung kommen und dort festfrieren. Beim Herausnehmen des Lebensmittels kann das Papier reißen und in die Tauwasserabführung gelangen und dadurch eine Verstopfung verursachen.

Gehen Sie deshalb beim Einlegen von in Papier verpackte Lebensmittel aus den eben ernannten Gründen vorsichtig vor.

Bei voller Auslastung (z.B. bei Hitze)

läuft der Kühlschrank ununterbrochen, während dieser Zeit ist die Abtauvollautomatik unwirksam.

Nach dem Abtauen sind Reif- bzw. Eisschichtflecken auf der Rückseite des Kühlschrankes nicht unüblich.

Page 14

14 electrolux

Schwamm oder Lappen ab. Das im unteren Teil des Gerätes angesammelte Wasser kann mit einem Schwamm oder hygroskopischem Lappen entfernt werden.

Nachdem Sie das Gerät abgetaut und das Wasser entfernt haben, wischen Sie alles gut trocken, und drücken Sie den Verschlußstopfen hinein.

Stecken Sie den Netzstecker wieder in die Steckdose und legen Sie die Lebensmittel zurück.

Es ist empfehlenswert, ein paar Stunden lang den Temperaturregler in der höchsten Einstellung zu lassen, um die gewünschte Lagertemperatur zu erreichen.

Regelmäßige Reinigung

Achtung: Vor der Reinigung Gerät

abschalten und Netzstecker ziehen!

Zweckmäßig ist es, den Kühlbereich alle 3-4 Wochen mit lauwarmem Wasser abzuwaschen und trocken zu wischen (die Reinigung des Gefrierbereiches erledigen Sie am besten gleichzeitig mit dem Abtauen).

Verwenden Sie bei der Reinigung bitte keine Scheuermilch oder Seife.

Die Türdichtung waschen Sie am besten mit klarem Wasser ab und wischen sie anschließend trocken. Nach der Reinigung können Sie den Netzstecker in die Steckdose stecken.

Ein- bis zweimal jährlich sollten Sie auf der Rückseite des Gerätes den Staubbelag am Kondensator entfernen und die Auffangschale auf dem Kompressor sauber machen.

Außer Betrieb gesetztes Gerät

Sollten Sie Ihr Gerät längere Zeit nicht brauchen, gehen Sie wie folgt vor:

Trennen Sie das Gerät vom Netz. Nehmen Sie die Lebensmittel heraus. Reinigen Sie das Gerät auf die eben

geschilderte Weise. Lassen Sie die Türen offen, um

Geruchsbildung zu vermeiden.

Page 15

electrolux 15

Fehlerbeseitigung

Lampenwechsel

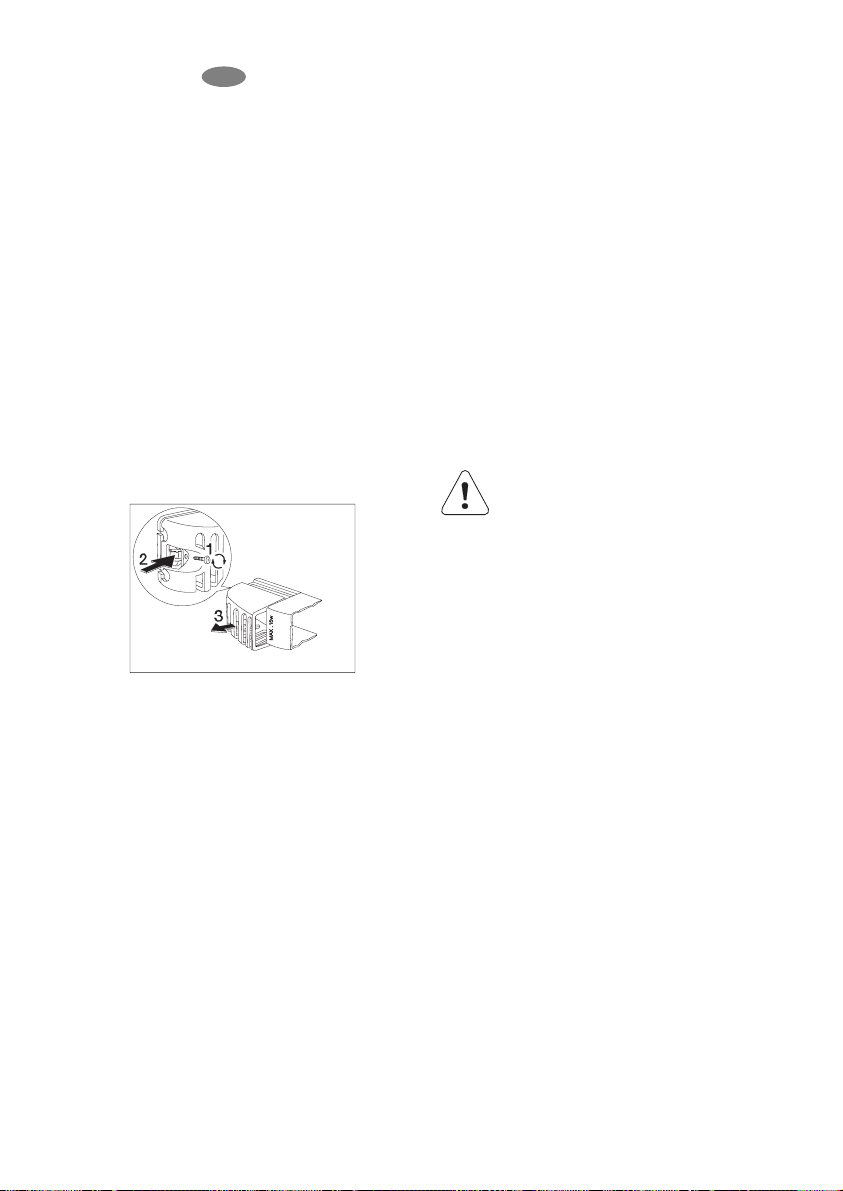

Ist die Glühlampe für die Innenbeleuchtung ausgebrannt, so können Sie das Auswechseln wie nachfolgend beschrieben selbst vornehmen:

Unterbrechen Sie die Stromzufuhr zum Gerät.

Entfernen Sie die Festigungsschraube der Abdeckung (1).

Drücken Sie, wie auf der Abbildung zu sehen ist, die hinten befindliche Zunge (2) und entfernen Sie die Abdeckung in Pfeilrichtung (3), die Lampe kann danach ausgewechselt werden (Typ: T25 230240 V, 15 W, Fassung E14).

Setzen Sie die Abdeckung nach dem Lampenwechsel wieder ein, bis sie einrastet, drehen Sie die Schraube wieder ein und schließen Sie die Stromzufuhr an. Durch das Fehlen der Beleuchtung wird der Betrieb des Gerätes nicht beeinträchtigt.

Wenn etwas nicht funktioniert

Bei allen elektrischen Geräten können Störungen auftreten, zu deren Beseitigung Sie nicht unbedingt den Kundendienst benötigen. In der nächsten Tabelle wollen wir Ihnen über diese Störungen ein paar Hinweise geben, damit Sie von überflüssigen Reparaturkosten verschont bleiben.

Wir machen Sie darauf aufmerksam, daß bei jedem arbeitenden KompressorAggregat Geräusche auftreten, die teils vom laufenden Motor, teils vom Kältemittel, das durch die Rohre strömt, herrühren. Das ist kein Fehler, sondern ein Zeichen der normalen Funktion.

Wir möchten Sie noch einmal

darauf hinweisen, daß das Kühlaggregat nicht ununterbrochen laufen muß. Wenn der Thermostat es also abschaltet, und das Kälteaggregat nicht in Betrieb ist, so bleibt die Stromversorgung dennoch gewährleistet. Berühren Sie nicht die stromführen den Teile des Gerätes solange Ihr Gerät an das Stromnetz angeschlossen ist!

Page 16

16 electrolux

Kühlraum ist zu warm.

Mögliche Ursachen

Temperaturregler höher einstellen. Kleinere Menge einlagern Speisen

auf Zimmertemperatur abkühlen lassen.

Kontrollieren, ob die Tür richtig geschlossen ist.

Gefrierbereich ist zu warm.

Kühltemperatur ist falsch eingestellt.

Zu große Menge Frischware wurde auf einmal eingelagert.

Speisen waren nicht richtig abgekühlt Tür ist nicht richtig verschlossen.

Höhere Einstellung vornehmen.

Kontrollieren, ob die Tür richtig verschlossen ist.

Kleinere Menge einlagern.

Mehr Freiraum zwischen den Produkten lassen.

Wasser fließt auf der Rückwand des Kühlbereiches ab.

Wasser fließt in den Kühlbereich.

Wasser fließt auf den Boden.

Eingestellte Temperatur ist zu niedrig.

Tür ist nicht richtig verschlossen.

Zu große Menge Frischware wurde auf einmal eingelagert.

Die einzufrierenden Lebensmittel liegen zu dicht aneinander.

Erhöhte Reif- und Eisschichtbildung

Nicht jede Ware ist richtig verpackt.

Die Türen schließen nicht richtig.

Der Temperaturregler ist zu hoch eingestellt.

Überprüfen und ändern Sie ggf. die Verpackung der Lebensmittel.

Kontrollieren Sie, ob die Türen gut ver schlossen sind.

Niedrigere Einstellung vornehmen.

Reinigung des Wasserablaufes.

Die Lebensmittel sollten nicht mit der Rückwand in Berührung kommen.

Zurücklegen der Tauwasserabführung in die Auffangschale.

Problem

Lösungen, Tips

Eine völlig normale Funktion. Während der Abtauvollautomatik taut die Reifschicht auf der Rückwand ab.

Wasserablauf ist verstopft.

Wasser wird durch die eingelegte Ware am Abfließen gehindert.

Die Tauwasserabführung mündet nicht in die Auffangschale auf dem Kompressor.

Page 17

electrolux 17

Wenn diese Hinweise keine Ergebnisse bringen, bitte den Kundendienst benachrichtigen.

Der Kompressor läuft ununterbrochen.

Der Temperaturregler ist zu hoch eingestellt.

Die Türen sind nicht richtig verschlossen.

Zu große Menge frische Ware wurde auf einmal eingelegt.

Warme Speisen wurden eingelegt.

Gerät steht in der Nähe einer Wärmequelle.

Unebenheiten im Boden sind durch Unterlegen nicht ausgeglichen worden.

Niedrigere Einstellung vornehmen.

Kontrollieren Sie, ob die Türen gut verschlossen sind.

Nach einigen Stunden die Temperatur erneut kontrollieren.

Speisen auf Zimmertemperatur abkühlen lassen.

Senkung der Umgebungstemperatur, in der das Gerät aufgestellt ist.

Kontrollieren Sie, ob alle 4 Füße stabil auf dem Boden stehen.

Das Gerät ist zu laut.

Page 18

18 electrolux

Reinigung

Entfernen Sie alle Klebebänder und sonstige Elemente, die im Gerät die einzelnen Zubehörteile fixieren.

Reinigen Sie das Gerät innen mit lauwarmem Wasser und mildem Handspülmittel. Verwenden Sie dazu ein weiches Reinigungstuch.

Trocknen Sie nach der Reinigung das Innere des Gerätes.

Standort

Die Umgebungstemperatur hat eine Auswirkung auf den Energieverbrauch und die einwandfreie Funktion des Kühlgerätes.

Bei der Standortwahl sollten Sie darauf achten, das Gerät in einem Raum mit einer Umgebungstemperatur in Betrieb zu setzen die seiner Klimaklasse entspricht. Die Klimaklasse ist dem Typenschild zu entnehmen.

Zu Händen von Inbetriebnahmer

Modell

Bruttoinhalt (Liter)

Nettoinhalt (Liter)

Breite (mm) Höhe (mm) Tiefe (mm) Energieverbrauch (kWh/24Std)

(kWh/Jahr) Energieeffizienzklasse Gefriervermögen (kg/24Std) Maximale Lagerzeit bei Störung (Std.) Nennstromstärke (A) Gewicht (kg) Anzahl der Kompressoren

ERD 6843 ERD 6844

Gefrierbereich: 42

Kühlbereich: 138

Gefrierbereich: 42

Kühlbereich: 136

496

1209

600

0,721

263

A 3

0,7

Inbetriebnahme

Transport, Auspacken

Das Gerät sollte stehend und in Originalverpackung transportiert werden.

Nach jedem Transport muß das Gerät zur Beruhigung des Kältekreislaufes ca. 2 Stunden ruhig stehen, bevor es eingeschaltet wird.

Prüfen Sie zunächst, ob das

Gerät unbeschädigt angeliefert wurde. Sollten Sie Schäden feststellen, benachrichtigen Sie umgehend den Händler, bei dem Sie das Gerät gekauft haben. In diesem Falle bewahren Sie das Verpackungsmaterial auf.

Page 19

electrolux 19

Klimaklasse Umgebungstemperatur

SN +10 ..,+32 °C

N +16 ..,+32 °C

ST +18 ..,+38 °C Sinkt die Raumtemperatur unter die untere Grenze, kann ein ungewünschter Temperaturanstieg im Kühlbereich erfolgen.

Steigt die Raumtemperatur über die obere Grenze, schaltet sich der Kompressor für längere Zeit ein, dies kann zu Funktionsstörungen bei der Abtauvoll-automatik führen, und es kann ein Temperaturanstieg im Kühlbereich entstehen bzw. der Energieverbrauch erhöht werden.

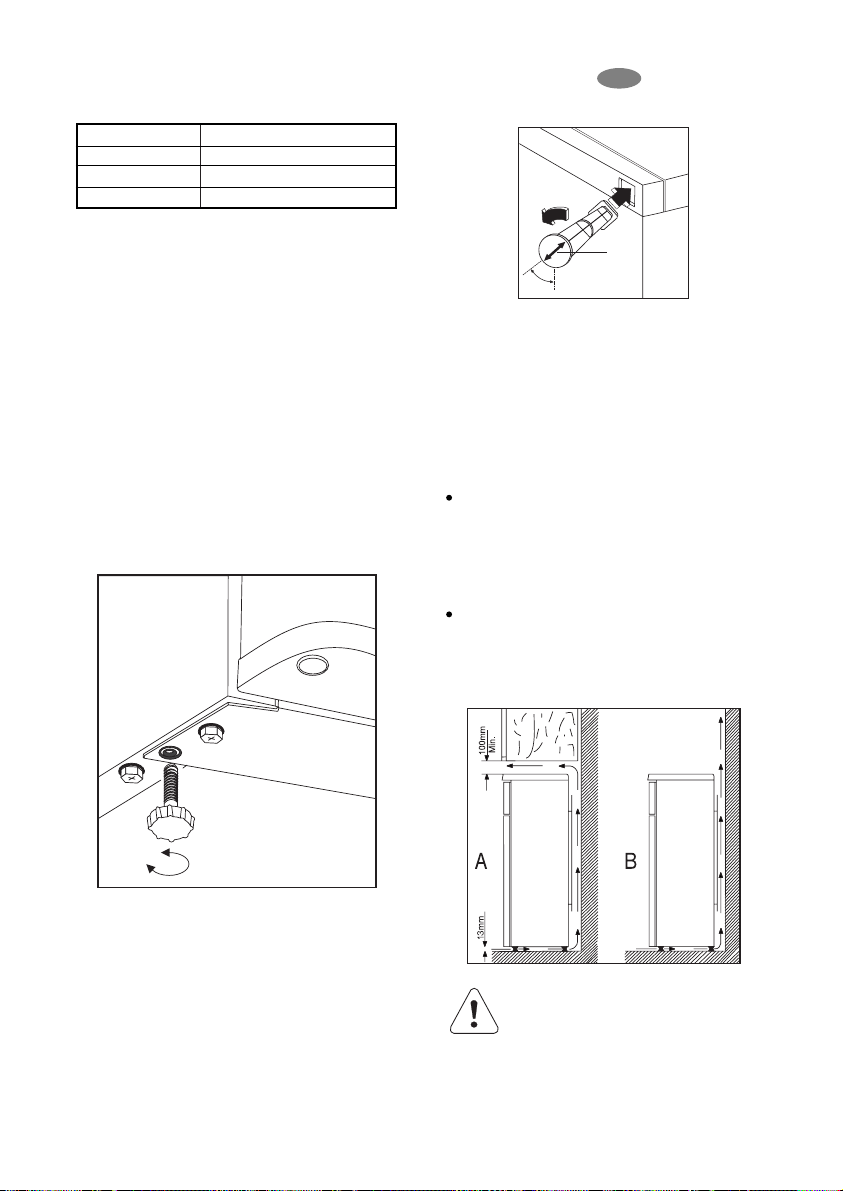

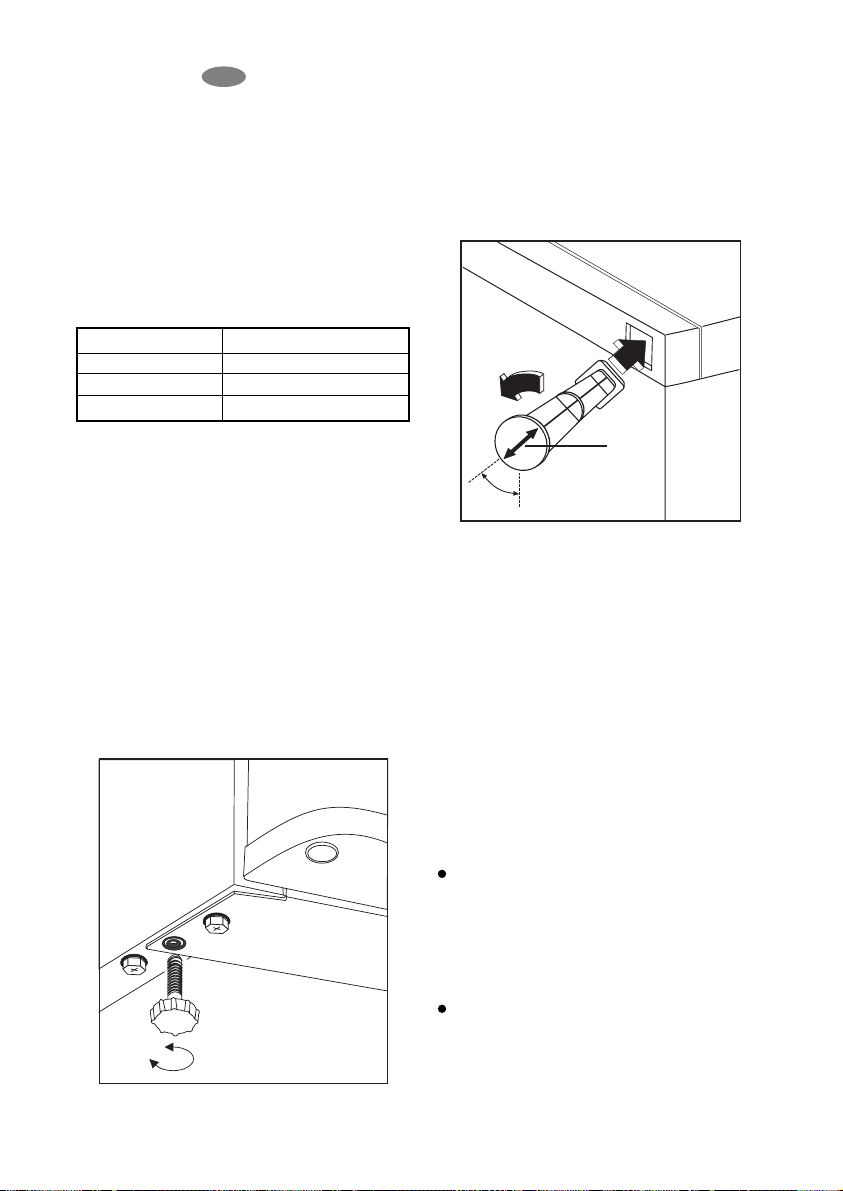

Das Gerät soll waagerecht auf dem Boden stehen. Dies erreichen Sie mit den 2 verstellbaren Füßen (vorne unten).

Im Beipack 2 Distanzstücke enthalten, die an der GeräteRückseite montiert werden müssen. Distanzstücke in die Öffnungen einsetzen (Pfeil A) und dann um 45° bis zum Einhaken drehen (Pfeil A) senkrecht.

Standorte für das Kühlgerät im Bereich direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heizungskörper sind zu vermeiden.

Wenn die Räumlichkeit dies nicht zuläßt, sollten Sie die Mindestabstände zu solchen Geräten einhalten:

zu Gas- und Elektroherden 3 cm Kann dieser Abstand nicht

eingehalten werden, muß eine 0,5 - 1 cm dicke nicht brennbare Isolierplatte dazwischen gestellt werden.

zu Öl- und Kohleherden 30 cm

Das Kühlgerät ist so gefertigt, daß es bis zum Anschlag an die Wand gestellt werden kann.

Beim Aufstellen müssen die Mindestabstände eingehalten

werden. (siehe Abb.) A: Wenn das Kühlgerät unter einen

Hängeschrank aufgestellt wird B: Wenn das Kühlgerät „frei” steht

45°

PR60

Page 20

20 electrolux

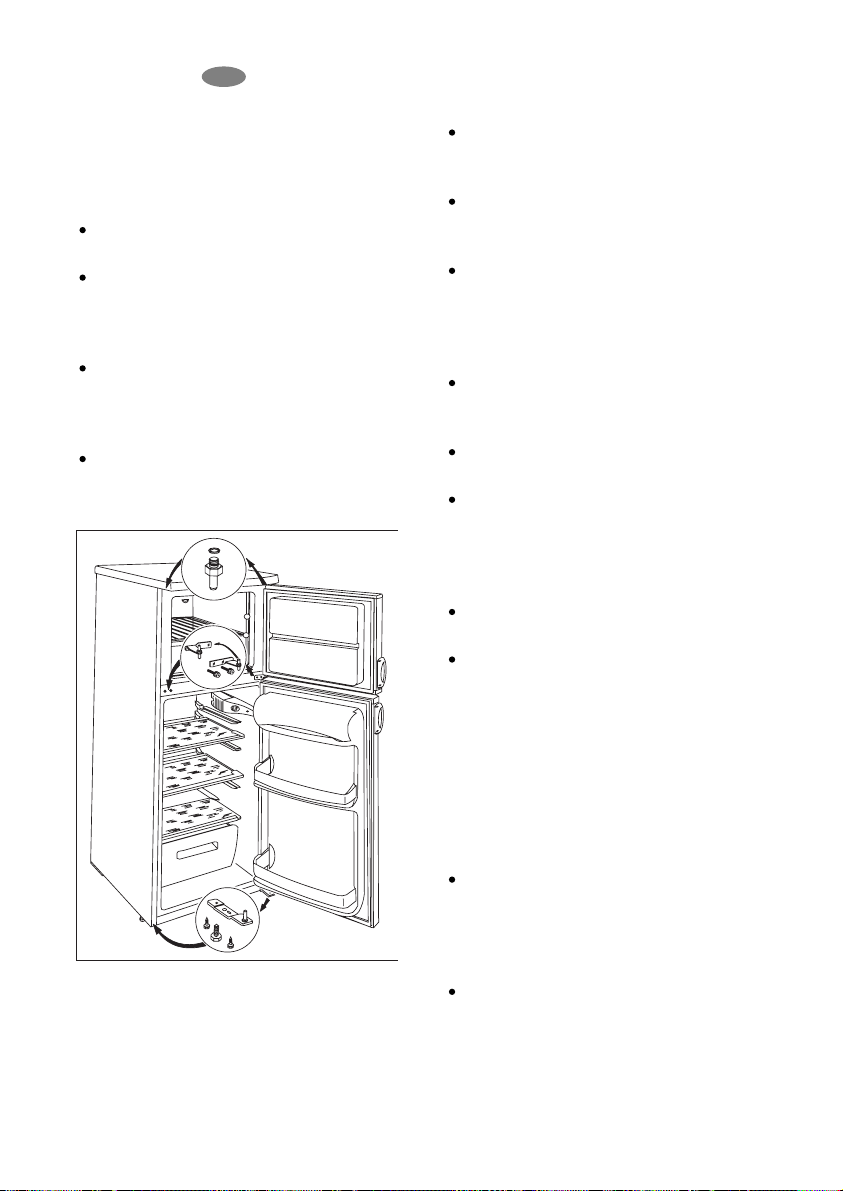

Wechsel des Türanschlags

Gehen Sie bitte in der Reihenfolge der nachstehenden Beschreibung und Abbildung vor:

Ziehen Sie den Netzstecker aus der Steckdose.

Kippen Sie das Gerät vorsichtig nach hinten. Nehmen Sie am besten eine zweite Person zu Hilfe, die das Gerät festhält.

Schrauben Sie beide verstelbare Füße, ferner das unteren Türlager befestigende bzw. an der anderen Seite befindliche je 2 Schrauben ab.

Nehmen Sie die Tür des Kühlbereiches vorsichtig nach unten heraus.

Demontieren Sie das Doppelttürlager mit der Entfernung der zwei Schrauben.

Nehmen Sie die Tür des Gefrierbereiches vorsichtig nach unten heraus.

Schrauben Sie den Bolzen des oberen Türlagers des Gefrierbereiches ab und montieren Sie sie an der gegenüberliegenden Seite.

Setzen Sie die Blindstopfen der Scharnierplatte von der linken Seite auf die Rechte um.

Befestigen Sie die Gefrierraumtür an den Bolzen des oberen Türlagers.

Montieren Sie das Doppelttürlager mit den zwei Schrauben auf die linke Seite. Achten Sie darauf, daß die Tür des Gefrierbereiches parallel zur Kante sitzt.

Setzen Sie die Kühlraumtür an den Bolzen des Doppelttürlagers.

Montieren Sie das untere Türlager von unten an die linke Seite mit den zwei Schrauben und schrauben Sie die zwei Schrauben an die rechte Seite zurück. Endlich schrauben Sie auch die beide verstellbare Füße an die beide Seite zurück. Achten Sie darauf, daß die Tür des Kühlraumes gerade sitzt. (parallel zur Gefrierraumtür ausrichten).

Montieren Sie die zwei Griffe an die andere Seite um und decken Sie die Gewindelöcher in Beutel der Gebrauchsanleitung befindliche Blindstopfen ab.

Die Passung der Türen ist mit Hilfe des Doppelttürlagers möglich. Dazu soll das Doppelttürlager in waagrechter Richtung absetzen wenn Sie die Schrauben gelockert haben.

Page 21

electrolux 21

Positionieren Sie nun das Gerät, richten Sie es waagerecht aus, und schließen Sie es an.

Sie können diesen Türwechsel auch von Fachleuten durchführen lassen. Benachrichtigen Sie bitte die nächste Kundendienststelle. Die entstehenden Kosten sind von Ihnen zu übernehmen.

Elektrischer Anschluß

Das Gerät kann nur an ein, mit einer 230 V Nennspannung und 50 Hz Nennfrequenz versehenes Netz mit Wechselspannung angeschlossen werden.

Das Gerät muß an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Lassen Sie sich gegebenenfalls - von einem qualifizierten - Elektriker in der Nähe des Kühlschrankes eine Schutzkontaktsteckdose vorschriftsmäßig installieren zu lassen.

Dieses Gerät entspricht der EGRichtlinie Niederspannung

– 73/23 EWG - 73/02/19 - und

Elektromagnetische Verträglichkeit

– 89/336 EWG - 89/05/03 in der

jeweils aktuellen Fassung.

– 96/57 EEC - 96/09/03

(Energieeffizienzrichtlinie) und nachfolgende Neufassungen

Page 22

22 electrolux

Lagerzeittabelle (1)

Dauer und Art der Lagerung frischer Lebensmittel im Kühlschrank

Lebensmittel Lagerzeit in Tagen Art der Verpackung

1 234567

Rohes Fleisch XX x x x Gefrierbeutel, luftdicht verpacken Fleisch (gekocht) XX Xx x x Frischhaltebox Fleisch (gebraten) XX Xx x Frischhaltebox Hackfleisch (roh) X Frischhaltebox Hackfleisch (gebraten) XX x x Frischhaltebox Aufschnitt, Bockwurst XX x x Beutel, Klarsichtsfolie Fisch (frisch) X x x Beutel, luftdicht verpacken Fisch (gekocht) XX x x Frischhaltebox Fisch (gebraten) XX x x x Frischhaltebox Fischkonserve, angebrochen X x x Frischhaltebox Hähnchenteile, frisch XX Xx x x Beutel, luftdicht verpacken Hähnchen, gebraten XX Xx x x Frischhaltebox Hühnerteile, frisch XX x x x Beutel, luftdicht verpacken Huhn, gekocht XX x x x Frischhaltebox Gänse-, Ententeile, frisch XX X x x x Beutel, luftdicht verpacken Gans, Ente gebraten XX XX x x x Frischhaltebox Butter, nicht angebrochen XX XX X X Xin Originalverpackung Butter, bereits angebrochen XX x x x x x in Originalverpackung Milch (Tüte) XX Xx x in Originalverpackung Sahne XX x x in Becher Saure Sahne o.ä. XX XX x x x in Becher Hartkäse XX XX X X XAlufolie Weichkäse XX XX x x x Beutel Quark XX XX x x x Beutel Eier XX XX X X X Spinat, Sauerampfer XX x x Beutel Erbsen, Bohnen XX XX x x x Beutel Pilze XX x x x Beutel Möhren, Spargel XX XX X X XBeutel Grüne Paprika XX x x x Beutel Tomate XX XX X X XBeutel Kohlarten XX XX X x x Beutel Schnell verderbliches Obst (z.B. Erdbeere, Himbeere) XX Xx x Beutel Sonstiges Obst XX XX x x x Beutel Angebrochene Obstkonserve XX Xx x Frischhaltebox Desserts, Torten XX x x Frischhaltebox

Symbolerklärung: X Übliche Lagerzeit

x Mögliche Lagerzeit (bezieht sich nur auf vollkommen frische Ware)

Page 23

electrolux 23

Lebensmittel Im normalen Im 4 Sternen

Kühlbereich Gefrierfach:

+2 - +7 °C - 18 °C

Gemüse:

grüne Bohnen, grüne Erbsen, Mais, wasserhaltige, rohe Gemüse (z.B. Kürbis) 1 Tag 12 Monate

Fertige Speisen:

Fleischgerichte, Eintöpfe 1 Tag 12 Monatee

Fertige Speisen:

Rinderhack, Eisbeingulasch, Sülze usw. 1 Tag 6 Monate

Kartoffeln- und Nudelngerichte:

Kartoffelpüree, Knödel, Nockeln, Pommes Frites 1 Tag 12 Monate

Suppen:

Fleischsuppe, Bohnensuppe, Erbsensuppe 1 Tag 6 Monate

Obstsorten:

Sauerkirsche, Kirsche, Stachelbeere, Obstcreme, Kastanienpüree usw. 1 Tag 12 Monate

Fleisch:

Geflügel (Hähnchen, Gans, Ente) und ihre Teile, 1 Tag 5 Monate

Fisch 1 Tag 6 Monate Eiscreme, Eis 1 Tag 3 Wochen

Lagerzeittabelle (2)

Lagerzeit tiefgekühlter, eingefrorener Lebensmittel

Garantie und Service

Garantiebedingungen

Der Hersteller hält sich Änderungen des Produktes vor.

Service und Ersatzteile

Bei Störungen am Gerät benachrichtigen Sie bitte umgehend die nächste Kundendienststelle.

Ihr Gerät kann aufgrund seines Typenschildes identifiziert werden.

Das Typenschild befindet sich links unten im Kühlbereich neben dem Obstfach.

Hier finden Sie alle wichtige Angaben zum Gerät (Typen-, Modellbezeichnung, Herstellnummer usw.)

Tragen Sie bitte die Daten vom Typenschild hier ein:

Modellbezeichnung Typenbezeichnung Produktnummer Herstellnummer

Page 24

24 electrolux

BBiieennvveennuuee ddaannss llee mmoonnddee dd''EElleeccttrroolluuxx

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous

permettra de profiter au mieux de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

A bientôt.

Page 25

electrolux 25

AAvvaanntt ll``iinnssttaallllaattiioonn eett ll``uuttiilliissaattiioonn ddee ll``aappppaarreeiill nnoouuss vvoouuss ccoonnsseeiilllloonnss ddee pprrooccééddeerr àà llaa lleeccttuurree cco

ommppllèèttee dduu mmooddee dd``eemmppllooii ccoonntteennaanntt ddeess pprreessccrriippttiioonnss ddee ssééccuurriittéé,,

ddeess iinnffoorrmmaattiioonnss iimmppoorrttaanntteess eett ddeess ccoonnsseeiillss.. EEnn rreessppeeccttaanntt lleess pprreessccrriippttiioonnss dduu mmooddee dd``eemmppllooii ll``aappppaarreeiill ffoonnccttiioonnnneerraa ccoonnvveennaabblleemmeenntt eett àà vvoottrree ssaattiissffaaccttiioonn..

Les symboles utilisés:

PPrreessccrriippttiioonnss ddee ssééccuurriittéé Les prescriptions et cautions de ce symbole servent à la protection de l`appareil

et de votre personne.

IImmppoorrttaanntteess iinnssttrruuccttiioonnss eett iinnffoorrmmaattiioonnss

IInnffoorrm

maattiioonnss ppoouurr llaa pprrootteeccttiioonn ddee ll``eennvviirroonnnneemmeenntt

CCoonnsseeiillss pprraattiiqquueess Vous trouverez ici des conseils pratiques concernant les aliments et leur

stockage.

LLee ssyymmbboollee ssuurr llee pprroodduuiitt oouu ssoonn e

emmbbaallllaaggee iinnddiiqquuee qquuee ccee pprroodduuiitt nnee ppeeuutt

êêttrree ttrraaiittéé ccoommmmee ddéécchheett mméénnaaggeerr.. IIll ddooiitt pplluuttôôtt êêttrree rreemmiiss

aauu ppooiinntt ddee

rraammaassssaaggee ccoonncceerrnnéé,, ssee cchhaarrggeeaanntt dduu rreeccyyccllaaggee dduu mmaattéérriieell éélleeccttrriiqquuee eett éélleeccttrroonniiqquuee.. EEn

n vvoouuss aassssuurraanntt qquuee ccee pprroodduuiitt eesstt éélliimmiinnéé ccoorrrreecctteemmeenntt,, vvoouuss

ffaavvoorriisseezz llaa pprréévveennttiioonn ddeess ccoonnssééqquueenncceess nnééggaattiivveess ppoouurr ll''eennvviirroonnnneemmeenntt eett llaa ssaannttéé hhuummaaiinnee qquuii,, ssiinnoonn,, sseerraaiieenntt llee rrééssuullttaatt dd''uunn ttrraaiitteemmeenntt iinnaapppprroopprriiéé ddeess ddéécchheettss ddee ccee pprroodduuiitt.. PPoouurr oobbtteenniirr pplluuss ddee ddééttaaiillss ssuurr llee rreeccyyccllaaggee ddee ccee pprroodduuiitt,, vveeuuiilllleezz pprreennddrree ccoonnttaacctt aavveecc llee bbuurreeaauu mmuunniicciippaall ddee vvoottrree rrééggiioonn,, vvoottrree sseerrvviiccee dd''éélliimmiinnaattiioonn ddeess ddéécchheettss mméénnaaggeerrss oouu llee mmaaggaassiinn ooùù vvoouuss aavveezz aacchheettéé llee pprroodduuiitt..

Page 26

26 electrolux

SSoommmmaaiirree

IInnffoorrmmaattiioonnss iimmppoorrttaanntteess ddee llaa ssééccuurriittéé .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..2277

Prescriptions générales de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Prescriptions de sécurité pour l`enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Prescriptions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Prescriptions de sécurité pour isobutane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

AA ll``aatttteennttiioonn ddee ll``eexxppllooiitteeuurr .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .

. .. .. .. .. .. .. .. .. .. .. .. .. ..2299

Informations générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Commande de l`appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Régulation de température, réglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Utilisation de l’appareli réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Stockage dans le réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Temps et température de stockage des aliments . . . . . . . . . . . . . . . . . . . . . . .30

L`utilisation du congélateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Stockage dans le congélateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Préparation du glaçon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Instructions et conseils utiles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Idées et suggestions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Comment économiser d`énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Armoire et environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Le dégèlement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Nettoyage régulier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Appareil hors d`usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Replacement de l`ampoule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Si quelque chose ne fonctionne pas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

AA ll``aatttteennttiioonn ddee llaa ppeerrssoonnnnee qquuii mmeettttrraa eenn sseerrvviiccee ll``aappppaarreeiill .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..3399

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Mise en marche de l`appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Livraison, désemballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Changement le sens d`ouverture des portes . . . . . . . . . . . . . . . . . . . . . . . . . .41

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

TTeemmppss ddee ssttoocckkaaggee ((11)) .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..4433

TTeemmppss ddee ssttoocckkaaggee ((22)) .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..4444

GGaarraannttiiee eett sseerrvviiccee aapprrèèss--vveennttee .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..4444

Condition de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Service après-vente et pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Page 27

electrolux 27

IInnffoorrmmaattiioonnss iimmppoorrttaanntteess ddee llaa ssééccuurriittéé

PPrreessccrriippttiioonnss ggéénnéérraalleess ddee ssééccuurriittéé

Conservez ce mode d`emploi qui doit suivre l`appareil au cours de déménagement ou en cas de changement de propriétaire. L`appareil n`est conçu qu`au stockage des produits alimentaires dans les conditions normales de ménage et selon les prescriptions de ce mode d`emploi.

UUnniiqquueemmeenntt uunn aatteelliieerr qquuaalliiffiiéé eett aauuttoorriisséé ppaarr llaa ffaabbrriiqquuee ppeeuutt eexxééccuutteerr lleess eennttrreettiieennss ppéérriiooddiiqquueess eett lleess rrééppaarraattiioonnss,, yy ccoommpprriiss llaa rrééppaarraattiioonn eett

llee cchhaannggeemmeenntt dduu ccââbbllee éélleeccttrriiqquuee.. Pour une réparation n`utilisez que des pièces de rechange livrées par la fabrique. Un cas contraire peut causer l`endommagement de l`appareil ou autres dégâts matériels ou personnels. L`appareil n`est hors tension que si la fiche de courant est retirée de la prise. Toujours retirez la fiche de la prise avant le nettoyage, l`entretien ou le dégèlement de l`appareil (Ne tirez jamais la fiche par le câble). Dans le cas où la prise est difficilement accessible mettez l`appareil hors tension en déconnectant le réseau. Il est interdit de rallonger le câble.

AAssssuurreezz--vvoouuss qquuee llaa pprriissee nn''eesstt ppaass

ééccrraassééee oouu eennddoommmmaaggééee ppaarr ll''aarrrriièèrree

ddee ll''aappppaarreeiill.. UUnnee pprriissee ddee ccoouurraanntt

eennddoommmmaaggééee ppeeuutt ss''éécchhaauuffffeerr eett

ccaauusseerr uunn iinncceennddiiee..

- Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court circuit et incendie).

NNee ddéébbrraanncchheezz ppaass ll''aappppaarreeiill eenn ttiirraanntt ssuurr llee ccââbbllee,, ppaarrttiiccuulliièèrreemmeenntt lloorrssqquuee ll''aappppaarreeiill eesstt ttiirréé ddee ssoonn eemmppllaacceemmeenntt..

- Si le câble d'alimentation est endommagé ou écrasé peut causer un court circuit, un incendie et/ou une électrocution.

IImmppoorrttaanntt:: EEnn ccaass ddee ddoommmmaaggee dduu ccââbbllee dd’’aalliimmeennttaattiioonn,, iill nnee ddooiitt êêttrree rreemmppllaaccéé qquuee ppaarr uunn pprrooffeessssiioonnnneell qquuaalliiffiiéé..

- Si la prise murale est mal fixée, ne branchez pas l'appareil (risque d'électrocution ou incendie).

Il est interdit de faire fonctionner l`appareil si la calotte de lampe n`est pas mise. N`utilisez pas des outils pointus, coupants ou durs au cours du nettoyage, du dégèlement ou à l`enlèvement des aliments congelés ou du bac à glaçon. Vous risquez d`abîmer le système réfrigérant. Evitez la pénétration du liquide au régulateur de température ou dans le système de l`éclairage. Vous risquez des engelures si vous consommez du glaçon et de la glace immédiatement après les sortir du compartiment de congélation. Ne rencongelez des aliments une fois dégelés, consommez les le plus vite possible. Suivez attentivement les instructions du producteur concernant le temps de conservation des produits congelés (Mirelite). Il est interdite d`accélérer le dégèlement en utilisant de chauffage électrique ou des produits chimiques. Evitez qu`un pot chaud touche les parties en plastique du réfrigérateur. Ne stockez pas de gaz ou de liquide combustible dans l`appareil, vous risquez une explosion. Ne mettez pas des boissons en bouteille ou des boissons gazeuses ainsi que des compotes dans le compartiment de congélation.

Page 28

28 electrolux

Vérifiez et nettoyez systématiquement l`orifice d`écoulement de l`eau de dégèle se produisant durant le dégèlement. Un label attire votre attention à cela à l`intérieur de l`appareil. En cas d`un engorgement l`eau de dégèle accumulée peut causer un dégât prématuré de l`appareil.

PPrreessccrriippttiioonnss ddee ssééccuurriittéé ppoouurr ll``eennffaannttss

Ne laissez jamais les enfants jouer au matériel d`emballage. La feuille en plastique peut causer asphyxie. L`appareil doit être manipulé par adultes. Ne laissez pas les enfants jouer à l`appareil ou à ses parties de réglage. Si vous terminez d`utiliser l`appareil, retirez la fiche secteur de la prise, coupez le câble de raccordement (le plus proche de l`appareil) et démontez la porte de l`appareil. Ainsi il devient possible d`éviter que les enfants subissent de l`électrocution ou un asphyxie dans l`appareil. Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

RReessppeecctteezz lleess pprreessccrriippttiioonnss dduu mmooddee dduu mmooddee dd``eemmppllooii aauu ppooiinntt

ddee vvuuee ddee llaa pprrootteeccttiioonn ddee llaa vviiee eett d

deess

bbiieennss..

PPrreessccrriippttiioonnss ddee ssééccuurriittéé ppoouurr iissoobbuuttaannee

MMiissee eenn ggaarrddee

L`isobutane (R 600a) constitue l`agent réfrigérant de l`appareil, qui est plus intensément inflammable et explosif. Maintenir dégagées les ouvertures de ventilation dans l`enceinte de l`appareil ou dans la structure d`encastrement. Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. Ne pas endommager le circuit de réfrigération. Ne pas utiliser d`appareils électriques à l`intérieur du compartiment destiné à la conservation des denrées, à moins qu`ils ne soient du type recommandé par le fabricant.

PPrreessccrriippttiioonnss ddee ssééccuurriittéé

Posez l`appareil contre le mur pour éviter le risque de tout contact avec les parties chaudes (compresseur, condenseur) et prévenir les brûlures éventuelles.

Avant le déplacement de l`appareil retirez la fiche de la prise secteur. Veillez à ce que le câble électrique ne reste pas coincé sous l`appareil au cours de sa mise en place. Assurez un courant d`air suffisant pour l`appareil pour éviter son surchauffe. Suivez attentivement les instructions de la mise en service. Voir le chapitre "Arrangement".

Page 29

electrolux 29

AA ll``aatttteennttiioonn ddee ll``eexxppllooiitteeuurr

IInnffoorrmmaattiioonnss ggéénnéérraalleess

La désignation de l`appareil est: „Combinaison de réfrigérateur et de congélateur à un compresseur moteur, l` unité de congélation située en haut”. En plus des prestations conventionnelles, l`appareil possède une unité de congélation entièrement séparé de l`autre unité qui est munie d`une porte propre. L`appareil est donc capable au stockage refroidi ou bien congelé des aliments, à la congélationde ménage des aliments d`une quantité indiquée dans le mode d`emploi ainsi qu `à la production du glaçon.

L`appareil est conforme aux prescriptions des normes dans les limites de température selon les classes climatiques.

Le plaque signalétique contient le chiffre de la classe climatique.

MMiissee eenn sseerrvviiccee

Mettre les accessoires dans le réfrigérateur puis connecter la fiche dans la prise.

Par le régulateur de température qui se trouve dans la boîte d'éclairage du réfrigérateur, vous pouvez démarrer l'appareil et régler la température en tournant le bouton dans le sens des aiguilles d'une montre. Voir le point suivant pour le réglage.

CCoommmmaannddee ddee ll``aappppaarreeiill

RRéégguullaattiioonn ddee tteemmppéérraattuurree,, rrééggllaaggee

Le régulateur de température, en raison de son réglage, arrête automatiquement pour une durée plus ou moins longue le fonctionnement de l'appareil et le redémarre, en assurant ainsi la température souhaitée.

Plus le régulateur est proche à la position maximale, plus la réfrigération est intensive. Si le bouton de régulation de la température occupe une position moyenne (entre minimum et maximum), cela fait -18 °C dans le congélateur et +5 °C dans le réfrigérateur. Cette position moyenne est adéquate pour l'utilisation quotidienne.

A part la position du régulateur de température, la température ambiante, la fréquence de l'ouverture des portes de l'appareil, la quantité des aliments frais qu'on vient d'y mettre, etc. influencent également la température interne de l'appareil.

AAuu ddeeggrréé mmaaxxiimmaall eenn ccaass ddee

cchhaarrggee iimmppoorrttaannttee,, pp..eexx.. eenn ppéérriiooddee ccaanniiccuullaaiirree llee ccoommpprreesssseeuurr ppo

ouurrrraa ffoonnccttiioonnnneerr ssaannss ddiissccoonnttiinnuu.. CCee

mmooddee ddee ffoonnccttiioonnnneemmeenntt nn''aabbîîmmeerraa ppaass ll''aappppaarreeiill..

Page 30

30 electrolux

LL``uuttiilliissaattiioonn dduu ccoonnggééllaatteeuurr

CCoonnggééllaattiioonn

Chez vous, vous pouvez congeler dans le compartiment de différents aliments frais.

Pour obtenir le résultat parfait, veuillez respecter les instructions suivantes.

Ne congelez que des aliments frais et de bonne qualité.

Laissez le bouton du régulateur de température à la position où l'appareil a

UUttiilliissaattiioonn ddee ll''aappppaarreeiill rreeffrriiggeerraatteeuurr

Le refroidissement adéquat de

l'appareil nécessite une circulation d'air correcte à l'intérieur. Veuillez donc ne jamais couvrir de papier ou de plateau l'espace libre derrière le fond des clayettes.

AAffiinn dd''éévviitteerr llee ggiivvrraaggee iinnuuttiillee,,

aatttteennddeezz llee ccoommpplleett rreeffrrooiiddiisssseemmeenntt ddeess pprrééppaarraattiioonnss aavvaanntt ddee l

leess ssttoocckkeerr..

AAvvaanntt ddee mmeettttrree lleess aalliimmeennttss ddaannss

ll''aappppaarreeiill,, eennffeerrmmeezz--lleezz ddaannss ddeess rréécciippiieennttss oouu eemmbbaalll

leezz--lleess eenn ffeeuuiilllleess

dd''aalluummiinniiuumm,, ddee ppoollyyéétthhyyllèènnee,, ddee rriillssaann,, eettcc.. ddee mmaanniièèrree àà éévviitteerr llee ttrraannssffeerrtt ddeess ooddeeuurrss oouu llee ddeessssèècchheemmeenntt.. PPaarr eexxeemmppllee,, lleess lléégguummeess aaiinnssii eemmbbaallllééss ggaarrddeerroonntt lleeuurr ffrraaîîcchheeuurr ppeennddaannttss pplluussiieeuurrss jjoouurrss..

SSttoocckkaaggee ddaannss llee rrééffrriiggéérraatteeuurr

Nous vous conseillons de prendre en considération la figure pour ranger les aliments différents:

1. Beurre, fromage

2. Oeufs

3. Crèmes fraîches, conserves,

aliments en tube, petites bouteilles

4. Grandes bouteilles, eau gazeuse,

crème Chantilly

5. Fruits, légumes, salades

6. Viandes fraîches, charcuterie,

saucisson, etc.

7. Lait, produits laitiers

8. Plats préparés, pâtisseries, aliments

en pot, conserves entamées, boissons etc.

TTeemmppss eett tteemmppéérraattuurree ddee ssttoocckkaaggee ddeess aalliimmeennttss

Voir le tableau Température de stockage concernant la durée de stockage des aliments à la fin de ce mode d`emploi.

Il est impossible de prédéterminer le temps de stockage des aliments car ce temps dépendra de la fraîcheur et de la manipulation des aliments refroidis. Pour cela les temps ne sont donnés qu`en titre d`orientation.

Ne voulant pas utiliser les aliments achetés en état congelés vous pouvez les stocker durant env. un jour (Jusqu`à leur dégelèrent).

Page 31

electrolux 31

SSttoocckkaaggee ddaannss llee ccoonnggééllaatteeuurr

Il convient de transférer, après la congélation, les provisions congélées du rayon en fil de l'espace de congélation à l'espace en bas de celui-ci, assurant ainsi de la place pour une congélation suivante. L'ajustabilité du rayon en fil („2” positions) de l'espace de congélation ne peut être exploitée qu'en mode de travail de stockage, étant donné, que la congélation

PPrrééppaarraattiioonn dduu ggllaaççoonn

Pour la préparation de glaçon remplissez de l`eau le bac à glaçon et placez le dans le compartiment de congélation. Il est possible de réduire le temps de préparation du glaçon par l`humidification de la base du bac ou bien par l`intensification du refroidissement. Après avoir terminé la préparation n`oubliez pas de remettre le régulateur du refroidissement!

Pour sortir les cubes de glace faites couler de l`eau sur le bac et tordez le légèrement. N`utilisez pas couteau ou autres objets métalliques pour faire sortir le bac gelé contre le compartiment, vous risquez d`abîmer le système réfrigérant.

fonctionné auparavant et mettez la clayette du congélateur à la position la plus haute. Puis, stockez la quantité à congeler directement sur la clayette. La congélation se termine à peu près au bout de 24 heures. Il est conseillé de stocker les produits congelés au-dessous de la clayette du congélateur, sur la surface congélante ou bien les uns sur les autres.

Au cours de la congélation, il est conseillé de ne pas ouvrir la porte

du congélateur.

Il n'est pas conseillé de tourner le

bouton du régulateur de température dans une position plus haute (p.ex. position „6”). Quoiqu'on puisse diminuer le temps de congélation par cette méthode, cela peut aussi baisser durablement la température du réfrigérateur audessous de 0°C qui gèlerait les aliments et boissons y stockés.

,, ddeessttrrNNee jjaammaaiiss ccoonnggeelleerr pplluuss dd''aalliimmeennttss

qquuee llee ppoouuvvooiirr ddee ccoonnggééllaattiioonn iinnddiiqquuéé ddaannss llaa „„SSppééc

ciiffiiccaattiioonn

tteecchhnniiqquuee””,, ssiinnoonn llaa ccoonnggééllaattiioonn nnee sseerraa ppaass ppaarrffaaiittee,, eett aapprrèèss llaa ddééccoonnggééllaattiioonn ssee pprroodduuiirroonntt ddee ddiifffféérreenntteess aallttéérraattiioonnss ((ppeerrttee ddee ssaavveeuurr,, dd''aarrôômmee,, ddeessttrruuccttiioonnss,, eettcc..))..

Si possible, ne pas faire de glace

pendant la congélation, puisque le glaçage diminue le pouvoir de congélation.

ne peut être accomplie qu'exclusivement avec le rayon en fil dans sa position la plus haute. Les marchandises stockées ne seront pas endommagées par une congélation intermédiaire.

Respectez le temps de stockage

indiqué dans l`emballage dans le cas des aliments congelés achetés. Pour les aliments congelés maison un guide placé sur la porte du congélateur donne des indications. Les symboles indiquent les divers aliments, et les chiffres le temps maximal de conservation.

Le stockage des aliments

„congelés” n`est sûr que dans le cas si avant la mise dans le congélateur ils n`ont pas été décongelés, même pour une période courte. Consommez les aliments décongelés le plus tôt possible, ne les recongelez pas.

Page 32

32 electrolux

IInnssttrruuccttiioonnss eett ccoonnsseeiillss uuttiilleess

On vous attire l'attention à ce que l'appareil possède un système réglable de clayettes qui augmente considérablement l'utilisabilité de l'espace frigo normal. Il est déjà possible de replacer les clayettes en n'ouvrant la porte de l'appareil qu'à 90°.

Après avoir ouvert et fermé la porte du congélateur, un vide se produit dans l'espace intérieur de l'appareil à cause de la température basse. C'est pourquoi, après avoir fermé la porte, attendez 2-3 minutes avant de la rouvrir, jusqu'à ce que la pression intérieure s'égalise.

Faites attention à utiliser le congélateur de façon que le régulateur de température soit dans une position telle que la température dans l'espace intérieur ne soit jamais plus haute que -18 °C.

Il est conseillé de s'assurer tous les jours sur le fonctionnement parfaite du congélateur pour détecter le plus vite possible l'éventuel dysfonctionnement, pour prévenir l'altération des produits alimentaires congelés.

Pendant le fonctionnement de l'appareil, vous allez entendre les bruits typiques suivants.

Déclic: Au moment où le régulateur de température démarre ou arrête le compresseur, vous entendez un bruit de déclic.

Bourdonnement: Pendant le fonctionnement du compresseur, vous entendez un bruit de bourdonnement.

Clapotage: Au moment où le compresseur démarre et le fluide réfrigérant commence à affluer dans les tuyaux, vous allez éventuellement entendre un bruit régulier (tonal, froufroutant, glougloutant, dégoulinant). Ce bruit continue éventuellement à se faire entendre un peu même après l'arrêt du compresseur.

Crépitation: Le composant qui refroidit l'espace frigo normal (évaporateur), dans la plupart de nos appareils se trouve dans un lit de mousse caché dans le corps de l'appareil. La température de cette partie, ainsi que un peu ses dimensions aussi, changent pendant que l'appareil fonctionne. Ce changement de dimension peut éventuellement générer un bruit de crépitation sourd. Ce phénomène sonore est naturel, pas vicieux.

Si vous désirez contrôler la température des produits stockés dans l'appareil, mettez dans une position moyenne le régulateur de température, placez un verre d'eau au milieu de l'espace frigo et mettez dans l'eau un thermomètre convenable, à précision de +/- 1 °C. Si 6 heures passées, il vous montre une valeur entre +3 °C et +8 °C,

Page 33

electrolux 33

IIddééeess eett ssuuggggeessttiioonnss

Ce chapitre vous donne des idées et suggestions à l`utilisation de l`appareil pour diminuer la consommation en énergie. Il donne encore information sur l`environnement.

CCoommmmeenntt ééccoonnoommiisseerr dd``éénneerrggiiee

Placez votre appareil loin d'une source de chaleur ou des rayons solaires.

Veillez à ce que l'air circule librement tout autour de l'appareil afin d'assurer la bonne aération du condenseur et du compresseur.

Enfermez les aliments dans des récipients ou emballages hermétiques pour éviter le givrage inutile.

Evitez d'ouvrir trop souvent les portes de l'appareil et ne les laissez ouvertes que le temps nécessaire.

Attendez le complet refroidissement des préparations avant de les stocker.

Nettoyez régulièrement le condenseur.

l'appareil fonctionne normalement. Ne faites le contrôle qu'en conditions stables (sans changer de charge).

Si vous désirer contrôler la température dans le congélateur par

le thermomètre propre de celui-ci, placez le thermomètre au milieu des produits alimentaires, puisque de cette façon il vous montrera la température réelle des produits congelés.

AArrmmooiirree eett eennvviirroonnnneemmeenntt

La matière isolante et l`agent de congélation de l`armoire ne contiennent pas des gaz qui ne sont pas nuisibles pour la couche d`ozone. Evitez tout endommagement du système réfrigérant surtout à l`arrière à proximité du système. Les autorités municipales donnent de renseignement concernant les endroits de l`élimination des appareils délabrés.

Les matières désignées utilisées dans cet appareil sont réutilisables .

EEnnttrreettiieenn

LLee ddééggèèlleemmeenntt

Pendant le fonctionnement de l`appareil l`une partie de l`humidité se trouvant dans l`espace de refroidissement se précipite sous forme de glace ou de gelée blanche.

La couche épaisse de glace ou de gelée blanche a un effet isolant et diminue la puissance frigorifique, qui se traduit dans l`augmentation de la consommation en énergie, dans la montée de la température intérieure des espaces de refroidissement, enfin si la couche est trop épaisse elle empêche l`ouverture de la porte du compartiment de congélation.

A ce type de la gamme le dégèlement de la glace gelée sur la plaque frigorifique se fait automatiquement sans intervention extérieure. Le régulateur périodiquement arrête la marche du compresseur - le refroidissement cesse - et la charge thermique intérieure de l`appareil fait monter la température de la plaque frigorifique au dessus du 0 °C et le dégèlement s`accomplit. Quand la

Page 34

34 electrolux

température atteint les +3 ou +4 °C le régulateur de la température redémarre le compresseur.

L`eau du dégèlement coule à travers un tube de sortie se trouvant au dos de l`appareil dans un bac d`évaporation placé au dessus du compresseur où la chaleur du compresseur l`évaporise.

AAttttiirroonnss ll``aatttteennttiioonn àà ccee qquu``iill ffaauutt rréégguulliièèrreemmeenntt ccoonnttrrôôlleerr eett

nneettttooyyeerr ll``oorriiffiiccee dd``ééccoouulleemmeenntt

ddee

ll``eeaauu dduu ddééggèèlleemmeenntt -- uunn llaabbeell aavveerrttiitt àà ccee ddaannss ll``iinnttéérriieeuurr ddee ll``aappppaarreeiill -- ccaarr eenn ccaass dd``uunnee oobbt

tuurraattiioonn ddee cceettttee oorriiffiiccee

ll``eeaauu aaccccuummuullééee ppéénnééttrraanntt ddaannss ll``iissoollaattiioonn ddee ll``aappppaarreeiill ccaauusseerraa llaa ddééttéérriioorraattiioonn pprréémmaattuurrééee ddee ll``aappppaarreeiill..

Nettoyez l`orifice de sortie de l`eau du dégèlement à l`aide du nettoyeur de tube joint à l`appareil et présenté sur la figure. Stockez le nettoyeur dans l`orifice de sortie.

Un cas très caractéristique de l`engorgement de l`orifice de sortie est le suivant: le papier enveloppant l`aliment gèle contre le fond du réfrigérateur. En sortant l`aliment le papier se déchire et engorge le tube d`écoulement. Manipulez donc avec attention les aliments enveloppés en papier.

En cas d`une charge accentuée,

p.e. dans canicule le réfrigérateur peut continuellement fonctionner rendant le dégèlement automatique provisoirement inopérant.

Des tâches de glace ou de gelée blanche restant sur le fond de l`appareil après la fonte ne constituent pas d`anomalie.

Il est impossible de munir le congélateur par un dispositif de dégèlement automatique, car les aliments congelés ne supportent pas la température du dégel. Si la couche de la glace ou de la gelée blanche est mince grattez ou éliminez la par la pelle en plastique joint à l`appareil.

Le plateau présenté sur la figure ne constitue pas l`accessoire de l`appareil!

Si la couche de glace est trop épaisse et il n`est pas possible l`éliminer par la pelle un dégèlement devient nécessaire. Sa fréquence dépende de l`utilisation (en générale 2-3 fois par an).

Procédez comme suite: sortez les aliments congelés de l`appareil, placez les dans un panier couvert de chiffon et stockez dans un endroit frais, ou transmettez les dans un autre réfrigérateur.

Page 35

electrolux 35

Retirez la fiche de la prise mettant ainsi hors tension les deux parties de l`appareil.

Ouvrez les portes et nettoyez le réfrigérateur suivant le chapitre „Nettoyage systématique”, exécutant le nettoyage du congélateur selon les mentionnés cidessous:

Essuyez l`eau du dégèlement à l`aide d`une éponge ou d`un chiffon. L`eau s`accumule dans un creux convenablement formé dans la partie basse de l`appareil et vous pouvez l`éliminer suivant l`indication de la figure.

Otez le bouchon du tube de traversée de l`eau de dégèlement se trouvant dans l`ecpace de congélation. Placez un plateau sous l`orifice du tube dans l`espace normal.

Le plateau sur la figure ne constitue pas l`accessoire de l`appareil.

Séchez les surfaces et remettez le bouchon après le dégèlement et l`écoulement de l`eau.

Remettez la fiche dans la prise et replacez les aliments.

Faites fonctionner l`appareil pendant quelques heures en tournant le régulateur sur le degré le plus haut pour que la température de stockage nécessaire soit atteinte la plus vite.

NNeettttooyyaaggee rréégguulliieerr

Lavez l`intérieur de l`appareil une fois par 3-4 semaines par l`eau tiède et séchez le (il est conseillé de lier le lavage au dégèlement du congélateur).

Il est interdit d`utiliser du savon ou des produits abrasifs pendant le nettoyage.

Mettez l`appareil hors tension. Lavez son intérieur par l`eau tiède et séchez le. Lavez l`étanchement de porte par eau limpide. Mettez l`appareil sous tension après le nettoyage.

Eliminez une ou deux fois par an la couche de poussière accumulée sur le condenseur au dos de l`appareil et nettoyez le plateau d`évaporation.

AAppppaarreeiill hhoorrss dd``uussaaggee

Procédez comme suite au cas d`une non utilisation prolongée de l`appareil:

Débranchez l`appareil. Enlevez de l`appareil les aliments y

trouvants. Exécutez la décongélation et le

nettoyage suivant les précédents. Laissez un peu ouverte la porte pour

éviter la production d`odeur.

Page 36

36 electrolux

SSii qquueellqquuee cchhoossee nnee ffoonnccttiioonnnnee ppaass

Au cours du fonctionnement de l`appareil peuvent arriver des petits incidents qui n`exigent pas l`appel d`un expert. Le tableau suivant vous donne des renseignements de les maîtriser vous-même et éviter ainsi les dépenses inutiles.

Nous vous attirons l`attention à ce que le fonctionnement de l`appareil produit quelques effets phoniques (compresseur, circulation du liquide) qui ne constituent pas de dégâts, ils appartiennent au fonctionnement normal.

Nous vous attirons l`attention de

nouveau à ce que l`arrêt du compresseur ne signifie pas l`état hors tension de l`appareil. Il est INTERDIT de toucher les parties électriques de l`appareil avant le débrancher du réseau!

DDééppaannnnaaggee

RReemmppllaacceemmeenntt ddee ll''aammppoouullee dd''eeccllaaiirraaggee

Si l'ampoule de l'éclairage à l'intérieur est grillée, vous pouvez procéder au remplacement vous même selon les instructions qui suivent:

Débranchez l'appareil. Dévisser la vis qui fixe le cabochon (1). Pour changer l'ampoule, pressez le

levier (2) à l'arrière du diffuseur selon la figure et retirez-le dans le sens indiqué par la flèche (3), vous pouvez ainsi changer l'ampoule (Type de l'ampoule: T25 230-240 V, 15 W, E14).

Une fois l'ampoule changée, replacez le diffuseur, visser la vis et branchez l'appareil. L'absence de l'éclairage n'influence pas le fonctionnement de l'appareil.

Page 37

electrolux 37

DDééffaauutt

Espace intérieur du réfrigérateur trop chaud

Espace intérieur du congélateur trop chaud

Eau coule sur le paroi de fond de l`appareil.

Eau coule dans l`armoire.

Eau coule sur le plancher.

La formation de glace et de gelée blanche est trop forte

CCaauussee ppoossssiibbllee

Régulateur de température mal réglé.

Si les aliments sont trop chauds, ils sont mal rangés.

L`étanchement de la porte n`est pas bon ou elle a resté ouverte.

Régulateur mal réglé.

L`étanchement de la porte n`est pas bon ou elle a resté ouverte.

Le stockage des aliments à congélés est très serré.

C`est normal. Pendant le dégèlement automatique de gelée blanche se fond sur le paroi de fond.

Engorgement dans le tube d`écoulement.

Les aliments sont rangés de telle façon qu`ils empêchent la sortie de l`eau.

Le tube d`écoulement n`est pas conduit au plateau d`évaporation.

Aliments mal enveloppés.

Portes restant ouvertes, ou étanchement défectueux.

Régulateur mal réglé.

EElliimmiinnaattiioonn

Mettez le régulateur à une position plus haute.

Placez les aliments aux endroits convenables.

Vérifiez la fermeture et l`étanchéité de la porte.

Mettez le régulateur à une position plus haute.

Vérifiez de la porte. la fermeture et l`étanchéité.

Rangez les aliments de telle façon que l`air froide puisse circuler.

Nettoyez l`orifice du tube.

Rangez les aliments de telle façon qu`ils ne touchent pas le paroi de fond.

Conduisez le tube d`écoulement dans le plateau d`évaporation.

Enveloppez les aliments avec plus de soin.

Vérifiez la fermeture des portes ou l`état de l`étanchement.

Tournez le régulateur vers une température plus haute.

Page 38

38 electrolux

Compresseur marche continuellement

L`appareil ne fonctionne pas de tout. Pas de refroidissement, pas de lumière. Les voyants ne brûlent pas.

L`appareil produit trop de bruit.

Portes restant ouvertes ou étanchement défectueux.

Quantité d`aliments mis dedans pour congeler est trop grande.

Aliment placé est trop chaud.

Milieu du réfrigérateur trop chaud.

La fiche n`est pas correctement insérée.

Fusible est sauté. Régulateur de température

n`est pas enclenché. Pas de courant dans la prise

(tâchez de contacter un autre appareil).

La stabilité de l`appareil n`est pas bon.

Vérifiez la fermeture des portes ou l`état de l`étanchement.

Attendez quelques heures et vérifiez encore la température.

La température des aliments placés ne doit dépasser la température ambiante.

Tâchez diminuer la température de la salle où se trouve le réfrigérateur.

Insérez correctement la fiche dans la prise.

Changez le fusible. Mettez en marche l`appareil

suivant le chapitre „Mise en utilisation”.

Appelez un électricien.

Vérifiez la stabilité (les quatre pieds doivent se reposer sur sol)

Si les conseils restent sans succès avertissez un atelier de réparation spécialisé.

Page 39

electrolux 39

AA ll``aatttteennttiioonn ddee llaa ppeerrssoonnnnee qquuii mmeettttrraa eenn sseerrvviiccee

ll``aappppaarreeiill

CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess

MMiissee eenn mmaarrcchhee ddee ll``aappppaarreeiill

LLiivvrraaiissoonn,, ddéésseemmbbaallllaaggee

Faites livrer l`appareil dans son

emballage original, dans une position verticale et respectez les signalisations sur l`emballage.

Après chaque livraison laissez reposer l`appareil durant 2 heures sans le mettant en marche.

Désemballez l`appareil et vérifiez s`il n`y a pas de traces d`endommagements. Si oui signalez les immédiatement là où l`appareil a été acheté. Gardez l`emballage endommagé.

NNeettttooyyaaggee

Retirez les bandes adhésives et tout autre élément qui maintiennent les éléments amovibles à l'intérieur de l'appareil.

Lavez l'intérieur de l'appareil à l'eau tiède additionnée d'un détergent doux. Utilisez un tissu moelleux.

Après le nettoyage, séchez l'intérieur soigneusement.

MMooddeell

volume brut (l)

volume net (l)

Largeur. (mm): Hauteur (mm): Profondeur (mm): Consommation. en énergie (kW/24 h)

(kW/an) Classe d`énergie suivant la norme d`UE Puissance de congélation (kg/24h) Temps de stockage max. en cas de panne (h) Intensité de courant électrique nominale (A) Masse (kg) Nombre des compresseurs

EERRDD 66884433 EERRDD 66884444

congélateur: 42

refroidisseur. 138

congélateur. 42

refroidisseur. 136

496

1209

600

0,721

263

A 3

0,7

Page 40

40 electrolux

IInnssttaallllaattiioonn

La température ambiante influence la consommation en énergie et le fonctionnement correcte de l'appareil.

Au cours de l'installation de l'appareil il faut prendre en considération qu'il ne fonctionnera correctement que dans les limites de température ambiante indiqués dans le tableau ci-dessous :

CCllaassssee cclliimmaattiiqquuee TTeemmppéérraattuurree aammbbiiaannttee

SN +10 ..,+32 °C

N +16 ..,+32 °C

ST +18 ..,+38 °C

Dans le cas où la température ambiante tombe au-dessous de la limite inférieure la température de l'espace réfrigérant pourrait monter au-dessus de la température prescrite.

Quand la température ambiante monte au-dessus de la limite supérieure, la durée de fonctionnement du compresseur va se prolonger, la décongélation automatique sera déranger, la température dans l'espace réfrigérant va monter enfin la consommation en énergie va aussi s'augmenter.

A l'installation de l'appareil veillez à ce que sa position soit horizontale. Réglez cette position à l'aide des deux pieds réglables sur la partie inférieure avant (1).

DDaannss llee ssaacchheett ddeess aacccceessssooiirreess,, iill yy aa ddeeuuxx eennttrreettooiisseess àà mmeettttrree ddaannss lleess ttrroouuss pprréévvuuss àà cceett eeffffeet

t,, àà ll''aarrrriièèrree ddee

ll''aappppaarreeiill.. IInnttrroodduuiisseezz lleess eennttrreettooiisseess ddaannss lleess ttrroouuss ssiittuuééss àà ll''aarrrriièèrree ddee ll''aappppaarreeiill ((ffllèècchhee ((AA)) ccoommmmee iinnddiiqquuéé ssuurr llaa FFiigguurree)),, ppuuiiss ttoouurrnneezz--lleess ddee 4455°° jjuussqquu''àà aaccccrroocchhaaggee ((ffllèècchhee vveerrttiiccaallee))..

N'exposez pas l'appareil aux rayons de soleil, ne posez le à la proximité d'un foyer ou d'un fourneau.

Dans le cas où il serait impossible de prendre en considération cette précaution il est impératif de respecter les distances minimum suivantes :

Dans le cas d'un chauffage électrique ou à gaz quand cette distance 3 cm ou moins entreposez une plaque thermiquement isolante d'une épaisseur de 0,5 - 1 cm entre les deux appareils.

Dans le cas d'un chauffage à l'huile ou au charbon cette distance doit être augmenté à 30 cm car ici le dégagement de chaleur est plus grand.

45°

PR60

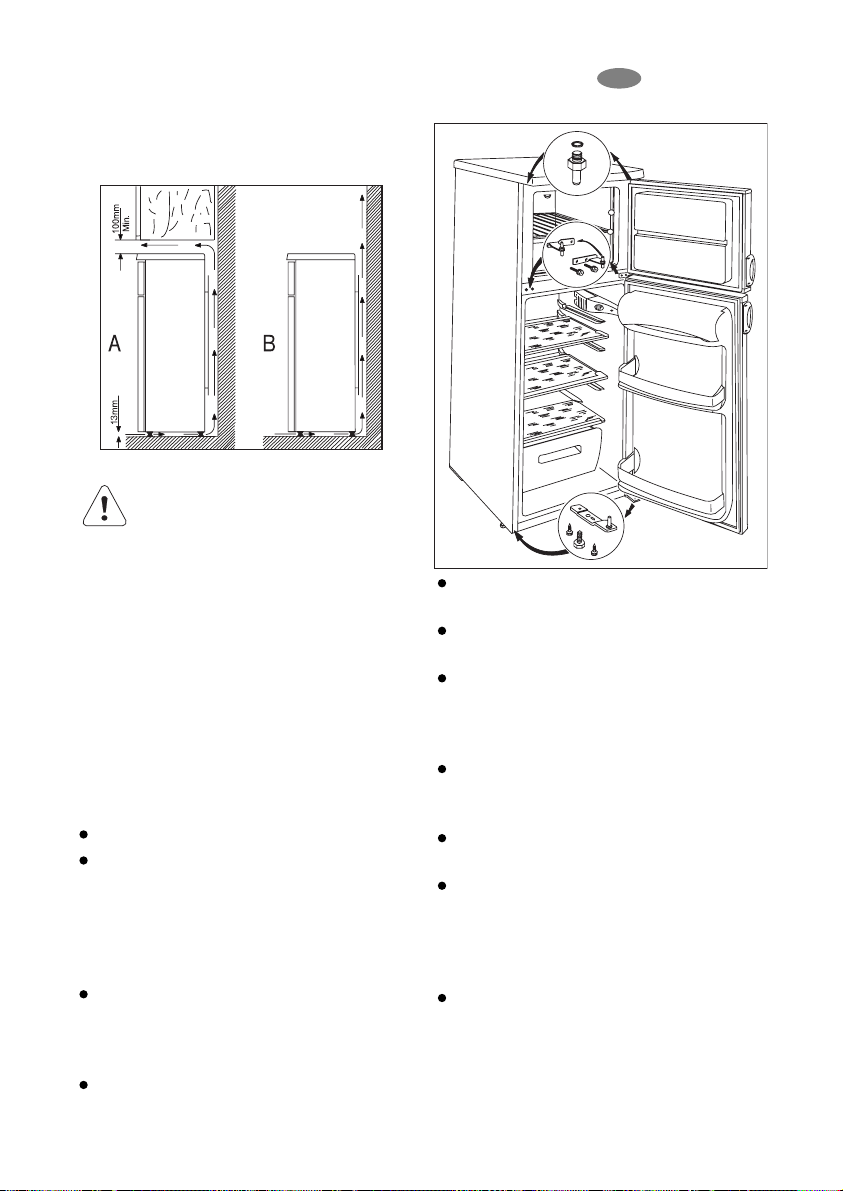

Page 41

electrolux 41

La conception de l'appareil permet son utilisation en le poussant contre le mur.

A l'installation de l'appareil il faut respecter les distances minimum

de la figure : AA::

pose au-dessous d'une armoire murale

BB::

installation dans une espace libre

CChhaannggeemmeenntt llee sseennss dd''oouuvveerrttuurree ddee llaa ppoorrttee

Si nécessaire le sens d'ouverture de la porte peut être inversé.

Normalement les portes s'ouvrent à droite.

Exécutez le changement suivant la figure et les indications ci-dessous :

Mettez l'appareil hors tension. Inclinez le légèrement en faisant

attention à ce que le compresseur ne touche pas le sol. Pour ce faire il est conseillé d'appeler une aide qui va fixer l'appareil dans cette position durant le procédé.

Dévissez les deux pieds réglables. Dévissez aussi les 2 vis qui portent en bas la porte et les 2 vis du côté opposé.

Retirez légèrement vers le bas la porte et enlevez la.

Démontez le porteur double de la porte en dévissant les deux vis.

Ôtez la porte du congélateur en la tirant légèrement vers le bas.

Dévissez la cheville porteuse supérieure de la porte du congélateur et revissez le sur le côté opposé.

Ôtez les boulons de couverture gauches du porteur double de la porte et remettez les au côté opposé.

Remettez la porte du congélateur sur la cheville porteuse supérieure.

Remontez sur le côté gauche le porteur double de la porte à l'aide des deux vis. Veuillez à ce que le bord de la porte soit parallèle avec le bord du paroi de l'appareil.

Remettez la porte du réfrigérateur sur la cheville du porteur double.

Page 42

42 electrolux

Remontez sur le côté gauche le porteur inférieur de la porte à l'aide des deux vis et les pieds réglables. Veuillez à ce que le bord de la porte du réfrigérateur soit parallèle avec la paroi de l'appareil.

Remontez la poignée sur le côté opposé et insérez les clous en plastique livrés avec l'appareil dans les trous restant libres.

Réglez si nécessaire la fermeture des portes en ajustant horizontalement le porteur central de la porte après avoir desserrer les vis.

Remettez l'appareil à ça place, nivelez le et mettez le sous tension.

Ne voulant pas vous même exécuter le montage décrit ci-dessus appelez le concessionnaire le plus proche. Les experts de la fabrique exécuteront le montage contre remboursement.

BBrraanncchheemmeenntt éélleeccttrriiqquuee

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230V.

IImmppoorrttaanntt LL''iinnssttaallllaattiioonn ddooiitt êêttrree rrééaalliissééee

ccoonnffoorrmméémmeenntt aauuxx rrèègglleess ddee ll''aarrtt,, aauuxx pprreessccrriippttiioon

nss ddee llaa nnoorrmmee NNFF..CC 1155..110000

eett aauuxx pprreessccrriippttiioonnss ddee ll''EE..DD..FF.. UUttiilliisseezz uunn ssooccllee ddee pprriissee ddee ccoouurraanntt

ccoom

mppoorrttaanntt uunnee bboorrnnee ddee mmiissee àà llaa

tteerrrree,, qquuii ddooiitt êêttrree oobblliiggaattooiirreemmeenntt rraaccccoorrddééee ccoonnffoorrmméémmeenntt àà llaa nnoorrmmee NNFF..CC..1155..110000 eett aauuxx pprreessccrriippttiioonnss ddee ll''EE..DD..FF;; cceettttee pprriissee ddee ccoouurraanntt ddooiitt iimmppéérraattiivveemmeenntt êêttrree aacccceessssiibbllee..

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

NNoottrree rreessppoonnssaabbiilliittéé nnee ssaauurraaiitt êêttrree eennggaaggééee eenn ccaass dd''aacccciiddeennttss oouu dd''iinncciiddeennttss pprroovvooqquuééss

ppaarr uunnee mmiissee àà llaa

tteerrrree iinneexxiissttaannttee oouu ddééffeeccttuueeuussee..

Page 43

electrolux 43

TTeemmppss ddee ssttoocckkaaggee ((11))

LLee tteemmppss eett llee mmaanniièèrree ddee ssttoocckkaaggee ddeess aalliimmeennttss ffrraaiiss..

LLééggeennddee:: XX::

temps de stockage normal

x: temps de stockage possible (seulement des marchandises sûrement fraîches)

Aliments Temps de stockage en jour Mode et matériel d`emballage

11 22 33 44 55 66 77

viandes crues

XX XX

x x x sachet en feuille hermétiquement fermé

viande bouillie

XX XX XX

x x x pot couvert

viande cuite

XX XX XX

x x pot couvert

hachis de viande crue

pot couvert

hachis de viande cuite

XX XX

x x pot couvert

charcuterie, saucisse

XX XX

x x sachet en feuille, papier paraffiné

poisson fraîche

x x sachet en feuille hermétiquement fermé

poisson bouillie

XX XX

x x pot couvert

poisson cuite

XX XX

x x x pot couvert conserve de poisson ouverte

x x pot couvert

poulet vidé

XX XX XX

x x x sachet en feuille hermétiquement fermé

poulet rôti

XX XX XX

x x x pot couvert

poule vidée

XX XX

x x x sachet en feuille hermétiquement fermé poule bouillie

XX XX

x x x pot couvert canard, oie vidé, frais

XX XX XX

x x x sachet en feuille hermétiquement fermé

canard, oie rôti

XX XX XX XX

x x x pot couvert beurre dans emballage ouvert

XX XX XX XX XX XX XX

dans l`enveloppe original

beurre enveloppée

XX XX

x x x x x dans l`enveloppe original

dans l`enveloppe original

XX XX XX

x x dans l`enveloppe original

crème fraîche

XX XX

x x dans verre

crème double

XX XX XX XX

x x x dans verre fromage (dur)

XX XX XX XX XX XX XX

feuille en aluminium

fromage (à pâte molle)

XX XX XX XX

x x x sachet en feuille fromage blanc

XX XX XX XX

x x x sachet en feuille oeuf

XX XX XX XX XX XX XX

épinard, oseille

XX XX

x x sachet en feuille

petits pois, haricots verts

XX XX XX XX

x x x sachet en feuille champignon

XX XX

x x x sachet en feuille

carotte

XX XX XX XX XX XX XX

sachet en feuille

piment vert

XX XX

x x x sachet en feuille

tomate

XX XX XX XX XX XX XX

sachet en feuille

chou

XX XX XX XX XX

x x sachet en feuille fruits trop périssables (fraise, framboise)

XX XX XX

x x sachet en feuille

fruits

XX XX XX XX

x x x sachet en feuille conserves de fruit ouvertes

XX XX XX

x x pot couvert

gâteaux à la crème

XX XX

x x pot couvert

Page 44

44 electrolux

TTeemmppss ddee ssttoocckkaaggee ((22))

TTeemmppss ddee ssttoocckkaaggee ddee mmaarrcchhaannddiisseess ccoonnggeellééeess

GGaarraannttiiee eett sseerrvviiccee aapprrèèss--vveennttee

CCoonnddiittiioonn ddee ggaarraannttiiee

SSeerrvviiccee aapprrèèss--vveennttee eett ppiièècceess ddee rreecchhaannggee

Signalez la panne dans notre atelier le plus proche de votre domicile s`il devient inévitable une l`intervention.

Indiquez à l`atelier les caractéristiques de l`appareil qui sont indiquées sur sa plaque d`identification.

La plaque d`identification se trouve au fond de l`appareil, côté gauche dans

Modèle No de fabrication No de la série Date de l`achat

La fabrique réserve tout droit de changement de production.

l`espace normal de refroidissement et contient le type, le modèle et le numéro de fabrication de l`appareil.

Notez ci-dessous les données de la plaque d`identification:

ddaannss ll``eessppaaccee ddaannss llee ccoommppaarrttiimmeenntt

MMaarrcchhaannddiissee nnoorrmmaall ddee ccoonnggééllaattiioonn àà 44 ééttooiilleess,,

++22 –– ++77 °°CC --1188 °°CC

LLééggu

ummeess::

haricots verts, petits pois, légume mixte, maïs, courge 1 jour 12 mois PPllaatt pprrééffaabbrriiqquuéé:: plats avec viande, avec garniture, légume en nature 1 jour 12 mois PPllaatt pprrééffaabbrriiqquuéé:: filet en roulade, jambonneau rôti, plat en gelée 1 jour 6 mois PPllaattss ddee ppoommmmee ddee tteerrrree,, ppââtteess aalliimmeennttaaiirreess:: purée de pomme de terre, pomme frite, boulette, gnocchi 1 jour 12 mois PPoottaaggees

s::

bouillon, soupe d`haricot vert, soupe de petits pois 1 jour 6 mois FFrruuiittss:: cerise, griotte, crème de fruit, purée de marrons

jour 12 mois VViiaannddeess:: poulet, canard, oie, 1 jour 5 mois poisson en filet, thon 1 jour 6 mois GGllaaccee,, ccrrèèmmee àà llaa ggllaaccee

1 jour 3 semaines

Page 45

electrolux 45

Page 46

46 electrolux

Printed by Océ Hungária Kft. SV/E/22-1. (07.) 200381132 2007. 08. 10.

KUNDENDIENST

Servicestellen Points de service Servizio dopo vendita Point of service

5506 Mägenwil/Zürich Industriestr. 10

9000 St. Gallen Zürcherstrasse 204 e

4127 Birsfelden Hauptstrasse 52

6020 Emmenbrücke Seetalstrasse 1

7000 Chur Comercialstrasse 19

3018 Bern Morgenstrasse 131

1028 Préverenges Le Trési 6

6916 Grancia Zona Industriale E

Ersatzteilverkauf / Point de vente de rechange / Vendita pezzi di ricambio / spare parts service

Fachberatung, Verkauf/Demonstration, Vente/Consulente (cucina), Vendita/consulting, sales

Garantie

5506 Mägenwil, Industriestrasse 10, Tel. 0848 848 023

8048 Zürich, Badenerstrasse 587, Tel. 044 405 81 11

Für jedes Produkt gewähren wir ab Verkauf bz w. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, so wie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Garantie

Garanzia

Warranty

Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d’u ne facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi que les pièces de rechange.

Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installati on dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni ca usati da agenti esterni, intervento di terzi, utilizzo di ricambi non origi nali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

For each product we provide a two-year guarantee from the date of purch ase or deliv ery to the consumer (with a guarantee certificate, invoice or sales receipt serving as proof). The guarantee covers the costs of materials, labour and travel.

The guarantee will lapse if the operating instructions and c onditions of use are not adhered to, if the product is incorrectly installed, or in the event of damage caused by external influences, force majeure, intervention by third parties or the use of non-genuine components.

Page 47

Page 48

www.electrolux.com

www.electrolux.ch

920 403 547 - 01 - 200381132

920 403 562
