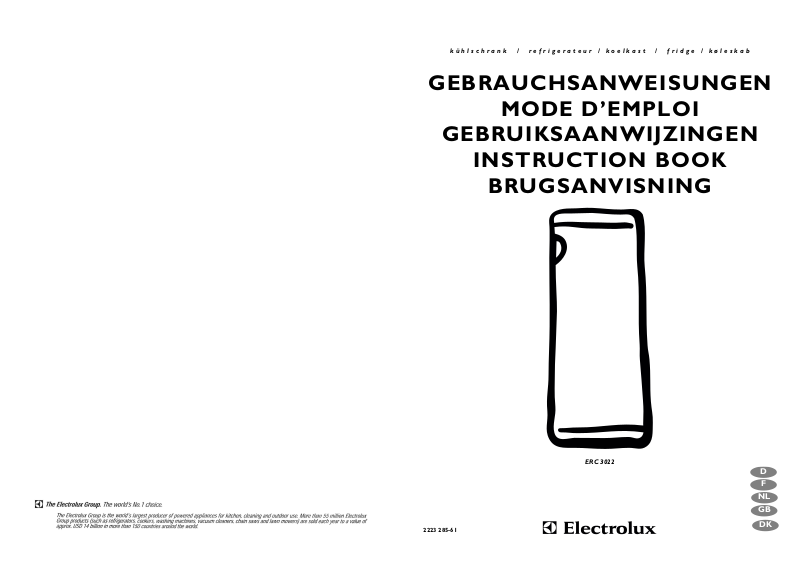

Page 1
kühlschrank / refrigerateur / koelkast / fridge / køleskab
GEBRAUCHSANWEISUNGEN
MODE D’EMPLOI
GEBRUIKSAANWIJZINGEN
INSTRUCTION BOOK
BRUGSANVISNING
2223 285-61
NL
F
D
GB
ERC 3022
DK
Page 2
14
AVERTISSEMENTS ET CONSEILS IMPORTANTS
Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements relatifs.
Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une
fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien
appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en
danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous
prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.
Sécurité
• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n’y
touchent pas ou qu’ils ne l’utilisent pas comme
un jouet.
• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les appareils qui en sont
équipés).
• Ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du
déplacement.
• Faites très attention lorsque vous déplacez
l’appareil afin de ne pas endommager des
parties du circuit de réfrigérant et ainsi
d’éviter le risque de fuites de liquide.
• L’appareil ne doit pas être situé à proximité
de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l’appareil
aux rayons solaires.
• II doit y avoir une circulation d’air suffisante à
la partie arrière de l’appareil et il faut éviter
tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles
encastrés): un emplacement optimal est la
cave.
• Ne pas mettre d’instruments électriques à
l’intérieur de l’appareil.
Service/Réparation
• Une éventuelle modification à l’installation
électrique de votre maison qui devait être nécessaire pour l’installation de l’appareil ne devra être
effectuée que par du personnel qualifié.
• Il est dangereux de modifier ou d’essayer de
modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans
son circuit de réfrigérant; I’entretien et la
recharge ne doivent donc être effectués que par
du personnel autorisé.
• En cas de panne, n’essayez pas de réparer
l’appareil vous-même. Les réparations effectuées
par du personnel non qualifié peuvent provoquer
des dommages. Contactez le Service AprèsVente le plus proche et n’exigez que des pièces
détachées originales.
Installation
• Assurez-vous, après avoir installé l’appareil, que
celuici ne repose pas sur le câble d’alimentation.
Important: en cas de dommage au câble
d’alimentation, il faudra le remplacer avec un
câble spécial ou un ensemble disponibles chez le
fabricant ou le service technique après-vente.
• L’appareil se réchauffe sensibilment au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraìnerait un
mauvais fonctionnement et des dommages sur
l’appareil. Suivez les instructions données pour
l’installation.
• A cause du système de transport, l’huile
contenue dans le compresseur pourrait s’écouler
dans le circuit réfrigérant. Attendez 2 heures au
moins avant de brancher l’appareil pour
permettre à l’huile de refluer dans le
compresseur.
Utilisation
• Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.
• Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +18°C et +43°C (Classe T); +18°C et
+38°C (Classe ST); +16°C et +32°C (Classe N);
+10°C et +32°C (Classe SN); La classe
d’appartenance est indiquée sur la plaque
signalétique.
Imprimé sur du papier recyclé
51
ADVARSLER OG VIGTIGE ANVISNINGER
Det er af stor vigtighed, at denne betjeningsvejledning opbevares sammen med apparatet til fremtidig
brug. Hvis apparatet sælges eller overdrages til en anden ejer, eller De flytter og efterlader apparatet,
bør De altid sikre Dem, at vejledningen følger apparatet, således at den nye ejer kan gøre sig bekendt
med apparatets funktion og de relevante advarsler.
Dette skab lukkes ved hjælp af en magnetliste på døren. Hvis det skal erstatte et ældre skab med
smæklås, anbefales det at gøre denne smœklås ubrugelig, før skabet kasseres, således at legende børn
ikke kan komme i fare.
Disse advarsler gives af hensyn til Deres og andres sikkerhed. De bør lœse dem grundigt igennem,
inden apparatet installeres eller tages i brug.
Generelle sikkerhedsoplysninger
• Dette apparat er beregnet til at blive betjent af
voksne. Børn bør ikke have lov til at pille ved
knapperne eller lege med apparatet.
• Det er farligt at ændre dette apparats
specifikationer eller egenskaber.
• Inden der udføres rengørings- eller
vedligeholdelsesarbejde, skal De sikre Dem, at
apparatet er afbrudt og stikket trukket ud.
• Dette apparat er tungt. Udvis forsigtighed, når det
flyttes.
• Ispinde kan forårsage kuldeforbrændinger, hvis
de indtages straks efter, at de er taget ud af
apparatet.
• Ved håndtering af skabet må køleenheden ikke
beskadiges, da dette kan medføre lækage.
• Skabet må ikke placeres i nærheden af
radiator eller komfur.
• Skabet bør ikke udsættes for direkte sollys i
længere tid.
• Der skal være tilstrækkelig ventilation rundt
om bagsiden af skabet. Kølekredsløbet må
ikke beskadiges.
• Det er hensigtsmæssigt at placere en fryser i
kælderen (ikke indbygningsmodeller).
• El-apparater såsom ismaskiner må ikker
kebenyttes inden i et køleskab, medmindre de
er godkendt til dette formål af producenten.
Service/reparation
• Såfremt el-arbejde er nødvendigt for at installere
apparatet, bør dette udføres af en autoriseret elinstallatør eller anden kompetent person.
• Reparationer på apparatet bør kun udføres af et
autoriseret servicecenter og kun originale
reservedele bør anvendes.
• Hvis der opstår en fejl på apparatet, bør De under
ingen omstændigheder selv forsøge at reparere
apparatet.
• Reparationer udført af usagkyndige kan medføre
skade eller alvorligere fejl. Henvend Dem til det
nærmeste servicecenter og forlang altid originale
reservedele.
Anvendelse
• Køleskabe og frysere til hjemmebrug er
udelukkende beregnet til opbevaring af madvarer.
• Frosne madvarer må ikke nedfryses igen, når de
en gang har vaeret optøet.
• Producentens anvisninger vedrørende opbevaring
af madvarer bør overholdes nøje. Læs
vejledningen på den pågældende emballage.
• De bedste udbytte opnås ved rumtemperaturer
fra +18° C til +43° C (Klasse T); fra +18° C til
+38° C (Klasse ST); fra +16° C til +32° C (Klasse
N); fra +10° C til +32° C (Klasse SN);
køleskabets klasse er angivet på
identifikationspladen (anbragt indvendigt i
køleskabet ved siden af grøntsagsskuffen).
• Apparatets indvendige foring består af kanaler,
som kølemidlet løber igennem. Hvis der går hul på
disse, vil det beskadige apparatet så meget, at det
ikke kan repareres, og det vil medføre tab af
madvarer. ANVEND IKKE SKARPE GENSTANDE
til at fjerne rim- eller islag. Rimlag kan fjernes ved
at anvende den medfølgende skraber. Islag bør
under ingen omstœndigheder skrabes af de
indvendige sider. Islag bør optøs ved afrimning af
apparatet. Se afrimningsvejledningen.
• Kulsyreholdige eller mousserende drikkevarer
må ikke placeres i fryseren, da der skabes et tryk
i flasken eller beholderen, som kan få den til at
eksplodere, hvilket medfører skade på apparatet.
• Der må ikke anvendes andre genstande eller
hjælpemidler til at fremskynde afrimningen end
dem, som er anbefalet af producenten.
Page 3
15
ATTENTION: En dehors des températures
ambiantes indiquées par la classe climatique
d’appartenance de ce produit, il est obligatoire de
respecter les indications suivantes: lorsque la
température ambiante descend sous la valeur
minimum, la température de conservation du
compartiment congélateur peut ne pas être
garantie; il est donc conseillé de consommer les
produits que ce dernier contient au plus vite.
• Un produit décongelé ne doit jamais être
recongelé.
• Suivez les indications du fabricant pour la
conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et
congélation il y a des surfaces qui se couvrent de
givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.
• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irréparablement l’évaporateur. N’employez pour
cela que la spatule en plastique livrée avec
l’appareil.
• De même, ne décollez jamais les bacs à glace
avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient exploser.
Protection de
l’environnement
Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz
réfrigérant nocif à la couche d’ozone. L’appareil
ne doit pas être mis au rebut avec les ordures
ménagères et la ferraille. Il faut éviter d’endommager le circuit de réfrigérant, surtout à l’arrière
de l’appareil, près de l’échangeur thermique.
Vous pouvez vous renseigner sur les centres de
ramassage auprès de votre bureau municipal.
Les matériaux utilisés dans cet appareil
identifiés par le symbole sont recyclables.
50
These guarantee terms are only valid for appliances purchased and used in Belgium. For exported appliances,
the user must first make sure that they satisfy the technical conditions (e.g.: voltage, frequency, installation
instructions, type of gas, etc.) for the country concerned, and that they can withstand the local climatic and
environmental conditions. For appliances purchased abroad, the user must first ensure that they meet the
qualifications required in Belgium. Non-essential or requested adjustments are not covered by the guarantee
and are not possible in all cases.
Our consumer services department is always at your disposal, even after the guarantee period has expired.
Address for our consumer services department:
ELECTROLUX HOME PRODUCTS BELGIUM
Bergensesteenweg, 719 – 1502 LEMBEEK
Teél. 02.3630444
Page 4
16
SOMMAIRE
Avertissements et conseils importants 14
Renseignements pour l’élimination des
matériaux d’emballage 16
Utilisation 17

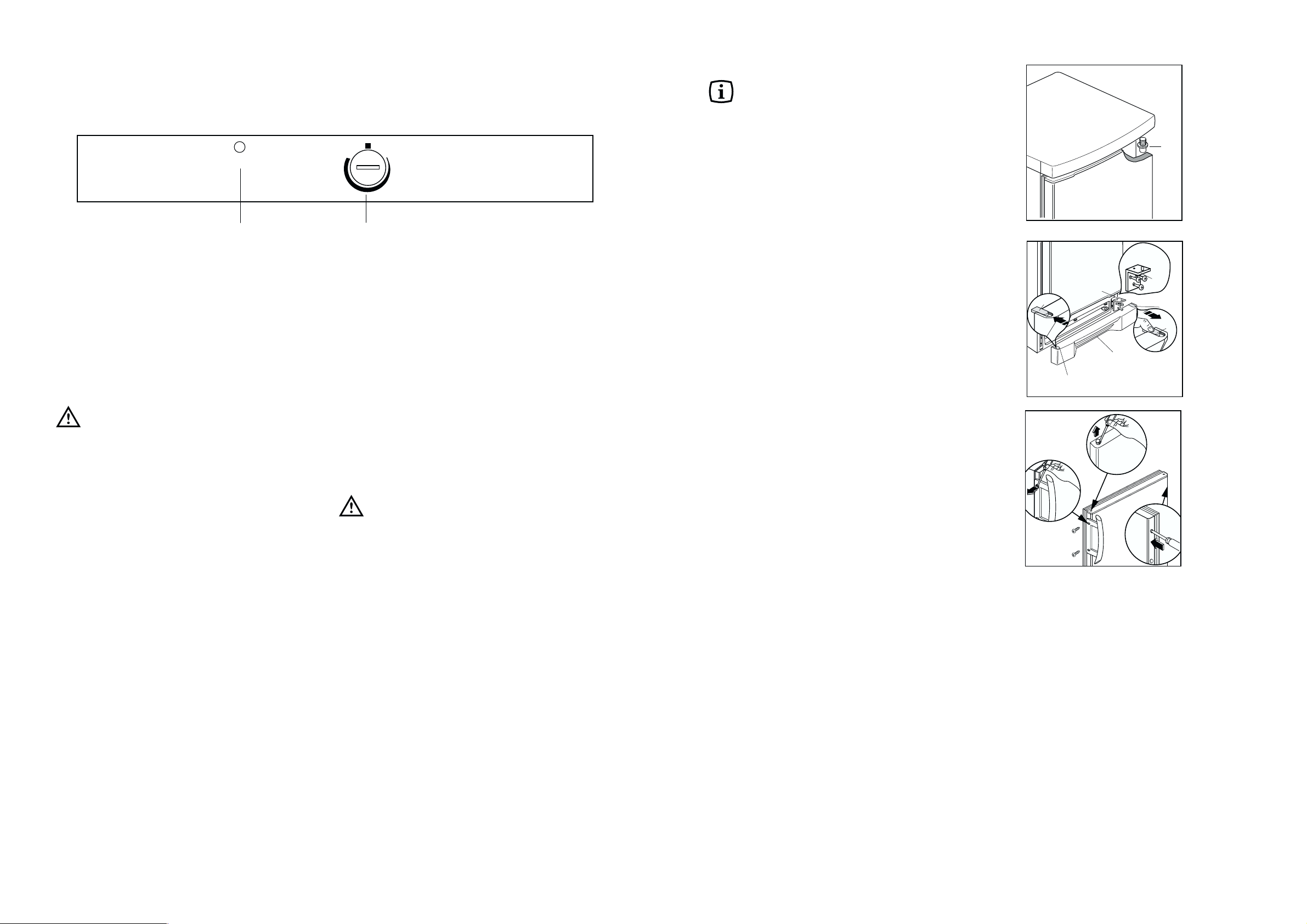

Bandeau de commande 17
Nettoyage 17
Mise en service 17
Réglage de la température 17
Réfrigération 17
Tablettes amovibles 18
Positionnement des balconnets de la contreporte 18
Clayette porte bouteille 18
Conseils 19
Conseils pour la réfrigération 19
Entretien 19
Nettoyage 19
Arrêt prolongé 19
Changement de l’ampoule 20
Dégivrage 20
Anomalie de fonctionnement 20
Informations techniques 21
Installation 21
Emplacement 21
Arrêts pour clayettes 21
Entretoises postérieurs 22
Branchement électrique 22
Réversibilité des portes 23
Conditions de garantie 24
RENSEIGNEMENTS POUR L’ÉLIMINATION
DES MATÉRIAUX D’EMBALLAGE
Tous les matériaux et les accessoires utilisés pour
emballer nos grands électroménagers, sauf ceux qui
sont en bois recyclables et peuvent donc se
récupérer.
Voici ce que nous vous conseillons:
• Déposez les emballages en papier, en carton et
en carton ondulé aux endroits prévus pour le
ramassage de ce genre de matériau.
• Mettez les piéces en plastique dans les
conteneurs prévus à cet effet. Si ce genre de
conteneurs n’existent pas encore à l’endroit où
vous habitez, vous pouvez éliminer les matériaux
en question en les mettant dans les ordures
ménagères.
Pour les emballages de matières plastiques
recyclables, par example:
Les exemples reportent les symboles suivants:
PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrène
PIÉCES EN MATIÈRE PLASTIQUE
Pour faciliter l’élimination et :ou le recyclage des
matériaux, la plupart des pièces de l’appareil ont
une contremarque qui en facilite l’indentification.
49
DECLARATION OF GUARANTEE TERMS
Our appliances are produced with the greatest of care. However, a defect may still occur. Our consumer
services department will repair this upon request, either during or after the guarantee period.The service life of
the appliance will not, however, be reduced as a result.
This declaration of guarantee terms is based on European Union Directive 99/44/EC and the provisions of the
CE Civil Code. The statutory rights that the consumer has under this legislation are not affected by this
declaration of guarantee terms.
This declaration does not affect the vendor’s statutory warranty to the end user.The appliance is guaranteed
within the context of and in adherence with the following terms.
1. In accordance with provisions laid down in paragraphs 2 to 15, we will remedy free of charge any defect that
occurs within 24 months from the date the appliance is delivered to the first end user.
These guarantee terms do not apply in the event of use for professional or equivalent purposes.
2. Performing the guarantee means that the appliance is returned to the condition it was in before the defect
occurred. Defective parts are replaced or repaired. Parts replaced free of charge become our property.
3. So as to avoid more severe damage, the defect must be brought to our attention immediately.
4. Applying the guarantee is subject to the consumer providing proof of purchase showing the purchase and/or
delivery.
5. The guarantee will not apply if damage caused to delicate parts, such as glass, synthetic materials and
rubber, is the result ofles.
6. The guarantee cannot be called on for minor faults that do not affect the value or the overall reliability of the
appliance.
7. The statutory warranty does not apply when defects are caused by:
• a chemical or electrochemical reaction caused by water;
• abnormal environmental conditions in general;
• unsuitable operating conditions;
• contact with harsh substances.
8. The guarantee does not apply to defects due to transport which have occurred outside of our responsibility.
Nor will the guarantee cover those caused by inadequate installation or assembly, lack of maintenance or
failure to the assembly instructions or directions for use.
9. Defects that result from repairs or measures carried out by people who are not qualified or expert or defects
that result from the addition of non-original accessories or spare parts are not covered by the guarantee.
10.Appliances that are easy to transport may be delivered or sent to the consumer services department. Home
repairs are only anticipated for bulky appliances or built-in appliances .
11.If the appliances are built-in, built-under, fixed or suspended in such a way that removing and replacing
them in the place where they are fitted takes more than half an hour, the costs that result therefrom will be
charged for. Connected damage caused by these removal and replacement operations will be the
responsibility of the user.
12.If, during the guarantee period, repairing the same defect repeatedly is not conclusive, or if the repair costs
are considered disproportionate, in agreement with the consumer, the defective appliance may be replaced
with another appliance of the same value.
In this event, we reserve the right to ask for a financial contribution calculated according to the length of
time it has been used.
13.A repair under guarantee does not mean that the normal guarantee period will be extended nor that a new
guarantee period begins.
14.We give a twelve month guarantee for repairs, limited to the same.
15.Except in the event where liability is legally imposed, this declaration of guarantee terms excludes any
compensation for damage outside the appliance for which the consumer wishes to assert his right. In the
event of legally admitted liability, compensation will not exceed the purchase price paid for the appliance.
(B)
02**
PE
05
PP
06
PS
PS
SAN
ABS
Page 5
17
Nettoyage
L’appareil étant convenablement installé, nous vous
conseillons de le nettoyer soigneusement avec de
l’eau tiède savonneuse, pour enlever l’odeur
caractéristique de «neuf».
N’utilisez pas de produits abrasifs, de
poudre à récurer ni d’éponge métallique.
Mise en service
Enfoncez la fiche dans la prise de courant
Tournez le bouton du thermostat (B) dans le sens
des aiguilles d’une montre au-delà de la position «
■»
(arrêt).
Le voyant de fonctionnement (A) s’allume.
Pour arrêter l’appareil tournez le bouton du
thermostat sur la position «
■».
Réglage de la température
La température est réglée automatiquement et peut
être augmentée (moine froid) en tournant le bouton
vers le minimum ou bien diminuée (plus froid) en le
tournant vers le maximum.
En tout cas, l’exacte position doit être repérée en
considérant que la température interne dépend des
facteurs suivants:
• température ambiante;
• fréquence d’ouverture des portes;
• quantité d’aliments conservés;
• emplacement de l’appareil.
UTILISATION
Important
Si le thermostat est réglé sur la position de froid
maximum, lorsque la température ambiante est
élevée et que l'appareil est plein, il est possible
que le compresseur fonctionne en régime
continu. Dans ce cas, il y a un risque de
formation excessive de givre sur la paroi
postérieure à l’intérieur de l’appareil. Pour éviter
cet inconvénient, placez le thermostat sur une
position moins élevée, de façon à permettre un
dégivrage automatique et, par conséquent, des
économies de courant.

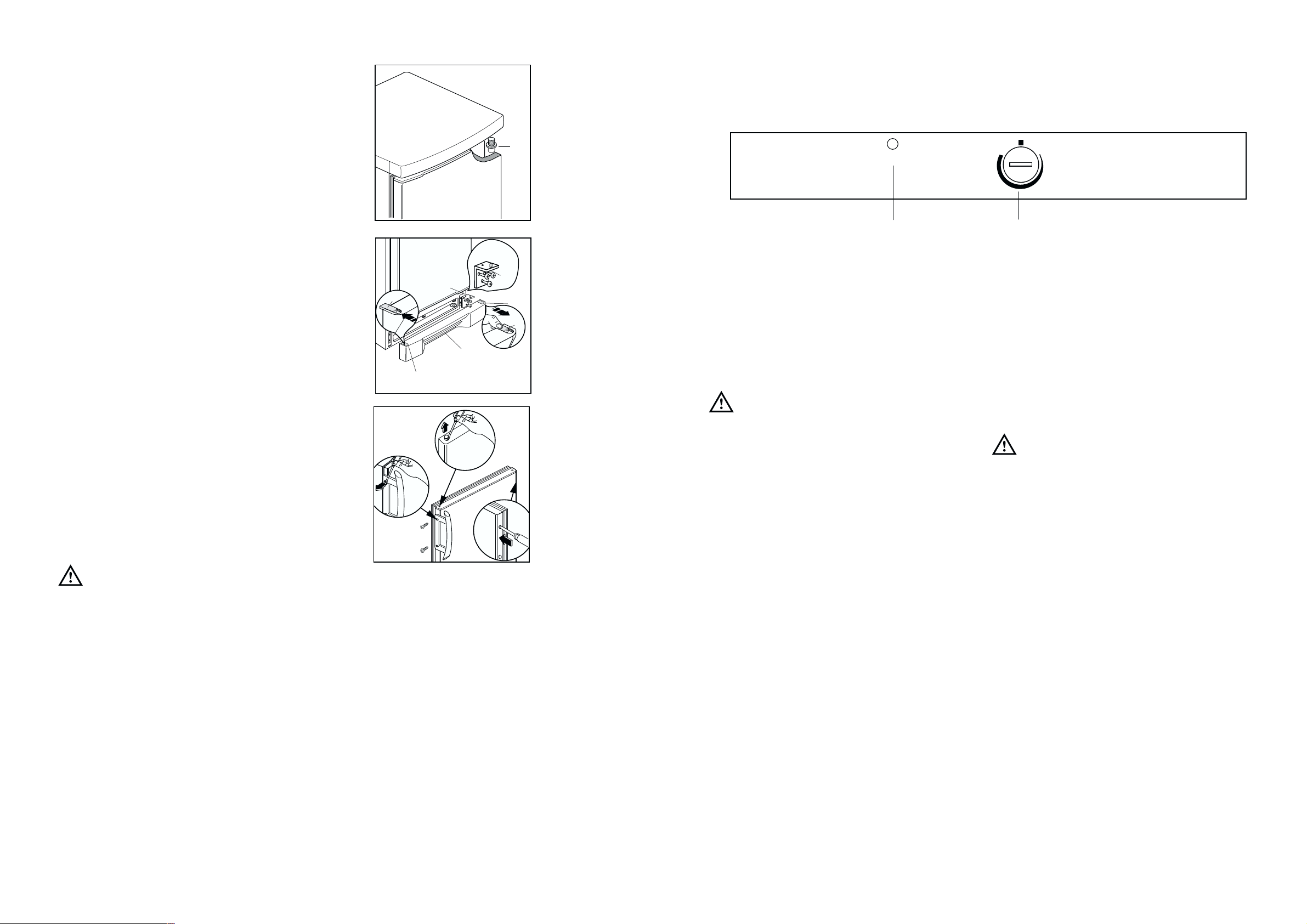

Tableau de commande
A. Voyant de fonctionnement
B. Bouton du thermostat
B
ON
minMAX
A
Réfrigération
Pour obtenir le meilleur rendement du compartiment
réfrigérateur:
• n’introduisez pas d’aliments encore chauds ou de
liquides en évaporation dans la cuve;
• couvrez les aliments, surtout s’ils sont
aromatiques;
• placez les denrées de façon à ce que l'air puisse
circuler tout autour.
48
Changing the opening direction of
the doors
Before carrying out any operations, remove the plug
from the power socket.
To change the opening direction of the door,
proceed as follows:
1. pull off the ventilation grille (D) which is clipped
into place;
2. remove the bottom hinge (E) by unscrewing its
three fixing screws;
3. remove the door, releasing it from the upper pin
(G);
4. unscrew the upper pin (G) and refit it on the
opposite side;
5. remove the two plugs of the door (where
available), discovering the holes for the hinge
pins, assemble them on the opposite side;
6. reassemble the door;
7. using a 10 mm spanner, unscrew the hinge pin
(E) and reassemble it on the opposite side of the
hinge;
8. reassemble the lower hinge (E) on the opposite
side, using the screws previously removed; insert
the hole cover (G) on the lower hinge. Slide the
hole cover (F) out of the ventilation grille (D) by
pushing it in the direction of the arrow and
reassemble it on the opposite side;
9. refit the ventilation grille (D), clipping it into
place.
10.Dismantle the handles and reassemble them on
the opposite side. Cover the holes left open with
the plugs contained in the documentation pack.
Warning:
After having reversed the opening direction of
the doors check that all the screws are properly
tightened and that the magnetic seal adheres to
the cabinet. If the ambient temperature is cold
(i.e. in Winter), the gasket may not fit perfectly to
the cabinet. In that case, wait for the natural
fitting of the gasket or accelerate this process by
heating up the part involved with a normal
hairdrier.
G
E
F
D
F
E
F
F
Page 6
18

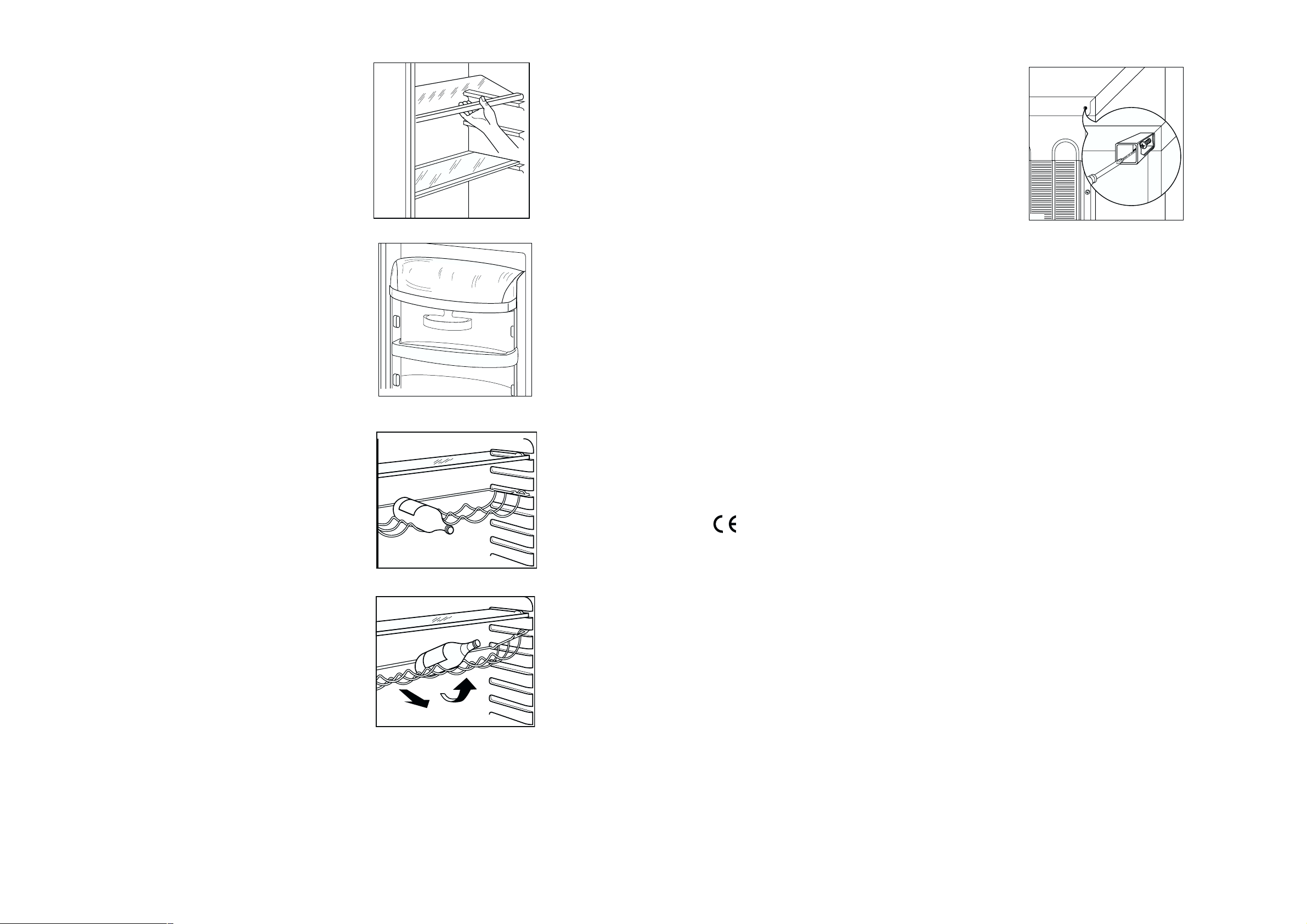

Positionnement des balconnets de
la contre-porte
Il est possible de changer de place les balconnets.
A cet effet procédez comme suit:
Dégagez les balconnets en agissant dans le sens
indiqué par les flèches. Remontez les balconnets à
la hauteur désirée.
Tablettes amovibles
Les glissières se trouvant sur les parois de la cuve
vous permettent de positionner les tablettes à
différentes hauteurs, selon vos besoins.
Clayette porte bouteille
Placez les bouteilles (ouverture vers l’avant) dans
les emplacements prévus de la clayette.
Si la clayette est placée à l’horizontal, ne placez que
des bouteilles non entamées.
Cette clayette porte bouteilles a la possibilité de
s’incliner afin de favoriser le rangement de bouteilles
déjà entamées.
Pour cela, tirez la clayette vers l’avant jusqu’à ce
qu’elle puisse pivoter vers le haut afin de glisser la
clayette dans le support clayette supérieur.
47
Electrical connection
Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage
can vary by ±6% of the rated voltage.
For operation with different voltages, a suitably sized
auto-transformer must be used.
The appliance must be earthed.
The power supply cable plug is provided with a
contact for this purpose.
If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.
The Manufacturer declines all responsibility if
the above safety precautions are not observed.
This appliance complies with the following
E.E.C. Directives:
- 87/308 EEC of 2/6/87 relative to radio interference
suppression.
- 73/23 EEC of 19.2.73 (Low Voltage Directive) and
subsequent modifications;
- 89/336 EEC of 3.5.89 (Electromagnetic
Compatibility Directive) and subsequent
modifications.

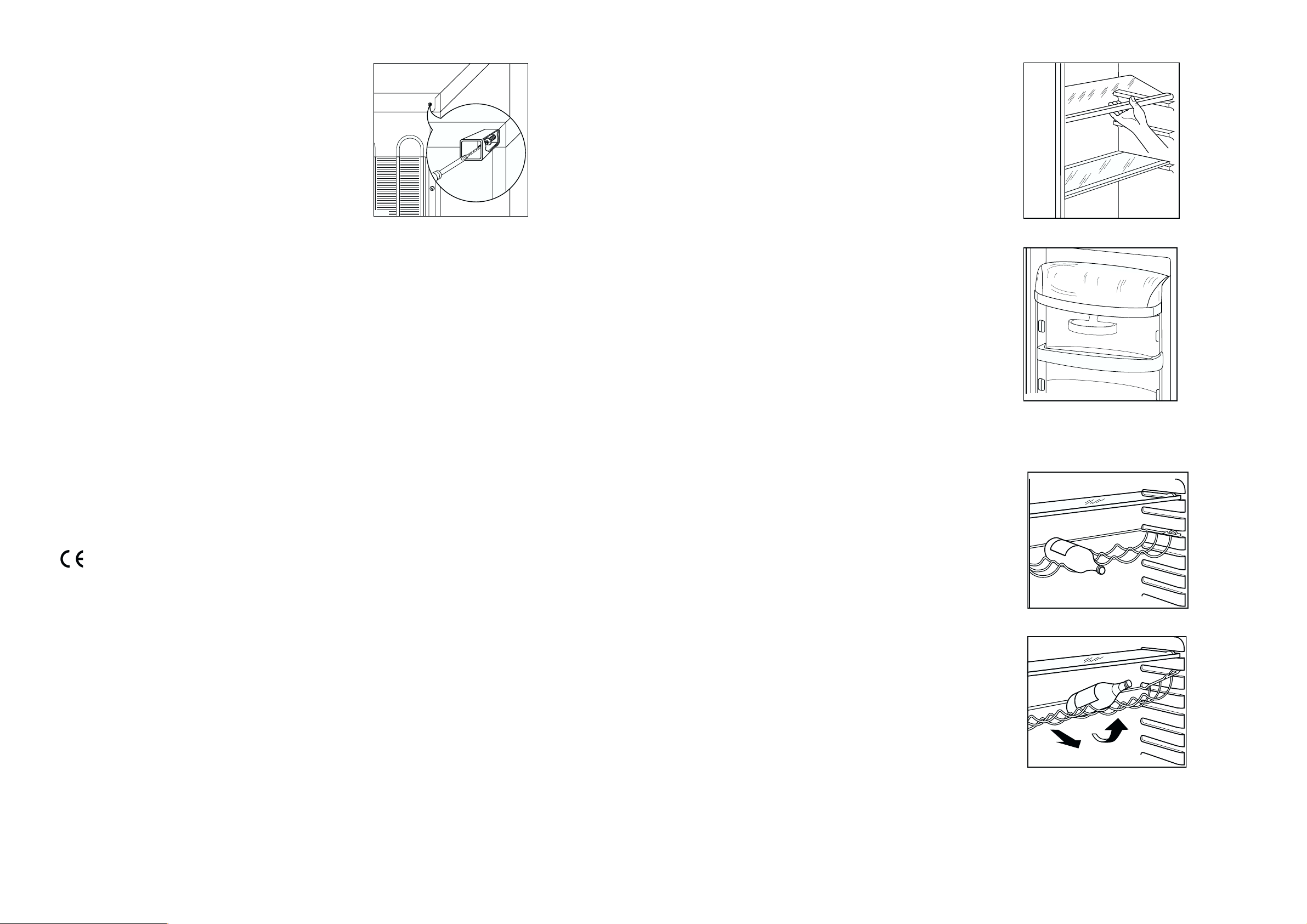

Rear spacers
In the bag with the documentation, there are two
spacers which must be fitted in the two top
corners.
Slacken the screws and insert the spacer under the
screw head, then re-tighten the screws.
D594
D338
Page 7
19
CONSEILS
Conseils pour la réfrigération
Où placer les denrées?
Viande (de toutes sortes): enveloppez-la dans des
sachets en plastique et placez-la sur la tablette en
verre au-dessus du(des) bac(s) à légumes.
La période de conservation est de 1 à 2 jours au
maximum.
Aliments cuits, plats froids, etc.: placez-les, bien
couverts, sur une clayette.
Fruits et légumes: bac(s) à légumes (une fois
nettoyés).
Beurre et fromage: enveloppez-les soigneusement
dans des feuilles d’aluminium ou de polyéthylène et
mettez-les dans les casiers appropriés.
Lait en bouteille: à placer dans l’un des balconnets
de la contreporte.
Bananes, pommes de terre, oignon et ail ne
doivent pas être placés dans le réfrigérateur,
s’ils ne sont pas conditionnés.
ENTRETIEN
Débranchez l’appareil avant toute
opération.
Attention
Cet appareil contient des hydrocarbures dans son
circuit de réfrigération; l’entretien et la recharge ne
doivent donc être effectués que par du personnel
autorisé.
Arrêt prolongé
Lorsque l'appareil doit rester à l'arrêt pendant un
certain temps, prenez les précautions suivantes:
débranchez la prise de courant;
videz l'appareil;
dégivrez-le et nettoyez-le à fond;
laissez les portes entrouvertes pour faire circuler de
l'air, de façon à éviter les mauvaises odeurs.
Nettoyage intérieur
N'utilisez jamais des objets métalliques pour
nettoyer l'appareil; vous risquez de l'endommager.
A l'occasion d'un dégivrage complet, lavez I'intérieur
avec de l'eau tiède et du bicarbonate, rincez et
séchez soigneusement.
Nettoyage extérieur
De nombreux détergents spécifiques pour les
surfaces de cuisine contiennent des agents
chimiques pouvant corroder/endommager les
parties en plastique de cet appareil. Il est donc
recommandé de ne laver le revêtement extérieur
de cet appareil qu’avec de l’eau chaude et un
petit peu de détergent liquide non agressif, pour
vaisselle par exemple.Lavez la carrosserie avec de
l'eau tiède savonneuse. Passez de temps en temps
un produit à polir. Dépoussiérez le condenseur situé
à l'arrière de l'appareil à l'aide d'une brosse ou d'un
aspirateur. Une accumulation de poussière risquerait
de diminuer le rendement de l'appareil.
Shelf holders
Your appliance is equipped with shelf retainers that
make it possible to secure the shelves during
transportation.
To remove them proceed as follows:
Move the shelf retainers in the direction of the arrow,
raise the shelf from the rear and push it forward until
it is freed and remove the retainers.
46

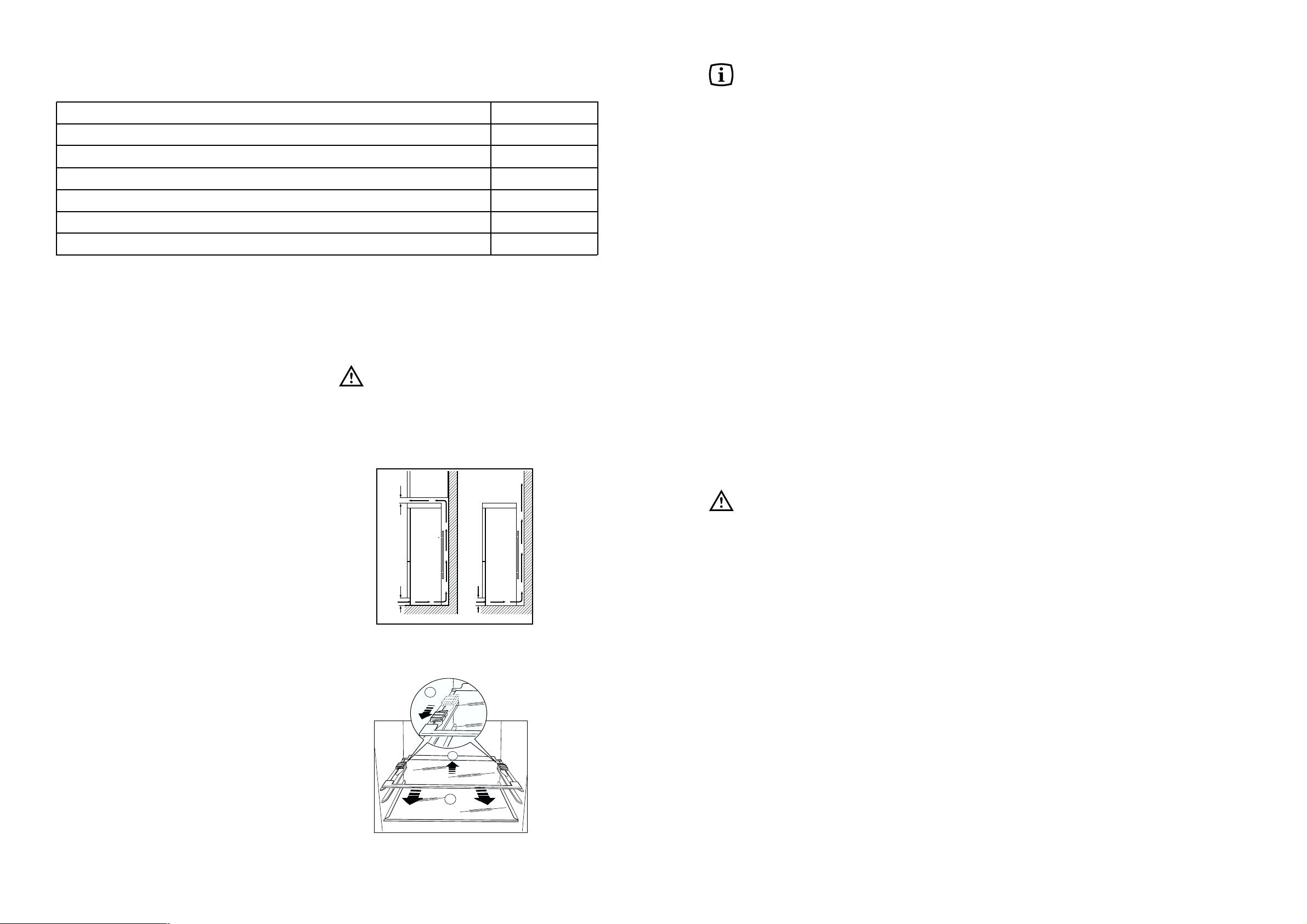

INSTALLATION
Location
The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.
For safety reasons, minimum ventilation must be as
shown in Fig.
Appliance positioned under overhanging kitchen wall
units (see Fig. A).
Appliance positioned without overhanging kitchen
wall units (see Fig. B).
Attention: keep ventilation openings clear of
obstruction.
Two adjustable feet at the cabinet base allow
accurate levelling of the appliance.
Attention
It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation.
TECHNICAL INFORMATION
291
0,356
130
1600
600
625
Net Fridge Capacity lt.
Energy Consumption kWh/24h
Energy Consumption kWh/year
Dimensions mm
High
Width
Depth
The technical infomation are situated in the rating plate on the internal left side of the appliance .
100 mm15 mm
A
B
NP008
A
15 mm
B
C
Page 8
ANOMALIE DE FONCTIONNEMENT
Si l'appareil marche mal, il faut contrôler
• si la fiche est bien branchée à la prise de courant
et si l'interrupteur est éteint;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne
position;
• s'il y a des traces d'eau au fond du compartiment
et si l'orifice d'écoulement de l'eau de dégivrage
est bouché (voir chapitre “Dégivrage”).
Une fois que tous ces contrôles ont été effectués, si
l'anomalie de fonctionnement persiste, adressezvous au Service Après-Vente le plus proche.
Pour que l'intervention soit plus rapide, au
moment de l'appel, il vaut mieux indiquer le code
du modèle et le numéro d'immatriculation, qui se
trouvent sur le certificat de garantie ou sur la
plaque d'immatriculation placée à l'intérieur de
l'appareil, à gauche et en bas.
20

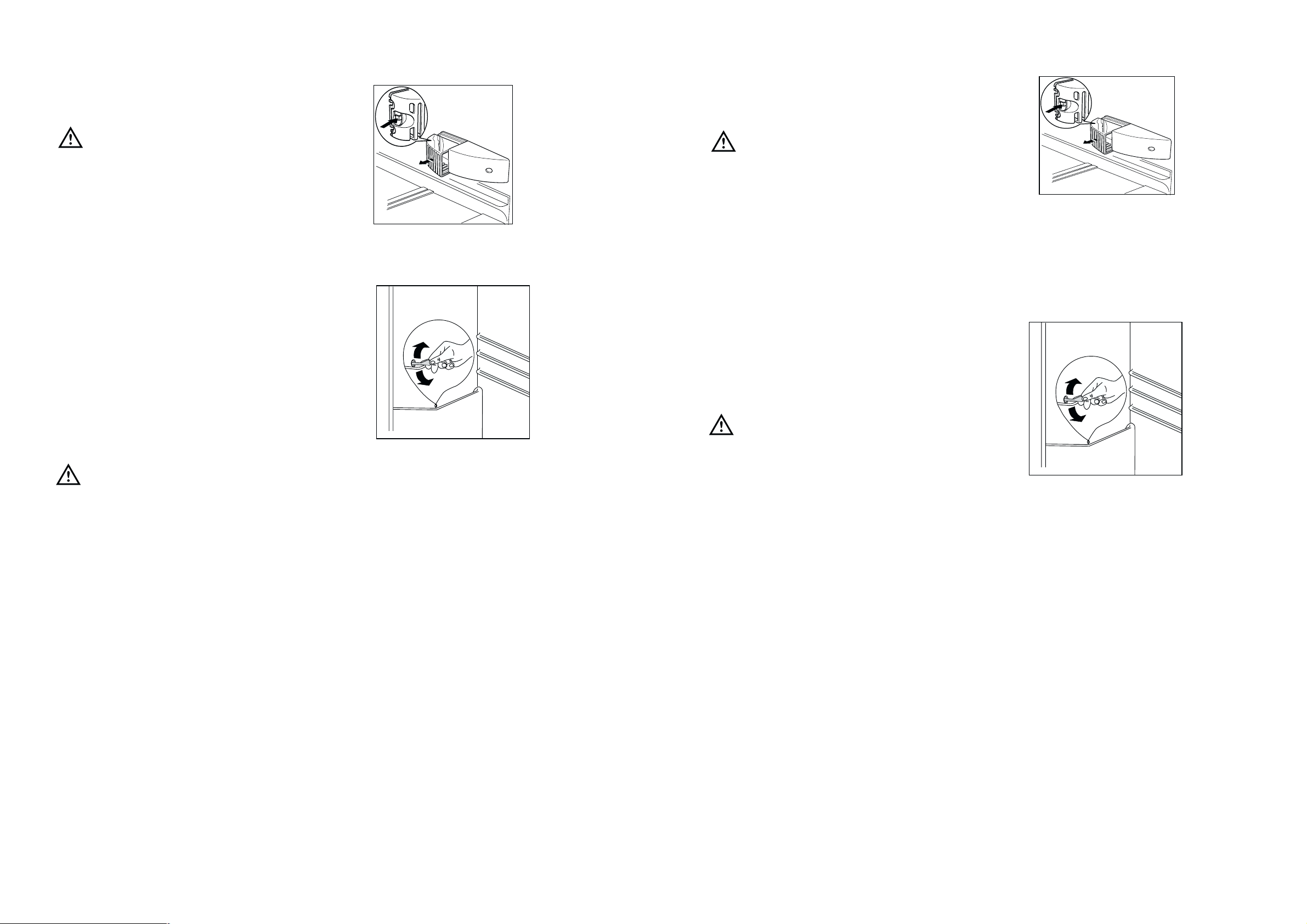

Dégivrage
Le dégivrage du compartiment réfrigérateur
s’effectue automatiquement, à chaque arrêt du
compresseur. L’eau de dégivrage est évacuée dans
un bac situé à l’arrière de l’appareil où elle
s’évapore.
Nous recommandons de nettoyer
périodiquement l’orifice d’écoulement de l’eau
de dégivrage se trouvant dans la partie centrale
de la gouttière du compartiment réfrigérateur
afin d’éviter que l’eau, en débordant, ne coule
sur les denrées stockées dans la cuve. Utilisez à
cet effet le bâtonnet se trouvant dans l’orifice.
Important:
Pour cette opération n’utilisez jamais d’objet
métallique qui risquerait de détériorer l’appareil.
N’utilisez jamais de dispositifs mécaniques ou
autres moyens artificiels pour accélérer le
dégivrage, à part ceux préconisés.
L’élévation de température des denrées
congelées peut diminuer leur durée de
conservation.
Changement de l’ampoule
Appuyez sur l’enclichetage arrière et en même temps
retirez le couvercle dans le sens de la flèche.
Remplacez-la par un modèle semblable (La
puissance maximale est indiquée sur le diffuseur).
45
Defrosting
Frost is automatically eliminated from the evaporator
of the refrigerator compartment every time the motor
compressor stops, during normal use. The defrost
water drains out through a trough into a special
container at the back of the appliance, over the
motor compressor, where it evaporates.
It is important to periodically clean the defrost
water drain hole in the middle of the refrigerator
compartment channel to prevent the water
overflowing and dripping onto the food inside.
Use the special cleaner provided, which you will
find already inserted into the drain hole.
Important:
Never use sharp metal tools to scrape off frost
from the evaporator as you could damage it.
Do not use a maechanical device or any artificial
means to speed up the thawing process other
than those recommended by the manufacturer.
A temperature rise of the frozen food packs,
during defrosting, may shorten their safe storage
life.
D037
Interior light
If it becomes necessary to replace the lamp, press
on the rear hook and at the same time
slide the cover in the direction indicated by the arrow.
Attention:
Replace the lamp with one of the same power (the
maximum power is shown on the light diffuser).
CUSTOMER SERVICE AND SPARE PARTS
If the appliance is not functioning properly, check
that:
• the plug is firmly in the wall socket and the mains
power switch is on;
• there is an electricity supply (find out by plugging
in another appliance);
• the thermostat knob is in the correct position.
• If there are water drops on the bottom of the
cabinet, check that the defrost water drain
opening is not obstructed (see “Defrosting”
section).
• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre.
To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.
D037
Page 9
21

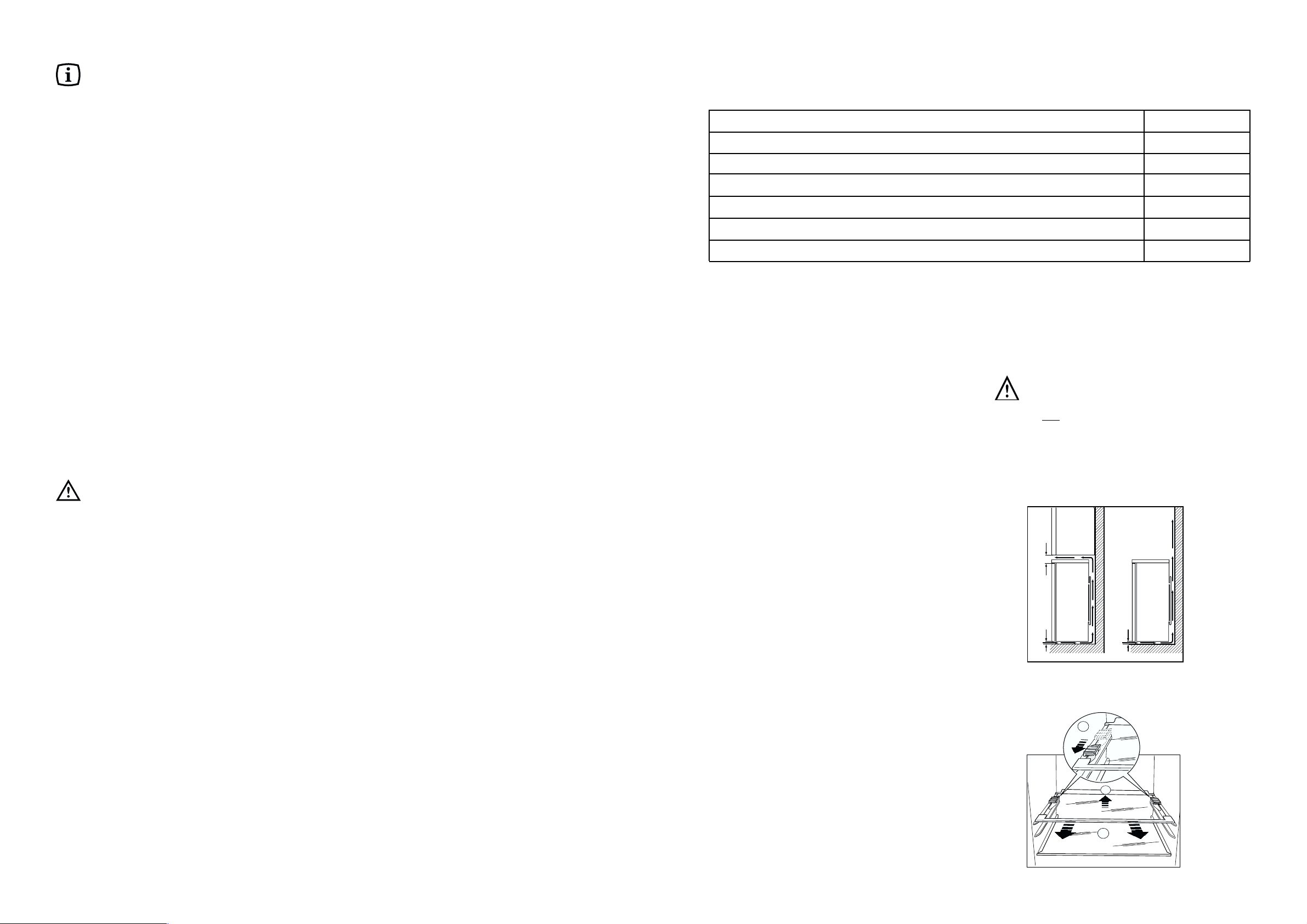

INFORMATIONS TECHNIQUES
Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche
de l’appareil.
291
0,356
130
1600
600
625
Capacité nette en litres du refrigérateur
Consommation d’énergie en kWh/24h
Consommation d’énergie en kWh/année
Dimensions en mm
hauteur
largeur
profondeur
INSTALLATION
Emplacement
Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).
Pour des raisons de sécurité, la ventilation doit être
prévue comme indiqué dans la Fig.
Appreil positionné sous armoires murales de cuisine
en surplomb (voir Fig. A).
Appreil positionné sans armoires murales de cuisine
en surplomb (voir Fig. B).
Attention: veillez à ne pas obstruer les
ouvertures de ventilation.
Mettez l’appareil d’aplomb en agissant sur les pieds
réglables.
Important:
L’appareil doit
pouvoir être débranché du secteur; il
est donc nécessaire que la fiche reste accessible
une fois que l’installation est terminée.
100 mm10 mm
10 mm
A
B
NP006
A
C
B
Arrêts pour clayettes
Votre appareil est equipé d’arrêts pour clayettes qui
permettent de les bloquer pendant le transport.
Pour les enlever, procédez de la façon suivante:
déplacez les arrêts pour tablettes dans le sens de la
flèche, soulevez à l’arrière la clayette en verre et
poussez-la vers l’avant jusqu’à elle se dégage.
Retirez les arrêts.
MAINTENANCE
Unplug the appliance before carrying out
any maintenance operation.
Warning
This appliance contains hydrocarbons in its cooling
unit; maintenance and recharging must therefore
only be carried out by authorized technicians.
Periodic cleaning
Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage the
plastics used in this appliance. For this reason it
is recommended that the outer casing of this
appliance is only cleaned with warm water with a
little washing-up liquid added.
Clean the inside with warm water and bicarbonate of
soda.
Rinse and dry thoroughly.
Clean the condenser (black grill) and the
compressor at the back of the appliance with a
brush or a vacuum cleaner.This operation will
improve the performance of the appliance and save
electricity consumption.
Periods of non-operation
When the appliance is not in use for long periods,
take the following precautions:
remove the plug from the wall socket;
remove all food;
defrost and clean the interior and all accessories;
leave the door ajar to allow air to circulate to prevent
unpleasant smells.
44
HINTS
Hints for refrigeration
Useful hints:
Meat (all types): wrap in polythene bags and place
on the glass shelf above the vegetable drawer.
For safety, store in this way only one or two days
at the most.
Cooked foods, cold dishes, etc..: these should be
covered and may be placed on any shelf.
Fruit and vegetables: these should be thoroughly
cleaned and placed in the special drawer(s)
provided.
Butter and cheese: these should be placed in
special airtight containers or wrapped in aluminium
foil or polythene bags to exclude as much air as
possible.
Milk bottles: these should have a cap and should
be stored in the bottle rack on the door.
Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.
Page 10
22
Branchement électrique
Contrôlez, avant de brancher l’appareil, que le
voltage et la fréquence indiqués sur la plaque
signalétique correspondent à ceux de votre réseau.
Tolérance admise: ±6%.
Pour l’adaptation de l’appareil à des voltages
différents, l’adjonction d’un autotransformateur d’une
puissance adéquate est indispensable.
Il faut absolument brancher l'appareil à une prise
de terre réglementaire.
C'est pour cela que la prise du câble d'alimentation
est munie d'un contact prévu exprès. Si la prise de
courant du réseau domestique n'est pas branchée à
la terre, branchez l'appareil à une prise de terre à
part, conformément aux normes en vigueur, en vous
adressant à un technicien spécialisé.
Le fabricant décline toute responsabilité, si cette
norme de prévention des accidents n'est pas
respectée.
-Cet appareil est conforme aux Directives
Communautaires suivantes:
- 87/308 CEE du 2.6.87 concernant la
suppression des interférences radio-électriques
- 73/23 CEE 19/02/73 (Basse Tension) et
modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Entretoises postérieures
Dans le sac avec la documentation, il y a deux
entretoises qui dolvent être montées dans les
deux coins supérieurs.
Desserrez les vis et introduisez les entretoises sous
la tête de vis, puis resserrer.
43
Positioning the door shelves
To permit storage of food packages of various sizes,
the door shelves can be placed at different heights.
To make these adjustments proceed as follows:
Gradually pull the shelf in the direction of the arrows
until it comes free, then reposition as required.
D338
Movable shelves
The walls of the refrigerator are equipped with a
series of runners so that the shelves can be
positioned as desired.
Bottle holder
Place the bottles (with the opening facing front) in
the pre-positioned shelf.
If the shelf is positioned horizontally, place only
closed bottles.
This bottle holder shelf can be tilted in order to store
previously opened bottles.
To obtain this result, pull the shelf up so it can rotate
upwards and be placed on the next higher level.
D594
Page 11
23
Réversibilité des portes
Les portes de ce réfrigérateur congélateur sont
réversibles: leurs sens d’ouverture peuvent être
modifiés en fonction du souhait de l’utilisateur.
Pour changer le sens d’ouverture des portes
1) Débranchez I’appareil
2) Otez la grille d’aération (D) qui est fixée par un
ressort.
3) Démontez la charnière inférieure (E) en
dévissant les vis de fixation.
4) Dégagez la porte supérieure du pivot (G)
5) Enlevez le pivot et montez-le sur l’autre côté de
l’appareil.
6) Remontez la porte supérieure. Fixez la charnière
du milieu sur l’autre côté.
7) Remontez la porte inférieure.
8)Dévissez le pivot de la charnière (E) avec une clé
de 10 et montez-le sur l’autre côté de l’appareil.
9)Vissez la charnière inférieure (E) sur le côté
opposé en utilisant les vis enlevées
précédemment.
10)Détachez le cache (F) de la grille de ventilation
(D) et remontez-le dans l’ouverture qui est restée
libre sur l’autre côté.
11)Remontez la grille d’aération (D) qui est fixée par
un ressort.
12)Dévissez la poignée. Remontez-la de l’autre côté
après avoir percé les caches avec un poinçon.
Couvrez les trous libres avec les caches
contenus dans le sachet de la documentation.
La réversibilité des portes une fois effectuée,
contrôlez que les joints magnétiques adhèrent à la
carrosserie. Si la température à l’intérieur de la
pièce est trop basse (en hiver, par exemple), il se
peut que les joints n’adhèrent pas parfaitement.
Dans ce cas, si on ne veut pas attendre que les
joints reprennent leurs dimensions naturelles après
un certain temps, on pourra accélérer ce processus
en chauffant la partie intéressée à l’aide d’un sèchecheveux.
G
F
F
D
F
F
E
E
Fresh food refrigeration
To obtain the best performance:
• do not store warm food or evaporating liquids in
the refrigerator;
• do cover or wrap the food, particularly if it has a
strong flavour.
• Position food so that air can circulate freely round
it.
42
Cleaning the interior
Before using the appliance for the first time, wash
the interior and all internal accessories with lukewarm water and some neutral soap so as to remove
the typical smell of a brand-new product, then dry
thoroughly.
Do not use detergents or abrasive
powders, as these will damage the finish.
Operation
Insert the power supply plug into the nearest wall
socket.Turn the thermostat knob (B), clockwise,
beyond the “■” (STOP) position.(the function
indicator light (A) will light up .
To turn off the refrigerator, turn the thermostat knob
to the «
■» position.
Temperature regulation
The temperature is automatically regulated and can
be increased to achieve a higher temperature
(warmer) by rotating the thermostat knob toward min
or reduced (colder) rotating the knob towards max
settings.
However, the exact setting should be chosen
keeping in mind that the temperature inside the
refrigerator depends on:
• room temperature;
• how often the door is opened;
• the quantity of food stored;
• location of appliance.
USE
Important
If the ambient temperature is high or the
appliance is fully loaded, and the appliance is
set to the lowest temperatures, it may run
continuously causing frost to form on the rear
wall. In this case the dial must be set to a higher
temperature to allow automatic defrosting and
therefore reduced energy consumption.
Control panel
A. Pilot light
B. Thermostat knob
ON
A
minMAX
B
Page 12
24
DÉCLARATION DE CONDITIONS DE GARANTIE
Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se présenter. Notre
service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie. La durée
de vie de l’appareil n’en sera pas pour autant amputée.
La présente déclaration de conditions de garantie est basée sur la Directive de l’Union Européenne 99/44/CE
et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation
ne peuvent être altérés par la présente déclaration de conditions de garantie.
Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l’utilisateur final.
L’appareil est garanti dans le cadre et dans le respect des conditions suivantes :
1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute
défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de
l’appareil au premier consommateur final.
Ces conditions de garantie ne sont pas d’application en cas d’utilisation à des fins professionnelles ou de
façon équivalente.
2. La prestation sous garantie implique que l’appareil est remis dans l’état qu’il avait avant que la défectuosité
ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans
frais deviennent notre propriété.
3. Afin d’éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre
connaissance.
4. L’application de la garantie est soumise à la production par le consommateur des preuves d’achat avec la
date d’achat et/ou la date de livraison.
5. La garantie n’interviendra pas si des dommages causés à des pièces délicates, telles que le verre
(vitrocéramique), les matières synthétiques et le caoutchouc, résultent d’une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n’affectent pas la valeur et la
solidité générales de l’appareil.
7. L’obligation de garantie perd ses effets lorsque les défectuosités sont causées par :
• une réaction chimique ou électrochimique provoquée par l’eau,
• des conditions environnementales anormales en général,
• des conditions de fonctionnement inadaptées,
• un contact avec des produits agressifs.
8. La garantie ne s’applique pas pour les défectuosités, sont dues au transport, survenues en dehors de notre
responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d’entretien, ou
par le non-respect des indications de montage et d’utilisation, ne seront pas davantage couvertes par la
garantie.
9. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou d’ interventions
pratiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour cause l’adjonction
d’accessoires ou de pièces de rechange non d’origine.
10.Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les
interventions à domicile ne peuvent s’entrevoir que pour des appareils volumineux ou pour des appareils
encastrables.
11.Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise
en place de ceux-ci dans leur niche d’encastrement prennent plus d’une demi-heure, les frais de prestation
qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait
et de remise en place sont à charge de l’utilisateur.
12.Si au cours de la période de garantie, la réparation répétée d’une même défectuosité n’est pas concluante,
ou si les frais de réparations sont jugés disproportionnés, le remplacement de l’appareil défectueux par un
autre de même valeur peut être accompli en concertation avec le consommateur.
Dans ce cas nous nous réservons le droit de réclamer une participation financière calculée au prorata de la
période d’utilisation écoulée.
13.La réparation sous garantie n’entraîne pas de prolongation de la période normale de garantie, ni le départ
d’un nouveau cycle de garantie.
(B)
41
CONTENTS
Warnings 40
Use 42
Control panel 42
Cleaning the interior 42
Operation 42
Temperature regulation 42
Fresh food refrigeration 42
Movable shelves 43
Positioning the door shelves 43
Bottle shelf 43
Hints 44
hints for refrigeration 44
Maintenance 44
Periodic cleaning 44
Periods of no operation 44
Interior light 45
Defrosting 45
Customer service and spare parts 45
Technical information 46
Installation 46
Location 46
Shelf holders 46
Rear spacers 47
Electrical connection 47
Changing the opening direction of the doors 48
Guarantee 49
• Do not place carbonated or fizzy drinks in the
freezer as it creates pressure on the container,
which may cause it to explode, resulting in
damage to the appliance. Do not use a
mechanical device or any artificial means to
speed up the thawing process other than those
recommended by the manufacturer. Never use
metal objects for cleaning your appliance as it
may get damaged.
Installation
• During normal operation, the condenser and
compressor at the back of the appliance heat up
considerably. For safety reasons, minimum
ventilation must be as shown in the instructions.
Attention: keep ventilation openings clear of
obstruction.
• Care must be taken to ensure that the appliance
does not stand on the electrical supply cable.
Important: if the supply cord is damaged, it must
be replaced by a special cord or assembly available from the manufacturer or its service agent.
• If the appliance is transported horizontally, it is
possible that the oil contained in the compressor
flows in the refrigerant circuit. It is advisable to
wait at least two hours before connecting the
appliance to allow the oil to flow back in the
compressor.
• There are working parts in this product which
heat up. Always ensure that there is adequate
ventilation as a failure to do this will result in
component failure and possible food loss. See
installation instructions.
• Parts which heat up should not be exposed.
Wherever possible the back of the product should
be against a wall.
Environment Protection
This appliance does not contain gasses which
could damage the ozone layer, in either its
refrigerant circuit or insulation materials.The
appliance shall not be discarded together with
the urban refuse and rubbish. Avoid damaging
the cooling unit, especially at the rear near the
heat exchanger. Information on your local
disposal sites may be obtained from municipal
authorities.The materials used on this appliance
marked by the symbol are recyclable.
Page 13
25
14.Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
15.Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie
exclut toute indemnisation de dommages extérieurs à l’appareil dont le consommateur voudrait faire
prévaloir les droits. Dans le cas d’une responsabilité reconnue légalement, la compensation n’excèdera pas
la valeur d’achat de l’appareil.
Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour
les appareils exportés, l’utilisateur doit d’abord s’assurer qu’ils satisfont aux conditions techniques (p. ex. : la
tension, la fréquence, les prescriptions d’installation, le type de gaz, etc.) pour le pays concernérespectif, et
qu’ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à
l’étranger, l’utilisateur doit d’abord s’assurer qu ‘ils répondent bien aux qualifications requises en Belgique. Des
adaptations indispensables ou souhaitée ne sont pas couvertes par la garantie et ne sont pas possibles dans
tous les cas.
Le service clientèle se tient à votre disposition, également après expiration de la période de garantie.
Adresse de notre service clientèle :
ELECTROLUX HOME PRODUCTS BELGIUM
Bergensesteenweg, 719 – 1502 LEMBEEK
Tél. 02.3630444
40 Printed on recycled paper
WARNINGS
It is most important that this instruction book should be retained with the appliance for future
reference. Should the appliance be sold or transferred to another owner, or should you move house
and leave the appliance, always ensure that the book is supplied with the appliance in order that the
new owner can be acquainted with the functioning of the appliance and the relevant warnings.
If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock
(latch) on the door or lid, be sure to make that spring lock unusable before you discard the old
appliance. This will prevent it from becoming a death-trap for a child.
These warnings are provided in the interest of safety.You must read them carefully before installing or
using the appliance.
General Safety
• This appliance is designed to be operated by
adults. Children should not be allowed to tamper
with the controls or play with the product.
• It is dangerous to alter the specifications or
modify this product in any way.
• Before any cleaning or maintenance work is carried
out, be sure to switch off and unplug the appliance.
• This appliance is heavy. Care should be taken
when moving it
• Ice lollies can cause frost burns if consumed
straight from the appliance.
• Take utmost care when handling your
appliance so as not to cause any damages to
the cooling unit with consequent possible
fluid leakages.
• The appliance must not be located close to
radiators or gas cookers.
• Avoid prolonged exposure of the appliance to
direct sunlight.
• There must be adequate ventilation round the
back of the appliance and any damage to the
refrigerant circuit must be avoided.
• For freezers only (except built-in models): an
ideal location is the cellar or basement.
• Do not use other electrical appliances (such
as ice cream makers) inside of refrigerating
appliances.
Service/Repair
• Any electrical work required to install this
appliance should be carried out by a qualified
electrician or competent person
• This product should be serviced by an authorized
Service Centre, and only genuine spare parts
should be used.
• Under no circumstances should you attempt to
repair the appliance yourself. Repairs carried out
by inexperienced persons may cause injury or
more serious malfunctioning. Refer to your local
Service Centre, and always insist on genuine
spare parts.
• This appliance contains hydrocarbons in its
cooling unit; maintenance and recharging must
therefore only be carried out by authorized
technicians.
Use
• The domestic refrigerators and freezers are
designed to be used specifically for the storage
of edible foodstuffs only.
• Best performance is obtained with ambient
temperature between +18°C and +43°C (class T);
+18°C and +38°C (class ST); +16°C and +32°C
(class N); +10°C and +32°C (class SN).The
class of your appliance is shown on its rating
plate.
Warning: when the ambient temperature is not
included within the range indicated for the class
of this appliance, the following instructions must
be observed: when the ambient temperature
drops below the minimum level, the storage
temperature in the freezer compartment cannot
be guaranteed; therefore it is advisable to use the
food stored as soon as possible.
• Frozen food must not be re-frozen once it has
been thawed out.
• Manufacturers’ storage recommendations should
be strictly adhered to. Refer to relevant
instructions.
• The inner lining of the appliance consists of
channels through which the refrigerant passes. If
these should be punctured this would damage the
appliance beyond repair and cause food loss. DO
NOT USE SHARP INSTRUMENTS to scrape off
frost or ice. Frost may be removed by using a
plastic scraper. Under no circumstances should
solid ice be forced off the liner. Solid ice should be
allowed to thaw when defrosting the appliance.
Loading...
