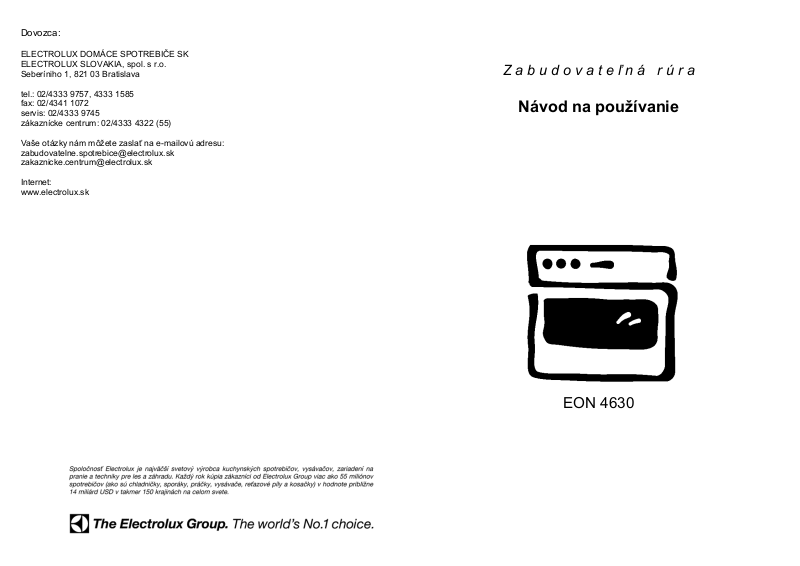

Dovozca:

ELECTROLUX DOMÁCE SPOTREBIČE SK
ELECTROLUX SLOVAKIA, spol. s r.o.
Seberíniho 1, 821 03 Bratislava

tel.: [phone]
fax: [phone]
servis: 02/4333 9745
zákaznícke centrum: 02/4333 4322 (55)

Vaše otázky nám môžete zaslať na e-mailovú adresu:
[e-mail]
[e-mail]

Internet:
www.electrolux.sk

Z a b u d o v a t e ľ n á r ú r a

Návod na používanie

EON 4630

Vážená zákazníčka,

Servis

vážený zákazník,

tento návod na používanie si dôkladne
prečítajte. Osobitnú pozornosť venujte
predovšetkým kapitole «Bezpečnostné pokyny»
na štvrtej strane. Návod na používanie
starostlivo uschovajte, aby ste ho mohli použiť
aj v budúcnosti a v prípade zmeny majiteľa
spotrebiča ho odovzdajte ďalšiemu užívateľovi.

V nasledujúcom texte sú použité tieto symboly:

Bezpečnostné pokyny!
Varovanie: Upozornenia dôležité pre

osobnú bezpečnosť.
Pozor: Upozornenia ako predchádzať
škodám na spotrebiči.

Upozornenia a praktické tipy

Tipy a pokyny pre hospodárnu a
ekologickú prevádzku spotrebiča.

1. Očíslované pokyny vás budú krok za

krokom sprevádzať pri obsluhe spotrebiča.

2. . . .

3. . . .

V Kapitole “Čo robiť, keď ...“ sú uvedené
niektoré problémy, ktoré môžete odstrániť aj
sami. V prípade poruchy si preto najprv
prečítajte túto kapitolu. Ak v nej nenájdete
potrebné rady, obráťte sa na servisné stredisko.

Na rozhovor s kompetentným pracovníkom sa
dôkladne pripravte. Uľahčí sa tým
diagnostikovanie poruchy a vyhnete sa tak
opakovanej návšteve servisného technika.

Predovšetkým si ujasnite:

- Ako sa porucha prejavuje?

- Za akých okolností sa porucha prejavuje?

Pred rozhovorom so servisným strediskom si
poznačte identifikačné čísla spotrebiča - model,
kód PNC (9 číslic) a číslo S (8 číslic)), ktoré sú
uvedené na typovom štítku.

Aby ste mali tieto čísla vždy poruke, zapíšte si
ich sem:

Model . . . . . . . .

PNC . . . . . . . . .

S-No . . . . . . . .

Náklady počas záručnej doby vám
vznikajú v prípade ...

- ak ste problém mohli odstrániť sami
pomocou pokynov v kapitole “Čo robiť,
keď...“

- keď si odstránenie poruchy vyžaduje viac
návštev servisného technika, pretože ste
mu pred jeho návštevou neposkytli všetky
dôležité informácie. Zbytočným nákladom
spojeným s opätovnou návštevou
servisného technika sa vyhnete, ak sa na
telefonát so servisným strediskom
dôkladne pripravíte.

Vytlačené na ekologicky vyrobenom papieri.
Kto ekologicky myslí, ten tak aj koná ...

47

Obsah

Bezpečnostné pokyny 4

Elektrická bezpečnosť 4
Bezpečnosť detí 4
Bezpečnosť počas prevádzky 4
Ako zabrániť poškodeniu spotrebiča 4

Likvidácia 5
Zabudovateľná rúra 6

Schéma spotrebiča 6
Ovládací panel 6
Vybavenie rúry 7
Príslušenstvo 8

Pred prvým použitím 9

Nastavenie aktuálneho denného času 9
Prvé čistenie 10

Obsluha rúry 11

Zapnutie a vypnutie rúry 11
Funkcie rúry 12
Zasunutie roštu, plechu a univerzálneho pekáča

13
Vloženie a vyňatie tukového filtra 13
Funkcie hodín 14
Mechanické blokovanie dvierok 20

Použitie, tabuľky a tipy 21

Pečenie múčnych pokrmov 21
Tabuľka Pečenie múčnych pokrmov 23
Pečenie mäsa 25
Tabuľka Pečenie mäsa 25
Grilovanie 27
Tabuľka Turbogrilovanie 27
Tabuľka Infračervené grilovanie 27
Zaváranie 28
Tabuľka Zaváranie 28
Sušenie s horúcim vzduchom 29

Čistenie a údržba 29

Čistenie zvonka 29
Vnútro rúry 29
Príslušenstvo 29
Tukový filter 29
Zásuvná mriežka 30
Vnútorné osvetlenie 31
Strop rúry 32
Dvierka rúry 33
Sklo na dvierkach 34

Čo robiť, keď... 36
Technické údaje 37

Vnútorné rozmery rúry 37
Smernice, normy a zákonné ustanovenia 37

Návod na inštaláciu 38

Bezpečnostné pokyny pre inštalatéra 38

Abecedný zoznam hesiel 45
Servis 46

46

Bezpečnostné pokyny

Elektrická bezpečnosť

• Spotrebič smie zapojiť do elektrickej siete

výlučne kvalifikovaný elektrikár.

• Poškodený spotrebič v žiadnom prípade
nepoužívajte. V prípade poruchy vypnite,
resp. vyskrutkujte poistky.

• Čistenie spotrebiča parnými, prúdovými a
tlakovými prístrojmi je z bezpečnostných
dôvodov zakázané.

• Z bezpečnostných dôvodov smú opravy
spotrebiča vykonávať výlučne kvalifikovaní
servisní technici. Neodborné zásahy
predstavujú pre užívateľa značné
nebezpečenstvo. V prípade poruchy sa
preto obráťte priamo na naše autorizované
servisné stredisko. Zoznam
autorizovaných servisných stredísk je
priložený.

Bezpečnosť detí

• Ak je spotrebič v prevádzke, nikdy
nenechávajte malé deti bez dozoru.

Bezpečnosť počas prevádzky

• Tento spotrebič sa smie používať len na
pečenie pokrmov v domácnosti.

• Pri zapájaní iných elektrických spotrebičov
v blízkosti rúry buďte opatrní. Prípojné
káble sa nesmú dostať do kontaktu s
horúcimi varnými zónami alebo dvierkami
rúry.

• Varovanie: Nebezpečenstvo popálenia!
Počas prevádzky sa vnútro rúry zohreje na
vysokú teplotu.

• Ak pri príprave pokrmu v rúre používate
prísady s obsahom alkoholu, môže vo
vnútri rúry vzniknúť zápalná zmes alkoholu
a vzduchu. V tomto prípade otvárajte
dvierka opatrne. V blízkosti rúry
nemanipulujte s otvoreným ohňom, iskrou
alebo žeravými predmetmi.

Ako zabrániť poškodeniu
spotrebiča

• Rúru nevykladajte alobalom a na dno rúry
neklaďte plech na pečenie alebo varnú
nádobu. V opačnom prípade môže
nahromadené teplo poškodiť smalt rúry.

• Šťava z ovocia zanecháva škvrny, ktoré sa
nedajú odstrániť. Pri príprave vlhkých
koláčov preto používajte univerzálny
pekáč.

• Otvorené dvierka rúry nezaťažujte.

• Nikdy nelejte vodu priamo na horúci

povrch rúry, pretože môžete poškodiť
smalt rúry.

• Pri neopatrnom zaobchádzaní
predovšetkým v oblasti hrán sa môžu
sklené dvierka rúry rozbiť.

• V rúre neskladujte horľavé látky. Pri
zapnutí by sa mohli vznietiť.

• V rúre neskladujte vlhké potraviny.

4

45

Likvidácia

Likvidácia obalového materiálu

Všetky použité obalové materiály sú
neobmedzene recyklovateľné a môžu sa
opätovne použiť.
Plasty sú označené nasledovne:

• >PE< polyetylén (napr. vonkajší obal a
sáčky vo vnútri)

• >PS< penový polystyrén (napr. výplň),
zásadne bez freónov

Likvidácia starého spotrebiča

Varovanie! Staré spotrebiče pred
vyhodením upravte tak, aby sa už
nedali používať.

Vytiahnite zástrčku spotrebiča
z elektrickej zásuvky a odstrihnite
prípojný kábel.

V záujme ochrany životného prostredia treba
nechať starý spotrebič odborne zlikvidovať.

• Spotrebič nevyhadzujte spolu s bežným
domácim odpadom.

• Informácie o termínoch odvozu
veľkorozmerného odpadu, resp. o
zberniach odpadu získate na miestom
úrade správy.

44

5

Zabudovateľná rúra

Schéma spotrebiča

Ovládací panel

Ukazovateľ prevádzky Časový displej Ukazovateľ teploty

Ovládací panel

Rukoväť dvierok

Plne zasklené dvierka rúry

Funkcie rúry Ovládač teploty

Ovládače varných zón Funkcie hodín Ovládače varných zón

6

43

Vybavenie rúry

Horné ohrevné teleso a

Roviny

Osvetlenie rúry

Tukový filter

Osvetlenie rúry

Zadné ohrevné teleso

Dolné ohrevné teleso

Zásuvná mriežka,

42

7

Príslušenstvo

Kombinovaný rošt

na umiestnenie riadu a foriem na pečenie,
na prípravu grilovaných a pečených pokrmov

Plech na pečenie

na koláče a drobné pečivo

Univerzálny pekáč

ako plech na pečenie,
resp. ako nádoba na zachytávanie tuku

8
