electrolux EB L3.3 User Manual

F o u r e n c a s t r é e

MODE D’EMPLOI

315 5156 14 / 08.02

EB L3.3

Chère cliente, cher client

Veuillez lire attentivement ce mode d’emploi. Observez avant tout le chapitre ”Règles de sécurité”.

Conservez ce mode d’emploi afin de pouvoir le consulter ultérieurement, et remettez-le à l’éventuel propriétaire ultérieur de l’appareil.

Ils doivent impérativement être respectés.

Ce triangle d’avertissement et/ou les termes de signalisation ”Attention!”, ”Prudence!” soulignent des indications qui sont importantes pour votre sécurité ou pour la capacité de fonctionnement de l’appareil.

1. Ce symbole vous guide pas à pas dans la manipulation de cet appareil.

...

3. ...

Ce symbole précède des informations complémentaires concernant la manipulation et l’utilisation pratique de cet appareil.

Ce symbole signale des conseils et des indications relatifs à l’utilisation économique et écologique de l’appareil.

Ce mode d’emploi contient des indications permettant d’éliminer soi-même des pannes qui pourraient éventuellement survenir. Voir chapitre ”Aide en cas de panne”.

Si ces indications ne devaient pas suffire, vous avez deux points de consultation chez lesquels on pourra vous aider:

• Le point de service après-vente à proximité de chez vous (voir chapitre ”Service après-vente”) ou

Service-Helpline

0848 848 111

Vous y recevrez une réponse à chaque question concernant l’équipement ou l’utilisation de votre appareil. Bien e n t e n du, vos désirs, suggestions ou critiques sont également bienvenus. Notre objectif est de poursuivre l’amélioration de nos produits et prestations de services au profit de notre clientèle.

• En cas de problèmes techniques, notre service après-vente se tient à tout moment à votre disposition (vous trouverez les adresses et numéros de téléphone au chapitre ”Service après-vente”).

Apres vous avez pris connaissance du mode d’emploi,

nous vous prions, de renvoyer la carte de garantie remplie

le service après-vente à Mägenwil.

Table des matières

Règles de sécurité 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sécurité électrique 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sécurité pour les enfants 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sécurité durant l‘utilisation 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sécurité lors du nettoyage 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Elimination 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Eliminer le matériel d’emballage 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Consignes d’élimination 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

La cuisinière encastrée 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vue de l’appareil 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tableau synoptique 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Equipement 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Avant la première utilisation 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Réglage de l’heure 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Nettoyage initial 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Chauffage initial 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

L’horloge électronique 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fonctions de l’horloge électronique 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Symboles lumineux 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Signal acoustique 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Minuterie 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Le programme à démarrage immédiat 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Le programme retardé 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Les commutateurs pour le four 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Commutateurs de fonction du four 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Régulateur de température du four 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Les lampes de contrôle 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Applications des fonctions du four 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Air circulant 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Grillades 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Turbogril 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gril à petite surface 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gril à grande surface 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Chauffage supérieur et inférieur 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stérilisation 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Informations générales sur le rôtissage et la cuisson 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Nettoyage et entretien 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage du four catalytique 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Nettoyage du gril, des plaques, des moules et des glissières 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Filtre à graisse de viande 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Guides de plaques 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Récipient réfléchissant 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Panneau synoptique et porte du four 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Appareils avec surface en acier inoxydable 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

L’éclairage du four - échange des ampoules 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Conseil pratiques utiles 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Si quelque chose ne fonctionne pas 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Instructions d’installation 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montage 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connexion électrique 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Caractéristiques techniques 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Prescriptions 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Table de cuisson et de rôtissage au four 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Air circulant 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Chauffage supérieur et inférieur 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Turbo-gril 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Table de grillage 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rôti à basse température 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Table de stérilisation 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Service après-vente 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Point de vente de rechange 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Demonstration / Vente 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Table de stérilisation 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Règles de sécurité

La sécurité de cet appareil est conforme à la réglementation reconnue en matière de technique ainsi qu’aux prescriptions de sécurité applicables. Néanmoins, nous estimons devoir vous familiariser avec les consignes de sécurité suivantes.

Sécurité électrique

L’appareil doit être raccordé par un installateur électricien concessionnaire. La sécurité électrique des appareils encastrés exige un montage précis, conforme aux normes en vigueur.

• Tout appareil endommagé ne doit pas être utilisé. En cas de dérangement ou de défaut, dévissez puis retirez les fusibles.

• Par sécurité, toute réparation sur place de l’appareil et spécialement de ses organes d’alimentation ne peut être effectuée que par un électricien qualifié ou par un technicien du service de maintenance pour pallier aux dangers d’électrocution. En cas de panne, adressez-vous directement à notre service technique de vente.

• N’utilisez la cuisinière que seulement lorsque celle-ci aura été installée. V ous serez ainsi assuré de ne pas toucher accidentellement des composants électriques.

Sécurité pour les enfants

• Si elle est ouverte, la porte du four ne doit pas être surchargée. Il est interdit de s’asseoir ou de grimper sur celle-ci.

• A part les accessoires livrés, n’utilisez que des plats et des moules de cuisson résistant à la température élevée. Prenez garde aux recommandations du fournisseur.

• Après chaque utilisation, contrôlez que l’appareil est bien éteint.

• Si vous utilisez des ingrédients à base d’alcool dans le four, il est possible qu’un mélange alcool-air légèrement inflammable se forme à l’intérieur. Dans ce cas, ouvrez la porte avec prudence. Ce faisant, éloignez toute présence de braise, d’étincelle ou defeu.

Sécurité lors du nettoyage

• Lors du nettoyage manuel de guides de plaques, éclairage du four et de la porte du four, aucun corps de chauffe ne doit être enclenché. Attendez que le four soit suffisamment refroidi pour pouvoir entrer en contact sans danger avec les organes internes.

Éloignez les petits enfants. Ne laissez pas les enfants jouer avec la cuisinière.

Sécurité durant l‘utilisation

Cet appareil peut uniquement être utilisé pour la cuisson et le rôtissage d’aliments à usage domestique.

• Avant la première utilisation, le four doit être chauffé à vide. Assurez-vous que l’aération de la pièce est suffisante et enclenchez la hotte d’aération si elle existe. L’apparition d’odeurs lors du premier échauffement est un phénomène normal.

• Les corps de chauffe situés au haut du four assurant le chauffage depuis le dessus et le gril, ainsi que le corps de chauffe inférieur , d e même que les parois du four si elles sont chaudes peuvent présenter un danger de brûlure si l’on n’y prend pas garde.

• Utilisez des gants thermiques ou un torchon pour retirer sans se brûler les mets cuits.

• Maintenez toujours votre four parfaitement propre. Les éclaboussures de graisse et les taches dégagent une mauvaise odeur lorsqu’elles chauffent.

• Veillez à la propreté des surfaces assurant l’étanchéité de la porte ainsi que le cadre de la porte.

• Les charnières de la porte du four constituent un danger et elles ne peuvent être démontées et remontées que par un technicien expérimenté faisant partie de notre équipe après-vente.

• L’appareil ne doit pas être nettoyé avec un système de nettoyage à vapeur ou à haute pression pour des raisons de sécurité électrique.

Elimination

Eliminer le matériel d’emballage

Tous les éléments d’emballage sont recyclables, et les feuilles et parties en mousse dure doivent être marquées de manière appropriée. Eliminez correctement, s. v. p., le matériel d’emballage et les éventuels appareils anciens. Veuillez observer les règlements nationaux et régionaux ainsi que le marquage du matériel (séparation du matériel, ramassage des déchets, dépôts de matières valables).

Consignes d’élimina− tion

L’appareil ne doit pas être enlevé avec les déchets domestiques. Vous pouvez obtenir des renseignement sur les dates de passage ou les points de collecte auprès du service de nettoyage urbain local o u de l’administration communale.

Attention! Veuillez rendre inutilisables les anciens appareils ayant fini de servir , avant de les éliminer, sectionner le câble d’alimentation.

La cuisinière encastrée

Vue de l’appareil

STOP

Tableau synoptique

Tableau synoptique avec élément de commande et montre électronique

Poignée de la porte du four

Porte du four avec vitre frontale entièrement en verre

Tiroir à appareil

STOP

1. Touche de commande Timer

2. Touche de commande “durée de cuisson”

3. Touche de commande ”fin de cuisson”

4. Touche de commutateur du mode automatique sur mode manuel

5. Touche de régulateur +/- de température et de durée

6. Sélecteur de température du four

7. Lampe de contrôle fonctionnement du four

8. Lampe de contrôle de la température du four

9. Sélecteur de fonction du four

1234

Equipement

A Rainures de guidage de plaque à pâtisserie B Corps de chauffe inférieur

C Corps de chauffe du gril D Corps de chauffe supérieur C + D Gril à grande surface E + H Éclairage du four F Filtre à graisse de viande G Ventilation du four J Récipient réfléchissant 1 - 5 Guides de plaques (rainures)

Accessoires du four

A part les accessoires livrés, n’utilisez que des plats et des moules de cuisson résistant à la température élevée. Prenez garde aux recom-

mandations du fournisseur. Le four est équipé des accessoires suivants: 1 Plaque à cuire

5 4

2 1

1 Rôtissoire pour cuire/rôtir/griller 1 Filtre à graisse de viande 1 Récipient réfléchissant

Filtre à graisse de viande

Ce filtre protège l’intérieur du four contre l’encrassement trop rapide

L’introduire p o u r toute opération à air circulant,

ainsi que pour le turbogril Enlever ce filtre pour cuire, sinon le temps de cuisson

est à allonger.

Guides de plaques

Le four est muni de 2 gradins contenant 5 rainures de hauteur différente. Ces hauteurs sont numérotées dans une table allant de 1 à 5, selon l’échelle suivante:

1 = le plus bas, 5 = le plus haut

Enfilez la plaque ou le rôti entre les deux tiges

de guidage, ce qui facilite l’entrée et la sortie

et assure le maintien pendant la cuisson.

Position de stop

5 4

3 2

Etrier de suspension

Avant la première utilisation

Réglage de l’heure

Après raccordement de l’alimentation électrique ou après chaque panne de courant, l’horloge électronique affiche “AUTO” et “0:00” en clignotant.

1. Appuyez simultanément sur la touche de Timer 1 et sur la touche de durée de cuisson 2.

2. Réglez l’heure exacte avec la touche 5 - ou +. L’horloge est prête à fonctionner environ 5 secondes après la dernière action.

Nettoyage initial

Enlever du four tous les objets qu’il contient, à l’exception de l a feuille de réflexion située sous le corps de chauffe inférieur. Enlevez soigneusement les étiquettes qui s’y trouvent encore, ainsi que les feuilles de protection (Attention

de ne pas enlever la plaque signalétique de l’appareil).

Le tableau synoptique et la porte du four doivent être lavés à l’eau chaude contenant un détergent puis séchés.

Vous pouvez y voir plus clair en allumant l’éclairage interne en positionnant le sélecteur de fonction sur position éclairage.

STOP

A U T O

Chauffage initial

Le four doit être chauffé une première fois à vide. Assurez-vous que l’aération est suffisante. Le dégagement d’odeur est normal.

- Mettre le commutateur de fonction en position de chauffage haut et bas et le sélecteur de température sur 250°C.

- Laisser le four fermé chauffer pendant 60 minutes à cette température.

L’horloge électronique

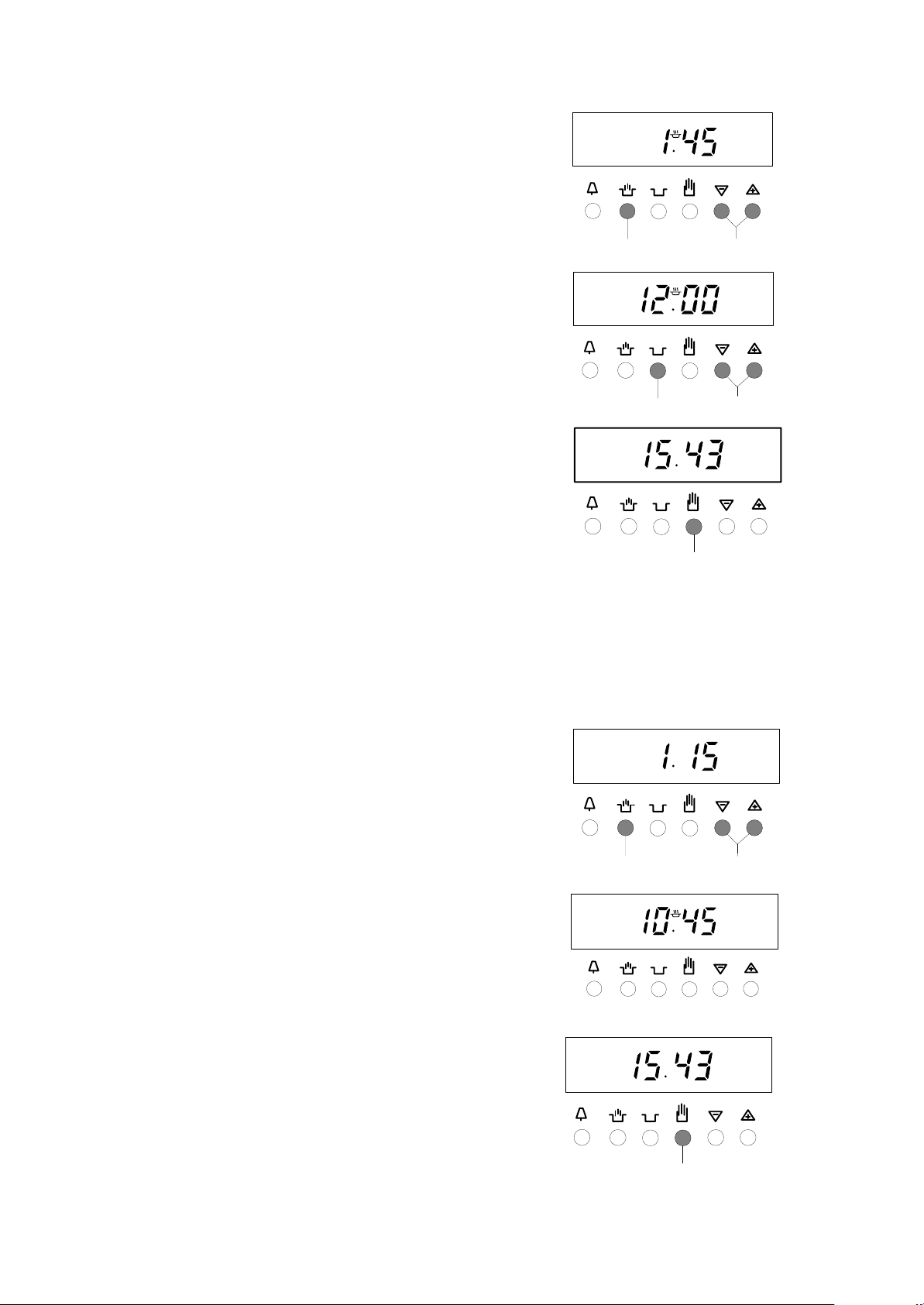

Fonctions de l’horloge électronique

• Heure réelle du jour

• Programme instantané,

permettant de démarrer maintenant la cuisson et de l’arrêter automatiquement à l’heure programmée

• Programme retardé, avec démarrage automatique en fonction de l’heure de fin désirée Minuterie, pour contrôler un temps court d’opération quelconque dans la cuisine.

• Minuterie, pour contrôler un temps court d’opération quelconque dans la cuisine.

Les trois dernières fonctions ne peuvent pas être utilisées en même temps.

Symboles lumineux

Si le programme instantané ou le programme retardé est enclenché, le symbole de la ”MARMITE” est illuminé, alors que pour la minuterie, c’est le symbole de la ”CLOCHE” qui est allumé.

Signal acoustique

La fin du temps de cuisson est marquée par un signal sonore, qui se répète toutes les 2 minutes. Il peut être interrompu en pressant une touche quelconque.

Minuterie

- Vous pouvez régler soit une durée (maximum 23h 59 min.) ou une «heure de réveil» bien précise (p.ex. 14.10 heure), qui se termine par le retentissement d’un «bip».

Durée de cuisson

- Si vous voulez ajuster une durée (p.ex. 15 min.), pressez la touche timer 1 et réglez la valeur dés- irée avec la touche 5 - ou +.

STOP

A U T O

- Si vous désirez positionner ”l’heure de réveil”, par exemple sur 14h10, il suffit de presser sur la touche ”STOP” 3 et de positionner l’heure voulue avec la touche 5 - ou +.

Si le signal sonore retentit, arrêtez-le en pressant une touche quelconque.
