Page 1
notice d’utilisation
Four
EB L20
Page 2
2 electrolux
1
Sommaire
Electrolux. Thinking of you.
Share more of our thinking at www.electrolux.com
Avertissements importants..................... 3
Description de l'appareil......................... 4
Avant la première utilisation.................... 5
Commande du four................................ 6
Conseils d’utilisation et guide des
cuissons ................................................ 9
5
Nettoyage et entretien........................... 19
Que faire si … ....................................... 25
Instructions d'installation ....................... 26
Protection de l’environnement............... 28
Service après-vente............................... 30
Sous réserve de modifications
Les symboles suivants sont utilisés dans ce manuel:
Informations importantes pour votre sécurité et pour éviter
d’abîmer l’appareil.
3 Informations générales et conseils
2 Informations écologiques
Page 3
1 Avertissements importants
electrolux 3
Sécurité de l’installation électrique
• Le branchement de l’appareil est du ressort exclusif d’un technicien qualifié.
• En cas de dysfonctionnements ou de
dommages sur l’appareil : retirez les fusibles ou mettez l’appareil hors tension
• Les réparations de l’appareil sont du
ressort d'un service après vente. Les
réparations inadéquates peuvent occasionner de graves dangers. Pour toute
réparation, adressez-vous à votre service après vente ou à votre magasin vendeur.
Sécurité pour les enfants
• Eloignez les jeunes enfants de l'appareil
pendant son fonctionnement. Vous éviterez qu'ils se brûlent en touchant la façade chaude de votre appareil. Assurezvous que les enfants ne manipulent pas
les commandes de l'appareil.
Sécurité pendant l'utilisation
• Les personnes (y compris les enfants)
qui, en raison de leurs capacités physiques, sensorielles ou mentales, de leur
inexpérience ou de leur méconnaissance, ne sont pas en mesure d’utiliser l’appareil en toute sécurité, doivent
uniquement se servir de l’appareil sous
la surveillance ou avec les instructions
d’une personne responsable.
• Cet appareil peut uniquement être utilisé
pour la préparation de repas ménagers,
donc pour la cuisson et le rôtissage des
aliments.
• Attention lors du raccordement d'appareils électriques aux prises de courant
situées à proximité de l'appareil. Les câbles de raccordement ne doivent pas
entrer en contact avec des zones de
cuisson chaudes ni être coincés dans la
porte du four chaud.
• Avertissement: Danger de brûlure!
L'intérieur du four est chaud pendant le
fonctionnement.
• Si vous employez des ingrédients alcoolisés lors d’une cuisson, il peut éventuellement se former un mélange alcool-air
facilement inflammable. Dans ce cas,
ouvrez la porte avec précaution. Ne manipulez pas d'objets incandescents ou
donnant des étincelles ni de feu.
3 Conseils relatifs à l’acrylamide
Selon les connaissances scientifiques
les plus récentes, faire brunir les aliments de manière intensive, en particulier les produits contenant de l’amidon,
peut provoquer des problèmes de santé
dus à l’acrylamide. C’est pourquoi nous
vous recommandons de faire cuire à
basse température et de ne pas trop faire brunir les aliments.
Pour éviter d’endommager l’appareil
• Ne re co uv rez pas la sole du four avec du
papier d’aluminium et ne posez pas de
plaque à pâtisserie ou de marmite, etc.
sur la sole du four au risque d’endommager l’émail du four sous l’effet de l’accumulation de la chaleur.
• Les jus de fruits qui s’égouttent des plaques à pâtisserie laissent des taches qui
sont ensuite indélébiles. Pour faire cuire
des gâteaux très juteux, utilisez une plaque à fond creux.
• Sur la porte ouverte du four, ne posez
pas de charge lourde et assurez-vous
qu'un enfant ne puisse ni monter, ni s'asseoir.
• Ne versez jamais d’eau dans le four lorsqu’il est brûlant. Cela pourrait endommager l’émail et provoquer des
décolorations.
• N’exercez aucune pression, en particulier sur les rebords de la vitre frontale, au
risque de la briser.
• Ne stockez pas d’objet inflammable
dans le four. Ils pourraient s’enflammer
lorsque le four est mis sous tension.
• Ne conservez pas d’aliments humides
dans le four. Cela pourrait endommager
l’émail.
• Une fois le ventilateur de refroidissement
à l’arrêt, veillez à ne conserver aucun aliment ouvert dans le four. Il se peut que
de l’humidité se forme à l’intérieur du
four ou sur la vitre du four et que celle-ci
se dépose également sur vos meubles.
3 Remarque relative au revêtement en
émail
L’usage du four peut provoquer des modifications de la couleur du revêtement en émail
qui n’influent aucunement sur la performance de l’appareil s’il est utilisé dans des conditions normales et en conformité avec les
instructions d’utilisation. De ce fait, elles ne
constituent pas une malfaçon entrant dans
le cadre de la garantie.
Page 4
4 electrolux
Description de l'appareil
Vue d'ensemble
Bandeau de commande
Poignée de la
porte
Porte du four
Bandeau de commandes
Voyant de fonctionnement Voyant de température
Fonctions du four
Sélecteur de température
Page 5
Equipement du four
Collecteur de graisses
Niveaux de gradin
Revêtement de la sole
en aluminium
Accessoires du four
Grille
electrolux 5
Voûte et élément chauffant du gril, extractibles
Eclairage du four
Filtre à graisse
Eclairage du four
Élément chauffant arrière
Ventilateur
Élément chauffant de la sole
extractible
Gradin fil, amovible
Plateau multi-usages
Elle permet de poser des plats (rôtis, gratins),
les moules à pâtisserie, etc.
Avant la première utilisation
Premier nettoyage
Avant d'utiliser le four pour la première fois,
vous devez le nettoyer.
1 Attention: N'utilisez pas d'agents de
nettoyage agressifs ou abrasifs!
La surface pourrait être endommagée.
3 Pour les faces frontales métalliques, uti-
lisez un produit de nettoyage du commerce.
Pour gâteau, biscuits, pizza
1. Mettez le sélecteur de fonction du four
sur éclairage du four .
2. Retirez tous les accessoires et grilles et
nettoyez-les avec de l'eau savonneuse
chaude.
3. Nettoyez également le four avec de
l'eau savonneuse chaude et séchez-le.
4. Essuyez la face frontale uniquement
avec un chiffon humide.
Page 6
6 electrolux
Commande du four
Mettre le four en fonctionnement et à l'arrêt
Voyant de fonctionnement
Voyant de température
Fonctions du four
1. Positionnez l’interrupteur fonctions Four
sur la fonction souhaitée.
2. Positionnez le sélecteur de température
sur la température souhaitée.
Le voyant de fonctionnement reste allumé
aussi longtemps que le four est en fonctionnement.
Le voyant de température reste allumé aussi
longtemps que le four chauffe.
3. Pour éteindre le four, positionnez l’interrupteur fonctions Four et le sélecteur de
température sur Arret.
3 Ventilateur de refroidissement
Le ventilateur s'enclenche automatiquement afin de maintenir les parois de l’appareil froides. Après avoir mis à l'arrêt le
four, le ventilateur continue de fonctionner pour refroidir l’appareil. Il s’arrête ensuite automatiquement lorsque le four
est complètement refroidi.
Sélection température
Page 7
Fonctions de four
Les fonctions du four suivantes sont à votre
disposition:
Fonction Four Utilisation
Eclairage
Air chaud avec collier chauffant
Turbo pizza
Voûte et sole
Sole
Décongélation
Grill
Grill grande surface
Griller à l’air chaud
Cette fonction permet d’éclairer à l’intérieur du four pendant la cuisson
et le nettoyage.
Pour
cuire
Diminuez la température du four de 20 à 40 °C par rapport à la température Voûte/sole.
Pour cuire sur un gradin des mets nécessitant un
sif et un fond croustillant
Réglez une température du four de 20 à 40° inférieure à celles de la
voûte et de la sole.
Pour
Pour
Pour
d’autres
Pour
de la grille
toasts
Pour
faire des toasts
Pour
niveau.
Cette fonction est également appropriée pour
et
sur trois niveaux à la fois.
faire cuire
faire cuire
décongeler
faire griller
.
faire griller
faire rôtir
faire dorer le dessus des aliments
et
rôtir
des gâteaux avec
produits alimentaires congelés
par ex. des tartes, du beurre, du pain , des fruits ou
des aliments peu épais devant être placés au
et pour
faire des
des aliments peu épais en
.
des morceaux de viande ou des volailles sur un seul
sur
un seul niveau
brunissage inten-
.
fond croustillant
.
grande quantité
faire cuire des gratins
.
electrolux 7
.
milieu
et pour
Insérez la grille et la plaque du
four
3 Sécurité du retrait et protection
contre le renversement
Tous les éléments à encastrer possèdent sur le côté droit et sur le côté gauche une petite bosse vers le bas.
Veuillez toujours placer les éléments à
encastrer de telle façon que cette voûte
se trouve derrière dans l’espace de
cuisson. Cette voûte est également importante pour la protection anti-renversement des éléments à encastrer.
Insertion de la plaque du four :
Poussez la plaque du four entre les barres
d’insertion du niveau de l’utilisation que vous
avez sélectionnée.
Page 8
8 electrolux
Installation de la grille :
Placez la grille de manière à ce que les deux
tiges de guidage soient orientées vers le bas.
Faites glisser la grille entre les barres d’insertion du niveau de l’utilisation que vous avez
sélectionnée.
3 Grâce au cadre de la grille qui augmente
lors du fonctionnement, la vaisselle ene
risque pas de glisser.
Installez la grille et la plaque du four ensemble :
Insérer/enlever le filtre à graisse
N’utilisez le filtre à graisse que pour rôtir, afin de protéger l’élément chauffant arriè-
re du four contre les éclaboussures de
graisse.
Insérer le filtre à graisse
Saisissez la poignée du filtre à graisse et
placez les deux fixations du haut vers le
bas dans l’ouverture située sur la paroi arrière du four (orifice du ventilateur).
Enlever le filtre à graisse
Saisissez la poignée du filtre à graisse et retirez-le en le faisant glisser vers le haut.
Posez la grille sur la plaque du four.
Faites glisser la plaque du four entre les bar-
res d’insertion du niveau de l’utilisation que
vous avez sélectionnée.
Page 9
Conseils d’utilisation et guide des cuissons
electrolux 9
Cuisson
Fonction four : Air chaud avec collier
chauffant ou Voûte et sole
Plats à cuisson
• Pour cuire avec la fonction Voûte et
sole , utilisez de préférence des plats
en métal foncé dotés d’un revêtement.
• Pour cuire avec la fonction Air chaud
avec collier chauffant , vous pouvez
utiliser tous types de plats, même des
plats en métal clair.
Niveaux de gradin
• La fonction Voûte et sole permet seu-
lement de faire cuire une préparation sur
un seul niveau de gradin.
• La fonction Air chaud avec collier
chauffant permet de faire cuire une
préparation sur deux ou trois niveaux de
gradin à la fois :
1 plaque à pâtisserie :
par ex. niveau de gradin 3
1 plat à cuisson :
par ex. niveau de gradin 1
2 plaques à patisserie :
par ex. niveaux de gradin 1 et 3
2 plaques à patisserie :
niveaux de gradin 1, 3 et 5
Remarques générales
• Insérez la plaque partie en biseau vers
l’avant !
• Les fonctions Voûte et sole ou Air
chaud avec collier chauffant permettent de placer simultanément deux plats
de cuisson l’un à côté de l’autre sur la
grille. Cela ne prolonge que très légèrement la durée de la cuisson.
3 Lors de la cuisson de plats surgelés, les
plaques de cuisson utilisées peuvent se
déformer. Cela est dû à la grande différence de température entre les plats
surgelés et la température du four. Dès
que les plaques se sont refroidies, la déformation disparaît.
Remarques relatives aux tableaux de
cuisson
Les tableaux indiquent les températures, durées de cuisson et niveaux de gradin recommandés pour la cuisson d’une sélection de
préparations.
• Ces indications de température etde
durée de cuisson sont seulement des
valeurs indicatives puisqu’elles dépendent de la composition de la pâte, de la
quantité d’ingrédients et du type de plat
de cuisson.
• Pour une première préparation, nous
conseillons de régler la température au
niveau le plus bas et de ne choisir un niveau de température plus élevé qu'en
cas de nécessité, par exemple si vous
souhaitez un meilleur brunissement ou
si la cuisson dure trop longtemps.
• Si vous ne trouvez pas de données correspondant spécifiquement à votre recette, guidez-vous à l’aide d’un gâteau
similaire.
Page 10
10 electrolux
• La cuisson sur plusieurs niveaux à la fois
de gâteaux sur plaques à pâtisserie ou
dans des moules peut se prolonger de
10 à 15 minutes.
• Les préparations avec sauce / jus (par
exemple les pizzas, les tartes aux fruits,
etc.) seront cuites sur un seul niveau.
• Des différences d’épaisseur de la préparation peuvent conduire à un doré non
2 En cas de durées de cuisson plus lon-
gues, vous pouvez mettre à l'arrêt le
four 10 minutes environ avant la fin de la
cuisson, afin d'utiliser la chaleur résiduelle.
Sauf précision spécifique, les données
indiquées dans les tableaux concernent
l’insertion des préparations dans un four
à froid.
homogène au début de la cuisson. Ne
modifiez pas la température sélectionnée pour autant. Les différences
de coloration se résorbent au cours de
la cuisson.
• Il se peut que votre nouveau four fonctionne autrement que votre ancien four.
C’est pour cette raison que nous vous
prions de bien vouloir adapter vos réglages habituels (températures, temps de
cuisson) et vos niveaux de cuisson aux
recommandations mentionnées dans
les tableaux suivants.
Tableau de cuisson
Cuisson sur un niveau de gradin
Type n
de pâtisserie
Pâtisserie dans un moule
Brioche ou baba Air chaud avec collier
Gâteaux sablés/cake Air chaud avec collier
Tarte four rée Air chaud avec collier
Tarte four rée Voûte et sole 1 160 30-40
Fond de tarte pâte brisée Air chaud avec collier
Fond de tarte pâte molle Air chaud avec collier
Tarte auxpommes nappée Voûte et sole 1 170-190 50-60
Tourte aux pommes (2moules
Ø20cm, disposés en diagonale)
Tourte aux pommes (2moules
Ø20cm, disposés en diagonale)
Tartes salées (par ex. quiche
lorraine)
Tarte au fromage Voûte et sole 1 170-190 80-90
Fonction du four
chauffant
chauffant
chauffant
chauffant
chauffant
Air chaud avec collier
chauffant
Voûte et sole 1 180 60-80
Air chaud avec collier
chauffant
Niveau
Température°CDurée
de
gradin
1 150-160 50-60
1 140-160 60-80
1 140 30-40
3 170-180
3 150-170 25-30
1 160 60-80
1 160-180 45-55
1)
min
20-25
Page 11
electrolux 11
Type n
de pâtisserie
Cuisson sur plaques à
Fonction du four
pâtisserie
Niveau
de
gradin
Température°CDurée
min
Brioche tressée / couronne Voûte et sole 3 170-190 45-55
1)
230
160-180
1)
50-60
10
30-60
1)
1)
30-45
10-20
Gâteau de Noël fourré Voûte et sole 3 160-180
Pain (pain de seigme)
Voûte et sole 1
- d’abord
- ensuite
Choux garnis / éclairs Voûte et sole 3 160-170
Biscuit roulé Voûte et sole 3 180-200
Gâteau aux crumbles Air chaud avec collier
3 150-160 20-30
chauffant
Gâteau au beurre / au sucre Voûte et sole 3 190-210
Tresse au beurre Air chaud avec collier
3 170-180
1)
1)
20-30
40-50
chauffant
Gâteau aux fruits
(pâte levée / sablée)
Gâteau aux fruits
Air chaud avec collier
3 150 40-50
chauffant
Voûte et sole 3 170 40-50
(pâte levée / sablée)
Gâteau aux fruits sur pâte brisée Air chaud avec collier
3 160-170 50-70
chauffant
Gâteaux sur plaque à pâtisserie
Voûte et sole 3 160-180
1)
50-70
avec garniture délicate (par ex.
du fromage blanc, de la crème,
des amandes effilées)
Pizza (bien garnie) Air chaud avec collier
1 180-200
1)
30-50
chauffant
Pizza (fine) Air chaud avec collier
1 200-220
1)
15-25
chauffant
Pain plat Air chaud avec collier
1 200-220 10-20
chauffant
Tartes flambées (Suisse) Air chaud avec collier
1 180-200 40-55
chauffant
Petits biscuits
Petits biscuits pâte brisée Air chaud avec collier
3 150-160 15-25
chauffant
Petits gâteaux secs Air chaud avec collier
3 140 25-35
chauffant
Petits gâteaux secs Voûte et sole 3 160
Petits gâteaux secs pâte molle Air chaud avec collier
3 160-170 15-25
1)
20-30
chauffant
Meringues, baisers Air chaud avec collier
3 80-100 90-150
chauffant
Page 12
12 electrolux
Type n
de pâtisserie
Macarons Air chaud avec collier
Petits gâteaux secs pâte levée Air chaud avec collier
Petits gâteaux secs pâte feuilletée
Petits pains Air chaud avec collier
Petits pains Voûte et sole 3 200
Petits cakes (20/plaque) Air chaud avec collier
Petits cakes (20/plaque) Voûte et sole 3 170
1) Préchauffer le four
Fonction du four
chauffant
chauffant
Air chaud avec collier
chauffant
chauffant
chauffant
Niveau
Température°CDurée
de
gradin
3 100-120 60-90
3 150-160 20-40
3 170-180
3 180
3 140
1)
1)
1)
1)
1)
min
20-30
20-35
20-35
20-30
20-30
Cuisson sur plusieurs niveaux de gradin
Type de gâteau
Air chaud
avec collier
chauffant
niveau de gradin à partir
du bas
Air chaud
avec collier
chauffant
Durée
min
Température
en °C
2 niveaux 3 niveaux
Gâteaux sur
Choux garnis/éclairs 1/4 --- 160-180
Gâteaux de pâte sablée, secs 1/3 --- 140-160 25-35
Petits biscuits
Petits biscuits pâte sablée 1/3 1/3/5 150-160 20-30
Petits gâteaux secs 1/3 1/3/5 140 30-40
Petits gâteaux pâte molle 1/3 --- 160-170 20-30
Meringues, baisers 1/3 --- 80-100 90-150
Macarons 1/3 --- 100-120 60-90
Biscuits pâte levée 1/3 --- 160-170 30-40
Biscuits pâte feuilletée 1/3 --- 170-180
Petits pains 1/4 --- 160 30-40
Petits cakes (20/plaque) 1/4 --- 140
1) Préchauffer le four
plaques à pâtisserie
1)
1)
1)
35-45
25-35
25-40
Page 13
Conseils de cuisson
Qualité de la cuisson Cause possible Solution
Le dessous du gâteau est
trop clair
Le gâteau se désagrège (il
devient pâteux, s’arrondit,
de l’eau s’écoule)
Le gâteau est trop sec La température de cuisson est trop
La dorure du gâteau n’est
pas homogène
Le gâteau n’est pas cuit à la
fin de la durée de cuisson
Tableau Turbo pizza
Le gâteau n'est pas assez
enfoncé dans le four
La température de cuisson est trop éle-
Enfoncez le gâteau plus avant dans
le four
Réduisez la température
vée
La durée de la cuisson est trop courte Prolongez la durée de la cuisson
Une température de cuisson
plus élevée ne permet pas de
diminuer la durée de la cuisson
La pâte est trop molle Diminuez la quantité de liquide At-
tention à la consistance de la pâte,
en particulier si vous utilisez un appareil ménager pour mélanger
Augmentez la température de cuis-
basse
son
La durée de la cuisson est trop longue Diminuez la durée de la cuisson
La température et la durée de la cuis-
son sont respectivement trop élevée et
Diminuez la température et prolon-
gez la durée de la cuisson
trop courte
La répartition de la pâte n’est pas ho-
Etalez la pâte de façon homogène
mogène
La température de cuisson est trop
basse
Augmentez légèrement la tempéra-
ture de cuisson
electrolux 13
Nature de la préparation
Niveau de
gradin
Pizzas (de faible épaisseur) 1 200 - 250
Tem pé ra tur e
°C
1)
Durée
en min.
10 - 15
Pizzas (très garnies) 1 180 - 200 20 - 30
To ur t es 1 180 - 200 45 - 60
Tarte aux épinards 1 160 -180 45 - 60
Quiche Lorraine 1 170 - 190 40 - 50
Gâteau au fromage blanc 1 140 - 160 60 - 90
Gâteau au fromage blanc sur plaque 1 140 - 160 50 - 60
Gâteau aux pommes, couvert 1 150 - 170 50 - 70
Tourte a u x l é g u m es 1 160 - 180 50 - 60
Pain plat 1 250
Gâteau feuilleté 1 160 - 180
Tartes flambées 1 250
Vol-au-vent 1 180 - 200
1)
1)
1)
1)
10 - 15
40 - 50
10 - 20
15 - 25
1) Préchauffer le four.
Page 14
14 electrolux
Tableau des soufflés et gratins
Te mp é r at u -
°C
selon les
cant
selon les
cant
selon les
cant
re
°C
Te mp s
selon les
indicationsdu fabri-
selon les
indicationsdu fabri-
selon les
indicationsdu fabri-
selon les
indicationsdu fabri-
Durée
en min
cant
cant
cant
cant
de
Niveau
de gradin
Te mp é r at u re
Plat Fonctions Four
Soufflé aux pâtes Voûte et sole 1 180-200 45-60
Lasagne Voûte et sole 1 180-200 40-50
Gratin de légumes
Baguettes gratinées
Soufflets sucrés Voûte et sole 1 180-200 40-60
Soufflés au poisson Voûte et sole 1 180-200 50-60
Légumes farcis Griller à l’air chaud 1 160-170 40-60
1) Préchauffer le four.
Tableau des surgeléset des plats cuisinés
1)
1)
Griller à l’air chaud 1 170 20-30
Griller à l’air chaud 1 160-170 20-30
Niveau-
Produits à cuire Fonctions dufour
cuisson
Pizza surgelée Voûte et sole 3
1)
frites
(500 g)
Baguettes Voûte et sole 3
Tarte aux fruits Voûte et sole 3
1) Remarque : veuillez retourner les frites 2 à 3 fois
Air chaud avec collier
chauffant
indicationsdu fabri-
3 200-220
indicationsdu fabri-
indicationsdu fabri-
Faire rôtir
Fonctions Four Voûte et sole ou
Griller à l’air chaud
Plats à rôtir
• Tous les plats résistants à la chaleur
peuvent être utilisés pour rôtir des aliments (conformez-vous aux indications
du fabricant !).
• Nous vous conseillonsz de rôtir les viandes maigres dans une cocotte munie
de couvercle. De cette façon, la viande
sera plus savoureuse.
• Les viandes pour lesquelles doivent se
former une croûte peuvent être rôties
dans une cocotte sans couvercle.
3 Précision relative au tableau
Les valeurs fournies dans le tableau suivant sont indicatives.
• Nous vous conseillons de rôtir les viandes et les poissons au four à partir
d’un poids de 1 kg.
• Pour éviter que les sucs ou les graisses
qui sortent de la viande ne brûlent, versez un peu de liquide dans le plat de
cuisson.
Page 15
• Au besoin, retournez l’aliment à mi-cuisson ou - aux deux tiers de la cuisson.
• Arrosez de leur jus de cuisson les gros
ôtis ou les grosses volailles plusieurs fois
au cours de la cuisson. Les résultats de
cuisson n’en seront que meilleurs.
• Éteignez le four env. 10 minutes avant
la fin de la cuisson, de manière à utiliser
la chaleur résiduelle.
Tableau de rôtissage
electrolux 15
Nature de la
viande
Viande de bœuf
Bœuf braisé 1-1,5 kg Voûte et sole 1 200-250 120-150
Rosbif ou filet
- bleu
- saignant
- cuit à point
Viande de porc
Epaule, collet, morceau
de jambon
Côtelettes, côtes fumées
Rôti de viande hachée 750 g-1 kg
Jarret de porc (précuit) 750 g-1 kg
Viande de veau
Rôti de veau 1 kg
Jarret de veau 1,5-2 kg
Agneau
Rôti d’agneau, gigot
d’agneau
Carré d’agneau 1-1,5 kg
Gibier
Râble de lièvre, cuisse
de lièvre
Quantité Fonctions Four
Par cm
d’épaisseur
Par cm
d’épaisseur
Par cm
d’épaisseur
1-1,5 kg
1-1,5 kg
1-1,5 kg
Jusqu’à 1 kg Voûte et sole 3 220-250
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Niveau
gradin
Tem pé -
de
rature
°C
1 190-200
1 180-190 6-8
1 170-180 8-10
1 160-180 90-120
1 170-180 60-90
1 160-170 50-60
1 150-170 90-120
1 160-180 90-120
1 160-180 120-150
1 150-170 100-120
1 160-180 40-60
1)
1)
Durée
en min
Par cm
d’épaisseur
5-6
25-40
Page 16
16 electrolux
Nature de la
viande
Râble de chevreuil/cerf 1,5-2 kg Voûte et sole 1 210-220 35-40
Gigot de chevreuil/cerf 1,5-2 kg Voûte et sole 1 180-200 60-90
Volaille
Volaille en morceaux
Demi-poulet
Poulet, poule 1-1,5 kg
Canard 1,5-2 kg
Oie 3,5-5 kg
Dinde/dindonneau 2,5-3,5 kg
Dinde/dindonneau 4-6 kg
Poisson (à l’étuvée)
Poissons entiers 1-1,5 kg Voûte et sole 1 210-220
1) Préchauffer le four
Grillades de surface
Quantité Fonctions Four
De chacun
200-250g
De chacun
400-500g
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Griller à l’air
chaud
Niveau
gradin
Tem pé -
de
rature
°C
1 200-220 30-50
1 190-210 35-50
1 190-210 50-70
1 180-200 80-100
1 160-180 120-180
1 160-180 120-150
1 140-160 150-240
Durée
en min
40-60
Fonction Four : Grill ou Grill grande
surface à la température maximum
1 Avertissement : Fermez toujours la
porte du four lorsque vous faites griller
un aliment.
3 Lorsque vous utilisez les fonctions
Gril, faites toujours préchauffer le
four vide pendant 5 minutes !
• Pour griller, placez la grille dans le ni-
veau d’utilisation recommandé.
• Veuillez toujours placer la plaque dans
le 1er niveau d’utilisation du bas.
• Les durées des grillades sont des valeurs indicatives.
• Les morceaux de viande peu épais et
les morceaux de poisson sont particulièrement adaptés pour le gril.
Page 17
electrolux 17
Tableau des grillades
Nature de l’aliment à griller Niveau de gratin Durée de la grillade
1. Côté 2. Côté
Boulettes de viande hâchée 4 8-10 min 6-8 min
Filet de porc 4 10-12 min 6-10 min
Saucisses à griller 4 8-10 min 6-8 min
Steacks dans le filet de porc ou
de veau
Filet de bœuf, rosbif (env 1 kg) 3 10-12 min 10-12 min
Pains toastés1)g
Toasts g a r n i s 3 6-8 min ---
1) Sans la préchauffer
4 6-7 min 5-6 min
3 4-6 min 3-5 min
Décongélation
Fonction Four : Décongélation (sans
réglage de la température)
• Enlevez les aliments de leur emballage,
posez-les dans une assiette puis sur la
grille du four.
• Ne les recouvrez pas avec une assiette
ou avec un couvercle, cela retarde considérablement le processus de décongélation.
• Pour décongeler, placez la grille sur le
1ier niveau à partir du bas .
Tableau de décongélation
Durée de
Plat
décongéla-
tion
min
Poulet, 1000 g 100-140 20-30
Viande, 1000g 100-140 20-30 Retournez la viande au bout d’une demi-heure
Viande, 500g 90-120 20-30 Retournez la viande au bout d’une demi-heure
Truit e , 150 g 25-35 10-15 --Fraises, 300g 30-40 10-20 --Beurre, 250g 30-40 10-15 ---
Crème, 2 x 200g 80-100 10-15
Tarte, 1400g 60 60 ---
Durée post-
décongéla-
tion
en min
Remarque
Placez le poulet sur une grande assiette posée
sur une soucoupe retournée.
Retournez-le au bout d’une demi-heure
Il est possible de battre la crème, même si elle
n’est pas complètement décongelée.
Page 18
18 electrolux
Sécher des aliments avec le Air
chaud
Fonction Four: Air chaud avec collier
chauffant
• Utilisez des plaques graissées ou recouvertes de papier à four.
• Pour obtenir de meilleurs résultats, éteignez le four à la moitié du temps de de sséchage, ouvrez la porte du four et
laissez refroidir pendant toute la nuit.
• L’aliment sera alors parfaitement desséché.
Niveau
Aliment à sécher
Température
en °C
d’enfournement
Temps en heures
(valeur indicative)
Gradin 1 Gradin 2
Légumes
Haricots 60Poivrons (lamelles) 60Potage de légumes 60Champignons 50Choux 40-50 3 1 / 4 2-3
Fruits
Prunes 60Abricots 60Pommes en tranches 60Poires 60-
70
70
70
60
70
70
70
70
3 1 / 4 6-8
3 1 / 4 5-6
3 1 / 4 5-6
3 1 / 4 6-8
3 1 / 4 8-10
3 1 / 4 8-10
3 1 / 4 6-8
3 1 / 4 6-9
Faire des conserves
Fonction Four : Sole
• Pour faire des conserves, utilisez uniquement des bocaux en verre de même
dimension disponibles dans le commerce.
• Les bocaux en verre avec couvercle
dévissable ou à baïonnette ne sont
pas adaptés.
• Pour ce type de cuisson, utilisez le 1ier
niveau de gradin à partir du bas .
• Pour faire des conserves, utilisez la plaque à pâtisserie. Vous pouvez y déposer
jusqu’à six bocaux en verre de un litre
chacun.
• Les bocaux doivent être remplis à la
même hauteur et être hermétiquement
fermés.
• Disposez les bocaux sur la plaque de
telle sorte qu’ils ne soient pas en contact les uns avec les autres.
• Versez env. 1/2 litre d’eau sur la plaque
de telle sorte qu’il y ait assez d’humidité
dans le four.
• Dès que le liquide contenu dans les bocaux commence à bouillir (pour 1-bocal
de 1 litre, au bout d’env 35-60 minutes),
éteignez le four ou diminuez la température sur 100°C (voir tableau).
Page 19
Tableau de cuisson pour les conserves
Les durées de cuisson et les températures
indiquées sont des valeurs indicatives.
electrolux 19
Type de conserve
Baies
Fraises, myrtilles, framboises,
groseilles à maquereau mûres
Groseilles à maquereau vertes 160-170 35-45 10-15
Fruits à noyau
Poires, coings, pruneaux 160-170 35-45 10-15
Légumes
Carottes
Concombres 160-170 50-60 --Cornichons mélangés 160-170 50-60 15
Choux-raves, petits pois, asperges 160-170 50-60 15-20
1) Poursuivre la cuisson dans le four éteint
1)
Tem pé ra tur e
en°C
160-170 35-45 ---
160-170 50-60 5-10
Cuisson jusqu’à
ébullition
en min
Poursuite de la
cuisson à 100°C
en min
Nettoyage et entretien
1 Avertissement : Pour le nettoyage,
l’appareil doit être arrêté et refroidit.
Avertissement : Pour des raisons de sécurité, ne pas nettoyer l’appareil avec un nettoyeur à jets de vapeur ou à haute pression.
Attention : Ne pas utiliser de poudre à
récurer, d’outil de nettoyage coupant ou
de tampon à récurer.
Intérieur du four
Nettoyez l’appareil après chaque utilisation.
Les salissures peuvent plus facilement être
éliminées et ne risquent pas de brûler.
1. Allumez l’éclairage du four pour le nettoyer.
2. Après chaque utilisation, nettoyez le four
avec de l’eau et du liquide vaisselle puis
essuyez-le.
3 Eliminez les salissures tenaces à l’aide
Ne pas utiliser d’agents de nettoyage
corrosifs ou de grattoirs en métal coupants pour nettoyer la porte du four,
ceux-ci risquant de rayer la surface, ce
qui pourrait ensuite briser le verre.
de détergents spécifiques pour fours.
1 Avertissement : En cas d’utilisation
d’un spray de nettoyage du four, il est
impératif de respecter les consignes du
fabricant.
Extérieur de l’appareil
• Essuyer l’avant de l’appareil avec un
chiffon doux et de l’eau savonneuse
chaude.
• Pour les surfaces en métal, utiliser les
produits d’entretien spéciaux courants.
• Veuillez ne pas utiliser de produits décapants ou d’éponges abrasives.
Accessoires
Rincez les accessoires (grille, plat, ...) après
chaque utilisation et faites-les bien sécher.
Un bref trempage facilite le nettoyage.
Page 20
20 electrolux
Filtre à graisse
1. Nettoyez le filtre à graisse dans de l'eau
savonneuse chaude ou au lave-vaisselle.
2. En cas de salissures fortement incrustées, faites bouillir dans un peu d'eau à
laquelle vous avez ajouté 2-3 cuillerées
de produit vaisselle.
Revêtement sole en aluminium
1 N’utilisez en aucun cas de produits de
nettoyage abrasifs, de détergents ou de
tampons à récurer.
Ne lavez pas au lave-vaisselle.
Nettoyez le revêtement aluminium de la sole
après chaque utilisation, à l’aide d’une bros-
se douce et d’une solution d’eau et de détergent à vaisselle chaude.
En de salissures tenaces, faites tremper
dans une solution d’eau et de détergent
chaude.
1 Au moment du nettoyage, utilisez un
support plat pour éviter tout risque de
déformation du revêtement aluminium
de la sole.

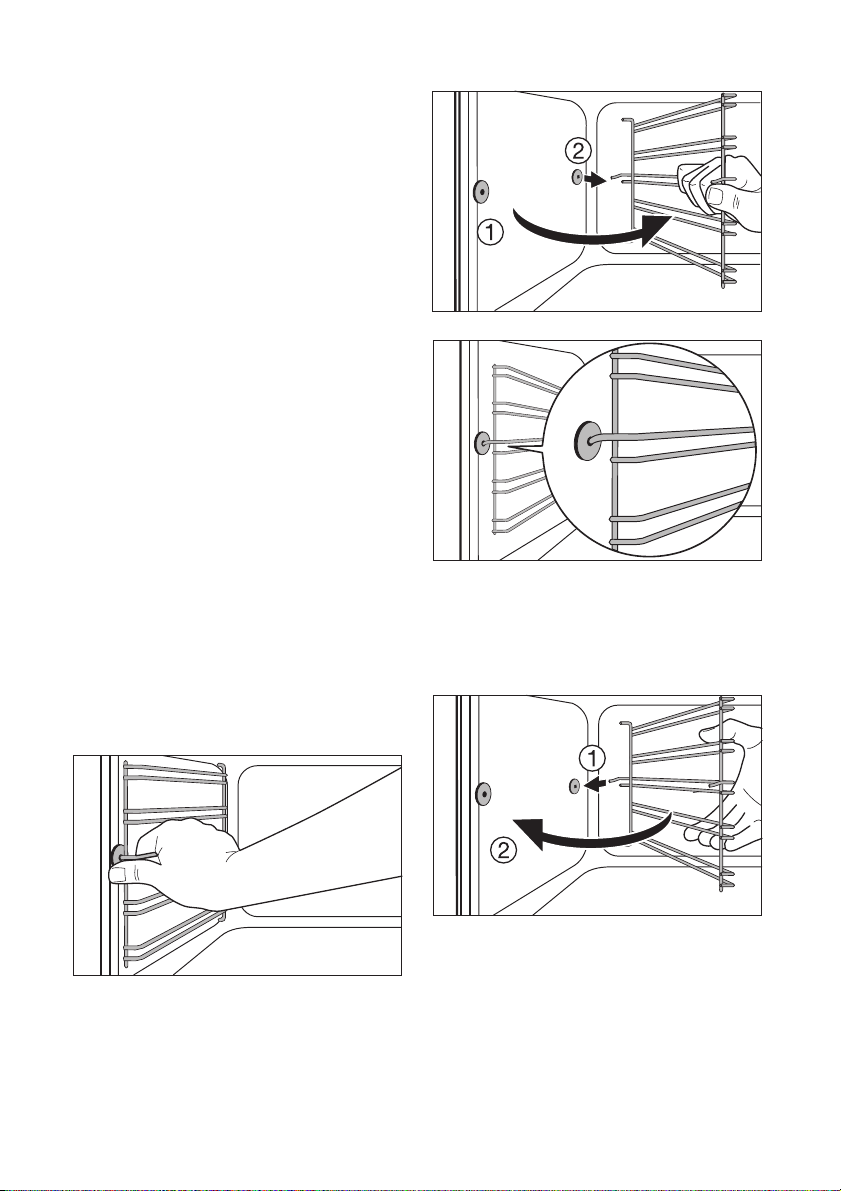

Gradins fils
Pour nettoyer les parois latérales, les gradins
fils sont amovibles du côté gauche et du
côté droit du four.
Enlever un gradin fil
Mettre en place le gradin fil
3 Important! Les extrémités arrondies
des tiges de guidage doivent être orien-
tées vers l'avant!
Pour la mise en place, accrochez d'abord la
grille dans le haut (1) et insérez-la ensuite à
l'avant, puis appuyez dessus (2).
Tirer d'abord le gradin à l'avant de la paroi du
four (1) et ensuite le décrocher à l'arrière (2)
Page 21
electrolux 21

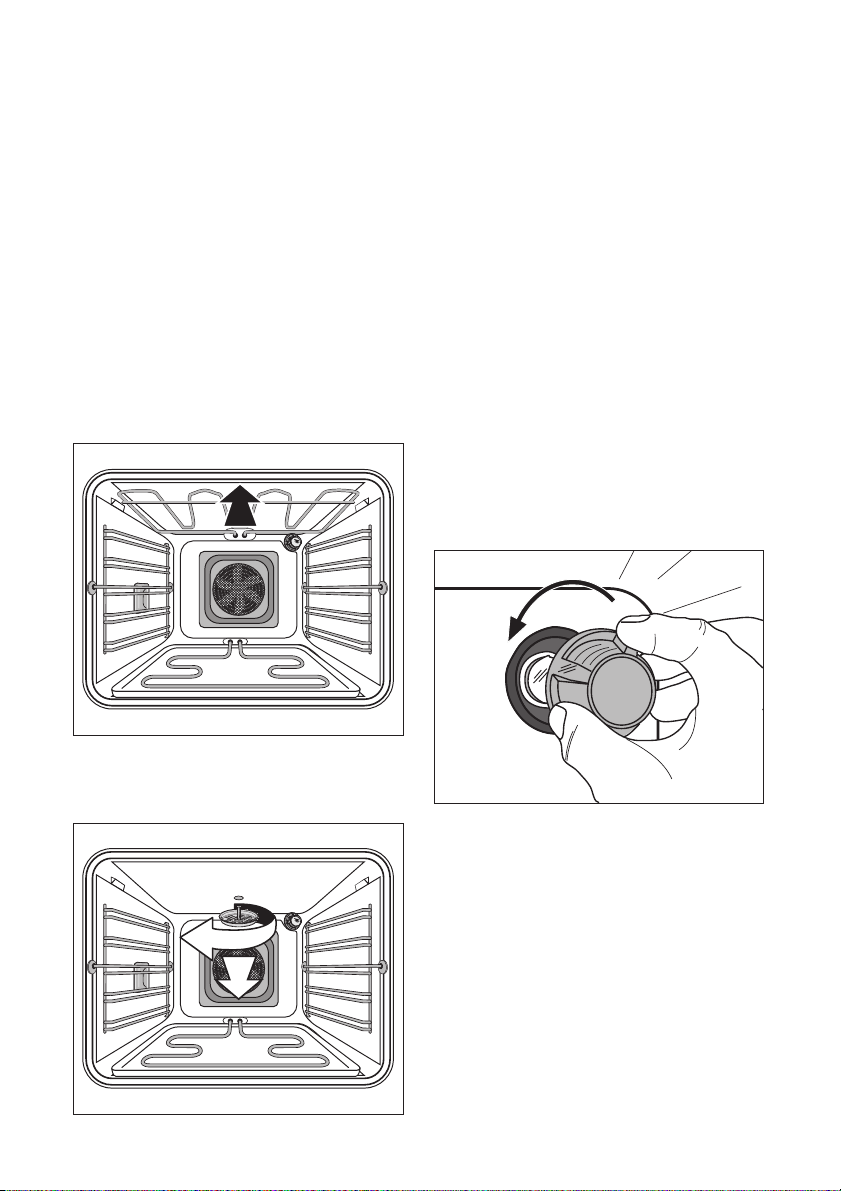

Collecteur de graisses
Le collecteur de graisses ne nécessite pratiquement pas d’entretien. Si toutefois vous
cuisinez souvent des mets à haute teneur en
graisse et qu’une couche de graisse commence à se former, procédez à son nettoyage éventuel en procédant de la manière
suivante :
1 Attention : Les éléments chauffants de
la voûte du four présentent un risque
de brûlures ! Veillez à laisser le four refroidir suffisament, afin de pouvoir toucher les éléments chauffants sans
danger.
1. Tirez l’élément chauffant supérieur vers
l’avant pour le dégager de la fiche plate
(reportez-vous à la figure).
3. Nettoyez le collecteur de graisses à
l’aide d’une brosse douce et d’une
solution d’eau chaude et de détergent à
vaisselle, ou simplement au lave-vaisselle. Faites-le tremper en cas de salissures
tenaces.
4. Pour le remontage, procédez dans l’ordre inverse. Veillez à ce que l’élément
chauffant soit correctement remis en
place dans la fiche plate.
Eclairage du four
1 Avertissement: Risque d'électrocution
! Avant de remplacer la lampe du four :
– Mettez le four hors service.
– Enlevez les fusibles ou débranchez les
disjoncteurs de l'armoire à fusibles.
3 Placez un torchon sur la sole du four afin
de protéger la lampe du four et le verre
de protection.
Remplacer la lampe du four/nettoyer le
verre de protection
2. Tournez le collecteur de graisses vers la
gauche pour le dégager de la voûte de
l’enceinte du four (reportez-vous à la figure).
1. Enlevez le verre de protection en le dévissant vers la gauche et nettoyez-le.
2. Si nécessaire:
Remplacez la lampe du four,
25 watts, 230 V, résistant à une température de 300 °C.
3. Remettez le verre de protection en place.
Page 22
22 electrolux

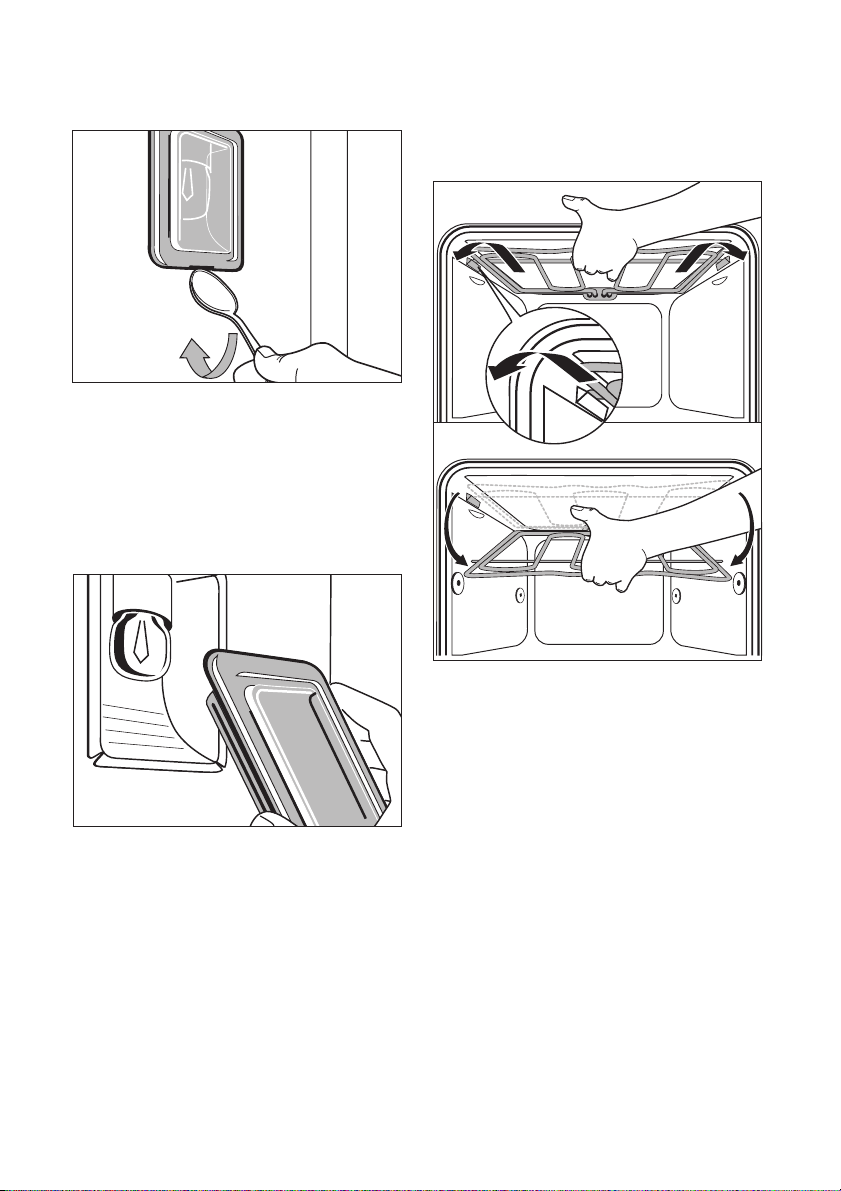

Remplacer la lampe latérale du four/
nettoyer la vitre de protection
1. Enlevez le gradin fil de gauche.
2. Enlevez la vitre de protection à l'aide
d'un objet étroit arrondi (p. ex. une
cuillère à café) et nettoyez-la.
3. Si nécessaire:
Remplacez la lampe du four,
25 watts, 230 V, résistant à une température de 300 °C.
4. Remettez la vitre de protection en place.

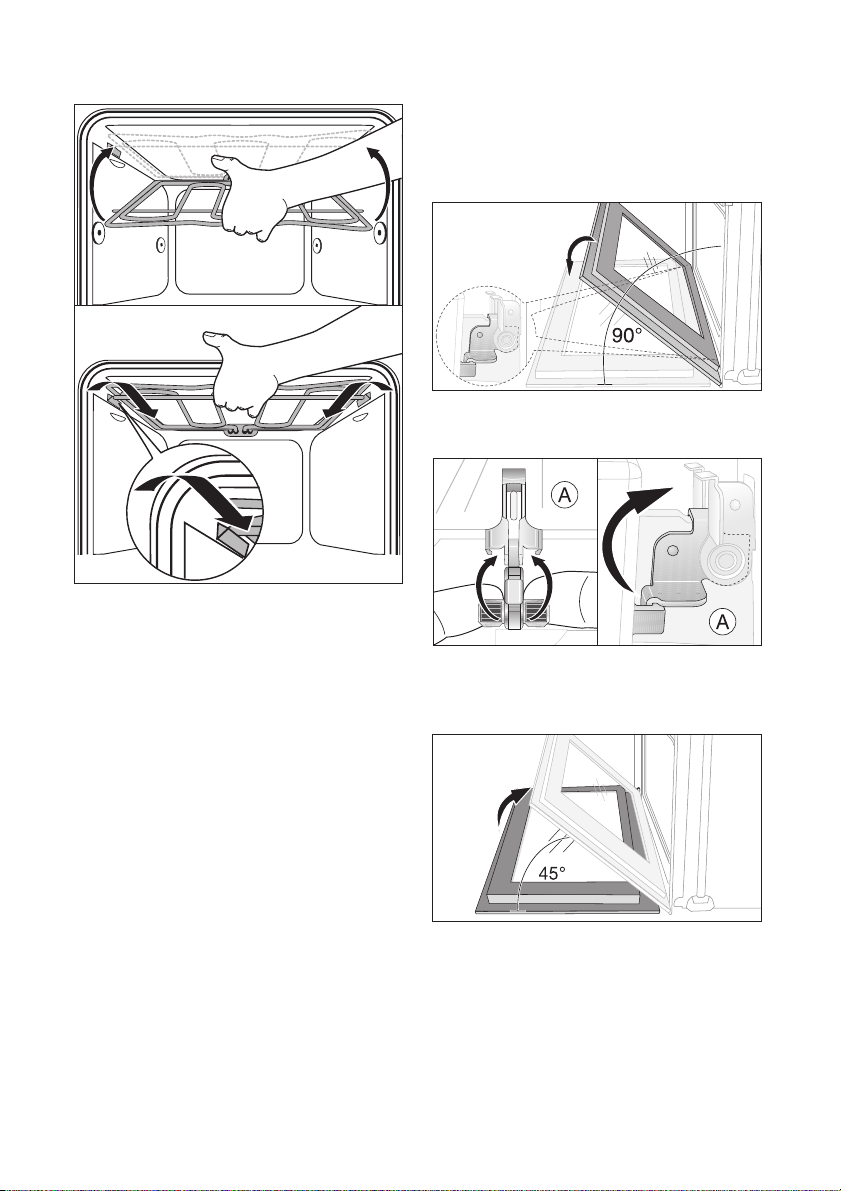

Voûte du four
Pour le nettoyage de la voûte du four, l'élément chauffant de la voûte peut être rabattu.
Rabattre l'élément chauffant
5. Mettez en place le gradin fil.
1 Avertissement: Ne rabattez l'élément
chauffant que lorsque le four est hors
service et qu'il n'y a plus de danger de
brûlure!
1. Enlevez le gradin fil latéral.
2. Saisissez l'élément chauffant à l'avant et
tirez-le vers l'avant au-dessus de l'estampage à la paroi intérieure du four.
3. L'élément chauffant se rabat vers le bas.
1 Attention: Ne forcez pas l'élément
ch auff ant ve rs le b as! Si o n le force, l' élément chauffant peut casser.
Nettoyez la voûte du four
Page 23
electrolux 23
Fixer l'élément chauffant
1. Ramenez l'élément chauffant jusqu'à la
voûte du four.
2. Tirez l'élément chauffant vers l'avant
contre la force du ressort et guidez-le
au-dessus de l'estampage du four.
3. Laissez-le se verrouiller dans le support.
4. Mettez en place le gradin fil.
1 Attention: L'élément chauffant doit se
trouver des deux côtés au-dessus des
estampages dans la paroi intérieure du
four et être correctement verrouillé.
Porte du four
Afin de faciliter le nettoyage, il est possible de
démonter la portedu four.

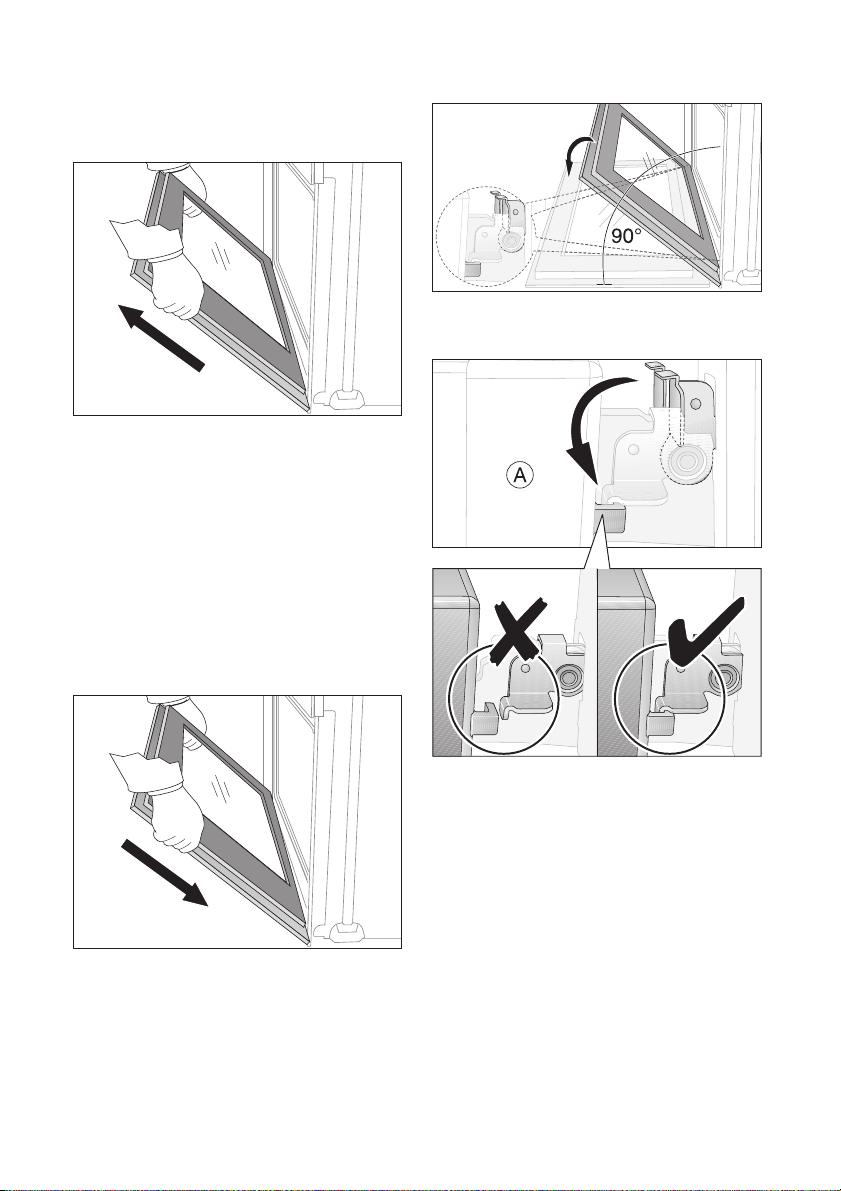

Décrochage de la porte du four
1. Ouvrez complètement la porte du four.
2. Relevez complètement le levier de ser-
rage (A) situé sur les deux charnières
de la porte.
3. Saisissez la porte à deux mains sur les
côtés et fermez-la jusqu’à atteindre la
première position d’accrochage
(env. 45°).
Page 24
24 electrolux
4. Saisissez chaque côté de la porte du
four et dégagez-la du four en la tirant en
oblique vers le haut (attention la porte
est lourde !).
3 Déposez la porte du four (face extérieu-
re vers le bas) sur un support doux et
plan, sur une couverture par exemple,
pour éviter de la rayer.
Accrochage de la porte du four
1. Saisissez chaque côté de la porte du
four, côté poignée vers soi et en bas, et
maintenez-la dans un angle d’env. 45°.
Introduisez simultanémentles charnières
situées dans la partie inférieure de la
porte dans les deux charnières présentes dans le bas du four. Baissez la porte
vers le bas, jusqu’au point de résistance.
2. Ouvrez complètement la porte du four.
3. Rabatte z l e l ev ie r de serrage (A) situé su r
les deux charnières de la porte dans leur
position d’origine.
4. Fermez la porte du four
Page 25
electrolux 25
Que faire si …
Symptôme Cause possible Solution
Le four ne chauffe pas. Le four n’est pas sous tension. Mettez le four sous tension.
Les réglages requis n’ont pas été
effectués.
Le fusible de l’installation domestique (boîtier) a disjoncté.
La voûte – élément chauffant du
g
ril n’est pas insérée correctement
La sole – l’élément chauffant du
gril n’est pas insérée correctement.
L’éclairage du four est en panne. L’ampoule est grillée. Remplacez l’ampoule du four.
Si les indications ci-dessus ne vous per-
Vérifiez les réglages.
Vérifiez le fusible Si les fusibles disjonctent à nouveau, veuillez contacter un électricien agréé.
Insérez correctement la voûte –
élément chauffant du gril.
.
Insérez correctement la sole –
élément chauffant du gril.
mettent pas de remédier au problème,
veuillez vous adresser au service aprèsvente de votre magasin vendeur.
1 Avertissement ! L'installation, le bran-
chement et les réparations doivent être
effectuées uniquement par des professionnels qualifiés. Des réparations non
effectuées dans les règles peuvent
s’avérer très dangereuses pour l’utilisateur.
3 En cas d’erreur de manipulation de la
part de l’utilisateur, le déplacement du
technicien du service après-vente ou du
vendeur peut être facturé même en
cours de garantie.
3 Remarque en ce qui concerne les
appareils avec façade inox:
La façade froide de l’appareil peut engendrer
la formation temporaire de condensation sur
la vitre intérieure après l’ouverture de la porte, pendant ou juste après une cuisson.
Page 26
26 electrolux
Instructions d'installation
Four encastrable
1 Si l’appareil est encastré dans un meu-
ble dont le matériau est inflammable,
respectez impérativement les normes
NIN 2005, chapitre 4.2.2 , ainsi que les
directives en matière de protection contre les incendies et règlements respectifs de la Société des Assurancesincendie cantonales.
1. Introduisez le four dans la niche d’encastrement en saisissant l’appareil par
le devant.
2. Fixez le four des deux côtés à l’aide d’au
moins 2 vis (Détail A)
Branchement électrique/Alimentation
Le branchement électrique doit être confié à
un professionnel agréé.
Pour le branchement au secteur, il convient
d’utiliser un câble de type H05VV-F ou de
valeur supérieure.
L’installation doit s’effectuer via un câble
muni d’une fiche, ou l’installation domestique prévoit un dispositif de coupure omnipolaire ayant une ouverture entre les contacts
de 3 mm au moins, conformément à la norme NIN 2000.
En cas de branchement direct, le câble doit
être long d’au moins 120 cm.
1. Posez le câble de branchement à plat
sur le fond de la niche d’encastrement.
2. Soulevez l’appareil en le saisissant par
les poignées latérales et poussez-le jusqu’aux 3/4 à l’intérieur de la niche.
3. Dégagez la boîte à bornes par le bas.
4. Ouvrez la boîte à bornes (Détail D).
Ce faisant, veillez à ce que le câble ne
reste pas coincé sous l’appareil.
5. Ouvrez le fermoir à cliquet du collier de
fixation (Détail E).
6. Réalisez les connexions conformément
au schéma de branchement.
Page 27
7. Fixez le collier de fixation en appuyant
sur le fermoir à cliquet (Détail F).
8. Fermez la boîte à bornes.
9. Vissez la boîte à bornes par le bas.
10. La boîte à bornes ne doit en aucun cas
être utilisée pour raccorder d’autres appareils ( cusinières, par exemple) !
1 Veillez à débrancher l’appareil avant
d’entreprendre toute opération
d’entretien.
Schéma de branchement
Désignation des phases
L1, L2 (correspondant à R, S)
electrolux 27
Page 28
28 electrolux
Protection de l’environnement
2 Elimination du matériel d’emballage
Les matériaux d’emballage sont écologiques et recyclables. Les matières
plastiques portent un signe distinctif,
par ex. >PE<, >PS<, etc. Déposez les
matériaux d’emballage en fonction de
leur signe distinctif dans les containeurs
prévus à cet effet (renseignez-vous
auprès des services de votre commune).
2 Appareils usagés
Le symbole
emballage indique que ce produit ne
peut être traité comme déchet ménager.
Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du
matériel électrique et électronique). En
procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité,
s'assurant ainsi que le déchets seront
traités dans des conditions optimum.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre
contact avec les services de votre commune ou le magasin où vous avez
effectué l’achat.
W sur le produit ou son
3 Où aller avec les appareils usagés ?
Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération
officiels S.EN.S.
La liste des centres de collecte officiels
S.EN.S est disponible sous
www.sens.ch.
1 Avertissement : Nous vous conseillons
de rendre votre ancien appareil inutilisable avant de vous en débarrasser et
donc de mettre hors d’usage ce qui
pourrait représenter un danger.
Coupez, le câble d’alimentation au
ras de l’appareil.
Page 29
electrolux 29
Garantie/Kundendienst, Garantie/service-clientèle, Garanzia/Servizio
clienti, Guarantee/Customer Service Centres
Servicestellen
5506 Mägenwil/Zürich
Industriestrasse 10
9000 St. Gallen
Zürcherstrasse 204 e
4127 Birsfelden
Hauptstrasse 52
6020 Emmenbrücke
Seetalstrasse 11
7000 Chur
Comercialstrasse 19
Ersatzteilverkauf/Points de vente de rechange
5506 Mägenwil, Industriestrasse 10, Tel. 0848 848 023
Fachberatung/Verkauf/Demonstration/Vente/Consulente (cucina)/Vendita
8048 Zürich, Badenerstrasse 587, Tel. 044 405 81 11
Garantie
Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie
von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung
entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebs-vorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.
Garantie
Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en
service au consommateur (documenté au moyen d’une facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non
autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation
dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.
Garanzia
Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella
garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.
Warranty
For each product we provide a two-year guarantee from the date of purchase or delivery to the consumer (with a guarantee certificate, invoice or sales receipt serving as proof). The guarantee covers the
costs of materials, labour and travel. The guarantee will lapse if the operating instructions and conditions of use are not adhered to, if the product is incorrectly installed, or in the event of damage caused
by external influences, force majeure, intervention by third parties or the use of non-genuine components.
Points de Service
3018 Bern
Morgenstrasse 131
Servizio dopo vendita
1028 Préverenges
Le Trési 6
/
Vendita pezzi di ricambio/spare parts service
Point of Service
6916 Grancia
Zona Industriale E
Page 30
30 electrolux
Service après-vente
En cas d’anomalie de fonctionnemet vérifiez
d’abord si vous ne pouvez pas remédier
vous-même au dysfonctionnement à l’aide
de la notice d’utilisation (chapitre “Que faire,
si...“).
Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre
vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera
l’adresse service après-vente.
Pour un dépannage dans les plus brefs délais, nous vous demandons de nous fournir
les informations suivantes :
– Désignation du modèle
– Numéro du produit (PNC)
– Numéro de série (S-No.)

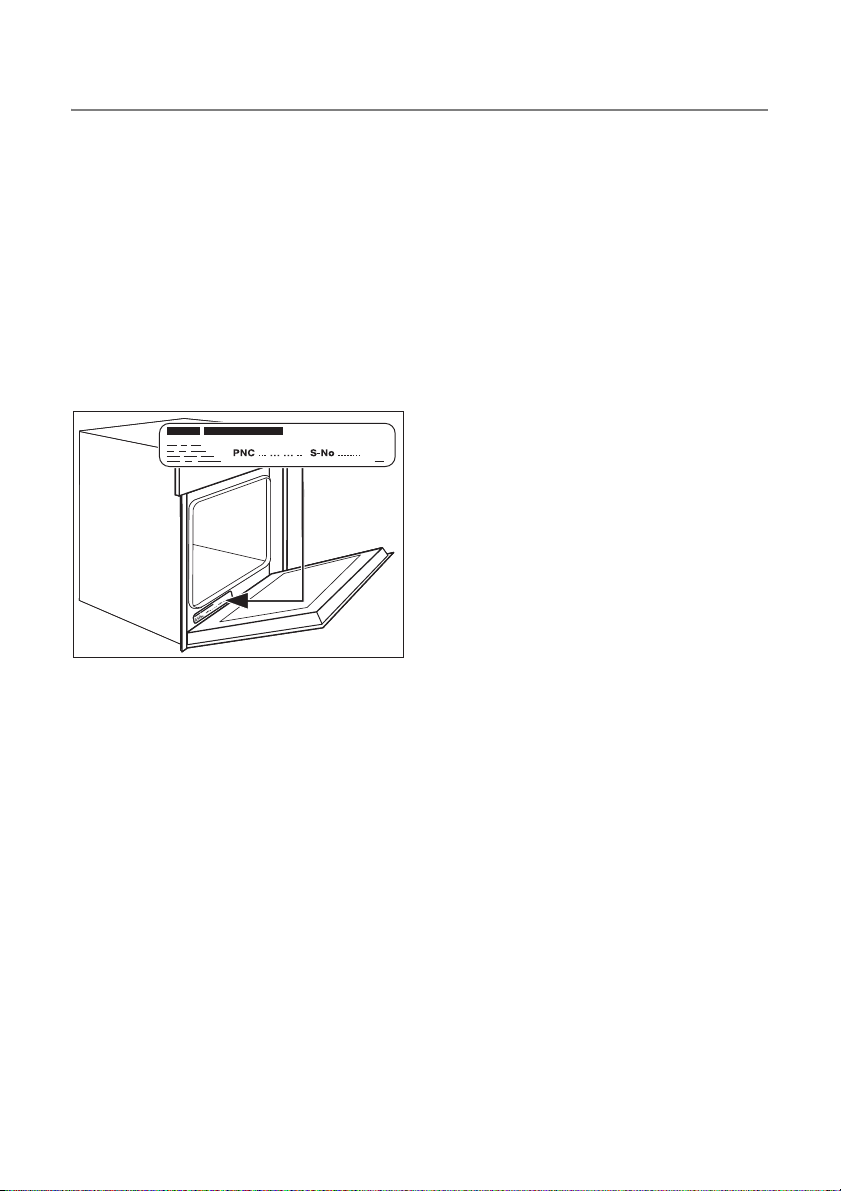

(ces chiffres se trouvent sur la plaque signalétique)
– Type de dysfonctionnement
– Eventuellement le message d’erreur affi-
ché par l’appareil
Pour pouvoir accéder rapidement aux numéros d’identification de l’appareil, nous
vous recommandons de les consigner à cet
endroit.
Désignation du modèle : .....................................
PNC : .....................................
S-No : .....................................
Page 31
Page 32
www.electrolux.com
www.electrolux.ch
315 9000 01-N-091208-01
Loading...
