Einhell TC-US 380 User guide

D Originalbetriebsanleitung

Stand-Band-Tellerschleifer

F Instructions d’origine

Ponceuse à disque à ruban
stationnaire

I Istruzioni per l’uso originali

Levigatrice a disco e a nastro da
banco

NL Originele handleiding

Staande band- en
schotelschuurmachine

E Manual de instrucciones original

Lijadora de cinta y de disco de pie

P Manual de instruções original

Lixadora de mesa para madeira

TC-US 380

2

Art.-Nr.: 44.192.57 I.-Nr.: 11019

Anl_TC_US_380_SPK2.indb 1Anl_TC_US_380_SPK2.indb 1 27.04.2021 08:40:1627.04.2021 08:40:16

1

20

76 5

32

10

28

4

3

1

2

9

23

25 22

2a

3

4

7

211 6

- 2 -

Anl_TC_US_380_SPK2.indb 2Anl_TC_US_380_SPK2.indb 2 27.04.2021 08:40:1727.04.2021 08:40:17

16

25

2b 3

21

15

17

18

12

14

8

8 9 2

4 5a

11

12

12

5b 6

15

18,17

6

11

14

13

6

16

18,17

- 3 -

Anl_TC_US_380_SPK2.indb 3Anl_TC_US_380_SPK2.indb 3 27.04.2021 08:40:1827.04.2021 08:40:18

7a 7b

6

3

1920

322232021

8a 8b

24

21

9a 9b

6

21

7

24

25

16

25

- 4 -

Anl_TC_US_380_SPK2.indb 4Anl_TC_US_380_SPK2.indb 4 27.04.2021 08:40:2427.04.2021 08:40:24

10 11a

5

726

21

11b 12a

28

5

3

21

28

20 27

30
30

31

3

29

29

29

29

20

12b 13a

30

30

5

31

29

- 5 -

Anl_TC_US_380_SPK2.indb 5Anl_TC_US_380_SPK2.indb 5 27.04.2021 08:40:3127.04.2021 08:40:31

10

5

13b 14

5

5

15 16

5

32

10

32

5

32

- 6 -

Anl_TC_US_380_SPK2.indb 6Anl_TC_US_380_SPK2.indb 6 27.04.2021 08:40:3827.04.2021 08:40:38

D

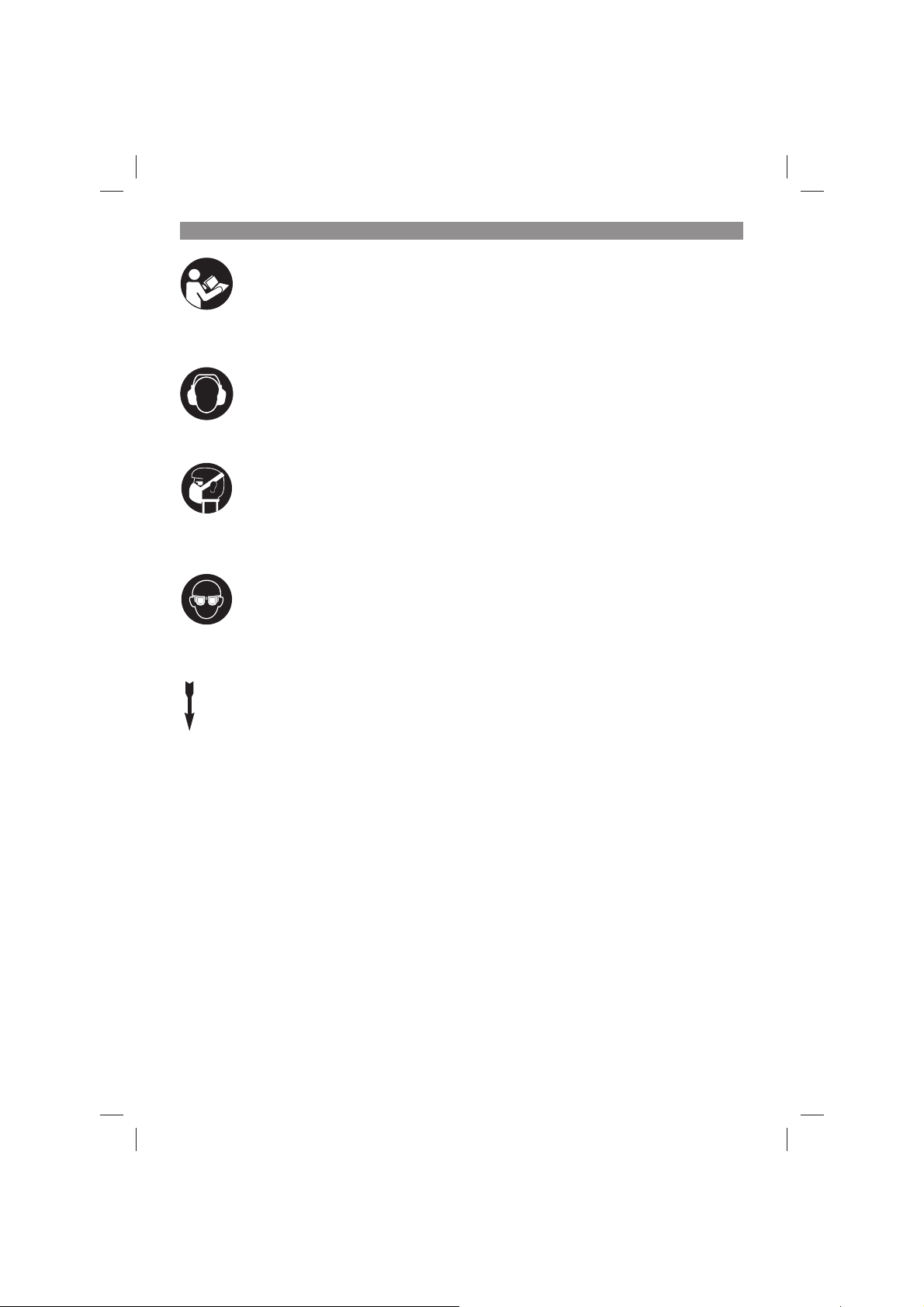

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Drehrichtung des Schleiftellers und des Schleifbandes.

- 7 -

Anl_TC_US_380_SPK2.indb 7Anl_TC_US_380_SPK2.indb 7 27.04.2021 08:40:4227.04.2021 08:40:42

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1-16)

1. Ein-/ Ausschalter

2. Gummifüße

3. Schleiftisch

4. Queranschlag

5. Schleifband

6. Schleifteller

7. Anschlagschiene

8. Befestigungslöcher

9. Bodenplatte

10. Spannhebel

11. Hintere Abdeckung

12. Schrauben vormontiert mit Unterlegscheibe

und Federring

13. Welle

14. Madenschraube

15. Innensechskantschlüssel

16. Vordere Abdeckung

17. Schraube für Abdeckung

18. Unterlegscheibe

19. Aufnahme bei Schleifteller

20. Schraube für Schleiftisch

21. Schlüssel

22. Winkelskala

23. Feststellschraube für Tischwinkel

24. Sechskantschraube

25. Absaugwinkel

26. Mutter (Schleifbandposition)

27. Aufnahme bei Schleifband

28. Stützfuß

29. Kreuzschlitzschraube (demontieren)

30. Kreuzschlitzschraube (lockern)

31. Schleifbandschutz

32. Justierknopf

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Stand-Band-Tellerschleifer

•

Gummifüße (4x)

•

Schleiftisch

•

Queranschlag

•

Schleifteller

•

Anschlagschiene

•

Hintere Abdeckung

•

Schrauben vormontiert mit Unterlegscheibe

•

und Federring (3x)
Madenschraube

•

Innensechskantschlüssel

•

Vordere Abdeckung

•

- 8 -

Anl_TC_US_380_SPK2.indb 8Anl_TC_US_380_SPK2.indb 8 27.04.2021 08:40:4327.04.2021 08:40:43

D

Schraube für Abdeckung (4x)

•

Unterlegscheibe (4x)

•

Schlüssel

•

Absaugwinkel

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Band- und Tellerschleifer dient zum Schleifen
von Hölzern aller Art, entsprechend der Maschi­nengröße.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Es dürfen nur für die Maschine geeignete Schleif­bänder, die den Kenndaten in dieser Anleitung
entsprechen, verwendet werden.
Bestandteil der bestimmungsgemäßen Verwen­dung ist auch die Beachtung der Sicherheitshin­weise, sowie die Montageanleitung und Betriebs­hinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und war­ten, müssen mit dieser vertraut und über mögli­che Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhü­tungsvorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizini­schen und sicherheitstechnischen Bereichen sind
zu beachten.

Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können
bestimmte Restrisikofaktoren nicht vollständig
ausgeräumt werden. Bedingt durch Konstruktion
und Aufbau der Maschine können folgende Punk­te auftreten:

Gesundheitsschädliche Emissionen von

•

Holzstäuben bei Verwendung in geschlosse­nen Räumen.
Die rotierenden Teile des Gerätes können aus

•

funktionellen Gründen nicht abgedeckt wer­den. Gehen Sie daher mit Bedacht vor und
halten Sie das Werkstück gut fest, um ein Ver­rutschen zu vermeiden, wodurch Ihre Hände

mit dem Schleifband in Berührung kommen
könnten.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannung .................................230-240V ~ 50Hz

Leistung ......................S1 300 W | S6 20% 380 W

Leerlaufdrehzahl n

Schleifteller Ø ......................................... 150 mm

Körnung Schleifteller: ..................................... K80

Schleiftisch schwenkbar: ........................... 0°-60°

Queranschlag: .................................-60° bis +60°

Schleifbandgeschwindigkeit v

Schleifbandabmessung: ................914 x 100 mm

Körnung Schleifband: ....................................K80

Absauganschluss: ..................................Ø 36 mm

Schutzklasse: ...................................................... I

Gewicht: ................................................. ca. 14 kg

Betriebsart S6 20%: Durchlaufbetrieb mit Aus­setzbelastung (Spieldauer 10 min). Um den Motor
nicht unzulässig zu erwärmen darf der Motor 20%
der Spieldauer mit der angegebenen Nennleis­tung betrieben werden und muss anschließend
80% der Spieldauer ohne Last weiterlaufen.

Gefahr!
Geräusch

Die Geräuschwerte wurden entsprechend
EN 62841 ermittelt.

Betrieb

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

..............................1500 min

0

.............292 m/min

0

.............................. 75 dB(A)

pA

....................................... 3 dB(A)

pA

WA

........................ 88 dB(A)

WA

...................................... 3 dB(A)

-1

- 9 -

Anl_TC_US_380_SPK2.indb 9Anl_TC_US_380_SPK2.indb 9 27.04.2021 08:40:4327.04.2021 08:40:43

D

Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der
tatsächlichen Benutzung des Elektrowerkzeugs
von den Angabewerten abweichen, abhängig von
der Art und Weise, in der das Elektrowerkzeug
verwendet wird, insbesondere, welche Art von
Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungs­gemäß montiert sein.
Schleifband und Schleifteller müssen frei

•

laufen können.
Bei bereits bearbeitetem Holz auf Fremd-

•

körper wie z.B. Nägel oder Schrauben usw.
achten.
Bevor Sie den Ein- / Ausschalter betätigen,

•

vergewissern Sie sich, ob das Schleifpapier
richtig montiert ist und bewegliche Teile
leichtgängig sind.

5.1 Maschine aufstellen (Bild 3)

Stecken Sie die Gummifüße (2) auf die Bo-

•

denplatte (9) auf.
Die Maschine muss standsicher aufgestellt

•

werden.
Vor Arbeitsbeginn ist die Schleifmaschine

•

mittels der 2 Befestigungslöcher (8) in der
Bodenplatte (9) fest mit einer Werkbank o.ä.
zu verschrauben.

5.2 Montage (Bild 4 - 9)

Befestigen Sie die hintere Abdeckung (11)

•

mit den Schrauben (12).
Schleifteller (6) auf die Welle (13) aufstecken.

•

Hinweis! Die Planfläche auf der Welle (13)

•

und die Bohrung im Schleifteller (6) müssen
übereinander liegen, sodass die Maden­schraube (14) auf die Planfläche gedrückt
wird.
Fixieren Sie den Schleifteller (6) durch fest-

•

schrauben der Madenschraube (14) mittels
Innensechskantschlüssel (15) (vgl. Bild 5b).
Befestigen Sie die vordere Abdeckung (16)

•

mit den Schrauben (17) und Unterlegschei­ben (18).
Schieben Sie den Schleiftisch (3) in die Auf-

•

nahme (19). Fixieren Sie diesen durch Fest­ziehen der Schraube (20) mittels Schlüssel
(21).
Vorsicht! Wählen Sie den Abstand zwischen

•

Schleiftisch (3) und Schleifteller (6) möglichst
gering. Dadurch verringern Sie die Gefahr,

- 10 -

Anl_TC_US_380_SPK2.indb 10Anl_TC_US_380_SPK2.indb 10 27.04.2021 08:40:4327.04.2021 08:40:43

D

dass sich Werkstücke verklemmen können.
Vorsicht! Schleifteller (6) muss frei laufen

•

können.
Der Schleiftisch (3) kann mittels der Skala

•

(22) und der Feststellschraube (23) stufenlos
von 0 ° bis 45° verstellt werden.
Bringen Sie den Queranschlag (4) am

•

Schleiftisch (3) an. Der verstellbare Queran­schlag (4) fördert eine sichere Werkstückfüh­rung.
Um die Anschlagschiene (7) montieren

•

zu können, müssen Sie zuerst die Sechs­kantschraube (24) mittels Schlüssel (21)
demontieren. Anschließend Anschlagschie­ne (7) aufsetzen und wieder mit Sechs­kantschraube (24) fixieren.
Der mitgelieferte Absaugwinkel (25) kann an

•

zwei verschiedenen Positionen angebracht
werden. Wenn Sie mit dem Schleifteller (6) ar­beiten, sollten Sie den Absaugwinkel (25) wie
in Bild 9a befestigen. Bei Arbeiten mit dem
Schleifband (5), befestigen Sie den Absaug­winkel wie in Bild 9b gezeigt.
Schließen Sie einen Nass-Trockensauger am

•

Ausgang des Absaugwinkels (25) an (Durch­messer siehe technische Daten).

5.3 Position des Schleifbandes verstellen

(Bild 10/11)

Das Schleifband (5) kann sowohl in waage-

•

rechter, als auch in vertikaler Position betrie­ben werden.
Lockern Sie die beiden Muttern (26) mittels

•

Schlüssel (21).
Schleifband (5) nach oben bewegen.

•

Muttern (26) wieder festziehen, um die Positi-

•

on zu fixieren.
Zur Werkstückauflage kann in dieser Position

•

der Schleiftisch (3) eingesetzt werden.
Hierzu muss die Anschlagschiene (7) demon-

•

tiert werden (siehe 5.2).
Demontieren Sie den Schleiftisch (3) von der

•

Aufnahme (19) sowie die Schraube (20).
Schraube (20) an Aufnahme (27) anbringen.

•

Schieben Sie den Schleiftisch (3) in die Auf-

•

nahme (27). Fixieren Sie diesen durch Fest­ziehen der Schraube (20) mittels Schlüssel
(21).
Vorsicht! Wählen Sie den Abstand zwischen

•

Schleiftisch (3) und Schleifband (5) möglichst
gering. Dadurch verringern Sie die Gefahr,
dass sich Werkstücke verklemmen können.
Vorsicht! Schleifband (5) muss frei laufen

•

können.
Gehen Sie in umgekehrter Reihenfolge vor,

•

um das Schleifband (5) wieder in horizontale
Position zu bringen. Hinweis! Lassen Sie das
Gehäuse des Schleifbandes auf dem Stütz­fuß (28) aufliegen.

5.4 Schleifband wechseln (Bild 12/13)

Netzstecker ziehen!

•

Schleifband (5) auf vertikale Position einstel-

•

len (siehe 5.3).
Demontieren Sie die 4 Kreuzschlitzschrauben

•

(29).
Lockern Sie die Kreuzschlitzschrauben (30).

•

Schleifbandschutz (31) abnehmen.

•

Spannhebel (10) nach außen ziehen, um das

•

Schleifband (5) zu entspannen.
Schleifband (5) nach hinten abnehmen.

•

Das neue Schleifband in umgekehrter Rei-

•

henfolge wieder montieren.
Vorsicht! Laufrichtung beachten: Pfeil auf

•

Gehäuse und auf der Innenseite des Schleif­bandes!

5.5 Einstellung des Schleifbandes
(Bild 14-16)

Warnung! Vor Einstellung des Schleifbands:

•

Netzstecker ziehen!
Das Schleifband soll sich mittig auf den Lauf-

•

rollen bewegen (vgl. Bild 14).
Nach dem Austauschen des Schleifbandes

•

(5), drehen Sie das Schleifband (5) mit der
Hand solange, bis sich das Schleifband auf
einer bestimmten Position eingelaufen hat.
Falls erforderlich, können Sie die Seitenver-

•

schiebung mit dem Justierknopf (32) einstel­len.
Hinweis! Während Sie die Seitenverschie-

•

bung mittels Justierknopf (32) einstellen, dre­hen Sie gleichzeitig bzw. zwischendurch das
Schleifband (5) mit der Hand.
Um das Schleifband nach rechts zu verstel-

•

len, drehen Sie den Justierknopf (32) im Uhr­zeigersinn (vgl. Bild 15).
Um das Schleifband nach links zu verstellen,

•

drehen Sie den Justierknopf (32) gegen den
Uhrzeigersinn (vgl. Bild 16).

5.6 Schleifpapier auf Schleifteller ersetzen
(Bild 6)

Demontieren Sie die vordere Abdeckung (16),
indem Sie die Schrauben (17) demontieren und
die Abdeckung (16) abnehmen. Ziehen Sie das
Schleifpapier vom Schleifteller (6) ab und befesti­gen Sie das neue Schleifpapier (Kletthaftung!).

- 11 -

Anl_TC_US_380_SPK2.indb 11Anl_TC_US_380_SPK2.indb 11 27.04.2021 08:40:4327.04.2021 08:40:43

D

6. Betrieb

6.1 Ein-/ Ausschalter (Bild 1)

Stellen Sie den Ein-/Ausschalter (1) zum Ein­schalten auf die Position I.
Zum Ausschalten Ein-/Ausschalter (1) in Position
0 bringen.

Warten Sie nach dem Einschalten ab, bis das
Gerät seine maximale Drehzahl erreicht hat. Be­ginnen Sie erst dann mit dem Schleifen.

6.2 Schleifen

Halten Sie das Werkstück während des

•

Schleifens immer gut fest.
Üben Sie keinen großen Druck aus.

•

Das Werkstück sollte beim Schleifen auf dem

•

Schleifband, bzw. auf dem Schleifteller hin
und her bewegt werden, um zu verhindern,
dass das Schleifpapier einseitig verschleißt!
Hinweis! Holzstücke sollten immer in Rich-

•

tung der Holzmaserung geschliffen werden,
um ein Absplittern zu verhindern.

Vorsicht!

Sollte beim Arbeiten der Schleifteller oder das
Schleifband blockieren, nehmen Sie ihr Werk­stück weg und warten, bis das Gerät seine
Höchstdrehzahl erneut erreicht hat. Gegebenen­falls müssen Sie das Werkstück mit weniger Kraft­aufwand zum Schleifteller/ Schleifband hinführen.

7. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

8.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

8.4 Transport

Transportieren Sie die Maschine nur durch An­heben an der Bodenplatte (9). Verwenden Sie
Schutzvorrichtungen niemals zur Handhabung
oder Transport.

- 12 -

Anl_TC_US_380_SPK2.indb 12Anl_TC_US_380_SPK2.indb 12 27.04.2021 08:40:4327.04.2021 08:40:43

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

D

- 13 -

Anl_TC_US_380_SPK2.indb 13Anl_TC_US_380_SPK2.indb 13 27.04.2021 08:40:4327.04.2021 08:40:43

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 14 -

Anl_TC_US_380_SPK2.indb 14Anl_TC_US_380_SPK2.indb 14 27.04.2021 08:40:4327.04.2021 08:40:43

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile*
Verbrauchsmaterial/ Verbrauchsteile* Schleifpapier, Schleifband
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 15 -

Anl_TC_US_380_SPK2.indb 15Anl_TC_US_380_SPK2.indb 15 27.04.2021 08:40:4427.04.2021 08:40:44

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos­sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein

repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 16 -

Anl_TC_US_380_SPK2.indb 16Anl_TC_US_380_SPK2.indb 16 27.04.2021 08:40:4427.04.2021 08:40:44

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 17 -

Anl_TC_US_380_SPK2.indb 17Anl_TC_US_380_SPK2.indb 17 27.04.2021 08:40:4427.04.2021 08:40:44

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Attention ! Portez toujours des lunettes de protection. Les étincelles générées pendant le travail ou
les éclats, les copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Sens de rotation du plateau de ponçage et de la bande abrasive.

- 18 -

Anl_TC_US_380_SPK2.indb 18Anl_TC_US_380_SPK2.indb 18 27.04.2021 08:40:5827.04.2021 08:40:58

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gures 1-16)

1. Interrupteur marche/arrêt

2. Pieds en caoutchouc

3. Table de ponçage

4. Butée transversale

5. Bande abrasive

6. Plateau de ponçage

7. Rail de butée

8. Trous de fi xation

9. Plaque de base

10. Levier de serrage

11. Recouvrement arrière

12. Vis prémontées avec rondelle et rondelle

élastique

13. Arbre

14. Vis sans tête

15. Clé à six pans

16. Recouvrement avant

17. Vis pour recouvrement

18. Rondelle

19. Logement pour plateau de ponçage

20. Vis pour table de ponçage

21. Clé

22. Graduation d’angle

23. Vis de fi xation pour angle de la table

24. Vis à six pans

25. Angle d’aspiration

26. Écrou (position de bande abrasive)

27. Logement pour bande abrasive

28. Pied d’appui

29. Vis cruciforme (démonter)

30. Vis cruciforme (desserrer)

31. Protection de bande abrasive

32. Bouton d’ajustage

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Ponceuse à disque à ruban stationnaire

•

Pieds en caoutchouc (4x)

•

Table de ponçage

•

Butée transversale

•

Plateau de ponçage

•

Rail de butée

•

Recouvrement arrière

•

Vis prémontées avec rondelle et rondelle

•

élastique (3x)
Vis sans tête

•

Clé à six pans

•

Recouvrement avant

•

Vis pour recouvrement (4x)

•

- 19 -

Anl_TC_US_380_SPK2.indb 19Anl_TC_US_380_SPK2.indb 19 27.04.2021 08:40:5927.04.2021 08:40:59

F

Rondelle (4x)

•

Clé

•

Angle d’aspiration

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à

l’aff ectation

La ponceuse à disque, à bande fi xe sert au pon-
çage de bois de toute sorte, conformément à la
taille de la machine.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Seules les bandes abrasives convenant à la ma­chine et dont les caractéristiques sont conformes
à celles indiquées dans ce mode d‘emploi doivent
être employées.
Le respect des consignes de sécurité, des inst­ructions de montage et des consignes de service
dans le mode d‘emploi sont aussi partie intégran­te de l‘utilisation conforme à l‘aff ectation.
Les personnes commandant la machine et en
eff ectuant la maintenance doivent les connaître
et avoir été instruites sur les diff érents risques
possibles.
En outre, il faut strictement respecter les règle­ments de prévention contre les accidents.
Il faut respecter toutes les autres règles des
domaines de la médecine du travail et de la tech­nique de sécurité.

Toute modifi cation de la machine entraîne
l‘annulation de la responsabilité du fabricant, éga­lement pour les dommages en découlant.
Malgré l‘emploi conforme à l‘aff ectation, certains
facteurs de risque résiduels ne peuvent être com­plètement supprimés. En raison de la construc­tion et de la conception de la machine, les risques
suivants peuvent apparaître :

émissions nocives de poussière de bois en

•

cas d‘utilisation dans des pièces fermées ;

les pièces en rotation de l‘appareil ne peu-

•

vent pas être recouvertes pour des raisons

fonctionnelles. Veuillez donc procéder avec

précaution et bien tenir la pièce à usiner pour

éviter qu‘elle ne glisse, ce qui pourrait entraî­ner un contact de vos mains avec la bande
abrasive.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Tension .................................. 230-240 V ~ 50 Hz

Puissance .................S1 300 W | S6 20 % 380 W

Vitesse de rotation à vide n

Ø plateau de ponçage ............................ 150 mm

Grain plateau de ponçage : ...........................K80

Table de ponçage pivotable : .................... 0°-60°

Butée transversale : .......................... -60° à +60°

Vitesse de la bande abrasive v
Dimensions de la bande abrasive : 914 x 100 mm

Grain bande abrasive : ..................................K80

Raccord d’aspiration : .......................... Ø 36 mm

Catégorie de protection : ................................... I

Poids : ................................................. env. 14 kg

Mode de fonctionnement S6 20 % : marche con­tinue avec service discontinu (temps de marche
10 mn). Afi n de ne pas faire chauff er le moteur de
façon inadmissible, il faut le faire fonctionner pen­dant 20 % du temps de marche à la puissance
nominale indiquée et ensuite 80 % du temps de
marche sans charge.

Danger !
Bruit

Les valeurs de bruit ont été déterminées confor­mément à EN 62841.

Fonctionnement

Niveau de pression acoustique LpA ....... 75 dB(A)

Imprécision K
Niveau de puissance acoustique L
Imprécision K

....................................... 3 dB(A)

pA

....................................... 3 dB(A)

WA

................1500 tr/min

0

..........292 m/min

0

..... 88 dB(A)

WA

- 20 -

Anl_TC_US_380_SPK2.indb 20Anl_TC_US_380_SPK2.indb 20 27.04.2021 08:40:5927.04.2021 08:40:59
