Einhell TC-US 350 User guide
TC-US 350
D Originalbetriebsanleitung
Stand-Bandschleifer
GB Original operating instructions
Bench belt sander
F Instructions d’origine
Ponceuse a bande
I Istruzioni per l’uso originali
Levigatrice a nastro
DK/ Original betjeningsvejledning
N Båndsliber-bordmodel
S Original-bruksanvisning
Bänkbandslip
CZ Originální návod k obsluze
Stojanová pásová bruska
SK Originálny návod na obsluhu
Stojanová pásová bruska
NL Originele handleiding
Staande bandschuurmachine
E Manual de instrucciones original
Lijadora de banda fi ja
FIN Alkuperäiskäyttöohje
Pystynauhahiomakone
SLO Originalna navodila za uporabo
Stoječi tračni brusilnik
H Eredeti használati utasítás
Állványos szalagcsiszoló
RO Instrucţiuni de utilizare originale
Maşină stationară de şlefuire cu
bandă
GR Πρωτότυπες Οδηγίες χρήσης
Tροχιστική συσκεή κορδέλλς με
βάση
9
Art.-Nr.: 44.661.54 I.-Nr.: 11019
Anl_TC-US_350_SPK9.indb 1Anl_TC-US_350_SPK9.indb 1 25.06.2020 12:20:3125.06.2020 12:20:31
1
6
22223
5
79818
3
21
10
2a 2b
Anl_TC-US_350_SPK9.indb 2Anl_TC-US_350_SPK9.indb 2 25.06.2020 12:20:3225.06.2020 12:20:32
14
13
12
11
2
3
15
- 2 -
16
13
12
3
2c
710
20
19
18
17
3 4
13,14
12,11
3
15
12,13,16
2
5 6a
3
11
max. 2 mm
5
- 3 -
Anl_TC-US_350_SPK9.indb 3Anl_TC-US_350_SPK9.indb 3 25.06.2020 12:20:3425.06.2020 12:20:34
7
17
20,19,18
6b 6c
20,19,18
10
17
7 8
5
max. 2 mm
10
17
20,19,18
A
7
20
A
4
A
9 10
- 4 -
Anl_TC-US_350_SPK9.indb 4Anl_TC-US_350_SPK9.indb 4 25.06.2020 12:20:3625.06.2020 12:20:36
11 12
3
C
B
5
13a 13b
D
D
21
21
14 15
- 5 -
23
22
6
6
22
Anl_TC-US_350_SPK9.indb 5Anl_TC-US_350_SPK9.indb 5 25.06.2020 12:20:4025.06.2020 12:20:40
16 17
- 6 -
Anl_TC-US_350_SPK9.indb 6Anl_TC-US_350_SPK9.indb 6 25.06.2020 12:20:4425.06.2020 12:20:44
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Metall und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie immer eine Schutzbrille. Während der Arbeit entstehende Funken oder aus
dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Warnung! Keine beschädigte Schleifscheibe verwenden. Beschädigte Einsatzwerkzeuge können
zerbrechen und herumfl iegen.
Vorsicht! Tragen Sie Schutzhandschuhe.
Drehrichtung der Schleifscheibe.
- 7 -
Anl_TC-US_350_SPK9.indb 7Anl_TC-US_350_SPK9.indb 7 25.06.2020 12:20:4625.06.2020 12:20:46
D

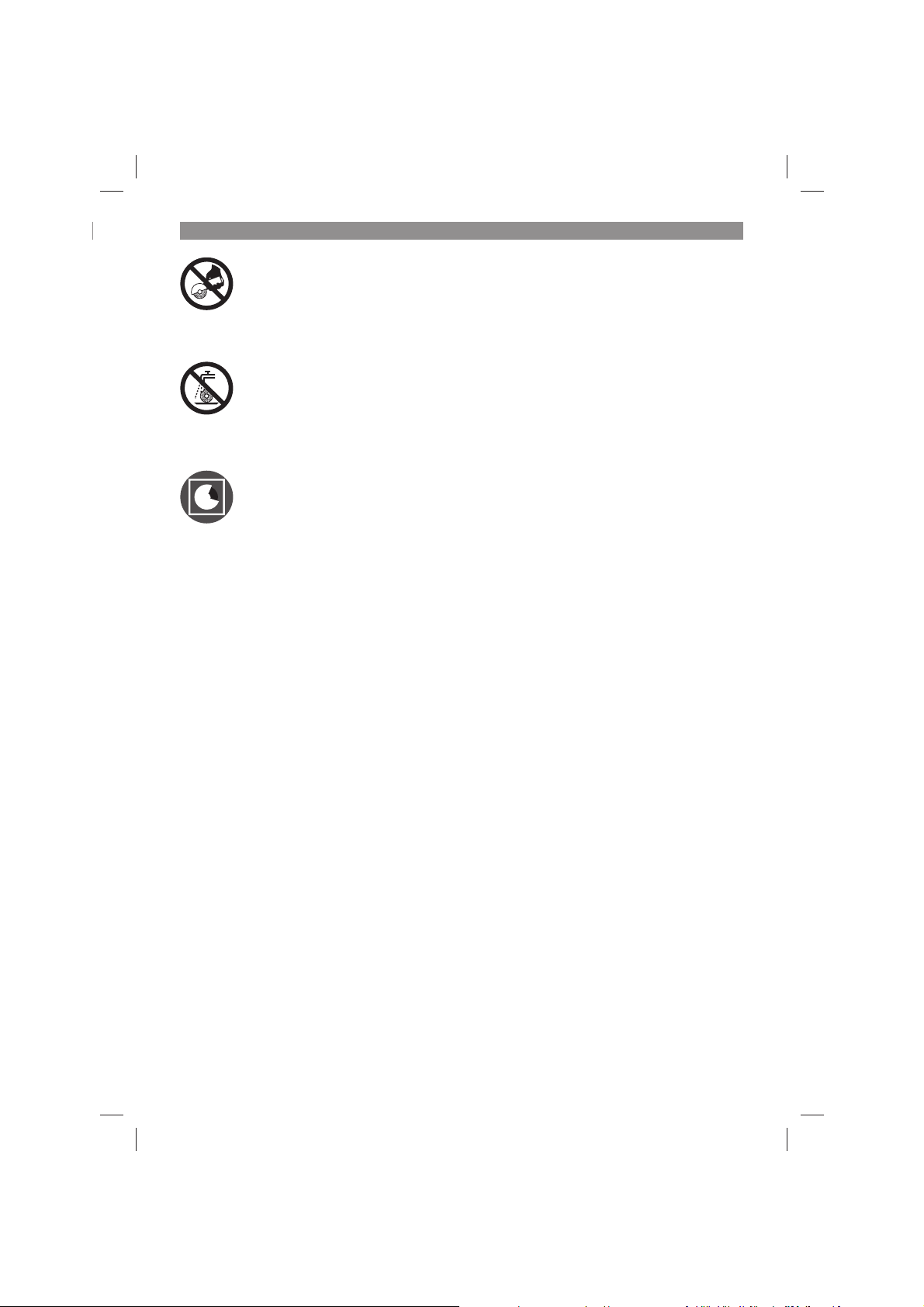

Vorsicht! Nicht mit Handmaschinen verwenden. Diese Schleifwerkzeuge dürfen nur auf Maschinen
verwendet werden, die nicht in der Hand gehalten werden.
Vorsicht! Nicht zum Nassschleifen und Nasstrennschleifen verwenden. Diese Schleifwerkzeuge
sind nur für das Trockenschleifen geeignet.
Vorsicht! Zulässig nur für vollständig geschlossenen Arbeitsbereich. Diese Schleifwerkzeuge
dürfen nur auf ortsfesten Schleifmaschinen verwendet werden, deren Schutzeinrichtungen als vollständig geschlossener Arbeitsbereich anerkannt wird.
- 8 -
Anl_TC-US_350_SPK9.indb 8Anl_TC-US_350_SPK9.indb 8 25.06.2020 12:20:4625.06.2020 12:20:46
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1/2a-2c)
1. Ein-/Ausschalter
2. Schutzglas
3. Funkenabweiser
4. Abdeckung für Schleifscheibe
5. Schleifscheibe
6. Schleifband
7. Werkstückaufl age für Schleifscheibe
8. Befestigungslöcher
9. Bodenplatte
10. Werkstückaufl age für Schleifband
11. Innensechskantschraube
12. Unterlegscheibe klein
13. Federring klein
14. Mutter
15. Schlossschraube lang
16. Feststellknopf klein
17. Schlossschraube kurz
18. Unterlegscheibe groß
19. Federring groß
20. Feststellknopf groß
21. Abdeckung für Schleifband
22. Spannhebel
23. Justierknopf
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Stand-Bandschleifer
•
Schutzglas
•
Funkenabweiser
•
Werkstückauflage für Schleifscheibe
•
Werkstückauflage für Schleifband
•
Innensechskantschraube (2x)
•
Unterlegscheibe klein (3x)
•
Federring klein (3x)
•
Mutter (2x)
•
Schlossschraube lang
•
Feststellknopf klein
•
Schlossschraube kurz (2x)
•
Unterlegscheibe groß (2x)
•
Federring groß (2x)
•
Feststellknopf groß (2x)
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
- 9 -
Anl_TC-US_350_SPK9.indb 9Anl_TC-US_350_SPK9.indb 9 25.06.2020 12:20:4625.06.2020 12:20:46
D
3. Bestimmungsgemäße
Verwendung
Der Schleifer ist ein Kombigerät für Grob- und
Feinschliff von Metallen, Hölzern aller Art und an-
deren Materialien unter Verwendung der entsprechenden Schleifscheibe bzw. Schleifbandes.
Es dürfen nur für die Maschine geeignete Schleifbänder, bzw. Schleifscheiben die den Kenndaten
in dieser Anleitung entsprechen, verwendet
werden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden! Trotz bestimmungsgemäßer
Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt
durch die Konstruktion und den Aufbau der Maschine können folgende Punkte auftreten:
Berührung der Schleifscheibe im nicht abge-
•
deckten Bereich.
Herausschleudern von Teilen aus beschädig-
•
ten Schleifscheiben.
Herausschleudern von Werkstücken und
•
Werkstückteilen.
Gehörschäden bei Nichtverwendung des nö-
•
tigen Gehörschutzes.
Gesundheitsschädliche Emissionen von
•
Holzstäuben bei Verwendung in geschlossenen Räumen.
Die rotierenden Teile des Gerätes können aus
•
funktionellen Gründen nicht abgedeckt werden. Gehen Sie daher mit Bedacht vor und
halten Sie das Werkstück gut fest, um ein Verrutschen zu vermeiden, wodurch Ihre Hände
mit dem Schleifband in Berührung kommen
könnten.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Nennspannung: ......................220-240 V ~ 50 Hz
Aufnahmeleistung: .. S1 185 W | S2 30 min 350 W
Leerlaufdrehzahl n
ø Schleifscheibe: ..................................... 150 mm
Schleifscheibendicke: ............................... 20 mm
ø Bohrung Schleifscheibe: ........................ 32 mm
Körnung Schleifscheibe: ................................ K36
Umfangsgeschwindigkeit: .......................23,4 m/s
Bandgeschwindigkeit: ..........................900 m/min
Schleifband Abmessung .................. 50 x 686 mm
Körnung Schleifband: ....................................K80
Schutzklasse ...................................................... I
Gewicht ................................................. ca. 8,5 kg
Einschaltdauer:
Die Einschaltdauer S2 30 min (Kurzzeitbetrieb)
sagt aus, dass der Motor mit der Nennleistung
(350 W) nur für die auf dem Datenschild angegebene Zeit (30 min) dauernd belastet werden darf.
Andernfalls würde er sich unzulässig erwärmen.
Während der Pause kühlt sich der Motor wieder
auf seine Ausgangstemperatur ab.
Gefahr!
Geräusch
Die Geräuschwerte wurden entsprechend
EN 62841 ermittelt.
Betrieb
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Die angegebenen Geräuschemissionswerte können auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.
: .............................2980 min
0
........................... 88,6 dB(A)
pA
....................................... 3 dB(A)
pA
WA
................... 101,6 dB(A)
WA
...................................... 3 dB(A)
-1
- 10 -
Anl_TC-US_350_SPK9.indb 10Anl_TC-US_350_SPK9.indb 10 25.06.2020 12:20:4725.06.2020 12:20:47
D
Warnung:
Die Geräuschemissionen können während der
tatsächlichen Benutzung des Elektrowerkzeugs
von den Angabewerten abweichen, abhängig von
der Art und Weise, in der das Elektrowerkzeug
verwendet wird, insbesondere, welche Art von
Werkstück bearbeitet wird.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Begrenzen Sie die Arbeitszeit!
Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Ziehen Sie vor allen Wartungs- und Montagearbeiten den Netzstecker.
Die Maschine muss standsicher aufgestellt
•
werden.
Vor Arbeitsbeginn ist die Schleifmaschine
•
mittels der 4 Befestigungslöcher (8) in der
Bodenplatte (9) fest mit einer Werkbank o.ä.
zu verschrauben.
Vor Inbetriebnahme müssen alle Abdeckun-
•
gen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
Die Schleifscheiben müssen frei laufen kön-
•
nen.
Überzeugen Sie sich vor dem Anschließen
•
der Maschine, dass die Daten auf dem
Typenschild mit den Netzdaten übereinstimmen.
5.1 Montage Funkenabweiser / Schutzglas
(Bild 3/4)
Montieren Sie den Funkenabweiser (3) an der
•
Maschine (Bild 3).
Verwenden Sie dazu die Innensechs-
•
kantschrauben (11), Unterlegscheiben (12),
Federringe (13) und Muttern (14).
Ziehen Sie die Schraubverbindung mittels
•
Innensechskantschlüssel 4 mm und Schraubenschlüssel SW 8 mm fest. Hinweis! Nicht
im Lieferumfang enthalten.
Montieren Sie das Schutzglas (2) mittels
•
Schlossschraube (15), Unterlegscheibe (12),
Federring (13) und Feststellknopf (16) am
Funkenabweiser (3) (Bild 4).
5.2 Einstellung Funkenabweiser (Bild 5)
Mithilfe der Langlöcher im Funkenabweiser
•
(3) kann dieser in vertikaler Richtung eingestellt werden.
Lockern Sie dazu die Innensechskantschrau-
•
ben (11) und verschieben Sie den Funkenabweiser möglichst nahe an die Schleifscheibe
(5).
Warnung! Der Abstand zwischen Schleif-
•
scheibe (5) und Funkenabweiser (3) ist so
gering wie möglich und in keinem Fall größer
als 2 mm einzustellen.
Anschließend Funkenabweiser (3) wieder
•
fixieren.
Warnung! Stellen Sie den Funkenabweiser
•
(3) periodisch ein, sodass der Verschleiß der
Schleifscheibe (5) ausgeglichen wird.
- 11 -
Anl_TC-US_350_SPK9.indb 11Anl_TC-US_350_SPK9.indb 11 25.06.2020 12:20:4725.06.2020 12:20:47
D
5.3 Montage Werkstückaufl age für Schleif-
scheibe (Bild 6a)
Montieren Sie die Werkstückauflage (7) an
•
der Maschine.
Warnung! Die schräge Fläche an der Werk-
•
stückauflage muss von der Schleifscheibe (5)
weg zeigen!
Verwenden Sie dazu die Schlossschraube
•
(17), Unterlegscheibe (18), Federring (19)
und Feststellknopf (20).
5.4 Montage Werkstückaufl age für Schleif-
band (Bild 6b/6c)
Die Werkstückauflage (10) kann je nach zu
•
bearbeitendem Werkstück auf zwei verschiedenen Positionen festgeschraubt werden.
Wenn Sie eine größere Fläche schleifen wol-
•
len, montieren Sie die Werkstückauflage (10)
wie in Bild 6b gezeigt.
Für Schleifarbeiten wie z.B. auf schmalen
•
Flächen, Kanten fasen oder Rundungen
schleifen, können Sie die Werkstückauflage
(10) wie in Bild 6c gezeigt montieren.
Verwenden Sie dazu die Schlossschraube
•
(17), Unterlegscheibe (18), Federring (19)
und Feststellknopf (20).
5.5 Einstellung Werkstückaufl age (Bild 7)
Mithilfe des Langlochs in der Werkstückauf-
•
lage (7) kann diese in horizontaler Richtung
eingestellt werden.
Lockern Sie dazu den Feststellknopf (20) und
•
verschieben Sie die Werkstückauflage (7, 10)
möglichst nahe an die Schleifscheibe (5) bzw.
an das Schleifband (6).
Warnung! Der Abstand zwischen Schleif-
•
scheibe (5) und Werkstückauflage (7) bzw.
zwischen Schleifband (6) und Werkstückauflage (10) ist so gering wie möglich und in
keinem Fall größer als 2 mm einzustellen.
Anschließend Werkstückauflage (7, 10) wie-
•
der mit Feststellknopf (20) fixieren.
Warnung! Stellen Sie die Werkstückauflage
•
(7) periodisch ein, sodass der Verschleiß der
Schleifscheibe (5) ausgeglichen wird.
5.6 Wechsel der Schleifscheibe (Bild 8-12)
Vor Austausch der Schleifscheibe: Netzste-
•
cker ziehen!
Lösen Sie die 3 Schrauben (A) an der Abde-
•
ckung (4) mittels Innensechskantschlüssel 4
mm. Ziehen Sie die Schrauben (A) bis zum
Anschlag heraus.
Drehen Sie nun die Abdeckung (4) gegen
•
den Uhrzeigersinn soweit, bis die Abdeckung
(4) an dem Funkenabweiser (3) vorbei abgenommen werden kann.
Nehmen Sie die Abdeckung (4) ab.
•
Lockern Sie die Innensechskantschrauben
•
(11) wie unter 5.2 beschrieben, um den Funkenabweiser (3) nach oben zu verschieben.
Funkenabweiser (3) auf maximale Höhe positionieren.
Hinweis! Verwenden Sie einen Lappen, Tuch
•
oder vergleichbares, um die Schleifscheibe
(5) gegen Rotation zu sichern.
Lösen Sie die Mutter (B), indem Sie einen
•
Schraubenschlüssel SW 19 mm ansetzten
und die Schleifscheibe (5) mit einem Lappen,
Tuch oder vergleichbarem festhalten.
Hinweis! Schraubenschlüssel SW 19 mm
•
nicht im Lieferumfang enthalten.
Hinweis! Drehen Sie die Mutter (B) in Rotati-
•
onsrichtung der Schleifscheibe (5).
Mutter (B), Flansch (C) und alte Schleifschei-
•
be abnehmen.
Reinigen Sie vor Montage der neuen Schleif-
•
scheibe alle sich bei Betrieb drehenden Teile
sorgfältig.
Die neue Schleifscheibe (5), Flansch (C) und
•
Mutter (B) in umgekehrter Reihenfolge wieder
einsetzten und festziehen.
Hinweis! Die Mutter (B) mäßig festziehen,
•
die Schraubverbindung fördert bei Betrieb
aufgrund der Bauweise eine Klemmung der
Schleifscheibe.
Anschließend die Abdeckung (4) mittels der 3
•
Schrauben (A) wieder montieren.
Funkenabweiser (3) wie unter 5.2 beschrie-
•
ben einstellen.
Warnung! Bevor Sie mit dem Gerät wieder ar-
•
beiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
Warnung! Verwenden Sie die Schleifmaschi-
•
ne immer mit beidseitig montierter Schleifscheibe/Schleifband. Dies verringert das
Risiko eine rotierende Spindel zu berühren.
5.7 Wechsel des Schleifbandes (Bild 13/14)
Warnung! Vor Austausch des Schleifbands:
•
Netzstecker ziehen!
Lösen Sie die 2 Schrauben (D) an der Abde-
•
ckung (21) soweit, dass die Abdeckung (21)
nach oben verschoben werden kann.
Hinweis! Die 2 Schrauben (D) nicht vollstän-
•
dig abnehmen.
Bewegen Sie die Abdeckung (21) soweit
•
nach links-oben, bis dass die Aussparungen
in der Abdeckung (21) und die Schrauben (D)
übereinanderliegen.
- 12 -
Anl_TC-US_350_SPK9.indb 12Anl_TC-US_350_SPK9.indb 12 25.06.2020 12:20:4725.06.2020 12:20:47
D
Nehmen Sie die Abdeckung (21) ab.
•
Drücken Sie den Spannhebel (22) nach un-
•
ten und ziehen Sie das Schleifband von den
Laufrollen.
Legen Sie das neue Schleifband (6) mittig auf
•
die untere und obere Laufrolle auf und lassen
Sie den Spannhebel (22) los.
Hinweis! Falls vorhanden, Laufrichtung des
•
Schleifbands (6) beachten.
Montieren Sie die Abdeckung (21) wieder in
•
umgekehrter Reihenfolge.
Warnung! Bevor Sie mit dem Gerät wieder ar-
•
beiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
Warnung! Verwenden Sie die Schleifmaschi-
•
ne immer mit beidseitig montierter Schleifscheibe/Schleifband. Dies verringert das
Risiko eine rotierende Spindel zu berühren.
5.8 Einstellung des Schleifbandes
(Bild 15-17)
Warnung! Vor Einstellung des Schleifbands:
•
Netzstecker ziehen!
Das Schleifband soll sich mittig auf den Lauf-
•
rollen bewegen (vgl. Bild 15).
Nach dem Austauschen des Schleifbandes
•
(6), drehen Sie das Schleifband (6) mit der
Hand solange, bis sich das Schleifband auf
einer bestimmten Position eingelaufen hat.
Falls erforderlich, können Sie die Seitenver-
•
schiebung mit dem Justierknopf (23) einstellen.
Hinweis! Während Sie die Seitenverschie-
•
bung mittels Justierknopf (23) einstellen, drehen Sie gleichzeitig bzw. zwischendurch das
Schleifband (6) mit der Hand.
Um das Schleifband nach rechts zu verstel-
•
len, drehen Sie den Justierknopf (23) gegen
den Uhrzeigersinn (vgl. Bild 16).
Um das Schleifband nach links zu verstellen,
•
drehen Sie den Justierknopf (23) im Uhrzeigersinn (vgl. Bild 17).
6. Bedienung
6.1 Ein-/Ausschalter (Bild 1)
Stellen Sie den Ein-/Ausschalter (1) zum Einschalten auf die Position I.
Zum Ausschalten Ein-/Ausschalter (1) in Position
0 bringen.
Warten Sie nach dem Einschalten ab, bis das
Gerät seine maximale Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Schleifen.
6.2 Schleifen
Legen Sie das Werkstück auf die Werkstück-
•
auflage (7) auf und führen Sie es langsam im
gewünschten Winkel an die Schleifscheibe
(5) heran, bis es diese berührt.
Bewegen Sie das Werkstück leicht hin und
•
her um ein optimales Schleifergebnis zu erhalten. Die Schleifscheibe (5) wird so außerdem gleichmäßig abgenutzt. Lassen Sie das
Werkstück zwischendurch abkühlen.
6.3 Bandschleifen
Halten Sie das Werkstück während des
•
Schleifens immer gut fest.
Üben Sie keinen großen Druck aus.
•
Das Werkstück sollte beim Schleifen auf dem
•
Schleifband, hin und her bewegt werden, um
zu verhindern, dass das Schleifpapier einseitig verschleißt!
Hinweis! Holzstücke sollten immer in Rich-
•
tung der Holzmaserung geschliffen werden,
um ein Absplittern zu verhindern.
Vorsicht!
Sollte beim Arbeiten die Schleifscheibe/ das
Schleifband blockieren, nehmen Sie ihr Werkstück weg und warten, bis das Gerät seine
Höchstdrehzahl erneut erreicht hat. Gegebenenfalls müssen Sie das Werkstück mit weniger Kraftaufwand zur Schleifscheibe/ zum Schleifband
hinführen.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
- 13 -
Anl_TC-US_350_SPK9.indb 13Anl_TC-US_350_SPK9.indb 13 25.06.2020 12:20:4725.06.2020 12:20:47
D
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
8.4 Transport
Transportieren Sie die Maschine nur durch Anheben am Motorgehäuse oder an der Bodenplatte
(9). Verwenden Sie Schutzvorrichtungen wie
Schutzglas (2), Funkenabweiser (3) und Werkstückaufl age (7) niemals zur Handhabung oder
Transport.
- 14 -
Anl_TC-US_350_SPK9.indb 14Anl_TC-US_350_SPK9.indb 14 25.06.2020 12:20:4825.06.2020 12:20:48
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 15 -
Anl_TC-US_350_SPK9.indb 15Anl_TC-US_350_SPK9.indb 15 25.06.2020 12:20:4825.06.2020 12:20:48
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile*
Verbrauchsmaterial/ Verbrauchsteile* Schleifscheibe, Schleifband
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 16 -
Anl_TC-US_350_SPK9.indb 16Anl_TC-US_350_SPK9.indb 16 25.06.2020 12:20:4825.06.2020 12:20:48
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 17 -
Anl_TC-US_350_SPK9.indb 17Anl_TC-US_350_SPK9.indb 17 25.06.2020 12:20:4825.06.2020 12:20:48
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 18 -
Anl_TC-US_350_SPK9.indb 18Anl_TC-US_350_SPK9.indb 18 25.06.2020 12:20:4825.06.2020 12:20:48
GB
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear a breathing mask. Harmful dust can be generated when working on metal and other
materials. Never use the tool to work on any materials containing asbestos!
Caution! Always wear safety goggles. Sparks generated during work or splinters, chips and dust
emitted by the equipment can cause loss of sight.
Warning! Do not use a damaged grinding/sanding wheel. Damaged plug-in tools may break into
pieces that are catapulted into the surroundings.
Caution! Wear gloves.
Direction of rotation of the grinding/sanding wheel.
- 19 -
Anl_TC-US_350_SPK9.indb 19Anl_TC-US_350_SPK9.indb 19 25.06.2020 12:20:4925.06.2020 12:20:49
GB
Caution! Do not use with hand-held machines. These grinding/sanding tools are allowed to be used
only on machines that are not held in your hand.
Caution! Do not use for wet grinding/sanding and wet abrasive cutting. These grinding tools are
suitable only for dry grinding/sanding.
Caution! Permitted only for a fully enclosed work area. These grinding/sanding tools are allowed to
be used only on stationary grinding/sanding machines whose guards and safety devices are deemed to
be a fully enclosed work area.
- 20 -
Anl_TC-US_350_SPK9.indb 20Anl_TC-US_350_SPK9.indb 20 25.06.2020 12:20:4925.06.2020 12:20:49
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the
following instructions may result in electric shock,
fi re and/or serious injury.
Keep all the safety information and instructions in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1/2a-2c)
1. On/Off switch
2. Safety glass
3. Spark defl ector
4. Cover for grinding/sanding wheel
5. Grinding/sanding wheel
6. Grinding/sanding belt
7. Workpiece support for grinding/sanding
wheel
8. Mounting holes
9. Base plate
10. Workpiece support for grinding/sanding belt
11. Socket head screw
12. Washer (small)
13. Spring washer (small)
14. Nut
15. Lock bolt (long)
16. Locking knob (small)
17. Lock bolt (short)
18. Washer (large)
19. Spring washer (large)
20. Locking knob (large)
21. Cover for grinding/sanding belt
22. Clamping lever
23. Adjustment knob
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Upright belt grinder/sander
•
Safety glass
•
Spark deflector
•
Workpiece support for grinding/sanding
•
wheel
Workpiece support for grinding/sanding belt
•
Socket head screw (2x)
•
Washer (small) (3x)
•
Spring washer (small) (3x)
•
Nut (2x)
•
Lock bolt (long)
•
Locking button (small)
•
Lock bolt (short) (2x)
•
Washer (large) (2x)
•
Spring washer (large) (2x)
•
Locking knob (large) (2x)
•
Original operating instructions
•
Safety information
•
3. Proper use
The grinder/sander is a combination device for
the coarse and fi ne grinding/sanding of metals,
woods of all kinds and other materials using
the appropriate grinding/sanding wheel or belt.
The machine may only be used with grinding/
- 21 -
Anl_TC-US_350_SPK9.indb 21Anl_TC-US_350_SPK9.indb 21 25.06.2020 12:20:5025.06.2020 12:20:50
GB
sanding wheels or belts which are suitable for it
and comply with the characteristic data in these
instructions.
The machine is allowed to be used only for its
intended purpose! Even when the equipment is
used as prescribed it is still impossible to eliminate certain residual risk factors. The following hazards may arise in connection with the machine‘s
construction and layout:
Contact with the grinding wheel where it is not
•
covered.
Catapulting of parts from out of damaged
•
grinding wheels.
Catapulting of workpieces and parts of work-
•
pieces.
Damage to hearing if essential ear-muffs are
•
not used.
Harmful emissions of wood dust when used
•
in closed rooms.
The rotating parts of the device cannot be
•
covered for functional reasons. Therefore you
must exercise care and hold the workpiece
firmly to prevent it slipping which could result
in your hands coming into contact with the
grinding/sanding belt.
The equipment is allowed to be used only for its
prescribed purpose. Any other use is deemed to
be a case of misuse. The user/operator and not
the manufacturer will be liable for any damage or
injuries of any kind resulting from such misuse.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
equipment is used in commercial, trade or industrial businesses or for equivalent purposes.
4. Technical data
Rated voltage: ........................ 220-240 V ~ 50 Hz
Power rating: ......... S1 185 W | S2 30 min 350 W
Idle speed n
Grinding/sanding wheel diameter: ......... 150 mm
Grinding/sanding wheel thickness: ........... 20 mm
Grinding/sanding wheel hole diameter: .... 32 mm
Grinding/sanding wheel grit size: ..................K36
Circumferential speed: ...........................23.4 m/s
Belt speed: ..........................................900 m/min
Grinding/sanding belt dimensions ...50 x 686 mm
Grinding/sanding belt grit size: ......................K80
: ......................................2980 min
0
Protection class ................................................. I
Weight .......................................... approx. 8.5 kg
Load factor:
A load factor of S2 30 min (intermittent periodic
duty) means that you may operate the motor
continuously at its nominal power level (350 W)
for no longer than the time stipulated on the specifi cations label (30 minutes ON period). If you fail
to observe this time limit the motor will overheat.
During the OFF period the motor will cool again to
its starting temperature.
Danger!
Noise
The noise emission values were measured in accordance with EN 62841.
Operation
L
sound pressure level ..................... 88,6 dB(A)
pA
K
uncertainty ........................................3 dB(A)
pA
L
sound power level ..................... 101,6 dB(A)
WA
uncertainty ........................................ 3 dB(A)
K
WA
Wear ear-muff s.
The impact of noise can cause damage to hearing.
The stated noise emission values were measured
in accordance with a set of standardized criteria
and can be used to compare one power tool with
another.
The stated noise emission values can also be
used to make an initial assessment of exposure.
Warning:
The noise emission levels may vary from the level
specifi ed during actual use, depending on the
way in which the power tool is used, especially
the type of workpiece it is used for.
Keep the noise emissions and vibrations to a
minimum.
-1
Only use appliances which are in perfect wor-
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
- 22 -
Anl_TC-US_350_SPK9.indb 22Anl_TC-US_350_SPK9.indb 22 25.06.2020 12:20:5025.06.2020 12:20:50
GB
Limit the operating time!
All stages of the operating cycle must be considered (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and
maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
Pull the power plug before doing any maintenance or assembly work on the equipment.
The equipment has to be set up where it can
•
stand securely.
Before starting work, firmly screw the grin-
•
ding/sanding machine to the workbench or
equivalent using the 4 mounting holes (8) in
the base plate (9).
All covers and safety devices have to be pro-
•
perly fitted before the equipment is switched
on.
It must be possible for the grinding/sanding
•
wheel to run freely.
Check that the voltage on the rating plate is
•
the same as your supply voltage before you
connect the equipment to the power supply.
5.1 Assembling the spark defl ector / safety
window (Fig. 3/4)
Fasten the spark deflector (3) to the machine
•
(Fig. 3).
To do this, use the socket head screws (11),
•
washers (12), spring washers (13) and nuts
(14).
Tighten the screw connection using a 4 mm
•
hex key and an 8 mm wrench. Note! Not
supplied.
Fit the safety window (2) to the spark deflec-
•
tor (3) using a lock screw (15), a washer (12),
a spring washer (13) and a locking button
(16) (Fig. 4).
5.2 Adjusting the spark defl ector (Fig. 5)
With the help of the slots in the spark deflec-
•
tor (3) you can adjust it in vertical direction.
To do so, slacken the socket head screws
•
(11) and push the spark deflector as close as
possible to the grinding/sanding wheel (5).
Warning! The distance between the grinding/
•
sanding wheel (5) and the spark deflector (3)
must be set as small as possible and under
no circumstances should it exceed 2 mm.
Then secure the spark deflector (3) again.
•
Warning! Adjust the spark deflector (3) peri-
•
odically to compensate for wear on the grinding/sanding wheel (5).
5.3 Fitting the workpiece support (Fig. 6a)
Fit the workpiece support (7) to the machine.
•
Warning! The angled face of the workpiece
•
support must point away from the grinding/
sanding wheel (5)!
To achieve this, use the lock screw (17), the
•
washer (18), the spring washer (19) and the
locking button (20).
5.4 Fitting the workpiece support for the grinding/sanding belt (Fig. 6b/6c)
The workpiece support (10) can be screwed
•
tight in two different positions to suit the workpiece you want to work on.
If you want to grind/sand a larger surface, fit
•
the workpiece support (10) as shown in Fig.
6b.
For grinding/sanding work on narrow sur-
•
faces, for example, or for chamfering edges
or grinding/sanding curves, you can fit the
workpiece support (10) as shown in Fig. 6c.
To do this, use the lock bolt (17), washer (18),
•
spring washer (19) and locking knob (20).
- 23 -
Anl_TC-US_350_SPK9.indb 23Anl_TC-US_350_SPK9.indb 23 25.06.2020 12:20:5025.06.2020 12:20:50
GB
5.5 Adjusting the workpiece support (Fig. 7)
The workpiece support (7) can be adjusted
•
in the horizontal direction using the slot in the
workpiece support.
To do this, slacken the locking knob (20)
•
and move the workpiece support (7, 10) so
that it is as close as possible to the grinding/
sanding wheel (5) or the grinding/sanding belt
(6).
Warning! The gap between the grinding/
•
sanding wheel (5) and the workpiece support
(7) or between the grinding/sanding belt (6)
and the workpiece support (10) must be set
so that it is as small as possible and certainly
does not exceed 2 mm.
Then secure the workpiece support (7, 10)
•
again with the locking knob (20).
Warning! Adjust the workpiece support (7)
•
periodically to compensate for wear on the
grinding/sanding wheel (5).
5.6 Changing the grinding/sanding wheel
(Figs. 8-12)
Before you replace the grinding/sanding
•
wheel: Pull out the power plug!
Undo the three screws (A) in the cover (4)
•
using a 4 mm hex key. Pull the screws (A) out
as far as they will go.
Then turn the cover (4) in a counterclockwise
•
direction until the cover (4) can be removed
by taking it off past the spark deflector (3).
Remove the cover (4).
•
Slacken the socket head screws (11) as de-
•
scribed in 5.2 in order to push up the spark
deflector (3). Position the spark deflector (3)
at the maximum height.
Note! Use a rag, cloth or similar to secure the
•
grinding/sanding wheel (5) against rotation.
Undo the nut (B) by applying a 19 mm wrench
•
and holding the grinding/sanding wheel (5)
securely with a rag, cloth or similar.
Note! 19 mm wrench not supplied.
•
Note! Turn the nut (B) in the direction of rotati-
•
on of the grinding/sanding wheel (5).
Remove the nut (B), the flange (C) and the
•
old grinding/sanding wheel .
Before you fit the new grinding/sanding
•
wheel, carefully clean all the parts that rotate
during operation.
Fit the new grinding/sanding wheel (5), flange
•
(C) and nut (B) in reverse order and tighten.
Note! Tighten the nut (B) moderately - the
•
screw connection is designed to promote the
clamping of the grinding/sanding wheel during operation.
Then refit the cover (4) using the 3 screws
•
(A).
Adjust the spark deflector (3) as described
•
in 5.2.
Warning! Check that the safety devices are in
•
good working condition before you work with
the equipment again.
Warning! Always use the grinding/sanding
•
machine with the grinding/sanding wheel /
grinding/sanding belt fitted on both sides. This
will reduce the risk of contact with a rotating
spindle.
5.7 Changing the grinding/sanding belt
(Fig. 13/14)
Warning! Before changing the grinding/san-
•
ding belt: Pull out the power plug!
Undo the two screws (D) in the cover (21) far
•
enough to enable the cover (21) to be pushed
up.
Important! Do not remove the two screws (D)
•
completely.
Move the cover (21) far enough up and to the
•
left so that the recesses in the cover (21) and
the screws (D) are on top of each other.
Lift the cover (21) off.
•
Push the clamping lever (22) downwards and
•
pull the grinding/sanding belt off the rollers.
Place the new grinding/sanding belt (6) in
•
the center of the top and bottom rollers and
release the clamping lever (22).
Important! If applicable, check that the grin-
•
ding/sanding belt (6) turns in the right direction.
To fit the cover (21) again, proceed in reverse
•
order.
Warning! Check to make sure that all safety
•
devices are properly mounted and in good
working condition before you begin working
with the equipment again.
Warning! Always use the grinding/sanding
•
machine with the grinding/sanding wheel /
grinding/sanding belt fitted on both sides. This
will reduce the risk of contact with a rotating
spindle.
5.8 Adjusting the grinding/sanding belt
(Figs. 15-17)
Warning! Before adjusting the grinding/san-
•
ding belt: Pull out the power plug!
The grinding/sanding belt should run centrally
•
on the rollers (see Fig. 15).
After changing the grinding/sanding belt (6),
•
turn the grinding/sanding belt (6) by hand
until the grinding/sanding belt has settled in a
- 24 -
Anl_TC-US_350_SPK9.indb 24Anl_TC-US_350_SPK9.indb 24 25.06.2020 12:20:5025.06.2020 12:20:50
GB
certain position.
If necessary, you can use the adjustment
•
knob (23) to adjust the lateral displacement.
Important! While you are adjusting the lateral
•
displacement using the adjustment knob (23),
turn the grinding/sanding belt (6) by hand at
the same time or in between.
To move the grinding/sanding belt to the right,
•
turn the adjustment knob (23) counterclockwise (see Fig. 16).
To move the grinding/sanding belt to the left,
•
turn the adjustment knob (23) clockwise (see
Fig. 17).
6. Operation
6.1 ON/OFF switch (1)
To switch on the equipment set the On/Off switch
(1) to position I.
Move the ON/OFF switch (1) to position 0 to
switch off the equipment.
After switching on the equipment wait for the
equipment to reach its maximum speed of rotation before commencing with the sanding/grinding
work.
6.2 Grinding/sanding
Place the workpiece onto the workpiece
•
support (7) and slowly guide the workpiece
towards the grinding/sanding wheel (5) at the
desired angle to the point where workpiece
and grinding/sanding wheel make contact.
Move the workpiece slightly back and forth to
•
produce an optimal grinding/sanding result.
This way the grinding/sanding wheel (5) will
be evenly worn. Allow the workpiece to cool
down occasionally.
6.3 Grinding/sanding with the belt
Always hold the workpiece firmly during grin-
•
ding/sanding.
Do not exert excessive pressure.
•
The workpiece should be moved to and fro
•
on the belt as you grind/sand it to prevent the
paper wearing on one side.
Important! Pieces of wood should always be
•
sanded with the grain to prevent them splitting.
Caution!
If the grinding/sanding wheel or the grinding/sanding belt becomes jammed during operation, re-
move the workpiece and wait until the equipment
reaches its top speed again. You may have to
guide the workpiece towards the grinding/sanding
wheel or grinding/sanding belt with less force.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before starting any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.isc-gmbh.info
- 25 -
Anl_TC-US_350_SPK9.indb 25Anl_TC-US_350_SPK9.indb 25 25.06.2020 12:20:5025.06.2020 12:20:50
8.4 Transport
Transport the machine only by lifting it by the
motor housing or by the base plate (9). Never use
safety devices such as the safety window (2), the
spark defl ector (3) or the workpiece support (7)
for handling or transporting purposes.
9. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
GB
- 26 -
Anl_TC-US_350_SPK9.indb 26Anl_TC-US_350_SPK9.indb 26 25.06.2020 12:20:5125.06.2020 12:20:51
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
- 27 -
Anl_TC-US_350_SPK9.indb 27Anl_TC-US_350_SPK9.indb 27 25.06.2020 12:20:5125.06.2020 12:20:51
GB
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts*
Consumables* Grinding/sanding wheel, Grinding/sanding belt
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 28 -
Anl_TC-US_350_SPK9.indb 28Anl_TC-US_350_SPK9.indb 28 25.06.2020 12:20:5125.06.2020 12:20:51
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 29 -
Anl_TC-US_350_SPK9.indb 29Anl_TC-US_350_SPK9.indb 29 25.06.2020 12:20:5125.06.2020 12:20:51
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Attention ! Portez un masque anti-poussière. Lors de travaux sur métal et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Attention ! Portez toujours des lunettes de protection. Les étincelles générées pendant le travail ou
les éclats, les copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Avertissement ! N’utilisez pas de meule endommagée. Les outils endommagés peuvent casser et
être projetés.
Attention ! Portez des gants de protection.
Sens de rotation de la meule.
- 30 -
Anl_TC-US_350_SPK9.indb 30Anl_TC-US_350_SPK9.indb 30 25.06.2020 12:20:5125.06.2020 12:20:51
Loading...
