D Originalbetriebsanleitung

Tischkreissäge

F Instructions d’origine

Scie circulaire à table

I Istruzioni per l’uso originali

Sega circolare da banco

NL Originele handleiding

Tafelcirkelzaag

E Manual de instrucciones original

Sierra circular de mesa

P Manual de instruções original

Serra circular de bancada

TC-TS 1200

Art.-Nr.: 43.407.47 I.-Nr.: 11016

Anl_TC_TS_1200_SPK2.indb 1Anl_TC_TS_1200_SPK2.indb 1 25.07.2018 11:34:2825.07.2018 11:34:28

411425

13 911 10 8

2a 2b

12 12

Anl_TC_TS_1200_SPK2.indb 2Anl_TC_TS_1200_SPK2.indb 2 25.07.2018 11:34:5625.07.2018 11:34:56

2 15

2626

31 14 20

- 2 -

33 33 33

3130

- 3 -

Anl_TC_TS_1200_SPK2.indb 3Anl_TC_TS_1200_SPK2.indb 3 25.07.2018 11:35:0025.07.2018 11:35:00

232324

45°

- 4 -

Anl_TC_TS_1200_SPK2.indb 4Anl_TC_TS_1200_SPK2.indb 4 25.07.2018 11:35:0325.07.2018 11:35:03

26 20

- 5 -

Anl_TC_TS_1200_SPK2.indb 5Anl_TC_TS_1200_SPK2.indb 5 25.07.2018 11:35:0725.07.2018 11:35:07

- 6 -

Anl_TC_TS_1200_SPK2.indb 6Anl_TC_TS_1200_SPK2.indb 6 25.07.2018 11:35:1125.07.2018 11:35:11

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Montage

7. Bedienung

8. Betrieb

9. Austausch der Netzanschlussleitung

10. Reinigung, Wartung und Ersatzteilbestellung

11. Entsorgung und Wiederverwertung

12. Lagerung

- 7 -

Anl_TC_TS_1200_SPK2.indb 7Anl_TC_TS_1200_SPK2.indb 7 25.07.2018 11:35:1225.07.2018 11:35:12

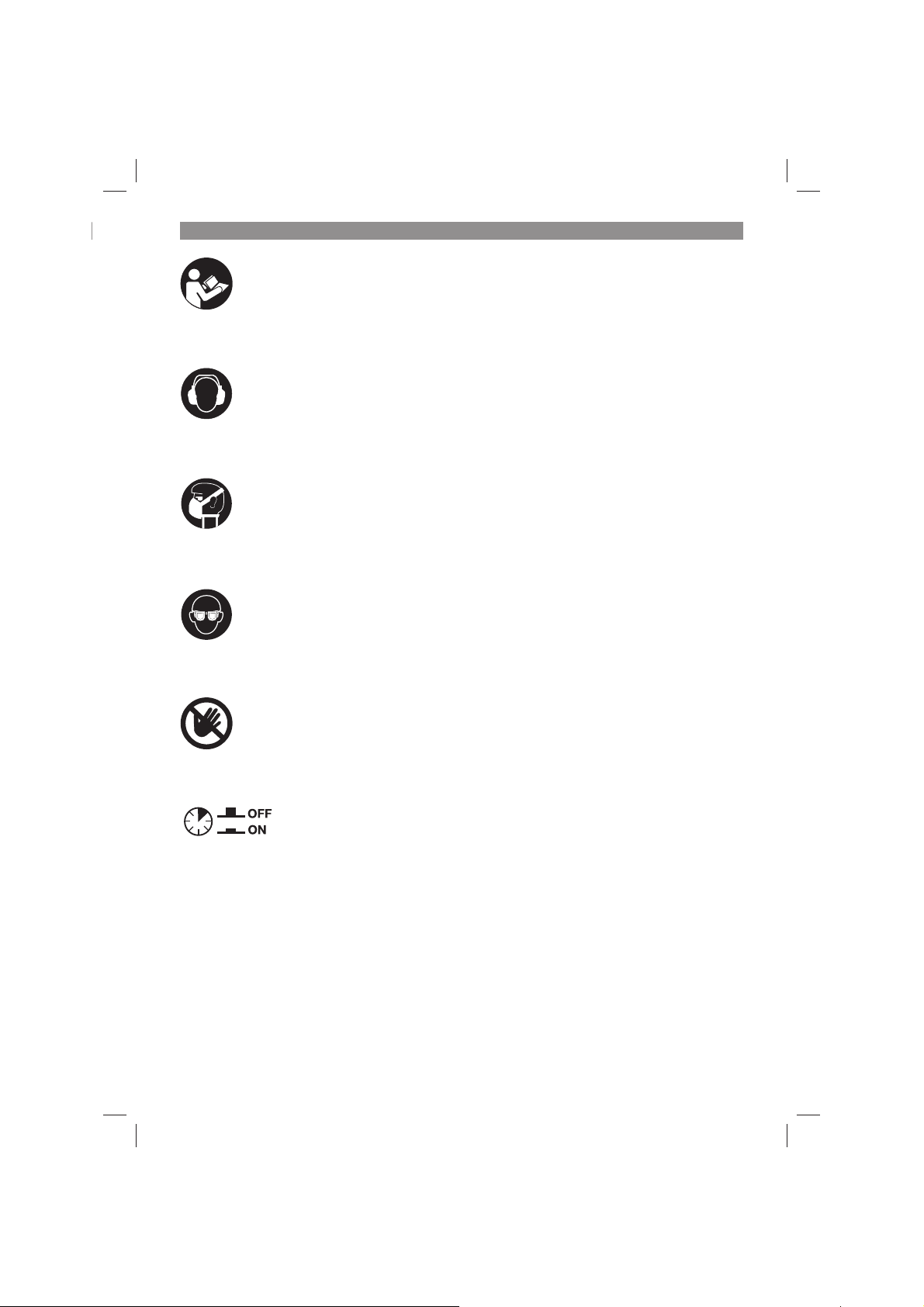

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Überlastschalter

- 8 -

Anl_TC_TS_1200_SPK2.indb 8Anl_TC_TS_1200_SPK2.indb 8 25.07.2018 11:35:1225.07.2018 11:35:12

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung

(Bild 1-3, 5, 6, 8, 10, 14)

1 Sägetisch 2 Sägeblattschutz 3 Schiebestock 4 Sägeblatt 5 Spaltkeil 6 Tischeinlage 7 Parallelanschlag, komplett 8 Handrad 9 Feststellgriﬀ 10 Überlastschalter 11 Ein-/ Ausschalter 12 Feststellknopf 13 Gummifuß 14 Queranschlag 15 Schraube 16 Absaugadapter 17 Schraube 18 Loch (Spaltkeil) 19 Befestigungsschraube

20 Schraube 21 Nut 22 Skala 23 Anschlagschiene 24 Halter 25 Schlitz 26 Schraube 27 Schlitz 28 Untere Sägeblattabdeckung 29 Werkzeughaken 30 Ringschlüssel 19/8 mm 31 Ringschlüssel 10/8 mm 32 Abdeckblech 33 Schrauben-Tischeinlage

a Klemmblech b Unterlegscheibe

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Sägeblattschutz

•

Schiebestock

•

Parallelanschlag

•

Queranschlag

•

Montagematerial

•

Ringschlüssel 19/8 mm

•

- 9 -

Anl_TC_TS_1200_SPK2.indb 9Anl_TC_TS_1200_SPK2.indb 9 25.07.2018 11:35:1225.07.2018 11:35:12

Ringschlüssel 10/8 mm

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge-

•

deckten Sägebereich. Eingreifen in das laufende Sägeblatt (Schnitt-

•

verletzung) Rückschlag von Werkstücken und Werkstück-

•

teilen. Sägeblattbrüche.

•

Herausschleudern von fehlerhaften Hartme-

•

tallteilen des Sägeblattes. Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes. Gesundheitsschädliche Emissionen von

•

Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Technische Daten

Wechselstrommotor ..................220-240V ~ 50Hz

Leistung P ............ S1 900 W / S6 40% 1200 Watt

Leerlaufdrehzahl n

Hartmetallsägeblatt .......... Ø 210 x Ø 30 x 2,6 mm

Anzahl der Zähne............................................. 24

Tischgröße .................................... 525 x 400 mm

Schnitthöhe max. .............................. 45 mm / 90°

.......................................................... 27 mm / 45°

Höhenverstellung .................stufenlos 0 - 45 mm

Sägeblatt schwenkbar .............stufenlos 0° - 45°

Absauganschluss ..................................Ø 36 mm

Gewicht .................................................. ca. 16 kg

Schutzklasse: ................................................ II/

Dicke des Spaltkeils: ................................ 2,2 mm

Betriebsart S6 40%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 40% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 60% der Spieldauer ohne Last weiterlaufen.

Gefahr! Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Betrieb

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspe-

- 10 -

.............................4800 min

........................... 93,7 dB(A)

............................................ 3 dB

................... 106,7 dB(A)

........................................... 3 dB

-1

쓑

Anl_TC_TS_1200_SPK2.indb 10Anl_TC_TS_1200_SPK2.indb 10 25.07.2018 11:35:1225.07.2018 11:35:12

geln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinﬂ ussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Tischkreissäge auspacken und auf eventuelle

•

Transportbeschädigungen überprüfen Die Maschine muß standsicher aufgestellt

•

werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden. Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Das Sägeblatt muß frei laufen können.

•

Bei bereits bearbeitetem Holz auf Fremd-

•

körper wie z.B. Nägel oder Schrauben usw achten. Bevor Sie den Ein- / Ausschalter betätigen,

•

vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

6. Montage

Gefahr! Vor allen Wartungs- Umrüst- und Montagearbeiten an der Kreissäge ist der Netzstecker zu ziehen.

6.1 Sägeblattschutz montieren / demontieren (Abb. 3)

Sägeblattschutz (2) auf den Spaltkeil (5) auf-

•

setzen, so daß die Schraube durch das Loch (18) des Spaltkeils paßt. Schraube (15) nicht zu fest anziehen; der Sä-

•

geblattschutz muss frei beweglich bleiben. Die Demontage erfolgt in umgekehrter

•

Reihenfolge.

Warnung! Vor Sägebeginn muß der Sägeblattschutz (2) auf das Sägegut abgesenkt werden.

- 11 -

Anl_TC_TS_1200_SPK2.indb 11Anl_TC_TS_1200_SPK2.indb 11 25.07.2018 11:35:1225.07.2018 11:35:12

6.2 Tischeinlage austauschen (Abb. 4)

Bei Verschleiß oder Beschädigung ist die

•

Tischeinlage zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr. Sägeblattschutz (2) abnehmen

•

Schrauben (33) entfernen.

•

Die verschlissene Tischeinlage (6) heraus-

•

nehmen. Die Montage der neuen Tischeinlage erfolgt

•

in umgekehrter Reihenfolge

6.3 Spaltkeil einstellen (Abb. 5-9)

Gefahr! Netzstecker ziehen

•

Sägeblatt (4) auf niedrigste Schnitttiefe

•

einfahren, in die 0° Stellung bringen und arretieren. Abdeckblech demontieren (s. 6.4)

•

Die Befestigungsschraube (19) lockern.

•

Der Abstand zwischen Sägeblatt (4) und

•

Spaltkeil (5) soll 3-5mm sein. Die Schraube (19) wieder festziehen und das

•

Abdeckblech (32) wieder montieren.

6.4 Montage/Wechsel des Sägeblatt

(Abb. 5,6)

Gefahr! Netzstecker ziehen!

•

Öffnen Sie die Schrauben (17) am Abdeck-

•

blech (32) an der Unterseite der Säge. Öffnen Sie die Schrauben (c) am unteren

•

Sägeblattschutz (28) und klappen Sie diesen auf. Achtung! Mutter in Rotationsrichtung des Sä-

•

geblattes drehen. Äußeren Flansch abnehmen und altes Säge-

•

blatt schräg nach unten vom inneren Flansch abziehen. Sägeblattflansche vor der Montage des neu-

•

en Sägeblattes sorgfältig reinigen Das neue Sägeblatt in umgekehrter Reihen-

•

folge wieder einsetzen und festziehen Achtung! Laufrichtung beachten, die Schnitt-

•

schräge der Zähne muß in Laufrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz) Schließen Sie den Sägeblattschutz und ver-

•

schrauben Sie ihn mit den Schrauben (c). Befestigen Sie danach wieder das Abdeckblech (32) mit den Schrauben (17). Bevor Sie mit der Säge wieder arbeiten, ist

•

die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.

6.5 Spanabsaugung (Abb. 10)

Die Säge ist mit einem Absaugstutzen (16)

•

für Späne ausgestattet. Sie kann so auf einfache Weise an alle Span-

•

absaugungen angeschlossen werden. Betreiben Sie das Gerät nur mit Absaugung.

•

Überprüfen und reinigen Sie regelmäßig die

•

Absaugkanäle.

7. Bedienung

7.1. Ein/Aus-Schalter (Abb. 1)

Durch Drücken der grünen Taste „I“ kann die-

•

Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat. Um die Säge wieder auszuschalten, muß die

•

rote Taste „0“ gedrückt werden.

Der Motor dieses Geräts ist mit einem Überlastschalter (10) gegen Überlastung geschützt. Bei Überschreiten des Nennstroms schaltet der Überlastschalter (10) das Gerät aus.

Lassen Sie das Gerät mehrere Minuten ab-

•

kühlen. Drücken Sie den Überlastschalter.

•

Schalten Sie das Gerät durch Drücken der

•

grünen Taste „I“ ein.

7.2. Schnitttiefe (Abb 1)

Durch Drehen des Handrads (8), kann das Sägeblatt (4) auf die gewünschte Schnittiefe eingestellt werden.

Entgegen dem Uhrzeigersinn:

größere Schnittiefe

Im Uhrzeigersinn:

kleinere Schnittiefe

7.3. Parallelanschlag

7.3.1. Anschlaghöhe (Abb. 2, 11-14)

Montieren Sie den Parallelanschlag am Sä-

•

getisch indem Sie den Halter (24) am Tisch verschrauben: Außen am Tisch: Feststellknöpfe (12) und Unterlegscheibe (b), Innen am Tisch: Klemmblech (a). Verschrauben Sie dann die Anschlagschiene (23) und den Halter (24) mit den Schrauben (26). Der mitgelieferte Parallelanschlag (7) besitzt

•

zwei verschieden hohe Führungsflächen. Je nach Dicke der zu schneidenden Materia-

•

- 12 -

Anl_TC_TS_1200_SPK2.indb 12Anl_TC_TS_1200_SPK2.indb 12 25.07.2018 11:35:1225.07.2018 11:35:12

lien muß die Anschlagschiene (23) nach Abb. 11, für dickes Material und nach Abb. 12 für dünnes Material verwendet werden. Zum Umstellen der Anschlagschiene (23) auf

•

die niedere Führungsfläche, müssen die beiden Rändelschrauben (26) gelockert werden, um die Anschlagschiene (23) vom Halter (24) zu lösen. Die beiden Rändelschrauben (26) durch den

•

einen Schlitz (27) in der Anschlagschiene (23) herausnehmen und in den anderen Schlitz (25) wieder einsetzen. Anschlagschiene (23) wieder auf den Halter

•

(24) montieren. Die Umstellung auf die hohe Führungsfläche

•

muß analog durchgeführt werden.

7.3.2. Schnittbreite (Abb. 14)

Beim Längsschneiden von Holzteilen muß

•

der Parallelanschlag (7) verwendet werden. Der Parallelanschlag (7) kann auf beiden Sei-

•

ten des Sägetisches (1) montiert werden. Unter Zuhilfenahme der Skala (22) auf dem

•

Sägetisch (1) kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden. Die beiden Feststellschrauben (12) festzie-

•

hen, um den Parallelanschlag (7) zu fixieren. Machen Sie einen Probeschnitt zum Messen

•

der Breite, bevor sie das eigentliche Werkstück schneiden. So vermeiden Sie Ungenauigkeiten der Skala oder der Einstellung.

7.3.3. Anschlaglänge einstellen (Abb. 11, 13)

Um das Klemmen des Schnittgutes zu ver-

•

meiden, ist die Anschlagschiene (23) in Längsrichtung verschiebbar. Faustregel: Das hintere Ende des Anschlages

•

stößt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnt und unter 45° nach hinten verläuft. Benötigte Schnittbreite einstellen

•

- Rändelschrauben (26) lockern und Anschlagschiene (23) so weit vorschieben, bis die gedachte 45° Linie berührt wird.

- Rändelschrauben (26) wieder festziehen.

7.4. Queranschlag (Abb. 14)

Queranschlag (14) in die Nut (21) des Säge-

•

tisches schieben. Schraube (20) lockern.

•

Queranschlag (14) drehen, bis der Pfeil auf

•

das gewünschte Winkelmaß zeigt. Schraube (20) wieder festziehen.

•

Achtung!

Anschlagschiene (23) nicht zu weit in Rich-

•

tung Sägeblatt schieben. Der Abstand zwischen Anschlagschiene (23)

•

und Sägeblatt (4) sollte ca. 2 cm betragen.

7.5. Winkeleinstellung (Abb. 15)

Lösen Sie den Feststellgriff (9).

•

Verstellen Sie den Sägeblattwinkel, indem

•

Sie das Handrad (8) schieben. Arretieren Sie den Feststellgriff.

•

8. Betrieb

Warnung!

Nach jeder neuen Einstellung empfehlen wir

•

einen Probeschnitt, um die eingestellten Maße zu überprüfen. Nach den Einschalten der Säge abwarten, bis

•

das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen. Achtung beim Einschneiden!

•

Betreiben Sie das Gerät nur mit Absaugung.

•

Überprüfen und reinigen Sie regelmäßig die

•

Absaugkanäle.

8.1.1 Ausführen von Längsschnitten (Abb. 16)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten. Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die ﬂ ache Seite auf dem Sägetisch (1) auﬂ iegt. Der Sägeblattschutz (2) muß immer auf das Werkstück abgesenkt werden. Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

Parallelanschlag (7) entsprechend der

•

Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3.1, 7.3.2) Säge einschalten

•

Hände mit geschlossenen Fingern flach auf

•

das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (4) schieben. Seitliche Führung mit der linken oder rechten

•

Hand (je nach Position des Parallelanschlages) nur bis zu Schutzhaubenvorderkante. Werkstück immer bis zum Ende des Spalt-

•

keils (5) durchschieben. Der Schnittabfall bleibt auf dem Sägetisch (1)

•

liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet.

- 13 -

Anl_TC_TS_1200_SPK2.indb 13Anl_TC_TS_1200_SPK2.indb 13 25.07.2018 11:35:1325.07.2018 11:35:13

Lange Werkstücke gegen Abkippen am Ende

•

des Schneidevorgangs sichern! (z.B. Abrollständer etc.)

8.1.2. Schneiden schmaler Werkstücke (Abb. 17)

Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (3) durchgeführt werden.Schiebestock ist im Lieferumfang enthalten.Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

8.1.3. Schneiden sehr schmaler Werkstücke (Abb. 18)

Für Längsschnitte von sehr schmalen

•

Werkstücken mit einer Breite von 30 mm und weniger ist unbedingt ein Schiebeholz zu verwenden. Dabei ist die niedrige Führungsfläche des

•

Parallelanschlages zu bevorzugen. Schiebeholz nicht im Lieferumfang enthalten!

•

(Erhältlich im einschlägigen Fachhandel) Verschlissenes Schiebeholz rechtzeitig ersetzen.

8.1.4. Ausführen von Schrägschnitten (Abb. 15/19)

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelschlages (7) durchgeführt.

Sägeblatt (4) auf das gewünschte Winkelmaß

•

einstellen. (siehe 7.5.) Parallelanschlag (7) je nach Werkstückbreite

•

und -höhe einstellen (siehe 7.3.1) Schnitt entsprechend der Werkstückbreite

•

durchführen (siehe 8.1.1. und 8.1.2 und

8.1.3.)

8.1.5. Ausführung von Querschnitten (Abb. 20)

Queranschlag (14) in eine der beiden Nuten

•

(21) des Sägetisches schieben und auf das gewünschte Winkelmaß einstellen. (siehe

7.4.) Sollte das Sägeblatt (4) zusätzlich schräg gestellt werden, dann ist die Nut (21) zu verwenden, welche Ihre Hand und den Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommen läßt. Werkstück fest gegen den Queranschlag (14)

•

drücken. Säge einschalten.

•

Queranschlag (14) und Werkstück in Rich-

•

tung des Sägeblattes schieben, um den Schnitt auszuführen.

Warnung!

•

Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird. Queranschlag (14) immer so weit vorschie-

•

ben, bis das Werkstück vollständig durchgeschnitten ist. Säge wieder ausschalten.

•

Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

9. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

- 14 -

Anl_TC_TS_1200_SPK2.indb 14Anl_TC_TS_1200_SPK2.indb 14 25.07.2018 11:35:1325.07.2018 11:35:13

10. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen.

10.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehör von

! www.kwb.eu

welcome@kwb.eu

10.5 Transport

Transportieren Sie die Maschine nur durch Anheben am Sägetisch. Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.

11. Entsorgung und Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an

10.3 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile.

10.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

Anl_TC_TS_1200_SPK2.indb 15Anl_TC_TS_1200_SPK2.indb 15 25.07.2018 11:35:1325.07.2018 11:35:13

einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

- 15 -

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 16 -

Anl_TC_TS_1200_SPK2.indb 16Anl_TC_TS_1200_SPK2.indb 16 25.07.2018 11:35:1325.07.2018 11:35:13

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Keilriemen, Tischeinlage,

Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

Schiebestock

- 17 -

Anl_TC_TS_1200_SPK2.indb 17Anl_TC_TS_1200_SPK2.indb 17 25.07.2018 11:35:1325.07.2018 11:35:13

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-

geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-

den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.

Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-

riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 18 -

Anl_TC_TS_1200_SPK2.indb 18Anl_TC_TS_1200_SPK2.indb 18 25.07.2018 11:35:1325.07.2018 11:35:13

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_TC_TS_1200_SPK2.indb 19Anl_TC_TS_1200_SPK2.indb 19 25.07.2018 11:35:1325.07.2018 11:35:13

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aﬀ ectation

4. Données techniques

5. Avant la mise en service

6. Montage

7. Commande

8. Service

9. Remplacement de la ligne de raccordement réseau

10. Nettoyage, maintenance et commande de pièces de rechange

11. Mise au rebut et recyclage

12. Stockage

- 20 -

Anl_TC_TS_1200_SPK2.indb 20Anl_TC_TS_1200_SPK2.indb 20 25.07.2018 11:35:1425.07.2018 11:35:14

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Prudence! Risque de blessure ! Ne mettez pas vos doigts dans la lame en rotation.

Interrupteur de surcharge

- 21 -

Anl_TC_TS_1200_SPK2.indb 21Anl_TC_TS_1200_SPK2.indb 21 25.07.2018 11:35:1425.07.2018 11:35:14

Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil

(ﬁ gure 1-3, 5, 6, 8, 10, 14)

1. Table de sciage 2 Protection de lame de scie 3 Poussoir 4 Lame de scie 5 Coin à refendre 6 Insertion de table 7 Butée parallèle 8 Volant à main 9 Poignée de blocage 10 Support 11 Interrupteur marche/arrêt 12 Bouton de ﬁ xation 13 Pied en caoutchouc 14 Butée transversale 15 Vis 16 Adaptateur d‘aspiration 17 Boulon à tête fraisée 18 Trou (coin à refendre) 19 Vis de ﬁ xation

20 Vis 21 Rainure 22 Graduation 23 Rail de butée 24 Support 25 Fente 26 Vis 27 Fente 28 Recouvrement de la lame de scie inférieure 29 Crochets pour outils 30 Clé polygonale 19/8 mm 31 Clé polygonale 10/8 mm 32 Tôle de recouvrement 33 Vis de l‘insertion de table

a Tôle de serrage b Rondelle

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Protection de lame de scie

•

Poussoir

•

Butée parallèle

•

Butée transversale

•

Matériel de montage

•

Clé polygonale 19/8 mm

•

Clé polygonale 10/8 mm

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

- 22 -

Anl_TC_TS_1200_SPK2.indb 22Anl_TC_TS_1200_SPK2.indb 22 25.07.2018 11:35:1425.07.2018 11:35:14

3. Utilisation conforme à

l’aﬀ ectation

La scie circulaire à table sert à scier en longueur et transversalement (uniquement avec butée transversale) des bois de tous genres en fonction de la taille de la machine. Les bois ronds de tous genres ne doivent pas être découpés.

La machine doit exclusivement être employée conformément à son aﬀ ectation. Chaque uti- lisation allant au-delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

Seules des lames appropriées (lames en métal dur ou chrome vanadium) à la machine peuvent être utilisées. Il est interdit d‘utiliser des lames d‘acier à coupe très rapide et des meules tronçonneuses de tous types.

Le respect des consignes de sécurité, des instructions de montage et des consignes de service dans le mode d‘emploi sont aussi partie intégrante de l‘utilisation conforme à l‘aﬀ ectation. Les personnes commandant la machine et en eﬀ ectuant la maintenance doivent le connaître et avoir été instruites sur les diﬀ érents risques pos- sibles. En outre, il faut strictement respecter les règlements de prévoyance contre les accidents. Il faut respecter toutes les autres règles des domaines de la médecine du travail et de la technique de sécurité. Toute modiﬁ cation de la machine entraîne l‘annulation de la responsabilité du fabricant, aussi pour les dommages en découlant. Malgré l‘emploi conforme à l‘aﬀ ectation, certains facteurs de risque résiduels ne peuvent être complètement supprimés. En raison de la construction et de la conception de la machine, les risques suivants peuvent apparaître :

Contact avec la lame de scie dans la zone de

•

la scie n‘étant pas recouverte. Toucher la lame de scie en fonctionnement

•

(blessure coupante). Retour de pièces à usiner et de parties de

•

celles-ci. Ruptures de lame de scie.

•

Expulsion de pièces de métal dures défectu-

•

euses de la lame de scie. Lésions de l‘ouïe si vous n‘employez pas la

•

protection auditive nécessaire. Émissions nocives de poussière de bois

•

en cas d‘emploi de la scie dans des pièces fermées.

4. Données techniques

Moteur à courant alternatif ......220-240 V ~ 50 Hz

Puissance P ..............S1 900 W / S6 40% 1200 W

Vitesse de rotation à vide n Lame de scie en

métal dur ..........................Ø 210 x Ø 30 x 2,6 mm

Nombre de dents ............................................. 24

Dimensions de la table ................... 525 x 400 mm

Hauteur de coupe max. ..................... 45 mm / 90°

.......................................................... 27 mm / 45°

Réglage de la hauteur ................ continu 0-45 mm

Table orientable ........................... continu 0° - 45°

Raccord d’aspiration ..............................Ø 36 mm

Poids .....................................................env. 16 kg

Catégorie de protection : ................................ II/

Épaisseur du coin à refendre : .................. 2,2 mm

Mode S6 40 % : marche continue avec service discontinu (temps de marche 10 mn) Aﬁ n de ne pas faire chauﬀ er le moteur de façon inadmissi- ble, il faut le faire fonctionner pendant 40 % du temps de marche à la puissance nominale et ensuite 60 % du temps de marche sans charge.

Danger ! Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 61029.

Fonctionnement

Niveau de pression acoustique L Imprécision K Niveau de puissance acoustique L Imprécision K

............................................3 dB

...............4800 tr/min.

.... 93,7 dB(A)

. 106,7dB(A)

쓑

- 23 -

Anl_TC_TS_1200_SPK2.indb 23Anl_TC_TS_1200_SPK2.indb 23 25.07.2018 11:35:1425.07.2018 11:35:14

“ Les valeurs indiquées sont des valeurs d’émission. Elles ne resprésentent pas forcément aussi des valeurs sûres du lieu de travail. Quoiqu’il existe une correlation entre les niveaux d’émission et d’immission, on ne peut pas en déduire ﬁ ablement que des mesures de précaution supplémentaires doivent ou ne doivent pas être prises. Les facteurs qui peuvent avoir une inﬂ u- ence sur le niveau actuel d’immission sur le lieu de travail, sont entre autres la durée de bruit, les conditions spéciales du local de travail, d’autres sources sonores etc., comme p.ex. le nombre des machines sur place ainsi que les opérations avoisinantes. Les valeurs ﬁ ables sur le lieu de tra- vail peuvent aussi varier selon le pays. Toutefois, grâce à cette information l’utilisateur est en mesure d’évaluer plus sûrement les risques éventuels.”

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de l’ouïe.

Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.

Entretenez et nettoyez l’appareil régulière-

•

ment.

Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Prudence ! Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Déﬁ cience auditive si aucun casque anti-bruit

approprié n’est porté.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement !

Enlevez systématiquement la ﬁ che de con- tact avant de paramétrer l’appareil.

Déballez la scie circulaire à table et contrôlez

•

si elle n’a pas été endommagée par le transport. Avant la mise en service, contrôler que tous

•

les capots et dispositifs de sécurité sont correctement montés. La lame de scie doit pouvoir marcher libre-

•

ment. En cas de bois déjà travaillé, faire attention à

•

des corps étrangers, comme p.ex. clous ou vis etc. Avant d’actionner l’interrupteur Marche/Arrêt,

•

s’assurer que la lame de scie est corectement montée et que les pièces mobiles sont souples.

6. Montage

Danger ! Avant tous travaux de maintenance, de transformation et de montage sur la scie circulaire, retirez la ﬁ che secteur.

6.1 Montage / démontage du capot de protection de lame (ﬁ g. 3)

Posez le capot de protection (2) sur le coin à

•

refendre (5) afin que la vis passe à travers le trou (18) du coin à refendre. Ne vissez pas la vis (15) à fond ; le capot de

•

protection de la lame doit pouvoir bouger librement. Le démontage doit être effectué dans l’ordre

•

inverse.

Avertissement ! Le capot de protection de lame (2) doit être baissé sur l’objet à scier avant de commencer le sciage.

6.2 Remplacement de l’insertion de table (ﬁ g. 4)

En cas d’usure ou d’endommagement, il faut

•

changer l’insertion de table, sinon le risque de blessure est augmenté. Retirer le capot de protection de la lame de

•

scie (2). Retirez les vis (33)

•

Retirer l’insertion de table usée (6) par le

•

haut. Le montage d’une nouvelle insertion de table

•

s’effectue dans l’ordre inverse.

- 24 -

Anl_TC_TS_1200_SPK2.indb 24Anl_TC_TS_1200_SPK2.indb 24 25.07.2018 11:35:1425.07.2018 11:35:14

6.3 Réglage du coin à refendre (ﬁ g. 5 à 9)

Danger ! Débranchez la fiche de contact

•

Réglez la lame de scie (4) sur la profondeur

•

de coupe la plus basse, mettez-la sur 0° et bloquez-la. Démontez la tôle de recouvrement (cf. 6.4)

•

Desserrez la vis de fixation (19).

•

L‘écart entre la lame de scie (4) et le coin à

•

refendre (5) doit être de 3 à 5 mm. Resserrez la vis (19) et remontez la tôle de

•

recouvrement (32).

6.4 Montage/Changement de la lame de scie (ﬁ g. 5,6)

Danger ! Débranchez la fiche de contact !

•

Dévissez les vis (17) de la tôle de recouvre-

•

ment (32) de la partie inférieure de la scie. Dévissez les vis (c) de la protection de lame

•

de scie inférieure (28) et rabattez celle-ci. Attention ! Tournez l‘écrou dans le sens de

•

rotation de la lame de scie. Retirez la bride extérieure et retirez l‘ancienne

•

lame de scie de la bride intérieure en la tirant de biais vers le bas. Avant le montage de la nouvelle lame de scie,

•

les brides de lame de scie doivent être consciencieusement nettoyées Placez la nouvelle lame de scie en procédant

•

dans l‘ordre inverse et serrez à fond Attention ! Respectez le sens de la marche,

•

le biais de coupe des dents doit pointer dans le sens du mouvement, c.à.d. vers l‘avant (cf. flèche sur la protection de lame de scie) Fermez la protection de lame de scie et vis-

•

sez-la à l‘aide des vis (c). Fixez ensuite la tôle de recouvrement (32) à l‘aide des vis (17). Avant de travailler à nouveau avec la scie, il

•

faut contrôler le bon fonctionnement des dispositifs de protection.

6.5 Aspiration des copeaux (ﬁ g. 10)

La scie est équipée d‘une tubulure

•

d‘aspiration (16) pour les copeaux. Elle se raccorde ainsi facilement à tous les

•

dispositifs d‘aspiration de copeaux. N’exploitez l’appareil qu’avec l’aspiration.

•

Contrôlez et nettoyez régulièrement les ca-

•

naux d’aspiration.

7. Commande

7.1. Interrupteur Marche/Arrêt (ﬁ g. 1)

En appuyant sur la touche .I., la scie peut

•

être mise en circuit. Avant le début du sciage, patientez jusqu’à ce que la lame ait atteint sa vitesse de rotation maximale. Pour mettre la scie à nouveau hors circuit, il

•

faut appuyer sur la touche .0.

Le moteur de cet appareil est protégé de la surcharge par un interrupteur de surcharge (10). Lorsque le courant nominal est dépassé, l‘interrupteur de surcharge (10) met l‘appareil hors circuit.

Laissez refroidir l‘appareil pendant plusieurs

•

minutes. Appuyez sur l‘interrupteur de surcharge.

•

Mettez l‘appareil en marche en appuyant sur

•

la touche « I ».

7.2 Profondeur de coupe (ﬁ g. 1)

En tournant la manivelle à main (8), la lame de scie (4) peut être réglée sur la profondeur de coupe souhaitée.

contre le sens des aiguilles d’une montre :

profondeur de coupe plus importante

dans le sens des aiguilles d’une montre :

profondeur de coupe moindre

7.3 Butée parallèle

7.3.1. Hauteur de butée (ﬁ g. 2, 11 à 14)

Montez la butée parallèle sur la table de

•

sciage en vissant le support (24) sur la table : à l‘extérieur de la table : boutons de fixation (12) et rondelle (b), à l‘intérieur de la table : tôle de serrage (a). Vissez ensuite les rails de butée (23) et le support (24) à l‘aide des vis (26). La butée parallèle fournie avec la livraison (7)

•

est équipée de deux surfaces de guidage de hauteurs différentes. En fonction de l’épaisseur du matériau à

•

couper, le rail de butée (23) doit être employé pour matériau épais comme indiqué dans la figure 11 et pour matériau mince comme indiqué dans la figure 12. Pour commuter le rail de butée (23) sur la sur-

•

face de guidage inférieure, les deux vis moletées (26) doivent être desserrées pour défaire le rail de butée (23) de son support (24).

- 25 -

Anl_TC_TS_1200_SPK2.indb 25Anl_TC_TS_1200_SPK2.indb 25 25.07.2018 11:35:1425.07.2018 11:35:14

Retirer les deux vis moletées (26) par la fente

•

(27) dans le rail de butée (23) et les remettre dans la deuxième fente (25). Monter le rail de butée (23) à nouveau sur le

•

support (24). Pour passer à la surface de guidage supéri-

•

eure, procéder le manière analogue.

7.3.2 Largeur de coupe (ﬁ g. 14)

Il faut utiliser la butée parallèle (7) pour dé-

•

couper des pièces de bois dans le sens de la longueur. La butée parallèle (7) peut être montée des

•

deux côtés de la table de sciage (1). En s‘aidant de la graduation (22) sur la table

•

de sciage (1), la butée parallèle (7) peut être réglée sur la cote souhaitée. Serrez les deux vis de fixation (12) afin de

•

fixer la butée parallèle (7). Faites une coupe d‘essai pour mesurer la lar-

•

geur avant de couper la pièce à usiner. Vous éviterez ainsi les imprécisions de la graduation ou du réglage.

7.3.3 Régler la longueur de butée (ﬁ g. 11, 13)

Pour éviter que la pièce à scier ne se bloque,

•

le rail de butée (23) peut être poussé dans le sens longitudinal. Règle de base : l’extrémité arrière de la butée

•

se trouve contre une ligne imaginaire qui commence environ au centre de la lame de scie et se prolonge de 45° vers l’arrière. Régler la largeur de coupe nécessaire

•

- Desserrer les vis moletées (26) et pousser le rail de butée (23) vers l’avant jusqu’à ce que la ligne imaginaire de 45° soit touchée.

- Resserrer à fond les vis moletées (26).

7.4 Butée transversale (ﬁ g. 14)

Retirer la butée transversale (14) de son

•

support et la pousser dans la fente (21) de la table de sciage (1). Desserrer la vis moletée (20).

•

Tourner la butée transversale (14) jusqu’à ce

•

que la flèche (33) indique la cote d’angle désirée. Resserrer à fond la vis moletée (27).

•

Attention !

Ne pas pousser trop loin le rail de butée (23)

•

en direction de la lame de scie. La distance entre le rail de butée (23) et la

•

lame de scie (4) doit s’élever à env. 2 cm.

7.5 Réglage de l‘angle (ﬁ g. 15)

Dévissez la poignée de fixation (9).

•

Réglez l‘angle de la lame de scie en poussant

•

le volant (8). Bloquez la poignée de fixation.

•

8. Service

Avertissement !

Après chaque nouveau réglage, nous con-

•

seillons de faire un essai de coupe pour contrôler la cote réglée. Après la mise en circuit de la scie, attendre

•

que la lame de scie ait atteint sa vitesse de rotation maximale avant de commencer le sciage. Attention au début de la coupe !

•

N’exploitez l’appareil qu’avec l’aspiration.

•

Contrôlez et nettoyez régulièrement les ca-

•

naux d’aspiration.

8.1.1 Réalisation de coupes longitudinales (ﬁ g. 16)

Ces coupes scient une pièce à usiner dans le sens de sa longueur. Un bord de la pièce à usiner est pressé contre la butée parallèle (7) alors que le côté plat est posé sur la table de sciage (1). Le capot de protection de la lame de scie (2) doit toujours être rabaissé sur la pièce à usiner. La position de travail pour une coupe longitudinale ne doit jamais être sur une ligne avec la ligne de coupe.

Régler la butée parallèle (7) en fonction de la

•

hauteur de la pièce à usiner et de la largeur désirée (cf. 7.3.1, 7.3.2). Mettre la scie en circuit

•

Mettre les mains, doigts serrés, à plat sur la

•

pièce à usiner et pousser la pièce à usiner le long de la butée parallèle (7) contre la lame de scie (4). Guidage latéral avec la main gauche unique-

•

ment jusqu’à l’arrête de devant du capot de protection. Pousser la pièce à usiner toujours jusqu’à la

•

fin du coin à refendre (5). Le rebut de la coupe reste sur la table de

•

sciage (1) jusqu’à ce que la lame de scie (4) soit à nouveau en position de repos. Il faut empêcher les pièces à usiner de

•

longueur importante de basculer à la fin de la coupe en prenant les mesures appropriées. (par ex. un support déroulant etc.)

- 26 -

Anl_TC_TS_1200_SPK2.indb 26Anl_TC_TS_1200_SPK2.indb 26 25.07.2018 11:35:1425.07.2018 11:35:14

8.1.2 Couper des pièces minces (ﬁ g. 17)

Les coupes longitudinales de pièces à usiner ayant une largeur inférieure à 120 mm doivent absolument être eﬀ ectuées à l’aide d’un poussoir. Le poussoir fait partie de la livraison. Remplacer immédiatement tout poussoir usé ou abîmé.

8.1.3 Couper des pièces très minces (Fig. 19)

Pour les coupes longitudinales de pièces à

•

usiner très minces d’une largeur de 30 mm et moins, utiliser absolument un bois-poussoir. La surface de guidage basse de la butée par-

•

allèle doit alors être préférée. Le bois-poussoir ne fait pas partie de la liv-

•

raison ! (disponible dans tous les magasins spécialisés courants). Remplacer à temps les bois-poussoirs usés.

8.1.4 Coupes en biais (ﬁ g. 15/19)

Les coupes en biais sont principalement exécutées en utilisant la butée parallèle (7).

Régler la lame de scie (4) sur la cote d’angle

•

désirée. (cf. 7.5.) Régler la butée parallèle (7) en fonction de la

•

largeur et de la hauteur de la pièce à usiner (cf. 7.3.1). Exécuter la coupe en fonction de la largeur

•

de la pièce à usiner (cf. 8.1.1. et 8.1.2. et

8.1.3)

8.1.5 Coupes transversales (ﬁ g. 20)

Pousser la butée transversale (14) dans l’une

•

des deux entailles (a) de la table de sciage (1) et la régler sur la cote désirée. (cf. 7.4.). Si la lame de scie (4) doit en plus être réglée en biais, il faut alors utiliser l’entaille qui empêche que votre main et la butée transversale ne touchent le capot de protection de la lame de scie. Presser fermement la pièce à usiner contre la

•

butée transversale (14). Mettre la scie en circuit.

•

Pousser la butée transversale (14) et la pièce

•

à usiner en direction de la lame de scie pour réaliser la coupe. Avertissement !

•

Fixez toujours bien la pièce à usiner guidée, ne tenez jamais la pièce à usiner sans fixation lorsqu’elle doit être découpée. Pousser toujours la butée transversale (14)

•

vers l’avant jusqu’à ce que la pièce à usiner soit complètement découpée. Remettre la scie hors circuit.

•

Ne retirer les copeaux de sciage qu’à partir du moment où la lame de scie est complète-

ment arrêtée.

9. Remplacement de la ligne de

raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualiﬁ cation semblable aﬁ n d’éviter tout risque.

10. Nettoyage, maintenance et

commande de pièces de rechange

Danger !

Retirez la ﬁ che de contact avant tous travaux de nettoyage.

10.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

10.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Danger ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

10.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

- 27 -

Anl_TC_TS_1200_SPK2.indb 27Anl_TC_TS_1200_SPK2.indb 27 25.07.2018 11:35:1425.07.2018 11:35:14

10.4 Commande de pièces de rechange et d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à l‘adresse www.isc-gmbh.info

Astuce ! Pour un bon résultat, nous recommandons les accessoires haut de gamme de welcome@kwb.eu

10.5 Transport

Transportez la machine uniquement en la soulevant par la table de sciage. N‘utilisez jamais les dispositifs de protection comme le capot de protection de lame de scie, les rails de butée pour la manipulation ou le transport.

! www.kwb.eu

11. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

12. Stockage

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine.

- 28 -

Anl_TC_TS_1200_SPK2.indb 28Anl_TC_TS_1200_SPK2.indb 28 25.07.2018 11:35:1425.07.2018 11:35:14

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

- 29 -

Anl_TC_TS_1200_SPK2.indb 29Anl_TC_TS_1200_SPK2.indb 29 25.07.2018 11:35:1525.07.2018 11:35:15

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, brosses à charbon, inserti-

Matériel de consommation/ pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

on de table, poussoir lame

- 30 -

Anl_TC_TS_1200_SPK2.indb 30Anl_TC_TS_1200_SPK2.indb 30 25.07.2018 11:35:1525.07.2018 11:35:15

Bon de garantie

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 31 -

Anl_TC_TS_1200_SPK2.indb 31Anl_TC_TS_1200_SPK2.indb 31 25.07.2018 11:35:1525.07.2018 11:35:15

Indice

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

3. Utilizzo proprio

4. Caratteristiche tecniche

5. Prima della messa in esercizio

6. Montaggio

7. Uso

8. Esercizio

9. Sostituzione del cavo di alimentazione

10. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

11. Smaltimento e riciclaggio

12. Conservazione

- 32 -

Anl_TC_TS_1200_SPK2.indb 32Anl_TC_TS_1200_SPK2.indb 32 25.07.2018 11:35:1525.07.2018 11:35:15

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuﬃ e antirumore. L’e ﬀ etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Attenzione! Pericolo di lesioni! Non mettete le mani sulla lama in movimento.

Interruttore di sovraccarico

- 33 -

Anl_TC_TS_1200_SPK2.indb 33Anl_TC_TS_1200_SPK2.indb 33 25.07.2018 11:35:1525.07.2018 11:35:15

Pericolo!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-3, 5, 6, 8, 10, 14)

1. Piano di lavoro della sega

2 Coprilama 3 Spintore 4 Lama 5 Cuneo 6 Insert 7 Battuta parallela 8 Volantino 9 Manopola di arresto 10 Basamento 11 Interruttore ON/OFF 12 Elemento di bloccaggio 13 Appoggio di gomma 14 Battuta trasversale 15 Vite 16 Adattatore di aspirazione 17 Vite a testa svasata 18 Foro (cuneo) 19 Vite di ﬁ ssaggio 20 Vite 21 Scanalatura

22 Scala 23 Barra di battuta 24 Supporto 25 Fessura 26 Vite 27 Fessura 28 Coprilama inferiore 29 Gancio per utensili 30 Chiave ad anello 19/8 mm 31 Chiave ad anello 10/8 mm 32 Lamiera di copertura 33 Insert con viti

a Lamiera di serraggio b Rosetta

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ﬁ ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

- 34 -

Anl_TC_TS_1200_SPK2.indb 34Anl_TC_TS_1200_SPK2.indb 34 25.07.2018 11:35:1525.07.2018 11:35:15

Coprilama

•

Spintore

•

Battuta parallela

•

Battuta trasversale

•

Materiale di montaggio

•

Chiave ad anello 19/8 mm

•

Chiave ad anello 10/8 mm

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La sega circolare da banco serve a tagliare longitudinalmente e trasversalmente (solo con battuta trasversale) legname di qualsiasi tipo in conformità alle dimensioni dell‘utensile. Non si deve tagliare legname di forma cilindrica di nessun tipo.

L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Devono venire usate soltanto lame adatte all‘apparecchio (lame in metallo duro o cromovanadio). È vietato l‘uso di lame in acciaio HSS e dischi di ogni tipo. Anche il rispetto delle avvertenze di sicurezza nonché delle istruzioni di montaggio e delle avvertenze per l‘uso contenute nelle presenti istruzioni rientra nell‘uso corretto. Le persone che usano l‘apparecchio e che si occupano della manutenzione devono conoscere l‘apparecchio e gli eventuali pericoli. Inoltre si devono rispettare scrupolosamente le norme antinfortunistiche vigenti. Devono essere altresì rispettate ulteriori regole generali di medicina del lavoro e di sicurezza. Le modiﬁ che all‘apparecchio escludono com- pletamente ogni responsabilità del costruttore e ogni danno che ne derivi. Anche se l’apparecchio viene usato in modo corretto non si possono escludere completamente determinati fattori di rischio residuo.

In considerazione del funzionamento e della struttura dell‘apparecchio si potrebbero presentare i seguenti punti

Contatto con la lama nella zona non coperta.

•

Impigliamento nella lama in movimento (lesi-

•

oni da taglio). Contraccolpo di pezzi da lavorare e loro fram-

•

menti. Rotture della lama.

•

Pezzi della lama difettosi in metallo duro sca-

•

gliati all‘intorno. Danni all‘udito se non si indossano le cuffie

•

antirumore necessarie. Emissioni nocive di polveri di legno in caso di

•

impiego in locali chiusi.

4. Caratteristiche tecniche

Motore a corrente alternata .....220-240 V ~ 50Hz

Potenza P .................S1 900 W / S6 40% 1200 W

Numero di giri in folle n Lama riportata in

metallo duro .................... Ø 210 x Ø 30 x 2,6 mm

Numero dei denti ............................................. 24

Dimensioni del piano di lavoro ......525 x 400 mm

Altezza max. taglio ........................... 45 mm / 90°

.......................................................... 27 mm / 45°

Regolazione altezza .......... in continuo 0 - 45 mm

Lama regolabile .................... in continuo 0° - 45°

Attacco di aspirazione ........................... Ø 36 mm

Peso ....................................................... ca. 16 kg

Grado di protezione: .................................... II /

Spessore del cuneo: ............................... 2,2 mm

Modalità operativa S6 40 %: funzionamento continuato con sollecitazione intermittente (durata di ciclo 10 min). Per non surriscaldare il motore eccessivamente esso può essere fatto funzionare con la potenza nominale indicata per il 40 % della durata del ciclo e poi deve continuare a funzionare senza carico per il 60 % della durata del ciclo.

Pericolo! Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029.

......................4800 min

쓑

-1

- 35 -

Anl_TC_TS_1200_SPK2.indb 35Anl_TC_TS_1200_SPK2.indb 35 25.07.2018 11:35:1525.07.2018 11:35:15

Esercizio

Livello di pressione acustica L Incertezza K Livello di potenza acustica L Incertezza K

I valori indicati sono valori di emissione e non devono rappresentare allo stesso tempo anche valori sicuri del posto di lavoro. Nonostante esista una correlazione tra livelli di emissione e di immissione, da essi non si può stabilire esattamente se siano necessarie ulteriori precauzioni. Tra i fattori che possono inﬂ uenzare il livello di immissi- oni presente sul posto di lavoro ci sono la durata dell’esposizione, il tipo di ambiente di lavoro, altre fonti di rumori, ecc., per es. il numero dei macchinari e delle lavorazioni vicine. I valori sicuri del posto di lavoro possono inoltre variare da paese a paese. Questa informazione ha tuttavia lo scopo di consentire

Portate cuﬃ e antirumore.

L’ e ﬀ etto del rumore può causare la perdita dell’udito.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to. Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio. Adattate il vostro modo di lavorare

•

all’apparecchio. Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Attenzione! Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

2. Danni all’udito nel caso in cui non vengano indossate cuﬃ e antirumore adeguate.

..............................................3 dB

.............................................. 3 dB

........ 93,7 dB (A)

.........106,7dB (A)

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identiﬁ ca- zione corrispondano a quelli di rete.

Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

Togliete la sega circolare da banco

•

dall’imballo e verificate che non presenti danni dovuti al trasporto. L’apparecchio deve venire installato in po-

•

sizione stabile, cioè avvitato su un banco di lavoro o un basamento solido. Prima della messa in esercizio devono essere

•

regolarmente montate tutte le coperture ed i dispositivi di sicurezza. La lama deve potersi muovere liberamente.

•

In caso di legno già lavorato, controllate che

•

non presenti corpi estranei come per es. chiodi o viti, ecc. Prima di azionare l’interruttore di ON/OFF

•

accertatevi che la lama sia montata correttamente e che le parti mobili possano muoversi liberamente.

6. Montaggio

Pericolo! Staccate sempre la spina dalla presa di corrente prima di eseguire qualsiasi operazione di manutenzione, di riallestimento o di montaggio della sega circolare.

6.1 Montare / smontare il coprilama (Fig. 3)

Mettete il coprilama (2) sul cuneo (5) in modo

•

tale che la vite passi attraverso il foro (18) del cuneo. Non serrate troppo la vite (15) perché il copri-

•

lama deve rimanere mobile. Lo smontaggio avviene nell’ordine inverso.

•

Avvertenza! Prima di iniziare a lavorare, il coprilama (2) deve essere abbassato sul pezzo da segare.

- 36 -

Anl_TC_TS_1200_SPK2.indb 36Anl_TC_TS_1200_SPK2.indb 36 25.07.2018 11:35:1525.07.2018 11:35:15

6.2 Sostituzione insert (Fig. 4)

In caso di usura o danneggiamento si deve

•

cambiare l’insert, altrimenti sussiste un maggiore pericolo di lesioni. Togliete il coprilama (2).

•

Togliete le viti (33)

•

Estrarre l’insert consumato (6).

•

Il montaggio del nuovo insert avviene

•

nell’ordine inverso.

6.3 Regolazione del cuneo (Fig. 5-9)

Pericolo! Staccate la spina dalla presa di

•

corrente. Mettete la lama (4) alla profondità di taglio più

•

bassa, portatela in posizione 0° e bloccatela. Smontate la lamiera di copertura (v. 6.4).

•

Svitate la vite di fissaggio (19).

•

La distanza fra la lama (4) ed il cuneo (5)

•

deve essere di 3-5mm. Serrate di nuovo la vite (19) e rimontate la

•

lamiera di copertura (32).

6.4 Montaggio/sostituzione della lama (Fig. 5,6)

Pericolo! Staccate la spina dalla presa di

•

corrente! Svitate la vite (17) della lamiera di copertura

•

(32) sul lato inferiore della sega. Svitate le viti (c) del coprilama inferiore (28) e

•

aprite quest‘ultimo. Attenzione! Ruotate il dado nel senso di rota-

•

zione della lama. Togliete la flangia esterna e la lama vecchia

•

dalla flangia interna sfilandola obliquamente verso il basso. Prima del montaggio della nuova lama pulite

•

accuratamente le relative flange. Rimontate la nuova lama nell‘ordine inverso

•

e serratela. Attenzione! Controllate il senso di rotazione,

•

l‘obliquità di taglio dei denti deve essere rivolta nel senso di rotazione, cioè in avanti (vedi freccia sul coprilama). Chiudete il coprilama e avvitatelo con le viti

•

(c). Fissate poi di nuovo la lamiera di copertura (32) con le viti (17). Prima di continuare a lavorare con la sega si

•

deve verificare che i dispositivi di protezione funzionino.

6.5 Aspirazione dei trucioli (Fig. 10)

La sega è dotata di un bocchettone di aspira-

•

zione (16) dei trucioli. Questo permette di collegarla facilmente a

•

tutte le aspirazioni dei trucioli. Utilizzate l‘apparecchio solo con aspirazione.

•

Controllate e pulite regolarmente i canali di

•

aspirazione.

7. Uso

7.1 Interruttore ON/OFF (Fig. 1)

La sega può venire inserita premendo il

•

pulsante verde .I.. Prima di iniziare a segare, aspettate che la lama abbia raggiunto il massimo numero di giri. Per disinserire la sega si deve premere il pul-

•

sante rosso .0..

Il motore di questo apparecchio è protetto dal sovraccarico da un interruttore di sovraccarico (10). In caso di superamento della corrente nominale l‘interruttore di sovraccarico (10) disinserisce l‘apparecchio.

Fate raffreddare l‘apparecchio per diversi

•

minuti. Premete l‘interruttore di sovraccarico.

•

Inserite l‘apparecchio premendo il tasto verde

•

„I“.

7.2 Profondità di taglio (Fig. 1)

Girando la manovella (8) si può regolare la lama (4) sulla profondità di taglio desiderata.

In senso antiorario:

profondità di taglio maggiore

In senso orario:

profondità di taglio minore

7.3 Guida parallela

7.3.1 Altezza di battuta (Fig. 2, 11-14)

Montate la battuta parallela sul piano di la-

•

voro avvitando il supporto (24) al piano. Lato esterno del piano: dadi di bloccaggio (12) e rosetta (b); lato interno del piano: lamiera di serraggio (a). Avvitate poi la barra di battuta (23) e il supporto (24) con le viti (26). La guida parallela (7) in dotazione possiede

•

due superfici di guida di diversa altezza. A seconda dello spessore dei materiale da

•

- 37 -

Anl_TC_TS_1200_SPK2.indb 37Anl_TC_TS_1200_SPK2.indb 37 25.07.2018 11:35:1525.07.2018 11:35:15

tagliare si deve usare la barra di guida (23) come in Fig. 12, per materiale spesso, e come in Fig. 13, per materiale sottile. Per adattare la barra di guida (23) alla super-

•

ficie di guida più bassa, si devono allentare le due viti zigrinate (26) per staccare la barra di guida (23) dal supporto (24). Estrarre le due viti zigrinate (26) attraverso

•

una fessura (27) nella barra di guida (23) e inserirle nell’altra fessura (25). Rimontate la barra di guida (23) sul supporto

•

(24). Il passaggio alla superficie di guida superiore

•

deve avvenire in modo analogo.

7.3.2 Larghezza di taglio (Fig. 14)

Nell‘eseguire tagli longitudinali di pezzi di leg-

•

no si deve usare la guida parallela (7). La guida parallela (7) può essere montata su

•

entrambi i lati del piano di lavoro (1). Mediante la scala graduata (22) sul piano di

•

lavoro (1) la guida parallela (7) può essere regolata con la misura desiderata. Serrate le due viti di fissaggio (12) per fissare

•

la guida parallela (7). Eseguite un taglio di prova per misurare la

•

larghezza prima di tagliare effettivamente il pezzo da lavorare. In questo modo evitate imprecisioni della scala o della regolazione.

7.3.3 Impostazione lunghezza di guida (Fig. 11, 13)

Per evitare che il materiale da tagliare si in-

•

castri, la barra di guida (23) si può spostare longitudinalmente. Regola generale: l’estremità posteriore della

•

battuta tocca una linea ideale che inizia circa al centro della lama e continua all’indietro sotto i 45°. Regolate la larghezza di taglio desiderata

•

- Allentate le viti zigrinate (26) e spostate in avanti la barra di guida (23) fino a toccare la linea ideale di 45°.

- Serrate di nuovo le viti zigrinate (26).

7.4 Guida trasversale (Fig. 14)

Spingete la guida trasversale (14) nella sca-

•

nalatura (21) del piano di lavoro. Allentate la vite zigrinata (20).

•

Girate la guida trasversale (14) fino a quando

•

la freccia indichi l’inclinazione desiderata. Serrate di nuovo la vite zigrinata (20).

•

Attenzione!

Non spingete troppo la barra di guida (23)

•

verso la lama. La distanza tra la barra di guida (23) e la lama

•

(4) deve essere di ca. 2 cm.

7.5 Regolazione dell‘angolo (Fig. 15)

Allentate la manopola di arresto (9).

•

Regolate l‘inclinazione della lama spostando

•

il volantino (8). Bloccate la manopola di arresto.

•

8. Esercizio

Avvertenza!

Dopo ogni nuova regolazione si consiglia un

•

taglio di prova per verificare le misure impostate. Dopo l’inserimento della sega, attendete che

•

la lama raggiunga il massimo numero di giri prima di eseguire il taglio. Attenzione quando si incide!

•

Utilizzate l’apparecchio solo con aspirazione.

•

Controllate e pulite regolarmente i canali di

•

aspirazione.

8.1.1. Esecuzione di tagli longitudinali (Fig. 16)

In questo caso si tratta di segare un pezzo nel senso della lunghezza. Uno spigolo del pezzo da segare viene premuto contro la guida parallela (7), mentre il lato piatto è appoggiato sul piano di lavoro (1). Il coprilama (2) deve essere sempre abbassato sul pezzo da tagliare. La posizione di lavoro in caso di taglio longitudinale non deve essere mai sulla stessa linea del taglio.

Impostate la guida parallela (7) in base

•

all’altezza del pezzo da lavorare e alla larghezza desiderata. (vedi 7.3.1, 7.3.2). Inserite la sega.

•

Appoggiate le mani con le dita chiuse piane

•

sul pezzo da lavorare e spingetelo lungo la guida parallela (7) nella lama (4). Con la mano destra o sinistra (a seconda del-

•

la posizione della guida parallela), spingete la guida laterale solo fino al bordo anteriore della calotta protettiva. Spingete il pezzo da lavorare sempre fino alla

•

fine del cuneo (5). Lo scarto di taglio rimane sul piano di lavoro

•

(1) fino a quando la lama (4) non si trova nuo-

- 38 -

Anl_TC_TS_1200_SPK2.indb 38Anl_TC_TS_1200_SPK2.indb 38 25.07.2018 11:35:1525.07.2018 11:35:15

vamente a riposo. Fissate i pezzi da lavorare lunghi affinché non

•

si ribaltino una volta tagliati! (per es. supporto ecc.)

8.1.2. Segare pezzi sottili (Fig. 17)

I tagli longitudinali dei pezzi da lavorare con una larghezza inferiore ai 120 mm devono essere assolutamente eseguiti con l’ausilio di uno spintore (3). Lo spintore è compreso nella fornitura. Sostituite subito uno spintore consumato o danneggiato.

8.1.3. Segare pezzi molto sottili (Fig. 19)

Per tagli longitudinali di pezzi da lavorare mol-

•

to sottili con una larghezza di 30 mm o meno si deve assolutamente usare uno spintore. In tal caso si deve preferire la superficie di

•

guida in basso della guida parallela. Lo spintore non è compreso tra gli elementi

•

forniti! (Reperibile presso i rivenditori specializzati) Sostituite tempestivamente uno spintore consumato.

8.1.4. Esecuzione di tagli trasversali (Fig. 15/19)

I tagli trasversali vengono eseguiti fondamentalmente utilizzando la guida parallela (7).

Regolate la lama (4) sull’inclinazione deside-

•

rata. (vedi 7.5) Impostate la guida parallela (7) in base alla

•

larghezza e all’altezza del pezzo da lavorare (vedi 7.3.1). Eseguite il taglio in modo corrispondente alla

•

larghezza del pezzo da lavorare (vedi 8.1.1,

8.1.2 e 8.1.3).

8.1.5. Esecuzione di sezioni (Fig. 20)

Spingete la guida trasversale (14) in una delle

•

due scanalature (21) del piano di lavoro e impostate l’inclinazione desiderata. (vedi 7.4) Se anche la lama (4) dovesse essere posta obliqua, allora si deve usare la scanalatura (21) che non permette alla vostra mano e alla guida trasversale di entrare in contatto con il coprilama. Spingete saldamente il pezzo da lavorare

•

contro la guida trasversale (14). Inserite la sega.

•

Per eseguire il taglio spingete la guida tras-

•

versale (14) e il pezzo da lavorare in direzione della lama. Avvertenza!

•

tenete sempre il pezzo da lavorare spinto con la guida, mai il pezzo libero che viene tagliato.

Spingete la guida trasversale (14) sempre

•

fino a quando il pezzo da lavorare sia completamente tagliato. Disinserite di nuovo la sega. Eliminate lo

•

scarto di taglio solo quando la lama è ferma.

9. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualiﬁ cata al ﬁ ne di evitare pericoli.

10. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

10.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa. Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato. Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

10.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

- 39 -

Anl_TC_TS_1200_SPK2.indb 39Anl_TC_TS_1200_SPK2.indb 39 25.07.2018 11:35:1525.07.2018 11:35:15

10.3 Manutenzione

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

10.4 Ordinazione di pezzi di ricambio e accessori

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Consiglio! Per un buon risultato di lavoro consigliamo gli accessori di qualità di

! www.kwb.eu

welcome@kwb.eu

10.5 Trasporto

Trasportate l‘apparecchio solo aﬀ errandolo per il piano di lavoro. Non utilizzate mai i dispositivi di protezione come coprilama, barre di battuta per maneggiare o trasportare l‘apparecchio.

11. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei riﬁ uti domestici. Per uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

12. Conservazione

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio originale.

- 40 -

Anl_TC_TS_1200_SPK2.indb 40Anl_TC_TS_1200_SPK2.indb 40 25.07.2018 11:35:1525.07.2018 11:35:15

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

- 41 -

Anl_TC_TS_1200_SPK2.indb 41Anl_TC_TS_1200_SPK2.indb 41 25.07.2018 11:35:1625.07.2018 11:35:16

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, spazzole di carbone, insert,

Materiale di consumo/parti di consumo * Lama Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

spintore

- 42 -

Anl_TC_TS_1200_SPK2.indb 42Anl_TC_TS_1200_SPK2.indb 42 25.07.2018 11:35:1625.07.2018 11:35:16

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 43 -

Anl_TC_TS_1200_SPK2.indb 43Anl_TC_TS_1200_SPK2.indb 43 25.07.2018 11:35:1625.07.2018 11:35:16

Inhoudsopgave

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

3. Reglementair gebruik

4. Technische gegevens

5. Vóór inbedrijfstelling

6. Montage

7. Bediening

8. Bedrijf

9. Vervanging van de netaansluitleiding

10. Reiniging, onderhoud en bestellen van wisselstukken

11. Verwijdering en recyclage

12. Opbergen

- 44 -

Anl_TC_TS_1200_SPK2.indb 44Anl_TC_TS_1200_SPK2.indb 44 25.07.2018 11:35:1625.07.2018 11:35:16

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Voorzichtig! Lichamelijk gevaar! Niet in het draaiende zaagblad grijpen.

Overbelastingsschakelaar

- 45 -

Anl_TC_TS_1200_SPK2.indb 45Anl_TC_TS_1200_SPK2.indb 45 25.07.2018 11:35:1625.07.2018 11:35:16

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap (ﬁ g. 1-3, 5, 6, 8, 10, 14)

1. Zaagtafel

2 Zaagbladafdekking 3 Schuifstok 4 Zaagblad 5 Spouwmes 6 Tafelinzetstuk 7 Parallelaanslag 8 Handwiel 9 Vastzethendel 10 Onderstel 11 AAN/UIT-schakelaar 12 Vastzetknop 13 Rubbervoet 14 Dwarsaanslag 15 Schroef 16 Afzuigadapter 17 Verzonken schroef 18 Gat (spouwmes) 19 Bevestigingsschroef 20 Schroef 21 Gleuf

22 Schaal 23 Aanslagrail 24 Houder 25 Gleuf 26 Schroef 27 Gleuf 28 Onderste zaagbladafdekking 29 Gereedschapshaak 30 Ringsleutel 19/8 mm 31 Ringsleutel 10/8 mm 32 Afdekplaat 33 Tafelinzetstuk met schroeven

a Klemplaat b Onderlegplaatje

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien aanwezig). Controleer of de leveringsomvang compleet

•

is. Controleer het toestel en de accessoires op

•

transportschade. Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

•

Zaagbladbescherming

•

Schuifstok

•

Parallelle aanslag

•

Dwarsaanslag

•

Montagemateriaal

•

Ringsleutel 19/8 mm

•

Ringsleutel 10/8 mm

•

Originele handleiding

•

Veiligheidsinstructies

•

- 46 -

Anl_TC_TS_1200_SPK2.indb 46Anl_TC_TS_1200_SPK2.indb 46 25.07.2018 11:35:1625.07.2018 11:35:16

3. Reglementair gebruik

De tafelcirkelzaag dient om alle soorten hout in de lengte en breedte (enkel met dwarsaanslag) overeenkomstig de grootte van de machine te snijden. Rond hout van welke soort dan ook mag niet worden gesneden.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Alleen de voor de machine gepaste zaagbladen (HM of CV zaagbladen) mogen worden gebruikt. Het gebruik van HSS zaagbladen en doorslijpschijven van welke soort dan ook is verboden.

Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot het doelmatig gebruik. Personen, die de machine bedienen en onderhouden, moeten met haar vertrouwd en op de hoogte zijn van mogelijke gevaren. Bovendien moeten de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen. Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en opbouw van de machine kunnen zich de volgende punten voordoen:

Raken van het zaagblad in het niet afgedekte

•

zaaggebied. Grijpen in het draaiend zaagblad (snijwon-

•

den). Terugstoot van werkstukken en werkstukde-

•

len.

Zaagbladbreuken.

•

Wegslingeren van beschadigde hardmetaal-

•

delen van het zaagblad. Gehoorschade bij niet-gebruik van de nodige

•

gehoorbeschermer. Bij gebruik in gesloten vertrekken vrijkomen

•

van houtstof die schadelijk is voor de gezondheid.

4. Technische gegevens

Wisselstroommotor ................ 220-240 V ~ 50 Hz

Vermogen P ..............S1 900 W / S6 40% 1200 W

Nullasttoerental n

Hardmetaalzaagblad ....... Ø 210 x Ø 30 x 2,6 mm

Aantal tanden .................................................. 24

Tafelafmetingen .............................525 x 400 mm

Snijhoogte max. ................................ 45 mm / 90°

.......................................................... 27 mm / 45°

Hoogteverstelling ..........traploos van 0 tot 45 mm

Zaagblad zwenkbaar ........traploos van 0° tot 45°

Afzuigaansluiting ...................................Ø 36 mm

Gewicht .................................................. ca. 16 kg

Beschermklasse: ......................................... II/

Dikte van de spleetbout: .......................... 2,2 mm

Bedrijfsmodus S6 40 %: Doorlopend bedrijf met discontinue belasting (cyclusduur 10 min). Om de motor niet ontoelaatbaar te verwarmen mag de motor 40 % van de cyclusduur met het opgegeven nominale vermogen werken en moet hij vervolgens 60 % van de cyclusduur zonder last verder draaien.

Gevaar! Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 61029.

Bedrijf

Geluidsdrukniveau L Onzekerheid K Geluidsvermogen L Onzekerheid K

De waarden vermeld in de tabel zijn emissiewaarden en komen niet meteen noodzakelijk overeen met de geluidswaarden gemeten op de werkvloer. Hoewel er een correlatie bestaat tussen emissie- en immissieniveaus kan er niet zeker uit worden opgemaakt of al dan niet bijkomende

- 47 -

...............................4800 min

....................... 93,7 dB (A)

........................................... 3 dB

....................... 106,7dB (A)

.......................................... 3 dB

-1

쓑

Anl_TC_TS_1200_SPK2.indb 47Anl_TC_TS_1200_SPK2.indb 47 25.07.2018 11:35:1625.07.2018 11:35:16

voorzorgsmaatregelen vereist zijn. Medebepalende factoren die het momenteel op de werkplaats voorhanden zijnde immissieniveau kunnen beïnvloeden zijn o.a. de duur van de geluidsinwerking, de karakteristieke gesteldheid van de werkruimte, andere geluidsbronnen etc. b.v. het aantal machines en andere in de buurt plaats hebbende processen. De betrouwbare werkplaatswaarden kunnen evenwel van land tot land variëren. Deze informatie zal echter de gebruiker in staat stellen, gevaar en risico beter te kunnen beoordelen.

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan. Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker wordt gedragen.

2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing! Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Tafelcirkelzaag uitpakken en controleren op

•

eventueel voorhanden zijnde transportschade De machine moet worden opgesteld zodat ze

•

veilig staat, d.w.z. ze moet op een werkbank

of een vast onderstel worden vastgeschroefd. Vóór inbedrijfstelling moeten alle afdekkingen

•

en veiligheidsinrichtingen naar behoren zijn gemonteerd. Het zaagblad moet vrij kunnen draaien.

•

Bij reeds bewerkt hout op vreemde voorwer-

•

pen letten zoals b.v. nagels of schroeven etc. Voordat u de aan-/uitschakelaar indrukt dient

•

u zich ervan te vergewissen dat het zaagblad correct is gemonteerd en bewegelijke onderdelen gemakkelijk bewegen.

6. Montage

Gevaar! Trek vóór alle onderhouds-, afstel- en montagewerkzaamheden telkens de netstekker uit het stopcontact.

6.1 Zaagbladafdekking monteren / demonteren (ﬁ g. 3).

Zaagbladafdekking (2) op de spleetspie (5)

•

plaatsen zodat de schroef het gat (18) van de spleetspie (5) in past. Schroef (15) niet te hard aandraaien; de

•

zaagbladafdekking moet vrij bewegelijk blijven. De demontage gebeurt in omgekeerde

•

volgorde.

Waarschuwing! De zaagbladafdekking (2) op het te zagen goed laten zakken voordat u begint te zagen.

6.2 Tafelinzetstuk vervangen (ﬁ g. 4)

Bij slijtage of schade moet het tafelinzetstuk

•

worden vervangen, anders bestaat er verhoogd gevaar een verwonding op te lopen. Zaagbladafdekking (2) afnemen.

•

Schroeven (33) verwijderen

•

Het versleten tafelinzetstuk (6) uitnemen.

•

De montage van het nieuwe tafelinzetstuk

•

gebeurt in omgekeerde volgorde

6.3 Spleetbout instellen (ﬁ g. 5-9)

Gevaar! Netstekker uit het stopcontact trek-

•

ken. Zaagblad (4) op laagste snijdiepte bewegen,

•

in de 0° stand brengen en arrêteren. Afdekplaat demonteren (z. 6.4)

•

De bevestigingsschroef (19) losdraaien.

•

De afstand tussen zaagblad (4) en spleetbout

•

(5) moet 3 tot 5 mm bedragen. De schroef (19) weer vastdraaien de afdek-

•

plaat (32) weer monteren.

- 48 -

Anl_TC_TS_1200_SPK2.indb 48Anl_TC_TS_1200_SPK2.indb 48 25.07.2018 11:35:1625.07.2018 11:35:16

6.4 Montage/Wissel van het zaagblad (ﬁ g. 5,6)

Gevaar! Netstekker uittrekken!

•

Open de schroeven (17) aan de afdekplaat

•

(32) aan de onderkant van de zaag. Open de schroeven (c) aan de onderste

•

zaagbladbescherming (28) en klap deze open. Opgelet! Moer in rotatierichting van het zaag-

•

blad draaien. Buitenste flens eraf nemen en het oude zaag-

•

blad schuin naar beneden van de binnenste flens aftrekken. Zaagbladflenzen zorgvuldig reinigen alvorens

•

het nieuwe zaagblad te monteren. Het nieuwe zaagblad in omgekeerde volgor-

•

de weer erin zetten en vastdraaien. Opgelet! Looprichting in acht nemen, de snij-

•

schuinte van de tanden moet in looprichting, d.w.z. naar voor wijzen (zie pijl op de zaagbladbescherming). Sluit de zaagbladbescherming en draai deze

•

vast met de schroeven (c). Bevestig daarna weer de afdekplaat (32) met de schroeven (17). Controleer of de veiligheidsinrichtingen goed

•

functioneren, voordat u weer met de zaag werkt.

6.5 Spaanafzuiging (ﬁ g. 10)

De zaag is uitgerust met een afzuigstomp

•

(16) voor spanen. Hij kan zo eenvoudig aan alle spaanafzuigin-

•

gen worden aangesloten. Zet het apparaat alleen in met afzuiging.

•

Controleer en reinig regelmatig de afzuigka-

•

nalen.

7. Bediening

7.1. AAN / UIT schakelaar (ﬁ g. 1)

De zaag kan worden aangezet door de groe-

•

ne toets .1. in te drukken. Wacht met het zagen tot het zaagblad zijn maximumtoerental heeft bereikt. De zaag wordt terug afgezet door de rode

•

toets .0. in te drukken.

De motor van dit apparaat is beveiligd tegen overbelasting met een overbelastingsschakelaar (10). Als de nominale stroom wordt overschreden schakelt de overbelastingsschakelaar (10) het apparaat uit.

Laat het apparaat meerdere minuten afkoe-

•

len. Druk op de overbelastingsschakelaar.

•

Schakel het apparaat in door op de groene

•

toets “I” te drukken.

7.2. Snijdiepte (ﬁ g. 1)

Het zaagblad (4) kan op de gewenste snijdiepte worden afgesteld door de handkruk (8) te draaien.

Tegen de richting van de wijzers van de klok in :

grotere snijdiepte

Met de wijzers van de klok mee:

kleinere snijdiepte

7.3. Parallelaanslag

7.3.1 Aanslaghoogte (ﬁ g. 2, 11-14)

Monteer de parallelle aanslag aan de zaagta-

•

fel door de houder (24) vast te schroeven aan de tafel: Buiten aan de tafel: Vastzetknoppen (12) en onderlegplaatje (b), binnen aan de tafel: Klemplaat (a). Schroef dan de aanslagrail (23) en de houder (24) vast met de schroeven (26). De bijgeleverde parallelaanslag (7) heeft twee

•

geleidevlakken, die van hoogte verschillen. Naargelang de dikte van de te snijden materi-

•

alen moet de aanslagrail (23) volgens fig. 11, voor dik materiaal en volgens fig. 12 voor dun materiaal worden gebruikt. Om de aanslagrail (23) op het lager gelei-

•

devlak af te stellen, moeten de beide kartelschroeven (26) worden losgedraaid teneinde de aanslagrail (23) los te nemen van de houder (24). De beide kartelschroeven (26) via de ene

•

spleet (27) in de aanslagrail (23) uitnemen en terug de andere spleet (25) in zetten. Aanslagrail (23) opnieuw op de houder (24)

•

monteren. Het afstellen op het hoog geleidevlak dient

•

analoog te worden uitgevoerd.

7.3.2 Snijbreedte (ﬁ g. 14)

Tijdens het in de lengte snijden van houten

•

delen moet de parallelle aanslag (7) worden gebruikt. De parallelle aanslag (7) kan aan beide kan-

•

ten van de zaagtafel (1) worden gemonteerd. Door middel van de schaal (22) op de zaag-

•

tafel (1) kan de parallelle aanslag (7) op de

- 49 -

Anl_TC_TS_1200_SPK2.indb 49Anl_TC_TS_1200_SPK2.indb 49 25.07.2018 11:35:1625.07.2018 11:35:16

gewenste maat worden ingesteld. De beide vastzetschroeven (12) vastdraaien

•

om de parallelle aanslag (7) te fixeren. Maak een proefsnede om de breedte te me-

•

ten, voordat u het eigenlijke werkstuk snijdt. Zo vermijdt u onnauwkeurigheden van de schaal of de instelling.

7.3.3 Aanslaglengte instellen (ﬁ g. 11, 13)

Om te voorkommen dat het te snijden goed

•

vastklemt kan de aanslagrail (23) in lengterichting worden verschoven. Vuistregel : Het achterste uiteinde van de

•

aanslag sluit aan bij een imaginaire lijn die ongeveer bij het centrum van het zaagblad begint en met 45° naar achteren verloopt. Nodige snijbreedte afstellen

•

- Kartelschroeven (26) losdraaien en aanslagrail (23) naar voren schuiven tot de imaginaire 45° lijn wordt geraakt.

- Kartelschroeven (26) weer aanhalen.

7.4 Dwarsaanslag (ﬁ g. 14)

Dwarsaanslag (14) de gleuf (21) van de zaag-

•

tafel in schuiven. Kartelschroef (20) losdraaien.

•

Dwarsaanslag (14) draaien tot de pijl naar de

•

gewenste hoekmaat wijst. Kartelschroef (20) weer aanhalen.

•

Let op!

Aanslagrail (23) niet te ver naar het zaagblad

•

toe schuiven. De afstand tussen aanslagrail (23) en zaag-

•

blad (4) moet ca. 2 cm bedragen.

7.5 Hoekinstelling (ﬁ g. 15)

Maak de vastzetgreep (9) los.

•

Verstel de hoek van het zaagblad door het

•

handwiel (8) te schuiven. Arrêteer de vastzetgreep.

•

8. Bedrijf

Waarschuwing!

Na elke nieuwe afstelling is het aan te raden

•

een proefsnede uit te voeren om de afgestelde afmetingen te controleren. Na het aanzetten van de zaag wachten tot het

•

zaagblad zijn maximumtoerental heeft bereikt voordat u de snede uitvoert. Let op bij het insnijden !

•

Gebruik het toestel alleen met afzuiging.

•

Controleer en reinig regelmatig de afzuigka-

•

nalen.

8.1.1 Uitvoeren van langssneden (ﬁ g. 16)

Hierbij wordt een werkstuk in lengterichting doorgesneden. Eén kant van het werkstuk wordt tegen de parallelaanslag (7) geduwd terwijl de vlakke zijde op de zaagtafel (1) ligt. De zaagbladafdekking (2) moet altijd op het werkstuk worden neergelaten. De werkstand tijdens het snijden in lengterichting mag nooit in één lijn met de verloop van de snede zijn.

Parallelaanslag (7) afstellen naargelang van

•

de hoogte van het werkstuk en de gewenste breedte. (zie 7.3.1, 7.3.2). Zaag aanzetten

•

Handen met gesloten vingers plat op het

•

werkstuk leggen en het werkstuk langs de parallelaanslag (7) het zaagblad (4) in schuiven. Zijdelings geleiding met de linker of rechter

•

hand (naargelang de positie van de parallelaanslag) enkel tot de voorkant van de beschermkap leiden. Het werkstuk altijd doorschuiven tot aan het

•

einde van de spleetspie (5). De snijafval blijft op de zaagtafel (1) liggen

•

tot het zaagblad (4) opnieuw tot stilstand is gekomen. Lange werkstukken aan het einde van het

•

snijden beveiligen tegen neerkantelen! (b.v. afrolstandaard etc.)

Anl_TC_TS_1200_SPK2.indb 50Anl_TC_TS_1200_SPK2.indb 50 25.07.2018 11:35:1625.07.2018 11:35:16

8.1.2 Snijden van smalle werkstukken (ﬁ g. 17)

Langssneden van werkstukken met een

•

breedte van minder dan 120 mm moeten absoluut met gebruikmaking van een schuifstok (3) worden uitgevoerd. Schuifstok is niet bij de levering begrepen. Versleten of beschadigde schuifstok onverwi-

•

jld vervangen.

- 50 -

8.1.3 Snijden van zeer smalle werkstukken (ﬁ g. 19)

Voor langssneden van zeer smalle werkstuk-

•

ken met een breedte van 30 mm en minder moet absoluut een schuifstok worden gebruikt. Daarbij gebruikt u best het laag geleidevlak

•

van de parallelaanslag. Schuifhout niet bij de levering begrepen !

•

(Verkrijgbaar in de gespecialiseerde handel) Versleten schuifhout tijdig vervangen.

8.1.4 Uitvoeren van schuine sneden (ﬁ g. 15/19)

Schuine sneden worden principieel met gebruikmaking van de parallelaanslag (7) uitgevoerd.

Zaagblad (4) op de gewenste hoekmaat af-

•

stellen. (zie 7.5) Parallelaanslag (7) afstellen naargelang van

•

de breedte en de hoogte van het werkstuk (zie 7.3.1). Snede conform de werkstukbreedte uitvoeren

•

(zie 8.1.1 en 8.1.2. en 8.1.3)

8.1.5 Uitvoeren van dwarssneden (ﬁ g. 20)

Dwarsaanslag (14) in één van de beide

•

groeven (21) van de zaagtafel schuiven en op de gewenste hoekmaat afstellen. (zie 7.4) Indien het zaagblad (4) bovendien schuin wordt gesteld, moet de groef (21) worden gebruikt die uw hand en de dwarsaanslag niet met de zaagbladafdekking in contact laat komen. Indien nodig aanslagrail (25) gebruiken.

•

Werkstuk hard tegen de dwarsaanlag (14)

•

duwen. Zaag aanzetten.

•

Dwarsaanslag (14) en werkstuk naar het

•

zaagblad toe schuiven teneinde de snede uit te voeren.

Waarschuwing!

•

Hou altijd het geleide werkstuk vast, nooit het vrije werkstuk dat afgesneden wordt. Dwarsaanslag (14) altijd blijven vooruitschu-

•

iven tot het werkstuk helemaal is doorgesneden. Zaag weer uitzetten. Zaagafval pas verwijde-

•

ren als het zaagblad stilstaat.

9. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwaliﬁ ceerde persoon vervangen worden, om gevaren te vermijden.

10. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

10.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen. Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

10.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolborstels door een bekwame elektricien nazien. Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

10.3 Onderhoud

In het toestel zijn er geen andere te onderhouden onderdelen.

- 51 -

Anl_TC_TS_1200_SPK2.indb 51Anl_TC_TS_1200_SPK2.indb 51 25.07.2018 11:35:1625.07.2018 11:35:16

10.4 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de volgende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

•

derdeel

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Tip! Voor een goed werkresultaat bevelen wij hoogwaardig toeehoren van

aan! www.kwb.eu

welcome@kwb.eu

10.5 Transport

Mašinu trasportujte samo podizanjem stola testere. Koristite zaštitne naprave kao što je zaštita lista testere; granične vođice nikad ne upotrebljavajte za rukovanje ili transport.

11. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

12. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.

- 52 -

Anl_TC_TS_1200_SPK2.indb 52Anl_TC_TS_1200_SPK2.indb 52 25.07.2018 11:35:1625.07.2018 11:35:16

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 53 -

Anl_TC_TS_1200_SPK2.indb 53Anl_TC_TS_1200_SPK2.indb 53 25.07.2018 11:35:1625.07.2018 11:35:16

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* V-snaar, koolborstels, tafelinzetstuk, schuifstok Verbruiksmateriaal/verbruiksstukken* Zaagblad Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 54 -

Anl_TC_TS_1200_SPK2.indb 54Anl_TC_TS_1200_SPK2.indb 54 25.07.2018 11:35:1625.07.2018 11:35:16

Garantiebewijs

Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

- 55 -

Anl_TC_TS_1200_SPK2.indb 55Anl_TC_TS_1200_SPK2.indb 55 25.07.2018 11:35:1625.07.2018 11:35:16

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

3. Uso adecuado

4. Características técnicas

5. Antes de la puesta en marcha

6. Montaje

7. Manejo

8. Servicio

9. Cambio del cable de conexión a la red eléctrica

10. Mantenimiento, limpieza y pedido de piezas de repuesto

11. Eliminación y reciclaje

12. Almacenamiento

- 56 -

Anl_TC_TS_1200_SPK2.indb 56Anl_TC_TS_1200_SPK2.indb 56 25.07.2018 11:35:1625.07.2018 11:35:16

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista.

Cuidado! ¡Peligro de sufrir daños! No entrar en contacto con la hoja de la sierra en funcionamiento.

Interruptor de sobrecarga

- 57 -

Anl_TC_TS_1200_SPK2.indb 57Anl_TC_TS_1200_SPK2.indb 57 25.07.2018 11:35:1625.07.2018 11:35:16

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1-3, 7-8, 11-14)

1. Mesa para sierra

2 Protección para la hoja de la sierra 3 Pieza de empuje 4 Hoja de la sierra 5 Cuña abridora 6 Revestimiento de mesa 7 Tope (para el movimiento) en paralelo 8 Manivela 9 Empuñadura de ajuste y sujeción 10 Soporte inferior 11 Interruptor ON/OFF 12 Botón de enclavamiento 13 Taco de goma 14 Tope transversal 15 Tornillo 16 Adaptador de aspiración 17 Tornillo de cabeza avellanada 18 Oriﬁ cio (cuña abridora) 19 Tornillo de sujeción 20 Tornillo

21 Ranura 22 Escala graduada 23 Guía de corte 24 Soporte 25 Ranura 26 Tornillo 27 Ranura 28 Revestimiento inferior de la hoja de la sierra 29 Ganchos de herramienta 30 Llave de anillo 19/8 mm 31 Llave de anillo 10/8 mm 32 Chapa protectora 33 Tornillos-revestimiento de mesa

a Chapa de sujeción b Arandela

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al ﬁ nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo. Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

Protección para la hoja de la sierra

•

Pieza de empuje

•

Tope en paralelo

•

Tope transversal

•

Material de montaje

•

Llave de anillo 19/8 mm

•

Llave de anillo 10/8 mm

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

- 58 -

Anl_TC_TS_1200_SPK2.indb 58Anl_TC_TS_1200_SPK2.indb 58 25.07.2018 11:35:1725.07.2018 11:35:17

3. Uso adecuado

La sierra circular de mesa sirve para practicar cortes transversales y longitudinales (solo con tope transversal) en cualquier tipo de madera, dependiendo del tamaño de la máquina. No está permitido cortar ningún tipo de madera en tronco.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Rebote de las piezas con las que se está tra-

•

bajando o de algunas de sus partes. Rotura de la hoja de la sierra.

•

Proyección de partículas del revestimiento de

•

metal duro defectuoso procedente de la hoja de la sierra. Lesiones del aparato auditivo por no utilizar la

•

protección necesaria. Se producen emisiones de polvo de madera

•

perjudiciales para la salud si se usa la sierra en recintos cerrados.

4. Características técnicas

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

Sólo está permitido utilizar hojas de sierra adecuadas (hojas de sierra HM o CV) para este tipo de máquina. Se prohíbe el uso de cualquier tipo de muela de tronzar y de hojas de sierra HSS.

Otra de las condiciones para un uso adecuado es la observancia de las instrucciones de seguridad, así como de las instrucciones de montaje y de servicio contenidas en el manual de instrucciones. Las personas encargadas de operar y mantener la máquina deben estar familiarizadas con la misma y haber recibido información sobre todos los posibles peligros. Además, es imprescindible respetar en todo momento las prescripciones vigentes en materia de prevención de accidentes. Es preciso observar también cualquier otro reglamento general en el ámbito de la medicina laboral y técnicas de seguridad. El fabricante no se hace responsable de los cambios que el operario haya realizado en la máquina ni de los daños que se puedan derivar por este motivo. Existen determinados factores de riesgo que no se pueden descartar por completo, incluso haciendo un uso adecuado de la máquina. El tipo de diseño y atributos de la máquina pueden conllevar los riesgos siguientes:

Contacto con la hoja de la sierra en la zona

•

en que se halla al descubierto. Entrada en contacto con la hoja de la sierra

•

en funcionamiento (riesgo de heridas por corte).

Motor de corriente alterna .......220-240 V ~ 50Hz

Potencia P ..................S1 900 W S6 40% 1200 W

Velocidad en vacío n Hoja de sierra de

metal duro ....................... Ø 210 x Ø 30 x 2,6 mm

Número de dientes .......................................... 24

Tamaño de la mesa ....................... 525 x 400 mm

Altura máx. de corte ......................... 45 mm / 90°

27 mm / 45°

Ajuste de altura ..................... continuo 0 - 45 mm

Hoja de la sierra orientable .......continua 0° - 45°

Empalme para la aspiración ...................ø 36 mm

Peso .................................................. aprox. 16 kg

Clase de protección: .................................... II/

Grosor de la cuña abridora: ..................... 2,2 mm

Régimen de funcionamiento S6 40%: Funcionamiento en servicio permanente con carga intermitente (Ciclo de trabajo 10 min). Para no calentar el motor de modo no permitido, este puede funcionar durante el 40% del ciclo de trabajo con la potencia nominal indicada y seguidamente debe continuar funcionando el 60% restante del ciclo de trabajo sin carga.

Peligro! Ruido y vibración

Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 61029.

Funcionamiento

Nivel de presión acústica L Imprecisión K Nivel de potencia acústica L Imprecisión K

.........................4800 r.p.m.

.............. 93,7 dB(A)

............................................3 dB

......... 106,7 dB(A)

쓑

- 59 -

Anl_TC_TS_1200_SPK2.indb 59Anl_TC_TS_1200_SPK2.indb 59 25.07.2018 11:35:1725.07.2018 11:35:17

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para el oído.

¡Reducir la emisión de ruido y las vibraciones al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad. Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato. Apagar el aparato cuando no se esté utilizan-

•

do.

Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producirse los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utilice una protección para los oídos adecuada.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identiﬁ cación coinci- dan con los datos de la red eléctrica.

Aviso! Desenchufar el aparato antes de realizar ajustes.

Desembale la sierra circular de mesa y

•

compruebe si existen daños eventuales ocasionados durante el transporte. Ponga la máquina en una posición estable,

•

es decir, fíjela con tornillos a un banco de trabajo o a un bastidor fijo. Antes de la puesta en marcha, se deben

•

instalar debidamente todas las cubiertas y dispositivos de seguridad. La hoja de la sierra debe funcionar con ligere-

•

za. En caso de madera ya trabajada, asegúrese

•

de que la misma no presente cuerpos extraños como, por ejemplo, clavos y tornillos. Antes de presionar el interruptor ON / OFF,

•

asegúrese de que la hoja de la sierra esté

bien montada y de que las piezas móviles se muevan con suavidad.

6. Montaje

Peligro! Desenchufe la máquina antes de proceder a la realización de cualquier tarea de mantenimiento, reequipamiento y de montaje en la sierra.

6.1 Montaje / desmontaje de la protección de la hoja de sierra (ﬁ g. 3)

Coloque la protección de la hoja de la sierra

•

(2) sobre la cuña abridora (5), de manera que el tornillo encaje en el orificio (18) de la cuña abridora. No apriete demasiado el tornillo (15); La

•

protección de la hoja de sierra debe poder moverse sin problemas. El desmontaje del adaptador se lleva a cabo

•

realizando la misma secuencia pero en sentido contrario.

6.2 Cambio del revestimiento de mesa (ﬁ g. 4)

Es preciso cambiar el revestimiento de la

•

mesa siempre que presente desgaste o esté dañado ya que, de lo contrario, existe el riesgo de sufrir lesiones graves. Retire la protección de la hoja de sierra (2).

•

Quitar los tornillos (33)

•

Extraiga el revestimiento de mesa (6) gasta-

•

do. El montaje del nuevo revestimiento de mesa

•

se lleva a cabo realizando la misma secuencia de pasos pero en sentido contrario.

Aviso! Antes de comenzar a serrar, la protección de la hoja de la sierra (2) debe descender hasta el material a serrar.

6.3 Ajuste la cuña abridora (ﬁ g. 5-9)

¡Peligro! Desenchufar el aparato

•

Poner la hoja de la sierra (4) a la profundidad

•

de corte mínima, colocarla en la posición de 0° y bloquearla. Desmontar la chapa protectora (ver 6.4)

•

Aflojar el tornillo de sujeción (19).

•

La distancia entre la hoja de la sierra (4) y la

•

cuña abridora (5) debe oscilar entre los 3 y los 5 mm. Volver a apretar el tornillo (19) y volver a mon-

•

tar la chapa protectora (32).

- 60 -

Anl_TC_TS_1200_SPK2.indb 60Anl_TC_TS_1200_SPK2.indb 60 25.07.2018 11:35:1725.07.2018 11:35:17

6.4 Montaje / cambio de la hoja de la sierra (ﬁ g. 5,6)

¡Peligro! ¡Desenchufar el aparato!

•

Abrir los tornillos (17) en la chapa protectora

•

(32) en la parte inferior de la sierra. Abrir los tornillos (c) en la protección de la

•

hoja de la sierra inferior (28) y desplegarla. ¡Atención! Girar la tuerca en el sentido de rot-

•

ación de la hoja de la sierra. Retire la brida exterior y extraiga de la brida

•

interior la antigua hoja de la sierra desplazándola en diagonal hacia abajo. Limpiar a fondo la nueva hoja de la sierra an-

•

tes de proceder al montaje de las bridas. Vuelva a ajustar y apretar la nueva hoja de

•

sierra con la misma secuencia de pasos pero en sentido inverso. ¡Atención! Tener en cuenta el sentido de

•

avance, la oblicuidad de corte de los dientes debe orientarse en el sentido de avance, es decir, hacia adelante (véase flecha sobre la protección de la hoja de la sierra). Cerrar la protección de la hoja de sierra y

•

apretar los tornillos (c). Vovler a fijar la chapa protectora (32) con los tornillos (17). Antes de volver a trabajar con la sierra, com-

•

pruebe la capacidad de funcionamiento de los dispositivos de protección.

6.5 Aspiración de virutas (ﬁ g. 10)

La sierra está equipada con un empalme

•

para la aspiración (16) de virutas. De modo que se puede conectar de forma

•

sencilla a todos los dispositivos de aspiración de virutas. Operar el aparato solo conectado a una as-

•

piradora. Comprobar y limpiar periódicamente los ca-

•

nales de aspiración.

7. Manejo

7.1 Interruptor ON / OFF (ﬁ g. 1)

La sierra se conecta presionando la tecla

•

verde “I”. Antes de empezar a serrar, espere hasta que la hoja de la sierra haya alcanzado su máxima velocidad. Para volver a desconectarla, deberá presio-

•

nar la tecla roja “0”.

El motor de este aparato está protegido contra sobrecarga mediante un interruptor de sobrecarga (10). Cuando se sobrepasa la corriente nominal, el interruptor de sobrecarga (10) desconecta el aparato.

Dejar que el aparato se enfríe durante varios

•

minutos. Pulsar el interruptor de sobrecarga.

•

Conectar el aparato pulsando la tecla verde

•

„I“.

7.2 Profundidad de corte (ﬁ g. 1)

Girando la manivela (8), se puede ajustar la hoja de la sierra (4) a la profundidad de corte deseada.

En sentido contrario a las agujas del reloj:

mayor profundidad de corte

En sentido horario:

menor profundidad de corte

7.3 Tope en paralelo

7.3.1 Altura de tope (ﬁ g. 2, 11-14)

Montar el tope en paralelo en la mesa para

•

sierra atornillando el soporte (24) en la mesa: Fuera en la mesa: botones de enclavamiento (12) y arandela (b), dentro en la mesa: chapa de sujeción (a). Atornillar la guía de corte (23) y el soporte (24) con los tornillos (26). El tope en paralelo (7) suministrado dispone

•

de dos superficies guía elevadas. Según el espesor de los materiales a cortar,

•

utilice la guía de corte (23) según la fig. 11, para material grueso, y según fig. 12, para material fino. Para pasar la guía de corte (23) a la super-

•

ficie guía inferior, se han de aflojar los dos tornillos moleteados (26) para soltar la guía de corte (23) del soporte (24). Extraiga los dos tornillos moleteados (26) a

•

través de una de las ranuras (27) en la guía de corte (23) y vuelva a colocarlos en la otra

- 61 -

Anl_TC_TS_1200_SPK2.indb 61Anl_TC_TS_1200_SPK2.indb 61 25.07.2018 11:35:1725.07.2018 11:35:17

ranura (25). Proceda nuevamente al montaje de la guía

•

de corte (23) sobre el soporte (24). El cambio a la superficie guía elevada se ha

•

de realizar de manera análoga.

7.3.2 Ancho de corte (ﬁ g. 14)

Cuando realice cortes longitudinales en tro-

•

zos de madera, se habrá de utilizar el tope en paralelo (7). Se puede proceder al montaje del tope en

•

paralelo (7) a ambos lados de la mesa para sierra (1). Con ayuda de la escala graduada (22) sobre

•

la mesa para sierra (1), se puede ajustar el tope en paralelo (7) a la medida deseada. Volver a apretar los dos tornillos de fijación

•

(12) para fijar el tope en paralelo (7). Hacer un corte de prueba para medir el an-

•

cho antes de cortar la pieza en cuestión. Así se evitan las imprecisiones en la escala o el ajuste.

7.3.3 Ajuste de la longitud de tope (ﬁ g. 11,13)

Para evitar que se atasque el material a

•

cortar, las guías de corte (23) se pueden desplazar en sentido longitudinal. Ajuste de la empuñadura: el extremo posteri-

•

or del tope queda obstaculizado en una línea determinada que comienza aprox. en la mitad de la hoja de la sierra y que se desplaza hacia atrás por debajo de los 45°. Ajuste del ancho de corte necesario

•

- Afloje los tornillos moleteados (26) y desplace la guía de corte (23) hasta alcanzar la línea establecida de 45°.

- Vuelva a apretar los tornillos moleteados (26).

7.4 Tope para el movimiento en transversal (ﬁ g. 14)

Coloque el tope transversal (14) en la ranura

•

(21) de la mesa para sierra. Afloje el tornillo moleteado (20).

•

Gire el tope transversal (14) hasta que la

•

flecha indique la medida angular deseada. Vuelva a apretar el tornillo moleteado (20).

•

¡Atención!

No desplace demasiado la guía de corte (23)

•

en dirección a la hoja de la sierra. La distancia entre la guía de corte (23) y la

•

hoja de la sierra (4) debería alcanzar 2 cm aprox.

7.5 Ajuste del ángulo (ﬁ g. 15)

Soltar la empuñadura de sujeción (9).

•

Regular el ángulo de la hoja de sierra movi-

•

endo la manivela (8). Bloquear la empuñadura de sujeción.

•

8. Servicio

Aviso!

Le recomendamos que realice un corte de

•

prueba después de cada reajuste para comprobar las medidas ajustadas. Una vez conectada la sierra, espere hasta

•

que la hoja de la sierra haya alcanzado su velocidad máxima, antes de practicar el corte. ¡Preste atención al iniciar los cortes!

•

Operar el aparato solo conectado a una

•

aspiradora. Comprobar y limpiar periódicamente los ca-

•

nales de aspiración.

8.1.1 Ejecución de cortes longitudinales (ﬁ g. 16)

Aquí nos referiremos al corte de piezas a lo largo del eje longitudinal. Se presiona un borde de la pieza con la que se esté trabajando contra el tope en paralelo (7), mientras que el lado liso se encontrará situado sobre la mesa para sierra (1). Es preciso bajar la protección de la hoja (2) sobre la pieza a trabajar cada vez que se utilice la sierra. La posición de trabajo durante los cortes longitudinales no ha de llevarse bajo ningún pretexto en línea con el avance de corte.

Ajuste el tope en paralelo (7) según la altura

•

de la pieza y el ancho deseado. (véase fig.

7.3.1, 7.3.2) Conecte la sierra.

•

Coloque las manos con los dedos apretados

•

sobre la pieza e introduzca ésta en el tope en paralelo (7) a lo largo de la hoja de la sierra (4). Desplazamiento lateral con la mano izquierda

•

o derecha (dependiendo de la posición del tope en paralelo) únicamente hasta el borde delantero de la cubierta de protección. El material a cortar debe siempre pasar hasta

•

el final de la cuña abridora (5). Los recortes permanecen en la mesa (1) has-

•

ta que la hoja de la sierra (4) haya vuelto a la posición de reposo. Asegure las piezas largas que desee cortar

•

para evitar que se caigan al finalizar el proce-

- 62 -

Anl_TC_TS_1200_SPK2.indb 62Anl_TC_TS_1200_SPK2.indb 62 25.07.2018 11:35:1725.07.2018 11:35:17

so de corte. (p. ej., soporte largo, etc.)

8.1.2 Corte de piezas delgadas (ﬁ g. 17)

Los cortes longitudinales de piezas con un ancho inferior a 120 mm deben realizarse imprescindiblemente con la ayuda de una pieza de empuje. Pieza de empuje incluida en el volumen de entrega. Cambie de inmediato las piezas de empuje gastadas o deterioradas.

8.1.3 Corte de piezas muy ﬁ nas (ﬁ g. 19)

Es imprescindible utilizar una pieza de em-

•

puje para practicar cortes longitudinales en piezas muy delgadas con un ancho igual o inferior a 30 mm. Es preferible utilizar entonces la superficie

•

guía inferior del tope en paralelo. ¡La madera de empuje no se incluye en el

•

volumen de entrega! (disponible en tiendas especializadas). Sustituya oportunamente la madera de empuje gastada.

Desplace siempre hacia adelante el tope

•

transversal (14) hasta que la pieza haya sido cortada por completo. Vuelva a desconectar la sierra. Retire los

•

recortes únicamente cuando la hoja de la sierra se haya parado por completo.

9. Cambio del cable de conexión a

la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualiﬁ cada para ello, evitando así cualquier peligro.

10. Mantenimiento, limpieza y

pedido de piezas de repuesto

8.1.4 Ejecución de cortes de sierra (ﬁ g. 15/19)

Para practicar cortes oblicuos se utilizará siempre el tope en paralelo (7).

Ajuste la hoja de la sierra (4) a la medida

•

angular deseada. (véase fig. 8.5.) Ajuste el tope en paralelo (7) según el an-

•

cho y la altura de la pieza de trabajo (véase

7.3.1). Practique el corte en función del ancho de la

•

pieza de trabajo (véase 8.1.1., 8.1.2. y 8.1.3.)

8.1.5 Ejecución de cortes transversales (ﬁ g. 20)

Introduzca el tope transversal (14) en una de

•

las dos ranuras (21) de la mesa para sierra (21) y ajústelo a la medida angular deseada. (véase 7.4.) En caso de tener que realizar un ajuste oblicuo de la hoja de la sierra (4) de forma adicional, será preciso utilizar la ranura (21) que evite que tanto su mano como el tope transversal entre en contacto con la protección de la hoja de la sierra. Presione con firmeza la pieza de trabajo cont-

•

ra el tope transversal (14). Conecte la sierra.

•

Desplace el tope transversal (14) y la pieza

•

de trabajo en la dirección de la hoja de la sierra para practicar el corte.

Aviso!

•

Sujete firmemente la pieza de trabajo indicada en todo momento, nunca deje suelta aquella pieza que se vaya a cortar.

Peligro!

Desenchufar siempre antes de realizar algún trabajo de limpieza.

10.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja. Se recomienda limpiar el aparato tras cada

•

uso. Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

- 63 -

Anl_TC_TS_1200_SPK2.indb 63Anl_TC_TS_1200_SPK2.indb 63 25.07.2018 11:35:1725.07.2018 11:35:17

10.2 Escobillas de carbón

En caso de formación excesiva de chispas, ponerse en contacto con un electricista especializado para que compruebe las escobillas de carbón. Peligro! Las escobillas de carbón sólo deben ser cambiadas por un electricista.

10.3 Mantenimiento

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

10.4 Pedido de piezas de repuesto y accesorios:

A la hora de pasar pedido de piezas de repuesto, es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en www.isc-gmbh.info

¡Consejo! ¡Para obtener un buen resultado recomendamos accesorios de alta calidad de ! www.kwb.eu welcome@kwb.eu

10.5 Transporte

Transportar la máquina levantándola únicamente por la mesa para sierra. No utilizar nunca los dispositivos de seguridad como protección de la hoja de sierra, guías de corte para la manipulación o transporte.

12. Almacenamiento

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original.

11. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

- 64 -

Anl_TC_TS_1200_SPK2.indb 64Anl_TC_TS_1200_SPK2.indb 64 25.07.2018 11:35:1725.07.2018 11:35:17

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modiﬁ caciones técnicas

- 65 -

Anl_TC_TS_1200_SPK2.indb 65Anl_TC_TS_1200_SPK2.indb 65 25.07.2018 11:35:1725.07.2018 11:35:17

Información de servicio

En todos los países mencionados en el certiﬁ cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certiﬁ cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Correa trapezoidal, escobillas de carbón, revesti-

Material de consumo/Piezas de consumo* Hoja de la sierra Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de deﬁ ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

miento de mesa, pieza de empuje

- 66 -

Anl_TC_TS_1200_SPK2.indb 66Anl_TC_TS_1200_SPK2.indb 66 25.07.2018 11:35:1725.07.2018 11:35:17

Certiﬁ cado de garantía

Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o inﬂ uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse válido, antes de ﬁ nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identiﬁ cación puesto que resulta difícil clasiﬁ carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones.

- 67 -

Anl_TC_TS_1200_SPK2.indb 67Anl_TC_TS_1200_SPK2.indb 67 25.07.2018 11:35:1725.07.2018 11:35:17

Índice

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

4. Dados técnicos

5. Antes da colocação em funcionamento

6. Montagem

7. Operação

8. Funcionamento

9. Substituição do cabo de ligação à rede

10. Limpeza, manutenção e encomenda de peças sobressalentes

11. Eliminação e reciclagem

12. Armazenagem

- 68 -

Anl_TC_TS_1200_SPK2.indb 68Anl_TC_TS_1200_SPK2.indb 68 25.07.2018 11:35:1725.07.2018 11:35:17

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros

materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

Cuidado! Perigo de ferimento! Não aproxime as mãos do disco de serra em movimento.

Disjuntor

- 69 -

Anl_TC_TS_1200_SPK2.indb 69Anl_TC_TS_1200_SPK2.indb 69 25.07.2018 11:35:1725.07.2018 11:35:17

Perigo!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida.

Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de

segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para mais tarde consultar.

2. Descrição do aparelho e material

a fornecer

2.1 Descrição do aparelho (ﬁ gura 1-3, 5, 6, 8, 10, 14)

1 Bancada da serra 2 Protecção do disco de serra 3 Pau para empurrar 4 Disco de serra 5 Cunha abridora 6 Elemento de inserção da bancada 7 Guia paralela 8 Volante 9 Punho de retenção 10 Substrutura 11 Interruptor para ligar/desligar 12 Botão de bloqueio 13 Pé de borracha 14 Guia transversal 15 Parafuso 16 Adaptador de aspiração 17 Parafuso de cabeça escareada 18 Furo (cunha abridora) 19 Parafuso de ﬁ xação 20 Parafuso 21 Ranhura

22 Escala 23 Barra de encosto 24 Suporte 25 Fenda 26 Parafuso 27 Fenda 28 Cobertura do disco de serra inferior 29 Gancho da ferramenta 30 Chave de luneta de 19/8 mm 31 Chave de luneta de 10/8 mm 32 Chapa de cobertura 33 Parafusos do elemento de inserção da

bancada

a Chapa de ﬁ xação b Anilha

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, veriﬁ que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do serviço de assistência técnica no ﬁ m do manual.

Abra a embalagem e retire cuidadosamente o

•

aparelho. Remova o material da embalagem, assim

•

como os dispositivos de segurança da embalagem e de transporte (caso existam). Verifique se o material a fornecer está com-

•

pleto Verifique se o aparelho e as peças acessóri-

•

as apresentam danos de transporte. Se possível, guarde a embalagem até ao ter-

•

mo do período de garantia.

Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asﬁ xia!

Protecção do disco de serra

•

Pau para empurrar

•

Guia paralela

•

Guia transversal

•

Material de montagem

•

Chave de luneta de 19/8 mm

•

Chave de luneta de 10/8 mm

•

Manual de instruções original

•

- 70 -

Anl_TC_TS_1200_SPK2.indb 70Anl_TC_TS_1200_SPK2.indb 70 25.07.2018 11:35:1725.07.2018 11:35:17

Instruções de segurança

•

3. Utilização adequada

A serra circular de bancada foi concebida para efectuar cortes longitudinais e transversais (apenas com guia transversal) em todos os tipos de madeira, em função do tamanho da máquina. Não é permitido cortar madeiras redondas com esta serra.

A máquina só pode ser utilizada para os ﬁ ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Só podem ser utilizados discos de serra (em metal duro ou CV) adequados para a máquina. É proibido usar quaisquer discos de serra HSS ou discos de corte.

De uma utilização adequada faz também parte o respeito pelas instruções de segurança, assim como pelas instruções de montagem e pelas indicações de funcionamento no manual de instruções.

As pessoas responsáveis pela operação e manutenção da máquina têm de estar familiarizadas com a mesma e ter conhecimento dos possíveis perigos. Além disso, devem ser escrupulosamente respeitadas as normas para a prevenção de acidentes actualmente em vigor. Deverão ser respeitadas igualmente todas as demais regras gerais no domínio da medicina e segurança no trabalho. O fabricante não se responsabiliza por alterações arbitrárias efectuadas na máquina, nem pelos danos daí resultantes. Mesmo que a máquina seja utilizada da forma prevista, não são de excluir por completo factores de risco residual. Devido à construção e à estrutura da máquina podem ocorrer as seguintes situações:

Contacto do disco de serra na zona destapa-

•

da da serra. Aproximação das mãos do disco de serra em

•

movimento (ferimento por corte) Rechaço de peças ou partes de peças.

•

Quebras do disco de serra.

•

Projecção de fragmentos de metal duro defei-

•

tuosos do disco de serra. Lesões auditivas devido à não utilização da

•

protecção auditiva necessária. Emissões de pó da madeira prejudiciais à

•

saúde no caso de utilização em espaços fechados.

4. Dados técnicos

Motor de corrente alternada .....220-240V ~ 50Hz

Potência P ............S1 900 W / S6 40% 1200 Watt

Rotações em vazio n Disco de serra com pastilhas

de metal duro .................. Ø 210 x Ø 30 x 2,6 mm

Número de dentes .......................................... 24

Tamanho da bancada ................... 525 x 400 mm

Altura de corte máx. ......................... 45 mm / 90°

.......................................................... 27 mm / 45°

Regulação em altura ............. contínua 0 - 45 mm

Disco de serra ajustável ........ continuam. 0° - 45°

Bocal de ligação para extracção

de poeiras .............................................Ø 36 mm

Peso .................................................. aprox. 16 kg

Classe de protecção: ................................... II/

Espessura da cunha abridora: ................ 2,2 mm

Modo de funcionamento S6 40 %: funcionamento contínuo com corte em caso de sobrecarga (duração da operação 10 min.). Para não sobreaquecer, o motor só deverá funcionar com a potência nominal indicada durante 40 % da operação e continuar em seguida sem carga durante os restantes 60 %.

Perigo! Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 61029.

Funcionamento

Nível de pressão acústica L Incerteza K Nível de potência acústica L Incerteza K

........................4800 r.p.m.

............. 93,7 dB(A)

................................................3 dB

...............................................3 dB

..........106,7dB(A)

쓑

- 71 -

Anl_TC_TS_1200_SPK2.indb 71Anl_TC_TS_1200_SPK2.indb 71 25.07.2018 11:35:1725.07.2018 11:35:17

Use uma protecção auditiva.

O ruído pode provocar danos auditivos.

Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

•

Limpe e faça a manutenção do aparelho re-

•

gularmente. Adapte o seu modo de trabalho ao aparelho.

•

Não sobrecarregue o aparelho.

•

Se necessário, submeta o aparelho a uma

•

verificação. Desligue o aparelho, quando este não estiver

•

a ser utilizado.

Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de protecção para pó adequada.

2. Lesões auditivas, caso não seja utilizada uma protecção auditiva adequada.

5. Antes da colocação em

funcionamento

Antes de ligar a máquina, certiﬁ que-se de que os dados constantes da placa de características correspondem aos dados de rede.

Aviso! Retire sempre a ﬁ cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho.

Desembale a serra circular de bancada e ve-

•

rifique se apresenta danos de transporte. A máquina tem de ser instalada de um modo

•

seguro, ou seja, numa bancada de trabalho ou então bem fixa à substrutura. Antes da colocação em funcionamento, todas

•

as coberturas e dispositivos de segurança têm de estar montados de forma adequada. O disco da serra deverá poder funcionar sem

•

qualquer impedimento. No caso de madeiras já trabalhadas, veri-

•

fique se existem corpos estranhos, como p. ex. pregos ou parafusos, etc. Antes de carregar no interruptor para ligar/

•

desligar certifique-se de que o disco de serra está bem montado e de que as peças móveis trabalham com suavidade.

6. Montagem

Perigo! Deve retirar a ﬁ cha de alimentação de rede antes de efectuar trabalhos de manutenção, reajustamento ou montagem na serra circular.

6.1 Montagem/desmontagem da protecção do disco de serra (ﬁ g. 3)

Coloque a protecção do disco de serra (2)

•

sobre a cunha abridora (5), de modo a que o parafuso encaixe no orifício (18) da cunha abridora. Não aperte totalmente o parafuso (15); a

•

protecção do disco de serra deve manter-se móvel. A desmontagem é realizada na sequência

•

inversa.

Aviso! Antes de iniciar o corte tem de baixar a protecção do disco de serra (2) sobre a peça a serrar.

6.2 Substituição do elemento de inserção da bancada (ﬁ g. 4)

Substitua o elemento de inserção da ban-

•

cada no caso de desgaste ou danificação, caso contrário existe um elevado perigo de ferimento. Retire a protecção do disco de serra (2)

•

Retire os parafusos (33)

•

Retire o elemento de inserção da bancada

•

(6) gasto. A montagem do novo elemento de inserção

•

da bancada é realizada na sequência inversa

6.3 Ajustar a cunha abridora (ﬁ g. 5-9)

Perigo! Retire a ficha de alimentação

•

Recolha o disco de serra (4) para a pro-

•

fundidade de corte mínima, colocando-o e fixando-o na posição 0°. Desmonte a chapa de cobertura (v. 6.4)

•

Solte o parafuso de fixação (19).

•

A distância entre o disco de serra (4) e a cun-

•

ha abridora (5) deve ser de 3-5 mm. Aperte novamente o parafuso (19) e monte

•

novamente a chapa de cobertura (32).

- 72 -

Anl_TC_TS_1200_SPK2.indb 72Anl_TC_TS_1200_SPK2.indb 72 25.07.2018 11:35:1725.07.2018 11:35:17

6.4 Montagem/substituição do disco de serra (ﬁ g. 5,6)

Perigo! Retire a ficha de alimentação!

•

Abra os parafusos (17) na chapa de cobertu-

•

ra (32) no lado inferior da serra. Abra os parafusos (c) na protecção do disco

•

de serra inferior (28) e abra-a. Atenção! Rode a porca no sentido de rotação

•

do disco de serra. Retire o flange exterior e remova, do flange

•

interior, o disco de serra antigo, puxando-o para baixo na diagonal. Antes de colocar o novo flange do disco de

•

serra, limpe cuidadosamente o respectivo flange. Para colocar e apertar o novo disco de serra,

•

proceda pela sequência inversa. Atenção! Verifique o sentido de rotação; o

•

biselado de corte dos dentes tem de estar direccionado para a frente (ver a seta sobre a protecção do disco de serra). Feche a protecção do disco de serra e apa-

•

rafuse-a com os parafusos (c). A seguir, fixe a chapa de cobertura (32) com os parafusos (17). Antes de voltar a trabalhar com a serra, veri-

•

fique a operacionalidade dos dispositivos de protecção.

6.5 Dispositivo de aspiração de aparas (ﬁ g. 10)

A serra está equipada com uma tubuladura

•

de aspiração (16) para aparas. Esta pode ser facilmente ligada a todos os

•

dispositivos de aspiração de aparas. Utilize o aparelho apenas com aspiração.

•

Verifique e limpe regularmente os canais de

•

aspiração.

7. Operação

7.1 Interruptor para ligar/desligar (ﬁ g. 1)

Para ligar a serra, pressione a tecla “I” verde.

•

Antes de começar a serrar, aguarde até o disco de serra alcançar as rotações máximas. Para desligar novamente a serra, pressione a

•

tecla vermelha “0”.

O motor deste aparelho está protegido contra sobrecarga mediante um disjuntor (10). Se a corrente nominal for excedida, o disjuntor (10) desliga o aparelho.

Deixe arrefecer o aparelho durante vários

•

minutos. Pressione o disjuntor.

•

Ligue o aparelho premindo a tecla verde „I“.

•

7.2 Profundidade de corte (ﬁ g. 1)

nAjuste o disco de serra (4) para a profundidade de corte pretendida girando a manivela (8).

Para a esquerda:

maior profundidade de corte

Para a direita:

menor profundidade de corte

7.3 Guia paralela

7.3.1 Altura da barra de encosto (ﬁ g. 2, 11-14)

Monte a guia paralela na bancada da serra

•

aparafusando o suporte (24) à mesa: no exterior da mesa: botões de bloqueio (12) e anilha (b), no interior da mesa: chapa de fixação (a). A seguir, aparafuse a barra de encosto (23) e o suporte (24) com os parafusos (26). A guia paralela incluída no fornecimento (7)

•

dispõe de duas superfícies de guia com alturas diferentes. Dependendo da espessura dos materiais a

•

cortar, a barra de encosto (23) tem de ser usada para materiais grossos segundo a fig. 11 e para materiais finos segundo a fig. 12. Para mudar a barra de encosto (23) para

•

a superfície de guia mais baixa, tem de se soltar os dois parafusos serrilhados (26) para soltar a barra de encosto (23) do suporte (24). Retire os dois parafusos serrilhados (26) atra-

•

vés da ranhura (27) na barra de encosto (23) e volte a montá-los na outra ranhura (25). Volte a montar a barra de encosto (23) no

•

suporte (24). A mudança para a superfície de guia mais

•

alta tem de ser feita da mesma forma.

- 73 -

Anl_TC_TS_1200_SPK2.indb 73Anl_TC_TS_1200_SPK2.indb 73 25.07.2018 11:35:1725.07.2018 11:35:17

7.3.2 Largura de corte (ﬁ g. 14)

Para efectuar cortes longitudinais tem que

•

usar a guia paralela (7). A guia paralela (7) pode ser montada nos

•

dois lados da bancada da serra (1). Pode ajustar a guia paralela (7) para a me-

•

dida desejada, utilizando a escala (22) da bancada da serra (1). Aperte os dois parafusos de aperto (12) para

•

fixar a guia paralela (7) Realize um corte de ensaio para medir a

•

largura antes de cortar realmente a peça. Dessa forma evita imprecisões da escala ou do ajuste.

7.3.3. Ajustar o comprimento da barra de encosto (ﬁ g. 11, 13)

Para evitar que a peça a cortar fique presa é

•

possível deslocar a barra de encosto (23) no sentido longitudinal. Regra empírica: a extremidade traseira do en-

•

costo toca numa linha imaginária, que começa sensivelmente a meio do disco de serra e se prolonga para trás num ângulo inferior a 45°. Ajuste a largura de corte necessária

•

- Desaperte os parafusos serrilhados (26) e empurre a barra de encosto (23) até tocar na linha imaginária de 45°

- Volte a apertar os parafusos serrilhados (26).

7.4. Guia transversal (ﬁ g. 14)

Empurre a guia transversal (14) para dentro

•

da ranhura (21) da mesa de serra. Desaperte o parafuso serrilhado (20).

•

Rode a guia transversal (14) até que a seta

•

aponte para a medida angular desejada. Volte a apertar o parafuso serrilhado (20).

•

Atenção!

Não desloque demasiado a barra de encosto

•

(23) em direcção ao disco de serra. A distância entre a barra de encosto (23) e o

•

disco de serra (4) deverá ser de aprox. 2 cm.

7.5 Ajuste do ângulo (ﬁ g. 15)

Solte o punho de retenção (9).

•

Ajuste o ângulo do disco de serra, empurran-

•

do o volante (8). Bloqueie o punho de retenção.

•

8. Funcionamento

Aviso!

Depois de cada ajuste aconselhamos que

•

faça um corte de ensaio para verificar as medidas ajustadas. Depois de ligar a serra, espere até o disco de

•

serra atingir a velocidade de rotação máxima antes de efectuar o corte. Proceda com cuidado ao efectuar os cortes!

•

Utilize o aparelho apenas com aspiração.

•

Verifique e limpe regularmente os canais de

•

aspiração.

8.1.1. Efectuar cortes longitudinais (ﬁ g. 16)

Signiﬁ ca que a peça é cortada no sentido longi- tudinal. Um canto da peça a trabalhar é premido contra a guia paralela (7), enquanto que o lado liso assenta sobre a mesa da serra (1). A protecção do disco de serra (2) tem sempre de ser aproximada à peça a trabalhar. A posição de trabalho durante o corte longitudinal nunca pode coincidir com a orientação do corte.

Ajuste a guia paralela (7) de acordo com a

•

altura da peça a trabalhar e a largura pretendida. (ver 7.3.1, 7.3.2). Ligue a serra.

•

Coloque as mãos com os dedos juntos com-

•

pletamente assentes sobre a peça a trabalhar e empurre-a ao longo da guia paralela (7) em direcção ao disco de serra (4). Desloque a guia lateral, com a mão esquerda

•

ou direita (dependendo da posição da guia paralela), somente até ao rebordo dianteiro da cobertura de protecção. Empurre a peça sempre até ao final da cunha

•

abridora (5). As aparas de corte permanecem sobre a

•

bancada da serra (1), até o disco de serra (4) estar novamente na posição de descanso. Ao cortar materiais longos apoie a extremida-

•

de para evitar que esta caia! (p. ex. cavalete, etc.)

- 74 -

Anl_TC_TS_1200_SPK2.indb 74Anl_TC_TS_1200_SPK2.indb 74 25.07.2018 11:35:1825.07.2018 11:35:18

8.1.2. Cortar peças estreitas (ﬁ g. 17)

Os cortes longitudinais em peças a trabalhar com uma largura inferior a 120 mm têm de ser efectuados impreterivelmente com a ajuda de um pau para empurrar (3). O pau para empurrar está incluído no material a fornecer. Se o pau para empurrar estiver gasto ou daniﬁ ca- do, substitua-o de imediato.

8.1.3. Cortar peças muito estreitas (ﬁ g. 19)

No caso dos cortes longitudinais em peças

•

a trabalhar muito estreitas, com uma largura igual ou inferior a 30 mm, é necessário usar sempre um empurrador. Neste caso, é necessário ter em atenção a

•

reduzida superfície de guia da guia paralela. O empurrador não está incluído no material

•

a fornecer! (Encontra-se à venda nas lojas especializadas). Substitua com antecedência os empurradores gastos.

8.1.4. Efectuar cortes oblíquos (ﬁ g. 15/19)

Por norma, os cortes oblíquos são efectuados com a ajuda da guia paralela (7).

Ajuste o disco de serra (4) para a medida an-

•

gular pretendida. (ver 7.5.) Ajuste a guia paralela (7) de acordo com a

•

altura e a largura da peça a trabalhar (ver

7.3.1). Efectue o corte de acordo com a largura da

•

peça a trabalhar (ver 8.1.1. e 8.1.2 e 8.1.3.)

8.1.5. Efectuar cortes transversais (ﬁ g. 20)

Empurre a guia transversal (14) numa das

•

duas ranhuras (21) da bancada da serra e ajuste a medida angular desejada. (ver 7.4.) Se o disco de serra (4) for colocado adicionalmente inclinado, utilize então a ranhura (21), que faz com que as suas mãos e a guia transversal não entrem em contacto com a protecção do disco de serra. Pressione firmemente a peça a trabalhar con-

•

tra a guia transversal (14). Ligue a serra.

•

Para efectuar o corte, empurre a guia trans-

•

versal (14) e a peça a trabalhar em direcção ao disco de serra.

Aviso!

•

Segure sempre na peça a trabalhar guiada e não na peça que resulta do corte. Empurre sempre a guia transversal (14) até a

•

peça a trabalhar estar totalmente cortada. Volte a desligar a serra.

•

Remova os desperdícios apenas quando o

•

disco de serra estiver imobilizado.

9. Substituição do cabo de ligação à rede

Perigo!

Para evitar perigos, sempre que o cabo de ligação à rede deste aparelho for daniﬁ cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualiﬁ cação.

10. Limpeza, manutenção

e encomenda de peças sobressalentes

Perigo!

Retire a ﬁ cha da corrente antes de qualquer tra- balho de limpeza.

10.1 Limpeza

Mantenha os dispositivos de segurança,

•

ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pres são. Aconselhamos a limpar o aparelho directa-

•

mente após cada utilização. Limpe regularmente o aparelho com um pano

•

húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

10.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande veriﬁ car as escovas de carvão por um electricista. Perigo! As escovas de carvão só podem ser substituídas por um electricista.

10.3 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

- 75 -

Anl_TC_TS_1200_SPK2.indb 75Anl_TC_TS_1200_SPK2.indb 75 25.07.2018 11:35:1825.07.2018 11:35:18

10.4 Encomenda de peças sobressalentes e acessórios:

Para encomendar peças sobressalentes, deve indicar os seguintes dados:

modelo do aparelho

•

número de referência do aparelho

•

número de identificação do aparelho

•

número de peça sobressalente necessária

•

Pode consultar os preços e informações actuais em www.isc-gmbh.info

Dica! Para bons resultados, recomendamos acessórios de alta qualidade da

! www.kwb.eu

welcome@kwb.eu

10.5 Transport

Maskinen får endast transporteras genom att man lyfter i sågbordet. Använd aldrig skyddsanordningen, t ex skydd till sågklinga eller anslagslister, för hantering eller transport.

11. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

12. Armazenagem

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original.

- 76 -

Anl_TC_TS_1200_SPK2.indb 76Anl_TC_TS_1200_SPK2.indb 76 25.07.2018 11:35:1825.07.2018 11:35:18

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH.

Reservado o direito a alterações técnicas

- 77 -

Anl_TC_TS_1200_SPK2.indb 77Anl_TC_TS_1200_SPK2.indb 77 25.07.2018 11:35:1825.07.2018 11:35:18

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certiﬁ cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certiﬁ cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo

Peças de desgaste* Correia trapezoidal, escovas de carvão, elemen-

Consumíveis/peças consumíveis* Disco de serra Peças em falta

* não incluído obrigatoriamente no material a fornecer!

Em caso de deﬁ ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certiﬁ que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

•

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

•

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

•

Descreva este erro de funcionamento.

to de inserção da bancada, pau para empurrar

- 78 -

Anl_TC_TS_1200_SPK2.indb 78Anl_TC_TS_1200_SPK2.indb 78 25.07.2018 11:35:1825.07.2018 11:35:18

Certiﬁ cado de garantia

Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certiﬁ cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as deﬁ ciências num novo aparelho adquirido do fabri- cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou proﬁ ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insuﬁ cientes.

- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas).

- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, serlhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções.

- 79 -

Anl_TC_TS_1200_SPK2.indb 79Anl_TC_TS_1200_SPK2.indb 79 25.07.2018 11:35:1825.07.2018 11:35:18

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Tischkreissäge TC-TS 1200 (Einhell)

2014/29/EU 2005/32/EC_2009/125/EC 2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EC 2014/68/EU EU/2016/426

Notiﬁ ed Body:

EU/2016/425

2011/65/EU

2006/42/EC

Annex IV

Notiﬁ ed Body: TÜV SÜD Product Service GmbH (0123) Reg. No.: M6A 16 08 24192 01711

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2012/46/EU

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

зазначену нижче відповідність виробу

Standard references: EN 61029-1; EN 61029-2-1;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 09.07.2018

First CE: 16 Archive-File/Record: NAPR013367 Art.-No.: 43.407.47 I.-No.: 11016 Documents registrar: Wasmeier Korbinian Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 80 -

Anl_TC_TS_1200_SPK2.indb 80Anl_TC_TS_1200_SPK2.indb 80 25.07.2018 11:35:1825.07.2018 11:35:18

Dong/Product-ManagementWeichselgartner/General-Manager

- 81 -

Anl_TC_TS_1200_SPK2.indb 81Anl_TC_TS_1200_SPK2.indb 81 25.07.2018 11:35:1825.07.2018 11:35:18

EH 07/2018 (02)

Anl_TC_TS_1200_SPK2.indb 82Anl_TC_TS_1200_SPK2.indb 82 25.07.2018 11:35:1825.07.2018 11:35:18

Einhell TC-TS 1200 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
