Original betjeningsvejledning

Kap-/geringssav med overplade

Original-bruksanvisning

Kap- och geringssåg med överbord

Alkuperäiskäyttöohje

Katkaisu-/jiirisaha yläpöydällä

Originaalkasutusjuhend

Ülemise lauaga nurga- ja järkamissaag

Оригинальное руководство по эксплуатации Торцовая и усорезная пила с верхним расположением стола



Art.-Nr.: 43.003.45 I.-Nr.: 11012

TH-MS 2513 T

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:10 Seite 1

 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses, inden

maskinen tages i brug. Alle anvisninger skal følges.

 Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna

före användning.

q Lue käyttöohje ja turvallisuusmääräykset ennen käyttöönottoa ja

noudata niitä.

. Enne kasutuselevõtmist lugege läbi ja järgige kasutusjuhendit ja

ohutusjuhiseid.

T Перед первым использованием прочтите руководство по

эксплуатации и следуйте содержащимся в нем указаниям.



Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:10 Seite 2

2 3

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:10 Seite 3

8 9

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:10 Seite 4

10 11

12 13

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:10 Seite 5

33 34 33

16 28

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 6

22 23

24 25

a 11 8

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 7

28 29

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 8

 Vigtigt!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger finder du i det medfølgende hæfte.

 ADVARSEL!

Læs alle sikkerhedsanvisninger og øvrige anvisninger.

Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen.

Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

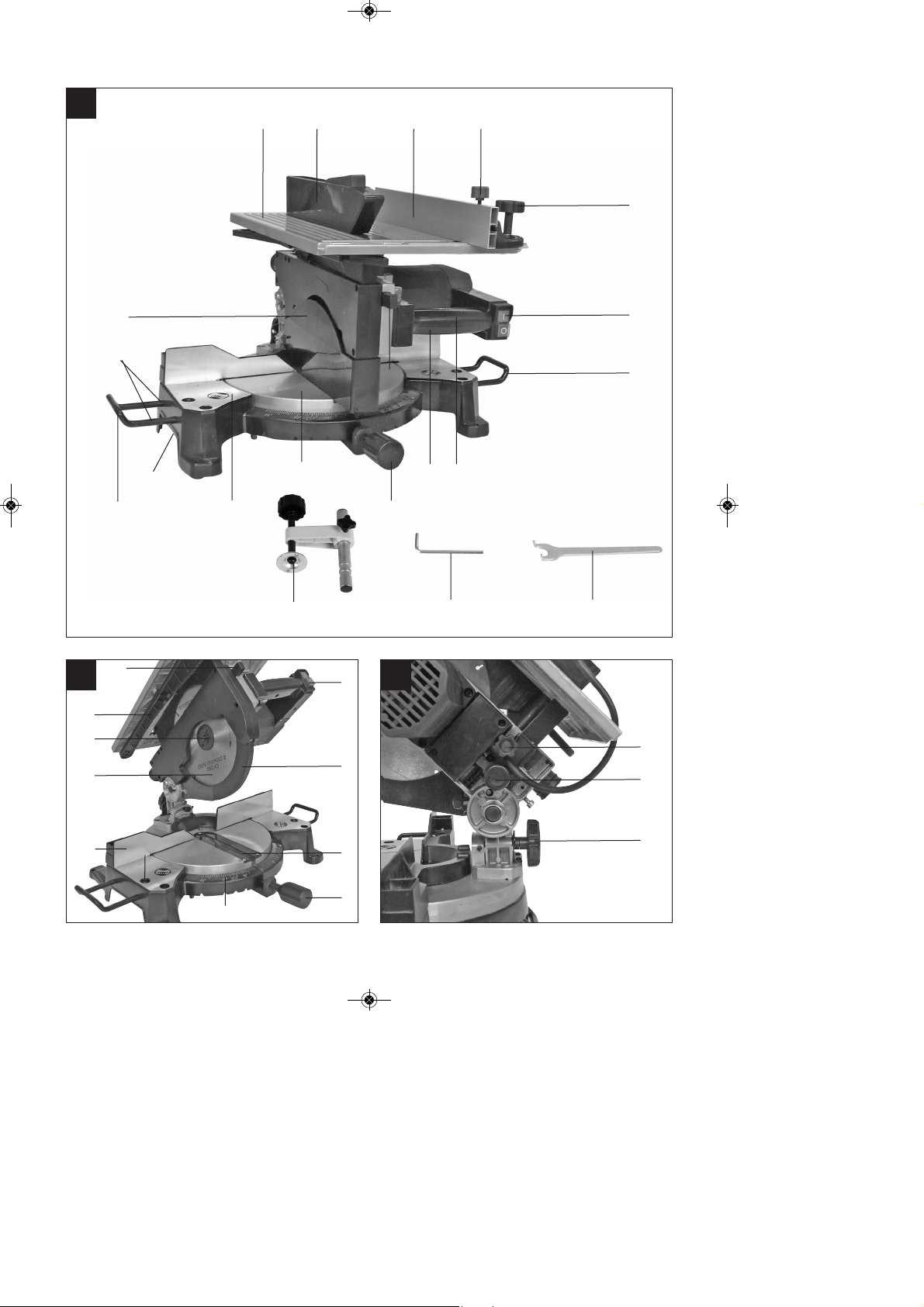

2. Oversigt over saven

1. Frigørelsesknap

2. Håndtag

3. Tænd/Sluk-knap til kapmodus

4. Tænd/Sluk-knap til bordmodus

5. Savklinge

6. Klingeværn bevægelig

7. Anslagsskinne

8. Drejebord

9. Nederste savbord

10. Låseskrue til drejebord

11. Skala

12. Bordindlæg forneden

13. Indtag til emnestøtter

14. Nederste klingeafdækning

15. Låsemøtrik

16. Savbord

17. Øverste klingeværn

18. Tvær- og parallelanslag

19. Unbrakonøgle

20. Emnestøtter

21. Gaffelnøgle

22. Spændeskrue

23. Sikringsbolt

24. Låsearm

25. Fingerskrue til indstilling af vinkelsnit

26. Fingerskrue

27. Anslagsskinne

28. Låseskrue til snitbredde

29. Stødpind

30. Kløvekile

31. Udsugningsstuds

32. Unbrakoskrue

33. Krydskærvskrue

34. Bordindlæg foroven

35. Udvendig flange

36. Låseskrue til emnestøtte

37. Klemme

38. Indstøbt greb

3. Medfølgende dele

n Savklinge med hårdmetalsplatte n Tvær- og parallelanslag n Stødpind n Emnestøtte n Gaffelnøgle n Unbrakonøgle

4. Korrekt anvendelse

Kap- og geringssaven med overplade benyttes til kapning samt længde- og tværsavning (kun med tværanslag) af træ og kunststof under hensyntagen til maskinens størrelse. Maskinen må kun benyttes til de formål, den er beregnet til. Hvis saven anvendes til andre formål, er der tale om misbrug. Brugeren og ikke producenten bærer ansvaret for eventuelle skader og alle former for kvæstelser som følge heraf. Der må kun anvendes savblade, der egner sig til maskinen. Det er forbudt at benytte nogen som helst former for skæreskiver. Korrekt anvendelse af saven betyder også, at sikkerhedsinstruktionerne samt vejledningen m.h.t. samlingen og anvendelsen af saven i instruktionsbogen overholdes. De personer, der arbejder med saven og vedligeholder den, skal kende den og være instrueret om den mulige risiko ved at benytte den. Derudover skal de gældende bestemmelser til forebyggelse af ulykker overholdes til punkt og prikke. Der skal også tages højde for andre eksisterende

DK/N

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 9

generelle retningslinjer m.h.t. arbejdsmiljø og sikkerhed. Hvis der foretages ændringer på maskinen, bortfalder ethvert ansvar for eventuelle skader som følge heraf fra producentens side. Også ved korrekt anvendelse af saven kan bestemte restrisikofaktorer ikke udelukkes fuldstændigt. Alt efter maskinens konstruktion og opbygning kan der optræde følgende risici:

n Berøring af savbladet uden for det afskærmede

område.

n Snitsår som følge af kontakt med det roterende

savblad.

n Tilbageslag af emner og af dele fra emner. n Sprængning af savbladet. n Udslyngning af fejlbehæftede hårdmetaldele fra

savbladet.

n Høreskader som følge af manglende anvendelse

af høreværn.

n Sundhedsskadelige emissioner af træstøv ved

savning i lukkede lokaler.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

5. Tekniske specifikationer

Vekselstrømsmotor 230V ~ 50 Hz Effekt 1800 watt Driftsart S1 Omdrejningstal, ubelastet n

4500 min

-1

Savklinge af hårdmetal ø 250 x ø 30 x 2,8 mm Antal tænder 36 Udsugningstilslutning ø 35 mm Støtteflade 490 x 318 mm Vægt 13,5kg

Som bordsav:

Savbord 416 x 352 mm

Skæredybde maks. 40 mm Arbejdsemnets største tværsnit 15,5 x 40 mm Arbejdsemnets minimale størrelse 30 x 10 x 100 mm

Parallelanslag Svingbar -45° til + 45°

Som kapsav:

Svingzone -45° / 0° / +45° Vinkelsnit 0° - 45° mod venstre Savbredde ved 90° 130 x 75 mm Savbredde ved 45° 120 x 50 mm Savbredde ved 2 x 45° (dobbeltvinkelsnit) 70 x 35 mm Arbejdsemnets minimale størrelse 50 x 10 x 100 mm

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN

61029.

Lydtryksniveau L

93 dB(A)

Usikkerhed K

3 dB

Lydeffektniveau L

106 dB(A)

Usikkerhed K

3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 61029.

Svingningsemissionstal a

= 2,02 m/s

Usikkerhed K = 1,5 m/s

Advarsel!

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan – afhængig af den måde, el-værktøjet anvendes på – ændre sig og i undtagelsestilfælde ligge over den angivne værdi.

Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Støjudvikling og vibration skal begrænses til et minimum!

n Brug kun intakte og ubeskadigede maskiner. n Vedligehold og rengør maskinen med jævne

mellemrum.

n Tilpas arbejdsmåden efter maskinen. n Overbelast ikke maskinen. n Lad i givet fald maskinen underkaste et eftersyn. n Sluk maskinen, når den ikke benyttes.

DK/N

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 10

DK/N

Tilbageværende risici Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.

2. Høreskader, såfremt der ikke bæres egnet høreværn.

3. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

6. Inden ibrugtagningen

n Maskinen skal opstilles, så den står stabilt, dvs.

den skal påskrues en arbejdsbænk, et universalunderstel el. lign med 4 skruer.

n Inden ibrugtagningen skal alle afskærmninger og

alt sikkerhedsudstyr være korrekt monteret.

n Savbladet skal kunne rotere frit. n Pas på fremmedlegemer som søm, skruer m.v. i

træ, der allerede har været bearbejdet.

n Inden maskinen startes, skal det kontrolleres, at

savbladet er monteret korrekt, og at de bevægelige dele løber let.

n Inden maskinen startes, skal det kontrolleres, om

angivelserne på typeskiltet svarer til el-nettets værdier.

n Fastgør klemmen (37) til anslagsskinnens

overside med skruen.

6.1 Opstilling af sav: (Fig. 1-4.)

n Sæt de to emne-støttebøjler (20) ind i indtagene

(13) på siden af maskinen, og fastgør med skruerne (36).

n For at undgå at saven vipper bagover, skal den

ekstra standerfod (a) trækkes ud (fig. 4)

6.2 Omstilling af kombisav (fig. 1-8)

Saven har to arbejdsstillinger: A: Bordrundsav (fig. 1) B: Kap- og geringssav (fig. 2)

Omstilling af kombisaven skal foretages nøjagtig som beskrevet, trin for trin, ellers kan komponenterne blive beskadiget.

Bemærk: Træk stikket ud af stikkontakten, inden du omstiller saven!

Ved leveringen er saven i modus A (bordrundsav)

6.2.1 Omstilling af sav til kapmodus

n Løsn først låsemøtrikken (15) n Hold savbordet (16) nede med et let modtryk, og

løsn låsearmen (24) (bevæges nedad)

n Vigtigt! Returfjederen gør, at maskinen

automatisk rykker op, dvs. at du ikke skal slippe savbordet (16), men flytte savbordet (16) langsomt op, mens du trykker let imod.

n Spænd låsemøtrikken (15) igen. n Spænd låsearmen (24) fast igen. n Tryk overdelen ned med håndtaget (2), og træk

sikringsbolten (23) ud. Herved kobles strømmen fra knappen (4) til bordmodus, mens knappen (3) til kapmodus tilføres spænding.

n Vigtigt! Returfjederen gør, at maskinen

automatisk rykker op, dvs. at du ikke skal slippe håndtaget (2), men flytte overdelen langsomt op, mens du trykker let imod.

n Tag den nederste klingeafdækning (14) af. n Saven er nu omstillet til kapmodus.

6.2.2 Omstilling af sav til bordmodus

n Stil overdelen lodret og drejeskiven (8) på 0°.

Herfra kan du udføre handlingstrinnene under

6.2.1 i omvendt rækkefølge eller følge nedenstående punkter.

n Fikser låseskruerne (10) og spændeskruen (22). n Sæt den nederste klingeafdækning (14) på

drejeskiven (8), hvorved afdækningens (14) to bageste fødder skal gå i indgreb bag ved anslagsskinnen (7).

n Tryk på frigørelsesknappen (1), og sænk

maskinens overdel ned med håndtaget (2), indtil det nederste klingeværn (14) dækker savklingen helt.

n Sæt sikringsbolten (23) i for at fiksere saven i

den nederste position, hvorved netspændingen igen omledes fra knap (3) til knap (4).

n Løsn låsearmen (24) (bevæges nedad) n Løsn låsemøtrikken (15), og sænk savbordet

(16) ned til den ønskede snitdybde.

n Spænd låsemøtrikken (15) igen. n Spænd låsearmen (24) fast igen. n Når savbordet (16) sænkes ned, blokeres

sikringsbolten (23) af låsegaflen (24), så bolten ikke kan trækkes ud.

n Nu er saven igen omstillet til bordmodus.

6.3 Indstillingsmuligheder for saven i kapmodus (fig. 1/2)

n Skru låseskruen (10) ca. 2 omgange løs for at

justere drejeskiven (8).

n Drejeskiven (8) er forsynet med

anslagspositioner ved 0°, 5°, 10°, 15°, 20°, 25°, 30°, 35°, 40° og 45°. Når drejebordet (8) er gået i indgreb, skal positionen fastlåses yderligere ved

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 11

at dreje låseskruen (10) fast.

n Hvis der skal arbejdes med andre

vinkelpositioner, fikseres drejeskiven (8) kun via låseskruen (10).

n Saven frigøres i den nederste arbejdsstilling ved

at trykke overdelen nedad, samtidig med at sikringsbolten (23) trækkes ud af motorholderen. Drej sikringsbolten (23) 90°, så overdelen forbliver frigjort.

n Sving overdelen op. n Ved at løsne spændeskruen (22) kan overdelen

hældes mod venstre i en vinkel på maks. 45°.

n Kontroller, at netspændingen svarer til

spændingsanvigelsen på mærkepladen, og kobl maskinen til.

6.4 Finjustering af anslag til kapsnit 90° (fig. 1-3/9/10)

n Sænk overdelen ned. n Skru spændeskruen (22) løs. n Læg anslagsvinklen (a) op mellem savklinge (5)

og drejebord (8).

n Løsn kontramøtrikken (b), og stil på justerskruen

(c), indtil vinklen mellem savklinge (5) og drejebord (8) er 90°.

n Indstillingen fikseres ved at spænde

kontramøtrikken (b) igen.

6.5 Finjustering af anslag til vinkelsnit 45° (fig. 1-3/11/12)

n Sænk overdelen ned. n Fikser drejebordet (8) i 0°-position. n Løsn spændeskruen (22), tag fat i håndtaget (2) ,

og hæld maskinens overdel mod venstre i en vinkel på 45°.

n Læg en 45°-anslagsvinkel (f) op mellem

savklinge (5) og drejebord (8).

n Løs kontramøtrikken (d), og stil på justerskruen

(e), indtil vinklen mellem savklinge (5) og drejebord (8) er nøjagtig 45°.

n Spænd kontramøtrikken (d) igen for at fiksere

indstillingen.

6.6 Spånudsugning (fig. 13)

n Saven er udstyret med en udsugningsstuds (31)

til spån.

n Den kan således nemt tilsluttes en given

spånudsugning.

n Maskinen må kun benyttes sammen med

udsugning. Udsugningskanalerne skal efterses og renses med jævne mellemrum.

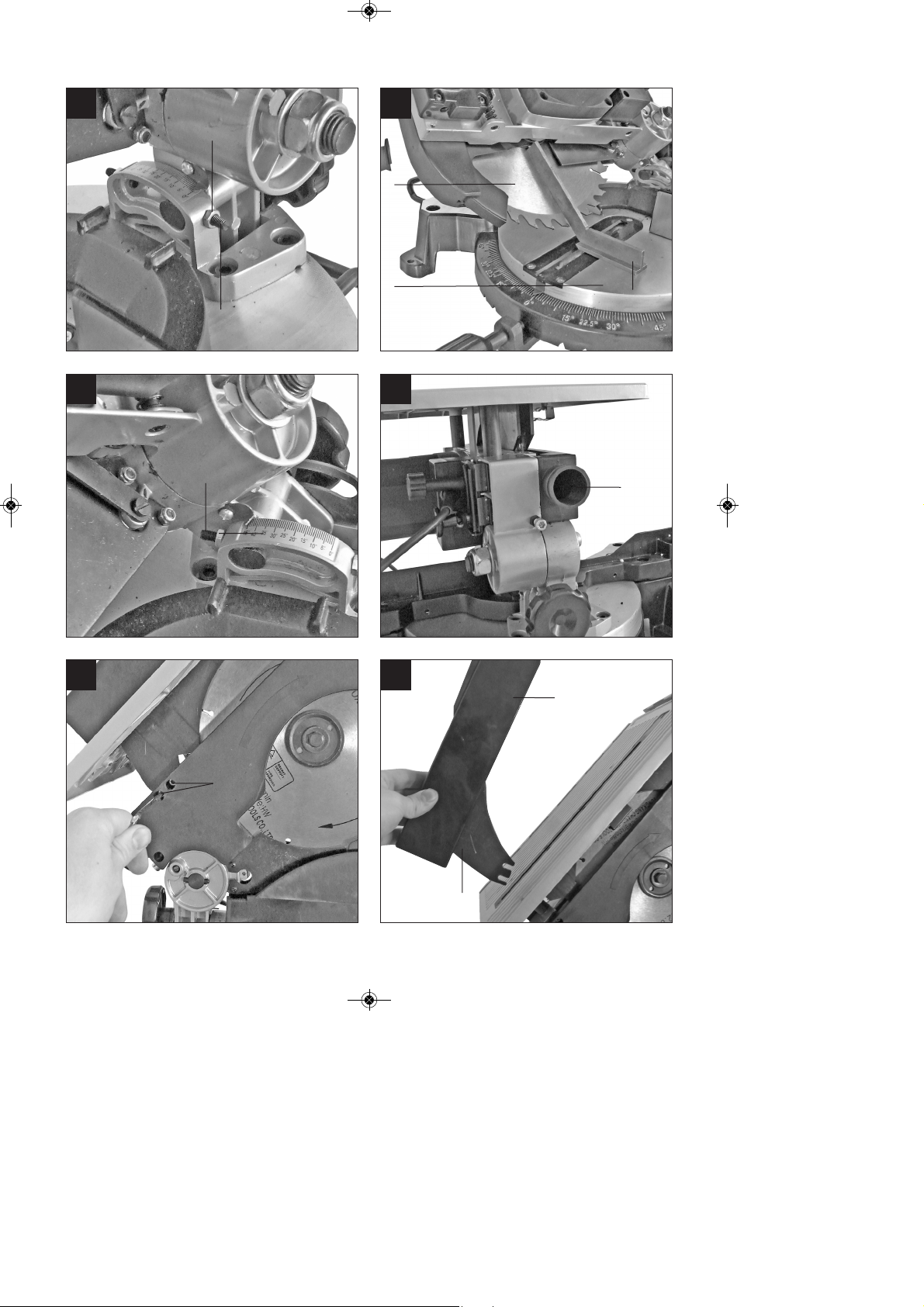

6.7 Skift af savklinge (fig. 14-19)

n Træk stikket ud af stikkontakten, savklingen skal

stå helt stille.

n Indstil sav til kapmodus (se 6.2.1).

n Løsn de to unbrakoskruer (32), og tag kløvekilen

(30), inkl. beskyttelseskappe (17), af.

n Tag krydskærvskruer (33) og bordindlæg (34)

ud.

n Bloker den udvendige flange (35) med den

medfølgende gaffelnøgle (21), og skru skruen ud med unbrakonøglen (19) ved at dreje med uret (bemærk! venstregevind!).

n Tag savklingen (5) af den indvendige flange, og

træk den op gennem slidsen i savbordet (16).

n Rengør den udvendige og indvendige flange

samt motorakslen grundigt, inden du sætter den nye savklinge i og spænder den fast. Vigtigt! Tændernes skrå skæreflade, dvs. savklingens rotationsretning, skal svare til pilens retning på huset.

n Indsæt igen bordindlæg (34), kløvekile (30) og

klingeværn (17), og spænd fast.

n Når du fastgør kløvekilen (30), skal du sørge for,

at afstanden mellem tænderne på savklingen og kløvekilen udgør min. 3 mm og maks. 5 mm (fig.

19).

n Tjek, inden du arbejder videre med saven, om

beskyttelsesudstyret virker, som det skal.

7. Betjening

Vi anbefaler at udføre et prøvesnit efter hver ny indstilling for at afprøve det indstillede mål.

Bemærk: Maskinen er udstyret med en overbelastningsafbryder (fig. 7/pos. a); i tilfælde af overbelastning kobles maskinen fra automatisk. Maskinen skal køle af nogle minutter, inden den tændes igen. Efter afkøling trykkes overbelastningsafbryderen (a) ind igen, hvorefter maskinen er klar til drift.

7.1 Anvendelse som bordsav (fig. 1) Indstilling af sav til bordmodus (se 6.2.2.) Pas på ved opskæring

7.1.1 Tænd/Sluk-knap (fig. 20)

n Saven tændes ved at trykke på den grønne knap

(a) Vent med at begynde at save, til savklingen (5) har nået sit maksimale omdrejningstal.

n Tryk på den røde knap (b) for at slukke saven

igen.

7.1.2 Indstilling af snitdybde

n Løsn låsemøtrikken (15), og indstil savbordet

(16) til den ønskede snitdybde. Savklingen (5) skal stadig rage nogle mm ud over saveemnet.

n Spænd låsemøtrikken (15) til igen.

DK/N

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 12

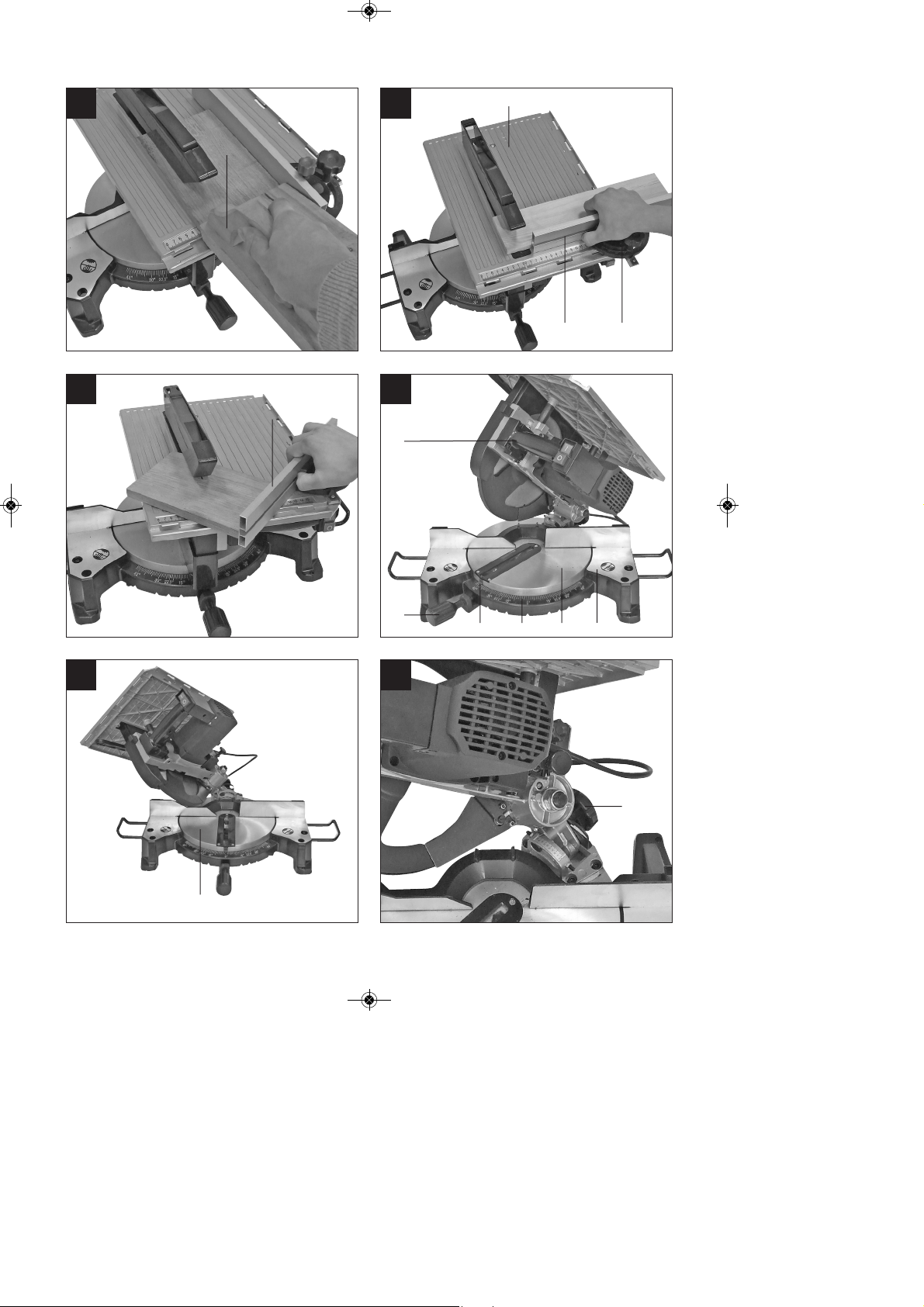

7.1.3 Savning med længdesnit (fig. 20-22)

n Løsn fingerskruen (25), og indstil tvær-

/parallelanslaget (18) til 90°; stram fingerskruen (25) igen.

n Sæt parallelanslaget (18) ind i den forreste not

på savbordet (16) fra højre.

n Løsn de to fingerskruer (26). Skub

anslagsskinnen (27) frem hen over midten af savklingen (5), og fikser.

n Indstil parallelanslaget (18) til det ønskede mål

ved hjælp af måleskalaen (c) på savbordet (16), og klem fast med låseskruen (28).

n Tænd for saven ved at trykke på den grønne tast

(a).

n Skub langsomt og præcist arbejdsemnet langs

med parallelanslaget (18) hen mod savklingen (5).

n Det øverste klingeværn (17) åbner af sig selv,

efterhånden som træet skubbes frem.

n Bemærk: Ved emnebredder under 120 mm skal

stødpinen (29) ubetinget anvendes i området omkring savklingen (5) (se fig. 21). (Følger med maskinen!) Ved emnebredder under 30 mm skal der benyttes en stødpind (d) til at skube emnet frem med (fig. 22) Stødpind følger ikke med

maskinen! (Fås hos din specialforhandler)

n Træet skal skubbes igennem til enden af

kløvekilen (30) (fig. 22).

n Efter savning lukker beskyttelseskappen (17)

igen af sig selv og dækker savklingen (5) af.

n Sluk for saven igen. n Bemærk: Lange emner skal sikres mod at vippe

op i slutningen af saveprocessen (brug f.eks. rullestativ).

7.1.4. Savning med tværsnit (fig. 20/23-24)

n Sæt tvær-/parallelanslaget (18) ind i noten i

siden på savbordet (16) forfra.

n Spænd låseskruen (28), så tvær-

/parallelanslaget (18) kan bevæges i savbordets (16) not med moderat frigang.

n Løsn fingerskruen (25), og indstil tværanslaget

(18) til det ønskede vinkelmål, og fikser.

n Løsn de to fingerskruer (26), og skub

anslagsskinnen (27) til venstre, indtil denne ikke længere rører klingeværnet (17) ved fremskubning. Spænd fingerskruerne (26) igen.

n Tænd for saven. n Tryk træet fast ind mod anslagsskinnen (27), og

skub langsomt ind i savklingen (5) sammen med tvær-/parallelanslaget (18) for at udføre snittet.

n Efter endt savning slukkes for saven igen.

7.2. Anvendelse som kapsav Indstilling af sav til kapmodus (se 6.2.1.)

7.2.1 Indstillinger (fig. 2/3)

n Ved at løsne spændeskruen (22) kan overdelen

hældes mod venstre i en vinkel på maks. 45°.

n Drejebordet (8) kan indstilles fra -45° til +45° ved

at løsne låseskruerne (10).

n Saven tages i brug ved at trykke på tænd/sluk-

knappen (3). Knappen skal holdes inde under savningen.

7.2.2 Kapsnit 90° og drejebord 0° (fig. 2/29)

n Saven tændes ved samtidigt tryk på tænd/sluk-

knappen (3).

n Vigtigt! Saveemnet skal placeres stabilt på

maskinfladen og sikres med klemmen (37), så det ikke forskubber sig under savningen.

n Når saven er blevet tændt, afventes det, at

savklingen (5) når op på sit maksimale omdrejningstal.

n Tryk på frigørelsesgrebet (1), tag fat i håndtaget

(2), og før med et let tryk maskinens overdel nedad gennem arbejdsemnet i en jævntgående bevægelse.

n Når savningen er udført, bringes overdelen

tilbage i øverste hvilestilling, og tænd/slukknappen (3) slippes. Vigtigt! Returfjederen gør, at maskinen automatisk rykker op, dvs. at du ikke skal slippe håndtaget (2) efter savning, men flytte overdelen langsomt op med et let modtryk.

7.2.3 Kapsnit 90° og drejebord 0°- 45° (fig. 25)

Med kap- og geringssaven med overplade kan der udføres skråsnit mod venstre og højre på 0°-45° i forhold til anslagsskinnen.

n Bring savens overdel i øverste position. n Frigør drejebordet (8) ved at løsne låseskruen

(10).

n Indstil med håndtaget (2) drejebordet (8) til den

ønskede vinkel, dvs. markeringen (a) på drejebordet skal svare til det ønskede vinkelmål (11) på den stationære fundamentplade (9).

n Spænd låseskruen (10) til igen for at fastlåse

drejebordet (8).

n Udfør snittet som beskrevet under punkt 7.2.2.

7.2.4 Vinkelsnit 0°- 45° og drejebord 0° (fig. 26-27)

Med kap- og geringssaven med overplade kan der udføres vinkelsnit mod venstre på 0°- 45° i forhold til arbejdsfladen.

n Bring savens overdel i øverste position. n Fikser drejebordet (8) i 0°-position. n Løsn spændeskruen (22), tag fat i håndtaget (2),

og hæld overdelen mod venstre, indtil markøren peger mod det ønskede vinkelmål.

DK/N

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 13

DK/N

n Spænd spændeskruen (22) til igen, og udfør

snittet som beskrevet under punkt 7.2.2.

7.2.5 Vinkelsnit 0°- 45° og drejebord 0°- 45°

(fig. 25-28)

Med kap- og geringssaven med overplade kan der udføres vinkelsnit mod venstre på 0°- 45° i forhold til arbejdsfladen og på 0°- 45° i forhold til anslagsskinnen samtidigt (dobbeltvinkelsnit).

n Bring savens overdel i øverste position. n Frigør drejebordet (8) ved at løsne låseskruen

(10).

n Tag fat i håndtaget (2), og indstil drejebordet (8)

til den ønskede vinkel (se også punkt 7.2.3.).

n Spænd låseskruen (10) til igen for at fastlåse

drejebordet.

n Skru spændeskruen (22) løs, tag fat i håndtaget

(2), og hæld overdelen mod venstre, indtil det ønskede vinkelmål nås (se også punkt 7.2.4).

n Spænd spændeskruen (22) til igen. n Udfør snittet som beskrevet under punkt 7.2.2.

8. Udskiftning af nettilslutningsledning

Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifikationer for at undgå fare for personskade.

9. Rengøring, vedligeholdelse og reservedelsbestilling

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

9.1 Rengøring

n Hold så vidt muligt beskyttelsesanordninger,

luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

n Vi anbefaler, at maskinen rengøres hver gang

efter brug.

n Rengør af og til maskinen med en fugtig klud og

lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele.

9.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand. Vigtigt! Udskiftning af kontaktkul skal foretages af en fagmand.

9.3 Vedligeholdelse

n Der findes ikke yderligere dele, som skal

vedligeholdes inde i maskinen.

n Alle bevægelige dele skal eftersmøres med jævne

mellemrum.

9.4 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

n Savens type. n Savens artikelnummer. n Savens identifikationsnummer. n Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger finder du på internetadressen www.isc-gmbh.info

10. Bortskaffelse og genanvendelse

Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaffald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 14

 Obs!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar finns i det bifogade häftet.

 VARNING!

Läs alla säkerhetsanvisningar och instruktioner.

Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador.

Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Maskinbeskrivning

1. Uppreglingsknapp

2. Handtag

3. Strömbrytare för kapsågning

4. Strömbrytare för bordsdrift

5. Sågklinga

6. Rörligt skydd till sågklinga

7. Anslagslist

8. Vridbart sågbord

9. Undre sågbord

10. Fixeringsskruv för vridbart sågbord

11. Skala

12. Sågplatta nedtill

13. Fäste för sågstöd

14. Undre kåpa till sågklinga

15. Stoppmutter

16. Sågbord

17. Övre skydd till sågklinga

18. Geringslinjal resp. klyvanhåll

19. Sexkantnyckel

20. Sågstöd

21. Spärrnyckel

22. Spännskruv

23. Säkringsstift

24. Spärrdon

25. Räfflad skruv för geringsinställning

26. Räfflad skruv

27. Anslagslist

28. Fixeringsskruv för sågbredd

29. Påskjutare

30. Klyvkniv

31. Utsugningshylsa

32. Insexskruv

33. Stjärnskruv

34. Sågplatta upptill

35. Ytterfläns

36. Fixeringsskruv för sågstöd

37. Klämma

38. Bärhandtag

3. Leveransomfattning

n Hårdmetallsågklinga n Geringslinjal resp. klyvanhåll n Påskjutare n Sågstöd n Tappnyckel n Sexkantnyckel

4. Ändamålsenlig användning

Kap- och geringssågen med överbord används till kapning samt längs- och tvärsågning (endast med geringslinjal) av trä och plastmaterial med hänsyn till maskinens storlek. Sågen är inte lämpad för sågning av ved. Maskinen får endast användas i enlighet med dess ändamålsenliga användning. All annan slags användning som överskrider ovanstående uppgifter är ej ändamålsenlig. För all slags skador på egendom resp. personskador som uppstår av sådan användning ansvarar användaren och inte tillverkaren. Endast sågklingor som är avsedda för maskinen får användas. Användning av allt slags delningsklingor är förbjudet. Den ändamålsenliga användningen omfattar även att säkerhets-anvisningarna samt monterings- och driftsanvisningarna i bruksanvisningen beaktas. Personer som använder och genomför service på maskinen måste känna till maskinen samt vara informerade om eventuella faror. Dessutom måste de gällande arbetarskyddsföreskrifterna följas exakt. Övriga allmänna regler inom de arbetsmedicinska och säkerhetstekniska områdena skall beaktas. Förändringar på maskinen leder till att tillverkarens ansvarighet helt bortfaller för skador som uppstår som följd därav. Trots ändamålsenlig användning kan särskilda återstående riskfaktorer inte uteslutas. Följande

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 15

risker kan uppstå på grund av maskinens konstruktion och uppbyggnad:

n Användaren rör vid sågklingan inom oskyddat

område.

n Användaren griper in i den roterande sågklingan

(skärsår).

n Tillbakaslående arbetsstycken eller delar av

arbetsstycken.

n Brott i sågklingan. n Defekta hårdmetalldelar slungas ut från

sågklingan.

n Hörselskador ifall erforderligt hörselskydd inte

används.

n Hälsovådliga emissioner av trädamm vid

användning inom slutna rum.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

5. Tekniska data

Växelströmsmotor 230V ~ 50Hz Effekt 1800W Driftslag S1 Varvtal i tomgång n

4500 min

-1

Hårdmetallsågklinga ø 250 x ø 30 x 2,8 mm Antal tänder 36 Uttag för spånutsugning ø 35 mm Uppställningsyta 490 x 318 mm Vikt 13,5 kg

Som bordssåg:

Sågbord 416 x 352 mm Sågdjup max. 40 mm Arbetsstyckets max. tvärsnitt 15,5 x 40 mm Arbetsstyckets min. mått 30 x 10 x 100 mm Klyvanhåll kan svängas -45° till + 45°

Som kapsåg:

Svängningsområde -45° / 0° / +45° Geringssågning 0° till 45° åt vänster

Sågbredd vid 90° 130 x 75 mm Sågbredd vid 45° 120 x 50 mm Sågbredd vid 2 x 45° (dubbelgeringssågning) 70 x 35 mm Arbetsstyckets min. mått 50 x 10 x 100 mm

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN61029.

Ljudtrycksnivå L

93 dB(A)

Osäkerhet K

3 dB

Ljudeffektnivå L

106 dB(A)

Osäkerhet K

3 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN61029.

Vibrationsemissionsvärde a

= 2,02 m/s

Osäkerhet K = 1,5 m/s

Varning!

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

Begränsa uppkomsten av buller och vibration till ett minimum!

n Använd endast intakta maskiner. n Underhåll och rengör maskinen regelbundet. n Anpassa ditt arbetssätt till maskinen. n Överbelasta inte maskinen. n Lämna in maskinen för översyn vid behov. n Slå ifrån maskinen om den inte används.

Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 16

1. Lungskador om ingen lämplig dammfiltermask används.

2. Hörselskador om inget lämpligt hörselskydd används.

3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

6. Före driftstart

n Se till att maskinen står stabilt, dvs. fastskruvad

med fyra skruvar på en arbetsbänk, ett universalstativ eller liknande.

n Före driftstart måste alla kåpor och säkerhetsan-

ordningar vara monterade i föreskriven ordning.

n Sågklingan måste kunna rotera fritt. n Vid trä som redan har bearbetats måste man

fästa avseende vid främmande föremål som t.ex. spik eller skruv.

n Innan du kopplar in maskinen med in-

/urkopplaren skall du försäkra dig om att sågklingan är korrekt monterad samt att de rörliga delarna är lättgående.

n Innan du kopplar in maskinen skall du försäkra

dig om att uppgifterna på typskylten stämmer överens med nätets data.

n Fäst klämman (37) på ovansidan av

anslagslisten med skruven.

6.1 Montera samman sågen (bild 1-4)

n Skjut in de båda sågstöden (20) i de härför

avsedda fästena (13) på maskinens sida och fixera med skruvarna (36).

n För att förhindra att sågen tippar bakåt måste det

extra stödet (a) dras ut ur maskinen (bild 4).

6.2 Ställa in kombisågen (bild 1-8)

Sågen har två arbetslägen: A: Bordscirkelsåg (bild 1) B: Kap- och geringssåg (bild 2)

Följ nedanstående anvisningarna exakt och i rätt ordningsföljd när du ställer in kombisågen, eftersom det annars finns risk för att komponenter kommer till skada.

Obs! Dra ut stickkontakten innan du ställer in sågen!

När sågen levereras befinner den sig i driftläge A (bordscirkelsåg)

6.2.1 Ställa in sågen för kapsågning

n Lossa först på stoppmuttern (15). n Tryck ned sågbordet (16) med svagt tryck och

lossa på spärrdonet (24) (tryck nedåt).

n Varning! På grund av returfjädern slår maskinen

upp automatiskt. Släpp därför inte sågbordet (16) utan höj sågbordet (16) långsamt och med svagt mottryck.

n Dra åt stoppmuttern (15) på nytt. n Dra åt spärrdonet (24) på nytt. n Tryck ned maskinens överdel med handtaget (2)

och dra ut säkringsstiftet (23). Därigenom kopplas strömmen ifrån till brytaren för bordsdrift och brytaren (3) för kapsågning matas med spänning.

n Varning! På grund av returfjädern slår maskinen

upp automatiskt. Släpp därför inte handtaget (2) utan höj maskinens överdel långsamt och med svagt mottryck.

n Ta av den undre kåpan (14) till sågklingan. n Nu är sågen inställd på kapsågning.

6.2.2 Ställa in sågen för bordsdrift

n Ställ maskinens överdel lodrätt och det vridbara

sågbordet (8) på 0°. Från och med här kan du utföra punkterna under 6.2.1 i omvänd följd eller utföra nedanstående punkter.

n Fixera fixeringsskruvarna (10) och bordlåset

(22).

n Sätt den undre kåpan (14) till sågklingan på

sågbordet (8). Se till att kåpans (14) båda bakre fötter snäpper in ordentligt bakom anslagslisten (7).

n Tryck in uppreglingsknappen (1) och sänk

maskinens överdel med handtaget (2) tills den undre kåpan (14) täcker sågklingan helt.

n Skjut in säkringsstiftet (23) för att fixera sågen i

det bakre läget. Därigenom kopplas nätspänningen om från brytare (3) till brytare (4).

n Lossa på spärrdonet (24) (tryck nedåt). n Lossa på stoppmuttern (15) och sänk sågbordet

(16) till avsett sågdjup.

n Fixera stoppmuttern (15) på nytt. n Dra åt spärrdonet (24) på nytt. n I och med att sågbordet (16) har sänkts

blockeras säkringsstiftet (23) av spärrgaffeln (24) på sådant sätt att det inte kan dras ut.

n Nu är sågen inställd på bordsdrift.

6.3 Inställningsmöjligheter för kapsåning (bild 1/2)

n Lossa på fixeringsskruven (10) med ungefär två

varv för att ställa in sågbordet (8).

n Sågbordet (8) är utrustat med spärrlägen vid

lägena 0°, 5°, 10°, 15°, 20°, 25°, 30°, 35°, 40° och 45°. Så snart sågbordet (8) har snäppt in

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 17

måste läget fixeras ytterligare med spärrhandtaget (10).

n Om andra vinkelinställningar behövs, kan

sågbordet (8) spärras med fixeringsskruven (10).

n Tryck ned maskinens överdel lätt och dra

samtidigt ut säkringsstiftet (23) ur motorfästet för att regla upp sågen ur det lägre arbetsläget. Vrid runt säkringsstiftet (23) med 90° för att maskinens överdel ska förbli i uppreglat skick.

n Sväng upp maskinens överdel. n Lossa på spännskruven (22) för att svänga

maskinens överdel max. 45° åt vänster.

n Kontrollera att spänningen som anges på

typskylten stämmer överens med aktuell nätspänning.

6.4 Finjustering av anslag för kapsågning 90° (bild 1-3/9/10)

n Sänk maskinens överdel. n Lossa på spännskruven (22). n Sätt in anslagsvinkeln (a) mellan sågklinga (5)

och sågbord (8).

n Lossa på stoppmuttern (b) och justera

justerskruven (c) så långt tills vinkeln mellan sågklingan (5) och sågbordet (8) uppgår till 90°.

n Dra åt stoppmuttern (b) på nytt för att fixera

denna inställning.

6.5 Finjustering av anslag för geringssågning 45° (bild 1-3/11/12)

n Sänk maskinens överdel. n Fixera sågbordet (8) i läge 0°. n Lossa på spännskruven (22) och luta maskinens

överdel åt vänster, till 45°, med handtaget (2).

n Sätt in 45°-anslagsvinkeln (f) mellan sågklinga

(5) och sågbord (8).

n Lossa på stoppmuttern (d) och justera

justerskruven (e) så långt tills vinkeln mellan sågklingan (5) och sågbordet (8) uppgår till exakt 45°.

n Dra åt stoppmuttern (d) på nytt för att fixera

denna inställning.

6.6 Spånsugning (bild 13)

n Sågen är utrustad med en utsugningshylsa (31)

för spånsug.

n Därmed kan maskinen utan vidare anslutas till

alla typer av spånsugar.

n Använd maskinen endast med en suganordning.

Kontrollera och rengör utsugningskanalerna regelbundet.

6.7 Byta ut sågklingan (bild 14-19)

n Dra ut stickkontakten och kontrollera att

sågklingan står alldeles stilla.

n Ställ in sågen på kapsågning (se 6.2.1). n Lossa på de båda insexskruvarna (32) och ta av

klyvkniven (30) inkl. skyddet (17) till sågklingan.

n Ta ut stjärnskruvarna (33) och sågplattan (34). n Spärra ytterflänsen (35) med den bifogade

spärrnyckeln (21) och skruva ut skruven med sexkantnyckeln (19) i medsols riktning (Obs! Vänstergänga!).

n Ta av sågklingan (5) från innerflänsen och ta ut

den uppåt genom skåran i sågbordet (16).

n Rengör ytterflänsen, innerflänsen och

motoraxeln noggrant innan du sätter in och spänner fast den nya sågklingan. Varning! Tändernas sågvinkel, dvs. sågklingans rotationsriktning, måste stämma överens med pilen som finns på kåpan.

n Sätt in sågplattan (34), spaltkniven (30) och

skyddet (17) till sågklingan på nytt och dra sedan åt.

n När du fäster klyvkniven (30) måste du se till att

avståndet mellan sågklingans tänder och klyvkniven inte underskrider 3 mm eller överskrider 5 mm (bild 19).

n Kontrollera att alla skyddsanordningar är

funktionsdugliga innan du fortsätter att använda sågen.

7. Använda maskinen

Efter varje ny inställning rekommenderar vi att du gör en provsågning för att kontrollera att måtten som har ställts in verkligen stämmer.

Obs! Maskinen är utrustad med en överlastbrytare (bild 7/pos. a). Om maskinen överbelastas kopplas den ifrån automatiskt. Innan maskinen kan kopplas in på nytt måste du vänta ett par minuter tills den har svalnat. Tryck sedan in överlastbrytaren (a) och starta maskinen.

7.1 Använda maskinen som bordssåg (bild 1) Ställa in sågen på bordsdrift (se 6.2.2.) Var försiktig vid insågning!

7.1.1 Strömbrytare (bild 20)

n Tryck på den gröna strömbrytaren (a) för att

koppla in sågen. Vänta tills sågklingan (5) har nått sitt maximala varvtal innan du börjar såga.

n Tryck på den röda strömbrytarem (b) för att

koppla ifrån sågen på nytt.

7.1.2 Ställa in sågdjup

n Lossa på stoppmuttern (15) och sänk sågbordet

(16) till avsett sågdjup. Sågklingan (5) ska skjuta ut ett par millimeter över arbetsstycket.

n Fixera stoppmuttern (15) på nytt.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 18

7.1.3 Utföra längssågning (bild 20-22)

n Lossa på den räfflade skruven (25) och ställ in

geringslinjalen / klyvanhållet (18) på 90°. Fixera den räfflade skruven (25) på nytt.

n Sätt in klyvanhållet (18) i sågbordets (16) främre

spår från höger sida.

n Lossa på de båda räfflade skruvarna (26).

Förskjut anslagslisten (27) förbi sågklingans (5) mitt och fixera därefter.

n Ställ in klyvanhållet (18) på det önskade måttet

på sågbordet (16) med hjälp av måttskalan (c) och kläm därefter fast med fixeringsskruven (28).

n Tryck på den gröna brytaren (a) för att koppla in

sågen.

n Skjut arbetsstycket långsamt och exakt längs

med klyvanhållet (18) fram till sågklingan (5).

n Det övre skyddet (17) till sågklingan öppnas

automatiskt när arbetsstycket skjuts fram.

n Obs! Om arbetsstyckets bredd är under

120mm måste påskjutaren (29) tvunget användas i närheten av sågklingan (5) (se bild

21) (Ingår i leveransen!) Om arbetsstyckets bredd är under 30mm måste en skjutplatta (d) användas för att skjuta fram arbetsstycket (bild

22) Skjutplattan ingår inte i leveransen!

(Finns hos din återförsäljare)

n Skjut alltid igenom hela arbetsstycket fram till

klyvknivens (30) slut (bild 22).

n Efter sågningen stängs skyddet (17) automatiskt

på nytt och täcker då sågklingan (5).

n Slå ifrån sågen på nytt. n Obs! Spänn fast långa arbetsstycken för att

förhindra att de tippar vid slutet av sågningen (tex rullstativ eller liknande)

7.1.4. Utföra kapsågning (bild 20/23-24)

n Sätt in geringslinjalen / klyvanhållet (18) i

sågbordets (16) sidospår från framsidan.

n Dra åt fixeringsskruven (28) tills geringslinjalen /

klyvanhållet (18) kan rubbas i sågbordets (16) spår med en aning spelrum.

n Lossa på den räfflade skruven (25) och ställ in

geringslinjalen (18) på det avsedda vinkelmåttet. Fixera därefter linjalen.

n Lossa på de båda räffelskruvarna (26) och

förskjut anslagslisten (27) åt vänster tills den inte längre rör vid sågklingans skydd (17) när den skjuts fram. Dra åt de räfflade skruvarna (26) på nytt.

n Slå på sågen. n Tryck arbetsstycket mot anslagslisten (27) och

skjut det därefter försiktigt in i sågklingan (5) tillsammans med geringslinjalen / klyvanhållet (18) för att genomföra sågningen.

n Koppla ifrån sågen när du har avslutat

sågningen.

7.2. Använda maskinen som kapsåg Ställa in sågen på kapsågning (se 6.2.1)

7.2.1 Inställningar (bild 2/3)

n Lossa på spännskruven (22) för att svänga

maskinens överdel max. 45° åt vänster.

n Det vridbara sågbordet (8) kan justeras med -45°

till +45° efter att fixeringsskruvarna (10) har lossats.

n Tryck på strömbrytaren (3) för att ta sågen i drift.

Strömbrytaren måste hållas intryckt medan sågningen genomförs.

7.2.2 Kapsågning 90° och sågbord 0° (bild 2/29)

n Tryck på huvudströmbrytaren (3) för att koppla in

sågen.

n Obs! Materialet som ska sågas måste alltid ligga

säkert mot maskinens yta och ha fixerats med klämman (37) för att garantera att det inte glider undan medan sågningen genomförs.

n Efter att du har kopplat in sågen, vänta tills

sågklingan (5) har nått sitt maximala varvtal innan du börjar såga.

n Tryck in uppregleringsknappen (1) och kör sedan

ned maskinens överdel genom arbetsstycket med jämnt och svagt tryck medan du håller i handtaget (2).

n Släpp upp maskinens överdel till det övre

viloläget efter att du har sågat färdigt. Släpp strömbrytaren (3). Varning! På grund av returfjädern slår maskinen upp automatiskt. Släpp därför inte handtaget (2) efter att du har sågat, utan höj maskinens överdel långsamt och med svagt mottryck.

7.2.3 Kapsågning 90° och sågbord 0°-45° (bild 25)

Kap- och geringssågen med överbord kan användas till snedsågningar åt vänster och höger med 0° - 45° gentemot anslagslisten.

n Ställ maskinens överdel i det översta läget. n Lossa på sågbordet (8) genom att lossa på

fixeringsskruven (10).

n Ställ in sågbordet (8) på avsedd vinkel med

handtaget (2), dvs. markeringen (a) på sågbordet måste stämma överens med det önskade vinkelmåttet (11) på den fasta bottenplattan (9).

n Dra åt fixeringsskruven (10) på nytt för att fixera

sågbordet (8).

n Såga enligt beskrivningen under punkt 7.2.2.

7.2.4 Geringssågning 0°-45° och sågbord 0° (bild 26/27)

Kap- och geringssågen med överbord kan användas till geringssågning åt vänster från 0°- 45° gentemot arbetsytan.

n Ställ maskinens överdel i det översta läget.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 19

n Fixera sågbordet (8) i läge 0°. n Lossa på spännskruven (22) och luta maskinens

överdel åt vänster med handtaget (2) tills visaren (b) står på avsett vinkelmått.

n Dra åt spännskruven (22) på nytt och såga enligt

beskrivningen under punkt 7.2.2.

7.2.5 Geringssågning 0°-45° och sågbord 0°-45° (bild 25-28)

Kap- och geringssågen med överbord kan användas till geringssågning åt vänster från 0° - 45° gentemot arbetsytan och samtidigt 0° - 45° gentemot anslagslisten (dubbelgeringssågning).

n Ställ maskinens överdel i det översta läget. n Lossa på sågbordet (8) genom att lossa på

fixeringsskruven (10).

n Ställ in det vridbara sågbordet (8) på den

avsedda vinkeln med handtaget (2) (se även punkt 7.2.3.)

n Dra åt fixeringsskruven (10) på nytt för att fixera

sågbordet.

n Lossa på spännskruven (22) och luta maskinens

överdel åt vänster till det avsedda vinkelmåttet med hjälp av handtaget (2) (se även punkt

7.2.4).

n Dra åt spännskruven (22) på nytt. n Såga enligt beskrivningen under punkt 7.2.2.

8. Byta ut nätkabeln

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars finns risk för personskador.

9. Rengöring, Underhåll och

reservdelsbeställning

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

9.1 Rengöra maskinen

n Håll skyddsanordningarna,

ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.

n Vi rekommenderar att du rengör maskinen efter

varje användningstillfälle.

n Rengör maskinen med jämna mellanrum med en

fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga

vätskor tränger in i maskinens inre.

9.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Obs! Kolborstarna får endast bytas ut av en behörig elinstallatör.

9.3 Underhåll

n I maskinens inre finns inga delar som kräver

underhåll.

n Smörj in alla rörliga delar i regelbundna

intervaller.

9.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

n Maskintyp n Maskinens artikel-nr. n Maskinens ident-nr. n Reservdelsnummer för erforderlig reservdel

Aktuella priser och ytterligare information finns på www.isc-gmbh.info

10. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 20

FIN

 Huomio!

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä käyttöohje hyvin, jotta siinä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

 VAROITUS!

Lue kaikki turvallisuusmääräykset ja ohjeet.

Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

2. Laitteen kuvaus

1. Vapautusnuppi

2. Kahva

3. Päälle-/pois-katkaisin katkaisukäytössä

4. Päälle-/pois-katkaisin pöytäsahakäytössä

5. Sahanterä

6. Sahanteränsuojus, liikkuva

7. Vastekisko

8. Kääntöpöytä

9. Alempi sahanpöytä

10. Kääntöpöydän lukitusruuvi

11. Asteikko

12. Pöydän sisäke alhaalla

13. Työkappalealustojen kiinnitin

14. Alempi sahanteränsuojus

15. Lukitusmutteri

16. Sahanpöytä

17. Ylempi sahanteränsuojus

18. Poikittais- tai samansuuntaisvaste

19. Kolokanta-avain

20. Työstökappalealustat

21. Reikäkanta-avain

22. Kiristysruuvi

23. Varmistuspultti

24. Lukitusvipu

25. Jiirinsäädön pykäläkantaruuvi

26. Pykäläkantaruuvi

27. Vastekisko

28. Leikkausleveyden lukitusruuvi

29. Työntötukki

30. Halkaisukiila

31. Poistoimunysä

32. Kolokantaruuvi

33. Ristikantaruuvi

34. Pöydän sisäke ylhäällä

35. Ulkolaippa

36. Työkappalealustan lukitusruuvi

37. Pinne

38. Kahvasyvennys

3. Toimituksen laajuus

n Kovametalliarmeerattu sahanterä n Poikittais- tai samansuuntaisvaste n Työntötukki n Työkappalealusta n Reikäkanta-avain n Kolokanta-avain

4. Määräysten mukainen käyttö

Katkaisu- ja jiirisahaa yläpöydän kera käytetään puun ja muovien katkaisuun sekä pitkittäis- ja poikittaissahaukseen (vain poikittaisvasteen kera), aina koneen koon mukaan. Saha ei sovellu polttopuiden sahaamiseen. Konetta saa käyttää vain sille määrättyyn tarkoitukseen. Kaikki tämän ylittävä käyttö ei enää ole määräysten mukaista käyttöä. Kaikenlaa tuisista tästä aiheutuvista vahingoista ja loukkaantumisista on vastuussa sahan käyttäjä eikä valmistaja. Sahassa saa käyttää vain sille sopivia sa hanteriä. Kaikenlaatuisten leikkauslaippo jen käyttö on kielletty. Määräysten mukaisen käytön olennainen osa on myös turvamääräysten sekä koko amisohjeiden sekä käyttöohjeen noudat taminen. Konetta käyttävien ja huoltavien henkilöi den on tutustuttava koneeseen, ja heille on selvitettävä sen käyttöön liittyvät vaaratilan teet. Lisäksi on noudatettava tarkoin voimassa olevia tapaturmanehkäisymääräyksiä. On myös huomioitava muut yleiset, työter veyden ja turvallisuusteknisen alueen kat tavat säännöt. Jos koneeseen tehdään muutoksia, niin valmistajan vastuu mahdollisista käyttöva hingoista raukeaa täysin. Määräysten mukaisesta käytöstä huolimat ta ei

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 21

tiettyjä jäämäriskejä voida sulkea täy sin pois. Koneen suunnittelusta ja raken teesta voi aiheutua seuraavia vaaratilan teita:

n sahanterän koskettaminen suojaamat tomalla

alueella

n tarttuminen pyörivään sahanterään (viiltohaava) n Työkappaleiden ja niiden osien

poissinkoutuminen

n sahanterän särkyminen n virheellisen sahanterän kovametalliar -

meerauksen palasten sinkoilu

n kuulovauriot, ellei käytetä asianmukaisia

kuulosuojuksia

n puunpölyjen terveydelle vaarallisia pääs töjä, jos

konetta käytetään suljetuissa tiloissa.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

5. Tekniset tiedot

Vaihtovirtamoottori 230V ~50 Hz Teho 1800 wattia Käyttötapa S1 Joutokäyntikierrosluku n

4500 min

-1

Kovametallisahanterä ø 250 x ø 30 x 2,8 mm Hampaiden lukumäärä 36 Poistoimuliitäntä ø 35 mm Pohjapinta-ala 490 x 318 mm Paino 13,5 kg

Pöytäsahana:

Sahanpöytä 416 x 352 mm Leikkaussyvyys enint. 40 mm

Työstökappaleen suurin läpileikkaus 15,5 x 40 mm Työstökappaleen koko väh. 30 x 10 x 100 mm

Samansuuntaisvaste kääntyvä -45° bis + 45°

Katkaisusahana:

Kääntöalue -45° / 0° / +45° Jiirileikkaus 0 - 45° vasemmalle Sahausleveys 90° 130 x 75 mm Sahausleveys 45° 120 x 50 mm

Sahausleveys 2 x 45° (kaksoisjiirileikkaus) 70 x 35 mm Työstökappaleen koko väh. 50 x 10 x 100 mm

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN 61029 mukaisesti.

Äänen painetaso L

93 dB(A)

Mittausvirhe K

3 dB

Äänen tehotaso L

106 dB(A)

Mittausvirhe K

3 dB

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin EN 61029 mukaisesti.

Tärinän päästöarvo a

= 2,02 m/s

Mittausvirhe K = 1,5 m/s

Varoitus!

Ilmoitettu tärinän päästöarvo on mitattu normitetun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon.

Annettua tärinänpäästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyökalua toiseen samantyyppiseen työkaluun.

Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuksen alustavaa arviointia.

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!

n Käytä ainoastaan moitteettomia laitteita. n Huolla ja puhdista laite säännöllisesti. n Sovita työskentelytapasi laitteen mukaiseksi. n Älä ylikuormita laitetta. n Tarkastuta laite aina tarvittaessa. n Sammuta laite, kun sitä ei käytetä.

Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun rakenteesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

FIN

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 22

1. keuhkovaurioita, ellei käytetä sopivaa

pölysuojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita

kuulosuojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

6. Ennen käyttöönottoa

n Kone tulee asentaa tukevasti paikalleen, ts. se

tulee ruuvata 4 ruuvilla kiinni työpöytään, yleisalustatelineeseen tms.

n Ennen käyttöönottoa on kaikki suojukset ja

turvalaitteet asennettava asianmukai sesti.

n Sahanterän täytyy voida pyöriä esteettä. n Varo jo työstetyissä kappaleissa mah dollisesti

olevia nauloja yms. vieraita esineitä.

n Tarkista, että sahanterä on asennettu oikein ja

liikkuvat osat kulkevat kevyesti, ennen kuin käynnistät koneen.

n Tarkista ennen koneen liittämistä verk koon, että

tyyppikilven tiedot ovat samat verkon arvojen kanssa.

n Kiinnitä pinne (37) ruuvilla vastekiskon

yläpinnalle.

6.1 Sahan kokoaminen: (kuvat 1-4)

n Työnnä molemmat työkappaleen alustakaaret

(20) niille tarkoitettuihin pidikkeisiin (13) laitteen sivulla ja kiinnitä ne paikalleen ruuveilla (36).

n Jotta estetään sahan kaatuminen taaksepäin,

täytyy vetää lisätukijalka (a) ulos laitteesta (kuva

6.2 Yhdistelmäsahan muuntaminen (kuvat 1-8)

Sahalla on kaksi työskentelyasentoa: A: pöytäpyörösaha (kuva 1) B: katkaisu- ja jiirisaha (kuva 2)

Yhdistelmäsahan muuntaminen tulee tehdä tarkoin seuraavan menettelyn mukaisesti askel askeleelta, muuten sahan osat voivat vahingoittua.

Huomio: Vedä verkkopistoke irti ennen sahan muuntamista!

Saha toimitetaan käyttötilassa A (pöytäpyörösaha)

6.2.1 Sahan muuntaminen katkaisukäyttöön

n Löysennä ensin lukitusmutteri (15) n Pidä sahanpöytää (16) alhaalla kevyesti painaen

ja vapauta lukitusvipu (24) (käännä sitä alaspäin)

n Huomio! Palautusjousen vuoksi kone ponnahtaa

automaattisesti ylöspäin, ts. älä päästä sahanpöytää (16) irti, vaan siirrä sahanpöytää (16) hitaasti ja vähän vastaan painaen ylöspäin.

n Kiristä lukitusmutteri (15) jälleen. n Kiristä lukitusvipu (24) jälleen. n Paina koneen päätä kahvalla (2) alaspäin ja

vedä varmistuspultti (23) ulos. Tällöin pöytäsahakäytön katkaisin kytketään jännitteettömäksi ja katkaisukäytön katkaisimeen (3) kytkeytyy virta.

n Huomio! Palautusjousen vuoksi kone ponnahtaa

automaattisesti ylöspäin, ts. älä päästä kahvaa (2) irti, vaan siirrä koneen päätä hitaasti ja vähän vastaan painaen ylöspäin.

n Ota alempi sahanteränsuojus (14) pois. n Nyt saha on muunnettu katkaisukäyttöön.

6.2.2 Sahan muuntaminen pöytäsahakäyttöön

n Aseta koneen pää pystysuoraan ja kääntöpöytä

(8) asentoon 0°. Tästä lähtien voit suorittaa kohdassa 6.2.1 kuvatut toimet päinvastaisessa järjestyksessä tai noudattaa seuraavia kohtia.

n Kiinnitä lukitusruuvit (10) ja kiristysruuvi (22)

paikalleen.

n Aseta alempi sahanteränsuojus (14)

kääntöpöydälle (8), tällöin suojuksen (14) molempien takajalkojen täytyy lukittua pitävästi vastekiskon (7) taakse.

n Paina vapautusnuppia (1) ja laske koneen päätä

kahvalla (2) alaspäin, kunnes alempi sahanteränsuojus (14) peittää sahanterän kokonaan.

n Työnnä varmistuspultti (23) sisään, jotta saha

lukittuu alempaan asentoon, ja tämän vuoksi verkkojännite kytketään jälleen katkaisimesta (3) katkaisimeen (4).

n Vapauta lukitusvipu (24) (käännä sitä alaspäin) n Irroita lukitusmutteri (15) ja laske sahanpöytä

(16) haluttuun leikkaussyvyyteen.

n Kiristä lukitusmutteri (15) jälleen. n Kiristä lukitusvipu (24) jälleen. n Kun sahanpöytä (16) lasketaan alas, niin

lukitushaarukka (24) estää varmistuspultin (23) liikuttamisen, niin ettei sitä enää voi vetää ulos.

n Nyt saha on muunnettu takaisin

pöytäsahakäyttöön.

FIN

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 23

6.3 Sahan säätömahdollisuudet katkaisukäytössä

(kuvat 1/2)

n Kääntöpöydän (8) siirtämiseksi tulee

lukitusruuvia (10) löysentää n. 2 kierroksen verran.

n Kääntöpöydässä (8) on lukitusasennot kohdissa

0°, 5°, 10°, 15°, 20°, 25°, 30°, 35°, 40° ja 45°. Kun kääntöpöytä (8) on lukittunut paikalleen, tulee sen asento kiinnittää lisäksi kiertämällä lukitusruuvi (10) kiinni.

n Jos tarvitaan muita kulma-asentoja, niin

kääntöpöytä (8) kiinnitetään tähän asentoon vain lukitusruuvilla (10).

n Painamalla kevyesti koneen päätä alaspäin ja

vetämällä samanaikaisesti varmistuspultti (23) pois moottorinpidikkeestä voidaan sahan lukitus vapauttaa alemmassa työasennossa. Käännä varmistuspulttia (23) 90°, jotta koneen pää ei lukkiudu uudelleen.

n Käännä koneen pää ylös. n Koneen päätä voidaan kallistaa kiristysruuvin

(22) irroittamisen jälkeen vasemmalle kork. 45° kulmaan.

n Tarkasta, että käytettävä verkkojännite on sama

kuin koneen tyyppikilvessä annettu, ja liitä laite sähköverkkoon.

6.4 90° katkaisuleikkauksen vasteen hienosäätö

(kuvat 1-3/9/10)

n Laske koneen pää alas. n Löysennä kiinnitysruuvia (22). n Aseta vastekulma (a) sahanterän (5) ja

kääntöpöydän (8) väliin.

n Löysennä vastamutteria (b) ja siirrä säätöruuvia

n Kiinnitä tämä asetus kiristämällä vastamutteri (b)

jälleen tiukkaan.

6.5 45° katkaisuleikkauksen vasteen hienosäätö

(kuvat 1-3/11/12)

n Laske koneen pää alas. n Lukitse kääntöpöytä (8) asentoon 0°. n Löysennä kiristysruuvia (22) ja kallista koneen

pää kahvan (2) avulla vasemmalle 45° kulmaan.

n Aseta 45° vastekulma (f) sahanterän (5) ja

kääntöpöydän (8) väliin.

n Löysennä vastamutteria (d) ja siirrä säätöruuvia

(e) niin paljon, että sahanterän (5) ja kääntöpöydän (8) välinen kulma on tarkalleen 45°.

n Kiristä vastamutteri (d) jälleen, jotta tämä säätö

lukittuu.

6.6 Purun poistoimu (kuva 13)

n Saha on varustettu sahanpurun poistoimunysällä

(31).

n Siten sen voi helposti liittää kaikentyyppisiin

purun poistoimulaitteisiin.

n Käytä laitetta ainoastaan poistoimulaitteen

kanssa. Tarkasta ja puhdista poistoimukanavat säännöllisin väliajoin.

6.7 Sahanterän vaihto (kuvat 14-19)

n Vedä verkkopistoke irti, sahanterän täytyy

pysähtyä täysin.

n Säädä saha katkaisukäytölle. (katso kohtaa

6.2.1)

n Löysennä molempia kolokantaruuveja (32) ja ota

halkaisukiila (30) sekä sahanteränsuojus (17) pois.

n Ota ristikantaruuvit (33) sekä pöydän sisäke (34)

pois.

n Pidä ulkolaippaa (35) paikallaan mukana

toimitetulla reikäkanta-avaimella (21) ja kierrä ruuvi kolokanta-avaimella (19) myötäpäivään pois (Huomio! Kierteet vasemmalle!).

n Ota sahanterä (5) pois sisälaipasta ja vedä se

ylöspäin sahanpöydän (16) raon läpi pois.

n Puhdista ulko- ja sisälaippa sekä moottorin akseli

perusteellisesti, ennen kuin asetat uuden sahanterän paikalleen ja kiristät sen. Huomio! Hammastuksen leikkausviistotuksen, ts. sahanterän kiertosuunnan, tulee olla sama kuin kotelossa olevan nuolen.

n Pane pöydän sisäke (34), halkaisukiila (30) ja

sahanterän suojus (17) takaisin paikalleen ja kiristä tiukkaan.

n Halkaisukiilaa (30) kiinnitettäessä tulee huolehtia

siitä, että sahanterän hampaiden ja halkaisukiilan välimatka on väh. 3 mm ja kork. 5 mm. (kuva 19)

n Ennen kuin jatkat sahalla työskentelyä, on

tarkastettava suojavarusteiden toimintakykyisyys.

7. Käyttö

Jokaisen uuden säädön jälkeen suosittelemme koeleikkauksen tekoa säädettyjen mittojen tarkistamiseksi.

Huomio: Kone on varustettu ylikuormitussuojakatkaisimella (kuva 7/kohta a). Jos konetta kuormitetaan liikaa, niin se kytkeytyy automaattisesti pois päältä. Jotta voit kytkeä koneen jälleen päälle, tulee odottaa muutama minuutti, jotta kone voi jäähtyä. Paina sen jälkeen ylikuormituskatkaisin (a) takaisin sisään ja konetta voi jälleen käyttää.

FIN

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 24

7.1 Käyttö pöytäsahana (kuvat 1)

Saha muunnetaan pöytäsahakäyttöön (katso kohtaa 6.2.2.) Huomio: ole varovainen sahausta aloittaessasi.

7.1.1 Päälle-/pois-katkaisin (kuva 20)

n Saha käynnistetään painamalla vihreää

painiketta (a). Sahan käynnistämisen jälkeen odota, kunnes sahanterä (5) on saavuttanut suurimman kierroslukunsa.

n Sammuta saha jälleen painamalla punaista

painiketta (b).

7.1.2 Leikkaussyvyyden säätö

n Löysennä lukitusmutteria (15) ja säädä

sahanpöytä (16) haluttuun leikkaussyvyyteen. Sahanterän (5) tulisi kohota vielä muutaman mm sahattavan tavaran yläpuolelle.

n Kiristä lukitusmutteri (15) jälleen.

7.1.3 Pitkittäisleikkausten tekeminen (kuva 20-22)

n Irroita pykäläkantaruuvi (25) ja säädä poikittais-,

samansuuntaisvaste (18) 90° kulmaan. Kiristä pykäläkantaruuvi (25) jälleen.

n Aseta samansuuntaisvaste (18) oikealta

sahanpöydän (16) etummaiseen uraan.

n Löysennä molempia pykäläkantaruuveja (26).

Työnnä vastekisko (27) eteenpäin yli sahanterän (5) keskikohdan ja kiinnitä se paikalleen.

n Säädä samansuuntaisvaste (18) avulla

sahanpöydässä (16) olevan mitta-asteikon (c) avulla haluttuun mittaan ja kiinnitä se paikalleen lukitusruuvilla (28).

n Käynnistä saha painamalla vihreää näppäintä

(a).

n Työnnä työkappaletta hitaasti tarkoin

samansuuntaisvastetta (18) pitkin sahanterään (5).

n Ylempi sahanteränsuojus (17) aukeaa

omatoimisesti leikattavan tavaran tullessa.

n Huomio: Jos työkappaleen leveys on alle 120

mm, täytyy ehdottomasti käyttää työntötukkia

(29) sahanterän (5) alueella. (katso kuvaa 21) (Toimitetaan sahan mukana!) Jos työkappaleen leveys on alle 30 mm, tulee niitä työntää työntöpalikalla (d). (kuva 22) Työntöpalikka ei

kuulu toimitukseen! (saatavana alan ammattiliikkeistä)

n Työnnä leikattava materiaali aina halkaisukiilan

(30) päähän asti. (kuva 22)

n Leikkauksen jälkeen suojakupu (17) sulkeutuu

jälleen omatoimisesti ja peittää sahanterän (5).

n Sammuta saha jälleen. n Huomio: Varmista, etteivät pitkät työkappaleet

voi päästä putoamaan pois leikkauksen lopussa.

(esim. rullauspukkeja tms. käyttämällä)

7.1.4. Pitkittäisleikkausten tekeminen (kuvat 20/23-24)

n Aseta poikittais-, samansuuntaisvaste (18)

edestäpäin sahanpöydän (16) sivussa olevaan uraan.

n Kiristä lukitusruuvia (28), kunnes poikittais-,

samansuuntaisvastetta (18) voi liikuttaa vähäisellä välyksellä sahanpöydän (16) raossa.

n Löysennä pykäläreunaruuvia (25) ja säädä

poikittaisvaste (18) haluttuun kulmamittaan ja kiinnitä se paikalleen.

n Löysennä kahta pykäläreunaruuvia (26) ja

työnnä vastekiskoa (27) vasemmalle, kunnes se ei enää kosketa sahanteränsuojusta (17) eteenpäin työnnettäessä. Kiristä pykäläreunaruuvit (26) jälleen.

n Käynnistä saha. n Paina sahattavaa materiaalia lujasti vastekiskoon

(27) ja työnnä se yhdessä poikittais-, samansuuntaisvasteen (18) kanssa hitaasti sahanterään (5) ja tee leikkaus.

n Kun sahaus on tehty loppuun, sammuta saha

jälleen.

7.2. Käyttö katkaisusahana

Saha muunnetaan katkaisukäyttöön (katso kohtaa 6.2.1.)

7.2.1 Säädöt (kuvat 2/3)

n Koneen päätä voidaan kallistaa kiristysruuvin

(22) irroittamisen jälkeen vasemmalle kork. 45° kulmaan.

n Kääntöpöytää (8) voidaan kääntää lukitusruuvit

(10) irroittamalla -45° - +45° kulmiin saakka.

n Saha käynnistetään painamalla päälle-, pois-

katkaisinta (3). Katkaisinta täytyy pitää alaspainettuna sahaamisen aikana.

7.2.2 90° katkaisuleikkaus ja kääntöpöytä 0° (kuva 2/29)

n Saha käynnistetään painamalla päälle- ja pois-

katkaisinta (3) samanaikaisesti.

n Huomio! Pidä sahattavaa materiaalia tukevasti

koneen pintaa vasten ja varmista se pinteellä (37), jotta materiaali ei siirry paikaltaan sahaamisen aikana.

n Sahan käynnistämisen jälkeen odota, kunnes

sahanterä (5) on saavuttanut suurimman kierroslukunsa.

n Paina vapautusnuppia (1) ja siirrä koneen päätä

kahvalla (2) tasaisesti ja kevyesti painamalla alaspäin työkappaleen lävitse.

n Kun sahaaminen on suoritettu, siirrä koneen pää

takaisin lepoasentoon ylös ja päästä päälle-,

FIN

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 25

pois-katkaisin (3) irti. Huomio! Palautusjousen vuoksi kone ponnahtaa automaattisesti ylöspäin, ts. älä päästä kahvaa (2) heti sahauksen jälkeen irti, vaan siirrä koneen päätä hitaasti ja vähän vastaan painaen ylöspäin.

7.2.3 Katkaisuleikkaus 90° ja kääntöpöytä 0° - 45° (kuva 25)

Katkaisu-jiirisahalla yläpöydän kera voidaan tehdä viistoleikkauksia vasemmalle ja oikealle 0°-45° kulmassa vastekiskoon.

n Vie koneen pää yläasentoonsa. n Irroita kääntöpöytä (8) löysentämällä

lukitusruuvia (10).

n Säädä kääntöpöytä (8) kahvan (2) avulla

haluttuun kulmaan, ts. kääntöpöydässä olevan merkin (a) tulee olla kohdakkain kiinteään pohjalevyyn (9) merkityn halutun kulmamitan (11) kanssa.

n Kiinnitä kääntöpöytä (8) paikalleen kiristämällä

lukitusruuvi (10) jälleen.

n Tee leikkaus kuten kohdassa 7.2.2 on selitetty.

7.2.4 Jiirileikkaus 0° - 45° ja kääntöpöytä 0° (kuvat 26/27)

Katkaisu-jiirisahalla yläpöydän kera voidaan tehdä jiirileikkauksia vasemmalle 0°-45° kulmassa työpintaan nähden.

n Vie koneen pää yläasentoonsa. n Lukitse kääntöpöytä (8) asentoon 0°. n Irroita kiristysruuvi (22) ja kallista koneen päätä

kahvalla (2) vasemmalle, kunnes osoitin (b) näyttää haluttuun kulmamittaan.

n Kiristä lukitusruuvi (22) jälleen ja tee leikkaus

kuten kohdassa 7.2.2 on selitetty.

7.2.5 Jiirileikkaus 0° - 45° ja kääntöpöytä 0° - 45° (kuvat 25-28)

Katkaisu-jiirisahalla yläpöydän kera voidaan tehdä jiirileikkauksia vasemmalle 0°-45° kulmassa työpintaan ja samanaikaisesti 0°- 45° kulmassa vastekiskoon (kaksoisjiirileikkaus).

n Vie koneen pää yläasentoonsa. n Irroita kääntöpöytä (8) löysentämällä

lukitusruuvia (10).

n Säädä kääntöpöytä (8) kahvan (2) avulla

haluttuun kulmaan (katso tässä myös kohtaa

7.2.3).

n Kiinnitä kääntöpöytä paikalleen kiristämällä

lukitusruuvi (10) jälleen.

n Irroita kiristysruuvi (22) ja kallista koneen päätä

kahvan (2) avulla vasemmalle haluttuun kulmamittaan (katso tässä myös kohtaa 7.2.4).

n Kiristä kiristysruuvi (22) jälleen. n Tee leikkaus kuten kohdassa 7.2.2 on selitetty.

8. Verkkojohdon vaihtaminen

Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huoltoja varaosapalvelunsa tai vastaavan pätevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

9. Puhdistus, huolto ja varaosatilaus

Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

9.1 Puhdistus

n Pidä suojalaitteet, ilmaraot ja moottorin kotelo

niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla.

n Suosittelemme laitteen puhdistamista heti joka

käytön jälkeen.

n Puhdista laite säännöllisin väliajoin käyttäen

kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä.

9.2 Hiiliharjat

Jos kipinöitä syntyy ylettömästi, anna sähköalan ammattihenkilön tarkastaa hiiliharjojen kunto. Huomio! Hiiliharjojen vaihdon saa tehdä vain sähköalan ammattihenkilö.

9.3 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvitsevia osia. Kaikki liikkuvat osat tulee voidella säännöllisin väliajoin.

9.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

n Laitteen tyyppi n Laitteen tuotenumero n Laitteen tunnusnumero n Tarvittavan varaosan varaosanumero.

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.isc-gmbh.info

FIN

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 26

10. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite on ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Toimita vialliset rakenneosat oneglmajätehävitykseen. Tiedustele asiaa alan ammattiliikkeestä tai kunnanhallitukselta!

FIN

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 27

 Tähelepanu!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel mõningaid ohutusabinõusid tarvitusele võtta. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke see alles, et informatsioon oleks Teil igal ajal käepärast. Kui Te peaksite seadme teisele isikule üle andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta mingit vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

 HOIATUS!

Lugege kõiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus

1. Lukustusnupp

2. Käepide

3. Toitelüliti järkamisrežiimi jaoks

4. Toitelüliti laual kasutamiseks

5. Saeleht

6. Reguleeritav saekettakaitse

7. Suunamislatt

8. Pöördlaud

9. Alumine sae töölaud

10. Pöördlaua stoppkruvi

11. Skaala

12. Alumine siselaud

13. Töödeldava detaili toe kinnituskoht

14. Alumine saekettakaitse

15. Stoppmutter

16. Sae töölaud

17. Ülemine saekettakaitse

18. Nurgapiirik e külgsuunaja

19. Sisekuuskantvõti

20. Töödeldava detaili toed

21. Otsvõti

22. Pingutuskruvi

23. Kinnituspolt

24. Lukustushoob

25. Lõikenurga seadistamise kruvi

26. Seadistuskruvi

27. Suunamislatt

28. Lõikelaiuse kinnituskruvi

29. Tõukepulk

30. Lõhestuskiil

31. Imemisliitmik

32. Pesapeakruvi

33. Ristpeakruvi

34. Ülemine siselaud

35. Välisäärik

36. Töödeldava detaili toe stoppkruvi

37. Klamber

38. Tõstmissüvend

3. Tarnekomplekt

n Kõvasulamist saeketas n Nurgapiirik e külgsuunaja n Tõukepulk n Töödeldava detaili tugi n Otsvõti n Sisekuuskantvõti

4. Sihipärane kasutamine

Ülemise lauaga järkamis- ja nurgasaag on mõeldud järkamiseks ning puidu ja plastiku piki- ja ristilõikamiseks (ainult nurgapiirikuga), vastavalt masina suurusele.

Saag ei sobi küttepuude lõikamiseks. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja. Kasutada tohib ainult selle masina jaoks sobivaid saekettaid. Teistsuguste lõikeketaste kasutamine on keelatud. Sihipärase kasutamise alla käib ka nii ohutusnõuete kui ka paigaldusjuhendi ja kasutusjuhiste järgimine. Isikud, kes masinat käitavad ja hooldavad, peavad tundma masinat ja teadma võimalikke ohte. Peale selle tuleb kõige täpsemalt kinni pidada õnnetuste vältimiseks mõeldud eeskirjadest. Tuleb järgida ka teisi töömeditsiini ja üldiseid ohutustehnilisi reegleid. Masina juures teostatud muudatused välistavad tootja vastutuse täielikult ning muudatustest põhjustatud kahjude eest tootja ei vastuta. Hoolimata sihipärasest kasutamisest ei ole võimalik teatud riskifaktoreid täielikult kõrvaldada. Tingituna masina konstruktsioonist ja paigaldamisest võivad esineda järgmised asjad:

n Saeketta puudutamine saeketta katmata osas. n Liikuva saeketta haaramine (lõikevigastus). n Töödeldava materjali või töödeldavate detailide

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 28

tagasilöök.

n Saeketta purunemine. n Katkiste kõvasulamist detailide väljapaiskumine

saekettalt.

n Kuulmiskahjustused vajalike kõrvaklappide

mittekasutamisel.

n Puutolmu terviseohtlik eraldumine kinnistes

ruumides kasutamisel.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

5. Tehnilised andmed

Vahelduvvoolumootor 230V ~ 50 Hz Võimsus 1800 vatti Töörežiim S1 Tühikäigu pöörlemissagedus n

4500 min

-1

Kõvasulamist saeketas ø 250 x ø 30 x 2,8 mm Hammaste arv 36 Äratõmbeühendus ø 35 mm Pindala 490 x 318 mm Kaal 13,5 kg

Lauasaag:

Sae töölaud 416 x 352 mm Lõikesügavus maks. 40 mm

Töödeldava detaili maksimaalne ristlõige

15,5 x 40 mm

Töödeldava detaili minimaalne suurus

30 x 10 x 100 mm

Külgsuunaja pööratav -45° kuni +45°

Järkamissaag:

Pöördeala -45° / 0° / +45° Kaldlõikenurk 0° kuni 45° vasakule Saagimissügavus 90° juures 130 x 75 mm Saagimissügavus 45° juures 120 x 50 mm Saagimissügavus 2 x 45° juures (nurkkaldlõige) 70 x 35 mm Töödeldava materjali minimaalne suurus

50 x 10 x 100 mm

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardi EN 61029 järgi.

Helirõhu tase L

93 dB(A)

Hälbepiir K

3 dB

Müratase L

106 dB(A)

Hälbepiir K

3 dB

Kasutage kõrvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 61029 järgi.

Võnkeemissiooniväärtus a

= 2,02 m/s

Hälbepiir K = 1,5 m/s

Hoiatus!

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.

Piirake müra teket ja vibratsiooni miinimumini!

n Kasutage ainult täiesti korras seadmeid. n Hooldage ja puhastage seadet korrapäraselt. n Kohandage oma töömeetodid seadmega. n Ärge koormake seadet üle. n Laske seadet vajaduse korral kontrollida. n Lülitage seade välja, kui seda ei kasutata.

Jääkriskid Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsima. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.

2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.

3. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 29

6. Enne kasutuselevõttu

n Masin tuleb paigutada kindlale alusele, st

kinnitada nelja kruvi abil tööpingi, universaalse alusraamistiku vms külge.

n Enne kasutuselevõttu peavad kõik katted ja

ohutusseadised olema nõuetele vastavalt paigaldatud.

n Saeketas peab saama vabalt liikuda. n Juba kasutatud puidu puhul pange tähele

võõrkehi, näiteks naelu või kruvisid vms.

n Enne sisselülitamist veenduge, et saeketas oleks

õigesti paigaldatud ja et liikuvad osad liiguksid kergelt.

n Enne masina vooluvõrku ühendamist veenduge,

et võrgu andmed vastavad tüübisildil toodud andmetele.

n Kinnitage klamber (37) juhtsiini ülemisel poolel

kruviga.

6.1 Sae ülesseadmine: (joonised 1–4)

n Pange mõlemad töödeldava materjali tugikaared

(20) selleks ettenähtud avadesse (13) seadme poolel ja fikseerige kruvide (36) abil.

n Sae tahapoole kaldumise vältimiseks tuleb

seadmest välja tõmmata täiendav tugijalg (a) (joonis 4).

6.2 Kombineeritud sae ümberseadmine (joonis 1-8)

Sael on kaks tööasendit: A: Lauakreissaag (joonis 1) B: Nurga- ja järkamissaag (joonis 2)

Kombineeritud sae ümberseadistamine tuleb teostada täpselt järgnevate meetodite kohaselt ja samm-sammult, vastasel juhul võivad detailed kahjustada saada.

Tähelepanu: Tõmmake pistik vooluvõrgust välja, enne kui te sae ümber seadistate!

Tarnides on saag tööseisundis A (lauakreissaag)

6.2.1 Sae seadistamine järkamisrežiimile

n Kõigepealt keerake stoppmutter (15) lahti. n Hoidke saelaud (16) kerge vastusurve all

allapoole ja vabastage lukustushoob (24) (liigutage allapoole)

n Tähelepanu! Tagasitõmbevedru lööb masina

automaatselt üles, seepärast ärge laske saelauda (16) lahti, vaid tõstke saelaud (16) aeglaselt ja kerge vastusurvega üles.

n Keerake stoppmutter (15) uuesti kinni. n Keerake lukustushoob (24) uuesti kinni. n Suruge saepea käepidemega (2) alla ja tõmmake

kinnituspolt (23) välja. Seeläbi lülitatakse lüliti (4) lauarežiimi jaoks voolust vabaks ja pange järkamisrežiimi lüliti (3) pinge alla.

n Tähelepanu! Tagasitõmbevedru lööb masina

automaatselt üles, seepärast ärge laske käepidet (2) lahti, vaid tõstke saepea aeglaselt ja kerge vastusurvega üles.

n Võtke alumine saekettakate (14) ära. n Nüüd on saag järkamisrežiimile ümberseatud.

6.2.2 Sae seadistamine lauarežiimile

n Pange saepea püstiasendisse ja seadke

pöördalus (8) 0°le. Siit alates võite punkti 6.2.1 vastupidises järjekorras läbi teha või järgida allpool väljatoodud punkte.

n Keerake stoppkruvid (10) ja pingutuskruvi (22)

kinni.

n Pange alumine saekettakaitse (14) pöördalusele

(8), kusjuures katte (14) mõlemad tagumised jalad peavad kõvasti suunamislati (7) taga fikseeruma.

n Suruge lukustusnupule (1) ja laske saepea

käepidemega (2) alla, kuni alumine saekettakaitse (14) katab saeketta täielikult.

n Lükake kinnituspoldid (23) sisse, et saag

alumises asendis fikseerida, misläbi juhitakse võrgupinge uuesti ühelt lülitilt (3) teisele lülitile (4) ümber.

n Vabastage lukustushoob (24) (liigutage allapoole) n Vabastage stoppmutter (15) ja langetage saelaud

(16) soovitud lõikesügavusele.

n Fikseerige stoppmutter (15) uuesti. n Keerake lukustushoob (24) uuesti kinni. n Saelaua (16) langetamise tõttu blokeeritakse

kinnituspolt (23) lukustushargi (24) abil, nii et seda ei saa välja tõmmata.

n Nüüd on saag lauarežiimile ümber seatud.

6.3 Sae seadistusvõimalused järkamisrežiimil (joonis 1/2)

n Pöördaluse (8) reguleerimiseks keerake

stoppkruvi (10) umbes kaks pööret vabamaks.

n Pöördlaual (8) on lukustusasendid 0°, 5°, 10°,

15°, 20°, 25°, 30°, 35°, 40° ja 45° juures. Niipea kui pöördalus (8) on lukustunud, tuleb asend stoppkruvi (10) abil veel täiendavalt fikseerida.

n Kui peaks veel teisi nurgaasendeid vaja olema,

fikseeritakse pöördalus (8) ainult stoppkruvi (10) abil.

n Saepea kerge allavajutamisega ja samaaegse

kinnituspoldi (23) mootorihoidjast väljatõmbamisega saab sae alumisest asendist vabastada. Keerake kinnituspolti (23) 90°, et saepea jääks lukust lahti.

n Tõstke saepea üles n Saepead saab pingutuskruvi (22) vabastamisega

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 30

maksimaalselt 45° vasakule kallutada.

n Kontrollige, kas tüübisildil nimetatud võrgupinge

vastab olemasolevale võrgupingele ja ühendage seade.

6.4 Juhiku reguleerimine 90° lõikenurga jaoks (joonised 1-3/9/10)

n Laske saepea alla n Vabastage pingutuskruvi (22). n Asetage nurgik (a) saeketta (5) ja pöördlaua (8)

vahele.

n Laske kontramutter (b) vabamaks ja keerake

reguleerimiskruvi (c), kuni nurk saeketta (5) ja pöördlaua (8) vahel on 90°.

n Selle seadistuse fikseerimiseks keerake

kontramutter (b) uuesti kinni.

6.5 Juhiku reguleerimine 45° kaldlõike jaoks (joonised 1-3/11/12)

n Laske saepea alla n Fikseerige pöördlaud (8) asendisse 0°. n Vabastage pingutuskruvi (22) ja kallutage

saepead käepideme (2) abil vasakule, 45°ni.

n Asetage 45°ne nurgik (f) saeketta (5) ja pöördlaua

(8) vahele.

n Laske kontramutter (d) vabamaks ja keerake

reguleerimiskruvi (e), kuni nurk saeketta (5) ja pöördlaua (8) vahel on täpselt 45°.

n Selle seadistuse fikseerimiseks keerake

kontramutter (d) uuesti kinni.

6.6 Laastude eemaldamine (joonis 13)

n Saag on varustatud tolmuimemisavaga (31)

saepuru jaoks.

n Seda saab lihtsasti kõigi

laastueemaldusotsikutega ühendada.

n Kasutage seadet ainult koos imitoruga.

Kontrollige ja puhastage regulaarselt imemisavasid.

6.7 Saeketta vahetamine (joonised 14-19)

n Tõmmake pistik välja, saeketas peab täiesti

paigal seisma.

n Seadistage saag järkamisrežiimile. (vt 6.2.1) n Keerake mõlemad pesapeakruvid (32) lahti ja

eemaldage lõhestuskiil (30) koos saekettakaitsega (17).

n Võtke ristpeakruvid (33) ja siselaud (34) välja. n Blokeerige välisäärik (35) juuresoleva otsvõtme

(21) abil ja keerake kruvi sisekuuskantvõtme (19) abil päripäeva (Tähelepanu! Vasakkeere!) välja.

n Võtke saeketas (5) siseäärikust välja ja tõmmake

ülespoole läbi saelaua (16) ava välja.

n Puhastage välis- ja siseäärik ning mootorivõll,

enne uue saeketta paigaldamist ja kinnikeeramist.

Tähelepanu! Hammaste lõikepind, s.t saeketta pöörlemissuund peab kokku langema korpusel asuva noole suunaga.

n Paigaldage uuesti siselaud (34), lõhestuskiil (30)

ning saekettakaitse (17) ja keerakse kinni.

n Lõhestuskiilu (30) kinnitamisel tuleb jälgida, et

vahekaugus saeketta hammaste ja lõhestuskiilu vahel min. 3 mm ja maks. 5 mm. (joonis 19)

n Enne kui Te saega edasi töötate, kontrollige, kas

kaitseseadeldised on töökorras.

7. Käsitsemine

Iga reguleerimise järel soovitame seatud mõõtude kontrollimiseks teha proovisaagimise.

Tähelepanu: Masin on varustatud ülekoormuslülitiga (joonis 7/a). Kui masin on üle koormatud, lülitub see automaatselt välja. Masina uuesti sisse lülitamiseks peab mõned minutid ootama, et masin jahtuda lasta. Seejärel vajutage ülekoormuslüliti (a) uuesti sisse ja masin on jälle kasutatav.

7.1 Lauasaena kasutamine (joonised 1) Sae seadistamine lauarežiimile (vt 6.2.2) Tähelepanu sisselõikamise ajal.

7.1.1 Toitelüliti (joonis 20)

n Sae saab sisse lülitada rohelise nupu (a)

vajutamisega. Enne sae sisselülitamist oodake, kuni saeketas (5) on saavutanud oma maksimaalse pöörlemissageduse.

n Sae väljalülitamiseks tuleb vajutada punast

nuppu (b).

7.1.2 Lõikesügavuse seadistamine

n Keerake stoppmutter (15) lahti ja seadistage

saelaud (16) vajalikule lõikesügavusele. Saeketas (5) peaks ulatuma veel mõned millimeetrid üle saetava materjali.

n Fikseerige stoppmutter (15) uuesti.

7.1.3 Pikilõigete teostamine (joonis 20-22)

n Vabastage seadistuskruvi (25) ja seadistage

nurgapiirik ning külgsuunaja (18) 90°le, fikseerige seadistuskruvi uuesti.

n Lükake külgsuunaja (18) sae töölaual asuvasse

paremalt eesmisse soonde (16).

n Keerake mõlemad seadistuskruvid (26) lahti.

Lükake suunamislatt (27) kuni saeketta (5) keskkohast üle ja fikseerige.

n Seadke külgsuunaja (18) saelaual (16) asuva

mõõteskaala (c) abil soovitud mõõdule ja kinnitage seadistuskruvi (28) abil.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 31

n Lülitage saag rohelisele nupule (a) vajutades

sisse.

n Lükake töödeldav materjal aeglaselt ja täpselt

piki külgsuunajat (18) saeketta (5) poole.

n Ülemine saekettakaitse (17) avaneb saetava

materjali ettelükkamise korral ise.

n Tähelepanu: Materjali laiuse puhul alla 120 mm

tuleb saeketta (5) piirkonnas kindlasti kasutada tõukepulka (29). (vt joonis 21) (tarnekomplektis kaasas!) Materjali laiuse puhul alla 30 mm tuleb kasutada etteandeks tõukeplaati (d). (joonis 22)

Tõukeplaat ei ole tarnekomplektis!

(Saadaval

vastavates kauplustes)

n Lükake saematerjal alati lõhestuskiilu (30) lõpuni.

(joonis 22)

n Peale saagimist sulgub kaitsekate (17) uuesti

iseenesest ja katab saeketta (5).

n Lülitage saag välja. n Tähelepanu: Pikad detailid kindlustage

kaldumise vastu saagimisprotsessi lõpus. (nt liuglaud vms)

7.1.4. Nurklõigete teostamine (joonised 20/23-24)

n Lükake nurgapiirik ja külgsuunaja (18) sae

töölaual asuvasse paremalt külgmisse soonde (16).

n Keerake stoppkruvi (28) kinni, kuni nurgapiirikut

ja külgsuunajat (18) saab saelaua (16) soones väikese lõtkuga liigutada.

n Vabastage seadistuskruvi (25) ja seadistage

nurgapiirik (18) soovitud nurgale ning fikseerige.

n Keerake mõlemad seadistuskruvid (26) lõdvaks

ja lükake juhtsiin (27) vasakule, kuni see etteandel saekettakaitset (17) enam ei puuduta. Keerake seadistuskruvid (26) uuesti kinni.

n Lülitage saag sisse. n Suruge saematerjali kõvasti juhtsiini (27) vastu ja

lükake seda koos nurgapiiriku ning külgsuunajaga (18) aeglaselt saekettale (5), et teostada saagimine.

n Pärast lõikamise lõpetamist lülitage saag uuesti

välja.

7.2. Kasutamine järkamissaena

Sae seadistamine järkamisrežiimile (vt 6.2.1)

7.2.1 Seadistused (Joonised 2/3)

n Saepead saab pingutuskruvi (22) vabastamisega

maksimaalselt 45° vasakule kallutada.

n Pöördlauda (8) saab stoppkruvi (10) vabastades

reguleerida -45° kuni +45°.

n Sae saab sisse lülitada toitelüliti (3)

vajutamisega. Lülitit tuleb saagimise ajal allavajutatuna hoida.

7.2.2 Lõikenurk 90° ja pöördlaua asend 0° (Joonis 2/29)

n Saag lülitatakse sisse toitelüliti (3) samaaegse

vajutamisega.

n Tähelepanu! Asetage saetav materjal kindlalt

masina alusele ja kinnitage klambri (37) abil, et

materjal lõikamise ajal paigast ei nihkuks.

n Pärast sae sisselülitamist oodake, kuni saeketas

(5) on saavutanud oma maksimaalse pöörlemissageduse.

n Vajutage lukustushooba (1) ja liigutage saepea

käepidemega (2) ühtlaselt ja kerge survega alla läbi töödeldava detaili.

n Pärast saagimisprotsessi lõppu tõstke saepea

jälle ülemisse puhkeasendisse ning vabastage toitelüliti (3). Tähelepanu! Tagasitõmbevedru lööb masina automaatselt üles, seepärast ära laske käepidet (2) pärast lõikamist lahti, vaid tõstke saepea aeglaselt ja kerge vastusurvega üles.

7.2.3 Lõikenurk 90° ja pöördlaua asend 0°- 45° (Joonis 25)

Ülemise lauaga nurga- ja järkamissaega on võimalik teostada nurklõikeid juhtsiinist 0°-45° vasakule ja paremale.

n Viige saepea ülemisse asendisse. n Vabastage pöördlaud (8) stoppkruvi (10) lahti

keerates.

n Seadistage pöördlauale (8) käepideme (2) abil

soovitud nurk, s. t et märgistus (a) pöördlaual langeks kokku soovitud nurgamõõduga (11) fikseeritud alusplaadil (9).

n Pöördlaua (8) fikseerimiseks keerake stoppkruvi

(10) jälle kinni.

n Tehke lõige nagu on kirjeldatud punktis 7.2.2.

7.2.4 Kaldenurk 0°- 45° ja pöördlaua asend 0° (Joonised 26/27)

Õlemise lauaga nurga- ja järkamissaega on võimalik teostada kaldlõikeid 0°- 45° töötasapinna suhtes vasakule.

n Viige saepea ülemisse asendisse. n Fikseerige pöördlaud (8) asendisse 0°. n Vabastage pingutuskruvi (22) ja kallutage

saepead käepidemest (2) vasakule, kuni osuti (b) näitab soovitud nurgamõõtu.

n Keerake pingutuskruvi (22) kinni tagasi ja tehke

lõige, nagu on kirjeldatud punktis 7.2.2.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 32

7.2.5 Kaldenurk 0°- 45° ja pöördlaua asend 0° (Joonised 25-28)

Ülemise lauaga nurga- ja järkamissaega on võimalik teostada kaldlõikeid 0°- 45° töötasapinna suhtes vasakule ja samaaegselt 0°- 45° juhtsiini suhtes (nurkkaldlõige).

n Viige saepea ülemisse asendisse. n Vabastage pöördlaud (8) stoppkruvi (10) lahti

keerates.

n Seadistage pöördlauale (8) käepideme (2) abil

soovitud nurk (vaadake lisaks ka punkt 7.2.3).

n Pöördlaua fikseerimiseks keerake stoppkruvi

(10) jälle kinni.

n Vabastage pingutuskruvi (22) ja kallutage

saepead käepideme (2) abil vasakule, soovitud nurgamõõduni (vt ka punkt 7.2.4).

n Keerake pingutuskruvid (22) kinni tagasi. n Tehke lõige nagu on kirjeldatud punktis 7.2.2.

8. Toitejuhtme vahetamine

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifikatsiooniga isikul vahetada.

9. Puhastamine, hooldus ja varuosade

tellimine

Enne igat puhastustööd tõmmake pistik pistikupesast välja.

9.1 Puhastamine

n Hoidke kaitseseadeldised, õhutusavad ja mooto-

rikorpus nii tolmu- ja mustusevabad kui võimalik. Pühkige seadet puhta lapiga või kasutage madala survega suruõhku.

n Soovitame seadet pärast iga kasutamist kohe

puhastada.

n Puhastage seadet korrapäraselt niiske lapi ja

vähese vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme kunstmaterjalist detaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda.

9.2 Süsiharjad

n Ülemäärase sädeluse korral laske kvalifitseeritud

elektrikul süsiharju kontrollida. Tähelepanu! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.

9.3 Hooldus

n Seadme sisemuses ei ole rohkem hooldatavaid

detaile.

n Kõiki liikuvaid osi tuleb kindla ajavahemiku

möödudes määrida.

9.4

Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

n Seadme tüüp n Seadme artiklinumber n Seadme identifitseerimisnumber n Vajamineva varuosa number

Kehtivad hinnad ja info leiate aadressilt

www.isc-gmbh.info

10. Utiliseerimine ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on tooraine ja seega taaskasutatav või uuesti ringlusse suunatav. Transpordikahjustuste ja selle tarvikud koosnevad erinevatest materjalidest, nagu nt metall ja plastmass. Viige katkised detailid spetsiaalsesse kogumiskohta. Uurige järele erikauplusest või kohalikust omavalitsusest!

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 33

RUS

 Внимание!

При пользовании устройствами необходимо выполнять правила по технике безопасности, чтобы избежать травм и не допустить ущерба. Поэтому прочтите полностью внимательно это руководство по эксплуатации. Храните руководство по эксплуатации в надежном месте для того, чтобы можно было воспользоваться в любое время содержащейся в нем информацией. В том случае если Вы передаете устройство другим людям, то необходимо приложить к нему настоящее руководство по эксплуатации. Мы не несем ответственность за травмы и ущерб, которые возникли в результате несоблюдения указаний этого руководства по эксплуатации и техники безопасности.

1. Указания по технике безопасности

Необходимые указания по технике безопасности Вы можете найти в приложенной брошюре.

 ВНИМАНИЕ!

Прочитайте все указания по технике безопасности и технические требования.

При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм.

Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в будущем.

2. Состав устройства

1. Кнопка деблокировки

2. Рукоятка

3. Переключатель включить-выключить для

режима торцовой пилы

4. Переключатель включить-выключить для

настольного режима

5. Пильное полотно

6. Защита пильного полотна подвижная

7. Упорная шина

8. Поворотный стол

9. Нижний стол пилы

10. Стопорный винт для поворотного стола

11. Шкала

12. Вставка стола нижняя

13. Приемное приспособление для опоры

обрабатываемых деталей

14. Нижняя защита пильного полотна

15. Фиксирующая гайка

16. Стол пилы

17. Верхняя защита пильного полотна

18. Поперечный или параллельный упор

19. Ключ с внутренним шестигранником

20. Опоры обрабатываемых деталей

21. Накидной ключ

22. Зажимной винт

23. Предохранительный болт

24. Запирающий рычаг

25. Винт с накатанной головкой для регулировки резки под углом

26. Винт с накатанной головкой

27. Упорная шина

28. Стопорный винт для регулировки ширины резания

29. Шток-толкатель

30. Клин

31. Патрубок отсоса

32. Винт с внутренним шестигранником

33. Винт с крестообразным шлицем

34. Вставка стола верхняя

35. Внешний фланец

36. Стопорный винт для опоры обрабатываемого предмета

37. Зажим

38. Выемка для захвата

3. Объем поставки

n Твердосплавное пильное полотно n Поперечный или параллельный упор n Шток-толкатель n Опора обрабатываемого предмета n Накидной ключ n Ключ с внутренним шестигранником

4. Использование согласно предназначению

Торцовая и усорезная пила с верхним расположением стола предназначена для поперечной распиловки, а также для осуществления продольных и поперечных пропилов (только с использованием поперечного упора) предметов из древесины и пластмассы, соответствующих размерам устройства. Пила не предназначена для пиления дров. Кругляк разрешается пилить только с соответствующим вспомогательным приспособлением. Устройство разрешается использовать только согласно его предназначению.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 34

RUS

Любое другое, отличное от этого использование считается несоответствующим назначению. За возникшие в результате такого использования ущерб или травмы любого вида ответственность несет пользователь/работающий с устройством, а не изготовитель. Разрешается использовать только предназначенные для устройства пильные полотна. Запрещено использование отрезных дисков любого рода. В использование согласно предназначению входит также следование указаниям по технике безопасности, а также указаниям по сборке и установке и указаниям, содержащимся в руководстве по эксплуатации. Лица, обслуживающие устройство и осуществляющие его техническое обслуживание, должны быть знакомы с устройством и получить инструкции о возможных опасностях. Помимо этого необходимо строго следовать действующим предписаниям по предупреждению травматизма. Необходимо следовать прочим общим правилам, действующим в области производственной медицины и техники безопасности. Осуществление изменений на устройстве полностью исключают ответственность изготовителя за возникший по этой причине ущерб. Даже при использовании в соответствии с предназначением невозможно полностью устранить факторы остаточного риска. По причине особенностей конструкции и сборки устройства могут возникнуть приведенные ниже опасности:

n пpикосновение к полотну пилы в незакpытой

области пилы

n пpикосновение к двигающемуся полотну

пилы (опасность поpеза)

n отдача обpабатываемого пpедмета и его

частей

n сломы полотна пилы n выбpос отколовшихся частей полотна пилы

из закаленного металла

n повpеждение оpганов слуха если не

используются необходимые сpедства защиты

n обpазование опасной для здоpовья

концентpации дpевесной пыли пpи pаботах в закpытом помещении

Необходимо учесть, что наши устройства согласно предписанию не рассчитаны для использования в промышленной, ремесленной или индустриальной области. Мы не предоставляем гарантий, если устройство будет использоваться в промышленной, ремесленной

или индустриальной, а также подобной деятельности.

5. Технические паpаметpы

Электродвигатель переменного тока

~230 в, 50 Гц Мощность 1800 Ватт Режим работы S1 Скорость вращения холостого хода n04500 мин

-1

Твердосплавное пильное полотно

ø 250 x ø 30 x 2,8 мм Количество зубьев 36 Подсоединение отсоса ø 35 мм Занимаемая площадь 490 x 318 мм Вес 13,5 кг

В режиме настольной пилы:

Стол пилы 416 x 352 мм Глубина резания макс. 40 мм Максимальное поперечное сечение изделия

15,5 x 40 мм Минимальный размер изделия 30 x 10 x 100 мм Параллельный упор поворотный от -45° до + 45°

В режиме торцовой пилы:

Диапазон угла поворота -45° / 0° / +45° Косая распиловка от 0° до 45° влево Ширина пиления при 90° 130 x 75 мм Ширина пиления при 45° 120 x 50 мм Ширина пиления при 2 x 45° (Двойная косая распиловка) 70 x 35 мм Mинимальный размер изделия 50 x 10 x 100 мм

Шумы и вибрация

Параметры шумов и вибрации были измерены в соответствии с нормами EN 61029.

Уровень давления шума L

93 дБ(A)

Неопределенность K

3 дБ

Уровень мощности шума L

106 дБ(A)

Неопределенность K

3 дБ

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 35

RUS

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю слуха.

Суммарное значение величины вибрации (сумма векторов трех направлений) определено в соответствии с EN 61029.

Эмиссионный показатель вибрации a

= 2,02 m/s

Неопределенность K = 1,5 m/s

Осторожно!

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину.

Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим.

Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного влияния.

Сведите образование шумов и вибрации к минимуму!

n Используйте только безукоризненно

работающие устройства.

n Регулярно проводите техническое

обслуживание и очистку устройства.

n При работе учитывайте особенности Вашего

устройства.

n Не подвергайте устройство перегрузке. n При необходимости дайте проверить

устройство специалистам.

n Отключайте устройство, если вы его не

используете.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если не используется соответствующий респиратор.

2. Повреждение слуха, в том случае если не используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате воздействия вибрации на руку при длительном использовании устройства или

при неправильном пользовании и ненадлежащем техническом уходе.

6. Пеpед пеpвым пуском

n Необходимо обеспечить устойчивость

устройства, то есть привинтить его 4-мя винтами к верстаку, универсальной подставке ит. п.

n Необходимо надлежащим обpазом

установить все кpышки и защитные пpиспособления.

n Полотно пилы должно вpащаться без помех. n Пpи обpаботке деpевянных изделий

необходимо учесть наличие постоpонних пpедметов, напpимеp, гвозди или шуpупы и т.д.

n Пpежде чем пpивести в действие

включатель убедитесь, что полотно пилы установлено пpавильно и подвижные детали не имеют помех.

n Пеpед подключением машины убедитесь, что

данные, пpиведенные на типовой табличке, соответствуют паpаметpам электpосети.

n Закрепить зажим (37) при помощи винта на

верхней стороне упорной шины.

6.1 Сборка пилы: (рис. 1-4)

n Вставить обе дужки опоры обрабатываемой

детали (20) в предназначенное для этого приемное приспособление для опоры обрабатываемых деталей (13) по бокам устройства и зафиксировать при помощи винтов (36).

n Для предотвращения опрокидывания пилы

назад нужно выдвинуть дополнительную опорную ножку (a) из устройства (рис. 4)

6.2 Перестановка положения комбинированной пилы (рис. 1-8)

Пила имеет две рабочие позиции: A: Настольная пила (рис. 1) B: Торцовая и усорезная пила (рис.2)

Перестановку положения комбинированной пилы необходимо осуществлять абсолютно строго в соответствии с приведенным ниже описанием шаг за шагом, в противном случае могут быть повреждены компоненты пилы.

Внимание: Вынуть штекер из розетки электросети прежде, чем осуществлять перестановку пилы! При покупке в упакованном

виде пила находится в рабочем положении A (настольная дисковая пила)

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 36

RUS

6.2.1 Перестановка пилы в режим торцовой пилы

n Ослабьте вначале фиксирующую гайку (15) n Удерживайте стол пилы (16) с легким,

направленным в противоположенную сторону давлением вниз и отоприте запирающий рычаг (24) (перевести вниз)

n Внимание! Под воздействием возвратной

пружины устройство автоматически откинет вверх, это означает, что стол пилы (16) нельзя отпускать, а нужно передвинуть вверх стол пилы (16) медленно и с небольшим противодавлением.

n Вновь затянуть фиксирующую гайку (15). n Вновь прочно затянуть запирающий рычаг

(24)

n Надавить вниз головку устройства при

помощи рукоятки (2) и вынуть предохранительный болт (23). Тем самым обесточивается переключатель (4) для настольного режима, а к переключателю (3) для режима торцовой пилы подводится напряжение.

n Внимание! Под воздействием возвратной

пружины устройство автоматически откинет вверх, это означает, что нельзя отпускать рукоятку (2), а необходимо перевести вверх головку устройства медленно и с небольшим противодавлением.

n Удалить нижнюю защиту пильного полотна

(14).

n Теперь пила переставлена в режим торцовой

пилы.

6.2.2 Перестановка пилы в настольный режим

n Установить головку устройства вертикально,

а поворотную тарелку (8) установить на 0°. Теперь Вы можете осуществить в обратной последовательности приведенные в разделе

6.2.1 указания или следовать нижеследующим указаниям.

n Зафиксировать стопорные винты (10) и

зажимной винт (22).

n Установить нижнюю защиту пильного полотна

(14) на поворотную тарелку (8), при этом обе нижние ножки защиты (14) должны прочно защелкнуться позади упорной шины (7).

n Нажать кнопку деблокировки (1) и опустить

головку устройства при помощи рукоятки (2) до тех пор, пока нижняя защита пильного полотна (14) не закроет полностью пильное полотно.

n Вставить предохранительный болт (23) для

того, чтобы зафиксировать пилу в нижнем положении, тем самым напряжение электросети будет вновь переключено с

переключателя (3) на переключатель (4).

n Отпустите запирающий рычаг (24) (перевести

вниз)

n Ослабить фиксирующую гайку (15) и опустить

стол пилы (16) на желаемую глубину пропила.

n Вновь зафиксировать фиксирующую гайку

(15).

n Вновь затянуть запирающий рычаг (24) n В результате опускания стола пилы (16)

предохранительный болт (23) блокируется при помощи фиксирующей вилки (24) таким образом, что болт не может быть больше вынут.

n Теперь пила переставлена вновь в

настольный режим.

6.3 Возможности регулировки пилы в режиме торцовой пилы (рис. 1/2)

n Для перестановки поворотной тарелки (8)

ослабить стопорный винт (10) примерно на 2 оборота.

n Поворотная тарелка (8) имеет фиксируемые

положения на 0°, 5°, 10°, 15°, 20°, 25°, 30°, 35°, 40° и 45°. Как только поворотная тарелка (8) зафиксируется необходимо путем завинчивания стопорного винта (10) дополнительно ее закрепить.

n Если необходимо установить другой угол, то

необходимо зафиксировать поворотную тарелку (8) только при помощи стопорного винта (10).

n Путем легкого надавливания на головку

устройства (4) вниз и одновременного вынимания предохранительного болта (23) из крепления двигателя пила деблокируется в нижнем рабочем положении. Повернуть предохранительный болт (23) на 90° для того, чтобы головка устройства осталась незафиксированной.

n Перевести головку устройства вверх. n Головку устройства можно путем ослабления

зажимного винта (22) наклонить влево максимально на 45°.

n Проверить имеющееся напряжение

электросети на соответствие с данными напряжения на типовой табличке и вставить штекер устройства в розетку.

6.4 Точная подстройка при торцовом пропиле 90° (рис. 1-3/9/10)

n Опустить головку устройства вниз. n Ослабить зажимной винт (22). n Установить упорный угольник (a) между

пильным полотном (5) и поворотным столом (8).

n Контргайку (b) ослабить и переставить

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 37

RUS

юстировочный винт (c) настолько, чтобы угол между пильным полотном (5) и поворотным столом (8) составлял 90°.

n Для фиксации положения вновь затянуть

контргайку (b).

6.5 Точная подстройка упора для косой распиловки 45° (рис. 1-3/11/12)

n Опустить головку устройства вниз. n Зафиксировать поворотный стол (8) в

положении 0°.

n Ослабить зажимной винт (22) и при помощи

рукоятки (2) наклонить головку устройства (4) влево, на угол 45°.

n Приложить упорный уголок 45° (f) между

пильным полотном (5) и поворотным столом (8).

n Контргайку (d) ослабить и переставить

юстировочный винт (e) настолько, пока угол между пильным полотном (5) и поворотным столом (8) не составить ровно 45°.

n Контргайку (d) вновь затянуть для того, чтобы

зафиксировать это положение.

6.6 Отсос опилок (рис. 13)

n Пила снабжена патрубком отсоса (31) опилок. n Ее можно легко подсоединить к любому

устройству отсоса опилок.

n Используйте устройство только в сочетании с

приспособлением для отсоса воздуха. Регулярно проверяйте и очищайте каналы отсоса воздуха.

6.7 Замена пильного полотна (рис. 14-19)

n Вынуть штекер из розетки электросети,

пильное полотно должно находится в полном покое.

n Перевести пилу в режим торцовой пилы.

(смотрите 6.2.1)

n Ослабить оба винта с внутренним

шестигранником (32) и удалить клин (30) вместе с защитой пильного полотна (17).

n Вывинтить винты с крестообразным шлицем

(33) и вынуть вставку стола (34).

n Заблокировать внешний фланец (35) от

вращения при помощи приложенного накидного ключа (21) и вывинтить винт ключом с внутренним шестигранником (19), вращая в направлении вращения часовой стрелки (Внимание! Левая резьба!).

n Снять пильное полотно (5) с внутреннего

фланца и вынуть вверх через прорезь в столе пилы (16).

n Необходимо основательно очистить внешний

и внутренний фланцы, а также вал двигателя, прежде чем установить новое пильное

полотно и прочно затянуть его. Внимание! Скос среза зубьев, то есть направление вращения пильного полотна должно совпадать с направлением стрелки на корпусе.

n Вновь вставить вставку стола (34), клин (30) и

защиту пильного полотна (17) и прочно затянуть.

n При креплении клина (30) необходимо

следить за тем, чтобы расстояние между зубьями пильного полотна и клином составляло минимум 3 мм и максимум 5 мм. (рис. 19)

n Прежде, чем Вы вновь продолжите работу

пилой необходимо проверить работоспособность защитных приспособлений.

7. Работа с устройством

Мы рекомендуем после каждой новой регулировки осуществить пробное пиление для того, чтобы проверить отрегулированные величины.

Внимание: устройство снабжено выключателем перегрузки (рис. 7/поз. a). Если устройство будет перегружено, то он автоматически отключит устройство. Для того, чтобы вновь включить устройство необходимо выждать несколько минут с тем, чтобы дать устройству остыть. Затем нажать на выключатель перегрузки (a) и устройство вновь готово к работе.

7.1 Применение в качестве настольной пилы (рис. 1)

Перевести пилу в положении настольного режима (смотрите 6.2.2.) Будьте внимательны при врезании.

7.1.1 Переключатель включено-выключено

(рис. 20)

n Путем нажатия на зеленую кнопку (a) пила

включается. В начале пиления дождитесь, пока пильное полотно (5) достигнет своей максимальной скорости вращения.

n Для того, чтобы выключить пилу необходимо

нажать на красную кнопку (b).

7.1.2 Регулировка глубины реза

n Ослабить фиксирующую гайку (15) и

установить стол пилы (16) на необходимую глубину пиления. Пильное полотно (5) должно выступать наружу на несколько мм за края

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 38

RUS

распиливаемого предмета.

n Вновь затянуть фиксирующую гайку (15).

7.1.3 Осуществление продольных резов (рис. 20-22)

n Ослабить винт с накатанной головкой (25) и

поперечный, параллельный упор (18) установить на 90°. Вновь зафиксировать винт с накатанной головкой (25).

n Вставить параллельный упор (18) справа в

передний паз стола пилы (16).

n Ослабить оба винта с накатанной головкой

(26). Сдвинуть упорную шину (27) вперед до середины пильного полотна ( 5) и зафиксировать.

n Установить параллельный упор (18) при

помощи масштабной шкалы (c) на столе пилы (16) в желаемое положение и зафиксировать его стопорным винтом (28).

n Включить пилу путем нажатия на зеленую

кнопку (a).

n Сдвигать обрабатываемый предмет медленно

и точно вдоль параллельного упора (18) к пильному полотну (5).

n Защита пильного полотна (17) открывается

сама при перемещении обрабатываемых предметов.

n Внимание: Для обрабатываемых предметов

шириной менее 120 мм в области пильного полотна (5) необходимо использовать штоктолкатель (29) (смотрите рис.21) (входит в состав набора!). Для обрабатываемых предметов шириной менее 30 мм необходимо использовать для подачи вперед деревянный толкатель (d) (рис. 22). Деревянный

толкатель не входит в состав набора! (можно приобрести в соответствующих специализированных магазинах)

n Распиливаемые предметы необходимо всегда

проталкивать до конца клина (30). (рис. 22)

n После пиления защитная крышка (17)

опускается вновь сама и закрывает пильное полотно (5).

n Выключить пилу. n Внимание: Длинные обрабатываемый

предметы необходимо защитить от опрокидывания в конце процесса пиления. (например при помощи роликовой опоры и т.д.)

7.1.4. Осуществление поперечных резов (рис. 20/23-24)

n Вставить поперечный, параллельный упор

(18) спереди в боковой паз стола пилы (16).

n Затянуть стопорный винт (28) до такой

степени, чтобы поперечный, параллельный

упор (18) можно было двигать с малым люфтом в пазе стола пилы (16).

n Ослабить винт с накатанной головкой (25) и

установить поперечный упор (18) на желаемую величину угла и зафиксировать.

n Ослабить оба винта с накатанной головкой

(26) и сдвинуть упорную шину (27) влево до такой степени, чтобы она при ее проталкивании вперед не прикасалась больше к защите пильного полотна (17). Вновь крепко затянуть винты с накатанной головкой (26).

n Включить пилу. n Сильно придавить распиливаемый предмет к

упорной шине (27) и вместе с поперечным, параллельным упором (18) медленно двигать на пильное полотно (5) для осуществления реза.

n После окончания процесса резки выключить

пилу.

7.2. Использование в качестве торцовой пилы Перевод пилы в режим торцовой пилы (смотрите 6.2.1.)

7.2.1 Регулировки (рис. 2/3)

n Головку устройства можно ослабив зажимной

винт (22) наклонить влево на максимально 45°.

n Поворотный стол (8) при ослаблении

стопорных винтов (10) можно переставить на угол от -45° до +45°.

n Пила приводится в действие путем нажатия

на переключатель включить-выключить (3). Необходимо переключатель во время пиления держать нажатым.

7.2.2 Торцовый рез 90° и поворотный стол 0°

(рис. 2/29)

n Пила приводится в действие путем нажатия

на кнопку включить-выключить (3).

n Внимание! Распиливаемый материал надежно

уложить на поверхность устройства и зафиксировать при помощи зажима (37), чтобы материал не сдвигался во время пиления.

n После включения пилы выждать, пока

пильное полотно (5) достигнет его максимальной скорости вращения.

n Нажать деблокирующую кнопку (1) и двигать

головку устройства при помощи рукоятки (2) равномерно и с легким давлением вниз сквозь обрабатываемый предмет.

n После завершения процесса пиления

привести головку устройства вновь в верхнее нейтральное положение и отпустить

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 39

RUS

переключатель включить-выключить (3). Внимание! Благодаря возвратной пружине устройство автоматически откидывается вверх, поэтому необходимо не отпускать рукоятку (2) после завершения пиления, а медленно двигать головку устройства вверх под воздействием легкого противодавления.

7.2.3 Торцовый рез 90° и поворотный стол 0°45° (рис. 25)

При помощи торцовой и усорезной пилы с верхним расположением стола можно осуществлять косые разрезы влево и право под углом от 0° до 45° к упорной шине.

n Перевести головку устройства в верхнее

положение.

n Деблокировать поворотный стол (8) путем

ослабления стопорного винта (10).

n При помощи рукоятки (2) установить

поворотный стол (8) на желаемый угол, это означает совместить место маркировки (a) на поворотном столе с величиной желаемого угла (11) на неподвижной опорной плите (9).

n Вновь крепко затянуть стопорный винт (10)

для того, чтобы зафиксировать поворотный стол (8).

n Осуществить резку так, как это описано в

разделе 7.2.2.

7.2.4 Косая распиловка 0°- 45° и поворотный стол 0° (рис. 26/27)

При помощи торцовой и усорезной пилы с верхним расположением стола можно осуществлять косую распиловку влево под углом от 0°до 45° к рабочей поверхности.

n Перевести головку устройства в верхнее

положение.

n Зафиксировать поворотный стол (8) в

положении 0°.

n Ослабить зажимной винт (22) и наклонить при

помощи рукоятки (2) головку устройства влево до тех пор, пока указатель не покажет желаемую величину угла.

n Вновь крепко затянуть зажимной винт (22) и

осуществить разрез так, как это описано в разделе 7.2.2.

7.2.5 Косая распиловка 0°- 45° и поворотный стол 0°- 45° (рис. 25-28)

При помощи торцовой и усорезной пилы с верхним расположением стола можно осуществлять косую распиловку влево под углом от 0°до 45° к рабочей плоскости и одновременно под углом от 0°до 45° к упорной шине (двойная косая распиловка).

n Перевести головку устройства в верхнее

положение.

n Разблокировать поворотный стол (8) путем

ослабления стопорного винта (10).

n При помощи рукоятки (2) переставить

поворотный стол (8) на желаемую величину угла (для этого смотрите также раздел 7.2.3.)

n Вновь крепко затянуть стопорный винт (10)

для фиксации поворотного стола.

n Ослабить зажимной винт (22) и при помощи

рукоятки (2) наклонить головку устройства влево на желаемую величину угла (для этого смотрите также раздел 7.2.4.)

n Вновь крепко затянуть зажимной винт (22). n Осуществить резку так, как это описано в

разделе 7.2.2.

8. Замена кабеля питания электросети

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

9. Очистка, технический уход и заказ запасных деталей

Перед всеми работами по очистке вынуть штекер из розетки.

9.1 Очистка

n Очищайте защитные устройства,

вентиляционные отверстия и корпус двигателя как можно лучше от пыли и грязи. Протрите фрезу чистой ветошью или продуйте сжатым воздухом с низким давлением.

n Мы рекомендуем очищать фрезу после

каждого использования.

n Очищайте устройство регулярно влажной

тряпкой с небольшим количеством жидкого мыла. Не используйте моющие средства или растворите; они могут разъесть пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 40

RUS

9.2 Угольные щетки

При чрезмерном образовании искр сдайте фрезу в специализированную мастрескую для проверки угольных щеток. Внимание! Угольные щетки разрешается заменять только специалисту электрику.

9.3 Технический уход

n В устройстве кроме этого нет деталей,

которые нуждаются в техническом уходе.

n Необходимо все подвижные детали регулярно

смазывать смазкой.

9.4 Заказ запасных деталей:

При заказе запасных частей необходимо привести следующие данные:

n Модификация устройства n Номер артикула устройства n Идентификационный номер устройства n Номер запасной части требуемой для замена

детали Актуальные цены и информация находятся на сайте www.isc-gmbh.info

10. Утилизация и вторичная

переработка

Устройство находится в упаковке для того, чтобы избежать его повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована повторно или направлена во вторичную переработку сырья. Устройство и его принадлежности состоят из различных материалов, таких как например металл и пластмасс. Утилизируйте дефектные детали в местах сбора особых отходов. Информацию об этом Вы можете получить в специализированном магазине или в местных органах правления!

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 41

k erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

t explains the following conformity according to EU

directives and norms for the following product

p déclare la conformité suivante selon la directive CE et les

normes concernant l’article

C dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

N verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

m declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

O declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

l attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

U förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

q vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

. tõendab toote vastavust EL direktiivile ja standarditele j vydává následující prohlášení o shodě podle směrnice

EU a norem pro výrobek

X potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

W vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

A a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

P deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

e декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

H paskaidro šādu atbilstību ES direktīvai un standartiem G apibūdina šį atitikimą EU reikalavimams ir prekės

normoms

Q declară următoarea conformitate conform directivei UE

şi normelor pentru articolul

z δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

B potvrđuje sljedeću usklađenost prema smjernicama EU

i normama za artikl

f potvrđuje sljedeću usklađenost prema smjernicama EU

i normama za artikl

4 potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

T следующим удостоверяется, что следующие

продукты соответствуют директивам и нормам ЕС

1 проголошує про зазначену нижче відповідність

виробу директивам та стандартам ЄС на виріб

5 ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

Z Ürünü ile ilgili AB direktifleri ve normları gereğince

aşağıda açıklanan uygunluğu belirtir

L erklærer følgende samsvar i henhold til EU-direktivet

og standarder for artikkel

E Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Konformitätserklärung

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Kapp-Gehrungssäge mit Obertisch TH-MS 2513 T (Einhell)

Standard references: EN 61029-1; EN 61029-2-11; EN 55014-1; EN 55014-2;

EN 61000-3-2; EN 61000-3-11

Landau/Isar, den 07.05.2012

First CE: 12 Archive-File/Record: NAPR005598 Art.-No.: 43.003.45 I.-No.: 11012 Documents registrar: Roider Siegfried Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

Weichselgartner/General-Manager Wentao/Product-Management

2006/42/EC

2004/26/EC

Emission No.:

2000/14/EC_2005/88/EC

Annex IV

Notified Body: TÜV Rheinland LGA Products GmbH Notified Body No.: 0197 Reg. No.: BM 50230490 0001

Annex V Annex VI

Noise: measured LWA= dB (A); guaranteed LWA= dB (A) P = kW; L/Ø = cm Notified Body:

87/404/EC_2009/105/EC 2005/32/EC_2009/125/EC 2006/95/EC 2006/28/EC 2004/108/EC 2004/22/EC 1999/5/EC 97/23/EC 90/396/EC_2009/142/EC 89/686/EC_96/58/EC 2011/65/EC

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 42

 Gælder kun EU-lande 

Smid ikke el-værktøj ud som almindeligt husholdningsaffald. I henhold til EF-direktiv 2002/96 om elektroaffald og dets omsættelse til national lovgivning skal brugt

el-værktøj indsamles adskilt og indleveres på genbrugsstation. Recycling-alternativ til tilbagesendelse af brugt vare:

Ejeren af det elektroniske apparat er forpligtet til – som et alternativ i stedet for tilbagesendelse – at medvirke til, at relevante dele af apparatet genanvendes ifølge miljøforskrifterne i tilfælde af overdra gelse af ejerskab til tredjeperson. Det brugte apparat kan også overdrages til et deponeringssted, som vil varetage bortskaffelsen af apparatets dele i overensstemmelse med nationale bestemmelser vedrørende skrotning og genbrug. Ikke omfattet heraf er tilbehørsdele og hjælpemidler, som ikke indeholder elektroniske komponenter.

U Endast för EU-länder

Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller

elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till återsändning är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har läm nats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

q Koskee ainoastaan EU-jäsenmaita

Älä heitä sähkötyökaluja kotitalousjätteisiin. Sähkökäyttöisiä ja elektronisia vanhoja laitteita koskevan Euroopan direktiivin 2002/96/EY mukaan, joka

on sisällytetty kansallisiin lakeihin, tulee loppuun käytetyt sähkökäyttöiset työkalut kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen uusiokäyttöä varten.

Kierrätys vaihtoehtona takaisinlähettämiselle: Sähkölaitteen omistajan velvollisuus on takaisinlähettämisen vaihtoehtona avustaa laitteen asianmukai sta hävittämistä kierrätyksen kautta, kun laite poistetaan käytöstä. Laitteen voi toimittaa myös kierrätyspisteeseen, joka suorittaa laitteen hävittämisen paikallisten kierrätys- ja jätteenpoistomääräysten mukaisesti hyödyntäen käyttökelpoiset raaka-aineet. Tämä ei koske käytöstä poistettaviin laitteisiin kuuluvia lisävarusteita tai apulaitteita, joissa ei ole sähköosia.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 43

. Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

T Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2002/96/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю: Владелец электрическоґо устройства в случае избавления от собственности обязан, в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 44



Eftertryk eller anden form for mangfoldiggørelse af skriftligt materiale, ledsagepapirer indbefattet, som omhandler produkter, er kun tilladt efter udtrykkelig tilladelse fra ISC GmbH.



Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkter, även utdrag, är endast tillåtet med uttryckligt tillstånd från ISC GmbH.

Tuotteiden dokumentaatioiden ja muiden mukaanliitettyjen asiakirjojen vain osittainenkin kopiointi tai muunlainen monistaminen on sallittu ainoastaan ISC GmbH:n nimenomaisella luvalla.

1EE

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult ISC GmbH loal.

Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH.

 Der tages forbehold för tekniske ændringer  Förbehåll för tekniska förändringar

q Oikeus teknisiin muutoksiin pidätetään

1EE Tehniliste muudatuste õigus reserveeritud

T Сохpaняeтcя прaво на тeхничeскиe изменения

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 45



앬 Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tilslutning. Det vil sige, at

anvendelse via vilkårligt udvalgte tilslutningssteder ikke er tilladt.

앬 Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation. 앬 Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som

a) holder sig inden for en maksimal tilladt netimpedans på “Z = 0,306 ø”, eller b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase.

앬 Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslutningssted, du vil bruge til

produktet, opfylder enten betingelse a) eller b).

앬 Produkten uppfyller kraven i EN 61000-3-11 och är underkastad särskilda anslutningsvillkor. Detta betyder att produkten

inte får anslutas till valfria anslutningspunkter.

앬 Vid bristfälliga villkor i elnätet kan maskinen leda till temporära spänningsvariationer. 앬 Produkten får endast användas vid anslutningspunkter

a) som inte överskrider en max. tillåten nätimpedans ”Z = 0,306 ø” eller b) vars nät har en kontinuerlig strömbelastbarhet på minst 100 A för varje fas.

앬 I din egenskap som användare måste du säkerställa, vid behov i samråd med eldistributionsbolaget, att

anslutningspunkten vid vilken produkten ska användas uppfyller ett av ovan nämnda villkor a) eller b).

앬 Tuote täyttää standardin EN 61000-3-11 asettamat vaatimukset ja sitä koskevat erityiset liitäntäehdot. Tämä tarkoittaa

sitä, että laitetta ei saa käyttää vapaasti valittavissa liitäntäkohdissa.

앬 Laite saattaa aiheuttaa ohimeneviä jännitevaihteluita, jos verkko-olosuhteet ovat epäedulliset. 앬 Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäkohdissa, joissa

a) suurinta sallittua verkkoimpedanssia “Z = 0,306 ø” ei ylitetä, tai b) verkon jatkuva jännitteenkestoiävyys on vähintään 100 A vaihetta kohti.

앬 Käyttäjänä sinun tulee varmistaa, tarvittaessa tarkistamalla asia energiantoimittajalaitokseltasi, että se liitäntäsi, jossa

haluat käyttää laitetta, täyttää jommankumman yllämainituista vaatimuksista a) tai b).

앬 Продукт соответствует требованиям ЕN 61000-3-11 и должен отвечать условиям специального подключения.

Это значит, что недопустимо подсоединение к любому на выбор месту подключения.

앬 Устройство может при неблагоприятных условиях в электросети вызвать временные колебания напряжения. 앬 Продукт предназначен исключительно для использования с подключением в местах, где

а) сопротивление сети “Z = 0,306 ø“ не будет выше максимального, или b) нагрузочная способность тока длительной нагрузки электросети составляет минимально 100 А на куждую фазу.

앬 Вы как пользователь должны выяснить при необходимости на предприятии энергоснабжения отвечает ли

место подключения, от которого будет работать ваше устройство, обоим вышеприведенным условиям а) или b).

앬 Toode vastab standardi EN 61000-3-11 nõudmistele ja selle ühendamisel kehtivad eritingimused. See tähendab, et ei

ole lubatud kasutamine mis tahes vabalt valitud ühenduskohas.

앬 Ebasoodsate võrgutingimuste korral võib seade põhjustada ajutisi pinge kõikumisi. 앬 Toode on ettenähtud kasutamiseks eranditult ühenduskohtades,

a) mis ei ületa maksimaalselt lubatud võrgutakistust

Z = 0,306 ø või

b) mille võrgu voolutaluvus on 100 amprit iga faasi kohta.

앬 Teie kui kasutaja peate, vajadusel vastava energiaettevõttega konsulteerides, kindlaks tegema, et Teie ühenduskoht,

kus Te toodet käitada soovite, vastaks ühele toodud nõudmistest, kas nõudmisele a) või nõudmisele b).

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 46

 GARANTIBEVIS

Kære kunde!

Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat ved

lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og

begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke

er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke

anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller

lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge

af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation,

tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller

usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt),

tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet

(f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes)

samt skader, der hidrører fra almindelig slitage.

Dette gælder især batterier, som vi dog alligevel yder 12

måneders garanti på

Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.

3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to uger,

efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb.

Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for

eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående

adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen skal

gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din reklamation. Er

defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et

helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 47

GARANTIBEVIS

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av

denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är

begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att

våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig,

hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas

inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår

garanti omfattar dessutom inte ersättning för transport skador, skador som kan härledas till missaktade

monterings anvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig

nätspänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av

produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och

säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm),

yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet

slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti.

Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.

3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande

gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att

ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras

eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev.

reservdelar som har monterats in. Detta gäller även vid hembesök.

4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt frankerat

skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför

kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i

produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 48

TAKUUTODISTUS

Arvoisa asiakas,

tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakaspalvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Voit halutessasi myös ottaa yhteyttä puhelimitse allaolevaan palvelunumeroon. Takuuvaateiden esittämistä koskevat seuraavat säädökset:

1. Nämä takuumääräykset koskevat laajennettuja takuusuorituksia. Ne eivät vaikuta lakimääräisiin

takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset puutteellisuudet, jotka aiheutuvat materiaali- tai valmistusvirheistä,

ja se on rajattu ainoastaan näiden puutteellisuuksien korjaamiseen tai laitteen korvaamiseen uudella. Ole

hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus-,

käsityöläis- tai teollisuustarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta käytetään pienteollisuus-,

käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Takuumme ei myöskään

sisällä kuljetusvaurioiden tai sellaisten vaurioiden korvaussuorituksia, jotka ovat aiheutuneet asennusohjeen

noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta

jättämisestä (esim. liitäntä vääräntyyppiseen verkkovirtaan), väärinkäytöstä tai virheellisestä käytöstä (esim.

laitteen ylikuormittaminen tai hyväksymättömien työkalujen tai lisävarusteiden käyttäminen), huolto- ja

turvallisuusmääräysten noudattamatta jättämisestä, vieraiden esineiden (esim. hiekan, kivien tai pölyjen)

pääsystä laitteen sisään, väkivaltaisesta käsittelystä tai ulkopuolisista tekijöistä (esim. putoamisesta

aiheutuneet vauriot) sekä käytöstä aiheutuvasta tavallisesta kulumisesta. Tämä koskee erityisesti niitä

akkuja, joille me kuitenkin myönnämme 12 kuukauden pituisen takuun.

Takuuvaateet raukeavat, jos laitteelle on jo tehty jotain toimenpiteitä.

3. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan

päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan

päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen

mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan

päällä suoritettuja palveluja.

4. Takuuvaateesi esittämiseksi tulee viallinen laite lähettää postikulut maksettuna allaolevaan osoitteeseen.

Ole hyvä ja liitä mukaan alkuperäinen maksukuitti tai muu päiväyksellä varustettu ostotosite. Säilytä tämän

vuoksi kassakuitti huolella tositteena! Ole hyvä ja kuvaa valituksen syy meille mahdollisimman tarkoin. Jos

takuumme kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite tekniseen asiakaspalveluumme allaolevalla osoitteella.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 49

GARANTIITUNNISTUS

Lugupeetud klient,

meie tooted läbivad range kvaliteedikontrolli. Kui käesolev seade ei peaks siiski korralikult töötama, vabandame sellepärast väga ja palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aadressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garantiinõuete esitamisel kehtib järgnev:

1. Täiendavat garantiid reguleerivad need garantiitingimused. See garantii ei puuduta Teie seaduslikke

garantiinõudeid. Meie garantii on Teile tasuta.

2. Garantii hõlmab ainult neid puudusi, mis tulenevad materjali- või tootmisvigadest ning piirneb nende

puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole

konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Sellepärast garantiileping

ei kehti, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel. Meie

garantii puhul on hüvitamine välistatud transpordikahjustuse korral, kahjustuste korral, mis tulenevad

montaažijuhendi mittejärgimisel või asjatundmatu installatsiooni tagajärjel, kasutusjuhendi mittejärgimisel

(nt vale võrgupinge või vooluliigiga ühendamisel), vale või mitteotstarbeka kasutamise korral (nt seadme

ülekoormus või mittelubatud tööriistade ja tarvikute kasutamine), hooldus- ja ohutusnõuete mittejärgimisel,

võõrkehade (nt liiv, kivid või tolm) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt

kahjustused mahakukkumise tagajärjel) ning kasutamisest tuleneva tavapärase kulumise korral. See kehtib

eriti akude kohta, millele me 12 kuulise garantiiaja tagame.

Garantiinõue kaotab kehtivuse, kui seadet on juba lahti võetud.

3. Garantiiaeg on kaks aastat ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja

kestvuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse

nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures

kohapeal teostatud teeninduse korral.

4. Garantiinõude esitamiseks saatke defektne seade saatekuludeta alltoodud aadressile. Pange kaasa

ostutšeki originaal või muu kuupäevaga ostmist tõendav dokument. Sel põhjusel hoidke kassatšekk ostmist

tõendava dokumendina alles! Kirjeldage meile võimalikult täpselt reklamatsiooni põhjust. Kui seadme defekt

käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Enesestmõistetavalt kõrvaldame hea meelega seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 50

ГАРАНТИЙНОЕ СВИДЕТЕЛЬСТВО

Глубокоуважаемый клиент, глубокоуважаемая клиентка,

Качество наших продуктов подвергаются тщательному контролю. Если несмотря на это когда-либо возникнут к нашему большому сожалению нарушения в работе инструмента, то мы просим Вас обратиться в нашу службу сервиса по указанному в этой гарантийной карте адресу. Мы также охотно ответим на Ваши вопросы по телефону, номер которого приведен ниже. Для предъявления претензий по гарантийному обслуживанию действительно следующее:

1. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг.

Эти гарантийные обязательства не затрагивают Ваши законные права на гарантийное

обслуживание. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на неисправности, которые возникли в результате

недостатков материала или процесса изготовления и предусматривают только устранение этих

недостатков или замену устройства. Необходимо учесть, что наши устройства разработаны

согласно предписаниям для использования в промышленных, ремесленных или индустриальных

областях. Гарантийный договор считается недействительным, если устройство используется в

промышленных, ремесленных или индустриальных целях, а также для подобной деятельности.

Наши гарантийные обязательства не распространяются на повреждения при транспортировке,

повреждения в результате несоблюдения указаний руководства по монтажу или в результате

проведенной ненадлежащим образом инсталляции, несоблюдения указаний руководства по

эксплуатации (таких как например, подключение к сети с ненадлежащим параметром напряжения),

используется неправильно или ненадлежащим образом (например, перегрузка устройства или

использование не допущенных к применению насадок или принадлежностей), при несоблюдении

правил технического обслуживания и техники безопасности, при попадании посторонних предметов

в устройство (таких как например: песок, камни или пыль), при использовании силы или

посторонних воздействий (таких как например, повреждения в результате падения), а также при

обычном износе в результате использования.

Это относится прежде всего к аккумуляторам, на

которые мы тем не менее даем гарантийный срок на 12 месяцев.

Право на гарантийное обслуживание теряет силу, если были осуществлены вмешательства в

инструмент.

3. Гарантийный срок составляет 2 года и начинается со дня покупки устройства. Гарантийные права

необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет

обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока

гарантии не принимаются. Ремонт или замена устройства не ведет к удлинению срока службы и с

этими услугами не начинается новый срок гарантии для устройства или установленных запасных

деталей. Это действует также в случае оказания сервисных услуг по месту нахождения клиента.

4. Для предъявления претензий на гарантийное обслуживание вышлите, пожалуйста, неисправное

устройство без оплаты почтовых расходов по указанному ниже адресу. Приложите квитанцию

покупки в оригинале или любое другое свидетельство о совершенной покупке с указанной датой.

Необходимо поэтому сохранять кассовый чек для доказательства! Пожалуйста, опишите причину

предъявляемых претензий как можно точнее. Если неисправное устройство подлежит

гарантийному обслуживанию, то Вы получите незамедлительно отремонтированное или новое

устройство обратно.

Само собой разумеется, мы можем также устранить при оплате затрат неисправности устройства, которые не входят в объем гарантийных услуг или при истечении срока гарантии. Для этого Вам необходимо выслать устройство на адрес нашей службы сервиса.

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 51

EH 05/2013 (02)

Anleitung_TH_MS_2513_T_SPK3__ 03.05.13 08:11 Seite 52

Einhell TC-MS 2513 T User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
