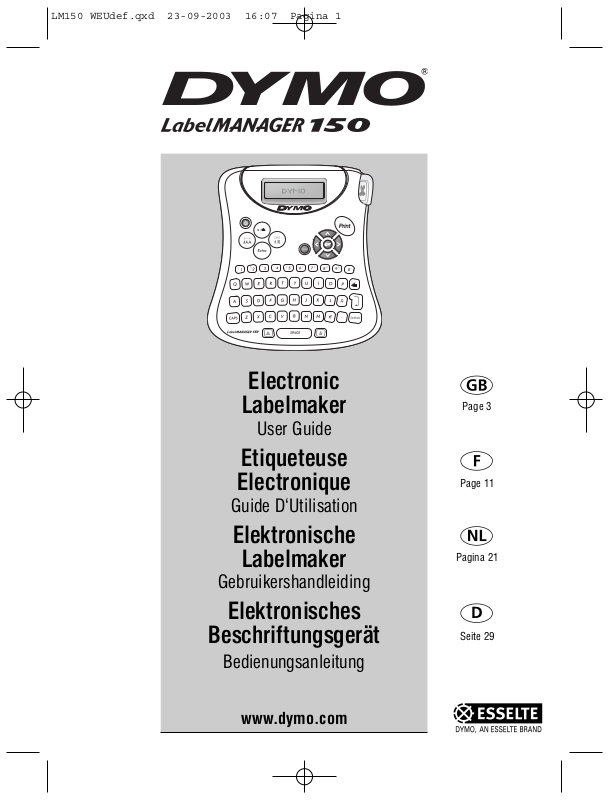

Dymo LabelManager150 User Manual [de]
Electronic
Labelmaker
User Guide
Etiqueteuse
Electronique
Guide D‘Utilisation
Elektronische
Labelmaker
Gebruikershandleiding
Elektronisches
Beschriftungsgerät
Bedienungsanleitung
www.dymo.com
D
Page 3
Page 11
Pagina 21
Seite 29
LM150 WEUdef.qxd 23-09-2003 16:07 Pagina 1
150
28
Ein/Aus
Schriftstil
Rahmen/Ausrichtung
Schriftart/
Feste Länge
Extra
Numerische Tasten
Buchstaben-Tasten
GROSS-Taste
Bandabschneider
Druck-Taste
Navigations-Taste
mit OK-Taste
Abbruch-Taste
Löschen
Return-Taste
Symbole
Netzanschluss Bandausgang LCD Display
Leer-Taste
Shift-Taste
Abb. 1: Beschriftungsgerät DYMO LabelMANAGER 150
LM150 WEUdef.qxd 23-09-2003 16:07 Pagina 28
150
Ihr Beschriftungsgerät DYMO
LabelMANAGER 150
Mit Ihrem Beschriftungsgerät LabelMANAGER
150 können Sie eine große Anzahl an hochwertigen, selbstklebenden Etiketten erstellen. Zur
Gestaltung Ihres Etiketts stehen Ihnen viele
verschiedene Größen und Stile zur Verfügung.
Zum Erstellen von Etiketten mit Ihrem neuen
Beschriftungsgerät können Sie 6mm, 9mm und
12mm breite DYMO D1 Schriftbänder verwenden.
Die D1 Schriftbandkassetten erhalten Sie in vielen
verschiedenen Farben.
Auf unserer Website unter www.dymo.com
erfahren Sie mehr über die geeigneten
Schriftbänder und das Zubehör für Ihr
Beschriftungsgerät und wo Sie diese beziehen
können.
Garantie-Registrierung
Bitte füllen Sie die beiliegende Garantie-Karte
innerhalb von 7 Tagen aus und schicken Sie sie
an die entsprechende Kundenservice-Adresse.
Weitere Informationen finden Sie in Ihrem
Garantie-Heft.
Los geht’s!
Folgen Sie den Anweisungen, um Ihr erstes
Etikett mit dem LM 150 auszudrucken.
Für Ihr Beschriftungsgerät benötigen Sie fünf
AA Batterien.
Batterien einlegen
1. Öffnen Sie die Batterieabdeckung (Abb. 2).
2. Legen Sie die fünf AA Batterien ein.
Beachten Sie dabei die Polaritätssymbole
(+ und -).
3. Schließen Sie anschließend wieder den
Batteriedeckel.
Abb. 2
Wenn Sie das Beschriftungsgerät längere
Zeit nicht verwenden, sollten Sie die Batterien
aus dem Gerät nehmen.
Durch die Verwendung des Netzadapters
werden die Batterien vom Gerät getrennt.
Netzadapter anschließen
1. Schließen Sie den Netzadapter an der oberen,
linken Seite des Beschriftungsgeräts an.
2. Den Netzstecker schließen Sie an eine
stromführende Steckdose an.
Bevor Sie den Netzadapter von der
Stromzufuhr trennen, sollten Sie den
Netzadapter vom Gerät trennen, damit Ihre
aktuellen Einstellungen nicht verloren gehen.
Schriftbandkassette einlegen
1. Zum Öffnen des Kassettenfachs drücken Sie
auf die Daumenkerbe und öffnen Sie den
Deckel.
Schriftbandkassette einlegen
DYMO Netzadapter verwenden
Batterien einlegen
29
D
LM150 WEUdef.qxd 23-09-2003 16:07 Pagina 29
Abb. 3
Vor dem ersten Gebrauch entfernen Sie
bitte den Schutzkarton zwischen dem
Druckkopf und der Andruckrolle (Abb. 3).
2. Stellen Sie den Hebel auf die entsprechende
Größe der Schriftbandkassette ein (Abb. 3).
Durch die Aussparung in der Bandkassette
lässt diese sich nur einsetzen, wenn der
Hebel auf die richtige Größe eingestellt ist.
3. Achten Sie darauf, dass sich das
Etikettenband zwischen Druckkopf und
Andruckrolle befindet. Falls nötig, drehen
Sie das Etikettenband in Uhrzeigerrichtung,
um das Band zu straffen.
4. Legen Sie die Bandkassette so ein, dass das
Band zwischen dem Druckkopf und der
Andruckrolle positioniert ist (Abb. 4).
Abb. 4
5. Drücken Sie leicht auf die Kassette, bis sie
hörbar einrastet. Achten Sie darauf, dass
die Bandkassette richtig eingelegt ist.
6. Schließen Sie wieder den Deckel.
Einstellungen
Sprache einstellen
Ihr Beschriftungsgerät verfügt über eine
Vielzahl an verschiedenen Sprachen.
Sprache einstellen
1. Drücken Sie die Taste AN/AUS.
2. Drücken Sie die Taste Extra.
3. Verwenden Sie die Navigations-Taste, um
das Menü Sprache auszuwählen. Bestätigen
Sie dann mit OK.
4. Scrollen Sie jetzt durch die Auswahl an
Sprachen und wählen Sie die von Ihnen
gewünschte Sprache aus. Bestätigen Sie
Ihre Eingabe mit OK.
Maßeinheit festlegen
Sie können die Maßeinheit entweder in
Millimeter oder Inches festlegen.
Festlegen der Maßeinheit
1. Drücken Sie die Taste Extra.
2. Verwenden Sie die Navigations-Taste, um
das Menü Maßeinheit auszuwählen.
Bestätigen Sie dann mit OK.
3. Wählen Sie mit der Navigations-Taste die
von Ihnen gewünschte Maßeinheit aus und
bestätigen Sie mit OK.
Sie können jetzt Ihr erstes Etikett drucken!
Ihr erstes Etikett in 4 einfachen Schritten
Etiketten drucken
1. Drücken Sie die Taste EIN/AUS.
2. Geben Sie den Text für Ihr erstes Etikett ein.
3 Drücken Sie die Taste Druck, um Ihr Etikett
auszudrucken.
30
Schutzkarton
entfernen
Umschalthebel für
Etikettenbreite
Druckkopf und
Andruckrolle
LM150 WEUdef.qxd 23-09-2003 16:07 Pagina 30
KLICK !
4. Drücken Sie die Taste , um das Etikett
abzuschneiden und entfernen Sie das Etikett
dann von Ihrem Drucker.
Herzlichen Glückwunsch! Sie haben soeben
Ihr erstes Etikett ausgedruckt.
Mehr über die Formatierungsmöglichkeiten,
Schriftstile und –arten erfahren Sie auf den
folgenden Seiten.
Ihr Beschriftungsgerät
Auf den folgenden Seiten werden die einzelnen
Funktionen im Detail beschrieben. Machen Sie
sich zunächst mit der Tastatur und den
Funktionstasten Ihres Beschriftungsgeräts
vertraut (Abb. 1 auf Seite 2).
Display
Das Display zeigt bis zu 13 Zeichen an. Pro
Etikett ist die Eingabe von bis zu 99 Zeichen
und Leerzeichen möglich. Das Display
entspricht einem Fenster, durch das der Text
gescrollt werden kann (Abb. 5). Die Anzahl der
im Display angezeigten Zeichen hängt von der
Etiketteneinteilung ab.
spacing.
Abb. 5
Zusätzlich zeigt das Display die von Ihnen
ausgewählten Funktionen an (Abb. 6).
Abb. 6
EIN/AUS
Mit der Taste EIN/AUS können Sie das Gerät
ein- oder ausschalten. Das Gerät schaltet sich
nach zwei Minuten automatisch ab, wenn keine
Taste gedrückt wurde.
Das zuletzt eingegebene Etikett wird automatisch gespeichert. Sobald Sie das Gerät wieder
einschalten, wird dieses Etikett im Display
angezeigt. Die gewählten Einstellungen bleiben
ebenfalls gespeichert.
Groß- und Kleinschreibung
Die Taste GROSS ist eine Umschalttaste. Drücken
Sie sie, um in Großbuchstaben zu schreiben. Im
Display wird die GROSS-Anzeige hervorgehoben.
Drücken Sie die Taste noch einmal, um wieder zu
den Kleinbuchstaben zurückzukehren.
Shift-Taste
In Kombination mit der Shift-Taste können Sie
Groß- oder Kleinbuchstaben eingeben. Wenn
Sie die Schift-Taste in Kombination mit einer
Zahlen-Taste drücken, können Sie alternativ
auf die darüber angegebenen Funktionen
zugreifen. Wenn Sie beispielsweise die
Löschen-Taste drücken, wird das Zeichen links
vom Cursor gelöscht. Drücken Sie jedoch die
Löschen-Taste in Verbindung mit der SchiftTaste, wird der gesamte Etikettentext gelöscht.
Das Display ist jetzt leer und Sie können ein
neues Etikett eingeben.
Leer-Taste
Mit der Taste Leer können Sie ein oder
mehrere Leerzeichen in Ihr Etikett eingeben.
Löschen
Die Löschen-Taste löscht das Zeichen links
vom Cursor. Mit der Tastenkombination
Löschen und Shift können Sie den gesamten
Etikettentext sowie die Formatierungen löschen.
Abbruch
Mit der Taste Abbruch können Sie ein Menü
verlassen, ohne eine Veränderung vorzunehmen,
oder einen Vorgang abbrechen.
The quick brown fox jumps over the lazy dog
31
Feste Länge
Anzahl Kopien
GROSS-Modus
Schriftart Stil Unterstreichen/ Ausrichtung
Umrahmen Bildlaufleiste
LM150 WEUdef.qxd 23-09-2003 16:07 Pagina 31
