Tartalom
Az Ön új feliratozógépéről ................................................................23
Termékregisztrálás ..........................................................................................23
Első lépések ..................................................................................... 23
Beüzemelés ......................................................................................................23
Szalagkazetta behelyezése ..............................................................................24
A feliratozógép első használata ........................................................ 24
A feliratozógép megismerése ........................................................... 25
Áramellátás .....................................................................................................25
LCD kijelző ........................................................................................................26
Beállítások ......................................................................................................26
NAGYBETŰS üzemmód .....................................................................................26
Törlés ...............................................................................................................27
Num Lock (a numerikus billentyűzet aktiváló billentyűje) ...............................27
Navigációs billentyű ......................................................................................... 27
Kilépés ............................................................................................................27
A címke formázása ........................................................................... 27
Betűméret módosítása ....................................................................................27
Betűstílus hozzáadása .....................................................................................28
Szegély vagy aláhúzás hozzáadása ..................................................................28
Szimbólumok és speciális karakterek használata ...............................
Szimbólumok beírása ......................................................................................29
Ékezetes karakterek beírása .............................................................................30
Nyomtatási lehetőségek ................................................................... 30
A címke előnézete ............................................................................................30
Nyomtatási kontraszt beállítása ...................................................................... 31
A feliratozógép karbantartása .......................................................... 31
29
20
Hibaelhárítás ...................................................................................32
DYMO D1 Szalagkazetták .................................................................. 33
A dokumentációval kapcsolatos visszajelzések .................................. 34
Környezetvédelmi tájékoztatás ........................................................ 35
21
KO
lecnaC
21
18 2019
16
17
1
15
14
13
12
11
8
910
1. ábra LabelManager 120P Elektronikus feliratozógép
1 Szalagv ágó gomb 8 Szegély 15 Be/ki k apcsoló
2 Nyomtatás 9 Szóközbillentyű 16 Szimbólumok
3 OK 10 Függőleges 17 Navigáció
4 Méret 11 NAGYBETŰ K 18 Aláhúzás
Num Lock (a nume rikus
5
billent yűzet aktivál ó billentyűje)
6 Törlés 13 Kilépés 20 Előnézet
7 Ékezetes karak ter 14 Beállítások 21 Szalagkivezetés
22
12 Félkövér 19 LCD kijelző
2
3
4
5
6
7
Az Ön új feliratozógépéről
A DYMO LabelManager 120P elektronikus feliratozógéppel kiváló minőségű,
öntapadós feliratokat készíthet többféle változatban. A feliratokat különböző
betűméretekben és betűtípussal nyomtathatja ki. A feliratozógép 9 vagy 12 mm
szélességű DYMO D1 szalagkazettákat használ. Ezek a szalagkazetták sokféle
színben állnak rendelkezésre.
A feliratozógép címkéinek és egyéb tartozékainak beszerzéséhez a
www.dymo.com honlapon talál bővebb információt.
Termékregisztrálás
A megvásárolt feliratozógépet a www.dymo.com/registration weboldalon
online regisztrálhatja.
Első lépések
Kövesse az alábbi útmutatót az első felirat elkészítéséhez.
Beüzemelés
A feliratozógép 6 db nagyteljesítményű
AA alkáli elemmel működik.
Energiatakarékossági célból, amennyiben a
készüléket legalább 2 percig nem használja,
az automatikusan kikapcsol.
Az elemek behelyezése
Csúsztassa hátra az elemtartó rekesz fedelét. Lásd a 2. ábrát1.
A „+”, illetve „-”polaritás-jelöléseknek megfelelően helyezze be az elemeket.2.
Helyezze vissza a fedelet.3.
x Vegye ki az elemeket, ha a feliratozógépet huzamos ideig nem használja.
2. ábra
23
Szalagkazetta behelyezése
Click !!
A feliratozógép 1 db szalagkazettával kerül
forgalomba. További szalagkazettákat a helyi
kereskedésekben vásárolhat.
A szalagkazetta behelyezése
Nyissa fel a szalagkazetta-tartó fedelét. 1.
3. ábra
Lásd a 3. ábrát.
x A feliratozógép első használata
előtt távolítsa el a szalagkiadó nyílást
védő kartonbetétet. Lásd a 4. ábrát.
Helyezze be a kazettát oly módon, 2.
hogy a címke felfelé nézzen, és a
szalag áthaladjon a vezetőrudak
között.
Nyomja be a helyére a kazettát 3.
Vezetőrudak
Távolítsa el a
kartonbetétet
4. ábra
kattanásig. Lásd az 5. ábrát.
Zárja be a szalagkazetta-tartó fedelét. 4.
Katt!
A feliratozógép első
használata
A készülék első bekapcsolásakor kiválaszthatja
a továbbiakban használni kívánt nyelvet és
mértékegységet. A választás a beállítások módosításáig vagy a feliratozógép
alapértelmezett értékeinek visszaállításáig érvényben marad. A kiválasztott
értékek a Beállítások gombbal módosíthatók.
Katt!
5. ábra
24
A feliratozógép beállítása
A készülék bekapcsolásához nyomja meg a 1. { gombot.
Válassza ki a kívánt nyelvet, majd nyomja meg a 2. } gombot.
Az alapbeállított nyelv az angol. A kiválasztott nyelv határozza meg a
rendelkezésre álló karakterkészletet.
Válassza a hüvelyk vagy a mm mértékegységet, majd nyomja meg a 3. }
gombot.
Adja meg a feliratozógépbe helyezett szalag szélességének az értékét.4.
Most már készen áll az első címke nyomtatására.
Címke nyomtatása
Írja be a szöveget.1.
Nyomja meg a 2. G gombot.
Nyomja le a vágókés gombját a címke levágásához.3.
Gratulálunk! Elkészítette első címkéjét. Ha kíváncsi a további lehetőségekre,
akkor olvassa tovább ezt az útmutatót.
A feliratozógép megismerése
Ismerje meg a feliratozógép billentyűzetét, a funkcióbillentyűk helyét. Lásd az 1.
ábrát. Az alábbiakban minden egyes funkciót részletesen bemutatunk.
Áramellátás
Az { gomb be- vagy kikapcsolja az áramellátást. Ha két percig egyetlen
billentyűt sem nyom meg, a nyomtató automatikusan kikapcsol. Az utolsó
címkét a készülék megjegyzi, és bekapcsoláskor megjeleníti. A korábban
kiválasztott stílusbeállításokat szintén visszaállítja.
25
LCD kijelző
Legfeljebb 99 karakter és szóköz beírására van lehetősége. A kijelzőn egyszerre
körülbelül 13 karakter látható. A megjelenített karakterek száma a szóközök
függvényében változhat.
A DYMO kizárólagos grafikai technológiájának köszönhetően az alkalmazott
formázások azonnal megjelennek a kijelzőn. Világosan látható például a
szöveget keretező szegély.
A paraméterjelzők az LCD kijelző felső részén, feketével kiemelve jelennek meg,
hogy nyomon tudja követni a kiválasztott paramétert.
Beállítások
A billentyűvel megjeleníthetők a Címke szélessége, a Nyelv, a
Mértékegység és a Kontraszt menü beállításai. Ezeket a paramétereket a
felhasználói útmutatóban később ismertetjük.
NAGYBETŰS üzemmód
A billentyű segítségével válthat a kis- és nagybetűs írásmód között. Amikor a
NAGYBETŰS mód bekapcsolt állapotban van, a CAPS üzemmód
felirat megjelenik a kijelzőn és minden beírt betű nagybetűssé válik.
Alapértelmezett beállítás a NAGYBETŰS üzemmód. Ha a NAGYBETŰS mód ki van
kapcsolva, minden beírt karakter kisbetűs formátumban jelenik meg.
26
Törlés
lecnaC
A 0 billentyű törli a kurzortól balra levő karaktert.
Num Lock (a numerikus billentyűzet aktiváló billentyűje)
A billentyű megnyomásával érhetők el a betűbillentyűkön lévő számok.
Amikor a Num Lock be van kapcsolva, a Num Lock kijelző világít és a megfelelő
betűbillentyű megnyomásakor számjegyek jelennek meg, 0-tól 9-ig. A Num Lock
billentyű alapértelmezés szerint ki van kapcsolva.
Navigációs billentyű
A bal és jobb nyíl gombok segítségével léptetheti végig vagy szerkesztheti a
címkét. A menüben a felfelé és lefelé mutató nyílbillentyűvel is navigálhat. Ha
elérte a kívánt elemet, a } billentyűvel választhatja ki.
Kilépés
A
billentyűvel kiléphet a menüből választás vagy a művelet végrehajtása nélkül.
A címke formázása
A címkék megjelenítésének hangsúlyozásához számos formázási lehetőség közül
választhat.
Betűméret módosítása
A feliratozáshoz 2 betűméret áll rendelkezésre: Normál és Nagy. A kiválasztott
betűméret a címke összes karakterére ér vényes lesz.
A betűméret beállítása
Nyomja meg a ♦ gyorsbillentyűt.
A betűméret-billentyűvel lehet váltani az egyik méretről a másikra. A betűméretkijelző megjeleníti a kiválasztott új méretet.
27
Betűstílus hozzáadása
Három különböző betűstílust választhat a szöveghez:
AaBbCc
AaBbCc
a
Normál
Félkövér
Függőleges
A kiválasztott stílus minden karakterre érvényes lesz. A stílusok az alfanumerikus
karakterekkel és bizonyos szimbólumokkal használhatók.
A betűstílus-billentyűkkel lehet be- és kikapcsolni a stílust.
Félkövér szöveg hozzáadása
Nyomja meg a ♦ billentyűt a félkövér szöveghez.
Függőleges címke nyomtatása
Nyomja meg a ♦ billentyűt a függőleges szöveghez.
Szegély vagy aláhúzás hozzáadása
Aláhúzással vagy szegélyezéssel kiemelheti a címke szövegét.
›
≥
A címke lehet aláhúzott vagy szegélyezett, de egyszerre mindkettő nem. A
szegély és aláhúzás billentyűvel lehet be- és kikapcsolni ezeket a módokat. A
szegélyezett vagy aláhúzott stílus az egész címkére vonatkozik.
Szegély hozzáadása
Nyomja meg a ♦ gyorsbillentyűt.
Aláhúzás hozzáadása
Nyomja meg a ♦ gyorsbillentyűt.
Szegély
Aláhúzott
28
Szimbólumok és speciális karakterek használata
A címkékre szimbólumokat, írásjeleket és más speciális karaktereket is ráírhat.
Szimbólumok beírása

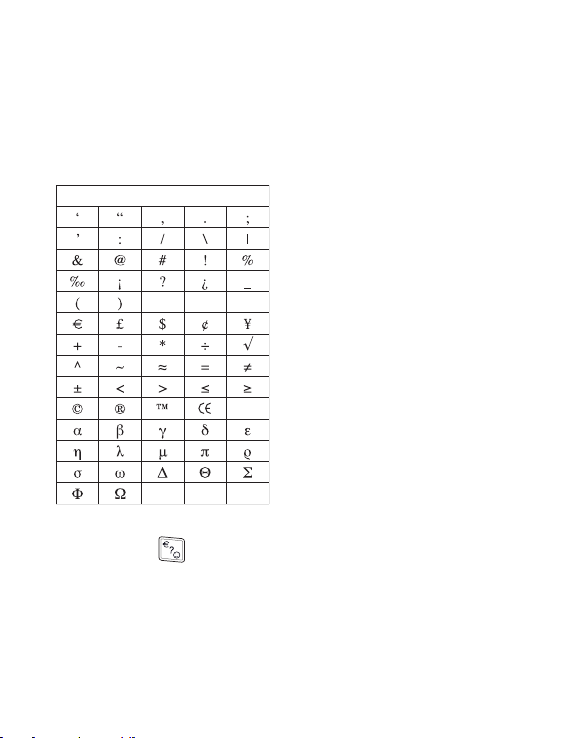

A feliratozógép az alábbi bővített szimbólumkészletet támogatja.
Szimbólumok
Szimbólum beszúrása
Nyomja meg a 1. billentyűt.
A kívánt szimbólumot a jobb és bal nyílbillentyűkkel keresheti ki. 2.
A bal és jobb nyilakkal vízszintesen, a fel és le nyilakkal pedig függőlegesen
léptethet a szimbólumsoron.
Ha megtalálta a kívánt szimbólumot, beszúrásához nyomja meg a 3. }
gombot.
29
Ékezetes karakterek beírása
A feliratozógép a RACE technológiának köszönhetően támogatja a bővített latin
karakterkészlet használatát.
Miután megnyomta a billentyűt, a betű-billentyű többszöri megnyomásával
választhat egy adott karakter ékezetes változatai közül.
Például, ha a kiválasztott nyelv a francia, az a lenyomására az a à â æ stb. betűk
jelennek meg a kijelzőn. A karakterváltozatok, akárcsak a sorrend, amelyben a
változatok megjelennek, a megadott nyelv függvénye.
Ékezetes karakterek beírása
Nyomja meg a 1. billentyűt.
A kijelzőn megjelenik az ékezetes karakterjelző.
Nyomjon meg egy betű-billentyűt. 2.
Megjelennek az adott karakter ékezetes változatai.
Ha a kívánt ékezetes karakterhez ért, várjon pár másodpercig, hogy a kurzor 3.
továbblépjen a karakteren, és Ön folytathatja a szövegbevitelt.
Nyomtatási lehetőségek
Előzetesen megtekintheti címkéjét és beállíthatja a nyomtatási kontrasztot.
A címke előnézete
A nyomtatás előtt megtekintheti a címke előnézetét.
A címke előnézete
Nyomja meg a ♦ 5 billentyűt.
Megjelenik a címke hossza, majd a címke szövege végigfut a kijelzőn.
30
Nyomtatási kontraszt beállítása
A címke nyomtatási minőségét szabályozhatja a nyomtatási kontraszt beállításával.
A kontraszt beállítása
Nyomja meg a 1. gyorsbillentyűt.
Válassza a 2. Kontraszt menüt, és nyomja meg a } gombot.
Használja a nyílbillentyűket a kontraszt kiválasztására 3. 1 (kevesebb kontraszt)
és 5 (több kontraszt) között, majd nyomja meg a } gombot.
A feliratozógép karbantartása
A feliratozógép tartós és hibamentes használatra készült, és közben nagyon
kevés karbantartást igényel. A megfelelő működés érdekében időről időre
tisztítsa meg a feliratozógépet. Szalagkazetta cseréje során minden alkalommal
tisztítsa meg a vágókést.
A vágókés tisztítása
Vegye ki a szalagkazettát.1.
A vágókés kiemeléséhez nyomja meg 2.
és tartsa benyomva a vágókés gombját. Lásd
a 6. ábrát.
A kés mindkét oldalát alkoholos vattával 3.
tisztítsa meg.
è
A vágókés rendkívül éles. Óvatosan tisztítsa.
A nyomtatófej tisztítása
Vegye ki a szalagkazettát.1.
Távolítsa el a tisztítóeszközt a szalagtartó-rekesz fedele alól. 2.
Óvatosan törölje át a nyomtatófejet a tisztítóeszköz kipárnázott oldalával. 3.
Lásd a 6. ábrát.
Nyomtatófej Szalagv ágó gomb
6. ábra
31
Hibaelhárítás
Amennyiben a feliratozógép használata során probléma merül fel, tekintse át a
következő lehetséges megoldásokat:
Probléma / Hibaüzenet Megoldás
Nem működi k a kijelző Győződjön me g arról, hogy a felir atozógép •
Rossz nyom tatási minőség Cserél je ki az elemeket.•
Gyenge vágási teljesítmény Tiszt ítsa meg a vágóké st.
Nyomtat ás. . . Nincs te endő. Az üzenet eltű nik a nyomtatás
Too many char acters (Túl so k karakter)
A lehets égesnél több kar aktert adot t meg
Az elemek csaknem lemerültek
Tape Jam (Szala gelakadás)
A címke elak adása miatt a moto r leállt
További segítségért forduljon a DYMO ügyfélszolgálatához. Az országában
rendelkezésre álló kapcsolattartók elérhetőségeit lásd a Kapcsolatfelvétel az
ügyfélszolgálattal c. fejezetben, a felhasználói útmutató hátoldalán.
32
bekapc solt állapotban v an.
Cserél je ki a lemerült elem eket.•
Állíts a magasabb szintr e a kontrasztot. •
Lásd a Nyom tatási kontr aszt beállít ása
c. rész t.
Győződjön m eg arról, hogy a sz alag jól van-e •
behelyezve.
Tiszt ítsa meg a nyomtat ófejet.•
Cserél je ki a szalagkaze ttát.•
Lásd A fel iratozógép ka rbantartá sa c. részt.
végeztével.
Törölje a sz öveg egy részét va gy egészét.
Cserél je ki az elemeket.
Távolítsa el az elakadt címkét és cs erélje k i a •
szalagkazet tát.
Tiszt ítsa meg a vágóké st.•
DYMO D1 Szalagkazetták
Szélesség:
Hosszúság:
Fekete/átlátszó
Kék/átlátszó
Vörös/átlátszó
Fekete/fehér
Kék/fehér
Vörös/fehér
Fekete/ké k
Fekete/vörös
Fekete/sá rga
Fekete/zöld
Fehér/átlátszó
Fehér/fekete
Szélesség:
Hosszúság:
Hajlékony cí mkék görbe felüle tekre
Szélesség:
Hosszúság:
Tartós címké k
9 mm
7 m
S0720670
40910
___
___
S0720680
40913
S0720690
40914
S0720700
40915
S0720710
40916
S0720720
40917
S0720730
40918
S0720740
40919
___
___
9 mm
3,5 m
___
9 mm
5,5 m
___
12 mm
7 m
S0720500
45010
S0720510
45011
S0720520
45012
S0720530
45013
S0720540
45014
S0720550
45015
S0720560
45016
S0720570
45017
S0720580
45018
S0720590
45019
S0720600
45020
S072 0610
45021
12 mm
3,5 m
S0718040
16957
12 mm
5,5 m
S0718060
16959
33
A dokumentációval kapcsolatos visszajelzések
Munkatársaink folyamatosan azon dolgoznak, hogy termékeinkhez a legjobb
minőségű dokumentációt készíthessük. Örömmel fogadunk minden visszajelzést
ezzel kapcsolatban.
Küldje el nekünk a felhasználói útmutatóinkkal kapcsolatos észrevételeit,
javaslatait. Kérjük, a visszajelzésnél adja meg a következő adatokat:
Termék neve, verziószáma és az oldal száma•
A tartalom tömör leírása (pontatlan vagy nem világos utasítások, olyan •
területek, ahol több részlet szükséges, és így tovább)
Várjuk javaslatait olyan egyéb témákra vagy kiegészítésekre vonatkozóan is,
melyekről szívesen olvasna a termékdokumentációkban.
E-mail üzeneteit az alábbi címre küldje: documentation@dymo.com
Kérjük, ne feledje, hogy ezen az e-mail címen csak a dokumentációval
kapcsolatos észrevételeket várjuk. Ha műszaki jellegű kérdése van, a helyi
ügyfélszolgálathoz fordulhat.
34
Környezetvédelmi tájékoztatás
A megvásárolt készülék előállítása természeti erőforrások kitermelésével
és felhasználásával jár. A készülék a környezetre és az egészségre ártalmas
anyagokat tartalmazhat.
Annak érdekében, hogy ne terheljük veszélyes anyagokkal környezetünket, és
csökkentsük a természeti erőforrások kihasználásának mértékét, azt javasoljuk,
éljen a rendelkezésre álló újrahasznosítási lehetőségekkel. Ezek révén a
leselejtezett készülékek alapanyagai környezetbarát módon ártalmatlaníthatók
vagy újrahasznosíthatók.
A készüléken látható áthúzott hulladéktároló jelzés ezen újrahasznosító
rendszerek használatát kéri.
A termék begyűjtésével, újrahasznosításával vagy ártalmatlanításával
kapcsolatos bővebb tájékoztatásért forduljon a helyi vagy regionális
közterületfenntartó hivatalhoz.
Termékeink környezetre gyakorolt hatásaival kapcsolatban készséggel
biztosítunk további felvilágosítást.
Ez a termék az EMC rendeletnek és az alacsony feszültségre vonatkozó rendeletnek megfelelően CE jelölésű, és eleget
tesz a következő nemzetközi szabványoknak:
US FCC B osztály kompatibilitás
Biztonság – UL, CUL, TUV, CE, T-Mark, SAA, BABT, C-Tick
Elektromágneses zavarvédelem
EN 55022; EN 61000 (+ kiegészítések)
RoHS 2002/95/EC
35
Loading...
