D-link DIR-320A-A1A User Manual

Руководство пользователя

DIR-320A

Беспроводной маршрутизатор N150 с поддержкой

3G/CDMA/LTE и USB-портом

Январь, 2016 г.

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Содержание
Глава 1. Введение................................................	5
Аудитория и содержание......................................................	5
Условные обозначения........................................................	5
Структура документа.........................................................	5
Глава 2. Обзор маршрутизатора....................................	6
Общее описание..............................................................	6
Технические характеристики*.................................................	7
Внешний вид устройства.....................................................	12
Передняя панель..........................................................	12
Задняя и нижняя панели...................................................	14
Комплект поставки..........................................................	16
Глава 3. Установка и подключение маршрутизатора.................	17
Предварительная подготовка.................................................	17
Подключение к компьютеру и его настройка...................................	19
Подключение к компьютеру с Ethernet-адаптером............................	19
Настройка автоматического получения IP-адреса в ОС Windows XP............	20
Настройка автоматического получения IP-адреса в ОС Windows 7.............	23
Подключение к компьютеру с Wi-Fi-адаптером...............................	28
Настройка Wi-Fi-адаптера в ОС Windows XP.................................	29
Настройка Wi-Fi-адаптера в ОС Windows 7..................................	30
Подключение к web-интерфейсу...............................................	32
Структура web-интерфейса...................................................	33
Страница общей информации................................................	33
Разделы меню.............................................................	35
Уведомления и раскрывающееся меню Система................................	37
Глава 4. Настройка маршрутизатора...............................	40
Мониторинг.................................................................	40

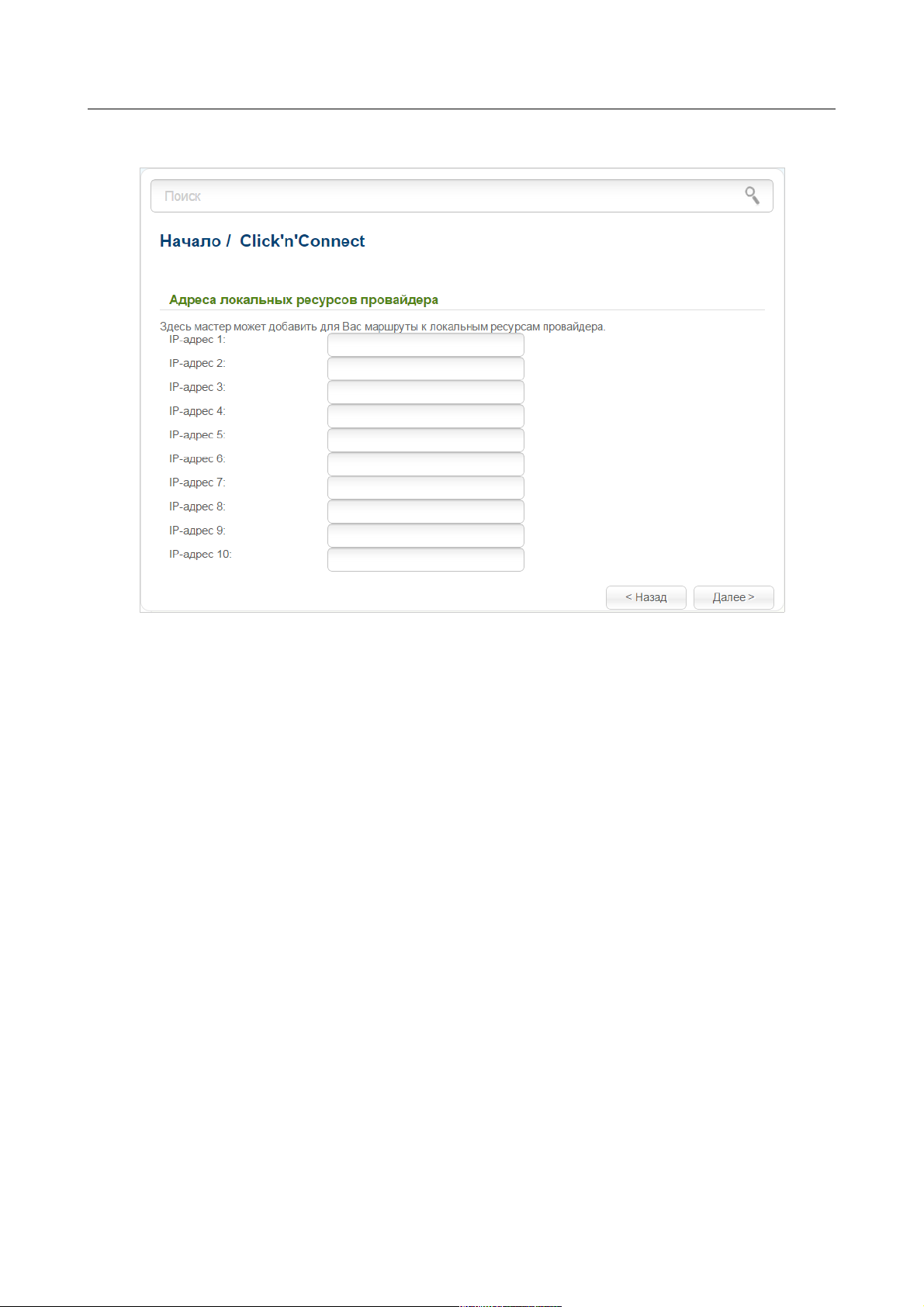

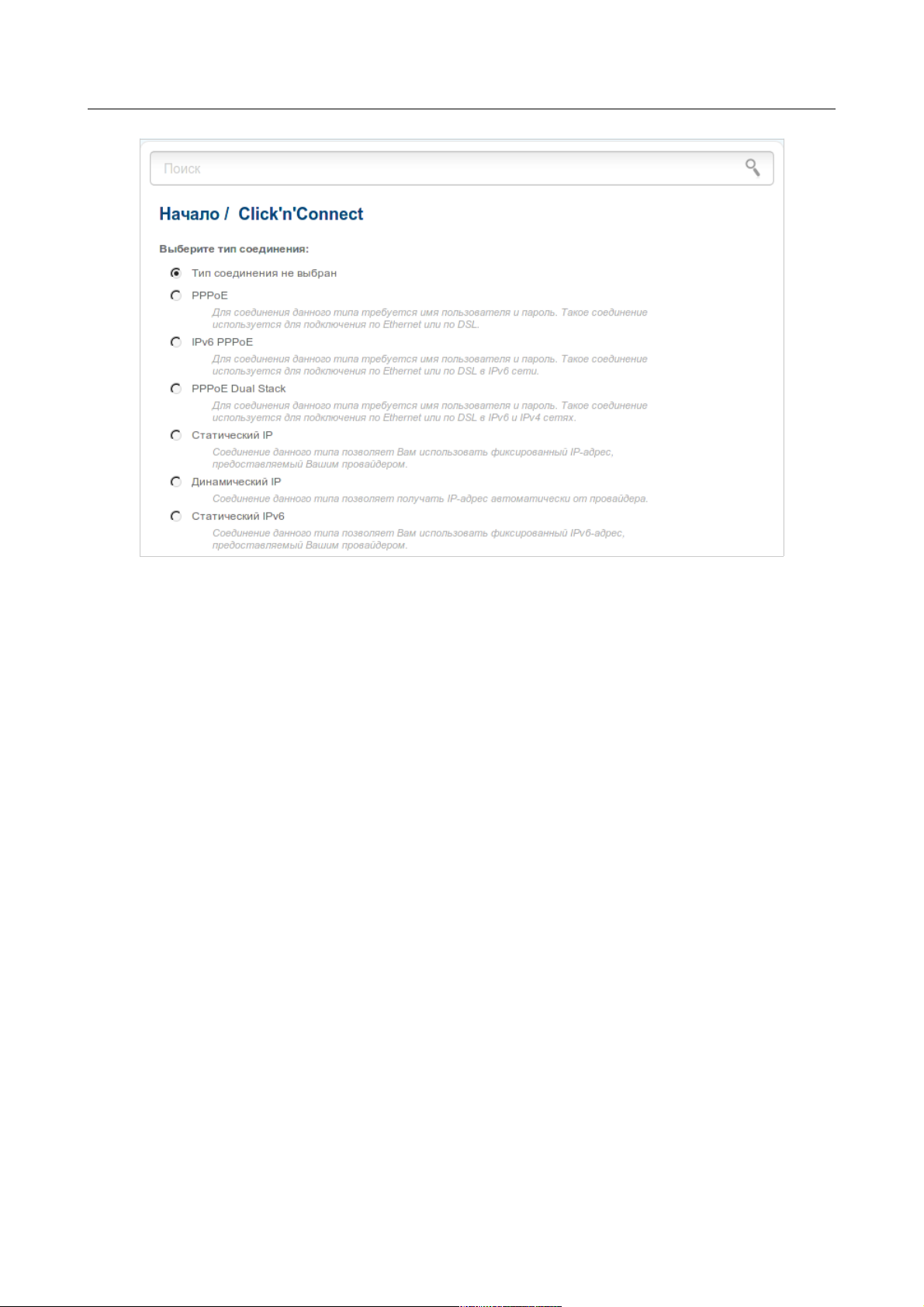

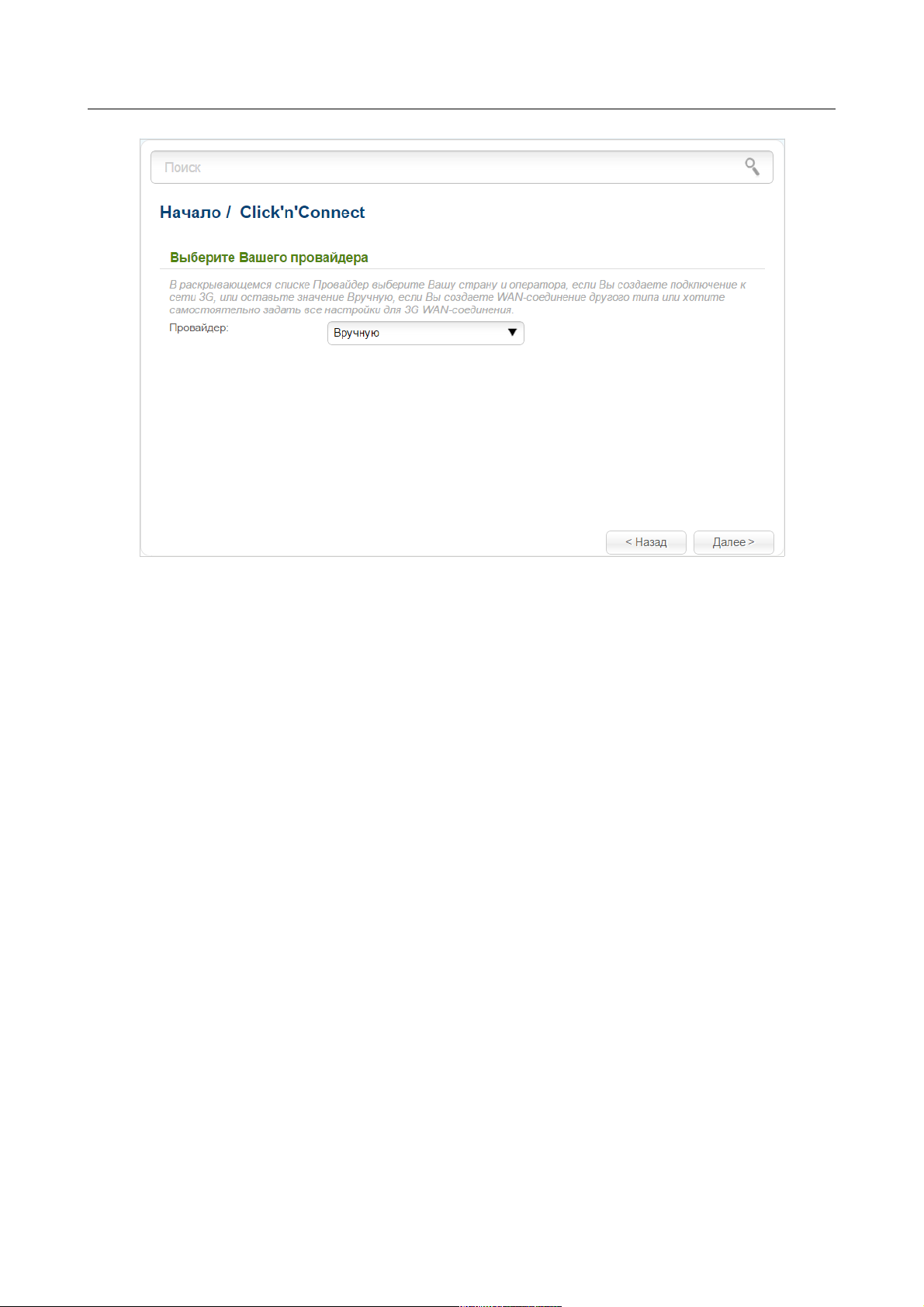

Click'n'Connect............................................................	45
Создание WAN-соединения..................................................	48

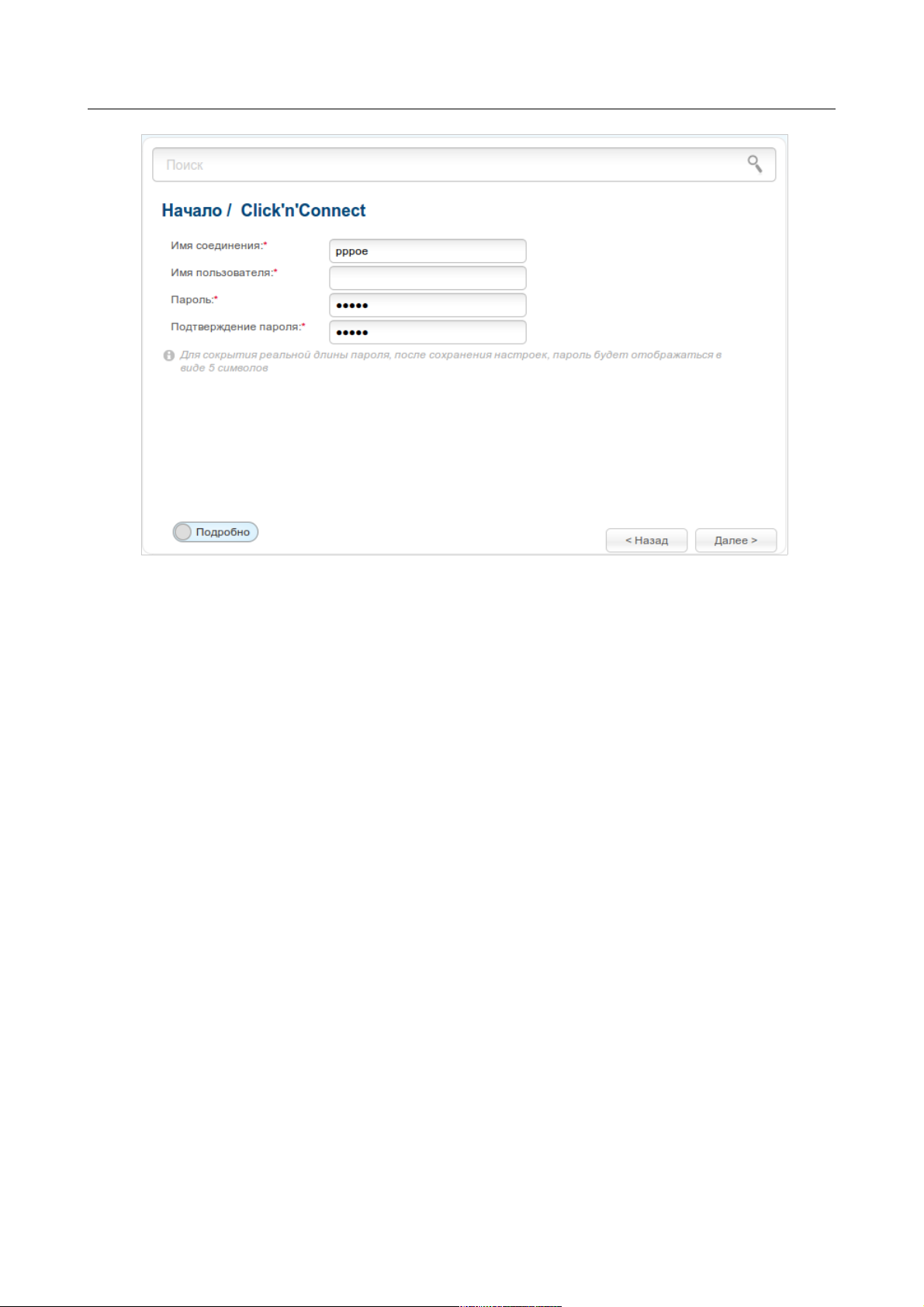

Соединение типа PPPoE..................................................	48
Соединение типа IPv6 PPPoE или PPPoE Dual Stack........................	49
Соединение типа Статический IP.........................................	50

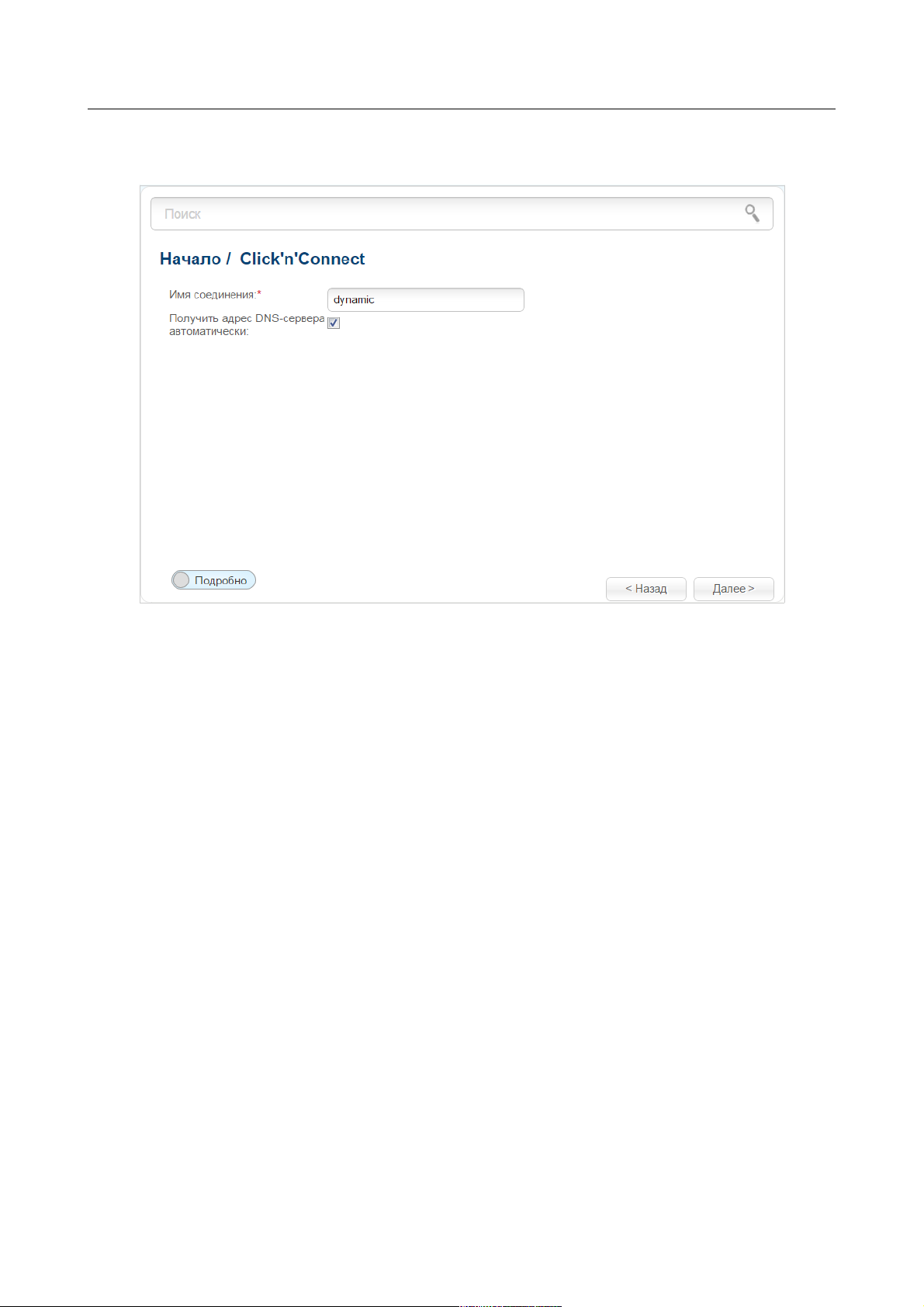

Соединение типа Динамический IP........................................	51

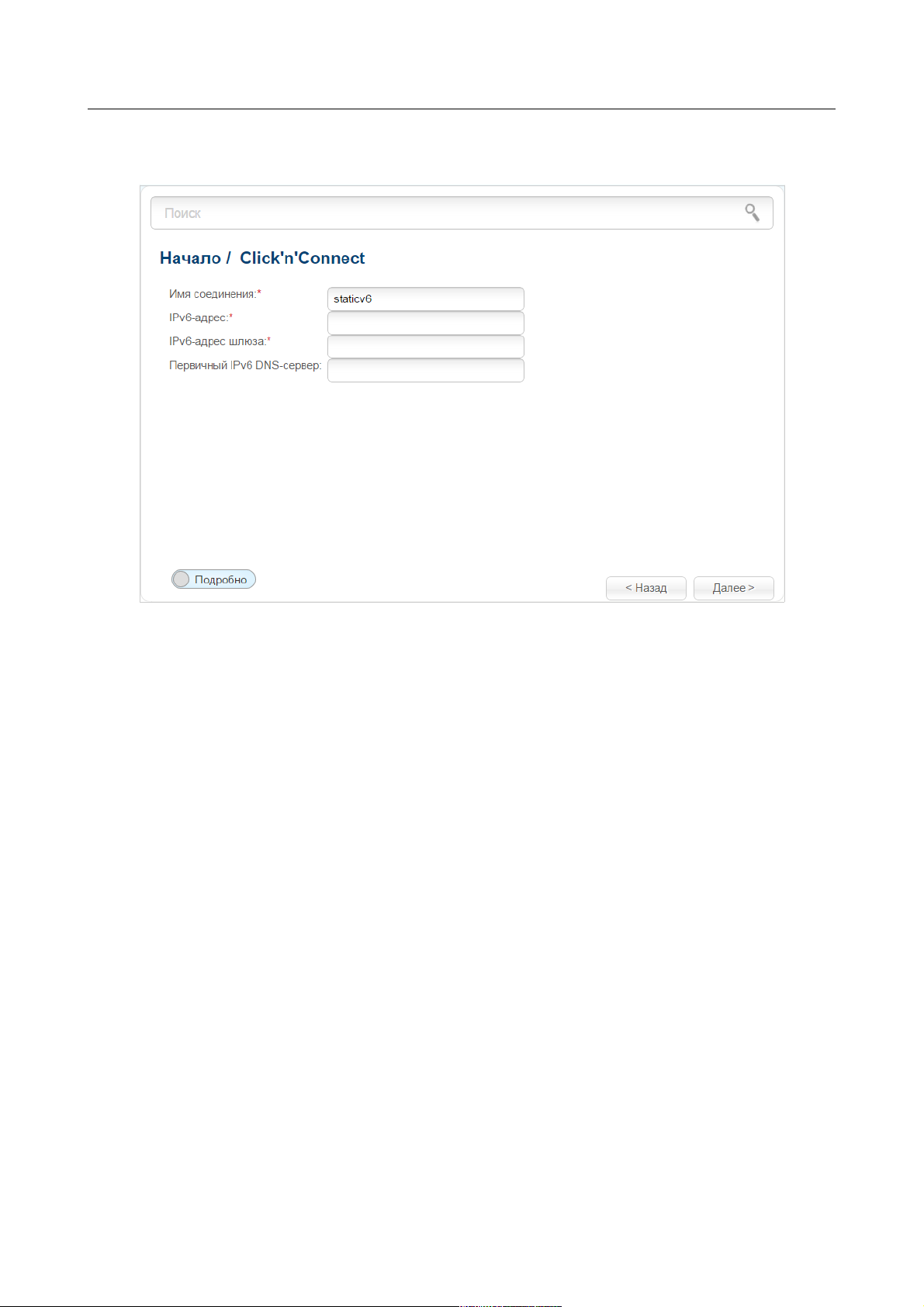

Соединение типа Статический IPv6.......................................	52
Соединение типа Динамический IPv6......................................	53
Соединение типа PPPoE + Статический IP.................................	54
Соединение типа PPPoE + Динамический IP................................	57

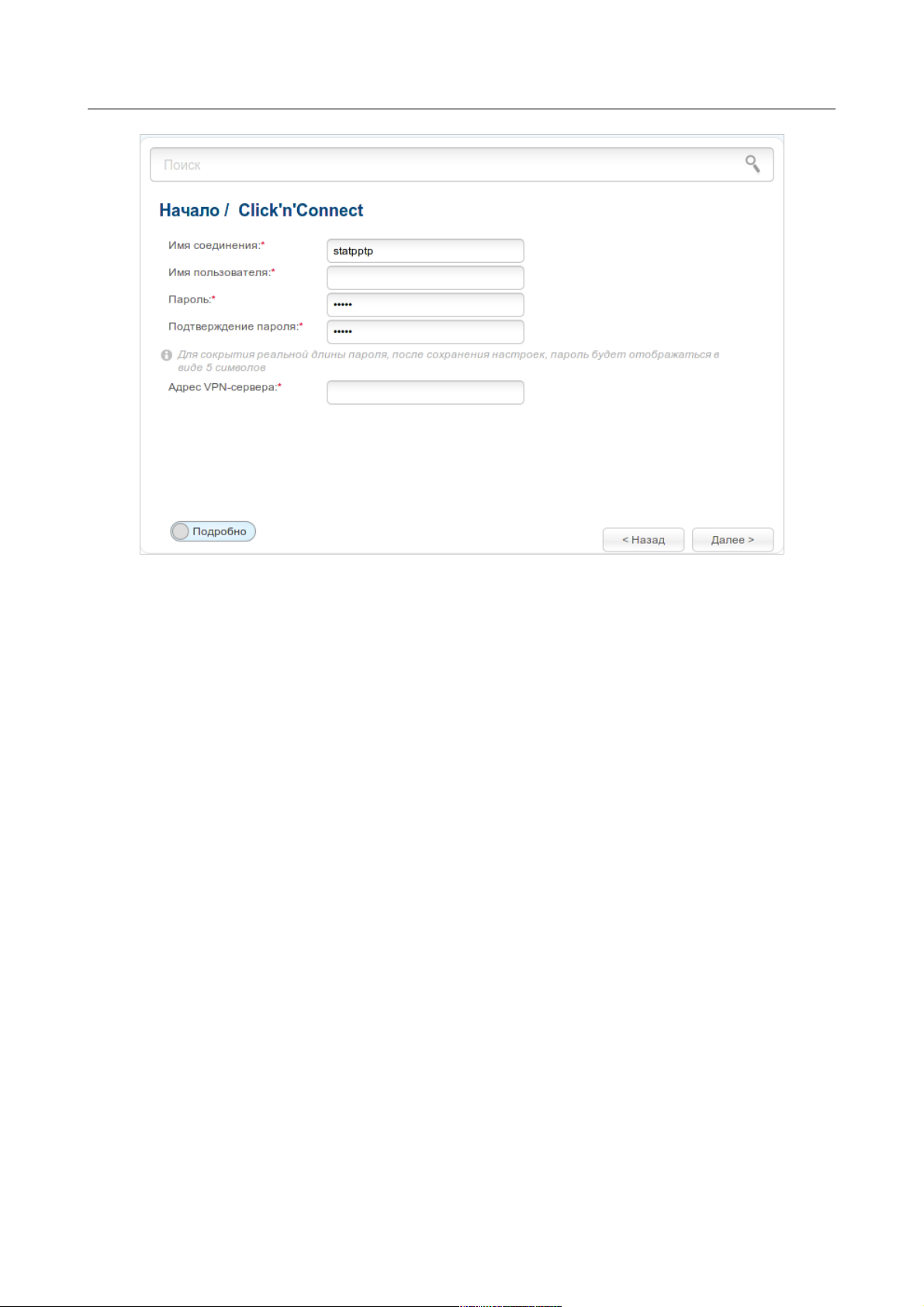

Соединение типа PPTP + Статический IP или L2TP + Статический IP........	59
Соединение типа PPTP + Динамический IP или L2TP + Динамический IP......	62
Соединение типа 3G.....................................................	64
Соединение типа LTE....................................................	65
Проверка доступности сети Интернет.......................................	66
Настройка сервиса Яндекс.DNS.............................................	67

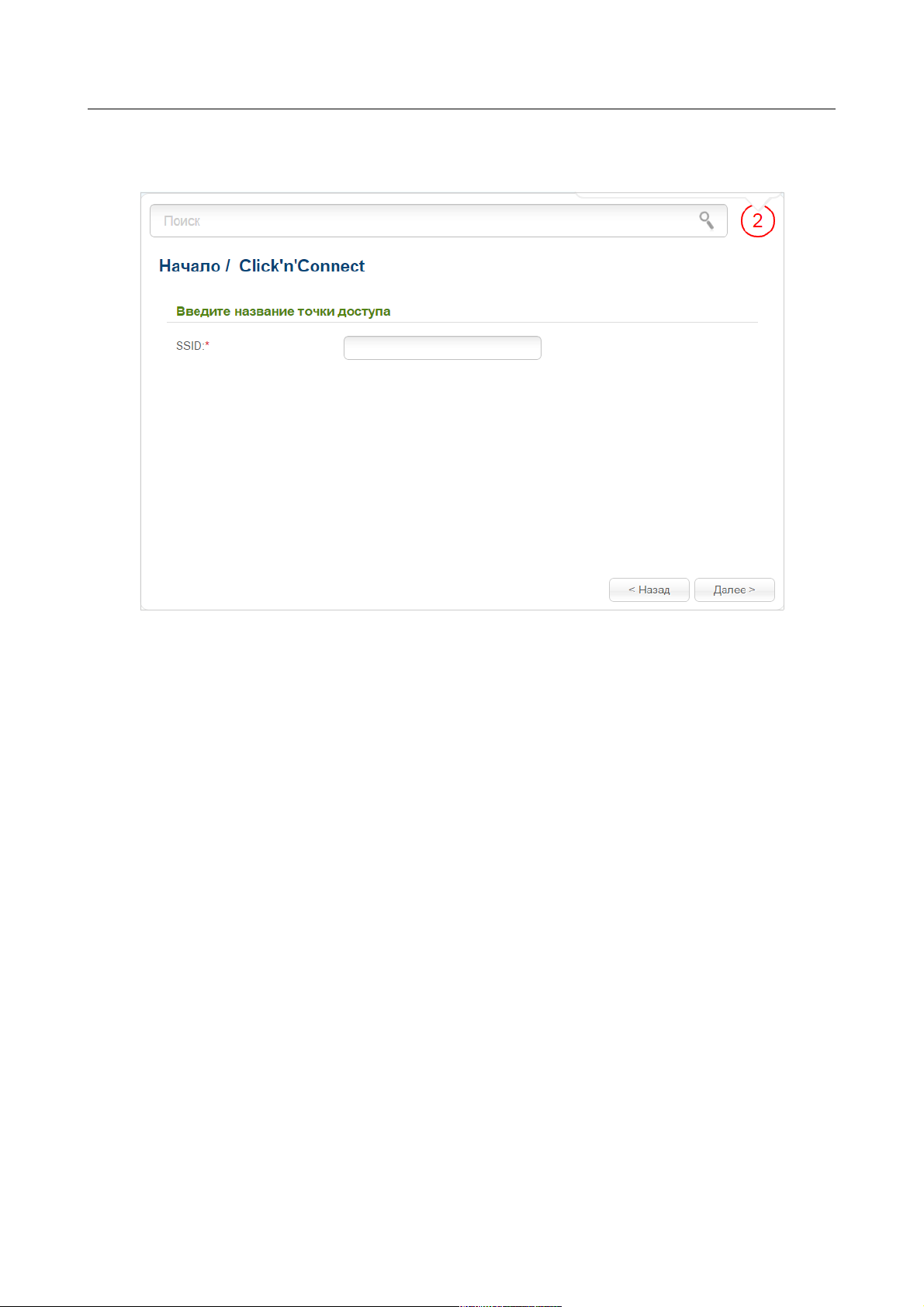

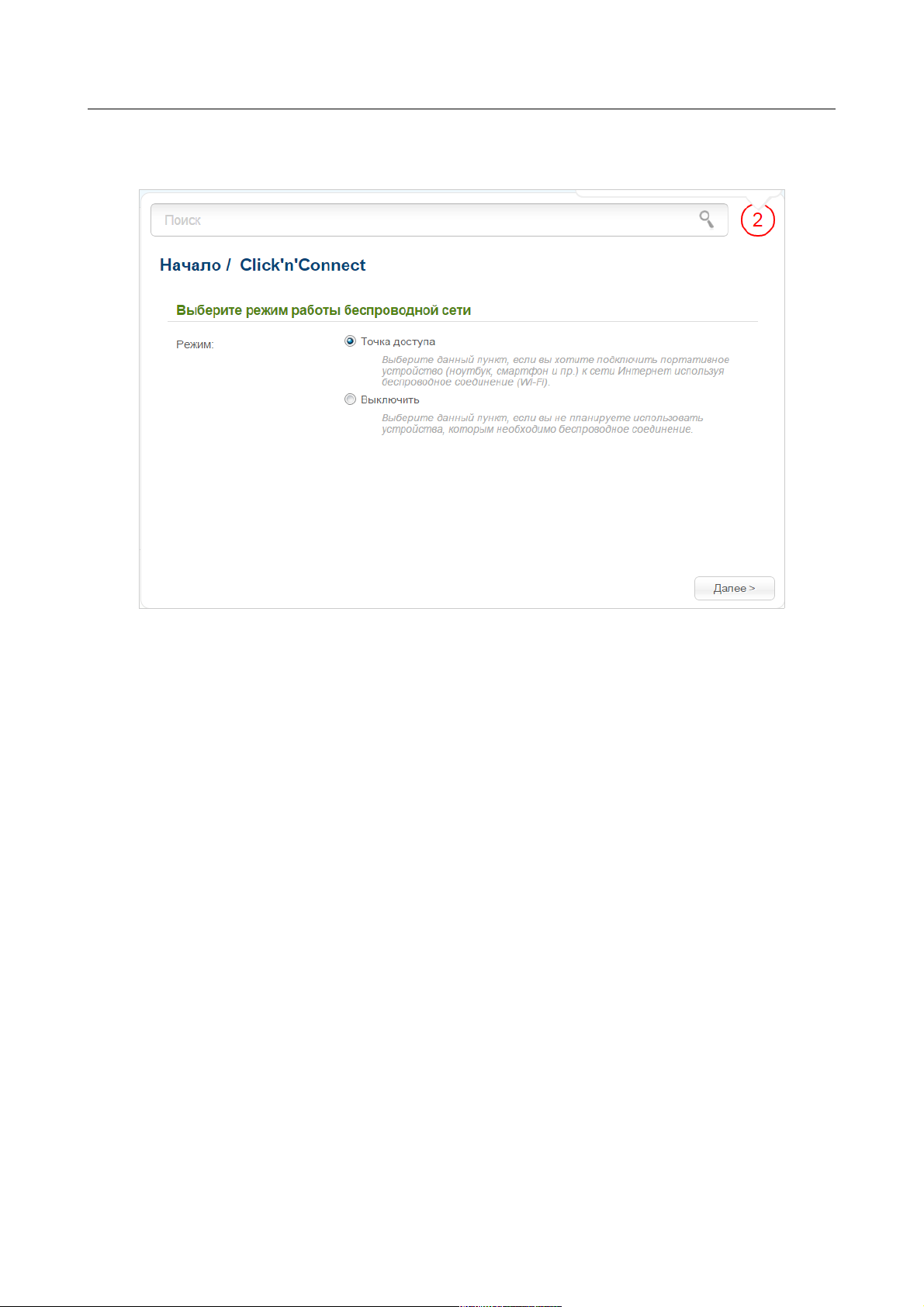

Настройка беспроводного подключения......................................	68

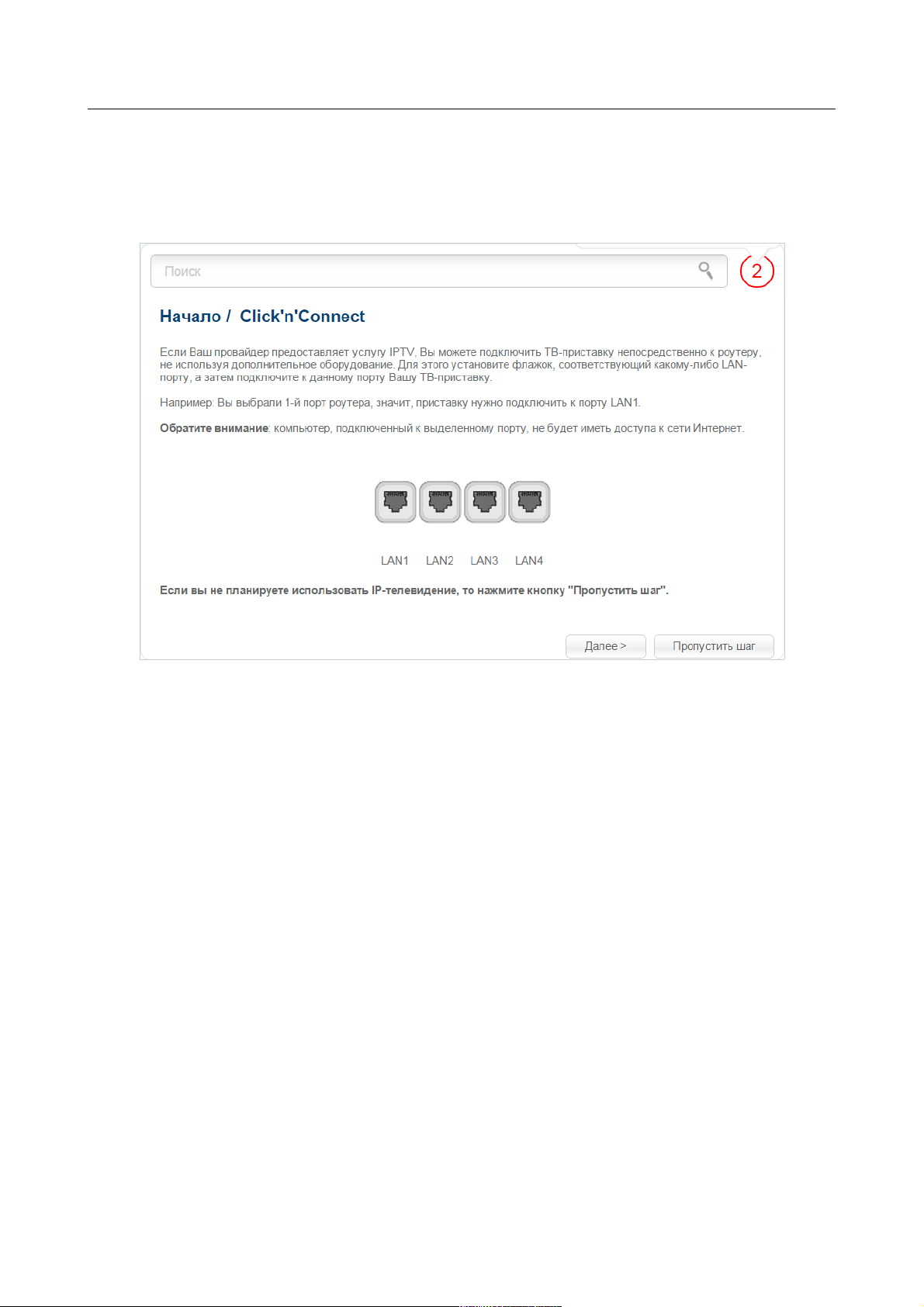

Настройка IPTV...........................................................	71

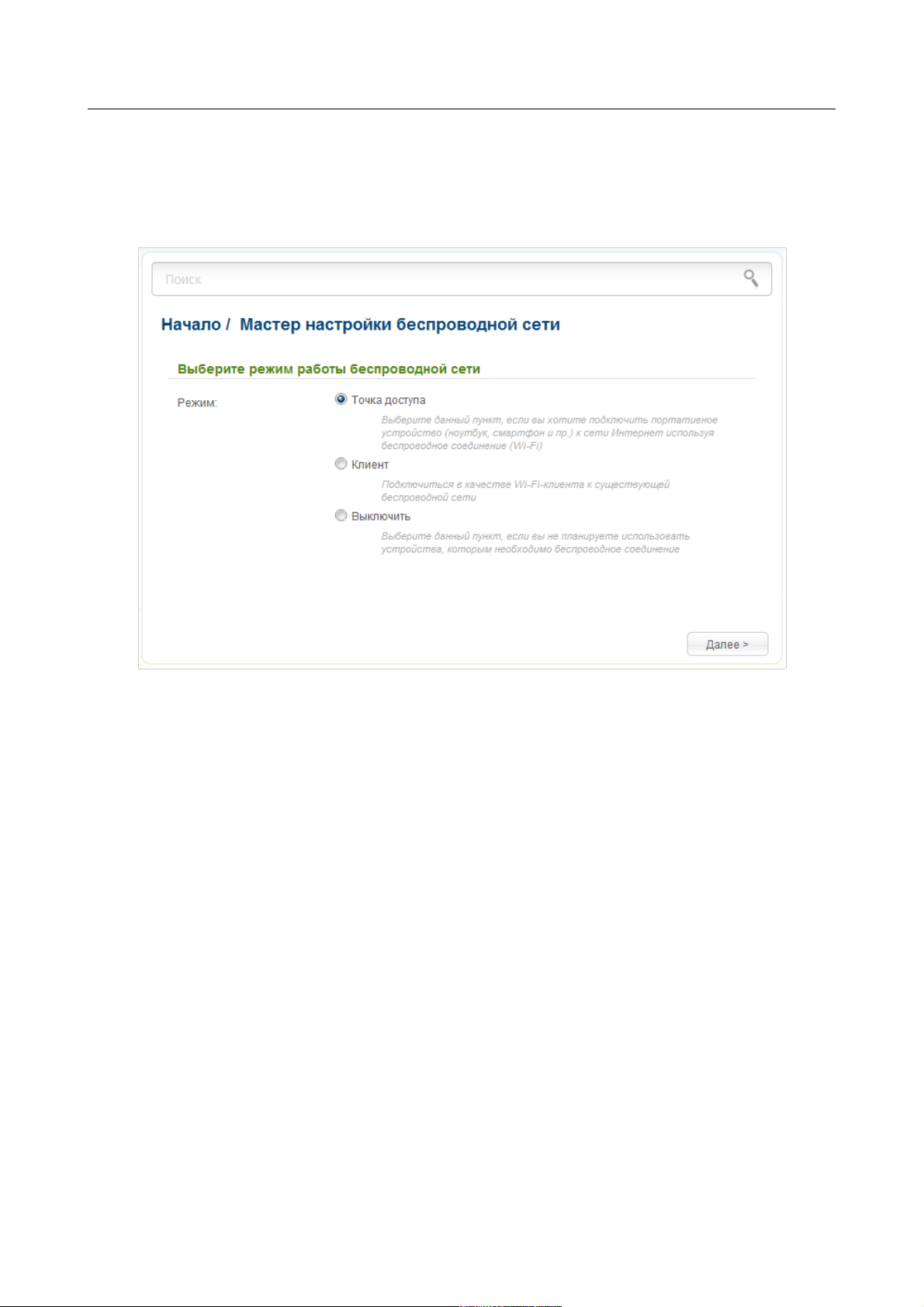

Мастер настройки беспроводной сети.........................................	72
Режим точки доступа......................................................	73
Режим клиента............................................................	75
Мастер настройки виртуального сервера......................................	78
Мастер настройки IPTV......................................................	80

Страница 2 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Статус.....................................................................	81
Сетевая статистика.......................................................	81
DHCP.....................................................................	82
Таблица маршрутизации....................................................	83
Клиенты..................................................................	84

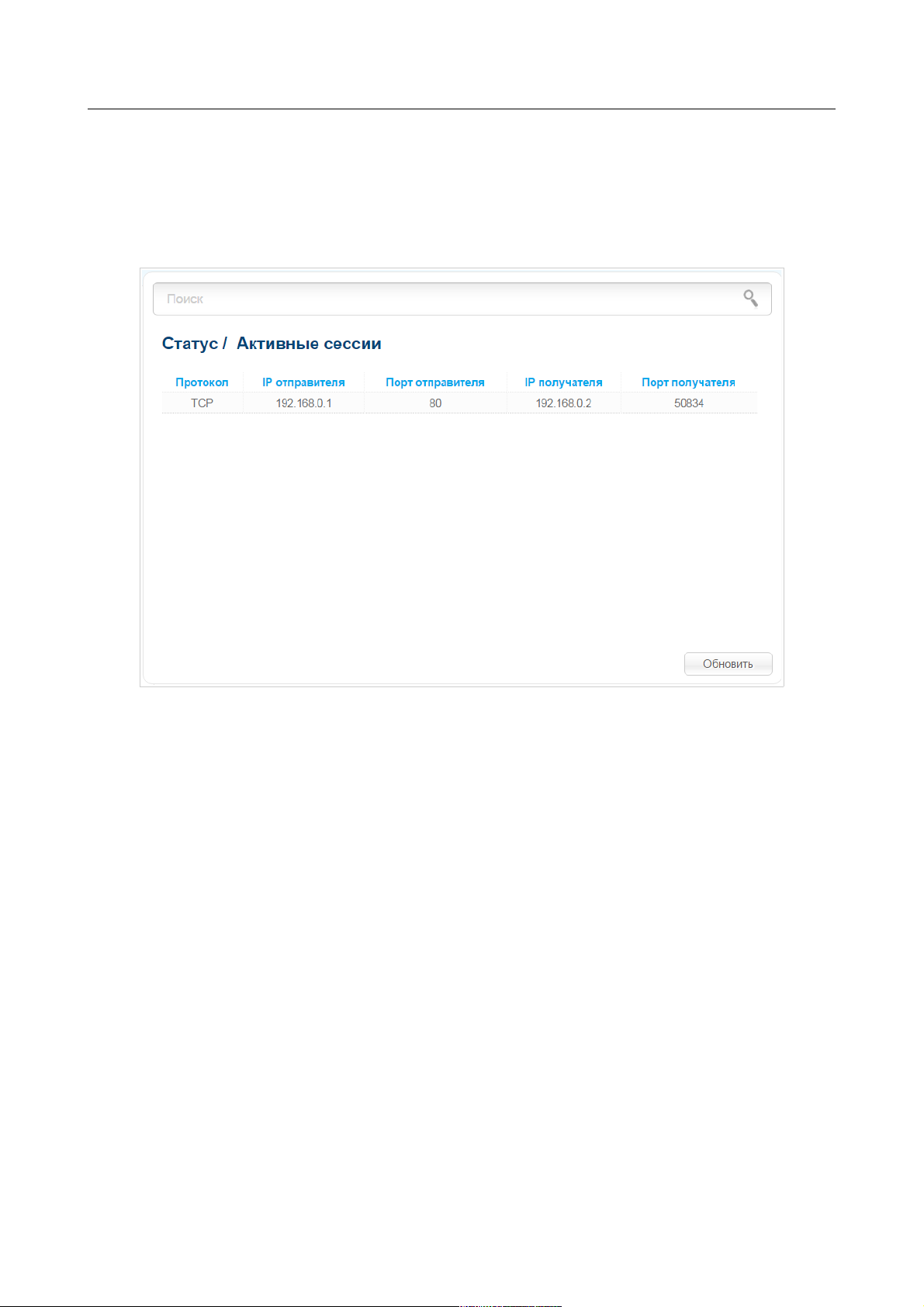

Активные сессии..........................................................	85
Multicast-группы.........................................................	86
Сеть.......................................................................	87

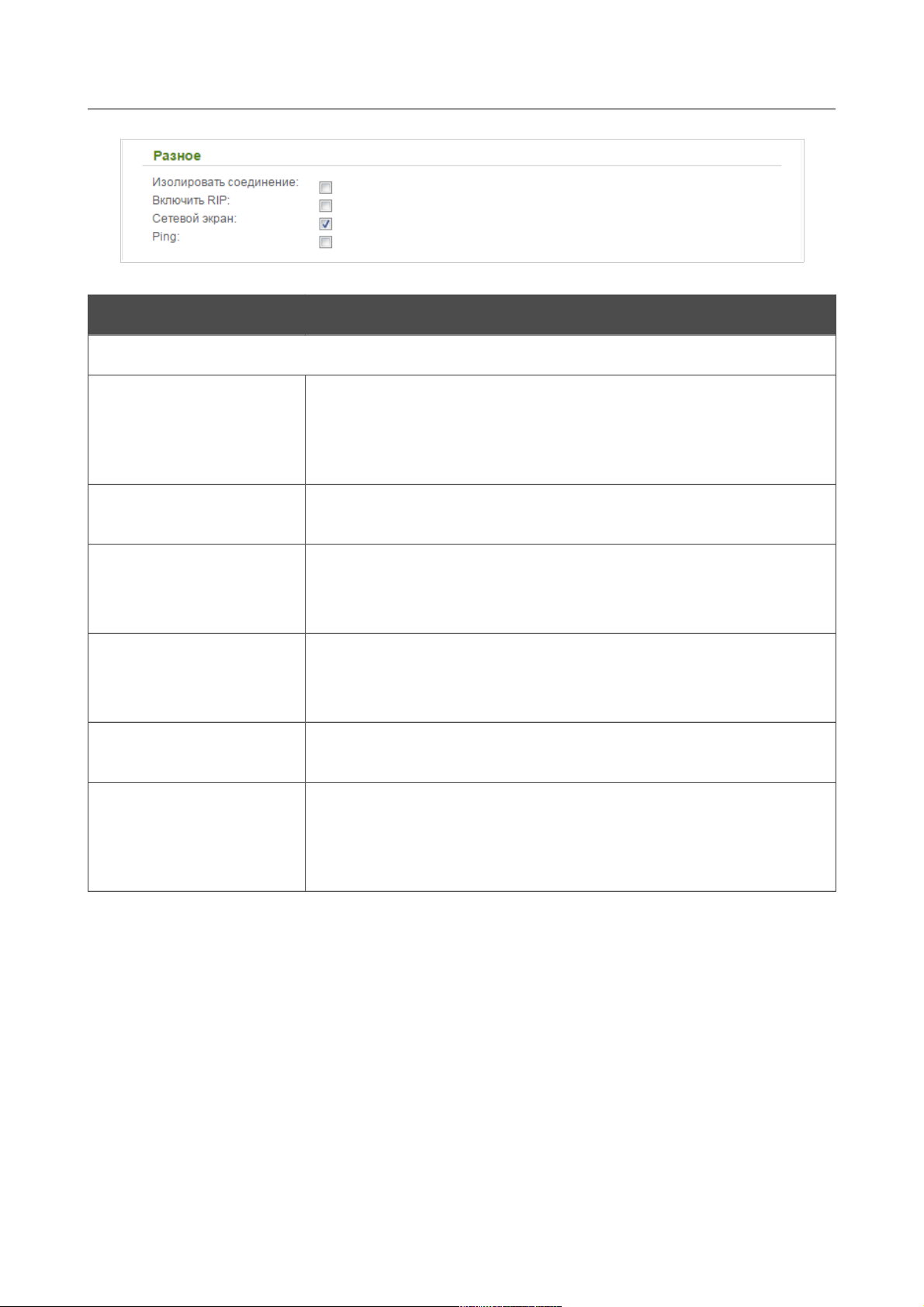

WAN......................................................................	87
WAN-соединение типа PPPoE..............................................	88

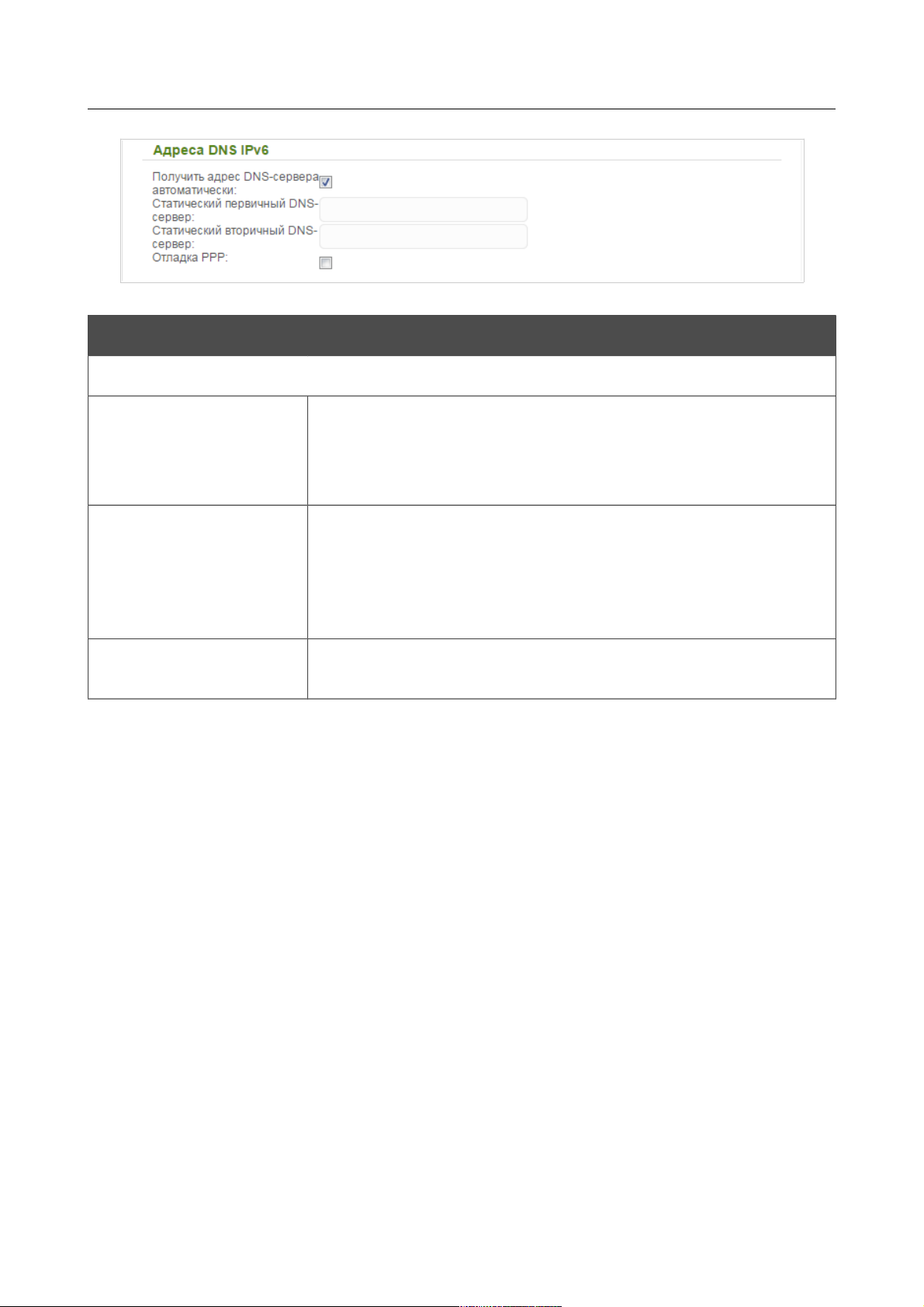

WAN-соединение типа IPv6 PPPoE или PPPoE Dual Stack....................	93
WAN-соединение типа Статический IP или Динамический IP.................	99
WAN-соединение типа Статический IPv6 или Динамический IPv6............	104
WAN-соединение типа PPPoE + Статический IP или
PPPoE + Динамический IP...............................................	108
WAN-соединение типа PPTP/L2TP + Статический IP или
PPTP/L2TP + Динамический IP...........................................	116
WAN-соединение типа 3G................................................	123
WAN-соединение типа LTE...............................................	126
LAN.....................................................................	129
Резервирование WAN......................................................	133
Wi-Fi.....................................................................	135
Основные настройки......................................................	135
Настройки безопасности..................................................	137
MAC-фильтр..............................................................	143
Список Wi-Fi-клиентов...................................................	145
WPS.....................................................................	146
Использование функции WPS из web-интерфейса...........................	148
Использование функции WPS без доступа к web-интерфейсу................	149
Дополнительные настройки................................................	150
WMM.....................................................................	152
Клиент..................................................................	154
Дополнительно.............................................................	157
VLAN....................................................................	158
UPnP IGD................................................................	161
Скорость и дуплекс......................................................	162
Редирект................................................................	164
DDNS....................................................................	165
Серверы имен............................................................	167
Маршрутизация...........................................................	169
Маршрутизация IPv6......................................................	170
Удаленный доступ к устройству...........................................	171
Разное..................................................................	173
Клиент TR-069...........................................................	175
Управление потоком......................................................	177
IPsec...................................................................	178
Межсетевой экран..........................................................	184
IP-фильтры..............................................................	184
Виртуальные серверы.....................................................	187
DMZ.....................................................................	190
MAC-фильтр..............................................................	192

Страница 3 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
3G/LTE-модем..............................................................	195
Информация..............................................................	196
PIN.....................................................................	197
USB-накопитель............................................................	199
Информация..............................................................	199
Файловый браузер........................................................	200
Принт-сервер............................................................	201
Samba...................................................................	202
FTP.....................................................................	203
DLNA....................................................................	204
Transmission..............................................................	206
Настройки Transmission..................................................	206
Контроль..................................................................	209
URL-фильтр..............................................................	209
Яндекс.DNS................................................................	211
Настройка безопасности..................................................	211
Система...................................................................	214
Пароль администратора...................................................	215
Конфигурация............................................................	216
Журнал событий..........................................................	218
Обновление ПО...........................................................	220
Локальное обновление..................................................	221
Удаленное обновление..................................................	222
Системное время.........................................................	223
Пинг....................................................................	225
Трассировка маршрута....................................................	226
Телнет..................................................................	227
Пользователи USB........................................................	228
Глава 5. Рекомендации по использованию маршрутизатора..........	230
Инструкции по безопасности................................................	230
Рекомендации по установке беспроводных устройств..........................	231
Рекомендации по установке кабельного или DSL-модема.......................	232
Глава 6. Аббревиатуры и сокращения.............................	233

Страница 4 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Введение
Руководство пользователя

ГЛАВА 1. ВВЕДЕНИЕ

Аудитория и содержание

В данном руководстве приводится описание маршрутизатора DIR-320A, порядок настройки и рекомендации по его использованию.

Настоящее руководство предназначено для пользователей, знакомых с основными принципами организации сетей, которые создают домашнюю локальную сеть, а также системных администраторов, которые устанавливают и настраивают сети в офисах компаний.

Условные обозначения

Пример

текст

Предварительная

подготовка

«Краткое руководство по установке»

Изменить

192.168.0.1

!Информация

Описание

Основной текст документа. Ссылка на главу или раздел данного руководства пользователя. Ссылка на документ.

Название раздела меню, пункта меню, какого-либо элемента web-интерфейса (поле, флажок, переключатель, кнопка и пр.).

Текст, который необходимо ввести в указанное поле.

Важная информация, на которую необходимо обратить внимание.

Структура документа

Глава 1 содержит сведения о назначении и организации документа.

Глава 2 содержит описание технических характеристик маршрутизатора DIR-320A и его внешнего вида, а также перечисление содержимого комплекта поставки.

Глава 3 описывает процесс установки маршрутизатора DIR-320A и настройки компьютера для подключения к web-интерфейсу устройства.

Глава 4 содержит подробное описание всех разделов меню web-интерфейса.

Глава 5 содержит рекомендации по безопасному использованию маршрутизатора DIR-320A, советы по построению беспроводной сети и подключению дополнительного оборудования.

Глава 6 содержит список сокращений, используемых в настоящем руководстве пользователя.

Страница 5 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

ГЛАВА 2. ОБЗОР МАРШРУТИЗАТОРА

Общее описание

Устройство DIR-320A представляет собой универсальный беспроводной маршрутизатор с поддержкой сетей LTE, 3G GSM и CDMA и встроенным коммутатором, который позволяет быстро и просто организовать беспроводную и проводную сеть дома и в офисе.

Маршрутизатор оснащен USB-портом для подключения USB-модема1, при помощи которого Вы сможете оперативно подключаться к сети Интернет. Кроме того, Вы можете подключить к USB-порту маршрутизатора USB-накопитель, который будет использоваться в качестве сетевого диска, или принтер.

Вы также можете подключить универсальный беспроводной маршрутизатор DIR-320A к кабельному или DSL-модему или выделенной Ethernet-линии, чтобы использовать высокоскоростное соединение с сетью Интернет для решения широкого круга профессиональных задач. Встроенный 4-портовый коммутатор маршрутизатора позволяет подключать компьютеры, оснащенные Ethernet-адаптерами, игровые консоли и другие устройства к Вашей сети.

Используя универсальный беспроводной маршрутизатор DIR-320A, Вы сможете быстро организовать беспроводную сеть дома и в офисе, что позволит Вашим сотрудникам или членам Вашей семьи подключаться к беспроводной сети практически в любой точке (в зоне действия беспроводной сети). Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11b, 802.11g и 802.11n (со скоростью до 150 Мбит/с).

В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.

Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LANпортам маршрутизатора, останутся в сети.

Беспроводной маршрутизатор DIR-320A оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.

Для настройки беспроводного маршрутизатора DIR-320A используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).

Теперь Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.

1USB-модем не входит в комплект поставки. Компания D-Link не гарантирует совместимость со всеми USBмодемами. Список поддерживаемых модемов см. в разделе Технические характеристики*, стр. 7.

Страница 6 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Технические характеристики*

Аппаратное обеспечение

Интерфейсы	·	Порт WAN 10/100BASE-TX
	·	4 порта LAN 10/100BASE-TX
	·	Порт USB 2.0
Индикаторы	·	Питание
	·	Статус
	·	Беспроводная сеть / WPS
	·	Интернет
	·	4 индикатора Локальная сеть
	·	USB
Кнопки	·	Кнопка POWER для включения/выключения питания
	·	Кнопка RESET для возврата к заводским настройкам
	·	Кнопка WPS для установки защищенного беспроводного соединения и
		включения/выключения беспроводной сети
Антенна	·	Внутренняя антенна с коэффициентом усиления 2 дБи
Разъем питания	·	Разъем для подключения питания (постоянный ток)

Программное обеспечение

Типы подключения WAN	·	LTE
	·	3G
	·	PPPoE
	·	IPv6 PPPoE
	·	PPPoE Dual Stack
	·	Статический IP / Динамический IP
	·	Статический IPv6 / Динамический IPv6
	·	PPPoE + Статический IP / Динамический IP
	·	PPTP/L2TP + Статический IP
	·	PPTP/L2TP + Динамический IP
Сетевые функции	·	Поддержка стандарта IEEE 802.1X для подключения к сети Интернет
	·	DHCP-сервер/relay
	·	DHCPv6-сервер (Stateful/Stateless), делегирование префикса IPv6
	·	DNS relay
	·	Поддержка записей DNSv6 класса AAAA
	·	Dynamic DNS
	·	Статическая IP-маршрутизация
	·	Статическая IPv6-маршрутизация
	·	IGMP Proxy
	·	RIP
	·	Поддержка UPnP IGD
	·	Поддержка VLAN
	·	Поддержка функции ping со стороны внешней сети (WAN ping respond)
	·	Поддержка механизма SIP ALG
	·	Поддержка RTSP
	·	Резервирование WAN
	·	Управление потоком (flow control)
	·	Настройка скорости и режима дуплекса (автосогласование/ручная
		настройка) для каждого Ethernet-порта

*Характеристики устройства могут изменяться без уведомления. См. актуальные версии внутреннего ПО и соответствующую документацию на сайте www.dlink.ru.

Страница 7 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Программное обеспечение

Функции межсетевого экрана	·	Преобразование сетевых адресов (NAT)
	·	Контроль состояния соединений (SPI)
	·	IP-фильтр
	·	IPv6-фильтр
	·	MAC-фильтр
	·	URL-фильтр
	·	DMZ-зона
	·	Функция защиты от ARP- и DDoS-атак
	·	Виртуальные серверы
	·	Встроенный сервис контентной фильтрации Яндекс.DNS
VPN	·	IPSec/PPTP/L2TP/PPPoE pass-through
	·	IPSec-туннели
Функции USB-интерфейса	·	USB-модем
		Автоматическая настройка соединения при подключении USB-модема2
		Автоматическое подключение к доступному типу поддерживаемой сети
		(4G/3G/2G)3
	·	Включение/выключение проверки PIN-кода, смена PIN-кода4
		USB-накопитель
		Файловый браузер
		Принт-сервер
		Учетные записи для доступа к накопителю
		Встроенный сервер Samba
		Встроенный FTP-сервер
		Встроенный DLNA-сервер
		Встроенный torrent-клиент Transmission, возможность скачивания файлов
		на USB-накопитель и с него
Управление	·	Локальный и удаленный доступ к настройкам по TELNET/WEB
	·	(HTTP/HTTPS)
		Web-интерфейс настройки и управления на нескольких языках
	·	Уведомление о проблемах с подключением и автоматическое
	·	перенаправление к настройкам
		Обновление ПО маршрутизатора через web-интерфейс
	·	Автоматическое уведомление о наличии новой версии ПО
	·	Сохранение и загрузка конфигурации
	·	Поддержка удаленного журналирования
	·	Автоматическая синхронизация системного времени с NTP-сервером и
	·	ручная настройка даты и времени
		Утилита ping
	·	Утилита traceroute
	·	Клиент TR-069

Параметры беспроводного модуля

Стандарты	·	IEEE 802.11b/g/n
Диапазон частот	·	2400 ~ 2483,5 МГц
Безопасность беспроводного	·	WEP
соединения	·	WPA/WPA2 (Personal/Enterprise)
	·	МАС-фильтр
	·	WPS (PBC/PIN)
Дополнительные функции	·	Режим «клиент»
	·	WMM (Wi-Fi QoS)
	·	Управление подключенными устройствами
	·	Расширенные настройки

2 Для LTE и GSM USB-модемов.

3 Для LTE и GSM USB-модемов.

4Только для GSM USB-модемов.

Страница 8 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Параметры беспроводного модуля
Скорость беспроводного соединения					· IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
					· IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
					· IEEE 802.11n: от 6,5 до 150 Мбит/с (от MCS0 до MCS7)
Выходная мощность передатчика					· 802.11b (типичная при комнатной температуре 25 °C)
					17 дБм (+/-1,5 дБ) при 1, 2, 5,5, 11 Мбит/с
Максимальное	значение	мощности			· 802.11g (типичная при комнатной температуре 25 °C)
передатчика	будет изменяться		в
					17 дБм (+/-1,5 дБ) при 6, 9, 12 Мбит/с
соответствии	с	правилами
					16 дБм (+/-1,5 дБ) при 18, 24 Мбит/с
радиочастотного регулирования			в
					15 дБм (+/-1,5 дБ) при 36, 48, 54 Мбит/с
Вашей стране
					· 802.11n (типичная при комнатной температуре 25 °C)
					HT20/HT40
					16,5 дБм (+/-1,5 дБ) при MCS0/1/2
					16 дБм (+/-1,5 дБ) при MCS3/4
					15,5 дБм (+/-1,5 дБ) при MCS5
					15 дБм (+/-1,5 дБ) при MCS6
					14 дБм (+/-1,5 дБ) при MCS7
Чувствительность приемника					· 802.11b (типичная при PER = 8% при комнатной температуре 25 °C)
					-82 дБм при 1 Мбит/с
					-80 дБм при 2 Мбит/с
					-78 дБм при 5,5 Мбит/с
					-76 дБм при 11 Мбит/с
					· 802.11g (типичная при PER = 10% при комнатной температуре 25 °C)
					-85 дБм при 6 Мбит/с
					-84 дБм при 9 Мбит/с
					-82 дБм при 12 Мбит/с
					-80 дБм при 18 Мбит/с
					-77 дБм при 24 Мбит/с
					-73 дБм при 36 Мбит/с
					-69 дБм при 48 Мбит/с
					-68 дБм при 54 Мбит/с
					· 802.11n (типичная при PER = 10% при комнатной температуре 25 °C)
					HT20
					-82 дБм при MCS0
					-79 дБм при MCS1
					-77 дБм при MCS2
					-74 дБм при MCS3
					-70 дБм при MCS4
					-66 дБм при MCS5
					-65 дБм при MCS6
					-64 дБм при MCS7
					HT40
					-79 дБм при MCS0
					-76 дБм при MCS1
					-74 дБм при MCS2
					-71 дБм при MCS3
					-67 дБм при MCS4
					-63 дБм при MCS5
					-62 дБм при MCS6
					-61 дБм при MCS7
Схемы модуляции					· 802.11b: DQPSK, DBPSK, DSSS, CCK
					· 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
					· 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM

Страница 9 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Физические параметры

Размеры	·	134 x 83 x 98 мм
Вес	·	203 г

Условия эксплуатации

Питание	·	Выход: 12 В постоянного тока, 1 А
Температура	·	Рабочая: от 0 до 40 °C
	·	Хранения: от -20 до 65 °C
Влажность	·	При эксплуатации: от 10% до 90% (без конденсата)
	·	При хранении: от 5% до 95% (без конденсата)

Поддерживаемые USB-модемы5

GSM	·	Alcatel X500
	·	D-Link DWM-152C1
	·	D-Link DWM-156A6
	·	D-Link DWM-156A7
	·	D-Link DWM-156C1
	·	D-Link DWM-157B1
	·	D-Link DWM-157B1 (Velcom)
	·	D-Link DWM-158D1
	·	D-Link DWR-710
	·	Huawei E150
	·	Huawei E1550
	·	Huawei E156G
	·	Huawei E160G
	·	Huawei E169G
	·	Huawei E171
	·	Huawei E173 (Megafon)
	·	Huawei E220
	·	Huawei E352 (Megafon)
	·	Huawei E367 (3G-режим)
	·	Huawei E392 (3G-режим)
	·	ZTE MF112
	·	ZTE MF192
	·	ZTE MF626
	·	ZTE MF627
	·	ZTE MF652
	·	ZTE MF667
	·	ZTE MF668
	·	ZTE MF752
CDMA	·	Airplus MCD-650
	·	Airplus MCD-800
	·	AnyDATA ADU-300A
	·	AnyDATA ADU-500A
	·	AnyDATA ADU-510A
	·	Huawei EC306
	·	ZTE AC5710
	·	ZTE AC5730

5Производитель не гарантирует корректную работу маршрутизатора со всеми модификациями внутреннего ПО USB-модемов.

Страница 10 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Поддерживаемые USB-модемы
LTE		·	Huawei E3131
		·	Huawei E3272
		·	Huawei E3351
		·	Huawei E367
		·	Huawei E392
		·	Megafon M100-1
		·	Megafon M100-2
		·	Megafon M100-3
		·	Megafon M100-4
		·	Megafon M150-1
		· Quanta 1K6E (Билайн 1K6E)
		·	Yota LU-150
		·	Yota WLTUBA-107
		·	ZTE MF823
		·	ZTE MF827
		·	МТС 824F
Смартфоны в режиме модема		·	Некоторые модели смартфонов под управлением ОС Android

Страница 11 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Внешний вид устройства

Передняя панель

Рисунок 1. Вид передней панели DIR-320A.

	Светодиодный	Режим	Значение
	индикатор
	Питание	Горит постоянно (зеленый)	Питание включено.
		Не горит	Питание отключено.

Горит постоянно (зеленый)

Статус

Не горит

WAN-соединение, определенное как шлюз по умолчанию, активно.

WAN-соединение, определенное как шлюз по умолчанию, не активно.

Беспроводная сеть Горит постоянно (зеленый)

WPS

Мигает быстро (зеленый)

Беспроводная сеть включена.

WLAN-интерфейс активен (трафик в одном из направлений).

Страница 12 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Светодиодный Режим индикатор

Мигает медленно (зеленый)

Не горит Горит постоянно (зеленый)

Интернет Мигает (зеленый)

Не горит

Горит постоянно (зеленый)

Локальная сеть 1-4 Мигает (зеленый)

Не горит

Горит постоянно (зеленый)

USB

Не горит

Значение

Попытка установки Wi-Fi-соединения с помощью функции WPS.

Беспроводная сеть выключена.

Кабель подключен к порту.

WAN-интерфейс активен (трафик в одном из направлений).

Кабель не подключен.

Устройство (компьютер) подключено к соответствующему порту, соединение установлено.

Соответствующий LAN-порт активен (трафик в одном из направлений).

При загрузке маршрутизатора индикаторы мигают поочередно.

При обновлении внутреннего ПО маршрутизатора индикаторы мигают попарно.

Кабель не подключен к соответствующему порту.

USB-устройство подключено к USBпорту маршрутизатора.

USB-устройство не подключено.

Страница 13 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Задняя и нижняя панели

Название 12VDC IN POWER

INTERNET

LAN 1-4

Рисунок 2. Вид задней панели DIR-320A.

Описание

Разъем питания.

Кнопка для включения/выключения маршрутизатора.

Порт для подключения к выделенной Ethernet-линии или подключения кабельного или DSL-модема (рекомендуется использовать кабель, входящий в комплект поставки).

4 Ethernet-порта для подключения компьютеров или сетевых устройств.

Страница 14 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

WPS

USB

Кнопка для установки защищенного беспроводного соединения (функция WPS) и включения/выключения беспроводной сети.

Для использования функции WPS: при включенном устройстве нажмите кнопку, удерживайте 2 секунды и отпустите. Светодиодный индикатор Беспроводная сеть / WPS должен начать мигать.

Для выключения беспроводной сети: при включенном устройстве нажмите кнопку, удерживайте 7 секунд и отпустите. Светодиодный индикатор Беспроводная сеть / WPS должен погаснуть.

Порт для подключения USB-устройства (модема, накопителя, принтера).

На нижней панели маршрутизатора расположена кнопка RESET, предназначенная для сброса настроек к заводским установкам. Для восстановления заводских установок необходимо нажать и удерживать 10 секунд (при включенном устройстве).

Также маршрутизатор оборудован встроенной Wi-Fi-антенной.

Страница 15 из 235

DIR-320A Беспроводной маршрутизатор N150
с поддержкой 3G/CDMA/LTE и USB-портом	Обзор маршрутизатора
Руководство пользователя

Комплект поставки

Перед использованием устройства убедитесь, что в комплект поставки включено следующее:

•маршрутизатор DIR-320A,

•адаптер питания постоянного тока 12В/1А,

•Ethernet-кабель (CAT 5),

•документ «Краткое руководство по установке» (буклет).

Документы «Руководство пользователя» и «Краткое руководство по установке» доступны на сайте компании D-Link (см. www.dlink.ru).

!Использование источника питания с напряжением, отличным от поставляемого с устройством, может привести к повреждению устройства и потере гарантии на него.

Страница 16 из 235

	DIR-320A Беспроводной маршрутизатор N150	Установка и подключение
	с поддержкой 3G/CDMA/LTE и USB-портом
		маршрутизатора
	Руководство пользователя

ГЛАВА 3. УСТАНОВКА	И	ПОДКЛЮЧЕНИЕ
МАРШРУТИЗАТОРА

Предварительная подготовка

Перед подключением устройства прочтите данное руководство пользователя. Убедитесь, что у Вас имеется все необходимое оборудование, а также информация по всем используемым устройствам.

Операционная система

Настройка и управление универсальным беспроводным маршрутизатором DIR-320A с поддержкой сетей LTE, 3G GSM и CDMA и встроенным коммутатором (далее – «маршрутизатором») выполняется с помощью встроенного web-интерфейса. Web-интерфейс доступен в любой операционной системе, которая поддерживает web-браузер.

Web-браузер

Для доступа к web-интерфейсу настройки и управления маршрутизатора рекомендуется использовать web-браузеры:

•Apple Safari версии 5 и выше,

•Google Chrome версии 5 и выше,

•Microsoft Internet Explorer версии 8 и выше,

•Mozilla Firefox версии 5 и выше,

•Opera версии 10 и выше.

Для успешной работы с web-интерфейсом настройки и управления в web-браузере должна быть включена поддержка JavaScript. Убедитесь, что данная опция не была отключена другим программным обеспечением (например, антивирусной программой или другим ПО, обеспечивающим безопасную работу в глобальной сети), запущенным на Вашем компьютере.

Проводная или беспроводная сетевая карта (Ethernetили Wi-Fi-адаптер)

Любой компьютер, использующий маршрутизатор, должен быть оснащен Ethernetили Wi- Fi-адаптером (сетевой картой). Если Ваш портативный или настольный компьютер не оснащен подобным устройством, установите Ethernetили Wi-Fi-адаптер перед тем, как приступить к использованию маршрутизатора.

Беспроводная связь

Чтобы устройства, образующие беспроводную сеть, могли использовать маршрутизатор, в них должна быть установлена беспроводная сетевая карта (Wi-Fi-адаптер) стандарта 802.11b, g или n. Кроме того, для данных устройств необходимо задать значения идентификатора SSID, номера канала и параметров безопасности, которые определены в web-интерфейсе маршрутизатора.

Страница 17 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

USB-модем

Для того чтобы подключиться к сети LTE, 3G GSM или CDMA, Вам необходимо подключить USB-модем к USB-порту маршрутизатора. Затем через web-интерфейс маршрутизатора Вы сможете настроить подключение к сети Интернет6.

В USB-модеме должна быть установлена активная идентификационная карта (SIM или R-UIM) Вашего оператора.

!Обратитесь к инструкциям по подключению, предоставленным Вашим оператором при заключении договора или размещенным на его web-сайте.

Для LTE и CDMA USB-модемов необходимо отключить проверку PIN-кода идентификационной карты до подключения USB-модема к маршрутизатору.передтребуют активацииоператорыНекоторые USB-модема использованием.

6 Обратитесь к Вашему оператору для получения информации о зоне покрытия услуги и ее стоимости.

Страница 18 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Подключение к компьютеру и его настройка

Подключение к компьютеру с Ethernet-адаптером

1.Выключите питание Вашего компьютера.

2.Подключите Ethernet-кабель к одному из LAN-портов, расположенных на задней панели маршрутизатора, и к Ethernet-адаптеру Вашего компьютера.

3.Для подключения через сеть LTE, 3G GSM или CDMA: подключите соответствующий USB-модем к USB-порту7, расположенному на задней панели маршрутизатора.

!модем, выключите питание маршрутизатора, подключите модем к USB-порту и снова включите питание устройства.

4.Подключите адаптер питания к соответствующему разъему на задней панели маршрутизатора, а затем – к электрической розетке.

5.Включите маршрутизатор, нажав кнопку POWER на задней панели устройства.

6.Включите компьютер и дождитесь загрузки операционной системы.Если маршрутизатор включен, а Вам необходимо подключить или заменить USB-

7 USB-модемы рекомендуется подключать к USB-порту маршрутизатора при помощи USB-удлинителя.

Страница 19 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows XP

1.Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и подключения к Интернету > Сетевые подключения.

2.В окне Сетевые подключения щелкните правой кнопкой мыши по соответствующему Подключению по локальной сети и выберите строку Свойства в появившемся контекстном меню.

Рисунок 3. Окно Сетевые подключения.

Страница 20 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

3.В окне Подключение по локальной сети – свойства на вкладке Общие выделите строку Протокол Интернета (TCP/IP). Нажмите кнопку Свойства.

Рисунок 4. Окно свойств подключения по локальной сети.

Страница 21 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

4.Установите переключатели в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку OK.

Рисунок 5. Окно свойств протокола TCP/IP.

5. Нажмите кнопку ОК в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 22 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows 7

1.Нажмите кнопку Пуск и перейдите в раздел Панель управления.

2.Выберите пункт Центр управления сетями и общим доступом. (Если панель управления имеет вид «по категориям» (в верхнем правом углу окна в списке

Просмотр выбран пункт Категория), выберите строку Просмотр состояния сети и задач под пунктом Сеть и Интернет.)

Рисунок 6. Окно Панель управления.

Страница 23 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

3.В меню, расположенном в левой части окна, выберите пункт Изменение параметров адаптера.

Рисунок 7. Окно Центр управления сетями и общим доступом.

Страница 24 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

4.В открывшемся окне щелкните правой кнопкой мыши по соответствующему

Подключению по локальной сети и выберите строку Свойства в появившемся контекстном меню.

Рисунок 8. Окно Сетевые подключения.

Страница 25 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

5.В окне Подключение по локальной сети – свойства на вкладке Сеть выделите строку Протокол Интернета версии 4 (TCP/IPv4). Нажмите кнопку Свойства.

Рисунок 9. Окно свойств подключения по локальной сети.

Страница 26 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

6.Установите переключатели в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку ОК.

Рисунок 10. Окно свойств протокола TCP/IPv4.

7. Нажмите кнопку OK в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 27 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Подключение к компьютеру с Wi-Fi-адаптером

1.Для подключения через сеть LTE, 3G GSM или CDMA: подключите соответствующий USB-модем к USB-порту8, расположенному на задней панели маршрутизатора.

!модем, выключите питание маршрутизатора, подключите модем к USB-порту и снова включите питание устройства.

2.Подключите адаптер питания к соответствующему разъему на задней панели маршрутизатора, а затем – к электрической розетке.

3.Включите маршрутизатор, нажав кнопку POWER на задней панели устройства.

4.Включите компьютер, дождитесь загрузки операционной системы.

5.Включите Wi-Fi-адаптер. На портативных компьютерах, оснащенных встроенным беспроводным сетевым адаптером, как правило, есть кнопка или переключатель, активирующий беспроводной сетевой адаптер (см. документацию по Вашему ПК).

Если Ваш компьютер оснащен подключаемым беспроводным сетевым адаптером, установите программное обеспечение, поставляемое вместе с адаптером.Если маршрутизатор включен, а Вам необходимо подключить или заменить USB-

8 USB-модемы рекомендуется подключать к USB-порту маршрутизатора при помощи USB-удлинителя.

Страница 28 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows XP

1.Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и подключения к Интернету > Сетевые подключения.

2.Выделите значок беспроводного сетевого подключения и убедитесь, что Ваш Wi-Fi- адаптер включен.

Рисунок 11. Окно Сетевые подключения.

3.Выполните поиск доступных сетей.

4.В открывшемся окне Беспроводное сетевое подключение выделите беспроводную сеть DIR-320 и нажмите кнопку Подключить.

5.В открывшемся окне введите ключ сети (см. WPS PIN на наклейке со штрих-кодом на нижней панели устройства) в поля Ключ сети и Подтверждение ключа и нажмите кнопку Подключить.

После нажатия на кнопку Подключить отобразится окно Состояние беспроводного сетевого соединения.

Если первичная настройка маршрутизатора выполняется через Wi-Fi-соединение, то

!сразу после изменения настроек беспроводной сети маршрутизатора, заданных по умолчанию, необходимо будет заново установить беспроводное соединение, используя только что заданные параметры.

Страница 29 из 235

DIR-320A Беспроводной маршрутизатор N150

с поддержкой 3G/CDMA/LTE и USB-портом Установка и подключение

Руководство пользователя

маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows 7

1.Нажмите кнопку Пуск и перейдите в раздел Панель управления.

2.Выберите пункт Центр управления сетями и общим доступом. (Если панель управления имеет вид «по категориям» (в верхнем правом углу окна в списке

Просмотр выбран пункт Категория), выберите строку Просмотр состояния сети и задач под пунктом Сеть и Интернет.)

Рисунок 12. Окно Панель управления.

3.В меню, расположенном в левой части окна, выберите пункт Изменение параметров адаптера.

4.В открывшемся окне выделите значок беспроводного сетевого подключения и убедитесь, что Ваш Wi-Fi-адаптер включен.

5.Чтобы открыть список доступных беспроводных сетей, выделите значок беспроводного сетевого подключения и нажмите кнопку Подключение к или в области уведомлений, расположенной в правой части панели задач, нажмите левой кнопкой мыши на значок сети.

Рисунок 13. Область уведомлений панели задач.

Страница 30 из 235
