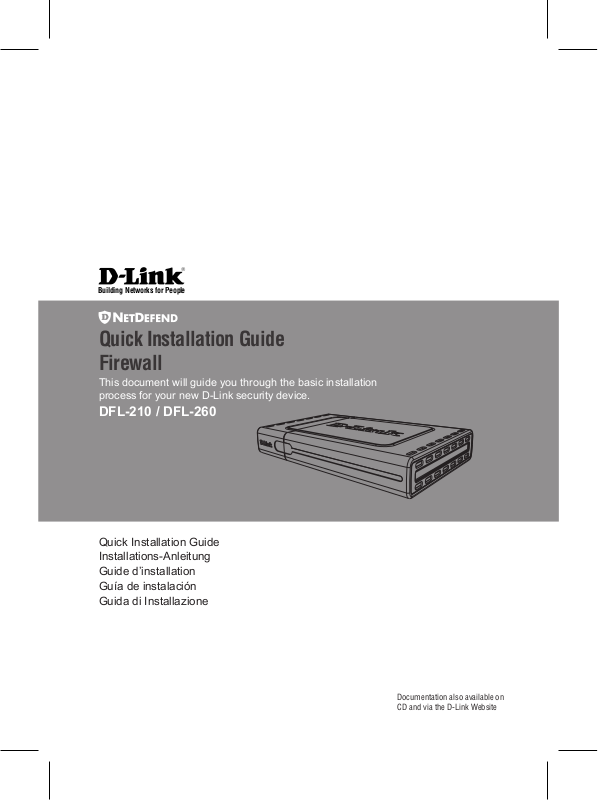

D-Link DFL-210 Quick Install Guide

This document will guide you through the basic installation
process for your new D-Link security device.

Building Networks for People

DFL-210 / DFL-260

Documentation also available on
CD and via the D-Link Website

Quick Installation Guide
Firewall

Quick Installation Guide
Installations-Anleitung
Guide d’installation
Guía de instalación
Guida di Installazione

2  D-Link NetDefend Firewall2  D-Link NetDefend Firewall

About This Guide

This guide contains step-by-step instructions
for setting up the D-Link DFL-210/DFL-260
Firewall. Please note that the model you have
purchased may appear slightly different from
those shown in the illustrations.

Unpacking the Product

Open the shipping carton and carefully unpack
its contents. Please consult the packing list
located in following information to make sure all
items are present and undamaged. If any item
is missing or damaged, please contact your
local D-Link reseller for a replacement.

One (1) DFL-210 or DFL-260 NetDefend IPS ­or Firewall Appliance

One (1) 5V , 3A DC Power Adapter ­One (1) Console Cable (RS-232 Cable) ­One (1) Ethernet (CAT5 UTP/Straight -

Through) Cable
One (1) Ethernet (CAT5 UTP/ Crossover) -

Cable
One (1) Master CD (CD-ROM containing -

product documentation in PDF format)
One (1) 12-Months IPS Subscription -

Package for DFL-260 only
One (1) 12-Months Anti-Virus Subscription -

Package for DFL-260 only

Front Panel - DFL-210/DFL-260

Product Overview

Item Feature Description

A Power LED Power indication of the DFL-210/

DFL-260.

B Status LED System status indication of the

DFL-210/DFL-260.

C WAN LED WAN port status indication of the

DFL-210/DFL-260.

D DMZ LED DMZ port status indication of the

DFL-210/DFL-260.

E LAN LED LAN port status indication of the

DFL-210/DFL-260.

Device Status LEDs and Ethernet Port LEDs

The device LEDs show information about current
device status. When the device is powered
up, the POWER LED changes from off to solid
green and the SYSTEM LED changes from off
to solid green. Startup takes approximately one
minute to complete. The Ethernet LEDs show
the status of each Ethernet port. Table 2 lists
the name, color, status, and description of each
device LED.

Note: If you would like to turn the device off and
on again, we recommend waiting a few seconds
between shutting it down and powering it back on.

Figure 1. DFL-210/DFL-260 Front Panel

Table 1. DFL-210/DFL-260 Front Panel Descriptions

Name Status - Description
Power Light Off - Device is powered off.

Solid Green - Device is powered on.

System Light Off - Device is powered off or is

starting up.
Solid Green - System is normal
operation.
Blinking Green - System is defective,

like rmware upgrade failure.

WAN Light Off - No Link.

Solid Green - Link present.
Blinking Green - Port is sending or

receiving data.

DMZ Light Off - Port is operating at 10Mbps.

Solid Green - Port is operating at
100Mbps
Blinking Green - Port is sending or
receiving data.

LAN 1-4 Light Off - No Link.

Solid Green - Link Present and
operating at 100Mbps
Blinking Green - Port is sending or
receiving data.

Table 2. Device Status LED Descriptions

D

E

A

C

B

ENGLISH

D-Link NetDefend Firewall  3D-Link NetDefend Firewall  3

Port

Interface
Name

Interface
Type IP Address

Web-Based
Mgmt

1 WAN DHCP Client 0.0.0.0/0 Disable
2 DMZ Static IP

172.17.100.254/24

Disable
3 LAN1 Static IP 192.168.1.1/24 Enable
4 LAN2 Static IP 192.168.1.1/24 Enable
5 LAN3 Static IP 192.168.1.1/24 Enable
6 LAN4 Static IP 192.168.1.1/24 Enable

DFL-210/DFL-260 Default Interface Settings

Table 3. Default Interface Assignment

Note: D-Link NetDefend Firewalls only allow

Web GUI access from one of LAN1~4 ports by
default for security reason.

Connect an Ethernet cable from the 1.
DFL-210/DFL-260 to your Cable/ DSL
modem. If the Cable/DSL modem is
powered on, wait for the WAN LED on the
DFL-210/DFL-260 to light up to show a
proper connection. Otherwise, turn off your
Cable/DSL modem, connect the Ethernet
cable from the DFL-210/DFL-260 to your
Cable/DSL modem, and turn on the Cable/
DSL modem. Some Cable/DSL modems
may not have an on/off switch and will
require you to unplug the power adapter.

Insert an Ethernet cable to the LAN1 port 2.
on the rear panel of the DFL-210/DFL-260
and connect it to a port on your network hub
or switch. The LAN port LED light on the
DFL-210/DFL-260 will illuminate to indicate
proper connection.

Connect Power and Turn the Device On/Off

Connecting the Device

Connect the power cord to the receptor on
the back panel of the DFL-210/DFL-260 and
then plug the other end of the power cord to a
wall outlet or power strip. After the power LED
turns on, you need to wait 1-2 minutes for the
DFL-210 or DFL-260 to boot up completely.

Connecting the Device to a Network

This section provides basic information about
physically connecting the DFL-210 or DFL-260
to a network. Follow the steps below to

connect the rewall as shown in Figure 3.

Connect the computer that you will use 3.

to congure the DFL-210/DFL-260 to the

network hub or switch.

Note: The default management IP address
of the DFL-210/DFL-260 is 192.168.1.1. If
you have are using a router that uses DHCP,

there may be a conict if the router uses the

same IP address as the DFL-210/DFL-260.
If this is the case, either disconnect the
DFL-210/DFL-260 from the router and change
the management IP address of the DFL-210/
DFL-260, or change the DHCP settings on
your router.

The NetDefendOS software is preinstalled on
the DFL-210/DFL-260 device. When the device

is powered on, it is ready to be congured.
While the device has a default factory congu-

ration that allows you to initially connect to the

device, you must perform further conguration
for your specic network requirements.

Conguring the Device

Figure 3. DFL-210/DFL-260 Front Panel

WAN1

Cable/DSL Modem

Computer2Computer1 Internal

Network

Switch

LAN1

DMZ Network

(optional)

DMZ

Internet

ENGLISH

4  D-Link NetDefend Firewall4  D-Link NetDefend Firewall

Using the WebUI

To use the WebUI, the workstation from which
you are managing the device must initially be
on the same subnetwork as the device.

To access the device with the WebUI:

Step 1

Connect your workstation on the LAN1.

Step 2

Ensure your workstation is congured with a

static IP address in the 192.168.1.0/24 subnet.

Note:

Disable pop-up blocking software or add the
management IP address https://192.168.1.1 to
your pop-up blocker’s allow list.

Step 3

Launch your browser; enter the IP address
for the LAN1 interface. (The factory default
IP address is https://192.168.1.1), then press
Enter.

Note: DFL-210/DFL-260 allows either HTTP
or a secure HTTPS connections from any
management host. However, for security
reasons, only a secure HTTPS connection is
allowed by default. For more information about

conguring connections settings, please refer

to the Firewall User Manual.

Figure 4. Browser Address

Browser Version

Microsoft Internet
Explorer

6.0 or higher

Mozilla Firefox 1.0 or higher

Netscape Navigator 8.0 or higher

Table 4. Browser Compatibility

Step 4

Log into the NetDefend Firewall web interface.

The default login information is:

Username: admin
Password: admin

Note: The Language drop-down menu allows

you to select a language for the WebUI.
By factory default, NetDefend Firewall only

includes English. You may upload specic
language les from within the WebUI for

additional language support. Currently,

Japanese, Russian, Simplied Chinese,
and Traditional Chinese language les are

available.

Using a Console Connection (RS-232 DCE)

The NetDefend Firewall provides an RS-232
serial port that supports a connection to a
computer or console terminal for monitoring

and conguring the device. This port uses a

male DB-9 connector, implemented as a data
communication terminal equipment (DCE)
connection.

To use the console port connection, you need
the following equipment:

A terminal or a computer with both a serial 1.
port and the ability to emulate a terminal.

A RS-232 cable with female DB-9 2.
connector. (included in the package)

If your Laptop or PC does not have a 3.
RS-232 connector, an adapter is required.

Note: DFL-210/DFL-260 does not come with
an RS-232 adapter.

Figure 5. Authentication Message

ENGLISH

D-Link NetDefend Firewall  5D-Link NetDefend Firewall  5

To establish a console connection:

Plug the female end of the supplied RS-232 1.
cable directly to the console port on the
Firewall, and tighten the captive retaining
screws.

Connect the other end of the cable to a 2.
terminal or to the serial connector of a
computer running terminal emulation
software. Use the following settings for
terminal emulation software:

Baud rate: 9600
Data bits: 8
Parity: None
Stop bits: 1
Flow control: None

Once you have correctly set up the terminal, 3.
switch on your device. A boot sequence will
appear on the terminal screen.

Once the boot sequence completes, the 4.
command prompt is displayed, the device

is ready to be congured.

After initial setup, please refer to the companion
publications found in PDF format on the
accompanying master CD for detailed instructions

on conguring the DFL-210/DFL-260.

D-Link NetDefend Firewall User Manual

This document describes the general operation

and control of the NetDefendOS rmware,

D-Link’s proprietary operating system that

drives and controls the NetDefend rewall.

The User Manual includes detailed instructions
regarding typical administrative tasks.

D-Link NetDefend Firewall Log
Reference Guide

This document describes all log messages that
might be generated by the NetDefendOS.

D-Link NetDefend Firewall CLI
Reference Guide

This document describes all available text-based
commands that can be used with the RS-232

Console or SSH interface to congure the
rewall.

Finalizing the Conguration

In addition to the user manual, the Master CD

also includes many device conguration

examples. Additional help is available through

D-Link worldwide ofces listed in the appendix

of the User Manual or online. To learn more
about D-Link security product products, please
visit the website http://security.dlink.com.tw.
For support, please visit the website http://
support.dlink.com.tw, which will redirect you to
your regional D-Link website.

United Kingdom (Mon-Fri)
website: http://www.dlink.co.uk
FTP: ftp://ftp.dlink.co.uk
Home Wireless/Broadband 0871 873 3000
(9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or
Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri)
All Products 1890 886 899 (09.00am-06.00pm,
Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off
peak times

Additional Information

Technical Support

ENGLISH

6  D-Link NetDefend Firewall

NOTES

Diese Anleitung führt Sie durch den allgemeinen
Installationsprozess für Ihr neues D-Link-Sicherheitsgerät.

DFL-210 / DFL-260

Die Dokumentation ist auch auf CD und
über die D-Link Website verfügbar

Installations-Anleitung
Firewall

Building Networks for People

8  D-Link NetDefend Firewall

Informationen zum Handbuch

Dieses Handbuch enthält schrittweise Anleitungen
zum Einrichten der D-Link DFL-210/DFL-260 Firewall.
Beachten Sie bitte, dass sich die Darstellung des von
Ihnen erworbenen Modells möglicherweise gering­fügig von denen in den Abbildungen unterscheidet.

Lieferumfang und Entpacken
des Produkts

Öffnen Sie den Versandkarton und entnehmen
Sie den Inhalt und packen Sie ihn vorsichtig aus.
Stellen Sie bitte sicher, dass alle auf der Packliste
aufgeführten Artikel auch tatsächlich geliefert
wurden und unbeschädigt sind. Sollte irgendein
Artikel fehlen oder beschädigt sein, wenden Sie
sich zum Zwecke einer Ersatzlieferung umgehend
an Ihren Fachhändler oder D-Link Vertriebspartner.

Ein (1) DFL-210 oder DFL-260 NetDefend IPS ­oder Firewall-Gerät

Ein (1) 5V Stromadapter (Gleichstrom) ­Ein (1) Console-Kabel (RS-232 Kabel) ­Ein (1) gerades Ethernetkabel (CAT5 UTP) ­Ein (1) Crossover-Ethernetkabel (CAT5 UTP) ­Eine (1) Master CD (CD-ROM mit Produktdoku- -

mentation im PDF-Format)
Ein (1) für 12 Monate gültiges IPS-Subskripti- -

onspaket ausschließlich für DFL-260
Ein (1) für 12 Monate gültiges Virenschutzpaket -

ausschließlich für DFL-260

Vorderseite - DFL-210 / DFL-260

Produktübersicht

Element Funktion Beschreibung

A LED-Betriebs-

anzeige

Betriebsanzeige der DFL-210/
DFL-260.

B Status-LED Systemstatus-Anzeige der

DFL-210/DFL-260.

C WAN-LED Statusanzeige für den WAN-Port

der DFL-210/DFL-260.

D DMZ-LED Statusanzeige für den DMZ-Port

der DFL-210/DFL-260.

E LAN-LED Statusanzeige für den LAN-Port

der DFL-210/DFL-260.

Gerätestatus-LEDs und Ethernet-Port-LEDs

Die Geräte-LEDs zeigen Informationen über den
aktuellen Gerätestatus an. Sobald das Gerät
eingeschaltet ist, leuchten die LED-BETRIEBSAN­ZEIGE und die SYSTEM-LED durchgehend grün.
Der Startvorgang dauert etwa eine Minute. Die
Ethernet-LEDs zeigen den Status jedes Ethernet­Ports an. In der Tabelle 2 sind Name, Farbe, Status
und Beschreibung jedes Geräte-LEDs aufgeführt.

Hinweis: Wenn Sie aus irgendeinem Grund das
Gerät ausschalten und dann erneut einschalten,
ist es ratsam, ein paar Sekunden zwischen dem
Ausschalten und dem erneuten Einschalten zu
warten.

Abbildung 1. DFL-210 / DFL-260 Vorderseite

Tabelle 1. DFL-210 / DFL-260 Vorderseite

(Beschreibungen)

Name Status - Beschreibung

Strom LED leuchtet nicht - Das Gerät ist

ausgeschaltet.
Durchgehend grün - Das Gerät ist
eingeschaltet.

System LED leuchtet nicht - Das Gerät ist

ausgeschaltet oder der Startvorgang
läuft.
Durchgehend grün - Normaler
Betriebszustand.
Grün blinkend - System ist defekt, wie
z. B. Firmware-Upgrade-Fehler.

WAN LED leuchtet nicht - Keine

Verbindung.
Durchgehend grün - Verbindung
hergestellt.
Grün blinkend - Port sendet oder
empfängt Daten.

DMZ LED leuchtet nicht - Port-Betrieb mit

10 Mbit/s.
Durchgehend grün - Port-Betrieb mit
100 Mbit/s
Grün blinkend - Port sendet oder
empfängt Daten.

LAN 1-4 LED leuchtet nicht - Keine

Verbindung.
Durchgehend grün - Verbindung
hergestellt. Betrieb mit 100 Mbit/s
Grün blinkend - Port sendet oder
empfängt Daten.

Tabelle 2. Beschreibungen der Status-LED

D

E

A

C

B

DEUTSCH

D-Link NetDefend Firewall  9

Port

Name
der
Schnitt­stelle

Schnittstel­lentyp IP-Adresse

Webba-

siertes

Mgmt

1 WAN DHCP Client 0.0.0.0/0 Deaktivieren
2 DMZ Statische IP

172.17.100.254/24

Deaktivieren
3 LAN1 Statische IP 192.168.1.1/24 Aktivieren
4 LAN2 Statische IP 192.168.1.1/24 Aktivieren
5 LAN3 Statische IP 192.168.1.1/24 Aktivieren
6 LAN4 Statische IP 192.168.1.1/24 Aktivieren

Standardeinstellungen der DFL-210/
DFL-260-Schnittstelle

Tabelle 3. Standardschnittstellenzuordnung

Hinweis: D-Link NetDefend Firewalls ermöglichen

aus Sicherheitsgründen standardmäßig nur
Web-GUI-Zugriff von einem der LAN1 ~ 4 Ports.

Schließen Sie ein Ethernet-Kabel von der 1.
DFL-210/DFL-260 an Ihr Kabel/DSL-Modem
an. Ist das Kabel/DSL-Modem eingeschaltet,
warten Sie, bis die WAN-LED auf der DFL-210/
DFL-260 aueuchtet und eine ordnungs­gemäße Verbindung anzeigt. Schalten Sie
sonst Ihr Kabel/DSL-Modem aus. Schließen
Sie das Ethernet-Kabel von der DFL-210/
DFL-260 an Ihr Kabel/DSL-Modem an und
schalten Sie dann das Kabel/DSL-Modem ein.
Einige Kabel/DSL-Modems weisen möglicher­weise keinen Ein/Aus-Schalter auf. Ziehen Sie
in dem Fall einfach das Kabel des Stromad­apters aus dem Modem.

Stecken Sie ein Ethernet-Kabel in den 2.
LAN1-Port auf der Rückseite der DFL-210/
DFL-260 und schließen Sie es an einen Port
an Ihrem Netzwerk-Hub oder Switch an. Die

Stromanschluss und Gerät ein-/ausschalten

Anschluss des Geräts

Stecken Sie das eine Ende des Netzkabels in die
Buchse auf der Rückseite der DFL-210/DFL-260
und das andere Ende in eine Wandsteckdose
oder Steckerleiste. Sobald die LED leuchtet,
müssen Sie 1 - 2 Minuten warten, bis die DFL-210
oder DFL-260 den Startvorgang vollständig
abgeschlossen hat.

Gerät an ein Netzwerk anschließen

In diesem Abschnitt wird der physische Anschluss
der DFL-210 oder DFL-260 an ein Netzwerk
beschrieben. Folgen Sie den Schritten weiter unten,
um die Firewall, wie in Abbildung 3 dargestellt,
anzuschließen.

LAN-Port-LED auf der DFL-210/DFL-260
leuchtet auf und zeigt damit eine ordnungs­gemäße Verbindung an.

Schließen Sie den Computer, den Sie 3.

zur Konguration der DFL-210/DFL-260

verwenden wollen, an den Netzwerk-Hub oder
Switch an.

Hinweis: Die Standardmanagement-IP-Adresse
der DFL-210/DFL-260 ist 192.168.1.1. Wenn Sie
einen Router verwenden, der DHCP nutzt, könnte

ein Konikt auftreten, wenn der gleiche Router

dieselbe IP-Adresse wie die DFL-210/DFL-260
verwendet. Ist das der Fall, trennen Sie entweder
die Verbindung der DFL-210/DFL-260 von dem
Router und ändern Sie die Management-IP-Adresse
der DFL-210/DFL-260, oder ändern Sie die
DHCP-Einstellungen auf Ihrem Router.

Die NetDefendOS-Software ist auf dem DFL-210/
DFL-260-Gerät vorinstalliert. Sobald das Gerät

eingeschaltet ist, kann es konguriert werden.

Obwohl das Gerät eine werkseitige Standard-

konguration aufweist, die es Ihnen ermöglicht,

eine Erstverbindung zu dem Gerät herzustellen,
müssen Sie weitere Einstellungen für Ihre spezi­ellen Netzwerkerfordernisse vornehmen.

Konguration des Geräts

Abbildung 3. DFL-210 / DFL-260 Vorderseite

WAN1

Kabel/DSL-MODEM

Computer2Co mputer1 Internes

Netzwerk

Conmutador

LAN1

DMZ-Netz

(optional)

DMZ

Internet

DEUTSCH

10  D-Link NetDefend Firewall

Die WebUI (Web-Benutzeroberäche)

Um die WebUI verwenden zu können, muss der
Arbeitsplatzrechner, von dem aus das Gerät
verwaltet werden soll, zunächst im gleichen
Subnetzwerk sein wie das Gerät.

So greifen Sie auf das Gerät über die WebUI

(Web-Benutzeroberäche) zu:

Schritt 1

Schließen Sie Ihren Arbeitsplatzrechner auf dem
LAN1 an.

Schritt 2

Stellen Sie sicher, dass Ihr Arbeitsplatzrechner
mit einer statischen IP-Adresse im Subnetz

192.168.1.0/24 konguriert ist.

Hinweis:

Deaktivieren Sie die Popup-Blocker-Software
oder fügen Sie die Management-IP-Adresse
https://192.168.1.1 Ihrer Popup-Blockerliste
zugelassener Adressen hinzu.

Schritt 3

Starten Sie Ihren Browser. Geben Sie die
IP-Adresse für die LAN1-Schnittstelle ein. (Die
werkseitig vorgegebene Standard-IP-Adresse ist
https://192.168.1.1). Drücken Sie dann auf die
Eingabetaste.

Hinweis: DFL-210/DFL-260 ermöglichen entweder
HTTP- oder sichere HTTPS-Verbindungen von
jedem Management-Host. Aus Sicherheits­gründen ist standardmäßig jedoch lediglich eine
sichere HTTPS-Verbindung zulässig. Weitere

Informationen zum Kongurieren der Verbin­dungseinstellungen nden Sie im Benutzer-

handbuch zur Firewall.

Abbildung 4. Browser-Adresse

Browser Version

Microsoft Internet
Explorer

6.0 oder
höher

Mozilla Firefox 1.0 oder

höher

Netscape Navigator 8.0 oder

höher

Tabelle 4. Browser-Kompatibilität

Schritt 4

Melden Sie sich auf der Web-Benutzeroberäche

der NetDefend Firewall an.

Die vorgegebenen Standardeingaben zur
Anmeldung sind:

Username (Benutzername): admin
Password (Kennwort): admin

Hinweis: Über das Dropdown-Menü 'Sprache'

(Language) können Sie eine Sprache für die

WebUI (Web-Benutzeroberäche) auswählen.

NetDefend Firewall bietet entsprechend werksei­tiger Vorgabe lediglich Englisch. Sie können aber

spezische Sprachdateien von der WebUI für

zusätzlichen Sprach-Support hochladen. Gegen­wärtig stehen Sprachdateien für Japanisch und
Russisch sowie für Vereinfachtes und Traditio­nelles Chinesisch zur Verfügung.

Verwendung einer Console-Verbindung
(RS-232 DCE)

Die NetDefend Firewall bietet einen seriellen
RS-232-Anschluss (Port), der eine Verbindung
zu einem Computer oder Console-Terminal zur

Überwachung und zum Kongurieren des Geräts

unterstützt. Dieser Port verwendet einen DB-9
Steckverbinder zur Verbindung mit einer Daten­übertragungseinrichtung (DCE) (wie z. B. einem
Modem).

Um die Console-Port-Verbindung zu verwenden,
benötigen Sie Folgendes:

ein Terminal oder einen Computer mit einem 1.
seriellen Port und Terminal-Emulationsfähig­keiten.

ein RS-232-Kabel mit einer DB-9 Steckver-2.
bindung (Anschlussbuchse) - im Lieferumfang
des Produkts enthalten.

Weist Ihr Laptop oder PC keine RS-232-3.
Anschlussbuchse auf, ist ein Adapter nötig.

Abbildung 5. Authentizierungsmeldung

DEUTSCH

D-Link NetDefend Firewall  11

So stellen Sie eine Console-Verbindung her:

Stecken Sie das Buchsenende des im Liefer-1.
umfang enthaltenen RS-232 Kabels direkt in
den Console-Port der Firewall, und ziehen Sie
die Feststellschrauben an.

Schließen Sie das andere Ende des Kabels 2.
an ein
Terminal oder den seriellen Steckverbin­dungsanschluss eines Computers, auf dem
die Terminal-Emulations-Software ausgeführt
wird. Verwenden Sie die folgenden Einstel­lungen für die Terminal-Emulations-Software:

Baud rate (Baudrate): 9600
Data bits (Datenbits): 8
Parity (Parität): None
Stop bits (Stoppbits): 1

Flow control (Datenusskontrolle): None

Sobald Sie das Terminal korrekt eingerichtet 1.
haben, schalten Sie Ihr Gerät ein. Auf dem
Terminalbildschirm erscheint eine Boot-Sequenz.

Nach Abschluss dieses Vorgangs wird die Einga-2.
beaufforderung der Befehlszeile angezeigt. Das

Gerät kann jetzt konguriert werden.

Detailinformationen zur weiteren Konguration der
DFL-210/DFL-26 nach der Ersteinrichtung nden

Sie in der Begleitdokumentation im PDF-Format
auf der im Lieferumfang enthaltenen Master-CD.

Benutzerhandbuch zur D-Link NetDefend
Firewall

In diesem Benutzerhandbuch werden die allge­meinen Operationen und Steuerelemente der
NetDefendOS-Firmware beschrieben, dem
proprietären Betriebssystem von D-Link, das die
NetDefend Firewall steuert. Das Benutzerhandbuch
enthält genaue Anleitungen zu typischen admini­strativen Aufgaben.

D-Link NetDefend Firewall Log
Referenzhandbuch

In diesem Handbuch werden alle Protokollmel­dungen beschrieben, die vom NetDefendOS
generiert werden können.

D-Link NetDefend Firewall CLI
Referenzhandbuch

In diesem Handbuch werden alle verfügbaren
textbasierten Befehle beschrieben, die mit

Konguration fertig stellen

Zusätzlich zum Benutzerhandbuch enthält die

Master CD auch viele Beispiele zur Konguration
des Geräts. Weitere Hilfe nden Sie, wenn Sie

sich an die für Sie relevanten, im Anhang des
Benutzerhandbuchs oder online aufgelisteten,
weltweiten Niederlassungen von D-Link wenden.
Um mehr über die Sicherheitsprodukte von
D-Link zu erfahren, rufen Sie die Website http://
security.dlink.com.tw auf. Für technischen Support
besuchen Sie die Website http://support.dlink.
com.tw. Dort werden Sie an Ihre entsprechende
regionale D-Link Website weitergeleitet.

Deutschland: Web: http://www.dlink.de
Telefon: [phone],14 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
E-Mail: [e-mail]
Österreich: Web: http://www.dlink.at
Telefon: [phone],116 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
E-Mail: [e-mail]
Schweiz: Web: http://www.dlink.ch
Telefon: [phone],08 CHF pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
E-Mail: [e-mail]

* Gebühren aus Mobilnetzen und von anderen Providern
können abweichen.

Weitere Informationen

Technische Unterstützung

Hinweis: Ein RS-232-Adapter ist im Lieferumfang

der DFL-210/DFL-260 nicht enthalten.

der RS-232 Console oder SSH-Schnittstelle
verwendet werden können, um die Firewall zu

kongurieren.

DEUTSCH

12  D-Link NetDefend Firewall

NOTES

Ce document vous guidera pendant le processus d'installation de
base de votre nouveau périphérique de sécurité de D-Link.

DFL-210 / DFL-260

Documentation également disponible
sur CD et sur le site Web de D-Link.

Guide d’installation
Pare-feu

Building Networks for People

14  D-Link NetDefend Firewall

À Propos de ce Guide

Ce guide contient des instructions étape par

étape pour congurer le pare-feu D-Link DFL-210/

DFL-260. Veuillez noter que le modèle que vous
avez acheté pourrait différer légèrement en
apparence de ceux montrés dans les illustrations.

Déballage du produit

Ouvrez le carton d'emballage, puis déballez
soigneusement son contenu. Veuillez consulter

la liste d'emballage suivante pour vérier que

tous les éléments sont présents et non endom­magés. Si un des éléments est manquant ou
endommagé, veuillez contacter votre revendeur
D-Link local pour obtenir un remplacement.

Un (1) dispositif IPS ou pare-feu NetDefend ­DFL-210 ou DFL-260

Un (1) adaptateur secteur 5 V CC ­Un (1) câble de console (câble RS-232) ­Un (1) câble Ethernet (CAT5 UTP/droit) ­Un (1) câble Ethernet (CAT5 UTP/croisé) ­Un (1) CD original (CD-ROM contenant la -

documentation du produit au format PDF)
Un (1) pack d'abonnement d'un an à un service -

de prévention d'intrusion IPS (uniquement pour
le DFL-260)

Un (1) pack d'abonnement d'un an à un service de ­protection antivirus (uniquement pour le DFL-260)

Façade avant - DFL-210/DFL-260

Présentation du produit

Élément Fonction Description

A Voyant d'ali-

mentation

Indication d’alimentation du
DFL-210/DFL-260.

B Voyant d'état Indication d’état du système du

DFL-210/DFL-260.

C Voyant du

réseau étendu

Indication d’état du port du réseau
étendu du DFL-210/DFL-260.

D Voyant DMZ Indication d’état du port DMZ du

DFL-210/DFL-260.

E Voyant du

réseau local

Indication d’état du port du réseau
local du DFL-210/DFL-260.

Voyants d'état et voyants des ports
Ethernet du périphérique

Les voyants du périphérique afchent des informa­tions sur son état actuel. Quand le périphérique
est allumé, le voyant d'alimentation et le voyant

d'état du système s'allument xement en vert. Le

démarrage prend environ une minute. Les voyants

Ethernet afchent l'état de chaque port Ethernet. Le

tableau 2 répertorie le nom, la couleur, l'état et la
description de chaque voyant du périphérique.

Remarque : Si vous souhaitez éteindre et rallumer
le périphérique, nous vous conseillons d'attendre
quelques secondes entre l'extinction et le rallumage.

Figure 1. Façade avant du DFL-210/DFL-260

Tableau 1. Descriptions de la façade avant du

DFL-210/DFL-260

Nom État - Description

Power
(Alimen­tation)

Éteint - Le périphérique est éteint.
Vert xe - Le périphérique est allumé.

Status
(État)

Éteint - Le périphérique est éteint ou il
est en train de démarrer.
Vert xe - Le système fonctionne
normalement.
Vert clignotant - Le système est défec­tueux, par exemple suite à un échec de
mise à jour de microprogramme.

WAN
(Réseau
étendu)

Éteint - Pas de liaison.
Vert xe - Liaison active.
Vert clignotant - Le port transmet ou
reçoit de données.

DMZ Éteint - Le port fonctionne à 10 Mbits/s.

Vert xe - Le port fonctionne à 100
Mbits/s
Vert clignotant - Le port transmet ou
reçoit de données.

Réseau
local 1-4

Éteint - Pas de liaison.
Vert xe - La liaison est active et
fonctionne à 100 Mbits/s
Vert clignotant - Le port transmet ou
reçoit de données.

Tableau 2. Descriptions des voyants d'état du

périphérique

D

E

A

C

B

FRANÇAIS

D-Link NetDefend Firewall  15

Port

Nom de
l'interface

Type de
l'interface Adresse IP

Gestion
Web

1 WAN

(Réseau
étendu)

Client DHCP 0.0.0.0/0 Désactivé

2 DMZ IP statique

172.17.100.254/24

Désactivé

3 Réseau

local 1

IP statique 192.168.1.1/24 Activé

4 Réseau

local 2

IP statique 192.168.1.1/24 Activé

5 Réseau

local 3

IP statique 192.168.1.1/24 Activé

6 Réseau

local 4

IP statique 192.168.1.1/24 Activé

DFL-210/DFL-260 Paramètres par défaut
des interfaces

Tableau 3. Paramètres par défaut des interfaces

Remarque : Par défaut, les pare-feu NetDefend

de D-Link ne permettent l'accès à l'interface
graphique Web qu'à l'un des 4 ports du réseau
local pour des raisons de sécurité.

Connectez un câble Ethernet entre le 1.
DFL-210/DFL-260 et votre modem câble/DSL.
Si le modem câble/DSL est allumé, attendez
que le voyant du réseau étendu (WAN) du
DFL-210/DFL-260 s'allume pour indiquer
une connexion correcte. Sinon, éteignez
votre modem câble/DSL, connectez le câble
Ethernet entre le DFL-210/DFL-260 et votre
modem câble/DSL, puis allumez le modem
câble/DSL. Certains modems câble/DSL n'ont
pas d’interrupteur marche/arrêt et nécessitent
le débranchement de l’adaptateur d’alimen­tation.

Connecter l'alimentation et allumer/éteindre
le périphérique

Connecter le périphérique

Connectez le cordon d'alimentation à la che

située sur le panneau arrière du DFL-210/
DFL-260, puis branchez l’autre extrémité à
une prise murale ou un bloc multiprise. Après
l'allumage du voyant d'alimentation, vous devez
attendre une à deux minutes pour que le DFL-210
ou le DFL-260 s'initialise complètement.

Connecter le périphérique à un réseau

Cette section fournit des informations de base
à propos de la connexion physique du DFL-210
ou du DFL-260 à un réseau. Suivez les étapes
ci-dessous pour connecter le pare-feu, comme
illustré sur la Figure 3.

Branchez un câble Ethernet entre le port de 2.
réseau local 1 (LAN1) situé sur la façade
arrière du DFL-210/DFL-260 et un port de
votre concentrateur ou commutateur réseau.
Le voyant du port du réseau local du DFL-210/
DFL-260 s'allumera pour indiquer une
connexion correcte.

Connectez l'ordinateur qui servira à congurer 3.
le DFL-210/DFL-260 au concentrateur ou au
commutateur réseau.

Remarque : L’adresse IP de gestion par défaut
du DFL-210/DFL-260 est 192.168.1.1. Si vous
avez un routeur qui utilise le DHCP, il pourrait y

avoir un conit si le routeur utilise la même adresse

IP que le DFL-210/DFL-260. Dans ce cas, vous
pouvez soit déconnecter le DFL-210/DFL-260

du routeur et modier l'adresse IP de gestion du
DFL-210/DFL-260, soit modier les paramètres

DHCP de votre routeur.

Le logiciel d'exploitation NetDefendOS est
préinstallé sur le périphérique DFL-210/DFL-260.
Une fois le périphérique allumé, il est prêt à être

conguré. Bien que le périphérique possède une
conguration d'usine par défaut qui vous permet

d'établir une connexion initiale, vous devez

effectuer des congurations supplémentaires pour
satisfaire aux besoins spéciques de votre réseau.

Congurer le périphérique

Figure 3. Façade avant du DFL-210/DFL-260

WAN1

MODEM câble/DSL

Ordinateur 2Ordinateur 1

Commutateur

LAN1 (Réseau lo cal 1)

Réseau DMZ

(facultatif)

DMZ

Internet

Réseau

interne

FRANÇAIS

16  D-Link NetDefend Firewall

Utiliser le WebUI (l'interface Web)

Pour utiliser le WebUI (l'interface Web), la station
de travail qui sert à gérer le périphérique doit se
trouver initialement sur le même sous-réseau que
celui-ci.

Pour accéder au périphérique via le WebUI
(l'interface Web) :

Étape 1

Connectez votre station de travail au LAN1
(Réseau local 1).

Étape 2

Vériez que votre station de travail est congurée

avec une adresse IP statique comprise dans le
sous-réseau 192.168.0.1/24.

Remarque :

Désactivez les logiciels de blocage des fenêtres
contextuelles ou ajoutez l'adresse IP de gestion
https://192.168.1.1 à la liste d'exceptions de votre
bloqueur de fenêtres contextuelles.

Étape 3

Lancez votre navigateur, puis saisissez l'adresse IP
pour l'interface LAN1 (Réseau local 1). (L'adresse
IP d'usine par défaut est https://192.168.1.1), puis
appuyez sur Enter (Entrée).

Remarque : Le DFL-210/DFL-260 permet soit une
connexion HTTP soit une connexion sécurisée
HTTPS à partir de n'importe quel hôte de gestion.
Cependant, par sécurité, seule une connexion
sécurisée HTTPS est permise par défaut. Pour

plus d’informations sur la conguration des

paramètres de connexion, veuillez consulter le
manuel d’utilisation du pare-feu.

Figure 4. Adresse du navigateur

Navigateur Version

Microsoft Internet
Explorer

6.0 ou
versions
ultérieures

Mozilla Firefox 1.0 ou

versions
ultérieures

Netscape Navigator 8.0 ou

versions
ultérieures

Tableau 4. Liste des navigateurs compatibles

Étape 4

Connectez-vous à l'interface Web du pare-feu
NetDefend.

Les informations de connexion par défaut sont :

Username (Nom d’utilisateur) : admin
Password (Mot de passe) : admin

Remarque : Le menu déroulant Language

(Langue) vous permet de sélectionner la langue
pour le WebUI (l'interface Web). Par défaut, le
pare-feu NetDefend ne comprend que English

(Anglais). Vous pouvez télécharger des chiers de
langues spéciques depuis le WebUI (l'interface

Web) pour une prise en charge de langues

additionnelles. Actuellement, des chiers de

langue sont disponibles pour le japonais, le russe,

le chinois simplié et le chinois traditionnel.

Utiliser une connexion de console
(RS-232 ETCD)

Le pare-feu NetDefend possède un port série
RS-232 qui prend en charge la connexion à
un terminal d'ordinateur ou de console pour

contrôler et congurer le périphérique. Ce port

utilise un connecteur mâle DB-9, réalisé pour une
connexion ETCD (Équipement Terminal de Circuit
de Données).

Pour utiliser la connexion du port de console,
vous avez besoin du matériel suivant :

Un terminal ou un ordinateur possédant à la 1.
fois un port série et la capacité d'émuler un
terminal.Un câble RS-232 avec un connecteur
femelle DB-9. (inclus dans l'emballage)

Si votre ordinateur portable ou votre PC ne 2.
possède pas de connecteur RS-232, un
adaptateur est nécessaire.

Remarque : Le DFL-210/DFL-260 n'est pas fourni
avec un adaptateur RS-232.

Figure 5. Message d'authentication

FRANÇAIS

D-Link NetDefend Firewall  17

Pour établir une connexion de console :

Branchez directement l'extrémité femelle 1.
du câble RS-232 fourni au port de console
du pare-feu, puis serrez les vis captives de
retenue.

Branchez l’autre extrémité du câble à 2.
un terminal ou au connecteur série d'un
ordinateur exécutant un logiciel d'émulation de
terminal. Utilisez les paramètres suivants pour
le logiciel d'émulation de terminal :

Baud rate (Débit en bauds) : 9600
Data bits (Bits de données) : 8
Parity (Parité) : None (Aucune)
Stop bits (Bits d'arrêt) : 1
Flow control (Contrôle de débit) : None

(Aucun)

Une fois le terminal correctement

conguré, allumez votre périphérique.
Une séquence de démarrage s'afchera

sur l'écran du terminal.

Une fois la séquence de démarrage terminée, 3.

l'invite de commande s'afche et le périphé­rique est prêt à être conguré.

Après la conguration initiale, veuillez vous

reporter aux publications accompagnatrices au
format PDF se trouvant sur le CD original inclus

pour des instructions détaillées sur la conguration

du DFL-210/DFL-260.

Manuel d’utilisation du pare-feu NetDefend de
D-Link

Ce document décrit le fonctionnement général et
le contrôle du microprogramme NetDefendOS,
le système d'exploitation exclusif de D-Link qui
dirige et contrôle le pare-feu NetDefend. Le
manuel d'utilisation comprend des instructions
détaillées concernant des tâches administratives
classiques.

Guide de référence du journal du pare-feu
NetDefend de D-Link

Ce document décrit tous les messages de journal
qui pourraient être générés par le NetDefendOS.

Guide de référence du CLI (interface de ligne
de commande) du pare-feu NetDefend de D-Link

Ce document décrit toutes les commandes en
mode texte disponibles pouvant être utilisées avec
la console RS-232 ou l'interface SSH pour con­gurer le pare-feu.

Finaliser la conguration

En plus du manuel d'utilisation, le CD original
comprend également plusieurs exemples de con­guration du périphérique. De l'aide supplémentaire
est disponible à travers les bureaux mondiaux
de D-Link qui sont répertoriés dans l'annexe du
manuel d'utilisation or en ligne. Pour en savoir
plus à propos des produits de sécurité de D-Link,
veuillez visiter le site Web http://security.dlink.com.
tw. Pour obtenir de l'assistance, veuillez visiter
le site Web http://support.dlink.com.tw, qui vous
redirigera vers votre site Web régional de D-Link.

Assistance technique D-Link sur internet :http://
www.dlink.fr
Assistance technique D-Link par téléphone : 0 820
0803 03
0,12 €/min la minute : Lundi – Vendredi de 9h à
13h et de 14h à 19h
Samedi 9h à 13h et de 14h à 16h

Informations supplémentaires

Assistance Technique

FRANÇAIS

18  D-Link NetDefend Firewall

NOTES

La documentación está también disponible
en CD y a través del sitio web de D-Link

Este documento le guiará a través del proceso de instalación
básico de su nuevo dispositivo de seguridad D-Link.

DFL-210 / DFL-260

Guía de instalación
Cortafuegos

Building Networks for People

20  D-Link NetDefend Firewall

Acerca de esta guía

Esta guía contiene instrucciones paso a paso

para congurar el cortafuegos D-Link DFL-210/

DFL-260. Tenga en cuenta que el modelo que
ha adquirido puede tener un aspecto ligeramente
diferente al mostrado en las ilustraciones.

Abra la caja del envío y desempaquete su
contenido con cuidado. Consulte la información
contenida en la lista siguiente para asegurarse
de que están presentes todos los artículos y que
no están dañados. Si falta algún artículo o está
dañado, póngase en contacto con su proveedor
local de D-Link para que lo reponga.

Un (1) cortafuegos IPS NetDefend DFL-210 ó ­DFL-260

Un (1) adaptador de alimentación CC de 5 V ­Un (1) cable para consola (cable RS-232) ­Un (1) cable Ethernet (CAT5 UTP/directo) ­Un (1) cable Ethernet (CAT5 UTP/cruce) ­Un (1) CD maestro (CD-ROM que contiene la -

documentación del producto en formato PDF)
Un (1) paquete de suscripción IPS durante 12 -

meses sólo para DFL-260
Un (1) paquete de suscripción a antivirus -

durante 12 meses sólo para DFL-260

Panel frontal - DFL-210/DFL-260

Elemento Característica Descripción

A LED de

alimentación

Indicación de alimentación del
DFL-210/DFL-260.

B LED de estado Indicación de estado del

sistema del DFL-210/DFL-260.

C LED de WAN Indicación de estado del puerto

de WAN del DFL-210/DFL-260.

D LED de DMZ Indicación de estado del puerto

de DMZ del DFL-210/DFL-260.

E LED de LAN Indicación de estado del puerto

de LAN del DFL-210/DFL-260.

Indicadores LED de estado del dispositivo
e indicadores LED de puerto Ethernet

Los indicadores LED del dispositivo muestran
información acerca del estado actual del dispositivo.
Cuando el dispositivo está encendido, el LED
DE ALIMENTACIÓN cambia de apagado a
verde continuo y el LED DEL SISTEMA cambia
de apagado a verde continuo. El inicio tarda
aproximadamente un minuto en completarse. Los
indicadores LED de Ethernet muestran el estado
de cada puerto Ethernet. La Tabla 2 enumera el
nombre, el color, el estado y la descripción de cada
LED del dispositivo.

Nota: Si desea desactivar y activar de nuevo el
dispositivo, se recomienda esperar unos segundos
entre apagarlo y volver a encenderlo.

Figura 1. Panel frontal del DFL-210/DFL-260

Tabla 1. Descripciones del panel frontal del

DFL-210/DFL-260

Nombre Estado - Descripción

Power Luz apagada - El dispositivo está

apagado.
Verde continuo - El dispositivo está
encendido.

Status Luz apagada - El dispositivo está

apagado o se está iniciando.
Verde continuo - El sistema
funciona normalmente.
Verde parpadeante - Error en el
sistema como, por ejemplo, un fallo

de actualización de rmware.

WAN Luz apagada - No existe conexión.

Verde continuo - Existe conexión.
Verde parpadeante - El puerto está

enviando o recibiendo datos.

DMZ Luz apagada - El puerto funciona a

10 Mbps.
Verde continuo - El puerto está
funcionando a 100 Mbps
Verde parpadeante - El puerto está
enviando o recibiendo datos.

LAN 1-4 Luz apagada - No existe conexión.

Verde continuo - Existe conexión y
está funcionando a 100 Mbps
Verde parpadeante - El puerto está
enviando o
recibiendo datos.

Tabla 2. Descripciones del LED de estado del

dispositivo

D

E

A

C

B

Desempaquetado del producto

Descripción general del
producto

ESPAÑOL

D-Link NetDefend Firewall  21

Puerto

Nombre
de
interfaz

Tipo de
interfaz Dirección IP

Basada en

la web

Gestión
1 WAN Cliente

DHCP

0.0.0.0/0 Desactivar

2 DMZ IP estática

172.17.100.254/24

Desactivar
3 LAN1 IP estática 192.168.1.1/24 Activar
4 LAN2 IP estática 192.168.1.1/24 Activar
5 LAN3 IP estática 192.168.1.1/24 Activar
6 LAN4 IP estática 192.168.1.1/24 Activar

DFL-210/DFL-260 Parámetros de interfaz
predeterminados

Tabla 3. Asignación de interfaz predeterminada

Nota: los cortafuegos D-Link NetDefend sólo

permiten el acceso de la interfaz gráca de usuario

a la web desde uno de los puertos LAN1~4
predeterminados por motivos de seguridad.

Conecte un cable Ethernet desde el DFL-210/1.
DFL-260 al módem por cable/DSL. Si el
módem por cable/DSL está encendido,
espere a que se encienda el indicador LED
de WAN en el DFL-210/DFL-260 para mostrar
una conexión correcta. En caso contrario,
apague el módem por cable/DSL, conecte el
cable Ethernet desde el DFL-210/DFL-260
al módem por cable/DSL y enciéndalo. Es
posible que algunos modems por cable/
DSL no tengan un interruptor de encendido/
apagado y necesitarán que desenchufe el
adaptador de alimentación.

Conectar la alimentación y activar o
desactivar el dispositivo

Conexión del dispositivo

Conecte el cable de alimentación al receptor
del panel trasero del DFL-210/DFL-260 y, a
continuación, conecte el otro extremo del cable de
de alimentación a un enchufe. Después de que
se encienda el indicador LED de alimentación,
deberá esperar de 1 a 2 minutos para que el
DFL-210 o el DFL-260 arranque completamente.

Conexión del dispositivo a una red

Esta sección proporciona información básica
acerca de cómo conectar físicamente el DFL-210
o el DFL-260 a una red. Lleve a cabo los pasos
siguientes para conectar el cortafuegos como se
muestra en la Figura 3.

El software de NetDefendOS está preinstalado
en el dispositivo DFL-210/DFL-260. Cuando se
enciende el dispositivo, está preparado para

congurarse. Aunque el dispositivo tiene una
conguración predeterminada de fábrica que

permite conectar inicialmente al dispositivo, debe

realizar la conguración adicional para satisfacer
sus requisitos de red especícos.

Conguración del dispositivo

Figura 3. Panel frontal del DFL-210/DFL-260

WAN1

MÓDEM por cable /DSL

Ordenador2Ordenador1 Red

interna

Conmutador

LAN1

Red DMZ
(opcional)

DMZ

Internet

Inserte un cable Ethernet en el puerto LAN1 2.
del panel posterior del DFL-210/DFL-260 y
conéctelo a un puerto en el router o switch de
la red. La luz del indicador LED del puerto
LAN en el DFL-210/DFL-260 se iluminará para
indicar que existe una conexión correcta

.

Conecte el ordenador que utilizará para 3.

congurar el DFL-210/DFL-260 al router o

switch de la red.

Nota: La dirección IP de gestión predeterminada
del DFL-210/DFL-260 es 192.168.1.1. Si está
utilizando un router que usa DHCP, puede existir

un conicto si el router utiliza la misma dirección

IP que el DFL-210/DFL-260. Si este es el caso,
desconecte el DFL-210/DFL-260 del router y
cambie la dirección IP de gestión del DFL-210/
DFL-260, o bien, cambie los parámetros de
DHCP en el router.

ESPAÑOL

22  D-Link NetDefend Firewall

Utilización de WebUI

Para utilizar la WebUI, la estación de trabajo
desde la que gestiona el dispositivo debe estar
inicialmente en la misma subred que el dispositivo.

Para acceder al dispositivo con la WebUI:

Paso 1

Conecte la estación de trabajo a la LAN1.

Paso 2

Asegúrese de que la estación de trabajo está

congurada con una dirección IP en la subred

192.168.1.0/24.

Nota:

Desactive el software de bloqueo de elementos
emergentes o añada la dirección IP de gestión
https://192.168.1.1 a la lista de sitios permitidos.

Paso 3

Inicie el explorador; introduzca la dirección
IP para la interfaz de LAN1. (La dirección IP
predeterminada de fábrica es https://192.168.1.1)
y, a continuación, pulse Intro.

Nota: DFL-210/DFL-260 permite conexiones
HTTP o HTTPS seguras desde cualquier host de
gestión. No obstante, por motivos de seguridad,
sólo se permite una conexión HTTPS segura
de forma predeterminada. Para obtener más

información acerca de cómo congurar los

parámetros de las conexiones, consulte el Manual
de usuario del cortafuegos.

Figura 4. Dirección del explorador

Explorador Versión

Microsoft Internet
Explorer

6.0 o
superior

Mozilla Firefox 1.0 o

superior

Navegador
Netscape

8.0 o
superior

Tabla 4. Compatibilidad del explorador

Paso 4

Inicie sesión en la interfaz de web del cortafuegos
NetDefend.

La información predeterminada de inicio de sesión
es:

Nombre de usuario: admin
Contraseña: admin

Nota: El menú desplegable Idioma permite

seleccionar un idioma para la WebUI. De forma
predeterminada, el cortafuegos NetDefend sólo
incluye de fábrica el inglés. Puede descargar

archivos de idioma especícos desde la WebUI

para obtener soporte en idiomas adicionales.
En la actualidad, están disponibles archivos de

idioma en japonés, ruso, chino simplicado y

chino tradicional.

Utilización de una conexión de consola

(RS-232 DCE)

El cortafuegos NetDefend proporciona un puerto
serie RS-232 que admite la conexión a un
ordenador o terminal de consola para supervisar

y congurar el dispositivo. Este puerto utiliza un

conector macho DB-9, que se utiliza como una
conexión de equipo terminal de comunicación de
datos (DCE).

Para utilizar la conexión del puerto de la consola,
necesita el equipo siguiente:

Un terminal o un ordenador con un puerto 1.
serie y capacidad para emular un terminal.

Un cable RS-232 con conector hembra DB-9. 2.
(incluido en la caja)

Si su ordenador portátil o de sobremesa no 3.
tiene un conector RS-232, será necesario un
adaptador.

Nota: el DFL-210/DFL-260 no se envía con un
adaptador RS-232.

Figura 5. Mensaje de autenticación

ESPAÑOL

D-Link NetDefend Firewall  23

Para establecer una conexión de consola:

Enchufe el extremo hembra del cable RS-232 1.
suministrado directamente al puerto de
la consola en el cortafuegos y apriete los
tornillos sostenedores cautivos.

Conecte el otro extremo del cable a un 2.
terminal o al conector serie de un ordenador
que ejecute el software de emulación de
terminal. Utilice los parámetros siguientes
para el software de emulación de terminal:

Frecuencia de baudios: 9600
Bits de datos: 8
Paridad: ninguna
Bits de parada: 1

Control de ujo: ninguno

Una vez congurado correctamente el terminal, 1.
encienda el dispositivo. Aparecerá una
secuencia de arranque en la pantalla del
terminal.

Una vez completada la secuencia de 2.
arranque, se muestra el indicador de
comandos y el dispositivo está preparado para

congurarse.

Después de la conguración inicial, consulte la

documentación adjunta con formato PDF que
encontrará en el CD maestro incluido, para obtener

instrucciones detalladas acerca de la conguración

del DFL-210/DFL-260.

Manual del usuario del cortafuegos D-Link
NetDefend

Este documento describe el funcionamiento y

control general del rmware del NetDefendOS,

sistema operativo registrado de D-Link que activa
y controla el cortafuegos NetDefend. El Manual
de usuario incluye instrucciones detalladas
respecto a las tareas administrativas normales.

Registro del cortafuegos D-Link NetDefend
Guía de referencia

Este documento describe todos los mensajes de
registro que puede generar el NetDefendOS.

CLI del cortafuegos D-Link NetDefend
Guía de referencia

Este documento describe todos los comandos de
texto disponibles que se pueden utilizar con la

consola RS-232 o la interfaz SSH para congurar

el cortafuegos.

Finalización de la conguración

Además del manual de usuario, el CD maestro
incluye también múltiples ejemplos de

conguración del dispositivo. Existe ayuda
adicional disponible a través de las ocinas

de D-Link en todo el mundo, que aparecen
enumeradas en el apéndice del Manual
del usuario o en línea. Para obtener más
información acerca de los productos de
seguridad D-Link, visite el sitio web http://
security.dlink.com.tw. Para obtener asistencia,
visite el sitio web http://support.dlink.com.tw,
que le redirigirá al sitio web de D-Link de su
zona.

http://www.dlink.es
Asistencia Técnica Telefónica de D-Link: +34
902 30 45 45 0,067 €/min
De Lunes a Viernes de 9:00 a 14:00 y de
15:00 a 18:00

Información adicional

Asistencia Técnica

ESPAÑOL

24  D-Link NetDefend Firewall

NOTES

In questo documento è descritta la procedura veloce
per l'installazione del Firewall D-Link.

DFL-210 / DFL-260

Documentazione disponibile anche su
CD e tramite il sito Web D-Link

Guida di Installazione
Firewall

Building Networks for People

26  D-Link NetDefend Firewall

Informazioni sulla guida

La presente guida contiene istruzioni veloci per

la congurazione del rewall D-Link DFL-210/

DFL-260. Si noti che il modello acquistato
potrebbe essere leggermente diverso da quello

rafgurato nelle illustrazioni.

Disimballo del prodotto

Aprire la confezione e disimballarne il contenuto

prestando particolare attenzione. Vericare il

contenuto sulla base della lista riportata di seguito
per accertarsi che tutti gli articoli siano presenti e
integri. Se un articolo manca o è danneggiato,
chiederne la sostituzione al rivenditore D-Link di zona.

Un (1) dispositivo DFL-210 o DFL-260 ­NetDefend IPS o Firewall

Un (1) alimentatore a 5 V ­Un (1) cavo per connessione tramite console -

(cavo RS-232)
Un (1) cavo Ethernet (UTP/diritto CAT5) ­Un (1) cavo Ethernet (UTP/cross CAT5) ­Un (1) CD-ROM contenente la documentazione -

del prodotto in formato PDF
Un (1) pacchetto di abbonamento al servizio -

IPS della durata di 12 mesi solo per DFL-260
Un (1) pacchetto di abbonamento al servizio -

antivirus della durata di 12 mesi solo per DFL-260

Pannello frontale - DFL-210/DFL-260

Panoramica sul prodotto

Elemento Funzione Descrizione

A LED Power Indica che il dispositivo è

alimentato.
B LED Status Indica lo stato del sistema.
C LED WAN Indica lo stato della porta WAN.
D LED DMZ Indica lo stato della porta DMZ.
E LED LAN Indica lo stato della porta LAN.

LED di stato del dispositivo e LED delle
porte Ethernet

I LED di stato del dispositivo forniscono informa­zioni sullo stato corrente del dispositivo. Quando il
dispositivo è acceso, il LED Power e il LED Stauts

passano da spento a verde sso. L'avvio del

dispositivo richiede circa un minuto. I LED Ethernet
indicano lo stato di ciascuna porta Ethernet. Nella
tabella 2 sono elencati il nome, il colore, lo stato e
la descrizione di tutti i LED del dispositivo.

Nota: Se è necessario spegnere e riaccendere il
dispositivo, si consiglia di attendere alcuni secondi
tra un'operazione e l'altra.

Tabella 1. Descrizione del pannello frontale

DFL-210/DFL-260

Nome Stato - Descrizione
Power Spia spenta - Il dispositivo è spento.

Verde sso - Il dispositivo è acceso.

Status Spia spenta - Il dispositivo è spento o

in fase di avvio.
Verde sso - Il sistema funziona
normalmente.
Verde lampeggiante - Errore di
sistema, ad esempio mancato aggior-

namento del rmware.

WAN Spia spenta - Collegamento assente.

Verde sso - Collegamento presente.
Verde lampeggiante - La porta invia o
riceve dati.

DMZ Spia spenta - Il collegamento è

assente o la porta funziona a 10 Mbps.
Verde sso - La porta funziona a 100
Mbps.
Verde lampeggiante - La porta invia o
riceve dati.

LAN 1-4 Spia spenta - Collegamento assente.

Verde sso - Collegamento presente e
funzionante a 100 Mbps.
Verde lampeggiante - La porta invia o
riceve dati.

Tabella 2. Descrizione dei LED di stato del dispositivo

Figura 1. Pannello frontale DFL-210/DFL-260

D

E

A

C

B

ITALIANO

D-Link NetDefend Firewall  27

Impostazioni di interfaccia di default per
DFL-210/DFL-260

Porta

Nome
dell'inter­faccia

Tipo di
inter­faccia Indirizzo IP

Basata sul
Web
Gestione

1 WAN Client

DHCP

0.0.0.0/0 Disabilita

2 DMZ IP statico

172.17.100.254/24

Disabilita
3 LAN1 IP statico 192.168.1.1/24 Abilita
4 LAN2 IP statico 192.168.1.1/24 Abilita
5 LAN3 IP statico 192.168.1.1/24 Abilita
6 LAN4 IP statico 192.168.1.1/24 Abilita

Tabella 3. Assegnazione dell'interfaccia di default

Nota: per motivi di sicurezza i rewall D-Link

NetDefend consentono l'accesso all'interfaccia

graca di amministrazione (via web browser)

soltanto attraverso le porte lan.

Collegare un cavo Ethernet tra la porta WAN 1.
del Firewall DFL-210/DFL-260 e il modem/
router ADSL. Se il modem/router ADSL è
alimentato, attendere che il LED WAN sul
dispositivo DFL-210/DFL-260 sia accenda
in modo da indicare il corretto collegamento.
In caso contrario, spegnere il modem/router
ADSL, collegare il cavo Ethernet tra il dispo­sitivo DFL-210/DFL-260 e il modem/router
ADSL, quindi accendere il modem. Alcuni
modem/router ADSL potrebbero non disporre
di un interruttore di accensione/spegnimento,
pertanto sarà necessario scollegare il cavo di
alimentazione.

Collegare un'estremità di un cavo Ethernet 2.
ad una porta LAN sul pannello posteriore del

Collegamento del cavo di alimentazione e
accensione del dispositivo

Collegamento del dispositivo

Collegare un'estremità del cavo di alimentazione
alla presa presente sul pannello posteriore del
dispositivo DFL-210/DFL-260 e l'altra estremità
a una presa a muro o a una presa multipla.
Dopo l'accensione del LED di alimentazione è
necessario attendere 1-2 minuti che il dispositivo
DFL-210 o DFL-260 venga avviato completamente.

Collegamento del dispositivo in rete

In questa sezione vengono fornite informazioni

di base sul collegamento sico del dispositivo

DFL-210 o DFL-260 a una rete. Attenersi alla

procedura seguente per collegare il rewall come

illustrato nella Figura 3.

dispositivo DFL-210/DFL-260 e l'altra estremità
a una porta dell'hub o dello switch di rete. Il
LED della porta LAN sul dispositivo DFL-210/
DFL-260 si accenderà per indicare il corretto
collegamento.

Collegare all'hub o allo switch di rete il computer 3.

da utilizzare per congurare il dispositivo

DFL-210/DFL-260.

Nota: l'indirizzo IP di default del dispositivo
DFL-210/DFL-260 è 192.168.1.1. Se si dispone

di un router, potrebbe vericarsi un conitto

se utilizza lo stesso indirizzo IP del DFL-210/
DFL-260. In tal caso, scollegare il DFL-210/DFL-260

dal router e modicare l'indirizzo IP del DFL-210/

DFL-260 oppure le impostazioni nel router.

Il software NetDefendOS è preinstallato nel
dispositivo DFL-210/DFL-260. All'accensione

del dispositivo è pronto per essere congurato. Il
dispositivo prevede una congurazione di default

che ne consente il primo utilizzo, tuttavia è neces-

sario specicare ulteriori impostazioni di congu­razione a seconda dei requisiti specici della rete.

Congurazione del dispositivo

Figura 3. Pannello frontale DFL-210/DFL-260

WAN1

Modem cavo/DSL

Computer2Computer1 Rete

interna

Switch

LAN1

Rete DMZ

(opzionale)

DMZ

Internet

ITALIANO

28  D-Link NetDefend Firewall

Utilizzo dell'interfaccia utente Web

Per utilizzare l'interfaccia utente Web, la workstation
da cui si gestisce il dispositivo deve appartenere
inizialmente alla stessa subnet del dispositivo.

Per accedere al dispositivo tramite l'interfaccia
utente Web:

Passo 1

Collegare la workstation su LAN1.

Passo 2

Vericare che la workstation sia congurata con
un indirizzo IP statico nella subnet 192.168.1.0/24.

Nota:

disabilitare il software per il blocco dei popup
oppure aggiungere l'indirizzo IP di gestione
https://192.168.1.1 all'elenco degli indirizzi
consentiti dal software per il blocco dei popup.

Passo 3

Avviare il browser, quindi immettere l'indirizzo IP
per l'interfaccia LAN1. L'indirizzo IP di default è
https://192.168.1.1. Premere Invio.

Nota: il dispositivo DFL-210/DFL-260 consente di
stabilire connessioni HTTP o HTTPS protette da
qualsiasi host di gestione. Per motivi di sicurezza,
per default è consentita una sola connessione
HTTPS protetta. Per ulteriori informazioni, sulla
congurazione delle impostazioni per le connes­sioni, fare riferimento al manuale dell'utente del

rewall.

Figura 4. Indirizzo del browser

Browser Versione

Microsoft Internet
Explorer

6.0 o
successiva

Mozilla Firefox 1.0 o

successiva

Netscape Navigator 8.0 o

successiva

Tabella 4. Compatibilità dei browser

Passo 4

Accedere all'interfaccia Web di NetDefend
Firewall.

Le informazioni di default per l'accesso sono le
seguenti:

Username: admin
Password: admin

Nota: il menu a discesa della lingua consente

di selezionare una lingua per l'interfaccia utente
Web. Per default, NetDefend Firewall include solo
l'inglese. Per usufruire di ulteriore supporto, è
possibile caricare le di lingue speciche dall'in­terfaccia utente Web. Al momento sono disponibili

i le per le lingue giapponese, russo, cinese
semplicato e cinese tradizionale.

Utilizzo di una connessione tramite console
(DCE RS-232)

Il dispositivo NetDefend Firewall include una porta
seriale RS-232 per il collegamento a un computer
o a un terminale di console utilizzabile per il

monitoraggio e la congurazione del dispositivo.

Tale porta utilizza un connettore DB-9 maschio,
implementato come connessione DCE (Data
Communication Terminal Equipment).

Per utilizzare la connessione tramite la porta
console, è necessario disporre di quanto segue:

Terminale o computer dotato di porta seriale e 1.
della funzione per l'emulazione di terminale.

Cavo RS-232 con connettore DB-9 femmina 2.
(incluso nella confezione).

Se il laptop o il PC non dispone di un connettore 3.
RS-232, è necessario un adattatore.

Nota: con il dispositivo DFL-210/DFL-260 non
viene fornito alcun adattatore RS-232.

Figura 5. Messaggio di autenticazione

ITALIANO

D-Link NetDefend Firewall  29

Per stabilire una connessione tramite console:

Collegare l'estremità femmina del cavo RS-232 1.
fornito direttamente alla porta della console
sul rewall.

Collegare l'altra estremità del cavo a un 2.
terminale o al connettore seriale di un
computer che esegue il software di emula­zione del terminale. Utilizzare le seguenti
impostazioni per il software di emulazione del
terminale:

Velocità in baud: 9600
Bit di dati: 8
Parità: Nessuna
Bit di stop: 1

Controllo del usso: Nessuno

Dopo aver congurato correttamente il 1.
terminale, accendere il dispositivo. Sullo
schermo del terminale verrà visualizzata una
sequenza di avvio.

Al termine della sequenza di avvio, viene 2.
visualizzato il prompt dei comandi a indicare

che il dispositivo è pronto per essere congurato.

Dopo l'impostazione iniziale, fare riferimento ai
manuali in formato PDFdisponibili nel CD principale

per istruzioni dettagliate sulla congurazione del

dispositivo DFL-210/DFL-260.

Manuale dell'utente di D-Link NetDefend Firewall

In questo documento sono descritte le procedure

di utilizzo generale e i comandi del rmware

NetDefendOS, il sistema operativo proprietario di
D-Link che consente di gestire e controllare il
rewall NetDefend. Questo manuale include istru­zioni dettagliate sulle attività amministrative standard.

Log di D-Link NetDefend Firewall Guida di
riferimento

In questo documento sono descritti tutti i
messaggi del log che possono essere generati da
NetDefendOS.

CLI di D-Link NetDefend Firewall
Guida di riferimento

In questo documento sono descritti tutti i comandidi
testo disponibili che possono essere utilizzati con
la console RS-232 o con l'interfaccia SSH per

congurare il rewall.

Completamento della congurazione

Oltre al manuale dell'utente, sul CD principale

sono inclusi molti esempi di congurazione del

dispositivo. Per ulteriore supporto è possibile

rivolgersi agli ufci D-Link il cui elenco è riportato

nell'appendice del manuale dell'utente o è dispo­nibile in linea. Per ulteriori informazioni sui prodotti
D-Link, visitare il sito Web http://security.dlink.
com.tw. Per assistenza, visitare il sito Web http://
support.dlink.com.tw, da cui è possibile accedere
al sito Web D-Link per il proprio paese.

http://www.dlink.it/support
Supporto Tecnico dal lunedì al venerdì dalle ore

9.00 alle ore 19.00 con orario continuato
Telefono: 199400057

Ulteriori informazioni

Supporto Tecnico

ITALIANO

30  D-Link NetDefend Firewall

FCC EMI for Class A Statements

CE WARNING Statement

Battery Caution:

VCCI WARNING Statement

Appendix: Product Statement

FCC Interference Information

This device complies with Part 15 of the FCC
Rules. Operation is subject to the following two
conditions:
(1) This device may not cause harmful inter­ference, and (2) This device must accept any
interference received, including interference
that may cause undesired operation.

This equipment has been tested and found to
comply with the limits for a Class A digital
device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide
reasonable protection against harmful
interference in a residential installation. This
equipment generates, uses, and can radiate
radio frequency energy and, if not installed
and used in accordance with the instruction
manual, may cause harmful interface to radio
communication. Operation of this equipment
in a residential area is likely to cause harmful
interface in which cause the user will be
required to correct the interface at his own
expense.

FCC CAUTION:

Any changes or modications not expressly

approved by the party responsible for
compliance could void the user's authority to
operate this equipment.

CE EMI CLASS A WARNING

This is a class A product. In a domestic
environment this product may cause radio
interference in which case the user may be
required to take adequate measures.

CAUTION: Risk of Explosion if Battery is
replaced by an Incorrect Type. Dispose of
Used Batteries According to the Instructions.

D-Link NetDefend Firewall  31

NOTES

Ver. 2.00(E)

2009/06/23

086W020000040
