Ver. 2

Please refer to the MODIFICATION NOTICE.

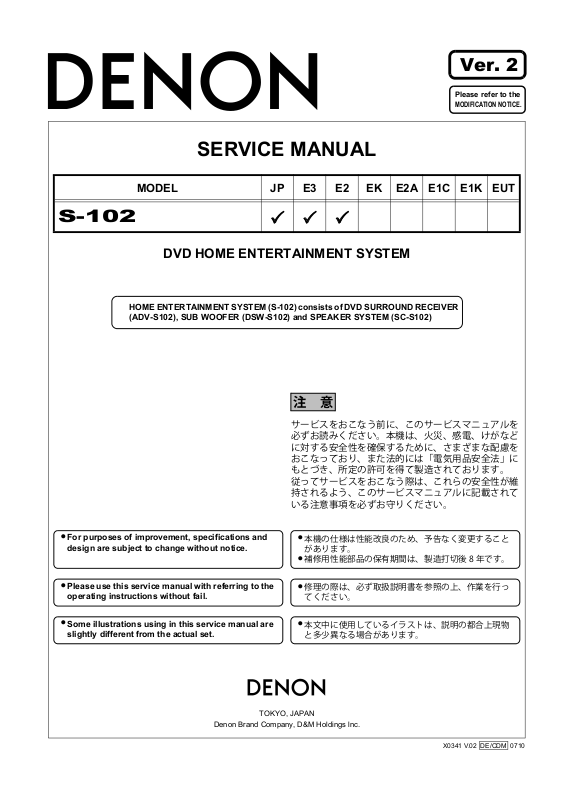

SERVICE MANUAL

MODEL JP E3 E2 EK E2A E1C E1K EUT

S-102

333

DVD HOME ENTERTAINMENT SYSTEM

HOME ENTERTAINMENT SYSTEM (S-102) consists of DVD SURROUND RECEIVER (ADV-S102), SUB WOOFER (DSW-S102) and SPEAKER SYSTEM (SC-S102)

注意

サービスをおこなう前に、このサービスマニュアルを必ずお読みください。本機は、火災、感電、けがなどに対する安全性を確保するために、さまざまな配慮をおこなっており、また法的には「電気用品安全法」にもとづき、所定の許可を得て製造されております。従ってサービスをおこなう際は、これらの安全性が維持されるよう、このサービスマニュアルに記載されている注意事項を必ずお守りください。

●

For purposes of improvement, specifications and design are subject to change without notice.

●

Please use this service manual with referring to the operating instructions without fail.

●

Some illustrations using in this service manual are slightly different from the actual set.

Denon Brand Company, D&M Holdings lnc.

●

本機の仕様は性能改良のため、予告なく変更することがあります。

●

補修用性能部品の保有期間は、製造打切後 8 年です。

●

修理の際は、必ず取扱説明書を参照の上、作業を行ってください。

●

本文中に使用しているイラストは、説明の都合上現物と多少異なる場合があります。

TOKYO, JAPAN

X0341 V.02 DE/CDM 0710

SAFETY PRECAUTIONS

The following check should be performed for the continued protection of the customer and service technician.

LEAKAGE CURRENT CHECK

Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the power cord is less than 460 kohms, the unit is defective.

LASER RADIATION

Do not stare into beam or view directly with optical instruments, class 3A laser product.

S-102

CAUTION

Please heed the points listed below during servicing and inspection.

◎ Heed the cautions!

Spots requiring particular attention when servicing, such as the cabinet, parts, chassis, etc., have cautions indicated on labels or seals. Be sure to heed these cautions and the cautions indicated in the handling instructions.

◎ Caution concerning electric shock!

(1) An AC voltage is impressed on this set, so touching inter-

nal metal parts when the set is energized could cause electric shock. Take care to avoid electric shock, by for example using an isolating transformer and gloves when servicing while the set is energized, unplugging the power cord when replacing parts, etc.

(2)There are high voltage parts inside. Handle with extra care

when the set is energized.

◎

Caution concerning disassembly and assembly!

Though great care is taken when manufacturing parts from sheet metal, there may in some rare cases be burrs on the edges of parts which could cause injury if fingers are moved across them. Use gloves to protect your hands.

◎ Only use designated parts!

The set's parts have specific safety properties (fire resistance, voltage resistance, etc.). For replacement parts, be sure to use parts which have the same properties. In particular, for the important safety parts that are marked ! on wiring diagrams and parts lists, be sure to use the designated parts.

◎ Be sure to mount parts and arrange the

wires as they were originally!

For safety reasons, some parts use tape, tubes or other insulating materials, and some parts are mounted away from the surface of printed circuit boards. Care is also taken with the positions of the wires inside and clamps are used to keep wires away from heating and high voltage parts, so be sure to set everything back as it was originally.

◎ Inspect for safety after servicing!

Check that all screws, parts and wires removed or disconnected for servicing have been put back in their original positions, inspect that no parts around the area that has been serviced have been negatively affected, conduct an insulation check on the external metal connectors and between the blades of the power plug, and otherwise check that safety is ensured.

(Insulation check procedure) Unplug the power cord from the power outlet, disconnect the antenna, plugs, etc., and turn the power switch on. Using a 500V insulation resistance tester, check that the insulation resistance between the terminals of the power plug and the externally exposed metal parts (antenna terminal, headphones terminal, microphone terminal, input terminal, etc.) is 1MΩ or greater. If it is less, the set must be inspected and repaired.

CAUTION

Many of the electric and structural parts used in the set have special safety properties. In most cases these properties are difficult to distinguish by sight, and using replacement parts with higher ratings (rated power and withstand voltage) does not necessarily guarantee that safety performance will be preserved. Parts with safety properties are indicated as shown below on the wiring diagrams and parts lists is this service manual. Be sure to replace them with parts with the designated part number.

(1) Schematic diagrams ... Indicated by the ! mark.

(2) Parts lists ... Indicated by the ! mark.

Concerning important safety parts

Using parts other than the designated parts could result in electric shock, fires or other dangerous situations.

注意

サービス、点検時にはつぎのことにご注意願います。

◎注意事項をお守りください！

サービスのとき特に注意を必要とする個所についてはキャビネット、部品、シャーシなどにラベルや捺印で注意事項を表示しています。これらの注意書きおよび取扱説明書などの注意事項を必ずお守りください。

◎感電に注意！

(1) このセットは、交流電圧が印加されていますので通電時

に内部金属部に触れると感電することがあります。従って通電サービス時には、絶縁トランスの使用や手袋の着用、部品交換には、電源プラグを抜くなどして感電にご注意ください。

(2) 内部には高電圧の部分がありますので、通電時の取扱に

は十分ご注意ください。

◎分解、組み立て作業時のご注意！

板金部品の端面の『バリ』は、部品製造時に充分管理をしておりますが、板金端面は鋭利となっている箇所が有りますので、部品端面に触れたまま指を動かすとまれに怪我をする場合がありますので十分注意して作業して下さい。手の保護のために手袋を着用してください。

◎指定部品の使用！

セットの部品は難燃性や耐電圧など安全上の特性を持ったものとなっています。従って交換部品は、使用されていたものと同じ特性の部品を使用してください。特に配線図、部品表に!印で指定されている安全上重要な部品は必ず指定のものをご使用ください。

◎部品の取付けや配線の引きまわしは、

元どおりに！

安全上、テープやチューブなどの絶縁材料を使用したり、プリント基板から浮かして取付けた部品があります。また内部配線は引きまわしやクランパーによって発熱部品や高圧部品に接近しないように配慮されていますので、これらは必ず元どおりにしてください。

◎サービス後は安全点検を！

サービスのために取り外したねじ、部品、配線などが元どおりになっているか、またサービスした個所の周辺を劣化させてしまったところがないかなどを点検し、外部金属端子部と、電源プラグの刃の間の絶縁チェックをおこなうなど、安全性が確保されていることを確認してください。

（絶縁チェックの方法）

電源コンセントから電源プラグを抜き、アンテナやプラグなどを外し、電源スイッチを入れます。500V 絶縁抵抗計を用いて、電源プラグのそれぞれの端子と外部露出金属部［アンテナ端子、ヘッドホン端子マイク端子、入力端子など］との間で、絶縁抵抗値が１ MΩ 以上であること、この値以下のときはセットの点検修理が必要です。

注意

本機に使用している多くの電気部品、および機構部品は安全上、特別な特性を持っています。この特性はほとんどの場合、外観では判別つきにくく、またもとの部品より高い定格（定格電力、耐圧）を持ったものを使用しても安全性が維持されるとは、限りません。安全上の特性を持った部品は、このサービスマニュアルの配線図、部品表につぎのように表示していますので必ず指定されている部品番号のものを使用願います。

(1) 配線図…!マークで表示しています。 (2) 部品表…!マークで表示しています。

安全上重要な部品について

指定された部品と異なるものを使用した場合には、感電、火災などの危険を生じる恐れがあります。

DIMENSION

ADV-S102

S-102

0.5 max.

294

152

1.5 45

149

135

380

122.5

DSW-S102

336.541

S-102

0.5

167.5

213

287 6556

212

140

141

SC-S102

S-102

76.3

257.5

103.5

103

S-102

WIRE ARRANGEMENT

If wire bundles are untied or moved to perform adjustment or parts replacement etc., be sure to rearrange them neatly as they were originally bundled or placed afterward. Otherwise, incorrect arrangement can be a cause of noise generation.

1. ADV-S102

① Fasten the CW051 5P connector cord to the front chassis

with a clamp band.

② Fasten the CW052 5P connector cord to the front chassis

with a clamp band.

③ Fasten the CX31 3P connector cord to the circuit board with

a style pin.

④ Fasten the CW52 5P connector cord to the circuit board with

a style pin.

⑤ Press the CX211 FFC in with a style pin. ⑥ Twist the CX021 2P connector cord several times and

fasten it twice with a style pin.

ワイヤー整形図

調整や部品の交換等により、ワイヤー類の結束をはずしたり移動させた場合には、それらの作業が完了した時点でワイヤーの整形をおこなってください。正しく整形されてないとノイズ発生の原因となることがあります。

1. ADV-S102

① CW051 5P コネクターコードをフロントシャーシにクラン

プバンドで結束する。

② CW052 5P コネクターコードをフロントシャーシにクラン

プバンドで結束する。

③ CX031 3P コネクターコードをスタイルピンで基板に固定

する。

④ CW052 5P コネクターコードをスタイルピンで基板に固定

する。 ⑤ CX211 の FFC をスタイルピンで押さえこむ。 ⑥ CX021 2P コネクターコードを数回捩ってスタイルピンで

2 箇所を固定する。

CX021

CX151

CX052

CX051

CX061

①⑤④③②

⑥ Fasten the CX061 6P connector with a cord holder. ⑦ Float the CX061 6P connector code to the circuit board with

a style pin and fasten.

Ferrite Cramp

CX301

CX171

CX211

CX031

CW052

⑥

⑥ CX061 6P コネクターコードをコードホルダーで固定す

る。 ⑦ CX061 6P コネクターコードをスタイルピンで基板より浮

かせて固定する。

⑥

CX061

⑦⑦⑧

CX061

S-102

2. DSW-S102

① Fasten the CX041 4P connector cord to the chassis with a

clamp band.

② Fasten the CX041 4P connector cord and CX081 8P con-

nector cord to the chassis with a clamp band.

③ Fasten with a clamp band. ④ Fasten the CX021 2P connector cord to the chassis with a

clamp band.

CX151

CX041 CX081

2. DSW-S102

① CX041 4P コネクターコードをクランプバンドでシャーシ

に固定。

② CX041 4P コネクターコードと CX0818P コネクターコー

ドをクランプバンドでシャーシに固定。 ③ クランプバンドで結束。 ④ CX021 2P コネクターコードをクランプバンドでシャーシ

に固定。

④

CX021

③

CX022

①②

S-102

DISASSEMBLY

(Follow the procedure below in reverse order when reassembling.)

● ADV-S102

1. Loader Panel

(1) Switch on, and press [ (OPEN/CLOSE)] button

to open the Disc tray.

(2) Detach the Loader Panel by lifting.

各部のはずしかた

（組み立てるときは、逆の順序でおこなってください。）

● ADV-S102

1. ローダーパネルのはずしかた

(1) 電源を入れ「 (OPEN/CLOSE)」ボタンを押して、

ディスクトレイを開きます。

(2) ローダーパネルを持ち上げてはずします。

2. Side Panel

(1) Remove 4 bottom screws.

(2) Remove 4 rear screws, then detach Side Panel.

2. サイドパネルのはずしかた

(1) 底面よりネジを 4 本はずします。 (2) 裏面よりネジを 4 本はずし、サイドパネルを矢印

の方向へはずします。

S-102

3. Top Cover

(1) Remove 9 screws, then detach Top Cover.

4. DVD Mecha. Unit

(1) Remove 4 screws fixing the DVD Mecha.

(2) Detach the DVD Mecha. to the arrow direction.

(3) Lift the DVD Mecha. and disconnect FFC and con-

nectors.

3. トップカバーのはずしかた

(1) トップカバーを止めているネジ 9 本をはずし、

トップカバーを矢印の方向へはずします。

4. DVD メカユニットのはずしかた

(1) メカユニットを止めているネジ 4 本をはずしま

す。 (2) メカユニットを矢印の方向にはずします。 (3) DVD メカユニットを持ち上げ、コネクタと FFC

をはずします。

(4)

S-102

5. Front Panel Ass’y

(1) Remove 6 Front panel screws, then detach P.W.B.

and chassis.

(2) Remove 4 Front panel side screws, then detach the

Front Panel Ass’y.

5. フロントパネルのはずしかた

(1) フロントパネルからの基板とシャーシを止めてい

るネジを 6 本はずします。 (2) フロントパネル側面を止めているネジ 4 本（左右

各 2 本）をはずし、フロントパネルをはずしま

す。

6. Back Panel Ass’y

(1) Remove each terminal screws, Back Panel screws

and Chassis screws, then detach the Back Panel.

6. バックパネルのはずしかた

(1) 各端子を止めているネジおよびバックパネルと

シャーシを止めているネジをはずし、バックパネ

ルをはずします。

S-102

● DSW-S102

1. Rear panel

(1) Remove 10 screws 101 on the bottom side.

(2) Detach the Rear panel.

101

● DSW-S102

1. Rearpanel

(1) 底面側から 101 のねじ 10 本をはずします。 (2) Rearpanelをはずします。

2. SHIELD COVER

(1) Remove 8 screws 103 on the Side.

(2) Lift the shield cover using a flat-headed screwdriver and

remove it. When doing this, be careful not to deform the main bracket's hook.

103

2. SHIELDCOVER

(1) 側面側から 103 のねじ 8 本をはずします。 (2) マイナスドライバーでシールドカバーを持ち上げては

ずします。このとき、メインブラケットのつめを変形

させないように注意してください。

103

S-102

DIAGNOSTICS OF OPTICAL PICKUP AND REPLACING TRAVERSE UNIT

Make failure diagnostics of the Optical Pickup as follows. If the laser drive current (Iop) becomes more than 1.5 times of the initial value, the Optical Pickup should be replaced. The laser drive current initial value is checked by "Iop checked Method" of next page. In case of replacing the Pickup, change the whole part of the Traverse Unit. No mechanical adjustment is necessary after the replacement.

レーザー駆動電流初期値 :

Laser drive current initial value:

DVD:

CD:

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２２―ｍｍｍｍ―ｎｎｎｎ

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２ 1 ―ｍｍｍｍ―ｎｎｎｎ

光ピックアップの故障診断とトラバースユニットの交換

次の順序で故障診断を行ってください。レーザー駆動電流 Iop 値が初期値の 1.5 倍以上になっている場合は光ピックアップ交換の目安となります。レーザー駆動電流初期値は、次ページ "Iop 値の確認方法 " で確認できます。ピックアップ交換の場合は、トラバースユニット単位での交換となります。メカの調整は不要です。

Disc no read, unsteady playback, etc.

Laser drive current (Iop) check HF wave form check (Refer to WAVE FORMS)

Present value exceeds the initial value by 1.5 times

Traverse Unit replacing

ディスクを読み込まないスムーズに再生しない､等

レーザー駆動電流 Iop 値の確認ＨＦ波形の確認

（WAVEFORMS参照）

現在値が初期値の

1.5 倍になっている

トラバースユニット交換

Laser current (Iop) memorizing after replacement

交換後にレーザー電流値の記憶

S-102

1. Iop checked Method

Select the laser ON/OFF (CD/DVD) mode of the test mode, and check the lop value of DVD laser or CD laser. (See page 13 for test mode.)

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２ L a s e r O n O f f

1.1. DVD laser current check

(1) Press the SKIP or button to display the la-

ser current value, and then select T22.

(2) Check the current value of Iop (nnnn).

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２２―ｍｍｍｍ―ｎｎｎｎ

( − : Off, DVD laser, Initial value: mm.mm [mA], Current value: nn.nn [mA])

1.2. CD Laser current check

(1) Press the or button to display the laser

current value, and then select T21.

(2) Check the current value of Iop (nnnn).

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２ 1 ―ｍｍｍｍ―ｎｎｎｎ

( − : Off, CD laser, Initial value: mm.mm [mA], Current value: nn.nn [mA])

1. Iop 値の確認方法

レーザー駆動電流を確認する場合は、テストモードのレーザー ON/OFF(CD/DVD) モードを選択して、DVD レーザーまたは CD レーザーの lop 値を確認します。

（詳細は 13 ページ、テストモード参照）

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２ L a s e r O n O f f

1.1. DVD レーザー電流確認

(1) レーザー電流値を表示する場合は、ボタンまたは

ボタンを押し、T22 を選択します。

(2) 現在の lop 値 (nnnn) を確認します。

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２２―ｍｍｍｍ―ｎｎｎｎ

( −：消灯、ＤVD レーザー、初期値：mm.mm[mA], 現在値：nn.nn[mA])

1.2. CD レーザー電流確認

(1) レーザー電流値を表示する場合は、ボタンまたは

ボタンを押し、T21 を選択します。

(2) 現在の lop 値 (nnnn) を確認します。

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２ 1 ―ｍｍｍｍ―ｎｎｎｎ

( −：消灯、ＣＤレーザー、初期値：mm.mm[mA], 現在値：nn.nn[mA])

2. Note for Handling the Laser Pick-Up

The protection for the damage of laser diode. If you want to change the optical device unit from any other units, you must keep the following.

(1) It should be done at the desk already took measures the

static electricity in care of removing the OPU's (Optical

device unit) connector cable. (2) Workers should be put on the "Earth Band". (3) It should be done to add the solder to the short land to

prevent the broken Laser diode before removing the 24P

FFC cable. (4) Don't touch OPU's connector parts carelessly.

3. Replacement of the Laser Pick-up (Traverse Unit)

Check the Iop (Laser drive current) If the present Iop (current) value exceeds.+150% of the initial value, replace the Traverse unit (Laser Pick-up) with a new one.

2. レーザーピックアップの取扱注意

レーザーダイオードの破壊防止。光素子ユニットを交換するときは、以下を遵守してください。

(1) 光素子ユニットの接続ケーブルをはずすときは、静電対

策を行ったデスク上で作業してください。 (2) 作業者は、リストストラップを使用してください。 (3) レーザーダイオードの破壊防止のため、24PFFC ケーブ

ルをはずす前にランドを半田付けショートしてくださ

い。 (4) 光素子ユニットのコネクタ部に触れないでください。

3. レーザーピックアップ ( トラバースユニット ) の交換

Iop( レーザー駆動電流）をチェックします。現在の Iop 値が初期値の 150％を越えている場合、トラバースユニット（レーザーピックアップ）を交換してください。

S-102

4. Rewriting the default value of the laser current

To rewrite the default value of the laser current, press the

button for at least 5 seconds while the CD or DVD laser current is displayed, then press the or button to select T23. (For details, see "Iop checked Method" on page 22.) If the button is pressed while T23 is displayed, the current value is displayed at "mmmm" and stored in the EEPROM.

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２3 ―mmmm―――――

5. Resetting the accumulated laser on time

To clear the accumulated laser on time, press the button while the accumulated laser on time is displayed (TB1, TB2 : For details, see "Test Mode" on page 22.) until " ＊ " appears at the fourth position, then press the or button to select TB3. If the button is pressed while TB3 is displayed, the accumulated laser on time of CD and DVD is cleared. When TB1 or TB2 is selected with the or button, "nnnnnnn" is displayed as 0 so you can check.

FLDisplay(Thedisplaypartof13digits)

12345678910111213

ＴBY―――nnnnnnn

( − : Off, Y：1: CD, 2: DVD, nnnnnnn: Hour [h])

4. レーザー電流初期値の書き換え方法

レーザー電流の初期値を書き換えるには、CD または DVD レーザー電流が表示されている時にボタンを5秒以上押し、次にボタンまたはボタンを押して T23 を選択します。（詳細は 22 ページ、Iop 値の確認方法参照）

T23 表示時にボタンを押と、mmmm 部に現在値を表示し、EEPROM に保存します。

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２3 ―mmmm―――――

5. レーザーＯＮ累積時間のリセット方法

レーザーＯＮ累積時間をクリアするには、レーザーＯＮ累積時間表示 (TB1,TB2) の時（詳細は 22 ページ、テストモード参照）にボタンを 4 桁目に ' ＊ ' が表示されるまで押し、ボタンまたはボタンを押しTB3 を表示させます。

TB3 表示時にボタンを押すと、CD 及び DVD レーザーＯＮ累積時間をクリアします。

ボタンまたはボタンで TB1 または TB2 を選択

すると、nnnnnnn 部が 0 表示となり確認できます。

FL 管の表示 (13 桁の表示部 )

12345678910111213

ＴBY―――nnnnnnn

( −：消灯、Y：1:CD,2:DVD、nnnnnnn：時間 [h])

S-102

HOW TO REPLACE TRAVERSE UNIT

Caution: The optical pickup can be damaged easily by

static electricity charged on human body. Take necessary anti-static measures when repairing around the optical pickup.

1. Guide Clamp Bracket disassembly

(1) Remove 2 screws.

(2) Remove Guide Clamp Bracket to arrow direction.

トラバースユニットの交換方法

注意 : 光ピックアップは、人体に帯電した静電気等で静電

破壊することがあります。光ピックアップ周辺を修理する際は、必要な静電対策を行ってください。

1. ガイドクランプブラケットのはずしかた

(1) ねじ 2 本をはずします。 (2) ガイドクランプブラケットを矢印方向にとりはずしま

す。

3. Traverse Unit disassembly

(1) Remove 24P FFC, 15P FFC and 5P PH WIRE connect-

ing with from the Main P.W.B.

(2) Remove 4 screws fixing Damper.

(3) Remove Traverse Unit to arrow direction.

3. トラバースユニットのはずしかた

(1) メイン基板に接続している 24PFFC、15PFFC、5PPH

ワイヤをはずします。 (2) ダンパーを固定しているねじ 4 本をはずします。 (3) トラバースユニットを矢印方向にとりはずします。

2. Tray disassembly

(1) Remove to arrow direction.

(2) Solder the short-circuit (see in the frame).

2. トレイのはずしかた

(1) 矢印方向にとりはずします。 (2) 半田付けショートを行います。（枠内図参照 )

半田ショート

Solder to short-circuit

Short-circuit with Solder

半田ショート拡大図

Note for disassembly Traverse Unit

(1) When assembling, reverse the order of the above.

(2) When inserting Tray, confirm boss on Slide Cam set to

ditch of the Tray (Compare with below drawing).

トラバースユニット分解の注意

(1) 組み立てるときは、上記の逆の順序で行ってください。 (2) トレイ組込み時、スライドカムのボスがトレイの溝に

合っているか確認してください。（下図参照）

S-102

SERVICE MODE

1. Aging Mode

1.1. preparation0

(1) Equipment used: Any one of DVD Karaoke Disc (containing more than 10 titles).

(ex : Heat run disc TDV-HR01)

(2) Unit setting : No spec other than the following procedure.

1.2. procedure

※ Perform aging of the DVD.

(1) Pressing the and buttons simultaneously, plug the AC cord into a power outlet, then press the ON/STANDBY button

to turn the power on. This sets the aging mode.

• Once the aging mode is set, press the FUNCTION button to switch the mode. (After the display is put out at the switch, it selects.)

(a) To select the normal aging mode ... Start from (2) (b) To select the error rate display mode ... Start from (8)

(2) Press the button and play all the tracks recorded on the disc.

(3) Both the " " and " " indicators light on the fluorescent display tube.

(4) When the button is pressed once with the tray open, titles 1 and 10 recorded on the disc are played.

(5) The " " indicator flashes and the " " indicator lights on the fluorescent display tube.

(6) Once playback is completed, open and close the tray and repeat the operation in step (3) or (4).

(7) If there is an error while in the aging mode, the error is displayed and the stop mode is set with the status at that time.

NOTE)・The FUNCTION button on the main unit and the FUNCTION selector button on the remote control unit will not work

during the aging mode. (If the function is switched, the DVD stops and the aging mode is canceled.)

・The ON/STANDBY buttons on the main unit and the remote control unit will not work during the aging mode.

(If the set's power is turned off, the DVD stops and the aging mode is canceled.

(8) When the error rate display mode is set, the final error rate information is displayed on the fluorescent display tube.

サービスモードについて

1. エージングモード

1.1. 準備

(1) 使用機器：DVD カラオケディスク（10 タイトル以上のもの）

（例：ヒートランディスク TDV-HR01）

(2) 本体設定：下記設定以外規定無。

1.2. 手順

※ DVD のエージングをおこなう。 (1) 本体のボタンとボタンを同時に押しながら、AC コードをコンセントへ接続し、ON/STANDBY ボタンを押してセット

の電源を入れると、エージングモードが設定される。

･エージングモード設定後、FUNCTION ボタンを押して、モードを切り替える。

（切り替え時に表示を出してから選択する。）

(a) 通常のエージングモードを選択・・・(2) から開始

(b) エラーレート表示モードを選択・・・(8) から開始 (2) ボタンを押し、ディスクに収録されている全ての曲を再生する。 (3) FL 管の インジケーターと インジケーターが両方とも点灯する。 (4) トレイを開いた状態でボタンを 1 回押して、ディスクに収録されているタイトル 1 とタイトル 10 を再生する。 (5) FL 管の インジケーターが点滅し、 インジケーターが点灯する。 (6) 再生終了後、トレイを開閉させ (3) または (4) の動作をする。 (7) エージングモード中にエラーが発生すると、エラーを表示し、その時の状態で停止する。

注 )・エージングモード中は、本体の FUNCTION ボタンおよび、リモコンの FUNCTION 切替ボタンは動作しない。

（ファンクッションを変えると DVD が停止し、エージングモードが解除される。）

・エージングモード中は本体およびリモコンの ON/STANDBY ボタンを動作しない。

（セットの電源を OFF にすると DVD が停止し、エージングモードが解除される。）

(8) エラーレート表示モードに入ると、最終エラーレート情報を FL 管に表示する。

No. Error contents FL display

1 Bad DIsc

2 Forcus Error

3 Read Error

4 Tracking Error

5Tray Error

6 Navigation Pack Read Error

7 Cmmunication Error

FLDisplay(Thedisplaypartof13digits)

12345678910111213

E7 XX XX XX

No. エラー内容 FL 管表示

1 不良ディスク 2 フォーカスエラー 3 リードエラー 4 トラッキングエラー 5 トレイエラー 6 ナビゲーションパックエラー 7 コマンド通信エラー

FL 管の表示 (13 桁の表示部 )

12345678910111213

E7 XX XX XX

S-102

2. Initial Setting Mode

2.1. Preparation

(1) Equipment used: None

(2) Unit setting: No spec other than the following procedure.

2.2. Procedure

● SYSTEM

※ This initializes the data for the function, volume, DVD mechanism, etc.

(1) When the ON/STANDBY button is pressed to turn the set on while pressing the main unit's FUNCTION and buttons

simultaneously, the initialization mode is set.

(2) The standby indicator lights yellow and "INITIALIZE" is displayed on the fluorescent display tube.

(3) Once the entire initialization procedure has been completed, the set is in the normal mode with the power turned on.

● DVD

※ This initializes the data for the DVD mechanism.

(1) With the power on, set the function to DVD, and in the playback stopped mode, press the and buttons simultaneously

for at least 2 seconds to set the DVD initialization mode.

(2) "INITIALIZE" is displayed on the fluorescent display tube.

3. µcom Firm Check Mode

3.1. Preparation

(1) Equipment used: None

(2) Unit setting: No spec other than the following procedure.

3.2. Procedure

※ Use this to display the version information, etc.

(1) When, in the standby mode, the ON/STANDBY button is pressed to turn the set on while pressing the main unit's FUNCTION

and buttons simultaneously, the system check mode is set.

(2) Press the STATUS button on the remote control unit to display the following information, in this order: System microprocessor

version → Date of system microprocessor version updating → DSP version → Date of DSP version updating → Drive microprocessor version of DVD mechanism → ESS version → Date of ESS version updating.

(3) Unplug AC cord to clear this mode.

NOTE) The DVD mechanism driver version and ESS version are not displayed un less the function is once set to DVD.

2. イニシャルモード

2.1. 準備

(1) 使用機器：無 (2) 本体設定：下記手順以外規定無。

2.2. 手順

● システム

※ ファンクション、VOL 等および DVD メカのバックアップデータの初期化をおこなう。 (1) 本体 FUNCTION ボタンとボタンを同時に押しながら、ON/STANDY ボタンを押してセットの電源を入れるとイニシャ

ルモードが設定される。 (2) スタンバイ LED が黄色に点灯し、FL 管にINITIALIZEが表示される。 (3) 全ての初期化完了後、通常モードの電源 ON の状態になる。

●DVD

※ DVD のみのバックアップデータの初期化をおこなう。 (1) 電源 ON 時にファンクッションを DVD にし再生停止状態で、ボタンとボタンを 2 秒以上同時に押し続けると、

DVD 初期化モードが設定される。 (2) FL 管にINITIALIZEが表示される。

3. マイコンファームチェックモード

3.1. 準備

(1) 使用機器：無 (2) 本体設定：下記手順以外規定無。

3.2. 手順

※ バージョン表示等をおこなう。 (1) STANDBY 時に本体 FUNCTION ボタンとボタンを同時に押しながら、ON/STANDBY ボタンを押してセットの電源を入

れると、システムチェックモードが設定される。 (2) リモコンの STATUS ボタンを押すと、システムマイコンのバージョン→システムマイコンのバージョンアップ日→ DSP の

バージョン→ DSP のバージョンアップ日→ DVD メカのドライブマイコンのバージョン→ ESS のバージョン→ ESS のバー

ジョンアップ日の順に表示される。 (3) AC コードを抜くことにより、システムチェックモードを解除する。

注 ) DVD メカのドライブバージョン、ESS のバージョンの表示については、一度ファンクッションを DVD にしないと表示

されない。

S-102

4. Test mode

4.1. Entering the test mode

To enter the test mode, press the and buttons simultaneously while in the Aging mode. Not insert the disc. (The Aging mode is entered by pressing the and buttons simultaneously to turn on the AC power. When the Aging mode is set, the and indicators light.)

Press and buttons simultaneously

Power turns on

Press and buttons simultaneously

Test mode

button

Set the disc

button

After the TOC reading

button

Aging mode

button

Set the disc

button

Aging mode start

4. テストモード

4.1. テストモードの設定

テストモードの設定はエージングモード時にボタンとボタンを同時に押すことでおこなう。ディスクは挿入していないこと。 ( エージングモードの設定はボタンとボタンを同時に押しながら、AC コードをコンセントへ接続し、セットの電源を入れる。エージングモードになると FL 管の インジケーターと インジケーターが点灯する。）

ボタンとボタンの同時押し

電源 ON

ボタンとボタンの同時押し

テストモード

ボタン

ディスクを載せる

ボタン

TOC リード後

ボタン

エージングモード

ボタン

ディスクを載せる

ボタン

エージング開始

Test mode start

FL tube display when test mode entered

FLDisplay(Thedisplaypartof13digits)

12345678910111213

TEST MODE

4.2. Selecting the mode

The following modes are available.

(1) Laser on/off (CD/DVD) mode : T2 (2) Servo adjustment value display mode : T3 (3) Trace mode (error rate display) : T7 (4) Accumulated laser on time : TB

① When the button is pressed after entering the test mode, the display switches in the order: T2, T3, T7, TB, T2 …

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２ L a s e r O n O f f

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ３ S e r v o A d j

テストモード開始

テストモード設定時の FL 管表示

FL 管の表示 (13 桁の表示部 )

12345678910111213

TEST MODE

4.2. モードの選択

モードには、次のモードがある。

(1) レーザー ON/OFF(CD/DVD) モード : T2 (2) サーボ調整値表示モード : T3 (3) トレースモード ( エラーレート表示 ) : T7 (4) レーザーＯＮ累積時間 : TB

①テストモード中にボタンを押すと、T2,T3,T7,TB,T2…の順に表示される。

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２ L a s e r O n O f f

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ３ S e r v o A d j

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ７ T r a c e M o d e

FLDisplay(Thedisplaypartof13digits)

12345678910111213

ＴＢ L a s e r O n T i m

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ７ T r a c e M o d e

FL 管の表示 (13 桁の表示部 )

12345678910111213

ＴＢ L a s e r O n T i m

S-102

4.3. Setting the mode

With the mode selected, press the button to set that mode.

① In the laser on/off (CD/DVD) mode, laser on/off control is executed and the laser current is displayed. Press the or button to switch the CD/DVD (T21, T22, T21. .). To save the current laser current value, press and hold in the button for at least 5 seconds to turn off the "mmmm" section of the display, then press the or button and select T23. When the button is pressed while T23 is displayed, the data is displayed in the "mmmm" section.

For the CD laser

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２１―ｍｍｍｍ―ｎｎｎｎ

( − : Off, CD laser, Stored data: mm.mm [mA], Current value: nn.nn [mA])

For the DVD laser

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２２―ｍｍｍｍ―ｎｎｎｎ

( − : Off, DVD laser, Stored data: mm.mm [mA], Current value: nn.nn [mA])

② In the servo adjustment value display mode (See "Table 1 - Servo adjustment value display mode details")

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ X X −−−−−−ｎｎｎｎ

(XX : Selection mode, n : Adjustment value (HEX))

③ In the trace mode (error rate display), select the trace of the innermost circumference of 1 layer.

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ７１ＦＦＦＦＦＦＦＦＦＦ

(F : When address and error rate not set, F is displayed.)

④ Displaying the accumulated laser on time (stored in the EEPROM)

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ B Ｙ―――ｎｎｎｎｎｎｎ

(Y : 1:CD, 2:DVD, nnnnn: Time [h]) ※ Fractions of hours are counted up one hour on the display.

4.3. モードの確定

モードを選択してある状態でボタンを押すとモードを確定する。

①レーザーON/OFF(CD/DVD) モードの場合、レーザーのON/OFF 制御を実行し、レーザー電流を表示する。CD/DVD の切り替

えは、ボタンまたはボタンを押す (T21、T22、T21..)。現在のレーザー電流値を保存する場合、ボタンを 5 秒以上押し続け、mmmm 部を非表示にし、ボタンまたは

ボタンを押して、T23 を選択する。T23 を表示時にボタンを押すと、mmmm 部にデータが表示される。

CD レーザーの場合

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２１―ｍｍｍｍ―ｎｎｎｎ

( −：消灯、ＣＤレーザー、保存ﾃﾞｰﾀ：mm.mm[mA],現在値：nn.nn[mA])

DVD レーザーの場合

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２２―ｍｍｍｍ―ｎｎｎｎ

( −：消灯、ＤVD レーザー、保存ﾃﾞｰﾀ：mm.mm[mA],現在値：nn.nn[mA])

②サーボ調整値表示モードの場合（表 1 サーボ調整値表示モード詳細参照）

FL 管の表示 (13 桁の表示部 )

12345678910111213

ＴＸＸ――――――ｎｎｎｎ

(ＸＸ: 選択モード、n: 調整値 (HEX))

③トレースモード ( エラーレート表示 ) の場合は、１層内周のトレースを選択する。

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ７１ＦＦＦＦＦＦＦＦＦＦ

(Ｆ: アドレス及びエラーレートは未確定時、Ｆを表示する。)

④レーザーＯＮ累積時間 (EEPROM に記憶 ) を表示する。

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ B Ｙ―――ｎｎｎｎｎｎｎ

(Ｙ：1:CD、2:DVD、nnnnn: 時間 [h]) ※ 1 時間未満は切り上げて表示する。

S-102

4.4. Change within the mode

Changes within modes are made by pressing the and buttons while the mode is set.

① In the laser on/off (CD/DVD) mode, laser on/off control is executed and the laser current is displayed.

For the CD laser

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２１―ｍｍｍｍ―ｎｎｎｎ

( − : Off, CD laser, Stored data: mm.mm [mA], Current value: nn.nn [mA])

For the DVD laser

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２２―ｍｍｍｍ―ｎｎｎｎ

( − : Off, DVD laser, mm.mm [mA], nn.nn [mA])

When there is no saved data (for the DVD laser)

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２ 2 ――――――ｎｎｎｎ

( − : Off, DVD laser, nn.nn [mA])

To store the current value, press the button for at least 5 seconds, then press the or button to select T23. If the button is pressed while T23 is displayed, the current value is displayed at "mmmm" and stored in the EEPROM.

4.4. モード内での変更

モードを確定してある状態でボタンまたはボタンを押すとモード内での変更をおこなう。

①レーザーON/OFF(CD/DVD) モードの場合、レーザーのON/OFF 制御を実行し、レーザー電流を表示する。

CD レーザーの場合

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２１―ｍｍｍｍ―ｎｎｎｎ

( −：消灯、ＣＤレーザー、保存ﾃﾞｰﾀ：mm.mm[mA],現在値：nn.nn[mA])

DVD レーザーの場合

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２２―ｍｍｍｍ―ｎｎｎｎ

( −：消灯、ＤＶＤレーザー、mm.mm[mA],nn.nn[mA])

保存データなしの場合 (DVD レーザーの場合 )

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２２――――――ｎｎｎｎ

( −：消灯、ＤＶＤレーザー、nn.nn[mA])

現在地を保存するには、ボタンを 5 秒以上押し、次にボタンまたはボタンを押して、T23 を選択する。T23 表示時に、ボタンを押すと、mmmm 部に現在値を表示し、EEPROM に保存される。

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ２ 3 ―ｍｍｍｍ―ｎｎｎｎ

( − : Off, DVD laser, nn.nn [mA]) If the current value is over 100 mA, the 4th and 9th digit sections are used.

② In the servo adjustment value display mode (See "Table 1 - Servo adjustment value display mode details")

FLDisplay(Thedisplaypartof13digits)

12345678910111213

ＴＸＸ――ｎｎｎｎｎｎｎｎ

(XX : Selection mode, n: Adjustment value (HEX)) For the adjustment values, 0's are added in front of the effective number of bytes. (Ex.: If the value is 0x123 for 4-byte data, "00 00 01 23" is displayed.)

⑤ In the trace mode (error rate display) (See "Table 2 - Trace mode details")

FLDisplay(Thedisplaypartof13digits)

12345678910111213

ＴＹＹＦＦＦＦＦＦＦＦＦＦ

(YY : Selection mode [71 to 94], F: When address and error rate not set, F is displayed.)

⑥ In the accumulated laser on time display

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ２ 3 ―ｍｍｍｍ―――――

( −：消灯、ＤＶＤレーザー、mm.mm[mA]) 電流値が 100ｍA 以上の場合は、4 桁、9 桁部分を使用。

②サーボ調整値表示モードの場合（表 1 サーボ調整値表示モード詳細参照）

FL 管の表示 (13 桁の表示部 )

12345678910111213

ＴＸＸ――ｎｎｎｎｎｎｎｎ

(ＸＸ: 選択モード、n: 調整値 (HEX)) 調整値は、有効バイト数分先頭に 0 をつける。

（例：4 バイトデータで値が 0x123 の場合は00000123)

③トレースモード ( エラーレート表示 ) の場合（表 2 トレースモード詳細参照）

FL 管の表示 (13 桁の表示部 )

12345678910111213

ＴＹＹＦＦＦＦＦＦＦＦＦＦ

(ＹＹ: 選択モード [71 〜 94]、Ｆ: アドレス及びエラーレートは未確定時、Ｆを表示する。)

⑥レーザーＯＮ累積時間を表示場合

FLDisplay(Thedisplaypartof13digits)

12345678910111213

Ｔ B Ｙ―――ｎｎｎｎｎｎｎ

(Y : 1: CD, 2: DVD, nnnnnnn: Time [h]) 　※ If the current value is over 100 mA, the 4th and 9th digit sections are used.

To clear the accumulated laser on time, press the button while the accumulated laser on time is displayed (TB1, TB2) until " ＊ " appears at the fourth position, then press the or button to select TB3. If the PLAY button is pressed while TB3 is displayed, the accumulated laser on time of CD and DVD is cleared. When TB1 or TB2 is selected with the or button, "nnnnnnn" is displayed as 0 so you can check.

FL 管の表示 (13 桁の表示部 )

12345678910111213

Ｔ B Ｙ―――ｎｎｎｎｎｎｎ

(Ｙ：1:CD,2:DVD、nnnnnn: 時間 [h]) ※ 1 時間未満は切り上げて表示する。レーザー ON 累積時間をクリアする場合、レーザー ON 累積時間表示時 (TB1、TB2) のとき、ボタンを 4 桁目に*が表示されるまで押し、ボタンまたはボタンを押し、TB3 を表示させる。TB3 表示時にボタンを押すと CD および DVD レーザー ON 累積時間をクリアする。ボタンまたはボタンを押して、TB1 または TB2 を選択すると、 nnnnnn 部が 0 表示になり確認できる。

S-102

4.5. Execution of trace mode (error rate display) (See "Table 2 - Trace mode details")

Trace will be performed if the button is pushed after choosing operation.

FLDisplay(Thedisplaypartof13digits)

12345678910111213

ＴＹＹｍｍｍｍｍｍｌｌｌｌ

(YY : selection mode [71 to 94], m : address [PBA][HEX], l : error rate [COUNT/SEC] [HEX]) Note) CD : Error rate of 75 frames is displayed (1 second).

DVD : Error rate of 8ECC block is displayed. The mode chosen when selection mode was changed into the trace execution and the button was pushed is performed from the beginning. When the button is pushed without changing selection mode, the mode under selection is performed from the beginning. (If the button is pushed, the address corresponding to the chosen mode will be searched again.)

The pause mode is set after tracing is completed.

4.6. Other operations

① When the button is pressed, the mode returns to the previously selected mode.

4.5. トレースモード ( エラーレート表示 ) の実行（表 2 トレースモード詳細参照）

動作を選択した後、ボタンを押すとトレースを実行する。

FL 管の表示 (13 桁の表示部 )

12345678910111213

ＴＹＹｍｍｍｍｍｍｌｌｌｌ

(ＹＹ: 選択モード [71 〜 94]、ｍ: アドレス [PBA][HEX]、ｌ: エラーレート [COUNT][DEC]) 注 ) CD ：表示するエラーレートは、75 フレーム分の値 (1 秒 )。

DVD ：表示するエラーレートは、8ECC ブロック分の値。

トレース実行中に選択モードを変更し、ボタンを押すと選択したモードを最初から実行する。選択モードを変更せずにボタンを押した場合も、選択中のモードを最初から実行する。 ( ボタンを押すと、選択しているモードに対応したアドレスを再度サーチする。)

トレース終了時は、PAUSE 状態になります。

4.6. その他の動作

① ボタンを押すと、前の選択モードに戻る。

(1) Test mode detailed table

Table 1: Servo adjustment value display mode details

XXX

Name Size Meaning Remarks

T31 fbal0 16bits CD/DVD L0 layer focus balance adjust-

T32 tbal0 16bits CD/DVD L0 layer tracking balance adjust-

T33 fcga0 16bits CD/DVD L0 layer focus Loop Gain adjust-

T34 tkga0 16bits CD/DVD L0 layer tracking Loop Gain

T35 Fbal1 16bits DVD L1 layer focus balance adjustment

T36 Tbal1 16bits DVD L1 layer tracking balance adjustment

T37 Fcga1 16bits DVD L1 layer focus Loop Gain adjustment

T38 Tkga1 16bits DVD L1 layer tracking Loop Gain adjust-

T39 Asoffs 16bits AS signal Offset value Upper 10 bit is valid

T40 Envoffse 16bits ENV signal Offset adjustment value Upper 10 bit is valid

T41 Foffse 16bits FE signal Offset adjustment value Upper 10 bit is valid

T42 Teoffse 16bits TE signal Offset adjustment value Upper 10 bit is valid

T43 RFfc 8bits RF signal frequency adjustment value

T44 RFbst 8bits RF signal Boost adjustment value

T45 RFgdl 8bits

T46 RFgdh 8bits

ment value

adjustment value

value

ment value

RF signal low range group delay adjust- ment value

RF signal high range group delay adjust- ment value

FBAL range: 0x8000 < FBAL < 0x7FC0(Center:0x0000)

TBAL range: 0x0000 < TBAL < 0x003F

1x for 0x100 [0x200 (2x) set to Typ. (1x for 0x100, 2x for 0x200. Y/0x100 ratio calculation.) Adjustment value 0x200 sets so that gain crossover reaches target.

1x for 0x100 [0x200 (2x) set to Typ. (1x for 0x100, 2x for 0x200. Y/0x100 ratio calculation.) Adjustment value 0x202 sets so that gain crossover reaches target.

FBAL range: 0x8000 < FBAL < 0x7FC0(Center:0x0000)

TBAL range: 0x0000 < TBAL < 0x003F

1x for 0x100 [0x200 (2x) set to Typ. (1x for 0x100, 2x for 0x200. Y/0x100 ratio calculation.) Adjustment value 0x200 sets so that gain crossover reaches target.

1x for 0x100 [0x200 (2x) set to Typ. (1x for 0x100, 2x for 0x200. Y/0x100 ratio calculation.) Adjustment value 0x202 sets so that gain crossover reaches target.

Adjustment range : 0x0000 〜 0x001F

0x0000 : 0dB 0x001F : 14dB

(1) テストモード詳細一覧表

表 1サーボ調整値表示モード詳細

XXX 名称ｻｲｽﾞ意味備考

T31 fbal0 16 ﾋﾞｯﾄ CD/DVDL0 層フォーカスバランス調整値 T32 tbal0 16 ﾋﾞｯﾄ CD/DVDL0 層トラッキングバランス調整値 T33 fcga0 16 ﾋﾞｯﾄ CD/DVDL0 層フォーカス LoopGain 調整値 0x100 で 1 倍[0x200(2 倍 ) を Typ に設定する ]

T34 tkga0 16 ﾋﾞｯﾄ

T35 Fbal1 16 ﾋﾞｯﾄ DVDL1 層フォーカスバランス調整値 T36 Tbal1 16 ﾋﾞｯﾄ DVDL1 層トラッキングバランス調整値 T37 Fcga1 16 ﾋﾞｯﾄ DVDL1 層フォーカス LoopGain 調整値 0x100 で 1 倍[0x200(2 倍 ) を Typ に設定する ]

T38 Tkga1 16 ﾋﾞｯﾄ DVDL1 層トラッキング LoopGain 調整値 0x100 で 1 倍[0x200(2 倍 ) を Typ に設定する ]

T39 Asoffs 16 ﾋﾞｯﾄ AS 信号の Offset 値上位 10bit が有効 T40 Envoffse 16 ﾋﾞｯﾄ ENV 信号の Offset 調整値上位 10bit が有効 T41 Foffse 16 ﾋﾞｯﾄ FE 信号の Offset 調整値上位 10bit が有効 T42 Teoffse 16 ﾋﾞｯﾄ TE 信号の Offset 調整値上位 10bit が有効 T43 RFfc 8 ﾋﾞｯﾄ RF 信号の周波数調整値 T44 RFbst 8 ﾋﾞｯﾄ RF 信号の Boost 調整値調整範囲: 0x0000 〜 0x001F

T45 RFgdl 8 ﾋﾞｯﾄ RF 信号の低域群遅延調整値 T46 RFgdh 8 ﾋﾞｯﾄ RF 信号の高域群遅延調整値

CD/DVDL0 層トラッキング LoopGain 調整値

FBAL の範囲は 0x8000<FBAL<0x7FC0。( センター :0x0000) TBALの範囲は 0x0000<TBAL<0x003F。

（0x100 で 1 倍、0x200 で 2 倍。Y/0x100 の比率計算）

調整値 0x200 で Gain 交点が目標ターゲットになる様設定している。 0x100 で 1 倍[0x200(2 倍 ) を Typ に設定する。]

（0x100 で 1 倍、0x200 で 2 倍。Y/0x100 の比率計算）

調整値 0x202 で Gain 交点が目標ターゲットになる様設定している。 FBAL の範囲は 0x8000<FBAL<0x7FC0。( センター :0x0000) TBAL の範囲は 0x0000<TBAL<0x003F。

（0x100 で 1 倍、0x200 で 2 倍。Y/0x100 の比率計算）

調整値 0x200 で Gain 交点が目標ターゲットになる様設定している。

（0x100 で 1 倍、0x200 で 2 倍。Y/0x100 の比率計算）

調整値 0x202 で Gain 交点が目標ターゲットになる様設定している。

0x0000:0dB 0x001F:14dB

S-102

Table 2: Trace mode details

YY Contents Contents supplement

71 A display of PO error detection number of the inner circumference

of 1-layer and an address.

72 A display of PO uncorrectable number of the inner circumference of

1-layer and an address.

73 A display of PI error detection number of the inner circumference of

1-layer and an address.

74 A display of PI uncorrectable number of the inner circumference of

1-layer and an address.

75 A display of PO error detection number of the central circumfer-

ence of 1-layer and an address.

76 A display of PO uncorrectable number of the central circumference

of 1-layer and an address.

77 A display of PI error detection number of the central circumference

of 1-layer and an address.

78 A display of PI uncorrectable number of the central circumference

of 1-layer and an address.

79 A display of PO error detection number of the outer circumference

of 1-layer and an address.

80 A display of PO uncorrectable number of the outer circumference

of 1-layer and an address.

81 A display of PI error detection number of the outer circumference of

1-layer and an address.

82 A display of PI uncorrectable number of the outer circumference of

1-layer and an address.

It is invalid at the time of CD operation.

CD : C1 error detection number (x3)

It is invalid at the time of CD operation.

CD : C1 error detection number (x3)

It is invalid at the time of CD operation.

CD : C1 error detection number (x3)

It is invalid at the time of CD operation.

表 2トレースモード詳細

ＹＹ内容補足説明

71 1 層内周の PO 誤り検出数とアドレスの表示 CD 時は無効。

72 1 層内周の PO 訂正不可数とアドレスの表示 CD 時は無効。

73 1 層内周の PI 誤り検出数とアドレスの表示 CD 時は C1 誤り検出数。(x3)

74 1 層内周の PI 訂正不可数とアドレスの表示 CD 時は無効。

75 1 層中周の PO 誤り検出数とアドレスの表示 CD 時は無効。

76 1 層中周の PO 訂正不可数とアドレスの表示 CD 時は無効。

77 1 層中周の PI 誤り検出数とアドレスの表示 CD 時は C1 誤り検出数。(x3)

78 1 層中周の PI 訂正不可数とアドレスの表示 CD 時は無効。

79 1 層外周の PO 誤り検出数とアドレスの表示 CD 時は無効。

80 1 層外周の PO 訂正不可数とアドレスの表示 CD 時は無効。

81 1 層外周の PI 誤り検出数とアドレスの表示 CD 時は C1 誤り検出数。(x3)

82 1 層外周の PI 訂正不可数とアドレスの表示 CD 時は無効。

83 A display of PO error detection number of the inner circumference

of 2-layer and an address.

84 A display of PO uncorrectable number of the inner circumference of

2-layer and an address.

85 A display of PI error detection number of the inner circumference of

2-layer and an address.

86 A display of PI uncorrectable number of the inner circumference of

2-layer and an address.

87 A display of PO error detection number of the central circumfer-

ence of 2-layer and an address.

88 A display of PO uncorrectable number of the central circumference

of 2-layer and an address.

89 A display of PI error detection number of the central circumference

of 2-layer and an address.

90 A display of PI uncorrectable number of the central circumference

of 2-layer and an address.

91 A display of PO error detection number of the outer circumference

of 2-layer and an address.

92 A display of PO uncorrectable number of the outer circumference

of 2-layer and an address.

93 A display of PI error detection number of the outer circumference of

2-layer and an address.

94 A display of PI uncorrectable number of the outer circumference of

2-layer and an address.

In the case of 1-layer DVD and CD disc, it is invalid.

In the case of 1-layer DVD disc, it is invalid. CD : C1 error detection number (x6)

In the case of 1-layer DVD and CD disc, it is invalid.

In the case of 1-layer DVD disc, it is invalid. CD : C1 error detection number (x6)

In the case of 1-layer DVD and CD disc, it is invalid.

In the case of 1-layer DVD disc, it is invalid. CD : C1 error detection number (x6)

In the case of 1-layer DVD and CD disc, it is invalid.

83 2 層内周の PO 誤り検出数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

84 2 層内周の PO 訂正不可数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

85 2 層内周の PI 誤り検出数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は C1 誤り検出数。(x6)

86 2 層内周の PI 訂正不可数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

87 2 層中周の PO 誤り検出数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

88 2 層中周の PO 訂正不可数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

89 2 層中周の PI 誤り検出数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は C1 誤り検出数。(x6)

90 2 層中周の PI 訂正不可数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

91 2 層外周の PO 誤り検出数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

92 2 層外周の PO 訂正不可数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

93 2 層外周の PI 誤り検出数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は C1 誤り検出数。(x6)

94 2 層外周の PI 訂正不可数とアドレスの表示 DVD1 層ディスクの場合、無効。

CD 時は無効。

TROUBLE SHOOTING トラブルシューティング

トラブルシューティン

グ

1. 1U-3836(MAINUNIT)

1.1. FL

管点灯

せ

ず

立ち上

が

程

半田付

けを

確

O.K

源電圧確

半田付

けを

確

O.K

発振波形確

半田付

けを

確

O.K

源電圧確

半田付

けを

確

O.K

源電圧確

半田付

けを

確

O.K

源電圧確

半田付

けを

確

O.K

データバ

付

けを

確

良

O.K

次

立ち上

げ

● ADV-S102 ● ADV-S102

1. 1U-3836 (MAIN UNIT)

1.1. FL TUBE dosen't ligh

(1) Check the Set-up process of System μ-COM (1) システムμ-COM

Check Power Supply Voltages. 電源電圧確認 1U-3836-1(MAIN UNIT) 1U-3836-1(MAINUNIT)

䊶 [IC303]: N.G Check Soldering. ・ [IC303]: N.G

+9V_DNS 䊶 CX142 on MAIN UNIT. +9VDNS ・ MAINUNI

S-102

りチェック工

認

のCX142

O.K.

Check Power Supply Voltages. 電 1U-3836-1(MAIN UNIT) 1U-3836-1(MAINUNIT)

䊶 [IC301]: N.G Check Soldering. ・ [IC301]: N.G

+3.3V_DNS 䊶 IC303 on MAIN UNIT. +3.3VDNS ・ MAINUNI

O.K.

Check Oscillation waveform. 1U-3836-1(MAIN UNIT) 1U-3836-1(MAINUNIT)

䊶 [IC301]: N.G Check Soldering. ・ [IC301]: N.G

16MHz at 18pin. 䊶 X301 on MAIN UNIT. 16MHzat18pin. ・ MAINUNI

O.K.

Check Power Supply Voltages. 電 1U-3836-1(MAIN UNIT) 1U-3836-1(MAINUNIT)

䊶 [IC301]: N.G Check Soldering. ・ [IC301]: N.G

"H"level at [ON/STBY]15pin 䊶 IC301 on MAIN UNIT. "H"levelat[ON/STBY]15pin ・ MAINUNI and "L"LEVEL at [CHOP_ON]48pin? and"L"LEVELat[CHOPON]48pin?

O.K.

Check Power Supply Voltages. 電 1U-3836-1(MAIN UNIT) 1U-3836-1(MAINUNIT)

䊶 [IC306]: N.G Check Soldering. ・ [IC306]: N.G

+12V_M1 䊶 IC306 on MAIN UNIT. +12VM1 ・ MAINUNI

認

のIC303

認

のX301

認

のIC301

認

のIC306

O.K.

Check Power Supply Voltages. 電 1U-3836-1(MAIN UNIT) 1U-3836-1(MAINUNIT)

䊶 [CX211]:19pin N.G Check Soldering. ・ [CX211]:19pin N.G

-HB=-35V±3䌖䊶T201 on MAIN UNIT. -HB=-35V±3Ｖ・ MAINUNI

O.K.

Check Data Bus between 1U-3831-1(DISPLAY CENTER UNIT) 1U-3831-1(DISPLAYCENTERUNIT) FLD Driver(1U-3831-1[IC241]) N.G (1) Check soldering of CX211 on MAIN UNIT. FLDDriver(1U-3831-1[IC241]) N.G (1) MAINUNI

䊶 [FL_RST]:"H"level? (2) 1U-3831-1 is N.G.(No Good). ・ [FLRST]:"H"level? (2) 1U-3831-1 の不

O.K.

Continue to next step. Check the Set-up process of B/E μ-COM. (2)B

のステップへ

認

スの確認

Eμ-COM

チェック工程へ

認

のT201

のCX211の半田

認

(2) Check the Set-up process of B/E μ-COM (2) B/Eμ-COM 立ち上がりチェック工程

源電圧確

半田付

けを

確

O.K

クク

波形確

クク

波形確

を

確

半田付

けを

確

R202

O.K

信号の確

半田付

けを

確

O.K

半田付

けを

確

と

ドデ

確

タバ

O.K

制御信

半田付

けを

確

終

S-102

Check Power Supply Voltages. 電 1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

・ [IC101]: ・ [IC304] ・ [IC101]: ・ [IC304]

+3.3V_D2,+2.0V_ESS O.K.? ・ [IC111] +3.3VD2,+2.0VESSO.K.? ・ [IC111]

O.K.

Check Clock waveform. Check 27MHz(3.3V)at (1) Check Soldering. of X101. 1U-3836-1(MAIN UNIT) N.G 4pin of IC109. N.G (2) Check Soldering. of IC109 1U-3836-1(MAINUNIT) ・ [IC109]:4pin (2)

・ [IC101]:49,105,116pin and ・ [IC101]:49,105,116pinand ・ [IC109]

117pin. 117pin. 27MHz(3.3V),O.K.? O.K.

O.K.

Check Reset signal. RESE 1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

・ [IC101]:[BE_RST]24 pin. ・ IC301,R112 ・ [IC101]:[BERST]24pin. ・ IC301,R112

"H"level O.K.? "H"levelO.K.?

O.K.

䋲

Check I 1U-3836-1(MAIN UNIT) 1U-3836-1(MAIN UNIT) 1U-3836-1(MAINUNIT) 1U-3836-1(MAINUNIT)

C Signal. Check Soldering. I２C信号の確認半田付けを確認

・ [IC101]: N.G ・ [IC104] ・ [IC101]: N.G ・ [IC104]

"H"level at 160pin and 161pin. "H"levelat160pinand161pin.

Check Soldering. Of

・ R202 ･

認

の認ロッ

27MHz(3.3V),O.K.? O.K.

認

N.G

の認ロッ

認

N.G (1) [X101]

半田付けを確認

認

O.K.

1U-3836-1(MAIN UNIT) Check Soldering at Address,Data Bus,Control Signal. 1U-3836-1(MAINUNIT) Check Address,Data Bus between 1U-3836-1(MAIN UNIT) [IC101] [IC101],[1C102]and[IC103] N.G ・ [LD0-LD7],[LCS3,LOE] ア

O.K.

Check controll signal. Check Soldering. 1U-3836-1(MAIN UNIT) N.G ・ IC105 1U-3836-1(MAINUNIT) N.G ・ IC105

・ [IC105]:[BE_ON]19 pin. ・ [IC105]:[BEON]19pin.

"H"level O.K.? "H"levelO.K.?

END

[1C102]と[IC103]間の 1U-3836-1(MAINUNIT)

ー

スの N.G ・ [LD0-LD7],[LCS3,LOE]

号の確認

了

認レス、

認

1.2. No Sound,Noise generated

1.2.ディスク読め

ず

[NoPlay],[0000]等の表示

ず

半

ド

を

確

kを確

発光

付

けを

確

ネクタ

接続を確

ザ

発光

トドT

ザ

流

付

けを

確

とその周辺の半田付

けを

確

O.K

ピンドルドブ

信

確

付

けを

確

信

付

けを

確

とその周辺の半田付

けを

確

O.K

終

ク

程

半田付

けを

確

トポイント

約

差動出力

付

けを

確

O.K

終

[No Play], [00 00] displayed etc.

(1) CD,DVD PLA

S-102

(1)ディスク回転せ

(1) Check Soldering of P.U.

・ short-circuit? Check the Emission of Pick-up. (2) Check the circumference soldering of TR603 (1) P.U.の IU-3807(FEP UNIT) and TR604. Pic

・ Emission of P.U. laser O.K.? N.G (3) Check connector insertion. IU-3807(FEPUNIT) N.G (3) コ・ The test mode "T2" is executed. ・ [P.U.]-[IU-3807] FFC(CX241) ・ P.U.レー

Laser current O.K.? (4) Check the soldering [IC601] and circumference ・テス

soldering of [IC601] (5) [IC101],[IC102]

(5) Check the soldering [IC101] ,[IC102]and

circumference soldering of [IC101] ,[IC102]

O.K.

(1) Check soldering of [IC101]:56, 75pin

Check Spindle drive. N.G (2) Check the circumference soldering of ス IU-3807(FEP UNIT) [SPDRV], [FG] signal. IU-3807(FEPUNIT) (2) [SPDRV][FG]

・ [SPDRV]: "H" level? (3) Check the soldering [IC151] and circumference ・ [SPDRV]:"H"level? (3) [IC151]

soldering of [IC151]

O.K.

END

(2) CD or DVD check process (2) CDorDVDチェッ

田ショートラン

認-upの

ー

O. .? ・ [P.U.]-[IU-3807]FFC(CX241)

モー 2実行レーー電 OK? (4) [IC601]とその周辺の半田

認ライ号の N.G (1) [IC101]56,75pinの半田

了

工

(2)TR603,TR604周辺の半田

認

号ライン周辺の半田

認

Check the RF signal. RF信号の確認 IU-3807(FEP UNIT) N.G Check Soldering. IU-3807(FEPUNIT) N.G

・ Check the voltage of Test-Point (TP) 㪠㪬㪄㪊㪏㪇㪎㩿㪝㪜㪧㩷㪬㪥㪠㪫㪀・テス・ TP[mAMON1] [AMON2]: differential output ・ Check the circumference soldering of [IC101], ・

about1.0Vp-p [IC601]

O.K.

END

P[A 

MON1][AMON2]:

(TP)の電圧確認 IU-3807-1(FEPUNIT)

1.0Vp-p ・ [IC101],[IC601]とその周辺の半田

了

認

1.3. No Sound,Noise generated

1.3. 音声出力せず、ノイズ発生

源電圧確

半田付

けを

確

O.K

信号の確

半田付

けを

確

O.K

/Eから

デジタルオーディオ

半田付

けを

確

データ

出力確

力:出力

O.K

から

デジタルオーディオ

データ

出力確

半田付

けを

確

力:出力

O.K

から

デジタ

オーデ

オデ

出力確

半田付

けを

確

力:出力

O.K

から

デジタ

半田付

けを

確

オーデ

オデ

出力確

力:出力

O.K

から

デジタ

オーデ

オデ

出力確

半田付

けを

確

力:出力

O.K

(1) CD,DVD PLAY (1) CD,DVD再生時

S-102

Check Power Supply Voltages. 電 1U-3836(MAIN UNIT) N.G Check Soldering. 1U-3836(MAINUNIT) N.G

・ +12V_A1,-12V_A1 ・ IC602,IC603 ・ +12VA1,-12VA1 ・ IC602,IC603 ・ +7V,-7V of [IC601] ・ IC404 ・ +7V,-7Vo ・ +1.2V_DSP of [IC401] ・ +1.2VDSPo

O.K.

Check Reset signal of [IC401], RESE [IC501],[IC502]. Check Soldering. [IC401].[IC501],[IC502] 1U-3836(MAIN UNIT) N.G ・ [IC301]:115,82,109 pin 1U-3836(MAINUNIT) N.G ・ [IC301]:115,82,109pin

・ [IC401]:[DSP_RST]202pin ・ IC401,RR210 ・ [IC401]:[DSPRST]202pin ・ IC401,RR210 ・ [IC501]:[CODEC_RST]10 pin. ・ IC501,R603 ・ [IC501]:[CODECRST]10pin. ・ IC501,R603 ・ [IC502]:[DIR_RST]41 pin. ・ IC502,R661 ・ [IC502]:[DIRRST]41pin. ・ IC502,R661

"H"level O.K.? "H"levelO.K.?

O.K.

Check Digital Audio Data output Check Soldering. B from B/E to DIR N.G ・ [IC101]:41pin 1U-3836(MAIN UNIT) ・ R119 1U-3836(MAINUNIT) ・ R119

・ [IC101]output and [IC502]input: ・ [IC502]:2pin ・ [IC101]

[BE_SPDIF] ・ R685 [BESPDIF] ・ R685

O.K.

Check Digital Audio Data output DIR from DIR to PLD N.G Check Soldering. 1U-3836(MAIN UNIT) ・ [IC502]:22,23,21pin 1U-3836(MAINUNIT) ・ [IC502]:22,23,21pin

・ [IC502]output and [IC503]input: ・ R670-672 ・ [IC502]

[DIR_S_64FS],[DIR_S_FS], ・ [IC503]:71,72,70pin [DIRS64FS],[DIRSFS], ・ [IC503]:71,72,70pin [DIR_DA] ・ R737-739 [DIRDA] ・ R737-739

認

[IC601] ・ IC404

[IC401]

認

DIRへの

認

[IC502]入・ [IC502]:2pin

PLDへの

認

[IC503]入・ R670-672

N.G ・ [IC101]:41pin

N.G

認

O.K.

Check Digital Audio Data output PLD from PLD to DSP N.G Check Soldering. 1U-3836(MAIN UNIT) ・ [IC503]:60,59,55pin 1U-3836(MAINUNIT) ・ [IC503]:60,59,55pin

・ [IC503]output and [IC401]input: ・ R719,722,723 ・ [IC503]

[DSPI_64FS],[DSPI_FS], ・ [IC401]:146,144,125pin [DSPI64FS],[DSPIFS], ・ [IC401]:146,144,125pin [DSPI_FDA] ・ RR165,167 [DSPIFDA] ・ RR165,167

O.K.

Check Digital Audio Data output Check Soldering. DSP from DSP to PLD/CODEC N.G ・ [IC401]:137,143,133,135pin 1U-3836(MAIN UNIT) ・ RR169,168,173,171 1U-3836(MAINUNIT) ・ RR169,168,173,171

・ [IC401]output and [IC503]input: ・ [IC503]:64,61pin ・ [IC401]

[DSPO_64FS],[DSPO_FS] ・ R725,724 [DSPO64FS],[DSPOFS] ・ R725,724

・ [IC401]output and [IC501]input: ・ [IC501]:16,15pin ・ [IC401]

[DSPO_FDA],[DSPO_CWDA] ・ R656,655 [DSPOFDA],[DSPOCWDA] ・ R656,655

O.K.

Check Digital Audio Data output PLD from PLD to CODEC N.G Check Soldering. 1U-3836(MAIN UNIT) ・ [IC503]:79,80pin 1U-3836(MAINUNIT) ・ [IC503]:79,80pin

・ [IC503]output and [IC501]input: ・ R728,727 ・ [IC503]

[DSC_64FS],[DAC_FS], ・ [IC501]:17,18pin [DSC64FS],[DACFS], ・ [IC501]:17,18pin

・ R657,658 ・ R657,658

DSPへの

ィータ認

[IC401]入・ R719,722,723

PLD/CODECへの

ィータ認

[IC503]入・ [IC503]:64,61pin

[IC501]入・ [IC501]:16,15pin

CODECへの

ィータ認

[IC501]入・ R728,727

ル

N.G

ル

N.G ・ [IC401]:137,143,133,135pin

N.G

認

O.K.

Check Analog Audio Data output CODECからAMPへのアナロ

グ

オーデ

オデ

出力確

半田付

けを

確

力:出力

O.K

オーディオ

ト

信号の確認半田付

けを

確

O.K

から

グ

オーデ

オデ

出力確

半田付

けを

確

出力

O.K

から

差動

グ

オーデ

オデ

出力確

半田付

けを

確

力:出力

差動

O.K

オーディオ

ト

信号の確認半田付

けを

確

O.K

差動

オ

データ

出力確

半田付

けを

確

出力

O.K

終

from CODEC to AMP. N.G Check Soldering. 1U-3836(MAIN UNIT) ・ [IC501]:28,29,31pin 1U-3836(MAINUNIT) ・ [IC501]:28,29,31pin

・ [IC501]output and [IC506],[IC507] ・ [IC506],[IC507] ・ [IC501]

[FL],[FR],[SW] [FL],[FR],[SW]

ィータ認

[IC506],[IC507]入・ [IC506],[IC507]

N.G

認

S-102

O.K.

Check audio mute signal. Check Soldering. 1U-3836(MAIN UNIT) N.G ・ [IC503]:86pin 1U-3836(MAINUNIT) N.G ・ [IC503]:86pin

・ [DAC_MUTE] ・ TR501-505 ・ [DACMUTE] ・

"L"level O.K.? "L"levelO.K.?

O.K.

Check Analog Audio Data output AMP from AMP to FUNC.VR. N.G Check Soldering. 1U-3836(MAIN UNIT) ・ [IC601]:11,12,8pin 1U-3836(MAINUNIT) ・ [IC601]:11,12,8pin

・ AMPoutput and [IC601]input: ・AMP

[DSP_FL],[DSP_FR],[DSP_LFE] [DSPFL],[DSPFR],[DSPLFE]

O.K.

Check Analog Audio Data output FUNC.VR. from FUNC.VR. to Diff.AMP. N.G Check Soldering. 1U-3836(MAIN UNIT) ・ [IC601]:54,47,35pin 1U-3836(MAINUNIT) ・ [IC601]:54,47,35pin

・ [IC601]output and Diff.AMP.input: ・ IC609,610 ・ [IC601]

[IC601]:54,47,35pin [IC601]:54,47,35pin

O.K.

Check audio mute signal. Check Soldering. 1U-3836(MAIN UNIT) N.G ・ [IC301]:100,83pin 1U-3836(MAINUNIT) N.G ・ [IC301]:100,83pin

・ [PRE_MUTE_MAIN], ・ TR609-615 ・ [PREMUTEMAIN], ・

[PRE_MUTE_SUB] [PREMUTESUB] "L"level O.K.? "L"levelO.K.?

ミュー

FUNC.VR.へのアナロ

ィータ認

[IC601]入力:

AMPへのアナロ

ィータ認

AMP入・ IC609,610

ミュー

認

R501-505

N.G

認

R609-615

O.K.

Check Analog Audio Data output from Diff.AMP. N.G Check Soldering. 1U-3836(MAIN UNIT) ・ IC609,610 1U-3836(MAINUNIT) ・ IC609,610

・ [IC609],[IC610]output: ・ CX171 ・[ :IC609],[IC610]

[FL+],[FL-],[FR+],[FR-], [FL+],[FL-],[FR+],[FR-], [SW+],[SW-] [SW+],[SW-]

O.K.

END

AMPのアナログオーディ

認

了

N.G

・ CX171

認

S-102

グ

オーデ

オデ

力確

半田付

けを

確

O.K

から

グ

オーデ

オデ

力確

半田付

けを

確

/力出力

O.K

から

グ

半田付

けを

確

オーデ

オデ

力確

出力

力

O.K

から

デジタ

オーデ

オデ

出力確

半田付

けを

確

力:出力

O.K

終

デジタルオーディオ

力時

デジタ

オーデ

オデ

力確

半田付

けを

確

O.K

終

から

グ

オーデ

オデ

力確

半田付

けを

確

O.K

から

グ

オーデ

オデ

力確

半田付

けを

確

/力出力

O.K

から

グ

半田付

けを

確

オーデ

オデ

力確

出力

力

O.K

から

デジタ

オーデ

オデ

出力確

半田付

けを

確

力:出力

O.K

終

デジタルオーディオ

力時

デジタ

オーデ

オデ

力確

半田付

けを

確

O.K

終

(2) Analog audio in(AUX1,AUX2) (2) アナログオーディオ入力時(AUX1,AUX2)

Check Analog Audio Data input AUX1-2からFUNC.VR.へのアナロ from AUX1-2 to FUNC.VR. N.G Check Soldering.

Check Analog Audio Data input AUX1-2

1U-3836(MAIN UNIT) ・ JK601 1U-3836(MAINUNIT) ・ JK601

from AUX1-2 to FUNC.VR. N.G Check Soldering.

・ [AUX1-2 IN]-L/R ・ [IC601]74-77pin ・ [AUX1-2IN]-L/R ・ [IC601]74-77pin

1U-3836(MAIN UNIT) ・ JK601 1U-3836(MAINUNIT) ・ JK601

・ [AUX1-2 IN]-L/R ・ [IC601]74-77pin ・ [AUX1-2IN]-L/R ・ [IC601]74-77pin

Check Analog Audio Data input FUNC.VR. from FUNC.VR. to AMP N.G Check Soldering.

Check Analog Audio Data input FUNC.VR.

1U-3836(MAIN UNIT) ・ [IC601]14,17pin 1U-3836(MAINUNIT) ・ [IC601]14,17pin

from FUNC.VR. to AMP N.G Check Soldering.

・ [IC601]output and [IC504] ・ IC504,505 ・ [IC601]

1U-3836(MAIN UNIT) ・ [IC601]14,17pin 1U-3836(MAINUNIT) ・ [IC601]14,17pin

/[IC505]input: [A/DL],[A/DR]

・ [IC601]output and [IC504] ・ IC504,505 ・ [IC601]

[A/D_L],[A/D_R]

/[IC505]input: [A/DL],[A/DR] [A/D_L],[A/D_R]

O.K.

ィータ入認

FUNC.VR.へのアナロ

AMPへのアナロ

ィータ入認

AMPへのアナロ

[IC504],[IC505]入・ IC504,505

O.K.

Check Analog Audio Data input Check Soldering. AMP

from AMP to CODEC N.G ・ IC504,505

1U-3836(MAIN UNIT) ・ [IC501]39-42pin 1U-3836(MAINUNIT) ・ [IC501]39-42pin

・ [IC504/505]output and [IC501]input: ・ [IC504

O.K.

Check Digital Audio Data output CODEC

from CODEC to DIR N.G Check Soldering.

1U-3836(MAIN UNIT) ・ [IC501]:20pin 1U-3836(MAINUNIT) ・ [IC501]:20pin

・ [IC501]output and [IC502]input: ・ [IC502]:24pin ・ [IC501]

[AD_FDA] [ADFDA]

CODECへのアナロ

ィータ入認

ィータ認

CODECへのアナロ

ィータ入認

505]

DIRへの

505]

[IC501]入

DIRへの

ィータ認

[IC502]入・ [IC502]:24pin

ル

[IC502]入・ [IC502]:24pin

[IC501]入

ル

N.G

N.G ・ IC504,505

N.G

認

O.K.

END

(3) Digital audio in (3)

Check Digital Audio Data input Dig-INからDIRへの

from Dig-IN to DIR N.G Check Soldering.

1U-3836(MAIN UNIT) ・ IC511 1U-3836(MAINUNIT) ・ IC511

・ [DIN] ・ [IC502]9pin ・ [DIN] ・ [IC502]9pin

O.K.

END

了

入

ィータ入認

入

ル

ィータ入認

了

ル

N.G

認

3. 1U-3836-1(MAINUNIT) 3-1.DVD再

生時

源確

半田付

けを

確

O.K

CheckP

電源電圧確認

半田付

けを

確

O.K

クロック

波形確

半田付

けを

確

O.K

信号の確

半田付

けを

確

O.K

ビデオ

ト

信号の確

半田付

けを

確

O.K

/Eから

デジタ

映像

データ

出力

半田付

けを

確

/力出力

O.K

3. 1U-3836-1 (MAIN UNIT)

3. 1U-3836-1(MAINUNIT) 3-1.DVD再

生時

源確

半田付

けを

確

O.K

CheckP

電源電圧確認

半田付

けを

確

O.K

クロック

波形確

半田付

けを

確

O.K

信号の確

半田付

けを

確

O.K

ビデオ

ト

信号の確

半田付

けを

確

O.K

/Eから

デジタ

映像

データ

出力

半田付

けを

確

/力出力

O.K

3. 1U-3836-1 (MAIN UNIT)

3-1.DVD PLAY

(1) INTERLACE output does not outputed. (1) インターレース映像出力せず

Check Power Supply Voltages. N.G Check Soldering. 電

1U-3836-1(MAIN UNIT) ・ IC304 1U-3836-1(MAINUNIT) ・ IC304

・ +3.3V_D1,±5V_V1 ・ +3.3VD1,±5VV1

O.K.

認電圧 N.G

O.K.

owerSupplyVoltages.

1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

・ [IC701]:+1.8V ・ IC706,707 ・ [IC701]:+1.8V ・ IC706,707 ・ [IC801]:+2.5V_DE,+2.5V_A ・ IC806,807 ・ [IC801]:+2.5VDE,+2.5VA ・ IC806,807

owerSupplyVoltages.

・ [IC701]:+1.8V ・ IC706,707 ・ [IC701]:+1.8V ・ IC706,707 ・ [IC801]:+2.5V_DE,+2.5V_A ・ IC806,807 ・ [IC801]:+2.5VDE,+2.5VA ・ IC806,807

O.K.

Check Clock waveform. 1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

Check Clock waveform.

・ [IC701]192pin ・ X701 ・ [IC701]192pin ・ X701

1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

13.5MHz OK? 13.5MHzOK?

・ [IC701]192pin ・ X701 ・ [IC701]192pin ・ X701

13.5MHz OK? 13.5MHzOK?

Check Reset signal. RESE 1U-3836-1(MAIN UNIT) Check Soldering. 1U-3836-1(MAINUNIT)

Check Reset signal. RESE

・ [IC703]:[VPLD_RST] N.G ・ [IC301]57pin,RR838 ・ [IC703]:[VPLDRST] N.G ・ [IC301]57pin,RR838

1U-3836-1(MAIN UNIT) Check Soldering. 1U-3836-1(MAINUNIT)

・ [IC701]:[FLI_RST] ・ [IC301]12pin,RR701 ・ [IC701]:[FLIRST] ・ [IC301]12pin,RR701

・ [IC703]:[VPLD_RST] N.G ・ [IC301]57pin,RR838 ・ [IC703]:[VPLDRST] N.G ・ [IC301]57pin,RR838

・ [IC801]:[ENC_RST] ・ [IC301]50pin,RR355 ・ [IC801]:[ENCRST] ・ [IC301]50pin,RR355

・ [IC701]:[FLI_RST] ・ [IC301]12pin,RR701 ・ [IC701]:[FLIRST] ・ [IC301]12pin,RR701

"H"level O.K.? "H"levelO.K.?

O.K.

の

・ [IC801]:[ENC_RST] ・ [IC301]50pin,RR355 ・ [IC801]:[ENCRST] ・ [IC301]50pin,RR355

"H"level O.K.? "H"levelO.K.?

O.K.

認電圧 N.G

認

の

認

S-102

認

Check video mute signal. 1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

・ [IC802]:[S/V_MUTE],[COMP_MUTE] ・ IC802 ・ [IC802]:[S/VMUTE],[COMPMUTE] ・ IC802

Check video mute signal.

"H"level O.K.? "H"levelO.K.?

1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

・ [IC802]:[S/V_MUTE],[COMP_MUTE] ・ IC802 ・ [IC802]:[S/VMUTE],[COMPMUTE] ・ IC802

"H"level O.K.? "H"levelO.K.?

Check Digital Video DATA output Check Soldering. B

from B/E to ENCODER の

1U-3836-1(MAIN UNIT) N.G ・ [IC101]:106-110,113-115,118,119pin 1U-3836-1(MAINUNIT) N.G ・ [IC101]:106-110,113-115,118,119pin

Check Digital Video DATA output Check Soldering. B

・ [IC101]output/[IC801]input ・ IC109,IC803 ・ [IC101]

from B/E to ENCODER の

[BE_ID0-7.],[BE_HS],[BE_VS],[PXCLK] ・ RR326-349 [BEID0-7.],[BEHS],[BEVS],[PXCLK] ・ RR326-349

1U-3836-1(MAIN UNIT) N.G ・ [IC101]:106-110,113-115,118,119pin 1U-3836-1(MAINUNIT) N.G ・ [IC101]:106-110,113-115,118,119pin

・ [IC101]output/[IC801]input ・ IC109,IC803 ・ [IC101]

O.K.

ミュー

ENCODERへの

認

ミュー

ル

ENCODERへの

[IC801]入・ IC109,IC803

認

[IC801]入・ IC109,IC803

認

ル

認

[BE_ID0-7.],[BE_HS],[BE_VS],[PXCLK] ・ RR326-349 [BEID0-7.],[BEHS],[BEVS],[PXCLK] ・ RR326-349

O.K.

S-102

から

ビデオドライバ

グ

半田付

けを

確

映像

データ

出力の確

出力

O.K

から

ビデオセレクタ

グ

半田付

けを

確

映像

データ

出力の確

出力

O.K

ビデオセレクタ

から

ビデオドライバ

グ

半田付

けを

確

映像

データ

出力の確

出力

O.K

終

Check analog signal for Video Check Soldering. ENCODER from ENCODER to Video driver(COMPONENT) ・ [IC801]37-39pin 1U-3836-1(MAIN UNIT) N.G ・ VR803-805 1U-3836-1(MAINUNIT) N.G ・ VR803-805

・ [IC801]output and [IC802]input: ・ TR803-805 ・ [IC801]

[Py],[Pb],[Pr] ・ [IC802]11,13,15pin [Py],[Pb],[Pr] ・ [IC802]11,13,15pin

O.K.

Check analog signal for Video Check Soldering. ENCODER from ENCODER to Video selector(CVBS/YC) ・ [IC801]43,42pin 1U-3836-1(MAIN UNIT) N.G ・ VR801,802 1U-3836-1(MAINUNIT) N.G ・ VR801,802

・ [IC801]output and [IC804]input: ・ IC801,802 ・ [IC801]

[Y],[C] ・ [IC804]1,12pin [Y],[C] ・ [IC804]1,12pin

O.K.

Check analog signal for Video Check Soldering. from selector to Video driver(CVBS/YC) N.G ・ [IC804]3,13pin 1U-3836-1(MAIN UNIT) ・ [IC802]8,4pin 1U-3836-1(MAINUNIT) ・ [IC802]8,4pin

・ [IC804]output and [IC802]input: ・ [IC804]

O.K.

END

認(COMPONENT) ・ [IC801]37-39pin

[IC802]入力:・

認(CVBS/YC) ・ [IC801]43,42pin

[IC804]入力:・

認(CVBS/YC) N.G ・ [IC804]3,13pin

[IC802]入力:

了

ーへのアナロ

へのアナロ

ーへのアナロ

認

R803-805

認

R801,802

認

() p p

デジタ

映像

データ

出力

半田付

けを

確

力:出力

O.K

/Pから

デジタ

映像

データ

出力

半田付

けを

確

力:出力

O.K

から

デジタ

映像

データ

出力

半田付

けを

確

力:出力

O.K

から

ビデオドライバ

グ

半田付

けを

確

映像

データ

出力

力:出力

O.K

終

(2) PROGRESSIVE output does not outputed. (2) プログレッシブ映像出力せず

/EからI/

デジタ

映像

データ

出力

半田付

けを

確

力:出力

O.K

/Pから

デジタ

映像

データ

出力

半田付

けを

確

力:出力

O.K

から

デジタ

映像

データ

出力

半田付

けを

確

力:出力

O.K

から

ビデオドライバ

グ

半田付

けを

確

映像

データ

出力

力:出力

O.K

終

S-102

Check Digital signal for Video B/EからI/Pへの from B/E to I/P Check Soldering. の確認

Check Digital signal for Video B

1U-3836-1(MAIN UNIT) N.G ・ [IC101]106-119pin 1U-3836-1(MAINUNIT) N.G ・ [IC101]106-119pin

from B/E to I/P Check Soldering. の確認

・ [IC101]output and [IC701]input: ・ RR743-765 ・ [IC101]

1U-3836-1(MAIN UNIT) N.G ・ [IC101]106-119pin 1U-3836-1(MAINUNIT) N.G ・ [IC101]106-119pin

[B/E_ID0-7],[BE_HS],[BE_VS],[PXCLK] [B/EID0-7],[BEHS],[BEVS],[PXCLK]

・ [IC101]output and [IC701]input: ・ RR743-765 ・ [IC101]

[B/E_ID0-7],[BE_HS],[BE_VS],[PXCLK] [B/EID0-7],[BEHS],[BEVS],[PXCLK]

Check Digital signal for Video I

from I/P to FPGA Check Soldering. の確認

1U-3836-1(MAIN UNIT) N.G ・ [IC701]118-156pin 1U-3836-1(MAINUNIT) N.G ・ [IC701]118-156pin

・ [IC701]output and [IC703]input: ・ RR803-830 ・ [IC701]

[IP_R6/Y0-9],[IP_BO/C0-9],[IP_HS],[IP_VS], [IPR6/Y0-9],[IPBO/C0-9],[IPHS],[IPVS],

[IP_DE],[IP_PXCLK] [IPDE],[IPPXCLK]

Check Digital signal for Video FPGA

from FPGA to ENCODER Check Soldering. の確認

1U-3836-1(MAIN UNIT) N.G ・ [IC703]105-138pin 1U-3836-1(MAINUNIT) N.G ・ [IC703]105-138pin

・ [IC703]output and [IC801]input: ・ RR308-349 ・ [IC703]

[ENC_Y0-9],[ENC_C0-9],[ENC_HS],[ENC_VS], [ENCY0-9],[ENCC0-9],[ENCHS],[ENCVS],

[ENC_DE],[ENC_CLK] [ENCDE],[ENCCLK]

Check analog signal for Video Check Soldering. ENCODER

from ENCODER to Video driver ・ [IC801]37-39pin

1U-3836-1(MAIN UNIT) N.G ・ VR803-805 1U-3836-1(MAINUNIT) N.G ・ VR803-805

・ [IC801]output and [IC802]input: ・ TR803-805 ・ [IC801]

[Py],[Pb],[Pr] ・ [IC802]11,13,15pin [Py],[Pb],[Pr] ・ [IC802]11,13,15pin

O.K.

Pへの

[IC701]入・ RR743-765

FPGAへの

[IC703]入・ RR803-830

ENCODERへの

[IC801]入・ RR308-349

の確認

[IC802]入・TR803-805

ル

[IC701]入・ RR743-765

FPGAへの

ル

[IC703]入・ RR803-830

ENCODERへの

[IC801]入・ RR308-349

の確認

[IC802]入・TR803-805

ル

ーへのアナロ

ル

ーへのアナロ

認

・ [IC801]37-39pin

認

END

O.K.

了

(3) HDMI output does not outputed. (3) HDMI映像出力せず

源電圧確

半田付

けを

確

O.K

信号の確

半田付

けを

確

O.K

から

デジタ

映像

データ

出力の確認半田付

けを

確

力:出力

O.K

ネクタ

デジタ

半田付

けを

確

映像

データ

出力

O.K

終

源電圧確

半田付

けを

確

O.K

信号の確

半田付

けを

確

O.K

から

デジタ

映像

データ

出力の確認半田付

けを

確

力:出力

O.K

ネクタ

デジタ

半田付

けを

確

映像

データ

出力

O.K

終

(3) HDMI output does not outputed. (3) HDMI映像出力せず

S-102

Check Power Supply Voltages. 電

1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

・ [IC704]:+1.8V ・ IC708 ・ [IC704]:+1.8V ・ IC708

O.K.

Check Reset signal. RESE

1U-3836-1(MAIN UNIT) N.G Check Soldering. 1U-3836-1(MAINUNIT) N.G

・ [IC704]:[HDMI_RST] ・ [IC105]15pin ・ [IC704]:[HDMIRST] ・ [IC105]15pin

"H"level O.K.? ・ RR853 "H"levelO.K.? ・ RR853

O.K.

Check Digital signal for Video FPGA

from FPGA to TRANSMITTER Check Soldering.

1U-3836-1(MAIN UNIT) N.G ・ RR856-886 1U-3836-1(MAINUNIT) N.G ・ RR856-886

・ [IC703]output and [IC704]input: ・ [IC704]49-80,1,2pin ・ [IC703]

[HDMTY0-9],[HDMTC0-9],[HDMTHS], [HDMTY0-9],[HDMTC0-9],[HDMTHS],

[HDMTVS],[HDMTDE],[HDMTCLK] [HDMTVS],[HDMTDE],[HDMTCLK]

認

RANSMITTERへの

認

RANSMITTERへの

[IC704]入・ [IC704]49-80,1,2pin

ル

[IC704]入・ [IC704]49-80,1,2pin

認

[HDMTVS],[HDMTDE],[HDMTCLK] [HDMTVS],[HDMTDE],[HDMTCLK]

O.K.

Check Digital signal for Video Check Soldering. from TRANSMITTER to HDMI_CON. N.G ・ [IC704]26-36pin

Check Digital signal for Video Check Soldering.

1U-3836-1(MAIN UNIT) ・ TR701 1U-3836-1(MAINUNIT) ・

from TRANSMITTER to HDMI_CON. N.G ・ [IC704]26-36pin

・ [IC704]output ・ JK701 ・ [IC704]

1U-3836-1(MAIN UNIT) ・ TR701 1U-3836-1(MAINUNIT) ・

・ [IC704]output ・ JK701 ・ [IC704]

END

O.K.

RANSMITTERからHDMIコ

の確認

RANSMITTERからHDMIコ

了

END

の確認

了

への

ル

への

N.G ・ [IC704]26-36pin

ル

R701

N.G ・ [IC704]26-36pin

・ JK701

認

R701

・ JK701

認

3-2.AUX IN

3-2.

外部入力時

力

半田付

けを

確

O.K

ネクタ

から

ビデオセレクタ

グ

半田付

けを

確

映像出力

力

O.K

ビデオセレクタ

から

ビデオドライバ

半田付

けを

確

ナログ

映像出力

出力

O.K

ビデオドライバ

ネクタ

グ

半田付

けを

確

映像出力

出力

O.K

終

(1) Conposite INPUT (1) コンポジット入

Check Power Supply Voltages. N.G Check Soldering. 電源電圧確認 N.G 1U-3836-1(MAIN UNIT) ・ CX142 1U-3836-1(MAINUNIT) ・ CX142

・ ±5V_V1 ・ ±5VV1

S-102

認

O.K.

Check analog signal for Video N.G Check Soldering. コ from connector to Video selector ・ JK301 1U-3836-1(MAIN UNIT) ・ RR411,413 1U-3836-1(MAINUNIT) ・ RR411,413

・ [IC805]input: ・ [IC805]1,5pin ・ [IC805]入

[CVBS1],[CVBS2] [CVBS1],[CVBS2]

O.K.

Check analog signal for Video Check Soldering. from Video selector to Video driver ・ [IC805]3pin ア 1U-3836-1(MAIN UNIT) N.G ・ CC145 1U-3836-1(MAINUNIT) N.G ・ CC145

・ [IC805]output/[IC802]input: ・ [IC802]5pin ・ [IC805]

[SEL_CVBS] [SELCVBS]

O.K.

Check analog signal for Video Check Soldering. from Video driver to connector ・ [IC802]30pin 1U-3836-1(MAIN UNIT) N.G ・ CC161 1U-3836-1(MAINUNIT) N.G ・ CC161

・ [IC802]output ・ RR420 ・ [IC802]

・ JK801 ・ JK801

O.K.

END

の確認・ JK301

: ・ [IC805]1,5pin

の確認・ [IC805]3pin

[IC802]入力: ・ [IC802]5pin

ーからコ

の確認・ [IC802]30pin

了

へのアナロ

ーへの

へのアナロ

N.G

・ RR420

認

(2) Y/C INPUT (2) S端子入

力

Ch k P S l V

N.G

CheckSolderi

電源電圧確認

N.G

半田付

けを

確認

O.K

ナログ

ネクタ

から

ビデオセレクタ

半田付

けを

確

映像出力

力

O.K

ビデオセレクタ

から

ビデオドライバ

半田付

けを

確

ナログ

映像出力

力:出力

O.K

ビデオドライバ

ネクタ

グ

半田付

けを

確

映像出力

出力

O.K

終

oec ower upp y ltages.

1U-3836-1(MAIN UNIT) ・ CX142 1U-3836-1(MAINUNIT) ・ CX142

・ ±5V_V1 ・ ±5VV1

ng.

S-102

O.K.

Check analog signal for Video N.G Check Soldering. コ from connector to Video selector ・ JK301 1U-3836-1(MAIN UNIT) ・ RR402,403,408,409 1U-3836-1(MAINUNIT) ・ RR402,403,408,409

・ [IC804]input: ・ [IC804]2,5,14,15pin ・ [IC804]入

[Y1],[Y2],[C1],[C2] [Y1],[Y2],[C1],[C2]

O.K.

Check analog signal for Video Check Soldering. from Video selector to Video driver ・ [IC804]3,13pin ア 1U-3836-1(MAIN UNIT) N.G ・ CC145,147 1U-3836-1(MAINUNIT) N.G ・ CC145,147

・ [IC804]output/[IC802]input: ・ [IC802]4,8pin ・ [IC804]

[SELY],[SELC] [SELY],[SELC]

O.K.

Check analog signal for Video Check Soldering. from Video driver to connector 1U-3836-1(MAIN UNIT) N.G ・ [IC802]27,32pin 1U-3836-1(MAINUNIT) N.G ・ [IC802]27,32pin

・ [IC802]output ・ CC160,163 ・ [IC802]

・ JK801 ・ JK801

O.K.

END

の確認・ JK301

: ・ [IC804]2,5,14,15pin

の確認

[IC802]入・ [IC802]4,8pin

ーからコ

の確認

了

へのア N.G

ーへの

へのアナロ

認

・ [IC804]3,13pin

認

・ CC160,163

S-102

● DSW-S102

1. 1U-3811 (D.AMP/SMPS UNIT)

(1) AMPLIFER

Check Reset signal. (IC208 4pin) "H" level (About 3.3V)

O.K.

Check Clock waveform.

• (IC201 2pin)

• (IC203 15pin)

• (IC204 15pin)

Refer (waveform 1)

O.K.

Check PWM sginal waveform.

• (IC206 4,5,6pin)

• (IC206 14,15,16pin)

• (IC207 2,4,17pin)

Refer (waveform 2)

N.G.

Check the following parts (and surrounding area) and their soldering.

• [IC208] (BD4730)

• [IC201] circumference of 9pin(TAS5066PAGRG4)

Also circuits connected to this part

Check the following parts (and surrounding area) and their soldering.

• [X201] (X-TAL)

• [IC202] (SN74HCU04APWR)

• [IC201] circumference of 2pin(TAS5066PAGRG4)

• [IC203] circumference of 15pin(PCM1803DBR)

• [IC204] circumference of 15pin(PCM1803DBR)

Also circuits connected to this part

Check the following parts (and surrounding area) and their soldering.

• [IC201] ALL pin (TAS5066PAGRG4)

Also circuits connected to this part

● DSW-S102

1. 1U-3811 (D.AMP/SMPS UNIT)

(1) アンプ

リセット信号の確認

･ (IC208 4pin）

"H" レベル ( 約 3.3V)

O.K.

クロック波形の確認？

･ (IC201 2pin) ･ (IC203 15pin) ･ (IC204 15pin)

( 波形 1」を参照

O.K.

PWM 信号波形の確認

･ (IC206 4,5,6pin) ･ (IC206 14,15,16pin) ･ (IC207 2,4,17pin）

「波形２」を参照

O.K.

N.G.

以下部品（周辺）の状態・半田付けチェック

･ [IC208] (BD4730) ･ [IC201] 9pin 周辺 (TAS5066PAGRG4)

その他この部品につながる回路

以下部品（周辺）の状態・半田付けチェック

･ [X201] (X-TAL) ･ [IC202] (SN74HCU04APWR) ･ [IC201] 2pin 周辺 (TAS5066PAGRG4) ･ [IC203] 15pin 周辺 (PCM1803DBR) ･ [IC204] 15pin 周辺 (PCM1803DBR)

その他この部品につながる回路

以下部品（周辺）の状態・半田付けチェック

･ [IC201] 全てのピン (TAS5066PAGRG4)

その他この部品につながる回路

O.K.

Check Digital amp carrier waveform.

• (IC206 33,30pin)

• (IC206 26,22pin)

• (IC207 29,25pin)

Refer (waveform 3)

O.K.

Check Speaker relay.

• Is (RL201,RL202) switched?

O.K.

Check A/D signal waveform.

• (IC201 24,23,21,19)

Refer (waveform 4-6)

O.K.

Check Input circuit.

• (IC101 1,7)

• (IC102 1,7)

• (IC103 1,7) No DC produced Input signal output with level converted

N.G.

Check the following parts (and surrounding area) and their soldering.

• [IC206] ALL pin (TAS5142DKD)

• [IC207] ALL pin (TAS5121DKDR)

Also circuits connected to this part

Check the following parts (and surrounding area) and their soldering.

• [RL201,RL202] (DS2SU12VDC)

• [TR205] (KRC102S)

• [TR206] (TR206)

Also circuits connected to this part

Check the following parts (and surrounding area) and their soldering.

• [IC203] (PCM1803DBR)

• [IC204] (PCM1803DBR)

Also circuits connected to this part

Check the following parts (and surrounding area) and their soldering.

• [IC101] (RC4580)

• [IC102] (RC4580)

• [IC103] (RC4580)

Also circuits connected to this part

デジタルアンプキャリア波形の確認

･ (IC206 33,30pin）･ (IC206 26,22pin）･ (IC207 29,25pin）

「波形３」を参照

O.K.

スピーカーリレーの確認

･ (RL201,RL202）

切り替わっているか？

O.K.

Ａ／Ｄ信号波形の確認

･ (IC201 24,23,21,19)

「波形４〜６」を参照

O.K.

入力回路の確認

･ (IC101 1,7) ･ (IC102 1,7)

･ (IC103 1,7) DC が出ていない入力信号がレベル変換されて出ている

O.K.

終了

N.G.

以下の部品の状態・半田付けチェック

･ [IC206] 全てのピン (TAS5142DKD) ･ [IC207] 全てのピン (TAS5121DKDR)

その他この部品につながる回路

以下部品（周辺）の状態・半田付けチェック

･ [RL201,RL202] (DS2SU12VDC) ･ [TR205] (KRC102S) ･ [TR206] (TR206)

その他この部品につながる回路

以下の部品の状態・半田付けチェック

･ [IC203] (PCM1803DBR) ･ [IC204] (PCM1803DBR)

その他この部品につながる回路

以下の部品の状態・半田付けチェック

･ [IC101] (RC4580) ･ [IC102] (RC4580) ･ [IC103] (RC4580)

その他この部品につながる回路

END

O.K.

S-102

波形1:クロック波形 (24.576MHz) 波形4: A／D波形 1

波形5: A／D波形 2(拡大)

波形6: A／D波形 3(拡大)

波形2:PWM信号 (パルス幅は入力信号により変化します。)

波形3:デジタルアンプキャリア波形

CH1:IC20633pin,IC20626pin, IC20629pin

CH2:IC20630pin,

IC20625pinIC20622pin,

CH1:IC2064pin, IC20614pin, IC2072pin

CH2:IC2065pin,

IC2074pinIC20615pin,

CH3:IC2066pin,

IC2071pinIC20616pin,

CH1:IC20124pin

CH2:IC20123pin CH3:IC20121pin C

H4:IC20119pin

CH1:IC20124pin

CH2:IC20123pin CH3:IC20121pin CH4:IC20119pin

CH1:IC20124pin

CH2:IC20123pin CH3:IC20121pin CH4:IC20119pin

(2) WAVEFORM

Waveform 1:Clock Waveform (24.576MHz) Waveform 4: A／DWaveform 1

(2) 波形図

CH1:IC201 24pin

CH2:IC201 23pin CH3:IC201 21pin CH4:IC201 19pin

Waveform 2:PWM Signal (Pulse width changed by input signal)

CH1:IC206 4pin, IC20 6 14pin, IC207 2pin

CH2:IC206 5pin, CH3:IC206 6pin,

Waveform 3:Digital amp carrier Waveform

CH1:IC206 33pin, IC206 26pin, IC206 29pin

CH2:IC206 30pin,

Waveform 5: A／DWaveform 2(Magnification)

CH1:IC201 24pin IC207 4pinIC206 15pin, IC207 1pinIC206 16pin,

Waveform 6: A／D Waveform 3(Magnification)

IC206 25pinIC206 22pin,

CH2:IC201 23pin

CH3:IC201 21pin

CH4:IC201 19pin

CH1:IC201 24pin

CH2:IC201 23pin

CH3:IC201 21pin

CH4:IC201 19pin

S-102

(3) POWER SUPPLY

Check FUSE Condition

• FUSE (F401)OPEN?

O.K.

Check FUSE Condition

• FUSE (F402)OPEN?

O.K.

Check +9V_NSW Output

• Voltage Check +9V_NSW DC (non-switched) Voltage is O.K.? (CX151 14pin output)

O.K.

Check Power relay.

• IS (RL401) switched?

O.K.

Check +HB(about 31V) Output

• Voltage Check +HB(about 31V) DC (non-switched) Voltage is O.K.? (CX081 6pin output)

O.K.

Check +12V_D Output

• Voltage Check +12V_D DC (non-switched) Voltage is O.K.? (L404 C471 side)

O.K.

Check +3.3V_D Output

• Voltage Check +3.3V_D DC (non-switched) Voltage is O.K.? (L405 C469 side)

N.G.

Check Primary Parts and Soldering

• [D405] (GSIB660)

• [IC401] (SW_TRANS)

• [C432] (330/400) for E2 (1000/200) for E3/J

• [T401] (SW_TRANS)

Check the following parts (and surrounding area) and their soldering.

• [CX081] (8P-PH)

Short-circuit or damaged wire in ADV side circuit

Check the following parts (and surrounding area) and their soldering.

• [T402] (POWER_TRANS)

• [D408,D410] (RB521S)

• [C436] (3300/25)

and Other Circuits

Check the following parts (and surrounding area) and their soldering.

• [RL401] (DLS9D10_M)

• [TR401] (KTC3199)

• [TR402] (KTC3875S)

and Other Circuits

Check the following parts (and surrounding area) and their soldering.

• [IC401] (STR-F6267S) for E2 (STR-F6238S) for E3/J

• [D405] (GSIB660)

• [T401] (SW_TRANS)

• [IC407] (PC123-Y-22)

• [IC405] (SE-B2)

• [D402] (FMX-G22S)

• [C447.C448] (2200/35)

and Other Circuits

Check the following parts (and surrounding area) and their soldering.

• [IC402] ALL pin (SPI-8002TW)

• [L404] (7E10H_470M)

• [C471] (470/16)

•[D426] (SFPB-74)

and Other Circuits

Check the following parts (and surrounding area) and their soldering.

• [IC402] ALL pin (SPI-8002TW)

• [L405] (7E10H_470M)

• [C469] (470/10)

•[D427] (SFPB-74)

and Other Circuits

(3) 電源

ヒューズは切れているか？

･ FUSE(F401)

O.K.

ヒューズは切れているか？

･ FUSE(F402)

O.K.

+9VNSW 出力電圧は正常か？

･ (CX15114pin出力 )

O.K.

パワーリレーの確認

･ (RL401) が切り替わっているか？

O.K.

+HB( 約 31V)出力電圧は正常か？

･（CX0816pin出力 )

O.K.

+12VD出力電圧は正常か？

･ (L404C471 側 )

O.K.

+3.3VD 出力電圧は正常か？

･ (L405C469 側 )

O.K.

N.G.

一次側の回路部品の破損

･ [D405] (GSIB660) ･ [IC401] (SWTRANS) ･ [C432] (330/400）仕向けE2

(1000/200）仕向けE3/J

･ [T401] (SWTRANS)

以下部品（周辺）の状態・半田付けチェック

･ [CX081] (8P-PH)

ADV 側の回路のショート若しくは破損

以下部品（周辺）の状態・半田付けチェック

･ [T402] (POWER TRANS) ･ [D408 〜 D410] (RB521S) ･ [C436] (3300/25)

その他この出力の負荷となる回路

以下部品（周辺）の状態・半田付けチェック

･ [RL401] (DLS9D10M) ･ [TR401] (KTC3199) ･ [TR402] (KTC3875S)

その他この出力の負荷となる回路

以下部品（周辺）の状態・半田付けチェック

･ [IC401] (STR-F6267S) 仕向けE2

(STR-F6238S) 仕向けE3/J ･ [D405] (GSIB660) ･ [T401] (SWTRANS) ･ [IC407] (PC123-Y-22) ･ [IC405] (SE-B2) ･ [D402] (FMX-G22S) ･ [C447.C448] (2200/35)

その他この出力の負荷となる回路

以下部品（周辺）の状態・半田付けチェック

･ [IC402] 全てのピン (SPI-8002TW) ･ [L404] (7E10H470M) ･ [C471] (470/16) ･[D426] (SFPB-74)

その他この出力の負荷となる回路

以下部品（周辺）の状態・半田付けチェック

･ [IC402] 全てのピン (SPI-8002TW) ･ [L405] (7E10H470M) ･ [C469] (470/10) ･[D427] (SFPB-74)

その他この出力の負荷となる回路

O.K.

S-102

Check +12V_A Output

• Voltage Check +12V_A DC (non-switched) Voltage is O.K.? (IC403 O Terminal (Output Terminal))

O.K.

Check -12V_A Output

• Voltage Check

-12V_A DC (non-switched) Voltage is O.K.? (IC404 O Terminal (Output Terminal))

O.K.

Check +5V_A Output

• Voltage Check +5V_A DC (non-switched) Voltage is O.K.? (IC205 O Terminal (Output Terminal))

O.K.

END

N.G.

Check the following parts (and surrounding area) and their soldering.

• [T401] (SW_TRANS)

• [IC403] (KIA7812API)

• [D418] RN-1Z and Other Circuits

Check the following parts (and surrounding area) and their soldering.

• [T401] (SW_TRANS)

• [IC404] (KIA7912PI)

• [D419] RN-1Z and Other Circuits

Check the following parts (and surrounding area) and their soldering.

• [IC205] (KIA7805API) and Other Circuits

+12VA出力電圧は正常か？

･ (IC403O 端子 ( 出力端子 ))

O.K.

-12VA 出力電圧は正常か？･ (IC404O 端子 ( 出力端子 ))

O.K.

+5VA 出力電圧は正常か？

･ (IC205O 端子 ( 出力端子 ))

O.K.

終了

N.G.

以下部品（周辺）の状態・半田付けチェック

･ [T401] (SWTRANS) ･ [IC403] (KIA7812API) ･[D418] RN-1Z

その他この出力の負荷となる回路

以下部品（周辺）の状態・半田付けチェック

･ [T401] (SWTRANS) ･ [IC404] (KIA7912PI) ･[D419] RN-1Z

その他この出力の負荷となる回路

以下部品（周辺）の状態・半田付けチェック

･ [IC205] (KIA7805API)

その他この出力の負荷となる回路

S-102

ELECTRICAL ADJUSTMENT FOR VIDEO

1. SETTING

(1) Connect the monitor TV to the video output terminal. (2) Connect the oscilloscope to the Y-signal and C-signal of

S-VIDEO output terminal and each terminate at 75 Ohms.

(3) Connect the oscilloscope to the Y-signal, P

R-signal of Component video output terminal and each

P terminate at 75 Ohms.

※ Use the 75 Ohms resistance must be 1%

(4) DVD test disc : VT502

2. BEFORE ADJUSTMENT

2.1. Setting the Oscilloscope as below.

(1) PB/PR

(a) TIME/DIV : 20µS (b) VOLT/DIV : 100mV

(Use the probe : x10 )

(2) Y

(a) TIME/DIV : 20µS (b) VOLT/DIV : 200mV

(Use the probe : x10 )

(3) C

(a) TIME/DIV : 20µS (b) VOLT/DIV : 50mV

(Use the probe : x10 )

Power on. Power Supply U.S.A. & Canada : 120V Europe & Asia : 230V China : 220V Japan : 100V

B-signal and

ビデオ回路の調整

1. セッティング手順

(1) セットの VIDEOOUT端子にテレビモニターを接続する。 (2) セットの S2VIDEOOUT端子から Y 信号と C 信号をそ

れぞれオシロスコープ（終端抵抗：75Ω）に接続する。

(3) セットの COMPONENTVIDEOOUT の端子（Y/P

をそれぞれオシロスコープ（終端抵抗：75Ω）に接続する。

※ 75Ω 抵抗は 1％品を使用する事。

(4) DVD テストディスク：VT502 を用意する。

2. 調整のまえに

2.1. オシロスコープを下記に設定する。

(1) PB/PR

(a) TIME/DIV : 20μS (b) VOLT/DIV : 100mV

（プローブ x10 使用）

(2) Y

(a) TIME/DIV : 20μS (b) VOLT/DIV : 200mV

（プローブ x10 使用）

(3) C

(a) TIME/DIV : 20μS (b) VOLT/DIV : 50mV

（プローブ x10 使用）

電源電圧：100V(Japan)

：120V(U.S.A.&Canada) ：230V(Europe&Asia) ：220V(China)

B/PR）

2.2. Preparation

(1) Power on. (2) Check the Component output signal is progressive.

(“PROGRESSIVE” is shown on the FL display)

(3) Check the HDMI output is off.

(“HDMI” is not shown on the FL display)

(4) Push [ ] button, then open the Disc Tray. Set DVD test

disc (VT502) on the Disc Tray, and then push [ ] button.

(5) FL display appear “STOP”, push [ ] button to playback

DVD.

(6) Press the remote control unit [CALL] button twice to dis-

play the title number.

(7) Press the remote control unit [ ] cursor button to select

the title number to be played. (8) Push the [3] button, select title 3 of DVD. (9) Push the [ENTER] button, playback title 3. (color bar

100%)

2.2. 準備手順

(1) セットの AC コードをコンセントへ挿入し、セットの電

源を ON する。

(2) セットの COMPONENTVIDEOOUT 端子の出力が PRO-

GRESSIVE になっていることを確認する。 (FL 管の "PROGRESSIVE" が点灯していること )

(3) HDMI 出力が OFF になっていることを確認する。

(FL 管の "HDMI" が消灯していること )

(4) セットの「」ボタンを押しトレイを開き、トレイ上

に DVD テストディスク（VT502）をセット後、「」ボタンを押す。

(5) セット表示管上に "STOP" が表示されてから、「」ボ

タンを押し、ディスクを再生する。

(6) リモコンの「CALL」ボタンを 2 回押し、Titleナンバー

を表示する。

(7) リモコンのカーソル「」ボタンを押して、Titleナン

バーを選択する。 (8) 番号ボタンの [3] ボタンを押し、Title3 を選択する。 (9) 「ENTER」ボタンを押し、Title3 を再生する（100％カ

ラーバー信号）。

S-102

3. PROCEDURE

(1) Adjust the signal of S-VIDEO out by the wave of oscillo-

scope.

(a) Target, Y-signal

Point : VR801 Adjustment Value : 1000 ± 20mV Waveform

Y-signal of S-VIDEO out

(b) Target, C-signal

Point : VR802 Check Value : 286 ± 10mV Waveform

3. 手順

(1) セットの S2VIDEOOUT の信号レベルをオシロスコープ

上の波高値で調整する。

(a) Y 信号レベル

調整個所：VR801 調整値：1000 ± 20mV 波形

S2 VIDEO OUT の Y 信号レベル

(b) C 信号レベル

調整個所：VR802 確認：286 ± 10ｍV 波形

C-signal of S-VIDEO out

(2) Adjust the signal of COMPONENT OUT (PROGRES-

SIVE) by the wave of oscilloscope.

(a) Target, Y-signal

Point : VR803 Adjustment Value : 1000 ± 20mV Waveform

Y-signal

(b) Target, P

Point : VR804 Check Value : 700 ± 10mV Waveform

B-signal

S2 VIDEO OUT の C 信号レベル

(2) COMPONENTOUT(PROGRESSIVE)の信号レベルをオシ

ロスコープ上の波高値で調整する。

(a) Y 信号レベル

調整個所：VR803 調整値：1000 ± 20ｍV 波形

プログレッシブの Y 信号レベル

(b) P

B 信号レベル

調整個所：VR804 確認：700 ± 10ｍV 波形

PB-signal

PB 信号レベル

S-102

Point : VR805 Check Value : 700 ± 10mV Waveform

PR-signal

調整個所：VR805 調整値：700 ± 10ｍV 波形

PR 信号レベル

BLOCK DIAGRAMS

ADV-S102

S-102

DSW-S102

S-102

TAS5142

Internal SP

TAS5121

DSW-S102 Block Diagram

TAS5066

Internal PS

4580

FL IN

PCM1803

4580

FR IN

PCM1803

4580

SW IN

24.576MHz

+9V_NSW

SMPS

50/60Hz

AC IN

LEVEL DIAGRAM

0dBFs

-10dBFs

-20dBFs

-30dBFs

-35dBFs

0dBFs

-10dBFs

-20dBFs

200mV

Total +37.8dB

+35.0dB

+20.0dB

+14.8dB

+17.2dB

Front

Sub Woofer

S-102

SEMICONDUCTORS

Only major semiconductors are shown, general semiconductors etc. are omitted to list.

主な半導体を記載しています。汎用の半導体は記載を省略しています。

1. IC’s

ES6178FF (IC101: 1U-3836)

PINOUT DIAGRAM

HCS3FX#/AUX3[6]

VEE

/AUX4[4]

HA2

I2CDATA/AUX0 I2C_CLK/AUX1

LCS0#/PIXOUT_CLK

CAMIN0/PIXIN0 CAMIN1/PIXIN1

VEE

AUX2/IOW#

VSS VEE

AUX3/IOR#

AUX4 AUX5 AUX6 AUX7

LOE#

VSS

VCC

LCS1# LCS2# LCS3#

VSS

LD0 LD1 LD2 LD3

LD4 VEE VSS

LD5

LD6

LD7

LD8

LD9

LD10 LD11

VSS VEE

LD12 LD13 LD14 LD15

LWRLL#

LWRH L#

VSS VEE

LA0

LA1

LA2

LA3 VSS

HCS1FX#/AUX3[7]

HA1/AUX4[3]

VSS

HA0/AUX4[2]

152

153

154

155

156

157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208

2 3 4 5 6 7 8 910111213141516171819202122232425262728293031323334353637383940414243444546474849505152

HIOCS16#/AUX3[4]/CAMCLK/PIXIN_CLK

HRD#/DCI_ACK#/ AUX4[6]

150

151

VSS

HIORDY/AUX3[3]

HIRQ/DCI_ERR#/AUX4[7]

HRST#/AUX3[5]

HWR#/DCI_CLK/AUX4 [5]

VEE

148

149

HRRQ#/AUX4[0]/CAMIN2/PIXIN2

143

144

145

146

147

VSS

HD13/AUX2[5]/SP

HD12/AUX2[4]/C2PO

HD11/AUX2[3]//IRQ

HD10/AUX2[2]

HD9/AUX2[1]

HD8/DCI_FDS#/AUX2[0]/VFD_CLK

HWRQ#/DCI_REQ#/AUX4[1]

HD15/AUX2[7]/IR

HD14/AUX2[6]

VCC

134

135

136

137

138

139

140

141

142

VSS

HD7/DCI7/AUX1[7]/VFD_DIN

VEE

HD6/DCI6/AUX1[6]/VFD_DOUT

128

129

130

131

132

133

HD1/DCI1/AUX1 [1]

HD0/DCI0/AUX1 [0]

HD4/DCI4/AUX1 [4]

HD5/DCI5/AUX1 [5]

HD2/DCI2/AUX1 [2]

HD3/DCI3/AUX1 [3]

122

123

124

125

126

127

ES6178

S-102

VCC

VSS

HSYNC#/AUX3[0]/CAMIN7/PIXIN7

PCLK2XSCN/CAMIN4/PI XIN4

FDAC/YUV7/PIXOUT7

VDAC/YUV6/PI XOUT6

PCLKQSCN/AUX3[2]/CAMIN5/PIXIN5

VSYNC#/AUX3[1]/CAMIN6/ PIXIN6

118

119

120

121

YDAC/YUV5/PI XOUT5

ADVSS

ADVEE

RSET/YUV4/PIXOUT4

COMP/YUV3/PIXOUT3

CDAC/YUV2/PIXOUT2

VREF/YUV1/PI XOUT1

UDAC/YUV0/PIXOUT0

DCLK

105

106

107

108

109

110

111

112

113

114

115

116

117

104 103 102 101 100

94 93

99 98 97

90 89 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58

56 55 54 53

VEE VSS DSCK DQM DCS0# VEE VSS DCS1# DB15 DB14 DB13 DB12 VEE VSS DB11 DB10 DB9 DB8 DB7 DB6 VSS VCC DB5 DB4 DB3 DB2 DB1 DB0 VSS VEE

DMBS1

DMBS0 DRAS# DWE# DOE#/DSCK_EN DCAS# VEE VSS DMA11 DMA10 DMA9 DMA8 DMA7 DMA6 VSS VEE DMA5 DMA4 DMA3 DMA2 DMA1 DMA0

LA4

LA5

LA6

LA7

LA8

VEE

LA9

VSS

VCC

LA11

LA10

LA12

VSS

VEE

LA13

LA14

LA15

LA16

LA20

LA17

LA18

LA19

VEE

VSS

LA21

TDMDR

RESET#

TDMCLK

TDMDX/RSEL

VSS

VCC

TSD3

TSD0/SEL_PLL0

TSD2

TSD1/SEL_PLL1

TDMFS

TDMTSC#

TWS/SEL_PLL2

VSS

VCC

TBCK

MCLK

SPDIF_IN

SEL_PLL3/SPDIF_OUT

RSD

XIN

RWS

RBCK

AVE E

AVS S

XOUT

CAMIN3/PIXIN3

S-102

ES6178FF PIN DESCRIPTION

Name Pin Numbers I/O Definition

VEE 1,18, 27, 59, 68, 75,

92, 99, 104, 130,

148, 157, 159, 164,

183, 193, 201

LA[21:0]

VSS 8, 17, 26, 34, 43,

VCC

RESET# 24 I Reset input; (5V tolerant input).

TDMDX

RSEL I LCS3 ROM Boot Data Width Select. Strapped to VCC or ground via 4.7-k:

2-7, 10-16, 19-23,

204-207

60, 67, 76, 84, 91,

98, 103, 120, 129, 138, 147, 156, 163, 171, 177, 184, 192,

200, 208

9, 35, 44, 83, 121,

139, 172

P I/O power supply.

O RISC port address bus.

G Ground.

P Core power supply.

O TDM transmit data output.

resistor; read only during reset.

RSEL Selection

016-bit ROM

18-bit ROM

TDMDR 28 I TDM receive data input; (5V tolerant input).

TDMCLK 29 I TDM clock input; (5V tolerant input).

TDMFS 30 I TDM frame sync input; (5V tolerant input).

TDMTSC# 31 O TDM output enable.

TWS

SEL_PLL2 I System and DSCK output clock frequency selection is made at the rising edge of

O Audio transmit frame sync output.

RESET#. The matrix below lists the available clock frequencies and their respective PLL bit settings. Strapped to VCC or ground via 4.7-k: resistor; read only during reset.

SEL_PLL2 SEL_PLL1 SEL_PLL0 PLL Settings

0 0 0 DCLK u.5

0 0 1 DCLK u 5.0

010 Bypass

0 1 1 DCLK u4.0

1 0 0 DCLK u4.25

1 0 1 DCLK u4.75

1 1 0 DCLK u 5.5

1 1 1 DCLK u6.0

S-102

Name Pin Numbers I/O Definition

TSD0

SEL_PLL0 I Refer to the description and matrix for SEL_PLL2 pin 32.

TSD1

SEL_PLL1 I Refer to the description and matrix for SEL_PLL2 pin 32.

TSD2 37 O Audio transmit serial data output 2. This pin must be pulled down to VSS via a

TSD3 38 O Audio transmit serial data output 3.

MCLK 39 I/O Audio master clock for audio DAC.

TBCK 40 I/O Audio transmit bit clock. TBCK is an input during reset and subsequently is

SEL_PLL3

O Audio transmit serial data output 0.

O Audio transmit serial data output 1.

4.7-k: resistor for proper operation.

programmed as an output via the AUDIOXMT register (addr 0x2000D00Ch, bit 4).

I Clock source select. Strapped to VCC or ground via 4.7-k: resistor; read only

during reset.

SEL_PLL3 Clock Source

0 Crystal oscillator

1 DCLK input

SPDIF_OUT O S/PDIF output.

SPDIF_IN 42 I S/PDIF input; (5V tolerant input).

RSD 45 I Audio receive serial data; (5V tolerant input).

RWS 46 I Audio receive frame sync; (5V tolerant input).

RBCK 47 I Audio receive bit clock; (5V tolerant input).

CAMIN3

PIXIN3 I CCIR656 input pixel 3.

XIN 49 I 27-MHz crystal input.

XOUT 50 O 27-MHz crystal output.

AVEE 51 P Analog power for PLL.

AVSS 52 G Analog ground for PLL.

DMA[11:0] 53-58, 61-66 O DRAM address bus.

DCAS# 69 O DRAM column address strobe.

DOE#

DSCK_EN O DRAM clock enable.

DWE# 71 O DRAM write enable.

DRAS# 72 O DRAM row address strobe.

DMBS0 73 O DRAM bank select 0.

DMBS1 74 O DRAM bank select 1.

DB[15:0] 77-82, 85-90, 93-96 I/O DRAM data bus.

DCS[1:0]# 97,100 O DRAM chip select.

DQM 101 O Data input/output mask.

DSCK 102 O Output clock to DRAM.

I Camera YUV 3.

O DRAM output enable.

Name Pin Numbers I/O Definition

DCLK 105 I Clock input to PLL; (5V tolerant input).

UDAC

O Video DAC output.

S-102

106

Value

0 CVBS/Chroma CVBS1 Y C N/A

1 CVBS/Chroma CVBS1 Y C CVBS2

2 CVBS/Chroma N/A Y C N/A

3 CVBS/Chroma CVBS1 N/A N/A CVBS2

4 CVBS/Chroma CVBS1 N/A N/A N/A

5 CVBS/Chroma CVBS1 Y Pb Pr

6 CVBS/Chroma N/A Y Pb Pr

7 N/A SYNC G B R

8 CVBS/Chroma Chroma Y Pb Pr

9 CVBS CVBS1 G B R

10 CVBS CVBS1 G R B

11 N/A SYNC G R B

12 CVBS/Chroma N/A Y Pr Pb

13 CVBS/Chroma CVBS1 Y Pr Pb

14 Chroma Y G R B

F DAC

(pin 115)

V DAC

(pin 114)

Y DAC

(pin 113)

C DAC

(pin 108)

U DAC

(pin 106)

F: CVBS/chroma signal for simultaneous mode. Y: Luma component for YUV and Y/C processing. C: Chrominance signal for Y/C processing. U: Chrominance component signal for YUV mode. V: Chrominance component signal for YUV mode.

YUV0 O YUV pixel 0 output data.

PIXOUT0 O CCIR656 output pixel 0.

VREF

YUV1 O YUV pixel 1 output data.

PIXOUT1 O CCIR656 output pixel 1.

CDAC

YUV2 O YUV pixel 2 output data.

PIXOUT2 O CCIR656 output pixel 2.

COMP

YUV3 O YUV pixel 3 output data.

PIXOUT3 O CCIR656 output pixel 3.

RSET

YUV4 O YUV pixel 4 output data.

PIXOUT4 O CCIR656 output pixel 4.

107

108

109

110

I Internal voltage reference to video DAC. Bypass to ground with 0.1-PF capacitor.

O Video DAC output. Refer to description and matrix for UDAC pin 106.

I Compensation input. Bypass to ADVEE with 0.1-PF capacitor.

I DAC current adjustment resistor input.

Name Pin Numbers I/O Definition

ADVEE 111 P Analog power for video DAC.

ADVSS 112 G Analog ground for video DAC.

YDAC

YUV5 O YUV pixel 5 output data

PIXOUT5 O CCIR656 output pixel 5.

VDAC

YUV6 O YUV pixel 6 output data.

PIXOUT6 O CCIR656 output pixel 6.

FDAC

YUV7 O YUV pixel 7 output data.

PIXOUT7 O CCIR656 output pixel 7.

PCLK2XSCN

CAMIN4 I Camera YUV 4.

PIXIN4 I CCIR656 input pixel 4.

PCLKQSCN

AUX3[2] I/O Aux3 data I/O; (5V tolerant input).

CAMIN5 I Camera YUV 5.

PIXIN5 I CCIR656 input pixel 5.

VSYNC#

AUX3[1] I/O Aux3 data I/O; (5V tolerant input).

CAMIN6 I Camera YUV 6.

PIXIN6 I CCIR656 input pixel 6.

HSYNC#

AUX3[0] I/O Aux3 data I/O; (5V tolerant input).

CAMIN7 I Camera YUV 7.

PIXIN7 I CCIR656 input pixel 7.

HD[5:0]

DCI[5:0] I/O DVD channel data I/O; (5V tolerant input).

AUX1[5:0] I/O Aux1 data I/O; (5V tolerant input).

HD6

DCI6 I/O DVD channel data I/O; (5V tolerant input).

AUX1[6] I/O Aux1 data I/O; (5V tolerant input).

VFD_DOUT I VFD data output.

HD7

DCI7 I/O DVD channel data I/O; (5V tolerant input).

AUX1[7] I/O Aux1 data I/O; (5V tolerant input).

VFD_DIN I VFD data input.

113

114

115

116

117

118

119

122-127

128

131

O Video DAC output. Refer to description and matrix for UDAC pin 106.

I/O 27-MHz video output pixel clock.

O 13.5-MHz video output pixel clock.

I/O Vertical sync; (5V tolerant input).

I/O Horizontal sync; (5V tolerant input).

I/O Host data bus lines; (5V tolerant input).

I/O Host data bus line; (5V tolerant input).

S-102

Name Pin Numbers I/O Definition

HD8

DCI_FDS# I/O DVD input sector start; (5V tolerant input).

AUX2[0] I/O Aux2 data I/O; (5V tolerant input).

VFD_CLK I VFD clock input.

HD9

AUX2[1] I/O Aux2 data I/O; (5V tolerant input).

HD10

AUX2[2] I/O Aux2 data I/O; (5V tolerant input).

HD11

AUX2[3] I/O Aux2 data I/O; (5V tolerant input).

IRQ O IRQ.

HD12

AUX2[4] I/O Aux2 data I/O; (5V tolerant input).

C2PO I C2PO error correction flag from CD-ROM; (5V tolerant input).

HD13

AUX2[5] I/O Aux2 data I/O; (5V tolerant input).

SP I 16550 UART serial port input.

HD14

AUX2[6] I/O Aux2 data I/O; (5V tolerant input).

HD15

AUX2[7] I/O Aux2 data I/O; (5V tolerant input).

IR I IR remote control input; (5V tolerant input).

HWRQ#

DCI_REQ# O DVD control interface request.

AUX4[1] I/O Aux4 data I/O; (5V tolerant input).

HRRQ#

AUX4[0] I/O Aux4 data I/O; (5V tolerant input).

CAMIN2 I Camera YUV 2.

PIXIN2 I CCIR656 input pixel 2.

HIRQ

DCI_ERR# I/O DVD channel data error; (5V tolerant input).

AUX4[7] I/O Aux4 data I/O; (5V tolerant input).

HRST#

AUX3[5] I/O Aux3 data I/O; (5V tolerant input).

HIORDY

AUX3[3] I/O Aux3 data I/O; (5V tolerant input).

132

133

134

135

136

137

140

141

142

143

144

145

146

I/O Host data bus line; (5V tolerant input).

O Host write request.

O Host read request.

I/O Host interrupt.

OHost reset.

I Host I/O ready.

S-102

Name Pin Numbers I/O Definition

HWR#

DCI_CLK I/O DVD channel data clock; (5V tolerant input).

149

I/O Host write.

AUX4[5] I/O Aux4 data I/O; (5V tolerant input).

HRD#

DCI_ACK# I/O DVD channel data valid; (5V tolerant input).

150

OHost read.

AUX4[6] I/O Aux4 data I/O; (5V tolerant input).

HIOCS16#

I Device 16-bit data transfer.

AUX3[4] I/O Aux3 data I/O; (5V tolerant input).

151

CAMCLK I Camera port pixel clock input.

PIXIN_CLK I CCIR656 input pixel clock.

HCS1FX#

OHost select 1.

152

AUX3[7] I/O Aux3 data I/O; (5V tolerant input).

HCS3FX#

OHost select 3.

153

AUX3[6] I/O Aux3 data I/O; (5V tolerant input).

HA[2:0]

I/O Host address bus.

154, 155, 158

AUX4[4:2] I/O Aux4 data I/Os; (5V tolerant input).

AUX0

160

I2CDATA I/O I

AUX1

161

I2C_CLK I/O I

AUX2

I/O Auxiliary port 0 (open collector); (5V tolerant input).

C data I/O; (5V tolerant input).

I/O Auxiliary port 1 (open collector); (5V tolerant input).

C clock I/O; (5V tolerant input).

I/O Auxiliary port; (5V tolerant input).

162

IOW# O I/O write strobe (LCS1).

AUX3

I/O Auxiliary port; (5V tolerant input).

165

IOR# O I/O read strobe (LCS1).

AUX4-7 166-169 I/O Auxiliary ports; (5V tolerant input).

LOE# 170 O RISC port output enable.

LCS0#

O RISC port chip select 0.

173

PIXOUT_CLK O CCIR656 output pixel clock.

LCS[3:1]# 174-176 O RISC port chip select [3:1].

LD[15:0]

178-182, 185-191,

194-197

I/O RISC port data bus; (5V tolerant input).

LWRLL# 198 O RISC port low-byte write enable.

LWRHL# 199 O RISC port high-byte write enable.

CAMIN0

I Camera YUV 0.

202

PIXIN0 I CCIR656 input pixel 0.

CAMIN1

I Camera YUV 1.

203

PIXIN1 I CCIR656 input pixel 1.

S-102

DSP21367 (IC401: 1U-3836)

S-102

M30627FHPGP (IC301: 1U-3836)

S-102

1 VREF - VREF Reference Voltage Input for A/D converter

2 AVCC - AVCC Positive power

3 P97/SIN4 I DSP_MISO Serial Data input from DSP

4 P96/SOUT4 O DSP_MOSI Serial Data output to DSP

5 P95/CLK4 O DSP_CK Serial Clock output to DSP

6 P94 O DSP_PWR [DSP Power ON/OFF output]

7 P93 O FL_CS Chip Enable output to FLD

8 P92/SOUT3 O FL_DOUT Serial Data output to FLD

9 P91/SIN3 O /FL_RST Reset output to FLD

10 P90/CLK3 O FL_CLK Serial Clock output to FLD

11 P141 O /VMONI_SELB Select signal output of VIDEO OUTPUT(L:AUX1/2,H:DVD).

12 P140 O /FLI_RST Reset output to FLI2310

13 BYTE - BYTE GND

14 CNVCS - CNVSS Select input of Flash Memory write Mode

15 P87 O ON/_STBY Main POWER ON/STANDBY switching output. H:ON

16 P86 O /VMONI_SELA Select signal output of VIDEO OUTPUT (H:AUX1, L:AUX2)

17 RESET I RST Reset input

18 XOUT O X1 Xtal output

19 VSS - VSS GND

20 XIN I X2 Xtal input

21 VCC1 - VCC1 Positive power

22 P85/NMI I /NMI Positive power

23 P84/INT2 I /DIR_INT Interrupt input from DIR

24 P83/INT1 INT /BE_AUDIO_RST Audio Reset input from ESS

25 P82/INT0 INT BE_CS CS Interrupt input from ESS

Port

Function

Port

setting

Port Name Explanation

S-102

26 P81 EC P_DOWN( 50/60Hz ) 50Hz/60Hz AC input

27 P80 I PWB_CHK Checking PWB input

28 P77 O /SMONI_SELB SelecteYC Video outputB

29 P76 O /SMONI_SELA Selecte YC Video outputA

30 P75 I VOL_B VOL encoder Pulse-B input

31 P74 I VOL_A VOL encoder Pulse-A input

32 P73/CTS2 O NC(L:Output) Not Used:N.C.

33 P72/CLK2 I /TEMP_DET Temperature Detect signal input from posister

34 P71/RXD2 I IPOD_D_MRXD Serial Data input from IPOD

35 P70/TXD2 O IPOD_D_MTXD Serial Data output to IPOD

36 P67/TXD1 O F_TXD2 Serial Data out to Flash Memory.

37 VCC1 - VCC1 Positive power

38 P66 O F_RXD2 Serial Data input from Flash Memory.

39 VSS - VSS GND

40 P65 O LED_ORG Orenge(Yellow)LED output. L:ON

41 P64 O DC/DC_ON Power ON/OFF output to DC/DC Converter. H: Power ON

42 TXD0 SO BE_STXD Serial Data output to ESS

43 RXD0 SI BE_SRXD Serial Data input from ESS

44 CLK0 SI BE_CLK Serial Clock input from ESS

45 P60/CTS0 O NC(L:Output) Not Used:N.C.

46 P137 O NC(L:Output) Not Used:N.C.

47 P136 O HD/_SD Select signal output of Video Encoder Clock ( L:SD, H:HD)

48 P135 O /CHOP_ON CHOPER REG. ON/OFF output. L:ON

49 P134 O HDMI_DEBG6 For HDMI Debug

50 P57 O /ENC_RST Video Encoder Reset output

51 P56 O NC(L:Output) Not Used:N.C.

52 P55/EPM O F_EPM2 Writing Port for Flash Memory.

53 P54 I AUX_SW Front AUX IN insert detect signal input. H: Detected

54 P133 I HP_SW HEAD PHONE insert detect signal input. H: Detected

55 P132 O NC(L:Output) Not Used:N.C.

56 P131 O HDMI_OE HDMI Output Enable(Active Low)

57 P130 O /VPLD_RST Reset output to VPLD.

58 P53 O NC(L:Output) Not Used:N.C.

59 P52 O LED_RED Red LED output. L:ON

60 P51 O LED_BLU Blue LED output. H:ON

61 P50/CE O /F_CE2 Chip Enable output to Flash Memory.

62 P127 O NC(L:Output) Not Used:N.C.

63 P126 O E2P_CS Chip Select output to EEPROM

64 P125 O SAN_CE Chip Enable output to TUNER/RDS IC

65 P47 O E2P_CLK Serial Clock output to EEPROM

66 P46 O E2P_MOSI Serial Data output to EEPROM

67 P45 O FNVL_DA Serial Data output to FUNC/VOL IC.

68 P44 O FNVL_CK Serial Clock output to FUNC/VOL IC.

69 P43 O FNVL_CE Chip Enable output to FUNC/VOL IC.

70 P42 I E2P_MISO Serial Data input to EEPROM

71 P41 I SAN_MISO Serial Data input from TUNER/RDS IC

72 P40 I TU_STEREO "STEREO" indicator input from FM/AM TUNER pack

73 P37 I TUNED "TUNED" detect input from FM/AM TUNER pack

74 P36 O /TU_MU MUTE output to TUNER. L:MUTE

75 P35 O TU_POWER TUNER Power ON/OFF output. H: Power ON

76 P34 O /SAN_RST Reset output to TUNER/RDS IC

77 P33 O SP_RL SP RELAY ON/OFF output. H:ON

78 P32 I CODEC_MISO Serial Data input from CODEC

79 P31 O NC(L:Output) Not Used:N.C.

80 P124 O SAN_CK Serial Clock output to TUNER/RDS IC

Port

Function

Port

setting

Port Name Explanation

S-102

81 P123 O SAN_MOSI Serial Data output to TUNER/RDS IC

82 P122 O /CODEC_RST Reset output to CODEC

83 P121 O PRE_MUTE_SUB MUTE output to PRE OUT. H:MUTE

84 P120 O HP_MUTE_SUB MUTE output to HEAD PHONE output. H:MUTE

85 VCC2 - VCC2 Positive power

86 P30 O BE/_DIR Select audio line output.(H:ESS,L:DIR)

87 VSS - VSS GND

88 P27 O CODEC_CE Chip Enable output to CODEC

89 P26 O NC(L:Output) Not Used:N.C.

90 P25 O DSP_IO_MUTE DSP IO MUTE output(H:Mute)

91 P24 O /AD/DIG Select audio line output.(H:DIGITAL, L:ADC IN)

92 P23 O /ERR_MUTE MUTE output at DSP Error.

93 P22 O /BSE Bit Stream Enable output(L:Enable)

94 P21 O NC(L:Output) Not Used:N.C.

95 P20 O NC(L:Output) Not Used:N.C.

96 INT5 INT /PROTECT Protect Signal input.

97 P16 O NC(L:Output) Not Used:N.C.

98 INT3 INT /REMOCON Remote Control signal input

99 P14 O NC(L:Output) Not Used:N.C.

100 P13 O PRE_MUTE_MAIN MUTE output to Output(H:Mute).

101 P12 O /COMP_MUTE COMPONENT VIDEO Mute output(H:Mute)

102 P11 O /S/V_MUTE S/COMPOSITE VIDEO Mute output(H:Mute)

103 P10 O /BE RST Reset output to ESS

104 P07 O DRV_ON DRIVE POWER ON output(H:P.ON)

105 P06 O SYS_REQ SYSTEM REQEST output to ESS.

106 P05 I BE ON Active Flag input from ESS.

107 P04 O NC(L:Output) Not Used:N.C.

108 P03 O NC(L:Output) Not Used:N.C.

109 P02 O /DIR_RST Reset output to DIR.

110 P01 O DIR_CE Chip Enable output to DIR

111 P00 O DIR/CODEC_CK Serial Clock output to DIR/CODEC.

112 P117 I DIR_MISO Serial Data input from DIR.

113 P116 O DIR/CODEC_MOSI Serial Data output to DIR/CODEC

114 P115 O /DSPROM_RST Reset output to DSP ROM.

115 P114 O /DSP_RST Reset output to DSP.

116 P113 O DSP_CS Chip Select output to DSP

117 P112 I FLAG0 DSP FLAG0 input

118 P111 O FAN_ON FAN ON/OFF output.H:FAN ON

119 P110 O FAN SPEED FAN SPEED Control output(H:Slow L:Fast)

120 P107/AN7 I Pull uÇê Pull up

121 P106/AN6 AD KEY2 Unit Operation Button input2

122 P105/AN5 AD KEY1 Unit Operation Button input1

123 P104/AN4 AD KEY0 Unit Operation Button input0

124 P103/AN3 AD MODE2_S102 Initial Setting input for Region No of DVD.

125 P102/AN2 AD MODE1_S102 Initial Setting input the destination.(E2,E3)

126 P101/AN1 O Pull up Pull up

127 AVSS - AVSS GND

128 SW1_IN AD SW1_IN Select signal input of Video Signal. (H:HDMI/M:PROGRE/L:INTERLACE)

Port

Function

Port

setting

Port Name Explanation

[ ]:Reserved

W9864G2GH-7 (IC402: 1U-3836)

PIN DESCRIPTION

PIN NAME FUNCTION DESCRIPTION

A0−A10

Address Multiplexed pins for row and column address.

Row address: A0−A10. Column address: A0−A7.

A10 is sampled during a precharge command to determine if all banks are to be precharged or bank selected by BS0, BS1.

BS0, BS1 Bank Select

Select bank to activate during row address latch time, or bank

to read/write during address latch time.

DQ0−DQ31

Data Input/ Output

Multiplexed pins for data output and input.

Chip Select Disable or enable the command decoder. When command

decoder is disabled, new command is ignored and previous operation continues.

Row Address Strobe

Command input. When sampled at the rising edge of the clock

and WE define the operation to be

executed.

Column Address Strobe

Referred to

Write Enable

Referred to

DQM0

−

DQM3

Input/output mask

The output buffer is placed at Hi-Z (with latency of 2) when DQM is sampled high in read cycle. In write cycle, sampling DQM high will block the write operation with zero latency.

CLK Clock Inputs System clock used to sample inputs on the rising edge of

clock.

CKE Clock Enable CKE controls the clock activation and deactivation. When

CKE is low, Power Down mode, Suspend mode, or Self Refresh mode is entered.

Power (+3.3V) Power for input buffers and logic circuit inside DRAM.

Ground Ground for input buffers and logic circuit inside DRAM.

CCQ

Power (+3.3V) for

I/O buffer

Separated power from V

, to improve DQ noise immunity.

SSQ

Ground for I/O buffer

Separated ground from VSS, to improve DQ noise immunity.

NC No Connection No connection

S-102

RAS

CAS

RAS,CAS

RAS

K4S641632 (IC103: 1U-3836)

(p )

PIN FUNCTION DESCRIPTION

VDD

DQ0

DDQ

DQ1 DQ2

SSQ

DQ3 DQ4

DDQ

DQ5 DQ6

SSQ

DQ7

LDQM

WE CAS RAS

CS BA0 BA1

A10/AP

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28

VSS DQ15 V

SSQ

DQ14 DQ13 V

DDQ

DQ12 DQ11 V

SSQ

DQ10 DQ9 V

DDQ

DQ8 V

N.C/RFU UDQM CLK CKE N.C A11 A9 A8 A7 A6 A5 A4 V

S-102

54Pin TSOP (II)

(400mil x 875mil)

(0.8 mm Pin pitch)

Pin Name Input Function

CLK System clock Active on the positive going edge to sample all inputs.

Chip select

Disables or enables device operation by masking or enabling all inputs except CLK, CKE and L(U)DQM

Masks system clock to freeze operation from the next clock cycle.

CKE Clock enable

CKE should be enabled at least one cycle prior to new command. Disable input buffers for power down in standby.

0 ~ A11 Address

BA0 ~ BA1 Bank select address

RAS

CAS

Row address strobe

Column address strobe

Write enable

L(U)DQM Data input/output mask

0 ~ 15 Data input/output Data inputs/outputs are multiplexed on the same pins.

DD/VSS Power supply/ground Power and ground for the input buffers and the core logic.

DDQ/VSSQ Data output power/ground

N.C/RFU

No connection /reserved for future use

Row/column addresses are multiplexed on the same pins. Row address : RA

0 ~ RA11, Column address : CA0 ~ CA7

Selects bank to be activated during row address latch time. Selects bank for read/write during column address latch time.

Latches row addresses on the positive going edge of the CLK with RAS Enables row access & precharge.

Latches column addresses on the positive going edge of the CLK with CAS Enables column access.

Enables write operation and row precharge. Latches data in starting from CAS

Makes data output Hi-Z, t

,WE active.

SHZ after the clock and masks the output.

Blocks data input when L(U)DQM active.

Isolated power supply and ground for the output buffers to provide improved noise immunity.

This pin is recommended to be left No Connection on the device.

low.

TAS5142DKD (IC206: 1U-3811)

S-102

TAS5121DKD (IC207: 1U-3811)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19

GND

PWM_BP

GND

RESET

REG_RTN

GVDD

M3 DREG DGND

DVDD

SD DGND

OTW

GND

PWM_AP

GND

GVDD_

GND BST_B PVDD_B PVDD_B OUT_B OUT_B GND GND OUT_A OUT_A PVDD_A PVDD_A BST_A GND GVDD_

GVDD_

(1)

TERMINAL

NAME DKD

BST_A 22 P High side bootstrap supply (BST), external resistor and capacitor to OUT_A required

BST_B 33 P High side bootstrap supply (BST), external resistor and capacitor to OUT_B required

DGND 9, 14 P I/O reference ground

DREG 8 P Digital supply voltage regulator decoupling pin, 1 μFcapacitor connected to DREG_RTN

DREG_RTN 5 P Decoupling return pin

DVDD 12 P I/O reference supply input: 100 Ω to DREG, decoupled to GND, 0.1 μF capacitor connected to

GND 1, 3, 16,

18, 21, 27, 28,

GVDD 6 P Local GVDD decoupling \pin

GVDD_A 19, 20 P Gate drive input voltage

GVDD_B 35, 36 P Gate drive input voltage

M1 10 I Protection mode selection pin, connect to GND

M2 11 I Protection mode selection pin, connect to DREG

M3 7 I Output mode selection pin; connect to GND

OTW 15 O Overtemperature warning output, open drain with internal pullup, active-low when temperature

OUT_A 25, 26 O Output, half-bridge A

OUT_B 29, 30 O Output, half-bridge B

PVDD_A 23, 24 P Power supply input for half-bridge A

PVDD_B 31, 32 P Power supply input for half-bridge B

PWM_AP 17 I PWM input signal, half-bridge A

PWM_BP 2 I PWM input signal, half-bridge B

RESET 4 I Reset signal, active low

SD 13 O Shutdown signal for half-bridges A and B (open drain with internal pullup)

(1)

I = input, O = Output, P = Power

FUNCTION

P Power ground, connected to system GND

S-102

Terminal Functions

DESCRIPTION

GND

exceeds 115°C

BU2360FV (IC109: 1U-3836)

S-102

BD7820 (IC111, IC707: 1U-3836)

FIN

12 3 4 5

Pin No. Pin Name

FIN

CTL

Vcc

N.C.

OUT

ADJ

GND

BLOCK DIAGRAM

Vre f

CTL (1PIN)

Vcc (2PIN) OUT (4PIN)

TSD

GND (FIN)

Driver

N. C. (3PIN)

OCP

ADJ (5PIN)

2. FL DISPLAY

15-BT-102GN

Pin Connection

S-102

5098

1 49

Grid Assignment

Anode Connection

PRINTED WIRING BOARDS

1U-3836 MAIN P.W.B. UNIT (1/2)

S-102

COMPONENT SIDE

1U-3836 MAIN P.W.B. UNIT (2/2)

S-102

FOIL SIDE

1U-3831 LOC/PWR-DISP P.W.B. UNIT (1/2)

S-102

COMPONENT SIDE

1U-3831 LOC/PWR-DISP P.W.B. UNIT (2/2)

S-102

FOIL SIDE

1U-3811 D.AMP/SMPS P.W.B. UNIT (1/2)

S-102

COMPONENT SIDE

1U-3811 D.AMP/SMPS P.W.B. UNIT (2/2)

S-102

FOIL SIDE

1U-3807 FEP P.W.B. UNIT

S-102

COMPONENT SIDE

FOIL SIDE

S-102

NOTE FOR PARTS LIST

• Parts for which "nsp" is indicated on this table cannot be supplied.

• When ordering of part, clearly indicate "1" and "I" (i) to avoid mis-

supplying.

• Ordering part without stating its part number can not be supplied.

• Part indicated with the mark " ★ " is not illustrated in the exploded view.

• Not including General-purpose Carbon Film Resistor in the P.W.Board

parts list. (Refer to the Schematic Diagram for those parts.)

• Not including General-purpose Carbon Chip Resistor in the P.W.Board

parts list. (Refer to the Schematic Diagram for those parts.)

WARNING:

Parts marked with this symbol ! have critical characteristics. Use ONLY replacement parts recommended by the manufacturer.

l Resistors

Ex.: RN 14K 2E 182 G FR

Type Shape Power Resist- Allowable Others

and per- ance error formance

RD : Carbon 2B : 1/8W F : ±1% P : Pulse-resistant type RC : Composition 2E : 1/4W G : ±2% NL : Low noise type RS : Metal oxide film 2H : 1/2W J : ±5% NB : Non-burning type RW : Winding 3A : 1W K : ±10% FR : Fuse-resistor RN : Metal film 3D : 2W M : ±20% F : Lead wire forming RK : Metal mixture 3F : 3W

] Resistance

1 8 2 ⇒ 1800 ohm = 1.8 kohm

• Units: ohm

1 R 2 ⇒ 1.2 ohm

• Units: ohm

3H : 5W

Indicates number of zeros after effective number. 2-digit effective number.

1-digit effective number. 2-digit effective number, decimal point indicated by R.

部品表について

１．部品表に "nsp" と記載されている部品は供給できません。２．部品を発注する際は特に数字の " １ " と英字の "Ｉ" との区別をはっき

り記入してください。３．部品番号を表示していない部品は供給できません。４．!印の部品は安全上重要な部品です。交換するときは、安全および性

能維持のため必ず指定の部品をご使用ください。５．★印のついている部品は分解図中には記載していません。６．汎用カーボン抵抗器は記載していません。定数は回路図を参照願いま

す。７．汎用カーボンチップ抵抗器は記載していません。定数は回路図を参照

願います。８．部品表の抵抗器、コンデンサの品名記号の読み方は表を参照してくだ

さい。

RN 14K 2E 182 G FR

RD : 2B : 1/8 W F : ±1% P : RC : 2E : 1/4 W G : ±2% NL : RS : 2H : 1/2 W J : ±5% NB : RW : 3A : 1 W K : ±10% FR : RN : 3D : 2 W M : ±20% F : RK : 3F : 3 W

∗

18 2

1R 2

3H : 5 W

1800

1.2

2 R

=1.8k

l Capacitors

Ex.: CE 04W 1H 2R2 M BP

Type Shape Dielectric Capacity Allowable Others

and per- strength error formance

CE : Aluminum foil 0J : 6.3V F : ±1% HS : High stability type

electrolytic

CA : Aluminum solid 1A : 10V G : ±2% BP : Non-polar type

electrolytic CS : Tantalum electrolytic 1C : 16V J : ±5% HR : Ripple-resistant type CQ : Film 1E : 25V K : ±10% DL : For change and discharge CK : Ceramic 1V : 35V M : ±20% HF : For assuring high

CC : Ceramic 1H : 50V Z : +80% U : UL part CP : Oil 2A : 100V –20% C : CSA part CM : Mica 2B : 125V P : +100% W : UL-CSA type CF : Metallized 2C : 160V –0% F : Lead wire forming CH : Metallized 2D : 200V C : ±0.25pF

] Capacity (electrolyte only)

2 2 2 ⇒ 2200μF

• Units: μF.

2 R 2 ⇒ 2.2μF

• Units: μF.

] Capacity (except electrolyte)

2 2 2 ⇒ 2200pF=0.0022μF

(More than 2) Indicates number of zeros after effective number.

• Units: pF.

2 2 1 ⇒ 220pF

(0 or 1) Indicates number of zeros after effective number.

• Units: pF.

• When the dielectric strength is indicated in AC, "AC" is included after the dieelectric

strength value.

2E : 250V D : ±0.5pF 2H : 500V = : Others 2J : 630V

Indicates number of zeros after effective number. 2-digit effective number.

1-digit effective number. 2-digit effective number, decimal point indicated by R.

2-digit effective number.

requency

CE 04W 1H 2R2 M BP

CE : 0J : 6.3 V F : ±1% HS :

CA : 1A : 10 V G : ±2% BP : CS : 1C : 16 V J : ±5% HR : CQ : 1E : 25 V K : ±10% DL : CK : 1V : 35 V M : ±20% HF : CC : 1H : 50 V Z : +80% U : UL CP : 2A : 100 V −20% C : CSA CM : 2B : 125 V P : +100% W : UL-CSA CF : 2C : 160 V − 0% F : CH : 2D : 200 V C : ±0.25pF

2E : 250 V D : ±0.5pF 2H : 500 V = :

2J : 630 V

∗

22 2

2200μF

2200pF=0.0022μF

(0 2 )

2R 2

22 1

2 R

(0 0 1 )

2.2μF

220pF

PARTS LIST OF P.W.B. UNIT

＊本表に"nsp" と記載されている部品は供給できません。＊ Parts for which "nsp" is indicated on this table cannot be supplied.

＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。＊ The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.

Note: The symbols in the column "Remarks" indicate the following destinations.

E3 : U.S.A. & Canada model E2 : Europe model JP : Japan model

1U-3836D/E/F MAIN P.W.B. UNIT ASS’Y

Ref. No. Part No. Part Name Remarks Q'ty New

SEMICONDUCTORS GROUP

IC101 00D 262 3708 004 ES6178FF

IC102 00D GEN 8571 -0 B/E ROM SUB ASSY ES29LV160EB-70TGI

IC103 00D 262 3759 008 K4S641632K-UC60

IC104 00D 262 3402 902 BR24L32F-WE2 +C

IC105 00D 262 3242 900 SN74LV273APW-EL2 +REF

IC108 00D 262 2516 909 SN74LV32APW-EL2 +C

IC109 00D 262 3751 909 BU2360FV-FE2

IC110 00D 262 3046 902 TC7WH157FU +C

IC111 00D 263 1282 907 BD7820FP-E2

IC202 00D 262 3707 908 BR25L640F-WE2

IC203 00D 262 3082 924 BD4730G-TR

IC205 00D 262 2953 902 SN74HCT244APW +C

IC210 00D 262 2813 903 SN74AHCT08PW-EL2 +C

IC211 00D 262 2517 908 SN74LV08APW-EL2 +REF

IC301 00D GEN 8570 -0 SYSTEM ROM SUB ASSY M30627FHPGP

IC303 00D 263 1240 907 BA33B00FP-E2

IC304 00D 263 1278 908 SI-8001FDE

IC305 00D 263 1279 907 SI-8008TM

IC306 00D 263 1278 908 SI-8001FDE

IC401 00D 262 3709 003 ADSP21367KSZ1A1138

IC402 00D 262 3746 008 W9864G2GH-7

IC403 00D GEN 8630 -0 DSP ROM ASSY ES29LV160EB-70TGI

IC404 00D 263 1281 908 BD9130NV-E2

IC501 00D 262 3757 000 ADAU1328BSTZ1138

IC502 00D 262 3449 004 LC89057W-VF4A

IC503 00D 262 3750 007 LC4064V-75TN100C(S302)

IC504,505 00D 263 0934 900 BA4510F-E2 +C

IC506,507 00D 263 0896 909 NJM2068MD-TE1 +C

IC508 00D 262 2977 946 BA33BC0FP-E2 +REF

IC511 00D 269 0231 009 GP1FAV31RK0F

IC601 00D 263 1245 009 M61531FP

IC602 00D 263 1232 902 NJM79L07UA-TE1

IC603 00D 263 1231 903 NJM78L07UA-TE1

IC604 00D 263 0615 902 BA15218F-DXE2 +C

IC608 00D 263 0995 004 NJM4556AD +T

IC609,610 00D 263 0615 902 BA15218F-DXE2 +C

IC611-613 00D 263 1277 909 RC4580IDR

IC701 00D 262 3577 002 FLI2310-LF-CF

IC702 00D 262 3303 001 K4S643232H-UC60 +REF

IC703 00D 262 3752 005 XC2C128-7TQG144C-VSW1

IC704 00D 262 3364 011 SII9030CTU-7

IC706 00D 263 1296 906 TA48025BF(T6L1,NQ)

IC707 00D 263 1282 907 BD7820FP-E2

IC708 00D 263 1295 907 TA48018BF(T6L1,NQ)

IC801 00D 262 3478 004 ADV7320

IC802 00D 262 3365 900 BH7868FS

IC803 00D 262 3277 904 SN74LVC157APW-EL2 +C

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

IC804,805 00D 262 3446 900 TC4052BFT

IC806,807 00D 263 1296 906 TA48025BF(T6L1,NQ)

IC901 00D 262 3360 905 LC72722PM-TLM for E2

TR201 00D 274 0188 905 2SD1858TV2(Q/R)

TR202 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR203,204 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR211,212 00D 273 0488 000 2SC4614 (HFE S/T)

TR301-307 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR501-503 00D 273 0460 905 KTC2875-B-RTK/P

TR504 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR505 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR601-604 00D 273 0460 905 KTC2875-B-RTK/P

TR607 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR608 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR609 00D 273 0384 900 2SC2412KT96(S) +C

TR610,611 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR612 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR613-615 00D 273 0460 905 KTC2875-B-RTK/P

TR616 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR701 00D 275 0110 905 HN1K02FU-TE85L

TR801-805 00D 271 0293 901 2SA1022-B +C

TR810 00D 273 0384 900 2SC2412KT96(S) +C

TR901,902 00D 273 0486 905 KRC231S-RTK(2.2K)

TR903 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR904 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR905 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR906 00D 271 0331 902 2SA2092QTL

TR907 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR908 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR909 00D 273 0464 901 KTC3875S-GR-RTK/P for E2

S-102

D101 00D 276 0794 900 KDS160-RTK/P

D201,202 00D 276 0794 900 KDS160-RTK/P

D203 00D 276 0717 903 1SS355 TE-17 +C

D210-213 00D 276 0401 905 1SS133T77 (TAPE)

D214,215 00D 276 0794 900 KDS160-RTK/P

D301 00D 276 0825 905 SFPB-74V

D302 00D 276 0824 906 SFPB-64V

D303 00D 276 0825 905 SFPB-74V

D307-310 00D 276 0750 902 RB521S-30TE61 +REF

D401 00D 276 0750 902 RB521S-30TE61 +REF

D501,502 00D 276 0750 902 RB521S-30TE61 +REF

D601,602 00D 276 0750 902 RB521S-30TE61 +REF

D604,605 00D 276 0750 902 RB521S-30TE61 +REF

D610 00D 276 0560 901 DAN202KT146 +C

D613 00D 276 0560 901 DAN202KT146 +C

D614 00D 276 0559 909 DAP202KT146 +C

D701-703 00D 276 0794 900 KDS160-RTK/P

D704-711 00D 276 0833 900 ESD PROTECTOR(6802)

D801,802 00D 276 0794 900 KDS160-RTK/P

D901,902 00D 276 0794 900 KDS160-RTK/P

ZD201 00D 276 0683 914 UDZS9.1B-TE17 +C

ZD205 00D 276 0760 989 MTZJ7.5B T77

ZD701 00D 276 0683 930 UDZS5.1B-TE17 +C

Ref. No. Part No. Part Name Remarks Q'ty New

RESISTORS GROUP

R452,453 00D 241 2313 901 RD14B2E101GFRST

R845 00D 244 2051 974 RS14B3A102JNBST(S)

VR801-805 00D 211 6148 906 V03PB471MT(RH03ADCS) +REF

CAPACITORS GROUP

C101,102 00D 257 2018 900 CS77B1A100MT(NOJ)

C103-105 nsp CK73F1C104ZT +1005

C107 nsp CK73F1H103ZT +1005

C108 nsp CK73F1C104ZT +1005

C110 00D 254 4739 916 CE67W1A470MT(GV)

C111 nsp CK73F1C104ZT +1005

C112 00D 254 4739 916 CE67W1A470MT(GV)

C113-121 nsp CK73F1C104ZT +1005

C122 00D 254 4739 916 CE67W1A470MT(GV)

C123-133 nsp CK73F1C104ZT +1005

C134 nsp CK73F1E104ZT +1608

C137 00D 254 4739 916 CE67W1A470MT(GV)

C138 nsp CK73B1H102KT +1005

C139 nsp CK73F1C104ZT +1005

C140 nsp CK73F1H103ZT +1005

C141 00D 254 4739 916 CE67W1A470MT(GV)

C142-148 nsp CK73F1C104ZT +1005

C149 nsp CK73F1H103ZT +1608

C150 nsp CK73F1E104ZT +1608

C151 nsp CK73B1H102KT +1608

C153 nsp CK73F1E104ZT +1608

C154 00D 254 4739 916 CE67W1A470MT(GV)

C155 nsp CC73CH1H6R0DT +1608

C156 nsp CK73F1E104ZT +1608

C157 nsp CC73CH1H6R0DT +1608

C158 nsp CK73F1H103ZT +1608

C159 nsp CK73F1E104ZT +1608

C160 nsp CK73B1H102KT +1608

C161 nsp CK73F1H103ZT +1608

C162 nsp CK73F1E104ZT +1608

C163 nsp CK73B1H102KT +1608

C166 nsp CK73F1E104ZT +1608

C167 nsp CK73B1H102KT +1608

C170 00D 254 4739 916 CE67W1A470MT(GV)

C171,172 nsp CK73F1E104ZT +1608

C173 00D 254 4739 916 CE67W1A470MT(GV)

C180 nsp CK73F1E104ZT +1608

C192 nsp CK73F1E104ZT +1608

C193 nsp CK73B1H102KT +1608

C194,195 nsp CK73F1E104ZT +1608

C221 00D 254 4740 976 CE67W1C100MT(GV)

C222 nsp CK73F1E104ZT +1608

C223 nsp CK73B1H102KT +1608

C224 nsp CK73F1E104ZT +1608

C226 nsp CK73F1E104ZT +1608

C241-244 nsp CK73F1E104ZT +1608

C245 nsp CK73B1H102KT +1608

C247 nsp CK73F1E104ZT +1608

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

C260 nsp CK73F1E104ZT +1608

C276 nsp CK73F1E104ZT +1608

C277 nsp CK73B1H102KT +1608

C278 00D 254 4740 934 CE67W1C101MT(GV)

C279 nsp CK73F1E104ZT +1608

C281 nsp CK73F1H103ZT +1608

C282 00D 254 4756 902 CE04W1H101MT HB5(KY)

C283 nsp CK73F1E104ZT +1608

C284,285 nsp CK73F1H473ZT +1608

C286 00D 255 1278 907 CQ93M2D562JT(B)

C287 00D 254 4713 916 CE04W1E470MT E11(KY)

C293 00D 254 4740 976 CE67W1C100MT(GV)

C294 nsp CK73F1E104ZT +1608

C298 nsp CK73F1H103ZT +1608

C301 nsp CK73F1E104ZT +1608

C302 nsp CK73F1H103ZT +1608

C303 nsp CK73F1E104ZT +1608

C304 00D 254 4740 921 CE67W1C470MT(GV)

C305 nsp CK73F1E104ZT +1608

C306 nsp CK73B1H102KT +1608

C307 00D 254 4740 921 CE67W1C470MT(GV)

C308 nsp CK73F1E104ZT +1608

C310 nsp CK73F1C104ZT +1005

C326 00D 254 4739 916 CE67W1A470MT(GV)

C327 nsp CK73F1H103ZT +1608

C328 00D 254 4739 916 CE67W1A470MT(GV)

C329,330 nsp CK73F1H103ZT +1608

C331 00D 254 4740 921 CE67W1C470MT(GV)

C361 00D 254 4709 700 CE04W1V221MC JC5(KY)

C362 00D 257 1020 915 CK73B1H225KT

C363 nsp CK73B1H103KT (1608) +1608

C365 nsp CK73F1E104ZT +1608

C366 00D 254 4711 905 CE04W1A471MT HB5(KY)

C367 00D 254 4709 700 CE04W1V221MC JC5(KY)

C368 00D 257 1020 915 CK73B1H225KT

C369 nsp CK73B1E104KT +1608

C371 nsp CK73F1E104ZT +1608

C372 00D 254 4711 905 CE04W1A471MT HB5(KY)

C373 00D 254 4709 700 CE04W1V221MC JC5(KY)

C374 00D 257 1020 915 CK73B1H225KT

C375 nsp CK73B1E104KT +1608

C377 nsp CK73F1E104ZT +1608

C378 00D 254 4712 904 CE04W1C471MT JC5(KY)

C379 nsp CK73F1E104ZT +1608

C380 nsp CK73B1H102KT +1608

C401 nsp CK73F1C104ZT +1005

C402-409 nsp CK73F1H103ZT +1005

C410-415 nsp CC73CH1H101JT +1005

C416-420 nsp CK73B1H102KT +1005

C421 00D 257 2018 900 CS77B1A100MT(NOJ)

C422 nsp CC73CH1H101JT +1005

C423 nsp CK73F1H103ZT +1005

C424 nsp CK73B1H102KT +1005

C425,426 nsp CK73F1C104ZT +1005

C427 00D 257 2018 900 CS77B1A100MT(NOJ)

C428 nsp CK73B1H102KT +1005

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

C429 nsp CK73F1C104ZT +1005

C430 nsp CK73B1H102KT +1005

C431 nsp CK73F1C104ZT +1005

C432 00D 257 0039 910 CK73B0J226MT

C433 nsp CK73B1H102KT +1608

C434 nsp CK73B1A106KT +2125

C435 nsp CK73F1C104ZT +1005

C436-446 nsp CK73F1H103ZT +1005

C447,448 nsp CK73F1C104ZT +1005

C449,450 nsp CC73CH1H8R0DT +1608

C451,452 nsp CK73F1C104ZT +1005

C453,454 00D 257 2018 900 CS77B1A100MT(NOJ)

C501 nsp CK73F1E104ZT +1608

C502 nsp CK73B1H102KT +1608

C503 nsp CK73B1E223KT +1608

C504 00D 254 4740 921 CE67W1C470MT(GV)

C505 nsp CK73F1E104ZT +1608

C506,507 nsp CK73F1H103ZT +1608

C508 nsp CK73F1E104ZT +1608

C509 00D 254 4740 976 CE67W1C100MT(GV)

C510 00D 254 4742 916 CE67W1V100MT(GV)

C511,512 nsp CK73F1E104ZT +1608

C513 00D 254 4740 976 CE67W1C100MT(GV)

C514,515 nsp CK73F1H103ZT +1608

C517 00D 254 4740 921 CE67W1C470MT(GV)

C518 nsp CK73F1E104ZT +1608

C520 nsp CK73B1H562KT +1608

C521 nsp CC73CH1H391JT +1608

C523 00D 254 4740 921 CE67W1C470MT(GV)

C524 nsp CK73F1H103ZT +1608

C525 nsp CK73F1E104ZT +1608

C526 nsp CK73B1H102KT +1005

C527 nsp CK73F1E104ZT +1608

C528 nsp CC73CH1H121JT +1608

C529 00D 254 4740 976 CE67W1C100MT(GV)

C530 nsp CC73CH1H101JT +1608

C531 00D 254 4740 921 CE67W1C470MT(GV)

C532 nsp CC73CH1H101JT +1608

C533 nsp CK73B1H102KT +1005

C534 nsp CK73F1E104ZT +1608

C535 nsp CC73CH1H121JT +1608

C536 00D 254 4740 976 CE67W1C100MT(GV)

C537 nsp CC73CH1H101JT +1608

C538 00D 254 4740 921 CE67W1C470MT(GV)

C539 nsp CC73CH1H101JT +1608

C541,542 nsp CC73CH1E681JT +1608

C543 00D 254 4742 916 CE67W1V100MT(GV)

C544 nsp CK73B1H332KT +1608

C545,546 nsp CK73F1E104ZT +1608

C547,548 00D 254 4740 934 CE67W1C101MT(GV)

C550,551 nsp CC73CH1E681JT +1608

C552 00D 254 4742 916 CE67W1V100MT(GV)

C553 nsp CK73B1H332KT +1608

C554 nsp CK73F1E104ZT +1608

C556,557 nsp CC73CH1E681JT +1608

C558 00D 254 4742 916 CE67W1V100MT(GV)

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

C559 nsp CK73B1H332KT +1608

C560 nsp CK73F1E104ZT +1608

C561 nsp CK73F1H103ZT +1608

C563 00D 254 4743 902 CE67W1H0R1MT(GV)

C564 00D 254 4740 921 CE67W1C470MT(GV)

C565 nsp CK73F1E104ZT +1608

C566 nsp CK73B1H102KT +1608

C567,568 nsp CK73F1E104ZT +1608

C569 00D 256 1058 971 CF93A1H104JT (JL)

C570,571 nsp CK73F1E104ZT +1608

C572 00D 255 1265 978 CQ93M1H223JT(B)

C573 nsp CC73CH1H100DT +1608

C574 nsp CC73CH1H120JT +1608

C575 nsp CK73B1H102KT +1608

C576 nsp CK73F1E104ZT +1608

C577 nsp CK73F1H103ZT +1608

C578 nsp CK73F1E104ZT +1608

C579 nsp CK73F1H103ZT +1608

C583 nsp CK73F1E104ZT +1608

C584 nsp CC73CH1H220JT +1608

C601 nsp CK73B1H102KT +1608

C602 nsp CK73F1H103ZT +1608

C603 nsp CK73F1E104ZT +1608

C604 00D 254 4740 921 CE67W1C470MT(GV)

C605-613 nsp CK73F1E104ZT +1608

C702,703 00D 254 4742 916 CE67W1V100MT(GV)

C704,705 nsp CK73B1E473KT +1608

C706 00D 254 4740 934 CE67W1C101MT(GV)

C707 nsp CK73F1H103ZT +1608

C708 00D 254 4740 921 CE67W1C470MT(GV)

C709 nsp CK73F1H103ZT +1608

C710 00D 254 4742 916 CE67W1V100MT(GV)

C711 nsp CK73F1H103ZT +1608

C712 nsp CK73F1E104ZT +1608

C714 nsp CK73B1H222KT +1608

C715 nsp CK73B1E473KT +1608

C716,717 nsp CK73B1A224KT +1608

C718 nsp CK73B1E473KT +1608

C719 nsp CK73B1H222KT +1608

C724,725 00D 254 4742 903 CE67W1V4R7MT(GV)

C726 00D 254 4740 921 CE67W1C470MT(GV)

C727,728 nsp CK73F1H103ZT +1608

C729 nsp CK73F1E104ZT +1608

C734-739 00D 254 4742 916 CE67W1V100MT(GV)

C740 nsp CK73F1E104ZT +1608

C741 00D 254 4740 934 CE67W1C101MT(GV)

C742,743 nsp CC73CH1H101JT +1608

C744 nsp CK73F1E104ZT +1608

C745 00D 254 4740 934 CE67W1C101MT(GV)

C746 nsp CK73F1H103ZT +1608

C747 00D 254 4740 947 CE67W1C221MT(GV)

C749 00D 254 4742 916 CE67W1V100MT(GV)

C751 nsp CC73CH1H101JT +1608

C752 00D 254 4740 976 CE67W1C100MT(GV)

C753,754 nsp CK73F1E104ZT +1608

C755 nsp CK73B1H102KT +1608

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

C758 00D 254 4742 929 CE67W1V220MT(GV)

C759 nsp CK73F1E104ZT +1608

C760 00D 254 4742 916 CE67W1V100MT(GV)

C762 nsp CC73CH1H470JT +1608

C763 00D 254 4742 929 CE67W1V220MT(GV)

C764 nsp CK73F1E104ZT +1608

C765 00D 254 4742 916 CE67W1V100MT(GV)

C767 00D 254 4742 916 CE67W1V100MT(GV)

C769 nsp CC73CH1H101JT +1608

C770 00D 254 4740 976 CE67W1C100MT(GV)

C771 nsp CK73F1H103ZT +1608

C774 00D 254 4742 929 CE67W1V220MT(GV)

C775 nsp CK73F1E104ZT +1608

C777 nsp CC73CH1H470JT +1608

C778 00D 254 4742 929 CE67W1V220MT(GV)

C779 nsp CK73F1E104ZT +1608

C781 00D 254 4742 916 CE67W1V100MT(GV)

C783 nsp CK73B1H152KT +1608

C784 00D 254 4740 976 CE67W1C100MT(GV)

C785,786 nsp CK73F1E104ZT +1608

C790 00D 254 4742 929 CE67W1V220MT(GV)

C791 nsp CK73F1E104ZT +1608

C793 nsp CC73CH1H470JT +1608

C794 00D 254 4742 929 CE67W1V220MT(GV)

C795 nsp CK73F1E104ZT +1608

C796 00D 254 4742 916 CE67W1V100MT(GV)

C798 nsp CC73CH1H470JT +1608

C799 nsp CK73F1E104ZT +1608

C800 00D 254 4742 916 CE67W1V100MT(GV)

C802 nsp CC73CH1H470JT +1608

C803 nsp CK73F1E104ZT +1608

C841-844 nsp CC73CH1H221JT +1608

C851,852 nsp CK73F1C104ZT +1005

C853 00D 257 2018 900 CS77B1A100MT(NOJ)

C854 nsp CK73F1C104ZT +1005

C855 nsp CK73F1H103ZT +1005

C856-858 nsp CK73F1C104ZT +1005

C859 00D 257 2018 900 CS77B1A100MT(NOJ)

C860 nsp CK73F1C104ZT +1005

C861 nsp CK73F1H103ZT +1608

C862 nsp CK73B1H102KT +1005

C863 nsp CK73F1H103ZT +1005

C864-867 nsp CK73F1C104ZT +1005

C868 nsp CK73B1H102KT +1005

C869 nsp CK73F1C104ZT +1005

C870 nsp CK73B1H102KT +1005

C871 nsp CK73B1H102KT +1608

C872 nsp CK73F1E104ZT +1608

C901 nsp CK73F1H103ZT +1005

C902-905 nsp CK73F1C104ZT +1005

C906 nsp CK73F1H103ZT +1005

C907 00D 257 2018 900 CS77B1A100MT(NOJ)

C908,909 nsp CK73F1C104ZT +1005

C910 nsp CK73F1H103ZT +1005

C911 nsp CK73F1C104ZT +1005

C912 00D 257 2018 900 CS77B1A100MT(NOJ)

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

C913-928 nsp CK73F1C104ZT +1005

C929 nsp CK73F1H103ZT +1005

C930 nsp CK73B1H102KT +1005

C931 nsp CK73F1H103ZT +1005

C932 nsp CK73F1C104ZT +1005

C933,934 nsp CC73CH1H180JT +1608

C935 nsp CK73F1H103ZT +1005

C936 00D 257 2018 900 CS77B1A100MT(NOJ)

C937-948 nsp CK73F1C104ZT +1005

C949 nsp CK73B1H102KT +1005

C950,951 nsp CK73F1C104ZT +1005

C952,953 00D 257 5003 983 CC73CH1H470JT

C954 nsp CK73F1C104ZT +1005

C955 nsp CK73B1H102KT +1005

C956 nsp CK73F1C104ZT +1005

C957 nsp CK73B1H102KT +1005

C958 00D 257 2018 900 CS77B1A100MT(NOJ)

C959,960 nsp CK73B1H102KT +1005

C961 00D 257 2018 900 CS77B1A100MT(NOJ)

C962,963 nsp CK73F1C104ZT +1005

C965 nsp CK73B1H102KT +1005

C966 00D 257 2018 900 CS77B1A100MT(NOJ)

C967 nsp CK73B1H102KT +1005

C968-970 nsp CK73F1C104ZT +1005

C972 nsp CK73F1C104ZT +1005

C974-977 nsp CK73B1E104KT +1608

C978 nsp CK73F1C104ZT +1005

C979 nsp CK73F1H103ZT +1005

C980,981 nsp CK73B1H102KT +1005

C982 00D 257 2018 900 CS77B1A100MT(NOJ)

C983,984 nsp CK73F1C104ZT +1005

C985 00D 257 2018 900 CS77B1A100MT(NOJ)

C986 nsp CK73F1C104ZT +1005

C987 nsp CK73F1H103ZT +1005

C988 nsp CK73B1H102KT +1005

C989 nsp CK73F1H103ZT +1608

C990 00D 257 2018 900 CS77B1A100MT(NOJ)

C991 nsp CK73F1H103ZT +1608

C992 nsp CK73F1E104ZT +1608

C993 nsp CK73B1H102KT +1608

C994 00D 257 2018 900 CS77B1A100MT(NOJ)

C996 00D 257 2018 900 CS77B1A100MT(NOJ)

C997 nsp CK73F1C104ZT +1005

C998 nsp CK73F1E104ZT +1608

S-102

CC101,102 00D 257 2018 900 CS77B1A100MT(NOJ)

CC103-105 nsp CK73F1C104ZT +1005

CC106 nsp CK73B1H102KT +1005

CC107 nsp CK73F1H103ZT +1005

CC108,109 nsp CK73F1E104ZT +1608

CC113 nsp CK73F1C104ZT +1005

CC114 nsp CK73B1H821KT +1608

CC115 00D 257 2018 900 CS77B1A100MT(NOJ)

CC116 nsp CK73F1C104ZT +1005

CC117 nsp CK73B1H392KT +1608

CC118 nsp CK73F1C104ZT +1005

Ref. No. Part No. Part Name Remarks Q'ty New

CC119,120 nsp CK73B1H102KT +1005

CC121 nsp CK73F1C104ZT +1005

CC122 nsp CK73B1H102KT +1005

CC123,124 nsp CK73F1C104ZT +1005

CC125-129 nsp CK73F1E104ZT +1608

CC139,140 nsp CK73F1E104ZT +1608

CC141,142 00D 254 4740 921 CE67W1C470MT(GV)

CC143,144 nsp CK73F1E104ZT +1608

CC145 nsp CK73B1E104KT +1608

CC146-150 00D 254 4740 976 CE67W1C100MT(GV)

CC151 00D 254 4740 934 CE67W1C101MT(GV)

CC152 nsp CK73F1E104ZT +1608

CC153 00D 254 4740 905 CE67W1C220MT(GV)

CC154 nsp CK73F1E104ZT +1608

CC155-160 nsp CK73B1E104KT +1608

CC161 00D 254 4738 946 CE67W0J102MT(GV)

CC162 00D 254 4740 905 CE67W1C220MT(GV)

CC163 00D 254 4738 946 CE67W0J102MT(GV)

CC164 00D 254 4740 905 CE67W1C220MT(GV)

CC165 00D 254 4738 946 CE67W0J102MT(GV)

CC166 00D 254 4740 905 CE67W1C220MT(GV)

CC167 00D 254 4740 934 CE67W1C101MT(GV)

CC168 00D 254 4740 905 CE67W1C220MT(GV)

CC169 00D 254 4740 934 CE67W1C101MT(GV)

CC170 00D 254 4740 905 CE67W1C220MT(GV)

CC177 00D 254 4740 934 CE67W1C101MT(GV)

CC178 nsp CK73F1E104ZT +1608

CC179 nsp CK73F1H103ZT +1608

CC180 00D 254 4740 934 CE67W1C101MT(GV)

CC181 nsp CK73F1E104ZT +1608

CC182,183 nsp CK73F1H103ZT +1608

CC184,185 nsp CK73F1E104ZT +1608

CC186 nsp CK73F1H103ZT +1608

CC187 nsp CK73B1H102KT +1608

CC188,189 nsp CK73F1E104ZT +1608

CC190 00D 254 4740 976 CE67W1C100MT(GV)

CC191 00D 257 2018 900 CS77B1A100MT(NOJ)

CC193,194 00D 257 2018 900 CS77B1A100MT(NOJ)

CC195 nsp CK73B1H102KT +1608

CC196 00D 254 4743 986 CE67W1H100MT(GV)

CC197,198 00D 254 4740 976 CE67W1C100MT(GV)

CC199,200 nsp CK73F1E104ZT +1608

CC201 00D 254 4740 976 CE67W1C100MT(GV)

CC301-304 nsp CK73F1H103ZT +1608

CC305,306 nsp CK73F1E104ZT +1608

CC307 00D 254 4740 976 CE67W1C100MT(GV)

CC308 nsp CK73F1H103ZT +1608 for E2

CC309,310 00D 254 4740 976 CE67W1C100MT(GV) for E2

CC311 nsp CC73CH1H561JT +1608 for E2

CC312 nsp CK73F1H103ZT +1608 for E2

CC313 00D 254 4739 916 CE67W1A470MT(GV) for E2

CC314 nsp CC73CH1H220JT +1608 for E2

CC315 nsp CC73CH1H180JT +1608 for E2

CC316 nsp CK73F1H103ZT +1608 for E2

CC317 nsp CC73CH1H331JT +1608 for E2

CC318 nsp CK73F1H103ZT +1608

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

CC321 nsp CC73CH1H101JT +1608

CC324 nsp CC73CH1H101JT +1608

CC325 nsp CK73F1E104ZT +1608

CC326 nsp CK73F1H103ZT +1608

CC327 nsp CK73B1E104KT +1608

CC328 nsp CK73B1H103KT (1608) +1608

CC329 nsp CK73B1E104KT +1608

CC330 00D 254 4740 976 CE67W1C100MT(GV)

CC331 nsp CK73B1H102KT +1608

CC332,333 nsp CK73F1E104ZT +1608

CC334,335 nsp CK73B1H102KT +1608

CC336 nsp CK73F1E104ZT +1608

CC337 nsp CK73F1H103ZT +1608

CC338 nsp CK73F1E104ZT +1608

CC339 00D 254 4740 976 CE67W1C100MT(GV)

CC340 nsp CK73B1E104KT +1608

CC341 nsp CK73F1H103ZT +1608

CC342 nsp CK73B1H102KT +1608

CC343 nsp CK73F1E104ZT +1608

CC901 nsp CK73F1E104ZT +1608

CC902 nsp CK73F1H103ZT +1608

CC903 nsp CK73B1H102KT +1608

CC904 nsp CK73F1E104ZT +1608

CC905 nsp CK73F1H103ZT +1608

CC906 nsp CK73B1H102KT +1608

CC907 nsp CK73F1E104ZT +1608

CC908 nsp CK73F1H103ZT +1608

CC909 nsp CK73B1H102KT +1608

CC910 nsp CK73F1E104ZT +1608

CC911 nsp CK73F1H103ZT +1608

CC912 nsp CK73B1H102KT +1608

CC913 nsp CK73F1E104ZT +1608

CC914 nsp CK73F1H103ZT +1608

CC915 nsp CK73B1H102KT +1608

CC916 nsp CK73F1E104ZT +1608

CC917 nsp CK73F1H103ZT +1608

CC918 nsp CK73B1H102KT +1608

CC919 nsp CK73F1E104ZT +1608

CC920 nsp CK73F1H103ZT +1608

CC921 nsp CK73B1H102KT +1608

CC922 nsp CK73F1E104ZT +1608

CC923 nsp CK73F1H103ZT +1608

CC924 nsp CK73B1H102KT +1608

CC925 nsp CK73F1E104ZT +1608

CC926 nsp CK73F1H103ZT +1608

CC927 nsp CK73B1H102KT +1608

CC928 nsp CK73F1E104ZT +1608

CC929 nsp CK73F1H103ZT +1608

CC930 nsp CK73B1H102KT +1608

CC931 nsp CK73F1E104ZT +1608

CC932 nsp CK73F1H103ZT +1608

CC933 nsp CK73B1H102KT +1608

CC934 nsp CK73F1E104ZT +1608

CC935 nsp CK73F1H103ZT +1608

CC936 nsp CK73B1H102KT +1608

CC937 nsp CK73F1E104ZT +1608

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

CC938 nsp CK73B1H102KT +1608

CC939 nsp CK73F1E104ZT +1608

CC940 nsp CK73F1H103ZT +1608

CC941 nsp CK73B1H102KT +1608

CC942 nsp CK73F1E104ZT +1608

CC943 nsp CK73F1H103ZT +1608

CC944 nsp CK73B1H102KT +1608

CC945 nsp CK73F1E104ZT +1608

CC946 nsp CK73F1H103ZT +1608

CC947 nsp CK73B1H102KT +1608

CC948 nsp CK73F1E104ZT +1608

CC949 nsp CK73F1H103ZT +1608

CC950 nsp CK73B1H102KT +1608

CC951 nsp CK73F1H103ZT +1608

CC952 nsp CK73B1H102KT +1608

CC954 nsp CK73F1E104ZT +1608

CC955 nsp CK73F1H103ZT +1608

CC956 nsp CK73B1H102KT +1608

CC957 nsp CK73F1E104ZT +1608

CC958 nsp CK73F1H103ZT +1608

CC959-965 nsp CK73B1H102KT +1608

CC966 nsp CK73F1E104ZT +1608

CC967 nsp CK73F1H103ZT +1608

CC968 nsp CK73B1H102KT +1608

CC969-990 nsp CK73F1H103ZT +1608

CC991 nsp CK73B1H102KT +1608

CC992 nsp CK73F1H103ZT +1608

S-102

OTHERS PARTS GROUP

CX031 nsp 3P PH CON.BASE(TAPE) +REF

CX051 nsp 5P PH CON BASE(TAPE) +REF

CX052 00D 205 1154 958 5P ZH-ZR CON.BASE-T

CX061 nsp 6P PH CON.BASE +REF

CX142 nsp 14P PIN HEADER(9120)

CX151 00D 205 0736 076 15P FFC CON.BASE

CX171 00D 205 1343 989 17P FFC BASE(9610SC)

CX211 00D 205 1343 947 21P FFC BASE(9610SC)

CX301 00D 205 1401 902 30P-FFC-BASE(9610SC)

CY021 nsp 2P VH CON BASE (White)

FB101 00D 235 0136 907 FBMJ1608HS280NT +1608

FB201,202 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

FB501 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

FB701,702 00D 235 0136 907 FBMJ1608HS280NT +1608

FB801 00D 235 0136 907 FBMJ1608HS280NT +1608

FB901 00D 235 0147 909 E.FIL(BLM21PG221SN1)+2125

JK201 00D 204 8637 006 MINI JACK (STEREO)

JK301 00D 204 8713 001 2P/S-TERM(SYK22)

JK601 00D 204 8748 005 4P PIN JACK(FGND NI)

JK701 00D 204 8719 005 19P HDMI CONNECTOR

JK702 00D 204 8746 007 3P PIN JACK(FG GBR)

JK801 00D 204 8711 003 1P/S-TERM(SYK22)

Ref. No. Part No. Part Name Remarks Q'ty New

L201 00D 235 0166 003 INDUCTOR 100UH(7208M

L301 00D 235 0186 902 INDUCTOR 47UH(7B12N)

L302 00D 235 0185 903 INDUCTOR 47UH(7E10H)

L303 00D 235 0186 902 INDUCTOR 47UH(7B12N)

L401 00D 235 0183 905 INDUCTOR 2.2UH(7E06N

L702-704 00D 235 0125 905 INDUCTOR(FLC32C220K)+3216

L803,804 00D 235 0125 905 INDUCTOR(FLC32C220K)+3216

S201 00D 279 0051 008 NTSA0WB203EE1B0

S202 00D 212 1204 000 SLIDE SW(SSAA110500)

ST101-103 nsp STYLE PIN

ST105,106 nsp STYLE PIN

T201 00D 231 8087 001 D/D TRANS(060478026)

W201,202 nsp M3 SCREW TERMINAL

X101 00D 399 0619 906 XTAL(27MHZ) +REF

X301 00D 399 0887 903 CSTCE16MOV53-R0 +2125

X401 00D 399 1113 906 X-TAL(L5030-16.660)

X501 00D 399 1116 903 X-TAL(S-24.576)

X701 00D 399 0864 900 XTAL(13.5MHZ) +REF

X901 00D 399 1009 007 X-TAL(S-4.332-14) for E2

S-102

1U-3831D LOC/PWR-DSP P.W.B. UNIT ASS'Y

Ref. No. Part No. Part Name Remarks Q'ty New

SEMICONDUCTORS GROUP

IC102 00D 263 1259 008 BA12T

IC103 00D 263 1260 000 KIA79M12PI-U/P

IC104 00D 263 1227 001 BA50BC0T

IC105 00D 263 1268 002 KIA79M05PI-U/P

IC106 00D 263 1269 904 BA178M18CP-E2

IC107 00D 265 0130 001 STR-G7421(LF1129)

IC108 00D 263 1155 005 SE-B2(LF12)

IC241 00D 262 3228 005 M66005-0001AHP

IC242 00D 262 3602 003 GP1UE271XKVF

TR101 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR102 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR103 00D 273 0464 901 KTC3875S-GR-RTK/P

TR205-207 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR244-246 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

D101 00D 276 0794 900 KDS160-RTK/P

D103 00D 276 0724 912 SARS01T (V0)

D104 00D 276 0794 900 KDS160-RTK/P

D105-108 00D 276 0780 901 SFPX-62 +C

D109-112 00D 276 0773 905 RB501V-40 +2125

D113,114 00D 276 0794 900 KDS160-RTK/P

S-102

ZD101 00D 276 0848 908 UDZS22B-TE17

LD101 00D 262 3047 008 PC123Y22

LD205 00D 393 9654 003 SLI343YY3F (YEL)

LD206 00D 393 9655 002 SLI343UR3F (RED)

LD207 00D 393 9668 002 SLR343BCT3F

LD241 00D 393 9668 002 SLR343BCT3F

FL241 00D 393 8084 001 VFD (15-BT-102GN)

RESISTORS GROUP

R113,114 00D 244 2671 927 RS14B3D0R1JNBST(S)

R115 00D 244 2043 953 RS14B3A471JNBST(S)

R116 00D 244 2051 987 RS14B3A4R7JNBST(S)

CAPACITORS GROUP

C101-104 nsp CK73F1H103ZT +1608

C107-114 nsp CK73F1H103ZT +1608

C115 nsp RM73B--0R0KT +1608

C119-121 nsp RM73B--0R0KT +1608

C122-124 nsp CK73F1H103ZT +1608

C125 nsp CK73F1E104ZT +1608

C126 nsp CK73F1H103ZT +1608

C127 nsp CK73B1H102KT +1608

C128 00D 253 1210 901 CK45B1H104KT(RPER)

C129 nsp CK73F1H103ZT +1608

C130 nsp CK73B1H102KT +1608

C131 00D 254 4709 700 CE04W1V221MC JC5(KY)

C132 00D 253 1210 901 CK45B1H104KT(RPER)

Ref. No. Part No. Part Name Remarks Q'ty New

C133 nsp CK73F1H103ZT +1608

C134 nsp CK73B1H102KT +1608

C135 nsp CK73F1E104ZT +1608

C136 nsp CK73F1H103ZT +1608

C137 nsp CK73B1H102KT +1608

C138 00D 254 4709 700 CE04W1V221MC JC5(KY)

C140 nsp CK73F1E104ZT +1608

C141 00D 254 4721 911 CE04W1V100MT(GR)

C142 nsp CK73F1E104ZT +1608

C143 nsp CC73CH1H471JT +1608

C145 nsp CK73B1E223KT +1608

C146 00D 253 8033 709 CK45B3D470KC(DEA)

C147 nsp CK73B1H103KT (1608) +1608

C148,149 nsp CK73F1H103ZT +1608

C150 nsp CK73F1E104ZT +1608

C151 00D 255 4261 704 CQ93P2J222KC(ECQP)

C152 00D 254 4807 709 CE04W1E102MC K20(KY)

C153 00D 254 4713 903 CE04W1E331MT JC5(KY)

C154,155 nsp CK73F1E104ZT +1608

C156 00D 254 4718 940 CE04W1C101MT(GR)

C157 nsp CK73B1H102KT +1608

C158,159 nsp CK73F1E104ZT +1608

C160 00D 254 4718 940 CE04W1C101MT(GR)

C161 00D 254 4807 709 CE04W1E102MC K20(KY)

C162,163 nsp CK73F1E104ZT +1608

C164 00D 254 4718 940 CE04W1C101MT(GR)

C165 00D 254 4711 918 CE04W1A221MT F11(KY)

C166 00D 254 4713 903 CE04W1E331MT JC5(KY)

C167,168 nsp CK73F1E104ZT +1608

C169 00D 254 4718 940 CE04W1C101MT(GR)

C170 00D 254 4711 918 CE04W1A221MT F11(KY)

C171 nsp CK73F1H103ZT +1608

C173,174 nsp CK73F1E104ZT +1608

C175 nsp CK73F1H103ZT +1608

C177,178 nsp CK73F1E104ZT +1608

C179,180 nsp CK73F1H103ZT +1608

C181 nsp CK73F1E104ZT +1608

C182 nsp CK73F1H103ZT +1608

C183 nsp CK73F1E104ZT +1608

C184 nsp CK73F1H103ZT +1608

C185 nsp CK73F1E104ZT +1608

C186 nsp CK73F1H103ZT +1608

C188 nsp CK73F1H103ZT +1608

C189 nsp CK73F1E104ZT +1608

C190 nsp CK73F1H103ZT +1608

C191 nsp CK73F1E104ZT +1608

C192 nsp CK73B1H103KT (1608) +1608

C193 nsp CK73B1H102KT +1608

C194 nsp CK73F1E104ZT +1608

C195 nsp CK73B1H103KT (1608) +1608

C196,197 nsp CK73B1H102KT +1608

C198 nsp CK73F1E104ZT +1608

C199 nsp CK73F1H103ZT +1608

C200 nsp CK73B1H102KT +1608

C201-203 nsp CK73F1E104ZT +1608

C205-207 nsp CK73B1H102KT +1608

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

C208,209 nsp CK73F1H103ZT +1608

C212 nsp CK73F1H103ZT +1608

C221-224 nsp CK73F1E104ZT +1608

C225,226 nsp CK73B1H222KT +1608

C227,228 nsp CK73F1E104ZT +1608

C241 nsp CK73F1H103ZT +1608

C242,243 nsp CK73F1E104ZT +1608

C244 00D 254 4737 947 CE04W1H010MT(SF)

C245 nsp CK73F1E104ZT +1608

C246 nsp CC73CH1H750JT +1608

C247 00D 254 4737 947 CE04W1H010MT(SF)

C248 nsp CK73F1E104ZT +1608

C249,250 nsp CK73F1H103ZT +1608

C251 nsp CK73F1E104ZT +1608

C252 nsp CK73B1H102KT +1608

C253 nsp CK73F1E104ZT +1608

C254 nsp CK73B1H102KT +1608

C256 00D 254 4732 955 CE04W0J221MT(SF)

C257 nsp CK73F1H103ZT +1608

C264 nsp CK73B1E104KT +1608

C265 nsp CK73F1H103ZT +1608

C282 00D 257 2018 900 CS77B1A100MT(NOJ)

C283,284 nsp CK73B1H102KT +1608

C285-287 nsp CK73F1E104ZT +1608

C288,289 nsp CK73F1H103ZT +1608

C290 nsp CK73B1H102KT +1608

C291,292 nsp CK73F1H103ZT +1608

C293 nsp CK73B1H102KT +1608

C294-296 nsp CK73F1H103ZT +1608

C297-300 nsp CK73F1E104ZT +1608

C301 00D 254 4722 981 CE04W1H100MT(GR)

C302 nsp CK73F1E104ZT +1608

C303 nsp CK73B1H102KT +1608

C306 nsp CK73B1E223KT +1608

C307 nsp CK73B1E104KT +1608

S-102

OTHERS PARTS GROUP

AS103 00D 417 0476 007 RADIATOR

AS202-204 nsp FL SPACER

CW051 00D 203 8582 022 5P PH-SAN CON.CORD

CW052 00D 203 8581 023 5P ZH-SAN CON.CORD

CX021 nsp 2P VH CON BASE (White)

CX091,092 00D 205 1338 033 9P CON.BASE(9117S)

CX141 nsp 14P SOCKET(9120)

CY091,092 00D 205 1440 002 9P PIN HEADER(9210B)

CY141 nsp 14P PIN HEADER(9120)

CY142 nsp 14P SOCKET(9120)

CY171 00D 205 1100 038 17P FFC BASE(P=1)

CY211 00D 205 1006 022 21P FFC BASE (P=1)

FB104 00D 235 0049 900 BEADS INDUCTOR TAPE

FB105-110 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

Ref. No. Part No. Part Name Remarks Q'ty New

FB111-114 00D 235 0049 900 BEADS INDUCTOR TAPE

FB221-223 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

FB291-293 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

JK101 nsp 25P DSUB(MALE)

JK201 00D 204 8636 010 MINI JACK(ST SW)

JK291 00D 204 8636 010 MINI JACK(ST SW)

L101,102 00D 235 0184 014 INDUCTOR 10UH(7208M)

S205-207 00D 212 5611 903 TACT SWITCH(TAPE H5)

S281 00D 212 0527 005 ROTARY ENCODER

S282-285 00D 212 5611 903 TACT SWITCH(TAPE H5)

ST101,102 nsp STYLE PIN

T101 00D 231 8084 004 DC-DC TRANS(ST3193)

0RD 470 0051 009 3X8 CPS(SW,W) ZNP

S-102

1U-3811D/E/F D.AMP/SMPS P.W.B. UNIT ASS'Y

Ref. No. Part No. Part Name Remarks Q'ty New

SEMICONDUCTORS GROUP

IC101-103 00D 263 1277 909 RC4580IDR

IC201 00D 262 3502 909 TAS5066PAGRG4

IC202 00D 262 3504 907 SN74HCU04APWR

IC203,204 00D 262 3501 900 PCM1803DBR

IC205 00D 263 1100 005 KIA7805API-U/P

IC206 00D 262 3503 911 TAS5142DKD

IC207 00D 262 3503 908 TAS5121DKDR

IC208 00D 262 3082 924 BD4730G-TR

IC401 00D 265 0118 007 STR-F6267S(LF1351) for E2

IC401 00D 265 0116 009 STR-F6238S(LF1351) for E3, JP

IC402 00D 262 3508 903 SPI-8002TW

IC403 00D 263 1100 021 KIA7812API-U/P

IC404 00D 263 1099 022 KIA7912PI-U/P

IC405 00D 263 1155 005 SE-B2(LF12)

IC406 00D 263 1100 063 KIA7809API-U/P

IC407 00D 262 3047 008 PC123Y22

S-102

TR101,102 00D 273 0460 905 KTC2875-B-RTK/P

TR103,104 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR105 00D 273 0460 905 KTC2875-B-RTK/P

TR110 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR201 00D 273 0464 901 KTC3875S-GR-RTK/P

TR202,203 00D 271 0312 905 KTA1504S-GR-RTK/P

TR204 00D 273 0464 901 KTC3875S-GR-RTK/P

TR205 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR206 00D 273 0468 907 KTC3199-GR-AT/P

TR207 00D 269 0184 907 KRA102S-RTK/P (10K-10K)

TR208 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

TR401 00D 273 0468 907 KTC3199-GR-AT/P

TR402,403 00D 273 0464 901 KTC3875S-GR-RTK/P

TR404 00D 271 0320 900 KTA1517-GR-RTK/P

TR405 00D 274 0160 907 2SD2144STPU

TR406,407 00D 271 0320 900 KTA1517-GR-RTK/P

TR601,602 00D 269 0192 902 KRC102S-RTK/P (10K-10K)

D101 00D 276 0401 905 1SS133T77 (TAPE)

D102-107 00D 276 0773 905 RB501V-40 +2125

D113 00D 276 0401 905 1SS133T77 (TAPE)

D201-206 00D 276 0750 902 RB521S-30TE61 +REF

D207-212 00D 276 0401 905 1SS133T77 (TAPE)

D213,214 00D 276 0717 903 1SS355 TE-17 +C

D215,216 00D 276 0401 905 1SS133T77 (TAPE)

D217 00D 276 0401 905 1SS133T77 (TAPE) for E3, JP

D401,402 00D 276 0401 905 1SS133T77 (TAPE)

D403,404 00D 276 0750 902 RB521S-30TE61 +REF

D405 00D 276 0802 009 GS1B660

D406-410 00D 276 0750 902 RB521S-30TE61 +REF

D411,412 00D 276 0727 919 AL01ZT (WK)

D413 00D 276 0758 001 SARS03

D414 00D 276 0727 919 AL01ZT (WK)

D415,416 00D 276 0772 003 1N4004

D417 00D 276 0401 905 1SS133T77 (TAPE)

D418,419 00D 276 0782 909 RN1Z

D420 00D 276 0832 008 FMX-G22S

Ref. No. Part No. Part Name Remarks Q'ty New

D423 00D 276 0401 905 1SS133T77 (TAPE)

D424 00D 276 0773 905 RB501V-40 +2125

D425 00D 276 0401 905 1SS133T77 (TAPE)

D426,427 00D 276 0825 905 SFPB-74V

ZD201,202 00D 276 0823 907 P4SMAJ33CA

ZD401 00D 276 0761 975 MTZJ18B T77 for E3, JP

LD601 00D 393 9666 004 LED(RED) SLI-560UT

TH401 00D 279 0045 001 NTPAJ6R0LDKB0

RESISTORS GROUP

R261 00D 247 0059 951 RM73B--2R7FT(RL1220 1/4) +2125

R264 00D 247 0059 951 RM73B--2R7FT(RL1220 1/4) +2125

R401 00D 242 2009 001 RC1/2 225K B(UL)

R402 00D 242 2009 001 RC1/2 225K B(UL) for E3

R404 00D 244 2051 961 RS14B3A101JNBST(S)

R411 00D 243 2094 019 RW99=3DR22JF for E2

R411 00D 243 2094 035 RW99=3DR10JF for E3, JP

R412 00D 243 2094 019 RW99=3DR22JF for E2

R412 00D 243 2094 006 RW99=3DR12JF for E3, JP

R414 00D 244 2682 916 RS14B3D104JNBST(S) for E2

R414 00D 244 2682 932 RS14B3D333JNBST(S) for E3, JP

R419 00D 241 2313 985 RD14B2E4R7JFRST

R424 00D 244 2051 990 RS14B3A472JNBST(S)

R427 00D 247 2019 902 RM73B--102FT +1608

R428 00D 245 2385 928 RN14K2E393FT(EROS2)

R450,451 00D 243 2094 035 RW99=3DR10JF

R453 00D 244 2675 732 RS14B3D104JNBF(ERG) for E2

R453 00D 244 2675 716 RS14B3D683JNBF (ERG) for E3, JP

S-102

CAPACITORS GROUP

C101-104 00D 254 4722 981 CE04W1H100MT(GR)

C105,106 nsp CC73CH1H101JT +1608

C107,108 00D 254 4722 981 CE04W1H100MT(GR)

C109,110 nsp CK73B1E104KT +1608

C111,112 00D 254 4722 981 CE04W1H100MT(GR)

C113 nsp CK73B1H102KT +1608

C114,115 00D 254 4722 981 CE04W1H100MT(GR)

C116 nsp CK73B1H102KT +1608

C117 nsp CC73CH1H101JT +1608

C118,119 00D 254 4722 981 CE04W1H100MT(GR)

C120 nsp CC73CH1H101JT +1608

C121 nsp CK73B1E104KT +1608

C122 00D 254 4722 981 CE04W1H100MT(GR)

C123 nsp CK73B1H102KT +1608 for E3, E2

C123 nsp RM73B--0R0KT +1608 for JP

C124 nsp CK73B1E104KT +1608

C125 00D 254 4722 981 CE04W1H100MT(GR)

C126 nsp RM73B--0R0KT +1608 for JP

C127 nsp CC73CH1H101JT +1608

C128 00D 254 4722 981 CE04W1H100MT(GR)

C129,130 nsp CK73B1E104KT +1608

C131 00D 254 4722 981 CE04W1H100MT(GR)

Ref. No. Part No. Part Name Remarks Q'ty New

C132 00D 254 4722 936 CE04W1HR47MT(GR)

C133 nsp CK73B1H102KT +1608

C134 00D 254 4722 981 CE04W1H100MT(GR)

C135 nsp CC73CH1H101JT +1608

C136 nsp CC73CH1H471JT +1608

C137 00D 254 4722 981 CE04W1H100MT(GR)

C138 nsp CK73B1E104KT +1608

C139 nsp CK73B1E104KT +1608 for E3, E2

C139 nsp RM73B--0R0KT +1608 for JP

C201 nsp CK73B1H102KT +1608 for E3, E2

C201 nsp RM73B--0R0KT +1608 for JP

C202 nsp RM73B--0R0KT +1608 for JP

C203 nsp CK73B1E104KT +1608 for E3, E2

C203 nsp RM73B--0R0KT +1608 for JP

C204 nsp CC73CH1H5R0CT +1608

C205-207 00D 254 4722 981 CE04W1H100MT(GR)

C208-210 nsp CK73B1H103KT (1608) +1608

C211-213 00D 254 4722 981 CE04W1H100MT(GR)

C214,215 nsp CK73B1E104KT +1608

C216,217 00D 254 4722 981 CE04W1H100MT(GR)

C218,219 nsp CK73B1E104KT +1608

C220 00D 254 4722 981 CE04W1H100MT(GR)

C221 nsp CK73B1E104KT +1608

C222 00D 254 4722 981 CE04W1H100MT(GR)

C223 nsp CK73B1E104KT +1608

C224 nsp CK73B1A224KT +1608

C225 00D 254 4722 981 CE04W1H100MT(GR)

C226 nsp CK73B1E223KT +1608

C227 00D 254 4711 905 CE04W1A471MT HB5(KY)

C228 nsp CK73B1H103KT (1608) +1608

C232 nsp CK73B1E104KT +1608

C233 00D 254 4759 909 CE04W1H100MT E11(KY)

C234 nsp CK73B1E104KT +1608

C235 00D 254 4759 909 CE04W1H100MT E11(KY)

C236 nsp CK73B1A224KT +1608

C237 nsp CK73B1H103KT (1608) +1608

C238 00D 254 4759 909 CE04W1H100MT E11(KY)

C240 nsp CK73B1H103KT (1608) +1608

C241 00D 254 4651 900 CE04W0J331MT F11(KY)

C243 nsp CK73B1A224KT +1608

C244,245 00D 254 4759 909 CE04W1H100MT E11(KY)

C248 nsp CK73B1E104KT +1608

C249 00D 254 4718 953 CE04W1C221MT(GR)

C250,251 nsp CK73B1H103KT (1608) +1608

C252 00D 254 4718 953 CE04W1C221MT(GR)

C253,254 nsp CK73B1E104KT +1608

C259 nsp CK73B1E104KT +1608

C260,261 00D 254 4759 909 CE04W1H100MT E11(KY)

C262-266 nsp CK73B1E104KT +1608

C267 nsp CK73B1E333KT +1608

C270,271 nsp CK73B1E333KT +1608

C274 nsp CK73B1E333KT +1608

C275,276 nsp CK73B1E104KT +1608

C277 nsp CK73B1H103KT (1608) +1608

C278 nsp CK73B1E104KT +1608

C279 nsp CK73F1C105ZT +2125

C280 nsp CK73B1E333KT +1608

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

C281,282 nsp CK73B1H104KT +2125

C283 nsp CK73B1E333KT +1608

C284 nsp CK73F1C105ZT +2125

C285-288 nsp CK73B1H102KT +1608

C289,290 00D 254 4718 953 CE04W1C221MT(GR)

C299-302 nsp CK73B1H103KT (1608) +1608

C303-306 00D 254 4641 907 CE04W1H470MT F11(LXZ

C307 nsp CK73B1H104KT +2125

C308 nsp CC73CH1H5R0CT +1608

C309,310 nsp CK73B1H104KT +2125

C311 nsp CK73B1H103KT (1608) +1608

C312 nsp CK73B1H104KT +2125

C313,314 nsp CK73B1H103KT (1608) +1608

C316 nsp CK73B1H103KT (1608) +1608

C317,318 nsp CK73B1H104KT +2125

C319,320 nsp CK73B1H103KT (1608) +1608

C323 00D 257 3013 933 CF73=1H104JT(ECHUC9) +C

C324 00D 254 4714 708 CE04W1V222MC LN3(KY)

C325 00D 257 3013 933 CF73=1H104JT(ECHUC9) +C

C326 00D 254 4714 708 CE04W1V222MC LN3(KY)

C335 nsp CK73B1H102KT +1608

C336-338 00D 256 1067 904 CF93A2A474JT(ECQV)

C339 nsp CK73B1E104KT +1608

C401 00D 253 8026 703 CK45E2EAC472MC

C402,403 nsp RM73B--0R0KT +1608 for E2

IC405 00D 256 8039 003 CF99--2EAC104K(LEMX) for E2, JP

IC405 00D 256 8039 016 CF99--2EAC224K(LEMX) for E3

IC406 00D 256 8039 016 CF99--2EAC224K(LEMX) for E3

IC406 00D 256 8039 029 CF99--2EAC334K(LEMX) for JP

IC407 nsp CK73B1H103KT (1608) +1608

IC408-410 00D 253 8035 707 CK45E2EAC102MC(KY) for E2

IC408-410 00D 253 8035 710 CK45E2EAC222MC(KY) for E3, JP

IC411 00D 253 8030 003 CK45B3D681KC(ECKA) for E2

IC411 00D 255 4261 704 CQ93P2J222KC(ECQP) for E3, JP

IC412 00D 256 8039 016 CF99--2EAC224K(LEMX) for E3

IC412 00D 256 8039 003 CF99--2EAC104K(LEMX) for JP

IC413,414 00D 256 8039 003 CF99--2EAC104K(LEMX)

C418,419 nsp CK73B1E223KT +1608

C421 nsp CK73B1H332KT +1608

C422 nsp CC73CH1H221JT +1608

C423 nsp CK73B1H103KT (1608) +1608

C425 00D 254 4618 901 CE04W1H101MT H12(LXZ

C426-429 nsp CK73B1H103KT (1608) +1608

C430 00D 254 4721 995 CE04W1V102MT(GR)

C431 nsp CK73B1H103KT (1608) +1608

C432 00D 254 6229 000 CE68W2G331M 35B(KMM) for E2

C432 00D 254 6228 001 CE68W2D102M 35B(KMM) for E3, JP

C433 00D 254 4639 906 CE04W1H4R7MT(KMG)

C434 nsp CK73B1H102KT +1608

C435 00D 255 4261 717 CQ93P2J332KC(ECQP) for E2

C435 00D 255 4261 762 CQ93P2J103KC(ECQP) for E3, JP

C436 00D 254 4728 707 CE04W1E332M (GR)

C437 nsp CK73B1E104KT +1608

C439 00D 254 4718 940 CE04W1C101MT(GR)

C440 nsp CK73B1E104KT +1608

C441 nsp CK73B1C473KT +1608

I C442 00D 253 8032 700 CK452EAC102MC(KX) for E2

S-102

Ref. No. Part No. Part Name Remarks Q'ty New

I C442 00D 253 8029 700 CK45F2EAC222MC (KX) for E3, JP

C443 nsp CK73B1E104KT +1608

C444 00D 254 2708 701 CE04W1E471MC J16(KY)

C445 00D 255 4261 720 CQ93P2J472KC(ECQP)

C446 00D 254 2708 701 CE04W1E471MC J16(KY)

C447,448 00D 254 4714 708 CE04W1V222MC LN3(KY)

C449 nsp CK73B1H103KT (1608) +1608

C451-454 nsp CK73B1H103KT (1608) +1608

C455,456 00D 254 4718 953 CE04W1C221MT(GR)

C457 nsp CC73CH1H221JT +1608

C458-460 nsp RM73B--0R0KT +1608

C461 nsp CK73B1H105KT

C462 nsp CK73B1H103KT (1608) +1608

C464,465 nsp CK73B1E104KT +1608

C466 nsp CK73B1H103KT (1608) +1608

C467 00D 254 4722 952 CE04W1H2R2MT(GR)

C468 nsp CK73B1H103KT (1608) +1608

C469 00D 254 4711 905 CE04W1A471MT HB5(KY)

C470 nsp CK73B1H103KT (1608) +1608

C471 00D 254 4712 700 CE04W1C471MC JC5(KY)

C472,473 nsp CK73B1E104KT +1608

C474 nsp CK73B1H103KT (1608) +1608

C475 nsp CK73B1H102KT +1608

C476 nsp CK73B1H103KT (1608) +1608

C477 nsp CK73B1H102KT +1608

C479 nsp CK73B1E104KT +1608

C481 nsp CK73B1H102KT +1608

C482-484 nsp RM73B--0R0KT +1608

C485 00D 253 8029 700 CK45F2EAC222MC (KX)

C604 00D 253 1210 901 CK45B1H104KT(RPER)

C606 nsp CK73B1H102KT +1608

C616 nsp CK73B1H103KT (1608) +1608

C619 nsp CK73B1H102KT +1608

C620 nsp CK73B1H103KT (1608) +1608

C624 nsp CK73B1H103KT (1608) +1608

C625,626 00D 255 1264 908 CQ93M1H102JT(B)

C627 00D 253 1210 901 CK45B1H104KT(RPER)

C630,631 00D 255 1264 908 CQ93M1H102JT(B)

S-102

OTHERS PARTS GROUP

AS401 nsp HEAT SINK (MINI)

AS402,403 nsp RADIATOR

AS601 nsp LED SPACER SUPPORT A

CX021 nsp 2P VH CON BASE (White)

CX022 nsp 2P VH CON BASE (Blue)

CX041 nsp 4P VH CON.BASE

CX081 nsp 8P CONN.BASE(KR-PH)

CX151 nsp 15P CONN.BASE(KR-PH)

CX252 00D 205 1356 002 25P DSUB(FEMALE)

CY021 nsp 2P VH CON BASE (White)

CY023 nsp 2P VH CON BASE (White)

CY042 nsp 4P VH CON.BASE

CY082 nsp 8P CONN.BASE(KR-PH)

CY152 nsp 15P CONN.BASE(KR-PH)

Ref. No. Part No. Part Name Remarks Q'ty New

F401 00D 206 1094 066 FUSE(233)T4AL125V for E3, JP

F401 00D 206 1099 045 FUSE(02153.15MXP/250V) for E2

F402 00D 206 1094 053 FUSE(233)T3.15AL125V for E3, JP

F402 00D 206 1096 048 FUSE(218)T3.15AL250V for E2

FB201-204 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

FB205,206 00D 235 0049 900 BEADS INDUCTOR TAPE

FB207 00D 235 0147 909 E.FIL(BLM21PG221SN1)+2125

FB601 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

FB602,603 00D 235 0049 900 BEADS INDUCTOR TAPE

FB604 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

FB606-608 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

FB609 00D 235 0049 900 BEADS INDUCTOR TAPE

FB611 00D 235 0130 903 CHIP EMIFIL(11A121) +1608

FB612-615 00D 235 0049 900 BEADS INDUCTOR TAPE

FF401,402 nsp FUSE CLIP(TAPE)

FH401,402 nsp FUSE CLIP(TAPE)

S-102

JK601 00D 205 1441 001 SPEAKER TERMINAL(2P)

L201 00D 235 0125 905 INDUCTOR(FLC32C220K)+3216

L202 00D 235 0192 006 INDUCTOR 7G14D-100M

L203 00D 231 0091 008 60NH(AIR COIL)

L204,205 00D 235 0192 006 INDUCTOR 7G14D-100M

L206 00D 231 0091 008 60NH(AIR COIL)

L207,208 00D 235 0192 006 INDUCTOR 7G14D-100M

L209-211 00D 231 0091 008 60NH(AIR COIL)

L212 00D 235 0192 006 INDUCTOR 7G14D-100M

L213 00D 231 0091 008 60NH(AIR COIL)

L215 00D 235 0192 006 INDUCTOR 7G14D-100M

L401,402 00D 239 0038 052 L.FILTER(HR28R-E123) for E3, JP

L401,402 00D 239 0038 078 L.FILTER(HR28R-E333) for E2

L404,405 00D 235 0185 903 INDUCTOR 47UH(7E10H)

RL201,202 00D 214 0217 010 RELAY(DS2SU12VDC)

RL401 00D 214 0242 001 RELAY(DLS9D1-O_M)

T401 00D 233 6604 000 SW_TRANS(E3/EJ 3590) for E3, JP

T401 00D 233 6605 009 SW TRANS(E2/EK 3591) for E2

T402 00D 233 6615 002 POWER TRANS(MINI/E2) for E2

T402 00D 233 6614 003 POWER TRANS(MINI/E3) for E3

T402 00D 233 0747 002 POWER TRANS(MINI/J) for JP

W101 nsp LUG PLATE

W201 nsp LUG PLATE

W401-404 nsp LUG PLATE

X201 00D 399 1114 905 X-TAL(L8450-24.576)

0RD 470 0012 022 3X12 CPS SW W for IC401

0RD 470 0051 009 3X8 CPS(SW,W) ZNP for D413,420

nsp FUSE LABEL3.15A/125V for E3, JP

nsp FUSE LABEL(4A/125V) for E3, JP

EXPLODED VIEW

Parts marked with this symbol have critical characteristics. Use ONLY replacement parts recommended by the manufacturer.

WARNING:

印の部分は安全を維持するために重要な部品です。従って交換時は必ず指定の部品を使用してください。

S-102

110

104

30-1

103

-7

-4

107

106

-2

-1

-2

104

109

103

104

-1

102

101

-3

-6

101

103

105

101

106

-5

104

101

102

-1

-2

104

106

104

108

S-102

PARTS LIST OF EXPLODED VIEW

＊本表に"nsp" と記載されている部品は供給できません。＊ Parts for which "nsp" is indicated on this table cannot be supplied.

＊本表に"nsp" と記載されている基板 ASS’Y は供給できません。基板 ASS’Y の修理の際には基板部品表を確認のうえ、交換部品を発注してください。

P.W.B. ASS'Y for which "nsp" is indicated on this table cannot be supplied. When repairing the P.W.B. ASS'Y, check the board parts table and order replacement parts.

＊

Note: The symbols in the column "Remarks" indicate the following destinations.

E3 : U.S.A. & Canada model E2 : Europe model JP : Japan mode

Ref. No. Part No. Part Name Remarks Q'ty New

1 00D1U-3836D MAIN P.W.B. UNIT ASS'Y(E2) for E2 1 *

1 00D1U-3836E MAIN P.W.B. UNIT ASS'Y(E3) for E3 1 *

1 00D1U-3836F MAIN P.W.B. UNIT ASS'Y(J) for JP 1 *

2 nsp LOC/PWR-DSP P.W.B. UNIT ASS'Y(ALL) 1 *

2-1 - DISPLAY CENT. UNIT 1

2-2 - DISPLAY RIGHT UNIT 1

2-3 - DISPLAY LEFT UNIT 1

2-4 - LOCAL POWER UNIT 1

2-5 - HP OUT UNIT 1

2-6 - AUX IN UNIT 1

2-7 - IF-1 UNIT 1

3 00D 146 2502 103 FRONT PANEL ASSY 1 *

3-1 - FRONT PANEL 1

3-2 - WINDOW 1

4 00D 113 2099 001 POWER KNOB ASSY 1 *

4-1 - POWER KNOB CAP 1

4-2 - KNOB BASE(POWER) 1

5 00D 143 1292 004 LENS(POWER) 1 *

6 00D 113 2094 006 KNOB(PLAY) 1*

7 00D 113 2095 005 KNOB(EJECT) 1*

8 00D 113 2096 004 KNOB(FUNCTION) 1 *

9 00D 113 2098 002 KNOB(STOP) 1*

10 00D 113 2097 003 KNOB(SKIP) 1*

12 00D 461 1298 003 BLIND SHEET 1*

13 00D 431 0452 001 BLIND 1*

14 00D 463 0958 007 SPRING 2

15 nsp FRONT BRACKET 1 *

18 nsp MAIN CHASSIS 1 *

19 00D 104 0351 022 FOOT 4*

20 00D 461 1066 002 FELT 4

21 00D 415 1012 008 PROTECT SHEET 1 *

23 00D 105 1691 108 REAR PANEL 1*

24 00D 216 0125 001 AM FM TUNER(E2) for E2 1

24 00D 216 0129 007 AM FM TUNER(E3 RDBS) for E3 1

24 00D 216 0127 009 AM FM TUNER(J) for JP 1

25 00D 421 0839 009 FAN F410T-12L1C 1

26 nsp FAN BRACKET 1

27 nsp SHIELD BRACKET 1 *

30 FG5HPS1MS DVD MECHA UNIT 1

30-1 00D1U-3807 FEP P.W.B. UNIT 1

31 00D 146 2506 031 TOP COVER for E2 1 *

31 00D 146 2506 044 TOP COVER for E3 1 *

31 00D 146 2506 057 TOP COVER for JP 1 *

32 nsp TOP BRACKET 1 *

33 00D 146 2504 004 SIDE PANEL(L) 1 *

34 00D 146 2505 003 SIDE PANEL(R) 1 *

35 00D 146 2492 019 LOADER PANEL 1 *

Ref. No. Part No. Part Name Remarks Q'ty New

36 nsp CARD SPACER 1

37 00D 112 1000 001 VOLUME KNOB 1 *

★ 38

★ 39 ★ 40 ★ 41

★ 42 ★ 42

★ 42 ★ 43

wiers

★ 51

★ 52 ★ 53

★ 54 ★ 55 ★ 56

screws

00D 342 0040 003 FERRITE CRAMP081610N 1

nsp CORD HOLDER (L50) L=50 1

nsp E2 LASER CAUTION for E2 1

nsp LABEL(A) for E3 1

nsp R.SHEET(E2) SUB ASSY for E2 1 *

nsp R.SHEET(E3) SUB ASSY for E3 1 *

nsp R.SHEET(J) SUB ASSY for JP 1 *

nsp MANUFAC.(J)SUB ASSY for JP 1

44 nsp EMI GASKET RFSG100100 100mm 1

45 nsp FFC PAD 1*

46 nsp EMI GASKET RFSG010070 75mm 2 *

47 nsp SPACER 4*

48 nsp EMI GASKET RFSG100100 60mm 1

00D 009 0236 017 15P FFC CABLE for CX151 1 *

00D 009 0273 054 17P FFC(1.0) for CY171 1 *

nsp 3P VH-VH CONN CORD for CX021 1 *

00D 009 0273 067 21P FFC(1.0) for CY211 1 *

nsp 6P PH-PH CON.CORD for MAIN-DRIVE 1 *

00D 009 0285 026 30P FFC(1.0) for CY302 1 *

101 0RD 473 7500 015 3X8 CBTS (P)-Z 15

102 0RD 473 8044 004 SPECIAL SCREW 2

103 0RD 473 7005 073 3X5 CBTS(S)Z 13

104 0RD 473 7002 034 3X6 CBTS (S)-B 15

105 00D 473 8091 002 3X16 CUP SCREW 4

106 0RD 473 7015 005 3X6 CBTS(S)-B 27

107 00D 477 0064 107 FIXING SCREW 7

108 0RD 473 7002 021 3X8 CBTS (S)-B 2

109 0RD 473 7500 002 3X6 CBTS (P)-Z 5

110 0RD 473 7031 005 2.6X10 CBTS (S)-Z 4

S-102

EXPLODED VIEW OF DVD MECHANISM UNIT

Parts marked with this symbol have critical characteristics. Use ONLY replacement parts recommended by the manufacturer.

WARNING:

印の部分は安全を維持するために重要な部品です。従って交換時は必ず指定の部品を使用してください。

S-102

PARTS LIST OF DVD MECHANISM UNIT

＊本表に"nsp" と記載されている部品は供給できません。＊ Parts for which "nsp" is indicated on this table cannot be supplied.

Ref. No. Part No. Part Name Remarks Q'ty New

1 nsp MAIN CHASSIS ASS'Y 1

3 00D 9KA 2A73 8 GUIDE CLAMP ASS'Y 1

4 00D 9KC 2A00 3 LOADING MOTOR ASS'Y 1

5 00D 9KC 2G02 9 LOADING GEAR 1

6 00D 9KB 9G03 0 LOADING GEAR 2ND 1

7 00D 9KB 9G03 1 LOADING GEAR 3RD 1

8 nsp SUB CHASSIS-L 1

9 nsp SUB CHASSIS-R 1

10 00D 9KA 2A73 7 TRAY ASS'Y 1

11 00D 9KC 1G00 3 SLIDE-CAM 1

12 00D 9KC 1G00 4 TRAVERSE ARM 1

16 00D 9KB 9G01 5 LOADING BELT 1

17 nsp SWITCH P.W.B. 1

18 nsp 5P PH WIRE 1

19 00D 9KS 01W2 04 SWITCH ESE22MH21 1

20 00D 9KS 01W2 05 SWITCH ESE22MH23 1

21 nsp POLY.SLIT WASHER 2.6X6X0.25C 3

22 00D 445 8004 007 WIRE CLAMPER 1

23 nsp PRECISION SCREW 1.7X2.2 TYPE3 2

24 nsp SCREW 2.6X6 CBTS(B)-Z 6

25 nsp PRECISION SCREW 2X3(S) TYPE3 1

26 nsp SCREW 2X6 CBTS(P)-Z 2

27A 00D 9KA 2A69 3 TRAVERSE MECHA (FEED) ASS'Y Assembled part 1

23 - PRECISION SCREW 1.7X2.2 TYPE3 5

27 - PU CHASSIS ASS'Y 1

28 - SHAFT HOLDER L 1

29 - SHAFT HOLDER R 1

30 - SHAFT TILT BASE-W 1

31 - SHAFT TILT PLATE-W 1

32 - TILT SPRING 2

33 - MAIN SHAFT 1

34 - SUB SHAFT 1

35 - PU RACK GEAR 1

36 - FEED GEAR 2ND ASS'Y 1

37 - PICK UP SF-HD65G 1

39 - SHAFT SPRING 1

40 - RACK GEAR SPRING 1

41 - FEED MOTOR ASS'Y 1

42 - T/T MOTOR ASS'Y 1

43 - SCREW 2.6X6 CBTS(S)-Z 2

44 - SCREW 2.6X4 CBTS(S)-Z 1

46 - SCREW 2.6X15 CFTS(S)-Z 2

47 - SCREW 3X4 BSS 2

48 - SCREW 3X8 BSS (A) 1

50 - POLY.SLIT WASHER 2.1X4X0.25C 2

53 - FEED GEAR 3RD 1

49 00D 9KA 2G64 3 DAMPER 4

51 00D 9KC 1H01 2 SPECIAL SCREW 4

54 nsp TRAY-SPRING-VXF 1

56 nsp RUBBER CUSHION 2

59 nsp TRAY-CUSHION 1

66 00D 009 0276 006 24P FFC(0.5) 1

70 nsp TAPE W10X45 (NITTO NO.156) 1

S-102

POINTS OF GREASING

*As for greasing to the R rail groove and groove's side edge, apply grease to the outer face "intentionally". (Not only running a brush into the groove, use it with pressing to the outer face consciously.)

With Cemedine 575, glue 3 joint parts of Clamper-L and H hooks. (0.05mg each x 3)

S-102

After attaching cushions, apply Cemedine 575 to the joint parts of the cushions and tabs (both sides, left and right) from the tab's back side. (0.1mg each x 4)

When greasing each rib, apply to the rib's left, right, and top faces properly with running a brush on both sides of the rib.

Apply 12.5mm half-ball approx.

After applying , check especially for the front 3 ribs outer side in order not to be insufficient greasing.

Froil KG 423 After attaching plate spring, apply to the TRAY side of the plate spring.

Main Chassis

DSW-S102 EXPLODED VIEW

Parts marked with this symbol have critical characteristics. Use ONLY replacement parts recommended by the manufacturer.

WARNING:

印の部分は安全を維持するために重要な部品です。従って交換時は必ず指定の部品を使用してください。

S-102

101

1-1

103

102

1-2

102

1-4

105

104

106

107

101

S-102

DSW-S102 PARTS LIST OF EXPLODED VIEW

＊本表に"nsp" と記載されている部品は供給できません。＊ Parts for which "nsp" is indicated on this table cannot be supplied.

P.W.B. ASS'Y for which "nsp" is indicated on this table cannot be supplied. When repairing the P.W.B. ASS'Y, check the board parts table and order replacement parts.

＊

Note: The symbols in the column "Remarks" indicate the following destinations.

E3 : U.S.A. & Canada model E2 : Europe model JP : Japan model

Ref. No. Part No. Part Name Remarks Q'ty New

1 nsp D.AMP/SMPS P.W.B. UNIT ASS'Y(E2) for E2 1 *

1 nsp D.AMP/SMPS P.W.B. UNIT ASS'Y(E3) for E3 1 *

1 nsp D.AMP/SMPS P.W.B. UNIT ASS'Y(J) for JP 1 *

1-1 SMPA/AMP UNIT 1

1-2 I/F UNIT 1

1-4 AC I/F UNIT 1

2 00D 9H3 0001 728 DSWS102 CABINET ASSY 1 *

3 00D 105 1680 232 REAR PANEL 1*

4 00D 104 0354 003 FOOT(REAR) 2*

5 00D 461 1300 001 FELT 4*

6 nsp MAIN BRACKET 1 *

7 nsp P.W.B.HOLDER (H=12) 1

9 nsp HEAT SINK 1*

10 nsp SHIELD COVER 1 *

11 nsp CONNECTOR BRACKET 1 *

12 nsp TERMINAL COVER 1 *

13 00D 445 0084 009 CORD BUSH 3

14 nsp PEF SHEET(7x48) 2 *

15 nsp PEF SHEET(7x177) 2 *

16 nsp PEF SHEET(10x180) 2 *

17 nsp PEF SHEET(10x233) 2 *

18 00D 104 0353 004 FOOT(FRONT) 2 *

wires

I19 00D 206 2244 006 AC CORD E2withCON(V) for E2 1

I19 00D 206 2245 005 AC CORD E3withCON(V) for E3 1

I19 00D 206 2248 002 AC CORD JwithCON (V) for JP 1

20 00D 445 0131 004 CORD BUSH(SR-5K4) 1

★ 21 ★ 22

★ 23

★ 25 ★ 26

★ 29 ★ 29

★ 29 ★ 30

★ 51 ★ 52 ★ 53

★ 54

00D 461 1316 008 PEF SHEET(10x10) 1 *

nsp SPACER(CPVS-0.5F) 2 *

00D 342 0040 003 FERRITE CRAMP081610N CX041 1

24 nsp PWB PAD 1*

nsp PEF SHEET(10x15) 5 *

nsp PEF SHEET(30x120) 4 *

27 nsp CABINET PAD(70X15) 1 *

28 nsp CABINET PAD(70X15) 1 *

nsp RATING SHEET(E2) 1 *

nsp RATING SHEET(E3) 1 *

nsp RATING SHEET(J) 1 *

nsp DATE LABEL 1

00D 203 6644 001 4P VH-VH CON.CORD CX04-1CY042 1 *

00D 204 3021 002 8P PH-PH CON.CORD CX081-CY082 1 *

00D 203 2447 008 2P VA-VA CON.CORD CX021-CY021 1 *

00D 204 6821 018 15P PH-PH CON.CORD CX151-CY152 1 *

Ref. No. Part No. Part Name Remarks Q'ty New

screws

101 0RD 473 3809 011 4X25 CBTS (1) 14

102 nsp 3X6 CBTS(S)-Z 7

103 nsp 3X6 CBTS(S)-B 10

104 nsp 3X8 CBTS (S)-B 9

105 nsp 3X10 CBTS (P)-Z 5

106 nsp 3X12 CBTS (P)-B 6

107 00D 477 0064 107 FIXING SCREW 1

★ 108

nsp HEXAGON HEAD SCREW SET 2

S-102

100

Denon S-102 Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

DIMENSION

ADV-S102

DSW-S102

SC-S102

WIRE ARRANGEMENT

1. ADV-S102

2. DSW-S102

DISASSEMBLY

● ADV-S102

● DSW-S102

DIAGNOSTICS OF OPTICAL PICKUP AND REPLACING TRAVERSE UNIT

HOW TO REPLACE TRAVERSE UNIT

SERVICE MODE

TROUBLE SHOOTING トラブルシューティング

● DSW-S102

ELECTRICAL ADJUSTMENT FOR VIDEO

BLOCK DIAGRAMS

ADV-S102

DSW-S102

LEVEL DIAGRAM

SEMICONDUCTORS

1. IC’s

2. FL DISPLAY

PRINTED WIRING BOARDS

1U-3807 FEP P.W.B. UNIT

NOTE FOR PARTS LIST

PARTS LIST OF P.W.B. UNIT

1U-3836D/E/F MAIN P.W.B. UNIT ASS’Y

1U-3831D LOC/PWR-DSP P.W.B. UNIT ASS'Y

1U-3811D/E/F D.AMP/SMPS P.W.B. UNIT ASS'Y

EXPLODED VIEW

PARTS LIST OF EXPLODED VIEW

EXPLODED VIEW OF DVD MECHANISM UNIT

PARTS LIST OF DVD MECHANISM UNIT

POINTS OF GREASING

DSW-S102 EXPLODED VIEW

DSW-S102 PARTS LIST OF EXPLODED VIEW
