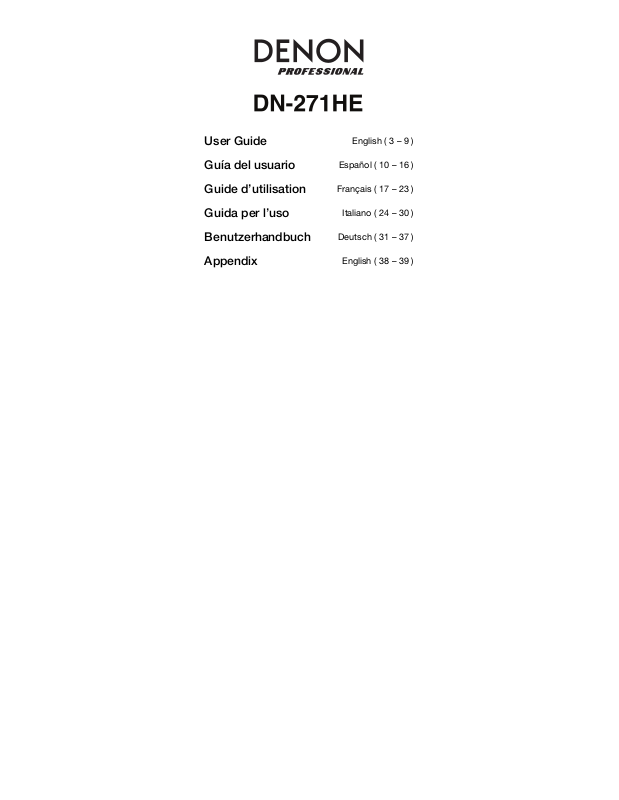

Page 1

User Guide

Guía del usuario

Guide d’utilisation

Guida per l’uso

Benutzerhandbuch

ppendix

English ( 3 – 9 )

Español ( 10 – 16 )

Français ( 17 – 23 )

Italiano ( 24 – 30 )

Deutsch ( 31 – 37 )

English ( 38 – 39 )

Page 2

Page 3

User Guide (English)

Introduction

DN-271HE is an HDMI™ audio extractor with professional-grade 7.1-

channel Euroblock audio outputs. DN-271HE separates the audio signal from digitally encoded content, sending it to your 7.1 surround sound system, amplifier, etc. while its HDMI output sends the picture to your TV or HDMI display.

Please see this guide’s Setup chapter to learn how to integrate DN-271HE with your audio system, and then refer to the Operation chapter to start using DN-271HE.

Box Contents

DN-271HE User Guide Power Adapter Safety & Warranty Manual (4) 3-pin Euroblock Connectors

Support

For the latest information about this product (system requirements, compatibility information, etc.), product registration, and technical support, visit denonpro.com.

Page 4

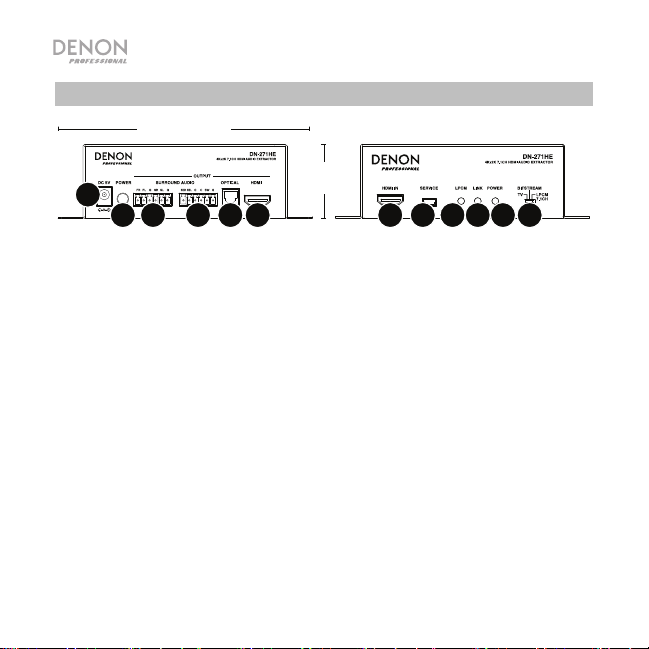

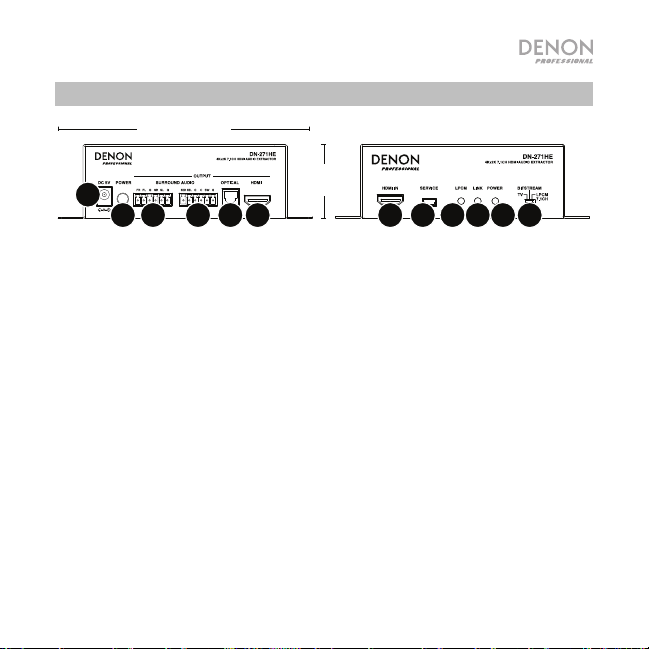

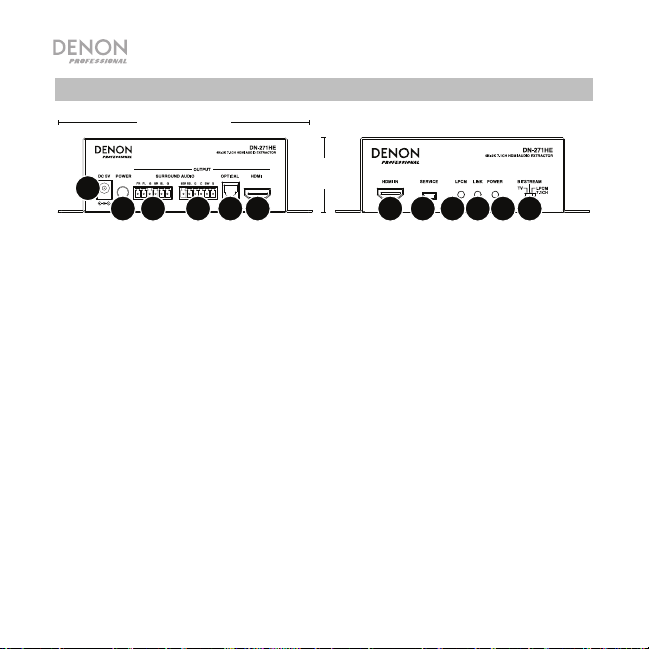

Features

1. Power Input: Use the included power adapter to connect this input to a power outlet. If you disconnect DN-271HE from its power outlet while it is powered on, it will automatically power on when you reconnect it to a power outlet.

2. Power Button: Press this button to turn DN-271HE on/off. When on, the Power Light on the front panel will illuminate.

3. Power Light: This light will illuminate when DN-271HE is powered on.

4. Link Light: This light will illuminate when the HDMI In is receiving an HDMI signal.

5. LPCM Light: This light will illuminate when the Source Selector is set to LPCM 7.1Ch.

6. Source Selector: Use this switch to select the type of audio sent into DN-271HE: TV, Bitstream, or LPCM 7.1Ch. Set this according to the format of your incoming audio. Selecting the wrong source can produce unexpected results. See Operation for more information.

5.9” (149 mm)

1.9”

(49 mm)

Page 5

7. HDMI In: This input receives the input signal from which it will extract the audio signal. Use an HDMI cable to connect this input to your source device (Blu-ray

player, gaming console, etc.). See Setup for

more information.

8. HDMI Output*: This output sends the extracted audio signal to your TV or other HDMI display. Use an HDMI cable to connect this output to it. See Setup for more information.

Important: If your input signal (sent into the HDMI In) is in a 4K x 2K or 3D format, use a display that is compatible with that format as well as high-speed HDMI cables.

9. Optical Output*: This output sends the extracted audio signal to your amplifier, audio interface, etc. Use an optical cable to connect this output to it. See Setup for more information.

10. Surround Audio Outputs*: These outputs send the extracted audio signal to your 7.1 surround sound system. Use 4 properly wired 3-pin Euroblock connectors and speaker wire to connect these outputs to your system. See Setup for more information.

11. Service Input: This input is for manufacturing or service/repair purposes only. Do not connect anything to this input.

* Important: We recommend using the HDMI output only, optical output only, or Surround Audio Outputs only. Using multiple outputs and/or selecting the wrong source can produce unexpected results.

Page 6

Setup

Items not listed under Introduction > Box Contents are sold separately.

1. Use an HDMI cable to connect DN-271HE’s HDMI In to the HDMI output of your source device (Blu-ray player, gaming console, etc.).

2. Connect DN-271HE’s outputs to their corresponding output devices:

• HDMI Output: Use an HDMI cable to connect this to your TV or other HDMI display.

• Optical Output: Use an optical cable to connect this to your amplifier, audio interface, etc.

• Surround Audio Outputs: Use properly wired Euroblock connectors and speaker wire to connect these to your amplifier or powered speakers.

Note: We recommend using the HDMI output only, optical output only, or Surround Audio Outputs only. Using multiple outputs and/or selecting the

wrong source can produce unexpected results. Important: If your input signal (sent into the HDMI In) is in a 4K x 2K or 3D

format, use a display that is compatible with that format as well as highspeed HDMI cables.

3. Use the included power adapter to connect DN-271HE’s power input to your power source.

Make sure the Source Selector is properly set before you power on DN271HE, your audio source, your speakers, etc. See Operation for more information.

Page 7

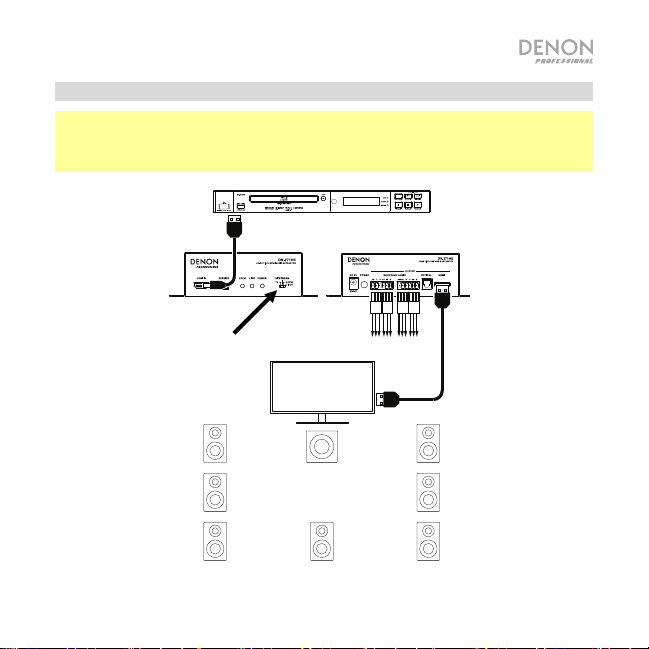

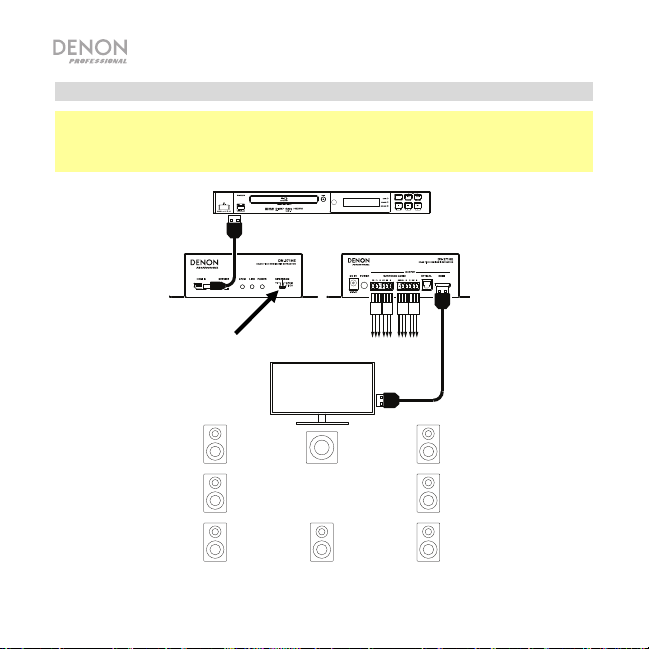

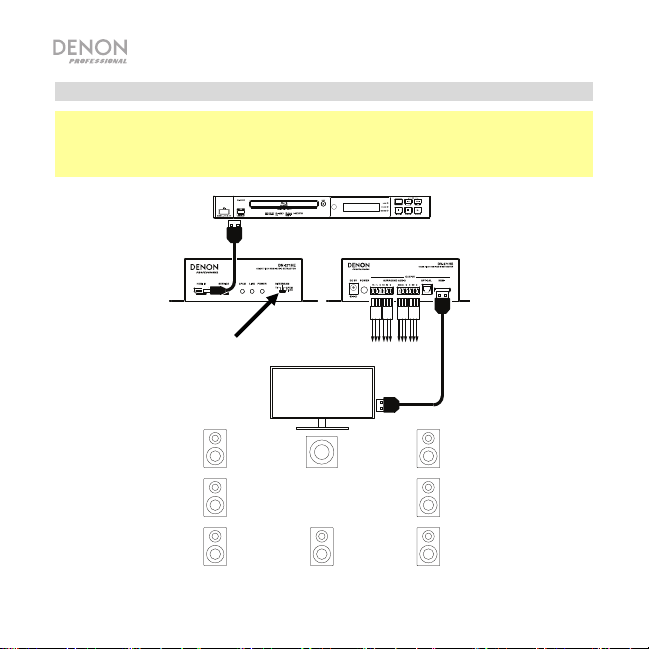

Example 1: 7.1 Surround Sound Configuration

Important: Set the Source Selector correctly according to the format of your incoming audio. Also, we recommend using the HDMI output only, optical output only, or Surround Audio Outputs only. Using multiple outputs and/or selecting the wrong source can

produce unexpected results.

Blu-ray Player

Front Panel

Set to LPCM 7.1Ch

Front-Left

Surround-Left

SBL

SurroundBack-Left

Subwoofer

Center

Rear Panel

Front-Right

Surround- Right

SBR

SurroundBack-Right

Page 8

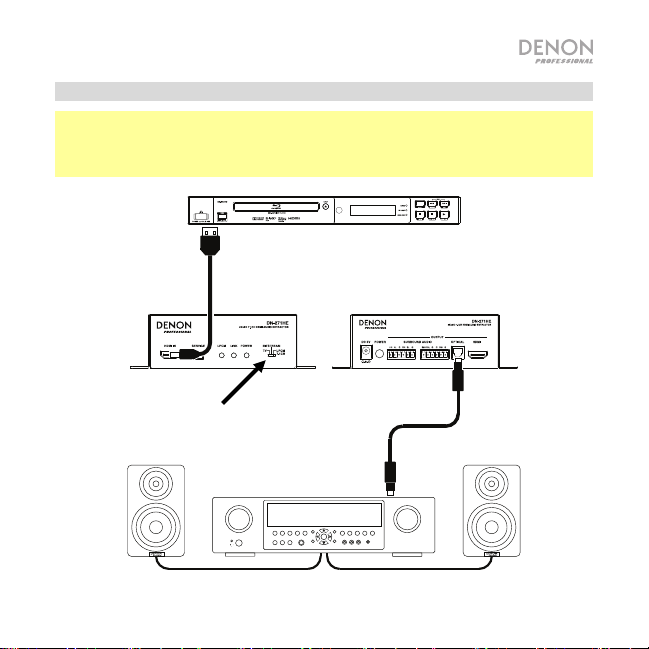

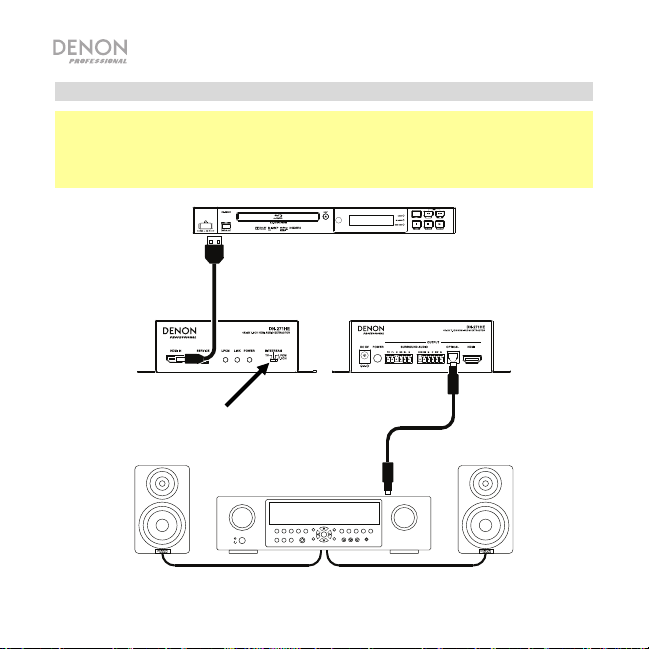

Example 2: 2-Channel Stereo Configuration

produce unexpected results.

Blu-ray Player

Front

Panel

Set to Bitstream

Left Speaker

Rear Panel

Right Speaker

Amplifier

Page 9

Operation

Follow the steps below to start using DN-271HE to extract the audio signal from your digitally encoded source.

To start using DN-271HE:

1. Before powering anything on, set the Source Selector to the desired setting:

• TV: If your source is a typical TV with stereo (left and right) audio signal, use this setting. The audio signal will be sent to the FL (front-left) and FR (front-right) speakers only.

• Bitstream: If your source sends bitstream audio to DN-271HE, use this setting. The audio signal will be sent out of the optical output and HDMI output.

• LPCM 7.1Ch: If your source sends a 7.1 surround-sound audio signal, use this setting. The audio signal will be sent to the surround audio outputs.

Important: Set the Source Selector correctly according to the format of your incoming audio. Selecting the wrong source can produce unexpected results.

2. Make sure your desired audio source (TV, gaming console, etc.) is properly connected and set up to play its video or audio, and then power it on.

3. Press DN-271HE’s Power button to power it on. The Power Light will illuminate.

4. Power on your amplifier, speakers, etc.

5. On your audio source, start playing its video or audio. Set its volume level as high as possible without creating distortion or “clipping” of the sound.

6. Adjust the volume on your amplifier, powered speakers, etc. to your preference.

Page 10

Guía del usuario (Español)

Introducción

El DN-271HE es un extractor de audio HDMI™ con salidas de audio de grado profesional Euroblock para canales 7.1. El DN-271HE separa la señal de audio del contenido codificado digitalmente, enviándola a su sistema de sonido surround 7.1, amplificador, etc. mientras que su salida HDMI envía la imagen a su TV o pantalla HDMI.

Consulte el capítulo Ajustes para información acerca de cómo integrar el DN-271HE con su sistema de audio y luego consulte el capítulo

Operación para comenzar a utilizar el DN-271HE.

Contenido de la caja

DN-271HE Guía del usuario Adaptador de corriente Manual de seguridad y garantía (4) Conectores Euroblock de 3 patillas

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) registrarlo y obtener soporte técnico, visite denonpro.com.

Page 11

Características

1. Entrada de corriente: Utilice el adaptador de corriente incluido para

2. Botón de encendido: Pulse este botón para encender y apagar el N-271HE.

3. Luz de encendido: Esta luz se encenderá cuando el DN-271HE esté

4. Luz de enlace: Esta luz se encenderá cuando la entrada HDMI In esté

5. Luz de LPCM: Esta luz se iluminará cuando el selector de fuente se

6. Selector de fuente: Utilice este conmutador para seleccionar el tipo de

149 mm (5,9 pulg.)

49 mm

conectar esta entrada a una toma de corriente. Si desconecta el DN-271HE de su toma de corriente mientras está encendido, este volverá a encenderse automáticamente cuando lo conecte nuevamente a una toma de corriente.

Cuando esté encendido, se encenderá la luz de encendido en el panel frontal.

encendido.

recibiendo una señal HDMI.

ajuste a LPCM 7.1Ch.

audio que se envía al DN-271HE: TV, Bitstream o LPCM 7.1Ch. Ajuste esto de acuerdo al formato de su audio entrante. Seleccionar la fuente incorrecta puede producir resultados inesperados. Consulte Operación para obtener más información.

(1,9 pulg.)

Page 12

7. HDMI In: Esta entrada recibe la señal de entrada de la cual extraerá la señal de audio. Utilice un cable HDMI para conectar esta entrada a su dispositivo fuente (reproductor de Blu-ray®, consola de juegos, etc.). Consulte Ajustes para obtener más información.

8. Salida HDMI*: Éstas salidas envían la señal de audio extraída a su TV u otra pantalla HDMI. Utilice un cable HDMI para conectar esta salida a ella. Consulte Ajustes para obtener más información.

Importante: Si su señal de entrada (enviada a la entrada HDMI In) está en formato 4K x 2K o 3D, utilice una pantalla que sea compatible con ese formato así como también cables HDMI de alta velocidad.

9. Salida óptica: Ésta salida envían la señal de audio extraída a su amplificador, interfaz de audio, etc. Utilice un cable óptico para conectar esta salida a él. Consulte Ajustes para obtener más información.

10. Salidas de audio surround*: Estas salidas envían la señal de audio extraída a su sistema de sonido surround 7.1. Utilice 4 conectores Euroblock de tres patillas cableadas apropiadamente y cable para altavoces para conectar estas salidas a su sistema. Consulte Ajustes para obtener más información.

11. Entrada de servicio: Esta entrada es para propósitos de fabricación o servicio/reparación solamente. No conecte nada a esta entrada.

* Importante: Recomendamos utilizar solamente la salida HDMI, solamente la salida óptica o solamente las salidas de audio surround. Utilizar múltiples

salidas y/o seleccionar la fuente incorrecta puede producir resultados inesperados.

Page 13

Ajustes

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

1. Utilice un cable HDMI para conectar la entrada HDMI In del DN-271HE a la salida HDMI de su dispositivo fuente (reproductor de Blu-ray, consola de juegos, etc.).

2. Conecte las salidas del DN-271HE a sus dispositivos de salida correspondientes:

• Salida HDMI: Utilice un cable HDMI para conectar esta salida a su TV u otra pantalla HDMI.

• Salida óptica: Utilice un cable óptico para conectar esta salida a su amplificador, interfaz de audio, etc.

• Salidas de audio surround: Utilice conectores Euroblock cableados apropiadamente y cable para altavoces para conectarlos a su amplificador o altavoces alimentados.

Nota: Recomendamos utilizar solamente la salida HDMI, solamente la salida óptica o solamente las salidas de audio surround. Utilizar múltiples salidas y/o

seleccionar la fuente incorrecta puede producir resultados inesperados. Importante: Si su señal de entrada (enviada a la entrada HDMI In) está en

formato 4K x 2K o 3D, utilice una pantalla que sea compatible con ese formato así como también cables HDMI de alta velocidad.

3. Utilice el adaptador de corriente incluido para conectar la entrada de corriente del DN-271HE a su toma de corriente.

Asegúrese de que el selector de fuente esté ajustado apropiadamente antes de encender el DN-271HE, su fuente de audio, sus altavoces, etc. Consulte

Operación para obtener más información.

Page 14

Ejemplo 1: Configuración del sonido surround 7.1

Importante: Ajuste el selector de fuente correctamente de acuerdo al formato de su

audio entrante. También recomendamos utilizar solamente la salida HDMI, solamente la salida óptica o solamente las salidas de audio surround. Utilizar múltiples salidas y/o seleccionar la fuente incorrecta puede producir resultados inesperados.

Reproductor de Blu-ray

Panel

delantero

LPCM 7.1Ch

Delantero-izquierdo

Surround-izquierdo

Surround-

trasero-izquierdo

Ajustado a

SBL

Subwoofer

Centro

Panel trasero

Delantero-derecho

Surround-derecho

SBR

Surroundtrasero-derecho

Page 15

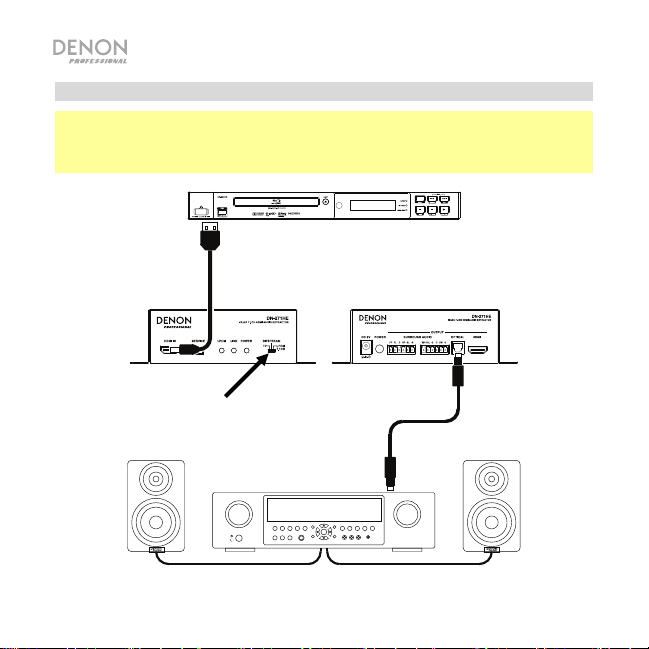

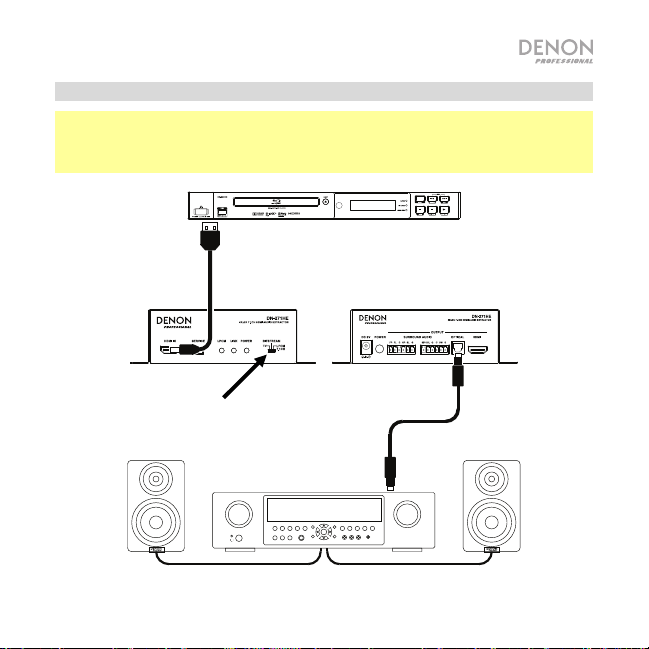

Ejemplo 2: Configuración estéreo de dos canales

Importante: Ajuste el selector de fuente correctamente de acuerdo al formato de su

Reproductor de Blu-ray

Panel

delantero

Ajustado a Bitstream

Altavoz izquierdo

Amplificador

Panel trasero

Altavoz derecho

Page 16

Operación

Siga los pasos a continuación para comenzar a utilizar el DN-271HE para extraer la señal de audio de su fuente codificada digitalmente.

Para comenzar a usar el DN-271HE:

1. Antes de encender cualquier aparato, coloque el selector de fuente en el ajuste deseado:

• TV: Si su fuente es una TV típica con señal de audio estéreo (izquierda y derecha), utilice este ajuste. La señal de audio se enviará solamente a los altavoces FL (delantero-izquierdo) y FR (delantero-derecho).

• Bitstream: Si su fuente envía audio en bitstream al DN-271HE, utilice este ajuste. La señal de audio se enviará por la salida óptica y la salida HDMI.

• LPCM 7.1Ch: Si su fuente envía una señal de audio de sonido surround al DN-271HE, utilice este ajuste. La señal de audio se enviará por las salidas

de audio surround.

Importante: Ajuste el selector de fuente correctamente de acuerdo al formato

de su audio entrante. Seleccionar la fuente incorrecta puede producir resultados inesperados.

2. Asegúrese de que su fuente de audio deseada (TV, consola de juegos, etc.) esté conectada apropiadamente y configurada para reproducir su vídeo o audio y luego enciéndala.

3. Pulse el botón de encendido del DN-271HE para encenderlo. Se encenderá la luz de encendido.

4. Encienda su amplificador, altavoces, etc.

5. En su fuente de audio, comience reproducir su vídeo o audio. Ajuste su nivel de volumen tan alto como sea posible sin distorsionar ni “recortar” el sonido.

6. Ajuste el volumen en su amplificador, altavoces alimentados, etc. según su preferencia.

Page 17

Guide d’utilisation (Français)

Présentation

Le DN-271HE est un extracteur audio HDMI™ avec sorties audio Euroblock 7.1

canaux de qualité professionnelle. Le DN-271HE sépare le signal audio du contenu encodé numériquement, puis le transmet à votre système audio ambiophonique 7.1, amplificateur, etc., alors que la sortie HDMI transmet l’image à votre téléviseur ou écran HDMI.

Veuillez consulter la section Installation de ce guide pour apprendre comment intégrer le DN-271HE à votre système audio, puis reportez-vous à la section

Fonctionnement pour commencer à utiliser le DN-271HE.

Contenu de la boîte

DN-271HE Câble d’alimentation secteur 4 connecteurs Euroblock à 3 broches Guide d’utilisation Consignes de sécurité et informations

concernant la garantie

Assistance technique

Pour les toutes dernières informations concernant la configuration système requise, la compatibilité et l’enregistrement du produit, veuillez visiter denonpro.com.

Page 18

)

Caractéristiques

1. Entrée d’alimentation : Utilisez le câble d’alimentation secteur inclus pour

2. Interrupteur d’alimentation : Cette touche permet la mise sous et hors tension

3. Voyant d’alimentation : Le voyant d’alimentation s’allume lorsque le DN-271HE

4. Voyant Link : Ce voyant s’allume lorsque l’entrée HDMI reçoit un signal HDMI.

5. Voyant LPCM : Ce voyant s’allume lorsque le sélecteur de source est réglé sur

6. Sélecteur de source : Ce commutateur permet de sélectionner le type d’audio

149 mm (5,9 po

49 mm

brancher cette entrée à une prise secteur. Si vous débranchez le DN-271HE de la prise secteur alors qu’il est sous tension, il se remettra automatiquement sous tension lorsque vous le rebrancherez à une prise secteur.

du DN-271HE. Le voyant d’alimentation sur le panneau avant s’allume lorsque l’appareil est sous tension.

est sous tension.

LPCM 7.1Ch.

transmis au DN-271HE : TV, Bitstream ou LPCM 7.1Ch. Réglez le type selon le format du signal audio entrant. Sélectionner la mauvaise source peut produire des résultats inattendus. Veuillez consulter la section Fonctionnement pour de plus amples informations.

(1,9 po)

Page 19

7. Entrée HDMI : Cette entrée reçoit le signal d’entrée du périphérique dont il va extraire le signal audio. Utilisez un câble HDMI pour brancher cette entrée à un appareil source (lecteur Blu-ray

, console de jeu, etc.). Veuillez consulter la

section Installation pour de plus amples informations.

8. Sortie HDMI* : Cette sortie transmet les signaux audio extraits à votre téléviseur ou écran HDMI. Utilisez un câble HDMI pour raccorder la sortie HDMI à l’entrée HDMI de votre téléviseur ou écran HDMI. Veuillez consulter la section

Installation pour de plus amples informations.

Important : Si votre signal d’entrée (transmis à l’entrée HDMI) est en format 4K x 2K ou 3D, utilisez un écran compatible avec ce format et des câbles HDMI

haute vitesse.

9. Sortie optique* : Cette sortie transmet les signaux audio extraits à votre amplificateur, interface audio, etc. Utilisez un câble optique pour raccorder cette sortie optique à l’entrée optique de votre appareil. Veuillez consulter la section

Installation pour de plus amples informations.

10. Sorties audio ambiophoniques* : Ces sorties transmettent les signaux audio extraits à votre système audio ambiophonique 7.1. Utilisez 4 connecteurs Euroblock à 3 broches correctement câblés et du câble pour d’enceinte pour raccorder ces sorties à votre système. Veuillez consulter la section Installation pour de plus amples informations.

11. Entrée de service : Cette entrée est utilisée pour des fins de fabrication ou de service/réparation seulement. Ne rien brancher à cette entrée.

* Important : Nous vous recommandons d’utiliser uniquement un des types de sortie à la fois, soit la sortie HDMI, la sortie optique ou les sorties audio ambiophoniques. L’utilisation de plusieurs sorties à la fois et/ou de sélectionner la mauvaise source peut produire des résultats inattendus.

Page 20

Installation

Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

1. Utilisez un câble HDMI pour brancher l’entrée HDMI du DN-271HE à la sortie HDMI d’un appareil source (lecteur Blu-ray, console de jeu, etc.).

2. Branchez les sorties du DN-271HE aux appareils de sortie correspondants :

• Sortie HDMI : Utilisez un câble HDMI pour raccorder cette sortie à un téléviseur ou écran HDMI.

• Sortie optique : Utilisez un câble optique pour raccorder cette sortie à un amplificateur, interface audio, etc.

• Sorties audio ambiophoniques : Utilisez des connecteurs Euroblock correctement câblés et du câble pour d’enceinte pour raccorder ces sorties à un amplificateur ou enceintes amplifiées.

Remarque : Nous vous recommandons d’utiliser uniquement un des types de sortie à la fois, soit la sortie HDMI, la sortie optique ou les sorties audio ambiophoniques. L’utilisation de plusieurs sorties à la fois et/ou de sélectionner la mauvaise source peut produire des résultats inattendus.

Important : Si votre signal d’entrée (transmis à l’entrée HDMI) est en format 4K x 2K ou 3D, utilisez un écran compatible avec ce format et des câbles HDMI

haute vitesse.

3. Utilisez le câble d’alimentation secteur fourni pour brancher l’entrée d’alimentation du DN-271HE à une prise secteur.

Assurez-vous que le sélecteur de source est réglé correctement avant d’allumer le DN-271HE, votre source audio, vos enceintes, etc. Pour de plus amples informations, veuillez consulter la section Fonctionnement.

Page 21

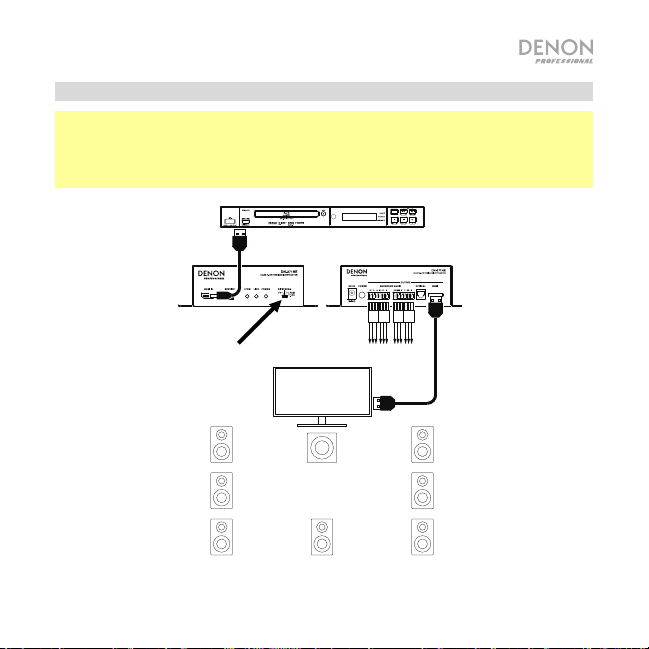

Exemple 1 : Configuration ambiophonique 7.1

Important : Réglez le sélecteur de source correctement selon le format du signal audio

entrant. Nous vous recommandons d’utiliser uniquement un des types de sortie à la fois, soit la sortie HDMI, la sortie optique ou les sorties audio ambiophoniques. L’utilisation de plusieurs sorties à la fois et/ou de sélectionner la mauvaise source peut produire des résultats inattendus.

Lecteur Blu-ray

Panneau

avant

Panneau arrière

Réglé sur

LPCM 7.1Ch

Téléviseur

Avant gauche

Ambiophonique

auche

Ambiophonique

SBL

arrière gauche

Caisson

d’extrêmes graves

Centre

Avant droite

Ambiophonique droite

SBR

Ambiophonique arrière droite

Page 22

Exemple 2 : Configuration stéréo 2 canaux

Important : Réglez le sélecteur de source correctement selon le format du signal audio entrant. Nous vous recommandons d’utiliser uniquement la sortie HDMI, uniquement la sortie optique, ou uniquement les sorties audio ambiophoniques. L’utilisation de plusieurs sorties à

la fois et/ou de sélectionner la mauvaise source peut produire des résultats inattendus.

Lecteur Blu-ray

Panneau

avant

Réglé sur Bitstream

Enceinte gauche Enceinte droite

Amplificateur

Panneau arrière

Page 23

Fonctionnement

Suivez les étapes ci-dessous pour commencer à utiliser le DN-271HE pour extraire le signal audio de votre source codée numériquement.

Pour commencer à utiliser le DN-271HE :

1. Avant toute mise sous tension, réglez le sélecteur de source sur le réglage désiré :

• TV : Si votre source est un téléviseur standard avec un signal stéréo (gauche et droite), utilisez ce réglage. Le signal audio sera transmis aux enceintes avant gauche (FL) et avant droite (FR) seulement.

• Bitstream : Si votre source transmet l’audio sous forme de train de bits audio au DN-271HE, utilisez ce réglage. Le signal audio sera transmis par la sortie optique et la sortie HDMI.

• LPCM 7.1Ch : Si votre source transmet l’audio sous forme de signal ambiophonique 7.1, utilisez ce réglage. Le signal audio sera transmis par les

sorties audio ambiophoniques.

Important : Réglez le sélecteur de source correctement selon le format du

signal audio entrant. Sélectionner la mauvaise source peut produire des résultats inattendus.

2. Veuillez vous assurer que la source audio souhaitée (Téléviseur, console de jeu, etc.) est correctement branchée et configurée, puis la mettre sous tension.

3. Appuyez sur la touche d’alimentation du DN-271HE afin de le mettre sous tension. Le voyant d’alimentation devrait s’allumer.

4. Mettez sous tension votre amplificateur, vos enceintes, etc.

5. Lancez la lecture vidéo ou audio de votre source audio. Réglez tous les niveaux aussi hauts que possible sans créer de distorsion ou d’écrêtage.

6. Réglez le volume de l’amplificateur, des enceintes amplifiées, etc., selon vos préférences.

Page 24

Guida per l’uso (Italiano)

Introduzione

Il DN-271HE è un estrattore audio HDMI™ con uscite audio Euroblock canale 7.1 di livello professionale. Il DN-271HE separa il segnale audio dal contenuto codificato in maniera digitale inviandolo all’impianto audio surround 7.1, all’amplificatore, ecc. mentre l’uscita HDMI invia l’immagine alla TV o al display HDMI.

Si veda il capitolo Setup della presente guida per sapere come integrare il DN-271HE al proprio impianto audio, quindi fare riferimento al capitolo

Uso per iniziare a utilizzare il DN-271HE.

Contenuti della confezione

DN-271HE Guida per l’uso Adattatore di alimentazione Manuale di sicurezza e garanzia (4) Connettori Euroblock a 3 poli

Assistenza

Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.), per la registrazione del prodotto e per ottenere assistenza tecnica, recarsi alla pagina denonpro.com.

Page 25

Caratteristiche

1. Ingresso di alimentazione: servirsi dell’adattatore di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Se si scollega il DN-271HE dalla presa di alimentazione mentre è acceso, si accenderà automaticamente quando verrà ricollegato a una presa elettrica.

2. Tasto di alimentazione: premere questo tasto per accendere e spegnere il DN-271HE. Quando è acceso, la spia di alimentazione (Power) presente sul pannello anteriore si illumina.

3. Spia di alimentazione: questa spia si illumina quando il DN-271HE viene acceso.

4. Spia Link: questa spia si illumina quando l’ingresso HDMI In riceve un segnale HDMI.

5. Spia LPCM: questa spia si illumina quando il selettore Source è impostato su LPCM 7.1Ch.

6. Selettore Source (fonte): servirsi di questo interruttore per selezionare il tipo di audio inviato al DN-271HE: TV, Bitstream o LPCM 7.1Ch. Configurarlo in base al formato dell’audio in ingresso. Selezionare la fonte errata può produrre risultati inattesi. Per maggiori informazioni, si veda Uso.

5,9” (149 mm)

1,9”

(49 mm)

Page 26

7. Ingresso HDMI: questo ingresso riceve il segnale di ingresso da cui estrarrà il segnale audio. Servirsi di un cavo HDMI per collegare questo ingresso al dispositivo sorgente (lettore Blu-ray®, console di gioco, ecc.). Per maggiori informazioni, si veda Setup.

8. Uscita HDMI*: questa uscita invia il segnale estratto al televisore o al display HDMI. Servirsi di un cavo HDMI per collegarvi questa uscita. Per maggiori informazioni, si veda Setup.

Importante: se il segnale di ingresso (inviato all’ingresso HDMI) è in un formato 4K x 2K o 3D, servirsi di un display compatibile con tale formato, nonché con cavi HDMI ad alta velocità.

9. Uscita ottica*: questa uscita invia il segnale audio estratto all’amplificatore, all’interfaccia audio, ecc. Servirsi di un cavo ottico per collegarvi questa uscita. Per maggiori informazioni, si veda Setup.

10. Uscite audio surround: queste uscite inviano il segnale audio estratto al sistema audio surround 7.1. Servirsi di 4 connettori Euroblock a 3 poli debitamente cablati e di un cavo per altoparlanti per collegare queste uscite all’impianto. Per maggiori informazioni, si veda Setup.

11. Ingresso per assistenza tecnica: questo ingresso è inteso unicamente a fini di fabbrica o di assistenza/riparazione. Non collegare alcunché a questo ingresso.

* Importante: si raccomanda di utilizzare unicamente l’uscita HDMI, l’uscita ottica o le sole uscite Audio Surround. L’utilizzo di più uscite e/o la scelta

della fonte sbagliata può provocare risultati inattesi.

Page 27

Setup

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

1. Servirsi di un cavo HDMI per collegare l’Ingresso HDMI del DN-271HE all’uscita HDMI del dispositivo sorgente (lettore Blu-ray, console di gioco, ecc.).

2. Collegare le uscite DN-271HE ai dispositivi di uscita corrispondenti:

• Uscita HDMI: servirsi di un cavo HDMI per collegare questa uscita al televisore o a un altro display HDMI.

• Uscita ottica: servirsi di un cavo ottico per collegare questa uscita all’amplificatore, all’interfaccia audio, ecc.

• Uscite audio surround: servirsi di connettori Euroblock debitamente cablati e di un cavo per altoparlanti per collegare queste uscite all’amplificatore o agli altoparlanti.

Nota bene: si raccomanda di utilizzare unicamente l’uscita HDMI, l’uscita ottica o le uscite Audio Surround. L’utilizzo di più uscite e/o la scelta

della fonte sbagliata può provocare risultati inattesi. Importante: se il segnale di ingresso (inviato all’ingresso HDMI) è in un

formato 4K x 2K o 3D, servirsi di un display compatibile con tale formato, nonché con cavi HDMI ad alta velocità.

3. Servirsi dell’adattatore di alimentazione in dotazione per collegare l’ingresso di alimentazione del DN-271HE ad una fonte di alimentazione.

Assicurarsi che il Selettore della fonte sia configurato in maniera adeguata prima di accendere il DN-271HE, la fonte audio, gli altoparlanti, ecc. Per maggiori informazioni, si veda il paragrafo Uso.

Page 28

Esempio 1: Configurazione Audio Surround 7.1

Importante: configurare il Selettore di fonte (Source) in maniera corretta in base al formato dell’audio in ingresso. Si raccomanda inoltre di utilizzare unicamente l’uscita HDMI, l’uscita ottica o le uscite Audio Surround. L’utilizzo di più uscite e/o la scelta della

fonte sbagliata può provocare risultati inattesi.

Lettore Blu-ray

Pannello

anteriore

Anteriore sinistro

Surround sinistro

Posteriore sinistro

Impostato su

LPCM 7.1Ch

SBL

Surround-

Subwoofer

Centro

Pannello Posteriore

Anteriore destro

Surround destro

SBR

SurroundPosteriore destro

Page 29

Esempio 2: Configurazione stereo a 2 canali

fonte sbagliata può provocare risultati inattesi.

Lettore Blu-ray

Pannello

anteriore

Cassa sinistra

Impostato su

Bitstream

Amplificatori

Pannello posteriore

Cassa destra

Page 30

Uso

Seguire le indicazioni fornite qui di seguito per iniziare a utilizzare il DN-271HE per estrarre il segnale audio dalla fonte codificata in maniera digitale.

Per iniziare a utilizzare il DN-271HE:

1. Prima di accendere qualsiasi dispositivo, impostare il Selettore Source sulla fonte desiderata:

• TV: se la fonte è un televisore tipico con segnale audio stereo (sinistro e destro), servirsi di questa impostazione. Il segnale audio sarà inviato unicamente agli altoparlanti FL (anteriore sinistro) e FR (anteriore destro).

• Bitstream: se la fonte invia audio bitstream al DN-271HE, servirsi di questa impostazione. Il segnale audio sarà inviato dall’uscita ottica e dall’uscita HDMI.

• LPCM 7.1Ch: se la fonte invia un segnale audio surround 7.1, servirsi di questa impostazione. Il segnale audio sarà inviato alle uscite audio surround.

Importante: configurare il Selettore di fonte (Source) in maniera corretta in base al formato dell’audio in ingresso. Selezionare la fonte errata può produrre risultati inattesi.

2. Assicurarsi che la fonte audio desiderata (TV, console di gioco, ecc.) sia collegata in maniera adeguata e configurata in modo da riprodurre il relativo video o audio, quindi accenderla.

3. Premere il tasto Power del DN-271HE per accenderlo. La spia di alimentazione power si accende.

4. Accendere amplificatore, altoparlanti, ecc.

5. A livello della fonte audio, iniziare a riprodurre il video o l’audio. Impostare il volume a un livello tale per cui non si creino distorsioni o “tagli” del suono.

6. Regolare il volume su amplificatore, altoparlanti, ecc. come desiderato.

Page 31

Benutzerhandbuch (Deutsch)

Einführung

Das DN-271HE ist ein HDMI™ Audio-Extractor mit professionellen 7.1-Kanal

Euroblock-Audioausgängen. Das DN-271HE trennt das Audiosignal von digital kodierten Inhalten, sendet es an Ihr 7.1-Surround-Sound-System, Verstärker etc., während sein HDMI-Ausgang das Bild an Ihren Fernseher oder Ihr HDMIDisplay überträgt.

Bitte lesen Sie das Setup-Kapitel in dieser Anleitung, um zu erfahren, wie Sie das DN-271HE in Ihr Audiosystem integrieren können. Lesen Sie anschließend das Kapitel Betrieb, um das DN-271HE in Betrieb zu nehmen.

Lieferumfang

DN-271HE Benutzerhandbuch USB-Netzteil Sicherheits- und Garantieinformationen (4) 3-Pin Euroblock-Anschlüsse

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.), zur Produktregistrierung und für technische Hilfe besuchen Sie bitte denonpro.com.

Page 32

Funktionen

1. Stromversorgung: Verwenden Sie das mitgelieferte Netzteil, um diesen Eingang mit einer Steckdose zu verbinden. Wenn Sie das DN-271HE aus der Steckdose ziehen, während es eingeschaltet ist, wird es sich automatisch einschalten, sobald Sie es wieder mit der Steckdose verbinden.

2. Ein-/Ausschalter: Drücken Sie diese Taste, um das DN-271HE ein/auszuschalten. Wenn das Gerät eingeschaltet ist, wird die Power-LED auf der Frontplatte aufleuchten.

3. Power-LED: Die LED leuchtet auf, wenn das DN-271HE eingeschaltet ist.

4. Link-LED: Die LED leuchtet auf, wenn HDMI In ein HDMI-Signal empfängt.

5. LPCM-LED: Die LED leuchtet auf, wenn der Eingangswahlschalter auf LPCM

7.1Ch gestellt ist.

6. Eingangswahlschalter: Verwenden Sie diesen Schalter, um den Audiotyp einzustellen, der an das DN-271HE geschickt wird: TV, Bitstream oder LPCM

7.1Ch. Stellen Sie dies entsprechend dem Format des eingehenden Audiosignals ein. Die Auswahl einer falschen Quelle kann zu unerwarteten Ergebnissen führen. Bitte lesen Sie den Abschnitt Betrieb für weitere Informationen.

7. HDMI In: Dieser Eingang empfängt das Eingangssignal, aus dem das Audiosignal extrahiert wird. Verwenden Sie ein HDMI-Kabel, um diesen Eingang an Ihr Quellgerät anzuschließen (Blu-ray weitere Informationen.

5,9” (149 mm)

1,9”

(49 mm)

-Player, Spielkonsole etc.). Siehe Setup für

Page 33

8. HDMI-Ausgang*: Dieser Ausgang sendet das extrahierte Audiosignal an Ihren Fernseher oder an ein anderes HDMI-Display. Verwenden Sie ein HDMI-Kabel, um eine Verbindung mit diesem Ausgang herzustellen. Siehe Setup für weitere Informationen.

Wichtig: Wenn Ihr (an die HDMI-In-Buchse gesendete) Eingangssignal im 4K x 2K oder 3D-Format ist, verwenden Sie ein Display, das mit diesem Format und

dem High-Speed-HDMI-Kabel kompatibel ist.

9. Optischer Ausgang*: Dieser Ausgang sendet das extrahierte Audiosignal an den Verstärker, die Audio-Schnittstelle etc. Verwenden Sie ein optisches Kabel, um eine Verbindung mit diesem Ausgang herzustellen. Siehe Setup für weitere Informationen.

10. Surround Audio-Ausgänge*: Diese Ausgänge senden das extrahierte Audiosignal an Ihr 7.1-Surround-Soundsystem. Verwenden Sie 4 richtig verdrahtete 3-Pin Euroblock-Anschlüsse und Lautsprecherkabel, um diese Ausgänge mit Ihrem System zu verbinden. Siehe Setup für weitere Informationen.

11. Service-Eingang: Dieser Eingang dient ausschließlich Fertigungs-/Service- oder Reparaturzwecken. Schließen Sie nichts an diesen Eingang an.

* Wichtig: Wir empfehlen, entweder nur den HDMI-Ausgang, nur den optischen Ausgang oder nur die Surround Audio-Ausgänge zu verwenden. Die Verwendung

mehrerer Ausgänge und/oder die Auswahl der falschen Quelle können zu unerwarteten Ergebnissen führen.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät DN-271HE in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden:

inMusic GmbH Harkortstrasse 12–32 40880 Ratingen GERMANY

Page 34

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

1. Verwenden Sie ein HDMI-Kabel, um das HDMI In des DN-271HE an den HDMIAusgang Ihres Quellgerätes anzuschließen (Blu-ray-Player, Spielekonsole etc.).

2. Schließen Sie die DN-271HE-Ausgänge an die entsprechenden Ausgabegeräte an:

• HDMI-Ausgang: Verwenden Sie ein HDMI-Kabel, um ihn an Ihren Fernseher oder an ein anderes HDMI-Display anzuschließen.

• Optischer Ausgang: Verwenden Sie ein optisches Kabel, um ihn mit Verstärker, Audio-Interface usw. zu verbinden

• Surround Audio-Ausgänge: Verwenden Sie richtig verdrahtete Euroblock- Anschlüsse und Lautsprecherkabel, um diese an den Verstärker oder Aktivlautsprecher anzuschließen.

Hinweis: Wir empfehlen, entweder nur den HDMI-Ausgang, nur den optischen Ausgang oder nur die Surround Audio-Ausgänge zu verwenden. Die

Verwendung mehrerer Ausgänge und/oder die Auswahl der falschen Quelle können zu unerwarteten Ergebnissen führen.

Wichtig: Wenn Ihr (an die HDMI-In-Buchse gesendete) Eingangssignal im 4K x 2K oder 3D-Format ist, verwenden Sie ein Display, das mit diesem Format und

dem High-Speed-HDMI-Kabel kompatibel ist.

3. Verwenden Sie das mitgelieferte Netzteil, um den Netzeingang des DN-200BR an Ihre Stromquelle anzuschließen.

Stellen Sie sicher, dass der Eingangswahlschalter richtig eingestellt ist, bevor Sie das DN-271HE, Ihre Audioquelle, Lautsprecher usw. mit Strom versorgen. Siehe Betrieb für weitere Informationen.

Page 35

Beispiel 1: 7.1 Surround Sound-Konfiguration

Wichtig: Stellen Sie den Eingangswahlschalter je nach Format des eingehenden

Audiosignals ein. Darüber hinaus empfehlen wir, entweder nur den HDMI-Ausgang, nur den optischen Ausgang oder nur die Surround Audio-Ausgänge zu verwenden. Die Verwendung mehrerer Ausgänge und/oder die Auswahl der falschen Quelle können zu unerwarteten Ergebnissen führen.

Blu-Ray Player

Vorderes

Bedienfeld

Auf LPCM 7.1Ch

eingestellt

Vorne links

Surround-Links

Surround-

Hinten Links

SBL

Rückseite Bedienfeld

Vorne rechts

Subwoofer

Surround-Rechts

SBR

Surround-

Center

Hinten rechts

Page 36

Beispiel 2: 2-Kanal-Stereo-Konfiguration

Wichtig: Stellen Sie den Eingangswahlschalter je nach Format des eingehenden

Blu-Ray Player

Vorderes

Bedienfeld

Linker Lautsprecher

Rückseite Bedienfeld

Auf Bitstream

eingestellt

Rechter Lautsprecher

Verstärker

Page 37

Betrieb

So verwenden Sie das DN-271HE, um das Audiosignal aus Ihrer digital codierten Quelle zu extrahieren:

Um mit der Gebrauch des DN-271HE zu beginnen:

1. Bevor Sie ein Gerät einschalten, stellen Sie den Eingangswahlschalter auf die gewünschte Einstellung:

• TV: Wenn Ihre Quelle ein typisches TV-Gerät mit Stereo-Audiosignal (links und rechts) ist, verwenden Sie diese Einstellung. Das Audiosignal wird nur an die Lautsprecher FL (vorne links) und FR (vorne rechts) gesendet.

• Bitstream: Wenn Ihre Quelle Bitstream-Audio an das DN-271HE sendet, verwenden Sie diese Einstellung. Das Audiosignal wird aus dem optischen Ausgang und dem HDMI-Ausganggesendet.

• LPCM 7.1Ch: Wenn Ihre Quelle ein 7.1-Surround-Sound-Audiosignal sendet, verwenden Sie diese Einstellung. Das Audiosignal wird an die Surround-Audio-

Ausgänge gesendet.

Wichtig: Stellen Sie den Eingangswahlschalter je nach Format des eingehenden

Audiosignals ein. Die Auswahl einer falschen Quelle kann zu unerwarteten Ergebnissen führen.

2. Stellen Sie sicher, dass Ihre gewünschte Audioquelle (TV, Spielkonsole etc.) richtig angeschlossen und eingerichtet ist, um ihr Video oder Audio abzuspielen und schalten Sie sie dann ein.

3. Drücken Sie den Ein-/Ausschalter des DN-271HE, um es einzuschalten. Die Power- LED leuchtet auf.

4. Schalten Sie Ihren Verstärker, Lautsprecher usw. ein

5. Starten Sie die Video- oder Audiowiedergabe von Ihrer Audioquelle. Stellen Sie den Lautstärkepegel so hoch wie möglich ein, ohne dass es zu Verzerrungen oder „Clipping“ kommt.

6. Stellen Sie die Lautstärke an Ihrem Verstärker, Aktivlautsprecher usw. nach Wunsch ein.

Page 38

Appendix (English)

Technical Specifications

Specifications are subject to change without notice.

Video Bandwidth

Sampling Rates

Connections

HDMI Cable Distance

Operation Temperature

Power

Dimensions (width x depth x height)

Weight

300 Mbps / 10.2 Gbps (1080p & 4k x 2k resolutions)

Up to 192 kHz

1 HDMI input 1 mini-USB input (for service purposes only) 1 HDMI output 1 optical output 4 3-pin Euroblock outputs

32.8 ft. (10 m): 1080p, 8-bit

32.8 ft. (10 m): 1080p, 12-bit

16.4 ft. (5 m): 4K x 2K 32–104°F / 0–40°C

Power Adapter: 5 V DC, 2.6 A, center-positive Input Voltage: 100–240 V AC, 50/60 Hz Power Consumption: 2.39 W

5.9” x 4.9” x 1.9” / 149 mm x 124 mm x 49 mm

1.3 lbs. / 0.6 kg

Page 39

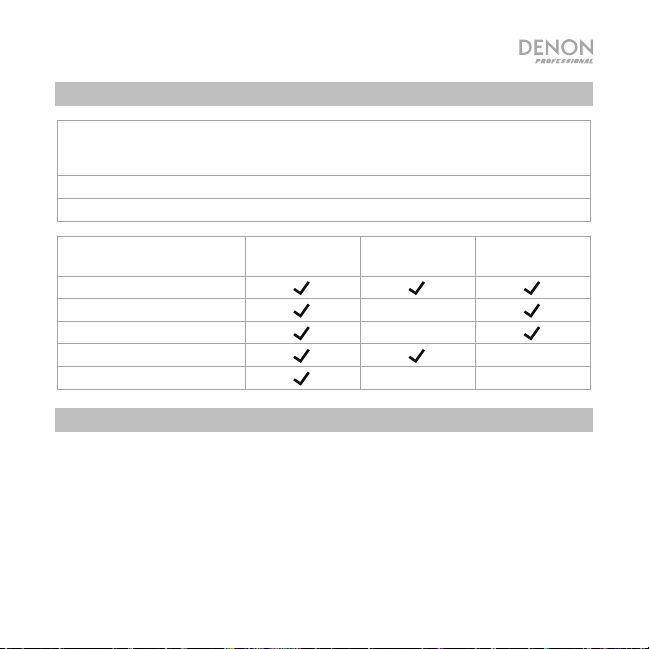

Audio Formats

HDMI Output

LPCM 2-Ch., LPCM 5.1-Ch., LPCM 7.1-Ch., Dolby Digital 2/5.1-Ch., Dolby Digital Plus, Dolby TrueHD, DTS 2/5.1-Ch., DTS-HD Master Audio

Optical Output

7.1 Surround Audio Outputs

Audio Source Format

(into HDMI In)

LPCM 2-Ch., Dolby Digital 2/5.1-Ch., DTS 2/5.1-Ch. Analog Stereo 7.1

HDMI Output Optical Output 7.1 Surround

Audio Outputs

LPCM 2-Ch. LPCM 5.1-Ch. LPCM 7.1-Ch. Bitstream 5.1-Ch. Bitstream 7.1-Ch.

Trademarks and Licenses

Denon is a trademark of D&M Holdings Inc., registered in the U.S. and other countries. Blu-ray™ and the logo are trademarks of the Blu-ray Disc Association. The term HDMI and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Dolby and the double-D symbol are registered trademarks of Dolby Laboratories. DTSHD Master Audio, the Symbol, & DTS and the Symbol together are trademarks or registered trademarks, and is a trademark of DTS, Inc. DivX® and the DivX Mark are trademarks or registered trademarks of DivX, LLC and its affiliates in the United States and other countries and is used under license. All other product or company names are trademarks or registered trademarks of their respective owners.

Page 40

denonpro.com

Manual Version 1.0
