目次接続のしかた再生のしかた設定のしかた困ったときは付録

AVR-X2300W

INTEGRATED NETWORK AV RECEIVER

取扱説明書

複数ページを 1 枚の用紙に印刷することができます。

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

付属品

乾電池の入れかたリモコンの使いかた

特長

高音質多彩な機能簡単操作

各部の名前

フロントパネルディスプレイリアパネルリモコン

接続のしかた

スピーカーを接続する

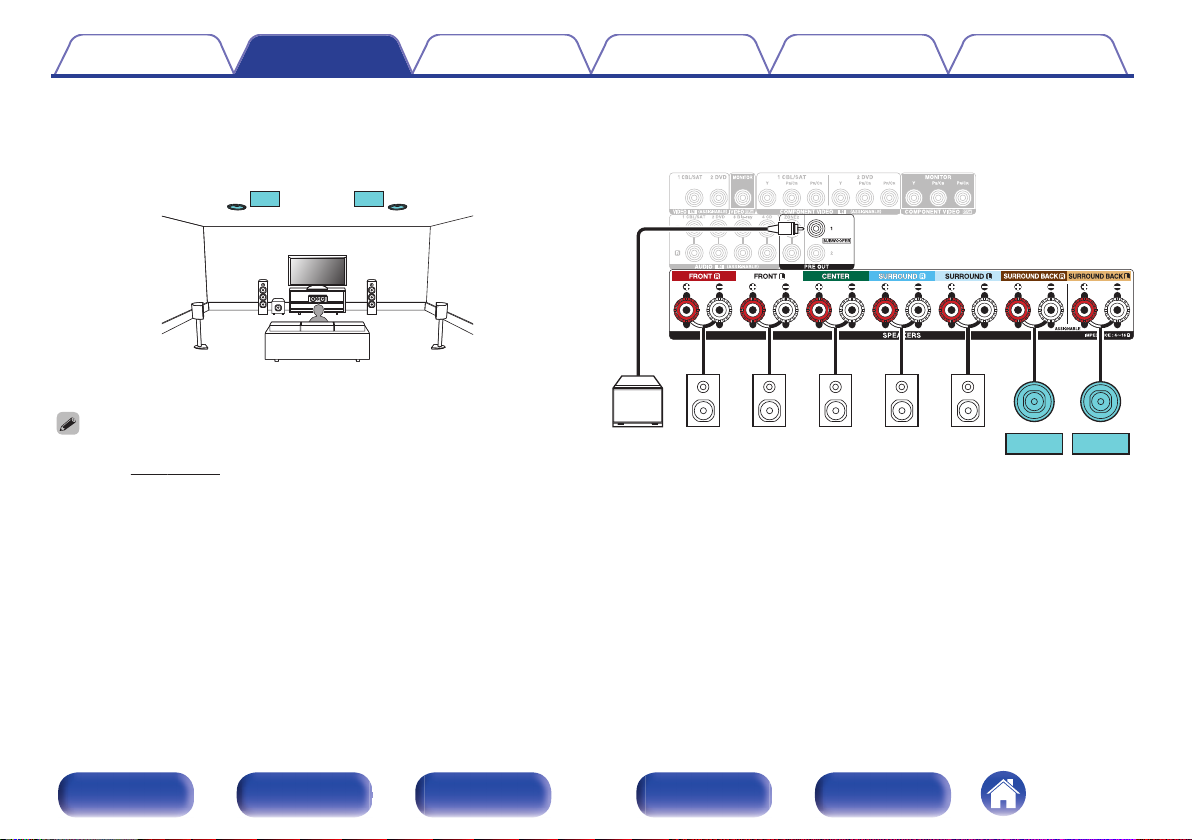

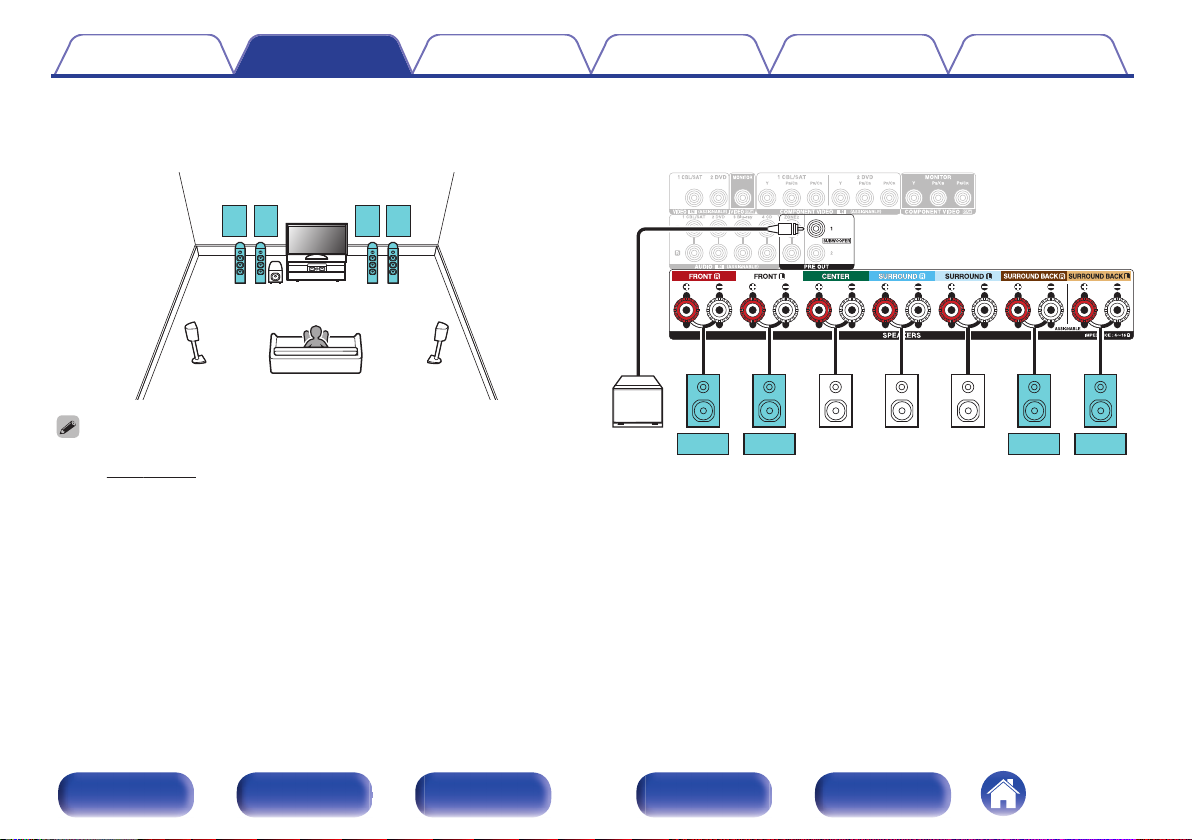

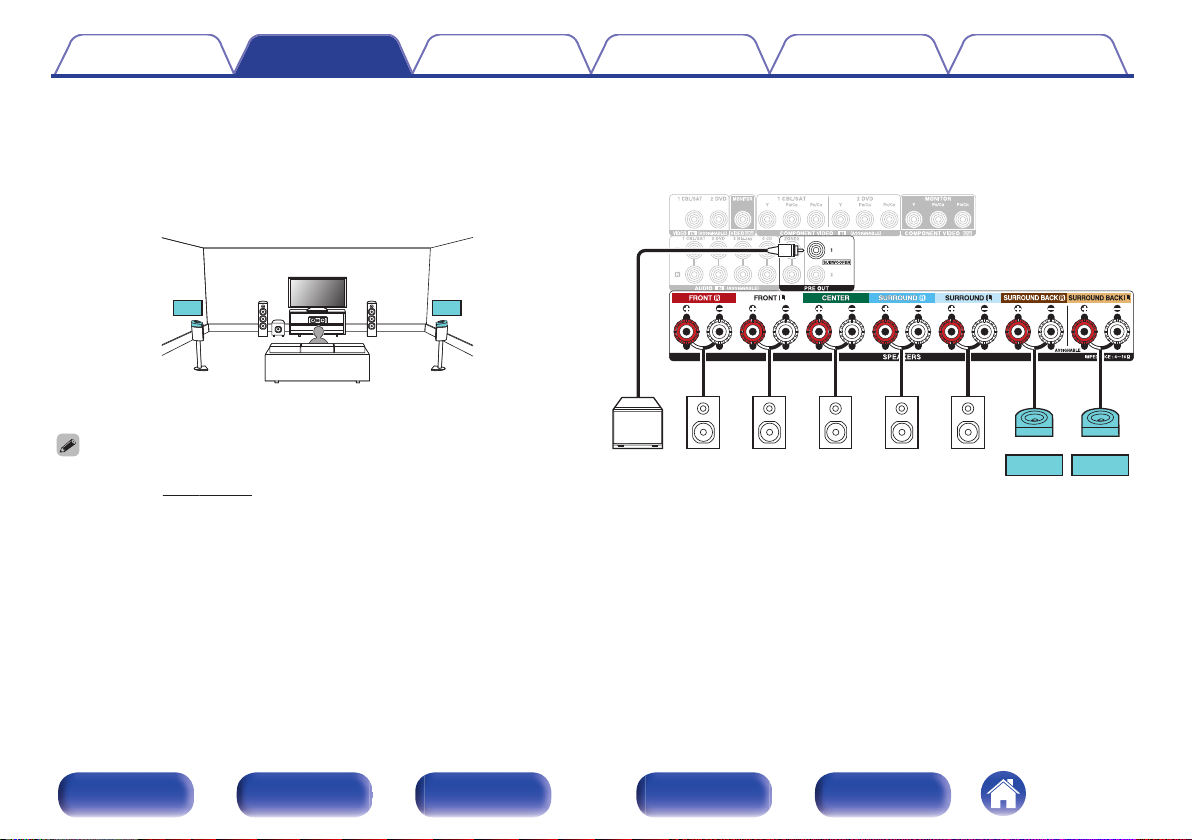

スピーカーを設置するスピーカーを接続するスピーカーの構成と“アンプの割り当て”の設定

テレビを接続する

接続 1：HDMI 端子付き/ARC 機能対応のテレビ接続 2：HDMI 端子付き/ARC 機能非対応のテレビ接続 3：HDMI 端子がないテレビ

13 16 18 22

26 33 37

49 50 51

再生機器を接続する

8 8

9 9

セットトップボックスを接続する（衛星放送チューナー/ケーブルテレビチューナー）

DVD プレーヤーまたはブルーレイディスクプレーヤーを接続する

ビデオカメラやゲーム機などを接続する

USB 端子に iPod または USB メモリーを接続する FM アンテナや AM ループアンテナを接続するホームネットワーク（LAN）に接続する

有線 LAN 無線 LAN

電源コードを接続する

再生のしかた

基本操作

電源を入れる入力ソースを選ぶ音量を調節する一時的に音を消す（ミューティング） DVD プレーヤーやブルーレイディスクプレーヤーを再

生する

54 55

56 58 60

60 61

64 64 65 65

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

iPod を再生する

iPod の音楽を聴く iPod ブラウズモードの設定リピート再生をするランダム再生をする

USB メモリーを再生する

USB メモリーに保存されているファイルを再生する

Bluetooth 機器の音楽を聴く

Bluetooth 機器の音楽を聴く 2 台目以降の Bluetooth 機器とペアリングする Bluetooth 機器から本機に再接続する

FM 放送または AM 放送を聴く

FM 放送または AM 放送を聴く周波数を入力して受信する（ダイレクトチューニング）受信モードを変更する（チューニングモード）自動で放送局を選局しプリセットする（オートプリセッ

トメモリー）聴いている放送局をプリセットする（プリセットメモ

リー）プリセットした放送局を聴くプリセットした放送局に名前をつける（プリセットネー

ム）プリセットした放送局をスキップする（プリセットス

キップ）プリセットスキップを解除する

67 68 70 70

75 77 78

80 81 82

83 83

85 86

インターネットラジオを聴く

インターネットラジオを聴く前回再生していたインターネットラジオ局を再生する vTuner でインターネットラジオ局をお気に入り登録す

る

パソコンや NAS に保存されているファイルを再生する

メディアの共有設定をおこなうパソコンや NAS に保存されているファイルを再生する

88 89

92 93

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

AirPlay 機能

iPhone、iPod touch、iPad の曲を本機で再生する iTunes の曲を本機で再生する複数のスピーカー（機器）を選ぶ本機のリモコンで iTunes の再生操作をおこなう

便利な機能

リピート再生をするランダム再生をするお気に入りに登録する (お気に入りに登録) お気に入りに登録したコンテンツを再生するお気に入りに登録したコンテンツを削除するキーワードでコンテンツを検索する（テキスト検索）音楽とお好みの写真を同時に再生する（スライド

ショー）スライドショーの再生間隔を設定する入力ソースに合わせて各チャンネルの音量を調節する

（チャンネルレベル調節）

トーンを調節する（トーンコントロール）音声の再生中にお好みの映像をモニターに映す（ビデオ

セレクト）視聴環境に合わせて画質を調整する（ピクチャーモー

ド）すべてのゾーンで同じ音楽を再生する（All Zone

Stereo）

96 96 97 97

99 100 100 101 101

102 103

104 105

106

107

108

サウンドモードを選ぶ

サウンドモードを選ぶダイレクト再生ピュアダイレクト再生オートサラウンド再生

HDMI コントロール機能

設定のしかた

スマートメニュー機能スリープタイマー機能

スリープタイマーを設定する

クイックセレクトプラス機能

設定を呼び出す設定を変更する

ウェブコントロール機能

ウェブコントロール機能で本機をコントロールする

ゾーン 2（別の部屋）での再生

ゾーン 2 の接続ゾーン 2 で再生する

109

110 111 111 112

121

122 124

125

126

127 128

129

131

131 133

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

設定のしかた

メニュー一覧

メニュー操作のしかた

文字入力について

キーボード画面で文字を入力する

オーディオ

ダイアログレベルの調節サブウーハーレベルの調節サラウンドパラメーターリストアラーオーディオディレイ音量バイリンガルモード Audyssey グラフィック EQ

ビデオ

画質調整 HDMI 設定ビデオ出力の設定オンスクリーンディスプレイ TV フォーマット

135

138

139

140

141

141 141 142 146 147 147 148 149 151

154

154 156 162 166 167

入力ソース

入力端子の割り当て入力ソース名の変更使用ソースの選択ソースレベルオーディオ入力の選択

スピーカー Audyssey®セットアップ

スピーカー設定の流れ（Audyssey®セットアップ）エラーメッセージについて Audyssey®セットアップの設定値に戻すとき

マニュアルセットアップ

アンプの割り当てスピーカー構成距離レベルクロスオーバー周波数低音フロントスピーカー

168

168 170 171 171 171

172 172

174 180 181

182

182 183 188 189 190 191 192

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

ネットワーク

情報接続 Wi-Fi 設定詳細な設定ネットワークコントロールフレンドリーネーム診断

一般

言語エコ設定ゾーン 2 の設定ゾーン名の変更クイックセレクト名の変更フロントディスプレイファームウェア情報使用状況の送信設定セットアップロック

リモコンで操作するゾーンを限定する

193

193 193 194 197 199 199 200

201

201 201 204 205 205 206 207 209 211 211

212

困ったときは

こんなときの解決方法故障かな？と思ったら

お買い上げ時の設定に戻す保証と修理について

付録

HDMI について映像信号とモニター出力の関係 USB メモリーの再生について Bluetooth 機器の再生についてパソコンや NAS に保存されているファイルの再生についてインターネットラジオの再生についてパーソナルメモリープラス機能ラストファンクションメモリーサウンドモードとチャンネル出力の関係サウンドモードとパラメーター一覧表入力信号の種類と対応するサウンドモード用語の解説登録商標について主な仕様索引

214 216

233 234

236 239 241 242 243 244 244 244 245 246 249 252 262 264 269

フロントパネルディスプレイリアパネルリモコン索引

かんたんスタートガイド CD-ROM

(取扱説明書）

保証書

リモコン単4形乾電池

（2本）

FM室内アンテナ AMループアンテナセットアップマイク 

安全にお使いいただくために電波に関するご注意

ケーブルラベル

マイクスタンド

目次接続のしかた再生のしかた設定のしかた困ったときは付録

お買い上げいただきありがとうございます。本機をご使用になる前に、必ずこの取扱説明書をお読みください。お読みになったあとは、いつでも見られるところに大切に保管してください。

付属品

ご使用になる前にご確認ください。

フロントパネルディスプレイリアパネルリモコン索引

乾電池

30°

約7m

30°

接続のしかた再生のしかた設定のしかた困ったときは付録

乾電池の入れかた

裏ぶたを矢印の方向へ押し上げて取り外す。

乾電池（2 本）を乾電池収納部の表示に合わせて正しく

入れる。

裏ぶたを元どおりにする。

ご注意

破損・液漏れの恐れがありますので、

新しい乾電池と使用済みの乾電池を混ぜて使用しないでください。

違う種類の乾電池を混ぜて使用しないでください。

リモコンを長期間使用しないときは、乾電池を取り出してください。

万一、乾電池の液漏れがおこったときは、乾電池収納部内についた液をよく拭き取ってから新しい乾電池を入れてください。

リモコンの使いかた

リモコンはリモコン受光部に向けて使用してください。

フロントパネルディスプレイリアパネルリモコン索引

特長

接続のしかた再生のしかた設定のしかた困ったときは付録

高音質

ディスクリート回路構成による全 7 チャンネル同一クオリティーのパワーアンプ搭載（125W×7 チャンネル）

本機には、オリジナル音源を忠実に再生するために、全チャンネルに同一のクオリティーと同一のパワーを持つパワーアンプを搭載しています。パワーアンプ回路には、ディスクリート回路構成を採用することによって、高品位な再生を実現しています。

Dolby Atmos に対応(v

本機は音声フォーマットの Dolby Atmos に対応したデコーダーを搭載しています。オーバーヘッドスピーカーの追加により、音の定位または移動をより正確に再現し、これまで以上に自然でリアルなサラウンド音場を体験することができます。

DTS:X 搭載

本機は DTS:X デコーダー技術を搭載しています。DTS:X は従来のチャンネルベース方式のサウンドフォーマットに対し、音像の移動感を表現するオブジェクト信号を付加したサウンドフォーマットです。オブジェクト信号に記録されている音声情報と三次元の位置情報を再生環境に合わせてリアルタイムに演算して出力するため、どのような再生環境でも最適化された豊かで臨場感あふれるサウンドをお楽しみいただけます。

252 ページ)

多彩な機能

4K 60Hz 入出力対応

4K Ultra HD （High Definition）で、1 秒間に 60 フレーム分の映像信号（60p）の入出力を実現しました。4K Ultra HD、60p 映像入力信号に対応したテレビと接続することで、動きの速い映像も滑らかに、高精細画質によって得られる臨場感のある映像を楽しめます。そして、本機は 4K 60p、4:4:4、24bit の映像処理に対応しています。元の解像度のまま映像処理をおこなうことで、画質を損なうことなく、そのまま高精細な画質を楽しめます。

HDCP 2.2

本機はコンテンツ保護方式規格 HDCP 2.2 に対応しています。

フロントパネルディスプレイリアパネルリモコン索引

4Kアップ

スケーリング

1080pへアップ

出力入力

目次接続のしかた再生のしかた設定のしかた困ったときは付録

映像信号（SD 号

にアップスケーリングするデジタルビデオプロセッサー搭載

解像度）を HD（720p/1080p）および 4K の信

(v240 ページ)

本機には、SD（標準画質

）映像を 4K（3840×2160 ピクセル）の解像度にして HDMI への出力を可能にする 4K ビデオアップスケーリング機能を搭載しています。これにより本機とテレビの接続が HDMI ケーブル 1 本で済むだけでなく、どの映像ソースでも高精細な映像を再現することができます。

さまざまなデジタル

機器を接続できる HDMI 端子を装備

（入力：8 系統、出力：2 系統）

本機には 8 系統の HDMI 入力端子と 2 系統の HDMI 出力端子を装備しており、ブルーレイディスクプレーヤー、

ゲーム、HD ビデオカメラなどのさまざまな HDMI 端子付き機器との接続ができます。また、本機は 2 つのモニター出力を装備しており、同時に同じ映像を映し出すことができます。

フロントパネルディスプレイリアパネルリモコン索引

インターネットラジオなどのネットワーク機能に加え、AirPlay

接続のしかた再生のしかた設定のしかた困ったときは付録

機能を搭載(v95 ページ)

Bluetooth 機器と簡単にワイヤレス接続が可能(v

74 ペー

ジ)

インターネットラジオを聴いたり、パソコンに保存している音楽ファイルを再生したり、テレビに写真を映したりするなど、さまざまな再生をお楽しみいただけます。

また、本機は AirPlay 機能も搭載していますので、ネットワークを通して iPhone® や iPad®、iPod touch®、iTunes®の音楽を本機で再生できます。

USB とネットワーク経由による DSD と FLAC ファイルの再生

高解像度のオーディオフォーマットである DSD（5.6MHz）や FLAC 192kHz ファイルの再生に対応しています。高解像度

お手持ちのスマートフォン、タブレット、パソコンなどとワイヤレス接続することで、簡単に音楽を楽しめます。

iPad、iPhone や Android™機器（Google、Amazon Kindle Fire）で本機の基本的な操作がおこなえる“Denon 2016 AVR Remote App”zに対応

“Denon 2016 AVR Remote App”は、iPad、iPhone、 Android スマートフォンや Android タブレットで本機の電源のオン/オフや音量調節、入力ソースの切り替えなどの基本操作がおこなえるアプリケーションソフトです。

ファイルの高音質再生を実現しています。

フロントパネルディスプレイリアパネルリモコン索引

“Denon 2016 AVR Remote App”を iOS や Android 機器にダウンロードしてください（無料）。本機を LAN 接続し、iPhone や iPod touch を同じネットワーク上にある Wi-Fi（無線 LAN）にて接続する必要があります。

G メインゾーン HGゾーン 2H

ステレオ音のエチケット

•隣近所への配慮（おもいやり）を十分にいたしま しょう。

•特に静かな夜間は、小さな音でも通りやすいもの です。夜間の音楽鑑賞には、特に気を配りましょ う。

マルチルームでの音声再生に対応(v108 ページ)

接続のしかた再生のしかた設定のしかた困ったときは付録

メインゾーンおよびゾーン 2 でそれぞれの入力を選択して再生できます。また、All Zone Stereo 機能を使用すると、メインゾーンで再生中の音楽を同時にすべてのゾーンで楽しむことができます。家全体で BGM を流したいときに便利です。

省エネ設計

本機は使用中の消費電力を低減しながら、映画や音楽を楽しむことができるエコモード機能、および未使用時に自動的に電源をオフするオートスタンバイ機能を搭載しています。不要な電力の節約ができます。

簡単操作

基本的な設定が簡単にできる“セットアップアシスタント”メニュー

最初に言語選択画面で言語を選択します。テレビ画面に表示する操作ガイドに沿って、誰でも簡単にスピーカーの接続やネットワークの設定など基本的な設定がおこなえます。

操作性に優れたグラフィカル・ユーザー・インターフェース

本機には、“グラフィカル・ユーザー・インターフェース”を搭載し、操作性を向上させています。

フロントパネルディスプレイリアパネルリモコン索引

er t y

ioQ0 Q1 Q2

Q3 Q5 Q6

各部の名前

フロントパネル

接続のしかた再生のしかた設定のしかた困ったときは付録

詳しくは、次のページをご覧ください。

フロントパネルディスプレイリアパネルリモコン索引

er t y

uioQ0Q1

電源ボタン（X）

接続のしかた再生のしかた設定のしかた困ったときは付録

メインゾーン（本機のある部屋）の電源をオン/オフ（スタンバイ）します。(v64 ページ)

電源表示

電源の状態によって、次のように点灯します。

緑色：電源オン時

消灯：通常のスタンバイ時

赤色：

“HDMI コントロール”の設定が“オン”のとき (v

158 ページ)

“HDMI パススルー”の設定が“オン”のとき (v157 ページ)

“ネットワークコントロール”の設定が“常時オン”のとき (v199 ページ)

入力ソース選択つまみ（SOURCE SELECT）

入力ソースを選択します。(v64 ページ)

リモコン受光部

リモコンからの信号を受信します。(v

ディスプレイ

8 ページ)

各種情報を表示します。(v16 ページ)

音量調節つまみ（MASTER VOLUME）

音量を調節します。(v

チューナープリセットチャンネルボタン

65 ページ)

（TUNER PRESET CH +、－）

プリセットした放送局を選択します。(v83 ページ)

ゾーン 2 用電源ボタン（ZONE2 ON/OFF）

ゾーン 2（別の部屋）の電源をオン/オフします。(v

133 ペー

ジ)

ゾーン 2 用入力ソース選択ボタン（ZONE2 SOURCE）

ゾーン 2 の入力ソースを選択します。(v

ディマーボタン（DIMMER）

133 ページ)

ディスプレイの明るさを切り替えます。(v206 ページ)

ステータスボタン（STATUS）

ボタンを押すたびにステータス情報を切り替えて、ディスプレイに表示します。

フロントパネルディスプレイリアパネルリモコン索引

Q5Q

目次接続のしかた再生のしかた設定のしかた困ったときは付録

クイックセレクトボタン（QUICK SELECT）

それぞれのボタンに登録している入力ソース、音量およびサウンドモードなどの複数の設定をワンタッチで呼び出します。 (v126 ページ)

ヘッドホン端子（PHONES）

ヘッドホンを接続します。ヘッドホンのプラグを差し込むと、スピーカーおよびプリアウト端子から音が出なくなります。

ご注意

ヘッドホンをご使用になるときは、音量を上げすぎないようにご注意ください。

AUX1 – HDMI 端子

HDMI 出力対応のビデオカメラやゲーム機を接続します。 (v

55 ページ)

USB 端子（T）

USB ストレージ（USB メモリーなど）や iPod に付属の USB ケーブルを接続します。(v

セットアップマイク端子（SETUP MIC）

56 ページ)

付属のセットアップマイクを接続します。(v175 ページ)

フロントパネルディスプレイリアパネルリモコン索引

iouytrewq

Q1Q

目次接続のしかた再生のしかた設定のしかた困ったときは付録

ディスプレイ

入力モード表示

各入力ソースの音声入力モードの設定により点灯します。 (v

171 ページ)

サラウンドバック表示

サラウンドバックスピーカーから音声が出力されているときに点灯します。(v

デコーダー表示

Dolby または DTS 信号が入力されているとき、または Dolby または DTS デコーダーが動作しているときに点灯します。

Audyssey®表示

“MultEQ® XT”、“Dynamic EQ”または“Dynamic Volume”が設定されているときに点灯します。(v

ジ)

185 ページ)

149 ペー

チューナー受信モード表示

入力ソースが“Tuner”のとき、放送局の受信状態により点灯します。

TUNED：放送局を受信したときに点灯します。 STEREO：FM ステレオ放送を受信したときに点灯します。

スリープタイマー表示

スリープタイマーを設定しているときに点灯します。(v ページ)

サークル表示

入力ソースが“Online Music”または“iPod/USB”で音楽を再生中に点灯します。

124

フロントパネルディスプレイリアパネルリモコン索引

2Q1

音量表示

ミュート表示

消音中に点滅します。(v

インフォメーションディスプレイ

接続のしかた再生のしかた設定のしかた困ったときは付録

65 ページ)

入力ソース名、サウンドモード、設定値などを表示します。

入力信号表示

入力信号によって点灯します。

ゾーン 2 表示

ゾーン 2（別の部屋）の電源が入っているときに点灯します。

133 ページ)

フロントパネルディスプレイリアパネルリモコン索引

qewr t qy

uoiQ

接続のしかた再生のしかた設定のしかた困ったときは付録

リアパネル

詳しくは、次のページをご覧ください。

フロントパネルディスプレイリアパネルリモコン索引

90°

320°

90°

接続のしかた再生のしかた設定のしかた困ったときは付録

リアパネルから、アンテナクリップを外すことができます。

アンテナクリップを左へ 90 度回す。

アンテナクリップを手前に引き抜く。

アンテナクリップは、輸送時に必要です。大切に保管してください。

アンテナクリップの取り付けは、外しかたと逆の手順でおこなってください。

ビデオ端子（VIDEO）

ビデオ端子付きの機器を接続します。

Bluetooth/無線 LAN 用ロッドアンテナ

Bluetooth でお手持ちの機器と接続する場合、または無線 LAN でネットワークに接続する場合は、このアンテナを立ててご使用ください。(v

61 ページ)

「接続 3：HDMI 端子がないテレビ」(v

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v53 ページ)

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

接続する」(v54 ページ)

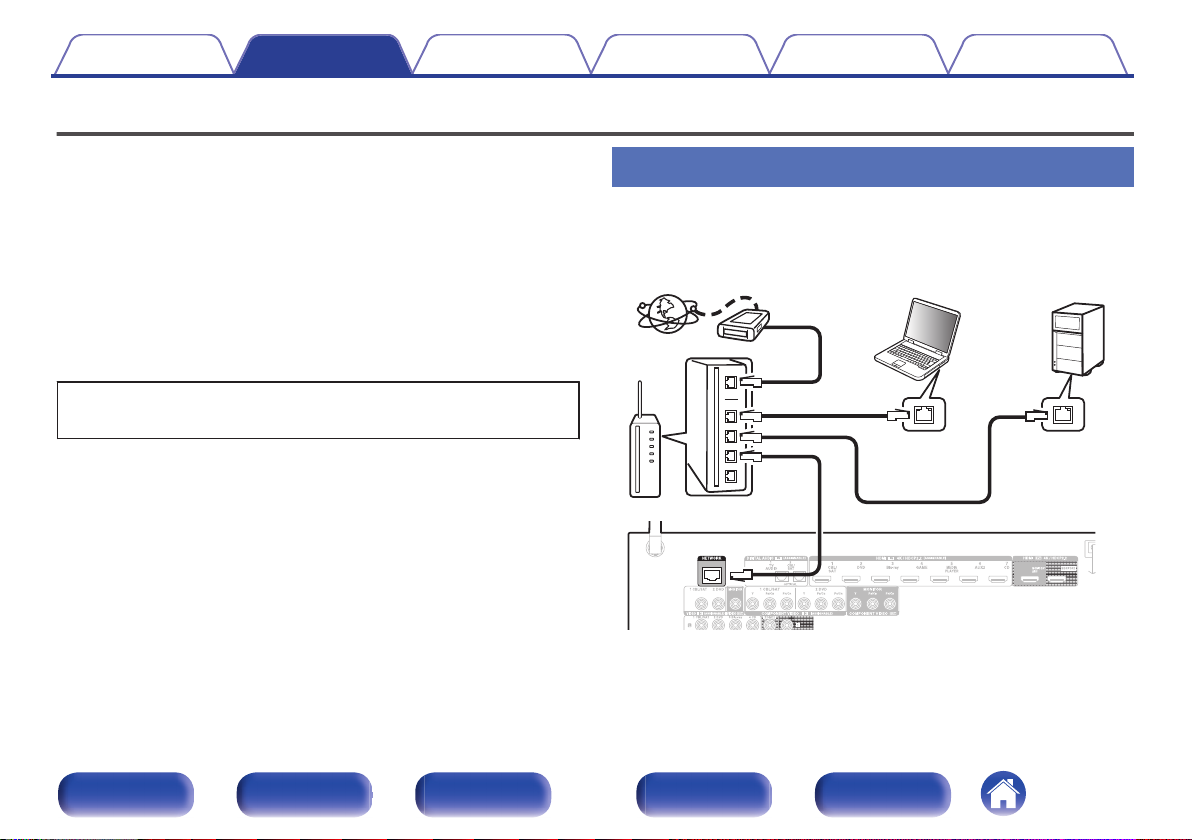

ネットワーク端子（NETWORK）

有線 LAN でネットワークに接続する際に LAN ケーブルを接続します。(v

51 ページ)

60 ページ)

フロントパネルディスプレイリアパネルリモコン索引

rt y

ui o

デジタルオーディオ端子（DIGITAL AUDIO）

接続のしかた再生のしかた設定のしかた困ったときは付録

デジタルオーディオ端子付きの機器を接続します。

「接続 2：HDMI 端子付き/ARC 機能非対応のテレビ」

(v50 ページ)

「接続 3：HDMI 端子がないテレビ」(v51 ページ)

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v53 ページ)

HDMI 端子

HDMI 端子付きの機器を接続します。

「接続 1：HDMI 端子付き/ARC 機能対応のテレビ」(v

ページ)

「接続 2：HDMI 端子付き/ARC 機能非対応のテレビ」

(v50 ページ)

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

53 ページ)

接続する」(v54 ページ)

電源コード(v62 ページ)

FM/AM アンテナ端子（ANTENNA）

FM アンテナや AM ループアンテナを接続します。(v ページ)

アナログオーディオ端子（AUDIO）

アナログオーディオ端子付きの機器を接続します。

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v53 ページ)

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

接続する」(v54 ページ)

スピーカー端子（SPEAKERS）

スピーカーを接続します。(v

33 ページ)

フロントパネルディスプレイリアパネルリモコン索引

Q0Q

目次接続のしかた再生のしかた設定のしかた困ったときは付録

プリアウト端子（PRE OUT）

アンプ内蔵のサブウーハーやゾーン 2 用のパワーアンプを接続します。

「サブウーハーを接続する」(v34 ページ)

「接続 2：外部アンプを使用した接続（ゾーン 2）」(v

ページ)

132

コンポーネントビデオ端子（COMPONENT VIDEO）

コンポーネントビデオ端子付きの機器を接続します。

「接続 3：HDMI 端子がないテレビ」(v

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

接続する」(v

ご注意

端子内部のピンには絶対に触れないでください。静電気により、故障の原因になることがあります。

54 ページ)

53 ページ)

51 ページ)

フロントパネルディスプレイリアパネルリモコン索引

リモコン

接続のしかた再生のしかた設定のしかた困ったときは付録

ゾーン選択ボタン（ZONE SELECT）

リモコンで操作するゾーン（メインゾーンまたはゾーン 2）を選択します。

「ゾーン 2 で再生する」(v

「メニュー操作のしかた」(v138 ページ)

入力ソース選択ボタン

入力ソースを選択します。

「入力ソースを選ぶ」(v64 ページ)

「ゾーン 2 で再生する」(v133 ページ)

チャンネル選択/ページ検索ボタン（CH/PAGE df）

プリセット登録した放送局の選択やページの切り替えをします。 (v83 ページ)

ミュートボタン（MUTE :）

消音します。

「一時的に音を消す（ミューティング）」(v

「一時的に音を消す（ミューティング）（ゾーン 2）」(v134

ページ)

インフォメーションボタン（INFO）

ステータス情報をテレビ画面に表示します。(v

カーソルボタン（uio p）

項目を選択します。

133 ページ)

65 ページ)

210 ページ)

フロントパネルディスプレイリアパネルリモコン索引

接続のしかた再生のしかた設定のしかた困ったときは付録

バックボタン（BACK）

ひとつ前の画面に戻ります。

システムボタン

再生に関する操作をします。

選局ボタン（TUNE +, －）

FM 放送局または AM 放送局を選択します。(v

クイックセレクトボタン（QUICK SELECT 1～4）

それぞれのボタンに登録している入力ソース、音量およびサウンドモードなどの複数の設定をワンタッチで呼び出します。 (v

126 ページ)

サウンドモードボタン（SOUND MODE）

サウンドモードを選択します。(v

リモコン信号送信窓

リモコンの信号を送信します。(v

スリープタイマーボタン（SLEEP）

スリープタイマーを設定します。(v

109 ページ)

8 ページ)

124 ページ)

80 ページ)

フロントパネルディスプレイリアパネルリモコン索引

Q6 Q7

接続のしかた再生のしかた設定のしかた困ったときは付録

電源ボタン（POWER X）

電源をオン/オフします。

「電源を入れる」(v64 ページ)

「ゾーン 2 で再生する」(v133 ページ)

エコモードボタン（ECO G）

エコモードを切り替えます。(v201 ページ)

音量調節ボタン（df）

音量を調節します。

「音量を調節する」(v

「音量を調節する（ゾーン 2）」(v134 ページ)

オプションボタン（OPTION）

テレビ画面にオプションメニューを表示します。

エンターボタン（ENTER）

選択した内容を確定します。

セットアップボタン（SETUP）

テレビ画面に設定メニューを表示します。(v

65 ページ)

138 ページ)

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

接続のしかた

スピーカーを接続する 26 テレビを接続する 48 再生機器を接続する 52 USB 端子に iPod または USB メモリーを接続する 56 FM アンテナや AM ループアンテナを接続する 58 ホームネットワーク（LAN）に接続する 60 電源コードを接続する 62

ご注意

すべての接続が終わるまで電源プラグをコンセントに差し込まないでください。ただし、“セットアップアシスタント”（別冊の“かんたんスタートガイド”の 8 ページ）メニューを操作中は“セットアップアシスタント”メニューの指示に従って接続してください。（“セットアップアシスタント”メニューを操作中、入出力端子は通電しません。）

接続ケーブルは、電源コードと一緒に束ねないでください。雑音の原因となることがあります。

接続に使用するケーブル

接続する機器に合わせて、必要なケーブルを準備してください。

スピーカーケーブル

サブウーハーケーブル

HDMI ケーブル

コンポーネントビデオケーブル

ビデオケーブル

光伝送ケーブル

オーディオケーブル

LAN ケーブル

フロントパネルディスプレイリアパネルリモコン索引

FL FR

SBL

SBR

SW1

SW2

SL SR

目次接続のしかた再生のしかた設定のしかた困ったときは付録

スピーカーを接続する

スピーカーを設置し、本機にスピーカーを接続します。（「スピーカーを設置する」(v26 ページ)、「スピーカーを接続する」(v33 ページ)）

スピーカーを設置する

ご使用になるスピーカーの本数に応じてスピーカーシステムを決定し、各スピーカーおよびサブウーハーを部屋に設置します。例として、代表的な設置方法を説明します。

FL/FR

（フロントスピーカー左/

右）：

（センタースピーカー）：

SL/SR

（サラウンドスピーカー

左/右）：

フロント左右スピーカーは視聴位置から前方の等距離に設置します。各スピーカーとテレビの間の距離は同じにしてください。

センタースピーカーはフロント左右スピーカーの中間に設置します。テレビの上または下側に設置してください。

サラウンド左右スピーカーは視聴位置から左右の等距離に設置します。サラウンドバックスピーカーをお持ちでない場合は、斜め後方に設置してください。

サラウンドバック左右スピーカーは視聴位置か

SBL/SBR

（サラウンドバックスピー

カー左/右）：

SW 1/2

（サブウーハー）：

ら後方の等距離に設置します。サラウンドバックスピーカーを 1 台使用する場合（SB）は、リスニングポイントの真後ろに設置してください。

サブウーハーは、フロントスピーカーの近くの設置可能な場所に設置します。サブウーハーを 2 台使用する場合は、部屋の前方に左右非対称となるように設置してください。

フロントパネルディスプレイリアパネルリモコン索引

FHL FHR

TFR

TFL

TMR

TML

目次接続のしかた再生のしかた設定のしかた困ったときは付録

FHL/FHR

（フロントハイトスピー

カー左/右）：

TFL/TFR

（トップフロントスピー

カー左/右）：

TML/TMR

（トップミドルスピーカー

左/右）：

フロントハイト左右スピーカーはフロントスピーカーの真上に配置します。できるだけ天井に近い高さで、リスニングポイントを向くように設置してください。

トップフロント左右スピーカーは視聴位置から前方の天井に取り付けます。左右の間隔は、フロント左右スピーカーと合わせてください。

トップミドル左右スピーカーは視聴位置の真上の天井に取り付けます。左右の間隔は、フロント左右スピーカーと合わせてください。

フロントパネルディスプレイリアパネルリモコン索引

FDL FDR

SDL SDR

FDL/FDR

（フロント Dolby スピー

カー左/右）：

SDL/SDR

（サラウンド Dolby ス

ピーカー左/右）：

接続のしかた再生のしかた設定のしかた困ったときは付録

Dolby Atmos Enabled スピーカーについて

Dolby Atmos Enabled スピーカーは上向きの特殊なスピーカーを床面に設置することで、出力された音声を天井で反射させて上から音声が聴こえるようにするスピーカーです。

天井にスピーカーが設置できない環境でも、Dolby Atmos の 3D サウンドを楽しむことができます。

フロント Dolby Atmos Enabled スピーカーをフロントスピーカーの上に置いてください。フロントスピーカーと一体型の Dolby Atmos Enabled スピーカーの場合は、フロントスピーカーの代わりに Dolby Atmos Enabled スピーカーを置いてください。

サラウンド Dolby Atmos Enabled スピーカーをサラウンドスピーカーの上に置いてください。サラウンドスピーカーと一体型の Dolby Atmos Enabled スピーカーの場合は、サラウンドスピーカーの代わりに Dolby Atmos Enabled スピーカーを置いてください。

フロントパネルディスプレイリアパネルリモコン索引

フロントハイトスピーカー

z130°〜45° z230°〜55°

z365°〜100°

G側面から見た図H

トップミドルスピーカー

トップフロントスピーカー

フロントスピーカー

サラウンドスピーカー

サラウンドバックスピーカー

やや下に向ける

FHL

TML

TFL

FHR

TMR

TFR

ハイトスピーカーのレイアウト図

G上面から見た図H

本機はサラウンド空間により一層の広がりや奥行きを表現する Dolby

接続のしかた再生のしかた設定のしかた困ったときは付録

Atmos および DTS:X に対応しています。

Dolby Atmos は、スピーカーの構成が 5.1 チャンネル以下のときは使用できません。

DTS:X は、スピーカーの構成に関わらず使用できます。

各スピーカーを設置する高さは、次のイラストを目安にしてください。ただし、正確に合わせる必要はありません。

フロントパネルディスプレイリアパネルリモコン索引

SBL

SBR

リスニング

ポイント

目次接続のしかた再生のしかた設定のしかた困ったときは付録

サラウンドバックスピーカーを使用して

7.1 チャ

ンネルのスピーカーを設置するとき

1 22°～30° z2 90°～110° z3 135°～150°

サラウンドバックスピーカーをバックスピーカーをリスニングポイントの真後ろに設置してください。

1 本のみ使用する場合は、サラウンド

チャンネルのスピーカーを設置するとき

5.1

1 22°～30° z2 120°

フロントパネルディスプレイリアパネルリモコン索引

+ 243 hidden pages
