fils de l'ancien thermostat

Exemple de bornier de chaudière

1 Présentation

Thermostat programmable sans

			1	2	34 5 6 7
0h	2	4	6	8	10 12 14 16 1820 22 24

AR 50188

Nous vous remercions de nous avoir témoigné votre		Très simple à utiliser, le sélecteur vous donne un accès direct
confiance lors de l’achat de ce produit.		à l’ensemble des fonctions du thermostat :
Votre thermostat DELTIA 6.03 vous permet de réguler		- le réglage du programme et l’arrêt,
simplement la température de votre habitat pour un confort		- 3 températures permanentes et réglables,
maximum grâce à la Régulation Haute Précision.		- le mode automatique avec le programme personnalisable.
La transmission radio vous donnera plus de liberté pour
l’installation et l’utilisation de votre thermostat.
La programmation d’une grande simplicité vous permet
d’obtenir des températures différentes en fonction des
heures de la journée.

Récepteur

(à côté du chauffage)

Antenne radio

Témoin (rouge) de déclenchement du chauffage

AR 50188

OK

Témoin (vert) de bon fonctionnement

Touche de marche/arrêt jusqu'au prochain changement d'état et de validation du code de transmission

touche validation et affichage température

sélecteur

support

Emetteur

(dans votre pièce principale)

	jour de la semaine
	témoin d'usure des piles
1 2 3 4 5 6 7	témoin de
	chauffage

température choisie

0h

2

4

6

8

10 12 14 16 18 20 22 24

programme

touches de modification

2 Raccordement au chauffage

Remplacer un

thermostat 2 fils	Récepteur

-Coupez le courant et débranchez l’ancien thermostat.

-Raccordez les 2 fils sur les bornes 4 et 5 du

récepteur.

230V

	Remplacer un	fils de l'ancien
	thermostat 3 fils
		thermostat

-Coupez le courant et débranchez l’ancien thermostat.

-Si ce thermostat possède une résistance anticipatrice, supprimez le fil correspondant.

- Si le thermostat existant est raccordé
à la terre (fil vert/jaune), supprimez		Récepteur
le fil correspondant.
- Raccordez les 2 fils restants aux
bornes 4 et 5 du récepteur.
	230V

fil à supprimer :

-résistance anticipatrice

-raccordement à la terre (fil vert/jaune)

Raccorder une chaudière avec entrée thermostat

-Raccordez les bornes 4 et 5 du récepteur aux deux bornes de l'entrée thermostat de la chaudière.

-Si nécessaire, supprimez le shunt (fil électrique) reliant les deux bornes de

l'entrée thermostat.

-Si la chaudière possède une entrée horloge, ne

la confondez pas avec l'entrée thermostat.

		supprimer
récepteur	ne pas confondre	le shunt
	avec l'entrée horloge	fils à raccorder
	(sur certains modèles
		au thermostat
	de chaudière)
	chaudière
230V	entrée
	thermostat
	de la chaudière

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

Raccorder une chaudière sans entrée thermostat

Si la chaudière ne possède pas d'entrée thermostat, vous pouvez commander directement le circulateur qui se trouve à côté de la chaudière (pompe permettant la circulation de l’eau chaude dans les radiateurs).

-Commandez directement l’alimentation du circulateur avec le récepteur.

récepteur

230V

Ph

alimentation

N

secteur

230V/50Hz

circulateur

puissance maxi. commandée : 3(1) A sous 230 V

Notre Service Consommateur est à votre écoute pour vous assister lors du branchement et de l’installation de votre thermostat :

Commander des convecteurs électriques

Pour la commande de convecteurs électriques, vous devez IMPERATIVEMENT utiliser un contacteur de puissance à fermeture adapté à la puissance totale à commander.

Ce contacteur doit être installé dans le tableau électrique de l’habitation.

		récepteur
alimentation Ph
secteur	N
230V/50Hz
		230V
N		Ph
		contacteur (non fourni) installé
alimentation		dans le tableau électrique
de la
bobine du		convecteur(s)
contacteur

3 Fixation et branchement du récepteur

Emplacement du récepteur

Le récepteur doit être placé près de la commande du chauffage (brûleur ou entrée thermostat pour une chaudière, tableau électrique en cas d’utilisation avec un contacteur).

Afin de ne pas perturber la transmission radio placez le récepteur à coté de la chaudière, à une hauteur de 1,80 m minimum.

Eloignez l’antenne de toute partie métallique (câbles, tableau électrique, paroi métallique).

Pour l’alimentation du récepteur, vous devez prévoir un fil électrique raccordé au courant secteur 230V.

récepteur	au-dessus du haut
	de la chaudière
	chaudière

commande alimentation chaudière

230 V

environ 1,80 m du sol

Avant toute intervention, coupez le courant à votre compteur électrique.

- Enlever la vis du récepteur et ouvrez-le.

- Enlevez le cache-bornier et

2

positionnez le socle sur le mur en faisant sortir les fils de raccordement par le trou du cache-bornier.

- Raccordez les fils de commande et refermez le cache-bornier. 2

2

1

1

1

2

-Fixez le socle à l’aide des vis et des chevilles fournies

ou sur une boîte d’encastrement (entraxe 60 mm).

-Des cloisons défonçables avec une pince sont prévues pour laisser passer le câble de raccordement si nécessaire.

paroi défonçable

paroi défonçable

-Glissez le fil souple de l’antenne à l’intérieur du tube fourni, puis enfoncez le tube dans le trou sur le dessus du boîtier jusqu’au blocage.

-Refermez le boîtier et remettez la vis de blocage.

-Vous pouvez remettre le courant à votre compteur électrique. Dès que le récepteur est alimenté, le témoin lumineux OK clignote.

1

alimentation 230 V

commande chauffage

1

2

4 Fixation de l’émetteur et mise en service

Emplacement de l’émetteur

Pour réguler le chauffage, le thermostat doit mesurer la température ambiante la plus représentative possible de votre habitat. La sonde de mesure de la température étant dans le boîtier de l’émetteur, vous devez placer celui-ci :

-dans la pièce principale (ex. salon/salle à manger) ou au centre de votre habitation,

-fixé sur un mur, posé sur une étagère ou un meuble accessible à une hauteur de 1,50 m,

-à l’abri des sources de chaleur (cheminée, influence du soleil) et des courants d’air (fenêtre, porte),

-sur un mur donnant sur l’intérieur.

fixé au

mur

hauteur

environ

1,50 m

posé sur un meuble

Installation des piles

Ne jamais utiliser de piles rechargeables. Utilisez impérativement des piles alcalines.

-Ouvrez le boîtier de l’émetteur en appuyant sur le clip et en soulevant la partie avant.

-Insérez 3 piles alcalines 1,5 V de type LR03 en prenant soin de respecter les polarités.

2

3

1

Fixation de l’émetteur

Si vous avez décidé de fixer l’émetteur sur un mur :

-Séparez le socle de l’arrière de l’émetteur.

-Fixez le socle à l’aide des vis et des chevilles fournies ou sur une boîte d’encastrement (entraxe 60 mm).

Mini 20 cm

5 Configuration radio

Configuration

Pour que la transmission radio fonctionne entre l’émetteur et le récepteur, vous devez configurer les deux éléments. Sur l’émetteur :

- Enlevez le film transparent sur l’écran.

-Positionnez le sélecteur sur

-Appuyez sur jusqu’à ce

que Cnf apparaisse.

Sur le récepteur :

-Si le voyant vert ne clignote pas, appuyez sur le bouton du

récepteur 10 secondes pour être en mode configuration.

-Le voyant vert clignote. Appuyez sur la touche du

récepteur pour confirmer l’enregistrement. Retournez sur l’émetteur et appuyez sur pour arrêter la configuration.

Test

Vous pouvez vérifier que la transmission radio entre les deux éléments se fait correctement.

Sur l’émetteur :

-Positionnez le sélecteur sur .

-Appuyez sur la touche

jusqu’à ce que tESt apparaisse.

Sur le récepteur :

- Le voyant vert clignote 3 fois pour confirmer la bonne réception.

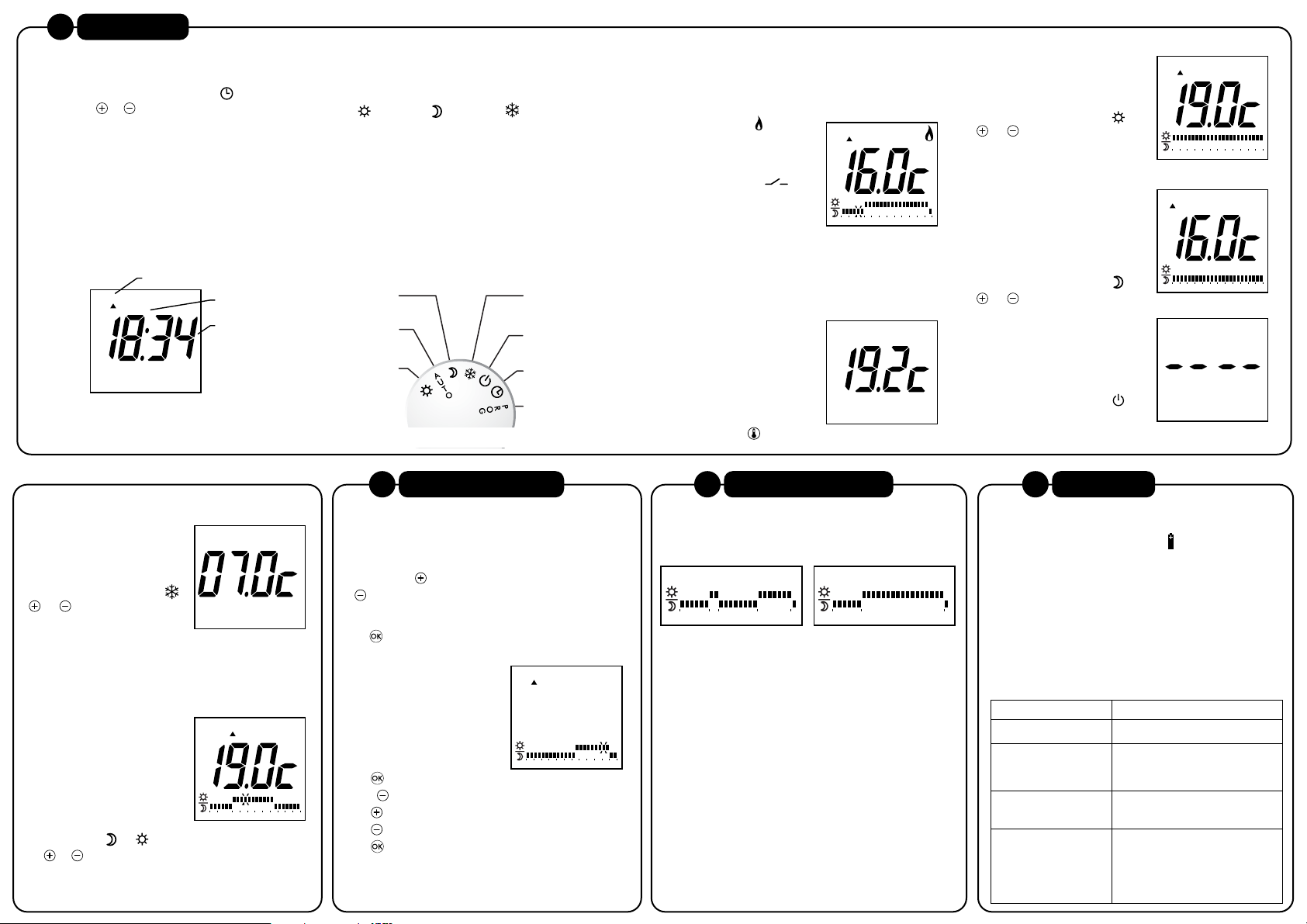

- Pour arrêter le test, appuyez sur de l’émetteur.
