Dell Latitude 7210 User Manual [da]
Dell Latitude 7210 2-i-1
Servicemanual
Forordningsmodel: T04J
Forordningstype: T04J002
Bemærk, forsigtig og advarsel
BEMÆRK: En NOTE angiver vigtige oplysninger, som hjælper dig med at bruge computeren bedre.
FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data, og oplyser dig om, hvordan
du kan undgå dette problem.
ADVARSEL: ADVARSEL angiver risiko for tingskade, legemsbeskadigelse eller død.
© 2020 Dell Inc. eller dets associerede selskaber. Alle rettigheder forbeholdes. Dell, EMC, og andre varemærker er varemærker
tilhørende Dell Inc. eller deres associerede selskaber. Andre varemærker kan være varemærker for deres respektive ejere.
rev. A00
Indholdsfortegnelse
1 Sådan arbejder du med computeren............................................................................................... 5
Sikkerhedsinstruktioner.........................................................................................................................................................5
Sådan slukker du for computeren — Windows 10............................................................................................................5
Før du udfører arbejde på computerens indvendige dele.................................................................................................6
Efter du har udført arbejde på computerens indvendige dele......................................................................................... 6
2 Adskillelse og samling................................................................................................................... 7
Adskillelse og samling.............................................................................................................................................................7
Sikkerhedsinstruktioner...................................................................................................................................................7
Sådan fjernes SD-hukommelseskortet.........................................................................................................................11
Sådan fjernes SIM-kortbakken......................................................................................................................................11
Skærmkonstruktion.........................................................................................................................................................11
Solid state-drev.............................................................................................................................................................. 21
WLAN-kort..................................................................................................................................................................... 24
WWAN-kort....................................................................................................................................................................27
Batteri..............................................................................................................................................................................28
Kølelegeme..................................................................................................................................................................... 32
Højttalere........................................................................................................................................................................ 37
Frontkamera....................................................................................................................................................................41
Bagsidekamera...............................................................................................................................................................43
Chipkortets kassette..................................................................................................................................................... 47
Stik til docking-kort....................................................................................................................................................... 50
Tænd/sluk-knapkort..................................................................................................................................................... 54
Bundkort.........................................................................................................................................................................60
WWAN-antenne.............................................................................................................................................................67
Mikrofon..........................................................................................................................................................................70
Skærmkabel.....................................................................................................................................................................71
3 Systeminstallationsmenu............................................................................................................ 72
Sådan får du adgang til BIOS uden tastatur.....................................................................................................................72
Indstillinger i systeminstallationsmenuen.......................................................................................................................... 72
Indstillinger på den generelle skærm........................................................................................................................... 72
Indstillinger på systemkonfigurationskærmen............................................................................................................ 73
Indstillinger på systemkonfigurationskærmen............................................................................................................ 74
Indstillinger for videoskærm......................................................................................................................................... 76
Indstillinger for sikkerhedsskærm................................................................................................................................ 76
Secure Boot (Sikker opstart)....................................................................................................................................... 77
Intel Software Guard-udvidelser..................................................................................................................................78
Indstillinger på skærmen for ydelse............................................................................................................................. 78
Indstillinger på strømstyringsskærmen........................................................................................................................79
POST-adfærd................................................................................................................................................................ 80
Indstillinger til virtualiseringsunderstøttelse................................................................................................................80
Trådløs skærm-indstillinger........................................................................................................................................... 81
Maintenance (Vedligeholdelse).................................................................................................................................... 81
Indholdsfortegnelse 3
Systemlogfiler-skærmindstillinger................................................................................................................................ 81
System Log (Systemlogfiler).............................................................................................................................................. 81
Sådan opdateres BIOS'en ................................................................................................................................................. 82
Opdatering af dit systems BIOS med en USB-stick....................................................................................................... 82
System- og opsætningsadgangskode...............................................................................................................................83
Tildeling af en systemopsætningsadgangskode........................................................................................................ 83
Sletter eller ændrer en eksisterende systemopsætningsadgangskode.................................................................. 84
4 Fejlfinding................................................................................................................................. 85
Enhanced Pre-boot System Assessment – eDiags2.0...................................................................................................85
Sådan køres hjælpeprogrammet ePSA Diagnostic....................................................................................................85
Systemdiagnosticeringsindikatorer................................................................................................................................... 85
Funktionsmåde med støtteben klappet ud.......................................................................................................................86
Inddækning BIOS (USB-nøgle)..........................................................................................................................................87
Sådan opdateres BIOS'en...................................................................................................................................................87
Backup-medie og genopretningsmuligheder....................................................................................................................87
Wi-Fi-strømcyklus............................................................................................................................................................... 88
Frigørelse af overskudsstrøm.............................................................................................................................................88
5 Sådan får du hjælp..................................................................................................................... 89
Kontakt Dell..........................................................................................................................................................................89
4
Indholdsfortegnelse
Sådan arbejder du med computeren
Sikkerhedsinstruktioner
Forudsætninger
Følg sikkerhedsinstruktionerne med henblik på din egen sikkerhed og for at beskytte computeren og arbejdsmiljøet mod mulige skader.
Hvis intet andet er angivet bygger hver fremgangsmåde i dette dokument på følgende forudsætninger:
• Du har læst sikkerhedsoplysningerne, som fulgte med computeren.
• En komponent kan genmonteres eller, hvis købt separat, monteres ved at udføre fjernelsesproceduren i omvendt rækkefølge.
Om denne opgave
BEMÆRK: Alle strømkilder frakobles, inden computerens dæksel eller paneler åbnes. Når du er færdig med at arbejde
med computerens indre dele, skal du genmontere alle dæksler, paneler og skruer, inden der tilsluttes til en strømkilde.
ADVARSEL: Før du arbejder med computerens indvendige dele, skal du læse de sikkerhedsinstruktioner, der fulgte med
computeren. Du kan finde yderligere information om bedste praksis vedr. sikkerhed på hjemmesiden om
overensstemmelse med bestemmelser og regulativer.
1
FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker. Du bør kun udføre fejlfinding og
enkle reparationer, hvis de er godkendt i produktdokumentationen eller som er anvist af vores online- eller
telefonbaserede service- og supportteam. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af
garantien. Læs og følg sikkerhedsinstruktionerne, der blev leveret sammen med produktet.
FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af en jordingsrem eller ved jævnligt at
røre ved en umalet metaloverflade og samtidig røre ved et stik på computerens bagside.
FORSIGTIG: Komponenter og kort skal behandles forsigtigt. Rør ikke ved kortenes komponenter eller kontaktområder.
Hold et kort i kanterne eller i dets metalbeslag. Hold en komponent som f.eks. en processor ved dens kanter og ikke ved
dens ben.
FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve kablet. Nogle kabler
har stik med låsetappe. Hvis du frakobler et sådant kabel, bør du trykke på låsetappene, før du frakobler kablet. Når du
trækker stik fra hinanden, skal du sikre at de flugter for at undgå at bøje stikkets ben. Du bør også sikre dig, at begge
stik sidder rigtigt og flugter med hinanden, inden du sætter et kabel i.
BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.
FORSIGTIG: Systemet vil lukke ned, hvis sidedækslerne bliver fjernet mens systemet kører. Systemet kan ikke startes,
mens sidedækslet er fjernet.
Sådan slukker du for computeren — Windows 10
Om denne opgave
FORSIGTIG
computeren eller fjerner sidedækslet.
: For at undgå datatab bør du gemme og lukke alle åbne filer og lukke alle åbne programmer, inden du slukker
Sådan arbejder du med computeren 5
Trin
1. Klik eller tryk på .
2. Klik eller tryk på , og klik eller tryk derefter påShut down (Luk computeren).
BEMÆRK: Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de tilsluttede enheder
ikke blev slukket automatisk, da du lukkede operativsystemet, skal du trykke på tænd/sluk-knappen i ca. 6 sekunder
for at slukke dem.
Før du udfører arbejde på computerens indvendige dele
Om denne opgave
For at undgå skader på din computer, skal du udføre de følgende trin, inden du får i gang med at arbejde inde i computeren.
Trin
1. Sørg for, at du følger sikkerhedsinstruktionerne.
2. Sørg for, at arbejdsoverfladen er jævn og ren, for at forhindre, at computerdækslet bliver ridset.
3. Sluk for computeren.
4. Fjern alle netværkskabler fra computeren.
FORSIGTIG
netværksenheden.
5. Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.
6. Tryk på og hold tænd/sluk-knappen nede, efter at computeren er afbrudt, for at skabe jordforbindelse for systemkortet.
BEMÆRK
røre ved en umalet metaloverflade og samtidig røre ved et stik på computerens bagside.
: Frakobl, for at frakoble et netværkskabel, først kablet fra computeren, og frakobl det derefter fra
: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af en jordingsrem eller ved jævnligt at
Efter du har udført arbejde på computerens indvendige dele
Om denne opgave
Når du har udført udskiftningsprocedurer, skal du sørge for at tilslutte eksterne enheder, kort, kabler osv., før du tænder computeren.
Trin
1. Tilslut telefon- eller netværkskabler til computeren.
FORSIGTIG
computeren.
2. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.
3. Tænd computeren
4. Du kan om nødvendigt få bekræftet, at computeren fungerer korrekt, ved at køre diagnosticeringsværktøjet.
: For at tilslutte et netværkskabel skal du først sætte det i netværksenheden og derefter sætte det i
6
Sådan arbejder du med computeren
Adskillelse og samling
Adskillelse og samling
Sikkerhedsinstruktioner
Forudsætninger
Følg sikkerhedsinstruktionerne med henblik på din egen sikkerhed og for at beskytte computeren og arbejdsmiljøet mod mulige skader.
Hvis intet andet er angivet bygger hver fremgangsmåde i dette dokument på følgende forudsætninger:
• Du har læst sikkerhedsoplysningerne, som fulgte med computeren.
• En komponent kan genmonteres eller, hvis købt separat, monteres ved at udføre fjernelsesproceduren i omvendt rækkefølge.
Om denne opgave
BEMÆRK
med computerens indre dele, skal du genmontere alle dæksler, paneler og skruer, inden der tilsluttes til en strømkilde.
ADVARSEL: Før du arbejder med computerens indvendige dele, skal du læse de sikkerhedsinstruktioner, der fulgte med
computeren. Du kan finde yderligere information om bedste praksis vedr. sikkerhed på hjemmesiden om
overensstemmelse med bestemmelser og regulativer.
: Alle strømkilder frakobles, inden computerens dæksel eller paneler åbnes. Når du er færdig med at arbejde
2
FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker. Du bør kun udføre fejlfinding og
enkle reparationer, hvis de er godkendt i produktdokumentationen eller som er anvist af vores online- eller
telefonbaserede service- og supportteam. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af
garantien. Læs og følg sikkerhedsinstruktionerne, der blev leveret sammen med produktet.
FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af en jordingsrem eller ved jævnligt at
røre ved en umalet metaloverflade og samtidig røre ved et stik på computerens bagside.
FORSIGTIG: Komponenter og kort skal behandles forsigtigt. Rør ikke ved kortenes komponenter eller kontaktområder.
Hold et kort i kanterne eller i dets metalbeslag. Hold en komponent som f.eks. en processor ved dens kanter og ikke ved
dens ben.
FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve kablet. Nogle kabler
har stik med låsetappe. Hvis du frakobler et sådant kabel, bør du trykke på låsetappene, før du frakobler kablet. Når du
trækker stik fra hinanden, skal du sikre at de flugter for at undgå at bøje stikkets ben. Du bør også sikre dig, at begge
stik sidder rigtigt og flugter med hinanden, inden du sætter et kabel i.
BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.
FORSIGTIG: Systemet vil lukke ned, hvis sidedækslerne bliver fjernet mens systemet kører. Systemet kan ikke startes,
mens sidedækslet er fjernet.
Før du udfører arbejde på tablettens indvendige dele
Forudsætninger
Brug følgende sikkerhedsretningslinjer for at beskytte tabletten mod potentielle skader og af hensyn til din sikkerhed. Hvis intet andet er
angivet, bygger hver fremgangsmåde i dette dokument på følgende forudsætninger:
• Du har læst sikkerhedsoplysningerne, som fulgte med tabletten.
Adskillelse og samling 7
Om denne opgave
BEMÆRK: Før du arbejder med tablettens indvendige dele, skal du læse de sikkerhedsinstruktioner, der fulgte med
tabletten. Du kan finde yderligere oplysninger om best practices for sikkerhed på webstedet Regulatory Compliance på
www.dell.com/regulatory_compliance.
FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker. Du bør kun udføre fejlfinding og
enkle reparationer, hvis de er godkendt i produktdokumentationen eller som er anvist af vores online- eller
telefonbaserede service- og supportteam. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af
garantien. Læs og følg sikkerhedsinstruktionerne, der blev leveret sammen med produktet.
FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv vha. en jordingsrem eller ved jævnligt at røre ved
en umalet metaloverflade (f.eks. et stik på tablettens bagside).
FORSIGTIG: Håndter komponenter og kort forsigtigt. Rør ikke komponenterne eller kontakterne på et kort. Hold et kort
ved dets kanter eller ved dets metalmonteringsbeslag.
FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve kablet. Nogle kabler
har stik med låsetapper. Hvis du frakobler et kabel af denne type, skal du trykke ind på låsetapperne, inden du frakobler
kablet. Når du trækker stikkene fra hinanden, skal du trække dem lige ud fra hinanden for at undgå at bøje stikbenene.
Inden du tilslutter et kabel skal du også sørge for, at begge stik vender rigtigt og er placeret korrekt over for hinanden.
BEMÆRK: Tabletten og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.
Inden du udfører arbejde på tablettens indvendige dele, skal du benytte følgende fremgangsmåde for at forebygge skader på tabeletten.
Trin
1. Sørg for, at arbejdsoverfladen er jævn og ren for at forhindre, at tablettens dæksel bliver ridset.
2. Sluk for din tablet.
3. Hvis tabletten er tilsluttet en dockingenhed (tildocket) såsom den valgfrie dockingstation eller tastaturdock skal den fradockes.
4. Frakobl strømadapteren fra tabletten.
5. Tryk og hold på tænd/sluk-knappen i nogle få sekunder for at fjerne reststrømmen fra systemkortet.
FORSIGTIG: For at beskytte mod elektrisk stød skal du altid afbryde tabletten fra stikkontakten.
FORSIGTIG: Før du rører ved noget inde i tabletten, skal du have jordforbindelse ved at røre ved en umalet
metaloverflade som for eksempel metallet på tablettens bagside. Mens du arbejder, skal du med jævne mellemrum
røre en umalet metaloverflade for på den måde at fjerne statisk elektricitet, der kan skade de interne komponenter.
6. Fjern lager SD-kortet fra tabletten.
Sikkerhedsforanstaltninger
Kapitlet om sikkerhedsforanstaltninger giver oplysninger om de primære trin, der skal tages, før nogen instrukser til demontering udføres.
Vær opmærksom på følgende sikkerhedsforanstaltninger, før du udfører nogen installationer eller reparationsprocedurer, der omfatter
demontering og efterfølgende samling igen:
• Sluk for systemet og alle tilknyttede perifere enheder.
• Frakobl systemet og alle tilsluttede perifere enheder fra AC-strøm.
• Frakobl alle netværkskabler, telefon og telekommunikationslinjer fra systemet.
• Brug en ESD-feltservicepakke, når du udfører arbejde indvendigt i en tabletnotebookcomputer for at undgå skade fra elektrostatisk
afladning (ESD).
• Efter at have fjernet en systemkomponent skal du omhyggeligt placere den fjernede komponent på en antistatisk måtte.
• Hav sko på med isolerende gummisåler for at mindske chancen for at få stød.
Standby-strøm
Dell-produkter med standby-strøm skal være fuldstændigt frakoblede fra strøm, før processen kan startes. Systemer med indbygget
standby-strøm er faktisk strømførte, når de er slukket. Den interne strøm sætter systemet i stand til at blive tændt på afstand (vågner ved
LAN) og suspenderet i en dvaletilstand samt har andre avancerede strømstyringsfunktioner.
Hvis stikkene tages ud, og man holder tænd/sluk-knappen nede i 15 sekunder, bør det aflade den overskydende strøm i systemkortet.
Fjern batteriet fra tablets.notebooks.
8
Adskillelse og samling
Tilknytning
Tilknytning er en metode til at forbinde to eller flere jordingsledere til den samme elektriske styrke. Dette gøres ved brug af en
feltservicepakke til elektrostatisk afladning (ESD). Når en tilknytningsledning forbindes, skal man sikre sig, at den er forbundet til metal og
aldrig til en malet eller umalet overflade. Håndledsremmen bør være sikret og i fuld kontakt med din hud, og du skal altid fjerne alle
smykker, såsom ure, armbånd eller ringe, før du tilkobler dig selv eller udstyret.
Beskyttelse mod elektrostatisk afladning (ESD)
ESD er til stor bekymring, når du håndterer elektroniske komponenter, især følsomme komponenter som ekspansionskort, processorer,
hukommelses-DIMM'er og systemkort. Meget små afladninger kan beskadige kredsløb på måder, som måske ikke er indlysende, såsom
intermitterende problemer eller kortere levetid. I kraft med, at industrien råber på lavere strømkrav og øget tæthed, er ESD-beskyttelse af
stigende bekymring.
På grund af den øgede tæthed i de halvledere, der anvendes i nyere Dell-produkter, er følsomheden over for statisk skade nu højere end i
tidligere Dell-produkter. Af denne grund gælder nogle tidligere godkendte metoder til håndtering af dele ikke længere.
To kendte ESD-skadetyper er nedbrud og intermitterende fejl.
• Nedbrud – nedbrud udgør ca. 20 procent af ESD-relaterede fejl. Skaden medfører øjeblikkeligt og fuldstændigt tab af enhedens
funktionalitet. Et eksempel på nedbrud er en hukommelses-DIMM, der har fået et statisk chok og straks genererer et "Ingen POST/
Ingen Video"-symptom med en bipkode, der udsendes for manglende eller ikke-funktionel hukommelse.
• Intermitterende fejl – Intermitterende fejl udgør ca. 80 procent af ESD-relaterede fejl. Den høje procent af intermitterende fejl
betyder, at skader det meste af tiden ikke umiddelbart kan genkendes. DIMM'en får et statisk chok, men sporing er kun svækket og
frembringer ikke umiddelbart ydre symptomer relateret til skaden. Det kan tage det svækkede spor uger eller måneder at smelte, og i
mellemtiden kan det forårsage en nedbrydning af hukommelsesintegritet, intermitterende hukommelsesfejl osv.
Intermitterende (også kaldet latent eller "walking wounded") fejl er den fejltype, der er vanskeligst at genkende og fejlfinde.
Udfør følgende trin for at forhindre ESD-skade:
• Brug en kablet ESD-håndledsrem, der er korrekt jordet. Brugen af trådløse antistatiske remme er ikke længere tilladt. De giver ikke
tilstrækkelig beskyttelse. Det giver ikke tilstrækkelig ESD-beskyttelse af dele med øget følsomhed over for ESD-skade, at du rører ved
chassis, inden du håndterer delene.
• Håndter alle statisk følsomme komponenter i et statisk sikkert område. Brug antistatisk gulv- og bordbelægning, hvor det er muligt.
• Når du pakker en statisk følsom komponent ud af emballagen, skal du ikke fjerne komponenten fra det antistatiske emballagemateriale,
før du er klar til at installere komponenten. Sørg for at aflade statisk elektricitet fra din krop, inden du åbner det antistatiske
emballagemateriale.
• Placer en statisk følsom komponent i en antistatisk beholder eller antistatisk emballage, inden du flytter den.
ESD-feltservicesæt
Det uovervågede feltservicesæt er det mest almindeligt brugte servicesæt. Hvert feltservicesæt inkluderer tre hovedkomponenter:
Antistatisk måtte, håndledsrem og ståltråd.
Komponenter i et ESD-feltservicesæt
Komponenterne i et ESD-feltservicesæt er:
• Antistatisk måtte – Den anti-statiske måtte er dissipativ, og dele kan placeres på den under serviceprocedurer. Når du bruger en
antistatisk måtte, bør din håndledsrem være stram, og ståltråden skal være forbundet til måtten og til alt blotlagt metal på det
systemet, der arbejdes på. Når den er indsat korrekt, kan servicedele fjernes fra ESD-posen og placeres direkte på måtten. ESDfølsomme genstande er sikre i din hånd, på ESD-måtten, i systemet eller inde i en pose.
• Håndledsrem og ståltråd – Håndledsremmen og ståltråden kan forbindes enten direkte mellem dit håndled og det blotlagte metal på
hardwaren, hvis ESD-måtten ikke er nødvendig, eller forbindes til den antistatiske måtte for at beskytte hardware, som er midlertidigt
placeret på måtten. Den fysiske forbindelse mellem håndledsremmen og ståltråden og din hud, ESD-måtten og hardwaren kaldes
"binding". Brug kun feltservicesæt med en håndledsrem, måtte og ståltråd. Brug aldrig trådløse håndledsremme. Vær altid opmærksom
på, at de indvendige ledninger i en håndledsrem er tilbøjelige til at blive beskadiget ved normal brug, og at de skal tjekkes regelmæssigt
med en remtester for at undgå utilsigtet ESD-hardwareskade. Det anbefales at teste håndledsremmen og bindingsledningen mindst én
gang om ugen.
• Tester til ESD-håndledsrem – Ledningerne inde i en ESD-rem er tilbøjelige til at blive beskadiget over tid. Når et uovervåget sæt
benyttes, er det bedste praksis regelmæssigt at teste remmen før brug og som minimum teste en gang om ugen. En
håndledsremtester er den bedste metode til at udføre denne test. Hvis du ikke har din egen håndledsremtester, skal du kontakte
regionskontoret for at høre, om de har en. For at udføre testen skal du sætte håndledsremmens bindingsledning ind i testeren, mens
den er fastgjort til dit håndled, og trykke på knappen for at teste. Et grønt LED-lys er tændt, hvis testen går godt; et rødt LED-lys er
tændt, og en alarm lyder, hvis testen mislykkes.
• Isolatorelementer – Det er afgørende at holde ESD-følsomme enheder, så som kølelegemehylstre af plastik, væk fra interne dele,
som er isolatorer og ofte meget strømførende.
Adskillelse og samling
9
• Arbejdsmiljø – Før implementering af ESD-feltservicesættet skal situationen ved kundeplaceringen vurderes. For eksempel er
implementering af sættet til et servermiljø anderledes end til et skrivebord eller bærbart miljø. Servere er typisk installeret i en rack inde
i et datacenter; skriveborde eller bærbare er typisk placeret på kontorskriveborde eller i båse. Kig altid efter et stort, åbent
arbejdsområde, der ikke roder, og som er stort nok til at implementere ESD-sættet, med yderligere plads til at rumme den type system,
som bliver repareret. Arbejdspladsen bør også være uden isolatorer, der kan forårsage en ESD-hændelse. På arbejdsområder bør
isolatorer så som Styrofoam og andre plasttyper altid flyttes mindst 12 tommer eller 30 centimeter væk fra følsomme dele inden
håndtering af hardware-komponenter.
• ESD-emballage – Alle ESD-følsomme enheder skal sendes og modtages i emballage, der er fri for statisk elektricitet. Statisk
elektricitet-afskærmede poser af metal foretrækkes. Dog bør du altid returnere den beskadigede del vha. den samme ESD-taske og
emballage, som den nye del ankom i. ESD-posen bør foldes og lukkes med tape, og al emballage af skum bør bruges i den originale
boks, som den nye del ankom i. ESD-følsomme enheder bør kun fjernes fra emballage på en ESD-beskyttet arbejdsoverflade, og dele
bør aldrig placeres oven på ESD-posen, da kun posens inderside er afskærmet. Placér altid dele i din hånd, på ESD-måtten, i systemet
eller inden i en pose fri for statisk elektricitet.
• Transport af følsomme komponenter – Ved transport af ESD-følsomme komponenter så som reservedele eller dele der skal
returneres til Dell, er det afgørende,at disse dele placeres i poser uden statisk elektricitet for sikker transport.
Opsummering: ESD-beskyttelse
Det anbefales, at alle feltserviceteknikere altid bruger det traditionelle tilsluttede ESD-antistatiske armbånd og den beskyttende
antistatiske måtte ved eftersyn af Dell-produkter. Derudover er det afgørende, at teknikere holder følsomme dele adskilte fra alle
isolatordele under udførsel af eftersyn, og at de bruger antistatiske poser.
Efter du har udført arbejde på tablettens indvendige dele
Om denne opgave
Når du har udført udskiftningsprocedurer, skal du sørge for at tilslutte eksterne enheder, kort, kabler osv., før du tænder computeren.
Trin
1. Tilslut telefon- eller netværkskabler til computeren.
FORSIGTIG
computeren.
2. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.
3. Tænd computeren
4. Du kan om nødvendigt få bekræftet, at computeren fungerer korrekt, ved at køre diagnosticeringsværktøjet.
: For at tilslutte et netværkskabel skal du først sætte det i netværksenheden og derefter sætte det i
Slå strømforsyning fra batteriet fra
Batterikablets stik sidder på et meget trangt sted, og det er nødvendigt at fjerne batteriskruerne for at trække det ud; der er en
batterikontakt til venstre for batterikablet, som teknikeren skal flytte til OFF for at slå strømmen fra under udskiftning af komponenter.
Figur 1. Slå strømforsyning fra batteriet fra
10
Adskillelse og samling
Sådan fjernes SD-hukommelseskortet
Trin
1. Følg proceduren i Før du udfører arbejde på tablettens indvendige dele.
2. Læg tabletten på en plan og flad overflade, med støttebenet vendt op.
3. Tryk på SD-kortet for at skyde det ud af slottet
4. Fjern SD-kortet fra tabletten.
Sådan fjernes SIM-kortbakken
Trin
1. Følg proceduren i Før du udfører arbejde på tablettens indvendige dele.
2. Sæt en stift ind i hullet for at løsne SIM-kortbakken.
3. Tryk på stiften for at løsne låsen og skyde SIM-kortbakken ud.
4. Skub SIM-kortbakken ud af slottet på tabletten.
Skærmkonstruktion
Sådan fjernes skærmpanelmodulet
Om denne opgave
BEMÆRK
• Ikke-sikkerhedskonfiguration med ikke-fastmonterede skruer.
• Sikkerhedskonfiguration med fastmonterede skruer.
Latitude 7210 2-i-1 har en funktion til at tænde via støttebenet. Når støttebenet klappes ud, tændes tabletten. Hvis
tabletten er tændt med støttebenet klappet ud, skal du holde tænd/sluk-knappen nede for at slukke for tabletten, og
derefter kan du begynde at skille den ad. Det er ikke nødvendigt at klappe støttebenet ind – du kan fortsætte med at
fjerne skruerne, der holder skærmmodulet fast.
Trin
1. Følg proceduren i før du udfører arbejde på tablettens indvendige dele.
2. Fjern:
a) SD-kort
b) SIM
3. Fjern de seks skruer (ikke-sikkerhedskonfiguration)/seks fastmonterede skruer (sikkerhedskonfiguration), der holder skærmmodulet i
Latitude 7210 2-i-1 fast på systemchassiset.
: Der findes to forskellige konfigurationer af Latitude 7210 2-i-1:
Adskillelse og samling
11
4. Skub en plastikpen ind i de to huller ved siden af hængslerne for at løsne skærmmodulet fra skærmens bagdæksel.
12
Adskillelse og samling
5. Vend systemet om, så skærmmodulet vender opad.
6. Indsæt plastikpennen i mellemrummet, der blev lavet i trin 1, og brug en sugekop (valgfrit) til at løfte skærmmodulet fra nederste
venstre hjørne af systemet forside. Fortsæt rundt langs højre side af skærmmodulet.
Adskillelse og samling
13
7. Fortsæt rundt langs venstre side af skærmmodulet.
8. Vip forsigtigt skærmmodulet om på den anden side, og læg skærmmodulet med forsiden nedad ved siden af skærmens bagdæksel.
Træk ikke skærmmodulet væk fra bunddækslet. Skærmmodulet er stadig sluttet til systemkortet på bunddækslet via skærmkablet. Vip
forsigtigt skærmmodulet om på den anden side, og frakobl skærmkablet.
14
Adskillelse og samling
9. Flyt tænd/sluk-kontakten på systemkortet til OFF.
10. Fjern de to M2X2,5-skruer [1], der fastgør skærmkablets bøjle [2] til systemkortet, og fjern skærmkablets bøjle.
Adskillelse og samling
15
11. Kobl skærmkablet [3] fra systemkortet, og fjern skærmpanelmodulet fra systemet.
16
Adskillelse og samling
Sådan installeres skærmpanelmodulet
Trin
1. Sæt skærmkablet i stikket på systemkortet [1].
2. Fjern de to M2X2,5-skruer [3], der fastgør skærmkablets bøjle til systemkortet, og sæt skærmkablets bøjle [2] fast igen.
Adskillelse og samling
17
3. Flyt tænd/sluk-kontakten på systemkortet til ON, slut forsigtigt skærmmodulet til systemkortet med skærmkablet, og vend
skærmmodulet om, så det vender opad.
4. Fortsæt rundt langs venstre side og toppen af skærmmodulet
18
Adskillelse og samling
5. Sæt de seks skruer (ikke-sikkerhedskonfiguration)/seks fastmonterede skruer (sikkerhedskonfiguration) i, der holder skærmmodulet i
Latitude 7210 2-i-1 fast på systemchassiset.
6. Klap støttebenet ind.
Adskillelse og samling
19
7. Installer:
a) SD-kort
b) SIM
8. Følg proceduren i efter du har udført arbejde på tablettens indvendige dele.
20
Adskillelse og samling
Solid state-drev
Fjernelse af solid state-drevet
Trin
1. Følg proceduren i Før du udfører arbejde på tablettens indvendige dele.
2. Fjern:
a) SD-kort
b) SIM
c) skærmpanel
d) batteri
3. Sådan fjernes solid state-drevbeslaget
BEMÆRK: SIM-kortets slot findes kun på tabletter med WWAN-modul.
a) Fjern M2 x 2,5 skruerne, der holder beslaget fast på solid state-drevet [1].
b) Løft beslaget væk fra solid state-drevet [2].
4. Sådan fjernes solid state-drevet:
Adskillelse og samling
21
Skub og fjern solid state-drevet fra systemkortet.
Sådan installeres solid state-drevet
Trin
1. Skub solid state-drevet skråt ind i slottet på systemkortet, og tryk forsigtigt på solid state-drevet, indtil det klikker på plads
22
Adskillelse og samling
2. Anbring beslaget på solid state-drevet [1].
BEMÆRK: Afstem omhyggeligt skærmen for at undgå beskadigelse af clipsehovederne.
Adskillelse og samling 23
3. Isæt M2 x 2,5 skruerne, der holder beslaget fast på solid state-drevet
4. Installer:
a) skærmpanel
b) SD-kort
c) SIM
d) batteri
5. Følg proceduren i Efter du har udført arbejde på tablettens indvendige dele.
WLAN-kort
Sådan fjernes WLAN-kortet
Trin
1. Følg proceduren i Før du udfører arbejde på tablettens indvendige dele.
2. Fjern:
a) SD-kort
b) SIM
c) skærmpanel
d) batteri
3. Løsn M2 x 2,5 skruerne, der holder WLAN-bøjlen fast på WLAN-kortet [1].
4. Fjern WLAN-kortets bøjle [2].
5. Frakobl antennekablerne fra WLAN-kortet [3].
24
Adskillelse og samling
6. Skub og fjern WLAN-kortet fra WLAN-kortslottet [4].

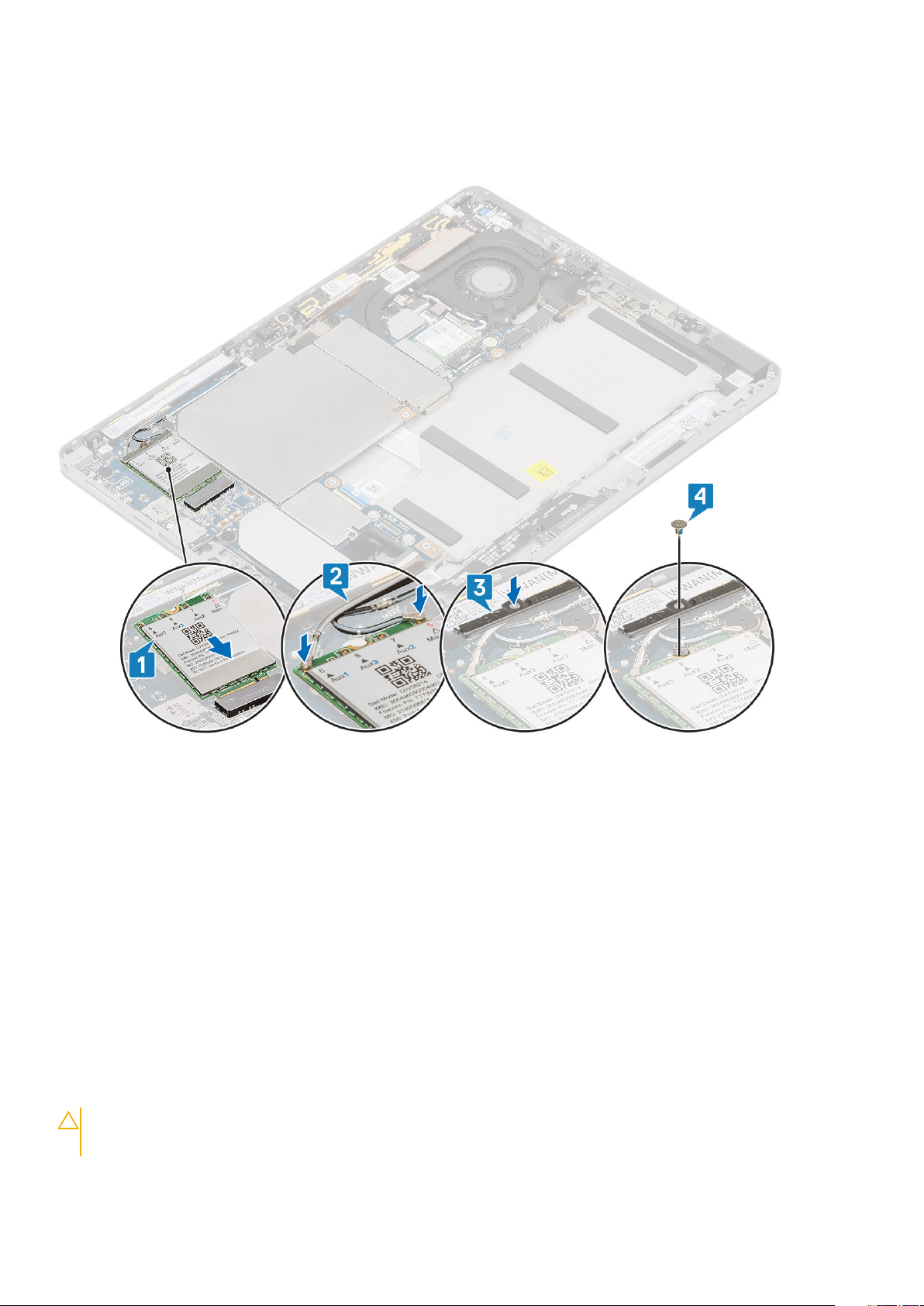

Sådan installeres WLAN-kortet
Trin
1. Juster indhakket i WLAN-kortet til tappen på WLAN-kortets slot, og indsæt WLAN-kortet skråt i WLAN-kortets slot [1].
2. Tilslut antennekablerne til WLAN-kortet. [2]
3. Placer WLAN-kortbøjlen på WLAN-kortet [3]
Adskillelse og samling
25
4. M2x3,0, der fastgør WLAN-bøjlen til WLAN-kortet.
5. Installer:
a) SD-kort
b) SIM
c) skærmpanel

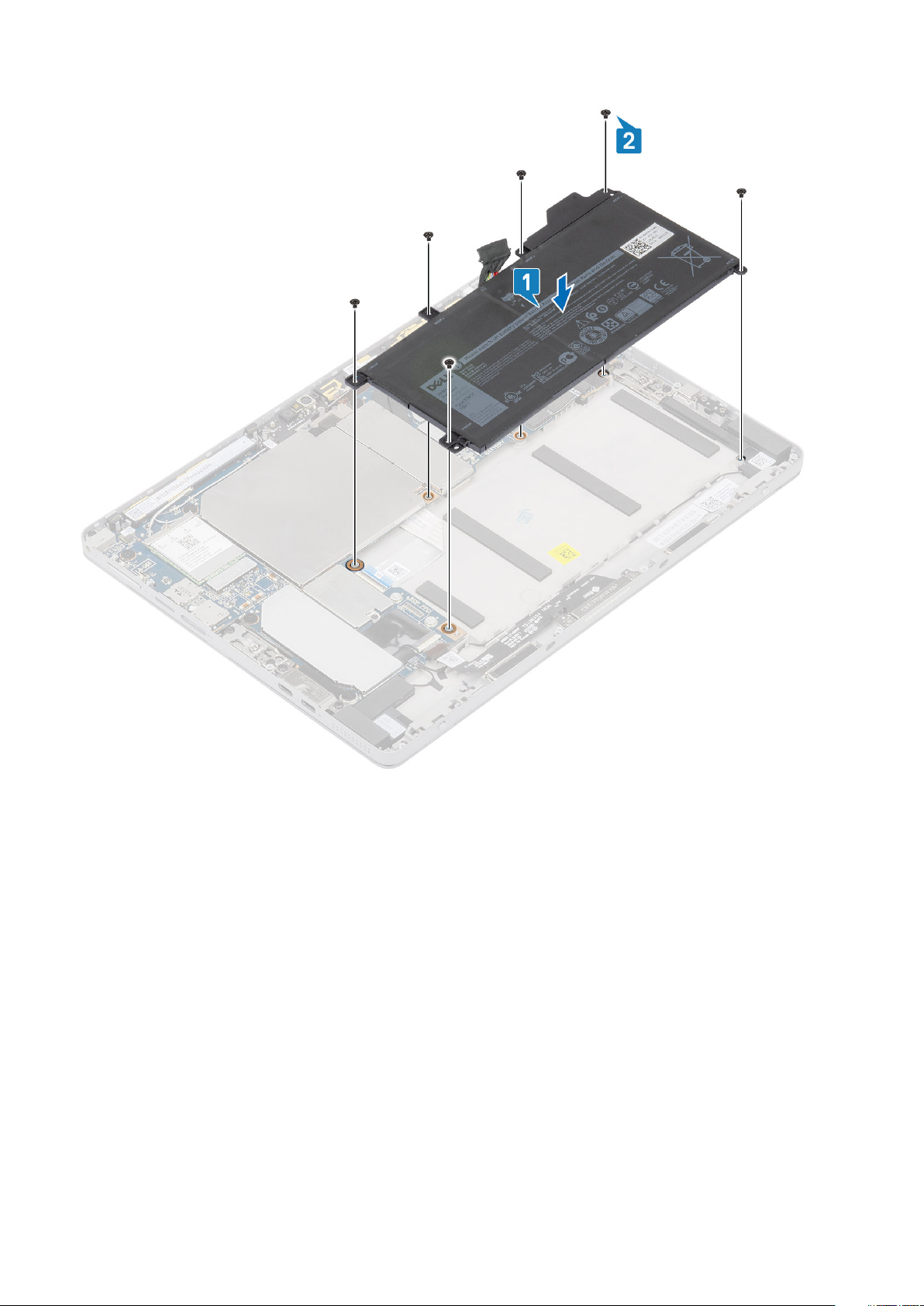

d) batteri
6. Følg proceduren i Efter du har udført arbejde på tablettens indvendige dele.
26
Adskillelse og samling
WWAN-kort
Sådan fjernes WWAN-kortet
Om denne opgave
Trin
1. Følg proceduren i Før du udfører arbejde på tablettens indvendige dele.
2. Fjern:
a) SD-kort
b) SIM
c) skærmpanel
d) batteri
3. Løsn M2 x 2,5 skruerne, der holder WWAN-bøjlen fast på WWAN-kortet [1].
4. Fjern WWAN-bøjlen [2].
5. Frakobl antennekablerne fra WWAN-kortet [3].
6. Skub og fjern WLAN-kortet fra dets slot [4].
Adskillelse og samling
27
Loading...
