Dell C5522QT User Manual

Dell C5522QT Guide de l'utilisateur

Modèle: C5522QT Modèle réglementaire: C5522QTt

REMARQUE: Une REMARQUE indique des informations importantes qui

vous permettent de mieux utiliser votre écran.

ATTENTION: Une MISE EN GARDE indique une possibilité de dommages

au matériel ou de perte de données si les consignes ne sont pas suivies.

AVERTISSEMENT: Un AVERTISSEMENT indique un risque de dommages

aux biens, de blessures corporelles ou de mort.

commerciales sont des marques commerciales de Dell Inc. ou de ses filiales. Les autres marques commerciales peuvent être des marques commerciales de leurs propriétaires respectifs.

2021 – 01

Rév. A00

Table des matières

Consignes de sécurité ...............................5

À propos de votre écran ..............................6

Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . .6

Caractéristiques du produit . . . . . . . . . . . . . . . . . . . . . . .9

Identification des pièces et des commandes. . . . . . . . . . . . . . 10

Vue avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Vue arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Vue de côté . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Vue de dessous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Spécifications d'affichage . . . . . . . . . . . . . . . . . . . . . . . 14

Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Système d'exploitation pris en charge. . . . . . . . . . . . . . . . . . . .15

Précision d'entrée du capteur tactile . . . . . . . . . . . . . . . . . . . . 16

Spécifications des haut-parleurs . . . . . . . . . . . . . . . . . . . . . . 16

Spécifications de résolution . . . . . . . . . . . . . . . . . . . . . . . . . 16

Modes d'affichage prédéfinis . . . . . . . . . . . . . . . . . . . . . . . . 17

Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Caractéristiques physiques . . . . . . . . . . . . . . . . . . . . . . . . . 19

Caractéristiques environnementales . . . . . . . . . . . . . . . . . . . .20

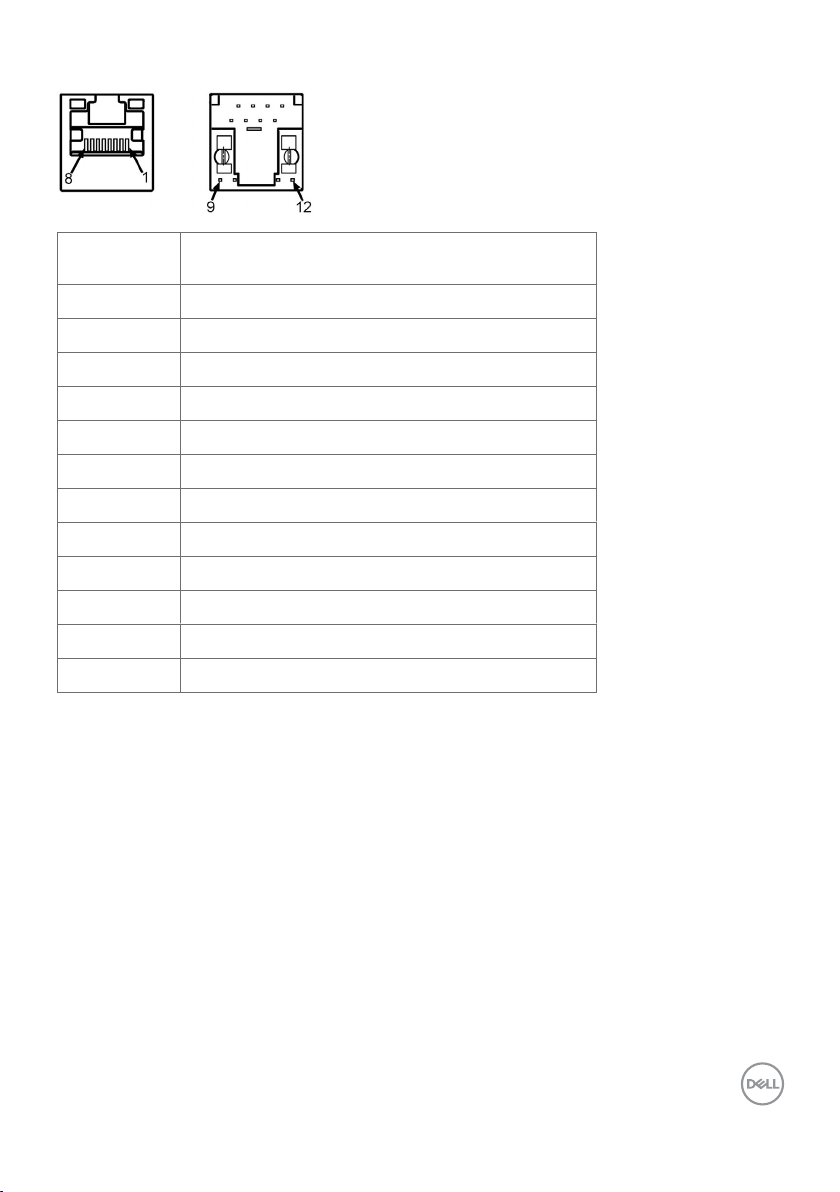

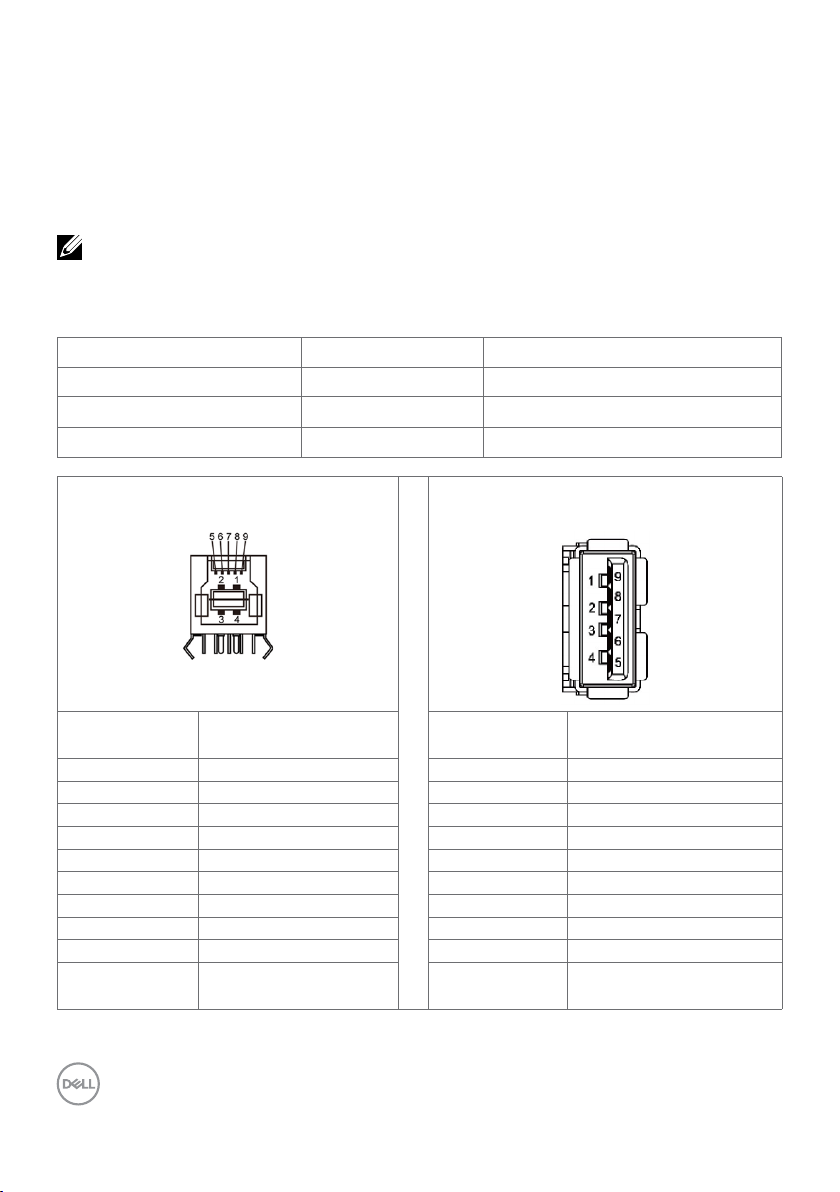

Affectation des broches . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Politique relative à la qualité et aux pixels des écrans LCD . . . . . . 27

Consignes de maintenance . . . . . . . . . . . . . . . . . . . . . . . 28

Nettoyage de votre moniteur . . . . . . . . . . . . . . . . . . . . . . . .28

Configuration de l'écran.............................29

Connexion de votre écran . . . . . . . . . . . . . . . . . . . . . . . .29

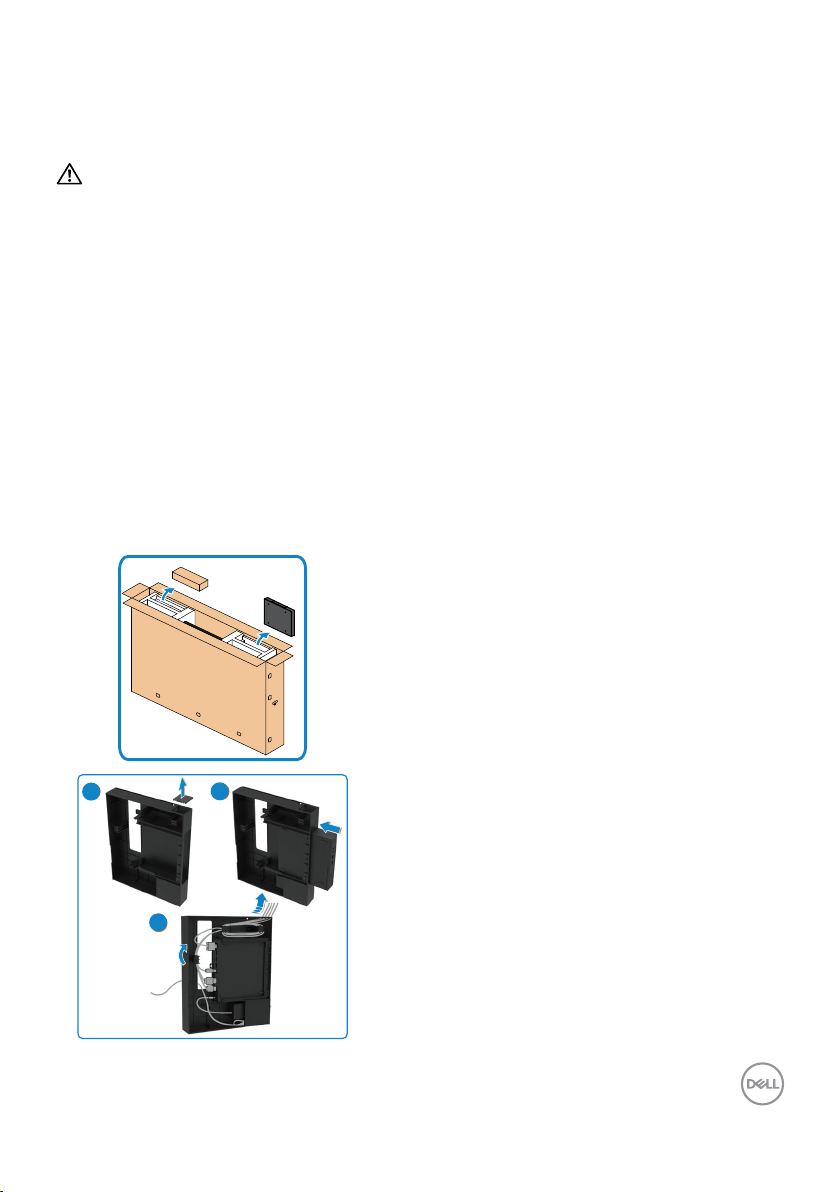

Optiplex (Optionnel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

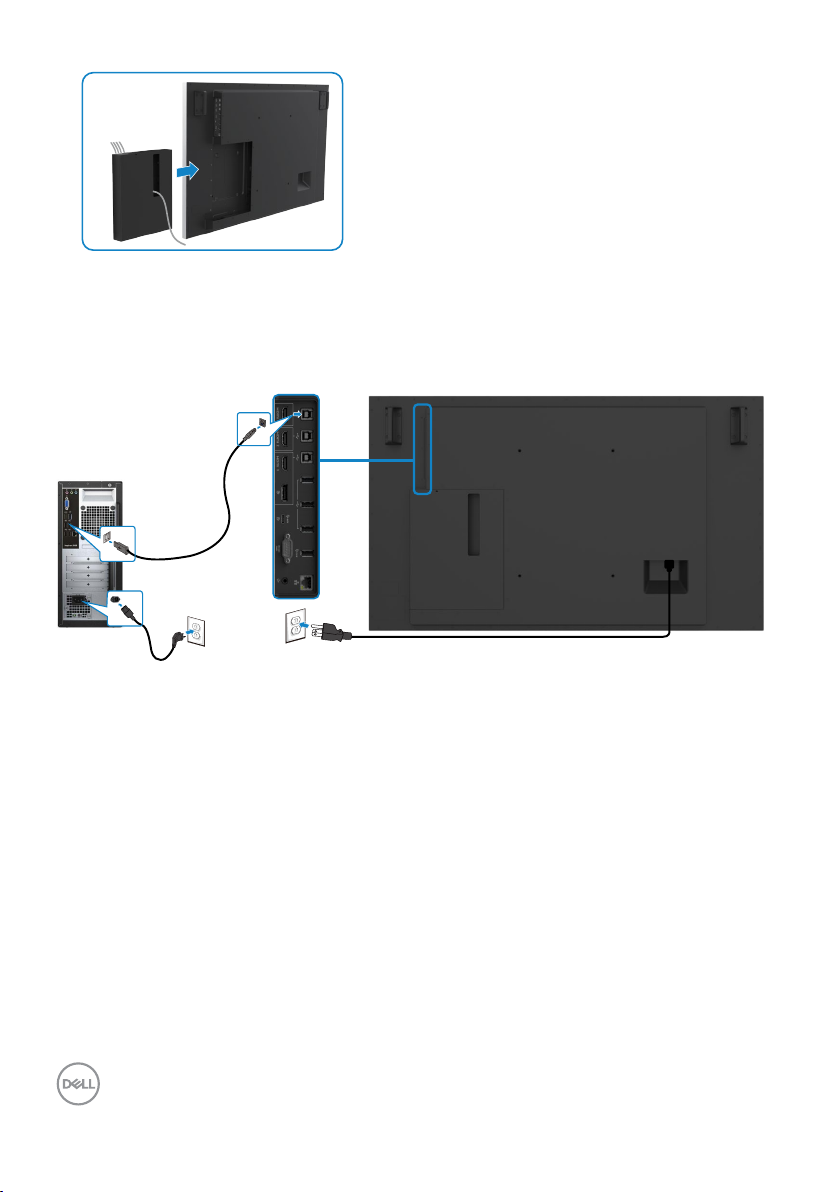

Connexion PC externe . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Connexion de l'Optiplex . . . . . . . . . . . . . . . . . . . . . . . . . . .32

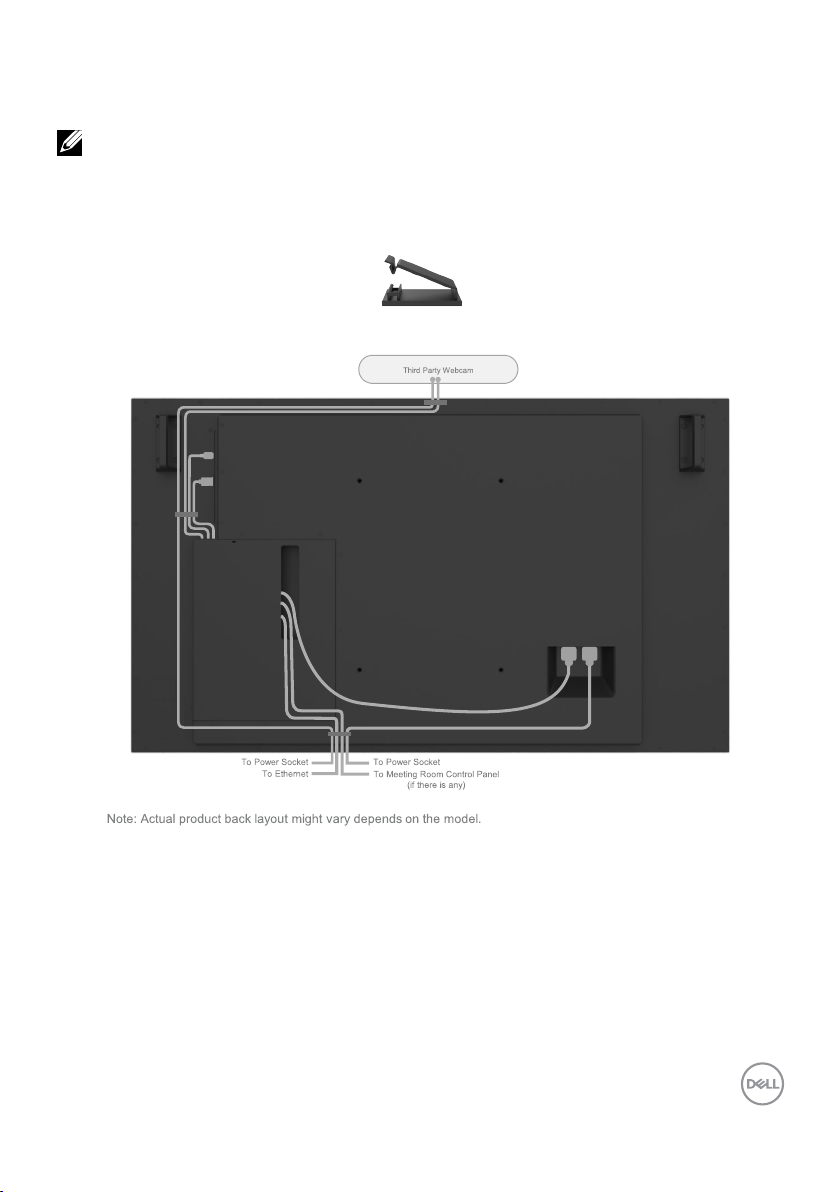

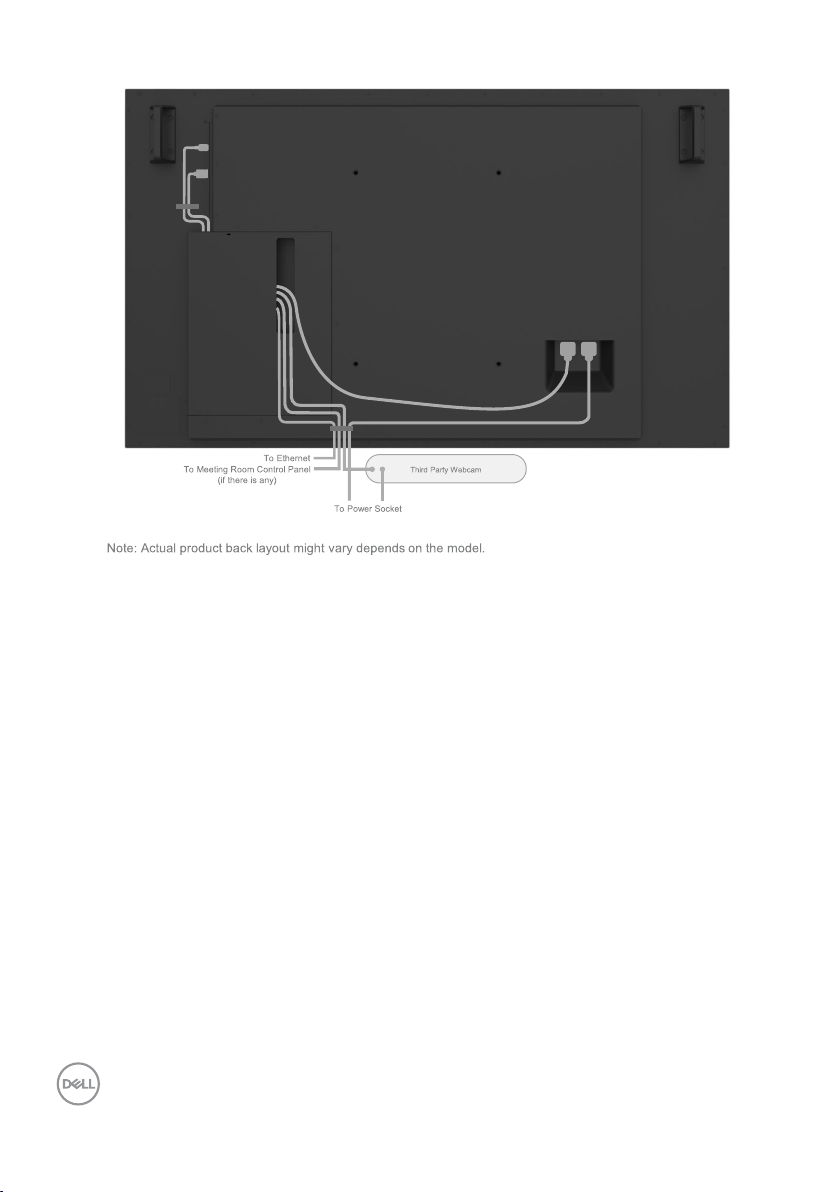

Gestion des câbles pour la webcam d’un tiers avec OptiPlex (optionnel) .33

Montage mural (optionnel) . . . . . . . . . . . . . . . . . . . . . . . 35

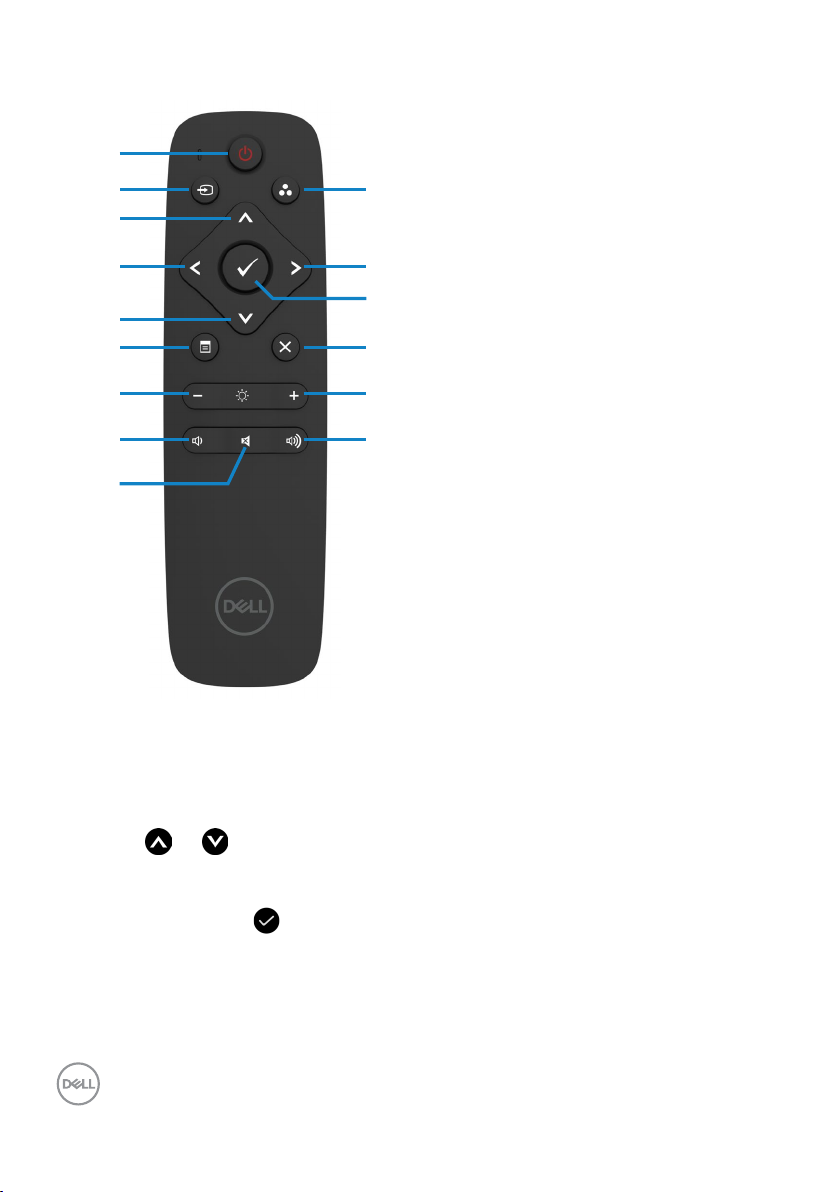

Télécommande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Table des matières | 3

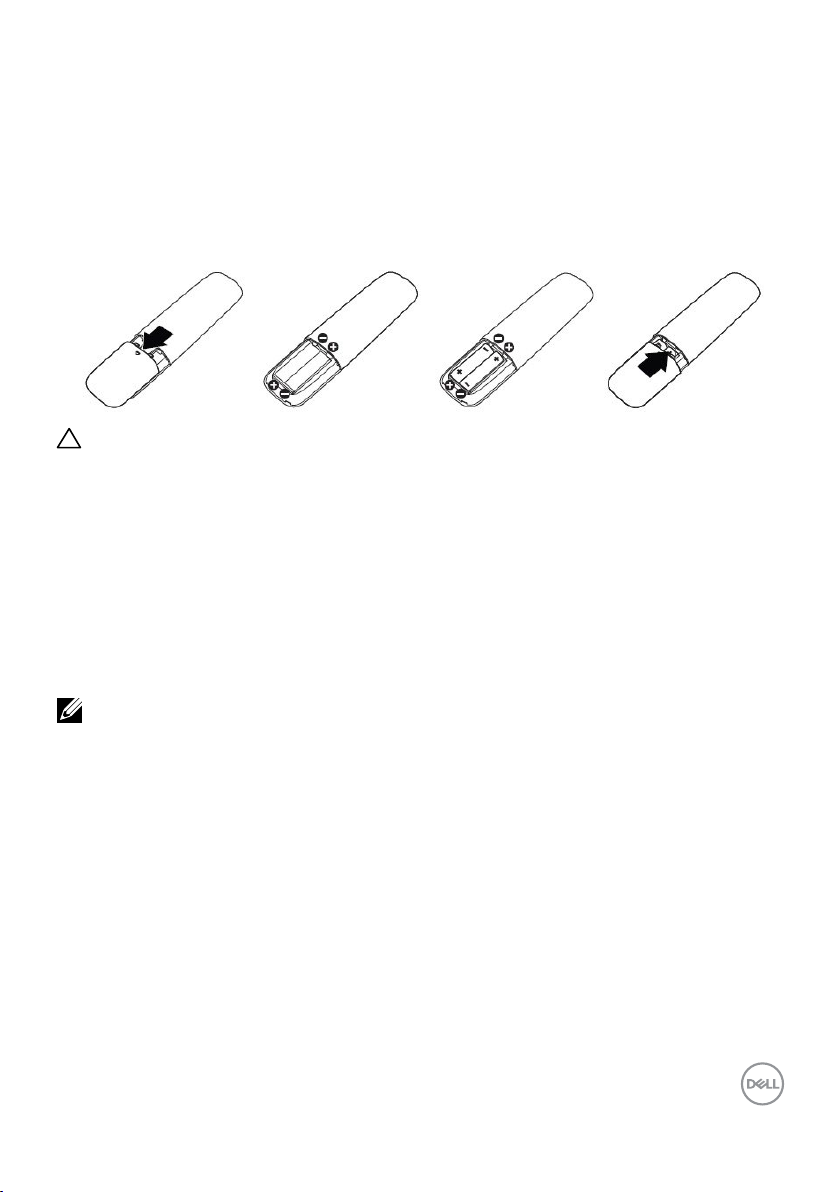

Insertion des piles dans la télécommande. . . . . . . . . . . . . . . . . .37

Manipulation de la télécommande . . . . . . . . . . . . . . . . . . . . . . 37

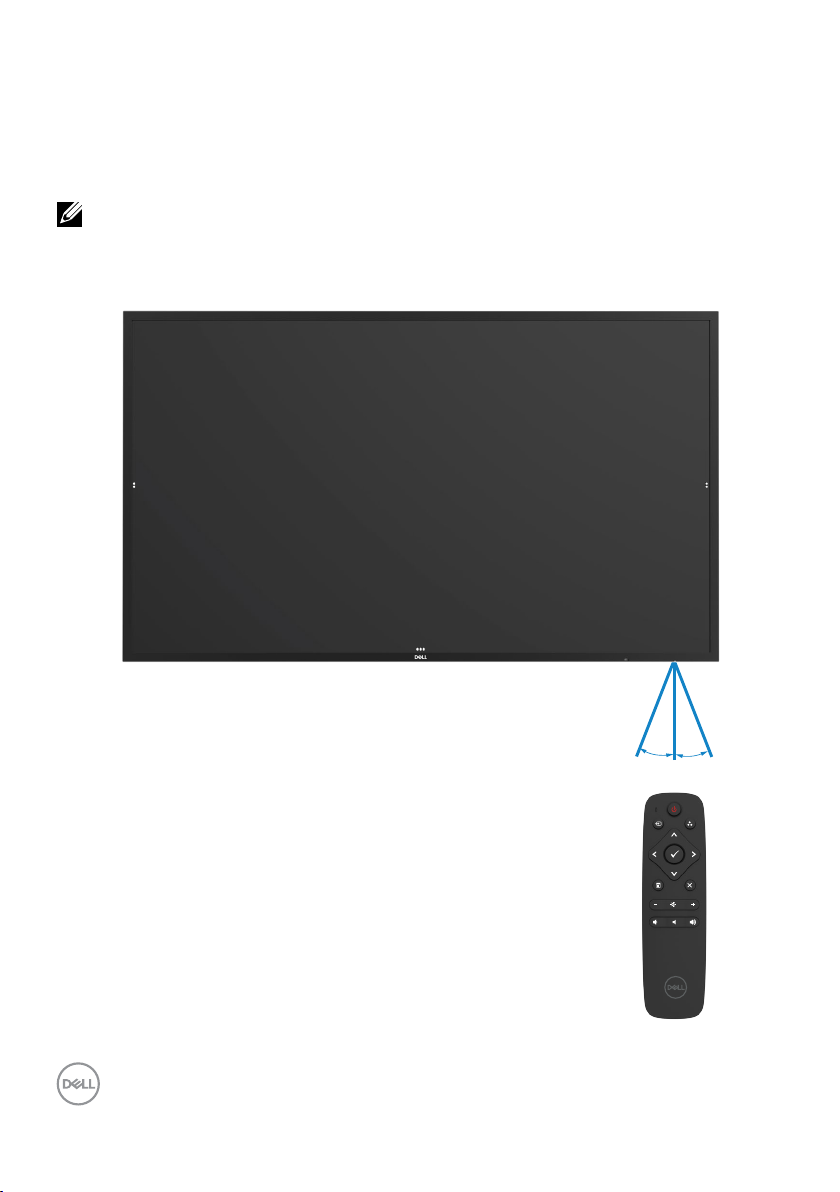

Plage de fonctionnement de la télécommande . . . . . . . . . . . . . . .38

Déclaration d’avertissement sur l’aimant. . . . . . . . . . . . . . . . 39

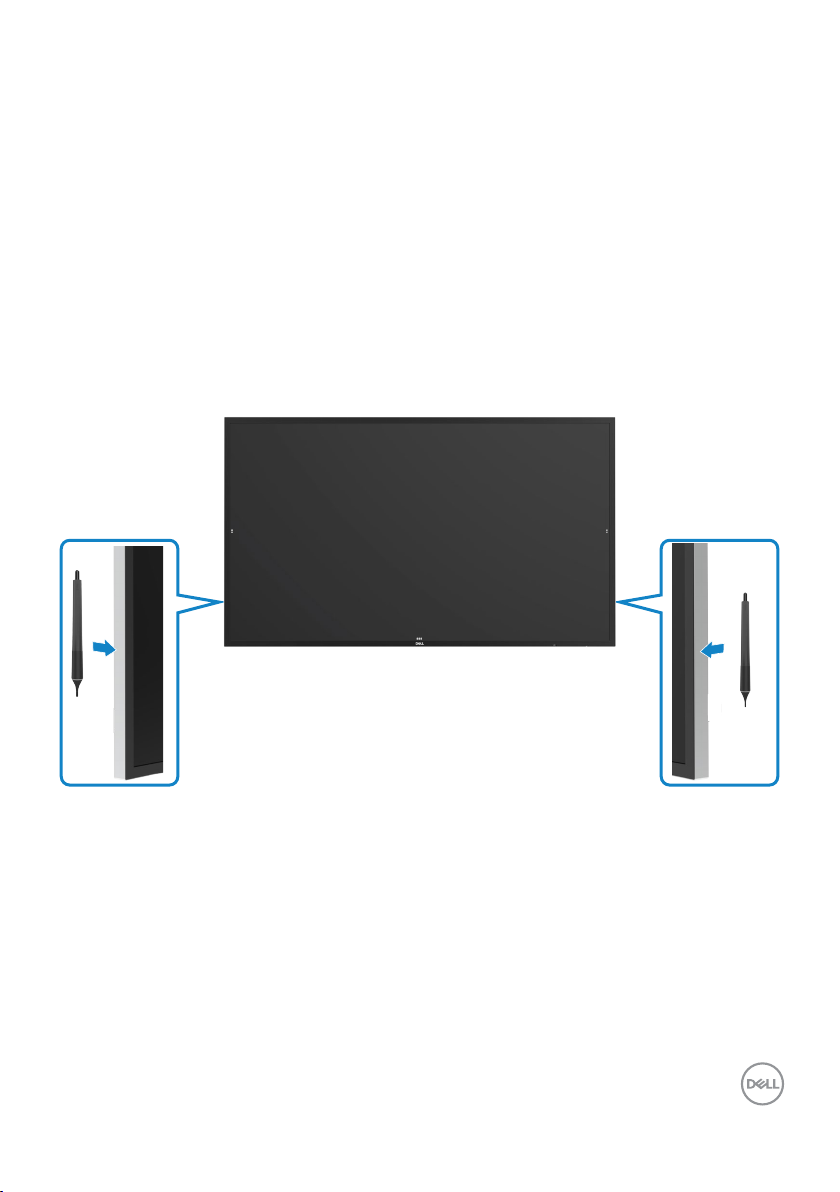

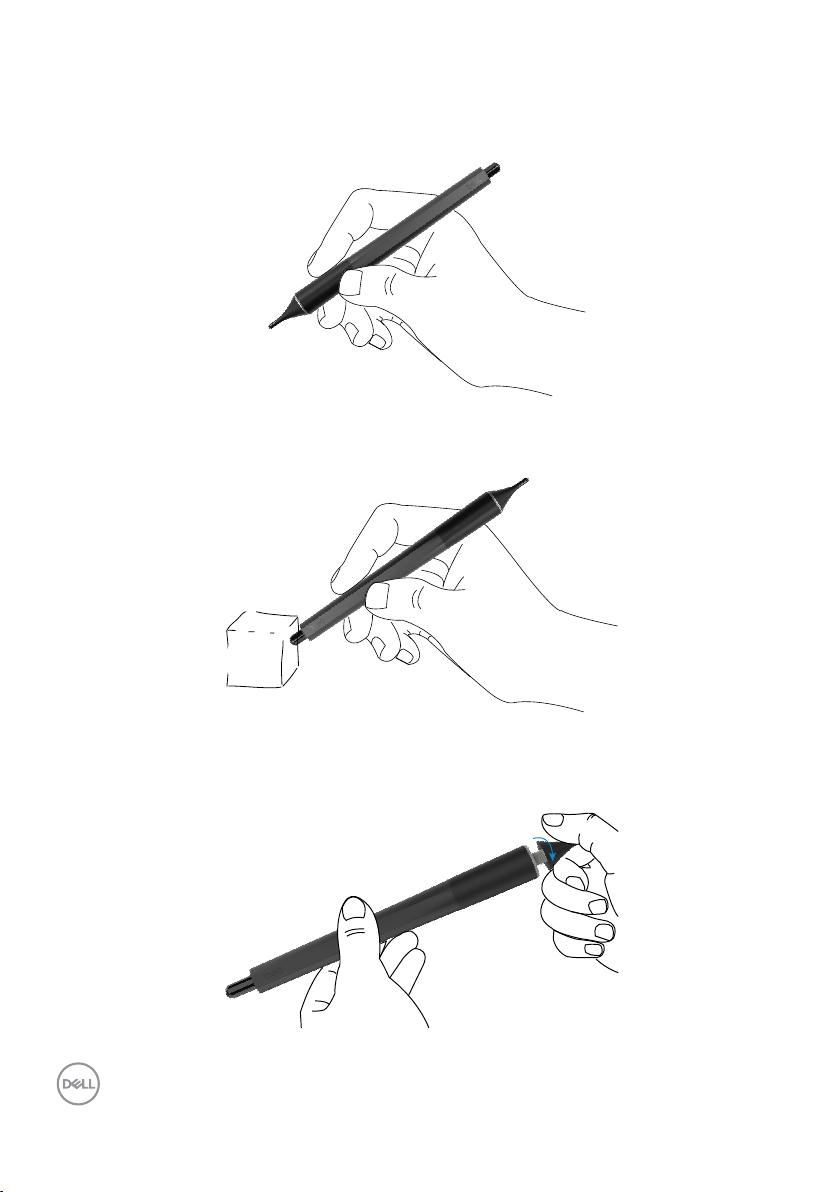

Utilisation du stylet . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Zone de aimant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Pointe d’écriture et pointe d’effacement du stylet . . . . . . . . . . . . .40

Remplacement de la pointe du stylet . . . . . . . . . . . . . . . . . . . .40

Utilisation de l'écran................................41

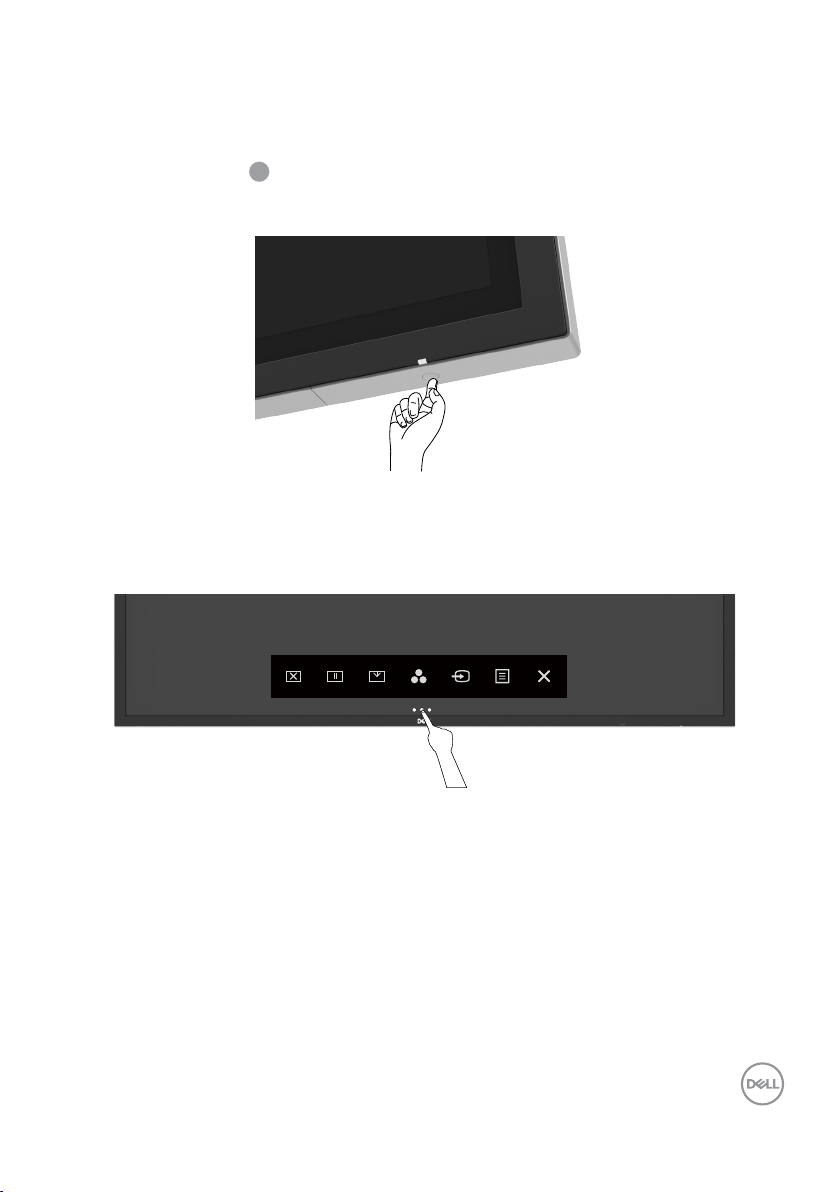

Mise en marche de l'écran . . . . . . . . . . . . . . . . . . . . . . . 41

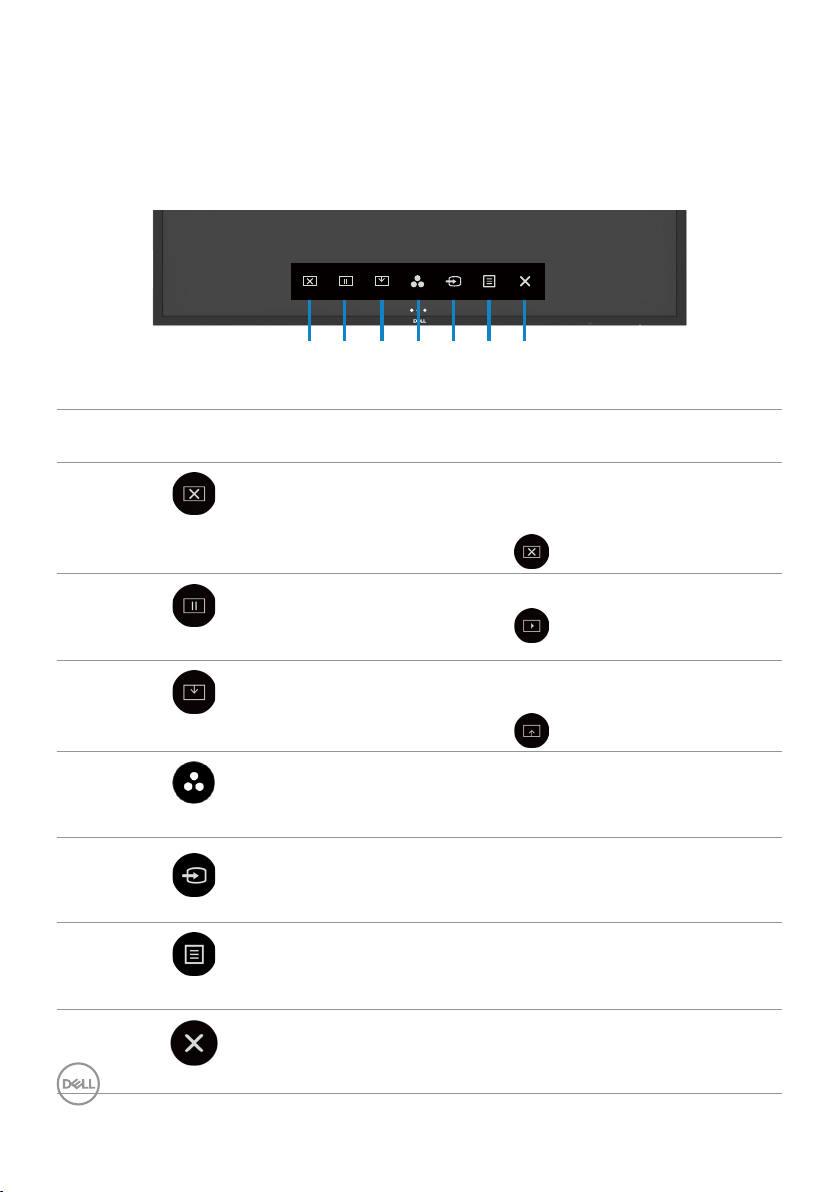

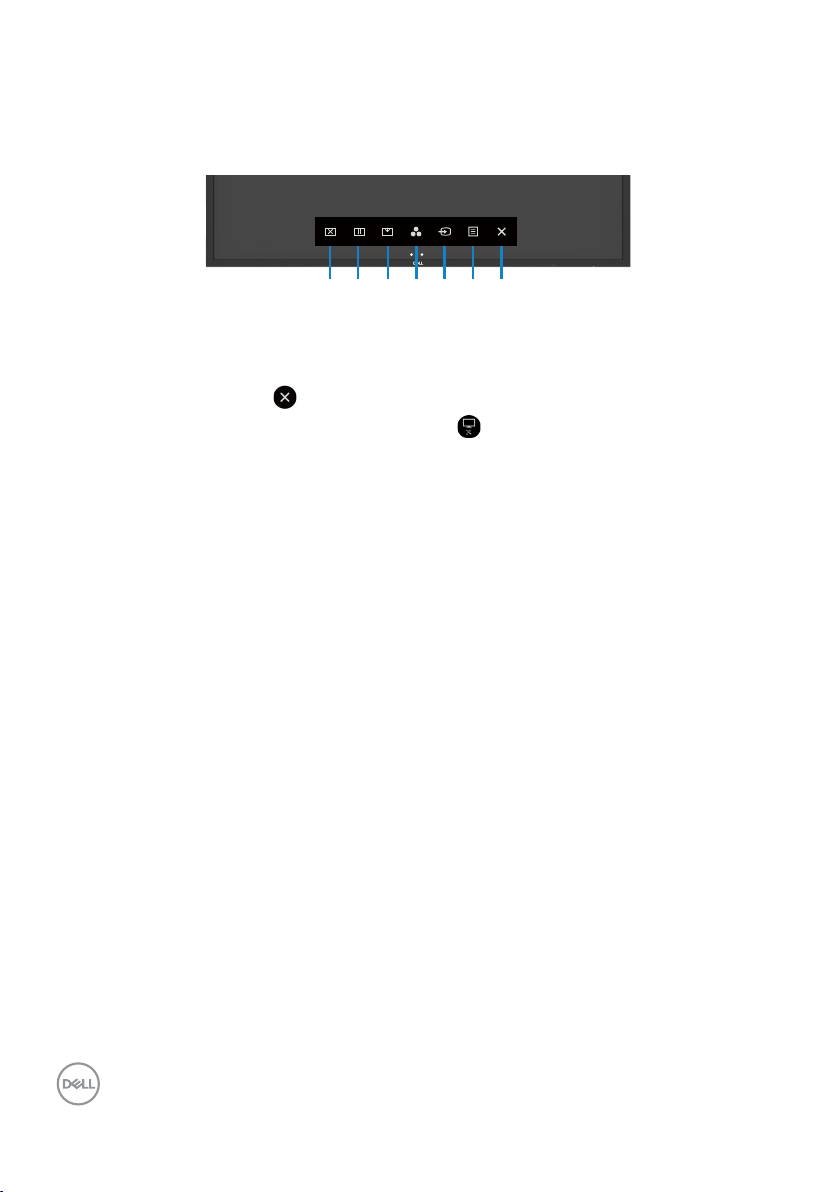

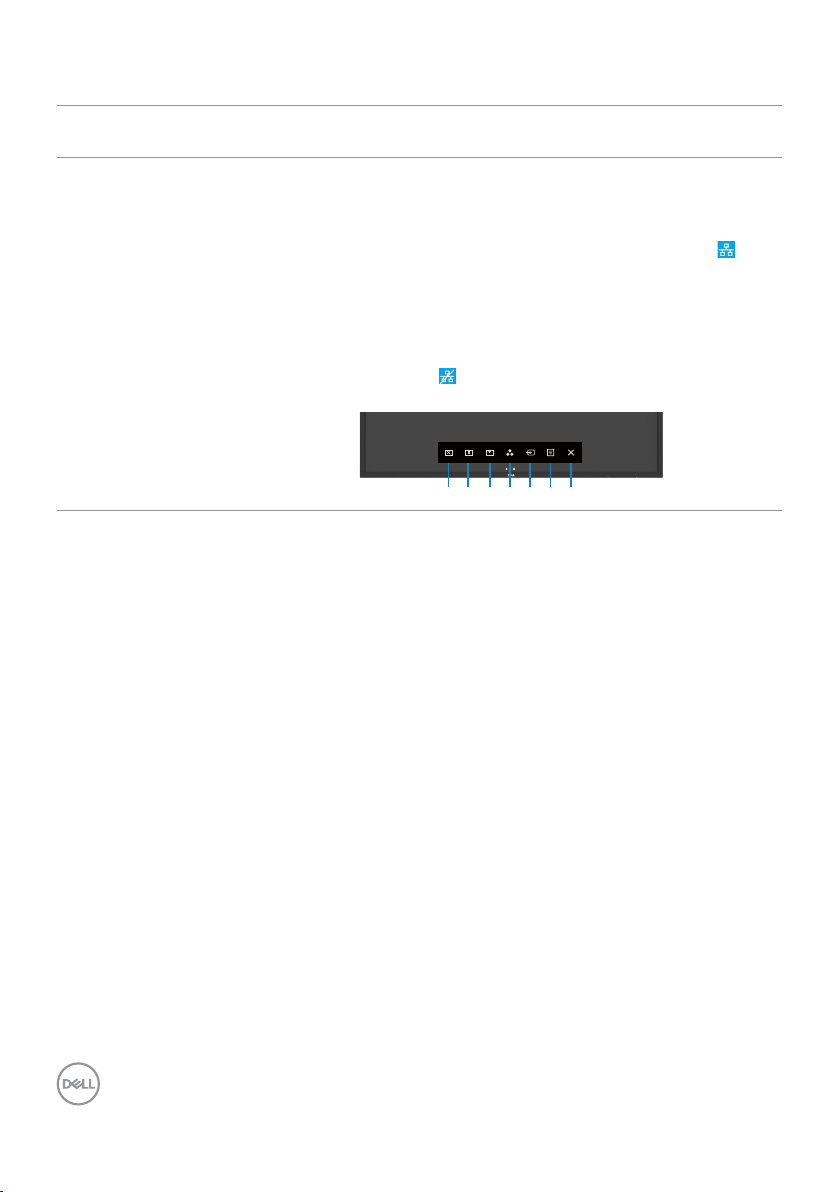

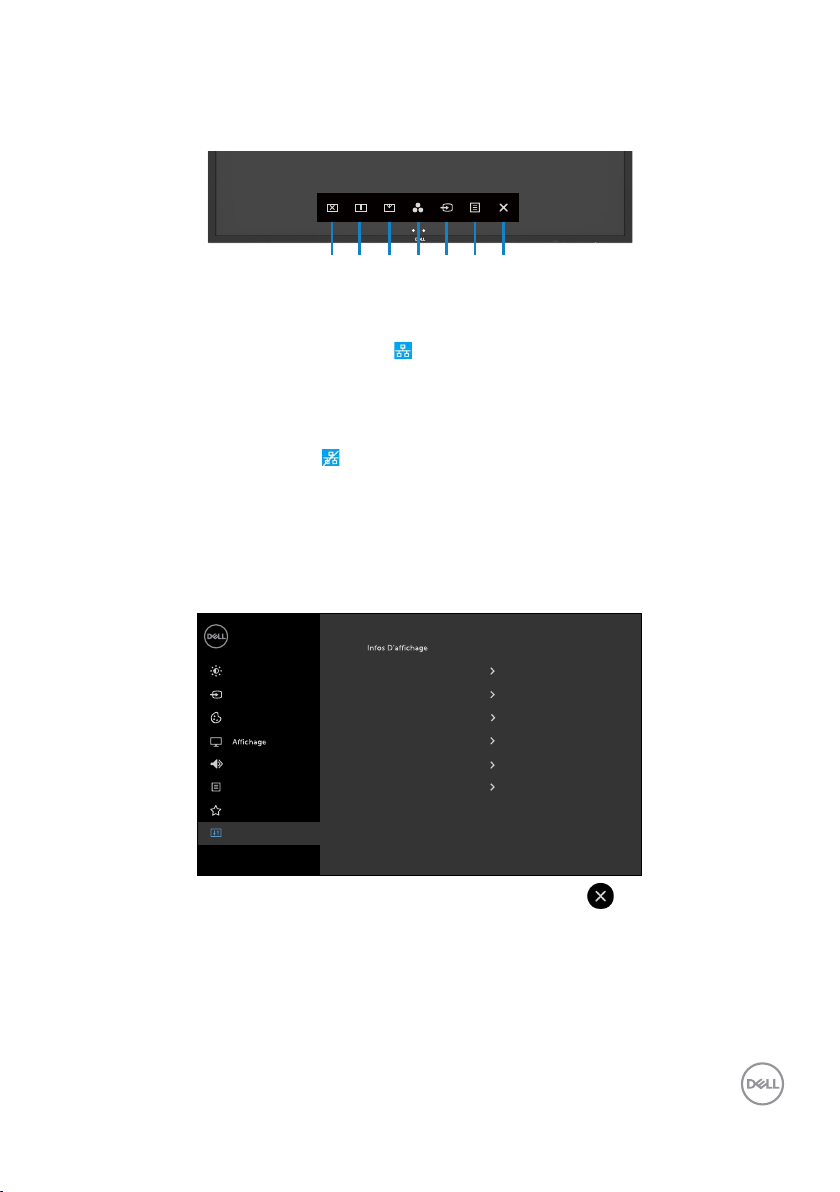

Lanceur OSD tactile . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Utilisation du lanceur de commandes tactiles . . . . . . . . . . . . . 42

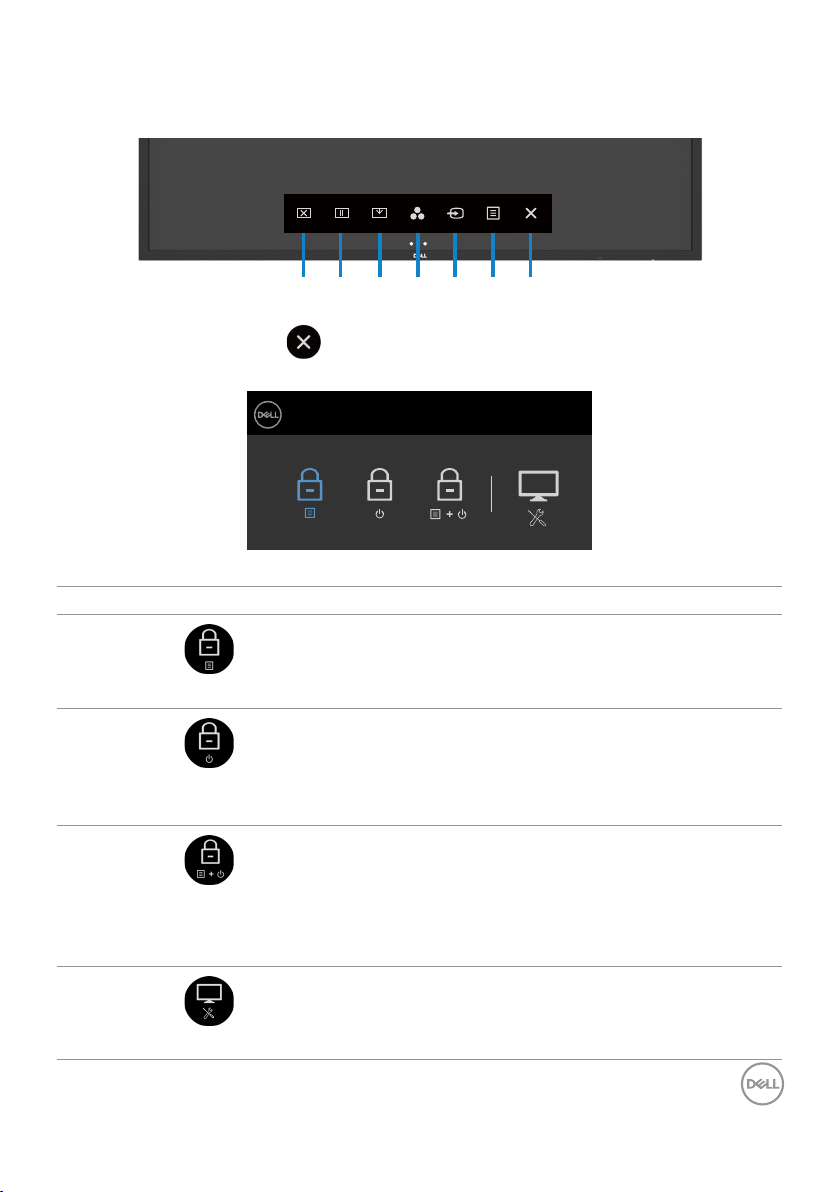

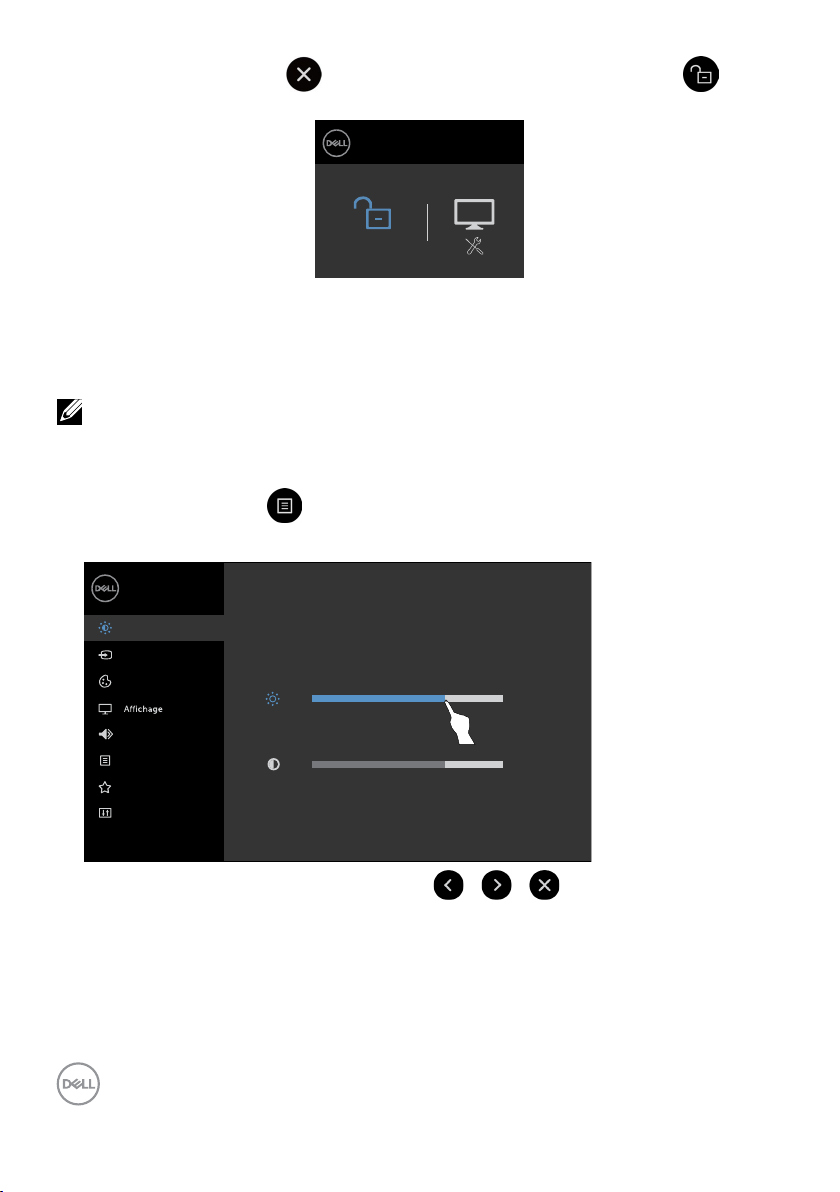

Utilisation de la fonction de verrouillage OSD . . . . . . . . . . . . . 43

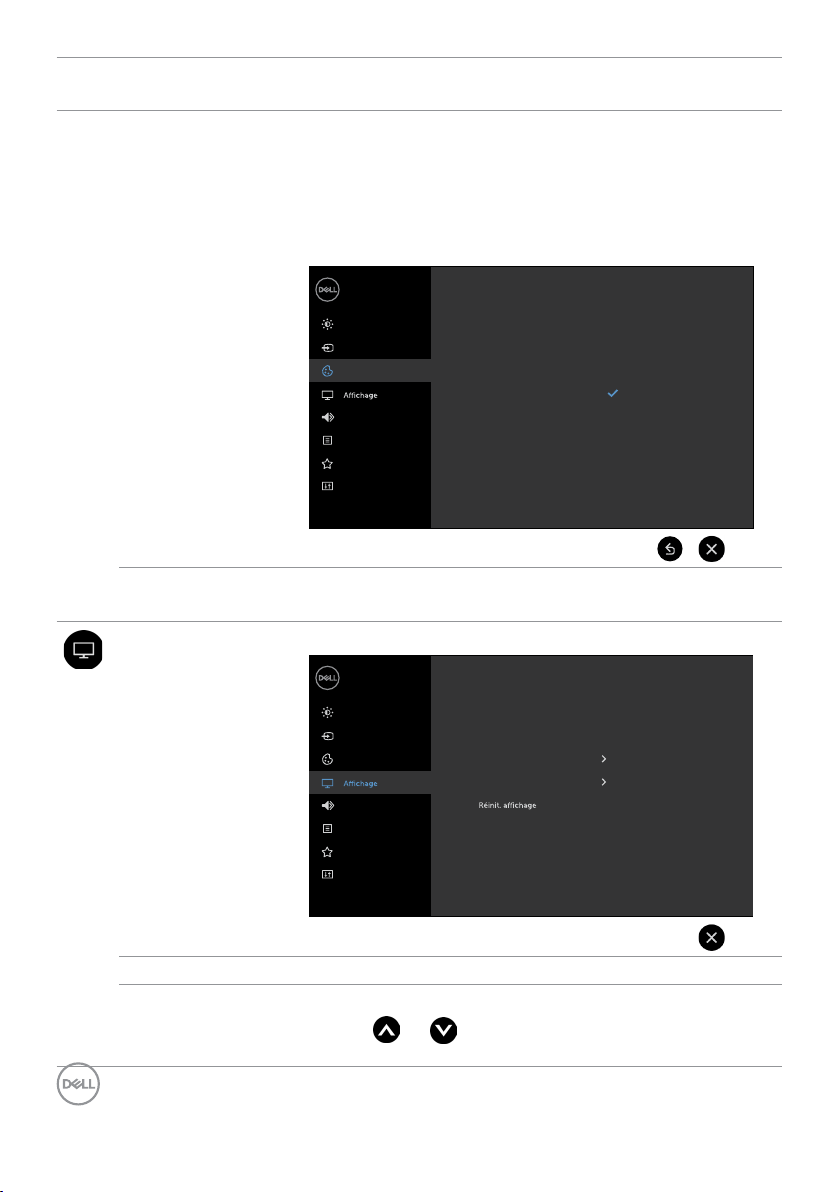

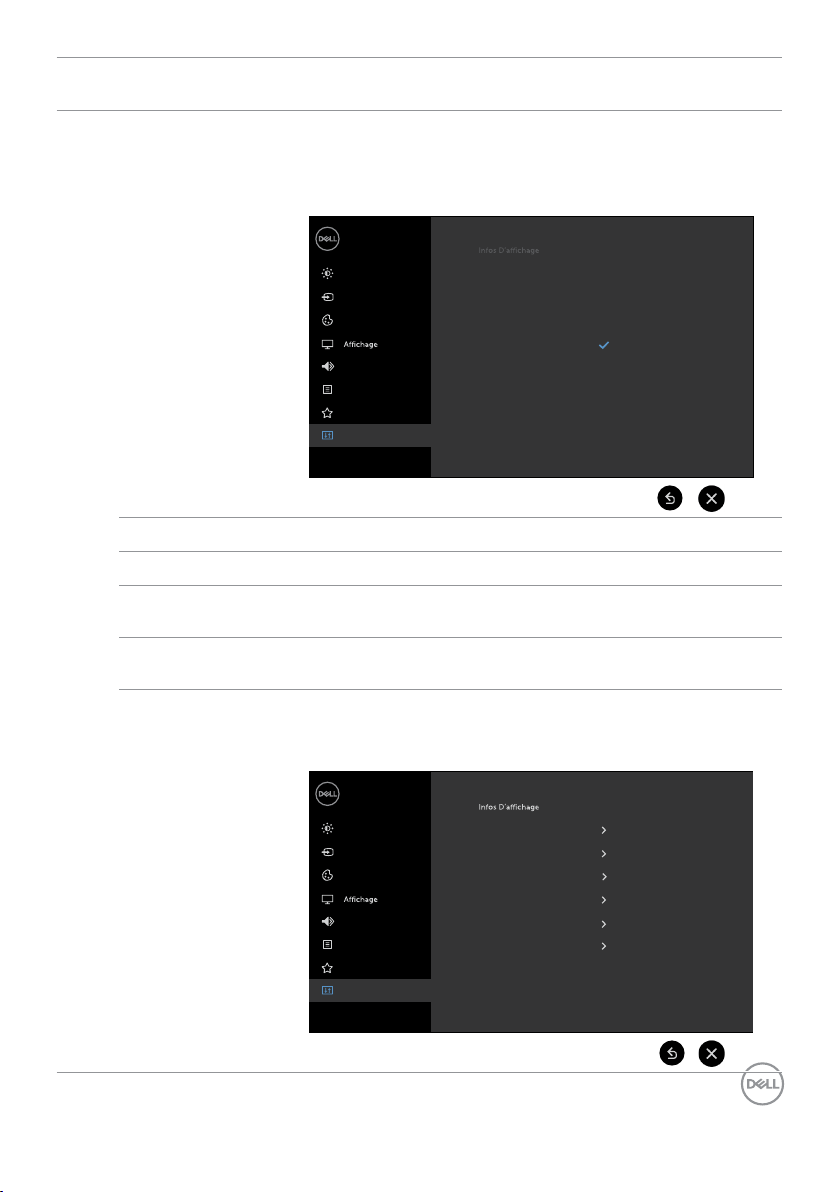

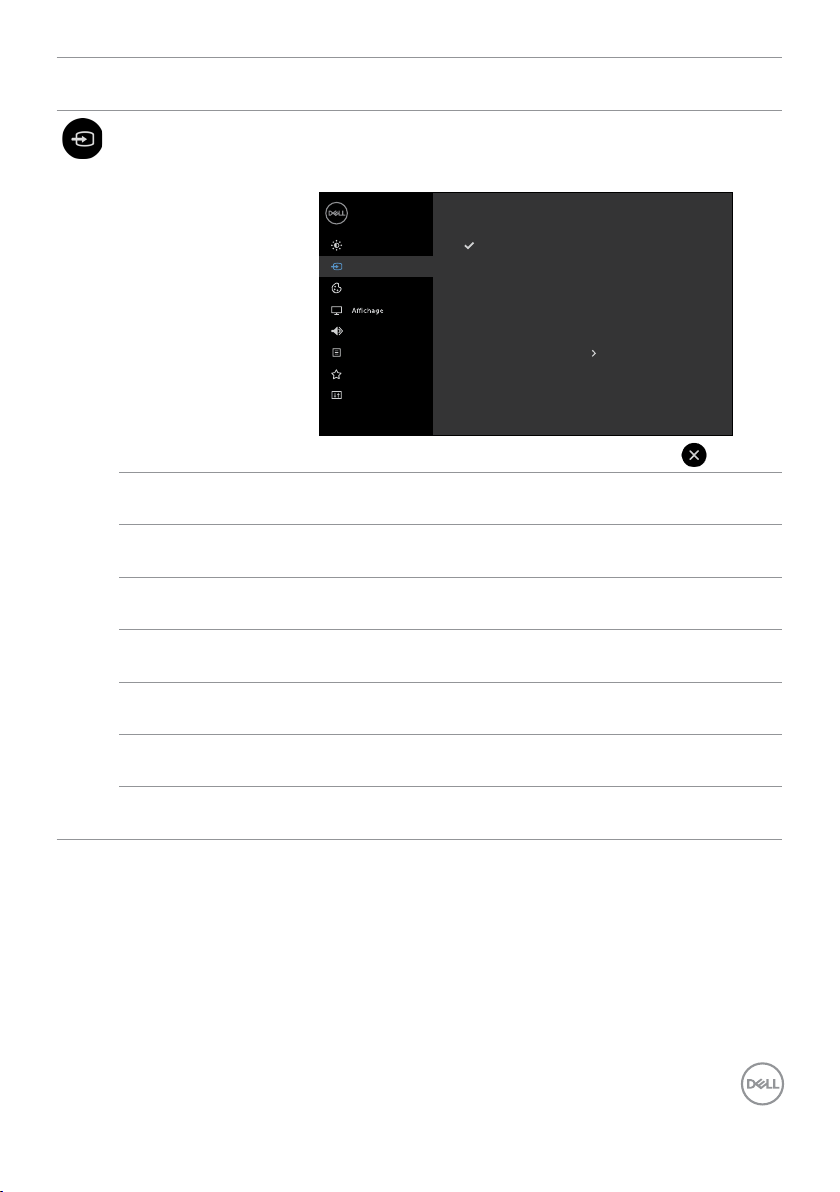

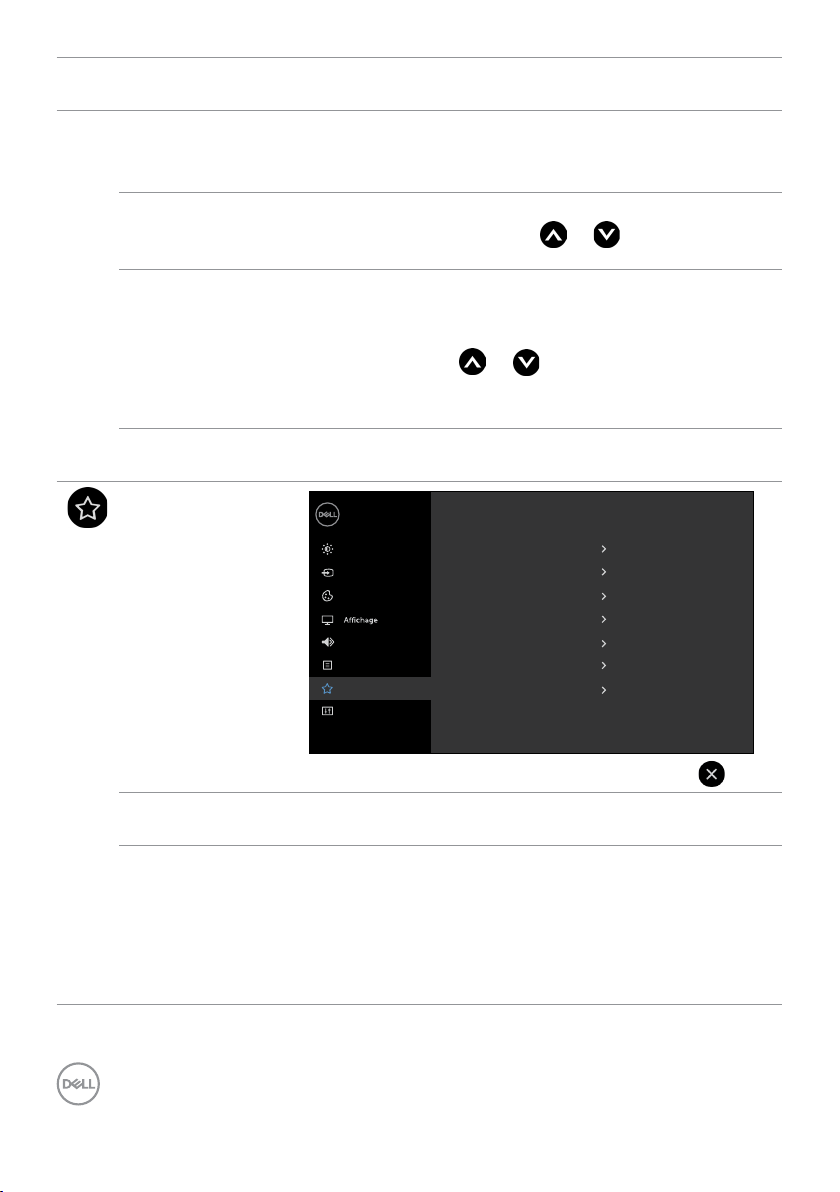

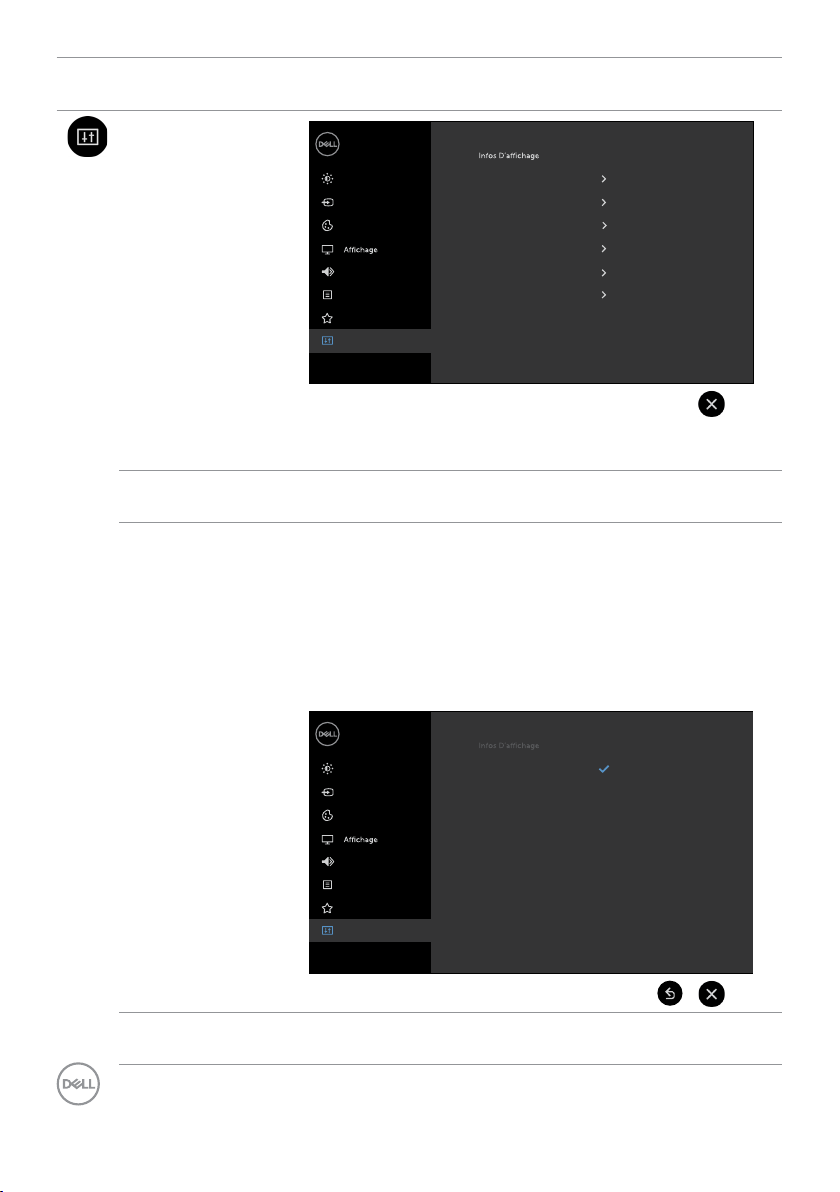

Utilisation du menu à l'écran (OSD) . . . . . . . . . . . . . . . . . . 44

Accès au système de menus . . . . . . . . . . . . . . . . . . . . . . . . .44

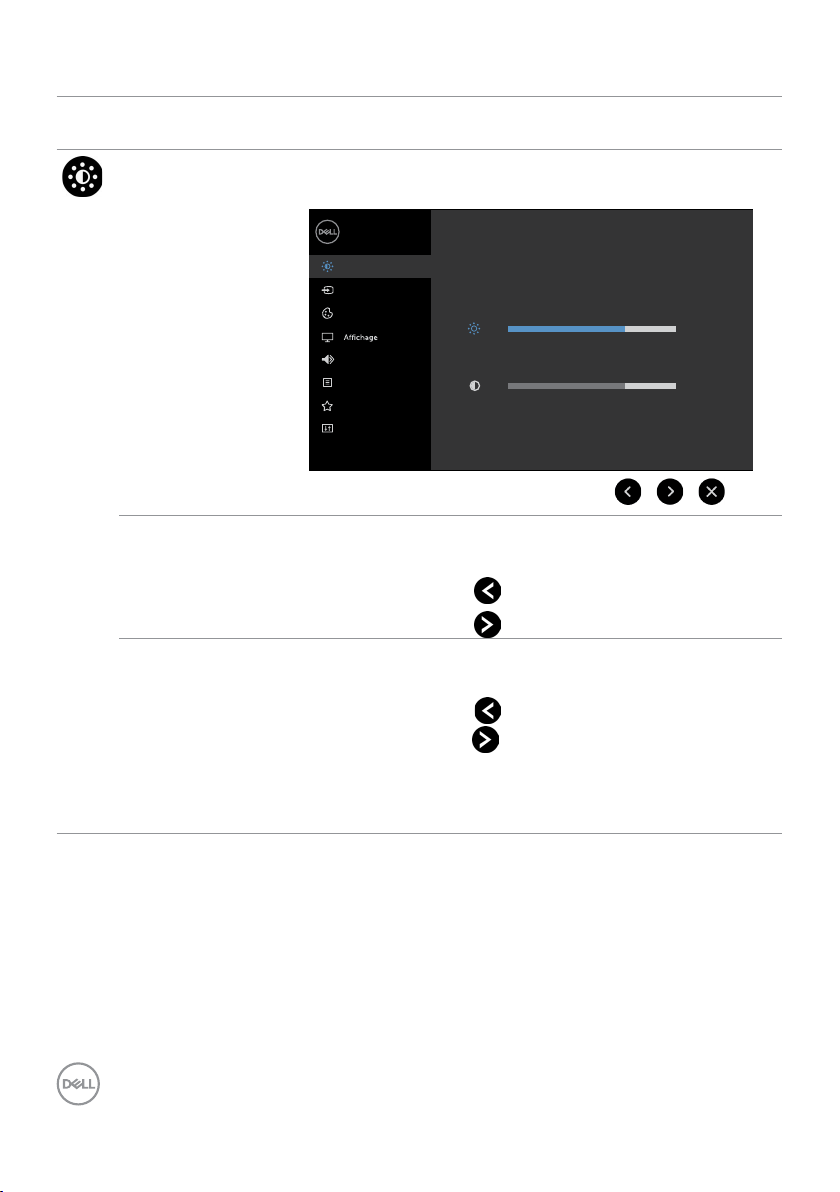

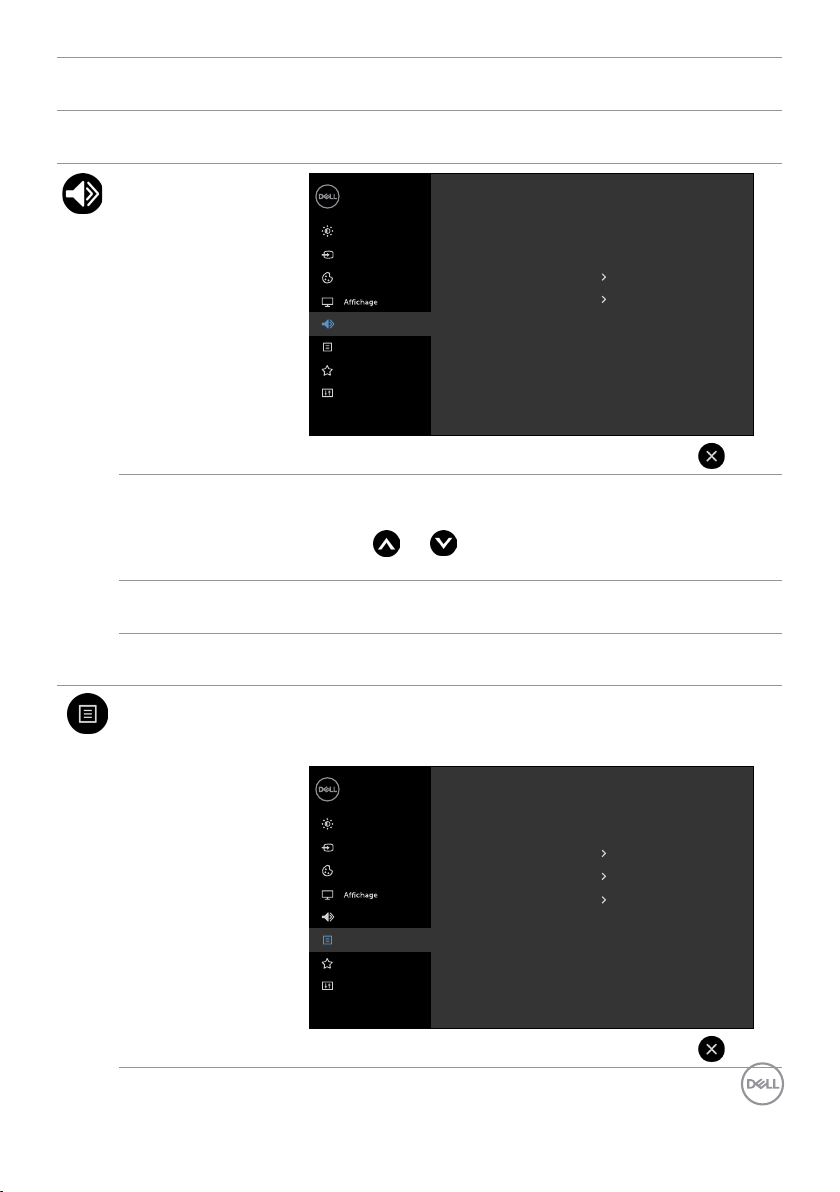

Commande OSD tactile . . . . . . . . . . . . . . . . . . . . . . . . . . .46

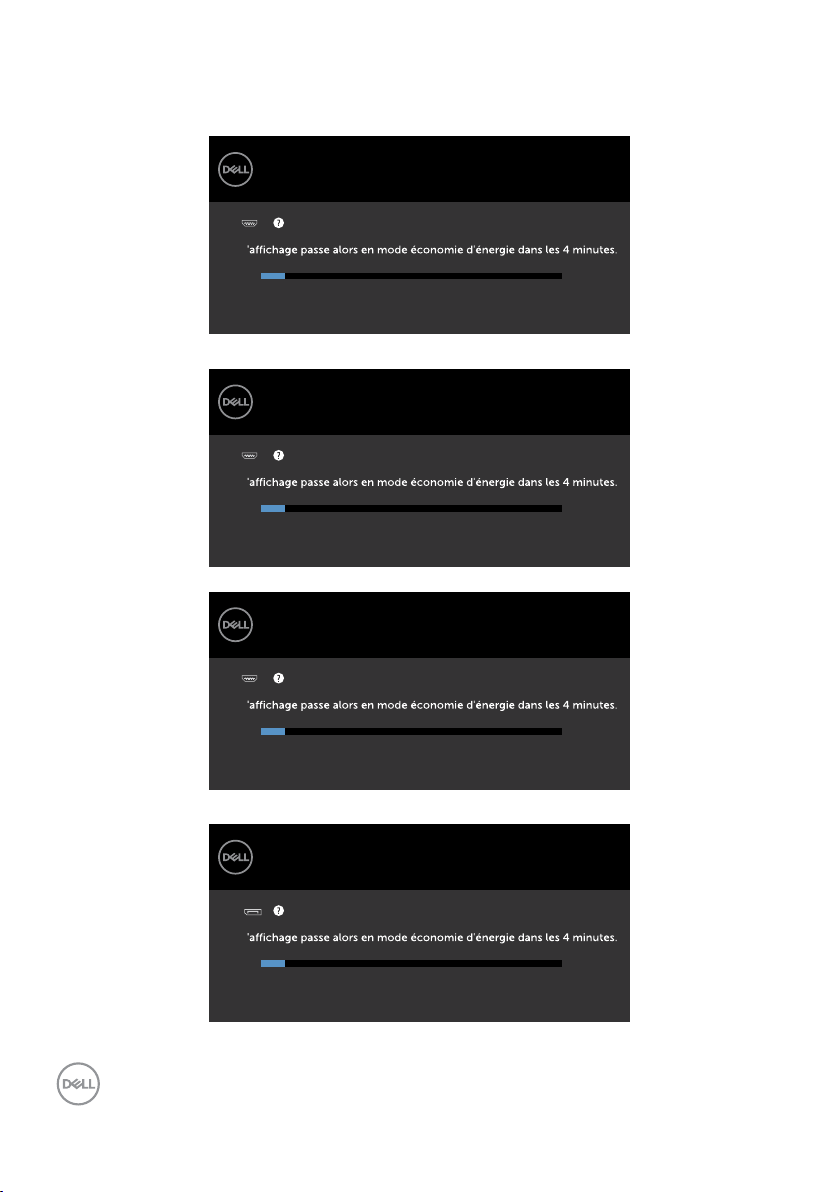

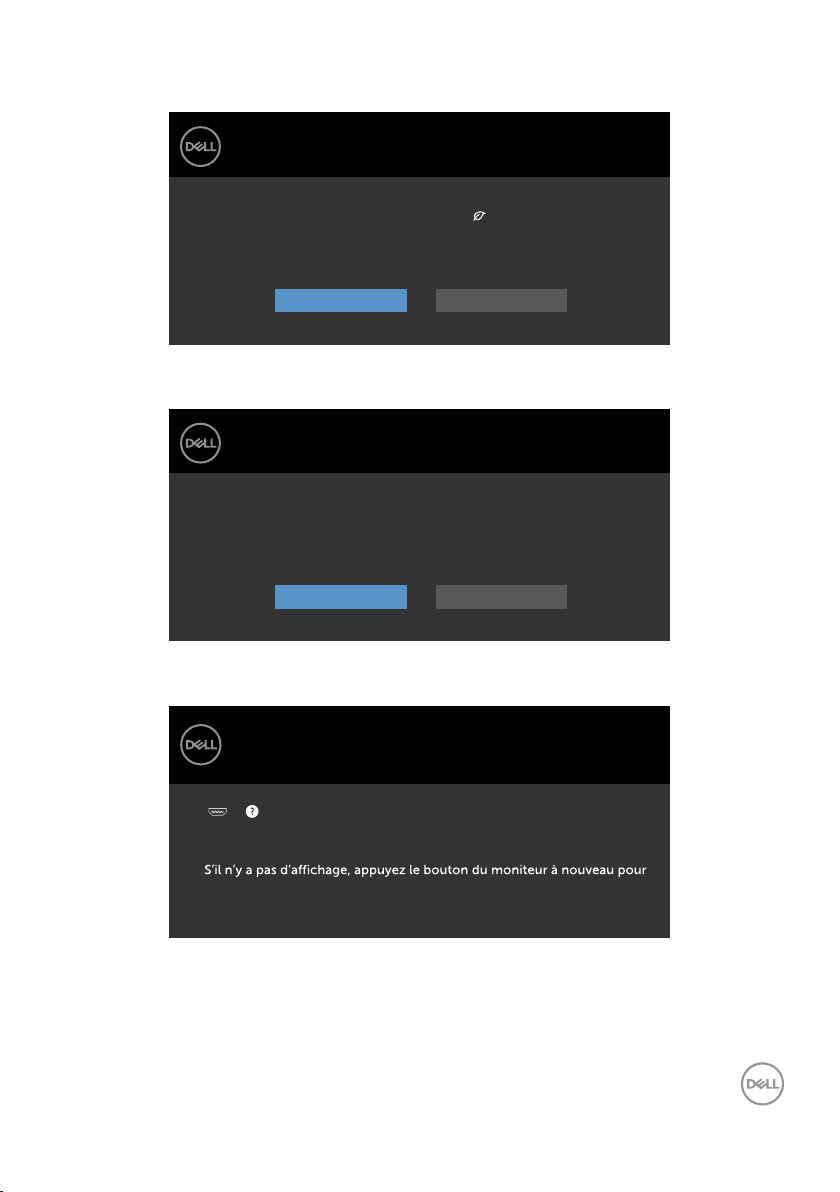

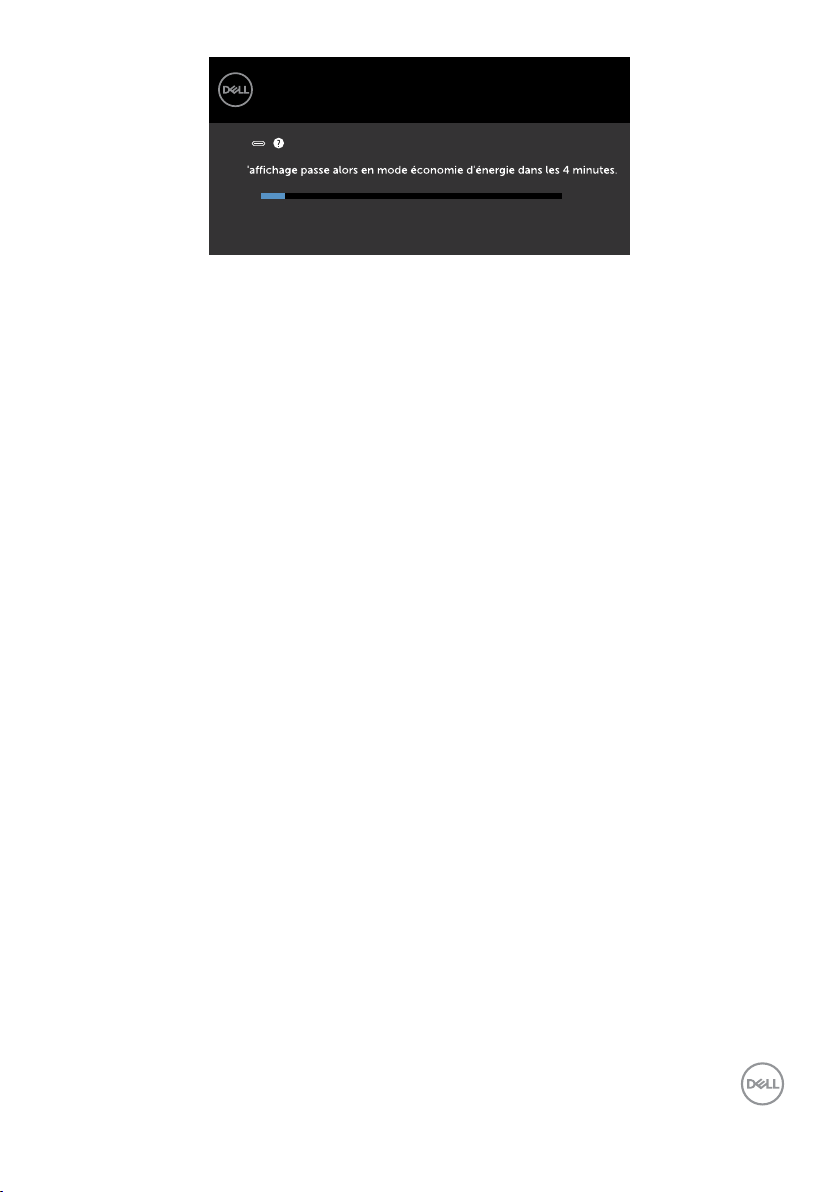

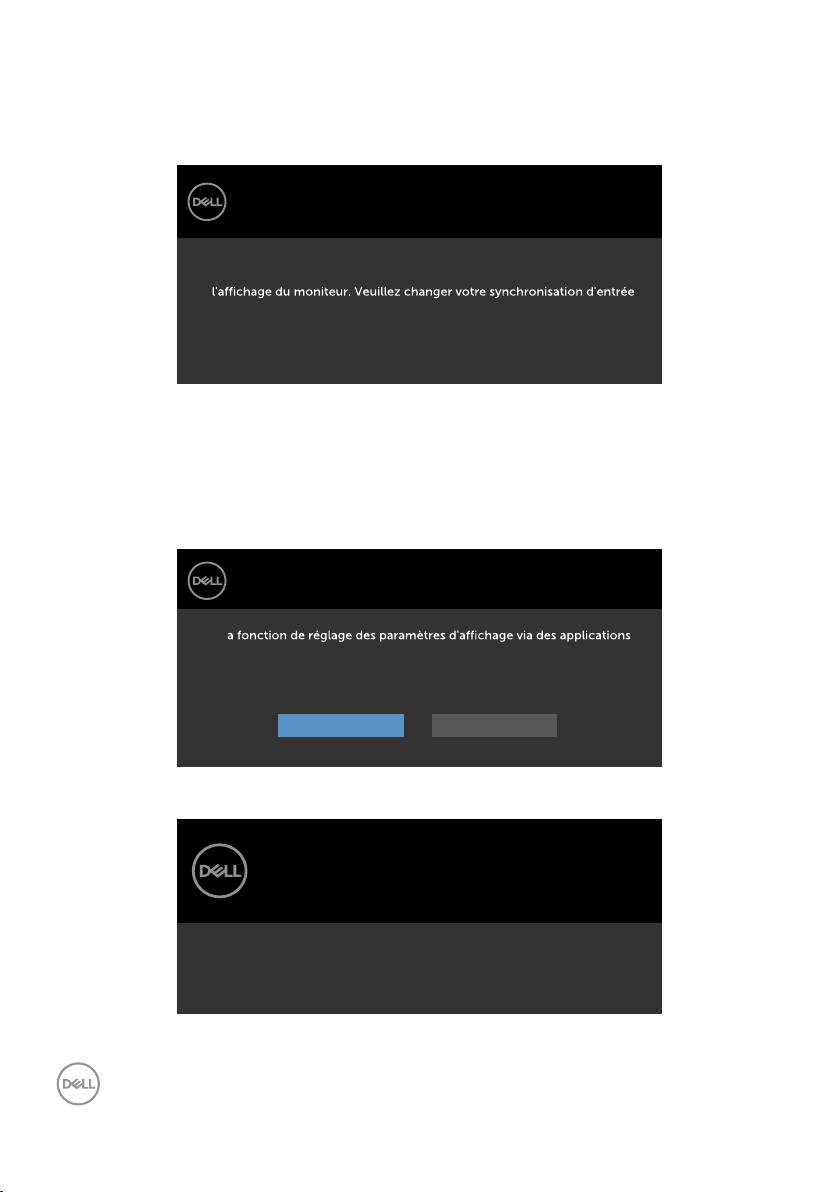

Messages d'avertissement OSD . . . . . . . . . . . . . . . . . . . . . . .56

Réglage de la résolution maximale. . . . . . . . . . . . . . . . . . . . . .60

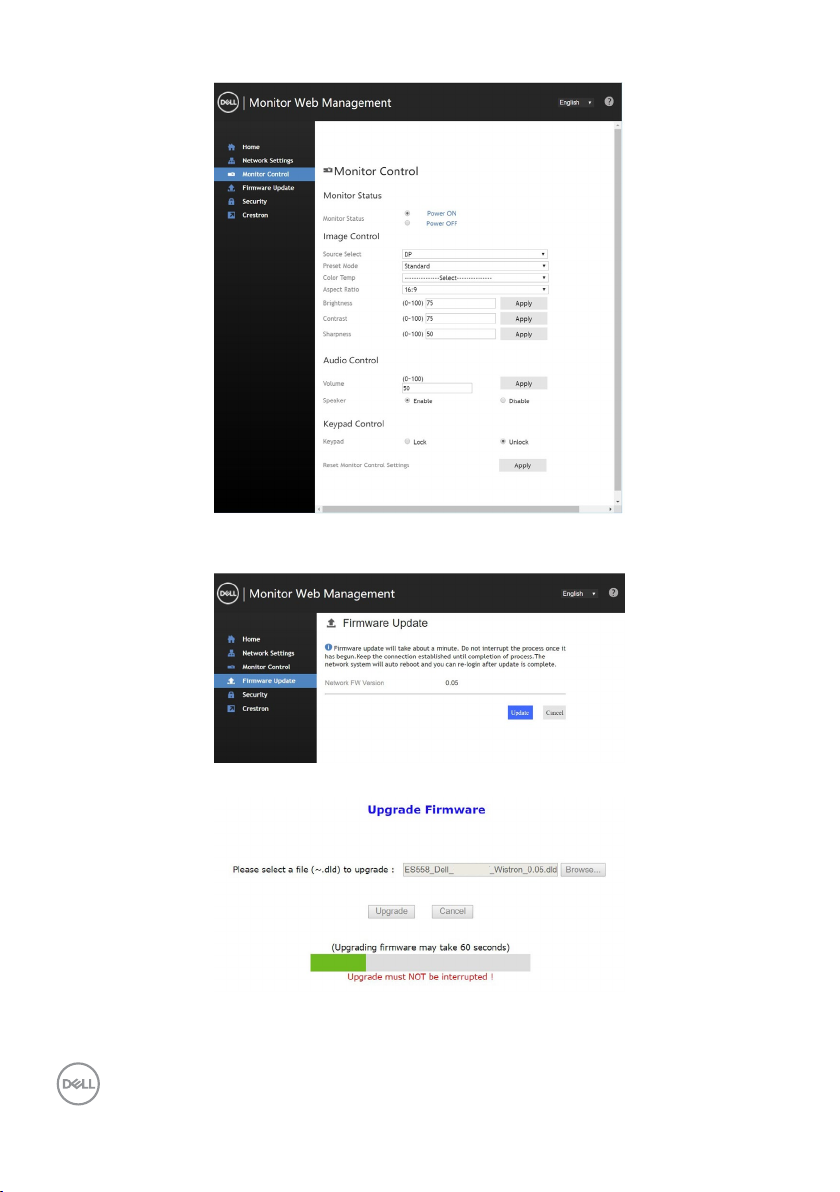

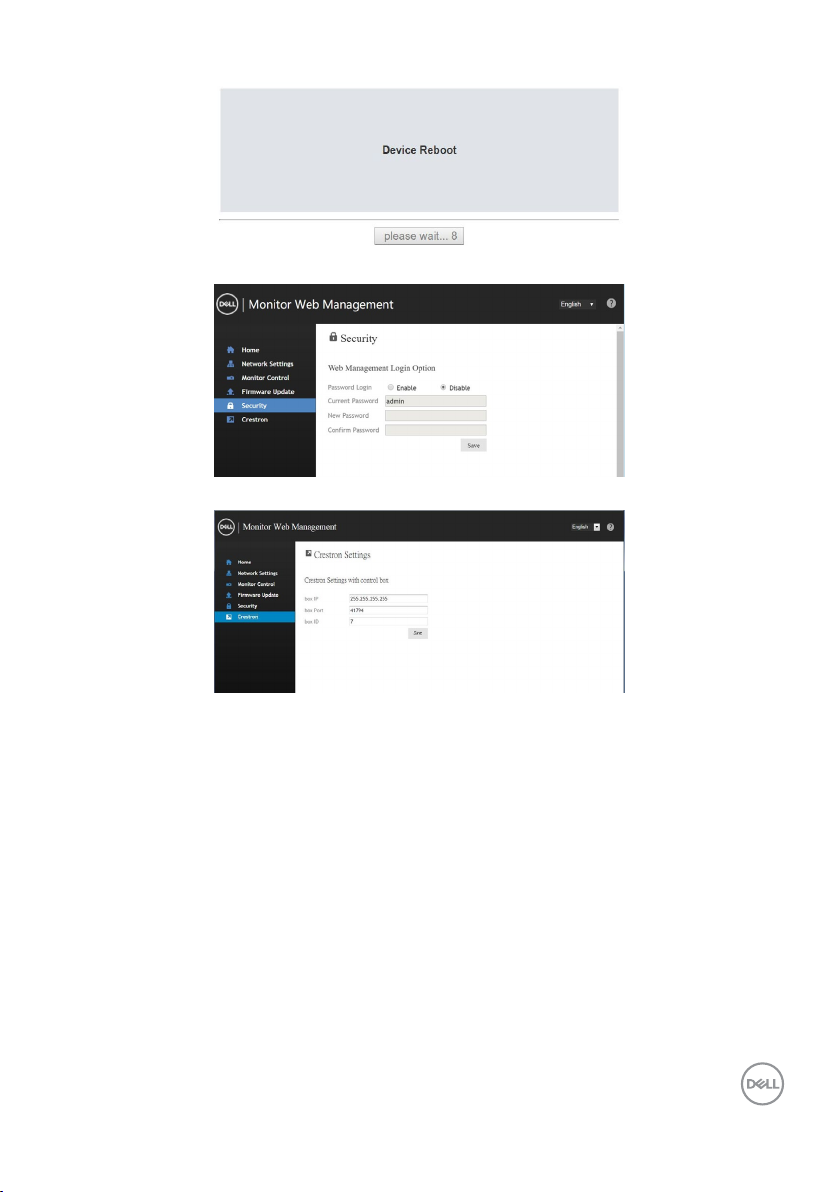

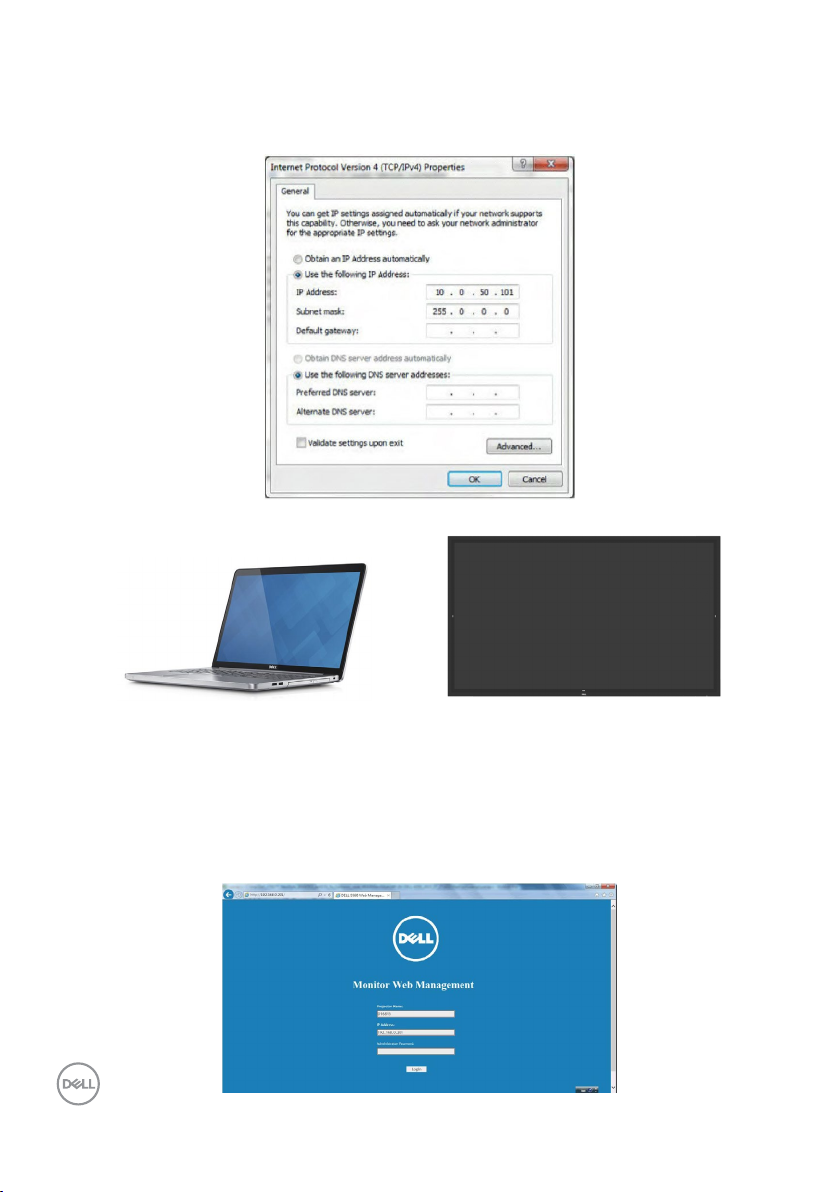

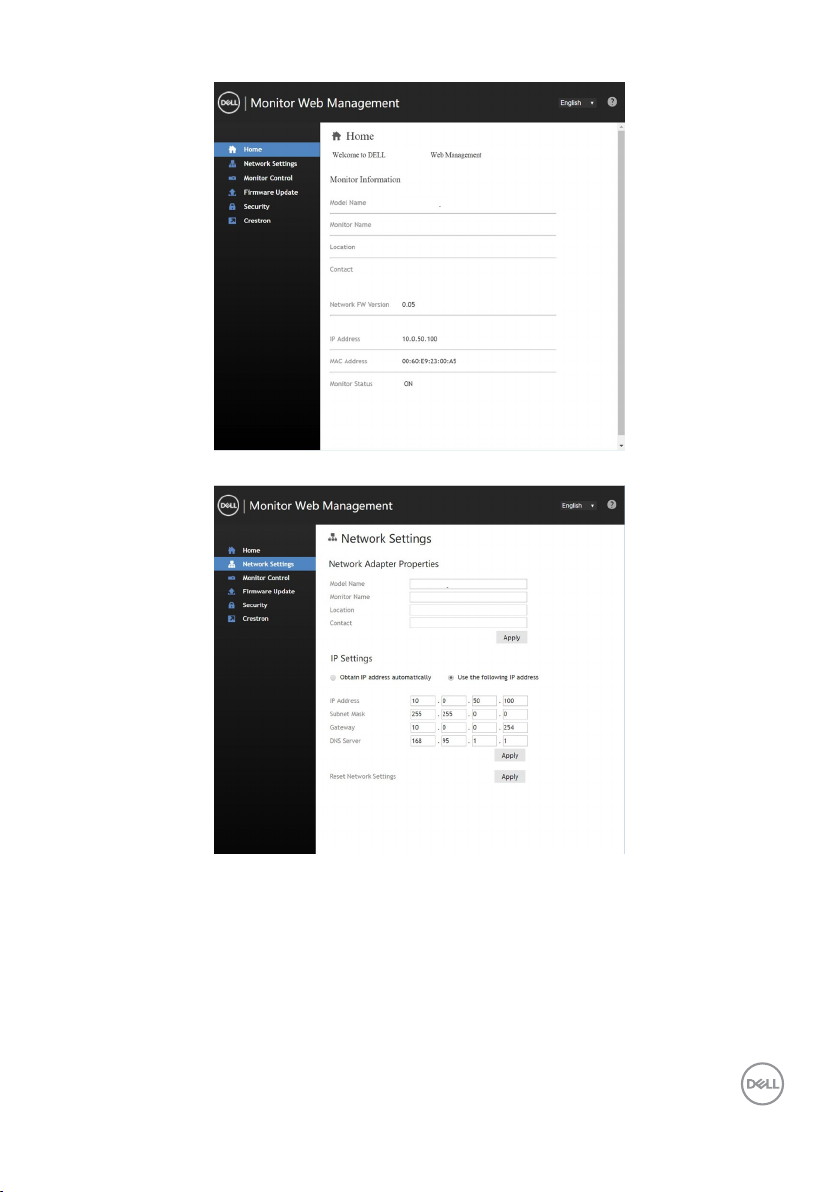

Dell Web Management pour les écrans . . . . . . . . . . . . . . . . . 61

Dépannage .......................................66

Auto-test. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Diagnostics intégrés. . . . . . . . . . . . . . . . . . . . . . . . . . .68

Problèmes courants . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Problèmes spécifiques au produit . . . . . . . . . . . . . . . . . . . 72

Problèmes liés à l'écran tactile . . . . . . . . . . . . . . . . . . . . . 74

Problèmes spécifiques USB (Universal Serial Bus) . . . . . . . . . . 75

Problèmes Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Annexe ..........................................77

Avis de la FCC (États-Unis uniquement) et autres informations

réglementaires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Contacter Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Base de données des produits de l’UE pour l’étiquetage énergétique et la

fiche d’information sur le produit : . . . . . . . . . . . . . . . . . . . 77

4 | Table des matières

Consignes de sécurité

ATTENTION : L’utilisation de commandes, de réglages ou de procédures

autres que ceux spécifiés dans la présente documentation peut entraîner une exposition à des chocs et des risques électriques et / ou mécaniques.

• Placez le moniteur sur une surface résistante et manipulez-le avec soin. L’écran est fragile et peut s’endommager en cas de chute ou de choc violent.

• Assurez-vous toujours que les valeurs nominales de votre moniteur fonctionnent avec l’alimentation secteur disponible dans votre pays.

• Maintenez le moniteur à température ambiante. Les conditions excessivement froides ou chaudes peuvent avoir un effet néfaste sur les cristaux liquides de l’écran.

• Ne soumettez pas le moniteur à de fortes vibrations ou à des chocs importants. Par exemple, ne placez pas le moniteur dans un coffre de voiture.

• Débranchez le moniteur lorsqu’il n’est pas prévu qu’il soit utilisé pendant une période prolongée.

• Pour éviter les chocs électriques, n’essayez pas de retirer un quelconque capot ou de toucher l’intérieur du moniteur.

Pour plus d’informations sur les consignes de sécurité, consultez les Informations relatives à la sécurité, à l’environnement et à la réglementation (SERI).

Consignes de sécurité | 5

À propos de votre écran

Contenu de l'emballage

Votre écran est livré avec les éléments suivants. Assurez-vous d'avoir reçu tous les composants et contactez Dell si un élément est manquant.

REMARQUE: Certains composants peuvent être optionnels et peuvent ne

pas être livrés avec votre moniteur. Certaines fonctionnalités peuvent ne pas être disponibles dans certains pays.

Contenu de l’emballage

Description

Écran

Support Optiplex

Piles de la & télécommande (AAA x 2)

6 | À propos de votre écran

Stylet x 2

Support de télécommande

Serre-câble x 3

Fil d’attache de caméra x 3

À propos de votre écran | 7

Pointe du stylet x2

Câble d'alimentation (varie selon le pays)

Câble d'alimentation pour raccorder un système Optiplex à l'écran

(voir Optiplex (Optionnel)) Câble amont USB 3.1 (active les

ports USB sur l'écran)

Câble DP (DP vers DP)

Câble USB type C

Câble HDMI

• Instructions de téléchargement du logiciel Flatfrog Board

• Informations de sécurité, environnementales et réglementaires

• Guide de configuration rapide

8 | À propos de votre écran

Caractéristiques du produit

L'écran Dell C5522QT dispose d'une matrice active, d'un transistor en couches minces (TFT), d'un écran à cristaux liquides (LCD) et d'un rétroéclairage LED. Les caractéristiques de l'écran comprennent:

• Affichage de la zone active 138,787 cm (54,64 pouces) (Mesuré en diagonale), résolution 3840 x 2160 (rapport d'aspect 16:9), plus prise en charge du plein écran pour les résolutions inférieures.

• Trous de montage VESA™ (Video Electronics Standards Association) 400 x 300 mm.

• Haut-parleurs intégrés (2 x 10 W)

• Capacité Plug and Play si votre système le prend en charge.

• Réglages de l'affichage à l'écran (OSD) pour faciliter la configuration et

l'optimisation de l'écran.

• Emplacement de verrou de sécurité.

• Prend en charge la capacité de gestion des ressources.

• Verre sans arsenic et sans mercure uniquement pour le panneau.

• Puissance 0,5 watt en mode veille.

• Configuration facile avec Micro PC Dell Optiplex (Micro-facteur de forme).

• Technologie tactile InGlass

• Optimisez le confort oculaire avec un écran sans scintillement.

• Les effets possibles à long terme de l'émission de lumière bleue depuis l'écran

comprennent les dommages aux yeux, dont la fatigue oculaire ou la tension oculaire numérique. La fonction ComfortView est conçue pour réduire le niveau de lumière bleue émise par l'écran afin d'optimiser le confort oculaire.

avec jusqu'à 20 points et 4 stylets.

À propos de votre écran | 9

Identification des pièces et des commandes

Vue avant

Étiquette Description 1 Touche tactile du déroulement de l'écran 2 Lentille IR 3 Bouton marche/arrêt 4 Voyant LED d’alimentation

Une couleur blanche fixe indique que le moniteur est allumé et fonctionne normalement. Une couleur blanche clignotante indique que le moniteur est en mode veille.

5 Touche tactile Lanceur OSD (Pour plus d'informations, consultez

Utilisation de l'écran)

3 4

10 | À propos de votre écran

Vue arrière

76 8

9 10

Étiquette Description Utiliser 1 Poignée x 2 Utilisées pour déplacer l'écran. 2 Trous de montage VESA (400

Pour monter l'écran.

x 300 mm)

3 Attache câble USB type C Utilisez le pour acheminer le câble USB

type C.

4 Emplacement du verrou de

sécurité

Sécurise Optiplex avec un verrou de câble de sécurité (vendu séparément).

5 Support Optiplex Utilisé pour maintenir un PC Optiplex à

micro-facteur de forme.

6 Étiquette réglementaire Liste des étiquettes réglementaires

approuvées.

7 Code-barres, numéro de série

et étiquette de marquage de service

8 Numéro de série, étiquette de

Consultez cette étiquette si vous devez contacter Dell pour obtenir une assistance technique.

service et site Web

9 CA vers Optiplex Alimentation CA vers l'adaptateur

secteur Optiplex (optionnel).

10 Connecteur d'alimentation CA Pour connecter le câble d'alimentation

de l'écran.

À propos de votre écran | 11

Vue de côté

Étiquette Description Utilisation 1a Connecteur HDMI 1 1b Connecteur HDMI

Connectez votre ordinateur avec un câble HDMI.

1c Connecteur HDMI

2 Connecteur DP Connectez votre ordinateur avec un câble DP. 3 USB Type-C/

DisplayPort

Effectuez le raccordement à votre ordinateur à l’aide du câble USB Type-C.

Le port USB type-C offre le taux de transfert le plus rapide avec USB 3.1 et le mode alternatif avec DP 1.2 supporte une résolution maximale de 3840 x 2160 à 60 Hz, PD 20 V/4,5 A, 15 V/3 A, 9 V/3 A, 5 V/3 A.

REMARQUE: USB Type-C n’est pas pris en charge sur les version de Windows antérieures à Windows

10.

4 5 Port de sortie ligne

Connecteur RS232 Gestion à distance et contrôle de l’affichage via RS232

Connectez-vous à des périphériques audio externes.

audio

Prend en charge uniquement l'audio 2 canaux. REMARQUE: Le port de sortie ligne audio ne prend pas en charge les casques.

12 | À propos de votre écran

6 Ports USB 3.1

amont (3)

Connectez le câble USB fourni avec votre écran à l'ordinateur. Une fois ce câble connecté, vous pouvez utiliser les connecteurs USB aval de l'écran et la fonction écran tactile.

REMARQUE: Consultez la section sur la source

d’entrée et l’appairage USB.

7 Ports USB 3.1 aval

(3)

Connectez votre périphérique USB. Vous ne pouvez utiliser ce connecteur qu'après

avoir connecté le câble USB à l'ordinateur et au connecteur USB amont de l'écran.

8 Port de chargement

USB

Port USB 3.1 en aval avec capacité de chargement BC 1.2 à 2A (maximum).

9 Connecteur RJ-45 Gestion réseau à distance et contrôle de l'affichage

via RJ-45

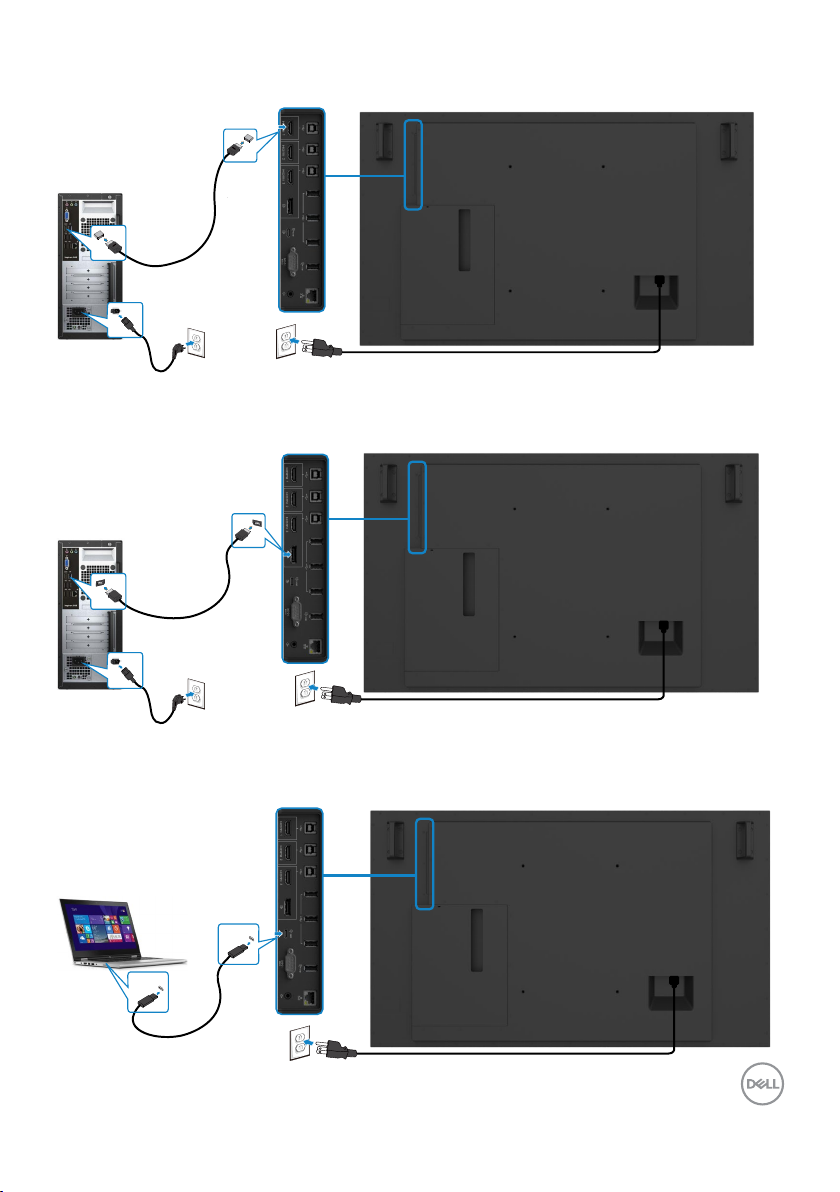

Sources d'entrée et appairage USB

Sources d'entrée

USBamont

HDMI 1 USB 1 HDMI 2 USB 2 HDMI 3 DP

USB 3

À propos de votre écran | 13

Vue de dessous

2 31

Étiquette Description 1, 2 Haut-parleurs 3 Bouton marche/arrêt

Spécifications d'affichage

Type d'écran Matrice active - TFT LCD Type de panneau Commutation dans le plan Technologie Rapport d'aspect 16:9 Dimensions de l'image visible Diagonale 138,787 cm (54,64 pouces) Zone active Horizontale 1209,6 mm (47,62 pouces) Verticale 680,4 mm (26,79 pouces)

Zone 823011,84 mm Pas de pixel 0,315 mm x 0,315 mm Pixels par pouce (PPI) 81 Angle de vue

Horizontal 178° (standard) Vertical 178° (typique) Luminosité du panneau 350 cd/m² (standard)

Rapport de contraste 1300 à 1 (standard) Revêtement d'écran 7H, Anti-salissure, Anti-reflet Temps de réponse 9 ms standard (G à G) Profondeur de couleurs 1,07 milliard de couleurs Gamme de couleurs NTSC ( 72%)

(1275.74 pouces2)

14 | À propos de votre écran

Connectivité • 1 x DP 1.2

• 1 x USB type C (Mode alternatif avec DisplayPort

1.2, Power Delivery PD jusqu’à 90 W)

• 3 x HDMI 2.0

• 4 x ports USB 3.1 aval (1 USB avec BC1.2 capacité

de chargement à 2 A (max))

• 3 x ports USB 3.1 amont

• 1 x sortie ligne audio 2.0 analogique (prise 3,5mm)

• 1 x RJ-45

• 1 x RS232

Largeur de la bordure (du bord de l'écran jusqu'à la zone active)

44,70 mm (1,76 pouces) (Haut) 44,70 mm (1,76 pouces) (Gauche/Droite) 44,70 mm (1,76 pouces) (Bas)

Type

Tactile Technologie tactile InGlass

Méthode de saisie Doigt et stylet Interface Compatible USB HID

Point tactile

Tactile jusqu'à 20 points Jusqu'à 4 stylets

REMARQUE: Compatible différenciation tactile, stylet et gomme (fonctionnalité sous réserve d'application).

Système d'exploitation pris en charge

Système d'exploitation Version Tactile Stylet Gomme

Windows 7 Pro et Ultimate 20 4 1

8, 8,1 20 4 1 10 20 4 1

Chorme OS Linux version de noyau 3.15

(3.10) ou ultérieure

Android 4.4 (KitKat) avec noyau Linux

Autre système d'exploitation

3.15 (3.10) ou ultérieur Noyau Linux 3.15 ou ultérieur 20 4 1

basé sur Linux

20 4 (0) 1 (0)

À propos de votre écran | 15

macOS 10.10, 10.11 1 (souris2) Non

La fonctionnalité du noyau Linux a été vérifiée sur Ubuntu 14.04 et Debian 8.

Les fonctionnalités de Chrome OS et Android avec le noyau Linux 3.15 ou plus récent sont recommandées.

Émulation de la souris en mode paysage. Le tactile multipoint complet nécessite des

pilotes supplémentaires sur le système hôte.

Précision d'entrée du capteur tactile

Précision d'entrée du

capteur tactile

Précision moyenne à la zone d'entrée spécifiée.

Précision de 95 centiles de la zone d'entrée spécifiée.

>20 mm à partir du bord de la zone tactile active

Zone centrale

Zone périphérique

Std

1,0 1,5 mm 1,2 2,0 mm

Max

Unité

Veuillez noter que la précision d'entrée du capteur tactile est définie par rapport à la zone tactile active telle que définie dans le schéma de référence (présenté en 8.1). La précision globale du système (coordonnées tactiles par rapport aux coordonnées d'affichage) est directement affectée par les tolérances d'assemblage en intégration.

Spécifications des haut-parleurs

Puissance nominale des haut-parleurs 2 x 10 W Réponse en fréquence 120 Hz - 20 kHz Impédance 8 ohms

Spécifications de résolution

Plage de balayage horizontal 30 kHz à 140 kHz (DP/HDMI) Plage de balayage vertical 24 Hz à 75 Hz (DP/HDMI) Résolution maximale prédéfinie 3840 x 2160 à 60 Hz Capacités d'affichage vidéo

(Lecture DP & HDMI)

480p, 576p, 720p, 1080i, 1080p, 2160p

16 | À propos de votre écran

Modes d'affichage prédéfinis

Verticale)

800 x 600

37,9

60,0

40,0

+/+

1280 x 1024

80,0

75,0

135,0

+/+

3840 x 2160

65,68

30,0

262,75

+/+

Mode d'affichage Fréquence

horizontale (kHz)

720 x 400 31,5 70,0 28,3 -/+ 640 x 480 31,5 60,0 25,2 -/640 x 480 37,5 75,0 31,5 - /-

800 x 600 46,9 75,0 49,5 +/+ 1024 x 768 48,4 60,0 65,0 -/1024 x 768 60,0 75,0 78,8 +/+ 1152 x 864 67,5 75,0 108,0 +/+ 1280 x 800 49,3 60,0 71,0 +/+ 1280 x 1024 64,0 60,0 108,0 +/+

1600 x 1200 75,0 60,0 162,0 -/+ 1920 x 1080 67,5 60,0 193,5 +/+ 2048 x 1152 71,6 60,0 197,0 +/2560 x 1440 88,8 60,0 241,5 +/-

Fréquence verticale (Hz)

Horloge de pixels (MHz)

Polarité de synchronisation (Horizontale/

3840 x 2160 133,313 60,0 533,25 +/+

À propos de votre écran | 17

Spécifications électriques

Signaux d'entrée vidéo • Signal vidéo numérique pour chaque ligne

diérentielle Par ligne diérentielle à une impédance de 100ohms

• Prise en charge des signaux DP/HDMI/ USB type C en entrée

Tension/fréquence/courant d'entrée

Tension/fréquence/courant de sortie

Courant d'appel 120 V: 42 A (Max.) à 0 °C (démarrage à froid)

Consommation électrique 0.3 W (Mode arrêt)

Selon la définition de l’UE 2019/2021 et de l’UE 2019/2013.

Réglage maximal de la luminosité et du contraste avec une charge de puissance

maximale sur tous les ports USB.

Pon: Consommation électrique du mode marche telle que définie dans Energy Star

version 8.0. TEC: Consommation énergétique totale en kWh telle que définie dans Energy Star

version 8.0. Ce document est fourni à titre indicatif et reète les performances en laboratoire. Votre

produit est susceptible de fonctionner diéremment selon le logiciel, les composants et les périphériques commandés, et ces informations ne font l’objet d’aucune obligation de mise à jour. Ainsi, le client ne doit pas se er entièrement à ces informations dans ses prises de décisions en matière de tolérances électriques ou autres. Aucune garantie expresse ou implicite n’existe en termes d’exactitude ou d’exhaustivité.

100-240 V CA / 50 ou 60 Hz ± 3 Hz / 5,5 A (maximum)

100-240 V CA / 50 ou 60 Hz ± 3 Hz / 2.0 A (maximum)

240 V: 80 A (Max.) à 0 °C (démarrage à froid)

0.4 W (Mode veille)

73.1 W (Mode allumé)

300 W (Max)

66.8 W (Pon)

Non applicable (TEC)

REMARQUE : Ce moniteur est certifié ENERGY STAR.

18 | À propos de votre écran

Caractéristiques physiques

Type de connecteur • Connecteur DP

• Connecteur USB type C

• Connecteur HDMI

• Sortie ligne audio

• Connecteur USB 3.1

• Connecteur RJ-45

• Connecteur RS232

Type de câble de signal (dans boîte)

Dimensions

Hauteur 769,78 mm (30,31 pouces) Largeur 1298,98 mm (51,14 pouces) Profondeur 78,7 mm (3,10 pouces)

Poids

Poids avec emballage 41,7 kg (91,93 lb) Poids sans emballage 34,5 kg (76,06 lb)

Câble DP, 3 m Câble HDMI, 3 m Câble USB 3.1, 3 m Câble USB type C, 1,8 m

À propos de votre écran | 19

Caractéristiques environnementales

Normes compatibles

• Moniteur certifié ENERGY STAR

• Compatible RoHS

Température

En fonctionnement 0 °C à 40 °C (32 °F à 104 °F) Hors fonctionnement –20 °C à 60 °C (–4 °F à 140 °F)

Humidité

En fonctionnement 10% à 80% (sans condensation)

Hors fonctionnement 5% à 90% (sans condensation) Altitude En fonctionnement 5000 m (16404 pi) (maximum) Hors fonctionnement 12192 m (40000 pi) (maximum) Dissipation thermique 1023,64 BTU/heure (maximum)

249,43 BTU/heure (Mode allumé)

20 | À propos de votre écran

Affectation des broches

Connecteur DP

Numéro de broche Côté20 broches ducâble de signal connecté 1 ML3(n) 2 GND 3 ML3(p) 4 ML2(n) 5 GND 6 ML2(p) 7 ML1(u) 8 GND 9 ML1(p) 10 ML0(n) 11 GND 12 ML0(p) 13 CONFIG1/(GND) 14 CONFIG2/(GND) 15 CANAL AUX (p) 16 Détection Câble_DP 17 CANAL AUX (n) 18 Détection branchement à chaud 19 GND 20 ALIM_DP +3,3V

À propos de votre écran | 21

USB Type C Connecteur

Broche signaux Broche signaux A1 GND B12 GND A2 SSTXp1 B11 SSRXp1 A3 SSTXn1 B10 SSRXn1 A4 VBUS B9 VBUS A5 CC1 B8 SBU2 A6 Dp1 B7 Dn1 A7 Dn1 B6 Dp1 A8 SBU1 B5 CC2 A9 VBUS B4 VBUS A10 SSRXn2 B3 SSTXn2 A11 SSRXp2 B2 SSTXp2 A12 GND B1 GND

22 | À propos de votre écran

Connecteur HDMI

Numéro de broche 1 DONNÉES TMDS 2+

2 PROTECTION DONNÉES TMDS 2 3 DONNÉES TMDS 2- 4 DONNÉES TMDS 1+ 5 PROTECTION DONNÉES TMDS 1 6 DONNÉES TMDS 1- 7 DONNÉES TMDS 0+ 8 PROTECTION DONNÉES TMDS 0 9 DONNÉES TMDS 0- 10 HORLOGE TMDS+ 11 PROTECTION HORLOGE TMDS 12 HORLOGE TMDS- 13 CEC 14 Réservé (N.C. sur l'appareil) 15 HORLOGE DDC (SCL) 16 DONNÉES DDC (SDA)

Côté 19 broches ducâble de signal connecté

17 Mise à la terre DDC/CEC 18 ALIMENTATION +5 V 19 DÉTECTION BRANCHEMENT À CHAUD

À propos de votre écran | 23

Connecteur RS232

Numéro de broche

1 2 RX 3 TX 4 5 GND 6 7 Non utilisé 8 Non utilisé 9 -

Côté 9 broches ducâble de signal connecté

24 | À propos de votre écran

+ 53 hidden pages
