dbx PA+ Quickstart Guide [es, en]
®
®
®
®
®
®
Guía de arranque rápido
Configuración para dos vías
Guía ilustrada de conguración de su DriveRack® PA+
usando dos amplicadores (agudos y graves).
Mic
Console
Low Amp HIgh Amp
High Speaker
Low Speaker
1.
2.
Extraiga el DriveRack PA+ de su embalaje.
Instale en un rack el DriveRack PA+ y conecte el cable de alimentación.
3.
Low Amp
4.
Conecte las salidas izquierda y
derecha del amplificador de agudos
a las entradas de los altavoces de
agudos izquierdo y derecho, tal como
le mostramos.
Conecte las salidas izquierda y
derecha del amplificador de graves
a las entradas de los altavoces de
graves izquierdo y derecho, tal como
le mostramos.
High Amp
5.
L
P L
R
C
F
B
S
U
B
1
USER
G
P L
P L
LH
RH
LM
RM
LL
RL
X
L
P L
R
C
F
B
S
U
B
1
USER
G
P L
P L
LH
RH
LM
RM
LL
RL
X
DriveRack PA+
SYSTEM SETUP WIZARD
<NEXT PAGE> to advance
<RTA> skips SETUP
Input Setup
Select Input as MONO
or STEREO
˘STEREO
Encienda la mesa de mezclas y baje al mínimo los faders master.
Encienda el DriveRack PA+.
Encienda los amplificadores con los canales izquierdo y derecho al mínimo.
6.
Ahora vamos a crear un diseño de sistema adaptado a sus altavoces. Para
este ejemplo, el sistema está diseñado usando unos JBL JRX-100 series.
7.
8.

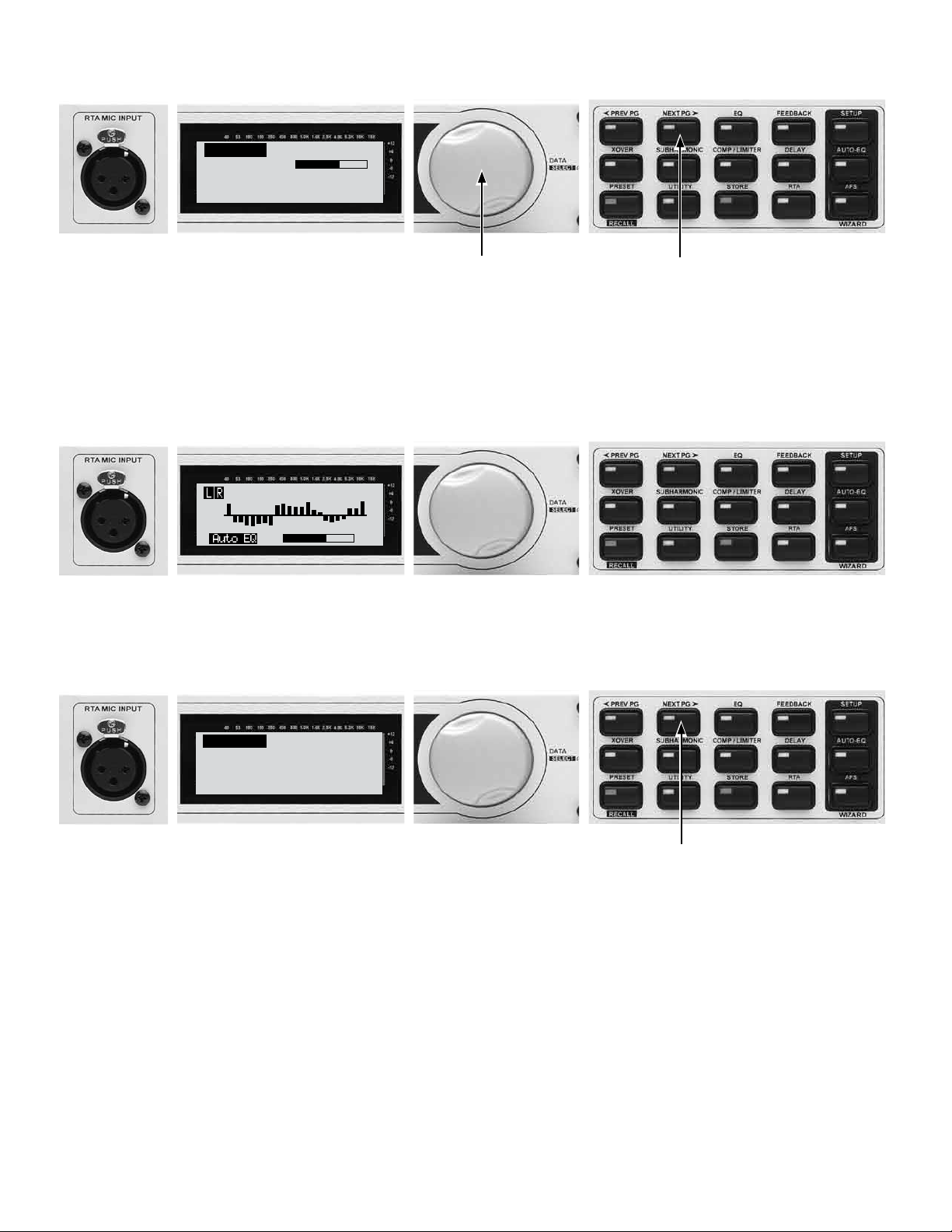

Mantenga pulsado el
botón Setup Wizard.
Pulse el botón NEXT PG.
8A - Gire la rueda Data para elegir entre MONO y STEREO
(STEREO POR DEFECTO).
8B - Pulse el botón NEXT PG.
9.
Graphic EQ Setup
Select GEQ as DUAL
MONO or STEREO.
˘STEREO LINKED
Main Speaker
Select Main PA
JBL JRX100
˘JRX115 Passive
Sub Speaker
Select Sub PA
JBL JRX100
˘JRX118S Stereo
High Amplifier
Select an amplifier
Crown Xti
˘Crown Xti 2000
9A - Gire la rueda Data para elegir entre un ecualizador
gráfico DUAL MONO o STEREO. (STEREO LINKED POR
DEFECTO)
10.
10A - Gire la rueda Data para elegir el tipo y modelo de
sus altavoces. Para este ejemplo elegiremos el JBL JRX115
en el modo pasivo.
11.
9B - Pulse el botón NEXT PG.
10B - Pulse el botón NEXT PG.
11A - Gire la rueda Data para elegir el tipo y modelo de su
altavoz sub (subwoofer). Para este ejemplo elegiremos el
JBL JRX118S en stereo.
12.
12A - Gire la rueda Data para elegir su tipo y modelo
de amplificador de altavoz de agudos. Para este ejemplo
elegiremos el Crown XTi2000.
11B - Pulse el botón NEXT PG.
12B - Pulse el botón NEXT PG.
