Installation Guide

AME 23, AME 23 SU, AME 33

ENGLISH

DANSK

DEUTSCH

FRANÇAIS

ESPAÑOL

SUOMI

NEDERLANDS

POLSKI

AME 23/23 SU/33 +

VS2

AME 23, AME 23 SU, AME 33 www.danfoss.com Page 4

AME 23, AME 23 SU, AME 33 www.danfoss.dk Page 5

AME 23, AME 23 SU, AME 33 www.danfoss.de Page 6

AME 23, AME 23 SU, AME 33 www.danfoss.fr Page 7

AME 23, AME 23 SU, AME 33 www.danfoss.es Page 8

AME 23, AME 23 SU, AME 33 www.danfoss.com Page 9

AME 23, AME 23 SU, AME 33 www.danfoss.nl Page 10

AME 23, AME 23 SU, AME 33 www.danfoss.pl Page 11

AME 23/23 SU/33 +

VM2 (DN 15-50)

AME 23/23 SU/33 +

VB2 (DN 15-50)

AMV 23, AMV 33 +

AVQM (DN 15-50)

РУССКИЙ

ITALIANO

ROMÂNĂ

БЪ ЛГА РСК И

中文

Danfoss Heating EI.96.G3.3N DH-SMT/SI

AME 23, AME 23 SU, AME 33 www.danfoss.ru Page 12

AME 23, AME 23 SU, AME 33 www.danfoss.com Page 13

AME 23, AME 23 SU, AME 33 www.ro.danfoss.com Page 14

AME 23, AME 23 SU, AME 33 www.bg.danfoss.com Page 15

AME 23, AME 23 SU, AME 33 www.danfoss.com.cn

第16页

Installation Guide AME 23, AME 23 SU, AME 33

DH-SMT/SI EI.96.G3.3N Danfoss Heating

❶

❷

②

①

③

④

❸

⑤

AME 23, AME 33

OPEN

⑥

CLOSE AME 23 SU

Installation Guide AME 23, AME 23 SU, AME 33

Danfoss Heating EI.96.G3.3N DH-SMT/SI

❹

① ②

③ ④

⑤

⑥

⑦

Installation Guide AME 23, AME 23 SU, AME 33

DH-SMT/SI EI.96.G3.3N Danfoss Heating

ENGLISH

Safety Note

To avoid injury and damage to persons and devices, it is absolutely necessary these instructions are carefully read and observed prior to assembly and commissioning.

Necessary assembly, start-up, and maintenance work must be performed only by qualied, trained and authorised personnel.

Prior to assembly and maintenance work on the controller, the system must be:

- depressurised

- cooled down

- emptied

- cleaned

Please comply with the instructions of the system manufacturer or system operator.

Do not remove the cover before the power supply is fully switched o.

Disposal instruction

This product should be dismantled and its components sorted, if possible, in various groups before recycling or disposal.

Always follow the local disposal regulations.

Mounting ❶

Fix the AME 23, AME 23 SU, AME 33 on the valve ❷

Wiring ❸

AC 24 V Connect via safety isolating transformer.

Supply voltage

Supply voltage (24 V~ -15 to +10 %, 50 Hz) must be connected to the terminals SN and SP.

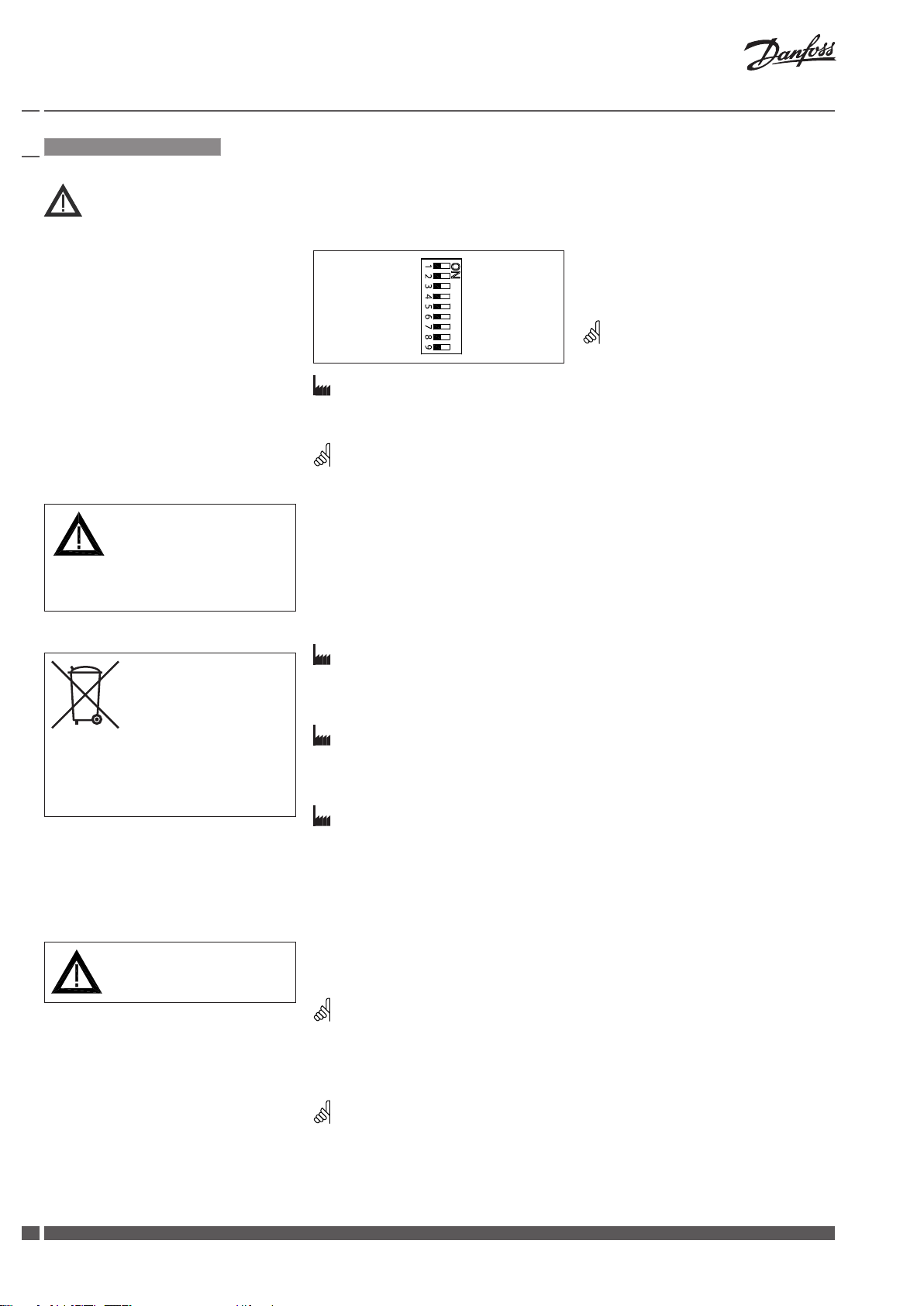

DIP switch settings ❹

U I

2 V_---V 0 V_- --V

Direct Inverse

--- Sequential

0(2) V_5(6) V 5(6) V_10 V

Proportional 3 point/RL

Reset Reset

Factory settings:

ALL switches are on OFF position!

Note: All combinations of DIP switches are allowed. All functions that are selected are added consecutively. There is only one logic override of functionalities i.e. the switch No.6 Proportional / 3 point, which sets actuator to ignore control signal and works as a “simple” 3-point actuator.

U/I ❹①

Factory setting:

voltage control signal (0-10 V).

2-10 V/0-10 V ❹②

Factory setting is:

2-10 V.

Direct/Inverse ❹③

Factory setting is: DIRECT

---/Sequential ❹④

Two actuators can be set to work parallel with one control signal. If the SEQUENTIAL is set than an actuator responds to split control signal (see 0(2)-5(6) V/ 5(6)-10 V).

Note:

This combination works in combination with switch No.5: 0(2)-5(6) V/5(6)-10 V.

0(2) V-5(6) V/5(6)-10 V ❹⑤

Proportional/3 point ❹⑥

Actuator can operate as “simple” 3-point actuator, if the 3-point function is selected. Power supply should be connected on SN and SP ports. On port 1 or 3 24 VAC signal is connected for rising or lowering of actuator. Return signal X indicates the correct position.

Note: If 3 point function is selected actuator does not respond to any control signal on port Y. It only rises and lowers spindle if power is supplied on port 1 or 3.

Reset ❹⑦

After the actuator has been connected to power supply, the actuator will start the self-adjustment procedure. The indicator LED ashes until self adjustment is nished. The duration depends on the spindle travel and will normally last a few minutes. The stroke length of the valve is stored in the memory after self adjustment has been completed. To restart self adjustment, change the position of RESET switch (switch No.9). If the supply voltage is switched o or falls below 80 % in more than 0.1s, the current valve position will be stored in the memory and all data remain saved in the memory also after a power supply cut-out.

Function test

The indicator light shows whether the positioner is in operation or not. Moreover, the indicator shows the control status and faults. Constant light

- normal operation

No light

- no operation or no power supply

Intermittent light (1 Hz)

- self adjusting-mode

Intermittent light (3 Hz):

- power supply too low

- insucient valve stroke (<20 s)

- end-position cannot be reached.

Control signal

Control signal from the controller must be connected to terminals Y (input signal) and

Note:

This function is available if switch No.4:

--- / Sequential is set.

SN (common) on the AME printed board.

Output signal

Output signal from the terminal X can be used for indication of the current position. Range depends on the DIP switch settings.
