Datenblatt
Elektrische Stellantriebe für 3-Punkt-Schrittsignal
AMV 10, AMV 20, AMV 30
AMV 13, AMV 23, AMV 33 – mit Sicherheitsfunktion gemäß DIN EN 14597
(Antriebsstange ausfahrend)
Beschreibung
AMV 10 AM V 13 AMV 20, AMV 30 AMV 23, AMV 33
Bestellung
Die Stellantriebe mit Sicherheitsfunktion (AMV 13,
AMV 23 oder AMV 33) und ohne Sicherheitsfunktion
(AMV 10, AMV 20 oder AMV 30) werden hauptsächlich
in Kombination mit den Ventilen VS, VM, VB, AVQM
und VMV (nur mit AMV 10) eingesetzt.
Bei Stromausfall oder bei Abschaltung der
Stromversorgung durch den Sicherheitsthermostat
wird die Sicherheitsfunktion automatisch aktiviert.
Die Stellantriebe passen den Hub automatisch an
die Ventilendlagen an. Dies führt zu einer kürzeren
Inbetriebnahmezeit.
Die Stellantriebe weisen folgende besondere
Eigenschaften auf:
• Die moderne Konstruktion umfasst
eine lastabhängige „Abschaltung“ zum
Überlastungsschutz von Stellantrieb und Ventil.
• Das digitale Rückmeldesignal zum Anzeigen
der Ventilendlagen ist an der Klemme 4
oder 5 verfügbar.
• Robuster Aufbau und geringes Gewicht.
• Gemäß DIN EN 14597 zertifizierte
Sicherheitsfunktion
Stellantriebe
Typ Netzspannung
AMV 10 230 V~ 082G3001
AMV 10 24 V~ 082G3002
AMV 20 230 V~ 082G3007
AMV 20 24 V~ 082G3008
AMV 30 230 V~ 082G3011
AMV 30 24 V~ 082G3012
Bestellnummer
Wesentliche Daten:
• Nennspannung:
- 24 VAC, 50 Hz/60 Hz
- 230 VAC, 50 Hz/60 Hz
• Eingangsstellsignal: 3-Punkt-Schritt
• Stellkraft:
- AMV 10, 13 ....................................... 300 N
- AMV 20, 23, 30, 33 ...........................450 N
• Drehzahl:
- AMV 10, 13 ..................................14 s /mm
- AMV 20, 23 ..................................15 s/mm
- AMV 30, 33 ....................................3 s/mm
• Max. Medientemperatur:
- AMV 10, 13 .......................................130 °C
- AMV 20, 23, 30, 33 ..........................150 °C
• Endlagenschalter
Zubehör für AMV 20/23, AMV 30/33
Typ
Zusatzschalter (2×) 082G 3201
Zusatzschalter (2×)
und Potentiometer (10 kΩ)
Zusatzschalter (2×)
und Potentiometer (1 kΩ)
Bestellnummer
082G3202
082G3203
Stellantriebe mit Sicherheitsfunktion – EN 14597
Typ Netzspannung Bestellnummer
AM V 13 230 V~ 082G3003
AM V 13 24 V~ 082G3004
AMV 23 230 V~ 082G3009
AMV 23 24 V~ 082G3010
AMV 33 230 V~ 082G3013
AMV 33 24 V~ 082G3014
© Danfoss | 2019.12 AI225086477613de-000202 | 1
Datenblatt AMV 10/20/30/13/23/33
Technische Daten
Sicherheitsfunktion
Hinweis: Benut zen Sie für
die EIN/AUS-Regelung keine
Sicherheitsaktivierungen.
Typ AMV 10 AMV 13 AMV 20 AMV 23 AMV 30 AMV 33
Spannungsversorgung V 24, 230 AC; +10 … –15%
Leistungsaufnahme VA 2 7 2 7 7 12
Frequenz Hz 50/60
Eingangssignal 3-Punkt
Federrücklauffunktion (Sicherheitsfunktion) - Ja - Ja - Ja
Anzahl Federrücklaufaktivierungen - 30.000 - 30.000 - 30.000
Laufzeit
Sicherheitsfunktion
Stellkraft N 300 450
Max. Hub mm 7 10
Stellzeit s/mm 14 15 3
Max. Mediumstemperatur
Umgebungstemperatur 0 … 55
Umgebungsfeuchtigkeit 5-95 % rF, nicht kondensierend
Lager- und Transporttemperatur °C –40 … 70
Schutzart II I (230 V); III (24 V)
Schutzklasse IP 54
Gewicht kg 0,6 0, 8 1, 4 1,45 1,4 1, 45
– Kennzeichnung entsprechend
den Normen
7 mm Hub
10-mm-Hub
s -
°C
Niederspannungsrichtlinie (LVD) 2014/35/EU: DIN EN 60730-1,
DIN EN 60730-2-14
Richtlinie über die elek tromagnetische Verträglichkeit (EMV) 2014/30/EG:
EN 61000-6-2, EN 61000-6-3
8,5
- 8 8
130 150
-
-
-
Bei Stromausfall öffnet oder schließt die
Sicherheitsfunktion das Ventil vollständig, je nachdem,
welche Sicherheitsmaßnahme (SD = Safety Down)
gewählt wurde.
Die Ventilauswahl wirkt sich auch
oder
=
auf die Sicherheitsfunktion aus.
Die Sicherheitsfunktionseinheit ist werkseitig
auf der Rückseite des Stellantriebs montiert.
Bei Akt ivierung der
Ventiltyp
VS SD
VM (DN 15-50) SD
VB (DN 15-50) SD
AVQM (DN 15–50) SD
VMV - SD
1)
in Übereinsti mmung mit DIN EN 14597
Sicherheitsfunktion wird
Anschluss A–AB
geschlossen
1)
1)
1)
1)
Anschluss A–AB
geöffnet
SD
-
-
-
-
VS, VM, VB, AVQM
SD
SD
VMV
-
AM V 13
AMV 23, AMV 33
2 | AI225086477613de-000202 © Danfoss | 2019.12
Datenblatt AMV 10/20/30/13/23/33

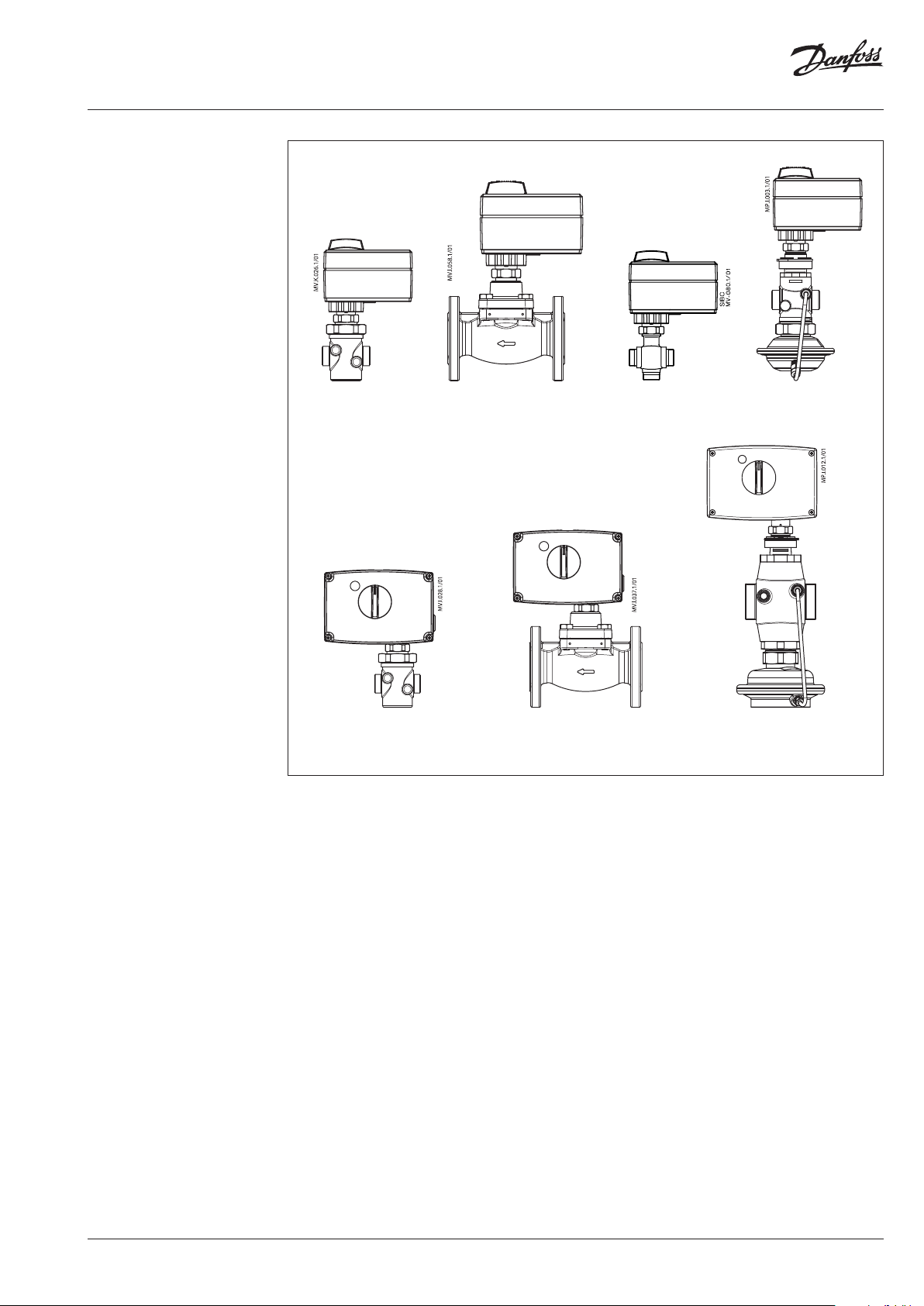

Montage
AMV 10
AM V 13 AMV 23, AMV 33
Mechanisch
Der Stellantrieb sollte mit der Ventilspindel in
horizontaler oder senkrechter Position eingebaut
werden.
Der Stellantrieb wird über einen Montagering,
der ohne Werkzeug montiert werden kann, am
Ventilgehäuse befestigt. Der Ring muss von Hand
angezogen werden.
Entsorgung Der Stellantrieb muss vor der Entsorgung zerlegt
und die einzelnen Bauelemente in die verschiedenen
Werkstoffgruppen sortiert werden.
AMV 20, AMV 30
Elektrisch
Wichtig: Es wird dringend empfohlen, die mechanische
Montage vor der Elektroinstallation durchzuführen.
Hinweis: Für die Kabelverschraubungen M 16×1,5 sind
zwei Kabeleinführungen vorgesehen. Ein Eingang ist
mit einer Gummidichtung versehen. Beachten Sie, dass
geeignete Kabelverschraubungen verwendet werden
müssen, um die IP-Schutzart zu gewährleisten.
AI225086477613de-000202 | 3© Danfoss | 2019.12
