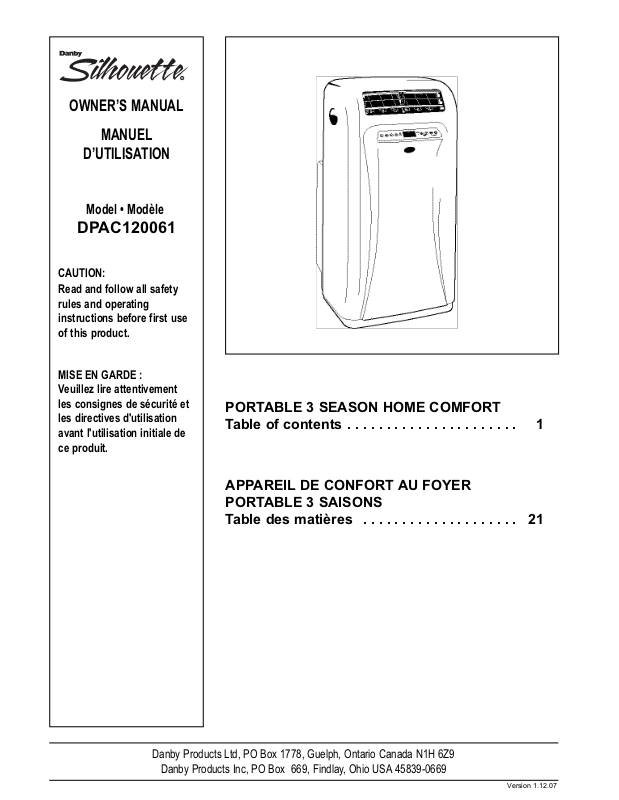

OWNER’S MANUAL

MANUEL

D’UTILISATION

Model • Modèle >

DPAC120061

CAUTION: Read and follow all safety

rules and operating instructions before first use of this product.

MISE EN GARDE : Veuillez lire attentivement les consignes de sécurité et les directives d'utilisation avant l'utilisation initiale de ce produit.

ADVERTENCIA: Es importante que lea y observe todas las reglas de seguridad e instrucciones de operación antes de usar esteproducto por primera vez.

PORTABLE 3 SEASON HOME COMFORT

Table of contents . . . . . . . . . . . . . . . . . . . . . . 1

APPAREIL DE CONFORT AU FOYER PORTABLE 3 SAISONS

Table des matières . . . . . . . . . . . . . . . . . . . . 21

Danby Products Ltd, PO Box 1778, Guelph, Ontario Canada N1H 6Z9

Danby Products Inc, PO Box 669, Findlay, Ohio USA 45839-0669

Version 1.12.07

Table Of Contents

Page

Introduction and Unit Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Electrical and Important Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Energy-Saving Tips. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Window Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Care and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Unit Parts Identification

Horizontal Louver

Blades

Removable

Air Filter Panel

(back)

Oscillating

Air Vents

Carrying Handle

(both sides)

Easy-roll Castors

Remote Control

Receiver Window

Introduction

Thank you for choosing an Danby appliance to provide you and your family with all of the “Home Comfort” requirements for your home, cottage or office. This Owner’s Manual will provide you with valuable information necessary for the proper care and maintenance of your new appliance. If properly maintained, your Danby appliance will give you many years of trouble free operation. Please take a few moments and read the instructions thoroughly and familiarize yourself with all of the operational aspects of this appliance.

Your Danby Portable Air-Conditioner is a multi-functional room air-exchanging, air-processing appliance, designed to offer you the functions of; Air Conditioning, Dehumidifying and Independent Fan. Each individual mode, is featured with “oscillating” air swing capabilities. This unit can be conveniently moved from room to room within your home and set-up in just minutes. Imagine the convenience of 3 Season Home Comfort at your fingertips, anytime, anywhere. Just sit back and wait to feel what “Mother Nature” has forecast and respond with the push of a button.

For easy reference, may we suggest you attach a copy of your sales slip/receipt to this page, along with the following information which is located on the manufacturers nameplate located on the rear panel of the unit.

Model Number: DPAC120061

Serial Number: ___________________________________________________

Date of Purchase: _________________________________________________

Dealer’s Name and Address: ________________________________________

This information will be required if your unit requires servicing and/or for general inquiries. To contact a Customer Service Representative, call Danby TOLL FREE.

1-800-26-DANBY

Unit Specifications: DPAC120061

Cooling Capacity 1200 Btu/h Dehumidifying Capacity 70 Pints / 33.12L (24 Hrs)

Noise Level 52 dB (A)

Airflow CFM High / Medium / Low 450 / 380 / 300 Power Source 115 V / 60 Hz Refrigerant R22 Internal Reservoir Capacity 1.9 L (4.0 Pints) Unit Weight 48 kg (105.6 lb.) Unit Dimensions (inches) W x D x H 17-1/2" x 20" x 33-11/16” Unit Dimensions (cm) W x D x H 44.5 x 51.0 x 85.5 Fan Speeds 3 Control Panel (Illuminated) Soft Touch Controls Remote Control Yes Time of Day Clock Yes Auto - Timer Yes

Power Consumption:

Cooling 1280 Watts (11.0 Amps) Dehumidifying 1280 Watts (11.0 Amps) Fan 90 W (0.8 Amps)

NOTE: Continuing research results in steady improvement. Therefore, this information and these

specifications are subject to change without notice.

Electrical Specifications

1. All wiring must comply with local and national electrical codes and be installed by a qualified electrician. If you have any questions regarding the following instructions, contact a qualified electrician.

2. Check available power supply and resolve any wiring problems BEFORE installation and operation of this unit.

3. This appliance draws 11 nameplate amps under Cooling Mode and may be used in any properly wired, general purpose 15 amp household grounded receptacle.

4. For your safety and protection, this unit is grounded through the power cord plug when plugged into a matching wall outlet. If you are not sure whether the wall outlets in your home are properly grounded, please consult a qualified electrician. DO NOT USE PLUG ADAPTERS

OR EXTENSION CORDS WITH THIS UNIT.

If it is necessary to use an extension cord with this unit, use an approved “air conditioner” extension cord only. (available at most local hardware stores)

5. The manufacturers nameplate is located on the rear panel of the unit and contains electrical and other technical data specific to this unit.

6. To avoid the possibility of personal injury, always disconnect the power supply to the unit, before installing and/or servicing.

Power Supply Cord

The power cord supplied with this air conditioner contains a device that senses damage to the power cord. To test if your power cord is working properly, you must do the following;

1 Connect the power supply cord to an electrical

outlet.

2. The power supply cord has two buttons located on the head of the plug. One button is marked ‘TEST’, the other button is marked ‘RESET’. Press the ‘TEST’ button, you will then hear a click as the ‘RESET’ button pops out.

3. Press the ‘RESET’ button, you will hear a click as the button engages.

4. The power supply cord is now energized and supplying electricity to the air conditioner. (On some products this is also indicated by a light on the plug head).

Table 1

Suggested Individual Branch Circuit

Nameplate Amps AWG Wire Size*

11 14

AWG- American Wire Gage

* Based on copper wire at 60°C temperature rating.

Table 2

Receptacle and Fuse Types

Rated Volts 125 Amps 15

Wall Outlet

Fuse Size 15 Time Delay Fuse Plug Type

(or circuit breaker)

CAUTION

Do not leave this unit unattended in a space

where people or animals who cannot react to a

failed unit are located. A failed unit can cause

extreme overheating or death in such an

enclosed, unattended space.

The power cord supplied with this air conditioner contains a current leakage detection device designed to reduce the risk of fire. Please refer to the section ‘Power Supply Cord’ for details. In the event the power supply cord is damaged, it cannot be repaired and must be replaced with a new cord from the product manufacturer.

• Under no circumstances should this device be

be used to turn the unit on or off.

• The ‘RESET’ button must always be pushed in

(engaged) for correct operation.

• The power supply cord must be replaced if it fails

to reset when the ‘TEST’ button is pushed in.

Important Safety Instructions

Installation

Installation Accessories Fig. 1

LOCATION: Use this portable air conditioner on a

level surface only as inclinations greater than 3° can cause water overflow.

Description Quantity

Flexible exhaust hose with collars & adapters...........2/set

stretches from 17-

/2" (44.5 cm) up to 55-1/2" (141 cm)

Adjustable window/patio door slider kit .....................4/set

from 28" (71.1 cm) up to 80" (203 cm)

Rain Hood (For slider kit) ..............................................1 kit

see pg #7 for assembly instructions

1.8m (70 14/16”) Drain Hose (Not Shown)......................1 pc

Air Intake Filter Basket (Not Shown).............................1 pc

SPECIAL NOTE: The exhaust/window kit must be

installed at all times when the unit is operating under AIR CONDITIONING mode.

There should be at least 11.8" (30 cm) clearance between the unit and any other objects or building structure and should be installed on a level surface. The unit does not have to be vented outside during Dehumidifying/Fan mode operation, but it is recommended that the hoses remain installed (on unit) during Dehumidification.

CAUTION

To avoid installation/operation difficulties,

read these instructions thoroughly.

WARNING

When the patio door kit is installed, it will not be

possible to lock the patio door.

THIS COULD POSE A SECURITY RISK!

Installation of a “FOOTBOLT” or “DROP BAR”

behind the door is suggested. (Available through

most local hardware stores)

Electric Shock Hazard

To avoid the possibility of personal injury, disconnect power to the unit before installing or servicing.

Energy-Saving Tips

Your Danby appliance is designed to be highly efficient in energy savings. Follow these

recommendations for greater efficiency.

1) Select a thermostat setting that suits your comfort needs and leave at that chosen setting.

2) The air filter is very efficient in removing airborne particles. Keep the air filter clean at all times.

3) Use drapes, curtains or shades to keep direct sunlight from penetrating and heating room, but do not allow drapes or curtains to obstruct the air flow around the unit.

4) Start your air conditioner before the outdoor air becomes hot and uncomfortable. This avoids an initial period of discomfort while the unit is cooling off the room. Use of the automatic start/stop programmable TIMER feature can be a major asset in this regard if utilized to the fullest extent.

5) When outdoor temperatures are cool enough, turn the air conditioner off and use the FAN MODE on HIGH, MED or LOW. This circulates indoor air, providing some cooling comfort and utilizes less electricity.

Window Exhaust

Adapter (2)

Adjustable Window/Patio Door Slider Kit

28" - 80"

Flexible Exhaust Hose (2)

17-1/2" - 55-1/2"

Fig. 1 Installation Accessories

Rain Hood (1)

Rain Hood Inserts (2)

Hose Collar

Internal Safety Feature

This unit is equipped with a fail-safe switch mechanism that prevents the unit from condensing water in the event the internal reservoir becomes full. If this situation occurs, the unit will signal (BEEP) for 20 seconds, and the (RED) WATER FULL indicator light will flash.

NOTE:

During high humidity conditions, if the rate of water being condensed exceeds the rate of water being evaporated, the water level inside the internal reservoir will activate a float switch mechanism (safety shut-off), causing the unit to stop/cease operation automatically. In this event,

• the red “water full” indicator light on the control

panel will begin to flash

• and a warning beep will sound.

To return to normal operation:

1. Switch the unit off;

2. Place a pan with a 1.9L (4 pts) capacity

beneath the lowest drain ports located on the bottom rear of the unit (see Fig. D1).;

3. Open the drains by unscrewing their drain caps;

4. Wait until all the water inside the internal reservoir

is emptied, then reattach the drain caps;

5. Properly dispose of the water in the pan;

6. Switch the unit on.

It may take 3-5 minutes for the compressor to re-start. This is normal.

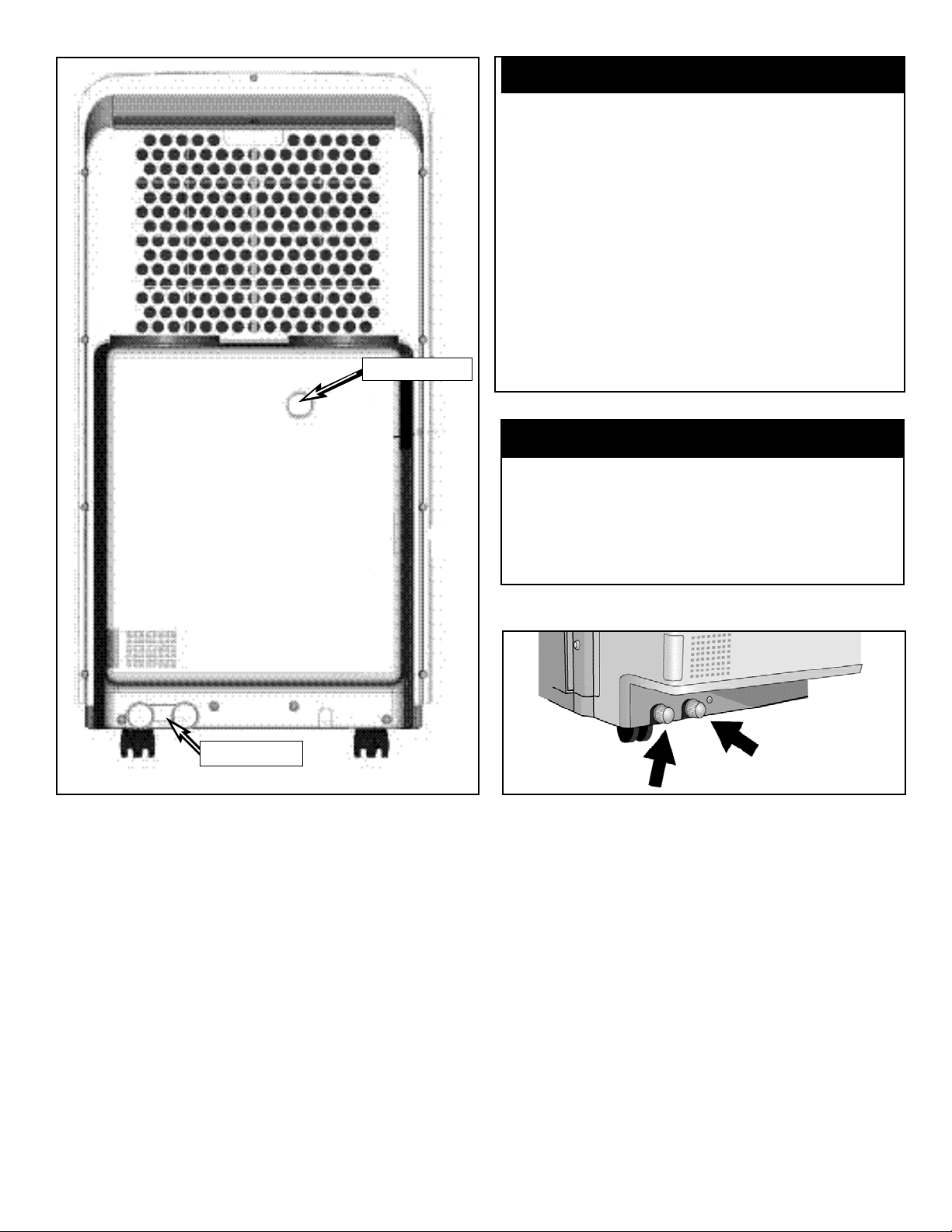

Direct Drain Instructions

Direct drain operation is intended for floor drain application only. Direct drain cannot be used in stem

pipe and / or sink applications:

While the unit is off:

1. Locate the unit as close as you can to the floor

drain you will be using for water drainage;

2. Remove the drain cap located in the middle (approximately) of the back of the unit (see Fig.

D2);

3. Attach the hose’s coupler directly onto the direct

drain’s thread and hand-tighten to seal the connection;

4. Place the open end of the drain hose directly over the floor drain.

You may now start the unit and begin dehumidifying. NOTE: Remember to remove the hose and re-install the drain cap when the direct drain feature is not in use.

Fig. D1

Fig. D2

Remove

Window / Patio Door Kit Installation (Air Conditioning Mode ONLY)

Your window kit has been designed to fit most standard “vertical” / “horizontal” windows and patio doors up to a maximum height of 80”. For vertical window and/or patio door applications, lock positions are provided in each slider sction. Wing nuts are also provided to secure the sections togethor (see Fig. 5a).

Rain Hood Assembly

1) Fold both sides of the Rain Hood 90

as so the flanges are facing outward. Fig 1

2) Slide the Rain Hood flanges onto the edges of the slider kit until it is lined up with the intake vent (shown in Fig 2). Once the mounting holes on the slider, as well as the Rain Hood are aligned, secure the Rain Hood to the slider with the four mounting screws provided.

IMPORTANT:

• For horizontal window kit applications refer to figure 3a for correct Rain Hood insert positioning.

• For vertical window kit applications (including patio) refer to figure 4a for correct Rain Hood insert

positioning.

1) Select a suitable location,making sure you have access to an electrical outlet.

2) Install both flexible hoses to the rear side of the unit. Both hoses are identical and can be installed into either opening. Insert the hose collar with the 2 lock tabs into the 2 slots on the top of each opening and twist to lock into position.

3) Install the adjustable Window/Patio Door Slider Kit as required. Fig’s. 3, 4, 5.

4) Install the window exhaust adapters into the openings in the slider section, making sure the window slider sections are secure.

Important:: Ensure the exhaust adapter labeled “air intake” is installed on the hose that is connected to the air intake opening on the back of the unit.

Horizontal Window

Window Slider Kit Minimum: 28" (71.1 cm) Maximum: 48

/8" (123 cm)

Vertical

Window

Fig. 3

Fig.4

Patio

Door

Patio Door Kit Minimum: 28" (71.1 cm) Maximum: 80" (203 cm)

Fig. 5

Fig.

Please Note: In a vertical application, the exhaust hose MUST be positioned above

the intake hose in the window slider. See Fig 5. This will avoid having the exhaust heat go through the intake and back into the unit.

Window Slider Kit Minimum: 28" (71.1 cm) Maximum: 48

8" (123 cm)

Fig. 3a

Fig. 2

Fig. 1

Rain hood inserts are installed in “A” and “B” postions with vent opening facing down (C)

Fig.4a

Intake hose adapter

Rain

Hood

Slider kit

Rain hood inserts are installed in “A” and “C” positions with vent opening facing down (B)

Rain Hood is to be installed only over air intake vent

Air exhaust

Air intake

Plug the unit into a 115 V / 60 Hz grounded electrical outlet.

I/O Power Switch: Turns unit On / Off.

MODE : Allows you to scroll through and select

desired operating mode.

FAN : Select from three different fan speeds; Low, Medium and High, duringCool and Fan

mode. Please note: During ‘Dry’ mode there is

only one fan speed utilized (low) .

SWING : Allows the vertical louver grills to

oscillate from side to side automatically.

TEMPERATURE /TIMER Adjust :

+: Used to adjust Clock and Timer On/Off settings

forward (1 min./1hr. increments). Used to adjust Temperature settings forward (1°C / °F increments).

- : Used to adjust Clock and Timer On/Off settings

backward (1 min./1hr. increments). Used to adjust Temperature settings backward (1°C / °F increments).

TIMER ON : Used to initiate the AUTO ON

start time.

TIMER OFF: Used to initiate the AUTO OFF

stop time.

CLOCK

: Allows you to initiate and/or change

the “TIME OF DAY” setting. To activate clock

mode both the TIMER ON and TIMER OFF

buttons must be pressed simultaneously.

Note: This appliance allows you select the temperature scale displayed in either “Celsius” or “Fahrenheit” according to your preference.

To change temperature scale displayed on the control panel display, press both of the “Temp/Timer” adjust arrows simultaneously to alternate between “Celsius” & “Fahrenheit”.

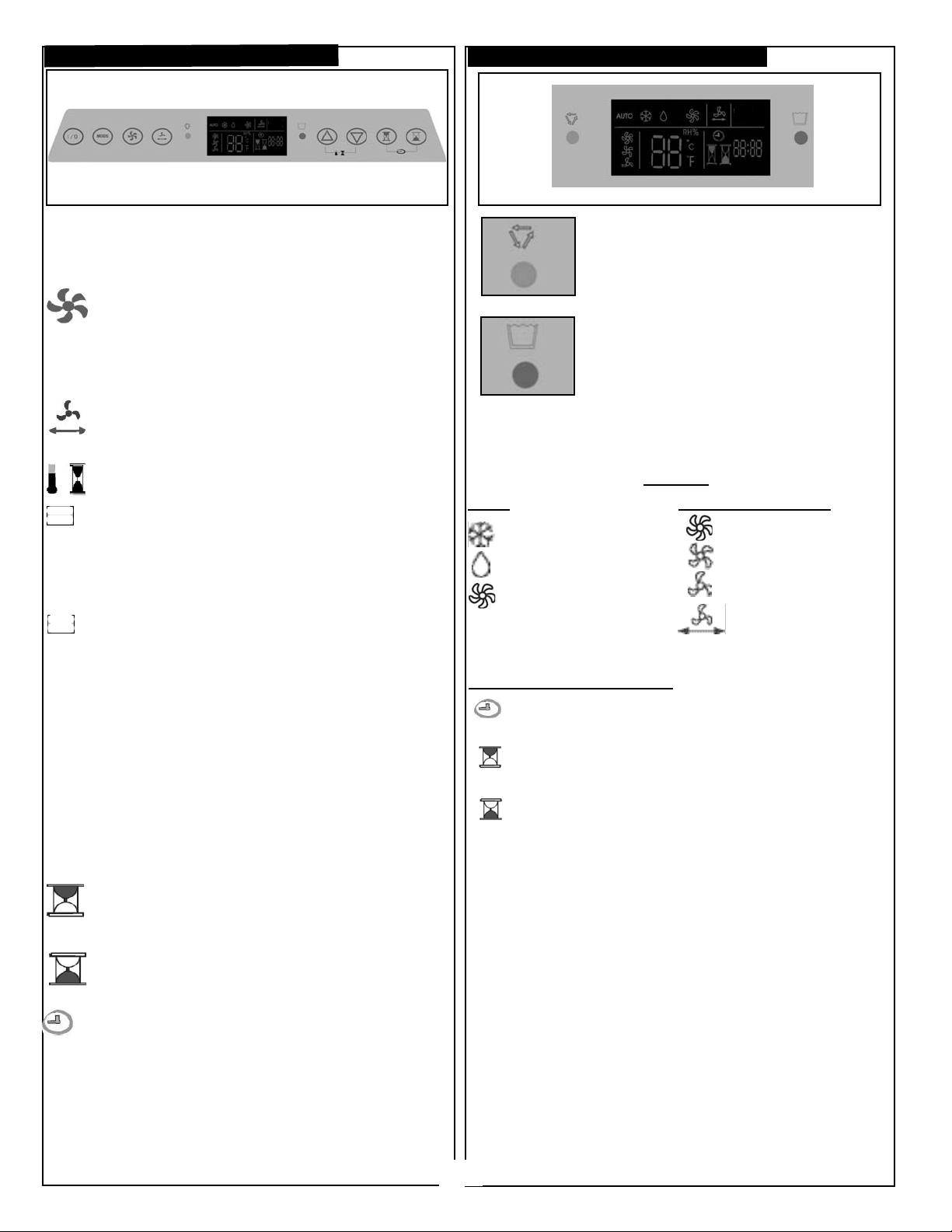

Key Pad Functions

Indicator Lights & Display Icons

RUN: Adjacent blue indicator light

illuminates to indicate selected mode is operational.

WATER FULL :

A warning signal

(beep) will sound and the

adjacent red indicator light will flash continously indicating the internal reservoir is full.

See “Internal Safety Feature” on pg.5 for additional details.

ICONS

MODE

FAN /SPEED Cool Dry (Dehumid.) Fan Only

TIME / TIMER

Clock: Illuminates when the time (hour) is

being modified. Timer On: Illuminates when the auto-on

time (hour) is being defined.

Timer Off: Illuminates when the auto-off time (hour) is being defined.

High

Medium Low

Swing

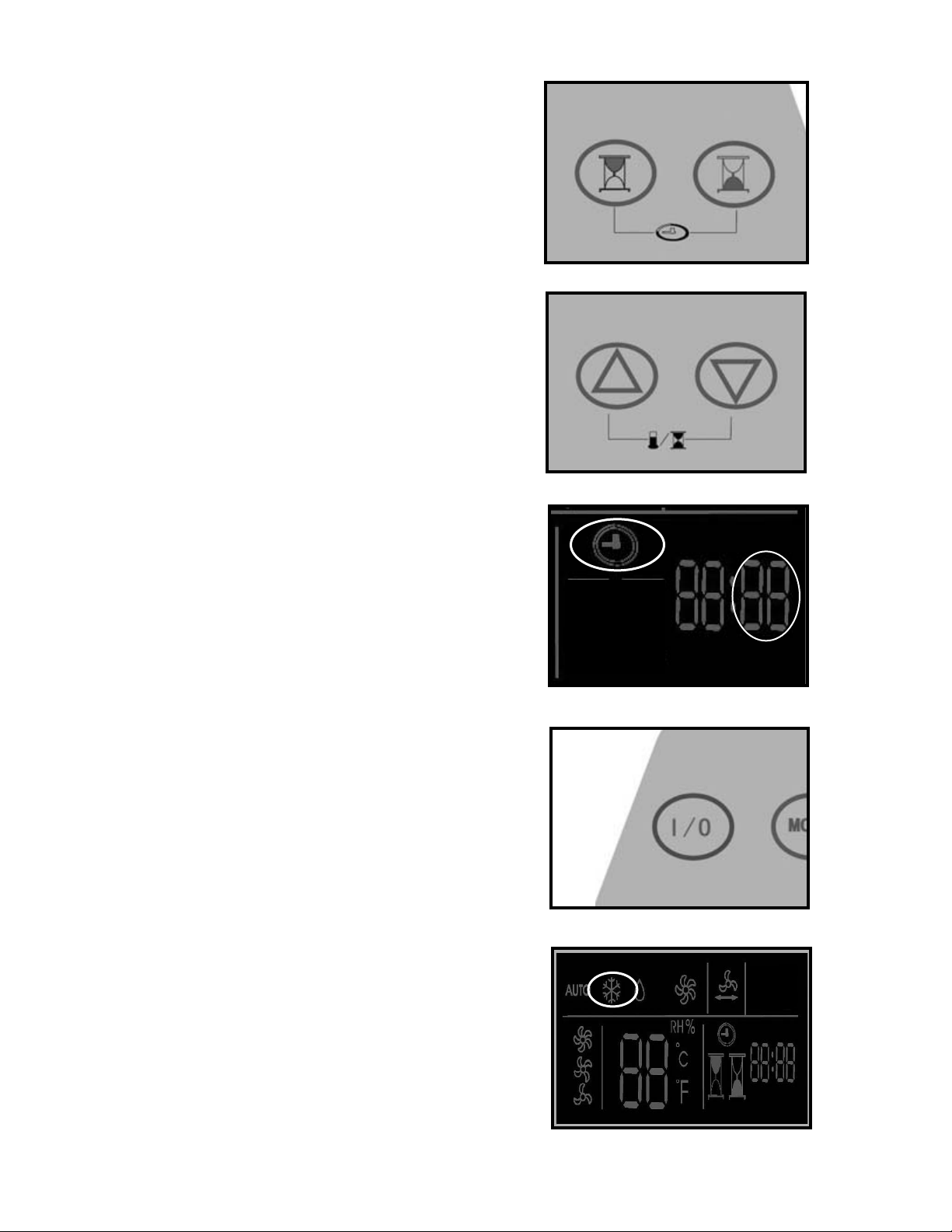

Setting TIME OF DAY (Clock): NOTE: This is a 24:00 hour clock system

Push and hold the CLOCK (TIMER ON / TIMER OFF) key pads simultaneously Fig A. The clock symbol appears in the display and the minute “00” digits start flashing Fig C. Press the TEMP/TIMER buttons Fig B until the correct time (in minutes) is displayed. Press either of the clock (TIMER ON / TIMER OFF) buttons. The hour “0” digit starts flashing. Press the TEMP/TIMER buttons until the correct time (hour) is displayed. When the correct time appears in the display, press the CLOCK (TIMER ON / TIMER OFF) key pads simultaneously. The colons (:) between the hour and minutes start flashing, indicating the time of day is now set.

Important Note: Any interruption to the electrical power supply will automatically cancel the TIME OF DAY clock program. In the event this should happen, you will be required to re-set the clock program.

Operating Instructions (Air Conditioning):

NOTE: Both exhaust hoses must be installed and properly vented (outdoors) during air conditioning mode.

1) Press the I/O (on/off) key pad to switch on the unit. Fig D.

2) Press the MODE key until the COOL symbol

appears in the display window Fig E. Each

.....depression of the MODE key will advance to a

.....different mode setting (Auto-Cool-Dry-Fan).

3) Press the appropriate (TEMP / TIMER/ADJ) keys

to select a suitable operating temperature setting Fig B. Temperature settings are adjustable between 16°C (61°F) to 31°C (88°F ). The set temperature will flash in the display window for approximately 5 seconds then automatically revert back to display actual room ambient temperature conditions. NOTE: The set operating temperature must be programmed within the 5 second (temperature flashing) condition. To view the “set” temperature any time, press either of the TEMP/TIMER ADJ buttons. The blue indicator light will activate indicating the air conditioning mode is operational (there may be a slight delay of 10-30 seconds before the cycle begins, this is normal).

Fig E

Fig B

Fig A

Fig C

Fig D

Air Conditioner Operating Instructions (cont’d)

4) Press the FAN key Fig F (1) to select the desired

fan speed setting (Auto-Low-Med-High). Your selection will appear in the display window (each depression of the fan key will advance to a different setting).

5) Press the SWING key Fig F (2) to activate the

automatic air swing (oscillating) feature and the swing symbol will appear in the display window (Fig G). To deactivate the air swing feature, press the SWING key again.

6) The horizontal louvers open and close

automatically when the unit is switched on and off. To adjust “air flow” direction, (up / down only) adjust the center louver only up or down

Fig 16.

The blue indicator light will come on indicating the air-conditioning mode is operational (there may be a slight delay of 10-30 seconds before the cycle begins, this is normal).

Cooling stops automatically when the set temperature is achieved. Cooling resumes when the room temperature rises above the set temperature level. The temperature has no effect on the fan operation. Therefore, the fan will operate continuously (after the compressor has cycled off) to maintain optimal temperature control.

Fig. 16

During air

During air conditioning and dehumidifying modes, if the compressor cycle is interupted (unplugged, power failure,etc.) and reinstated immediately thereafter, (within 3-5 minutes) a “compressor protection circuit” is automatically activated. The compressor cannot operate during a “compressor protecton” condition (this is normal), and it may take 3-5 minutes before the “protection circuit” deactivates.

DO NOT ATTEMPT TO START THE UNIT (COMPRESSOR) DURING THIS PERIOD.

Upon reinstating power to the unit all previous settings (i.e. time, mode, fan speed, auto timed programs) are lost and will have to be re-entered.

Fig F

C A U T I O N

DRY (Dehumidifier) Operating Instructions NOTE: During dehumidifier mode, the

exhaust hoses do not have to be vented outdoors but should remain attached to the unit. The drain hose must be installed during dehumidifying mode, (see ‘Direct Drain Instructions’ on pg. 5).

1) Press the I/O (on/off) key pad to switch on

the unit.

2) Press the MODE key until the DRY symbol

(Dehumidifying) appears in the display window. Each depression of the MODE key will advance to a different mode setting (Auto-Cool-Dry-Fan).

3) Press the appropriate (TEMP / TIMER ADJ) key

to select a relative humidity setting between 35% ~ 90% RH (adjustable in increments of 5%)

For continuous (non-stop) dehumidifier operation: Press the (TEMP / TIMER ADJ) key pad until the symbol “- - “ appears in the display window. NOTE:

The compressor will not cycle off during “continuous” mode.

The set relative humidity level will flash in the display window for approximately 5 seconds then automatically revert back to display room ambient relative humidity conditions. NOTE: The set operating RH level must be programmed within the 5 second (flashing) condition. To view the “set” relative humidity program any time, press either of the TEMP/TIMER ADJ buttons.

NOTE: There is no fan speed adjustment during dehumidifying mode (the fan speed is factory set for “low”).

The blue (RUN) indicator light illuminates indicating dehumidifying mode is operational (there may be a slight delay of 10-30 seconds before the cycle begins, this is normal).

IMPORTANT: The relative humidity setting selected should always be set a few degrees lower than the room ambient relative humidity conditions, to ensure

normal dehumidifying operation. NOTE: it is not

recommended to operate your Dehumidifier below temperatures of 15.5°C (60°F) as this could

result in icing-up conditions of the evaporator coils, and minimize efficiency.

4) During ‘Dry’ mode when the internal reservoir is

full, the unit will alarm (beep) for 20 seconds and the water full red indicator light will illuminate and the water full icon in the control panel will begin to flash continuously . At this time dehumidification will stop immediately. However, the fan motor will continue to operate (this is normal). To return to normal operation:

1. Switch the unit off;

2. Place a pan with a 1.9L (4 pts.) capacity

beneath the lowest drain ports located on

the

bottom rear of the unit (see Fig. D1, pg. 5);

3. Open the drains by unscrewing their drain

caps;

4. Wait until all the water inside the internal

reservoir is emptied, then reattach the drain

caps;

5. Properly dispose of the water in the pan;

6. Switch the unit on.

It may take 3-5 minutes for the compressor to

re-start. This is normal.

CAUTION

During air conditioning and dehumidifying modes, if the compressor cycle is interupted (unplugged, power failure,etc.) and reinstated immediately thereafter, (within 3-5 minutes) a “compressor protection circuit” is automatically self-activated. The compressor cannot operate during “compressor protection” mode (this is normal), and it may take 3-5 minutes before the “protection circuit” self-deactivates.

DO NOT ATTEMPT TO START THE UNIT (COMPRESSOR) DURING THIS PERIOD.

Upon re-starting the unit (turn switch on) all program information(i.e. time, mode, fan speed, auto timed programs) will have to be re-programed.

IMPORTANT

If the unit will not be in use for a long period of time or is to be stored place a drip tray beneath the bottom drains (See Fig. 38) and remove the caps (one at a time) to manually release the water from the internal reservoir.

Direct Drain

Lower

Drain Caps

Fig.38

Fan Operating Instructions NOTE: The exhaust hoses are not required

during FAN only mode operation.

1) Press the I/O (on/off) key pad to switch on

the unit. See Fig H(1).

2) Press the MODE key (Fig H(2)) until the FAN

symbol illuminates in the display window. Each depression of the MODE key will advance to a different mode setting (Cool-Dry-Fan).

3) Press the FAN key to select the desired FAN

SPEED setting. Your selection will appear in the display window (Fig I). Each depression of the fan key will advance to a different fan speed

(Low-Med-High).

4) Press the SWING key to activate the automatic

air swing (oscillating) feature (the air swing symbol will appear in the display window, Fig J). To deactivate the air swing feature, press the SWING key again.

5) To adjust “air flow” direction, (up / down only)

adjust the center Horizontal Louver Blade and the remaining louvers will automatically adjust to the same position. See Fig. 25

Fig. 25

Fig H

Fig I

Fig J

Auto-Timer Instructions

The AUTO-TIMER feature offers a unique selection of multiple choice, fully automatic on/off (start/stop) programs between 0 - 23 hrs, 59 min., under any one mode of your Portable 3 Season Home Comfort unit. The programs are as follows:

a) Auto -Off: Pre-select a time that will turn off the

unit (automatically) at a specified time (between 0 - 23 hrs, 59 min.). This function must be performed daily, as the program is automatically canceled/erased after the program has ended.

b) Auto-On: Pre-select a time that will turn on the

unit (atomatically) at a specified time (between 0 - 23 hrs, 59 min.). This function must be performed daily, as the program is automatically canceled/erased after the program has ended .

c) Auto-On & Auto-Off: Pre-select a time that will

turn the unit ON / OFF (automatically) at specified times (between 0 - 23 hrs, 59 min.). Unlike programs a) and b) above, this program contains a built-in memory that automatically stores into memory the selected times and will repeat daily, (same specified times) until the program is overridden and/or canceled. However, any interruption in electrical power will automatically cancel/erase all auto timed programs. In the event this should happen, you will be required to re-program your settings.

Setting the AUTO-ON TIMER

Before setting the AUTO-ON timer, the TIME OF DAY CLOCK must be set/operational. You must

select all appropriate settings (i.e. MODE, FAN SPEED, TEMP, HUMIDITY, SWING etc.) required to operate under the AUTO TIMED program before initiating the AUTO-ON program.

1) Select the appropriate MODE under which

you want the unit to operate (Auto-Cool-Dry-

Fan).

2) Select the appropriate FAN SPEED setting,

under which you want the unit to operate.

(Auto, Hi, Med, Low) (excluding Dehumidifying as it has “1” fan speed setting only).

3) Select SWING (oscillation) by pressing the

SWING key pad (the ‘swing’ symbol will appear

in the display window).

Setting the AUTO-ON TIMER (cont’d)

4) All of the settings are now registered.

5) To set the AUTO-ON timer, the unit must be

turned “off” (non-operational).

6) Press the TIMER-ON key pad (Fig K) to initiate the AUTO-ON time sequence. The “TIMER-ON” icon (Fig L) will appear in the display window and the minute digits start to flash. Press either TEMP/TIME keys (Fig M) to select the AUTO-ON “minutes”. Press the TIMER-ON key pad again and the “hour” digits start to flash. Press the TEMP/TIME ADJ key pad to select the AUTO- ON “hour” start time. Press the TIMER-ON key pad again and the display will stipulate CLOCK / ON / and the set AUTO-ON time. Press the clock buttons (TIME-ON / TIMER-OFF) simultaneously to revert back to the current time of day clock setting. The unit will start automatically at the specified

AUTO-ON set time. To cancel or override the AUTO-ON program, simply turn on the unit anytime

prior to the AUTO-ON time is scheduled to operate.You can varify the AUTO-ON time selected anytime (prior to the program starting) by pressing the TIMER-ON key pad. The time you selected will appear in the display.

Setting the AUTO-OFF TIMER Before setting the AUTO-OFF timer, the time of

day clock must be set/operational.

1) To set the AUTO-OFF timer, the unit must be

(operational) turned on. (I/O switch)

2) Press the TIMER-OFF key pad (Fig N) to initiate

the AUTO-OFF time sequence. TIMER-OFF will appear in the display window (Fig O) and the “minute” digits start to flash .Press the key pad to select the AUTO-OFF “minute” time. Press the TIMER-OFF key pad again and the “hour” digits start to flash. Press the TEMP/TIME ADJ key pad (Fig M) to select the AUTO-OFF “hour” stop time. Press the TIMER-OFF key pad again to the set AUTO-OFF time. Press the clock buttons (TIMER-ON / TIMER-OFF) simultaneously to revert back to the current time of day clock setting. The unit will stop automatically at the specified AUTO-OFF time. To cancel or override the AUTO-OFF program, simply turn off the unit anytime prior to the AUTO-OFF time is scheduled to operate.

You can varify the AUTO-OFF time selected anytime (prior to program ending) by pressing the TIMER-OFF key pad. The time you selected will appear in the display.

Fig K

Fig L

Fig N

Fig O

Fig M

Setting the AUTO-ON & AUTO-OFF timer

during the same program.

Before setting the AUTO-ON & AUTO-OFF Timer, the time of day clock must be set/operational. You must select all appropriate settings (i.e. MODE, FAN SPEED, TEMP, HUMIDITY, SWING etc.) required to operate under the AUTO TIMED program before initiating the program.

1) Select the appropriate MODE under which you

want the unit to operate (Auto-Cool-Dry-Fan).

2) Select the appropriate FAN SPEED setting,

under which you want the unit to operate.

(Auto, Hi, Med, Low) (excluding Dehumidifying, as this mode has “1” fan speed setting only).

3) Select SWING (oscillation) by pressing the

SWING key pad and the “air swing” symbol will

appear in the display window.

4) Press the TIMER-ON key pad (Fig P) to initiate

the AUTO-ON time sequence. TIMER-ON will appear in the display window (Fig Q) and the “minute” digits start to flash. Press either TEMP /TIME keys (Fig R) to select the AUTO-ON “minutes”. Press the TIMER-ON key pad again and the “hour” digits start to flash. Press the TEMP/TIME ADJ key pad to select the AUTO- ON “hour” start time. Press the TIMER- ON key pad again to set the AUTO-ON time.

5) Press the TIMER-OFF key pad (Fig S) to initiate

the AUTO-OFF time sequence. TIMER-OFF will appear in the display window (Fig T) and the “minute” digits start to flash. Press the TEMP/TIME ADJ key (Fig R) pad to select the AUTO-OFF “minute” time. Press the TIMEROFF key pad again and the “hour” digits start to flash. Press the TEMP/TIME ADJ key pad to select the AUTO-OFF “hour” stop time. Press the TIMER-OFF key pad again to set the AUTO-OFF time and the current time of day will appear in the display window. The unit will now “start” and “stop” automatically at the specified AUTO-ON / AUTO-OFF times.

You can verify the selected AUTO-ON / AUTO-OFF times by pressing the TIMER-ON / TIMER-OFF key pad. The time you selected will appear in the display.

Fig P

Fig Q

Fig S

Fig T

Fig R

Remote Control Features

The hand held remote unit allows you to control all operational aspects of your Portable 3 Season Home Comfort Appliance from the convenience of your favorite armchair. Here are some things you should know about operating the unit with the hand held remote.

Control Buttons

I/O: Power switch (On/Off). Mode: Selects the operating mode (Auto/Cool/Dry-

Dehumidifier/Fan). Note "Auto" mode is a pre-set factory mode inclusive of a set operating temperature of 24C (75F). Under AUTO mode the unit will alternate between appropriate modes, COOL, DRY, FAN, to maintain internal environment conditions at the pre-set 24C (75F) temperature conditions.

Fan:

Selects fan speed settings (Auto–LOW-MED-HIGH).

NOTE: The “Auto” fan speed setting is .........

............equivalent to “Medium” fan speed.

+ Used to adjust (increase) temperature

settings. (1° increments) on the Celsius or Fahrenheit scale.

- Used to adjust (decrease) temperature

settings. (1° increments) on the Celsius or Fahrenheit scale.

SWING: Used to activate the vertical louver

(oscillation) auto swing from side to side.

SLEEP: Used to activate the SLEEP program.

T-ON: Used to activate the TIMER-ON

program.

T-OFF: Used to activate the TIMER-OFF

program.

HOUR: Used to program the HOUR time.

MIN: Used to program the MINUTE time.

RESET: Used to reset all remote control

programs.

To operate the hand held remote control will require two “AAA” Alkaline batteries (included ).

Batteries should be replaced when:

a) No signal (beep) is heard when attempting to

program the main unit.

b) The main unit does not respond to a command

issued by the remote control.

Battery replacement:

1. Slide the rear cover on the remote in the direction of the arrow. Continue pulling (gently) until the cover separates completely from the unit.

2. Insert (2) batteries (AAA) following the same orientation (polarity) depicted inside the battery chamber.(+/-)

3. Re-install rear cover.

4. If the remote control will not be used for extended periods of time (vacations etc.), batteries should be removed.

The remote operates within a range of 7 meters (23 ft.) from the receiver located inside the main unit. Any obstruction between the receiver and remote may cause signal interference, limiting the ability to program the main unit.

NOTE: The (illuminated) back-lit key pads on the main unit control panel will not illuminate when settings are made using the remote control unit. (this is normal)

Remote Control Operating

Instructions

1. Sending Signal: The remote control must be

aimed directly at the infra-red eye located below control panel when initiating a command. When the remote control is switched on and a button is pressed, a beep will sound (main unit) confirming a signal was sent/received. All program selections appearing in the remote control display will appear in the display of the main unit when both units are operational. If the main unit does not respond to the command issued, try the procedure again. If the main unit again fails to respond;

Check the following:

• Are the receiver and the remote unit within the required 7 meter (23 ft.) operating distance?

• Is the receiver window on the main unit partially blocked and/or obscured?

• Are the batteries correctly installed inside the remote (positive+ / negative-)?

• Check the batteries. If low, replace.

2. Setting/Adjusting Time of Day Clock (Remote Control): When the batteries are first

installed, the clock display flashes “0:00”. Press the M (minute) button to set the correct time in minutes. Each time the M button is pressed the time is increased in 10 minute increments. The time sets automatically (stops flashing) after 5 seconds. Press/hold the H (hour) button to select/change the correct hour time. (time flashes) Each time the H button is pressed the time will increase in 1 hour increments. The time automatically sets (stops flashing) after 5 seconds. When the main unit is swithed on using the remote control, the time on the main unit will automatically adjust to the time set on the remote control.

3. Mode Setting: Press the “Mode” button to select operating mode. Each time the button is pressed will advance to a different setting i.e Auto–Cool–Dry–Fan.

4. Temperature Setting: Press the remote

buttons to select the desired

C/F operating temperature.

Each time a button is pressed the temperature will increase/decrease 1°C/F. The temperature selected will appear in the remote display. When the main unit is switched on using the remote control, the temperature on the main unit will automatically adjust to the temperature set on the remote control. Temperature ranges from 16°C-31°C (60.8°F ~ 88°F)

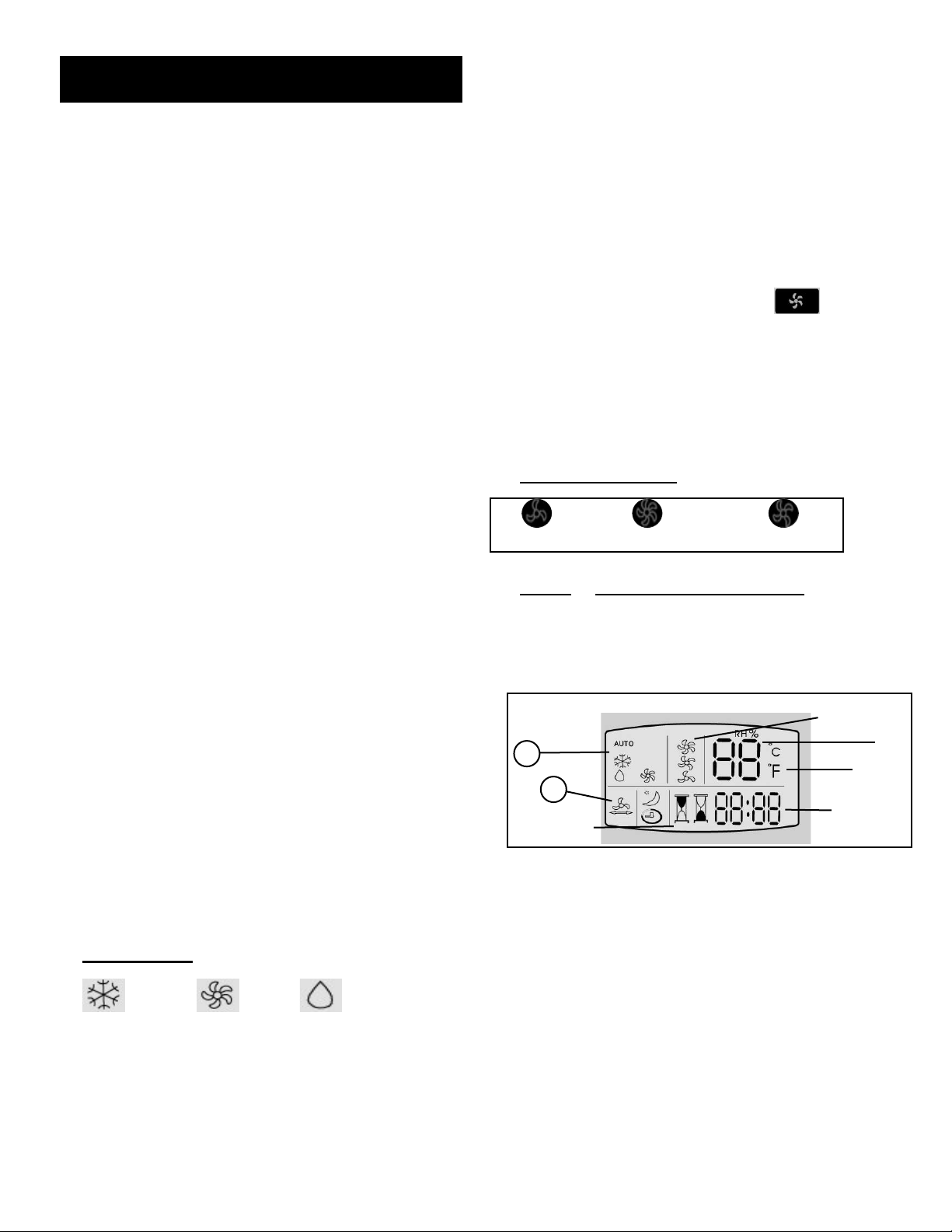

5. Fan Speed Setting: Press the “Fan” button to select the operating fan speed.

Depending on the mode selection, the fan button will advance to a different fan speed (Auto–Low–Medium –High) The fan speed selected will appear in the display window.

AN SPEED ICONS

LOW MEDIUM HIGH

MODE

AVAILABLE FAN SPEEDS Cool Low–Medium–High Dry Low Fan Low-Medium-High

AUTO Low–Medium–High

Timer On/Off

LCD Window

MODE ICONS

DRY

COOL

FAN

Remote Control Operating

Instructions (cont’d)

6. Swing: Press the “Swing” button to

activate the automatic air swing (oscillation) feature. The swing symbol will appear in the display window confirming the "swing" feature is activated. To deactivate the “swing” feature, press the swing button again.

7. RESET: Using a narrow object (e.g. pencil), depress the recessed “R” button to cancel all remote control programs. This will erase “all” information contained within the remote control display window (including time of day clock setting).

8. C & F: Press either of the temperature buttons to select (increase / decrease) operating temperatures. Press both buttons simultaneously to switch from “Celsius” to “Fahrenheit”.

9. SLEEP: NOTE: The sleep mode feature can only be programmed using the hand held remote control.

The sleep mode allows you to program a set cooling temperature that will gradually increase the set operating temperature “+0.5ºC / 0.9º F” (during night time sleeping hours) resulting in less compressor running time saving energy consumption and preventing the room from becoming too cold during sleeping hours. See table for temperature differentials during an 8 hour period.

EXAMPLE: Time Period (Operation) Temperature Increase

(Above Set Temperature) 1st Hour +0.5ºC 2nd Hour +0.5ºC 3rd Hour +0.5ºC 4th Hour +0.5ºC 5th Hour +0.5ºC 6th Hour +0.5ºC 7th Hour +0.5ºC 8th Hour Automatically returns to

Set Operating

Temperature

1) Press the “Sleep” button on the remote control.

2) The set temperature will appear in the display window of the remote.

3) Press the temperature buttons to select the required “set” operating temperature.

4) The unit is now programmed for sleep mode

NOTE: When turning off the main unit with the remote control, there may be a delayed (off) reaction (5-15 seconds) before the unit actually stops. This is normal.

rnal Water Tank

Feature Works

Timer On/Off

LCD Window

Care and Maintenance

1) Do Not use gasoline, benzene, thinner or any

other chemicals to clean this unit ,as these substances may cause damage to the finish and deformation of plastic parts.

2) Never attempt to clean the unit by pouring water

directly over any of the surface areas, as this will cause deterioration of electrical components and wiring insulation.

Removal and Cleaning of the Air Filters

If the air filters become clogged with dust/dirt, air flow is restricted and reduces cooling efficiency. The air filters should be cleaned every two (2) weeks. More frequent cleaning may be necessary depending upon air quality. NOTE: The air filter (filter 1) is located at the (upper) rear side of the unit. In order to access the air intake filter (filter 2), the air intake hose and collar will have to be removed.

1a) To remove the air filter (Fig. 34): Pull the air

filter upward in the direction of the arrow.

1b) To remove the air intake filter (Fig. 35):

Simply tilt the filter handle upwards and pull

out the filter basket. (Fig. 36).

2) Dust/Dirt clogged in the filter can be removed by vacuum cleaning the soiled areas.

3) The filter can also be washed in lukewarm soapy water while rubbing it lightly with a brush. A mild detergent (dishwashing soap) is recommended.

4) Rinse the filter well using clean water. Allow

time to dry before reinstalling into the unit.

5) Replace the air filters.

6) Replacement air filters are available through

the Customer Service Parts Department.

CAUTION

Never operate the unit without the air filters in place as this may result in damage to the unit.

CAUTION

Before cleaning or servicing this unit, it is recommended that the unit be disconnected from any electrical supply outlet.

Air Filter Ta b

Fig. 34

Fig. 35

Air Intake

Air Exhaust

Filter Handle

Fig. 36

Air Filter

Filter basket

LIMITED PRODUCT WARRANTY

This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used under the normal operating conditions intended by the manufacturer.

This warranty is available only to the person to whom the unit was originally sold by Danby or by an authorized distributor of Danby, and is non-transferable.

TERMS OF WARRANTY

First Year During the first year (1), any electrical parts of this product found to be defective, including any sealed system units, will be

repaired or replaced, at warrantor’s option, at no charge to the ORIGINAL purchaser. Consumable parts (ie. light bulbs) are not warranted or guaranteed for any length of time.

To obtain Service Danby reserves the right to limit boundaries of “In Home Service” due to the proximity of an Authorized Service Depot. Any

appliance requiring service outside the limited boundaries of “In Home Service”, it will be the customer’s responsibility to transport the appliance to the closest Authorized Service Depot at their own expense. Contact your dealer from whom your unit was purchased, or contact your nearest authorized Danby service depot, where service must be performed by a qualified service technician. If service is performed on the units by anyone other than an authorized service depot, or the unit is used for commercial application, all obligations of Danby under this warranty shall be at an end.

EXCLUSIONS

Save as herein provided, Danby Products Limited (Canada) or Danby Products Inc. (U.S.A.), there are no other warranties, conditions, representations or guarantees, express or implied, made or intended by Danby Products Limited or its authorized distributors and all other warranties, conditions, representations or guarantees, including any warranties, conditions, representations or guarantees under any Sale of Goods Act or like legislation or statue is hereby expressly excluded. Save as herein provided, Danby Products Limited (Canada) or Danby Products Inc. (U.S.A), shall not be responsible for any damages to persons or property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction of the unit and by the purchase of the unit, the purchaser does hereby agree to indemnify and save harmless Danby Products Limited from any claim for damages to persons or property caused by the unit.

GENERAL PROVISIONS

No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:

1) Power Failure.

2) Damage in transit or when moving the appliance.

3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.

4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating conditions,

(extremely high or low room temperature).

5) Use for commercial or industrial purposes.

6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, floods etc.

7) Service calls resulting in customer education.

Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event warranty service is required, present this document to our AUTHORIZED SERVICE DEPOT.

Danby Products Limited PO Box 1778 Guelph, Ontario, Canada N1H 6Z9 Telephone: (519) 837-0920 FAX: (519) 837-0449

Danby Products Inc.

PO Box 669

Findlay, Ohio, U.S.A. 45839-0669

Telephone: (419) 425-8627 FAX: (419) 425-8629

Warranty Service

With-In Canada With-In United States

In Home In Home

Table des matières

Page

Introduction et spécifications de l’unité.............................................................. 23

Spécifications électric puis consignes de sécurité importante........................... 24

Conseils pour la conservation de l’énergie........................................................ 25

Directives d’installation dans la fenêtre ............................................................. 28

Soins et entretien............................................................................................... 41

Garantie ............................................................................................................. 42

21F

Identification des pièces de l’appareil

Lamelles horizon-

tales

Panneau du filtre

à air amovible

(arrière)

Évents à

oscillation

Poignées

(aux deux côtés)

Roulettes pivotantes

Hublot récepteur de

la télécommande

Introduction

Merci d’avoir choisi un appareil Danby qui vous fournira ainsi qu’à votre famille, le confort au foyer, à la maison, au chalet ou au bureau. Ce manuel d’utilisation vous offre des renseignements pratiques pour le soin et l’entretien de votre nouvel appareil. Un appareil Danby bien entretenu vous fournira plusieurs années de service sans ennui.

Veuillez prendre quelques moments pour lire attentivement toutes les directives pour vous renseigner et vous familiariser avec tous les aspects du fonctionnement de votre appareil.

Votre climatiseur portable Danby est un appareil d’échange et de traitement de l’air à fonctions multiples. Sa conception vous offre les fonctions suivantes: la climatisation, la déshumidification et la ventilation indépendante. Chacun des modes est équipé d’une capacité de balayage de l’air par oscillation. Cet appareil peut être aisément déplacé d’une pièce à l’autre de la maison et il est installé en quelques minutes seulement. Imaginez la commodité du confort au foyer 3 saisons à portée de la main, en tout temps, en tout lieu. Relaxez dans un fauteuil, attendez ce que Mère Nature a à offrir, et répliquez par une simple poussée sur un bouton.

Pour la référence aisée, nous vous suggérons de joindre une copie de votre reçu de caisse et/ou facture d’achat à cette page, et d’inscrire les renseignements suivants qui sont trouvés sur la plaque d’identification du fabricant. Celle-ci est située sur le panneau arrière de l’appareil.

Numéro de modèle :

DPAC120061

Numéro de série :

___________________________________________________

Date d’achat :

______________________________________________________

Nom du marchand et adresse :

__________________________________________

Ces renseignements seront requis si le service est demandé et/ou si vous désirez obtenir des renseignements supplémentaires. Pour consulter un Représentant du service à la clientèle, composez le NUMÉRO D’APPEL SANS FRAIS suivant :

1-800-26-DANBY

Spécifications de l’unité DPAC120061

Capacité de climatisation 12000 BTU/h Capacité de déshumidification 70 pintes (33.12 L) / 24 heures

Niveau de bruit 52 dB (A) CFM Haute / Moyenne / Basse 450 / 380 / 300 Source d’alimentation 115 V / 60 Hz Réfrigérant R22 Contenance du réservoir interne 1,9 L (4,0 Pintes) Poids de l’unité 48 kg (105.6 lb.) Dimensions de l’unité (pouces) lgr x pfdr x htr 17-1/2 x 20 x 33 11/16 po Dimensions de l’unité (cm) lgr x pfdr x htr 44,5 x 51,0 x 85,5 Vitesses du ventilateur 3 Panneau de contrôle (illuminé) Touches de commandes Télécommande Oui Horloge Oui Minuterie automatique Oui

Consommation d’énergie :

Climatisation 1280 watts (11,0 ampères) Déshumidification 1280 watts (11,0 ampères) Ventilateur 90 watts (0,8 ampères)

REMARQUE : La recherche ensuit toujours des améliorations. Par conséquent, ces informations et spécifications peuvent changer sans préavis.

22F

Spécifications électriques

1. Le câblage doit être conforme aux codes local et

national de l’électricité avec l’installation par un électricien qualifié. Pour toutes questions concernant les directives qui suivent, communiquer avec un électricien qualifié.

2. Vérifier l’alimentation de courant disponible et résoudre

tout problème AVANT l’installation et l’usage de cette unité.

3. Cet appareil débite 11 ampères tel qu’indiqué sur la plaque d’identification en mode de refroidissement et il peut être utilisé avec tout réceptacle domestique de 15 ampères d’usage général, correctement câblé et mis à la terre.

4. Pour votre sécurité et votre protection, cette unité est mise à la terre par la fiche du cordon d’alimentation quand elle est branchée sur une prise de courant adaptée. Si vous n’êtes pas certain que les prises de courant de votre domicile sont correctement mises à la terre, consultez un électricien qualifié. NE PAS

UTILISER LES ADAPTATEURS DE FICHE OU LES CORDES DE RALLONGE AVEC CETTE UNITÉ.

S’il est nécessaire d’en utiliser une, utiliser une corde de rallonge approuvée pour l’usage avec les climatiseurs seulement (disponible dans la plupart des quincailleries locales).

5. La plaque d’identification du manufacturier est située sur le panneau arrière de l’unité et elle incorpore les informations d’électricité et autres données techniques qui sont spécifiques à cette unité.

6. Pour éviter la possibilité de blessure corporelle, toujours débrancher l’alimentation de courant à l’unité avant d’entreprendre l’installation et/ou le service.

Cordon d’alimentation

Le cordon d’alimentation fourni avec cet air conditionné contient un dispositif qui détecte les dommages au cordon. Pour tester si votre cordon d’alimentation fonctionne adéquatement, vous devez faire ce qui suit :

1. Branchez le cordon d’alimentation à une prise

d’alimentation électrique.

2. Le cordon d’alimentation possède deux boutons situés

sur la tête de la fiche. L’un des boutons est identifié par ‘TEST’ et l’autre bouton par ‘RESET’. Appuyez sur le bouton ‘TEST’ et vous entendrez un déclic puisque le bouton ‘RESET’ sera ressorti.

3. Appuyez sur le bouton ‘RESET' et vous entendrez un

déclic lorsque le bouton sera enfoncé.

4. Le cordon d’alimentation est maintenant alimenté et il

fournit de l’électricité à l’air conditionné. (Sur certains produits, ceci sera aussi indiqué par une lumière sur la tête de la fiche).

Tableau 1

Circuit de distribution individuel suggéré

Ampères de plaque d’identification Calibre de fil AWG*

11,0 14

AWG – American Wire Gauge (Calibre de fil américain)

*Basé sur le fil en cuivre à une température nominale de 600C

Tableau 2

Types de fusibles et de réceptacles

Tension nominale 125 Ampères 15

Prise de courant

Intensité de fusible 15 Fusible temporisé Type fiche

(ou disjoncteur de circuit)

23F

MISE EN GARDE

Ne jamais laisser cet appareil en marche dans un endroit fermé où des personnes ou animaux qui ne peuvent pas réagir à une défectuosité de l’appareil se trouvent. Un appareil en panne peut occasionner la surchauffe extrême de cet appareil ou la mort dans un espace fermé non surveillé.

Le cordon d’alimentation fourni avec cet air conditionné contient un dispositif de détection de fuite de courant conçu pour réduire les risques d’incendie. Veuillez vous référer à la section ‘Cordon d’alimentation’ pour plus de détails. Advenant le cas que le cordon d’alimentation soit endommagé, il ne peut être réparé et doit être remplacé avec un nouveau cordon provenant du fabricant.

• Ce dispositif ne devrait être utilisé sous aucune circonstance pour mettre en marche ou arrêter l’unité.

• Le bouton de ‘RESET’ doit toujours être enfoncé pour un fonctionnement normal.

• Le cordon d’alimentation doit être remplacé s’il ne se réinitialise pas lorsque le bouton ‘TEST’ est enfoncé.

Instructions de sécurité importantes

Installation dans la fenêtre

Accessoires d’installation Fig. 1

EMPLACEMENT: Utilisez cet air conditionné portatif sur une

surface plane puisqu’une inclinaison plus grande que 3 degrés peut entraîner un débordement d’eau.

Description Quantité

Boyau flexible d’échappement

avec col de boyeau et adaptateurs .............................2/ens.

peut être prolongé de 17 1/2 po (44,5 cm) à 55 1/2 po (141 cm)

Kit de coulisse de porte patio et/ou de fenêtre ........4/ens.

de 28 po (71,1 cm) à 80 po (203 cm)

Imperméable (pour kit de coulisse)..............................1 kit

voir pg #28 pour les instructions d’assemblage

1.8 m Boyau d’écoulement (Non illustré) ............... ....1 pièce

Filtre d'Entrée d'Air (Non illustré) ................................1 pièce

REMARQUE SPÉCIALE : Le kit d’échappement et/ou de

fenêtre doit être installé en tout temps quand l’unité fonctionne en mode de CLIMATISATION.

Un dégagement minimal de 11,8 po (30 cm) entre l’unité et tous autres objets ou structure est nécessaire et devrait être installé sur une surface de niveau. L'unité ne doit pas être exhalée dehors pendant l'opération de mode ‘Sec’ ou ‘Ventilateur’, il est recommandée cependant que les tuyaux restent installés (sur l'unité) pendant la déshumidification.

24F

AVERTISSEMENT

Quand le kit de porte patio est installé, il ne sera pas

possible de verrouiller la porte patio. CECI POURRAIT

POSER UN RISQUE DE SÉCURITÉ ! L’installation d’un

pêne à la partie inférieur du cadre de porte ou d’une barre

de sécurité pivotante est suggérée. (Disponibles dans la

plupart des quincailleries locales.)

Risque de choc électrique

Pour éviter la possibilité de blessures corporelles, débrancher l’alimentation de courant à l’unité avant d’entreprendre l’installation ou le service.

Suggestions pour l’économie de l’énergie

Votre appareil ménager Danby est conçu pour l’efficacité en économie de l’énergie. Pour le rendement maximal,

observer les recommandations qui suivent.

1. Choisir un réglage du thermostat qui répond à vos besoins

de confort et le laisser au réglage choisi.

2. Le filtre à air est très efficace pour éliminer les particules qui

flottent dans l’air. Conserver le filtre à air propre en tout temps.

3. Utiliser des draperies, des rideaux ou des stores pour

prévenir la pénétration et le réchauffement de la pièce par les rayons directs du soleil, mais ne pas permettre la restriction de la circulation d’air autour de l’unité par les draperies ou les rideaux.

4. Activer votre climatiseur avant que la température de l’air extérieur ne soit très chaude et inconfortable. Ceci préviendra une période initiale d’inconfort avant que l’unité ne puisse refroidir la pièce. L’usage de la caractéristique de MINUTERIE programmable d’arrêt et de mise en marche automatique représente un important avantage à cet effet si elle est utilisée à pleine capacité.

5. Quand les températures externes sont suffisamment froides, placer le climatiseur hors de service et utiliser le MODE DE

VENTILATEUR à la position HAUTE, MOYENNE ou BASSE. Ceci fait circuler l’air à l’intérieur de la pièce pour

fournir un certain confort de climatisation en utilisant moins d’électricité.

Adaptateur d’échappement

de fenêtre (2)

Kit de coulisse réglable pour fenêtre et/ou porte patio

28 po - 80 po

Boyau flexible de l’échappement (2)

17-1/2 po - 55-1/2 po

Fig. 1 Accessoires d’installation

MISE EN GARDE

Pour éviter les difficultés durant l’installation

et/ou le fonctionnement, lire ces directives

attentivement.

Imperméable (1)

Borne de Imperméable (2)

Collet du tuyau (2)

25F

Caractéristique de sécurité interne

Cette unité est équipée d’un mécanisme d’interrupteur à sûreté intégrée qui empêche l’unité de condenser de l'eau si le réservoir se remplit. Si la situation se produit, l’unité émettra un signal (bip sonore) pendant 20 secondes et un indicateur lumineux (ROUGE) clignotera pour signaler que l'unité est pleine d'eau. REMARQUE: Durant des conditions très humides, si le taux d’eau se condensant dépasse le taux d’eau s’évaporant, le niveau de l’eau à l’intérieur du réservoir interne va activer un interrupteur flottant (arrêt automatique de sécurité), engendrant l’arrêt des opérations automatiquement. Dans ce cas,

• l'indicateur lumineux rouge signalant le réservoir plein d'eau sur le panneau de contrôle va commencer à clignoter

• et un bip d’avertissement sera entendu.

Pour retourner aux opérations normales:

1. Mettre l’unité en position d’arrêt;

2. Placez un chaudron ayant une capacité de 1,9 litre

(4 pintes) sous les drains les plus bas situés à l'arrière de l'unité (voir Fig. D1);

3. Ouvrez les drains en dévissant leur capuchon;

4. Attendez jusqu’à ce que l’eau à l’intérieur du

réservoir interne se soit vidée et refermez les capuchons de drain;

5. Disposez de l’eau du chaudron adéquatement;

6. Mettez l’unité en position de marche.

Il faut environ 3 à 5 minutes pour que le compresseur redémarre. Ceci est tout à fait normal.

Instruction pour un drain direct

L’utilisation d’un drain direct est conçue pour l’usage avec un drain de plancher seulement. Le drain direct ne peut être utilisé sur un tuyau ou sur un évier : Tout en arrêtant l’unité.

1. Placez l’unité le plus près possible du drain de

plancher que vous utiliserez pour drainer l’eau;

2. Enlevez le capuchon du drain situé au milieu

(approximativement) de l’arrière de l’unité (voir Fig. D2);

3. Attachez le raccord du tuyau directement sur le

filetage du drain direct et serrez-le à la main;

4. Placez l’extrémité ouverte du tuyau de drainage

directement sur le drain de plancher. Vous pouvez maintenant mettre en marche l’unité et commencer à déshumidifier.

REMARQUE: Souvenez-vous d’enlever le tuyau et de remettre le capuchon lorsque vous n'utilisez pas la fonction de drain direct.

Fig. D1

Fig. D2

Enlever

Installation du kit de fenêtre et/ou de porte patio(Mode Climatisation Seulement)

Votre kit de fenêtre a été conçu pour l’adaptation à la plupart des fenêtres verticales et/ou horizontales et portes patio standard. Les applications de porte patio sont limitées aux portes atteignant une hauteur maximale de 80 po (203 cm). Deux vis de blocage sont fournies pour joindre ensemble chaque section coulissante. Fig. 5a.

Assemblage du Imperméable

1) Pliez les deux côtés de l'imperméable à 90º afin que les brides fassent face à l'extérieur.

Fig 1

2) Faites glisser les brides sous les rebords de la glissière jusqu'à ce qu'elles soient alignées à l'entrée de la ventilation (voir fig. 2). Une fois les ouvertures d'assemblage de la glissière et l'imperméable alignés, fixez l'imperméable à la glissière à l'aide des quatre vis fournies.

IMPORTANT:

• Pour les jeux de fenêtre horizontale, consultez la figure 3a pour déterminer la bonne position de l'imperméable.

• Pour les jeux de fenêtre verticale (incluant les portes patio), consultez la figure 4a pour déterminer la bonne position de l'imperméable.

1.Choisir un endroit approprié en vous assurant d’avoir accès à une prise de courant.

2.Installer les deux boyaux flexibles sur la partie arrière de l’unité. Les deux boyaux sont identiques et peuvent être installés dans l’une ou l’autre des ouvertures. Insérez le col du boyau avec le adaptateur avec les 2 languettes de blocage dans les 2 orifices sur la partie supérieure de chaque ouverture et le pivoter pour le bloquer en position.

3.Installer le kit de coulisses réglables de fenêtre et/ou de porte patio tel que requis. Voir Fig. 3, 4, 5.

4.Installer les adaptateurs de boyaux d’échappement dans les ouvertures de la section coulissante, en vous assurant que la section coulissante est

Fenêtre horizontale

Kit de coulisse de fenêtre Minimum: 28 po (71,1 cm) Maximum: 48

/8 po (123 cm)

Fenêtre

verticale

Fig. 3

Fig.4

Porte

patio

Fig. 5

Fig. 5a

S’il vous plaît prendre note : Dans une application

verticale, le boyau d’échappement doit être installé au-dessus

du boyau d’admission d’air dans la section coulissante de la fenêtre. Ceci évitera le retour de la chaleur de l’échappement à l’admission et dans l’unité. Important : Assurez-vous l'adapteur d'échappement marqué "entrée” est installé sur le boyau qui est attaché à l'entrée d'air sur le dos de l'unité.

26F

Kit de coulisse de fenêtre Minimum: 28 po (71,1 cm) Maximum: 48

/8 po (123 cm)

Fig. 3a

Fig. 2

Fig. 1

Les bornes de l'imperméable sont installées aux positions " A " et " B ", les ouvertures de ventilation vers le bas (C).

Fig.4a

Adaptateur de boyau d'entrée

Imperméable

Kit de coulisse

Les bornes de l'imperméable sont installées aux positions " A " et " C ", les ouvertures de ventilation vers le bas (C).

L’Imperméable doit être installé au-dessus l’entree d’air

Échappement d'air

Entrée d'air

Brancher l’unité dans une prise de courant de 115 volts / 60 Hz avec mise à la terre.

Kit de porte patio

Minimum:28 po (71,1cm)

Maximum: 80 po (203 cm)

Fonctions du bloc de touches

I/O INTERRUPTEUR: En marche / Arrêt.

MODE : Vous permet de voir and choisissez le

mode d'opération désiré. .

VENTILATEUR : Choisissez trois vitesses de

ventilateur différentes; Basse, Moyenne et

Haut, pendant les mode ‘frais’ et ‘Ventilateur’. Note : Pendant le mode ‘sec’ il y a seulement une vitesse de ventilateur utilisée (basse).

OSCILLATION : Permets l’oscillation

automatique de la grille à lamelles verticales

d’un côté à l’autre

RÉGLAGE DE TEMPÉRATURE / DE MINUTERIE:

: Utilisée pour régler l’heure du jour de l’horloge et min-

utrie de mise en marche en augmentant (en incréments de 1 min. / 1 h). Utilisée pour régler la température en augmentant (en incréments de 1

C /

F ).

: Utilisée pour régler l’heure du jour de l’horloge et

minutrie de mise en marche en réduisant (en incréments de 1 min. / 1 h). Utilisée pour régler la température en réduisant

(en incréments de 1

C / 10F).

MINUTERIE EN MARCHE : Utilisée pour

activer l’heure de mise EN MARCHE

AUTOMATIQUE

MINUTERIE À L’ARRÊT : Utilisée pour activer

l’heure de mise à

L’ARRÊT AUTOMATIQUE.

HORLOGE : Vous permet d’amorcer et/ou de

changer le réglage de

L’HEURE DU JOUR.

Pour activer le mode d’horloge, les deux boutons de MINUTERIE EN MARCHE et MINUTERIE À L’ARRÊT doivent être enfoncés simultanément.

Afficheurs

et Icônes

Icônes -

Horloge/ Minutrie

Horloge: Illumine quand l’heure de jour est

modifié.

Minutrie en Marche: Illumine quand le temps

pour en marche-automatique est défini.

Minuterie

à L’Arrêt

: Illumine quand le temps

pour arrêt-automatique est défini.

EN MARCHE : Illumine pour indiquer que le

mode de fonctionnement choisi est opérationnel.

PLEIN D’EAU

Un signal d’alerte (bip) se fera entendre pendant 20 secondes et l’afficheur du plein d’eau s’illuminera.

Illumine pour indiquer que le réservoir d’eau interne est plein. Référez “Catactéristque de Sécurité

Interne” à la page 5 pour les détails additionnels.

Icônes

- Ventilateur

Haute Moyenne

Basse Oscillation

Mode

Frais (Climatiseur) Sec (Déshumid.) Ventilateur

Seulement

REMARQUE : Cet appareil ménager offre une

caractéristique qui vous permettra l’option de régler les températures soit en degrés Celsius, soit Fahrenheit.

Pour changer l’affichage de la température sur l’unité principale, appuyer sur les deux touches (Réglage de température / de minuterie) simultanément pour alterner entre l’échelle C et F.

27F

ICÔNES

Instructions de réglage de l’HEURE DU JOUR (Horloge) : REMARQUE : Celui-ci est un système d’horloge

de 24 heures.

Pousser et tenir les touches HORLOGE (MINUTERIE EN MARCHE et MINUTERIE À L’ARRÊT) simultanément Fig A. Le symbole de l’horloge apparaît sur l’affichage et les chiffres « 00 » des minutes clignotent Fig C. Appuyer sur les boutons TEMPÉRATURE / MINUTERIE Fig B. jusqu’au moment où les minutes correctes sont affichées. Appuyer sur l’un ou l’autre des boutons de l’horloge (MINUTERIE EN MARCHE ou MINUTERIE À L’ARRÊT), le chiffre de l’heure « 0 » clignotera. Appuyer sur les boutons TEMPÉRATURE / MINUTERIE jusqu’au moment où l’heure correcte est affichée. Quand l’heure exacte apparaît sur l’affichage, appuyer sur les touches HORLOGE (MINUTERIE EN MARCHE et MINUTERIE À L’ARRÊT) simultanément. Les deux points ( : ) entre l’heure et les minutes clignoteront pour indiquer que l’heure du jour est maintenant réglée.

Remarque importante : Toute interruption de l’alimentation de courant à l’unité annulera automatiquement le programme de L’HEURE DU JOUR de l’horloge. Dans cette éventualité, vous devrez régler l’heure de nouveau.

Directives d’utilisation du climatiseur :

REMARQUE : Les deux boyaux d’échappement doivent être installés pour le fonctionnement en mode de climatisation.

1.Appuyer sur la touche I/O (en marche / arrêt) pour activer l’unité

Fig D

2.Appuyer sur la touche MODE jusqu’à l’affichage du symbole « Frais » sur l’écran

Fig E

. Chaque dépression sur la touche MODE avancera l’affichage à un réglage de mode différent (Auto – Frais – Sec – Ventilateur).

3.Appuyer sur les touches (RÉGLAGE DE TEMPÉRATURE / DE MINUTERIE) Fig B. pour

choisir un réglage de température appropriée. Les réglages de température sont réglables entre 16

(61

F) à 310C (880 F). La température réglée clignotera dans la fenêtre d’affichage pendant environ 5 secondes et reviendra alors automatiquement à l’affichage de la température ambiante de la pièce. REMARQUE : La température de fonctionnement réglée doit être programmée en dedans du délai de 5 secondes (quand la température clignote sur l’affichage). Pour visualiser la température réglée en tout temps, appuyer sur l’un ou l’autre des boutons RÉGLAGE DE TEMPÉRATURE / DE MINUTERIE. L’afficheur de couleur bleue l’illuminera pour indiquer que le mode de climatisation est opérationnel. (Un délai de 10 à 30 secondes est possible avant le début du cycle. Ceci est normal.)

28F

Fig E

Fig B

Fig A

Fig C

Fig D

29F

Directives d’utilisation du climatiseur (suite) :

4. Appuyer sur la touche VENTILATEUR Fig F (1) pour choisir le réglage de la vitesse désirée du ventilateur (Auto – Basse – Moyenne – Haute). Votre sélection apparaîtra sur l’affichage (chaque dépression de la touche du ventilateur avancera l’affichage au prochain réglage).

5. Appuyer sur la touche OSCILLATION Fig F (2) pour activer la fonction d’oscillation de l’air, le symbole d’oscillation apparaîtra sur l’affichage Fig G. Pour désactiver la fonction d’oscillation d’air, appuyer sur la touche OSCILLATION de nouveau.

6. Les lamelles horizontales de la grille s’ouvrent et se referment automatiquement quand l’unité est mise en service et hors de service. Pour régler la direction du débit d’air (haut / bas seulement), régler les lamelles du centre vers le haut ou le bas seulement. Fig 16.

L’afficheur de couleur bleue s’allumera pour indiquer que le mode de climatisation est opérationnel. (Un délai de 10 à 30 secondes est possible avant le début du cycle. Ceci est normal.)

La climatisation cesse automatiquement quand la température réglée est atteinte. La climatisation résume quand la température de la pièce s’élève au-dessus de la température réglée. La température n’a aucun effet sur le fonctionnement du ventilateur. Le ventilateur fonctionnera donc continuellement (après la fin du cycle du compresseur) pour maintenir le contrôle maximal de la température.

Fig. 16

MISE EN GARDE

En modes de climatisation et de déshumidification, si le cycle du compresseur est interrompu (par le débranchement de l’unité ou par une panne de courant, etc.) et immédiatement rétabli par la suite, (en dedans de 3 à 5 minutes) un circuit de protection du compresseur est automatiquement activé. Le compresseur ne fonctionnera pas en mode de protection. Ceci est normal et un délai de 3 à 5 minutes pourrait se produire avant que le circuit de protection du compresseur ne soit automatiquement désactivé.

NE PAS TENTER DE FAIRE DÉMARRER LE COMPRESSEUR DURANT CETTE PÉRIODE.

Avec la remise en service de l’unité (en tournant le commutateur I/O), toutes les informations de programme (c. à-d., heure, mode, vitesse du ventilateur, programmes temporisés) devront être programmées de nouveau.

ATTENTION

Si un signal sonore (bip pendant 20 secondes) et l’afficheur rouge du « plein d’eau » s’illuminera continuellement, remplace le réservoir d’eau externe.

Fig F

Fig G

DIRECTIVES D’UTILISATION DU DÉSHUMIDIFICATEUR :

REMARQUE: L'unité ne doit pas être exhalée dehors pendant l'opération de mode ‘Sec’ ou ‘Ventilateur’, il est recommandée cependant que les tuyaux restent installés (sur l'unité) pendant la déshumidification.

1.Appuyer sur la touche I/O (en marche / arrêt) pour

activer l’unité.

2.Appuyez sur la touche MODE jusqu'à l'affichage du symbole "Sec" (déshumidification) à l'écran. Chaque dépression sur la touche MODE avancera l’affichage à un réglage de mode différent

(Auto - Frais – Sec – Ventilateur).

3.Appuyer sur les touches (RÉGLAGE DE

TEMPÉRATURE / DE MINUTERIE) pour choisir

un réglage d’humidité relative entre 35% et 90% (réglable en incréments de 5%).

Pour le fonctionnement continu en mode de déshumidification, appuyer sur les touches (RÉGLAGE DE TEMPÉRATURE / DE MINUTERIE) jusqu’à ce que le symbole « - - » soit affiché à l’écran. REMARQUE : Le cycle du compresseur

ne sera pas interrompu durant le fonctionnement en mode continu.

Le niveau d’humidité relative réglée clignotera dans la fenêtre d’affichage pendant environ 5 secondes et reviendra alors automatiquement à l’affichage de l’humidité relative ambiante de la pièce. REMARQUE : Le niveau d’humidité relative réglée doit être programmé en dedans du délai de 5 secondes (quand l’humidité relative clignote sur l’affichage). Pour visualiser l’humidité relative réglée en tout temps, appuyer sur l’un ou l’autre des boutons RÉGLAGE DE TEMPÉRATURE / DE MINUTERIE.

REMARQUE : Aucun réglage de la vitesse du ventilateur n’est applicable en mode de déshumidification. (La « basse » vitesse du ventilateur est préréglée à l’usine.)

L’afficheur de couleur bleue (EN MARCHE) s’illuminera pour indiquer que le mode de déshumidification est opérationnel. (Un délai de 10 à 30 secondes est possible avant le début du cycle. Ceci est normal.)

IMPORTANT : Le réglage d’humidité relative choisie devrait toujours être quelques degrés plus

bas que l’humidité relative ambiante de la pièce pour assurer un fonctionnement normal de la déshumidification. REMARQUE : Il n’est pas

recommandé d’utiliser le déshumidificateur à des températures de moins de 15.5

C (600F).

Ceci pourrait occasionner la formation de la glace sur les serpentins de l’évaporateur et minimiser le rendement.

4.En mode "Sec", quand le réservoir interne est

plein, un signal d’alarme (bip) se fera entendre pendant 20 secondes et l’afficheur du plein d’eau s’illuminera et le icône du plein d’eau clignote dans l’affichage électronique. À ce moment, la déshumidification cessera immédiatement. Cependant, le moteur du ventilateur continuera de fonctionner et ceci est normal. Retirer soigneusement le réservoir et vider l’eau. Pour retourner aux opérations

normales:

1. Mettre l’unité en position d’arrêt;

2. Placez un chaudron ayant une capacité de

1,9 litre (4 pintes) sous les drains les plus bas situés à l'arrière de l'unité (voir Fig. D1);

3. Ouvrez les drains en dévissant leur

capuchon;

4. Attendez jusqu’à ce que l’eau à l’intérieur du

réservoir interne se soit vidée et refermez

les capuchons de drain;

5. Disposez de l’eau du chaudron

adéquatement;

6. Mettez l’unité en position de marche.

Il faut environ 3 à 5 minutes pour que le compresseur redémarre. Ceci est tout à fait normal.

30F

31F

MISE EN GARDE

NE PAS TENTER DE FAIRE DÉMARRER LE COMPRESSEUR DURANT CETTE PÉRIODE.

IMPORTANT

Si vous prévoyez ne pas utiliser l’appareil sur une longe période, placez un plateau d'égouttement sous le drain inférieur et enlevez les bouchons (pas en même temps) pour libérer manuellement l'eau dans le sector de la réservor interne.

Vidage Directe

Drain inférieur

Fig.38

32F

Directives d’utilisation du ventilateur : REMARQUE : L’installation des boyaux

d’échappement n’est pas requise pour le fonctionnement en mode de ventilation seulement.

Le réservoir d’eau externe n’est pas requis pour le fonctionnement en mode de ventilation seulement.

1.Appuyer sur la touche I/O (en marche / arrêt) pour

activer l’unité Fig H(1).

2.Appuyer sur la touche MODE (Fig H2)jusqu’à l’affichage du symbole « Ventilateur ») sur l’écran. Chaque dépression sur la touche MODE avancera l’affichage à un réglage de mode

différent (Frais – Sec – Ventilateur)

3.Appuyer sur la touche VENTILATEUR pour

choisir la VITESSE DE VENTILATEUR désirée

(Fig I). Chaque dépression sur la touche VENTILATEUR avancera l’affichage à un réglage de vitesse différente (Basse – Moyenne – Haute).

4.Appuyer sur la touche OSCILLATION pour activer la fonction d’oscillation automatique de l’air (le symbole « oscillation d’air » apparaîtra sur l’affichage Fig J). Pour désactiver la fonction d’oscillation d’air, appuyer sur la touche OSCILLATION de nouveau.

5.Pour régler la direction du débit d’air (haut / bas seulement), régler les lamelles horizontales du centre et les autres lamelles seront automatiquement réglées à la même position. Fig.

25.

Fig. 25

Fig H

Fig I

Fig J

Directives d’utilisation du programme de minuterie automatique :

La caractéristique de MINUTERIE AUTOMATIQUE offre une unique sélection de choix de programmes multiples entièrement automatiques d’activation / de mise hors de service (en marche / arrêt) entre 0 h et 23 h 59 min., pour chacun des modes de fonctionnement de votre unité portable de confort à domicile. Les programmes sont les suivants :

a) Arrêt auto : Pour choisir une heure

prédéterminée quand l’unité sera automatiquement mise hors de service (entre 0 h et 23 h 59 min.). Cette fonction doit être réglée quotidiennement alors que le programme est automatiquement annulé à son expiration.

b) En marche auto : Pour choisir une heure

prédéterminée quand l’unité sera automatiquement mise en service (entre 0 h et 23 h 59 min.). Cette fonction doit être réglée quotidiennement alors que le programme est automatiquement annulé à son expiration.

c) En marche auto & Arrêt auto : Pour choisir

des heures prédéterminées quand l’unité sera

automatiquement MISE EN SERVICE / HORS DE SERVICE (entre 0 h et 23 h 59 min.). Contrairement aux programmes a) et b) ci- dessus, ce programme incorpore une mémoire intégrée qui mémorise automatiquement les heures prédéterminées qui seront utilisées quotidiennement jusqu’à ce que

le programme soit modifié et/ou annulé. Cependant, toute interruption du courant électrique causera l’annulation automatique de tous les programmes auto temporisés. Dans cette éventualité, vous serez requis de programme vos réglages de nouveau.

Réglage de la MINUTERIE EN MARCHE AUTO :

Avant de régler la minuterie EN MARCHE AUTO, L’HORLOGE (HEURE DU JOUR) doit être réglée

et/ou opérationnelle. Vous devez choisir tous les réglages appropriés (c. à-d., MODE, VENTILATEUR, VITESSE, TEMPÉRATURE, HUMIDITÉ, OSCILLATION, etc.) qui sont requis de fonctionner sous le programme de MINUTERIE AUTO avant d’initialiser le programme EN MARCHE AUTO.

1.Choisir le MODE approprié de fonctionnement désiré de l’unité (Auto–Frais–Sec– Ventilateur).

2.Choisir le réglage de la VITESSE DU VENTILATEUR appropriée pour le

fonctionnement désiré de l’unité (Auto, Haute,

Moyenne, Basse) (à l’exclusion du mode de déshumidification, ce mode particulier n’ayant qu’un seul réglage du ventilateur seulement).

3.Choisir OSCILLATION en appuyant sur la touche OSCILLATION. Le symbole « »

apparaîtra sur l’affichage.

33F

Réglage de la MINUTERIE EN MARCHE AUTO (suite) :

4. Tous les réglages sont maintenant enregistrés.

5. Pour régler la minuterie EN MARCHE AUTO, l’unité

doit être hors de service.

6. Appuyer sur la touche EN MARCHE AUTO (Fig K)

pour initialiser la séquence de temporisation.

MINUTERIE EN MARCHE apparaîtra sur l’affichage

(Fig L) et les chiffres des minutes clignoteront.

Appuyer sur les touches RÉGLAGE TEMP/HEURE pour choisir les minutes EN MARCHE AUTO. Appuyer sur la touche MINUTERIE EN MARCHE de nouveau et les chiffres des heures clignoteront (Fig M). Appuyer sur les touches RÉGLAGE TEMP/HEURE pour choisir l’heure de mise en service EN MARCHE AUTO. Appuyer sur la touche MINUTERIE EN MARCHE de nouveau et l’affichage indiquera HORLOGE / EN MARCHE et l’heure réglée EN MARCHE AUTO. Appuyer sur les boutons de l’horloge (MINUTERIE EN MARCHE / MINUTERIE À L’ARRÊT) simultanément pour revenir au réglage de l’heure du jour de l’horloge. L’unité sera automatiquement mise en service à l’heure réglée EN MARCHE AUTO. Pour annuler ou contourner le programme EN MARCHE AUTO, activer l’unité en tout temps avant l’heure préréglée pour le fonctionnement. Vous pouvez vérifier l’heure EN MARCHE AUTO réglée en tout temps (avant l’activation par le programme) en appuyant sur la touche MINUTERIE EN MARCHE. L’heure réglée apparaîtra sur l’affichage.

Réglage de la MINUTERIE ARRÊT AUTO : Avant de régler la minuterie ARRÊT AUTO, l’horloge

(heure du jour) doit être réglée et/ou opérationnelle.

1. Pour régler la minuterie ARRÊT AUTO, l’unité doit être

activée (par le commutateur I/O).

2. Appuyer sur la touche MINUTERIE À L’ARRÊT

(Fig N) pour initialiser la séquence de temporisation ARRÊT AUTO. MINUTERIE À L’ARRÊT apparaîtra sur l’affichage (Fig O) et les chiffres des minutes clignoteront. Appuyer sur les touches RÉGLAGE TEMP/HEURE pour choisir les minutes ARRÊT AUTO. Appuyer sur la touche MINUTERIE À L’ARRÊT de nouveau et les chiffres des heures clignoteront. Appuyer sur les touche RÉGLAGE TEMP/HEURE (Fig M) pour

choisir l’heure de mise hors de service ARRÊTAUTO. Appuyer sur la touche MINUTERIE À L‘ARRÊT de nouveau et l’affichage indiquera HORLOGE / À

L‘ARRÊT et l’heure réglée ARRÊT AUTO. Appuyer sur les boutons de l’horloge (MINUTERIE EN MARCHE / MINUTERIE À L’ARRÊT) simultanément pour revenir au réglage de l’heure du jour de l’horloge. L’unité sera

automatiquement mise hors de service à l’heure réglée

ARRÊT AUTO. Pour annuler ou contourner le

programme ARRÊT AUTO, mettre l’unité hors de

service en tout temps avant l’heure préréglée pour la

mise hors de service.

34F

Fig K

Fig L

Fig N

Fig O

Fig M

Réglage de la minuterie EN MARCHE AUTO et ARRÊT AUTO durant le même programme.

Avant de régler la minuterie EN MARCHE AUTO et ARRÊT AUTO, l’heure du jour à l’horloge doit être

réglée et/ou opérationnelle. Vous devez choisir tous les réglages appropriés (c. à-d., MODE, VENTILATEUR, VITESSE, TEMPÉRATURE, HUMIDITÉ, OSCILLATION, etc.) qui sont requis de fonctionner sous le programme de MINUTERIE AUTO avant d’initialiser le programme.

1. Choisir le MODE approprié de fonctionnement désiré de l’unité (Auto – Frais – Sec – Ventilateur).

2. Choisir le réglage de la VITESSE DU VENTILATEUR appropriée pour le fonctionnement désiré de l’unité

(Auto, Haute, Moyenne, Basse) (à l’exclusion du mode de déshumidification, ce mode particulier n’ayant qu’un seul réglage du ventilateur seulement).

3. Choisir OSCILLATION en appuyant sur la touche OSCILLATION. Le symbole « oscillation d’air »

apparaîtra sur l’affichage.

4. Appuyer sur la touche MINUTERIE EN MARCHE

(Fig P) pour initialiser la séquence de temporisation

EN MARCHE AUTO. MINUTERIE EN MARCHE apparaîtra sur l’affichage (Fig Q) et les chiffres

des minutes clignoteront. Appuyer sur les touches RÉGLAGE TEMP/HEURE (Fig R) pour choisir les minutes EN MARCHE AUTO. Appuyer sur la

touche MINUTERIE EN MARCHE de nouveau et les chiffres des heures clignoteront. Appuyer sur les touches RÉGLAGE TEMP/HEURE pour choisir

l’heure de mise en service EN MARCHE AUTO. Appuyer sur la touche MINUTERIE EN MARCHE de nouveau et l’affichage indiquera HORLOGE / EN MARCHE et l’heure réglée EN MARCHE AUTO.

5. Appuyer sur la touche MINUTERIE À L’ARRÊT (Fig S) pour initialiser la séquence de temporisation ARRÊT AUTO. MINUTERIE À L’ARRÊT apparaîtra

sur l’affichage (Fig T) et les chiffres des minutes clignoteront. Appuyer sur les touches RÉGLAGE

TEMP/HEURE (Fig R) pour choisir les minutes ARRÊT AUTO. Appuyer sur la touche MINUTERIE À L’ARRÊT de nouveau et les chiffres des heures clignoteront. Appuyer sur les touches RÉGLAGE TEMP/HEURE pour choisir l’heure de mise hors de service ARRÊT AUTO. Appuyer sur la touche MINUTERIE À L’ARRÊT de nouveau et l’affichage

indiquera HORLOGE / EN MARCHE /ARRÊT et

l’heure du jour. L’unité sera automatiquement en service et hors de service aux heures spécifiées des

programmes EN MARCHE AUTO / ARRÊT AUTO.

Vous pouvez vérifier les heures EN MARCHE AUTO /

ARRÊT AUTO réglées en appuyant sur la touche MINUTERIE EN MARCHE / MINUTERIE À L’ARRÊT.

L’heure réglée apparaîtra sur l’affichage.

35F

Fig P

Fig Q

Fig S

Fig T

Fig R

Caractéristiques de télécommande

La manette de télécommande pratique vous permet de contrôler toutes les fonctions de votre appareil de confort au foyer portable 3 saisons à partir de votre fauteuil favori. Voici quelques informations utiles pour l’utilisation de votre télécommande.

Boutons de contrôle

I/O : Commutateur de courant (En marche / arrêt) Mode : Utilisé pour choisir le mode de fonctionnement

(Auto / Climatisation / Déshumidification / Ventilateur). Prendre note que le mode « Auto » est un mode préréglé à l’usine incluant une température de fonctionnement de 24

C (750F). En mode AUTO l’unité alternera entre les modes appropriés de CLIMATISATION, DÉSHUMIDIFICATION, VENTILATEUR pour maintenir des conditions de l’environnement à la température préréglée de 24

C (750F).

Ventilateur : Utilisé pour choisir la vitesse du ventilateur (Auto – BASSE – MOYENNE – HAUTE).

REMARQUE : Le réglage de la vitesse « Auto » du ventilateur est la vitesse équivalente au réglage « Moyenne ».

+ Est utilisé pour augmenter les réglages de

température (en incréments de 1

) sur l’échelle

Celsius ou sur l’échelle Fahrenheit.

- Est utilisé pour réduire les réglages de

température (en incréments de 1

) sur l’échelle

Celsius ou sur l’échelle Fahrenheit.

OSCILLATION : Utilisé pour activer l’oscillation automatique des lamelles verticales (oscillantes) d’un côté

à l’autre.

SOMMEIL : Utilisé pour activer le programme

sommeil.

T-ON : Utilisé pour activer le programme

MINUTERIE EN MARCHE.

T-OFF : Utilisé pour activer le programme MINUTERIE À L’ARRÊT.

HEURE : Utilisé pour programmer L’HEURE

jour.

MIN : Utilisé pour programmer les MINUTES.

REMISE À ZÉRO : Utilisé pour remettre à zéro

tous les programmes de contrôle.

Deux piles alcalines « AAA » sont requises pour le fonctionnement de la télécommande (incluses).

Les piles devraient être remplacées quand :

a) Aucun signal sonore (bip) n’est entendu durant la

programmation de l’unité principale.

b) L’unité principale ne répond pas à un signal émis par la

télécommande.

Remplacement des piles :

1.Glisser le couvercle du compartiment des piles à l’arrière de la télécommande dans le sens de la flèche. Tirer délicatement jusqu’à ce que le couvercle se sépare complètement de l’unité.

2.Insérer deux (2) piles (AAA) en observant la polarité indiquée dans le compartiment des piles (+/-).

3.Réinstaller le couvercle.

4.Si la télécommande ne sera pas utilisée pour des périodes prolongées (vacances, etc.), les piles devraient être retirées de la télécommande.

La télécommande fonctionnera en dedans d’une distance de 7 mètres (23 pi.) du récepteur situé à l’intérieur de l’unité principale. Toute obstruction entre le récepteur et la télécommande pourrait causer une interférence au signal, ce qui limiterait la capacité de programmation de l’unité principale.

REMARQUE : Le bloc de touches illuminé sur le panneau de contrôle de l’unité principale ne s’allumera pas quand les réglages sont complétés en utilisant la télécommande. Ceci est normal.

36F

Directives d’utilisation de la

télécommande

1. Pour envoyer un signal :La télécommande doit

être dirigée directement sur l’œil infrarouge situé

sous le panneau de contrôle de l’unité

principalepour initialiser une fonction.Quand la

télécommande est activée et un bouton est

enfoncé, un signal sonore (bip) sera entendu

provenant de l’unité principale pour confirmer

qu’un signal a été émis et/ou reçu. Tous les

choix de programmes apparaissant sur l’affichage

de la télécommande apparaîtront aussi sur

l’affichage de l’unité principale quand les deux

unités sont opérationnelles. Si l’unité principale

ne répond pas au signal émis, essayer la

procédure de nouveau. Si l’unité principale ne

répond toujours pas :

Vérifiez ce qui suit :

• Le récepteur et la télécommande sont-ils en dedans de la distance de fonctionnement requise

de 7 mètres (23 pi.) ?

• La fenêtre du récepteur sur l’unité principale

est-elle partiellement obstruée ou obscurée ?

• Les piles sont-elles correctement installées dans la télécommande (positif+ / négatif-) ?

• Vérifier les piles. Si elles sont faibles, les remplacer.

2. Programmation / réglage de l’horloge (télécommande) : Quand les piles sont

initialement installées, l’affichage de l’horloge clignote « 0 :00 ». Appuyer sur le bouton MIN pour régler les minutes. Avec chaque pression sur le bouton MIN, l’heure est avancée en incréments de 10 minutes. L’heure est automatiquement réglée (le clignotement cesse) après 5 secondes. Appuyer sur et tenir le bouton HEURE pour choisir et/ou modifier l’heure exacte (l’heure clignote). Avec chaque pression sur le bouton HEURE, l’heure sera augmentée en incréments de 1 heure. L’heure est automatiquement réglée (cesse de clignoter) après 5 secondes. Quand l’unité principale est activée en utilisant la télécommande, l’heure sur l’unité principale sera automatiquement réglée à l’heure réglée sur la télécommande.

3. Réglage du mode : Appuyer sur le bouton

MODE pour choisir un mode de fonctionnement.

Avec chaque pression sur le bouton un réglage

différent

sera affiché (Auto – Cool – Dry – Fan).

4. Réglage de la température :

Appuyer sur les boutons de la télécommande + pour choisir la température de

fonctionnement désirée. Avec

C/F chaque pression sur un bouton le

- réglage de la température sera augmenté et/ou réduit par 10C/F.

La température choisie apparaîtra sur l’affichage de la télécommande. Quand l’unité principale est activée en utilisant la télécommande, la température sur l’unité principale sera automatiquement réglée à la température réglée sur la télécommande. Les températures passent de 160C à 310C (60,80F à 880F).

5. Réglage de la vitesse du ventilateur :

Appuyer sur le bouton « Ventilateur » pour choisir la vitesse de fonctionnement du ventilateur. Selon le choix du mode, le bouton de ventilateur passera à des vitesses de ventilateur différentes (Auto – basse – moyenne - haute). La vitesse de ventilateur choisie apparaîtra sur l’affichage.

ICÔNES DE VITESSE DU VENTILA

TEUR

VITESSES DE

MODE VENTILATEUR DISPONIBLE

Climatisation Basse – moyenne – haute Déshumidification Basse

Ventilateur Basse – moyenne –

haute

AUTO Basse – moyenne – haute

37F

Basse

Moyenne Haute

Minutrie On/Off

Affichage à cristaux liquides (LCD)

ICÔNES DE MODE

Sec

Frais

Ventilateur

Directives d’utilisation de la

télécommande

39F

Soins et entretien

1.Ne pas utiliser d’essence, de benzène, de diluant

ou tous autres produits chimiques pour nettoyer cette unité. Ces substances pourraient causer des dommages au fini et une déformation des pièces en plastique.

2.Ne jamais tenter de nettoyer l’unité en versant de

l’eau directement sur l’une ou l’autre des surfaces car ceci causera une détérioration des pièces électriques et de l’isolation des fils.

Retrait et nettoyage des filtres à air

Si les filtres à air devient bloqué par la poussière et/ou la saleté, une restriction de la circulation d’air se produira et le rendement de climatisation sera réduit. Les filtres à air devrait être nettoyé aux deux (2) semaines. Le nettoyage plus fréquent pourrait être nécessaire selon la qualité de l’air interne. REMARQUE: Le filtre à air (Filtre 1 - Fig 34) est situé à la partie supérieure arrière de l’unité. Pour enlever le filtre d'entrée d'air (Filtre 2 - Fig 35), le boyau d'entrée d'air et le col de boyau devront être enlevés.

1a) Pour retirer le filtre à air (Fig 34) : Tirer le

filtre vers le haut dans le sens de la flèche.

1b) Pour retirer le filtre d’entré d’air (Fig 35):

Inclinez la poignée de filtre vers le haut et retirez le panier de filtre.

2. La poussière et/ou la saleté accumulée dans le filtre peut être enlevée en utilisant un

aspirateur électrique.

3. Le filtre peut aussi être lavé à l’eau tiède savonneuse et une brosse douce. Un détergent doux tel que le détergent à vaisselle est recommandé.

4. Rincer soigneusement le filtre à l’eau fraîche. Laisser sécher avant de le réinstaller dans l’unité.

5. Replacer le filtre à air.

6. Les filtres à air de remplacement sont disponibles au département des pièces du Service à la Clientèle.

MISE EN GARDE

Ne jamais utiliser l’unité sans le filtre à air en position.Ceci pourrait causer des dommages à l’unité.

MISE EN GARDE

Avant de nettoyer ou de faire le service sur cette unité, il est recommandé de débrancher le cordon d’alimentation de la prise de courant électrique.

Languette du filtre à air

Fig. 34

Fig. 35

Entrée d’Air

Echappement d’Air

Poignée

Fig. 36

Filtre d'entrée d'air

Filtre

GARANTIE LIMITÉE

Cet appareil de qualité est garantie exempt de tout vice de matière première et de fabrication, s’il est

utilisé dans les conditions normales recommandées par le fabricant. Cette garantie n’est offerte qu’à l’acheteur initial de l’appareil vendu par Danby ou par l’un des ses distributeurs agréés et elle ne peut être transférée.

CONDITIONS

Premières année Pendant le première (1) année, toutes pièces électriques de ce produit s’avèrent défectueuses, y compris les unités ayant des

systèmes obturés, seront réparées ou remplacées, selon le choix du garant, sans frais à l’acheteur INITIAL. Les autres pièces courantes (par ex., les ampoules) ne sont couvertes par aucune garantie.

Pour bénéficier du Danby réserve le droit de limiter le rayon du “Service au domicile” selon la proximité d’un dépot de service autorisé. Le client service sous garantie sera responsable pour le transport et tous les frais d’expédition de tout appareil exigeant le service en dehors des limites du

“Service au domicile” au dépot de service autorisé le plus proche. S’adresser au détaillant qui a vendu l’appareil, ou à la station technique agréée de service la plus proche, où les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station de service agréée où à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront nulles et non avenues.

EXCLUSIONS

En vertu de la présente, il n’existe aucune autre garantie, condition ou représentation, qu’elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par Danby Products Limitée (Canada) ou Danby Products Inc. (E.- U. d’A.) ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou règlement semblables.

En vertu de la présente, Danby Products Limitée (Canada) ou Danby Products Inc. (E.- U. d’A.) ne peut être tenue responsable en cas de blessures corporelles ou des dégâts matériels, y compris à l’appareil, quelle qu’en soit les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l’appareil. En achetant l’appareil, l’acheteur accepte de mettre à couvert et de dégager Danby Products Limitée de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.

CONDITIONS GÉNÉRALES

La garantie ou assurance ci-dessus ne s’applique pas si les dégâts ou réparations sont dus aux cas suivants:

1) Panne de courant;

2) Dommage subis pendant le transport ou le déplacement de l’appareil;

3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects);

4) Accident, modification, emploi abusif ou incorrect de l’appareil;

5) Utilisation dans un but commercial ou industriel;

6) Incendie, dommage causés par l’eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.);

7) Visites d’un technicien pour expliquer le fonctionnement de l’appareil au propriétaire.

Une preuve d’achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu. Pour faire honorer la garantie, présenter ce document à la station technique agréée ou s’adresser à:

Danby Products Limitée PO Box 1778 Guelph, Ontario, Canada N1H 6Z9 Téléphone: (519) 837-0920 Télécopieur: (519) 837-0449

Danby Products Inc.

PO Box 669,

Findlay, Ohio, U.S.A. 45839-0669

Telephone: (419) 425-8627 FAX: (419) 425-8629

Service sous-garantie

Canada E.-U. d’A

Domicile Domicile

Portable 3 Season Home Comfort

The model number can be found on the serial plate located on the back panel of the unit.

All repair parts available for purchase or special order when you visit your nearest service depot. To request service and/or the location of the service depot nearest you, call the TOLL FREE NUMBER.

When requesting service or ordering parts, always provide the following information:

• Product Type

• Model Number

• Part Number

• Part Description

Appareil de confort au foyer portable 3 saisons

Le numéro de modèle se trouve sur la plaque d'information sur le panneau arrière de l’appareil.

Toutes les pièces de rechange ou commandes spéciales sont disponibles à votre centre de service régional autorisé. Pour obtenir le service et/ou la localité de votre centre de service régional, signalez le NUMÉRO D’APPEL SANS FRAIS.

Ayez les renseignements suivants à la portée de la main lors de la commande de pièce ou service :

• Type de produit

• Numéro de modèle

• Numéro de pièce

• Description de la pièce

Model • Modèledelo

DPAC120061

For service, contact your nearest

service depot or call:

1-800-26-DANBY y (1-800-263-2629)

to recommend a depot in

your area.

Pour obtenir le service,

consultezvotre centre de service le

plus rapproché ou composez le :

1-800-26-DANBYnb

(1-800-263-2629)

qui vous recommandera un centre

régional.

Para obtener servicio, comuníquese con su departamento de servicio más cercano o llame al telé-

fono:

1-800-26- Danby

(1-800-263-2629)

para que le recomienden un represen-

tante en su zona.

Printed in China (P.R.C.)

Danby Products Ltd, PO Box 1778, Guelph, Ontario Canada N1H 6Z9

Danby Products Inc, PO Box 669, Findlay, Ohio USA 45839-0669

Danby DPAC120061 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
