Page 1

Referencevejledning

vedrørende montering og

brug

Kompakt luftkølet vandkøleenhed

EWAQ016CAW EWAQ021CAW EWAQ025CAW EWAQ032CAW EWAQ040CAW EWAQ050CAW EWAQ064CAW     EWYQ016CAW EWYQ021CAW EWYQ025CAW EWYQ032CAW EWYQ040CAW EWYQ050CAW EWYQ064CAW

Referencevejledning vedrørende montering og brug

Kompakt luftkølet vandkøleenhed

Dansk

Page 2

Indhold

1 Generelle sikkerhedsforanstaltninger 3

1.1 Om dokumentationen ................................................................ 3

1.1.1 Betydning af advarsler og symboler............................ 3

1.2 For brugeren.............................................................................. 3

1.3 Til installatøren .......................................................................... 4

1.3.1 Generelt ...................................................................... 4

1.3.2 Installationsstedet ....................................................... 4

1.3.3 Kølemiddel.................................................................. 4

1.3.4 Brine............................................................................ 5

1.3.5 Vand............................................................................ 5

1.3.6 Elektrisk ...................................................................... 6

2 Om dokumentationen 6

2.1 Om dette dokument................................................................... 6

Til installatøren 7

3 Om kassen 7

3.1 Overblik: Om kassen ................................................................. 7

3.2 Udendørsenhed......................................................................... 7

3.2.1 Udpakning af udendørsenheden................................. 7

3.2.2 Fjernelse af tilbehør fra udendørsenheden................. 8

4 Om enheden og tilbehør 8

4.1 Overblik: Om enheden og tilbehør ............................................ 8

4.2 Identifikationsmærkat: Udendørsenhed .................................... 8

4.3 Om udendørsenheden .............................................................. 8

4.4 Driftsområde.............................................................................. 9

4.5 Systemopbygning...................................................................... 9

4.6 Kombination af enheder og muligheder .................................... 9

4.6.1 Om kombination af enheder og muligheder................ 9

4.6.2 Muligt tilbehør til udendørsenheden............................ 9

5 Forberedelse 10

5.1 Overblik: Forberedelse .............................................................. 10

5.2 Forberedelse af installationssted............................................... 10

5.2.1 Krav til udendørsenhedens installationssted .............. 10

5.2.2 Yderligere krav til udendørsenhedens

installationssted i koldt klima....................................... 10

5.3 Forberedelse af vandrør............................................................ 11

5.3.1 Krav til vandkreds ....................................................... 11

5.3.2 Formel til beregning af ekspansionsbeholderens

fortryk .......................................................................... 12

5.3.3 Kontrol af vandmængde og fortryk i

ekspansionsbeholderen .............................................. 12

5.3.4 Ændring af fortrykket i ekspansionstanken................. 13

5.3.5 Sådan kontrolleres vandmængden: Eksempler.......... 13

5.4 Forberedelse af de elektriske ledninger .................................... 13

5.4.1 Om overholdelse af el-regulativer............................... 13

5.4.2 Kabelkrav.................................................................... 14

5.4.3 Krav til sikkerhedsudstyr............................................. 14

6 Installation 14

6.1 Oversigt: Installation.................................................................. 14

6.2 Åbning af enhederne ................................................................. 14

6.2.1 Åbning af udendørsenheden....................................... 14

6.2.2 Åbning af udendørsenhedens el-boks ........................ 15

6.3 Montering af udendørsenheden ................................................ 15

6.3.1 Om montering af udendørsenheden........................... 15

6.3.2 Forberedelse af installationsstrukturen....................... 15

6.3.3 Forholdsregler ved montering af udendørsenheden... 16

6.4 Tilslutning af vandrørsystemet .................................................. 16

6.4.1 Om tilslutning af vandrørsystemet .............................. 16

6.4.2 Forholdsregler før tilslutning af vandrørsystemet........ 16

6.4.3 Fyldning af vandkredsen............................................. 16

6.4.4 Sådan beskyttes vandkredsen mod frost..................... 17

6.4.5 Isolering af vandrør...................................................... 17

6.5 Tilslutning af el-ledninger ........................................................... 17

6.5.1 Forholdsregler i forbindelse med tilslutning af el-

ledninger ...................................................................... 17

6.5.2 Ledningsføring på stedet: Overblik .............................. 18

6.5.3 Om el-ledninger ........................................................... 18

6.5.4 Føring og fastgørelse af strømforsyningsledning......... 19

6.5.5 Montering af greb til hovedafbryder ............................. 19

6.5.6 Tilslutning af strømforsynings- og

transmissionskabler ..................................................... 19

6.5.7 Installation af fjernbetjening ......................................... 19

6.5.8 Installation af ekstraudstyr ........................................... 20

7 Konfiguration 20

7.1 Overblik: Konfiguration ............................................................... 20

7.2 Indstillinger på brugsstedet ........................................................ 20

7.2.1 Om indstillinger på brugsstedet ................................... 20

7.2.2 Komponenter til brugsstedsindstilling .......................... 21

7.2.3 Adgang til komponenter til brugsstedsindstilling.......... 21

7.2.4 Adgang til tilstand 1 eller 2........................................... 21

7.2.5 Anvendelse af tilstand 1............................................... 22

7.2.6 Anvendelse af tilstand 2............................................... 22

7.2.7 Tilstand 1: Overvågnings-indstillinger.......................... 22

7.2.8 Tilstand 2: Indstillinger på brugsstedet ........................ 23

7.2.9 Indstillinger på fjernbetjeningen på brugsstedet .......... 24

7.3 Skift mellem køling og opvarmning ............................................ 28

8 Ibrugtagning 29

8.1 Overblik: Ibrugtagning ................................................................ 29

8.2 Forholdsregler ved ibrugtagning................................................. 29

8.3 Kontrolliste før ibrugtagning ....................................................... 29

8.4 Slutkontrol .................................................................................. 30

8.5 Kontrolliste ved overdragelse til brugeren .................................. 30

8.6 Notering af oplysninger for hver enhed ...................................... 30

9 Vedligeholdelse og service 30

9.1 Overblik: Vedligeholdelse og service ......................................... 30

9.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse... 31

9.3 Tjekliste for årlig vedligeholdelse af udendørsenheden ............. 31

10 Fejlfinding 31

10.1 Overblik: Fejlfinding .................................................................... 31

10.2 Fejlkoder: Oversigt ..................................................................... 31

11 Bortskaffelse 32

12 Tekniske data 33

12.1 Overblik: Tekniske data .............................................................. 33

12.2 Plads til servicearbejde: Udendørsenhed................................... 33

12.3 Rørdiagram: Udendørsmodul ..................................................... 34

12.4 Ledningsdiagram: Udendørsenhed ............................................ 35

12.5 Tekniske specifikationer: Udendørsenhed ................................. 36

12.6 Brugsstedsindstillinger på fjernbetjeningen – overblik ............... 37

12.7 Brugsstedsindstillinger for udendørsmodul ................................ 39

12.8 ESP-kurve: Udendørsenhed ...................................................... 40

For brugeren 43

13 Om systemet 43

13.1 Systemopbygning ....................................................................... 43

14 Brugerinterface 43

15 Før betjening 44

16 Drift 44

16.1 Driftsområde ............................................................................... 44

16.2 Hurtig opstart .............................................................................. 44

16.3 Betjening af systemet ................................................................. 45

16.3.1 Om uret ........................................................................ 45

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 3

1 Generelle sikkerhedsforanstaltninger

16.3.2 Om betjening af systemet ........................................... 46

16.3.3 Rumafkøling................................................................ 46

16.3.4 Rumopvarmning.......................................................... 46

16.3.5 Andre driftstilstande .................................................... 47

16.3.6 Timer-indstilling........................................................... 47

16.3.7 Betjening af demand-printkortet (ekstraudstyr)........... 51

16.3.8 Betjening af ekstern kontroladapter (ekstraudstyr) ..... 52

16.3.9 Betjening af fjernbetjeningen (ekstraudstyr) ............... 52

17 Vedligeholdelse og service 52

17.1 Om kølemiddel .......................................................................... 52

17.2 Service efter salg og garanti...................................................... 52

17.2.1 Garantiperiode ............................................................ 52

17.2.2 Anbefalet vedligeholdelse og inspektion..................... 52

17.2.3 Anbefalede vedligeholdelses- og

inspektionsintervaller .................................................. 52

18 Fejlfinding 53

18.1 Fejlkoder: Overblik .................................................................... 53

19 Flytning 53

20 Bortskaffelse 53

21 Ordliste 54

1 Generelle

sikkerhedsforanstaltninger

1.1 Om dokumentationen

▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre

sprog er oversættelser.

▪ De forholdsregler, der er beskrevet i dette dokument omhandler

meget vigtige emner og skal derfor følges omhyggeligt.

▪ Installationen af systemet samt alle handlinger beskrevet i

installationsvejledningen og i referencevejledningen vedrørende montering skal udføres af en autoriseret montør.

1.1.1 Betydning af advarsler og symboler

FARE

Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.

BEMÆRK

Angiver en situation, der kan resultere i udstyr eller materielle skader.

INFORMATION

Angiver nyttige tip eller supplerende oplysninger.

Symbol Forklaring

Læs installations- og betjeningsvejledningen og instruktionsarket vedrørende ledningsføring før montering.

Læs servicevejledningen, før du foretager vedligeholdelse og service.

Se yderligere information i referencevejledningen vedrørende montering og brug.

1.2 For brugeren

▪ Hvis du ikke er sikker på, hvordan enheden betjenes, skal du

kontakte din installatør.

▪ Dette udstyr kan anvendes af børn på mindst 8 år, personer med

nedsat fysisk formåen, sansehandicap eller mentale handicap samt af personer med manglende erfaring og viden, hvis de er under opsyn eller har modtaget vejledning i sikker brug af udstyret, og hvis de forstår de involverede farer. Børn må ikke lege med udstyret. Rengøring og vedligeholdelse, der normalt udføres af brugere, må ikke udføres af børn, der ikke er under opsyn.

ADVARSEL

Overhold følgende for at forhindre elektrisk stød og brand:

▪ Enheden må IKKE skylles.

▪ Enheden må IKKE betjenes med våde hænder.

▪ Der må IKKE anbringes genstande, der indeholder

vand, oven på enheden.

BEMÆRK

▪ Der må IKKE anbringes genstande eller udstyr oven på

enheden.

▪ Man må IKKE sidde, klatre eller stå på enheden.

▪ Enheder er mærket med følgende symbol:

FARE: RISIKO FOR ELEKTRISK STØD

Angiver en situation, der kan resultere i elektrisk stød.

FARE: RISIKO FOR FORBRÆNDINGER

Angiver en situation, der kan resultere i forbrændinger på grund af ekstremt høje eller lave temperaturer.

FARE: RISIKO FOR EKSPLOSION

Angiver en situation, der kan resultere i eksplosion.

ADVARSEL

Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.

ADVARSEL: BRÆNDBART MATERIALE

PAS PÅ

Angiver en situation, der kan resultere i mindre eller moderat personskade.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Det betyder, at elektriske og elektroniske produkter ikke må blandes med usorteret husholdningsaffald. Prøv IKKE selv at afmontere systemet: Afmontering af systemet, håndtering af kølemiddel, olie og andre dele skal foretages af en uddannet installatør og skal være i overensstemmelse med gældende lovgivning. Enhederne skal behandles på et anlæg, der er specialiseret til genbrug og genvinding. Ved at sikre, at dette produkt bortskaffes korrekt, hjælper du med til at undgå potentielt negative påvirkninger af miljøet og menneskers sundhed. Du bedes kontakte din installatør eller de lokale myndigheder for yderligere oplysninger.

Referencevejledning vedrørende montering og brug

Page 4

1 Generelle sikkerhedsforanstaltninger

▪ Batterier er mærket med følgende symbol:

Det betyder, at batterierne ikke må blandes med usorteret husholdningsaffald. Hvis der er trykt et kemisk symbol under symbolet, betyder det kemiske symbol, at batteriet indeholder et tungmetal i en koncentration, der ligger over et bestemt niveau. Mulige kemiske symboler er: Pb: bly (>0,004%). Kasserede batterier skal behandles på et anlæg, der er specialiseret til genbrug. Når du sørger for, at kasserede batterier bortskaffes korrekt, så hjælper du med til at forhindre eventuelle negative konsekvenser for miljøet og menneskers sundhed.

1.3 Til installatøren

1.3.1 Generelt

Hvis du ikke er sikker på, hvordan enheden skal installeres eller betjenes, bedes du kontakte din forhandler.

BEMÆRK

Forkert installation eller montering af udstyret eller tilbehøret kan resultere i elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug kun tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.

ADVARSEL

Sørg for, at installation, test og anvendte materialer er i overensstemmelse med gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).

PAS PÅ

Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under installation, vedligeholdelse og servicering af systemet.

ADVARSEL

Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn, kan lege med dem. Mulig risiko: kvælning.

FARE: RISIKO FOR FORBRÆNDINGER

▪ Kølerør, vandrør og indvendige dele må IKKE berøres

lige efter drift. De kan være for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur. Hvis du er nødt til at røre ved delene, skal du bære beskyttelseshandsker.

▪ Kølemiddel, der trænger ud ved et uheld, må IKKE

berøres.

ADVARSEL

Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage funktionsfejl, røg eller brand.

PAS PÅ

Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.

BEMÆRK

▪ Der må IKKE anbringes genstande eller udstyr oven på

enheden.

▪ Man må IKKE sidde, klatre eller stå på enheden.

BEMÆRK

Arbejde på udendørsenheden udføres bedst i tørvejr for at undgå indtrængen af vand.

PAS PÅ

Hvis enhederne bruges i rum med timer-indstilling, anbefales det, at der køres med en forsinkelse på 10 til 15 minutter i tilfælde af, at timer-indstillingen overskrides. Enheden kan standse i flere minutter under normal drift for "afrimning af enheden" eller når det kører med "termostatstop".

Gældende lovgivning kan kræve, at man stiller en logbog til rådighed sammen med produktet, der som et minimum indeholder: oplysninger om vedligeholdelse, reparation, testresultater, standbyperioder, …

Som et minimum skal følgende oplysninger findes på et let tilgængeligt sted på produktet:

▪ Instruktioner i nedlukning af systemet i tilfælde af en nødsituation

▪ Navn og adresse på brandvæsen, politi og hospital

▪ Navn, adresse samt dag- og nattelefonnumre til service

I Europa giver EN378 den nødvendige vejledning for denne logbog.

1.3.2 Installationsstedet

▪ Sørg for tilstrækkelig plads rundt om enheden til service og

luftcirkulation.

▪ Sørg for, at installationsstedet holder til enhedens vægt og

vibrationer.

▪ Sørg for, at området er godt ventileret. Blokér IKKE

ventilationsåbningerne.

▪ Sørg for, at enheden er i vater.

Enheden må IKKE installeres på følgende steder:

▪ I eksplosionsfarlig atmosfære.

▪ På steder med maskiner, der udsender elektromagnetiske bølger.

Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i udstyret.

▪ På steder, hvor der er risiko for brand på grund af udslip af

brandfarlige gasser (f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.

▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig

svovlsyre). Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddel-lækage.

1.3.3 Kølemiddel

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I Europa er EN378 den gældende standard.

BEMÆRK

Sørg for, at rør og forbindelser ikke udsættes for belastning.

ADVARSEL

Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte tryk (som angivet på enhedens typeskilt).

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 5

1 Generelle sikkerhedsforanstaltninger

ADVARSEL

Tag tilstrækkelige forholdsregler i tilfælde af lækage af kølemiddel. Hvis der opstår lækage af kølemiddelgas, skal området straks udluftes. Mulige risici:

▪ For høje kølemiddelkoncentrationer i et lukket rum kan

føre til iltmangel.

▪ Der kan dannes giftige gasser, hvis kølemidlet kommer

i kontakt med ild.

FARE: RISIKO FOR EKSPLOSION

Tømning – kølemiddelækage. Hvis du ønsker at tømme

systemet, og hvis der er en lækage i kølemiddelkredsen:

▪ Brug IKKE enhedens funktion til automatisk tømning,

ved hjælp af hvilken du kan samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens: Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind i den kørende kompressor.

▪ Brug et separat tømmesystem, så enhedens

kompressor IKKE behøver at køre.

ADVARSEL

Kølemidlet skal altid genvindes. De må IKKE slippes direkte ud i miljøet. Brug en vakuumpumpe til at tømme installationen.

BEMÆRK

Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug nitrogen til at registrere gasudslip.

BEMÆRK

▪ For at undgå, at kompressoren ødelægges, må der

IKKE påfyldes mere end den specificerede mængde kølemiddel.

▪ Når kølesystemet åbnes, skal kølemidlet behandles i

henhold til gældende lovgivning.

ADVARSEL

Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af tæthedsprøvning og vakuumtørring.

▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på

enhedens fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.

▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af

rørstørrelser og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.

▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i

systemet, for at opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.

▪ Påfyld flydende kølemiddel på følgende måde:

Hvis Så

Der findes IKKE en hævertslange Påfyldning med cylinderen drejet

omkring.

▪ Man skal åbne kølemiddelcylindre langsomt.

▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre

normal drift.

PAS PÅ

Efter afsluttet påfyldning af kølemiddel, eller ved pauser under påfyldningen, skal ventilen til kølemiddeltanken lukkes med det samme. Hvis ventilen ikke lukkes med det samme, kan det resterende tryk påfylde yderligere kølemiddel. Mulig konsekvens: Forkert mængde kølemiddel.

1.3.4 Brine

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen for anvendelsen.

ADVARSEL

Valget af brine SKAL være i overensstemmelse med gældende lovgivning.

ADVARSEL

Tag tilstrækkelige forholdsregler i tilfælde af lækage af brine. Hvis der opstår lækage af brine, skal du straks udlufte området og kontakte din lokale forhandler.

ADVARSEL

Den omgivende temperatur inde i enheden kan blive meget højere end i rummet, f.eks. 70°C. Ved lækage af brine kan varme dele inde i enheden skabe en farlig situation.

ADVARSEL

Brug og installation af programmet SKAL overholde de sikkerheds- og miljømæssige foranstaltninger, der er angivet i gældende lovgivning.

1.3.5 Vand

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.

Hvis Så

Der findes en hævertslange

(dvs. at cylinderen er mærket med "Liquid filling siphon attached" / "monteret hævert til væskepåfyldning")

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Påfyldning med opretstående cylinder.

Referencevejledning vedrørende montering og brug

Page 6

2 Om dokumentationen

1.3.6 Elektrisk

FARE: RISIKO FOR ELEKTRISK STØD

▪ Slå al strømforsyning FRA, før du fjerner el-boksens

dæksel, der forbinder elektriske ledninger, eller rører ved elektriske dele.

▪ Afbryd strømforsyningen i mere end 1 minut, og mål

spændingen over terminalerne på hovedafbryderens kondensatorer eller elektriske komponenter før servicering. Spændingen SKAL være mindre end 50VDC, før du kan røre ved elektriske komponenter. Du kan finde placeringen af terminalerne i ledningsdiagrammet.

▪ Elektriske komponenter må IKKE berøres med våde

hænder.

▪ Enheden må IKKE efterlades uden opsyn, når

servicedækslet er fjernet.

ADVARSEL

Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning (overspændingskategori III), hvis der IKKE findes en fabriksmonteret hovedafbryder.

ADVARSEL

▪ Brug KUN kobberledninger.

▪ Sørg for, at ledningsføringen på stedet er i

overensstemmelse med gældende lovgivning.

▪ Al ledningsføring på installationsstedet skal udføres i

overensstemmelse med ledningsdiagrammet, der blev leveret med produktet.

▪ Kabelbundter må ALDRIG presse sammen, og du skal

sørge for, at de ikke kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne er aflastede.

▪ Sørg for at installere jordledning. Enheden må IKKE

jordes til et forsyningsrør, en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG

en strømforsyning, der deles med et andet apparat.

▪ Sørg for at installere de påkrævede sikringer eller

afbrydere.

▪ Sørg for at installere en fejlstrømsafbryder. I modsat

fald kan der opstå elektrisk stød eller brand.

▪ Ved installation af fejlstrømsafbryderen skal du sikre, at

den er kompatibel med inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at fejlstrømsafbryderen aktiveres unødigt.

BEMÆRK

Forholdsregler ved føring af strømførende ledninger:

▪ Forbind ikke ledninger med forskellig tykkelse med den

samme strømførende klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage unormal varmedannelse).

▪ Se figuren nedenfor ved tilslutning af ledninger med

samme tykkelse.

▪ Brug egnede strømforsyningsledninger til

ledningsføring og tilslut dem korrekt, og kontrollér, at klemrækken ikke udsættes for ekstern belastning.

▪ Brug en passende skruetrækker til stramning af

terminalskruerne. En skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan spændes korrekt.

▪ Hvis man spænder terminalskruerne for hårdt, kan de

blive ødelagt.

Installér strømforsyningskabler mindst 1 meter fra tv- eller radioapparater for at undgå interferens. Afhængigt af radiobølgerne kan en afstand på 1meter være utilstrækkelig.

ADVARSEL

▪ Efter udførelsen af det elektriske arbejde, skal du

kontrollere, at alle elektriske komponenter og terminaler inde i den elektriske komponentboks er tilsluttet korrekt.

▪ Sørg for, at alle dæksler er lukket, før enheden startes

op.

BEMÆRK

Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRA-startmetode.

Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis strømmen kommer og går, mens produktet er i drift, skal du montere en lokal omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren og andre dele blive ødelagt.

2 Om dokumentationen

2.1 Om dette dokument

INFORMATION

Sørg for, at brugeren har den trykte dokumentation, og bed brugeren om at gemme dette til senere brug.

Referencevejledning vedrørende montering og brug

Målgruppe

Autoriserede installatører og slutbrugere

INFORMATION

Dette udstyr skal anvendes af eksperter eller instruerede brugere i butikker, let industri og på gårde, eller til kommerciel brug for teknikere.

Dokumentationssæt

Dette dokument er en del af et dokumentationssæt. Hele sættet består af:

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 7

3 Om kassen

c b

▪ Generelle sikkerhedsforanstaltninger:

▪ Sikkerhedsanvisninger, som du skal læse før installation

▪ Format: Papir (i kassen til udendørsenheden)

▪ Installations- og betjeningsvejledning til udendørsenheden:

▪ Installations- og betjeningsvejledning

▪ Format: Papir (i kassen til udendørsenheden)

▪ Referencevejledning vedrørende montering og brug:

▪ Forberedelse af installationen, referencedata,…

▪ Detaljerede instruktioner trin for trin og basisoplysninger

vedrørende almindelig og avanceret brug

▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/

Til installatøren

3 Om kassen

3.1 Overblik: Om kassen

Dette afsnit beskriver, hvad man skal foretage sig, når kassen med udendørsenheden er blevet leveret på brugsstedet.

Det indeholder oplysninger om:

▪ Udpakning og håndtering af udendørsenheden

▪ Fjernelse af tilbehør fra enheden

Vær opmærksom på følgende:

▪ Ved leveringen skal enheden kontrolleres for skader. Eventuelle

skader skal straks anmeldes til transportfirmaet.

▪ Anbring den emballerede enhed så tæt som muligt på det

endelige placeringssted for at forhindre skader under transporten.

▪ Ved håndtering af enheden, skal der tages hensyn til følgende:

Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det regionale Daikin-websted eller via din forhandler.

Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er oversættelser.

Tekniske data

▪ Et delsæt af den seneste tekniske dokumentation er tilgængeligt

på regionens Daikin websted (offentligt tilgængeligt).

▪ Hele sættet af den seneste tekniske data er tilgængelig på

regionens Daikin extranet (autentificering påkrævet).

3.2 Udendørsenhed

3.2.1 Udpakning af udendørsenheden

Fjern emballeringsmaterialet fra enheden:

▪ Pas på ikke at beskadige enheden, når du fjerner krympefolien

med en kniv.

▪ Fjern de 4 bolte, som holder enheden fast på pallen.

ADVARSEL

Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn, kan lege med dem. Mulig risiko: kvælning.

Skrøbelig, enheden skal behandles forsigtigt.

Enheden skal forblive opretstående, for at kompressoren ikke skal blive beskadiget.

▪ Forbered den passage, hvor du vil bringe enheden indenfor, i

forvejen.

▪ Enheden skal fortrinsvis løftes med kran og 2 bånd på mindst 8m

længde, som vist på billedet nedenfor. Brug altid beskyttelsesindretninger for at hindre beskadigelse og vær opmærksom på enhedens tyngdepunkt.

a Emballage b Båndløkke c Beskyttelsesindretning d Åbning e Gaffeltruck

BEMÆRK

Brug en båndlykke på ≤20 mm, som er tilstrækkelig til at bære vægten af enheden.

▪ Man kan kun bruge en gaffeltruck til transport, så længe enheden

forbliver på pallen, som vist ovenfor.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Referencevejledning vedrørende montering og brug

Page 8

4 Om enheden og tilbehør

1× 8×

a d ec

1×

1× 1×

f g

2× 1×

1×1×/2×

4.2 Identifikationsmærkat: Udendørsenhed

Sted

Modelidentifikation Eksempel: EW A Q 016 CA W P —H—

3.2.2 Fjernelse af tilbehør fra udendørsenheden

Kontrollér, at alt tilbehør forefindes sammen med enheden.

a Generelle sikkerhedsforanstaltninger b Installations- og betjeningsvejledning (panel 3) c Fjernbetjening (panel 3) d Greb til hovedafbryder (panel 1) e Kabelbindere (panel 3)

f Spærreventiler (panel 3)

g Samlestykke med gevind (panel 3) (1× til EWAQ

+EWYQ016~032, 2× til EWAQ+EWYQ040~064)

h Filter (panel 3)

i Rørbøjning (panel 3)

4 Om enheden og tilbehør

4.1 Overblik: Om enheden og tilbehør

Dette afsnit indeholder oplysninger om:

▪ Identifikation af udendørsenheden

▪ Hvordan udendørsenheden skal monteres i systemet

▪ Hvilke indendørsenheder og tilbehør, der kan anvendes sammen

med udendørsenhederne

Kode Forklaring

EW Køleenhed A/Y A=Model kun til luft-til-vand køling

Y=Model med luft-til-vand varmepumpe Q Kølemiddel R410A 016 Kapacitetsklasse CA Modelrække O Strømforsyning: 3P, 400V P/H Komplet hydraulik-pakke N Basis hydraulik-pakke —H— Afhænger af udstyr

4.3 Om udendørsenheden

Denne betjeningsvejledning vedrører kompakte luftkølede vandkøleenheder. Enheden er beregnet til udendørs installation og kan kombineres med ventilationskonvektorer til luftbehandling, eller den kan bruges til vandforsyning til proceskøling.

Enhederne fås i 7 standardstørrelser med normal kapacitet fra 16,8 til 63 kW. Alle størrelser kan også leveres som en enhed kun til køling (EWAQ) og som en varmepumpeenhed (EWYQ: køling/ opvarmning).

Enheden er beregnet til at køre i varmedrift ved omgivende temperaturer fra –15°C til 35°C og i køledrift ved omgivende temperaturer fra –15°C til 43°C.

De primære komponenter er kompressoren, luft-varmeveksleren og vand-varmeveksleren.

Kompressoren cirkulerer kølemiddel ind i varmevekslerne.

▪ I køledrift leder kølemidlet varmen fra vand-varmeveksleren til luft-

varmeveksleren, hvor varmen ledes ud i luften.

▪ I varmedrift leder kølemidlet varmen fra luft-varmeveksleren til

vand-varmeveksleren, hvor varmen ledes ud i vandet.

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 9

4 Om enheden og tilbehør

–5

–15

–10 0 5 20 25

LWE

A B C

B— —

Glycol

30%

B— —

Glycol

40%

–15

5 (EWC) 20 25 35 50

LWC

A B

RT1M1RT2M2RT3

FC1 FC2 FC3

a b c e

e f

f f

4.4 Driftsområde

Køling

TAOmgivende temperatur (°CDB)

LWE Afgangsvandets temperatur fordamper (°C) OPB Valg B— —

A Valgfri vand + glycol driftsområde B Standard vand driftsområde C Område ned D Beskyttelse af systemet mod frost ved at montere ekstra

varmetape på vandrør eller ved at fylde systemet med en glycolopløsning.

Glycol Glycol

Opvarmning

4.5 Systemopbygning

a Udendørsenhed

b Pladevarmeveksler

c Ekspansionsbeholder

d Pumpe

e Spærreventil

f Motordrevet ventil

g Omløbsventil

FC1…3 Ventilationskonvektor (medfølger ikke)

RC Fjernbetjening

RT1…3 Rumtermostat

4.6 Kombination af enheder og muligheder

4.6.1 Om kombination af enheder og muligheder

Denne kompakte luftkølede vandkøleenhed kan kombineres med ventilationskonvektorer, og der skal anvendes R410A.

Glycol Glycol

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

TAOmgivende temperatur (°CDB)

LWC Afgangsvandets temperatur kondensator (°C)

EWC Indgangsvandets temperatur kondensator (°C)

A Område op B Standard vand driftsområde C Beskyttelse af systemet mod frost ved at montere ekstra

varmetape på vandrør eller ved at fylde systemet med en glycolopløsning.

4.6.2 Muligt tilbehør til udendørsenheden

INFORMATION

Se de seneste funktioner i de tekniske data.

Fabriksmonteret udstyr Beskrivelse

Hydraulik-pakke (N) N (standard) indeholder

Hydraulik-pakke (P) Samme som N plus pumpe,

Pumpe med højt statisk tryk (H) Samme som P, men muliggør

Varmetape til vandrør (—H—) Varmetape til vandrør varmer op

Køling ved lav temperatur (B — —)

Køling ved lav temperatur + varmetape til vandrør (BH—)

Hvis man har bestilt et sæt med tilbehør sammen med enheden, leveres det i en separat kasse sammen med den tilhørende manual.

Fjernbetjening (EKRUAHTB)

En ekstra fjernbetjening, så enheden kan styres fra 2 steder.

Demand-printkort (EKRP1AHTA)

For at kunne aktivere kontrol af strømforbrug med digitale inputs skal demand-printkortet installeres.

Referencevejledning vedrørende montering og brug

gennemstrømningskontakt, filter, spærreventiler, trykåbninger, dræn-/påfyldningsventil.

ekspansionsbeholder, sikkerhedsventil, trykføler.

drift med store trykfald i hydrauliksystemet.

for at forhindre, at vandet i enheden fryser om vinteren, når enheden er stoppet.

Glycol-opløsningen (ethylen/ propylen glycol + vand) kan køles ned til –10°C.

Kombination af de 2ovennævnte muligheder.

Page 10

5 Forberedelse

Demand-printkortet fjernbetjenes

▪ tænde/slukke for enheden,

▪ vælge køling/opvarmning,

▪ vælge termo on/off.

Se installationsvejledningen til demand-printkortet og vejledningen til ekstraudstyret vedrørende anvisninger om montering.

Sæt med elektronisk føler (BHGP26A1)

Overvågning af trykket i kølemiddelsystemet.

Ekstern styreadapter (DTA104A62)

Den eksterne kontroladapter kan anvendes til definition af specifik drift med et eksternt input fra en central styreenhed. Der kan vælges støjsvag drift samt drift med begrænset strømforbrug (gruppe eller individuel).

5 Forberedelse

5.1 Overblik: Forberedelse

Dette afsnit beskriver, hvad man skal foretage sig og vide, før man påbegynder monteringen.

Det indeholder oplysninger om:

▪ Klargøring af installationsstedet

▪ Klargøring af vandrør

▪ Klargøring af elektriske ledninger

5.2 Forberedelse af installationssted

BEMÆRK

Dette er et klasse A produkt. I et boligmiljø kan dette produkt forårsage radiostøj, og i dette tilfælde skal brugeren træffe forholdsregler imod dette.

PAS PÅ

Der må IKKE være direkte adgang til udstyret. Det skal installeres på et sikkert sted, og der må ikke umiddelbar adgang.

Denne enhed kan installeres i erhvervsejendomme og i lettere industri.

▪ Tag højde for stærk blæst, tyfoner eller jordskælv, når

installationsarbejdet udføres. Hvis ikke enheden installeres korrekt, kan den vælte.

▪ Sørg for, at vandet ikke kan beskadige installationsstedet og

omgivelserne i tilfælde af en lækage.

▪ Kontrollér, at enhedens luftindtag ikke peger i den hyppigst

forekommende vindretning. Frontal vind vil forstyrre enhedens drift. Brug eventuelt en skærm til at spærre for vinden.

▪ Du skal sikre dig, at der ikke kan opstå vandskade på brugsstedet

ved at montere vanddræn i fundamentet, og du skal passe på, at der ikke kan stå vandlommer omkring konstruktionen.

Installation tæt på havet. Udendørsenheden må IKKE udsættes for vind, som kommer fra havet. For at beskytte mod korrosion på grund af højt saltindhold i luften, da det kan forkorte enhedens levetid.

Montér udendørsenheden afskærmet mod vind, som kommer direkte fra havet.

Eksempel: Bag bygningen.

5.2.1 Krav til udendørsenhedens installationssted

▪ Sørg for tilstrækkelig plads rundt om enheden til service og

luftcirkulation.

▪ Sørg for, at installationsstedet holder til enhedens vægt og

vibrationer.

▪ Sørg for, at enheden er i vater.

▪ Vælg et sted, hvor regn for så vidt muligt kan undgås.

▪ Vælg enhedens placering på en sådan måde, at den støj, der

dannes af enheden, ikke generer nogen. Brugsstedet skal opfylde kravene i gældende lovgivning.

Enheden må IKKE installeres på følgende steder:

▪ I eksplosionsfarlig atmosfære.

▪ På steder med maskiner, der udsender elektromagnetiske bølger.

Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i udstyret.

▪ På steder, hvor der er risiko for brand på grund af udslip af

brandfarlige gasser (f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.

▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig

svovlsyre). Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddel-lækage.

▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i

atmosfæren. Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.

Referencevejledning vedrørende montering og brug

Hvis udendørsenheden påvirkes af vind, som kommer direkte fra havet, skal man montere en vindskærm.

▪ Højde på vindskærm≥1,5×højden på udendørsenheden

▪ Vær opmærksom på pladskrav til servicearbejde ved montering

af vindskærmen.

a Vind fra havet b Bygning c Udendørsenhed d Vindskærm

5.2.2 Yderligere krav til udendørsenhedens installationssted i koldt klima

BEMÆRK

Hvis enheden anvendes ved lav udendørs omgivende temperatur skal du følge instruktionerne nedenfor.

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 11

5 Forberedelse

▪ For at hindre påvirkning fra vind og sne skal man montere en

prelplade på udendørsenhedens vindside:

I områder med kraftigt snefald er det meget vigtigt, at man vælger et installationssted, hvor sneen IKKE påvirker enheden. Hvis der kan trænge sne ind fra siden, skal du sørge for, at varmevekslerspolen IKKE påvirkes af sneen. Montér om nødvendigt en afskærmning mod sne, eller byg et skur med en forhøjning.

▪ Tilslutning af rør - luft, fugt, støv. Hvis der trænger luft, fugt eller

støv ind i kredsen, kan der opstå problemer. Gør følgende for at undgå det:

▪ Brug kun rene rør.

▪ Hold rørenderne nedad, når der fjernes grat.

▪ Dæk rørenderne, når de føres gennem en væg, så der ikke

trænger støv og/eller partikler ind i røret.

▪ Brug en god gevindpakning til tætning af forbindelserne.

BEMÆRK

Hvis der er glykol i systemet, skal du sikre dig, at der anvendes gevindtætningsmiddel, som er modstandsdygtigt over for glykol.

▪ Lukket kredsløb. Brug KUN udendørsenheden i et lukket

vandsystem. Brug af systemet i et åbent vandsystem vil medføre betydelig korrosion.

▪ Vandgennemstrømning. Min. påkrævet vandgennemstrømning

kan ses i følgende tabel. Denne gennemstrømning skal under alle omstændigheder sikres. Når gennemstrømningen er lavere, standses driften, og fejl

Kapacitetsklasse Min. påkrævet

016+021+025 23 l/min 032 36 l/min 040+050 46 l/min 064 72 l/min

vises.

gennemstrømning

INFORMATION

Kontakt forhandleren for at få anvisninger på montering af afskærmningen mod sne.

BEMÆRK

Pas på IKKE at spærre for lufttilstrømningen til enheden, når du monterer afskærmningen mod sne.

5.3 Forberedelse af vandrør

5.3.1 Krav til vandkreds

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

BEMÆRK

I tilfælde af plastrør, skal du sørge for at de er fuldt diffusionstætte for oxygen i henhold til DIN 4726. Diffusionen af oxygen ind i rørsystemet kan føre til overdreven korrosion.

▪ Tilslutningsrør - lovgivning. Alle rørtilslutninger skal udføres i

overensstemmelse med gældende lovgivning og instruktionerne i kapitlet "Installation", hvad angår vandindtaget og vandudtaget.

▪ Tilslutningsrør - kraft. Brug IKKE overdreven kraft, når du

tilslutter rørene. Hvis rørene deformeres, kan det medføre funktionsfejl på enheden.

▪ Tilslutningsrør - værktøj. Brug kun korrekt værktøj til håndtering

af messing, da det er et blødt materiale. Ellers kan rørene blive beskadiget.

▪ Komponenter, som ikke medfølger –vandtryk og temperatur.

Kontrollér, at alle komponenterne i rørene på opstillingsstedet kan modstå vandtrykket og -temperaturen.

▪ Dræning – lave punkter. Sørg for, at der er aftapningshaner på

alle systemets lave punkter, så vandkredsen kan tømmes helt.

▪ Metalrør, som ikke er af messing. Ved brug af metalrør, som

ikke er af messing, skal messingen og det andet materiale isoleres korrekt, så de to materialer IKKE kommer i kontakt med hinanden. Dette har til formål at forhindre galvanisk korrosion.

▪ Spærreventiler. Der følger to spærreventiler med enheden. De

skal installeres som vist på følgende billede.

a Adapterdel (kun på indgangen ved EWAQ

+EWYQ040~064)

b Spærreventil

c Bøjning

d Filter

BEMÆRK

Sæt filteret på bøjningen, før den monteres.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Referencevejledning vedrørende montering og brug

Page 12

5 Forberedelse

BEMÆRK

Hvis ikke bøjningen anvendes ved installationen, skal man udskifte den med en forlænger (5cm lang til et 1¼"filter, og 6cm lang til et 2" filter) for at sikre korrekt rengøring af filteret.

BEMÆRK

Filteret skal installeres korrekt. Manglende eller forkert installation vil beskadige pladevarmeveksleren permanent.

▪ Aftapningshaner. Der skal være aftapningshaner på alle

systemets lave punkter, så kredsen kan tømmes helt. Der findes en drænventil i enheden.

▪ Udluftningsåbninger. Sørg for, at der er udluftningsåbninger ved

alle systemets høje punkter, hvor der er nem adgang til service. Der findes en automatisk udluftningsventil inde i enheden. Kontrollér, at denne udluftningsventil IKKE er spændt for hårdt, så der stadig automatisk kan ledes luft ud af vandkredsen. Se brugsstedsindstilling [E‑04] i "7.2.9 Indstillinger på

fjernbetjeningen på brugsstedet"på side24.

▪ Vandtryk. Kontrollér, at de komponenter, som er installeret i

rørene på opstillingsstedet, kan modstå vandtrykket (maks. 3 bar + statisk pumpetryk). Se "12.8 ESP-kurve: Udendørsenhed" på

side40.

ADVARSEL

▪ For at systemet kan fungere korrekt, skal der monteres

en reguleringsventil i vandsystemet. Reguleringsventilen (medfølger ikke) anvendes til regulering af vandgennemstrømningen i systemet.

▪ Valg af flow uden for det specificerede område kan

medføre driftsfejl eller beskadigelse af enheden. Se endvidere de tekniske specifikationer.

▪ Maks. temperatur i vandrør er 50°C ifølge indstilling af

sikkerhedsindretning.

▪ Brug altid materialer, som kan anvendes sammen med vandet i

systemet og sammen med materialerne på enheden. (Enhedens rørfittings er af messing, pladevarmevekslerne er af rustfrit stål, 316 plader loddet sammen med kobber, og pumpehuset, der er ekstraudstyr, er af støbejern.)

▪ Vælg rørdiameter i henhold til påkrævet vandgennemstrømning

og tilgængeligt eksternt statisk tryk (ESP) på pumpen. Se følgende tabel vedrørende anbefalet diameter på vandrør.

Kapacitetsklasse Diameter vandrør

016~032 1-1/4" 040~064 2"

BEMÆRK

Vi anbefaler, at man installerer et ekstra filter i vandkredsen. Det anbefales at anvende et magnet- eller cyklonfilter, der kan fjerne små partikler, især til fjernelse af metalpartikler fra vandrør på brugsstedet. Små partikler kan beskadige enheden, og de fjernes ikke af enhedens standardfilter.

5.3.2 Formel til beregning af ekspansionsbeholderens fortryk

Beholderens fortryk (Pg) afhænger af installationens højdeforskel (H):

Pg=0,3+(H/10) (bar)

5.3.3 Kontrol af vandmængde og fortryk i ekspansionsbeholderen

Enheden er udstyret med en ekspansionsbeholder på 12liter med et standard fortryk på 1bar.

Sådan kontrolleres, at enheden fungerer korrekt:

▪ Kontrollér minimum og maksimum vandmængde.

▪ Det kan være nødvendigt at justere ekspansionsbeholderens

fortryk.

Minimum vandmængde

Modeller udelukkende til køling

016~032 33 040~064 66

Modeller med varmepumpe Minimum samlet vandmængde

016~025 76 032 110 040+050 152 064 220

INFORMATION

Hvis der stilles høje krav til driften, eller der er tale om rum, hvor der kræves megen opvarmning, kan det dog være nødvendigt med ekstra vand.

INFORMATION

Forskellen mellem temperaturtrin kan justeres med indstillinger [A‑02] og [F‑00]. Dette påvirker den påkrævede min. vandmængde, når enheden er i køledrift.

Som standard er enheden indstillet til at have en vandtemperatur-forskel på 3,5 K, og derfor kan den køre med min. volumen nævnt i den forrige tabel. Hvis der dog indstilles en mindre temperaturforskel, som når der køres med proceskøling, hvor temperaturudsving skal undgås, kræves der en større min. vandmængde.

For at sikre korrekt drift af enheden, når man ændrer værdier for indstillingen [F‑00] (i køledrift), skal min. vandmængde korrigeres. Hvis denne mængde overskrider det tilladte område i enheden, skal der installeres en ekstra ekspansionsbeholder eller en buffertank i rørføringen på brugsstedet.

Eksempel:

For at vise påvirkningen af systemet ved ændring af indstillingen [F‑00] anvendes en enhed, der har en min. tilladt vandmængde på 66 l. Enheden er installeret 5 m under det højeste punkt i vandkredsen, og der påfyldes med 30% ethylenglycol.

Hvis indstillingen [F‑00] ændres fra 5°C (standard værdi) til 0°C. I tabellen nedenfor ses det, at 5°C svarer til en temperaturforskel på 3,5K og 0°C til 1K, som er den laveste værdi, der kan indstilles.

[F‑00] værdi (°C) Temperaturforskel (K)

0 1 1 1,5 2 2 3 2,5 4 3 5 3,5 6 4 7 4,5 8 5

Minimum samlet vandmængde (l)

(l)

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 13

5 Forberedelse

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5

0,5

1,5

2,5

0 50 100 150 200 250 300 350 400 450 500 550 600

[F‑00] værdi (°C) Temperaturforskel (K)

9 5,5 10 6 11 6,5 12 7 13 7,5 14 8 15 8,5

Vandmængde-korrektionsfaktoren i henhold til kurven vist på grafen nedenfor er 3,5. Dette betyder, at min. volumen vil være 3,5 gange større.

Korrektionsfaktor-kurve for min. vandmængde

Standardværdien for fortryk (Pg) gælder ved en højdeforskel på 7m.

Hvis højdeforskellen i systemet er mindre end 7m OG mængden i systemet er mindre end den maksimalt tilladte værdi i forhold til fortrykket (Pg) (se graf), er det IKKE nødvendigt at justere fortrykket (Pg).

5.3.4 Ændring af fortrykket i ekspansionstanken

BEMÆRK

Kun en autoriseret installatør må justere ekspansionsbeholderens fortryk.

Hvis ekspansionsbeholderens standardfortryk (1 bar) skal ændres, skal der tages højde for følgende retningslinjer:

▪ Brug kun tør nitrogen til indstilling af ekspansionsbeholderens

fortryk.

▪ Hvis ekspansionsbeholderens fortryk indstilles forkert, vil der

opstå driftsfejl i systemet.

Ændring af ekspansionsbeholderens fortryk skal ske ved at sænke eller forøge nitrogentrykket gennem schraderventilen på ekspansionsbeholderen.

a Vandmængde-korrektionsfaktor b Temperaturforskel (K)

Når man ganger 64 l med korrektionsfaktoren, får man 224l, der vil være min. tilladt vandmængde i installationen, hvis der køres med en temperaturforskel på 1K.

Nu er det meget vigtigt at kontrollere, at mængden i systemet er mindre end den maksimalt tilladte værdi i forhold til fortrykket (Pg) givet ved systemets højdeforskel. Hvis man kigger på kurven for ethylenglycol-koncentration på 30% ved et fortryk på 1 bar, så er den maksimalt tilladte mængde 240l.

Den samlede mængde i systemet vil helt sikkert være større efter tillæg af mængden i selve enheden. I dette tilfælde kan der anvendes fortryk, eller der skal installeres en ekstra ekspansionsbeholder eller en buffertank i rørføringen på brugsstedet.

Maksimum vandmængde

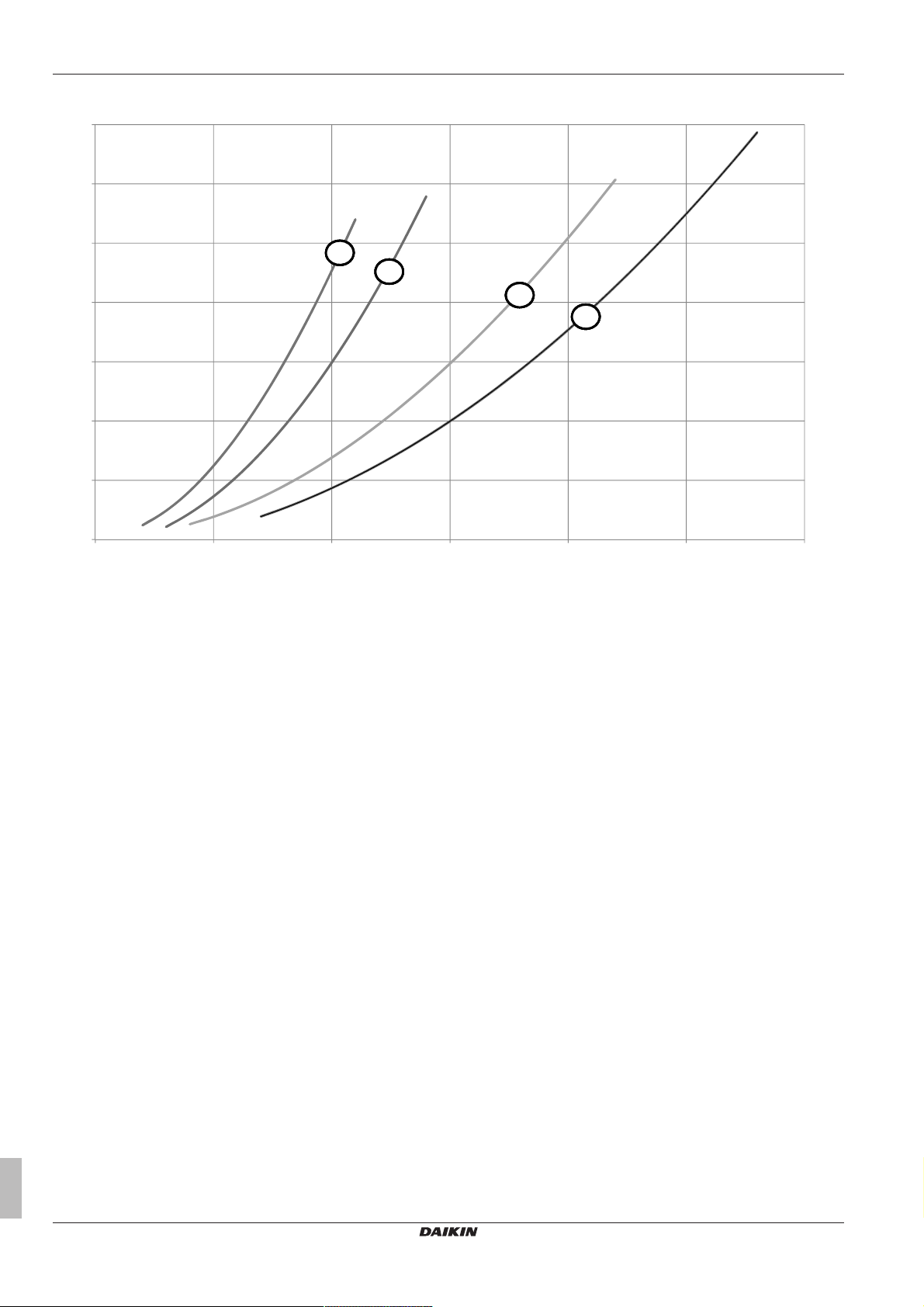

Bestem den maksimale vandmængde, der modsvarer det beregnede fortryk, med brug af grafen nedenfor.

a Fortryk (bar) b Maks. vandmængde (l) (vand eller vand + glycol)

A System uden glycol

Hvis samlet vandmængde i hele kredsen overskrider maks. tilladt vandmængde (se graf), skal der installeres en ekstra ekspansionsbeholder i rørføringen på brugsstedet.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

B System med 30% ethylenglycol C System med 40% ethylenglycol D System med 30% propylenglycol E System med 40% propylenglycol

F Standard

a Schraderventil

5.3.5 Sådan kontrolleres vandmængden: Eksempler

Eksempel 1

Enheden er installeret 5m under det højeste punkt i vandkredsen. Den totale vandmængde i vandkredsen er 250l.

I dette eksempel er handling eller justering ikke påkrævet.

Eksempel 2

Enheden er installeret på det højeste punkt i vandkredsen. Den totale vandmængde i vandkredsen (uden brug af glycol) er 420l.

Handlinger:

▪ Da den totale vandmængde (420l) er over standard vandmængde

(340l), skal fortrykket ledes ud.

▪ Det påkrævede fortryk er:

Pg=(0,3+(H/10))bar=(0,3+(0/10))bar=0,3bar

▪ Den tilsvarende maksimale vandmængde er ca. 490l (se graf).

▪ Da 420 l er mindre end 490 l, passer ekspansionsbeholderen til

installationen.

5.4 Forberedelse af de elektriske ledninger

5.4.1 Om overholdelse af el-regulativer

Dette udstyr overholder bestemmelserne i:

Referencevejledning vedrørende montering og brug

Page 14

6 Installation

▪ EN/IEC 61000‑3‑11 forudsat, at system-impedansen Z

end eller lig med Z

på grænsefladepunktet mellem brugerens

max

er mindre

sys

og den offentlige strømforsyning.

▪ EN/IEC 61000‑3‑11 = europæisk/international teknisk standard,

der definerer grænser for spændingsændringer, spændingsudsving og flimren i offentlige lavspændingssystemer til udstyr med mærkestrøm på ≤75A.

▪ Det er installatørens eller brugerens ansvar at sikre sig, om

nødvendigt ved at spørge elforsyningsselskabet, at udstyret kun tilsluttes en strømforsyning med en system-impedans Z er mindre end eller lig med Z

max

sys

, der

▪ EN/IEC 61000‑3‑12 forudsat at kortslutningsstrømmen Ssc er

større end eller lig med minimumsværdien Ssc ved grænsefladepunktet mellem brugerens og den offentlige strømforsyning.

▪ EN/IEC 61000‑3‑12 = europæisk/international teknisk standard,

der definerer grænser for harmoniske strømkilder frembragt af udstyr, som er tilsluttet offentlige lavspændings-systemer med en indgangsstrøm på >16A og ≤75A pr. fase.

▪ Det er installatørens eller brugerens ansvar at sikre sig,

eventuelt ved at spørge elforsyningsselskabet, at udstyret kun forbindes til en strømforsyning med en kortslutningsstrøm Ssc, der er større end eller lig med den minimale Ssc værdi.

Model Z

(Ω) Mindste Ssc værdi (kVA)

max

EWAQ/EWYQ016 — 1016 EWAQ/EWYQ021 0,27 820 EWAQ/EWYQ025 0,27 821 EWAQ/EWYQ032 0,24 874 EWAQ/EWYQ040 0,25 1639 EWAQ/EWYQ050 0,25 1630 EWAQ/EWYQ064 0,22 1747

Model Anbefalede sikringer

EWAQ/EWYQ016 25A EWAQ/EWYQ021 32A EWAQ/EWYQ025 32A EWAQ/EWYQ032 40A EWAQ/EWYQ040 50A EWAQ/EWYQ050 63A EWAQ/EWYQ064 80A

BEMÆRK

Ved anvendelse af almindelige strømstyrede afbrydere skal man anvende high-speed-afbrydere type 300mA.

6 Installation

6.1 Oversigt: Installation

Dette afsnit beskriver, hvad man skal foretage sig og vide, før man installerer systemet på brugsstedet.

Typisk arbejdsgang

Installation består typisk af følgende trin:

▪ Montering af udendørsenheden

▪ Tilslutning af vandrørsystemet

▪ Tilslutning af de elektriske ledninger

6.2 Åbning af enhederne

6.2.1 Åbning af udendørsenheden

5.4.2 Kabelkrav

Emne Kabelbund

1 PS Strømforsyning 4+GND 2 LV Standard-fjernbetjening (F1/F2) 2 3 LV Sekundær fjernbetjening (F1/F2) 4 LV Termostat ON/OFF signal 5 LV Termostat køle/varme signal 6 LV Drift TIL signal 7 LV Drift FRA signal 8 HV Køling/opvarmning output 2 0,3 A

9 HV Drift TIL/FRA output 2 0,3 A 10 HV Fejludlæsning 2 0,3 A 11 HV Vandrør varmeenhed output 2 1 A 12 HV Pumpe TIL/FRA output 2 0,3 A

(a) Ekstraudstyr (b) Se typeskiltet på enheden eller bogen med tekniske data. (c) Min kabelvalg 0,75mm2. (d) Kun til modeller med pumpe (EWAQ*CAW(P/H)* og

EWYQ*CAW(P/H)* enheder).

PS Strømforsyning

LV Lavspænding

HV Højspænding

Beskrivelse Påkrævet

(a)

antal ledere

(a)

2 2 2 2 2

5.4.3 Krav til sikkerhedsudstyr

Strømforsyningen skal beskyttes med sikkerhedsudstyr, dvs. med hovedafbryder, træg sikring på hver fase samt fejlstrømsafbryder i henhold til relevant lovgivning.

Valg og dimensionering af ledningerne skal ske i overensstemmelse med relevante bestemmelser baseret på oplysningerne i tabellen nedenfor.

INFORMATION

Multienheder er standardkombinationer.

Referencevejledning vedrørende montering og brug

Maksimal

driftsstrøm

(b)

(c)

(d)

FARE: RISIKO FOR ELEKTRISK STØD

FARE: RISIKO FOR FORBRÆNDINGER

Får at få adgang til enheden skal man åbne frontpladerne på følgende måde:

Panel

1 Elektriske dele i hydromodulet 2 Hydromodul (sideplade) 3 Hydromodul (frontplade) 4 Udendørsmodul (venstre plade) 5 Udendørsmodul (højre plade)

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 15

Når frontpladerne er åbnet, kan man få adgang til el-boksen. Se

≥100 ≥100

729 765 765

631

729 765 765

631

C B

a b c d e

440

20 mm

"6.2.2Åbning af udendørsenhedens el-boks"på side15.

Når der skal udføres service, skal man have adgang til trykknapperne på det primære printkort. Man behøver ikke at åbne el-boksens dæksel for at få adgang til disse trykknapper. Se

"7.2.3Adgang til komponenter til brugsstedsindstilling"på side21.

6.2.2 Åbning af udendørsenhedens el-boks

BEMÆRK

Brug IKKE unødig kraft, når du åbner el-boksens dæksel. Unødig kraft kan deformere dækslet, hvilket kan medføre defekt udstyr på grund af, at der trænger vand ind.

6 Installation

X Ikke tilladt O Tilladt (* = foretrukket installation)

▪ Fundamentets højde skal være mindst 150mm fra gulv. I områder

med kraftigt snefald skal højden øges, afhængigt af installationsstedet og betingelserne.

▪ Foretrukket skal installationen foretages på et stabilt, vandret

fundament (ramme af stålbjælker eller beton). Fundamentet skal være større end det grå markerede område.

6.3 Montering af udendørsenheden

6.3.1 Om montering af udendørsenheden

Hvornår

Man skal montere udendørsenheden, før man kan tilslutte vandrør.

Typisk arbejdsgang

Montering af udendørsenheden består typisk af følgende trin: 1 Forberedelse af installationen. 2 Installation af udendørsenheden. 3 Etablering af dræn. 4 Beskyttelse af enheden mod sne og vind gennem montering af

en afskærmning mod sne og af prelplader. Se "Forberedelse af installationssted" i "5Forberedelse"på side10.

6.3.2 Forberedelse af installationsstrukturen

Kontrollér, at enheden installeres i plan på et tilstrækkeligt stærkt fundament for at forebygge vibrationer og støj.

BEMÆRK

Hvis enhedens installationshøjde skal øges, må man IKKE bruge bukke til at understøtte hjørnerne.

Minimum fundament

a Hul til fundamentbolt

b Bund indvendige mål

c Afstand mellem bolthuller til fundering

d Enhedens dybde

e Bund udvendige mål

f Dimension på det vertikale fundament

kW A B C

16~25 1340 792 — 32 1650 1102 — 40+50 2320 792 192 64 2940 1102 192

▪ Fastgør enheden med fire fundamentbolte M12. Det er bedst at

skrue fundamentboltene ind til en afstand på 20 mm fra fundamentoverfladen.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Referencevejledning vedrørende montering og brug

Page 16

6 Installation

BEMÆRK

▪ Klargør en afløbskanal omkring fundamentet til afløb af

spildevand omkring enheden. I varmedrift og ved udendørstemperatur under 0 vil det afledte vand fra udendørsenheden fryse. Hvis ikke vandet kan drænes væk, kan området omkring enheden blive meget glat.

▪ Ved installation i et korroderende miljø skal man bruge

en møtrik med en låseskive af plastic (a) for at undgå, at området ved den spændte møtrik ruster.

6.3.3 Forholdsregler ved montering af udendørsenheden

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger

▪ Forberedelse

6.4 Tilslutning af vandrørsystemet

6.4.1 Om tilslutning af vandrørsystemet

Før tilslutning af vandrørsystemet

Sørg for, at udendørsenheden er monteret.

Typisk arbejdsgang

Tilslutning af vandrør består typisk af følgende trin: 1 Tilslutning af udendørsenhedens vandrør. 2 Fyldning af vandkredsen. 3 Beskyttelse af vandkredsen mod frost (påfyldning af glycol). 4 Isolering af vandrør.

6.4.2 Forholdsregler før tilslutning af vandrørsystemet

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger

▪ Forberedelse

Tilslutning af vandrør

Vandtilslutninger skal udføres i overensstemmelse med alle gældende bestemmelser samt oversigtstegningen, som følger med enheden, også i forbindelse med vandindtag og -udtag.

BEMÆRK

Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis rørene deformeres, kan det medføre funktionsfejl på enheden.

Hvis smuds trænger ind i vandkredsen, kan der opstå problemer. Følg derfor altid nedenstående retningslinjer, når vandkredsen tilsluttes:

▪ Brug kun rene rør.

▪ Hold rørenderne nedad, når der afgrates.

▪ Dæk rørenderne, når de føres gennem en væg, så der ikke

trænger støv eller snavs ind.

▪ Brug en god gevindpakning til tætning af forbindelserne.

Pakningsmaterialet skal kunne modstå tryk og temperatur i systemet, og det skal kunne modstå glycol, der er iblandet vandet.

▪ Når du bruger metalrør, som ikke skal loddes, skal du installere

materialerne adskilt fra hverandre for at hindre galvanisk korrosion.

▪ Sørg for at montere et tilstrækkeligt dræn ved overtryksventilen.

▪ Da messing er et blødt materiale skal man anvende korrekt

værktøj ved tilslutning af vandkredsen. Forkert værktøj kan ødelægge rørene.

▪ For at systemet kan fungere korrekt, skal der monteres en

reguleringsventil i vandsystemet. Reguleringsventilen (medfølger ikke) anvendes til regulering af vandgennemstrømningen i systemet.

6.4.3 Fyldning af vandkredsen

1 Tilslut vandforsyningen til dræne- og fyldeventilen.

2 Kontrollér, at den automatiske udluftningsventil er åben (mindst

2 omgange).

3 Påfyld vand, indtil manometeret viser et tryk på ca. 2,0 bar. Luft

kredsen ud så vidt muligt med udluftningsventilerne (se brugsstedsindstilling [E‑04] i "7.2.9 Indstillinger på

fjernbetjeningen på brugsstedet"på side24).

BEMÆRK

▪ Hvis der er luft i vandkredsen, kan det medføre

driftsfejl. Under påfyldning kan det være umuligt at fjerne al luft i kredsen. Overskydende luft vil blive fjernet gennem den automatiske udluftningsventil i de første par driftstimer på systemet. Det kan være nødvendigt at påfylde vand efterfølgende.

▪ Ved udluftning af systemet skal man anvende

specialfunktionerne, som beskrevet i

"8Ibrugtagning"på side29.

BEMÆRK

Vandtrykket på manometeret vil variere afhængigt af vandtemperaturen (højere tryk ved højere vandtemperatur).

Vandtrykket skal dog altid være over 1bar for at undgå, at der trænger vand ind i kredsen.

BEMÆRK

Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.

INFORMATION

Enheden kan afgive overskydende vand gennem overtryksventilen.

BEMÆRK

I tilfælde af strømsvigt eller fejl på pumpen skal man aftappe systemet, hvis IKKE der er påfyldt glycol på systemet. Hvis vandet ikke cirkulerer i systemet, er det sandsynligt, at det fryser og beskadiges.

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 17

6 Installation

6.4.4 Sådan beskyttes vandkredsen mod frost

Frost kan beskadige systemet. Derfor skal man, hvis der forventes omgivende temperatur under frysepunktet, sørge for, at vandkredsen er tilstrækkeligt beskyttet mod frost.

Varmetape (ekstraudstyr)

Der er viklet varmetape omkring rørene for at beskytte vigtige dele af hydrauliksystemet inde i enheden.

Varmetape beskytter kun dele inde i enheden. Den kan ikke beskytte dele installeret på brugsstedet uden for enheden.

Montøren skal levere varmetapen.

BEMÆRK

Førnævnte varmetape kan dog ikke forhindre, at enheden fryser til i tilfælde af strømsvigt, eller hvis strømforsyningen afbrydes om vinteren. Hvis der forekommer strømsvigt på tidspunkter, hvor der ikke holdes øje med enheden, hvis strømforsyningen afbrydes om vinteren, eller hvis man ikke har valgt denne funktion, anbefales det, at man hælder glycol i vandsystemet.

Glycol

Se brugsstedsindstilling [8‑04] i "7.2.9 Indstillinger på

fjernbetjeningen på brugsstedet"på side24.

INFORMATION

Koncentrationen angivet i tabellen nedenfor vil ikke hindre væsken i rørene i at fryse, men vil forhindre, at rørene sprænges.

Alt efter den forventede laveste udendørstemperatur skal du kontrollere, at vandsystemet er påfyldt en vægtkoncentration af glycol som beskrevet i følgende tabel.

Minimum udendørstemperatu r

–5°C 10% 15% –10°C 15% 20% –15°C 20% 35%

ADVARSEL

Etylenglykol er giftigt.

Ethylenglycol Propylenglycol

ADVARSEL

På grund af glykolindholdet kan systemet korrodere. Glykol uden antioxidationsmiddel bliver til syre under indflydelse af ilt. Denne proces fremskyndes af tilstedeværelsen af kobber og høje temperaturer. Den sure, oxiderede glykol angriber metaloverflader og skaber galvaniske korrosionsceller, der forårsager alvorlig skade på systemet. Det er derfor vigtigt, at:

▪ vandbehandlingen udføres korrekt af en kvalificeret

vandspecialist,

▪ glykol med antioxidationsmiddel vælges for at forhindre

syredannelse fra oxidation af glykoler,

▪ der ikke benyttes glykol til brug i biler, fordi deres

antioxidationsmiddel har begrænset levetid og indeholder silikater, der kan forurene eller tilstoppe systemet,

▪ galvaniserede rør IKKE anvendes i glykolsystemer, da

deres tilstedeværelse kan forårsage udfældning af visse komponenter i glykolens antioxidationsmiddel.

BEMÆRK

Glykol absorberer vand fra omgivelserne. Derfor må der IKKE tilsættes glykol, som har været udsat for luft. Hvis glykolbeholderen ikke lukkes med hætte, kan vandkoncentrationen stige. Derved bliver glykolkoncentrationen lavere end antaget. Resultat kan være, at de hydrauliske komponenter alligevel fryser til. Træf forebyggende foranstaltninger for at sikre, at glykolen udsættes mindst muligt for luft.

Se endvidere "8.4Slutkontrol"på side30.

6.4.5 Isolering af vandrør

Hele vandkredsen, inklusive alle rør, skal være isoleret for at undgå kondens under køling og nedsættelse af køle- og varmekapaciteten, og for at forebygge, at de udendørs vandrør fryser om vinteren. Tykkelsen på isoleringsmaterialet skal mindst være 13 mm med λ=0,039W/mK for at forebygge, at de udendørs vandrør fryser ved en omgivende temperatur på –15°C.

Hvis temperaturen er højere end 30°C, og luftfugtigheden er højere end 80%, skal tykkelsen på isolationsmaterialet mindst være 20mm for at forhindre kondensdannelse på isolationsmaterialets overflade.

BEMÆRK

Koncentrationerne nævnt ovenfor gælder kun, når enheden står stille.

PAS PÅ

▪ Hvis der er overtryk i forbindelse med anvendelse af

glycol, skal man sørge for at tilslutte sikkerhedsventilen til en afløbsbakke for at kunne opsamle glycolen. Man behøver ikke at tilslutte et drænrør, hvis ikke der anvendes glycol. Afgangsvandet ledes da ud gennem bunden af enheden.

▪ Brug af mere end 40% glycol vil beskadige enheden.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

6.5 Tilslutning af el-ledninger

6.5.1 Forholdsregler i forbindelse med tilslutning af el-ledninger

FARE: RISIKO FOR ELEKTRISK STØD

ADVARSEL

Al ledningsføring og installation af komponenter skal foretages af en autoriseret elektriker og være i overensstemmelse med relevante lokale love og bestemmelser.

ADVARSEL

Referencevejledning vedrørende montering og brug

Page 18

6 Installation

ADVARSEL

▪ Brug KUN kobberledninger.

▪ Sørg for, at ledningsføringen på stedet er i

overensstemmelse med gældende lovgivning.

▪ Al ledningsføring på installationsstedet skal udføres i

overensstemmelse med ledningsdiagrammet, der blev leveret med produktet.

▪ Kabelbundter må ALDRIG presse sammen, og du skal

sørge for, at de ikke kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne er aflastede.

▪ Sørg for at installere jordledning. Enheden må IKKE

jordes til et forsyningsrør, en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG

en strømforsyning, der deles med et andet apparat.

▪ Sørg for at installere de påkrævede sikringer eller

afbrydere.

▪ Sørg for at installere en fejlstrømsafbryder. I modsat

fald kan der opstå elektrisk stød eller brand.

▪ Ved installation af fejlstrømsafbryderen skal du sikre, at

den er kompatibel med inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at fejlstrømsafbryderen aktiveres unødigt.

Installér strømforsyningskabler mindst 1 meter fra tv- eller radioapparater for at undgå interferens. Afhængigt af radiobølgerne kan en afstand på 1meter være utilstrækkelig.

ADVARSEL

▪ Efter udførelsen af det elektriske arbejde, skal du

kontrollere, at alle elektriske komponenter og terminaler inde i den elektriske komponentboks er tilsluttet korrekt.

▪ Sørg for, at alle dæksler er lukket, før enheden startes

op.

BEMÆRK

Enheden må IKKE anvendes, før rørinstallationen er færdiggjort. Hvis anlægget startes, før rørinstallationen er færdig, beskadiges kompressoren.

BEMÆRK

Hvis der ikke er en N-fase, eller hvis der er fejl på denne, vil udstyret bryde sammen.

BEMÆRK

Man skal IKKE installere en faseførende kondensator, da denne enhed er udstyret med en inverter. En faseførende kondensator vil reducere effekten og kan medføre ulykker.

BEMÆRK

Fjern ALDRIG en termomodstand, en sensor osv., når strøm- og transmissionsledninger tilsluttes. (Hvis anlægget bruges uden termomodstand, sensor osv., kan kompressoren bryde sammen.)

BEMÆRK

▪ Føleren til beskyttelse mod faseskift på dette produkt

virker kun, når produktet startes op. Derfor testes der ikke for faseskift, når produktet kører normalt.

▪ Føleren til beskyttelse mod faseskift er beregnet til at

stoppe anlægget, hvis der er uregelmæssigheder, når anlægget startes.

▪ Byt om på 2 af de 3 faser (L1, L2, og L3) når føleren til

beskyttelse mod faseskift tvinger enheden til at standse.

BEMÆRK

Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRA-startmetode.

6.5.2 Ledningsføring på stedet: Overblik

Ledningsføring på brugsstedet består af strømforsyning (altid med jord) og ledninger til indendørs-udendørs kommunikation (= transmission).

▪ Forbindelsen til ledningerne på stedet skal hovedsageligt

foretages på klemrækkerne inde i el-boksen. Tag servicepanelet af el-boksen for at få adgang til klemmerækkerne. Se "6.2Åbning

af enhederne"på side14.

▪ Der findes kabelholdebeslag ved el-boksens kabelindgange.

Ledningsdiagrammet leveres med enheden, placeret på indersiden af servicedækslet.

6.5.3 Om el-ledninger

Det er vigtigt, at man holder strømforsyningsledninger og transmissionsledning adskilt. For at undgå elektrisk interferens skal afstanden mellem disse ledninger altid være mindst 25mm.

BEMÆRK

▪ Sørg for at holde strømforsyningskablet og

transmissionsledningen fri af hinanden. Strømforsyningskablet og transmissionsledningen må krydse hinanden, men de må ikke løbe parallelt.

▪ Strømforsyningskablet og transmissionsledningen må

ikke berøre indvendige rør (med undtagelse af inverter PCB kølerør), da de kan blive beskadiget af de meget varme rør.

▪ Luk dækslet omhyggeligt og placér ledningerne

således, at dækslet eller andre dele ikke løsnes.

Maks. længde på ledning til fjernbetjening: 500m

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 19

6 Installation

LV HV PS

HV PSLV HV PS

1 N•m

0.7 N•m

OFF

6.5.4 Føring og fastgørelse af strømforsyningsledning

PS Strømforsyning HV Højspænding LV Lavspænding

6.5.5 Montering af greb til hovedafbryder

Åbn panel 1 og montér delene til hovedabryderens greb. hovedabryderens greb monteres på panel 1.

EWAQ+EWYQ016~032

BEMÆRK

Når hovedafbryderen står på OFF, kan hovedafbryderen låses med en passende hængelås. Se billedet nedenfor.

Husk på, at i dette tilfælde skal hængelåsen åbnes og fjernes, før man kan sætte hovedafbryderen på ON.

6.5.6 Tilslutning af strømforsynings- og transmissionskabler

1 Åbn dækslet på el-boksen.

2 Tilslut strømforsyningen med et korrekt kabel, og tilslut

kommunikationskabel (-kabler) til de rigtige terminaler, som vist på ledningsdiagrammet.

3 Fastgør kablerne med kabelklemmer til kabelbeslagene for at

sikre aflastning og for at sikre, at kablerne ikke kommer i kontakt med rør og skarpe kanter. Undlad at klemme på kabelbundter.

4 Luk dækslet på el-boksen.

6.5.7 Installation af fjernbetjening

Enheden leveres med en fjernbetjening, der gør det nemt at indstille, anvende og vedligeholde enheden. Før du bruger fjernbetjeningen, skal du følge denne fremgangsmåde for installation.

Ledningsspecifikationer Værdi

Type 2-leder Del 0,75~1,25 mm Maks. længde 500 m

BEMÆRK

Ledning til tilslutning medfølger IKKE.

BEMÆRK

EWAQ+EWYQ040~064

Fjernbetjeningen, der er tilbehør, SKAL monteres indendørs.

1 Sæt en kærvskruetrækker ind i kærven på den bagerste del af

fjernbetjeningen, og fjern frontdelen på fjernbetjeningen.

2 Fastgør fjernbetjeningen på en plan flade.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

BEMÆRK

Pas på IKKE at vride fjernbetjeningens nederste del ud af facon ved at overspænde monteringsskruerne.

3 Tilslut fjernbetjeningens terminaler med terminalerne inde i

enheden (P1 til P1, P2 til P2).

Referencevejledning vedrørende montering og brug

Page 20

7 Konfiguration

P1P2

d e

P1P2

PCB

SS1

P1 P1 P1P2

P1 P2

P2 P2

a Enhed

b Bagerste del af fjernbetjeningen

c Forreste del af fjernbetjeningen

d Ledninger trukket bagfra

e Ledninger trukket fra oven

f Lav en ledningsåbning med en tang

BEMÆRK

▪ Træk ledningerne, så der er afstand til

strømforsyningens ledninger, for at undgå elektrisk støj (ekstern støj).

▪ Fjern afskærmningen på den del, der skal passere inde

i fjernbetjeningens kabinet (L).

INFORMATION

Ved styring af flere enheder skal fjernbetjeningen tilsluttes enheden som beskrevet ovenfor. I forbindelse med alle andre enheder, der skal styres af denne fjernbetjening, skal man tilslutte P1 på forrige enhed til P1 på den næste enhed, P2 på forrige enhed til P2 på den næste enhed, osv.

Dette er begrænset til 16 printkort, hvor EWAQ +EWYQ016~032 tæller som 1 printkort, og EWAQ +EWYQ040~064 som 2 printkort.

6.5.8 Installation af ekstraudstyr

Vedr. installation af ekstraudstyr, se installationsvejledningen, som følger med ekstraudstyret eller tilbehøret leveret med denne enhed.

7 Konfiguration

4 Sæt fjernbetjeningens overdel på, start med klemmerne i

bunden.

7.1 Overblik: Konfiguration

Dette afsnit beskriver, hvad man skal foretage sig og vide for at kunne konfigurere systemet efter endt montering.

Det indeholder oplysninger om:

▪ Indstillinger på brugsstedet

▪ Skift mellem køling og opvarmning

INFORMATION

PAS PÅ

Pas på IKKE at klemme ledningerne under monteringen.

Hvis der ud over standard-fjernbetjeningen også er monteret en

Det er vigtigt, at montøren læser alle informationer i dette kapitel efter hinanden, og at systemet indstilles korrekt.

FARE: RISIKO FOR ELEKTRISK STØD

ekstra fjernbetjening (EKRUAHTB):

5 Tilslut de elektriske ledninger på begge fjernbetjeninger, som

beskrevet nedenfor.

7.2 Indstillinger på brugsstedet

6 Vælg en master- og en slavefjernbetjening med omskifteren

SS1.

7.2.1 Om indstillinger på brugsstedet

INFORMATION

Lysdioder og knapper findes på udendørsmodulet (ikke på hydromodulet).

Indstillinger foretages via masterenheden.

S Slave

M Master

INFORMATION

Det er kun den fjernbetjening, der er indstillet som master, der kan fungere som rumtermostat.

Ud over at foretage brugsstedsindstillinger er det også muligt at bekræfte enhedens aktuelle driftsparametre.

Trykknapper og DIP-omskiftere

Emne Beskrivelse

Trykknapper Med trykknapperne kan man:

▪ Ændre tilstand.

▪ Man kan foretage brugsstedsindstillinger

(behovsstyret drift, støjsvag drift osv.).

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 21

7 Konfiguration

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H7P

MODE

TEST:

L.N.O.P. DEMAND

C/H SELECT

HWL:

IND MASTER SLAVE

MULTI

H1P H2P H3P H4P H5P H6P H8P

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

Emne Beskrivelse

DIP-omskiftere ▪ DS1 (1): KØLE/VARME-vælger

▪ DS1 (2~4): ANVENDES IKKE. MAN MÅ

IKKE ÆNDRE FABRIKSINDSTILLINGEN.

▪ DS2 (1~4): ANVENDES IKKE. MAN MÅ

IKKE ÆNDRE FABRIKSINDSTILLINGEN.

Se endvidere:

▪ "7.2.2Komponenter til brugsstedsindstilling"på side21

▪ "7.2.3 Adgang til komponenter til brugsstedsindstilling" på

side21

Tilstand 1 og 2

Driftstilstand Beskrivelse

Tilstand 1

(overvågningsindstillinger)

Tilstand 2

(brugsstedsindstilli nger)

Tilstand1 kan anvendes til overvågning af udendørsenhedens aktuelle tilstand. Noget af indholdet vedrørende brugsstedsindstillinger kan også overvåges.

Tilstand2 anvendes til ændring af brugsstedsindstillinger på systemet. Man kan se den aktuelle værdi for brugsstedsindstillinger og ændre den.

Generelt kan normal drift genoptages uden særlig indgriben, efter at man har ændret brugsstedsindstillinger.

Visse brugsstedsindstillinger anvendes til særlig drift (f.eks. kørsel med systemet én gang, indstilling af genvinding/udsugning, manuel tilførsel af kølemiddel osv.). I disse tilfælde skal man afbryde særlig drift, før man kan genstarte normal drift. Dette angives i forklaringen nedenfor.

BS2 INDSTIL: Til indstilling på brugsstedet BS3 RETUR: Til indstilling på brugsstedet BS4 Anvendes ikke BS5 Anvendes ikke

Lysdioder

Lysdioderne giver feedback om brugsstedsindstillinger, der er defineret som [tilstand-indstilling]=værdi.

H1P Viser tilstanden

H2P~H7P Viser indstillinger og værdier gengivet med en binær kode

H8P Anvendes IKKE til brugsstedsindstillinger, men derimod

under initialisering

Eksempel:

Beskrivelse

Standard situation

(H1P OFF)

Tilstand 1

(H1P blinker)

Tilstand 2

(H1P ON)

Indstilling 8

(i tilstand 2)

(H2P~H7P = binær 8)

Værdi 4

(i tilstand 2)

(H2P~H7P = binær 4)

7.2.3 Adgang til komponenter til brugsstedsindstilling

Fjern inspektionsdækslet for at foretage brugsstedsindstillinger.

Se endvidere:

▪ "7.2.4Adgang til tilstand 1 eller 2"på side21

▪ "7.2.5Anvendelse af tilstand 1"på side22

▪ "7.2.6Anvendelse af tilstand 2"på side22

▪ "7.2.7Tilstand 1: Overvågnings-indstillinger"på side22

▪ "7.2.8Tilstand 2: Indstillinger på brugsstedet"på side23

For at kunne fortsætte med konfigurationen af systemet er inputs til enhedens printkort påkrævet. I dette afsnit beskrives, hvordan man foretager manuelle inputs med brug af trykknapperne/DIPomskifterne på printkortet, og hvordan man aflæser feedback via lysdioderne.

INFORMATION

Hvis man bliver forvirret midt under indstillingen, kan man trykke på BS1. Herefter skiftes der tilbage til tilstand 1 (H1P slukket).

7.2.2 Komponenter til brugsstedsindstilling

Komponenterne til foretagelse af brugsstedsindstillinger er følgende:

BS1~BS5 Trykknapper H1P~H8P Lysdioder

Trykknapper

Foretag brugsstedsindstillinger med trykknapperne.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

BS1 TILSTAND: Ændring af den indstillede tilstand

) OFF ( ) Blinker ( )

ON (

Betjen kontakterne og trykknapperne med en isoleret stift (eksempelvis en kuglepen) for at undgå at berøre spændingsførende dele.

Husk at sætte inspektionsdækslet på dækslet over el-boksen, når arbejdet er færdigt.

BEMÆRK

Kontrollér, at alle paneler på ydersiden, undtagen elboksens servicedæksel, er lukkede under arbejdet.

Luk el-boksens dæksel, før du tænder for strømmen.

7.2.4 Adgang til tilstand 1 eller 2

Når der er tændt for enhederne, viser displayet standard situationen. Her kan du gå til tilstand1 og tilstand2.

Initialisering: standard situation

BEMÆRK

Husk at tænde for strømmen mindst 6 timer før driftsstart for at lede strøm til opvarmningen af krumtaphuset og for at beskytte kompressoren.

Referencevejledning vedrørende montering og brug

Page 22

7 Konfiguration

BS1 [5 s]

BS1

Slå strømforsyningen til på udendørsenheden, og slå den eksterne hovedafbryder til. Efter initialisering er display-visningen som nedenfor (standard situation ab fabrik).

Enkelt enhed Multi-enhed Venstre enhed

Hvis ikke standard situationen vises efter 10~12 minutter, skal du kontrollere fejlkoden. Ret fejlkoden i henhold til visningen.

HAP LED blinker for at angive normal mikrocomputer-drift.

Skift mellem tilstande

Brug BS1 for at skifte mellem standard situation, tilstand 1 og tilstand2.

BS1 Tryk på BS1.

BS1 [5 s] Tryk på BS1 i mindst 5sekunder.

INFORMATION

Hvis man bliver forvirret midt under indstillingen, kan man trykke på BS1 for at gå tilbage til standard situationen.

(master) Højre enhed

(slave)

a Standard situation (H1P OFF)

b Tilstand 1 (H1P blinker)

c Tilstand 2 (H1P TIL)

7.2.5 Anvendelse af tilstand 1

Tilstand1 anvendes til overvågning af status på enheden.

Hvad Hvordan

Adgang til overvågningstilstand1

For at forlade og gå tilbage til oprindelig status

Når du har valgt tilstand1 (tryk en gang på BS1), kan du vælge den ønskede indstilling. Det gøres ved at trykke på BS2.

Tryk på BS1.

7.2.6 Anvendelse af tilstand 2

Masterenheden skal anvendes til indlæsning af brugsstedsindstillinger i tilstand2.

Tilstand 2 anvendes til indstilling af brugsstedsindstillinger på udendørsenheden og på systemet.

Hvad Hvordan

Ændring af og adgang til indstilling i tilstand2

For at forlade og gå tilbage til oprindelig status

Når du har valgt tilstand2 (tryk på BS1 i mere end 5 sekunder), kan du vælge den ønskede indstilling. Det gøres ved at trykke på BS2.

Hvis du trykker en gang på BS3, får du adgang til værdien for de valgte indstillinger.

Tryk på BS1.

Hvad Hvordan

Ændring af værdien for den valgte indstilling i tilstand2

▪ Når du har valgt tilstand 2 (tryk på

BS1 i mere end 5 sekunder), kan du vælge den ønskede indstilling. Det gøres ved at trykke på BS2.

▪ Hvis du trykker en gang på BS3, får

du adgang til værdien for de valgte indstillinger.

▪ Nu anvendes BS2 til valg af den

påkrævede værdi for den valgte indstilling.

▪ Når den påkrævede værdi er valgt,

kan du definere ændringen af værdien ved at trykke en gang på BS3.

▪ Tryk på BS3 igen for at starte driften i

henhold til den valgte værdi.

7.2.7 Tilstand 1: Overvågnings-indstillinger

I tilstand 1 (og i standard situation) kan du aflæse følgende information:

Værdi / beskrivelse

H2P Visning af aktuel driftsstatus.

FRA

Normal driftstilstand.

TIL

Unormal driftstilstand.

BLINKER

Under klargøring eller i testdrift

H6P Viser status for støjsvag drift.

FRA

Enheden kører aktuelt ikke i støjsvag drift.

TIL

Enheden kører aktuelt i støjsvag drift.

Støjsvag drift reducerer den støj, der dannes af enheden sammenlignet med normale driftsbetingelser.

Støjsvag drift kan indstilles i tilstand2. Der findes to metoder til aktivering af støjsvag drift af kompressorenheden og varmevekslerenheden.

▪ Den første metode er at etablere automatisk støjsvag drift

om natten via brugsstedsindstillingerne. Enheden vil køre på det valgte støjsvage niveau i det valgte tidsrum.

▪ Den anden metode er at etablere støjsvag drift baseret på

et eksternt input. Der kræves ekstra tilbehør for at kunne anvende denne metode.

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 23

Værdi / beskrivelse

H7P Viser status for drift med begrænset strømforbrug.

FRA

Enheden kører aktuelt ikke med begrænset strømforbrug.

TIL

Enheden kører aktuelt med begrænset strømforbrug.

Drift med begrænset strømforbrug reducerer enhedens strømforbrug sammenlignet med normale driftsbetingelser.

Drift med begrænset strømforbrug kan indstilles i tilstand2. Der findes to metoder til aktivering af drift med begrænset strømforbrug på kompressorenheden.

▪ Den første metode er at aktivere en tvungen drift med

begrænset strømforbrug via brugsstedsindstillingerne. Enheden vil da altid køre med det valgte begrænsede strømforbrug.

▪ Den anden metode er at etablere drift med begrænset

strømforbrug baseret på et eksternt input. Der kræves ekstra tilbehør for at kunne anvende denne metode.

7.2.8 Tilstand 2: Indstillinger på brugsstedet

Tryk på BS2 for at foretage brugsstedsindstillinger for at konfigurere systemet. LEDs viser indstilling/værdinummer binært.

7 Konfiguration

Indstilling

(= binær)

Indstilling af højt statisk tryk på ventilator.

Denne indstilling skal aktiveres for at øge det statiske tryk, som udendørsenhedens ventilator frembringer.

Automatisk indstilling af støjsvag drift og niveau om natten.

Ved at ændre denne indstilling kan man aktivere automatisk støjsvag drift på enheden og definere driftsniveauet. Støjniveauet sænkes afhængigt af det valgte niveau.

Niveau for støjsvag drift via den eksterne kontroladapter.

Hvis systemet skal køre i støjsvag drift, så definerer denne indstilling niveauet for støjsvag drift, når der sendes et eksternt signal til enheden.

Denne indstilling fungerer kun, når den ekstra eksterne kontroladapter (DTA104A62) er installeret, og når indstillingen [2‑12] er aktiveret.

Niveau for begrænsning af strømforbrug via den eksterne kontroladapter (DTA104A62)

Hvis systemet skal køre med begrænset strømforbrug, så definerer denne indstilling niveauet for begrænset strømforbrug, når der sendes et eksternt signal til enheden. Niveau i henhold til tabellen.

Aktiverer støjsvag funktion og/eller begrænsning af strømforbrug via ekstern kontroladapter (DTA104A62).

Hvis systemet skal køre i støjsvag drift eller med begrænset strømforbrug, og der sendes et eksternt signal til enheden, skal denne indstilling ændres. Denne indstilling fungerer kun, når den eksterne kontroladapter (DTA104A62) er installeret i indendørsenheden.

(standard)

Værdi

Beskrivelse

Deaktiveret.

Aktiveret.

Deaktiveret

Niveau 1 Niveau 3<Niveau Niveau 2 Niveau 3 Niveau 1 Niveau 3<Niveau Niveau 2

Niveau 3

Niveau 1 Niveau 3<Niveau Niveau 2

Niveau 3

Deaktiveret.

Aktiveret.

2<Niveau 1

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Referencevejledning vedrørende montering og brug

Page 24

7 Konfiguration

7.2.9 Indstillinger på fjernbetjeningen på brugsstedet

Brugeren kan ændre brugsstedsindstillinger med fjernbetjeningen.

Hver indstilling er tildelt et 3-cifret tal eller en kode, eksempelvis [5-03], som vises på fjernbetjeningens display. Det første ciffer [5] viser den 'første kode' eller gruppe af indstillingsværdier. Det andet og tredje ciffer [03] viser sammen den 'anden kode'.

Se "7.2.9 Indstillinger på fjernbetjeningen på brugsstedet" på

side 24 med et overblik over brugsstedsindstillinger og

standardværdier.

4 Tryk på og for at ændre værdien af den valgte

brugsstedsindstilling.

5 Tryk på for at gemme den nye værdi.

6 Gentag tidligere trin for at ændre andre brugsstedsindstillinger,

hvis det er påkrævet.

7 Når du er færdig, skal du trykke på for at forlade

brugsstedsindstillinger.

INFORMATION

▪ Ændringer i en specifik brugsstedsindstilling gemmes

kun, når man trykker på . Hvis man går til en ny indstillingskode eller trykker på , annulleres alle ændringer.

▪ Brugsstedsindstillinger grupperes med deres første

kode, f.eks. brugsstedsindstillinger [0-00]; [0-01]; [0-02]; [0-03] defineres som "Gruppe 0". Når forskellige værdier ændres inden for samme gruppe, gemmes alle værdier, som er ændret i denne gruppe, når man trykker på .

INFORMATION

▪ Før enheden forlader fabrikken, er værdierne blevet

indstillet som vist under "7.2.9 Indstillinger på

fjernbetjeningen på brugsstedet"på side24.

▪ Når man forlader brugsstedsindstillinger, kan " " blive

vist på på fjernbetjeningens LCD, mens enheden initialiseres.

[0]Indstilling af fjernbetjening

1 Tryk på i minimum 5 sekunder for at komme til

brugsstedsindstillinger. Resultat: (c), den aktuelt valgte kode for indstilling

(b) og den indstillede værdi (a) vises.

2 Tryk på for at vælge den passende første kode for

brugsstedsindstilling.

3 Tryk på for at vælge den passende anden kode for

brugsstedsindstilling.

Master Slave Niveau for

Drift ON/OFF Indstilling af temperatur på afgangsvand — Indstilling af rumtemperatur Støjsvag drift ON/OFF — — Drift med vejrafhængigt kontrolpunkt ON/OFF — Indstilling af uret — — Programmering af timer-indstillingen — — — Drift med timer-indstilling ON/OFF — Indstillinger på brugsstedet — — — Visning af fejlkoder Testkørsel — —

[0‑00] Niveau for brugeradgang

Niveau for brugeradgang definerer, hvilke knapper og funktioner, der er tilgængelige for brugeren. Som standard er der ikke defineret noget niveau, så alle knapper og funktioner kan anvendes.

[0‑00] Beskrivelse

2 Niveau for brugeradgang 2 3 Niveau for brugeradgang 3

Niveau for

brugeradgang2

brugeradgang3

Efter brugsstedsindstilling skal man aktivere det valgte adgangsniveau ved at trykke samtidig på og , og straks derefter samtidig trykke på og . Hold alle 4 knapper trykket ned i mindst 5sekunder. Dette vises ikke på fjernbetjeningen. Efter dette er de blokerede knapper ikke længere tilgængelige.

Man kan deaktivere det valgte adgangsniveau på samme måde.

[0‑01] Rumtemperatur, kompensationsværdi

Om nødvendigt kan man justere nogle værdier for termomodstanden med en korrektionsværdi. Dette kan anvendes som en modforholdsregel mod termomodstands-tolerancer eller manglende kapacitet.

Referencevejledning vedrørende montering og brug

Den kompenserede temperatur (= målt temperatur plus kompensationsværdi) anvendes til styring af systemet, og den vises under udlæsning af temperatur. Se også brugsstedsindstilling [9] i dette afsnit vedr. kompensationsværdier for temperatur på afgangsvand.

[0-02]

Denne indstilling anvendes ikke.

[0‑03] Status

Definerer, om ON/OFF-kommandoen kan anvendes i timerindstillingen for rumopvarmning.

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 25

[0‑03] Beskrivelse

18°C 40°C40°C

18°C

5:0023:00 5:0023:00

9:00

16:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

6:300:30

6:30 9:00

16:00

23:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

18°C 40°C40°C

18°C

0 Rumopvarmning timer-indstilling baseret på

ON/OFF-kommando.

1 (standard) Rumopvarmning timer-indstilling baseret på

temperatur-kontrolpunkt.

Rumopvarmning baseret på ON/OFF-kommando

Under drift Når timer-indstillingen slår rumopvarmning

FRA (OFF), går styreenheden også på OFF (drifts-LED slukkes).

Tryk på

Timer-indstillingen for rumopvarmning standser (hvis aktiv), og den starter igen ved næste planlagte ON-funktion.

Den "senest" programmerede kommando tilsidesætter den "foregående" programmerede kommando og forbliver aktiv, indtil "næste" programmerede kommando fremkommer.

Eksempel: den aktuelle tid antages at være 17:30 og handlinger er programmeret kl. 13:00, 16:00 og 19:00. Den "senest" programmerede kommando (16:00) tilsidesætter den "foregående" programmerede kommando (13:00) og forbliver aktiv, indtil "næste" programmerede kommando (19:00) fremkommer.

Så for at kende den aktuelle indstilling bør man kontrollere den senest programmerede kommando (kan være fra dagen i forvejen).

Betjeningsenheden er slukket (drifts-LED slukket), men symbolet for timer-indstilling vises stadig.

Tryk på

Timer-indstillingen for rumopvarmning og støjsvag drift standser og starter ikke igen.

Symbolet for timer-indstilling vises ikke igen.

▪ Eksempel på drift: Timer-indstilling baseret på ON/OFF-

kommando. Når setback-funktionen (se brugsstedsindstilling[2]) er aktiveret, har setback forrang for den planlagte handling i timer-indstillingen, hvis ON-kommando er aktiv. Hvis OFF-kommando er aktiv, har den forrang frem for setback. OFF-kommandoen har til hver en tid den højeste prioritet.

7 Konfiguration

1 Timer-indstilling 2 Setback-funktion

3 Når både setback-funktion og timer-indstilling er aktiveret A Setback-funktion B ON/OFF-kommando

t Tid

T Temperatur kontrolpunkt

Rumtemperatur Temperatur afgangsvand

Rumopvarmning baseret på temperatur-kontrolpunkt

Under drift Når timer-indstillingen kører, lyser drifts-LED

konstant.

Tryk på

Timer-indstillingen for rumopvarmning standser og starter ikke igen.

Betjeningsenheden er slukket (drifts-LED slukket).

Tryk på

Timer-indstillingen for rumopvarmning og støjsvag drift standser og starter ikke igen.

Symbolet for timer-indstilling vises ikke igen.

(a) For temperatur på afgangsvand og/eller rumtemperatur

▪ Eksempel på drift: Timer-indstilling baseret på temperatur-

kontrolpunkt

Når setback-funktionen (se brugsstedsindstilling[2]) er aktiveret, har setback forrang for den planlagte handling i timer-indstillingen.

(a)

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Referencevejledning vedrørende montering og brug

Page 26

7 Konfiguration

6:30 9:00

16:00

0:30

19°C 19°C 19°C

22°C

21°C

42°C 42°C 42°C

45°C

44°C

42°C

19°C 19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

0:30

18°C

37°C37°C

18°C

5:0023:00 5:0023:00

5:00 9:00

16:00

23:00

19°C

18°C

22°C

21°C

42°C

40°C

42°C

45°C

44°C

40°C

19°C

18°C

22°C

21°C

42°C

19°C

19°C 42°C42°C

19°C19°C

42°C

45°C

44°C

6:30

37°C37°C

40°C

[2-01] [2-02]

21°C

18°C

[2-01] [2-02]

45°C

40°C

5°C [5-02]

1 Timer-indstilling 2 Setback-funktion 3 Når både setback-funktion og timer-indstilling er aktiveret

A Setback-funktion

t Tid

T Temperatur kontrolpunkt

Rumtemperatur Temperatur afgangsvand

[0‑04] Status

Definerer, om ON/OFF-kommandoen kan anvendes i timerindstillingen for køling.

Dette er det samme som for rumopvarmning [0‑03], men setbackfunktionen er ikke tilgængelig.

[1]Indstillinger anvendes ikke

[2] Automatisk setback-funktion

INFORMATION

Denne funktion kan KUN anvendes for enheder med varmepumpe i varmedrift. Den findes IKKE for køling.

Setback-funktionen gør det muligt at sænke rumtemperaturen. Den kan eksempelvis aktiveres om natten, da temperaturkravene er forskellige om natten og om dagen.

INFORMATION

▪ Setback-funktionen er som standard aktiveret.

▪ Setback-funktionen kan kombineres med drift med

automatisk, vejrafhængigt kontrolpunkt.

▪ Setback-funktionen er en automatisk funktion med

indstilling pr. dag.

Setback konfigureret for styring af rumtemperatur

A Kontrolpunkt for normal rumtemperatur B Rum-setbacktemperatur [5-03]

t Tid

T Temperatur

Setback konfigureret for styring af temperatur på afgangsvand

A Kontrolpunkt for normal temperatur på afgangsvand B Setback-temperatur afgangsvand [5-02]

t Tid

T Temperatur

Se brugsstedsindstilling [5] i dette afsnit vedr. temperaturkontrolpunkter.

[2‑00] Status

[2‑00] Beskrivelse

0 Setback-funktionen er deaktiveret. 1 Setback-funktionen er aktiveret.

[2‑01] Starttid

Det tidspunkt, hvor setback startes.

[2‑02] Standsetid

Det tidspunkt, hvor setback standses.

[3] Vejrafhængigt kontrolpunkt

INFORMATION

Denne funktion kan KUN anvendes for enheder med varmepumpe i varmedrift. Den findes IKKE for køling.

Når vejrafhængig styring er aktiv, bestemmes temperaturen på afgangsvandet automatisk afhængigt af udetemperaturen: koldere udetemperatur vil medføre varmere vand og omvendt. Enheden har et flydende kontrolpunkt. Hvis man aktiverer denne driftstilstand, vil det medføre et lavere energiforbrug, end hvis der anvendes et manuelt fastlagt kontrolpunkt for afgangsvand.

Under vejrafhængig drift kan brugeren skifte targetvandtemperaturen maks. 5°C op eller ned. Denne "skifteværdi" er temperaturforskellen mellem temperatur-kontrolpunktet beregnet af styreenheden og det faktiske kontrolpunkt. Eksempelvis betyder en positiv skifteværdi, at det faktiske temperatur-kontrolpunkt vil være højere end det beregnede kontrolpunkt.

Vi anbefaler, at man anvender det vejrafhængige kontrolpunkt, da det justerer vandtemperaturen i forhold til det faktiske behov for rumopvarmning. Dette vil hindre enheden i at skifte for meget mellem termo ON-drift og termo OFF-drift, når man anvender fjernbetjeningens rumtermostat eller den eksterne rumtermostat.

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 27

Lo_Ti

Lo_A Hi_A T

+ 05

– 05

Hi_Ti

Shift value

7 Konfiguration

[6‑01] Beskrivelse

2 Ekstern rumtermostat input 1 = drift TIL (1)/

FRA (0).

Ekstern rumtermostat input 2 = køling (1)/ opvarmning (0).

[7] Mulige indstillinger

[7‑00] Tvungen pumpedrift

[7‑00] Beskrivelse

TtTarget-vandtemperatur

TAOmgivende (udendørs) temperatur

Shift value Skift værdi

[3‑00] Lav omgivende temperatur (Lo_A)

Lav udetemperatur.

[3‑01] Høj omgivende temperatur (Hi_A)

[8] Mulige indstillinger

[8‑00] Temperaturstyring med fjernbetjening

Høj udetemperatur.

[3‑02] Kontrolpunkt ved lav omgivende temperatur (Lo_Ti)

Target-temperatur for udgående vand, når udetemperaturen er lig med eller under lav omgivende temperatur (Lo_A).

Lo_Ti bør være højere end Hi_Ti, da der er behov for varmere vand ved lav udetemperatur.

[3‑03] Kontrolpunkt ved høj omgivende temperatur (Hi_Ti)

Target-temperatur for udgående vand, når udetemperaturen er lig med eller højere end høj omgivende temperatur (Hi_A).

Hi_Ti bør være lavere end Lo_Ti, da vand med en lavere temperatur er tilstrækkeligt ved højere udetemperatur.

INFORMATION

Hvis værdien for [3‑03] ved en fejl er indstillet højere end værdien for [3‑02], vil værdien for [3‑03] altid blive anvendt.

[4]Indstillinger anvendes ikke

[5] Automatisk setback

[5-00]

Denne indstilling anvendes ikke.

[5-01]

Denne indstilling anvendes ikke.

Bemærk: Når enheden styres af rumtemperaturen (med fjernbetjeningen eller en ekstern rumtermostat), har rumtemperaturen forrang for kontrolpunktet for afgangsvand.

[8-01]

Denne indstilling anvendes ikke.

[8-03]

Denne indstilling anvendes ikke.

[8‑04] Frostbeskyttelsesfunktion

Frostbeskyttelsen aktiveres ved at starte pumpen for at cirkulere vandet, og hvis afgangs- eller returvandstemperaturen er <5°C i 5 minutter, vil enheden starte i varmedrift for at forhindre, at temperaturen bliver for lav.

Frostbeskyttelse er kun aktiv, når enheden er i termo-OFF tilstand.

Denne funktion kan aktiveres, hvis der ikke er ekstra varmekabel eller glycol i systemet, og når varmen fra en enhed kan anvendes.

[5‑02] Setback-temperatur afgangsvand

[5‑03] Rum-setbacktemperatur

[5-04]

Denne indstilling anvendes ikke.

[6] Mulige indstillinger

[6‑01] Ekstern rumtermostat

Hvis en ekstern rumtermostat er installeret, skal driften af den aktiveres gennem en indstilling på brugsstedet.

Den eksterne rumtermostat afgiver kun et ON/OFF signal til varmepumpen baseret på rumtemperaturen. Da den ikke giver konstant tilbagemelding til varmepumpen, er den et supplement til rumtermostat-funktionen på fjernbetjeningen. For at få en god styring af systemet og undgå hyppige skift mellem ON/OFF anbefaler vi, at man kører anlægget med automatisk vejrafhængigt kontrolpunkt.

[6‑01] Beskrivelse

0 (standard) Ekstern rumtermostat ikke installeret.

1 Ekstern rumtermostat input 1 = opvarmning TIL

(1)/FRA (0).

Ekstern rumtermostat input 2 = køling TIL (1)/ FRA (0).

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

[9] Automatisk temperaturkompensation

Om nødvendigt kan man justere nogle værdier for termomodstanden med en korrektionsværdi. Dette kan anvendes som en modforholdsregel mod termomodstands-tolerancer eller manglende kapacitet.

Den kompenserede temperatur (= målt temperatur plus kompensationsværdi) anvendes til styring af systemet, og den vises under udlæsning af temperatur.

[9‑00] Temperatur på afgangsvand, kompensationsværdi for varmedrift

[9‑01] Termomodstand afgangsvand, funktion med automatisk korrektion

Denne funktion medregner udendørs omgivende betingelser og korrigerer den målte værdi, der anvendes til styring.

0 Pumpen foretager diskontinuerlig testkørsel

ved termostat fra. Denne indstilling anvendes ofte, når enheden styres af en rumtermostat.

1 (standard) Pumpen fortsætter driften ved termostat fra.

[8‑00] Beskrivelse

0 (standard) Enheden styres af temperaturen på

afgangsvandet.

1 Enheden styres af rumtemperaturen. Dette

betyder, at fjernbetjeningen anvendes som rumtermostat, så fjernbetjeningen kan placeres i opholdsrummet for at styre rumtemperaturen.

[8‑04] Beskrivelse

0 (standard) Ingen frostbeskyttelsesfunktion

1 Frostbeskyttelsesfunktion niveau 1

(udendørstemperatur <4°C og afgangs- eller returvandstemperatur <7°C)

2 Frostbeskyttelsesfunktion niveau 2

(udendørstemperatur <4°C)

Referencevejledning vedrørende montering og brug

Page 28

7 Konfiguration

A-B-C

A1P

Hvis den omgivende temperatur eksempelvis er høj i køledrift, korrigerer styreenheden den målte værdi på termomodstanden for afgangsvand til en lavere værdi for at medregne påvirkningen af høj omgivende temperatur ved målingen.

[9-02]

Denne indstilling anvendes ikke.

[9‑03] Temperatur på afgangsvand, kompensationsværdi for køledrift

[9-04]

Denne indstilling anvendes ikke.

[A] Mulige indstillinger

[A-00]

Denne indstilling anvendes ikke.

[A-01]

Denne indstilling anvendes ikke.

[A‑02] Temperatur på returvand maksimal negativ afvigelse

Med denne indstilling kan man indstille den tilladte negative afvigelse, når enheden kører i varmedrift med TERMO ON/OFF.

Enheden skifter kun til THERMO ON, hvis temperaturen på returvandet (RWT) falder til under kontrolpunktet minus differentialtemperaturen:

Termo ON: RWT<kontrolpunkt–(([A‑02]/2)+1)

Indstillingen [A‑02] kan variere i området mellem 0 og 15, og trinet er 1grad. Standard-værdien er 5, hvilket betyder at standard-værdien for differential-temperaturen er 3,5.

[A‑03] Temperatur på afgangsvand maksimal positiv/negativ afvigelse

Med denne indstilling kan man indstille den tilladte maksimale positive afvigelse (opvarmning)/den tilladte maksimale negative afvigelse (køling), når enheden styres med temperatur på afgangsvand.

[A‑04] Indstilling af glycol-koncentration

Denne indstilling er kun relevant for enheder med en funktion med køling ved lav temperatur.

Ved ændring af denne indstilling ændres parametrene for frostbeskyttelse i forhold til glycol-koncentrationen.

[C-04]

Denne indstilling anvendes ikke.

[d]Indstillinger anvendes ikke

[E] Servicetilstand

[E‑00]

Denne indstilling anvendes ikke.

[E‑01]

Denne indstilling anvendes ikke.

[E‑02]

Denne indstilling anvendes ikke.

[E‑03]

Denne indstilling anvendes ikke.

[E‑04] Drift kun med pumpe (udluftningsfunktion)

Når man installerer enheden og tager den i brug, er det meget vigtigt, at man får al luft ud af vandkredsen.

Denne brugsstedsindstilling styrer pumpen for at få en bedre fjernelse af luft fra enheden uden at køre med enheden. Pumpen kører i 10minutter, stopper i 2 minutter, osv.

[E‑04] Beskrivelse

0 (standard) Normal drift af enheden

1 Automatisk udluftning i 108minutter 2 Automatisk udluftning i 48minutter

[F] Mulige indstillinger

[F‑00] Værdi for maksimal positiv afvigelse på temperatur på returvand

Med denne indstilling kan man indstille den tilladte maksimal afvigelse, når enheden kører i køledrift med TERMO ON/OFF.

Enheden skifter kun til THERMO ON, hvis temperaturen på returvandet (RWT) stiger til over kontrolpunktet plus differentialtemperaturen:

Thermo ON: RWT<kontrolpunkt+(([F‑00]/2)+1)

Indstillingen [F‑00] kan variere i området mellem 0 og 15, og trinet er 1grad. Standard-værdien er 5, hvilket betyder at standard-værdien for differential-temperaturen er 3,5.

[A‑04] Beskrivelse

0 30% glycol, min. temp. på afgangsvand=0°C 1 40% glycol, min. temp. på afgangsvand=–10°C

PAS PÅ

Glycol-koncentrationer lavere end de indstillede parametre vil medføre, at væsken fryser.

[b]Indstillinger anvendes ikke

[C] Temperaturgrænser afgangsvand

Med denne indstilling begrænses den temperatur på afgangsvandet, der kan vælges på fjernbetjeningen.

[C‑00] Kontrolpunkt for maks. temperatur på afgangsvand ved opvarmning

[C‑01] Kontrolpunkt for min. temperatur på afgangsvand ved opvarmning

[C‑02] Kontrolpunkt for maks. temperatur på afgangsvand ved køling

[C‑03] Kontrolpunkt for min. temperatur på afgangsvand ved køling

Dette afhænger af brugsstedsindstilling[A‑04].

Referencevejledning vedrørende montering og brug

7.3 Skift mellem køling og opvarmning

Skift af enheden mellem køling og opvarmning kan gøres på 2 forskellige måder. Dette afhænger af, hvordan temperaturen styres, dvs. baseret på rumtemperatur eller på temperaturen på afgangsvandet.

Hvis styringen af enheden er baseret på rumtemperatur (ekstern rumtermostat eller fjernbetjent rumtermostat), skifter man mellem køling og opvarmning på fjernbetjeningen ved at trykke på knappen køling/opvarmning.

Hvis styringen af enheden er baseret på temperaturen på afgangsvandet, anbefaler vi, at man anvender ABC terminalerne på udendørsenheden (kun enheder med varmepumpe). Terminalernes placering er vist på følgende billede.

1 Hydroboks 2 Masterenhed (venstre enhed) 3 Slaveenhed (højre enhed), hvis multisystem

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 29

OFF

1 2

DS1 DS2

3 4 1 2 3 4

EB0568(A)

R4 C2 R2R1 C1 R3

X1M

PHC2

PHC1

X1A

A B C

1 Sæt DS1 på den udendørs masterenheds A1P printkort i ON

position.

2 Tryk på BS5 i 5 sekunder for at nulstille kommunikationen på

modulet.

▪ Køling: spændingsfri kontakt mellem terminalerne A og C er

åben

▪ Opvarmning: spændingsfri kontakt mellem terminalerne A og

C er lukket

INFORMATION

Termostat-input har forrang frem for kontrolpunkt for temperatur på afgangsvand.

Temperaturen på afgangsvandet kan blive lavere end kontrolpunktet, hvis enheden styres af rumtemperaturen.

8 Ibrugtagning

8.1 Overblik: Ibrugtagning

Efter afsluttet installation, og når brugsstedsinstillingerne er defineret, skal montøren kontrollere, at driften er korrekt. Derfor skal man foretage en testkørsel i henhold til fremgangsmåden beskrevet nedenfor.

Dette kapitel beskriver, hvad du skal gøre og vide for at kunne tage systemet i brug, efter det er blevet konfigureret.

Ibrugtagning består typisk af følgende trin: 1 Kontrol af "Kontrolliste før ibrugtagning". 2 Udførelse af en testkørsel. 3 Ret om nødvendigt fejl efter unormal afslutning af testkørsel. 4 Betjening af systemet.

8.2 Forholdsregler ved ibrugtagning

FARE: RISIKO FOR ELEKTRISK STØD

FARE: RISIKO FOR FORBRÆNDINGER

PAS PÅ

Foretag ikke testkørsel, når du arbejder på indendørsenhederne.

Ved testkørsel kører både udendørsenheden og den tilsluttede indendørsenhed. Det er farligt at arbejde på en indendørsenhed i forbindelse med testkørsel.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

8 Ibrugtagning

PAS PÅ

Put ikke en finger, en stang eller andre objekter ind i luftindtaget eller -udtaget. Fjern ikke ventilatorafskærmningen. Da ventilatoren kører med høj hastighed, vil det medføre tilskadekomst.

INFORMATION

Under den første kørselsperiode af enheden kan der kræves mere forsyningsstrøm end angivet på enhedens typeskilt. Det skyldes, at kompressoren kræver 50 timers drift, før den kører jævnt og har et stabilt strømforbrug.

BEMÆRK

Husk at tænde for strømmen mindst 6 timer før driftsstart for at lede strøm til opvarmningen af krumtaphuset og for at beskytte kompressoren.

Under testdrift vil udendørsenheden og indendørsenheden starte op. Kontrollér, at alt forberedende arbejde på indendørsenhederne er afsluttet (rørføring på brugsstedet, føring af elkabler, udluftning...). Se detaljer i installationsvejledningen til udendørsenheden.

8.3 Kontrolliste før ibrugtagning

Kontrollér først følgende efter installation af enheden. Når alt kontrolarbejde nævnt nedenfor er afsluttet, skal man lukke enheden. Først derefter kan den startes.

Læs alle anvisninger vedrørende installation og drift beskrevet i Referencevejledning vedrørende montering

og brug. Installation

Kontrollér, at enheden er korrekt monteret for at undgå unormal støj og vibrationer, når enheden startes.

Ledningsføring på stedet

Kontrollér, at ledningerne på brugsstedet er blevet monteret i henhold til anvisningerne i afsnittet

"6.5 Tilslutning af el-ledninger"på side17, i henhold til

ledningsdiagrammerne og i overensstemmelse med relevant lovgivning.

Strømforsyning spænding

Kontrollér strømforsyningen/spændingen på det lokale strømpanel. Spændingen skal svare til den spænding, der er angivet på enhedens identifikationsmærkat.

Jordforbindelse

Kontrollér, at jordledningerne er korrekt tilsluttet, og at jordklemmerne er spændt.

Isoleringstest af hovedstrømforsyningen

Vha. en megatester til 500V skal man kontrollere for en modstandsdygtighed på 2 MΩ eller mere ved at lede 500 V DC mellem terminaler til strømforsyning og jordforbindelse. Megatesteren må aldrig bruges til transmissionslinier.

Sikringer, afbrydere eller beskyttelsesindretninger

Kontrollér, at sikringerne eller de lokalt installerede beskyttelsesindretninger er af den størrelse og type, som er angivet i afsnittet "5.4.3 Krav til sikkerhedsudstyr" på

side 14. Hverken sikringer eller beskyttelsesindretninger

må være frakoblede.

Intern ledningsføring

Se efter, om der er løse forbindelser eller beskadigede elektriske komponenter i el-boksen eller inde i enheden.

Rørstørrelse og rørisolering

Sørg for at rørstørrelser er korrekte, og at isoleringsarbejdet er udført korrekt.

Referencevejledning vedrørende montering og brug

Page 30

9 Vedligeholdelse og service

Udluftningsventilen er åben (mindst 2 omgange).

Spærreventiler

Kontrollér, at spærreventilerne er installeret korrekt, og at de er helt åbne.

Filter

Kontrollér, at filteret er installeret korrekt.

Beskadiget udstyr

Kontrollér enheden indvendigt for beskadigede komponenter eller klemte rør.

Vandlækage

Kontrollér enheden indvendigt for vandlækage. Hvis der er en vandlækage, skal du forsøge at reparere lækagen. Hvis den ikke kan repareres, skal du lukke spærreventilerne for vandindtag og -udtag og kontakte din forhandler.

Installationsdato og indstilling på brugsstedet

Sørg for at kontrollere installationsdatoen på etiketten, som sidder på bagsiden af den øverste frontplade i henhold til EN60335-2-40, og notér indstillinger på brugsstedet.

Timer-indstilling formular

Udfyld formularen bagerst i dette dokument. Formularen kan hjælpe dig med at definere de påkrævede handlinger for hver dag ved programmering af timer-indstilling.

BEMÆRK

Hvis systemet er i drift med lukkede ventiler, beskadiges pumpen.

Når alt kontrolarbejde er afsluttet, skal man lukke enheden. Først derefter kan den startes. Når der er tændt for strømforsyningen til enheden, vises " " på fjernbetjeningen under initialisering, hvilket kan vare op til 30 sekunder. Under denne proces kan man ikke benytte fjernbetjeningen.

Sørg for, at brugeren har modtaget en trykt version af installations- og betjeningsvejledningen.

Forklar brugeren, hvilket system der er installeret på brugsstedet.

Forklar brugeren, hvordan man betjener systemet korrekt, og hvad man skal gøre i tilfælde af problemer.

Vis brugeren, hvad der skal gøres i forbindelse med vedligeholdelse af enheden.

8.6 Notering af oplysninger for hver enhed

Notér følgende oplysninger for hver enhed:

Installationssted: Modelnavn (se

enhedens typeskilt):

Ekstraudstyr:

Dato: Underskrift:

Dit produkt blev installeret af:

9 Vedligeholdelse og service

8.4 Slutkontrol

Læs følgende anbefalinger, før du tænder for enheden:

▪ Luk alle enhedens paneler, når installationen er færdig, og alle de

nødvendige indstillinger er foretaget. Hvis ikke alle paneler er lukket, kan du komme alvorligt til skade på elektriske og varme dele inde i enheden, hvis du fører en hånd ind gennem de resterende åbninger.

▪ El-boksens servicepanel må kun åbnes af en autoriseret elektriker

i forbindelse med vedligeholdelse.

FARE: RISIKO FOR ELEKTRISK STØD

Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.

INFORMATION

Under den første kørselsperiode af enheden kan der kræves mere forsyningsstrøm end angivet på enhedens typeskilt. Det skyldes, at kompressoren kræver 48 timers drift, før den kører jævnt og har et stabilt strømforbrug.

8.5 Kontrolliste ved overdragelse til brugeren

Markér følgende handlinger, når installationen er afsluttet, og når testkørslen er foretaget.

Notér oplysninger for hver enhed

BEMÆRK

Denne vedligeholdelse SKAL udføres af montøren eller af en servicetekniker.

Vi anbefaler, at man får foretaget vedligeholdelse mindst en gang om året. Gældende lovgivning kan dog kræve kortere serviceintervaller.

BEMÆRK

I Europa bruges udledningerne af drivhusgasser af den totale kølemiddelpåfyldning i systemet (udtrykt som tons CO2-ækvivalenter) til at bestemme vedligeholdelsesintervallerne. Følg den gældende lovgivning.

Formel til at beregne udledningerne af drivhusgasser:

GWP-værdi af kølemidlet × Total kølemiddelpåfyldning [i kg] / 1000

9.1 Overblik: Vedligeholdelse og service

Dette afsnit indeholder oplysninger om:

▪ Undgåelse af elektriske faremomenter i forbindelse med

vedligeholdelse af systemet

▪ Genvinding af kølemiddel

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 31

10 Fejlfinding

9.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse

FARE: RISIKO FOR ELEKTRISK STØD

FARE: RISIKO FOR FORBRÆNDINGER

BEMÆRK:Risiko for elektrostatisk udladning

Rør ved en metaldel på enheden for at fjerne statisk elektricitet og beskytte PCB'et, før der udføres vedligeholdelses- eller servicearbejde.

ADVARSEL

▪ Sluk altid for afbryderen på strømpanelet, fjern

sikringerne eller åbn enhedens beskyttelsesindretninger, før der udføres vedligeholdelse af eller reparation på enheden.

▪ Rør ikke ved strømførende dele i 10 minutter efter at

strømforsyningen er blevet afbrudt, da der er risiko for højspænding.

▪ Bemærk, at nogle dele af el-boksen er varme.

▪ Pas på ikke at røre ved spændingsførende dele.

▪ Skyl ikke enheden. Det kan forårsage elektrisk stød

eller brand.

9.3 Tjekliste for årlig vedligeholdelse af udendørsenheden

Kontrollér følgende mindst en gang om året:

▪ Slange til overtryksventil (hvis monteret)

▪ Overtryksventil vandtryk

▪ Boks med elektriske komponenter

▪ Vandtryk

▪ Vandfilter

▪ Glycol-koncentration og pH-værdi

Slange til overtryksventil

Kontrollér, om slangen til overtryksventilen sidder korrekt, så den kan lede vandet væk.

Vandtryk for overtryksventil

Drej den røde knap på ventilen mod uret og kontrollér, om den fungerer korrekt:

▪ Hvis ikke du hører en klaprende lyd, skal du kontakte din

forhandler.

▪ Hvis vandet løber ud af enheden skal du lukke spærreventilerne

ved vandindtaget og ved vandudtaget først og herefter kontakte din forhandler.

Elboks

Foretag en grundig visuel inspektion af el-boksen og se efter, om der er defekter såsom løse forbindelser eller fejl på ledningsføring.

ADVARSEL

Hvis den interne ledningsføring beskadiges, skal den udskiftes af producenten, forhandleren eller andre kvalificerede personer.

Vandtryk

Kontrollér, om vandtrykket er over 1bar. Påfyld vand, hvis det er lavere.

Vandfilter

Rengør vandfilteret.

BEMÆRK

Behandl vandfilteret forsigtigt. Brug IKKE overdreven kraft, når du monterer vandfilteret igen, da vandfilterets net ellers kan blive beskadiget.

10 Fejlfinding

10.1 Overblik: Fejlfinding

Dette afsnit beskriver, hvad man skal foretage sig, hvis der er problemer.

10.2 Fejlkoder: Oversigt

Primær kode Årsag Løsning

Fejl ved skrivning til hukommelse (EEPROM-fejl) Kontakt forhandleren. Fejl i vandkreds ▪ Kontrollér, at vandgennemstrømning er mulig (åbn alle

R410A ekspansionsventil, fejl (K11E/K12E) ▪ Kontrollér ledningsforbindelser.

Vandsystem advarsel ▪ Kontrollér filteret.

Kapacitetsfejl Kontakt forhandleren. Dårlig ACS-kommunikation Kontakt forhandleren. Fejl på R410A væske-termomodstand (R13T/R23T) ▪ Kontrollér ledningsforbindelser.

Det indeholder oplysninger om:

▪ Løsning af problemer baseret på fejlkoder

ventiler i kredsen).

▪ Tving rent vand igennem enheden.

▪ Kontakt forhandleren.

▪ Kontrollér, at alle ventiler er åbne.

▪ Kontakt forhandleren.

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Referencevejledning vedrørende montering og brug

Page 32

11 Bortskaffelse

Primær kode Årsag Løsning

Fejl på termomodstand returvand (R12T/R22T) ▪ Kontrollér ledningsforbindelser.

▪ Kontakt forhandleren.

Fejl på termomodstand opvarmning afgangsvand (R11T/ R12T)

Fejl på termomodstand fjerbetjenings-termostat Kontakt forhandleren. Højtryksfejl (SENPH/S1PH) ▪ Kontrollér, om der er luft i kredsene.

Lavtryksfejl (SENPL) Kontakt forhandleren. Fejl på termomodstand R410A indsugning (R14T/R24T) ▪ Kontrollér ledningsforbindelser.

Reverseret strømforsyningsfase fejl Ret faserækkefølgen. Utilstrækkelig strømforsyning ▪ Kontrollér ledningsforbindelser.

To primære fjernbetjeninger er tilsluttet (når der anvendes to fjernbetjeninger)

Problem med typeforbindelse ▪ Vent, indtil initialisering mellem udendørsmodul og

Adressefejl Kontakt forhandleren.

▪ Kontrollér ledningsforbindelser.

▪ Kontakt forhandleren.

▪ Kontrollér, at vandgennemstrømning er mulig (åbn alle

ventiler i kredsen).

▪ Kontrollér, at vandfilteret ikke er blokeret.

▪ Kontrollér, at alle spærreventiler til kølemiddel er åbne.

▪ Kontakt forhandleren.

▪ Kontakt forhandleren. Kontrollér, at SS1 på den ene fjernbetjening står på MAIN

og den anden på SUB. Slå herefter strømmen fra og til igen.

hydromodul er afsluttet (vent mindst 12 minutter efter strøm TIL).

▪ Kontakt forhandleren.

11 Bortskaffelse

BEMÆRK

Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af kølemiddel, olie og andre dele skal være i overensstemmelse med gældende lovgivning. Enhederne skal behandles på et anlæg, der er specialiseret til genbrug og genvinding.

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 33

12 Tekniske data

c b

1500

500

(mm)

12 Tekniske data

Seneste reviderede udgaver af den medfølgende dokumentation kan være tilgængelige på regionens Daikin websted (offentligt tilgængeligt). Seneste reviderede udgaver af den seneste tekniske data er tilgængelig på regionens Daikin websted (autentificering påkrævet).

12.1 Overblik: Tekniske data

Dette afsnit indeholder oplysninger om:

▪ Plads til servicearbejde

▪ Rørdiagram

▪ Ledningsdiagram

▪ Indstillinger på brugsstedet

▪ ESP-kurver

12.2 Plads til servicearbejde: Udendørsenhed

Der skal være plads omkring enheden til servicearbejde og mindstekravet til plads til luftindtag og -udtag skal være opfyldt (se fig. nedenfor og vælg en af mulighederne).

A+B+C+D

Mulighed 1 Mulighed 2

a≥300mm

b≥100mm

c≥500mm

d≥500mm

ABCD Sider langs installationsstedet med hindringer

F Forside

Sugeside

▪ Hvis enheden installeres i et koldt klima, skal ovennævnte måle a

og b være >500 mm for at undgå akkumulering af is mellem udendørsenhederne.

INFORMATION

Du kan se yderligere specifikationer i de tekniske data.

a≥500mm

b≥500mm

c≥500mm

d≥500mm

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Referencevejledning vedrørende montering og brug

Page 34

12 Tekniske data

INV

HPS

STD1

HPS

STD2

HPS

SENPH

SENPL

a c

e hdb fi g

d d d d

o o o

n p p p

d dd

4TW27245-1 4TW27255-1 4TW27275-1

d+f

d+e c i

p n

m j a

R11T R14T

R12T R13T

A B

EWAQ*P*, EWYQ*P*, EWAQ*H*, EWYQ*H*

EWAQ*N*, EWYQ*N*,

gk g

12.3 Rørdiagram: Udendørsmodul

Rørdiagram: Udendørsmodul

a Elektronisk ekspansionsventil, sekundær køling (Y2E)

b Elektronisk ekspansionsventil, primær (Y1E)

c Kontrolventil

d Filter

e Ventilator

f Ventilatormotor (M1F, M2F) g Varmeveksler h Fordeler

i Trykreguleringsventil j Akkumulator

k 4-vejs ventil, varmeveksler (Y3S)

l Magnetventil, primær (Y1S)

m Højtrykssensor (SENPH)

n Magnetventil (Y2S) o Olieudskiller p Højtrykskontakt q Kapillarrør

r Kompressor (INV)

s Kompressor (STD1)

t Kompressor (STD2) u Lavtrykssensor (SENPL)

v Serviceåbning, påfyldning af kølemiddel

w Magnetventil, væskerør

x Spærreventil, gasrør

Rørdiagram: Hydromodul

a Udluftningsventil

b Temperaturfølere (R11T, R12T, R13T, R14T)

c Ekspansionsbeholder (12 l)

d Spærreventil (installeret på brugsstedet)

e Tilslutning af vandindtag

f Tilslutning af vandudtag g Drænåbning h Vandfilter

i Trykmåler j Gennemstrømningskontakt

k Pumpe

l Sikkerhedsventil

m Kontrolventil

n Elektronisk ekspansionsventil o Varmeveksler p Filter

A Vandside B Side med kølemiddel C Kun til modeller med pumpe D Kølemiddelflow i køledrift

E Kølemiddelflow i varmedrift

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 35

12.4 Ledningsdiagram: Udendørsenhed

Se etiketten med ledningsdiagrammet på udendørsmodulet. De anvendte forkortelser fremgår af det følgende:

INFORMATION

Ledningsdiagrammet på udendørsenheden er kun til udendørsmodulet. Se ledningsdiagrammet på hydromodulet vedrørende dette eller ekstra elektriske komponenter.

A1P~A8P Printkort (primær, sub 1, sub 2, støjfilter,

inverter, ventilator, strømføler)

BS1~BS5 Trykknapkontakt (tilstand, indstilling, retur,

test, nulstilling) C1, C63, C66 Kondensator E1HC, E2HC Krumtaphusopvarmer F1U Sikring (DC 650V, 8A) F1U Sikring (250V, 3.15A, T) F1U,F2U Sikring (250V, 3.15A, T) F5U Sikring på opstillingssted F400U Sikring (250V, 6.3A, T) H1P~H8P Kontrollampe H2P Under forberedelse eller i testdrift, når den

blinker H2P Påvisning af fejl, når den lyser HAP Kontrollampe (servicemonitor - grøn) K1, K3 Magnetrelæ K1R Magnetrelæ (K2M, Y4S) K2, K4 Magnetisk kontaktor (M1C) K2R Magnetrelæ (Y5S) K3R Magnetrelæ (Y1S) K4R Magnetrelæ (Y8S) K5R Magnetrelæ (Y2S) K5R Magnetrelæ (til ekstraudstyr) K6R Magnetrelæ (Y8S) K7R, K8R Magnetrelæ (E1HC, E2HC) K11R Magnetrelæ (Y3S) L1R Reaktor M1C, M2C Motor (kompressor) M1F, M2F Motor (ventilator) PS Strømforsyning med omformer Q1DI Fejlstrømsafbryder (medfølger ikke) Q1RP Påvisning af faseskift R10 Modstand R50, R59 Modstand R90 Modstand (strømføler) R95 Modstand (strømbegrænsning) R1T Termomodstand (luft, lamel) R2T~R15T Termomodstand (varmeveksler gas 1,

varmeveksler afrimer 1, sekundær køling

varmeveksler gas 1, sekundær køling

varmeveksler væske, varmeveksler væske

1, suge 1, væske 1, suge 2, varmeveksler

gas 2, varmeveksler afrimer 2, sekundær

køling varmeveksler gas 2, væske 2,

varmeveksler væske 2) R31T, R32T Termomodstand (afgang) (M1C, M2C) S1NPH Trykføler (høj)

12 Tekniske data

S1NPL Trykføler (lav) S1PH~S3PH Trykafbryder (høj) SD1 Sikkerhedsudstyr input T1A Strømføler V1R Diodebro V1R, V1R Effektmodul X1A~X9A Stik X1M Klemrække (strømforsyning) X1M Klemliste (styring) Y1E~Y5E Elektronisk ekspansionsventil (primær 1,

sekundær køling 1, primær 2, påfyldning, sekundær køling 2)

Y1S~Y10S Magnetventil (RMTG, 4 vejs ventil–

varmeveksler gas 1, RMTL, varm gas, EV bypass 1, RMTT, RMTO, 4 vejs ventil–

varmeveksler gas 2, EVbypass2) Z1C~Z10C Støjfilter (ferritkerne) Z1F Støjfilter (med overspændingsafleder) L1,L2,L3 Spændingsførende N Neutral

Ledningsføring på stedet

Klemrække

Stik

Klemme

Beskyttelsesjording (skrue)

BLK Sort BLU Blå BRN Brun GRN Grøn GRY Grå ORG Orange PNK Lyserød RED Rød WHT Hvid YLW Gul

Hydromodul

A1P Hovedprintkort (master) A2P Fjernbetjeningens printkort A3P Printkort styring A4P Demand-printkort (ekstraudstyr) A5P Hovedprintkort (slave) A6P Demand-printkort (ekstraudstyr) A7P Fjernbetjening printkort (ekstraudstyr) C1~C3 Filter kondensator E1H El-boks varmeenhed E2H Varmeenhed til pladevarmeveksler (PHE1) E3H Varmeenhed til pladevarmeveksler (PHE2) E4H Varmeenhed vandrør E5H Ekspansionsbeholder varmeenhed F1, F2 Sikring (250V, 5A, F) F1U (A*P) Sikring (250V, 3.15A, T) HAP Printkort LED

EWAQ016~064CAW + EWYQ016~064CAW Kompakt luftkølet vandkøleenhed 4P497339-1 – 2017.07

Referencevejledning vedrørende montering og brug

Page 36

12 Tekniske data

K11E Elektronisk ekspansionsventil (PHE1) K21E Elektronisk ekspansionsventil (PHE2) K1P Pumpekontaktor K1S Pumpe overstrømsrelæ K*R (A3P) Printkort relæ M1P Pumpe PS (A*P) Strømforsyning med omformer Q1DI Fejlstrømsafbryder (medfølger ikke) Q1T Termostat ekspansionsbeholder

varmeenhed R11T Termomodstand afgangsvand (PHE1) R12T Termomodstand returvand (PHE1) R13T Termomodstand flydende kølemiddel

(PHE1) R14T Termomodstand kølegas (PHE1) R21T Termomodstand afgangsvand (PHE2) R22T Termomodstand returvand (PHE2)

R23T Termomodstand flydende kølemiddel

R24T Termomodstand kølegas (PHE2) S1F Gennemstrømningskontakt (PHE1) S2F Gennemstrømningskontakt (PHE2) S1M Hovedafbryder S1S Termostat ON/OFF input (medfølger ikke) S2S Termostat valg køling/opvarmning

S3S Drift ON input (medfølger ikke) S4S Drift OFF input (medfølger ikke) SS1 (A1P, A5P) Vælgerkontakt (nødsituation) SS1 (A2P) Vælgerkontakt (master/slave) SS1 (A7P) Vælgerkontakt (master/slave) (ekstraudstyr) V1C, V2C Ferritkerne støjfilter X1M~X4M Klemrække X801M (A*P) Printkort klemliste (styring) Z1F, Z2F (A*P) Støjfilter

12.5 Tekniske specifikationer: Udendørsenhed

INFORMATION

Se tekniske data vedrørende tekniske og elektriske detaljer.

(PHE2)

(medfølger ikke)

Referencevejledning vedrørende montering og brug

EWAQ016~064CAW + EWYQ016~064CAW

Kompakt luftkølet vandkøleenhed

4P497339-1 – 2017.07

Page 37

12 Tekniske data

12.6 Brugsstedsindstillinger på fjernbetjeningen – overblik

Første

Anden

kode

0 Indstilling af fjernbetjening

1 Indstillinger anvendes ikke

2 Automatisk setback-funktion

3 Vejrafhængigt kontrolpunkt

4 Indstillinger anvendes ikke

5 Kontrolpunkt for automatisk setback og desinfektion

6 Mulige indstillinger

7 Mulige indstillinger

8 Mulige indstillinger

9 Automatisk temperaturkompensation

A Mulige indstillinger

b Indstillinger anvendes ikke

C Grænser for temperatur afgangsvand

Indstillingsnavn Dato Værdi Dato Værdi Standardv

kode

00 Niveau for brugeradgang 2 2~3 1 — 01 Rumtemperatur, kompensationsværdi 0 –5~5 0,5 °C 02 Anvendes ikke. Undlad at ændre standard-værdien. 1 — — — — — 03 Status: rumopvarmning timer-indstilling tilstand (metode 1=1 /

metode 2=0)

04 Status: rumafkøling timer-indstilling tilstand (metode 1=1 / metode

2=0)

00 Anvendes ikke. Undlad at ændre standard-værdien. 1 — — — — — 01 Anvendes ikke. Undlad at ændre standard-værdien. 1:00 — — — — — 02 Anvendes ikke. Undlad at ændre standard-værdien. 0 — — — — — 03 Anvendes ikke. Undlad at ændre standard-værdien. 15:00 — — — — —

00 Status: setback-funktion 1 (TIL) 0/1 — — — 01 Setback, starttid 23:00 0:00~23:00 1:00 time — 02 Setback, standsetid 5:00 0:00~23:00 1:00 time —
