Daikin EWAQ016CAW, EWAQ021CAW, EWAQ025CAW, EWAQ032CAW, EWAQ040CAW Operation manuals [nl]

...
Montagehandleiding en
gebruiksaanwijzing
Compacte luchtgekoelde water-chiller
EWAQ016CAW EWAQ021CAW EWAQ025CAW EWAQ032CAW EWAQ040CAW EWAQ050CAW EWAQ064CAW     EWYQ016CAW EWYQ021CAW EWYQ025CAW EWYQ032CAW EWYQ040CAW EWYQ050CAW EWYQ064CAW
Montagehandleiding en gebruiksaanwijzing
Compacte luchtgekoelde water-chiller
Nederlands
Directivelor, cu amendamentele respective.
<A>
<B>
<C>
TÜV (NB1856)
10021804.29
Daikin.TCF.029C3/07-2017
<D> Daikin.TCFP.006
<E> Vinçotte nv (NB0026)
<F> D1
<G> 52846/9042
II
<H>
Direktive z vsemi spremembami.
Direktiivid koos muudatustega.
Директиви, с техните изменения.
Direktyvose su papildymais.
Direktīvās un to papildinājumos.
Smernice, v platnom znení.
18192021222324
съответстват на следните стандарти или други нормативни
документи, при условие, че се използват съгласно нашите
инструкции:
atitinka žemiau nurodytus standartus ir (arba) kitus norminius
dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:
tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem
standartiem un citiem normatīviem dokumentiem:
sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i)
normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v
súlade snašim návodom:
ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar
21
222324
deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:
declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:
z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:
kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:
декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:
visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:
ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:
vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:
tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:
17
18
19
20
21
22
23
24
25
spełniają wymogi następujących norm i innych dokumentów
normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi
instrukcjami:
sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e)
document(e) normativ(e), cu condiţia ca acestea să fie utilizate în
conformitate cu instrucţiunile noastre:
17
skladni z naslednjimi standardi in drugimi normativi, pod
18
19
ve norm belirten belgelerle uyumludur:
25
Direktiver, med senere ændringer.
Direktiv, med företagna ändringar.
Direktiver, med foretatte endringer.
10111213141516
Directives, as amended.
Direktiven, gemäß Änderung.
pogojem, da se uporabljajo v skladu z našimi navodili:
on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete
dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:
20
Directives, telles que modifiées.
010203040506070809
Değiştirilmiş halleriyle Yönetmelikler.
25
ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade
sosvedčením<C>.
ako je to stanovené v Súbore technickej konštrukcie <D> a kladne
posúdené <E> (Aplikovaný modul <F>) podľa Certifikátu <G>. Kategória
nebezpečia <H>. Viď tiež nasledovnú stranu.
24*
Direktiivejä, sellaisina kuin ne ovat muutettuina.
v platném znění.
Smjernice, kako je izmijenjeno.
irányelv(ek) és módosításaik rendelkezéseit.
z późniejszymi poprawkami.
17
Richtlijnen, zoals geamendeerd.
Directivas, según lo enmendado.
Direttive, come da modifica.
Οδηγιών, όπως έχουν τροποποιηθεί.
Directivas, conforme alteração em.
Директив со всеми поправками.
kot je določeno v <A> in odobreno s strani <B> vskladu
19*
*
**
***
<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B> tarafından olumlu
**
25*
scertifikatom<C>.
kot je določeno v tehnični mapi <D> in odobreno s strani <E> (Uporabljen
modul <F>) v skladu s certifikatom <G>. Kategorija tveganja <H>.
Glejtetudinanaslednji strani.
nagu on näidatud dokumendis <A> ja heaks kiidetud <B> järgi vastavalt
**
20*
olarak değerlendirildiği gibi.
<D> Teknik Yapı Dosyasında belirtildiği gibi ve <G> Sertifikasına göre
<E> tarafından olumlu olarak (Uygulanan modül <F>) değerlendirilmiştir.
Risk kategorisi <H>. Ayrıca bir sonraki sayfaya bakın.
**
sertifikaadile<C>.
nagu on näidatud tehnilises dokumentatsioonis <D> ja heaks kiidetud
<E> järgi (lisamoodul <F>) vastavalt sertifikaadile <G>. Riskikategooria
<H>. Vaadake ka järgmist lehekülge.
както е изложено в <A> и оценено положително от <B> съгласно
Сертификата<C>.
както е заложено в Акта за техническа конструкция <D> и оценено
положително от <E> (Приложен модул <F>) съгласно Сертификат
<G>. Категория риск <H>. Вижте също на следващата страница.
kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal
**
21*
**
Sertifikatą<C>.
22*
kaip nurodyta Techninėje konstrukcijos byloje <D> ir patvirtinta <E>
(taikomas modulis <F>) pagal pažymėjimą <G>. Rizikos kategorija <H>.
Taip pat žiūrėkite ir kitą puslapį.
kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam saskaņā
arsertifikātu<C>.
kā noteikts tehniskajā dokumentācijā <D>, atbilstoši <E> pozitīvajam
lēmumam (piekritīgā sadaĮa: <F>), ko apliecina sertifikāts <G>. Riska
**
kategorija <H>. Skat. arī nākošo lappusi.
23*
**
Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.
Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.
Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.
Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.
Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.
Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.
Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.
19***
20***
21***
22***
23***
24***
25***
respektive utstyr er i overensstemmelse med følgende standard(er) eller
andre normgivende dokument(er), under forutssetning av at disse brukes
i henhold til våre instrukser:
vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien
vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:
za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají
následujícím normám nebo normativním dokumentům:
u skladu sa slijedećim standardom(ima) ili drugim normativnim
dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:
megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó
12
131415
dokumentum(ok)nak, ha azokat előírás szerint használják:
16
jak bylo uvedeno v <A> a pozitivně zjištěno <B> vsouladu
sosvědčením<C>.
jak bylo uvedeno v souboru technické konstrukce <D> a pozitivně
zjištěno <E> (použitý modul <F>) v souladu s osvědčením <G>.
Kategorie rizik <H>. Viztakénásledující strana.
kako je izloženo u <A> i pozitivno ocijenjeno odstrane <B> prema
14*
Certifikatu<C>.
**
15*
kako je izloženo u Datoteci o tehničkoj konstrukciji <D> i pozitivno
ocijenjeno od strane <E> (Primijenjen modul <F>) prema Certifikatu
<G>. Kategorija opasnosti <H>. Također pogledajte na slijedećoj stranici.
a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z) <C>tanúsítvány
szerint.
a(z) <D> műszaki konstrukciós dokumentáció alapján, a(z) <E> igazolta
a megfelelést (alkalmazott modul: <F>), a(z) <G> tanúsítvány szerint.
Veszélyességikategória <H>. Lásd még a következő oldalon.
zgodnie z dokumentacją <A>, pozytywną opinią <B> i
Świadectwem<C>.
**
16*
**
zgodnie z archiwalną dokumentacją konstrukcyjną <D> i pozytywną
17*
**
Machinery 2006/42/EC
Pressure Equipment 2014/68/EU
Electromagnetic Compatibility 2014/30/EU
заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:
erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:
deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:
erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:
ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:
prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:
izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:
teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:
09
10
11
12
13
14
15
16
соответствуют следующим стандартам или другим нормативным
документам, при условии их использования согласно нашим
инструкциям:
overholder følgende standard(er) eller andet/andre
retningsgivende dokument(er), forudsat at disse anvendes i henhold til
vore instrukser:
respektive utrustning är utförd i överensstämmelse med och
följer följande standard(er) eller andra normgivande dokument, under
förutsättning att användning sker i överensstämmelse med våra
09
10
están en conformidad con la(s) siguiente(s) norma(s) u otro(s)
documento(s) normativo(s), siempre que sean utilizados de acuerdo con
nuestras instrucciones:
sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a
carattere normativo, a patto che vengano usati in conformità alle nostre
05
06
instruktioner:
11
ob upoštevanju določb:
vastavalt nõuetele:
следвайки клаузите на:
laikantis nuostatų, pateikiamų:
ievērojot prasības, kas noteiktas:
19202122232425
istruzioni:
είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α)
κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις
οδηγίες μας:
estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s)
documento(s) normativo(s), desde que estes sejam utilizados de acordo
07
com as nossas instruções:
08
održiavajúc ustanovenia:
как указано в <A> и в соответствии сположительным решением <B>
согласно Свидетельству<C>.
как указано в Досье технического топкования <D> и в соответствии
сположительным решением <E>
09*
**
bunun koşullarına uygun olarak:
como se establece en <A> y es valorado positivamente por <B>
deacuerdo con el Certificado<C>.
tal como se expone en el Archivo de Construcción Técnica <D>
yjuzgado positivamento por <E> (Modulo aplicado <F>) según el
05*
**
(Прикладной модуль <F>) согласно Свидетельству <G>. Категория
риска <H>. Также смотрите следующую страницу.
som anført i <A> og positivt vurderet af <B> ihenhold til Certifikat<C>.
som anført i den Tekniske Konstruktionsfil <D> og positivt vurderet af
<E> (Anvendt modul <F>) i henhold til Certifikat <G>. Risikoklasse <H>.
Se også næste side.
enligt <A> och godkänts av <B> enligt Certifikatet<C>.
i enlighet med den Tekniska Konstruktionsfilen <D> som positivt intygats
av <E> (Fastsatt modul <F>) vilket också framgår av Certifikat <G>.
Riskkategori <H>. Seäven nästa sida.
som det fremkommer i <A> og gjennom positiv bedømmelse av <B>
ifølge Sertifikat<C>.
som det fremkommer i den Tekniske Konstruksjonsfilen <D> og gjennom
10*
**
11*
**
Certificado <G>. Categoría de riesgo <H>. Consulte también la siguiente
página.
delineato nel <A> e giudicato positivamente da<B> secondo
ilCertificato<C>.
delineato nel File Tecnico di Costruzione <D> e giudicato positivamente
da <E> (Modulo <F> applicato) secondo il Certificato <G>. Categoria
dirischio <H>. Fare riferimento anche alla pagina successiva.
όπως καθορίζεται στο <A> και κρίνεται θετικά από το <B> σύμφωνα με
**
το Πιστοποιητικό<C>.
07*
06*
positiv bedømmelse av <E> (Anvendt modul <F>) ifølge Sertifikat <G>.
12*
**
όπως προσδιορίζεται στο Αρχείο Τεχνικής Κατασκευής <D> και κρίνεται
θετικά από το <E> (Χρησιμοποιούμενη υπομονάδα <F>) σύμφωνα με το
Πιστοποιητικό <G>. Κατηγορία επικινδυνότητας <H>. Ανατρέξτε επίσης
στην επόμενη σελίδα.
tal como estabelecido em <A> e com o parecer positivo de <B>
**
08*
Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.
opinią <E> (Zastosowany moduł <F>) zgodnie ze Świadectwem <G>.
Kategoria zagrożenia<H>. Patrz także następna strona.
aşa cum este stabilit în <A> şi apreciat pozitiv de<B> în conformitate cu
Certificatul<C>.
conform celor stabilite în Dosarul tehnic de construcţie <D> şiapreciate
pozitiv de<E> (Modul aplicat <F>) în conformitate cu Certificatul <G>.
18*
**
Risikokategori <H>. Se også neste side.
jotka on esitetty asiakirjassa <A> ja jotka <B> on hyväksynyt
Sertifikaatin<C> mukaisesti.
jotka on esitetty Teknisessä Asiakirjassa <D> ja jotka <E> on hyväksynyt
(Sovellettu moduli <F>) Sertifikaatin <G> mukaisesti. Vaaraluokka <H>.
Katsomyös seuraava sivu.
13*
**
deacordo com o Certificado<C>.
tal como estabelecido no Ficheiro Técnico de Construção <D> ecomo
parecer positivo de <E> (Módulo aplicado <F>) de acordo com o
Certificado <G>. Categoria de risco <H>. Consultar também a página
seguinte.
**
13***
Categorie derisc<H>. Consultaţi de asemenea pagina următoare.
Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.
07***
Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.
Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.
A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.
Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.
Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.
14***
15***
16***
17***
18***
A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.
Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.
Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.
Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.
Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.
08***
09***
10***
11***
12***
declares under its sole responsibility that the air conditioning models to which this declaration relates:
erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:
CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA
CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA
CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY
CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI
déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:
Daikin Europe N.V.
01
02
03
under iagttagelse af bestemmelserne i:
enligt villkoren i:
gitt i henhold til bestemmelsene i:
noudattaen määräyksiä:
za dodržení ustanovení předpisu:
prema odredbama:
követi a(z):
zgodnie z postanowieniami Dyrektyw:
101112131415161718
verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:
declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:
dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:
δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:
declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:
04
05
06
EWAQ016CAW****, EWAQ021CAW****, EWAQ025CAW****, EWAQ032CAW****, EWAQ040CAW****, EWAQ050CAW****, EWAQ064CAW****,
EWYQ016CAW****, EWYQ021CAW****, EWYQ025CAW****, EWYQ032CAW****, EWYQ040CAW****, EWYQ050CAW****, EWYQ064CAW****,
07
08
* = , , -, 0, 1, 2, 3, ..., A, B, C, ..., Z
are in conformity with the following standard(s) or other normative
document(s), provided that these are used in accordance with our
instructions:
der/den folgenden Norm(en) oder einem anderen Normdokument oder -
dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie
gemäß unseren Anweisungen eingesetzt werden:
sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s),
pour autant qu'ils soient utilisés conformément à nos instructions:
conform de volgende norm(en) of één of meer andere bindende
documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig
01
02
03
onze instructies:
04
following the provisions of:
gemäß den Vorschriften der:
conformément aux stipulations des:
EN60335-2-40,
overeenkomstig de bepalingen van:
010203040506070809
în urma prevederilor:
as set out in <A> and judged positively by <B> according to the
Certificate<C>.
as set out in the Technical Construction File <D> and judged positively by
<E> (Applied module <F>) according to the Certificate <G>. Risk
category <H>. Also refer to next page.
wie in <A> aufgeführt und von <B> positiv beurteilt gemäß
siguiendo las disposiciones de:
secondo le prescrizioni per:
με τήρηση των διατάξεων των:
de acordo com o previsto em:
в соответствии с положениями:
01*
**
Zertifikat<C>.
02*
wie in der Technischen Konstruktionsakte <D> aufgeführt und von <E>
(Angewandtes Modul <F>) positiv ausgezeichnet positiv ausgezeichnet
gemäß Zertifikat <G>. Risikoart <H>. Siehe auch nächste Seite.
tel que défini dans <A> et évalué positivement par <B> conformément au
Certificat<C>.
03*
tel que stipulé dans le Fichier de Construction Technique <D> et jugé **
**
positivement par <E> (Module appliqué <F>) conformément au Certificat
<G>. Catégorie de risque <H>. Se reporter également à la page
suivante.
zoals vermeld in <A> en positief beoordeeld door <B> overeenkomstig
Certificaat<C>.
zoals vermeld in het Technisch Constructiedossier <D> en
inordebevonden door <E> (Toegepaste module <F>) overeenkomstig
Certificaat <G>. Risicocategorie <H>. Zie ook de volgende pagina.
04*
**
Daikin Europe N.V. is authorised to compile the Technical Construction File.
Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.
Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.
Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.
Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.
Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.
01***
02***
03***
04***
05***
06***
3PW70086-5F
22 ankstesnio puslapio tęsinys:
<K>
<L>
<M>
TSmin
TSmax
PS
<N>
<P>
40
–30
63
R410A
40 bar
°C
°C
bar
<Q> VINÇOTTE nv
Jan Olieslagerslaan 35
1800 Vilvoorde, Belgium
23 iepriekšējās lappuses turpinājums:
24 pokračovanie z predchádzajúcej strany:
25 önceki sayfadan devam:
Maximálny povolený tlak (PS): <K> (bar)
∙ 24
Deklaratsiooni alla kuuluvate mudelite disainispetsifikatsioonid:
Проектни спецификации на моделите, за които се отнася декларацията:
Konstrukcinės specifikacijos modelių, kurie susiję su šia deklaracija:
To modeļu dizaina specifikācijas, uz kurām attiecas šī deklarācija:
Konštrukčné špecifikácie modelu, ktorého sa týka toto vyhlásenie:
2021222324
19 nadaljevanje s prejšnje strani:
20 eelmise lehekülje järg:
21 продължение от предходната страница:
15 nastavak s prethodne stranice:
16 folytatás az előző oldalról:
17 ciąg dalszy z poprzedniej strony:
18 continuarea paginii anterioare:
Tätä ilmoitusta koskevien mallien rakennemäärittely: 13141516171819
Bu bildirinin ilgili olduğu modellerin Tasarım Özellikleri: 25
Maksimalni dovoljeni tlak (PS): <K> (bar)
∙ 19
Specifikace designu modelů, ke kterým se vztahuje toto prohlášení:
Specifikacije dizajna za modele na koje se ova izjava odnosi:
A jelen nyilatkozat tárgyát képező modellek tervezési jellemzői:
Specyfikacje konstrukcyjne modeli, których dotyczy deklaracja:
Najveći dopušten tlak (PS): <K> (bar)
Specificaţiile de proiectare ale modelelor la care se referă această declaraţie:
Specifikacije tehničnega načrta za modele, na katere se nanaša ta deklaracija:
∙ 15
Minimálna/maximálna povolená teplota (TS*):
*TSmin: Minimálna teplota na nízkotlakovej strane: <L> (°C)
*TSmax: Nasýtená teplota korešpondujúca s maximálnym povoleným
tlakom (PS): <M> (°C)
Chladivo: <N>
Nastavenie tlakového poistného zariadenia: <P> (bar)
Výrobné číslo a rok výroby: nájdete na výrobnom štítku modelu
İzin verilen maksimum basınç (PS): <K> (bar)
İzin verilen minimum/maksimum sıcaklık (TS*):
*TSmin: Düşük basınç tarafındaki minimum sıcaklık: <L> (°C)
*TSmax: İzin verilen maksimum basınca (PS) karşı gelen doyma
sıcaklığı: <M> (°C)
Soğutucu: <N>
Basınç emniyet düzeninin ayarı: <P> (bar)
∙∙∙∙∙
25
Minimalna/maksimalna dovoljena temperatura (TS*):
*TSmin: Minimalna temperatura na nizkotlačni strani: <L> (°C)
*TSmax: Nasičena temperatura, ki ustreza maksimalnemu dovoljenemu
tlaku (PS): <M> (°C)
Hladivo: <N>
Nastavljanje varnostne naprave za tlak: <P> (bar)
Tovarniška številka in leto proizvodnje: glejte napisno ploščico
Maksimaalne lubatud surve (PS): <K> (bar)
Minimaalne/maksimaalne lubatud temperatuur (TS*):
∙∙∙∙∙
Najniža/najviša dopuštena temperatura (TS*):
*TSmin: Najniža temperatura u području niskog tlaka: <L> (°C)
*TSmax: Standardna temperatura koja odgovara najvećem dopuštenom
tlaku (PS): <M> (°C)
Rashladno sredstvo: <N>
∙∙∙∙∙
*TSmin: Minimaalne temperatuur madalsurve küljel: <L> (°C)
20
Postavke sigurnosne naprave za tlak: <P> (bar)
Proizvodni broj i godina proizvodnje: pogledajte natpisnu pločicu modela
Legnagyobb megengedhető nyomás (PS): <K> (bar)
Legkisebb/legnagyobb megengedhető hőmérséklet (TS*):
*TSmin: Legkisebb megengedhető hőmérséklet a kis nyomású oldalon:
16
İmalat numarası ve imalat yılı: modelin ünite plakasına bakın
∙∙∙
*TSmax: Maksimaalsele lubatud survele (PS) vastav küllastunud
temperatuur: <M> (°C)
Jahutusaine: <N>
Surve turvaseadme seadistus: <P> (bar)
Tootmisnumber ja tootmisaasta: vaadake mudeli andmeplaati
Максимално допустимо налягане (PS): <K> (bar)
Минимално/максимално допустима температура (TS*):
*TSmin: Минимална температура от страната на ниското налягане:
<L> (°C)
*TSmax: Температура на насищане, съответстваща на максимално
допустимото налягане (PS): <M> (°C)
Охладител: <N>
Настройка на предпазното устройство за налягане: <P> (bar)
Фабричен номер и година на производство: вижте табелката
намодела
Maksimalus leistinas slėgis (PS): <K> (bar)
Minimali/maksimali leistina temperatūra (TS*):
∙∙∙∙∙
21
<L> (°C)
*TSmax: A legnagyobb megengedhető nyomásnak (PS) megfelelő
telítettségi hőmérséklet: <M> (°C)
Hűtőközeg: <N>
A túlnyomás-kapcsoló beállítása: <P> (bar)
Gyártási szám és gyártási év: lásd a berendezés adattábláján
Maksymalne dopuszczalne ciśnienie (PS): <K> (bar)
∙∙∙∙∙
17
∙∙∙∙∙
Minimalna/maksymalna dopuszczalna temperatura (TS*):
*TSmin: Minimalna temperatura po stronie niskociśnieniowej: <L> (°C)
*TSmax: Temperatura nasycenia odpowiadająca maksymalnemu
dopuszczalnemu ciśnieniu (PS): <M> (°C)
Czynnik chłodniczy: <N>
Nastawa ciśnieniowego urządzenia bezpieczeństwa: <P> (bar)
∙∙∙∙∙
*TSmin: Minimali temperatūra žemo slėgio pusėje: <L> (°C)
22
Numer fabryczny oraz rok produkcji: patrz tabliczka znamionowa modelu
Presiune maximă admisibilă (PS): <K> (bar)
Temperatură minimă/maximă admisibilă (TS*):
*TSmin: Temperatură minimă pe partea de presiune joasă: <L> (°C)
*TSmax: Temperatură de saturaţie corespunzând presiunii maxime
18
Názov a adresa certifikačného úradu, ktorý kladne posúdil zhodu so
smernicou pre tlakové zariadenia: <Q>
Basınçlı Teçhizat Direktifine uygunluk hususunda olumlu olarak
değerlendirilen Onaylanmış kuruluşun adı ve adresi: <Q>
24
25
*TSmax: Prisotinta temperatūra, atitinkamti maksimalų leistiną slėgį
(PS): <M> (°C)
Šaldymo skystis: <N>
Apsauginio slėgio prietaiso nustatymas: <P> (bar)
Gaminio numeris ir pagaminimo metai: žiūrėkite modelio pavadinimo
plokštelę
Maksimālais pieļaujamais spiediens (PS): <K> (bar)
Minimālā/maksimālā pieļaujamā temperatūra (TS*):
*TSmin: Minimālā temperatūra zemā spiediena pusē: <L> (°C)
*TSmax: Piesātinātā temperatūra saskaņā ar maksimālo pieļaujamo
spiedienu (PS): <M> (°C)
Dzesinātājs: <N>
Spiediena drošības ierīces iestatīšana: <P> (bar)
Izgatavošanas numurs un izgatavošanas gads: skat. modeļa
izgatavotājuzņēmuma plāksnītie
Ime in naslov organa za ugotavljanje skladnosti, ki je pozitivno ocenil
združljivost z Direktivo o tlačni opremi: <Q>
Teavitatud organi, mis hindas Surveseadmete Direktiiviga ühilduvust
positiivselt, nimi ja aadress: <Q>
Наименование и адрес на упълномощения орган, който
сеепроизнесъл положително относно съвместимостта
сДирективата за оборудване под налягане: <Q>
Atsakingos institucijos, kuri davė teigiamą sprendimą pagal slėginės
įrangos direktyvą pavadinimas ir adresas: <Q>
Sertifikācijas institūcijas, kura ir devusi pozitīvu slēdzienu par atbilstību
∙∙∙∙∙
23
admisibile (PS): <M> (°C)
Agent frigorific: <N>
Reglarea dispozitivului de siguranţă pentru presiune: <P> (bar)
Numărul de fabricaţie şi anul de fabricaţie: consultaţi placa de identificare
a modelului
∙∙∙
∙∙∙
192021
Název a adresa informovaného orgánu, který vydal pozitivní posouzení
shody se směrnicí o tlakových zařízeních: <Q>
Naziv i adresa prijavljenog tijela koje je donijelo pozitivnu prosudbu o
usklađenosti sa Smjernicom za tlačnu opremu: <Q>
A nyomástartó berendezésekre vonatkozó irányelvnek való
141516
megfelelőséget igazoló bejelentett szervezet neve és címe: <Q>
Spiediena lekārtu Direktīvai, nosaukums un
22
23
Nazwa i adres Jednostki notyfikowanej, która wydała pozytywną opinię
dotyczącą spełnienia wymogów Dyrektywy dot. Urządzeń Ciśnieniowych:
<Q>
Denumirea şi adresa organismului notificat care a apreciat pozitiv
conformarea cu Directiva privind echipamentele sub
17
18
adrese: <Q>
presiune: <Q>
12 fortsettelse fra forrige side:
13 jatkoa edelliseltä sivulta:
14 pokračování z předchozí strany:
08 continuação da página anterior:
09 продолжение предыдущей страницы:
10 fortsat fra forrige side:
11 fortsättning från föregående sida:
Προδιαγραφές Σχεδιασμού των μοντέλων με τα οποία σχετίζεται η δήλωση:
Especificações de projecto dos modelos a que se aplica esta declaração:
Проектные характеристики моделей, к которым относится настоящее заявление:
0708091011
05 continuación de la página anterior:
06 continua dalla pagina precedente:
07 συνέχεια από την προηγούμενη σελίδα:
Maks. tilladt tryk (PS): <K> (bar)
Min./maks. tilladte temperatur (TS*):
*TSmin: Min. temperatur på lavtrykssiden: <L> (°C)
*TSmax: Mættet temperatur svarende til maks. tilladte tryk (PS): <M>
(°C)
Kølemiddel: <N>
Indstilling af tryksikringsudstyr: <P> (bar)
Produktionsnummer og fremstillingsår: se modellens fabriksskilt
Maximalt tillåtet tryck (PS): <K> (bar)
Min/max tillåten temperatur (TS*):
*TSmin: Minimumtemperatur på lågtryckssidan: <L> (°C)
*TSmax: Mättnadstemperatur som motsvarar maximalt tillåtet tryck (PS):
<M> (°C)
Köldmedel: <N>
Inställning för trycksäkerhetsenhet: <P> (bar)
Tillverkningsnummer och tillverkningsår: se modellens namnplåt
Maksimalt tillatt trykk (PS): <K> (bar)
Minimalt/maksimalt tillatt temperatur (TS*):
*TSmin: Minimumstemperatur på lavtrykkssiden: <L> (°C)
*TSmax: Metningstemperatur i samsvar med maksimalt tillatt trykk (PS):
<M> (°C)
Kjølemedium: <N>
Innstilling av sikkerhetsanordning for trykk: <P> (bar)
Produksjonsnummer og produksjonsår: se modellens merkeplate
Suurin sallittu paine (PS): <K> (bar)
Pienin/suurin sallittu lämpötila (TS*):
*TSmin: Alhaisin matalapainepuolen lämpötila: <L> (°C)
*TSmax: Suurinta sallittua painetta (PS) vastaava kyllästyslämpötila:
<M> (°C)
10
Typespecifikationer for de modeller, som denne erklæring vedrører:
Designspecifikationer för de modeller som denna deklaration gäller:
Konstruksjonsspesifikasjoner for de modeller som berøres av denne deklarasjonen: 12
Pressione massima consentita (PS): <K> (bar)
∙ 06
∙∙∙∙∙
11
Temperatura minima/massima consentita (TS*):
*TSmin: temperatura minima nel lato di bassa pressione: <L> (°C)
*TSmax: temperatura satura corrispondente alla pressione massima
consentita (PS): <M> (°C)
Refrigerante: <N>
Impostazione del dispositivo di controllo della pressione: <P> (bar)
Numero di serie e anno di produzione: fare riferimento alla targhetta del
modello
∙∙∙∙∙
∙∙∙∙∙
12
Mέγιστη επιτρεπόμενη πίεση (PS): <K> (bar)
Ελάχιστη/μέγιστη επιτρεπόμενη θερμοκρασία (TS*):
*TSmin: Ελάχιστη θερμοκρασία για την πλευρά χαμηλής πίεσης: <L>
(°C)
*TSmax: Κορεσμένη θερμοκρασία που αντιστοιχεί με τη μέγιστη
επιτρεπόμενη πίεση (PS): <M> (°C)
Ψυκτικό: <N>
Ρύθμιση της διάταξης ασφάλειας πίεσης: <P> (bar)
07
∙∙∙∙∙
∙∙∙∙∙
13
Αριθμός κατασκευής και έτος κατασκευής: ανατρέξτε στην πινακίδα
αναγνώρισης του μοντέλου
Pressão máxima permitida (PS): <K> (bar)
Temperaturas mínima e máxima permitidas (TS*):
*TSmin: Temperatura mínima em baixa pressão: <L> (°C)
*TSmax: Temperatura de saturação correspondente à pressão máxima
permitida (PS): <M> (°C)
Refrigerante: <N>
08
∙∙∙∙∙
Kylmäaine: <N>
∙∙∙∙∙
Regulação do dispositivo de segurança da pressão: <P> (bar)
Número e ano de fabrico: consultar a placa de especificações
daunidade
Максимально допустимое давление (PS): <K> (бар)
Минимально/Максимально допустимая температура (TS*):
09
Varmuuspainelaitteen asetus: <P> (bar)
Valmistusnumero ja valmistusvuosi: katso mallin nimikilpi
Maximální přípustný tlak (PS): <K> (bar)
Minimální/maximální přípustná teplota (TS*):
*TSmin: Minimální teplota na nízkotlaké straně: <L> (°C)
*TSmax: Saturovaná teplota odpovídající maximálnímu přípustnému
tlaku (PS): <M> (°C)
Chladivo: <N>
Nastavení bezpečnostního tlakového zařízení: <P> (bar)
Výrobní číslo a rok výroby: viz typový štítek modelu
14
*TSmin: Минимальная температура на стороне низкого давления:
<L> (°C)
*TSmax: Температура кипения, соответствующая максимально
∙∙∙
допустимому давлению (PS): <M> (°C)
Хладагент: <N>
Настройка устройства защиты по давлению: <P> (бар)
Заводской номер и год изготовления: смотрите паспортную табличку
модели
∙∙∙
Navn og adresse på bemyndiget organ, der har foretaget en positiv
bedømmelse af, at udstyret lever op til kravene i PED (Direktiv for
Trykbærende Udstyr): <Q>
Namn och adress för det anmälda organ som godkänt uppfyllandet av
tryckutrustningsdirektivet: <Q>
Navn på og adresse til det autoriserte organet som positivt bedømte
samsvar med direktivet for trykkutstyr (Pressure Equipment Directive):
<Q>
Sen ilmoitetun elimen nimi ja osoite, joka teki myönteisen päätöksen
10
11
Nome e indirizzo dell’Ente riconosciuto che ha riscontrato la conformità
alla Direttiva sulle apparecchiature a pressione: <Q>
Όνομα και διεύθυνση του Κοινοποιημένου οργανισμού που απεφάνθη
θετικά για τη συμμόρφωση προς την Οδηγία Εξοπλισμών υπό Πίεση:
<Q>
06
07
painelaitedirektiivin noudattamisesta: <Q>
12
13
Nome e morada do organismo notificado, que avaliou favoravelmente a
conformidade com a directiva sobre equipamentos pressurizados: <Q>
Название и адрес органа технической экспертизы, принявшего
положительное решение о соответствии Директиве об оборудовании
под давлением: <Q>
08
09
Shigeki Morita
Director
Ostend, 1st of September 2017
CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA
CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA
CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY
CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI
01 continuation of previous page:
02 Fortsetzung der vorherigen Seite:
03 suite de la page précédente:
04 vervolg van vorige pagina:
Maximum allowable pressure (PS): <K> (bar)
Minimum/maximum allowable temperature (TS*):
*TSmin: Minimum temperature at low pressure side: <L> (°C)
*TSmax: Saturated temperature corresponding with the maximum
allowable pressure (PS): <M> (°C)
Refrigerant: <N>
Setting of pressure safety device: <P> (bar)
Manufacturing number and manufacturing year: refer to model nameplate
Maximal zulässiger Druck (PS): <K> (Bar)
Minimal/maximal zulässige Temperatur (TS*):
*TSmin: Mindesttemperatur auf der Niederdruckseite: <L> (°C)
*TSmax: Sättigungstemperatur die dem maximal zulässigen Druck (PS)
entspricht: <M> (°C)
Kältemittel: <N>
Einstellung der Druck-Schutzvorrichtung: <P> (Bar)
Herstellungsnummer und Herstellungsjahr: siehe Typenschild
desModells
Pression maximale admise (PS): <K> (bar)
Température minimum/maximum admise (TS*):
*TSmin: température minimum côté basse pression: <L> (°C)
*TSmax: température saturée correspondant à la pression maximale
admise (PS): <M> (°C)
Réfrigérant: <N>
Réglage du dispositif de sécurité de pression: <P> (bar)
Numéro de fabrication et année de fabrication: se reporter à la plaquette
signalétique du modèle
Maximaal toelaatbare druk (PS): <K> (bar)
Design Specifications of the models to which this declaration relates:
Konstruktionsdaten der Modelle auf die sich diese Erklärung bezieht:
Spécifications de conception des modèles auxquels se rapporte cette déclaration:
Ontwerpspecificaties van de modellen waarop deze verklaring betrekking heeft:
Especificaciones de diseño de los modelos a los cuales hace referencia esta declaración:
Specifiche di progetto dei modelli cui fa riferimento la presente dichiarazione:
0102030405
06
01
∙∙∙∙∙
02
∙∙∙∙∙
03
∙∙∙∙∙
Minimaal/maximaal toelaatbare temperatuur (TS*):
04
*TSmin: Minimumtemperatuur aan lagedrukzijde: <L> (°C)
*TSmax: Verzadigde temperatuur die overeenstemt met de maximaal
toelaatbare druk (PS): <M> (°C)
Koelmiddel: <N>
Instelling van drukbeveiliging: <P> (bar)
Fabricagenummer en fabricagejaar: zie naamplaat model
Presión máxima admisible (PS): <K> (bar)
Temperatura mínima/máxima admisible (TS*):
*TSmin: Temperatura mínima en el lado de baja presión: <L> (°C)
*TSmax: Temperatura saturada correspondiente a la presión máxima
admisible (PS): <M> (°C)
Refrigerante: <N>
Ajuste del presostato de seguridad: <P> (bar)
Número de fabricación y año de fabricación: consulte la placa
deespecificaciones técnicas del modelo
Name and address of the Notified body that judged positively
oncompliance with the Pressure Equipment Directive: <Q>
Name und Adresse der benannten Stelle, die positiv unter Einhaltung der
Druckanlagen-Richtlinie urteilte: <Q>
Nom et adresse de l’organisme notifié qui a évalué positivement la
conformité à la directive sur l’équipement de pression: <Q>
Naam en adres van de aangemelde instantie die positief geoordeeld
heeft over de conformiteit met de Richtlijn Drukapparatuur: <Q>
Nombre y dirección del Organismo Notificado que juzgó positivamente el
∙∙∙∙∙
05
∙∙∙
0102030405
cumplimiento con la Directiva en materia de Equipos de Presión: <Q>
3PW70086-5F

Inhoud

Inhoud

1 Over de documentatie 4

1.1 Over dit document ..................................................................... 4
Voor de installateur 5
2 Over de doos 5
2.1 Buitenunit .................................................................................. 5
2.1.1 Accessoires van de buitenunit verwijderen................. 5
3 Over de units en opties 5
3.1 Over de buitenunit ..................................................................... 5
3.2 Systeemlay-out.......................................................................... 5
4 Voorbereiding 6
4.1 De installatieplaats voorbereiden .............................................. 6
4.1.1 Vereisten inzake de plaats waar de buitenunit
geïnstalleerd wordt...................................................... 6
4.2 De waterleidingen voorbereiden................................................ 6
4.2.1 Vereisten voor de watercircuits................................... 6
4.2.2 Formule om de voordruk van het expansievat te
berekenen ................................................................... 7
4.2.3 Controle van het watervolume en de voordruk in het
expansievat................................................................. 7
4.2.4 De voordruk van het expansievat wijzigen.................. 8
4.2.5 Het watervolume controleren: voorbeelden ................ 8
4.3 De elektrische bedrading voorbereiden..................................... 8
4.3.1 Vereisten voor beveiligingen....................................... 8
5 Installatie 9
5.1 De units openen ........................................................................ 9
5.1.1 De buitenunit openen.................................................. 9
5.1.2 Elektrische componentenkast van de buitenunit
openen ........................................................................ 9
5.2 De buitenunit monteren ............................................................. 9
5.2.1 De installatiestructuur voorzien................................... 9
5.3 De waterleidingen aansluiten .................................................... 10
5.3.1 Voorzorgen bij het aansluiten van de waterleidingen . 10
5.3.2 Het watercircuit vullen................................................. 10
5.3.3 Het watercircuit tegen vorst beschermen.................... 11
5.3.4 De waterleidingen isoleren.......................................... 11
5.4 De elektrische bedrading aansluiten ......................................... 12
5.4.1 Lokale bedrading: Overzicht ....................................... 12
5.4.2 Elektrische voeding routeren en bevestigen............... 12
5.4.3 Handgreep van de hoofdschakelaar monteren........... 12
5.4.4 Elektrische voeding en transmissiekabels aansluiten. 12
5.4.5 De afstandsbediening installeren................................ 12
5.4.6 Optionele apparatuur installeren................................. 13
6 Configuratie 13
6.1 Overzicht: Configuratie.............................................................. 13
6.2 Lokale instellingen uitvoeren ..................................................... 14
6.2.1 Over lokale instellingen............................................... 14
6.2.2 Componenten voor lokale instellingen........................ 14
6.2.3 Toegang tot de componenten voor lokale instellingen 14
6.2.4 Stand 1 of 2 activeren................................................. 15
6.2.5 Gebruik van stand 1.................................................... 15
6.2.6 Gebruik van stand 2.................................................... 15
6.2.7 Stand 1: Controle instellingen..................................... 15
6.2.8 Stand 2: Lokale instellingen........................................ 16
6.2.9 Lokale instellingen op de afstandsbediening .............. 17
6.3 Omschakelen tussen koelen en verwarmen ............................. 21
7 Inbedrijfstelling 22
7.1 Voorzorgsmaatregelen bij de inbedrijfstelling............................ 22
7.2 Checklist voor de inbedrijfstelling .............................................. 22
7.3 Eindcontrole .............................................................................. 23
8 Opsporen en verhelpen van storingen 23
8.1 Storingcodes: Overzicht ............................................................. 23
9 Technische gegevens 24
9.1 Serviceruimte: Buitenunit ........................................................... 24
9.2 Leidingschema: Buitenmodule ................................................... 25
9.3 Bedradingsschema: Buitenunit................................................... 26
Voor de gebruiker 27
10 Over het systeem 27
10.1 Systeemlay-out........................................................................... 27
11 Gebruikersinterface 27 12 Bediening 28
12.1 Werkingsgebied.......................................................................... 28
12.2 Snelle start ................................................................................. 28
12.3 Gebruik van het systeem............................................................ 29
12.3.1 Over de klok................................................................. 29
12.3.2 Over het gebruik van het systeem ............................... 30
12.3.3 Koelen van ruimten...................................................... 30
12.3.4 Verwarmen van ruimten............................................... 30
12.3.5 Andere standen............................................................ 31
12.3.6 Weektimer.................................................................... 31
12.3.7 Gebruik van de optionele vraag-printplaat................... 36
12.3.8 Gebruik van de optionele adapter voor externe
besturing ...................................................................... 36
12.3.9 Gebruik van de optionele afstandsbediening............... 36
13 Onderhoud en service 36
13.1 Over het koelmiddel ................................................................... 36
13.2 Dienst-na-verkoop en garantie ................................................... 37
13.2.1 Garantieperiode ........................................................... 37
13.2.2 Aanbevelingen voor onderhoud en inspectie............... 37
14 Opsporen en verhelpen van storingen 37
14.1 Storingscodes: Overzicht ........................................................... 37
15 Verplaatsen 37 16 Als afval verwijderen 37
1 Over de documentatie

1.1 Over dit document

INFORMATIE
Controleer of de gebruiker de papieren documentatie heeft en vraag hem/haar deze bij te houden om deze later te kunnen raadplegen.
Bedoeld publiek
Erkende installateurs + eindgebruikers
INFORMATIE
Dit apparaat is bedoeld voor gebruik door expert of opgeleide gebruikers in winkels, lichte industrie en op boerderijen, of voor commercieel gebruik door niet­deskundigen.
Documentatieset
Dit document is een onderdeel van een documentatieset. De volledige set omvat:
Montagehandleiding en gebruiksaanwijzing
4
EWAQ016~064CAW + EWYQ016~064CAW
Compacte luchtgekoelde water-chiller
4P489435-1B – 2017.10

2 Over de doos

a d ec
b
f g
h
i
1×/2×
RC
RT1M1RT2M2RT3
M3
FC1 FC2 FC3
a b c e
e f
i
f f
g
d
Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid:
▪ Veiligheidsinstructies te lezen vóór de installatie ▪ Formaat: Papier (in de doos van de buitenunit)
Montagehandleiding en gebruiksaanwijzing buitenunit:
▪ Instructies voor installatie en gebruik ▪ Formaat: Papier (in de doos van de buitenunit)
Uitgebreide handleiding voor de installateur en de gebruiker:
▪ De installatie voorbereiden, referentiegegevens,… ▪ Gedetailleerde stap per stap instructies en
achtergrondinformatie voor basis- en gevorderd gebruik
▪ Formaat: Digitale bestanden op http://www.daikineurope.com/
support-and-manuals/product-information/

Voor de installateur

2 Over de doos

2.1 Buitenunit

2.1.1 Accessoires van de buitenunit verwijderen

Controleer of alle accessoires in de unit zitten.
Laatste herzieningen van de meegeleverde documentatie kunnen op de regionale Daikin-website of via uw dealer beschikbaar zijn.
De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen.
Technische gegevens
▪ Een deel van de recentste technische gegevens is beschikbaar
op de regionale Daikin-website (publiek toegankelijk).
▪ De volledige recentste technische gegevens zijn beschikbaar op
het Daikin-extranet (authenticatie vereist).
De units zijn verkrijgbaar in 7 standaardversies met een nominale capaciteit van 16,8 tot 63 kW. Alle maten zijn verkrijgbaar als unit voor alleen koelen (EWAQ) en als unit met warmtepomp (EWYQ: koelen/verwarmen).
De unit is ontworpen om te verwarmen bij een omgevingstemperatuur van –15°C tot 35°C en te koelen bij een omgevingstemperatuur van –15°C tot 43°C.
De hoofdcomponenten zijn de compressor, de luchtwarmtewisselaar en de waterwarmtewisselaar.
De compressor zorgt ervoor dat het koelmiddel in de warmtewisselaars stroomt.
▪ In de koelstand brengt het koelmiddel de warmte van de
waterwarmtewisselaar naar de luchtwarmtewisselaar waar deze warmte in de lucht wordt afgevoerd.
▪ In de verwarmstand brengt het koelmiddel de warmte van de
luchtwarmtewisselaar naar de waterwarmtewisselaar waar deze warmte aan het water wordt afgegeven.
a Algemene voorzorgsmaatregelen met betrekking tot de
b Montagehandleiding en gebruiksaanwijzing (paneel 3) c Afstandsbediening (paneel 3) d Handgreep hoofdschakelaar (paneel 1) e Kabelbinders (paneel 3)
f Afsluiters (paneel 3)
g Schroefdraadaansluiting (paneel 3) (1× voor EWAQ
h Filter (paneel 3)
i Bocht (paneel 3)

3 Over de units en opties

3.1 Over de buitenunit

Deze montagehandleiding heeft betrekking op de compacte luchtgekoelde water-chiller. De unit is bestemd voor installatie buitenshuis en kan voor airconditioning worden gecombineerd met ventilator-convectoren of kan worden gebruikt voor het leveren van water voor toepassingen van proceskoeling.
EWAQ016~064CAW + EWYQ016~064CAW Compacte luchtgekoelde water-chiller 4P489435-1B – 2017.10
veiligheid
+EWYQ016~032, 2× voor EWAQ+EWYQ040~064)

3.2 Systeemlay-out

a Buitenunit b Platenwarmtewisselaar c Expansievat d Pomp e Afsluiter
f Gemotoriseerde klep
g Omloopklep
FC1…3 Ventilator-convector (lokaal te voorzien)
RC Afstandsbediening
RT1…3 Kamerthermostaat
Montagehandleiding en gebruiksaanwijzing
5

4 Voorbereiding

a
b
a
c
d
b
4 Voorbereiding

4.1 De installatieplaats voorbereiden

4.1.1 Vereisten inzake de plaats waar de buitenunit geïnstalleerd wordt

Houd rekening met de richtlijnen inzake de benodigde ruimte. Zie het hoofdstuk "Technische gegevens".
VOORZICHTIG
Toestel niet toegankelijk voor iedereen; installeer het op een beveiligde plaats die niet voor iedereen toegankelijk is.
Deze units, binnen- en buitenunit, zijn zowel geschikt voor commerciële als kleinindustriële toepassingen.
VOORZICHTIG
Toestel NIET toegankelijk voor iedereen; installeer het op een beveiligde plaats die niet voor iedereen toegankelijk is.
Deze unit is geschikt voor installatie in een commerciële en in licht industriële omgevingen.

4.2 De waterleidingen voorbereiden

4.2.1 Vereisten voor de watercircuits

Waterdebiet. U kunt het vereiste minimum waterdebiet in de
volgende tabel vinden. Dit debiet moet in alle omstandigheden worden verzekerd. Als het debiet kleiner is, wordt de unit stilgelegd en verschijnt foutmelding
Capaciteitsklasse Minimum vereist debiet
016+021+025 23 l/min 032 36 l/min 040+050 46 l/min 064 72 l/min
Ter plaatse te voorziene onderdelen – Waterdruk en -
temperatuur. Controleer of alle componenten in de lokale leidingen bestand zijn tegen de waterdruk en watertemperatuur.
Aftappen – Lage punten. Voorzie aftappunten op alle lage
punten van de installatie om het watercircuit volledig te kunnen aflaten.
Niet-koperen metalen leidingen. Wanneer ook niet-koperen
metalen leidingen gebruikt worden, isoleer dan elke koperen leiding goed van elke niet-koperen leiding, zodat ze NIET met elkaar in contact kunnen komen. Dit, om galvanische corrosie te vermijden.
Afsluiters. Bij de unit worden twee afsluiters geleverd. Zie de
volgende afbeelding voor de installatie ervan.
op het scherm.
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor dat deze zuurstofdiffusiedicht zijn overeenkomstig DIN4726. De diffusie van zuurstof naar de leidingen kan overmatige corrosie veroorzaken.
De leidingen aansluiten – Wetgeving. Maak alle
leidingaansluitingen overeenkomstig de toepasselijke wetgeving en de aanwijzingen in hoofdstuk “Installatie” en houd hierbij rekening met de waterinlaat en -uitlaat.
De leidingen aansluiten – Kracht. Oefen GEEN overdreven
kracht uit wanneer u de leidingen aansluit. Vervormde leidingen kunnen storingen in de unit veroorzaken.
De leidingen aansluiten – Gereedschappen. Gebruik alleen
gereedschap dat voor koper geschikt is, aangezien koper een zacht materiaal is. ANDERS kunnen buizen beschadigd worden.
De leidingen aansluiten – Lucht, vochtigheid, stof. Als lucht,
vocht of stof in het circuit terechtkomt, kunnen storingen ontstaan. Om dit te voorkomen:
▪ gebruik alleen schone buizen; ▪ houd de uiteinden van de leidingen omlaag tijdens het
verwijderen van bramen;
▪ dek de uiteinden van de leiding af wanneer u de leiding door
een muur steekt, zodat stof noch vuil in de leiding kan indringen;
▪ gebruik een goed draadafdichtmiddel om verbindingen
waterdicht te maken.
OPMERKING
Indien er glycol in het systeem aanwezig is, zorg ervoor dat het gebruikte schroefdraadafdichtmiddel tegen glycol bestand is.
Gesloten circuit. Gebruik de buitenunit ALLEEN in een gesloten
waterinstallatie. Het systeem in een open waterinstallatie gebruiken zou overmatige corrosie als gevolg hebben.
a Adapter (op de inlaat alleen bij EWAQ+EWYQ040~064) b Afsluiter c Bocht d Filter
OPMERKING
Breng het filter aan op de bocht voordat u deze laatste installeert.
OPMERKING
Als bij de installatie geen bocht wordt gebruikt, gebruik dan een verlengstuk (5 cm lang voor een 1¼" filter, en 6cm lang voor een 2"filter) om ervoor te zorgen dat het filter goed kan worden gereinigd.
OPMERKING
Installeer het filter juist. Als het niet of verkeerd wordt geïnstalleerd, loopt de platenwarmtewisselaar permanente schade op.
Aftapkranen. Alle lage punten van het systeem moeten worden
voorzien van aftapkranen om het circuit volledig te kunnen laten leeglopen. Er is een aftapkraan voorzien in de unit.
Ontluchters. Voorzie ontluchters op alle hoge punten van de
installatie; deze moeten voor onderhoud gemakkelijk bereikbaar zijn. In de unit is een automatische ontluchtingsklep voorzien.
Montagehandleiding en gebruiksaanwijzing
6
EWAQ016~064CAW + EWYQ016~064CAW
Compacte luchtgekoelde water-chiller
4P489435-1B – 2017.10
4 Voorbereiding
Controleer of deze ontluchtingsklep NIET te hard is vastgedraaid zodat automatische ontluchting van het watercircuit mogelijk blijft. Zie lokale instelling [E‑04] in "6.2.9 Lokale instellingen op de
afstandsbediening"op pagina17.
WAARSCHUWING
▪ Voor een goede werking van het systeem moet een
regelklep in het watersysteem worden geïnstalleerd. De regelklep regelt de waterdoorstroming in het systeem (lokaal te voorzien).
▪ Een debiet buiten de curven selecteren kan een storing
veroorzaken of de unit beschadigen. Zie ook de Technische specificaties.
▪ De maximum waterleidingtemperatuur is 50°C volgens de
instelling van het veiligheidssysteem.
▪ Gebruik altijd materialen die compatibel zijn met het water van het
systeem en met de materialen van de unit. (De buisfittings van de unit zijn in messing, de platenwarmtewisselaars zijn in roestvrij staal 316, de platen zijn onderling gelast met koper en de kast van de optionele pomp is in gietijzer).
▪ Selecteer de leidingdiameter op basis van het vereiste
waterdebiet en de beschikbare externe statische druk (ESP) van de pomp. Zie de volgende tabel voor de aanbevolen diameter van de waterleidingen.
Capaciteitsklasse Diameter waterleiding
016~032 1-1/4" 040~064 2"
OPMERKING
Het is ten zeerste aangewezen om een bijkomend filter op het watercircuit te monteren. Om daarbij stukjes metaal afkomstig uit de lokale waterleidingen te verwijderen, wordt geadviseerd een magneet- of cycloonfilter te gebruiken om fijne deeltjes te verwijderen. Kleine deeltjes kunnen de unit beschadigen en worden niet door het standaardfilter van de unit verwijderd.
Waterdruk. Zorg dat de onderdelen in de lokale leidingen bestand
zijn tegen de waterdruk (maximum 3 bar + statische druk van de pomp).

4.2.2 Formule om de voordruk van het expansievat te berekenen

De voordruk (Pg) van het expansievat hangt af van het hoogteverschil (H) van de installatie:
Pg=0,3+(H/10) (bar)

4.2.3 Controle van het watervolume en de voordruk in het expansievat

De binnenunit heeft een expansievat van 12liter met een standaard voordruk van 1bar.
Zie de uitgebreide handleiding voor de installateur en de gebruiker voor meer informatie.
Om zeker te zijn dat de unit naar behoren werkt: ▪ controleer het minimum en het maximum watervolume. ▪ U moet mogelijk de voordruk van het expansievat aanpassen.
Minimum watervolume
Model alleen koelen Minimum totaal watervolume
(l)
016~032 33 040~064 66
Model met warmtepomp Minimum totaal watervolume
(l)
016~025 76 032 110 040+050 152 064 220
INFORMATIE
Voor kritieke processen of in kamers met een grote warmtebelasting kan extra watervolume vereist zijn.
INFORMATIE
Het temperatuurstapverschil kan worden gewijzigd met de instellingen [A‑02] en [F‑00]. Dit heeft gevolgen voor het minimum watervolume dat vereist is wanneer de unit in de koelstand draait.
Standaard staat de unit ingesteld op een watertemperatuurverschil van 3,5 K, waardoor het kan werken met het in de vorige tabel aangegeven minimumvolume. Maar als een kleiner temperatuurverschil is ingesteld, zoals bij toepassingen voor proceskoeling waar temperatuurschommelingen moeten worden vermeden, is een groter minimum watervolume vereist.
Om bij een wijziging van de waarden van de instelling [F‑00] (koelstand) de goede werking van de unit te verzekeren, moet het minimum watervolume worden aangepast. Als dit volume groter is dan het in de unit toegestane bereik, moet in de lokale leidingen een bijkomend expansievat of een buffertank worden geïnstalleerd.
Voorbeeld:
Om de gevolgen voor het systeem van een wijziging van de instelling [F‑00] aan te tonen, nemen we het geval van een unit met een minimum toegestaan watervolume van 66l. De unit is 5m onder het hoogste punt van het watercircuit geïnstalleerd en is gevuld met 30% ethyleenglycol.
We nemen een wijziging van de instelling [F‑00] van 5°C (standaardwaarde) naar 0°C. In de tabel hieronder zien we dat 5°C overeenstemt met een temperatuurverschil van 3,5 K en 0°C met 1K, wat eigenlijk de laagst instelbare waarde is.
Waarde [F‑00] (°C) Temperatuurverschil (K)
0 1 1 1,5 2 2 3 2,5 4 3 5 3,5 6 4 7 4,5 8 5 9 5,5 10 6 11 6,5 12 7 13 7,5 14 8 15 8,5
De correctiefactor van het watervolume volgens de curve in de onderstaande grafiek is 3,5; dit betekent dat het minimumvolume 3,5 keer groter zal zijn.
Curve correctiefactor voor minimum watervolume
EWAQ016~064CAW + EWYQ016~064CAW Compacte luchtgekoelde water-chiller 4P489435-1B – 2017.10
Montagehandleiding en gebruiksaanwijzing
7
4 Voorbereiding
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5
9
a
b
0
0,5
1
1,5
2
2,5
3
0 50 100 150 200 250 300 350 400 450 500 550 600
A
B
F
C
E
33
b
D
a
a
a Correctiefactor watervolume
b Temperatuurverschil (K)
Wanneer we 64 l vermenigvuldigen met de correctiefactor, krijgen we 224l; dit is het minimum toegestane watervolume in de installatie bij een temperatuurverschil van 1K.
Het is nu heel belangrijk om te controleren dat voor het hoogteverschil van het systeem, het volume in het systeem kleiner is dan de maximum toegestane waarde bij die voordruk (Pg). Op de concentratiecurve van ethyleenglycol van 30% zien we dat het maximum toegestane volume 240l bedraagt bij 1bar voordruk.
Het totale volume in het systeem zal zeker groter zijn na toevoeging van het interne volume van de unit. In dit geval kan een voordruk worden ingesteld of moet in de lokale leidingen een bijkomend expansievat of een buffertank worden geïnstalleerd.
Maximum watervolume
Gebruik de volgende grafiek om het maximum watervolume voor de berekende voordruk te bepalen.
Indien de standaard ingestelde voordruk in het expansievat (1bar) bijgeregeld moet worden, houd dan rekening met de volgende richtlijnen:
▪ Gebruik alleen droge stikstof om de voordruk in het expansievat
bij te regelen.
▪ Een verkeerde instelling van de voordruk in het expansievat leidt
tot storingen in de installatie.
Om de voordruk in het expansievat te wijzigen, verlaag of verhoog de druk van het stikstof via het Schräder-ventiel van het expansievat.
a Schräder-ventiel

4.2.5 Het watervolume controleren: voorbeelden

Voorbeeld 1
De binnenunit is 5 m onder het hoogste punt in het watercircuit geïnstalleerd. Het totale watervolume in het watercircuit bedraagt 250l.
Er zijn geen acties of aanpassingen nodig.
a Voordruk (bar) b Maximum watervolume (l) (water of water + glycol) A Systeem zonder glycol B Systeem met 30% ethyleenglycol C Systeem met 40% ethyleenglycol D Systeem met 30% propyleenglycol E Systeem met 40% propyleenglycol F Standaard
Als het totale watervolume in het volledige circuit groter is dan het maximaal toegestane watervolume (zie grafiek), moet in de lokale leidingen een bijkomend expansievat worden geïnstalleerd.
De standaardwaarde van de voordruk (Pg) geldt voor een hoogteverschil van 7m.
Als het hoogteverschil van het systeem minder dan 7m bedraagt EN het volume in het systeem kleiner is dan de maximum toegestane waarde voor die voordruk (Pg) (zie grafiek), dan moet de voordruk (Pg) NIET bijgesteld te worden.

4.2.4 De voordruk van het expansievat wijzigen

OPMERKING
Alleen een erkende installateur mag de voordruk in het expansievat aanpassen.
Montagehandleiding en gebruiksaanwijzing
8
Voorbeeld 2
De unit wordt op het hoogste punt in het watercircuit gemonteerd. Het totale watervolume in het watercircuit (geen glycol gebruikt) bedraagt 420l.
Acties: ▪ Omdat het totale watervolume (420l) groter is dan het standaard
watervolume (340l), moet de voordruk verlaagd worden.
▪ De vereiste voordruk bedraagt:
Pg=(0,3+(H/10))bar=(0,3+(0/10))bar=0,3bar
▪ Het overeenstemmend maximum watervolume is 490 l (zie
grafiek).
▪ Omdat 420l kleiner is dan 490l, is het expansievat geschikt voor
de installatie.

4.3 De elektrische bedrading voorbereiden

4.3.1 Vereisten voor beveiligingen

De voeding moet worden beveiligd met behulp van de vereiste beveiligingen, met name een hoofdschakelaar, een trage zekering op elke fase en een aardlekbeveiliging volgens de geldende wetgeving.
De keuze en maat van de bedrading moet gebeuren conform de geldende wetgeving op basis van de informatie in de onderstaande tabel.
Model Aanbevolen zekeringen
EWAQ/EWYQ016 25A
EWAQ016~064CAW + EWYQ016~064CAW
Compacte luchtgekoelde water-chiller
4P489435-1B – 2017.10

5 Installatie

1
3
2
4
5
4
5
100 100
100 100
Model Aanbevolen zekeringen
EWAQ/EWYQ021 32A EWAQ/EWYQ025 32A EWAQ/EWYQ032 40A EWAQ/EWYQ040 50A EWAQ/EWYQ050 63A EWAQ/EWYQ064 80A
OPMERKING
Gebruik in geval van stroomonderbrekers met activering door reststroom alleen die van het snelle type met een nominale stroomsterkte van 300 mA.
5 Installatie

5.1 De units openen

5.1.1 De buitenunit openen

GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
Open de voorpanelen als volgt voor toegang tot de unit:

5.1.2 Elektrische componentenkast van de buitenunit openen

OPMERKING
Forceer het deksel van de elektronische componentenkast NIET wanneer u het opent. Anders kunt u het deksel vervormen, waardoor er water in de kast kan binnendringen en de apparatuur onklaar geraakt.

5.2 De buitenunit monteren

Paneel
1 Elektrische onderdelen van de watermodule 2 Watermodule (zijpaneel) 3 Watermodule (voorpaneel) 4 Buitenmodule (linkerpaneel) 5 Buitenmodule (rechterpaneel)
Wanneer de voorpanelen open zijn, is de elektrische componentenkast toegankelijk. Zie "5.1.2 Elektrische
componentenkast van de buitenunit openen"op pagina9.
Voor servicewerkzaamheden is toegang tot de drukknoppen op de hoofdprintplaat vereist. Het deksel van de elektrische componentenkast moet niet worden geopend om toegang te krijgen tot deze drukknoppen. Zie "6.2.3Toegang tot de componenten voor
lokale instellingen"op pagina14.

5.2.1 De installatiestructuur voorzien

Zorg ervoor dat de unit waterpas staat op een voldoende stevige ondergrond om trillingen en lawaai te voorkomen.
OPMERKING
Ondersteun NIET alleen de hoeken van de unit wanneer de installatiehoogte moet worden verhoogd.
X Niet toegelaten O Toegelaten (* = voorkeurinstallatie)
▪ De hoogte van de fundering moet minstens 150 mm vanaf de
vloer zijn. In gebieden waar veel sneeuw valt moet de unit hoger worden geïnstalleerd, afhankelijk van de installatieplaats en de omstandigheden.
▪ De voorkeurinstallatie is op een stevige lange fundering (stalen
balkframe of beton). De fundering moet groter zijn dan het in het grijs aangegeven deel.
EWAQ016~064CAW + EWYQ016~064CAW Compacte luchtgekoelde water-chiller 4P489435-1B – 2017.10
Montagehandleiding en gebruiksaanwijzing
9
5 Installatie
729 765 765
631
A
B
729 765 765
631
A
B
C B
a b c d e
f
c
a b c d e
f
c
440
440
20 mm
a
Minimumfundering
a Gat voor funderingsbout
b Binnenafmeting basis
c Afstand tussen gaten voor funderingsbouten
d Diepte van unit
e Buitenafmeting basis
f Afmeting van fundering in lengterichting
kW A B C
16~25 1340 792 — 32 1650 1102 — 40+50 2320 792 192 64 2940 1102 192
▪ Maak de unit vast met behulp van de vier M12-funderingsbouten.
De beste manier is om de funderingsbouten in te schroeven tot ze nog 20 mm boven het oppervlak van de fundering uitsteken.
OPMERKING
▪ Voorzie een waterafvoerkanaal rond de fundering om
overtollig water rond de unit af te voeren. Bij verwarmen bij buitentemperaturen onder nul zal het afgevoerde water van de buitenunit bevriezen. Als u geen maatregelen neemt voor de afvoer van het water, kan het heel glad worden rondom de unit.
▪ Wanneer u de unit in een corrosieve omgeving
installeert, moet u een moer met een plastic vulring (a) gebruiken om de moer te beschermen tegen roest.

5.3 De waterleidingen aansluiten

5.3.1 Voorzorgen bij het aansluiten van de waterleidingen

INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
De waterleidingen aansluiten
De wateraansluitingen moeten worden uitgevoerd in overeenstemming met alle toepasselijke wetgevingen en het aanzichtschema dat bij de unit is geleverd, en moeten rekening houden met de waterinlaat en -uitlaat.
OPMERKING
Oefen GEEN overdreven kracht uit wanneer u de leidingen aansluit. Vervormde leidingen kunnen storingen in de unit veroorzaken.
Als er vuil in het watercircuit terechtkomt, kunnen er zich problemen voordoen. Daarom moet u bij het aansluiten van het watercircuit steeds rekening houden met het volgende:
▪ Gebruik alleen schone leidingen. ▪ Houd het uiteinde van de leiding omlaag wanneer u bramen
verwijdert.
▪ Dek de uiteinden van de leiding af wanneer u de leiding door een
muur steekt, zodat er geen stof of vuil kan indringen.
▪ Dicht de aansluitingen af met een goed afdichtmiddel voor
schroefdraad. De afdichting moet bestand zijn tegen de druk en temperatuur in het systeem, en moet ook bestand zijn tegen de gebruikte glycol in het water.
▪ Bij het gebruik van leidingen van een ander metaal dan messing,
moeten beide materialen van elkaar worden geïsoleerd om
galvanische corrosie te voorkomen. ▪ Zorg voor een goede afloop voor de drukveiligheidsklep. ▪ Omdat messing een zacht materiaal is, moet u het watercircuit
met het juiste gereedschap aansluiten. Het verkeerde
gereedschap zou de leidingen beschadigen.
Montagehandleiding en gebruiksaanwijzing
10
▪ Voor een goede werking van het systeem moet een regelklep in
het watersysteem worden geïnstalleerd. De regelklep regelt de
waterdoorstroming in het systeem (lokaal te voorzien).

5.3.2 Het watercircuit vullen

1 Sluit de watertoevoer aan op de aftap- en vulkraan. 2 Zorg ervoor dat de automatische ontluchtingsklep open staat
(minstens 2 draaien).
3 Vul met water tot de manometer een druk aangeeft van
ongeveer 2,0 bar. Verwijder zoveel mogelijk lucht uit het circuit met behulp van de ontluchtingskleppen (zie lokale instelling [E‑04] in "6.2.9 Lokale instellingen op de
afstandsbediening"op pagina17).
EWAQ016~064CAW + EWYQ016~064CAW
Compacte luchtgekoelde water-chiller
4P489435-1B – 2017.10
5 Installatie
OPMERKING
▪ Lucht in het watercircuit kan storingen veroorzaken.
Tijdens het vullen kan wellicht niet alle lucht uit het circuit worden verwijderd. De resterende lucht zal tijdens de eerste uren in bedrijf van het systeem via de automatische ontluchtingskleppen worden verwijderd. Achteraf kan het nodig zijn extra water te bij te vullen.
▪ Om het systeem te ontluchten, gebruik de speciale
functie zoals beschreven in "7 Inbedrijfstelling" op
pagina22.
OPMERKING
De waterdruk op de manometer varieert volgens de watertemperatuur (hogere druk bij hogere watertemperatuur).
De waterdruk moet echter steeds groter dan 1bar zijn om te voorkomen dat lucht in het circuit zou binnendringen.
OPMERKING
Controleer of de kwaliteit van het water voldoet aan de EU­richtlijn 98/83EC.
INFORMATIE
Een teveel aan water kan door de unit via de drukveiligheidsklep worden afgevoerd.
OPMERKING
Laat het systeem leeglopen ingeval van een defect aan de voeding of een probleem met de pomp en er GEEN glycol aan het systeem was toegevoegd. Wanneer water in het systeem stilstaat, kan dit gemakkelijk bevriezen en het systeem beschadigen.

5.3.3 Het watercircuit tegen vorst beschermen

Vorst kan het systeem beschadigen. Zorg er dan ook voor dat het watercircuit afdoende beschermd is tegen bevriezing wanneer omgevingstemperaturen onder nul worden verwacht.
Verwarmingslint (optioneel)
Rond de leidingen is een verwarmingslint gedraaid om de vitale onderdelen van het hydraulisch systeem in de unit te beschermen.
Dit verwarmingslint beschermt alleen de interne onderdelen van de unit. Het beschermt geen enkel lokaal geïnstalleerd onderdeel dat zich buiten de unit bevindt.
Verwarmingslinten moeten door de installateur voorzien te worden.
OPMERKING
In het geval van een stroomonderbreking of als de voeding tijdens de winter wordt afgekoppeld, kan het optioneel verwarmingslint de unit niet tegen de vorst beschermen. Als er zich een stroomonderbreking kan voordoen wanneer de unit niet onder toezicht staat, als de voeding tijdens de winter wordt afgekoppeld, of als u deze optie niet hebt geselecteerd, dan wordt aanbevolen om glycol in het watersysteem toe te voegen.
Glycol
Zie lokale instelling [8‑04] in "6.2.9 Lokale instellingen op de
afstandsbediening"op pagina17.
INFORMATIE
De in de volgende tabel vermelde concentraties voorkomen dat de leidingen barsten, maar zij kunnen niet voorkomen dat de vloeistof in de leidingen bevriest.
Afhankelijk van de verwachte laagste buitentemperatuur, zorgt u ervoor dat het watersysteem gevuld is met een gewichtsconcentratie aan glycol zoals aangegeven in de volgende tabel.
Minimum buitentemperatuur
–5°C 10% 15% –10°C 15% 20% –15°C 20% 35%
WAARSCHUWING
Ethyleenglycol is giftig.
OPMERKING
De hiervoor vermelde concentraties zijn alleen van toepassing wanneer de unit niet draait.
VOORZICHTIG
▪ In geval van overdruk bij gebruik van glycol moet de
veiligheidsklep worden aangesloten op een afvoerbak om de glycol op te vangen. Het is niet noodzakelijk om een afvoerleiding aan te sluiten als er geen glycol wordt gebruikt. Het vrijgekomen water wordt dan via de onderkant van de unit afgevoerd.
▪ Als u meer dan 40% glycol gebruikt, zal de unit schade
oplopen.
WAARSCHUWING
Door de aanwezigheid van glycol kan er corrosie van het systeem optreden. Ongebonden glycol verandert in een zuur onder invloed van zuurstof. Dit proces wordt versneld door de aanwezigheid van koper en bij hoge temperaturen. De zure ongebonden glycol tast metalen oppervlakken aan en vormt galvanische corrosiecellen die ernstige schade toebrengen aan het systeem. Daarom is het belangrijk dat:
▪ de waterbehandeling correct wordt uitgevoerd door een
bevoegd waterspecialist,
▪ glycol met corrosie-inhibitoren wordt gekozen om te
voorkomen dat er zuren worden gevormd door de oxidatie van glycolen,
▪ er geen glycol voor auto's wordt gebruikt omdat de
corrosie-inhibitoren daarin een beperkte levensduur hebben en silicaten bevatten die het systeem kunnen vervuilen of verstoppen,
▪ gegalvaniseerde leidingen NIET worden gebruikt bij
glycolsystemen aangezien de aanwezigheid daarvan ertoe kan leiden dat bepaalde bestanddelen in de glycolcorrosie-inhibitor neerslaan.
OPMERKING
Glycol absorbeert water uit zijn omgeving. Voeg daarom GEEN glycol toe die aan de lucht werd blootgesteld. Door de dop van de glycolfles open te laten, stijgt de waterconcentratie. De glycolconcentratie is lager dan verwacht. Hierdoor kunnen de onderdelen van het hydraulisch circuit toch bevriezen. Neem alle nodige voorzorgen om glycol zo weinig mogelijk in contact te brengen met lucht.
Zie ook "7.3Eindcontrole"op pagina23.
Ethyleenglycol Propyleenglycol

5.3.4 De waterleidingen isoleren

Het hele watercircuit, inclusief alle leidingen, moet worden geïsoleerd om condensatie tijdens koelen en verminderde verwarming- en koelcapaciteit te voorkomen, alsook ter preventie van bevriezing van de waterleidingen buiten tijdens de winter. De isolatiematerialen moeten minstens 13mm dik zijn met λ=0,039 W/ mK om te beletten dat de waterleidingen buiten zouden bevriezen bij omgevingstemperaturen van –15°C.
EWAQ016~064CAW + EWYQ016~064CAW Compacte luchtgekoelde water-chiller 4P489435-1B – 2017.10
Montagehandleiding en gebruiksaanwijzing
11
5 Installatie
LV HV PS
LV
HV PSLV HV PS
N
5
8
ÿ
2
5
8
Ø
1
I
4
N
1
1
2
2
5
1 N•m
N
1
1
2
2
3
0.7 N•m
6
ON
A
N
1
1
2
2
ON
I
OFF
O
Als de temperatuur hoger is dan 30°C en de vochtigheid meer dan80% bedraagt, moet het isolatiemateriaal minstens 20mm dik zijn om condensatie aan de oppervlakte van de isolatie te voorkomen.

5.4 De elektrische bedrading aansluiten

5.4.1 Lokale bedrading: Overzicht

De lokale bedrading bestaat uit de bedrading van de voeding (altijd met aarding) en communicatie tussen binnen- en buitenunit (=transmissie).
▪ Het merendeel van de lokale bedrading op de unit moet op de
klemmenblokken in de elektrische componentkasten worden uitgevoerd. Verwijder het servicepaneel van de componentenkast om bij de klemmenblokken te kunnen. Zie "5.1 De units
openen"op pagina9.
▪ Aan de bedradingsinlaten van de elektrische componentenkast
zijn bevestigingen voor kabelbinders voorzien.
Het bedradingsschema is bij de unit geleverd en bevindt zich op de binnenkant van het deksel van de schakelkast.

5.4.2 Elektrische voeding routeren en bevestigen

EWAQ+EWYQ040~064
OPMERKING
Wanneer de hoofdschakelaar op OFF staat, kan hij met een geschikt hangslot vergrendeld worden. Zie de afbeelding hierna.
Vergeet niet dat in dit geval het hangslot geopend en verwijderd moet worden alvorens de hoofdschakelaar terug op ON te draaien.
PS Elektrische voeding HV Hoogspanning LV Laagspanning

5.4.3 Handgreep van de hoofdschakelaar monteren

Open paneel 1 en monteer de onderdelen van de handgreep van de hoofdschakelaar. De handgreep van de hoofdschakelaar wordt op paneel 1 gemonteerd.
EWAQ+EWYQ016~032
Montagehandleiding en gebruiksaanwijzing
12

5.4.4 Elektrische voeding en transmissiekabels aansluiten

1 Verwijder het deksel van de elektrische componentenkast. 2 Sluit met behulp van de geschikte kabel de voeding en de
communicatiekabel(s) aan op de juiste klemmen zoals aangegeven in het bedradingsschema.
3 Maak de kabels vast met kabelbinders op de
kabelbinderbevestigingen, zodat de kabels niet gespannen liggen en niet in contact komen met de leidingen of scherpe randen. Duw gebundelde kabels nooit plat.
4 Sluit het deksel van de elektrische componentenkast.

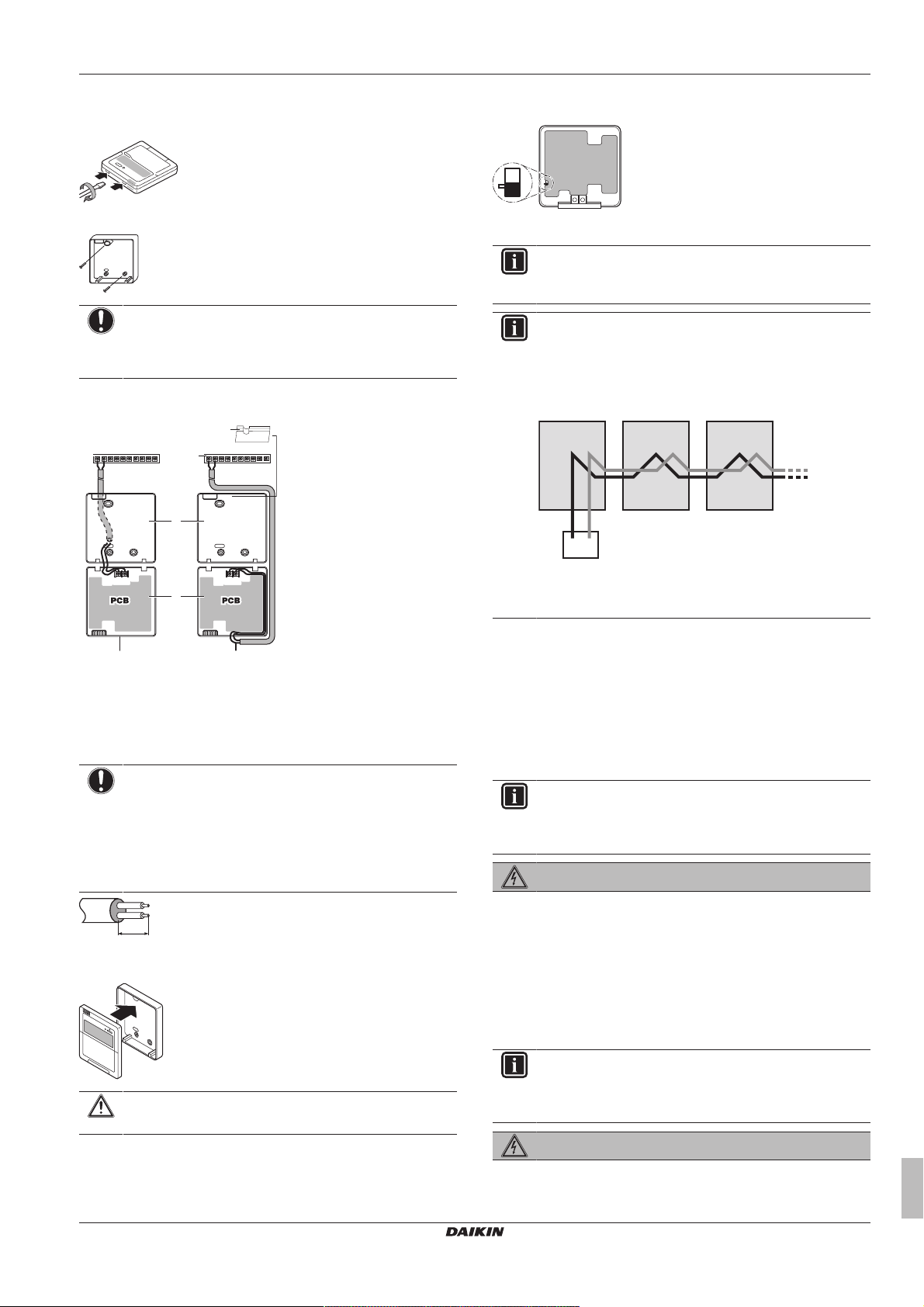

5.4.5 De afstandsbediening installeren

De unit wordt geleverd met een afstandsbediening waarmee de unit op een gebruikersvriendelijke manier kan worden ingesteld, gebruikt en onderhouden. Volg deze installatieprocedure alvorens de afstandsbediening te gebruiken.
Bedradingsspecificatie Waarde
Type 2-aderig Doorsnede 0,75~1,25 mm Maximumlengte 500 m
OPMERKING
De aansluitbedrading is NIET meegeleverd.
OPMERKING
De als accessoire meegeleverde afstandsbediening MOET binnenshuis worden geïnstalleerd.
EWAQ016~064CAW + EWYQ016~064CAW
