DAEWOO
Lave vaisselle
DDW-M1321
MANUEL D'UTILISATION
Besoin d'aide ?
Rendez-vous sur votre communauté https://sav.darty.com
Manuel d'instructions
DDW-M1321
DDW-M1324
13 couverts
Lave-vaisselle
Lisez ce guide d'utilisation
Cher client,
▒
Veillez à lire attentivement ce guide d'installation et
d'utilisation avant d'utiliser votre lave-vaisselle an de
garantir une bonne utilisation et un bon entretien du produit.
▒
Conservez ce guide d'utilisation an de pouvoir vous y
référer ultérieurement.
▒
Transférez-le à tout propriétaire ultérieur de l'appareil.
Ce guide d'installation et d'utilisation présente des consignes
de sécurité, d'utilisation et d'installation, des conseils de
résolution des problèmes, etc.
Avant de faire appel à un
technicien
▒
Référez-vous à la rubrique du Guide de dépannage : celle-ci
peut vous aider à résoudre vous-même certains problèmes
les plus courants.
▒
Si vous ne pouvez pas régler vous-même le problème,
merci de demander l'aide d'un technicien professionnel.
ATTENTION :
▒
En accord avec la politique d'évolution constante et de mise
à jour du produit de la société, le fabricant peut apporter des
modications au produit sans préavis.
▒
Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas
à jour, vous pouvez obtenir un nouveau guide d'utilisation
auprès du fabricant ou du fournisseur responsable.
1. Consignes de sécurité .............................................. 1
2. Guide de prise en main ............................................. 5
3. Consignes d'utilisation ............................................... 6
- Bandeau de commandes ........................................ 6
- Fonctionnalité du lave-vaisselle .............................. 7
4. Avant la première utilisation ...................................... 8
A. Adoucisseur d'eau ................................................. 8
B. Ajout du sel dans l'adoucisseur ............................ 9
C. Remplissage du compartiment à produit
de rinçage ............................................................ 10
D. Fonction du détergent ......................................... 11
5. Préparation et chargement du panier .................... 13
- Recommandations avant ou après le chargement
du panier de vaisselle ............................................ 13
- Remplissage du panier supérieur ......................... 14
- Remplissage du panier inférieur ........................... 14
- Remplissage du panier à couverts ....................... 14
6. Lancer un programme de lavage ........................... 15
- Tableau des cycles de lavage ..............................15
- Mettre l'appareil en marche .................................. 15
- Changer de programme ........................................ 16
- A la n du cycle de lavage .................................... 16
7. Nettoyage et entretien ............................................. 17
- Système de ltration .............................................. 17
- Entretien du lave-vaisselle .................................... 18
8 . Positionnement de la machine ............................... 19
- Branchement électrique ........................................ 19
- Raccordement de l'eau ......................................... 20
- Démarrage du lave-vaisselle ................................ 21
9. Guide de dépannage .............................................. 22
- Avant de faire appel un technicien ........................ 22
- Codes d'erreur ....................................................... 23
- Informations techniques ........................................ 24
Procédure de remplissage des paniers selon la
norme EN50242
1. CONSIGNES DE SECURITE IMPORTANTS
ATTENTION !
Lorsque vous utilisez votre lave-vaisselle,
observez les précautions indiquées ci-dessous.
▒
Cet appareil est exclusivement destiné à un usage domestique et à des
applications similaires telles que :
- cuisines dans des magasins, bureaux et autres environnements de
travail ;
- exploitations agricoles :
- hôtels, motels, chambres d'hôtes et autres environnements
résidentiels :
- établissements de demi-pension.
▒
Les enfants âgés de 8 ans et plus et les personnes dont les capacités
physiques, sensorielles ou mentales sont réduites, ou encore les
personnes dénuées d'expérience ou de connaissances pertinentes
ne sont autorisés à utiliser l'appareil que sous la responsabilité
d'une personne expérimentée ou s'ils sont reçu les instructions
nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent
les risques encourus. Les enfants doivent être tenus sous surveillance
afin d'assurer qu'ils ne jouent pas avec la machine. Le nettoyage
et l'entretien ne doivent pas être effectués par des enfants sans
supervision. (EN60335-1)
▒
Les personnes (y compris les enfants) qui n'ont pas la capacité d'utiliser
cette machine pour des raisons d'incapacités physiques, mentales ou
sensorielles ou leur manque d'expérience ou de connaissance ne sont
pas autorisées à utiliser cette machine sans surveillance ou instruction
par une personne responsable de leur sécurité. (IEC60335-1)
▒
La machine est conçue pour l'usage à l'intérieur seulement. Pour éviter
tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le
câble ou la prise dans l'eau ou dans tout autre liquide.
▒
Veuillez débrancher l'appareil avant le nettoyage ou l'entretien. Pour
nettoyer l'appareil, utilisez un chiffon souple humidié au savon doux,
puis essuyez-le avec un chiffon sec.
- 1 -
CONSIGNES DE MISE A LA TERRE
▒
Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou
de panne, la mise à la terre de l'appareil permet de réduire les risques
d'électrocution en assurant une voie de faible résistance pour le
courant électrique. Cet appareil est équipé d'une prise conductrice de
mise à la terre.
▒
La prise doit être branchée à une source adaptée qui est installée
et mise à la terre conformément à l'ensemble des réglementations
locales.
▒
Un mauvais branchement du conducteur de mise à la terre peut
entraîner un risque d'électrocution. En cas de doute concernant la
mise à la terre de l'appareil, faites appel à un électricien compétent ou
à un représentant du service de réparation.
▒
Ne modifiez pas la prise électrique fournie avec l'appareil. Si celle-
ci n'est pas adaptée à votre prise secteur, faites installer une prise
adéquate par un électricien compétent.
▒
Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter
sur la porte ni sur les paniers du lave-vaisselle.
▒
N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas
correctement installées.
▒
Veuillez ouvrir la porte attentivement, lorsque le lave-vaisselle est en
marche. L'eau peut s'en échapper.
▒
Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte
lorsque celle-ci est ouverte. L'appareil pourrait basculer.
▒
Lorsque vous chargez de la vaisselle ;
1) Placez les objets coupants de manière à ce qu'ils ne puissent pas
endommager le joint de porte ;
- 2 -
2) Attention : les couteaux et autres ustensiles coupants peuvent
être placés dans le panier à couvert tête vers le bas ou en position
horizontale.
▒
Vériez que l'intégralité du détergent en poudre ait été éliminé après la
n du cycle de lavage.
▒
Assurez-vous que tous vos ustensiles en plastique présentent
la mention « lavable au lave-vaisselle » ou une autre mention
équivalente avant de les laver dans l'appareil. Pour les ustensiles en
plastique qui ne présentent aucune mention de ce type, vérifiez les
recommandations du fabricant.
▒
Utilisez uniquement des produits détergents et de rinçage recommandés
pour les lave-vaisselle automatiques.
▒
Ne mettez jamais de savon, de lessive ou de produit de lavage à la
main dans votre lave-vaisselle.
▒
Les enfants doivent être tenus sous surveillance an d'assurer qu'ils ne
jouent pas avec la machine.
▒
Veillez à toujours refermer la porte de l'appareil pour éviter tout risque
de trébuchement.
▒
Si le câble d'alimentation est endommagé, faites-le remplacer
par le fabricant, par un réparateur agréé ou par une personne de
compétence similaire an d'éviter tout danger.
▒
Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir
excessivement ou dangereusement le système d'alimentation
électrique.
▒
Veillez à ne pas traquer les commandes.
▒
L'appareil doit être raccordé au robinet d'alimentation principale en eau
à l'aide de exibles neufs. Ne réutilisez pas vos anciens exibles.
▒
Le nombre maximal de couverts pouvant être lavés est 13.
▒
La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa.
▒
La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04MPa.
- 3 -
Mise au rebut
▒
Débarassez-vous de l'emballage de manière correcte.
Le matériel d'emballage est réutilisable. Les matières
plastiques sont abrégés selon la norme internationale :
PE - Polyéthylène, par exemple des connecteurs
électriques
PS - Polystyrène, par exemple en rembourrage
POM - Polyoxyméthylène, par exemple des clips plastiques
PP - Polypropylène, par exemple dans l'adoucisseur
ABS - Acrylonitrile butadiène styrène – par exemple le bandeau de
commande
ATTENTION !
▒
Le matériel d'emballage pourrait être dangereux pour les enfants !
▒
Rendez-vous dans un centre de recyclage pour mettre au rebut
l'appareil et son emballage. Pour ce faire, vous devrez couper le
câble d'alimentation et rendre le système de fermeture de la porte
inutilisable.
▒
L'emballage en carton est fabriqué à partir de papier recyclé et doit être
jeté avec les déchets papier pour être recyclé.
▒
En procédant à la mise au rebut de l’appareil dans les règles de l’art,
nous préservons l’environnement et notre sécurité, en s’assurant ainsi
que les déchets seront traités dans des conditions optimales.
▒
Pour plus d'informations concernant le recyclage de ce produit, veuillez
contacter votre mairie et votre centre local de traitement des ordures
ménagères.
▒
MISE AU REBUT : Ne jetez pas cet appareil avec les déchets
municipaux non triés. Cet appareil est à mettre au rebut séparément
pour pouvoir être traité de manière adaptée.
- 4 -
2. Guide de prise en main
C
A
B
Pour plus d'informations détaillées concernant l'utilisation de l'appareil, référez-vous à la rubrique correspondante.
Allumer l'appareil Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvrez la porte.
Compartiment A :
Remplir le bac à détergent
Vérier le niveau du produit
de rinçage
Vérier le niveau du sel
régénérant
Pour chaque cycle de lavage.
Compartiment B :
Seulement pour des programmes avec prélavage.
(Suivez les consignes d'utilisation !)
Indicateur mécanique C.
Indicateur électrique du bandeau de contrôle (si disponible).
(Seulement sur les modèles avec système d’adoucisseur d’eau.)
Indicateur électrique du panneau de commande (si disponible).
S’il n’existe pas de voyant d’alerte pour le niveau de sel (sur certains
modèles), vous pouvez estimer le moment auquel il faut remplir
l’adoucisseur par le nombre de cycle d’utilisation de votre lave-vaisselle.
A B
C
Mettre les paniers en place
Sélectionner un programme
Mettre le lave-vaisselle en
marche
• Changer de programme
• Ajouter de la vaisselle dans
le lave-vaisselle
• Si l'appareil est arrêté au
cours d'un cycle de lavage
Éteindre l'appareil
Fermez l'arrivée d'eau,
videz les paniers
Pour mettre les paniers en place, référez-vous à la rubrique intitulée « Mise en place des paniers du lavevaisselle».
Refermez la porte et appuyez sur le bouton Programme jusqu'à ce que le programme s'allume.
(Référez-vous à la rubrique « Consignes d'utilisation »)
Allumez l'arrivée d'eau et appuyez sur le bouton Départ/Pause. La machine fonctionnera.
1. Un cycle en marche ne peut être modié, s'il est en marche depuis peu de temps. Autrement, il est
possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à
détergent doit être à nouveau rempli.
2. Appuyez sur le bouton Départ/Pause. Pour annuler le programme lancé, appuyez sur le bouton
Programme pendant plus de 3 secondes.
3. Choisissez un nouveau programme.
4. Rallumez le lave-vaisselle.
1. Appuyez sur le bouton Départ/Pause pour arrêter la machine.
2. Ouvrez la porte.
3. Placez vos ustensiles dans l'appareil.
4. Refermez la porte et appuyez sur le bouton Départ/Pause.
La machine fonctionnera encore.
• Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionnez à nouveau
le cycle de lavage.
Une fois le cycle de lavage terminé, l'appareil émet une alarme qui retentit 8 fois, puis s'arrête.
Appuyez sur Marche/arrêt pour éteindre l'appareil.
Si le lave-vaisselle reste en mode arrêt pendant 30 minutes sans qu'aucun bouton ne soit actionné, il
s'éteindra automatiquement.
Avertissement : attendez quelques minutes (environ 15 minutes) avant de décharger le lave-vaisselle
pour éviter de retirer les ustensiles lorsqu'ils sont encore chauds et faciles à se casser. Ceci permet
également un meilleur séchage de votre vaisselle. Déchargez l'appareil à partir du panier inférieur.
ATTENTION !
Faites attention à la vapeur
chaude qui pourrait sortir de la
machine lors de l'ouverture de
la porte.
- 5 -
3. Consignes d'utilisation
IMPORTANT
Pour garantir une performance optimale du lave-vaisselle, veuillez lire
l'ensemble des consignes d'utilisation avant la première utilisation.
Bandeau de commandes
7
1 2 3 4 5 6
1. Marche/Arrêt : Activer/Désactiver la machine.
2. Départ différé : Appuyez sur le bouton pour différer
le départ (3h/6h/9h/12h).
3. Extra-séchage : Appuyez sur le bouton pour
sélectionner cette fonction, puis l'indicateur
s'allumera. Cette fonction ne peut pas être
sélectionnée avec le programme Rapide .
4. Bouton Programme : Appuyez sur le bouton pour
sélectionner un programme de lavage (Intensif,
Normal, ECO, Fragile, 90 mins, Rapide).
8
5. Demi-charge : Cette fonction vous permet
d'économiser de l'eau et de l'énergie lorsque vous
lancez la machine à moitié remplie (7 couverts).
Cette fonction ne peut pas être sélectionnée avec
le programme Rapide .
6. Départ/Pause : Pour démarrer ou arrêter le
programme.
7. Différents indicateurs :
• Indicateur du produit de rinçage : s'allume
lorsque vous devez rajouter du produit de
rinçage
• Indicateur de l'ajout de sel : s'allume lorsque le
compartiment à sel a besoin d'être rechargé.
• Indicateur du robinet fermé
8. Verrouillage Enfant : Appuyez sur deux boutons
Demi-charge et Départ différé en même temps
pour verrouiller le programme.
- 6 -
Fonctionnalité du lave-vaisselle
Vue de face Vue d'arrière
Panier supérieur
Tuyau interne
Panier inférieur
Compartiment à sel
Bac à détergent
Rabat à tasses
Bras d'aspersion
Dispositif de ltration
Valve d'arrivée d'eau
- 7 -
Tuyau de vidange
4. Avant la première utilisation
Avant d'utiliser votre lave-vaisselle pour la première fois :
A. Réglez l'adoucisseur d'eau
B. Ajoutez 1,5 kg de sel pour lave-vaisselle, puis ajoutez de l'eau
C. Remplissez le distributeur du produit de rinçage
D. Ajoutez le détergent
A. Adoucisseur d'eau
L’adoucisseur d’eau doit être réglé manuellement à l’aide du sélecteur de la dureté de l'eau. L'adoucisseur d'eau est
conçu pour éliminer les minéraux et les sels de l'eau, qui peuvent altérer le bon fonctionnement de l'appareil.
Plus il y a de minéraux et de sels, plus votre eau est dure.
L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre Service des
eaux local pour obtenir des informations sur la dureté de l'eau dans votre région.
Régler la consommation en sel
Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau
utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel.
Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :
1. Allumez l'appareil ;
2. Appuyez sur le bouton Départ/Pause pendant plus de 5 secondes pour régler l'adoucisseur d'eau. Réglez-
le en 60 secondes, une fois que l'appareil est allumé.
3. Appuyez sur le bouton Départ/Pause pour régler le mode adapté à votre environnement local. Le réglage
changera comme la séquence suivante : H1->H2->H3->H4->H5->H6 ;
4. Pour sortir du mode de réglage, appuyez sur le bouton Marche/arrêt.
Dureté de l'eau
*dH *fH *Clarke *mmol/l
0~5 0~9 0~6 0~0.94 H1 (Rapide) 0
6–11 10–20 7–14 1.0–2.0 H2 (90min) 9
12–17 21–30 15–21 2.1–3.0 H3 (90min, Rapide) 12
18–22 31–40 22–28 3.1–4.0 H4 (Fragile) 20
23–34 41–60 29–42 4.1–6.0 H5 (Fragile, Rapide) 30
35–55 61–98 43–69 6.1–9.8 H6 (Fragile,90min) 60
Nota 1:
1dH=1.25ºClarke=1.78 fH=0.178mmol/l
dH: Degré allemand
fH: Degré français
Clarke: Degré anglais
ATTENTION : 2 Paramétrage d'usine : H3 (EN 50242)
Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans
votre région.
Position de sélection
L'afcheur du/des
programme(s) s'allume
Consommation de sel
(g/cycle)
ATTENTION :
ADOUCISSEUR D'EAU
La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se
formeront sur vos plats et vos ustensiles.
L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartiment à sel spéciquement conçu pour
éliminer le calcaire et les minéraux présents dans l'eau.
Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.
- 8 -
B. Ajout du sel dans l'adoucisseur
Veillez à toujours utiliser du sel spécialement conçu pour les lave-vaisselle.
Le compartiment à sel est situé sous le panier du bas et est à remplir selon la procédure suivante :
Attention !
▒
Veillez à toujours utiliser du sel spéciquement conçu pour les lave-vaisselle ! Les autres types de sel non
spéciquement conçus pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur
d'eau.
En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit
aucune garantie et ne sera tenu responsable pour aucun dommage causé.
▒
Veillez à ajouter du sel uniquement avant un cycle de lavage.
Ceci permet d'empêcher que des grains de sel ou de l'eau salée éventuellement déversés demeurent dans
le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface.
Ouverture
A. Après avoir retiré le panier inférieur, dévissez et retirez le couvercle du compartiment à sel. (1)
B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.
C. Remplissez d'eau le compartiment à sel. Il est normal qu'une petite quantité d'eau ressorte du compartiment
à sel. (2)
D. Une fois le compartiment rempli, revissez fermement le couvercle.
E. Le voyant d'alerte du sel s'arrête une fois que le compartiment a été rempli.
F. Immédiatement après avoir rempli le compartiment à sel, vous devez lancer un programme de lavage (nous
recommandons un programme court), an d'éviter que le système de ltration, la pompe ou toute autre
composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement dû à
l'eau salée n'est pas couvert par la garantie.
ATTENTION :
1. Le compartiment à sel ne doit être rempli que lorsque le voyant d'alerte du sel du bandeau de
commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte
du sel reste allumé même après le remplissage du compartiment. S’il n’y a aucun voyant sur le
bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le
moment auquel il faut remplir l’adoucisseur de sel par le nombre de cycles que le lave-vaisselle a
exécuté.
2. Si du sel a été déversé, lancez un programme de trempage ou un programme rapide pour l'éliminer
les résidus de sel.
- 9 -
C. Remplissage du compartiment à produit de rinçage
Le compartiment à liquide de rinçage
Le liquide de rinçage est libéré lors de la phase de rinçage nal an d'éviter que l'eau ne forme des gouttelettes sur vos
ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de mieux s'écouler
de vos plats. Votre lave-vaisselle est conçu pour fonctionner avec du produit de rinçage liquide. Pour remplir le
compartiment, ouvrez le couvercle et versez le produit de rinçage dans le compartiment jusqu'à ce que l'indicateur de
niveau devienne complètement noir. Le compartiment à liquide de rinçage possède un volume d'environ 110 ml.
Fonction du liquide de rinçage
Le liquide de rinçage est automatiquement libéré lors de la dernière phase de rinçage pour garantir un rinçage minutieux,
qui ne laisse pas de traces et qui permet un bon séchage.
Attention !
Veillez à toujours utiliser du liquide de rinçage de marque spéciquement conçu pour le lave-vaisselle. Ne versez jamais
d'autres substances dans le compartiment à liquide de rinçage (ex : produit de nettoyage de lave-vaisselle, détergent
liquide). Ceci endommagerait votre appareil.
Quand remettre du produit de rinçage ?
Sauf si le voyant d'alerte du produit de rinçage du panneau de commande est allumé, vous pouvez toujours estimer la
quantité restante d'après la couleur de l'indicateur de niveau « C » situé près du couvercle. Lorsque le compartiment à
produit de rinçage est plein, l'indicateur est complètement noir. Au l de la diminution du niveau de liquide de rinçage, la
taille du point noir se réduit. Ne laissez jamais le produit de rinçage atteindre un niveau inférieur à 1/4 du compartiment.
Comme le montre l'illustration ci-dessous, au fur et à mesure que le niveau du produit de rinçage diminue, la
taille du point noir présent sur l'indicateur du niveau de liquide de rinçage change.
- Plein
- 3/4
- 1/2
- 1/4 - besoin de remise à niveau pour éviter la formation de traces
- Vide
C (Indicateur de niveau
de liquide de rinçage)
1. Pour ouvrir le compartiment, tournez le couvercle dans le sens de la èche (gauche) et soulevez-le.
2. Faites attention à ne pas laisser déborder le produit de rinçage lorsque vous le versez dans le compartiment.
3. Remettez le couvercle en place en l'alignant sur la èche et en le tournant vers la position fermée (droite).
ATTENTION :
Nettoyez le produit de rinçage déversé avec un chiffon absorbant an d'éviter la formation excessive de
mousse au cours du cycle suivant. N'oubliez pas de remettre le couvercle en place avant de refermer
la porte du lave-vaisselle.
- 10 -
Régler le compartiment à produit de rinçage
Tournez la molette
Le compartiment à produit de rinçage possède quatre ou six modes. Commencez toujours
(Rinçage)
à utiliser l'appareil en mode 4. Si votre vaisselle présente des traces ou est mal séchée,
augmentez la quantité de produit de rinçage libérée en retirant le couvercle du compartiment
et en tournant la molette sur 5. Si votre vaisselle est toujours mal séchée ou présente des
traces, augmentez à nouveau le niveau de réglage jusqu'à ce que votre vaisselle ne présente
aucune trace. Le mode recommandé est le mode 4. (Paramétrage d'usine : 4)
ATTENTION :
Augmentez la dose de produit si votre vaisselle présente des traces d'eau ou de calcaire après le
lavage. Réduisez la dose si votre vaisselle présente des traces blanches collantes ou si vos verres ou
vos couteaux présentent une pellicule bleutée.
D. Fonction du détergent
Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, décomposer et évacuer les
saletés du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette n.
Attention !
Utilisation du détergent
N'utilisez que des détergents spéciquement conçus pour les lave-vaisselle. Votre détergent doit toujours être frais et
sec. Ne mettez pas de détergent en poudre dans le bac avant d'être prêt à lancer un cycle de lavage.
Détergent
Il existe 3 sortes de détergents.
1. Détergent au phosphate et au chlore
2. Détergent au phosphate et sans chlore
3. Détergent sans phosphate et sans chlore
Généralement, les nouveaux détergents à pulvériser sont sans phosphate. Dans ce cas, la fonction adoucissante de
l'eau du phosphate n'est pas assurée. Si vous utilisez ce type de détergent, nous vous recommandons de remplir le
compartiment à sel même lorsque la dureté de votre eau est seulement à 6° dH. Si vous utilisez un détergent sans
phosphate et que votre eau est dure, vous verrez régulièrement apparaître des taches blanches sur vos verres et votre
vaisselle. Si c'est le cas, ajoutez davantage de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore
blanchissent quelque peu la vaisselle. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est
le cas, sélectionnez un programme qui fonctionne à une température plus importante.
Détergents concentrés
Selon leur composition chimique, on peut distinguer deux types fondamentaux de détergents :
▒
les détergents alcalins conventionnels à composants caustiques
▒
les détergents concentrés peu alcalins à enzymes naturels
D
étergents en tablettes
Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains
détergents en tablettes ne peuvent se dissoudre et développer leur pouvoir de nettoyage complet lors de programmes
de lavage courts. Par conséquent, il convient de sélectionner des programmes longs lorsque vous utilisez des
détergents en tablettes an de garantir l'élimination complète des résidus de détergent.
Le bac à détergent
Le bac est à remplir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau
des cycles de lavage. Votre lave-vaisselle consomme moins de détergent et de produit de rinçage que les lave-vaisselle
conventionnels. Généralement, une seule cuillère à soupe de détergent suft pour un lavage ordinaire. Les ustensiles
présentant plus de taches résistantes requièrent plus de détergent. Veillez à toujours mettre votre détergent dans
l'appareil juste avant de le mettre en marche an d'éviter qu'il s'humidie et ne puisse pas se dissoudre correctement.
- 11 -
Quantité de détergent requise
Appuyez sur le loquet pour ouvrir
B
Remplir le bac à détergent
Remplissez le bac à détergent.
Les repères indiquent les niveaux de dosage comme illustré à droite.
A) Le bac à détergent principal
B) Le bac à détergent pour le prélavage
Veuillez observer les recommandations du fabricant pour le dosage et
l'entreposage qui sont indiquées sur l'emballage de votre détergent.
Refermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille.
Si votre vaisselle est très sale, ajoutez une dose supplémentaire de détergent de prélavage dans la cuve. Ce
détergent agira lors de la phase de prélavage.
A
ATTENTION :
▒
Des informations sur la quantité de détergent nécessaire pour chaque programme de lavage sont
fournies à la dernière page.
▒
Sachez qu'en fonction de la saleté et la dureté de l'eau, les réglages peuvent différer.
▒
Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.
▒
Si le couvercle est fermé, appuyez sur le bouton pour libérer le détergent. Le couvercle s'ouvrira.
▒
Ajoutez le détergent toujours avant de lancer chaque cycle de lavage.
▒
Utilisez seulement le détergent de marque pour la machine.
ATTENTION !
Le détergent de lave-vaisselle est corrosif ! Gardez les enfants éloignés de ce produit.
- 12 -
5. Préparation et chargement du panier
Recommandations
▒
Essayez de privilégier l’achat d’ustensiles portant la mention « lavable au lave-vaisselle ».
▒
Utilisez un détergent doux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du
détergent.
▒
Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.
▒
Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la n du programme an d'éviter tout risque
d'endommagement.
Lavage des types de couverts/plats suivants
Ne conviennent pas
▒
Couverts à anse en bois, en porcelaine ou en nacre
▒
Objets en plastique qui ne résistent pas à la chaleur
▒
Couverts anciens dotés d'éléments collés qui ne résistent pas
aux hautes températures
▒
Couverts ou plats avec colle
▒
Éléments en étain ou en cuivre
▒
Verres en cristal
▒
Objets en acier pouvant rouiller
▒
Plateaux en bois
▒
Objets en bres synthétiques
Conviennent dans une mesure restreinte
▒
Certains types de verres peuvent se ternir au bout d'un certain
nombre de lavages
▒
Les éléments en argent et en aluminium ont tendance à se
décolorer au lavage
▒
Les motifs vitrés peuvent s'estomper s'ils sont fréquemment
lavés au lave-vaisselle
Recommandations pour le remplissage et le déchargement du lave-vaisselle
(Pour garantir une performance optimale du lave-vaisselle, observez les prescriptions suivantes. Les fonctionnalités et l'apparence des
paniers peuvent varier selon les modèles.)
Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés
dans vos poêles et casseroles.
Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante.
Les différents éléments à laver sont à placer comme suit dans l'appareil :
1. Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés.
2. Les objets incurvés ou présentant des renfoncements doivent être positionnés de manière oblique an que l'eau puisse s'en écouler.
3. Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
4. Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras de lavage puissent tourner librement
pendant le lavage.
ATTENTION :
▒
Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés ouverture vers le bas an d'éviter que l'eau
ne stagne dans le contenant.
▒
Les plats et couverts ne doivent pas être empilés les uns sur les autres ni se recouvrir.
▒
Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.
▒
Les objets de grande taille et ceux qui sont difciles à nettoyer doivent être placés dans le panier du bas.
▒
Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
▒
Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !
▒
Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.
▒
Veillez à éviter de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la
consommation d'énergie.
Évitez de laver les éléments très petits au lave-vaisselle. Ceux-ci peuvent facilement
tomber des paniers.
Décharger votre vaisselle
An d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de
vider le panier du bas en premier lieu.
- 13 -
▒
Procédure de remplissage standard
Remplir le panier supérieur
Le panier du haut est destiné aux objets plus délicats
et plus légers, tels que les verres, asses, soucoupes,
assiettes, petits bols, ainsi que les poêles et casseroles peu
profondes (à condition que ceux-ci ne soient pas trop sales).
Positionnez vos plats et couverts de manière à ce qu'ils ne
puissent bouger sous la pression de l'aspersion.
Intérieur
Rappelez-vous que :
▒
les casseroles, saladiers, etc. doivent toujours être orientés vers le bas.
▒
les casseroles profondes doivent être inclinées pour permettre l'écoulement de l'eau.
▒
le panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus
grands.
Régler le panier supérieur
An de créer davantage de place dans le panier supérieur /
inférieur pour la vaisselle volumineuse, vous avez la possibilité
de régler la hauteur du panier supérieur sur deux positions. Pour
modier la hauteur du panier, placez ses roues sur les hauteurs
de rail différentes.
Position inférieure Position supérieure
Remplir le panier inférieur
Nous vous recommandons de placer les objets les plus
grands et ceux qui sont le plus difcile à nettoyer dans
le panier du bas (casseroles, poêles, couvercles, plats
de service et saladiers) comme illustré ci-dessous. Il est
préférable de placer vos plats et couvercles de service sur le
côté des compartiments an d'éviter de bloquer la rotation du
bras de lavage.
Intérieur
Rabattre l'étagère à tasses
Pour pouvoir mieux
accueillir les casseroles
et les poêles, il est
possible de rabattre
l'étagère comme illustré
ci-dessous.
Rabattre les tiges du panier inférieur
Pour permettre un meilleur empilage des
casseroles et poêles, les tiges peuvent être
rabattus comme la photo à droite.
Roulettes
Panier à couverts
Les couverts doivent être placés dans le panier à couverts aux positions appropriées.
Veillez également à les séparer les uns des autres. Assurez-vous qu’ils ne partagent pas la même case car cela pourrait
entraîner une baisse de performance.
An de garantir la meilleure qualité de
lavage, veillez aux points suivants lorsque vous chargez les couverts dans le lave-vaisselle :
▒
Ne pas les faire se chevaucher
▒
Placer-les à l'envers
▒
Placer les ustensiles les plus longs au milieu.
- 14 -
6. Lancer un programme de lavage
Tableau des cycles de lavage
ATTENTION :
Programme Informations sur la sélection du cycle Description du cycle
Intensif
Normal
(*EN5 0242)
Fragile
90 mins
Rapide
Pour la vaisselle très sale et les
casseroles, poêles et plats, etc.
présentant un niveau de saleté normal
mais des résidus séchés.
Pour la vaisselle présentant un niveau
de saleté normal, notamment les
casseroles, assiettes, verres et poêles
légèrement sales.
Ce programme normalisé, est adapté
pour laver la vaisselle présentant un
ECO
niveau de saleté normal et constitue le
programme le plus efcient en termes de
consommation d'énergie et d'eau pour
ce type de vaisselle.
Pour la vaisselle et le verre légèrement
sales.
Pour la vaisselle légèrement sale ne
nécessitant pas un séchage intensif
Lavage rapide pour la vaisselle peu sale
( ) signie que le compartiment à produit de rinçage doit être rechargé.
Détergent
(cycle prélavage/
Prélavage (50°C)
Lavage (60°C)
Rinçage
Rinçage
Rinçage (70°C)
Séchage
Prélavage (45°C)
Lavage (55°C)
Rinçage
Rinçage (65°C)
Séchage
Prélavage
Lavage (45°C)
Rinçage (65°C)
Séchage
Prélavage
Lavage (40°C)
Rinçage
Rinçage (60°C)
Séchage
Lavage (65°C)
Rinçage
Rinçage (65°C)
Séchage
Lavage (45°C)
Rinçage (50°C)
Rinçage (55°C)
principal)
5/30g
1 ou 2 pièces
5/30g
1 ou 2 pièces
5/30g
1 ou 2 pièces
5/30g
1 pièce
35g
1 pièce
25g 30 0.75 11 /
Durée
Énergie
(min)
(Kwh)
170 1.6 18.5
180 1.30 15
190 0.91 11
130 0.9 14.5
90 1.35 12.5
Eau
(L)
Produit
de rinçage
ATTENTION :
* EN 50242: ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN
50242
▒
Capacité : 13 couverts
▒
Panier supérieur : roulettes supérieures sur les rails
▒
Nombre de modes de distribution du produit de rinçage : 6
▒
PI : 0,49w ; Po : 0,45w
Mettre l'appareil en marche
Démarrage d'un cycle de lavage
1. Tirez les paniers inférieur et supérieur, placez votre vaisselle sale et repoussez les paniers. Il est
recommandé de charger tout d’abord le panier inférieur, puis le supérieur (voir la section "Préparation et
chargement du panier").
2. Ajoutez le détergent (voir la section "Sel, détergent et produit de rinçage").
3. Insérez la prise dans la prise murale. La source d’alimentation est de 220-240V 50Hz, la spécication de la
prise est de 250V 10A. Mettez l’alimentation d’eau en marche à pleine pression.
4. Appuyez sur le bouton Marche/Arrêt.
5. Choisissez le programme désiré selon le niveau de saleté de la vaisselle en appuyant sur le bouton de
sélection du programme. Appuyez sur le bouton DÉPART/PAUSE pour démarrer le lavage.
- 15 -
ATTENTION :
Lorsque vous appuyez sur le bouton Départ/Pause alors que le cycle est en cours, l'indicateur de lavage s’arrêtera de
clignoter et le lave-vaisselle bipera à chaque minute jusqu’à ce que vous ré-appuyiez sur le bouton Départ/Pause pour
relancer le cycle de lavage.
Changer de programme
1. Un programme peut être changé uniquement un court instant après son lancement et avant que le
détergent n’ait été déversé. Autrement, vous devrez de nouveau remplir le distributeur de détergent (cf.
rubrique intitulée « Ajout du détergent »).
2. Appuyez sur le bouton Départ/Pause, le lave-vaisselle se met en mode arrêt.
Appuyez sur le bouton Programme au moins 3 secondes. Vous pouvez alors choisir un nouveau
programme de lavage. Appuyez de nouveau sur le bouton Départ/Pause pour démarrer le lavage (voir la
section "Lancer un cycle de lavage").
ATTENTION :
Si vous ouvrez la porte en cours de cycle, la machine se met automatiquement en mode arrêt. L’indicateur de
programme s’arrêtera de clignoter et le lave-vaisselle bipera à chaque minute jusqu’à ce que la porte soit refermée.
Après avoir refermé la porte, le lave-vaisselle reprendra automatiquement son cycle après 10 secondes.
Rajouter de la vaisselle
Vous pouvez rajouter de la vaisselle à tout moment
avant l'ouverture du bac à détergent.
1. Appuyez sur le bouton Départ/Pause pour arrêter
le lave-vaisselle.
2. Ouvrez légèrement la porte.
3. Lorsque les bras d’aspersion se sont arrêtés,
ouvrez complètement la porte.
4. Ajoutez la vaisselle.
5. Fermez la porte.
6. Appuyez sur le bouton Départ/Pause, la machine
se remettra à fonctionner.
À la n du cycle de lavage
Lorsque le cycle de lavage est terminé, l'appareil émet une alarme qui retentit pendant 8 secondes, puis
s'arrête. Éteignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvrez la porte du lave-
vaisselle.
Attention : attendez quelques minutes avant de vider le lave-vaisselle an d'éviter de devoir manipuler les
ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur
séchage de votre vaisselle.
▒
Éteindre le lave-vaisselle
Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signie que le programme est terminé.
1. Éteignez le lave-vaisselle en appuyant sur Marche/arrêt.
2. Coupez l'arrivée d'eau !
▒
Faites preuve de prudence à l'ouverture de la porte.
Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant
environ 15 minutes avant de la sortir de l'appareil.
Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre
vaisselle. Ainsi, ceci permet à la vaisselle de refroidir et garantit un meilleur séchage.
▒
Vider le lave-vaisselle
Il est normal que l'intérieur du lave-vaisselle soit mouillé.
Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'éviter que de
l'eau ne s'écoule depuis le panier du haut sur la vaisselle présente dans le panier du bas.
ATTENTION !
Ouvrir la porte au cours d'un cycle est dangereux car la vapeur chaude qui s'échappe peut vous brûler.
- 16 -
7. Nettoyage et entretien
Système de ltration
Nous avons placé la pompe d’évacuation et le système de ltrage à votre portée à l’intérieur de la cuve.
Le système de ltrage se compose de 3 éléments : le ltre principal, le ltre à déchets et le micro-ltre.
1) Filtre principal
Les particules alimentaires et les salissures prises dans ce ltre
sont pulvérisées par un jet spécial par le bras d’aspersion inférieur
et dirigées vers le tuyau d’évacuation.
2) Filtre à déchets
Les éléments plus grands, comme des morceaux de verre ou des
os, qui pourraient boucher le tuyau d’évacuation sont pris dans
le ltre à déchets. Pour enlever un élément pris dans ce ltre,
appuyez doucement sur les languettes situées en haut du ltre et
soulevez-le.
3) Micro-ltre
Dispositif de ltration
Le ltre élimine efcacement les particules alimentaires de l'eau et permet de la recycler au cours du cycle.
Pour une performance et des résultats optimaux, le ltre doit être nettoyé régulièrement. Ceci explique
pourquoi il est recommandé de retirer les particules alimentaires les plus grosses prise dans le ltre après
chaque cycle de lavage en rinçant le ltre et le récipient avec l'eau courante. Pour retirer le dispositif de
ltration, tirez la poignée du récipient vers le haut.
ATTENTION !
- Le lave-vaisselle ne doit jamais fonctionner sans ltre.
- Un ltre mal remis en place peut réduire le niveau de performance de l'appareil et endommager vos
ustensiles.
1
2
ATTENTION :
De l’étape 1 à 2, vous enlevez le ltre. Pour le replacer, effectuez ces étapes dans le sens inverse.
Ouverture
Étape 1 : tournez le ltre dans le sens inverse des aiguilles d'une
montre.
Étape 2 : sortez le ltre en le tirant vers le haut.
- 17 -

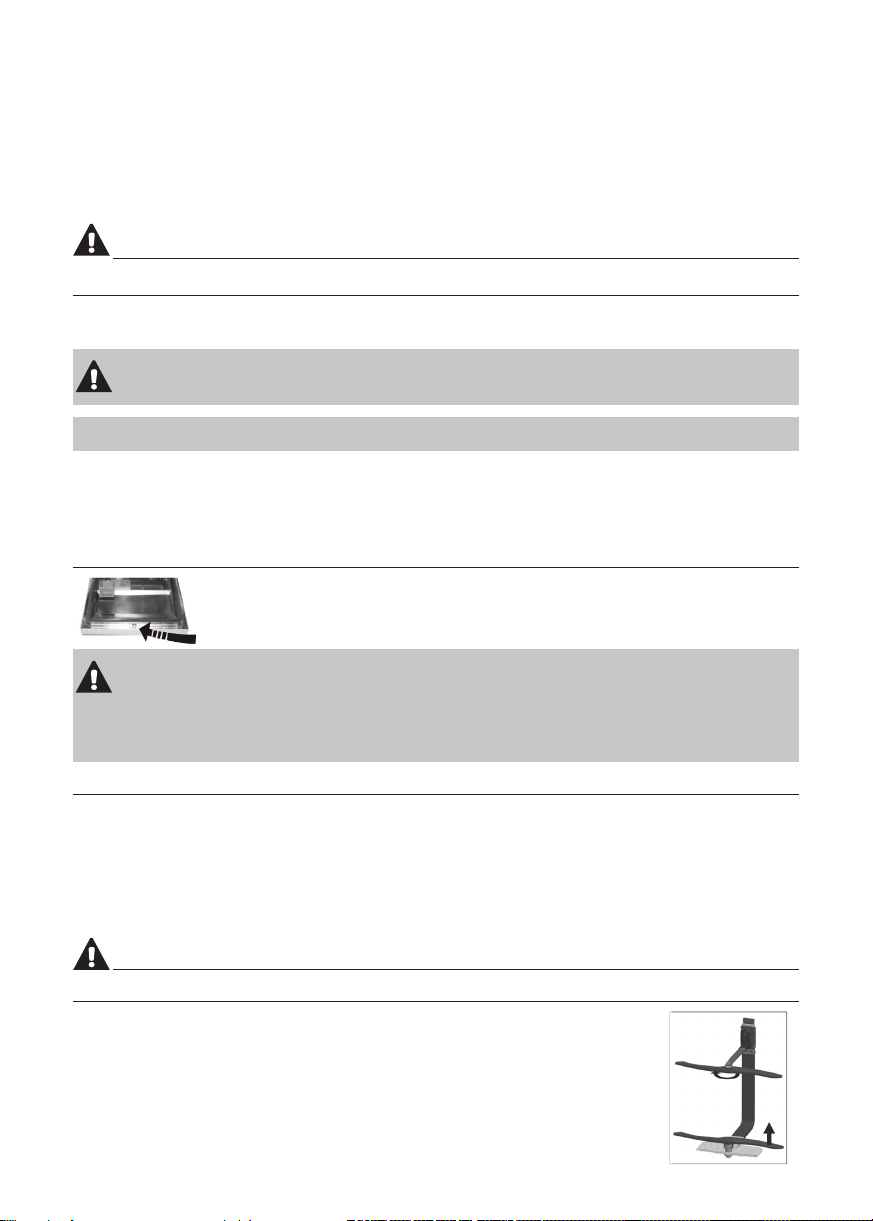

REMARQUES :
- Après chaque cycle, vériez l'absence de débris dans le ltre an d'éviter tout risque de blocage ultérieur.
- Vous pouvez retirer le système de ltration en dévissant le ltre primaire. Retirez tous résidus alimentaires et
nettoyez les ltres à l'eau courante.
ATTENTION :
Il convient de nettoyer l'ensemble du système de ltration une fois par semaine.
Nettoyer le ltre
Pour nettoyer le ltre à déchets et le micro-ltre, utilisez une brosse. Ré-assemblez les éléments de ltration, puis
réinsérez-les dans le lave-vaisselle. Placez-les dans l'emplacement destiné et appuyez dessus.
ATTENTION !
Ne cognez pas sur les ltres, lorsque vous les nettoyez. Sinon, ils peuvent être
tordus et la performance du lave-vaisselle peut baisser.
Entretien du lave-vaisselle
Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidié.
Après le nettoyage, veillez à bien le sécher.
Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers.
N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle.
Nettoyage de la porte
Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidié. Pour
éviter toute pénétration d'eau dans le dispositif de fermeture de la porte et les composants
électroniques, évitez toute utilisation de produits nettoyants en spray.
ATTENTION !
▒
N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif
de fermeture de la porte et les composants électroniques.
▒
Les agents abrasifs ainsi que certains types d'essuie-tout sont interdits car ils risquent d'éraer ou de laisser
des traces sur la surface en acier inoxydable.
Préparation du lave-vaisselle contre le gel
Si vous laissez votre lave-vaisselle dans un endroit non chauffé pendant l’hiver, demandez à un service
spécialisé de :
1. Couper l’alimentation électrique du lave-vaisselle et d’enlever les fusibles ou d’arrêter le disjoncteur.
2. Couper l’arrivée d’eau et débrancher le tuyau d’arrivée d’eau du robinet d’adduction d’eau.
3. Évacuer l’eau du tuyau d’entrée et du robinet d’adduction d’eau (utilisez une casserole pour récupérer l’eau).
4. Raccorder le tuyau d’entrée d’eau sur le robinet d’adduction d’eau.
5. Enlever le couvercle en plastique de l’aspiration sur la cuve et utiliser une éponge pour éponger l’eau.
ATTENTION :
Si votre lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel.
Nettoyer les bras d'aspersion
Il est nécessaire de nettoyer les bras d’aspersion car les produits chimiques
contenus dans l’eau peuvent bloquer leurs jets et roulements.
Pour enlever les bras d’aspersion, dévissez le boulon et enlevez le joint d’étanchéité
en haut des bras d’aspersion puis retirez-les.
Lavez les bras dans de l’eau savonneuse et tiède et utilisez une brosse souple pour
nettoyer les jets.
Replacez les bras après les avoir soigneusement rincés.
- 18 -
Ouverture
Maintenir votre lave-vaisselle en bonnes conditions
▒
Après chaque lavage
Après chaque lavage, fermez l'alimentation d'eau de la machine
et laissez la porte légèrement ouverte an que l'humidité et les
odeurs puissent s'échapper.
▒
Ôter la prise
Débranchez la prise avant toute opération de nettoyage ou de
maintenance.
▒
Nettoyage sans solvants ni produits abrasifs
Pour nettoyer l'extérieur et les parties en caoutchouc de votre
lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage
abrasifs. N'utilisez qu'un chiffon et de l'eau savonneuse tiède.
Pour éliminer les traces présentes sur les surfaces internes,
utilisez un chiffon humidié avec de l'eau, ajoutez un peu de
vinaigre ou un produit de nettoyage spéciquement conçu pour
les lave-vaisselle.
▒
Lorsque vous n'utilisez pas la machine pendant une longue
durée
Il est recommandé de lancer un cycle de lavage avec le lave-
vaisselle vide et de débrancher la prise, de fermer l'alimentation
d'eau et de laisser la porte légèrement entrouverte. Ceci
permettra d'optimiser la durée de vie du joint d'étanchéité et de
limiter les odeurs à l'intérieur de l'appareil.
▒
Déplacer la machine
Si vous devez déplacer l'appareil, essayez de le maintenir en
position verticale. En cas de nécessité absolue, vous pouvez le
positionnez sur l'arrière.
▒
Joints d'étanchéité
L'un des facteurs qui favorisent la formation d'odeurs dans le
lave-vaisselle est la présence de résidus alimentaires dans les
joints. Un nettoyage régulier des joints à l'aide d'une éponge
humide permettra d'éviter ce désagrément.
8 . Positionnement de la machine
Placer la machine à l’endroit souhaité. L’arrière doit être contre le mur et les côtés le long des placards ou murs
adjacents. Le lave-vaisselle est équipé avec des tuyaux de distribution et de drainage d’eau qui peuvent être placés
à droite ou à gauche pour en faciliter l’installation.
Régler la hauteur de la machine
Une fois que la machine est positionnée, vous pouvez ajuster la hauteur du
lave-vaisselle en tournant les pieds. Il ne faut pas être incliné de plus de 2°.
Branchement électrique
ATTENTION !
Pour votre sécurité :
N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.
Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.
Alimentation électrique
Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise an de brancher votre
lave-vaisselle à une source d'alimentation adaptée.
Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit
distinct réservé à cet appareil.
Assurez-vous de l'existence
d'un branchement de mise à la
terre avant d'utiliser votre lavevaisselle.
Branchement électrique
Après vous être assuré que le voltage et les valeurs de fréquence pour le courant de la
maison correspondent à celles indiquées sur la plaque signalétique et que le système
électrique est dimensionné pour le voltage maximum gurant sur la plaque signalétique,
insérez la prise dans la prise murale correctement reliée à la terre. Si la prise murale sur
laquelle la machine doit être branchée n’est pas appropriée pour la prise, remplacez la
prise murale plutôt que d’utiliser un adaptateur ou équipement similaire car cela pourrait
entraîner une surchauffe et des brûlures.
- 19 -
Raccordement à l'eau
Raccordement à l'eau froide
La machine doit être raccordée aux nouveaux tuyaux d'eau, pas aux anciens.
La pression d'eau doit être entre 0.04 MPa et 1 MPa. Si la pression n'atteint pas le niveau
minimal, demandez conseil à notre équipe de service.
1. Tirez les tuyaux d'alimentation d'eau situés à l'arrière du lave-vaisselle.
2. Fixez le tuyau d'alimentation d'eau à un robinet (3/4').
3. Laissez couler de l'eau avant de lancer la machine.
A propos du tuyau d'alimentation de sécurité
Le tuyau d'alimentation de sécurité est constitué de doubles parois. Ce système de tuyau garantit un blocage de l'écoulement de l'eau en
cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre dans le tuyau d'alimentation et que le tuyau ondulé extérieur est rempli
d'eau.
ATTENTION !
Si votre évier est muni d'une douchette, ne la raccordez pas sur la même ligne
d'alimentation de votre lave-vaisselle. Le tuyau peut s'éclater.
Comment déconnecter l'alimentation d'eau de sécurité
1. Fermez l'arrivée d'eau.
2. Dévissez le tuyau d'alimentation de sécurité du robinet.
Raccordement à l'eau froide
Raccordez le tuyau d'eau froide au robinet (3/4') et assurez-vous qu'il est bien xé. Si les canalisation d'eau sont neuves ou n'ont pas été
utilisées durant une longue période, laissez l'eau couler pour s'assurer qu'elle est claire et sans impuretés. Si cette précaution n'est pas prise,
il existe un risque de blocage de l'arrivée d'eau et d'endommagement de la machine.

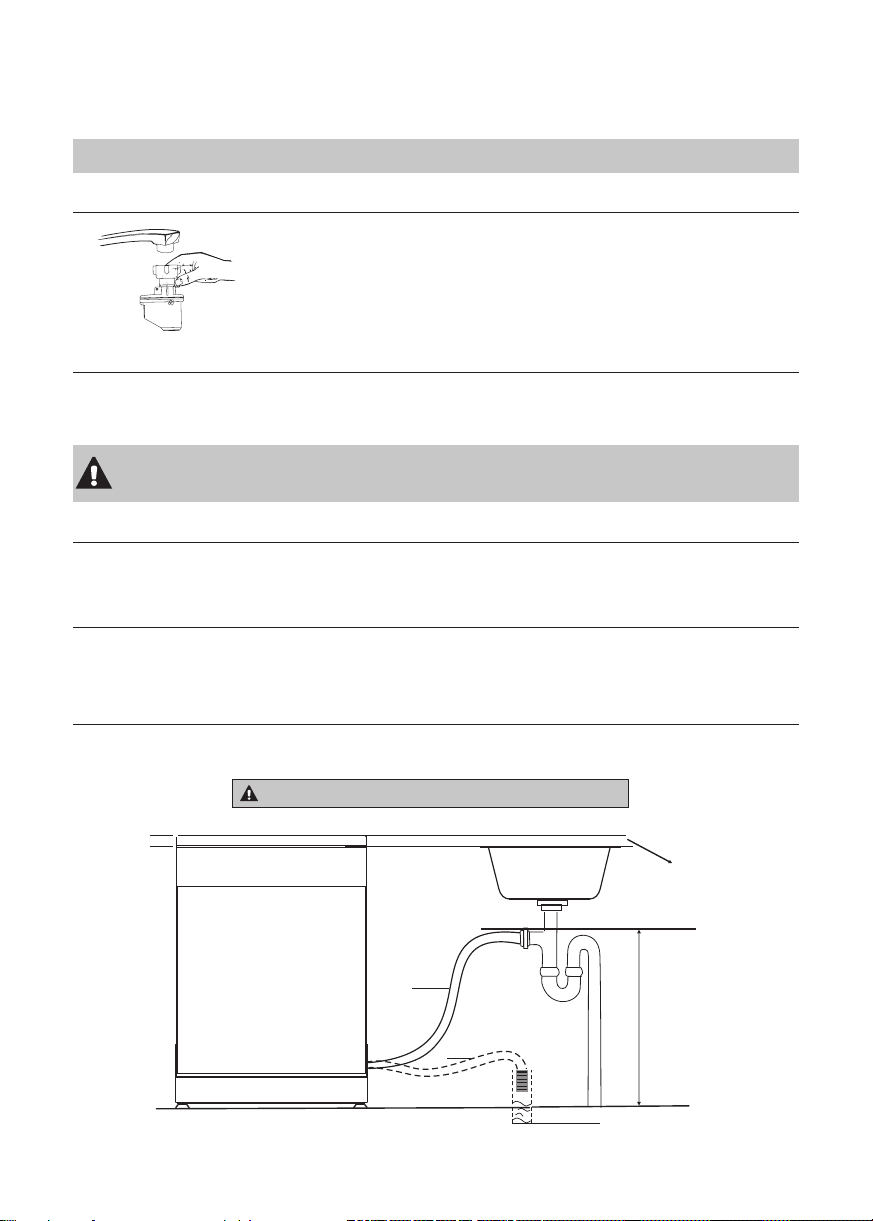

Raccordement du tuyau de vidange
Insérez le tuyau d’évacuation d’eau dans un conduit d’évacuation principal ayant un diamètre minimum de 40 mm en prenant soin d’éviter
tout coude ou écrasement du tuyau. Le haut du tuyau doit être positionné à une hauteur inférieure à 1000 mm (1 m).
Fixer le tuyau d’évacuation suivant les exemples A ou B
Face
ATTENTION :
le point le plus haut du
tuyau d’évacuation d’eau
ne doit pas dépasser
1000 mm (1m).
A
Plan de travail
Tuyau de vidange
- 20 -
B
MAX 1000mm
Ø 40 mm
Comment vidanger l'excédent d'eau des tuyaux
Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué
directement dans l'évier. Il sera nécessaire de vidanger l'excédent d'eau dans un saladier ou un autre récipient
adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.
Evacuation de l'eau
Raccordez le tuyau de vidange. Le tuyau d’évacuation doit être correctement installé pour éviter toute fuite
d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni écrasé.
Rallonge de tuyau
Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire. Celui-ci
ne doit pas dépasser 4 mètres de longueur. Si tel était le cas, les performances et le fonctionnement du lavevaisselle pourraient en être altérés.
Branchement sur siphon
Le branchement du tuyau d’évacuation d’eau peut être placé directement sur un siphon si la hauteur de
celui-ci ne dépasse pas 1 mètre par rapport au bas du lave-vaisselle. Le tuyau d’évacuation d’eau doit être
maintenu à l’aide d’un collier de serrage adapté.
Démarrage du lave-vaisselle
Les points suivants doivent
ê t revériés avant de démarrer le lave-vaisselle.
1. Le lave-vaisselle est à niveau et xé
2. La valve d’arrivée d’eau est ouverte
3. Il n’y a pas de fuite au niveau des raccordements aux conduites d’eau
4. Les ls électriques sont bien branchés
5. L’électricité est allumée
6. Les tuyaux de drainage et d’arrivée d’eau sont raccordés
7. Tous les matériaux d’emballage et les imprimés doivent être enlevés du lave-vaisselle
ATTENTION !
Après installation, conservez ce manuel. Son contenu est très utile aux utilisateurs.
- 21 -
9. Guide de dépannage
Avant de faire appel un technicien
Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.
Problème Causes possibles Que faut-il faire ?
Problèmes
techniques
Problèmes
généraux
Bruit
Le lave-vaisselle ne
démarre pas
Le lave-vaisselle ne
pompe pas l'eau
Mousse dans la cuve
Intérieur de la cuve
taché
Pellicule blanche sur les
surfaces internes
Taches de rouille sur
les couverts
Bruits de choc dans le
lave-vaisselle
Cliquetis dans le lavevaisselle
Bruits de choc dans les
tuyaux d'eau
Saut de fusible ou de disjoncteur Remplacez le fusible ou remettre le disjoncteur en marche. Ôtez
L’alimentation électrique n’est
pas en marche
La pression d’eau est faible Vériez que l’alimentation d’eau est correctement raccordée et
La porte du lave-vaisselle n'est
pas bien fermée.
Noeud dans le tuyau
d'évacuation
Filtre bouché Vériez l'état du ltre à déchets (cf. rubrique intitulée «Nettoyer le
Évier bouché Vériez l'état de l'évier de votre cuisine an de vous assurer qu'il
Détergent non adapté Utilisez uniquement du détergent spécial pour le lave-vaisselle
Produit de rinçage
renversé
Un détergent contenant du
colorant a été utilisé
Minéraux contenus dans l'eau
dure
Les couverts tachés ne sont pas
résistants à la corrosion.
Aucun programme n'a été lancé
après l'ajout du sel pour lavevaisselle.
Des traces de sel se sont
mêlées au cycle de lavage.
Le couvercle de l'adoucisseur
n'est pas bien fermé.
Un des bras de lavage se
heurte contre l'un des ustensiles
présents dans le panier.
Des couverts ont été renversés
dans le lave-vaisselle.
Ceci peut être dû à l'installation
sur place ou à la partie
transversale des tuyaux.
tout autre appareil utilisant le même circuit que le lave-vaisselle.
Vériez que l’alimentation d’eau est correctement raccordée et
l’arrivée d’eau ouverte.
l’arrivée d’eau ouverte.
Assurez-vous de bien fermer la porte et le loquet.
Vériez l'état du tuyau d'évacuation.
ltre»)
n'est pas bouché.
Si l'eau de votre évier ne s'évacue pas correctement, il est
probable que vous deviez faire appel à un plombier plutôt qu'à un
technicien spécialisé dans la gestion du lave-vaisselle.
an d'éviter la formation de mousse. Si cela se produit, ouvrez le
lave-vaisselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres
d'eau froide dans la cuve. Fermez le lave-vaisselle en fermant le
loquet, puis sélectionnez un cycle. Le lave-vaisselle commencera
par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et
vériez que la mousse a bien disparu.
Renouvelez l'opération si nécessaire.
Nettoyez toujours immédiatement tout produit de rinçage
renversé.
Vériez que le détergent utilisé ne comporte aucun colorant.
Pour nettoyer les parois internes, utilisez une éponge humide
avec du détergent pour lave-vaisselle et veillez à porter des gants
en caoutchouc.
N'utilisez jamais d'autres produits que ceux qui sont destinés aux
lave-vaisselle an d'éviter tout risque de formation de mousse.
Lancez toujours le programme de lavage rapide sans placer de
couverts dans le lave-vaisselle et sans la fonction Turbo (si elle
est disponible) après avoir ajouté du sel pour lave-vaisselle.
Inspectez le couvercle et assurez-vous qu'il est bien fermé.
Mettez le programme en pause et réorganisez les ustensiles qui
bloquent le bras de lavage.
Mettez le programme en pause et réorganisez la disposition de
vos couverts.
Ceci n'a aucun impact sur la performance du lave-vaisselle.
Si vous avez des doutes, faites appel à un plombier qualié.
- 22 -
Lavage
non
satisfaisant
Séchage
non
satisfaisant
Problème Causes possibles Que faut-il faire ?
La vaisselle n'est pas
propre
Effet terne sur
la verrerie
Traces noires ou grises
sur la vaisselle
Résidus de détergent
dans les bacs
La vaisselle n'est pas
sèche
La vaisselle n'a pas été
correctement placée dans le
lave-vaisselle.
Le programme choisi n'était pas
assez puissant.
La quantité de détergent n'était
pas sufsante.
Des ustensiles bloquent la
course des bras de lavage.
Le dispositif de ltration situé à
la base de l'appareil n'est pas
propre ou n'est pas bien installé.
Ceci peut bloquer les jets des
bras de lavage.
Combinaison d'une eau douce
avec trop de détergent.
Des ustensiles en aluminium
ont frotté contre votre vaisselle.
Des ustensiles bloquent les
bacs à détergent.
Mauvaise disposition des
ustensiles
Quantité de produit de rinçage
insufsante
La vaisselle a été sortie trop tôt Ne videz pas votre lave-vaisselle immédiatement après le
Le programme choisi n'est pas
approprié
Les couverts présentent un
revêtement de mauvaise qualité
Cf. rubrique «Remplir les paniers du lave-vaisselle»
Sélectionnez un programme plus intensif.
Cf. «Tableau des cycles de lavage».
Ajoutez plus de détergent ou changez de détergent.
Réorganisez la disposition de vos ustensiles an que les bras
de lavage puissent tourner librement.
Nettoyez et/ou replacez correctement le dispositif de ltration.
Nettoyez les bras de lavage. Cf. «Nettoyer les bras de
lavage».
Utilisez moins de détergent si vous avez une eau douce,
et sélectionnez un cycle plus court pour laver les verres et
optimiser leur propreté.
Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour
éliminer les traces.
Réorganisez la disposition de votre vaisselle.
Respectez les consignes de remplissage du lave-vaisselle.
Augmentez la quantité de produit de rinçage/remplissez le
compartiment à produit de rinçage.
cycle de lavage. Ouvrez légèrement la porte pour que la
vapeur puisse s'échapper. Attendez que votre vaisselle soit à
peine tiède au toucher pour vider votre lave-vaisselle.
Videz le panier du bas en premier lieu an d'éviter que de
l'eau ne s'écoule depuis la vaisselle du panier du haut dans
celui du bas.
Avec un programme court, la température de lavage est moins
importante, ce qui réduit la performance de lavage.
Choisissez un programme de longue dure.
L'évacuation de l'eau est plus difcile sur les revêtements de
mauvaise qualité. Les couverts ou plats de ce type ne sont
pas adaptés au lavage en lave-vaisselle.
Codes d'erreur
En cas de dysfonctionnement, l'appareil afche des codes d'erreur pour vous avertir.
Codes Signication Causes possibles
La fonction Rapide ne clignote
pas
La fonction 90mn et lavage rapide
ne clignote pas
Temps d'admission plus long
La température adéquate n’est
pas atteinte
La fonction Fragile ne clignote pas Trop de vaisselle Certains éléments ne sont pas dans les paniers
Les robinets ne sont pas ouverts, ou la consommation d’eau
est limitée, ou la pression d’eau est trop basse.
Disfonctionnement de l’élément chauffant
ATTENTION !
Si un débordement survient, couper l’arrivée d’eau principale avant d’appeler un service de dépannage. S’il
y a de l’eau dans le réceptacle de la base à cause d’un débordement ou d’une petite fuite, l’eau doit être
vidée avant de redémarrer le lave-vaisselle.
- 23 -
Informations techniques
(avec la porte fermée)
Hauteur 845mm
Largeur 598mm
Profondeur 604mm (avec la porte fermée)
Pression d'eau 0.04-1.0MPa
Alimentation électrique Voir l'étiquette degré
Capacité 13 couverts
- 24 -
Chargement des paniers selon la norme EN50242:
1. Panier supérieur
Intérieur
Etagère
Tasses
1
2
Soucoupes
3
Verres
4
Petit plat de service
5
Moyen plat de service
2. Panier inférieur
Intérieur
6
Grand plat de service
7
Assiettes à dessert
8
Assiettes plates
9
Assiettes creuses
10
Plat ovale
- 25 -
121
2 2 2
121
5 5 5
5 5 5
5 5 5
5 5 5
3 3 3 3
1
1
121
2 2 2
121
4 4 4 4 4 4
8
7 3 3
3
6
4 4 4 4 4 4
2
2
1
3 1
3
3
6
3 3
Etagère
Remarque: Veuillez placer la vaisselle légère et plate sur l'étagère. Le pois total
de la vaisselle doit être moins de 1,5kg.
3. Panier à couvert
8
2
2
3
3
5
4
4
7
5
4
1. Cuillères à soupe
2. Fourchettes
3. Couteaux
4. Cuillères à café
Informations relatives aux tests de comparabilité
conformément à la norme EN 50242
Capacité : 13 couverts
Position du panier supérieur : panier inférieur
Programme: ECO
Réglage de l’adoucisseur: 6
Réglage de l’adoucisseur: H3
4 4 4
1
5 5
1
5 5
5 5 5
4
1 1
1
1 1 1
2
3
1
5 5
5
4 4
4
1 1
1
444
5. Cuillères à dessert
6. Cuillères à service
7. Fourchettes à service
8. Cuillères à sauce
2
3
5 5
4
1 1
Intérieur
- 26 -
Fiche produit
Fiche relative au lave-vaisselle domestique conformément aux directives 1059/2010
Fabricant DAEWOO
Type/description DDW-M1321,DDW-M1324
Couverts standard 13
Classe de rendement énergétique A++
Consommation énergétique annuelle 262 kWh
Consommation énergétique du cycle de lavage standard 0.92 kWh
Consommation énergétique en mode arrêt 0.45 W
Consommation énergétique en mode laissé sur marche 0.49 W
Consommation annuelle en eau 3080 litres
Classe d'efcacité de séchage A
Cycle de lavage standard ECO 45°C
Durée du cycle de lavage standard 190 min
Niveau sonore 47dB(A) re 1 pW
Type d'installation Pose lilbre
Intégration possible Oui
Hauteur 84.5 cm
Largeur
Profondeur (avec connecteurs)
Consommation d'énergie 1930 W
Tension / fréquence 230 V/ 50 Hz
Pression d'eau (pression de débit) 0.4-10 bar = 0.04-1 Mpa
NOTA :
A +++ (rendement le plus haut) à D (rendement le plus faible)
❶
La consommation énergétique est estimée à 262 kWh par an sur une base de 280 cycles standards à l'eau froide et selon la
❷
consommation des modes peu intensifs. La consommation énergétique réelle dépendra de l'utilisation de l'appareil.
La consommation d'eau est estimée à 3080 litres par an sur une base de 280 cycles de lavage standards. La consommation
❸
d'eau réelle dépendra de l'utilisation de l'appareil.
A (rendement le plus haut) à G (rendement le plus faible)
❹
Ce programme convient pour laver une vaisselle présentant un niveau de saleté normal et constitue le programme le plus
❺
efcient en termes de consommation d'eau et d'énergie pour ce type de vaisselle.
Cet appareil est conforme aux normes et directives européennes dans leur version la plus à jour au moment de la livraison :
- LVD 2014/35/EU
- EMC 2014/30/EU
- ERP 2009/125/EC
Les valeurs susmentionnées ont été mesurées conformément aux normes dans des conditions d'utilisation spéciques. Les
résultats peuvent varier dans une ample mesure selon la quantité et le niveau de saleté de la vaisselle, la dureté de l'eau, la
quantité de détergent, etc.
Ce guide d'utilisation est basé sur les normes et réglementations de l'Union européenne.
❶
❷
❸
❹
❺
59.8 cm
60.4 cm
- 27 -
Loading...
