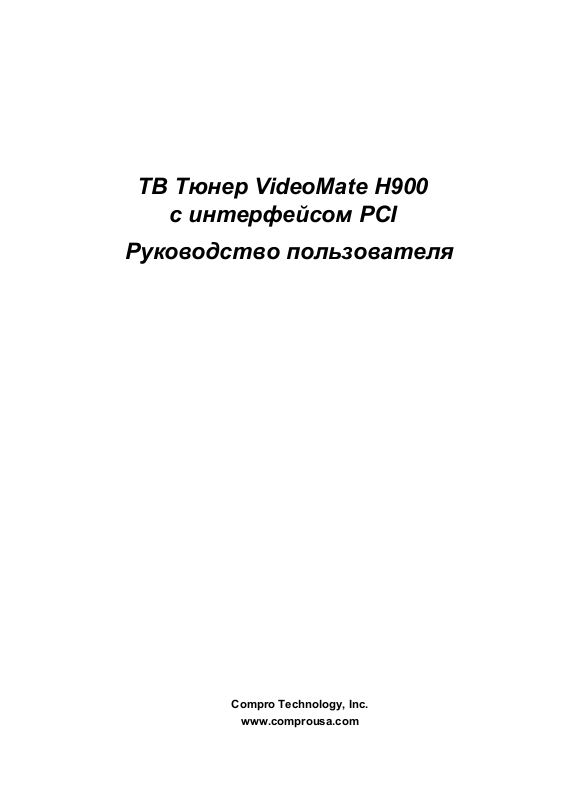

ТВ Тюнер VideoMate H900
с интерфейсом PCI
Руководство пользователя
Compro Technology, Inc.
www.comprousa.com
Содержание
Комплект поставки карты ТВ тюнера VideoMate с PCI интерфейсом
..............................................................................................................2
Copyright © 2001-2007. Compro Technology, Inc. Никакой материал данного
документа не может быть скопирован или представлен в каком-либо ином виде
без письменного разрешения компании Compro Technology, Inc.
Compro, VideoMate, Poladyne, Play with Power, а также Compro logo являются
торговыми марками Compro Technology, Inc. Остальные названия и марки
являются торговыми марками других компаний.
Compro не дает никаких гарантий по данной документации, а также не
принимает никаких жалоб по товарному состоянию,
под особые нужды. Информация в данном документе может быть изменена в
любой момент. COMPRO оставляет за собой право изменить содержание
данной публикации без предварительных предупреждений и последующих
уведомлений.
Compro Technology, Inc.
Тел. +886 2 2918 0169, Факс +886 2 2915 2389
качеству или пригодности
3/F, No.12, Alley 6, Lane 45, Pao Shin Road
Hsintein City, Taipei, Taiwan
www.comprousa.com
О Руководстве
Данное руководство содержит информацию по установке и использованию карты ТВ тюнера VideoMate H900 с интерфейсом PCI. За более подробной информацией по использованию приложений обращайтесь в Руководство Пользователя в программах, на CD-дисках, или на нашу Web-страницу, где Вы сможете найти самые последние версии руководства пользователя http://www.comprousa.com/download.
ТВ тюнер VideoMate с интерфейсом PCI
Тюнер VideoMate TV H900 позволяет смотреть и записывать ТВ­программы на вашем ПК. ТВ тюнер VideoMate H900 представляет собой устанавливаемый в PCI слот ТВ тюнер с цифровым разделением каналов яркости и цветности и дополнительными функциями: FM радио, дистанционное управление компьютером, включение по расписанию. Тюнер поддерживает: функцию цифровой записи видео (DVR), запись по расписанию в любое время, высокое качество видео, и многофункциональное дистанционное управление. Кроме этого, VideoMate TV также обладает функцией видеозахвата, таким образом, вы сможете записывать видео с внешних источников, например видеокамеры.
МИНИМАЛЬНЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
Ваш ПК должен соответствовать следующим минимальным
системным требованиям для возможности просмотра ТВ программ на
вашем ПК.
z 600 MHz Pentium II или эквивалентный ему по производительности
процессор (866 MHz для MPEG-2 кодирования и тайм-шифтинга)
z 128 MB ОЗУ
z Звуковая карта (или интегрированный на системной плате
аудиоконтроллер)
z Свободный PCI слот
z Оптический привод CD-ROM для установки программного
обеспечения
z Windows XP SP2, Vista или выше с установленным DirectX 9.0c
z 50 MБайт свободного дискового пространства для базовой установки
программы.
z От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи
одного часа видеопрограммы.
1
РЕКОМЕНДУЕМЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
z 1.7 GHz процессор, 256 MB ОЗУ, Звуковая карта
z Свободный PCI слот версии 2.2
z Windows XP SP2, Vista
z От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи
одного часа видеопрограммы.
z Блок питания ATX
z Корпус для ПК с отдельным кабелем питания и кнопкой включения.
Комплект поставки карты ТВ тюнера
VideoMate с PCI интерфейсом
ТВ тюнер
VideoMate H900 с
интерфейсом PCI
CD-диски с
программным
обеспечением
Руководство
пользователя
ИК приемник
Пульт дистанционного
управления
(батарейки прилагаются)
Переходник 1 к 4
2
Кабель
управления
питанием
компьютера
Антенна FM
Аудио-кабель
Пульт дистанционного управления
Функции клавиш пульта дистанционного управления зависят от программного пакета, управляющего тюнером. В таблице ниже приведены функции клавиш в пакетах, поставляемых в комплекте с тюнером.
3

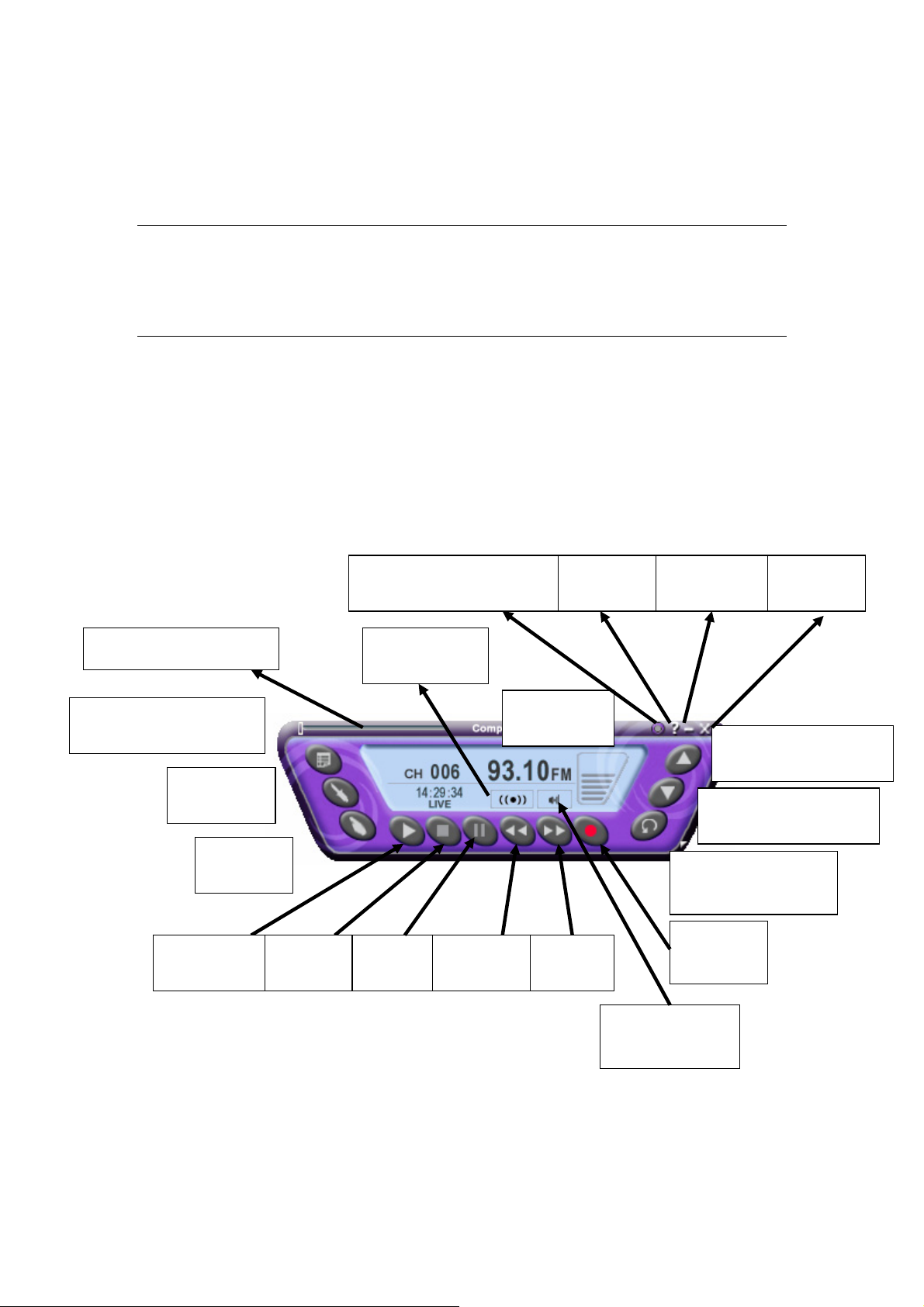

№ ComproDTV 3 ComproFM 2 ComproDVD 2
0-9 Цифровые клавиши Выбор станции из памяти Цифровые клавиши
10 Отключение звука Отключение звука Отключение звука
11 Увеличение/уменьшение
12 Вызов/закрытие пакета ComproDVD 2 (если он установлен)
13 Вызов/закрытие пакета ComproFM 2 (если он установлен)
14 Вызов/закрытие пакета ComproDTV 3
15 Проигрывать с начала Назад Назад
16
17 Вперед Вперед Вперед
18 Предыдущий канал Предыдущая станция Последний раздел
19 Стоп Стоп Стоп
20 Табуляция Не используется Следующий раздел
21 EPG (только для США)
22 Вызов меню настройки Вызов меню настройки Вызов меню настройки
23
24
25
26 Ускорение Сканирование вверх Стрелка вправо
27 Громкость Громкость Громкость
28 Список файлов Список файлов OK
29
30
31 Запись Запись Моментальный снимок
32
33 Поиск канала Не используется Переход к закладке
34 Не используется Ввод частоты Выбор языка
35 Спящий режим Спящий режим Повтор от A к B
Пауза или изменение времени
Стрелка Вверх или выбор режима
Mono/Stereo/SAP
Пуск сначала/ переключение на ТВ
Стрелка вниз или Моментальный снимок
Переключение на следующий канал
Переключение на предыдущий канал
Выбор источника сигнала
Пуск/Пауза Пуск/Пауза
Помощь в режиме реального времени
Стрелка вверх Стрелка вверх
Сканирование вниз Стрелка влево
Стрелка вниз Стрелка вниз
Переключение на следующий канал
Переключение на предыдущий канал
Не используется
Основное руководство
Выбор точки съемки на DVD (для дисков, записанных одновременно с нескольких точек)
Выбор субтитров
Добавление в закладки
4
Разъемы на карте VideoMate PCI
5
6
1
2
3
4
№
1 Вход ТВ тюнера Подключение ТВ-антенны или высокочастотного ТВ-кабеля.
2 Вход FM тюнера Подключение FM-антенны
3 Инфракрасный порт Подключение ИК-приемника.
Функция Описание
4
(переходник
1 к 4)
5 Вход управления
6 Выход управления
Аудиовход (Синий) Подключение аудио кабеля от внешнего аудиоисточника, например,
Аудиовыход
(Зеленый)
Вход S-Video
(Черный)
Композитный вход
(Желтый)
питанием
питанием
видеомагнитофона, DVD или VCD-плеера.
Подключение с помощью поставляемого в комплекте аудио кабеля
входного порта Line-In звуковой карты или интегрированного
аудиоконтроллера.
Подключение S-Video кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
Подключение композитного кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
Подключение кабеля от кнопки питания на корпусе компьютера.
Подключение поставляемого в комплекте кабеля к разъему
включения питания (Power) на системной плате компьютера.
5
Установка оборудования
Внимание
Перед началом работ отсоедините кабели питания вашего ПК, а также монитора и всего оборудования, подключенного к компьютеру. В противном случае может произойти повреждение карты
ТВ тюнера VideoMate, которое не будет считаться гарантийным случаем.
1. Выключите компьютер и отсоедините основной шнур питания.
2. Снимите крышку корпуса компьютера.
Подключение функций включения/выключения компьютера.
3. Найдите шнур, соединяющий кнопку включения/выключения вашего

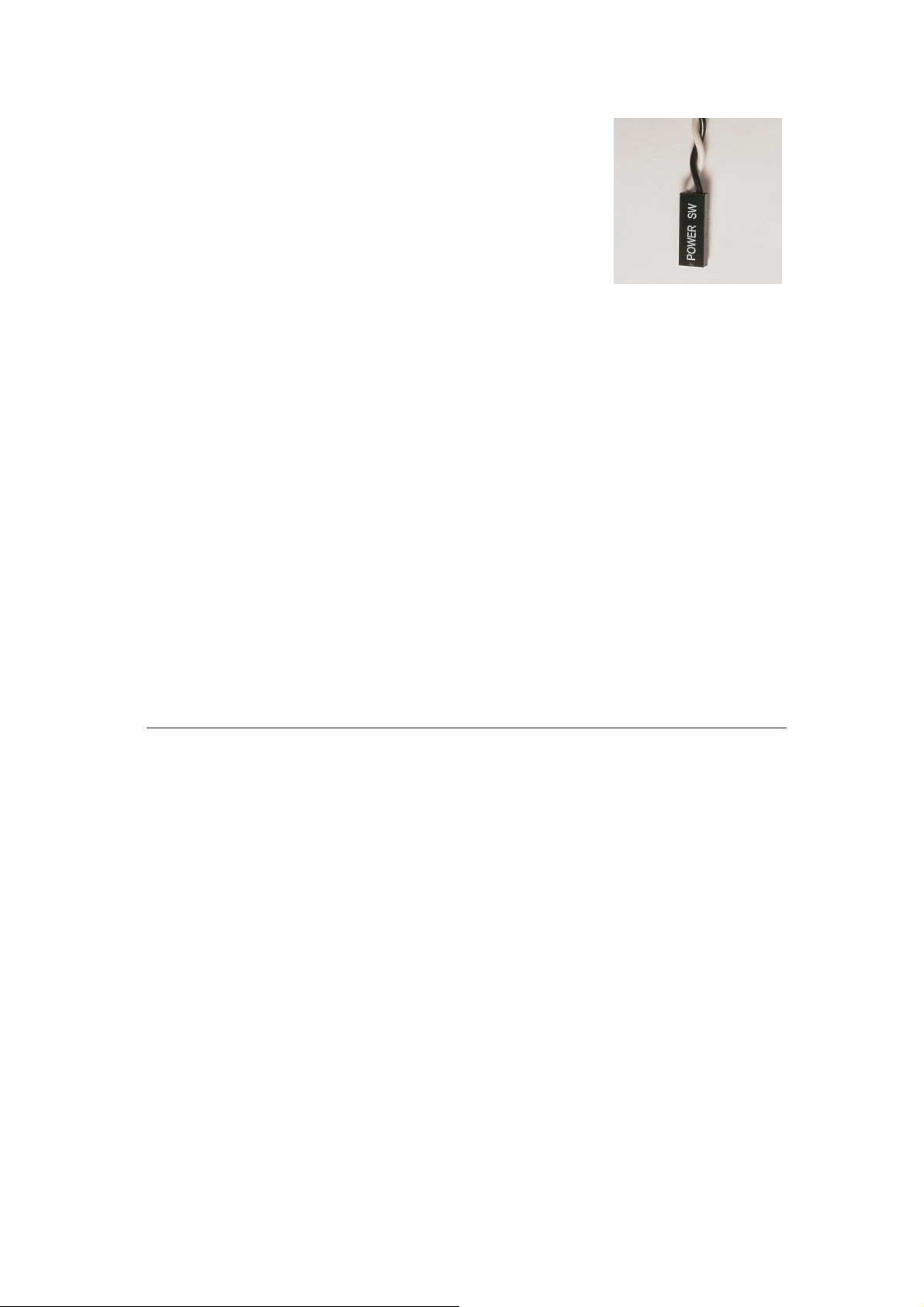

компьютера с разъемом включения питания на материнской плате. Обычно этот шнур представляет собой свитую пару проводов с двухконтактным разъемом, как показано на рисунке.
Внимание
Разъем кнопки питания обычно помечен «POWER SW» или подобной меткой. Важно запомнить расположение контактов, куда он был подключен, для дальнейших действий по установке.
4. Отсоедините провод кнопки питания от
материнской платы и подключите его к разъему JS1 на Карте ТВ-тюнера VideoMate PCI TV Tuner Card, как показано на иллюстрации.
6
5. Подключите черный разъем
поставляемого в комплекте кабеля к разъему кнопки питания на материнской плате.
6. Подключите белый разъем шнура
питания к разъему JS2 на Карте ТВ­тюнера VideoMate PCI.
Внимание
Тщательно проверьте подключение. Если вы подключите кабель не к тем разъемам, ваш компьютер может не включиться или работать некорректно.
Подключите белый разъем кабеля питания к карте ТВ-тюнера, а черный к материнской плате.
Функция удаленного включения/выключения компьютера не является обязательной для использования VideoMate TV. Если Вы не собираетесь использовать данную функцию из режима выключения Windows, Вы можете пропустить пункты подключения шнура питания, иначе говоря, Вы можете опустить пункты 3-6. Вы можете использовать функцию записи при включенном вручную компьютере или в режиме ожидания.
Подключение к звуковой карте
Аудиовыход — это разъем зеленого цвета на переходнике, подключаемом к карте ТВ-тюнера VideoMate с PCI интерфейсом. Для передачи звука в компьютер нужно подключить с помощью поставляемого в комплекте аудио кабеля аудиовыход ТВ-тюнера к линейному входу аудиокарты или встроенного аудиоконтроллера на системной плате (чаще всего это разъем диаметром 3.5 мм голубого цвета).
Подключение к внешнему аудиопорту

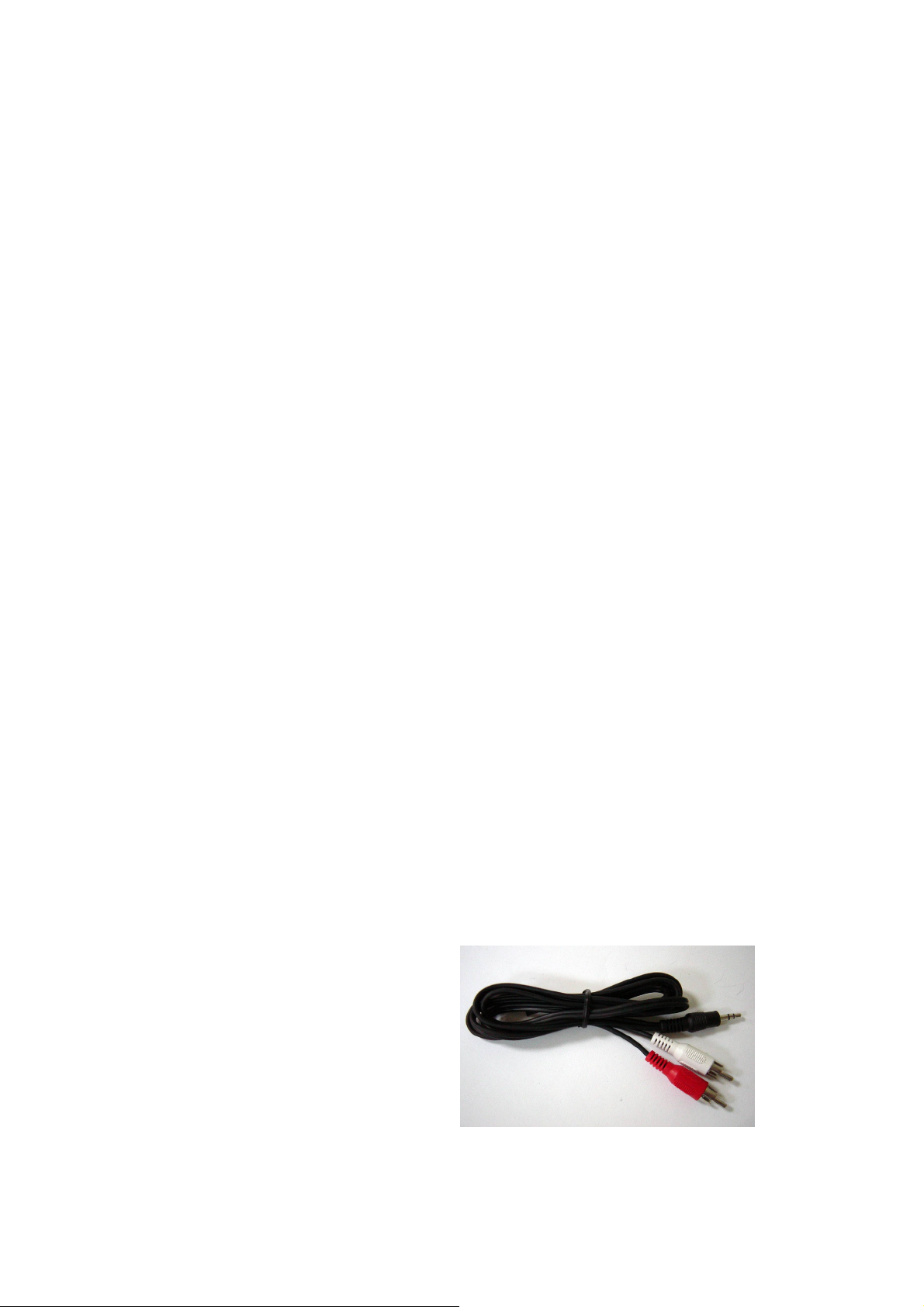

7. Аудиокабель для внешнего подключения имеет два штеккера
диаметром 3.5 мм — зеленый и голубой. Подключите зеленый разъем аудиокабеля к зеленому разъему переходника 1 к 4, вставленному в гнездо карты ТВ-тюнера VideoMate, а голубой разъем аудиокабеля подключите к входному порту звуковой карты (обычно он тоже голубого цвета или подписан Line-In).
7
Установка
8. Убедитесь, что шнур питания отключен от корпуса вашего
компьютера.
9. Вставьте карту VideoMate TV в свободный PCI слот. Compro
рекомендует установить карту в третий или четвертый PCI слот от разъема видеокарты.
10. Перед тем, как закрыть крышку корпуса компьютера, подсоедините
кабель основного питания к корпусу. Вы увидите зеленый светодиод на карте ТВ-тюнера с PCI интерфейсом. Если он не горит, пожалуйста, прочитайте информацию в разделе «Возможные неполадки и способы их устранения».
11. Закройте крышку компьютера.
ТВ и FM кабели
12. Подключите FM антенну к верхнему, а ТВ кабель к нижнему разъему.
Настройте FM антенну на оптимальный прием.
Установка оборудования завершена. Пожалуйста, прочитайте инструкции по установке программного обеспечения, представленные ниже.
Внимание
Если компьютер не включается, проверьте правильность подключения кабеля кнопки питания на материнской плате. Обратитесь к документации материнской платы за описанием разъемов на плате, а именно разъема включения/выключения компьютера. Также, проверьте правильность подключения шнура основного питания к компьютеру.
Система включения компьютера по расписанию включит компьютер за 5 минут до запланированного времени записи, например, если вы запрограммировали ComproDTV на запись программы в 4 часа, он включит компьютер в 3:55. Поэтому, вам необходимо выключить компьютер не позднее 3:54, чтобы функция включения компьютера по расписанию смогла его включить.
Для использования функции включения компьютера из полностью выключенного состояния (состояние ACPI S5) , требуется:
8
