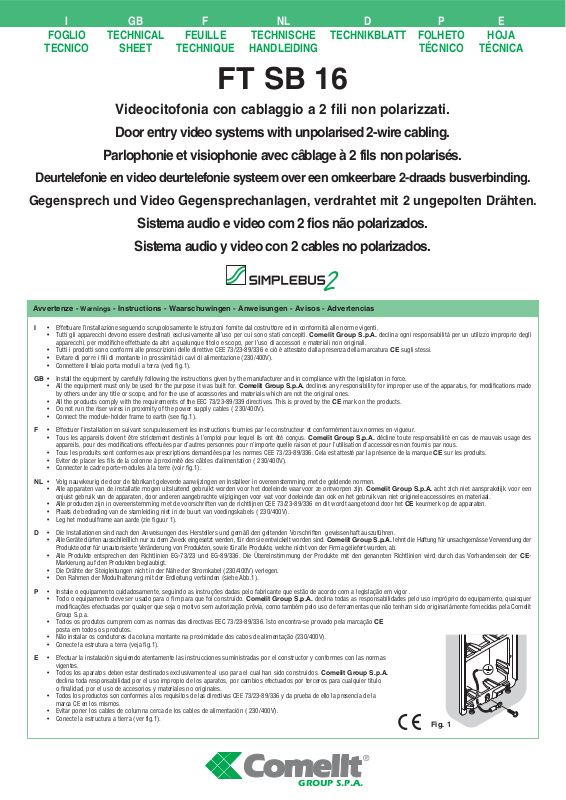

Comelit FT SB 16 Technical Sheet

TECHNICAL

SHEET

FOGLIO

TECNICO

FEUILLE

TECHNIQUE

TECHNIKBLATTTECHNISCHE

HANDLEIDING

HOJA

TÉCNICA

FOLHETO

TÉCNICO

GBIF DNL EP

GROUP S.P.A.

FT SB 16

Videocitofonia con cablaggio a 2 fili non polarizzati.
Door entry video systems with unpolarised 2-wire cabling.

Parlophonie et visiophonie avec câblage à 2 fils non polarisés.

Deurtelefonie en video deurtelefonie systeem over een omkeerbare 2-draads busverbinding.

Gegensprech und Video Gegensprechanlagen, verdrahtet mit 2 ungepolten Drähten.

Sistema audio e video com 2 fios não polarizados.

Sistema audio y video con 2 cables no polarizados.

I • Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.

• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli
apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.

• Tutti i prodotti sono conformi alle prescrizioni delle direttive CEE 73/23-89/336 e ciò è attestato dalla presenza della marcatura CE sugli stessi.

• Evitare di porre i fili di montante in prossimità di cavi di alimentazione (230/400V).

• Connettere il telaio porta moduli a terra (vedi fig.1).

GB • Install the equipment by carefully following the instructions given by the manufacturer and in compliance with the legislation in force.

• All the equipment must only be used for the purpose it was built for. Comelit Group S.p.A. declines any responsibility for improper use of the apparatus, for modifications made
by others under any title or scope, and for the use of accessories and materials which are not the original ones.

• All the products comply with the requirements of the EEC 73/23-89/339 directives. This is proved by the CE mark on the products.

• Do not run the riser wires in proximity of the power supply cables ( 230/400V).

• Connect the module-holder frame to earth (see fig.1).

F • Effectuer l’installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.

• Tous les appareils doivent être strictement destinés à l’emploi pour lequel ils ont été conçus. Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des
appareils, pour des modifications effectuées par d’autres personnes pour n’importe quelle raison et pour l’utilisation d’accessoires non fournis par nous.

• Tous les produits sont conformes aux prescriptions demandées par les normes CEE 73/23-89/336. Cela est attesté par la présence de la marque CE sur les produits.

• Eviter de placer les fils de la colonne à proximité des câbles d’alimentation ( 230/400V).

• Connecter le cadre porte-modules à la terre (voir fig.1).

NL • Volg nauwkeurig de door de fabrikant geleverde aanwijzingen en installeer in overeenstemming met de geldende normen.

• Alle apparaten van de installatie mogen uitsluitend gebruikt worden voor het doeleinde waarvoor ze ontworpen zijn. Comelit Group S.p.A. acht zich niet aansprakelijk voor een
onjuist gebruik van de apparaten, door anderen aangebrachte wijzigingen voor wat voor doeleinde dan ook en het gebruik van niet originele accessoires en materiaal.

• Alle producten zijn in overeenstemming met de voorschriften van de richtlijnen CEE 73/23-89/336 en dit wordt aangetoond door het CE keurmerk op de apparaten.

• Plaats de bedrading van de stamleiding niet in de buurt van voedingskabels ( 230/400V).

• Leg het moduulframe aan aarde (zie figuur 1).

D • Die Installationen sind nach den Anweisungen des Herstellers und gemäß den geltenden Vorschriften gewissenhaft auszuführen.

• Alle Geräte dürfen ausschließlich nur zu dem Zweck eingesetzt werden, für den sie entwickelt worden sind. Comelit Group S.p.A. lehnt die Haftung für unsachgemässe Verwendung der
Produkte oder für unautorisierte Veränderung von Produkten, sowie für alle Produkte, welche nicht von der Firma geliefert wurden, ab.

• Alle Produkte entsprechen den Richtlinien EG-73/23 und EG-89/336. Die Übereinstimmung der Produkte mit den genannten Richtlinien wird durch das Vorhandensein der CE­Markierung auf den Produkten beglaubigt.

• Die Drähte der Steigleitungen nicht in der Nähe der Stromkabel (230/400V) verlegen.

• Den Rahmen der Modulhalterung mit der Erdleitung verbinden (siehe Abb.1).

P • Instale o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante que estão de acordo com a legislação em vigor .

• Todo o equipamento deve ser usado para o fim para que foi construído. Comelit Group S.p.A. declina todas as responsabilidades pelo uso impróprio do equipamento, quaisquer
modificações efectuadas por qualqer que seja o motivo sem autorização prévia, como também pelo uso de ferramentas que não tenham sido originariámente fornecidas pela Comelit
Group S.p.a.

• Todos os produtos cumprem com as normas das directivas EEC 73/23-89/336. Isto encontra-se provado pela marcação CE
posta em todos os produtos.

• Não instalar os condutores da coluna montante na proximidade dos cabos de alimentação (230/400V).

• Conecte la estrutura a terra (veja fig.1).

E • Efectuar la instalación siguiendo atentamente las instrucciones suministradas por el constructor y conformes con las normas

vigentes.

• Todos los aparatos deben estar destinados exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A.
declina toda responsabilidad por el uso impropio de los aparatos, por cambios efectuados por terceros para cualquier título
o finalidad, por el uso de accesorios y materiales no originales.

•

Todos los productos son conformes a los requisitos de las directivas CEE 73/23-89/336 y da prueba de ello la presencia de la
marca CE en los mismos.

• Evitar poner los cables de columna cerca de los cables de alimentación ( 230/400V).

• Conecte la estructura a tierra (ver fig.1).

Avvertenze - Warnings - Instructions - Waarschuwingen - Anweisungen - Avisos - Advertencias

Fig. 1

GROUP S.P.A.

FT SB 16

2

160 - 165 cm

+

-

+

-

MIC

1

2

3

360û

Carla
Rossi

Fig. 1

Fig. 2 Fig. 3

Fig. 4

Fig. 5

Fig. 6

Fig. 7 Fig. 8

Fig. 9

Fig. 10

Fig. 11

Fig. 12

FT SB 16

3

FT SB 16

ISTRUZIONI PER INSTALLAZIONE
POSTO ESTERNO AUDIO VIDEO

Il sistema “Simplebus2” è caratterizzato da un cablaggio semplice con soli 2 fili non
polarizzati in ogni tratta dell’impianto. Per la descrizione completa degli articoli relativi
all’impianto Simplebus2 fare riferimento al Catalogo 66 o al manuale MT SB2 01.

Fig. 1 Altezza scatola incasso
Fig. 2 Come accostare più scatole
Fig. 3 Fissaggio del telaio su scatola da incasso
Fig. 4 Fissaggio del telaio su custodia da parete
Fig. 5 Collegamento cavetto a 4 poli
Fig. 6 Cablaggio morsettiera inserita o estratta
Fig. 7 Montaggio, collegamenti e regolazioni gruppo audio video
Fig. 8 Inserimento moduli
Fig. 9 Posizione alternativa del microfono
Fig. 10 Montaggio /Smontaggio frontalini
Fig. 11 Fissaggio cornice
Fig. 12 Montaggio/Smontaggio cartellini

Questi frutti possono essere utilizzati anche con pulsantoere di serie Vandalcom, Roma
Serie N e AV/4.

INSTRUCTIONS FOR INSTALLING
EXTERNAL AUDIO AND VIDEO UNIT

The “Simplebus2” system is characterised by simple cabling with just 2 unpolarised
wires in each stretch of the system. For the full description of the articles regarding
the Simplebus2 system, please refer to Catalogue 66 or technical manual MT SB2 01.

Fig. 1 Height of flush-mounted box
Fig. 2 How to place several boxes together
Fig. 3 Fixing the frame onto the flush-mounting box
Fig. 4 Fixing the frame onto the surface-mounted housing
Fig. 5 Connection of 4-pole cable
Fig. 6 Cabling terminal board inserted or withdrawn

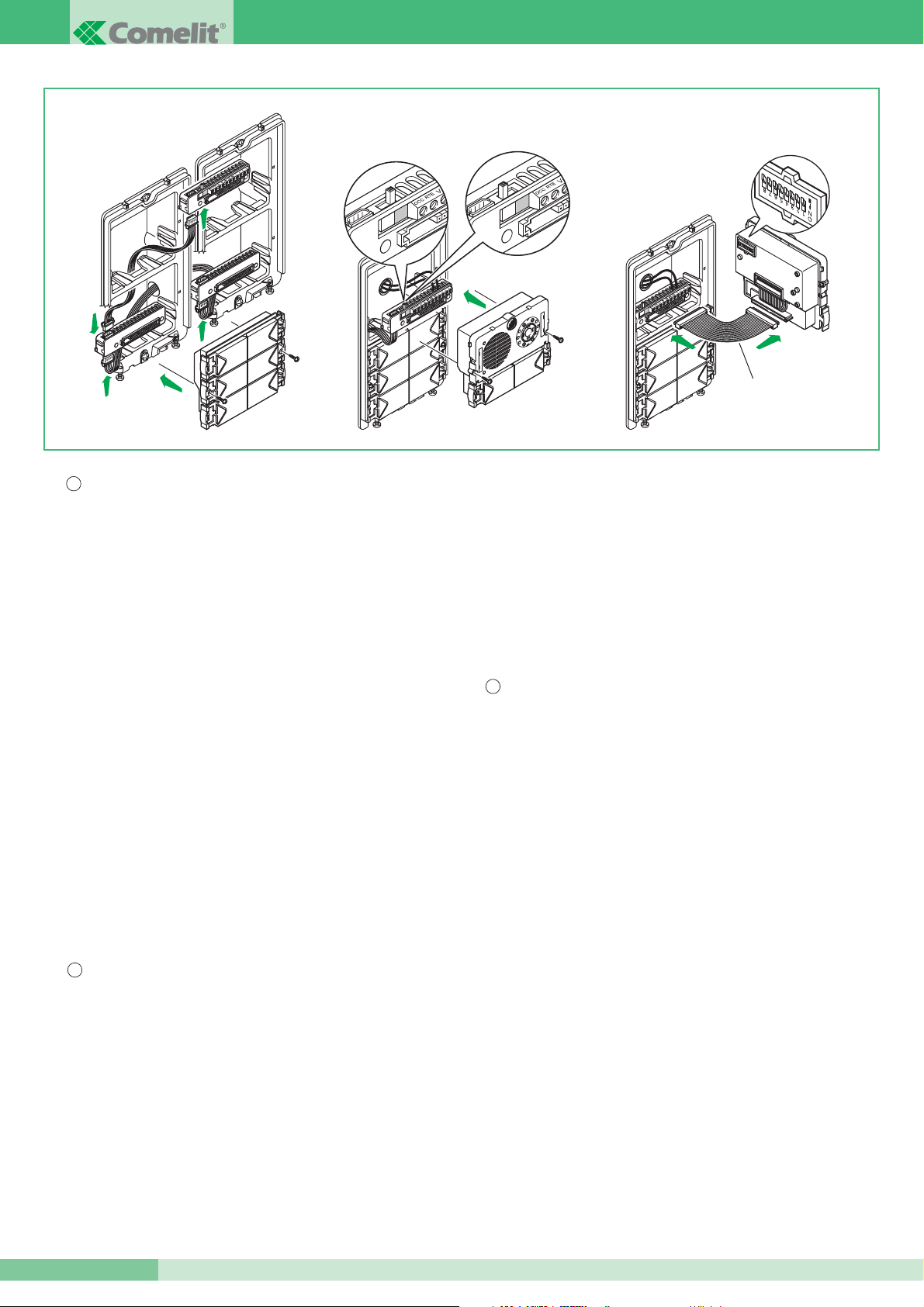

Fig. 7 Audio-video Group Assembly, connections and adjustments
Fig. 8 Insertion of modules
Fig. 9 Alternative position of the microphone
Fig. 10 Assembly/Dismantling faces
Fig. 11 Fixing the cornice
Fig. 12 Assembly /Dismantling labels

These modules can also be used with Vandalcom, Roma, AV/4 and N Series entrance panels.

INSTRUCTIONS POUR L’INSTALLATION

DE LA PLAQUE DE RUE AUDIO VIDEO

Le système “Simplebus2” se caractérise par la simplicité de son câblage qui présente
seulement 2 fils non polarisés dans chaque tronçon de l’installation. Pour la descrip­tion complète des articles concernant l’installation Simplebus2, voir le catalogue 66
ou le manuel technique
MT SB2 01.

Fig. 1 Hauteur boîtier à encastrer
Fig. 2 Comment associer plusieurs boîtiers
Fig. 3 Fixation du petit câble sur le boîtier à encastrer
Fig. 4 Fixing the frame onto the surface-mounted housing
Fig. 5 Connexion cadre à 4 pôles
Fig. 6 Câblage boîte à bornes insérée ou retirée
Fig. 7 Montage connexions et réglages groupe audio video
Fig. 8 Introduction modules
Fig. 9 Position alternative du micro
Fig. 10 Pose/dépose éléments frontaux
Fig. 11 Fixation cadre
Fig. 12 Pose/dépose étiquettes

Ces modules peuvent être utilisés avec des plaques de rue Vandalcom, Roma, Serie N et
AV/4.

AANWIJZINGEN VOOR HET INSTALLEREN

VAN DE AUDIO-VIDEO ENTREEPANELEN

Het kenmerk van het “Simplebus2” systeem is de eenvoudige installatie met slechts2
omkeerbare aders voor de hele installatie. Voor de complete omschrijving van de
artikelen met betrekking tot de Simplebus2 installatie wordt verwezen naar de
Catalogus 66 of in de techni-sche handleiding MT/SB/02 .

Fig. 1 Hoogte inbouwdoos
Fig. 2 Hoe meerdere dozen naast elkaar te plaatsen
Fig. 3 Bevestiging van het frame op de inbouwdoos
Fig. 4 Bevestiging van het frame op de opbouw behuizing
Fig. 5 Aansluiting 4-polige kabel

Fig. 6 Aansluitblok plaatsen of verwijderen
Fig. 7 Montage, aansluitingen en afstellingen audio systeem
Fig. 8 Aanbrengen van de modulen
Fig. 9 Andere positie van de microfoon
Fig. 10 Montage / Demontage voorpanelen
Fig. 11 Bevestiging sierrand
Fig. 12 Aanbrengen / verwijderen naamkaartjes

Deze modules kunnen worden gebruikt in Vandalcom, Roma, AV4 en N-Series entreepanelen.

ANLEITUNGEN ZUR INSTALLATION EINER

AUDIO-VIDEO AUßENSTELLE

Das System “Simplebus2” zeichnet sich durch die einfache Kabelverlegung mit nur
2ungepolten Drähten auf sämtlichen Strecken der Anlage aus. Zurvollständigen
Beschreibung der Artikel in Bezug auf die Anlage Simplebus2 bezieheman sich auf
den Katalog 66 oder MT SB2 01.

Fig. 1 Höhe des Einbaukastens
Fig. 2 Wie mehrere Kästen aneinandergesetzt werden
Fig. 3 Befestigung des Rahmens auf dem Einbaukasten
Fig. 4 Befestigung des Rahmens auf dem Wandkasten
Fig. 5 4-polige Kabelverbindung
Fig. 6 Kabelverlegung der Klemmleiste eingefügt oder herausgezogen
Fig. 7 Montage, Verbindungen und Einstellungen der Audio Gruppe
Fig. 8 Einfügen der Module
Fig. 9 Alternative Position des Mikrofons
Fig. 10 Montage / Demontage der Frontplatte
Fig. 11 Befestigung des Rahmens
Fig. 12 Montage / Demontage der Schilder

Diese Module können in Vandalcom, Rome, AV4 und in den N-Series tastaturen benutzt
werden.

INSTRUÇÕES PARA A INSTALAÇÃO
DO POSTO EXTERNO DE AUDIO VIDEO

O sistema “Simplebus2” caracteriza-se por uma cablagem simples com apenas 2fios
não polarizados em cada segmento da instalação. Para a descrição completa dosarti­gos relativos à instalação Simplebus2 consultar

Fig. 1 Altura caixa de embutir
Fig. 2 Como instalar mais caixas
Fig. 3 Fixação da estrutura na caixa de embutir
Fig. 4 Fixação da estrutura no adaptador de parede
Fig. 5 Ligação do cabo de 4 polos
Fig. 6 Cablagem da placa de bornes inserida ou extraída
Fig. 7 Montagem, ligações e regulações do grupo áudio
Fig. 8 Inserção dos módulos
Fig. 9 Posição alternativa do microfone
Fig. 10 Montagem / Desmontagem das frentes
Fig. 11 Fixação da moldura
Fig. 12 Montagem / Desmontagem das etiquetas

Estes módulos podem ser usados também com las botoneiras Vandalcom, Roma
Serie N e AV/4.

INSTRUCCIONES PARA LA INSTALACION
DE LA UNIDAD EXTERNA AUDIO Y VIDEO

El sistema “Simplebus2” está caracterizado por un cableado simple con solamente
2cables no polarizados en cada tramo de la instalación.Para la descripción completa
de los artículos relativos a la instalación Simplebus2hágase referencia al Catálogo 66
o MT SB2 01.

Fig. 1 Altura de la caja de empotrar
Fig. 2 Cómo colocar más cajas
Fig. 3 Fijación de la estructura en la caja de empotrar
Fig. 4 Fijación de la estructura en la caja de pared
Fig. 5 Conexión del cordón de 4 polos
Fig. 6 Cableado de la caja de bornas conectada o extraída
Fig. 7 Montaje, conexiones y regulaciones del grupo audio-vídeo
Fig. 8 Introducción de módulos
Fig. 9 Posición alternativa del micrófono
Fig. 10 Montaje/Desmontaje de las placas
Fig. 11 Fijación del marco
Fig. 12 Montaje/Desmontaje de las etiquetas

Estos módulos se pueden utilizar también con las placas de calle Vandalcom, Roma, Serie N
y AV/4.

I

GB

F

NL

D

P

E
