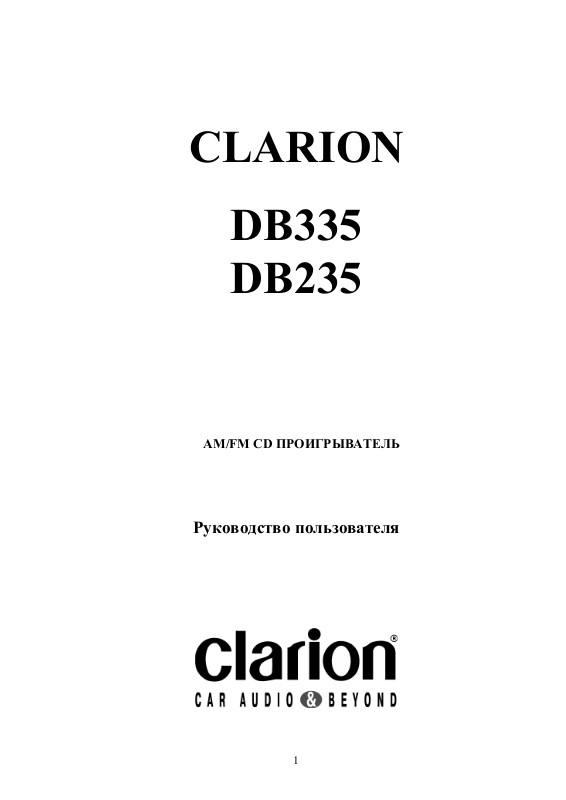

CLARION
DB335
DB235
АМ/FM CD ПРОИГРЫВАТЕЛЬ
Руководство пользователя
1
Содержание
Внимание.............................................................................................................................................3
Предупреждения.................................................................................................................................4
Органы управления............................................................................................................................5
Названия и назначение клавиш управления....................................................................................5
Основные функции.............................................................................................................................6
Обращение с компакт-дисками.........................................................................................................7
Съемная панель управления (СПУ)..................................................................................................7
Пульт дистанционного управления..................................................................................................9
Установка батареек........................................................................................................................9
Функции кнопок пульта дистанционного управления...............................................................9
Управление аппаратом.....................................................................................................................10
Основные операции......................................................................................................................10
Управление радио.........................................................................................................................12
Управление CD.............................................................................................................................14
Возможные неисправности.............................................................................................................15
Индикация ошибок на дисплее.......................................................................................................15
Технические характеристики..........................................................................................................16
2
Внимание
Аппарат может использоваться только в автомобилях с напряжением бортовой сети12В
и отрицательной клеммой на корпусе
Перед установкой и использованием прибора внимательно прочитайте инструкцию
Не предпринимайте попыток самостоятельно вскрыть аппарат.
Если аппарат был установлен неправильно или используется не в соответствии с
данной инструкцией, то он может создавать радиопомехи.
Для предотвращения разрядки аккумулятора, не используйте этот аппарат на
автомобиле с неработающим двигателем.
Срок службы аппарата составляет 5 лет. Изделие остается безопасным для жизни,
здоровья человека и окружающей среды в течение всего срока эксплуатации.
Пожалуйста, внимательно прочитайте гарантийную информацию и сохраните
гарантийный талон и коробку.
Гарантийный срок обслуживания прибора составляет 1 год.
Товар сертифицирован.
Аппарат соответствует ГОСТ 28279-88, ГОСТ 17692-88, нормы 10-94.
Изготовитель: CLARION Sales Corporation, 64-12, Kitasinagava-cu, Tokyo, Japan
3
Предупреждения
При холодной погоде вскоре после включения обогревателя, на поверхности компактдиска или оптических частей аппарата может конденсироваться влага, что мешает
правильному воспроизведению. Если на диске образовалась влага, протрите его мягкой
тканью. Если влага образовалась на оптических частях проигрывателя, не пользуйтесь им
приблизительно в течение одного часа, чтобы конденсат исчез естественным образом, и
возобновилась нормальная работа.
При езде по ухабистым дорогам, создающей сильную вибрацию, звук может
периодически пропадать.
Этот аппарат производит, использует и излучает радиоволны, и если оно неправильно
установлено или используется не по инструкции, оно может создавать помехи для других
радиоприборов. Тем не менее, это не гарантирует, что помех не будет и при корректной
установке. Если прибор все же создает помехи, что может быть определено в момент
включения и выключения прибора, пользователю необходимо проконсультироваться с
продавцом или специалистом.
Внимание!
Не пытайтесь регулировать или ремонтировать аппарат самостоятельно, это
приведен к потере гарантии. Для ремонта и обслуживания обращайтесь к специалисту.
Изменения, внесенные в этот аппарат без разрешения производителя, приведут к
нарушению условий гарантии.
4
Органы управления
Основной блок
Дисплей
Названия и назначение клавиш управления
Кнопка [RELEASE]
кнопка открытия откидной передней панели.
Кнопка [Z-EHCR]
используйте для выбора одного из трех видов звуковых характеристик,
сохраненных в памяти.
Кнопка [FNC]
нажать для включения питания;
нажать и удерживать в течение 1 секунды для выключения питания;
используется для переключения режимов.
Кнопка [A-M]
Переключение аудио режима
При нажатии и удерживании кнопки в течение 1 секунды или более включается
режим усиления баса MAGNA BASS.
Кнопка [ROTARY]
регулирует уровень громкости при повороте по часовой или против часовой
стрелки.
Используется для различных настроек.
[CD SLOT]
щель для вставки компакт диска.
Кнопка [SCN]
Сканирование первых 10 секунд каждого трека в режиме CD
Кнопка [ ]
5
Извлечение диска.
Кнопка [RPT]
Повторное воспроизведение композиции режиме CD
Кнопка [RDM]
Воспроизведение композиций в случайном порядке в режиме CD
Кнопка [ISR]
вызов радиостанции из памяти
нажмите и удерживайте в течение 2 секунд или более для сохранения текущей
радиостанции в ISR памяти (только в режиме радио).
Кнопки [DIRECT]
запоминает радиостанцию в памяти или вызывает запомненную радиостанцию в
режиме радио.
Кнопка [SS]
Нажмите кнопку [SS], удерживая нажатой кнопку [BND] для
включения/выключения режима программируемой анимационной заставки на
экране.
Кнопка [4;]
Воспроизведение/пауза CD в режиме CD
Кнопка [DISP]
Нажимайте кнопку [DISP], удерживая нажатой кнопку [BND] переключение
индикации дисплея (главный дисплей, дисплей часов).
Кнопка [PS/AS]
Предустановка станций
При нажатии и удерживании кнопки в течение 1 секунды или более включается
режим автоматического сохранения.
Кнопки [] []
выбор радиостанции;
выбор трека в режиме CD;
при нажатии и удерживании в течение 1 секунды или более режим быстрой
перемотки вперед/назад.
Кнопка [BND]
выбор радиодиапазона в режиме радио;
воспроизведение первого трека в режиме CD.
Основные функции
Регулятор уровня громкости
3-х режимный эквалайзер “Z-ENHANCER PLUS”
Система усиления баса MAGNA BASS.
Система FM приема MAGI-TUNE
Автоматическая/ручная (вверх/вниз) настройка
Двойной однобитный цифроаналоговый преобразователь с 8-кратной
передискретизацией
Функции предустановки станций (PS) и автоматического сохранения станций (AS)
2-канальный линейный выход RCA
Сохранение в памяти 24 радиостанций (6 для каждого из диапазонов: AM, FM1,
FM2, FM3)
Функции повторного воспроизведения/воспроизведения в случайном
порядке/сканирования
Максимальная выходная мощность 200В (50Вх4)
6
Обращение с компакт-дисками
Эта модель создана специально для воспроизведения компакт-дисков типа CD DA.
Никакие другие компакт-диски не могут воспроизводиться.
Некоторые CD-R и CD-RW могут не считываться.
Обращение с компакт дисками
По сравнению с обычными CD, диски CD-R и CD-RW гораздо легче поддаются
воздействию высокой температуры и влажности, а некоторые CD-R и CD-RW
могут и не считываться. Поэтому не оставляйте их в машине на долгое время.
У новых дисков могут быть шероховатости по краям. Использование таких дисков
может привести к нарушению работоспособности или пропаданию звука.
Используйте подходящий инструмент, чтобы удалить шероховатости с краев
диска.
Никогда не прикрепляйте наклейки к поверхности диска и не пишите на нем
карандашом и ручкой.
Не используйте диски с большими царапинами, искривленные, треснутые и т.д.
Это может привести к неисправности.
Для извлечения компакт-диска из футляра, нажмите на центр футляра и поднимите
диск, осторожно держа его за края.
Не используйте имеющиеся в продаже средства защиты компакт-дисков, диски со
стабилизаторами и т.п. Это может привести к заклиниванию механизма и
повреждению диска.
Хранение дисков
Не подвергайте компакт-диски воздействию прямого солнечного света и
всевозможных источников тепла.
Не подвергайте компакт-диски воздействию влаги и пыли.
Как очистить диск
Чтобы удалить следы пальцев и пыль, протрите диск мягкой тканью
прямолинейными движениями от центра к краям.
Не используйте никаких растворителей типа бытовых чистящих средств,
антистатических аэрозолей и т.д. для чистки компакт-дисков.
После использования специальных средств для чистки компакт дисков дайте диску
высохнуть перед тем, как его использовать.
Съемная панель управления (СПУ)
Для предотвращения кражи панель управления может быть снята. После отсоединения
панели управления храните ее в закрывающемся футляре, чтобы не поцарапать. Когда Вы
покидаете автомобиль, рекомендуется забирать панель управления с собой.
Удаление СПУ
1. Нажмите и удерживайте в течение 1 секунды или более кнопку [FNC], чтобы
отключить питание.
2. Нажмите освобождающую кнопку [RELEASE]
Если панель полностью не открывается, аккуратно откройте ее вручную.
7
3. Потяните панель на себя и снимите ее.
Установка СПУ на место
1. Вставьте правую сторону СПУ в основной блок.
2. Вставьте левую сторону СПУ в основной блок.
Хранение СПУ
Храните СПУ в специальном футляре (входит в комплект)
ВНИМАНИЕ!
СПУ может быть легко механически повреждена. Удалив панель, старайтесь
предохранять ее от падений и сильных ударов.
Если панель открыта во время движения автомобиля, это может привести к ее
повреждению из-за сильных встрясок во время езды. Поэтому закрывайте ее или
снимайте и кладите в специальный футляр.
Очень важным элементом является разъем, соединяющий основной блок с СПУ. Будьте
осторожны, его можно повредить, если нажимать на него ногтями, отвертками и т.п.
Примечание:
Если СПУ загрязнена, протрите ее мягкой сухой тканью.
8
Пульт дистанционного управления
Установка батареек
1. Откройте крышку на пульте управления.
2. Вставьте батарейки АА (SUM-3, IECR-6/1.5В) как показано на рисунке. Закройте
крышку пульта управления.
Примечания:
Неправильное использование батареек может привести к их преждевременному
разряду. Обратите внимание на следующие моменты:
* Не нагревайте батарейки.
* Не бросайте отработанные батарейки в огонь.
Утилизируйте отработанные батарейки надлежащим образом.
Функции кнопок пульта дистанционного управления
Режим
кнопка
Радио CD
FUNC Включение/выключение питания, переключение режимов радио и CD.
9
BAND Переключает диапазон
приема
Воспроизводится первая дорожка.
Воспроизведение первой композиции
[] [] Увеличивает и уменьшает громкость (во всех режимах)
[tt, uu]
Переход к следующему или
предыдущему каналу
Перемотка записей вперед и назад.
При нажатии и удерживании в течение 1
секунды:
Быстрая перемотка вперед/ назад
[4;] Включение/ выключение
громкости
Переключение режимов
воспроизведение/пауза
[MUTE]
Включение/
выключение звука
Переключение режимов
воспроизведение/пауза
[ISR] Вызов сохраненных радиостанций из памяти.
При нажатии и удерживании в течение 2 секунд или более включается
режим сохранения радиостанций в ISR памяти (только в режиме радио)
[DISP] Переключение главного дисплея/дисплея часов
[SCN] Сканирование предустановок.
При нажатии и удерживании в
течение 2 секунд включается
режим автоматического
сохранения.
Сканирование композиций.
[RPT] Нет функций Повторное воспроизведение
[RDM] Нет функций Воспроизведение в случайном порядке
Некоторые совпадающие кнопки головного устройства и пульта дистанционного
управления имеют различные функции.
Функция двойной зоны (DUAL ZONE) отсутствует.
Управление аппаратом
Основные операции
ВНИМАНИЕ!
Перед выключением питания аппарата уменьшайте громкость. Если перед
выключением аппарата установлена максимальная громкость, то при запуске мотора
автомобиля может быть нанесен вред Вашему слуху. Будьте внимательны с
установкой громкости.
Включение/выключение питания и регуляция уровня громкости
1. Нажмите кнопку [FNC].
Чтобы выключить питание, нажмите и удерживайте кнопку [FNC] в течение 1
секунды или более.
2. Нажмите кнопку [FNC] и выберите другой режим функционирования. При каждом
нажатии на кнопку [FNC] режимы меняются в следующем порядке:
Радио → CD → радио
Примечания:
Если выбран режим CD, но при этом диск в устройстве отсутствует, то на дисплее
появится надпись “NO DISC”.
3. Вращением ручки [ROTARY] отрегулируйте громкость.
10
* Уровень громкости изменяется в пределах от 0 до 33.
Настройки аудио режима
Нажмите кнопку [A-M], выбрав меню настройки. При каждом нажатии на кнопку режимы
изменяются в следующем порядке:
BASS → TREB → BAL → FAD → предыдущий режим.
Включение/выключение функции усиления баса MAGNA BASS
1. Нажмите и удерживайте в течение 2 секунд или более кнопку [A-M] для входа в
режим усиления баса MAGNA BASS.
Примечание:
Эффект MAGNA BASS зависит от уровня громкости.
Регулировка низких частот
1. Нажмите кнопку [A-M] и выберите “BASS”
2. Поворот регулятора [ROTARY] по часовой стрелке усиливает бас, против часовой
стрелки ослабляет.
Заводская установка - “0” (диапазон настройки от -7 до +7)
3. Когда настройки завершены, нажмите несколько раз кнопку [A-M] для возврата в
функциональный режим.
Регулировка высоких частот
1. Нажмите кнопку [A-M] и выберите “TREB”
2. Поворот регулятора [ROTARY] по часовой стрелке усиливает ВЧ, против часовой
стрелки ослабляет.
Заводская установка “0” (диапазон настройки от -7 до +7)
4. Когда настройки завершены, нажмите несколько раз кнопку [A-M] для возврата в
функциональный режим.
Регулировка баланса левый-правый
1. Нажмите кнопку [A-M] и выберите «BAL»
2. Поворачивая вращающуюся ручку [ROTARY] по часовой стрелке, увеличьте громкость
правого динамика, против часовой стрелки - левого, установите желаемый уровень
(изменения от 13 единиц влево до 13 вправо)
* Заводская установка – «0»
3. Когда настройка закончена, нажмите несколько раз [A-M], чтобы выйти в основное
меню.
Регулировка баланса фронт-тыл
1. Нажмите кнопку [A-M] и выберите «FAD»
2. Поворачивая вращающуюся ручку [ROTARY] по часовой или против часовой стрелки,
установите желаемый уровень (изменения от 12 единиц вперед до 12 назад)
*Заводская установка –«0»
3. Когда настройка закончена, нажмите несколько раз [A-M], чтобы выйти в основное
меню.
Установка эквалайзера “Z-Enhancer Plus”
Данный аппарат может воспроизводить 3 типа звуков, сохраненных в памяти. Выберите
необходимый вам тип.
Заводская установка “Z-EHCR OFF”
При каждом нажатии на кнопку [Z-EHCR] тоновый эффект изменяется в следующем
порядке:
“Z-ENHANCER 1” → “Z-ENHANCER 2” → “Z-ENHANCER 3” → “Z-EHCR OFF” →
“Z-ENHANCER 1”…
11
“Z-ENHANCER 1”: усиление баса
“Z-ENHANCER 2”: усиление ВЧ
“Z-ENHANCER 3”: усиление НЧ, ВЧ
“Z-EHCR OFF”: отсутствует звуковой эффект
Переключение режима дисплея
Нажимайте кнопку [DISP], удерживая при этом нажатой кнопку [BND]. Дисплей
переключается с основного режима на индикацию часов и обратно.
Установка часов
1. Нажмите и держите кнопку [BND]. Затем нажмите кнопку [DISP] для вывода дисплея
часов.
2. Нажмите и держите кнопку [BND]. Затем нажмите кнопку [DISP] и удерживайте ее в
течение 2 секунд или более.
3. Нажимая [tt] или [uu], выберите часы или минуты
4. Нажмите кнопку [BND]. Время установлено.
Примечание:
Вы не можете установить часы при отключенном зажигании. Если Вы снимете
аккумулятор автомобиля, часы придется устанавливать заново. Если во время установки
часов, Вы нажмете какую либо постороннюю кнопку, режим часов отключится.
Режим программируемой анимационной заставки
Нажмите и удерживайте кнопку [BND], затем нажмите кнопку [SS] для включения
режима программируемой анимационной заставки.
Заводская установка – “SS on”.
Управление радио
Прием FM диапазона
Для лучшего приема FM диапазона тюнер с функцией MAGI-TUNE включает в себя
активное управление стереосигналом и многоуровневую защиту от шумов.
Прослушивание радио
1. Нажмите кнопку [FNC] выберите режим радио. На дисплее появится частота.
2. Нажмите кнопку [BND] и выберите диапазон. При каждом нажатии на кнопку
диапазоны меняются в следующем порядке:
FM1→FM2→FM3→AM→FM1…
3. Нажимая на кнопку [tt] или [uu], настройтесь на желаемую радиостанцию.
Ручная настройка
Существует 2 способа ручной настройки: быстрая и пошаговая.
1) Нажимая кнопку [BND], выберите диапазон (FM или AM).
2) Нажмите и удерживайте кнопку [BND] более 1 секунды. На дисплее появится надпись
“MANU”. Настройте станцию:
3) Нажимайте кнопки [tt] или [uu]. Выберите радиостанцию.
Автоматический поиск
1. Нажмите кнопку [BND] и выберете FM или AM.
* Если на дисплее горит надпись “MANU”, держите кнопку [BND] более 1 секунды,
тогда надпись “MANU” пропадет с дисплея, и станет доступен автоматический поиск.
2. Пользуйтесь кнопками [] и [], и следующая станция с четким приемом будет
автоматически найдена.
Сохранение радиостанций в памяти
12
Всего может быть введено в память 24 станции (по 6 станций в каждом из диапазонов
FM1, FM2 ,FM3 или AM).
Примечание:
При использовании данной функции вся находящаяся в памяти информация стирается.
Ручная предустановка станций
1. Нажимая кнопку [BND], выберите желаемый диапазон.
2. Настройтесь на желаемую станцию, используя кнопки [] и [].
3. Держите соответствующую кнопку прямого доступа [DIRECT] в течение 2 секунд или
более для сохранения выбранной станции.
Автоматическое запоминание станций
1) Нажимая кнопку [BND], выберите диапазон для запоминаемых станций (FM или АМ).
2) Нажмите и удерживайте кнопку [PS/AS] в течение 2 секунд или более. Хорошо
принимаемые станции автоматически запоминаются.
Примечание:
Функция автоматического запоминания станций позволяет сохранять в памяти до 6
радиостанций. Если 6 радиостанций не могут быть пойманы, то в памяти остаются
сохраненные ранее станции.
Сканирование запрограммированных станций
Сканируются все станции (7 сек. на каждую радиостанцию), имеющиеся в памяти по
порядку. Эта функция очень полезна, когда необходимо найти станцию среди
запрограммированных.
1. Нажмите кнопку [PS/AS]. На дисплее появится надпись “SCN”.
2. Нажмите кнопку еще раз, и операция по сканированию прекращается.
Прямой вызов радиостанции (ISR)
Вы всегда можете включить и узнать, что идет по вашему любимому радио, нажав всего
лишь одну кнопку, в каком бы режиме не находился ваш проигрыватель.
Сохранение станции в ISR
1. Нажмите кнопку [FNC], чтобы выбрать режим радио.
2. Выберите станцию, которую вы хотите сохранить в ISR
3. Нажмите и держите кнопку [ISR] две или более секунды.
Прямой вызов радиостанции из памяти.
В любом режиме нажмите кнопку [ISR], и вы можете включить настроенную вами
станцию. На дисплее появится надпись “ISR”. Чтобы вернуться в предыдущий режим
нажмите кнопку [ISR] еще раз.
Переключение зоны приема
Первоначально данное устройство настроено для приема в США (10кГц для АМ и 200кГц
для FM), но можно настроить радио на европейский стандарт.
1. Нажав кнопку [RPT] и удерживая кнопку [A-M] [, зона приема на территории
США переключается за пределы США.
2. Нажав кнопку [SCN] и удерживая кнопку [A-M], зона приема за пределами
территории США переключается на зону приема на территории США.
При изменении зоны приема все внесенные в память радиостанции сбиваются.
Первоначальная
установка (в
пределах США)
Новая настройка (за
пределами США)
AM Зона приема 10кГц 9кГц
Диапазон частот От 530 до 1.710кГц От 531 до 1.602кГц
FM Зона приема 200кГц 50кГц
13
Диапазон частот От 87.9 до 107.9мГц От 87.0 до 108мГц
Управление CD
Загрузка диска.
1. Вставьте компакт-диск в загрузочное отверстие наклейкой вверх. После загрузки
диск начинает автоматически воспроизводиться.
Загрузка трехдюймовых (8 см) дисков:
* Для проигрывания этих дисков не требуется никакого дополнительного устройства.
* Вставляйте диск в центр загрузочного отверстия.
Примечания:
Некоторые диски CD-R/CD-RW могут не воспроизводиться.
Прослушивание диска.
Нажмите кнопку [FNC] для выбора режима CD, и CD начнет воспроизведение.
Пауза воспроизведения
1. Нажмите кнопку [4;], чтобы остановить воспроизведение
2. Нажмите кнопку [4;] для восстановления режима воспроизведения.
Извлечение компакт-диска
1. Нажмите кнопку [ ], чтобы извлечь компакт-диск.
Примечания:
Если оставить в загрузочном отверстии пятидюймовый CD (12 см), через 15 секунд он
будет автоматически перезагружен.
Функция возврата к началу диска
Нажмите кнопку [BND]. Начнется воспроизведение первой композиции.
Выбор дорожки (композиции)
При нажатии [tt] или [uu]:
"uu": воспроизведение начнется с начала следующей дорожки. При каждом нажатии
кнопки начинается воспроизведение последующего трека.
"tt": воспроизведение начнется с начала текущей дорожки. При повторном нажатии
этой кнопки воспроизведение начнется с начала предыдущей дорожки.
Ускоренная перемотка в прямом и обратном направлениях
Нажмите и удерживайте [tt] или [uu]:
"uu": для ускоренной перемотки вперед.
"tt": для ускоренной перемотки в обратном направлении.
*При нажатии и удерживании одной из кнопок в течение одной секунды или более
включается режим перемотки в три раза быстрее, чем обычное воспроизведение, а при
удерживании в течение 3 секунд или более перемотка происходит в 30 раз быстрее.
Сканирование композиций
Данная функция проигрывает по 10 секунд каждую композицию с текущего диска.
Сканирование продолжается до тех пор, пока не будет отключено.
* Сканирование композиций эффективно, когда Вам необходимо найти нужный трек.
1. Нажмите кнопку [SCN] для сканирования композиций. Надпись “SCN” появится на
дисплее.
2. Для отмены режима сканирования нажмите кнопку [SCN] еще раз. Надпись “SCN”
исчезает с дисплея и продолжается воспроизведение текущей композиции.
14
Повтор композиции
Данная функция постоянно повторяет текущую композицию.
1. Нажмите кнопку [RPT]. Надпись “RPT” появляется на дисплее, и текущий трек будет
повторяться.
3. Для отмены режима повтора нажмите кнопку [RPT] еще раз. Надпись “RPT” исчезает
с дисплея и начинается режим обычного воспроизведения.
Воспроизведение в случайном порядке
Данная функция позволяет выбирать и воспроизводить композиции в случайном порядке.
1. Нажмите кнопку воспроизведения в случайном порядке [RDM], и на дисплее
появляется надпись “RDM”, и все дорожки на диске воспроизводятся в случайном
порядке.
4. Нажатие кнопки [RDM] еще раз, прекращает воспроизведение в случайном порядке.
Возможные неисправности
Неисправность Возможная причина Способ устранения
Не включается
питание.
(Нет звука)
Перегорел плавкий
предохранитель
Заменить на предохранитель того же
номинала. Если предохранитель снова
перегорел, обратитесь за консультацией
по месту продажи.
Неправильный
электрический монтаж
Обратитесь за консультацией по месту
продажи.
Компакт-диск не
загружается
Другой компакт-диск
уже загружен
Извлеките компакт-диск, прежде чем
загружать другой.
Пропадание звука
или высокий уровень
шума
Компакт-диск
загрязнен
Очистите компакт-диск мягкой тканью.
Компакт-диск сильно
поцарапан или
покороблен
Замените диск
Плохой звук сразу
после включения
питания
Если машина стояла
во влажном месте, на
внутренних частях
могли осесть капельки
воды
Дайте аппарату высохнуть в течение 1
часа при включенном питании.
Индикация ошибок на дисплее
При возникновении ошибки на дисплей выводится одно из следующих сообщений.
Индикация на
дисплее
Меры по устранению неисправности
ERROR 2
Возникла неполадка в механизме аппарата
(например, диск не извлекается).
Проверьте головное устройство
ERROR 3
Сбивается фокусировка считывающего луча
из-за царапин на диске или других
неполадок во время воспроизведения диска.
Установите диск, не имеющий
царапин и других повреждений.
ERROR 6
Диск в CD деке не может воспроизводиться из-за
того, что он перевернут.
15
Технические характеристики
Тюнер FM
Диапазон частот: 87,9-107,9 МГц
Чувствительность: 11 дБ
50дБ понижение чувствительности 17дБ
Избирательность: 75 дБ
Стерео разделение (1кГц): 35 дБ
Полоса воспроизводимых частот (+/- 3 дБ): 30 Гц – 15кГц
Тюнер AM
Диапазон принимаемых частот: 530 – 1.710 кГц
Чувствительность: 25 мВ
CD плеер
Система: аудиосистема для компакт-дисков
Используемые диски: компакт-диски CD
Диапазон воспроизводимых частот: 10 Гц - 20 кГц (+/- 1дБ)
Соотношение сигнал-шум: 100 дБ (1кГц)
Динамические искажения: 95 дБ (1кГц)
Нелинейные искажения 0.01%
Усилитель
Максимальная выходная мощность: 200Вт (4х50Вт)
Номинальная мощность: - 4х17 Вт, 4 Ом, 20 Гц-20кГц, 1% THD
Низкие частоты: 30Гц (+/-14дБ)
Высокие частоты: 10 кГц (+/-14дБ)
Линейный выход (1к Гц): 1.7В
Общее
Источник питания: Постоянное напряжение 14,4В,
отрицательное заземление (допустимо 10,8-
15,6В)
Потребление тока: меньше 15А (при максимальной выходной
мощности)
Сопротивление динамиков: 4 Ом (4-8 Ом допустимо)
Приблизительный вес: 1,1 кг
Размеры магнитолы: 178(Ш) х 50(В) х 152 (Дл) мм
Примечание:
Фирма оставляет за собой право без предварительного уведомления изменять или
улучшать данное устройство.
16
Loading...
