Руководство
ïî
эксплуатации
DB248R/DB248RB
DB148R/BD149R/
BD149RG
АВТОМОБИЛЬНЫЙ
РАДИОПРИЕМНИК
RDS-EON FM/MW/LW
С ПРОИГРЫВАТЕЛЕМ
КОМПАКТ-ДИСКОВ
Только аппаратура со значком RDS/EON на передней панели
обеспечена гарантийным сроком обслуживания в течение 1 года.
ME67
Вы приобрели автомобильный радиоприемник с
проигрывателем компакт-дисков фирмы Клэрион
Лтд., Япония (Clarion Co., Ltd, Japan). Модель
Clarion DB248R/DB248RB/DB148R/BD149R/
ВD149RG предназначена для приема
радиопередач и воспроизведения компакт-дисков
в автомобильных аудиосистемах. Это изделие
широко известно в кругах истинных ценителей
высококлассного звука. Качество и безопасность
подтверждены множеством тестов, проведенных
как зарубежными, так и российскими
испытательными лабораториями.
Изготовитель в течение 3-х лет (срок службы)
после выпуска данного изделия обеспечивает
наличие комплектующих для проведения
ремонта и технического обслуживания, по
истечении которого эксплуатация и техническое
обслуживание продолжаются в соответствии с
действующими нормативными документами.
Изделие остается безопасным для жизни,
здоровья человека и окружающей среды в
течение всего срока эксплуатации. Гарантийный
срок 1 год.
ВНИМАНИЕ!
Если Вы приобрели аппаратуру надлежащего
качества, то, по российским законам, она не
подлежит возврату или обмену на аналогичный
товар других размера, формы и т.д.
Информация о Российской сертификации
¹ сертификата Орган по Нормативные Наименование Срок
соответствия сертификации документы сертифицированной действия
ÐÎÑÑ ÎÑ ÃÎÑÒ 17692-89 Автомобильные 2 ãîäà
JP.ME67.ÂÎ1674 Циклон-тест ÃÎÑÒ 28279-89 радио-, телепри-
продукции
емники с проигрывателями компакткассет, компакт/
мини-дисков и
МР-3 плеерами
ВНИМАНИЕ!
Эта модель содержит лазерную систему и
классифицируется как лазерный продукт класса 1. В
целях правильной эксплуатации внимательно прочтите
Руководство по эксплуатации и сохраните его для
дальнейшего применения. В случае возникновения
проблем с проигрывателем обращайтесь, пожалуйста,
на ближайшую АВТОРИЗОВАННУЮ сервисную
станцию. Не пытайтесь открывать корпус, т.к. при этом
Вы можете подвергнуться прямому воздействию
лазерного луча.
ВНИМАНИЕ!
Применение регулировок и процедур управления, не
описанных в Руководстве по эксплуатации, может
привести к возникновению опасного излучения.
2
Содержание
1. ПРЕДУПРЕЖДЕНИЯ ....................................................................................................... 3
Обращение с компакт-дисками ..................................................................................... 4
2. ОРГАНЫ УПРАВЛЕНИЯ ................................................................................................ 4
НАИМЕНОВАНИЯ И НАЗНАЧЕНИЕ КЛАВИШ ................................................................ 4
3. ТЕРМИНОЛОГИЯ ............................................................................................................ 5
ИНДИКАТОРЫ ДИСПЛЕЯ .................................................................................................. 5
4. СПУ (Съемная панель управления) ........................................................................... 6
5. УПРАВЛЕНИЕ .................................................................................................................. 7
Основные операции .......................................................................................................... 7
Прием радиопередач......................................................................................................... 8
RDS (Система Радиоданных) ......................................................................................... 10
Воспроизведение CD ........................................................................................................ 12
6. В СЛУЧАЕ ЗАТРУДНЕНИЙ ............................................................................................ 14
7. СООБЩЕНИЯ ОБ ОШИБКАХ ........................................................................................ 15
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ............................................................................. 15
1. ПРЕДУПРЕЖДЕНИЯ
1. Данный аппарат предназначен только для
4-колесных автомобилей. Недопустима его
установка на тракторы, автопогрузчики,
бульдозеры, внедорожные автомобили, 2- или
3-колесные мотоциклы, катера и другие
специальные транспортные средства.
2. Если в салоне автомобиля слишком
холодно, а проигрыватель включается после
включения отопления, на диске или деталях
оптики проигрывателя может осесть роса, что
сделает воспроизведение невозможным.
Если роса осела на диске, вытрите его мягкой
тканью. Если роса осела на деталях оптики
проигрывателя, не включайте его по
меньшей мере 1 час. Роса испарится, и
работоспособность восстановится.
2. При езде по ухабистой дороге звук может
прерываться вследствие сильной вибрации.
ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЕЙ
ИЗМЕНЕНИЯ ИЛИ МОДИФИКАЦИЯ
ДАННОГО ИЗДЕЛИЯ БЕЗ ОДОБРЕНИЯ
ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ
ВЕДЕТ К ПРЕКРАЩЕНИЮ ГАРАНТИИ.
Для автомобилей VW и Audi
1. Если аппаратура устанавливается в
Volkswagen модели 1998 г. или более новые,
следует обрезать провод питания,
подключенный к терминалу А-5. Если провод
не обрезать, возможен пробой. После
обрезания провода изолируйте его конец с
помощью изоленты во избежание короткого
замыкания.
Примечание:
Прежде чем обрезать провода, отсоедините отрицательный
(-) провод от аккумулятора.
2. Если аппарат подключается и ко внешнему
усилителю, подключите к выводу REMOTE
усилителя ранее обрезанный провод со
стороны разъема.

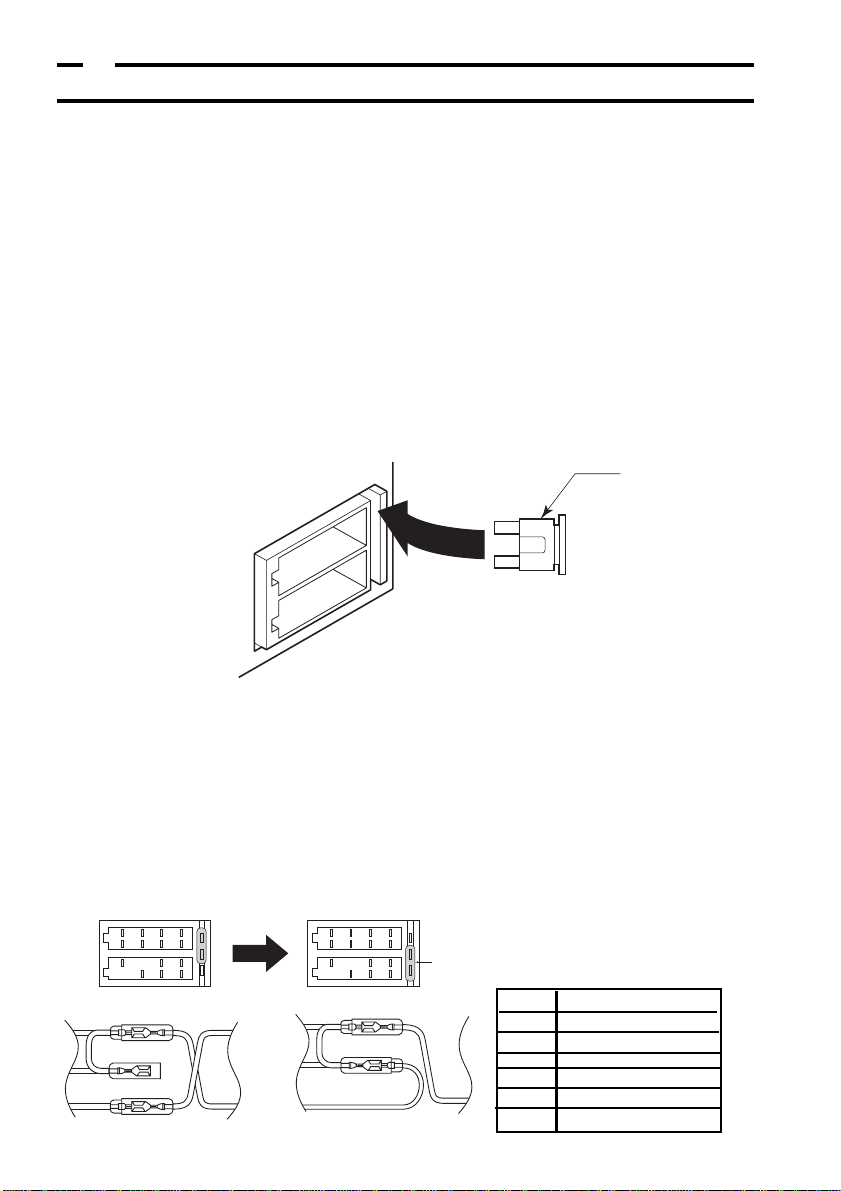

3. В моделях для Volkswagen положение
предохранителя уже изменено, чтобы
обеспечить возможность установки на эти
автомобили.
3
Обращение с компакт-дисками
Пользуйтесь только компакт-дисками с
маркировкой .
Не пользуйтесь дисками некруглой формы (в
виде сердца, восьмигранными и т.п.).
Некоторые CD, записанные на CD-R èëè CD-
RW, не смогут воспроизводиться.
Обращение
* В отличие от обычных музыкальных CD, диски CD-R и CDRW легко портятся при высокой температуре и влажности, и
некоторые из них не смогут воспроизводиться. Таким
образом, не следует долго хранить их в машине.
* У новых дисков могут быть шероховатые края. В таких
случаях проигрыватель может не работать или звук будет
прерывистым. Чтобы выровнять края диска, воспользуйтесь
чем-либо наподобие шариковой ручки.
* Ни в коем случае не наклеивайте на диск этикеток и не
надписывайте диск ручкой или карандашом.
Шариковая ручка
Шероховатости
* Ни в коем случае не вставляйте компакт-диск, если к нему
приклеилась липкая лента или что-либо подобное. Если Вы
вставите такой диск, то может оказаться невозможным
извлечь его из проигрывателя, а проигрыватель может быть
поврежден.
* Ни в коем случае не пользуйтесь сильно поцарапанными,
деформированными, треснутыми и т.п. дисками.
* Чтобы извлечь диск из коробки, нажмите в центре коробки
и, бережно держа диск за края, поднимите его.
* Не пользуйтесь имеющимися в продаже защитными
приспособлениями для дисков, дисками со стабилизаторами
и т.п. При этом диск может быть поврежден, а механизм
проигрывателя может сломаться.
Хранение
* Не подвергайте диск воздействию прямого солнечного света
или нагреву.
* Берегите диск от воздействия избыточной влажности и
пыли.
* Не держите диск возле обогревателей.
Очистка
* Чтобы стереть отпечатки пальцев и пыль, протрите диск
мягкой тканью в направлении от центра к краям.
* Не пользуйтесь при очистке компакт-диска никакими
растворителями наподобие имеющихся в продаже
очистителей, антистатиков или разбавителей.
* В случае применения специального очистителя для компактдисков просушите диск, прежде чем прослушивать его.
2. ОРГАНЫ УПРАВЛЕНИЯ
Основной блок
Клавиша
открытия
[FNC]
[A-M]
[BND]
Отверстие для
установки CD
[PTY]
[RPT]
[SCN]
[RDM]
Клавиши
прямого
доступа
[ ]
[AF]
[Z]
[TA]
[P/A]
[ ], [ ]
Поворотный регулятор
[ ]
[SS]
[DISP]
Примечание: при чтении каждого из разделов откройте эту страницу и сверяйтесь с рисунками.
3. ТЕРМИНОЛОГИЯ
НАИМЕНОВАНИЯ И НАЗНАЧЕНИЕ КЛАВИШ
Клавиша [FNC]
• При нажатии клавиши аппарат включается.
При нажатии и удержании в течение более 1
секунды аппарат выключается.
• Для переключения режимов радио и т.д.
4
Клавиша открытия
• Данная клавиша предназначена для
открытия СПУ.
Клавиша [PTY]
• Для включения режима ожидания
программы выбранного типа [PTY] или
возможностей PTY.
Отверстие для установки компакт-диска
• Гнездо для установки CD.
Клавиша [RDM]
• В режиме CD воспроизведение в
случайном порядке.
Клавиша [SCN]
• В режиме CD для сканирования с
воспроизведением 10 секунд из каждого трека.
Клавиши прямого доступа
• В режиме радио для записи станций в
память или их непосредственного вызова.
Клавиша [ ]
• Для извлечения вставленного в аппарат CD.
Клавиша [AF]
• Для включения/выключения режима
альтернативной частоты (AF).
Клавиша [Z]
• Для выбора одного из трех типов
записанных в память звуковых характеристик
(Z-эквалайзер).
Клавиша [TA]
• Для включения режима ожидания
дорожных объявлений (ТА).
Клавиша [P/A]
• В режиме радио для сканирования
предустановленных настроек. При нажатии и
удержании выполняется автоматическая
запись.
Клавиша [DISP]
• Для переключения режимов дисплея
(главный вид, точное время) нажмите
одновременно клавиши [DISP] è [BND].
ИНДИКАТОРЫ ДИСПЛЕЯ
Клавиша [SS]
• Для влючения или выключения экранной
заставки нажмите одновременно клавиши
[SS] è [BND].
Клавиша [ ]
• В режиме CD воспроизведение или пауза
CD.
Клавиша [RPT]
• В режиме CD для повторного
воспроизведения.
Клавиши [ ], [ ]
• В режиме радио выбор станции, в режиме
CD выбор трека. С помощью этих клавиш
осуществляются различные настройки.
• При нажатии и удержании в течение 1
секунды и более ускоренное перемещение
в прямом/обратном направлении.
Поворотный регулятор
• Настройка громкости осуществляется
путем вращения регулятора по часовой
стрелке или против нее.
• Регулятор предназначен для выполнения
различных настроек.
Клавиша [BND]
• В режиме радио переключение
диапазонов, поисковая или ручная настройка.
Клавиша [A-М]
• При нажатии и удержании в течение 1
секунды или дольше включение/выключение
режима MAGNA BASS EXTEND.
• Для переключения звукового режима
(низкие/средние/высокие, настройка баланса
левый/правый и фронт/тыл).
Индикатор управления
Здесь выводятся заголовки треков, названия предустановленных станций, тип
программы, точное время (часы) и т.п.
Индикатор Z-эквалайзера
:
Индикатор режима MAGNA BASS EXTEND
:
Индикатор сканирования
:
Индикатор повтора
:
Индикатор воспроизведения в случайном порядке
:
Индикация предустановленного канала (с 1-го по 6-й)
:
Индикатор ручного режима
:
Индикатор альтернативной частоты
:
Индикатор местного радиовещания
:
Индикатор дорожных объявлений
:
Индикатор дорожной программы
:
Индикатор типа программы
ЖК экран
При переохлаждении работа экрана может замедлиться, а изображение потускнеть; это не
является неисправностью. При нормальной температуре экран восстановится.
5
4. СПУ (Съемная панель управления)
Панель управления можно снимать, чтобы предотвратить кражу аппарата. Храните снятую
панель управления в футляре для СПУ, чтобы не поцарапать ее.
Рекомендуется брать панель управления с собой, выходя из машины.
СНЯТИЕ СПУ
1. Выключите аппарат, нажав и удерживая
клавишу [FNC] в течение 1 секунды или более.
2. Нажмите клавишу открытия.
3. Выньте СПУ.
Клавиша открытия
* СПУ открывается .
ÑÏÓ
УСТАНОВКА СПУ
1. Вставьте СПУ в правую сторону
основного блока.
2. Вставьте СПУ в левую сторону основного
блока.
ХРАНЕНИЕ СПУ В ФУТЛЯРЕ
Возьмите СПУ так, как показано на
рисунке снизу, и уложите ее в
прилагаемый футляр для СПУ.
Соблюдайте ориентацию СПУ.
ÑÏÓ
Футляр
для СПУ
ВНИМАНИЕ!
• СПУ не слишком прочна. Берегите
снятую СПУ от падений и сильных ударов.
• Если открыть откидную панель при
незакрепленной СПУ, то из-за вибрации в
машине СПУ может выпасть и разбиться.
Поэтому закрывайте съемную панель или
снимите ее и положите в футляр (см. рис.
выше).
• Разъем между основным блоком и СПУ
очень важная деталь. Берегите его от
повреждений (их можно нанести ногтями,
отверткой и т.п.).
Примечание:
Если СПУ испачкалась, вытирать грязь можно только
чистой сухой тканью.
2
.
Задняя панель СПУ Передняя панель
основного блока
ÑÏÓ
1
.
Разъем
СПУ
6
Разъем основного
блок а
5. УПРАВЛЕНИЕ
Примечание: данный раздел следует читать, сверяясь по рисункам раздела 2 «ОРГАНЫ УПРАВЛЕНИЯ».
Основные операции
ВНИМАНИЕ!
Прежде, чем выключить аппарат,
следует установить минимальный
уровень громкости. Громкий звук при
включении способен повлиять на Ваш
слух, а также вызвать неисправность
аппарата.
Включение аппарата
Примечание:
* Не следует долгое время пользоваться данным
аппаратом, не включая двигатель. Если Вы слишком сильно
разрядите аккумулятор, запуск двигателя может
оказаться невозможным, а срок службы аккумулятора при
этом сокращается.
1. Нажмите клавишу [FNC].
2. Включится подсветка дисплея. Аппарат
автоматически настраивается на режим
работы, выбранный перед его выключением,
и автоматически включает контроль этого
режима.
3. Чтобы выключить аппарат, нажмите
клавишу [FNC] и удерживайте ее в течение 1
секунды или более.
Выбор режима работы
1. Для смены режима работы нажмите
клавишу [FNC].
2. При каждом нажатии клавиши [FNC] режим
работы переключается в следующем порядке:
Радио CD Радио ...
Примечание:
* Если в режиме CD не вставлен диск, на дисплей выводится
сообщение «NO DISC» (нет диска).
Настройка громкости
При вращении поворотного регулятора по
часовой стрелке громкость увеличивается,
против часовой стрелки уменьшается.
* Громкость регулируется в диапазоне от 0 (минимум) до 33
(максимум).
Выбор звукового режима
Выбор звукового режима осуществляется при
помощи клавиши [A-M]. При каждом нажатии
клавиши режим переключается в следующем
порядке:
BASS (низкие) TREB (высокие) BAL
(баланс левый/правый) FAD (баланс
фронт/тыл) Предыдущий режим
Переключение режима дисплея
Для выбора желаемого вида дисплея
нажимите клавишу [BND], и, удерживая ее
клавишу [DISP]. При каждом нажатии
клавиши [DISP] дисплей переключается в
следующем порядке:
Главный вид ×àñû (CT) Главный вид ...
* Если состояние дисплея изменяется в результате нажатия
других клавиш во время показа точного времени, дисплей
после выполнения операции автоматически возвращается
в состояние часов.
* Ниже показан пример состояния дисплея в режиме радио.
Главный вид
Точное время
Главный вид
Настройка Z-эквалайзера
В память данного аппарата записано 3 типа
звуковых эффектов. Выберите тот из них,
который предпочитаете.
* Исходное состояние Z-ECHR OFF (Z-эквалайзер выкл.).
При каждом нажатии клавиши [Z] эффекты
переключаются в следующем порядке:
“Z-ENHANCER 1” “Z-ENHANCER 2”
“Z-ENHANCER 3” “Z-ENR OFF” “Z-
ENHANCER 1” (1 2 3 ÂÛÊË
1)...
- “Z-ENHANCER 1: усиление низких частот
- “Z-ENHANCER 2: усиление высоких частот
- “Z-ENHANCER 3: усиление низких и высоких
частот
- “Z-ENHR OFF: звуковой эффект отсутствует.
Настройка низких частот
1. Нажмите клавишу [A-M] и выберите BASS”.
2. При вращении поворотного регулятора по
часовой стрелке низкие частоты усиливаются;
при вращении против часовой стрелки
ослабляются.
* Исходное состояние «0» (Диапазон настройки: от -7 до +7).
3. По завершении настройки нажмите
клавишу [À-Ì] нужное количество раз для
возврата в прежний режим работы.
7
Настройка высоких частот
1. Нажмите клавишу [A-M] и выберите TREB”.
2. При вращении поворотного регулятора по
часовой стрелке высокие частоты
усиливаются; при вращении против часовой
стрелки ослабляются.
* Исходное состояние «0» (Диапазон настройки: от -7 до +7).
3. По завершении настройки нажмите
клавишу [À-Ì] нужное для возврата в прежний
режим работы количество раз.
Настройка баланса левого/
правого
1. Нажмите клавишу [A-Ì] и выберите BAL”.
2. При вращении поворотного регулятора по
часовой стрелке увеличивается громкость
звучания правого громкоговорителя. При
вращении поворотного регулятора против
часовой стрелки увеличивается громкость
звучания левого громкоговорителя.
* Настройка исходного состояния BAL 0 (Диапазон
настройки от L13 до R13).
3. По завершении настройки нажмите
клавишу [A-Ì] для возврата в прежний режим
работы нужное количество раз.
Настройка баланса фронта/тыла
1. Нажмите клавишу [A-Ì] и выберите
FADER”.
2. При вращении поворотного регулятора по
часовой стрелке увеличивается громкость
звучания фронтальных громкоговорителей. При
вращении поворотного регулятора против
часовой стрелки увеличивается громкость
звучания тыловых громкоговорителей.
* Настройка исходного состояния 0 (Диапазон настройки
от F12 до R12).
3. По завершении настройки нажмите
клавишу [A-M] для возврата в прежний режим
работы нужное количество раз.
Включение/выключение режима
MAGNA BASS EXREND
Для настройки эффекта MAGNA BASS EXTEND.
Эффект MAGNA BASS не регулирует
низкочастотный диапазон так, как обычная
настройка звука, а выделяет глубокие низкие
частоты для придания звучанию динамики.
* Исходное состояние OFF («выкл.»). Чтобы включить
или выключить эффект MAGNA BASS EXTEND, нажмите
клавишу [A-M] и удерживайте ее не менее 1 секунды. На
дисплее подсветится или погаснет индикация «M-B EX».
Режим точного времени (CT)
В данном режиме Вы можете выводить на
дисплей точное время, если принимаются
сигналы точного времени. Дисплей
переключается в режим точного времени
при нажатии и удержании клавиши [BND]
8
и нажатии клавиши [DISP].
* Если сигналы точного времени не принимаются, дисплей
имеет вид CT:.
Примечание:
В некоторых странах и некоторыми станциями сигналы
точного времени не передаются. В отдельных регионах
точное время может приниматься неправильно.
Выключение звука при
телефонных переговорах
Для автоматического выключения звукового
сигнала в автомобиле при звонке сотового
телефона требуется подключить дополнительные
провода.
* Данная система работает не со всеми сотовыми
телефонами. За информацией о подкючении и
совместимости обратитесь к авторизованному дилеру
Clarion.
* Исходное состояние «TEL OFF»(телефон выкл.).
Чтобы включить или выключить управление
звуком при телефонных переговорах,
нажмите клавишу [BND] и, удерживая ее,
нажмите клавишу [ ].
TEL ON: звук выключается.
TEL OFF: звук не выключается.
Регулировка подсветки
Если провод подсветки аппарата подключить к
проводу сигнала освещения автомобиля, то
яркость дисплея аппарата будет регулироваться
в соответствии с освещением автомобиля.
Включение/выключение
экранной заставки
В данном аппарате предусмотрена экранная
заставка. Заставку можно выключать и
включать.
Если какая-либо кнопка нажата при
включенной заставке, соответствующая
индикация выводится в течение 30 секунд, а
затем на дисплей вновь выводится заставка.
* Исходное состояние ON («âêë.»).
Чтобы включить или выключить экранную
заставку, нажмите клавишу [SS], удерживая
нажатой клавишу [BND].
* На рисунке представлен один из узоров, показываемых при
включении заставки.
Прием радиопередач
Прослушивание радиопередач
1. Переключитесь в режим радио при помощи
клавиши [FNC]. На дисплее появится частота
или название сервиса программы.
2. Переключитесь в нужный диапазон с
помощью клавиши [BND]. При каждом нажатии
клавиши [BND] диапазон переключается в
следующем порядке:
Loading...
