Page 1

12-Volt DIGITAL Tire

MAKES IT EASY TO DO IT LIKE A PRO chpower.com

Inflation System

Système de gonflement de

pneus NUMÉRIQUE de 12 volts

Sistema DIGITAL de inflado de

neumáticos de 12 voltios

Operating Instructions

Instructions d’Utilisation

Manual de Instrucciones

RP3300

FRANÇAISE: Page 8 ESPAÑOL: Página 14

IN728500AV 11/09

Page 2

Table of Contents

Description. . . . . . . . . . . . . . . . . . . . . . . . . 3

Unpacking . . . . . . . . . . . . . . . . . . . . . . . . . 3

Specifications. . . . . . . . . . . . . . . . . . . . . . . 3

Safety Guidelines . . . . . . . . . . . . . . . . . . . 4

Safety Symbols . . . . . . . . . . . . . . . . . . . . . 4

Important Safety Information. . . . . . . . 4

Instructions Pertaining to a Risk of Fire, Electric Shock, or

Injury to Persons . . . . . . . . . . . . . . . . . . 4

California Proposition 65 . . . .. . . . . . . 4

General Safety. . . . . . . . . . . . . . . . . . . . . 4

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . 5

For Low Pressure Inflation - Inflation Of Items That Require Less

Than 20 psi. . . . . . . . . . . . . . . . . . . . . . . . 5

For Standard Tire Inflation - Inflation Of Tires Between

20 psi and 99 psi . . . . . . . . . . . . . . . . . . . 5

Maintenance . . . . . . . . . . . . . . . . . . . . . . . 6

Technical Service . . . . . . . . . . . . . . . . . . . 6

Troubleshooting Chart . . . . . . . . . . . . . . 6

Limited Warranty . . . . . . . . . . . . . . . . . . . 7

Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

For parts, product and service information

Visit: www.chpower.com Call: Customer Service at 1-800-543-6400

Address any correspondence to: Campbell Hausfeld Attn: Customer Service

100 Production Drive

Harrison, OH 45030 U.S.A.

Page 3

Operating Instructions

12-Volt DIGITAL Tire Inﬂation System

Description

The RP3300 12-volt inflator has a high pressure air hose for emergency roadside tire inflation and to inflate bicycle tires, soccer balls, and other sports equipment. This inflator includes a work light and a red flashing light for nighttime emergencies. A 15-amp fuse is located inside the 12-volt DC plug.

Unpacking

When unpacking this product, carefully inspect for any damage that may have occurred during transit.

On/Off Button

On/Off Button for

for Work Light

Emergency Light

Work Light

Specifications

Model RP3300

Maximum Pressure: 99 psi

Weight: 4.0 lbs

Voltage: 12-Volt DC

Amp Draw: 9 amp @ 0 psi

14 amp @ 99 psi

Cord Length: 10 feet

* 12-Volt DC Plug (Fuse inside plug)

Emergency Light

Digital Gauge

Actual Pressure

Desired Pressure

*** Pressure

Unit Button

Power Button

Power Cord Storage

Unit of Pressure Display

Pressure Selection Dial

Hose Storage

Fuse: 15 amp (5 mm x 20 mm, 250V)

Automatic Shutoff Range: 20 psi to 99 psi

LO Setting for Manual Operation: 0 to 19 psi

Universal Adapter

**SV964200AV

* Fuse replacement instructions for plug on page 6.

** Replacement Part Numbers

*** Use a pin size object, such as a metal inflation needle, to select the desired

pressure unit desired (psi, kPa, or bar), while unit is connected to a power outlet.

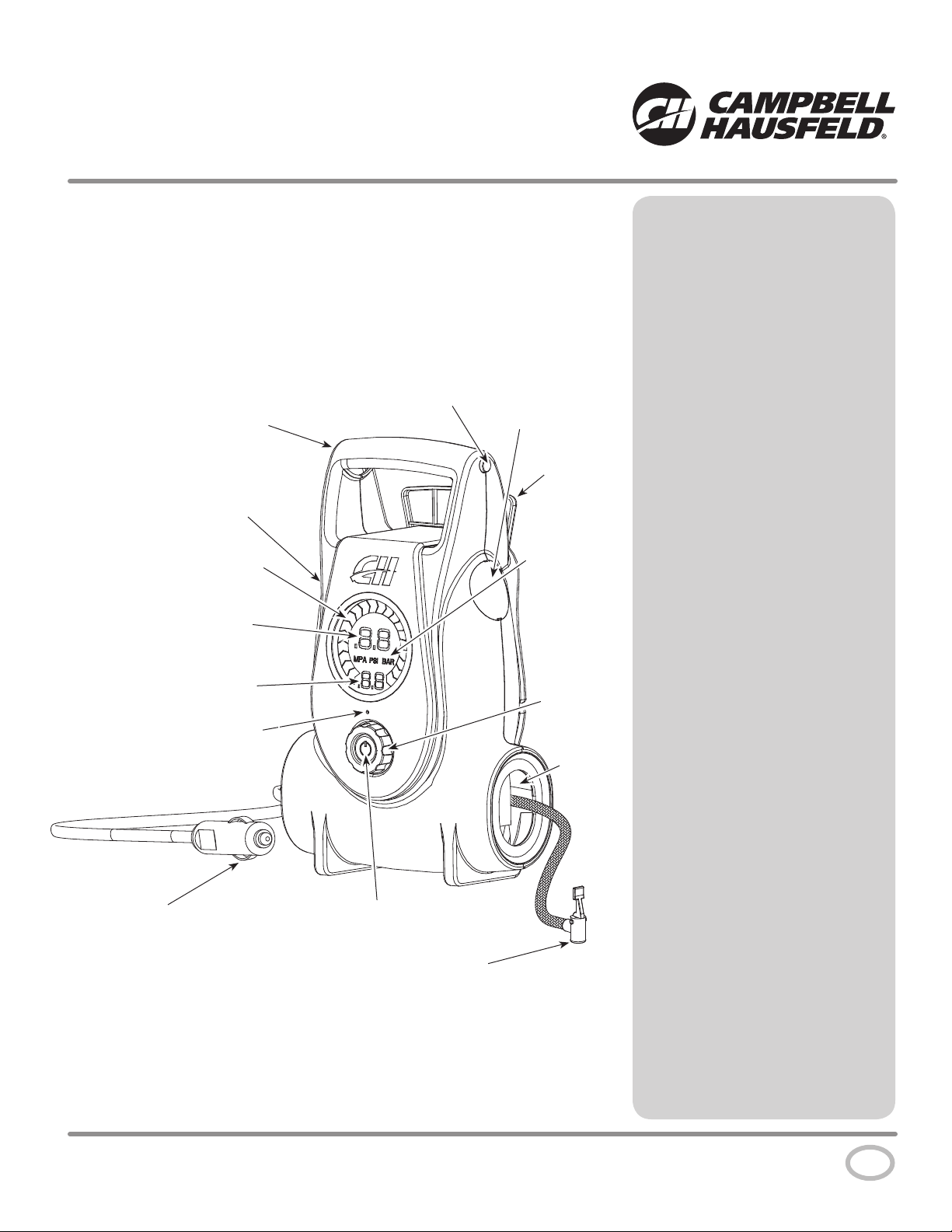

Figure 1 - RP3300

www.chpower.com

Page 4

Operating Instructions

Important Safety Information

Safety Guidelines

This manual contains information that is very important to know and understand. This information is provided for SAFETY and to PREVENT EQUIPMENT PROBLEMS. To help recognize this information, observe the following symbols.

Danger indicates

an imminently hazardous situation which, if not avoided, WILL result in death or serious injury.

Warning indicates

a potentially hazardous situation which, if not avoided, COULD result in death or serious injury.

Caution indicates

a potentially hazardous situation which, if not avoided, MAY result in minor or moderate injury.

Notice indicates

important information, that if not followed, may cause damage to equipment.

IMPORTANT: Information that requires special attention.

Safety Symbols

The following Safety Symbols appear throughout this manual to alert you to important safety hazards and precautions.

MANUAL

Read manual first

Risk of overinflation

Risk of electrical shock

INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS

This manual contains important safety, operational and maintenance information. If you have any questions, please call 1-800-543-6400 for customer assistance.

When using tools, basic precautions should always be followed,

including the following:

CALIFORNIA PROPOSITION 65

This product or its power cord may contain chemicals, including lead,

known to the State of California to cause cancer and birth defects or

other reproductive harm. Wash hands after handling.

GENERAL SAFETY

Completely read the manual included with this product carefully. Be thoroughly familiar with the proper use of the unit.

MANUAL

Any misuse of unit

could cause property or equipment damage

and/or personal injury.

Do not leave the inﬂator unattended while the unit is running.

Never exceed the recommended pressure for any inﬂatable

object. Do not over inﬂate objects. Over inﬂation could

cause property damage and/or personal injury. Risk of bursting. Do not adjust regulator (pressure select

dial) to result in output pressure greater than marked

maximum pressure of attachement.

Do not allow inﬂator to run unattended while in “LO” setting.

The universal adapter must be locked to secure the

inﬂation accessories. Use extreme caution when using

inﬂation accessories. Always put the car in park; set the emergency brake; and chock the

wheels before using the inﬂator or property damage and/or personal

injury could occur.

Always use a separate pressure gauge to check the actual pressure in

tires and in low pressure inﬂatable objects.

Inﬂator must cool for 20 minutes after 20 minutes of continuous

operation. The Inﬂator is not designed to operate continuously for more

than 20 minutes.

www.chpower.com

Do not use inﬂator on high pressure tires used on large trucks, trailers

or tractors. The inﬂator is not designed to operate for the length of time

necessary to inﬂate these tires.

Make sure the universal adapter touches the core or tire valve stem.

SAVE THESE INSTRUCTIONS

DO NOT DISCARD

Page 5

RP3300

Operation

For use with 12-volt DC power outlets rated 15 amps or higher. Do not

use with older 8 amp cigarette lighter receptacles.

FOR LOW PRESSURE INFLATION - MANUAL SHUTOFF ONLY INFLATION OF ITEMS THAT REQUIRE LESS THAN 20 PSI

1. Plug the power cord into a power outlet. NOTE: Some vehicles require the engine to

be running to power the inflator.

2a. If inflating a low pressure tire (such as an ATV tire or lawn tractor tire), attach

universal adapter to valve stem with the locking lever in the open/up position. Press the universal adapter completely onto the valve stem thread. Failure to do so could lead to loss of tire pressure during this process.

b. If inflating a sports ball, insert a metal inflation needle into the universal adapter.

Make sure the needle is secure in the adapter.

3. When the universal adapter is firmly in place, press the locking lever down. (See

Figure 2).

4. Turn pressure selector dial until the desired pressure field reads “LO” (LO setting is

just below 20 psi setting). (See Figure 3).

5. Press power button. (See Figure 4).

6. When item reaches desired firmness, press power button again to stop inflation.

The actual pressure will then read on the digital gauge after the inflator has stopped. (See Figure 3).

If inﬂator immediately stops inﬂating and shuts off, make sure the

universal adapter is pressed fully on to the tire valve stem or the metal inﬂation needle is inserted correctly (See Figure 2).

7. If more inflation is needed, repeat steps 5 and 6.

8. When desired pressure is reached, raise universal adapter lever and remove from

the tire valve stem or remove the metal inflation needle.

Overinﬂation can be dangerous. Pay attention while inﬂating low

pressure items to prevent overinﬂation.

Unlocked

Valve Stem

Figure 2 - Lock Universal Adapter Securely

Current

Pressure

Figure 3 - Digital Pressure Gauge and Pressure Selector Dial

Universal Adapter

Locked

Metal Inflation Needle

Desired Pressure

Pressure Selector Dial

Do not allow inﬂator to run unattended while in “LO” setting.

FOR STANDARD TIRE INFLATION - AUTOMATIC SHUTOFF - INFLATION OF TIRES BETWEEN 20 PSI AND 99 PSI

1. Attach universal adapter to valve stem with the locking lever in the open/up

position. Press the universal adapter completely onto the valve stem thread. Failure to do so could lead to loss of tire pressure during this process.

2. When the universal adapter is firmly in place, press the locking lever down. (See

Figure 2).

3. Plug the power cord into a power outlet.

4. Turn the pressure selector dial until desired pressure is reached. (See Figure 3).

5. Press power button. (See Figure 4). Unit will turn off automatically when set

pressure is reached.

If inﬂator immediately stops inﬂating and shuts off, make sure the

universal adapter is pressed fully on to the tire valve stem (See Figure 2 ).

6. When desired pressure is reached, raise universal adapter lever and remove from

the tire valve stem or remove the metal inflation needle.

Figure 4 - Power Button

www.chpower.com

Page 6

Operating Instructions

Maintenance

FUSE REPLACEMENT

Never replace a blown fuse with a fuse having a higher rating.

1) Unscrew end of plug counterclockwise to remove fuse.

2) If fuse is blown, replace with a new 15-amp fuse (5 mm x 20 mm, 250V). Always replace a blown fuse with the same size fuse.

3) Reassemble plug. Do not overtighten.

15 amp

Fuse

Figure 5 - Fuse Replacement

Technical Service

For information regarding the operation or repair of this product, please call 1-800-543-6400.

Troubleshooting Chart

Symptom Possible Cause(s) Corrective Action

Gauge is not on 1. Vehicle’s engine not running 1. Turn on your vehicle

2. Vehicle’s fuse for power outlet is blown 2. Replace fuse

3. Inﬂator’s fuse for power plug is blown 3. Replace fuse (see above)

Inﬂator will not start 1. Red power button not pressed 1. Press red power button

2. Pressure in tire may be greater than the desired pressure setting

Desired pressure unit not shown

Inﬂator does not shut off 1. Faulty power connection 1. Disconnect power plug. Reconnect to power outlet.

Desired pressure not selected Use a pin size object to change the desired pressure unit

2. Item you are inﬂating has a hole or leaks 2. Patch hole or leak

3. Inﬂator is not working properly 3. Call Customer Service at 1-800-543-6400

If problem can not be resolved, call 1-800-543-6400

2. Release some pressure from tire or reset desired pressure to a higher setting

(psi, kPa, or bar) while inﬂator is connected to a power source. See page 3.

www.chpower.com

Page 7

RP3300

Limited Warranty

1. DURATION: From the date of purchase by the original purchaser as follows: One Year.

2. WHO GIVES THIS WARRANTY (WARRANTOR): Campbell Hausfeld / Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Telephone: (800) 543-6400

3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the Campbell Hausfeld product.

4. WHAT PRODUCTS ARE COVERED BY THIS WARRANTY: Any Campbell Hausfeld nailer, stapler, air tool, spray gun, inflator or air accessory supplied or manufactured by Warrantor.

5. WHAT IS COVERED UNDER THIS WARRANTY: Substantial defects in material and workmanship which occur within the duration of the warranty period.

6. WHAT IS NOT COVERED UNDER THIS WARRANTY: A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED FROM

THE DATE OF ORIGINAL PURCHASE AS STATED IN THE DURATION. If this product is used for commercial, industrial or rental purposes, the warranty will apply for ninety (90) days from the date of purchase. Some States do not allow limitation on how long an implied warranty lasts, so the above limitations may not apply to you.

B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY

DEFECT, FAILURE, OR MALFUNCTION OF THE CAMPBELL HAUSFELD PRODUCT. Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

C. Any failure that results from an accident, purchaser’s abuse, neglect or failure to operate products in accordance with

instructions provided in the owner’s manual(s) supplied with product. Accident, purchaser’s abuse, neglect or failure to operate products in accordance with instructions shall also include the removal or alteration of any safety devices. If such

safety devices are removed or altered, this warranty is void. D. Normal adjustments which are explained in the owner’s manual(s) provided with the product. E. Items or service that are normally required to maintain the product.

7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, products or components which are defective, have malfunctioned and/or failed to conform within duration of the warranty period.

8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY: A. Provide dated proof of purchase and maintenance records. B. Call Campbell Hausfeld (800-543-6400) to obtain your warranty service options. Freight costs, if any, must be borne by the

purchaser.

C. Use reasonable care in the operation and maintenance of the products as described in the owner’s manual(s).

9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY: Repair or replacement will be scheduled and serviced according to the normal work flow at the servicing location, and depending on the availability of replacement parts.

This Limited Warranty applies in the United States, Canada and Mexico only and gives you specific legal rights. You may also have other rights which vary from state to state or country to country.

www.chpower.com

Page 8

Table des Matières

Description. . . . . . . . . . . . . . . . . . . . . . . . F9

Déballage . . . . . . . . . . . . . . . . . . . . . . . . .F9

Spécifications. . . . . . . . . . . . . . . . . . . . . . F9

Directives de Sécurité . . . . . . . . . . . . .F10

Symboles de Sécurité. . . . . . . . . . . . . .F10

Importantes Instructions

De Sécurité . . . . . . . . . . . . . . . . . . . . . . .F10

Instructions Portant Sur Un Risque d’Incendie, Un Choc Électrique Ou Des Blessures

Aux Personnes. . . . . . . . . . . . . . . . . . .F10

Proposition 65 de Californie . . . . . . F10

General Safety. . . . . . . . . . . . . . . . . . .F10

Fonctionnement . . . . . . . . . . . . . . . . . .F11

Pour Un Gonflement À Basse Pression — Gonflement Des Articles Qui Exigent Moins De

138 kPa (20 lb/po²). . . . . . . . . . . . . . . F11

Pour Un Gonflement De Pneu Standard - Gonflement De Pneus Entre 138 kPa et 682 kPa

(20 et 99 lb/po²) . . . . . . . . . . . . . . . . .F11

Entretien . . . . . . . . . . . . . . . . . . . . . . . . .F12

Remplacement de Fusibles . . . . . . .F12

Service Technique . . . . . . . . . . . . . . . .F12

Tableau de dépannage . . . . . . . . . . . .F12

Garantie Limitée . . . . . . . . . . . . . . . . . .F13

Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

For parts, product and service information

ADRESSER TOUTE CORRESPONDANCE À : Campbell Hausfeld

Attn: Customer Service

100 Production Drive

Harrison, OH 45030 U.S.A.

APPELER :

Service à la clientèle au 1-800-543-6400

Page 9

Instructions d’Utilisation

Système de gonﬂement de pneus NUMÉRIQUE de 12 volts

Description

Le gonfleur de 12 volts RP3300 a un tuyau d’air haute pression pour gonfler les pneus en situations d’urgence sur la route et gonfler les pneus de bicyclette, les ballons de soccer, les ballons de plage et autre équipement de sport. Ce gonfleur inclut une lumière de travail et une lumière clignotante rouge pour les urgences nocturnes. Un fusible de 15 A se trouve à l’intérieur de la fiche de 12 volts de c.c.

Déballage

Lors du déballage de ce produit, l’examiner soigneusement pour rechercher toute trace de dommage susceptible de s’être produit en cours de transport.

Touche Marche/

Touche Marche/ arrêt pour la lumière d’urgence

Lampe d’urgence

Jauge numérique

arrêt pour la lumière de travail

Lumière de travail

Rangement de cordon d’alimentation

Affichage de l’unité de pression

Spécifications

Modèle RP3300

Pression Maximale : 683 kPa

Poids : 1,81 kg

Tension : 12 volts c.c.

Tirage d’ampères :

9 A @ 0 kPa 14 A @ 683 kPa

Longueur du cordon : 3,05 m

Fusible : 15 A (5 mm x 20 mm, 250V)

Arrêt automatique Plage : 138 à 682 kPa (20 à 99 lb/po²)

Réglage « LO » (bas) pour une opération manuelle : 0 à 131 kPa

(0 à 19 lb/po²)

Pression réelle

Pression voulue

*** Touche

d’unité de pression

* Fiche de 12 volts

de c.c. (Fiche à l’intérieur du fusible)

* Instructions de remplacement de fusible pour la prise à la page 12.

Bouton de courant

Adaptateur universel

**SV964200AV

Cadran de sélection de pression

Rangement du tuyau

** Numéros de pièces de rechange

*** Utilisez un objet de la taille d’une aiguille, comme une aiguille de gonflage de

métal, pour choisir l’unité de pression voulue (lb/po², kPa ou bar) tandis que l’unité est branchée à une source de courant.

Figure 1 - RP3300

Page 10

Instructions d’Utilisation

Importantes Instructions De Sécurité

Directives de Sécurité

Ce manuel contient de l’information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D’ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.

Danger

indique une situation dangereuse imminente qui MÈNERA à la mort ou à des blessures graves si elle n’est pas évitée.

Avertissement

indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, POURRAIT mener à la mort ou à de graves blessures.

Attention indique

une situation potentiellement dangereuse qui, si elle n’est pas évitée, PEUT mener à des blessures mineures ou modérées.

Avis indique

de l’information importante qui pourrait endommager l’équipement si elle n’est pas respectée.

IMPORTANT : Information qui exige une attention spéciale.

Symboles de Sécurité

Les symboles de sécurité suivants apparaissent dans l’ensemble de ce manuel pour vous aviser des dangers et précautions importants de sécurité.

MANUEL

Instructions Portant Sur Un Risque d’Incendie, Un Choc Électrique Ou Des Blessures Aux Personnes

Ce manuel contient des informations concernant la sécurité, le fonctionnement et l’entretien. Si vous avez des questions, appeler le 1-800-543-6400 pour le service à la clientèle.

En utilisant les outils, il faut suivre les précautions de base, y compris

ce qui suit :

PROPOSITION 65 DE CALIFORNIE

Ce produit ou son cordon peuvent contenir des produits chimiques,

y compris du plomb, relevés par l’État de Californie comme cause de cancer, d’anomalies congénitales ou d’autres problèmes reproductifs. Lavez-vous les mains après toute manipulation.

GENERAL SAFETY

Lire attentivement et en entier le mode d’emploi qui accompagne ce produit. S’assurer de bien maîtriser les règles d’utilisation du compresseur.

MANUAL

Toute utilisation incorrecte de l’unité

peut causer des dommages à la propriété

ou à l’équipement ou encore des blessures.

Ne pas laisser le gonﬂeur en marche sans surveillance.

Ne jamais dépasser la pression recommandée d’un objet

gonﬂable. Ne pas sur-gonﬂer les objets. Le sur gonﬂage peut causer des dégâts matériels et/ou des blessures personnelles.

Risque d’éclatement. Ne pas ajuster le régulateur (cadran de

sélection de pression) peut mener à une pression de sortie dépassant la pression maximale indiquée de l’accessoire.

Ne laissez pas le gonﬂeur fonctionner sans supervision au réglage « LO » (bas).

Le raccord universel doit être barré pour maintenir les

accessoires de gonﬂage en place solidement. Les accessoires de gonﬂage doivent être utilisés avec la plus grande.

Toujours parquer l’automobile, mettre le frein de secours: et caler

les roues avant d’utiliser le gonﬂeur. Sinon il y a risque de dommage matériel et/ou blessure.

Lire le manuel d’abord

F10

Risque de surgonflage

Risque de choc électrique

Toujours utiliser un autre manomètre pour vériﬁer la pression actuelle

dans les pneus et dans les objets gonﬂables de pression basse. Le gonﬂeur DOIT se refroidir pendant 20 minutes après 20 minutes de

fonctionnement continu. Le gonﬂeur n’est past conçu pour le fonctionnement continu pendant plus que 20 minutes.

Ne pas utiliser le gonﬂeur sur les pneus de haute pression comme ceux

de gros camions, remorques ou tracteurs. Le gonﬂeur n’est pas fabriqué pour fonctionner la durée de temps nécessaire pour gonﬂer ces pneus.

S’assurer que l’adaptateur universel touche le noyau de la tige de

soupape de pneu.

CONSERVER CES INSTRUCTIONS

NE LES JETEZ PAS

Page 11

RP3300

Fonctionnement

À utiliser avec des prises de courant continu de 12 volts d’une valeur

nominale de 15 ampères ou plus. Ne doit pas être utilisé avec les allume-

cigare plus vieux, de 8 ampères.

POUR UN GONFLEMENT À BASSE PRESSION — ARRÊT MANUEL SEULEMENT GONFLEMENT DES ARTICLES QUI EXIGENT MOINS DE 138 KPA (20 LB/PO²)

1. Branchez le cordon d’alimentation dans une prise de courant. REMARQUE: Pour certains véhicules, il faut que le moteur tourne pour alimenter le gonfleur.

2a. Si l’on gonfle un pneu à basse pression (comme un pneu de VTT ou un pneu de

tondeuse autoportée), installer un adaptateur universel à la tige de la soupape avec le levier de verrouillage en position ouverte/vers le haut. Enfoncez complètement l’adaptateur universel sur les filets de la tige de la soupape. Ceci pourrait mener à une perte de pression du pneu durant ce processus.

b. Si l’on gonfle une balle de sport, insérer une aiguille de gonflement de métal dans

l’adaptateur universel. S’assurer que l’aiguille est bien installée dans l’adaptateur.

3. Lorsque l’adaptateur universel est bien fermement en place, enfoncer le levier de verrouillage. (Voir la figure 2).

4. Tournez le cadran du sélecteur de pression jusqu’à ce que le champ de pression désiré indique « LO » (BAS) (Le réglage LO est juste sous le réglage de 138 kPa (20 lb/po²)). (Voir la figure 3).

5. Enfoncer le bouton de courant. (Voir la figure 4).

6. Lorsque l’article atteint la fermeté voulue, enfoncer le bouton de courant à nouveau pour arrêter le gonflement. La pression réelle apparaîtra alors sur la jauge

numérique après l’arrêt du gonfleur. (Voir la figure 3).

Si le gonﬂeur cesse immédiatement de gonﬂer et s’arrête, assurez-vous

que l’adaptateur universel est enfoncé complètement sur la tige de

soupape du pneu ou que l’aiguille de gonﬂage de métal est insérée correctement (voir la ﬁgure 2).

7. S’il faut gonfler plus, répéter les étapes 5 et 6.

8. En atteignant la pression voulue, relevez le levier de l’adaptateur universel et retirez de la tige de soupape du pneu ou retirez l’aiguille de gonflement de métal.

Un surgonﬂage peut être dangereux. Attention en gonﬂant les articles à

basse pression pour éviter de trop gonﬂer.

Déverrouillé

Tige de Soupape

Figure 2 - Verrouiller bien l’adaptateur universel

Pression

actuelle

Figure 3 - Jauge numérique et cadran de sélection de pression

Adaptateur Universel

Verrouillé

Aiguille de métal

Pression voulue

Cadran de sélection de pression

Ne laissez pas le gonﬂeur fonctionner sans supervision au réglage

« LO » (bas).

POUR UN GONFLEMENT DE PNEU STANDARD - ARRÊT AUTOMATIQUE GONFLEMENT DE PNEUS ENTRE 138 KPA ET 682 KPA (20 ET 99 LB/PO²)

1. Installer un adaptateur universel à la tige de la soupape avec le levier de verrouillage en position ouverte/vers le haut. Enfoncez complètement l’adaptateur universel sur les filets de la tige de la soupape. Ceci pourrait mener à une perte de pression du pneu durant ce processus.

2. Lorsque l’adaptateur universel est bien fermement en place, enfoncer le levier de verrouillage. (Voir la figure 2).

3. Branchez le cordon d’alimentation dans une prise de courant.

4. Tourner le cadran du sélecteur de pression jusqu’à la pression voulue. (Voir la figure 3).

5. Enfoncer le bouton de courant. (Voir la figure 4). L’appareil s’éteindra automatiquement lorsqu’on atteint la pression réglée.

Si le gonﬂeur cesse immédiatement de gonﬂer et s’arrête, assurez-vous

que l’adaptateur universel est enfoncé complètement sur la tige de

soupape du pneu (voir la ﬁgure 2).

6. En atteignant la pression voulue, relevez le levier de l’adaptateur universel et retirez de la tige de soupape du pneu ou retirez l’aiguille de gonflement de métal.

Figure 4 - Bouton de courant

F11

Page 12

Instructions d’Utilisation

Entretien

REMPLACEMENT DE FUSIBLES

Ne JAMAIS remplacer un fusible sauté avec un fusible d’une classification plus élevée.

1. Dévisser l’extrémité de la fiche dans le sens antihoraire pour retirer le fusible.

2. Si le fusible grille, remplacer avec un nouveau fusible de 15 A (5 mm x 20 mm, 250V). Toujours remplacer un fusible grillé par un fusible de même taille.

3. Remonter la fiche. Ne pas trop serrer

ampères

Figure 5 - Remplacement de fusible

Service Technique

Pour des informations concernant le fonctionnement ou la réparation de ce produit, composer le 1-800-543-6400.

Tableau de dépannage

Symptôme Cause(s) possible(s) Mesure(s) corrective(s)

La jauge n’est pas en marche

Le gonﬂeur ne démarre pas

L’unité de pression voulue non illustré

Le gonﬂeur ne s’arrête pas

1. Le moteur du véhicule ne fonctionne pas 1. Mettez le véhicule en marche

2. Le fusible du véhicule pour la sortie de courant est grillé

3. Le fusible du gonﬂeur pour la ﬁche d’alimentation est grillé

1. Le bouton de courant rouge non enfoncé 1. Enfoncez le bouton de courant rouge

2. La pression du pneu peut dépasser le réglage de pression voulu

La pression voulue non choisie Utilisez un objet de la taille d’une aiguille pour changer

1. Connexion de courant défectueuse 1. Coupez le courant. Rebranchez dans la prise

2. L’article qu’on gonﬂe a un trou ou des fuites

3. Le gonﬂeur ne fonctionne pas correctement

2. Remplacez le fusible

3. Remplacez le fusible (voir plus haut)

2. Dégagez de la pression du pneu ou réinitialisez la pression voulue à un réglage plus élevé

l’unité de pression voulue (lb/po², kPa ou bar) tandis que le gonﬂeur est branché à une source de courant. Voir page 3.

de courant.

2. Réparez le trou ou la fuite

3. Appelez le Service à la clientèle au 1-800-543-6400

Si le problème ne peut pas être solutionné, appelez le 1-800-543-6400

Fusible

de 15

F12

Page 13

RP3300

Garantie Limitée

1. DURÉE: À partir de la date d’achat par l’acheteur original comme suit - Un An.

2. GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Téléphone: (800) 543-6400

3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR): L’acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.

4. PRODUITS COUVERTS PAR CETTE GARANTIE: Tous les outils de fixation (cloueuses et agrafeuses), outils pneumatiques, pistolets vaporisateurs, gonfleurs ou accessoires pneumatiques Campbell Hausfeld qui sont fournis par ou fabriqués par le Garant.

5. COUVERTURE DE LA PRÉSENTE GARANTIE: Défauts de matière et de fabrication considérables qui se révèlent pendant la période de validité de la garantie.

6. LA PRÉSENTE GARANTIE NE COUVRE PAS: A. Les garanties implicites, y compris celles de commercialisabilité et D’ADAPTION À UNE FONCTION PARTICULIÈRE SONT

LIMITÉES À PARTIR DE LA DATE D’ACHAT INITIALE TELLE QU’INDIQUÉE DANS LA SECTION DURÉE. Si ce produit est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d’achat. Quelques Provinces (États) n’autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s’appliquer.

B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE

OU MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n’autorisent pas l’exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas s’appliquer.

C. Toute panne résultant d’un accident, d’une utilisation abusive, de la négligence ou d’une utilisation ne respectant pas

les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l’utilisation abusive par l’acheteur, la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi l’enlevage ou la modification de n’importe quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou modifiés, la garantie sera

annulée. D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d’utilisation accompagnant le produit. E. Articles ou services qui sont exigés pour l’entretien du produit.

7. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparation ou remplacement, au choix du Garant, des produits ou pièces qui se sont révélés défectueux pendant la durée de validité de la garantie.

8. RESPONSABILITÉS DE L’ACHETEUR AUX TERMES DE CETTE GARANTIE: A. Fournir une preuve d’achat datée et un état d’entretien. B. Appeler Campbell Hausfeld (800-543-6400) pour obtenir vos options de service sous garantie. Taux de frais, si applicables,

sont la responsabilité de l’acheteur.

C. Utilisation et entretien du produit avec un soin raisonable, ainsi que le décri(vent)t le(s) manuel(s) d’utilisation.

9. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE: La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponabilité des pièces de rechange.

Cette Garantie Limitée s’applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis. L’acheteur peut également jouir d’autres droits qui varient d’une Province, d’un État ou d’un Pays à l’autre.

F13

Page 14

Índice

Descripción . . . . . . . . . . . . . . . . . . . . . .S15

Para Desempacar . . . . . . . . . . . . . . . . .S15

Especificaciones . . . . . . . . . . . . . . . . . .S15

Medidas de Seguridad . . . . . . . . . . . . .S16

Símbolos de Seguridad . . . . . . . . . . . .S16

Importantes Instrucciones De

Seguridad . . . . . . . . . . . . . . . . . . . . . . . .S16

Instrucciones En Referencia Al Peligro De Incendios, Choque Eléctrico O Lesiones Personales . . .S16

Proposición 65 de California. . . . . .S16

Seguridad General . . . . . . . . . . . . . . . S16

Funcionamiento . . . . . . . . . . . . . . . . . .S17

Para Inflado De Presión Baja - Inflado De Artículos Que Requieren

Menos De 1,38 bar (20 psi). . . . . . . .S17

Para Inflado De Neumáticos Normales – Inflado De Neumáticos Entre

1,38 y 6,83 bar (20 - 99 psi). . . . . . . . S17

Mantenimiento . . . . . . . . . . . . . . . . . . .S18

Reemplazo del Fusible . . . . . . . . . . . S18

Servicio Técnico . . . . . . . . . . . . . . . . . .S18

Guía de diagnóstico de problemas. .S18

Garantía Limitada. . . . . . . . . . . . . . . . .S19

Notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Por información sobre piezas, productos y servicios

DIRIJA TODA LA CORRESPONDENCIA A:

Attn: Customer Service

100 Production Drive

Harrison, OH 45030 U.S.A.

LLAME:

Atención al cliente al 1-800-543-6400

Campbell Hausfeld

Page 15

Manual de Instrucciones

Sistema DIGITAL de inflado de neumáticos de 12 voltios

Descripción

El inflador de 12 voltios RP3300 tiene una manguera de aire de alta presión para las emergencias en las que deba inflar neumáticos en la carretera y para inflar neumáticos de bicicleta, pelotas de fútbol y demás equipo deportivo. Este inflador incluye una luz de trabajo y una luz roja que destella para emergencias nocturnas. Cuenta con un fusible de 15 amperios ubicado dentro del enchufe de CC de 12 voltios.

Para Desempacar

Al desempacar este producto, revíselo con cuidado para cerciorarse de que esté en perfecto estado.

Botón de On/Off (encendido/ apagado) para la luz de emergencia

Luz de emergencia

Manómetro digital

Presión real

Botón de On/Off (encendido/apagado) para la luz de trabajo

Luz de trabajo

Almacenamiento del cable de energía

Visualización de unidad de presión

Especificaciones

Modelo RP3300

Presión Máxima: 6,83 bar

Peso: 1,81 kg

Voltaje: 12 voltios, CC

Consumo de Amperaje:

9 A @ 0 bar 14 A @ 6,83 bar

Long. del Cable: 3,05 m

Fusible: 15 A (5 mm x 20 mm, 250V)

Apagado automático Rango: 1,39 bar (20 psi)

a 6,8 bar (99 psi)

Configuración “LO” (baja) para funcionamiento manual:

0 a 1,31 bar (19 psi)

Presión deseada

*** Botón de

unidad de presión

* Enchufe de CC de 12 voltios

(enchufe dentro del fusible)

* Instrucciones del cambio del fusible para el enchufe en la página 18.

Botón de encendido

Adaptador universal

**SV964200AV

Perilla de selección de presión

** Números de pieza de repuesto

*** Use un objeto del tamaño de un alfiler, como un pincho para inflar de metal,

para seleccionar la unidad de presión deseada (psi, kPa o bar), mientras la unidad se encuentra conectada a una salida de corriente.

Figura 1 - RP3300

Almacenamiento de la manguera

S15

Page 16

Manual de Instrucciones

Medidas de Seguridad

Este manual contiene información que es muy importante que se conozca y comprenda. Esta información se proporciona con fines de SEGURIDAD y para EVITAR PROBLEMAS CON EL EQUIPO. Para ayudar a reconocer esta información, observe los siguientes símbolos.

Peligro indica una

situación inminentemente peligrosa, que si no se evita, dará como resultado la muerte o lesiones graves.

Advertencia

indica una situación potencialmente peligrosa, que si no se evita, PODRÍA ocasionar la muerte o lesiones graves.

Precaución

indica una situación potencialmente peligrosa, que si no se evita, PUEDE dar como resultado lesiones leves o moderadas.

Aviso indica una

información importante, que de no seguirla, le podría ocasionar daños al equipo.

IMPORTANTE: información que requiere atención especial.

Símbolos de Seguridad

Los siguientes símbolos de seguridad aparecen a lo largo de este manual para advertirle de importantes peligros y precauciones de seguridad.

MANUAL

Lea primero el manual

Riesgo de inflado excesivo

Riesgo de choque eléctrico

Importantes Instrucciones De Seguridad

INSTRUCCIONES EN REFERENCIA AL PELIGRO DE INCENDIOS, CHOQUE ELÉCTRICO O LESIONES PERSONALES

Este manual contiene información sobre seguridad, funcionamiento y mantenimiento. Si tiene preguntas, llame al 1-800-543-6400 para obtener asistencia al cliente.

Cuando se usen herramientas, siempre se deberán seguir precauciones

básicas, incluyendo las siguientes:

PROPOSICIÓN 65 DE CALIFORNIA

Este producto o su cable de corriente pueden contener químicos,

incluido plomo, que es conocido por el Estado de California como causante de cáncer y defectos de nacimiento u otros daños reproductivos. Lávese las manos después de manipularlo.

SEGURIDAD GENERAL

Lea completamente el manual incluido con este producto. Familiarícese con el uso apropiado de la unidad.

Cualquier uso incorrecto de la unidad

puede causar daños materiales o daños al equipo

y/o lesiones personales.

No deje el inﬂador sin vigilar mientras la unidad esté funcionando.

Nunca exceda la presión recomendada para cualquier

objeto inﬂable. No inﬂe demasiado los objetos. El inﬂar con exceso podría causar daños a la propiedad y/o heridas personales.

Riesgo de explosión. No ajuste el regulador (dial de selección de presión)

El adaptador universal debe estar cerrado para asegurar

accesorios de inﬂar. Sempre estacione o carro, puxe o freio de mão e trave a direção antes

ferimentos pessoais.

Siempre use un manómetro aparte para revisar la presión de las

El inﬂador debe enfriarse por 20 minutos despues de 20 minutos de uso

mas de 20 minutos

de forma que la presión de salida sea mayor que la presión marcada

como máxima en el accesorio. No deje el inﬂador funcionando sin supervisión mientras se encuentra

en la conﬁguración “LO” (bajo).

los accesorios del inﬂador. Tenga extremada precaución cuando use

de usar o inﬂador ou podem ocorrer danos à propriedade ou

llantas y objetos inﬂamables a baja presión.

continuo. El inﬂador no esta disenado para operar continua-mente por

MANUAL

S16

No use el inﬂador para las llantas de alta presión usado en los

camiones grandes, caravanas o tractores. El inﬂador no está diseñado para funcionar por el tiempo necesario para inﬂar estas llantas.

Asegúrese de que el adaptador universal toque el núcleo del vástago de

válvula de la llanta.

GUARDE ESTAS INSTRUCCIONES –

NO LAS DESECHE

Page 17

RP3300

Funcionamiento

Para usar con salidas de CC de 12 voltios clasiﬁcadas para 15 amp

o más. No usar con tomas antiguas de encendedor de cigarrillos de

8 amperios.

PARA INFLADO DE BAJA PRESIÓN – APAGADO MANUAL ÚNICAMENTE – PARA INFLAR ARTÍCULOS QUE REQUIEREN POR LO MENOS 1,39 BAR (20 PSI)

1. Enchufe el cable de corriente en la salida de corriente. NOTA: algunos vehículos necesitan que el motor esté funcionando para hacer funcionar el inflador.

2a. Si está inflando un neumático de baja presión (como un neumático de ATV o un

neumático de tractor cortador de césped), coloque el adaptador universal en el vástago de la válvula con la palanca de bloqueo en la posición de apertura/hacia arriba. Presione el adaptador universal por completo sobre la rosca del vástago de la válvula. No hacerlo podría llevar a la pérdida de presión del neumático durante este proceso.

b. Para inflar una pelota de deporte, inserte una aguja para inflar metálica en el

adaptador universal. Asegúrese de que la aguja esté firme en el adaptador.

3. Cuando el adaptador universal esté firme en su lugar, presione la palanca de cierre hacia abajo. (Vea la Figura 2).

4. Gire el dial de selección de presión hasta que el campo de la presión marque “LO” (bajo; esta configuración está justo por debajo del valor de 1,39 bar [20 psi]). (Vea la Figura 3).

5. Presione el botón de encendido. (Vea la Figura 4).

6. Cuando el artículo alcanza la firmeza deseada, presione el botón de encendido otra vez para parar el inflado. La presión real se podrá leer entonces en el manómetro digital luego de que el inflador se haya detenido. (Vea la Figura 3).

Si el inﬂador deja de inﬂar inmediatamente y se apaga, asegúrese de que

el adaptador universal esté presionado por completo en el vástago de la válvula del neumático o que el pincho para inﬂar de metal esté introducido correctamente (ver Figura 2).

7. Si es necesario inflar más, repita los pasos 5 y 6.

8. Cuando se alcance la presión deseada, eleve la palanca del adaptador universal y quítelo del vástago de la válvula del neumático o quite el pincho de inflado de metal.

Inﬂar en exceso puede ser peligroso. Preste atención mientras inﬂa

artículos de baja presión para evitar inﬂar en exceso. No deje el inﬂador funcionando sin supervisión mientras se encuentra

en la conﬁguración “LO” (bajo).

Desbloqueado

Vástago de válvula

Figura 2 - Cierre firmemente el adaptador universal

Presión

actual

Figura 3 - Manómetro digital y perilla de selección de presión

Adaptador Universal

Bloqueado

Aguja metálica

Presión deseada

Perilla de selección de presión

PARA INFLADO DE NEUMÁTICOS ESTÁNDAR – APAGADO AUTOMÁTICO – INFLADO DE NEUMÁTICOS DE ENTRE 1,39 BAR (20 PSI) Y 6,8 BAR (99 PSI)

1. Conecte el adaptador universal al vástago de la válvula con la palanca de cierre en la posición abierta/arriba. Presione el adaptador universal por completo sobre la rosca del vástago de la válvula. El no hacerlo podría causar pérdida de presión del neumático durante este proceso.

2. Cuando el adaptador universal esté firme en su lugar, presione la palanca de cierre hacia abajo. (Vea la Figura 2).

3. Enchufe el cable de corriente en la salida de corriente.

4. Gire la perilla reguladora hasta alcanzar la presión deseada. (Vea la Figura 3).

5. Presione el botón de encendido. (Vea la Figura 4). La unidad se apaga automáticamente cuando se alcance la presión deseada.

Si el inﬂador deja de inﬂar inmediatamente y se apaga, asegúrese de que

el adaptador universal esté presionado por completo en el vástago de la válvula del neumático (ver Figura 2).

6. Cuando se alcance la presión deseada, eleve la palanca del adaptador universal y quítelo del vástago de la válvula del neumático o quite el pincho de inflado de metal.

Figura 4 - Botón de encendido

S17

Page 18

Manual de Instrucciones

Mantenimiento

REEMPLAZO DEL FUSIBLE

NUNCA utilice un fusible de más de 15 A. para reemplazar el fusible de esta unidad.

1. Desenrosque el extremo del enchufe hacia la izquierda para sacar el fusible.

2. Si el fusible está quemado, reemplácelo con un fusible nuevo de 15 amperes (5 mm x 20 mm, 250V). Siempre reemplace un fusible quemado con un fusible del mismo tamaño.

3. Vuelva a armar el enchufe. No apriete en exceso.

Fusible de

15 amp

Figura 5 - Cambio del fusible

Servicio Técnico

Para mayor información en relación al funcionamiento o reparación de este producto, comuníquese con el concesionario de Campbell Hausfeld más cercano a su domicilio.

Guía de diagnóstico de problemas

Síntoma Causa(s) posible(s) Acciones a tomar

El manómetro no está encendido

El inﬂador no enciende 1. El botón de corriente rojo no

No se muestra la unidad de presión deseada

El inﬂador no se apaga 1. Conexión de energía dañada 1. Desconecte el enchufe de corriente. Vuelva a

1. El motor del vehículo no está funcionando

2. El fusible del vehículo para la salida de la energía está quemado

3. El fusible del inﬂador para el enchufe de corriente está quemado

está presionado

2. La presión en el neumático puede ser mayor que conﬁguración de presión deseada

No se seleccionó la unidad de presión deseada

2. El artículo que está inﬂando tiene un oriﬁcio o pérdidas

3. El inﬂador no está funcionando correctamente

1. Encienda su vehículo

2. Cambie el fusible

3. Cambie el fusible (ver arriba)

1. Presione el botón de corriente rojo

2. Libere algo de presión del neumático o vuelva a colocar la presión deseada en una conﬁguración más alta

Use un objeto con el tamaño de un alﬁler para cambiar la unidad de presión deseada (psi, kPa o bar) mientras el inﬂador está conectado a una fuente de energía. Vea la página 3.

conectarlo a la salida de corriente.

2. Coloque un parche en el oriﬁcio o pérdida

3. Llame a nuestro servicio de atención al cliente al 1-800-543-6400

Si no puede resolver el problema, llame al 1-800-543-6400

S18

Page 19

RP3300

Garantía Limitada

1. DURACION: A partir de la fecha de compra por el comprador original tal como se especifica a continuación: Un año.

2. QUIEN OTORGA ESTA GARANTIA (EL GARANTE: Campbell Hausfeld / The Scott Fetzer Company 100 Production Drive, Harrison, Ohio 45030 Teléfono: (800) 543-6400

3. QUIEN RECIBE ESTA GARANTIA (EL COMPRADOR): El comprador original (que no sea un revendedor) del producto Campbell Hausfeld.

4. PRODUCTOS CUBIERTOS POR ESTA GARANTIA: Cualquier clavadora, grapadora, herramienta neumática, pistola pulverizadora, inflador o accesorio neumático suministrado o fabricado por el Garante.

5. COBERTURA DE LA GARANTIA: Los defectos substanciales de material y fabricación que ocurran dentro del período de validez de la garantía.

6. LO QUE NO ESTA CUBIERTO POR ESTA GARANTIA: A. Las garantías implícitas, incluyendo aquellas de comercialidad E IDONEIDAD PARA FINES PARTICULARES, ESTAN

LIMITADOS A LO ESPECIFICADO EN EL PARRAFO DE DURACION. Si este producto es empleado para uso comercial, industrial o para renta, la garantía será aplicable por noventa (90) días a partir de la fecha de compra. En algunos estados no se permiten limitaciones a la duración de las garantías implícitas, por lo tanto, en tales casos esta limitación no es aplicable.

B. CUALQUIER PERDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO,

FALLA O MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la exclusión o limitación de daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión no es aplicable

C. Cualquier falla que resulte de un accidente, abuso, negligencia o incumplimiento de las instrucciones de funcionamiento

y uso indicadas en el (los) manual(es) que se adjunta(n) al producto. Dichos accidentes, abusos por parte del comprador, o falta de operar el producto siguiendo las instrucciones del manual de instrucciones suministrado también debe incluir la desconexión o modificación de los instrumentos de seguridad. Si dichos instrumentos de seguridad son desconectados, la

garantía quedaría cancelada. D. Los ajustes normales explicados en el(los) manual(es) suministrado(s) con el producto. E. Artículos o servicios normalmente requeridos para el mantenimiento del producto, tales como.

7. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTIA: Reparar o reemplazar, como lo decida el Garante, los productos o componentes que estén defectuosos, se hayan dañado o hayan dejado de funcionar adecuadamente, durante el período de validez de la garantía

8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTIA: A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto. B. Llame a Campbell Hausfeld (800-543-6400) por sus opciones de servicio incluidas en la garantía. Los gastos de flete, de

haberlos, deben ser pagados por el comprador.

C. Seguir las instrucciones sobre operación y mantenimiento del producto, tal como se indica(n) en el (los) manual(es) del

propietario

9. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO BAJO ESTA GARANTIA: La reparación o reemplazo dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. Usted también puede tener otros derechos que varían de un Estado a otro. o de un país a otro.

S19

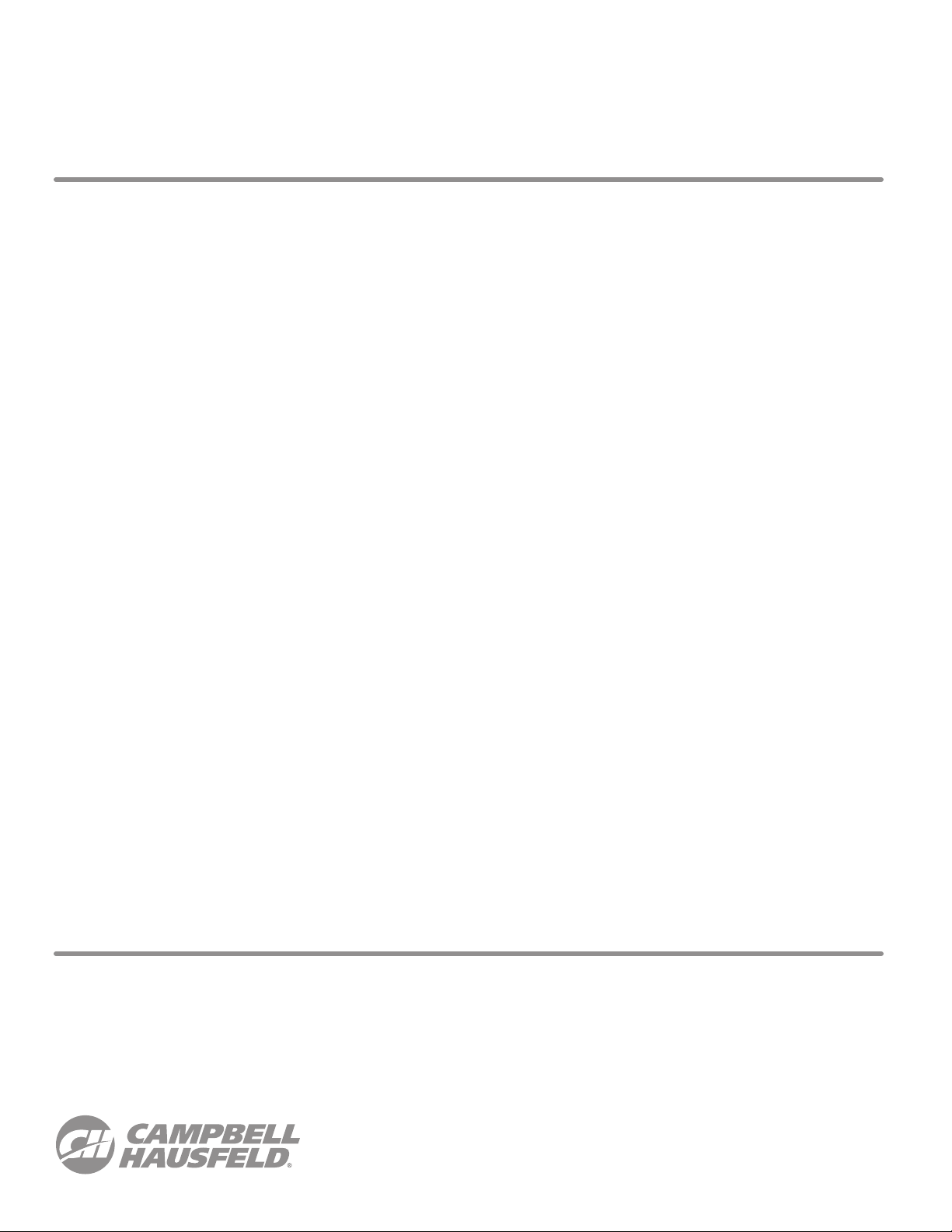

Page 20

Operating Instructions u Instructions d’Utilisation u Manual de Instrucciones

Notes Notes Notas

RP3300

www.chpower.com

Campbell Hausfeld RP3300, IN728500AV User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
