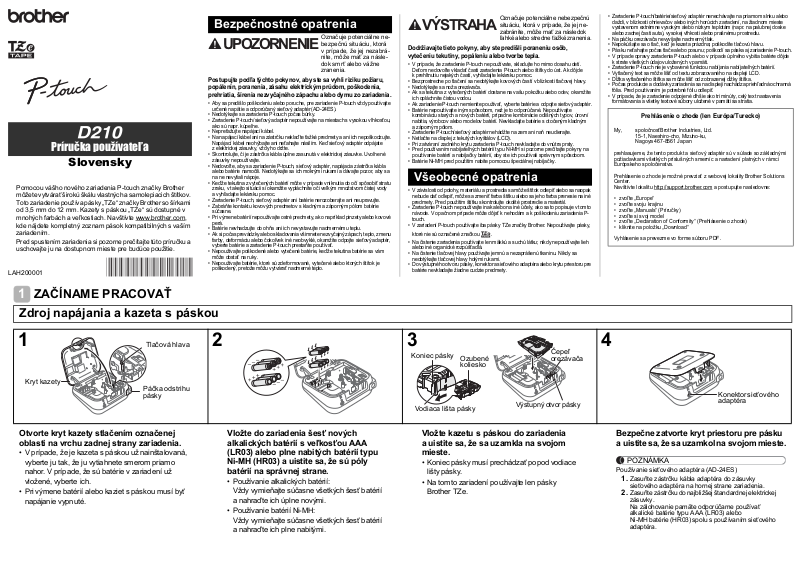

Page 1
UPOZORNENIE
VÝSTRAHA
1
Tlačová hlava
Páčka odstrihu
pásky
Kryt kazety
Ozubené
koliesko
Čepeľ
orezávača
Koniec pásky
Výstupný otvor pásky
Vodiaca lišta pásky
Konektor sieťového
adaptéra
Príručka používateľa
Slovensky
Pomocou vášho nového zariadenia P-touch značky Brother
môžete vytvárať širokú škálu vlastných a samolepiacich štítkov.
Toto zariadenie používa pásky „TZe“ značky Brother so šírkami
od 3,5 mm do 12 mm. Kazety s páskou „TZe“ sú dostupné v
mnohých farbách a veľkostiach. Navštívte www.brother.com
kde nájdete kompletný zoznam pások kompatibilných s vaším
zariadením.
Pred spustením zariadenia si pozorne prečítajte túto príručku a
uschovajte ju na dostupnom mieste pre budúce použitie.
LAH200001
Bezpečnostné opatrenia
Označuje potenciálne nebezpečnú situáciu, ktorá
v prípade, že jej nezabránite, môže mať za následok smrť alebo vážne
Postupujte podľa týchto pokynov, aby ste sa vyhli riziku požiaru,
popálenín, poranenia, zásahu elektrickým prúdom, poškodenia,
prehriatia, šírenia nezvyčajného zápachu alebo dymu zo zariadenia.
• Aby sa predišlo poškodeniu alebo poruche, pre zariadenie P-touch vždy používajte
určené napätie a odporúčaný sieťový adaptér (AD-24ES).
• Nedotýkajte sa zariadenia P-touch počas búrky.
• Zariadenie P-touch/sieťový adaptér nepoužívajte na miestach s vysokou vlhkosťou,
ako sú napr. kúpeľne.
•Nepreťažujte napájací kábel.
• Na napájací kábel ani na zástrčku neklaďte ťažké predmety a ani ich nepoškodzujte.
Napájací kábel neohýbajte ani neťahajte násilím. Keď sieťový adaptér odpájate
z elektrickej zásuvky, vždy ho držte.
• Skontrolujte, či je zástrčka kábla úplne zasunutá v elektrickej zásuvke. Uvoľnené
zásuvky nepoužívajte.
• Nedovoľte, aby sa zariadenie P-touch, sieťový adaptér, napájacia zástrčka kábla
alebo batérie namočili. Nedotýkajte sa ich mokrými rukami a dávajte pozor, aby sa
na ne nevyliali nápoje.
•Keďže tekutina z vytečených batérií môže v prípade vniknutia do očí spôsobiť stratu
zraku, v takejto situácii si okamžite vypláchnite oči veľkým množstvom čistej vody
a vyhľadajte lekársku pomoc.
• Zariadenie P-touch, sieťový adaptér ani batérie nerozoberajte ani neupravujte.
•Zabráňte kontaktu kovových predmetov s kladným a záporným pólom batérie
súčasne.
• Pri výmene batérií nepoužívajte ostré predmety, ako napríklad pinzety alebo kovové
,
perá.
• Batérie nevhadzujte do ohňa ani ich nevystavujte nadmernému teplu.
• Ak si počas prevádzky alebo skladovania všimnete nezvyčajný zápach, teplo, zmenu
farby, deformáciu alebo čokoľvek iné neobvyklé, okamžite odpojte sieťový adaptér,
vyberte batérie a zariadenie P-touch prestaňte používať.
• Nepoužívajte poškodené alebo vytečené batérie, keďže tekutina batérie sa vám
môže dostať na ruky.
• Nepoužívajte batérie, ktoré sú zdeformované, vytečené alebo ktorých štítok je
poškodený, pretože môžu vytvárať nadmerné teplo.
zranenia.
Označuje potenciálne nebezpečnú
situáciu, ktorá v prípade, že jej nezabránite, môže mať za následok
ľahké alebo stredne ťažké zranenia.
Dodržiavajte tieto pokyny, aby ste predišli poraneniu osôb,
vytečeniu tekutiny, popáleniu alebo tvorbe tepla.
• V prípade, že zariadenie P-touch nepoužívate, skladujte ho mimo dosahu detí.
Deťom nedovoľte vkladať časti zariadenia P-touch alebo štítky do úst. Ak dôjde
k prehltnutiu nejakých častí, vyhľadajte lekársku pomoc.
• Bezprostredne po tlačení sa nedotýkajte kovových častí v blízkosti tlačovej hlavy.
• Nedotýkajte sa noža orezávača.
• Ak sa tekutina z vytečených batérií dostane na vašu pokožku alebo odev, okamžite
ich opláchnite čistou vodou.
• Ak zariadenie P-touch nemienite používať, vyberte batérie a odpojte sieťový adaptér.
• Batérie nepoužívajte iným spôsobom, než je to odporúčané. Nepoužívajte
kombináciu starých a nových batérií, prípadne kombinácie odlišných typov, úrovní
nabitia, výrobcov alebo modelov batérií. Nevkladajte batérie s otočeným kladným
a záporným pólom.
• Zariadenie P-touch/sieťový adaptér nehádžte na zem ani naň neudierajte.
•Netlačte na displej z tekutých kryštálov (LCD).
• Pri zatváraní zadného krytu zariadenia P-touch nevkladajte do vnútra prsty.
• Pred používaním nabíjateľných batérií typu Ni-MH si pozorne prečítajte pokyny na
používanie batérií a nabíjačky batérií, aby ste ich používali správnym spôsobom.
• Batérie Ni-MH pred použitím nabite pomocou špeciálnej nabíjačky.
Všeobecné opatrenia
• V závislosti od polohy, materiálu a prostredia sa môže štítok odlepiť alebo sa naopak
nebude dať odlepiť, môže sa zmeniť farba štítku alebo sa jeho farba prenesie na iné
predmety. Pred použitím štítku skontrolujte okolité prostredie a materiál.
• Zariadenie P-touch nepoužívajte inak alebo na iné účely, ako sa to popisuje v tomto
návode. V opačnom prípade môže dôjsť k nehodám a k poškodeniu zariadenia Ptouch.
• V zariadení P-touch používajte iba pásky TZe značky Brother. Nepoužívajte pásky,
ktoré nie sú označené značkou .
•Na čistenie zariadenia používajte len mäkkú a suchú látku; nikdy nepoužívajte lieh
alebo iné organické rozpúšťadlá.
•Na čistenie tlačovej hlavy používajte jemnú a nezaprášenú tkaninu. Nikdy sa
nedotýkajte tlačovej hlavy holými rukami.
• Do výstupného otvoru pásky, konektora sieťového adaptéra alebo krytu priestoru pre
batérie nevkladajte žiadne cudzie predmety.
• Zariadenie P-touch/batérie/sieťový adaptér nenechávajte na priamom slnku alebo
daždi, v blízkosti ohrievačov alebo iných horúcich zariadení, na žiadnom mieste
vystavenom extrémne vysokým alebo nízkym teplotám (napr. na palubnej doske
alebo zadnej časti auta), vysokej vlhkosti alebo prašnému prostrediu.
• Na páčku orezávača nevyvíjajte nadmerný tlak.
• Nepokúšajte sa o tlač, keď je kazeta prázdna; poškodíte tlačovú hlavu.
• Pásku neťahajte počas tlače alebo posunu; poškodí sa páska aj zariadenie P-touch.
• V prípade opravy zariadenia P-touch alebo v prípade úplného vybitia batérie dôjde
k strate všetkých údajov uložených v pamäti.
• Zariadenie P-touch nie je vybavené funkciou nabíjania nabíjateľných batérií.
•Vytlačený text sa môže líšiť od textu zobrazovaného na displeji LCD.
•Dĺžka vytlačeného štítka sa môže líšiť od zobrazenej dĺžky štítka.
•Počas produkcie a dodávky zariadenia sa na displeji nachádza priehľadná ochranná
fólia. Pred používaním je potrebné fóliu odlepiť.
• V prípade, že je zariadenie odpojené dlhšie ako tri minúty, celý text nastavenia
formátovania a všetky textové súbory uložené v pamäti sa stratia.
Prehlásenie o zhode (len Európa/Turecko)
My, spoločnosťBrother Industries, Ltd.
15-1, Naeshiro-cho, Mizuho-ku,
Nagoya 467-8561 Japan
prehlasujeme, že tento produkt a sieťový adaptér sú v súlade so základnými
požiadavkami všetkých príslušných smerníc a nariadení platných v rámci
Európskeho spoločenstva.
Prehlásenie o zhode je možné prevziať z webovej lokality Brother Solutions
Center.
Navštívte lokalitu http://support.brother.com a postupujte nasledovne:
• zvoľte „Europe“
• zvoľte svoju krajinu
• zvoľte „Manuals“ (Príručky)
• zvoľte si svoj model
• zvoľte „Declaration of Conformity“ (Prehlásenie o zhode)
• kliknite na položku „Download“
Vyhlásenie sa prevezme vo forme súboru PDF.
ZAČÍNAME PRACOVAŤ
Zdroj napájania a kazeta s páskou
Otvorte kryt kazety stlačením označenej
oblasti na vrchu zadnej strany zariadenia.
• V prípade, že je kazeta s páskou už nainštalovaná,
vyberte ju tak, že ju vytiahnete smerom priamo
nahor. V prípade, že sú batérie v zariadení už
vložené, vyberte ich.
• Pri výmene batérií alebo kaziet s páskou musí byť
napájanie vypnuté.
2341
Vložte do zariadenia šesť nových
alkalických batérií s veľkosťou AAA
(LR03) alebo plne nabitých batérií typu
Ni-MH (HR03) a uistite sa, že sú póly
batérií na správnej strane.
• Používanie alkalických batérií:
Vždy vymieňajte súčasne všetkých šesť batérií
a nahraďte ich úplne novými.
• Používanie batérií Ni-MH:
Vždy vymieňajte súčasne všetkých šesť batérií
a nahraďte ich plne nabitými.
Vložte kazetu s páskou do zariadenia
a uistite sa, že sa uzamkla na svojom
mieste.
• Koniec pásky musí prechádzať popod vodiace
lišty pásky.
• Na tomto zariadení používajte len pásky
Brother TZe.
Bezpečne zatvorte kryt priestoru pre pásku
a uistite sa, že sa uzamkol na svojom mieste.
POZNÁMKA
Používanie sieťového adaptéra (AD-24ES)
1. Zasuňte zástrčku kábla adaptéra do zásuvky
sieťového adaptéra na hornej strane zariadenia.
2. Zasuňte zástrčku do najbližšej štandardnej elektrickej
zásuvky.
Na zálohovanie pamäte odporúčame používať
alkalické batérie typu AAA (LR03) alebo
Ni-MH batérie (HR03) spolu s používaním sieťového
adaptéra.
Page 2
LCD a klávesnica
11
3
8
9
10
11
16
12
13
17
14
27
6
4
5
7
18
15
20
19
21
23
24
25
26
18
28
2
22
Úvodné nastavenie
Riešenie problémov
1. Veľkosť
2. Kurzor
3. Podčiarknut’/rám
4. Šírka
5. Štýl
6. Veľké písmená
7. Dĺžka štítka
Ak bola zvolená
konkrétna dĺžka štítka,
zobrazí sa aj symbol .
8. OK
9. Kurzorový kláves:
vpravo (ak chcete
prejsť na koniec textu,
použite ho spolu
s klávesom Shift)
10. Kurzorový kláves: vľavo
(ak chcete prejsť na začiatok textu, použite ho
spolu s klávesom Shift)
11. Kláves Escape (Esc)
Obsah balenia
P-touch
Štartovacia kazeta s páskou
Sieťový adaptér (voliteľné vybavenie v prípade modelu D210)
Príručka používateľa
12. Kláves pre spustenie
zariadenia
13. Kláves Menu (Ponuka)
14. Kláves štítku
15. Kláves písma
16. Kláves znaku
17. Kláves pre veľké
písmená
18. Kláves Shift
19. Páčka odstrihu pásky
20. Kláves Tlač
21. Kláves Náhľad
22. Kláves rámika
23. Kláves pre zadávanie
symbolov
24. Kláves knižnice šablón
25. Kláves Backspace
26. Kláves Enter
27. Kláves diakritiky
28. Medzerník
1 Zapnite zariadenie.
Vložte šesť batérií s veľkosťou AAA alebo
pripojte sieťový adaptér (AD-24ES) a potom
stlačte kláves
2 Nastavte jazyk.
Predvolené nastavenie je [Anglicky].
/ [Language] (Jazyk)
/ Vybrať jazyk .
3 Nastavte mernú jednotku.
Predvolené nastavenie je [mm].
/ [Jednotka]
/ [palec/mm] .
POZNÁMKA
• Ak v rámci piatich minút nestlačíte žiadny kláves, zariadenie sa
automaticky vypne.
• Ak chcete zrušiť akúkoľvek činnosť, stlačte kláves .
•Po stlačení klávesu sa na jednu sekundu zobrazí text
„Prijaté“.
Nastavenie kontrastu
displeja LCD
POZNÁMKA
• Na LCD displeji sa zobrazuje jeden riadok s 15 znakmi, no je
možné zadať text s dĺžkou maximálne 80 znakov.
• Ak sa chcete pri výbere nastavení vrátiť na predvolenú položku,
stlačte medzerník.
•Stlačením klávesu Náhľad sa zobrazí vygenerovaný obrázok
štítku, ktorý sa môže od skutočného štítku po vytlačení
odlišovať.
•Dĺžka štítku zobrazená na displeji LCD sa môže mierne
odlišovať od jeho skutočnej dĺžky po vytlačení.
Špecifikácie
Rozmery:
(Š x H x V)
Hmotnosť: Približne 490 g
Napájanie: Šesť alkalických batérií veľkosti AAA (LR03)
Kazeta s páskou: Páska Brother TZe (šírka)
*1Navštívte Brother Solutions Center na adrese
http://support.brother.com/
o odporúčaných typoch batérií.
2
*
Sieťový adaptér predstavuje v prípade modelu D210 voliteľné
vybavenie.
Pribl. 157 (Š) x 150 (H) x 68 (V) mm
(bez batérií a kazety s páskou)
Šesť batérií AAA Ni-MH (HR03)*
Sieťový adaptér (AD-24ES)*
3,5 mm, 6 mm, 9 mm, 12 mm
, kde nájdete najnovšie informácie
1
2
Pomocou tejto funkcie môžete nastaviť jas displeja LCD. Môžete
vybrať z piatich úrovní jasu.
Predvolené nastavenie je [0].
/ [Kontrast LCD]
/ [-2/-1/0/+1/+2]
• Na zmenu na predvolené nastavenia stlačte medzerník.
•Po stlačení klávesu sa na jednu sekundu zobrazí
text „Prijaté“.
POUŽITÍM KOMBINÁCIE ROZLIČNÝCH BATÉRIÍ
(NAPR. Ni-MH SPOLU S ALKALICKÝMI) MÔŽETE
SPÔSOBIŤ VÝBUCH. SPOTREBOVANÉ BATÉRIE
ZLIKVIDUJTE PODĽA POKYNOV.
POZNÁMKA
Odporúčania k batériám
• Ak zariadenie P-touch nebudete dlhší čas používať,
vyberte batérie.
• Batérie likvidujte na príslušnom mieste na zber batérií
a nezahadzujte ich do netriedeného domového odpadu.
Okrem toho dodržiavajte všetky platné miestne nariadenia
ohľadne likvidácie odpadu.
•Keď batérie skladujete alebo likvidujete, zabaľte ich
(napríklad do celofánovej pásky), aby ste predišli ich
skratu. (Obráťte sa na nižšie uvedené vyobrazenie)
(Príklad izolácie batérie)
1. Celofánová páska
2. Alkalická batéria alebo batéria
Ni-MH
.
UPOZORNENIE
2
1
Postup pri odstraňovaní problémov...
Problém Riešenie
Po zapnutí
zariadenia sa
na displeji nič
nezobrazuje.
Po vytlačení
štítka je na
oboch stranách
textu príliš veľký
okraj (prázdne
miesto).
Zariadenie
netlačí alebo
znaky nie sú
vytlačené
správne.
Nastavenie sa
samo
vymazalo.
Na vytlačenom
štítku sa
nachádza
prázdna
vodorovná
čiara.
Zariadenie sa
„zablokovalo“
(nič sa nedeje
pri stlačení
klávesu ani
v prípade, ak je
zariadenie
zapnuté).
Pri snahe o tlač
sa zariadenie
vypne.
Páska sa
neposúva
správne alebo
sa zasekne
v zariadení.
Na vytvorenie
nového štítka je
potrebné
vymazať všetky
nastavenia pre
text a formát.
Zmena
nastavenia
jazyka.
• Skontrolujte, či sú správne nainštalované
batérie.
• V prípade, že sú batérie takmer vybité,
vymeňte ich.
• Skontrolujte, či je adaptér AD-24ES správne
pripojený.
• Pozrite si „Nastavenie okrajov“ v tejto
používateľskej príručke a pre zmenšenie
okrajov štítka zvoľte [Polovičný] alebo [Úzky].
• Skontrolujte, či je správne nainštalovaná
kazeta s páskou.
• V prípade, že je kazeta s páskou prázdna,
vymeňte ju.
• Skontrolujte, či je kryt kazety správne
zatvorený.
• V prípade, že sú batérie takmer vybité,
vymeňte ich.
• Po odpojení prívodu energie na viac ako tri
minúty dôjde k strate celého textu
a formátovania na displeji.
•Na tlačovej hlave sa pravdepodobne
nachádza prach. Vyberte kazetu s páskou
a jemným pohybom smerom nahor a nadol
utrite tlačovú hlavu suchou bavlnenou
handričkou.
•Obráťte sa na „Resetovanie zariadenia
P-touch“.
• V prípade, že sú batérie takmer vybité,
vymeňte ich.
• Skontrolujte, či sú správne nainštalované
batérie.
• Používate nesprávny adaptér; správny typ
adaptéra je AD-24ES.
• Skontrolujte, či koniec pásky prechádza
popod vodiace lišty pásky.
•Počas tlače je stlačená páčka orezávača.
Počas tlačenia sa páčky orezávača
nedotýkajte.
•Stlačte + a zvoľte [Text&formát].
•Stlačte / [Vymazať]
/ [Text&formát]
.
•Obráťte sa na „Úvodné nastavenie“.
Page 3
ZÁKLADNÉ POUŽÍVANIE
2
Veľké písmená
Malé písmená
Plný
Polovičný
Úzky
67mm
ABC
41mm
ABC
25mm
ABC
Zadávanie textu
Prepínanie veľkých a malých písmen
Veľké písmená
( je ZAPNUTÉ)
Tvorba dvojriadkových štítkov
Presuňte kurzor na miesto, kde chcete začať nový riadok a
stlačte . Pre dvojriadkovú tlač je potrebné použiť pásku so
šírkou 9 mm alebo 12 mm.
1. riadok Vzhľad štítku
2. riadok
Malé písmená
( je VYPNUTÉ)
POZNÁMKA
•Po stlačení klávesu Enter sa zobrazí symbol návratu ( ).
Vkladanie medzery tabulátora
/ [Tabulátor]
• Ak do textu vložíte medzeru tabulátora, zobrazí sa .
• Maximálny počet medzier tabulátora pre štítok je 80
(bez textu). Ak zadáte jeden znak, môžete vložiť
79 medzier tabulátora.
Zmena dĺžky medzery tabulátora
/ [Dĺžka tab]
/ [Auto/0 - 100 mm]
• Na zmenu nastavení späť na predvolené nastavenia stlačte
medzerník. Predvolené nastavenie je [Auto].
•Po stlačení klávesu sa na jednu sekundu zo brazí text
„Prijaté“.
Zadanie symbolu
Stlačením pridajte symbol (pozrite si tabuľku symbolov (A),
ktorá sa nachádza v priloženom dokumente).
/ [História*/Základné/Piktograf]
/ Vybrať kategóriu
/ Vybrať symbol
* V histórii je uložených až sedem naposledy použitých symbolov.
POZNÁMKA
• Ak chcete zrušiť činnosti, stlačte kláves .
• Ak vyberiete položku História, nemôžete vybrať kategóriu.
Zadávanie písmen s diakritikou
- / /
• Pozrite si tabuľku písmen s diakritikou (B), ktorá sa nachádza
v priloženom dokumente.
• Ak chcete zrušiť činnosti, stlačte kláves .
•Podľa zvoleného jazyka hlásení na LCD displeji sa bude
poradie zobrazených znakov s diakritikou líšiť.
Zmena dĺžky štítka
/ [Dĺžka štítka]
/ [Auto/30 - 300 mm]
POZNÁMKA
•Po vytlačení štítka ho odstrihnite pozdĺž vytlačených bodiek
(:) nožnicami, aby sa dĺžka štítka zhodovala s vyobrazením
na displeji LCD.
• Ak bola zvolená konkrétna dĺžka štítka, na LCD displeji sa
zobrazí aj symbol .
• Na použitie možnosti [Auto] stlačte medzerník.
• Na zmenu nastavení späť na predvolené nastavenia stlačte
medzerník.
•Po stlačení klávesu sa na jednu sekundu zobrazí text
„Prijaté“.
Vymazanie textu
Stlačením klávesu odstránite jednotlivé znaky.
Vymazanie všetkých textov a nastavení:
+ / [Text&formát]
Vymazanie len textu:
+ / [Iba text]
POZNÁMKA
• Na vymazanie celého textu a nastavení, prípadne iba textu,
stlačte / [Vymazať]
/ [Text&formát]/[Iba text]
•Po stlačení klávesu sa na jednu sekundu zobrazí text
„Prijaté“.
Zadanie rámika
Stlačením si môžete vybrať návrh rámika. Pozrite si tabuľku
návrhov rámikov (F), ktorá sa nachádza v priloženom dokumente.
V tabuľke (F) sú rámiky s vyznačenými číslami dostupné len vtedy,
keď používate kazety s páskou široké 12 mm.
/ / - Vyberte si rámik
POZNÁMKA
• Ak chcete zrušiť činnosti, stlačte kláves .
• Ak sa na prvej strane displeja zobrazí , keď vyberáte
rámik, musíte použiť kazety s páskou široké 12 mm.
• Na vybratie návrhu rámika stlačte číslo návrhu rámika, ktorý
chcete použiť (pozrite si tabuľku návrhov rámikov, ktorá sa
nachádza v tomto dokumente).
•Po stlačení klávesu sa na jednu sekundu zobrazí text
„Prijaté“.
Tlač štítkov
Náhľad
Umožňuje zobraziť náhľad textu pred tlačou.
•Stlačte kláves Náhľad, aby sa zobrazil vygenerovaný obrázok
štítku (môže sa odlišovať od skutočného štítku po vytlačení).
• Ak LCD displej nedokáže naraz zobraziť celý text, stlačením
/ sa zobrazí aj ukrytý text.
•Stlačením / / odídete z režimu náhľadu.
Položka Podávanie (Podávanie pásky)
+
• Táto funkcia podáva približne 25 mm čistej pásky.
Tlač
[Kópií: ] / / -
•Na tlač len jednej kópie stlačte bez zadávania počtu
štítkov.
• Je možné vytvoriť maximálne deväť kópií každého štítka.
•Na určenie počtu kópií stlačte kláves čísla.
• Ak chcete odrezať štítok, zatlačte po zobrazení textu
„Odstrihnite“ páčku odstrihu pásky, ktorá sa nachádza
v pravom hornom rohu zariadenia.
• Ak je na displeji zobrazené hlásenie „Čakajte prosím“
neodporúča sa dotýkať páčky orezávača, aby nedošlo
k poškodeniu pásky.
• Podklad odstráňte pozdĺžnym ohnutím štítku, pričom text
smeruje dovnútra, čím odhalíte vnútorné okraje podkladu.
Podklad po jednom odstraňujte a nanášajte.
Používanie možností tlače ( + )
Položka [Číslovanie]
Naraz môžete vytlačiť sériu až deviatich štítkov, a to pomocou
automatického číslovania. Počet štítkov, ktoré môžete súčasne
vytlačiť závisí od úvodného počtu.
Príklad: Tlač kópií štítka so sériovým číslom (0123, 0124
• Pri výbere čísla, ktoré chcete zvýšiť, vždy vyberte najvyššie číslo.
Položka [Zrkadlová]
Príklad: Na zrkadlovú tlač textu „J.SMITH“, zadajte „J.SM ITH“
• Pri použití položky zrkadlovej tlače [Zrkadlová] použite
a 0125):
Zadajte čísla / Presuňte kurz na číslo,
ktoré chcete zvýšiť +
/ [Číslovanie]
/
a postupujte podľa pokynov:
Zadajte text/znaky + /
[Zrkadlová] [Zrkadl tlač?]
priehľadnú pásku, takže štítky pripevnené na sklo, okno alebo
iné priehľadné povrchy bude možné zreteľne prečítať
zopačnej strany.
Nastavenie okrajov
()
/ [Okraj] /
[Plný/Polovičný/Úzky/Reťaz tlač]
[Plný]/[Polovičný]/[Úzky]
Nastaví rovnaké okraje na oboch stranách textu.
ABC ABC
25mm
[Reťaz tlač]
Umožní tlač viacerých štítkov s minimálnymi okrajmi.
1. Zadajte text.
25mm
ABC
12mm 12mm
2. Stlačte ; zobrazí sa text [Kópií: ].
3. Zadajte počet kópií stláčaním / alebo ich
zadajte pomocou číselných klávesov.
4. Stlačte kláves . Začne sa tlač a následne sa
zobrazí hlásenie „Posun OK?“.
5. Ak chcete zadať ďalší text, stlačte .
6. Vymažte text, zadajte text pre ďalší štítok a stlačte .
7. Keď sa po vytlačení posledného štítka zobrazí správa
„Posun OK?“, stlačte .
8. Keď sa páska posunie, stlačte páčku orezávača a reťaz
štítkov odrežte.
POZNÁMKA
• Ak je nastavená funkcia reťazovej tlače [Reťaz tlač], pred použitím
orezávača posuňte pásku, inak môže dôjsť korezaniu časti textu.
• Ak je nastavená voľba [Polovičný] alebo [Úzky], zobrazená
dĺžka štítka je meraná od vytlačených bodov (:) po koniec
štítka. Nožnicami prestrihnite pásku v mieste vytlačených
bodiek (:).
LCD displej Vzhľad štítku
Plný
Polovičný
Úzky
• Ak chcete vytlačiť viac ako jednu kópiu štítka s minimálnym
okrajom, nastavte voľbu [Úzky].
• Pásku nevyťahujte. V opačnom prípade by mohlo dôjsť
k poškodeniu kazety s páskou.
•Po stlačení klávesu sa na jednu sekundu zobrazí text
„Prijaté“.
4mm4mm
Page 4
4
POUŽÍVANIE ŠABLÓN
3
FORMÁTOVANIE KLÁVESOV
Ukladanie súborov štítkov
Môžete uložiť až 30 štítkov a vyvolať ich na tlač neskôr. Pre
každý súbor je možné uložiť maximálne 80 znakov a do pamäte
zariadenia sa dá uložiť maximálne 2400 znakov. Uložené štítky
môžete tiež upravovať a prepisovať.
Uloženie
Zadajte text / [Súbor]
/ [Uložiť] /
Tlač
/ [Súbor]
/ [Tlač] /
[Kópií: ] / /
-
Otvorenie
/ [Súbor]
/ [Otvoriť] /
POZNÁMKA
• Ak sa pokúsite uložiť štítok s rovnakým číslom, aké už nejaký
uložený štítok má, zobrazí sa výzva „Prepísať OK?“. Stlačením
uložíte nový štítok. Stlačením činnosť zrušíte.
• Pred použitím funkcie uloženia musíte napísať text.
•Po stlačení klávesu sa na jednu sekundu zobrazí text
„Prijaté“.
Resetovanie zariadenia
P-touch
Ak chcete zariadenie P-touch vrátiť na výrobné nastavenia
alebo v prípade, keď zariadenie nefunguje správne, môžete ho
resetovať. Celý text a všetky nastavenia a uložené súbory sa
vymažú.
1 Vypnite zariadenie P-touch, stlačte a podržte stlačené
tlačidlo a
ste zariadenie P-touch znovu zapli.
a potom stlačte tlačidlo , aby
2 Najskôr pustite tlačidlo napájania a potom pustite
tlačidlo a .
Zariadenie P-touch sa zapne so zresetovanou internou
pamäťou.
Textový štítok
Táto funkcia vám umožňuje vytvárať rôzne štítky pomocou
prednastavených šablón. Pozrite si tabuľku šablón textových
štítkov (D) v priloženom dokumente.
Príklad č. 1:
[Šablóna, ktorá obsahuje jednu opakujúcu sa
šablónu]
[Vybrať kategóriu] / [Text]
[Vybrať návrh] /
[Zadať text 1] Vymažte text a potom zadajte text
[Tlač]
• Na použitie dvoch rôznych písiem na jednom štítku vyberte
jednu z troch dodatočných šablón textových štítkov
(Príklady 2 - 4).
Príklad č. 2:
[Šablóna, ktorá obsahuje dve písma]
[Vybrať kategóriu] / [Text]
[Vybrať návrh] /
[Zadať text 1] Vymažte text a potom zadajte text
[Zadať text 2] Vymažte text a
potom zadajte text [Tlač]
Príklad č. 3:
• Pozrite si postup v príklade 2.
Príklad č. 4:
• Pozrite si postup v príklade 2.
[Šablóna, ktorá obsahuje dve písma a rámik]
[Šablóna, ktorá obsahuje dve písma a dva
riadky]
Štítok so vzormi
Táto funkcia vám umožňuje vytvárať jedinečné štítky pomocou
prednastavených šablón. Pozrite si tabuľku šablón štítkov so
vzormi (E) v priloženom dokumente.
Pri používaní šablón štítkov so vzormi nemôžete zadať text.
Príklad:
[Vybrať kategóriu] / [Vzory]
[Vybrať návrh] /
[Nast. dĺž. štít.] / [30 - 999 mm]
[Tlač] [Kópií: ] / / -
POZNÁMKA
Pre šablóny textových štítkov
•Keď tlačíte šablóny textových štítkov, nemôžete použiť funkciu
Nast. dĺž. štít.
• Na vymazanie textu presuňte kurzor na pravú stranu textu,
ktorý chcete vymazať a potom stlačte .
• Všetky texty vymažete stlačením a . Keď sa
zobrazí správa „Všetko vyčist.“, stlačením vymažete.
Stlačením činnosť zrušíte.
• Na zobrazenie náhľadu štítkov stlačte tlačidlo Náhľad, keď sa
na displeji LCD zobrazí [Tlač].
• Funkcia vytlačenia kópie je vypnutá, keď sa používajú
šablóny s textovým štítkom.
Pre šablóny štítkov so vzormi
•Stlačením medzerníka sa vrátite k výrobnému na staveniu pre
režim „Dĺžka štítka“. Výrobné nastavenie je [100 mm].
• Pri používaní šablón štítkov so vzormi nemôžete použiť
funkciu Náhľad.
Pre šablóny textových štítkov a štítkov so vzormi
• Tieto šablóny sú k dispozícii len pri použití kaziet s 12 mm
páskou.
• Šablóny nie je možné upravovať.
• Ak chcete vyjsť zo šablón a vrátiť sa do obrazovky zadávania
textu, vykonajte jednu z týchto činností:
a) Stlačte kláves .
b) Stláčaním / vyberte [Skončiť] a keď
sa zobrazí „Tlač“, stlačte .
• Do pamäte nemôžete ukladať štítky vytvorené pomocou
šablón.
• Ak prejdete do šablón textového štítku alebo štítku so
vzorom, vyvolá sa šablóna dĺžky vášho posledného
vytlačeného textového štítku alebo štítku so vzormi.
•Po stlačení klávesu sa na displeji LCD na dve
sekundy zobrazí hlásenie „Odstrihnite“.
Kláves písma
1 Stlačte a zmeňte nastavenia písma.
/ zvoľte položku
2 Stlačením / vyberte nastavenia a stlačte
.
Písmo Helsinki Brussels
US Florida
Belgium San Diego
Los
Angeles
Atlanta Adams
Brunei Istanbul
Sofia Germany
Veľkosť Veľké Stredné
Malé
Šírka Normálne × 2
× 1/2
Štýl Normálne Tučné
Obrysové Tieňované
Plné Kurzíva
Kurz
Tučné
Kurz Tieň Vertikálne
Zarovnanie Vľavo Stred
Vprav Pres
POZNÁMKA
• Ak chcete zrušiť činnosti, stlačte kláves .
• Pozrite si tabuľku ukážkových typov písma (C), ktorá sa
nachádza v priloženom dokumente.
•Keď znaky dosiahnu minimálnu veľkosť, písmo sa zmení na
voliteľné písmo, ktoré je založené na štýle Helsinki, aby sa
umožnila tlač najmenšieho možného textu na úzkych alebo
viacriadkových štítkoch.
•Po stlačení klávesu sa na jednu sekundu zobrazí text
„Prijaté“.
Calgary
Kurz
Obrys
Loading...
