SOFTWARE DE DISEÑO PERSONAL PARA BORDADO Y COSTURA
Inicio : Guía de referencia
En primer lugar, lea la descripción acerca de la instalación del software en este documento.
Asegúrese de leer este documento antes de utilizar el software.
Recomendamos que tenga este documento a mano por si necesita consultarlo más adelante.
Lea este apartado antes de instalar
este software
Gracias por adquirir este software. Antes de instalar este software, lea detenidamente el siguiente acuerdo
relativo a este producto. Utilice este software únicamente si acepta los términos del acuerdo. La instalación
de este software implica la aceptación de las condiciones de uso.
Acuerdo del producto
1) Condiciones generales
Éste es un acuerdo entre usted (el usuario final) y nuestra empresa relativo a este producto.
2) Uso de este producto
Únicamente podrá instalar y utilizar este producto en un solo ordenador.
3) Limitaciones en cuanto a duplicaciones
No podrá duplicar este producto, excepto para realizar copias de seguridad.
4) Limitaciones en cuanto a modificaciones
En ningún caso podrá desmontar ni modificar este producto.
5) Limitaciones en cuanto a cesiones
Este software no podrá ser cedido ni usado de ninguna otra manera por terceras personas.
6) Garantía
No aceptamos ninguna responsabilidad relacionada con su elección, uso del producto o los daños
que puedan aparecer por el uso.
7) Otros
Este producto está protegido por las leyes de copyright.
Algunas partes de este producto han sido creadas usando tecnología de Softfoundry International Pte. Ltd.
INFORMACIÓN IMPORTANTE:
NORMATIVAS
Comisión Federal de Comunicaciones (FCC)
Declaración de conformidad (sólo para EE.UU.)
Parte responsable: Brother International Corporation
200 Crossing Boulevard
P.O . Bo x 69 11
Bridgewater, NJ 08807-0911 EE. UU.
TEL.: (908) 704-1700
declara que el producto
Nombre del producto: Llave de software PE-DESIGN de Brother
Números de modelo: PE-DESIGN 11
cumple la sección 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones
siguientes: (1) Este dispositivo no debe provocar interferencias dañinas, y (2) este dispositivo debe aceptar
todas las interferencias recibidas, incluidas aquellas que pudieran provocar un funcionamiento no deseado.
Este equipo ha sido probado y se determina que cumple con los límites para dispositivos digitales de Clase
B, de conformidad con la Parte 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar
una protección razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo
genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza tal y como indican las
instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. No obstante, no
existe ninguna garantía de que no pueda haber interferencias en una instalación en particular. Si este equipo
provoca interferencias perjudiciales en la recepción de radio o televisión, lo que se puede determinar
apagando y volviendo a encender el equipo, el usuario puede intentar corregir la interferencia adoptando una
o varias de las siguientes medidas:
- Vuelva a orientar o colocar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma en un circuito diferente al que está conectado el receptor.
- Solicite ayuda al distribuidor o a un técnico de radio/TV cualificado.
Importante
Los cambios o las modificaciones que Brother Industries, Ltd. no haya autorizado expresamente podrían
anular la autorización del usuario para utilizar el equipo.
Le felicitamos por la elección de nuestro producto
Le agradecemos la compra de nuestro producto. Para obtener el mejor rendimiento de esta unidad y
garantizar un funcionamiento correcto y seguro, lea detenidamente este documento y, a continuación,
guárdelo en un lugar seguro junto a la garantía.
Lea este manual antes de utilizar este producto
Para crear bonitos diseños de bordado
Este sistema permite crear una amplia variedad de diseños de bordado y admite un límite más amplio de
configuración de atributos de costura (densidad del hilo, punto de costura, etc.). No obstante, el resultado
final depende del modelo de máquina de coser particular. Se recomienda hacer una prueba de muestra de
costura con los datos de costura antes de coser en el material final.
Para un funcionamiento seguro
• No guarde archivos en la “Llave de software PE-DESIGN” para transferirlos o almacenarlos.
• No conecte la “Llave de software PE-DESIGN” a la máquina de bordar.
Para un funcionamiento más duradero
• Cuando almacene la “Llave de software PE-DESIGN”, evite exponerla directamente a la luz del sol y
guardarla en lugares con una humedad elevada. No almacene la “Llave de software PE-DESIGN” cerca de
un calefactor, una plancha u otros objetos calientes.
• No derrame agua u otros líquidos en la “Llave de software PE-DESIGN”.
• No deje caer ni golpee la “Llave de software PE-DESIGN”.
Para ajustes o reparaciones
En el caso de que se produzca una avería o se requiera un ajuste, consulte con el servicio de reparaciones más cercano.
Aviso
Esta Guía de referencia y el Manual de instrucciones no explican cómo utilizar el ordenador en Windows.
Consulte los manuales de Windows.
Marcas comerciales
Todos los nombres comerciales y nombres de productos de empresas que aparecen en productos Brother,
documentos asociados y cualquier otro material son marcas comerciales o marcas comerciales registradas
de estas respectivas empresas.
Importante
El uso de esta unidad para la copia no autorizada de material de los datos de bordado, periódicos y revistas
para fines comerciales va en contra de la ley de copyright y está penado por la ley.
Precaución
El software incluido en este producto está protegido por las leyes de copyright. Este software se puede
utilizar o copiar sólo de conformidad con las leyes de copyright.
CONSERVE ESTAS INSTRUCCIONES
Este producto ha sido diseñado para uso doméstico.
Si desea información adicional acerca de productos y actualizaciones,
visite nuestro sitio web:
www.brother.com o http://s.brother/cppab/
XX página 28
XX página 39
XX página 33
XX página 58
XX página 48 XX página 41
XX página 53
× 3 × 3
XX página 66
Contenido
Cómo utilizar los manuales................. 3
Guía de referencia (libro impreso/formato PDF)
Manual de instrucciones .............................. 3
... 3
Primeros pasos .................................... 5
Introducción...................................................... 5
Contenido del paquete (solo la versión
completa) ..................................................... 5
Precauciones para utilizar la “Llave de
software PE-DESIGN” ................................. 5

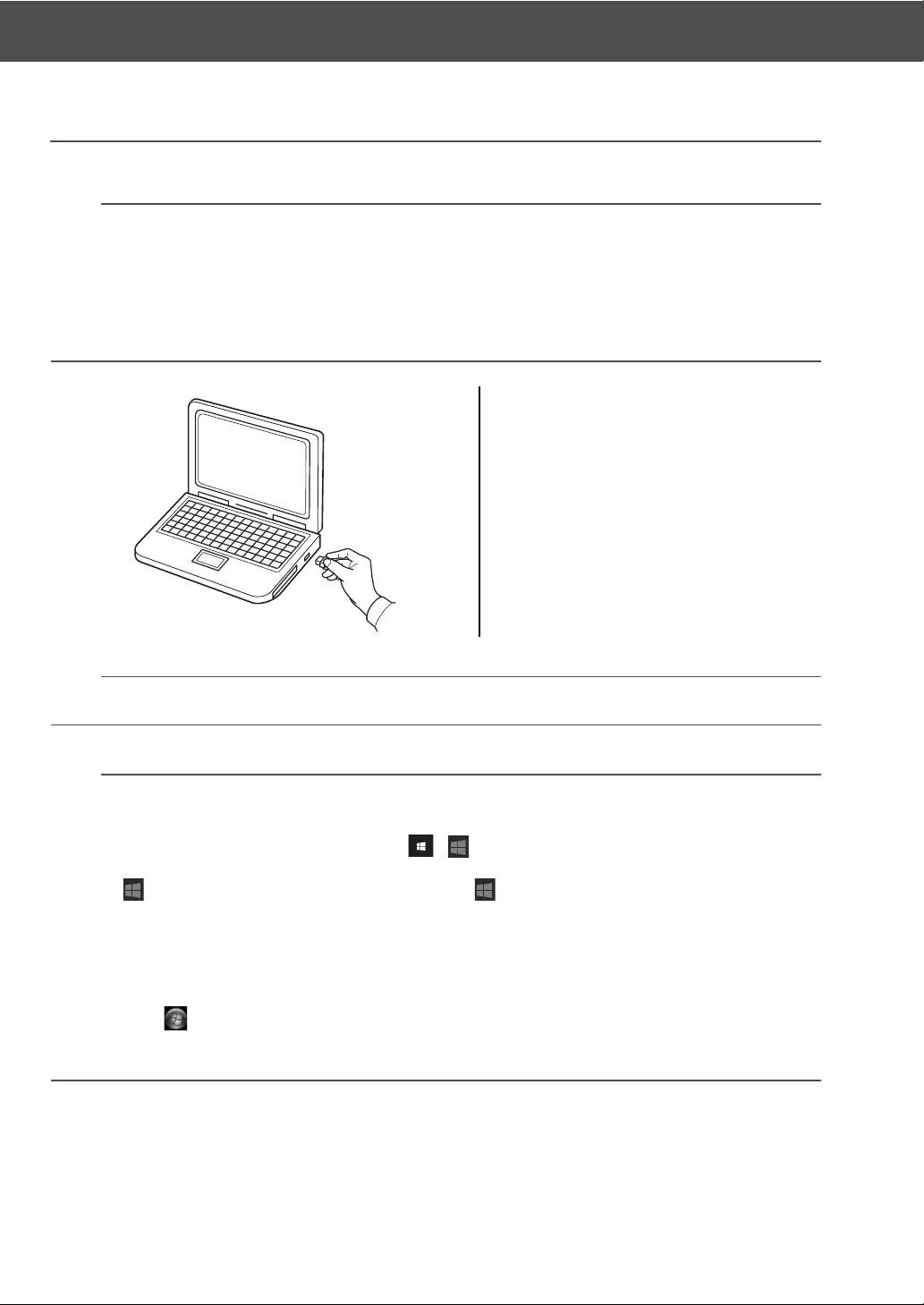

Instalación ........................................................ 6
Lea lo siguiente antes de la instalación ....... 6
Requisitos del sistema ................................. 6

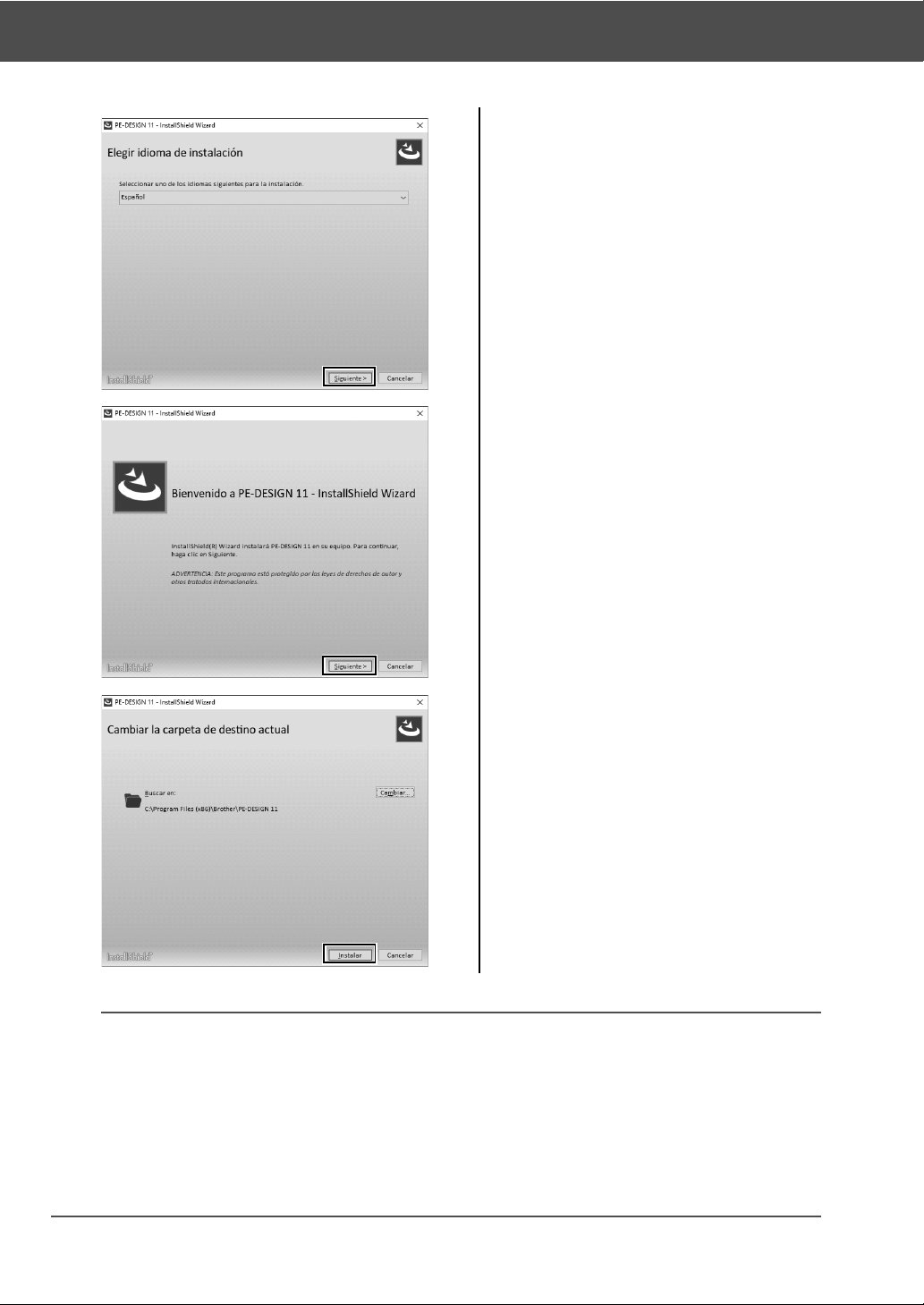

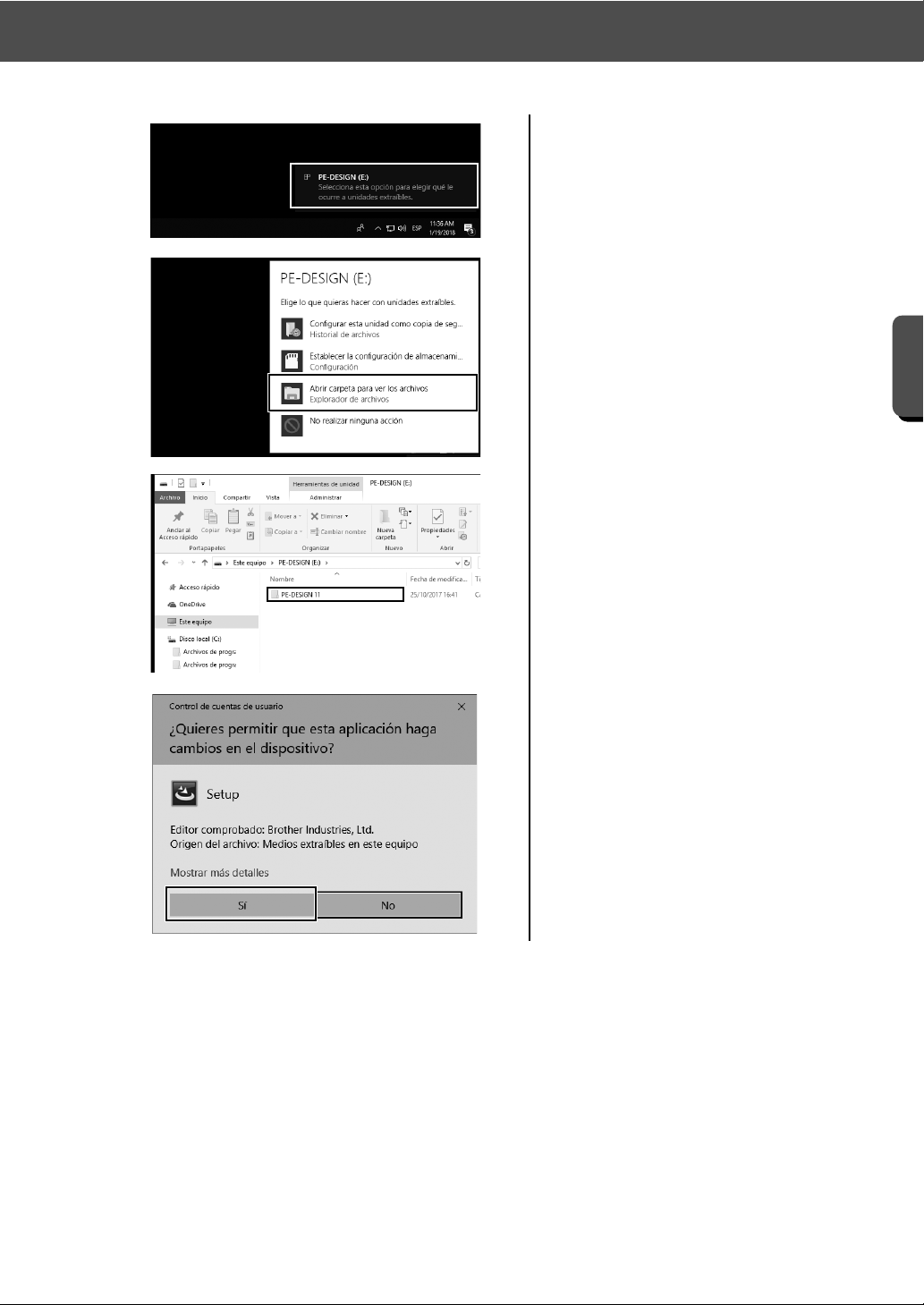

Procedimiento de instalación ....................... 7

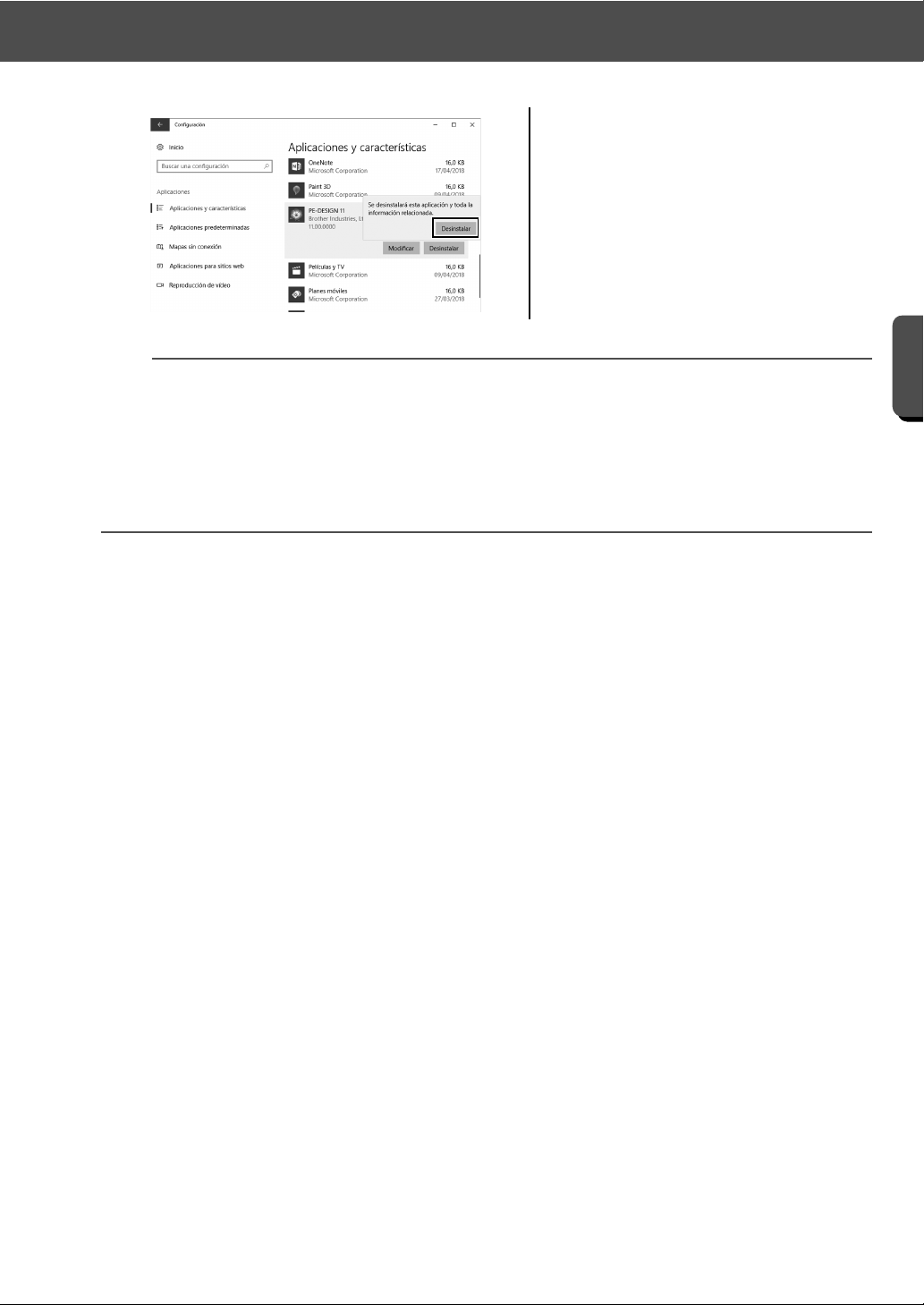

Desinstalación del software ....................... 11
Servicio de Asistencia técnica/Soporte .......... 13
Servicio de Asistencia técnica ................... 13
Registro en línea........................................ 13
Comprobar la versión más reciente del programa
Crear el patrón de bordado deseado...
Aspectos clave para un diseño de bordado
correcto........................................................... 15
... 14
15

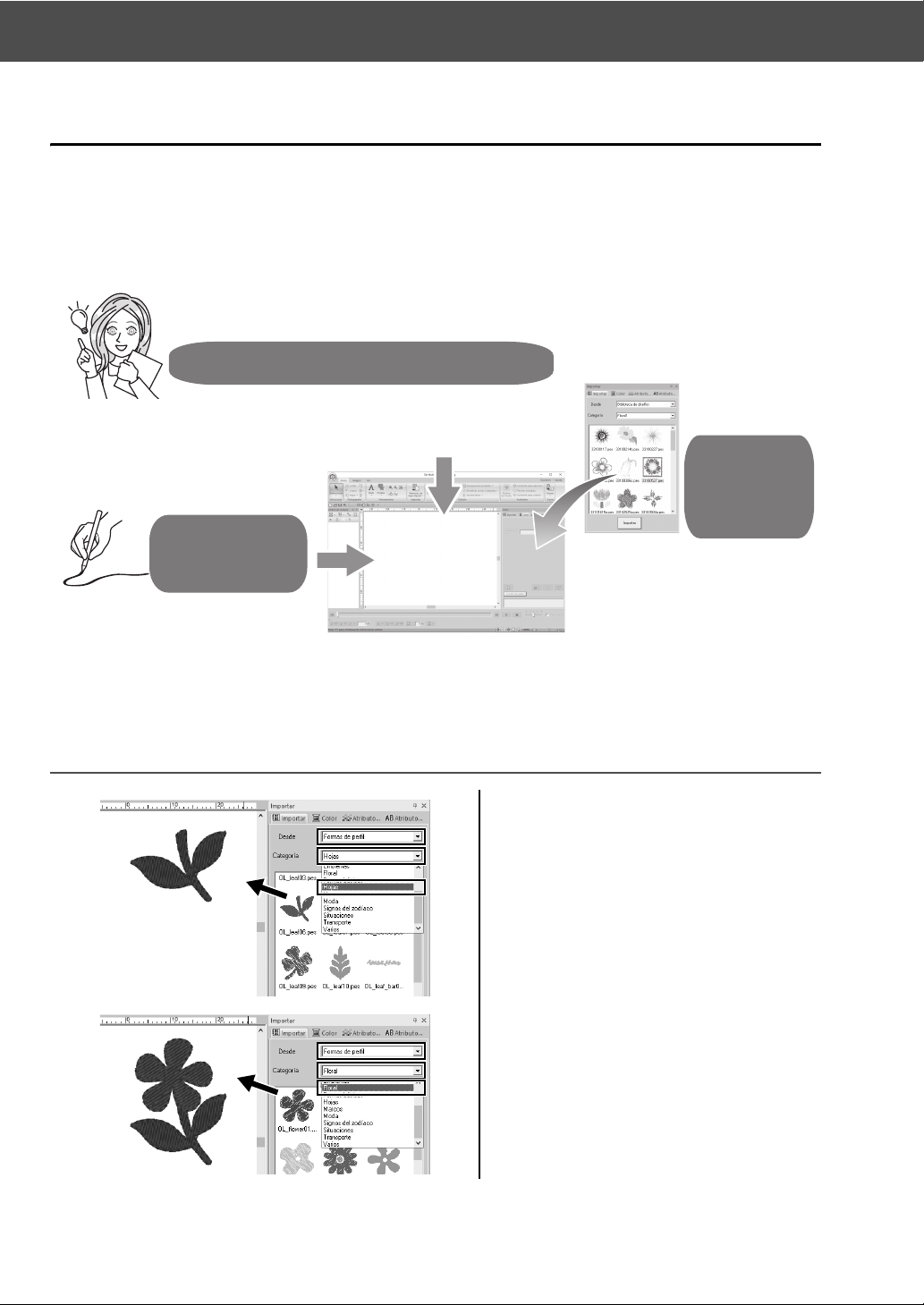

Convertir sus ideas en bordados ..... 17

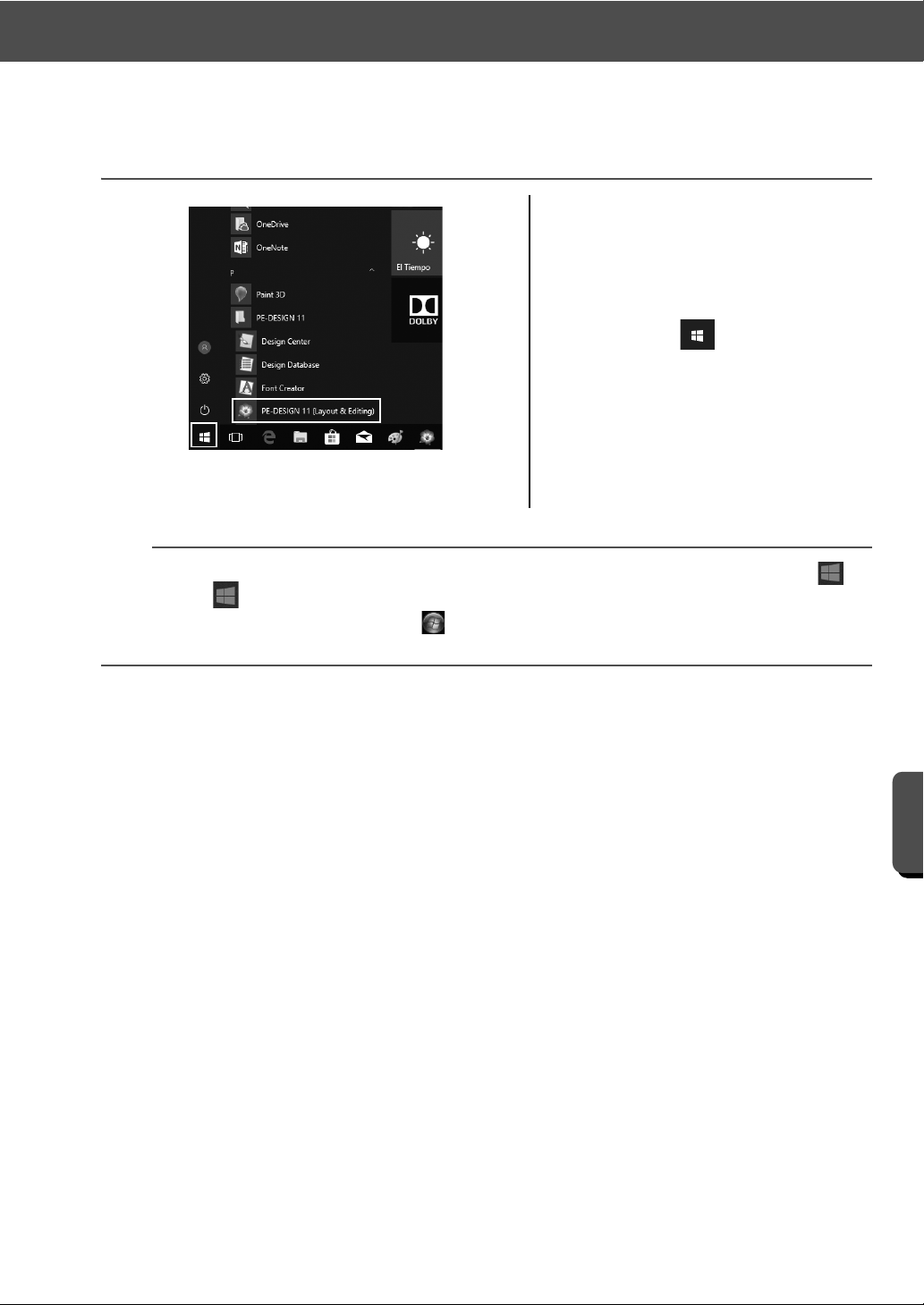

Iniciar las aplicaciones.................................... 17
Iniciar Layout & Editing .............................. 18

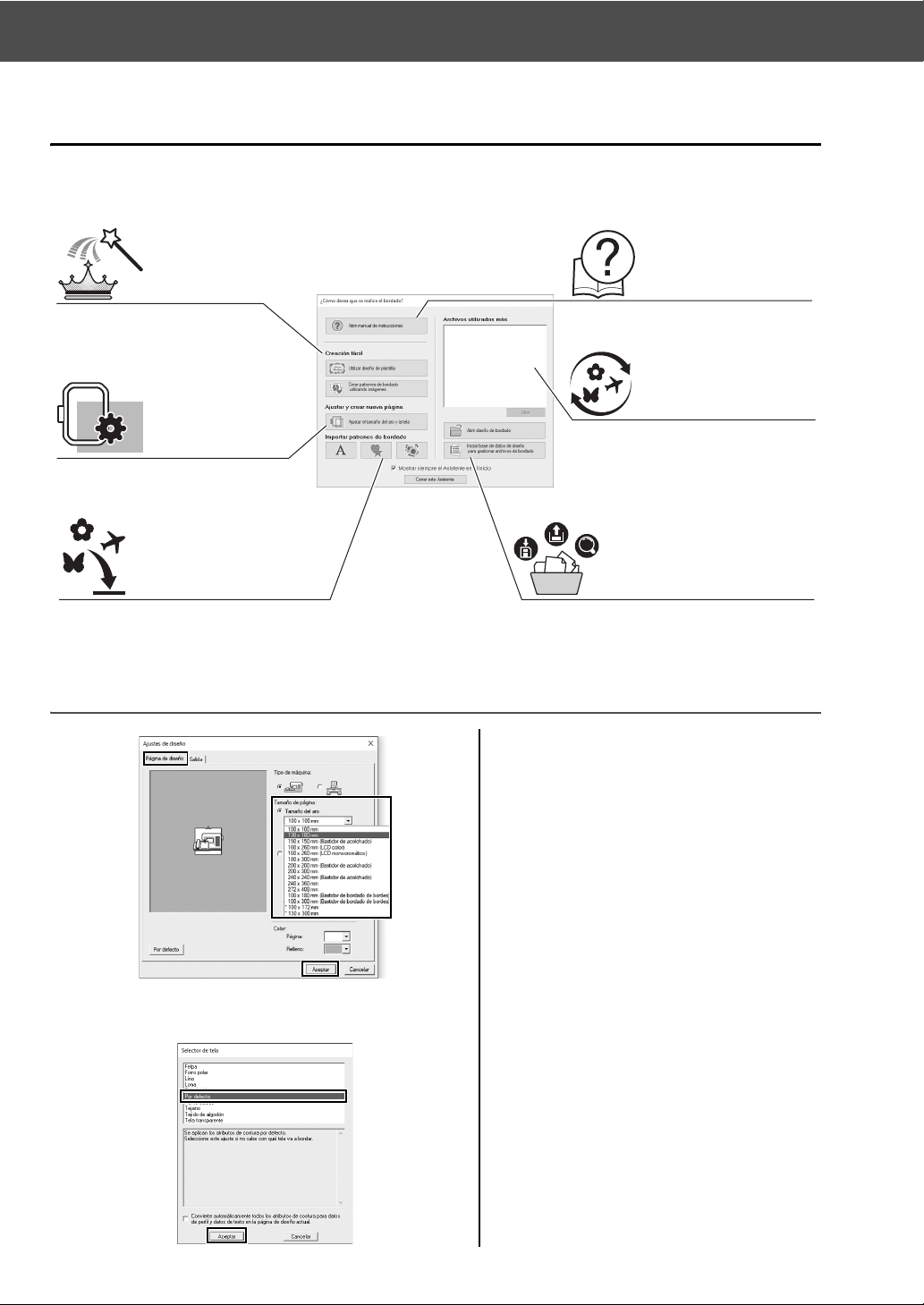

Utilizar el asistente de inicio ........................... 19
Utilizar ajustes predefinidos ....................... 19
Descripción de la Ventana de Layout & Editing
Mostrar el panel [Importar]......................... 20
Importar patrones ........................................... 21
Importar formas de perfil............................ 21
Componer patrones........................................ 22
Distribuir formas de perfil ........................... 22
Añadir / cambiar los colores del patrón .......... 23
Cambiar los colores ................................... 23
Especificar tipos de costura para los patrones
Cambiar el tipo de costura ......................... 24
Ver un patrón como datos de bordado........... 25
Cambiar el orden de costura...................... 25
Coser el patrón............................................... 26
Transferencia a una máquina de bordar
utilizando dispositivos USB........................ 26
Guardar/abrir/imprimir un archivo de datos
del patrón................................................... 27
Salir de la aplicación....................................... 27
Salir de Layout & Editing............................ 27
... 20
... 24
Crear distintos diseños de bordado

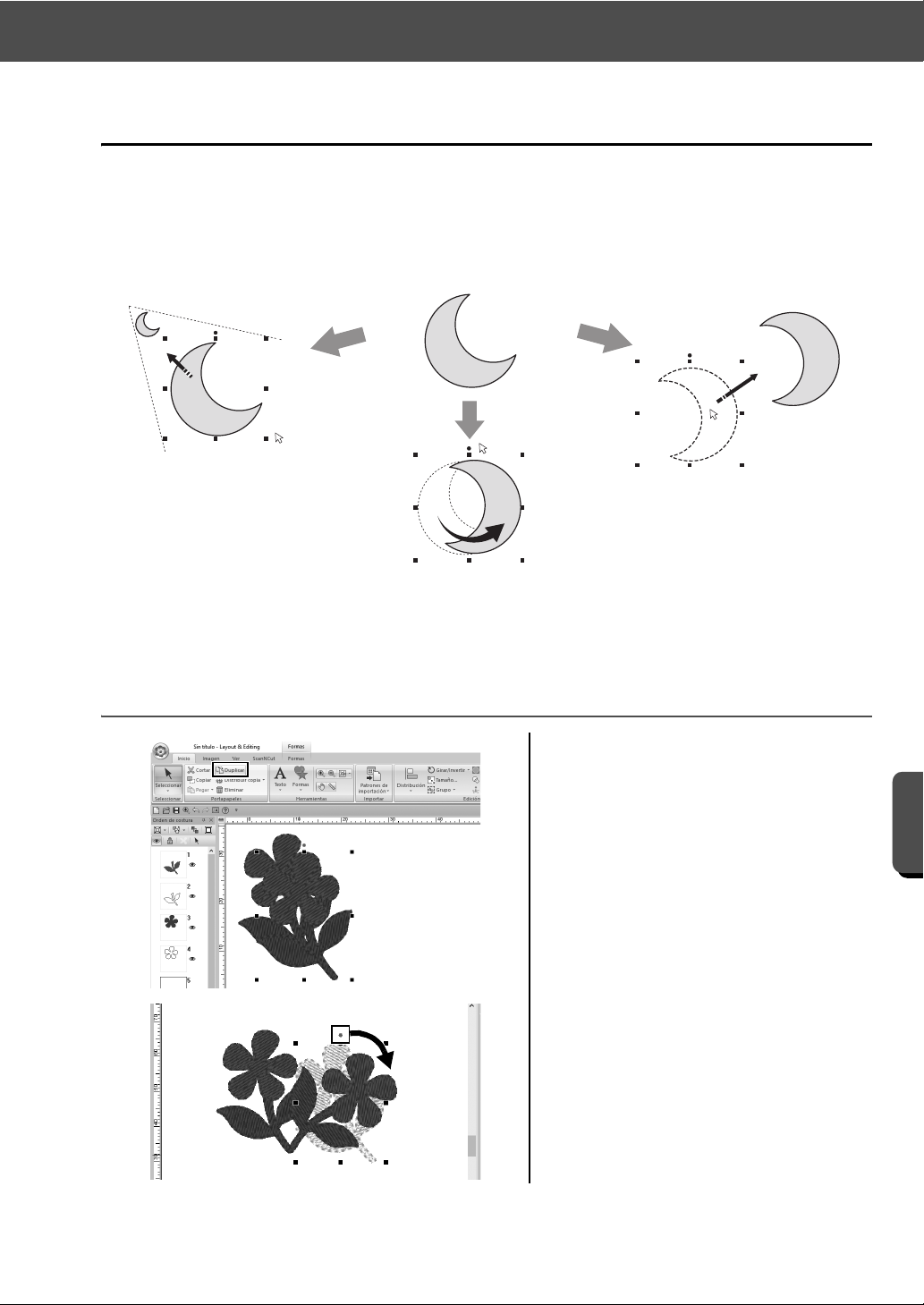

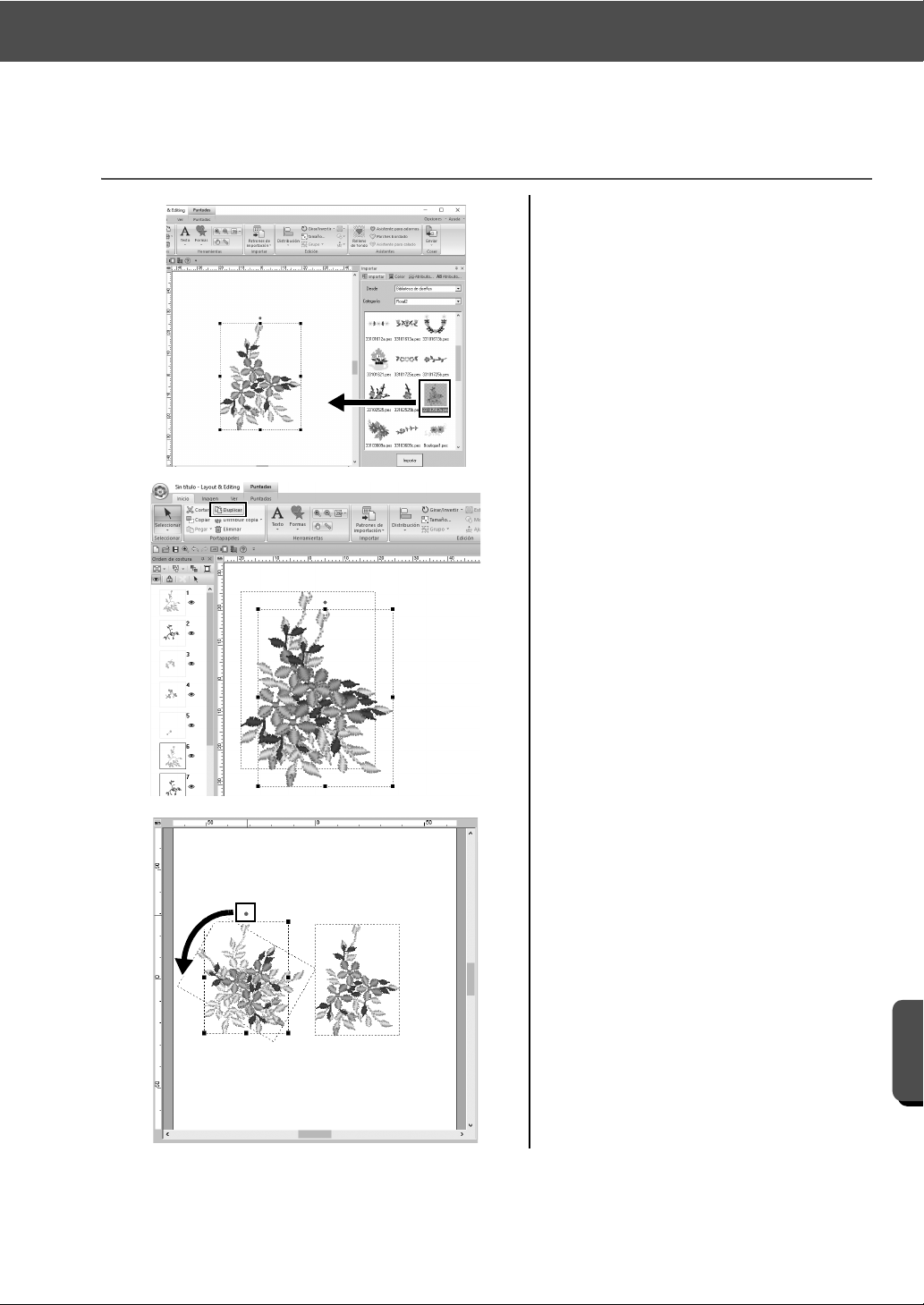

Corona de flores – Distribuir patrones de puntada –
Importar y girar un patrón.......................... 29
Duplicar un patrón..................................... 30
Invertir un patrón....................................... 31
Distribuir patrones..................................... 32

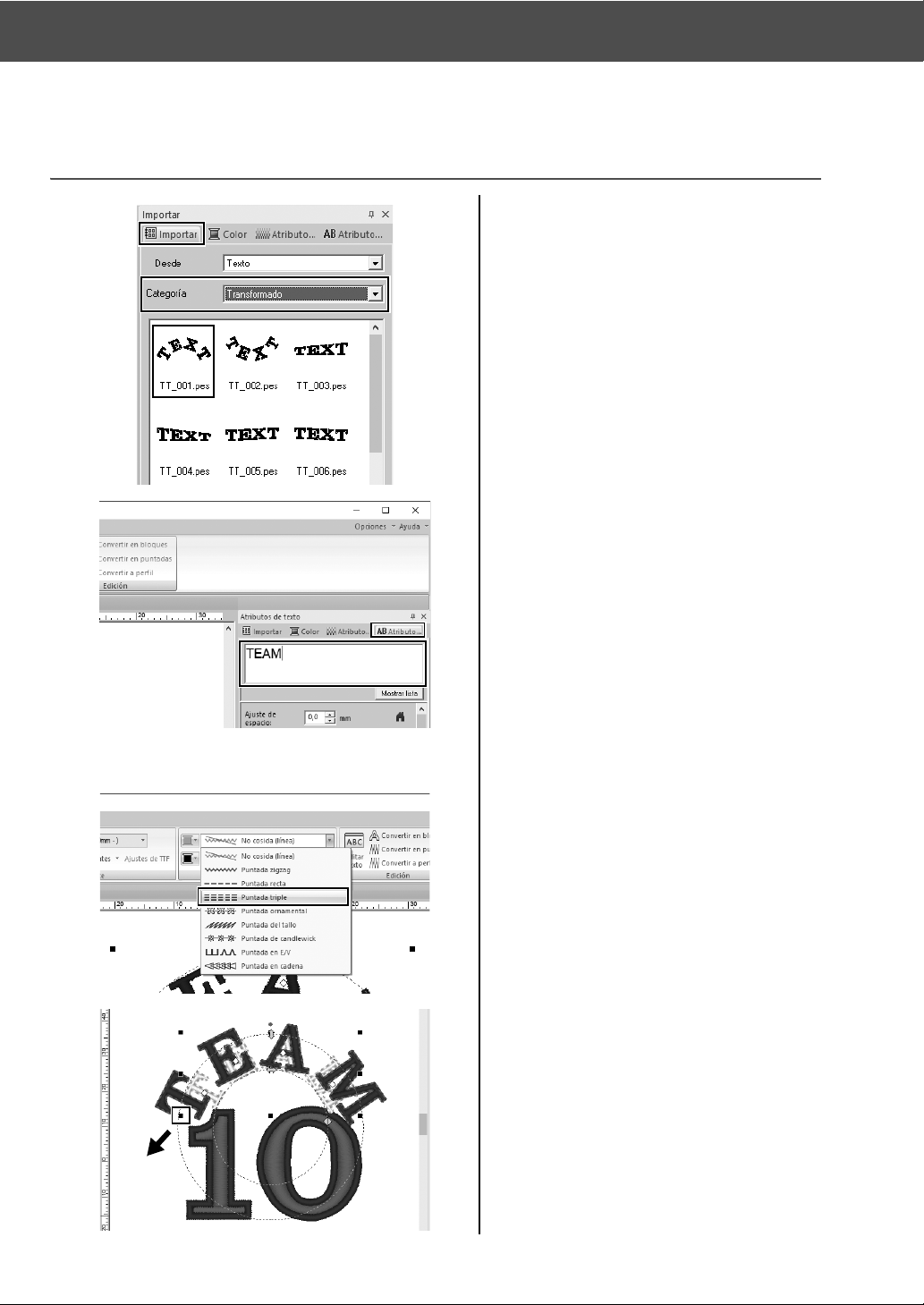

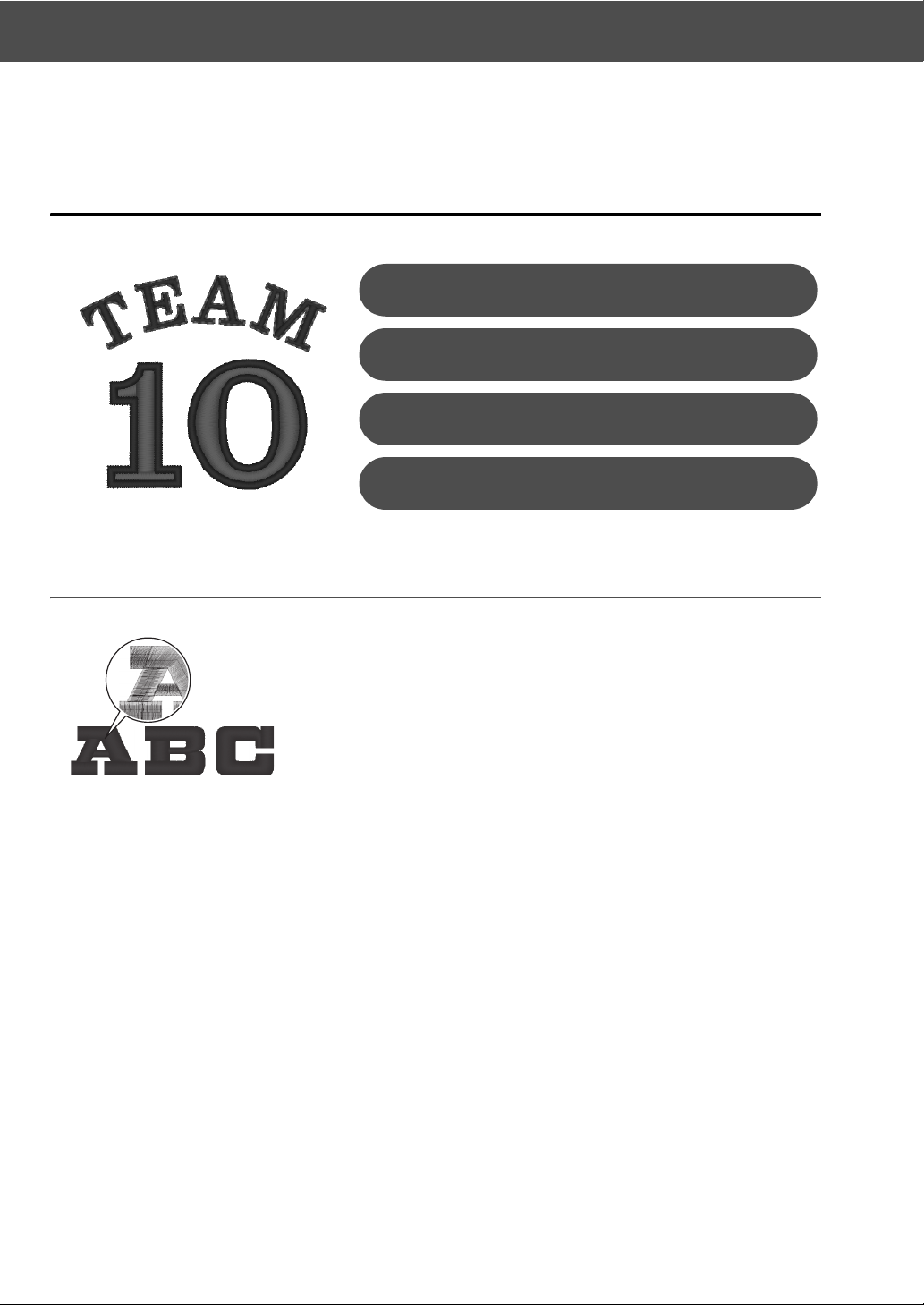

Números de dorsal para equipaciones –
Combinar texto – ........................................... 33

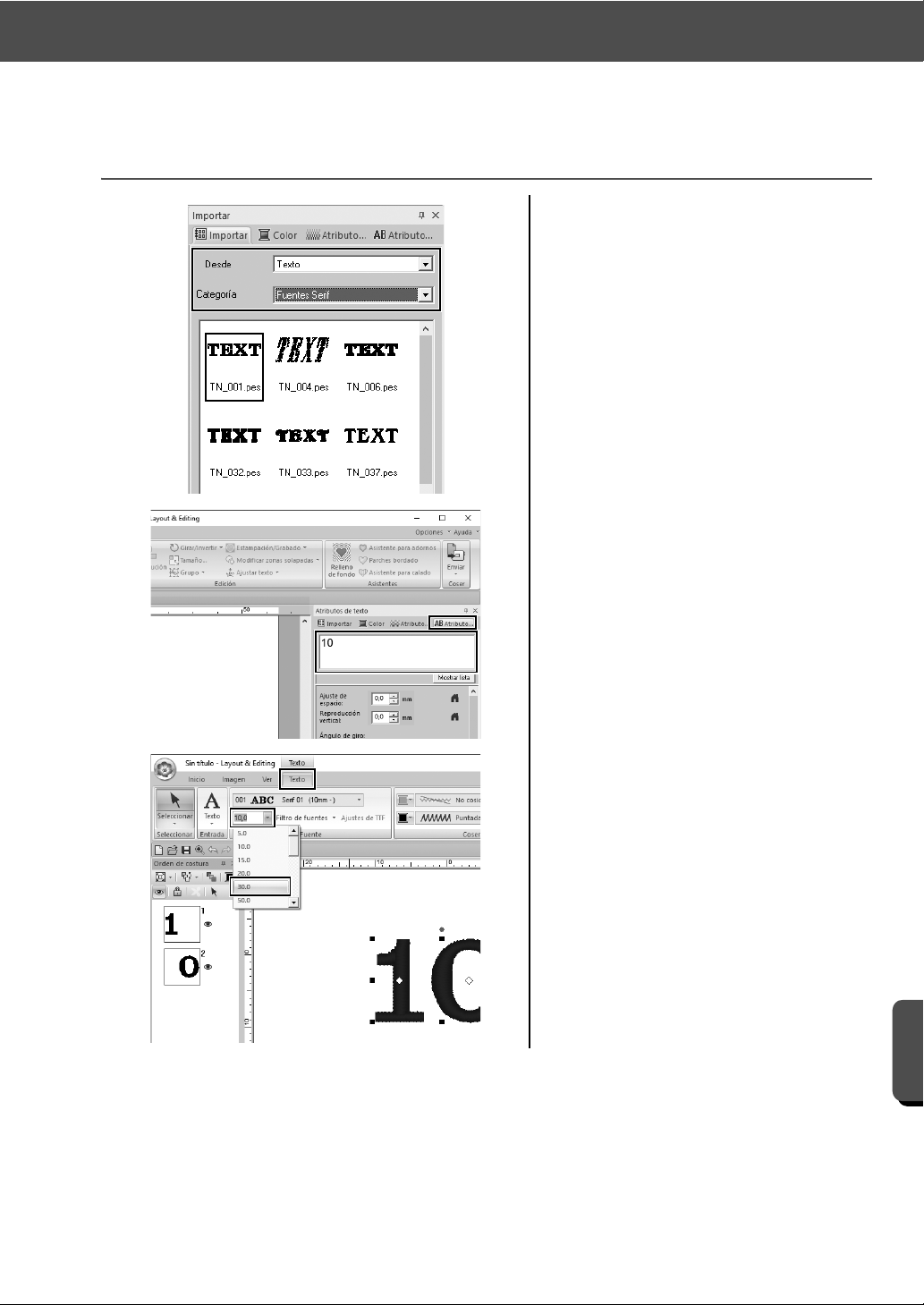

Introducción de texto................................. 34

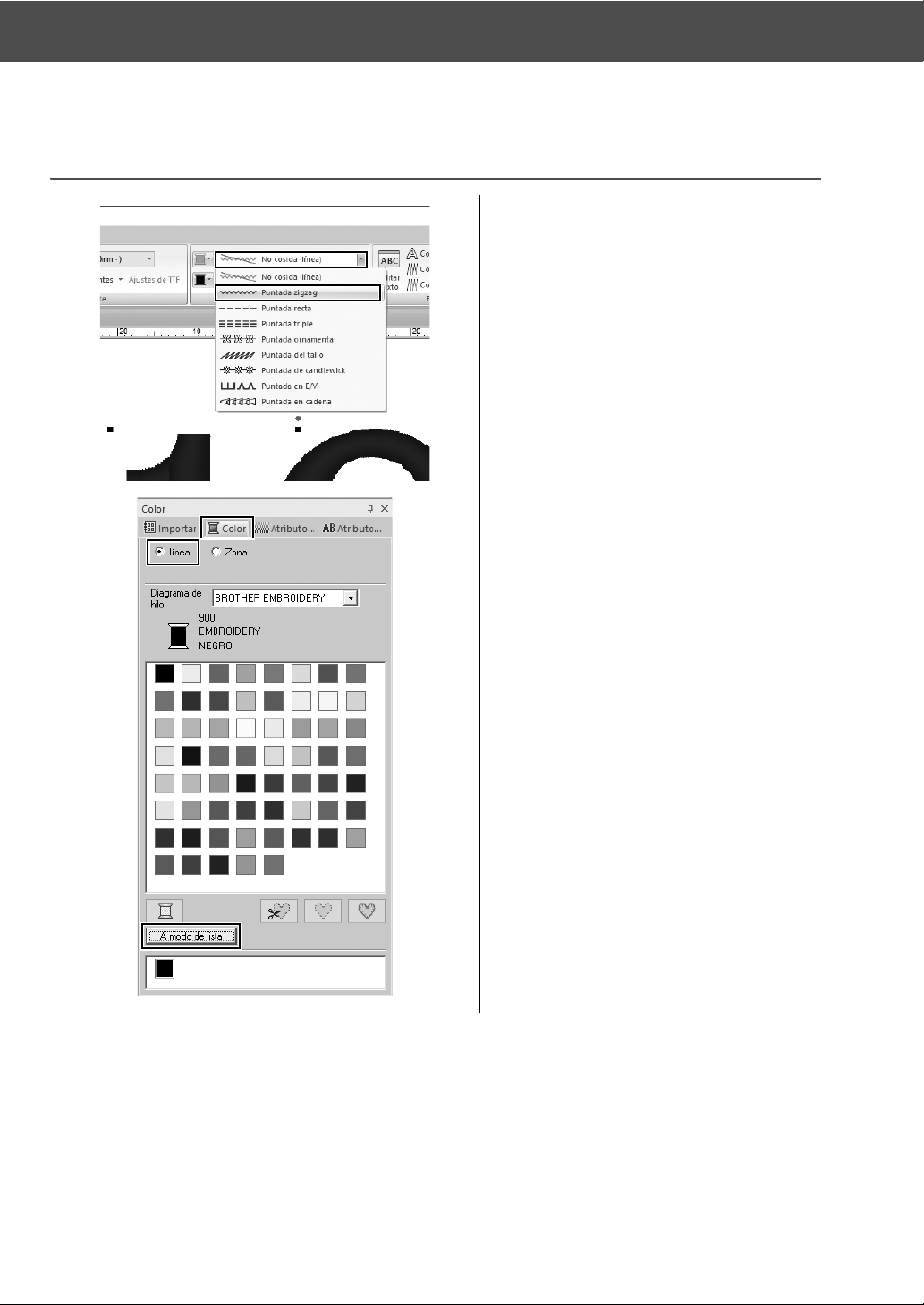

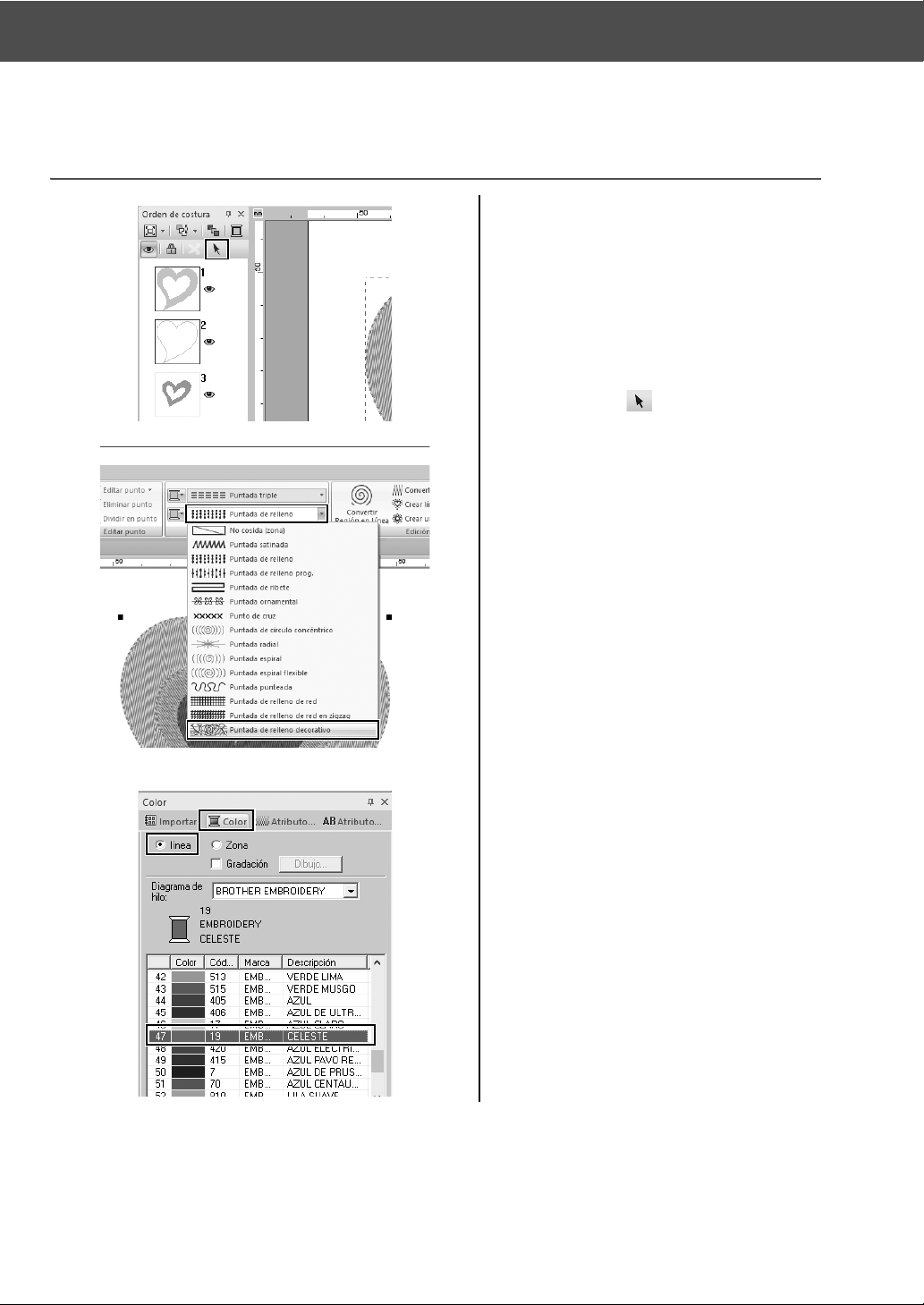

Cambiar el color del texto y el tipo de costura
Importar texto transformado...................... 37

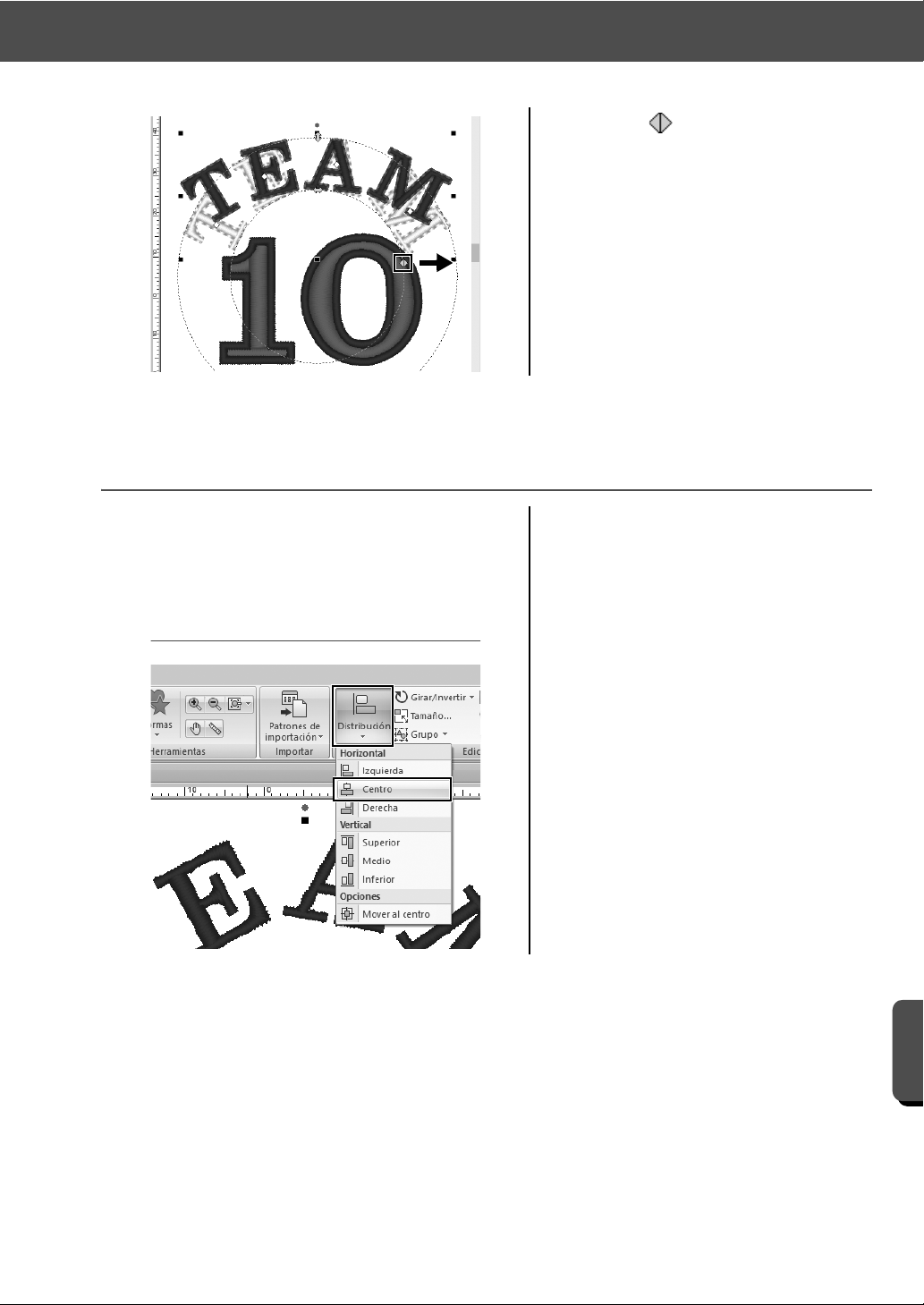

Alinear patrones........................................ 38
Emblema – Utilizar el asistente para plantillas –
Iniciar el asistente...................................... 39
Edición del texto........................................ 40
Exportar los datos del diseño.................... 40

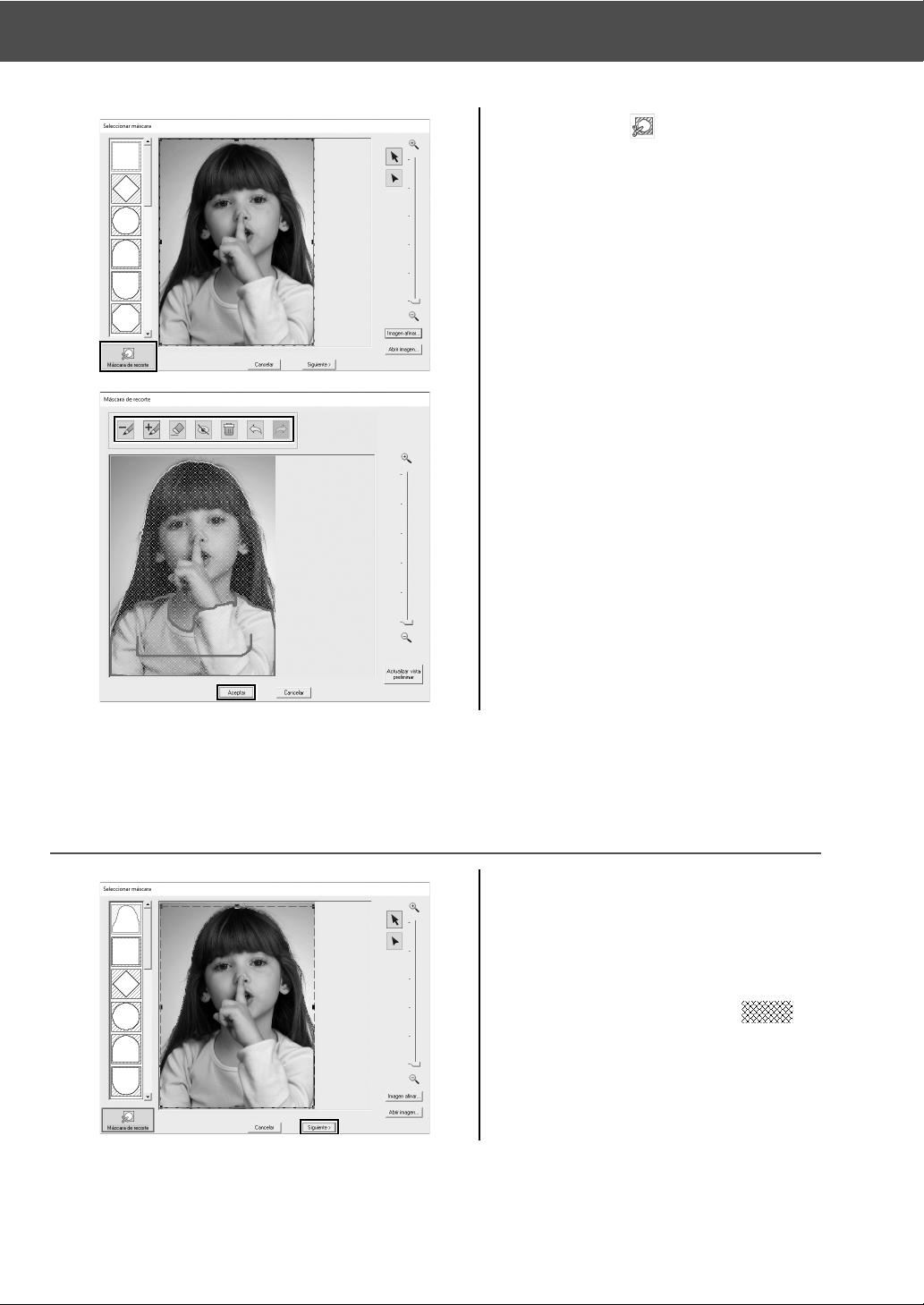

Bordado de fotos - Crear un patrón de bordado
a partir de una foto - ...................................... 41
Seleccionar un área de la foto y ajustar el
color de la foto........................................... 41
Ajustar el tamaño del aro de bordado y el
tamaño del patrón ..................................... 43
Ajustar el color y el brillo ........................... 45
Añadir texto............................................... 47

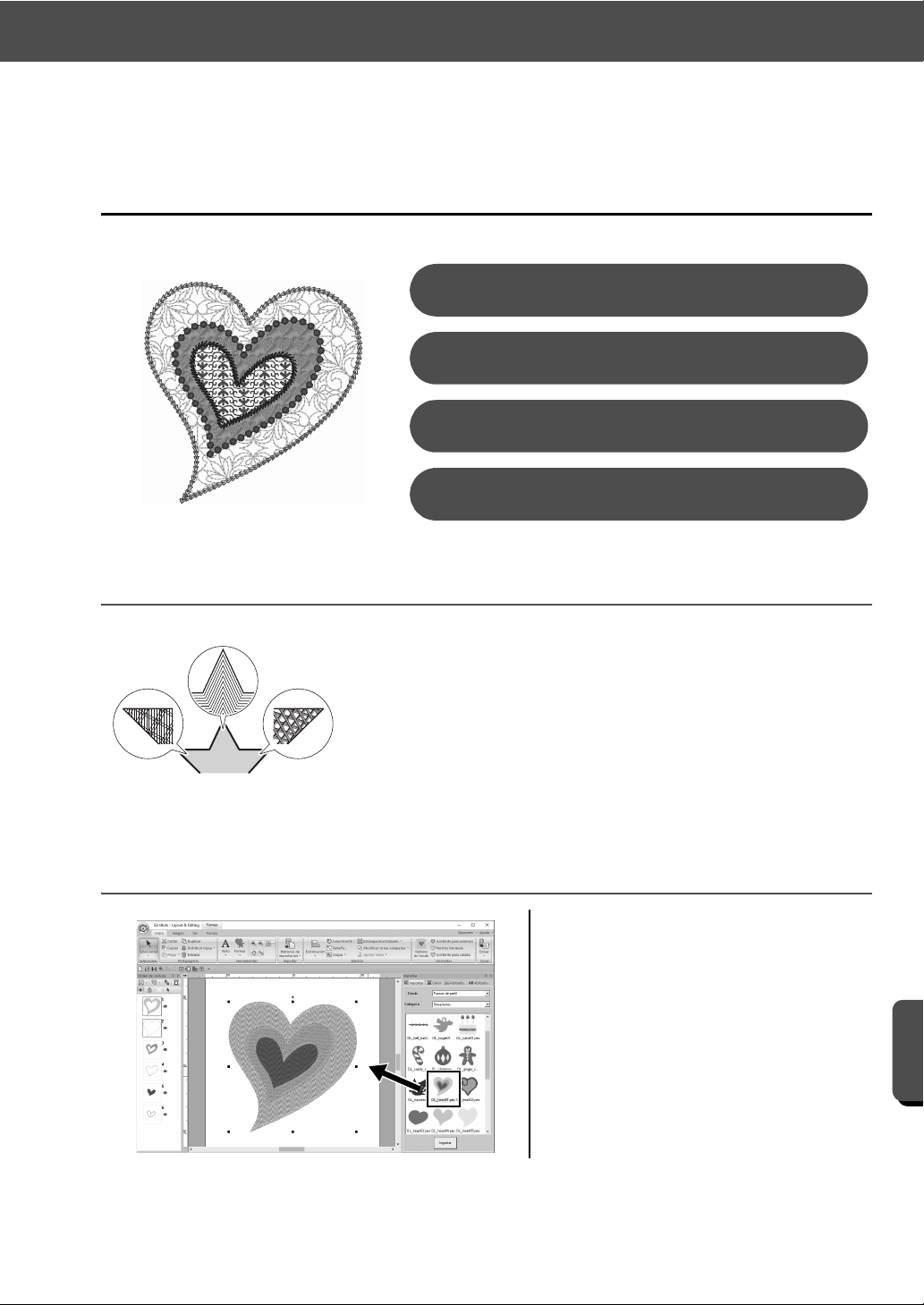

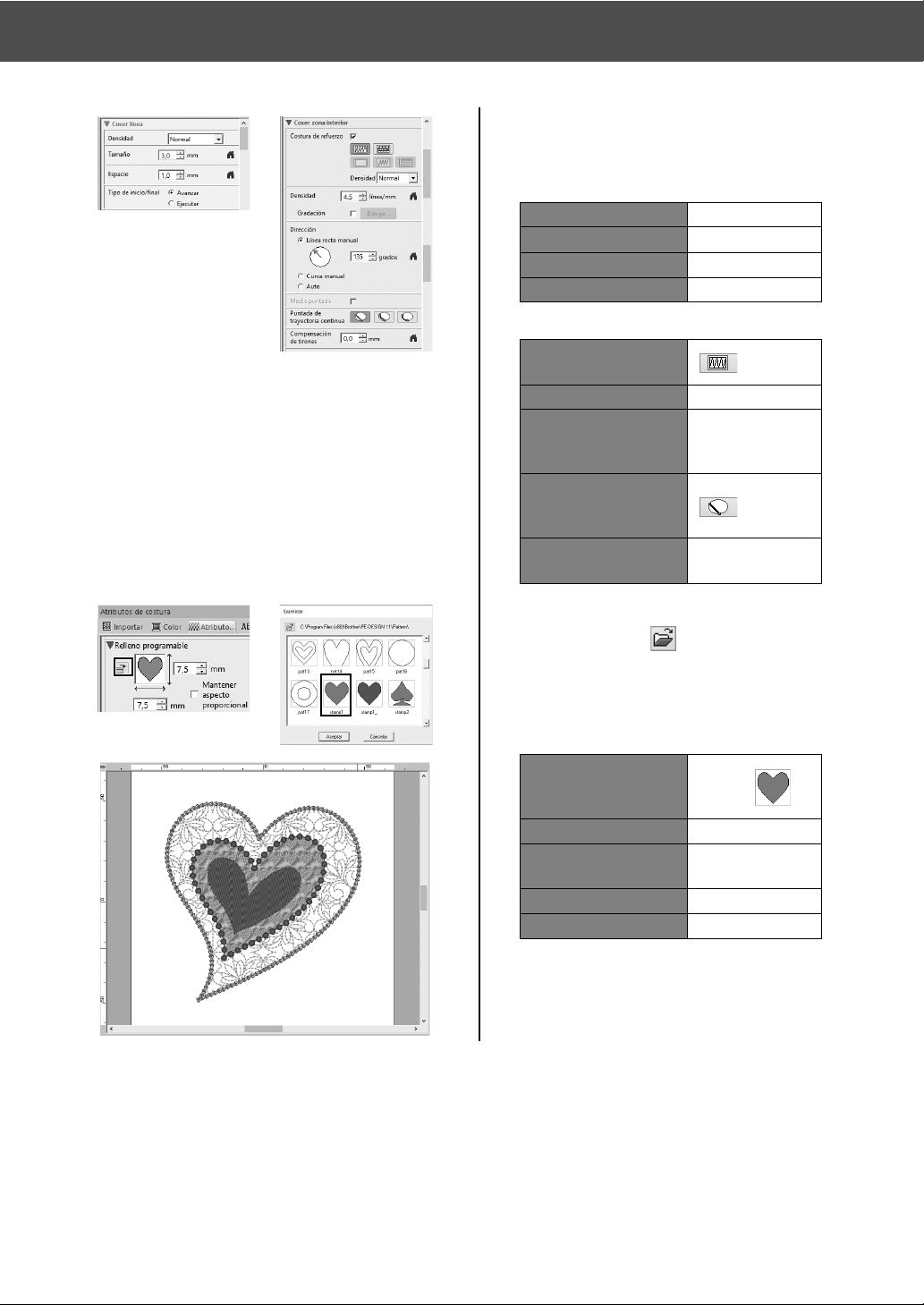

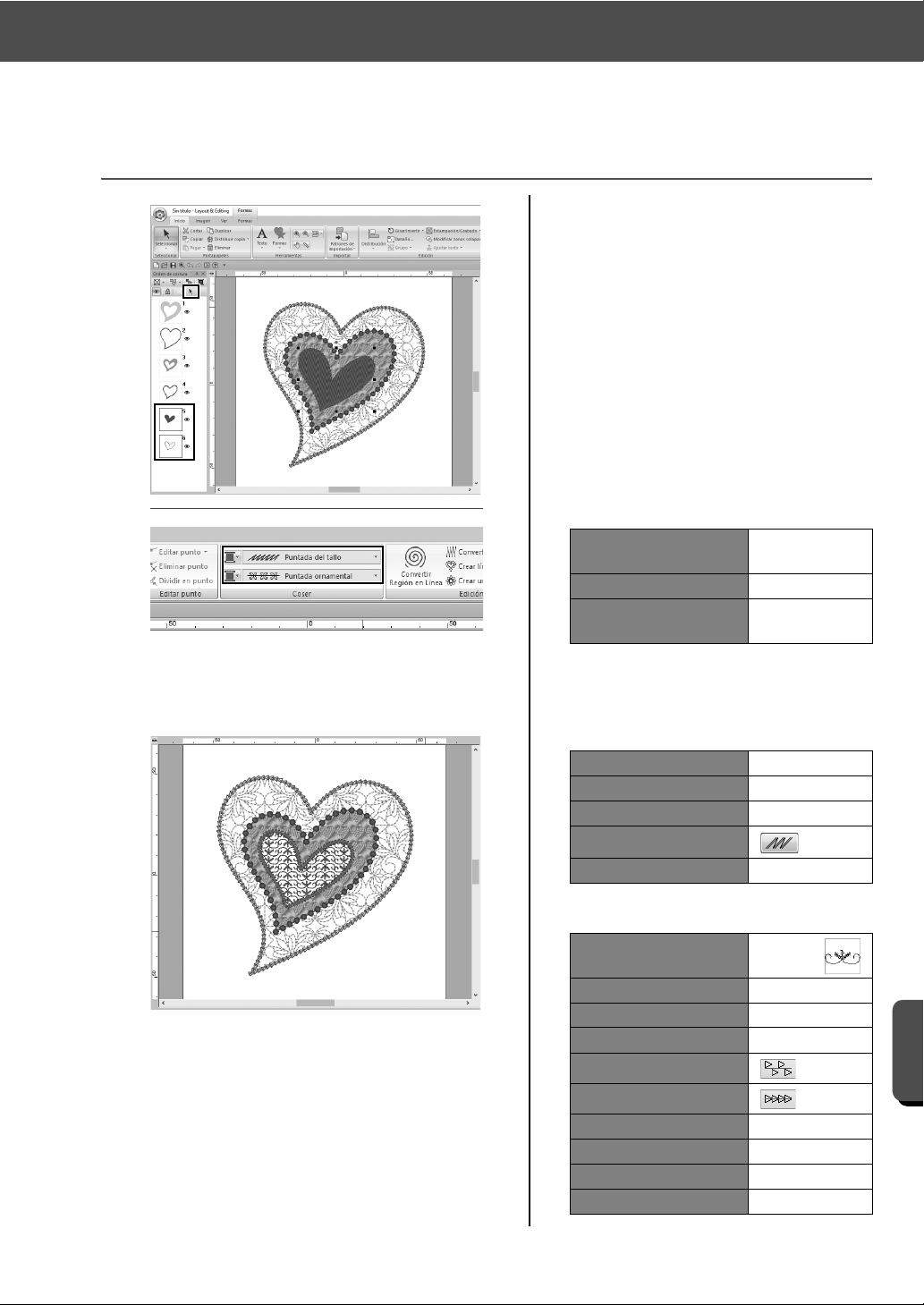

Patrón del corazón – Cambiar la puntada para
cada patrón de forma –.................................. 48
Importar una forma de perfil...................... 48
Aplicar puntadas estampadas a una forma
Aplicar puntadas programables a una forma
Aplicar puntadas ornamentales a una forma

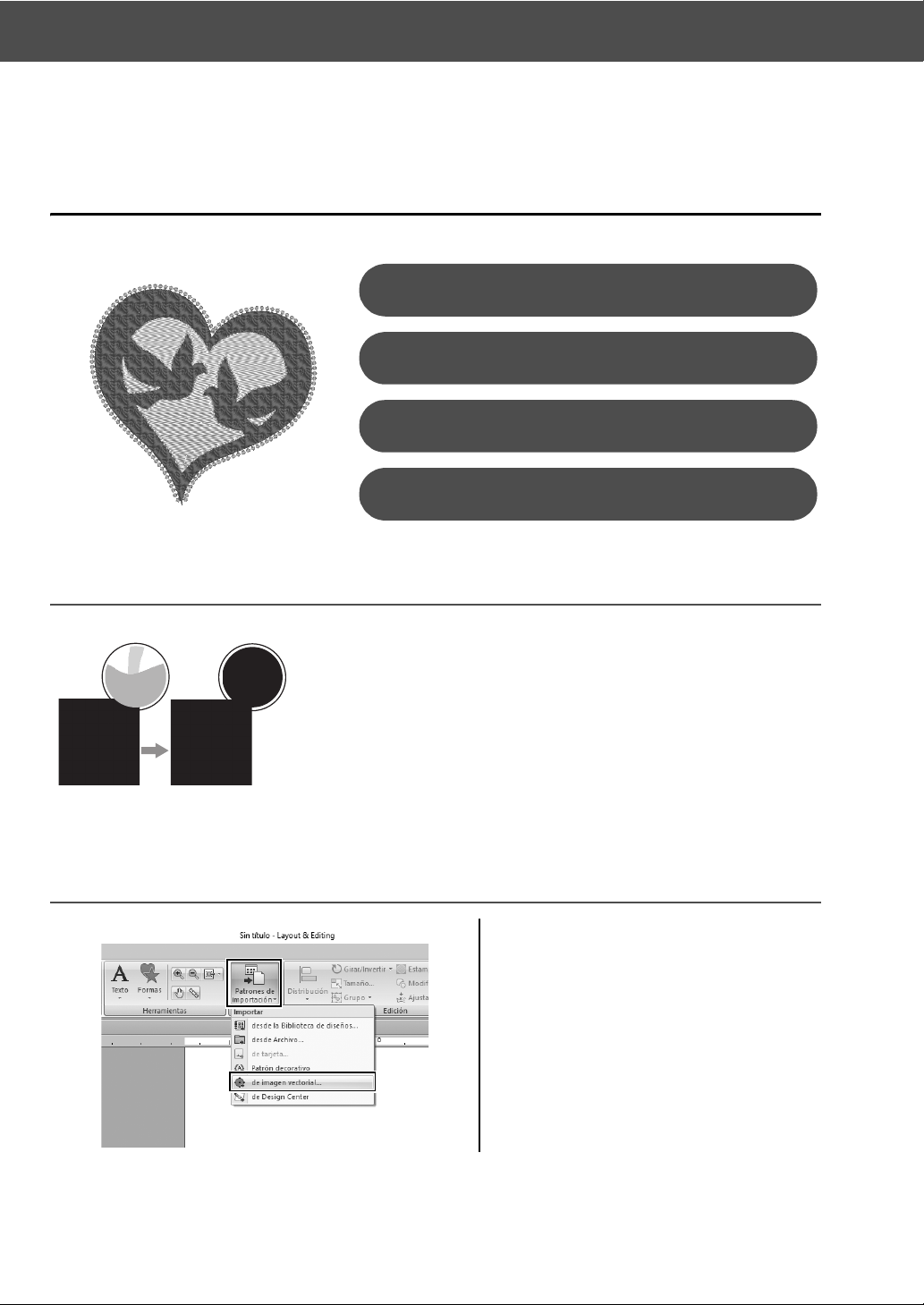

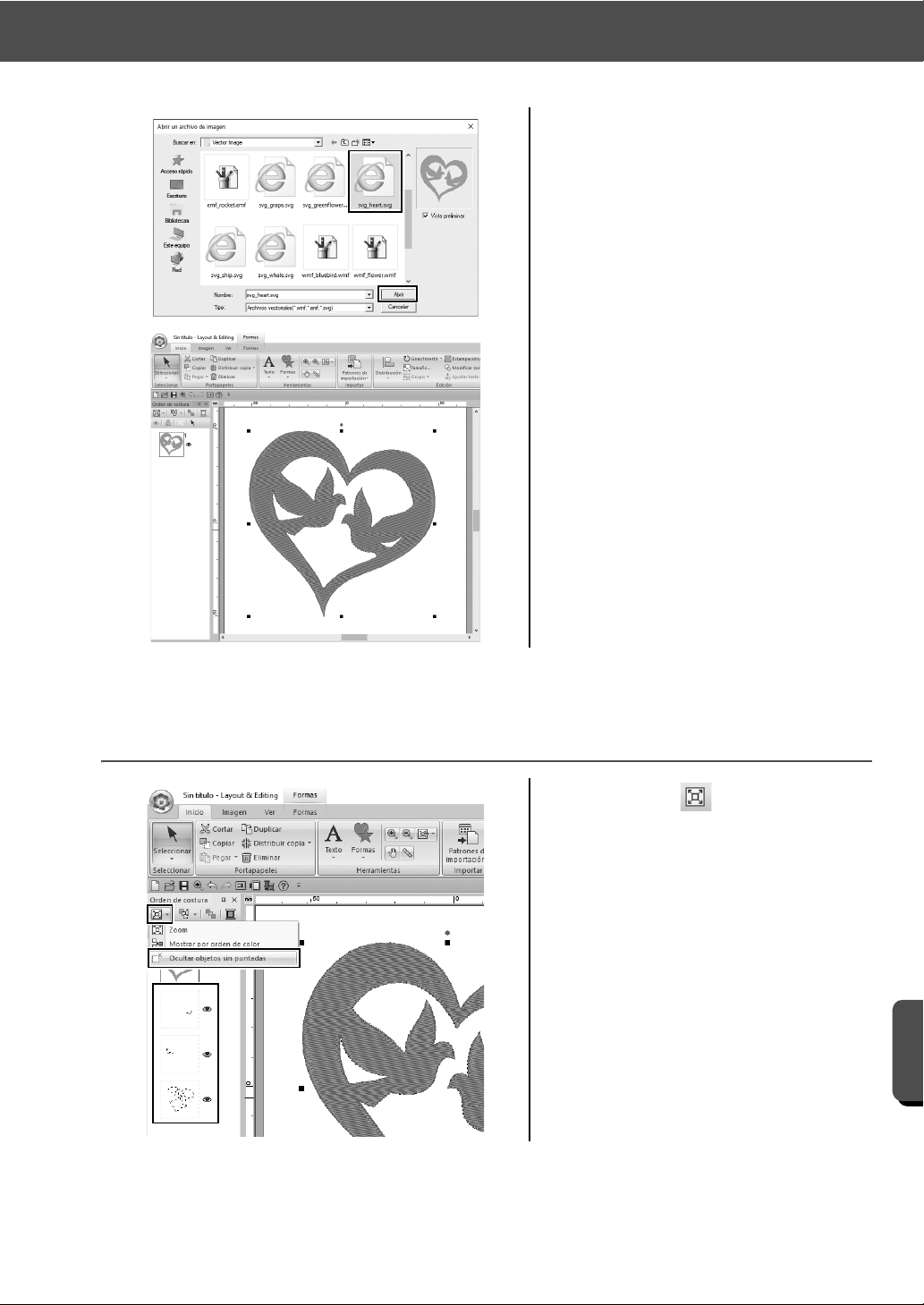

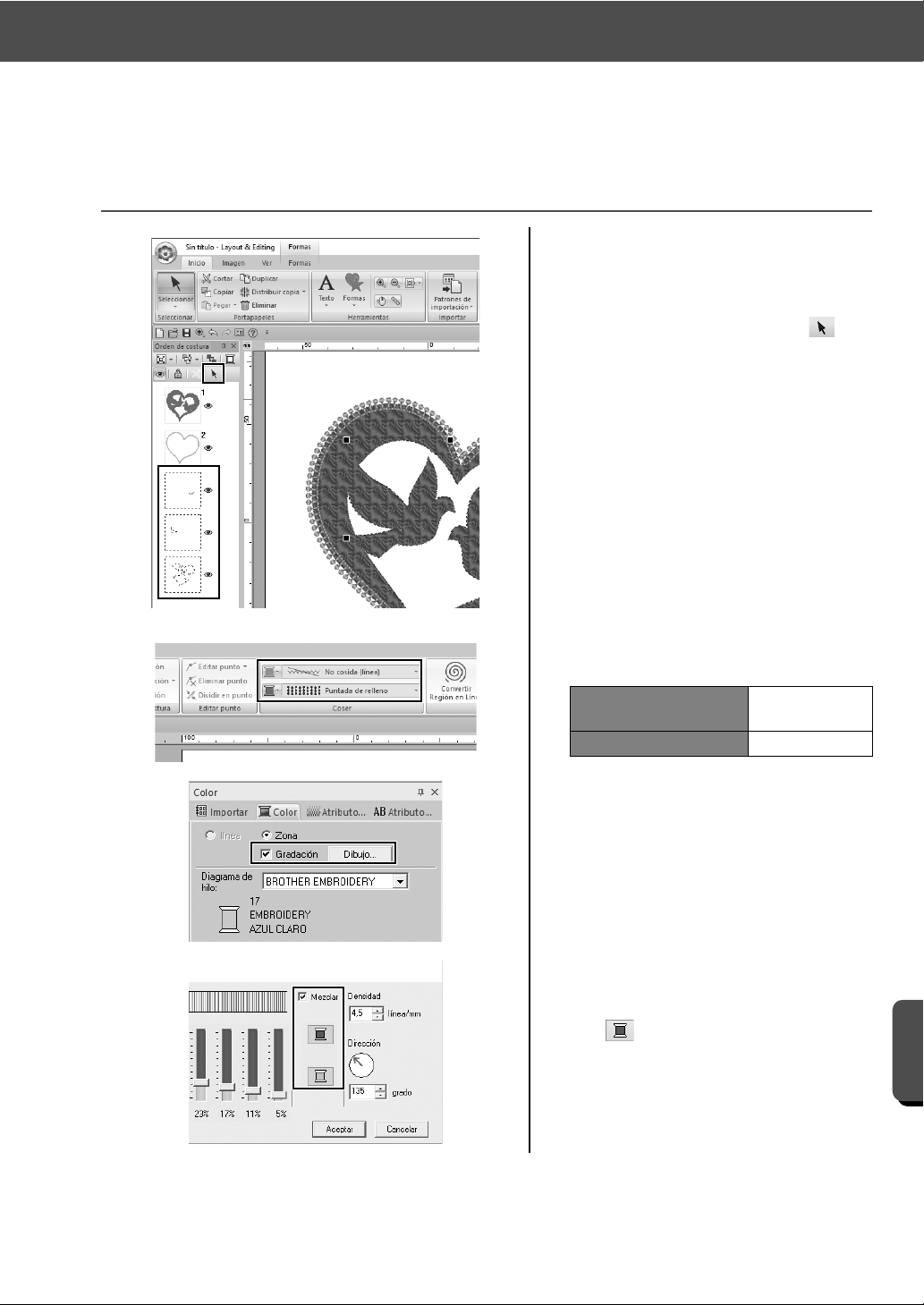

Paloma de la paz – Aplicar una gradación a
una imagen vectorial –................................... 53
Importar imágenes vectoriales (archivos SVG)
Visualizar objetos ocultos.......................... 54
Decorar el exterior de la forma del corazón
Aplicar una gradación................................ 56

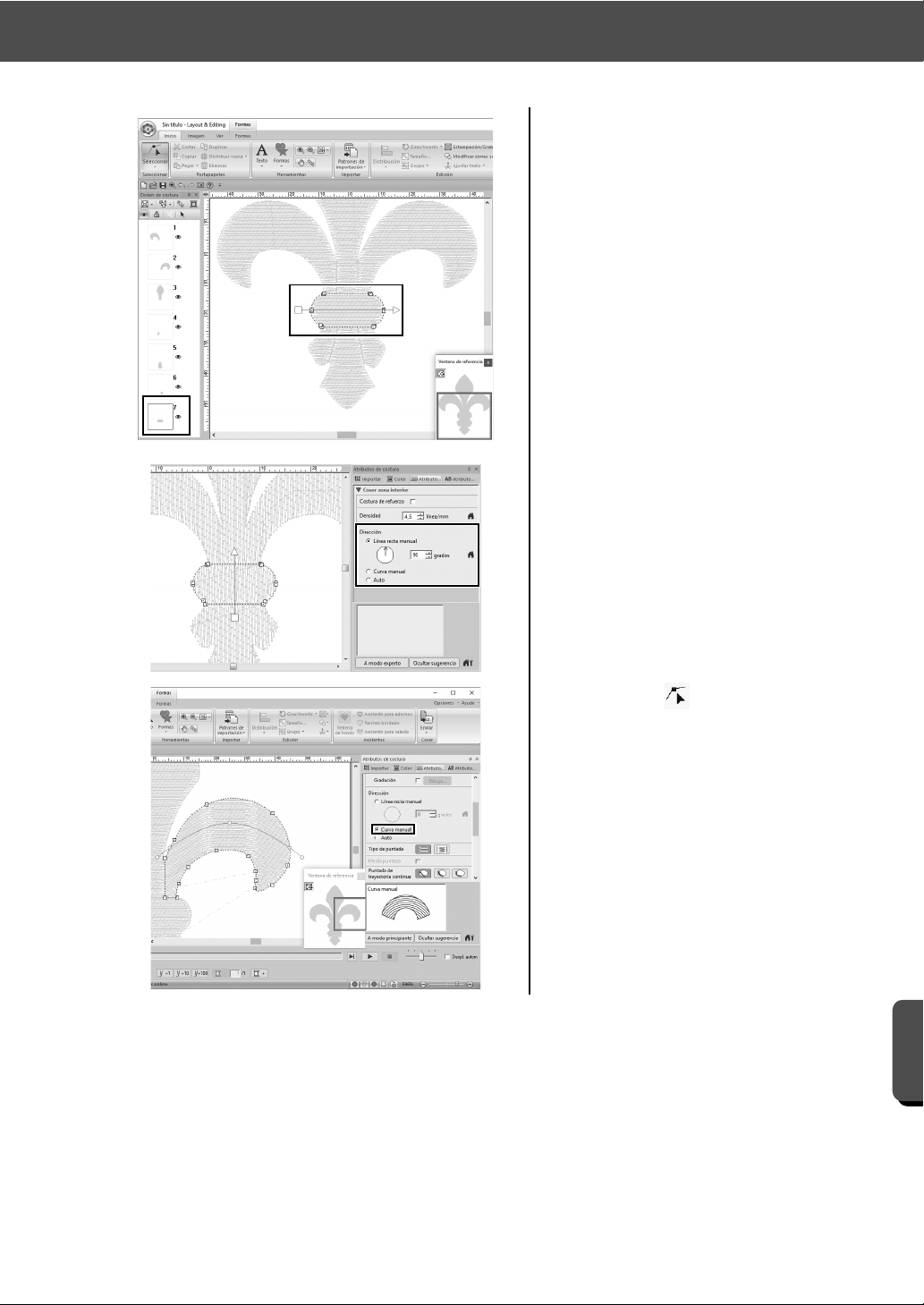

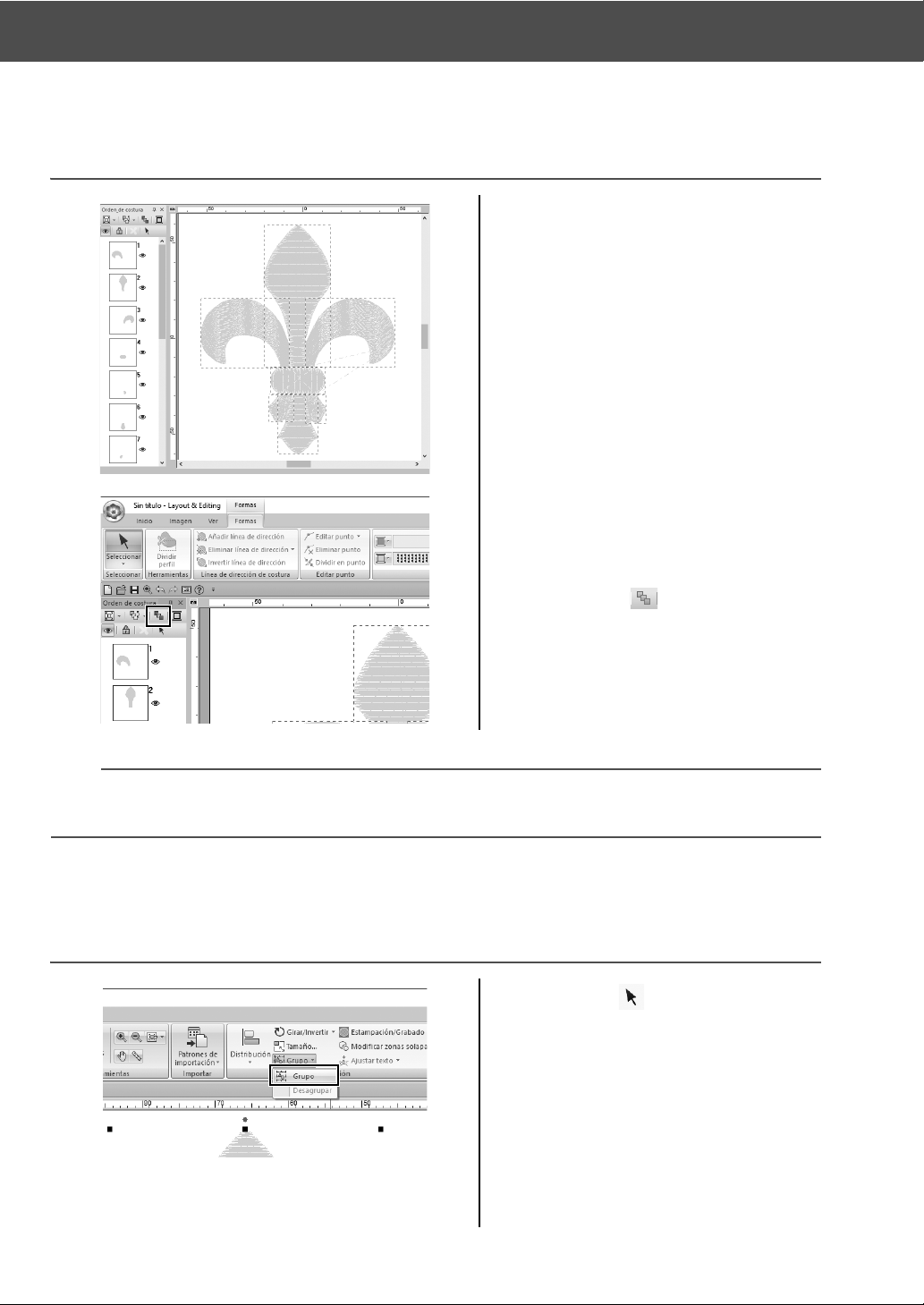

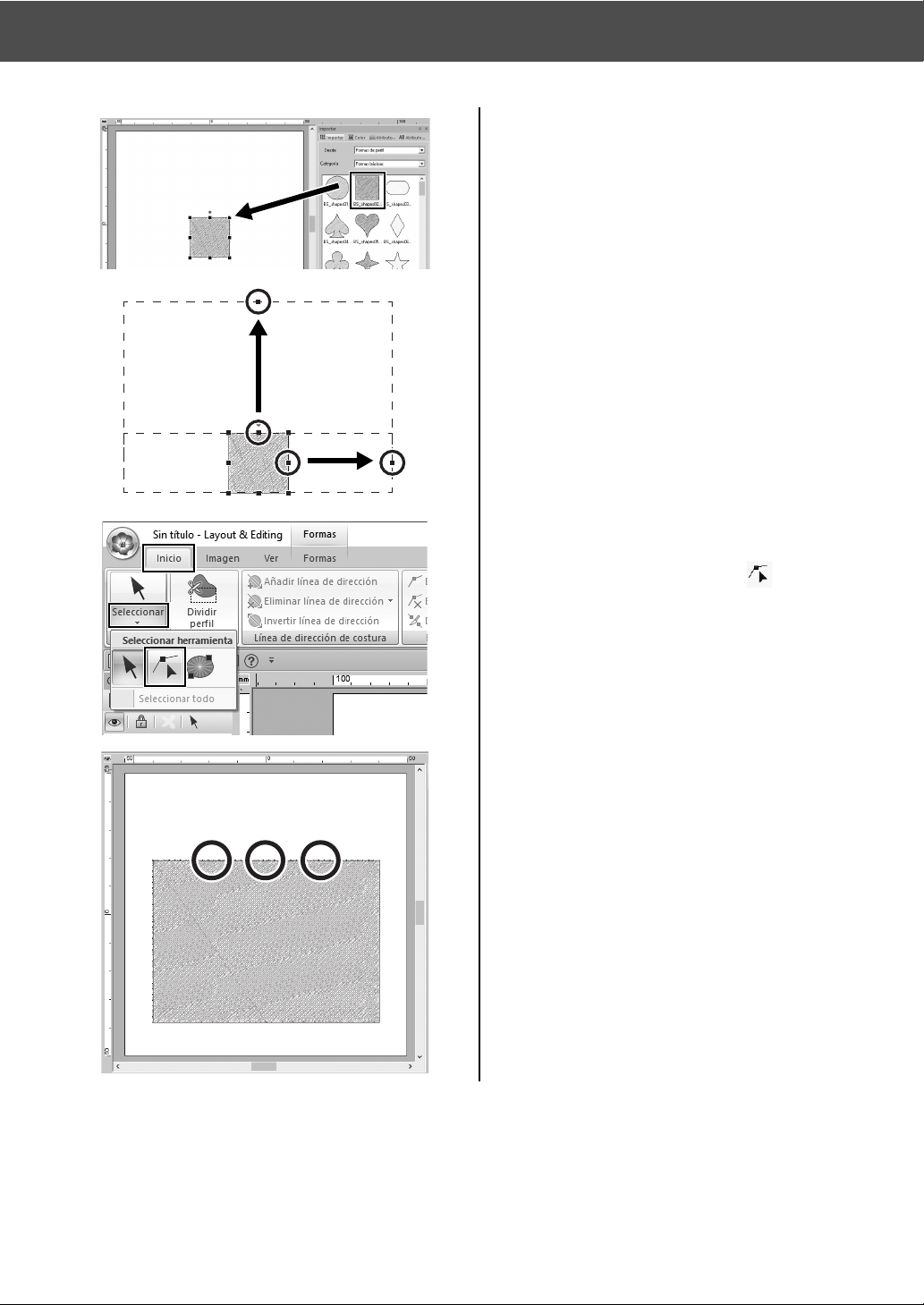

Símbolo – Especificar la dirección de costura
para cada una de las formas – ...................... 58

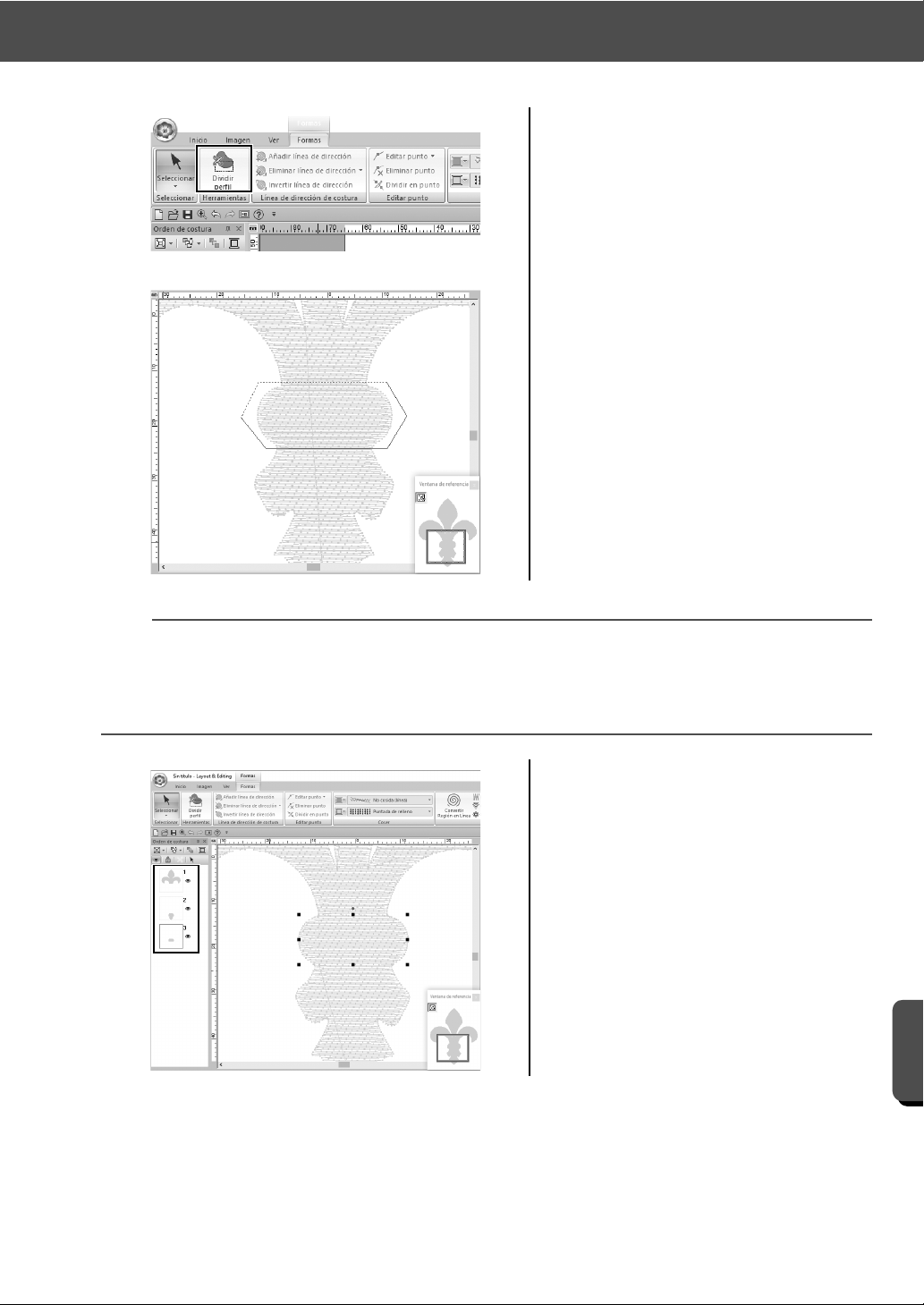

Dividir los patrones.................................... 58
Establecer una dirección de costura ......... 61
Optimizar el orden de costura ................... 65
Agrupar las partes del patrón.................... 65

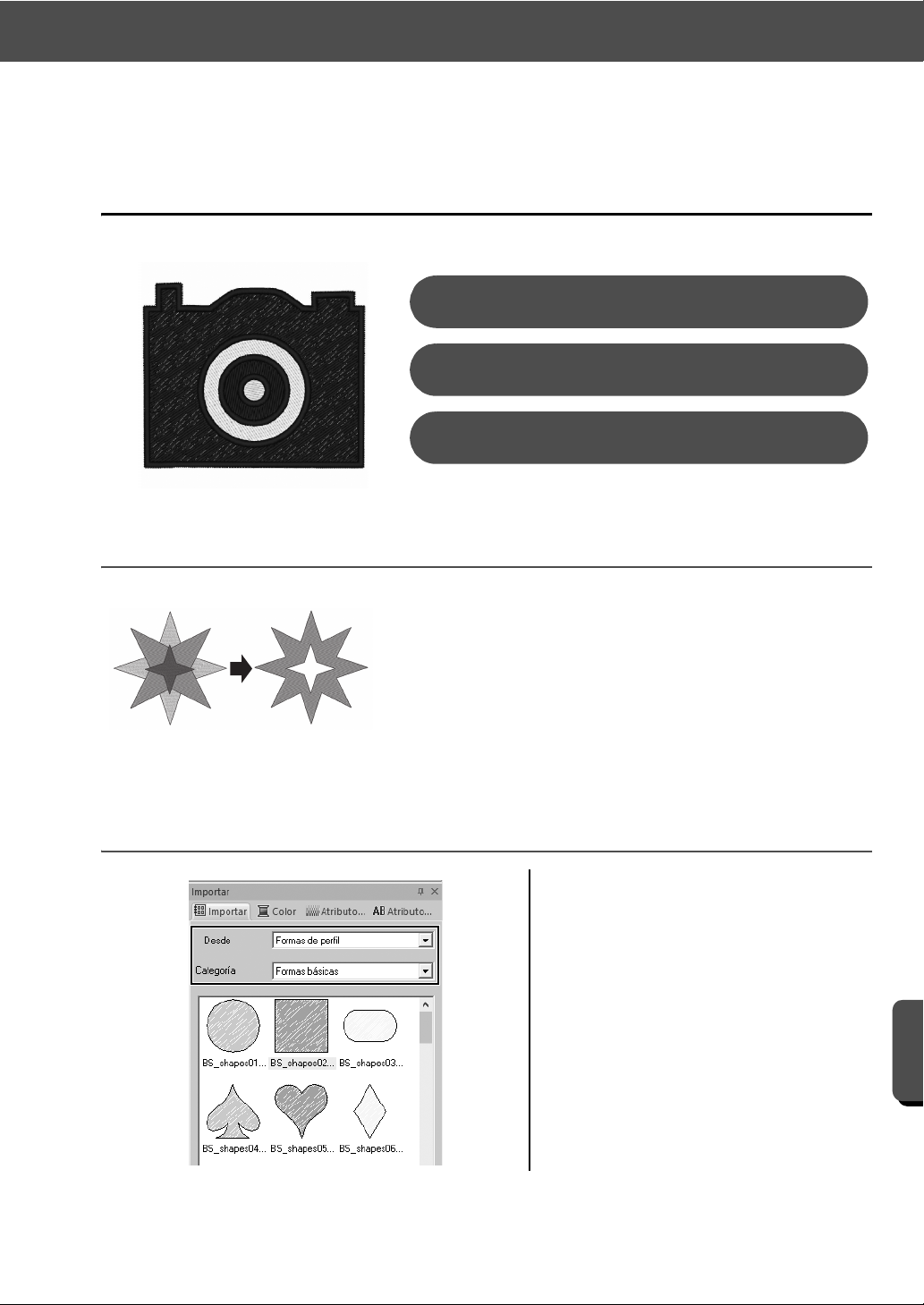

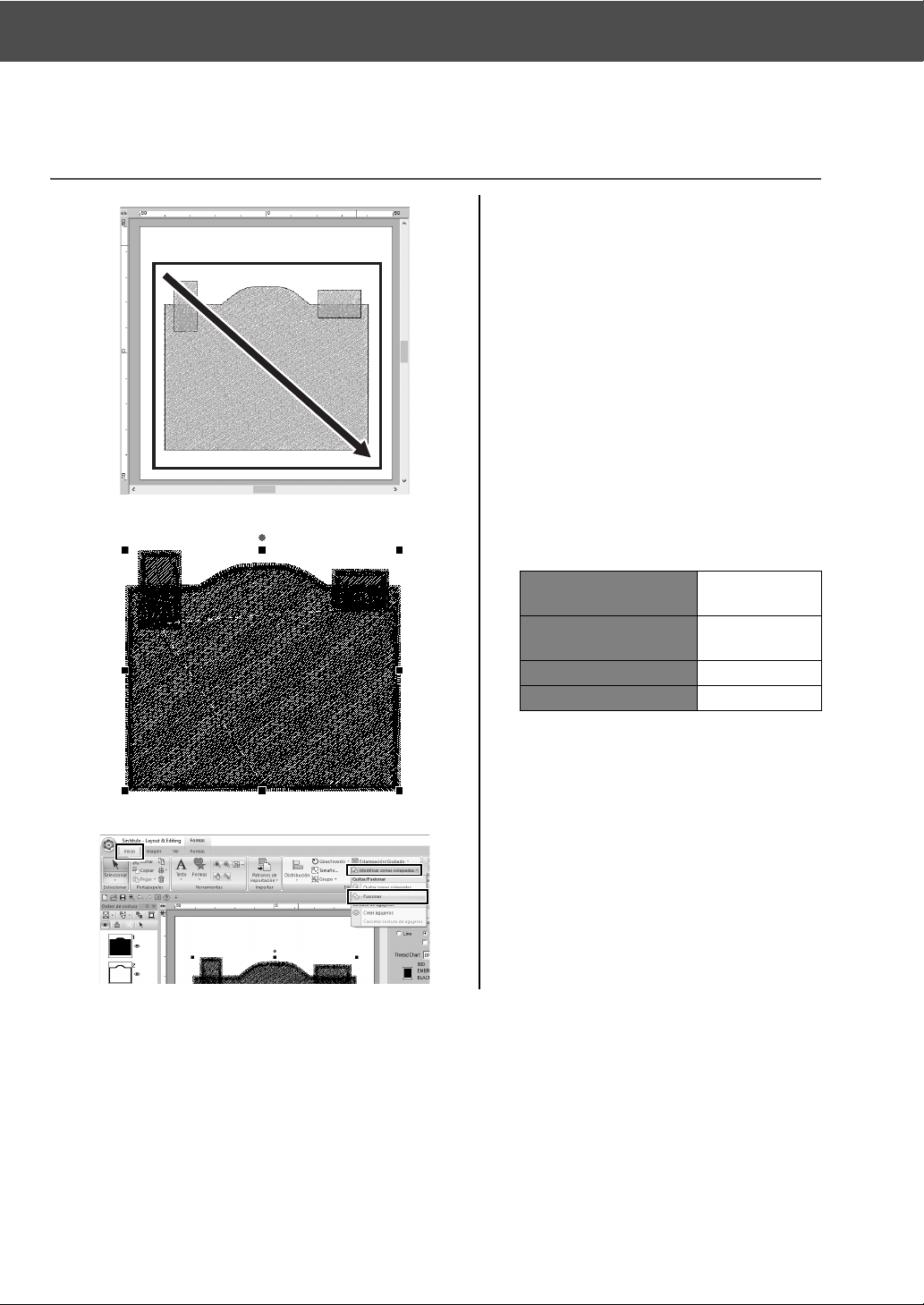

Diseño de iconos - Crear un diseño original
combinando formas -..................................... 66
Distribuir formas para crear un contorno... 66
Fusionar formas superpuestas.................. 69
Evitar la superposición de puntadas de
formas superpuestas................................. 70
... 28
... 28
... 35
... 39
... 49
... 50
... 52
... 53
... 55
1
Consultar esta guía para obtener
mejores resultados
Pasos para la instalación
Siga estos pasos iniciales
para instalar el software.
Para usuarios que desean
aprender las operaciones
Primeros pasos
Crear el patrón
de bordado
deseado
básicas de la aplicación
Soy/estoy...
.... un usuario principiante de
PE-DESIGN.
.... interesado en revisar las
operaciones básicas.
Para usuarios que desean
empezar inmediatamente a
crear patrones
Soy/estoy...
.... un usuario intermedio/
avanzado de PE-DESIGN.
.... interesado en aprender las
operaciones para aplicaciones
específicas y los detalles de la
operación.
Convertir sus
ideas en
bordados
Crear distintos
diseños de
bordado
2

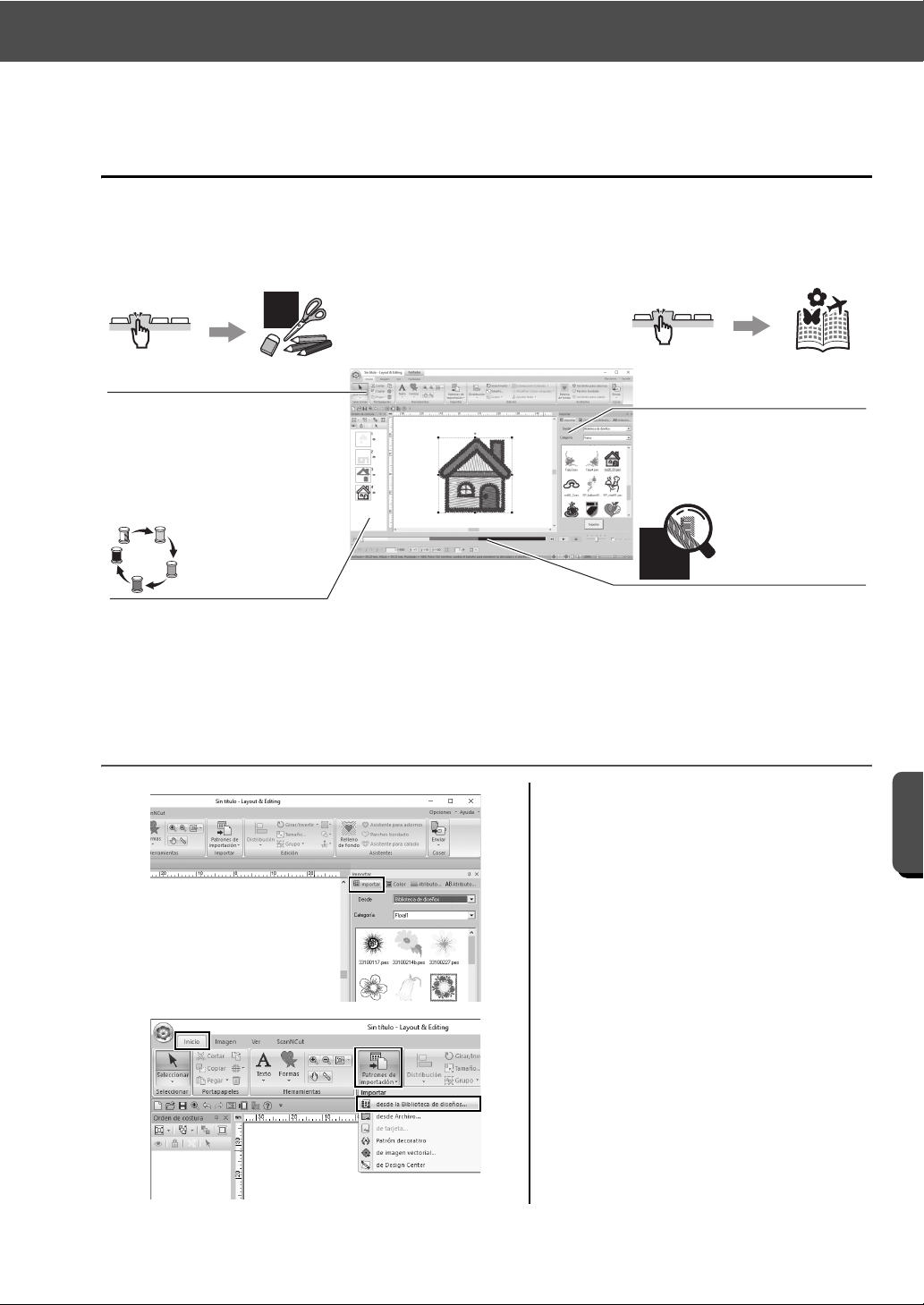

Cómo utilizar los manuales
Guía de referencia (libro impreso/formato PDF)
Lea esta guía antes de utilizar el software. La guía comienza con los procedimientos para instalar el software
e incluye precauciones y consejos para utilizar este software. La segunda mitad contiene multitud de
tutoriales que explican funciones básicas para crear patrones de bordado, así como ejemplos de proyectos.
• Sección de instalación
1) Lea la información acerca de cómo comprobar el contenido del paquete y la preparación de la
instalación. (c página 5)
2) Instale el software siguiendo las instrucciones. (c página 6)
3) Conozca la información de soporte del software y el registro en línea. (c página 13)
• Sección de funcionamiento básico
1) Conozca los aspectos clave para crear patrones de bordado. (c página 15)
2) Conozca las funciones y operaciones de pantalla básicas. (c página 17)
3) Pruebe a crear proyectos de ejemplo. (c página 28)
• Símbolos utilizados en la guía
Indica precauciones que deben observarse durante las operaciones de software. Esta información
a :
es necesaria para un buen funcionamiento, por lo que siempre que vea esta marca debe leerla.
Indica consejos útiles acerca del funcionamiento. Si comprende estas explicaciones, la creación
b :
de patrones de bordado será más sencilla y agradable.
Manual de instrucciones
El manual explica las funciones y operaciones, así como diversos ajustes de PE-DESIGN, para cualquier
nivel de conocimientos, desde principiantes hasta usuarios avanzados.
■ Manual de instrucciones online
Está disponible un Manual de instrucciones online, al que también puede accederse desde un dispositivo móvil.
http://s.brother/cmpaa/
Consultar desde la pantalla [Inicio] (para usuarios de Windows 10)
Haga clic en . Haga clic en
b
• Para usuarios de Windows 8.1: Coloque el puntero del ratón en la pantalla [Inicio] para mostrar la flecha
hacia abajo en la esquina inferior izquierda de la pantalla (en la parte inferior izquierda de los mosaicos),
y haga clic.
En la lista de aplicaciones que aparece en pantalla, haga clic en [Manual de instrucciones online]
debajo del título [PE-DESIGN 11].
• Para usuarios de Windows 7: Haga clic en y, a continuación, en [All Programs]. Haga clic en
[PE-DESIGN 11] y luego seleccione [Manual de instrucciones online].
Consultar desde la aplicación
Haga clic en [Ayuda] en la ventana de cada aplicación. En [Design Database], [Ayuda] se
encuentra en la barra de menús de la parte superior de la ventana.
En otras aplicaciones, se encuentra en la esquina superior derecha de la ventana.
[PE-DESIGN 11]
y luego seleccione
[Manual de instrucciones online]
.
3
b
• El Manual de instrucciones también está disponible en formato PDF para utilizarlo cuando su ordenador
no está conectado a Internet.
• Puede accederse al Manual de instrucciones y a la Guía de referencia en formato PDF de la siguiente
forma:
- Para usuarios de Windows 10: Haga clic en . Haga clic en [PE-DESIGN 11] y luego seleccione
[Manual de instrucciones] o [Guía de referencia].
- Para usuarios de Windows 8.1: Coloque el puntero del ratón en la pantalla [Inicio] para mostrar la
flecha hacia abajo en la esquina inferior izquierda de la pantalla (en la parte inferior izquierda de los
mosaicos), y haga clic.
En la lista de aplicaciones que aparece en pantalla, haga clic en [Manual de instrucciones] o en
[Guía de referencia] debajo del título [PE-DESIGN 11].
- Para usuarios de Windows 7: Haga clic en y, a continuación, en [All Programs]. Haga clic en
[PE-DESIGN 11], luego en [PDF] y seleccione [Manual de instrucciones] o [Guía de referencia].
• Se requiere Adobe
®
Reader® para ver e imprimir la versión PDF de los manuales.
4
Primeros pasos
Introducción
Contenido del paquete (solo la versión completa)
Compruebe que no falte ninguno de los siguientes elementos. Si alguno de ellos falta o está dañado,
póngase en contacto con su distribuidor autorizado o el Servicio de Atención al Cliente de Brother.
Llave de software PE-DESIGN
Contiene el software
* El diseño está sujeto a cambios.
Guía de referencia
(este manual)
Hoja de posicionamiento
Precauciones para utilizar la “Llave de software
PE-DESIGN”
• Esta “Llave de software PE-DESIGN” es necesaria para ejecutar el software, por lo que si la pierde deberá
volver a adquirir el software. Guárdela en un lugar seguro cuando no la utilice.
• La “Llave de software PE-DESIGN” impide el uso no autorizado de este software. El software no puede
iniciarse si la “Llave de software PE-DESIGN” no está conectada.
• La “Llave de software PE-DESIGN” no puede utilizarse como un dispositivo USB. No guarde archivos de
bordado en la “Llave de software PE-DESIGN” para transferirlos o almacenarlos.
• No conecte la “Llave de software PE-DESIGN” a la máquina de bordar.
• No formatee la “Llave de software PE-DESIGN”.
• No almacene la “Llave de software PE-DESIGN” en lugares con una humedad elevada ni la exponga a la
luz directa del sol, la electricidad estática o impactos fuertes. Igualmente, no doble la “Llave de software
PE-DESIGN”.
• Antes de la instalación, realice una copia de seguridad del instalador almacenado en la “Llave de software
PE-DESIGN”.
• Si la aplicación instalada no funciona correctamente, vuelva a realizar la instalación.
• Si el ordenador no arranca con la “Llave de software PE-DESIGN” conectada, desconéctela y luego active
el ordenador. Vuelva a conectar la “Llave de software PE-DESIGN” para iniciar el programa.
5
Instalación
Primeros pasos
Instalación
Lea lo siguiente antes de la instalación
• Antes de iniciar la instalación, compruebe que el ordenador cumpla todos los requisitos del sistema.
• Para instalar el software en el sistema operativo Windows, deberá iniciar sesión en el ordenador utilizando
una cuenta con privilegios de administrador. Si no inicia sesión con una cuenta de administrador, es
posible que Windows le solicite la contraseña de dicha cuenta. Escriba la contraseña para continuar con el
procedimiento. Si desea información sobre cómo iniciar sesión en el ordenador utilizando una cuenta con
privilegios de administrador, consulte el manual de Windows .
• El procedimiento de instalación descrito es para Windows 10. El procedimiento y los cuadros de diálogo
para otros sistemas operativos pueden ser ligeramente diferentes.
• Si se cancela la instalación antes de tiempo o si el procedimiento no se realiza de la forma descrita, el
software no se instalará correctamente.
• No retire la “Llave de software PE-DESIGN” del puerto USB del ordenador mientras se está realizando la
actualización. Retire la “Llave de software PE-DESIGN” una vez completada la instalación.
Requisitos del sistema
Antes de instalar el software en el ordenador, asegúrese de que el ordenador cumple los siguientes
requisitos mínimos.
Sistema operativo Windows 7, 8.1, 10 (32 o 64 bits)
Procesador 1 GHz o más
Memoria 1 GB como mínimo
Espacio libre en el disco duro 600 MB
Monitor XGA (1024 × 768), color de 16 bits o superior
Dos o más puertos USB (se utilizan para conectar la “Llave de software
Puerto
Dispositivo Ratón
Impresora
Acceso a Internet Necesario para actualizar PE-DESIGN
PE-DESIGN” y para transferir los datos de bordado a una máquina de
bordar)
Una impresora gráfica compatible con el sistema (si desea imprimir las
imágenes)
a
• Es posible que este producto no funcione correctamente en algunos ordenadores.
6
Instalación
Procedimiento de instalación
En esta sección se describe cómo instalar el software de la aplicación.
a
• Antes de comenzar la instalación, siga este procedimiento para realizar una copia de seguridad del
instalador en el ordenador.
1) Cree una carpeta para la copia de seguridad en el ordenador.
2) Copie toda la carpeta [PE-DESIGN 11] desde la “Llave de software PE-DESIGN” a la carpeta creada
en el paso 1).
• No borre los datos de la carpeta [PE-DESIGN 11] de la “Llave de software PE-DESIGN”.
1 Conecte la “Llave de software
PE-DESIGN” al puerto USB del
ordenador.
→ Transcurridos unos instantes, se
muestra automáticamente el
cuadro de diálogo [Reproducción
automática].
→ Los usuarios de Windows 7 deben
seguir el paso
muestre el cuadro de diálogo
[Reproducción automática].
3 cuando se
a
No desconecte ni conecte la “Llave de software PE-DESIGN” hasta que se haya completado la instalación.
b
Si el cuadro de diálogo [Reproducción automática] no se muestra automáticamente:
• Para usuarios de Windows 10/8.1:
1) Haga clic con el botón derecho del ratón en / y seleccione [Ejecutar] en la lista de comandos.
* En Windows 8.1, mueva el puntero sobre la esquina inferior izquierda de la pantalla para mostrar
y haga clic con el botón derecho del ratón en .
→ Se muestra el cuadro de diálogo [Ejecutar].
2) Escriba la ruta completa al instalador y luego haga clic en [Aceptar] para iniciar el instalador.
Por ejemplo: E:\PE-DESIGN 11\setup.exe (donde “E:” es el nombre de la unidad utilizada para la
“Llave de software PE-DESIGN”)
• Para usuarios de Windows 7:
Haga clic en y luego en [All Programs]. Seleccione [Accesorios] y luego haga clic en [Ejecutar]
para mostrar el cuadro de diálogo [Ejecutar]. Escriba la ruta completa al instalador en la ventana de
entrada de datos.
7
Instalación
Primeros pasos
2 Haga clic en el mensaje que se
muestra en la esquina inferior
derecha de la pantalla.
→ Se continúa visualizando el cuadro
de diálogo [Reproducción
automática].
3 Haga clic en [Abrir carpeta para ver
los archivos].
→ Se muestra la ventana [Explorador
de archivos].
4 Abra la carpeta [PE-DESIGN 11] y
haga doble clic en el archivo
[setup.exe].
→ Se muestra el cuadro de diálogo
[Control de cuentas de usuario].
5 Haga clic en [Sí].
→ Transcurridos unos instantes, se
mostrará automáticamente el
siguiente cuadro de diálogo.
8
Instalación
6 Seleccione el idioma deseado y
haga clic en [Siguiente].
7 Haga clic en [Siguiente] para
continuar con la instalación.
→ Aparece el cuadro de diálogo del
acuerdo de licencia.
8 Lea el acuerdo de licencia. Marque
la casilla [Acepto los términos del
contrato de licencia] si acepta los
términos y haga clic en [Siguiente].
→ Aparece un cuadro de diálogo
donde podrá seleccionar la carpeta
en la que se instalará el software.
9 Compruebe la ubicación de la
instalación y haga clic en [Instalar]
para instalar la aplicación.
→ Una vez finalizada la instalación,
aparece el siguiente cuadro de
diálogo.
b
Para instalar la aplicación en una carpeta diferente:
1) Haga clic en [Cambiar].
2) En el cuadro de diálogo [Buscar carpeta] que se muestra, seleccione la unidad y la carpeta. (Si
fuera necesario, escriba el nombre de una nueva carpeta).
3) Haga clic en [Aceptar].
→ El cuadro de diálogo [Carpeta Base de datos] del [InstallShield Wizard] muestra la carpeta
seleccionada.
4) Haga clic en [Instalar] para instalar la aplicación en la carpeta seleccionada.
9
Instalación
Primeros pasos
10 Haga clic en [Finalizar] para
completar la instalación del
software.
b
• Reinicie el equipo si se muestra un mensaje indicando que debe hacerlo.
• Si se marca la casilla [Incia el Manual de instrucciones online], se abrirá el Manual de instrucciones
online una vez completada la instalación.
10
Instalación
Desinstalación del software
1 Haga clic en y luego en .
2 Haga clic en [Aplicaciones].
3 En la ventana [Aplicaciones y
características], seleccione
[PE-DESIGN 11] y haga clic en
[Desinstalar].
→ Se mostrará el mensaje [Se
desinstalará esta aplicación y
toda la información
relacionada.].
11
Instalación
Primeros pasos
4 Haga clic en [Desinstalar].
Si aparece el mensaje [Control de
cuentas de usuario], haga clic en [Sí].
b
• El procedimiento de desinstalación descrito es para Windows 10.
• En Windows 8.1, haga clic con el botón derecho en [PE-DESIGN 11 (Layout & Editing)] en la pantalla
[Aplicaciones], y haga clic en [Desinstalar] en la barra de tareas de la parte inferior de la pantalla.
Seleccione este software en la ventana [Programas y características] y haga clic en [Desinstalar].
• En Windows 7, haga clic en el botón [Inicio] y luego en [Panel de control]. Seleccione [Programas y
características] en la ventana [Panel de control]. Seleccione este software y luego haga clic en
[Desinstalar].
12
Servicio de Asistencia técnica/Soporte
Servicio de Asistencia técnica/Soporte
Servicio de Asistencia técnica
Si se produce algún problema, haga clic en [Ayuda] en la pantalla y seleccione [Servicio de atención al
cliente] para visitar el “Brother Solutions Center” (http://s.brother/cppab/
y soluciones a los problemas, respuestas a las preguntas más frecuentes e información acerca de las
actualizaciones de software.
Póngase en contacto con el servicio de asistencia técnica si no encuentra la solución a su problema.
Consulte el sitio web de la empresa (www.brother.com) para localizar el servicio de asistencia técnica de su
zona.
a
Antes de ponerse en contacto con el sitio web:
1) Tenga el sistema operativo Windows actualizado con la versión más reciente.
2) Localice la marca y el número de modelo del ordenador utilizado, así como la versión del sistema
operativo Windows.
3) Obtenga información acerca de cualquier mensaje de error que aparezca. Esta información le
ayudará a agilizar la tramitación de sus consultas.
4) Compruebe el software y actualícelo a la versión más reciente.
), donde podrá encontrar las causas
Registro en línea
Si desea que le mantengamos informado sobre actualizaciones y le facilitemos información importante,
como el desarrollo de nuevos productos y mejoras, puede registrar en línea su producto siguiendo el sencillo
procedimiento que se indica a continuación.
Seleccione [Registro en línea] en el menú [Ayuda] de [Layout & Editing] para iniciar el explorador web
instalado y abrir la página de registro en línea en nuestro sitio web.
http://s.brother/pedesignonlinereg/
a
Puede que el registro en línea no esté disponible en algunas zonas.
13
Comprobar la versión más reciente del programa
Primeros pasos
Comprobar la versión más reciente del
programa
1 Seleccione [Ayuda] en [Layout &
Editing] y luego seleccione [Buscar
actualizaciones].
→ Se comprueba el software para
determinar si es o no la versión
más reciente.
2 Si aparece el mensaje que se
muestra a la izquierda, haga clic en
[Aceptar].
Se está utilizando la versión más
reciente del software.
3 Si aparece el mensaje que se
muestra a la izquierda, haga clic en
[Si] para iniciar la descarga de la
versión más reciente del software
desde el sitio web.
a
• Esta función no se puede utilizar si el ordenador no está conectado a Internet.
• Si está activado un cortafuegos, es posible que no se pueda buscar la versión más reciente. Desactive el
cortafuegos e intente realizar la operación de nuevo.
• Se requieren privilegios de administrador.
b
Si la casilla de verificación [Buscar siempre la versión más actualizada al iniciar] está marcada, se
comprueba el software al iniciarse para determinar si se está utilizando o no la versión más reciente.
14
Crear el patrón de bordado deseado
bordar uno de mis
archivos de
imagen.
→
página 41
→
página 53
ver distintos
patrones de
ejemplo.
→
página 21
un proyecto de
ejemplo que
pueda seguir.
→
página 28
utilizar una
foto o una
imagen.
introducir
texto.
→
página 33
una plantilla de
diseño.
→
página 39
→
página 53
disfrutar distribuyendo
los patrones.
→
página 28
→
página 66
girar los patrones.
→
página 22
ampliar/reducir
los patrones.
→
página 22
mover los
patrones.
→
página 22
Aspectos clave para un diseño de bordado
correcto
Para completar su proyecto de bordado, es necesario dominar correctamente ciertas operaciones mediante
los siguientes aspectos clave. PE-DESIGN dispone de multitud de herramientas y funciones para ayudarle
en estos pasos “clave”. Le permitirán conseguir los objetivos del proyecto.
Quiero…
Ver el proyecto
terminado
Crear patrones
Quiero…
Quiero…
Distribuir patrones
15
Crear el patrón de bordado deseado
Añadir colores
cambiar la
combinación de
colores.
→
página 35
simular
combinaciones
de colores.
→
página 23
hacer que el patrón
sea más expresivo.
→
página 48
cambiar los tipos
de costura por
patrones.
→
página 24
seleccionar el
orden de
costura.
→
página 25
→
página 65
previsualizar el
bordado terminado.
→
página 25
saber qué puedo
hacer con los
datos.
→
página 25
guardar mis
diseños favoritos.
→
página 27
gestionar los
datos de
bordado que
creo.
→
página 26
bordar con mi
máquina de
bordar.
→
página 26
Aspectos clave para un diseño de bordado correcto
Quiero…
Quiero…
Mejorar con
atributos de costura
Quiero…
Crear datos de
bordado
Quiero…
Bordado
16
Convertir sus ideas en bordados
Stitch Design
Factory
A continuación mostraremos una secuencia básica utilizando cada característica principal
del diseño con el fin de crear un proyecto de bordado.
Iniciar las aplicaciones
PE-DESIGN proporciona cinco aplicaciones útiles con diseños de bordado. En primer lugar, abriremos
[Layout & Editing], que proporciona asistencia en todos los procesos “clave” para crear un proyecto de
bordado, desde la importación de patrones, formas, imágenes y elementos de texto hasta la comprobación
de los datos de bordado creados/editados.
Layout & Editing:
Proporciona todas las funciones necesarias para
crear bordados
Design Center:
Crea datos de bordado de una imagen
Design Database:
Gestiona los datos de bordado creados/editados
Programmable Stitch Creator:
Permite crear diferentes patrones de puntada
Font Creator:
Stitch Design
Fact ory
Crea fuentes originales
Stitch Design Factory:
Crea puntadas decorativas originales (My Custom
Stitch (Mi puntada preferida) en PC)
17
Iniciar las aplicaciones
Convertir sus ideas en bordados
Ejercicio práctico a
Iniciar Layout & Editing
1 Conecte la “Llave de software
PE-DESIGN” al ordenador.
Cierre el cuadro de diálogo
[Reproducción automática] que
aparece.
2 Haga clic en .
→ Se muestra una lista de
aplicaciones.
3 Haga clic en [PE-DESIGN 11 (Layout
& Editing)], que se muestra debajo
del título [PE-DESIGN 11].
→ [Layout & Editing] se inicia y se
muestra el asistente de inicio.
b
• En Windows 8.1, mueva el puntero sobre la esquina inferior izquierda de la pantalla para mostrar y
haga clic en → [All Programs] → [PE-DESIGN 11] → [PE-DESIGN 11 (Layout & Editing)].
• Para usuarios de Windows 7, haga clic en → [All Programs] → [PE-DESIGN 11] → [PE-DESIGN 11
(Layout & Editing)].
18
Utilizar el asistente de inicio
Crea fácilmente patrones
de bordado utilizando
asistentes
Proporciona consejos
para los ajustes de
visualización, aro y tela
Permite utilizar texto y
patrones incorporados
Muestra información detallada
de las operaciones
Recupera fácilmente los
patrones utilizados
previamente
Gestiona los datos de bordado
Utilizar el asistente de inicio
El asistente de inicio permite acceder a las funciones y a los archivos deseados con un solo clic.
Ejercicio práctico b
Utilizar ajustes predefinidos
1 Haga clic en [Ajustar el tamaño del
aro y la tela] en la ventana del
asistente de inicio.
→ Se muestra el cuadro de diálogo
[Ajustes de diseño].
2
Haga clic en la ficha [Página de
diseño] y, a continuación, especifique
los ajustes de visualización.
Para este ejemplo, ajuste el tamaño de
[Página de diseño] a un [Tamaño del
aro] de “130 × 180 mm” y, a
continuación, haga clic en [Aceptar].
→ Se muestra el cuadro de diálogo
[Selector de tela].
3 Haga clic en [Aceptar].
19
Descripción de la Ventana de Layout & Editing
Convertir sus ideas en bordados
Menús y herramientas
Ver el orden
de costura
Seleccione los comandos o las
herramientas que desee agrupados por su
función en la cinta.
Compruebe el orden de costura real de
cada parte bordada del patrón.
Importar ajustes de
atributos y patrones
Comprobar los
datos de
bordado
Visualice los patrones a importar o
los ajustes detallados para los
colores, tipos de costura y texto.
Visualice una simulación de bordado
del patrón creado/editado.
Descripción de la Ventana de Layout &
Editing
Al cerrar el asistente de inicio, se muestra la ventana (Layout & Editing) principal. Desde esta ventana, están
disponibles todas las funciones y herramientas necesarias para terminar el proyecto de bordado.
Ejercicio práctico c
Mostrar el panel [Importar]
1 Haga clic en la ficha [Importar] en la
parte derecha de la ventana.
→ Aparece una lista de miniaturas de
los patrones que pueden
importarse.
2 O bien, haga clic en la ficha [Inicio]
en la parte superior izquierda de la
ventana. Haga clic en [Patrones de
importación] en el grupo [Importar]
y, a continuación, haga clic en
[desde la Biblioteca de diseños]
desde el menú.
20
Importar patrones
Seguir instrucciones
Convierta la imagen con el asistente de puntadas
Utilizando los asistentes para importar imágenes disponibles en
la ficha [Imagen], podrá convertir fácilmente sus fotos en datos
de bordado.
Arrastrar
Desde el panel
de importación
Podrá volver a utilizar plantillas de
formas, textos, diseños, etc.,
simplemente arrastrándolas desde el
panel.
Utilizar herramientas de
trazado
Utilizar las
herramientas de
Texto y Forma
Mejore sus diseños utilizando
herramientas para dibujar de
forma intuitiva formas y líneas.
Importar patrones
Para empezar a crear patrones de bordado, importe primero los distintos elementos del diseño en el área de
edición. Los patrones, las formas y el texto pueden importarse fácilmente; además, sus fotos favoritas
pueden convertirse en datos de bordado utilizando las funciones y herramientas de “Imagen a coser”
disponibles en la ficha [Imagen].
Ejercicio práctico d
Importar formas de perfil
21
1 Seleccione [Formas de perfil] desde
la lista desplegable [Desde] del
panel [Importar].
2 Seleccione [OL_leaf06.pes] desde la
categoría [Hojas] y arrástrelo hacia
la [Página de diseño].
3 Seleccione [OL_flower01.pes] desde
la categoría [Floral] y arrástrelo
hacia la [Página de diseño] de modo
que se solape ligeramente con el
primer patrón.
Componer patrones
Convertir sus ideas en bordados
Cambiar el tamaño del patrón
Girar el patrón
Mover el patrón
Componer patrones
Después de importar los patrones, piense cómo distribuirlos para personalizar el diseño.
Los patrones no sólo pueden distribuirse, sino que también pueden ampliarse/reducirse o girarse
simplemente arrastrándolos.
La aplicación también dispone de funciones más avanzadas para personalizar la distribución.
Ejercicio práctico e
Distribuir formas de perfil
1 Arrastre el puntero para dibujar un
marco de selección alrededor de los
dos patrones que se van a
seleccionar.
2 Seleccione [Duplicar] en el grupo
[Portapapeles].
→ Se mostrará el duplicado, que se
solapará con el patrón original y se
desplazará hacia abajo y hacia la
derecha.
3 Seleccione el patrón duplicado y
arrástrelo hacia la posición que
desee.
4 Arrastre el punto rojo de la parte
superior del patrón hacia la derecha.
→ El patrón duplicado girará en
sentido horario.
22
Añadir / cambiar los colores del patrón
Cambiar los colores
Utilizando el panel [Color], podrá
simular y crear una combinación de
colores personalizada simplemente
seleccionando el color deseado en la
paleta de colores.
Añadir / cambiar los colores del patrón
Cambie el color de cada parte del patrón como desee. Para conseguir un diseño de bordado con un acabado
atractivo, tenga en cuenta la combinación de colores del patrón.
Ejercicio práctico f
Cambiar los colores
1 Haga clic en la ficha [Inicio] y, a
continuación, seleccione .
2 Mantenga pulsada la tecla <Ctrl> y
haga clic en cada uno de los dos
patrones florales.
3 Haga clic en la ficha [Color] y, a
continuación, haga clic en [A modo
de lista] en la parte inferior del
panel.
→ Se mostrará el panel [Color] en el
modo de lista de hilos.
4 Seleccione [AMARILLO] en la lista
como color de la zona interior.
Pueden especificarse tanto el color de
la línea como el de la zona interior para
los patrones de forma.
→ El color de las formas florales
cambia a amarillo.
23
Especificar tipos de costura para los patrones
Convertir sus ideas en bordados
Seleccionar varios tipos de costura
Podrá especificar los tipos de costura en función de
los tipos de patrones. Aplique el tipo que desee a
los perfiles y a las zonas interiores para cambiar la
apariencia del patrón.
Especificar tipos de costura para los
patrones
Pueden aplicarse más de veinte tipos de costura a las líneas y zonas interiores de un patrón, mejorando así
el aspecto del proyecto. Si añade ajustes detallados a los distintos patrones de puntada, las posibilidades
serán ilimitadas.
Ejercicio práctico g
Cambiar el tipo de costura
1 Mantenga pulsada la tecla <Ctrl> y
haga clic en los dos patrones
florales.
2 Seleccione la ficha [Formas].
3 Seleccione [Puntada de círculo
concéntrico] desde la lista
desplegable [Tipo de costura
interior] del grupo [Coser].
→ Cambiará el patrón de puntada
para las zonas interiores de las
formas.
24
Ver un patrón como datos de bordado
Previsualizar el bordado terminado
El patrón puede previsualizarse en tres modos. Utilice [Vista de puntadas]
para comprobar la puntada o [Vista real] para ver cómo quedará el patrón
cosido.
Visualización sólido
Optimizar el orden de costura
Visualice el orden de costura en el panel
[Orden de costura] y ajuste el orden con el fin
de reducir el número de saltos y cambios de
color del hilo.
Visualizar la puntada en el simulador
Puede reproducirse cómo coserá el patrón la
máquina de bordar. Compruebe el
movimiento de la puntada.
Vista de puntadas Vista real
Ver un patrón como datos de bordado
Visualice el patrón como datos de bordado cuando esté a punto de finalizar un proyecto que ha visualizado,
por ejemplo, para comprobar cómo quedará cuando se cosa con la máquina o cuál es el orden de costura
más adecuado.
Ejercicio práctico h
Cambiar el orden de costura
25
1 Mantenga pulsada la tecla <Ctrl> y
haga clic en el patrón de la hoja
duplicado (cuadro 5 y 6) en el panel
[Orden de costura].
2 Arrastre los cuadros seleccionados
entre los cuadros 2 y 3.
3 Haga clic en en la parte
inferior derecha de la pantalla para
comenzar la simulación de
puntadas.
Coser el patrón
Convertir sus ideas en bordados
Transferir los datos a la
máquina de bordar
El método de transferencia de datos
se puede seleccionar desde un menú
disponible en la ficha [Inicio].
Seleccione el método adecuado para
su entorno operativo.
soporte USB
cable USB
Gestionar los datos
El patrón de bordado creado/editado
se puede guardar como datos y
recuperarse en cualquier momento. El
patrón también puede exportarse a
una amplia variedad de formatos.
Guardar
Exportar
Imprimir
Coser el patrón
Después de comprobar los datos de bordado que ha diseñado, deberá transferirlos a la máquina de bordar
para coserlos. Seleccione el método apropiado para el entorno operativo de su máquina de bordar.
Ejercicio práctico i
Transferencia a una máquina de bordar utilizando
dispositivos USB
1 Conecte el dispositivo USB
disponible en el mercado en el
ordenador.
2 Haga clic en [Enviar] en el grupo
[Coser] de la ficha [Inicio],
seleccione [Enviar a soporte USB] y,
a continuación, haga clic en la
unidad correspondiente.
→ Cuando los patrones se hayan
copiado en el dispositivo USB, se
mostrará un mensaje.
3 Haga clic en [OK] y, a continuación,
desconecte el dispositivo USB.
4 Inserte el dispositivo USB en el
puerto USB de la máquina de bordar
y, a continuación, importe los datos.
Si desea información sobre cómo
importar datos en la máquina de
bordar, consulte los manuales
incluidos.
26
Salir de la aplicación
Guardar/abrir/imprimir un archivo de datos del patrón
1 Haga clic en en la esquina
superior izquierda de la ventana.
→ Se muestra el menú [Archivo].
2 Seleccione el comando que desee
del menú.
Una lista de los archivos utilizados más
recientemente, comenzando desde la
parte superior, se mostrará en
[Archivos utilizados más
recientemente].
Salir de la aplicación
Ejercicio práctico j
Salir de Layout & Editing
1 Haga clic en en la esquina
superior izquierda de la ventana.
→ Se muestra el menú [Archivo].
2 Haga clic en [Salir] en la esquina
inferior derecha de la ventana del
menú.
La aplicación también se puede cerrar
haciendo clic en en la esquina
superior derecha de la ventana
[Layout & Editing].
27
Crear distintos diseños de
Importar y girar un patrón
Paso 1
Duplicar un patrón
Paso 2
Invertir un patrón
Paso 3
Distribuir patrones
Paso 4
bordado
En esta sección, partiremos de un proyecto introducido al principio de esta guía como ejemplo para
describir las funciones, las herramientas y las operaciones para crear un patrón de bordado
atractivo. Adquiera habilidades prácticas y amplíe su variedad de ideas.
Aplicación práctica a
Corona de flores – Distribuir patrones de
puntada –
Acerca de los patrones de puntada
Se recomienda utilizar un patrón de puntada integrado en su tamaño
original o no alterar demasiado su tamaño.
Los patrones de puntada contienen una recopilación de información, tales
como el punto de entrada de la aguja y el orden de los colores del hilo.
Una vez efectuado el cambio de tamaño, la puntada se hace más densa o
ligera, conservando el patrón del punto de entrada de la aguja. Estos
cambios podrían afectar a la calidad del proyecto de bordado.
Especificar el tamaño de la Página de diseño
Haga clic en y seleccione [Ajustes de diseño] en la lista de comandos. En el cuadro de diálogo que
aparece, cambie el tamaño de la [Página de diseño] a “130 × 180” mm. (c página 19)
28
Aplicación práctica a
a
Corona de flores – Distribuir patrones de puntada –
Paso 1
Importar y girar un patrón
1 En el panel [Importar], seleccione
[Biblioteca de diseños] en la lista
desplegable [Desde] y, a
continuación, seleccione [Floral2]
en la lista desplegable [Categoría].
2 Seleccione [33100110.pes] en la lista
de patrones que se muestra en el
panel y, a continuación, arrástrelo
hacia la [Página de diseño].
29
3 Mientras mantiene pulsada la tecla
<Mayús>, arrastre el punto rojo de la
parte superior del patrón hacia la
derecha para girar el patrón 90° en el
sentido de las agujas del reloj (a).
Si mantiene pulsada la tecla <Mayús>
mientras arrastra el punto rojo, girará el
patrón en incrementos de 15°.
Aplicación práctica a
Crear distintos diseños de bordado
b
Corona de flores – Distribuir patrones de puntada –
Paso 2
Duplicar un patrón
1 Como en el “Paso 1”, importe el
patrón [33103503a.pes] desde la
categoría [Floral2] del panel
[Importar].
2 Después de seleccionar el patrón,
haga clic en [Duplicar] en el grupo
[Portapapeles] para duplicar el
patrón.
El comando [Duplicar] también se
puede seleccionar desde el menú que
se muestra al hacer clic con el botón
derecho del ratón en el patrón
seleccionado.
→ Se mostrará el duplicado, que se
solapará con el patrón original y se
desplazará hacia abajo y hacia la
derecha.
\
3 Gire el patrón original 60° en sentido
contrario a las agujas del reloj (b).
30
Aplicación práctica a
c
Corona de flores – Distribuir patrones de puntada –
Paso 3
Invertir un patrón
1 Después de seleccionar el patrón
duplicado, haga clic en [Girar/
Invertir] en el grupo [Edición] y
seleccione [Invertir horizontalmente]
en [Invertir].
El comando [Invertir] también se
puede seleccionar desde el menú que
se muestra al hacer clic con el botón
derecho del ratón en el patrón
seleccionado.
→ El patrón seleccionado se invierte
en horizontal.
2 Gire el patrón invertido 90° en el
sentido de las agujas del reloj (c).
31
Crear distintos diseños de bordado
Paso 4
a
b
c
a’
c’
b’
Distribuir patrones
Aplicación práctica a
Corona de flores – Distribuir patrones de puntada –
1 Distribuya los patrones importados
para crear un círculo como se
muestra en la figura (izquierda),
utilizando los comandos [Duplicar],
[Girar] y [Distribución].
2 Seleccione [no77_2.pes] en la
categoría [Encaje y cinta] del panel
[Importar], y luego arrástrelo debajo
de los patrones florales.
32
Aplicación práctica b
Introducción de texto
Paso 1
Cambiar el color del texto y el tipo de costura
Paso 2
Importar texto transformado
Paso 3
Alinear patrones
Paso 4
Números de dorsal para equipaciones – Combinar texto –
Aplicación práctica b
Números de dorsal para equipaciones
– Combinar texto –
Sobre los patrones de texto
En el patrón de texto pueden utilizarse 130 fuentes incorporadas. La
mayoría de ellos se puede dividir en bloques según la forma del carácter;
además, la dirección de la costura es diferente para cada bloque. Esto
permite que los patrones tengan un aspecto más tridimensional y parecido
al bordado manual. Su forma consiste en una línea (perfil) y una zona
interior, y cada una puede asignarse a un color y tipo de costura distintos.
33
Números de dorsal para equipaciones – Combinar texto –
Crear distintos diseños de bordado
Paso 1
Introducción de texto
Aplicación práctica b
1 En el panel [Importar], seleccione
[Texto] en la lista desplegable
[Desde] y luego [Fuentes Serif] en la
lista desplegable [Categoría].
2 Seleccione [TN_001.pes] (Serif 01) y,
a continuación, arrástrelo hacia la
[Página de diseño].
3 Haga clic en la ficha [Atributos de
texto].
4 Después de hacer clic en el campo
de texto para entrar en el modo de
escritura, elimine el texto “TEXT”,
escriba “10” y, a continuación, pulse
la tecla <Intro>.
5 Después de seleccionar el texto
“10”, haga clic en la ficha de la cinta
[Texto].
6 Haga clic en la flecha hacia abajo de
la derecha de la lista desplegable
[Tamaño del texto] del grupo
[Fuente] y, a continuación,
seleccione “30.0” en la lista.
34
Aplicación práctica b
Números de dorsal para equipaciones – Combinar texto –
Paso 2
Cambiar el color del texto y el tipo de costura
1 Haga clic en la lista desplegable
[Tipo de cosido del perfil del texto]
en el grupo [Coser] y luego haga clic
en [Puntada zigzag] en la lista.
2 Haga clic en la ficha [Color], marque
el círculo [línea] y luego seleccione
[A modo de lista] en la parte inferior
del panel.
→ Se mostrará el panel [Color] en el
modo de lista de hilos.
35
Aplicación práctica b
Crear distintos diseños de bordado
Números de dorsal para equipaciones – Combinar texto –
3 En la lista, seleccione [AZUL DE
ULTRAMAR].
4 Seleccione la marca circular [Zona]
en el panel [Color] y, a continuación,
seleccione [ROJO] en la paleta de
colores.
36
Aplicación práctica b
Números de dorsal para equipaciones – Combinar texto –
Paso 3
Importar texto transformado
1 En el panel [Importar], seleccione
[Transformado] en la lista
desplegable [Categoría].
2
Seleccione [TT_001.pes] (texto en
forma de arco) y, a continuación,
arrástrelo hacia la [Página de diseño].
3
Haga clic en la ficha [Atributos de texto].
4 Después de hacer clic en el campo
de texto para entrar en el modo de
escritura, escriba “TEAM” y, a
continuación, pulse la tecla <Intro>.
37
5
Después de seleccionar el texto “TEAM”,
haga clic en la ficha de la cinta [Texto].
6 Como en el “Paso 2”, seleccione
[Puntada triple] en la lista
desplegable [Tipo de cosido del
perfil del texto] del grupo [Coser] y
[ROJO] como color de línea.
7 Seleccione [AZUL DE ULTRAMAR]
como color de la zona interior.
8 Después de seleccionar el texto
“TEAM” con la herramienta
[Seleccionar], mantenga pulsada la
tecla <Mayús> y arrastre un punto
negro de una esquina del patrón
para ampliarlo al tamaño que desee.
Números de dorsal para equipaciones – Combinar texto –
Crear distintos diseños de bordado
Paso 4
Alinear patrones
Aplicación práctica b
9 Arrastre para ajustar el radio del
círculo sobre el que se ha formado
el texto.
1 Arrastre el puntero para dibujar un
marco de selección alrededor de los
patrones “TEAM” y “10” que se van
a seleccionar.
2 Haga clic en la ficha [Inicio].
3 Haga clic en [Distribución] en el
grupo [Edición] y, a continuación,
haga clic en [Centro] en [Horizontal].
38
Aplicación práctica c
Iniciar el asistente
Paso 1
Edición del texto
Paso 2
Exportar los datos del diseño
Paso 3
Emblema – Utilizar el asistente para plantillas –
Aplicación práctica c
Emblema – Utilizar el asistente para plantillas –
Uso del asistente
Paso 1
Iniciar el asistente
Los asistentes para importar fotos y utilizar plantillas de diseño pueden
iniciarse desde el asistente de inicio que se muestra al iniciar la aplicación,
y los asistentes para crear adornos y parches pueden iniciarse desde la
ficha [Inicio] de la ventana principal de [Layout & Editing]. Con las
instrucciones facilitadas para introducir la información necesaria, incluso
un principiante podrá crear un proyecto con un acabado de alta calidad.
1 En el panel [Importar], seleccione
[Plantilla] en la lista desplegable
[Desde] y luego [Ejemplo] en la lista
desplegable [Categoría].
→
Se muestran las miniaturas de las
plantillas de la categoría seleccionada.
2 Seleccione la miniatura
[TP_emblem01.pes], y luego haga
clic en [Asistente para plantillas].
→
Se inicia el
[Asistente para plantillas]
.
39
Crear distintos diseños de bordado
Paso 2
Edición del texto
Aplicación práctica c
Emblema – Utilizar el asistente para plantillas –
1 Haga clic en “SUMS” en el cuadro de
edición de texto y, a continuación,
haga clic en [Editar texto].
→ El texto “SUMS” se selecciona y
puede editarse.
2 Con el teclado, escriba “N.U.H.S” y
pulse la tecla <Intro>.
→ El texto “since 1831” de la segunda
fila se selecciona y puede editarse.
3
Con el teclado, escriba “since 1914” y,
a continuación, pulse la tecla <Intro>.
→ El nuevo texto se muestra en la
vista previa, a la izquierda del
cuadro de diálogo.
4 Haga clic en [Siguiente].
→ Se muestra el cuadro de diálogo
[Salida].
Paso 3
Exportar los datos del diseño
1 Haga clic en la lista desplegable
[Enviar a] para seleccionar dónde se
exportarán los datos y, a
continuación, haga clic en [Soporte
USB] en la unidad correspondiente.
2 Haga clic en [Enviar].
→ Los datos para el diseño de la
plantilla se copian en el dispositivo
USB seleccionado y, a
continuación, se muestra el
mensaje “Finalizado el envío de
datos.”.
3 Haga clic en [Aceptar].
Transfiera los datos a una máquina de
bordar para coser su proyecto.
40
Aplicación práctica d
Seleccionar un área de la foto y ajustar el color
de la foto
Paso 1
Ajustar el tamaño del aro de bordado y el
tamaño del patrón
Paso 2
Ajustar el color y el brillo
Paso 3
Añadir texto
Paso 4
Bordado de fotos - Crear un patrón de bordado a partir de una foto -
Aplicación práctica d
Bordado de fotos - Crear un patrón de
bordado a partir de una foto -
Convertir una imagen en un patrón de bordado
Puede crear patrones de bordado a partir de datos de imagen, como
por ejemplo fotos. Puede personalizar aún más el patrón de bordado
seleccionando el área de la foto que se va a bordar, ajustando el
color y el brillo, cambiando el tamaño del patrón según el aro de
bordado, o bien añadiendo caracteres y otros patrones.
En este ejemplo, utilizaremos su foto favorita, etc., para crear un
patrón de bordado original que puede utilizarse directamente con su
máquina de bordar.
Paso 1
Seleccionar un área de la foto y ajustar el color de la foto
1 En la ficha [Imagen], haga clic en
[Abrir] en el grupo [Imagen] y
seleccione [desde Archivo] en [Abrir
imagen].
→ Se muestra el cuadro de diálogo
[Abrir un archivo de imagen].
41
Aplicación práctica d
Crear distintos diseños de bordado
Bordado de fotos - Crear un patrón de bordado a partir de una foto -
2 Seleccione [shh_gesture.jpg], en
Documentos (Mis documentos)\
PE-DESIGN 11\Sample\Layout &
Editing\Photo Stitch y luego haga
clic en [Abrir].
→ La foto seleccionada aparece en
[Página de diseño].
3 Haga clic en [Punto fotográfico 1] en
el grupo [Asistente de puntada] y, a
continuación, en [Color].
→ Se muestra el cuadro de diálogo
[Seleccionar máscara].
4 Haga clic en [Imagen afinar].
5 Ajuste la nitidez, el brillo, el
contraste y la saturación del color.
En este ejemplo, aumente la saturación
arrastrando el control deslizante de
saturación hasta el tercer ajuste
empezando por la derecha y luego
haga clic en [Aceptar].
42
Aplicación práctica d
Bordado de fotos - Crear un patrón de bordado a partir de una foto -
6 Haga clic en .
→ Se muestra el cuadro de diálogo
[Máscara de recorte] y se crea
automáticamente una máscara de
imagen. La máscara tiene el
aspecto de un sombreado azul
sobre la niña.
7 Para utilizar esta máscara de
imagen, haga clic en [Aceptar].
Para ajustar la máscara de imagen,
utilice las herramientas de la parte
superior del cuadro de diálogo y haga
clic en [Aceptar].
Paso 2
Ajustar el tamaño del aro de bordado y el tamaño del
patrón
1 Haga clic en [Siguiente].
→ Se muestra el cuadro de diálogo
[Comprobar forma de máscara/
Modificar imagen].
El área fuera de la máscara de
imagen se muestra como .
43
Aplicación práctica d
Crear distintos diseños de bordado
Bordado de fotos - Crear un patrón de bordado a partir de una foto -
2 Haga clic en [Ajustes de diseño].
→ Se muestra el cuadro de diálogo
[Ajustes de diseño].
3 En la ficha [Página de diseño],
seleccione [240 x 360 mm] en
[Tamaño de página] y haga clic en
[OK].
Seleccione un tamaño para el aro de
bordado que se ajuste al tamaño del
patrón creado.
→ Vuelve a mostrarse el cuadro de
diálogo [Comprobar forma de
máscara/Modificar imagen] y se
muestra una [Página de diseño]
con el nuevo tamaño del aro de
bordado.
4 Haga clic en [Ajust a pág].
→ Se ajusta el tamaño de la imagen
para adaptarse al aro de bordado
seleccionado.
44
Aplicación práctica d
Bordado de fotos - Crear un patrón de bordado a partir de una foto -
Paso 3
Ajustar el color y el brillo
1 Haga clic en [Siguiente].
→ Se muestra una vista previa de la
imagen convertida a un patrón de
bordado.
2 Seleccione el diagrama de hilos que
se utilizará en la lista desplegable
[Diagrama de hilo].
Ajuste los parámetros deseados en las
ventanas.
Una vez ajustados los parámetros,
haga clic en [Actualizar vista
preliminar] para actualizar la vista
previa.
3 Haga clic en [Elegir de los
candidatos].
45
Aplicación práctica d
Crear distintos diseños de bordado
a
b
Bordado de fotos - Crear un patrón de bordado a partir de una foto -
4 Seleccione uno de los patrones
ajustados automáticamente que se
han mostrado (
[Aceptar] (
1) y haga clic en
2).
5 Compruebe los tonos de color
ajustados y haga clic en [Finalizar].
→ Se crea el patrón de bordado.
46
Aplicación práctica d
Bordado de fotos - Crear un patrón de bordado a partir de una foto -
Paso 4
Añadir texto
1 En la ficha [Inicio], haga clic en
[Texto] en el grupo [Herramientas] y
seleccione [Texto] en [Herramientas
de texto].
2 En la ficha [Texto], seleccione [002
Script 01] en la lista desplegable
[Fuente] y seleccione [20,0] en la
lista desplegable [Tamaño del texto].
3 Haga clic debajo de la imagen en
[Página de diseño], escriba
“2000.01.01” y pulse la tecla <Intro>.
4 Especifique los siguientes ajustes
para el texto.
Tipo de costura
interior
Color de la zona
Puntada de
relleno
AMARILLO
ORO
47
Aplicación práctica e
Crear distintos diseños de bordado
Importar una forma de perfil
Paso 1
Aplicar puntadas de relleno decorativo a una
forma
Paso 2
Aplicar puntadas programables a una forma
Paso 3
Aplicar puntadas ornamentales a una forma
Paso 4
Patrón del corazón – Cambiar la puntada para cada patrón de forma –
Aplicación práctica e
Patrón del corazón – Cambiar la puntada
para cada patrón de forma –
Acerca de los tipos de costura de las zonas interiores
Puede especificarse el tipo de costura para las zonas interiores de los
perfiles cerrados de patrones de texto o de forma. Puede crear proyectos
sencillos o más elaborados simplemente seleccionando el tipo de costura
deseado en una lista. La aplicación incluye puntadas ornamentales y
estampadas que pueden personalizarse utilizando el [Programmable
Stitch Creator].
Paso 1
Importar una forma de perfil
1 En el panel [Importar], seleccione
[Formas de perfil] en la lista
desplegable [Desde] y luego
[Situaciones] en la lista desplegable
[Categoría].
2 Seleccione el patrón
[OL_heart01.pes] y luego arrástrelo
hacia la [Página de diseño].
48
Aplicación práctica e
Patrón del corazón – Cambiar la puntada para cada patrón de forma –
Paso 2
Aplicar puntadas estampadas a una forma
1 Haga clic en cualquier espacio libre
de la pantalla para deseleccionar
todos los elementos.
2 Manteniendo pulsada la tecla <Ctrl>,
haga clic en la línea (cuadro 2) y en
la zona interior (cuadro 1) del patrón
más grande del corazón colocado en
el panel [Orden de costura].
3 Haga clic en , en la parte superior
del panel [Orden de costura].
4 Haga clic en la ficha de la cinta
[Formas].
5 Haga clic en la lista desplegable
[Tipo de costura interior] en el grupo
[Coser] y luego seleccione [Puntada
de relleno decorativo] en la lista.
6 Haga clic en la lista desplegable
[Tipo de costura de línea] en el
grupo [Coser] y luego seleccione
[Puntada en cadena] en la lista.
7 Haga clic en la ficha [Color], y
cambie el panel al modo de lista de
hilos.
8 Seleccione [línea] y haga clic en
[CELESTE] en la lista de color.
49
Aplicación práctica e
Crear distintos diseños de bordado
Patrón del corazón – Cambiar la puntada para cada patrón de forma –
9 Haga clic en la ficha [Atributos de
costura]. Cambie el panel al modo
experto, y luego especifique los
siguientes ajustes.
■ Coser línea
Tipo de puntada
Tamaño 3,0 mm
Hora 5 veces
Distribución
Tipo de inicio/final Avanzar
■ Coser zona interior
Patrón de relleno
decorativo
Altura del patrón 50,0 mm
Anchura del patrón 50,0 mm
Minimizar avance
Dirección 0 grados
Utilizar puntadas 2,0 mm
Distorsión aleatoria 0 %
df_pat002
(ON)
Paso 3
Aplicar puntadas programables a una forma
1 Seleccione el segundo mayor patrón
del corazón (cuadros 3 y 4) en el
panel [Orden de costura].
2 Seleccione un color y un tipo de
costura para cada una de las
formas, de la siguiente manera.
Tipo de costura de
línea
Color de línea
Tipo de costura
interior
Puntada de
candlewick
AZUL CENTAURA
Puntada de
relleno prog.
50
Aplicación práctica e
Patrón del corazón – Cambiar la puntada para cada patrón de forma –
3 Haga clic en la ficha [Atributos de
costura] y, a continuación,
especifique los siguientes ajustes.
■ Coser línea
Densidad Normal
Tamaño 3,0 mm
Espacio 1,0 mm
Tipo de inicio/final Avanzar
■ Coser zona interior
Costura de
refuerzo
Densidad 4,5 línea/mm
Dirección
Puntada de
trayectoria
continua
Compensación de
tirones
, Normal
Línea recta
manual,
135 grados
0,0 mm
Relleno programable
Haga clic en , seleccione el
patrón deseado en el cuadro de
diálogo [Examinar] y luego haga
clic en [Aceptar]. En este ejemplo,
seleccione [stamp1].
Patrón de
puntadas de
relleno
Altura del patrón 7,5 mm
Anchura del
patrón
Dirección 0 grados
Reproducción Fila, 0 %
stamp1
7,5 mm
51
Aplicación práctica e
Crear distintos diseños de bordado
Patrón del corazón – Cambiar la puntada para cada patrón de forma –
Paso 4
Aplicar puntadas ornamentales a una forma
1 Seleccione el menor patrón del
corazón (cuadros 5 y 6) en el panel
[Orden de costura].
2 Haga clic en la ficha [Formas].
Tipo de costura de
línea
Color de línea PURPURA
Tipo de costura
interior
Puntada del
tallo
Puntada
ornamental
3 Haga clic en la ficha [Atributos de
costura] y, a continuación,
especifique los siguientes ajustes.
■ Coser línea
Anchura 2,0 mm
Espacio 1,5 mm
Ángulo 45 grados
Tipo de puntada
Tipo de inicio/final Avanzar
■ Coser zona interior
Patrón de motivo
Motivo Sólo dibujo 1
Altura del motivo 10,0 mm
Anchura del motivo 9,5 mm
Distribución H
Distribución V
Reproducción H 0,0 mm
Reproducción V 1,0 mm
Espacio H 0,0 mm
Espacio V -6,0 mm
(Triple)
motif074
52
Aplicación práctica f
Importar imágenes vectoriales (archivos SVG)
Paso 1
Visualizar objetos ocultos
Paso 2
Decorar el exterior de la forma del corazón
Paso 3
Aplicar una gradación
Paso 4
Paloma de la paz – Aplicar una gradación a una imagen vectorial –
Aplicación práctica f
Paloma de la paz – Aplicar una gradación a
una imagen vectorial –
Crear patrones de bordado utilizando imágenes
Puede crearse un patrón de bordado a partir de una imagen, como por
ejemplo una foto o una ilustración. Utilice el comando [Importar desde
imagen vectorial] para convertir archivos de imagen en formato WMF,
EMF y SVG a patrones de bordado. También puede utilizar las distintas
funciones del [Asistente de puntada] para crear patrones de bordado a
partir de archivos de imagen en formato BMP, JPG y PNG.
Paso 1
Importar imágenes vectoriales (archivos SVG)
1 Haga clic en la ficha [Inicio].
2 Haga clic en [Patrones de
importación] en el grupo [Importar]
y, a continuación, seleccione [de
imagen vectorial] desde el menú.
→ Se muestra el cuadro de diálogo
[Abrir un archivo vectorial].
53
Aplicación práctica f
Crear distintos diseños de bordado
Paloma de la paz – Aplicar una gradación a una imagen vectorial –
3 Seleccione el archivo que desea
importar y luego haga clic en [Abrir].
En este ejemplo, importaremos
[svg_heart.svg].
→ La imagen se muestra en la
[Página de diseño] como un
patrón de forma.
Paso 2
Visualizar objetos ocultos
1 Haga clic en en la barra de
herramientas de la parte superior del
panel [Orden de costura] y luego
haga clic en [Ocultar objetos sin
puntadas] desde el menú.
→ En el panel se muestran los objetos
ocultos que no se coserán.
54
Aplicación práctica f
Paloma de la paz – Aplicar una gradación a una imagen vectorial –
Paso 3
Decorar el exterior de la forma del corazón
1 Seleccione la zona coloreada de la
forma del corazón y luego haga clic
en la ficha [Formas].
2 Especifique un color y un tipo de
costura para cada una de las
formas, de la siguiente manera.
Tipo de costura de línea
Color de línea
Tipo de costura interior
Color de la zona
3
Haga clic en la ficha [Atributos de
costura]. Cambie el panel al modo experto,
y luego especifique los siguientes ajustes.
■ Coser línea
Puntada
ornamental
ROSA SALMON
Puntada de
relleno prog.
ROSA INTENSO
Patrón de motivo
Altura del motivo 4,5 mm
Anchura del motivo 4,5 mm
Distribución H
Distribución V
Reproducción 0,0 mm
Espacio 0,0 mm
Utilizar puntadas 5,0 mm
Tipo de inicio/final Avanzar
■ Coser zona interior
Costura de refuerzo
Densidad 4,8 línea/mm
Dirección
Puntada de
trayectoria continua
Compensación de
tirones
Relleno programable
motif063
, Normal
Línea recta
manual, 45
grados
0,0 mm
55
Dibujo
Altura del patrón 6,0 mm
Anchura del patrón 6,0 mm
Dirección 0 grados
Reproducción Fila, 0 %
pat13
Paloma de la paz – Aplicar una gradación a una imagen vectorial –
Crear distintos diseños de bordado
Paso 4
Aplicar una gradación
Aplicación práctica f
1 Mueva el puntero hacia el panel
[Orden de costura] y arrástrelo para
dibujar un cuadro de selección
alrededor de todos los patrones
internos, y luego haga clic en en
la parte superior del panel.
2 Especifique un color y un tipo de
costura para cada una de las
formas, de la siguiente manera.
Tipo de costura
interior
Color de la zona AZUL CLARO
Puntada de
relleno
3 Marque la casilla de verificación
[Gradación] y luego haga clic en
[Dibujo].
→ Se muestra el cuadro de diálogo
[Configuración del patrón de
gradación].
4 Marque la casilla de verificación
[Mezclar] en la parte derecha del
cuadro de diálogo, y luego haga clic
en (superior).
→ Se muestra la lista de colores del
hilo.
56
Aplicación práctica f
Paloma de la paz – Aplicar una gradación a una imagen vectorial –
5 Seleccione el color que desea
utilizar en la gradación de dos
colores, y luego haga clic en
[Aceptar].
En este ejemplo, seleccione
[BLANCO].
6 Especifique los siguientes ajustes
en el lado derecho del cuadro de
diálogo [Configuración del patrón de
gradación].
Densidad 4,8 línea/mm
Dirección 0 grados
7 Seleccione para el patrón de
gradación, y luego haga clic en
[Aceptar].
8 En el panel [Orden de costura],
arrastre el cuadro 2 (perfil de la
forma del corazón) hasta la parte
superior (encima de la forma del
corazón exterior).
57
Aplicación práctica g
Crear distintos diseños de bordado
Dividir los patrones
Paso 1
Establecer una dirección de costura
Paso 2
Optimizar el orden de costura
Paso 3
Agrupar las partes del patrón
Paso 4
Símbolo – Especificar la dirección de costura para cada una de las formas –
Aplicación práctica g
Símbolo – Especificar la dirección de
costura para cada una de las formas –
Cambiar la dirección de costura
Cuando se crean zonas interiores cerradas utilizando las herramientas
[Formas], se aplica una dirección de costura uniforme, indicada por una
línea de dirección de costura (flecha roja o línea curva roja), a toda la zona
interior. La línea de dirección puede editarse moviendo los puntos finales,
o pueden añadirse nuevas líneas de dirección de costura.
La línea de dirección también puede transformarse en una curva, cuya
forma puede cambiarse arrastrando puntos sobre ella.
Pruebe varias direcciones de costura y formas de curva para encontrar el
ajuste óptimo para la forma del patrón.
Paso 1
Dividir los patrones
1 Haga clic en , en la parte inferior
derecha de la pantalla, para pasar al
modo [Vista de puntadas].
58
Aplicación práctica g
a
b
Símbolo – Especificar la dirección de costura para cada una de las formas –
2 Haga clic en la ficha [Ver], y luego
marque la casilla de verificación
[Ventana de referencia] en el grupo
[Mostrar/Ocultar].
→ Se muestra la [Ventana de
referencia].
3 En el panel [Importar], seleccione
[Formas de perfil] en la lista
desplegable [Desde] y luego
[Emblemas] en la lista desplegable
[Categoría].
4 Seleccione el patrón
[OL_fleur_de_lys01.pes] y luego
arrástrelo hacia la [Página de
diseño].
→ Si fuera necesario, amplíe o
reduzca el patrón hasta un tamaño
fácil de editar.
5 Seleccione el patrón con la
herramienta [Seleccionar] y luego
haga clic en la ficha [Formas].
6 Haga clic en la lista desplegable
[Tipo de costura de línea] en el
grupo [Coser] y luego haga clic en
[No cosida (línea)] en la lista.
→ El perfil desaparece.
7 Seleccione en la [Ventana de
referencia].
8 Arrastre el puntero en la ventana
para dibujar un cuadro del área de
visualización alrededor de la parte
deseada del patrón que desea
ampliar.
→ El área de visualización
59
seleccionada se amplía en la
[Página de diseño].
Aplicación práctica g
Crear distintos diseños de bordado
a
f
b
d
c
e
Símbolo – Especificar la dirección de costura para cada una de las formas –
9 Elija el patrón y luego seleccione
[Dividir perfil] en el grupo
[Herramientas] de la ficha [Formas].
→ Se entra en el modo para
especificar la división. En este
modo, puede separarse una
sección del patrón colocándola
dentro de un polígono.
10 Haga clic en la [Página de diseño]
para crear un polígono que delimite
el área del patrón que se desea
separar.
El primer punto del polígono donde
haga clic será su inicio, mientras que
los posteriores puntos donde haga clic
serán los vértices. En este ejemplo,
colocaremos la sección media del
patrón dentro de un polígono para
dividirlo.
b
• Si un polígono tiene líneas de intersección, no podrán separarse secciones del patrón y se mostrará un
mensaje de error.
• Haga clic con el botón derecho del ratón para cancelar el anterior punto donde se ha hecho clic.
• Si se visualiza el patrón ampliado, podrá seleccionar el área a separar con mayor precisión.
11 Haga doble clic en el vértice final
(f) de un polígono para confirmar
que el polígono visualizado es la
zona que se desea separar.
→ La forma se divide en tres partes,
que se muestran en el panel
[Orden de costura].
60
Aplicación práctica g
fg
he
di
cj
bk
a
a
gb
f
c
ed
Símbolo – Especificar la dirección de costura para cada una de las formas –
12 Después de seleccionar la sección
superior de las tres partes del
patrón, repita los pasos del
para separar la sección central.
8 al 11
13 Después de seleccionar la sección
inferior de las cinco partes del
patrón, repita los pasos del
para separar la sección central.
8 al 11
Paso 2
Establecer una dirección de costura
1 Seleccione [Seleccionar] en el grupo
61
[Seleccionar], y luego haga clic en
(Seleccionar punto).
Aplicación práctica g
Crear distintos diseños de bordado
Símbolo – Especificar la dirección de costura para cada una de las formas –
2 Seleccione la sección central del
patrón que se ha separado en primer
lugar.
→ El patrón seleccionado se visualiza
en el modo de edición de la forma,
y se muestran los puntos que
forman la forma, así como la línea
de dirección de costura (flecha).
3 Haga clic en la ficha [Atributos de
costura]. Seleccione [Línea recta
manual] en [Dirección], y luego
escriba “90” en el cuadro para
ajustar el ángulo de costura.
4 Utilizando , seleccione la
sección superior derecha del patrón.
5 Haga clic en la ficha [Atributos de
costura]. Seleccione [Curva manual]
en [Dirección].
62
Aplicación práctica g
Símbolo – Especificar la dirección de costura para cada una de las formas –
6 Arrastre los puntos de la línea de
dirección (curva roja) para
especificar su curva de costura
deseada para el lado derecho de la
parte del patrón.
7 Repita los pasos del 4 al 6 para
especificar las direcciones de
costura para la sección superiorizquierda del patrón.
63
8 Utilizando , seleccione la
sección inferior derecha del patrón.
9 Arrastre los extremos de la línea de
dirección (flecha) para especificar la
dirección de costura.
La dirección de costura se especifica
desde el final hasta el punto de la línea
de dirección.
10 Haga clic en la ficha [Formas] y
luego seleccione [Añadir línea de
dirección] en el grupo [Línea de
dirección de costura].
→ Puede añadirse una línea de
dirección (flecha) para especificar
la dirección de costura.
Aplicación práctica g
Crear distintos diseños de bordado
a
b
Símbolo – Especificar la dirección de costura para cada una de las formas –
11 Haga clic debajo del extremo
(cuadro rojo) de la primera flecha
(
1), mueva el puntero a través de la
parte del patrón y vuelva a hacer clic
a la derecha de la parte del patrón
2).
(
→ Se muestra la segunda línea de
dirección entre los dos puntos
seleccionados.
12 Repita los pasos del 8 al 11 para
especificar las direcciones de
costura para la sección inferiorizquierda del patrón.
64
Aplicación práctica g
a
g
b
f
c
e
d
Símbolo – Especificar la dirección de costura para cada una de las formas –
Paso 3
Optimizar el orden de costura
1 En el panel [Orden de costura],
cambie el orden de costura
arrastrando los cuadros hacia las
posiciones deseadas.
En este ejemplo, cambie el orden de la
forma mostrada en la figura de la
izquierda.
2 En el panel [Orden de costura],
arrastre el puntero para dibujar un
cuadro de selección alrededor de
todas las partes del patrón.
3 Haga clic en , en la parte
superior del panel [Orden de
costura] para optimizar
automáticamente el orden de
costura.
b
Decida el orden de costura más eficiente visualizando el patrón en la [Página de diseño] en el modo
[Vista de puntadas] para comprobar las puntadas o previsualizándolas con el [Simulador de puntadas].
Paso 4
Agrupar las partes del patrón
1 Seleccione y luego arrastre el
puntero de la [Página de diseño]
para dibujar un cuadro de selección
alrededor de todo el patrón.
2 Haga clic en [Grupo] en el grupo
[Edición] y, a continuación, haga clic
en [Grupo] desde el menú.
Al agrupar varios patrones, pueden
ampliarse/reducirse o girarse
simultáneamente en una sola
operación.
65
Aplicación práctica h
Crear distintos diseños de bordado
Distribuir formas para crear un contorno
Paso 1
Fusionar formas superpuestas
Paso 2
Evitar la superposición de puntadas de formas
superpuestas
Paso 3
Diseño de iconos - Crear un diseño original combinando formas -
Aplicación práctica h
Diseño de iconos - Crear un diseño original
combinando formas -
Distribuir varias formas superpuestas
Utilice varias formas para crear un diseño personalizado. Puede
combinar dos o más formas superpuestas en un solo diseño y evitar
la superposición de puntadas de las zonas interiores superpuestas
dentro del diseño (en otras palabras, una zona interior superpuesta
se elimina respecto a la otra).
Paso 1
Distribuir formas para crear un contorno
1 En el panel [Importar], seleccione
[Formas de perfil] en la lista
desplegable [Desde] y, a
continuación, seleccione [Formas
básicas] en la lista desplegable
[Categoría].
66
Aplicación práctica h
b
a
Diseño de iconos - Crear un diseño original combinando formas -
2 Seleccione el patrón
[BS_shapes02.pes] y luego
arrástrelo hacia la [Página de
diseño].
También puede seleccionar formas
haciendo clic en [Formas], en el grupo
[Herramientas] de la ficha [Inicio].
3 Ajuste la forma tal como se indica en
la imagen para dibujar el cuerpo de
la cámara.
a Manteniendo pulsada la tecla
<Mayús>, arrastre el asa del centro del
lado derecho hacia la derecha para
ampliar la forma de manera uniforme
tanto a la izquierda como a la derecha.
b Arrastre el asa del centro del borde
superior hacia arriba para aumentar la
altura.
4 En la ficha [Inicio], haga clic en
[Seleccionar] en el grupo
[Seleccionar] y haga clic en
(Seleccionar punto).
67
5 Haga clic en tres posiciones del
borde superior del rectángulo, de la
forma mostrada en la imagen, para
añadir puntos.
Aplicación práctica h
Crear distintos diseños de bordado
Diseño de iconos - Crear un diseño original combinando formas -
6 Utilice para seleccionar el punto
central del borde superior y,
manteniendo pulsada la tecla
<Mayús>, arrastre el punto hacia
arriba.
7 Con el punto movido seleccionado,
haga clic en [Editar punto] en el
grupo [Editar punto] de la ficha de la
cinta [Formas] y seleccione [A
curva] en [Tipo de línea].
→ Las secciones del contorno de los
lados izquierdo y derecho del punto
se curvan.
8 Muestre el panel [Importar] y
arrastre dos veces
[BS_shapes02.pes] a la [Página de
diseño].
9 Ajuste el tamaño, la forma y la
disposición del patrón.
68
Aplicación práctica h
Diseño de iconos - Crear un diseño original combinando formas -
Paso 2
Fusionar formas superpuestas
1 Arrastre el puntero para dibujar un
marco de selección alrededor de
todas las formas para
seleccionarlas.
2 Especifique los siguientes ajustes
para los tipos de costura y los
colores del objeto.
Tipo de costura de
línea
Tipo de costura
interior
Color de línea NEGRO
Color de la zona NEGRO
Puntada
zigzag
Puntada de
relleno
69
3 En la ficha [Inicio], haga clic en
[Modificar zonas solapadas] en el
grupo [Edición] y seleccione
[Fusionar] en [Quitar/Fusionar].
Crear distintos diseños de bordado
Paso 3
Aplicación práctica h
Diseño de iconos - Crear un diseño original combinando formas -
→ Todas las formas se fusionan en
una sola.
Evitar la superposición de puntadas de formas
superpuestas
1 Importe [BS_shapes01.pes] desde el
panel [Importar] y ajuste su tamaño
y posición, de la forma mostrada en
la imagen.
2 Especifique los siguientes ajustes
para los tipos de costura y los
colores del círculo.
Tipo de costura de
línea
Tipo de costura
interior
Color de línea NEGRO
Color de la zona BLANCO
Puntada
zigzag
Puntada de
relleno
70
Aplicación práctica h
Diseño de iconos - Crear un diseño original combinando formas -
3 En el panel [Atributos de costura],
ajuste [Línea recta manual] en
[Dirección] a “135” grados.
4 Seleccione ambas formas.
5 En la ficha [Inicio], haga clic en
[Modificar zonas solapadas] en el
grupo [Edición] y seleccione [Crear
agujeros] en [Costura de agujeros].
→ El área de superposición de las dos
formas no se coserá dos veces
(solo se coserá el círculo interno).
Esto se conoce como costura de
orificios.
6 Añada [BS_shapes01.pes] al centro
del círculo blanco y especifique los
siguientes ajustes para los tipos de
costura, colores y ángulo.
Tipo de costura de
línea
Tipo de costura
interior
Color de línea NEGRO
Color de la zona NEGRO
Dirección
Puntada
zigzag
Puntada de
relleno
Línea recta
manual, 90
grados
71
Aplicación práctica h
Crear distintos diseños de bordado
c
a
b
Diseño de iconos - Crear un diseño original combinando formas -
7 En el panel [Orden de costura],
mantenga pulsada la tecla <Mayús>
y haga clic en el cuadro 3 (a) y
luego en el cuadro 6 (b).
→ Se seleccionan los cuadros 3, 4, 5 y
6.
8 Haga clic en (c).
→ Se seleccionan los dos círculos.
9 Aplique una costura de orificios a
los dos círculos seleccionados, tal
como se indica en el paso 5.
10 Coloque el círculo más pequeño en
el interior del círculo negro y
especifique los siguientes ajustes.
Tipo de costura de línea
Tipo de costura interior
Color de línea NEGRO
Color de la zona BLANCO
Dirección
Puntada zigzag
Puntada de
relleno
Línea recta
manual,
0 grados
11 Repita los pasos 7 y 8 para
seleccionar el círculo más interno y
el círculo negro que queda
inmediatamente en su exterior.
12 Aplique una costura de orificios a
los dos círculos seleccionados, tal
como se indica en el paso
5.
72
