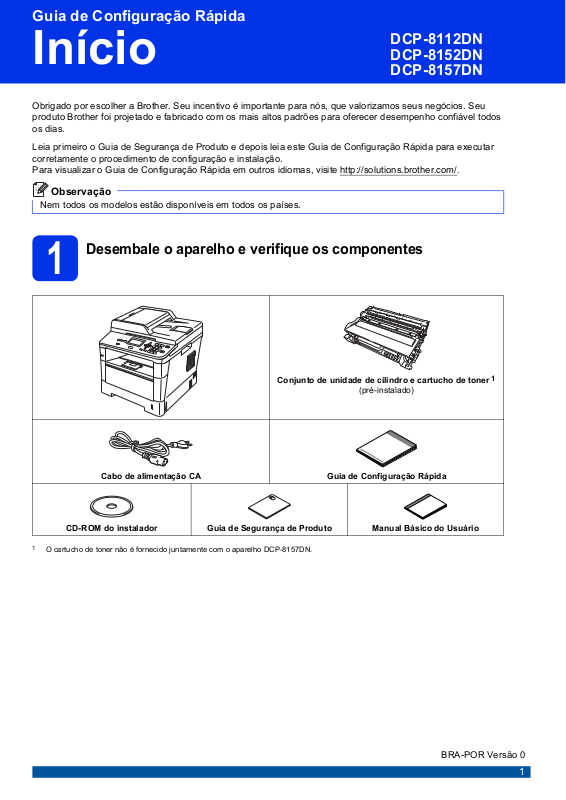

Brother DCP-8112DN, DCP-8152DN, DCP-8157DN Setup Guide
Guia de Configuração Rápida
Observação
DCP-8112DN
Início
DCP-8152DN
DCP-8157DN
Obrigado por escolher a Brother. Seu incentivo é importante para nós, que valorizamos seus negócios. Seu
produto Brother foi projetado e fabricado com os mais altos padrões para oferecer desempenho confiável todos
os dias.
Leia primeiro o Guia de Segurança de Produto e depois leia este Guia de Configuração Rápida para executar
corretamente o procedimento de configuração e instalação.
Para visualizar o Guia de Configuração Rápida em outros idiomas, visite http://solutions.brother.com/
Nem todos os modelos estão disponíveis em todos os países.
.
Desembale o aparelho e verifique os componentes
1
Conjunto de unidade de cilindro e cartucho de toner
Cabo de alimentação CA Guia de Configuração Rápida
CD-ROM do instalador Guia de Segurança de Produto Manual Básico do Usuário
1
O cartucho de toner não é fornecido juntamente com o aparelho DCP-8157DN.
1
(pré-instalado)
BRA-POR Versão 0
1
ADVERTÊNCIA
ADVERTÊNCIA
ADVERTÊNCIA
CUIDADO
evitada, pode resultar em morte ou ferimentos graves.
CUIDADO
pode resultar em ferimentos leves ou moderados.
• Sacos plásticos são utilizados na embalagem da máquina. Sacos plásticos não são brinquedos. Para
evitar o perigo de asfixia, mantenha esses sacos plásticos longe do alcance de bebês e crianças e
descarte-os corretamente.
• Ao deslocar a máquina, segure firmemente os apoios laterais pela parte da frente. Os apoios laterais
ficam localizados debaixo do scanner. NÃO transporte a máquina segurando-a por baixo.
• (Para o DCP-8152DN e o DCP-8157DN)
Esta máquina é pesada; ela pesa mais de 18,0 kg, incluindo o papel. Para evitar possíveis ferimentos,
é recomendável que duas pessoas ergam a máquina segurando-a pela frente e por trás.
indica uma situação potencialmente perigosa que, se não
indica uma situação potencialmente perigosa que, se não evitada,
• (Para o DCP-8152DN e o DCP-8157DN)
Se usar uma bandeja inferior, NÃO transporte a máquina com ela, pois você poderá se ferir ou causar
dano ao equipamento, visto que a bandeja inferior não é fixa.
2
Observação
• Mantenha um espaço mínimo ao redor do aparelho, como mostra a ilustração.
400 mm
150 mm
150 mm
150 mm
• Os componentes inclusos na caixa podem ser diferentes, dependendo do país.
• Recomendamos que você guarde a embalagem original.
• Se, por algum motivo, você precisar transportar seu aparelho, coloque-o cuidadosamente na embalagem
original para evitar danos durante o trajeto. Deve ser feito um seguro para o aparelho na transportadora.
Para saber como reembalar o aparelho, consulte Embalando e transportando o aparelho no Manual
Avançado do Usuário.
• As ilustrações deste Guia de Configuração Rápida são baseadas no DCP-8112DN.
• O cabo de interface não é um acessório padrão. Compre o cabo de interface apropriado para a conexão
que você deseja usar (USB ou Rede).
Cabo USB
• Recomenda-se usar um cabo de interface USB 2.0 (Tipo A/B) que não tenha mais de 2 metros.
• NÃO conecte o cabo de interface neste momento. A conexão do cabo de interface é feita durante o
processo de instalação do MFL-Pro Suite.
Cabo de rede
Utilize um cabo direto de par trançado Categoria 5 (ou superior) para uma rede Ethernet Rápida 10BASE-T
ou 100BASE-TX.
3
Remova o material de
CAUTION
CUIDADO
Importante
embalagem do aparelho
2
(Para DCP-8112DN e
DCP-8152DN)
NÃO conecte ainda o cabo de alimentação CA.
a Remova a fita de embalagem da parte externa
da máquina e o filme que cobre o vidro do
scanner.
b Abra a bandeja MU a e remova a fita de
embalagem b do respectivo suporte; em
seguida, feche a bandeja MU.
d Retire o conjunto de unidade de cilindro e
cartucho de toner.
e Remova o material de proteção laranja do
conjunto de unidade de cilindro e cartucho de
toner.
c Pressione o botão de liberação da tampa e
abra a tampa frontal. Remova o pacote de
sílica gel a.
NÃO coma o pacote de sílica gel. Jogue-o fora. Se
ingerido, procure assistência médica
imediatamente.
f Segure o conjunto de unidade de cilindro e
cartucho de toner nivelado com as duas mãos
e agite-o com cuidado de um lado para o outro
várias vezes para distribuir o toner
uniformemente dentro do cartucho.
g Insira o conjunto unidade de cilindro e cartucho
de toner firmemente de volta na máquina.
4
h Feche a tampa frontal do aparelho.
Remova o material de
Importante
embalagem do aparelho
2
NÃO conecte ainda o cabo de alimentação CA.
(Para DCP-8157DN)
a Remova a fita de embalagem da parte externa
da máquina e o filme que cobre o vidro do
scanner.
b Abra a bandeja MU a e remova a fita de
embalagem b do respectivo suporte; em
seguida, feche a bandeja MU.
d Retire a unidade de cilindro.
e Retire a proteção laranja da unidade de
cilindro.
c Pressione o botão de liberação da tampa e
abra a tampa frontal.
f Retire o novo cartucho de toner da
embalagem. Segure o cartucho nivelado com
ambas as mãos e agite-o com cuidado de um
lado para o outro diversas vezes para distribuir
uniformemente o toner dentro do cartucho.
g Retire a cobertura de proteção.
5
h Coloque o cartucho de toner de forma segura
na unidade de cilindro até você ouvir o encaixe
e a alavanca verde de travamento levantar-se
automaticamente.
i Insira o conjunto unidade de cilindro e cartucho
de toner firmemente de volta na máquina.
Coloque papel na
3
bandeja de papel
a Puxe a bandeja de papel totalmente para fora
do aparelho.
b Enquanto pressiona a alavanca verde de
liberação das guias de papel a, deslize as
guias até que se ajustem ao tamanho do papel
que você está colocando na bandeja. Verifique
se as guias estão bem encaixadas nas fendas.
j Feche a tampa frontal do aparelho.
6
Observação
Para papel Ofício ou Fólio, pressione o botão de
liberação a na parte inferior da bandeja de papel
e, em seguida, puxe a parte traseira da bandeja
de papel para fora.
(Os papeis tamanhos Ofício ou Fólio não estão
disponíveis em algumas regiões.)
c Ventile bem o maço de papéis para evitar
obstruções e alimentação incorreta.
d Coloque o papel na bandeja e certifique-se de
que:
O papel fique abaixo da marca de nível
máximo de papel (bbb) a.
Encher demais a bandeja de papel causará
obstruções.
O lado a ser impresso esteja virado para
baixo.
As guias de papel toquem as laterais do
papel, para que a alimentação seja correta.
f Levante a aba de suporte a para evitar que o
papel deslize para fora da bandeja de saída
com a face virada para baixo.
e Coloque a bandeja de papel firmemente de
volta no aparelho. Certifique-se de que a
bandeja esteja totalmente inserida no
aparelho.
7
Conecte o cabo de
Importante
4
NÃO conecte o cabo de interface
ainda.
alimentação
Ajuste o contraste do
LCD
5
Se tiver dificuldade para ler o display, tente alterar a
configuração de contraste.
(se necessário)
a Pressione Menu, 1, 6.
a Conecte o cabo de alimentação CA à máquina
e, em seguida, conecte-o a uma tomada
elétrica CA.
b Ligue o interruptor do aparelho.
b Pressione c para aumentar o contraste.
— OU —
Pressione d para reduzir o contraste.
Pressione OK.
c Pressione Parar/Sair.
