GUIDE DE L'UTILISATEUR

DCP-8040 DCP-8045D

Version C

Déclaration de conformité CE conformément à la directive R & TTE

Fabricant Brother Industries, Ltd 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japon

Usine Brother Corporation (Asia) Ltd., Brother Buji Nan Ling Factory, Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, China

Déclarent par la présente que :

Description du produit : Imprimante à laser Nom du produit : DCP-8040, DCP-8045D

est conforme aux dispositions des directives applicables : la Directive de basse tension 73/23/EEC (telle que modifiée par la norme 93/68/EEC) et la Directive de compatibilité électromagnétique 89/336/EEC (telle que modifiée par les normes 91/263/EEC et 92/31/EEC et 93/68/EEC).

Normes applicables : Harmonisé : Sécurité : EN60950:2000

CEM : EN55022:1998 Classe B

: EN55024:1998 / A1:2001 : EN61000-3-2:2000 : EN61000-3-3:1995

Première année de l’apposition du marquage CE : 2004

Document émis par : Brother Industries, Ltd. Date : le 2 février 2004 Lieu : Nagoya, Japon

Précautions de sécurité

Utiliser le DCP en toute sécurité

Conservez ces instructions pour référence ultérieure.

AVERTISSEMENT

L’appareil renferme des électrodes haute tension. Avant de nettoyer le DCP ou de supprimer tout bourrage de papier, n'oubliez pas de débrancher le cordon d'alimentation de la prise électrique.

Après toute utilisation du DCP, certaines pièces internes sont extrêmement CHAUDES !

Pour ne pas vous blesser, ne placez pas les doigts dans la zone représentée sur la figure.

Pour éviter toute blessure, prenez soin de ne pas placer les mains sur le bord du DCP sous le capot du scanner.

Ne touchez pas à la prise avec des mains mouillées. Vous risqueriez un choc électrique.

Pour ne pas vous blesser, ne placez pas les doigts dans la zone représentée sur la figure.

iii

Pour ne pas vous blesser, ne placez pas les doigts dans la zone représentée sur la figure.

■

Pour déplacer le DCP, saisissez les poignées latérales situées sous le scanner. NE PORTEZ PAS le DCP en le tenant par le bas.

■

Installez ce matériel équipé de son cordon d’alimentation près d’une prise électrique facilement accessible.

■

N’utilisez pas cet appareil à proximité d’appareils qui utilisent de l’eau, dans une cave humide ou près d’une piscine.

Attention

■

L’orage et les pointes de courant peuvent abîmer l’appareil ! Il peut y avoir un faible risque de choc électrique causé par l’orage. Nous recommandons l’utilisation d’un dispositif de protection de qualité sur le cordon d’alimentation secteur ; une autre option est de débrancher le cordon pendant les orages.

Où placer l’appareil

Placez votre DCP sur une surface plane et stable, à l’abri des vibrations et des chocs, un bureau par exemple. Placez le DCP à proximité d’une prise téléphonique et d’une prise d’alimentation standard mise à la terre. Choisissez un endroit où la température se situe entre 10°C et 32,5°C.

Attention

■

Ne l’installez pas à proximité d’appareils de chauffage ou de conditionnement d’air, ni près d’une arrivée d’eau, de produits chimiques ou de réfrigérateurs.

■

Ne choisissez pas un endroit où votre DCP serait exposé à un ensoleillement direct, à une chaleur excessive, à l'humidité ou à la poussière.

■

Ne branchez pas votre DCP à une prise électrique contrôlée par des interrupteurs muraux ou des minuteries automatiques.

■

Toute interruption du courant peut effacer les informations sauvegardées dans la mémoire du DCP.

■

Ne branchez pas votre DCP sur des prises électriques se trouvant sur le même circuit électrique que des appareils de forte puissance ou d’autres équipements susceptibles de perturber l’alimentation électrique.

■

Evitez les sources d’interférence telles les haut-parleurs ou les supports des téléphones sans fil.

Table des Matières

Introduction ..........................................................................1-1

Comment utiliser ce guide................................................1-1

Comment trouver un renseignement...................... 1-1

Symboles utilisés dans ce guide ............................ 1-1

Noms et fonction des différents éléments du DCP.....1-2

Vue d’ensemble du panneau de commande ....................1-6

Indications par voyant du Statut à LED ......................1-8

Insertion des originaux pour réaliser des copies

(et numériser) ..............................................................1-10

Utilisation de l’ADF (chargeur automatique de

documents)...........................................................1-10

Utilisation de la vitre du scanner...............................1-12

Papier ....................................................................................2-1

A propos du papier ...........................................................2-1

Type et format du papier.............................................2-1

Papier recommandé ...................................................2-1

Choisir un papier acceptable............................................2-2

Volume de papier dans les bacs à papier .............. 2-3

Spécifications du papier pour chaque bac

à papier...............................................................2-4

Comment charger du papier .......................................2-5

Charger du papier ou autre support dans le

bac à papier........................................................2-5

Charger du papier ou autre support dans le bac à

alimentation manuelle (pour DCP-8040) ............ 2-7

Charger du papier ou autre support dans le bac à

usages multiples (bac MP)

(pour DCP-8045D).............................................. 2-9

Utiliser la réalisation en recto-verso automatique des

opérations de copie et impression

(pour DCP-8045D)................................................ 2-11

Programmation à l’écran .....................................................3-1

Programmation conviviale ................................................3-1

Tableau des menus ....................................................3-1

Touches de navigation......................................................3-2

Tableau de fonctionnement des touches........................3-11

Pour commencer .................................................................4-1

Configuration générale .....................................................4-1

Sélectionner le type de papier .................................... 4-1

Configuration du format du papier..............................4-3

Réglage du volume du bip sonore.............................. 4-4

Economie de toner ..................................................... 4-4

Durée de veille............................................................ 4-5

Eteindre la lampe du scanner..................................... 4-5

Economie d’énergie.................................................... 4-6

Régler l'utilisation du bac pour le mode Copie ........... 4-7

Régler le contraste de l’écran LCD.............................4-8

Impression de la liste de configuration du système.... 4-8

Comment faire des copies ..................................................5-1

Utiliser la fonction copie du DCP......................................5-1

Surface d’impression..................................................5-1

Réglages provisoires de copie ............................... 5-2

Faire une seule copie en utilisant l'ADF .....................5-3

Faire plusieurs copies en utilisant l'ADF.....................5-3

Faire une seule ou plusieurs copies en

utilisant la vitre du scanner ..................................... 5-4

Message Mémoire saturée.........................................5-5

Utiliser les touches Copie(réglages provisoires) : ............ 5-6

Agrandissement/Réduction ........................................5-7

Qualité (type de document)........................................5-9

Trier des copies en utilisant l’ADF.............................. 5-9

Contraste..................................................................5-10

Sélectionner le bac ................................................... 5-11

Duplex/N en 1...........................................................5-12

Duplex/N en 1 copy..................................................5-14

Copie N en 1 ........................................................5-14

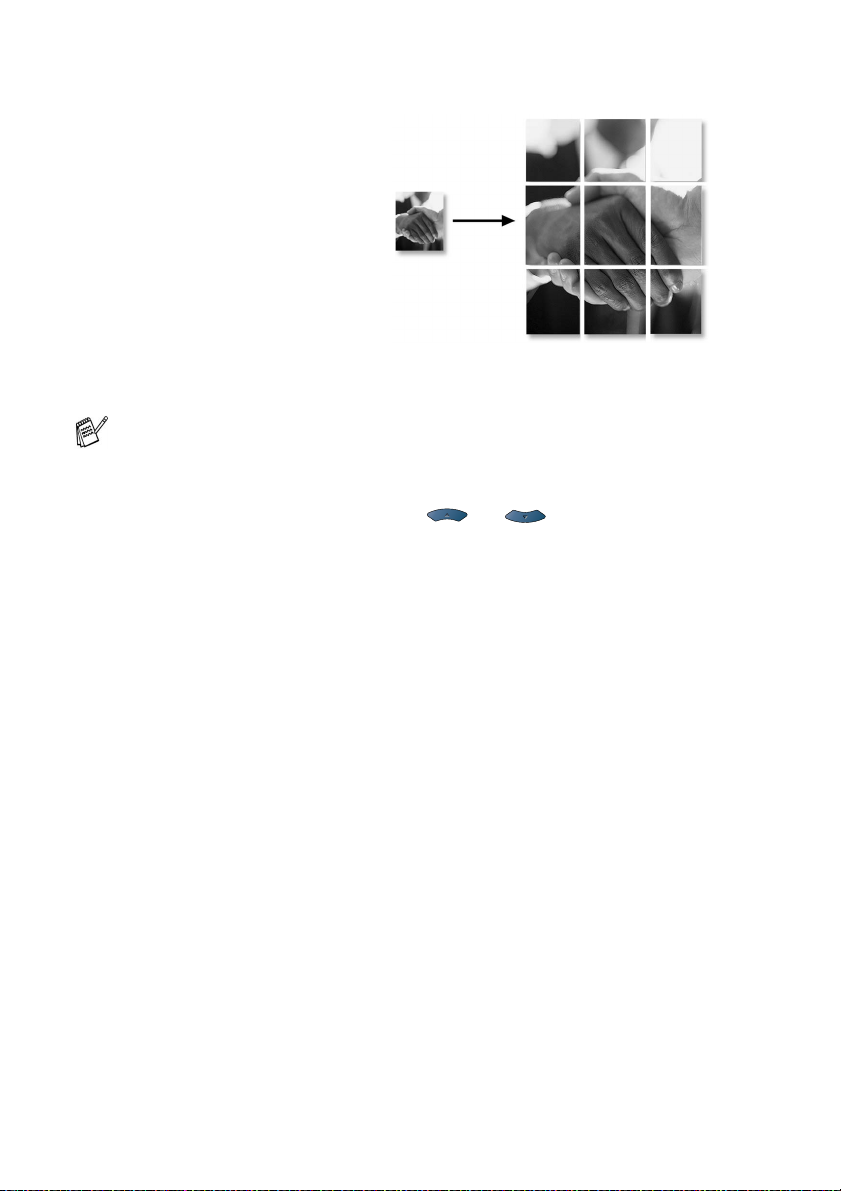

Poster ................................................................... 5-16

Duplex (1 en 1) (pour DCP-8045D) ...................... 5-17

Duplex (2 en 1) et Duplex (4 en 1)

(pour DCP-8045D) ........................................... 5-19

Modifier les réglages par défaut de l’option copie .......... 5-20

Qualité ......................................................................5-20

Contraste..................................................................5-20

Informations importantes ...................................................6-1

Spécifications IEC 60825 ........................................... 6-1

Diode laser .............................................................6-1

Attention .................................................................6-1

Pour votre sécurité ..................................................... 6-2

vii

Déconnecter l'appareil................................................6-2

Connexion LAN ...................................................... 6-2

Déclaration de conformité internationale

NERGY STAR

Interférence de rapports

(modèle 220-240V uniquement) ............................. 6-3

Consignes de sécurité importantes ..................................6-4

Marques Commerciales....................................................6-6

........................................................6-2

Dépistage des pannes et entretien normal ........................7-1

Dépistage des pannes......................................................7-1

Messages d’erreur ......................................................7-1

Bourrages de documents............................................7-4

Le document est coincé en haut du chargeur

automatique ADF................................................7-4

Le document est coincé à l’intérieur du chargeur

automatique ADF................................................7-4

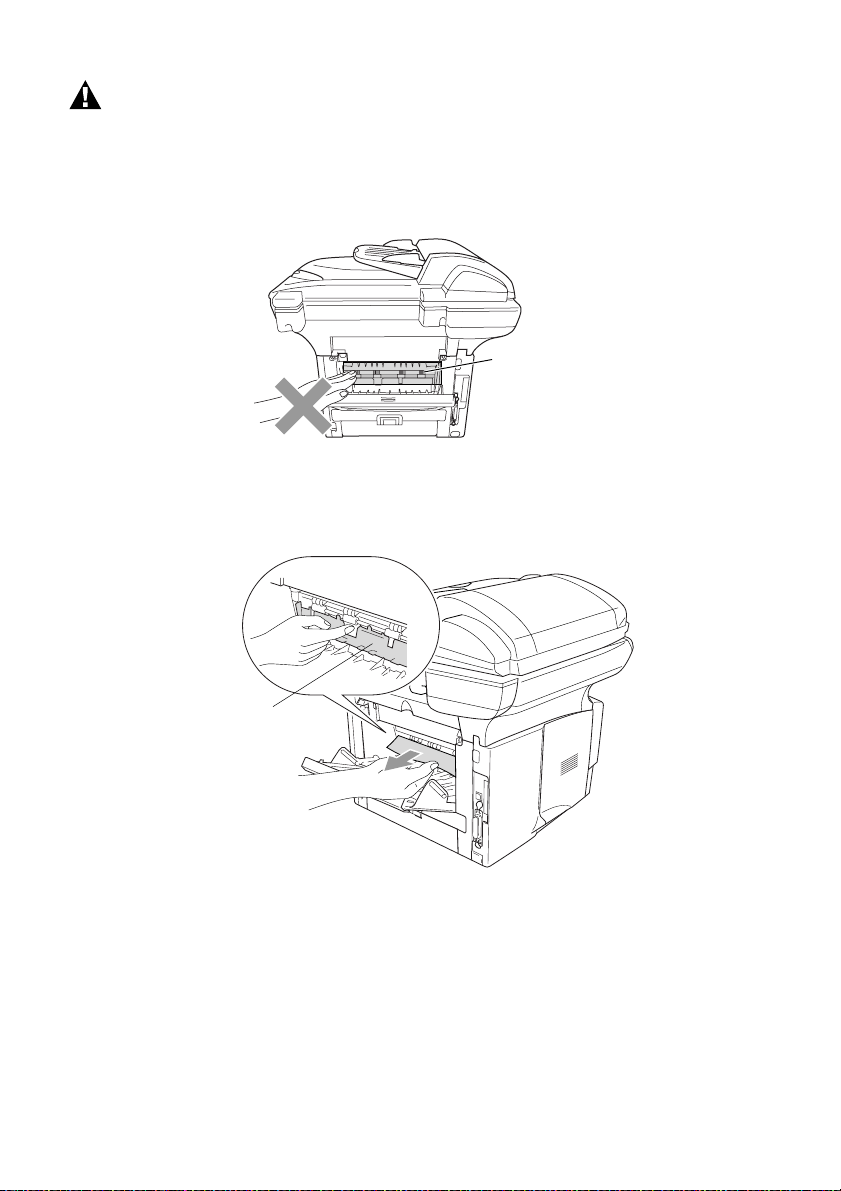

Bourrages de papier ...................................................7-5

Du papier est coincé dans le bac duplex

(pour DCP-8045D).............................................. 7-9

Si votre DCP présente des difficultés de

fonctionnement.....................................................7-11

Améliorer la qualité d’impression..............................7-14

Emballage et transport du DCP......................................7-18

Entretien courant ............................................................7-21

Nettoyage du scanner...............................................7-21

Nettoyage de l'imprimante ........................................ 7-22

Nettoyage du tambour. ............................................. 7-23

Remplacer la cartouche de toner..............................7-24

Comment remplacer la cartouche de toner ..............7-24

Remplacer le tambour. .............................................7-29

Vérifier la durée de vie du tambour...........................7-32

Compteur de pages ..................................................7-32

viii

Accessoires en option ......................................................... 8-1

Carte mémoire..................................................................8-1

Installer la carte mémoire en option............................8-2

Carte réseau (LAN)...........................................................8-5

Avant de commencer l'installation ..............................8-6

Etape 1 : Installation du matériel ................................ 8-6

Etape 2 : Raccorder la NC-9100h à un réseau

Ethernet 100BASE-TX ou 10BASE-T à paire

torsadée non blindée ..............................................8-9

LED ........................................................................8-9

INTERRUPTEUR D'ESSAI .................................. 8-10

Bac à papier #2 ........................................................ 8-11

Glossaire ............................................................................. G-1

Spécifications ......................................................................S-1

Caractéristiques de l’appareil ...........................................S-1

Généralités .......................................................................S-1

Support d’impression........................................................S-2

Copie ................................................................................S-2

Scanner ............................................................................S-3

Imprimante........................................................................S-4

Interfaces..........................................................................S-4

Configuration de l'ordinateur.............................................S-5

Consommables.................................................................S-6

Carte réseau (LAN) (NC-9100h).......................................S-7

Serveur d'impression/numérisation sans fil externe

en option (NC-2200w) ...................................................S-8

Index ......................................................................................I-1

Introduction

Comment utiliser ce guide

Nous vous remercions d’avoir choisi une Imprimante-Photocopieur numérique Brother (DCP). Votre DCP-8040 ou DCP-8045D est d'un usage simple ; les instructions affichées sur l'écran à cristaux liquides (écran LCD) vous permettront de le programmer. Quelques minutes passées à lire ce guide vous permettront de tirer le meilleur de votre DCP.

Comment trouver un renseignement

Tous les titres et sous-titres des chapitres sont repris dans la Table des matières. Vous pourrez trouver plus de détails sur une fonction ou une opération spécifique en consultant l’Index situé à la fin de ce guide.

Symboles utilisés dans ce guide

Tout au long de ce guide, vous verrez des symboles spéciaux qui vous alerteront sur des mises en garde, des remarques et des actions à effectuer. Pour mieux éclaircir certains points et pour vous aider à appuyer sur les bonnes touches, nous avons utilisé des polices de caractères particulières et ajouté quelques messages qui s'afficheront à l'écran.

Caractères gras

Caractères en italique

Courier New Les caractères en courier new identifient les messages

Les avertissements ont pour rôle de vous indiquer ce qu'il faut faire pour éviter de vous blesser ou d'abîmer le DCP.

Les avertissements “Attention” signalent les procédures à suivre ou éviter pour ne pas endommager l'appareil.

Les remarques vous indiquent comment réagir face à une situation qui se présente ou vous donnent des conseils sur la façon dont l'opération en cours se déroule avec d'autres fonctions.

Les messages “mauvaise configuration” vous signalent les périphériques ou opérations qui ne sont pas compatibles avec votre DCP.

Les caractères gras identifient les touches spécifiques du panneau de commande du DCP.

Les caractères en italique mettent l’accent sur un point important ou vous renvoient à un thème lié.

qui apparaissent sur l’écran du DCP.

INTRODUCTION 1 - 1

Noms et fonction des différents éléments du DCP

■

Vue de face

4 Chargeur automatique de document (ADF)

3 Rabat support de bac de

sortie face en bas avec extension

2 Bouton d'ouverture du capot avant

1 (DCP-8040) Bac à alimentation manuelle

(DCP-8045D) Bac à usages multiples (Bac MP)

11 Bac à papier (Bac 1)

5 Extension du support de

document de l’ADF

6 Volet du support de sortie de document de l’ADF

7 Capot document

8 Panneau de

Commande

9 Interrupteur d'alimentation

10 Capot avant

N°. Nom Description

1 (DCP-8040) Bac à alimentation

Chargez le papier ici.

manuelle (DCP-8045D) Bac à usages multiples

(Bac MP)

2 Bouton d'ouverture du capot avant Appuyez sur ce bouton pour ouvrir le

capot avant.

3 Rabat support de bac de sortie face

en bas avec extension

Dépliez ce support pour empêcher le papier imprimé de tomber du DCP.

(Rabat support)

4 Chargeur automatique de document

(ADF)

5 Extension du support de document

de l’ADF

Utilisez l'ADF pour les documents à plusieurs pages.

Placez le document ici pour utiliser l'ADF.

1 - 2 INTRODUCTION

N°. Nom Description

6 Volet du support de sortie de

document de l’ADF

7 Capot document Ouvrez-le pour placer le document

8 Panneau de Commande Utilisez les touches et l’afficheur

9 Interrupteur d'alimentation Appuyez sur cet interrupteur pour

10 Capot avant Ouvrez le capot pour installer une

11 Bac à papier (Bac 1) Chargez le papier ici.

Dépliez ce support pour empêcher le papier numérisé de tomber du DCP.

sur la vitre du scanner.

pour commander le DCP.

allumer ou éteindre l'appareil.

cartouche de toner ou un tambour.

INTRODUCTION 1 - 3

■

Vue arrière

16 Capot ADF

15 Bac de sortie face

imprimée dessus (Bac de sortie arrière)

14 Connecteur d'alimentation CA

13 Bac duplex

(DCP-8045D)

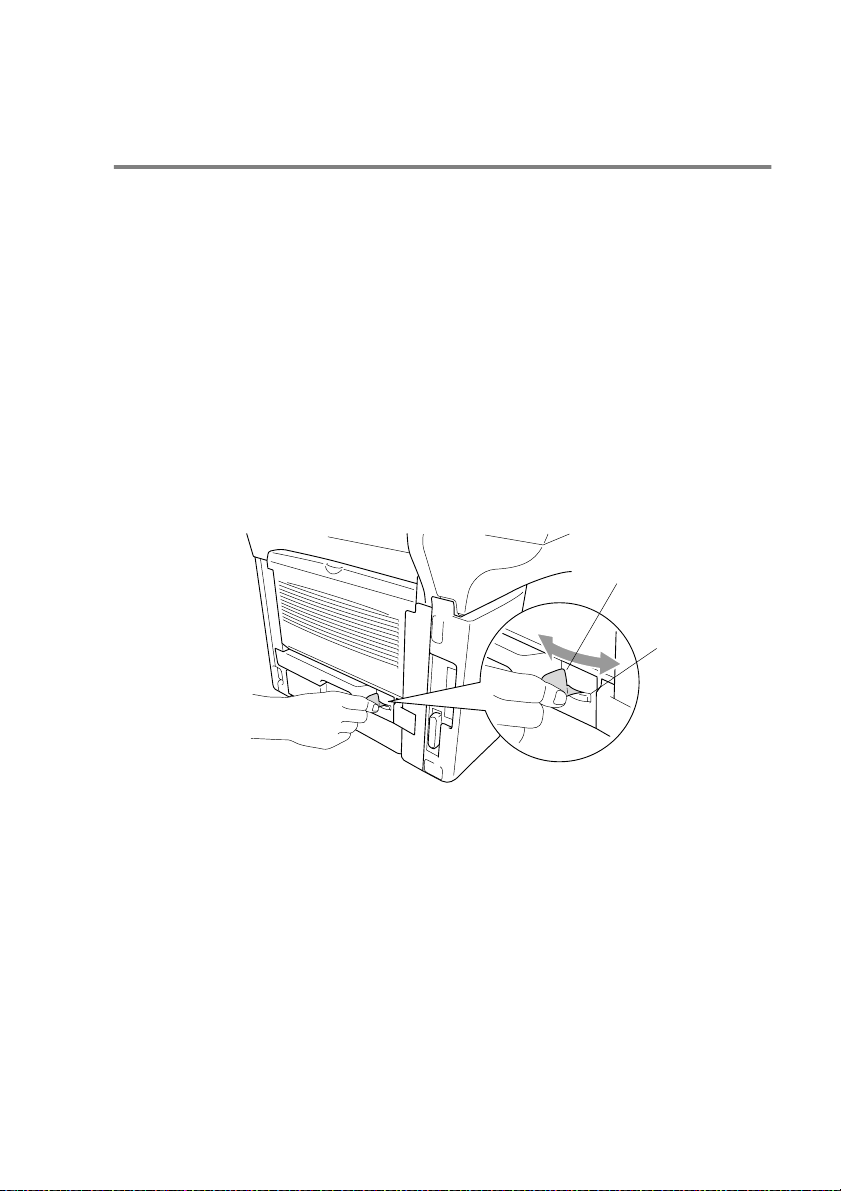

12 Levier de réglage du papier

pour impression duplex

(DCP-8045D)

N°.

Nom Description

12 Levier de réglage du papier

pour impression duplex

Utilisez ce levier en fonction du format de votre papier pour impression duplex.

17 Connecteur d'interface USB

18 Connecteur d'interface parallèle

(DCP-8045D)

13 Bac duplex

(DCP-8045D)

Sortez-le pour retirer les bourrages de papier à l’intérieur du DCP.

14 Connecteur d'alimentation CA Raccordez le cordon d'alimentation AC ici. 15 Bac de sortie face imprimée

dessus (Bac de sortie arrière)

Ouvrez-le lorsque du papier plus épais est placé dans le bac MP ou le bac à alimentation manuelle.

16 Capot ADF Ouvrez-le pour retirer tout bourrage de

papier à l'intérieur de l'ADF.

17 Connecteur d’interface USB Branchez le câble USB ici. 18 Connecteur d'interface

Branchez le câble parallèle ici.

parallèle

1 - 4 INTRODUCTION

■

Vue intérieure (Capot Document ouvert)

22 Capot document

21 Levier de verrouillage

du scanner

20 Bande de verre

19 Repères pour

document

N°.

Nom Description

19 Repères pour

document

Utilisez-les pour centrer le document sur la vitre du scanner.

23 Film blanc

24 Vitre du scanner

20 Bande de verre Elle sert à scanner les documents lorsque l'ADF

est utilisé.

21 Levier de verrouillage

du scanner

Sert à verrouiller/déverrouiller le scanner lors de tout déplacement du DCP.

22 Capot document Ouvrez-le pour placer le document sur la vitre du

scanner.

23 Film blanc Nettoyez-le pour obtenir des copies et

numérotations de bonne qualité.

24 Vitre du scanner Placez ici le document à numériser.

INTRODUCTION 1 - 5

Vue d’ensemble du panneau de commande

Les panneaux de commande des appareils DCP-8040 et DCP-8045D ont des touches similaires.

Touches Impression

Sécurité

Vous permet d'imprimer les données enregistrées en mémoire si vous saisissez correctement votre mot de passe à quatre chiffres.

Annulation Tâche

Supprime les données dans la mémoire de l'imprimante.

Voyant de Statut à LED

(Diode électroluminescente)

Le voyant à LED clignote et change de couleur en fonction du statut du DCP.

Affichage à Cristaux Liquides (LCD) de cinq lignes

Affiche des messages qui vous aident à configurer et à utiliser votre DCP.

1 3

Touches de navigation :

Permet d'accéder au Menu pour programmer.

Set

Permet d'enregistrer les réglages dans le DCP.

Effacer/Retour

Efface les données saisies ou permet de quitter le menu en appuyant à plusieurs reprises.

Appuyez sur cette touche pour un défilement avant ou arrière du menu.

Appuyez sur cette touche pour faire défiler les menus et les options.

1 - 6 INTRODUCTION

3 4

Touches Copie

(réglages provisoires) : Agrand./Réduc.

Permet de réduire ou d’agrandir les copies en fonction du rapport sélectionné.

Contraste

Permet de faire une copie plus claire ou plus sombre du document.

Qualité

Permet de sélectionner la qualité de la copie en fonction du type de document.

Selection bac

Permet de sélectionner le bac utilisé pour la copie suivante.

Tri

Permet de trier plusieurs copies avec l’ADF.

N en 1 (pour DCP-8040) N in 1 permet de copier 2 ou 4

pages sur une seule page.

Duplex/N en 1 (pour DCP-8045D)

Choisissez Duplex pour copier des deux côtés du papier ou N in 1 pour copier 2 ou 4 pages sur une seule page.

Pavé numérique

Utiliser le pavé numérique pour entrer les nombres de copies multiples (99 maximum).

Arrêt/Sortie

Cette touche permet d’interrompre une copie ou une numérisation ou de quitter le menu.

Marche

Permet de lancer la réalisation de copies ou la numérisation.

Touches Scan

Permet d'accéder au mode Scan.

INTRODUCTION 1 - 7

Indications par voyant du Statut à LED

Le voyant d'indication du

Status

à LED (diode électroluminescente)

clignote et change de couleur en fonction du statut du DCP.

Les indications de LED présentées dans le tableau ci-dessous sont utilisées dans les illustrations figurant dans ce chapitre.

LED Statut du voyant à LED

Voyant éteint.

Voyant allumé.

Vert Jaune Rouge

Voyant clignote.

Vert Jaune Rouge

LED DCP Statut Description

Mode Veille L'interrupteur d'alimentation est sur off ou le

DCP est soit en mode Veille soit en mode Economie d'énergie.

Préparation Le DCP se prépare pour l'impression.

Vert

Prêt Le DCP est prêt à imprimer.

Vert

Réception des données

Jaune

Données restant en mémoire

Jaune

1 - 8 INTRODUCTION

Le DCP est en train soit de recevoir des données qui proviennent de l'ordinateur, soit de traiter des données en mémoire, soit d'imprimer des données.

Les données d’impression restent dans la mémoire du DCP.

LED DCP Statut Description

Erreur de service Observez les étapes ci-dessous.

1. Mettez l'interrupteur d'alimentation sur off.

2. Patientez quelques secondes, puis remettez l'interrupteur d'alimentation sur on et réessayez d'imprimer.

Rouge

Capot ouvert Le capot est ouvert. Fermez le capot.

Toner vide Remplacez la cartouche de toner par une

Erreur papier Placez du papier dans le bac ou dégagez le

Rouge

Verrouillage Scan Vérifiez que le levier de verrouillage du scanner

Autres Vérifiez le message affiché. (Voir Dépistage des

Mémoire saturée La mémoire est pleine. (Voir Messages d’erreur

Si vous ne pouvez pas corriger l'erreur et si le même message d'appel de service s'affiche après avoir remis le DCP sous tension, appelez votre revendeur ou le centre d'après-vente agréé Brother.

(Voir Messages d’erreur page 7-1.)

cartouche neuve. (Voir Remplacer la cartouche de toner. page 7-24.)

bourrage de papier. Vérifiez le message affiché. (Voir Dépistage des pannes et entretien normal page 7-1.)

est libéré. (Voir Levier de verrouillage du

scanner page 1-5.)

pannes et entretien normal page 7-1.)

page 7-1.)

INTRODUCTION 1 - 9

Insertion des originaux pour réaliser des copies (et numériser)

Vous pouvez copier en utilisant l'ADF (chargeur automtique de document) ou la vitre du scanner.

Utilisation de l’ADF (chargeur automatique de documents)

Le chargeur automatique de documents (ADF) peut contenir jusqu’à 50 pages et faire passer chacune d’elles dans le DCP. Utiliser du papierstandard (75 g/m ventiler les pages et les aligner.

Température : 20 Humidité : 50% - 70%

N’UTILISEZ ni du papier chiffonné, froissé, plié ou ondulé, ni du papier comportant des agrafes, des trombones, de la pâte ou du ruban adhésif. N’UTILISEZ ni carton, ni journal, ni tissu. (Pour copier ou numériser ce type de document, voir Utilisation de la vitre du scanner page 1-12.)

Vérifiez que l’encre des originaux manuscrits est parfaitement sèche.

Déployez l'extension du support de document de l'ADF.

Dépliez le volet du support de sortie de document de l’ADF.

Ventilez les pages et disposez-les de manière décalée formant un angle. Placez les documents face

imprimée tournée vers le haut, en engageant d’abord le bord supérieur dans le Chargeur de document automatique

(ADF) jusqu’à ce qu’ils touchent le rouleau d’alimentation.

) pour travailler avec l’ADF. Toujours bien

C - 30°C

Extens ion du support de document de l’ADF

Volet du support de sortie de document de l’ADF

1 - 10 INTRODUCTION

Réglez les guide-papier en fonction de la largeur de vos documents.

Documents avec face imprimée dessus dans l’ADF

Volet du support de sortie de document de l’ADF

Appuyez sur première page.

Marche

. Le DCP commence à numériser la

INTRODUCTION 1 - 11

Utilisation de la vitre du scanner

Vous pouvez utiliser la vitre du scanner pour copier une page à la fois, ou les pages d’un livre. Pour pouvoir utiliser la vitre du scanner, l’ADF doit être vide. Vous pouvez faire des copies multiples ; cependant, si vous voulez qu’elles soient triées, vous devez utiliser l’ADF.

Soulevez le capot document.

Les originaux sont placés sur la vitre du scanner, face imprimée dessous

A l’aide des lignes repères pour document situées sur la gauche, centrez l’original, face imprimée dessous, sur la vitre du scanner et fermez le capot document.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu'à 99).

Appuyez sur Le DCP commence la numérisation du document.

Marche

Si le document est un livre ou est épais, ne refermez pas brusquement le capot et n’appuyez pas dessus. Vous risqueriez d’endommager le DCP.

1 - 12 INTRODUCTION

Papier

A propos du papier

Type et format du papier

Le DCP charge le papier qui se trouve dans le bac à papier, le bac à alimentation manuelle, le bac à usages multiples ou le bac inférieur en option.

Type de bac Nom du modèle

Bac à papier (Bac 1) DCP-8040 et DCP-8045D Bac à alimentation manuelle DCP-8040 Bac à usages multiples (bac MP) DCP-8045D Bac inférieur en option (bac 2) Option pour DCP-8040 et DCP-8045D

Papier recommandé

Papier ordinaire : Xerox Premier 80 g/m

Xerox Business 80 g/m Mode DATACOPY 80 g/m

IGEPA X-Press 80 g/m Papier recyclé Xerox Recycled Supreme Transparent : 3M CG 3300 Etiquettes : Etiquettes laser Avery L7163

■

Avant d'acheter de grandes quantités de papier, veuillez le tester pour vérifier qu'il convient.

■

Utilisez du papier copieur ordinaire.

■

Utilisez du papier dont le grammage se situe entre 75 et 90 g/m2.

■

Utilisez du papier neutre. N'utilisez pas du papier acide ou alcalin.

■

Utilisez du papier sens machine.

■

Utilisez du papier dont la teneur en humidité est de 5 % environ.

PAPIER 2 - 1

Attention

N'utilisez pas du papier pour imprimantes jet d'encre. Un tel papier risque de créer des bourrages de papier et d'endommager votre DCP.

La qualité d’impression dépend du type et de la marque du papier. Consultez notre site http://solutions.brother.com dernières recommandations en matière de papier pour le DCP-8040 et le DCP-8045D.

et vérifiez nos

Choisir un papier acceptable

Nous vous recommandons de tester le papier (surtout pour les formats et types spéciaux de papier) sur le DCP avant d'en acheter de grandes quantités.

■

Evitez les feuilles d'étiquettes partiellement utilisées au risque d'abîmer votre DCP.

■

Evitez d'utiliser du papier couché tel du papier couché au vinyle.

■

Evitez d'utiliser du papier préimprimé ou hautement texturé, ou du papier doté d'un en-tête imprimé en relief.

Pour une impression optimale, utilisez un type de papier recommandé, surtout pour le papier ordinaire et les transparents. Pour plus de détails sur les spécifications de papier, appelez votre représentant agréé le plus proche ou le lieu d'achat de votre DCP.

■

Utilisez des étiquettes ou des transparents conçus pour les imprimantes laser.

■

Pour une impression optimale, nous recommandons du papier sens machine.

■

Si vous utilisez du papier spécial qui a du mal à rentrer par le biais du bac à papier, essayez à nouveau en utilisant le bac à alimentation manuelle ou le bac à usages multiples.

■

Vous pouvez utiliser du papier recyclé dans ce DCP.

2 - 2 PAPIER

Volume de papier dans les bacs à papier

Format du papier Nombre de feuilles

Bac à usages multiples (bac MP)

(DCP-8045D) Bac à alimentation

manuelle (DCP-8040)

Bac à papier (Bac 1) A4, Letter, Legal, B5 (ISO),

Bac inférieur en option (bac 2)

Impression duplex (DCP-8045D)

Largeur : 69,8 à 220 mm Hauteur : 116 à 406,4 mm

B5 (JIS), Executive, A5, A6, B6 (ISO)

A4, Letter, Legal, B5 (ISO), B5 (JIS), Executive, A5, B6 (ISO)

A4, Letter, Legal —

50 feuilles

(80 g/m

)

Une seule feuille

250 feuilles (80 g/m

)

250 feuilles

(80 g/m

)

PAPIER 2 - 3

Spécifications du papier pour chaque bac à papier

Modèle DCP-8040 DCP-8045D Types de

papier

Grammage du papier

Formats du papier

Bac à

S/O usages multiples

Bac à alimentation manuelle

Papier ordinaire, papier

qualité supérieure, papier

recyclé, enveloppes,

étiquettes et transparent Bac à papier Papier ordinaire, papier recyclé et transparents* Bac

Papier ordinaire, papier recyclé et transparents* inférieur en option

Bac à

S/O 60 à 161 g/m usages multiples

Bac à

60 à 161 g/m

alimentation manuelle

Bac à papier 60 à 105 g/m Bac

60 à 105 g/m

inférieur en option

Bac à

S/O usages multiples

Bac à alimentation

Largeur : 69,8 à 220 mm

Hauteur : 116 à 406,4 mm manuelle

Bac à papier A4, Letter, Legal, B5 (ISO), B5 (JIS), Executive, A5,

A6, B6 (ISO) Bac

inférieur en

A4, Letter, Legal, B5 (ISO), B5 (JIS), Executive, A5,

B6 (ISO) option

Papier ordinaire, papier qualité supérieure, papier recyclé, enveloppes* étiquettes* transparents*

, et

S/O

Largeur : 69,8 à 220 mm Hauteur : 116 à 406,4 mm

S/O

*1 Jusqu'à 3 enveloppes *2 Jusqu'à 10 feuilles

Lors de l'impression sur transparents, retirez chaque transparent du bac de sortie face imprimée dessous dès qu'il sort du DCP.

2 - 4 PAPIER

Comment charger du papier

Charger du papier ou autre support dans le bac à papier

Sortez entièrement le bac à papier du DCP.

Tout en appuyant sur le levier de libération du guide papier, faites glisser les dispositifs de réglage en fonction du format du papier.

Vérifiez que les dispositifs de guidage reposent fermement dans les fentes.

Pour le papier de format Legal, appuyez sur le bouton de libération du dispositif de réglage universel et tirez sur l'arrière du bac à papier.

Bouton de libération du dispositif de guidage universel

PAPIER 2 - 5

Déployez en éventail la pile de papier pour éviter les bourrages et les mauvaises alimentations.

Placez le papier dans le bac à papier. Vérifiez que le papier repose à plat dans le bac, sous le repère

de papier maximum, et que le guide-papier est bien contre la pile de papier.

Jusqu'ici.

Remettez le bac à papier fermement dans le DCP et dépliez le volet support avant d'utiliser le DCP.

Volet support

Une fois le papier dans le bac à papier, n'oubliez pas :

■

Le côté imprimé est dessous.

■

Mettez le bord d'entrée (haut de la page) en premier et poussez-le doucement dans le bac.

■

Pour copier des feuilles au format Legal, dépliez aussi le volet support secondaire.

2 - 6 PAPIER

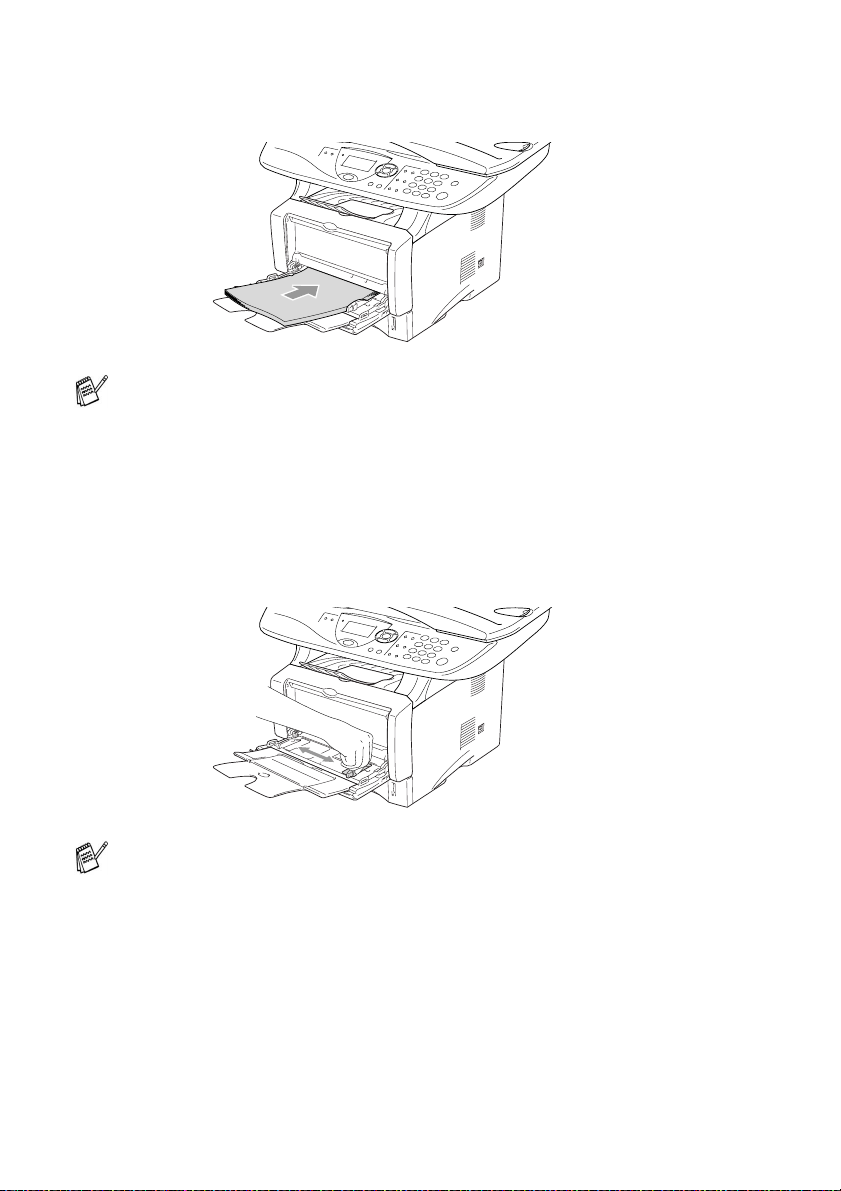

Charger du papier ou autre support dans le bac à alimentation manuelle (pour DCP-8040)

Lors de l'impression sur enveloppes et étiquettes, n'utilisez que le bac à alimentation manuelle.

Ouvrez le bac à alimentation manuelle. Faites coulisser les guide-papier en fonction du format du papier.

Des deux mains, placez le papier dans le bac à alimentation manuelle jusqu'à ce que le bord avant du papier touche le rouleau d'alimentation du papier. Tenez le papier dans cette position jusqu'à ce que le DCP entraîne automatiquement le papier sur une courte distance, puis lâchez le papier.

PAPIER 2 - 7

Une fois le papier dans le bac à alimentation manuelle, n'oubliez pas :

■

Le côté imprimé est dessus.

■

Mettez le bord d'entrée (haut de la page) en premier et poussez-le doucement dans le bac.

■

Vérifiez que le papier est droit et dans la bonne position dans le bac à alimentation manuelle. Sinon, le papier ne rentrera pas correctement et entraînera un papier imprimé de travers ou un bourrage de papier.

■

Ne mettez pas plus d'une feuille de papier ou plus d'une enveloppe à la fois dans le bac à alimentation manuelle au risque de créer un bourrage.

2 - 8 PAPIER

Charger du papier ou autre support dans le bac à usages multiples (bac MP) (pour DCP-8045D)

Lors de l'impression sur enveloppes et étiquettes, n'utilisez que le bac à usages multiples.

Ouvrez le bac MP et abaissez-le doucement.

Sortez et dépliez le volet support du bac MP.

Volet support du bac MP

PAPIER 2 - 9

Lorsque vous chargez du papier dans le bac MP, vérifiez qu'il touche bien l'arrière du plateau.

■

Vérifiez que le papier est droit et dans la bonne position dans le bac MP. Sinon, le papier ne rentrera pas correctement et entraînera un papier imprimé de travers ou un bourrage de papier.

■

Vous pouvez placer jusqu'à 3 enveloppes ou 50 feuilles de 80 g/m

Tout en appuyant sur le levier de libération du guide papier, faites glisser le guide-papier en fonction du format du papier.

dans le bac MP.

Une fois le papier dans le bac MP, n'oubliez pas :

■

Le côté imprimé est dessus.

■

Au cours de l'impression, le plateau intérieur se soulève pour insérer le papier dans le DCP.

■

Mettez le bord d'entrée (haut de la page) en premier et poussez-le doucement dans le bac.

2 - 10 PAPIER

Utiliser la réalisation en recto-verso automatique des opérations de copie et impression (pour DCP-8045D)

Si vous souhaitez imprimer des deux côtés du papier avec la fonction Duplex pour les opérations de copie ou impression, vous devrez régler le levier de réglage du papier en fonction du format du papier que vous utilisez.

Cette fonction est disponible pour les formats A4, Letter ou Legal. (Voir Duplex/N en 1 page 5-12 et Impression des deux côtés (impression Duplex) dans le guide d'utilisation du logiciel sur le CD-ROM.)

Chargez le papier dans le bac à papier ou le bac à usages multiples.

Réglez le levier de réglage de papier sur Impression Duplex, à l'arrière du DCP, en fonction du format du papier utilisé.

LTR/LGL

Votre DCP est alors prêt à imprimer des pages recto-verso.

PAPIER 2 - 11

Programmation à l’écran

Programmation conviviale

Votre DCP est conçu pour sa facilité d’utilisation et comporte la programmation à l’écran LCD grâce aux touches de navigation. La programmation conviviale vous aide à tirer pleinement parti de toutes les fonctionnalités de votre DCP.

Comme la programmation se fait sur l'écran LCD, nous avons créé des instructions progressives qui s'affichent à l'écran pour vous aider à programmer votre DCP. Il vous suffit donc de suivre les instructions qui s’affichent et qui vous guident dans le choix des menus et des options de programmation.

Tableau des menus

Vous pourrez probablement programmer votre DCPsans consulter le Guide de l’utilisateur. Mais pour vous aider à comprendre les sélections et options des menus disponibles dans les programmes du DCP, utilisez le tableau de menus, page 3-4.

Vous pouvez programmer votre DCP en appuyant sur Menu puis en tapant le numéro du menu. Exemple : pour régler


sélectionner

, appuyez sur


Menu, 2, 1

, puiss appuyez sur

et ou bien pour

Set

Qualité

sur

3 - 1 PROGRAMMATION À L’ÉCRAN

Touches de navigation

*Permet d’avoir accès au

*Permet d’aller au niveau de

*Permet d’accepter une

*Permet de quitter le menu

*Permet de revenir au

*Permet de parcourir le

*Permet de revenir au

*Permet de passer au

*Permet de quitter le menu

menu suivant

option

en appuyant à plusieurs reprises

niveau précédent du menu

niveau en cours du menu

niveau précédent du menu

niveau suivant du menu

Vous pouvez accéder au mode menu en appuyant sur Quand vous accédez au menu, l’écran LCD défile.

Appuyez sur Param. général. —OU— Appuyez sur Copie —OU— Appuyez sur —OU— Appuyez sur (Uniquement si l'option de la carte LAN (NC-9100h) est installée.) —OU— Vous pouvez parcourir plus rapidement chaque niveau de menu en appuyant sur la flèche de la direction souhaitée : ou . Puis, sélectionnez une option en appuyant sur s’affiche sur l’écran.

pour afficher le menu

pour afficher le menu Imprimante

pour afficher le menu LAN

PROGRAMMATION À L’ÉCRAN 3 - 2

1.Param. général

2.Copie

3.Imprimante

4.Réseau Choix

Set

▲▼

& Set

lorsque l’option

L’écran LCD affiche ensuite le niveau suivant du menu. Appuyez sur ou sur pour défiler jusqu’à la sélection du

menu suivant. Appuyez sur

Set

Quand vous avez terminé le réglage d’une option, l’écran affiche

Confirme

Utilisez pour remonter dans la sélection si vous avez passé vos choix et pour réduire le nombre d’appuis de touches. Le réglage en cours est toujours l’option ayant “ ”.

3 - 3 PROGRAMMATION À L’ÉCRAN

apez sur les numéros du menu.

(ex. Tapez 1, 1 pour)

Mode Chrono.

—OU—

pour

sélection

sélection pour accepter

quitter

Menu principal

1.Param. général

Sous-menu Sélections du

1.Type papier

2.Format papier

1.Bac MP (DCP-8045D)

2.Supéri eur (Ce menu

n'apparaît que si vous avez le bac N°2 en option.)

3.Inféri eur (option)

1.Supéri eur (Ce menu n'apparaît que si vous avez le bac N°2 en option.)

2.Inféri eur (option)

Options Descriptions Page

Fin

Normal

Épais Lourd Transparent

Fin

Normal

Épais Lourd Transparent

Fin

Normal

Épais Lourd Transparent

Letter Legal Executive A5 A6 B5 B6

Letter Legal Executive A5 B5 B6

Identifie le type de papier dans le bac à usages multiples.

Identifie le type de papier dans le bac à papier 1.

Identifie le type de papier dans le bac à papier 2.

Identifie le format de papier dans le bac à papier 1.

Identifie le format de papier dans le bac à papier 2.

4-1

4-3

Les réglages du fabricant sont affichés en caractères gras .

PROGRAMMATION À L’ÉCRAN 3 - 4

apez sur les numéros du menu.

(ex. Tapez 1, 1 pour)

Mode Chrono.

—OU—

pour

sélection

sélection pour accepter

quitter

Menu principal

Param.

général

(suite)

Sous-menu Sélections du

3.Bip sonore — Haut

4.Ecologie 1.Économie

5. Usage bac:cop

(Ce menu n'apparaît pas pour le DCP-8040.) (Si vous avez le bac 2 en option, voir page 3-10.)

5.Contrast e LCD

(DCP-8040)

6.Contrast e LCD

(DCP-8045D) (Si vous avez le

bac 2 en option, voir page 3-10.)

6.Vie tambour

(DCP-8040)

7.Vie tambour

(DCP-8045D) (Si vous avez le bac 2 en option, voir page 3-10.)

toner

2.Tps Veille (00-99)

3.Eco.

énergie

— Bac 1

—- +

— — Vous pouvez vérifier

Options Descriptions Page

Moyen

Bas Off

Off

05Min

Off

seulement MP

seulement

Auto

- +

Règle le volume du bip sonore.

Augmente la durée de vie de la cartouche de toner.

Economie de courant 4-5

Mode économie d’énergie

Sélectionne le bac utilisée pour la copie.

Ajuste le contraste de l’écran à cristaux liquides.

le pourcentage de durée de vie disponible du tambour.

4-4

4-6

4-7

4-8

7-32

Les réglages du fabricant sont affichés en caractères gras .

3 - 5 PROGRAMMATION À L’ÉCRAN

Menu principal

Param.

général

(suite)

apez sur les numéros du menu.

(ex. Tapez 1, 1 pour)

Mode Chrono.

—OU—

sélection

Sous-menu Sélections du

7.Compteur page

(DCP-8040)

8.Compteur page

(DCP-8045D) (Si vous avez le bac 2 en option, voir page 3-10.)

8.Config. système

(DCP-8040)

9.Config. système

(DCP-8045D) (Si vous avez le

bac 2 en option, voir page 3-10.)

— Total

— — Vous pouvez

Les réglages du fabricant sont affichés en caractères gras .

sélection pour accepter

Options Descriptions Page

Permet de vérifier le

Copie Impr. Liste

nombre de pages imprimées par le DCP jusqu'à présent.

imprimer des listes.

pour

quitter

7-32

4-8

PROGRAMMATION À L’ÉCRAN 3 - 6

apez sur les numéros du menu.

(ex. Tapez 1, 1 pour)

Mode Chrono.

—OU—

Menu principal

2.Copie 1.Qualité Texte

3.Imprim ante 1.Emulation — Auto

sélection

Sous-menu Sélections du

2.Contrast e —- +

2.Options imp.

Réinit.impr.

1.Polices

res.

Configuration

— — Permet de redonner

sélection pour accepter

Options Descriptions Page


Auto

HP LaserJet BR-Script 3

— Imprime une liste des

—

- +

Permet de sélectionner la résolution Copie pour votre type de document.

Ajuste le contraste pour les copies.

Sélectionne le mode Emulation.

réglages en c ours de l'imprimante ou des polices de caractèr es internes du DCP.

au DCP les paramètres par défaut du fabricant.

pour

quitter

5-20

Voir le guide d’utilisation du logiciel sur le CD-ROM

Les réglages du fabricant sont affichés en caractères gras .

3 - 7 PROGRAMMATION À L’ÉCRAN

apez sur les numéros du menu.

(ex. Tapez 1, 1 pour)

Mode Chrono.

—OU—

sélection

sélection pour accepter

Si vous avez installé l'option de la carte LAN (NC-9100h), l'écran affiche le menu LAN suivant.

pour

quitter

Menu principal

4.Réseau (option)

Sous-menu Sélections du

1.Config. TCP/IP

1.Méthode BOOT

2.Adresse IP?

3.Masq.SS. réseau

4.Passerel le [000-255].

5.Nom d’hôte BRN_XXX XXX Saisissez le nom de

6.Config. WINS

7.Serveur WINS

8.Serveur DNS

Options Descriptions Page

Auto

Statique RARP BOOTP DHCP

[000-255]. [000-255]. [000-255]. [000-255]

[000-255]. [000-255]. [000-255]

Auto

Statique

Primaire Secondaire

Vous pouvez sélectionner le méthode BOOT qui correspond le mieux à vos besoins.

Saisissez l'adresse IP.

Saisissez le masque de sous-réseau.

Saisissez l'adresse de passerelle.

l'hôte.

Vous pouvez choisir le mode de configuration WINS.

Spécifie l'adresse IP du serveur primaire ou secondaire.

Vour le Guide de l'Utilisateur Réseau sur le CD-ROM

Les réglages du fabricant sont affichés en caractères gras .

PROGRAMMATION À L’ÉCRAN 3 - 8

apez sur les numéros du menu.

(ex. Tapez 1, 1 pour)

Mode Chrono.

—OU—

pour

sélection

sélection pour accepter

quitter

Menu principal

4.Réseau (option) (suite)

Sous-menu Sélections du

1.Config. TCP/IP

(suite)

2.Para. divers

9.APIPA On

1.Netware On

2.Trame réseau

3.Appletalk On

4.DLC/LLC On

5.Net BIOS/IP

6.Ethernet Auto

Options Descriptions Page

Attribue

Off

Auto

8023 ENET 8022 SNAP

Off

100B-FD 100B-HD 10B-FD 10B-HD

automatiquement l'adresse IP à partir d'une gamme d'adresses locales-lien.

Sélectionnez On pour utilis er le DCP sur un réseau Netware.

Permet de spécifier le type de trame.

Sélectionnez On pour utilis er le DCP sur un réseau Macintosh.

Sélectionnez On pour utilis er le DCP sur un réseau DLC/LLC.

Sélectionnez On pour utilis er le DCP sur un réseau Net BIOS/IP.

Sélectionne le mode de lien Ethernet.

Vour le Guide de l'Utilisateur Réseau sur le CD-ROM

Les réglages du fabricant sont affichés en caractères gras .

3 - 9 PROGRAMMATION À L’ÉCRAN

Si vous avez le bac à papier en option, l'écran affiche ces options.

(Pour DCP-8040 avec le bac à papier en option 2)

Menu principal

1.Param. général

Sous-menu Sélections du

5.Usage bac: cop

6.Contraste LCD

7.Vie tambour — — Vous pouvez vérifier

8.Compteur page

9.Config. système

—

—- +

— Total

— — Vous pouvez

Options Descriptions Page

Bac 1 seulement Bac 2 seulement

Auto

- +

Copie Impr. Liste

Sélectionne le bac utilisée pour copier.

Ajuste le contraste de l’écran à cristaux liquides.

le pourcentage de durée de vie disponible du tambour.

Permet de vérifier le nombre de pages imprimées par le DCP jusqu'à présent.

imprimer des listes.

(Pour DCP-8045D avec le bac à papier en option 2)

Menu principal

1.Param. général

Sous-menu Sélections du

5.Usage bac: cop

6.Contraste LCD

7.Vie tambour — — Vous pouvez vérifier

8.Compteur page

9.Config. système

—

—- +

— Total

— — Vous pouvez

Options Descriptions Page

Bac 1 seulement Bac 2 seulement MP seulement

Auto

- +

Copie Impr. Liste

Sélectionne le bac utilisée pour copier.

Ajuste le contraste de l’écran à cristaux liquides.

le pourcentage de durée de vie disponible du tambour.

Permet de vérifier le nombre de pages imprimées par le DCP jusqu'à présent.

imprimer des listes.

4-7

4-8

7-32

4-8

4-7

4-8

7-32

4-8

Les réglages du fabricant sont affichés en caractères gras .

PROGRAMMATION À L’ÉCRAN 3 - 10

Tableau de fonctionnement des touches

Vous pouvez utiliser les touches du panneau de commande pour choisir de manière pratique des réglages temporaires de copie et accéder aux opérations de numérisation. Le tableau de fonctionnement des touches ci-dessous va vous aider à comprendre les options qui vous sont proposées.

Touches provisoires Sécurité — Imprimez les données

Annulation Tâche

Scan Scan vers E-ma il Numérisez un original noir et blanc

Agrand./Réduc. 104%, 141%, 200%, Auto, Manuel,

Contraste - + Réglez le contraste. 5-10 Qualité Auto, Texte, Photo Sélectionnez la résolution Copie

Selection bac

(For DCP-8040) (For DCP-8045D) #1 (XXX*), #2 (XXX*), Bac MP,

Tri Triez des copies multiples en

N en 1

(For DCP-8040)

Duplex/N en 1

(For DCP-8045D)

■

(XXX*) est la taille de papier que vous avez programmée.

■

#2 (XXX*) s’affiche qand le bac à papier optionnel est installé.

Options Descriptions Page

sauvegardées en mémoire en entrant votre mot de passe à quatre chiffres.

— Supprimez les données dans la

Scan vers Imag e Numérisez une image dans votre

Scan vers OCR Numérisez un document texte

Scan > fichier Numérisez un original noir et blanc

50%, 70%, 78%, 83%, 85%, 91% (Full Page), 94%, 97%

#1 (XXX*), #2 (XXX*), Auto Changez le bac utilisé uniquement

Auto

2 en 1 (P), 2 en 1 (L), 4 en 1 (P), 4 en 1 (L), Poster, Off

Form P1, Form P2, Form L1, Form L2

Simple face, Recto/Verso

mémoire de l'imprimante.

ou couleur dans votre application e-mail sous forme de fichier joint.

application graphique (par ex. une photo couleur) pour la visualiser et la modifier.

pour que ScanSoft reconnaissance optique des caractères dans Omnipage le convertir en texte éditable et l’afficher dans vo tre application de traitement de texte.

ou couleur dans votre ordinateur et l'enregistrer sous forme de fichier dans le dossier de votre choix.

Agrandissez ou réduisez la taille des copies.

pour votre type d’original.

pour la copie suivante.

utilisant l’ADF Changez la dispos ition des copies

sur le support d’impression.

effectue une

pour

Voir le guide d’utilisation du logiciel sur le CD-ROM

5-7

5-9

5-11

5-9

5-14

5-12

3 - 11 PROGRAMMATION À L’ÉCRAN

Pour commencer

Configuration générale

Sélectionner le type de papier

Pour obtenir la meilleure qualité d’impression, réglez le DCP pour le type de papier que vous utilisez.

Pour DCP-8040

Appuyez sur —OU— Si vous avez le bac à papier en

option, appuyez sur pour régler le type de papier sur

Supérieur

pour régler le type de papier sur

Inférieur

Appuyez sur ou sur pour sélectionner

Appuyez sur

Menu, 1, 1

ou sur

Fin, Normal, Épais, Lourd

Set

Arrêt/Sortie

Menu, 1, 1, 1

Menu, 1, 1, 2

11.Type papier

▲

▼

Choix

11.Type papier

Choix

Normal Épais Lourd

▲▼

& Set

1.Supérieur

2.Inférieur

▲▼

& Set

Transparent

POUR COMMENCER 4 - 1

Pour DCP-8045D

Appuyez sur régler le type de papier pour

—OU— Appuyez sur

régler le type de papier sur —OU— Si vous avez le bac à papier en option, appuyez sur

1, 3

pour régler le type de papier sur

Appuyez sur ou sur pour sélectionner

Épais, Lourd

Appuyez sur

Menu, 1, 1, 1

Menu, 1, 1, 2

Fin, Normal

Transparent

Set

Arrêt/Sortie

pour

Bac

pour

Supérieur

11.Type papier

1.Bac MP

2.Supérieur

3.Inférieur

Choix

Inférieur

11.Type papier

1.Bac MP

▲ ▼

Choix ▲▼ & Set

▲▼

& Set

Normal Épais

Menu, 1

Vous ne pouvez sélectionner l'option et bac 2 que lorsque l'option sélectionnée dans

Menu, 1, 2

A4, Letter

Transparent

Legal

pour bac 1

est

4 - 2 POUR COMMENCER

Configuration du format du papier

Vous pouvez utiliser huit formats différents de papier pour imprimer des copies : A4, lettre, légal, exécutif, A5, A6, B5 et B6. Quand vous changez le format du papier dans le DCP, vous devez également changer le réglage de l'option Format de papier afin que votre DCP puisse imprimer une copie réduite sur la feuille.

Appuyez sur

Appuyez sur ou sur pour sélectionner

Executive, A5, A6, B5

Appuyez sur

Avec le bac à papier en option (LT-5000)

Appuyez sur régler le format de papier sur

Supérieur

—OU— Appuyez sur

régler le format de papier sur

Appuyez sur ou sur pour sélectionner A4,

Legal, Executive, A5, A6, B5

Appuyez sur

Menu, 1, 2

A4, Letter, Legal

Set

Arrêt/Sortie

Menu, 1, 2, 1

Menu, 1, 2, 2

Set

Arrêt/Sortie

ou B6.

pour

Inférieur

12.Format papier

▲

▼

Choix

12.Format papier

Choix

et B6.

A4 Letter Legal

1.Supérieur

2.Inférieur

▲▼

& Set

Letter

■

Si vous utilisez le bac à papier en option, le format de papier A6 n'est pas disponible.

■

Si vous sélectionnez vous ne pouvez sélectionner que

Transparent

dans le

A4, Letter

POUR COMMENCER 4 - 3

Menu, 1, 1

Legal

, .

Réglage du volume du bip sonore

Vous pouvez modifier le volume du bip sonore. Le réglage par défaut

Moyen

est chaque fois que vous appuyez sur une touche ou que vous faites une erreur.

1 2

. Lorsque le bip sonore est activé, le DCP émet un bip

Appuyez sur Appuyez sur ou sur pour

sélectionner votre option.

Bas, Moyen, Haut

( Appuyez sur Appuyez sur

Menu, 1, 3

Set

Off

Arrêt/Sortie

13.Bip sonore

▲

)

▼

Choix

Moyen Haut Off

▲▼

& Set

Economie de toner

Vous pouvez économiser le toner en utilisant cette fonction. Quand vous régler la fonction Economie de toner sur semble légèrement plus claire. Le réglage par défaut est

Appuyez sur

Appuyez sur ou sur pour sélectionner

Appuyez sur

Menu, 1, 4, 1

Set

(ou

Off

Arrêt/Sortie

, l'impression

Off

14.Ecologie

1.Économie toner

▲ ▼

Choix

On Off

▲▼

& Set

4 - 4 POUR COMMENCER

Durée de veille

Sélectionner la durée de veille permet de réduire la consommation d'énergie et ce en éteignant l'unité de fusion à l'intérieur du DCP, lorsque ce dernier est inactif. Vous pouvez choisir la durée d'inactivité (de 00 à 99 minutes) du DCP avant qu'il ne passe en mode de veille. La temporisation est automatiquement remise à zéro quand le DCP reçoit des données du PC ou lorsqu'il fait une copie. Le réglage par défaut du fabricant est de 5 minutes. Lorsque le DCP est en mode de veille, le terme vous essayez d'imprimer ou de copier en mode de veille, il y aura un bref délai pendant la mise en température de l'unité de fusion.

Appuyez sur

Utilisez le pavé numérique pour saisir la durée d'inactivité du DCP avant qu'il ne passe en mode de veille (00 à 99).

Appuyez sur

Appuyez sur Pour désactiver le mode de veille, appuyez simultanément sur

Sécurité

Menu, 1, 4, 2

Set

Arrêt/Sortie

Annulation Tâche

Veille

est affiché sur l'écran. Si

à l'étape 2.

Eteindre la lampe du scanner

La lampe du scanner reste allumée pendant 16 heures avant de s'éteindre automatiquement pour préserver sa durée de vie. Vous pouvez éteindre la lampe manuellement si vous le voulez en appuyant simultanément sur les touches et . La lampe restera éteinte jusqu’à ce que vous utilisiez à nouveau le scanner.

En éteignant le scanner, vous diminuerez aussi la consommation de courant.

■

Si vous éteignez souvent la lampe, vous diminuerez sa durée de vie. Certains préfèrent éteindre la lampe lorsqu'ils quittent le bureau ou tard le soir à la maison. Ceci n'est pas nécessaire dans le cadre d'une utilisation normale.

■

Si, lorsque vous changez la durée de veille, le DCP est en mode de veille, le nouveau réglage devient opérationnel la prochaine fois que le DCP copie, imprime ou est redémarré.

POUR COMMENCER 4 - 5

Economie d’énergie

Sélectionner le mode Economie d'énergie permet de réduire la consommation d'énergie. La fonction Mode Economie d’énergie étant sur est éteinte, bascule automatiquement en mode d’économie d’énergie en environ 10 minutes. En mode d’économie d’énergie, vous ne pouvez utiliser ni la fonction de détection de fax, ni l’activation à distance.

Le DCP n'affiche ni la date ni l'heure lorsqu'il est dans ce mode.

1 2

, quand le DCP est au repos et que la lampe du scanner

Appuyez sur Appuyez sur ou sur pour

sélectionner Appuyez sur

affiche votre sélection. Appuyez sur

Menu, 1, 4, 3

Set

Off

(ou

lorsque l'écran

Arrêt/Sortie

14.Ecologie

3.Eco. énergie

▲ ▼

Choix

On Off

▲▼

& Set

4 - 6 POUR COMMENCER

Régler l'utilisation du bac pour le mode Copie

Si votre DCP est un DCP-8040 sans le bac en option 2, vous n'avez pas besoin de ce réglage.

DCP-8040

Le réglage par défaut en option 2 s'il n'y a plus de papier dans le bac 1 ou * document correspond mieux au papier du bac 2.

Appuyez sur

Appuyez sur ou sur pour sélectionner

Bac 2 seulement

Appuyez sur

DCP-8045D

Le réglage par défaut en option 2 ou le bac MP s'il n'y a plus de papier dans le bac 1 ou

si le format du document correspond mieux au papier du bac 2.

Appuyez sur

Appuyez sur ou sur pour sélectionner

MP seulement

—OU— Si vous avez le bac à papier en

option. Appuyez sur ou sur

pour sélectionner

Bac 1 seulement Bac 2 seulement MP seulement

Appuyez sur

Auto

permet à *1votre DCP de choisir le bac

Menu, 1, 5

Bac 1 seulement

Set

Arrêt/Sortie

Auto

Menu, 1, 5

Bac 1 seulement

, ou

Auto

, ou

permet à *1votre DCP de choisir le bac

Auto

, ,

Auto

, ou

Set

Arrêt/Sortie

15.Usage bac:cop

▲

▼

Choix

15.Usage bac:cop

▲

▼

Choix

15.Usage bac:cop

▲

▼

Choix

Bac 1 seulement Bac 2 seulement Auto

▲▼

Bac 1 seulement MP seulement Auto

▲▼

Bac 1 seulement Bac 2 seulement MP seulement

▲▼

si le format du

& Set

*1 Les copies ne sont imprimées automatiquement à partir du bac 2 que si le réglage Taille papier du bac 2 est identique à celui du bac 1.

Lorsque l'ADF est utilisé, les copies sont imprimées

* automatiquement à partir du bac 2 si le réglage Taille papier du bac 2 est différent de celui du bac 1 et si cette taille de papier convient mieux à l'original numérisé.

POUR COMMENCER 4 - 7

Régler le contraste de l’écran LCD

Vous pouvez changer le contraste pour rendre l’écran plus clair ou plus foncé.

(DCP-8040) Appuyez sur

(DCP-8045D) Appuyez sur

—OU— Si vous avez le bac en option 2, appuyez sur

Appuyez sur pour augmenter le contraste. —OU— Appuyez sur pour diminuer le contraste. Appuyez sur

Appuyez sur

Menu, 1, 5

Menu, 1, 6

Set

Arrêt/Sortie

16.Contraste LCD

Choix & Conf

Menu, 1, 6

Impression de la liste de configuration du système

Vous pouvez imprimer une liste des divers réglages.

(DCP-8040) Appuyez sur (DCP-8045D) Appuyez sur —OU— Si vous avez le bac en option N°2, appuyez sur

Appuyez sur

Marche

Menu, 1, 8

Menu, 1, 9

4 - 8 POUR COMMENCER

Comment faire des copies

Utiliser la fonction copie du DCP

Votre DCP peut vous servir de photocopieuse, pour faire jusqu'à 99 copies à la fois.

Surface d’impression

La surface imprimable de votre DCP commence à 2 mm environ des deux extrémités et à 3 mm du haut ou du bas du papier.

Ex: A4 (Document) A4 (Papier)

2mm

3mm

Surface non imprimable

COMMENT FAIRE DES COPIES 5 - 1

Réglages provisoires de copie

Vous pouvez améliorer vos copies en utilisant les Touches de copie provisoire :

Selection bac, Tri Duplex/N en 1

et le DCP reprend ses réglages par défaut 1 minute après avoir terminé la copie. Si vous souhaitez réutiliser ces réglages provisoires, placez le document suivant dans l'ADF ou sur la vitre du scanner avant l'écoulement de ce délai d'une minute.

ouches de copie provisoire

Agrand./Réduc., Contraste, Qualité

N en 1

(pour DCP-8045D). Ces réglages sont provisoires

(pour DCP-8040) ou

5 - 2 COMMENT FAIRE DES COPIES

Faire une seule copie en utilisant l'ADF

Placez le document dans l’ADF face imprimée dessus.

Appuyez sur Ne tirez pas sur la feuille de papier pendant la photocopie.

Pour arrêter le processus de copie et éjecter le document, appuyez sur

Marche

Arrêt/Sortie

Faire plusieurs copies en utilisant l'ADF

Insérez le document dans l’ADF face imprimée dessus.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu’à 99).

Appuyez sur

Marche

Pour trier les copies, appuyez sur la touche

Tri

COMMENT FAIRE DES COPIES 5 - 3

Faire une seule ou plusieurs copies en utilisant la vitre du scanner

Vous pouvez faire plusieurs copies par le biais de la vitre du scanner. Les copies multiples seront empilées (toutes les copies de la page 1, puis toutes les copies de la page 2, etc.). Utilisez les touches de Copie provisoire pour choisir d’autres réglages. (Voir Utiliser les touches Copie (réglages provisoires) : page 5-6.)

Soulevez le capot document.

Placez le document face imprimée dessous sur la vitre du scanner.

Repères pour document

A l’aide des lignes repères pour document situées sur la gauche, centrez le document, face imprimée dessous, sur la vitre du scanner et fermez le capot document.

A l’aide du pavé numérique, tapez le nombre de copies que vous souhaitez (jusqu’à 99).

3 8

Exemple : appuyez sur

Appuyez sur Le DCP commence la numérisation du document.

Marche

pour faire 38 copies.

Si vous souhaitez trier des copies multiples, utilisez l’ADF. (Voir Faire une seule copie en utilisant l'ADF page 5-3.)

5 - 4 COMMENT FAIRE DES COPIES

Message Mémoire saturée

Si le message s'affiche, appuyez sur pour annuler ou appuyez sur pour copier les pages numérisées. Vous devrez effacer quelques tâches de la mémoire pour pouvoir continuer.

Si ce message d'erreur s'affiche plus d'une fois, considérez la possibilité d'augmenter le volume de la mémoire. Pour plus d'informations sur l'augmentation du volume de la mémoire, Voir Carte mémoire page 8-1.

Mémoire saturée

Arrêt/Sortie

Marche

Mémoire saturée

Cop.:sel. Marche Quitter: Arrêt

COMMENT FAIRE DES COPIES 5 - 5

Utiliser les touches Copie (réglages provisoires) :

Quand vous souhaitez changer les réglages uniquement pour la copie suivante, utilisez la touche Copie provisoire.

Touches de copie provisoire

Vous pouvez utiliser différentes combinaisons. Le grand affichage présente vos réglages en cours du mode Copie.

Agr/Réd :100% Qlté :Auto Contrast:- + Bac :#1(LTR) App. ▲▼ ou Marche

Exemple d'écran mode Copie

5 - 6 COMMENT FAIRE DES COPIES

Duplex / N en 1

Agrandissement/Réduction

Vous pouvez sélectionner les facteurs d’agrandissement ou de réduction suivants.

Le réglage Auto qui correspond au format de votre papier.

Manuel

vous permet de saisir un rapport entre 25 et 400 %.

permet au DCP de calculer le facteur de réduction

Appuyez sur

Agrand./Réduc.

Le réglage document dans l'ADF.

Placez le document dans l’ADF face imprimée dessus ou sur la vitre du scanner face imprimée dessous.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu’à 99).

Appuyez sur

Appuyez sur sur .

Auto

ne s'affiche que lorsque vous placez le

Agrand./Réduc.

100%

→

104% (EXE 141% (A5 200% Auto Manuel (25 - 400%) 50% 70% (A4 78% (LGL 83% (LGL 85% (LTR 91% (Full Page) 94% (A4 97% (LTR

LTR)

→

A4)

→

A5)

→

LTR)

→

A4)

→

EXE)

→

LTR)

→

A4)

Agr/Réd :100% Qlté :Auto Contrast:- + Bac :#1(A4)

COMMENT FAIRE DES COPIES 5 - 7

Appuyez sur ou sur pour sélectionner le rapport d’agrandissement ou de réduction souhaité.

Appuyez sur —OU— Vous pouvez sélectionner Utilisez le pavé numérique pour saisir un rapport

d’agrandissement ou de réduction entre 25 Appuyez sur (Exemple : appuyez sur

Appuyez sur —OU— Appuyez sur d'autres touches de Copie provisoire pour d'autres

réglages.

■

Les options copie spéciale (2en1, 4en1 ou Poster) ne sont pas disponibles avec

■ Auto

n’est pas disponible avec la vitre du scanner.

Set

Manuel

Set

5 3

Marche

Agrand./Réduc.

puis appuyez sur

pour obtenir

53%

400%

Set

5 - 8 COMMENT FAIRE DES COPIES

Qualité (type de document)

Vous pouvez sélectionner la qualité en fonction du type de document. Le réglage par défaut est documents contenant à la fois du texte et des photos. utilisé pour des documents ne contenant que du texte. Photo est utilisé pour la copie de photos.

Placez le document dans l’ADF face imprimée dessus ou sur la vitre du scanner face imprimée dessous.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu’à 99).

Appuyez sur

Appuyez sur ou sur pour sélectionner le type de document

Auto, Texte

( Appuyez sur

Appuyez sur —OU— Appuyez sur d'autres touches de Copie provisoire pour d'autres

réglages.

Qualité


Set

Marche

Auto

, qui est utilisé pour les

Texte

est

Trier des copies en utilisant l’ADF

Si vous souhaitez trier des copies multiples, utilisez l’ADF. Les pages seront imprimées dans l'ordre 1 2 3, 1 2 3, 1 2 3, etc.

Placez le document dans l’ADF face imprimée dessus.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu’à 99).

Appuyez sur

Appuyez sur —OU— Appuyez sur d'autres touches de Copie provisoire pour d'autres

réglages.

Tri

Marche

COMMENT FAIRE DES COPIES 5 - 9

Contraste

Vous pouvez régler le contraste de la copie pour rendre les copies plus foncées ou plus claires.

Placez le document dans l’ADF face imprimée dessus ou sur la vitre du scanner face imprimée dessous.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu’à 99).

Appuyez sur

Appuyez sur pour rendre une copie plus claire. —OU— Appuyez sur pour rendre une copie plus foncée. Appuyez sur

Appuyez sur —OU— Appuyez sur d'autres touches de Copie provisoire pour d'autres

réglages.

Contraste

Set

Marche

Appuyez sur

Contraste

5 - 10 COMMENT FAIRE DES COPIES

- +

Sélectionner le bac

Vous pouvez changer le bac utilisé uniquement pour la copie suivante.

Placez le document dans l’ADF face imprimée dessus ou sur la vitre du scanner face imprimée dessous.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu’à 99).

Appuyez sur

Appuyez sur ou sur pour sélectionner le bac utilisé. Appuyez sur

Appuyez sur —OU— Appuyez sur d'autres touches de Copie provisoire pour d'autres

réglages.

(Pour DCP-8040 avec le bac à papier en option 2)

Selection bac

Set

Marche

Appuyez sur

Selection bac

(Pour DCP-8045D avec le bac à papier en option 2)

Appuyez sur

Selection bac

* XXX est le format de papier que vous avez défini dans

Pour DCP-8040, l'écran n'affiche les sélections de bac utilisé que si le bac à papier en option est installé.

Auto

#1 (XXX)* #2 (XXX)*

Auto

#1 (XXX)* #2 (XXX)* Bac MP

COMMENT FAIRE DES COPIES 5 - 11

Menu, 1, 2

Duplex/N en 1

‘Duplex’ imprime des deux côtés du papier.

Touche provisoire

Appuyez sur

Duplex/N en 1

(DCP-8045D)

N en 1

(DCP-8040)

Niveau 1 Niveau 2 Option

N en 1

—

2 en 1 (P)

2 en 1 (L)

4 en 1 (P)

4 en 1 (L)

Duplex(1 en 1)

Form P1 -

(DCP-8045D)

Form P2 Simple

face

Recto/ Verso

Form L1 Simple

face

Recto/ Verso

Form L2 -

document Mise en page

obtenu

12 34

123

5 - 12 COMMENT FAIRE DES COPIES

Touche provisoire

Appuyez sur

Duplex/N en 1

(DCP-8045D)

N en 1

(DCP-8040)

Niveau 1 Niveau 2 Option

Duplex(2 en 1)

— Form P 1

(DCP-8045D)

Form P2

Form L1

Form L2

Duplex(4 en 1)

— Form P 1

(DCP-8045D)

Form P2

Form L1

Form L2

Poster

—

document Mise en page

obtenu

132

241

13 2

Off

—

COMMENT FAIRE DES COPIES 5 - 13

Duplex/N en 1 copy

Copie N en 1

Vous pouvez économiser du papier en copiant deux ou quatre pages sur une seule page. Vérifiez que le format du papier est réglé sur

Letter

Placez le document dans l’ADF face imprimée dessus ou sur la vitre du scanner face imprimée dessous.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu'à 99).

Appuyez sur Press

Appuyez sur ou sur pour sélectionner

2 en 1 (L), 4 en 1 (P)

Appuyez sur

Si vous êtes prêt à copier, passez à l’étape 7.

—OU— Appuyez sur ou pour

sélectionner Qualité, Contraste ou Bac.

Appuyez sur

Appuyez sur ou pour sélectionner un nouveau paramètre Appuyez sur

Appuyez sur Démarrer. Si vous utilisez l'ADF, le DCP scanne les originaux et imprime

les copies. —OU— Si vous utilisez la vitre du scanner, le DCP scanne la page.

Placez l'original suivant sur la vitre du scanner.

Legal

Set

Duplex/N en 1

to select

Set

N en 1

4 en 1 (L)

2 en 1 (P)

Agr/Réd :100% Qlté :Auto Contrast:- + Bac :#1(A4) App.

▲▼

ou Marche

5 - 14 COMMENT FAIRE DES COPIES

Sélectionnez 1 et appuyez sur ou appuyez sur

pour copier la

page suivante.

Recommencez les étapes 7 et 8

Set

Copie à plat

Page suivante?

▲

1.Oui

▼

2.Non

Choix

pour chaque page de la mise en page.

Une fois toutes les pages du document numérisées, sélectionner

et appuyer sur

Set

ou appuyer sur 2 pour

imprimer les copies.

■

(P) signifie Portrait et (L) signifie Paysage.

■

Vous pouvez également combiner les opérations N en 1 et Duplex. (Voir Duplex (2 en 1) et Duplex (4 en 1) (pour DCP-8045D) page 5-19.)

■

Vous ne pouvez pas utiliser l'option Agrandissement/Réduction pour

4 en 1 (P)

4 en 1 (L)

2 en 1 (P), 2 en 1 (L)

▲▼

& Set

COMMENT FAIRE DES COPIES 5 - 15

Poster

Vous pouvez faire une copie de format poster à partir d’une photo. Vous devez utiliser la vitre du scanner.

Pour les copies copie ni utiliser la fonction Agrandissement/Réduction.

Placez l'original face en bas sur la vitre du scanner.

Appuyez sur

Poster

Appuyez sur

Appuyez sur Le DCP commence à numériser l'original et imprime les pages du poster.

Poster

, vous ne pouvez ni faire plus d’une

Duplex/N en 1

Set

Marche

pour sélectionner

5 - 16 COMMENT FAIRE DES COPIES

Duplex (1 en 1) (pour DCP-8045D)

Faire une copie des deux côtés à partir d'un document imprimé d'un seul côté

Placez le document dans l’ADF face imprimée dessus ou sur la vitre du scanner face imprimée dessous.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu’à 99).

Appuyez sur sélectionner

Appuyez sur

Appuyer sur ou sur pour sélectionner

Paysage1

Appuyer sur —OU— Appuyer sur ou sur pour sélectionner

Paysage2

Appuyer sur

Appuyez sur ou sur pour sélectionner pour le document (Si vous utilisez la vitre du scanner ou que vous avez changé de numéro de copies à l'étape 2, cette option ne s'affiche pas).

Appuyez sur

Appuyez sur Si vous avez placé le document dans l'ADF, le DCP commence

à imprimer. —OU— Si vous avez placé le document sur la vitre du scanner, allez à

l’étape 7.

Placez le document suivant sur la vitre du scanner. Sélectionnez

copier la page suivante.

Une fois toutes les pages du document numérisées, sélectionnez imprimer.

Duplex/N en 1

Duplex(1 en 1)

Set

, puis passez à l'étape 6.

Set

Marche

et appuyez sur

pour numériser le document.

et ou sur pour

Set

Portrait2

Portrait1

Simple face

ou appuyez sur 1 pour

ou appuyez sur 2 pour

COMMENT FAIRE DES COPIES 5 - 17

Faire une copie des deux côtés à partir d'un document imprimé des deux côtés

Placez le document dans l’ADF face imprimée dessus.

Appuyez sur sélectionner

Appuyez sur

Appuyez sur ou sur pour sélectionner

Form P2, Form L1, Form L2

Appuyez sur

Appuyez sur ou sur pour sélectionner l’option

Recto/Verso

Appuyez sur

Vérifiez que les documents ont été placés dans l'ADF comme il est indiqué sur l'écran LCD puis appuyez sur

Une fois toutes les pages du document numérisées d'un côté, tournez l'autre côté du document, face imprimée dessus dans l'ADF.

Appuyez sur

Duplex/N en 1

Duplex(1 en 1)

Set

pour le document

Set

Marche

et ou sur pour

Form P1

Marche

5 - 18 COMMENT FAIRE DES COPIES

Duplex (2 en 1) et Duplex (4 en 1) (pour DCP-8045D)

Placez le document dans l’ADF face imprimée dessus ou sur la vitre du scanner face imprimée dessous.

Utilisez le pavé numérique pour taper le nombre de copies que vous souhaitez (jusqu’à 99).

Appuyez sur sélectionner

Appuyez sur

Appuyez sur ou sur pour sélectionner

Form P2, Form L1

Appuyez sur

Appuyez sur Si vous avez placé le document dans l'ADF, le DCP commence

à imprimer. —OU— Si vous avez placé le document sur la vitre du scanner, allez à

l’étape 6.

Placez le document suivant sur la vitre du scanner. Sélectionnez

copier la page suivante.

Une fois toutes les pages du document numérisées, sélectionnez imprimer.

Duplex/N en 1

Duplex(2 en 1)

Set

Marche

et appuyez sur

pour numériser le document.

et ou sur pour

Form L2

Duplex(4 en 1)

Form P1

Set

ou appuyez sur 1 pour

Set

ou appuyez sur 2 pour

COMMENT FAIRE DES COPIES 5 - 19

Modifier les réglages par défaut de l’option copie

Vous pouvez ajuster les réglages de copie qui figurent dans le tableau. Ces réglages restent opérationnels tant qu’ils ne sont pas modifiés.

Sous-menu Sélections du

1.Qualité

Contraste

—

—- +

Qualité

Appuyez sur

Appuyez sur ou sur pour sélectionner

Auto

Appuyez sur

Menu, 2, 1

Texte, Photo

Set

Arrêt/Sortie

Contraste

Options Réglages du

fabricant

Texte Auto


Auto

- +

21.Qualité

▲

▼

Choix

Auto Texte Photo

▲▼

& Set

Vous pouvez changer le contraste pour rendre une image plus claire ou plus foncée.

Appuyez sur

Appuyez sur pour rendre plus clair.

—OU—

Menu, 2, 2

22.Contraste

Choix & Conf

Appuyez sur pour rendre plus foncé. Appuyez sur

Appuyez sur

5 - 20 COMMENT FAIRE DES COPIES

Set

Arrêt/Sortie

Informations importantes

Spécifications IEC 60825

Cet appareil est un produit laser Classe 1 comme il est défini dans les spécifications IEC 60825. L'étiquette illustrée ci-dessous est fixée à l'appareil dans les pays qui l'exigent.

CLASS 1 LASER PRODUCT

APPAREIL À LASER DE CLASSE 1

LASER KLASSE 1 PRODUKT

Cet appareil est équipé d'une diode laser Classr 3B qui émet un rayonnement laser invisible dans le scanner. Le scanner ne doit jamais être ouvert, et ce quelles que soient les circonstances.

Diode laser

Longueur d'onde : 760 - 810 nm Puissance de sortie : 5 mW max. Classe du laser : Classe 3B

Attention

L'utilisation de commandes, d'ajustements ou de procédures autres que ceux spécifiés dans ce manuel risque d'entraîner une exposition dangereuse aux rayons.

INFORMATIONS IMPORTANTES 6 - 1

Pour votre sécurité

Pour garantir une utilisation en toute sécurité, branchez la fiche à deux broches fournie uniquement dans une prise d’alimentation à deux broches standard correctement mise à la terre par l’intermédiaire du circuit électrique domestique.

Le fait que l’équipement fonctionne correctement ne signifie pas que l’alimentation est mise à la terre et ne prouve pas la sécurité de l’installation. Pour votre sécurité, en cas de doute sur l’efficacité de la mise à la terre de l’alimentation, consultez un électricien qualifié.

Déconnecter l'appareil

Cet appareil doit être installé près d'une prise facilement accessible. En cas d'urgence, débranchez le cordon d'alimentation de la prise afin d'effectuer une mise hors tension complète.

Connexion LAN

Attention : Connectez cet appareil sur une connexion LAN qui n'est pas soumise à des surtensions.

Déclaration de conformité internationale E

TAR

NERGY STAR

a pour objectif de

Le programme international E

NERGY

promouvoir le développement et la popularisation des équipements de bureau à faible consommation.

En tant que partenaire d'E

NERGY STAR

déterminé que ce produit répond aux directives d'E

, Brother Industries, Ltd. a

NERGY STAR

matière d'économie d'énergie.

6 - 2 INFORMATIONS IMPORTANTES

Interférence de rapports (modèle 220-240V uniquement)

Ce produit est conforme à la norme EN55022 (Publication 22 du CISPR)/Classe B. Avant d'utiliser cet appareil, vérifiez que vous utilisez les câbles d'interface suivants.

Un câble d'interface parallèle blindé avec des conducteurs à paires torsadées et marqué "Conforme IEEE 1284". Le câble ne doit pas dépasser une longueur de 1,80 mètres.

Un câble USB. Le câble ne doit pas dépasser une longueur de 2,0 mètres.

INFORMATIONS IMPORTANTES 6 - 3

Consignes de sécurité importantes

Lisez toutes ces instructions.

Conservez-les pour référence ultérieure.

Respectez tous les avertissements et instructions figurant sur l’appareil.

Avant de procéder au nettoyage, mettez le DCP hors tension et débranchez le cordon d’alimentation de la prise murale. N’utilisez pas de produits nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyer.

Ne placez pas cet appareil à proximité de l’eau.

Ne placez pas cet appareil sur un chariot, un socle ou une table si ces derniers sont instables. L’appareil risquerait de tomber et une telle chute pourrait abîmer l'appareil.

Les fentes et ouvertures pratiquées sur le boîtier ainsi qu’à l’arrière ou sur le dessous de l’appareil servent à la ventilation ; pour assurer le bon fonctionnement de l’appareil et pour le protéger contre toute surchauffe, veillez à ne jamais bloquer ou couvrir ces ouvertures. Pour éviter toute obturation de ces ouvertures, ne placez jamais l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Ne le placez jamais sur ou près d'un radiateur ou autre appareil de chauffage. Il ne doit jamais être encastré dans un meuble sans aération suffisante.

Cet appareil doit être branché sur une prise de secteur dont les caractéristiques correspondent au type indiqué sur l’étiquette. En cas de doute, appelez votre revendeur ou la compagnie d'électricité de votre région.

N'utilisez que le cordon d'alimentation fourni avec ce DCP.

Cet appareil est équipé d’une fiche de mise à la terre à 3 fils, une fiche ayant une troisième broche (mise à la terre). Il est recommandé de n’utiliser qu'une prise d’alimentation mise à la terre. Il s’agit là d’un dispositif de sécurité. Si vous ne pouvez pas insérer la fiche dans la prise murale, appelez votre électricien pour qu’il remplace votre prise murale obsolète. Evitez tout expédient qui priverait l’appareil de la connexion à la terre.

6 - 4 INFORMATIONS IMPORTANTES

Evitez de placer des objets sur le cordon d’alimentation. Ne placez pas cet appareil dans un endroit où l’on risque de marcher/trébucher sur le cordon d’alimentation.

Attendez que les pages soient sorties du DCP avant de les saisir.

Débranchez l’appareil de la prise murale et confiez la révision à du personnel autorisé dans les cas suivants :

■

Le cordon d’alimentation est abîmé ou effiloché.

■

Du liquide s’est répandu dans l’appareil.

■

L’appareil a été exposé à la pluie ou à de l’eau.

■

Si l’appareil ne fonctionne pas normalement lorsqu’on suit les instructions. Limitez-vous aux réglages expliqués dans le manuel. Un mauvais réglage des autres commandes peut endommager l’appareil et pourra souvent nécessiter un travail très long par un technicien qualifié pour que l’appareil puisse à nouveau fonctionner normalement.

■

L’appareil est tombé ou le boîtier est abîmé.

■

Le comportement de l’appareil est sensiblement modifié, ce qui indique la nécessité d’une révision.

Pour protéger l’appareil contre les surtensions, nous recommandons l’utilisation d’un dispositif de protection de puissance (protecteur de surtension).

Pour réduire le risque de feu, de choc électrique ou de blessures, prenez note des points suivants :

■

N’utilisez pas cet appareil à proximité d’appareils qui utilisent de l’eau, près d’une piscine ou dans une cave humide.

■

N'utilisez que le cordon d'alimentation signalé dans ce manuel.

INFORMATIONS IMPORTANTES 6 - 5

Marques Commerciales

Le logo Brother est une marque déposée de Brother Industries, Ltd. Brother est une marque déposée de Brother Industries, Ltd. Multi-Function Link est une marque déposée de Brother International

Microsoft aux USA et dans d’autres pays. Macintosh, QuickDraw, iMac et iBook sont des marques

commerciales ou déposées d’Apple Computer, Inc. Postscript and Postscript Level 3 sont des marques commerciales

ou déposées d'Adobe Systems Incorporated. PaperPort et Omnipage sont des marques déposées de ScanSoft,

Inc. Presto! PageManager est une marque déposée de NewSoft

Technology Corporation. Chaque société dont le titre logiciel est mentionné dans ce manuel

dispose d’un Accord de Licence Logiciel spécifique pour ses programmes privés.

Tous les autres noms de marques et de produits mentionnés dans ce Guide de l'utilisateur sont des marques déposées de leurs sociétés respectives.

6 - 6 INFORMATIONS IMPORTANTES

Dépistage des pannes et

entretien normal

Dépistage des pannes

Messages d’erreur

Comme pour tout appareil sophistiqué de bureautique, des problèmes peuvent survenir. Si c’est le cas, votre DCP identifie le problème et affiche un message d'erreur. La liste ci-dessous explique les messages d’erreur les plus fréquents.

MESSAGES D’ERREUR MESSAGE

D’ERREUR

Fin vie tambour

Vérif. document

Vérifier papier Vérifier papier1 Vérifier papier2

MP sans papier

Vérif. Format

Vérif.Scan verou

CAUSE ACTION

Le tambour approche sa fin de vie. Utilisez le tambour jusqu'à ce que vous

Le compteur du tambour n'a pas été remis à zéro.

Les documents n'ont pas été insérés, ou ne sont pas passés, correctement ou le document numérisé par le biais de l'ADF faisait plus de 90 cm.

Le DCP n'a plus de papier ou le papier est mal chargé dans le bac à papier. —OU—

Du papier est coincé dans le DCP.

Il n'y a plus de papier dans le bac MP. Rechargez du papier. (Voir Charger du

Lorsque cette erreur s'affiche, que le papier se trouvant dans le bac ne correspond pas au format défini dans

Menu, 1, 2.

Le verrou du scanner est verrouillé. Libérez le levier de verrouillage du

cela signifie

ayez un problème de qualité d'impression ; puis remplacez le tambour par un neuf.

1. Ouvrez le couvercle avant puis appuyez sur

2. Appuyez sur 1 pour effectuer la remise à zéro.

Voir Bourrages de documents page 7-4.

Rechargez du papier dans le bac à papier ou le bac MP. —OU—

Retirez le papier et rechargez-le. Voir Bourrages de papier page 7-5 et

Du papier es t coincé dans le bac du plex (pour DCP-8045D) page 7-9.

papier ou autre support dans le bac à usages multiples (bac MP) (pour DCP-8045D) page 2-9.)

Chargez du papier du format approprié ou changer le réglage par défaut. (Voir Sélectionner le type de papier page 4-1.)

scanner puis appuyez sur Arrêt/Sortie.

Effacer/Retour

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 1

MESSAGES D’ERREUR MESSAGE

D’ERREUR

Refroidissement Attendre

SVP

Capot ouvert Fermer capot SVP

Erreur levier DX

Face imp dessus ouvert

Unité de fusion ouverte

Err. Machine XX

Pas de bac DXVous avez essayé de faire une impression

Mémoire saturée

CAUSE ACTION

La température du tambour ou de la cartouche de toner est trop élevée. Le DCP interrompt sa tâche d'impression en cours et se met en mode de refroidissement. Pendant le mode de refroidissement, on entend le ventilateur de refroidissement tourner ; l'écran du DCP affiche Refroid issement, et Attendre SVP.

Le capot avant n’est pas entièrement fermé. Fermez le capot avant du tambour.

Le levier de réglage du papier pour l'impression en duplex n'est pas réglé correctement pour le format du papier.

Le bac de sortie face imprimée dessus est ouvert.

Le couvercle de l'unité de fusion est ouvert. Veuillez fermer le capot d'élimination

Le DCP présente un problème mécanique. Demandez l'intervention de votre

duplex avec le couvercle duplex ouvert.

Vous ne pouvez pas enregistrer de données dans la mémoire.

Veuillez patientez 20 minutes pour permettre le refroidissement de l'appareil.

Réglez le levier duplex sur la bonne position. (Voir Utiliser la réalisation en

recto-verso automatique des opérations de copie et impression (pour DCP-8045D) page 2-11.)

Veuillez fermer le bac de sortie face imprimée dessus.

de bourrage. (Voir Bourrages de papier page 7-5.)

revendeur ou d'un technicien Brother.

Installez le bac duplex correctement. (Voir Du papier est coincé dans le bac duplex (pour DCP-8045D) page 7-9.)

(Opération de copie en cours) Appuyez sur Arrêt/Sortie et attendez

que les opérations en cours se terminent, puis essayez à nouveau.

—OU— Ajoutez une mémoire en option. (Voir Carte mémoire page 8-1.)

(Opération d'impression en cours) Réduisez la résolution d'impression.

(Voir Qualité d’impression dans le guide d'utilisation du logiciel sur le CD-ROM.) —OU— Supprimez les données se trouvant en mémoire. (Voir Message Mémoire saturée page 5-5.) —OU— Ajoutez une mémoire en option. (Voir Carte mémoire page 8-1.)

7 - 2 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

MESSAGES D’ERREUR MESSAGE

D’ERREUR

Bourrage papier

Ouvrir capot SVP

Toner vide La cartouche de toner n'est pas en place.

Toner bas Si l’écran LCD affiche Toner bas , vous

CAUSE ACTION

Du papier est coincé dans le DCP. Voir Bourrages de papier page 7-5 et

Une page, un morceau de papier ou un trombone est coincé dans le DCP.

—OU— Il n'y a plus de toner et l'impression n'est alors plus possible.

pouvez toujours imprimer, cependant, la quantité de toner baisse et l’appareil vous signale que bientôt il n’y en aura plus.

Du papier es t coincé dans le bac du plex (pour DCP-8045D) page 7-9.

Ouvrez le capot avant. Si voyez que du papier (ou autre) est coincé dans l'appareil, retirez -le en tirant doucement puis refermez le capot avant. Si le message d'erreur s'affiche à nouveau, ouvrez puis refermez à nouveau le capot avant. Si le DCP ne peut pas se réenclencher et retourner à l'invite de la date et de l'heure, il affiche le message Err. Machine XX. Demandez alors l'intervention de votre revendeur ou d'un technicien Brother.

Réinstallez la cartouche de toner. —OU— Remplacez la cartouche de toner par une cartouche neuve. (Voir Remplacer

la cartouche de toner. page 7-24.)

Commandez une nouvelle cartouche de toner maintenant.

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 3

Bourrages de documents

En fonction de la position du bourrage du document, suivez la procédure appropriée pour le retirer.

Le document est coincé en haut du chargeur automatique ADF

Retirez de l’ADF tout papier qui n’est pas coincé.

Ouvrez le capot de l’ADF.

Retirez le document coincé en tirant vers la droite.

Fermez le capot de l’ADF.

Appuyez sur

Le document est coincé à l’intérieur du chargeur automatique ADF

Retirez de l’ADF tout papier qui n’est pas coincé.

Soulevez le capot document.

Retirez le document coincé en tirant vers la droite.

Refermez le capot document.

Appuyez sur

Arrêt/Sortie

—OU—

Retirez le support ADF de l'ADF.

Retirez le document coincé en tirant vers la droite.

Appuyez sur

Arrêt/Sortie

7 - 4 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

Bourrages de papier

Pour dégager les bourrages de papier, veuillez suivre les instructions figurant dans cette section.

AVERTISSEMENT

Immédiatement après l'utilisation du DCP, certaines pièces à l'intérieur du DCP sont extrêmement chaudes. Lorsque vous ouvrez le capot avant ou le bac de sortie arrière du DCP, ne touchez jamais les pièces indiquées dans le diagramme suivant.

CHAUD !CHAUD !

Vue de face Vue arrière

Dégagez le papier coincé comme suit. Si le papier coincé est entièrement retiré par les informations

données dans les étapes suivantes, installez le bac à papier puis fermez le capot avant et le DCP reprend automatiquement l'impression.

■

S'il y a bourrage de papier avec le bac inférieur en option, vérifiez que le bac à papier supérieur est installé correctement.

■

Retirez la totalité du papier du bac et alignez la pile entière lorsque vous ajoutez du papier. Ceci permet d'empêcher l'alimentation de plusieurs feuilles de papier à la fois dans DCP et réduit la possibilité de bourrages de papier.

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 5

Sortez entièrement le bac à papier du DCP.

Tirez sur le papier coincé vers le haut et sortez-le du DCP.

Appuyez sur le bouton d'ouverture du capot et ouvrez le capot avant.

Retirez le tambour. Tirez sur le papier coincé vers le haut et sortez-le du DCP. Si vous ne pouvez pas retirer facilement le tambour, ne forcez pas. Par contre, tirez sur le bord du papier coincé par le biais du bac à papier.

Si le papier coincé ne peut pas être retiré facilement, tournez le cadran de bourrage vers vous pour retirer doucement le papier.

7 - 6 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

AVERTISSEMENT

Pour éviter d'abîmer le DCP par électricité statique, ne touchez pas les électrodes indiquées dans le diagramme ci-dessous.

Ouvrez le bac de sortie arrière. Retirez le papier coincé de l'unité de fusion. Si le bourrage de papier ne peut pas être dégagé, passez à l'étape 7.

Si vous devez tirez le papier vers l'arrière du DCP, le toner risque de salir l'unité de fusion et de se retrouver sur les prochaines feuilles imprimées. Imprimez quelques copies de la page test jusqu'à ce que les éclaboussures de toner cessent.

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 7

AVERTISSEMENT

Immédiatement après l'utilisation du DCP, certaines pièces à l'intérieur du DCP sont extrêmement CHAUDES!. Attendez que le DCP se refroidisse avant de toucher les pièces se trouvant à l'intérieur du DCP.

CHAUD !

Vue arrière

Ouvrez le capot d'élimination de bourrage (couvercle de l'unité de fusion). Retirez le papier coincé dans l'unité de fusion.

Capot d'élimination de bourrage (couvercle de l'unité de fusion)

Fermez le capot d'élimination de bourrage. Fermez le bac de sortie arrière.

7 - 8 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

Poussez le levier de verrouillage vers le bas et sortez la cartouche de toner du tambour. Sortez le papier coincé s'il y en a dans la tambour.

Remettez le tambour dans le DCP.

Insérez le bac à papier dans le DCP.

Fermez le capot avant.

Du papier est coincé dans le bac duplex (pour DCP-8045D)

Sortez le bac duplex et le bac à papier du DCP.

Sortez le bac coincé du DCP.

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 9

Remettez le bac duplex et le bac à papier dans le DCP.

■

Le message une feuille de papier du bac de sortie face imprimée dessous si un seul côté a été imprimé.

■

Si le levier de réglage papier pour impression duplex n'est pas réglé correctement pour le format du papier, il y a risque de bourrage et d'impression mal positionnée sur la page. (Voir Utiliser la réalisation en recto-verso automatique des opérations de copie et impression (pour DCP-8045D) page 2-11.)

Bourrage Duplex

s'affiche si vous retirez

7 - 10 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

Si votre DCP présente des difficultés de fonctionnement

Si la copie vous donne satisfaction, le problème ne vient sans doute pas de votre DCP. Consultez le tableau ci-dessous pour obtenir des conseils de dépistage des pannes.

PROBLEME SUGGESTIONS Impression ou réception de fax

Impression condensée et stries horizontales ou parties inférieures/supérieures des caractères coupées.

Impression de mauvaise qualité.

Lignes noires verticales Le fil corona principal d’impression de votre DCP peut être sale.

Problèmes de qualité de copie

Des stries verticales apparaissent sur les copies.

Problèmes d’imprimante

Le DCP n'imprime pas. Vérifiez les points suivants :

Le DCP imprime alors qu'on ne s'y attend pas ou imprime n'importe quoi.

Le DCP imprime les deux premières pages correctement puis sur certaines pages, il manque du texte.

Le DCP ne peut pas imprimer les pages entières d'un document.Le message Mémoire saturée s'affiche.

Mes en-têtes ou bas de page apparaissent lorsque je visualise mon document à l'écran mais ils n'apparaissent pas lorsque j'imprime le document.

Si la copie est mauvaise, nettoyez la partie scanner. Si le problème persiste, demandez l’intervention de votre revendeur ou d’ un technicien Brother.

Voir Améliorer la qualité d’impression. page 7-14.

Nettoyez votre fil corona principal (Voir Nettoyage du tambour. page 7-23).

Parfois des stries verticales apparaissent sur les copies. Soit le scanner est sale soit le fil éliminateur d'effet de couronne primaire pour l'impression est sale. Nettoyez les tous les deux. (Voir Nettoyage du scanner page 7-21 et Nettoyage du tambou r. page 7-23.)

• Le DCP est branché et l'interrupteur d'alimentation est sur On. (Voir le Guide d'installation rapide.)

• La cartouche de toner et le tambour sont installés correctement. (Voir Remplacer le tambour. page 7-29.)

• Le câble d'interface est solidement connecté entre le DCP et l'ordinateur. (Voir le Guide d'installation rapide.)

• Regardez si l'écran affiche un message d'erreur. (Voir Messages d’erreur page 7-1.)

Réinitialisez le DCP ou éteignez-le puis rallumez-le. Vérifiez que les réglages primaires de votre logiciel sont réglés pour fonctionner avec votre DCP.

Votre ordinateur ne reconnaît pas le signal intégral du tampon d'entrées de votre imprimante. Vérifiez que le câble du DCP est installé correctement.

Réduisez la résolution d'impression. Réduisez la complexité de votre document puis essayez à nouveau. Réduisez la qualité graphique ou le nombre de polices de caractères dans votre logiciel.

La plupart des imprimantes laser ont une zone restreinte qui n'accepte aucune impression. Généralement, il s'agit des deux premières et des deux dernières lignes, ceci laissant 62 lignes imprimables. Réglez les marges du haut et du bas dans votre document pour en tenir compte.

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 11

PROBLEME SUGGESTIONS Problèmes de numérisation

Des erreurs TWAIN s’affichent pendant la numérisation.

Vérifiez que le pilote TWAIN de Brother est sélectionné comme source primaire. Dan s PaperPort

, cliquez sur Numériser dans le menu Fichier

et sélectionnez le pilote TWAIN Brother.

Problèmes de logiciel

Ne peut pas installer le logiciel ou imprimer.

Ne peut pas effectuer une impression du type ‘2 en 1’ ou ‘4 en 1’

Ne peut pas imprimer avec

Exécutez le programme MFL-Pro Suite-réparation et installation sur le CD-ROM. Ce programme servira à réparer et réinstaller le logiciel.

Vérifiez que le réglage Taille papier est identique dans l'application et dans le pilote d'imprimante.

Essayez de réduire la résolution d’impression.

Adobe Illustrator

Lorsque les polices ATM sont utilisées, certains caractères manquent ou d’autres sont imprimés à leur place

Le message ‘Impossible d’écrire sur LPT1’ ou ‘LPT1 déjà occupé’ s’affiche.

Le message d’erreur ‘DCP occupé’ ou ‘Panne de connexion DCP’ s’affiche.

Si vous utilisez Windows imprimante' dans le menu 'Démarrer'. Sélectionnez les propriétés de ‘l'Imprimante Brother DCP-8040 ou DCP-8045D (USB)’. Cliquez sur ‘Paramètres du spouleur’ dans l'onglet 'Détails'. Sélectionnez ‘Brut’ dans ‘Format des données du spouleur’.

1.Vérifiez que l’appareil est sous tension (branché sur une prise de courant et l'interrupteur d'alimentation sur ON) et qu’il est raccordé directement à l’ordinateur par un câble parallèle bidirectionnel IEEE-1284. Le câble ne doit pas passer par un autre périphérique (du type lecteur Zip, lecteur CD-ROM externe ou boîtes de commutation).

2. Vérifiez que le DCP n’affiche aucun message d’erreur à l’écran.

3. Vérifiez qu'aucun autre pilote de périphérique, communiquant également par le port parallèle, ne se lance automatiquement quand vous démarrez l'ordinateur (ex. pilotes pour lecteur Zip, lecteur CD-ROM externe, etc.). Où vérifier : (lignes de commande Load =, Run= dans le fichier win.ini ou dans le groupe de démarrage).

4. Consultez le fabricant de votre ordinateur pour confirmer que les paramètres du port parallèle dans le BIOS de l'ordinateur sont réglés pour prendre en charge un appareil bidirec tionnel, à savoir Mode Port

98/98SE/Me, sélectionnez 'Réglages

Parallèle - ECP.

’Echec de connexion du DCP' Si le DCP n’est pas connecté à votre PC et que vous avez chargé le

logiciel Brother, le PC indiquera un ’Echec de connexion du DCP' chaque fois que vous redémarrerez Windows(R). Vous pouvez ignorer ce message ou le désactiver comme suit : double-cliquez sur "\tool\WarnOFF.REG" à partir du CD-ROM fourni.

La touche Scan du panneau de commande DCP ne fonctionnera pas avant que vous ayez redémarré votre PC avec le DCP connecté. Pour le ré-activer, double-cliquez sur "\tool\WarnON.REG" à partir du CD-ROM fourni.

7 - 12 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

PROBLEME SUGGESTIONS Problèmes de manipulation de papier

Le DCP ne charge pas de papier. L'écran affiche

Vérifier papier ou Bourrage papier.

Le DCP n'alimente pas le papier à partir du bac à alimentation manuelle.

Comment puis-je charger des enveloppes ?

Quel papier puis-je utiliser ? Vous pouvez utiliser du papier ordinaire, des enveloppes, des

Comment puis-je éliminer les bourrages de papier ?

Problèmes de qualité d’impression

Les pages imprimées sont gondolées.

Les pages imprimées sont souillées.

Les pages imprim ées sont trop claires.

Problèmes de réseau

Je ne peux pas imprimer sur le réseau.

Regardez si le message Vérifier papier ou Bourrage papier s'affiche sur L'ÉCRAN. Si le bac est vide, chargez une nouvelle pile de papier dans le bac à papier. S'il y a du papier dans le bac à papier, vérifiez qu'il est bien droit. Si le papier est ondulé, redressez-le Il est parfois utile de sortir le papier, de renverser la pile et de le remettre dans le bac à papier. Ré duisez la quantité de papier dans le bac à papier pui s essayez à nouveau. Vérifiez que l'option Mode d'alimentation manuel ou mode MP ou bac MP n'est pas sélectionnée dans le pilote d'imprimante.

Réinserez le papier fermement, chargez une feuille à la fois. Vérifiez que l'option Mode à alimentation manuelle ou mode MP est sélectionnée dans le pilote d'imprimante.

Vous pouvez charger des enveloppes à partir du bac à alimentation manuelle ou du bac MP. Votre logiciel doit être réglé pour imprimer le format des envel oppes que vous utilisez. Ceci est généralement fait par le biais du menu Mise en page ou Configuration document dans votre logiciel. Consultez le manuel de votre logiciel.

transparents et des étiquettes prévus pour des appareils laser. (Pour plus d'informations sur le papier que vous pouvez utiliser, voir Touches d'opération de l'imprimante dans le guide d'utilisation du logiciel sur le CD-ROM.)

Voir Bourrages de papier page 7-5.

Du papier fin ou épais de qualité inférieure peut entraîner ce type de problème. Sélectionnez le Type de Papier qui correspond au type de support que vous utilisez. (Voir Sélectionner le type de papier page 4-1 et Type de support dans le guide d'utilisation du logiciel sur le CD-ROM.)

Il se peut que le réglage Type de papier ne corresponde pas au type de support que vous utilisez—OU—Le support est peut-être trop épais et présente une surface rugeu se. (Voir Sélectionner le type de papier page 4-1 et Type de support dans le guide d'utilisation du logiciel sur le CD-ROM.)

Désactivez le mode Economie de Toner sous l'onglet Avancé dans le pilote d'imprimante. (Voir Mode Economie dans le guide d'utilisation du logiciel sur le CD-ROM.)

Vérifiez que votre DCP est sous tension et qu'il est En ligne et Prêt. Appuyez sur l'interrupteur d'essai. Les réglages en cours du NC-9100h sont imprimés. Vérifiez que le câblage et les connexions de réseau sont corrects. Si possible, essayez de connecter le DCP sur un port différent dans votre concentrateur en utilisant un autre câble. Regardez s'il y a activité du voyant LED. Le NC-9100h dispose d'un voyant LED à deux couleurs pour diagnostiquer les problèmes.

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 13

Améliorer la qualité d’impression.

d 3

Cette section donne des informations sur les sujets suivants :

Exemples d'impression de mauvaise qualité

ABCDEFGH

abcdefghijk

ABCD

abcde

01234

Impression à peine visible

ABCDEFGH abcdefghijk

ABCD abcde 01234

Fond gris

Impression fantôme

ABCDEFGH abcdefghijk

ABCD abcde 01234

Taches de toner

Impression faible

Tout en noir

Recommandation

Vérifiez l'environnement de l'imprimante. Les conditions comem l'humidité, les températures élevées, etc., peuvent entraîner cette anomalie d'impression. (Voir Où placer l’appareil page v.) Si la page entière est trop claire, le mode Economie de toner est peut-être activé. Désactivez le mode Economie de toner sous l'onglet Propriétés de l'imprimante dans le pilote. —OU— Si votre DCP n'est pas connecté à un ordinateur, désactivez le mode Economie de toner sur le DCP lui-même. (Voir Economie de toner page 4-4.)

Installez une nouvelle cartouche de toner. (Voir Remplacer la cartouche de toner. page 7-24.) Installez un nouveau tambour. (Voir Remplacer le tambour. page 7-29.)

Vérifiez que le papier que vous utilisez satisfait aux spécifications recommandées. (Voir A propos du papier page 2-1.) Vérifiez l'environnement de l'imprimante – les températures élevées et l'humidité élevée peuvent augmenter la quantité de fond grisé. (Voir Où placer l’appareil page v.)

Utilisez une nouvelle cartouche de toner. (Voir Remplacer la ca rtouche de toner. page 7-24.) Utilisez un nouveau tambour. (Voir Rem placer le tambo ur. page 7-29.)

Vérifiez que le papier que vous utilisez satisfait à nos spécifications. Ce problème peut être causé par du papier rugueux ou un support d'impression épais.

Choisissez le support approprié dans le pilote d'imprimante. (Voir A propos du papier page 2-1.)

Utilisez un nouveau tambour. (Voir Rem placer le tambo ur. page 7-29.)

Vérifiez que le papier que vous utilisez satisfait à nos spécifications. Le problème peut être causé par du papier rugueux. (Voir A propos du papier page 2-1.) Le tambour est peut-être abîmé. Utilisez un nouveau tambour. (Voir Remplacer le tambour. page 7-29.)

Vérifiez que le papier que vous utilisez satisfait à nos spécifications. (Voir A propos du papier page 2-1.) Choisissez le mode Papier épais dans le pilote d'imprimante, ou utilisez un papier plus fin que celui que vous utilisez. Vérifiez l'environnement de l'imprimante car une humidité élevée peut entraîner une impression faible. (Voir Où placer l’appareil page v.)

Il est possible que vous puissiez éliminer ce problème en nettoyant le fil éliminateur d'effet de couronne primaire à l'intérieur du tambour et ce en faisant coulisser la languette bleue. Il est très important de remettre la languette bleue sur sa position d'origine (

▲

). (Voir Nettoyage du

tambour. page 7-23.)

Le tambour est peut-être abîmé. Utilisez un nouveau tambour. (Voir Remplacer le tambour. page 7-29.)

7 - 14 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

Exemples d'impression de mauvaise qualité

94 mm

Des taches blanches sur du

texte et des graphiques

noirs tous les 94 mm

94 mm

Recommandation

Si le problème persiste après l'impression de quelques pages, le tambour peut avoir de la colle qui provient de l'étiquette collée sur la surface du tambour OPC.

Nettoyez le tambour comme suit :

1 Placez l'échantillon imprimé devant le tambour et repérez la position

exacte de la mauvaise impression.

Des taches noires tous les

94 mm

2 Tournez l'engrenage du tambour manuellement tout en examinant la

surface du tambour OPC.

Attention

Prenez soin de ne pas toucher le tambour photosensible avec les doigts.

Tambour

3 Quand vous aurez repéré la marque sur le tambour qui correspond à

l'échantillon imprimé, essuyez la surface du tambour OPC à l'aide d'une tige de coton ouaté jusqu'à élimination d e la poussière ou de la fibre de papier sur la surface.

Attention

N'essayez pas de nettoyer la surface du tambour photosensible à l'aide d'un objet pointu comme un stylo à bille, etc.

Vous risqueriez d'abîmer le tambour. Utilisez un nouveau tambour. (Voir Remplacer le tambour. page 7-29.)

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 15

Exemples d'impression de mauvaise qualité

ABCDEFGH abcdefghijk

ABCD abcde

Marques noires de toner sur

Traits blancs en travers de la

01234

la page

ABCDEFGH abcdefghijk

ABCD abcde 01234

page

ABCDEFGH abcdefghijk

ABCD abcde 01234

Traits en travers de la page

ABCDEFGH abcdefghijk

ABCD abcde 01234

Traits noirs verticaux sur la

page

Les pages imprimées présentent des taches de toner dans le sens vertical de la page.

ABCDEFGH abcdefghijk

ABCD abcde 01234

Traits blancs dans le sens

vertical de la page

ijk

efg

ABCD abcde 01234

Page de travers

Recommandation

Le tambour est peut-être abîmé. Utilisez un nouveau tambour. (Voir Remplacer le tambour. page 7-29.) Vérifiez que le papier que vous utilisez satisfait à nos spécifications. (Voir A propos du papier page 2-1.) Si vous utilisez des feuilles d'étiquettes pour imprimantes laser, la colle des feuilles peut parfois coller sur la surface du tambour OPC. Nettoyez le tambour. (Voir Nettoyage du tambour. page 7-23.) N'utilisez pas du papier ayant des trombones ou des agrafes au risque d'érafler la surface du tambour. Si le tambour non déballé est exposé à la lumière directe du soleil ou à la lumière de la pièce, il risque de s'abîmer.

Vérifiez que le papier que vous utilisez satisfait à nos spécifications. Ce problème peut être causé par du papier rugueux ou un support d'impression épais. Sélectionnez le support approprié dans le pilote d'imprimante. Le problème peut disparaître de lui-même. Essayez d'imprimer plusieurs pages pour éliminer ce problème, surtout si l'imprimante est restée longtemps sans être utilisée. Le tambour est peut-être abîmé. Utilisez un nouveau tambour. (Voir Remplacer le tambour. page 7-29.)

Nettoyez l'intérieur de l'imprimante ainsi que le fil éliminateur d'effet de couronne primaire dans le tambour. (Voir Nettoyage du tambour. page 7-23.)

Le tambour est peut-être abîmé. Utilisez un nouveau tambour. (Voir Remplacer le tambour. page 7-29.)

Nettoyez le fil éliminateur d'effet de couronne primaire du tambour. Vérifiez que le dispositif de nettoyage du fil éliminateur d'effet de couronne primaire est sur sa position d'origine ( Le tambour est peut-être abîmé. Installez un nouveau tambour. (Voir Remplacer le tambour. page 7-29.) La cartouche de toner est peut-être abîmée. Mettez une nouvelle cartouche de toner. (Voir Remplacer la cartouche de toner. page 7-24.) Vérifiez qu'aucun morceau de papier se trouvant à l'intérieur de

▲

l'imprimante ne recouvre la fenêtre du scanner. Le dispositif de fixation est peut-être abîmé. Appelez le service après-vente.

Essayez d'éliminer le problème en essuyant la fenêtre du scanner à l'aide d'un chiffon doux. (Voir Nettoyage de l'imprimante page 7-22.) La cartouche de toner est peut-être abîmée. Mettez une nouvelle cartouche de toner. (Voir Remplacer la cartouche de toner. page 7-24.)

Vérifiez que le papier (ou autre support d'impression) est chargé correctement dans le bac à papier et que les dispositifs de guidage ne sont ni trop serrés ni trop lâches contre la pile de papier. Réglez correctement les dispositifs de guidage du papier. Si vous utilisez le bac à alimentation manuelle (ou le bac à usages multiples). (Voir Comment charger du papier page 2-5.) Le bac à papier est peut-être trop plein. Vérifiez le type et la qualité du papier. (Voir A propos du papier page 2-1.)

7 - 16 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

Exemples d'impression de mauvaise qualité

Papier gondolé ou ondulé

B DEFGH

abc efghijk

ACD

bcde

Papier froissé ou présentant

134

des plis

Recommandation

Vérifiez le type et la qualité du papier. Les températures élevées et l'humidité élevée font gondoler le papier. Si vous n'utilisez pas l'imprimante très souvent, le papier est peut-être dans le bac à papier depuis trop longtemps.Retournez la pile de papier dans le bac à papier. Par ailleurs, essayez de ventiler la pile de papier et faites tourner le papier de 180° dans le bac à papier. Essayez d'imprimer en utilisant la trajectoire de sortie droite. (Voir Comment charger du papier page 2-5.)

Vérifiez que le papier est chargé correctement. Vérifiez le type et la qualité du papier. (Voir A propos du papier page

2-1.) Essayez d'imprimer en utilisant la trajectoire de sortie droite. (Voir Comment charger du papier page 2-5.) Renversez la pile de papier dans le bac ou faites tourner le papier de 180° dans le bac à papier.

Le tambour est une pièce consommable qu'il est nécessaire de remplacer régulièrement.

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 17

Emballage et transport du DCP

Quand vous devez déplacer DCP, utilisez son emballage d'origine. Tout DCP mal emballé risque d’invalider la garantie.

Mettez l'interrupteur d'alimentation du DCP sur off.

Débranchez le DCP de la prise CA.

Verrouiller le verrou du scanner

Poussez le levier de verrouillage du scanner vers le haut pour verrouiller le scanner. Ce levier se situe à gauche de la vitre du scanner.

Levier de verrouillage du scanner

Attention

Tout dommage causé à votre DCP parce que vous n'avez pas verrouillé le scanner avant tout déplacement et tout envoi risque d'invalider votre garantie.

Ouvrez le capot avant.

7 - 18 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

Retirez le tambour et la cartouche de toner. Laissez la cartouche de toner dans le tambour.

Placez le tambour et la cartouche de toner dans le sac en plastique et fermez le sac.

Fermez le capot avant. Repliez le volet du bac de sortie face imprimée dessous.

Emballez le DCP dans le sac en plastique et placez dans son carton d'origine avec les emballages d'origine.

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 19

Emballez le tambour et la cartouche de toner, le cordon secteur et la documentation dans le carton d'origine comme il est indiqué ci-dessous :

Fermez le carton avec du ruban adhésif.

7 - 20 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

Entretien courant

Nettoyage du scanner

Mettez l'interrupteur d'alimentation du DCP sur off et soulevez le capot document. Nettoyez la vitre du scanner ainsi que la bande vitrée à l'aide d'un chiffon sec, et le film blanc à l'aide d'un chiffon non pelucheux imbibé d'alcool isopropylique.

Film blanc

Bande vitrée

Film blanc

Capot document

DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL 7 - 21

Nettoyage de l'imprimante

Attention

■

Veillez à ne pas utiliser d'alcool isopropylique pour retirer la saleté du panneau de commande. Cela risque de fissurer le panneau.

■

Veillez à ne pas utiliser d'alcool isopropylique pour nettoyer la fenêtre du scanner laser.

■

Veillez à ne pas toucher la fenêtre du scanner des doigts.

■

Le tambour contient du toner, il est donc impératif de la manipuler avec soin. Si du toner se répand et que vous vous salissez les mains ou les vêtements, réagissez immédiatement en essuyant ou en lavant à l'eau froide.

Mettez l'interrupteur d'alimentation du DCP sur off et ouvrez le capot avant.

Retirez le tambour et la cartouche de toner.

AVERTISSEMENT

Immédiatement après l'utilisation du DCP, certaines pièces à l'intérieur de l'appareil sont extrêmement CHAUDES!. Lorsque vous ouvrez le capot avant du DCP, ne touchez jamais les pièces indiquées dans le diagramme ci-dessous.

CHAUD !

Vue de face

7 - 22 DÉPISTAGE DES PANNES ET ENTRETIEN NORMAL

BROTHER DCP-8045D, DCP-8045DN, DCP-8040 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Déclaration de conformité CE conformément à la directive R & TTE

Précautions de sécurité

Utiliser le DCP en toute sécurité

Où placer l’appareil

Table des Matières

Introduction

Comment utiliser ce guide

Comment trouver un renseignement

Symboles utilisés dans ce guide

Noms et fonction des différents éléments du DCP

Vue d’ensemble du panneau de commande

Indications par voyant du Statut à LED

Insertion des originaux pour réaliser des copies (et numériser)

Utilisation de l’ADF (chargeur automatique de documents)

Utilisation de la vitre du scanner

Papier

A propos du papier

Type et format du papier

Papier recommandé

Choisir un papier acceptable

Volume de papier dans les bacs à papier

Spécifications du papier pour chaque bac à papier

Comment charger du papier

Charger du papier ou autre support dans le bac à papier

Charger du papier ou autre support dans le bac à alimentation manuelle (pour DCP-8040)

Charger du papier ou autre support dans le bac à usages multiples (bac MP) (pour DCP-8045D)

Utiliser la réalisation en recto-verso automatique des opérations de copie et impression (pour DCP-8045D)

Programmation à l’écran

Programmation conviviale

Tableau des menus

Touches de navigation

Tableau de fonctionnement des touches

Pour commencer

Configuration générale

Sélectionner le type de papier

Configuration du format du papier

Réglage du volume du bip sonore

Economie de toner

Durée de veille

Eteindre la lampe du scanner

Economie d’énergie

Régler l'utilisation du bac pour le mode Copie

Régler le contraste de l’écran LCD

Impression de la liste de configuration du système

Comment faire des copies

Utiliser la fonction copie du DCP

Surface d’impression

Réglages provisoires de copie

Faire une seule copie en utilisant l'ADF

Faire plusieurs copies en utilisant l'ADF

Faire une seule ou plusieurs copies en utilisant la vitre du scanner

Message Mémoire saturée

Utiliser les touches Copie (réglages provisoires) :

Agrandissement/Réduction

Qualité (type de document)

Trier des copies en utilisant l’ADF

Contraste

Sélectionner le bac

Duplex/N en 1

Duplex/N en 1 copy

Copie N en 1

Poster

Duplex (1 en 1) (pour DCP-8045D)

Duplex (2 en 1) et Duplex (4 en 1) (pour DCP-8045D)

Modifier les réglages par défaut de l’option copie

Contraste

Qualité

Informations importantes

Spécifications IEC 60825

Diode laser

Attention

Pour votre sécurité

Déconnecter l'appareil

Connexion LAN

Interférence de rapports (modèle 220-240V uniquement)

Consignes de sécurité importantes
