GUIDA DELL'UTENTE

DCP-8040 DCP-8045D

Versione B

Dichiarazione di conformità CEE in base alla Direttiva R e TTE

Produttore Brother Industries, Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Giappone

Stabilimento Brother Corporation (Asia) Ltd., Brother Buji Nan Ling Factory, Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, China

Con la presente dichiara che:

Descrizione prodotto : Stampante laser

Nome prodotto : DCP-8040, DCP-8045D

sono conformi alle disposizioni delle direttive in vigore: Direttiva Bassa Tensione 72/23/CEE (come modificata dalla direttiva 93/68/CEE) e dalla Direttiva Compatibilità Elettromagnetica 89/336/CEE (come modificata dalle direttive 91/263/CEE e 92/31/CEE e 93/68/CEE).

Norme in vigore:

Armonizzate: Sicurezza : EN60950:2000

EMC : EN55022:1998 Classe B

EN55024:1998 / A1:2001 EN61000-3-2:2000 EN61000-3-3:1995

Anno di prima apposizione della marcatura CE: 2004

Rilasciato da : Brother Industries, Ltd.

Data : 2 febbraio, 2004

Luogo del rilascio : Nagoya, Giappone

Precauzioni di sicurezza

Per utilizzare l'apparecchio DCP in modo sicuro

Conservare queste istruzioni per farvi riferimento in futuro.

AVVERTENZA

L'apparecchio contiene elettrodi ad alta tensione. Prima di procedere alla pulizia dell'apparecchio DCP o all'eliminazione di inceppamenti carta, si raccomanda di scollegare sempre il cavo elettrico dalla presa di alimentazione.

Dopo l'uso dell'apparecchiatura DCP alcune parti interne SCOTTANO! Per prevenire infortuni si raccomanda di non poggiare le dita nell'area

evidenziata nell'illustrazione.

Per prevenire infortuni si raccomanda di non poggiare le mani sul bordo dell'apparecchio DCP sotto il coperchio dello scanner.

Non maneggiare la spina con le mani bagnate. Questo potrebbe causare una scossa elettrica.

Per prevenire infortuni si raccomanda di non poggiare le dita nell'area evidenziata nell'illustrazione.

iii

Per prevenire infortuni si raccomanda di non poggiare le dita nell'area evidenziata nell'illustrazione.

■

Per trasportare l'apparecchio DCP afferrare le due maniglie laterali poste sotto lo scanner. NON trasportare l'apparecchio DCP sostenendolo dalla parte inferiore.

■

Installare l’apparecchio con il cavo elettrico vicino ad una presa facilmente accessibile.

■

Non usare questo prodotto in prossimità di apparecchi che funzionano con acqua, in uno scantinato umido o vicino ad una piscina.

Cautela

■

Fulmini e sovraccarico di corrente possono danneggiare il prodotto! Esiste il rischio, seppure improbabile, di scariche elettriche in presenza di fulmini. Si consiglia l'utilizzo di un dispositivo di protezione di buona qualità in grado di prevenire il sovraccarico di corrente da installare sulla linea elettrica o di scollegare l'apparecchio durante un temporale.

Scelta del luogo di installazione

Posizionare l'apparecchio DCP su una superficie piana e stabile, non soggetta a vibrazioni o ad urti, ad esempio una scrivania. Collocare l'apparecchio DCP vicino ad una presa del telefono e ad una normale presa elettrica provvista di messa a terra. Scegliere un punto di installazione dove la temperatura resti compresa tra 10 e 32,5°C.

Cautela

■

Non installare vicino a sorgenti di calore, condizionatori d'aria, acqua, prodotti chimici o frigoriferi.

■

Non esporre l'apparecchio DCP alla luce solare diretta, ad eccessivo calore, umidità o polvere.

■

Non collegare l'apparecchio DCP a prese elettriche azionate da interruttori a muro o temporizzatori automatici.

■

In caso di discontinuità nell'erogazione di corrente, l'apparecchio DCP può perdere tutti i dati contenuti in memoria.

■

Non collegare l'apparecchio DCP ad un impianto condiviso con grosse apparecchiature elettriche o altri dispositivi che possono creare disturbi sulla linea elettrica.

■

Evitare fonti di interferenza quali diffusori acustici o unità base di telefoni senza fili.

Indice

Introduzione .........................................................................1-1

Utilizzo di questa Guida.................................................... 1-1

Consultazione della Guida...................................... 1-1

Simboli utilizzati in questa Guida............................1-1

DCP Nomi dei componenti e relative funzioni ............ 1-2

Pannello di controllo .........................................................1-6

Indicazioni LED di stato..............................................1-8

Inserimento di documenti originali per copia

(e scansione)...............................................................1-10

Utilizzo alimentatore automatico documenti (ADF) ....1-10

Utilizzo del vetro dello scanner .................................1-12

Carta ......................................................................................2-1

Informazioni carta.............................................................2-1

Tipo e dimensioni carta...............................................2-1

Carta raccomandata...................................................2-1

Scelta di un tipo di carta adatto ........................................2-2

Capacità dei cassetti carta ..................................... 2-3

Specifiche carta per ciascun cassetto carta ...........2-4

Caricare la carta .........................................................2-5

Caricare la carta o altri supporti nel vassoio di

alimentazione .....................................................2-5

Caricare la carta o altri supporti nel vassoio di

alimentazione manuale (Solo per DCP-8040) ..... 2-7

Caricare la carta o altri supporti nel vassoio

multifunzione (vassoio MP)

(Solo per DCP-8045D) .......................................2-9

Utilizzo dell'alimentatore automatico fronte/retro per

operazioni di copia e stampa

(Solo per DCP-8045D) .........................................2-11

Programmazione a Display .................................................3-1

Programmazione intuitiva .................................................3-1

Tabella Menu .............................................................. 3-1

Tasti Navigazione .............................................................3-2

Tabella delle operazioni principali................................... 3-11

Preparazione dell'apparecchio ........................................... 4-1

Impostazione generale .....................................................4-1

Impostazione del tipo di carta.....................................4-1

Impostazione del formato carta ..................................4-3

Impostazione del Volume del segnale acustico.......... 4-4

Risparmio Toner.........................................................4-4

Tempo di inattività ......................................................4-5

Spegnimento della lampada dello scanner................. 4-5

Risparmio energia ...................................................... 4-6

Impostazione cassetto copie ...................................... 4-7

Impostazione contrasto display .................................. 4-8

Stampa della lista delle impostazioni del sistema ...... 4-8

Riproduzione di copie .........................................................5-1

Utilizzo dell'apparecchio DCP come fotocopiatrice .......... 5-1

Area di stampa ...........................................................5-1

Impostazioni provvisorie per le copie .....................5-2

Copia singola dall'alimentatore automatico (ADF) ..... 5-3

Esecuzione di copie multiple dal vassoio ADF........... 5-3

Copie singole o multiple mediante il vetro dello

scanner................................................................... 5-4

Messaggio di Memoria esaurita.................................. 5-5

Utilizzo del tasto di copia

(Impostazioni temporanee):...........................................5-6

Ingrandimento/Riduzione............................................5-7

Qualità (tipo di documento) ........................................5-9

Ordinamento copie con l'alimentatore automatico ..... 5-9

Contrasto.................................................................. 5-10

Selezione cassetto ................................................... 5-11

Duplex N in 1............................................................5-12

Copia Duplex N in 1..................................................5-14

Copie N in 1.......................................................... 5-14

Poster ...................................................................5-16

Duplex (1 in 1) (DCP-8045D) ............................... 5-17

Duplex (2 in 1) e Duplex (4 in 1) (DCP-8045D) .... 5-19

Modifica delle impostazioni di copia predefinite ............. 5-20

Qualità ......................................................................5-20

Contrasto.................................................................. 5-20

Informazioni importanti .......................................................6-1

Specifiche IEC 60825................................................. 6-1

Diodo Laser............................................................6-1

Attenzione ..............................................................6-1

Per la vostra sicurezza...............................................6-2

Disconnessione dell'apparecchio ............................... 6-2

Collegamento a una rete LAN ................................ 6-2

Dichiarazione di conformità internazionale

NRGY STAR

...........................................................6-2

vii

Interferenze (solo modelli a 220-240 V)......................6-3

Istruzioni importanti di sicurezza.......................................6-4

Marchi di fabbrica ............................................................. 6-6

Risoluzione dei problemi e manutenzione ordinaria ........7-1

Risoluzione dei problemi...................................................7-1

Messaggi d’errore ....................................................... 7-1

Inceppamenti carta ..................................................... 7-4

Documento inceppato nella parte superiore

dell'alimentatore automatico...............................7-4

Documento inceppato all'interno dell'alimentatore

automatico..........................................................7-4

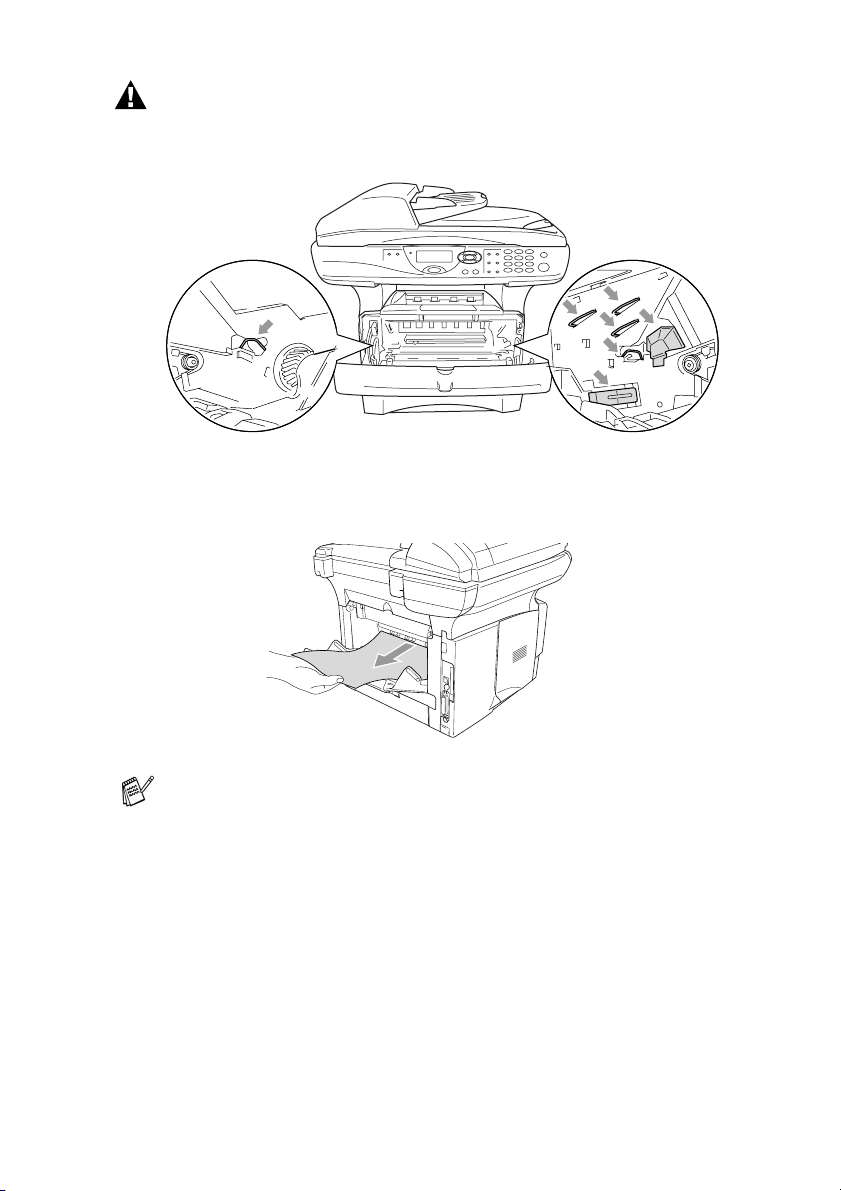

Inceppamenti carta ..................................................... 7-5

Carta inceppata nel cassetto duplex

(DCP-8045D)...................................................... 7-9

In caso di difficoltà con DCP.....................................7-11

Miglioramento della qualità di stampa ......................7-14

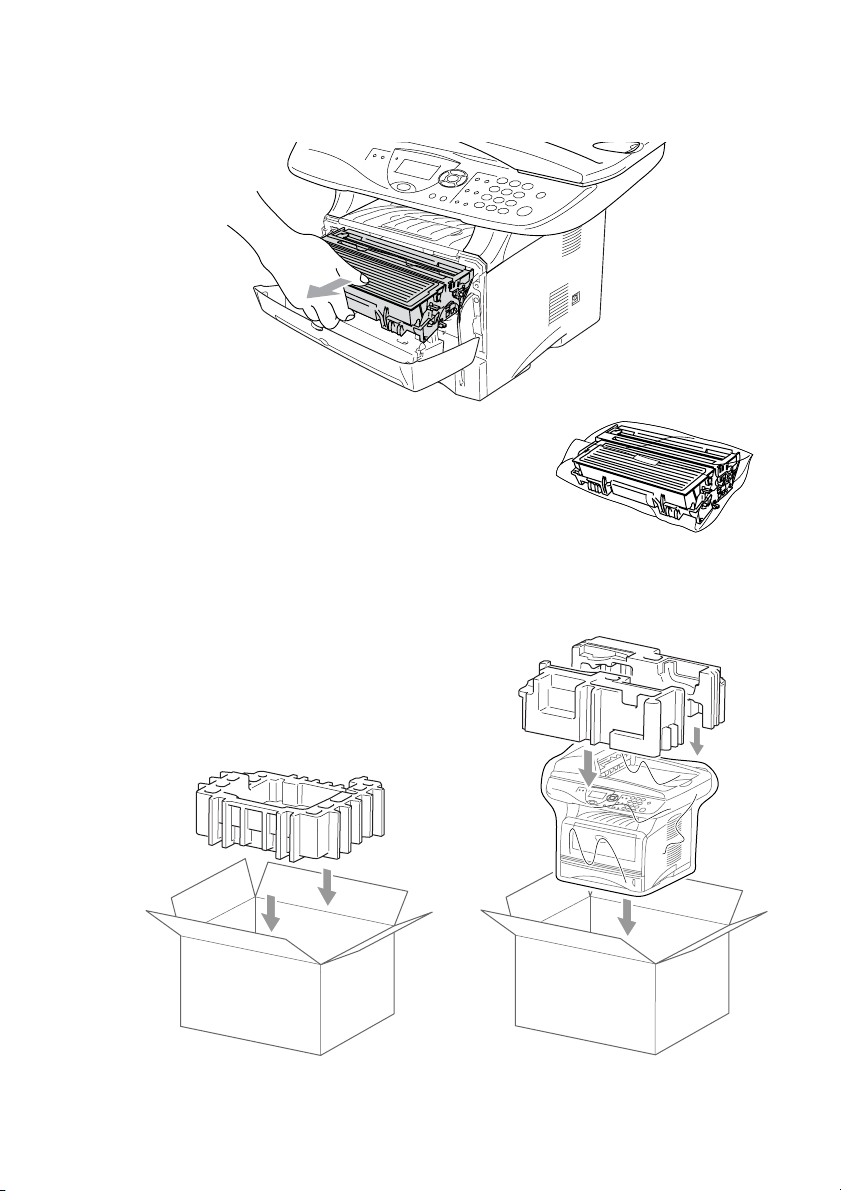

Imballaggio e spedizione del DCP..................................7-18

Manutenzione ordinaria ..................................................7-21

Pulizia dello Scanner ................................................7-21

Pulizia della stampante.............................................7-22

Pulire il tamburo........................................................7-23

Sostituzione della cartuccia toner .............................7-24

Come sostituire la cartuccia toner ............................ 7-24

Sostituire il tamburo..................................................7-29

Controllo della durata del tamburo............................7-32

Contapagine .............................................................7-32

Accessori opzionali .............................................................8-1

Scheda di memoria...........................................................8-1

Installazione della scheda di memoria opzionale ....... 8-2

Scheda di rete (LAN) ........................................................8-5

Prima di iniziare l'installazione....................................8-6

Punto 1 Installazione hardware ..................................8-6

Punto 2 Collegamento della scheda NC-9100h a

una rete Ethernet con doppino non schermato

10BASE-T o 100BASE-TX .....................................8-9

LED.........................................................................8-9

TASTO "TEST".....................................................8-10

Secondo cassetto carta ............................................8-11

viii

Glossario ............................................................................. G-1

Specifiche tecniche .............................................................S-1

Descrizione del prodotto...................................................S-1

Generale...........................................................................S-1

Supporti di stampa............................................................S-2

Copia ................................................................................S-2

Scanner ............................................................................S-3

Stampante ........................................................................S-4

Interfacce..........................................................................S-4

Requisiti del computer ......................................................S-5

Ricambi.............................................................................S-6

Scheda di rete LAN (NC-9100h).......................................S-7

Server esterno per Stampa/Scansione senza fili opzionale

(NC-2200w) ...................................................................S-8

Indice .....................................................................................I-1

Introduzione

Utilizzo di questa Guida

Vi ringraziamo per aver acquistato una stampante fotocopiatrice digitale Brother (DCP). Il DCP-8040 o il DCP-8045D è facile da usare, grazie alle istruzioni visualizzate sul display che guidano l'utente passo dopo passo nella programmazione dell'apparecchio. Per sfruttare al meglio le potenzialità del DCP, si consiglia di dedicare qualche minuto alla lettura della presente Guida.

Consultazione della Guida

Tutti i titoli e i sottotitoli dei vari capitoli sono riportati nell'Indice. Per leggere le istruzioni relative a specifiche funzioni o operazioni consultare l'Indice analitico riportato nelle ultime pagine di questa Guida.

Simboli utilizzati in questa Guida

In questa Guida sono riportati simboli speciali per evidenziare avvertenze, note e procedure importanti. Per maggiore chiarezza e per facilitare l’uso dei tasti corretti, abbiamo usato caratteri speciali ed aggiunto alcuni dei messaggi che appaiono sul display.

Grassetto Il grassetto identifica tasti speciali sul pannello di

controllo del DCP.

Corsivo Il corsivo evidenzia un punto importante o rimanda ad un

argomento correlato.

Courier New

Le avvertenze contengono informazioni su che cosa fare per evitare il rischio di infortuni o danni all'apparecchio DCP.

Attenzione: procedure specifiche da seguire per evitare possibili danni all'apparecchio.

Le note contengono istruzioni relative a misure da adottare in determinate situazioni o consigli da seguire per adottare una stessa procedura con altre funzionalità dell'apparecchio.

Le note con dicitura "Impostazione errata" informano sull'incompatibilità dell'apparecchio DCP con certi dispositivi o procedure.

Il carattere Courier New identifica i messaggi sullo schermo dell’apparecchio DCP. " under " indica un argomento correlato.

INTRODUZIONE 1 - 1

DCP Nomi dei componenti e relative funzioni

■

Vista frontale

4 Alimentatore automatico documenti (ADF)

3 Supporto ribaltabile con

prolunga del vassoio di uscita con lato stampato in basso

2 Pulsante di sblocco del

riparo frontale

1 (DCP-8040) Vassoio di

alimentazione manuale (DCP-8045D) Vassoio multiuso (MP)

11 Cassetto carta (Cassetto 1)

N°

Nome Descrizione

1 (DCP-8040) Vassoio di alimentazione

Punto di caricamento carta.

5 Prolunga supporto

documenti ADF

6 Supporto

ribaltabile uscita documenti ADF

7 Riparo documenti

8 Pannello di controllo

9 Interruttore di accensione

10 Riparo frontale

manuale (Per DCP-8045D) Cassetto multiuso

(Cassetto MP)

2 Pulsante di sblocco del riparo frontale Premere per aprire il riparo frontale. 3 Supporto ribaltabile con prolunga del

vassoio di uscita (Supporto ribaltabile)

Aprirlo per evitare che la carta stampata scivoli fuori dall'apparecchio DCP.

4 Alimentatore automatico documenti

(ADF)

Utilizzare l'ADF per documenti formati da più pagine.

5 Prolunga del supporto documenti ADF Mettere qui i documenti per

utilizzare l'ADF.

1 - 2 INTRODUZIONE

N°

Nome Descrizione

6 Supporto ribaltabile per documenti in

uscita dall'alimentatore automatico

7 Coperchio documenti Aprire per appoggiare l’originale sul

8 Pannello di controllo Per azionare l’apparecchio DCP

9 Interruttore d'accensione Accendere o spegnere.

10 Riparo frontale Aprire per installare la cartuccia

11 Cassetto carta (Cassetto 1) Punto di caricamento carta.

Aprirlo per evitare che dopo la scansione i fogli scivolino fuori dall'apparecchio DCP.

piano dello scanner.

usare i tasti e il display.

toner o il gruppo tamburo.

INTRODUZIONE 1 - 3

■

Vista posteriore

15 Vassoio d'uscita

con facciata stampata verso l'alto (Vassoio di uscita posteriore)

16 Coperchio ADF

14 Connettore di

alimentazione

13 Cassetto duplex

(DCP-8045D)

12 Leva regolazione carta

per stampa fronte-retro (Duplex) (DCP-8045D)

N°

Nome Descrizione

12 Leva regolazione carta per

stampa fronte-retro (Duplex)

Per adattare il formato carta nella stampa fronte-retro.

17 Connettore

interfaccia USB

18 Connettore

interfaccia parallela

(DCP-8045D)

13 Vassoio fronte-retro (Duplex)

(DCP-8045D)

Estrarre per eliminare la carta inceppata nell’apparecchio DCP.

14 Connettore di alimentazione Collegare in questo punto il cavo di

alimentazione.

15 Vassoio d'uscita con facciata

stampata verso l'alto

Da aprire quando si utilizza carta più spessa nel vassoio MP o nell'alimentatore manuale.

(Vassoio di uscita posteriore)

16 Coperchio alimentatore ADF Estrarre per eliminare la carta inceppata

nell’ADF.

17 Connettore interfaccia USB Punto in cui si collega il cavo USB. 18 Connettore interfaccia

parallela

Punto in cui si collega il cavo d'interfaccia parallela.

1 - 4 INTRODUZIONE

■

Vista dall’interno (Coperchio documenti aperto)

22 Riparo documenti

21 Leva di blocco dello

scanner

20 Striscia di vetro

19 Guide

documento

N°

Nome Descrizione

23 Pellicola bianca

24 Piano dello

scanner

19 Guide documento Servono per centrare l’originale sul piano dello

scanner.

20 Striscia di vetro Serve nella scansione di documenti con ADF. 21 Leva di blocco dello

scanner

Serve a bloccare/sbloccare lo scanner quando si deve spostare l'apparecchio DCP.

22 Coperchio documenti Aprire per appoggiare l’originale sul piano dello

scanner.

23 Pellicola bianca Pulire per ottenere copie e scansioni di buona

qualità.

24 Vetro dello scanner Punto in cui si colloca l’originale per farne la

scansione.

INTRODUZIONE 1 - 5

Pannello di controllo

Gli apparecchi DCP-8040 e DCP-8045D sono dotati di pannelli di controllo simili.

Tasti stampa:

Sicurezza

Per stampare i dati memorizzati digitare la password personale di quattro caratteri.

Cancella lavoro

Cancellazione dei dati dalla memoria della stampante.

LED di stato

(Diodo emettitore di luce)

Il LED lampeggia e cambia colore a seconda dello stato dell'apparecchio DCP.

Visualizzatore a cristalli liquidi a 5 righe (LCD)

Visualizza i messaggi sul display per semplificare l'impostazione e l’utilizzo dell'apparecchio DCP.

1 3

Tasti Navigazione:

Per accedere al menù programmi.

Set

Per memorizzare le impostazioni effettuate nell'apparecchio DCP.

Cancella/Indietro

Cancellazione dei dati inseriti oppure uscita dal menù, premendo ripetutamente.

Questo tasto consente di scorrere avanti e indietro le opzioni dei menu.

Questo tasto consente di scorrere menu e opzioni.

1 - 6 INTRODUZIONE

3 4

Tasti Copia

(Impostazioni temporanee): Ingrand/Riduzione

Questo tasto consente di ridurre o ingrandire le copie in base al rapporto selezionato.

Contrasto

Permette di eseguire copie più chiare o più scure dell'originale.

Qualità

Per selezionare la qualità della copia per il tipo di documento prescelto.

Selezione Cassetto

Selezione del cassetto da utilizzare per la copia successiva.

Ordine

L'apparecchio consente di riprodurre copie multiple usando l'alimentatore automatico.

N in 1 (Per DCP-8040) Per copiare 2 o 4 pagine in una sola

pagina.

Duplex N in 1 (Per DCP-8045D) Selezionare Duplex per copiare

fronte-retro oppure N in 1 per copiare 2 o 4 pagine in una sola pagina.

Tasti numerici

Utilizzare i tasti numerici per immettere il numero di copie multiple (al massimo 99).

Stop/Uscita

Consente di interrompere le operazioni di copia e scansione o di uscire da un menu.

Inizio

Consente di avviare l'operazione di copia o di scansione.

Scan

Consente di accedere alla modalità di scansione.

INTRODUZIONE 1 - 7

Indicazioni LED di stato

Il LED di

Status

lampeggia e cambia colore a seconda dello stato

dell'apparecchio DCP.

Le indicazioni del LED illustrate nella tabella seguente sono usate nelle figure di questo capitolo.

LED LED di Status

LED spento.

LED acceso.

Verde Giallo Rosso

Il LED lampeggia.

Verde Giallo Rosso

LED DCP stato Descrizione

Modalità Riposo L'interruttore di accensione è spento oppure

l'apparecchio DCP è in modalità risparmio energetico.

Riscaldamento L'apparecchio DCP è in fase di riscaldamento

prima della stampa.

Verde

Pronto L'apparecchio DCP è pronto per la stampa.

Verde

Ricezione dati L'apparecchio DCP si trova in fase di ricezione

Giallo

Dati rimasti in memoria

Giallo

1 - 8 INTRODUZIONE

dati dal computer, di elaborazione dati in memoria o di stampa dei dati

I dati di stampa rimangono nella memoria dell’apparecchio DCP.

LED DCP stato Descrizione

Errore di servizio Seguire questa procedura.

1. Spegnere l'interruttore di alimentazione.

2. Attendere alcuni secondi, riaccenderlo e riprovare a stampare.

Se la condizione di errore non viene cancellata

Rosso

Coperchio aperto Il coperchio è aperto. Chiudere il coperchio.

Toner vuoto Sostituire la cartuccia toner con una cartuccia

Errore carta

Leva di bloccaggio scanner

Altro Controllare il messaggio visualizzato.

Memoria esaurita La memoria è piena. (Vedere Messaggi d’errore

e si ripete la stessa indicazione dopo la riaccensione dell'apparecchio DCP, rivolgersi al rivenditore o a un centro di assistenza autorizzato Brother.

(Vedere Messaggi d’errore a pag. 7-1.)

nuova. (Vedere Sostituzione della cartuccia toner a pag. 7-24.)

Aggiungere carta nel cassetto o rimuovere l'inceppamento dei fogli. Controllare il messaggio visualizzato. (Vedere Ris oluzione dei problemi e manutenzione ordinaria a pag. 7-1.)

Controllare che la leva di bloccaggio dello scanner sia rilasciata. (Vedere Leva di blocco dello scanner a pag. 1-5.)

(Vedere Risoluzione dei problemi e manutenzione ordinaria a pag. 7-1.)

a pag. 7-1.)

INTRODUZIONE 1 - 9

Inserimento di documenti originali per copia (e scansione)

È possibile copiare dei documenti dall'alimentatore automatico (ADF) o dal vetro dello scanner.

Utilizzo alimentatore automatico documenti (ADF)

L'alimentatore automatico (ADF) può contenere fino a 50 pagine e alimenta i fogli nel DCP singolarmente. Introdurre solo carta normale (75 g/m sempre le pagine in modo da separarle bene.

Temperatura:20 Umidità: 50% - 70%

Controllare che l'inchiostro sui documenti sia asciutto prima di introdurre i documenti originali nell'apparecchio.

) nell'alimentatore automatico (ADF). Smuovere e sfalsare

C - 30°C

NON utilizzare fogli arricciati, sgualciti, piegati, strappati o attaccati con punti di cucitrice, fermagli, colla o nastro adesivo. NON introdurre cartoncini, carta di giornale o tessuto. (Per copiare o effettuare la scansione di questo tipo di supporti, vedere Utilizzo del vetro dello scanner a pagina 1-12).

Estrarre la prolunga del supporto documenti ADF.

Estrarre il supporto per l'uscita dei documenti ADF.

Smuovere bene le pagine e sfalsarle ad un angolo. Introdurre i documenti nell'ADF con

il lato stampato rivolto verso l'alto, inserendo prima il margine superiore, fino a

toccare il rullo di alimentazione.

Prolunga supporto documenti dell'ADF

Supporto uscita documenti dell'ADF

1 - 10 INTRODUZIONE

Regolare le guide carta in base alla larghezza dei documenti.

Posizionare i documenti con il lato stampato rivolto verso l'alto nell'ADF

Supporto uscita documenti dell'ADF

Premere prima pagina.

Inizio

. L'apparecchio DCP inizia la scansione della

INTRODUZIONE 1 - 11

Utilizzo del vetro dello scanner

È possibile utilizzare il vetro dello scanner per copiare le pagine di un libro o singole pagine. Per utilizzare il vetro dello scanner, è necessario che l'alimentatore automatico sia vuoto. È possibile eseguire copie multiple; tuttavia, per ordinarle, occorre utilizzare l'ADF.

Sollevare il coperchio dei documenti.

Posizionare i documenti sul vetro con il lato stampato rivolto verso il basso

Posizionare il documento con il lato stampato rivolto verso il basso, usando le apposite guide sul lato sinistro, centrarlo sul vetro dello scanner. Abbassare il coperchio documenti.

Utilizzare i tasti numerici per immettere il numero di copie desiderate (massimo 99).

Premere L'apparecchio DCP inizia la scansione del documento.

Inizio

Se il documento originale è un libro o altro documento composto da più pagine, è opportuno non abbassare il coperchio con forza né tenerlo schiacciato, per non danneggiare l'apparecchio DCP.

1 - 12 INTRODUZIONE

Carta

Informazioni carta

Tipo e dimensioni carta

L'apparecchio DCP carica la carta dal cassetto carta installato, dal vassoio di alimentazione manuale, dal vassoio multifunzione, o dal cassetto inferiore opzionale.

Tipo di vassoio Nome del modello

Cassetto carta (Cassetto 1) DCP-8040 e DCP-8045D Vassoio di alimentazione manuale DCP-8040 Alimentatore multifunzione MP DCP-8045D Cassetto inferiore opzionale

(Cassetto 2)

Carta raccomandata

Opzioni per DCP-8040 e DCP-8045D

Carta normale: Xerox Premier da 80 g/m

Xerox Premier da 80 g/m Mode DATACOPYda 80 g/m

IGEPA X-Press da 80 g/m Carta riciclata: Xerox Recycled Supreme Lucidi: 3M CG 3300 Etichette: Avery laser label L7163

■

Prima di acquistare rilevanti quantitativi di carta, vogliate accertarvi dei risultati eseguendo alcune prove.

■

Usare carta che sia adatta per copia su carta semplice.

■

Usare carta da 75 a 90 g/m2.

■

Usare carta neutra. Non usare carta acida o alcalina.

■

Usare carta a grana lunga.

■

Usare carta avente un contenuto di umidità pari a circa il 5%.

CARTA 2 - 1

Cautela

Non usare carta per stampanti a getto di inchiostro. Potrebbe incastrarsi e danneggiare il vostro apparecchio DCP.

La qualità della stampa dipende dal tipo e dalla marca della carta usata. Visitando il nostro sito http://solutions.brother.com visualizzare un elenco dei tipi di carta raccomandati per i modelli DCP-8040 e DCP-8045D.

è possibile

Scelta di un tipo di carta adatto

Si raccomanda di provare la carta (specialmente per dimensioni e tipi speciali) sull'apparecchio DCP prima di acquistarne in quantità rilevante.

■

Non usare fogli di etichette parzialmente utilizzati per non danneggiare l'apparecchio DCP.

■

Non usare carta patinata, come per esempio carta patinata vinilica.

■

Non usare carta prestampata, molto intessuta o con lettere goffrate.

Per una stampa ottimale utilizzare uno dei tipi di carta raccomandati, specialmente per carta semplice e lucidi. Per maggiori informazioni su carte specifiche, interpellare il più vicino rappresentante autorizzato o il venditore dell'apparecchio DCP.

■

Usare etichette o lucidi per stampanti laser.

■

Per la migliore qualità di stampa, si raccomanda l'uso di carta a grana lunga.

■

In caso di problemi di alimentazione dal cassetto carta impiegando carta speciale, si provi ad usare il vassoio di alimentazione manuale o il vassoio multifunzione.

■

E' possibile usare carta riciclata in questo apparecchio DCP.

2 - 2 CARTA

Capacità dei cassetti carta

Formato carta Numero di fogli

Alimentatore multifunzione MP

(DCP-8045D) Vassoio di

alimentazione manuale

(DCP-8040) Cassetto carta

(Cassetto 1)

Cassetto inferiore opzionale

(Cassetto 2) Stampa fronte-retro

(DCP-8045D)

Larghezza : da 69,8 a 220 mm Altezza : da 116 a 406,4 mm

A4, Letter, Legal, B5 (ISO), B5 (JIS), Executive, A5, A6, B6 (ISO)

A4, Letter, Legal, B5 (ISO), B5 (JIS), Executive, A5, B6 (ISO)

A4, Letter, Legal —

50 fogli

(80 g/m

)

Foglio singolo

250 fogli (80 g/m

)

250 fogli

(80 g/m

)

CARTA 2 - 3

Specifiche carta per ciascun cassetto carta

Modello DCP-8040 DCP-8045D Tipi di

carta

Grammatu ra carta

Formati carta

Vassoio Multifunzione

Vassoio di alimentazione manuale

Cassetto carta

Cassetto inferiore opzionale

Vassoio Multifunzione

Vassoio di alimentazione manuale

Cassetto carta

Cassetto inferiore opzionale

Vassoio Multifunzione

Vassoio di alimentazione manuale

Cassetto carta

Cassetto inferiore opzionale

N/A Carta semplice, Carta per

macchina da scrivere,

Carta semplice, Carta

Carta riciclata, Buste * Etichette *

N/A

, e Lucidi *

per macchina da scrivere, Carta riciclata, Buste, Etichette e Lucidi

Carta semplice, Carta riciclata, Lucidi *

N/A da 64 a 161 g/m

da 60 a 161 g/m

da 60 a 105 g/m

N/A

Larghezza: da 69,8 a 220 mm Altezza : da 116 a 406,4 mm

Larghezza : da 69,8 a 220 mm

N/A

Altezza : da 116 a 406,4 mm

A4, Letter, Legal, B5 (ISO), B5 (JIS), Executive, A5, A6, B6 (ISO)

A4, Letter, Legal, B5 (ISO), B5 (JIS), Executive, A5, B6 (ISO)

* da 1 a 3 buste * da 2 a 10 buste

Stampando lucidi, rimuoverli singolarmente dal vassoio di uscita con il lato stampato verso il basso, appena escono dall'apparecchio DCP.

2 - 4 CARTA

Caricare la carta

Caricare la carta o altri supporti nel vassoio di alimentazione

Estrarre completamente il cassetto carta dal DCP.

Tenendo premute la leva di sblocco della guida per la carta, far scorrere le guide laterali per adattarle al formato carta.

Controllare che le guide siano stabilmente collocate nelle scanalature.

Per carta in formato legale premere il pulsante di sblocco della guida universale ed estrarre il lato posteriore del cassetto carta.

Pulsante di sblocco della guida universale

CARTA 2 - 5

Smuovere la risma per separare i fogli, in modo da evitare inceppamenti e difficoltà di inserimento.

Infilare la carta nel suo cassetto di alimentazione. Controllare che la carta sia piana nel cassetto, al di sotto del

contrassegno di massimo livello, e che la guida carta sia aderente al pacco di fogli.

Altezza massima.

Infilare completamente il cassetto carta nell'apparecchio DCP e aprire il supporto ribaltabile prima di usare l'apparecchio DCP.

Supporto

Quando si aggiunge carta al vassoio, si ricordi:

■

La faccia da stampare va in basso.

■

Inserire prima la parte alta del foglio e spingere delicatamente nel vassoio.

■

Per copiare carta in formato Legal, estrarre anche il supporto secondario.

2 - 6 CARTA

Caricare la carta o altri supporti nel vassoio di alimentazione manuale (Solo per DCP-8040)

Quando si stampano buste ed etichette usare solo il vassoio di alimentazione manuale.

Aprire il vassoio di alimentazione manuale. Far scorrere le guide laterali per adattarle al formato carta.

Usando due mani, infilare carta nel vassoio finché la parte superiore del foglio tocca contro il rullo di alimentazione. Mantenere il foglio in questa posizione finché l'apparecchio DCP lo alimenta automaticamente per un breve tratto, poi lasciare andare il foglio.

CARTA 2 - 7

Quando si inserisce il foglio nel vassoio, si ricordi:

■

La faccia da stampare va in alto.

■

Inserire prima la parte alta del foglio e spingere delicatamente nel vassoio.

■

Accertarsi che la carta sia piana e che si trovi nella giusta posizione nel vassoio di alimentazione manuale. In caso contrario il foglio potrebbe incepparsi o la stampa potrebbe non essere correttamente allineata.

■

Non infilare più di un foglio o busta per volta nell'alimentatore manuale, perchè ciò potrebbe provocare inceppamenti.

2 - 8 CARTA

Caricare la carta o altri supporti nel vassoio multifunzione (vassoio MP) (Solo per DCP-8045D)

Quando si stampano buste ed etichette usare solo il vassoio di alimentazione multifunzione.

Aprire il vassoio MP e abbassarlo delicatamente.

Estrarre e aprire il supporto pieghevole del vassoio MP.

Supporto pieghevole del vassoio MP

CARTA 2 - 9

Quando si inserisce un foglio nel vassoio MP accertarsi che tocchi il fondo del vassoio.

■

Accertarsi che la carta sia piana e che si trovi nella giusta posizione nel vassoio di alimentazione MP. In caso contrario il foglio potrebbe incepparsi o la stampa potrebbe non essere correttamente allineata.

■

Si possono infilare fino a 3 buste o 50 fogli da 80 g/m2 nel vassoio MP.

Tenendo premuta la rispettiva leva di sblocco, far scorrere la guida laterale per adattarla al formato carta.

Quando si aggiunge carta al vassoio MP, si ricordi:

■

La faccia da stampare va in alto.

■

Durante la stampa il vassoio interno sale per alimentare la carta nell'apparecchio DCP.

■

Inserire prima la parte alta del foglio e spingere delicatamente nel vassoio.

2 - 10 CARTA

Utilizzo dell'alimentatore automatico fronte/retro per operazioni di copia e stampa (Solo per DCP-8045D)

Se si desidera eseguire una stampa su entrambi i lati del foglio utilizzando la funzione di stampa o copia fronte/retro, è necessario impostare la leva di regolazione della carta in modo da adattarlo al formato carta che si sta utilizzando.

Questa funzione è disponibile per formato A4, Letter o Legal. (Vedere Duplex N in 1 a pag. 5-12 e Stampa fronte retro (Stampa Duplex) nella Guida Software dell’Utente sul CD-ROM.)

Caricare la carta nel cassetto carta o nel vassoio multifunzione.

Impostare la leva di regolazione carta per la stampa fronte-retro, sul lato posteriore dell'apparecchio DCP, in funzione del formato carta.

LTR/LGL

L'apparecchio DCP è pronto per la stampa fronte-retro.

CARTA 2 - 11

Programmazione sul a

Display

Programmazione intuitiva

Questo apparecchio DCP si avvale della programmazione a schermo e dei tasti di navigazione per garantire un utilizzo semplice. Questo tipo di programmazione risulta facile ed intuitiva e consente all'utente di trarre il massimo vantaggio dalle funzionalità dell'apparecchio DCP.

Con la programmazione a schermo del DCP, basta seguire i messaggi guida che appaiono sul display a cristalli liquidi. Questi messaggi guidano l'utente passo dopo passo nella selezione delle funzioni dei vari menu, delle opzioni di programmazione e delle impostazioni.

Tabella Menu

L'apparecchio DCP può essere programmato anche senza l'aiuto della Guida dell’Utente. Tuttavia, per semplificare la scelta delle selezioni e opzioni dei menu che si trovano nei programmi del DCP, si consiglia di utilizzare la tabella Menu a pagina 3-4.

È possibile programmare l'apparecchio DCP premendo seguito dal numero del menu. Per esempio: per impostare

Foto

, premere

, quindi premere

Menu, 2, 1

Set

e oppure per selezionare

Qualità

3 - 1 PROGRAMMAZIONE SUL A DISPLAY

Tasti Navigazione

*Accesso al menu *Andare al livello successivo

del menu *Accettare un’opzione *Uscire dal menu premendo

più volte questo tasto *Tornare al livello

precedente del menu *Scorrere al livello attuale

del menu *Tornare al livello

precedente del menu *Passare al livello

successivo del menu *Uscire dal menu

Per accedere al modo menu premere Una volta richiamato il menu, il display dell'apparecchio visualizza le opzioni selezionabili. Premere Impostazione generale —OPPURE— Premere —OPPURE— Premere —OPPURE— Premere (Solo quando è installata la scheda di rete LAN NC-9100h.) —OPPURE— Per scorrere più velocemente ciascun livello del menu, premere la freccia della direzione desiderata: o . Per impostare poi un’opzione, premere desiderata viene visualizzata sul display.

per accedere al menu di

per il menu Copia

per il menu Stampante

per il menu LAN

PROGRAMMAZIONE SUL A DISPLAY 3 - 2

1.Setup generale

2.Copia

3.Stampante

4.LAN Selez

Set

quando l’opzione

▲▼

e Set

Il display visualizza quindi il livello successivo del menu. Premere o per visualizzare la selezione del menu

successivo. Premere

Set

Una volta terminata l'impostazione delle opzioni, il display visualizza il messaggio

Accettato

Usare per tornare indietro se si è oltrepassata l’opzione desiderata o se è più veloce. L'impostazione corrente è sempre quella con segno “ ”.

3 - 3 PROGRAMMAZIONE SUL A DISPLAY

Premere i numeri dei menu.

(ad es. Premere 1, 1 per

Tipo carta)

—

OPPURE

—

seleziona

per uscire

seleziona per accettare

Menu principale

1.Setup

generale

Sottomenu Selezioni

1.Tipo carta 1.VASS.MP

2.Formato carta

(DCP-8045D)

2.Superi ore (Questo menu compare solo quando si dispone del secondo cassetto opzionale.)

3.Inferi ore (opzionale)

1.Superi ore (Questo menu compare solo quando si dispone del secondo cassetto opzionale.)

2.Inferi ore (opzionale)

Opzioni Descrizioni

Sottile

Normale

Spessa Piu’ spessa Acetato

Sottile

Normale

Spessa Piu’ spessa Acetato

Sottile

Normale

Spessa Piu’ spessa Acetato

Letter Legal Executive A5 A6 B5 B6

Letter Legal Executive A5 B5 B6

Imposta il tipo di carta per il vassoio multifunzione.

Imposta il tipo di carta per il cassetto carta numero #1.

Imposta il tipo di carta per il cassetto carta numero #2.

Imposta il formato carta per il cassetto carta numero #1.

Imposta il formato carta per il cassetto carta numero #2.

Pagina

4-1

4-3

Le impostazioni di fabbrica sono riportate in grassetto con .

PROGRAMMAZIONE SUL A DISPLAY 3 - 4

Menu principale

1.Setup generale

(Segue)

Premere i numeri dei menu.

(ad es. Premere 1, 1 per

Tipo carta)

—

OPPURE

—

seleziona

Sottomenu Selezioni

3.Beep — Basso

4.Ecologia 1.Rispar

Cass.:Copia

(questo menu non compare nel modello DCP-8040.) (se si dispone del secondo cassetto opzio nale, si veda la pagina 3-10.)

5.Contrast o LCD

(DCP-8040)

6.Contrast o LCD

(DCP-8045D) (se si dispone del secondo cassetto opzio nale, si veda la pagina 3-10.)

6.Vita tamburo

(DCP-8040)

7.Vita tamburo

(D CP-8045D) (se si dispone del

secondo cassetto opzio nale, si veda la pagina 3-10.)

toner

2.Riposo (0-99)

3.Risparmio Si

—

—- +

— — È possibile

seleziona per accettare

Opzioni Descrizioni

Regola il volume del

Med

Alto No

05Min*

Solo Cassetto#1 Solo MP

Auto

- +

segnale acustico.

Prolunga la vita della cartuccia toner.

Risparmio energetico 4-5

Modo Risparmio. 4-6

Seleziona il cassetto da usare per la copia.

Regola il contrasto dell’LCD.

controllare la quantità di tamburo ancora disponibile.

per uscire

Pagina

4-4

4-7

4-8

7-32

Le impostazioni di fabbrica sono riportate in grassetto con .

3 - 5 PROGRAMMAZIONE SUL A DISPLAY

Menu principale

1.Setup general e

(Segue)

Premere i numeri dei menu.

(ad es. Premere 1, 1 per

Tipo carta)

—

OPPURE

—

seleziona

Sottomenu Selezioni

7.Contatore pag.

(DCP-8040)

8.Contatore pag.

(DCP-8045D) (se si dispone del

secondo c assetto opziona le, si ved a la pagina 3-10.)

8.Stamp settag gi

(DCP-8040)

9.Stamp settag gi

(DCP-8045D) (se si dispone del

secondo c assetto opziona le, si ved a la pagina 3-10.)

— Totale

— — È possibile stampare

seleziona per accettare

Opzioni Descrizioni

Consente di

Copia Stampa Lista

controllare il numero complessivo di pagine stampate dal DCP fino a quel momento.

delle liste.

per uscire

Pagina

7-32

4-8

Le impostazioni di fabbrica sono riportate in grassetto con .

PROGRAMMAZIONE SUL A DISPLAY 3 - 6

Premere i numeri dei menu.

(ad es. Premere 1, 1 per

Tipo carta)

—

OPPURE

Menu principale

2.Copia 1.Qualità Testo

3.Stampa nte 1.Emulaz ione — Auto

seleziona

Sottomenu Selezioni

2.Contrast o —- +

2.Opzioni stampa

3.Reset stampant

—

seleziona per accettare

1.Font interni

Configurazione

——Ripristina le

Opzioni Descrizioni

Foto

Auto

HP LaserJet BR-Script 3

— Stampa una lista dei

—

- +

Imposta la risoluzione delle copie per il tipo di documento prescelto.

Regola il contrasto delle copie.

Seleziona il modo di emulazione.

font interni dell'apparecchio DCP o le impostazioni correnti della stampante.

impostazioni di fabbrica dell'apparecchio DCP.

per uscire

Pagina

5-20

Consultare la Guida Software dell’utente sul CD-ROM

Le impostazioni di fabbrica sono riportate in grassetto con .

3 - 7 PROGRAMMAZIONE SUL A DISPLAY

Premere i numeri dei menu.

(ad es. Premere 1, 1 per

Tipo carta)

—

OPPURE

—

per uscire

seleziona

seleziona per accettare

Nei casi in cui è installata la scheda di rete LAN (NC-9100h), il visualizzatore mostra il seguente menu LAN.

Menu principale

4.LAN (opzionale)

Sottomenu Selezioni

1.Setup TCP/IP

1.Metodo avvio

2.Indiri zzo IP[000-255].

3.Subnet mask

4.Gatewa y [000-255].

5.Nome h ost BRN_XXXXXX Inserire il Nome host.

6.Config WINS

7.WINS Server

8.Server DNS Primario

Opzioni Descrizioni

Auto

Statico Rarp BOOTP DHCP

[000-255]. [000-255]. [000-255]

[000-255]. [000-255]. [000-255]. [000-255]

[000-255]. [000-255]. [000-255]

Auto

Statico

Primario Secondario

Secondario

Si può scegliere il modo di inizializzazione più adeguato alle pr oprie esigenze.

Inserire l'indirizzo IP.

Inserire la Subnet mask.

Inserire l'indirizz o del Gateway.

Si può scegliere la modalità di configurazione WINS.

Specifica l'indirizzo IP del server pr imario o secondario.

Pagina

Si veda la Guida Ute nte Net work sul CD- ROM

Le impostazioni di fabbrica sono riportate in grassetto con .

PROGRAMMAZIONE SUL A DISPLAY 3 - 8

Premere i numeri dei menu.

(ad es. Premere 1, 1 per

Tipo carta)

—

OPPURE

—

seleziona

per uscire

seleziona per accettare

Menu principale

4.LAN (opzionale) (Segue)

Sottomenu Selezioni

1.Setup TCP/IP

(Segue)

2.Impost. varie

9.APIPA Si

1.Netware Si

2.Frame re te Auto

3.Appletalk Si

4.DLC/LLC Si

5.Net BIOS/IP

6.Ethernet Auto

Opzioni Descrizioni Pagina

Configurazione

8023 ENET 8022 SNAP

100B-FD 100B-HD 10B-FD 10B-HD

automatica dell'indirizzo privato, determinando un indirizzo nell'intervallo di indirizzi IP riservati.

Selezionare Si per usare l'apparecchio DCP su una rete Netware.

Permette di specificare il tipo di frame.

Selezionare Si per utilizzare l'apparecchio DCP su una rete Macintosh.

Selezionare Si per usare l'apparecchio DCP su una rete DLC/LLC.

Selezionare Si per usare l'apparecchio DCP su una rete Net BIOS/IP.

Seleziona la m odalità di collegamento Ethernet.

Si veda la Guida Utente Network sul CD-ROM

Le impostazioni di fabbrica sono riportate in grassetto con .

3 - 9 PROGRAMMAZIONE SUL A DISPLAY

Se si dispone di un cassetto aggiuntivo opzionale carta viene visualizzata questa opzione.

(per DCP-8040 dotati di cassetto aggiuntivo carta numero 2)

Menu principale

1.Setup general e

Sottomenu Selezioni

5. Cass.: Copia

6.Contrasto LCD

7.Vita tambur o

8.Contatore pag.

9.Stamp settag gi

—

—- +

——

— Totale

— — È possibile stampare

Opzioni Descrizioni

Solo Cassetto#1 Solo Cassetto#2

Auto

- +

Copia Stampa Lista

Seleziona il cassetto da usare per l a copia.

Regola il contrasto dell’LCD.

È possibile controllare la quantità di tamburo ancora disponibile.

Consente di controllare il numero complessivo di pagine stampate dal DCP fino a quel momento.

delle liste.

(per DCP-8045D dotati di cassetto aggiuntivo carta numero 2)

Menu principale

1.Setup general e

Sottomenu Selezioni

5.Cass.: Copia

6.Contrasto LCD

7.Vita tambur o

8.Contatore pag.

9.Stamp settag gi

—

—- +

——

— Totale

— — È possibile stampare

Opzioni Descrizioni

Solo Cassetto#1 Solo Cassetto#2 Solo MP

Auto

- +

Copia Stampa Lista

Seleziona il cassetto da usare per l a copia.

Regola il contrasto dell’LCD.

È possibile controllare la quantità di tamburo ancora disponibile.

Consente di controllare il numero complessivo di pagine stampate dal DCP fino a quel momento.

delle liste.

Pagina

4-7

4-8

7-32

4-8

Pagina

4-7

4-8

7-32

4-8

Le impostazioni di fabbrica sono riportate in grassetto con .

PROGRAMMAZIONE SUL A DISPLAY 3 - 10

Tabella delle operazioni principali

È possibile utilizzare i tasti sul pannello dei comandi per scegliere più facilmente le impostazioni provvisorie per la produzione di copie e accedere alle operazioni di scansione. La tabella delle operazioni principali riportata di seguito consentirà di comprendere le opzioni disponibili per ciascun tasto.

Tasti provvisori Opzioni Descrizioni Sicurezza —

Cancella lavoro — Consente di cancellare i dati dalla

Scan Scan To E-Mail

Scan to image

Scan to OCR

Scan to file Consente di eseguire la scansione

Ingrand/Riduzione

Contrasto - + Consente di regolare il contrasto. 5-10 Qualità Auto, Te sto, Foto Consente di selezionare la

Selezione Cassetto

(DCP-8040) (DCP-8045D) #1 (XXX*), #2 (XXX*), VASS.MP,

Ordine

N in 1

(DCP-8040)

Duplex N in 1

(DCP-8045D)

■

(XXX*) è il formato carta impostato.

■

#2 (XXX*) viene visualizzato quando è installato un vassoio carta

104%, 141%, 200%, AUTO, Pers., 50%, 70%, 78%, 83%, 85%, 91% (Full Page), 94%, 97%

#1 (XXX*), #2 (XXX*), Auto Consente di modificare il vassoio

Auto

2 in 1 (P), 2 in 1 (L), 4 in 1 (P), 4 in 1 (L), Poster, No

Tipo V1, Tipo V2, Tipo O1, Tipo O2

Lato Singolo, Lato Doppio

Consente di stampare i dati salvati nella memoria immettendo la password composta da quattr o numeri.

memoria della stampante. Consente d i eseguire la s cansione di

documenti i n bianco e nero e a colori come file allegati nell'applicaz ione di posta elettronica.

Consente di eseguire la scansione di un'immagine in un' applicazione grafica come, ad esempio, una foto a colori, per consentirne la visualizzazione e l'apporto di modifiche.

Consente di procedere con la scansione di un document o di testo in modo che ScanSoft l'OCR in OmniPage testo editabile per la visualizzazione in un programma di elaborazione testi.

di documenti in bianco e nero o a colori nel computer e di salvarlo come file nella cartella desiderata.

Consente di ingrandire o ridurre il formato delle copie.

risoluzione delle copie in base al tipo di documento originale.

utilizzato solo per la copia successiva.

Consente di ordinare le copie mult iple utilizzando l'alimentatore automatico.

Consente di modificare il layout delle copie sui supporti di stampa.

possa eseguirne

, convertirlo in un

opzionale.

Pagina

Consultare la Guida Software dell’utente sul CD-ROM

5-7

5-9

5-11

5-9

5-14

5-12

3 - 11 PROGRAMMAZIONE SUL A DISPLAY

Preparazione

dell'apparecchio

Impostazione generale

Impostazione del tipo di carta

Per ottenere la migliore qualità di stampa, impostare l’apparecchio DCP per il tipo di carta utilizzata.

DCP-8040

Premere —OPPURE— Disponendo del vassoio opzionale

per la carta, premere

per impostare il tipo di carta

Superiore

impostare il tipo di carta per

Inferiore

Premere o per selezionare

Acetato

Premere

Menu, 1, 1

Menu, 1, 1, 2

Sottile, Normale, Spessa, Piu’ spessa

Set

Stop/Uscita

Menu, 1, 1

per

11.Tipo carta

▲

▼

Selez

11.Tipo carta

1.Superiore

2.Inferiore

Selez

Normale Spessa Piu’ spessa

▲▼

e Set

▲▼

e Set

PREPARAZIONE DELL'APPARECCHIO 4 - 1

DCP-8045D

Premere impostare il tipo di carta per il

Vassoio MP

—OPPURE— Premere

impostare il tipo di carta per il cassetto

Menu, 1, 1, 1

Menu, 1, 1, 2

per

11.Tipo carta

1.VASS.MP

2.Superiore

3.Inferiore

Selez

Superiore

—OPPURE— Disponendo del vassoio opzionale per la carta, premere

1, 1, 3

Premere o per selezionare

Spessa, Piu’ spessa Acetato

Premere

per impostare il tipo di carta per il cassetto

Sottile, Normale

Set

Stop/Uscita

11.Tipo carta

1.VASS.MP

▲ ▼

Selez

Normale Spessa

▲▼

e Set

Inferiore

▲▼

e Set

È possibile selezionare

Acetato

stato selezionato il formato

per i vassoi #1 e #2 solo se è

A4, Letter

Legal

nel

Menu, 1, 2

4 - 2 PREPARAZIONE DELL'APPARECCHIO

Impostazione del formato carta

È possibile scegliere tra otto formati carta per la stampa delle copie, ovvero: A4, letter, legal, executive, A5, A6, B5 e B6. Quando si modifica il formato carta nel DCP, è necessario modificare al tempo stesso l'impostazione relativa al formato carta. In questo modo il DCP sarà in grado di adattare la copia al nuovo formato.

Premere

Premere o per selezionare

Executive, A5, A6, B5

Premere

Con il cassetto opzionale (LT-5000)

Premere impostare il formato carta per il cassetto

—OPPURE— Premere

impostare il formato carta per il cassetto

Premere o per selezionare A4,

Executive, A5, A6, B5

Premere

Menu, 1, 2

A4, Letter, Legal

Set

Stop/Uscita

Menu, 1, 2, 1

Superiore

Menu, 1, 2, 2

Set

Stop/Uscita

o B6.

per

e B6.

12.Formato carta

▲

▼

Selez

12.Formato carta

Selez

A4 Letter Legal

1.Superiore

2.Inferiore

Inferiore

Letter, Legal

▲▼

e Set

■

Utilizzando il cassetto opzionale per la carta, il formato A6 non è disponibile.

■

Selezionando selezionare

Acetato

A4, Letter

PREPARAZIONE DELL'APPARECCHIO 4 - 3

Menu, 1, 1

nel

Legal

, si può solo

Impostazione del Volume del segnale acustico

È possibile modificare il volume del segnale acustico. L'impostazione predefinita è DCP emette un suono ogni volta che l'operatore preme un tasto o fa un errore.

Premere

Premere o per selezionare l'opzione desiderata.

Basso, Med, Alto

( Premere

Premere

Med

. Quando il segnale acustico è attivo, l'apparecchio

Menu, 1, 3

Set

Stop/Uscita

o No)

13.Beep

▲

▼

Selez

Med Alto No

▲▼

e Set

Risparmio Toner

Si può risparmiare il toner per mezzo di questa funzione. Impostando

(o No).

, le stampe si presentano più chiare.

14.Ecologia

1.Rispar toner

▲ ▼

Selez

Si No

▲▼

e Set

Risparmio Toner su L'impostazione predefinita è

Premere

Premere o per selezionare

Premere

Menu, 1, 4, 1

Set Stop/Uscita

4 - 4 PREPARAZIONE DELL'APPARECCHIO

Tempo di inattività

L'impostazione Sleep Time [intervallo di attesa] consente di ridurre il consumo di energia elettrica disattivando il fusore interno al DCP quando l'apparecchio resta inattivo per un certo periodo. È possibile impostare Sleep Time desiderato (compreso tra 00 e 99 minuti), trascorso il quale l'apparecchio passa in modalità attesa. Il timer si azzera automaticamente quando l'apparecchio DCP riceve dati dal PC o viene eseguita una copia. L'impostazione di fabbrica per il timer è di 05 minuti. Quando l'apparecchio DCP è in modalità attesa, sul display viene visualizzato il messaggio operazioni di stampa o copia di documenti quando l'apparecchio è in modalità attesa richiede un'attesa di qualche secondo, tempo necessario per consentire al fusore di riscaldarsi e raggiungere la corretta temperatura di funzionamento.

Premere

Usare la tastiera per inserire l'intervallo di tempo per il quale l'apparecchio DCP deve restare inattivo prima di passare in modalità riposo (da 00 a 99).

Premere

Menu, 1, 4, 2

Set

Stop/Uscita

Risparmio

. L'esecuzione di

Se si vuole attivare la modalità riposo, premere

Cancella lavoro

contemporaneamente al passo 2.

Sicurezza

Spegnimento della lampada dello scanner

La lampada dello scanner resta accesa per 16 ore, poi si spegne automaticamente per aumentare la durata della lampada. La lampada dello scanner può anche essere spenta manualmente premendo contemporaneamente i tasti e . In questo modo la lampada dello scanner resta spenta fino al successivo utilizzo dello scanner.

Spegnendo la lampada dello scanner si riduce il consumo energetico.

Se la lampada viene spenta regolarmente in modo manuale, la sua durata di esercizio si riduce. Qualcuno preferisce spegnere la lampada all'uscita dall'ufficio, o a tarda notte a casa. Questo non è necessario nell'uso quotidiano.

PREPARAZIONE DELL'APPARECCHIO 4 - 5

Risparmio energia

Impostazione della modalità risparmio energia si riducono i consumi. Se il Modo Risparmio energia è impostato su l’apparecchio DCP è inattivo e la spia dello scanner è spenta, non è in uso passa automaticamente al modo risparmio energia automaticamente in modalità risparmio in circa 10 minuti. In Modo Risparmio energia non è possibile usare la funzione di rilevazione fax o di attivazione remota.

L'apparecchio DCP non visualizza data e ora in questa condizione.

Premere

Premere o per selezionare

Premere visualizzata la selezione desiderata.

Premere

Menu, 1, 4, 3

(o No).

Set

quando viene

Stop/Uscita

, quando

14.Ecologia

3.Risparmio

▲ ▼

Selez

Si No

▲▼

e Set

4 - 6 PREPARAZIONE DELL'APPARECCHIO

Impostazione cassetto copie

Se l'apparecchio DCP è un DCP-8040 privo del secondo cassetto opzionale, è possibile saltare questa impostazione.

DCP-8040

Auto

L'impostazione predefinita della funzione utilizzare il vassoio #2 opzionale quando la carta è esaurita nel

vassoio #1 o *

quando il formato del documento è più adatto al tipo

di carta contenuto nel vassoio #2.

Premere

Premere o per selezionare

Solo Cassetto#2

Premere

Menu, 1, 5

Solo Cassetto#1

Set

Stop/Uscita

, o

Auto

DCP-8045D

L'impostazione predefinita della funzione utilizzare il vassoio #2 opzionale o il vassoio MP quando la carta nel

vassoio #1 è esaurita o *

quando il formato del documento è più

adatto al tipo di carta contenuto nel vassoio #2.

Premere

Premere o per selezionare

Solo MP

Menu, 1, 5

Solo Cassetto#1

Auto

, o

—OPPURE— Se si dispone del cassetto

opzionale per la carta. Premere

o per selezionare

Solo Cassetto#1, Solo Cassetto#2

Premere

Solo MP

Set

Stop/Uscita

, o

Auto

consente *1al DCP di

15.Cass.: Copia

▲

▼

Selez ▲▼ e Set

Auto

15.Cass.: Copia

▲

▼

Selez ▲▼ e Set

15.Cass.: Copia

▲

▼

Selez

Solo Cassetto#1 Solo Cassetto#2 Auto

consente *1al DCP di

Solo Cassetto#1 Solo MP Auto

Solo Cassetto#1 Solo Cassetto#2 Solo MP

▲▼

e Set

*1 Le copie vengono stampate automaticamente dal vassoio #2 solo se il formato carta impostato per questo vassoio corrisponde a quello impostato per il vassoio #1.

*2 Quando si utilizza l'alimentatore automatico (ADF), le copie vengono stampate automaticamente dal vassoio #2 se il formato carta impostato per questo vassoio è diverso da quello impostato per il vassoio #1 e più adatto all'originale scannerizzato.

PREPARAZIONE DELL'APPARECCHIO 4 - 7

Impostazione contrasto display

Si può modificare il contrasto per fare in modo che il display appaia più chiaro o più scuro.

(DCP-8040) Premere

(DCP-8045D) Premere

—OPPURE— Disponendo del secondo cassetto opzionale, premere

1, 6

Premere per aumentare il contrasto. —OPPURE— Premere per diminuire il contrasto. Premere

Premere

Menu, 1, 5

Menu, 1, 6

Set Stop/Uscita

16.Contrasto LCD

Selez & Set

Stampa della lista delle impostazioni del sistema

È possibile stampare una lista delle varie impostazioni del sistema.

(DCP-8040) Premere (DCP-8045D) Premere —OPPURE— Se è installato il vassoio #2 opzionale, premere

Premere

Inizio

Menu, 1, 8

Menu, 1, 9

4 - 8 PREPARAZIONE DELL'APPARECCHIO

Riproduzione di copie

Utilizzo dell'apparecchio DCP come fotocopiatrice

Si può usare l'apparecchio DCP come fotocopiatrice, per eseguire fino a 99 fotocopie per volta.

Area di stampa

L'area stampabile dell'apparecchio DCP inizia a circa 2 mm dai lati e 3 mm dall'alto e dal basso del foglio.

Ex: A4 (Documento) A4 (Carta)

2mm

3mm

area non stampabile

RIPRODUZIONE DI COPIE 5 - 1

Impostazioni provvisorie per le copie

È possibile migliorare le copie utilizzando i tasti copia provvisori.

Ingrand/Riduzione, Contrasto, Qualità Selezione Cassetto, Ordine Duplex N in 1

sono provvisorie e le impostazioni predefinite vengono ripristinate a un minuto dal termine dell'esecuzione della copia. Se si desidera utilizzare nuovamente le impostazioni provvisorie, posizionare il documento successivo nell'alimentatore automatico o sul vetro dello scanner entro questo tempo.

Tasti temporanei di copia

(per DCP-8045D). Le impostazioni sopra indicate

N in 1

(per DCP-8040) oppure

5 - 2 RIPRODUZIONE DI COPIE

Copia singola dall'alimentatore automatico (ADF)

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico.

Premere NON tirare la carta mentre è in corso la riproduzione di un

documento. Per interrompere la copia ed espellere il documento, premere

Stop/Uscita

Inizio

Esecuzione di copie multiple dal vassoio ADF

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

Premere

Inizio

Per ordinare le copie, premere il tasto

Ordine

RIPRODUZIONE DI COPIE 5 - 3

Copie singole o multiple mediante il vetro dello scanner

È possibile produrre copie multiple utilizzando il vetro dello scanner. Le copie multiple vengono impilate (tutte le copie di pagina 1 seguite da tutte le copie di pagina 2 e così via). Usare i tasti temporanei di copia per selezionare altre impostazioni. (Vedere Utilizzo del tasto di copia (Impostazioni temporanee): a pag. 5-6.)

Sollevare il coperchio documenti.

Posizionare il documento con il lato stampato rivolto verso

Guide documento

Posizionare il documento con il lato stampato rivolto verso il basso e, usando le apposite guide sul lato sinistro, centrare il documento sul vetro dello scanner. Abbassare il coperchio documenti.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

3 8

Per esempio, premere

Premere DCP inizia la scansione del documento.

Inizio

per 38 copie.

il basso sul vetro dello scanner.

Per ordinare copie multiple occorre utilizzare l'alimentatore automatico dei documenti.

(Vedere Copia singola dall'alimentatore automatico (ADF) a pag. 5-3.)

5 - 4 RIPRODUZIONE DI COPIE

Messaggio di Memoria esaurita

Se appare il messaggio

Memoria esaurita

Stop/Uscita Inizio

acquisite dallo scanner. Prima di continuare è necessario liberare spazio nella memoria cancellando le operazioni memorizzate.

per copiare le pagine già

Se viene visualizzato spesso questo errore potrebbe essere il caso di aumentare la dotazione di memoria. Per ulteriori informazioni su come aumentare la memoria vedere Scheda di memoria a pag. 8-1.

per annullare o premere

premere

Memoria esaurita

Copy:prem.Inizio Esci:Premi Stop

RIPRODUZIONE DI COPIE 5 - 5

Utilizzo del tasto di copia (Impostazioni temporanee):

Quando si vogliono cambiare le impostazioni solo per la copia successiva, usare i tasti temporanei di copia.

Tasti temporanei di copia

È possibile usare combinazioni diverse. L'ampio display LCD mostra le impostazioni di copia correnti.

ING/RID:100% Q.Tà:Auto Contrast:- + Vassoio :#1(A4) Prem. ▲▼ o Inizio

Esempio di visualizzazione di copia

5 - 6 RIPRODUZIONE DI COPIE

Duplex N in 1

Ingrandimento/Riduzione

È possibile selezionare le seguenti percentuali di ingrandimento o riduzione.

La funzione riduzione adatta al formato carta utilizzato.

Pers. (25%-400%)

Auto

consente al DCP di calcolare la percentuale di

accetta proporzioni da 25% a 400%.

Premere

Ingrand/Riduzione

Auto viene visualizzato solo quando il documento viene posizionato nell'ADF.

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico o con il lato stampato rivolto verso il basso sul vetro dello scanner.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

3 4

Premere Premere

Ingrand/Riduzione

100% 104% (EXE 141% (A5 200% Auto Pers. (25% - 400%) 50% 70% (A4 78% (LGL 83% (LGL 85% (LTR 91% (Full Page) 94% (A4 97% (LTR

o .

→

LTR)

→

A4)

→

A5)

→

LTR)

→

A4)

→

EXE)

→

LTR)

→

A4)

ING/RID:100% Q.Tà :Auto Contrast:- + Vassoio :#1(A4)

RIPRODUZIONE DI COPIE 5 - 7

Premere o per selezionare la risoluzione o l'ingrandimento desiderato.

Premere —OPPURE— Selezionare Usare la tastiera per immettere una percentuale di

ingrandimento o riduzione compresa tra Premere (Per esempio, premere i tasti

Premere —OPPURE— Premere altri tasti temporanei di copia per altre impostazioni.

■

■ Auto

Set

25%

Set

400%

53%

Pers. (25%-400%)

Set

Inizio

Le Opzioni copia speciale (2 in 1, 4 in 1 o Poster) non sono disponibili con

non è disponibile dal vetro dello scanner

Ingrand/Riduzione

e premere

5 3

per selezionare

5 - 8 RIPRODUZIONE DI COPIE

Qualità (tipo di documento)

E' possibile selezionare la qualità della copia per il tipo di documento prescelto. L'impostazione predefinita è documenti contengono sia testi che fotografie. documenti contengono solo testo. Foto serve a copiare fotografie.

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico o con il lato stampato rivolto verso il basso sul vetro dello scanner.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

Premere

Premere o per selezionare il tipo di documento (

Testo

Premere

Premere —OPPURE— Premere altri tasti temporanei di copia per ulteriori impostazioni.

Qualità

Foto

Set Inizio

Auto

, che serve se i

Testo

serve se i

Auto

Ordinamento copie con l'alimentatore automatico

Per ordinare copie multiple occorre utilizzare l'alimentatore automatico documenti. Le pagine saranno stampate nell'ordine 123, 123, 123, e così via.

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

Premere

Premere —OPPURE— Premere altri tasti temporanei di copia per ulteriori impostazioni.

Ordine Inizio

RIPRODUZIONE DI COPIE 5 - 9

Contrasto

È possibile regolare il contrasto per schiarire o scurire le copie.

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico o con il lato stampato rivolto verso il basso sul vetro dello scanner.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

Premere

Premere per schiarire la copia. —OPPURE— Premere per scurire la copia. Premere

Premere —OPPURE— Premere altri tasti temporanei di copia per ulteriori impostazioni.

Contrasto

Set

Inizio

Premere

5 - 10 RIPRODUZIONE DI COPIE

Contrasto

- +

Selezione cassetto

È possibile modificare il cassetto solo per la copia successiva.

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico o con il lato stampato rivolto verso il basso sul vetro dello scanner.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

Premere

Premere o per selezionare il cassetto. Premere

Premere —OPPURE— Premere altri tasti temporanei di copia per ulteriori impostazioni.

(per DCP-8040 dotati di cassetto aggiuntivo carta numero 2)

Selezione Cassetto

Set

Inizio

Premere

Cassetto

(per DCP-8045D dotati di cassetto aggiuntivo carta numero 2)

Premere

Cassetto

* XXX è la carta selezionata nel

Selezione

DCP-8040 il cassetto selezionato viene visualizzato sul display LCD, solo se è installato il cassetto opzionale.

Auto

#1 (XXX)*

#2 (XXX)*

Auto

#1 (XXX)*

#2 (XXX)*

VASS.MP

Menu, 1, 2

RIPRODUZIONE DI COPIE 5 - 11

Duplex N in 1

‘Duplex’ stampa fronte-retro.

Tasti temporanei

Premere

Duplex N in 1

(DCP-8045D)

N in 1

(DCP-8040)

Livello 1 Livello 2 Opzioni

N in 1 — 2 in 1

Duplex (1 in 1 )

(DCP-8045D)

Tipo V1

Tipo V2

Tipo O1

Tipo O2

(P)

2 in 1 (L)

4 in 1 (P)

4 in 1 (L)

—

Lato Singolo

Lato Doppio

Lato Singolo

Lato Doppio

—

documento disposizione

finale

1 2

12 34

123

1 2

5 - 12 RIPRODUZIONE DI COPIE

Tasti temporanei

Premere

Duplex N in 1

(DCP-8045D)

N in 1

(DCP-8040)

Livello 1 Livello 2 Opzioni

Duplex (2 in 1)

— Tipo V1

(DCP-8045D)

Tipo V2

Tipo O1

Tipo O2

Duplex (4 in 1)

— Tipo V1

(DCP-8045D)

Tipo V2

Tipo O1

Tipo O2

Poster —

No — — —

documento disposizione

finale

132

241

RIPRODUZIONE DI COPIE 5 - 13

Copia Duplex N in 1

Copie N in 1

È possibile risparmiare carta copiando due o quattro pagine in una. Accertarsi che il formato carta sia impostato su

Legal

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico o con il lato stampato rivolto verso il basso sul vetro dello scanner.

Usare la tastiera per immettere il numero di copie desiderate (massimo 99).

Premere

Premere o per selezionare

2 in 1 (L), 4 in 1 (P)

Premere

Se si è pronti per la copia, andare al passo 7.

—OPPURE— Premere o per

selezionare

Vassoio

Premere

Premere o per la nuova impostazione. Premere

Premere Se si sta usando l’ADF, l’apparecchio DCP effettua la scansione

degli originali e stampa le copie. —OPPURE— Se si sta usando il vetro dello scanner, l’apparecchio DCP

effettua la scansione della pagina. Appoggiare il documento sul vetro dello scanner.

Duplex N in 1

Set

Q.Tà, Contrast

Set

Start

. Premere

4 in 1 (L)

o il

Set

A4, Letter

per selezionare

2 in 1 (P)

ING/RID :100% Q.Tà :Auto Contrast:- + Vassoio :

Prem.

▲▼

o Inizio

1 (A4)

N in 1

5 - 14 RIPRODUZIONE DI COPIE

Selezionare 1 e premere premere successiva.

Ripetere il punto 7 per ciascuna pagina del layout.

Dopo la scansione di tutte le pagine dell’originale, selezionare copie.

■

per copiare la pagina

e premere

(P) significa Verticale (Portrait) (L) significa Orizzontale (Landscape).

Si può anche combinare le operazioni di N in 1 e stampa Fronte Retro. (Vedere Duplex (2 in 1) e Duplex (4 in 1) (DCP-8045D) a pag. 5-19.)

2 in 1 (P), 2 in 1 (L), 4 in 1 (P)

Per

4 in 1 (L)

ingrandimento e riduzione.

, non si può usare l'impostazione di

Set

o premere 2 per stampare le

Piano Copia:

▲ ▼

Selez ▲▼ e Set

Pag.Successiva?

1.SI

2.NO

RIPRODUZIONE DI COPIE 5 - 15

Poster

È possibile riprodurre una fotografia in formato poster.E' necessario usare il vetro dello scanner...

Mettere il documento sul vetro dello scanner con il lato stampato rivolto verso il basso.

Premere e o per selezionare Poster

Premere

Premere L’apparecchio DCP inizia la scansione dell’originale e stampa le

pagine per il poster Per le copie nel formato Poster, non è possibile fare più di una

copia o usare l’impostazione Ingrandimento/Riduzione.

Duplex N in 1

Set

Inizio

5 - 16 RIPRODUZIONE DI COPIE

Duplex (1 in 1) (DCP-8045D)

Eseguire una copia fronte-retro da un documento stampato su un lato.

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico o con il lato stampato rivolto verso il basso sul vetro dello scanner.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

Premere

Duplex(1 in 1)

Premere

Premere o per selezionare Premere —OPPURE— Premere o per selezionare

quindi passare al punto 6. Premere

Premere o per selezionare documento (Se si sta usando il vetro dello scanner o è cambiato il numero di copie è stato modificato al punto 2, questa opzione non viene visualizzata).

Premere

Premere Se il documento è stato posizionato nell'ADF, l'apparecchio

MCF inizia a stampare. —OPPURE— Se è stato posizionato un documento sul piano dello scanner,

passare al punto 7.

Mettere la pagina successiva sul vetro dello scanner. Selezionare

successiva.

Dopo la scansione di tutte le pagine dell’originale, selezionare

Duplex N in 1

Set

Inizio

per eseguire la scansione del documento.

e premere

e o per selezionare

Set

o premere 1 per copiare la pagina

Set

o premere 2 per stampare.

Tipo V2

Tipo V1

Lato Singolo

Tipo O1

Tipo O2

per il

RIPRODUZIONE DI COPIE 5 - 17

Eseguire una copia fronte-retro da un documento fronte-retro.

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico.

Premere

Duplex(1 in 1)

Premere

Premere o per selezionare Premere

Premere o per selezionare documento.

Premere

Verificare di aver posizionato i documenti nell'alimentatore automatico come illustrato sul display e premere

Dopo che le pagine del documento sono state acquisite su un lato, girare il documento nell'ADF.

Premere

Duplex N in 1

Set

Inizio

e o per selezionare

Tipo V2, Tipo O1

Lato Doppio

per il

Inizio

5 - 18 RIPRODUZIONE DI COPIE

Duplex (2 in 1) e Duplex (4 in 1) (DCP-8045D)

Posizionare il documento con il lato stampato rivolto verso l'alto nell'alimentatore automatico o con il lato stampato rivolto verso il basso sul vetro dello scanner.

Usare la tastiera per immettere il numero di copie desiderate. (massimo 99 caratteri).

Premere

Duplex(2 in 1)

Premere

Premere o per selezionare

Tipo O1, Tipo O2

Premere

Premere Se il documento è stato posizionato nell'ADF, l'apparecchio

MCF inizia a stampare. —OPPURE— Se è stato posizionato un documento sul piano dello scanner,

passare al punto 6.

Posizionare la pagina successiva sul vetro dello scanner. Selezionare

successiva.

Dopo la scansione di tutte le pagine dell’originale, selezionare

Duplex N in 1

Duplex(4 in 1)

Set

Inizio

per eseguire la scansione del documento.

e premere

e o per selezionare.

Tipo V1, Tipo V2

Set

o premere 1 per copiare la pagina

Set

o premere 2 per stampare.

RIPRODUZIONE DI COPIE 5 - 19

Modifica delle impostazioni di copia predefinite

È possibile adattare le impostazioni di copia riportate nella tabella. Queste impostazioni permangono fino a successiva modifica.

Sottomenu Selezioni menu Opzioni Impostazioni di

fabbrica

1.Qualità

Contrasto

Qualità

—

—- +

Testo Auto

Foto

Auto

- +

Premere

Premere o per selezionare

Premere

Menu, 2, 1

Testo, Foto

Set

Stop/Uscita

21.Qualità

▲

Auto

▼

Selez

Auto Testo Foto

▲▼

e Set

Contrasto

Si può modificare il contrasto per fare in modo che l'immagine appaia più chiara o più scura.

Premere

Premere per schiarire. —OPPURE—

Premere per scurire. Premere

Premere

5 - 20 RIPRODUZIONE DI COPIE

Menu, 2, 2

Set

Stop/Uscita

22.Contrasto

Selez & Set

Informazioni importanti

Specifiche IEC 60825

Questa macchina è un prodotto Laser Classe 1 come definito nelle specifiche IEC 60825. L'etichetta seguente si trova applicata nel Paesi dove è richiesta.

CLASS 1 LASER PRODUCT

APPAREIL À LASER DE CLASSE 1

LASER KLASSE 1 PRODUKT

Questa macchina è dotata di un diodo Laser Classe 3B che emette radiazioni Laser invisibili nell'unità di scansione. L'unità di scansione non deve mai essere aperta in nessuna circostanza.

Diodo Laser

Lunghezza d'onda: 760 - 810 nm Potenza di uscita: 5 mW max. Classe Laser: Classe 3B

Attenzione

L'impiego di controlli, regolazioni o l'esecuzione di procedure diverse da quelle descritte in questo manuale può portare ad una pericolosa esposizione alle radiazioni.

INFORMAZIONI IMPORTANTI 6 - 1

Per la vostra sicurezza

Per assicurare un funzionamento sicuro, la spina elettrica a due poli in dotazione con l’apparecchio deve essere inserita esclusivamente in una presa di corrente standard a due poli, dotata di efficace messa a terra collegata al normale impianto elettrico domestico.

Il fatto che l’apparecchio funzioni in maniera soddisfacente non implica che sia collegato alla messa a terra e che l’installazione sia del tutto sicura. Per ragioni di sicurezza, in caso di dubbi sull’effettiva messa a terra, si raccomanda di rivolgersi ad un elettricista qualificato.

Disconnessione dell'apparecchio

Questo prodotto deve essere installato presso l'uscita di una presa di corrente che sia facilmente accessibile. In caso di emergenza scollegare il cavo di alimentazione dalla presa a muro, in modo da escludere completamente l'alimentazione.

Collegamento a una rete LAN

Attenzione: Collegare questo prodotto solo ad una rete LAN non soggetta a sovratensioni.

Dichiarazione di conformità internazionale E

NERGY STAR

Lo scopo del programma internazionale E promuovere lo sviluppo e la diffusione di apparecchi per ufficio a risparmio energetico.

In qualità di partner E stabilito che questo prodotto osserva le linee guida E per il risparmio energetico.

6 - 2 INFORMAZIONI IMPORTANTI

NERGY STAR

, Brother Industries, Ltd. ha

è di

NERGY STAR

Interferenze (solo modelli a 220-240 V)

Questo prodotto è conforme alla normativa EN55022 (CISPR Pubblicazione 22)/Classe B. Prima di utilizzare il prodotto, verificare l'uso dei seguenti cavi d'interfaccia.

Un cavo di interfaccia parallelo schermato con conduttori non schermati e contrassegnato dalla dicitura "a norma IEEE 1284". Il cavo deve essere inferiore agli 1,8 metri.

Un cavo USB. Il cavo deve essere inferiore agli 2,0 metri.

INFORMAZIONI IMPORTANTI 6 - 3

Istruzioni importanti di sicurezza

Leggere tutte queste istruzioni.

Conservarle per successive consultazioni.

Seguire tutte le avvertenze e le istruzioni riportate sul prodotto.

Prima di eseguire operazioni di pulizia, spegnere l'interruttore della corrente del DCP e staccare il cavo di alimentazione dalla presa a muro. Non utilizzare detergenti liquidi o spray. Pulire con un panno umido.

Non usare questo apparecchio vicino all’acqua.

Non collocare questo prodotto su un carrello, base o tavolo instabili. In caso di caduta accidentale, il prodotto può danneggiarsi seriamente.

Le fessure e le aperture sul retro e sul fondo dell’apparecchio sono presenti per la ventilazione; per garantire che il prodotto funzioni in modo affidabile e per evitare che si surriscaldi esse non devono essere bloccate o coperte. Non bloccare mai le aperture mettendo il prodotto su un letto, divano, tappeto o altre superfici simili. Non collocare l'apparecchio vicino o sopra a radiatori o stufe. Non installare l'apparecchio ad incasso, a meno che non si garantisca un'adeguata ventilazione.

Questo prodotto deve essere collegato ad una presa con alimentazione di rete conforme alle specifiche indicate sulla targhetta. In caso di dubbi sul tipo di elettricità erogata, rivolgersi al rivenditore Brother o alla società elettrica.

Usare solo il cavo di alimentazione fornito con l'apparecchio DCP stesso.

Questo prodotto è dotato di una spina tripolare con messa a terra, cioè una spina con un terzo polo per la messa a terra. Questa spina si inserisce solo in una presa dotata di messa a terra. Si tratta di una misura di sicurezza. Se la presa non è adatta alla spina, rivolgersi ad un elettricista che possa sostituire la presa antiquata. Non ignorare mai la ragione per cui è necessaria una spina dotata di messa a terra.

Fare in modo che il cavo elettrico non sia schiacciato sotto qualcosa. Non collocare questo prodotto dove il cavo possa venire calpestato.

Attendere che le pagine siano uscite dal DCP prima di raccoglierle.

6 - 4 INFORMAZIONI IMPORTANTI

Scollegare l'apparecchio dall'alimentazione di rete e dalla linea telefonica e rivolgersi al servizio assistenza qualora si verifichi una delle seguenti condizioni:

■

il cavo di alimentazione è usurato e danneggiato;

■

è penetrato liquido all'interno dell'apparecchio;

■

l'apparecchio è stato esposto alla pioggia o all'acqua;

■

l'apparecchio non funziona normalmente, pur avendo seguito le istruzioni per l'uso. Intervenire solo sui comandi indicati nelle istruzioni per l'uso. L'intervento inappropriato su altri controlli può danneggiare l'apparecchio e richiedere rilevanti interventi da parte di personale tecnico qualificato per rimettere in esercizio l'apparecchio.

■

Se l'apparecchio è caduto o mostra segni di danneggiamento.

■

Se l'apparecchio mostra un evidente cambiamento nelle prestazioni, indicante la necessità di una revisione.

Per proteggere l'apparecchio dai picchi transitori di corrente si raccomanda l'uso di un apposito dispositivo di protezione.

Per ridurre il rischio di incendio, scosse e danni alle persone, seguire queste avvertenze:

■

Non usare questo prodotto in prossimità di apparecchi che funzionano con acqua, in uno scantinato umido o vicino ad una piscina.

■

Usare solo il cavo di alimentazione indicato in questo manuale.

INFORMAZIONI IMPORTANTI 6 - 5

Marchi di fabbrica

Il logo Brother è un marchio registrato da Brother Industries, Ltd. Brother è un marchio registrato da Brother Industries, Ltd. Multi-Function Link è un marchio registrato da Brother International

Microsoft negli Stati Uniti e altri Paesi. Macintosh, QuickDraw, iMac e iBook sono marchi di fabbrica o

marchi registrati da Apple Computer, Inc. Postscript e Postscript Level 3 sono marchi registrati da Adobe

Systems Incorporated. PaperPort e OmniPage sono marchi registrati da ScanSoft, Inc. Presto! PageManager è un marchio registrato da NewSoft

Technology Corporation. Tutte le aziende i cui programmi software sono citati nel presente

manuale hanno un contratto di licenza software specifico per i rispettivi programmi proprietari.

Tutti gli altri nomi di marche e prodotti citati nel presente manuale sono marchi registrati delle rispettive società.

6 - 6 INFORMAZIONI IMPORTANTI

Risoluzione dei problemi e

manutenzione ordinaria

Risoluzione dei problemi

Messaggi d’errore

Come ogni altro apparecchio da ufficio che si avvale di una tecnologia avanzata, questo prodotto potrebbe a volte presentare problemi di funzionamento. In tal caso, l'apparecchio DCP individua il problema e visualizza un messaggio d’errore sul display. La tabella seguente contiene i messaggi d’errore più comuni.

MESSAGGI D’ERRORE

Tamburo in esaur

Controlla doc I documenti non sono stati inseriti

Controlla carta Controlla carta 1 Controlla carta 2

Controlla MP

Formato carta

Scanner bloccato

CAUSA AZIONE CORRETTIVA

Il gruppo tamburo si avvicina al termine della sua durata

Il contatore del tamburo non era stato reimpostato.

correttamente, l'alimentazione non si svolge correttamente, o un documento proveniente dall'ADF era più lungo di 90 cm circa.

L'apparecchio DCP ha esaurito la carta o la carta non viene caricata correttamente dall'alimentatore. —OPPURE— Carta inceppata nell'apparecchio DCP.

Carta nel vassoio multifunzione (MP) esaurita.

In presenza di questo errore, cassetto non corrisponde al formato impostato nel

Lo scanner è bloccato. Rimuovere la leva di bloccaggio

Menu, 1, 2.

la carta nel

Utilizzare il tamburo finché non si hanno problemi di qualità; poi sostituire il gruppo tamburo con uno nuovo.

1. Aprire il riparo anteriore e premere

2. Premere 1 per reimpostare.

Vedere Inceppamenti carta a pag. 7-4.

Ricaricare la carta nel cassetto della carta o nel vassoio multifunzione. —OPPURE— Rimuovere la carta e caricarla di nuovo. Vedere Inceppamenti carta a pag. 7-5 e Carta inceppata nel cassetto duplex (DCP-8045D) a pag. 7-9.

Ricaricare carta. (Vedere Ca rica re

la carta o altri supporti nel vassoio multifunzione (vassoio MP) (Solo per DCP-8045D) a pag. 2-9.)

Caricare la carta del formato richiesto o modificare le impostazioni. (Vede re Impostazione del tipo di carta a pag. 4-1.)

dello scanner, poi premere

Stop/Uscita.

Cancella/Indietro

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 1

MESSAGGI D’ERRORE MESSAGGI

D’ERRORE

Raffreddamento Attendere

coperchio aperto Chiudi coperchio

Errore Leva DXLa leva di allineamento della carta per la

Face Up Open Il vassoio di uscita con il lato stampato verso

Apri Fusore Il riparo del fusore è aperto.

Err macchina XXL'apparecchio DCP ha un problema

No Cassetto DXTentativo di stampare fronte-retro con il

Memoria esaurita

CAUSA AZIONE CORRETTIVA

Temperatura eccessiva del gruppo tamburo o della cartuccia toner. L'apparecchio DCP entra in pausa e l'attività di stampa in corso entra in modalità raffreddamento. In modalità raffreddamento si sente la ventola di raffreddamento che gira mentre il visualizzatore dell'apparecchio DCP mostra Raffreddamento e Attendere.

Il riparo dello scanner non è chiuso correttamente.

stampa fronte-retro non è impostata nel modo giusto per il formato di carta da utilizzare.

l'alto è aperto.

meccanico.

cassetto duplex aperto.

Non si possono memorizzare altri dati. (Operazione di copia in corso)

Bisogna attendere 20 minuti per il raffreddamento.

Chiudere il riparo anteriore del gruppo tamburo.

Regolare la leva del cassetto duplex. (Vedere Utilizzo

dell'alimentatore a utomatico fronte/retro per operazioni di copia e stampa (Solo per DCP-8045D) a

pag. 2-11.)

Chiudere il vassoio di uscita con il lato stampato verso l'alto.

Chiudere il riparo utilizzato per rimuovere gli inceppamenti. (Vedere Inceppamenti carta a pag. 7-5.)

Chiamare Brother o il rappresentante per assistenza.

Montare correttamente il cassetto duplex. (Vedere Carta i nceppata nel cassetto duplex (DCP-8045D) a pag. 7-9.)

Premere Stop/Uscita e attendere finché le altre operazioni in corso sono terminate, poi provare di nuovo. —OPPURE—

Aggiungere memoria opzionale. (Vedere Scheda di memoria a pag. 8-1.)

(Operazione di stampa in corso) Ridurre la risoluzione di stampa.

(Vedere Qualità stampa nella Guida Software dell’Utente sul CD-ROM.)

—OPPURE— Cancellare i dati in memoria. (Vedere Messaggio di Memoria esaurita a pag. 5-5.) —OPPURE— Aggiungere memoria opzionale. (Vedere Scheda di memoria a pag. 8-1.)

Carta inceppata

Carta inceppata nell'apparecchio DCP. Vedere Inceppamenti carta a pag.

7-5 e Carta inceppata nel cassetto duplex (DCP-8045D) a pag. 7-9.

7 - 2 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

MESSAGGI D’ERRORE MESSAGGI

D’ERRORE

Apri coperchio

Manca toner La cartuccia toner non è montata.

Cambia toner Se il display visualizza Cambia toner, è

CAUSA AZIONE CORRETTIVA

Una pagina, un pezzo di carta, un fermaglio, eccetera, può essere incastrato nell'apparecchio DCP.

—OPPURE— Il toner è esaurito; la stampa non è possibile.

possibile ancora stampare sebbene l'apparecchio avverta l'utente che il toner sta per esaurirsi.

Aprire il coperchio anteriore. Se si vede carta incastrata o altri oggetti, estrarli delicatamente, poi chiudere il coperchio anteriore. Se il messaggio di errore permane, aprire e richiudere il coperchio. Se l'apparecchio DCP non si resetta e non torna a visualizzare la data e l'ora, visualizzerà E rr macc hina XX. Chiamare Brother o il rappresentante per assistenza.

Montare una cartuccia toner. —OPPURE— Sostituire la cartuccia toner con una cartuccia nuova.

(Vedere Sostituzione della c artuccia toner a pag. 7-24.)

Ordinare subito una nuova cartuccia toner.

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 3

Inceppamenti carta

Procedere secondo uno dei metodi seguenti in base al punto di inceppamento del documento originale o della copia.

Documento inceppato nella parte superiore dell'alimentatore automatico.

Rimuovere prima la carta non inceppata.

Sollevare il coperchio dell'alimentatore automatico.

Tirare il documento inceppato verso destra.

Chiudere il coperchio dell'alimentatore ADF.

Premere

Documento inceppato all'interno dell'alimentatore automatico

Rimuovere prima la carta non inceppata.

Sollevare il coperchio documenti.

Tirare il documento inceppato verso destra.

Chiudere il coperchio documenti.

Premere

—OPPURE—

Rimuovere il supporto ADF dal gruppo ADF.

Tirare il documento inceppato verso destra.

Premere

Stop/Uscita

7 - 4 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

Inceppamenti carta

Per rimuovere gli inceppamenti seguire questa procedura:

AVVERTENZA

Dopo l'utilizzo dell'apparecchio DCP, alcune parti interne del DCP sono calde. Aprendo il coperchio frontale o il vassoio di uscita posteriore del DCP, non toccare mai le parti rappresentate con una ombreggiatura nella figura seguente.

SCOTTA!SCOTTA!

Vista frontale Vista posteriore

Rimuovere la carta inceppata come segue. La carta inceppata può essere del tutto rimossa come da istruzioni

seguenti. Si può installare dapprima il cassetto carta e poi chiudere il coperchio frontale e l'apparecchio DCP riprende automaticamente la stampa.

■

Se si verifica un inceppamento mentre si usa il cassetto inferiore opzionale, controllare la corretta installazione del vassoio superiore della carta.

■

Rimuovere sempre tutta la carta dal cassetto e pareggiare la risma quando si aggiunge nuova carta. Questo aiuta a impedire che DCP carichi più fogli contemporaneamente.

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 5

Estrarre completamente il cassetto carta dal DCP.

Estrarre la carta inceppata dall'apparecchio DCP.

Premere il pulsante di rilascio del riparo e poi aprire il riparo frontale.

Estrarre il gruppo tamburo. Estrarre la carta inceppata dall'apparecchio DCP. Se non si riesce ad estrarre facilmente il gruppo tamburo, non forzarlo. Invece, tirar fuori l'orlo della carta inceppata dal cassetto carta.

Se la carta inceppata non può essere estratta facilmente, ruotare l’ingranaggio verso di sé e estrarre la carta con delicatezza.

7 - 6 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

AVVERTENZA

Per prevenire i danni all'apparecchio DCP provocati dalle cariche statiche, non toccare gli elettrodi mostrati nella figura seguente:

Aprire il vassoio posteriore. Estrarre la carta inceppata dal gruppo fusore. Se si riesce a liberare la carta inceppata, andare al passo 7.

Se si deve tirare la carta verso il retro del DCP, il fusore può sporcarsi di toner che poi viene sparso sulle stampe successive. Stampare alcune copie della pagina di prova finché il toner non viene più sparso sulle stampe.

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 7

AVVERTENZA

Dopo l'utilizzo dell'apparecchio DCP, alcune parti interne del DCP sono roventi. Attendere il raffreddamento dell'apparecchio DCP prima di toccare le parti interne del DCP.

SCOTTA!

Vista posteriore

Aprire il coperchio per eliminare l'inceppamento (coperchio fusore). Estrarre la carta inceppata dal fusore.

Coperchio eliminazione inceppamenti (coperchio fusore)

Chiudere il coperchio della carta inceppata. Chiudere il vassoio posteriore.

7 - 8 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

Abbassare la leva di bloccaggio ed estrarre la cartuccia toner dal gruppo tamburo. Estrarre la carta inceppata dal gruppo tamburo (se presente).

Rimontare il gruppo tamburo nell'apparecchio DCP.

Rimontare il vassoio carta nell'apparecchio DCP.

Chiudere il coperchio anteriore.

Carta inceppata nel cassetto duplex (DCP-8045D)

Estrarre il cassetto duplex dal DCP.

Estrarre la carta inceppata dal DCP.

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 9

Rimontare il cassetto duplex e il cassetto carta nell'apparecchio DCP.

■

Il messaggio foglio dal vassoio di uscita col lato stampato in basso, dopo la stampa di un solo lato.

■

Se la leva per la regolazione della carta per la stampa fronte-retro non è impostata correttamente per il formato carta, si possono verificare inceppamenti carta e la stampa non sarà centrata nel foglio. (Vedere Utilizzo dell'alimentatore automatico fronte/retro per operazioni di copia e stampa (Solo per DCP-8045D) a pag. 2-11.)

Jam Duplex

segnala che è stato rimosso un

7 - 10 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

In caso di difficoltà con DCP

Se la copia prodotta è di buona qualità, il problema riscontrato potrebbe non dipendere dall'apparecchio DCP. Fare riferimento alla tabella riportata di seguito per suggerimenti relativi alla risoluzione dei problemi.

PROBLEMA SUGGERIMENTI Stampa o ricezione di fax

Stampa sovrapposta e strisce bianche orizzontali; margine superiore ed inferiore delle frasi mancante.

Righe nere verticali È probabile che il filo primario dell'effetto corona dell'apparecchio DCP

Problemi con la qualità copia

Strisce verticali sulla copia. A volte si possono vedere strisce verticali sulle copie. Lo scanner o il filo

Problemi con la stampante

L'apparecchio DCP non stampa.

L'apparecchio DCP stampa inaspettatamente o stampa materiale privo di senso.

L'apparecchio DCP stampa le prime due pagine correttamente, mentre nelle pagine successive manca del testo.

L'apparecchio DCP non può stampare completamente le pagine di un documento. Messaggio Memoria esaurita.

Le intestazioni o i piè di pagina vengono visualizzati a video ma non compaiono in stampa.

Se la copia prodotta presenta problemi, pulire l'area di scansione. Se il problema persiste, rivolgersi a Brother o al rivenditore autorizzato di zona.

sia sporco. Pulire il filo primario dell'effetto corona (Vedere Pulire il tamburo a pag. 7-23.)

corona primario della stampante sono sporchi. Pulirli entrambi. (Vedere Pulizia dello Scanner a pag. 7-21 e Pulire il tamburo a pag. 7-23.)

Controllare quanto segue:

• DCP è collegato e acceso. (Vedere l a guida rapida per l'installazione)

• La cartuccia toner e l'unità tamburo sono installate correttamente. (Vedere Sostituire il tamburo a pag. 7-29.)

• Il cavo di interfaccia è ben collegato tra apparecchio DCP e computer. (Vedere la Guida d'impostazione rapida.)

• Controllare se lo schermo LCD mostra messaggi di errore. (Vedere Messaggi d’errore a pag. 7-1.)

Reimpostare l'apparecchio DCP o spegnerlo e riaccenderlo. Controllare le impostazioni primarie del software applicativo e accertarsi che siano compatibili con l'apparecchio DCP.

Il computer non riconosce completamente il segnale della memoria di ingresso della stampante. Accertarsi che i cavi di collegamento dell'apparecchio DCP siano collegati correttamente.

Ridurre la risoluzione di stampa. Ridurre la complessità del documento e provare ancora. Ridurre la qualità grafica o il numero delle dimensioni dei caratteri nel software applicativo.

Molte stampanti laser non possono stampare in certe zone. Di solito sono le prime e le ultime due righe, mentre le restanti 62 righe sono stampabili. Regolare i margini superiore e inferiore del documento.

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 11

PROBLEMA SUGGERIMENTI Problemi di scansione

Durante la scansione appaiono errori TWAIN.

Controllare che il driver TWAIN Brother sia selezionato come sorgente primaria. In PaperPort

, fare clic su Digitalizza nel menu File e

selezionare il driver TWAIN Brother.

Problemi di software

Impossibile installare il software o stampare.

Eseguire il programma Riparazione e installazione MFL-Pro Suite presente nel CD-ROM. Il programma risolverà i problemi e installerà il software.

Impossibile eseguire stampa '2 in 1 o 4 in 1'.

Impossibile eseguire la stampa quando si usa Adobe Illustrator.

Quando si usano i font ATM, alcuni caratteri non vengono stampati o vengono stampati sovrapposti.

Verificare che le impostazioni del formato carta nell'applicazione corrispondano a quelle del driver della stampante.

Provare a ridurre la risoluzione di stampa.

Se si utilizza Windows stampante' dal menu 'Start'. Selezionare le proprietà delle stampanti Brother DCP-8040 o DCP-8045D (USB). Fare clic su 'Impostazioni dello Spool' sulla scheda 'Dettagli'. Selezionare 'RAW' da 'Spool Data

98/98SE/Me, selezionare 'Impostazioni

Format.'

Messaggi di errore “Unable to write to LPT1” o “LP T1 already in use”

Appare il messaggio d’errore “DCP is Busy” o “DCP Connect Failure”.

1. Accertarsi che l'apparecchio sia in funzione (inserito nella presa di corrente e acceso) e che sia collegato direttamente al computer attraverso il cavo parallelo bidirezionale IEEE-1284 in dotazione. Il cavo non deve passare attraverso altre periferiche (come unità Zip, unità CD-ROM esterne, commutatori).

2. Controllare che il display dell'apparecchio DCP non visualizzi messaggi di errore.

3. Accertarsi che altri dispositivi che comunicano attraverso la porta parallela (come unità Zip, unità CD-ROM esterne, commutatori) vengano avviati automaticamente insieme al computer (vedere

Esecuzione Automatica o righe di coman do Load=, Run= nel file win.ini).

4. Consultare il produttore del computer per confermare che le impostazioni della porta parallela nel BIOS siano impostate in modo da supportare un apparecchio bidirezionale, ossia il modo porta parallela-ECP.

Errore collegamento a DCP. L’apparecchio DCP non è collegato al PC e bisogna caricare il software

Brother,il PC mostrerà il messaggio ‘Errore collegamento a DCP’ ad ogni riavvio di Windows oppure si può disattivare nel modo seguente: Fare doppio clic su

. E’ possibile ignorare questo messaggio

"\tool\WarnOFF.REG" nel CD fornito. Il tasto Scan sul pannello di controllo dell’apparecchio DCP non funzionerà finché non verrà riavviato il PC con l’apparecchio DCP collegato a d esso. Per riattivarlo fare doppio clic su "\ nel CD-ROM allegato

tool\WarnON.REG

7 - 12 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

PROBLEMA SUGGERIMENTI Difficoltà alimentazione carta

L'apparecchio DCP non carica la carta. Il visualizzatore LCD mostra Cont rolla c arta o Carta inceppata.

L'apparecchio DCP non carica la carta dal cassetto di alimentazione manuale.

Come caricare le buste? Le buste si possono caricare dal vassoio multifunzione MP. Il software

Che tipo di carta posso usare? Si possono usare carta semplice, buste, lucidi, etichette per stampanti

Come estrarre la carta inceppata?

Qualità stampa

Le pagine stampate sono arricciate.

Le pagine stampate sono macchiate.

Stampe troppo chiare. Nella scheda delle impostazioni avanzate del driver di stampa,

Problemi di rete.

Non si riesce a stampare in rete.

Controllare se il messaggio Cont rolla c arta o Carta i nceppat a appare sullo schermo LCD. Se è vuoto, caricare una nuova risma di carta nel cassetto. Se c'è carta nel cassetto, accertarsi che sia ben allineata. Eliminare eventuali arricciamenti nella carta. A volte è meglio togliere la carta, ribaltare il pacco, e rimetterlo nell'alimentatore. Controllare la quantità di carta nel cassetto e riprovare. Controllare che non siano selezionati nel driver di stampa l'alimentatore manuale o il vassoio MP o la modalità MP.

Reinserire la c arta fermamente, caricare un foglio alla v olta. Controllare che siano selezionati nel driver di stampa l'alimentatore manuale o la modalità MP.

applicativo deve essere impostato per stampare le buste del formato richiesto. Generalmente bisogna utilizzare le impostazioni della pagina o le impostazioni del documento dell'applicativo. Fare riferimento al manuale dell'applicativo.

laser. (Per informazioni sulla carta da usare vedere Tasti per il funzionamento della stampante nella Guida Software dell’Utente sul CD-ROM.)

Vedere Inceppamenti carta a pag. 7-5.

Questo problema può dipendere dall'uso di carta troppo spessa o troppo sottile. Accertarsi di selezionare l'impostazione del tipo di carta adatto al suppo rto di stampa utilizzato. (Vedere Impostazione del tipo d i carta a pag. 4-1 e Tipo carta nella Guida Software dell’Utente sul CD-ROM.)

L'impostazione del tipo di carta non è adatto al supporto di stampa utilizzato—OPPURE—Il supporto di stampa potrebbe essere troppo spesso o troppo ruvido. (Vedere Impostazione del tipo di carta a pag. 4-1 e Tipo carta nella Guida Software dell’Utente sul CD-ROM.)

disattivare la modalità risparmio toner. (Vedere Modalità risparmio toner nella Guida Software dell’Utente sul CD-ROM.)

Accertarsi che l'apparecchio DCP sia acceso, in modalità "Ready" e "OnLine" Premere il pulsante "Test". Vengono stampate le impostazioni correnti della scheda NC-9100h. Verificare che il cablaggio e i collegamenti di rete siano in buone condizioni. Se possibile collegare l'apparecchio DCP a una porta diversa dell’HUB di rete utilizzando un altro cavo. Controllare per vedere se il LED mostra segni di attività. La scheda di rete NC-9100h ha due LED per la diagnostica.

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 13

Miglioramento della qualità di stampa

d 3

Questa sezione fornisce informazioni sui seguenti argomenti:

Esempi di qualità scadente Raccomandazioni

Controllare l'ambiente di stampa Umidità, alta temperatura, eccetera

ABCDEFGH

abcdefghijk

ABCD abcde

c 2

01234

Debole

ABCDEFGH abcdefghijk

ABCD abcde 01234

Sfondo grigio

False immagini

ABCDEFGH abcdefghijk

ABCD abcde 01234

Macchie di toner

Stampa con vuoti

Tutto nero

possono provocare difetti di stampa. (Vedere Scelta del luogo di installazione a pag. v.)

Se tutta la pagina è troppo chiara, la funzione Risparmio toner potrebbe essere inserita. Disattivare la funzione Risparmio toner nella scheda delle impostazioni avanzate del driver di stampa. —OPPURE— Se l'apparecchio DCP non è collegato ad un computer, disattivare la modalità risparmio toner nell'apparecchio DCP. (Vedere Risparmio Toner a pag. 4-4.) Provare ad installare una nuova cartuccia toner. (Vedere Sostituzione della cartuccia toner a pag. 7-24.) Provare ad installare un nuovo gruppo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.)

Accertarsi che la carta soddisfi i requisiti richiesti. (Vedere Info rmazioni carta a pag. 2-1.) Controllare l'ambiente di stampa. Alta temperatura ed umidità possono scurire lo sfondo. (Vedere Scelta del luogo di installazione a pag. v.) Usare una nuova cartuccia toner. (Vedere Sostituzione della cartuccia toner a pag. 7-24.) Usare un nuovo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.)

Accertarsi che la carta soddisfi i requisiti richiesti. Carta ruvida o troppo spessa può provocare questo problema. Accertarsi di aver selezionato il giusto tipo di supporto nel driver di stampa. (Vedere Informazioni carta a pag. 2-1.) Provare ad installare un nuovo gruppo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.)

Accertarsi che la carta soddisfi i requisiti richiesti. Carta ruvida può provocare questo problema. (Vedere Informazioni carta a pag. 2-1.)

Il gruppo tamburo potrebbe essere danneggiato. Provare ad installare un nuovo gruppo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.)

Accertarsi che la carta soddisfi i requisiti richiesti. (Vedere Info rmazioni carta a pag. 2-1.)

Scegliere Carta spessa nel driver di stampa, o usare carta più sottile. Controllare le condizioni dell'ambiente di stampa, perché condizioni come alta umidità possono causare stampa con vuoti. (Vedere Scelta del luogo di installazione a pag. v.)

Pulire il filo corona nel tamburo (far scorrere la linguetta blu). Accertarsi di rimettere al suo posto la linguetta blu dopo l'uso ( il tamburo a pag. 7-23.)

Il gruppo tamburo potrebbe essere danneggiato. Provare ad installare un nuovo gruppo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.)

▲

). (Vedere Pulire

7 - 14 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

Esempi di qualità scadente Raccomandazioni

Se il problema non si risolve dopo aver stampato poche pagine, il tamburo potrebbe aver raccolto della colla proveniente da etichette

94 mm

Punti bianchi sul testo nero

e sulla grafica ad intervalli di

94 mm

stampate.

Pulire il rullo come segue:

1 Posizionare il campione di stampa di fronte al tamburo e trovare la

posizione esatta del difetto.

Punti neri a intervalli di 94

2 Far ruotare a mano l'ingranaggio del tamburo osservando la

superficie del tamburo.

Cautela

Attenzione a non toccare con le dita il tamburo fotosensibile.

Tamburo

3 Dopo aver individuato i segni sul tamburo c he corrispondono ai difetti

di stampa, pulire il tamburo con un tampone di cotone fino ad eliminare la polvere o i residui di carta.

Cautela

Non cercare di pulire la superficie del tamburo fotosensibile con oggetti affilati o appuntiti, come penne a sfera eccetera.

Il gruppo tamburo potrebbe essere danneggiato. Provare ad installare un nuovo gruppo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.)

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 15

Esempi di qualità scadente Raccomandazioni

Il gruppo tamburo potrebbe essere danneggiato. Provare ad installare

ABCDEFGH abcdefghijk

ABCD abcde 01234

Macchie nere di toner

sparse sulla pagina

ABCDEFGH abcdefghijk

ABCD abcde 01234

Linee bianche sulla pagina

un nuovo gruppo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.) Accertarsi che la carta soddisfi i requisiti richiesti. (Vedere Info rmazioni

carta a pag. 2-1.) Se si usano etichette per stampante laser, la colla talvolta può aderire

alla superficie del tamburo. Pulire il tamburo. (Vedere Pulire il tamburo a pag. 7-23.)

Non usare carta con fermagli o graffette perché graffiano la superficie del tamburo fotosensibile.

Il tamburo può subire danni se vie ne lasciato privo di imballo ed esposto alla luce solare diretta o alla luce artificiale.

Accertarsi che la carta soddisfi i requisiti richiesti. Carta ruvida o troppo spessa può provocare questo problema.

Accertarsi di aver selezionato il giusto tipo di supporto nel driver di stampa.

Il problema può sparire da solo. Provare a stampare più pagine fino alla scomparsa del problema, specialmente se la stampante non è stata usata per molto tempo.

Il gruppo tamburo potrebbe essere danneggiato. Provare ad installare un nuovo gruppo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.)

Pulire la parte interna della stampante e il filo corona primario nel

ABCDEFGH abcdefghijk

ABCD abcde 01234

gruppo tamburo. (Vedere Pulire il tamburo a pag. 7-23.) Il gruppo tamburo potrebbe essere danneggiato. Provare ad installare un nuovo gruppo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.)

Linee sul foglio

Pulire il filo corona primario del gruppo tamburo.

ABCDEFGH abcdefghijk

ABCD abcde 01234

Linee nere verticali

Le pagine stampate presentano linee nere verticali sul foglio.

Accertarsi che il dispositivo per la pulizia del filo corona torni alla sua posizione di riposo (

Il gruppo tamburo potrebbe essere danneggiato. Usare un nuovo tamburo. (Vedere Sostituire il tamburo a pag. 7-29.) La cartuccia toner potrebbe essere danneggiata. Usare una nuova cartuccia toner. (Vedere Sostituzione della cartuccia toner a pag. 7-24.) Accertarsi che nella finestra dello scanner o nel coperchio della stampante non sia rimasto intrappolato un pezzo di carta.

Il gruppo di fissaggio potrebbe essere sporco. Chiamare il servizio assistenza clienti.

Pulire la finestra dello scanner con un panno morbido. (Vedere Pulizia

ABCDEFGH abcdefghijk

ABCD abcde 01234

Linee bianche verticali sulla

pagina

efg

ABCD abcde 01234

ijk

Pagina storta

della stampante a pag. 7-22.) La cartuccia toner potrebbe essere danneggiata. Usare una nuova cartuccia toner. (Vedere Sostituzione della cartuccia toner a pag. 7-24.)

Accertarsi che il supporto di stampa (carta) sia stato caricato correttamente nel vassoio, e che le sue guide non siano state regolate troppo strette o troppo larghe contro il pacco di carta.

Regolare correttamente le guide. Se si usa il vassoio di alimentazione manuale (o il vassoio multifunzione) (Vedere Caricare la carta a pag. 2-5.) Il vassoio carta potrebbe essere troppo pieno. Controllare il tipo e la qualità della carta. (Vedere Informazioni carta a pag. 2-1.)

▲

7 - 16 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

Esempi di qualità scadente Raccomandazioni

Controllare il tipo e la qualità della carta. Alta temperatura e umidità tendono a far arricciare la carta.

Se non si usa spesso la stampante, la carta può essere rimasta troppo a lungo nel cassetto. Ribaltare la risma di carta nel cassetto. Inoltre si può provare a sfogliare la risma e ruotarla di 180° nel cassetto.

Foglio arricciato o ondulato.

B DEFGH

abc efghijk

ACD

bcde 134

Grinze o sgualciture

Provare a stampare dal percorso diretto di alimentazione. (Vedere Caricare la carta a pag. 2-5.)

Accertarsi che la carta sia stata caricata correttamente. Controllare il tipo e la qualità della carta. (Vedere Informazioni carta a

pag. 2-1.) Provare a stampare dal percorso diretto di alimentazione.

(Vedere Caricare la carta a pag. 2-5.) Ribaltare la risma o ruotarla di 180° nel cassetto.

Il tamburo fa parte del materiale di consumo e va sostituito periodicamente.

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 17

Imballaggio e spedizione del DCP

Ogni volta che si trasporta l'apparecchio DCP, è essenziale riporlo nell'imballaggio originale. Se non viene correttamente imballato, si potrebbe invalidare la garanzia dell'apparecchio DCP.

Spegnere l'interruttore di alimentazione dell'apparecchio DCP.

Scollegare l'apparecchio DCP dalla presa di alimentazione di rete.

Bloccare il sistema di bloccaggio dello scanner.

Spingere verso l'alto la leva di bloccaggio dello scanner. Questa leva si trova sul lato sinistro del vetro dello scanner.

Leva di blocco dello scanner

Cautela

Il danno provocato all'apparecchio DCP a causa del mancato bloccaggio dello scanner prima del trasporto o spedizione può invalidare la garanzia.

Aprire il coperchio anteriore.

7 - 18 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

Rimuovere il tamburo e la cartuccia toner. Lasciare la cartuccia toner installata nel gruppo tamburo.

Mettere il gruppo comprendente la cartuccia toner e il tamburo nell'involucro di plastica e sigillarlo.

Chiudere il riparo anteriore. Chiudere (verso il basso) il supporto ribaltabile del vassoio di uscita.

Avvolgere l'apparecchio DCP nell'involucro di plastica e confezionarlo nell'imballo originale.

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 19

Riporre nell'imballaggio originale l'unità composta dal tamburo e dalla cartuccia toner, il cavo di alimentazione e le istruzioni, come mostrato nell'illustrazione che segue.

Chiudere l'imballo e sigillarlo con nastro adesivo.

7 - 20 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

Manutenzione ordinaria

Pulizia dello Scanner

Spegnere l'interruttore di alimentazione dell'apparecchio DCP e sollevare il coperchio documenti. Pulire il vetro dello scanner e le strisce di vetro con un panno asciutto e la pellicola bianca con alcol isopropilico e un panno non peloso.

Pellicola bianca

Striscia di vetro

Pellicola bianca

Coperchio documenti

RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA 7 - 21

Pulizia della stampante

Cautela

■

Non usare alcol isopropilico per pulire il pannello di controllo. Potrebbe danneggiare il panello.

■

Non utilizzare alcol isopropilico per pulire la finestra dello scanner laser.

■

Non toccare la finestra dello scanner con le dita.

■

Il tamburo contiene toner, maneggiarlo con cura. Pulire o rimuovere immediatamente con acqua fredda dalle mani o dai vestiti il toner che eventualmente esce dalla cartuccia.

Spegnere l'interruttore di alimentazione dell'apparecchio DCP e sollevare il riparo anteriore.

Rimuovere il tamburo e la cartuccia toner.

AVVERTENZA

Dopo l'utilizzo dell'apparecchio DCP, alcune parti interne dell'apparecchio sono calde. Aprendo il coperchio frontale dell'apparecchio DCP, non toccare mai le parti rappresentate con una ombreggiatura nella figura seguente.

SCOTTA!

Vista frontale

7 - 22 RISOLUZIONE DEI PROBLEMI E MANUTENZIONE ORDINARIA

Brother DCP-8045D, DCP-8040 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Dichiarazione di conformità CEE in base alla Direttiva R e TTE

Precauzioni di sicurezza

Per utilizzare l'apparecchio DCP in modo sicuro

Scelta del luogo di installazione

Indice

Introduzione

Utilizzo di questa Guida

Consultazione della Guida

Simboli utilizzati in questa Guida

DCP Nomi dei componenti e relative funzioni

Pannello di controllo

Indicazioni LED di stato

Inserimento di documenti originali per copia (e scansione)

Utilizzo alimentatore automatico documenti (ADF)

Utilizzo del vetro dello scanner

Carta

Informazioni carta

Tipo e dimensioni carta

Carta raccomandata

Scelta di un tipo di carta adatto

Capacità dei cassetti carta

Specifiche carta per ciascun cassetto carta

Caricare la carta

Caricare la carta o altri supporti nel vassoio di alimentazione

Caricare la carta o altri supporti nel vassoio di alimentazione manuale (Solo per DCP-8040)

Caricare la carta o altri supporti nel vassoio multifunzione (vassoio MP) (Solo per DCP-8045D)

Utilizzo dell'alimentatore automatico fronte/retro per operazioni di copia e stampa (Solo per DCP-8045D)

Programmazione intuitiva

Tabella Menu

3 - 1 PROGRAMMAZIONE SUL A DISPLAY

Tasti Navigazione

Tabella delle operazioni principali

Impostazione generale

Impostazione del tipo di carta

PREPARAZIONE DELL'APPARECCHIO 4 - 1

Impostazione del formato carta

Impostazione del Volume del segnale acustico

Risparmio Toner

Tempo di inattività

Spegnimento della lampada dello scanner

Risparmio energia

Impostazione cassetto copie

Impostazione contrasto display

Stampa della lista delle impostazioni del sistema

Riproduzione di copie

Utilizzo dell'apparecchio DCP come fotocopiatrice

Area di stampa

Impostazioni provvisorie per le copie

Copia singola dall'alimentatore automatico (ADF)

Esecuzione di copie multiple dal vassoio ADF

Copie singole o multiple mediante il vetro dello scanner

Messaggio di Memoria esaurita

Utilizzo del tasto di copia (Impostazioni temporanee):

Ingrandimento/Riduzione

Qualità (tipo di documento)

Ordinamento copie con l'alimentatore automatico

Contrasto

Selezione cassetto

Duplex N in 1

Copia Duplex N in 1

Copie N in 1

Poster

Duplex (1 in 1) (DCP-8045D)

Duplex (2 in 1) e Duplex (4 in 1) (DCP-8045D)

Modifica delle impostazioni di copia predefinite

Contrasto

Qualità

Informazioni importanti

Specifiche IEC 60825

Diodo Laser

Attenzione

Per la vostra sicurezza

Disconnessione dell'apparecchio

Collegamento a una rete LAN

Interferenze (solo modelli a 220-240 V)

Istruzioni importanti di sicurezza
