Bosch GPL5 User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions
Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

GPL5

For English Version Version française Versión en español

See page 4 Voir page 15 Ver la página 26

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GPL

5

-2-

-3-

G

PL 5

G

PL

5

G

P

L

5

1 1/4”

(32 mm)

1

1

1

6

7

1

2

3

4

1

5

11

12

8

13

14

10

12

9

17

15

3/4”

(20 mm)

1 3/4”

(45 mm

)

1 1/4”

(32 mm)

2 3/4”

(32 mm)

Read all instructions. Failure to follow all instructions listed below may
result in hazardous radiation exposure, electric shock, fire and/or

serious injury. The term “tool” in all of the warnings listed below refers to your mains-operated

(corded) tool or battery-operated (cordless) tool.

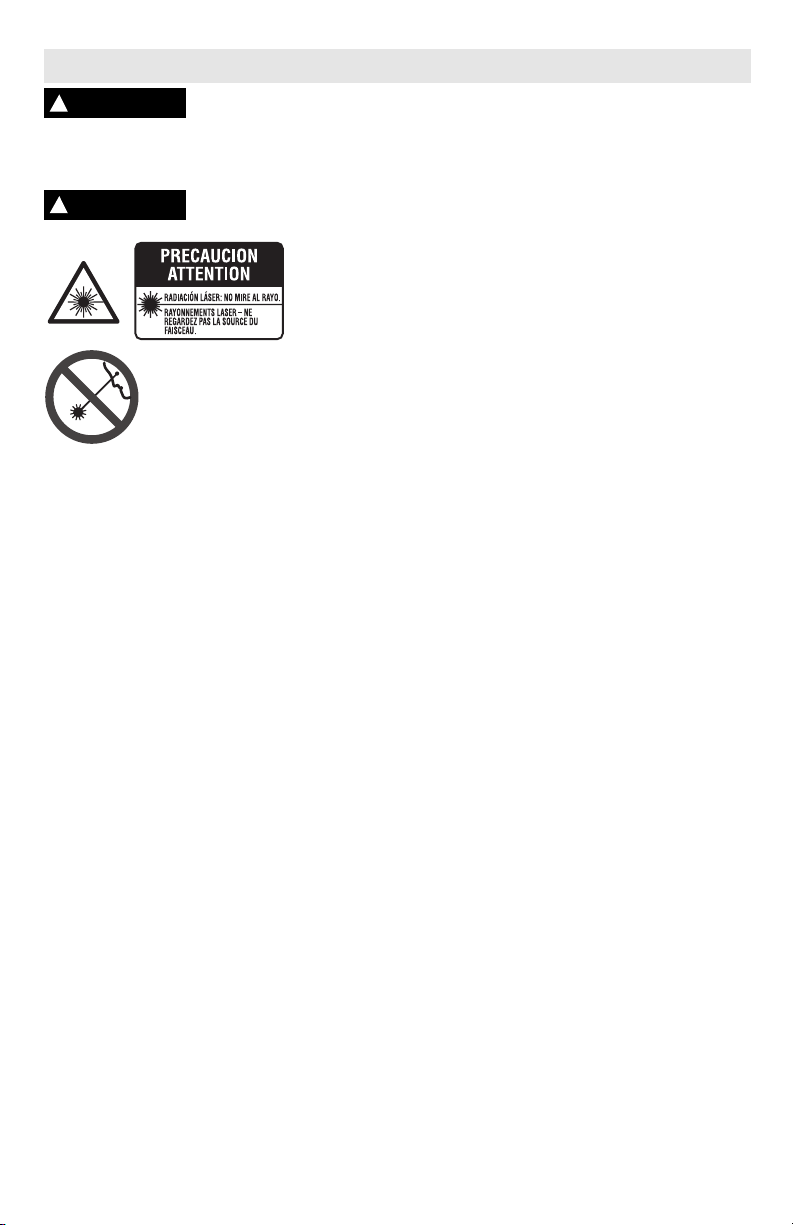

The following labels are on your laser tool for your convenience and
safety. They indicate where the laser light is emitted by the tool.

ALWAYS BE AWARE of their location when using the tool.

Do not direct the laser beam at persons or animals and do not stare into the
laser beam yourself. This tool produces laser class II laser radiation and
complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to
Laser Notice No. 50, dated June 24, 2007. This can lead to persons
being blinded.

Changes or modifications to this equipment not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment.

CAUTION Use of controls or adjustments or performance of procedures other than those
specified herein may result in hazardous radiation exposure.

DO NOT remove or deface any warning or caution labels. Removing labels increases the risk
of exposure to laser radiation.

Use of controls or adjustments or performance of procedures other than those specified in this
manual, may result in hazardous radiation exposure.

ALWAYS make sure that any bystanders in the vicinity of use are made aware of the dangers
of looking directly into the laser tool.

DO NOT place the laser tool in a position that may cause anyone to stare into the laser beam
intentionally or unintentionally. Serious eye injury could result.

ALWAYS position the laser tool securely. Damage to the laser tool and/or serious injury to the
user could result if the laser tool fails.

ALWAYS use only the accessories that are recommended by the manufacturer of your laser
tool. Use of accessories that have been designed for use with other laser tools could result in
serious injury.

DO NOT use this laser tool for any purpose other than those outlined in this manual. This could
result in serious injury.

DO NOT leave the laser tool “ON” unattended in any operating mode.
DO NOT disassemble the laser tool. There are no user serviceable parts inside. Do not modify

the product in any way. Modifying the laser tool may result in hazardous laser
radiation exposure.

DO NOT use the laser viewing glasses as safety goggles. The laser viewing glasses are used
for improved visualization of the laser beam, but they do not protect against laser radiation.

DO NOT use the laser viewing glasses as sun glasses or in traffic. The laser viewing glasses
do not afford complete UV protection and reduce color perception.

DO NOT use any optical tools such as, but not limited to, telescopes or transits to view the
laser beam. Serious eye injury could result.

DO NOT stare directly at the laser beam or project the laser beam directly into the eyes of
others. Serious eye injury could result.

SAVE THESE INSTRUCTIONS

-4-

General Safety Rules

!

WARNING

!

WARNING

US PAT: 6,542,304 & PAT. PEND
COMPLIES WITH FDA 21CFR1040

WAVELENGTH: 635 nm
Max. Output: 0.95 mW
CLASS II LASER
PRODUCT

LASER RADIATION ­DO NOT STARE INTO
BEAM

CAUTION

Work area safety

Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

DO NOT operate the laser tool around
children or allow children to operate the
laser tool. Serious eye injury could result.

Electrical safety

Batteries can explode or
leak, cause injury or fire.

To reduce this risk, always follow all
instructions and warnings on the battery label
and package.
DO NOT short any battery terminals.
DO NOT charge alkaline batteries.
DO NOT mix old and new batteries. Replace
all of them at the same time with new
batteries of the same brand and type.
DO NOT mix battery chemistries.
Dispose of or recycle batteries per
local code.
DO NOT dispose of batteries in fire.
Keep batteries out of reach of children.
Remove batteries if the device will not be
used for several months.

Personal safety

Stay alert, watch what you are doing and
use common sense when operating a
tool. Do not use a tool while you are tired
or under the influence of drugs, alcohol
or medication. A moment of inattention

while operating a tool may result in serious
personal injury or incorrect
measurement results.

Use safety equipment. Always wear eye
protection. Safety equipment such as dust

mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.

Multiple-Purpose Attachment

Keep the multiple-purpose
attachment 8 away from
cardiac pacemakers. The

magnets 12 generate a field
that can impair the function of
cardiac pacemakers.

• Keep the multiple-purpose attachment
8 away from magnetic data medium and
magnetically-sensitive equipment. The

effect of the magnets 12 can lead to
irreversible data loss.

Use and care

Use the correct tool for your application.

The correct tool will do the job better
and safer.

Do not use the tool if the switch does not
turn it on and off. Any tool that cannot be

controlled with the switch is dangerous and
must be repaired.

Store idle tool out of the reach of children
and do not allow persons unfamiliar with
the tool or these instructions to operate
the tool. Tools are dangerous in the hands

of untrained users.

Maintain tools. Check for misalignment or
binding of moving parts, breakage of
parts and any other condition that may
affect the operation. If damaged, tool
repaired before use. Many accidents are

caused by poorly maintained tools.

Use the tool, accessories, etc., in
accordance with these instructions and in
the manner intended for the particular
type of tool, taking into account the
working conditions and the work to be
performed. Use of the tool for operations

different from those intended could result in a
hazardous situation.

Service

Have your tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the

safety of the tool is maintained.

Develop a periodic maintenance schedule
for tool. When cleaning a tool be careful
not to disassemble any portion of the tool
since internal wires may be misplaced or
pinched or may be improperly mounted.

Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may
damage plastic parts.

SAVE THESE INSTRUCTIONS.

-5-

!

WARNING

-6-

The numbering of the product features shown
refers to the illustration of the tool on the
graphic page.

1 Exit opening for laser beam
2 Latch of battery lid
3 Battery lid
4 On/Off switch
5 Laser warning label
6 Tripod mount 5/8-11
7 Serial number
8 Multi-Purpose Attachment
9 Locking screw for Multi-Purpose

Attachment

10 Screw holes of Multi-Purpose

Attachment

11 Opening for strap attachment
12 Magnets
13 1/4-20 tripod mount on Multi-Purpose

Attachment

14 5/8-11 tripod mount on Multi-Purpose

Attachment

15 Measurement plate with stand*
16 Protective Case “not shown”
17 Laser viewing glasses
18 Tripod*

*The accessories illustrated or described are
not included as standard delivery.

Features

Working range (typical) 100 ft (30m)

Leveling Accuracy

Minimum Factory
Accuracy +/- 0.3mm/m (0.0036in/ft)
Typical Accuracy up to 1/4 at 100 ft

Self-leveling range (typical) alongside the
– longitudinal axis up to ±5°

– lateral axis ±3°

Operating temperature 14 °F... 122 °F

(–10 °C ... +50 °C)

Storage temperature -4 °F... 158 °F

( –20 °C ... +70 °C)
Relative air humidity,
max. 90 %

Laser class II
Laser type 635 nm, <1 mW
Tripod mount 5/8-11
Batteries 4 x 1.5 V LR6 (AA)
Operating lifetime, approx. 24 h

Weight according to EPTA-Procedure

01/2003 1.6lb (725g)

Dimensions 5.7” x 4.3” x 2.4”

(143x 110 x 60mm)

Please observe the article number on the
type plate of your tool. The trade names of
the individual tools may vary.

The tool can be clearly identified with the
serial number 7 on the type plate.

Technical Data

Preparation

Inserting/Replacing the Battery

Alkaline batteries are recommended for
the tool.

To open the battery compartment 3, turn the
latch 2 in clockwise direction to position
and pull off the battery lid. Insert the batteries
provided.

When inserting, pay attention to the correct
polarity according to the representation on
the inside of the battery compartment.

Position the battery lid to the bottom of the
housing and then push it upward. To lock the
battery lid, turn the latch 2 in

counterclockwise direction to the position.

When the laser beams flash slowly during
operation,the batteries are low. When the
flashing begins, the tool can be operated for
approx. 8 h.

Always replace all batteries at the same time.
Only use batteries from one brand and with
the identical capacity.

• Remove the batteries from the

tool when not using it for extended
periods. When storing for extended

periods, the batteries can corrode and
discharge themselves.

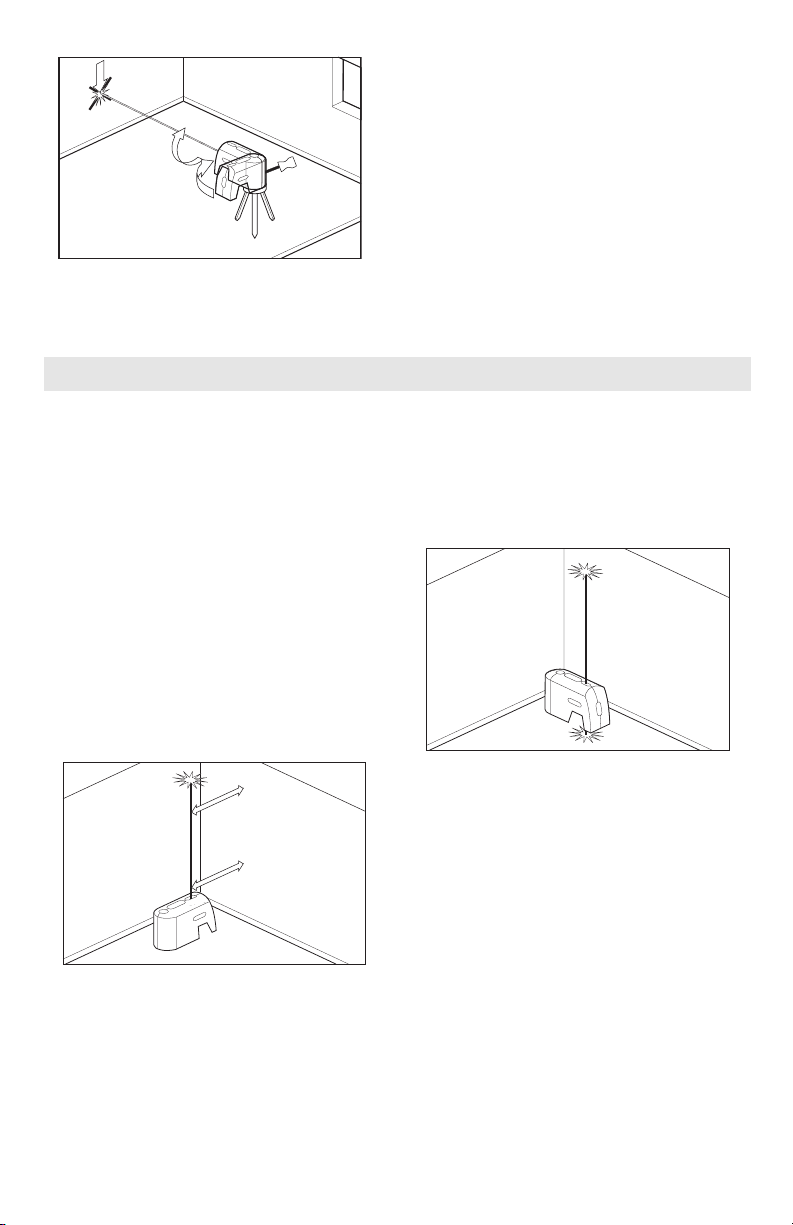

This tool projects plumb and horizontal points and is intended for accurate transfer and

alignment of plumb, level, graded and 90-degree points

Intended Use

-7-

Initial Operation

• Protect the tool against moisture and
direct sun irradiation.

• Do not subject the tool to extreme
temperatures or variations in
temperature.

As an example, do not leave it in vehicles
for longer periods. In case of large
variations in temperature, allow the
tool to adjust to the ambient temperature
before putting it into operation. In case of
extreme temperatures or variations in
temperature, the accuracy of the tool can
be impaired.

• Avoid heavy impact or falling of the
tool. After heavy exterior impact on the

tool, an accuracy check should always be
carried out before continuing to work (see
“Leveling Accuracy”).

• Switch the tool off during transport.

When switching off, the leveling unit,
which can be damaged in case of intense
movement, is locked.

Switching On and Off

To switch on the tool, push the On/Off
switch 4 forward so that “I” is indicated on
the switch. Immediately after switching on,
the tool sends a laser beam out of each exit
opening 1.

• Do not point the laser beam at persons
or animals and do not look into the
laser beam yourself, not even from a
large distance.

To switch off the tool, push the On/Off
switch 4 backward so that “0” is indicated on
the switch. When switching off, the leveling
unit is locked.

Setting the Automatic Switch-off

By default, the tool automatically shuts off 20
minutes after being switched on. The
automatic switch-off can be set from 20

minutes to 8 hours. For this, switch the tool
on, then immediately off, and then on again
within 4 s. To confirm the change, all laser
beams will flash quickly for 2 s after
switching on the second time.

• Do not leave the switched on tool

unattended and switch the tool off after
use. Other persons could be blinded by the

laser beam. When switching on the tool the
next time, the automatic switch-off is set to
20 minutes again.

Working with Automatic Leveling

Position the tool on a level and firm support,
attach it to the holder 8 or to the tripod 18.

After switching on, the automatic leveling
function automatically compensates
irregularities within the self-leveling range
from ±5° (longitudinal axis) and ±3° (lateral
axis). The leveling is finished as soon as the
laser points do not move any more.

If the automatic leveling function is not
possible, e.g. because the surface on which
the tool stands deviates by more than 5° (or
3° from the horizontal plane) the laser beams
flash rapidly.

In this case, bring the tool to the level
position and wait for the self-leveling to take
place. As soon as the tool is within the self­leveling range of ±5° or ±3° respectively, all
laser beams light up continuously again.

In case of ground vibrations or position
changes during operation, the tool is
automatically levelled in again. To avoid
errors by moving the tool, check the position
of the laser beams with regard to the
reference points upon re-leveling.

Working Advice

• Always use the center of the laser point
for marking. The size of the laser point

changes with the distance

Operation

Leveling Accuracy

Influences on Accuracy

The ambient temperature has the greatest
influence. Especially temperature differences
occurring from the ground upward can divert
the laser beam.

As thermal fluctuation is largest close to the
ground, the tool, if possible, should be
mounted on a commercially available tripod
and placed in the center of the working area.

Apart from exterior influences, device­specific influences (such as heavy impact or
falling down) can lead to deviations.
Therefore, check the accuracy of the tool
each time before starting your work.

Should the tool exceed the maximum
deviation during one of the tests, see
recalibration procedure or have it
recalibrated by a Bosch after-sales
service center.

-8-

Checking the Horizontal Leveling
Accuracy of the Lateral Axis

A free measuring distance of 78 ft on a firm
surface in front of a wall is required for
the check.

– Mount the measuring tool onto the multi-

purpose attachment or a tripod, or place it
on a firm and level surface at a distance of
78 ft to the wall. Switch the tool on.

– Direct one of the two lateral laser beams,

that run alongside the lateral axis of the
tool, at the wall. Allow the tool to level in.
Mark the center of the laser beam on the
wall (point I).

– Rotate the measuring tool by approx. 180°

without changing its height. Allow it to level
in and mark the center point of the other
lateral laser beam on the wall (point II).
Take care that point II is as vertical as
possible above or below point I.

– The difference d of both marked points I

and II on the wall results in the actual
height deviation of the tool alongside the
lateral axis.

On the measuring distance of 2 x 78 ft = 156
ft, the maximum allowable deviation is:

156 ft x ±0.0036 in/ft = ±9/16 in (.563).

Thus, the difference d between points I and II
may not exceed 9/16 in (max.).

Checking the Horizontal Leveling
Accuracy of the Longitudinal Axis

A free measuring distance of approximately
78 ft on a firm surface between two walls A
and B is required for the check.

– Mount the tool onto the multi-purpose

attachment or a tripod, or place it on a firm
and level surface close to wall A. Switch
the tool on.

– Direct the horizontal laser beam against

the close wall A and allow the measuring
tool to level in. Mark the center of the laser
beam on the wall (point I).

– Turn the tool around by 180°, allow it to

level in and mark the center point of the
laser beam on the opposite wall
B (point II).

– Without turning the tool, position it close to

wall B. Switch the tool on and allow it to
level in.

78 ft

d

180˚

A

B

78 ft

A

B

180˚

-9-

– Align the height of the tool (using the tripod

or by underlaying, if required) in such a
manner that the center point of the laser
beam is projected exactly against the
previously marked point II on wall B.

– Rotate the tool by 180° without changing

the height. Allow it to level in and mark the
center point of the laser beam on wall A
(point III). Take care that point III is as
vertical as possible above or below point I.

– The difference d of both marked points I

and III on wall A indicates the actual height
deviation of the tool.

On the measuring distance of 2 x 78 ft = 156
ft, the maximum allowable deviation is:
156 ft x ±0.0036 in/ft = ±9/16 in(.563).
Thus, the difference d between points I and
III should not exceed 9/16 in (max.).

Checking the Vertical Leveling Accuracy

For this check, a free measuring distance of
approx. 13 ft between floor and ceiling on a
firm surface is required.

– Draw a straight line on the ceiling.

– Mount the tool to the multi-purpose

attachment or a tripod. Switch the tool on
and rotate it in such a manner that the
bottom plumb beam can be seen on
the floor.

– Position the tool in such a manner that the

upper plumb beam points against the line
on the ceiling. Allow the tool to level in.
Mark the center of the upper laser point on
the line on the ceiling (point I). Also, mark
the center of the laser point on the floor
(point II).

– Rotate the tool by 180°. Position it in such

a manner that the center of the bottom
laser point is directed on the already
marked point II and the upper laser point is
directed against the line on the ceiling.
Allow the tool to level in. Mark the center
of the upper laser point on the line on the
ceiling (point III).

– The difference d of both marked points I

and III on the ceiling results in the actual
deviation of the tool to the plumb line.

On the measuring distance of 2 x 13 ft = 26 ft
, the maximum allowable deviation is:

26 ft x ±0.0036 in/ft = ±3/16 in.

Thus, the difference d between points I and
III should not exceed 3/16 in (max.).

Recalibration Procedure

All tools are calibrated when processed
through the Bosch quality control program.
This process assures that the customer
receives a superior product which conforms
to the Product Specifications. Although tools
have been calibrated before reaching our
customers, it contains many precision
machined parts which may be affected if the
instrument is subjected to abuse. Therefore,
if the device is ever dropped or sustains

A

B

d

180˚

A

B

13 ft

d

-10-

significant impact, the user should check
calibration by following these steps:

1. Select a site to be used as a calibration
range that will allow the tool to be placed
between two smooth vertical surfaces
directly opposite each other at a 100'
distance. (50' minimum)

2. Remove the two calibration plugs on the
rear and side of tool with a flathead
screwdriver. Set the plugs where they will
not be lost.

3. Set tool on a level surface at one end of
the range.

4. Set the tool in calibration mode by
pushing the power switch into the CAL
(override) position and holding for 5
seconds or more. The laser beams will
flash rapidly indicating that the unit is in
Calibration mode when the power switch
has been held in the ove rride position for
5 seconds or more. The laser beams will
continue to flash rapidly until the power
switch has been released from the CAL
(override) position. When the power
switch has been released from the CAL
(override) position the laser beams will
remain in a fast flash if the unit is level. If
the unit is out-of-level, the laser beams
will flash slowly until the device has
reached a level position. To exit
Calibration mode, push the power switch
into the CAL (over ride) position and hold
for 5 seconds. The laser beams will flash
rapidly for the 5 seconds until it exits
calibration mode. You can also exit
Calibration mode by turning the power
switch to the off position, waiting 2
seconds and back on for normal
operation. Once out of calibration mode,
the laser beams will remain steady if the
device is level or the beams will flash
slowly if the device is out-of-level.
Release the power switch from the
CAL(override) position. The unit then
operates normally.

5. When in Calibration mode, position the
side laser beam (on the calibration port
side) on the vertical surface at the

opposite end of the range and mark this
point on the surface. Verify that the laser
beams are flashing fast confirming that
the device is level and in
calibration mode.

6. Rotate tool around 180 degrees, taking
care not to change the height of
the device.

7. Position the other side laser beam on the
same vertical surface and mark this point
on the surface. Verify that the laser
beams are flashing fast confirming that
the device is level and in
calibration mode.

8. If this second mark is positioned at the
same height as the mark made in step 5,
proceed to step 14, otherwise, proceed to
the next step.

9. The goal of the next few steps is to
position both side beams at a height
halfway between the marks made in step
5 and in step 7.

10. Insert the provided tool into the side
calibration port. Locate the calibration
screw and rotate it in a clockwise
direction to lower the beam or in the
counter clockwise direction to raise
the beam. Ensure that the beam is at a
height exactly halfway between the
marks made in Steps 5 and 7. Mark this
point on the surface.

11. Repeat Steps 6 through 10 to confirm the
calibration of the side beams and
proceed to the next step.

5

7

6

50-100 feet

10

1

1/2

11

-11-

12. Rotate the tool around 90 degrees
and position the front laser beam on the
vertical surface. Compare the height of
this beam with the height of the calibrated
side beams. If the height of this beam
matches the height of the side beams,
calibration is complete and you may exit
calibration mode. To exit Calibration
mode, push the power switch into the
CAL (override) position and hold for
5 seconds. The laser beams will flash
rapidly for the 5 seconds until it exits
calibration mode. Once out of calibration
mode, the laser beams will remain steady
if the device is level or the beams will
flash slowly if the device is out-of-level.
Release the power switch from the
CAL(override) position. You can also exit
calibration mode by turning the power
switch to the off position and back on for
normal operation. If the front beam does
not match the side beams, proceed to
the next step.

13. The goal of the next step is to position
the front beam at the same height as the
last mark to be made in the previous
steps or at the same height as the
calibrated side beams. Verify that the
laser beam are flashing fast confirming
that the device is level and in
calibration mode.

14. Insert provided tool into the back
calibration port. Locate the calibration
screw and rotate it in a clockwise
direction to the raise the beam or in the
counter-clockwise direction to lower
the beam.

15. Turn the tool and check the height
of the front beam again.

16. Repeat steps 13 steps through 15 until
the front beam matches the height of the
two calibrated side beams and proceed
to the next step.

17. Insert and screw the calibration plugs
back into the tool Calibration is
complete. Once out of calibration mode,
the laser beams will remain steady if the
device is level or the beams will flash
slowly if the device is out-of-level.
Release the power switch from the
CAL(override) position. You can also exit
calibration mode by turning the power
switch to the off position, waiting 2
seconds and back on for
normal operation.

13

15

Applications

Plumbing a surface

1. Position tool close to the surface to
be plumbed.

2. Turn on tool.

3. Measure distance A at a point relatively
close to tool and make a note of
the distance.

4. Measure distance B at a point further
away from tool and make a note of
the distance.

Note: The greater the distance between the
two points of measurement, the greater
the accuracy.

5. Compare distance A with distance B. If
distance A equals distance B, then the
surface is plumb. If distance A does not
equal distance B, then the surface is not
plumb and should be corrected.

Plumb

A

B

-12-

Transferring points with the plumb beam

1. Mark the point to be transferred (labeled

A in this illustration).

2. Use the Mounting accessory or a Tripod

to position the plumb down beam over
point A.

3. The plumb up beam will transfer this point

along a perfectly vertical axis to point B.

4. Mark point B.

Note: This process may be reversed.
Plumb Transfer

Leveling

1. Adjust the height of tool using the

mounting accessory or a tripod so that
the horizontal beam hits a reference point
(labeled A in this illustration).

2. Rotate tool around its mounting axis to

position the front level beam at a point of
interest (labeled B in this illustration).

Note: It is possible to use the beam as a
leveling instrument without marking a line
through beam locations, however, some may
find it more satisfying to mark the beam
location at a variety of points and then create
a straight line through those points to
achieve a level line.

Level

Grading

1. Position tool at the highest point of

the surface to be graded.

2. Turn tool on.

3. Measure distance A and make a note of
the distance.

4. Measure distance B at distance X away
from A and note these distances.

5. Slope = (B – A)/X

Note: To calculate Pitch, set X equal to 12”.

Grade

Squaring

1. Position tool in the corner of the
two surfaces to be squared (as illustrated).

2. Turn tool on.

3. Measure distance A at a point relatively
close to tool and make a note of
the distance.

4. Measure distance B at a point further
away from tool and make a note of
the distance.

Note: The greater the distance between the
two points of measurement, the greater
the accuracy.

5. Compare distance A with distance B.

6. If distance A equals distance B, proceed to
the next step. If distance A does not equal
distance B, then adjust the position of
tool until distance A does equal
distance B and proceed to the next step.

7. Measure distance Y at a point relatively
close to tool and make a note of
the distance.

8. Measure distance Z at a point further away
from tool and make a note of
the distance.

Note: The greater the distance between the
two points of measurement, the greater
the accuracy.

9. Compare distance Y with distance Z.

A

B

A

B

B

A

x

-13-

Square 10. If distance Y equals distance Z, then

the two surfaces are square. If distance Y
does not equal distance Z, then adjust the
position of the surface which these
distances relate to until distance Y does
equal distance Z.

Note: The plumb beams can also be used in
operations such as squaring window frames.

To fasten the tool on the Multiple-Purpose
Attachment 8, screw the locking screw 9 of
the Multiple-Purpose Attachment into the
1/4" tripod mount 6 on the tool and tighten.
To rotate the tool on the Multiple-Purpose
Attachment, slightly loosen the screw 9.

– Rotate the tool on the Multiple-Purpose

Attachment 8 sideward or toward the rear
to make the bottom plumb beam visible.

– Rotate the tool on the Multiple-Purpose

Attachment 8 to project heights with the
horizontal laser beam.

With the Multiple-Purpose Attachment 8, the
tool can be attached as follows:

– Mount the Multiple-Purpose Attachment 8

to a commercially available camera tripod
via the 1/4" tripod mount 13. For fastening
to a commercially available construction
tripod, use the 5/8" tripod mount 14.

– The Multiple-Purpose Attachment 8 can be

fastened to steel parts via the magnets 12.

– The Multiple-Purpose Attachment 8 can be

fastened to drywall or wood walls with
screws. For this, insert screws with a
minimum length of 2 in. into the screw
holes 10 of the Multiple-Purpose
Attachment.

– The Multiple-Purpose Attachment 8 can

also be fastened to pipes or similar beams
using a commercially available strap by
threading it through the opening 11 for
strap attachment.

Working with the Tripod (Optional
Accessory)

A tripod 18 offers a stable, height-adjustable
measuring support. Place the tool via the
tripod mount 6 onto the 1/4-20 and 5/8-11
male thread of the tripod and screw the

locking screw of the tripod tight.

Working with the Measuring Plate
(Optional Accessory)

With the measuring plate 15, it is possible to
project the laser mark onto the floor or the
laser height onto a wall.

With the zero field and the scale, the offset or
drop to the required height can be measured
and projected at another location. This
eliminates the necessity of precisely adjusting
the tool to the height to be projected.

The measuring plate 15 has a reflective
coating that enhances the visibility of the
laser beam at greater distances or in intense
sunlight. The brightness intensification can
be seen only when viewing, parallel to the
laser beam, onto the measuring plate.

Laser Viewing Glasses (Optional
Accessory)

The laser viewing glasses filter out the
ambient light. This makes the red light of the
laser appear brighter for the eyes.

• Do not use the laser viewing glasses as

safety goggles. The laser viewing glasses

are used for improved visualization of the
laser beam, but they do not protect against
laser radiation.

• Do not use the laser viewing glasses as

sun glasses or in traffic. The laser

viewing glasses do not afford complete UV
protection and reduce color perception.

Use with Attachments

B

Y

A

Z

LLIIMMIITTEEDD WWAARRRRAANNTTYY OOFF BBOOSSCCHH LLAASSEERR AANNDD

MMEEAASSUURRIINNGG TTOOOOLL PPRROODDUUCCTTSS

Robert Bosch Tool Corporation ("Seller") warrants to the original purchaser only, that all BOSCH laser and measuring tool products will be
free from defects in material or workmanship for a period of three (3) years from date of purchase.

SELLER'S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent permitted by law, any
warranty or condition implied by law, shall be the repair or replacement of laser and measuring tool products, which are defective in material
or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Seller Authorized
Service providers.

SELLER'S OBLIGATION AND YOUR REMEDY ARE FURTHER LIMITED AS FOLLOWS:

• 30-Day Money Back Refund or Replacement

. If you are not completely satisfied with the performance of your laser or measuring tool

product, for any reason, you can return it to BOSCH within 30 days of the date of purchase for a full refund or replacement. To obtain this
30-Day Refund or Replacement, your return must be accompanied by the original receipt for purchase of the laser or measuring tool
product. A maximum of 2 returns per customer will be permitted.

• First Year– OTC Warranty. BOSCH will replace your laser or measuring tool product that has failed when used in conformance with

product instructions and warnings, with a new laser or measuring tool product of comparable features, for free, any time during the first
year after purchase. This warranty does not apply if your laser or measuring tool product fails solely due to the need for recalibration.

• 2- and 3-Year Exchange

. BOSCH will replace your laser or measuring tool product that has failed when used in conformance with

product instructions and warnings, with a new or reconditioned laser or measuring tool product of comparable features, for an exchange
cost. This warranty does not apply if your laser or measuring tool product fails solely due to the need for recalibration.

For details to make a claim under this Limited Warranty please visit www.boschtools.com or call 1-877-267-2499.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE
U.S., AND SOME CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE
ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED
TO LIABILITY FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S., AND
SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM
STATE TO STATE IN THE U.S., OR PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE
COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL
BOSCH OR CST/BERGER DEALER OR IMPORTER.

Store and transport the tool only in the
supplied protective case.

Keep the tool clean at all times.

Do not immerse the tool into water or
other fluids.

Wipe off debris using a moist and soft cloth.
Do not use any cleaning agents or solvents.

Regularly clean the surfaces at the exit
opening of the laser in particular, and pay
attention to any fluff of fibers.

If the tool should fail despite the care taken in
manufacturing and testing procedures, repair
should be carried out by an authorized after­sales service center for Bosch power tools.

In all correspondence and spare parts
orders, please always include the 10-digit
article number given on the type plate of
the tool.

In case of repairs, send in the tool packed in
its protective case 16.

ENVIRONMENT PROTECTION

Recycle raw materials & batteries
instead of disposing of waste. The
unit, accessories, packaging & used batteries
should be sorted for environmentally friendly
recycling in accordance with the
latest regulations.

Maintenance and Service

-14-

Lisez toutes les instructions. Le non-respect de toutes les instructions figurant ci-

dessous risquerait de causer une exposition dangereuse aux rayonnements, un choc
électrique, un incendie et/ou des blessures graves. L'expression « instrument de topologies » dans tous les
avertissements figurant plus bas fait référence à votre instrument de mesure, de détection et de tracé de
topologies branché sur le secteur (avec cordon) ou à votre instrument de mesure, de détection et de tracé de
topologies à piles (sans fil).

Les étiquettes suivantes sont apposées sur votre instrument laser pour votre

commodité et votre sécurité. Elles indiquent où la lumière laser est émise par le
instrument. IL FAUT TOUJOURS CONNAÎTRE sa position lors de l'utilisation du instrument.

Utilisez l'outil correct pour votre application.
Ne dirigez pas le faisceau laser en direction de personnes ou d'animaux, et ne regardez pas

directement le faisceau laser vous-même. Cet instrument produit des rayonnements laser de
classe II et est conforme aux normes 21 CFR 1040.10 et 1040.11, à l'exception des déviations
en vertu de l'Avis relatif au laser N° 50 daté du 24 juin 2007. Ceci risquerait de causer
l'aveuglement des personnes affectées.

Tout changement ou modification apporté(e) à ce matériel n'ayant pas fait l'objet d'un accord préalable donné
par les personnes responsables en la matière pourrait annuler le droit de l'utilisateur d'utiliser le matériel.

MISE EN GARDE L'utilisation des commandes, la réalisation de réglages ou l'exécution de procédures autres
que ce qui est indiqué aux présentes risquerait de causer une exposition dangereuse aux rayonnements.

NE RETIREZ PAS et n'effacez pas des étiquettes d'avertissement ou de mise en garde. Le retrait de telles
étiquettes augmente le risque d'exposition aux rayonnements laser. L'emploi de commandes ou de réglages
autres que ceux qui sont indiqués dans ce mode d'emploi risquerait de causer une exposition dangereuse aux
rayonnements.

ASSUREZ-VOUS TOUJOURS que les personnes présentes aux environs de l'endroit où vous employez cet
instrument sont au courant des dangers résultant de l'observation directe du faisceau laser.

NE PLACEZ PAS l'instrument dans une position telle que cela permettrait à quiconque de regarder directement
le faisceau laser intentionnellement ou non. Ceci risquerait de causer des blessures graves aux yeux.

POSITIONNEZ TOUJOURS l'instrument de façon qu'il soit stable. La chute de l'instrument risquerait
d'endommager ce dernier et/ou de causer des blessures graves à son utilisateur.

N'UTILISEZ TOUJOURS que les accessoires qui sont recommandés par le fabricant de votre instrument.
L'emploi d'accessoires qui ont été conçus pour emploi avec d'autres outils risquerait de causer des
blessures graves.

N'UTILISEZ PAS cet instrument dans un but autre que ceux qui sont indiqués dans ce mode d'emploi. Ceci
risquerait de causer des blessures graves.

NE LAISSEZ PAS l'instrument allumé (« ON ») sans surveillance dans un mode de fonctionnement quelconque.
NE DÉMONTEZ PAS l'instrument. Il ne contient aucune pièce pouvant être réparée par l'utilisateur. Ne modifiez

ce produit en aucune façon. Toute modification de cet instrument risquerait de causer une exposition
dangereuse aux rayonnements.

N'UTILISEZ PAS les verres de visionnement du laser à la place de lunettes de protection. Les verres de
visionnement du laser sont utilisés pour améliorer la visualisation du faisceau laser, mais ils ne protègent pas
contre les rayonnements laser.

N'UTILISEZ PAS pas les verres de visionnement du laser en guise de lunette de soleil ou lorsque vous
conduisez un véhicule. Ces verres n'assurent pas une protection complète contre les rayons UV et ils
réduisent la perception des couleurs.

N'UTILISEZ PAS d'instruments optiques tels, que, entre autres, des télescopes ou des lunettes d'astronome
pour regarder le faisceau laser. Ceci risquerait de causer des blessures graves aux yeux.

NE FIXEZ PAS directement des yeux le faisceau laser et ne projetez pas la faisceau laser directement dans les
yeux d'autres personnes. Ceci risquerait de causer des blessures graves aux yeux.

CONSERVEZ CES INSTRUCTIONS.

-15-

Consignes générales de sécurité

!

AVERTISSEMENT

!

AVERTISSEMENT

-16-

Sécurité sur le lieu de travail

Maintenez votre lieu de travail propre et bien éclairé.
Les lieux de travail encombrés ou sombres invitent
les accidents.

N'UTILISEZ PAS l'instrument laser à proximité
d'enfants, et ne laissez pas des enfants se servir de
l'instrument laser. Cela risquerait de produire des
blessures graves aux yeux.

Sécurité électrique

Les piles risquent
d'exploser ou de fuir, et de

causer des blessures ou un incendie. Afin de réduire

ce risque, suivez toujours toutes les instructions et
tous les avertissements figurant sur l'étiquette des
piles et sur l'emballage.

NE COURT-CIRCUITEZ PAS de bornes des piles.
NE RECHARGEZ PAS des piles alcalines.
NE MÉLANGEZ PAS des piles neuves et des piles

usagées. Remplacez toutes les piles en même temps
par des piles neuves de la même marque et du
même type.

NE MÉLANGEZ PAS des piles ayant des compositions
chimiques différentes.

Jetez ou recyclez les piles conformément aux
règlements du code local.

NE JETEZ PAS des piles dans un feu.
Gardez les piles hors de la portée des enfants.
Retirez les piles si vous ne pensez pas utiliser cet

instrument pendant plusieurs mois.

Sécurité personnelle
Restez alerte, surveillez ce que vous źtes en train

de faire et faites preuve de bons sens lorsque vous
utilisez un quelconque outil. N'utilisez pas un outil

pendant que vous êtes fatigué(e) ou sous l'influence
de drogues, d'alcool ou de médicaments. Un moment
d'inattention pendant que vous vous servez d'un outil
risquerait de causer de graves blessures personnelles
ou de produire des résultats de mesures imprécis.

Utilisez des équipements de sécurité. Portez
toujours une protection des yeux. Des équipements

tels que des masques antipoussières, des chaussures
de sécurité antidérapantes, un casque ou une
protection des oreilles utilisés pour les conditions
appropriées réduiront les blessures corporelles.

Fixation multifonctionelle

Ne pas mettre la fixation
multifonctionelle 8 dans la proximité
de stimulateurs cardiaques. Les

disques magnétiques 12 génèrent un
champ qui peut entraver le
fonctionnement de stimulateurs
cardiaques.

• Maintenir la fixation éloignée des support de
données magnétiques et des appareils

réagissant aux sources magnétiques. L'effet du

disque magnétique 12 peut entraîner des pertes de
données irréversibles.

Utilisation et entretien

Utilisez l'outil correct pour votre application.
L'instrument de mesure, de détection et de tracé de
topologies correct vous permettra de faire un meilleur
travail et avec plus de sécurité à la vitesse pour
laquelle il a été conçu.

N'utilisez pas cet instrument si l'interrupteur ne
s'allume pas ou ne s'éteint pas. Un instrument qui ne
peut pas être contrôlé par son interrupteur est
dangereux et doit être réparé.

Rangez l'instrument hors de la portée des enfants
lorsque vous ne vous en servez pas, et ne laissez pas
de personnes ne connaissant pas bien cet instrument
ou n'ayant pas lu ce mode d'emploi mettre l'outil en
marche. De tels instruments pourraient être
dangereux entre les mains d'utilisateurs n'ayant pas
reçu la formation nécessaire à leur utilisation.

Entretenez vos instruments. Assurez-vous que les
pièces sont alignées correctement et que les pièces
mobiles ne se coincent pas, qu'il n'y a pas de pièces
brisées ou d'autres conditions pouvant affecter le
fonctionnement. Réparez tout instrument endommagé
avant de vous en servir. De nombreux accidents par
des instruments de mesure, de détection et de tracé
de topologies mal entretenus.

Utilisez l'outil, les accessoires, etc. conformément à
ce mode d'emploi et de la manière prévue pour le
type particulier d'instrument, en tenant compte des
conditions de travail à réaliser. L'emploi de cet
instrument pour des opérations différentes de celles
qui sont indiqués dans le mode d'emploi risquerait de
causer une situation dangereuse.

Service aprŹs-vente

Faites réparer votre instrument par un réparateur
agréé n'utilisant que des pièces de rechange
identiques. Ceci assurera le respect des prescriptions
de sécurité pour l'instrument. Préparez un calendrier
de maintenance périodique pour l'instrument.
Lorsque vous nettoyez un instrument, faites attention
de ne pas démonter une partie quelconque de
l'instrument étant donné que des fils internes
risqueraient d'être déplacés ou pincés, ou qu'ils
pourraient être remontés de façon incorrecte. Certains
produits de nettoyage tels que de l'essence, du
tétrachlorure de carbone, de l'ammoniac, etc.
risqueraient d'endommager les composants
en plastique.

Il n'est possible de travailler en toute sécurité avec cet
instrument qu'après avoir lu toutes les informations
relatives à son utilisation et à la sécurité, et à
condition de respecter rigoureusement toutes les
instructions contenues dans le mode d'emploi. Ne
rendez jamais illisibles les étiquettes d'avertissement
se trouvant sur l'instrument.

!

AVERTISSEMENT

Mise en place/changement des piles

Pour le fonctionnement de l’appareil de mesure, nous
recommandons d’utiliser des piles alcalines au
manganèse.

Pour ouvrir le couvercle du compartiment à piles 3,
tournez le blocage 2 en position dans le sens des
aiguilles d’une montre et retirez le couvercle du
compartiment à piles. Introduisez les piles fournies.
Veillez à la bonne position des pôles qui doit
correspondre à la figure se trouvant à l’intérieur du
compartiment à piles.

Montez le couvercle du compartiment à piles en
dessous sur le boîtier et poussez-le vers le haut.
Tournez le blocage 2 en position dans le sens
inverse des aiguilles d’une montre pour verrouiller le

couvercle du compartiment à piles. Si les faisceaux
laser clignotent à un rythme lent pendant le service,
c’est que les piles sont faibles.

Après le premier clignotement, il est possible de
continuer à utiliser l’appareil de mesure pendant
8 h env.

Toujours remplacer toutes les piles en même temps.
N’utiliser que des piles de la même marque avec la
même capacité.

• Sortir les piles de l’appareil de mesure au cas
oĚ l’appareil ne serait pas utilisé pour une période
assez longue. En cas de stockage long, les piles
peuvent corroder et se décharger.

L’appareil de mesure est conçu pour déterminer et vérifier des lignes horizontales et verticales

ainsi que des points d’aplomb.

-17-

Préparation

Emploi prévu

Features

La numérotation des éléments de l’appareil se réfère à
la représentation de l’appareil de mesure sur la
page graphique.

1 Orifice de sortie du faisceau laser
2 Blocage du couvercle du compartiment à piles
3 Couvercle du compartiment à piles
4 Interrupteur Marche/Arrêt
5 Plaque d’avertissement de laser
6 Raccord de trépied 5/8-11"
7 Numéro de série
8 Fixation multifonctionelle
9 Vis de serrage de la fixation multifonctionelle

10 Trous filetés de la Fixation multifonctionelle
11 Guidage de la bande
12 Aimants
13 Raccord de trépied 1/4-20 de la fixation
14 Raccord de trépied 5/8-11 de la fixation
15 Platine de mesure avec pied*
16 Etui de protection
17 Lunettes de vision du faisceau laser
18 Trépied*

*Les accessoires décrits ou montrés ne sont pas
compris dans l’emballage standard.

Données techniques

Zone de travail

– Standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 m

Précision de nivellement . . . . . . . . . . . . . . ±0,3 mm/m

Plage typique de nivellement
automatique le long de

– l’axe longitudinal . . . . . . . . . . . . . . . . . . . .jusqu’á ±5°

– l’axe transversal . . . . . . . . . . . . . . . . . . . . . . . . . . ±3°

Température de service . . . . . . . . . . . . . . .–10°C+50 °C

Température de stockage . . . . . . . . . . . .–20°C+70 °C

Humidité relative de l’air max. . . . . . . . . . . . . . . .90 %

Classe laser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II

Type de laser . . . . . . . . . . . . . . . . . 635 nm, <1 mW

Raccord de trépied . . . . . . . . . . . . . . . . . . . . . .5/8-11

Piles . . . . . . . . . . . . . . . . . . . . . . . 4 x 1,5 V LR6 (AA)

Durée de service env . . . . . . . . . . . . . . . . . . . . . . . .24 h

Poids suivant EPTA-Procédure 01/2003 . . . . . .725 g

Dimensions . . . . . . . . . . . . . . . . . . 143 x 110 x 60 mm

Faire attention au numéro d’article se trouvant sur la
plaque signalétique de l’appareil de mesure. Les
désignations commerciales des différents appareils
peuvent varier.

Pour permettre une identification précise de votre
appareil de mesure, le numéro de série 7 est marqué
sur la plaque signalétique.

-18-

Mise en service

• Protéger l’appareil de mesure contre l’humidité,
ne pas l’exposer aux rayons directs du soleil.

• Ne pas exposer l’appareil de mesure ą des
températures extrźmes ou de forts changements
de température. Ne le laissez pas traîner

longtemps dans la voiture par ex. En cas
d’importants changements de température, laissez
l’appareil de mesure prendre la température
ambiante avant de le mettre en service. Des
températures extrêmes ou de forts changement de
température peuvent entraver la précision de
l’appareil de mesure.

• Eviter les chocs ou les chutes de l’appareil de
mesure. Lorsque l’appareil de mesure a été soumis

à de fortes influences extérieures, toujours effectuer
un contrôle de précision avant de continuer
à travailler (voir « Précision de nivellement »).

• Eteignez l’appareil de mesure quand vous le
transportez. Lorsque l’appareil est éteint, l’unité

pendulaire se verrouille afin de prévenir son
endommagement lors de mouvements forts.

Mise en Marche/Arrźt

Pour mettre en marche l’appareil de mesure, poussez
l’interrupteur Marche/Arrêt 4 avant de sorte que « I »
apparaisse sur l’interrupteur. Immédiatement après
avoir été mis en marche, l’appareil de mesure envoie
un faisceau laser à travers chaque orifice de sortie 1.

• Ne pas diriger le faisceau laser vers des personnes
ou des animaux et ne jamais regarder ans le
faisceau laser, même si vous êtes à grande distance
de ce dernier.

Pour éteindre l’appareil de mesure, poussez
l’interrupteur Marche/Arrêt 4 arrière de sorte que « 0 »
apparaisse sur l’interrupteur. Lorsque l’appareil est
éteint, l’unité pendulaire est verrouillée.

Réglage de la coupure automatique

L’appareil de mesure se met automatiquement hors
fonctionnement 20 min après sa mise en service.

Il est possible de modifier cette coupure automatique

de 20 min à 8 h. Pour ce faire, mettez l’appareil de
mesure en fonctionnement, éteignez-le immédiatement
et remettez-le en marche en l’espace de 4 s. Pour
confirmer la modification, tous les faisceaux laser
clignotent à un rythme rapide pendant 2 s après la
deuxième mise en marche.

• Ne pas laisser sans surveillance l’appareil de
mesure allumé et éteindre l’appareil de mesure
aprŹs l’utilisation. D’autres personnes pourraient

être éblouies par le faisceau laser.

Lors de la prochaine mise en marche de l’appareil de
mesure, la coupure automatique est ànouveau réglée
sur 20 min.

Travailler avec nivellement automatique

Placez l’appareil de mesure sur un support horizontale
solide, montez-le sur la fixation 8 ou sur le trépied 18.

Une fois l’appareil mis en marche, le nivellement
automatique compense automatiquement les inégalités
à l’intérieur de la plage de nivellement automatique de
±5° (axe longitudinal) ou ±3° (axe transversal). Dès que
les points laser ne bougent plus, le nivellement
est terminé.

Si un nivellement automatique n’est pas possible, par
ex. parce que la surface où est posé l’appareil de
mesure diffère de plus de 5° ou de plus de 3° de
l’horizontale, les faisceaux laser clignotent au rythme
rapide. Dans un tel cas, placez l’appareil de mesure
horizontalement et attendez le nivellement automatique.
Dès que l’appareil de mesure se trouve à l’intérieur de
la plage de nivellement automatique de ±5° ou ±3°, les
faisceau laser restent à nouveau allumés
en permanence.

Dans le cas de secousses ou de modifications pendant
l’utilisation, l’appareil de mesure est automatiquement
nivelé à nouveau. Après le nivellement, vérifiez la
position des faisceaux laser par rapport aux points de
référence afin d’éviter des erreurs causées par un
déplacement de l’appareil de mesure.

Instructions d’utilisation

• Pour marquer, n’utiliser toujours que le milieu de
la ligne laser. La largeur de la ligne laser change

avec la distance.

Consignes d’utilisation

Influences sur la précision

C’est la température ambiante qui exerce la plus grande
influence. Ce sont notamment les différences de
température entre le sol et la hauteur de travail qui
peuvent faire dévier le faisceau laser.

Puisque la stratification de la température est à son
maximum à proximité du sol, l’appareil de mesure
devrait toujours être monté sur un trépied disponible
dans le commerce, si possible, et être installé au centre
le la zone de travail.

Outre les influences extérieures, des influences
spécifiques à l’appareil (par ex. chutes ou chocs
violents) peuvent entraîner de légères divergences.
Avant de commencer tout travail, contrôler donc la
précision de l’appareil de mesure.

Si l’appareil de mesure dépasse la divergence maximale
de précision pour un des contrôles, le faire réparer par
un service après-vente Bosch.

Précision de nivellement

-19-

Contrôler la précision de nivellement horizontal de
l’axe transversal

Pour ce contrôle, on nécessite une distance dégagée de
20 m sur un sol stable devant un mur.

– Montez l’appareil de mesure à une distance de 20 m

du mur sur la fixation ou un trépied ou placez-le sur
un sol solide et plan. Mettez l’appareil de mesure
en fonctionnement.

– Dirigez un des deux faisceaux laser latéraux qui

courent le long de l’axe transversal de l’appareil de
mesure, en direction du mur. Laissez l’appareil de
mesure effectuer un nivellement automatique.
Marquez le milieu du point laser sur le mur (point I).

– Tournez l’appareil de mesure de 180° env. sans

modifier la hauteur. Laissez-le effectuer un
nivellement automatique et marquez le milieu du
point de l’autre faisceau laser latéral sur le mur
(point II). Veillez à ce que point II soit positionné
aussi vertical que possible au-dessus ou en-dessous
de point I.

– L’écart d entre les deux points I et II marqués sur le

mur indique la divergence de précision réelle de
l’appareil de mesure pour la hauteur le long de

l’axe transversal.
Pour une distance à mesurer de
2 x 20 m = 40 m, la divergence de précision
max. admissible est de de ± 4 mm.
40 m x ±0,3 mm/m = ±12 mm.
Par conséquent, la différence d entre les points I et II

ne doit être que 12 mm max.

Contrôler la précision de nivellement horizontal de
l’axe longitudinal

Pour ce contrôle, on nécessite une distance dégagée de
20 m sur un sol stable entre deux murs A et B.

– Montez l’appareil de mesure près du mur A sur une

fixation ou un trépied ou placez-le sur un sol solide
et plan. Mettez l’appareil de mesure en
fonctionnement.

– Dirigez le faisceau laser horizontal sur le mur proche

A et laissez l’appareil de mesure effectuer le
nivellement automatique. Marquez le milieu du point
laser sur le mur (point I).

– Tourner l’appareil de mesure de 180°, le laisser

effectuer un nivellement automatique et marquer le
milieu du point du faisceau laser sur le mur en face

B (point II).
– Placer l’appareil de mesure – sans le tourner
– près du mur B, le mettre en fonctionnement et le

laisser effectuer le nivellement automatique.

– Ajuster l’appareil de mesure en hauteur (à l’aide du

trépied ou, le cas échéant, par des cales

appropriées) de sorte que le milieu du point du

20 m

d

180˚

A

B

20 m

A

B

180˚

A

B

-20-

faisceau laser touche le point II sur le mur B
tracé auparavant.

– Tournez l’appareil de mesure de 180° sans modifier

la hauteur. Laissez-le effectuer un nivellement
automatique et marquez le milieu du point du
faisceau laser sur le mur A (point III). Veillez à ce
que point III soit positionné aussi verticalement que
possible au-dessus ou en-dessous du point I.

– L’écart d entre les deux points I et III marqués sur

mur A indique la divergence de précision réelle de
l’appareil de mesure pour la hauteur.

Pour une distance à mesurer de
2 x 20 m = 40 m, la divergence de précision
max. admissible est de :

40 m x ±0,3 mm/m = ±12 mm.
Par conséquent, la différence d entre les points I et III
ne doit être que 12 mm max.

Contrôler la précision du nivellement vertical

Pour ce contrôle, on nécessite une distance dégagée de
5 m sur un sol stable entre le sol et le plafond.

– Dessinez une ligne droite sur le plafond.
– Montez l’appareil de mesure sur la fixation ou un

trépied. Mettez l’appareil de mesure en
fonctionnement et tournez-le de sorte que le
faisceau d’aplomb inférieur soit visible sur le sol.

– Positionnez l’appareil de mesure de sorte que le

faisceau d’aplomb supérieur atteigne la ligne sur le
plafond. Laissez l’appareil de mesure effectuer un
nivellement automatique. Marquez le milieu du point
laser supérieur sur la ligne du plafond (point I).
Marquez également le milieu du point laser inférieur
sur le sol (point II).

– Tournez l’appareil de mesure de 180°. Positionnez-

le de sorte que le milieu du point laser inférieur se

trouve sur le point II déjà marqué et le point laser

supérieur sur la ligne du plafond. Laissez l’appareil

de mesure effectuer un nivellement automatique.

Marquez le milieu du point laser supérieur sur la

ligne du plafond (point III).
– L’écart d entre les deux points I et III marqués sur le

plafond indique la divergence réelle de l’appareil de

mesure de la verticale.
Pour une distance à mesurer de 2 x 5 m = 10 m, la

divergence de précision max. admissible est de :
10 m x ±0,3 mm/m = ±3 mm.
Par conséquent, la différence d entre les points I et III

ne doit être que 3 mm max.

Procédure de réétalonnage

Le outil est étalonné par Bosch dans le cadre de son
programme de contróle qualité. Ce processus garantit
que le client reèoit un produit de qualité supérieure, en
conformité avec les spécifications de produit assure. Si
l'instrument subit une chute ou un choc important ou
encore comme procédure d'entretien normale, son
étalonnage doit Ítre vérifié l'étalonnage en suivant les
étapes décrites ci-dessous

1. Sélectionnez un endroit oÚ étalonner le outil

et placez-le à une distance entre 15 et 30 m d'une
surface verticale lisse, par exemple une paroi ou un
mur.

2. Enlevez les deux bouchons d'étalonnage sur

l'arrière et le cÔté du RT- 7610-5 à l'aide d'un
tournevis plat. Rangez les bouchons avec soin
pour ne pas les perdre.

3. Placez le outil sur une surface plane, tel que

décrit plus haut.

4. Régler le outil au mode d'étalonnage en

poussant l'interrupteur en position CAL
(surpassement) et en tenant ce dernier pendant au
moins 5 secondes. Les rayons laser clignoteront
rapidement pour indiquer que l'appareil se trouve
en mode d'étalonnage lorsque l'interrupteur a été
tenu en position de surpassement pendant au
moins 5 secondes. Les rayons laser continueront à
clignoter rapidement jusqu'à ce que l'interrupteur
soit rel‚ché de la position CAL (surpassement).
Lorsque l'interrupteur est rel‚ché de la position

5 m

d

d

180˚

A

B

-21-

CAL (surpassement), les rayons laser continuent à
clignoter rapidement jusqu'à ce que l'appareil soit
au niveau. Si l'appareil n'est pas au niveau, les
rayons laser clignoteront lentement jusqu'à ce que
l'appareil atteigne une position au niveau. Pour
quitter le mode d'étalonnage, pousser l'interrupteur
en position CAL (surpassement) et tenir pendant
au moins 5 secondes. Les rayons laser
clignoteront rapidement pendant 5 secondes avant
de quitter le mode d'étalonnage. Vous pouvez
également quitter le mode de 'églage en placant
l'interrupteur en position d’arrêt, en attendant deux
secondes et en rallumant l’appareil pour un
fonctionnement normal. Après avoir quitté le mode
d'étalonnage, les rayons laser demeureront
immobiles si l'appareil est au niveau ou les rayons
clignoteront lentement si l'appareil n'est pas au
niveau. Relacher l'interrupteur de la position CAL
(surpassement). L'appareil peut main tenant
fonctionner de faèon normale.

5. En mode d'étalonnage, placer le rayon laser latéral
(situé sur le cÔté de l'orifice d'étalonnage) sur la
surface verticale à l'extrémité opposée de la plage
et marquer ce point sur la surface. S'assurer que
les rayons laser clignotent rapidement confirmant
que l'appareil est au niveau et en mode
d'étalonnage.

6. Tournez le outil de 180 degrés en prenant
garde de ne pas modifier sa hauteur.

7. Dirigez l'autre rayon latéral contre la mÍme surface
verticale et marquez l'emplacement du point
lumineux sur la surface. S'assurer que les rayons
laser clignotent rapidement confirmant que
l'appareil est au niveau et en mode d'étalonnage.

8. Si la deuxième marque se trouve à la mÍme
hauteur que celle de l'étape 5, allez à l'étape 14.
Dans le cas contraire, suivez l'étape suivante.

9. Le but des étapes suivantes est de placer les deux
rayons latéraux de sorte qu'ils se trouvent à mi­hauteur des marques obtenues aux étapes 5 et 7.

10. Insérez l'outil fourni dans l'ouverture d'étalonnage
latérale. Localisez la vis d'étalonnage et tournez-la
dans le sens des aiguilles d'une montre pour
abaisser le rayon, dans le sens contraire pour
le monter. S'assurer que le rayon se trouve à une
hauteur exactement à michemin entre les marques

effectuées aux étapes 5 et 7. Marquer ce point sur
la surface.

11. Répéter les étapes 6 à 10 pour confirmer
l'étalonnage des rayons latéraux et passer à
l'étape suivante.

12. Tournez le outil de 90 degrés et dirigez le
rayon laser avant sur la surface verticale.
Comparez la hauteur de ce rayon avec la hauteur
des rayons latéraux étalonnés. S'ils sont à la mÍme
hauteur, l'étalonnage est terminé et vous pouvez
quitter le mode d'étalonnage. Pour quitter le mode
d'étalonnage, pousser l'interrupteur en position
CAL (surpassement) et tenir pendant 5 secondes.
Les rayons laser clignoteront rapidement pendant
ces 5 secondes jusqu'à ce que l'appareil quitte le
mode d'étalonnage. Après avoir quitté le mode
d'étalonnage, les rayons laser demeureront
immobiles si l'appareil est au niveau ou encore, les
rayons clignoteront lentement si l'appareil n'est
pas au niveau. Relacher l'interrupteur de la position
CAL(surpassement). Vous pouvez également
quitter le mode d'étalonnage en déplaèant
l'interrupteur vers la position d'arrÍt et de retour
pour le fonctionnement normal. Si le faisceau avant
ne correspond pas aux rayons latéraux, passer à
l'étape suivante.

13. Le but de l'étape suivante et de placer le rayon
avant à la hauteur que vous auriez du obtenir au
cours de l'étape précédente, c'est-à-dire à la mÍme
hauteur que les rayons latéraux étalonnés.
S'assurer que les rayons laser clignotent
rapidement confirmant que l'appareil est au niveau
et en mode d'étalonnage.

5

7

6

50-100 feet

10

1

1/2

11

-22-

14. Insérez l'outil fourni dans l'orifice d'étalonnage
arrière. Repérer la vis d'étalonnage et la tourner
dans le sens horaire pour élever le rayon et dans le
sens antihoraire pour abaisser le rayon.

15. Tourner le outil et vérifier la hauteur du
rayon avant à nouveau.

16. Répétez les étapes 13 à 15 jusqu'à ce que le rayon
avant soit à la mÍme hauteur que les deux rayons
latéraux étalonnés, puis passez à l'étape suivante.

17. Insérez et revisser les bouchons d'étalonnage dans
le outil. L'étalonnage est terminé. Après
avoir quitté le mode d'étalonnage, les rayons laser
demeureront immobiles si l'appareil est au niveau
ou encore, les rayons clignoteront lentement si
l'appareil n'est pas au niveau. Relacher
l'interrupteur de la position CAL (surpassement).
Vous pouvez également quitter le mode
d'étalonnage en deplacanet l'inter-rupteur vers la
position d’arrêt et de retour pour le
fonctionnement normal.

Mise d’aplomb d’une surface

1. Posez le niveau laser outil près de la surface à
mettre d’aplomb.

2. Mettez le niveau laser outil en marche.

3. Mesurez la distance A depuis un point relativement
rapproché du niveau et prenez en note la
valeur obtenue.

4. Mesurez la distance B depuis un point relativement
éloigné du niveau et prenez en note la
valeur obtenue.

Remarque: plus la distance entre les deux points de
mesure est importante, plus l’exactitude des données
est grande.

5. Comparez la distance A à la distance B. Si A égale
B, la surface est d’aplomb. Si A n’égale pas B, la
surface est hors d’aplomb et doit être corrigée.

D’aplomb

Transfert de points ą l’aide du faisceau de mise
d’aplomb

1. Marquez le point à transférer (repéré par la lettre A
dans l’illustration).

2. Utilisez le socle de montage ou un trépied pour
diriger le faisceau de mise d’aplomb du bas sur
point A.

3. Le faisceau de mise d’aplomb du haut va transférer
ce point le long d’un axe parfaitement vertical vers
point B.

4. Marquez le point B.

Remarque: Il est possible d’inverser l’ordre de
cette procédure.

Transfert de la mise d’aplomb

Mise de niveau

1. Rajustez la hauteur du niveau laser outil à
l’aide du socle de montage ou d’un trépied de sorte
que le faisceau horizontal soit dirigé sur le point de
référence (repéré par la lettre A dans l’illustration).

2. Faites pivoter le niveau laser outil autour de
son axe de montage afin de pointer le faisceau de
mise de niveau avant sur un point d’intérêt (repéré
par la lettre B dans l’illustration).

Remarque: on peut se servir uniquement du faisceau
pour effectuer des mises de niveau, sans avoir à tracer
une ligne le long du trajet du faisceau. Certains
utilisateurs préfèrent, toutefois, marquer le trajet du
faisceau à plusieurs points pour ensuite tracer une
ligne droite à l’aide de ces marques afin d’obtenir une
ligne mise de niveau.

13

15

Applications

A

B

A

B

-23-

Mise de niveau

Nivellement

1. Positionnez le niveau laser outil sur le point le
plus élevé de la surface à niveler.

2. Mettez le niveau laser outil en marche.

3. Mesurez la distance A et prenez en note la valeur
obtenue.

4. À une distance X depuis A, mesurez la distance B
et prenez en note la valeur obtenue.

5. Pente = (B – A)/X

Remarque: pour calculer l’inclinaison de la pente, réglez
la valeur X de sorte qu’elle égale 12 po.

Nivellement

Mise ą l'équerre

1. Placez le outil à l'angle des deux surfaces
qui doivent être mises à l'équerre (comme illustré).

2. Mettez le outil en marche.

3. Mesurez la distance A à un point relativement
proche du outil et notez-la.

4. Mesurez la distance B à un point plus éloigné du
outil et notez-la.

Remarque: La précision augmente avec la distance
comprise entre les points A et B.

5. Comparez les distances A et B.

6. Si les distances A et B sont égales, passez à l'étape
suivante. Sinon, ajustez la position du outil
jusqu'à ce que ces distances soient égales, puis
passez à l'étape suivante.

7. Mesurez la distance Y à un point relativement
proche du outil et notez-la.

8. Mesurez la distance Z à un point plus éloigné du
outil et notez-la.

Remarque: La précision augmente avec la distance
comprise entre les points Y et Z.

9. Comparez les distances Y et Z.

10. Si les distances Y et Z sont égales, les deux
surfaces sont à l'équerre. Sinon, déplacez les
surfaces correspondantes jusqu'à ce que les
istances Y et Z soient égales.

Mise à l'équerre

Remarque: Les rayons de mise d'aplomb peuvent
également être util isés pour mettre à l'équerre les
cadres de fenêtre.

A

B

B

A

x

B

Y

A

Z

Nettoyage et entretien

Ne transporter et ranger l’appareil de mesure que dans
son étui de protection fourni avec l’appareil.

Maintenir l’appareil de mesure propre.
Ne jamais plonger l’appareil de mesure dans l’eau ou

dans d’autres liquides.
Nettoyer l’appareil à l’aide d’un chiffon doux et humide.

Ne pas utiliser de détergents ou de solvants.
Nettoyer régulièrement en particulier les surfaces se

trouvant près de l’ouverture de sortie du laser en
veillant à éliminer les poussières.

Si, malgré tous les soins apportés à la fabrication et au
contrôle de l’appareil de mesure, celui-ci devait avoir un
défaut, la réparation ne doit être confiée qu’à une

station de service après-vente agréée pour
outillage Bosch.

Pour toute demande de renseignement ou commande
de pièces de rechange, nous préciser impérativement le
numéro d’article à dix chiffres de l’appareil de mesure
indiqué sur la plaque signalétique.

Au cas où l’appareil devrait être réparé, l’envoyer dans
son étui de protection 16.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières et les piles au lieu de les
mettre au rebut. L’instrument, ses accessoires, son
conditionnement et les piles usées doivent être triés en
vue d’un recyclage écologique conforme aux lois les
plus récentes.

-24-

Pour fixer l’appareil de mesure sur la fixation
multifonctionelle 8, serrez la vis de blocage 9 de la
fixation multifonctionelle dans le raccord de trépied 1/4"
6 se trouvant sur l’appareil de mesure. Pour tourner
l’appareil de mesure sur la fixation multifonctionelle,
desserrez légèrement la vis 9.

– Tournez l’appareil de mesure sur la fixation

multifonctionelle 8 vers le côté ou vers l’arrière pour
rendre visible le faisceau d’aplomb inférieur.

– Tournez l’appareil de mesure sur la fixation

multifonctionelle 8 pour reporter des hauteurs avec
le faisceau laser horizontal.

A l’aide de la fixation multifonctionelle 8, vous avez
différentes possibilités de fixer l’appareil de mesure,
que voici :

– Montez la fixation multifonctionelle 8 à l’aide du

raccord detrépied 1/4" 13 sur le trépied 18 ou sur un
trépied disponible dans le commerce. Pour la
fixation multifonctionelle sur un trépied de chantier
disponible dans le commerce, utilisez le raccord
de trépied 5/8" 14.

– Il est possible de fixer la fixation multifonctionelle 8

à l’aide des aimants 12 sur des pièces métalliques.

– Il est possible de visser la fixation multifonctionelle 8

au moyen de vis sur les murs de construction sèche
ou sur des murs en bois. Pour ce faire, enfoncez des
vis d’une longueur d’au moins 50 mm à travers les
trous filetés 10 de la fixation multifonctionelle.

– Il est possible d’attacher la fixation multifonctionelle

8 sur des tuyaux ou des éléments similaires au
moyen d’une bande disponible dans le commerce
que l’on fait passer à travers le guidage de la
bande 11.

Travailler avec le trépied (accessoire)

Un trépied 18 offre l’avantage d’être un support de
mesure stable à hauteur réglable. Placez l’appareil de
mesure avec le raccord du trépied 6 sur le filet 1/4-20
et 5/8-11 du trépied et serrez-le au moyen de la vis de
blocage du trépied.

Travailler avec la platine de mesure (accessoire)

A l’aide de la platine de mesure 15, il est possible de
reporter le marquage du faisceau laser sur le sol ou de
reporter la hauteur du laser sur le mur.

Le champ zéro et la graduation permettent de mesurer
l’écart par rapport à la hauteur souhaitée et de la
reporter sur un autre endroit. Il n’est donc pas
nécessaire d’ajuster l’appareil de mesure précisément
sur la hauteur à reporter.

La platine de mesure 15 dispose d’un revêtement
réflecteur pour améliorer la visibilité du faisceau laser à
une distance plus importante ou en cas d’un fort
ensoleillement. L’augmentation de la luminosité n’est
visible que lorsqu’on regarde en parallèle avec le
faisceau laser sur la platine de mesure.

Lunettes de vision du faisceau laser (accessoire)

Les lunettes de vision du faisceau laser filtrent la
lumière ambiante. L’oeil perçoit ainsi la lumière rouge
du laser comme étant plus claire.

• Ne pas utiliser les lunettes de vision du faisceau

laser en tant que lunettes de protection. Les

lunettes de vision du faisceau laser servent à mieux
reconnaître le faisceau laser, elles ne protègent
cependant pas du rayonnement laser.

• Ne pas utiliser les lunettes de vision du faisceau

laser en tant que lunettes de soleil ou en
circulation routiŹre. Les lunettes de vision du

faisceau laser ne protègent pas parfaitement contre
les rayons ultra-violets et réduisent la perception
des couleurs.

Utiliser avec la fixation

Maintenance et service

Robert Bosch Tool Corporation (le « Vendeur ») garantit à l’acheteur original seulement que tous les produits laser et autres instruments de mesure BOSCH
ne comporteront pas de défauts de matériau ou de façon pendant une période de trois (3) ans à compter de la date de l’achat.

LA SEULE OBLIGATION DU VENDEUR ET VOTRE REMÈDE EXCLUSIF en vertu de cette Garantie limitée et, dans la mesure autorisée par la loi, de toute
garantie ou condition implicite de par l’opération de la loi, seront la réparation ou le remplacement du produit laser et des autres instruments de mesure ayant
des défauts de matériau ou de façon, à condition qu’ils n’aient pas été utilisés abusivement, manipulés sans prendre les précautions nécessaires ou réparés
de façon incorrecte par des personnes autres que le Vendeur ou des prestataires de services agréés par le Vendeur.

L’OBLIGATION DU VENDEUR ET VOTRE REMÈDE SONT ÉGALEMENT LIMITÉS PAR LES DISPOSITIONS SUIVANTES :

• Le retour du produit pour un remboursement du prix d’achat dans les 30 jours doit être accompagné par l’original du reçu de la vente du produit laser ou

de l’instrument de mesure. Deux retours de produits au maximum sont autorisés pour chaque client.

• Première année – garantie de remplacement instantané. BOSCH remplacera gratuitement votre produit laser ou votre instrument de mesure qui est

devenu défectueux, malgré le fait qu’il a été utilisé conformément aux instructions et aux avertissements accompagnant le produit ou l’instrument, par un
produit laser ou un instrument de mesure neuf ayant des caractéristiques comparables, à n’importe quel moment pendant l’année suivant l’achat. Cette
garantie ne s’appliquera pas si votre produit laser ou instrument de mesure est défectueux seulement en conséquence du besoin de réétalonnage.

• Deuxième et troisième année – échange. BOSCH remplacera votre produit laser ou votre instrument de mesure qui est devenu défectueux, malgré le fait

qu’il a été utilisé conformément aux instructions et aux avertissements accompagnant le produit ou l’instrument, par un produit laser ou un instrument de
mesure neuf ou remis en état ayant des caractéristiques comparables moyennant un coût d’échange. Cette garantie ne s’appliquera pas si votre produit
laser ou instrument de mesure est défectueux seulement en conséquence du besoin de réétalonnage.

Pour obtenir tous les détails nécessaires à une réclamation en vertu de la présente Garantie limitée, veuillez visiter www.boschtools.com
ou téléphoner au 1-877-267-2499.

TOUTES LES GARANTIES IMPLICITES AURONT UNE DURÉE LIMITÉE À UN AN À COMPTER DE LA DATE DE L’ACHAT. COMME CERTAINS ÉTATS AUX
ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, LA LIMITATION
QUI PRÉCÈDE NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

LE VENDEUR NE SERA EN AUCUN CAS RESPONSABLE POUR DE QUELCONQUES DOMMAGES INDIRECTS OU SECONDAIRES (Y COMPRIS, MAIS SANS
LIMITATION, LA RESPONSABILITÉ POUR PERTE DE BÉNÉFICES) RÉSULTANT DE LA VENTE OU DE L’UTILISATION DE CE PRODUIT. COMME CERTAINS
ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS
OU SECONDAIRES, LA LIMITATION QUI PRÉCÈDE NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES DROITS LÉGAUX SPÉCIFIQUES, ET VOUS POUVEZ AVOIR D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À
L’AUTRE AUX ÉTATS-UNIS, D’UNE PROVINCE À L’AUTRE AU CANADA ET D’UN PAYS À L’AUTRE.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU CANADA ET À PORTO RICO. POUR
CONNAÎTRE LA COUVERTURE DE LA GARANTIE DANS D’AUTRES PAYS, VEUILLEZ CONTACTER VOTRE DISTRIBUTEUR OU IMPORTATEUR BOSCH
OU CST/BERGER.

-25-

GARANTIE LIMITÉE DES PRODUITS LASER ET AUTRES INSTRUMENTS

DE MESURE BOSCH

-26-

Lea todas las instrucciones. Si no se siguen todas las instrucciones que
aparecen a continuación, el resultado podría ser exposición a radiación
peligrosa, descargas eléctricas, incendio y/o lesiones graves. La expresión

“herramienta de medición, detección y disposición” en todas las advertencias que aparecen a continuación
se refiere a su herramienta de medición, detección y disposición alimentada por la red eléctrica (alámbrica)
o su herramienta de medición, detección y disposición alimentada por baterías (inalámbrica).

Las siguientes etiquetas están colocadas en su herramienta láser para brindarle
conveniencia y seguridad. Indican el lugar donde la luz láser es emitida por el nivel.
CONOZCA SIEMPRE su ubicación cuando utilice el nivel.

No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted mismo. Esta
herramienta produce radiación láser de clase II y cumple con las normas 21 CFR 1040.10 y

1040.11, excepto por las desviaciones conformes al Aviso sobre láser No. 50, de fecha 24 de junio
de 2007. Esto puede causar ceguera en las personas.

Cambios o modificaciones para este equipo no expresamente aprovados por el partido responsable para de los
reglamentos podrian terminar la autoridad del usuario para operar el equipo.

PRECAUCIÓN La utilización de los controles o los ajustes, o la realización de procedimientos que no sean los que
se especifican en este manual, puede causar exposición a radiación peligrosa.

NO retire ni desfigure ninguna etiqueta de advertencia o de precaución. Si se retiran las etiquetas, se aumenta el
riesgo de exposición a radiación láser.

La utilización de controles o ajustes, o la realización de procedimientos que no sean los especificados en este
manual, puede causar exposición a radiación peligrosa.

Asegúrese SIEMPRE de que todas las personas que se encuentren en la vecindad del lugar de uso conozcan los
peligros de mirar directamente al láser.

NO coloque la herramienta en una posición que pueda hacer que alguien mire al rayo láser de manera intencional o
accidental. El resultado podría ser lesiones graves en los ojos.

Posicione SIEMPRE la herramienta de manera segura. Si la herramienta falla, el resultado podría ser daños a la
misma y/o lesiones graves al usuario.

Utilice SIEMPRE sólo los accesorios que estén recomendados por el fabricante de su herramienta. El uso de
accesorios que hayan sido diseñados para utilizarse con otras herramientas podría causar lesiones graves.

NO utilice esta herramienta para propósitos que no sean los indicados en este manual. Si lo hace, el resultado
podría ser lesiones graves.

NO deje la herramienta láser “ENCENDIDA” desatendida en ningún modo de funcionamiento.
NO desarme la herramienta. En su interior no hay piezas reparables ni reemplazables por el usuario. No modifique

el producto de ninguna manera. Si se modifica la herramienta, el resultado podría ser exposición a radiación láser
peligrosa.

NO utilice los anteojos de visión láser como anteojos de seguridad. Los anteojos de visión láser se utilizan
para mejorar la visualización del rayo láser, pero no protegen contra la radiación láser.

NO utilice los anteojos de visión láser como lentes de sol o en tráfico. Los anteojos de visión láser no
ofrecen protección completa contra los rayos UV y reducen la percepción de los colores.

NO use herramientas ópticas, tales como, pero no limitadas a, telescopios o telescopios meridianos, para ver el
rayo láser. El resultado podría ser lesiones graves en los ojos.

NO mire directamente al rayo láser ni proyecte el rayo láser directamente a los ojos de otras personas. El resultado
podría ser lesiones graves en los ojos.

GUARDE ESTAS INSTRUCCIONES

Nomas generales de seguridad

!

ADVERTENCIA

!

ADVERTENCIA

-27-

Seguridad en el área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.

NO utilice la herramienta láser cerca de niĖos ni deje
que los niĖos utilicen la herramienta láser. El
resultado podría ser lesiones graves en los ojos.

Seguridad eléctrica

Las baterías pueden explotar
o tener fugas y causar

lesiones o incendios. Para reducir este riesgo, siga

siempre todas las instrucciones y advertencias que
están en la etiqueta y en el paquete de las baterías.

NO haga cortocircuito en los terminales de las baterías.
NO cargue baterías alcalinas.
NO mezcle baterías viejas y nuevas. Reemplace todas

las baterías al mismo tiempo con baterías nuevas de la
misma marca y el mismo tipo.

NO mezcle las químicas de las baterías.
Deseche o recicle las baterías de acuerdo con el

código local.
NO deseche las baterías en un fuego.
Mantenga las baterías fuera del alcance de los niños.
Retire las baterías si el dispositivo no se va a usar

durante varios meses.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando utilice una
herramienta. No utilice una herramienta mientras
esté cansado o bajo la influencia de drogas, alcohol
o medicamentos. Un momento de descuido mientras

se utiliza una herramienta puede causar lesiones
personales graves o resultados de medición
incorrectos.

Use equipo de seguridad. Use siempre protección de
los ojos. El equipo de seguridad, tal como una

máscara antipolvo, zapatos de seguridad
antideslizantes, casco o protección de la audición,
utilizado para las condiciones apropiadas, reducirá las
lesiones corporales.

Base multifuncional

No coloque la base multifuncional 8
cerca de personas que utilicen un
marcapasos. El campo magnético

que produce la base multifuncional 12
puede perturbar el funcionamiento de
los marcapasos.

• Mantenga la base multifuncional 8 alejado de
soportes de datos magnéticos y de aparatos
sensibles a los campos magnéticos. La base

multifuncional 12 puedes provocar una pérdida de
datos irreversible.

Uso y cuidado

Use la herramienta correcta para la aplicación que
vaya a realizar. La herramienta correcta de medición,

detección y disposición hará el trabajo mejor y de
manera más segura a la capacidad nominal para la que
fue diseñada.

No utilice la herramienta si el interruptor no la
enciende y apaga. Cualquier herramienta que no se

pueda controlar con el interruptor es peligrosa y debe
ser reparada.

Cuando no esté utilizando la herramienta,
almacénela fuera del alcance de los niĖos y no deje
que las personas que no estén familiarizadas con
ella o con estas instrucciones utilicen la
herramienta. Las herramientas son peligrosas en las

manos de los usuarios que no hayan recibido
capacitación.

Mantenga las herramientas. Compruebe si hay
piezas desalineadas o que se atoren, si hay piezas
rotas y si existe cualquier otra situación que pueda
afectar al funcionamiento. Si la herramienta está
daĖada, se debe reparar antes de utilizarla. Muchos

accidentes son causados por herramientas de
medición, detección y disposición mal mantenidas.

Utilice la herramienta, los accesorios, etc., de
acuerdo con estas instrucciones y de la manera
prevista para el tipo específico de herramienta,
teniendo en cuenta las condiciones de trabajo y el
trabajo que se vaya a realizar. El uso de la

herramienta para realizar operaciones distintas a las
previstas podría causar una situación peligrosa.

Servicio

Haga que su herramienta reciba servicio de ajustes y
reparaciones por un técnico de reparaciones
calificado, utilizando únicamente piezas de repuesto
idénticas. Esto asegurará que se mantenga la

seguridad de la herramienta.

Desarrolle un programa de mantenimiento periódico
para su herramienta. Cuando limpie una
herramienta, tenga cuidado de no desarmar ninguna
parte de la herramienta, ya que los cables internos
se pueden descolocar o pellizcar, o se pueden
montar incorrectamente. Ciertos agentes de limpieza,

tales como gasolina, tetracloruro de carbono,
amoniaco, etc., pueden dañar las piezas de plástico.

GUARDE ESTAS INSTRUCCIONES.

!

ADVERTENCIA

Uso previsto

El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales,

así como puntos de plomada.

-28-

La numeración de los componentes está referida
a la imagen del aparato de medición en la
página ilustrada.

1 Abertura de salida del rayo láser
2 Enclavamiento de la tapa del alojamiento

de la pila

3 Tapa del alojamiento de la pila
4 Interruptor de conexión/desconexión
5 Señal de aviso láser
6 Fijación para trípode 5/8-11"
7 Número de serie
8 Base multifuncional

9 Tornillo de fijación del base multifuncional
10 Orificios de sujeción del base multifuncional
11 Guía de la correa

12 Imanes
13 Fijación para trípode de 1/4-20 en el base

multifuncional

14 Fijación para trípode de 5/8-11 en el

base multifuncional

15 Placa de medición con base*
16 Estuche de protección
17 Gafas para láser
18 Trípode*

*Los accesorios descritos e ilustrados no
corresponden al material que se adjunta de serie. La
gama completa de accesorios opcionales se detalla
en nuestro programa de accesorios..

Características

Alcance (tipico) . . . . . . . . . . . . . . . . . . . . . . (30m)

Precisión de nivelación
Precisión minimum

d'usine +/- 0.3mm/m (0.0036in/ft)

Precisión típic . . . . . . . . . .ahasta 1/4 pul a 100 pies

Margen de autonivelación típico

– Eje longitudinal . . . . . . . . . . . . . . . . . . . .ahasta ±5°

– Eje transversal . . . . . . . . . . . . . . . . . . . . . . . . . ±3°

Temperatura de

operación . . . . . . . . . . . . . . . . . . . (–10 °C ... +50 °C)

Temperatura de

almacenamiento . . . . . . . . . . . . . .( –20 °C ... +70 °C)

Humedad relativa máx . . . . . . . . . . . . . . . . . . . .90 %

Clase de láser . . . . . . . . . . . . . . . . . . . . . . . . . . . II

Tipo de láser . . . . . . . . . . . . . . . . . . .635 nm, <1 mW

Fijación para trípode . . . . . . . . . . . . . . . . . . . . 5/8-11

Pilas . . . . . . . . . . . . . . . . . . . . . 4 x 1.5 V LR6 (AA)

Autonomía aprox. . . . . . . . . . . . . . . . . . . . . . . . . 24 h

Peso según

EPTA-Procedure 01/2003 . . . . . . . . . . . . . . . . . .725g

Dimensiones . . . . . . . . . . . . . . . . 143x 110 x 60mm

Preste atención al nº de artículo que figura en la placa
de características de su aparato de medida, ya que
pueden variar las denominaciones comerciales en
ciertos aparatos de medida.

El número de serie 7 grabado en la placa de
características permite identificar de forma unívoca el
aparato de medida.

Datos Técnicos

Preparación

Inserción y cambio de la pila

Se recomienda utilizar pilas alcalinas de
manganeso en el aparato de medición.

Para abrir la tapa del alojamiento de la pila 3 gire el
enclavamiento 2 en el sentido de las agujas del
reloj a la posición y retire la tapa. Inserte las
pilas que se adjuntan. Respete la polaridad
indicada en la parte interior del alojamiento de
las pilas.

Asiente la tapa del alojamiento de las pilas en la
parte inferior de la carcasa y empuje la tapa hacia
arriba. Gire el enclavamiento 2 en sentido
contrario a las agujas del reloj a la posición ,
para bloquear la tapa del alojamiento de las pilas.

Si los rayos láser parpadean lentamente durante la
operación, ello es señal de que la pilas están muy
agotadas. Desde el momento en que parpadean
por primera vez, el aparato de medición puede
funcionar todavía aprox. 8 h.

Siempre sustituya todas las pilas al mismo tiempo.
Utilice pilas del mismo fabricante e igual
capacidad.

• Saque las pilas del aparato de medida si
pretende no utilizarlo durante largo tiempo. Tras

un tiempo de almacenaje prolongado, las pilas se
puede llegar a corroer y autodescargar.

-29-

Puesta en marcha

• Proteja el aparato de medida de la humedad y de
la exposición directa al sol.

• No exponga el aparato de medición ni a
temperaturas extremas ni a cambios bruscos de
temperatura. No lo deje, p.ej., en el coche durante

un largo tiempo. Si el aparato de medición ha
quedado sometido a un cambio fuerte de
temperatura, antes de ponerlo en servicio, esperar
primero a que se atempere. Las temperaturas
extremas o los cambios bruscos de temperatura
pueden afectar a la precisión del aparato
de medición.

• Evite las sacudidas o caídas fuertes del aparato de
medida. En caso de que el aparato de medida haya

quedado sometido a unas solicitaciones fuertes
exteriores, antes de continuar trabajando con él
deberá realizarse una comprobación de la precisión
(ver “Precisión de nivelación”).

• Desconecte el aparato de medición cuando vaya a
transportarlo. Al desconectarlo, la unidad del

péndulo se inmoviliza, evitándose así que se dañe al
quedar sometida a una fuerte agitación.

Conexión/desconexión

Para la conexión del aparato de medición, empuje hacia
delantero el interruptor de conexión/desconexión 4 de
manera que en el interruptor aparezca “I”. Nada más
conectarlo, el aparato emite un rayo láser por cada una
de las aberturas de salida 1.

• No oriente el rayo láser contra personas ni
animales, ni mire directamente hacia el rayo
láser, incluso encontrándose a gran distancia.

Para la desconexión del aparato de medición, empuje
hacia atrás el interruptor de conexión/ desconexión 4
de manera que aparezca “0” en el interruptor. Al
desconectarlo se inmoviliza la unidad del péndulo.

Ajuste del automatismo de desconexión

Por defecto, el aparato de medición se desconecta
automáticamente pasados 20 min desde su conexión.

La desconexión automática puede cambiarse de 20 min
a 8 h. Para ello, conecte el aparato de medición,

desconéctelo acto seguido, y vuélvalo a conectar
dentro de 4 s. Para confirmar dicha modificación, todos
los rayos láser parpadean en rápida secuencia durante
2 s al conectarlo la segunda vez.

• No deje desatendido el aparato de medición
estando conectado, y desconéctelo después de
cada uso. El rayo láser podría llegar a deslumbrar a

otras personas.

La próxima vez que conecte el aparato de medición, la
desconexión automática se encuentra ajustada de
nuevo a 20 min.

Operación con nivelación automática

Coloque el aparato de medición sobre una base
horizontal y firme, o fíjelo al soporte 8 o al trípode 18.

Al conectar el aparato, la nivelación automática
compensa automáticamente un desnivel, siempre que
éste esté comprendido dentro del margen de
autonivelación de ±5° (eje longitudinal) o ±3° (eje
transversal). La nivelación puede darse por concluida
en el momento en que dejen de moverse los
puntos láser.

Los láser parpadean en rápida secuencia si fuese
imposible el nivelado automático, p.ej., si la base de
asiento del aparato estuviese inclinada más de 5° o de
3° respecto a la horizontal. En ese caso, coloque
horizontalmente el aparato de medición y espere a que
se autonivele. En el momento en que el aparato de
medición se encuentre dentro del margen de
autonivelación de ±5° o ±3° los rayos láser se
encienden de nuevo permanentemente.

En el caso de presentarse sacudidas o ligeras
variaciones de posición durante la operación, el aparato
de medición se vuelve a nivelar automáticamente. Tras
la nivelación verifique nuevamente la posición de los
rayos láser respecto a los puntos de referencia para
evitar errores debido al desplazamiento del aparato
de medición.

Instrucciones para la operación

• Siempre utilice el centro del haz del láser para
marcar un punto. El tamaño del haz del láser varía
con la distancia.

Operación

Precisión de nivelación

Factores que afectan a la precisión

La influencia más fuerte la tiene la temperatura
ambiente. Especialmente las variaciones de temperatura
que pudieran existir a diferente altura respecto al suelo
pueden provocar una desviación del rayo láser.

Ya que las variaciones de temperatura a diferente altura
son mayores en las proximidades del suelo, siempre
que sea posible, se recomienda montar el aparato de
medición sobre un trípode de tipo comercial y colocarlo
en el centro de la superficie de trabajo.

Además de las influencias externas, también aquellas
propias del aparato (p.ej. caídas o fuertes golpes)
pueden provocar ciertos errores de medición. Por ello,
antes de comenzar a trabajar, recomendamos controlar
primero la precisión del aparato de medición.

Si en alguna de estas comprobaciones se llega a
sobrepasar la desviación máxima admisible, haga
reparar el aparato de medición en un servicio
técnico Bosch.

-30-

Control de la precisión de nivelación horizontal
en el eje transversal

Para la comprobación se requiere un tramo libre
de 20 m con un firme consistente y una pared.
– Coloque el aparato de medición a 20 m de la pared

teniéndolo montado en el soporte o un trípode, o
bien, depositándolo sobre un firme consistente y
plano. Conecte el aparato de medición.

– Oriente contra la pared uno de los dos rayos

laterales que transcurren por eje transversal del
aparato de medición. Deje que el aparato de
medición se nivele. Marque en la pared el centro
del punto láser (punto I).

– Gire aprox. 180° el aparato de medición, sin

modificar su altura. Espere a que se haya
nivelado, y marque en la pared (punto II) el centro
del otro rayo láser lateral. Preste atención a que el
punto II quede lo más perpendicular posible por
encima o por debajo del punto I.

– La diferencia d entre ambos puntos I y II

marcados sobre la pared corresponde a la
desviación real en altura del aparato de medición
en el eje transversal.

En un tramo de medición de 2 x 20 m = 40 m, la
desviación máxima admisible es de:

40 m x ±0,3 mm/m = ±12 mm.
Por lo tanto, la diferencia d entre los puntos I y II

deberá ser como máximo de 12 mm.

Control de la precisión de nivelación horizontal en
el eje longitudinal

Para la comprobación se requiere un tramo libre de
20 m sobre un firme consistente con dos
paredes A y B.

– Coloque el aparato de medición cerca de la pared

A teniéndolo montado en el soporte o un trípode,
o colocándolo sobre un firme consistente y plano.
Conecte el aparato de medición.

– Oriente el rayo láser horizontal contra la pared A, y

espere a que se nivele el aparato de medición.
Marque en la pared el centro del punto
láser (punto I).

– Gire 180° el aparato de medida, espere a que se

haya nivelado, y marque el centro del rayo láser en
la pared opuesta B (punto II).

– Posicione el aparato de medida – sin girarlo
– cerca de la pared B, conéctelo, y espere a que

se nivele.

20 m

d

180˚

A

B

20 m

A

B

180˚

A

B

-31-

– Variar el nivel de altura del aparato de medida (con

el trípode o bien calzándolo) de manera que el
centro del haz incida exactamente contra el punto
II marcado previamente en la pared B.

– Gire 180° el aparato de medición. Posiciónelo de

manera que el centro del punto láserinferior
coincida con el punto II previamente marcado y
que el punto láser superior incida contra la línea
trazada en el techo. Deje que el aparato de
medición se nivele. Marque el centro del punto
láser superior sobre la línea del techo (punto III).

– La diferencia d entre ambos puntos I y III

marcados en el techo corresponde a la desviación
real respecto a la vertical del aparato de medición.

En un tramo de medición de 2 x 5 m = 10 m, la
desviación máxima admisible es de:
10 m x ±0,3 mm/m = ±3 mm.

Por lo tanto, la diferencia d entre los puntos I y III
deberá ser como máximo de 3 mm.

Comprobación de la precisión de nivelación
vertical

Para la comprobación se requiere un tramo libre
sobre un firme consistente con una altura de aprox. 5
m entre el suelo y el techo.

– Traza una línea recta en el techo.
– Monte el aparato de medición en el soporte o

trípode. Conecte el aparato de medición y gírelo de
forma que el rayo de plomada inferior incida
contra el suelo.

– Posicione el aparato de medición de manera que el

rayo de plomada superior coincida con la línea
trazada en el techo. Deje que el aparato de
medición se nivele. Marque el centro del punto
láser superior sobre la línea del techo

(punto I). Además, marque el centro del punto
láser inferior sobre el suelo (punto II).

– Gire 180° el aparato de medición. Posiciónelo de

manera que el centro del punto láser inferior
coincida con el punto II previamente marcado y
que el punto láser superior incida contra la línea
trazada en el techo. Deje que el aparato de
medición se nivele. Marque el centro del punto
láser superior sobre la línea del techo (punto III).

– La diferencia d entre ambos puntos I y III

marcados en el techo corresponde a la desviación
real respecto a la vertical del aparato de medición.

En un tramo de medición de 2 x 5 m = 10 m, la
desviación máxima admisible es de:

10 m x ±0,3 mm/m = ±3 mm.
Por lo tanto, la diferencia d entre los puntos I y III

deberá ser como máximo de 3 mm.

Procedimientos de recalibración

El modelo instrumento se calibra según el programa de
control de calidad de Bosch. Este proceso garantiza
que el cliente reciba un producto de calidad superior
que cumple con las especificaciones enumeradas del
producto. Sin embargo, si el dispositivo llega a caerse
o golpearse en forma significativa, o como
procedimiento normal de mantenimiento, el usuario
deberá verificar la calibración siguiendo los pasos
descritos a continuación:

1. Seleccione un lugar para utilizarlo como rango de

calibración, colocando el instrumento a una
distancia de entre 50 y 100 pies (15 y 30 metros)
de una superficie vertical lisa, tal como una pared.

2. Extraiga los dos tapones de calibración en la parte

trasera y lateral del instrumento con un
destornillador de cabeza plana. Guarde los
tapones.

3. Coloque el instrumento sobre una superficie

uniforme, en un extremo del rango.

4. Coloque el instrumento en modo calibración,

deslizando el interruptor de potencia hacia la
posición CAL (anular) y manteniendo así durante 5
segundos o más. Los rayos láser destellarán
rápidamente indicando que la unidad está en modo
Calibración, cuando se mantuvo el interruptor de
potencia en la posición Anular durante más de

d

180˚

A

B

5 m

d

-32-

5 segundos. Los rayos láser continuarán
destellando rápidamente hasta que libere el
interruptor de potencia de la posición CAL (anular).
Una vez que el interruptor de potencia se ha
liberado de la posición CAL (anular), los rayos
láser permanecerán en un destello rápido si la
unidad está nivelada. Si la unidad está desnivelada,
los rayos láser destellarán lentamente hasta que el
dispositivo ha alcanzado la posición de nivelación.
Para salir del Modo Calibración, deslice el
interruptor de potencia hacia la posición CAL
(anular) y mantenga así durante 5 segundos. Los
rayos láser destellarán rápidamente durante 5
segundos hasta que sale del modo Calibración.
También puede salir del modo de calibración
colocando el interruptor de potencia en la posición
de apagado, espere 2 segundos y vuelva a
encender para operar en forma normal. Una vez
fuera de este modo, los rayos láser permanecerán
inmóviles si el dispositivo está nivelado o los rayos
destellarán lentamente si está desnivelado. Libere
el interruptor de potencia de la posición CAL
(anular). La unidad luego funciona normal mente.

5. En Modo Calibración, ubique el rayo láser lateral
(al costado del puerto de calibración) sobre la
superficie vertical en el extremo opuesto del rango
y marque ese punto sobre la superficie. Verifique
que los rayos láser estén destellando rápidamente,
confirmando así que el dispositivo esté nivelado y
en modo Calibración.

6. Gire el instrumento aproximadamente 180°,
cuidando de no modificar la altura del dispositivo.
Verifique que los rayos láser estén destellando
rápidamente, confirmando así que el dispositivo.

7. Ubique el otro rayo láser lateral sobre la misma
superficie vertical y marque ese punto sobre la
superficie. Verifique que los rayos láser estén
destellando rápidamente, confirmando así que el
dispositivo esté nivelado y en modo Calibración.

8. Si esta segunda marca se ubica a la misma altura
que la marca realizada en el paso 5, avance al paso
14; de lo contrario, continúe con el siguiente.

9. La finalidad de los pasos que siguen consiste en
ubicar ambos rayos laterales a una altura media
entre las marcas realizadas en los puntos 5 y 7.

10. Introduzca la herramienta que se incluye en el
puerto de calibración lateral. Ubique el tornillo
calibrador y gírelo en sentido horario para que el
rayo descienda y en el sentido contrario para que
se eleve. Verifique que el rayo se encuentre a una
altura media exacta entre las marcas realizadas en
los Pasos 5 y 7. Marque este punto en la
superficie.

11. Repita los pasos 6 a 10 para confirmar la
calibración de los rayos laterales y avance al
paso siguiente.

12. Gire el instrumento aproximadamente 90° y ubique
el rayo láser frontal sobre la superficie vertical.
Compare la altura de este rayo con la altura de los
rayos laterales calibrados. Si la altura de este rayo
coincide con la altura de los rayos laterales,
significa que ha concluido la calibración y puede
salir del Modo Calibración. Para salir del Modo
Calibración, deslice el interruptor de potencia hacia
la posición CAL (anular) y mantenga así durante 5
segundos. Los rayos láser destellarán rápidamente
durante 5 segundos hasta que sale del modo
Calibración. Una vez fuera de este modo, los rayos
láser permanecerán inmóviles si el dispositivo está
nivelado o los rayos destellarán lentamente si está
desnivelado. Libere el interruptor de potencia de la
posición CAL (anular). También puede salir del
Modo calibración deslizando el interruptor de
potencia a la posición apagado y nuevamente a la
posición de encendido para su funcionamiento
normal. Si el rayo frontal no coincide con los
laterales, continúe con el paso siguiente.

5

7

6

50-100 feet

10

1

1/2

11

-33-

Aplicaciones

Verticalización de una superficie

1. Posicione el dispositivo GPL3 próximo a la
superficie que deba verticalizarse a plomada.

2. Encienda el dispositivo GPL3.

3. Mida la distancia A en un punto relativamente
cercano al dispositivo GPL3 y anote
la distancia.

4. Mida la distancia B en un punto más lejano del
dispositivo GPL3 y anote la distancia.

Nota: Cuanto mayor sea la distancia entre ambos
puntos de medición, mayor será la precisión.

5. Compare la distancia A con la B. Si la primera es
igual a la segunda, la superficie estará
verticalizada. De lo contrario, no lo estará y
deberá corregirse.

Plomadas

Transferencia de puntos con el haz de plomada

1. Marque el punto que deba transferirse (rotulado
como A en esta ilustración).

2. Use el accesorio de montaje o un trípode para
posicionar el haz inferior de plomada sobre el
punto A.

3. El haz superior de plomada transferirá este punto
a lo largo de un eje perfectamente vertical hasta
el punto B.

4. Marque el punto B.

Nota: Puede invertirse dicho proceso.
Transferencia de plomadas

Nivelación

1. Ajuste la altura del dispositivo GPL3 mediante
el accesorio de montaje o un trípode, de manera
tal que el haz horizontal toque un punto de
referencia (rotulado como A en esta ilustración).

2. Gire el dispositivo GPL3 alrededor de su eje
de montaje para posicionar el haz de nivelación
frontal en un punto de interés (rotulado como B
en esta ilustración).

Nota: Es posible usar el haz como instrumento de
nivelación sin tener que marcar una línea a través de
los lugares del haz. Sin embargo, para algunas

A

B

A

B

13. El objetivo del paso que sigue consiste en ubicar el
rayo frontal a la misma altura que la última marca
realizada en los pasos anteriores o a la misma
altura que los rayos laterales calibrados. Verifique
que los rayos láser estén destellando rápidamente,
confirmando así que el dispositivo esté nivelado y
en modo Calibración.

14. Introduzca la herramienta que se incluye en el
puerto de calibración posterior. Ubique el tornillo
calibrador y gírelo en sentido horario para elevar el
rayo o en el sentido contrario para bajarlo.

15. Encienda el instrumento y vuelva a verificar la
altura del rayo frontal.

16. Repita los pasos 13 a 15 hasta que el rayo frontal
coincida con la altura de los dos rayos laterales
calibrados y prosiga con el paso siguiente.

17. Introduzca y vuelva a atornillar los tapones de
calibración en el instrumento. La calibración ha
finalizado. Una vez fuera de este modo, los rayos
láser permanecerán inmóviles si el dispositivo está
nivelado o los rayos destellarán lentamente si está
desnivelado. Libere el interruptor de potencia de la
posición CAL (anular). También puede salir del
modo de calibración colocando el interruptor de
potencia en la posición de apagado, espere 2
segundos y vuelva a encender para operar en
forma normal.

13

15

-34-

personas, puede resultar más sencillo marcar el lugar
del haz en una variedad de puntos y, después,
generar una línea recta a través de dichos puntos
para lograr una línea de nivel.
Nivel

Graduación

1. Posicione el dispositivo GPL3 en el punto más
alto de la superficie que deba graduar.

2. Encienda el dispositivo GPL3.

3. Mida la distancia A y anótela.

4. Mida la distancia B a una distancia X de A y
anote ambas distancias.

5. Declive = (B – A)/X

Nota: Para calcular el paso, defina X como igual
a 12”.

Graduación

Perpendicularidad

1. Ubique el instrumento en el ángulo entre las dos
superficies que deben colocarse en posición
perpendicular (de acuerdo con la ilustración).

2. Encienda el instrumento.

3. Mida la distancia A en un punto relativamente
cercano al instrumento y tome nota de
la distancia.

4. Mida la distancia B en un punto más lejano del
instrumento y tome nota de la distancia.

Nota: Cuanto mayor sea la distancia entre los dos
puntos de medición, mayor será la precisión.

5. Compare la distancia A con la distancia B.

6. Si la distancia A es igual a la distancia B, avance
al paso siguiente. Si la distancia A es diferente de
la distancia B, ajuste la posición del instrumento
hasta que la distancia A sea igual a la distancia B
y avance al paso siguiente.

7. Mida la distancia Y en un punto relativamente
cercano al instrumento y tome nota de
la distancia.

8. Mida la distancia Z en un punto más lejano del
instrumento y anote la distancia.

Nota: Cuanto mayor sea la distancia entre los dos
puntos de medición, mayor será la precisión.

Perpendicularidad

9. Compare la distancia Y con la distancia Z.

10. Si la distancia Y es igual a la distancia Z, significa
que ambas superficies son perpendiculares. Si la
distancia Y es diferente de la distancia Z, ajuste
la posición de la superficie a la que se refieren
esas distancias hasta que la distancia Y sea igual
a la distancia Z.

Nota: Los rayos de verificación de verticalidad
también pueden uti lizarse en operaciones como la
puesta en escuadra de marcos de ventana.

A

B

B

A

x

B

Y

A

Z

-35-

Solamente guarde y transporte el aparato demedida
en el estuche de protección adjunto.

Mantenga limpio siempre el aparato de medida.
No sumerja el aparato de medición en agua ni en

otros líquidos.
Limpiar el aparato con un paño húmedo y suave.

No usar detergentes ni disolventes.
Limpie con regularidad sobre todo el área en torno a

la abertura de salida del láser, cuidando que no
queden motas.

Si a pesar de los esmerados procesos de fabricación
y control, el aparato de medida llegase a averiarse, la
reparación deberá encargarse a un taller de servicio
autorizado para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de repuesto, es
imprescindible indicar siempre el nº de artículo de 10
dígitos que figura en la placa de características del
aparato de medida.

En caso de una reparación, envíe el aparato en el
estuche de protección 16.

PROTECCIÓN AMBIENTAL

Recicle las materias primas y las baterías en lugar de
desecharlas como desperdicios. La unidad, los
accesorios, el empaquetamiento y las baterías usadas
se deben separar para reciclarlos de manera
respetuosa con el medio ambiente, de acuerdo con
los reglamentos más recientes.

Mantenimiento y servicio

Utilice con Base

Para fijar el aparato de medición al base multifuncional
8 enrosque el tornillo de sujeción 9 del base
multifuncional en la fijación para trípode de 1/4" 6 del
aparato de medición. Para girar el aparato de medición
sobre el base multifuncional afloje ligeramente
el tornillo 9.

– Gire el aparato de medición sobre el base

multifuncional 8 hacia un lado o hacia atrás para
que sea visible el rayo de plomada inferior.

– Gire el aparato de medición sobre el base

multifuncional 8 para trazar alturas con el rayo
láser horizontal.

El base multifuncional 8 le permite fijar el aparato de
medición de las siguientes maneras:

– Sujete el base multifuncional 8 con la fijación para

trípode de 1/4" 13 al trípode 18 o a un trípode
fotográfico usual en el comercio. Para sujetarlo a
un trípode de construcción de tipo comercial
utilice la fijación para trípode de 5/8" 14.

– Sobre piezas de acero, el base multifuncional 8

puede fijarse con el imán 12.

– En paredes de pladur o madera, el base

multifuncional 8 puede sujetarse con tornillos.
Inserte tornillos de una longitud mínima de 50 mm
por los orificios de sujeción 10 del base
multifuncional.

– A tubos o piezas similares, el base multifuncional

8 puede fijarse con una correa de tipo comercial,
que deberá pasarse por la guía 11.

Operación con trípode (accesorio especial)

Un trípode 18 constituye una base de medición
estable ajustable en altura. Encare la fijación para

trípode 6 del aparato de medición con la rosca de
1/4-20 e 5/8-11 del trípode, y sujételo apretando el
tornillo de fijación.

Aplicación de la placa de medición
(accesorio especial)

Con la placa de medición 15 puede Vd. transferir la
posición del ayo láser contra el suelo, o bien, el nivel
de altura del láser sobre una pared.

Con el espacio existente en el punto de cero, más la
escala, puede medirse la diferencia existente respecto
a la altura deseada y transferirse así a otro punto.
Ello hace innecesario el ajuste exacto del aparato de
medida a la altura deseada.

La placa de medición 15 dispone de un recubrimiento
reflectante que hace más perceptible el rayo láser a
distancias más grandes o con sol intenso. La mayor
intensidad luminosa solamente es apreciable mirando
paralelamente a lo largo del rayo láser hacia la placa
de medición.

Gafas para láser (accesorio especial)

Las gafas para láser filtran la luz del entorno. Ello
permite apreciar con mayor intensidad la luz roja
del láser.

• No use las gafas para láser como gafas de

protección. Las gafas para láser le ayudan a

detectar mejor el rayo láser, pero no le protegen
de la radiación láser.

• No emplee las gafas para láser como gafas de

sol ni para circular. Las gafas para láser no le

protegen suficientemente contra los rayos
ultravioleta y además no le permiten apreciar
correctamente los colores.

GARANTÍA LIMITADA PARA PRODUCTOS DE HERRAMIENTAS LÁSER

Y DE MEDICIÓN BOSCH

Robert Bosch Tool Corporation (el "Vendedor") garantiza, únicamente al comprador original, que todos los productos de herramientas láser y de medición
BOSCH estarán libres de defectos de material o de fabricación durante un período de tres (3) años a partir de la fecha de compra.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita,
cualquier garantía o condición implícita por ley, consistirán en la reparación o el reemplazo de los productos de herramientas láser y de medición que
presenten defectos de material o de fabricación y que no hayan sido utilizados incorrectamente, manejados descuidadamente o reparados incorrectamente
por personas que no sean el Vendedor o proveedores de Servicio Autorizados por el Vendedor.

LA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO QUE USTED TIENEN ESTÁN LIMITADOS ADICIONALMENTE DE LA MANERA SIGUIENTE:

• Reembolso de devolución del dinero o reemplazo durante 30 días. Si no está completamente satisfecho con el rendimiento de su producto de

herramienta láser o de medición, por cualquier motivo, puede devolverlo a BOSCH dentro del plazo de 30 días a partir de la fecha de compra para
obtener un reembolso completo o un reemplazo. Para obtener este reembolso o reemplazo dentro del plazo de 30 días, su devolución debe estar
acompañada por el recibo de compra original del producto de herramienta láser o de medición. Se permitirá un máximo de 2 devoluciones por cliente.

• Garantía OTC durante el primer aĖo. BOSCH reemplazará su producto de herramienta láser o de medición que haya fallado cuando se haya utilizado de

acuerdo con las instrucciones y advertencias del producto, con un producto de herramienta láser o de medición nuevo de características comparables,
gratuitamente, en cualquier momento durante el primer año después de la compra. Esta garantía no se aplica si su producto de herramienta láser o de
medición falla solamente debido a la necesidad de calibración.

• Intercambio dentro del plazo de 2 y 3 aĖos. BOSCH reemplazará su producto de herramienta láser o de medición que haya fallado cuando se haya

utilizado de acuerdo con las instrucciones y advertencias del producto, con un producto de herramienta láser o de medición nuevo o reacondicionado de
características comparables, por un costo de intercambio. Esta garantía no tiene aplicación si su producto de herramienta láser o de medición falla
solamente debido a la necesidad de recalibración.

Para obtener detalles con el fin de presentar un reclamo bajo esta Garantía Limitada, sírvase visitar www.boschtools.com o
llamar al 1-877-267-2499.

TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS
EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE
ES POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO POR DAÑOS INCIDENTALES O EMERGENTES (INCLUYENDO PERO SIN ESTAR LIMITADOS A
RESPONSABILIDAD POR PÉRDIDA DE GANANCIAS) QUE SURJAN DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU.
Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES
POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS
QUE VARÍAN DE UN ESTADO A OTRO EN LOS EE.UU. O DE UNA PROVINCIA A OTRA EN CANADÁ Y DE UN PAÍS A OTRO.

ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y EL ESTADO LIBRE
ASOCIADO DE PUERTO RICO. PARA OBTENER COBERTURA DE GARANTÍA EN OTROS PAÍSES, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR O
IMPORTADOR BOSCH O CST/BERGER LOCAL.

© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. [phone]

2610A11666 05/09 Printed in China
