Bosch AHS 55-26, AHS 60-26, AHS 65-34, AHS 70-34 User Guide

OBJ_DOKU-27822-002.fm Page 1 Friday, April 27, 2012 8:54 AM

Robert Bosch GmbH

Power Tools Division
70745 Leinfelden-Echterdingen
Germany

www.bosch-garden.com

F 016 L70 832 (2012.04) O / 169 UNI

AHS

45-26 | 50-26 | 55-26 | 60-26 | 65-34 | 70-34

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet

el Рсщфьфхрп пдзгйюн чсЮузт

tr Orijinal işletme talimat

pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás

ru Оригинальное руководство по

эксплуатации

uk Ориг³нальна ³нструкц³я з

експлуатац³¿

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad

et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija

OBJ_BUCH-1549-002.book Page 2 Friday, April 27, 2012 8:56 AM

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 9

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 14

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 21

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 27

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 33

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 39

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 45

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 51

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 56

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 61

ЕллзнйкЬ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . УелЯдб 67

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 73

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 80

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 86

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 92

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 98

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 104

Укра¿нська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Стор³нка 111

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 117

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 123

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 130

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 135

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 141

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 146

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 152

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 158

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 3 Friday, April 27, 2012 8:56 AM

Deutsch | 3

f Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

Deutsch

Sicherheitshinweise

Erläuterung der Bildsymbole

Lesen Sie die Betriebsanleitung.

Benutzen Sie die Heckenschere nicht bei Regen.
Setzen Sie die Heckenschere nicht dem Regen
aus.

Schalten Sie die Heckenschere aus und ziehen
Sie den Netzstecker aus der Steckdose, bevor Sie
Geräteeinstellungen oder eine Reinigung vorneh­men, wenn sich das Kabel verfangen hat, zer­schnitten oder beschädigt ist oder wenn Sie die
Heckenschere auch nur für kurze Zeit unbeauf­sichtigt liegen lassen.

Tragen Sie Gehörschutz.

chen wie von Rohren, Heizungen, Herden und Kühl­schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

f Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

f Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

f Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungska­bels verringert das Risiko eines elektrischen Schlages.

f Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri­schen Schlages.

Sicherheit von Personen

Allgemeine Sicherheitshinweise für Elektrowerk­zeuge

WARNUNG

der Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro­werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).

Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei

Arbeitsplatzsicherheit

f Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

f Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs­sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.

f Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

f Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterste­cker gemeinsam mit schutzgeerdeten Elektrowerkzeu­gen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro­gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.

f Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzun­gen.

f Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus­geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.

f Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.

f Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

f Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.

OBJ_BUCH-1549-002.book Page 4 Friday, April 27, 2012 8:56 AM

4 | Deutsch

f Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.

Verwendung und Behandlung des Elektrowerk­zeuges

f Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und si­cherer im angegebenen Leistungsbereich.

f Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert
werden.

f Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

f Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso­nen das Gerät nicht benutzen, die mit diesem nicht ver­traut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

f Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so be­schädigt sind, dass die Funktion des Elektrowerkzeu­ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid­kanten verklemmen sich weniger und sind leichter zu führen.

f Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun­gen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerk­zeuges

f Laden Sie die Akkus nur mit Ladegeräten auf, die vom

Hersteller empfohlen werden. Durch ein Ladegerät, das

für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus verwendet wird.

f Verwenden Sie nur die dafür vorgesehenen Akkus in

den Elektrowerkzeugen. Der Gebrauch von anderen

Akkus kann zu Verletzungen und Brandgefahr führen.

f Halten Sie den nicht benutzten Akku fern von Büro-

klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten.

F 016 L70 832 | (27.4.12) Bosch Power Tools

Ein Kurzschluss zwischen den Akkukontakten kann Ver­brennungen oder Feuer zur Folge haben.

f Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit

kann zu Hautreizungen oder Verbrennungen führen.

Service

f Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa­rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Heckenscheren

f Halten Sie alle Körperteile vom Schneidmesser fern.

Versuchen Sie nicht, bei laufendem Messer Schnittgut
zu entfernen oder zu schneidendes Material festzuhal­ten. Entfernen Sie eingeklemmtes Schnittgut nur bei
ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit

bei Benutzung der Heckenschere kann zu schweren Verlet­zungen führen.

f Tragen Sie die Heckenschere am Griff bei stillstehen-

dem Messer. Bei Transport oder Aufbewahrung der He­ckenschere stets die Schutzabdeckung aufziehen.

Sorgfältiger Umgang mit dem Gerät verringert die Verlet­zungsgefahr durch das Messer.

f Halten Sie das Elektrowerkzeug nur an den isolierten

Griffflächen, da das Schneidmesser in Berührung mit
verborgenen Stromleitungen oder dem eigenen Netz­kabel kommen kann. Der Kontakt des Schneidmessers

mit einer spannungsführenden Leitung kann metallene Ge­räteteile unter Spannung se tzen und zu einem elektrischen
Schlag führen.

f Halten Sie das Kabel vom Schneidbereich fern. Wäh-

rend des Arbeitsvorgangs kann das Kabel im Gebüsch ver­deckt sein und versehentlich durchtrennt werden.

Zusätzliche Sicherheitshinweise

f Dieses Gerät ist nicht dafür bestimmt, von Personen (ein-

schließlich Kinder) mit eingeschränkten physischen, sen­sorischen oder geistigen Fähigkeiten oder mangelnder Er­fahrung und/oder mangelndem Wissen benutzt zu werden,
es sei denn, sie werden durch eine für ihre Sicherheit zu­ständige Person beaufsichtigt oder erhalten von ihr Anwei­sungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.

f Halten Sie das Elektrowerkzeug beim Arbeiten fest mit

beiden Händen und sorgen Sie für einen sicheren
Stand. Das Elektrowerkzeug wird mit zwei Händen siche-

rer geführt.

f Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen.

f Während des Betriebes dürfen sich im Umkreis von

3 Metern keine anderen Personen oder Tiere aufhalten.
Der Bedienende ist im Arbeitsbereich gegenüber Dritten
verantwortlich.

OBJ_BUCH-1549-002.book Page 5 Friday, April 27, 2012 8:56 AM

f Fassen Sie die Heckenschere niemals am Messerbalken

an.

f Erlauben Sie niemals Kindern oder mit diesen Anweisun-

gen nicht vertraute Personen die Heckenschere zu benut­zen. Nationale Vorschriften beschränken möglicherweise
das Alter des Bedieners.

f Führen Sie Heckenschnitte niemals aus, während sich Per-

sonen, insbesondere Kinder oder Haustiere in unmittelba­rer Nähe aufhalten.

f Der Bediener oder Nutzer ist für Unfälle oder Schäden an

anderen Menschen oder deren Eigentum verantwortlich.

f Benutzen Sie die Heckenschere nicht barfuß oder mit offe-

nen Sandalen. Tragen Sie stets festes Schuhwerk und eine
lange Hose. Das Tragen von festen Handschuhen, rutsch­festem Schuhwerk und einer Schutzbrille wird empfohlen.
Tragen Sie keine weite Kleidung oder Schmuck, welche/r
sich in bewegenden Teilen verfangen kann.

f Inspizieren Sie die zu schneidende Hecke sorgfältig und

beseitigen Sie alle Drähte und sonstige Fremdkörper.

f Prüfen Sie vor der Benutzung immer, ob die Messer, die

Messerschrauben und andere Teile des Schneidwerks ab­genutzt oder beschädigt sind. Arbeiten Sie niemals mit be­schädigtem oder stark abgenutztem Schneidwerk.

f Überprüfen Sie die Anschlussleitung/das Verlängerungs-

kabel vor jedem Gebrauch auf Beschädigungen und wech­seln Sie diese/s ggf. aus. Schützen Sie die Anschlusslei­tung/das Verlängerungskabel vor Hitze, Öl und scharfen
Kanten.

f Machen Sie sich mit der Bedienung der Heckenschere ver-

traut, um sie im Notfall sofort stoppen zu können.

f Führen Sie Heckenschnitte nur bei Tageslicht oder gutem

künstlichem Licht aus.

f Benutzen Sie die Heckenschere niemals mit defekten oder

nicht montierten Schutzvorrichtungen.

f Stellen Sie sicher, dass alle mitgelieferten Griffe und

Schutzvorrichtungen beim Betrieb der Heckenschere
montiert sind. Versuchen Sie niemals, eine unvollständig
montierte Heckenschere oder eine Heckenschere mit
nicht zulässigen Modifikationen in Betrieb zu nehmen.

f Halten Sie die Heckenschere niemals an deren Schutzvor-

richtung.

f Achten Sie beim Betrieb der Heckenschere stets auf einen

sicheren Stand und halten Sie stets das Gleichgewicht,
insbesondere bei Verwendung auf Stufen oder Leitern.

f Seien Sie sich Ihrer Umgebung bewusst und auf mögliche

Gefahrenmomente gefasst, die Sie während des Schnei-

dens der Hecke möglicherweise nicht hören.
Netzstecker aus der Steckdose ziehen:
– vor Überprüfung, Beseitigung einer Blockierung oder Ar-

beiten an der Heckenschere.
– nach dem Kontakt mit einem Fremdkörper. Überprüfen

Sie die Heckenschere auf Beschädigungen und lassen Sie

sie wenn notwendig instandsetzen.
– wenn die Heckenschere ungewöhnlich zu vibrieren be-

ginnt (sofort prüfen).

Deutsch | 5

f Stellen Sie den Festsitz aller Muttern, Bolzen und Schrau-

ben sicher, damit ein sicherer Arbeitszustand der Hecken­schere gewährleistet ist.

f Lagern Sie die Heckenschere an einem trockenen, hoch

gelegenen oder verschlossenen Platz, außerhalb der
Reichweite von Kindern.

f Wechseln Sie sicherheitshalber abgenutzte oder beschä-

digte Teile aus.

f Versuchen Sie nicht das Gartengerät zu reparieren, es sei

denn, Sie besitzen die notwendige Ausbildung.

f Stellen Sie sicher, dass auszuwechselnde Teile von Bosch

stammen.

Elektrische Sicherheit

f Achtung! Schalten Sie vor Wartungs- oder Reinigungs-

arbeiten das Gartengerät aus und ziehen Sie den Netz­stecker. Gleiches gilt, wenn das Stromkabel beschä­digt, angeschnitten oder verwickelt ist.

f Nachdem die Heckenschere abgeschaltet wurde, be-

wegt sich das Messer noch einige Sekunden weiter.
Vorsicht! Bewegendes Messer nicht berühren.

Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt
keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz
(für Nicht-EU-Länder 220 V, 240 V je nach Ausführung). Nur
zugelassene Verlängerungskabel verwenden. Informationen
erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F oder
H05RN-F verwendet werden.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schal­ter (RCD) mit einem Fehlerstrom von maximal 30 mA zu be­nutzen. Dieser FI-Schalter sollte vor jeder Benutzung über­prüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden:
ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der
am Gartengerät angebrachte Stecker mit dem Verläng erungs­kabel verbunden wird. Die Kupplung des Verlängerungska­bels muss vor Spritzwasser geschützt sein, aus Gummi beste­hen oder mit Gummi überzogen sein. Das Verlängerungskabel
muss mit einer Zugentlastung verwendet werden.
Die Anschlussleitung muss regelmäßig auf Schadensmerkma­le überprüft werden und darf nur in einwandfreiem Zustand
verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von ei­ner autorisierten Bosch-Werkstatt repariert werden.

Wartung

f Tragen Sie immer Gartenhandschuhe, wenn Sie im Be-

reich der scharfen Messer hantieren oder arbeiten.

f Überprüfen Sie das Gartengerät und ersetzen Sie sicher-

heitshalber abgenutzte oder beschädigte Teile.

f Schmieren Sie den Messerbalken zur Lagerung des Gar-

tengeräts stets mit Wartungsspray.

f Stellen Sie den Festsitz aller Muttern, Bolzen und Schrau-

ben sicher, damit ein sicherer Arbeitszustand des Garten­geräts gewährleistet ist.

f Stellen Sie sicher, dass auszuwechselnde Teile von Bosch

stammen.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 6 Friday, April 27, 2012 8:56 AM

6 | Deutsch

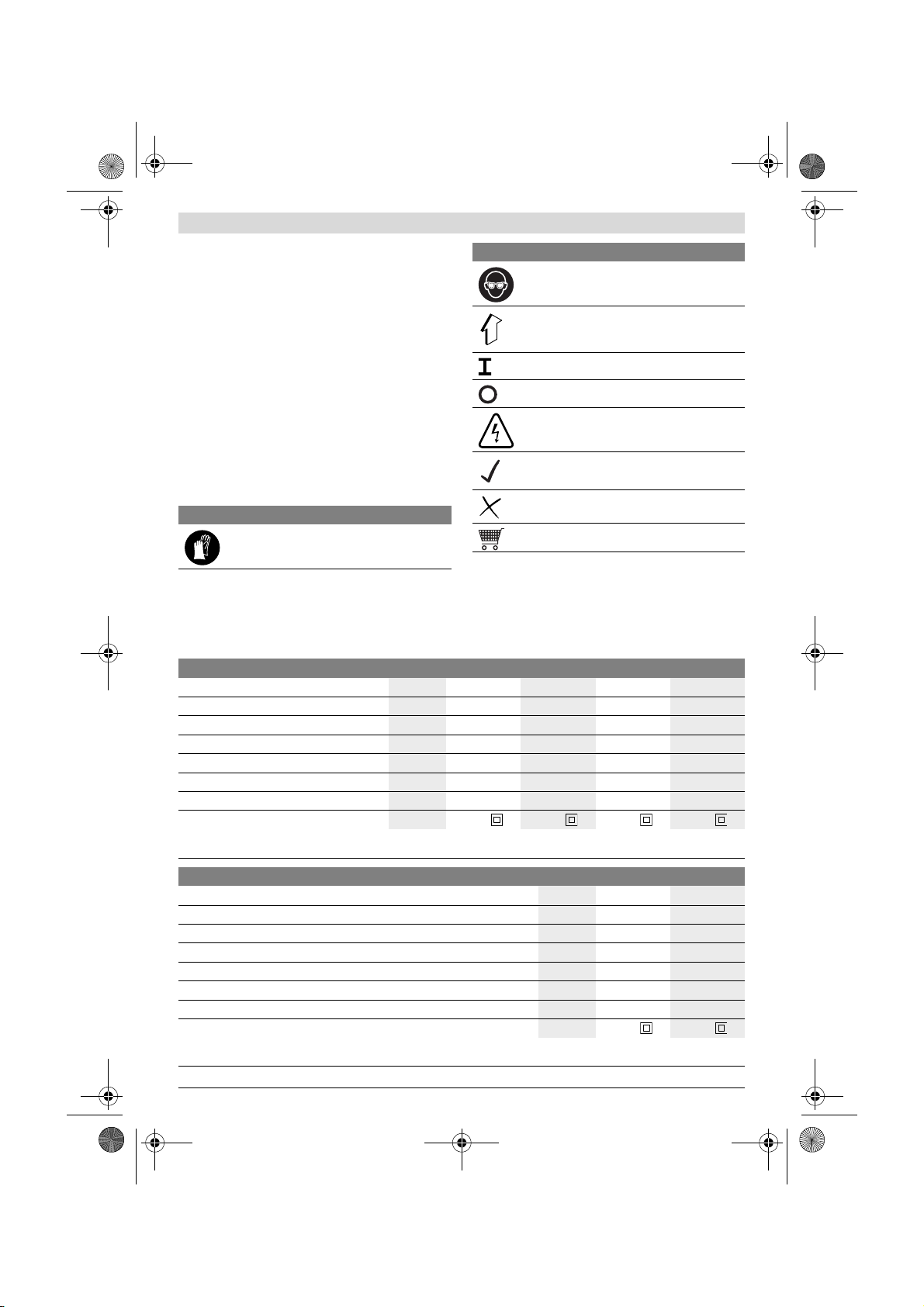

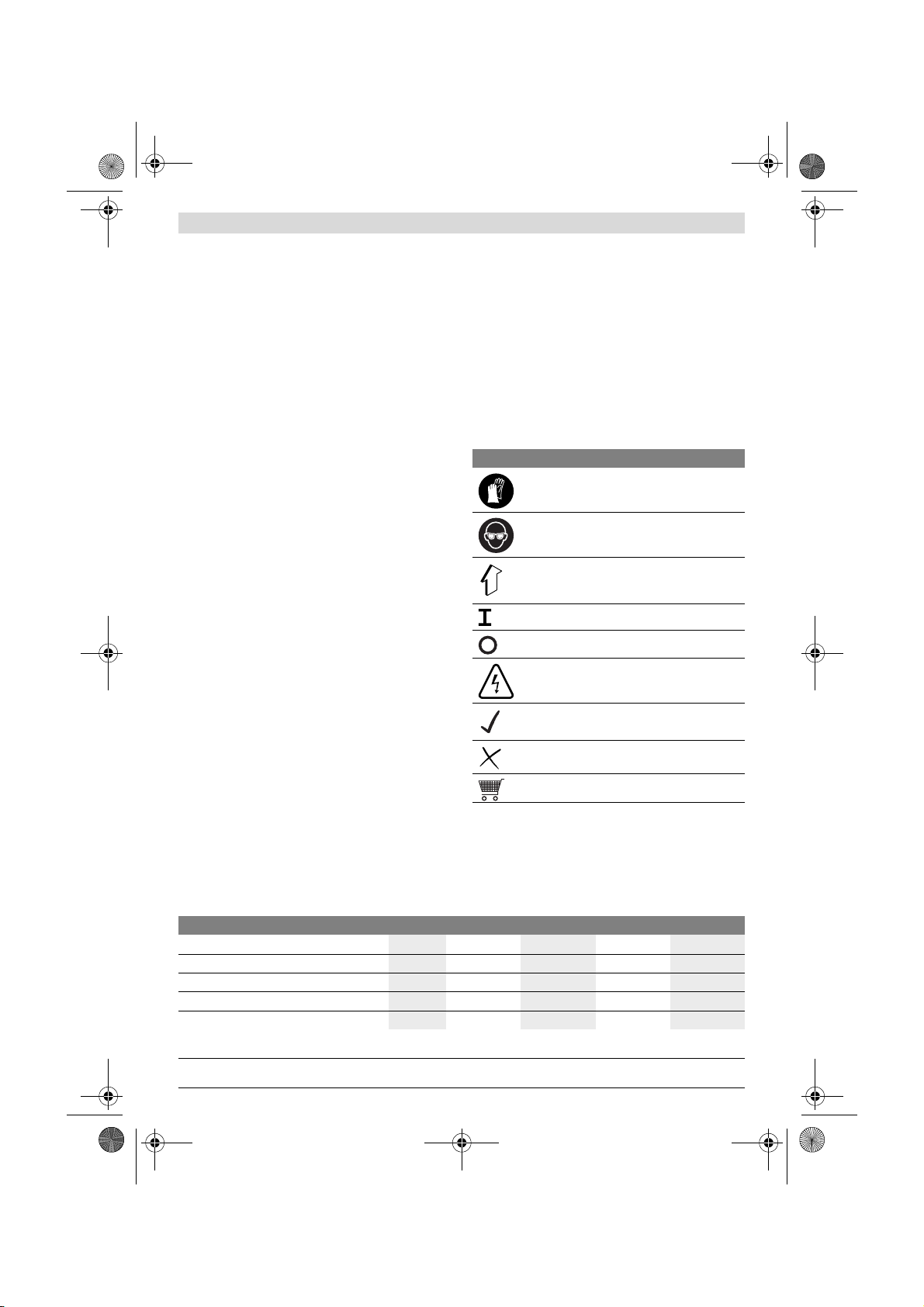

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen

Symbol Bedeutung

Ausschalten
der Betriebsanleitung von Bedeutung. Prägen Sie sich die
Symbole und ihre Bedeutung ein. Die richtige Interpretation
der Symbole hilft Ihnen, das Elektrowerkzeug besser und si-

Schützen Sie sich vor elektrischem

Schlag.
cherer zu gebrauchen.

Symbol Bedeutung

Tragen Sie Schutzhandschuhe

Tragen Sie eine Schutzbrille.

Bewegungsrichtung

Bestimmungsgemäßer Gebrauch

Gestattete Handlung

Verbotene Handlung

Zubehör

Das Gartengerät ist bestimmt zum Schneiden und Stutzen

Einschalten

von Hecken und Büschen in Haus- und Hobbygärten.

Technische Daten

Heckenschere AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Sachnummer
Nennaufnahmeleistung
Schnittlänge
Zahnöffnung
Leerlaufhubzahl
Drehmoment der Rutschkupplung
Gewicht entsprechend EPTA-Procedure

01/2003
Schutzklasse

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An­gaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Di e Handelsbezeichnungen einzelner Gartengeräte können variieren.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

Heckenschere AHS 65-34 AHS 70-34

Sachnummer
Nennaufnahmeleistung
Schnittlänge
Zahnöffnung
Leerlaufhubzahl
Drehmoment der Rutschkupplung
Gewicht entsprechend EPTA-Procedure 01/2003
Schutzklasse

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An­gaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Di e Handelsbezeichnungen einzelner Gartengeräte können variieren.

F 016 L70 832 | (27.4.12) Bosch Power Tools

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

OBJ_DOKU-30194-001.fm Page 7 Friday, April 27, 2012 11:31 AM

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 60745. 3 600 ... H47 E..

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel
Schallleistungspegel
Unsicherheit K

Gehörschutz tragen!

Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K
ermittelt entsprechend EN 60745:
a

h

K

Der in diesen Anweisungen angegebene Schwingungspegel
ist entsprechend einem in EN 60745 genormten Messverfah­ren gemessen worden und kann für den Vergle ich von Elektro­werkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbelas­tung.
Der angegebene Schwingungspegel repräsentiert die haupt­sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller­dings das Elektrowerkzeug für andere Anwendungen, mit ab­weichenden Einsatzwerkzeugen oder ungenügender Wartung
eingesetzt wird, kann der Schwingungspegel abweichen.
Dies kann die Schwingungsbelastung über den gesamten Ar­beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll­ten auch die Zeiten berücksichtigt werden, in denen das Ge­rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den ge­samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk­zeugen, Warmhalten der Hände, Organisation der Arbeitsab­läufe.

dB(A)
dB(A)

dB

m/s
m/s

H47 F..
H47 G..
H47 H..

2
2

Deutsch | 7

75
96

1

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

Konformitätserklärung

3 600 ... H47 E..

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene
Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien 2011 /65 /EU, 2004 /108 /EG,
2006/42 /EG, 2000/14 /EG.
2000/14/EG: Garantierter Schallleistungspegel

Bewertungsverfahren der Konformität gemäß Anhang V.
Produktkategorie: 25
Technische Unterlagen (2006/42/EG) bei:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Bosch Power Tools F 016 L70 832 | (27.4.12)

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montage und Betrieb

Handlungsziel Bild

Lieferumfang 1
Verlängerungskabel anbringen 2
Einschalten 3
Ausschalten 3
Arbeitshinweise 4
Sägefunktion 5
Messerwartung 6
Aufbewahrung und Transport 6
Zubehör auswählen 7

H47 F..
H47 G..
H47 H..

dB(A) 97 98

H47 J..
H47 K..

OBJ_BUCH-1549-002.book Page 8 Friday, April 27, 2012 8:56 AM

8 | Deutsch

Arbeitshinweise

Sägefunktion

Obwohl die Zahnöffnung Astschnitte von bis zu Ø 26/34 mm
erlaubt, ist die Spitze des Messerbalkens für Schnitte bis zu
Ø 32/38 mm ausgelegt.

Fehlersuche

Symptome Mögliche Ursache Abhilfe

Heckenschere läuft nicht Netzspannung fehlt Überprüfen und einschalten

Netzsteckdose defekt Andere Steckdose benutzen
Fest verbundene Anschlussleitung beschädigt Anschlussleitung vorsichtig überprüfen; für Er-

Separates Verlängerungskabel beschädigt Verlängerungskabel überprüfen und austau-

Sicherung hat ausgelöst Sicherung austauschen

Heckenschere läuft mit
Unterbrechungen

Motor läuft, Messer blei­ben stehen

Messer werden heiß Messer stumpf Messerbalken schleifen lassen

Starke Vibrationen/
Geräusche

Fest verbundene Anschlussleitung beschädigt Anschlussleitung vorsichtig überprüfen; für Er-

Separates Verlängerungskabel beschädigt Verlängerungskabel überprüfen und austau-

Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen
Ein-/Ausschalter defekt Kundendienst aufsuchen
Interner Fehler Kundendienst aufsuchen

Messer hat Scharten Messerbalken überprüfen lassen
Zu viel Reibung wegen fehlender Schmierung Mit Schmieröl einsprühen
Gartengerät defekt Kundendienst aufsuchen

satz Kundendienst aufsuchen

schen, falls beschädigt

satz Kundendienst aufsuchen

schen, falls beschädigt

Kundendienst und Kundenberatung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Elektrowerkzeuges an.

Deutschland

Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]*
Fax: [phone]*
(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil­funknetzen)
E-Mail: [e-mail]
Tel. Kundenberatung: [phone]

F 016 L70 832 | (27.4.12) Bosch Power Tools

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk­netzen)
Fax: [phone]
E-Mail: [e-mail]

Österreich

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Schweiz

Tel.: [phone]
Fax: [phone]

Luxemburg

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

OBJ_BUCH-1549-002.book Page 9 Friday, April 27, 2012 8:56 AM

English | 9

Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik­Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesa mmelt und
einer umweltgerechten Wiederverwertung
zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

Explanation of symbols

Read instruction manual.

Electrical safety

f Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

f Avoid body contact with ear thed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is
earthed or grounded.

f Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk o f electric
shock.

f Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

f When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

f If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected
supply. Use of an RCD reduces the risk of electric shock.

Personal safety

Do not use the hedgecutter in the rain or leave it
outdoors when it is raining.

Switch off and remove plug from mains before ad­justing, cleaning or if the cable is entangled or if
the cable is cut or damaged and before leaving the
hedgecutter unattended for any period.

Wear ear protection.

General Power Tool Safety Warnings

WARNING

and instructions may result in electric shock, fire and/or seri­ous injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery-operated (cordless)
power tool.

Read all safety warnings and all in­structions. Failure to follow the warnings

Work area safety

f Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

f Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust

or fumes.

f Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

f Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal injuries.

f Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or en­ergising power tools that have the switch on invites acci­dents.

f Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

f Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

f If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con­nected and properly used. Use of dust collection can re-

duce dust-related hazards.

Power tool use and care

f Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

OBJ_BUCH-1549-002.book Page 10 Friday, April 27, 2012 8:56 AM

10 | English

f Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

f Disconnect the plug from the power source and/or the

battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

f Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

f Maintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power
tools.

f Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind
and are easier to control.

f Use the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account
the working conditions and the work to be performed.

Use of the power tool for operations different from those
intended could result in a hazardous situation.

Battery tool use and care

f Recharge only with the charger specified by the manu-

facturer. A charger that is suitable for one type of battery

pack may create a risk of fire when used with another bat­tery pack.

f Use power tools only with specifically designated bat-

tery packs. Use of any other battery packs may create a

risk of injury and fire.

f When battery pack is not in use, keep it away from oth-

er metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

f Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally oc­curs, flush with water. If liquid contacts eyes, addition­ally seek medical help. Liquid ejected from the battery

may cause irritation or burns.

Service

f Have your power tool serviced by a qualified repair per-

son using only identical replacement parts. This will en-

sure that the safety of the power tool is maintained.

Hedge trimmer safety warnings

f Keep all parts of the body away from the cutter blade.

Do not remove cut material nor hold material to be cut
when blades are moving. Make sure the switch is off
when clearing jammed material. A moment of inatten-

tion while operating the hedge trimmer may result in seri­ous personal injury.

F 016 L70 832 | (27.4.12) Bosch Power Tools

f Carry the hedge trimmer by the handle with the cutter

blade stopped. When transporting or storing the hedge
trimmer always fit the cutting device cover. Proper han-

dling of the hedge trimmer will reduce possible personal
injury from the cutter blades.

f Hold the power tool by insulated gripping surfaces on-

ly, because the cutter blade may contact hidden wiring
or its own cord. Cutter blades contacting a “live” wire may

make exposed metal parts of the power tool “live” and
could give the operator an electric shock.

f Keep cable away from cutting area. During operation the

cable may be hidden in shrubs and can be accidentally cut
by the blade.

Additional safety warnings

f This tool is not intended for use by persons (including chil-

dren) with reduced physical, sensory or mental capabili­ties, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use
of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.

f When working with the machine, always hold it firmly

with both hands and provide for a secure stance. The

power tool is guided more secure with both hands.

f Wait until the machine has come to a standstill before

placing it down.

f Other persons and animals should remain at a distance of

3 metres or more when the machine is being used. The op­erator is responsible for third persons in the working area.

f Never grasp the blade of the hedgecutter.
f Children or persons unfamiliar with these instructions

must not operate the hedgecutter. Local regulations may
restrict the age of the operator.

f Never cut a hedge while people, especially children or

pets, are nearby.

f The operator or user is responsible for accidents or haz-

ards occurring to other people or their property.

f Do not operate the hedgecutter when barefoot or wearin g

open sandals, always wear substantial footwear and long
trousers. The use of sturdy gloves, non-skid footwear and
safety glasses is recommended. Do not wear loose cloth­ing or jewellery which can be caught in moving parts.

f Thoroughly inspect the area where the hedgecutter is to b e

used and remove all wires and other foreign objects.

f Prior to operation, check cutter blades, blade bolts and

cutter assembly for wear or damage. Do not operate with a
damaged or excessively worn cutting device.

f Check cable for damage before starting work and replac e if

necessary. Keep cable away from heat, oil and sharp edg­es.

f Know how to stop the hedgecutter quickly in an emergen-

cy.

f Cut a hedge only in daylight or in good artificial light.
f Never operate the hedgecutter with defective guards or

without the guard in place.

OBJ_BUCH-1549-002.book Page 11 Friday, April 27, 2012 8:56 AM

f Always ensure all handles and guards supplied are fitted

when using the hedgecutter. Never attempt to use an in­complete hedgecutter or one with an unauthorised modifi­cation.

f Never hold the hedgecutter by the guard.
f While operating the hedgecutter always be sure of a safe

and secure operating position at all times, especially when
using steps or a ladder.

f Always be aware of your surroundings and stay alert for

possible hazards that you may not hear whilst operating

the hedgecutter.
Remove the plug from the socket:
– before checking, clearing a blockage or working on the

hedgecutter.
– after striking a foreign object, inspect the hedgecutter for

damage and make repairs as necessary.
– if the hedgecutter starts to vibrate abnormally check im-

mediately.
f Keep all nuts, bolts and screws tight to ensure that the

hedgecutter is always in a safe working condition.
f The hedgecutter should be stored in a dry, high or locked

up place out of the reach of children.

f Replace worn or damaged parts for safety.
f Do not attempt to repair the machine unless you are quali-

fied to do so.
f Ensure replacement parts fitted are Bosch approved.

If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an autho r­ised customer service agent. The replacement plug should
have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains sock­et elsewhere.
Products sold in AUS and NZ only: Use a residual current de­vice (RCD) with a rated residual current of 30 mA or less.

Maintenance

f Always wear gardening gloves when handling or working

f Examine the machine and replace worn or damaged parts

f Always lubricate the cutting blade with protective spray

f Keep all nuts, bolts and screws tight to be sure that the ma-

f Ensure replacement parts fitted are Bosch approved.

Symbols

The following symbols are important for reading and under­standing the operating instructions. Please take note of the
symbols and their meaning. The correct interpretation of the
symbols will help you to use the machine in a better and safer
manner.

Electrical Safety

f Warning! Switch off, remove plug from mains before ad-

justing, cleaning or if cable is cut, damaged or entangled.
f The blades continue to move for a few seconds after

the hedgecutter is switched off. Caution! Do not touch

the moving blades.

Your machine is double insulated for safety and requires no
earth connection. The operating voltage is 230 V AC, 50 Hz
(for non-EU countries 220 V, 240 V as applicable). Only use
approved extension cables. Contact your Bosch Service Cen­tre for details.

Extension cords/leads should only be used if they comply
with H05VV-F or H05RN-F types.

It is recommended for increased electrical safety to use a Resid­ual Current Device (RCD) with a tripping current of not more
than 30 mA. Always check your RCD every time you use it.

For products not sold in GB:
WARNING: For your safety, it is required that the plug at­tached to the machine is connected with the extension cord.
The coupling of the extension cord must be protected against
splash water, be made of rubber or coated with rubber. The
extension cord must be used with a cable strain relief.

The connection lead must be inspected for signs of damage at
regular intervals and may only be used if in perfect condition.

If the supply cord is damaged, it must be replaced by a Bosch
Service Centre.

Products sold in GB only: Your product is fitted with an
BS 1363/A approved electric plug with internal fuse (ASTA
approved to BS 1362).

Intended Use

The machine is intended for cutting and trimming hedges and
bushes in domestic use.

English | 11

near the sharp blades.

for safety.

before storage.

chine is in safe working condition.

Symbol Meaning

Wear protective gloves

Wear eye protection.

Movement direction

Switching On

Switching Off

Beware electric shock hazard.

Permitted action

Prohibited action

Accessories

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 12 Friday, April 27, 2012 8:56 AM

12 | English

Technical Data

Hedgecutter AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Article number
Rated power input
Cutting length
Tooth opening
No-load stroke rate
Slipping Clutch Torque
Weight according to EPTA-Procedure

01/2003
Protection class

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific co untries, these values can vary.
Please observe the article number on the type plate of your garden product. T he trade names of the individual garden products may vary.

Hedgecutter AHS 65-34 AHS 70-34

Article number
Rated power input
Cutting length
Tooth opening
No-load stroke rate
Slipping Clutch Torque
Weight according to EPTA-Procedure 01/2003
Protection class

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific co untries, these values can vary.
Please observe the article number on the type plate of your garden product. T he trade names of the individual garden products may vary.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3.5 3.5 3.6 3.6

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3.7 3.8

/II /II

Noise/Vibration Information

Measured sound values determined according to EN 60745. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Typically the A-weighted noise levels of the product are:
Sound pressure level
Sound power level
Uncertainty K

dB(A)
dB(A)

dB

Wear hearing protection!

Vibration total values ah (triax vector sum) and uncertainty K determined according to
EN 60745:
a

h

K

The vibration emission level given in this information sheet
has been measured in accordance with a standardised test
given in EN 60745 and may be used to compare one tool with
another. It may be used for a preliminary assessment of expo­sure.
The declared vibration emission level represents the main ap­plications of the tool. However if the tool is used for different
applications, with different accessories or poorly main tained,

An estimation of the level of exposure to vibration should also
take into account the times when the tool is switched off or
when it is running but not actually doing the job. This may sig­nificantly reduce the exposure level over the total working pe­riod.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and the
accessories, keep hands warm, organise work patterns.

m/s
m/s

2
2

the vibration emission may differ. This may significantly in­crease the exposure level over the total working period.

F 016 L70 832 | (27.4.12) Bosch Power Tools

75
96

2.5

1.5

H47 J..
H47 K..

76
97

1

4.0

1.5

1

OBJ_BUCH-1549-002.book Page 13 Friday, April 27, 2012 8:56 AM

Declaration of Conformity

We declare under our sole responsib ility that the product described under “Technical data”
is in conformity with the following standards or standardization documents: EN 60745 ac­cording to the provisions of the directives 2011 /65 /EU, 2004/108/EC, 2006/42/EC,
2000/14/EC.
2000/14/EC: Guaranteed sound power level
Conformity assessment procedure according to Annex V.

Equipment category: 25
Technical file (2006/42/EC) at:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Mounting and Operation

Action Figure

Delivery Scope 1
Connecting the Extension Lead 2

Action Figure

Starting 3
Stopping 3
Working Advice 4
Sawing Function 5
Blade Maintenance 6
Storage and Transport 6
Selecting Accessories 7

Working Advice

Sawing Function

Although the tooth opening allows wood to be cut up to
Ø 26/34 mm, the tip of the blade is designed to cut wood up
to Ø 32/38 mm.

English | 13

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

Troubleshooting

Problem Possible Cause Corrective Action

Hedgecutter does not
operate

Hedgecutter operates
intermittently

Motor runs but blades remain
stationary

Bosch Power Tools F 016 L70 832 | (27.4.12)

Power turned off Turn power on
Mains socket faulty Use another socket
Inbuilt supply cable damaged Inspect supply cable carefully, contact Service

Agent for replacement
Separate extension cable damaged Inspect extension cable, replace if damaged
Fuse faulty/ blown Replace fuse
Inbuilt supply cable damaged Inspect supply cable carefully, contact Service

Agent for replacement
Separate extension cable damaged Inspect extension cable, replace if damaged
Internal wiring of garden product damaged Contact Service Agent
On/Off switch defective Contact Service Agent
Internal fault Contact Service Agent

OBJ_BUCH-1549-002.book Page 14 Friday, April 27, 2012 8:56 AM

14 | Français

Problem Possible Cause Corrective Action

Cutting blade hot Cutting blade blunt Have blade sharpened

Cutting blade has dents Have blade inspected/overhauled
Too much friction, due to lack of lubricant Apply lubricant spray

Excessive vibrations/noise Garden product defective Contact Service Agent

After-sales Service and Customer
Assistance

www.bosch-garden.com

In all correspondence and spare parts order, please always in­clude the 10-digit article number given on the type plate of
the machine.

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: [e-mail]

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au

Republic of South Africa
Customer service

Hotline: [phone]

Gauteng – BSC Service Centre

35 Roper Street, New Centre
Johannesburg

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

KZN – BSC Service Centre

Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Bosch Headquarters

Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Disposal

Do not dispose of power tools into household waste!

Only for EC countries:

According the European Guideline
2002/96/EC for Waste Electrical and Elec­tronic Equipment and its implementation
into national right, power tools that are no
longer usable must be collected separately
and disposed of in an environmentally cor­rect manner.

Subject to change without notice.

Français

Avertissements de sécurité

Explication des symboles

Lisez soigneusement ces instructions d’utilisa­tion.

Ne pas utiliser le taille-haies par temps de pluie.
Ne pas exposer le taille-haies à la pluie.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 15 Friday, April 27, 2012 8:56 AM

Arrêter le taille-haies et retirer la fiche de la prise
de courant avant d’effectuer des travaux de régla­ge ou de nettoyage ou lorsque le câble est emmê­lé, coupé ou endommagé ou que le taille-haies est
laissé sans surveillance ne serait-ce que pour une
courte durée.

Portez une protection acoustique.

f Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-

f Si l’usage d’un outil dans un emplacement humide est

Sécurité des personnes

Avertissements de sécurité généraux pour l’outil

AVERTISSEMENT

tructions. Ne pas suivre les avertissements et instructions
peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.

Conserver tous les avertissements et toutes les instruc­tions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à vo­tre outil électrique alimenté par le secteur (avec cordon d’ali­mentation) ou votre outil fonctionnant sur batterie (sans cor­don d’alimentation).

Lire tous les avertissements
de sécurité et toutes les ins-

Sécurité de la zone de travail

f Conserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux acci­dents.

f Ne pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de liqui­des inflammables, de gaz ou de poussières. Les outils

électriques produisent des étincelles qui peuvent enflam­mer les poussières ou les fumées.

f Maintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

f Il faut que les fiches de l’outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque fa­çon que ce soit. Ne pas utiliser d’adaptateurs avec des
outils à branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc électri­que.

f Eviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi­nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

f Ne pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

f Ne pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

f Rester vigilant, regarder ce que vous êtes en train de

f Utiliser un équipement de sécurité. Toujours porter

f Eviter tout démarrage intempestif. S’assurer que l’in-

f Retirer toute clé de réglage avant de mettre l’outil en

f Ne pas se précipiter. Garder une position et un équili-

f S’habiller de manière adaptée. Ne pas porter de vête-

f Si des dispositifs sont fournis pour le raccordement

Utilisation et entretien de l’outil

f Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-

f Ne pas utiliser l’outil si l’interrupteur ne permet pas de

Français | 15

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.

inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica­ments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des person­nes.

une protection pour les yeux. Les équipements de sécu­rité tels que les masques contre les poussières, les chaus­sures de sécurité antidérapantes, les casques ou les pro­tections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.

terrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le ra­masser ou de le porter. Porter les outils en ayant le doigt

sur l’interrupteur ou brancher des outils dont l’interrupteur
est en position marche est source d’accidents.

marche. Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures de personnes.

bre adaptés à tout moment. Cela permet un meilleur con­trôle de l’outil dans des situations inattendues.

ments amples ou de bijoux. Garder les cheveux, les vê­tements et les gants à distance des parties en mouve­ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correcte­ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

cation. L’outil adapté réalisera mieux le travail et de maniè­re plus sûre au régime pour lequel il a été construit.

passer de l’état de marche à arrêt et vice versa. Tout
outil qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 16 Friday, April 27, 2012 8:56 AM

16 | Français

f Débrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré­glage, changement d’accessoires ou avant de ranger
l’outil. De telles mesures de sécurité préventives rédui-

sent le risque de démarrage accidentel de l’outil.

f Conserver les outils à l’arrêt hors de la portée des en-

fants et ne pas permettre à des personnes ne connais­sant pas l’outil ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux entre les mains

d’utilisateurs novices.

f Observer la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant de l’utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

f Garder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entretenus

avec des pièces coupantes tranchantes son t moins sus­ceptibles de bloquer et sont plus faciles à contrôler.

f Utiliser l’outil, les accessoires et les lames etc., confor-

mément à ces instructions, en tenant compte des con­ditions de travail et du travail à réaliser. L’utilisation de

l’outil pour des opérations différentes de celles prévues
pourrait donner lieu à des situations dangereuses.

Utilisation des outils fonctionnant sur batteries
et précautions d’emploi

f Ne recharger qu’avec le chargeur spécifié par le fabri-

cant. Un chargeur qui est adapté à un type de bloc de bat-

teries peut créer un risque de feu lorsqu’il est utilisé avec
un autre type de bloc de batteries.

f N’utiliser les outils qu’avec des blocs de batteries spé-

cifiquement désignés. L’utilisation de tout autre bloc de

batteries peut créer un risque de blessure et de feu.

f Lorsqu’un bloc de batteries n’est pas utilisé, le mainte-

nir à l’écart de tout autre objet métallique, par exemple
trombones, pièces de monnaie, clés, clous, vis ou
autres objets de petite taille qui peuvent donner lieu à
une connexion d’une borne à une autre. Le court-circui-

tage des bornes d’une batterie entre elles peut causer des
brûlures ou un feu.

f Dans de mauvaises conditions, du liquide peut être

éjecté de la batterie ; éviter tout contact. En cas de c on­tact accidentel, nettoyer à l’eau. Si le liquide entre en
contact avec les yeux, rechercher en plus une aide mé­dicale. Le liquide éjecté des batteries peut causer des irri-

tations ou des brûlures.

Consignes de sécurité pour taille-haies

f N’approchez aucune partie du corps de la lame de cou-

f Porter le taille-haies par la poignée, la lame de coupe

f Tenir l’outil uniquement par les surfaces de préhension

f Maintenir le câble éloigné de la zone de coupe. Au cours

Avertissements supplémentaires

f Cet appareil n’est pas conçu pour être utilisé par des per-

f Toujours bien tenir l’outil électroportatif des deux

f Avant de déposer l’outil électroportatif, attendez que

f Durant le service, aucune autre personne ni animal ne doit

f Ne jamais tenir le taille-haies par la barre porte-couteaux.
f Ne jamais laisser un enfant ou une autre personne n’ayant

Maintenance et entretien

f Faire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

f Ne jamais tailler des haies lorsque des personnes, en par-

f L’opérateur ou l’utilisateur de la tondeuse est responsable

pe. Ne pas enlever le matériau coupé ou ne pas tenir le
matériau à couper lorsque les lames sont mobiles. S’as­surer que l’interrupteur est fermé lors de l’élimination
du matériau resté coincé. Un moment d’inattention en

cours d’utilisation du taille-haies peut entraîner un acci­dent corporel grave.

étant à l’arrêt. Pendant le transport ou l’entreposage
du taille-haies, toujours recouvrir le dispositif de coupe
de son enveloppe de protection. Une manipulation ap-

propriée du taille-haies réduira l’éventualité d’un accident
corporel provenant des lames de coupe.

isolantes parce que l’accessoire coupant peut être en
contact avec des conducteurs cachés ou avec son pro­pre câble. Le contact de l’accessoire coupant avec un fil

sous tension peut également mettre sous tension les par­ties métalliques exposées de l’outil électrique et provo­quer un choc électrique sur l’opérateur.

du fonctionnement, le câble peut être caché dans des ar­bustes et être accidentellement coupé par la lame.

sonnes (enfants compris) souffrant d’un handicap physi­que, sensoriel ou mental ou par des personnes n’ayant l’ex­périence et/ou les connaissances nécessaires, à moins
qu’elles ne soient surveillées par une personne responsa­ble de leur sécurité ou qu’elles aient été instruites quant au
maniement de l’appareil.
Les enfants doivent être surveillés pour assurer qu’ils ne
jouent pas avec l’appareil.

mains et veiller à toujours garder une position de tra­vail stable. Avec les deux mains, l’outil électroportatif est

guidé de manière plus sûre.

celui-ci soit complètement à l’arrêt.

se trouver dans un rayon de 3 m autour de l’appareil. Dans
la zone de travail, l’opérateur est responsable vis à vis des
tierces personnes.

pas pris connaissance des instructions d’utilisation se ser­vir du taille-haies. Des réglementations locales peuvent
éventuellement fixer une limite d’âge inférieure quant à
l’utilisateur.

ticulier des enfants, ou des animaux domestiques se trou­vent à proximité.

des accidents et des dommages causés à autrui ou à ses
biens.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 17 Friday, April 27, 2012 8:56 AM

f Ne jamais faire fonctionner le taille-haies si on est pieds

nus ou en sandalettes. Porter toujours des chaussures fer­mées et des pantalons longs. Il est recommandé de porter
des gants de protection, des chaussures antidérapantes et
des lunettes de protection. Ne pas porter de vêtements
amples ni de bijoux pouvant être happés par des pièces en
mouvement.

f Inspecter soigneusement l’endroit à tailler et éliminer tout

fil métallique et autres objets susceptibles de gêner le
mouvement des lames.

f Avant l’utilisation, toujours effectuer un contrôle visuel afin

de constater si les lames, les vis des lames ou autres par­ties de l’ensemble de coupe sont usées ou endommagées.
Ne jamais travailler avec des couteaux endommagés ou
fortement usés.

f Avant chaque utilisation, contrôler le câble d’alimenta-

tion/la rallonge et, si besoin est, le/la remplacer. Maintenir
le câble d’alimentation/la rallonge éloigné/e des sources
de chaleur, des parties grasses et des bords tranchants.

f Se familiariser avec le taille-haies afin de pouvoir l’arrêter

rapidement en cas d’urgence.

f Ne tailler les haies que de jour ou sous un bon éclairage ar-

tificiel.

f Ne jamais utiliser le taille-haies lorsque les dispositifs de

protection sont endommagés, ou que ceux-ci n’ont pas été
montés.

f Avant d’utiliser le taille-haies, s’assurer que toutes les poi-

gnées et tous les dispositifs de protection fournis avec l’ap­pareil soient bien montés et qu’ils fonctionnent parfaite­ment. Ne jamais utiliser un taille-haies incomplet ni un sur
lequel on a effectué des modifications non autorisées.

f Ne jamais tenir le taille-haies sur le dispositif de protec-

tion.

f Lors du travail avec le taille-haies, veiller à toujours garder

une position stable et un bon équ ilibre, notamment lors du
travail sur des marches ou sur des échelles.

f Observer attentivement les alentours et faire très attention

aux dangers pouvant surgir éventuellement et qui ne pour-

raient peut-être pas être entendus lors du travail.
Retirer la fiche de la prise de courant :
– avant d’effectuer un contrôle, d’éliminer un blocage ou

d’effectuer des travaux sur le taille-haies.
– après avoir heurté un objet étranger. Vérifier si le taille-

haies n’a pas été endommagé et le faire réparer si besoin

est.
– lorsque le taille-haies est contrôlé à cause de vibrations

anormales (contrôler immédiatement).
f Vérifier que tous les écrous, boulons et vis soient bien ser-

rés afin que le taille-haies fonctionne sans danger.
f Après utilisation, ranger le taille-haies dans un endroit sûr.

Le taille-haies devrait être gardé dans un endroit sec et fer-

mé, hors de portée des enfants.
f Pour des raisons de sécurité, remplacez les pièces usées

ou endommagées.

f Ne jamais essayer de réparer l’outil de jardin sauf si vous

f Veillez à ce que les pièces de rechange soient des pièces

Sécurité électrique

f Attention ! Avant d’effectuer des travaux de mainte-

f Une fois le taille-haies mis hors tension, les couteaux

Pour des raisons de sécurité, l’outil de jardin est équipé d’une
double isolation et ne nécessite pas de prise de terre. La ten­sion de fonctionnement est de 230 V CA, 50 Hz (pour les pays
hors de l’Union européenne 220 V, 240 V suivant la version).
N’utiliser qu’une rallonge électrique homologuée. Pour des
renseignements supplémentaires, contactez le Service
Après-Vente autorisé.

Seules les rallonges de type H05VV-F ou H05RN-F doivent
être utilisées.

Pour plus de sécurité, il est recommand é d’utiliser un disjonc­teur différentiel avec un courant de défaut de 30 mA maxi­mum. Avant chaque utilisation de la machine, contrôlez ce
disjoncteur différentiel.

Remarque concernant les produits non commercialisés en

GB :
ATTENTION : Pour votre propre sécurité, il est nécessaire

que la fiche montée sur l’outil de jardin soit raccordée à la ral­longe. Le dispositif de couplage de la rallonge doit être proté­gé des projections d’eau, être en caoutchouc ou être recou­vert de caoutchouc. La rallonge doit être utilisée avec un
serre-câble.

Contrôlez régulièrement le câble d’alimentation afin de détec­ter des dommages éventuels. Il ne doit être utilisé que s’il est
en bon état.

Si le câble d’alimentation est endommagé, il ne doit être répa­ré que dans un atelier agréé Bosch.

Entretien

f Portez toujours des gants d e jardin, si vous manipulez l’ap-

f Contrôlez l’outil de jardin et, pour des raisons de sécur ité,

f Graissez toujours la barre porte-lames avec du spray d’en-

f Vérifiez que tous les écrous, boulons et vis sont bien serrés

f Veillez à ce que les pièces de rechange soient des pièces

Français | 17

avez la formation nécessaire.

d’origine Bosch.

nance ou de nettoyage, arrêter l’outil de jardin et dé­brancher la fiche de la prise de courant. Ceci vaut éga­lement lorsque le câble électrique est endommagé,
coupé ou emmêlé.

continuent encore à bouger pendant quelques secon­des. Attention ! Ne pas toucher aux couteaux en mou­vement.

pareil ou travaillez à proximité des lames aiguës.

remplacez les pièces usées ou endommagées.

tretien avant de stocker l’outil de jardin.

afin d’assurer que l’outil de jardin se tr ouve d ans u n état de
fonctionnement ne présentant aucun danger.

d’origine Bosch.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 18 Friday, April 27, 2012 8:56 AM

18 | Français

Symboles

Les symboles suivants sont importants pour pouvoir lire et
mieux comprendre le mode d’emploi. Veuillez mémoriser ces
symboles et leur signification. L’interprétation correcte des
symboles vous permettra de mieux utiliser votre outil électro­portatif en toute sécurité.

Symbole Signification

Portez des gants de protection

Portez des lunettes de sécurité.

Direction de déplacement

Mise en marche

Symbole Signification

Arrêt

Protégez-vous contre les chocs électri­ques.

Action autorisée

Interdit

Accessoires

Utilisation conforme

L’outil de jardinage est conçu pour découper et tailler des
haies et des buissons dans des jardins domestiques et de plai­sance.

Caractéristiques techniques

Taille-haies AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

N° d’article
Puissance nominale absorbée
Longueur de coupe
Ecartement entre les dents
Nombre de courses à vide
Couple du dispositif d’accouplement de sécu-

rité par friction
Poids suivant EPTA-Procedure 01/2003
Classe de protection

Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour
des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil de jardin. Les désignations commerciales d es différents
outils de jardin peuvent varier.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

tr/min 3 400 3400 3400 3400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

Taille-haies AHS 65-34 AHS 70-34

N° d’article
Puissance nominale absorbée
Longueur de coupe
Ecartement entre les dents
Nombre de courses à vide
Couple du dispositif d’accouplement de sécurité par friction
Poids suivant EPTA-Procedure 01/2003
Classe de protection

Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour
des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil de jardin. Les désignations commerciales d es différents
outils de jardin peuvent varier.

F 016 L70 832 | (27.4.12) Bosch Power Tools

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

tr/min 3 400 3 400

Nm 50 50

kg 3,7 3,8

/II /II

OBJ_BUCH-1549-002.book Page 19 Friday, April 27, 2012 8:56 AM

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées conformément à la norme EN 60745. 3 600 ... H47 E..

Les mesures réelles (A) des niveaux sonores de l’appareil sont :
Niveau de pression acoustique
Niveau d’intensité acoustique
Incertitude K

Porter une protection acoustique !

Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incer­titude K relevées conformément à la norme EN 60745 :
a

h

K

Le niveau d’oscillation indiqué dans ces instructions d’utilisa­tion a été mesuré conformément à la norme EN 60745 et peut
être utilisé pour une comparaison d’outils électroportatifs. Il
est également approprié pour une estimation préliminaire de
la charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales
de l’outil électroportatif. Si l’outil électrique est cependant
utilisé pour d’autres applications, avec d’autres outils de tra­vail ou avec un entretien non approprié, le niveau d’oscillation
peut être différent. Ceci peut augmenter considérablement la
charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est re­commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérable­ment la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets de vibrations, telles que par
exemple : entretien de l’outil électrique et des outils de travail,
maintenir les mains chaudes, organisation judicieuse des
opérations de travail.

dB(A)
dB(A)

dB

m/s
m/s

H47 F..
H47 G..
H47 H..

2
2

Français | 19

H47 J..
H47 K..

75
96

1

2,5
1,5

76
97

1

4,0
1,5

Déclaration de conformité

3 600 ... H47 E..

Nous déclarons sous notre propre responsabilité que le produit décrit sous
« Caractéristiques Techniques » est en conformité avec les normes ou documents norma­tifs suivants : EN 60745 conformément aux termes des réglementations en vigueur
2011/ 65/ UE, 2004/ 108/ CE, 2006/ 42 /CE, 2000 /14 /CE.
2000/14/CE : Niveau d’intensité acoustique garanti
Procédures d’évaluation de la conformité conformément à l’annexe V.

Catégorie des produits : 25
Dossier technique (2006/42/CE) auprès de :
Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England
Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montage et mise en service

Opération Figure

Accessoires fournis 1
Montage de la rallonge 2

Bosch Power Tools F 016 L70 832 | (27.4.12)

Opération Figure

Mise en marche 3
Arrêt 3
Instructions d’utilisation 4
Fonction scie 5
Entretien des lames 6
Stockage et transport 6
Sélection des accessoires 7

Instructions d’utilisation

Fonction scie

Bien que l’écartement entre les dents permette des coupes de
branche d’une épaisseur allant jusqu’à Ø 26/34 mm au maxi­mum, l’extrémité en pointe de la barre porte-lame est conçue
pour des coupes allant jusqu’à Ø 32/38 mm.

H47 F..
H47 G..
H47 H..

dB(A) 97 98

H47 J..
H47 K..

OBJ_BUCH-1549-002.book Page 20 Friday, April 27, 2012 8:56 AM

20 | Français

Dépistage d’erreurs

Problème Cause possible Remède

Le taille-haies ne fonctionne
pas

Le taille-haie fonctionne par
intermittence

Le moteur marche, les lames
ne bougent pas

Les lames s’échauffent de
manière excessive

Vibrations/bruits excessifs Outil de jardin défectueux Contactez le Service Après-Vente

Pas de tension du secteur Vérifier et mettre en fonctionnement
Prise secteur défectueuse Utiliser une autre prise
Câble de raccordement fixe endommagé Vérifier avec précaution le câble de rac-

cordement ; s’adresser au Service
Après-Vente pour faire remplacer

Rallonge autonome endommagée Vérifier la rallonge et la remplacer, si elle

est endommagée
Le fusible a sauté Remplacer le fusible
Câble de raccordement fixe endommagé Vérifier avec précaution le câble de rac-

cordement ; s’adresser au Service

Après-Vente pour faire remplacer
Rallonge autonome endommagée Vérifier la rallonge et la remplacer, si elle

est endommagée
Le câblage interne de l’outil de jardin est défectueux Contactez le Service Après-Vente
Interrupteur Marche/Arrêt défectueux Contactez le Service Après-Vente
Défaut interne Contactez le Service Après-Vente

Les lames sont émoussées Faire affûter la barre porte-lames
La lame est ébréchée Faire contrôler la barre porte-lames
Frottement excessif dû à un graissage insuffisant Asperger avec de l’huile de graissage

Service Après-Vente et Assistance
Des Clients

www.bosch-garden.com

Pour toute demande de renseignement ou commande de piè­ces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres de l’outil électroportatif indiqué sur la
plaque signalétique.

France

Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : [phone]
(coût d’une communication locale)
Fax : [phone]
E-Mail : [e-mail]

Vous êtes un revendeur, contactez :
Robert Bosch (France) S. A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

F 016 L70 832 | (27.4.12) Bosch Power Tools

Belgique, Luxembourg

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Suisse

Tel. : [phone]
Fax : [phone]

Elimination des déchets

Ne jetez pas les outils électroportatifs avec les ordures
ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne
2002/96/CE relative aux déchets d’équipe­ments électriques et électroniques et sa mi­se en vigueur conformément aux législa­tions nationales, les outils électroportatifs
dont on ne peut plus se servir doivent être

isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

OBJ_BUCH-1549-002.book Page 21 Friday, April 27, 2012 8:56 AM

Español | 21

f Evite que su cuerpo toque partes conectadas a tierra

Español

Instrucciones de seguridad

Explicación de la simbología

Lea las instrucciones de servicio con detenimien­to.

No utilice la tijera cortasetos con lluvia. No expon­ga a la lluvia la tijera cortasetos.

Desconecte la tijera cortasetos y saque el enchufe
de la red antes de realizar un ajuste, al limpiarla, si
se hubiese enganchado, cortado, o dañado el ca­ble, y siempre que deje desatendida la tijera cor­tasetos, incluso durante un tiempo breve.

Utilice unos protectores auditivos.

Advertencias de peligro generales para herra­mientas eléctricas

ADVERTENCIA

caso de no atenerse a las advertencias de peligro e instruccio­nes siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.

El término herramienta eléctrica empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas eléc­tricas accionadas por acumulador (o sea, sin cable de red) .

Seguridad del puesto de trabajo

f Mantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.

f No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus­tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.

f Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.

Seguridad eléctrica

f El enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.

Bosch Power Tools F 016 L70 832 | (27.4.12)

Lea íntegramente estas adverten­cias de peligro e instrucciones. En

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma­yor si su cuerpo tiene contacto con tierra.

f No exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.

f No utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu­fe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

f Al trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados
para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.

f Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a
través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga
eléctrica.

Seguridad de personas

f Esté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.

f Utilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.

f Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes
de conectarla a la toma de corriente y/o al montar el
acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup­tor de conexión/desconexión, o si alimenta la herramienta
eléctrica estando ésta conectada, ello puede dar lugar a un
accidente.

f Retire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro­ducir lesiones al poner a funcionar la herramienta eléctrica.

f Evite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.

f Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su pe­lo, vestimenta y guantes alejados de las piezas móviles.

OBJ_BUCH-1549-002.book Page 22 Friday, April 27, 2012 8:56 AM

22 | Español

La vestimenta suelta, el pelo largo y las joyas se pueden en­ganchar con las piezas en movimiento.

f Siempre que sea posible utilizar unos equipos de aspira-

ción o captación de polvo, asegúrese que éstos estén
montados y que sean utilizados correctamente. El empleo

de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas
f No sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más segu­ro dentro del margen de potencia indicado.

f No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer­se reparar.

f Saque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,
cambiar de accesorio o al guardar la herramienta eléc­trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

f Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta
eléctrica a aquellas personas que no estén familiariza­das con su uso o que no hayan leído estas instruccio­nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

f Cuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó­viles de la herramienta eléctrica, y si existen partes ro­tas o deterioradas que pudieran afectar al funciona­miento de la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la herra­mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

f Mantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

f Utilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello
las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque­llos para los que han sido concebidas puede resultar peli­groso.

Trato y uso cuidadoso de herramientas acciona­das por acumulador

f Solamente cargar los acumuladores con los cargadores

recomendados por el fabricante. Existe un riesgo de in-

cendio al intentar cargar acumuladores de un tipo diferen­te al previsto para el cargador.

f Solamente emplee los acumuladores previstos para la

herramienta eléctrica. El uso de otro tipo de acumulado-

res puede provocar daños e incluso un incendio.

f Si no utiliza el acumulador, guárdelo separado de clips,

monedas, llaves, clavos, tornillos o demás objetos me­tálicos que pudieran puentear sus contactos. El corto-

circuito de los contactos del acumulador puede causar
quemaduras o un incendio.

F 016 L70 832 | (27.4.12) Bosch Power Tools

f La utilización inadecuada del acumulador puede provo-

car fugas de líquido. Evite el contacto con él. En caso de
un contacto accidental enjuagar el área afectada con
abundante agua. En caso de un contacto con los ojos re­curra además inmediatamente a un médico. El líquido

del acumulador puede irritar la piel o producir quemadu­ras.

Servicio

f Únicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de
repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Instrucciones de seguridad para tijeras cortase­tos

f Mantenga alejadas todas las partes del cuerpo de las

cuchillas. No intente retirar material cortado, ni sujetar
el material a cortar mientras estén funcionando las cu­chillas. Únicamente retire el material atascado estando
desconectado el aparato. Un momento de distracción du-

rante el uso de la tijera cortasetos puede provocarle serias
lesiones.

f Transporte la tijera cortasetos sujetándola por la em-

puñadura y con la cuchilla detenida. Al transportar y
guardar la tijera cortasetos montar siempre la funda
protectora. El trato y uso cuidadoso del aparato reduce el

riego de accidente con la cuchilla.

f Solamente sujete la herramienta eléctrica por las em-

puñaduras aisladas, ya que es posible que las cuchillas
lleguen a tocar cables eléctricos ocultos o el propio ca­ble de red. El contacto de las cuchillas con conductores

bajo tensión puede hacer que las partes metálicas de la he­rramienta eléctrica le provoquen una descarga eléctrica.

f Mantenga el cable alejado del área de corte. Al trabajar

puede ocurrir que el cable quede oculto en el arbusto y sea
cortado por equivocación.

Instrucciones de seguridad adicionales

f Este aparato no ha sido diseñado para ser utilizado por

personas o niños que presenten una discapacidad física,
sensorial o mental, o que dispongan de una experiencia
y/o conocimientos insuficientes, a no ser que sean super­visados por una persona encargada de velar por su seguri­dad o de instruirles en el manejo del aparato.
Los niños deberán ser vigilados con el fin de evitar que jue­guen con el aparato.

f Trabajar sobre una base firme sujetando la herramien-

ta eléctrica con ambas manos. La herramienta eléctrica

es guiada de forma más segura con ambas manos.

f Antes de depositarla, espere a que la herramienta eléc-

trica se haya detenido completamente.

f Durante el funcionamiento no deberán encontrarse otras

personas ni tampoco animales en un radio de 3 metros. En
el área de trabajo la responsabilidad frente a terceros re­cae sobre el usuario.

f Nunca sujete la tijera cortasetos por la barra porta-cuchi-

llas.

OBJ_BUCH-1549-002.book Page 23 Friday, April 27, 2012 8:56 AM

Español | 23

f Jamás permita que niños, o aquellas personas que no es-

tén familiarizadas con estas instrucciones, usen la tijera
cortasetos. Tenga en cuenta la edad mínima que pudiera
prescribirse en su país para el usuario.

f Nunca se dedique a cortar setos si en las inmediaciones se

encuentran personas, y muy en especial niños, así como
animales domésticos.

f El usuario es responsable de los accidentes o daños provo-

cados a otras personas o a sus pertenencias.

f No utilice la tijera cortasetos si está descalzo o si lleva

puestas sandalias. Siempre lleve puesto calzado fuerte y
pantalones largos. Se recomienda utilizar guantes fuertes,
calzado con suela antideslizante y gafas de protección. No
lleve puesta ropa holgada ni joyas que se puedan engan­char con las piezas en movimiento.

f Examine con detenimiento el seto a cortar y retire todos

los alambres y demás cuerpos extraños que pudieran exis­tir.

f Antes de su uso, verifique siempre que no estén demasia-

do desgastados ni dañados las cuchillas, los tornillos de
sujeción de las mismas y demás piezas del mecanismo de
corte. Nunca trabaje con un mecanismo de corte que esté
dañado o muy desgastado.

f Antes de cada uso verifique si está dañado el cable d e co-

nexión o el de prolongación y sustitúyal os, si procede. Pro­teja los cables de conexión y de prolongación del calor, del
aceite, y de las esquinas agudas.

f Familiarícese con el manejo de la tijera cortasetos para sa-

ber cómo detenerla de inmediato en un caso de emergen­cia.

f Únicamente corte los setos con luz diurna o con buena ilu-

minación artificial.

f Nunca use la tijera cortasetos sin tener montados los dis-

positivos protectores o si éstos están defectuosos.

f Siempre que utilice la tijera cortasetos, asegúrese antes de

que estén montados todos los dispositivos protectores y
las empuñaduras. Jamás intente poner en marcha una tije­ra cortasetos que no esté completamente montada o que
haya sido modificada de forma inadmisible.

f Nunca sujete la tijera cortasetos por el dispositivo de pro-

tección.

f Trabaje con la tijera cortasetos sobre una base firme y

mantenga el equilibrio en todo momento, especialmente al
utilizarla sobre escalones o subido a una escalera.

f Siempre tenga en cuenta el entorno en que trabaja y esté

alerta para afrontar posibles peligros que pudiera no perci-

bir mientras está cortando el seto.
Extraiga el enchufe de la toma de corriente:
– antes de controlar, eliminar un atasco, o al manipular en la

tijera cortasetos.
– tras el contacto con un cuerpo extraño. Examine si está da-

ñada la tijera cortasetos y hágala reparar, si procede.
– si la tijera cortasetos comienza a vibrar de forma anormal

(verificarla de inmediato).
f Asegúrese de que todas las tuercas, pernos y tornillos es-

tán firmemente sujetos para garan tizar un trabajo seguro

con la tijera cortasetos.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Guarde la tijera cortasetos en un lugar seco y situado a gran

altura o que pueda cerrarse con llave, para que quede fue­ra del alcance de los niños.

f Como medida de seguridad cambie aquellas piezas que es-

tén desgastadas o dañadas.

f No intente reparar el aparato para jardín a no ser que esté

capacitado para ello.

f Únicamente deberán emplearse piezas de recambio origi-

nales Bosch.

Seguridad eléctrica

f ¡Atención! Antes de realizar trabajos de mantenimien-

to o limpieza desconecte el aparato para jardín y saque
el enchufe de la red. Lo mismo deberá realizarse en ca­so de que se dañe, corte, o enrede el cable de alimenta­ción.

f Tras la desconexión de la tijera cortasetos, la cuchilla

se mantiene todavía en movimiento unos segundos.
¡Atención! No toque la cuchilla en movimiento.

Para su seguridad, el aparato para jardín dispone de un aisla­miento de protección y no precisa por lo tanto se r conectado
a tierra. La tensión de régimen es de 230 V AC, 50 Hz (para
países no pertenecientes a la CE 220 V ó 240 V según ejecu­ción). Solamente emplear cables de prolongación homologa­dos. Informaciones al respecto las obtiene Ud. en su taller de
servicio técnico habitual.

Únicamente deberán emplearse cables de prolongación del
tipo H05VV-F o H05RN-F.

Para una mayor seguridad se recomienda emplear un fusible
diferencial (RCD) para una corriente de fuga máxima de
30 mA. Comprobar el funcionamiento correcto del fusible di­ferencial antes de cada uso.

Observación para aquellos productos que no son de venta en

GB:
ATENCIÓN: Para su seguridad es necesario conectar el en-

chufe del aparato para jardín con el cable de prolongación. El
enchufe de empalme del cable de prolongación deberá ser o
ir revestido de goma y estar protegido contra salpicaduras de
agua. El cable de prolongación deberá utilizarse con un segu­ro contra tracción.

El cable de conexión deberá inspeccionarse con regularidad
en cuanto a posibles daños y solamente deberá utilizarse si se
encuentra en perfectas condiciones.

En caso de estar dañado el cable de conexión, éste solamente
deberá hacerse reparar en un taller de servicio autorizado
Bosch.

f El enchufe macho de conexión, debe ser conectado so-

lamente a un enchufe hembra de las mismas caracteris­ticas técnicas del enchufe macho en materia.

Mantenimiento

f Póngase siempre unos guantes de protección al manipular

o trabajar en el área de las cuchillas.

f Controle el aparato para jardín y sustituya las piezas des-

gastadas o dañadas para mayor seguridad.

f Lubrique siempre la barra porta-cuchillas con spray de

mantenimiento antes de guardar el aparato para jardín.

OBJ_BUCH-1549-002.book Page 24 Friday, April 27, 2012 8:56 AM

24 | Español

f Asegúrese de que todas las tuercas, pernos y tornillos es-

tán firmemente sujetos para garan tizar un trabajo seguro

con el aparato para jardín.

Simbología Significado

Dirección de movimiento

f Únicamente deberán emplearse piezas de recambio origi-

nales Bosch.

Símbolos

Los símbolos siguientes le ayudarán a entender las instruccio­nes de servicio al leerlas. Es importante que retenga en su me­moria estos símbolos y su significado. La interpretación co­rrecta de estos símbolos le ayudará a manejar mejor, y de
forma más segura, la herramienta eléctrica.

Simbología Significado

Utilice guantes de protección

Conexión

Desconexión

Evite exponerse a una descarga eléctri­ca.

Acción permitida

Acción prohibida

Accesorios especiales

Colocarse unas gafas de protección.

Utilización reglamentaria

El aparato para jardín ha sido diseñado para realizar trabajos de
corte y de poda en setos y arbustos en jardines domésticos.

Datos técnicos

Tijera cortasetos AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Nº de artículo
Potencia absorbida nominal
Longitud de corte
Hueco entre dientes
Nº de carreras en vacío
Par de activación del embrague de desliza-

miento
Peso según EPTA-Procedure 01/2003
Clase de protección

Estos datos son válidos para una ten sión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para cier­tos países.
Preste atención al nº de a rtículo en la placa de características de su apa rato para jardín. Las denominaciones comerciales de algunos aparatos para
jardín pueden variar.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

Tijera cortasetos AHS 65-34 AHS 70-34

Nº de artículo
Potencia absorbida nominal
Longitud de corte
Hueco entre dientes
Nº de carreras en vacío
Par de activación del embrague de deslizamiento
Peso según EPTA-Procedure 01/2003
Clase de protección

Estos datos son válidos para una ten sión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para cier­tos países.
Preste atención al nº de a rtículo en la placa de características de su apa rato para jardín. Las denominaciones comerciales de algunos aparatos para
jardín pueden variar.

F 016 L70 832 | (27.4.12) Bosch Power Tools

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

OBJ_BUCH-1549-002.book Page 25 Friday, April 27, 2012 8:56 AM

Información sobre ruidos y vibraciones

Ruido determinado según EN 60745. 3 600 ... H47 E..

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:
Nivel de presión sonora
Nivel de potencia acústica
Tolerancia K

¡Utilice unos protectores auditivos!

Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determina­dos según EN 60745:
a

h

K

El nivel de vibraciones indicado en estas instrucciones ha sido
determinado según el procedimiento de medición fijado en la
norma EN 60745 y puede servir como base de comparación
con otras herramientas eléctricas. También es adecuado para
estimar provisionalmente la solicitación experimentada por
las vibraciones.
El nivel de vibraciones indicado ha sido determinado para la s
aplicaciones principales de la herramienta eléctrica. Por ello,
el nivel de vibraciones puede ser diferente si la herramienta
eléctrica se utiliza para otras aplicaciones, con útiles diferen­tes, o si el mantenimiento de la misma fuese deficiente. Ello
puede suponer un aumento drástico de la so licitación por vi­braciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada
por las vibraciones, es necesario considerar también aquellos
tiempos en los que el aparato esté desconectado, o bien, esté
en funcionamiento, pero sin ser utilizado realmente. Ello pue­de suponer una disminución drástica de la solicitación por vi­braciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al
usuario de los efectos por vibraciones, como por ejemplo:
Mantenimiento de la herramienta eléctrica y de lo s útiles, con­servar calientes las manos, organización de las secuencias de
trabajo.

dB(A)
dB(A)

dB

m/s
m/s

H47 F..
H47 G..
H47 H..

2
2

Español | 25

H47 J..
H47 K..

75
96

1

2,5
1,5

76
97

1

4,0
1,5

Declaración de conformidad

3 600 ... H47 E..

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos”
está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de
acuerdo con las disposiciones en las directivas 2011 /65 /UE, 2004 /108/ CE,
2006/ 42/ CE, 2000/14 /CE.
2000/14/CE: Nivel de potencia acústica garantizado

Procedimiento para evaluación de la conformidad según anexo V.
Categoría de producto: 25
Expediente técnico (2006/42/CE) en:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Bosch Power Tools F 016 L70 832 | (27.4.12)

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montaje y operación

Objetivo Figura

Material que se adjunta 1
Conexión del cable de prolongación 2
Conexión 3
Desconexión 3
Instrucciones para la operación 4
Función de serrado 5
Mantenimiento de la cuchilla 6
Almacenaje y transporte 6
Selección de los accesorios opcionales 7

H47 F..
H47 G..
H47 H..

dB(A) 97 98

H47 J..
H47 K..

OBJ_BUCH-1549-002.book Page 26 Friday, April 27, 2012 8:56 AM

26 | Español

Instrucciones para la operación

Función de serrado

Si bien el hueco entre dientes permite cortar ramas hasta
Ø 26/34 mm, la punta de la barra porta-cuchillas ha sido dise­ñada para efectuar cortes hasta Ø 32/38 mm.

Localización de fallos

Síntomas Posible causa Solución

La tijera cortasetos no
funciona

La tijera cortasetos fun­ciona de forma intermi­tente

No hay tensión de red Verificar y conectar
Toma de corriente defectuosa Emplear otra toma de corriente
Cable de conexión del propio aparato, dañado Verificar con cuidado el cable de conexión; su

sustitución deberá realizarla un servicio técnico

Cable de prolongación defectuoso Verificar y sustituir el cable de prolongación, si

procede
El fusible se ha fundido Cambiar el fusible
Cable de conexión del propio aparato, dañado Verificar con cuidado el cable de conexión; su

sustitución deberá realizarla un servicio técnico
Cable de prolongación defectuoso Verificar y sustituir el cable de prolongación, si

procede
Cableado interior de la máquina defectuoso Acudir al servicio técnico
Interruptor de conexión/desconexión defectuo-soAcudir al servicio técnico

El motor funciona, pero
las cuchillas no se mue­ven

Las cuchillas se calientan
en exceso

Vibraciones o ruidos in­tensos

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repuesto es im­prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características de la herramienta eléctrica.

España

Robert Bosch Espana S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: [phone]
Fax: [phone]

F 016 L70 832 | (27.4.12) Bosch Power Tools

Fallo interno Acudir al servicio técnico

Cuchilla mellada Haga reafilar la barra porta-cuchillas
La cuchilla tiene mellas Haga verificar la barra porta-cuchillas
Rozamiento excesivo debido a una lubricación

deficiente
Aparato para jardín defectuoso Acudir al servicio técnico

Venezuela

Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: [phone]

México

Robert Bosch S. de R.L. de C.V.
Circuito G. Gonzáles Camarena 333
Centro de Ciudad Santa Fe - 01210 - Mexico DF
Tel. Interior: [phone]
Tel. D.F.: [phone]
E-Mail: [e-mail]

Pulverizar con aceite lubricante

OBJ_BUCH-1549-002.book Page 27 Friday, April 27, 2012 8:56 AM

Argentina

Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: [phone]
E-Mail: [e-mail]

Perú

Robert Bosch S.A.C.
Av. Republica de Panama 4045
Buzón Postal Lima 34 (Surquillo) - Lima
Tel.: [phone]

Indicações gerais de advertência para ferramen­tas eléctricas

Chile

Robert Bosch S.A.
Calle San Eugênio, 40
Ñuñoa - Santiago
Buzón Postal 7750000
Tel.: [phone]
E-Mail: [e-mail]

Eliminación

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea
2002/96/CE sobre aparatos eléctricos y

desrespeito das advertências e instruções apresentadas
abaixo pode causar choque eléctrico, incêndio e/ou graves le­sões.

Guarde bem todas as advertências e instruções para futu­ra referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indica­ções de advertência, refere-se a ferramentas eléctricas ope­radas com corrente de rede (com cabo de rede) e a ferramen­tas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

f Mantenha a sua área de trabalho sempre limpa e bem

electrónicos inservibles, tras su transposi­ción en ley nacional, deberán acumularse
por separado las herramientas eléctricas

f Não trabalhar com a ferramenta eléctrica em áreas

para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

E

R

C

T

I

F

O

I

T

C

C

A

U

D

D

O

O

R

P

MR

C

T

E

C

R

U

T

D

I

F

O

I

E

R

D

P

f Manter crianças e outras pessoas afastadas da ferra-

Segurança eléctrica

f A ficha de conexão da ferramenta eléctrica deve caber

Português

Indicações de segurança

Descrição dos pictogramas

Leia atentamente estas instruções de serviço.

Não utilizar a tesoura de sebes na chuva. A tesou­ra de sebes não deve ser exposta à chuva.

f Evitar que o corpo possa entrar em contacto com su-

f Manter o aparelho afastado de chuva ou humidade. A

f Não deverá utilizar o cabo para outras finalidades. Ja-

Português | 27

Desligar a tesoura de sebes e puxar a ficha da to­mada antes de realizar ajustes no aparelho ou an­tes da limpeza, se o cabo estiver enganchado,
cortado ou danificado, ou se deixar a tesoura de
sebes sem vigilância, mesmo que apenas por cur­to tempo.

Usar protecção auricular.

ATENÇÃO

Devem ser lidas todas as indicações de
advertência e todas as instruções. O

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

com risco de explosão, nas quais se encontrem líqui­dos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

menta eléctrica durante a utilização. No caso de distrac­ção é possível que perca o controlo sobre o aparelho.

na tomada. A ficha não deve ser modificada de maneira
alguma. Não utilizar uma ficha de adaptação junto com
ferramentas eléctricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o
risco de um choque eléctrico.

perfícies ligadas à terra, como tubos, aquecimentos,
fogões e frigoríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

infiltração de água numa ferramenta eléctrica aumenta o
risco de choque eléctrico.

mais utilizar o cabo para transportar a ferramenta eléc­trica, para pendurá-la, nem para puxar a ficha da toma­da. Manter o cabo afastado de calor, óleo, cantos
afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho­que eléctrico.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 28 Friday, April 27, 2012 8:56 AM

28 | Português

f Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para
áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho­que eléctrico.

f Se não for possível evitar o funcionamento da ferra-

menta eléctrica em áreas húmidas, deverá ser utilizado
um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria r eduz o risco de um choque
eléctrico.

Segurança de pessoas

f Esteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta eléctrica. Não
utilizar uma ferramenta eléctrica quando estiver fati­gado ou sob a influência de drogas, álcool ou medica­mentos. Um momento de descuido ao utilizar a ferramen-

ta eléctrica, pode levar a lesões graves.

f Utilizar equipamento de protecção pessoal e sempre

óculos de protecção. A utilização de equipamento de pro-

tecção pessoal, como máscara de protecção contra pó, sa­patos de segurança antiderrapantes, capacete de segu­rança ou protecção auricular, de acordo com o tipo e
aplicação da ferramenta eléctrica, reduz o risco de lesões.

f Evitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta eléctrica esteja desli­gada, antes de conectá-la à alimentação de rede e/ou
ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta
eléctrica ou se o aparelho for conectado à alimentação de
rede enquanto estiver ligado, poderão ocorrer acidentes.

f Remover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi­mento pode levar a lesões.

f Evite uma posição anormal. Mantenha uma posição fir-

me e mantenha sempre o equilíbrio. Desta forma é mais

fácil controlar a ferramenta eléctrica em situações inespe­radas.

f Usar roupa apropriada. Não usar roupa larga nem jóias.

Mantenha os cabelos, roupas e luvas afastadas de par­tes em movimento. Roupas frouxas, cabelos longos ou

jóias podem ser agarrados por peças em movimento.

f Se for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti­lizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas
eléctricas

f Não sobrecarregue o aparelho. Utilize a ferramenta

eléctrica apropriada para o seu trabalho. É melhor e

mais seguro trabalhar com a ferramenta eléctrica apropri­ada na área de potência indicada.

f Não utilizar uma ferramenta eléctrica com um interrup-

tor defeituoso. Uma ferramenta eléctrica que não pode

mais ser ligada nem desligada, é perigosa e deve ser repa­rada.

F 016 L70 832 | (27.4.12) Bosch Power Tools

f Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes no aparelho, de substituir
acessórios ou de guardar o aparelho. Esta medida de se-

gurança evita o arranque involuntário da ferramenta eléc­trica.

f Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças. Não permita que pessoas que não
estejam familiarizadas com o aparelho ou que não te­nham lido estas instruções, utilizem o aparelho. Ferra-

mentas eléctricas são perigosas se forem utilizadas por
pessoas inesperientes.

f Tratar a ferramenta eléctrica com cuidado. Controlar

se as partes móveis do aparelho funcionam perfeita­mente e não emperram, e se há peças quebradas ou da­nificadas que possam prejudicar o funcionamento da
ferramenta eléctrica. Permitir que peças danificadas
sejam reparadas antes da utilização. Muitos acidentes

têm como causa, a manutenção insuficiente de ferramen­tas eléctricas.

f Manter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos
de corte afiados emperram com menos frequência e po­dem ser conduzidas com maior facilidade.

f Utilizar a ferramenta eléctrica, acessórios, ferramen-

tas de aplicação, etc. conforme estas instruções. Con­siderar as condições de trabalho e a tarefa a ser execu­tada. A utilização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode levar a situ­ações perigosas.

Manuseio e utilização cuidadosos de ferramentas
com acumuladores

f Só carregar acumuladores em carregadores recomen-

dados pelo fabricante. Há perigo de incêndio se um car-

regador apropriado para um certo tipo de acumuladores
for utilizado para carregar acumuladores de outros tipos.

f Só utilizar ferramentas eléctricas com os acumulado-

res apropriados. A utilização de outros acumuladores po-

de levar a lesões e perigo de incêndio.

f Manter o acumulador que não está sendo utilizado

afastado de clipes, moedas, chaves, parafusos ou ou­tros pequenos objectos metálicos que possam causar
um curto-circuito dos contactos. Um curto-circuito entre

os contactos do acumulador pode ter como consequência
queimaduras ou fogo.

f No caso de aplicação incorrecta pode vazar líquido do

acumulador. Evitar o contacto. No caso de um contacto
acidental, deverá enxaguar com água. Se o líquido en­trar em contacto com os olhos, também deverá consul­tar um médico. Líquido que escapa do acumulador pode

levar a irritações da pele ou a queimaduras.

Serviço

f Só permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi­ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

OBJ_BUCH-1549-002.book Page 29 Friday, April 27, 2012 8:56 AM

Português | 29

Indicações de segurança para corta-sebes

f Manter todas as partes do corpo afastadas da lâmina de

corte. Não tente remover material cortado nem segu­rar material a ser cortado enquanto a lâmina estiver em
movimento. Só remover o material de corte, emperra­do, quando o aparelho estiver desligado. Um momento

de descuido ao utilizar o corta-sebes, pode levar a lesões
graves.

f Transportar o corta-sebes pelo punho, com a lâmina pa-

rada. Para o transporte e para a arrecadação do corta­sebes, deverá sempre aplicar a capa protectora da lâ­mina. O manuseio cuidadoso do aparelho reduz o perigo

de ferimentos causados pela lâmina.

f Só segurar a ferramenta eléctrica pelas superfícies iso-

ladas do punho, pois a lâmina de corte pode entrar em
contacto com cabos eléctricos escondidos ou com o
próprio cabo de rede. O contacto da lâmina de corte com

um cabo sob tensão pode colocar as peças metálicas do
aparelho sob tensão e levar a um choque eléctrico.

f Mantenha o cabo afastado da área de corte. Durante o

processo de trabalho é possível que o cabo esteja escondi­do no arbusto e que seja cortado por acidente.

Advertências de segurança adicionais

f Este aparelho não deve ser usado por pessoas (inclusive

crianças) com limitadas capacidades físicas, sensoriais ou
mentais ou com falta de experiência e/ou falta de conheci­mento, a não ser que, sejam supervisionadas por uma pes­soa responsável pela sua segurança ou que sejam instruí­das por elas quanto à utilização do aparelho.
Crianças deveriam ser vigiadas para assegurar que não
brinquem com o aparelho.

f Segurar a ferramenta eléctrica firmemente com ambas

as mãos durante o trabalho e manter uma posição fir­me. A ferramenta eléctrica é conduzida com segurança

com ambas as mãos.

f Espere a ferramenta eléctrica parar completamente,

antes de depositá-la.

f Durante o funcionamento, não deverão se encontrar ou-

tras pessoas nem animais dentro de um raio de 3 metros.
O pessoa a operar o aparelho é responsável por terceiros
que se encontrem na área de trabalho.

f Jamais segurar a tesoura de sebes pela barra de lâminas.
f Jamais permitir que crianças ou pessoas não familiariza-

das com as instruções utilizem a tesoura de sebes. É possí­vel que directivas nacionais limitem a idade do operador.

f Jamais cortar sebes enquanto pessoas, especialmente cri-

anças, ou animais e estiverem ao redor.

f O operador ou o utilizador é responsável por acidentes ou

danos, se outras pessoas forem feridas e se as suas propri­edades forem danificadas.

f Não usar a tesoura de sebes com os pés descalços nem

com sandalhas abertas. Sempre usar sapatos firmes e cal­ças longas. É recomendável usar luvas firmes, sapatos an­tiderrapantes e óculos de protecção. Não usar roupas lar­gas nem jóias que poderiam se enganchar nas partes
móveis do aparelho.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Inspeccionar cuidadosamente a sebe a ser cortada e elimi-

nar todos os arames e quaisquer outros corpos estranhos.

f Antes da utilização deverá sempre controlar se as lâminas,

os parafusos das lâminas e as outras partes do mecanismo
de corte apresentam danos ou desgaste. Jamais trabalhar
com um mecanismo de corte danificado ou com forte des­gaste.

f Controlar o fio de conexão/o cabo de extensão antes de ca-

da utilização, para verificar se há danos, e substituir se for
necessário. Proteger o cabo de conexão contra calor, óleo
e cantos afiados.

f Familiarize-se com o comando da tesoura de sebes, para

poder pará-la imediatamente em caso de emergência.

f Só corte sebes à luz do dia ou com boa iluminação artificial.
f Jamais utilize a tesoura de sebes com dispositivos de pro-

tecção defeituosos ou sem que estejam montados.

f Assegure-se de que todos os punhos e dispositivos de pro-

tecção fornecidos estejam montados ao operar a tesoura de
sebes. Jamais tente colocar em funcionamento uma tesou­ra de sebes que não esteja completamente montada nem
uma tesoura de sebes com modificações inadmissíveis.

f Jamais segure a tesoura de sebes pelo seu dispositivo de

protecção.

f Ao trabalhar com a tesoura de sebes deverá sempre man-

ter uma posição firme e o equilíbrio, especialmente se for
trabalhado sobre degraus ou escadas.

f Esteja atento ao seu meio ambiente e esteja preparado pa-

ra possíveis perigos que talvez não possa escutar enquan-

to estiver a cortar a sebe.
Puxar a ficha da tomada de corrente:
– antes do controle, da eliminação de um bloqueio ou de tra-

balhos na tesoura de sebes.
– após o contacto com um corpo estranho. Controlar imedi-

atamente se a tesoura de sebes apresenta danos e se ne-

cessário permita que ela seja reparada.
– se a tesoura de sebes começar a vibrar de forma anormal

(controlar imediatamente).
f Controlar se todas as porcas, cavilhas e parafusos estão

firmes, para assegurar-se de que a tesoura de sebes traba-

lhe de forma impecável.
f Armazenar a tesoura de sebes em lugar seco, elevado e fe-

chado, fora do alcance de crianças.
f Por precaução deverá substituir as peças gastas ou danifi-

cadas.
f Não tente reparar o aparelho de jardinagem, a não ser que

tenha a formação necessária.
f Assegure-se de que as peças substituídas sejam da Bosch.

Segurança eléctrica

f Atenção! Antes de trabalhos de manutenção ou de lim-

peza, deverá desligar o aparelho de jardinagem e puxar

a ficha da tomada. O mesmo vale, se o cabo de corrente

eléctrica estiver danificado, cortado ou emaranhado.
f A lâmina ainda continua a se movimentar durante al-

guns minutos após ter desligado a tesoura de sebes.

CUIDADO! Não tocar na lâmina que esteja em movi-

mento.

OBJ_BUCH-1549-002.book Page 30 Friday, April 27, 2012 8:56 AM

30 | Português

Para a sua segurança, este aparelho de jardinagem tem um
isolamento de proteção e não necessita uma ligação à terra. A
tensão de funcionamento é de 230 V AC, 50 Hz (para países
fora da União Europeia 220 V, 240 V conforme o modelo ). Só
utilizar cabos de extensão homologados. As informações po­dem ser obtidas numa oficina de serviço pós-venda Bosch.

Só devem ser utilizados cabos de extensão do modelo
H05VV-F ou H05RN-F.

Para uma maior segurança, recomendamos a utilização de um
disjuntor de corrente de avaria (DCA), com uma corrente de
avaria inferior a 30 mA. Este dispositivo de corrente residual
deveria ser controlado antes de cada funcionamento.

Indicação para produtos, que não foram vendidos na GB:
ATENÇÃO: Para a sua segurança é necessário que a ficha de
rede do aparelho de jardinagem esteja conectada ao cabo de
extenção. O acoplamento do cabo de extensão deve ser pro­tegido contra respingos de água, ser de borracha ou ter um re­vestimento de borracha. O cabo de extensão deve ser utiliza­do com um protector contra esforços mecânicos.

O cabo de conexão deve ser controlado em intervalos regula­res quanto a sinais de danos e só deve ser utilizado se estiver
em estado impecável.

Se o cabo de ligação estiver danificado, este só deve ser repa­rado numa oficina de serviço autorizada Bosch.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a
compreensão destas instruções de serviço. Os símbolos e os
seus significados devem ser memorizados. A interpretação
correcta dos símbolos facilita a utilização segura e aprimora­da da ferramenta eléctrica.

Manutenção

f Sempre usar luvas de jardinagem se estiver a trabalhar na

área das lâminas afiadas.

f Controlar o aparelho de jardinagem e, se necessário, subs-

tituir as peças gastas ou danificadas.

f Lubrificar a barra de lâminas com spray de manutenç ão an-

tes do armazenamento do aparelho de jardinagem.

f Controlar se todas as porcas, cavilhas e parafusos estão

firmes, para assegurar-se de que o aparelho de jardinagem
trabalhe de forma impecável.

f Assegure-se de que as peças substituídas sejam da Bosch.

Utilização conforme as disposições

O aparelho de jardinagem é destinado a cortar e podar sebes
e arbustos em jardins domésticos e de passatempos.

Símbolo Significado

Usar luvas de protecção

Usar óculos de protecção.

Direcção do movimento

Ligar

Desligar

Proteja-se contra choque eléctrico.

Acção permitida

Acção proibida

Acessórios

Dados técnicos

Tesoura de sebes AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

N° do produto
Potência nominal consumida
Comprimento de corte
Abertura de dente
N° de cursos em vazio
Binário do acoplamento de atrito
Peso conforme EPTA-Procedure 01/2003
Classe de protecção

As indicações valem para tensões no minais [U] de 230 V. Estas indicações podem varia r dependendo de tensões inferiores e dos modelos específicos
dos países.

Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem indi­viduais pode variar.

F 016 L70 832 | (27.4.12) Bosch Power Tools

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

3 400 3400 3400 3 400

/II /II /II / II

OBJ_BUCH-1549-002.book Page 31 Friday, April 27, 2012 8:56 AM

Português | 31

Tesoura de sebes AHS 65-34 AHS 70-34

N° do produto
Potência nominal consumida
Comprimento de corte
Abertura de dente
N° de cursos em vazio
Binário do acoplamento de atrito
Peso conforme EPTA-Procedure 01/2003
Classe de protecção

As indicações valem para tensões no minais [U] de 230 V. Estas indicações podem varia r dependendo de tensões inferiores e dos modelos específicos
dos países.

Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem indi­viduais pode variar.

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme EN 60745. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
O nível de ruído avaliado A, do aparelho, é tipicamente de:
nível de pressão acústica
nível de potência acústica
incerteza K

dB(A)
dB(A)

dB

Usar protecção auricular!

Totais valores de vibrações ah (soma dos vectores de três direcções) e incerteza K averi­guada conforme EN 60745:
a

h

K

O nível de oscilações indicado nestas instruções de serviço
foi medido de acordo com um processo de medição normali­zado pela norma EN 60745 e pode ser utilizado para a com­paração de aparelhos. Ele também é apropriado para uma
avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações princi­pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti­lizada para outras aplicações, com outras ferramentas de tra­balho ou com manutenção insuficiente, é possível que o nível
de vibrações seja diferente. Isto pode aumentar sensivelmen-

Para uma estimação exacta da carga de vibrações, também
deveriam ser considerados os períodos nos quais o aparelho
está desligado ou funciona, mas não está sendo utilizado. Isto
pode reduzir a carga de vibrações durante o completo perío­do de trabalho.
Além disso também deverão ser estipuladas medidas de se­gurança para proteger o operador contra o efeito de vibra­ções, como por exemplo: Manutenção de ferramentas eléctri­cas e de ferramentas de trabalho, manter as mãos quentes e
organização dos processos de trabalho.

m/s
m/s

2
2

te a carga de vibrações para o período completo de trabalho.

H47 J..
H47 K..

75
96

1

2,5
1,5

76
97

1

4,0
1,5

Declaração de conformidade

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..
Declaramos sob nossa exclusiva responsabilidade, que o produto descrito nos “Dados té c­nicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as
determinações das directivas 2011 /65 /UE, 2004 /108/ CE, 2006/ 42/ CE,
2000/ 14/ CE.
2000/14/CE: Nível de potência acústica garantido

dB(A) 97 98

Processo de avaliação da conformidade de acordo com o anexo V.

Bosch Power Tools F 016 L70 832 | (27.4.12)

H47 J..
H47 K..

OBJ_BUCH-1549-002.book Page 32 Friday, April 27, 2012 8:56 AM

32 | Português

Categoria de produto: 25
Processo técnico (2006/42/CE) em:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Montagem de funcionamento

Meta de acção Figura

Volume de fornecimento 1
Aplicar o cabo de extensão 2

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Indicações de trabalho

Função de serra

Apesar do espaço entre os dentes permitir cortes em galhos
com um Ø de até 26/34 mm, a ponta da barra de lâminas foi
projectada para cortes com um Ø de até 32/38 mm.

Busca de erros

Meta de acção Figura

Ligar 3
Desligar 3
Indicações de trabalho 4
Função de serra 5
Manutenção da lâmina 6
Arrecadação e transporte 6
Seleccionar acessórios 7

Sintomas Possível causa Solução

A tesoura de sebes não
funciona

A tesoura de sebes funci­ona com interrupções

O motor funciona mas a
lâmina permanece para­da

As lâminas tornam-se
quentes

Fortes vibrações/ruídos Aparelho de jardinagem com defeito Dirija-se a uma oficina de serviço pós-venda

Falta tensão de rede Controlar e ligar
Tomada de rede eléctrica com defeito Utilizar uma outra tomada
A linha de conexão fixa está danificada Controlar cuidadosamente a linha de conexão;

Cabo de extensão separado danificado Controlar o cabo de extensão e substituir se es-

O fusível foi accionado Substituir o fusível
A linha de conexão fixa está danificada Controlar cuidadosamente a linha de conexão;

Cabo de extensão separado danificado Controlar o cabo de extensão e substituir se es-

A cablagem interna do aparelho de jardinagem
está com defeito

Interruptor de ligar-desligar com defeito Dirija-se a uma oficina de serviço pós-venda
Erro interno Dirija-se a uma oficina de serviço pós-venda

As lâminas estão embotadas Deixar a barra de lâmina ser afiada
A lâmina têm mossas Deixar a barra de lâmina ser controlada
Demasiada fricção devido à falta e lubrificação Pulverizar com óleo de lubrificação

entrar em contacto com o serviço pós-venda em
caso de ter que ser substituído

tiver danificado

entrar em contacto com o serviço pós-venda em
caso de ter que ser substituído

tiver danificado
Dirija-se a uma oficina de serviço pós-venda

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 33 Friday, April 27, 2012 8:56 AM

Serviço pós-venda e assistência ao
cliente

www.bosch-garden.com

Para todas as questões e encomendas de peças sobressalen­tas é imprescindível indicar o número de produto de
10 dígitos como consta na placa de características da ferra­menta eléctrica.

Portugal

Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Tel.: [phone]
Fax: [phone]

Brasil

Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: [phone]
www.bosch.com.br/contacto

Avvertenze generali di pericolo per elettroutensili

caso di mancato rispetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo di scosse elettri­che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze d i peri­colo si riferisce ad utensili elettrici alimentati dalla rete (con li­nea di allacciamento) ed ad utensili elettrici alimentati a bat­teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

f Tenere la postazione di lavoro sempre pulita e ben illu-

f Evitare d’impiegare l’elettroutensile in ambienti sog-

Eliminação

Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva europeia
2002/96/CE para aparelhos eléctricos e
electrónicos velhos, e com as respectivas
realizações nas leis nacionais, as ferramen­tas eléctricas que não servem mais para a
utilização, devem ser enviadas separada­mente a uma reciclagem ecológica.

Sob reserva de alterações.

f Tenere lontani i bambini ed altre persone durante l’im-

Sicurezza elettrica

f La spina di allacciamento alla rete dell’elettroutensile

f Evitare il contatto fisico con superfici collegate a terra,

Italiano

Norme di sicurezza

Descrizione dei simboli

Leggere le istruzioni d’uso.

Non utilizzare la tagliasiepi quando piove. Non
esporre la tagliasiepi alla pioggia.

Spegnere la tagliasiepi ed estrarre la spina dalla
presa di corrente prima di fare interventi di rego­lazione o di pulizia, se il cavo si è impigliato, è ta­gliato o danneggiato, oppure se la tagliasiepi vie­ne lasciata senza custodia anche solo per breve
tempo.

f Custodire l’elettroutensile al riparo dalla pioggia o

f Non usare il cavo per scopi diversi da quelli previsti ed,

f Qualora si voglia usare l’elettroutensile all’aperto, im-

Italiano | 33

Portare protezione per l’udito.

AVVERTENZA

minata. Il disordine oppure zone della postazione di lavoro
non illuminate possono essere causa di incidenti.

getti al rischio di esplosioni nei quali si abbia presenza
di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere
o i gas.

piego dell’elettroutensile. Eventuali distrazioni potranno
comportare la perdita del controllo sull’elettroutensile.

deve essere adatta alla presa. Evitare assolutamente di
apportare modifiche alla spina. Non impiegare spine
adattatrici assieme ad elettroutensili dotati di collega­mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

come tubi, riscaldamenti, cucine elettriche e frigorife­ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

dall’umidità. La penetrazione dell’acqua in un elettrouten­sile aumenta il rischio di una scossa elettrica.

in particolare, non usarlo per trasportare o per appen­dere l’elettroutensile oppure per estrarre la spina dalla
presa di corrente. Non avvicinare il cavo a fonti di calo­re, olio, spigoli taglienti e neppure a parti della macch i­na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse
elettriche.

piegare solo ed esclusivamente cavi di prolunga che si­ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri­schio d’insorgenza di scosse elettriche.

Leggere tutte le avvertenze di pe­ricolo e le istruzioni operative. In

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 34 Friday, April 27, 2012 8:56 AM

34 | Italiano

f Qualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto­re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

f È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le
operazioni di lavoro. Non utilizzare mai l’elettroutensi­le in caso di stanchezza oppure quando ci si trovi sotto
l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può
essere causa di gravi incidenti.

f Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol­veri, scarpe di sicurezza che non scivolino, elmetto di
protezione oppure protezione acustica a seconda del tipo
e dell’applicazione dell’elettroutensile, si riduce il rischio di
incidenti.

f Evitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica
e/o alla batteria ricaricabile, prima di prenderlo oppure
prima di iniziare a trasportarlo, assicurarsi che l’elet­troutensile sia spento. Tenendo il dito sopra l’ interruttore

mentre si trasporta l’elettroutensile oppure collegandolo
all’alimentazione di corrente con l’interruttore inserito, si
vengono a creare situazioni pericolose in cui possono veri­ficarsi seri incidenti.

f Prima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rota nte della macchi­na può provocare seri incidenti.

f Evitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio
in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

f Indossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i
vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in
movimento.

f In caso fosse previsto il montaggio di dispositivi di aspi-

razione della polvere e di raccolta, assicurarsi che gli
stessi siano collegati e che vengano utilizzati corretta­mente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elet­troutensili

f Non sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile
esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi­to della sua potenza di prestazione.

f Non utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

F 016 L70 832 | (27.4.12) Bosch Power Tools

f Prima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure
prima di posare la macchina al termine di un lavoro,
estrarre sempre la spina dalla presa della corrente e/o
estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo­lontariamente.

f Quando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non
fare usare l’elettroutensile a persone che non siano abi­tuate ad usarlo o che non abbiano letto le presenti istru­zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente
esperienza.

f Eseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi­li della macchina funzionino perfettamente, che non
s’inceppino e che non ci siano pezzi rotti o danneggiati
al punto da limitare la funzione dell’elettroutensile
stesso. Prima di iniziare l’impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac­curatamente.

f Mantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con
taglienti affilati s’inceppano meno frequentemente e sono
più facili da condurre.

f Utilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte­nendosi alle presenti istruzioni. Così facendo, tenere
sempre presente le condizioni di lavoro e le operazioni
da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Trattamento ed utilizzo appropriato di utensili
dotati di batterie ricaricabili

f Caricare la batteria ricaricabile solo ed esclusivamente

nei dispositivi di carica consigliati dal produttore. Per

un dispositivo di carica previsto per un determinato tipo di
batteria sussiste pericolo di incendio se viene utilizzato
con un tipo diverso di batteria ricaricabile.

f Avere cura d’impiegare negli elettroutensili solo ed

esclusivamente batterie ricaricabili esplicitamente
previste. L’uso di batterie ricaricabili di tipo diverso potrà

dare insorgenza a lesioni e comportare il rischio d’incendi.

f Non avvicinare batterie non utilizzate a fermagli, mo-

nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget­ti metallici che potrebbero provocare un cavallotta­mento dei contatti. Un eventuale corto circuito tra i

contatti dell’accumulatore potrà dare origine a bruciature
o ad incendi.

f In caso d’impiego errato si pr ovoca il per icolo di fuo riu-

scita di liquido dalla batteria ricaricabile. Evitarne as­solutamente il contatto. In caso di contatto accidenta­le, sciacquare accuratamente con acqua. Rivolgersi
immediatamente al medico, qualora il liquido dovesse
entrare in contatto con gli occhi. Il liquido fuoriuscito

dalla batteria ricaricabile potrà causare irritazioni cutanee
o ustioni.

OBJ_BUCH-1549-002.book Page 35 Friday, April 27, 2012 8:56 AM

Italiano | 35

Assistenza

f Fare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di
ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per tagliasiepi

f Tenere ogni parte del corpo lontana dalla lama da ta-

glio. Quando la lama è in funzione, non tentare di rimuo­vere materiale tagliato e neppure cercare di tenere fer­mo con le mani il materiale da tagliare. Rimuovere
materiale tagliato rimasto impigliato esclusivamente
con apparecchio spento. Un attimo di distrazione mentre

si utilizza il tagliasiepi potrà causare lesioni gravi.

f Quando la lama è ferma, trasportare il tagliasiepi te-

nendolo per l’impugnatura. Durante il trasporto oppure
la conservazione del tagliasiepi applicare sempre la co­pertura di protezione. Un trattamento accurato dell’ap-

parecchio contribuisce a ridurre il rischio di incidenti a
causa della lama.

f Tenere l’elettroutensile afferrandolo sempre alle su-

perfici di presa isolate perché la lama da taglio può en­trare in contatto con cavi elettrici nascosti oppure con
il proprio cavo di alimentazione. Un contatto con un cavo

elettrico mette sotto tensione anche le parti in metallo
dell’elettroutensile e provoca quindi una scossa elettrica.

f Tenere il cavo lontano dall’area di taglio. Durante il lavo-

ro il cavo può nascondersi nelle siepi ed essere tagliato ac­cidentalmente.

Ulteriori avvertenze di pericolo

f Questo apparecchio non è destinato all’uso da parte di per-

sone (bambini compresi) con capacità fisiche, sensoriali o
mentali ridotte oppure a cui manchi esperienza e/o cono­scenza, se le stesse non sono sorvegliate oppure istruite
relativamente all’uso dell’apparecchio da parte di una per­sona responsabile per la loro sicurezza.
I bambini dovrebbero essere sorvegliati per assicurarsi
che non giochino con l’apparecchio.

f Durante le operazioni di lavoro è necessario tenere

l’elettroutensile sempre con entrambe le mani ed adot­tare una posizione di lavoro sicura. Utilizzare con sicu-

rezza l’elettroutensile tenendolo sempre con entrambe le
mani.

f Prima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente.

f Durante il funzionamento impedire che altre persone op-

pure animali possano trovarsi in un raggio di 3 m intorno al­la zona operativa. Entro la zona operativa, l’utente è re­sponsabile per la sicurezza nei confronti di terzi.

f Non afferrare mai la tagliasiepi per la lama.
f Non permettere di utilizzare la tagliasiepi a bambini e nep-

pure ad adulti che non abbiano preso visione delle presenti
istruzioni. Le norme nazionali locali prevedono eventual­mente dei limiti di restrizione circa l’età dell’operatore.

f Non eseguire mai tagli quando nelle vicinanze si trovano al-

tre persone ed in modo particolare bambini oppure animali
domestici.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f L’operatore o l’utente è responsabile degli incidenti o dei

rischi in cui possono incorrere le altre persone o le loro
proprietà.

f Non utilizzare la tagliasiepi a piedi nudi né calzando sandali

aperti. Portare sempre scarpe di sicurezza e pantaloni lun­ghi. Si consiglia di portare sempre guanti di protezione,
scarpe che non scivolano ed occhiali di protezione adatti.
Non portare mai vestiti aperti e neppure bracciali e cateni­ne che potrebbero rimanere impigliati nelle parti mobili.

f Controllare con attenzione la superficie che si vuole taglia-

re ed eliminare ogni tipo di fili metallici ed altri corpi estra­nei.

f Prima dell’uso, controllare sempre visivamente che le la-

me, i rispettivi bulloni ed il gruppo di taglio non siano né
usurati, né danneggiati. Non lavorare mai con un meccani­smo da taglio che sia difettoso oppure molto usurato.

f Prima di ogni utilizzo, controllare il cavo di alimentazione/il

cavo di prolunga per accertarsi che non sia danneggiato e,
se necessario, sostituirlo. Proteggere il cavo di alimenta­zione/il cavo di prolunga dal calore troppo forte, da olio e
da spigoli taglienti.

f Familiarizzare con l’uso dell a tagliasiepi in modo tale da es-

sere in grado di poterla bloccare immediatamente in caso
di emergenza.

f Tagliare le siepi soltanto alla luce del giorno oppure prov-

vedendo prima ad una buona sorgente luminosa artificiale.

f Non utilizzare mai la tagliasiepi con dispositivi di protezio-

ne non montati oppure difettosi.

f Accertarsi che tutte le impugnature fornite a corredo ed i

dispositivi di protezione siano montati quando si utilizza la
tagliasiepi. Non utilizzare mai una tagliasiepi che non sia
completa oppure una macchina a cui dovessero esse re sta­te apportate delle modifiche non autorizzate.

f Non tenere mai la tagliasiepi prendendola per il dispositivo

di protezione.

f Utilizzando la tagliasiepi assicurarsi sempre una sicura po-

sizione di lavoro e mantenere sempre l’equilibrio in modo
particolare quando la si utilizza trovandosi su gradini oppu­re scale.

f Osservare con attenzione la zona circostante ed essere

sempre pronti a reagire ad improvvise fonti di pericolo che
durante il lavoro forse non possono essere facilmente per-

cepite acusticamente.
Estrarre la spina dalla presa:
– prima di un controllo, l’eliminazione di un bloccaggio oppu-

re in caso di lavori alla tagliasiepi.
– in seguito al contatto con corpi estranei. Controllare se vi

sono dei danni alla tagliasiepi e, se necessario, ripararli.
– se la tagliasiepi deve essere controllata per via di vibrazioni

anormali (controllare immediatamente).
f Per essere certi che la tagliasiepi possa operare in condi-

zioni di assoluta sicurezza, assicurarsi sempre che tutti i

dadi, i bulloni e le viti siano ben avvitati.
f Conservare la tagliasiepi in luogo asciutto e che sia alto op-

pure chiuso in modo da non essere accessibile a bambini.
f A titolo di sicurezza, sostituire le parti usurate o danneggia-

te.

OBJ_BUCH-1549-002.book Page 36 Friday, April 27, 2012 8:56 AM

36 | Italiano

f Non tentare di effettuare riparazioni sull'apparecchio per il

giardinaggio a meno che non si disponga di debita prepara­zione professionale.

f Accertarsi che le parti di ricambio montate siano approva-

te da Bosch.

f Controllare l’apparecchio per il giardinaggio e per ragioni

f Per il magazzinaggio dell’apparecchio per il giardinaggio lu-

f Per essere certi che la tagliasiepi possa operare in condi-

Sicurezza elettrica

f Attenzione! Spegnere l’apparecchio per il giardinaggio

ed estrarre la spina dalla presa di corrente prima di pas­sare ad eseguire l avori di manutenzione o di pulizi a. Lo
stesso vale quando il cavo di alimentazione dovesse es­sere danneggiato, tagliato oppure anche aggrovigliato.

f Una volta spenta la tagliasiepi, la lama da taglio conti-

nua a girare per alcuni secondi. Attenzione! Non tocca­re mai la lama da taglio in rotazione.

Per sicurezza, il Vostro apparecchio per il giardinaggio è equi­paggiato con un isolamento di protezione e non richiede nes­suna messa a terra. La tensione di esercizio corrisponde a
230 V AC, 50 Hz (per paesi non appartenenti all’UE 220 V,
240 V a seconda del modello). Utilizzare esclusivamente cavi
di prolunga omologati. Per ulteriori informazioni rivolgersi ad
un Centro di assistenza Clienti autorizzato.

E’permesso utilizzare soltanto cavi di prolunga del tipo
H05VV-F oppure H05RN-F.

Per una maggiore sicurezza, si consiglia di usare un interrutto­re a corrente di guasto (RCD) con una corrente di guasto mas­sima di 30 mA. Questo interruttore a corrente di guasto do­vrebbe essere controllato prima di ogni impiego.

Indicazione per prodotti che non vengono venduti in GB:
ATTENZIONE: Per la Vostra sicurezza è necessario che la spi­na applicata all’apparecchio per il giardinaggio sia collegata al
cavo di prolunga. Il raccordo del cavo di prolunga deve essere
protetto contro gli spruzzi dell’acqua, deve essere di gomma
oppure essere coperto da gomma. Il cavo di prolunga deve es­sere usato con un dispositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato regolarmente
in merito ad eventuali danneggiamenti e può essere impiegato
esclusivamente in perfette condizioni.

Se il cavo di collegamento è danneggiato, lo stesso può essere
riparato esclusivamente da un’ Officina Bosch autorizzata.

f Accertarsi che le parti di ricambio montate siano approva-

Simboli

I simboli sotto indicati sono necessari alla lettura ed alla com­prensione delle istruzioni d’uso. È importante conoscere be­ne i simboli ed il rispettivo significato. Un’interpretazione cor­retta dei simboli contribuisce ad utilizzare meglio ed in modo
più sicuro l’elettroutensile.

Manutenzione

f Mettere sempre guanti da giardino maneggiando o lavo-

rando nel settore delle lame taglienti.

Uso conforme alle norme

L’apparecchio per il giardinaggio è previsto per tagliare e to­sare siepi e cespugli del Vostro giardino.

di sicurezza sostituire parti usurate o danneggiate.

brificare sempre la lama con lo spray di ma nutenzione.

zioni di assoluta sicurezza, assicurarsi sempre che tutti i

dadi, i bulloni e le viti siano ben avvitati.

te da Bosch.

Simbolo Significato

Mettere i guanti di protezione

Portare occhiali di protezione.

Direzione di movimento

Accensione

Spegnimento

Proteggersi contro scosse elettriche.

Operazione permessa

Operazione vietata

Accessori

Dati tecnici

Tagliasiepi AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Codice prodotto
Potenza nominale assorbita
Lunghezza di taglio

I dati sono validi per una tensione no minale [U] di 230 V. In caso di tensioni differenti e di modelli specif ici dei paesi di impiego, questi dati possono
variare.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell’apparecchio per il giardinaggio. Le denominazioni com­merciali di apparecchi per il giardinaggio possono essere differenti.

F 016 L70 832 | (27.4.12) Bosch Power Tools

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600

mm 450 500 550 600

OBJ_BUCH-1549-002.book Page 37 Friday, April 27, 2012 8:56 AM

Italiano | 37

Tagliasiepi AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Apertura dente
Numero di corse a vuoto
Coppia della frizione di sicurezza

mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

Peso in funzione della EPTA-Procedure
01/2003

Classe di sicurezza

I dati sono validi per una tensione no minale [U] di 230 V. In caso di tensioni differenti e di modelli specif ici dei paesi di impiego, questi dati possono
variare.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell’apparecchio per il giardinaggio. Le denominazioni com­merciali di apparecchi per il giardinaggio possono essere differenti.

kg 3,5 3,5 3,6 3,6

/II /II /II / II

Tagliasiepi AHS 65-34 AHS 70-34

Codice prodotto
Potenza nominale assorbita
Lunghezza di taglio
Apertura dente
Numero di corse a vuoto
Coppia della frizione di sicurezza
Peso in funzione della EPTA-Procedure 01/2003
Classe di sicurezza

I dati sono validi per una tensione no minale [U] di 230 V. In caso di tensioni differenti e di modelli specif ici dei paesi di impiego, questi dati possono
variare.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell’apparecchio per il giardinaggio. Le denominazioni com­merciali di apparecchi per il giardinaggio possono essere differenti.

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosità rilevati conformemente alla norma EN 60745. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Il livello di rumore stimato A dell’apparecchio ammonta normalmente a:
Livello di pressione acustica
Livello di potenza sonora
Incertezza della misura K

dB(A)
dB(A)

dB

Usare la protezione acustica!

Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della
misura K misurati conformemente alla norma EN 60745:
a

h

K

Il livello di vibrazioni indicato nelle presenti istruzioni è stato
rilevato seguendo una procedura di misurazione conforme al­la norma EN 60745 e può essere utilizzato per confrontare gli
elettroutensili. Lo stesso è idoneo anche per una valutazione
temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi princi­pali dell’elettroutensile. Qualora l’elettroutensile venisse uti­lizzato tuttavia per altri impieghi, con accessori differenti op­pure con manutenzione insufficiente, il livello di vibrazioni

Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l’apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre chiaramente la sollecitazione da vibrazio­ni per l’intero periodo operativo.
Adottare misure di sicurezza supplementa ri per la protezione
dell’operatore dall’effetto delle vibrazioni come p. es.: manu­tenzione dell’elettroutensile e degli accessori, mani calde, or­ganizzazione dello svolgimento del lavoro.

m/s
m/s

2
2

può differire. Questo può aumentare sensibilmente la solleci­tazione da vibrazioni per l’intero periodo di tempo operativo.

Bosch Power Tools F 016 L70 832 | (27.4.12)

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

1

OBJ_BUCH-1549-002.book Page 38 Friday, April 27, 2012 8:56 AM

38 | Italiano

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecni­ci» è conforme alle seguenti normative oppure ai relativi documenti: EN 60 745 in base alle
prescrizioni delle direttive 2011 /65 /UE, 2004 /108/CE, 2006/ 42/ CE, 2000/ 14/ CE.
2000/14/CE: Llivello di potenza sonora garantito
Procedimento di valutazione della conformità secondo appendice V.

Categoria di prodotto: 25
Fascicolo tecnico (2006/42/CE) presso:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montaggio ed uso

Scopo dell’operazione Figura

Volume di fornitura 1
Collegamento del cavo di prolunga 2

Scopo dell’operazione Figura

Avviamento 3
Arresto 3
Indicazioni operative 4
Funzione sega 5
Manutenzione della lama 6
Conservazione e trasporto 6
Selezione accessori 7

Indicazioni operative

Funzione sega

Nonostante l’apertura dente per taglio rami è permessa fino a
Ø 26/34 mm, la punta della lama è concepita per tagli fino a
Ø 32/38 mm.

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

Individuazione dei guasti e rimedi

Problema Possibili cause Rimedi

La tagliasiepi non funzio-naTensione di rete assente Controllare ed inserire

Presa elettrica difettosa Utilizzare un’altra presa
Cavo di allacciamento collegato fisso danneg-

giato

Cavo di prolunga separato danneggiato Controllare il cavo di prolunga e sostituirlo qua-

Il fusibile è scattato Sostituire il fusibile

La tagliasiepi funziona
con interruzioni

F 016 L70 832 | (27.4.12) Bosch Power Tools

Cavo di allacciamento collegato fisso danneg­giato

Cavo di prolunga separato danneggiato Controllare il cavo di prolunga e sostituirlo qua-

Cablaggio interno dell’apparecchio per il giardi­naggio difettoso

Interruttore di avvio/arresto difettoso Contattare il centro assistenza clienti

Controllare con cautela il cavo di allacciamento;
per la sostituzione rivolgersi al Servizio di Assi­stenza

lora fosse danneggiato

Controllare con cautela il cavo di allacciamento;
per la sostituzione rivolgersi al Servizio di Assi­stenza

lora fosse danneggiato
Contattare il centro assistenza clienti

OBJ_BUCH-1549-002.book Page 39 Friday, April 27, 2012 8:56 AM

Problema Possibili cause Rimedi

Il motore è in funzione, le
lame restano ferme

Le lame diventano bollen-tiLame senza filo Far affilare le lame

Vibrazioni e rumore ec­cessivi

Guasto interno Contattare il centro assistenza clienti

La lama ha delle tacche Far controllare le lame
Troppo attrito a causa della mancanza di lubrifi-

cazione
Apparecchio per il giardinaggio difettoso Contattare il centro assistenza clienti

Spruzzare con olio lubrificante

Nederlands | 39

Servizio di assistenza ed assistenza
clienti

www.bosch-garden.com

In caso di richieste o di ordinazione di pezzi di ricambio, co­municare sempre il codice prodotto a 10 cifre rip ortato sulla
targhetta di fabbricazione dell’elettroutensile!

Italia

Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: [phone]
Fax: [phone]
Fax: [phone]
E-Mail: [e-mail]

Svizzera

Tel.: [phone]
Fax: [phone]

Smaltimento

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva
2002/96/CE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE) ed all’at­tuazione del recepimento nel diritto nazio­nale, gli elettroutensili diventati inservibili
devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Verklaring van de pictogrammen

Lees de gebruiksaanwijzing door.

Gebruik de heggenschaar niet in de regen. Stel de
heggenschaar niet bloot aan regen.

Schakel de heggenschaar uit en trek de netstek­ker uit het stopcontact voordat u het gereedschap
instelt of reinigt, als de kabel blijft vastzitten, de
kabel doorgesneden, stukgesneden of bescha­digd is of als u de heggenschaar onbeheerd laat
liggen, ook als dat slechts voor korte tijd is.

Draag een gehoorbescherming.

Algemene veiligheidswaarschuwingen voor
elektrische gereedschappen

WAARSCHUWING

schriften. Als de waarschuwingen en voorschriften niet wor­den opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe­komstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch ge­reedschap” heeft betrekking op elektrische gereedschappen
voor gebruik op het stroomnet (met netsnoer) en op elektri­sche gereedschappen voor gebruik met een accu (zonder net­snoer).

Lees alle veiligheidswaar­schuwingen en alle voor-

Veiligheid van de werkomgeving

f Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval­len leiden.

f Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare
vloeistoffen, brandbare gassen of brandbaar stof be­vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

f Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap
verliezen.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 40 Friday, April 27, 2012 8:56 AM

40 | Nederlands

Elektrische veiligheid

f De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in
geen geval worden veranderd. Gebruik geen adapter­stekkers in combinatie met geaarde elektrische ge­reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische
schok.

f Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

f Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed­schap vergroot het risico van een elektrische schok.

f Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of
om de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en be­wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische
schok.

f Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel
beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrische gereedschap in een

vochtige omgeving onverm ijdelijk is, dient u een aard­lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische schok.

f Voorkom een onevenwichtige lichaamshouding. Zorg

f Draag geschikte kleding. Draag geen loshangende kle-

f Wanneer stofafzuigings- of stofopvangvoorzieningen

Zorgvuldige omgang met en zorgvuldig gebruik
van elektrische gereedschappen

f Overbelast het gereedschap niet. Gebruik voor uw

f Gebruik geen elektrisch gereedschap waarvan de

f Trek de stekker uit het stopcontact of neem de accu uit

Veiligheid van personen

f Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed­schap. Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed staat van drugs, alcohol of
medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver­wondingen leiden.

f Draag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of gehoorbescher­ming, afhankelijk van de aard en het gebruik van het elek­trische gereedschap, vermindert het risico van verwondin­gen.

f Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de
stekker in het stopcontact steekt of de accu aansluit en
voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger
aan de schakelaar hebt of wanneer u het gereedschap in­geschakeld op de stroomvoorziening aansluit, kan dit tot
ongevallen leiden.

f Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt.

f Bewaar niet-gebruikte elektrische gereedschappen

f Verzorg het elektrische gereedschap zorgvuldig. Con-

f Houd snijdende inzetgereedschappen scherp en

f Gebruik elektrisch gereedschap, toebehoren, inzetge-

Een instelgereedschap of sleutel in een draaiend deel van
het gereedschap kan tot verwondingen leiden.

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver­wachte situaties beter onder controle houden.

ding of sieraden. Houd haren, kleding en handschoe­nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende
delen worden meegenomen.

kunnen worden gemonteerd, dient u zich ervan te ver­zekeren dat deze zijn aangesloten en juist worden ge­bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci­teitsbereik.

schakelaar defect is. Elektrisch gereedschap dat niet
me er kan wo rd en in- of ui tg es cha ke ld , i s ge va ar li jk e n m oe t
worden gerepareerd.

het elektrische gereedschap voordat u het gereed­schap instelt, toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

buiten bereik van kinderen. Laat het gereedschap niet
gebruiken door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door
onervaren personen worden gebruikt.

troleer of bewegende delen van het gereedschap cor­rect functioneren en niet vastklemmen en of onderde­len zodanig gebroken of beschadigd zijn dat de werking
van het elektrische gereedschap nadelig wordt beïn­vloed. Laat deze beschadigde onderdelen voor het ge­bruik repareren. Veel ongevallen hebben hun oorzaak in

slecht onderhouden elektrische gereedschappen.

schoon. Zorgvuldig onderhouden snijdende inzetgereed­schappen met scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.

reedschappen en dergelijke volgens deze aanwijzin­gen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe­passingen kan tot gevaarlijke situaties leiden.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 41 Friday, April 27, 2012 8:56 AM

Nederlands | 41

Gebruik en onderhoud van accugereedschappen

f Laad accu’s alleen op in oplaadapparaten die door de

fabrikant worden geadviseerd. Voor een oplaadappa-

raat dat voor een bepaald type accu geschikt is, bestaat
brandgevaar wanneer het met andere accu’s wordt ge­bruikt.

f Gebruik alleen de daarvoor bedoelde accu’s in de elek-

trische gereedschappen. Het gebruik van andere accu’s

kan tot verwondingen en brandgevaar leiden.

f Voorkom aanraking van de niet-gebruikte accu met pa-

perclips, munten, sleutels, spijkers, schroeven en an­dere kleine metalen voorwerpen die overbrugging van
de contacten kunnen veroorzaken. Kortsluiting tussen

de accucontacten kan brandwonden of brand tot gevolg
hebben.

f Bij verkeerd gebruik kan vloeistof uit de accu lekken.

Voorkom contact daarmee. Spoel bij onvoorzien con­tact met water af. Wanneer de vloeistof in de ogen
komt, dient u bovendien een arts te raadplegen. Gelek-

te accuvloeistof kan tot huidirritaties en verbrandingen lei­den.

Service

f Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in
stand blijft.

Veiligheidsvoorschriften voor heggenscharen

f Houd alle lichaamsdelen uit de buurt van het snijmes.

Probeer niet om maaigoed te verwijderen of te maaien
materiaal vast te houden terwijl het mes beweegt. Ver­wijder vastgeklemd maaigoed alleen wanneer het ge­reedschap uitgeschakeld is. Een moment van onoplet-

tendheid tijdens het gebruik van de heggenschaar kan tot
ernstig letsel leiden.

f Draag de heggenschaar aan de greep terwijl het mes

stilstaat. Breng altijd de veiligheidsafscherming aan
voordat u de heggenschaar vervoert of opbergt. Een

zorgvuldige omgang met het gereedschap vermindert het
verwondingsgevaar door het mes.

f Houd het elektrische gereedschap alleen aan de geïso-

leerde greepvlakken vast, aangezien het knipmes in
aanraking met verborgen stroomleidingen of de eigen
netkabel kan komen. Contact van het knipmes met een

spanningvoerende leiding kan metalen delen van het ge­reedschap onder spanning zetten en tot een elektrische
schok leiden.

f Houd de kabel uit de buurt van de plaats waar u knipt.

Tijdens de werkzaamheden kan de kabel in de struik ver­borgen zijn en per ongeluk worden doorgeknipt.

Bosch Power Tools F 016 L70 832 | (27.4.12)

Extra waarschuwingen

f Dit gereedschap is er niet voor bestemd om te worden ge-

bruikt door personen (inclusief kinderen) met beperkte fy ­sieke, zintuigelijke of geestelijke vermogens of gebrekkige
ervaring en/of gebrekkige kennis, tenzij zij onder toezicht
staan van een voor hun veiligheid verantwoordelijke per­soon, of zij van deze persoon instructies ontvangen ten
aanzien van het gebruik van het gereedschap.
Kinderen moeten onder toezicht staan, om zeker te stellen
dat zij niet met het gereedschap spelen.

f Houd het elektrische gereedschap tijdens de werk-

zaamheden stevig met beide handen vast en zorg er­voor dat u stevig staat. Het elektrische gereedschap

wordt met twee handen veiliger geleid.

f Wacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt.

f Tijdens het gebruik mogen zich binnen een straal van

3 meter geen andere personen of dieren ophouden. De be­diener is in de werkomgeving verantwoordelijk ten opzich­te van anderen.

f Pak de heggenschaar nooit aan de mesbalk vast.
f Laat de heggenschaar nooit gebruiken door kinderen of

personen die met deze voorschriften niet vertrouwd zijn.
In uw land gelden eventueel voorschriften ten aanzien van
de leeftijd van de bediener.

f Maai nooit een heg wanneer er personen, in het bijzonder

kinderen, of huisdieren vlakbij zijn.

f De bediener of gebruiker is verantwoordelijk voor ongeval-

len, persoonlijk letsel of schade aan het eigendom van an­deren.

f Gebruik de heggenschaar niet met blote voeten of met

open sandalen. Draag altijd stevige schoenen en een lange
broek. Het dragen van stevige werkhandschoenen, slip­vaste schoenen en een veiligheidsbril wordt geadviseerd.
Draag geen lange kleding of sieraden die in be wegende de­len kunnen vastraken.

f Controleer de te knippen heg zorgvuldig en verwijder alle

metaaldraad en overige voorwerpen.

f Controleer voor het gebruik altijd of de messen, mes-

schroeven of andere delen van het knipmechanisme zicht­baar versleten of beschadigd zijn. Werk nooit met een be­schadigd of ernstig versleten knipmechanisme.

f Controleer de aansluitkabel en de verlengkabel voor elk

gebruik op beschadigingen en vervang deze indien nodig.
Bescherm de aansluitkabel en de verlengkabel tegen hitte,
olie en scherpe randen.

f Maak uzelf met de bediening van de heggenschaar ver-

trouwd zodat u deze in een noodgeval onmiddellijk kunt
stoppen.

f Maai alleen heggen bij daglicht of goed kunstlicht.
f Gebruik de heggenschaar nooit met defecte of niet-ge-

monteerde veiligheidsvoorzieningen.

f Controleer dat alle meegeleverde grepen en veiligheids-

voorzieningen bij het gebruik van de heggenschaar gemon­teerd zijn. Probeer het gereedschap nooit in gebruik te ne­men als het onvolledig gemonteerd is en evenmin met niet­toegestane aanpassingen.

OBJ_BUCH-1549-002.book Page 42 Friday, April 27, 2012 8:56 AM

42 | Nederlands

f Pak de heggenschaar nooit aan de veiligheidsvoorziening

vast.

f Let er bij het gebruik van de heggenschaar altijd op dat u

stevig staat en bewaar altijd uw evenwicht, in het bijzonder
bij het gebruik van een trap of ladder.

f Let op uw omgeving en wees voorbereid op eventuele ge-

varen die u tijdens het knippen van de heg mogelijk niet

kunt horen.
Trek de stekker uit het stopcontact:
– Voor het controleren, verwijderen van een blokkering of

werkzaamheden aan een heggenschaar.
– Na het raken van een voorwerp. Controleer de heggen-

schaar onmiddellijk op beschadigingen en laat deze indien

nodig repareren.
– Als de heggenschaar op een ongewone manier begint te

trillen (onmiddellijk controleren).
f Controleer of alle moeren, bouten en schroeven vastzitten,

zodat een veilige toestand van de heggenschaar gewaar-

borgd is.
f Bewaar de heggenschaar op een droge, hooggelegen of af-

gesloten plaats, buiten bereik van kinderen.

f Vervang versleten of beschadigde delen veiligheidshalve .
f Probeer niet het tuingereedschap te repareren, tenzij u de

daarvoor vereiste opleiding bezit.
f Zorg ervoor dat vervangingsonderdelen van Bosch afkom-

stig zijn.

De aansluitkabel moet regelmatig op beschadigingen worden
gecontroleerd en mag alleen in onbeschadigde toestand wor­den gebruikt.

Als de aansluitkabel beschadigd is, mag deze alleen door een
erkende Bosch-werkplaats worden gerepareerd.

Onderhoud

f Draag altijd tuinhandschoenen wanneer u de scherpe mes-

f Controleer het tuingereedschap. Versleten of beschadigd e

f Smeer de mesbalk altijd met onderhoudsspray voordat u

f Controleer of alle moeren, bouten en schroeven vastzitten,

f Zorg ervoor dat vervangingsonderdelen van Bosch afkom-

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en
begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de
symbolen en hun betekenis herkent. Het juiste begrip van de
symbolen helpt u het elektrische gereedschap goed en veilig
te gebruiken.

Elektrische veiligheid

f Let op! Schakel het tuingereedschap uit en trek de net-

stekker uit het stopcontact voordat u onderhouds- of

reinigingswerkzaamheden uitvoert. Hetzelfde geldt

wanneer de stroomkabel beschadigd, doorgesneden of

in de war is.
f Nadat de heggenschaar uitgeschakeld is, beweegt het

mes nog enkele seconden. Voorzichtig! Raak bewe-

gend mes niet aan.

Het tuingereedschap is voor uw veiligheid geïsoleerd en heeft
geen aarding nodig. De bedrijfsspanning bedraagt 230 V AC,
50 Hz (voor landen buiten de EU 220 V of 240 V, afhankelijk
van de uitvoering). Gebruik alleen goedgekeurde verlengka­bels. Informatie is verkrijgbaar bij de erkende klantenservice.

Er mogen alleen verlengkabels van het type H05VV-F of
H05RN-F worden gebruikt.

Voor extra veiligheid wordt het gebruik van een aardlekscha­kelaar met een uitschakelstroom van maximaal 30 mA geadvi­seerd. De aardlekschakelaar moet vóór gebruik altijd worden
gecontroleerd.

Informatie over producten die niet in Groot-Brittannië wor­den verkocht:
LET OP: Voor uw veiligheid is het noodzakelijk dat de aan het
tuingereedschap aangebrachte stekker met de verlengkabel
wordt verbonden. De stekker van de verlengkabel moet te gen
spatwater bestemd zijn en uit rubber bestaan of met rubber
bekleed zijn. De verlengkabel moet met een trekontlasting
worden gebruikt.

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het knippen en snoeien
van heggen en struiken in de tuin voor particulier gebruik.

sen vastpakt of er aan werkt.

delen moeten veiligheidshalve worden vervangen.

het tuingereedschap opbergt.

zodat een veilige toestand van het tuingereedschap ge­waarborgd is.

stig zijn.

Symbool Betekenis

Draag werkhandschoenen

Draag een veiligheidsbril.

Bewegingsrichting

Inschakelen

Uitschakelen

Bescherm uzelf tegen een elektrische
schok.

Toegestane handeling

Verboden handeling

Toebehoren

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 43 Friday, April 27, 2012 8:56 AM

Nederlands | 43

Technische gegevens

Heggenschaar AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Zaaknummer
Opgenomen vermogen
Kniplengte
Tandopening
Onbelast aantal knipbewegingen
Draaimoment van de slipkoppeling
Gewicht volgens EPTA-Procedure 01/2003
Isolatieklasse

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijk ende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuingereedschappen kunnen afwijken.

Heggenschaar AHS 65-34 AHS 70-34

Zaaknummer
Opgenomen vermogen
Kniplengte
Tandopening
Onbelast aantal knipbewegingen
Draaimoment van de slipkoppeling
Gewicht volgens EPTA-Procedure 01/2003
Isolatieklasse

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijk ende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuingereedschappen kunnen afwijken.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:
Geluidsdrukniveau
Geluidsvermogenniveau
Onzekerheid K

dB(A)
dB(A)

dB

Draag een gehoorbescherming.

Totale trillingswaarden ah (vectorsom van drie richtingen) en onzekerheid K bepaald vol­gens EN 60745:
a

h

K

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge­meten met een volgens EN 60745 genormeerde meetmetho­de en kan worden gebruikt om elektrische gereedschappen
met elkaar te vergelijken. Het is ook geschikt voor een voorlo­pige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaam­ste toepassingen van het elektrische gereedschap. Als echter
het elektrische gereedschap wordt gebruikt voo r andere toe­passingen, met afwijkende inzetgereedschappen of onvol­doende onderhoud, kan het trillingsniveau afwijken. Dit kan
de trillingsbelasting gedurende de gehele arbeidsperiode dui-

Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap wel
loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings­belasting gedurende de gehele arbeidsperiode duidelijk ver­minderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van
de bediener tegen het effect van trillingen vast, zoals: Onder­houd van elektrische gereedschappen en inzetgereedschap­pen, warm houden van de handen, organisatie van het ar­beidsproces.

m/s
m/s

2
2

delijk verhogen.

Bosch Power Tools F 016 L70 832 | (27.4.12)

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

1

OBJ_BUCH-1549-002.book Page 44 Friday, April 27, 2012 8:56 AM

44 | Nederlands

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschre­ven product voldoet aan de volgende normen en normatieve documenten: EN 60745 vol­gens de bepalingen van de richtlijnen 2011 /65 /EU, 2004 /108 /EG, 2006 /42 /EG,
2000/ 14/ EG.
2000/14/EG: Gegarandeerd geluidsvermogenniveau
Wegingsmethode van de conformiteit volgens aanhangsel V.

Productcategorie: 25
Technisch dossier (2006/42/EG) bij:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montage en gebruik

Handelingsdoel Afbeelding

Meegeleverd 1
Verlengkabel aanbrengen 2

Handelingsdoel Afbeelding

Inschakelen 3
Uitschakelen 3
Tips voor de werkzaamheden 4
Zaagfunctie 5
Onderhoud van de messen 6
Opbergen en vervoeren 6
Toebehoren kiezen 7

Tips voor de werkzaamheden

Zaagfunctie

Hoewel de tandopening het knippen van takken van maximaal
Ø 26/34 mm mogelijk maakt, is de punt van de mesbalk be­doeld om mee te knippen tot maximaal Ø 32/38 mm.

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

Storingen opsporen

Symptomen Mogelijke oorzaak Oplossing

Heggenschaar loopt niet Netspanning ontbreekt Controleren en inschakelen

Stopcontact defect Gebruik een ander stopcontact
Vast verbonden aansluitkabel beschadigd Aansluitkabel voorzichtig controleren; voor ver-

Aparte verlengkabel beschadigd Verlengkabel controleren en vervangen, indien

Zekering doorgeslagen Zekering vervangen

Heggenschaar loopt met
onderbrekingen

F 016 L70 832 | (27.4.12) Bosch Power Tools

Vast verbonden aansluitkabel beschadigd Aansluitkabel voorzichtig controleren; voor ver-

Aparte verlengkabel beschadigd Verlengkabel controleren en vervangen, indien

Interne bekabeling van tuingereedschap de­fect

Aan/uit-schakelaar defect Neem contact op met klantenservice

vanging contact opnemen met klantenservice

beschadigd

vanging contact opnemen met klantenservice

beschadigd
Neem contact op met klantenservice

OBJ_BUCH-1549-002.book Page 45 Friday, April 27, 2012 8:56 AM

Symptomen Mogelijke oorzaak Oplossing

Motor loopt, messen blijven
stilstaan

Messen worden heet Messen bot Laat de mesbalk slijpen

Sterke trillingen of geluiden Tuingereedschap defect Neem contact op met klantenservice

Interne fout Neem contact op met klantenservice

Mes heeft kerf of breuk Laat de mesbalk controleren
Te veel wrijving wegens ontbrekende smering Besproeien met smeerolie

Dansk | 45

Klantenservice en advies

www.bosch-garden.com

Vermeld bij vragen en bestellingen van vervangingsonderde­len altijd het uit tien cijfers bestaande zaaknummer volgens
het typeplaatje van het elektrische gereedschap.

Nederland

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

België

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Generelle sikkerhedsinstrukser til el-værktøj

holdelse af sikkerhedsinstrukserne og anvisningern e er der ri­siko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til se­nere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“
refererer til netdrevet el-værktøj (med netkabel) og akkudre­vet el-værktøj (uden netkabel).

Brug høreværn.

ADVARSEL

Læs alle sikkerhedsinstrukser og an­visninger. I tilfælde af manglende over-

Sikkerhed på arbejdspladsen

Afvalverwijdering

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG
over elektrische en elektronische oude ap­paraten en de omzetting van de richtlijn in
nationaal recht moeten niet meer bruikbare
elektrische gereedschappen apart worden
ingezameld en op een voor het milieu ver­antwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Forklaring af billedsymbolerne

Læs brugsanvisningen.

Brug ikke hækkeklipperen, når det regner. Udsæt
ikke hækkeklipperen for regn.

Sluk for hækkeklipperen og træk stikket ud af stik­dåsen, før værktøjet ind stilles eller rengøres, hvis
ledningen er sammenfiltret, ødelagt eller beskadi­get eller hvis hækkeklipperen bare forlades uden
opsyn i kort tid.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Sørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for
uheld.

f Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dam­pe.

f Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

f El-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap­terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen
for elektrisk stød.

f Undgå kropskontakt med jordforbundne overflader

som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stø d.

f Maskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk
stød.

f Brug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,
hænge el-værktøjet op i ledningen eller rykke i lednin­gen for at trække stikket ud af kontakten). Beskyt led­ningen mod varme, olie, skarpe kanter eller maskinde­le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

OBJ_BUCH-1549-002.book Page 46 Friday, April 27, 2012 8:56 AM

46 | Dansk

f Hvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs
brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

f Hvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

f Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget
el-værktøj, hvis du er træt, har nydt alkohol eller er på­virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan
føre til alvorlige personskader.

f Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af­hængig af maskintype og anvendelse nedsætter risikoen
for personskader.

f Undgå utilsigtet igangsætning. Kontrollér, at el-værk-

tøjet er slukket, før du tilslutter det til strømtilførslen
og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at
el-værktøjet ikke er tændt, når det sluttes til nettet, da det­te øger risikoen for personskader.

f Gør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er
der risiko for personskader.

f Undgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere
el-værktøjet, hvis der skulle opstå uventede situationer.

f Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra
dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

f Hvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor­rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

f Undgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der
skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

f Brug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal
repareres.

f Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el­ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

f Opbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med
maskinen eller ikke har gennemlæst disse instrukser,

F 016 L70 832 | (27.4.12) Bosch Power Tools

benytte maskinen. El-værktøj er farligt, hvis det benyttes
af ukyndige personer.

f El-værktøjet bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige maskindele fungerer korrekt og ikke sid­der fast, og om delene er brækket eller beskadiget, såle­des at el-værktøjets funktion påvirkes. Få beskadigede
dele repareret, inden maskinen tages i brug. Mange

uheld skyldes dårligt vedligeholdte el-værktøjer.

f Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære­kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

f Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det
arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom­råde, kan føre til farlige situationer.

Omhyggelig omgang med og brug af akku-værktøj

f Oplad kun akku’er i ladeaggregater, der er anbefalet af

fabrikanten. Et ladeaggregat, der er egnet til en bestemt

type batterier, må ikke benyttes med andre batterier –
brandfare.

f Brug kun de akku’er, der er beregnet til el-værktøjet.

Brug af andre akku’er øger risikoen for personskader og er
forbundet med brandfare.

f Ikke benyttede akku’er må ikke komme i berøring med

kontorclips, mønter, nøgler, søm, skruer eller andre
små metalgenstande, da disse kan kortslutte kontak­terne. En kortslutning mellem batteri-kontakterne øger ri-

sikoen for personskader i form af forbrændinger.

f Hvis akku’en anvendes forkert, kan der slippe væske

ud af akku’en. Undgå at komme i kontakt med denne
væske. Hvis det alligevel skulle ske, skylles med vand.
Søg læge, hvis væsken kommer i øjnene. Akku-væske

kan give hudirritation eller forbrændinger.

Service

f Sørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til hækkeklippere

f Hold alle legemsdele væk fra kniven. Forsøg ikke at

fjerne afskåret materiale, mens kniven kører, eller at
holde fast i materiale, som skal skæres over. Fjern kun
fastklemt afskåret materiale, når haveværktøjet er
slukket. Få sekunders uopmærksomhed ved brug af hæk-

keklipperen kan føre til alvorlige personskader.

f Bær hækkeklipperen i grebet, når kniven ikke kører.

Hækkeklipperen skal altid være forsynet med en be­skyttelsesafdækning, når den transporteres eller læg­ges til opbevaring. Omhyggelig håndtering af haveværk-

tøjet forringer faren for kvæstelser fra kniven.

f Hold altid kun fast i de isolerede gribeflader på el-værk-

tøjet, da skærekniven kan berøre skjulte strømlednin­ger eller dets egen ledning. Skæreknivens kontakt med

en spændingsførende ledning kan sætte el-værktøjets me­taldele under spænding, hvilket kan føre til elektrisk stød.

OBJ_BUCH-1549-002.book Page 47 Friday, April 27, 2012 8:56 AM

Dansk | 47

f Hold kablet væk fra snitområdet. Under arbejdet kan

kablet være tildækket af buske og kvas og klippes over ved
et tilfælde.

Ekstra advarselshenvisinnger

f Dette haveværktøj er ikke beregnet til at blive anvendt af

personer (inkl. børn) med fysiske, sensoriske eller mentale
skavanker eller af personer, der ikke råder over tilstrække­lig erfaring eller kendskab, medmindre de overvåges af en
person, der sørger for deres sikkerhed, eller denne person
instruerer dem i brugen af dette værktøj.
Hold øje med børn for at forhindre, at de leger med værk­tøjet.

f Hold altid maskinen fast med begge hænder og sørg for

at stå sikkert under arbejdet. El-værktøjet føres sikkert

med to hænder.

f El-værktøjet må først lægges fra, når det står helt stille.
f Fremmede personer eller dyr skal under arbejdet opholde

sig i en radius på mindst 3 meter væk fra arbejdsområdet.
I arbejdsområdet bærer brugeren ansvaret over for tredje­mand.

f Tag aldrig fat i hækkeklipperens knivbjælke.
f Lad aldrig børn eller personer, der ikke har gennemlæst

disse instruktioner, anvende hækkeklipperen. Lokale reg­ler kan bestemme alderen på den person, som må betjene
haveværktøjet.

f Klip aldrig hækken, mens personer, især børn eller kæle-

dyr, er i nærheden.

f Brugeren er ansvarlig for ulykker og skader, der sker på an-

dre mennesker eller deres ejendom.

f Betjen ikke hækkeklipperen med bare fødder eller åbne

sandaler. Bær altid fastsiddende fodtøj og lange bukser.
Det anbefales at bruge faste handsker, skridsikkert fodtøj
og beskyttelsesbriller. Bær ikke løstsiddende tøj eller
smykker, der kan blive fanget af dele, der er i bevægelse.

f Inspicer hækken, der skal klippes, omhyggeligt og fjern alle

tråde og andre fremmedlegemer.

f Kontroller altid før brug, at knivene, knivskruerne og andre

dele på skæreværktøjet hverken er slidte eller beskadige­de. Arbejd aldrig med beskadiget eller meget slidt skære­værk.

f Kontroller altid tilslutningsledningen/forlængerledningen

før brug for beskadigelser og skift den efter behov. Beskyt
tilslutningsledningen/forlængerledningen mod varme, olie
og skarpe kanter.

f Gør dig fortrolig med betjeningen af hækkeklipperen, så du

hurtigt kan stoppe den i nødstilfælde.

f Klip kun hækken i dagslys eller i god kunstig belysning.
f Brug aldrig hækkeklipperen, hvis beskyttelsesskærmene

er defekte eller er taget af hækkeklipperen.

f Kontroller, at alle medleverede greb og beskyttelsesskær-

me er monteret på hækkeklipperen, når den tages i brug.
Forsøg aldrig at tage en ufuldstændigt monteret hække­klipper eller en hækkeklipper med ikke tilladte modifikati­oner i brug.

f Hold aldrig hækkeklipperen fast i dens beskyttelsesanord-

ning.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Sørg altid for at stå sikkert, når du arbejder med hække-

klipperen, og hold altid ligevægten, især hvis du står på trin
eller stiger.

f Det er vigtigt, at du kender omgivelserne og de evt. farer,

der kan opstå her og som du evt. ikke hører, når du klipper

hækken.
Man skal altid tage stikket ud af stikkontakten:
– før hækkeklipperen kontrolleres, før en blokering afhjæl-

pes eller før der arbejdes på hækkeklippere n.
– efter at man har ramt et fremmedlegeme. Kontroller hæk-

keklipperen for beskadigelser og få den repareret, hvis det

er nødvendigt.
– hvis hækkeklipperen begynder at vibrere unormalt meget

(kontroller omgående).
f Kontroller, at alle møtrikker, bolte og skruer sidder rigtigt,

så hækkeklipperens arbejdstilstand er sikret.
f Opbevar hækkeklipperen et tørt, højtliggende eller aflåst

sted uden for børns rækkevidde.

f Skift for en sikkerheds skyld slidte eller beskadigede dele.
f Forsøg ikke selv at reparere haveværktøjet, medmindre du

har den nødvendige uddannelse.
f Sørg for kun at montere reservedele, der er godkendt af

Bosch.

Elektrisk sikkerhed

f Pas på! Sluk for haveværktøjet og træk stikket ud, før

vedligeholdelses- eller rengøringsarbejdet startes.

Gør det samme, hvis elledningen er beskadiget, hvis

der er blevet skåret i den eller hvis den har viklet sig

sammen.
f Når hækkeklipperen slukkes, bevæger kniven sig i end-

nu et par sekunder. Vær forsigtig! Berør ikke kniven, så

længe den bevæger sig.

Dit haveværktøj er for din egen sikkerheds skyld beskyttelses­isoleret og har ikke brug for nogen jordforbindelse. Drifts­spændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V,
240 V afhængigt af modellen). Brug kun godkendte forlæn­gerledninger. Nærmere oplysninger fås ved henvendelse til
din nærmeste autoriserede forhandler.

Den benyttede forlængerledning skal være af typen H05VV-F
eller H05RN-F.

Det anbefales, at man for ekstra elektrisk sikkerhed anvender
et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over
30 mA. Dette fejlstrømsrelæ skal altid kontrolles, før have­værktøjet anvendes.

Tips vedr. produkter, der ikke sælges i GB:
PAS PÅ: For din sikkerheds skyld er det nødvendigt, at stikket
på haveværktøjet forbindes med forlængerled ningen. Koblin­gen på forlængerledningen skal være beskyttet mod stænk­vand, være fremstillet af gummi eller være overtrukket med
gummi. Forlængerledningen skal benyttes med en trækaflast­ning.

Tilslutningsledningen skal kontrolleres for besk adigelser med
regelmæssige mellemrum og må kun benyttes, når den er i
fejlfri tilstand.

En beskadiget ledning må kun repareres p å et autoriseret
Bosch værksted.

OBJ_BUCH-1549-002.book Page 48 Friday, April 27, 2012 8:56 AM

48 | Dansk

Vedligeholdelse

f Brug altid havehandsker, hvis du håndterer eller arbejder i

nærheden af skarpe knive.

f Kontroller haveværktøjet og erstat for en sikkerheds skyld

slidte eller beskadigede dele.

f Smør altid knivbjælken med servicespray, før haveværktø-

jet lægges til opbevaring.

f Kontroller, at alle møtrikker, bolte og skruer sidder rigtigt,

så haveværktøjets arbejdstilstand er sikret.

f Sørg for kun at montere reservedele, der er godkendt af

Bosch.

Symboler

De efterfølgende symboler er af betydning for at kunne læse
og forstå driftsvejledningen. Læg mærke til symbolerne og
overhold deres betydning. En rigtig forståelse af symbolerne
er med til at sikre en god og sikker brug af elværktøjet.

Symbol Betydning

Brug beskyttelseshandsker

Beregnet anvendelse

Haveværktøjet er beregnet til at klippe og studse hække og
buske i almindelige haver og kolonihaver.

Symbol Betydning

Brug beskyttelsesbriller.

Bevægelsesretning

Start

Stop

Beskyt dig selv mod elektrisk stød.

Tilladt handling

Forbudt handling

Tilbehør

Tekniske data

Hækkeklipper AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Typenummer
Nominel optagen effekt
Snitlængde
Tandåbning
Slagantal ubelastet
Drejningsmoment for glidekoblingen
Vægt svarer til EPTA-Procedure 01/2003
Beskyttelsesklasse

Angivelserne gælder for en nominel s pænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.
Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværktøjer kan variere.

Hækkeklipper AHS 65-34 AHS 70-34

Typenummer
Nominel optagen effekt
Snitlængde
Tandåbning
Slagantal ubelastet
Drejningsmoment for glidekoblingen
Vægt svarer til EPTA-Procedure 01/2003
Beskyttelsesklasse

Angivelserne gælder for en nominel s pænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.
Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværktøjer kan variere.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

3 400 3400 3400 3 400

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

Nm 50 50

kg 3,7 3,8

3400 3400

/II /II

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 49 Friday, April 27, 2012 8:56 AM

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745. 3 600 ... H47 E..

Maskinens A-vurderede støjniveau er typisk:
Lydtryksniveau
Lydeffektniveau
Usikkerhed K

Brug høreværn!

Samlede vibrationsværdier ah (vektorsum for tre retninger) og usikkerhed K beregnet iht.
EN 60745:
a

h

K

Det svingningsniveau, der er angivet i nærværende instruk­ser, er blevet målt iht. en standardiseret måleproces i
EN 60745, og ka n bruges til at sammenligne el-værktøjer. Det
er også egnet til en foreløbig vurdering af svingningsbelast­ningen.
Det angivede svingningsniveau repræsenterer de væsentlige
anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes
til andre formål, med afvigende indsatsværktøj eller utilstræk­kelig vedligeholdelse, kan svingningsniveauet afvige. Dette
kan føre til en betydelig forøgelse af svingn ingsbelastningen i
hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø­re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol­delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.

dB(A)
dB(A)

dB

m/s
m/s

H47 F..
H47 G..
H47 H..

2
2

Dansk | 49

75
96

1

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske da­ta“, er i overensstemmelse med følgende standarder eller normative dokumenter:
EN 60745 iht. bestemmelserne i direktiverne 2011 /65 /EU, 2004/108/ EF,
2006/ 42/ EF, 2000/14 /EF.
2000/14/EF: Garanteret lydeffektniveau

Procedurer for overensstemmelsesvurdering iht. bilag V.
Produktkategori: 25
Teknisk dossier (2006/42/EF) ved:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montering og drift

Handlingsmål Fig.

Leveringsomfang 1
Forlængerledning anbringes 2
Tænding 3
Slukning 3
Arbejdsanvisninger 4
Savefunktion 5
Vedligeholdelse af kniv 6
Opbevaring og transport 6
Valg af tilbehør 7

3 600 ... H47 E..

H47 F..
H47 G..
H47 H..

dB(A) 97 98

H47 J..
H47 K..

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 50 Friday, April 27, 2012 8:56 AM

50 | Dansk

Arbejdsanvisninger

Savefunktion

Selv om tandåbningen tillader grensnit på op til Ø 26/34 mm,
er skærets spids konstrueret til snit op til Ø 32/38 mm.

Fejlsøgning

Symptom Mulig årsag Afhjælpning

Hækkeklipper arbejder
ikke

Hækkeklipper arbejder
med afbrydelser

Motor går, knive bevæger
sig ikke

Knive bliver varme Knive er sløve Få knivene slebet

For stor vibration/støj Haveværktøj defekt Kontakt serviceforhandleren

Strøm er afbrudt Kontroller og tænd for strømmen
Stikkontakt er defekt Prøv en anden stikkontakt
Fast forbundet tilslutningsledning er beskadiget Kontroller tilslutningsledning forsigtigt; kontakt

Separat forlængerledning er beskadiget Kontroller forlængerledning og skift den, hvis

Defekt/sprunget sikring Udskift sikring
Fast forbundet tilslutningsledning er beskadiget Kontroller tilslutningsledning forsigtigt; kontakt

Separat forlængerledning er beskadiget Kontroller forlængerledning og skift den, hvis

Haveværktøjets indvendige ledninger er beska­diget

Start-stop-kontakten er defekt Kontakt serviceforhandleren
Intern fejl Ko ntakt serviceforhandleren

Knive har hakker Få knivene kontrolleret
For meget friktion på grund af manglende smø-

ring

serviceforhandleren, hvis den skal erstattes

den er beskadiget

serviceforhandleren, hvis den skal erstattes

den er beskadiget
Kontakt serviceforhandleren

Sprøjt dem over med smøreolie

Kundeservice og kunderådgivning

www.bosch-garden.com

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid
angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Tlf. Service Center: [phone]
Fax: [phone]
E-Mail: [e-mail]

F 016 L70 832 | (27.4.12) Bosch Power Tools

Bortskaffelse

Smid ikke el-værktøj ud sammen med det almindelige hus­holdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF
om affald af elektrisk og elektronisk udstyr
skal kasseret elektrisk udstyr indsamles se­parat og genbruges iht. gældende miljøfor­skrifter.

Ret til ændringer forbeholdes.

OBJ_BUCH-1549-002.book Page 51 Friday, April 27, 2012 8:56 AM

f Missbruka inte nätsladden och använd den inte för att

Svenska

Säkerhetsanvisningar

Förklaring till bildsymbolerna

Läs noga igenom bruksanvisningen.

Använd inte häcksaxen i regn. Utsätt inte
häcksaxen för regn.

Före inställningar eller rengöring av häcksaxen
ska den slås från och stickproppen dras ur nätut­taget, även om kabeln blivit hängande, klippts av
eller skadats eller när häcksaxen även för en kort
stund lämnas utan uppsikt.

Bär hörselskydd.

Allmänna säkerhetsanvisningar för elverktyg

VARNING

står till följd av att säkerhetsanvisningarna och instruktio­nerna inte följts kan orsaka elstöt, brand och/eller allvarliga
personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna
elverktyg (med nätsladd) och till batteridrivna elverktyg
(sladdlösa).

Läs noga igenom alla säkerhetsanvis­ningar och instruktioner. Fel som upp-

Arbetsplatssäkerhet

f Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till
olyckor.

f Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

f Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

f Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte
adapterkontakter tillsammans med skyddsjordade
elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

f Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

f Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

f När du arbetar med ett elverktyg utomhus använd

f Använd ett felströmsskydd om det inte är möjligt att

Personsäkerhet

f Var uppmärksam, kontrollera vad du gör och använd

f Bär alltid personlig skyddsutrustning och skyddsglas-

f Undvik oavsiktlig igångsättning. Kontrollera att elverk-

f Ta bort alla inställningsverktyg och skruvnycklar innan

f Undvik onormala kroppsställningar. Se till att du står

f Bär lämpliga arbetskläder. Bär inte löst hängande klä-

f När elverktyg används med dammutsugnings- och

Korrekt användning och hantering av elverktyg

f Överbelasta inte elverktyget. Använd för aktuellt

f Ett elverktyg med defekt strömställare får inte längre

f Dra stickproppen ur vägguttaget och/eller ta bort bat-

Svenska | 51

bära eller hänga upp elverktyget och inte heller för att
dra stickproppen ur vägguttaget. Håll nätsladden på
avstånd från värme, olja, skarpa kanter och rörliga
maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

endast förlängningssladdar som är avsedda för utom­husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

undvika elverktygets användning i fuktig miljö. Fel­strömsskyddet minskar risken för elstöt.

elverktyget med förnuft. Använd inte elverktyg när du
är trött eller om du är påverkad av droger, alkohol eller
mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

ögon. Användning av personlig skyddsutrustning som
t.ex. dammfiltermask, halkfria säkerhetsskor, skydds­hjälm och hörselskydd reducerar alltefter elverktygets typ
och användning risken för kroppsskada.

tyget är frånkopplat innan du ansluter stickproppen till
vägguttaget och/eller ansluter/tar bort batteriet, tar
upp eller bär elverktyget. Om du bär elverktyget med

fingret på strömställaren ell er ansluter påkopplat elverktyg
till nätströmmen kan olycka uppstå.

du kopplar på elverktyget. Ett verktyg eller en nyckel i en
roterande komponent kan medföra kroppsskada.

stadigt och håller balansen. I detta fall kan du lättare kon­trollera elverktyget i oväntade situationer.

der eller smycken. Håll håret, kläderna och handskarna
på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

-uppsamlingsutrustning, se till att dessa är rätt monte­rade och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

arbete avsett elverktyg. Med ett lämpligt elverktyg kan
du arbeta bättre och säkrare inom angivet effektområde.

användas. Ett elverktyg som inte kan kopplas in eller ur är
farligt och måste repareras.

teriet innan inställningar utförs, tillbehörsdelar byts ut
eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 52 Friday, April 27, 2012 8:56 AM

52 | Svenska

f Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna
med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

f Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom­ponenter inte brustit eller skadats; orsaker som kan
leda till att elverktygets funktioner påverkas menligt.
Låt skadade delar repareras innan elverktyget tas i
bruk. Många olyckor orsakas av dåligt skötta elverktyg.

f Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm
och går lättare att styra.

f Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren
och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladd-

f Håll tag i elverktyget endast på isolerade greppytor då

f Håll nätsladden på betryggande avstånd från klipp-

Extra säkerhetsanvisningar

f Elverktyget får inte användas av person (inklusive barn)

f Håll i elverktyget med båda händerna under arbetet

lösa elverktyg

f Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk
för brand.

f Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för kropps-

skada och brand.

f Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att
undvika en bygling av kontakterna. En kortslutning av

batteriets kontakter kan le da till brännskador eller brand.

f Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts­kan. Vid oavsiktlig kontakt spola med vatten. Om
vätska kommer i kontakt med ögonen uppsök dess­utom läkare. Batterivätskan kan medföra hudirritation

och brännskada.

f Vänta tills elverktyget stannat helt innan du lägger bort

f När trädgårdsredskapet används får inga andra personer

f Grip aldrig tag i häcksaxens knivsvärd.
f Häcksaxen får aldrig användas av barn eller personer som

f Använd aldrig häcksaxen när personer, speciellt då barn

f Användaren eller ägaren ansvarar för olyckor och skador

f Du får inte använda häcksaxen barfota eller med öppna

Service

f Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för häcksaxar

f Håll knivarna på avstånd från kroppen. Försök inte ta

bort klippt material eller hålla i material som ska klip­pas när kniven är inkopplad. Ta på frånslaget träd­gårdsredskap bort klippt material som kommit i kläm.

Under användning av häcksaxen kan även en kort oupp­märksamhet leda till allvarliga kroppsskador.

f Bär häcksaxen i handtaget med stillastående kniv. För

transport och lagring av häcksaxen ska skyddet vara
påsatt. En omsorgsfull hantering av trädgårdsredskapet

minskar risken för kroppsskada som kniv kan orsaka.

f Innan du startar granska noga häcken och plocka bort stål-

f Kontrollera innan arbetet påbörjas att knivarna, knivskru-

f Kontrollera anslutningssladden/skarvsladden före varje

f Gör dig förtrogen med häcksaxens hantering för att i nöd-

f Använd häcksaxen endast i dagsljus eller vid god belys-

f Häcksaxen får aldrig användas med defekt eller omonterad

risk finns att knivarna kommer i kontakt med dolda
strömledningar eller med egen nätsladd. Knivens kon-

takt med en spänningsförande ledning kan sätta redska­pets metalldelar under spänning och leda till elstöt.

området. Under arbetet kan nätsladden vara d old i buska­get och oavsiktligt kapas.

med begränsad fysisk, sensorisk eller psykisk förmåga
och/eller som saknar den erfarenhet och kunskap som
krävs för hantering. Undantag görs om personen överva­kas av en ansvarig person som kan undervisa i verktygets
användning.
Barn bör övervakas för att säkerställa att de inte leker med
verktyget.

och se till att du står stadigt. Elverktyget kan styras säk­rare med två händer.

det.

eller djur uppehålla sig inom en omkrets på 3 m. Operatö­ren ansvarar för främmande person.

inte är förtrogna med bruksanvisningarna. Nationella före­skrifter begränsar eventuellt tillåten ålder för användning.

eller husdjur, uppehåller sig i närheten.

som drabbar andra människor eller deras egendom.

sandaler. Använd alltid kraftiga skor och långa byxor. Vi
rekommenderar att använda kraftiga handskar, halkfria
skor och skyddsglasögon. Bär inte vida kläder eller
smycken som kan dras in av rörliga delar.

trådar och andra främmande föremål.

varna och andra komponenter i knivverket inte är slitna
eller skadade. Arbeta aldrig med skadat eller kraftigt ned­slitet knivverk.

användning att de inte skadats eller så byt vid behov.
Skydda anslutningssladden/skarvsladden mot hetta, olja
och skarpa kanter.

fall genast kunna stoppa den.

ning.

skyddsanordning.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 53 Friday, April 27, 2012 8:56 AM

f Kontrollera före användning av häcksaxen att alla medleve-

rerade handtag och all skyddsutrustning monterats.
Använd aldrig en ofullständigt monterad häcksax eller en
häcksax som på otillåtet sätt modifierats.

f Håll aldrig tag i häcksaxens skyddsanordning.
f När du använder häcksaxen bör du se till att du står stadigt

och håller balansen och speciellt då om du står på trapp­steg eller stege.

f Var medveten om omgivningen och var beredd på faromo-

ment som du eventuellt inte kan höra under klippning av

häcken.
Dra stickproppen ur stickuttaget:
– före kontroll, avhjälpande av blockering eller åtgärder på

häcksaxen.
– efter kontakt med främmande föremål. Kontrollera

häcksaxen avseende skada och låt den vid behov repare-

ras.
– om häcksaxen börjar vibrera ovanligt kraftigt (kontrollera

genast).
f Granska att alla muttrar, bultar och skruvar sitter stadigt

fast, detta garanterar att häcksaxens tillförlitlighet upp-

rätthålls.
f Förvara häcksaxen på ett torrt och högt beläget ställe eller

på en avstängd plats och utom räckhåll för barn.

f Av säkerhetsskäl ska slitna eller skadade delar bytas ut.
f Försök inte reparera trädgårdsredskapet om du inte har

den utbildning som krävs för arbetet.
f Kontrollera att reservdelarna är av Bosch-fabrikat.

Service

f Använd alltid trädgårdshandskar när åtgärder krävs i när-

f Kontrollera trädgårdsredskapet och byt av säkerhetsskäl

f Smörj knivsvärdet med servicespray innan trädgårdsred-

f Granska att alla muttrar, bultar och skruvar sitter stadigt

f Kontrollera att reservdelarna är av Bosch-fabrikat.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå
bruksanvisningen. Lägg symbolerna och deras betydelse på
minnet. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda elverktyget.

Elektrisk säkerhet

f Obs! Före serviceåtgärder eller rengöring stäng av

trädgårdsredskapet och dra ur stickproppen. Detta

gäller även om nätsladden skadats eller är tilltrasslad.
f Efter frånkoppling av häcksaxen rörs kniven ännu

några sekunder. Varning! Berör inte en kniv innan den

stannat helt.

Trädgårdsredskapet är skyddsisolerat och kräver därför
ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke
EU-länder 220 V, 240 V alltefter utförande). Använd endast
godkända skarvsladdar. För information kontakta auktorise­rad kundservice.

Använd endast skarvsladdar med beteckningen H05VV-F
eller H05RN-F.

För ökat skydd rekommenderar vi att använda en FI-jordfels­brytare (RCD) med en utlösningsström på högst 30 mA. Denna
FI-jordfelsbrytare ska kontrolleras före varje användning.

Anvisningar för produkter som inte säljs i GB:
OBSERVERA: För din säkerhet krävs att trädgårdsredskapets
stickpropp ansluts till skarvsladden. Skarvsladdens koppling
måste skyddas mot stänkvatten, bestå av gummi eller ha gum­mimantel. Skarvsladden ska vara försedd med dragavlast­ning.

Anslutningssladden måste regelbundet kontrolleras avse­ende skador och får endast användas i felfritt tillstånd.

Om anslutningssladden skadats får den repareras endast i en
auktoriserad Bosch-verkstad.

Ändamålsenlig användning

Trädgårdsredskapet är avsett för klippning och formning av
häckar och buskar i trädgårdar.

Svenska | 53

heten av skarpa knivar.

ut förslitna och skadade delar.

skapet lagras.

fast; detta garanterar att trädgårdsredskapets tillförlitlig­het upprätthålls.

Symbol Betydelse

Bär skyddshandskar

Använd skyddsglasögon.

Rörelseriktning

Inkoppling

Urkoppling

Skydda dig mot elstöt.

Tillåten hantering

Förbjuden handling

Tillbehör

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 54 Friday, April 27, 2012 8:56 AM

54 | Svenska

Tekniska data

Häcksax AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Produktnummer
Upptagen märkeffekt
Snittlängd
Knivavstånd
Slagfrekvens på tomgång
Slirkopplingens vridmoment
Vikt enligt EPTA-Procedure 01/2003
Skyddsklass

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera.

Häcksax AHS 65-34 AHS 70-34

Produktnummer
Upptagen märkeffekt
Snittlängd
Knivavstånd
Slagfrekvens på tomgång
Slirkopplingens vridmoment
Vikt enligt EPTA-Procedure 01/2003
Skyddsklass

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Verktygets A-vägda ljudnivå är i typiska fall:
ljudtrycksnivå
ljudeffektnivå
onoggrannhet K

dB(A)
dB(A)

dB

Använd hörselskydd!

Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K
framtaget enligt EN 60745:
a

h

K

Mätningen av den vibrationsnivå som anges i denna anvisning
har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk­tyg. Mätmetoden är även lämplig för preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga
användningen av elverktyget. Om däremot elverktyget
används för andra ändamål och med andra insa tsverktyg eller

För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång,
men inte används. Detta reducerar tydligt vibrationsbelast­ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t. ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.

m/s
m/s

2
2

inte underhållits ordentli gt kan vibrationsnivån avvika. Härvid
kan vibrationsbelastningen under arbetsperioden öka betyd­ligt.

F 016 L70 832 | (27.4.12) Bosch Power Tools

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

1

OBJ_BUCH-1549-002.book Page 55 Friday, April 27, 2012 8:56 AM

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska
data” överensstämmer med följande normer och normativa dokument: EN 60745 uppfyl­ler bestämmelserna i direktiven 2011 /65 /EU, 2004 /108 /EG, 2006 /42/EG,
2000/ 14/ EG.
2000/14/EG: Garanterad ljudeffektnivå
Bedömningsmetod för överensstämmelse enligt bilaga V.

Produktkategori: 25
Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montering och drift

Handlingsmål Figur

Leveransen omfattar 1
Anslut skarvsladden 2

Handlingsmål Figur

Inkoppling 3
Urkoppling 3
Arbetsanvisningar 4
Sågfunktion 5
Underhåll av kniv 6
Lagring och transport 6
Välj tillbehör 7

Arbetsanvisningar

Sågfunktion

Även om knivavståndet tillåter klippning av grenar upp till en
Ø 26/34 mm, har knivsvärdets nos konstruerats för klippning
upp till en Ø 26/34 mm.

Svenska | 55

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

Felsökning

Symptom Möjlig orsak Åtgärd

Häcksaxen startar inte Nätspänning saknas Kontrollera och slå på

Nätuttaget defekt Använd ett annat nätuttag
Den fast anslutna nätsladden har skadats Kontrollera försiktigt den fast anslutna nätsladden;

Den separata skarvsladden har skadats Kontrollera skarvsladden och byt ut om den skadats
Säkringen har löst ut Byt ut säkringen

Häcksaxen går med
avbrott

Motorn går, knivarna står
stilla

Bosch Power Tools F 016 L70 832 | (27.4.12)

Den fast anslutna nätsladden har skadats Kontrollera försiktigt den fast anslutna nätsladden;

Den separata skarvsladden har skadats Kontrollera skarvsladden och byt ut om den skadats
Trädgårdsredskapets inre kablar defekta Uppsök kundservicen
Strömställaren defekt Uppsök kundservicen
Internt fel Uppsök kundservicen

uppsök kundtjänsten för byte

uppsök kundtjänsten för byte

OBJ_BUCH-1549-002.book Page 56 Friday, April 27, 2012 8:56 AM

56 | Norsk

Symptom Möjlig orsak Åtgärd

Knivarna blir heta Kniven är trubbig Låt knivsvärdet slipas

Kniven har skåror i eggen Kontrollera knivsvärdet

Kraftiga vibrationer/bul­ler

För hög friktion till följd av bristfällig smörj­ning

Trädgårdsredskapet är defekt Uppsök kundservicen

Spreja med smörjolja

Kundservice och kundkonsulter

www.bosch-garden.com

Ange alltid vid förfrågningar och reservdelsbeställningar det
10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: [phone]
Fax: [phone]

Avfallshantering

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG
för kasserade elektriska och elektroniska
apparater och dess modifiering till nationell
rätt måste obrukbara elverktyg omhänder­tas separat och på miljövänligt sätt lämnas
in för återvinning.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Forklaring av bildesymbolene

Les gjennom denne driftsinstruksen.

Ikke bruk hekksaksen i regn. Ikke utsett hekksak­sen for regn.

Slå av hekksaksen og trekk støpselet ut av stikk­kontakten før du utfører innstillinger eller en ren­gjøring, hvis ledningen har hopet seg opp, er kap­pet eller skadet eller hvis du må l a hekk saks en stå
uten oppsyn – også hvis det kun er en kort stund.

Bruk hørselvern.

Generelle advarsler for elektroverktøy

ADVARSEL

varslene og nedenstående anvisninger kan medføre elektris­ke støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjel­der for strømdrevne elektroverktøy (med ledning) og batteri­drevne elektroverktøy (uten ledning).

Les gjennom alle advarslene og anvis­ningene. Feil ved overholdelsen av ad-

Sikkerhet på arbeidsplassen

f Hold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

f Ikke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,
gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

f Hold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

f Støpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst
måte. Ikke bruk adapterstøpsler sammen med jordede
elektroverktøy. Bruk av støpsler som ikke er forandret på

og passende stikkontakter reduserer risikoen for elektris­ke støt.

f Unngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

f Hold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for
elektriske støt.

f Ikke bruk ledningen til andre formål, f. eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av
stikkontakten. Hold ledningen unna varme, olje, skar­pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller opphopede ledninger øker risikoen for elektris­ke støt.

f Når du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs
bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 57 Friday, April 27, 2012 8:56 AM

Norsk | 57

f Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

f Vær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk
elektroverktøy når du er trett eller er påvirket av nar­kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al­vorlige skader.

f Bruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av­hengig av type og bruk av elektroverktøyet – reduserer
risikoen for skader.

f Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det
til strømmen og/eller batteriet, løfter det opp eller bæ­rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm­men i innkoblet tilstand, kan dette føre til uhell.

f Fjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

f Unngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

f Bruk alltid egnede klær. Ikke bruk vide klær eller smyk-

ker. Hold hår, tøy og hansker unna deler som beveger
seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

f Hvis det kan monteres støvavsug- og oppsamlingsinn-

re tn in ger , m å d u fo rv is se de g om at di ss e er ti lk obl et og
brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektro­verktøy

f Ikke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an­gitte effektområdet.

f Ikke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig
og må repareres.

f Trekk støpselet ut av stikkontakten og/eller fjern bat-

teriet før du utfører innstillinger på elektroverktøyet,
skifter tilbehørsdeler eller legger maskinen bort. Disse

tiltakene forhindrer en utilsiktet starting av elektroverktøy­et.

f Elektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso­ner som ikke er fortrolig med dette eller ikke har lest
disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Vær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og
ikke klemmes fast, og om deler er brukket eller skadet,
slik at dette innvirker på elektroverktøyets funksjon.
La disse skadede delene repareres før elektroverktøy­et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

til mange uhell.

f Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte
fast og er lettere å føre.

f Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og
arbeidet som skal utføres. Bruk av elektroverktøy til an-

dre formål enn det som er angitt kan føre til farlige situasjo­ner.

Omhyggelig bruk og håndtering av batteridrevne
verktøy

f Lad batteriet kun opp i ladeapparater som er anbefalt

av produsenten. Det oppstår brannfare hvis et ladeappa-

rat som er egnet til en bestemt type batterier, brukes med
andre batterier.

f Bruk derfor kun riktig type batterier for elektroverk-

tøyene. Bruk av andre batterier kan medføre skader og

brannfare.

f Hold batteriet som ikke er i bruk unna binders, mynter,

nøkler, spikre, skruer eller andre mindre metallgjen­stander, som kan lage en forbindelse mellom kontakte­ne. En kortslutning mellom batterikontaktene kan føre til

forbrenninger eller brann.

f Ved gal bruk kan det lekke væske ut av batteriet. Unn-

gå kontakt med denne væsken. Ved tilfeldig kontakt
må det skylles med vann. Hvis det kommer væske i øy­nene, må du i tillegg oppsøke en lege. Batterivæske som

renner ut kan føre til irritasjoner på huden eller forbrennin­ger.

Service

f Elektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for hekksakser

f Hold alle kroppsdeler unna kniven. Ikke forsøk å fjerne

skjæremateriale eller holde fast materiale som skal
kuttes mens kniven går. Fjern fastklemt skjæremateri­ale kun når maskinen er slått av. Et øyeblikks uoppmerk-

somhet ved bruk av hekksaksen kan føre til alvorlige ska­der.

f Bær hekksaksen alltid i håndtaket og med stanset kniv.

Ved transport eller oppbevaring av hekksaksen må all­tid vernedekselet settes på. Fornuftig bruk av maskinen

reduserer faren for skader fra kniven.

f Hold el-verktøyet kun på de isolerte gripeflatene, for

kniven kan komme i kontakt med skjulte strømlednin­ger eller sin egen ledning. Kontakt mellom kniven og en

spenningsførende ledning kan også sette elektroverktøy­ets metalldeler under spenning og føre til elektriske støt.

OBJ_BUCH-1549-002.book Page 58 Friday, April 27, 2012 8:56 AM

58 | Norsk

f Hold ledningen unna klippeområdet. I løpet av arbeidet

kan ledningen være tildekket i buskaset, og slik kappes ved
en feiltagelse.

Ekstra advarsler

f Denne maskinen er ikke beregnet til å brukes av personer

(inklusive barn) med innskrenkede fysiske, sensoriske el­ler intellektuelle evner eller manglende erfaring og/eller
manglende kunnskaper, hvis de ikke er under oppsyn eller
får instrukser om bruken av en person som er ansvarlig for
deres sikkerhet.
Barn må være under oppsyn for å forhindre at de leker med
maskinen.

f Hold elektroverktøyet fast med begge hender under ar-

beidet og sørg for å stå stødig. Elektroverktøyet føres

sikrere med to hender.

f Vent til elektroverktøyet er stanset helt før du legger

det ned.

f I løpet av driften må det ikke oppholde seg andre personer

eller dyr i en omkrets på 3 m. Brukeren er ansvarlig ovenfor
tredje personer innenfor arbeidsområdet.

f Grip aldri tak i hekksaksen på knivbjelken.
f La aldri barn eller personer som ikke er kjent med disse in-

struksene få lov til å bruke hekksaksen. Nasjonale forskrif­ter innskrenker eventuelt brukerens alder.

f Klipp aldri hekken når det oppholder seg personer, sær-

skilt barn eller husdyr, like i nærheten.

f Brukeren er ansvarlig for uhell eller skader på andre men-

nesker eller deres eiendom.

f Ikke bruk hekksaksen barbent eller med åpne sandaler.

Bruk alltid solide sko og lange bukser. Det anbefales å bru­ke tykke hansker, sklifaste sko og beskyttelsesbriller. Ikke
bruk vide klær eller smykker som kan komme inn i beve­gende deler.

f Sjekk hekken som skal klippes nøye og fjern alle ståltråder

eller andre fremmedlegemer.

f Før bruk må du alltid sjekke om knivene, knivskruene og

andre deler på skjæreverket er slitt eller skadet. Arbeid al­dri med skadet eller sterkt slitt skjæreverk.

f Sjekk tilkoplingsledningen/skjøteledningen før hver bruk

med hensyn til skader og skift disse eventuelt ut. Beskytt
tilkoplingsledningen/skjøteledningen mot varme, olje og
skarpe kanter.

f Gjør deg kjent med betjeningen av hekksaksen, slik at du

straks kan stanse den i et nødstilfelle.

f Klipp hekken kun i dagslys eller ved bra kunstig lys.
f Bruk aldri hekksaksen med defekte eller ikke monterte be-

skyttelsesinnretninger.

f Sørg for at alle medleverte håndtak og alt verneutstyr er

montert når hekksaksen er i drift. Forsøk aldri å ta i bruk en
ufullstendig montert hekksaks eller en hekksaks med ikke
godkjente endringer.

f Hold aldri hekksaksen i beskyttelsesutstyret.
f Pass alltid på å stå stødig og hold balansen når du bruker

hekksaksen, spesielt ved bruk på trapper eller stiger.

f Vær oppmerksom på omgivelsene og mulige farer, som du

eventuelt ikke hører når du klipper hekken.

F 016 L70 832 | (27.4.12) Bosch Power Tools

Trekk støpselet ut av stikkontakten:
– før en kontroll, fjerning av en blokkering eller arbeid på

hekksaksen.

– etter kontakt med et fremmedlegeme. Sjekk straks om

hekksaksen er skadet og la den om nødvendig repareres.

– hvis hekksaksen begynner å vibrere uvanlig sterkt (må

straks sjekkes).

f Sørg for at alle mutre, bolter og skruer sitter godt fast, slik

at hekksaksen befinner seg i en sikker arbeidstilstand.
Hekksaksen må lagres på en tørr, høytliggende eller lukket

f

plass, utilgjengelig for barn.

f Skift for sikkerhets skyld slitte eller skadede deler ut.
f Forsøk ikke å reparere hageredskapet, hvis du ikke har den

nødvendige utdannelsen.

f Pass på at deler som skal skiftes ut er fra Bosch.

Elektrisk sikkerhet

f OBS! Før vedlikeholds- eller rengjøringsarbeider utfø-

res, må du slå av hageredskapet og trekke ut støpselet.
Det samme gjelder hvis strømledningen er skadet, kut­tet eller oppviklet.

f Etter at hekksaksen ble slått av, fortsetter kniven å be-

vege seg i noen sekunder. OBS! Ikke berør en kniv som
beveger seg.

Hageredskapet er verneisolert for din egen sikkerhet og tren­ger ingen jording. Driftsspenningen er på 230 V AC, 50 Hz
(for ikke-EU land 220 V, 240 V avhengig av modellen). Bruk
kun godkjente skjøteledninger. Informasjon får du av ditt au­toriserte serviceverksted.

Det må kun brukes skjøteledninger av typen H05VV-F eller
H05RN-F.

Til øking av sikkerheten anbefales det å bruke en jordfeilbry­ter (RCD) med en jordfeilstrøm på maksimalt 30 mA. Denne
jordfeilbryteren skal kontrolleres før hver bruk.

Informasjon for produkter som ikke selges i GB:
OBS! For din egen sikkerhet er det nødvendig at støpselet på
hageredskapet forbindes med skjøteledningen. Koplingen til
skjøteledningen må være beskyttet mot vannsprut, bestå av
gummi eller ha gummitrekk. Skjøteledningen må brukes med
strekkavlastning.

Tilkoplingsledningen må sjekkes mht. skader med jevne mel­lomrom og må kun brukes i en feilfri tilstand.

Hvis tilkoplingsledningen er skadet må den kun repareres av
et autorisert Bosch-verksted.

Vedlikehold

f Bruk alltid arbeidshansker når du håndterer eller arbeider

i nærheten av de skarpe knivene.

f Sjekk hageredskapet og skift for sikkerhets skyld ut slitte

eller skadede deler.

f Smør knivbjelken alltid med vedlikeholdsspray før hage-

redskapet lagres.

f Sørg for at alle mutre, bolter og skruer sitter godt fast, slik

at hageredskapet befinner seg i en sikker arbeidstilstand.

f Pass på at deler som skal skiftes ut er fra Bosch.

OBJ_BUCH-1549-002.book Page 59 Friday, April 27, 2012 8:56 AM

Norsk | 59

Symboler

Nedenstående symboler er viktige for lesing og forståelse av

Symbol Betydning

Utkobling
driftsinstruksen. Legg merke til symbolene og deres betyd­ning. En riktig tolkning av symbolene hjelper deg å bruke elek-

Beskytt deg mot elektriske støt.
troverktøyet på en bedre og sikrere måte.

Symbol Betydning

Bruk vernehansker

Tillatt aksjon

Dette er forbudt

Bruk vernebriller.

Tilbehør

Bevegelsesretning

Formålsmessig bruk

Innkobling

Hageredskapet er beregnet til klipping og stussing av hekker
og busker i vanlige private hager.

Tekniske data

Hekksaks AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Produktnummer
Opptatt effekt
Klippelengde
Tannåpning
Tomgangsslagtall
Dreiemoment for slurekoplingen
Vekt tilsvarende EPTA-Procedure 01/2003
Beskyttelsesklasse

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere
noe.

Legg merke til produktnummeret på typeskiltet til hageredskapet ditt. Handelsbetegnelse ne for de enkelte hageredskapene kan variere.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

Hekksaks AHS 65-34 AHS 70-34

Produktnummer
Opptatt effekt
Klippelengde
Tannåpning
Tomgangsslagtall
Dreiemoment for slurekoplingen
Vekt tilsvarende EPTA-Procedure 01/2003
Beskyttelsesklasse

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere
noe.

Legg merke til produktnummeret på typeskiltet til hageredskapet ditt. Handelsbetegnelse ne for de enkelte hageredskapene kan variere.

Bosch Power Tools F 016 L70 832 | (27.4.12)

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

OBJ_BUCH-1549-002.book Page 60 Friday, April 27, 2012 8:56 AM

60 | Norsk

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN 60745. 3 600 ... H47 E..

Maskinens A-bedømte typiske støynivå er:
lydtrykknivå
lydeffektnivå
usikkerhet K

Bruk hørselvern!

Totale svingningsverdier ah (vektorsum fra tre retninger ) og usikkerhet K beregnet jf.
EN 60745:
a

h

K

Vibrasjonsnivået som er angitt i disse anvisningene er målt
iht. en målemetode som er standardisert i EN 60745 og kan
brukes til sammenligning av elektroverktøy med hverandre.
Den egner seg til en foreløbig vurdering av svingningsbelast­ningen.
Det angitte svingningsnivået representerer de hovedsakelige
anvendelsene til elektroverktøyet. Men hvis elektroverktøyet
brukes til andre anvendelser, med avvikende innsatsverktøy
eller utilstrekkelig vedlikehold, kan svingningsnivået avvike.
Dette kan føre til en tydelig øking av svingningsbelastningen
over hele arbeidstidsrommet.

Til en nøyaktig vurdering av svingningsbelastningen skal det
også tas hensyn til de tidene maskinen er slått av eller går,
men ikke virkelig brukes. Dette kan tydelig redusere sving­ningsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
svingningenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or­ganisere arbeidsforløpene.

dB(A)
dB(A)

dB

m/s
m/s

H47 F..
H47 G..
H47 H..

2
2

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

1

4,0
1,5

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer
overens med følgende standarder eller standardiserte dokumenter: EN 60745 jf. bestem­melsene i direktivene 2011 /65 /EU, 2004/108/ EF, 2006/ 42/ EF, 2000/ 14/ EF.
2000/14/EF: Garantert lydeffektnivå

Samsvarsbedømmelsesmetode jf. vedlegg V.
Produktkategori: 25
Tekniske data (2006/42/EF) hos:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montering og drift

Mål for aktiviteten Bilde

Leveranseomfang 1
Montering av skjøteledningen 2

Mål for aktiviteten Bilde

Innkopling 3
Utkopling 3
Arbeidshenvisninger 4
Sagefunksjon 5
Vedlikehold av kniven 6
Oppbevaring og transport 6
Valg av tilbehør 7

Arbeidshenvisninger

Sagefunksjon

Selv om tannåpningen muliggjør grenskjæring opp til
Ø 26/34 mm, er spissen på knivbjelken beregnet til snitt på
opp til Ø 32/38 mm.

3 600 ... H47 E..

H47 F..
H47 G..
H47 H..

dB(A) 97 98

H47 J..
H47 K..

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 61 Friday, April 27, 2012 8:56 AM

Suomi | 61

Feilsøking

Symptomer Mulig årsak Utbedring

Hekksaksen går ikke Nettspenningen finnes ikke Sjekk og slå på

Nett-stikkontakten er defekt Bruk en annen stikkkontakt
Fastkoplet tilkoplingsledning er skadet Kontroller tilkoplingsledningen forsiktig; ta kon-

Separat skj øteledning er skadet Sjekk skjøteledningen o g skift den ut hvis den er

Sikringen er utløst Utskifting av sikringen

Hekksaksen går rykkvis Fastkoplet tilkoplingsledning er skadet Kontroller tilkoplingsledn ingen forsiktig; ta kon-

Separat skj øteledning er skadet Sjekk skjøteledningen o g skift den ut hvis den er

Interne kabelforbindelser i hageredskapet er
defekt

På-/av-bryter defekt Ta kontakt med kundeservice

Motoren går, knivene står
stille

Knivene blir varme Kniven er butt Få knivbjelken slipt

Sterke vibrasjoner/lyder Defekt hageredskap Ta kontakt med kundeservice

Intern feil Ta kontakt med kundeservice

Hakk i kniven Få knivbjelken kontrollert
For sterk friksjon på grunn av manglende smø-

ring

takt med kundeservice for utskifting

skadet

takt med kundeservice for utskifting

skadet
Ta kontakt med kundeservice

Sprøyt med smøreolje

Kundeservice og kunderådgivning

www.bosch-garden.com

Ved alle forespørsler og reservedelsbestillinger må du oppgi
det 10-sifrede produktnummeret som er angitt på elektro­verktøyets typeskilt.

Norsk

Robert Bosch AS
Postboks 350
1402 Ski
Tel.: [phone]
Faks: ([phone]

Deponering

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2002/96/EF
vedr. gamle elektriske og elektroniske ap­parater og tilpassingen til nasjonale lover
må gammelt elektroverktøy som ikke lenger
kan brukes samles inn og leveres inn til en
miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Bosch Power Tools F 016 L70 832 | (27.4.12)

Suomi

Turvallisuusohjeita

Kuvatunnusten selitys

Lue käyttöohje huolellisesti.

Älä käytä pensasleikkuria sateessa. Älä jätä pen­sasleikkuria sateeseen.

Pysäytä pensasleikkuri ja irrota pistotulppa pisto­rasiasta ennen pensasleikkuriin tehtäviä säätöjä
tai puhdistusta, kun johto on tarttunut kiinni, on
leikattu poikki tai on viallinen tai jättäessäsi pen­sasleikkurin ilman valvontaa edes hetkeksi.

Käytä kuulonsuojainta.

OBJ_BUCH-1549-002.book Page 62 Friday, April 27, 2012 8:56 AM

62 | Suomi

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta
varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää
verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku­käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Lue kaikki turvallisuus- ja muut oh­jeet. Turvallisuusohjeiden noudattami-

Työpaikan turvallisuus

f Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi­vat johtaa tapaturmiin.

f Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat syty t­tää pölyn tai höyryt.

f Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan huomiosi suun-

tautuessa muualle.

f Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

f Vältä tahatonta käynnistämistä. Varmista, että sähkö-

f Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

f Vältä epänormaalia kehon asentoa. Huolehdi aina tuke-

f Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

Sähköturvallisuus

f Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä
mitään pistorasia-adaptereita maadoitettujen sähkö­työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

f Vältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

f Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

f Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir­rottamiseen pistorasiasta vetämällä. Pidä johto loitolla
kuumuudesta, öljystä, terävistä reunoista ja liikkuvista
osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

f Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f Jos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa­raa.

f Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

Sähkötyökalujen huolellinen käyttö ja käsittely

f Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

f Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-

f Irrota pistotulppa pistorasiasta, ennen kuin suoritat

f Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

f Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

Henkilöturvallisuus

f Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy­tä mitään sähkötyökalua, jos olet väsynyt tai huumei­den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä
saattaa johtaa vakavaan loukkaantumiseen.

f Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,
luistamattomien turvakenkien, suojakypärän tai kuulon­suojaimien, riippuen sähkötyökalun lajista ja käyttötavas­ta, vähentää loukkaantumisriskiä.

työkalu on poiskytkettynä, ennen kuin liität sen sähkö­verkkoon ja/tai liität akun, otat sen käteen tai kannat
sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan käyn­nistyskytkimen ollessa käyntiasennossa, altistat itsesi on­nettomuuksille.

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait­see laitteen pyörivässä osassa, saattaa johtaa loukkaantu­miseen.

vasta seisoma-asennosta ja tasapainosta. Täten voit pa­remmin hallita sähkötyökalua odottamattomissa tilanteis­sa.

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja
käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

sinun tarkistaa, että ne on liitetty ja että niitä käyte­tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen
työskentelet paremmin ja varmemmin tehoalueella, jolle
sähkötyökalu on tarkoitettu.

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei
enää voida käynnistää ja pysäyttää käynnistyskytkimellä,
on vaarallinen ja se täytyy korjata.

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun
varastoitavaksi. Nämä turvatoimenpiteet estävät sä hkö-

työkalun tahattoman käynnistyksen.

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää
sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole
lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

osat toimivat moitteettomasti, eivätkä ole puristukses­sa sekä, että siinä ei ole murtuneita tai vahingoittunei­ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö­työkalun toimintaan. Anna korjata nämä vioittuneet
osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä­viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 63 Friday, April 27, 2012 8:56 AM

f Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ­olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh­taa vaarallisiin tilanteisiin.

Lisävaro-ohjeita

f Tätä laitetta eivät saa käyttää henkilöt (lapset mukaanluki-

Akkukäyttöisten työkalujen huolellinen käsittely
ja käyttö

f Lataa akku vain valmistajan suosittelemassa latauslait-

teessa. Latauslaite, joka soveltuu määrätyntyyppiselle

akulle, saattaa muodostaa tulipalovaaran erilaista akkua la­dattaessa.

f Käytä sähkötyökalussa ainoastaan kyseiseen sähkö-

työkaluun tarkoitettua akkua. Jonkin muun akun käyttö

saattaa johtaa loukkaantumiseen ja tulipaloon.

f Pidä irrallista akkua loitolla metalliesineistä, kuten pa-

perinliittimistä, kolikoista, avaimista, nauloista, ruu­veista tai muista pienistä metalliesineistä, jotka voivat
oikosulkea akun koskettimet. Akkukoskettimien välinen

oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa­loon.

f Väärästä käytöstä johtuen akusta saattaa vuotaa nes-

tettä. Vältä koskettamasta nestettä. Jos nestettä va­hingossa joutuu iholle, huuhtele kosketuskohta vedel­lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi
lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är-

sytystä ja palovammoja.

f Pidä työn aikana sähkötyökalua kaksin käsin ja ota tu-

f Odota, kunnes sähkötyökalu on pysähtynyt, ennen

f Käytön aikana ei ympäristössä 3 m säteellä saa olla muita

f Älä koskaan tartu pensasleikkurin teräpalkkiin.
f Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tu-

f Älä koskaan leikkaa pensasaitaa, jos ihmisiä, eten kin lapsia

f Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille

f Älä käytä pensasleikkuria paljain jaloin tai avoimissa san-

Huolto

f Anna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al­kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Pensasleikkureiden turvallisuusohjeet

f Pidä kaikki kehonosat loitolla leikkuuteristä. Älä terien

toimiessa yritä poistaa leikattua materiaalia äläkä pidä
kiinni leikattavasta materiaalista. Poista puristukseen
jäänyttä leikattavaa ainetta vain laitteen ollessa pysäh­dyksissä. Hetken tarkkaamattomuus pensasleikkuria käy-

tettäessä, saattaa johtaa vakavaan loukkaantumiseen.

f Kanna pensasleikkuria kahvasta, kun leikkuulaite on

pysähdyksissä. Asenna aina suojus, kun kuljetat tai säi­lytät pensasleikkuria. Laitteen huolellinen käsittely mini-

moi terän aiheuttaman loukkaantumisvaaran.

f Tartu sähkötyökaluun vain kahvojen eristepinnoista,

koska leikkuuterä saattaa osua piilossa olevaan tai
omaan sähköjohtoon. Leikkuuterän kosketus jännittei-

seen johtoon voi saattaa sähkötyökalun metalliosat jännit­teisiksi ja johtaa sähköiskuun.

f Pidä johto loitolla leikkuualueelta. Työn aikana saattaa

johto olla oksien alla piilossa ja huomaamattomasti joutua
leikatuksi.

f Tarkista työstettävä pensasaita perusteellisesti ja poista

f Tarkista aina silmämääräisesti ennen käyttöä, etteivät te-

f Tarkista ennen jokaista käyttöä ettei liitäntäjohdossa/jat-

f Tutustu pensasleikkurin käsittelyyn, jotta hätätapauksessa

f Käytä pensasleikkuria vain päivänvalossa tai hyvässä kei-

f Älä koskaan käytä pensasleikkuria suojalaitteiden ollessa

f Varmista, että kaikki toimitukseen kuuluvat kahvat ja suo-

f Älä koskaan tartu pensasleikkurin suojalaitteeseen.
f Varmista pensasleikkuria käytettäessä tukeva seisoma-

Suomi | 63

en), joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt
tahi puuttuva kokemus ja/tai puuttuva tieto paitsi, jos he
ovat turvallisuudesta vastaavan henkilön valvonnassa tai
saamassa häneltä ohjeita laitteen oikeasta käytöstä.
Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteen
kanssa.

keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan
varmemmin kahdella kädellä.

kuin asetat sen pois käsistäsi.

ihmisiä tai eläimiä. Käyttäjällä on vastuu ulkopuoliseen
henkilöön nähden.

tustuneet tähän käyttöohjeeseen käyttää pensasleikkuria.
Kansalliset säännökset saattavat määrätä käyttäjän alaikä­rajan.

tai kotieläimiä on välittömässä läheisyydessä.

tai heidän omaisuudelleen aiheuttamistaan vaurioista.

daaleissa. Käytä aina tukevia jalkineita ja pitkälahkeisia
housuja. Tukevien käsineiden, luisumattomien jalkineiden
ja suojalasien käyttöä suositellaan. Älä käytä väljiä vaattei­ta tai koruja, jotka voivat tarttua liikkuviin osiin.

siitä langat ja muut vieraat esineet.

rät, terän pultit tai leikkurin muut osat ole loppuun käytetyt
tai vaurioituneet. Älä koskaan työskentele vaurioituneella
tai voimakkaasti kuluneella leikkuukoneistolla.

kojohdossa ole vaurioita ja vaihda ne tarvittaessa. Suojaa
liitäntäjohtoa/jatkojohtoa kuumuudelta, öljyltä ja teräviltä
reunoilta.

voit pysäyttää sen välittömästi.

novalossa.

viallisia tai ilman suojalaitteita.

jalaitteet on asennettu pensasleikkuria käytettäessä. Älä
koskaan koeta ottaa käyttöön epätäydellisesti koottua
pensasleikkuria tai pensasleikkuria, johon on tehty luvatto­mia muutoksia.

asento ja huolehdi aina hyvästä tasapainosta etenkin, jos
leikkaat portailta tai tikkailta.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 64 Friday, April 27, 2012 8:56 AM

64 | Suomi

f Ole tietoinen ympäristöstäsi ja varaudu mahdollisiin vaara-

momentteihin, joita et ehkä kuule pensasaitaa leikatessa-

si.
Irrota pistotulppa pistorasiasta:
– ennen tarkistusta, tukoksen poistamista tai pensasleikku-

riin kohdistuvia töitä.
– osuttuasi vieraaseen esineeseen. Tarkista välittömästi

pensasleikkurin mahdolliset vauriot ja anna kunnostaa se

tarvittaessa.
– jos pensasleikkuri alkaa täristä poikkeuksellisesti (tarkista

heti).
f Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä

kiinnitys, jotta pensasleikkurin turvallinen työkunto olisi

taattu.
f Säilytä pensasleikkuri varmassa, kuivassa paikassa, korke-

alla tai suljetussa tilassa, lasten ulottumattomissa.
f Vaihda turvallisuussyistä kuluneet tai vaurioituneet osat

uusiin.
f Älä koeta korjata puutarhalaitetta, ellei sinulla ole siihen

tarvittavaa koulutusta.
f Varmista, että vaihto-osat ovat Bosch-tuotantoa.

Huolto

f Käytä aina puutarhakäsineitä, kun työskentelet terävien te-

f Tarkista puutarhalaite ja vaihda varmuuden vuoksi kaikki

f Voitele aina teräpalkit huoltosuihkeella ennen puutarha-

f Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä

f Varmista, että vaihto-osat ovat Bosch-tuotantoa.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi­sessa ja ymmärtämisessä. Opettele tunnusmerkit ja niiden
merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttä­mään sähkötyökaluasi paremmin ja turvallisemmin.

Sähköturvallisuus

f Huom! Pysäytä puutarhalaite ja irrota pistotulppa pis-

torasiasta ennen huolto- ja puhdistustöitä. Sama sään-

tö pätee, jos verkkojohto on vaurioitunut, katkennut

tai sotkeutunut.
f Terä liikkuu vielä muutaman sekunnin sen jälkeen, kun

pensasleikkuri on sammutettu. Varoitus! Älä kosketa

liikkuvaa terää.

Puutarhalaitteesi on turvallisuussyistä suojaeristetty, eikä si­tä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz
(ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ai­noastaan hyväksyttyjä jatkojohtoja. Tietoa saat Bosch-sopi­mushuollosta.

Vain rakenteita H05VV-F tai H05RN-F vastaavia jatkojohtoja
saa käyttää.

Turvallisuuden parantamiseksi suositellaan käyttämään FI­kytkintä (RCD), jonka vikavirta on korkeintaan 30 mA. Tämä
F1-kytkin tulisi tarkistaa ennen jokaista käyttöä.

Ohjeita tuotteille, joita ei myydä alueella GB:
HUOMIO: Turvallisuutesi takia on välttämätöntä, että puutar­halaitteen pistotulppa kiinnitetään jatkojohtoon. Jatkojohdon
liitin on oltava roiskevesisuojattu, kumia tai kumipäällystei­nen. Jatkojohdossa on oltava vedonpoistin.

On säännöllisesti tarkistettava, että liitäntäjohdossa ei ole
merkkejä vaurioista, ainoastaan moitteettomassa kunnossa
olevaa johtoa saa käyttää.

Jos liitäntäjohto on vahingoittunut, sen saa korjata vain
Bosch-sopimushuolto.

Määräyksenmukainen käyttö

Puutarhalaite on tarkoitettu pensasaitojen ja pensaiden leik­kaukseen ja lyhentämiseen pihassa ja harrastelijapuutarhas­sa.

rien alueella.

loppuun kuluneet tai vaurioituneet osat uusiin.

laitteen varastointia.

kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi
taattu.

Tunnusmerkki Merkitys

Käytä suojakäsineitä

Käytä suojalaseja.

Liikesuunta

Käynnistys

Poiskytkentä

Suojele itsesi sähköiskulta.

Sallittu käsittely

Kielletty menettely

Lisätarvikkeet

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 65 Friday, April 27, 2012 8:56 AM

Suomi | 65

Tekniset tiedot

Pensasleikkuri AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Tuotenumero
Ottoteho
Leikkuupituus
Hammasaukko
Tyhjäkäynti-iskuluku
Luistokytkimen vääntömomentti
Paino vastaa EPTA-Procedure 01/2003
Suojausluokka

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa näm ä tiedot voivat vaihdella.
Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumero. Yksittäisten puutarhalai tteiden kauppanimitys saattaa vaihdella.

Pensasleikkuri AHS 65-34 AHS 70-34

Tuotenumero
Ottoteho
Leikkuupituus
Hammasaukko
Tyhjäkäynti-iskuluku
Luistokytkimen vääntömomentti
Paino vastaa EPTA-Procedure 01/2003
Suojausluokka

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa näm ä tiedot voivat vaihdella.
Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumero. Yksittäisten puutarhalai tteiden kauppanimitys saattaa vaihdella.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60745 mukaan. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Laitteen tyypillinen A-painotettu melutaso on:
Äänen painetaso
Äänen tehotaso
Epävarmuus K

dB(A)
dB(A)

dB

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna
EN 60745 mukaan:
a

h

K

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745
standardoidun mittausmenetelmän mukaisesti ja sitä voidaan
käyttää sähkötyökaluje n vertailussa. Se soveltuu myös väräh­telyrasituksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia
käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa
töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huol­lettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvat­taa koko työaikajakson värähtelyrasitusta huomattavasti.

Bosch Power Tools F 016 L70 832 | (27.4.12)

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ­aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin
laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte­tä. Tämä voi selvästi pienentää koko työaikajakson värähtely­rasitusta.
Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn
vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto­työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or­ganisointi.

m/s
m/s

2
2

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

1

OBJ_BUCH-1549-002.book Page 66 Friday, April 27, 2012 8:56 AM

66 | Suomi

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote
vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien
2011/ 65/ EU, 2004/ 108/ EY, 2006/ 42/ EY, 2000/ 14/ EY.
2000/ 14/ EY määräysten mukaisesti: Taattu äänen tehotaso
Yhteensopivuuden arviointimenetelmä liitteen V mukaan.

Tuotelaji: 25
Tekninen tiedosto (2006/42/EY):

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Asennus ja käyttö

Tehtävä Kuva

Vakiovarusteet 1
Jatkojohdon kiinnitys 2

Tehtävä Kuva

Käynnistys 3
Poiskytkentä 3
Työskentelyohjeita 4
Leikkuutoiminto 5
Teränhoito 6
Kuljetus ja varastointi 6
Lisälaitteen valinta 7

Työskentelyohjeita

Leikkuutoiminto

Vaikka hammasaukko sallii oksien leikkaus Ø 26/34 mm asti,
teräpalkin kärki on tarkoitettu Ø 32/38 mm leikkauksiin asti.

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

Vianetsintä

Vian oire Mahdolliset vikalähteet Korjaus

Pensasleikkuri ei toimi Verkkojännitettä ei ole Tarkista ja kytke

Verkkopistorasia on viallinen Käytä toista pistorasiaa
Kiinteä liitäntäjohto on vaurioitunut Tarkista liitäntäjohto varovasti, vaihdata se

Erillinen jatkojohto on vaurioitunut Tarkista jatkojohto ja vaihda se, jos se on vauri-

Varoke on lauennut Vaihda sulake

Pensasleikkuri käy katko­naisesti

Mottori käy, mutta terä ei
liiku

F 016 L70 832 | (27.4.12) Bosch Power Tools

Kiinteä liitäntäjohto on vaurioitunut Tarkista liitäntäjohto varovasti, vaihdata se

Erillinen jatkojohto on vaurioitunut Tarkista jatkojohto ja vaihda se, jos se on vauri-

Puutarhalaitteen sisäisessä johdotuksessa vika Hakeudu asiakaspalveluun
Käynnistyskytkin viallinen Hakeudu asiakaspalveluun
Sisäinen vika Hakeudu asiakaspalveluun

huollossa

oitunut

huollossa

oitunut

OBJ_BUCH-1549-002.book Page 67 Friday, April 27, 2012 8:56 AM

Vian oire Mahdolliset vikalähteet Korjaus

Terät kuumenevat Terä on tylsä Anna teroittaa teräpalkki

Lovia terässä Anna tarkistaa teräpalkki
Liikaa kitkaa puuttuvan voitelun takia Ruiskuta voiteluöljyä terään

Voimakas värinä/melu Puutarhalaite on viallinen Hakeudu asiakaspalveluun

EллзнйкЬ | 67

Huolto ja asiakasneuvonta

www.bosch-garden.com

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi­nen tuotenumero, joka löytyy laitteen mallikilvestä.

Suomi

Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Puh.: 0800 98044
Faksi: [phone]
www.bosch.fi

Hävitys

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro­niikkalaitteita koskevan direktiivin
2002/96/EY ja sen kansallisten lakien
muunnosten mukaan, tulee käyttökelvotto­mat sähkötyökalut kerätä erikseen ja toimit­taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään .

ЕллзнйкЬ

ГенйкЭт хрпдеЯоейт буцблеЯбт гйб злекфсйкЬ
есгблеЯб

ДйбвЬуфе ьлет фйт хрпдеЯоейт
буцблеЯбт кбй фйт пдзгЯет.

БмЭлейет кбфЬ фзн фЮсзуз фщн хрпдеЯоещн буцблеЯбт кбй фщн
пдзгйюн мрпсеЯ нб рспкблЭупхн злекфспрлзоЯб, рхскбгйЬ
Ю/кбй упвбспэт фсбхмбфйумпэт.

ЦхлЬофе ьлет фйт рспейдпрпйзфйкЭт хрпдеЯоейт кбй пдзгЯет
гйб кЬие меллпнфйкЮ чсЮуз.

П псйумьт «Злекфсйкь есгблеЯп» рпх чсзуймпрпйеЯфбй уфйт
рспейдпрпйзфйкЭт хрпдеЯоейт бнбцЭсефбй уе злекфсйкЬ
есгблеЯб рпх фспцпдпфпэнфбй брь фп злекфсйкь дЯкфхп (ме
злекфсйкь кблюдйп) кбиют кбй уе злекфсйкЬ есгблеЯб рпх
фспцпдпфпэнфбй брь мрбфбсЯб (чщсЯт злекфсйкь кблюдйп).

БуцЬлейб уфп чюсп есгбуЯбт

f ДйбфзсеЯфе фпн фпмЭб рпх есгЬжеуие кбибсь кбй кблЬ

цщфйумЭнп. БфбоЯб Ю укпфейнЭт ресйпчЭт есгбуЯбт мрпсеЯ

нб пдзгЮупхн уе бфхчЮмбфб.

f Мзн есгЬжеуие ме фп злекфсйкь есгблеЯп уе

ресйвЬллпн ьрпх хрЬсчей кЯндхнпт Эксзозт, уфп прпЯп
хрЬсчпхн еэцлекфб хгсЬ, бЭсйб Ю укьнет. Фб злекфсйкЬ

есгблеЯб дзмйпхсгпэн урйнизсйумь п прпЯпт мрпсеЯ нб
бнбцлЭоей фз укьнз Ю фйт бнбихмйЬуейт.

f ¼фбн чсзуймпрпйеЯфе фп злекфсйкь есгблеЯп ксбфЬфе

мбксйЬ бр’ бхфь фб рбйдйЬ кй Ьллб фхчьн рбсехсйукьменб
Ьфпмб. Уе ресЯрфщуз брьурбузт фзт рспупчЮт убт мрпсеЯ нб

чЬуефе фпн Элегчп фпх мзчбнЮмбфпт.

ЗлекфсйкЮ буцЬлейб

ХрпдеЯоейт буцблеЯбт

ЕсмзнеЯб фщн ейкпнпухмвьлщн

ДйбвЬуфе ьлет фйт пдзгЯет чейсйумпэ.

Мзн чсзуймпрпйеЯфе фп ибмнпкьрфз ьфбн всЭчей.
Мзн екиЭфефе фп ибмнпкьрфз уфз вспчЮ.

ИЭуфе фп ибмнпкьрфз екфьт лейфпхсгЯбт кбй вгЬлфе
фп цйт брь фзн рсЯжб рсйн фпн схимЯуефе Ю фпн
кбибсЯуефе, ьфбн мрлечфеЯ, кпреЯ Ю чблЬуей фп
злекфсйкь кблюдйь фпх кбиют кбй ьфбн рськейфбй
нб фпн бцЮуефе, бкьмз кбй гйб елЬчйуфп чсьнп,
бнерйфЮсзфп.

Нб цпсЬфе щфбурЯдет.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Фп цйт фпх злекфсйкпэ есгблеЯпх рсЭрей нб фбйсйЬжей

уфзн рсЯжб. Ден ерйфсЭрефбй ме кбнЭнбн фсьрп з
мефбфспрЮ фпх цйт. Мз чсзуймпрпйеЯфе рспубсмпуфйкЬ
цйт уе ухндхбумь ме гейщмЭнб злекфсйкЬ есгблеЯб.

БмефбрпЯзфб цйт кбй кбфЬллзлет рсЯжет мейюнпхн фпн
кЯндхнп злекфспрлзоЯбт.

f Брпцеэгефе фзн ербцЮ фпх уюмбфьт убт ме гейщмЭнет

ерйцЬнейет ьрщт ущлЮнет, иесмбнфйкЬ уюмбфб
(кблпсйцЭс), кпхжЯнет Ю шхгеЯб. ¼фбн фп уюмб убт еЯнбй

гейщмЭнп бхоЬнефбй п кЯндхнпт злекфспрлзоЯбт.

f Мзн екиЭфефе фб мзчбнЮмбфб уфз вспчЮ Ю фзн хгсбуЯб.

З дйеЯудхуз неспэ у’ Энб злекфсйкь есгблеЯп бхоЬней фпн
кЯндхнп злекфспрлзоЯбт.

f Мз чсзуймпрпйеЯфе фп злекфсйкь кблюдйп гйб нб

мефбцЭсефе Ю нб бнбсфЮуефе фп злекфсйкь есгблеЯп,
Ю гйб нб вгЬлефе фп цйт брь фзн рсЯжб. КсбфЬфе фп злек­фсйкь кблюдйп мбксйЬ брь хресвплйкЭт иесмпксбуЯет,
кпцфесЭт бкмЭт кбй/Ю брь кйнзфЬ еобсфЮмбфб. Фхчьн

чблбумЭнб Ю ресйрлегмЭнб злекфсйкЬ кблюдйб бхоЬнпхн
фпн кЯндхнп злекфспрлзоЯбт.

OBJ_BUCH-1549-002.book Page 68 Friday, April 27, 2012 8:56 AM

68 | EллзнйкЬ

f ¼фбн есгЬжеуие м’ Энб злекфс йкь есгблеЯп уфп эрбйисп

нб чсзуймпрпйеЯфе кблюдйб ерймЮкхнузт (мрблбнфЭжет)
рпх еЯнбй кбфЬллзлб кбй гйб чсЮуз уфп эрбйисп. ЗчсЮуз

кблщдЯщн ерймЮкхнузт кбфЬллзлщн гйб хрбЯисйпхт чюспхт
елбффюней фпн кЯндхнп злекфспрлзоЯбт.

f ¼фбн з чсЮуз фпх злекфсйкпэ есгблеЯпх уе хгсь

ресйвЬллпн еЯнбй бнбрьцехкфз, фьфе чсзуймпрпйЮуфе
Энбн рспуфбфехфйкь дйбкьрфз дйбсспЮт
(дйбкьрфз FI/RCD). З чсЮуз еньт рспуфбфехфйкпэ

дйбкьрфз дйбсспЮт елбффюней фпн кЯндхнп злекфспрлзоЯбт.

ЕрймелЮт чейсйумьт кбй чсЮуз злекфсйкюн
есгблеЯщн

f Мзн хресцпсфюнефе фп мзчЬнзмб. ЧсзуймпрпйеЯфе гйб

f Мз чсзуймпрпйЮуефе рпфЭ Энб мзчЬнзмб рпх Эчей

БуцЬлейб рспуюрщн

f Нб еЯуфе рЬнфпфе рспуекфйкьт/рспуекфйкЮ, нб дЯнефе

рспупчЮ уфзн есгбуЯб рпх кЬнефе кбй нб чейсЯжеуфе фп
мзчЬнзмб ме ресЯукешз. Мз чсзуймпрпйЮуефе Энб
злекфсйкь есгблеЯп ьфбн еЯуфе кпхсбу­мЭнпт/кпхсбумЭнз Ю ьфбн всЯукеуфе хрь фзн ерЮсейб
нбскщфйкюн, пйнпрнеэмбфпт Ю цбсмЬкщн. Мйб уфйгмйбЯб

брспуеоЯб кбфЬ фп чейсйумь фпх злекфсйкпэ есгблеЯпх
мрпсеЯ нб пдзгЮуей уе упвбспэт фсбхмбфйумпэт.

f ЦпсЬфе Энбн кбфЬллзлп гйб убт рспуфбфехфйкь

еопрлйумь кбй рЬнфпфе рспуфбфехфйкЬ гхблйЬ. ¼ôáí

цпсЬфе Энбн кбфЬллзлп рспуфбфехфйкь еопрлйумь ьрщт
мЬукб рспуфбуЯбт брь укьнз, бнфйплйуизфйкЬ хрпдЮмбфб
буцблеЯбт, рспуфбфехфйкь ксЬнпт Ю щфбурЯдет, бнЬлпгб ме
фп екЬуфпфе есгблеЯп кбй фз чсЮуз фпх, елбффюнефбй п
кЯндхнпт фсбхмбфйумюн.

f Брпцеэгефе фзн биЭлзфз еккЯнзуз. ВевбйщиеЯфе ьфй фп

злекфсйкь есгблеЯп Эчей брпжехчфеЯ рсйн фп ухндЭуефе
ме фп злекфсйкь дЯкфхп Ю ме фзн мрбфбсЯб кбиют кбй рсйн
фп рбсблЬвефе Ю фп мефбцЭсефе. ¼фбн мефбцЭсефе фп

злекфсйкь есгблеЯп Эчпнфбт фп дЬчфхль убт уфп дйбкьрфз Ю
ьфбн ухндЭуефе фп мзчЬнзмб ме фзн рзгЮ сеэмбфпт ьфбн
бхфь еЯнбй бкьмз уфз иЭуз ПН, фьфе дзмйпхсгеЯфбй кЯндхнпт
фсбхмбфйумюн.

f БцбйсеЯфе брь фб злекфсйкЬ есгблеЯб фхчьн

ухнбсмплпгзмЭнб есгблеЯб сэимйузт Ю клейдйЬ рсйн
иЭуефе фп злекфсйкь есгблеЯп уе лейфпхсгЯб. ¸íá åñãá-

леЯп Ю клейдЯ ухнбсмплпгзмЭнп у’ Энб ресйуфсецьменп
фмЮмб еньт мзчбнЮмбфпт мрпсеЯ нб пдзгЮуей уе фсбхмбфйу­мпэт.

f Мзн хресекфймЬфе фпн ебхфь убт. ЦспнфЯжефе гйб фзн

буцблЮ уфЬуз фпх уюмбфьт убт кбй дйбфзсеЯфе рЬнфпфе
фзн йупсспрЯб убт. ¸фуй мрпсеЯфе нб елЭгоефе кблэфесб фп

мзчЬнзмб уе ресйрфюуейт брспудькзфщн ресйуфЬуещн.

f ЦпсЬфе кбфЬллзлб ендэмбфб. Мз цпсЬфе цбсдйЬ

спэчб Ю кпумЮмбфб. КсбфЬфе фб мбллйЬ убт, фб спэчб
убт кбй фб гЬнфйб убт мбксйЬ брь кйнпэменб
еобсфЮмбфб. ЧблбсЮ ендхмбуЯб, кпумЮмбфб Ю мбксйЬ

мбллйЬ мрпсеЯ нб емрлбкпэн уфб кйнпэменб еобсфЮмбфб.

f ¼фбн хрЬсчей з дхнбфьфзфб ухнбсмпльгзузт

дйбфЬоещн бнбссьцзузт Ю ухллпгЮт укьнзт,
вевбйщиеЯфе ьфй бхфЭт еЯнбй ухндемЭнет ме фп мзчЬнзмб
кбиют кбй ьфй чсзуймпрпйпэнфбй ущуфЬ. З чсЮуз мйбт

бнбссьцзузт укьнзт мрпсеЯ нб елбффюуей фпн кЯндхнп рпх
рспкблеЯфбй брь фз укьнз.

f ВгЬлфе фп цйт брь фзн рсЯжб кбй/Ю бцбйсЭуфе фзн

f ДйбцхлЬгефе фб злекфсйкЬ есгблеЯб рпх де

f Нб ресйрпйеЯуфе рспуекфйкЬ фп злекфсйкь есгблеЯп.

f ДйбфзсеЯфе фб есгблеЯб кпрЮт кпцфесЬ кбй кбибсЬ.

f ЧсзуймпрпйеЯфе фб злекфсйкЬ есгблеЯб, еобсфЮмбфб,

Рспуекфйкьт чейсйумьт кбй чсЮуз есгблеЯщн
мрбфбсЯбт

f ЦпсфЯжефе фйт мрбфбсЯет мьнп ме цпсфйуфЭт рпх

f ЧсзуймпрпйеЯфе уфб злекфсйкЬ есгблеЯб мьнп мрбфбсЯет

f КсбфЬфе фйт мрбфбсЯет рпх де чсзуймпрпйеЯфе мбксйЬ

фзн екЬуфпфе есгбуЯб фп злекфсйкь есгблеЯп рпх
рсппсЯжефбй гй’ бхфЮн. Ме фп кбфЬллзлп злекфсйкь есгб-

леЯп есгЬжеуфе кблэфесб кбй буцблЭуфесб уфзн
бнбцесьменз ресйпчЮ йучэпт.

чблбумЭнп дйбкьрфз. ¸нб злекфсйкь есгблеЯп рпх ден
мрпсеЯфе рлЭпн нб фп иЭуефе уе лейфпхсгЯб кбй/Ю екфьт лей­фпхсгЯбт еЯнбй ерйкЯндхнп кбй рсЭрей нб ерйукехбуфеЯ.

мрбфбсЯб рсйн дйеоЬгефе уфп мзчЬнзмб мйб прпйбдЮрпфе
есгбуЯб сэимйузт, рсйн бллЬоефе Энб еоЬсфзмб Ю ьфбн
рськейфбй нб дйбцхлЬоефе/нб брпизкеэуефе фп
мзчЬнзмб. БхфЬ фб рсплзрфйкЬ мЭфсб буцблеЯбт мейюнпхн

фпн кЯндхнп брь фхчьн биЭлзфз еккЯнзуз фпх злекфсйкпэ
есгблеЯпх.

чсзуймпрпйеЯфе мбксйЬ брь рбйдйЬ. Мзн ерйфсЭшефе фз
чсЮуз фпх мзчбнЮмбфпт уе Ьфпмб рпх ден еЯнбй
еопйкейщмЭнб м’ бхфь Ю ден Эчпхн дйбвЬуей фйт рбспэует
пдзгЯет. Фб злекфсйкЬ есгблеЯб еЯнбй ерйкЯндхнб ьфбн

чсзуймпрпйпэнфбй брь Ьрейсб рсьущрб.

ЕлЭгчефе, бн фб кйнпэменб еобсфЮмбфб лейфпхсгпэн
Ьшпгб, чщсЯт нб мрлпкЬспхн, Ю мЮрщт Эчпхн урЬуей Ю
цибсеЯ фхчьн еобсфЮмбфб фб прпЯб ерзсеЬжпхн фпн
фсьрп лейфпхсгЯбт фпх злекфсйкпэ есгблеЯпх. Дюуфе
бхфЬ фб чблбумЭнб еобсфЮмбфб гйб ерйукехЮ рсйн фб
обнбчсзуймпрпйЮуефе. З кбкЮ ухнфЮсзуз фщн злекфсйкюн

есгблеЯщн брпфелеЯ бйфЯб рпллюн бфхчзмЬфщн.

РспуекфйкЬ ухнфзсзмЭнб кпрфйкЬ есгблеЯб уцзнюнпхн
дхукпльфесб кбй пдзгпэнфбй ехкпльфесб.

рбселкьменб есгблеЯб кфл. уэмцщнб ме фйт рбспэует
пдзгЯет. ЛбмвЬнефе ерЯузт хрьшз убт фйт екЬуфпфе
ухниЮкет кбй фзн хрь екфЭлеуз есгбуЯб. Ç

чсзуймпрпЯзуз фщн злекфсйкюн есгблеЯщн гйб есгбуЯет рпх
ден рспвлЭрпнфбй гй’ бхфЬ мрпсеЯ нб дзмйпхсгЮуей ерйкЯндх­нет кбфбуфЬуейт.

рспфеЯнпнфбй брь фпн кбфбукехбуфЮ. ¸нбт цпсфйуфЮт рпх
еЯнбй кбфЬллзлпт мьнп гйб Энб ухгкексймЭнп фэрп мрб­фбсйюн дзмйпхсгеЯ кЯндхнп рхскбгйЬт ьфбн чсзуймпрпйзиеЯ
гйб Ьллет мрбфбсЯет.

рпх рсппсЯжпнфбй гй’ бхфЬ. З чсЮуз Ьллщн мрбфбсйюн
мрпсеЯ нб пдзгЮуей уе фсбхмбфйумпэт кбй нб дзмйпхсгЮуей
кЯндхнп рхскбгйЬт.

брь ухндефЮсет чбсфйюн, нпмЯумбфб, клейдйЬ, кбсцйЬ,
вЯдет кй Ьллб мйксЬ мефбллйкЬ бнфйкеЯменб рпх мрпспэн

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 69 Friday, April 27, 2012 8:56 AM

EллзнйкЬ | 69

нб всбчхкхклюупхн фйт ербцЭт фзт мрбфбсЯбт. ¸нб
всбчхкэклщмб фщн ербцюн фзт мрбфбсЯбт мрпсеЯ нб рспкб­лЭуей фсбхмбфйумпэт Ю цщфйЬ.

f Мйб фхчьн еуцблмЭнз чсЮуз мрпсеЯ нб пдзгЮуей уе

дйбсспЮ хгсюн брь фзн мрбфбсЯб. Брпцеэгефе кЬие
ербцЮ м’ бхфЬ. Уе ресЯрфщуз фхчбЯбт ер бцЮт оерлэнефе
кблЬ ме несь. Уе ресЯрфщуз рпх фб хгсЬ иб Эсипхн уе
ербцЮ ме фб мЬфйб, рсЭрей нб жзфЮуефе ерЯузт кбй
йбфсйкЮ впЮиейб. ДйбссЭпнфб хгсЬ мрбфбсЯбт мрпсеЯ нб

пдзгЮупхн уе есеийумпэт фпх дЭсмбфпт Ю уе егкбэмбфб.

Service

f Дюуфе фп злекфсйкь есгблеЯп убт гйб ерйукехЮ брь

Ьсйуфб екрбйдехмЭнп рспущрйкь кбй ме гнЮуйб
бнфбллбкфйкЬ. ¸фуй еобуцблЯжефе фз дйбфЮсзуз фзт буцЬ-

лейбт фпх мзчбнЮмбфпт.

ХрпдеЯоейт буцблеЯбт гйб ибмнпкьрфет

f Нб ксбфЬфе ьлб фб мЭлз фпх уюмбфьт убт мбксйЬ брь фб

мбчбЯсйб кпрЮт. Мзн рспурбиЮуефе нб бцбйсЭуефе фп
кпммЭнп хлйкь Ю нб ухгксбфЮуефе фп хрь кпрЮ хлйкь
ьфбн фб мбчбЯсйб кйнпэнфбй. Нб бцбйсеЯфе фхчьн
уцзнщмЭнп хрь кпрЮ/кпммЭнп хлйкь мьнп ьфбн фп
мзчЬнзмб кЮрпх Эчей феиеЯ екфьт лейфпхсгЯбт. Ìéá êáé

мьнз уфйгмЮ брспуеоЯбт ьфбн чсзуймпрпйеЯфе фп ибмнпкьрфз
мрпсеЯ пдзгЮуей уе упвбспэт фсбхмбфйумпэт.

f Нб мефбцЭсефе фп ибмнпкьрфз ксбфюнфбт фп брь фз

лбвЮ кбй мьнп ьфбн фб мбчбЯсйб еЯнбй бкйнзфпрпйзмЭнб.
Нб фпрпиефеЯфе фп рспуфбфехфйкь кЬлхммб рсйн
мефбцЭсефе Ю рсйн дйбцхлЬоефе/брпизкеэуефе фп
ибмнпкьрфз. П рспуекфйкьт чейсйумьт фпх мзчбнЮмбфпт

кЮрпх мейюней фпн кЯндхнп фсбхмбфйумюн брь фп мбчбЯсй.

f Нб рйЬнефе фп злекфсйкь есгблеЯп брь фйт мпнщмЭнет

ерйцЬнейет рйбуЯмбфпт ерейдЮ хрЬсчей кЯндхнпт фп
мбчбЯсй кпрЮт нб Эсией уе ербцЮ ме мз псбфпэт
злекфспцьспхт бгщгпэт Ю ме фп злекфсйкь кблюдйп ф пх
злекфсйкпэ есгблеЯпх. З ербцЮ фпх мбчбйсйпэ кпрЮт ме

Энбн злекфспцьсп бгщгь мрпсеЯ нб иЭуей фб мефбллйкЬ
мЭсз фзт ухукехЮт ерЯузт хрь фЬуз кбй нб рспкблЭуей Эфуй
злекфспрлзоЯб.

f Нб ксбфЬфе фп злекфсйкь кблюдйп мбксйЬ брь фзн

ресйпчЮ кпрЮт. КбфЬ фз дйЬскейб фзт есгбуЯбт убт мрпсеЯ

фп кблюдйп нб кблхцфеЯ брь фпхт иЬмнпхт кбй кбфЬ лЬипт нб
фп кьшефе.

УхмрлзсщмбфйкЭт рспейдпрпйзфйкЭт хрпдеЯоейт

f Бхфь фп мзчЬнзмб ден рсппсЯжефбй гйб нб фп чейсЯжпнфбй

Ьфпмб (ухмресйлбмвбнпмЭнщн кбй рбйдйюн) ме
ресйпсйумЭнет шхчйкЭт, нпзфйкЭт Ю рнехмбфйкЭт йкбньфзфет
Ю ме еллйрЮ учефйкЮ реЯсб кбй/Ю еллйреЯт гнюуейт, екфьт бн иб
ерйфзспэнфбй брь Энб бсмьдйп гйб фзн буцЬлейЬ фпхт Ьфпмп
Ю иб лбмвЬнпхн брь бхфь пдзгЯет, рщт рсЭрей нб чейсЯжпнфбй
фп мзчЬнзмб.
Фб рбйдйЬ рсЭрей нб ерйфзспэнфбй гйб нб еобуцблйуфеЯ ьфй ден
иб рбЯопхн ме фп мзчЬнзмб.

f ¼фбн есгЬжеуие нб ксбфЬфе фп злекфсйкь есгблеЯп

кблЬ кбй ме фб дхп убт чЭсйб кбй нб цспнфЯжефе гйб фзн
буцблЮ иЭуз фпх уюмбфьт убт. Фп злекфсйкь есгблеЯп

пдзгеЯфбй буцблЭуфесб ьфбн фп ксбфЬфе кбй ме фб дхп убт
чЭсйб.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Рсйн брпиЭуефе фп злекфсйкь есгблеЯп ресймЭнефе

рсюфб нб уфбмбфЮуей енфелют нб кйнеЯфбй.

f ¼фбн фп мзчЬнзмб кЮрпх лейфпхсгеЯ ден ерйфсЭрефбй нб

рбсехсЯукпнфбй Ьллб Ьфпмб Ю жюб уе бкфЯнб 3 мЭфсщн. Уфзн
ресйпчЮ есгбуЯбт п чейсйуфЮт цЭсей фзн ехиэнз гйб фхчьн
рбсехсйукьменб фсЯфб Ьфпмб.

f Мзн рйЬуефе рпфЭ фп ибмнпкьрфз брь фз дпкь мбчбйсйюн.
f Мзн ерйфсЭшефе рпфЭ уе рбйдйЬ Ю уе рсьущрб рпх ден еЯнбй

еопйкейщмЭнб ме фйт рбспэует пдзгЯет нб чсзуймпрпйЮупхн
фп ибмнпкьрфз. Пй екЬуфпфе еинйкЭт дйбфЬоейт мрпсеЯ нб
ресйпсЯжпхн фзн злйкЯб фпх чейсйуфЮ.

f Мзн дйеоЬгефе рпфЭ кбмйЬ кпрЮ ьфбн Ьмеуб кпнфЬ уфп

мзчЬнзмб всЯукпнфбй Ьллб Ьфпмб, йдйбЯфесб рбйдйЬ Ю
кбфпйкЯдйб жюб.

f П чейсйуфЮт Ю п чсЮуфзт ехиэнпнфбй гйб фхчьн бфхчЮмбфб Ю

жзмйЭт уе бнисюрпхт Ю фзн ресйпхуЯб фпхт.

f Мзн чсзуймпрпйеЯфе фп ибмнпкьрфз ьфбн еЯуфе охрьлзфпй Ю

ьфбн цпсЬфе бнпйчфЬ убндЬлйб. Нб цпсЬфе рЬнфпфе уфесеЬ
рбрпэфуйб кбй мбксйЬ рбнфельнйб. Убт ухмвпхлеэпхме нб
цпсЬфе ерЯузт бниекфйкЬ гЬнфйб, бнфйплйуизфйкЬ рбрпэфуйб
кбй рспуфбфехфйкЬ гхблйЬ. Нб мзн цпсЬфе кпумЮмбфб рпх
мрпсеЯ нб мрлечфпэн уфб кйнпэменб еобсфЮмбфб фпх
мзчбнЮмбфпт.

f Нб ерйиещсеЯфе рспуекфйкЬ фпн хрь кпрЮ иЬмнп/цсЬчфз кбй

нб брпмбксэнефе ьлб фб уэсмбфб кбй фб Ьллб оЭнб
бнфйкеЯменб.

f Рсйн брь кЬие чсЮуз нб вевбйюнеуфе ьфй фб мбчбЯсйб, пй

вЯдет фщн мбчбйсйюн кбй фб Ьллб еобсфЮмбфб фпх мзчбнйумпэ
кпрЮт ден еЯнбй цибсмЭнб Ю чблбумЭнб. Мзн есгбуфеЯфе
рпфЭ ме чблбумЭнп Ю рплэ йучхсЬ цибсмЭнп мзчбнйумь
кпрЮт.

f Рсйн брь кЬие чсЮуз нб вевбйюнеуфе ерЯузт ьфй фп

злекфсйкь кблюдйп/з мрблбнфЭжб ден Эчпхн хрпуфеЯ кЬрпйб
влЬвз кбй, ендечпмЭнщт, рспвеЯфе уфзн бнфйкбфЬуфбуЮ
фпхт. Нб рспуфбфеэефе фп злекфсйкь кблюдйп/фзн
мрблбнфЭжб брь кбэущнб, лЬдйб кбй кпцфесЭт бкмЭт.

f ЕопйкейщиеЯфе ме фп чейсйумь фпх ибмнпкьрфз. ¸фуй, уе

ресЯрфщуз бнЬгкзт, иб мрпсЭуефе нб фпн уфбмбфЮуефе
бмЭущт.

f Нб есгЬжеуфе мьнп хрь фп цщт фзт змЭсбт Ю хрь кбль

фечнзфь цщт.

f Мзн чсзуймпрпйЮуефе рпфЭ фп ибмнпкьрфз ьфбн пй

рспуфбфехфйкЭт фпх дйбфЬоейт Эчпхн чблЬуей Ю ден еЯнбй
ухнбсмплпгзмЭнет.

f ¼фбн есгЬжеуфе нб вевбйюнеуфе ьфй Эчпхн ухнбсмплпгзиеЯ

ьлет пй лбвЭт рпх ресйЭчпнфбй уфз ухукехбуЯб кбиют кбй пй
рспуфбфехфйкЭт дйбфЬоейт. Мзн рспурбиЮуефе рпфЭ нб
иЭуефе уе лейфпхсгЯб Энбн еллйрют ухнбсмплпгзмЭнп
ибмнпкьрфз Ю Энб ибмнпкьрфз рпх Эчей хрпуфеЯ мз
ерйфсерфЭт бллбгЭт.

f Мзн ксбфЮуефе рпфЭ фп ибмнпкьрфз брь фзн рспуфбфехфйкЮ

фпх дйЬфбоз.

f ¼фбн есгЬжеуфе ме фп ибмнпкьрфз нб рбЯснефе рЬнфпфе мйб

уфбиесЮ уфЬуз кбй нб дйбфзсеЯфе фзн йупсспрЯб убт,
йдйбЯфесб ьфбн чсзуймпрпйеЯфе укблщуйЭт Ю укЬлет.

OBJ_BUCH-1549-002.book Page 70 Friday, April 27, 2012 8:56 AM

70 | EллзнйкЬ

f Нб ухнейдзфпрпйеЯфе фп гэсщ чюсп убт кбй нб еЯуфе

рспефпймбумЭнпт/рспефпймбумЭнз нб бнфймефщрЯуефе
ерйкЯндхнет кбфбуфЬуейт фйт прпЯет ендечпмЭнщт ден иб
мрпсЭуефе бнфйлзциеЯфе ьфбн есгЬжеуфе.

Нб вгЬжефе фп цйт брь фзн рсЯжб дйкфэпх:
– рсйн фпн Элегчп, фзн еопхдефЭсщуз еньт мрлпкбсЯумбфпт

кбиют кбй кбфЬ фзн екфЭлеуз есгбуйюн уфпн Ядйп
ибмнпкьрфз.

– мефЬ брь ербцЮ ме Энб оЭнп бнфйкеЯменп. ЕлЭгофе мЮрщт п

ибмнпкьрфзт хрЭуфз кЬрпйб жзмйЬ Ю влЬвз кбй ерйукехЬуфе
фпн, уе ресЯрфщуз рпх бхфь ксйиеЯ брбсбЯфзфп.

– ьфбн п ибмнпкьрфзт бсчЯуей нб дпнеЯфбй бухнЮийуфб

(елЭгофе фпн бмЭущт).

f Нб вевбйюнеуфе ьфй кЬипнфбй гесЬ кбй буцблют ьлб фб

рбоймЬдйб, пй рЯспй кбй пй вЯдет. ¸фуй Эчефе фзн еггэзуз ьфй п
ибмнпкьрфзт лейфпхсгеЯ буцблют.

f Нб брпизкеэефе фп ибмнпкьрфз уе Энбн уфегнь, хшзль кбй

клейуфь чюсп, брсьуйфп уфб рбйдйЬ.

f Гйб льгпхт буцблеЯбт нб бнфйкбийуфЬфе фхчьн цибсмЭнб Ю

чблбумЭнб еобсфЮмбфб.

f Мзн рспурбиЮуфе рпфЭ нб ерйукехЬуефе фп мзчЬнзмб

кЮрпх, екфьт бн дйбиЭфефе фзн брбсбЯфзфз екрбЯдехуз.

f Нб вевбйюнеуфе ьфй фб бнфбллбкфйкЬ рспЭсчпнфбй брь фзн

Bosch.

ЗлекфсйкЮ буцЬлейб

f РспупчЮ! ИЭуфе фп мзчЬнзмб кЮрпх екфьт лейфпхсгЯбт

кбй вгЬлфе фп цйт брь фзн рсЯжб рсйн брь прпйбдЮрпфе
есгбуЯб ухнфЮсзузт кбй/Ю кбибсйумпэ. Фп Ядйп йучэей
кбй ьфбн фп злекфсйкь кблюдйп чблЬуей, кпреЯ Ю
мресдехфеЯ.

f МефЬ фзн бренесгпрпЯзуз фпх ибмнпкьрфз фп мбчбЯсй

ухнечЯжей нб кйнеЯфбй гйб месйкЬ дехфесьлер фб бкьмз.
РспупчЮ! Мзн бггЯоефе фп кйнпэменп мбчбЯсй.

Гйб льгпхт буцблеЯбт фп мзчЬнзмб кЮрпх дйбиЭфей мйб
рспуфбфехфйкЮ мьнщуз кбй ерпмЭнщт де чсейЬжефбй геЯщуз. З
фЬуз лейфпхсгЯбт бнЭчефбй уе 230 V AC, 50 Hz (гйб чюсет екфьт
фзт ЕЕ 220 V, 240 V бнЬлпгб ме фпн екЬуфпфе фэрп). Нб
чсзуймпрпйеЯфе мьнп егкексймЭнет мрблбнфЭжет. УчефйкЭт
рлзспцпсЯет мрпсеЯфе нб рЬсефе брь фп бсмьдйп гйб убт Service.

ЕрйфсЭрефбй мьнп з чсЮуз кблщдЯщн ерймЮкхнузт
(мрблбнфЭжщн) фэрпх H05VV-F Ю H05RN-F.

Гйб нб бхоЮуефе фзн рспуфбуЯб убт ухнйуфЬме фз чсЮуз еньт
бхфьмбфпх дйбкьрфз дйбсспЮт дйбкьрфзт (FI/RCD) 30 mA. Нб
елЭгчефе бхфьн фп дйбкьрфз рсйн брь кЬие чсЮуз фпх
мзчбнЮмбфпт кЮрпх.

Хрьдейоз гйб рспъьнфб рпх ден рщлпэнфбй уфз МегЬлз

ВсефбнЯб:
РСПУПЧЗ: Фп цйт фпх мзчбнЮмбфпт кЮрпх рсЭрей нб еЯнбй

ухндемЭнп ме фзн мрблбнфЭжб. ¸фуй ухмвЬллефе уфзн
буцЬлейЬ убт. З рсЯжб фзт мрблбнфЭжбт рсЭрей нб бнфЭчей уфпн
шекбумь ме несь, нб еЯнбй лбуфйчЭнйб Ю ерйуфсщмЭнз ме
лЬуфйчп. З мрблбнфЭжб рсЭрей нб чсзуймпрпйеЯфбй уе
ухндхбумь ме Энб уцйгкфЮсб кблщдЯпх.

Фп злекфсйкь кблюдйп рсЭрей нб елЭгчефбй фбкфйкЬ мЮрщт
рбспхуйЬжей жзмйЭт Ю/кбй ципсЭт кбй нб фп чсзуймпрпйеЯфе мьнп
ьфбн всЯукефбй уе Ьсйуфз кбфЬуфбуз.

F 016 L70 832 | (27.4.12) Bosch Power Tools

З ерйдйьсищуз еньт фхчьн чблбумЭнпх злекфсйкпэ кблщдЯпх
ерйфсЭрефбй нб дйеобчиеЯ мьнп брь Энб еопхуйпдпфзмЭнп
ухнесгеЯп фзт Bosch.

УхнфЮсзуз

f Нб цпсЬфе рЬнфпфе гЬнфйб кзрпхсйкЮт ьфбн вЬжефе фб чЭсйб

убт уфзн ресйпчЮ фщн мбчбйсйюн Ю ьфбн есгЬжеуфе.

f Нб елЭгчефе фп мзчЬнзмб кЮрпх кбй гйб льгпхт буцблеЯбт

нб бнфйкбийуфЬфе фхчьн цибсмЭнб Ю/кбй чблбумЭнб
еобсфЮмбфб.

f Рсйн брпизкеэуефе фп мзчЬнзмб кЮрпх нб лбдюнефе

рЬнфпфе фз дпкь мбчбйсйюн ме урсЭй ухнфЮсзузт.

f Нб вевбйюнеуфе ьфй кЬипнфбй гесЬ кбй буцблют ьлб фб

рбоймЬдйб, пй рЯспй кбй пй вЯдет. ¸фуй Эчефе фзн еггэзуз ьфй фп
мзчЬнзмб кЮрпх лейфпхсгеЯ буцблют.

f Нб вевбйюнеуфе ьфй фб бнфбллбкфйкЬ рспЭсчпнфбй брь фзн

Bosch.

Уэмвплб

Фб уэмвплб рпх бкплпхипэн Эчпхн узмбуЯб гйб фз ущуфЮ
бнЬгнщуз кбй кбфбньзуз фщн пдзгйюн чейсйумпэ.
Рбсбкблпэме брпфхрюуфе уфп мхбль убт фб уэмвплб кбй фз
узмбуЯб фпхт. З ущуфЮ есмзнеЯб фщн ухмвьлщн ухмвЬллей
уфпн кблэфесп кбй буцблЭуфесп чейсйумь фпх злекфсйкпэ убт
есгблеЯпх.

Уэмвплп УзмбуЯб

ЦпсЭуфе рспуфбфехфйкЬ гЬнфйб

ЦпсЭуфе рспуфбфехфйкЬ гхблйЬ.

Кбфеэихнуз кЯнзузт

ИЭуз уе лейфпхсгЯб

ИЭуз екфьт лейфпхсгЯбт

Нб рспуфбфеэефе фпн ебхфь убт брь
злекфспрлзоЯб.

ЕгкексймЭнз енЭсгейб

БрбгпсехмЭнз енЭсгейб

ЕобсфЮмбфб

ЧсЮуз уэмцщнб ме фпн рсппсйумь

Фп мзчЬнзмб рсппсЯжефбй гйб фзн кпрЮ кбй фп клЬдемб цсбчфюн
кбй иЬмнщн уфпн кЮрп фпх урйфйпэ убт Ю уе есбуйфечнйкпэт
(чьмрй) кЮрпхт.

OBJ_BUCH-1549-002.book Page 71 Friday, April 27, 2012 8:56 AM

EллзнйкЬ | 71

ФечнйкЬ чбсбкфзсйуфйкЬ

Ибмнпкьрфзт AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Бсйимьт ехсефзсЯпх

ПнпмбуфйкЮ йучэт

МЮкпт кпрЮт

Брьуфбуз мбчбйсйюн

Бсйимьт емвплйумюн чщсЯт цпсфЯп

СпрЮ уфсЭшзт фпх ухмрлЭкфз плЯуизузт

ВЬспт уэмцщнб ме EPTA-Procedure
01/2003

КбфзгпсЯб мьнщузт

Фб уфпйчеЯб йучэпхн гйб пнпмбуфйкЭт фЬуейт [U] 230V. Хрь дйбцпсефйкЭт фЬуейт кбй уе екдьуейт ейдйкЭт гйб фйт дйЬцпсет чюсет фб уфпйчеЯб бхф Ь мрпсеЯ нб
дйбцЭспхн.

Рбсбкблпэме нб рспуЭоефе фпн бсйимь ехсефзсЯпх уфзн рйнбкЯдб кбфбукехбуфЮ фпх мзчбнЮмб фпт кЮрпх. Пй емрпсйкпЯ чбсбкфзсйумпЯ псйумЭнщн
мзчбнзмЬфщн кЮрпх мрпсеЯ нб дйбцЭспхн.

Ибмнпкьрфзт AHS 65-34 AHS 70-34

Бсйимьт ехсефзсЯпх

ПнпмбуфйкЮ йучэт

МЮкпт кпрЮт

Брьуфбуз мбчбйсйюн

Бсйимьт емвплйумюн чщсЯт цпсфЯп

СпрЮ уфсЭшзт фпх ухмрлЭкфз плЯуизузт

ВЬспт уэмцщнб ме EPTA-Procedure 01/2003

КбфзгпсЯб мьнщузт

Фб уфпйчеЯб йучэпхн гйб пнпмбуфйкЭт фЬуейт [U] 230V. Хрь дйбцпсефйкЭт фЬуейт кбй уе екдьуейт ейдйкЭт гйб фйт дйЬцпсет чюсет фб уфпйчеЯб бхф Ь мрпсеЯ нб
дйбцЭспхн.

Рбсбкблпэме нб рспуЭоефе фпн бсйимь ехсефзсЯпх уфзн рйнбкЯдб кбфбукехбуфЮ фпх мзчбнЮмб фпт кЮрпх. Пй емрпсйкпЯ чбсбкфзсйумпЯ псйумЭнщн
мзчбнзмЬфщн кЮрпх мрпсеЯ нб дйбцЭспхн.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600

mm 450 500 550 600

mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700

mm 650 700

mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

РлзспцпсЯет гйб иьсхвп кбй дпнЮуейт

Пй фймЭт мЭфсзузт фпх ипсэвпх еобксйвюизкбн кбфЬ EN 60745. 3 600 ... H47 E..

H47 F..

H47 G..

H47 H..
З чбсбкфзсйуфйкЮ уфЬимз ипсэвпх фпх мзчбнЮмбфпт кЮрпх еобксйвюизке уэмцщнб ме фзн
кбмрэлз Б кбй бнЭсчефбй уе:
УфЬимз бкпхуфйкЮт рЯеузт
УфЬимз бкпхуфйкЮт йучэпт
БнбуцЬлейб мЭфсзузт K

dB(A)
dB(A)

dB

ЦпсЬфе щфбурЯдет!

Пй ухнплйкЭт фймЭт ксбдбумюн ah (Ьиспйумб бнхумЬфщн фсйюн кбфехиэнуещн) кбй
бнбуцЬлейб К еобксйвщиЮкбн уэмцщнб ме фп рсьфхрп EN 60745:
a

h

K

З уфЬимз ксбдбумюн рпх бнбцЭсефбй у’ бхфЭт фйт пдзгЯет Эчей
мефсзиеЯ уэмцщнб ме мйб дйбдйкбуЯб мЭфсзузт фхрпрпйзмЭнз
уфп рлбЯуйп фпх рспфэрпх EN 60745 кбй мрпсеЯ нб
чсзуймпрпйзиеЯ уфз уэгксйуз фщн дйЬцпсщн злекфсйкюн
есгблеЯщн. ЕЯнбй ерЯузт кбфЬллзлз гйб Энбн рспущсйнь хрп­лпгйумь фзт ерйвЬсхнузт брь фпхт ксбдбумпэт.

Bosch Power Tools F 016 L70 832 | (27.4.12)

З уфЬимз ксбдбумюн рпх бнбцЭсефбй бнфйрспущреэей фйт
вбуйкЭт чсЮуейт фпх злекфсйкпэ есгблеЯпх. Уе ресЯрфщуз,
ьмщт, рпх фп злекфсйкь есгблеЯп иб чсзуймпрпйзиеЯ
дйбцпсефйкЬ, ме мз рспфейньменб есгблеЯб Ю чщсЯт ербскЮ
ухнфЮсзуз, фьфе з уфЬимз ксбдбумюн мрпсеЯ нб еЯнбй кй бхфЮ
дйбцпсефйкЮ. Бхфь мрпсеЯ нб бхоЮуей узмбнфйкЬ фзн

m/s
m/s

2

2

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

1

OBJ_BUCH-1549-002.book Page 72 Friday, April 27, 2012 8:56 AM

72 | EллзнйкЬ

ерйвЬсхнуз брь фпхт ксбдбумпэт кбфЬ фз ухнплйкЮ дйЬскейб
пльклзспх фпх чспнйкпэ дйбуфЮмбфпт рпх есгЬжеуие.
Гйб фзн бксйвЮ екфЯмзуз фзт ерйвЬсхнузт брь фпхт ксбдбумпэт
иб рсЭрей нб лбмвЬнпнфбй ерЯузт хрьшз кбй пй чсьнпй кбфЬ фз
дйЬскейб фщн прпЯщн фп мзчЬнзмб всЯукефбй екфьт лейфпхсгЯбт
Ю лейфпхсгеЯ, чщсЯт ьмщт уфзн рсбгмбфйкьфзфб нб
чсзуймпрпйеЯфбй. Бхфь мрпсеЯ нб мейюуей узмбнфйкЬ фзн

ерйвЬсхнуз брь фпхт ксбдбумпэт кбфЬ фз дйЬскейб пльклзспх
фпх чспнйкпэ дйбуфЮмбфпт рпх есгЬжеуие.
Гй’ бхфь, рсйн бсчЯуей з дсЬуз фщн ксбдбумюн, нб кбипсЯжефе
ухмрлзсщмбфйкЬ мЭфсб буцблеЯбт гйб фзн рспуфбуЯб фпх
чейсйуфЮ ьрщт: ухнфЮсзуз фпх злекфсйкпэ есгблеЯпх кбй фщн
есгблеЯщн рпх чсзуймпрпйеЯфе, жЭуфбмб фщн чесйюн, псгЬнщуз
фзт екфЭлеузт фщн дйЬцпсщн есгбуйюн.

ДЮлщуз ухмвбфьфзфбт

Дзлюнпхме хрехиэнщт ьфй фп рспъьн рпх ресйгсЬцефбй уфб «ФечнйкЬ чбсбкфзсйуфйкЬ»
екрлзсюней фпхт еоЮт кбнпнйумпэт Ю кбфбукехбуфйкЭт ухуфЬуейт: EN 60745 уэмцщнб ме фйт
дйбфЬоейт фщн пдзгйюн 2011 /65 /EE, 2004 /108/ EК, 2006/ 42/ EК, 2000/ 14/ EК.
2000/14/EK: Еггхьмбуфе уфЬимз бкпхуфйкЮт йучэпт
ДйбдйкбуЯб бойпльгзузт фзт ДЮлщузт ухмвбфьфзфбт уэмцщнб ме фп рбсЬсфзмб V.

КбфзгпсЯб рспъьнфпт: 25
Фечнйкьт цЬкелпт (2006/42/EК) брь:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Ухнбсмпльгзуз кбй лейфпхсгЯб

Уфьчпт енЭсгейбт Ейкьнб

Ресйечьменп ухукехбуЯбт 1

Уэндеуз фзт мрблбнфЭжбт 2

Уфьчпт енЭсгейбт Ейкьнб

ИЭуз уе лейфпхсгЯб 3

ИЭуз екфьт лейфпхсгЯбт 3

ХрпдеЯоейт есгбуЯбт 4

ЛейфпхсгЯб рсйпнйпэ 5

УхнфЮсзуз фщн мбчбйсйюн 6

БрпиЮкехуз/Дйбцэлбоз кбй мефбцпсЬ 6

ЕрйлпгЮ еобсфзмЬфщн/рбселкпмЭнщн 7

ХрпдеЯоейт есгбуЯбт

ЛейфпхсгЯб рсйпнйпэ

Бн кбй з брьуфбуз фщн мбчбйсйюн ерйфсЭрей фзн кпрЮ клЬдщн ме
дйЬмефсп брь Эщт Ø 26/34 mm, з мэфз фзт дпкпэ фщн
мбчбйсйюн Эчей учедйбуфеЯ гйб кпрЭт брь Эщт Ø 32/38 mm.

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

БнбжЮфзуз уцблмЬфщн

Ухмрфюмбфб РйибнЮ бйфЯб ИесбреЯб

П ибмнпкьрфзт ден
лейфпхсгеЯ

F 016 L70 832 | (27.4.12) Bosch Power Tools

ЛеЯрей з фЬуз дйкфэпх ЕлЭгофе кбй иЭуфе уе лейфпхсгЯб

ЧблбумЭнз рсЯжб дйкфэпх ВЬлфе фп цйт уе Ьллз рсЯжб

ЧЬлбуе фп мьнймб ухндемЭнп злекфсйкь кблюдйп ЕлЭгофе рспуекфйкЬ фп злекфсйкь кблюдйп. Гйб

фзн бнфйкбфЬуфбуЮ фпх брехихниеЯфе уфп Service

ЧЬлбуе фп кблюдйп ерймЮкхнузт ЕлЭгофе фп кблюдйп ерймЮкхнузт кбй, уе

ресЯрфщуз рпх чЬлбуе, бнфйкбфбуфЮуфе фп

«¸реуе/КЬзке» з буцЬлейб БневЬуфе/БллЬофе фзн буцЬлейб

OBJ_BUCH-1549-002.book Page 73 Friday, April 27, 2012 8:56 AM

Ухмрфюмбфб РйибнЮ бйфЯб ИесбреЯб

П ибмнпкьрфзт лейфпхсгеЯ
ме дйбкпрЭт

П кйнзфЮсбт лейфпхсгеЯ,
фб мбчбЯсйб ден кйнпэнфбй

Фб мбчбЯсйб иесмбЯнпнфбй
хресвплйкЬ

ЙучхспЯ
ксбдбумпЯ/иьсхвпй

ЧЬлбуе фп мьнймб ухндемЭнп злекфсйкь кблюдйп ЕлЭгофе рспуекфйкЬ фп злекфсйкь кблюдйп. Гйб

ЧЬлбуе фп кблюдйп ерймЮкхнузт ЕлЭгофе фп кблюдйп ерймЮкхнузт кбй, уе

УцЬлмб уфзн еущфесйкЮ кблщдЯщуз фпх
мзчбнЮмбфпт кЮрпх

ЧблбумЭнпт дйбкьрфзт ПН/OFF БрехихниеЯфе уфп Service

Еущфесйкь уцЬлмб БрехихниеЯфе уфп Service

Фб мбчбЯсйб ден еЯнбй кпцфесЬ Дюуфе фз дпкь мбчбйсйюн гйб фсьчйумб

Фб мбчбЯсйб Эчпхн енфпмЭт Дюуфе фз дпкь мбчбйсйюн гйб фсьчйумб

Рплэ йучхсЮ фсйвЮ льгщ Эллейшзт лЯрбнузт ШекЬуфе фп ме лЬдй лЯрбнузт

Фп мзчЬнзмб кЮрпх чЬлбуе БрехихниеЯфе уфп Service

фзн бнфйкбфЬуфбуЮ фпх брехихниеЯфе уфп Service

ресЯрфщуз рпх чЬлбуе, бнфйкбфбуфЮуфе фп

БрехихниеЯфе уфп Service

Türkçe | 73

Service кбй уэмвпхлпт релбфюн

www.bosch-garden.com

¼фбн жзфЬфе дйбубцзфйкЭт рлзспцпсЯет кбиют кбй ьфбн
рбсбггЭлнефе бнфбллбкфйкЬ рсЭрей нб бнбцЭсефе прщудЮрпфе
фп 10шЮцйп бсйимь ехсефзсЯпх рпх бнбгсЬцефбй уфзн
рйнбкЯдб кбфбукехбуфЮ.

ЕллЬдб

Robert Bosch A.E.
ЕсчеЯбт 37
19400 КпсщрЯ – БиЮнб
Tel.: [phone]
Fax: [phone]
www.bosch.com
www.bosch-pt.gr

ABZ Service A.E.
Tel.: [phone]
Fax: [phone]

Брьухсуз

Мзн сЯчнефе фб злекфсйкЬ есгблеЯб уфб брпссЯммбфб фпх
урйфйпэ убт!

Мьнп гйб чюсет фзт ЕЕ:

Уэмцщнб ме фзн КпйнпфйкЮ ПдзгЯб
2002/96/EК учефйкЬ ме фйт рблбйЭт
злекфсйкЭт кбй злекфспнйкЭт ухукехЭт кбй фз
мефбцпсЬ фзт пдзгЯбт бхфЮт уе еинйкь
дЯкбйп ден еЯнбй рлЭпн хрпчсещфйкь фб

Ьчсзуфб злекфсйкЬ есгблеЯб нб ухллЭгпнфбй
оечщсйуфЬ гйб нб бнбкхклщипэн ме фсьрп цйлйкь рспт фп
ресйвЬллпн.

Фзспэме фп дйкбЯщмб бллбгюн.

Türkçe

Güvenlik Talimat

Resimli semboller hakknda açklamalar

Kullanm klavuzunu tam olarak okuyun.

Çit kesme makinesini yağmur altnda
kullanmayn. Çit kesme makinesini yağmur
altnda brakmayn.

Aletin kendinde bir ayarlama işlemine ve
temizleme işlemine başlamadan önce, kablo
skştğnda, kesildiğinde, hasar gördüğünde veya
çit kesme makinesini ksa süre de olsa denetim
dşnda brakrken aleti kapatn ve şebeke bağlant
fişini prizden çekin.

Koruyucu kulaklk kullann.

Elektrikli El Aletleri İçin Genel Uyar Talimat

UYARI

hükümlerine uyulmadğ takdirde elektrik çarpmalarna,
yangnlara ve/veya ağr yaralanmalara neden olunabilir.

Bütün uyarlar ve talimat hükümlerini ileride kullanmak
üzere saklayn.

Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti”
kavram, akm şebekesine bağl (şebeke bağlant kablosu ile)
aletlerle akü ile çalşan aletleri (akm şebekesine bağlants
olmayan aletler) kapsamaktadr.

Bütün uyarlar ve talimat hükümlerini
okuyun. Açklanan uyarlara ve talimat

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 74 Friday, April 27, 2012 8:56 AM

74 | Türkçe

Çalşma yeri güvenliği

f Çalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz

yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya
çkabilir.

f Yaknnda patlayc maddeler, yanc sv, gaz veya

tozlarn bulunduğu yerlerde elektrikli el aleti ile
çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuş-

masna neden olabilecek kvlcmlar çkarrlar.

f Elektrikli el aleti ile çalşrken çocuklar ve başkalarn

uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü

kaybedebilirsiniz.

Elektrik Güvenliği

f Elektrikli el aletinin bağlant fişi prize uymaldr. Fişi

hiçbir zaman değiştirmeyin. Koruyucu topraklanmş
elektrikli el aletleri ile birlikte adaptör fiş kullanmayn.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma
tehlikesini azaltr.

f Borular, kalorifer petekleri, stclar ve buzdolaplar

gibi topraklanmş yüzeylerle bedensel temasa
gelmekten kaçnn. Bedeniniz topraklandğ anda büyük

bir elektrik çarpma tehlikesi ortaya çkar.

f Aleti yağmur altnda veya nemli ortamlarda

brakmayn. Suyun elektrikli el aleti içine szmas elektrik

çarpma tehlikesini artrr.

f Elektrikli el aletini kablosundan tutarak taşmayn,

kabloyu kullanarak asmayn veya kablodan çekerek fişi
çkarmayn. Kabloyu sdan, yağdan, keskin kenarl
cisimlerden veya aletin hareketli parçalarndan uzak
tutun. Hasarl veya dolaşmş kablo elektrik çarpma

tehlikesini artrr.

f Bir elektrikli el aleti ile açk havada çalşrken, mutlaka

açk havada kullanlmaya uygun uzatma kablosu
kullann. Açk havada kullanlmaya uygun uzatma

kablosunun kullanlmas elektrik çarpma tehlikesini azaltr.

f Elektrikli el aletinin nemli ortamlarda çalştrlmas

şartsa, mutlaka arza akm koruma şalteri kullann.

Arza akm koruma şalterinin kullanm elektrik çarpma
tehlikesini azaltr.

Kişilerin Güvenliği

f Dikkatli olun, ne yaptğnza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.
Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün
etkisinde iseniz elektrikli el aletini kullanmayn. Aleti

kullanrken bir anki dikkatsizlik önemli yaralanmalara
neden olabilir.

f Daima kişisel koruyucu donanm ve bir koruyucu

gözlük kullann. Elektrikli el aletinin türü ve kullanmna

uygun olarak; toz maskesi, kaymayan iş ayakkablar, koru­yucu kask veya koruyucu kulaklk gibi koruyucu donanm
kullanm yaralanma tehlikesini azalttr.

f Aleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal

şebekesine ve/veya aküye bağlamadan, elinize alp
taşmadan önce elektrikli el aletinin kapal olduğundan
emin olun. Elektrikli el aletini parmağnz şalter üzerinde

dururken taşrsanz ve alet açkken fişi prize sokarsanz
kazalara neden olabilirsiniz.

F 016 L70 832 | (27.4.12) Bosch Power Tools

f Elektrikli el aletini çalştrmadan önce ayar aletlerini

veya anahtarlar aletten çkarn. Aletin dönen parçalar

içinde bulunabilecek bir yardmc alet yaralanmalara
neden olabilir.

f Çalşrken bedeniniz anormal durumda olmasn.

Çalşrken duruşunuz güvenli olsun ve dengenizi her
zaman koruyun. Bu sayede aleti beklenmedik durumlarda

daha iyi kontrol edebilirsiniz.

f Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

tak takmayn. Saçlarnz, giysileriniz ve
eldivenlerinizi aletin hareketli parçalarndan uzak
tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli

parçalar tarafndan tutulabilir.

f Toz emme donanm veya toz tutma tertibat

kullanrken, bunlarn bağl olduğundan ve doğru
kullanldğndan emin olun. Toz emme donanmnn

kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

Elektrikli el aletlerinin özenle kullanm ve bakm

f Aleti aşr ölçede zorlamayn. Yaptğnz işe uygun

elektrikli el aletleri kullann. Uygun performansl

elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve
güvenli çalşrsnz.

f Şalteri bozuk olan elektrikli el aletini kullanmayn.

Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve
onarlmaldr.

f Alette bir ayarlama işlemine başlamadan ve/veya

aküyü çkarmadan önce, herhangi bir aksesuar
değiştirirken veya aleti elinizden brakrken fişi
prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla

çalşmasn önler.

f Kullanm dş duran elektrikli el aletlerini çocuklarn

ulaşamayacağ bir yerde saklayn. Aleti kullanmay
bilmeyen veya bu kullanm klavuzunu okumayan
kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz

kişiler tarafndan kullanldğnda elektrikli el aletleri
tehlikelidir.

f Elektrikli el aletinizin bakmn özenle yapn. Elektrikli

el aletinizin kusursuz olarak işlev görmesini
engelleyebilecek bir durumun olup olmadğn,
hareketli parçalarn kusursuz olarak işlev görüp
görmediklerini ve skşp skşmadklarn, parçalarn
hasarl olup olmadğn kontrol edin. Aleti kullanmaya
başlamadan önce hasarl parçalar onartn. Birçok iş

kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr.

f Kesici uçlar daima keskin ve temiz tutun. Özenle bakm

yaplmş keskin kenarl kesme uçlarnn malzeme içinde
skşma tehlikesi daha azdr ve daha rahat kullanm olanağ
sağlarlar.

f Elektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu

özel tip alet için öngörülen talimata göre kullann. Bu
srada çalşma koşullarn ve yaptğnz işi dikkate aln.

Elektrikli el aletlerinin kendileri için öngörülen alann
dşnda kullanlmas tehlikeli durumlara neden olabilir.

OBJ_BUCH-1549-002.book Page 75 Friday, April 27, 2012 8:56 AM

Akülü aletlerin özenli bakm ve kullanm

f Aküyü sadece üreticinin tavsiye ettiği şarj cihaz ile

şarj edin. Bir akünün şarjna uygun olarak üretilmiş şarj

cihaz başka bir akünün şarj için kullanlrsa yangn
tehlikesi ortaya çkar.

f Sadece ilgili elektrikli el aleti için öngörülen aküleri

kullann. Başka akülerin kullanm yaralanmalara ve

yangnlara neden olabilir.

f Kullanlmayan aküyü büro ataçlar, madeni bozuk

paralar, anahtarlar, çiviler, vidalar veya metal
nesnelerden uzak tutun. Bunlar köprüleme yaparak
kontaklara neden olabilir. Akü kontaklar arasndaki bir

ksa devre yanmalara veya yangnlara neden olabilir.

f Yanlş kullanm durumunda aküden sv dşar szabilir.

Bu sv ile temasa gelmeyin. Yanlşlkla temasa
gelirseniz su ile iyice ykayn. Eğer sv gözlerinize gele­cek olursa hemen bir hekime başvurun. Dşar szan akü

svs cilt tahrişlerine ve yanmalara neden olabilir.

Servis

f Elektrikli el aletinizi sadece yetkili personele ve orijinal

yedek parça kullanma koşulu ile onartn. Bu sayede

aletin güvenliğini sürekli hale getirirsiniz.

f Çalşrken elektrikli el aletini iki elinizle skca tutun ve

f Elinizden brakmadan önce elektrikli el aletinin tam

f Aletle çalşrken 3 metrelik bir daire içinde başkalar ve

f Çit kesme makinesini hiçbir zaman çit kesme bçağndan

f Çocuklarn ve bu talimat okumamş kişilerin çit kesme

f Yaknnzda başkalar ve özellikle çocuklar veya evcil

f Bu aleti kullananlar başkalarnn başna gelebilecek

f Çit kesme makinesini çplak ayakla veya açk sandeletlerle

Çit biçme makineleri için güvenlik talimat

f Bedeninizin bütün organlarn kesici bçaklardan uzak

tutun. Bçaklar çalşrken biçtiğiniz malzemeyi almay
veya biçilecek malzemeyi tutmay denemeyin. Skşan
malzemeyi daima alet kapal durumda iken aln. Çit

biçme makinesi ile çalşrken bir anki dikkatsizlik ağr
yaralanmalara neden olabilir.

f Çit biçme makinesini bçaklar hareketsiz durumda iken

tutamağndan tutarak taşyn. Çit biçme makinesini
naklederken veya saklarken daima koruyucu kapağ
kapatn. Aleti dikkatli kullanma bçaklardan

kaynaklanabilecek yaralanma tehlikesini azaltr.

f Kesici bçak görünmeyen elektrik kablolarna veya

aletin şebeke bağlant kablosuna temas
edebileceğinden, elektrikli el aletini sadece
izolasyonlu tutamağndan tutun. Kesici bçak elektrik

gerilimi altndaki bir kabloya temas ettiğinde aletin metal
parçalar da elektrik gerilimine maruz kalabilir ve bu da
elektrik çarpmasna neden olabilir.

f Kabloyu aletin kesme alanndan uzak tutun. Çalşrken

kablo çallklar arasnda görünmeyebilir ve yanlşlkla
kesilebilir.

f Biçilecek çiti dikkatli biçimde kontrol edin ve bütün telleri

f Aleti kullanmaya başlamadan önce her defasnda bçağn,

f Aleti kullanmaya başlamadan önce her defasnda bağlant

f Acil durumlarda hemen durdurabilmek için çit kesme

f Çit kesme makinesini sadece gün şğnda veya iyi

f Çit kesme makinesinini koruyucu donanmlar takl

f Çit kesme makinesini kullanrken birlikte teslim edilen

Ek uyarlar

f Bu alet; çocuklar da dahil olmak üzere, fiziksel, duygusal

veya zihinsel bakmdan engelli veya yeterli bilgi ve
deneyime sahip olmayan kişiler tarafndan kullanlmaya
müsaadeli değildir. Ancak anlan bu kişiler bu aleti
sağlklar için yetkili bir kişinin gözetiminde veya aleti
kullanmasn bilen kişilerin talimat ile kullanabilirler.
Çocuklarn aletle oynamamas için dikkatli olunmaldr.

f Çit kesme makinesini hiçbir zaman koruyucu

f Çit kesme makinesini özellikle basamakl yerlerde ve

f Çevrenizde olup bitene ve duyamacağnz ancak tehlike

Türkçe | 75

duruş pozisyonunuzun güvenli olmasna dikkat edin.

Elektrikli el aleti iki elle daha güvenli kullanlr.

olarak durmasn bekleyin.

evcil hayvanlar bulunmamaldr. Aleti kullanan çalşma
alann üçüncü kişilere karş korumaktan sorumludur.

tutmayn.

makinesini kullanmasna izin vermeyin. Baz ulusal
yönetmelikler bu aletin kullanm yaşn kstlamaktadr.

hayvanlar varken çit kesme makinesini kullanmayn.

kazalardan veya bunlarn özel mülkiyetinde bulunan
mallarda meydana gelebilecek hasarlardan sorumludur.

kullanmayn. Her zaman sağlam ayakkablar ve uzun
pantolon kullann. Sağlam iş eldivenlerinin, kaymayan
ayakkablarn ve koruyucu gözlüklerin kullanlmas tavsiye
olunur. Aletin hareketli parçalar tarafndan tutulabilecek
geniş giysiler giymeyin ve tak takmayn.

ve yabanc nesneleri aln.

bçak vidalarnn ve kesme mekanizmasnn diğer
parçalarnn aşnmş olup olmadklarn veya hasarl olup
olmadklarn kontrol edin. Hiçbir zaman hasarl veya aşr
ölçüde aşnmş kesme mekanizmas ile çalşmayn.

kablosununun ve uzatma kablosunun hasarl olup
olmadğn kontrol edin ve gerekiyorsa bunlar değiştirin.
Bağlant kablosunu ve uzatma kablosunu aşr scaklğa,
yağa ve keskin kenarl cisimlere karş koruyun.

makinesinin kullanmn tam olarak öğrenin.

aydnlatma koşullarnda kullann.

olmadan veya bu donanmlar hasarl durumda iken
kulllanmayn.

bütün tutamak ve koruyucu donanmn takl olduğundan
emin olun. Hiçbir zaman tam olarak monte edilmemiş veya
üzerinde değişiklik yaplmş çit kesme makinesini
kullanmayn.

donanmndan tutmayn.

merdivenlerde kullanrken duruşunuzun güvenli olmasna
dikkat edin ve dengenizi her zaman koruyun.

oluşturabilecek olaylara karş dikkatli olun.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 76 Friday, April 27, 2012 8:56 AM

76 | Türkçe

Şu durumlarda şebeke fişini prizden çekin:
– blokaj kontrol etmeden ve gidermeye çalşmadan önce

veya çit kesme makinesinin kendinde bir çalşma
yapmadan önce.

– yabanc bir nesneye temas ettikten sonra. Çit kesme

makinesinde hasar meydana g elip gelmediğini kontrol edin
ve gerekiyorsa bakma yollayn.

– çit kesme makinesi alşlmşn dşnda titreşim yapmaya

başlaynca (hemen kontrol edin).

f Çit kesme makinesini güvenli bir durumda kullanabilmek

için bütün somunlarn, cvatalarn ve pimlerin yerle rine
iyice oturmasn sağlayn.

f Çit kesme makinesini çocuklarn erişemeyeceği, kuru,

yüksek veya kapal bir yerde saklayn.

f Güvenlik amacyla aşnmş veya hasar görmüş parçalar

değiştirin.

f Yeterli eğitime sahip değilseniz bahçe aletini onarmay

denemeyin.

f Yenilenen parçalarn orijinal Bosch ürünü olduğundan

emin olun.

Bakm

f Keskin bçaklarn alannda meşgul olurken veya çalşrken

f Bahçe aletini kontrol edin ve güvenlik önlemi olarak

f Bahçe aletini depolamadan önce çit kesme bçağn daima

f Çit kesme makinesini güvenli bir durumda kullanabilmek

f Yenilenen parçalarn orijinal Bosch ürünü olduğundan

Semboller

Aşağdaki semboller kullanm klavuzunun okunmas ve
anlaşlmas için önemlidir. Sembolleri ve anlamlarn zihninize
iyice yerleştirin. Sembollerin doğru yorumu elektrikli el aletini
daha iyi ve daha güvenli kullanmanza yardmc olur.

Elektrik güvenliği

f Dikkat! Bakm ve temizlik işlemlerinden önce bahçe

aletini kapatn ve şebeke bağlant fişini prizden çekin.
Akm kablosu hasar gördüğünde, kesildiğinde veya
karştğnda da ayn işlemi uygulayn.

f Çim kesme makinesi kapatldktan sonra da bçak

birkaç saniye serbest dönüşte döner. Dikkat!
Dönmekte olan bçağa dokunmayn.

Bahçe aletiniz güvenlik sağlamak üzere koruyucu
izolasyonludur ve topraklama gerektirmez. İşletme gerilimi
230 V AC, 50 Hz’dir (AB üyesi olmayan ülkeler için tipe göre
220 V, 240 V). Sadece bahçe aletinizle kullanlmaya
müsaadeli uzatma kablosu kullann. Bu konudaki bilgileri
yetkili müşteri servisinden alabilirsiniz.

Sadece H05VV-F veya H05RN-F tipi uzatma kablosu
kullanlabilir.

Güvenliği artrmak için maksimum 30 mA’lik hatal akml bir
FI-Şalterin (RCD) kullanlmas tavsiye olunur. Bu FI-Şalteri her
kullanmdan önce kontrol edilmelidir.

İngiltere’de satlmayan ürünler için uyar:
DİKKAT: Güvenliğiniz için bahçe aletinize monte edilmiş olan

fişin bağlant kablosuna bağlanmas gereklidir. Uzatma
kablosunun kuplaj püskürme suyuna karş korunmal olmal,
kauçuktan yaplmş olmal veya kauçuk kapl olmaldr.
Uzatma kablosu bir gerginlik giderme tertibat ile
kullanlmaldr.

Bağlant kablosunun hasarl olup olmadğ düzenli aralklarla
kontrol edilmeli ve sadece kusursuz durumda kullanlmaldr.

Bağlant kablosu hasar görecek olursa sadece yetkili Bosch
servis atölyesinde onarlmaldr.

Usulüne uygun kullanm

Bu bahçe aleti; ev ve hobi bahçelerindeki çit ve çallarn
kesilmesi ve ksaltlmas için tasarlanmştr.

daima bahçe eldivenleri kullann.

aşnmş veya hasar görmüş parçalar değiştirin.

bakm spreyi ile yağlayn.

için bütün somunlarn, cvatalarn ve pimlerin yerlerine
iyice oturmasn sağlayn.

emin olun.

Sembol Anlam

Koruyucu eldiven kullann

Koruyucu gözlük kullann.

Hareket yönü

Açma

Kapama

Elektrik çarpmasna karş kendinizi
koruyun.

Müsaade edilen davranş

Yasak işlem

Aksesuar

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 77 Friday, April 27, 2012 8:56 AM

Türkçe | 77

Teknik veriler

Çit kesme makinesi AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Ürün kodu
Giriş gücü
Kesme uzunluğu
Diş açklğ
Boştaki strok says
Kayc kavrama torku
Ağrlğ EPTA-Procedure 01/2003’e göre
Koruma snf

Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farkl gerilimlerde ve farkl ülkelere özgü tiplerde bu veriler değişebilir.
Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek alet lerin ticari kodlar değişik olabilir.

Çit kesme makinesi AHS 65-34 AHS 70-34

Ürün kodu
Giriş gücü
Kesme uzunluğu
Diş açklğ
Boştaki strok says
Kayc kavrama torku
Ağrlğ EPTA-Procedure 01/2003’e göre
Koruma snf

Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farkl gerilimlerde ve farkl ülkelere özgü tiplerde bu veriler değişebilir.
Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek alet lerin ticari kodlar değişik olabilir.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

strok/dak 3 400 3400 3400 3400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

strok/dak 3400 3 400

Nm 50 50

kg 3,7 3,8

/II /II

Gürültü/Titreşim bilgisi

Gürültüye ait ölçme değerleri EN 60745’e göre tespit edilmektedir. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:
Ses basnc seviyesi
Gürültü emisyonu seviyesi
Tolerans K

dB(A)
dB(A)

dB

Koruyucu kulaklk kullann!

Toplam titreşim değerleri ah (üç yönün vektör toplam) ve tolerans K, EN 60745 uyarnca:
a

h

K

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre
normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve
elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu
değer geçici olarak titreşim seviyesinin tahmin edilmesine
uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanm
alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm

Titreşim yükünü tam olarak tahmin edebilmek için aletin
kapal olduğu veya çalştğ halde kullanlmadğ süreler de
dikkate alnmaldr. Bu, toplam çalşma süresi içindeki
titreşim yükünü önemli ölçüde azaltabilir.
Titreşimin kullancya bindirdiği yük için önceden ek güvenlik
önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm,
ellerin scak tutulmas, iş aşamalarnn organize edilmesi.

m/s
m/s

2
2

alanlarnda kullanlrken, farkl uçlarla kullanlrken veya
yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen
değerden farkl olabilir. Bu da toplam çalşma süresi içindeki
titreşim yükünü önemli ölçüde artrabilir.

Bosch Power Tools F 016 L70 832 | (27.4.12)

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

1

OBJ_BUCH-1549-002.book Page 78 Friday, April 27, 2012 8:56 AM

78 | Türkçe

Uygunluk beyan

Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan ürünün aşağdaki norm veya
normatif belgelere uygun olduğunu beyan ederiz: 2011 /65 /AB, 2004 /108 /AT,
2006/ 42/ AT, 2000/ 14/ AT yönetmelikleri uyarnca EN 60745.
2000/14/AT: Garanti edilen gürültü emisyonu seviyesi
Uyumluluk değerlendirme yöntemi ek V uyarnca.

Ürün kategorisi: 25
Teknik belgelerin bulunduğu merkez (2006/42/AT):

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montaj ve işletim

İşlemin amac Şekil

Teslimat kapsam 1
Uzatma kablosunun taklmas 2

İşlemin amac Şekil

Açma 3
Kapama 3
Çalşrken dikkat edilecek hususlar 4
Testere fonksiyonu 5
Bçaklarn bakm 6
Saklama ve nakliye 6
Aksesuar seçimi 7

Çalşrken dikkat edilecek hususlar

Testere fonksiyonu

Diş açklğ Ø 26/34 mm’ye kadar olan dallar kesmeye uygun
olsa da, bçağn ucu Ø 32/38 mm’ye kadar olan kesme işleri
için tasarlanmştr.

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

Hata arama

Hata göstergesi Olas neden Giderilme yolu

Çit kesme makinesi
çalşmyor

Çit kesme makinesi
kesintili olarak çalşyor

F 016 L70 832 | (27.4.12) Bosch Power Tools

Şebeke gerilimi yok Kontrol edin ve açn
Şebeke prizi arzal Başka bir priz kullann
Sabit bağlant kablosu hasarl Bağlant kablosunu dikkatle kontrol edin; yedeği

Ayr uzatma kablosu hasarl Uzatma kablosunu kontrol edin ve hasarl ise

Sigorta atmş durumda Sigortay değiştirin
Sabit bağlant kablosu hasarl Bağlant kablosunu dikkatle kontrol edin; yedeği

Ayr uzatma kablosu hasarl Uzatma kablosunu kontrol edin ve hasarl ise

Bahçe aletinin içindeki kablo sisteminde hata
var

Açma/kapama şalteri arzal Müşteri servisine başvurun

için müşteri servisini arayn

değiştirin

için müşteri servisini arayn

değiştirin
Müşteri servisine başvurun

OBJ_BUCH-1549-002.book Page 79 Friday, April 27, 2012 8:56 AM

Hata göstergesi Olas neden Giderilme yolu

Motor çalşyor, ancak
bçaklar hareket etmiyor

Bçaklar aşr ölçüde
snyor

Aşr titreşim ve gürültü
var

Aletin içinde hata var Müşteri servisine başvurun

Bçaklar körelmiş Çit kesme bçaklarn biletin
Bçaklarda çentik oluşmuş Çit kesme bçaklarn kontrol ettirin
Yetersiz yağlamadan dolay aşr sürtünme Üzerlerine yağ püskürtün
Bahçe aleti arzal Müşteri servisine başvurun

Türkçe | 79

Müşteri servisi ve müşteri
danşmanlğ

www.bosch-garden.com

Bütün başvuru ve yedek parça siparişlerinizde mutlaka
aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Türkçe

Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul
Bosch Uzman Ekibi [phone]

Işklar LTD.ŞTİ.
Kzlay Cad. No: 16/C Seyhan
Adana
Tel.: [phone]
Tel.: [phone]

İdeal Eletronik Bobinaj
Yeni San. Sit. Cami arkas No: 67
Aksaray
Tel.: [phone]
Tel.: [phone]

Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşs
No: 48/29 İskitler
Ankara
Tel.: [phone]
Tel.: [phone]

Faz Makine Bobinaj
Sanayi Sit. 663 Sok. No: 18
Antalya
Tel.: [phone]
Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21
Denizli
Tel.: [phone]

Bulut Elektrik
İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşs
Elazğ
Tel.: [phone]

Körfez Elektrik
Sanayi Çarşs 770 Sok. No: 71
Erzincan
Tel.: [phone]

Ege Elektrik
İnönü Bulvaro No: 135 Muğla Makasaras Fethiye
Fethiye
Tel.: [phone]

Değer İş Bobinaj
İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey
Gaziantep
Tel.: [phone]

Çözüm Bobinaj
İsmetpaşa Mah. Eski Şahinbey Belediyesi alt Cad. No: 3/C
Gaziantep
Tel.: [phone]

Onarm Bobinaj
Raifpaşa Cad. No: 67 İskenderun
Hatay
Tel.: [phone]

Günşah Otomotiv
Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü
İstanbul
Tel.: [phone]

Aygem
10021 Sok. No: 11 AOSB Çiğli
İzmir
Tel.: [phone]

Sezmen Bobinaj
Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir
İzmir
Tel.: [phone]

Ankaral Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kayseri
Tel.: [phone]

Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24
Samsun
Tel.: [phone]

Üstündağ Elektrikli Aletler
Nusretiye Mah. Boyaclar Aralğ No: 9
Tekirdağ
Tel.: [phone]

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 80 Friday, April 27, 2012 8:56 AM

80 | Polski

Tasfiye

Elektrikli el aletlerini evsel çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

Elektrikli el aletleri ve eski elektronik
aletlere ilişkin 2002/96/AT sayl Avrupa
Birliği yönetmeliği ve bunlarn tek tek
ülkelerin hukuklarna uyarlanmas uyarnca,
kullanm ömrünü tamamlamş elektrikli el

aletleri ayr ayr toplanmak ve çevre dostu
bir yöntemle tasfiye edilmek üzere yeniden kazanm
merkezlerine gönderilmek zorundadr.

Değişiklik haklarmz sakldr.

Bezpieczeństwo miejsca pracy

f Stanowisko pracy należy utrzymywać w czystości i

f Nie należy pracować tym elektronarzędziem w

f Podczas użytkowania urządzenia zwrócić uwagę na to,

Bezpieczeństwo elektryczne

Polski

f Wtyczka elektronarzędzia musi pasować do gniazda.

Wskazówki bezpieczeństwa

Opis symboli obrazkowych

Przed przystąpieniem do pracy należy pr zeczytać
niniejszą instrukcję eksploatacji.

Nie wolno użytkować sekatora do żywopłotu
podczas deszczu. Nie wolno wystawiać sekatora
do żywopłotu na działanie deszczu.

Przed przystąpieniem do wykonywania
jakichkolwiek czynności regulacyjnych lub
konserwacyjnych przy sekatorze do żywopłotu, w
przypadku zablokowania się przewodu
sieciowego, przecięcia go lub uszkodzenia, a
także w czasie (nawet krótkich) przerw w pracy
należy wyłączyć sekator do żywopłotu i wyjąć
wtyk z gniazda sieciowego.

Należy nosić środki ochrony słuchu.

Ogólne przepisy bezpieczeństwa dla
elektronarzędzi

Należy przeczytać wszystkie
wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i
wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi
się do elektronarzędzi zasilanych energią elektryczną z sieci (z
przewodem zasilającym) i do elektronarzędzi zasilanych aku­mulatorami (bez przewodu zasilającego).

f Należy unikać kontaktu z uziemionymi powierzchniami

f Urządzenie należy zabezpieczyć przed deszczem i

f Nigdy nie należy używać przewodu do innych

f W przypadku pracy elektronarzędziem pod gołym

f Jeżeli nie da się uniknąć zastosowania

Bezpieczeństwo osób

f Podczas pracy z elektronarzędziem należy zachować

dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą być przyczyną
wypadków.

otoczeniu zagrożonym wybuchem, w którym znajdują
się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy

elektronarzędziem wytwarzają się iskry, które mogą
spowodować zapłon.

aby dzieci i inne osoby postronne znajdowały się w bez­piecznej odległości. Odwrócenie uwagi może

spowodować utratę kontroli nad narzędziem.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie
wolno używać wtyków adapterowych w przypadku
elektronarzędzi z uziemieniem ochronnym.

Niezmienione wtyczki i pasujące gniazda zmniejszają
ryzyko porażenia prądem.

jak rury, grzejniki, piece i lodówki. Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemio­ne.

wilgocią. Przedostanie się wody do elektronarzędzia
podwyższa ryzyko porażenia prądem.

czynności. Nigdy nie należy nosić elektronarzędzia,
trzymając je za przewód, ani używać przewodu do
zawieszenia urządzenia; nie wolno też wyciągać wtycz­ki z gniazdka pociągając za przewód. Przewód należy
chronić przed wysokimi temperaturami, należy go trzy­mać z dala od oleju, ostrych krawędzi lub ruchomych
części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

niebem, należy używać przewodu przedłużającego,
dostosowanego również do zastosowań zewnętrznych.

Użycie właściwego przedłużacza (dostosowanego do
pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

elektronarzędzia w wilgotnym otoczeniu, należy użyć
wyłącznika ochronnego różnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-prądo­wego zmniejsza ryzyko porażenia prądem.

ostrożność, każdą czynność wykonywać uważnie i z
rozwagą. Nie należy używać elektronarzędzia, gdy jest
się zmęczonym lub będąc pod wpływem narkotyków,
alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych
urazów ciała.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 81 Friday, April 27, 2012 8:56 AM

f Należy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia
z podeszwami przeciwpoślizgowymi, kasku ochronnego
lub środków ochrony słuchu (w zależności od rodzaju i
zastosowania elektronarzędzia) – zmniejsza ryzyko
obrażeń ciała.

f Należy unikać niezamierzonego uruchomienia

narzędzia. Przed włożeniem wtyczki do gniazdka i/lub
podłączeniem do akumulatora, a także przed podnie­sieniem lub przeniesieniem elektronarzędzia, należy
upewnić się, że elektronarzędzie jest wyłączone.

Trzymanie palca na wyłączniku podczas przenoszenia
elektronarzędzia lub podłączenie do prądu włączonego
narzędzia, może stać się przyczyną wypadków.

f Przed włączeniem elektronarzędzia, należy usunąć

narzędzia nastawcze lub klucze. Narzędzie lub klucz,

znajdujący się w ruchomych częściach urządzenia mogą
doprowadzić do obrażeń ciała.

f Należy unikać nienaturalnych pozycji przy pracy.

Należy dbać o stabilną pozycję przy pracy i zachowanie
równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

f Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i
rękawice należy trzymać z daleka od ruchomych
części. Luźne ubranie, biżuteria lub długie włosy mogą

zostać wciągnięte przez ruchome części.

f Jeżeli istnieje możliwość zamontowania urządzeń

odsysających i wychwytujących pył, należy upewnić
się, że są one podłączone i będą prawidłowo użyte.

Użycie urządzenia odsysającego pył może zmniejszyć
zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi
f Nie należy przeciążać urządzenia. Do pracy używać

należy elektronarzędzia, które są do tego
przewidziane. Odpowiednio dobranym

elektronarzędziem pracuje się w danym zakresie
wydajności lepiej i bezpieczniej.

f Nie należy używać elektronarzędzia, którego

włącznik/wyłącznik jest uszkodzony. Elektronarzędzie,

którego nie można włączyć lub wyłączyć jest niebezpie­czne i musi zostać naprawione.

f Przed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć
wtyczkę z gniazda i/lub usunąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się
elektronarzędzia.

f Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy
udostępniać narzędzia osobom, które go nie znają lub
nie przeczytały niniejszych przepisów. Używane przez

niedoświadczone osoby elektronarzędzia są
niebezpieczne.

f Konieczna jest należyta konserwacja elektronarzędzia.

f Należy stale dbać o ostrość i czystość narzędzi tnących.

f Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.

Prawidłowa obsługa i eksploatacja narzędzi
akumulatorowych

f Akumulatory należy ładować tylko w ładowarkach,

f W elektronarzędziach można używać jedynie

f Nieużywany akumulator należy trzymać z dala od

f Przy niewłaściwym użyciu możliwe jest wydostanie się

Serwis

f Naprawę elektronarzędzia należy zlecić jedynie

Polski | 81

Należy kontrolować, czy ruchome części urządzenia
działają bez zarzutu i nie są zablokowane, czy części nie
są pęknięte lub uszkodzone w taki sposób, który
miałby wpływ na prawidłowe działanie
elektronarzędzia. Uszkodzone części należy przed
użyciem urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą
konserwację elektronarzędzi.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia
tnącego, jeżeli jest ono starannie utrzymane. Zadbane
narzędzia łatwiej się też prowadzi.

należy używać zgodnie z niniejszymi zaleceniami.
Uwzględnić należy przy tym warunki i rodzaj wykony­wanej pracy. Niezgodne z przeznaczeniem użycie

elektronarzędzia może doprowadzić do niebezpiecznych
sytuacji.

zalecanych przez producenta. W przypadku użycia
ładowarki, przystosowanej do ładowania określonego
rodzaju akumulatorów, w sposób niezgodny z przeznacze­niem, istnieje niebezpieczeństwo pożaru.

przewidzianych do tego celu akumulatorów. Użycie
innych akumulatorów może spowodować obrażenia ciała i
zagrożenie pożarem.

spinaczy, monet, kluczy, gwoździ, śrub lub innych
małych przedmiotów metalowych, które mogłyby
spowodować zmostkowanie styków. Zwarcie pomiędzy

stykami akumulatora może spowodować oparzenia lub
pożar.

elektrolitu z akumulatora. Należy unikać kontaktu z
nim, a w przypadku niezamierzonego zetknięcia się z
elektrolitem, należy umyć dane miejsce ciała wodą.
Jeżeli ciecz dostała się do oczu, należy dodatkowo
skonsultować się z lekarzem. Elektrolit może

doprowadzić do podrażnienia skóry lub oparzeń.

wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych. To gwarantuje, że

bezpieczeństwo urządzenia zostanie zachowane.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 82 Friday, April 27, 2012 8:56 AM

82 | Polski

Wskazówki dotyczące bezpieczeństwa pracy z

f Nie wolno udostępniać sekatora do żywopłotu do użytku

sekatorami do żywopłotów

f Należy zachować bezpieczną odległość wszystkich

części ciała od noży. Nie należy próbować usuwać
odpadów ogrodowych spomiędzy noży ani
przytrzymywać gałęzi przeznaczonych do cięcia przy
włączonym silniku. Zablokowane odpady ogrodowe
wolno usuwać dopiero po wyłączeniu narzędzia
ogrodowego. Moment nieuwagi przy użyciu narzędzia

ogrodowego może doprowadzić do poważnych urazów
ciała.

f Narzędzie ogrodowe należy przenosić, trzymając je za

uchwyt – zawsze przy wyłączonym silniku i
nieruchomych nożach. Na czas transportu i
przechowywania narzędzia ogrodowego należy zawsze
nakładać osłonę ochronną. Ostrożne obchodzenie się z

urządzeniem zmniejsza ryzyko zranienia nożem.

f Elektronarzędzie należy obsługiwać, trzymając je

wyłącznie za izolowaną rękojeść, gdyż noże tnące
mogą natrafić na ukryte przewody elektryczne lub na
własny przewód sieciowy. W wyniku kontaktu noża z

przewodem będącym pod napięciem, może dojść do
przekazania napięcia na części metalowe
elektronarzędzia, co mogłoby spowodować porażenie
prądem elektrycznym.

f Przewód sieciowy należy trzymać z dala od zakresu

pracy urządzenia. Podczas pracy przewód może dostać

się pomiędzy gałęzie krzewów i przypadkowo ulec
przecięciu.

Dodatkowe wskazówki bezpieczeństwa

f Niniejsze urządzenie nie jest dostosowane do obsługi

przez osoby (łącznie z dziećmi) ograniczone fizycznie,
emocjonalnie, lub psychicznie, a także przez osoby z
niewystarczającym doświadczeniem i/lub niedostateczną
wiedzą. Wyjątek stanowi sytuacja, w której znajdują się
one pod nadzorem osoby odpowiedzialnej za ich
bezpieczeństwo i otrzymują od tej osoby instrukcje
dotyczące posługiwania się urządzeniem.
Dzieci powinny znajdować się pod nadzorem, a ur ządzenie
zabezpieczone w taki sposób, żeby nie mogły się one nim
bawić.

f Elektronarzędzie należy trzymać podczas pracy mocno

w obydwu rękach i zadbać stabilną pozycję pracy.

Elektronarzędzie prowadzone oburącz jest
bezpieczniejsze.

f Przed odłożeniem elektronarzędzia należy odczekać aż

do momentu, gdy znajduje się ono w bezruchu.

f Podczas pracy urządzenia w jego obrębie, w odległości

3 metrów nie mogą znajdować się żadne osoby postronne
i zwierzęta. Osoba obsługująca urządzenie
odpowiedzialna jest za osoby trzecie znajdujące się w
pobliżu.

f Nie wolno chwytać sekatora do żywopłotu za listwę tnącą.

f Nie wolno nigdy ciąć żywopłotu, jeżeli w bezpośredniej

f Osoba obsługująca lub użytkująca urządzenie

f Nie używać sekatora do żywopłotu boso ani w odkrytym

f Przed przystąpieniem do pracy dokładnie zbadać

f Przed przystąpieniem do pracy sprawdzić stan techn iczny

f Przed każdym użytkowaniem należy skontrolować

f Należy być dobrze zorientowanym w obsłudze se katora do

f Pracować należy tylko przy dziennym świetle lub przy

f Nie wolno nigdy używać sekatora do żywopłotu, gdy

f Przed rozpoczęciem pracy z sekatorem do żywopłotu

f Nie wolno chwytać sekatora do żywopłotu za jego

f Podczas użytkowania sekatora do żywopłotu należy dbać o

f Należy być stale świadomym ewentualnych zagrożeń z

dzieciom ani osobom, które nie zapoznały się z niniejszą
instrukcją. Należy zwrócić uwagę, czy w danym kraju nie
istnieją przepisy, ograniczające wiek użytkownika
podobnych narzędzi.

bliskości znajdują się osoby postronne, w szczególności
dzieci lub zwierzęta domowe.

odpowiedzialna jest za wypadki i szkody na osobie i
mieniu, wyrządzone innym osobom.

obuwiu. Podczas pracy należy zawsze zakładać stabilne
obuwie robocze i długie spodnie. Zaleca się użycie
stabilnego antypoślizgowego obuwia roboczego i okularów
ochronnych. Nie należy nosić luźnego ubrania ani biżuterii,
gdyż mogłyby zostać ujęte przez poruszające się części.

żywopłot i usunąć z niego wszystkie druty i inne
przedmioty.

noży, śrub i innych elementów mechanizmu tnącego pod
kątem ich zużycia lub uszkodzenia. Nie należy nigdy
pracować z uszkodzonym lub silnie zużytym
mechanizmem tnącym.

przewód przyłączeniowy/przedłużacz, a w przypadku
stwierdzenia uszkodzeń wymienić. Chronić przewód
przyłączeniowy/przedłużacz przed działaniem wysokiej
temperatury, olejem/smarami oraz ostrymi krawędziami.

żywopłotu, aby w krytycznej sytuacji móc go szybko
zatrzymać.

dobrym sztucznym oświetleniu.

urządzenia zabezpieczające nie są zamontowane lub są
uszkodzone.

należy upewnić się, że wszystkie za łączone w dostawie
uchwyty, zabezpieczenia i osłony są prawidłowo
zamocowane. Nie wolno eksploatować niekompletnie
zmontowanego sekatora do żywopłotu, ani takiego, na
którym dokonano niedozwolonych modyfikacji.

elementy zabezpieczające.

stabilną pozycję przy pracy i o utrzymanie równowagi, w
szczególności podczas pracy na stopniach lub drabinie.

otoczenia, które mogą być podczas cięcia żywopłotu
niesłyszalne i niezauważalne.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 83 Friday, April 27, 2012 8:56 AM

Wyjmować wtyczkę sieciową z gniazda:
– przed przystąpieniem do przeglądu sekatora do

żywopłotu, usunięcia blokady lub prac konserwacyjno­naprawczych.

– gdy nóż natrafił na jakiś twardy przedmiot. Należy

sprawdzić, czy sekator do żywopłotu nie został
uszkodzony, a w przypadku stwierdzenia uszkodzenia
oddać go do naprawy.

– gdy sekator do żywopłotu zaczyna wibrować w nietypowy

sposób (natychmiast zbadać tego przyczynę).

f Aby mieć pewność, że stan techniczny sekatora do

żywopłotu gwarantuje bezpieczną pracę, należy regularnie
sprawdzać, czy wszystkie nakrętki, trzpienie i śruby są
mocno dokręcone.

f Sekator do żywopłotu należy przechowywać w

bezpiecznym, suchym i niedostępnym dla dzieci miejscu
(wysoko na półce, bądź pod zamknięciem).

f Dla własnego bezpieczeństwa wymieniać zużyte lub

uszkodzone części.

f Jeżeli nie posiada się odpowiedniego wykształcenia nie

należy próbować samemu naprawiać sekator do
żywopłotu.

f Upewnić się, czy części zamienne zostały wyprodukowane

przez firmę Bosch.

Bezpieczeństwo elektryczne

f Uwaga! Przed przystąpieniem do czynności konserwa-

cyjnych lub czyszczenia, należy wyłączyć narzędzie
ogrodowe i wyjąć przewód z gniazda. Powyższe
zalecenie dotyczy również przypadków, gdy przewód
zasilający jest przecięty, uszkodzony lub splątany.

f Po wyłączeniu sekatora do żywopłotu, nóż obraca się

jeszcze przez parę sekund. Uwaga! Nie wolno dotykać
noża znajdującego się w ruchu.

Nabyte narzędzie ogrodowe jest zaopatrzone w izolację
ochronną i nie wymaga uziemienia. Napięcie robocze wynosi
230 V AC, 50 Hz (dla krajów nie należących do UE 220 V,
240 V – w zależności od modelu). Stosować wolno jedynie
przedłużacze posiadające atest. Szczegółowych informacji
można uzyskać w autoryzowanym punkcie serwisowym.

Dozwolone jest tylko stosowanie kabli przedłużających typu
H05VV-F lub H05RN-F.

Dla podwyższenia bezpieczeństwa pracy zaleca się
stosowanie wyłącznika różnicowoprądowego (RCD) o
prądzie różnicowym, nie większym niż 30 mA. Wyłącznik ten
powinien być kontrolowany przed każdym użyciem.

Wskazówka dla produktów, nie sprzedawanych w Wielkiej

Brytanii:
UWAGA: Ze względu na bezpieczeństwo użytkownika

wymagane jest, aby wtyk znajdujący się przy narzędziu
ogrodowym połączony był z kablem przedłużającym Złącza
przewodu przedłużającego powinny być zabezpieczone przed
bryzgami wody, a także być wykonane z gumy lub posiadać
osłonę gumową. Przedłużacz musi być zaopatrzony w uchwyt
kablowy odciążający (zabezpieczeniem przed wyrwaniem).

Przewód przyłączeniowy należy regularnie kontrolować pod
kątem uszkodzeń; można go użytkować wyłącznie w
nienagannym stanie.

Naprawy uszkodzonego przewodu przyłączeniowego może
dokonać wyłącznie autoryzowany warsztat serwisowy firmy
Bosch.

Konserwacja

f Podczas wykonywania prac obsługowych w pobliżu

f Skontrolować narzędzie ogrodowe i w trosce o własne

f Przed przystąpieniem do składowania narzędzia

f Aby mieć pewność, że stan techniczny narzędzia

f Upewnić się, czy części zamienne zostały wyprodukowane

Symbole

Następujące symbole mają istotne znaczenie podczas
czytania i zrozumienia instrukcji eksploatacji. Należy
zapamiętać te symbole i ich znaczenia. Właściwa
interpretacja symboli sprzyja lepszemu i bezpieczniejszemu
użytkowaniu elektronarzędzia.

Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do cięcia i przycinania
żywopłotów i krzewów w ogrodach przydomowych i
działkowych.

Polski | 83

ostrych noży, należy zawsze nosić rękawice ogrodowe.

bezpieczeństwo, wymienić zużyte lub uszkodzone części.

ogrodowego listwę tnącą należy posmarować olejem do
konserwacji.

ogrodowego gwarantuje bezpieczną pracę, należy
regularnie sprawdzać, czy wszystkie nakrętki, trzpienie i
śruby są mocno dokręcone.

przez firmę Bosch.

Symbol Znaczenie

Należy nosić rękawice ochronne

Zakładać okulary ochronne.

Kierunek ruchu

Uruchomienie

Wyłączenie

Należy strzec się przed porażeniem
prądem elektrycznym.

Dozwolone czynności

Zabronione czynności

Osprzęt

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 84 Friday, April 27, 2012 8:56 AM

84 | Polski

Dane techniczne

Sekator do żywopłotu AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Numer katalogowy
Moc znamionowa
Długość cięcia
Rozwarcie zębów
Częstotliwość skoku na biegu jałowym
Moment obrotowy sprzęgła poślizgowego
Ciężar odpowiednio do EPTA-Procedure

01/2003
Klasa ochrony

Dane aktualne są dla napięcia znam ionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyfi cznych dla
danego kraju dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia ogrodowego. Nazwy handlowe poszczególnych modeli
narzędzi ogrodowych mogą się różnić.

Sekator do żywopłotu AHS 65-34 AHS 70-34

Numer katalogowy
Moc znamionowa
Długość cięcia
Rozwarcie zębów
Częstotliwość skoku na biegu jałowym
Moment obrotowy sprzęgła poślizgowego
Ciężar odpowiednio do EPTA-Procedure 01/2003
Klasa ochrony

Dane aktualne są dla napięcia znam ionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyfi cznych dla
danego kraju dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia ogrodowego. Nazwy handlowe poszczególnych modeli
narzędzi ogrodowych mogą się różnić.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą EN 60745. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo:
Poziom ciśnienia akustycznego
Poziom natężenia dźwięku
Niepewność pomiaru K

dB(A)
dB(A)

dB

Stosować środki ochrony słuchu!

Wartości łączne drgań ah (suma wektorowa z trzech kierunków) i niepewność pomiaru K
oznaczone zgodnie z normą EN 60745 wynoszą:
a

h

K

Podany w niniejszej instrukcji poziom drgań pomierzony
został zgodnie z określoną przez normę EN 60745 procedurą
pomiarową i może zostać użyty do porównywania
elektronarzędzi. Można go też użyć do wstępnej oceny
ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych
zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyt e
zostanie do innych zastosowań lub z innymi narzędziami
roboczymi, a także jeśli nie będzie wystarczająco konserwo­wane, poziom drgań może odbiegać od p odanego. Podane

m/s
m/s

2
2

powyżej przyczyny mogą spowodować podwyższenie
ekspozycji na drgania podczas całego czasu pracy.

F 016 L70 832 | (27.4.12) Bosch Power Tools

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

1

OBJ_BUCH-1549-002.book Page 85 Friday, April 27, 2012 8:56 AM

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć
pod uwagę także okresy, gdy urządzenie jest wyłączone, lub
gdy jest wprawdzie włączone, ale nie jest używane do pracy.
W ten sposób łączna (obliczana na pełny wymiar czasu pracy)
ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa,
mające na celu ochronę operatora przed skutkami ekspozycji
na drgania, np.: konserwacja elektronarzędzia i narzędzi
roboczych, zabezpieczenie odpowiedniej temperatury rąk,
ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane
techniczne“ odpowiada wymaganiom następujących norm i dokumentów normatywnych:
EN 60745 – zgodnie z wymaganiami dyrektyw: 2011 /65 /UE, 2004 /108 /WE,
2006/ 42/ WE, 2000/ 14/ WE.
2000/ 14/ WE: Gwarantowany poziom mocy akustycznej
Sposób oceny zgodności wg załącznika V.

Kategoria produktów: 25
Dokumentacja techniczna (2006/42/WE):

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montaż i praca

Planowane działanie Rysunek

Zakres dostawy 1
Montaż przedłużacza 2

Planowane działanie Rysunek

Włączanie 3
Wyłączanie 3
Wskazówki robocze 4
Funkcja piły 5
Konserwacja noża 6
Przechowywanie i transport 6
Wybór osprzętu 7

Wskazówki robocze

Funkcja piły

Mimo iż rozwarcie zębów zezwala na cięcie gałęzi o średnicy
nie przekraczającej Ø 26/34 mm, czubek listwy tnącej
dostosowany został do cięcia gałęzi o średnicy nie
przekraczającej Ø 26/34 mm.

Polski | 85

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

Lokalizacja usterek

Symptomy Możliwa przyczyna Usunięcie usterki

Sekator nie działa Brak napięcia sieciowego Skontrolować i włączyć

Uszkodzone gniazdko sieciowe Podłączyć urządzenie do innego gniazdka
Przymocowany na stałe przewód

przyłączeniowy jest uszkodzony

Odłączny przedłużacz jest uszkodzony Skontrolować przedłużacz, w razie

Zadziałał bezpiecznik Wymienić bezpiecznik

Bosch Power Tools F 016 L70 832 | (27.4.12)

Ostrożnie skontrolować przewód
przyłączeniowy; wymianę zlecić w punkcie
obsługi klienta

stwierdzenia uszkodzeń wymienić

OBJ_BUCH-1549-002.book Page 86 Friday, April 27, 2012 8:56 AM

86 | Česky

Symptomy Możliwa przyczyna Usunięcie usterki

Sekator pracuje z
przerwami

Silnik pracuje, noże
zatrzymują się

Noże mocno się
nagrzewają

Silne wibracje/dźwięki Uszkodzone narzędzie ogrodowe Zwrócić się do punktu serwisowego

Przymocowany na stałe przewód
przyłączeniowy jest uszkodzony

Odłączny przedłużacz jest uszkodzony Skontrolować przedłużacz, w razie

Nastąpiło uszkodzenie wewnętrznego
okablowania narzędzia ogrodowego

Uszkodzony włącznik/wyłącznik Zwrócić się do punktu serwisowego
Błąd wewnętrzny Zwrócić się do punktu serwisowego

Tępy nóż Oddać listwę tnącą do ostrzenia
Wyszczerbiony nóż Skontrolować stan listwy tnącej
Za duże tarcie z powodu niedostatecznego

nasmarowania

Ostrożnie skontrolować przewód
przyłączeniowy; wymianę zlecić w punkcie
obsługi klienta

stwierdzenia uszkodzeń wymienić
Zwrócić się do punktu serwisowego

Spryskać olejem smarowym

Obsługa klienta oraz doradztwo
techniczne

www.bosch-garden.com

Przy wszystkich zgłoszeniach oraz zamówieniach części
zamiennych konieczne jest podanie 10-cyfrowego numeru
katalogowego elektronarzędzia zgodnie z danymi na tabliczce
znamionowej.

Polska

Robert Bosch Sp. z o.o.
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Tel.: [phone]
Faks: [phone]
E-Mail: [e-mail]
Infolinia Działu Elektronarzędzi: [phone]
(w cenie połączenia lokalnego)
E-Mail: [e-mail]
www.bosch.pl

Usuwanie odpadów

Nie wolno wyrzucać elektronarzędzi do odpadów z
gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną
2002/96/WE o starych, zużytych
narzędziach elektrycznych i elektronicz­nych i jej stosowania w prawie krajowym,
wyeliminowane, niezdatne do użycia

elektronarzędzia należy zbierać osobno i
doprowadzić do ponownego użytkowania zgodnego z zasa­dami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Vysvětlivky obrázkových symbolů

Pročtěte si návod k použití.

Nůžky na živý plot nepoužívejte v dešti. Nůžky na
živý plot nevystavujte dešti.

Dříve než přistoupíte k seřizovacím pracem nebo
k čištění, pokud se kabel zamotal, rozřízl či je
poškozený nebo když necháváte nůžky na živý
plot i jen na krátký čas bez dozoru ležet, nůžky na
živý plot vypněte a vytáhněte síťovou zástrčku ze
zásuvky.

Noste ochranu sluchu.

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

varovných upozornění a pokynů mohou mít za následek zásah
elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna
uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se
vztahuje na elektronářadí provozované na el. síti (se síťovým
kabelem) a na elektronářadí provozované na akumulátoru
(bez síťového kabelu).

Čtěte všechna varovná upozornění a
pokyny. Zanedbání při dodržování

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 87 Friday, April 27, 2012 8:56 AM

Bezpečnost pracovního místa

f Udržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést
k úrazům.

f S elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo
prach. Elektronářadí vytváří jiskry, které mohou prach

nebo páry zapálit.

f Děti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu na d strojem.

Elektrická bezpečnost

f Připojovací zástrčka elektronářadí musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem
upravena. Společně s elektronářadím s ochranným
uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko
zásahu elektrickým proudem.

f Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu el ektrickým
proudem.

f Chraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým
proudem.

f Dbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení elektronářadí nebo k vytažení zástrčky ze
zásuvk y. Udržujte kabel dalek o od tepla, ol eje, ostrýc h
hran nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko zásahu elektrickým
proudem.

f Pokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou způsobilé
i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu
elektrickým proudem.

f Pokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým
proudem.

Bezpečnost osob

f Buďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně.
Nepoužívejte žádné elektronářadí pokud jste unaveni
nebo pod vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může vést k vážným
poraněním.

f Noste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako maska

proti prachu, bezpečnostní obuv s protiskluzovou pod­rážkou, ochranná přilba nebo sluchátka, podle druhu
nasazení elektronářadí, snižují riziko poranění.

f Zabraňte neúmyslnému uvedení do provozu.

f Než elektronářadí zapnete, odstraňte seřizovací

f Vyvarujte se abnormálního držení těla. Zajistěte si

f Noste vhodný oděv. Nenoste žádný volný oděv nebo

f Lze-li namontovat odsávací či zachycující přípravky,

Svědomité zacházení a používání elektronářadí

f Stroj nepřetěžujte. Pro svou práci použijte k tomu

f Nepoužívejte žádné elektronářadí, jehož spínač je

f Než provedete seřízení stroje, výměnu dílů příslušenství

f Uchovávejte nepoužívané elektronářadí mimo dosah

f Pečujte o elektronářadí svědomitě. Zkontrolujte, zda

f Řezné nástroje udržujte ostré a čisté. Pečlivě

f Používejte elektronářadí, příslušenství, nasazovací

Svědomité zacházení a používání
akumulátorového nářadí

f Akumulátory nabíjejte pouze v nabíječce, která je

Česky | 87

Přesvědčte se, že je elektronářadí vypnuté dříve než jej
uchopíte, ponesete či připojíte na zdroj proudu a/nebo
akumulátor. Máte-li při nošení elektronářadí prst na

spínači nebo pokud stroj připojíte ke zdroji proudu
zapnutý, pak to může vést k úrazům.

nástroje nebo šroubováky. Nástroj nebo klíč, který se
nachází v otáčivém dílu stroje, může vést k poranění.

bezpečný postoj a udržujte vždy rovnováhu. Tím můžete
elektronářadí v neočekávaných situacích lépe kontrolovat.

šperky. Vlasy, oděv a rukavice udržujte daleko od
pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

určené elektronářadí. S vhodným elektronářadím budete
pracovat v udané oblasti výkonu lépe a bezpečněji.

vadný. Elektronářadí, které nelze zapnout či vypnout je
nebezpečné a musí se opravit.

nebo stroj odložíte, vytáhněte zástrčku ze zásuvky
a/nebo odstraňte akumulátor. Toto preventivní opatření

zabrání neúmyslnému zapnutí elektronářadí.

dětí. Nenechte stroj používat osobám, které se strojem
nejsou seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno nezkušenými
osobami.

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,
zda díly nejsou zlomené nebo poškozené tak, že je
omezena funkce elektronářadí. Poškozené díly nechte
před nasazením stroje opravit. Mnoho úrazů má příčinu

ve špatně udržovaném elektronářadí.

ošetřované řezné nástroje s ostrými řeznými hranami se
méně vzpřičují a dají se lehčeji vést.

nástroje apod. podle těchto pokynů. Respektujte
přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může vést
k nebezpečným situacím.

doporučena výrobcem. Pro nabíječku, která je vhodná
pro určitý druh akumulátorů, existuje nebezpečí požáru,
je-li používána s jinými akumulátory.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 88 Friday, April 27, 2012 8:56 AM

88 | Česky

f Do elektronářadí používejte pouze k tomu určené

akumulátory. Použití jiných akumulátorů může vést k

poraněním a požárům.

f Nepoužívaný akumulátor uchovávejte mimo

kancelářské sponky, mince, klíče, hřebíky, šrouby
nebo jiné drobné kovové předměty, které mohou
způsobit přemostění kontaktů. Zkrat mezi kontakty

akumulátoru může mít za následek opáleniny nebo požár.

f Při špatném použití může z akumulátoru vytéci

kapalina. Zabraňte kontaktu s ní. Při náhodném
kontaktu opláchněte místo vodou. Pokud kapalina
vnikne do očí, navštivte navíc i lékaře. Vytékající

akumulátorová kapalina může způsobit podráždění
pokožky nebo popáleniny.

f Během provozu se nesmějí v okruhu 3 m zdržovat žádné

f Neuchopujte nůžky na živý plot nikdy za střižnou lištu.
f Nikdy nedovolte dětem nebo osobám, jež nejsou

f Stříhání živého plotu nikdy neprovádějte, zatímco se v

f Obsluha nebo uživatel je zodpovědný za nehody nebo

f Nůžky na živý plot nepoužívejte naboso nebo s otevřenými

Servis

f Nechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a pouze s
originálními náhradními díly. Tím bude zajištěno, že

bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro nůžky na živý plot

f Držte všechny části těla daleko od střižných nožů.

Nepokoušejte se za běžícího motoru odstraňovat
ustřižený materiál nebo stříhaný materiál přidržovat.
Sevřený ustřižený materiál odstraňte při vypnutém
nářadí. Moment nepozornosti při používání nůžek může

vést k těžkým zraněním.

f Nůžky noste za rukojeť s nožem stojícím v klidu. Při

přepravě nebo uskladnění nůžek vždy natáhněte
ochranný kryt. Pečlivé zacházení s nářadím snižuje

nebezpečí zranění nožem.

f Držte elektronářadí pouze na izolovaných plochách

rukojetí, poněvadž střižný nůž může přijít do styku se
skrytými elektrickými kabely nebo s vlastním síťovým
kabelem. Kontakt střižného nože s elektrickým vedením

pod napětím může přivést napětí na kovové díly stroje a
vést k zásahu elektrickým proudem.

f Udržujte kabel daleko od stříhaného prostoru. Během

pracovního procesu může být kabel zakryt houštím a
omylem přeříznut.

Doplňková varovná upozornění

f Tento stroj není určen k tomu, aby jej používaly osoby

(včetně dětí) s omezenými fyzickými, smyslovými a
duševními schopnostmi nebo nedostatečnými
zkušenostmi a/nebo nedostatečnými vědomostmi, možné
je to pouze tehdy, budou-li pro svou bezpečnost pod
dohledem kompetentní osoby nebo od ní obdrží pokyny,
jak stroj používat.
Děti by měly být pod dohledem, aby bylo zajištěno, že si se
strojem nehrají.

f Elektronářadí držte při práci pevně oběma rukama a

zajistěte si bezpečný postoj. Oběma rukama je

elektronářadí vedeno bezpečněji.

f Počkejte, až se stroj zastaví, než jej odložíte.

f Pečlivě prohlédněte stříhaný živý plot a odstraňte všechny

f Před použitím vždy zkontrolujte, zda nejsou nože, šrouby

f Před každým použitím zkontrolujte poškození

f Seznamte se s obsluhou nůžek na živý plot, abyste je mohli

f Stříhání živého plotu provádějte pouze za denního světla

f Nikdy nepoužívejte nůžky na živý plot s vadnými či

f Zajistěte, aby byly při provozu nůžek na živý plot

f Nůžky na živý plot nikdy nedržte na jejich ochranném

f Při provozu nůžek na živý plot neustále dbejte na

f Buďte si vědomi Vašeho okolí a buďte připraveni na možné

Síťovou zástrčku vytáhněte ze zásuvky:

– před kontrolováním, odstraněním zablokování nebo před

– po kontaktu s cizím tělesem. Zkontrolujte poškození nůžek

– když nůžky na živý plot začnou nezvykle vibrovat (ihned

f Zajistěte pevné usazení všech matic, čepů a šroubů, aby

další osoby ani zvířata. Obsluha je v pracovním prostoru
zodpovědná vůči třetím stranám.

seznámeny s těmito pokyny, používat nůžky na živý plot.
Národní předpisy možná ohraničují věk obsluhy.

bezprostřední blízkosti zdržují osoby, zejména děti, nebo
domácí zvířata.

ublížení jiným osobám nebo jejich majetku.

sandály. Vždy noste pevnou obuv a dlouhé kalhoty.
Doporučuje se nošení pevných rukavic, protiskluzové
obuvi a ochranných brýlí. Nenoste široký oděv či šperky,
jež se může/můžou zaplést do pohyblivých dílů stroje.

dráty a jiná cizí tělesa.

nožů a další díly stříhacího mechanizmu opotřebované
nebo poškozené. Nikdy nepracujte s poškozeným nebo
silně opotřebovaným stříhacím mechanizmem.

připojovacího vedení/prodlužovacího kabelu a popř. tyto
vyměňte. Chraňte připojovací vedení/prodlužovací kabel
před horkem, olejem a ostrými hranami.

v případě nouze okamžitě zastavit.

nebo za dobrého umělého osvětlení.

nenamontovanými ochrannými přípravky.

namontované všechny dodávané rukojeti a ochranné
přípravky. Nikdy se nepokoušejte uvést do provozu
neúplně smontované nůžky na živý plot nebo nůžky s
nepřípustnými modifikacemi.

přípravku.

spolehlivý postoj a vždy udržujte rovnováhu, zejména při
používání na schodech nebo na žebřících.

nebezpečné okolnosti, jež během stříhání živého plotu
možná nezaslechnete.

prací na nůžkách na živý plot.

na živý plot a nechte je, pokud je to nutné, opravit.

zkontrolovat).

byl zaručen bezpečný pracovní stav nůžek na živý plot.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 89 Friday, April 27, 2012 8:56 AM

f Nůžky na živý plot skladujte na suchém , vysoko položeném

nebo uzamčeném místě, mimo dosah dětí.

f Z bezpečnostních důvodů vyměňte opotřebované nebo

poškozené díly.

f Nepokoušejte se zahradní nářadí opravovat, ledaže máte

nezbytné vzdělání.

f Zajistěte, aby vyměněné díly pocházely od firmy Bosch.

Elektrická bezpečnost

f Pozor! Před pracemi údržby nebo čištění zahradní

nářadí vypněte a vytáhněte síťovou zástrčku. Totéž
platí, když je elektrický kabel poškozený, naříznutý
nebo zamotaný.

f Poté, co byly nůžky na živý plot vypnuty, pohybuje se

nůž ještě několik sekund dále. Pozor! Nedotýkejte se
pohybujícího se nože.

Vaše zahradní nářadí má kvůli bezpečnosti ochrannou izolaci
a nepotřebuje uzemnění. Provozní napětí činí 230 V AC,
50 Hz (pro země mimo EU 220 V, 240 V podle provedení).
Používejte pouze schválené prodlužovací kabely. Informace
obdržíte ve Vašem autorizovaném zákaznickém servisu.

Smějí se použít pouze prodlužovací kabely konstrukčního
typu H05VV-F nebo H05RN-F.

Pro zvýšení bezpečnosti se doporučuje použít proudový
chránič FI (RCD) s vybavovacím proudem maximálně 30 mA.
Tento proudový chránič FI by měl být před každým použitím
přezkoušen.

Upozornění pro výrobky prodávané mimo Velkou Británii:
POZOR: pro Vaši bezpečnost je nutné, aby byla zástrčka,
umístěná na zahradním nářadí, spojena s prodlužovacím
kabelem. Spojka prodlužovacího kabelu musí být chráněná
proti stříkající vodě, musí sestávat z gumy nebo být gumou
potažena. Prodlužovací kabel se musí používat s odlehčením
tahu.

Připojovací kabel musí být pravidelně kontrolován na
příznaky poškození a smí se používat pouze v nepoškozeném
stavu.

Je-li připojovací kabel poškozený, smí jej opravit pouze v
autorizovaném servisu Bosch.

Údržba

f Když manipulujete nebo pracujete v oblasti ostrých nožů,

vždy noste zahradní rukavice.

f Zahradní nářadí kontrolujte a opotřebované nebo

f Stříhací lištu kvůli skladování zahradního nářadí vždy

f Zajistěte pevné usazení všech matic, čepů a šroubů, aby

f Zajistěte, aby vyměněné díly pocházely od firmy Bosch.

Symboly

Následující symboly mají význam pro čtení a pochopení
návodu k provozu. Zapamatujte si symboly a jejich význam.
Správná interpretace symbolů Vám pomůže elektronářa dí
lépe a bezpečněji používat.

Určené použití

Zahradní nářadí je určeno ke stříhání a zastřihávání živých
plotů a keřů v domácích a kutilských zahradách.

Česky | 89

poškozené díly pro jistotu nahraďte.

namažte servisním sprejem.

byl zaručen bezpečný pracovní stav zahradního nářadí.

Symbol Význam

Noste ochranné rukavice

Noste ochranné brýle.

Směr pohybu

Zapnutí

Vypnutí

Chraňte se před zásahem elektrickým
proudem.

Dovolené počínání

Zakázané počínání

Příslušenství

Technická data

Nůžky na živý plot AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Objednací číslo
Jmenovitý příkon
Délka střihu
Rozevření zubů
Počet zdvihů při běhu naprázdno

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
Dbejte prosím objednacího čísla na typovém š títku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

Bosch Power Tools F 016 L70 832 | (27.4.12)

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

OBJ_BUCH-1549-002.book Page 90 Friday, April 27, 2012 8:56 AM

90 | Česky

Nůžky na živý plot AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Krouticí moment prokluzovací spojky Nm 50 50 50 50
Hmotnost podle EPTA-Procedure 01/2003
Třída ochrany

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
Dbejte prosím objednacího čísla na typovém š títku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

kg 3,5 3,5 3,6 3,6

/II /II /II / II

Nůžky na živý plot AHS 65-34 AHS 70-34

Objednací číslo
Jmenovitý příkon
Délka střihu
Rozevření zubů
Počet zdvihů při běhu naprázdno
Krouticí moment prokluzovací spojky
Hmotnost podle EPTA-Procedure 01/2003
Třída ochrany

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
Dbejte prosím objednacího čísla na typovém š títku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60745. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Hodnocená hladina hluku A stroje činí typicky:
hladina akustického tlaku
hladina akustického výkonu
nepřesnost K

dB(A)
dB(A)

dB

Noste ochranu sluchu!

Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K stanoveny podle
EN 60745:
a

h

K

V těchto pokynech uvedená úroveň vibrací byla změřena
podle měřících metod normovaných v EN 60745 a může být
použita pro vzájemné porovnání elektronářadí. Hodí se i pro
předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití
elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro
jiná použití, s odlišnými nasazovacími nástroji nebo s
nedostatečnou údržbou, mů že s e úr ove ň vi bra cí liš it. To m ůže

Pro přesný odhad zatížení vibracemi by měly být zohledněny
i doby, v nichž je stroj vypnutý nebo sice bě ží, ale fakticky není
nasazen. To může zatíženi vibracemi po celou pracovní dobu
zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně
obsluhy před účinky vibrací jako např.: údržba elektronářadí a
nasazovacích nástrojů, udržování teplých rukou, organizace
pracovních procesů.

m/s
m/s

2
2

zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.

H47 J..
H47 K..

75
96

1

2,5
1,5

76
97

1

4,0
1,5

Prohlášení o shodě

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..
Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek
je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle
ustanovení směrnic 2011 /65 /EU, 2004 /108 /ES, 2006/ 42/ ES, 2000/ 14/ ES.
2000/ 14/ ES: zaručená hladina akustického výkonu

dB(A) 97 98

Metoda posouzení shody podle dodatku V.

F 016 L70 832 | (27.4.12) Bosch Power Tools

H47 J..
H47 K..

OBJ_BUCH-1549-002.book Page 91 Friday, April 27, 2012 8:56 AM

Kategorie výrobků: 25
Technická dokumentace (2006/42/ES) u:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Montáž a provoz

Cíl počínání Obrázek

Obsah dodávky 1
Upevnění prodlužovacího kabelu 2

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Pracovní pokyny

Řezací funkce

Ačkoli rozevření zubů dovoluje střihnutí větví až do
Ø 26/34 mm, je špička střihací lišty dimenzována pro střihy
až do Ø 32/38 mm.

Hledání závad

Česky | 91

Cíl počínání Obrázek

Zapnutí 3
Vypnutí 3
Pracovní pokyny 4
Řezací funkce 5
Údržba nožů 6
Uskladnění a přeprava 6
Volba příslušenství 7

Příznaky Možná příčina Náprava

Nůžky na živý plot neběží Chybí síťové napětí Zkontrolujte a zapněte

Vadná síťová zásuvka Použijte jinou zásuvku
Poškozený pevně sdružený připojovací kabel Připojovací kabel opatrně zkontrolujte; kvůli

Poškozený separátní prodlužovací kabel Prodlužovací kabel zkontrolujte a vymě ňte, je-li

Vypnula pojistka Pojistku vyměňte

Nůžky na živý plot běží
přerušovaně

Motor běží, nože
zůstávají stát

Nože jsou horké Tupé nože Nechte nabrousit stříhací lištu

Silné vibrace/hluk Vadné zahradní nářadí Vyhledejte servis

Poškozený pevně sdružený připojovací kabel Připojovací kabel opatrně zkontrolujte; kvůli

Poškozený separátní prodlužovací kabel Prodlužovací kabel zkontrolujte a vymě ňte, je-li

Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis
Vadný spínač Vyhledejte servis
Vnitřní závada Vyhledejte servis

Nůž má skuliny Nechte zkontrolovat stříhací lištu
Příliš velké tření kvůli chybějícímu mazání Nastříkejte mazacím olejem

náhradě vyhledejte zákaznický servis

poškozený

náhradě vyhledejte zákaznický servis

poškozený

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 92 Friday, April 27, 2012 8:56 AM

92 | Slovensky

Zákaznická a poradenská služba

www.bosch-garden.com

Při všech dotazech a objednávkách náhradních dílů nezbytně
prosím uvádějte 10-místné objednací číslo podle typového
štítku elektronářadí.

Czech Republic

Robert Bosch odbytová s.r.o.
Bosch Service Center PT
K Vápence 1621/16
692 01 Mikulov
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.cz

Všeobecné výstražné upozornenia a
bezpečnostné pokyny

POZOR

Zanedbanie dodržiavania Výstražných upozo rnení a pokynov
uvedených v nasledujúcom texte môže mať za následok zásah
elektrickým prúdom, spôsobiť požiar a/alebo ťažké
poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny
starostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom
texte sa vzťahuje na ručné elektrické náradie napájané zo
siete (s prívodnou šnúrou) a na ručné elektrické náradie
napájané akumulátorovou batériou (bez prívodnej šnúry).

Prečítajte si všetky Výstražné
upozornenia a bezpečnostné pokyny.

Bezpečnosť na pracovisku

Zpracování odpadů

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o
starých elektrických a elektronických
zařízeních a jejím prosazení v národních
zákonech musí být neupotřebitelné
elektronářadí rozebrané shromážděno a
dodáno k opětovnému zhodnocení nepo­škozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Vysvetlenie obrázkových symbolov

Pozorne si prečítajte tento Návod na používanie.

Nepoužívajte nožnice na živý plot za dažďa.
Nevystavujte nožnice na živý plot dažďu.

Nožnice na živý plot vypnite a vytiahnite aj
zástrčku zo zásuvky vždy predtým, ako budete
náradie nastavovať prípadne čistiť, alebo v
situácii, keď sa sieťová šnúra o niečo zachytila,
keď je roztrhnutá alebo poškodená, a v takom
prípade, keď náradie čo len na krátku chvíľu
opustíte zo svojho dohľadu.

Používajte chrániče sluchu.

F 016 L70 832 | (27.4.12) Bosch Power Tools

f Pracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať
za následok pracovné úrazy.

f Týmto náradím nepracujte v prostredí ohrozenom

výbuchom, v ktorom sa nachádzajú horľavé kvapaliny,
plyny alebo horľavý prach. Ručné elektrické náradie

vytvára iskry, ktoré by mohli prach alebo pary zapáliť.

f Nedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia
zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti

zo strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

f Zástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom
prípade nijako nemeňte. S uzemneným elektrickým
náradím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko
zásahu elektrickým prúdom.

f Vyhýbajte sa telesnému kontaktu s uzemnenými

povrchovými plochami, ako sú napr. rúry, vykurovacie
telesá, sporáky a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu elektrickým
prúdom.

f Chráňte elektrické náradie pred účinkami dažďa a

vlhkosti. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

f Nepoužívajte prívodnú šnúru mimo určený účel na

nosenie ručného elektrického náradia, ani na jeho
zavesenie a zástrčku nevyberajte zo zásuvky ťahaním
za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra
nedostala do blízkosti horúceho telesa, ani do kontaktu
s olejom, s ostrými hranami alebo pohybujúcimi sa sú­čiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu
elektrickým prúdom.

f Keď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú
schválené aj na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je vhodný na
používanie vo vonkajšom prostredí, znižuje riziko zásahu
elektrickým prúdom.

OBJ_BUCH-1549-002.book Page 93 Friday, April 27, 2012 8:56 AM

Slovensky | 93

f Ak sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite ochranný spínač
pri poruchových prúdoch. Použitie ochranného spínača

pri poruchových prúdoch znižuje riziko zásahu elektric kým
prúdom.

Bezpečnosť osôb

f Buďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.
Nepracujte s ručným elektrickým náradím nikdy vtedy,
keď ste unavený, alebo keď ste pod vplyvom drog,
alkoholu alebo liekov. Malý okamih nepozornosti môže

mať pri používaní náradia za následok vážne poranenia.

f Noste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných

pomôcok, ako je ochranná dýchacia maska, bezpečnostná
pracovná obuv. ochranná prilba alebo chrániče sluchu,
podľa druhu ručného elektrického náradia a spôsobu jeho
použitia znižujú riziko poranenia.

f Vyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím
zástrčky do zásuvky a/alebo pred pripojením
akumulátora, pred chytením alebo prenášaním ruč­ného elektrického náradia sa vždy presvedčte sa, či je
ručné elektrické náradie vypnuté. Ak budete mať pri pre-

nášaní ručného elektrického náradia prst na vypínači,
alebo ak ručné elektrické náradie pripojíte na elektrickú
sieť zapnuté, môže to mať za následok nehodu.

f Skôr ako náradie zapnete, odstráňte z neho

nastavovacie náradie alebo kľúče na skrutky.

Nastavovací nástroj alebo kľúč, ktorý sa nachádza v
rotujúcej časti ručného elektrického náradia, môže
spôsobiť vážne poranenia osôb.

f Vyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v
neočakávaných situáciách lepšie kontrolovať.

f Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby
sa Vaše vlasy, odev a rukavice dostali do blízkosti
rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy

alebo šperky môžu byť zachytené rotujúcimi časťami
ručného elektrického náradia.

f Ak sa dá na ručné elektrické náradie namontovať

odsávacie zariadenie a zariadenie na zachytávanie
prachu, presvedčte sa, či sú dobre pripojené a správne
používané. Používanie odsávacieho zariadenia a

zariadenia na zachytávanie prachu znižuje riziko ohrozenia
zdravia prachom.

Starostlivé používanie ručného elektrického
náradia a manipulácia s ním

f Ručné elektrické náradie nikdy nepreťažujte.

Používajte také elektrické náradie, ktoré je určené pre
daný druh práce. Pomocou vhodného ručného

elektrického náradia budete pracovať lepšie a bezpeč­nejšie v uvedenom rozsahu výkonu náradia.

Bosch Power Tools F 016 L70 832 | (27.4.12)

f Nepoužívajte nikdy také ručné elektrické náradie,

ktoré má pokazený vypínač. Náradie, ktoré sa už nedá

zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do
opravy odborníkovi.

f Skôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo skôr, ako
odložíte náradie, vždy vytiahnite zástrčku sieťovej
šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného elektrického náradia.

f Nepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať
pneumatické náradie osobám, ktoré s ním nie sú
dôverne oboznámené, alebo ktoré si neprečítali tieto
Pokyny. Ručné elektrické náradie je nebezpečné vtedy,

keď ho používajú neskúsené osoby.

f Ručné elektrické náradie starostlivo ošetrujte.

Kontrolujte, či pohyblivé súčiastky bezchybne fungujú
alebo či neblokujú, či nie sú zlomené alebo poškodené
niektoré súčiastky, ktoré by mohli negatívne
ovplyvňovať správne fungovanie ručného elektrického
náradia. Pred použitím náradia dajte poškodené
súčiastky vymeniť. Veľa nehôd bolo spôsobených

nedostatočnou údržbou elektrického náradia.

f Rezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú
menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

f Používajte ručné elektrické náradie, príslušenstvo,

nastavovacie nástroje a pod. podľa týchto výstražných
upozornení a bezpečnostných pokynov. Pri práci
zohľadnite konkrétne pracovné podmienky a činnosť,
ktorú budete vykonávať. Používanie ručného

elektrického náradia na iný účel ako na predpísané
použitie môže viesť k nebezpečným situáciám.

Starostlivé používanie akumulátorové ho ručného
elektrického náradia a manipulácia s ním

f Akumulátory nabíjajte len v takých nabíjačkách, ktoré

odporúča výrobca akumulátora. Ak sa používa

nabíjačka, určená na nabíjanie určitého druhu akumuláto­rov, na nabíjanie iných akumulátorov, hrozí
nebezpečenstvo požiaru.

f Do elektrického náradia používajte len príslušné

určené akumulátory. Používanie iných akumulátorov

môže mať za následok poranenie a nebezpečenstvo
požiaru.

f Nepoužívané akumulátory neuschovávajte tak, aby

mohli prísť do styku s kancelárskymi sponkami,
mincami, kľúčmi, klincami, skrutkami alebo s inými
drobnými kovovými predmetmi, ktoré by mohli
spôsobiť premostenie kontaktov. Skrat medzi kontaktmi

akumulátora môže mať za následok popálenie alebo vznik
požiaru.

f Z akumulátora môže pri nesprávnom používaní vytekať

kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou.
Po náhodnom kontakte miesto opl áchni te vo dou. A k sa
dostane kvapalina z akumulátora do kontaktu s očami,
po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa-

lina z akumulátora môže mať za následok podráždenie
pokožky alebo popáleniny.

OBJ_BUCH-1549-002.book Page 94 Friday, April 27, 2012 8:56 AM

94 | Slovensky

Servisné práce

f Ručné elektrické náradie dávajte opravovať len

kvalifikovanému personálu, ktorý používa originálne
náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť

náradia zostane zachovaná.

Bezpečnostné pokyny pre nožnice na živý plot

f Majte všetky časti svojho tela v dostatočnej

vzdialenosti od rezacích nožov náradia. Keď je nôž v
chode, nepokúšajte sa odstraňovať odstrihnutý
materiál ani pridržiavať materiál, ktorý budete strihať.
Zaseknutý materiál odstraňujte len pri vypnutom
náradí. Malý okamih nepozornosti môže mať pri používaní

nožníc na živý plot za následok vážne poranenia.

f Nožnice na živý plot prenášajte za rukoväť len vtedy,

keď nôž nebeží. Pri prevážaní alebo počas úschovy
nožníc na živý plot majte vždy navlečený ochranný
kryt. Starostlivé zaobchádzanie s náradím znižuje

nebezpečenstvo poranenia nožom náradia.

f Držte toto ručné elektrické náradie len za izolované

rukoväte, pretože sa môže stať, že rezací nôž sa
dostane do kontaktu so skrytým elektrickým vedením
alebo s vlastnou sieťovou šnúrou. Kontakt rezacieho

noža s elektrickým vedením, ktoré je pod prúdom, môže
dostať pod prúd aj kovové súčiastky náradia a spôsobiť tak
zásah elektrickým prúdom.

f Elektrickú šnúru veďte vždy mimo strihacieho dosahu

náradia. Počas práce by sa mohla elektrická šnúra schovať

do kríkov a mohli by ste ju potom neúmyselne prestrihnúť.

f Nikdy nestrihajte živý plot vtedy, keď sa v bezprostrednej

f Obsluhujúca osoba alebo užívateľ je zodpovedný za úrazy

f Nepracujte s týmito nožnicami na živý plot vtedy, keď ste

f Živý plot, ktorý plánujete strihať, starostlivo prezrite a

f Pred použitím vždy zrakom skontrolujte, či nie sú nože,

f Pred každým použitím náradia prekontrolujte, či nie je

f Dôverne sa oboznámte s obsluhou nožníc na živý plot, aby

f Strihajte živý plot iba za denného svetla alebo pri dobrom

Ďalšie výstražné upozornenia

f Tento výrobok nie je určený na používanie pre osoby s

obmedzenými psychickými, senzorickými a duševnými
schopnosťami (ani na používanie pre deti) ani pre ľudí s
obmedzenými skúsenosťami a s nedostatočnými
vedomosťami, s výnimkou prípadu, že na nich dohliada
kvôli ich bezpečnosti kompetentná osoba, alebo dostanú
od takejto osoby pokyny, ako majú výrobok používať.
Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú
môcť s výrobkom hrať.

f Pri práci držte ručné elektrické náradie pevne oboma

rukami a zabezpečte si stabilný postoj. Pomocou dvoch

rúk sa ručné elektrické náradie ovláda bezpečnejšie.

f Počkajte na úplné zastavenie ručného elektrického

náradia, až potom ho odložte.

f Počas používania náradia sa nesmú zdržiavať v okruhu

3 metre žiadne iné osoby ani zvieratá. Obsluhujúca osoba
je vo svojom pracovnom okruhu zodpovedná za tretie
osoby.

f Nikdy nechytajte nožnice na živý plot za nožový

mechanizmus.

f Nikdy nedovoľte používať nožnice na živý plot deťom ani

žiadnym iným osobám, ktoré nie sú dôkladne oboznámené
s týmto návodom na ich používanie. Predpisy niektorej
krajiny môžu prípadne obmedzovať vek obsluhujúcej
osoby.

f Nikdy nepoužívajte nožnice na živý plot s poškodenými

f Presvedčte sa, či sú pri prevádzke nožníc na živý plot

f Nikdy nedržte nožnice na živý plot za ochranné prvky.
f Dbajte na to, aby ste mali pri používaní nožníc na živý plot

f Majte na zreteli špecifické vlastnosti Vášho prostredia a

Zástrčku prívodnej šnúry vytiahnite zo zásuvky:

– pred kontrolou, odstránením blokovania alebo pri práci na

– po kontakte (kolízii) s cudzím telesom. Skontrolujte, či nie

– keď začnú nožnice na živý plot nezvyčajným spôsobom

f Postarajte sa o to, aby boli všetky matice, zavŕtané skr utky

blízkosti zdržiavajú nejaké osoby, predovšetkým deti,
prípadne domáce zvieratá.

a škody spôsobené iným ľuďom alebo za škody na ich
majetku.

bosý, alebo keď máte obuté otvorené sandále. Pri práci
noste vždy pevnú obuv a dlhé nohavice. Odporúčame Vám
používať pevné pracovné rukavice, protišmykovú obuv a
ochranné okuliare. Nemajte na sebe voľné oblečenie ani
šperky, ktoré by mohli byť zachytené pohybujúcimi sa
súčiastkami náradia.

odstráňte z neho všetky drôty, prípadne ostatné cudzie
telesá.

skrutky nožov alebo iné súčiastky rezacieho mechanizmu
opotrebované alebo poškodené. Nikdy nepracujte s
poškodeným alebo výrazne opotrebovaným rezacím
mechanizmom.

poškodená prívodná šnúra/predlžovacia šnúra, a v
prípade potreby ich vymeňte. Chráňte prívodnú
šnúru/predlžovaciu šnúru pred horúčavou, olejom a
ostrými hranami.

ste ich v prípade núdze vedeli okamžite zastaviť.

umelom osvetlení.

alebo s chýbajúcimi ochrannými prvkami.

namontované všetky dodané rukoväte a ochranné prvky.
Nikdy sa nepokúšajte používať neúplne zmontované
nožnice na živý plot alebo nožnice na živý plot s
neschválenými modifikáciami (prerobené).

vždy pevný postoj a vedeli udržiavať rovnováhu,
predovšetkým pri práci na schodíkoch alebo na rebríkoch.

buďte pripravený na vznik nebezpečných momentov,
ktoré možno nebudete pri strihaní živého plota počuť.

nožniciach na živý plot.

sú nožnice na živý plot poškodené, a v prípade potreby ich
dajte opraviť.

vibrovať (ihneď ich prekontrolujte).

a ostatné skrutky dobre utiahnuté, aby bol zabezpečený
spoľahlivý prevádzkový stav nožníc na živý plot.

F 016 L70 832 | (27.4.12) Bosch Power Tools

OBJ_BUCH-1549-002.book Page 95 Friday, April 27, 2012 8:56 AM

f Nožnice na živý plot majte uložené na suchom, vysoko

položenom alebo uzamknutom mieste, ku ktorému nemajú
prístup deti.

f Opotrebované alebo nejakým spôsobom poškodené

súčiastky vždy pre istotu ihneď vymeňte.

f Nepokúšajte sa záhradnícke náradie opravovať sami, s

výnimkou prípadu, že máte potrebné vzdelanie (školenie).

f Postarajte sa o to, aby boli použité originálne náhradné

súčiastky značky Bosch.

Elektrická bezpečnosť

f Dôležité upozornenie! Predtým, ako začnete robiť

údržbu alebo záhradnícke náradie čistiť, vypnite ho a
vytiahnite zástrčku prívodnej šnúry zo zásuvky. To isté
platí v prípade, ak je poškodená, narezaná alebo
zauzlená prívodná šnúra.

f Po vypnutí nožníc na živý plot sa nôž ešte niekoľko

sekúnd pohybuje ďalej. Zachovajte opatrnosť!
Nedotýkajte sa pohybujúceho noža.

Vaše záhradnícke náradie je kvôli bezpečnosti vybavené
ochrannou izoláciou a nepotrebuje žiadne uzemnenie.
Prevádzkové napätie náradia je 230 V AC (striedavý prúd),
50 Hz (pre krajiny mimo EÚ 220 V, 240 V – podľa
konkrétneho vyhotovenia). Používajte len schválené
predlžovacie šnúry zodpovedajúce predpisom. Bližšie
informácie Vám poskytne Vaše autorizované servisné
stredisko.

S týmto náradím sa smú používať len predlžovacie šnúry typu
H05VV-F alebo H05RN-F.

Na zaručenie bezpečnosti odporúčame používať ochranný
spínač pri poruchových prúdoch (FI) s maximálnym
chybovým 30 mA. Tento ochranný spínač pri poruchových
prúdoch (FI) treba pred každým použitím prekontrolovať.

Pokyny k produktom, ktoré sa vo Veľkej Británii
nepredávajú:
UPOZORNENIE: Pre Vašu bezpečnosť je potrebné, aby
zástrčka namontovaná na záhradníckom náradí bola spojená
s predlžovacou šnúrou. Spojenie predlžovacej šnúry musí byť
chránené pred ostrekujúcou vodou, musí byť vyrobené z
gumy, alebo musí byť potiahnuté gumou. Predlžovacia šnúra
musí byť vybavená odľahčovacími prípravkami pri namáhaní
na ťah.

Prívodné vedenie treba pravidelne kontrolovať, či nevykazuje
znaky poškodenia a smie sa používať len vtedy, keď je v
bezchybnom stave.

Keď je prívodná šnúra poškodená, smie sa zveriť do opravy
len autorizovanému servisnému stredisku Bosch.

Údržba

f Keď s niečím manipulujete, alebo keď niečo robíte v

f Kontrolujte pravidelne svoje záhradnícke náradie a keď

f Pred uskladnením záhradníckeho náradia namastite

f Postarajte sa o to, aby boli všetky matice, zavŕtané skr utky

f Postarajte sa o to, aby boli použité originálne náhradné

Symboly

Nasledujúce symboly sú na čítanie a pochopenie tohto
Návodu na používanie veľmi dôležité. Dobre si tieto symboly a
ich významy zapamätajte. Správna interpretácia týchto
symbolov Vám bude pomáhať lepšie a bezpečnejšie používať
toto ručné elektrické náradie.

Slovensky | 95

priestore ostrých nožov, používajte vždy záhradníc ke
pracovné rukavice.

zistíte, že niektoré súčiastky sú opotrebované alebo
poškodené, preventívne ich kvôli vlastnej bezpečnosti
vymeňte.

nožový mechanizmus ošetrovacím olejom (sprejom).

a ostatné skrutky dobre utiahnuté, aby bol zaručený
bezpečný prevádzkový stav záhradníckeho náradia.

súčiastky značky Bosch.

Symbol Význam

Používajte ochranné pracovné rukavice

Používajte ochranné okuliare.

Smer pohybu

Zapnutie

Vypnutie

Chráňte sa pred zásahom elektrickým
prúdom.

Dovolená manipulácia

Zakázaný druh manipulácie

Príslušenstvo

Používanie podľa určenia

Toto záhradnícke náradie je určené na strihanie a
zarovnávanie živého plotu a krovia v záhradách pri dome a v
záhradkárskych kolóniách.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 96 Friday, April 27, 2012 8:56 AM

96 | Slovensky

Technické údaje

Nožnice na živý plot AHS 45-26 AHS 50-26 AHS 55-26 AHS 60-26

Vecné číslo
Menovitý príkon
Dĺžka strihu
Vzdialenosť nožov
Počet voľnobežných kmitov
Krútiaci moment trecej spojky
Hmotnosť podľa EPTA-Procedure 01/2003
Trieda ochrany

Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre
niektorú krajinu, sa môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku svojho záhradníckeho náradia. Obchodné názvy jednotlivých kusov záhradníckeho náradia sa môžu
odlišovať.

Nožnice na živý plot AHS 65-34 AHS 70-34

Vecné číslo
Menovitý príkon
Dĺžka strihu
Vzdialenosť nožov
Počet voľnobežných kmitov
Krútiaci moment trecej spojky
Hmotnosť podľa EPTA-Procedure 01/2003
Trieda ochrany

Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre
niektorú krajinu, sa môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku svojho záhradníckeho náradia. Obchodné názvy jednotlivých kusov záhradníckeho náradia sa môžu
odlišovať.

3 600 ... H47 E.. H47 F.. H47 G.. H47 H..

W 550 600 600 600
mm 450 500 550 600
mm 26 26 26 26

-1

min

3 400 3400 3400 3 400

Nm 50 50 50 50

kg 3,5 3,5 3,6 3,6

/II /II /II / II

3 600 ... H47 J.. H47 K..

W700700
mm 650 700
mm 34 34

-1

min

3400 3400

Nm 50 50

kg 3,7 3,8

/II /II

Informácia o hlučnosti/vibráciách

Namerané hodnoty hluku zistené podľa normy EN 60745. 3 600 ... H47 E..

H47 F..
H47 G..

H47 H..
Vyhodnotená hladina hluku A tohto náradia je typicky:
Hladina akustického tlaku
Hladina akustického výkonu
Nespoľahlivosť merania K

dB(A)
dB(A)

dB

Používajte chrániče sluchu!

Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnosť merania K
zisťované podľa normy EN 60745:
a

h

K

Úroveň kmitov uvedená v týchto pokynoch bola nameraná
podľa meracieho postupu uvedeného v norme EN 60745 a
možno ju používať na vzájomné porovnávanie rôznych typov
ručného elektrického náradia medzi sebou. Hodí sa aj na
predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné druhy
používania tohto ručného elektrického náradia. Avšak v
takých prípadoch, keď sa toto ručné elektrické náradie
použije na iné druhy použitia, s odlišnými pracovnými
nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa

m/s
m/s

2
2

hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To
môže výrazne zvýšiť zaťaženie vibráciami počas celej
pracovnej doby.

F 016 L70 832 | (27.4.12) Bosch Power Tools

75
96

2,5
1,5

H47 J..
H47 K..

76
97

1

4,0
1,5

1

OBJ_BUCH-1549-002.book Page 97 Friday, April 27, 2012 8:56 AM

Na presný odhad zaťaženia vibráciami počas určitého
časového úseku práce s náradím treba zohľadniť doby, počas
ktorých je ručné elektrické náradie vypnuté alebo doby, keď
náradie síce beží, ale v skutočnosti sa nepoužíva. To môže
výrazne redukovať zaťaženie vibráciami počas celej pracovnej
doby.

Na ochranu osoby pracujúcej s náradím pred účinkami
zaťaženia vibráciami vykonajte ďalšie bezpečnostné
opatrenia, ako sú napríklad: údržba ručného elektrického
náradia a používaných pracovných nástrojov, zabezpečenie
zachovania teploty rúk, organizácia jednotlivých pracovných
úkonov.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok, popísaný nižšie v časti
„Technické údaje“, sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentm:
EN 60745 podľa ustanovení smerníc 2011 /65 /EÚ, 2004 /108 /ES, 2006 /42 /ES,
2000/ 14/ ES.
2000/14/ES: Garantovaná hladina akustického výkonu
Spôsob hodnotenia konformity podľa prílohy V.

Kategória produktu: 25
Súbor technickej dokumentácie (2006/42/ES) sa nachádza u:

Bosch Lawn and Garden Ltd., PT-LG/ENS,
Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

12.04.2012

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montáž a používanie

Cieľ činnosti Obrázok

Obsah dodávky (základná výbava) 1
Zapojenie predlžovacej šnúry 2

Cieľ činnosti Obrázok

Zapnutie 3
Vypnutie 3
Pokyny na používanie 4
Rezacia funkcia 5
Údržba nožov 6
Uschovávanie a preprava 6
Voľba príslušenstva 7

Pokyny na používanie

Rezacia funkcia

Hoci vzdialenosť nožovnožov umožňuje rezanie konárov až do
priemeru Ø 26/34 mm, hrot nožového mechanizmu je
dimenzovaný až na rezy do priemeru Ø 32/38 mm.

Slovensky | 97

3 600 ... H47 E..

H47 F..

H47 G..

H47 H..

dB(A) 97 98

H47 J..
H47 K..

Hľadanie porúch

Symptómy Možná príčina Odstránenie príčiny

Nožnice na živý plot
nebežia

Bosch Power Tools F 016 L70 832 | (27.4.12)

Výpadok sieťového napätia Skontrolujte a zapnite
Zásuvka elektrickej siete je chybná Použite inú zásuvku
Napevno pripojená prívodná šnúra je

poškodená

Samostatná predlžovacia šnúra je poškodená Predlžovaciu šnúru prekontrolujte a v prípade

Poistka vypadla Vymeňte poistku

Prívodnú šnúru opatrne skontrolujte; náhradnú
si obstarajte v autorizovanej servisnej
opravovni

poškodenia ju vymeňte za novú

OBJ_BUCH-1549-002.book Page 98 Friday, April 27, 2012 8:56 AM

98 | Magyar

Symptómy Možná príčina Odstránenie príčiny

Nožnice na živý plot bežia
s prerušeniami

Motor beží, nože
zostávajú stáť

Nože sa príliš zahrievajú Nože sú tupé Nožový mechanizmus nechať nabrúsiť

Silné vibrácie/hluk Záhradnícke náradie je pokazené Vyhľadajte autorizovanú servisnú opravovňu

Napevno pripojená prívodná šnúra je
poškodená

Samostatná predlžovacia šnúra je poškodená Predlžovaciu šnúru prekontrolujte a v prípade

Vnútorná kabeláž záhradníckeho náradia je
porušená

Porucha vypínača Vyhľadajte autorizovanú servisnú opravovňu
Interná porucha Vyhľadajte autorizovanú servisnú opravovňu

Nôž je vyštrbený Dať prekontrolovať nožový mechanizmus
Priveľké trenie kvôli nedostatočnému masteniu Zastriekať mastiacim olejom

Prívodnú šnúru opatrne skontrolujte; náhradnú
si obstarajte v autorizovanej servisnej
opravovni

poškodenia ju vymeňte za novú
Vyhľadajte autorizovanú servisnú opravovňu

Servisné stredisko a poradenská
služba pre zákazníkov

www.bosch-garden.com

Pri všetkých dopytoch a objednávkach náhradných súčiastok
uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené
na typovom štítku výrobku.

Slovakia

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.sk

Likvidácia

Neodhadzujte ručné elektrické náradie do komunálneho
odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES o
starých elektrických a elektronických
výrobkoch a podľa jej aplikácií v národnom
práve sa musia už nepoužiteľné elektrické
produkty zbierať separovane a dať na
recykláciu zodpovedajúcu ochrane
životného prostredia.

Zmeny vyhradené.

F 016 L70 832 | (27.4.12) Bosch Power Tools

Magyar

Biztonsági előírások

A képjelek magyarázata

Gondosan olvassa el az Üzemeltetési útmutatót.

A sövényvágó ollót esőben ne használja. Ne tegye
ki a sövényvágó ollót az eső hatásának.

Kapcsolja ki a sövényvágó ollót és húzza ki a
hálózati csatlakozó dugót a dugaszolóaljzatból,
mielőtt a berendezésen beállítási vagy tisztítási
munkákat végez, ha a kábel beakadt valahova, ha
belevágtak a kábelbe, vagy ha a kábel bármely
módon megrongálódott, vagy ha a sövényvágó
ollót akár csak rövid időre is felügyelet nélkül
hagyja.

Viseljen fülvédőt.

Általános biztonsági előírások az elektromos
kéziszerszámokhoz

FIGYELMEZTETÉS

és előírást. A következőkben leírt előírások betartásának
elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi
sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket
az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a
hálózati elektromos kéziszerszámokat (hálózati csatlakozó
kábellel) és az akkumulátoros elektromos kéziszerszámokat
(hálózati csatlakozó kábel nélkül) foglalja magában.

Olvassa el az összes
biztonsági figyelmeztetést

OBJ_BUCH-1549-002.book Page 99 Friday, April 27, 2012 8:56 AM

Munkahelyi biztonság

f Tartsa tisztán és jól megvilágított állapotban a

munkahelyét. A rendetlenség és a megvilágítatlan

munkaterület balesetekhez vezethet.

f Ne dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol éghető
folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a
gőzöket meggyújthatják.

f Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot
használja. Ha elvonják a figyelmét, elvesztheti az uralmát a

berendezés felett.

f Kerülje el a készülék akaratlan üzembe helyezését.

f Az elektromos kéziszerszám bekapcsolása előtt

Elektromos biztonsági előírások

f A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen
módon sem szabad megváltoztatni. Védőföldeléssel
ellátott készülékekkel kapcsolatban ne használjon
csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az
áramütés kockázatát.

f Kerülje el a földelt felületek, mint például csövek,

fűtőtestek, kályhák és hűtőgépek megérintését. Az

áramütési veszély megnövekszik, ha a teste le van földelve.

f Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos

kéziszerszámba, ez megnöveli az áramütés veszélyét.

f Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel
a kábelnél fogva, és sohase húzza ki a hálózati csat­lakozó dugót a kábelnél fogva. Tartsa távol a kábelt
hőforrásoktól, olajtól, éles élektől és sarkoktól és
mozgó gépalkatrészektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés veszélyét.

f Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra
engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata
csökkenti az áramütés veszélyét.

f Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon
egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

f Munka közben mindig figyeljen, ügyeljen arra, amit

csinál és meggondoltan dolgozzon az elektromos
kéziszerszámmal. Ha fáradt, ha kábítószerek vagy
alkohol hatása alatt áll, vagy orvosságokat vett be, ne
használja a berendezést. Egy pillanatnyi figyelmetlenség

a szerszám használata közben komoly sérülésekhez
vezethet.

f Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfe lszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül­védő használata az elektromos kéziszerszám használata
jellegének megfelelően csökkenti a személyi sérülések
kockázatát.

f Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

f Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

f Ha az elektromos kéziszerszámra fel lehet szerelni a

Az elektromos kéziszerszámok gondos kezelése
és használata

f Ne terhelje túl a berendezést. A munkájához csak az

f Ne használjon olyan elektromos kéziszerszámot,

f Húzza ki a csatlakozó dugót a dugaszolóaljzatból

f A használaton kívüli elektromos kéziszerszámokat

Magyar | 99

Győződjön meg arról, hogy az elektromos
kéziszerszám ki van kapcsolva, mielőtt bedugná a
csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná
az akkumulátor-csomagot, és mielőtt felvenné és vinni
kezdené az elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése közben az ujját a
kapcsolón tartja, vagy ha a készüléket bekapcsolt
állapotban csatlakoztatja az áramforráshoz, ez balese­tekhez vezethet.

okvetlenül távolítsa el a beállítószerszámokat vagy
csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy csavarkulcs
sérüléseket okozhat.

testtartást, ügyeljen arra, hogy mindig biztosan álljon
és az egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is jobban tud
uralkodni.

ékszereket. Tartsa távol a haját, a ruháját és a
kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal
ránthatják.

por elszívásához és összegyűjtéséhez szükséges
berendezéseket, ellenőrizze, hogy azok megfelelő
módon hozzá vannak kapcsolva a készülékhez és ren­deltetésüknek megfelelően működnek. A porgyűjtő

berendezések használata csökkenti a munka során
keletkező por veszélyes hatását.

arra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott
teljesítménytartományon belül jobban és
biztonságosabban lehet dolgozni.

amelynek a kapcsolója elromlott. Egy olyan elektromos
kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol­ni, veszélyes és meg kell javíttatni.

és/vagy az akkumulátor-csomagot az elektromos
kéziszerszámból, mielőtt az elektromos
kéziszerszámon beállítási munkákat végez,
tartozékokat cserél vagy a szerszámot tárolásra
elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

olyan helyen tárolja, ahol azokhoz gyerekek nem
férhetnek hozzá. Ne hagyja, hogy olyan személyek
használják az elektromos kéziszerszámot, akik nem
ismerik a szerszámot, vagy nem olvasták el ezt az
útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

Bosch Power Tools F 016 L70 832 | (27.4.12)

OBJ_BUCH-1549-002.book Page 100 Friday, April 27, 2012 8:56 AM

100 | Magyar

f A készüléket gondosan ápolja. Ellenőrizze, hogy a

mozgó alkatrészek kifogástalanul működnek-e,
nincsenek-e beszorulva, és nincsenek-e eltörve vagy
megrongálódva olyan alkatrészek, amelyek hatással
lehetnek az elektromos kéziszerszám működésére. A
berendezés megrongálódott részeit a készülék
használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem
kielégítő karbantartására lehet visszavezetni.

f Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó­szerszámok ritkábban ékelődnek be és azokat könnyebben
lehet vezetni és irányítani.

f Az elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak és az
adott készüléktípusra vonatkozó kezelési
utasításoknak megfelelően használja. Vegye
figyelembe a munkafeltételeket és a kivitelezendő
munka sajátosságait. Az elektromos kéziszerszám

eredeti rendeltetésétől eltérő célokra való alkalmazása
veszélyes helyzetekhez vezethet.

Az akkumulátoros elektromos kéziszerszámok
gondos kezelése és használata

f Az akkumulátort csak a gyártó által ajánlott

töltőkészülékekben töltse fel. Ha egy bizonyos

akkumulátortípus feltöltésére szolgáló töltőkészülékben
egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

f Az elektromos kéziszerszámban csak az ahhoz tartozó

akkumulátort használja. Más akkumulátorok használata

személyi sérüléseket és tüzet okozhat.

f Tartsa távol a használaton kívüli akkumulátort bármely

fémtárgytól, mint például irodai kapcsoktól,
pénzérméktől, kulcsoktól, szögektől, csavaroktól és
más kisméretű fémtárgyaktól, amelyek áthidalhatják
az érintkezőket. Az akkumulátor érintke zői közötti

rövidzárlat égési sérüléseket vagy tüzet okozhat.

f Hibás alkalmazás esetén az akkumulátorból folyadék

léphet ki. Kerülje el az érintkezést a folyadékkal.
Ha véletlenül mégis érintkezésbe került az akkumulá­torfolyadékkal, azonnal öblítse le vízzel az érintett
felületet. Ha a folyadék a szemébe jutott, keressen fel
ezen kívül egy orvost. A kilépő akkumulátor folyadék

irritációkat vagy égéses bőrsérüléseket okozhat.

Szervíz-ellenőrzés

f Az elektromos kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek
felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások a sövényvágó ollók számára

f Tartsa távol minden testrészét a vágókéstől. Ne

próbálja meg futó kés mellett a levágott anyagot
eltávolítani, vagy a vágásra kerülő anyagot lefogni. A
beékelődött, levágott anyagot csak kikapcsolt gép
mellett távolítsa el. Egy pillanatnyi figyelmetlenség a

sövényvágó olló használata közben súlyos sérülésekhez
vezethet.

F 016 L70 832 | (27.4.12) Bosch Power Tools

f A sövényvágó ollót csak álló kés mellett és csak a

fogantyúnál fogva emelje fel és szállítsa. A sövényvágó
olló szállításához vagy tárolásához mindig húzza fel
arra a védőborítást. A berendezés óvatos kezelése

csökkenti a kések által kiváltott sérülések veszélyét.

f Az elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva fogja meg, mivel a v ágókés
kívülről nem látható, feszültség alatt álló
vezetékekkel, vagy a saját hálózati csatlakozó
kábelével is érintkezésbe kerülhet. Ha a vágókés egy

feszültség alatt álló vezetékhez ér, a berendezés fémrészei
szintén feszültség alá kerülhetnek és áramütéshez
vezethetnek.

f Tartsa távol a kábelt a vágási tartománytól. A munka

közben a kábelt a bokorzat eltakarhatja és azt ekkor
véletlenül átvághatják.

Kiegészítő figyelmeztetések és tájékoztató

f Ez a készülék nincs arra előirányozva, hogy azt olyan

személyek (beleértve a gyerekeket) használják, akiknek a
fizikai, érzékelési, vagy értelmi képességeik korlátozottak,
vagy nincsenek meg a megfelelő tapasztalataik, illetve
tudásuk, kivéve ha az ilyen személyekre a biztonságukért
felelős más személy felügyel, vagy utasításokat ad arra,
hogyan kell használni a készüléket.
Gyerekeket nem szabad a készülékkel felügyelet nélkül
hagyni, nehogy a készülékkel játsszanak.

f A munka során mindig mindkét kezével tartsa az

elektromos kéziszerszámot és gondoskodjon arról,
hogy szilárd, biztos alapon álljon. Az elektromos

kéziszerszámot két kézzel biztosabban lehet vezetni.

f Várja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné.

f Üzem közben a a berendezéstől mért 3 m sugarú körön

belül a kezelőn kívül más személyek, illetve állatok nem
tartózkodhatnak. A kezelő a munkaterületen más
személyekért saját maga felelős.

f Sohase fogja meg a sövényvágó ollót a késtartó gerendánál

fogva.

f Sohase engedje meg gyerekeknek, vagy ezen előírásokat

nem ismerő személyeknek, hogy a sövényvágó ollót
használják. Az Ön országában érvényes előírások lehet
hogy korlatozzák a kezelő korát.

f Sohase vágjon sövényt a berendezéssel, ha személyek,

mindenek előtt gyerekek vagy háziállatok, tartózkodnak a
közvetlen közelében.

f A más személyek által elszenvedett balesetekért, illetve a

más tulajdonában keletkezett károkért a kezelő vagy
felhasználó felel.

f Ne használja a sövényvágó ollót mezítláb vagy nyitott

szandálban. Viseljen mindig stabil lábbelit és egy hosszú
nadrágot. Célszerű erős anyagból készült kesztyűt, nem
sikamlós cipőt és védőszemüveget használni. Ne viseljen
bő ruhát vagy ékszereket, amely(ek) beakadhat(nak) a
mozgó alkatrészekbe.

f Gondosan vizsgálja meg a vágásra kerülő sövényt, és

távolítsa el valamennyi drótot és idegen tárgyat.
