Kurutmalı Çamaşır |
Makinesi |
Kullanma Kılavuzu |
WD 854 YK |
TR |
Döküman Numarası= 2820525006/17-09-15.(15:37) |
Lütfen önce bu kılavuzu okuyun!
Değerli Müşterimiz,
Bekoürününütercihettiğiniziçinteşekkürederiz.Yüksekkaliteveteknolojiileüretilmiş olan ürününüzün size en iyi verimi sunmasını istiyoruz. Bunun için, bu kılavuzun tamamını ve verilen diğer belgeleri ürünü kullanmadan önce dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü başka birisine verirseniz, kullanma kılavuzunu da birlikte verin. Kullanma kılavuzunda belirtilen tüm bilgi ve uyarıları dikkate alarak talimatlara uyun.
Kullanma kılavuzunda şu semboller yer almaktadır:
B |
TEHLİKE |
• Elektrik çarpmasına karşı uyarı. |
|
|
TEHLİKE |
|
• Ürün ağırlığı uyarısı |
A• |
UYARI |
Can ve mal açısından tehlikeli durumlara karşı uyarı. |
|
A• |
ÖNLEM |
Alınmasıgerekenönlemler. |
Bu ürün çevreye saygılı modern tesislerde doğaya zarar vermeden üretilmi tir.
AEEE yönetmeliğine uygundur. |
PCB içermez |
C |
BİLGİLENDİRME |
• Önemlibilgilerveyakullanımlailgilifaydalıipuçları. |
• Kullanmakılavuzunuokuyun.
•Ürünün ambalajı, Ulusal Çevre Mevzuatımız gereği geri dönüştürülebilirmalzemelerdenüretilmiştir.
• Ambalajatığınıevselveyadiğeratıklarlabirlikteatmayın, yerel otoritenin belirttiği ambalaj toplama noktalarına atın.
•Allergy UK, İngiliz Alerji Vakfının faaliyet adıdır. Onay Mührü bir ürünle ilgili tavsiye almak isteyen kişilere ilgili ürünün alerji hastalarının bulunduğu ortamdaki alerjenleri özellikle kısıtladığı / azalttığı / ortadan kaldırdığı veya alerjen içeriğini ciddi oranda azalttığına dair yol göstermek için oluşturulmuştur. Ürünlerin bilimsel olarak test edildiği veya ölçülebilir sonuçlara sahipolacakşekildeincelendiğinedairgüvenceverilmesi amaçlanmıştır.
İÇİNDEKİLER |
|
1 Önemli güvenlik ve çevre talimatları |
7 |
1.1 Genel güvenlik...................................................................................................................................... |
7 |
1.1.1 Elektrik güvenliği......................................................................................................................................... |
7 |
1.1.2 Ürün güvenliği............................................................................................................................................. |
8 |
1.1.3 Kurutma için uyarılar................................................................................................................................. |
10 |
1.2 Kullanım amacı..................................................................................................................................... |
13 |
1.3 Çocuk güvenliği................................................................................................................................... |
13 |
1.4 AEEE Yönetmeliğine Uyum ve Atık ürünün elden çıkarılması....................................... |
14 |
1.5 Ambalaj bilgisi...................................................................................................................................... |
14 |
2 Kurutmalı çamaşır makineniz |
15 |
2.1 Genel görünüm................................................................................................................................... |
15 |
2.2 Teslimat Kapsamı............................................................................................................................... |
16 |
2.3 Teknik özellikler................................................................................................................................... |
17 |
3 Kurulum |
18 |
3.1 Kurulum için doğru yer..................................................................................................................... |
19 |
3.2 Ambalaj takviyesinin çıkarılması................................................................................................. |
19 |
3.3 Nakliye emniyetlerinin çıkarılması............................................................................................. |
20 |
3.4 Su şebekesine bağlanması............................................................................................................ |
21 |
3.5 Su giderine bağlanması.................................................................................................................. |
22 |
3.6 Ayakların ayarlanması...................................................................................................................... |
23 |
3.7 Elektrik bağlantısı.............................................................................................................................. |
23 |

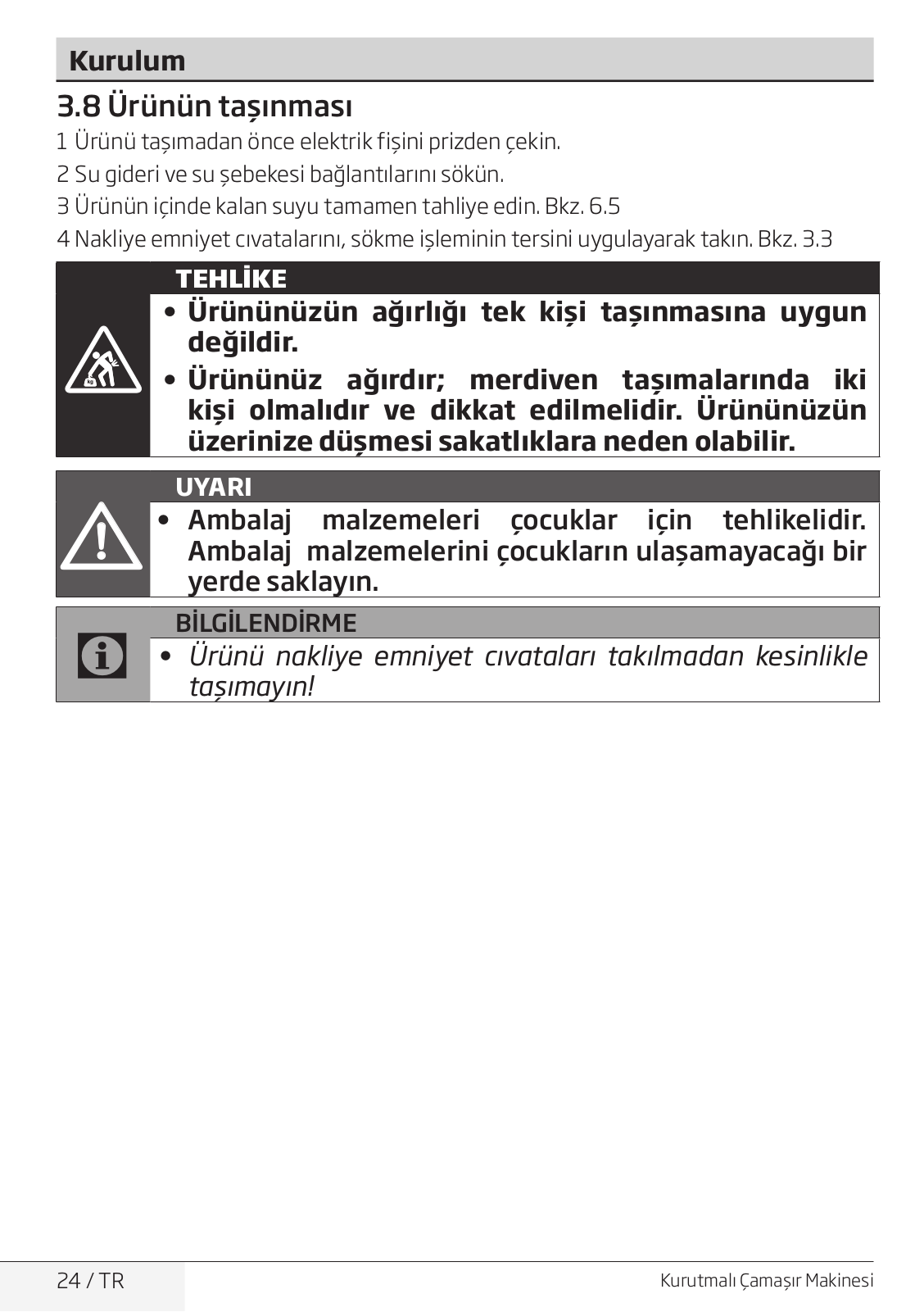

3.8 Ürünün taşınması.............................................................................................................................. |
24 |
4Ön hazırlık |
25 |
4.1 Çamaşırların ayrılması...................................................................................................................... |
25 |
4.2 Yıkanacak giysilerin hazırlanması.............................................................................................. |
26 |
4.3 Enerji tasarrufu için yapılması gerekenler............................................................................. |
27 |
4.4 İlk kullanım............................................................................................................................................ |
27 |
4.5 Doğru yük kapasitesi........................................................................................................................ |
28 |
4.6 Çamaşır yükleme............................................................................................................................... |
28 |
4.7 Deterjan ve yumuşatıcı kullanımı............................................................................................... |
29 |
4.7.1 Deterjan çekmecesi.................................................................................................................................. |
29 |
4.7.2 Deterjan, yumuşatıcı ve diğer temizleme maddeleri................................................................ |
29 |
4.7.3 Deterjan seçimi.......................................................................................................................................... |
30 |
4.7.4 Deterjan miktarının ayarlanması....................................................................................................... |
30 |
4.7.5 Yumuşatıcı kullanımı................................................................................................................................ |
30 |
4.7.6 Sıvı deterjan kullanımı............................................................................................................................. |
31 |
4.7.6.1 Üründe sıvı deterjan kabı varsa............................................................................................ |
31 |
4.7.6.2 Üründe sıvı deterjan kabı yoksa........................................................................................... |
31 |
4.7.7 Jel ve tablet deterjan kullanımı............................................................................................................ |
31 |

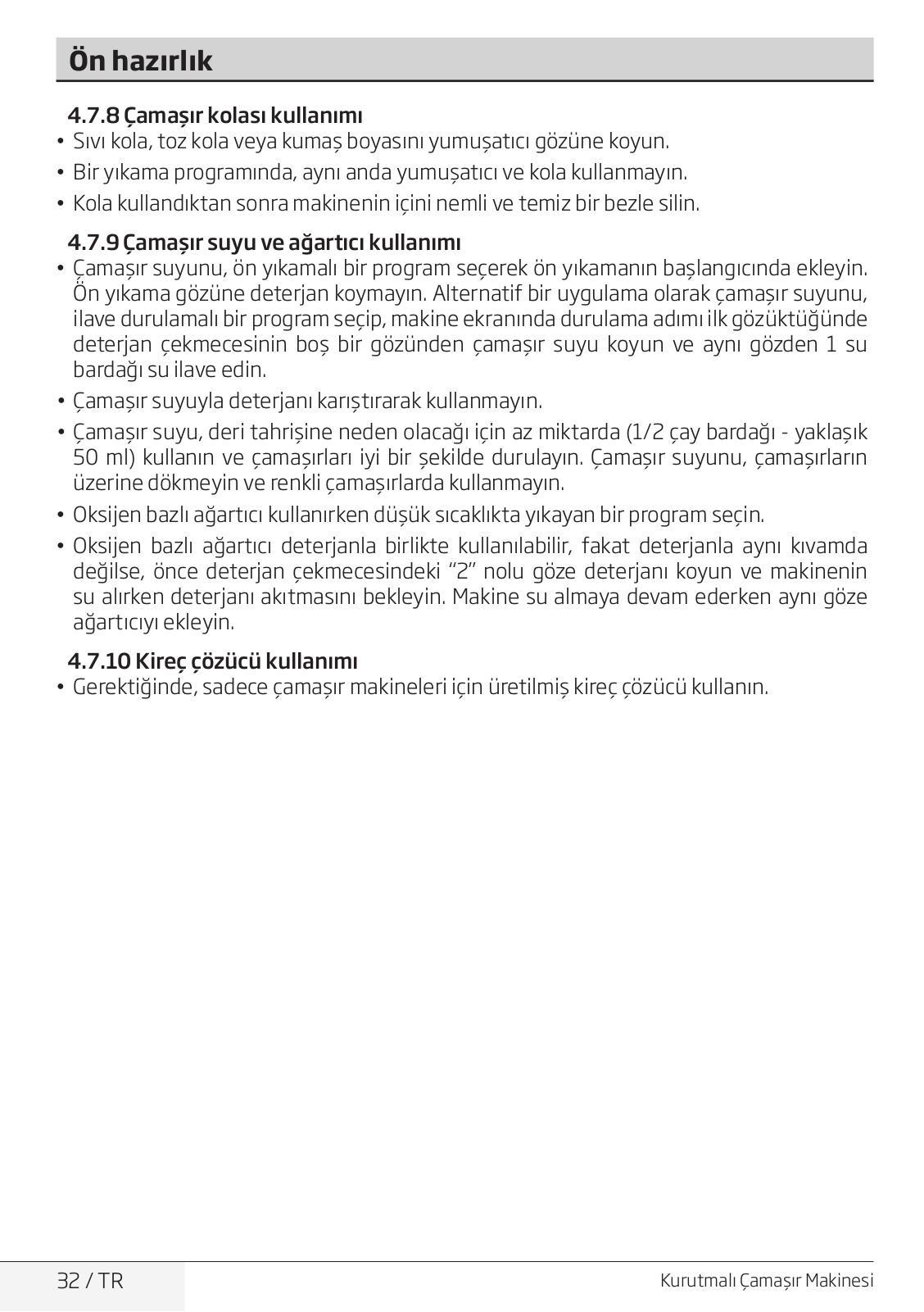

4.7.8 Çamaşır kolası kullanımı......................................................................................................................... |
32 |
4.7.9 Çamaşır suyu ve ağartıcı kullanımı.................................................................................................... |
32 |
4 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
İÇİNDEKİLER |
|
4.7.10 Kireç çözücü kullanımı.......................................................................................................................... |
32 |
4.8 Doğru yıkama önerileri.................................................................................................................... |
33 |
4.9 Doğru kurutma önerileri................................................................................................................. |
34 |
5 Ürünün çalıştırılması |
35 |
5.1 Kontrol paneli....................................................................................................................................... |
35 |
5.2 Ekran sembolleri................................................................................................................................. |
36 |
5.3 Makineyi hazırlama........................................................................................................................... |
36 |
5.4 Yıkama için program seçimi .......................................................................................................... |
37 |
5.5 Yıkama programları .......................................................................................................................... |
37 |
Pamuklu.......................................................................................................................................................... |
38 |
Sentetik........................................................................................................................................................... |
38 |

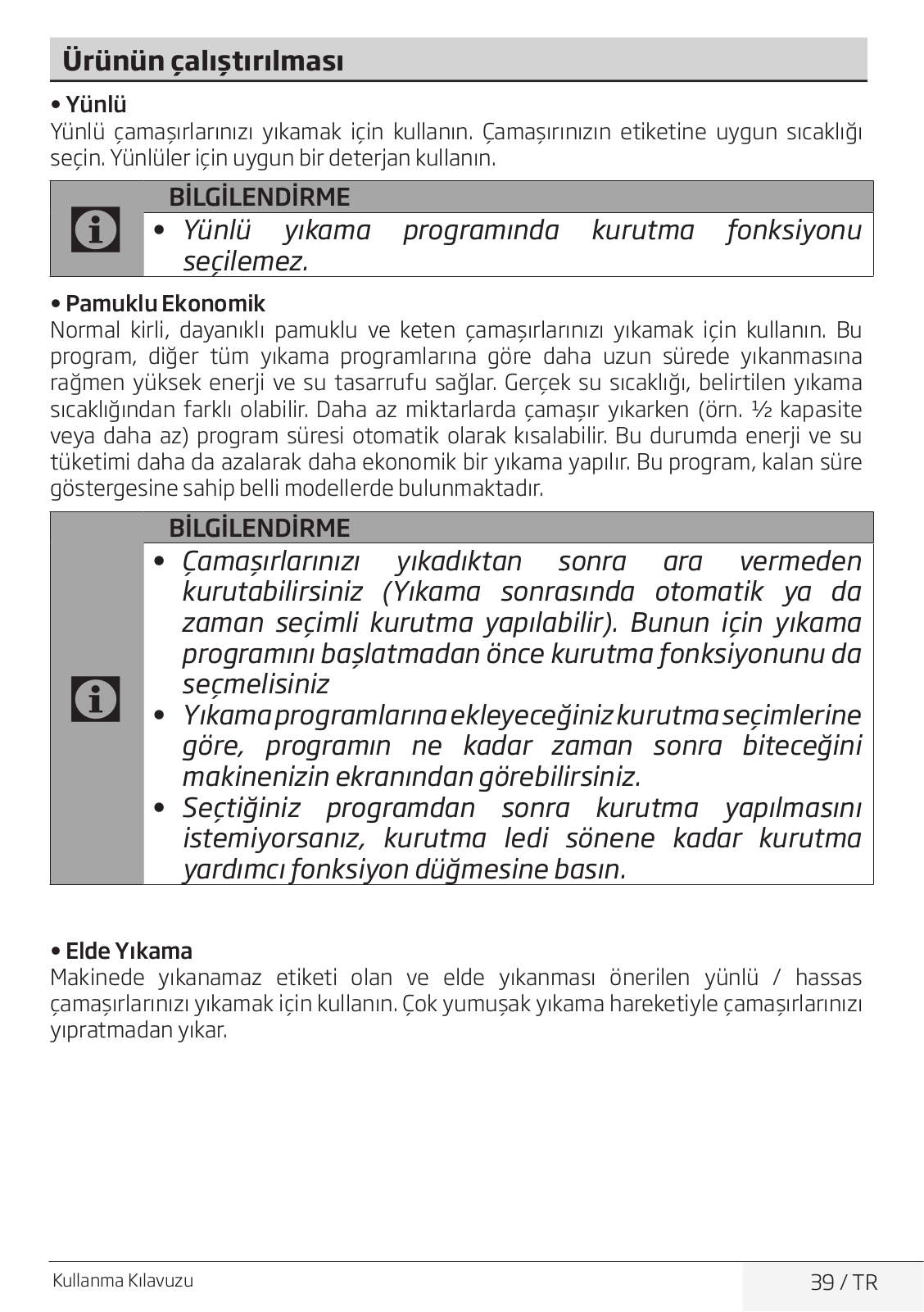

Yünlü................................................................................................................................................................ |
39 |
Pamuklu Ekonomik..................................................................................................................................... |
39 |
Elde Yıkama................................................................................................................................................... |
39 |

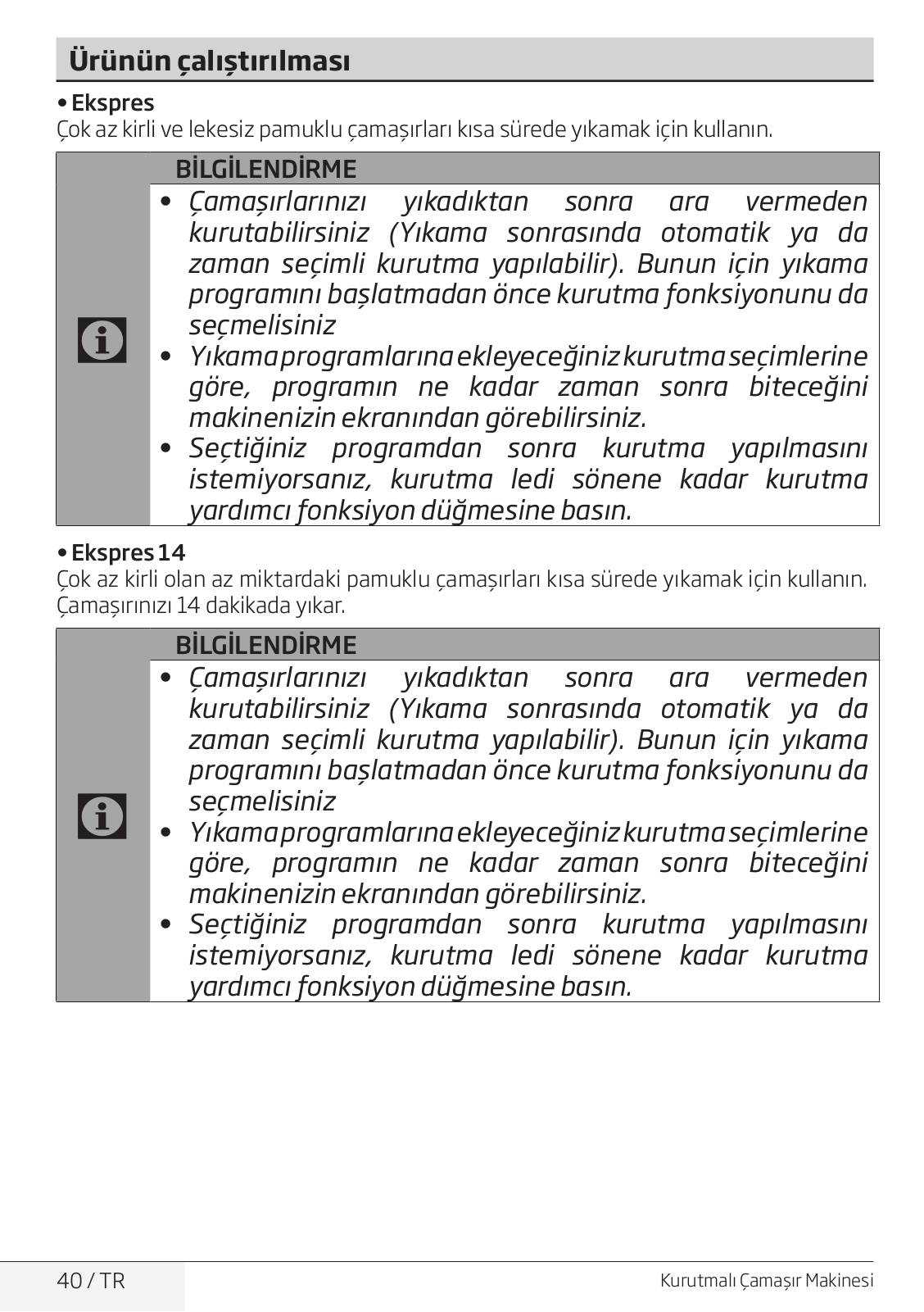

Ekspres............................................................................................................................................................ |
40 |
Ekspres 14...................................................................................................................................................... |
40 |
Gömlek............................................................................................................................................................. |
41 |
Durulama........................................................................................................................................................ |
41 |
Sıkma + Pompa ........................................................................................................................................... |
41 |
5.6 Sıcaklık seçimi...................................................................................................................................... |
42 |
5.7 Sıkma devri seçimi............................................................................................................................. |
43 |
5.7.1 Suda Bırakma fonksiyonundan sonra sıkma yapmak isterseniz:........................................ |
44 |
5.7.2 Kurutma İçin Yardımcı Fonksiyon Seçimi........................................................................................ |
44 |
5.8 Kurutma Programları....................................................................................................................... |
45 |
Sentetik Kurutma........................................................................................................................................ |
45 |
Pamuklu kurutma........................................................................................................................................ |
45 |
5.9 Yıkama ve Kurutma Programları................................................................................................. |
46 |
5 kg Yıka & Kurut......................................................................................................................................... |
46 |
Yıka & Giy........................................................................................................................................................ |
46 |
Bebek+............................................................................................................................................................ |
47 |
Apreleme........................................................................................................................................................ |
47 |
5.10 Program ve tüketim tablosu ...................................................................................................... |
48 |
5.11 Yardımcı fonksiyon seçimi............................................................................................................ |
51 |
Ön Yıkama...................................................................................................................................................... |
52 |
İlave Su............................................................................................................................................................ |
52 |
Kırışık Azaltma.............................................................................................................................................. |
52 |
Kurutma.......................................................................................................................................................... |
52 |
5.12 Kurutma Adımları............................................................................................................................. |
53 |
5.12.1 Ütü Kuruluğu ........................................................................................................................................ |
53 |
5.12.2 Dolap Kuruluğu ................................................................................................................................... |
53 |
5.12.3 Ekstra Kurutma ................................................................................................................................... |
53 |
5.12.5 Zamanlı kurutma..................................................................................................................................... |
53 |
5.13 Süre ekranı.......................................................................................................................................... |
54 |
5.14 Bitiş Süresi.......................................................................................................................................... |
54 |
Kullanma Kılavuzu |
5 / TR |
|
|
İÇİNDEKİLER |
|
5.15 Programın başlatılması................................................................................................................. |
55 |
5.16 Yükleme kapağı kilidi...................................................................................................................... |
55 |
5.17 Program başladıktan sonra seçimlerin değiştirilmesi..................................................... |
56 |
5.17.1 Program başladıktan sonra çamaşır ekleme:.............................................................................. |
56 |
5.17.2 Makinenin bekleme durumuna alınması:..................................................................................... |
56 |
5.17.3 Program başladıktan sonra programın değiştirilmesi:........................................................... |
56 |
5.17.4 Yardımcı fonksiyon, devir ve sıcaklık ayarlarının değiştirilmesi......................................... |
57 |
5.18 Çocuk kilidi.......................................................................................................................................... |
57 |
5.18.1 Çocuk kilidini etkinleştirmek için:..................................................................................................... |
57 |
5.18.2 Çocuk kilidini devreden çıkarmak için:........................................................................................... |
58 |
5.19 Programın iptal edilmesi.............................................................................................................. |
58 |
5.20 Program sonu................................................................................................................................... |
59 |
5.22 Makinenizde “Bekleme Modu” bulunmaktadır.................................................................. |
59 |
6Bakım ve temizlik |
60 |
6.1 Deterjan çekmecesinin temizlenmesi...................................................................................... |
60 |
6.2 Yükleme kapağı ve kazanın temizlenmesi............................................................................. |
60 |
6.3 Gövde ve kontrol panelinin temizlenmesi.............................................................................. |
61 |
6.4 Su giriş filtrelerinin temizlenmesi.............................................................................................. |
61 |
6.5 Kalan suyun tahliye edilmesi ve pompa filtresinin temizlenmesi............................... |
62 |
6.5.1 Kirlenen filtrenin temizlenmesi ve suyun tahliye edilmesi için:.......................................... |
63 |
6.5.2 Suyu tahliye etmek için:......................................................................................................................... |
63 |

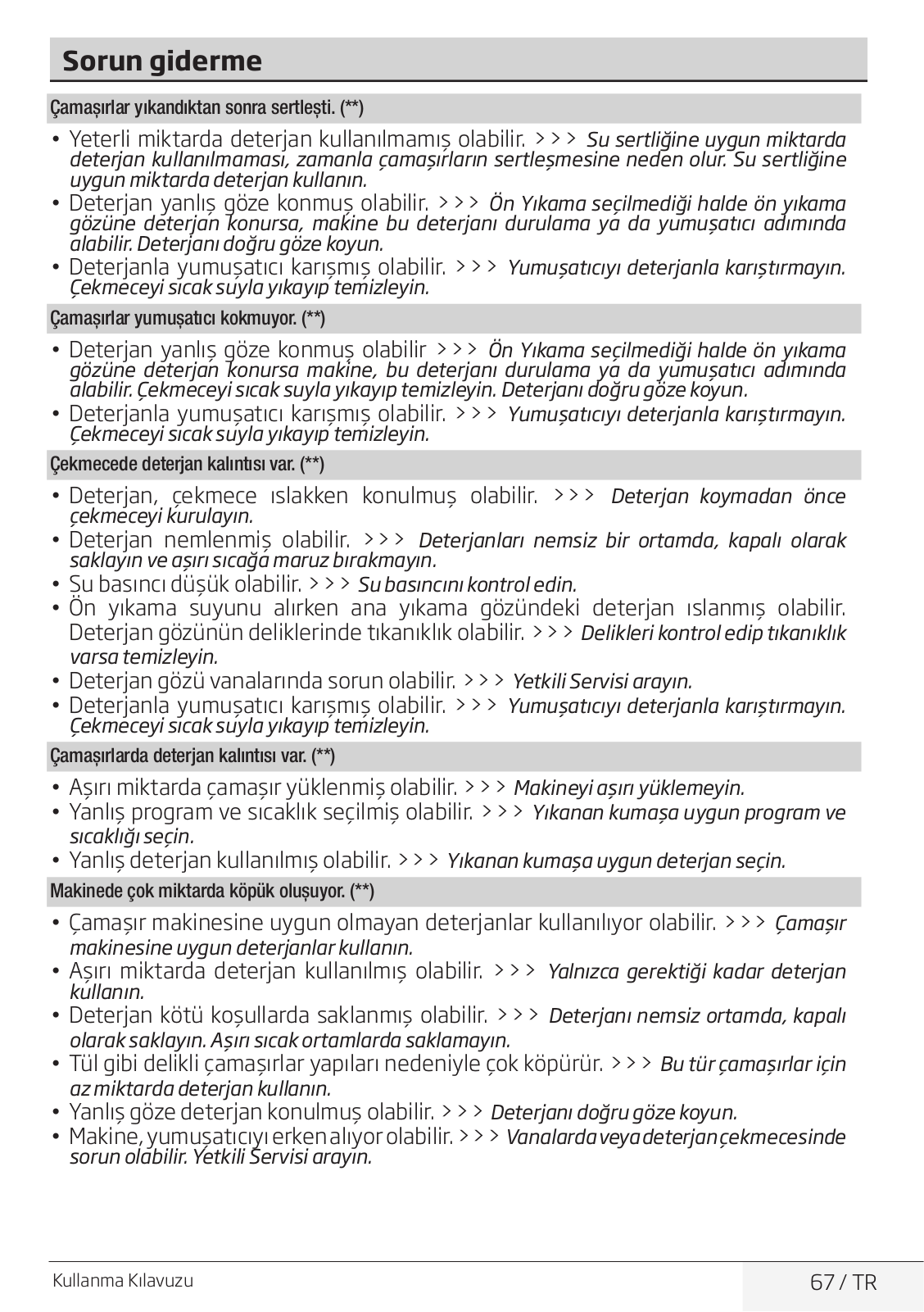

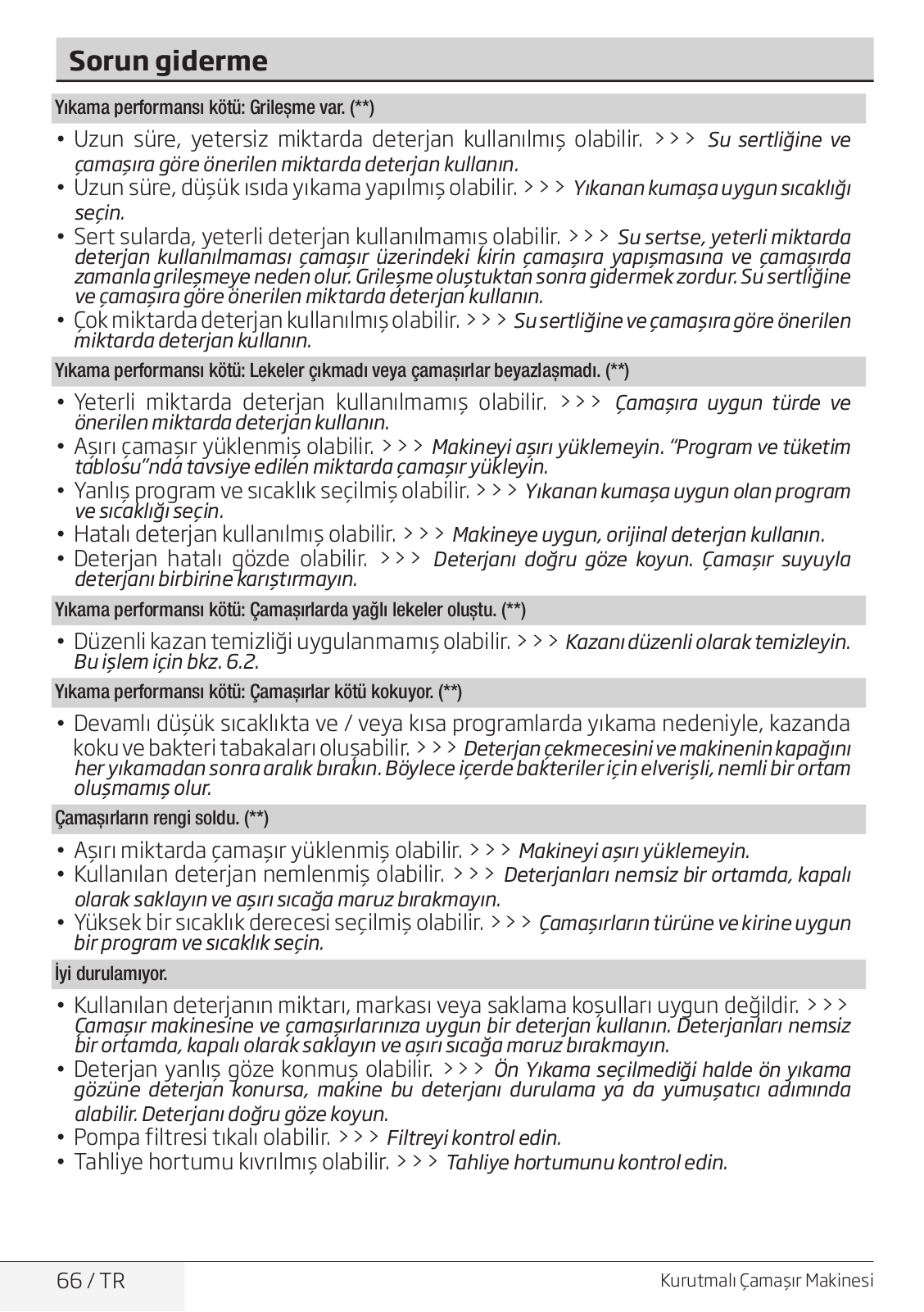

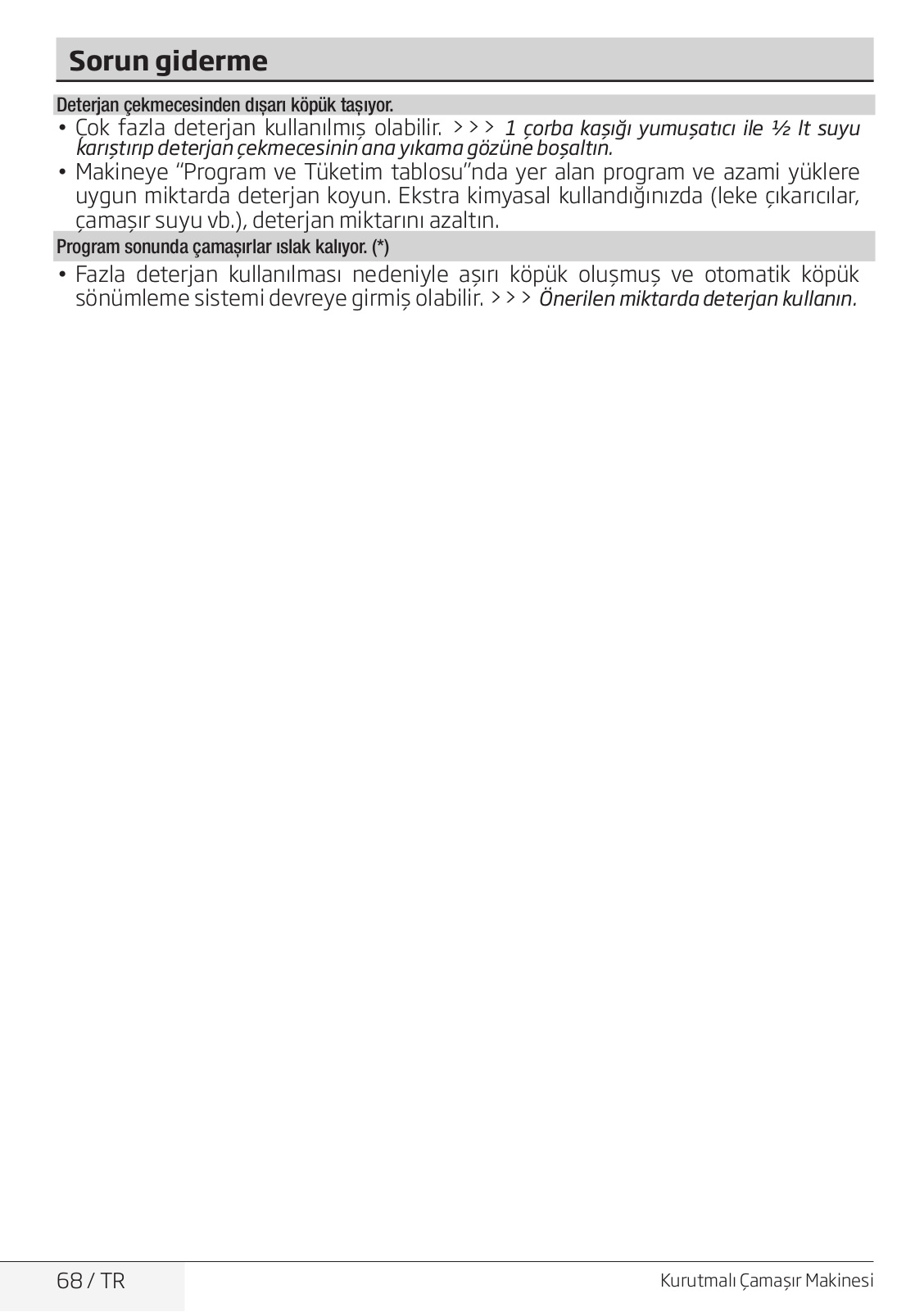

7 Sorun giderme |
64 |
8Tüketici hizmetleri |
70 |
6 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
1 Önemli güvenlik ve çevre talimatları
Bu bölümde, yaralanma ya da maddi hasar tehlikelerini önlemeye yardımcı olacak güvenlik talimatları yer almaktadır. Bu talimatlara uyulmaması halinde her türlü garanti geçersiz hale gelir.
1.1 Genel güvenlik
UYARI
•Bu ürün, ürünün güvenli bir şekilde kullanımı ve tehlikeleri hakkında nezaret edildikleri veya eğitim verildikleri sürece 8 yaş ve üstü çocuklar ile fiziksel, duyusal veya zihinsel yetenekleri tam gelişmemiş
A veya tecrübe ve bilgi eksiği bulunan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı tarafından gerçekleştirilebilen bakım işlemleri, kendilerine nezaret eden biri olmadığı sürece çocuklar tarafından gerçekleştirilmemelidir. Sürekli gözetim altında olmayan 3 yaşından küçük çocuklar uzak tutulmalıdır.
A |
ÖNLEM |
• Ürünü halı kaplı zemin üzerine yerleştirmeyin. Alttan |
|
hava alamayacağı için elektrikli parçaları aşırı ısınır. Bu |
|
|
durumürününarızalanmasınanedenolur. |
|
|
|
BİLGİLENDİRME |
C |
• Kurulum ve tamir işlemlerini her zaman Yetkili Servise |
yaptırın. Yetkili olmayan kişiler tarafından yapılan |
işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlututulamaz.
1.1.1 Elektrik güvenliği
TEHLİKE
• Ürün arızalı ise yetkili servis tarafından B onarılmadan çalıştırılmamalıdır! Elektrik çarpma
tehlikesi vardır!
•Ürünü, üzerine su püskürterek veya su dökerek kesinlikle yıkamayın! Elektrik çarpma tehlikesi vardır!
Kullanma Kılavuzu |
7 / TR |
|
|
Önemli güvenlik ve çevre talimatları
UYARI
• Bağlantı kablosu hasarlıysa; tehlikeli durumları A engellemek amacıyla üretici, satış sonrası servis veya benzeri derecede yetkin, ehliyetli bir kişi (tercihen elektrik teknisyeni) ya da ithalatçı firmanın tarif
edeceği bir kişi tarafından değiştirilmelidir.
ÖNLEM
• Ürünkullanımdadeğilsefişiniçekin.
A• Fişe ıslak ellerle kesinlikle dokunmayın! Fişi çekmek için kablosundantutmayın,herzamanfişitutarakçekin.
•Kurulum, bakım, temizlik ve tamir işlemleri sırasında ürününfişiniprizdençekin.
•Uzatmakablolarıyadaçokluprizlerlebağlantıyapmayın.
BİLGİLENDİRME
• Ürün,elektrikkesilipgeldiğindeçalışmayakaldığıyerden C devam edecek şekilde tasarlanmıştır. Programı iptal etmek istiyorsanız, “Programın iptal edilmesi” bölümüne
bakın.
1.1.2 Ürün güvenliği |
||
|
|
TEHLİKE |
A |
• Ürünün içinde hala su varken kesinlikle yükleme |
|
|
kapağını açmayın ya da filtreyi sökmeyin. Su |
|
|
|
basması ve sıcak su yüzünden haşlanma tehlikesi |
|
|
ortaya çıkar. |
A |
|
UYARI |
• |
Su şebekesi ve gider hortumu güvenli bir biçimde |
|
|
sabitlenmiş ve hasarsız durumda olmalıdır. Aksi |
|
|
|
durumda su kaçağı riski vardır. |
8 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
Önemli güvenlik ve çevre talimatları
|
|
BİLGİLENDİRME |
|
|
|
• Kilitli yükleme kapağını zorla açmaya çalışmayın. Yıkama |
|||
|
|
tamamlandıktan birkaç dakika sonra kapak açılabilir |
||
|
|
duruma gelecektir. Program sonunda makine yeterince |
||
|
|
soğumadıysa, yükleme kapağı açılmaz. Yükleme |
||
|
|
kapağını açmak için zorlamayın. Kendiliğinden soğuması |
||
|
|
beklenmelidir.Kapakvekilitmekanizmasıhasargörebilir. |
||
C |
• Buürününkurulduğuyerde,yüklemekapağınıntamamen |
|||
|
açılmasını kısıtlayabilecek kilitlenebilir, sürgülü veya |
|||
|
|
menteşelibirkapıbulunmamalıdır. |
|
|
|
• Tekstilürünlerininetiketindekivedeterjanambalajındaki |
|||
|
|
talimatlarauyun. |
|
|
|
• Yalnızca çamaşır makinelerine |
uygun |
deterjanlar, |
|
|
|
yumuşatıcılarvekatkımaddelerikullanılmalıdır. |
||
|
• Bu ürünü, açık hava koşullarına |
maruz |
kalabileceği |
|
|
|
yerlerekurmayınveyabırakmayın. |
|
|
|
• |
Kumandalarlaoynanmamalıdır. |
|
|
Kullanma Kılavuzu |
9 / TR |
|
|
Önemli güvenlik ve çevre talimatları
1.1.3 Kurutma için uyarılar
TEHLİKE
•Daha önce benzin/mazot, kuru temizleme çözücüleriveyadiğeryanıcıvepatlayıcımaddelerle temizlenmiş, yıkanmış, kirlenmiş veya lekelenmiş çamaşırlar, tutuşabilen ya da patlayabilen buharlar çıkardığından makinede kurutulmamalıdır. Yangın riski oluşturabilir.
•Sıvı pişirme yağı, aseton, alkol, benzin, gazyağı, leke çıkarıcı, turpentin, balmumları ve balmumu çıkarıcılarıyla kirlenmiş çamaşırlar, kurutulmadan önce sıcak suda bol deterjanla yıkanmalıdır. Yangın riski oluşturabilir.
• Lastik köpük (lateks köpük), duş boneleri, su geçirmez tekstil ürünleri, kauçuk destekli maddeler ve lastik köpük pedlerle desteklenmiş giysiler ya da yastıklar kurutma fonksiyonuyla kurutulmamalıdır. Yangın riski oluşturabilir.
•Makinenize Yıkama için Yıkama Topu, Deterjan Ölçeği, Çamaşır Giysi Kafesleri ve Topları kullanıyor iseniz kurutma esnasında eriyebilir. Kurutma seçimi yapılacak ise bu ürünleri kesinlikle kullanmayın. Yangın riski oluşturabilir.
•Temizlik için sanayi kimyasallarının kullandığınız zamanlarda kurutma fonksiyonunu kesinlikle çalıştırmayın. Yangın riski oluşturabilir.
10 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
Önemli güvenlik ve çevre talimatları
TEHLİKE
•Kurutma sonrasında kapak camına çıplak elle dokunmayın. Yanık riski vardır.
•Kurutma programlarında, çamașırların zarar
görmeyecekleri bir sıcaklıkta kalmalarını A sağlamak için son adım olarak bir soğutma adımı gerçekleștirilir. Soğutma adımı tamamlanmadan kapağı açarsanız sıcak buhara maruz kalabilirsiniz.
Haşlanma riski vardır.
•Kurutma programları yarıda kesildiğinde (program iptali veya elektrik kesintisi) makine içindeki çamaşırlar sıcak olabilir. Dikkat edin.
UYARI
•Makineyi kurutma programı tamamlanmadan durdurmayın. Eğer durdurmak zorundaysanız tüm çamașırları hemen çıkarıp soğuması için uygun bir yere serin.
A |
• Ürününüz 0°C ve +35°C arasındaki ortam |
sıcaklıklarında çalışmaya uygundur. |
|
|
• Ürününüz için 15°C ve +25°C arasındaki ortam sıcaklığı |
|
ideal çalışma sıcaklığıdır. |
|
• Ev hayvanlarının ürünün içine girmemesine dikkat |
|
edin. Kullanımdan önce ürünün içini kontrol edin. |
|
• Makineyiaşırıyükleyerekkurutmayapmayın.Kurutma |
|
için belirlenen maksimum yük miktarlarına uyun. |
Kullanma Kılavuzu |
11 / TR |
|
|
Önemli güvenlik ve çevre talimatları
ÖNLEM
•Deriçamaşırlaraveyaiçerisindederibulunançamaşırlara (deri kot etiketi vb.) kurutma uygulanmamalıdır. Deri parçalarrenkverir.
•Güvenlik talimatlarında verilen bilgileri uygulayarak giderilemeyen arızalarda, makineyi kapatın, fişini çekin veYetkiliServisiarayın.
•Kurutmalıçamaşırmakinesindesadeceçamaşıryıkamak, sadece çamaşır kurutmak veya yıkama ve kurutmayı birlikte yapmak mümkündür. Makine, uzun süre sadece
ıslakyüklekurutmayapmakiçinkullanılmamalıdır.Sadece A kurutma için kullanıldığında makine, her 15 çalıştırma sonrasındakısayıkamaprogramlarındanbirinde,çamaşır
konulmadan,boşolarakçalıştırılmalıdır.
•Makineye yüklemeden önce tüm giysileri kontrol ederek ceplerinde veya içlerinde çakmak, bozuk para, metal parça,iğnegibieșyalarınbulunmadığındaneminolun.
•Metal destekler bulunan iç çamaşırları makinede kurutulmamalıdır. Metal destekler kurutma esnasında gevşeyerekkopabilirvemakinedehasarayolaçabilir.
•Makinede tül perde, kilim, battaniye, yorgan ve benzeri hacimli çamaşırları kurutmayın. Aksi takdirde çamaşırlarınızhasargörebilir.
|
|
|
BİLGİLENDİRME |
|
• Yıkanmamışçamaşırlarımakinedekurutmayın. |
|
• Kumaş yumuşatıcılarını veya statik önleyici ürünleri, |
|
üreticisitavsiyeetmediğisürecemakinedekullanmayın. |
C |
• Kumaş yumuşatıcıları ve benzeri ürünler, üreticisinin |
talimatlarınagörekullanılmalıdır. |
|
|
• İpek, yünlü vb. içerikli hassas giysileri makinede |
|
kurutmayın. Aksi takdirde yünlü giysilerde çekerek |
|
küçülme,diğerhassasçamaşırlardaisehasaroluşabilir. |
|
• Kurutma ve Yıkama öncesinde çamaşır içerisindeki ürün |
|
etiketindebulunansembollerikontroledin. |
12 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
Önemli güvenlik ve çevre talimatları
1.2 Kullanım amacı
|
|
|
|
|
BİLGİLENDİRME |
|
• Bu ürün evde kullanılmak üzere tasarlanmıştır. Ticari |
|
|
|
amaçlı kullanıma uygun değildir ve amacının dışında |
|
|
kullanılmamalıdır. |
C |
• |
Yalnızca uygun işarete sahip tekstil urunlerinin yıkanıp |
• |
durulanmasıvekurutulmasıiçinkullanın. |
|
|
Üretici, hatalı kullanım veya taşıma nedeniyle oluşan |
|
|
|
herhangibirzarardandolayısorumlulukkabuletmez. |
|
• |
Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. |
|
|
Bu, ürünün tanımlandığı şekilde çalışabilmesi için gerekli |
|
|
yedekparçalarıbulundurmasüresidir. |
1.3 Çocuk güvenliği
UYARI
•3 yaşından küçük çocuklar sürekli nezaret edilmedikleri sürece üründen uzak tutulmalıdır.
•Ambalaj malzemeleri çocuklar için tehlikelidir. Ambalaj malzemelerini çocukların ulaşamayacağı bir yerde saklayın.
•Elektrikli ürünler çocuklar için tehlikelidir. Ürün A çalışırken çocukları üründen uzak tutun. Ürünle oynamalarına izin vermeyin. Çocukların ürüne müdahale etmesini önlemek için çocuk kilidini
kullanın.
•Ürünün bulunduğu odadan çıkarken yükleme kapağını kapamayı unutmayın.
•Tüm deterjanları ve katkı maddelerini çocukların ulaşamayacağı, güvenli bir yerde kapağı veya ambalajı kapalı olarak muhafaza edin.
Kullanma Kılavuzu |
13 / TR |
|
|
Önemli güvenlik ve çevre talimatları
1.4 AEEE Yönetmeliğine Uyum ve Atık ürünün elden çıkarılması
•Bu ürün, T.C. Çevre ve Şehircilik Bakanlığı tarafından yayımlanan “Atık Elektrikli ve
Elektronik Eşyaların Kontrolü Yönetmeliği”nde belirtilen zararlı ve yasaklı maddeleri içermez. AEEE Yönetmeliğine uygundur.
•Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün. Bu toplama noktalarını bölgenizdeki yerel yönetime sorun. Kullanılmışürünlerigerikazanımavererekçevrenin ve doğal kaynakların korunmasına yardımcı olun. Ürünü atmadan önce çocukların güvenliği için elektrik fişini kesin ve yükleme kapağının kilit mekanizmasını kırarak çalışmaz duruma getirin.
1.5 Ambalaj bilgisi
•Ürünün ambalajı, Ulusal Çevre Mevzuatımız gereği geri dönüştürülebilir malzemelerden üretilmiştir. Atık ambalajı evsel veya diğer atıklarla birlikte atmayın. Yerel yetkililerin belirttiği ambalaj toplama noktalarına atın.
14 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
2 Kurutmalı çamaşır makineniz
2.1 Genel görünüm
1
2 8
3
4
5
6
7
1- Elektrik kablosu
2- Üst tabla
3- Kontrol paneli
4- Su boşaltma hortumu
5- Çamaşır Yükleme kapağı
6- Filtre kapağı
7- Ayarlanabilir ayaklar
8- Deterjan çekmecesi
Kullanma Kılavuzu |
15 / TR |
|
|
Kurutmalı Çamaşır makineniz
2.2 Teslimat Kapsamı
Elektrik kablosu
Su boşaltma hortumu
Nakliye emniyet cıvataları
Şebekesugirişhortumu
Sıvı deterjan kabı
Kullanma kılavuzu
Plastik tapa grubu
• Kılavuzda yer alan şekiller şematik olup, ürünle bire bir uyum içinde olmayabilir.
NOT
16 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
Kurutmalı Çamaşır makineniz
2.3 Teknik özellikler
Kanun Hükmünde Komisyon Yönetmeliği (AB) No.96/60/EC/1996 ile uyumludur
Tedarikçi adı veya ticari marka |
Beko |
||
Model adı |
|
WD 854 YK |
|
Kurutma |
verim sınıfı (1) |
|
A |
Yıkama |
verim sınıfı (1) |
|
A |
Yıkama & Kurutma Enerji Tüketimi - Tam yük (kWh) |
5,44 |
||
Yıkama Enerji Tüketimi - Tam yük (kWh) |
0,76 |
||
Yıllık Yıkama & Kurutma Enerji Tüketimi - Tam yük (kWh) (2) |
1088 |
||
Yıllık Yıkama Enerji Tüketimi - Tam yük (kWh) (2) |
172 |
||
Yıkama & Kurutma Su Tüketimi - Tam yük (l) |
78 |
||
Yıkama |
Su Tüketimi - Tam yük (l) |
47 |
|
Yıllık Yıkama & Kurutma Su Tüketimi - Tam yük (l) (3) |
15600 |
||
Yıllık Yıkama Su Tüketimi - Tam yük (l) (3) |
9400 |
||
Sıkarak kurutma verimi sınıfı (1) |
A |
||
Maksimum sıkma devri (dev/dak) |
1400 |
||
Hava kaynaklı akustik gürültü emisyonları yıkama/sıkma (dB) |
57/77/64 |
||
Ankastre |
|
Hayır |
|
Nominal kapasite - Yıkama |
(kg) |
8 |
|
Nominal kapasite - Kurutma |
(kg) |
5 |
|
Yükseklik (cm.) |
|
84 |
|
Genişlik (cm.) |
|
60 |
|
Derinlik (cm.) |
|
54 |
|
Net ağırlık (±4 kg.) |
|
71 |
|
Tek Su giriş / Çift Su giriş |
|
• / - |
|
• Mevcut |
|
||
|
|
||
Elektrik bağlantısı (V / Hz.) |
|
220-240 V / 50Hz |
|
Toplam akım (A) |
|
10 |
|
Toplam güç (W) |
|
2000-2350 |
|
VDE |
|
|
9620 |
(1)Ölçeklendirme (En yüksek verimlilik)’ ten , G (En düşük verimlilik)’ e
(2)Tam yükte 200 standart yıkama ve kurutma döngüsüne dayanan enerji tüketimi. Gerçek enerji tüketimi makinenin nasıl kullanıldığına bağlıdır.
(3)Tam yükte 200 standart yıkama ve kurutma döngüsüne dayanan su tüketimi. Gerçek su tüketimi makinenin nasıl kullanıldığına bağlıdır.
Ürün kalitesini artırmak için önceden haber verilmeksizin teknik özelliklerde üretici firma tarafındandeğişiklik yapılabilir.
Kullanma Kılavuzu |
17 / TR |
|
|
3 Kurulum
Ürünün kurulumu için size en yakın Yetkili Servise başvurun. Ürünü kullanıma hazır duruma getirmek için yetkili servisi çağırmadan önce, kullanma kılavuzundaki bilgilere bakarak elektrik tesisatı, temiz su tesisatı ve su giderinin uygun olmasına dikkat edin. Değilse ehliyetli bir elektrikçi ve tesisatçı çağırarak gerekli düzenlemeleri yaptırın.
|
|
TEHLİKE |
B |
• Ürünün kurulum ve elektrik bağlantılarını Yetkili |
|
|
Servise yaptırın. Yetkili olmayan kişiler tarafından |
|
|
|
yapılanişlemlernedeniyledoğabilecekzararlardan |
|
|
üretici firma sorumlu tutulamaz. |
|
|
TEHLİKE |
|
• Ürününüzün ağırlığı tek kişi taşınmasına uygun |
|
|
|
değildir. |
|
|
UYARI |
A |
• |
Ürünü kurmadan önce üzerinde herhangi bir hasar |
|
olup olmadığını kontrol edin. Ürün hasarlıysa |
|
|
|
kurulumunu yaptırmayın. Hasarlı ürünler güvenliğiniz |
|
|
için tehlike oluşturur. |
ÖNLEM
• Ürünün yerleştirileceği yerin ve ayrıca elektrik, temiz su veatıksutesisatınınhazırlanmasımüşteriyeaittir.
A• Montajyadatemizlikişlemlerininardındanürününyerine itilmesisırasındasugirişvetahliyehortumlarıylaelektrik kablosununkatlanmaması,sıkışmamasıvekırılmamasına dikkatedin.
18 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
Kurulum
3.1 Kurulum için doğru yer
• Ürünü sert, düz ve eğimsiz bir zemin üzerine yerleştirin. Uzun tüylü halı ya da benzeri bir yüzey üzerine yerleştirmeyin.
• Ürünü kademeli bir zeminde kenara yakın veya platform üzerine yerleştirmeyin.
• Ürünü elektrik kablosunun üzerine koymayın.
• Ürünü, sıcaklığın 0 ºC’nin altına düştüğü ortamlara kurmayın.(Bkz. Kurutma için uyarılar)
• Ürünü mobilyaların kenarlarına en az 1,5 cm boşluk kalacak şekilde yerleştirin.
• Bu ürünün kurulduğu yerde, yükleme kapağının tam açılmasını kısıtlayabilecek kilitlenebilir, sürgülü veya menteşeli bir kapı bulunmamalıdır.
• Ürünü, havalandırması iyi, tozsuz bir ortamda çalıştırın.
3.2 Ambalaj takviyesinin çıkarılması
Ambalaj takviyesini çıkarmak için makineyi arkaya doğru eğin. Kurdeleden çekerek ambalaj takviyesini çıkarın.
TEHLİKE
• Ürününüz ağırdır. Ambalaj takviye resimde gösterildiği gibi çıkartın.
• Bu işlem sırasında elinizin makine altında kalmamasına dikkat edin.
Kullanma Kılavuzu |
19 / TR |
|
|
Kurulum
3.3 Nakliye emniyetlerinin çıkarılması
|
ÖNLEM |
|
|
A |
• Ambalaj takviyesini çıkarmadan nakliye emniyetlerini |
||
sökmeyin. |
|
|
|
|
• Çamaşır makinesini çalıştırmadan önce, nakliye emniyet |
||
|
cıvatalarınısökün!Aksitakdirdeürünhasargörecektir. |
|
|
|
1 |
2 |
3 |
1 Kullanım kılavuzunun bulunduğu poşetteki aparat ile serbestçe dönene dek tüm cıvataları gevşetin. (C)
2Hafifçe döndürerek nakliye emniyet cıvatalarını sökün.
3Kullanım kılavuzunun bulunduğu poşetteki plastik kapakları arka paneldeki boşluklara takın. (P)
BİLGİLENDİRME
• Makinenin başka bir yere taşınması gerektiğinde, ihtiyaç C duyulacağı için, nakliye emniyet cıvatalarını güvenli bir
yerdesaklayın.
•Ürünü, nakliye emniyet cıvataları takılmadan kesinlikle taşımayın!
20 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
Kurulum
3.4 Su şebekesine bağlanması
|
|
|
|
|
||
|
|
BİLGİLENDİRME |
|
|
||
|
• |
Ürünün çalışması için gerekli su basıncı 1-10 bar (0,1-1 |
||||
|
|
MPa) arasındadır. Makinenin sağlıklı çalışabilmesi için, |
||||
C |
|
tamaçılmışmusluktan1dakikada10–80litresuakması |
||||
|
gereklidir. Su basıncı daha yüksekse bir basınç düşürme |
|||||
|
valfitakın. |
su girişli |
(soğuk) olarak |
|||
|
• Çift |
su |
girişli ürünü, tek |
|||
|
|
kullanacaksanız, ürünü çalıştırmadan önce, ürünle |
||||
|
|
birlikte verilen kör tapayı mutlaka sıcak su girişine takın. |
||||
|
|
(Körtapagrubuverilenürünleriçingeçerlidir.) |
||||
|
|
|
|
|
|
|
|
|
UYARI |
|
|
|
|
A |
• Tek |
su |
girişli modeller, |
sıcak |
su musluğuna |
|
|
bağlanmamalıdır. Çamaşırlar hasar görebilir ya da |
|||||
|
ürün, koruma durumuna geçerek çalışmayabilir. |
|||||
•Yeniüründeeskiyadakullanılmışsugirişihortumlarını kullanmayın. Çamaşırlarınızda leke kalabilir.
1 |
2 |
3 |
1Ürünle birlikte verilen özel hortumları, üründeki su girişlerine bağlayın. Kırmızı yazılı hortum (sol) (maks. 90 ºC) sıcak su girişi, mavi yazılı hortum (sağ) (maks. 25 ºC) ise soğuk su girişi içindir.
A |
UYARI |
• Ürün kurulurken sıcak ve soğuk su musluklarının |
|
doğru bağlandığından emin olun. Çamaşırlarınız |
|
|
yıkama sonunda sıcak çıkabilir ve yıpranabilir. |
Kullanma Kılavuzu |
21 / TR |
Kurulum
2 Hortumun somunlarını elle iyice sıkın. Somunları sıkarken kesinlikle yardımcı alet kullanmayın.
3 Hortum bağlantısı yapıldıktan sonra muslukları sonuna kadar açarak, bağlantı yerlerinden su sızıntısı olup olmadığını kontrol edin. Bir sızıntı durumunda, musluğu kapayıp somunu sökün. Contayı kontrol ederek somunu tekrar dikkatli bir şekilde sıkın. Ortaya çıkabilecek su sızıntılarını önlemek için, ürünü kullanmadığınız zamanlarda muslukları kapalı tutun.
3.5 Su giderine bağlanması
•Tahliye hortumunun ucunu, doğrudan kirli su tahliye giderine, lavaboya ya da küvete takın.
UYARI
•Hortum, su tahliyesi sırasında yerinden çıkarsa evinizi subasacaktır.Ayrıcayüksekyıkamasıcaklıklarınabağlı
A yanma tehlikesi vardır! Bu tür durumları önlemek ve makinenin su alma ve tahliye işlemlerini sorunsuz bir şekilde yapmasını sağlamak için tahliye hortumunun ucunu yerinden çıkmayacak şekilde sabitleyin.
90 |
40 |
40 |
•Hortumu en az 40, en çok 90 cm yüksekliğe takın.
•Hortumunzeminseviyesindeveyayereyakın(40cmaltında)yerleştirilipsonradan yükseltilmesi durumunda su tahliyesi zorlaşır ve çamaşırlar makineden aşırı ıslak bir şekilde çıkabilir. Bu nedenle, şekilde tarif edilen yüksekliklere uyun.
•Kirli suyun tekrar makine içine dolmaması ve rahat tahliye edilebilmesi için hortumunucunukirlisuyadaldırmayınveyagidere15cm’denfazlasokmayın.Uzun kalıyorsa keserek kısaltın.
•Hortumun ucunun bükülmesine, üzerine basılmasına ve hortumun giderle makine arasında katlanmamasına dikkat edin.
•Hortum boyu kısa kalırsa, temin edeceğiniz orijinal uzatma hortumunu ekleyerek kullanın. Hortumun boyu 3,2 m’den uzun olamaz. Su kaçaklarını önlemek için, ek hortumla ürünün tahliye hortumu arasındaki bağlantıyı birbirinden çıkmayacak ve sızdırmayacak şekilde uygun bir kelepçeyle mutlaka sabitleyin.
22 / TR |
Kurutmalı Çamaşır Makinesi |
|
|
Loading...
