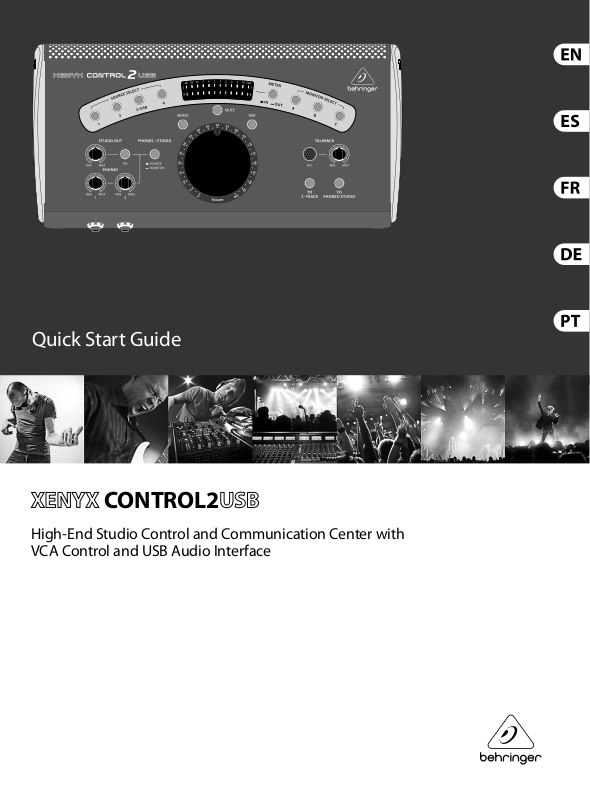

Behringer Xenyx Control2 USB Quick Start Guide

Quick Start Guide

XENYX

USB

High-End Studio Control and Communication Center with
VCA Control and USB Audio Interface

CONTROL2

2 XENYX CONTROL2USB Quick Start Guide 3

Important Safety
Instructions

LEGAL DISCLAIMER

Instrucciones de
seguridad

NEGACIÓN LEGAL

GARANTÍA LIMITADA

LIMITED WARRANTY

Terminals marked with this symbol carry
electrical current of su cient magnitude

to constitute risk of electric shock.
Use only high-quality professional speaker cables with
¼" TS or twist-locking plugs pre-installed. Allother
installation or modi cation should be performed only
by quali edpersonnel.

This symbol, wherever it appears,

alertsyou to the presence of uninsulated

dangerous voltage inside the
enclosure-voltage that may be su cient to constitute a
risk ofshock.

This symbol, wherever it appears,

alertsyou to important operating and

maintenance instructions in the
accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, donot

remove the top cover (or the rear section).
No user serviceable parts inside. Refer servicing to
quali ed personnel.

Caution

To reduce the risk of  re or electric shock,

do not expose this appliance to rain and
moisture. The apparatus shall not be exposed to dripping
or splashing liquids and no objects  lled with liquids,
suchas vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by quali ed ser vice personnel only.
Toreduce the risk of electric shock do not perform any
servicing other than that contained in the operation
instructions. Repairs have to be performed by quali ed
servicepersonnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other apparatus
(including ampli ers) that produce heat.

9. Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding-type plug
has two blades and a third grounding prong. The wide
blade or the third prong are provided for your safety. Ifthe
provided plug does not  t into your outlet, consult an
electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or
pinched particularly at plugs, convenience receptacles,
and the point where they exit from the apparatus.

11. Use only attachments/accessories speci ed by
themanufacturer.

12. Use only with the
cart, stand, tripod, bracket,
or table speci ed by the
manufacturer, orsold with
the apparatus. When a cart
is used, use caution when
moving the cart/apparatus
combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or
when unused for long periods of time.

14. Refer all servicing to quali ed service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has
beendropped.

15. The apparatus shall be connected to a MAINS socket
outlet with a protective earthing connection.

16. Where the MAINS plug or an appliance coupler is
used as the disconnect device, the disconnect device shall
remain readily operable.

17. Correct disposal of this
product: This symbol indicates that
this product must not be disposed
of with household waste,
according to the WEEE Directive
(2012/19/EU) and your national

law. This product should be taken
to a collection center licensed for the recycling of waste
electrical and electronic equipment (EEE). The
mishandling of this type of waste could have a possible
negative impact on the environment and human health
due to potentially hazardous substances that are generally
associated with EEE. At the same time, your cooperation
in the correct disposal of this product will contribute to
the e cient use of natural resources. For more
information about where you can take your waste
equipment for recycling, please contact your local city
o ce, or your household waste collection service.

MUSIC Group accepts no liability for any loss which
may be su ered by any person who relies either
wholly or in part upon any description, photograph,
or statement contained herein. Technical speci cations,
appearances and other information are subject to
change without notice. All trademarks are the property
of their respective owners. MIDAS, KLARK TEKNIK,
LAB.GRUPPEN, LAKE, TANNOY, TURBOSOUND,
TC ELECTRONIC, TC-HELICON, BEHRINGER, BUGERA,
DDA and TC APPLIED TECHNOLOGIES are trademarks
or registered trademarks of MUSIC Group IP Ltd.
© MUSIC Group IP Ltd. 2015 All rights reserved.

For the applicable warranty terms and conditions
and additional information regarding MUSIC Group’s
Limited Warranty, please see complete details online at
music-group.com/warranty.

Las terminales marcadas con este símbolo
transportan corriente eléctrica de

magnitud su ciente como para constituir
un riesgo de descarga eléctrica. Utilice solo cables de
altavoz profesionales y de alta calidad con conectores
TS de 6,3 mm o de bayoneta pre jados. Cualquier otra
instalación o modi cación debe ser realizada únicamente
por un técnico cuali cado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;
estevoltaje puede ser su ciente para constituir un riesgo
dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la
documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte
posterior). No hay piezas en el interior del equipo que
puedan ser reparadas por el usuario. Si es necesario,
póngase en contacto con personal cuali cado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este
aparato a la lluvia, humedad o alguna otra fuente que
pueda salpicar o derramar algún líquido sobre el aparato.
Nocoloque ningún tipo de recipiente para líquidos sobre
el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal
cuali cado. Para evitar el riesgo de una descarga eléctrica,
no realice reparaciones que no se encuentren descritas
en el manual de operaciones. Lasreparaciones deben ser
realizadas exclusivamente por personalcuali cado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el

equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor
tales como radiadores, acumuladores de calor, estufas u
otros aparatos (incluyendo ampli cadores) que puedan
producir calor.

9. No elimine o deshabilite nunca la conexión a tierra
del aparato o del cable de alimentación de corriente.
Unenchufe polarizado tiene dos polos, uno de los cuales
tiene un contacto más ancho que el otro. Una clavija con
puesta a tierra dispone de tres contactos: dos polos y la
puesta a tierra. El contacto ancho y el tercer contacto,
respectivamente, son los que garantizan una mayor
seguridad. Si el enchufe suministrado con el equipo no
concuerda con la toma de corriente, consulte con un
electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de suministro de energía de manera
que no pueda ser pisado y que esté protegido de objetos
a lados. Asegúrese de que el cable de suministro de
energía esté protegido, especialmente en la zona de la
clavija y en el punto donde sale del aparato.

11. Use únicamente los dispositivos o accesorios
especi cados por el fabricante.

12. Use únicamente la
carretilla, plataforma,
trípode, soporte o mesa
especi cados por el
fabricante o suministrados
junto con el equipo.
Altransportar el equipo,
tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo durante tormentas o si no va a
utilizarlo durante un periodo largo.

14. Confíe las reparaciones únicamente a servicios
técnicos cuali cados. La unidad requiere mantenimiento
siempre que haya sufrido algún daño, si el cable de
suministro de energía o el enchufe presentaran daños,
sehubiera derramado un líquido o hubieran caído objetos
dentro del equipo, si el aparato hubiera estado expuesto
a la humedad o la lluvia, si ha dejado de funcionar de
manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a la toma de corriente eléctrica
asegúrese de que la conexión disponga de una unión
atierra.

16. Si el enchufe o conector de red sirve como único
medio de desconexión, éste debe ser accesiblefácilmente.

17. Cómo debe deshacerse de
este aparato: Este símbolo indica
que este aparato no debe ser
tratado como basura orgánica,
según lo indicado en la Directiva
WEEE (2012/19/EU) y a las

normativas aplicables en su país.
En lugar de ello deberá llevarlo al punto limpio más
cercano para el reciclaje de sus elementos eléctricos/
electrónicos (EEE). Al hacer esto estará ayudando a
prevenir las posibles consecuencias negativas para el
medio ambiente y la salud que podrían ser provocadas por
una gestión inadecuada de este tipo de aparatos. Además,
el reciclaje de materiales ayudará a conservar los recursos
naturales. Para más información acerca del reciclaje de
este aparato, póngase en contacto con el Ayuntamiento
de su ciudad o con el punto limpio local.

MUSIC Group no admite ningún tipo de responsabilidad
por cualquier daño o pérdida que pudiera sufrir
cualquier persona por con ar total o parcialmente
en la descripciones, fotografías o a rmaciones
contenidas en este documento. Las especi caciones
técnicas, imágenes y otras informaciones contenidas
en este documento están sujetas a modi caciones
sin previo aviso. Todas las marcas comerciales que
aparecen aquí son propiedad de sus respectivos
dueños. MIDAS, KLARK TEKNIK, LAB.GRUPPEN, LAKE,
TANNOY, TURBOSOUND, TC ELECTRONIC, TC-HELICON,
BEHRINGER, BUGERA, DDA y TC APPLIED TECHNOLOGIES
son marcas comerciales o marcas registradas
de MUSIC Group IP Ltd. © MUSIC Group IP Ltd.
2015 Reservados todos los derechos.

Si quiere conocer los detalles y condiciones aplicables
de la garantía así como información adicional sobre la
Garantía limitada de MUSIC Group, consulte online toda la
información en la web music-group.com/warranty.

4 XENYX CONTROL2USB Quick Start Guide 5

Consignes de sécurité

DÉNI LÉGAL

GARANTIE LIMITÉE

Wichtige
Sicherheitshinweise

HAFTUNGSAUSSCHLUSS

BESCHRÄNKTE GARANTIE

Les points repérés par ce symbole portent
une tension électrique su sante pour

constituer un risque d’électrocution.
Utilisez uniquement des câbles d’enceintes professionnels
de haute qualité avec  ches Jack mono 6,35 mm ou  ches
à verrouillages déjà installées. Touteautre installation ou
modi cation doit être e ectuée uniquement par un
personnel quali é.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut
provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes
dans la documentation fournie. Lisez les consignes de
sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni
démonter le panneau arrière. L’intérieur de l’appareil
ne possède aucun élément réparable par l’utilisateur.
Laissertoute réparation à un professionnel quali é.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la
pluie, à la moisissure, aux gouttes ou aux éclaboussures.
Ne posez pas de récipient contenant un liquide sur
l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel quali é.
Pouréviter tout risque de choc électrique, n’e ectuez
aucune réparation sur l’appareil qui ne soit décrite par le
manuel d’utilisation. Les éventuelles réparations doivent
être e ectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chi on sec.

7. Veillez à ne pas empêcher la bonne ventilation de

l’appareil via ses ouïes de ventilation. Respectezles
consignes du fabricant concernant l’installation
del’appareil.

8. Ne placez pas l’appareil à proximité d’une source
de chaleur telle qu’un chau age, une cuisinière ou tout
appareil dégageant de la chaleur (y compris un ampli
depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires
ou des prises terre. Les prises bipolaires possèdent deux
contacts de largeur di érente. Leplus large est le contact
de sécurité. Les prises terre possèdent deux contacts plus
une mise à la terre servant de sécurité. Si la prise du bloc
d’alimentation ou du cordon d’ali-mentation fourni ne
correspond pas à celles de votre installation électrique,
faites appel à un électricien pour e ectuer le changement
de prise.

10. Installez le cordon d’alimentation de telle façon
que personne ne puisse marcher dessus et qu’il soit
protégé d’arêtes coupantes. Assurez-vous que le cordon
d’alimentation est sufsamment protégé, notamment au
niveau de sa prise électrique et de l’endroit où il est relié à
l’appareil; cela est également valable pour une éventuelle
rallonge électrique.

11. Utilisez exclusivement des accessoires et des
appareils supplémentaires recommandés par lefabricant.

12. Utilisez
exclusivement des
chariots, des diables,
desprésentoirs, despieds
et des surfaces de
travail recommandés
par le fabricant ou

livrés avec le produit.
Déplacezprécautionneusement tout chariot ou diable
chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas
d’orage ou si l’appareil reste inutilisé pendant une longue
période de temps.

14. Les travaux d’entretien de l’appareil doivent
être e ectués uniquement par du personnel qualié.
Aucunentretien n’est nécessaire sauf si l’appareil est
endommagé de quelque façon que ce soit (dommagessur
le cordon d’alimentation ou la prise par exemple), siun
liquide ou un objet a pénétré à l’intérieur du châssis,
si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne
fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur
dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise IEC de tout appareil
dénué de bouton marche/arrêt doit rester accessible
enpermanence.

17. Mise au rebut appropriée de
ce produit: Ce symbole indique
qu’en accord avec la directive DEEE
(2012/19/EU) et les lois en vigueur
dans votre pays, ce produit ne doit
pas être jeté avec les déchets

ménagers. Ce produit doit être
déposé dans un point de collecte agréé pour le recyclage
des déchets d’équipements électriques et électroniques
(EEE). Une mauvaise manipulation de ce type de déchets
pourrait avoir un impact négatif sur l’environnement et la
santé à cause des substances potentiellement
dangereuses généralement associées à ces équipements.
En même temps, votre coopération dans la mise au rebut
de ce produit contribuera à l’utilisation e cace des
ressources naturelles. Pour plus d’informations sur
l’endroit où vous pouvez déposer vos déchets

d’équipements pour le recyclage, veuillez contacter votre
mairie ou votre centre local de collecte des déchets.

MUSIC Group ne peut être tenu pour responsable pour
toute perte pouvant être subie par toute personne
se  ant en partie ou en totalité à toute description,
photographie ou a rmation contenue dans ce
document. Les caractéristiques, l’apparence et d’autres
informations peuvent faire l’objet de modi cations
sans noti cation. Toutes les marques appartiennent à
leurs propriétaires respectifs. MIDAS, KLARK TEKNIK,
LAB.GRUPPEN, LAKE, TANNOY, TURBOSOUND,
TC ELECTRONIC, TC-HELICON, BEHRINGER, BUGERA,
DDA et TC APPLIED TECHNOLOGIES sont des marques
ou marques déposées de MUSIC Group IP Ltd. ©
MUSIC Group IP Ltd. 2015 Tous droits réservés.

Pour connaître les termes et conditions de garantie
applicables, ainsi que les informations supplémentaires
et détaillées sur la Garantie Limitée de MUSIC Group,
consultez le site Internet music-group.com/warranty.

Vorsicht

Die mit dem Symbol markierten

Anschlüsse führen so viel Spannung,
dassdie Gefahr eines Stromschlags besteht.
Verwenden Sie nur hochwertige, professionelle
Lautsprecherkabel mit vorinstallierten 6,35 mm
MONO-Klinkensteckern oder Lautsprecherstecker
mit Drehverriegelung. Alle anderen Installationen
oder Modi kationen sollten nur von quali ziertem
Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag

auszuschließen, darf die Geräteabdeckung
bzw. Geräterückwand nicht abgenommen werden.
ImInnern des Geräts be nden sich keine vom Benutzer
reparierbaren Teile. Reparaturarbeiten dürfen nur von
quali zier tem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses
Gerät weder Regen oder Feuchtigkeit ausgesetzt werden
noch sollten Spritzwasser oder tropfende Flüssigkeiten
in das Gerät gelangen können. Stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen,
aufdasGerät.

Achtung

Die Service-Hinweise sind nur durch

quali zier tes Personal zu befolgen.
Umeine Gefährdung durch Stromschlag zu vermeiden,
führen Sie bitte keinerlei Reparaturen an dem Gerät
durch, die nicht in der Bedienungsanleitung beschrieben
sind. Reparaturen sind nur von quali ziertem
Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten

Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von
Wärmequellen auf. Solche Wärmequellen sind z. B.
Heizkörper, Herde oder andere Wärme erzeugende Geräte
(auch Verstärker).

9. Entfernen Sie in keinem Fall die
Sicherheitsvorrichtung von Zweipol- oder geerdeten
Steckern. Ein Zweipolstecker hat zwei unterschiedlich
breite Steckkontakte. Ein geerdeter Stecker hat zwei
Steckkontakte und einen dritten Erdungskontakt.
Derbreitere Steckkontakt oder der zusätzliche

Erdungskontakt dient Ihrer Sicherheit. Falls das
mitgelieferte Steckerformat nicht zu Ihrer Steckdose
passt, wenden Sie sich bitte an einen Elektriker, damit die
Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so, dass es vor
Tritten und scharfen Kanten geschützt ist und nicht
beschädigt werden kann. Achten Sie bitte insbesondere
im Bereich der Stecker, Verlängerungskabel und an
der Stelle, an der das Netzkabel das Gerät verlässt,
aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit intaktem Schutzleiter
an das Stromnetz angeschlossen sein.

12. Sollte der Hauptnetzstecker oder eine
Gerätesteckdose die Funktionseinheit zum Abschalten
sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,
dielaut Hersteller geeignet sind.

14. Verwenden
Sie nur Wagen,
Standvorrichtungen,
Stative, Halter oder Tische,
die vom Hersteller benannt
oder im Lieferumfang
des Geräts enthalten

sind. Falls Sie einen
Wagen benutzen, seien Sie vorsichtig beim Bewegen
der Wagen- Gerätkombination, umVerletzungen durch
Stolpern zuvermeiden.

15. Ziehen Sie den Netzstecker bei Gewitter oder wenn
Sie das Gerät längere Zeit nicht benutzen.

16. Lassen Sie alle Wartungsarbeiten nur von
quali zier tem Service-Personal ausführen. EineWartung
ist notwendig, wenn das Gerät in irgendeiner Weise
beschädigt wurde (z. B. Beschädigung des Netzkabels oder
Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere
gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt
wurde, das Gerät nicht ordnungsgemäß funktioniert oder
auf den Boden gefallen ist.

17. Korrekte Entsorgung dieses
Produkts: Dieses Symbol weist
darauf hin, das Produkt
entsprechend der WEEE Direktive
(2012/19/EU) und der jeweiligen
nationalen Gesetze nicht

zusammen mit Ihren
Haushaltsabfällen zu entsorgen. DiesesProdukt sollte bei
einer autorisierten Sammelstelle für Recycling elektrischer
und elektronischer Geräte (EEE) abgegeben werden.
Wegen bedenklicher Substanzen, diegenerell mit
elektrischen und elektronischen Geräten in Verbindung
stehen, könnte eine unsachgemäße Behandlung dieser
Abfallart eine negative Auswirkung auf Umwelt und
Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag
zur richtigen Entsorgung dieses Produkts die e ektive
Nutzung natürlicher Ressourcen. Fürweitere
Informationen zur Entsorgung Ihrer Geräte bei einer
Recycling-Stelle nehmen Sie bitte Kontakt zum
zuständigen städtischen Büro, Entsorgungsamt oder zu
Ihrem Haushaltsabfallentsorgerauf.

MUSIC Group übernimmt keine Haftung für Verluste,
die Personen entstanden sind, die sich ganz oder
teilweise auf hier enthaltene Beschreibungen,
Fotos oder Aussagen verlassen haben. Technische Daten,
Erscheinungsbild und andere Informationen können
ohne vorherige Ankündigung geändert werden.
Alle Warenzeichen sind Eigentum der jeweiligen
Inhaber. MIDAS, KLARK TEKNIK, LAB.GRUPPEN,
LAKE, TANNOY, TURBOSOUND, TC ELECTRONIC,
TC-HELICON, BEHRINGER, BUGERA, DDA und TC APPLIED
TECHNOLOGIES sind Warenzeichen oder eingetragene
Warenzeichen der MUSIC Group IP Ltd. © MUSIC Group
IP Ltd. 2015 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche
Informationen bezüglich der von MUSIC Group
gewährten beschränkten Garantie  nden Sie online unter
music-group.com/warranty.

6 XENYX CONTROL2USB Quick Start Guide 7

Instruções de Segurança
Importantes

LEGAL RENUNCIANTE

GARANTIA LIMITADA

Aviso!

Terminais marcados com o símbolo

carregam corrente elétrica de magnitude
su ciente para constituir um risco de choque elétrico.
Use apenas cabos de alto-falantes de alta qualidade
com plugues TS de ¼" ou plugues com trava de torção
pré-instalados. Todas as outras instalações e modi cações
devem ser efetuadas por pessoasquali cadas.

Este símbolo, onde quer que o encontre,

alerta-o para a leitura das instruções de

manuseamento que acompanham o
equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir o risco de choque

eléctrico, não remover a cobertura
(ouasecção de trás). Não existem peças substituíveis por
parte do utilizador no seu interior. Para esse efeito recorrer
a um técnico quali cado.

Atenção

Para reduzir o risco de incêndios ou

choques eléctricos o aparelho não deve ser
exposto à chuva nem à humidade. Além disso, não deve
ser sujeito a salpicos, nem devem ser colocados em cima
do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser

utilizadas, em exclusivo, por técnicos de
assistência quali cados. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação, salvo se possuir as
quali - cações necessárias. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação. Só o deverá fazer se
possuir as quali cações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de

acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor
tais como radiadores, bocas de ar quente, fogões de
sala ou outros aparelhos (incluindo ampli cadores)
que produzam calor.

9. Não anule o objectivo de segurança das  chas
polarizadas ou do tipo de ligação à terra. Uma  cha
polarizada dispõe de duas palhetas sendo uma mais larga
do que a outra. Uma  cha do tipo ligação à terra dispõe

de duas palhetas e um terceiro dente de ligação à terra.
A palheta larga ou o terceiro dente são fornecidos para
sua segurança. Se a  cha fornecida não encaixar na sua
tomada, consulte um electricista para a substituição da
tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou
apertos, especialmente nas  chas, extensões, e no local
de saída da unidade. Certi que -se de que o cabo eléctrico
está protegido. Veri que particularmente nas  chas, nos
receptáculos e no ponto em que o cabo sai doaparelho.

11. O aparelho tem de estar sempre conectado à rede
eléctrica com o condutor de protecção intacto.

12. Se utilizar uma  cha de rede principal ou uma
tomada de aparelhos para desligar a unidade de
funcionamento, esta deve estar sempre acessível.

13. Utilize apenas ligações/acessórios especi cados
pelofabricante.

14. Utilize apenas com
o carrinho, estrutura,
tripé, suporte, ou mesa
especi cados pelo
fabricante ou vendidos
com o dispositivo.
Quandoutilizar um

carrinho, tenha cuidado ao
mover o conjunto carrinho/dispositivo para evitar danos
provocados pela terpidação.

15. Desligue este dispositivo durante as trovoadas
ou quando não for utilizado durante longos períodos
detempo.

16. Qualquer tipo de reparação deve ser sempre
efectuado por pessoal quali cado. É necessária uma
reparação sempre que a unidade tiver sido de alguma
forma dani cada, como por exemplo: no caso do cabo
de alimentação ou  cha se encontrarem dani cados;
naeventualidade de líquido ter sido derramado ou
objectos terem caído para dentro do dispositivo; no caso
da unidade ter estado exposta à chuva ou à humidade;
seesta não funcionar normalmente, ou se tiver caído.

17. Correcta eliminação deste
produto: este símbolo indica que
o produto não deve ser eliminado
juntamente com os resíduos
domésticos, segundo a Directiva
REEE (2012/19/EU) e a legislação

nacional. Este produto deverá
ser levado para um centro de recolha licenciado para a
reciclagem de resíduos de equipamentos eléctricos e
electrónicos (EEE). O tratamento incorrecto deste tipo
de resíduos pode ter um eventual impacto negativo
no ambiente e na saúde humana devido a substâncias
potencialmente perigosas que estão geralmente
associadas aos EEE. Ao mesmo tempo, a sua colaboração
para a eliminação correcta deste produto irá contribuir
para a utilização e ciente dos recursos naturais. Paramais
informação acerca dos locais onde poderá deixar o seu
equipamento usado para reciclagem, é favor contactar
os serviços municipais locais, a entidade de gestão de
resíduos ou os serviços de recolha de resíduosdomésticos.

O MUSIC Group não se responsabiliza por perda alguma
que possa ser sofrida por qualquer pessoa que dependa,
seja de maneira completa ou parcial, de qualquer
descrição, fotogra a, ou declaração aqui contidas.
Dados técnicos, aparências e outras informações estão
sujeitas a modi cações sem aviso prévio. Todas as
marcas são propriedade de seus respectivos donos.
MIDAS, KLARK TEKNIK, LAB.GRUPPEN, LAKE, TANNOY,
TURBOSOUND, TC ELEC TRONIC, TC-HELICON, BEHRINGER,
BUGERA, DDA e TC APPLIED TECHNOLOGIES são
marcas ou marcas registradas do MUSIC Group IP Ltd.
© MUSIC Group IP Ltd. 2015 Todos direitos reservados.

Para obter os termos de garantia aplicáveis e condições e
informações adicionais a respeito da garantia limitada do
MUSIC Group, favor veri car detalhes na íntegra através
do website music-group.com/warranty.

8 9XENYX CONTROL2USB Quick Start Guide

XENYX CONTROL2USB Hook-up

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Etape 1: Connexions

(DE)

Schritt 1: Verkabelung

(PT) Passo 1: Conexões

Laptop

HPS3000 HPS3000HPM1000 HPS5000

POWERPLAY PRO-8 HA8000
Headphone distribution amp

TRUTH B3031A
Active studio monitors

BEHRITONE BEHRITONE

C50A Active studio monitors

BEHRINGER A500
Reference amplier

Keyboard

Footswitch

Record player

HPS3000

TRUTH B2031P
Passive studio monitors

10 11XENYX CONTROL2USB Quick Start Guide

XENYX CONTROL2USB Controls

(EN) Step 2: Controls

(1) SOURCE SELECT buttons determine which

inputsource will be routed to output s on the
back panel.

(2) LEVEL METERS shows the input or output signal

strength of the active connec ted stereo source.

(3) METER sw itch determines whether the

input or output signal will be shown on the
LEVELMETERS.

(4) MONITOR SELEC T activates or deactivates the

speakers connected to A, B or C output s.

(5) TA LKBAC K microphone allows a microphone

signal to be sent to the PHONES/STUDIO OUT
outputs or the RECORDING OUT outputs.

(6) TA LKBAC K level knob adjusts the gain of the

TALKBAC K MIC .

(7) TO PHONES/STUDIO button sends the TALKBACK

MIC signal to the PHONES and STUDIO outputs.

(8) TO 2-TRACK button sends the TALKBACK MIC

signal to the 2-TRACK A, B and DAW outputs.

(9) DIM switch reduces the signal going to

MONITOR A, B and C by 20 dB.

(10) VOLUME knob adjus ts the volume of signals

going to the Monitor A, B and C outputs. It does
not a ect the volume of the signal going to the
RECORDING OUT, PHONES, or STUDIO OUT jack s.

(11) MUTE switch silences the signal going to the

MONITOR A, B, and C outputs.

(12) MONO switch turns the stereo input signal into a

monophonic signal out of the MONITOR A, B and
C outputs.

(13) PHONES/STUDIO switch changes the

signal being fed to the PHONES and STUDIO
outputs between the input s ources and the
MONITOR MIX INPUT.

(14) HEADPHONE jacks.

(15) PHONES volume adjustment knobs.

(16) ON button turns the signal to the

STUDIO OUT jacks.

(17) STUDIO OUT volume knob adjust s the volume of

the speakers conne cted to the STUDIO OUT jacks.

(18) USB jack for connec ting your CONTROL2USB to

the computer, working as a 2-in/ 2-out s oundcard.

(19) 2-TRACK A +4/-10 level switch changes

between the balanced +4 dB professional
equipment st andard andthe unbalanced

-10 dB consumer equipment standard (same for
2-TRACK B, DAWoutputs, PHONES, MONITOR MIX
inputs andINPUTS 1, 2 and 3).

(20) STUDIO OUT trim knob adjusts the signal sent

via the STUDIO OUT jack s.

(21) TRIM control knob adjusts the input

sensitivit y of the incoming signal by +/-10 dB
(same for INPUTS 2, 3 and 4).

(22) INPUT 1 jacks for connec ting a balanced or

unbalanced stereo signal. If a mono signal is
plugged into the L input, it is automatically
routed to the left and right inputs
(same for INPUTS 2 and 3).

(23) TALK BACK FOOTSW input jack f or connecting

remote TALKBACK mic switch. When the switch
is activate d, the talkback circuit opens for the
PHONES/STUDIO OUT outputs, both PHONES
outputs and the three RECORDING OUT outputs
(2-TRACK A, B and DAW).

(24) LINE/PHONO switch changes the input source

from (unbalanced) line to phono level.

(25) Grounding Screw (GND) for connecting the

grounding wire from the attached phonograph.

(26) INPUT 4 stereo RCA inputs for connecting a

phonograph or other stereo line signal.

(27) MONITOR MIX INPUT allows the connection of

an alternate stereo mix from the DAW.

(28) STUDIO OUT jacks for connec ting speakers in a

recording space for monitoring and talkback.

(29) PHONES output jacks for connecting a

headphone distribution ampli er.

(30) 2-TRACK A output jacks for sending a balanced

or unbalanced stereo signal to an external
recorder (same f or 2-TRACK B and DAW outputs).

(31) MONITOR OUT A output jacks for connecting

powered speaker s or an ampli er for passive
speakers (same f or B and C).

(32) MONITOR A trim knob adjusts the MONITOR A

output signal between the professional +4dB
standard to the -10 dB consumer standard.
Itallows the balancing of signal between the
three monitor outputs (same for B and C).

(33) Connect the included IEC connector to this

ACsocket and a suit able power source.

(34) POWER switch turns the unit on and o . Whenin

the o (standby) position, the circuit s are
still live. To remove power altogether, remove
the power cord from the AC mains supply.

(16)

(17)

(15)

(34)

(33)

(1) (2) (3)

(10)(12)(13)(14) (11)

(9) (8) (7)

(4)

(18) (19)

(32) (31) (30) (29) (28) (27) (26) (25)

(22)(20) (21)

(5)
(6)

(24)
(23)

12 13XENYX CONTROL2USB Quick Start Guide

(ES) Paso 2: Controles (FR) Etape 2 : Réglages

(1) Los botones SOURCE SELECT determina qué fuente

de entrada será rutada a las salidas del paneltrasero.

(2) Los MEDIDORES DE NIVEL le muestra la fuerza

de la señal de entrada o s alida de la fuente stereo
activaconectada.

(3) El interruptor METER determina si en los

MEDIDORES DE NIVEL será visualizada la señal de
entrada o la desalida.

(4) MONITOR SELECT le permite activar o de sactivar los

altavoces conec tados a las salidas A, B o C.

(5) El micrófono TAL KBACK le permite enviar una señal

de micrófono a las salidas PHONES/STUDIO OUT o a las
salidas RECORDING OUT.

(6) El mando de nivel TA LKBA CK le permite ajustar la

ganancia del micrófono TALKBACK.

(7) El botón TO PHONES/STUDIO envía la señal del micro

TALKBACK a las salidas PHONES y STUDIO.

(8) El botón TO 2-TRACK envía la señal del micro

TALKBACK a las salidas 2-TRACK A, B y DAW.

(9) El interruptor DIM reduce el nivel de la señal enviada

a MONITOR A, B y C en 20 dB.

(10) El mando VOLUME le permite ajustar el volumen

de las señales enviadas a las salidas Monitor A,
B y C. Este mando no afecta al volumen de la señal
enviada a las tomas RECORDING OUT, PHONES o
STUDIO OUT.

(11) El interruptor MUTE anula (silencia) la señal enviada a

las salidas MONITOR A, B y C.

(12) El interruptor MONO convierte la señal de entrada

stereo en una señal monofónica que es emitida por
las salidas MONITOR A, B y C.

(13) El interruptor PHONES/STUDIO cambia la señal que

es enviada a las salidas PHONES y STUDIO entre las
fuentes de señal y la señal MONITOR MIX INPUT.

(14) Tom as

HEADPHONE

.

(15) Los mandos PHONES le permiten ajus tar el volumen

de los auriculares.

(16) El botón ON deriva la señal a las salidas STUDIO OUT.

(17) El mando de volumen STUDIO OUT le permite ajustar

el volumen de los altavoces conectados a las tomas
STUDIO OUT.

(18) Toma USB para la conexión de su CONTROL2USB al

ordenador y hacer que actúe como una tarjet a de
sonido de doble entrada y salida.

(19) El interruptor de nivel 2-TRACK A +4/-10 le

permite cambiar entre el standard de dispositivos
profesionales balanceados de +4 dB y el de unidades
no profesionales y no balanceadas de -10 dB
(idéntico para 2-TRACK B, salidas DAW, PHONES,
entradas MONITOR MIX e INPUTS 1, 2 y 3).

(20) El mando de retoque STUDIO OUT le permite ajustar

la señal emitida a través de las tomas STUDIO OUT.

(21) Este mando de control de retoque le permite ajustar

la sensibilidad de entrada de la señal entrante en
+/-10dB (se usa el mismo ajus te para INPUTS 2, 3 y 4).

(22) Tomas de entrada INPUT para la conexión de una

señal stereo balanceada o no balanceada. Si conecta
una señal mono en la toma L, dicha señal será rutada
automáticamente a las entradas izquierda y derecha
(esto mismo es aplicable a INPUTS 2 y 3).

(23) Toma de entrada TAL KBACK FOOTSW para la

conexión de un inter ruptor de micro TALKBACK
remoto. Cuandoactive ese interruptor, el circuito
de línea interior quedará abierto para las salidas
PHONES/STUDIO OUT, ambas salidas PHONES y las tres
salidas RECORDING OUT (2-TRACK A, B y DAW).

(24) El interruptor LINE/PHONO le permite cambiar la

fuente de entrada de nivel de línea (no balanceado)
al de giradiscos.

(25) Tornillo de conexión a tierra (GND) para la

conexiónde la toma de tierra del giradiscos
que tenga conectada.

(26) Entradas RCA stereo INPUT 4 p ara la conexión de un

giradiscos u otras señal de línea stereo.

(27) Las tomas MONITOR MIX INPUT le permiten

la conexión de una me zcla stereo alternativa
proveniente de un DAW.

(28) Toma s STUDIO OUT para la conexión de altavoces en

un espacio de grabación, para usos de monitorización
y línea interior.

(29) Tomas de salida PHONES para la conexión de un

ampli cador de distribución de auriculares.

(30) Tomas de salida 2-TRACK A para el envío de una señal

stereo balanceada o no balanceada a una grabadora
exterior (idéntica para las salidas 2-TRACK B y DAW).

(31) Salidas MONITOR OUT A para la conexión de unos

altavoces autoamp li cados o un ampli cador y unos
altavoces pasivos (idéntico para B y C).

(32) El mando de retoque MONITOR A ajusta la señal de

salida MONITOR A entre el standard profesional de
+4dB y el no-pro de -10 dB. Permite el balanceo
de laseñal entre las tres salidas de monitor
(idénticopar a B y C).

(33) Conecte el cable de alimentación IEC incluido a esta

entrada de corriente y a una fuente de alimentación
del voltaje/amperaje adecuados.

(34) El interruptor POWER le permite encender y apagar

la unidad. Cuando esté en la posición o (standby),
loscircuitos s eguirán activos. Para cor tar la corriente
del todo, extr aiga el cable de la salida de corriente.

(1) Les touc hes SOURCE SELECT déterminent la

source d’entrée à a ecter aux sor ties arrières.

(2) Les AFFICHEURS DE NIVEAU indiquent le niveau

d’entrée ou de sor tie de la source active stéréo.

(3) La touche METER détermine l’a chage du

niveau du signal d’entrée ou de sortie.

(4) Les touches MONITOR SELECT activent ou

désactivent les enceintes connectées aux
sortie s A, B ou C.

(5) Le micro d’ordre TALK BACK transmet le

signal aux sorties PHONES/STUDIO OUT ou
RECORDING OUT.

(6) Le bouton TAL KBAC K détermine le gain du micro

d’ordre TALKBACK MIC.

(7) La touche TO PHONES/STUDIO a ecte

le signal du micro TALKBACK aux sor ties
PHONES et STUDIO.

(8) La touche TO 2-TRACK transmet le signal du

micro d’ordre aux sorties 2-TRACK A, B et DAW.

(9) La touche DIM atténue le signal des sor ties

MONITOR A, B et C de 20 dB.

(10) Le bouton VOLUME détermine le volume

des signaux des sorties Monitor A, B et C.
Il n’a ec te pas le volume du signal des sorties
RECORDING OUT, PHONES, ou STUDIO OUT.

(11) La touche MUTE coupe le signal des sorties

MONITOR A, B et C.

(12) La touche MONO mélange le signal d’entrée

stéréo en signal mono sur les sorties
MONITOR A, B et C.

(13) La touche PHONES/STUDIO sélectionne les

signaux des sor ties PHONES et STUDIO : le signal
source ou le signal de l’entrée MONITOR MIX.

(14) Sorties HEADPHONE.

(15) Boutons de niveau des sorties casque PHONES.

(16) La touche ON a ecte le signal aux sorties

STUDIO OUT.

(17) Le bouton de volume STUDIO OUT détermine le

niveau du signal dans les enceintes reliées aux
sorties STUDIO OUT.

(18) Embase USB de connexion du CONTROL2USB à

l’ordinateur, fonctionnant comme une carte son
2-ent rées/2- sortie s.

(19) Le sélecteur de niveau 2-TRACK A +4/-10

permet de choisir un niveau de +4dB adapté aux
appareils prof essionnels ou un niveau de -10 dB
pour les appareils grand public (fonc tionnement
identique pour les sorties 2-TRACK B, DAW,
les entrées PHONES, MONITOR MIX et
INPUTS 1, 2 et 3).

(20) Bouton STUDIO OUT de réglage de niveau du

signal des sor ties STUDIO OUT.

(21) Bouton de réglage de sensibilité de l ’entrée de

-10 dB à +10 dB (idem entrées INPUTS 2, 3 et 4).

(22) Jacks d’entrée pour la connexion d’un

signalstéréo s ymétrique ou asymétrique.
Enprésence d’un signal mono connecté en
entrée L, celui-ciest automatiquement appliqué
aux entrées gauche ET droite (idem entrées
INPUTS2et 3).

(23) Embase TALK BACK FOOTSW permettant

la connexion d’un contacteur au pied de
déclenchement du micro d’ordre TALKBACK.
Lorsque le contact est fermé, le circuit d’ordre
est activé sur les sorties PHONES/STUDIO OUT,
lesdeux sorties casqu e PHONES et les trois sor ties
RECORDING OUT (2-TRACK A, B et DAW).

(24) Le sélecteur LINE/PHONO permet d’adapter le

niveau d’entrée pour une s ource de niveau ligne
ou phono (asymétrique).

(25) La vis de masse (GND) permet de connecter la

masse de la platine Phono.

(26) Les entrées stéréo RCA INPUT 4 permettent

de connecter une platine vinyle ou toute autre
source stéréo niveau ligne.

(27) L’en t r ée MONITOR MIX INPUT permet la

connexion d’entrée d ’un autre mixage stéréo en
provenance de l’application d’enregistrement.

(28) Sorties STUDIO OUT pour la connexion

d’enceintes en cabine d’enregistrement et pour le
circuit d’ordre.

(29) Les sorties PHONES permettent la connexion

d’un ampli de distribution pour casques.

(30) Sortie 2-TRACK A pour la transmission d’un

signal stéréo symétrique ou asymétrique vers
un enregistreur externe (idem pour les sorties
2-TRACK B et DAW).

(31) Sorties MONITOR OUT A pour la connexion

d’écoutes actives jacks (ou ampli cateur +
écoutes — idem pour les sorties B et C).

(32) Le bouton MONITOR A détermine le

niveau de la sortie MONITOR A, allant de

-10 dB (niveaugrand-public) à +4dB
(niveauprofessionnel). Ceci vous permet de
doserle niveau des trois sorties A, B et C.

(33) Connecte z le cordon secteur IEC fourni entre

cette embas e et une prise secteur.

(34) L’interrupteur POWER place le processeur

sous/hors tension. En position haute,
leprocesseur est hors tension, mais les
circuits restent alimentés. Pour découpler
le processeur tot alement du secteur,
déconnectez l’appareil du secteur.

XENYX CONTROL2USB Controls

14 15XENYX CONTROL2USB Quick Start Guide

(DE) Schritt 2:

Bedienelemente

(PT) Passo 2: Controles

(1) Botões SOURCE SELECT determinam qual

fonte de entrada será roteada às saídas no
painel traseiro.

(2) Os me didores de nível LEVEL METERS indicam

a força do sinal de entrada ou saída da fonte de
estéreo ativa conectada.

(3) O bot ão METER determina se o sinal de entrada

ou saída será e xibido nos medidores de nível
LEVEL METERS.

(4) MONITOR SELEC T ativa ou desativa os

alto-falantes conectados às saídas A, B ou C.

(5) O microfone TALK BACK permite que o sinal

de microfone seja enviado às saídas PHONES/
STUDIO OUT ou saídas RECORDING OUT.

(6) O bot ão de nível TALKB ACK ajusta o ganho do

TALKBAC K MIC .

(7) O bot ão TO PHONES/STUDIO envia o sinal

TALKBACK MIC às saídas PHONES e STUDIO.

(8) O botão TO 2-TRACK envia o sinal TALKBACK MIC

às saídas 2-TRACK A, B e DAW.

(9) O bot ão DIM reduz o sinal indo para o

MONITORA, B e C em até 20 dB.

(10) O botão VOLUME ajus ta o volume dos sinais

indo para as saídas do monitor A, B e C. Ele não
afeta o volume do sinal indo para os jacks
RECORDING OUT, PHONES, ou STUDIO OUT.

(11) O botão MUTE silencia o sinal indo para as saídas

do MONITOR A, B, e C.

(12) O botão MONO torna o sinal de entrada

estéreo um sinal monofônico vindo das
saídasMONITORA, B e C.

(13) O botão PHONES/STUDIO modi ca o sinal sendo

alimentado às saídas PHONES e STUDIO entre as
fontes de entrada e o MONITOR MIX INPUT.

(14) Jacks de HEADPHONE.

(15) Botões PHONES de ajuste de volumes de fones.

(16) O botão ON liga o sinal aos jack s STUDIO OUT.

(17) O botão de volume STUDIO OUT ajust a o volume

do alto falante conec tado aos jacks STUDIO OUT.

(18) Toma da USB para conexão do seu CONTROL2USB

ao computador, operando como um cartão de
som 2-in (entrada)/2-out (saída).

(19) O botão de nível 2-TRACK A +4/-10 comuta

entre o padrão de equipamento pro ssional
+4 dB balanceado e o padrão de equipamento de
consumidores -10 dB não balanceado (o mesmo
se aplica a 2-TRACK B, saídas DAW, PHONES,
entradas MONITOR MIX e INPUTS 1, 2 e 3).

(20) O botão trim STUDIO OUT ajusta o sinal enviado

através dos jack s STUDIO OUT.

(21) O botão de controle trim ajusta a sensibilidade

daentrada do sinal de entrada em ±10 dB
(omesmo nas ENTRADAS 2, 3 e 4).

(22) Jacks de ENTRADA que conec tam um sinal

estéreo balanceado ou não balanceado.
Seum sinal mono for ligado à entrada L,
ele é automaticamente desviado para as
entradas da esquerda e da direita (o mesmo nas
ENTRADAS2e 3).

(23) Jack de entrada TA LKBACK FOO TSW para

conexão com um disjuntor de microfone
TALKBACK remoto. Quando o disjuntor é ativado,
ocircuito de talkback  ca aberto para as
saídas PHONES/STUDIO OUT, tanto as saídas
PHONES quanto as três saídas RECORDING OUT
(2-TRACK A, B e DAW).

(24) O botão LINE/PHONO comuta a fonte de

entrada, mudando -a de linha (não balanceada)
para nível phono.

(25) Parafuso de aterramento (GND) para conexão do

 o terra vindo do toca- discos anexado.

(26) INPUT 4 entradas RCA estéreo para conectar um

toca-discos ou outro sinal de linha estéreo.

(27) A entrada MONITOR MIX INPUT permite

a conexão de um mix estéreo alternativo a
partir do DAW.

(28) Jacks STUDIO OUT para conexão de alto -falantes

em um espaço de gravação para monitoramento
e talkback.

(29) Jacks de saída PHONES para conexão de um

ampli cador de distribuição de fone de ouvido.

(30) Jacks de saída de duas faixas 2-TRACK A para

envio de sinal estéreo balanceado ou não
balanceado a um gravador externo (o mesmo nas
saídas 2-TRACK B e DAW).

(31) Jacks de s aída MONITOR OUT A para conexão de

alto-falantes ligados ou um ampli cador para
alto-falantes passivos (o mesmo para B e C).

(32) O botão trim MONITOR A ajusta o sinal de saída

do MONITOR A entre o padrão pro ssional +4 dB
e o padrão de consumidor -10 dB. Isto possibilita
o balanceamento do sinal entre as três saídas de
monitores (o mesmo para B e C).

(33) Ligue o conec tor IEC, incluso, nesta tomada

AC e fonte de alimentação adequada.

(34) O botão POWER liga e desliga a unidade.

Quandoestá na posição desligada “o ”
(standby), os circuitos ainda permanecem ativos.
Para remover a aliment ação completamente,
retire o cabo de alimentação da fonte de
alimentação AC.

(1) SOURCE SELECT-Tasten bestimmen,

welcheEingangsquelle zu den rückseitigen
Ausgängen geleitet wird.

(2) PEGELANZEIGEN geben die Stärke des

Eingangs- oder Ausgangssignals der aktiven
angeschlossenenStereoquelle an.

(3) METER-Taste bestimmt, ob das Eingangs- oder

Ausgangssignal auf den PEGELANZEIGEN
dargestellt wird.

(4) MONITOR SELEC T aktiviert oder

deaktiviert diean die Ausgänge A, B oder C
angeschlossenenLautsprecher.

(5) TA LKBAC K-Mikrofon kann sein Signal zu den

PHONES/STUDIO OUT- oder den RECORDING
OUT-Ausgängen leiten.

(6) TA LKBAC K-Pegelregler steuert die Vers tärkung

des TALKBACK-Mikrofons.

(7) TO PHONES/STUDIO-Tas te leitet

das TALKBACKMikrofonsignal zu den
PHONES- undSTUDIO-Ausgängen.

(8) TO 2-TRACK-Taste leitet das TALKBACK-

Mikrofonsignal zu den 2-TRACK A,
B- undDAW-Ausgängen.

(9) DIM-Taste bedämpf t das zu MONITOR A, B und C

geleitete Signal um 20 dB.

(10) VOLUME-Regler steuert den Pegel der zu den

Monitor A, B und C-Ausgängen geleiteten Signale.
Er wirkt nicht auf den Pegel der zu den
RECORDING OUT-, PHONES- oder STUDIO OUT­Buchsen geleiteten Signale.

(11) MUTE-Taste schaltet das zu den MONITOR A,

B und C-Ausgängen geleitete Signal stumm.

(12) MONO-Taste verwandelt das Stereo-

Eingangssignal in ein monophones Signal,
das über die MONITOR A, B und C-Ausgänge
ausgegeben wird.

(13) PHONES/STUDIO-Taste speist entweder die

Eingangsquellen oder das MONITOR MIX INPUT­Signal in die PHONES- und STUDIO-Ausgänge ein.

(14) KOPFHÖRER-Buchsen.

(15) PHONES-Pegelregler.

(16) ON-Taste leitet das Signal zu den

STUDIO OUT-Buchsen.

(17) STUDIO OUT-Pegelregler steuert die

Lautst ärke der an die STUDIO OUT-Buchsen
angeschlossenenLautsprecher.

(18) USB-Buchse zum Anschließen des CONTROL2USB

an den Computer, damit es wie eine 2-In/2-Out
Soundkarte funktioniert.

(19) 2-TRACK A +4/-10 Pegelschal ter

wechselt zwischen dem symme trischen
Pro geräte-Standard von +4 dB und dem
unsymmetrischen Consumergeräte-Standard
von -10 dB (auchbeiden 2-TRACK B- und
DAW-Ausgängen, PHONES- und MONITORMIX­Eingängen und den INPUTS 1, 2 und 3 verfügbar).

(20) STUDIO OUT Trim-Regler steuer t den

Pegel des über die STUDIO OUT-Buchsen
ausgegebenenSignals.

(21) TRIM-Regler s teuert die Eingangsemp ndlichkeit

des eingehenden Signals um +/-10 dB (auch bei
den INPUTS 2, 3 und 4 ver fügbar).

(22) INPUT 1-Buchsen zum Anschließen eines

symme trischen oder unsymmetrischen
Stereosignals. Ein an den L-Eingang
angeschlossenes Mono signal wird automatisch
zu den linken und rechten Eingängen geleitet
(gilt auch für die INPUTS 2 und 3).

(23) TALK BACK FOOTSW-Eingangsbuchse zum

Anschließen eines externen TALKBACK­Mikrofonschalters. Bei Schalteraktivierung
ö net sich die Talkback-Schaltung für die
PHONES/STUDIO OUT-Ausgänge, beide PHONES ­Ausgänge und die drei RECORDING OUT-Ausgänge
(2-TRACK A, B und DAW).

(24) LINE/PHONO-Schalter schaltet die Eingangsquelle

von (unsymmetrischem) Line-Pegel auf
Plattenspieler um.

(25) Erdungsschraube (GND) zum Anschließen des

Erdungskabels des Plattenspielers.

(26) INPUT 4 stereo Cinch-Eingänge zum Anschließen

eines Plattenspielers oder anderen s tereo
Line-Signals.

(27) MONITOR MIX INPUT zum Anschließen der

alternativen Stereomischung einer DAW.

(28) STUDIO OUT-Buchsen zum Anschließen von

Lautsprec hern für das Monitoring und Talkback
imAufnahmeraum.

(29) PHONES-Ausgangsbuchsen zum Anschließen

eines Kopfhörerverteiler verstärkers.

(30) 2-TRACK A-Ausgangsbuchsen zur Weiterleitung

eines symmetrischen oder unsymmetrischen
Stereosignals zu einem externen Recorder
(giltauch für die 2-TRACK B- und DAW-Ausgänge).

(31) MONITOR OUT A-Ausgangsbuchsen

zum Anschließen von Aktivlautsprechern
oderPassivlautsprechern plus Verstär ker
(giltauch für B und C).

(32) MONITOR A Trim-Regler variiert das

MONITOR A-Ausgangssignal zwischen dem +4dB
Pro standard und dem -10dB Consumerstandard.
Zum Anpassen des Signalpegels zwischen den drei
Monitorausgängen (gilt auch für B und C).

(33) Verbinden Sie das mitgeliefert IEC-Netzkabel

mit diesem Netzanschluss und einer
geeignetenStromquelle.

(34) POWER-Taste schaltet das Gerät ein/aus. In der

Stellung O (Standby) führen die Schaltungen
weiterhin Strom. Um die Stromzufuhr komp lett
zu unterbrechen, ziehen Sie das Netzkabel aus
derNetzsteckdose.

XENYX CONTROL2USB Controls

16 17XENYX CONTROL2USB Quick Start Guide

XENYX CONTROL2USB Getting started

(EN) Step 3: Getting

started

Push the Power button on the rear panel
to the OFF position (pushed out).

Turn the volume and all level knobs
(topand rear panel) to the far
leftposition.

Push all SOURCE SELECT,
MONITORSELECT, and routing switches to
the out position.

Connect the included power cable to the
input on the back panel.

Connect the audio outputs from your
DAW (Digital Audio Workstation)
audiointerface to the MONITOR

MIXINPUT.

Connect active monitors or passive
monitors via powered amp to the
MONITOR OUT jacks A, B, and C.

If you have a studio space separate f rom
your work station, you can connec t a pair of
powered speakers or passive speakers via

separate ampli er to the STUDIO OUT jacks.

Connect a headphone distribution
ampli er to the rear PHONES output jacks.

Connect the 2-TRACK A and B outputs to
external recording devices to record the
signal coming out of your INPUTS 1-4.

Connect the DAW output jacks to the
inputs on your recording interface to
record the signal from your INPUTS 1-4.

INPUTS 1, 2 and 4 can be recorded
individually or mixed together

(depending on the position of the
SOURCE SELECT switches) via the internal USB audio
interface as a stereo signal to your computer.
Thesignal from INPUT 3 cannot be recorded via USB,
but if you press SOURCE SELECT 3, you can listen to
the stereo playback signal coming back from your
computer. By this logic it is possible to
“rec-while-play” to your computer without the
danger of producing a feedback loop. If you press
SOURCE SELECT 3 along with 1, 2 or 4 while audio
signals are coming in via the rear line inputs,
thesesignals will be mixed together. The USB audio
interface is class-compliant, and can be used with
ASIO drivers for extra low latency (such as ASIO4ALL
– link available on behringer.com).

Feedback Loop

A feedback loop will cause a doubling

of your recorded DAW signal. If you
hear this doubling e ect, go to your DAW and switch
o the recorded signal

’s monitoring output.

Setting the levels:

With all external sources turned down or
o , push the POWER button to the
ONposition.

Turn on external powered speakers,
passive speaker ampli ers,
andheadphone ampli ers.

Select which monitor source you wish to
hear by pushing in the A, B or C button on
the top panel.

Play a song from your DAW to test and
adjust monitor levels. Adjust the monitor
out trim level knob on the back panel

ifnecessary.

Adjust the gain on the input channel you
selected using its trim knob on the back

panel. Gauge the amount of gain
necessary by observing the level meter on the
toppanel.

Depending on the type of output from

your sound card (-10 dBV for consumer

or +4 dBu for professional) you might
need to push the input level switch in orout.

Turn the VOLUME knob up slowly. Ifthe

volume is lower than expected,

adjustthe trim knob for the monitor
option you selected (A, B or C).

If you have a headphone ampli er

connected to the rear PHONES output

jacks, set the input level appropriate for
your sound card via the input level switch.

Gradually turn up the volume on your headphone
ampli er to an appropriate level.

Each of the PHONES jacks on the front
ofthe unit has its own volume control.

Connect a pair of headphones to either
ofthe phones input jacks and adjust volume
topreference.

To set the level for recording back to

your DAW or external recording device,

select the input source you wish to send
on the top panel (deselect any other input sources
to avoid potential feedback loop). Connect the
RECORDING OUT on the back panel to your DAW
audio interface or external recording device and set
the output level with the +4/-10 switch.

To set the level of the phonograph

input, push 4 from the SOURCE SELECT

section on the top panel. Make sure the
rear LINE/PHONO switch is set to PHONO.
Beginplayback on your phonograph and adjust the
trim level on input 4 (back panel). Make  nal
adjustments with the VOLUME knob.

The built-in TALKBACK microphone

signal can be routed to the RECORDING

OUT outputs (2-TRACK A, B and DAW)
orto the PHONES/STUDIO OUT outputs (including
both front panel headphones outputs). Push the
button of the destination you wish to address then
speak into the MIC. Make any adjustments to the
signal by adjusting the TALKBACK knob.

To adjust the volume of the speakers

connected to the STUDIO OUT jacks,

turnthe STUDIO OUT knob on the top panel
clockwise. If the speakers require stronger signal
output, adjust the STUDIO trim knob on the back panel.

18 19XENYX CONTROL2USB Quick Start Guide

XENYX CONTROL2USB Puesta en marcha

(ES) Paso 3: Puesta en

marcha

Coloque el interruptor Power del panel
trasero en la posición OFF (no pulsado).

Coloque los mandos de volumen y todos
los de nivel (panel superior y trasero)
ensu tope izquierdo.

Coloque todos los interruptores SOURCE
SELECT, MONITORSELECT y de ruteo en la
posición de “nopulsado”.

Conecte el cable de alimentación
incluidoen la entrada de corriente del
panel trasero.

Conecte la salidas audio de su interface
audio DAW (workstation de audio digital)
a la entrada MONITOR MIXINPUT.

Conecte unos monitores activos
(o unos pasivos que reciban señal de un
ampli cador) a las tomas de salida

MONITOR OUT A, B y C.

Si tiene una zona de estudio de
grabaciónseparada de su zona de

trabajo, conecteun par de monitores
autoampli cados o unos pasivos con un ampli cador
que les de señal a las tomas STUDIO OUT.

Conecte un ampli cador de distribución

de auriculares a las tomas de

salidaPHONES.

Conecte las salidas 2-TRACK A y B a

unidades de grabación exteriores para

poder grabar la señal procedente de sus
entradas INPUTS 1-4.

Conecte las salidas DAW a las entradas de

su interface de grabación para grabar la

señal de sus entradas INPUTS 1-4.

Las entradas INPUTS 1, 2 y 4 pueden ser
grabadas de forma individual,

omezcladas juntas (dependiendo de la
posición de los interruptores SOURCE SELECT)
por medio del interface audio USB interno como una
señal stereo en su ordenador. La señal de INPUT 3
nopuede ser grabada vía USB, pero si pulsa
SOURCESELECT 3, podrá escucharla con la señal de
reproducción stereo procedente del ordenador.
Usando esta lógica es posible “grabar mientras
escucha la reproducción” en su ordenador sin el
riesgo de que se produzca un bucle
de realimentación. Si pulsa SOURCE SELECT 3 junto
con 1, 2 ó 4 mientras están siendo recibidas señales
audio a través de las entradas de línea traseras,
esasseñales serán mezcladas. El inter face audio
USB es de tipo standard y puede usarlo con drivers
ASIO para una transmisión con mínima latencia
(como el ASIO4ALL – link disponible en
behringer.com).

Loop de Feedback

El loop de feedback puede causar

una duplicacíon de la señal grabada
de DAW. Si oye este efecto de duplicacíon, vaya a
su DAW y apague la salida de la señal grabada de
monitoreo (monitoring output).

Ajuste de los niveles:

Con todas las fuentes externas
desactivadas o al mínimo, pulse el
interruptor POWER para hacer que quede

en la posición ON.

Encienda los altavoces autoampli cados
exteriores, ampli cadores que den
señala monitores pasivos y

ampli cadores de auriculares.

Elija qué fuente de monitorización quiere
escuchar pulsando el botón A, B o C del
panelsuperior.

Reproduzca una canción desde su DAW
para comprobar y ajustar los niveles de

monitorización. Sies necesario, ajuste el
mando de nivel de retoque de monitorización del
panel trasero.

Ajuste la ganancia del canal de entrada
que haya elegido usando su mando de

retoque del panel trasero. Calcule la
cantidad de ganancia necesaria mirando el medidor
de nivel del panel superior.

Dependiendo del tipo de salida de su

tarjeta de sonido (-10 dBV para equipos

no profesionales y +4 dBu para
unidades profesionales) es posible que tenga
queactivar o desactivar el interruptor de nivel
deentrada.

Suba lentamente el mando VOLUME.

Siel volumen es inferior al esperado,

ajuste el mando de retoque para la
opción de monitorización elegida (A, B o C).

Si tiene un ampli cador de auriculares

conectado a las tomas de salida

PHONES, ajuste el nivel de entrada
adecuado para su tarjeta de sonido por medio del
interruptor de nivel de entrada.

Suba gradualmente el volumen del ampli cador de
auriculares hasta llegar al nivel quequiera.

Cada una de las tomas PHONES del panel
frontal de la unidad tiene su control de

volumen exclusivo. Conecte unos
auriculares a estas salidas y ajuste el volumen
comoquiera.

Para ajustar el nivel de la grabación para

su DAW u otro dispositivo de grabación

externo, elija la fuente de entrada que
quiera enviar en el panel superior (quite la selección
de cualquier otra fuente de entrada para evitar
posibles bucles de realimentación). Conectela
salida RECORDING OUT del panel trasero a su
interface audio DAW o unidad de grabación y ajuste
el nivel de salida con el interruptor +4/-10.

Para ajustar el nivel de la entrada de

giradiscos, pulse el 4 en la sección

SOURCE SELECT del panel superior.
Asegúrese de que el interruptor LINE/PHONO del
panel trasero esté ajustado a PHONO. Ponga en
marcha el giradiscos y ajuste el nivel de retoque de
la entrada 4 (panel trasero). Realice los ajustes
 nales con el mandoVOLUME.

La señal del micrófono TALKBACK

interno puede ser rutada a las salidas

RECORDING OUT (2-TRACK A, B y DAW)
oa las salidas PHONES/STUDIO OUT (incluyendo las
salidas de auriculares del panel frontal). Pulse el
botón del destino al que quiera enviar la señal y
hable o cante en el micro. Realice los ajustes sobre
la señal con el mando TALKBACK.

Para ajustar el volumen de los altavoces

conectados a las tomas STUDIO OUT,

girehacia la derecha el mando STUDIO
OUT del panel superior. Si los altavoces requieren
una salida de señal aun mayor, ajuste el mando de
retoque STUDIO del paneltrasero.

20 21XENYX CONTROL2USB Quick Start Guide

XENYX CONTROL2USB Mise en oeuvre

(FR) Etape 3 : Mise en

oeuvre

Appuyez sur l’interrupteur Power à
l’arrière pour le placer en position
hauteOFF.

Réglez le Volume et tous les niveaux
(facessupérieure et arrière) au minimum.

Relâchez toutes les touches
SOURCE SELECT, MONITORSELECT,
et de routage.

Reliez le cordon secteur fourni à son
embase, en face arrière.

Connectez les sor ties audio de l’interface
de votre application audioumérique aux
entrées MONITOR MIXINPUT.

Connectez vos écoutes actives
(oupassives avec ampli cateur)
auxsorties MONITOR OUT jacks A, B, et C.

Si vous possédez une zone de votre studio
indépendante de la cabine où est située

la station d’enregistrement, vous pouvez
connecter une paire d’écoutes actives (ou passives
avec ampli cateur) aux sor ties STUDIO OUT.

Connectez un ampli cateur de

distribution pour casques aux

sortiesPHONES.

Connectez les sor ties 2-TRACK A et B aux

entrées de l’enregistreur externe pour

enregistrer le signal des entrées 1-4.

Connectez les sor ties de la station

d’enregistrement oux entrées de votre

interface d’enregistrement pour
enregistrer les signaux des entrées INPUTS 1-4.

Les entrées INPUTS 1, 2 et 4 peuvent être
enregistrées individuellement ou

mélangées ensemble (selon la position
des touches SOURCE SELECT ) par l’interface audio
interne USB sous la forme d’un signal stéréo transmis
à l’ordinateur. Lesignal de l’entrée INPUT 3 ne peut
pas être enregistré par USB, mais si vous appuyez sur
la touche SOURCE SELECT 3, vous pouvez écouter le
signal de lecture stéréo en provenance de
l’ordinateur. En suivant cette logique, il est possible
d’enregistrer tout en écoutant sans risque de Larsen
audio. Si vous appuyez sur les touche SOURCE SELECT
3 et 1, 2 ou 4 pendant que vous recevez des signaux
audio par les entrées ligne arrières, ces signaux sont
mélangés. L'interface audio USB est reconnue
nativement. Elle peut également être utilisée avec
des pilotes ASIO pour une latence plus faible
(par exemple ASIO4ALL – lien disponible
sur behringer.com).

Boucle de signal

Les boucles de signal génèrent un

doublage du signal enregistré dans le
logiciel audionumérique. Si vous entendez cet e et
de doublage, ouvrez votre logiciel audionumérique
et désactivez la fonction d'écoute en sortie (entemps
réel) du signal enregistré.

Réglage des niveaux:

Avec toutes les sources externes au
minimum, placez l’interrupteur secteur
POWER en position ON.

Placez les écoutes externes sous tension,
ainsi que les ampli cateurs des écoutes
et les ampli cateurs casque.

Sélectionnez la source d’écoute à
écouteravec les touches A, B ou C de la
face supérieure.

Lancez un morceau sur la station
d’enregistrement pour tester et régler

lesniveaux d’écoute. Réglez le
potentiomètre de niveau de sortie en face arrière
sinécessaire.

Réglez le gain de l’entrée utilisée,
grâceau bouton correspondant en face
arrière. Visualisez le gain nécessaire en

observant l’a cheur de niveau en face avant.

Selon le niveau de sortie de votre carte
son (-10dBV, +4 dBu) appuyez ou
relâchez la touche .

Montez lentement le VOLUME. Si le
volume est trop faible, réglez les
boutons de Trim arrières des sorties

sélectionnées (A, B ou C).

Si vous utilisez un ampli casque
connecté aux sorties PHONES, réglez le
niveau adapté à la carte son avec la

touche de niveau d’entrée.

Montez progressivement le volume sur l’ampli
casque jusqu’à obtenir le niveau souhaité.

Chaque sortie casque PHONES de la face
avant possède son propre réglage de
niveau. Connectezun casque à l’une des

sorties et réglez le niveau.

Pour régler le niveau d’enregistrement
dans votre station d’enregistrement ou

enregistreur externe, sélectionnez la
source d’entrée à transmettre sur la face supérieure
(déselectionnezles autres entrées pour éviter toute
boucle audio potentielle). Reliez la sortie
RECORDING OUT de la face arrière à l’interface
audio de votre station d’enregistrement ou à votre
enregistreur externe et réglez le niveau de sortie
avec la touche +4/-10.

Pour régler le niveau de l’entrée Phono,

appuyez sur la touche 4 de la section

SOURCE SELECT de la face supérieure.
Véri ez que la touche arrière LINE/PHONO soit en
position PHONO. Lancez la lecture sur la platine disque
et réglez le niveau de l’entrée4 (en face arrière).
Réalisez les réglages  naux avec le bouton VOLUME.

Le micro d’ordre intégré TALKBACK peut

être a ecté aux sorties RECORDING OUT

(2-TRACK A, B et DAW) ou aux sorties
PHONES/STUDIO OUT (cequi comprend les deux
sorties casque). Appuyez sur la touche de
destination des messages d’ordre (lorsquevous
parlez dans le micro MIC). Réglez le niveau du
signal avec le bouotn TALKBACK.

Pour régler le volume des écoutes

connectées aux sorties STUDIO OUT,

utilisez le bouton STUDIOOUT de la
surface supérieure. Si les écoutes nécessitent un
niveau supérieur, utlisez le bouton STUDIO de la
face arrière.

22 23XENYX CONTROL2USB Quick Start Guide

XENYX CONTROL2USB Erste Schritte

(DE) Schritt 3: Erste

Schritte

Lösen Sie die rückseitige
Power-Taste (OFF).

Drehen Sie den VOLUME- und alle
Pegel-Regler (Ober- und Rückseite)
ganznach links.

Lösen Sie alle SOURCE SELECT-,
MONITORSELECT- und Routing-Tasten.

Verbinden Sie das mitgelieferte
Netzkabel mit dem
rückseitigen Netzanschluss.

Verbinden Sie die Audio-Ausgänge Ihres
DAW (Digital Audio Workstation)
Audio-Interfaces mit den MONITOR

MIXINPUT-Buchsen.

Verbinden Sie Aktivmonitore oder
Passivmonitore plus Endstufe mit den
MONITOR OUT-Buchsen A, B und C.

Wenn Sie auch einen separaten
Aufnahmeraum haben, können Sie ein

Paar Aktivlautsprecher oder
Passivlautsprecher plus Verstärker an die
STUDIOOUT-Buchsen anschließen.

Schließen Sie einen

Kopfhörerverteiler verstärker

andierückseitigen
PHONES-Ausgangsbuchsen an.

Verbinden Sie die 2-TRACK A und

B-Ausgänge mit externen

Aufnahmegeräten, um die Signale der
INPUTS 1-4 aufzunehmen.

Verbinden Sie die DAW-Ausgangsbuchsen

mit den Eingängen Ihres Aufnahme-

Interfaces, um die Signale der
INPUTS 1-4 aufzunehmen.

Sie können die INPUTS 1, 2 und 4 einzeln
oder gemischt (abhängig von der Position

der SOURCE SELECT-Tasten) über das
interne USB Audio Interface als Stereosignal auf
Ihren Computer aufnehmen. Das Signal von INPUT 3
lässt sich nicht via USB aufzeichnen, aber bei
gedrückter SOURCE SELECT 3-Taste können Sie das
vom Computer zurückgeführte Stereo­Wiedergabesignal abhören. Mit dieser Logik kann
man während der Wiedergabe mit dem Computer
aufnehmen, ohne einen Feedback-Loop zu erzeugen.
WennSie SOURCE SELECT 3 zusammen mit 1,2oder
4 drücken, während Audiosignale über die
rückseitigen Eingänge eingehen, werdendiese
Signale zusammengemischt. Das USB Audio
Interface ist klassenkonform und kann für eine
besonders geringe Latenz mit ASIO-Treibern
verwendet werden (z. B. ASIO4ALL – Link auf
unserer Homepage behringer.com).

Feedback-Schleife

Eine Feedback-Schleife verursacht

eine Dopplung des Aufnahmesignals.
Wenn Sie diesen Dopplungse ekt hören, schalten Sie
das Monitor-Ausgangssignal des Aufnahmekanals in
Ihrer Sequenzer-Software aus.

Pegel einstellen:

Drücken Sie die POWER-Taste (ON),
währendalle externen Quellen
zurückgedreht oderausgeschaltetsind.

Schalten Sie Ihre
externen Aktivlautsprecher,
Passivlautsprecherplus Verstärker

undKopfhörer verstärkerein.

Wählen Sie die abzuhörende
Monitorquelle, indem Sie die
oberseitigen A, B oder C-Tastendrücken.

Spielen Sie einen Song mit Ihrer DAW ab,
umdieMonitorpegel zu testen und
anzupassen. Stellen Sie nötigenfalls den

rückseitigen Monitor Out Trim-Regler ein.

Stellen Sie die Verstärkung des
gewählten Eingangs kanals mit dessen

rückseitigem Trim-Regler ein.
Kontrollieren Sie die notwendige
Verstärkung,indem Sie die oberseitige
Pegelanzeigebeobachten.

Je nach Ausgangssignalstärke der

Soundkarte (-10 dBV für Consumer- oder

+4 dBu für Pro geräte) müssen Sie
vielleicht die Eingangspegel-Tastedrücken.

Drehen Sie den VOLUME-Regler langsam

auf. Ist die Lautstärke niedriger als

erwartet, stellen Sie den Trim-Regler
der gewählten Monitor-Option ein (A, B oder C).

Wenn Sie einen Kopfhörerverstärker an

die rückseitigen PHONES-

Ausgangsbuchsen angeschlossen haben,
stellen Sie den für Ihre Soundkarte geeigneten
Eingangspegel mit dem Eingangspegel-Schalter ein.

Drehen Sie die Lautstärke Ihres Kopfhörer ver­stärkers langsam auf den gewünschten Pegel hoch.

Alle vorderseitigen PHONES-Buchsen
besitzen einen eigenen Pegelregler.

Schließen Sie Kopfhörer an eine der
Phones-Eingangsbuchsen an und stellen Sie den
gewünschten Pegel ein.

Um den Pegel für Aufnahmen mit Ihrer

DAW oder Ihrem externen Recorder

einzustellen, wählen Sie die zu
übertragende Eingangsquelle auf dem oberen
Bedienfeld (schalten Sie alle anderen
Eingangsquellen ab, um Feedback-Loops zu
vermeiden). Verbinden Sie die rückseitigen
RECORDING OUT-Buchsen mit Ihrem DAW Audio
Interface oder externem Recorder und stellen Sie
den Ausgangspegel mit dem +4/-10 Schalter ein.

Um den Pegel des Plattenspieler-

Eingangs einzu stellen, drücken Sie die

“4” in der oberseitigen SOURCE
SELECT-Sektion. Der rückseitige LINE/PHONO­Schalter muss auf PHONO eingestellt sein. Starten
Sie die Wiedergabe am Plattenspieler und stellen
Sie den Trim-Pegel von Eingang 4 ein (Rückseite).
Nehmen Sie die Feinjustierung mit dem VOLUME­Regler vor

Man kann das Signal des integrierten

TALKBACK-Mikrofons zu den RECORDING

OUT-Ausgängen (2-TRACK A, B und
DAW) oderden PHONES/STUDIO OUT-Ausgängen
(einschließlich der beiden vorderseitigen
Kopfhörerausgänge) leiten. Drücken Sie die Taste
des Ziels Ihrer Mitteilung und sprechen Sie ins
Mikrofon (MIC). Stellen Sie das Signal mit dem
TALKBACK-Reg ler ein .

Um den Pegel der an die STUDIO

OUT-Buchsen angeschlossenen

Lautsprecher einzustellen, drehenSie
den oberseitigen STUDIO OUT-Regler nach rechts.
Wenn die Lautsprecher eine stärkere Signalausgabe
benötigen, stellen Sie den rückseitigen STUDIO
Trim-Reg ler e in.

24 25XENYX CONTROL2USB Quick Start Guide

XENYX CONTROL2USB Primeiros Passos

(PT) Passo 3: Primeiros

Passos

Coloque o botão power no painel traseiro
na posição desligada OFF (para fora).

Gire o botão de volume e todos os botões
de nível (painel superior e traseiro) para a
posição mais à esquerda possível.

Empurre todas as seleções de fonte
SOURCE SELECT, de monitor
MONITOR SELECT, e botões de

roteamento para a posição puxada para fora.

Conecte o cabo de alimentação incluso à
entrada no painel traseiro.

Conecte as saídas de áudio vindas da
interface de áudio DAW (Digital Audio
Workstation) para a entrada MONITOR

MIXINPUT.

Conecte monitores ativos ou passivos
através de um ampli cador ligado aos
jacks MONITOR OUT A, B e C.

Caso tenha um ambiente de estúdio
separado da sua mesa de trabalho,

pode-se conectar um par de alto-falantes
ligados ou alto-falantes passivos através de um
ampli cador de jacks STUDIO OUT a parte.

Conecte um ampli cador de fone

deouvidos aos jacks de saída de

fones(PHONES).

Conecte as saídas de duas faixas 2-TRACK

A e B aos dispositivos de gravação

externos para gravar o sinal proveniente
das suas ENTRADAS 1-4.

Conecte os jacks de saída DAW às

entradas na sua interface correspondente

para gravar o sinal proveniente de suas
ENTRADAS 1-4.

As ENTRADAS 1, 2 e 4 podem ser gravadas
individualmente ou misturadas

(dependendo da posição dos disjuntores
SOURCE SELECT) através da interface de áudio USB
como um sinal estéreo até o seu computador. O sinal
da ENTRADA 3 não pode ser gravado através do USB,
mas se pressionar SOURCE SELECT 3, pode-se ouvir o
sinal de playback estéreo vindo do seu computador.
Baseando-se nesta lógica, é possível usar o recurso
“rec-while-play” (gravar enquanto toca) no seu
computador sem o perigo de provocar um ciclo
de feedback. Se pressionar SOURCE SELECT 3 junto
com 1, 2 ou 4 enquanto os sinais de áudio estão
vindo através das entradas de linha traseira,
estes sinais serão misturados. A interface de áudio
USB é compatível com a classe, e pode ser usada com
drivers ASIO para proporcionar latência extra baixa
(tal como um ASIO4ALL – link disponível no website
behringer.com).

Loop de Retorno

Um loop de retorno causará uma

duplicidade do sinal gravado na sua
estação de trabalho (DAW). Caso ouvir este efeito
de duplicidade, vá até sua DAW e desligue a saída de
monitoração do sinal gravado.

Ajustando os níveis:

Mantenha todas as fontes externas
abaixadas ou desligadas, empurre o
botão POWER para que  que na posição

ligada “ON”.

Ligue os alto-falantes com
alimentação externa, ampli cadores
passivos, eampli cadores de fones
de ouvido.

Para selecionar qual fonte de monitor
deseja ouvir, empurre o botão A, B ou C
no painel superior.

Toque uma música do seu DAW para
testar e ajustar os níveis do monitor.

Ajuste o botão de nível de trim do
monitor de saída no painel traseiro,
casosejanecessário.

Ajuste o ganho no canal de entrada que
selecionar, utilizando seu botão trim no

painel traseiro. Calibre o quanto de
ganho precisa adquirir, observando o medidor de
nível no painel superior.

Dependendo do tipo de saída do seu

cartão de som (-10 dBV para consumi-

dores ou +4 dBu para pro ssionais)
pode ser que seja necessário empurrar o botão de
nível de entrada para dentro ou puxá-lo para fora.

Gire o botão de VOLUME para cima

vagarosamente. Se o volume estiver

mais baixo do que esperado, ajuste o
botão trim para a opção de monitor que você tiver
selecionado (A, B or C).

Se tiver um ampli cador de fones de

ouvido conectado aos jacks de saída de

fones (PHONES), ajuste o nível de
entrada adequado para a sua placa de som através
do botão de nível de entrada.

Aumente o volume aos poucos no seu ampli cador
de fones de ouvido até que atinja um nível adequado.

Cada jack PHONE na parte frontal da
unidade tem seu próprio controle de

volume. Conecte um par de fones de
ouvido a qualquer um dos jacks de entrada de fones
e ajuste o volume de acordo com seu preferência.

Para ajustar o nível da gravação de

voltaao seu DAW ou dispositivo de

gravação externo, selecione a fonte de
entrada que desejar enviar no painel superior
(desselecionetodas as fontes de entrada a
 mdeevitar possíveis ciclos de feedback)
ConecteRECORDING OUT no painel traseiro à sua
interface de áudio DAW ou dispositivo de
gravaçãoexterno e ajuste o nível de saída com
obotão +4/-10.

Para ajustar o nível de entrada de

toca-discos, empurre 4 da seção

SOURCESELECT no painel superior.
Certi que-se de que o botão LINE/PHONO traseiro
esteja ajustado para PHONO. Comece o playback no
seu toca-discos e ajuste o nível de trim na entrada 4
(paineltraseiro). Faça ajustes  nais com o
botãoVOLUME.

O sinal do microfone embutido

TALKBACK pode ser roteado para as

saídas RECORDING OUT (2-TRACK A,
BeDAW) ou para as saídas PHONES/STUDIO OUT
(incluindo ambas as saídas de fones de ouvido do
painel frontal). Empurre o botão no destino que
deseje usar e fale no microfone. Para fazer ajustes
no sinal, ajuste o botão TALKBACK.

Para ajustar o volume dos alto-falantes

conectados aos jacks STUDIO OUT, gire o

botão STUDIO OUT no painel superior
em direção horária. Caso os alto-falantes
necessitem de saída de sinal mais forte, ajuste o
botão trim STUDIO no paineltraseiro.

26 27XENYX CONTROL2USB Quick Start Guide

XENYX CONTROL2USB Block Diagram

Computer

2/2 I/O

USB audio

A

B

C

2-TRACK A

2-TRACK B

DAW

D/A

L R

play

A/D

rec

L R

BUS

USB REC

OFF

MUTE

OFF

MONO

OFF

DIM

off

A

VOLUME

off

-10...+4

IN

OUT

-10...+4

B

METER

off

-10...+4

C

MONITOR

MONITOR

SELECT

L R

BUS

STUDIO OUT

+4

-10

PHONES OUT

(REAR)

+4

-10

-10...+4MIN...MAX

off

+4

-10

PHONES 1

MIN...MAX

+4

-10

PHONES 2

MIN...MAX

OUT BUS

RECORDING

L R

off

+4

-10

IN 1

1

-10...+10

off

+4

-10

IN 2

2

-10...+10

off

+4

-10

IN 3

3/USB

-10...+10

off

LINE

INPUT

4

SOURCE

-10...+10

PHONO

IN 4

BUS

SELECT

L R

SOURCE

MONITOR

+4

-10

MIX

MONITOR

PHONES/STUDIO

simultaneously

triggers both switches

TALKBACK

FOOTSWITCH

INPUT

off

AGC

TALK

BACK

STUDIO

PHONES/

TO

STUDIO

PHONES/

MIN...MAX

INTERNAL

TALKBACK

MIC

BUS

off

TO

2-TRACK

Automatic

Gain Control

28 XENYX CONTROL2USB Quick Start Guide 29

Speci cations

Freque ncy Respon se

Line-level inputs and outputs

¼ " jack, balanced or unbalanced 10 Hz to 40 kHz (+0 dB / -1 dB)
Phono input 20 Hz to 20 kHz (±1 dB)

Distor tion (THD & IMD)

Line-level inputs to line-level ou tputs (unity gain) <0.02 %, 20 Hz to 20 kHz @ +4 dBu
Phono input <0.10 %, 20 Hz to 20 kHz @ +4 dBu

Noise Flo or

Unity gain with Input 1, 2 and 3 assigned -86 dBu, 20 Hz to 20 kHz
Monitor A, B and C outputs, studio ou tput, DAW, 2-track A & B outputs -90 dBu, 20 Hz to 20 kHz
Phono input -75 dBu, 20 Hz to 20 kHz
Equivalent input noise (E.I.N.) -119 dBu, 20 Hz to 20 kHz

Dynamic Range

Line inputs 107 dB
Phono input 88 dB

Crosstalk

Adjacent inputs 95 dB @ 1 kHz
Left to right / right to left 85 dB @ 1 kHz
Muted / level o 95 dB @ 1 kHz

Control Range

Input level ±10 dB
Output level -12 dB to 0 dB
Dim switch 0 dB / -20 dB

Rated Inp ut Voltage

Line inputs (+4 dB level setting) +4 dBu / +30 dBu (nominal / maximum)
Line inputs (-10 dB level setting) -10 dBu / +15 dBu (nominal / maximum)
Phono input @ 1 kHz, nominal gain 5 mV / 90 mV (nominal / maximum)

Rated Out put Voltage

All line-level outputs (+4 dB level set ting) +4 dBu / +21 dBu (nominal / maximum)
All line-level outputs (-10 dB level setting) -10 dBu / +8 dBu (nominal / maximum)

Maxim um Voltage Gain

Input 1, 2 and 3 to:

Monitor A, B and C outputs +32 dB
DAW, 2-track A & B, and phones (rear) outputs +22 dB
Studio output 32 dB
Phones 1 & 2 outputs 32 dB (output loaded @ 100 kΩ)

Monitor mix input to:

Phones (rear) outputs 12 dB
Studio output 22 dB
Phones 1 & 2 outputs 22 dB (output loaded @ 100 kΩ)

Phono input @ 1 kHz to:

Monitor A, B and C outputs 65 dB
DAW, 2-track A & B, and phones (rear) outputs 55 dB
Studio output 66 dB
Phones 1 & 2 outputs 66 dB (output loaded @ 100 k Ω)

Input Impedance

Line input 20 kΩ balanced / 14 kΩ unb alanced
Phono input 40 kΩ

Output Impedance

Line output 200 Ω balanced / 100 Ω unbalanced
Headphone out put 50 Ω

Input/Output VU Meters

12-segment LED CLIP, +10, +7, +4, +2, 0, -2, -4, -7, -10, -20, -30 dB

Talkback Section

Automatic gain control (AGC) Yes
Nominal outpu t level +4 dBu (+4 dB output level se tting)
Output level r ange -∞ to +10 dB

Power Supp ly / Voltage (Fuses)

Mains voltage 100-240 V~, 50/60 Hz
Fuse T 1AH 250 V
Power consumption 15 W
Mains connection Standard IEC receptacle

USB

Audio Stereo in / out
Connector Type B
Sample rate 44.1 / 48 kHz

Dimensions/Weight

Dimensions (H x W x D) 87 x 389 x 198 mm (3.4 x 15.3 x 7.8")
Weight 2.4 kg (5.3 lbs)

Quick Start Guide 3130 XENYX CONTROL2USB

Other important information

1. Register online. Please register your new

MUSIC Group equipment right after you purchase it by
visiting behringer.com. Registering your purchase using
our simple online form helps us to process your repair
claims more quickly and e ciently. Also, read the terms
and conditions of our warranty, if applicable.

2. Malfunction. Should your MUSIC Group
Authorized Reseller not be located in your vicinity,
you may contact the MUSIC Group Authorized Ful ller for
your country listed under “Support” at behringer.com.
Should your country not be listed, please check if your
problem can be dealt with by our “Online Support” which
may also be found under “Support” at behringer.com.
Alternatively, please submit an online warranty claim at
behringer.com BEFORE returning the product.

3. Power Connections. Before plugging the
unit into a power socket, please make sure you are using
the correct mains voltage for your particular model.
Faulty fuses must be replaced with fuses of the same type
and rating without exception.

1. Registro online. Le recomendamos que
registre su nuevo aparato MUSIC Group justo después de
su compra accediendo a la página web behringer.com.
El registro de su compra a través de nuestro sencillo
sistema online nos ayudará a resolver cualquier
incidencia que se presente a la mayor brevedad posible.
Además, aproveche para leer los términos y condiciones de
nuestra garantía, si es aplicable en su caso.

2. Averías. En el caso de que no exista un distribuidor
MUSIC Group en las inmediaciones, puede ponerse en
contacto con el distribuidor MUSIC Group de su país,
que encontrará dentro del apartado “Support” de nuestra
página web behringer.com. En caso de que su país no
aparezca en ese listado, acceda a la sección “Online Support”
(que también encontrará dentro del apartado “Support”
de nuestra página web) y compruebe si su problema aparece
descrito y solucionado allí. De forma alternativa, envíenos a
través de la página web una solicitud online de soporte en
periodo de garantía ANTES de devolvernos el aparato.

3. Conexiones de corriente. Antes de enchufar
este aparato a una salida de corriente, asegúrese de que dicha
salida sea del voltaje adecuado para su modelo concreto.
En caso de que deba sustituir un fusible quemado, deberá
hacerlo por otro de idénticas especi caciones, sin excepción.

1. Enregistrez-vous en ligne. Prenez le
temps d’enregistrer votre produit MUSIC Group aussi vite
que possible sur le site Internet behringer.com. Le fait
d’enregistrer le produit en ligne nous permet de gérer
les réparations plus rapidement et plus e cacement.
Prenez également le temps de lire les termes et conditions
de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas de
revendeur MUSIC Group près de chez vous, contactez le
distributeur MUSIC Group de votre pays : consultez la liste
des distributeurs de votre pays dans la page “Support” de
notre site Internet behringer.com. Si votre pays n’est pas
dans la liste, essayez de résoudre votre problème avec
notre “aide en ligne” que vous trouverez également dans
la section “Support” du site behringer.com. Vous pouvez
également nous faire parvenir directement votre demande
de réparation sous garantie par Internet sur le site
behringer.com AVANT de nous renvoyer le produit.

3. Raccordement au secteur. Avant de relier
cet équipement au secteur, assurez-vous que la tension
secteur de votre région soit compatible avec l’appareil.
Veillez à remplacer les fusibles uniquement par des
modèles exactement de même taille et de même valeur
électrique — sans aucune exception.

1. Online registrieren. Bitte registrieren Sie Ihr
neues MUSIC Group-Gerät direkt nach dem Kauf auf der
Website behringer.com. Wenn Sie Ihren Kauf mit unserem
einfachen online Formular registrieren, können wir Ihre
Reparaturansprüche schneller und e zienter bearbeiten.
Lesen Sie bitte auch unsere Garantiebedingungen,
falls zutre end.

2. Funktionsfehler. Sollte sich kein MUSIC Group
Händler in Ihrer Nähe be nden, können Sie den
MUSIC Group Vertrieb Ihres Landes kontaktieren, der auf
behringer. com unter „Support“ aufgeführt ist. Sollte Ihr
Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr
Problem von unserem „Online Support“ gelöst werden
kann, den Sie ebenfalls auf behringer.com unter
„Support“  nden. Alternativ reichen Sie bitte Ihren
Garantieanspruch online auf behringer.com ein, BEVOR Sie
das Produkt zurücksenden.

3. Stromanschluss. Bevor Sie das Gerät an
eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie
die korrekte Netzspannung für Ihr spezielles Modell
verwenden. Fehlerhafte Sicherungen müssen ausnahmslos
durch Sicherungen des gleichen Typs und Nennwerts
ersetzt werden.

1. Registre-se online. Por favor, registre seu
novo equipamento MUSIC Group logo após a compra
visitando o site behringer.com Registrar sua compra
usando nosso simples formulário online nos ajuda a
processar seus pedidos de reparos com maior rapidez e
e ciência. Além disso, leia nossos termos e condições de
garantia, caso seja necessário.

2. Funcionamento Defeituoso. Caso seu
fornecedor MUSIC Group não esteja localizado nas
proximidades, você pode contatar um distribuidor
MUSIC Group para o seu país listado abaixo de “Suporte”
em behringer.com. Se seu país não estiver na lista,
favor checar se seu problema pode ser resolvido com o
nosso “Suporte Online” que também pode ser achado
abaixo de “Suporte”em behringer.com. Alternativamente,
favor enviar uma solicitação de garantia online em
behringer.com ANTES da devolução do produto.

3. Ligações. Antes de ligar a unidade à tomada,
assegure-se de que está a utilizar a voltagem correcta para
o modelo em questão. Os fusíveis com defeito terão de
ser substituídos, sem qualquer excepção, por fusíveis do
mesmo tipo e corrente nominal.

Important information

Aspectos importantes

Informations importantes

Weitere wichtige
Informationen

Outras Informações
Importantes

FEDERAL COMMUNICATIONS
COMMISSION COMPLIANCE
INFORMATION

Responsible Part y Name: MUSIC Group Services NV Inc.
Address: 5270 Procyon Street

Las Vegas, NV 89118
USA

Phone Number: [phone]

XENYX CONTROL2USB

complies with the FCC rules as mentioned in the followingparagraph:

This equipment has been tested and found to comply with the limits for a ClassB
digital device, pursuant to part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful inter ference in a residential
installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined
by turning the equipment o and on, the user is encouraged to try to correct the
interference by one or more of the followingmeasures:

• • Reorient or relocate the receiving antenna

• • Increase the separation between the equipment and receiver

• • Connect the equipment into an outlet on a circuit di erent from that to which the

receiver is connected

• • Consult the dealer or an experienced radio/TV technician forhelp

This device complies with Part 15 of the FCC rules. Operation is subject to the
following two conditions:

(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.

Important information:

Changes or modi cations to the equipment not expressly approved by MUSIC Group
can void the user’s authority to use the equipment.

XENYX CONTROL2USB

We Hear You
