Bodenhacke

Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile

Tiller

Original instructions – Safety instructions – Spare parts

Bineuse

Notice originale – Consignes de sécurité – Pièces de rechange

Mотика

Оригинално ръководство за експлоатация

Указания за безопасност – Резервни части

Elektr. motyka

Originální návod k použití – Bezpečnostní pokyny – Náhradní díly

Rotációs kapa

Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek

Kultivator

Originalne upute za rad – sigurnosne upute – rezervni dijelovi

Seite 1 – 7

Page 8 – 14

Page 15– 22

Стр. 23 – 30

Str 31 – 37

oldal 38 – 45

Strana 46 – 53

Zappa

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

Bodemhak

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies –

Reserveonderdelen

Kultywator ogrodowy

Instrukcja oryginalna – Wskazówki bezpieczeństwa – Części zamienne

Prăşitoare

Instrucţiuni originale – Securitatea în lucru – Piese de schimb

Elektrická motyka

Originálný návod na použitie – Bezpečnostné pokyny – Náhradné dielce

Prekopalnik

Izvirna navodila – varnostni napotki – nadomestni deli

BH 700

Pagina 54 – 61

Blz. 62 – 69

Stronie 70 – 77

pag. 78 – 85

Strana 86 – 93

Stran 94 – 100

BH 800

Inhalt

Lieferumfang 1 Konformitätserklärung 1 Gerätebeschreibung / Ersatzteile 1 Betriebszeiten 1 Symbole Gerät 2 Symbole der Betriebsanleitung 2 Bestimmungsgemäße Verwendung 2 Restrisiken 2 Sicheres Arbeiten 3 Zusammenbau 4 Inbetriebnahme 5 Arbeitshinweise 5 Arbeiten mit der Bodenhacke 5

Folgende harmonisierte Normen wurden angewandt:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V

BH 700 BH 800 Gemessener Schallleistungspegel LWA 92,3 dB (A) 92,7 dB (A) Garantierter Schallleistungspegel LWA 93 dB (A) 93 dB (A)

Aufbewahrung der technischen Unterlagen:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany

Wartung und Reinigung 6 Transport 6 Lagerung 6 Mögliche Störungen 6 Technische Daten 7 Garantie 7

Lieferumfang

 Überprüfen Sie nach dem Auspacken den Inhalt des

Kartons auf

Ahlen, 17.05.2010 A. Pollmeier, Geschäftsleitung

Gerätebeschreibung / Ersatzteile

Pos. Bezeichnung Bestell.-Nr.

BH 700 BH 800

1 Griff 381594 2 Schaltergriff 3 Sicherheitsknopf

> Vollständigkeit > evtl. Transportschäden

• 1 vormontierte Geräteeinheit

• 1 Griffteil unten

• 1 Griffteil oben

• 1 Schraubenbeutel

• 1 Betriebsanleitung

• 1 Montage- und Bedienungsblatt

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

EG-Konformitätserklärung

entsprechend der EG-Richtlinie: 2006/42/EG Hiermit erklären wir

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

in alleiniger Verantwortung, dass das Produkt Bodenhacke Typ BH 700 und BH 800 Seriennummer: siehe letzte Seite

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG und 2000/14/EG.

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Bodenhacken in rein en, allgemeinen und bes onderen Wohngebieten, Kleinsiedlungsg ebieten, S onderg ebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten a n So nn- u nd Fei ert ag en sow i e an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Schalter-Stecker-

Kombination 5 Kabelzugentlastung 381595 6 Kabelhalter 381526 7 Griffteil oben links 381593 8 Griffteil oben rechts 381592 9 Griffteil unten 381591

10 Gehäuseabdeckung 381580 11 Schraube M6x45 VZ 390143 12 Scheibe A6,4 391634 13 Sterngriff M6 385028 14 Sicherheitsaufkleber 381579 15 Verbindungsholm 381590 16 Messerschutz 17 Messerwalze 381586 381587

Betriebszeiten

381503

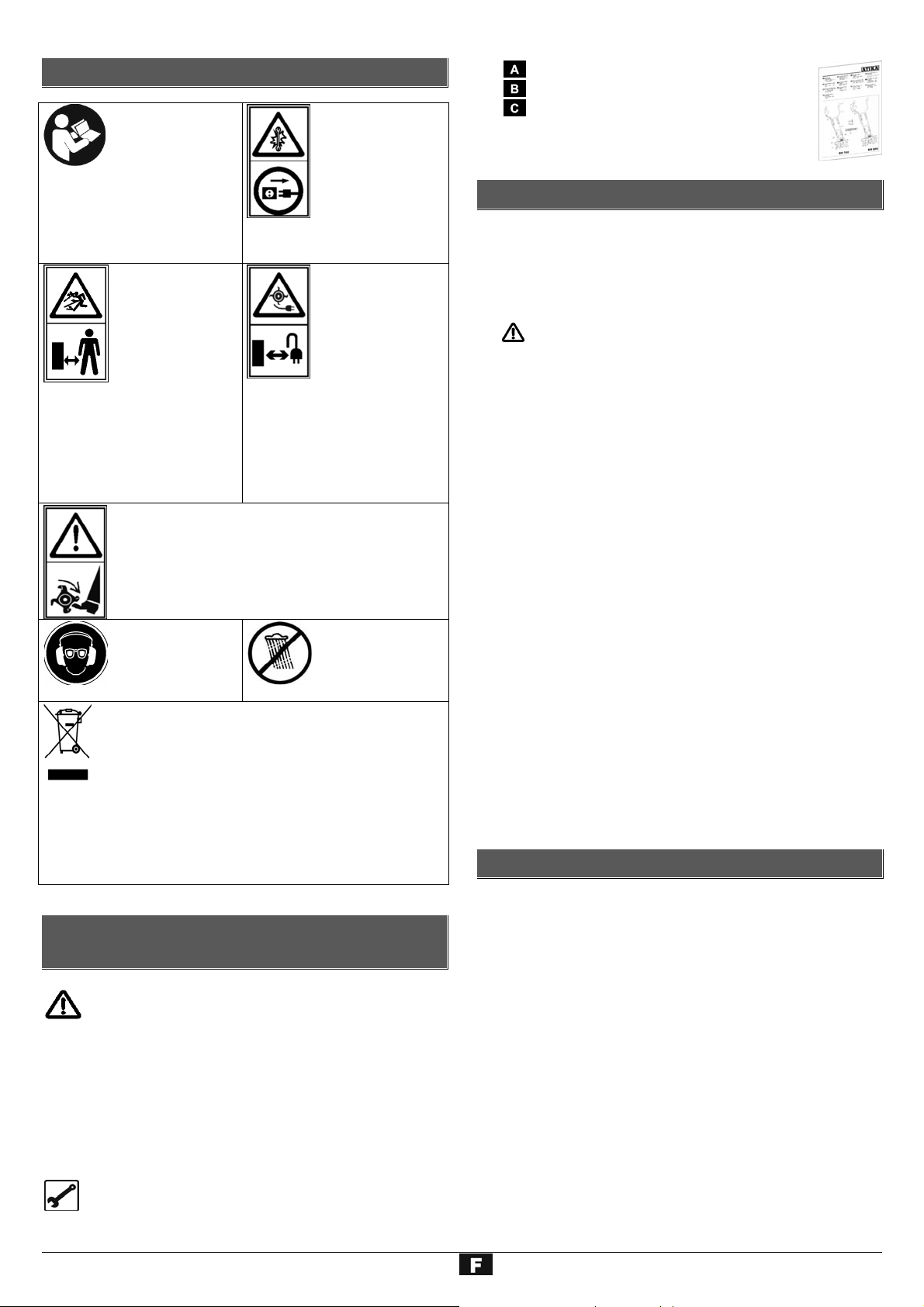

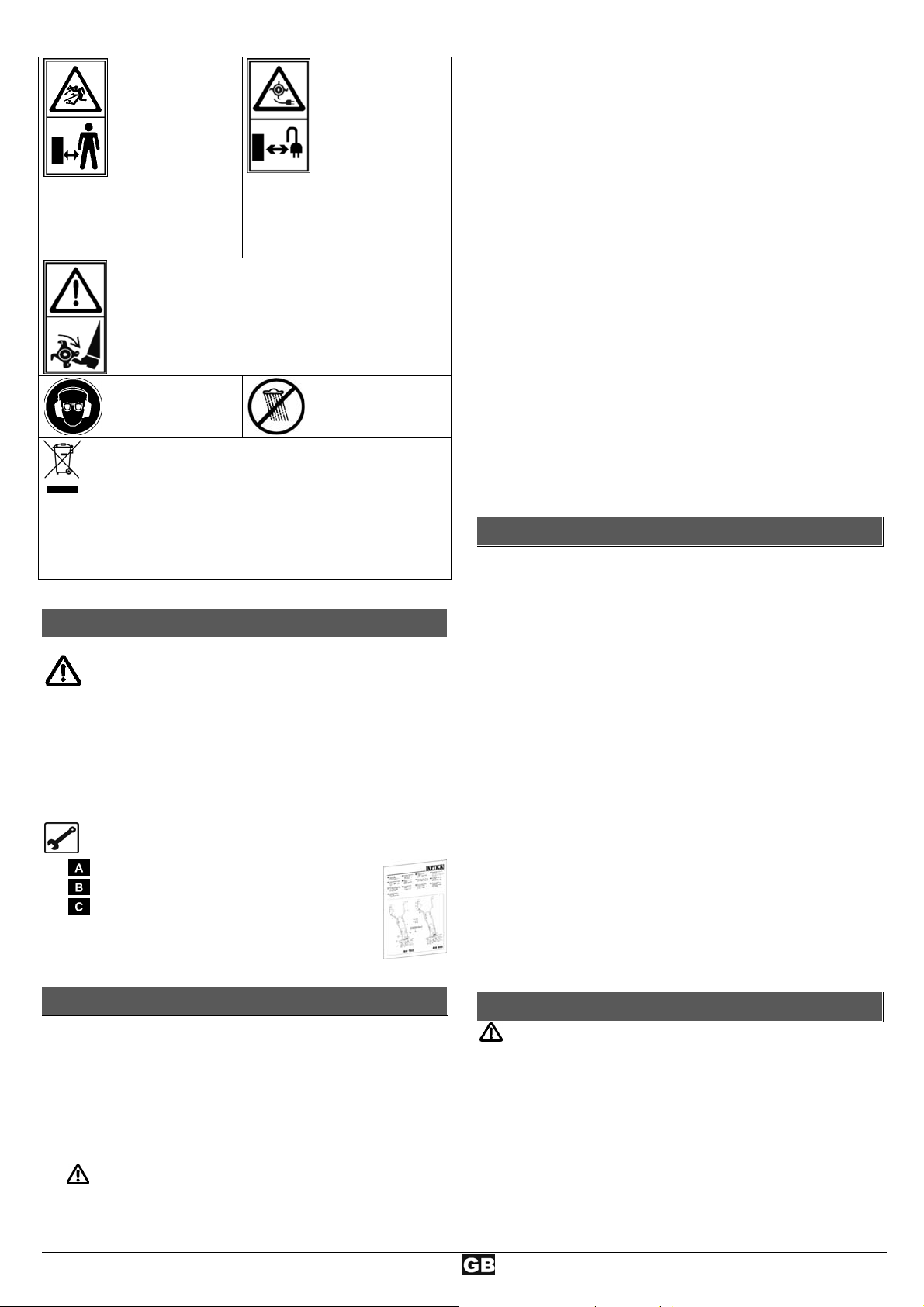

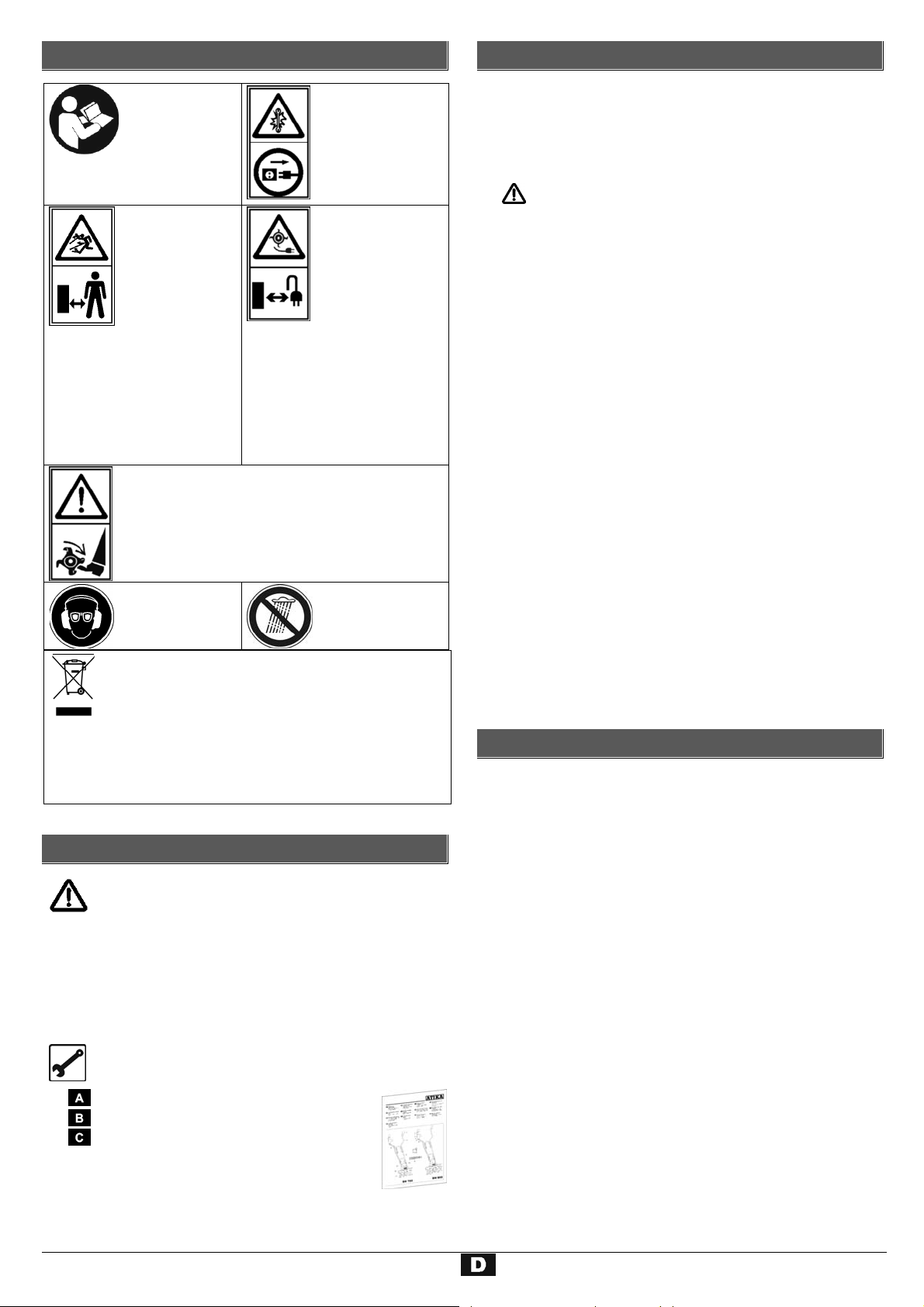

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie

Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Achtung vor rotierenden Messern bzw. Zinken.

Hände und Füße nicht in die Nähe oder unter

rotierende Teile halten, wenn die Maschine läuft.

Achtung, Walze läuft nach!

Augen- und Gehörschutz tragen.

Elektrische Geräte gehören nicht in den H ausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2002/96/EG über El ektround Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

zum Kontakt mit stromführenden Teilen führen. Sofort Netzstecker ziehen, wenn die Anschlussleitung beschädigt oder durchtrennt wird.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Netzkabel von den Zinken bzw. Messern fernhalten. Die Zinken bzw. Messer können die Leitungen beschädigen und

Vor Feuchtigkeit schützen.

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kan n Verletzungen zur Folge haben oder zu Sachbeschädigung führen.



Â Â Â

…

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Mont age- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. hingewiesen wird.

Bestimmungsgemäße Verwendung

 Das Gerät ist für das Umgraben und Auflockern von

Erdböden im privaten Haus- und Hobbygarten geeignet.

 Das Gerät darf nicht in öffentlichen Anlagen, Parks, Sport-

stätten oder an Straßen und in der Land- und Forstw irtschaft eingesetzt werden.



 Zur bestimmungsgemäßen Verwendung gehört auch die

 Die geltenden einschlägigen Unfallverhütungsvorschriften,

 Jeder weiter darüber hinausgehende Gebra uch gilt als nicht

 Eigenmächtige Veränderungen an dem Ger ät schließe n eine

 Das Gerät darf nur von Personen gerüstet, genutzt und

 Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor  Die Maschine darf nicht in explosionsgefä hrdeter Umgebung

Das Gerät darf nicht verwendet werden:

− auf gepflasterten, geteerten oder geschotterten Flächen Es besteht Gefahr von Verletzungen!

Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

sowie die sonstigen allgemei n anerkannten arbeitsmedizinischen und sicherheitstechnischen Reg eln sind einzuhalten.

bestimmungsgemäß. Für hieraus res ultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.

Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

gewartet werden, die damit vertraut und über di e Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

abstellen und Netzstecker ziehen. verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

 Verletzungsgefahr der Hände und Füße, wenn Sie in die

Nähe oder unter die rotierenden Teile gelangen.

 Verletzungsgefahr der Finger und H ände bei Montage- und

Reinigungsarbeiten an der Messerwalze.

 Wegschleudern von Steinen und Erde.  Gefährdung durch Strom, bei Verwendung nicht ordnungs-

gemäßer Elektro-Anschlussleitunge n.

 Berührung spannungsführender Teil e bei geöffneten elektri-

schen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauern den Arbei-

ten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nic ht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsa chgemäßem Gebrauch kann das Gerät gefähr-

lich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen

weiter, die mit der Maschine arbeiten. Bewahren Sie diese Sicherheitshi nweise gut auf.

 Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanlei-

tung mit dem Gerät vertraut.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

 Benutzen Sie das Gerät nicht für Zwecke, für das es nicht

bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

 Machen Sie sich mit Ihrer Umgebung vertraut, und achten

Sie auf mögliche Gefahren, die Sie wegen des M otorengeräusches eventuell nicht hören können.

 Der Bedienende ist im Arbeitsbereich der Maschine gegen-

über Dritten verantwortlich.

 Kinder und Jugendliche unter 16 Jahren sowie Personen, die

nicht mit der Anleitung vertraut sind, dürfen das Gerät nicht bedienen.

 Personen mit eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder mangels Erf ahrun g und/ oder mangels Wissen dürfen das Gerät nicht bedienen, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

 Kinder sind zu beaufsichtigen, um sicherzu stellen, dass sie

nicht mit dem Gerät spielen.

 Halten Sie andere Personen und Tiere von Ihrem Arbeitsb e-

reich fern.

 Lassen Sie andere Personen, insbesondere Kinder, nicht

das Werkzeug oder das Kabel berühren.

 Unterbrechen Sie den Gebrauch der Maschine, wenn Per-

sonen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln.

 Lassen Sie das Gerät nie unbeaufsichtigt.  Tragen Sie persönliche Schutzkleidu ng:

− Schutzbrille

− Gehörschutz (Schalldruckpegel am Ar beitsplatz kann 85

dB (A) überschreiten)

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung oder Schm uck, sie können von be- weglichen Teilen erfasst werden

− festes Schuhwerk oder Stiefel mit rutschfester Sohle

− Lange Hosen zum Schutz der Beine

 Arbeiten Sie mit dem Gerät nicht barfüßig oder in leichten

Sandalen.

 Berücksichtigen Sie Umgebungseinflüsse:

− Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.

− Setzen Sie das Gerät nicht dem Regen aus.

− Arbeiten Sie nicht direkt an Schwimmbecken oder Gar-

tenteichen.

− Arbeiten Sie nur bei ausreichenden Sichtverhältnissen. Sorgen Sie für gute Beleuchtung.

− Betreiben Sie das Gerät nach Möglichk eit nicht auf nas- sem Untergrund.

 Entfernen Sie vor dem Schneiden alle Fremdkörper (z.B.

Steine, Äste, Draht, usw.). Achten Sie während der Arbeit auf weitere Fremdkörper.

 Falls Sie auf Fremdkörper treffen, schalten Sie das Gerät

aus, ziehen Sie den Netzstecker und entfernen Sie den Fremdkörper. Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es auf eventuelle Besc hä di gun ge n un d l ass en S i e notwendige Reparaturen durchführen.

 Überlasten Sie das Gerät nicht! Sie arbeiten besser und

sicherer im angegebenen Leistungsbereic h.

 Betreiben Sie das Gerät nur mit kompletten und korrekt

angebrachten Schutzeinrichtungen (z. B. Messerschutz) und ändern Sie an der Maschine ni chts, was die Sicherheit beeinträchtigen könnte.

 Das Gerät bzw. Teile des Gerätes nicht verändern.  Achten Sie vor Einschalten des Motors darauf, dass Ihre

Füße in sicherem Abstand von den Schneidwerkzeugen sind.

 Führen Sie niemals Hände oder Füße an oder unter sich

drehenden Teile. Halten Sie sich immer entfernt von der Auswurföffnung.

 Sorgen Sie besonders an schrägen Flächen oder auf feuch-

tem Untergrund für sicheren Stand und halten S ie jederzeit das Gleichgewicht. Führen Sie das Gerät nur im Schritttempo.

 Arbeiten Sie nicht an steilen Abhängen.  Arbeiten Sie an schrägen Flächen quer zum Gefälle und

niemals auf- und abwärts.

 Seien Sie besonders vorsichtig, w enn Sie die Fahrtrichtung

am Hang ändern.

 Halten Sie den Sicherheitsabstand ein, der durch den Ha nd-

griff vorgegeben wird.

 Schieben Sie das Gerät während des Betriebes immer vo r-

wärts. Ziehen Sie ihn nicht zu sich hin oder hinter sich her.

 Wenn der Motor läuft, das Gerät nicht:

− hochheben und herumtragen

 Achtung! Das Werkzeug läuft nach! Bremsen Sie das Werk-

zeug nicht mit der Hand ab.

 Achten Sie darauf, dass der Messerschutz angebracht ist.  Schalten Sie das Gerät aus und warten Sie, bis die Walze

steht, wenn Sie:

− das Gerät kippen

− harten Untergrund überqueren

− das Gerät zu und von dem Arbeitsbereich transportieren

 Schalten Sie die Maschine ab und ziehen Sie den

Netzstecker aus der Steckdose bei:

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen oder Blockieru ngen

− Transport und Lagerung

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

− wenn das Gerät ungewöhnlich zu vibrieren beginnt.

− wenn Sie mit dem Gerät auf ein Hindernis gestoßen sind.

 Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle

elektrischer Strom).

 Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

 Überprüfen Sie die Maschine auf eventuelle Beschädigun-

gen:

−

Vor weiterem Gebrauch des Gerätes müssen Schutz-

vorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob bewegliche Teil e einwandfrei funktio- nieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sow eit nichts anderes in der Betriebsanleitung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

 Pflegen Sie Ihr Gerät mit Sorgfalt:

− Achten Sie darauf, dass alle Muttern, Bolzen und Schrauben fest sitzen.

− Achten Sie darauf, dass die Luftöffnungen sauber sind.

− Halten Sie die Handgriffe frei von Öl und Fett.

− Befolgen Sie die Wartungsvorschriften

Elektrische Sicherheit

 Ausführung der Anschlussleitung nac h IEC 6024 5 (H 07 RN-

F) mit einem Aderquerschnitt von mindestens

- 1,5 mm² bei Kabellänge bis 25 m

- 2,5 mm

 Lange und dünne Anschlussleitungen erzeugen einen Span-

nungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen müs-

sen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritz-

wassergeschützt sein.

 Beim Verlegen der Anschlussleit ung darauf achten, da ss sie

nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel

vollständig ab.

 Fahren Sie nicht mit dem Gerät über das Verlängerung ska-

bel. Stellen Sie sicher, dass es sich in einer sicheren Position hinter Ihnen befindet. Legen Sie das Kabel auf einen Weg oder den Bereich, der schon berarbeitet wurde. Â

 Verwenden Sie die Anschlussleitung nicht für Zwecke, für

die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitz e, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.

bei Kabellänge über 25 m

 Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie

Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.).

 Dieses Gerät produziert während des Betriebes ein elektro-

magnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinisch e Implantate beeinträchtigen. Um die Gefahr ernster Verletzungen zu verringern, empfehlen wir Personen, mit medizinischen Implantaten, ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.

 Kontrollieren Sie Verlängerungskabel regelmäßig und erset-

zen Sie sie, wenn sie beschädigt sind.

 Eine beschädigte Leitung nicht an das Netz anschließen.

Eine beschädigte Leitung nicht berühren, bevor sie vom Netzt getrennt ist. Eine beschädigte Leitung kann zum Kontakt mit stromführenden Teilen führen.

 Verwenden Sie keine defekten Anschlussleitungen.  Verwenden Sie im Freien nur dafür zugelassene und ent-

sprechend gekennzeichnete Verlängerungskabel.

 Keine provisorischen Elektroanschlüsse einsetzen.  Schutzeinrichtungen niemals überbrücken oder außer Be-

trieb setzen.

 Schließen Sie das Gerät über Fehlerstroms chutzschalt er (30

mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen

Teilen der Maschine haben durch eine konzessioni erte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Beschädigte Netzanschlussleitungen müssen durch den

Hersteller bzw. einer seiner K unde ndi enstst e lle n od er ei ner ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

Reparaturen an anderen Teilen der Maschine haben durc h

den Hersteller bzw. einer seiner Kunde ndi enststell e n zu erfolgen.

Nur Originalersatz-, Zubehör- und Sonderzubehörteile

verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Zusammenbau

Griffbügel

Befestigen Sie das untere Griffteil (9) an dem Verbindungs-

holm (15) des Motorgehäuses. Verwenden Sie hierfür die mitgelieferten Befestigungsteile (2x St erngriff (13), 2x Scheibe (12), 2x Schraube M6x45 (11). Befestigen Sie die oberen Griffteile (7, 8). Sie können zwischen zwei Griffpositionen auswählen. Verw enden Sie hierfür die mitgelieferten Befestigungsteile (4x Stern griff (13), 4x Scheibe (12), 4x Schraube M6x45 (11).

Befestigen Sie das Kabel mit den K abelhaltern (6) am Griffbügel. Achten sie darauf, dass das Kabel genügend Spiel hat.

Inbetriebnahme

Netzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vor schriftsmäßig geerdete Steckdose an.

Schließen Sie die Maschine über einen FI-Schalter (Fehlerstromschutzschalter) 30 mA an.

 Verwenden Sie Anschluss- bzw. Verlängerungskabel mit

einem Aderquerschnitt von mindestens 1,5 mm² bis 25 m Länge

Anbringen des Verlängerungskabels

Stecken Sie die Kupplung des Verlängerungskabels in den

Stecker der Schalter-Stecker-Kombination (4). Ziehen Sie das Verlängerungskabel als Schlaufe durch die Kabelzugentlastung (5) und hängen Sie es ein.

¨ Achten Sie darauf, dass das Verlängerungskabel genügend

Spiel hat.

Einschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Das Gerät besitzt eine Sicherheitsschaltung, die ein unbeabsichtigtes Einschalten verhindert.

Starten Sie das Gerät erst, wenn Sie es auf eine ebene Erdbodenfläche ohne Hindernisse gestellt haben.

Einschalten

Kippen Sie das Gerät leicht zu sich hin. Drücken Sie den Sicherheitsknopf (3) und halten Sie ihn

gedrückt. Ziehen Sie anschließend den Schaltergriff (2) zum Griff (1) hin. Das Gerät startet und die Messerwalze kann sich frei drehen.

¨ Lassen Sie jetzt den Sicherheitsknopf (3) los.

Ausschalten

Lassen Sie den Schaltergriff (2) los, er kehrt automatisch in seine Ausgangsposition zurück.

Motorschutz

Der Motor ist mit einem Schutzschalter a usgerüstet u nd schaltet bei Überlastung selbsttätig ab. Der Motor kann nac h einer Abkühlpause (ca. 15 min.) wieder eingeschaltet werden.

Lassen Sie den Schaltergriff (2) los, da das Gerät sonst unmittelbar nach dem Abkühlen wieder startet. Verletzungsgefahr!

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgendes:

 Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie

diese Betriebsanleitung gelesen, a lle angegebenen Hinweise beachtet und das Gerät wie beschrieben mo ntiert haben!

 Sorgen Sie für einen sicheren und aufgeräumten Arbeits-

platz. Entfernen Sie Gegenstände, die weggeschleudert werden können, aus dem Arbeitsbereich.

 Stellen Sie vor Beginn der Arbeit sicher, dass:

− die Arbeitswerkzeuge und Bolzen nicht abgenutzt oder

beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Arbeitswerkzeuge u nd Bolzen nur satzweise ausgetauscht werden.

− die Walze und Messer in ordnungsgemäßem Zustand

sind

− alle Schraubverbindungen fest angezogen sind

− sich im Arbeitsbereich keine weiteren Perso nen oder Tie-

re aufhalten

− hindernisfreies Rückweichen für Sie sichergestellt ist

− sicherer Stand gewährleistet ist.

Halten Sie die Hände und Füße immer im sicheren Abstand zum rotierenden Werkzeug.

Vibrationen

Wenn Personen mit Blutkreislaufstörungen zu oft Vibratio-

nen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten.

Sie können die Vibrationen re duzieren:

− durch kräftige, warme Arbeitshandschuhe

− Verkürzung der Arbeitszeit (mehrere lange Pausen einlegen)

Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

Arbeiten mit der Bodenhacke

 Das Gerät kann zum Umgraben und Auflockern von

Erdböden eingesetzt werden.

Verletzungsgefahr durch herumfliegen de Teil e!

Achten Sie darauf, dass der Messerschutz angebracht ist.

• Stellen Sie das Gerät an die Kante der zu bearbeiteten Fl ä- che, in der Nähe der Steckdose.

• Legen Sie das Kabel nach jedem Wenden auf die g egenü- berliegende, bereits bearbeitete, Seite. Â

• Achten Sie darauf, das Gerät nicht zu überlasten.

L Bei Überlastung sinkt die Motordrehzahl, das Motorge-

räusch verändert sich.

Î Halten Sie an und lassen Sie den Scha ltergriff (2) los. Î Warten Sie, bis die Messerwalze still steht.

• Führen Sie das Gerät in einer angemessenen, gleichmäßi- gen Geschwindigkeit in geraden Linien üb er den Er dbod e n.

• Stellen Sie sich beim Arbeiten an Hängen immer quer zur Steigung, achten Sie auf einen festen, sicheren Stand. Arbeiten Sie nicht an besonders steilen Ab hängen.

Beachten Sie auf jeden Fall alle Sic herheitshi nweise (siehe

„Sicheres Arbeiten“).

Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsarbeit:

− Gerät ausschalten

− Stillstand der Walze abwarten

− Netzstecker ziehen

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Ander e Teile können zu unvorhersehbaren Schäden und Verletzun gen führen.

Um sich zu vergewissern, dass das Gerät in einem sicheren Arbeitszustand ist, überprüfen sie das Gerät regelmäßig auf offensichtliche Mängel wie

− lose Befestigungen (Muttern, Schrauben, B olzen)

− abgenutzte oder beschädigte Bauteile

Wartung Messerwalze

 Reinigen Sie die Unterseite des Gerätes und die Messer-

walze.

 Reinigen Sie das Gehäuse, insbesondere die Lüftungsschlit-

ze von anhaftendem Schmutz.Die Maschine nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.

 Verwenden Sie für die Kunststoffteile keine Lösungsmittel

(Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können.

Transport

Vor dem Transportieren Netzstecker ziehen.

Auch bei abgestelltem Motor kann die Walze beim Trans-

port, z.B. über harten Untergrund, beschädigt werden. Transportieren Sie deshalb das Gerät tragend.

Lagerung

Netzstecker ziehen.

Verletzungsgefahr! Tragen Sie beim Arbeiten

Abgenutzte Messer führen zu einer schlechten Leistung des Gerätes und einer Überlastung des Motors. Überprüfen Sie deshalb vor jedem Gebrauch den Zustand der Messer. Falls erforderlich, lassen Sie die Messerwalze von Ihrem Kundendienst durch eine neue ersetzen.

Reinigung

Reinigen Sie das Gerät nach jedem Gebrauch sorgfältig,

damit die einwandfreie Funktion erhalten bleibt.

 Entfernen Sie Verschmutzungen mit einem Lappen oder

einer Bürste.

an der Messerwalze Schutzhandschuhe.

Verletzungsgefahr! Tragen Sie beim Arbeiten

an der Messerwalze Schutzhandschuhe.

 Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

 Sorgen Sie bei einer längeren Lagerung (z.B. währ end des

Winters) dafür, dass das Gerät vor Frost und Korrosio n geschützt ist.

 Beachten Sie vor einer längeren La g erung f o lg ende s, um di e

Lebensdauer der Maschine zu verlä nger n und ei n leic ht gängiges Bedienen zu gewährleisten:

− Führen Sie eine gründliche Reinigung durch.

− Behandeln Sie Metallteile nach jedem Gebrauch zum

Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Sprühöl.

Niemals Fett verwenden!

 Reinigen Sie das Gerät sofort nach Beendigung der Arbeit.

Mögliche Störungen

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Stillstand der Walze abwarten

− Netzstecker ziehen

 Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in B etrieb setzen und überprüfen.

Störung Mögliche Ursache Beseitigung

Gerät läuft nicht

Â Kein Strom oder Stromausfall Â Stromversorgung, Steckdose, Sicherung prüfen Â Verlängerungskabel defekt Â Verlängerungskabel überprüfen, defektes Kabel

unverzüglich austauschen

Â Netzstecker, Motor oder Schalter defekt Â Netzstecker, Motor oder Schalter v on einer kon-

zessionierten Elektrofachkraft überprüfen oder reparieren lassen, bzw. durch Origin alteile ersetzen lassen.

Â Motorschutzschalter hat ausgelöst 1. Walz e blockiert Â entfernen Sie die Blockierung

Â Lassen Sie den Motor ca. 15 Min uten abkühlen

bevor Sie weiterarbeiten

Das Gerät arbeitet mit Unterbrechungen

Â Verlängerungskabel defekt Â Verlängerungskabel überprüfen, defektes Kabel

unverzüglich austauschen

Â Interner Fehler Â Wenden Sie sich bitte an den Kundendienst

Â Ein-/Ausschalter defekt Â Wenden Sie sich bitte an den Kundendienst Â Walze ist blockiert Â Entfernen sie die Blockierung Ungewöhnliche Geräusche Â Lockere Schrauben, Muttern oder andere

Befestigungsteile

Â Ziehen Sie alle Teile fest an, wenden Sie sich an

den Kundendienst, wenn die Geräusche weiter-

hin auftreten. Ungewöhnliche Vibrationen Â Messer beschädigt oder stumpf Â wenden Sie sich bitte an den Kundendienst Unbefriedigendes Ergebnis Â Stumpfe Messer Â wenden Sie sich bitte an den Kundendienst

Bei weiteren Fehlfunktionen setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

 0 23 82 / 8 92 – 58 oder 0 23 82 / 8 92 – 65

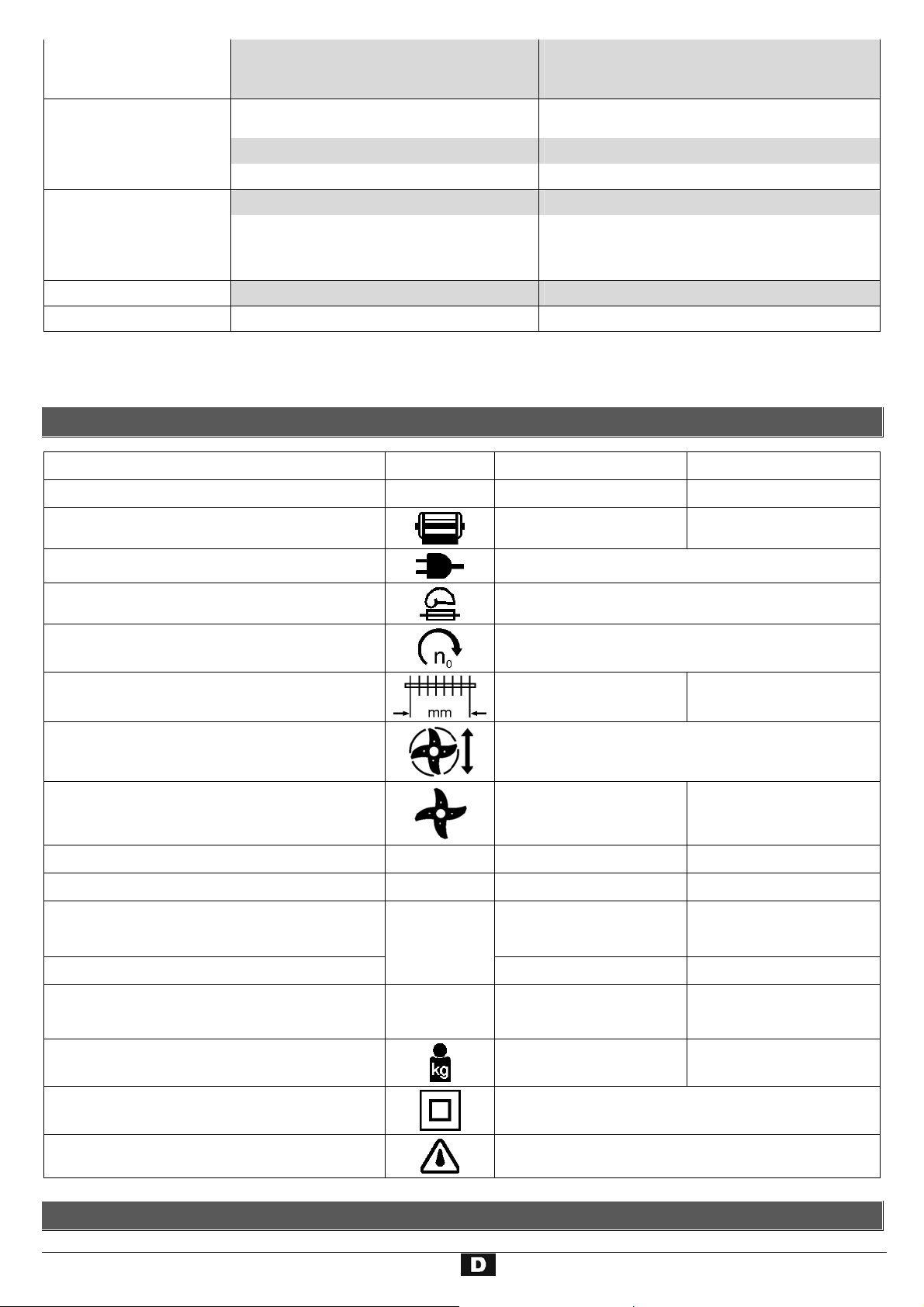

Technische Daten

Typenbezeichnung

BH 700 BH 800

Model Motorleistung P

Netzspannung / Frequenz Absicherung

Leerlaufdrehzahl n

Arbeitsbreite

Arbeitstiefe

Messeranzahl

Hand-Arm-Vibration (Gemessen nac h EN 786) Schalldruckpegel L Schallleistungspegel L

(nach 2000/14/EG)

gemessener Schallleistungspegel 92,3 dB (A) 92,7 dB (A)

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A träge

ca. 340 min –1

370 mm 450 mm

180 mm

16 24

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

garantierter Schallleistungsp egel

93 dB (A) 93 d B(A)

Abmaße

ca. 1275 x 480 x 205 mm ca. 1335 x 480 x 205 mm

(Länge x Breite x Höhe) Gewicht

Schutzklasse

Schutzart

ca. 8,5 kg ca. 10,5 kg

II (schutzisoliert)

IPX4

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Contents

Extent of delivery 8 Declaration of conformity 8 Description of device / Spare parts 8 Operating times 8 Symbols machine 8 Symbols used in the original instructions 9 Proper use 9 Residual risks 9 Safety instructions 9 Assembly 11 Start-up 11 Working instructions 12 Working with the tiller 12 Maintenance and cleaning 12 Transport 13 Storage 13 Possible faults 13 Technical data 14 Guarantee 14

Extent of delivery

 After unpacking, check the contents of the box

> That it is complete > Check for possible transport damage

• 1 Pre-assembled device

• 1 Lower handle hoop

• 1 Upper handle hoop

• 1 Screw bag

• 1 Original instructions

• 1 Assembly and operating instruction sheet

Report any damage or missing items to your dealer, supplier or the manufacturer immediately.

EC Declaration of Conformity

according to EC directive: 2006/42/EC We,

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

herewith declare under our sole responsibility that the product

Bodenhacke (Tiller) type BH 700 and BH 800

Serial number: see last page is conform with the above mentioned EC directive as well as w ith

the provisions of the guidelines belo w: 2004/108/EC, 2000/14/EC.

Following harmonized standards have been applied: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Conformity assessment procedure: 2000/14/ EC - Appendix V.

BH 700 BH 800 Measured level of the acoustic output

Guaranteed level of the acoustic output L

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Keeping of technical documents at: ATIKA GmbH & Co. KG – Technical department – Schinkelstr. 9 7 59227 Ahlen – Germany

Ahlen, 17.05.2010 A. Pollmeier, management

Description of device / Spare parts

Pos. Denomination Order-no.

BH 700 BH 800

1 Handle 381594 2 Switch handle 3 Safety knob 4 Switch-plug unit 381503 5 Cable strain relief 381595 6 Cable holder 381526 7 Upper handle hoop left 381593 8 Upper handle hoop right 381592

9 Lower handle hoop 381591 10 Body cover 381580 11 Screw M6x45 390143 12 Washer A6.4 391634 13 Star grip M6 385028 14 Safety label 381579 15 Connecting rod 381590 16 Blade protection 17 Blade drum 381586 381587

Operating times

Before initiating the device please observe the provisions pertaining to corresponding laws (regional provisions) for the noise control.

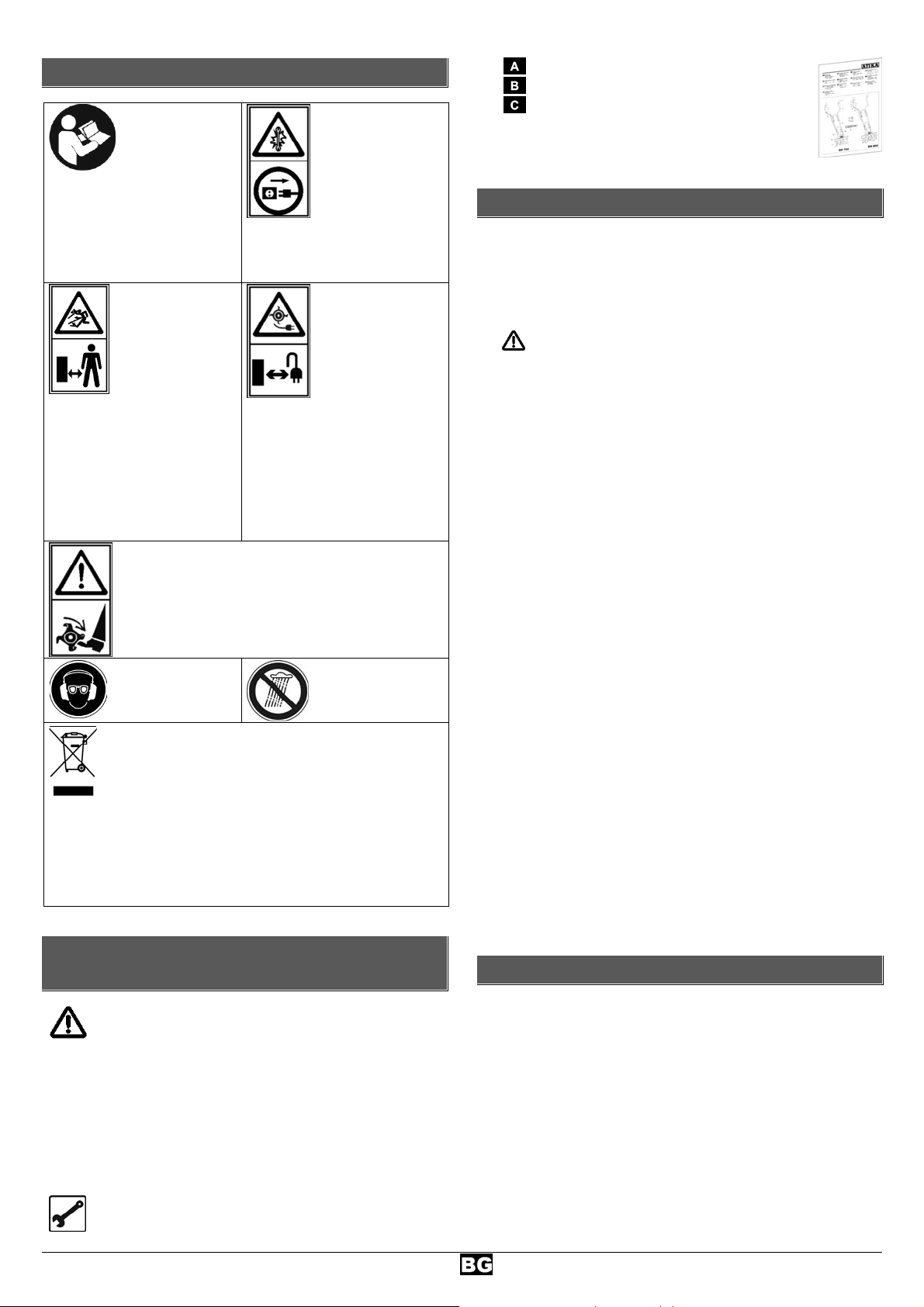

Symbols machine

Carefully read original instructions before handling the machine.

Shut off engine and remove power cord before performing cleaning, maintenance or repair work.

Danger – objects may be thrown out at high speed when motor is running.

Keep people, pets and domestic animals out of the danger area.

Beware of rotating blades or tines. Do not keep hands and feet near or under rotating parts while the machine is running. Cautio n! Blades run after!

Wear eye and ear protection.

Electrical devices do not go into the domestic rubbish. Give devices, accessories and packaging to an ecofriendly recycling.

According to the European Directive 2002/96/EC on electrical and electronic scrap, electrical devices that are no longer serviceable must be separately collected and brought to a facility for an environmentally compatible recycli ng.

contact with live parts. When connecting cable is damaged or cut through immediately pull out the power plug.

Keep the mains cable free from the tines or blades.

Tines or blades may damage the cables and cause

Protect against moisture.

Symbols Original instructions

Threatened hazard or hazardous situation. Not observing this instruction can lead to injuries or cause damage to property.



Â Â Â

…

Important information on proper handling. Not observing this instruction can lead to faults in the machine.

User information. This information helps you to use all the functions optimally.

Assembly, operation and servicing. Here you are explained exactly what to do.

Please refer to the attached assembly and operating instruction sheet for references to figure numbers in the text.

Proper use

 This device is suited for dig over and mix up of ground areas

on private house and hobby gardens.

 The device is not allowed to be used in public gardens,

parks, sports centres or at roadsid es as well a s in agricult ure and forestry.The device is not allowed to be used in public gardens, parks, sports centres or at roadsid es as well as in agriculture and forestry.



The device may not be used:

− on plastered or gravelled areas Risk of injuries existing!

 The intended usage also includes compliance with the

operating, servicing and repair conditions prescribed by the manufacturer and following the safety instruct ions included in the instructions.

 The relevant accident prevention regulations for the

operation as well as the other generally acknowledged occupational medicine and safety rules must be complied with.

 Any other use is deemed not to be use as prescribed. The

manufacturer is not liable for any type of damage resulting from this: the user bears the sole risk.

 Arbitrary modifications on the scarifier exclude a liability of

the manufacturer for damages of all kinds resulting from it.

 Only persons who are familiarised with the device and

informed about possible risks are allowed to prepare, operate and service this dev ice. Repair works may only be carried out by us or by a customer service agent nominated by us.

 Shut off engine and remove power cord before performing

cleaning, maintenance or repair work.

 The machine may not be used in a potentially explosive

environment or be exposed to the rain.

Residual risks

Even if used properly, residual risks can exist even if the relevant safety regulations are complied wit h due to the design determined by the intended purpose.

Residual risks can be minimised if the “Safety information” and the “Intended usage” as well as the whole of the original instructions are observed.

Observing these instructions, and taking pro per car e, will r educ e the risk of personal injury or damage to the equipment.

 Risk injury of hands and feet if th ey come close to or under

the rotating parts.

 Risk of injury of fingers and hands during assembly and

cleaning activities on the blade drum.

 Stones and soil may be thrown off.  Danger resulting from electric current, if improper connecti ng

wires are used.

 Touching live parts of opened electrical c omponents.  Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non-obvious residual risks can still exist.

Safety instructions

The device can be dangerous when used improperly.

The use of electrical tools requires the observation of basic safety precautions to eliminate risk of fire, electrical shock and personal injuries.

Before commissioning this product, read and keep to the following advice. Also observe the preventive regulations of your professional association and the safety provisions applicable in the respective country, in order to protect yourself and others from possible injury.

Pass the safety instructions on to all persons who work

with the machine. Keep these safety instructions in a safe place.

 Make yourself familiar with the equipment before usi ng it, by

reading and understanding the original instructions.

 Be attentive. Be careful what you d o. Behave sensibly whe n

working. Do not use the device when you are tired or under the influence of drugs, alcohol or medicame nts. One moment of carelessness when using the device can result in serious injuries.

 Do not use the device for purposes it is not intended for (see

“Intended use”).

 Familiarize yourself with your env ironment and pay attentio n

to possible dangers which you may not be able to hear because of the motor noise.

 Within his area of work the operat or is responsible for third

parties.

 Children and young persons under 16 year s of age as well

as persons who have not read the instruction manual are not allowed to operate this product.

 Physically, sensorially or mentally handicapped persons or

persons who have no relevant experience and/or knowledge are not allowed to operate the device, unless a person responsible for their safety supervises t hem or instruct them on how to use the device.

 Children must be supervised to make sure that they do not

play with the device.

 Keep bystanders and animals away from your working area.

Do not allow other persons, especiall y children, to touch the tool or cable.

 Switch off the machine if persons, in particular children or

pets, are close to you or if you change your working area.

 Never leave the device unattended.  Wear protective clothing:

− safety goggles

− ear protection (Sound intensity level at workplace can

exceed 85 dB (A))

 Wear suitable work clothes:

− do not wear loose-fitting clothes or jewellery; they can catch in moving parts.

− Solid shoes or boots with a nonskid sole

− Trousers to protect the legs

 Do not work with the device barfooted or only with thongs on

your feet.

 Take into consideration environmental influences:

− Do not use the device in moist or wet ambience.

− Do not expose the device to rain.

− Do not work directly near swimming pools or garden

ponds

− Do only work with sufficient visibility conditions. Provide for good illumination.

− Do not operate the device when the ground is wet, if possible.

 Before trimming, remove all foreign objects (e.g. stones,

branches, wires, etc.). While working watch out for further foreign objects.

 If you come across to foreign objects, power off the device,

disconnect the mains plug and remov e those for eign objec ts. However before you restart the device, ch eck it for possible damages and have it repaired if necessary.

 Do not overload the device! You work better and safer in the

given performance range.

 Only operate the machine with complete and correctly

attached safety equipment (e.g. blade guard) and do not alter anything on the machine that could impair the safety.

 Do not modify the device or parts of the device respectively.  Before turning on the motor, make sure that your feet are at

a safe distance from the cutting tools.

 Never keep hands or feet close to or under rotating parts.

Keep away from the ejection slot.

 Pay attention to sure footing especially when working on

slopes or on wet ground and keep your balance at all times. Guide the device only a walking speed.

 Do not work on steep slopes.  When working on slopes, always work perpendicular to the

slope and never up and down.

 Be especially careful when changing the operati ng direction

on a slope.

 Observe the safety distance given by the handl e b ar.  Always push the device forward wh ile it is operating. Do not

pull it to yourself or behind you.

 While the motor is running, do not

− lift or carry the device about

 Caution! The tool runs after. Do not try to slow down the tool

by hand.

 Pay attention that the blade guard is attached.  Turn off the device and wait until the drum has stopped when

− tilting the device

− crossing hard ground

− transporting the device to and from the work area

 Switch the machine off and remove the mains plug from th e

socket when

− carrying out repair works

− maintenance and cleaning

− removing malfunctions and blockages

− transport and storage

− leaving unattended (even during short interruptions)

− when the device begins to exhibit unusual vibrations

− when you have hit an obstacle with the device.

 Do not wash down device with water. (origin of danger

electric current).

 Store unused equipment in a dry, locked place out of the

reach of children.

 Check the machine for possible damage:

− Before continuing to use the machine, the protective devices must be inspected to ensure that they work perfectly and with their intended function.

− Check whether movable parts function perfectly and do not stick or whether parts are damaged. All parts must be correctly installed and fulfil all conditions to ensure perfect operation.

− Damaged guards and parts must be pro perly repaired or exchanged by a recognized, specialist workshop; insofar as nothing else is stated in the instructions for use.

− Damaged or illegible safety warning labels should be replaced immediately.

 Maintain your device with care:

− Ensure that all nuts, bolts and screws are tight.

− Make sure that the ventilation apertures are free.

− Keep handles free of oils and grease.

− Follow the maintenance instructions.

Electrical safety

 Design of the connection cable accor ding to IEC 60245 (H

07 RN-F) with a core cross-profile section of at least

- 1.5 mm² for cable lengths up to 25 m

- 2.5 mm

for cable lengths over 25 m

 Long and thin connection lines result in a potential drop. The

motor does not reach any longer its maximal power; the function of the device is reduced.

 Plugs and coupler outlets on connection cables must be

made of rubber, non-rigid PVC or other thermoplastic material of same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-proof.  When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug conn ection does not get wet.

 Wind off completely the cable when using a c able drum.  Do not drive the device across the extension cable. Make

sure that it is behind you in a secure position. Place the cable on a path or area that has already been worked.Â

 Do not use the cable for purposes for which it is not mea nt.

Protect the cable against heat, oil and sharp edg es. Do not use the cable to pull the plug from the socket.

 Protect yourself against electric shocks. Avoid touching

earthed parts with your body (e.g. pipes, heating apparat us, cookers, fridges etc.).

 This device generates an electromagnetic field during

operation. Such a field may affect active or passive medical implants under certain circumstances. To reduce the risk of serious injuries we recommend persons who carry medical implants to consult their doctor and the manufacturer of the medical implant before operating this d evice.

 Regularly check the extension cables and replace them if

they are damaged.

 Do never connect a damaged cable to the mains. Do not

touch a damaged cable before it is disconnected from the mains. A damaged cable may cause contact with live parts.

 Do not use any defective connection cables.  When working outdoors, only use extension cables especially

approved and appropriately labelled for outdoor use.

 Do not set up any provisional electrical connections.  Never bypass protective devices or deactivate them.  Only hook up the machine by means of a fa ult-current circuit

breaker (30 mA).

The electrical connection or repairs to electrical parts of the

machine must be carried out by a certified electrician or one of our customer service points. Local regulations – especially regarding protective measures – must be observed.

Damaged mains leads must be replaced by the

manufacturer or one of their service workshops or a similar qualified person to prevent dangers.

Repairs to other p arts of the machine must be carried out

by the manufacturer or one of his customer service points.

Use only original spare parts, accessories and special

accessory parts. Accidents can arise for the user through the use of other spare parts. The manufacturer is not liable for any damage or injury resulting from such action.

Assembly

Handle hoop

Plug the lower handle hoop (9) on the co nnection rod (15)

of the motor body. Use the supplied fasteners (2x star grip (13), 2x washer (12), 2x screw M6x45 (11).

Fasten the upper handle hoop (7,8). You can ch oose from two handle positions. Use the supplied fasteners (4x star grip (13), 4x washer (11), 4x screw M6x45 (11).

Fix the cable on the handle hoop using the cable holders (6). Make sure that the cable has enough free motion.

Start-up

Mains connection

Compare the voltage given on the machine model pl ate e.g. 230 V with the mains voltage and connect the machine to the relevant and properly earthed plug.

Connect the machine via a circuit breaker switch (residualcurrent-operated circuit switch) 30 mA.

 Use connecting or extension cables up to a length of 1.5 m

featuring a core cross section of at least 25 mm².

Mounting of the extension cable

Plug the female connector of the extension cable on the

male connector of the switch-connector combination (4). Thread the extension cable through the strain relief (5) as a loop and hang it up.

¨ Make sure that the extension cable has enough free

motion.

Switching on / off

Do not use any device where the switch can not be switched on and off. Damaged switches must be repaired or replaced immediately by the customer service.

The device is equipped with a safety circuitry preventing inadvertent switching on.

Only start the machine when it is placed on a flat gro und area without obstacles.

Switching on

Tilt the device slightly towards you.

Push the safety button (3) and keep it depressed.

Next, pull the switch lever (2) toward the handle (1). The

device starts and the blade drum can rotate freely.

¨ Now release the safety button (3).

Switching off

When you release the switch lever (2) it returns automatically to its original position.

Motor protection

The motor is equipped with a protective circuit breaker and switches off automatically in case of overloading. After a cooling-down break (approx. 15 min), the motor may be restarted.

Release the switch lever (2) because the device will otherwise restart immediately after it has cooled down. Risk of injury!

Working instructions

Before commencing work, ensure the follow ing:

 You may not start to operate the machine until you have

read these original instructions, observed all the instructio ns given and installed the machine as described!

 Provide for a safe and cleaned workplace. Remove from the

working area objects which might be thrown off.

 Before starting your work make sure that:

− the tools and bolts are not worn or damaged. To avoid any unbalance worn or damaged tools and bolts must only be replaced as a whole set.

− drum and blades are in proper condition

− all screw connections are tight

− no other persons or animals stay within the workin g area,

− you can always step back without any barriers,

− you have always a secure standing position.

Always keep your hands and feet at a safe distance to the rotating tool.

Vibration

If persons who have blood circulation problems are too

often exposed to vibrations damages to the nervous system or to blood vessels may occur. You can reduce vibrations

− by thick and warm working gloves,

− shorter working time (have longer breaks).

See a doctor if your fingers swell, you don’t feel well or your fingers become numb.

Working with the tiller

 The device can be used for diging over and for mixing up

of ground areas.

Risk of injury by flying around objects.

Make sure that the blade guard is attache d.

• Place the device at the edge of the ground near the receptacle.

• Move the cable after each turn to the opposite already worked side. Â

• Make sure not to place excessive strain on the device.

L In case of excessive strain, the motor speed drops and

the motor noise changes.

Î Stop and release the switch lever (2)

Î Wait until the blade drum stands still

• Move the device at an appropriate uniform spe ed in straight lines across the ground.

• When working on slopes, always position yourself perpendi - cular to the incline and ensure safe footing. Do not scarify on steep slopes.

In any case, adhere to all safety notes (see "Safe

working").

Maintenance and cleaning

Before each maintenance and cleaning work:

− switch off device

− wait until the drum is stationary

Maintenance and cleaning activities beyo nd those described in this chapter may only be performed by customer service.

For maintaining and cleaning, removed security devices must unconditionally be mounted properly and proved again.

Use only original parts. Other parts can result in unexpected damages and injuries.

To make sure that the device is in a safe condition regularly check the device for apparent defects such as

− loose fastening elements (nuts, bolts, screws),

− worn or damaged components.

Maintenance Blade drum

Worn blades reduce the performance of the device and put excessive strain on the motor. Therefor e check the condition of the blades before each use. If required, have the blade drum replaced by a new one by your authorized service personnel.

Cleaning

Clean the device carefully after each use to ensure

faultless function to be maintained.

 Remove the dirt with a cloth or brush.  Clean the device immediately after finishing t he work.  Clean the bottom of the device and the blade drum.  Clean the housing, especially the vent slot s, from dirt stuck

to it.

 Do not clean the machine with running water or high-

pressure cleaners.

 Do not use solvents for the synthetic parts (petr ol, alcohol,

etc.) as these can damage the synthetic parts.

− pull out main plug

Risk of injury! Wear protective gloves when

working on the blade drum.

Risk of injury! Wear protective gloves when

working on the blade drum.

Pull the mains plug prior to transport.

The drum can be damaged during transport, e.g. on hard ground, even when the motor is switched off.

Therefore carry the device.

Pull out main plug.

Before each fault clearance

− switch off device

− wait until the drum is stationary

− pull out main plug

Transport

Storage

 Store unused equipment in a dry, locked place out of the

reach of children.

 In case of extended storage (e.g. during wint er) ensure that

the device is protected against frost and corrosion.

 Before extended storage, please observe the following to

increase the service life of the device an d to ensure smooth operation:

− thoroughly clean the device

− Treat metal parts after each use against corrosion using

an environmentally friendly bi ologically degradable spra y oil.

Never use any grease!

Possible faults

 After each fault clearance, put into operation and recheck all security install ations.

Fault Possible cause Remedy Device doesn't start

The device operates with interruptions

Unusual vibrations Â Cutting blade damaged or dull Â Please contact the after sales service. Unsatisfactory result Â Dull blades Â Please contact the after sales service.

Â no power Â Check power supply, power socket and fuse

protection

Â Extension cable defect Â Check extension cable, exchange defect cable

immediately

Â Main plug, motor or switch defect Â Hav e main plug, motor or switch check ed by an

approved electrician or replaced by original spare parts

Â Protective motor switch has tripped 1. Drum bl ock ed Â remove the blockage

Â Allow the motor to cool down approx. 15

minutes before continuing to work

Â Extension cable defect Â Check extension cable, exchange defect cable

immediately

Â Internal fault. Â Please contact the after sales service.

Â ON/OFF button defective. Â Please contact the after sales service. Â Drum is blocked Â Remove the blockage Unusual sounds Â Loose screws, nuts or other fasteners Â Tighten all parts; contact customer service if the

noises continue to occur.

Type

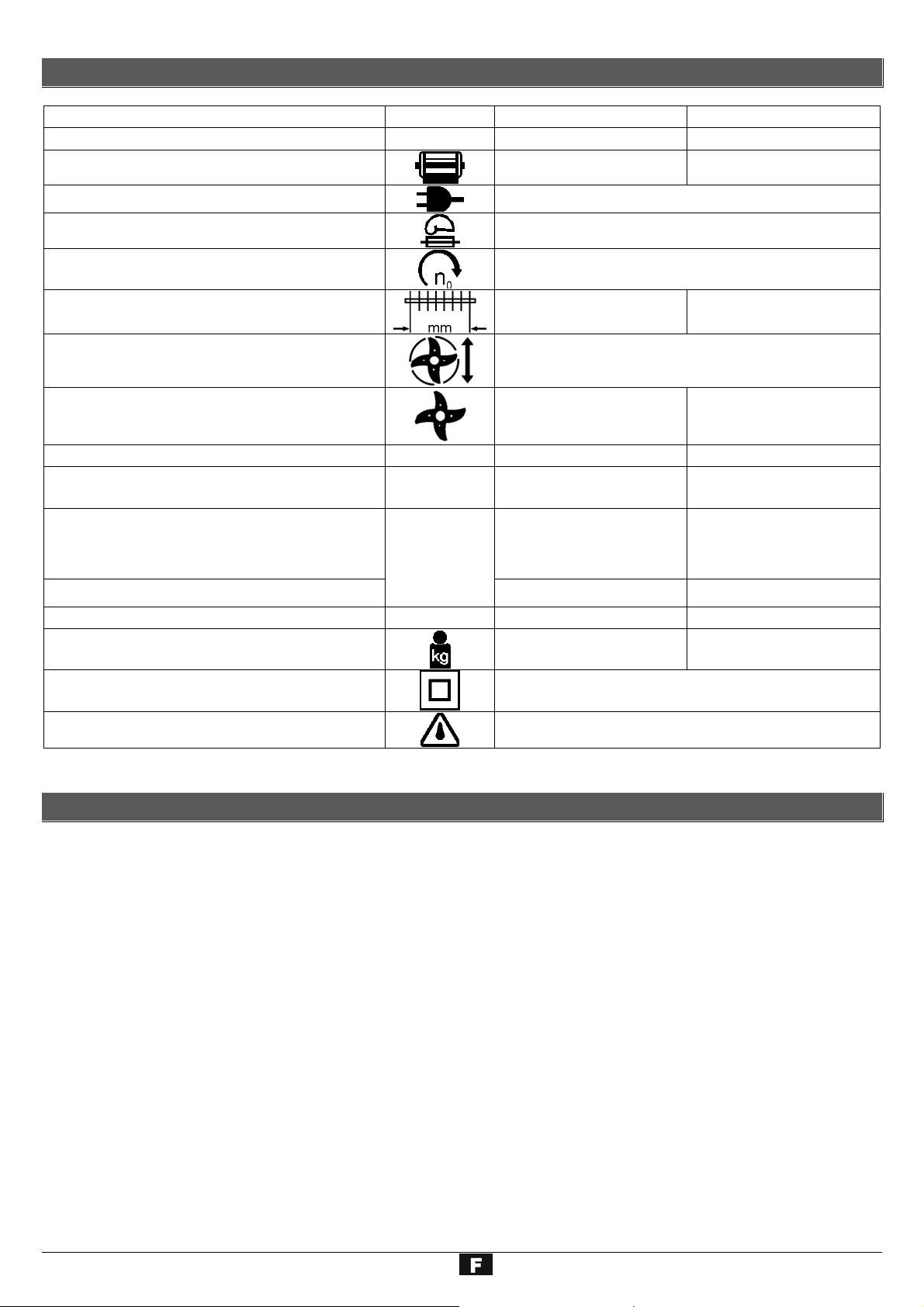

Technical data

BH 700 BH 800

Model Motorrating P

Mains voltage / Mains frequency Mains fuse

No-load speed n

Working width Work depth

Number of blades

Hand-arm vibration according to EN 786 Sound levels at the work-place L

2000/14/EC)

(according to

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A inert

340 min –1

370 mm 450 mm

180 mm

16 24

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

Sound levels L measured sound power level 92,3 dB (A) 92,7 dB (A) guaranteed sound power level Dimensions (length x bright x height) approx.

Weight approx.

Protection class

Degree of protection

(according to 2000/14/EC)

93 dB (A) 93 d B(A)

1275 x 480 x 205 mm 1335 x 480 x 205 mm

8,5 kg 10,5 kg

II (protective insulated)

IPX4

Guarantee

Please observe the enclosed terms of guarantee.

Sommaire

Déclaration de conformité 15 Fourniture 15 Description de la machine / pièces de rechange 15 Horaires de service 15 Symboles utilisés sur ces appareils 16 Symbolique de ces instructions de service 16 Emploi conforme à l’usage prévu 16 Risques résiduels 16 Consignes de sécurité 17 Montage 19 Mise en service 19 Consignes de travail 19 Travail avec la bineuse 19 Entretien et nettoyage 20 Transport 20 Stockage 20 Perturbations susceptibles de se présenter 21 Caractéristiques techniques 22 Garantie 22

Fourniture

 Après le déballage de la machine, vérifiez le contenu du

carton quant à

> l’intégralité des pièces > la présence éventuelle de domma ges dus au transport.

• 1 unité prémontée

• 1 partie inférieure de la poignée

• 1 partie supérieure de la poignée

• 1 sac het de vis

• 1 notice originale

• 1 fiche de montage et d’utilisation

Informez immédiatement le revend eur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

Déclaration de conformité de la CE

Conformément à la directive CE : 2006/42/CE Par la présente, nous

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen – Germany

déclarons sous notre responsabilité exclusive que le produit

Bodenhacke (bineuse) type BH 700 et BH 800

Numéro de série : voir la dernière page est conforme aux dispositions de la directive CE susnommée

ainsi qu’aux dispositions des directives suivantes : 2004/108/CE, 2000/14/CE.

Les normes harmonisées suivantes ont été appliquées : EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Procédé d’évaluation de la conformité: 2000/14 CE - Annexe V

BH 700 BH 800

Niveau de puissance sonore mesuré L

Niveau de puissance sonore garanti L

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Conservation de la documentation technique : ATIKA GmbH & Co. KG – Technique Bureau – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 17.05.2010 A. Pollmeier, le gérant

Description de l'équipement /

Pièces de rechange

Poste Désignation Réf. de commande

BH 700 BH 800

1 poignée 381594 2 manette de l’interrupteur 3 bouton de sécurité

combiné interrupteur-

connecteur

5 dispositif de décharge

de traction du câble 6 porte-câble 381526 7 partie supérieure de la

poignée à gauche 8 partie supérieure de la

poignée à droite 9 partie inférieure de la

poignée

10 parement du boîtier 381580 11 vis M6x45 VZ 390143 12 rondelle A6,4 391634 13 poignée-étoile M6 385028 14 autocollant de sécurité 381579 15 barre de connexion 381590 16 protection de lames 17 rouleau de lames 381586 381587

Horaires d'utilisation

Avant la mise en service de l'appareil, s'informer sur les règlements nationaux (régionaux) relatifs à la protection contre le bruit.

381503 381595

381593 381592 381591

Symboles utilisés sur ces appareils

Lire les instructions de service et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

Les pièces éjectées représentent un dan-ger lorsque que le moteur est en marche – les

personnes étrangères ainsi que les animaux domestiques et de rente doivent rester à l’écart de la zone dangereuse.

Faire attention aux couteaux et dents en rotation. Ne pas tenir les mains ou les pieds en proxi m ité

des éléments en rotation lorsque la m achine tourne. Attention au ralenti des lames!

Porter un dispositif de protection de l'ouïe et des yeux.

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non polluante.

Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

d’endommager le câble et établir un contact avec les pièces sous tension. Retirer immédiatement la fiche du secteur lorsque le câble de connexion est endommagé.

Arrêter le moteur et retirer l’embout de la bougie avant toute opération d’entretien, de remise en état ou de nettoyage.

Eloigner le câble électrique des dents et des couteaux.

Les dents et les couteaux risquent

Protéger la machine contre l'humidité.

Symbolique de ces instructions de

service

Danger imminent ou situation dangereuse.

L’inobservation de ces indications génère des risques de blessures ou d’endommagements matériels.



Indications importantes pour un emploi conforme à l’usage prévu. L’inobservation de ces in dications peut provoquer des défauts de fonctionnement.

Indications pour l’usager. Ces indications sont d’une

aide précieuse pour un emploi optimal des différ entes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Â Â Â

…

Consultez la fiche de montage et d’utilisation ci-jointe lorsque le texte fait référence au numéro d’un schéma.

Emploi conforme à l’usage prévu

 L’appareil convient pour retourner et ameublir la terre des

sols dans les jardins privés et d’agrément.

 L'appareil ne doit pas être utilisé dans les espaces publics,

les parcs, les terrains de sport, les voies publiques, ni en l'agriculture ni en sylviculture.



Ne pas utiliser l'appareil:

− sur des surfaces pavées ou gravelées

Danger de blessures !

 Un emploi conforme à l’usage prévu implique notamment

aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

 Les prescriptions de prévention des accidents applicabl es au

site d’exploitation ainsi que les dispositio ns de médecine du travail et de sécurité technique générales sont à respecter.

 Toute utilisation divergente de la machine est considérée

comme emploi non conforme à l’usage prévu. Le fabricant décline toute responsabilité p our les d omm ages e n résu ltant: le risque incombe exclusivement à l’usager.

 Toute modification effectuée sur le scarificateur r end nulle la

responsabilité du constructeur p our les dommages de toute nature y résultant.

 L'appareil ne doit être utilisé, entretenu et aj usté que par d es

personnes connaissant l'appareil et averties des ri sque s. Les réparations demeurent strictement réservées à notr e SA V ou à un service après-vente nommé par nos soins.

 Arrêter le moteur et retirer l’embout de l a bougie avant toute

opération d’entretien, de remise en état ou de nettoyage.

 Une utilisation de la machine en environn ement explosif et

son exposition à la pluie sont interdites.

Risques résiduels

Même un emploi conforme à l’usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les «consignes de sécurité» et un «emploi conforme à l’usage prévu» comme toutes les indications des présente s instructions de service.

La prise de conscience et l a prudence réduisent les risqu es de blessures et d’endommagements.

 Risque de blessures des mains et pieds en proxim ité ou en

dessous des éléments en rotation.

 Risque de blessures des doigts et des mains pendant les

interventions de montage et de nettoyage sur le rou leau de lames.

 Projections de cailloux et de mottes de terre.  Dangers d’électrocution en cas d’utilisation de câbles de

raccordement non conformes.

 Contact avec des pièces sous tension de composants

électriques ouverts.

 Endommagement de l’ouïe en cas de travaux d’une certai ne

durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

En cas d’utilisation non-conforme, l'appareil peut

constituer un danger. L’utilisation des outillages électriques impose certaines mesures de sécurité générales afin d’exclure les risques d’incendie, d’électrocution et de blessures de personnes.

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d’accident de l’association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d’éviter tout risque d’accident possible.

Remettez les consignes de sécurité à toute personne

devant de travailler avec la machine. Conservez ces consignes de sécurité avec soin.

 Avant l‘utilisation, familiarisez-vous avec l‘appareil à l‘aide

des instructions de service.

 Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pend ant l'utilisation de l'équipement peut provoquer de graves blessures.

 Ne pas utiliser l’appareil à des fins non appropriées (voir

«Emploi conforme à l’usage prévu»).

 Se familiariser avec l’environnement de la zone de travail et

veiller aux dangers potentiels rendus i naudibles par le bruit du moteur.

 L’utilisateur est responsable d e la machine à l’ég ard de tiers

dans la zone de travail.

 Les enfants et les adolescents âgés de moins de 16 ans

ainsi que les personnes non familières avec la notice d'instructions ne sont pas autorisées à se servir de l'appareil.

 Les personnes dont les capac ités physiq ues, sens orielles ou

intellectuelles sont restreintes ou qui ne disposent pas de l’expérience et/ou des connaissances nécessaires ne sont pas autorisées à utiliser la machine, à mo ins qu’elles soient surveillées ou instruites au sujet du maniement de la machine par une personne responsable de la sécurité.

 Surveiller les enfants afin de s’assurer qu’ils ne jouent pas

avec la machine.

 Eloigner d'autres personnes et des animaux de votr e espace

de travail. Ne pas laisser toute personne étrangère, particulièrement les enfants toucher le câble ou l’appareil.

 Arrêtez l'utilisation de la machine en proximité d'autres

personnes, notamment d'enfants, ou d'animaux domestiques, et lorsque vous changez la zon e de travail.

 Ne laissez jamais l’a sans surveillance.

 Portez des vêtements de protection personnels

− Lunettes de protection

− Protection acoustique (le niveau de pression sonore au

poste de travail peut être supérieur à 85 dB ( A)).

 Portez des vêtements de protection appropriés!

− Pas d’habits larges ou de bijoux que la m achine pourrait entraîner.

− chaussures solides ou bottes à semelle antidérapante

− pantalons longs pour protéger les jambes

 Ne jamais travailler avec la machine pieds nus ou en

sandales légères.

 Prenez les conditions environnantes en considération:

− Ne pas utiliser la machine dans un environnement humide.

− Ne pas exposer l'appareil à la pluie.

− Ne pas travailler en proximité directe de piscines ou

d’étangs de jardin.

− Ne travailler qu'avec une vue suffisante; veillez au bon éclairage de la zone de travail.

− Eviter de travailler avec la machine sur le sol mou illée.

 Enlever tout corps étranger avant de commencer le travail

(par ex. les cailloux, les branches, les bouts de fil). Veiller aux autres corps étrangers pendant le travail.

 Si vous tombez par hasard sur des corps étrangers, éteignez

l’appareil, tirez la prise de courant et retirez le corps étranger. Avant de remettre l'appareil en marche, vérifi er les éventuels endommagements et faire effectuer les réparations nécessaires.

 Ne surchargez pas la machine! Elle travaille mieux et avec

une sécurité accrue dans la plage indiquée.

 Utiliser la machine uniquement lorsque les dispositifs de

protection sont complets, en place et correctement montés (par ex. la protection de lames), et ne pas effectuer des modifications qui pourraient compromettre la sécurité.

 Ne pas modifier l'appareil ou des parties ou pièces de

l'appareil.

 Avant de mettre le moteur en route, veillez à ce que vos

pieds se situent à une distance suffisante des outils de coupe.

 Ne jamais tenir les mains et les pieds en proximité ou sous

les éléments en rotation. Toujours s’éloigner de l’ouverture d’éjection.

 Notamment sur les surfaces en pente ou sur le sol mouillée,

veillez à vous positionner en sécurité et gardez l’équilibre à tout moment. Avancez la machine uniquement au pas.

 Ne pas travailler sur des pentes raides.  Sur les surfaces en pente, travailler dans le sens

perpendiculaires à la pente et ne jamais dans le sens du haut ou du bas.

 Procéder avec une précaution particulière lorsque vous

changez la direction du déplacement en pente.

 Gardez la distance de sécurité imposée par la poignée.  Poussez toujours la machine en avant pendant le service.

Ne pas tirer la machine vers vous ou derrière vous.

 Lorsque le moteur tourne, ne jamais:

− soulever ou porter la machine

 Attention au ralenti de la machine! Ne pas freiner l’outil à la

main.

 Veiller à ce que la protection de lames soit monté.

 Arrêter la machine et attendre l’arrêt complet du rouleau

avant de :

− faire basculer la machine

− traverser des dure surfaces

− transporter la machine vers la zone de travail et e

l’enlever de celle-ci.

 Débranchez la machine et retirez la fiche de la prise au

secteur en cas de

− travaux de réparation

− travaux de maintenance et de nettoyage

− élimination de défauts ou de blocages

− transport et stockage

− et si vous quittez (même s’il ne s’agit que d’une brève

interruption du travail)

− lorsque l'appareil se met à vibrer de façon anormale

− lorsque vous êtes tombé sur un obstacle avec l'appareil.

 L’appareil ne doit être arrosé d’eau (source de risque car

présence de courant électrique).

 Conservez les outillages non utilisés dans un endroit sec et

verrouillé et hors de portée de main des enfants.

 Vérifiez la machine afin de découvrir tout endommagement

éventuel.

− Avant de continuer l'utilisation de l'appareil, examiner avec précaution le fonctionnement correct et conforme des dispositifs de protection et des composants légèrement endommagés.

− Vérifiez le fonctionnement correct des pièc es mobiles et assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l’appareill.

− Les dispositifs de sécurité et les pièces endommagés doivent être réparés ou remplacés convenablement dans un atelier spécialisé reconnu, à moins que d’autres informations ne soient mentionnées dans les instructio ns de service.

− Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

 Entretenez votre appareil:

− veillez au serrage ferme de l’ensemble des vis, écr ous et boulons.

− Veiller à la propreté des ouvertures d'aération.

− Respectez les prescriptions de maintenance et les

indications relatives au remplacement des outils.

− Respectez les instructions de maintenance.

Sécurité électrique

 Exécution de la ligne de raccordem ent cf. IEC 60 245 (H 07

RN-F) avec une section d’au moins

- 1,5 mm² pour les câbles d’une longueur de jusqu’à 25 m

- 2,5 mm² pour les câbles de plus de 25 m

 Les câbles longs et minces provoquent une chute de

tension. Le moteur n'atteint plus sa puissance maximum, dégradant ainsi le fonctionnement de l'éq uipement.

 Les fiches et prises des rallonges doivent être en

caoutchouc, PVC souple ou autre matière thermoplastique

d'une résistance mécanique identique, ou revêtues de ce matériau.

 Les contacts enfichables de la rallonge doivent être protégés

contre les projections d'eau.

 Pour la pose du câble de connexion, veiller à ce qu'il ne

gêne pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas.

 En cas d'utilisation d'un tambour, dérouler le câble

complètement.

 Ne pas traverser le câble de rallonge avec la machine.

Assurez-vous qu’il se trouve dans une position sûre derrière vous. Posez le câble sur un chemin ou dans une zone déjà travaillée. Â

 N’employez pas le câble à des fins pour lesquelles il n’est

pas prévu. Protégez le câbl e contre la chaleur, l’huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fic he de la prise au secteur.

 Protégez-vous contre les risques d’électrocutions. Evitez le

contact corporel avec des éléments c onnect és à la terre (par ex. tuyaux, radiateurs, fours, réfrigérateurs.)

 Cet appareil produit un cham p électromagn étique durant s on

utilisation. Dans certaines conditions, ce champ peut influencer des implants médicaux actifs ou passifs. Afin d e réduire le risque de blessures graves, nous recommandons aux personnes avec des implants médicaux de consulter leur médecin et le fabricant de l’implant médical avant d’utiliser l’appareil.

 Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

 Ne jamais brancher un câbl e endommagé dans la prise de

courant. Ne jamais toucher un câble endommagé avant d’avoir retiré la fiche de la prise de courant. Un câble endommagé peut produire un contact avec des éléments sous tension électrique.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Servez-vous exclusivement de câbles de r allonge spéciaux

et homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques

provisoires.

 Ne pontez jamais les équipements de sécurité et ne les

mettez jamais hors service.

 Brancher la machine à l’aide d’un disjoncteur à protection

différentielle (30 mA).

Tout raccordement électrique, voire des réparations sur

des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l’un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection sont à respecter.

Les câbles de connexion au secteur doivent être

remplacés par le constructeur ou par son personnel S.A.V., ou par toute autre personne disposant de la qualification nécessaire afin d’éviter tout risque.

Toutes réparations des différentes pièces de la machine

sont à effectuer par le fabricant, ou l’un de ses services après-vente.

N’utiliser que des pièces détachées d’origine. L’utilisation

d’autres pièces détachées et d’autres accessoires

pourraient entraîner un risque d’accident p our l’utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru. Le fabricant décline toute responsabilité pour les dommages en résultant : le risque incombe exclusivement à l’usager.

Montage

Poignée

Placez la partie inférieure de la poignée (9) dans le barre

de connexion (15) . Utilisez pour cela les pièces de fixation fournies (2x poignée étoile (13), 2x rondelle (12), 2x vis M6x45 (11).

Fixez la partie supérieure de la poignée (7, 8). Vous

pouvez choisir entre deux positions de poignée. Utilisez pour cela les pièces de fixation fo urnies (4x poignée étoile (13), 4x rondelle (12), 4x vis M6x45 (11).

Fixez le câble à l’aide des porte-câbles. Veiller à laisser

suffisamment de jeu au câble.

Mise en service

Branchement au secteur

Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la scie à une prise mise à la terre appropriée et conforme aux prescriptions.

Connectez la machine via un disjoncteur différentiel d e 3 0 mA.  Utiliser des câbles de connexion ou de rallonge d'une

section de brin d'au minimum 1,5 mm² d'une longueur jusqu'à 25 m.

Connexion du câble de rallonge

Engager la prise du câble de rallonge sur la fiche du

combiné connecteur-interrupteur (4). Faire passer le câble de rallonge en boucle par le dispositif de détente de traction (5), puis l’accrocher.

¨ Veiller à laisser suffisamment de jeu au câble de rallonge.

Mise en marche / Arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne peut pas être fermé et ouvert. Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés par le S.A.V.

La machine est équipée d’un circuit de sécurité qui évite toute mise en service intempestive.

N’allumez l’appareil que si vous l’avez placé sur une surface plane sans obstacle.

Mise en marche

Basculez l´appareil légèrement vers vous.

Actionnez le bouton de sécurité (3), le maintenir appuyé.

Tirez ensuite la manette de l’interrupteur (2) vers la

poignée (1). L´appareil démarre et le rouleau de lames tourne librement .

¨ Lâchez maintenant le bouton de sécurité (3).

Arrêt

Lâchez la manette de l’interrupteur (2), elle retourne automatiquement vers la position d’origine.

Disjoncteur-protecteur du moteur

Le moteur est équipé d’un disjoncteur-protecteur de sécurit é et il est automatiquement débrayé en cas de surcharg e. Le moteur peut être remis en marche après u ne pause de refroidissement (env. 15 min).

Lâchez la manette de l’interrupteur (2), étant donné que la machine redémarre immédiatement après la séquence de refroidissement. Risque de blessures!

Consignes de travail

Respectez ce qui suit avant de commencer le travail:

 Ne mettez jamais l’outillage en service avant d’avoir lu les

instructions de service, d’être en mesure de respecter les indications et consignes de sécurité et d’avoir monté l’appareil comme décrit!

 S'assurer que le lieu de travail est bien r angé et sûr. Enl ever

tout objet qui risque d'être projeté de la zone de trava il.

 Avant le début du travail, s’assurer que:

− les outils et les boulons ne soient pas usés ou endommagés. Les outils et boulons usés ou endommagés ne doivent être remplacés que par jeux complets afin d’éviter le déséquilibrage.

− le rouleau et les lames sont dans un état correct

− les raccords vissés sont bien serrés

− aucune personne ni animal ne reste dans la zone de

travail

− vous pouvez retourner en arrière sans obstacle

− vous êtes bien installé en sécurité.

Toujours garder les mains et les pieds dans une distance de sécurité de l’outil en rotation.

Vibrations

Lorsque les personnes atteintes de troubles cardio-

vasculaires sont exposées trop so uvent aux vibrations, il y a le risque d'atteintes du système nerveux ou des vaisseaux sanguins. Vous pouvez réduire les vibrations:

− en mettant des gants de travail chauds et solides

− en raccourcissant la durée d u travail (faire plusieurs paus es

assez longues) Consultez un médecin lorsque les doigts enfle nt, que vous vous sentez mal ou que vos doigts deviennent insensibles.

Travail avec la bineuse

 L’appareil peut être utilisé pour retourner et ameublir les

sols.

Risque de blessures par des éclats !

Veillez à ce que la protection de lames soit fixée.

• Placer l´appareil vers le bord du s ol en proximité de la prise de courant.

• Poser le câble après chaque demi-tour sur le côté opposé déjà travaillée. Â

• Veiller à ne pas surcharger l´apparei l.

L En cas de surcharge, la vitesse du moteur diminue et le

bruit du moteur change. Î Arrêtez la machine et lâchez la manette

d’interrupteur (2).

Î Attendez l’arrêt complet du rouleau de lames.

• Déplacez l´appareil à travers le sol en lignes droites avec une vitesse appropriée et régulière.

• Sur les surfaces en pente, avancer dans le sens perpendiculaires à la pente et veill er à prendre une position sûre. Ne pas travailler sur une pente trop raide.

Respectez dans tous les cas toutes les consignes de

sécurité (voir « Consignes de sécurité »).

Entretien et nettoyage

Avant de toute intervention d'entretien et de nettoyage arrêter l'équipement

− arrêter l'équipement

Les autres interventions de maintenance et de nettoyage non décrites dans ce chapitre doivent être effectuées par le service après-vente.

Les dispositifs de sécurité enlevés pour effectuer des interventions de maintenance ou de nettoyage doivent impérativement être remontés et vérifiés.

N'utiliser que des pièces de rechang e d'origine. L'utilisation de toute autre pièce risque de provoquer des dommages et blessures imprévisibles.

S’assurer de l’état de fonctionnement et de sécurité correct de la machine en effectuant des contrôles en intervalles réguliers visant à détecter les défauts apparents tels que :

− le desserrage des éléments de fixation (écrous, vis, boulons)

− l’usure ou l’endommagement des autres composants.

Entretien Rouleau de lames

L’usure des lames entraîne la dégra dation du rendement de la machine et la surcharge du moteur. Par conséquent, toujours vérifier l’état des lames avant chaque utilisation. Si nécessaire, faites remplacer le rouleau de lames par un nouveau rouleau par votre service clientèle

Nettoyage

− attendre l’arrêt complet du rouleau

− retirer la fiche du secteur

Risque de blessures! Portez toujours des

gants de protection pour les travaux sur le rouleau de lames.

Risque de blessures! Portez toujours des

gants de protection pour les travaux sur le rouleau de lames.

 Enlever les souillures à l’aide d’un chiffon o u d’une brosse.  Nettoyer la machine immédiatement après le travai l.  Nettoyer la face inférieure de la machine et le rouleau de

lames.

 Nettoyer le boîtier, notamment les fentes d’aération, enlever

les résidus les souillures.

 Ne pas nettoyer la machine sou l'eau coulante ou à l'aide

d'un nettoyeur à haute pression.

 Ne pas utiliser des solvants (essence, alcool etc.) pour le

nettoyage des composants en plastique, ceux-ci pouvant endommager les composants en plastique.

Transport

Retirer la fiche de la prise de courant avant de transporter la machine

Même lorsque le moteur est arrêté, le rouleau peut être

endommagé par le transport, par ex. sur un sol particulièrement dur. Portez l’appareil pour le transporter.

Stockage

Retirez la fiche de la prise au secteur.

 Stocker les machines non utilisées dans un lieu s ec, situé en

dehors de la portée d’enfants et fermé à clé.

 En cas de stockage prolongé (par ex. pendant l’hiver),

protéger la machine contre le gel et la corrosi on.

 Avant tout stockage prolongé, effectuer les démarches

suivantes afin de prolonger la durée de vie de l a machine et de garantir une manœuvre souple et sa ns problèmes:

− d’effectuer un nettoyage en profondeur;

− Traiter les composants métalliques après chaque

utilisation avec une huile aérosol anti-corrosion biodégradable.

Ne jamais utiliser de graisse!

Perturbations susceptibles de se présenter

Avant de procéder à l'élimination des défauts

− arrêter l'équipement

− attendre l’arrêt complet du rouleau

− retirer la fiche du secteur

 Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Perturbation Cause possible Que faire

L'appareil ne marche pas.

La machine fonctionne par intermittences

Vibrations inhabituelles Â Lames endommagées ou émoussées Â Veuillez-vous adresser au service après-vente. Résultat de insatisfaisant Â Lam es émouss ées Â Veuillez-vous adresser au service après-vente.

Â Absence de courant Â Vérifier l'alimentation électrique, le fusible, la

prise de courant

Â Câble ou rallonge défectueux Â Contrôler le câble de rallonge, le remplacer

immédiatement en cas d'endommagement

Â La fiche de secteur, le moteur ou

l'interrupteur sont défectueux.

Â Demandez à un électricien conc essionnaire de

vérifier la fiche de secteur, le moteur ou l'interrupteur ou de le réparer, respectivement de remplacer ces pièces par des pièces d’origine

Â Disjoncteur du moteur déclenché 1. Rouleau bloqué Â éliminer le blocage

Â Laisser refroidir le moteur pondant env. 15

minutes avant de continuer le travail

Â Câble ou rallonge défectueux Â Contrôler le câble de rallonge, le remplacer

immédiatement en cas d'endommagement

Â Défaut interne Â Veuillez-vous adresser au service après-vente. Â Interrupteur défectueux Â Veuil lez-vous adresser au service après-vente. Â Rouleau bloqué Â Eliminer le blocage Bruits inhabituels Â Vis, écrous ou d’autres éléments de fixation

desserrés

Â Resserrer l’ensemble des pièces en question,

s’adresser au service après-vente lorsque les bruits persistent.

Type Modèle

Caractéristiques techniques

BH 700 BH 800 BH 700 BH 800

Puissance du moteur P Tension d’alimentation / Fréquence du rés eau Protection du secteur

Fréquence du réseau n0

Largeur de travail

Profondeur de travail

Nombre de couteaux Vibrations mains-bras suivant EN 786

Niveau de pression acoustique sur le poste de travail L

(suivant 2000/14/EG)

Niveau de conductibilité acoustique L (suivant 2000/14/EG)

Niveau de puissance sonore mesuré 92,3 dB (A) 92,7 dB (A) Niveau de puissance sonore garanti

Dimensions (longueur x largeur x hauteur)

700 W 750 W

230 V~ / 50 Hz

10 A retardée

340 min –1

370 mm 450 mm

180 mm

16 24

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

93 dB (A) 93 d B(A)

env. 1275 x 480 x 205 mm env. 1335 x 480 x 205 mm

Poids Classe de protection

Type de protection

Veuillez tenir compte de la déclaration de garantie ci-jointe.

Garantie

env. 8,5 kg Env. 10,5 kg

II (double isolation)

IPX4

Съдържание

Обем на доставката 23 Декларация за съответствие 23 Описание на уреда / Резервни части 23 Разрешено време за работа 23 Символични означения на уреда 24 Символи в ръководството за обслужване 24 Употреба по предназначение 24 Остатъчни рискове 24 Сигурност при работа 25 Монтаж 27 Пускане в експлоатация 27 Указания за работа 27 Работа с мотиката 28 Техническа поддръжка и почистване 28 Транспорт 28 Съхранение 28 Възможни неизправности 29 Технически данни 30 Гаранция 30

Обем на доставката

 След разопаковане проверете съдържанието на

кашона за:

> пълнота > еветуални повреди при транспорта.

• 1 предварително монтиран уред

• 1 дръжка отдолу

• 1 дръжка отгоре

• 1 торбичка с болтове

• 1 ръководство за експлоатация

• 1 Ръководство за монтаж и обслужване

Рекламирайте незабавно пред продавача, доставчика или производителя. Предявени по-късно претенции няма да бъдат признати. Рекламации, направени по-късно, не се признават.

Декларация за съответствие съгласно

нормите на Европейската общност

съгласно Директивата на: 2006/42/EO

С настоящото ние,

АТИКА ГмбХ & Ко. KГ Шинкелщрасе 97, 59227 Ален - Германия

декларираме на своя отговорност, че продуктът

Bodenhacke (мотика) тип BH 700 и BH 800 сериен номер: виж на последната страница

съответства на разпоредбите на горепосочените директиви на ЕС и на разпоредбите на следните допълнителни директиви:

2004/108/EО и 2000/14/EО

Приложени са следните хармонизирани стандарти: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Процедура за оценяване на съответствието: 2000/14/EО – приложение V

BH 700 BH 800

Измерено ниво на звуковата мощност L

Гарантирано ниво на звуковата мощност L

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Техническата документация се съхранява в: АТИКА ГмбХ & Ко. КГ – Техническо бюро – Шинкелщрасе 97 59227 Ален - Германия

Ален, 17.05.2010 A. Полмайер, фирмено ръководство

Описание на уреда / Резервни части

Поз. Обозначение Артикулен №

BH 700 BH 800

1 Дръжка 381594 2 Дръжка-прекъсвач 3 Защитно копче

Комбинация

прекъсвач-щепсел Разтоварване на

кабела

6 Кабелен държач 381526

Горна част на

дръжката вляво Горна част на

дръжката вдясно Долна част на

дръжката 10 Капак на корпус 381580 11 Болт M6x45 VZ 390143 12 Шайба A6,4 391634

Звездовидна дръжка 13

M6 14 Държач на фунията 381579 15 Свързваща щанга 381590 16 Защита за ножа 17 Валяк на ножа 381586 381587

Разрешено време за работа

Моля, спазвайте местните предписания за защита от шума.

381503

381595

381593

381592

381591

385028

Символични означения на уреда

Преди пускането в експлоатация да се прочете ръководството

за експлоатация и да се вземат под внимание и указанията за безопасност.

Съществува

опасност от

детайли, които

се изхвърлят

надалеч при

работещ двигател – лицата, които не взимат участие, както и домашните животни, да се държат далеч от областта на опасност.

Внимавайте за въртящи се ножове и зъби. Не

дръжте ръцете и краката в близост или под

въртящите се части, когато машината работи.

Внимание, валякът работи по инерция!

Носете очила и

ЛПС за слуха.

Eлектрическите уреди не бива да се изхвърлят

в контейнерите за битови отпадъци. Уредите,

принадлежностите и опаковките трябва да се

предават за преработка в съответствие с

разпоредбите за опазване на околната среда. Според европейската директива 2002/96/EО за старите

електрически и електронни уреди неизползваемите електрически уреди трябва да се събират разделно и да се рециклират, без да се вреди на околната среда.

издърпайте щепсела от контакта.

да повредят кабелите и да предизвикат контакт с части, по които тече ток. Щепселът за мрежата трябва да бъде изваден веднага, щом присъединителния проводник се повреди или се прекъсне.

Преди ремонт, техническа поддръжка и почистване изключете двигателя и

Пазете мрежовия кабел далече от зъби и ножове.

Зъбите и ножовете могат

Пазете от влага.

Символи в ръководството за

обслужване

Грозяща опасност или опасна ситуация.

Неспазването на тези указания може да доведе до наранявания или материални щети.



Важни указания за правилна работа.

Неспазването на тези указания може да доведе до неизправности.

Указания за ползвателя. Тези указания ще ви помогнат да използвате оптимално всички функции.

Монтаж, обслужване и техническа поддръжка.

Тук се обяснява какво точно трябва да направите.

Моля вземете приложеното

Â Â

…

ръководство за монтаж и обслужване като помощно средство, когато в текста има указание към номера на фигурата.

Употреба по предназначение

 Уредът е подходящ за прекопаване и разрохкване на

почвата в домашни и любителски градини.

 Уредът не бива да се използва на обществени места, в

паркове, на спортни площадки или по улиците и в селското и горското стопанство.



Уредът не бива да се използва:

− върху павирани или чакълести повърхности

Има опасност от нараняване!

 Към употребата по предназначение спада също така

спазването на предписаните от производителя условия за експлоатация, поддръжка и пускане в експлоатация и спазването на съдържащите се в ръководството указания за безопасност.

 Трябва да бъдат спазвани съответните валидни

разпоредби за предотвратяване на злополуки, както и всякакви всеобщо правила и привила, свързани с техническата безопасност.

 Всяка употреба извън това се счита за употреба не по

предназначение. За повреди, които възникват в резултат на това, производителят не носи отговорност – рискът затова е изключително за сметка на ползвателя.

 Саморъчните изменения на уреда изключват

отговорността на произтичащи от това повреди.

 Уредът може да бъде оборудван, използван и

поддържан единствено от лица, които са запознати с него и са уведомени относно опасностите. Работи по пускането в експлоатация могат да бъдат извършвани единствено от нас, респективно от служби за обслужване на клиенти, които са посочени

 Преди ремонт, техническа поддръжка и почистване

изключете двигателя и издърпайте щепсела от контакта.

 Машината не бива да бъде използвана в застрашена от

експлозия среда или да бъде изложена на дъжд.

признати трудово-медицински

производителя за всякакви

от нас.

Остатъчни рискове

Въпреки спазването на всички разпоредби за безопасност при употреба по предназначение също могат да съществуват остатъчни рискове поради конструкцията, обусловена от целта на употреба на уреда.

Остатъчните рискове могат да бъдат минимизирани, когато „указанията за безопасност” и „употребата по предназначение“, както и ръководството за експлоатация като цяло бъдат взети под

Вниманието и предпазливостта намаляват риска от нараняване на хора и причиняване на повреди.

внимание.

 Опасност от нараняване на ръцете и краката в близост

или под въртящите се части.

 Опасност от нараняване на пръстите и ръцете при

монтаж и работа по почистване на валяка на ножа.

 Изхвърляне на камъни и пръст.  Опасност посредством електрически ток, при употребата

на електрически присъединителни проводници, които са изправни.

 Допир до детайли, които провеждат напрежение, при

отворени електрически конструктивни елементи.

 Увреждане на слуха при по-продължителна работа без

защита за слуха.

Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни.

не

Сигурност при работа

При неправилна употреба уредът може да бъде опасен. Когато се използват електрически инструменти, трябва да бъдат спазвани основните мерки за безопасност, за да бъдат изключени рисковете от пожар, електрически удар и нараняването на лица.

Затова прочетете и вземете под внимание следните указания и разпоредби за предотвратяване на злополуки на Вашето респективно валидните в съответната държава определения за безопасност преди пускането в експлоатация на този продукт, за да предпазите себе си и другите от възможни наранявания.

Предоставяйте указанията за безопасност на всички

лица, които работят с уреда.

Съхранявайте добре указанията за безопасност.

 Преди употреба се запознайте с уреда с помощта на

ръководството за експлоатация.

 Бъдете внимателни. Внимавайте какво правите.

Подхождайте разумно към работата. Не използвайте уреда, ако сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Моментното невнимание при използване на уреда може да доведе до сериозни наранявания.

 Не използвайте уреда за цели, за които не е

предназначен (погледни „Употреба по предназначение“).

 Запознайте се с обстановката наоколо и внимавайте за

евентуални опасности, които евентуално не можете да чуете поради шума от мотора.

 Обслужващият е отговорен спрямо трети лица обсега на

работа на уреда.



Деца и младежи под 16 години и лица, които не са

прочели ръководството за експлоатация, не трябва да обслужват.

 Лица с ограничени физически, сензорни или умствени

способности или без опит и/или знания не бива да обслужват уреда, освен ако те не са под контрола на лице, компетентно за тяхната получават от него указания как се използва уреда.

 Децата трябва да са под надзор, за да се гарантира, че

не играят с уреда.

професионална организация,

безопасност или не

 Дръжте надалеч от обсега Ви на работа други лица и

животни.

 Прекъснете употребата на машината, когато лица, преди

всичко деца или домашни когато променяте обсега на работа. Не оставяйте други лица, в частност деца, да се докосват до инструмента или до кабела. Дръжте ги настрана от Вашия работен участък.

 Не оставяйте уреда никога без надзор.  Носете лични предпазни средства:

− предпазни очила;

− предпазно средство

звуковото налягането на работното място може да превишава 85 dB (A))

 Носете подходящо работно облекло:

− не широко облекло или украшения, те могат да бъдат

захванати от подвижните елементи

− здрави обувки или ботуши с неплъзгаща се подметка

− дълги панталони за предпазване на краката

 Не

работете с уреда боси или с леки сандали.

 Внимавайте за въздействията на околната среда:

− Не използвайте уреда във влажна или мокра

заобикаляща среда.

− Не излагайте уреда на дъжд.

− Не работете директно на басейни или до градински

езера.

− Работете единствено при достатъчно добра

видимост, погрижете се

− По възможност не работете с уреда в мокра почва.

животни, са в близост и,

за защита на слуха (нивото на

за добро осветление.

 Преди рязане махнете всички чужди тела (например

камъни, клони, тел и др.). По време на работа внимавайте за други чужди тела.

 Ако попаднете на чужди тела, изключете уреда,

дръпнете щепсела и махнете чуждото тяло. Преди обаче да включите отново уреда, проверете го за евентуални повреди и дайте да бъде извършен необходимия ремонт.

 Не претоварвайте уреда! Ще работите по-добре и по-

сигурно в дадения обхват на мощността.

 Използвайте уреда само с цялостно и правилно

монтирани предпазни устройства (напр. защита на ножа) и не променяйте по машината нищо, което би могло да наруши безопасността.

 Не изменяйте уреда, съответно частите на  Преди да включите мотора внимавайте краката ви да са

на безопасно разстояние от режещите инструменти.

уреда.

 Никога не слагайте ръцете или краката на или под

въртящи се части. Стойте винаги на разстояние от изхвърлящия отвор.

 Погрижете се, най-вече върху наклонени повърхности

или мокра почва, за безопасна стойка и по всяко време пазете равновесие. Водете уреда само със скоростта на вървене.

 Не работете на стръмни склонове.  На стръмни склонове работете напречно на наклона и

никога нагоре и надолу.

 Бъдете особено внимателни, когато променяте посоката

на движение на склона.

 Спазвайте безопасното разстояние, зададено от

ръкохватката.

 При работа винаги движете уреда напред. Не го

дърпайте към себе си или след себе си.

 Когато моторът работи, уредът не бива:

− да се повдига или носи

 Внимание! Инструментът работи по инерция! Не

спирайте инструмента с ръка.

 Внимавайте защитата на ножа да е монтирана.  Когато обръщате култиватора, изключете уреда и

изчакайте валякът да спре

− обърнете уреда

− пресечете твърдата основа

− транспортирайте уреда до и от работния участък

 Изключете уреда и извадете щепсела за електрическата

мрежа от контакта при:

− ремонтни работи

− техническа поддръжка и почистване

− отстраняване на неизправности и блокировки

− транспорт и съхранение

− напускане на уреда (също и при кратковременни

прекъсвания)

− ако уредът започне да вибрира необичайно.

− ако с уреда попаднете на препятствие.

 Не пръскайте уреда с вода (източник на опасност е

електрическият ток). (източник на ток).

 Уреди, които не се ползват съхранявайте в сухо,

заключено помещение, извън обсега на деца.

 Проверявайте уреда за евентуални повреди:

− Преди по-нататъшна употреба на уреда следва да

бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им.

− Проверете, дали движещите

безупречно и не заяждат или дали има повредени части. Всички части следва да са монтирани правилно и да отговарят на всички условия, за да гарантират безупречна работа.

− Повредени предпазни устройства и детайли трябва

да бъдат ремонтирани или сменени от лицензиран сервиз, ако в ръководството за работа не друго.

− Повредени или нечетливи самозалепващи се табелки

с указания за безопасност следва да бъдат заменяни.

 Поддържайте Вашия уред грижливо:

− Внимавайте за неподвижното положение на всички

гайки, болтове и винтове.

− Обърнете внимание на това, отворите за въздуха да

бъдат чисти.

− Поддържайте дръжките чисти от

− Следвайте указанията за поддръжка.

опасност електрически

се части работят

е посочено

масло и мазнина.

Електрическа безопасност

 Изпълнение на електрическата съединителна линия в

съответствие с IEC 60245 (H 07 RN-F) с разрез на кабелните жила от минимално → 1,5 mm² при дължина на кабелите до 25 m → 2,5 mm² при дължина на кабелите над 25 m

 Дългите и тънки захранващи кабели създават пад на

напрежението. Моторът не може повече да достига

своята максимална мощност, функцията на уреда отслабва.

 Щепселите и контактите на съединителите на

захранващите кабели трябва да са от гума, мек PVC или друг термопластичен материал със същата механична якост или да имат покритие от такъв материал.

 Щепселното съединение на електрическата

присъединителна линия трябва да бъде защитено против водни пръски.

 При полагането на присъединителните

линии трябва да бъде обърнато внимание на това, те да не бъдат притискани, прегъвани и щепселното съединение да не бъде намокрено.

 При употреба на макара за кабели размотайте кабела

напълно.

 Не преминавайте с уреда върху удължителя. Уверете се,

че той е на сигурно място зад Вас. Поставете кабела на път или в участък, който вече е обработен. Â

 Не използвайте кабела за цели, за които той не е

предназначен. Защитете кабела от загряване, масло и остри ръбове. Не използвайте кабела, за да изтеглите щепсела от контакта.

 Пазете се от електрически удар. Избягвайте допира на

тялото до заземени части (например тръби, отоплителни тела /радиатори/, печки /котлони/, хладилници и

т. н.).

 По време на работа уредът създава електромагнитно

поле. При определени условия това поле може да засегне активните или пасивни медицински импланти. За да се намали опасността от сериозни наранявания, ние препоръчваме на хората с медицински импланти да се консултират с техния лекар или с производителя на медицинския имплант преди да обслужват

уреда.

 Контролирайте редовно удължителните кабели и ги

заменяйте, когато са повредени.

 Не включвайте повредения кабел в мрежата. Не пипайте

повредения кабел, преди да е изключен от мрежата. Повреденият кабел може да предизвика контакт с части, по които преминава ток.

 Не използвайте дефектни захранващи кабели.  На открито ползвайте само удължителни кабели, които

са разрешени за това и имат съответното обозначение.

 Не използвайте временни електрически връзки.  Никога не шунтирайте защитните устройства и не ги

извеждайте от експлоатация.

 Присъединете уреда през дефектно-токовата защита (30

mA).

Електрическото присъединяване респ. ремонтите на

електрически части на уреда трябва да бъдат извършвани от концесиониран специалист по електротехника или от някой от нашите сервизни центрове за клиенти. Трябва да се спазват местните разпоредби и най-вече тези, които са свързани със защитните мерки.

Повредените кабели за свързване към мрежата трябва

да бъдат подменени от производителя, съответно от някой от сервизите му или от лице с подобна квалификация, за да се избегнат опасности.

Ремонтите на други части на уреда трябва да бъдат

извършвани от страна на производителя респ. от някой от неговите сервизни центрове за клиенти.

Да се използват само оригинални резервни части.

Използването на други резервни части може да доведе до злополуки с ползвателя. За произтичащите от това щети производителят не носи отговорност.

Монтаж

Дръжка

Закрепете долната част на дръжката (9) на свързващото рамо (15) на моторния корпус. За целта използвайте доставените крепежни елементи (2x звездовидни ръкохватки (13), 2x шайби (12), 2x винтове M6x45 (11). Закрепете горната част на дръжката (7, 8). Можете да избирате между две положения на дръжката. За целта използвайте доставените крепежни елементи (4x звездовидни ръкохватки (13), 4x шайби (12), 4x винтове

M6x45 (11).

Закрепете кабела с кабелните държачи (6) на дръжката. Внимавайте кабелът да има достатъчно свобода за движение.

Пускане в експлоатация

Присъединяване към електрическата мрежа

Сравнете посоченото върху фабричната табелка напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията.

Затваряйте уреда през Fi-защитен прекъсвач (защитен прекъсвач за утечен електрически ток) 30 mA.

 Използвайте присъединителен респ. удължителен кабел

с напречно сечение на жилата от минимално 1,5 mm² с дължина до 25 m.

Поставяне на удължителния кабел

Вкарайте куплунга на удължаващия кабел в щекера на

комбинацията прекъсвач-щекер (4). Изтеглете удължителния кабел като панделка през освобождаването на кабелния (5) клон от опъване и го прикачете.

¨ Обърнете внимание на това, удължителният кабел да

има достатъчно свобода за движение.

Включване / Изключване

Не използвайте уред, при който превключвателят не може да бъде включван и изключван. Повредени прекъсвачи следва да бъдат поправени от сервизната служба или да бъдат заменени с нови.

Уредът има защитен прекъсвач, който предотвратява нежелателното включване.

Пуснете уреда, едва след като сте го поставили върху равна повърхност без препятствия.

Включване

Леко наклонете уреда към себе си. Натиснете защитното копче (3) и го задръжте

натиснато. След това дръпнете дръжката-прекъсвач (2) към дръжката (1). Уредът тръгва и валякът на ножа може да се върти свободно.

Сега отпуснете защитното копче (3).

Изключване

Отпуснете дръжката на шалтера (2), той автоматично се връща в изходното си положение.

Двигателна защита

Двигателят е съоръжен със защитен прекъсвач и се изключва автоматично при претоварване. След пауза от около 5 минути, двигателят може да бъде включен отново.

Отпуснете дръжката на шалтера (2), тъй като в противен случай веднага след като се охлади уредът ще стартира отново. Опасност от нараняване!

Указания за работа

Преди започване на работа обърнете внимание на

следното:

 Не бива да пускате уреда в действие преди да сте

 Погрижете се за обезопасено и подредено работно

 Преди започване на работа обезпечете това,

Вибрации

изложени прекалено често на вибрации, могат да се появят увреждания на нервната система или на кръвоносните съдове.

Вие можете да намалите вибрациите:

− с помощта на здрави, топли работни ръкавици

− намаляване на работното време (да се правят повече

прочели това ръководство за експлоатация, да сте спазили всички дадени указания и да сте монтирали уреда така, както е описано!

място. Отстранете предметите, които могат да бъдат изхвърлени надалече извън работния участък.

− работните инструменти и болтове да не са износени

или повредени. За да се избегне дереглаж, износените или повредени работни инструменти и болтове трябва да се сменят само по двойки.

− валякът и ножът да са в изрядно състояние

− всички винтови съединения да са здраво затегнати

− в обсега на работа да няма хора или животни

− да бъде осигурено безпрепятствено отклоняване за

Вас назад

− да бъде осигурена безопасна стойка

Дръжте ръцете и краката винаги на безопасно разстояние от въртящия се инструмент.

Когато лица с проблеми в кръвообращението бъдат

дълги паузи)

Отидете на лекар в случай, че Вашите пръсти се подуят, Вие не се чувствате добре или ако пръстите станат безчувствени.

Работа с мотиката

 Уредът може да се използва за прекопаване и

разрохкване на почвата.

Опасност от нараняване поради лежащи наоколо

части! Внимавайте защитата на ножа да е монтирана.

• Поставете уреда на ръба на площта за обработване,

близо до контакт.

• След всяко обръщане поставете кабела на отсрещната,

вече обработена страна. Â

• Внимавайте да не претоварвате уреда.

L При претоварване оборотите на мотора намаляват,

шумът на мотора се променя.

Î Спрете и отпуснете дръжката на шалтера (2) Î Изчакайте валякът на ножа да спре.

• Водете уреда с подходяща, равномерна скорост по

прави линии върху почвата.

• При работа по склонове заставайте винаги напречно на

наклона, внимавайте за стабилен, сигурен стоеж. Не култивирайте на много стръмни склонове.

Във всички случаи спазвайте всички указания за

безопасност (виж „Безопасна работа”).

Техническа поддръжка и

почистване

Преди всяка техническа поддръжка и почистване:

− да бъде изключен уреда

Излизащи извън това работи по пускането в експлоатация могат да бъдат извършвани единствено от производителя или от сервизния център за клиенти.

Защитните приспособления, които са свалени с цел извършване на техническа поддръжка и почистване, трябва да бъдат отново надлежно монтирани и проверени.

Да се използват само оригинални части. Други да предизвикат непредвидими повреди и наранявания.

За да се уверите, че уредът е в изрядно работно състояние, редовно проверявайте уреда за видими дефекти като

− разхлабени крепежни елементи (гайки, винтове, болтове)

− износени или повредени части

Техническа поддръжка

Валяк на ножа

− изчакайте окончателното спиране на

валяка

−

а се извади щепсела за

електрическата мрежа

части могат

Опасност от нараняване! При работа на

валяка на ножа носете защитни ръкавици.

Износените ножове влошават работата на уреда и претоварват мотора. Затова преди всяка употреба проверявайте състоянието на ножовете. Ако е необходимо, дайте вашия валяк на ножа на сервиз за смяна.

Почистване

Почиствайте уреда грижливо след всяка употреба, за

да се запази безупречната функция.

Опасност от нараняване! При работа на

валяка на ножа носете защитни ръкавици.

 Отстранявайте замърсяванията с кърпа или четка.  Почистете уреда веднага след приключване на работата.

 Почистете долната страна на уреда и валяка на ножа.  Почистете корпуса, най-вече вентилационните отвори от

замърсявания.

 Не почиствайте машината

с течаща вода или

пароструйки.

 За частите от пластмаса не използвайте разтворители

(бензин, алкохол, и. т. н..), тъй като те могат да увредят пластмасовите части.

Транспорт

Преди всяко транспортиране издърпайте щепсела от контакта.

И при спрял мотор при транспортиране, например над

твърда основа, валякът може да се повреди. Затова транспортирайте уреда чрез носене.

Съхранение

Извадете щепсела от контактната кутия на електрическата мрежа.

 Уредите, които не се използват, съхранявайте на сухо,

 При по-продължително съхранение (например през

 Обърнете внимание преди по-продължително

затворено място, недостъпно за деца.

зимата) се погрижете уредът да е защитен от заледяване и корозия.

съхранение на следното, за да удължите живота на машината и да гарантирате лесно обслужване:

− Направете основно почистване.

− След всяка употреба обработвайте металните части

срещу корозия с екологичен, биологично разградим алкохол.

Никога не използвайте грес!

Възможни неизправности

Преди всяко отстраняване на неизправност

− да бъде изключен уреда

− изчакайте окончателното спиране на валяка

− да се извади щепсела за електрическата мрежа

 След отстраняване на неизправностите пуснете отново в употреба и проверете всички обезопасяващи устройства.

Неизправност Възможна причина Отстраняване

Уредът не тръгва

Уредът работи с прекъсвания

Необичайни вибрации Â Режещият нож е повреден или затъпен Â Моля обърнете се към сервиза Незадоволителен

резултат

Â Няма ток или токът е спрял Â Проверете електрозахранването, контакта,

предпазителя

Â Удължителят е дефектен Â Проверете удължаващия кабел, дефектният

кабел незебавно да се смени

Â Щепселът, моторът или прекъсвачът е

дефектен

Щепселът, моторът или прекъсвачът да се

проверят или ремонтират от електроспециалист с лиценз за извършване на дейност по занятие, респ. да му се възложи смяната им с оригинални

Â Защитният прекъсвач на мотора е

задействан

резервни части.

1. Валякът е блокирал Â Отстранете блокировката

Â Оставете мотора да се охлади за около 15

минути преди да продължите работа

Â Удължаващият кабел е дефектен Â Проверете удължаващия кабел, дефектният

кабел незабавно да се смени

Â Вътрешна грешка Â Моля обърнете се към сервиза Â Ключ за включване/изключване дефектен Â Моля обърнете се към сервиза

Â Валякът е блокирал Â Отстранете блокировката Необичайни шумове Â Разхлабени винтове, гайки или крепежни

елементи

Â Затъпени ножове Â Моля обърнете се към сервиза

Â Моля обърнете се към сервиза

Тип

Технически данни

BH 700 BH 800

Модел

Мощност на двигателя P1

Мрежово напрежение / честота

Предпазител

Обороти n

Работна ширина

Работна дълбочина

Брой на ножовете

Вибрация длан-ръка (в съответствие с EN 786)

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A инертен

340 min –1

370 mm 450 mm

180 mm

22 24

2,10 m/s2 2,04 m/s2

Ниво на звука LPA

72,3 dB (A) 72,7 dB (A)

(в съответствие с 2000/14/EO)

Ниво на звуковата мощност L

(в съответствие с 2000/14/EO)

измерено ниво на звуковата мощност 92,3 dB (A) 92,7 dB (A) гарантирано ниво на звуковата мощност

Размери (дължина x ширина x височина)

Тегло

Степен на защита

Защитен вид

Гаранция

Моля вземете под внимание приложената гаранционна декларация.

93 dB (A) 93 d B(A)

около 1275 x 480 x 205

около 1335 x 480 x 205

около 8,5 kg около 10,5 kg

II (с изолираща защита)

IPX4

Obsah

Prohlášení o shodě 31 Obsah dodávky 31 Popis přístroje / Náhradní díly 31 Provozní časy 31 Symboly na přístroji 31 Symboly v návodu 32 Okruh působnosti stroje 32 Zbytková rizika 32 Bezpečná práce 32 Montáž 34

Následující normy byly použity: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Shodové hodnocení se řídí dle: 2000/14/EU - příloha V

BH 700 BH 800 Měřená hladina hlučnosti LWA 92,3 dB (A) 92,7 dB (A) Zaručená hladina hlučnosti LWA 93 dB (A) 93 dB (A)

Uchování technických podkladů: ATIKA GmbH & Co. KG – Technické oddělení – Schinkelstr. 9759227 Ahlen – Germany

Uvedení do provozu 34 Bezpečnostní pokyny 35 Práce s elektr. motykou 35 Údržba a čištění 35 Přeprava 35

Ahlen, 17.05.2010 A. Pollmeier, jednatel spolčnosti

Uskladnění 36 Možné poruchy 36 Technická data 37 Záruka 37

Obsah dodávky

 Po rozbalení zkontrolujte obsah z hledisek

> Úplnosti částí > event. škod způsobených dopravou

• 1 předsestavený stroj

• 1 spodní rukojeť

• 1 horní rukojeť

• 1 sáček se šrouby

• 1 návod k obsluze

• 1 návod k sestavení a k použití

Zjištěné nedostatky ihned sdělte svému prodejci. Na pozdější reklamace nebude brán zřetel.

Prohlášení o shodě

podle směrnice EU č: 2006/42 EU

Zde a tímto prohlašujeme

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

na vlastní zodpovědnost, že výrobek

Bodenhacke (elektr. motyka) Typ BH 700 a BH 800

Seriové číslo: viz poslední strana odpovídá ustanovením EU-směrnicím, rovněž ustanovením

následných směrnic:

2004/108/EG, 2000/14/EG.

Před uvedením přístroje do provozu dbejte na předpisy dané země (regionální) ohledně ochrany proti hluku.

Popis přístroje / Náhradní díly

Ozna

čení

Označení Objednací číslo

BH 700 BH 800

1 rukojeť 381594 2 držák spínače 3 bezpečnostní tlačítko 4 vypínačová kombinace 381503 5 odlehčovač tahu kabelu 381595 6 kabelový držák 381526 7 horní část rukojeti levá 381593 8 horní část rukojeti pravá 381592

9 spodní část rukojeti 381591 10 kryt 381580 11 šrouby M6x45 390143 12 podložka A6,4 391634 13 hvězdicová matice M6 385028 14 bezpečnostní nálepka 381579 15 spojovací tyče 381590 16 Nožový kryt 17 Válec s noži 381586 381587

Provozní časy

Symboly na přístroji

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.

Nebezpečí zranění odletujícími částicemi kypřené půdy při běžícím motoru - Obsluha přístroje musí

zamezit přístup do pracovního okruhu dalším osobám event. domácím zvířatům.

Pozor na rotující nožový válec. Nepřibližujte ruce nebo nohy k rotujícímu válci. Pozor - válec s noži dobíhá po vypnutí.

Noste ochranu očí a sluchu.

Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí.

Podle evropské směrnice 2002/96/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

zkratu a spojení el. proudu s jinými vodivými částmi stroje. Okamžitě vytáhněte zástrčku ze zásuvky, pokud je přívodní vedení poškozené nebo protnuté.

Dbejte na to,aby přívodní el. kabel nepřišel do styku s ozubenými kolesy resp. noži. Mohlo by dojít k poškození kabelu,

Chraňte před vlhkostí.

Symboly uvedené v návodu

Hrozící nebezpečí nebo nebezpečná situace. Nerespektování těchto pokynů může způsobit zranění nebo věcné škody.



Â Â Â

…

Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít k poruchám či poškození stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálně využít.

Montáž, obsluha a údržba. Zde je přesně vysvětleno

co je třeba udělat.

Vezměte si k ruce přiložený návod pro sestavení a ovládání stroje, jestliže v textu je uvedeno číslo obr.

Okruh působnosti stroje

 Stroj je určen pro okopání a zvolnění půdy na soukromých

zahradách.

 Přístroj se nesmí používat ve veřejných zařízeních, parcích,

sportovních zařízeních nebo na ulicích, v zemědělství a v lesnictví.



Stroj nikdy nepoužívejte:

− na plochy se štěrkem nebo s plochými kameny

Je riziko poranění!

 Do této kapitoly patří též dodržení výrobcem předepsaných

pokynů z hlediska údržby, péče a event.oprav či čištění stroje.

 Pro provoz je rovněž nutné znát platné předpisy pro případ

úrazu, stejně jako zásady první pomoci a bezpečnostně- technická pravidla.

 Každé jiné použití stroje nespadá do okruhu působnosti stroje

a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.

 Veškeré svévolné změny či úpravy na stroji vylučují ručení

výrobce pro veškerí takto způsobnené škody.

 Používat elektr.motyku a provádět její seřizování a údržbu

smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event.opravy smí, vedle výrobce,provádět pouze autorizovaný servis.

 Před opravou, údržbou nebo čištěním vždy vypněte motor a

odpojte stroj od sítě.

 Stroj nesmí být provozován v explozivním prost

dešti.

ředí a ani na

Zbytková rizika

I při dodržení vekerých předpisů a bezpečnostních pokynů nelze vyloučit díky konstrukci a určení stroje jistá zbytková rizika.

Tato lze minimalizovat pouze dokonalou znalostí a hlavně dodržováním veškerých bezpečnostních pokynů a dodržením všech bodů obsažených v kapitole "okruh působnosti stroje".

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

 Nebezpečí zranění rukou či nohou jestliže je přiblížíte k

rotujícímu válci s noži.

 Nebezpečí poranění prstů nebo ruky při sestavování stroje

nebo při čištění a údržbě.

 Odmršťování kamenů a zeminy.  Ohrožení el.proudem při použití vadného el.přípoje.  Dotknutím se částí stroje, které jsou pod napětím.  Poškození sluchu při dlouhodobé práci bez ochrany uší.

Další rizika nejsou vyloučena.

Bezpečná práce

Při nesprávném použití stroje,může být tento nebezpečný. Před spuštěním stroje musí být splněna veškerá bezpečnostní opatření a vyloučit nebezpečí požáru, úrazu el. proudem a event.zranění strojem.

Před uvedením tohoto výrobku do provozu si přečtěte a dodržujte následující pokyny a předpisy bezpečnosti práce vašeho profesního sdružení resp. v dané zemi platné bezpečnostní předpisy, abyste ochránili sebe a jiné před možným úrazem.

Seznamte s bezpečnostními pokyny, předpisy a opatřeními

všechny osoby, které mohou se strojem pracovat.

Uschovejte pečlivě tyto předpisy.

 Před uvedení do provozu se řádně se strojem seznamte

prostřednictvím návodu.

 Buďte pozorní. Dávejte pozor na to, co děláte. Přistupujte k

práci odpovědně. Nepoužívejte přístroj, když jste unavení

nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění

 Nepoužívejte přístroj pro účely, pro které není určen (viz

okruh působnosti stroje).

 Informujte své okolí o nebezpečnosti práce – vzhledem k

hlučnosti stroje Vás event. nemusí slyšet.

 Obsluha je na úseku provádìných prací odpovìdna vùèi

tøetím osobám.

 Děti a mládež do 16 let, ale i osoby, které nejsou seznámené

s návodem na obsluhu, nesmí přístroj obsluhovat.

 Osoby s omezenými fyzickými, senzorickými nebo duševními

schopnostmi, nebo osoby s nedostatečnými zkušenostmi nesmějí stroj provozovat. Pouze v případě, že takovéto osoby jsou pod dohledem odpovědné osoby, která zaručuje jejich bezpečnost a řídí jejich činnost.

 Děti nesmějí mít ke stroji přístup a při provozování stroje je

nutné, aby se zdržovaly v bezpečné vzdálenosti a pod dohledem dospělých osob.

 Zabraňte jiným osobám a zvířatům v přístupu na vaše

pracoviště. Zamezte jiným osobám, zejména dětem, aby se dotýkali stroje nebo kabelu.

 Přerušte práci se strojem, pokud se v blízkosti nachází osoby,

zvlášt

ě děti nebo domácí zvířata, a pokud přecházíte

pracovat na jiné místo.

 Nikdy nenechávejte přístroj bez dohledu.  Užívejte prostředky osobní ochrany:

− Ochranné brýle

− Sluchátka (hladina akustického tlaku na pracovišti může

překračovat 85 dB (A))

 Noste vhodný pracovní oděv:

− neužívejte široké oděvy, tělesné ozdoby, které by mohly

být pohyblivými částmi stroje zachyceny.

− pevné boty nebo holínky s nesmekavou podrážkou

− dlouhé kalhoty na ochranu nohou.

 Se strojem nepracujte bosí nebo jen v lehkých sandálech.

Použijte řádnou ochrannou pracovní obuv.

 Dbejte na pracovní prostředí a jeho vliv na práci:

− Nikdy neprovozujte přístroj ve vlhkém prostředí.

− Přístroj chraňte před deštěm.

− Přístroj nepoužívejte v přímé blízkosti bazénu či

zahradního rybníčku.

− Postarejte se o dokonalé osvětlení pracoviště.

− Stroj neprovozujte, podle možností, na

vlhkou(mokrou)půdu.

 Před sekáním odstraňte všechna cizí tělesa (např. kameny,

větve, dráty, atd.). Během práce dávejte pozor na další cizí předměty.

 V případě, že je strojem zachyceno cizí těleso vypněte stroj a

těleso odstráňte. Před novým zapnutím přístroje ale zkontrolujte, zda není poškozený a nechte provést jeho potřebné opravy.

 Nepřetěžujte přístroj. Pracujte pouze v podmínkách pro které

je určen.

 Stroj provozujte pouze se všemi správně namontovanými

ochrannými prvky (např.kryt nožů) a na stroji neměňte nic, co by mohlo snížit bezpečnost provozu.

 Neprovádějte na stroji, ani na jeho částech žádné změny.  Dbejte před spuštěním stroje na to,aby Vaše nohy byly v

bezpečné vzdálenosti od rotujícího válce.

 Ruce a nohy nikdy nepřibližujte do blízkosti nebo pod rotující

části stroje. Stejně tak nepřibližujte končetiny k výhozovému

otvoru.

 Dbejte vždy,zejména na šikmých plochách nebo na mokrém

podkladu,na bezpečný pracovní postoj a udržujte rovnováhu.Stroj veďte krokovým tempem.

 Nepracujte se strojem na kolmých stěnách.  Na šikmých stráních veďte stroj napříč.Ne nahoru a dolů.  Zejména buďte opatrní, jestliže měníte směr pojezdu ve

stráni.

 Dodržujte bezpečný odstup,který je dán ovládacím držadlem.  Při práci posunujte stroj vždy pouze dopředu-ne zpět k sobě

nebo za sebou.

 Jestliže přístroj běží nikdy:

− nenadzvedávat a otáčet

 Pozor! Po vypnutí přístroj ještě dobíhá. Nebrzdit doběh

rukama.

 Dbejte aby nožový kryt byl připevněn a plnil svou funkci.  Přístroj vypněte a vyčkejte zastavení válců když:

− se stroj naklání až překocuje

− přecházíte tvrdý podklad

− přepravě přístroje na pracovní místo nebo jeho vrácení do

skladovacího prostoru.

 Stroj vypněte a odpojte od proudu vždy při:

− opravách

− údržbě a čištění

− odstranění poruch či blokaci

− doprava a skladování

− opuštění stroje (i krátkodobém přerušení práce)

− jestliže stroj začne neobvykle vibrovat.

− jestliže jste se strojem narazili na překážku

 Na stroj nestříkejte vodu. (Zdrojem rizika je elektrický proud).  Nepoužívaný stroj skladujte v suchém a uzavřeném místě, ne

v dosahu dětí.

 Kontrolujte stroj na event. poškození:

− před každým započetím práce musí ochranné prvky být

pečlivě prověřeny z hlediska jejich bezvadné funkce.

− zkontrolujte zda všechny pohyblivé

nelepí, nedrhnou a nejsou poškozené. Veškeré části stroje musí být správně namontovány a splňovat všechny. Podmínky pro bezchybný a bezpečný provoz.

− poškozené bezpečnostní prvky nebo jiné části musí být

prostřednictvím odborné firmy opraveny nebo vyměněny (není-li uvedeno v návodu jinak).

− poškozené či nečitelné bezpečnostní samolepky na stroji

je třeba vyměnit.

 Pečujte pečlivě o váš stroj.

− Dbejte, aby všechny matice, čepy a šrouby byly pevně

utažené a “seděly.”

− Dbejte aby větrací otvory byly čisté.

− Dbejte na dodržování předpisů pro údržbu a pokynů pro

výměnu součástí.

− Dbejte na dodržování předpisů pro údržbu

Elektrická bezpečnost  Provedení přípojného kabelu je podle IEC 60 245 (H 07 RN-

F) s příčným průměrem nejméně

- 1,5 mm² při délce kabelu do 25 m

- 2,5 mm do délky kabelu přes 25 m

části jsou funkční,

 Dlouhé a tenké přívodní kabely způsobují úbytek napětí.

Motor již nedosahuje svého maximálního výkonu, funkce zařízení se snižuje.

 Zástrčky a spojovací boxy na přípojných vedeních musí být z

gumy, měkkého PVC nebo jiných termoplastických materiálů se stejnými mechanickými vlastnostmi nebo musí být tímto materiálem povlakované.

 Zástrčky přípojného vedení musí být chráněné proti stříkající

vodě.

 Při pokládání přívodního kabelu dbejte na to, aby nepřekážel,

nemačkal se nebo se nezlomil, a aby se konektor nenamočil.

 Při používání kabelového bubnu kabel zcela odmotejte.  Strojem nepřejeďte přívodní kabel. Přívodní kabel veďte

nejlépe po místech,která již byla zpracována.. Â

 Nepoužívejte kabel k jiným účelům než je stanoveno. Kabel

chraňte před horkem,olejem a ostrými hranami. Netahejte za kabel při vytahování zástrčky ze zásuvky.

 Chraňte se před úrazem el.proudem.Nedotýkejte se

uzemněných částí. Zabraňte dotyku částí těla s uzemněnými díly (např. trubky, tělesa topení, sporák, chladnička atd.).

 Tento stroj v průběhu provozu produkuje elektromagnetické

pole.Toto pole,za jistých okolností,může poškozovat medicinské implantáty.Aby se předešlo tomuto riziku,doporučujeme osobám s medicinskými implantáty konzultovat toto se svým lékařem nebo s výrobcem implantátů a to dříve,než budou stroj provozovat.

 Pravidelně kontrolujte přívodní kabel a event. poškození jej

vyměnňte.

 Poškozený přívodní kabel nikdy nepřipojujte k síti

el.energie.Rovněž se poškozeného kabelu nedotýkejte je-li připojen k síti.Poškozený kabel může způsobit el.spojení s vodivými částmi stroje.

 Nepoužívejte vadná přípojná vedení.  Při práci ve volném prostoru používejte pouze k tomu určený

a označený kabel.

 Nikdy nepoužívejte provizorní el. připojení.  Ochranné prvky nikdy nepřemosťujte nebo nevyřazujte z

provozu.

 Přístroj se připojí na síť přes proudový chránič (30mA).

Elektrická zapojení nebo opravy el. částí svěřte vždy

koncesované firmě nebo našemu obchodnímu zastoupení. Dbejte na místní bezpečnostní předpisy a opatření.

Poškozené přívodní kabely či přípojná zařízení musí být

vyměněny servisním střediskem nebo kvalifikovanou opravnou, aby se zabránilo nebezpečí.

Opravy ostatních částí stroje svěřte buď výrobci nebo jeho

obchodnímu zastoupení.

Používejte pouze originální náhradní díly. Při použití jiných

než originálních součástí vzniká nebezpečí úrazu, poškození stroje a věcné škody. V těchto případech se ruší veškerá zodpovědnost výrobce.

Montáž

Rukojeť

Připevněte spodní část držadla (9) ke spojovacímu

madlu(15) motorové skříně. K tomu použijte dodané

součásti (2x hvězdicová matice (13), 2x podložka (12), 2x šroub M6x45 (11).

Připevněte horní část rukojeti (7, 8). .Můžete volit mezi

dvěma polohami držadel. K tomu použijte dodané součásti (4x hvězdicová matice (13), 4x podložka (12), 4x šroub M6x45 (11).

Připevněte přívodní kabel na kabelový držák (6) na rukojeti.

Dbejte na to.aby kabel měl dostatek volnosti.

Uvedení do provozu

Síťové připojení

Na typovém štítku stroje je uvedeno napětí. Toto srovnejte s Vaším zdrojem a pak můžete stroj připojit do odpovídající a dle předpisů uzemněné zásuvky.

Přístroj připojujte pouze přes FI-vypínač (bezp. vypínač) 30 mA.  Používejte přívodní a prodlužovací kabel s příčným průřezem

vodičů nejméně 1,5 mm² až do délky 25 m .

Připojení přívodního kabelu

Připojte přívodní kabel do zástrčky vypínače (4). Protáhněte

prodlužovací kabel držákem kabelu (5) a zavěste jej.

¨ Dbejte na to, aby kabel měl dostatek vůle.

Zapnutí stroje / Vypnutí

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Přístroj je opatřen bezpečnostním spínačem,kerý zabrání nechtěnému zapnutí.

Stroj zapněte teprve až je na rovné ploše bez překážek.

Zapnutí stroje

Stroj nakloňte lehce k sobě dozadu.

Stiskněte bezpečnostní knoflík (3) a držte jej stisknutý. Nyní zatáhněte páčku spínače(2) k držadlu(1).Stroj se

rozběhne a nožový válec se volně otáčí.

¨ Nyní můžete uvolnit bezpečnostní knoflík (3).

Vypnutí

Uvolněte madlo vypínače-vrátí (2) se automaticky do výchozí polohy.

Ochrana motoru

Motor je vybaven ochranným vypínačem, který vypne při přetížení motoru.

Uvolněte páčku spínače(2),jestliže stroj bezprostředně po vychladnutí opět startuje.Nebezpečí zranění!

Pracovní pokyny

Před započetím práce dbejte následujících pokynů:

 Přístroj nesmíte uvádět do provozu aniž jste se seznámili s

veškerým návodem a zabezpečili splnění veškerých bezpečnostních pokynů a stroj smontovali a připravili k práci dle návodu a popisu!

 Zajistěte bezpečné a uklizené pracoviště. Z pracovní oblasti

odstraňte předměty, které by mohly být odmrštěné stranou.

 Před začátkem práce zajistěte, aby:

− aby pracovní nástroje (např.nožový válec) a spojovací

čepy nebyly opotřebované či poškozené. Aby se zabránilo vibracím je třeba měnit poškozené díly v celých seriích.

− válec a motor byly v řádném stavu

− veškerá šroubová spojení byla řádně utažena

− se v pracovní oblasti nezdržovaly další osoby nebo

zvířata;

− jste měl zajištěné vracení bez překážek;

− byl zajištěn pevný postoj.

Držte ruce a nohy vždy v bezpečné vzdálenosti od roujících částí.

Vibrace

Jestližeosoby s poruchami krevního oběhu jsou delší dobu

vystaveny vibracím, může dojít k poškození nervového systému nebo k poškození cévního řečiště. Vibrace můžete omezit:

− silnými, teplými, pracovními rukavicemi;

− zkrácením pracovní doby (dělat častější přestávky).

Pokud vám natékají prsty, necítíte se dobře, nebo máte prsty bez citu navštivte lékaře.

Práce s elektrickou motykou

 Stroj je určen k okopání a zkypření zeminy.

Nebezpečí zranění odmrštěnými předměty!Dbejte na

to,aby nožový kryt byl řádně připevněn a plnil svoji funkci.

• Stellen Sie das Gerät an die Kante der zu bearbeiteten

Fläche, in der Nähe der Steckdose.Stroj postavte okraj půdy,která má být zpracována, v blízkosti el.zástrčky.

• Kabel veďte vždy po každém obratu naproti po již zpracované

zemi Â

• Dbejte na nepřetěžování stroje.

L Při přetížení klesají otáčky a zvuk motoru se mění.

Î Zastavte a uvolněte páčku spínače(2). Î Vyčkejte klidového stavu válce

• .Stroj veďte přiměřenou stejnoměrnou rychlostí v rovných

liniích po půdě.

• Při práci na svazích vždy se postavte napříč ke svahu a

dbejte na to aby Vaše pozice byla jistá,na pevné půdě a nesmyková.

Vždy dbejte bezpečnostních pokynů (viz kapitola „Bezpečná

práce“).

Údržba a čištění

Před těmito pracemi vždy odpojit stroj od sítě (vytažením vidlice ze zásuvky):

- vypněte pilu

- vyčkat úplného zastavení válce

- vytáhněte zástrčku ze zásuvky

Další práce spojené s údržbou a čištěním, které nejsou v této kapitole popsány, smí provádět jen výrobce nebo jím jmenované firmy.

Bezpečnostní zařízení, která byla odstraněna během údržby nebo čištění se musí bezpodmínečně opět připevnit a zkontrolovat.

Používejte jen originální díly. Jiné díly by mohly vést k nepředvídaným škodám a poraněním.

Abyste se ujistili, že stroj se nachází v pořádku, kontrolujte pravidelně všechny očividné nedostatky jako.

− uvolněné spoje (šrouby, matice, čepy)

− opotřebované ši poškozené části stroje

Údržba Nožový válec

Nebezpečí úrazu! Při práci na nožovém válci

noste vždy ochranné rukavice.

Opotřebované nože znamenají špatný výkon stroje a způsobují přetížení motoru. Po každém použití stroje zkontrolujte stav nožů.Je-li to potřebné,nechte nožový válec ve Vašem servisním středisku vyměnit.

Čistění

Chcete-li bezporuchovou funkci Vašeho stroje, potom

proveďte řádnou očistu po každém jedho použití.

Nebezpečí úrazu! Při práci na nožovém válci

vždy použijte ochranné rukavice.

 Nečistoty odstraňte buď hadříkem nebo štětcem.  S očistou započněte ihned po skončení práce.

 Očistěte spodní stranu stroje a válce.  .Očistěte skříň stroje a zvláště chladící otvory od nalepené

špíny.

 Přístroj nečistěte proudící vodou nebo tlak.čističem.  Na součásti s umělých hmot nepoužívejte žádná ředidla

(Benzin, alkohol atd.) Tyto mohou umělou hmotu poškodit.

Přeprava

Před transportem odpojit od el. proudu.

I při vypnutém motoru se mohou válce na nerovném a

tvrdém povrchu poškodit. Stroj tedy je vhodné přenášet.

Uskladnění

Odpojit od sítě vytažením zástrčky.

 Nepoužívanou pilu skladujte v s uchém a uzavřeném místě

ne v dosahu dětí.

 Postarejte se o to,aby při delším skladování (např.přes zimu)

byl přístroj chráněn před vlhkostí či mrazem.

 Před delším skladováním proveďte:

Nikdy nepoužívat tuk!

− Proveďte důkladnou očistu stroje.

− Kovové části ošetřete biologickým olejovým sprejem.

Možné poruchy

Před každým odstraňováním poruchy

− vypněte stroj

− Vyčkejte zastavení válce

− vytáhněte zástrčku ze zásuvky

 Po každém odstranění poruchy opět uveďte do provozu všechna bezpečnostní zařízení a zkontrolujte je.

Porucha Možná příčina Odstranìní

Přístroj se netočí.

Přístroj pracuje se přerušeními

Neobvyklé vibrace Â Nože jsou poškozeny nebo tupé Â Obraťte se prosím na servisní službu. Neuspokojivý výsledek Â Tupé nože Â Obraťte se prosím na servisní službu.

Â nemá proud Â Zkontrolujte přívod proudu, zástrčku, pojistky. Â Vadný přívodní kabel Â Zkontrolujte prodlužovací kabel, vadný kabel

okamžitě vyměňte.

Â síťová zástrčka, motor nebo spínač vadný Â Zástrčku, motor nebo spínač nechte prověřit u

koncesované firmy resp. vyměnit za originální náhradní díly.

Â El. ochrana motoru vypla motor 1. Blokovaný válec Â odstraňte blokaci.

Â Nechte motor ca. 15 min. ochladnout před další

prací.

Â Vadný přívodní kabel Â Zkontrolujte prodlužovací kabel, vadný kabel

okamžitě vyměňte.

Â Interní chyba Â Obraťte se prosím na servisní službu.

Â Hlavní vypínač je vadný Â Obraťte se prosím na servisní službu. Â Blokovaný válec Â odstraňte blokaci Neobvyklý zvuk motoru Â Uvolněné šrouby nebo jiné části Â Vše pevně utáhněte, jestliže neobvyklé zvuky

pokračují obraťte se servis.

Typ Model

Technická data

BH 700 BH 800 BH 700 BH 800

Výkon motoru

Síťové napětí / Frekvence

Pojistka

Otáčky naprázdno n

Pracovní šířka

Pracovní hloubka

Počet nožů

Vibrace ruka - paže podle EN 786 Hladina hluku LPA (dle 2000/14/EG) Hladina hlučnosti LWA (podle 2000/14/EG)

měřená hladina hlučnosti zaručená hladina hlučnosti Rozměry (délka x šířka x výška)

700 W 750 W

230 V~ / 50 Hz

10 A pomalé

340 min –1

370 mm 450 mm

180 mm

16 24

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 d B(A)

ca. 1275 x 480 x 205 mm ca. 1335 x 480 x 205 mm

Hmotnost

Lizolační třída

Způsob ochrany

Záruka

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

ca. 7,2 kg ca. 10,5 kg

II (ochranná izolace)

IPX4

Tartalom

Megfelelőségi nyilatkozat 38 A gép és tartozékai 38 A gép leírása / Pótalkatrészek 38 Működési időtartamok 38 Készülék szimbólumok 38 Használati útmutató szimbólumai 39 Rendeltetésnek megfelelő használat 39 Maradék kockázat 39 Biztonságos munkavégzés 39 Összeállítás 41 Üzembe helyezés 41 Műveleti útmutatások 42 Munkavégzés a rotációs kapával 42 Karbantartás és tisztítás 42 Szállítás 43 Tárolás 43 Lehetséges zavarok 44 Műszaki adatok 45 Garancia 45

A gép és tartozékai

 Kérjük, ellenőrizze kicsomagoláskor a karton tartalmának

> hiánytalanságát > esetleges szállítási sérülését

• 1 előszerelt készülékegység

• 1 alsó fogantyúrész

• 1 felső fogantyúrész

• 1 csavartasak

• 1 kezelési utasítás

• 1 szerelési és kezelési útmutató

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Későbbi reklamációt nem áll módunkban elfogadni.

EK-konformitás-nyilatkozat

A 2006/42 EK Irányelvnek megfelelően az

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen Németország

a fenti Irányelv előírásainak megfelelően kizárólagos felelősséggel kijelenti, hogy a

BH 700 és BH 800 típusú (rotációs kapa) Bodenhacke

Sorozatszám: lásd az utolsó oldalon megfelel a fenti Irányelv, továbbá az alábbi Irányelvek

követelményeinek: 2004/108/EK, 2000/14/EK.

A következő harmonizált szabványok kerültek alkalmazásra: EN 60335-1:2002+A1+A11+A12+A2+A13;

EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Megfelelőségi értékelési eljárás: 2000/14/EK – V függelék.

Mért hangteljesítményszint LWA Garantált hangteljesítményszint LWA

BH 700 BH 800

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

A műszaki iratok őrzésének helye: ATIKA GmbH & Co. KG – Műszaki Iroda – 59227 Ahlen, Schinkelstraße 97 – Németország

Ahlen, 2010.05.17 A. Pollmeier, Vállalatvezetés

A gép leírása / Pótalkatrészek

Pozí

Megnevezés Rendelésiszám

ció

BH 700 BH 800

1 Fogantyú 381594 2 Kapcsolófogantyú 3 Biztonsági gomb

Kapcsoló-csatlakozó

együttes 5 Kábel húzásmentesítő 381595 6 Kábeltartó 381526 7 Felső fogantyúrész bal 381593 8 Felső fogantyúrész jobb 381592 9 Alsó fogantyúrész 381591

10 Háztakarás 381580 11 M6x45 VZ csavar 390143 12 A6,4 tárcsa 391634 13 M6 csillagfogantyú 385028 14 Bizonsági öntapadó

címke

15 Összekötő rúd 381590 16 Késvédő 17 Késhenger 381586 381587

Működési időtartamok

A gép üzembe helyezése alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvédelmi előírásokra.

Készülék szimbólumok

Üzembe helyezés előtt olvassa el és vegye figyelembe a biztonsági útmutatásokat.

csatlakozó dugót. kihúzzuk.

381503

381579

Javítási, karbantartási és tisztítási munkálatok előtt a motort leállítjuk, és a hálózati

Kicsapódó darabok balesetet okozhatnak. Járó motornál: illetéktelen személyek, valamint

házi- és haszonállatokat a veszélyt jelentő környezettől távol kell

tartani.

felsérthetik és áramot vezető alkatrésszel kerülhetnek lérintkezésbe. Azonnal húzza ki a csatlakozódugót, ha megsérült, vagy átégett a hálózati zsinór.

Vigyázzon, forgó kések és fogak. Kezet, lábat ne vigye a forgó részek közelébe, vagy alá, amíg a gép jár. Figyelem! A kések, ha lassulva is, de még kikapcsolás után is forognak!

Szem- és hallásvédelmet viselünk.

A tönkrement elektromos készülék nem való a háztartási hulladékba. A készüléket, tartozékait és csomagolását környezetkímélő módon juttassa hulladékba.

Az elhasznált elektromos és elektronikai készülékekről szóló 2002/96/EK Európai Irányelv rendelkezései szerint a már nem használható elektromos készülékeket külön kell begyűjteni és a környezetnek megfelelő újrahasznosításra előkészíteni.

A hálózati kábelt tartsa távol a fogaktól illetve késektől

A fogak ill. kések a vezetéket

Védje nedvességtől.

Használati útmutató szimbólumai

Lehetséges veszélyek, vagy veszélyes helyzetek. Az itt olvasható útmutatások figyelmen kívül hagyásától balesetet szenvedhet, és a gép meg is rongálódhat.

Fontos tudnivalók a szakszerű kezeléshez. Az itt leírt

tudnivalók figyelmen kívül hagyása zavarokhoz vezethet.

Használói tudnivalók. Az itt leírt tudnivalók segítenek



Önnek minden funkció optimális kihasználásában. Szerelés, kezelés és karbantartás. Pontosan

megismerheti, hogy a fűrésszel melyek a tennivalói.

Â Â Â

A szövegben található képszámokhoz a mellékelt szerelési és kezelési útmutatóban találja az ábrákat.

…

Rendeltetésnek megfelelő használat

 A gép házi- és hobbikertben használható talajlazítására és

ásásra.

 A gépet közterületen, parkokban, sportlétesítményben vagy

utcán és mező- és erdőgazdasági területeken nem szabad használni.



Nem szabad a gépet használni

− aszfaltozott vagy zúzottkő borítású felületeken

Az ilyen használat balesetveszélyes!

 A rendeltetésnek megfelelő használathoz tartozik még a

gyár által előírt módon való használat-, a karbantartás- és javítás valamint az útmutatóban olvasható biztonsági tudnivalók követése.

 A használathoz érvényes balesetelhárítási előírásokat, és az

általánosan leismert munkaegészségügyi és biztonságtechnikai szabályokat be kell tartani.

 Minden ezektől eltérő használat rendeltetéssel ellentétesnek

minősül. Az abból eredő károkért a gyár nem vállal szavatosságot. Ilyekor a felelősség egyedül a felhasználót terheli.

 A mélyszellőztető önkényes megváltoztatása abból eredő

bármilyen kárra kizárja a vállalt gyári szavatosságot

 A gépet csak olyan személy szerelheti, használhatja és

tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekről tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevőszolgálati műhely végezhet.

 Javítási, karbantartási és tisztítási munkálatok előtt a motort

leállítjuk, és a hálózati csatlakozó dugót. Kihúzzuk.

 A gépet robbanásveszélyes környezetben nem szabad

használni és esőnek kitenni nem szabad.

Fennmaradó kockázatok

Még a rendeltetésnek megfelelő használatnál és a felhasználási cél által meghatározott vonatkozó biztonsági szabályok megtartása mellett is bizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumra csökkentheti, ha a munkánál figyelembe veszi a “Biztonsági útmutatások”, a “Rendeltetésnek megfelelő használat” és magának a használati útmutatónak a leírásait.

Mindezek figyelembe vétele és a kellő óvatosság segít a balesetek és sérülések megelőzésében.

 Fennáll a kéz és láb sérülésének veszélye, ha a forgó részek

közelébe vagy alá kerülnek.

 Ujjak és kéz sérülésének veszélye a késhengeren végzett

szerelési és tisztítási munkák során.

 A gép követ és a földet erővel eldobhatja.  Balesetet okozhat a villanyáram egy szabálytalan

csatlakoztatás esetén.

 Feszültség alatt álló részek megérintése nyitott állapotban

lévő villamos alkatrészeknél.

 Halláskárosodás hallásvédő nélküli hosszabb munka

esetében.

Továbbá minden megtett intézkedés ellenére is meglevő, nem nyilvánvaló maradék kockázatok.

Biztonságos munkavégzés

Szakszerűtlen használat esetén a gép veszélyes lehet. Ha elektromos szerszámot használnak, akkor a tűz, áramütés és személyi sérülés elkerülésére követni kell az alapvető biztonsági rendszabályokat.

A gyártmány üzembe helyezése előtt vegye figyelembe következő utasításokat és az illetékes Szakmai

balesetbiztosítási kényszeregyesülés balesetvédelmi előírásait, illetve a mindenkori országban érvényes biztonsági rendelkezéseket, hogy saját magát és másokat a lehetséges sérülésektől megóvja.

A biztonsági előírásokat adja tovább azoknak akik a

géppel dolgoznak. Őrizze meg gondosan ezeket a biztonsági útmutatásokat.

 Használat előtt ismerkedjék meg a géppel a használati

útmutató segítségével.

 Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkáját

ésszerűen hajtsa végre. A gépet ne használja olyankor amikor fáradt vagy drog, alkohol vagy gyógyszer hatása alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

 A készüléket rendeltetésétől eltérő célra ne használja (lásd

„Rendeltetésnek megfelelő használat” alatt).

 Ismerkedjen meg a környezettel, ahol a munkát fogja

végezni és ügyeljen a lehetséges veszélyekre, amelyeket a motor hangja miatt esetleg nem hallhat meg.

 A kezelő személy a munkaterületen felelősséggel tartozik

harmadik személlyel szemben.

 Gyermek és 16-évnél fiatalabb személy, valamint olyanok,

akik még nem ismerik a gép kezelési utasítását, a gépet nem használhatják.

 Korlátozott fizikai, érzékszervi vagy szellemi képességekkel,

vagy tapasztalattal nem rendelkező személyek a gépet ne kezeljék, kivétel lehet, ha a biztonságra egy arra illetékes személy felügyel vagy a gép használatára vonatkozóan kellő útmutatást adott.

 Kellő felügyelettel kell biztosítani, hogy a készülékkel

gyermekek ne játszhassanak.

 Más személyt és állatot tartson távol a munkaterületétől.

Ne engedje, hogy a szerszámot vagy annak kábelét más személy, főként gyermek megfogja.

 Szakítsa félbe a géppel végzett munkáját, ha másik

munkaterületre való átállásnál a közelben gyermekek vagy háziállatok tartózkodnak.

 Ne hagyja a gépet felügyelet nélkül.  Viseljen személyes védőruhát:

− védőszemüveg

− hallásvédelem (a munkahelyi zajnyomás a 85 dB (A))

szintet meghaladhatja)

 Viseljen munka közben megfelelő munkaruhát:

− ne viseljen bő ruhát vagy ékszert, mert azokat a mozgó

gépalkatrész beránthatja

− csúszásgátló talppal ellátott erős lábbelit vagy csizmát

− lábszára védelmére hosszúnadrág.

 A gépet mezítláb vagy könnyű szandálban ne használja.



Legyen figyelemmel a környezeti hatásokra:

− A tárcsás csempevágó gépet ne használja vizes vagy

nedves környezetben.

− Óvja a gépet az esőtől.

− Ne dolgozzon közvetlenül úszómedencék vagy kerti

tavak szélén.

− Gondoskodjék a jó megvilágításról.

− A géppel lehetőség szerint ne dolgozzon nedves talajon.

 A nyírás megkezdése előtt távolítson el minden oda nem

való tárgyat (pl. kődarabot, ágat, drótot stb.). Munka közben figyeljen a még esetleg ott levő idegen testekre.

 Ha idegen testet talál, kapcsolja ki a készüléket, húzza ki a

csatlakozódugót és távolítsa el az idegen testet. A gép újbóli elindítása előtt ellenőrizze annak sérülésmentességét és végeztesse el az esetleg szükséges javítást.

 Ne terhelje túl a gépet. Jobban és biztonságosabban

dolgozik a megadott teljesítménytartományon belül.

 A gépet csak komplett és jól felszerelt védőfelszereléssel

használja (pl. késvédő), és a gépen ne végezzen módosítást, hogy a használat biztonsági szintje megmaradjon.

 A gépet illetve annak alkatrészeit meg ne változtassa.  Mielőtt bekapcsolná a motort, ügyeljen rá, hogy a lába biztos

távolságban legyen a vágószerszámoktól.

 Kezeit és lábait soha ne tegye forgó alkatrészre, vagy az alá.

Tartsa magát mindig távol a kidobó nyílástól.

 Különösen lejtős terepviszonyok mellett vagy nedves

altalajon ügyeljen a megfelelő állásbiztonságra és az egyensúly fenntartására. A gépet kizárólag gyalog tempóban használja.

 Meredek lejtős terepen ne használja a gépet.  Lejtős terepen ne le- vagy felfelé, hanem a lejtésirányra

merőleges irányban dolgozzon.

 Legyen különösen óvatos, ha lejtőn vált menetirányt.  Tartsa be a fogantyú által adott biztonsági távolságot.  Használat közben mindig tolja maga előtt a készüléket. Ne

húzza maga felé ill. hátrafelé.

 Ha jár a motor, a készüléket:

− ne emelje fel és hordozza körül

 Figyelem! Ha lassulva is, de a szerszám még kikapcsolás

után is forog! A szerszámot ne fékezze le kézzel.

 Ügyeljen arra, hogy a késvédő fel legyen szerelve.  Kapcsolja ki a készüléket és várja meg, amíg leáll a henger,

amikor:

− a gépet meg kell dönteni,

− kemény felületen halad keresztül,

− a készüléket a munkaterületre/munkaterületről elszállítja.

 A gépet kapcsolja ki és húzza ki a csatlakozódugót az alábbi

esetekben:

− javítási műveletnél

− karbantartásnál és tisztításnál

− zavarok vagy akadályok megszüntetésekor

− szállítás és tárolás

− a gép elhagyása (rövid megszakítások esetén is)

− ha a gép szokatlan módon rezegni kezd

− ha a géppel akadályba ütközik.

 A gépet vízzel ne fröcskölje be. (A víztől áramütés

keletkezhet).

 A használaton kívüli gépet száraz, lezárt helyiségben tárolja,

olyan helyen, ahol ahhoz gyermekek hozzá nem férhetnek.

 Ellenőrizze a gépet az esetleges sérülésekre:

−

A gép további használata előtt a biztonsági

− Ellenőrizze, hogy a mozgó alkatrészek működése

védőszerkezetek vagy könnyebben sérült alkatrészek kifogástalan és rendeltetésüknek megfelelő működését ellenőrizze.

kifogástalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Minden alkatrész legyen feltétlenül szabályosan szerelve és azok valamennyi feltételnek feleljenek meg, hogy a kifogástalan üzemelés biztosított legyen.

− A sérült védőberendezést és alkatrészt arra hivatott

szakembernek kell javítania vagy kicserélnie, amennyiben a használati útmutató mást nem ad meg.

− A sérült vagy olvashatatlan biztonsági címkét ki kell

cserélni.

 Gondosan ápolja a gépet:

− Ügyeljen rá, hogy minden anya, csapszeg és csavar

szorosan üljön.

− Figyeljen rá, hogy a szellőzőnyílások szabadon

maradjanak.

− Tartsa olajtól és zsírtól mentesen a fogantyút.

− Kövesse a karbantartási előírásokat

Villamos biztonság

 A csatlakozó vezeték kivitele feleljen meg az IEC 60 245 (H

07 RN-F) előírásnak és keresztmetszete legyen laglább

- 1,5 mm², 25 m kábelhosszúságig

- 2,5 mm², 25 m feletti kábelhosszúságnál

 A túl hosszú csatlakozó vezetékeken túlzott mértékű

feszültségesés keletkezik. A motor már nem éri el a maximális teljesítményét és a gépnek csökken a működképessége.

 A csatlakozó vezetékek dugói és csatlakozó aljzatai gumiból,

lágy PVC-ből vagy más hőre lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.

 A csatlakozó vezeték dugós csatlakozó része fröccsenő víz

ellen védett legyen.

 A csatlakozó vezeték elhelyezésénél ügyeljen rá, hogy az ne

legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.

 Kábeldob használatánál a kábelt mindig teljesen tekerje le a

dobról.

 Ne tolja át a gépet a földön fekvő hosszabbító kábelen.

Győződjön meg arról, hogy a gép biztonságos helyzetben van Ön mögött. A kábelt az útra vagy olyan területre fektesse le, melyen már elvégezte a talaj megmunkálását.

 A kábelt ne használja rendeltetésétől eltérő célokra. A kábelt

védje a hőségtől, olajtól és éles szélű tárgyaktól. A csatlakozó dugót a konnektorból ne a kábelnél fogva húzza ki.

 Ne használjon repedt fűrészláncot vagy olyat, amelyik már

alakját változtatta.

 A gép üzeme közben elektromágneses teret hoz létre. Ez az

elektromágneses tér bizonyos körülmények között befolyásolhatja a testbe beültetett aktív vagy passzív gyógyászati implantátumokat. A komolyabb egészségügyi problémák veszélyét elkerülendő azt javasoljuk a gyógyászati implantátumot hordozó személyeknek, hogy a gép használata előtt kérjék ki orvosuk és a gyógyászati implantátumot gyártó cég tanácsát.

 Ellenőrizze rendszeresen a csatlakozó kábelt és ha

megsérült, cseréltesse ki.

 Sérült vezetéket a hálózathoz ne csatlakoztasson. Egy sérült

vezetékhez ne érjen hozzá, amíg azt a hálózatról le nem kapcsolta. A sérült vezeték áramot vezető alkatrésszel kerülhet érintkezésbe.

 Ne használjon hibás csatlakozó vezetéket.

 Szabadban csak arra engedélyezett és megfelelően jelzett

hosszabbító kábelt használjon

 Ne alkalmazzon ideiglenes elektromos csatlakozást.  Védőszerkezetet áthidalni vagy hatástalanítani soha nem

szabad.

 A gépet hibaáram védőkapcsolón keresztül csatlakoztassa

(30 mA-es legyen).

A gép elektromos alkatrészeinek elektromos

csatlakoztatását ill. javítását hatóságilag engedélyezett villanyszerelő szakember vagy kijelölt vevőszolgálatunk végezze. A helyi előírásokat különösen a védőintézkedések tekintetében figyelembe kell venni.

A sérült hálózati csatlakozó vezetéket a veszélyeztetés

csökkentése céljából a gyár, egy szakműhely, vagy hozzáértő szakember cserélje ki.

A gép más részein javításokat csak maga a gyár, vagy egy

általa megbízott szakcég végezhet.

Mindig csak eredeti tartozékot és külön kiegészítést

szabad felhasználni. Más eredetű pótalkatrész és egyéb tartozék használata a felhasználó balesetéhez vezethet. Az ilyen jellegű károkért a gyár nem vállal szavatosságot.

Összeállítás

Fogókengyel

Rögzítse a (9) alsó fogantyúrészt a (15) motorház összekötő tartójához. A magasság-beállításhoz használja a mellékelt rögzítő eszközöket (2x (13) csillagfogantyú, 2x (12) tárcsa, 2x (1) M6x45 csavar). Rögzítse az (7, 8) felső fogantyúrészt. Kétféle fogantyúmagasságállítás lehetséges. A magasság-beállításhoz használja a mellékelt rögzítő eszközöket (4x (13) csillagfogantyú, 4x (12) tárcsa, 4x (11) M6x45 csavar). Erősítse fel a kábelt a (6) kábeltartó segítségével a fogantyú kengyelre. Ügyeljen rá, hogy a kábelnek kellően nagy játéka legyen.

Üzembe helyezés

Hálózati csatlakozás

Vesse egybe a gép adattábláján olvasható feszültséget. pl. 230 V-ot a rendelkezésre álló hálózattal és a fűrészt az előírásnak megfelelően földelt konnektorhoz csatlakoztassa.

Csatlakoztassa a gépet 30 mA-es FI (áram-védőkapcsolón) át.  Legalább 1,5 mm˛ keresztmetszetű, legfeljebb 25 m hosszú

hálózati hosszabbító kábelt használjon a gép csatlakoztatásához.

A hosszabbító kábel feltevése

Dugja össze a hosszabbító kábel lengőalját a kapcsolócsatlakozó együttes (4) dugójával. Hurkot képezve húzza át a hosszabbító kábelt a kábel (5) húzásmentesítőjén és akassza be.

¨ Ügyeljen rá, hogy a hosszabbító kábelnek kellően nagy

játéka legyen.

Bekapcsolás / Kikapcsolás

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgálattal.

A készülék biztonsági kikapcsolóval rendelkezik, amely meggátolja a véletlen bekapcsolódását.

Állítsa a gépet, sík, akadálymentes talajfelszínre, és csak ezután kapcsolja be azt.

Bekapcsolás

Kissé döntse maga felé a gépet. Nyomja meg az (3) biztonsági gombot és tartsa benyomva.

Majd húzza a (12) kapcsolókart a fogókengyel felé. Ezt

követően húzza a (2) kapcsolófogantyút az (1) fogantyú irányába. Ekkor beindul a gép és a késhenger szabadon forog.

¨ Ekkor engedje el a (3) biztonsági gombot.

Kikapcsolás

Engedje el a (2) kapcsolókart, amely önmagától visszatér a kiindulási helyzetébe.

Motorvédelem

A motor védőkapcsolóval van kiszerelve, és túlterhelés esetén önműködően kikapcsol. A motor egy (kb. 15 perces) lehűlési szünet után visszakapcsolható.

Engedje el a (2) kapcsolókart, máskülönben újból elindul a

készülék rögtön azután, hogy lehűlt. Sérülésveszély!

Műveleti útmutatások

A munka megkezdése előtt nézzen utána:

 A gépet addig nem szabad üzembe helyezni, míg el nem

olvasta a használati útmutatóját, minden útmutatást figyelembe nem vett és a gépet előírásnak megfelelően fel nem szerelte.

 A munkát biztonságos és megtisztított helyen végezze.

Távolítson el minden oda nem való tárgyat, mert azokat a gép erővel messzire eldobhatja.

 A nyírás megkezdése előtt győződjék meg róla, hogy

− a munkaeszköz és a csapszeg nem kopott vagy sérült-e.

Kiegyensúlyozatlanság elkerülésére kopott vagy sérült munkaeszközt és csapszeget csak teljes készletben szabad cserélni.

− szabályos állapotban van-e a henger és a kés

− szorosan meg vannak-e húzva a csavarkötések

− a munkaterületén más személy és állat nem tartózkodik,

− hogy szükség esetén akadálytalanul hátraléphet,

− hogy biztos testhelyzetet foglalhat el.

Kezeit és lábait tartsa mindig biztonságos távolságra a forgó szerszámtól.

Vibrációt

Ha valaki vérkeringési zavarban szenved és gyakori

vibráció hatása éri, ez a hatás az ilyen személynél ez idegrendszeri- vagy véredény-károsodást okozhat. A vibrációt következőképpen lehet csökkenteni:

- viseljen vastag munkavédelmi kesztyűt,

- a nyírás időtartamát csökkentse (munka közbeni több

szünettel). Forduljon orvoshoz, ha nem érzi jól magát, vagy ujjai a nyírástól zsibbadni kezdenek.

Munkavégzés a rotációs kapával

 A gépet talaj fellazítására és felásására lehet használni.

Vigyázat, sérülésveszély röpködő földdarabok miatt!

Ügyeljen arra, hogy a késvédő fel legyen szerelve.

• Állítsa a gépet a megművelendő felület szélére, a dugaszoló

aljzat közelébe.

• A kábelt minden fordulás után a szemközti, már megművelt

oldalra fektesse. Â

• Ügyeljen arra, hogy ne terhelje túl a gépet.

L Túlterhelés esetén leesik a motor fordulatszáma,

megváltozik a motor hangja.

Î Álljon meg és engedje el a kapcsolókart (2) Î Várjon, míg megáll a késhenger.

• Vezesse a gépet az elvégzendő műveletnek megfelelő

egyenletes sebességgel egyenes vonalban a talaj fölött.

• Amikor rézsűn dolgozik, mindig az emelkedőre merőlegesen

álljon és ügyeljen a szilárd, biztos állásra. Ne dolgozzon

különösen meredek lejtőkön.

Feltétlenül vegye figyelembe a biztonsági utasításokat

(lásd a „Biztonságos munkavégzés” c. részt).

Karbantartás és tisztítás

Minden karbantartási és tisztítási művelet előtt:

− kapcsolja ki a gépet

Az e fejezetben leírtakon kívüli karbantartási és tisztítási munkákat csak a vevőszolgálat végezheti el.

Karbantartáshoz és tisztításhoz feltétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizze azokat.

Csak eredeti alkatrészt használjon. Más eredetű alkatrész előre nem látható károkhoz és balesethez vezethet.

Hogy biztos legyen a gép biztonságos állapotában, rendszeresen ellenőrizze, hogy nem talál-e rajta nyílvánvaló hiányosságot.

− laza rögzítés (anya, csavar, csapszeg)

− kopott vagy sérült alkatrészek

− várja meg, míg a henger megáll

− húzza ki a csatlakozódugót.

Karbantartás Késhenger

Sérülésveszély! A késhengeren végzett

munka során viseljen védőkesztyűt.

Az elkopott kések a készülék teljesítményének csökkenéséhez és a motor túlterheléséhez vezetnek. Ezért minden használat előtt vizsgálja felül a kések állapotát. Amennyiben szükséges, a szakműhelyben cseréltesse ki a késhengert egy új darabra.

Tisztítás

A készüléket minden használat után gondosan tisztítsa

meg, hogy továbbra is kifogástalanul működjék.

Sérülésveszély! A késhengeren végzett

munka során viseljen védőkesztyűt.

 Távolítsa el a szennyezéseket ronggyal vagy kefével.  Rögtön a munka befejezése után tisztítsa meg a készüléket.  Tisztítsa meg a gép alsó oldalát és a késhengert.  Tisztítsa meg a házat, elsősorban a szellőző réseket a

rátapadt szennyeződéstől.

 A gépet folyóvízzel vagy nagynyomású tisztítóval ne

tisztítsa.

 A műanyag alkatrészeknél ne használjon oldószert (benzint,

alkoholt, stb.), mert az megtámadhatja a műanyagot.

Szállítás

A szállítás előtt húzza ki a konnektorból a csatlakozó dugót

Leállított motornál is meg lehet rongálni a hengert pl.

kemény altalajon történő szállításkor. Ezért a gépet mindig felemelt állapotban kell szállítani.

Tárolás

Húzza ki a csatlakozódugót.

 A használaton kívüli készülékeket őrizze száraz, elzárt

helyiségben, ahol gyermekek nem férhetnek hozzá.

 Hosszabb ideig tartó tároláskor (pl. télen) gondoskodjon róla,

hogy védve legyen a készülék fagytól és korróziótól.

 Hosszabb tárolás előtt legyen figyelemmel a következőkre,

hogy a gép élettartamát meghosszabbítsa és biztosítsa annak könnyű kezelhetőségét:

− Végezzen alapos tisztítást.

− Minden használat után kezelje le a fém részeket

környezetkímélő, biológiai úton lebontható permetolajjal, hogy megvédje a korróziótól.

L Soha ne használjon zsírt!

Lehetséges zavarok

Minden zavarelhárítás előtt

− kapcsolja ki a gépet

− várja meg, míg a henger megáll

− húzza ki a csatlakozódugót.

 Minden zavarelhárítás után helyezzen üzembe minden biztonsági berendezést és ellenőrizze azokat.

Zavar Lehetséges ok Megszüntetés A gép nem forog.

Â Nincs áramellátás Â Ellenőrizze az áramellátást, konektort és

biztosítékot

Â Hibás hosszabbító kábel Â Ellenőrizze a hosszabbító kábelt, a hibás

kábelt azonnal ki kell cserélni.

Â Hibás a csatlakozódugó, motor vagy a

kapcsoló

Â A csatlakozódugót, motort vagy kapcsolót arra

hivatott szakemberrel javíttassa meg, vagy eredeti pótalkatrészre cseréltesse

Â Motorvédő kapcsoló kioldott 1. Henger elakadt Â az akadályt eltávolítani.

Â Mielőtt tovább dolgozna, hagyja hűlni a motort

kb. 15 percig .

A készülék szaggatva működik

Szokatlan rezgések Â A vágókés megrongálódott vagy életlen Â Forduljon a Vevőszolgálathoz.

Â Hibás hosszabbító kábel Â Ellenőrizze a hosszabbító kábelt, a hibás

kábelt azonnal ki kell cserélni.

Â Belsõ hiba Â Forduljon a Vevőszolgálathoz. Â Ki/be kapcsoló hibás Â Forduljon a Vevőszolgálathoz. Â A henger elakadt Â Az akadályt eltávolítani. Szokatlan hangok hallhatók Â Kilazult csavarok, anyák vagy más

rögzítőelemek

Â Húzzon meg minden elemet, forduljon a

vevőszolgálathoz, ha továbbra is hallhatóak a hangok.

A munka eredménye nem megfelelő

Â Életlen kések Â Forduljon a Vevőszolgálathoz

Típusmegnevezés

Műszaki adatok

BH 700 BH 800

Modell

Motorteljesítmény P

Hálózati feszültség / Hálózati frekvencia

Biztosítás:

Üresjárati fordulatszám n

Munkaszélesség

Munkamélysége

Kések száma

Kéz-kar vibráció (EN 786 szerint) Hangnyomásszint L

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A lomha

340 min –1

370 mm 450 mm

180 mm

16 24

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

(2000/14/EK Mûszaki elõírások szerint) Hangteljesítményszint L

(2000/14/EK Mûszaki elõírások szerint) mért hangteljesítményszint 92,3 dB (A) 92,7 dB (A) garantált zajteljesítmény szint Méretek (magasság)

Súly

Védelmi osztály

Védettség

Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

Garancia

93 dB (A) 93 d B(A)

kb. 1275 x 480 x 205 mm kb. 1335 x 480 x 205 mm

kb. 8,5 kg kb. 10,5 kg

II (védőszigeteléssel ellátva)

IPX4

Sadržaj

EU izjava o konformnosti 46 Sadržaj pošiljke 46 Opis stroja Rezervni dijelovi / Rezervni dijelovi 46 Vremena puštanja u pogon 46 Simboli stroj 47 Simboli upute za uporabu 47 Odgovarajuća namjenska primjena 47 Preostali rizici 47 Siguran rad 48 Sastavljanje 49 Puštanje u pogon 49 Naputci za rad 50 Rad s kultivatorom 50 Održavanje i čišćenje 50 Transport 51 Skladištenje 51 Moguće smetnje 52 Tehnički podatci 53 Garancija 53

Sadržaj pošiljke

 Nakon otvaranja provjerite sadržaj kartona na

> potpunost > eventualna oštećenja od transporta

• 1 Prethodno montirana jedinica uređaja

• 1 Dio ručke dolje

• 1 Dio ručke gore

• 1 Kesa sa vijcima

• 1 Upute za uporabu

• 1 Upute za montažu i uporabu

Javite reklamacije odmah trgovcu, pošiljatelju odnosno proizvođaču. Naknadne reklamacije se ne uvažavaju.

EU izjava o konformnosti

odgovarajući smjernici: 2006/42/EU Ovime mi,

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

s punom odgovornošću izjavljujemo da je ovaj proizvod

Bodenhacke (kultivator) tip BH 700 i BH 800

Serijski broj: vidi posljednju stranicu usklađen s odredbama gore navedenih EG smjernica kao i s

odredbama sljedećih smjernica: 2004/108/EU, 2000/14/EU.

Primijenjene su sljedeće harmonizirane norme: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Megfelelőségi értékelési eljárás: 2000/14/EU - V függelék

Izmjerena razina zvučnog učinka L

Zagarantirana razina zvučnog učinka L

BH 700 BH 800

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Pohrana tehničke dokumentacije: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 17.05.2010 A. Pollmeier, voditelj poslova

Opis stroja Rezervni dijelovi /

Rezervni dijelovi

Pozi

Opis Br. narudžbe

cija

BH 700 BH 800

1 Držak 381594

2 Držak prekidača

3 Sigurnosni gumb

Kombinacija sklopka-

utikač Mehanizam za

sprječavanje zatezanja

kabela 6 Držač kabela 381526 7 Dio ručke gore lijevo 381593 8 Dio ručke gore desno 381592 9 Dio ručke dolje 381591

10 Poklopac kućišta 381580 11 Vijak M6x45 VZ 390143 12 Pločica A6,4 391634 13 Zvjezdasti držak M6 385028 14 Sigurnosna naljepnica 381579 15 Spojna šipka 381590 16 Zaštita noža 17 Valjak s noževima 381586 381587

Vremena puštanja u pogon

Molimo vas da prije puštanja uređaja u pogon obratite pozornost na državnopravne (regionalne) propise o zaštiti od buke.

381503

381595

Simboli stroj

Prije puštanja u pogon pročitati i pridržavati se upute za uporabu i sigurnosnih naputaka.

Opasnost kroz vrcajućih dijelova pri uključenom motoru – neovlaštene osobe, kao i kućne i radne životinje

Prije radova popravaka, održavanja i čišćenja isključiti motor i izvući mrežni utikač.

Mrežni kabel držati podalje od zubaca odnosno noževa.

Zupci odnosno noževi mogu oštetiti vodove i dovesti do

kontakta držati podalje od područja opasnosti.

s dijelovima koji provode struju. Odmah izvući mrežni utikač ako je priključni vod oštećen ili

prerezan. Pozor – rotirajući noževi odnosno zupci. Ruke i noge nemojte držati u blizini ili ispod

rotirajućih dijelova kad stroj radi. Pozor, noževi se još malo okreću!

Nositi zaštitu za

Zaštititi od vlage.

uši i oči.

Elektrièni ureðaji ne spadaju u kuæni otpad. Ureðaj, pribor i ambalažu odložite u skladu sa zaštitom okoliša.

U skladu s Europskom smjernicom 2002/96/EG o

starim električnim i elektroničkim uređajima, električni uređaji koji više nisu sposobni za uporabu moraju se skupljati odvojeno i podvrgnuti ekološki primjerenome recikliranju.

Simboli upute za uporabu

Prijeteća opasnosti ili opasna situacija.

Nepridržavanje ovih naputaka može imati za posljedicu ozljede ili voditi oštećenju stvari.



Â Â Â

…

Važne upute za stručno rukovanje. Nepoštivanje ovih uputa može prouzrokovati ozljede.

Upute za korisnika. Ove upute Vam pomažu da sve funkcije optimalno koristite.

Montaža, posluživanje i održavanje. Ovdje će Vam se točno objasniiti, što morate učiniti.

Molimo Vas da pogledate u priloženi listić s uputama za montažu i rukovanje, kada se u tekstu ukazuje na broj slike.

Odgovarajuća namjenska primjena

 Uređaj je namijenjen za prekopavanje i rahljenje zemlje u

vrtovima privatnih kuća i hobi vrtovima.

 Uređaj nije dozvoljeno koristiti na javnim površinama, u

parkovima, na sportskim igralištima ili cestama i u poljoprivredi i šumarstvu.



Uređaj se ne smije koristiti:

− na popločenim ili pošljunčanim površinama Postoji opasnost ozljeda!

 Odgovarajuća namjenska primjena uključuje pridržavanje od

proizvođača propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.

 Treba se pridržavati za pogon važećih dotičnih propisa za

sprječavanje nesreće te ostalih opće priznatih radno medicinskih i sigurnosno tehničkih pravila.

 Svaka daljnja uporaba nije odgovarajući namjenska.

Proizvođač ne odgovara za štete koje proizlaze iz toga: rizik snosi sam korisnik.

 Svojevoljne promjene na uređaju isključuju jamstvo

proizvođača za štete bilo koje vrste koje bi zbog toga nastale.

 Uređaj mogu za uporabu pripremati, upotrebljavati i

održavati samo osobe, koje su za to osposobljene i koje su upoznate s opasnostima te vrste. Popravke smijemo vršiti samo mi odnosno od nas ovlaštena servisna mjesta.

 Prije radova popravaka, održavanja i čišćenja isključiti motor

i izvući mrežni utikač.

 Stroj se ne smije koristiti u okolini izloženoj opasnosti od

eksplozije ili izlagati kiši.

Preostali rizici

Čak i pri odgovarajućoj namjenskoj primjeni, unatoč pridržavanja svih dotičnih sigurnosnih propisa, mogu zbog određene konstrukcije u svrhu namjene još postojati preostali rizici.

Preostali rizici se mogu minimirati ako se poštuju „sigurnosni naputci“ i „odgovarajuća namjenska primjena“ te cjelokupna uputa za uporabu.

Pažljivost i oprez smanjuju rizik ozljeda osoba i oštećenja.  Opasnost od ozljeđivanja šaka i stopala ako dospiju u blizinu

ili ispod rotirajućih dijelova.

 Opasnost od ozljeđivanja prstiju i šaka prilikom montaže i

čišćenja valjka s noževima.

 Bacanje kamenja i zemlje.  Opasnost od struje, kod uporabe neadekvatnih priključnih

električnih vodova.

 Dodirivanje dijelova pod naponom kod otvorenih električnih

elemenata.

 Oštećivanje sluha kod dugotrajnijih radova bez zaštite sluha. Unatoč poduzetih mjera opreza još mogu postojati ne toliko

očigledni preostali rizici.

Siguran rad

Uređaj može biti vrlo opasan ako se njime rukuje na nestručan način. Ako se koriste električni alati treba poštivati temeljne sigurnosne mjere opreza da bi se isključili rizici od požara, električnog udara i ozljeđivanja osoba.

Prije puštanja u pogon ovog proizvoda obratite pažnju na sljedeću uputu i Propise o sprečavanju nezgoda Vašeg strukovnog udruženja tj. sigurnosne odrebe koje vrijede u svakoj dotičnoj zemlji, kako bi zaštitili sebe i druge od mogućih ozljeda.

L L

 Upoznajte se prije primjene sa strojem pomoću upute za  Budite pažljivi. Pazite što činite. Krenite s razumom na

 Nemojte koristiti uređaj u svrhe za koje nije namijenjen (vidi  Upoznajte svoje okruženje i obratite pažnju na moguće

 Rukovatelj je u radnom području odgovoran prema trećim  Djeca i osobe, mlađe od 16 godina i osobe, koje nisu

 Osobe s ograničenim fizičkim, senzoričkim ili duhovnim

 Djeca se moraju nadzirati da bi se osiguralo da se ne igraju s  Pobrinite se, da su ostale osobe i životinje dovoljno udaljene

 Prekinite rad sa strojem, ako su u blizini osobe, prije svega

 Uređaj nikada ne ostavljajte bez nadzora.  Nosite osobnu zaštitnu odjeću:

 Nosite odgovarajuć

 Nemojte raditi s uređajem bosonogi ili u laganim sandalama.  Uzmite u obzir utjecaje okoline:

Prosljedite sigurnosne naputke svim osobama koje rade sa strojem.

Dobro pohranite ove sigurnosne naputke.

uporabu .

posao. Ne koristite stroj ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje kod uporabe stroja može dovesti do ozbiljnih ozljeda.

„Namjensko korištenje“).

opasnosti koje zbog buke motora eventualno ne biste mogli čuti.

osobama.

upoznate s uputama za uporabu, ne smiju upotrebljavati uređaj.

sposobnostima, ili manjkavim iskustvom, i/ili s manjkom znanja, ne smiju upotrebljavati uređaj izuzev ako su pod nadzorom neke osobe koja je nadležna za njihovu sigurnost ili su od nje dobili upute kako se uređaj mora koristiti.

uređajem.

od Vašeg radnog područja. Ne dopustite drugim osobama, pogotovo djeci, da dodiruju alat ili kabel.

djeca ili domaće životinje i u slučaju promijene radnog područja.

− zaštitne naočale

− zaštita sluha (razina zvučnog tlaka na radnom mjestu

može prekoračiti 85 dB (A))

u radnu odjeću:

− nikakvu široku odjeću ili nakit, oni mogu biti zahvaćeni od

pokretnih dijelova

− čvrsta obuća ili čizme s potplatom koji se ne skliže

− Duge hlače za zaštitu nogu

− Uređaje ne upotrebljavati u vlažnoj ili mokroj okolini.

− Uređaj ne izlažite kiši.

− Nemojte raditi direktno na bazenu za plivanje ili vrtnom

jezercu.

− Pobrinite se za dobru rasvjetu.

− Po mogućnosti ne koristite uređaj na mokrom tlu.

 Prije rezanja uklonite sve strane predmete (npr. kamenje,

grane, žicu, i sl.). Uz to pazite na strane predmete i za vrijeme rada.

 Ukoliko naiđete na neko strano tijelo isključite uređaj,

izvucite mrežni utikač i uklonite to strano tijelo. Prije nego što ponovno pokrenete uređaj, provjerite moguća oštećenja na njemu i obavite sve potrebne popravke.

 Nemojte preopteretiti uređaj! Bolje i sigurnije će te raditi u

navedenom polju radnog učinka.

 Koristite uređaj samo s kompletnim i korektno montiranim

zaštitama (npr. zaštita noža) i nemojte mijenjati na stroju ništa, što bi moglo negativno utjecati na sigurnost.

 Stroj odnosno dijelove stroja ne promijeniti.  Prije uključivanja motora pripazite na to da Vaša stopala

budu na sigurnom razmaku od rezaćih alata.

 Nikada nemojte prislanjati ruke ili noge uz dijelove koji se

okreću ili ih stavljati pod njih. Držite se uvijek podalje od otvora za izbacivanje.

 Naročito pazite na to da imate stabilnost pri radu na kosim

površinama ili vlažnom tlu, te u svakom trenutku držite ravnotežu. Uređaj vodite brzinom koraka.

 Ne radite na strmim padinama.  Na kosim površinama radite poprečno na padinu, nikad

uzbrdo ili nizbrdo.

 Budite posebno oprezni kada mijenjate smjer vožnje na

kosini.

 Održavajte sigurnosni razmak kojeg određuje ručka.  Tijekom rada uređaj gurajte uvijek naprijed. Ne vucite ga

prema sebi ili iza sebe.

 Kad motor radi, nemojte:

− podizati ili nositi uređaj

 Pozor! Alat još malo radi! Alat nemojte zaustavljati rukom.  Pazite na to da na uređaju bude zaštita noža.  Isključite uređaj i pričekajte da se valjak zaustavi kad:

− naginjete uređaj

− prelazite uređajem preko tvrdih podloga

− kad uređaj transportirate s ili na radnu površinu

 Isključite stroj i izvucite mrežni utikač iz utičnice kod:

− radova popravaka

− radova održavanja i čišćenja

− uklanjanja smetnji ili blokiranja

− Transport i skladištenje

− napuštanja (i kod kratkih prekida rada)

− kad uređaj počne neobično vibrirati

− kad uređajem udarite o neku prepreku.

 Stroj ne poprskati vodom. (Izvor opasnosti: električna struja).

 Držite nekorištene strojeve na suhom, zaključanom mjestu

izvan dohvata djece.

 Provjerite stroj na moguća oštećenja:

− Prije daljnje uporabe stroja treba pažljivo pregledati

zaštitne uređaje ili malo oštećene dijelove na besprijekorno i odgovarajuću namjensku funkciju.

− Provjerite funkcioniraju li pokretni dijelovi besprijekorno i

nisu li zaglavljeni ili oštećeni. Svi dijelovi moraju biti ispravno montirati i ispunjavati sve uvjete, kako bi se osigurao ispravan pogon.

− Oštećeni zaštitni uređaji i dijelovi moraju biti prikladno

popravljeni ili zamijenjeni od strane priznatog stručnog obrta , ukoliko ništa drugo nije navedeno u uputi za uporabu.

− Oštećene ili nečitke sigurnosne naljepnice treba

zamijeniti.

 Pažljivo njegujte svoj uređaj:

− Provjerite jesu li sve matice, svornjaci i vijci dobro

pričvršćeni.

− Pazite, da su otvori za zrak čisti.

− Držite ručice suhe i slobodne od ulja i masti.

− Pridržavajte se propisa o održavanju.

Električna sigurnost

 Izvedba priključnog voda prema IEC 60 245 (H 07 RN-F) sa

presjekom žica od minimalno

- 1,5 mm² kod dužine kabla do 25 m

- 2,5 mm² kod dužine kabela preko 25 m

 Dugi i tanki priključni vodovi prouzrokuju pad napona. Motor

ne dostiže više svoju maksimalnu snagu, funkcija stroja se smanjuje.

 Utikač i spojne kutije na priključnim vodovima moraju biti od

gume, mekanog PVC-a ili drugog termoplastičnog materijala iste mehaničke sposobnosti ili prevućeni istim materijalom.

 Utični uređaj priključnog voda mora biti zaštićen od prskanja

vode.

 Kod polaganja priključnog voda pripazite da ne smeta, da

nije zaglavljen , presavinut i da se spoj utikača ne namoči.

 Kod uporabe kabelskog bubnja odmotajte kabel u

potpunosti.

 Ne prelazite uređajem preko produžnog kabela. Provjerite

nalazi li se kabel u sigurnom položaju iz Vas. Kabel stavite na stazu ili područje koje je već obrađeno. Â Ne koristite kabel u svrhe za koje nije namijenjen. Zaštitite



kabel od vrućine, ulja i oštrih rubova. Ne koristite kabel da biste izvukli utikač iz utičnice.



Zaštitite se od električnog udara. Izbjegavajte dodir tijela s uzemljenim dijelovima (npr. cijevi, radijatori, štednjaci, frižideri itd.)

 Ovaj uređaj stvara za vrijeme rada elektromagnetsko polje.

Ovo polje može pod određenim okolnostima ugrožavati aktivne ili pasivne medicinske implantate. Da bi se smanjila opasnost od zadobivanja ozbiljnih ozljeda, preporučujemo da se osobe s medicinskim implantatima prije rada s uređajem posavjetuju sa svojim liječnikom i proizvođačem medicinskog implantata.

 Kontrolirajte produžne kablove redovito i zamijenite ih ako su

oštećeni.

 Oštećeni vod nemojte priključivati na mrežu. Oštećeni vod

nemojte dodirivati prije nego što je odvojen od mreže. Oštećeni vod može dovesti do kontakta s dijelovima koji provode struju.

 Ne koristite defektne priključne vodove  Upotrebljavajte na slobodnom samo dozvoljene i

odgovarajući označene produžne kablove.

 Ne postavljajte nikakve provizorne električne priključke.  Zaštitne uređaje nikada ne premostite ili isključite.  Priključite stroj preko zaštitne strujne sklopke (30 mA).

Električni priključak odnosno popravke na električnim

dijelovima stroja moraju biti izvedeni od koncesijskog elektrotehničkog stručnjaka ili jednog od naših servisnih mjesta. Treba se pridržavati mjesnih propisa pogotovo u odnosu na zaštitne mjere.

Oštećene mrežne priključne vodove mora izmijeniti

proizvođač, odnosno neko od njegovih servisnih mjesta ili neka na sličan način kvalificirana osoba, da bi se izbjeglo ugrožavanje.

opravke na drugim dijelovima stroja treba izvršiti

proizvođač odnosno jedan od njegovih servisnih mjesta.

Upotrijebiti samo originalne rezervne dijelove, opremu i

posebne sastavne dijelove. Kroz upotrebu drugih sastavnih dijelova može doći do nezgoda za korisnika. Proizvođač ne jamči za štete koje proizlaze iz toga.

Sastavljanje

Petlja ručke

Pričvrstite donji dio ručke (9) na spojnu prečku (15) kućišta

motora. Za to koristite priložene dijelove za pričvršćivanje (2x zvjezdasti držak (13), 2x pločica (12), 2x vijak M6x45 (11). Pričvrstite gornji dio ručke (7, 8). Možete odabrati jedan od dva položaja ručke . Za to koristite priložene dijelove za pričvršćivanje (4x zvjezdasti držak (13), 4x pločica (12), 4x vijak M6x45 (11). Pričvrstite kabel držačima za kabel (6) na krilce drška. Pripazite na to da kabel ima dovoljno prostora.

Puštanje u pogon

Priključak na mrežu

Usporedite na tipskoj pločici stroja navedeni napon, npr. 230 V sa mrežnim naponom i priključite pilu propisno na odgovarajuću uzemljenu utičnicu.

Priključite stroj putem FI-sklopke (zaštitna strujna sklopka) od 30 mA.

 Upotrebljavajte do 25 m dug priključni kabel odn. produžni

kabel s presjekom žica najmanje 1,5 mm².

Stavljanje produžnog kabela

Stavite spojnicu produžnog kabela na utikač kombinacije

sklopka-utikač (4). Povucite produžni kabel kao petlju kroz mehanizam za sprječavanje zatezanja kabela (5) i objesite ga. ¨ Pripazite na to da produžni kabel ima dovoljno prostora.

Uključivanje / Isključivanje

Ne upotrebljavajte stroj kod kojeg se prekidač ne da uključiti i isključiti. Oštećeni prekidači moraju odmah biti popravljeni ili zamijenjeni od servisnog osoblja.

Uređaj ima sigurnosni sklop koji sprječava nenamjerno uključivanje.

Pokrenite uređaj tek kad ga stavite na ravno tlo na kojem nema prepreka.

Uključivanje

Lagano nagnite uređaj prema sebi.

Pritisnite sigurnosni gumb (3) i držite ga pritisnutim.

Pritisnite sigurnosni gumb (3) i držite ga pritisnutim. Zatim

povucite ručku s prekidačem (2) prema ručki (1). Uređaj se pokreće i valjak s noževima slobodno se vrti.

¨ Sad pustite sigurnosni gumb (3).

Isključivanje

Pustite ručku sa sklopkom (2) i ona će se automatski vratiti u početni položaj.

Zaštita motora

Motor je opremljen sa jednim zaštitnim prekidačem i samostalno se isključiva kod preopterećenja. Motor se nakon jedne stanke za rashlađivanje (oko 15 min.) može ponovno uključiti.

Pustite ručku sa sklopkom (2) jer inače bi se uređaj

neposredno nakon hlađenja ponovno pokrenuo. Opasnost od ozljeđivanja!

Naputci za rad

Prije početka rada obratite pozornost na slijedeće:

 Ne smijete stroj puštati u pogon prije nego što ste pročitali

ovu uputu za uporabu, obratili pozornost na sve navedene naputke i montirali stroj kao što je opisano!

 Pobrinite za sigurno i pospremljeno radno mjesto. Predmete

koje bi moglo bacati po zraku, uklonite s radnog područja.

 Prije početka rada pobrinite se da:

− da radni alat i svornjaci nisu ishabani ili oštećeni. U cilju

izbjegavanja neuravnoteženosti ishabani ili oštećeni radni alati i svornjaci smiju se mijenjati samo u setovima (dakle ne pojedinačno).

− valjak i noževi su u propisnom stanju

− svi vijčani spojevi su čvrsto pritegnuti

− se u radnom području neće nalaziti ostale osobe ili

životinje

− da ćete imati neometan odlazak s radnog područja

− da ćete imati osiguran siguran položaj.

Ruke i noge držite uvijek na sigurnom razmaku od rotirajućeg alata.

Vibracije

Ako su osobe sa smetnjama krvotoka prečesto izložene

vibracijama, može doći do pogoršanja nervnog sustava ili oštećenja krvnih žila. Vibracije možete smanjiti:

- uporabom jakih i toplih radnih rukavica

- skraćivanjem radnog vremena (za vrijeme rada više dugih

prekida)

Ako vam oticaju prsti, ako se osjećate loše ili ako su Vaši prsti ukočeni, posjetite liječnika.

Rad s kultivatorom

 Uređaj se može koristiti za prekopavanje i rahljenje zemlje.

Opasnost od ozljeđivanja usljed dijelova koji leže okolo!

Pazite na to da na uređaju bude zaštita noža.

• Stavite uređaj na rub površine koju namjeravate obrađivati, u

blizini utičnice.

• Nakon svakog okretanja prebacite kabel na suprotnu, već

obrađenu stranu. Â Pripazite na to da ne preopteretite uređaj.

•

L U slučaju preopterećenja broj okretaja motora se

smanjuje i mijenja se zvuk motora.

Î Zaustavite stroj i pustite ručku sa sklopkom (2) Î Pričekajte da se valjak s noževima zaustavi.

• Vodite uređaj po tlu odgovarajućom, ravnomjernom brzinom,

u ravnim linijama.

• Prilikom rada na obroncima postavite se uvijek poprečno na

uzbrdicu i pripazite na stabilnost. Kultiviranje nemojte obavljati na izrazito strmim padinama.

U svakom slučaju se pridržavajte svih sigurnosnih uputa

(vidi „Siguran rad“).

Održavanje i čišćenje

Prije svakog rada održavanja ili čišćenja

- isključite stroj

- Pričekajte da se valjak zaustavi

Ostale radove održavanja i čišćenja koji nisu opisani u ovom poglavlju smije izvršiti samo servisna služba.

Za održavanje i čišćenje odstranjeni sigurnosni uređaji moraju se obavezno ponovno propisno montirati i provjeriti.

Upotrijebite isključivo originalne dijelove. Drugi dijelovi mogu dovesti do nepredvidivih šteta i ozljeda.

Da biste se uvjerili da je uređaj u sigurnom radnom stanju, redovito provjeravajte uređaj u pogledu očiglednih nedostataka kao što su

− labava učvršćenja (matice, vijci, svornjaci)

− istrošeni ili oštećeni sastavni elementi

Održavanje Valjak s noževima

Istrošeni noževi smanjuju učinak uređaja i uzrokuju preopterećenje motora. Zbog toga prije svake uporabe provjerite stanje noževa. Ako je potrebno, neka servisna služba izvrši zamjenu valjka s noževima.

- izvucite mrežni utikač.

Opasnost od ozljeđivanja! Tijekom rada na

valjku s noževima nosite zaštitne rukavice.

Čišćenje

Nakon svake uporabe pažljivo očistite uređaj kako bi

se održalo besprijekorno funkcioniranje.

Opasnost od ozljeđivanja! Tijekom rada na

valjku s noževima nosite zaštitne rukavice.

 Prljavštinu uklonite krpom ili četkom.  Odmah nakon završetka posla očistite uređaj.

 Očistite donju stranu uređaja i valjak s noževima.  Očistite kućište i naročito ventilacijske proreze od trave i

nečistoća koje se na njih nalijepe.

 Ne čistite stroj tekućom vodom ili uređajima za čišćenje pod

visokim tlakom.

 Za čišćenje plastičnih dijelova ne koristite razrjeđivače

(benzin, alkohol isl.) jer mogu oštetiti te dijelove.

Transport

Prije transporta izvucite mrežni utikač

Iako je motor isključen, valjak se prilikom transporta

može oštetiti npr. zbog tvrde podloge. Zbog toga nosite uređaj.

Skladištenje

Izvucite mrežni utikač.

 Držite nekorištene strojeve na suhom, zaključanom mjestu

izvan dohvata djece.

 Kod dužeg skladištenja (npr. tijekom zimskog razdoblja)

pobrinite se za zaštitu uređaja od smrzavanja i korozije.

 Prije dužeg skladištenja obratite pozornost na slijedeće, kako

biste produljili vijek trajanja troja i zajamčili lako rukovanje:

− Izvršite temeljito čišćenje.

− Behandeln Sie Metallteile nach jedem Gebrauch zum

Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Sprühöl.

Nikada ne upotrebljavajte mast!

Moguće smetnje

Prije svakog uklanjanja smetnje

− isključite stroj

− Pričekajte da se valjak zaustavi

− izvucite mrežni utikač.

 Nakon svakog uklanjanja smetnje pustite ponovno u pogon sve sigurnosne uređaje i provjerite ih.

Smetnja Mogući uzrok Uklanjanje Uređaj ne radi.

Â nema struje Â Provjeriti opskrbu strujom, utičnicu, osigurač Â Produžni kabel defektan. Â Provjeriti produžni kabel, odmah zamijeniti

kabel u kvaru

Â Mrežni utikač, motor ili prekidač u kvaru Â Neka koncesionirani elektrotehnički stručnjak

provjeri mrežni utikač, motor ili prekidač odnosno zamijeni originalnim dijelovima

Â Reagirala je zaštitna sklopka motora 1. Blokiran valjak Â uklonite uzrok blokiranja

Â Prije nego nastavite s radom, ostavite motor da

se hladi oko 15 minuta

Uređaj radi s prekidima

Â Produžni kabel defektan. Â Provjeriti produžni kabel, odmah zamijeniti

kabel u kvaru

Â Unutarnji kvar Â molimo vas obratite se servisnom mjestu Â Oštećen prekidač za uključivanje/isključivanje Â molimo vas obratite se servisnom mjestu Â Valjak je blokiran Â Uklonite uzrok blokiranja Neobična buka Â Labavi vijci, matice ili drugi dijelovi za

pričvršćivanje

Â Dobro pritegnite sve dijelove, ali ako i dalje

nastaje buka, obratite se servisnoj službi.

Neobične vibracije Â Oštećen ili tupi nož Â molimo vas obratite se servisnom mjestu Nezadovoljavajući rezultat Â Tupi noževi Â molimo vas obratite se servisnom mjestu

Tehnički podatci

Oznaka tipa

Model

Snaga motora P

Mrežni napon / Mrežna frekvencija

Osiguranje

Broj okretaja praznog hoda n

Radna širina

Radna dubina

Broj noževa

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A tromo

340 min –1

370 mm 450 mm

180 mm

16 24

Ruka-ruka-vibracija (prema EN 786)

Razina zvučnog pritiska L

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

(prema smjernici 2000/14/EU)

Razina zvučnog učinka L

(prema smjernici 2000/14/EU)

izmjerena razina zvučnog učinka 92,3 dB (A) 92,7 dB (A)

garantirana razina zvučne učinka

Mjere

Težina

Klasa zaštite

Vrsta zaštite

oko 1275 x 480 x 205 mm oko 1335 x 480 x 205 mm

93 dB (A) 93 d B(A)

oko 8,5 kg oko 10,5 kg

II (zaštitno izoliran)

IPX4

Garancija

Molimo Vas da obratite pozornost na priloženu izjavu o garanciji.

Contenuto

Standard di fornitura 54 Dichiarazione di conformità 54 Descrizione dell’apparecchio / Pezzi di ricambio 54 Tempi di esercizio 54 Simboli presenti sull’apparecchio 55 Simboli presenti nelle istruzioni per l’uso 55 Utilizzo conforme alla finalità d’uso 55 Rischi residui 55 Utilizzo sicuro 56 Montaggio 57 Messa in funzione 58 Istruzioni di lavoro 58 Utilizzo della zappa 58 Manutenzione e pulizia 59 Trasporto 59 Conservazione 59 Possibili guasti 60 Dati tecnici 61 Garanzia 61

Standard di fornitura

 Una volta disimballata la sega, verificare se il contenuto

della scatola

> è completo; > presenta eventuali danni imputabili al trasporto.

• 1 unità premontata

• 1 impugnatura inferiore

• 1 impugnatura superiore

• 1 confezione di viti

• 1 manuale di istruzioni per l’uso

• 1 istruzioni per l'uso e il montaggio

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un m omento successivo.

Dichiarazione di conformità CE

corrispondentemente alle direttive: 2006/42/CE Con la presente dichiariamo

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen – Germany

sotto la nostra responsabilità che il prodotto

Bodenhacke (zappa) modello BH 700 e BH 800

Numero di serie: vedere ultima pagina è conforme alle disposizioni delle summenzionate Direttive CE,

nonché alle disposizioni delle seguenti ulterio ri Direttiv e: 2004/108/CE, 2000/14/CE.

Sono state applicate le seguenti norme armonizzate: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Procedura di accertamento di conformit à: 2000/14/CE - Appendice V.

Livello di potenza sonora misurata L

Livello di potenza sonora garantita L

BH 700 BH 800

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Conservazione dei documenti tecnici: ATIKA GmbH & Co. KG – ufficio tecnico – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 17.05.2010 A. Pollmeier, amministratore

Descrizione dell’apparecchio /

Pezzi de ricambio

Pos. Denominazione N. ordinazione

BH 700 BH 800

1 Impugnatura 381594 2 Impugnatura interruttore 3 Pulsante di sicurezza

Combinazione

interruttore-spina Dispositivo antitrazione

del cavo

6 Portacavi 381526

Impugnatura superiore

sinistra Impugnatura superiore

destra

9 Impugnatura inferiore 381591 10 Copertura alloggiamento 381580 11 Vite M6x45 VZ 390143 12 Rondella A6,4 391634 13 Manopola a stella M6 385028 14 Etichette di sicurezza 381579 15 Barra di collegamento 381590 16 Coprilame 17 Albero portalame 381586 381587

Tempi di esercizio

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento acustico.

381503 381595

381593 381592

Simboli presenti sull’apparecchio

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle norme di sicurezza.

spina di ali men tazi on e.

Quando il motore si trova attivato, sussiste pericolo a causa dalle parti scaraventate – è

pertanto consigliabile tenere lontane dalla zona di pericolo le persone

estranee, come pure gli animali domestici e quelli utili.

Attenzione alle lame o ai denti rotant i. Non avvicinare e non mettere le mani e i piedi sotto le parti rotanti quando la macchina è in funzione. Attenzione: le lame continuano a girare!

Indossare occhiali e cuffie di protezione.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le appar ecc hiatu r e elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambient e.

danneggiare i cavi e fungere da conduttore con componenti sotto tensione. Staccare imme-diatamente la spina se la linea di collegamento viene danneggiata o tagliata.

Simboli presenti nelle istruzioni per l’uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materi ali.



Â Â Â

…

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Indicazioni per l'utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Consultare le istruzioni per l'uso e per il montaggio allegate quando nel testo si fa riferimento ai numeri delle figure.

Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la

Tenere il cavo di alimentazione lontano dai denti o dalle lame.

I denti o le lame possono

Proteggere dall’umidità.

Utilizzo conforme alla finalità d’uso

 L’apparecchio è adatto per vangare e dissodare la terra

nell’uso privato domestico e nel giardinaggio.

 L'apparecchio non deve essere utilizzato in giardini pubblici,

parchi, centri sportivi o strade e in campo agricolo e forestale.



Non utilizzare l'apparecchio:

− su superfici lastricate o brecciate.

Sussiste il pericolo di lesioni!

 Per utilizzo conforme alla finalità d’uso si intende anche

l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l’uso.

 Durante l’utilizzo, attenersi inoltre alle norme

antinfortunistiche in vigore, nonché a tutte le altre nor me di sicurezza tecnica e di medicina del lavoro comunemente accettate.

 Ogni utilizzo diverso è da considerars i come non conforme

alla finalità d’uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull’utente.

 Il costruttore declina qualsiasi responsabilità per i danni di

qualsiasi genere che dovessero risultare da modifiche al dell'apparecchio.

 L'apparecchio deve essere preparato, utilizz ato e sottoposto

a manutenzione solo da persone che ne a bbiano acquisito familiarità e che siano a conosce nza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

 Prima degli interventi di riparazion e, manutenzione e pulizia,

spegnere il motore e disinserire la spina di alimentazione.

 La macchina non deve essere utilizzata in ambient i a rischio

di esplosione o esposta alla pioggia.

Rischi residui

Anche in caso di utilizzo conforme e nonost ante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione spec ifica per la finalità d’uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d’uso.

Attenzione e cautela riducono il risch io di lesioni alle persone e danni alle cose.

 Pericolo di lesioni alle mani e ai piedi se vengono avvicinati o

messi sotto le parti rotanti.

 Pericolo di lesioni alle dita e alle mani d ura nt e gl i int erventi di

montaggio e pulizia effettuati sul rullo dell’albero portalame.

 Proiezione di pietre ed erba.  Pericolo dovuto alla corrente, in caso di utilizzo di conduttori

di collegamento elettrici non a norma.

 Contatto con parti sotto tensione con componenti elettrici

aperti.

 Danni all’udito in caso di lavori di lunga durata senza

apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Utilizzo sicuro

L'utilizzo non conforme dell'apparecchio può

comportare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi.

Consegnare le norme di sicurezza a tutte le persone

chiamate ad operare con la macchina. Conservare le presenti norme di sicur ezza in buono stato.

 Prima dell’uso, acquisire familiarità con l’apparecchio

facendo riferimento alle istruzioni per l’uso.

 Agire con la massima attenzione. Prestare attenzione a

quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie.

 Non utilizzare l’apparecchio per scopi diversi da quelli

previsti (si veda “Utilizzo conforme alla fina lità d’uso”).

 Familiarizzare con l’ambiente di lavoro e fare attenzione ai

possibili pericoli che potrebber o non essere avv ertiti a causa del rumore del motore.

 L’operatore è responsabile nei confronti di terzi ne lla zona di

lavoro.

 Le persone con capacità fisiche, sensoriali o psichiche

ridotte o senza esperienza o conoscenze tecniche non devono utilizzare l'apparecchio, a meno che non vengano supervisionati da una persona addetta alla loro sicurezza oppure siano stati da essa istruiti sulle modalità di utilizzo dell'apparecchio.

 Vigilare sui bambini per accertarsi che non giochino con

l'apparecchio.

 L'apparecchio non deve essere utilizzato da bambini e

giovani con età inferiore a 16 anni e da persone che non hanno letto le istruzioni per l'uso.

 Tenere lontane altre persone e animali dall'area di lavoro.

Non lasciare che altre persone, in particolare i bambini, tocchino l’utensile o il cavo.

 Interrompere l'utilizzo della macchina in prossimità di

persone, soprattutto bambini o animali domestici, e quando si cambia area di lavoro.

 Non lasciare mai l'apparecchio senza sorveglianza.  Indossare abbigliamento per la protezione personale:

− occhiali di protezione

− protezione dell’udito (il livello di pressione acustica sul

posto di lavoro può superare gli 85 dB (A))

 Indossare indumenti di lavoro appropriati: 56

− non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili

− scarpe robuste o stivali con suola antisdrucciolo,

− Pantaloni lunghi per protegge re le gambe

 Non lavorare con l'apparecchio quando si è scalzi o si

indossano sandali leggeri.

 Tenere in considerazione gli influssi ambientali:

− Non usare la tagliapiastrelle radiale in ambienti umidi o bagnati.

− Non esporre l'apparecchio alla pioggia.

− non lavorare direttamente vicino a piscine o stagni da

giardino.

− lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un’illuminazione adeguata.

− non utilizzare per quanto possibile l’apparecchio su terreno bagnato.

 Rimuovere tutti i corpi estranei prima di tagliare (per es.,

pietre, rami, fili metallici, ecc.). Durante l'utilizzo, verificare la presenza di altri corpi estranei.

 Se si incontrano corpi estranei, spegnere l'apparecchio,

disinserire la spina di rete e rimuovere il corpo estraneo. Tuttavia, prima di riaccendere l'apparecchio, verificare eventuali danni e fate eseguire le dovute riparazioni.

 Non sovraccaricare la macchina! Si la vora al meglio e nella

massima sicurezza nel campo di potenza specificato.

 Mettere in funzione l’apparecchio solo con i dispositivi di

protezione completi e correttamente montat i (per es. l’albero portalame), sull’apparecchio non modificar e nulla che possa comprometterne la sicurezza.

 Non modificare l’apparecchio o parti di esso.  Prima di accendere il motore, accertars i che i piedi si trovi no

a una distanza di sicurezza dagli utensili di taglio.

 Non mettere mai le mani o i piedi vicino o sotto alle parti

rotanti. Rimanere sempre lontani dall'apertura di espulsione.

 Accertarsi di avere una posizione stabile, in particolare in

caso di pendii o terreno umido, e mantenere sempre l’equilibrio. Utilizzare l’apparecchio solo a passo d’uomo.

 Non lavorare su pendii scoscesi.  Sulle superfici inclinate lavorare sempre in posizione

trasversale rispetto alla pendenza, mai in salita o in discesa.

 Prestare particolare cautela quando si cambia senso di

marcia in pendenza.

 Mantenere la distanza di sicurezza indi cata dall'impugnatura.  Durante il funzionamento, spingere l’ apparecchio sempre in

avanti. Non tirarlo verso se stessi né trascinarlo.

 Quando il motore è in funzione:

− non sollevare e non trasportare l’ apparecchio

 Attenzione! L’utensile è ancora in funzione! non frenare

manualmente l’utensile

 Accertarsi che il coprilame sia montato.  spegnere l’apparecchio e attendere che il rullo si fermi per:

− ribaltare l'apparecchio

− attraversare terreno duro

− trasportare l’apparecchio verso e dall’area di lavoro.

 Spegnere la macchina e disinserire la spina di alimentazione

dalla presa nei seguenti casi:

− interventi di riparazione

− interventi di manutenzione e pulizia

− eliminazione di guasti o blocchi

− trasporto e stoccaggio

− quando si abbandona l'apparecchio

(anche per le brevi interruzioni)

− in presenza di vibrazioni anomale dell'apparecchio

− quando l’apparecchio ha urtato un ostaco lo

 Non spruzzare acqua sull’apparecchio. (fonte di pericolo

corrente elettrica).

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso lontano dalla portata dei bambini.

 Controllare se la macchina presenta danneggiamenti:

− Prima di riutilizzare la macchina, è necess ario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni.

− Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono parti danneggiate. Per garantire un esercizio sicuro e perfetto, tutti i componenti devono essere montati correttamente e tutte le c on dizio ni devono essere soddisfatte.

− Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di u n’officina specializzata autorizzata, a meno che le istruzioni per l’uso non prevedano qualcosa di diverso.

− Sostituire le etichette di sicurezza danneggiate o illeggibili.

 Utilizzare con cura lo scarificatore:

− accertarsi che tutti i dadi, i bulloni e le viti siano ben saldi,

− Assicurarsi che gli sfiati siano puliti.

− Mantenere le maniglie asciutte e libere da olio e grasso.

− attenersi alle norme di manutenzione.

Sicurezza elettrica

 Esecuzione dei conduttori di colle gamento conform emente a

IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno

- 1,5 mm² nei cavi aventi una lunghezza fino a 25 m

- 2,5 mm² con una lunghezza del cavo oltre i 25 m

 I conduttori di collegamento lunghi e sottili producono una

caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzio namento dell’apparecchio viene ridotto.

 Le spine e le prese volanti sui conduttori di collegamento

devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccan ica o rivestite con questo materiale.

 La presa a innesto del conduttore di collegamento deve

essere protetta da spruzzi d’acqua.

 Durante la posa dei conduttori di collegamento assicurarsi

che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.

 In caso d’uso di una bobina per cavi, svolgere

completamente il cavo.

 Non passare con l’apparecchio sul cavo di prolunga.

Accertarsi che il cavo si trovi in una posizione sicura dietr o l’operatore. Posizionare il cavo in una zona già lavorata dall’apparecchio. Â

 Verificare il senso di rotazione corretto delle maglie della

catena. Proteggere il cavo dal caldo, l'olio e gli spigoli vivi. Per estrarre la spina dalla presa non tirarla dal cavo.

 L’utente deve proteggere se stess o dalle scariche elettriche.

Evitare il contatto del corpo con pa rti messe a terra (ad es. tubi, radiatori, fornelli, frigoriferi, ecc.).

 Durante il funzionamento l’apparecchio produce un campo

elettromagnetico. In determinate circostanze questo campo può pregiudicare il funzionam ento d i impi anti medic ali attiv i o passivi. Per ridurre il pericolo di lesioni gravi, si raccomanda alle persone con impianti medicali di consultare il proprio medico e il produttore dell'impianto medicale prima di lavorare con l'apparecchio.

 Controllare regolarmente i cavi di prolunga e sostituirli

quando sono danneggiati.

 Non collegare i cavi danneggiati all'alimentazione. Non

toccare i cavi danneggiati prima che siano stati scollegati dall'alimentazione. I cavi danneggiati possono fungere da conduttore con componenti sotto tensione.

 Non utilizzare conduttori di collegamento difettosi.  All’aperto utilizzare solo cavi di prolunga appositamente

omologati e contrassegnati in modo adeguato.

 Non utilizzare collegamenti elettrici provvisori.  Non cavallottare mai i dispositivi di protezione né metterli

fuori servizio.

 Collegare l’apparecchio con l’interruttore di sicurezza per

correnti di guasto (30 mA).

Il collegame nto el ettrico o le ri par azio ni s ulle parti el ettrich e

della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza.

Per evitare rischi i cavi di alimentazione danneggiati

devono essere sostituiti dal produttore oppure presso uno dei suoi centri di assistenza o da una persona qualificata.

Le riparazioni su altri componenti della macchina devono

essere eseguite dal costruttore o da un o dei suoi centri di assistenza.

Utilizzare solo accessori originali. L’utilizzo di pezzi di

ricambio e di accessori diversi p otrebbe causare incidenti per l’utente. Il costruttore declina ogni respo nsabilità per i danni da ciò risultanti.

Montaggio

Manico

Fissare l’impugnatura inferiore (9) alla maniglia di collegamento (15) dell’alloggiamento del motore. A questo scopo utilizzare gli elementi di fissagg io forniti in dotazione (2x manopole a stella (13), 2x rondelle (12), 2x viti M6x45 (11). Fissare l'impugnatura superiore (7, 8). È possibi le scegliere tra due posizioni di impugnatura. A questo scopo utilizzare gli elementi di fissaggio forniti in dotazione (4x manopole a stella (13), 4x rondelle (12), 4x viti M6x45 (11). Fissare il cavo all'impugnatura tramite i portacavi (6). Accertarsi che il cavo abbia un gioco sufficiente.

Messa in funzione

Allacciamento alla rete

Confrontare la tensione specificat a nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente la sega alla presa a massa corrispondente.

Collegare la macchina mediante un interruttore di sicurezza contro corrente di guasto da 30 mA.

 Utilizzare il cavo di collegamento o di prolunga con una

sezione del filo di almeno 1,5 mm² fino a 25 m di lun ghezza.

Collegamento del cavo di prolunga

Inserire l'attacco del cavo di prol unga sulla spina della combinazione interruttore-spina (4). Ti rare il cavo di prolunga sotto forma di cappio attraverso il dispositivo antitrazione del cavo (5) e appenderlo.

¨ Accertarsi che il cavo di prolunga abbia un gioco sufficiente.

Accensione / Spegnimento

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

L’apparecchio è dotato di un circuito di sicurezza che impedisce un’accensione involontaria.

Avviare l’apparecchio solo dopo averlo posizionato su un terreno pianeggiante privo di ostacoli.

Accensione

Ribaltare leggermente verso se stessi l'apparecchio. Premere il pulsante di sicurezza (3) e tenerlo premuto.

Tirare quindi l’impugnatura dell’interruttore (2) verso

l’impugnatura (1). L'apparecchio si avvia e l’albero portalame inizia a ruotare.

¨ Rilasciare il pulsante di sicurezza (3).

Spegnimento

Rilasciare l’impugnatura dell’interruttore (2) che tornerà automaticamente nella posizione iniziale.

Salvamotore

Il motore è dotato di un interruttore automatico, il quale in caso di sovraccarico interviene (interrompe) automaticamente. Il motore può essere acceso nuovamente dopo una pausa di raffreddamento (ca. 15 min.).

Rilasciare l’impugnatura dell’interruttore (2), altrimenti

l’apparecchio si avvierà di n uovo immediatamente dopo il raffreddamento. Pericolo di lesioni!

Istruzioni di lavoro

Prima di iniziare i lavori, prestare attenzione a quanto segue:

 Non mettere in funzione l’apparecchio senza avere prima

letto le presenti istruzioni per l’uso, avere os servato tutte le

norme specificate e avere montato l’apparecchio nel modo descritto!

 Accertarsi che l'area di lavoro sia sicura e sgombra.

Rimuovere gli oggetti che possono essere scagliati via dall'area di lavoro.

 Prima di iniziare il lavoro assicurarsi che:

− gli utensili da lavoro e i bulloni non siano usurati o danneggiati. Per evitare squilibrature sostituire sempre solo il set completo di utensili da lavoro o di bulloni usurati o danneggiati

− il rullo e la lama siano in perfette condizioni

− tutti i collegamenti a vite siano ben saldi

− nell'area di lavoro non sostino altre persone o animali

− non ci siano ostacoli dietro l'utilizzatore mentre

indietreggia

− sia garantita stabilità.

Tenere sempre le mani e i piedi a una distanza di sicurezza dall'utensile rotante.

Vibrazioni

L'esposizione a vibrazioni troppo frequente di persone

affette da problemi di circolazione può causare danni al sistema nervoso o ai vasi sanguigni. Le vibrazioni possono essere ridotte:

- utilizzando guanti da lavoro resistenti e caldi

- diminuendo il tempo di lavoro (effettuando varie pause di lunga durata)

Rivolgersi al proprio medico in caso di gonfiore delle dita, malessere o insensibilità della dita.

Utilizzo dello scarificatore

 L’apparecchio può essere impiegato per vangare e

dissodare la terra.

Pericolo di lesioni dovuto alla proiezione di parti!

Accertarsi che il coprilame sia montato.

• Posizionare l’apparecchio vicino al bordo della superfi cie da lavorare, in prossimità della presa.

• Dopo ogni cambio di direzione spostare il cavo sul lato

opposto già lavorato. Â

• Fare attenzione a non sovraccaricare l’apparecchio.

L In caso di sovraccarico, il numero di giri del motore

diminuisce e il rumore del motore cambia.

Î Fermarsi e rilasciare l’impugnatura dell’interruttore (2) Î Aspettare che l’albero portalame si fermi.

• Utilizzare l’apparecchio a una velocità adeguata e costante attraversando il terreno secondo linee diritte.

• Quando si lavora su pendii, posizionarsi sempre

trasversalmente alla pendenza e accertarsi di avere una posizione stabile e sicura. Non lavorare su pe ndii particolarmente scoscesi.

In ogni caso rispettare tutte le norme di sicurezza (si veda

"Utilizzo sicuro").

Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia

- Spegnere l’apparecchio

Gli interventi di manutenzione e pul izia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili. Per accertarsi che l'apparecchio lavori in s icurezza, controllare regolarmente l'eventuale presenza di danneggiamenti visibili come

− fissaggi allentati (dati, viti, bulloni)

− componenti usurati o danneggiati

Manutenzione Albero portalame

Le lame usurate riducono la pote nza dell’apparecchio e causan o un sovraccarico del motore. Controllare pertanto lo stato delle lame prima di ogni utilizzo. Se necessario, far sostit uire l’albero portalame dal servizio assistenza.

- Attendere che il rullo si fermi

- Disinserire la spina di alimentazione

Pericolo di lesioni! Durante gli interventi

sull’albero portalame protettivi.

indossare guanti

Pulizia

Pulire accuratamente l’apparecchio dopo ogni utilizzo,

in modo da preservare il funzionamento ottimale.

Pericolo di lesioni! Durante gli interventi

sull’albero portalame protettivi.

indossare guanti

 Rimuovere le impurità con un panno o una spazzola.  Pulire l’apparecchio subito dopo averlo utilizzato.  Pulire la parte inferiore dell’apparecchio, oltre al rullo.  Pulire l’alloggiamento, in particolare le fessure di

ventilazione, da erba e sporco.

 Rimuovere le impurità con un panno o una spazzola.  Non pulire la macchina con acqua corrente o idropulitrici.  Non utilizzare solventi (benzina, alcool, ecc.) per le parti in

plastica, in quanto possono danneggiarle.

Trasporto

Staccare la spina di alimentazione prima di procedere al trasporto.

Anche a motore spento, il rullo può danneggiarsi durante

il trasporto, ad es. a causa di terreno duro. È pertanto necessario reggere l’apparecc hio durante il trasporto.

Conservazione

Disinserire la spina di alimentazione.

 Conservare gli apparecchi non utilizzati in un luogo asciutto, chiuso e fuori dalla portata dei bambini.

 In caso di stoccaggio prolungato (ad es. durante l’inverno), accertarsi che l’apparecchio sia protetto dal gelo e dalla corrosione.

 Prima di uno stoccaggio prolungat o, rispettare le seguenti indicazioni al f ine di prolungare al durata della m acchina e di garantire

un facile utilizzo:

− Effettuare una pulizia di fondo.

− Dopo l’uso, trattare tutti i componenti metallici con oli o ecologico e biologico.

Non utilizzare mai grasso!

Possibili guasti

Prima di rimuovere qualsiasi guasto

− Spegnere l’apparecchio

− Attendere che il rullo si fermi

− Disinserire la spina di alimentazione

 Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto Possibile causa Eliminazione L'apparecchio non funziona.

L’apparecchio funziona a intermittenza

Vibrazioni insolite Â Lama di taglio danneggiata o smussata Â Rivolgersi al servizio assistenza Risultato non soddisfacente Â Lame smussate Â Rivolgersi al servizio assistenza

Â Assenza di corrente. Â Controllare l’alimentazi one elettrica, la pres a e il

fusibile

Â Cavo di prolunga difettoso Â Controllare il cavo di prolunga e sostituirlo

immediatamente se difettoso

Â Spina, motore o interruttore difettosi Â Far controllare o far riparare da un elettricista

autorizzato il spina, motore o l’interruttore, oppure farli sostituire con pezzi di ricambio originali

Â Il salvamotore è scattato 1. Rullo bloccato Â Rimuovere il blocco

Â Fare raffreddare il motore per circa 15 minuti

prima di proseguire

Â Cavo di prolunga difettoso Â Controllare il cavo di prolunga e sostituirlo

immediatamente se difettoso

Â Guasto interno Â Rivolgersi al servizio assistenza Â Interruttore di accensione/ spegnimento

difettoso

Â Rullo bloccato Â Rimuovere il blocco Rumori insoliti Â Viti, dadi o altri elementi di fissaggi o allentati Â Serrare tutti gli elementi e rivolgersi al servizio

Â Rivolgersi al servizio assistenza

di assistenza se i rumori persistono.

Dati tecnici

Tipo

Modello

Potenza motore P

Tensione di rete / Frequenza di rete

Protezione

Numero di giri a vuoto n0

Larghezza di lavoro

Profondità di lavoro

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A inerte

340 min –1

370 mm 450 mm

180 mm

Numero di lame

Vibrazione mano-braccio (a EN 7 86)

Livello di pressione acustica L

16 24

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

(secondo 2000/14/CE)

Livello di potenza sonora LWA (secondo 2000/14/CE)

Livello di potenza sonora misurata 92,3 dB (A) 92,7 dB (A)

Livello di pressione acustica garantito

Ingombro (lunghezza x larghezza x altezza)

Peso

Classe di protezione

ca. 1275 x 480 x 205 mm ca. 1335 x 480 x 205 mm

93 dB (A) 93 d B(A)

ca. 8,5 kg ca. 10,5 kg

II (isolamento di protezione)

Categoria di protezione

Garanzia

Si prega di fare riferimento alla dichiarazi one di garanzia allegata.

IPX4

Inhoud

Lever hoeveelheid 62 EG-verklaring 62 Toestelbeschrijving / Reserveonderlen 62 Bedrijfstijden 62 Symbolen apparaat 62 Symbolen in de bedieningshandleiding 63 Reglementaire toepassing 63 Restrisico’s 63 Veilig werken 63 Montage 65 Ingebruikname 65 Werkvoorschriften 66 Werken met de bodemhak 66 Onderhoud en verzorging 66 Transport 67 Opslag 67 Storingen 68 Technische gegevens 69 Garantie 69

Lever hoeveelheid

 Controleer na het uitpakken de inhoud van de verpakking op:

> Aanwezigheid van alle onderdelen > Eventuele transportschade

• 1 voorgemonteerde toesteleenheid

• 1 handvat beneden

• 1 handvat boven

• 1 verpakkin moeren

• 1 bedieningshandleiding

• 1 montage- en bedieningsblad

In het geval van onvolkomenheden dit dir ect aan uw leveranc ier melden. Latere reclamaties worden niet in behandeling genomen.

EG-Verklaring van overeenstemming

overeenkomstig de richtlijn van de raad: 2006/42/EG Hiermede verklaren wij

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen – Germany

in uitsluitende verantwoordelijkheid, dat het product

Bodemhak (bodemhak) type BH 700 en BH 800

Serienummer: zie laatste pagina aan de bepalingen van de boven vermelde EG-ric htlijnen alsook

aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2004/108/EG en 2000/14/EG. 62

De volgende geharmoniseerde normen werden toegepast: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V

Gemeten geluids-niveau LWA Gegarandeerd geluids-niveau LWA

BH 700 BH 800

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Bewaring van de technische documenten: ATIKA GmbH & Co. KG – Technisch kantoor – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 17.05.2010 A. Pollmeier, management

Toestelbeschrijving / Reserveonderlen

Posit

Benaming

Reserveonderdel-nr.

BH 700 BH 800

1 Grijp 381594 2 Schakelaargreep 3 Veiligheidsknop

Schakelaar-stekker-

combinatie

381503

5 Kabeltrekontlasting 381595 6 Kabelhouder 381526 7 Handvat boven links 381593 8 Handvat boven rechts 38 1592 9 Handvat beneden 381591

10 Toestelafdekking 381580 11 Schroef M6x45 VZ 390143 12 Ring A6,4 391634 13 Vleugelmoer M6 385028 14 Veiligheidssticker 381579 15 Verbindingsstang 381590 16 Mesbescherming 17 Meswals 381586 381587

Bedrijfstijden

Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

Symbolen apparaat

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en

neem deze in acht. uit de contactdoos.

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de netstekker

Gevaar door voortslingerende delen bij lopende motor – niet betrokken

personen, alsook huis- en nuttige dieren uit de gevaarszone verwijderd

houden.

Attentie voor roterende messen resp. tanden. Handen en voeten niet in de buurt of onder roterende delen houden, wanneer de machine draait. Attentie, messen draaien na!

Ogen bescher-

men en gehoor-

bescherming

dragen.

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een

milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart word en verzamend en een milieuvriendelijk recycling worden toegevoerd.

leidingen beschadigen en tot contact met stroomgeleidende delen leiden. Meteen netstekker uit het stopcontact nemen, wanneer de aansluitleiding werd beschadigd of doorgesneden.

Netkabel van de tanden resp. messen weghouden.

De tanden resp. messen kunnen de

Tegen vochtigheid beschermen.

Symbolen in de bedieningshandleiding

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.



Â Â Â

…

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van deze aanwijzingen kan storing aa n de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doen.

Neem alstublieft het ingesloten montageen bedieningsblad ter hand, wanne er in de tekst naar het afbeeldings-nr. wordt verwezen.

Reglementaire toepassing

 Het toestel is voor het omspitten en loswerken va n bodems

in privé huis- en hobbytuin geschikt.

 Het toestel mag niet in openlijke plantsoenen, parks,

sportplaatsen of op straten in in de land- en bosbouw worden ingezet.



Het toestel mag niet worden toegepast:

− op geplaveide of begrinde vlakken Er bestaat gevaar van verwondingen!

 Tot het toepassen volgens de voorschriften beh oren ook het

opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.

 Men moet zich tevens houden aan de algemeen geldende

veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.

 Alle verdere toepassingen gelden als niet volgens de

voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aanspr akelijkheid is alleen voor de gebruiker.

 Eigenmachtige verbouwingen aan de verticuteerder sluiten

een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit.

 Het toestel mag slechts door personen worden voorbereid,

gebruikt en onderhouden die met het werktuig bekend zijn en over de gevaren ingelicht zijn. Reparaties mo gen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

 Schakel de motor uit voor reparatie-, onderhouds- en

reinigingswerk-zaamheden en haal de netstekker uit de contactdoos.

 Gebruik de heggeschaar niet in de nabijheid van brandbare

vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico’s

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

 Verwondingsgevaar van de handen en voeten, wanneer u in

de buurt of onder de roterende delen geraakt.

 Verwondingsgevaar van de vingers en handen bij montage-

en reinigingswerkzaamheden aan de meswals.

 Wegslingeren van stenen en aarde.  Gevaar door stroom door het niet juist aansluiten van de

aansluitdraden.

 Het aanraken van onder spanning staande delen bij een

geopende elektrische delen.

 Vermindering van het gehoor bij langdurig werken zonder

gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veilig werken

Bij ondeskundig gebruik kann het toestel gevaarlijk zijn.

Worden elektrowerktuigen toegepast, moeten de principiele veiligheidsvoorzieningen worden opgevolgd om het risico van vuur, elektrische slag en verwondingen van personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die

met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed.

 Maak u voor gebruik met het apparaat vertrouwd, met

behulp van de bedieningshandleiding.

 Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te

werk. Gebruik het toestel niet, wanneer u moe bent of ond er de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

 Gebruik het toestel niet voor doeleinde n voor die het niet is

bestemd (zie “Reglementaire toepassing”).

 Maak uzelf met uw omgeving bekend en let op mogelijke

gevaren die u op grond van het motorgeluid eve ntueel niet kunt horen.

 De bedienende persoon is binnen het arbeitsbereik van de

machine verantwoordelijk ten opzic hte van derden.

 Kinderen en jongeren onder 16 jaren alsook personen die

met de handleiding niet bekend zijn, mogen het toestel niet bedienen.

 Personen met beperkt lichamelijk, sensorisch of geestelijk

vermogen of met beperkte ervaring en/of met beperkte kennis mogen het toestel niet bedienen, tenzij ze worden door een voor hun veiligheid bevoegde persoon gesurveilleerd of verkregen door deze instructies hoe het toestel moet worden benut.

 Kinderen moeten in de gaten worden gehouden, om te

waarborgen dat ze niet met het toestel spelen.

 Houd andere personen en dieren van uw werkbereik

weg.

Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken.

 Onderbreek het gebruik van de machine, wa nneer p ers one n,

vooral kinderen of huisdiren, in de bu urt zijn en wanneer u het werkbereik wisselt.

 Laat de machine niet zonder toezicht acht er.  Draag persoonlijke beschermingsmiddelen.

− Veiligheidsbril

− Gehoorbeschermer dragen (geluidsdrukniveau aan de

werkplaats kan 85 dB (A) overschrijden).

 Draag de juiste werkkleding.

Nauw sluitende kleding en geen sieraden dragen.

− vaste schoenen of laarzen met anti-slip-zool

− Lange broeken ter bescherming van de benen

 Werk met het toestel niet blootsvoets of in lichte san dalen.  Let op de omgevingsinvloeden.

− Gebruik de machine niet in een vochtige of natte omgeving.

− Zet de machine niet in de regen buiten.

− Werk niet direct aan zwembassins of tuinvijvers.

− Werk slechts bij voldoende zicht.

− Exploiteer het toestel naar mogelijkheid niet op natte

ondergrond.

 Verwijder vóór het snijden alle vreemde lichamen (bv stenen,

takken, draad, enz.). Let gedurende het werken op verdere vreemde lichamen.

 Indien u op vreemde lichamen stuit, schakel het toestel

alstublieft uit, neem de stekker uit het stopcontact en verwijder het vreemde lichaam. Alvorens u het toeste l weer inschakelt, controleer het alstublieft op eventuele beschadigingen en laat, indien nodig, reparaties uitvoeren.

 Overbelast de machine niet. U werkt beter en zeker met de

juiste belasting van de machine.

 Werk alleen met complete en correct aangebrachte

veiligheidsvoorzieningen (bv. mesbescherm ing) en verander aan de machine niets, wat de veiligheid zou kunnen belemmeren.

 Apparaat resp. onderdelen van het apparaat niet

veranderen.

 Let vóór het inschakelen van de motor ero p dat uw voet en in

een veilige afstand tenopzichte van d e snijwerktuigen zijn.

 Voer nooit handen of voeten aan of onder zich draaiende

onderdelen. Houdt u zich steeds van de uitgooiopening vandaan.

 Zorg vooral op schuine vlakken of op vochtige ondergrond

voor een veilige stand en ho ud steeds het evenwicht. Voer het toestel alleen in gangtempo.

 Werken niet aan steile hellingen.  Werken aan schuine vlakken dwars ten opzichte van de

daling en nooit op- en afwaarts.

 Wees bijzonder voorzichtig, wanneer de rijrichting op een

helling wijzigt.

 Houdt rekening met de veiligheidsafstand die door de

handgreep wordt voorgegeven.

 Schuif het toestel gedurende het bedr ijf steeds voorwaarts.

Trek het niet in uw richting of achter zich.

 Wanneer de motor draait, het toestel niet:

− optillen en dragen

 Attentie! Het werktuig loopt na! Rem het werktuig niet met de

hand.

 Let erop dat de meswals is aangebracht.  Schakel het toestel uit en wacht tot de wals stil staat,

wanneer u:

− het toestel kantelt

− harde ondergrond oversteekt

− het toestel naar en van het werkbereik weg transporteert

 Schakel de machine uit en neem de steker uit het

stopcontact bij:

− reparatiewerkzaamheden

− onderhouds- en reinigingswerkzaamheden

− verhelpen van storingen of blokkeringen

− transport en opslag

− het verlaten van de machine (ook voor een korte tijd)

− wanneer het toestel ongewoon begint te trillen

− wanneer u met het toestel op een obstacel bent gestoten

 Het toestel niet met water afspatten. (Gevarenbron

elektrische stroom).

 Bewaar de machine in een droge en afgesloten ruimte,

buiten het bereik van kinderen.

 Onderzoek de machine op eventuele bescha digi ng en.

− Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functionere n.

− Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te late n werken.

− Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de bedieningshandleiding anders aangegeven.

− Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

 Onderhoudt uw toestel met zorgvuldigheid:

− Let erop dat alle moeren, bouten en schroeven vast zitten.

− Let erop dat de luchtopeningen schoon zijn.

− Hou de handgrepen vrij van vet en olie.

− Neem de onderhoudsvoorschriften in acht

Elektrische veiligheid

 De aansluitkabel moet volgens IEC 60 245 ( H 07 RN-F) zijn,

met een draad doorsnede van minstens:

- 1,5 mm² bij een lengte tot 25m.

- 2,5 mm² bij een lengte vanaf 25m.

 Langere aansluitleidingen veroorzaken een daling van de

spanning. De motor bereikt zijn maximum vermogen niet meer, de functie van de machine wordt g ere duceerd.

 Stekker en aansluitdozen aan aansluitleidingen moeten uit

rubber, zacht PVc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.

 De steekvoorziening van de aansluitleiding moet tegen

spatwater beveiligd zijn.

 Bij het verleggen van de aansluitkabel erop letten dat deze

niet stoort, gekneust, geknikt en de steekverbinding niet nat wordt.

 Wikkel bij gebruik van een kabeltromm el de kabel geheel af.  Rij niet met het toestel over de verleningskabel. Waarborg

dat het zich in een veilige positie achter u bev indt. Leg de kabel op een weg of bereik dat reeds w erd bewerkt. Â

 Gebruik de kabel niet voor doeleinden warvoor hij niet

geschikt is. Bescherm de kabel tegen hitt e, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.

 Beschermt u zich tegen elektrische slag. Ver mijd lichamelijk

contact met geaarde delen (bv pijpen, radiatoren, haar den, koelkasten enz.)

 Dit toestel produceert gedurende het bedrijf een

elektromagnetisch veld. Dit veld kan al naar omstandigheden actieve of passieve medische implantanten belemmeren. Om het gevaar van ernstige verwondingen te reduceren, adviseren wij personen met medische implantenen hun arts en de fabrikant van het medische im plantaat te consulteren, alvorens het toestel wordt bediend.

 Controleer de verleng kabel regelmatig op beschadigingen

en vervang hem als hij beschadigd is.

 Een beschadigde leiding niet aan het net aansluiten. Een

beschadigde leiding niet aanraken alvorens ze van het net gescheiden is. Een beschadigd e leiding kan tot contact met stroomgeleidende onderdelen leiden.

 Gebruik geen defecte kabels.

 Gebruik alleen toegestane en gemerkte verlengka bels.  Maak geen geknutselde elektrische aansluitingen.  Veiligheidsvoorzieningen nooit over brug gen of buit enw erking

stellen.

 Het apparaat via een veiligheidsschakelaar (30 mA)

aansluiten.

Elektrische aansluitingen of reparaties mogen alleen door

een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.

Beschadigde netaansluitleidingen moeten door de

fabrikant resp. een van zijn klantenfilialen of door een soortgelijk gekwalificeerde persoo n worden vervangen om gevaar te voorkomen.

Reparaties aan andere delen van de machine mogen

alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken.

Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Montage

Grijpbeugel

Bevestig het onderste grijpdeel (9) aan de verbindingsholm (15) van de motorkast. Maak hiervoor gebruik van de meegeleverde bevestigingsdelen (2x stergreep (13), 2 x schijf (12), 2 x schroef M6x45 (11). Bevestig het bovenste handvat (7, 8). U kunt tussen twee grijpposities selecteren. Maak hiervoor gebruik van de meegeleverde bevestigingsdelen (4x stergreep (13), 4x schijf (12), 4x schroef M6x45 (11). Bevestig de kabel met kabelhouders (6) aan het handvat. Let erop dat de verlengingskabel voldoende spel heeft.

Ingebruikname

Netaansluiting

Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit het toestel aan het desbetreffend en reglementair stopcontact aan.

Sluit de machine via een Fl-schakelaar (storingsstroomschakelaar) 30 mA aan.

 Gebruik aansluit- resp. verlengkabels met een

aderdoorsnede van ten minste 1,5 mm² bij een lengte tot 25m

Aanbrengen van de verlengingskabel

Steek de koppeling van de verlengingskabel op de steker

van de schakelaar-steker-combinatie (4). Trek de verlengingskabel als lus door de kabeltrek ontlasting (5) en hang het in.

¨ Let erop dat de verlengingskabel voldoende spel heeft.

Inschakelen / Uitschakelen

Gebruik geen toestel, waarbij zich de schakel aar niet laat inen uitschakelen. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice.

Het toestel bezit een veiligheidsschakeling die een onopzettelijk inschakelen voorkomt.

Start het toestel pas, wanneer u het op een egale vlakte zonder obstakels heeft gezet.

Inschakelen Â

Kantel het toestel licht in uw richting.

Druk de veiligheidsknop (3) en houdt hem ingedrukt.

Trek vervolgens de schakelaargreep (2) in ri chti ng gr ij p ( 1).

Het toestel start en de meswals kan zich vrij draaien.

¨ Laat nu de veiligheidsknop (3) los.

Uitschakelen

Laat de schakelaargreep (2) los, hij keert automatisch in zijn uitgangspositie terug.

Motorveiligheid

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zelfstandig uit. De motor kan na een afkoelpauze (ca. 15 min.) opnieuw worden ingeschakeld.

Laat de schakealargreep (2) los, omdat het toestel anders direct na het afkoelen weer start. Gevaar van verwondingen!

Werkvoorschriften

Contoleer het volgende voordat u gaat werken:

 U mag de machine niet gebruiken voordat u deze

bedieningshandleiding heeft ge lezen, alle voors chriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

 Zorg voor een veilige en opgeruimde werkplaats.  Contoleer het volgende voordat u gaat werken:

− de arbeidswerktuigen en bouten niet zijn versleten of beschadigd. Om een onbalans te voorkomen, mogen versleten of beschadigde arbeidswerktuigen en bouten slechts per set worden vervangen.

− de wals en messen in reglementaire toestand zijn

− alle schroefverbindingen vast aangetro kken zijn

− zich in het werkbereik geen verdere perso nen of dieren

ophouden

− een obstacelvrij terugwijken voor u is gewaarborgd

− een veilige stand is gewaarborgd.

Houdt handen en voeten steeds in een veilige afstand ten opzichte van het roterend werktuig.

Trillingen

Wan neer personen met bloedcirculatiestoornissen te vaak

aan trillingen worden blootg esteld, kunnen beschadigingen aan het zenuwsysteem of aan de bloedvaten optreden.

U kunt de trillingen reduceren:

- door stevige, warme arbeidshandschoenen

- verkorting van de werktijd (meerdere lange pauzes maken) Consulteer een arts wanneer uw ving ers opzwellen, u zich niet goed voelt of uw vingers gevoelloos worden.

Werken met de bodemhak

 Het toestel kan voor het omspitten en loswerken van

bodems worden toegepast.

Gevaar van verwondingen door rondvliegende onderdelen! Let erop dat de meswals is aangebracht.

• Stel het toestel aan de gazonrand in de buurt van het stopcontact.

• Leg de kabel na ieder keren op de tegenoverliggende, reeds bewerkte kant. Â

• Let erop, het toestel niet te overbelasten.

L Bij overbelasting daalt het motortoerental, het

motorgeluid verandert zich.

Î Stop en laat de schakelaargreep (2) los. Î Wacht tot de Meswals stil staat.

• Voer het toestel in een passende, gelijkmatige snelheid in rechte lijnen over de bodem.

• Stelt u zich bij het werken aan hellingen altijd dwars ten opzichte van de stijging, let op een vaste, veilige stand. Werken niet aan bijzonder steile hellinge n.

Let i n ieder geval op alle veiligheidsinstructies (zie “Veilig

werken”).

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschrev en, moeten door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onder delen. Andere on derdelen k unnen onverwachte schade en verwondingen tot gevolg hebben.

Om zich ervan te verzekeren dat het toestel in een veilige werktoestand is, controleer het toestel regelmatig op duideli jke gebrekken zoals

− losse bevestigingen (moeren, schroev en, bouten)

− versleten of beschadigde onderdelen

Onderhoud en reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

− toestel uitschakelen

− stilstand van de wals afwachten

− træk netstikket

Onderhoud Meswals

Gevaar van verwondingen! Draag bij het

werken aan de meswals veiligheidshandschoenen.

Versleten messen hebben een s lechte werking van het toestel en een overbelasting van de motor tot gevolg. Controleer vandaar vóór ieder gebruik de toestand van de messen. Indien noodzakelijk, laat de meswals door uw klantens ervice door een nieuwe vervangen.

Reiniging

Reinig het toestel zorgvuldig na ieder gebruik, opdat de

foutloze werking blijft bewaard.

Gevaar van verwondingen! Draag bij het

 Verwijder de verontreinigingen met een doek of een borstel.  Reinig het toestel meteen na beëindiging van het werk.  Reinig de onderkant van het toestel en de Meswals.  Reinig de behuizing, vooral de ventilatiegleuven van

vastklevend gras en vuil.

 De machine niet met vloeiend water of hogedrukreinigers

reinigen.

 Let voor een langer opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig en soepel

bedienen te waarborgen:

− De machine grondig reinigen.

− blanke metalen elementen dienen na elk gebruik licht te worden ingevet (tegen roestvorming).

werken aan de meswals veiligheidshandschoenen.

 Gebruik voor kunststofdelen geen oplosmiddelen (benzine,

alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen.

Transport

Vóór het transporteren netstekker uit het stopcontact nemen.

Ook bij stilgezette motor kan de wals bij het transport, bv

over harde ondergrond, wor den beschadigd. Transporteer vandaar het toestel dragend.

Opslag

Neem de steker uit het stopcontact.

 Bewaar ongebruikte toestellen op een droge, afgesloten

plaats buiten de reikwijdte van kinderen op.

 Zorg bij een langere opslag (bv gedurende de wint er) ervoor

dat het toestel tegen vorst en corrossie is beschermd.

Nooit vet gebruiken!

Storingen

Voor het verhelpen van iedere storing

− Toestel uitschakelen

− Stilstand van de wals afwachten

− Stroomtoevoer onderbreken

 Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Storing Mogelijke oorzaak Oplossing Toestel draait niet.

Â Geen stroom Â Stroomverzorging, stopcontact, zekering

controleren

Â Verlengkabel defect. Â Verlengkabel controleren, defecte kabel direct

vervangen

Â Netstekker, motor of schakelaar defect. Â Netstekker, motor of schakelaar door een

servicewerkplaats laten repareren of met originele onderdelen laten vervangen.

Â Motorveiligheidsschakelaar heeft geactiveerd 1. Wals blokkeert Â verwijder de blokkering

Â Laat de motor ca. 15 minuten afkoelen

alvorens u verder werkt

Het toestel werkt met onderbrekingen

Â Verlengkabel defect. Â Verlengkabel controleren, defecte kabel direct

vervangen

Â Interne storing Â Richt u zich alstublieft aan de klantenservice.

Â In-/uitschakelaar defect Â Richt u zich alstublieft aan de klantenservice. Â Wals is geblokkeerd Â Verwijder de blokkering Ongewone geluiden Â Lossen schroeven, moeren of andere

bevestigingsdelen

Â Trek alle delen vast aan, richt u zich aan de

klantenservice, wanneer de geluiden verder

optreden. Ongewone trillingen Â Snijmes beschadigt of stomp Â Richt u zich alstublieft aan de klantenservice. Onbevredigend resultaat Â Stompe messen Â Richt u zich alstublieft aan de klantenservice.

Technische gegevens

Type

Model

Vermogen P

Spanning / Frequentie

Beveiliging

Stationair-toerental n

Werkbreedte

Werkdiepte

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A traag

ca. 340 min –1

370 mm 450 mm

180 mm

Aantal messen

Hand-Arm-trillingen volgens EN 786

Geluiddrukpegel LPA (volgens 2000/14/EG)

16 24

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

Geluidsniveau LWA (volgens 2000/14/EG)

gemeten geluidsniveau 92,3 dB (A) 92,7 dB (A)

gegarandeerd geluidsnive au

Afmetingen (Lengte x breedte x hoogte)

Gewicht

Veiligheidsklasse

Veiligheidssoort

93 dB (A) 93 d B(A)

ca. 1275 x 480 x 205 mm ca. 1335 x 480 x 205 mm

ca. 8,5 kg ca. 10,5 kg

II (veiligheidsgeïsoleerd)

IPX4

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Zawartość

Zakres dostawy 70 Deklaracja zgodności 70 Opis urządzenia / Części zamienne 70 Czasy pracy 70 Symbole na urządzeniu 71 Symbole instrukcji obsługi 71 Użytkowanie zgodne z przeznaczeniem 71 Pozostałe ryzyko 71 Bezpieczna praca 72 Montaż 74 Rozruch 74 Wskazówki robocze 74 Praca z kultywatorem ogrodowym 74 Konserwacja i czyszczenie 75 Transport 75 Składowanie 75 Możliwe zakłócenia 76 Dane techniczne 77 Gwarancja 77

Zakres dostawy

 Po rozpakowaniu zawartości kartonów sprawdź

> ich kompletność

> ewentualne uszkodzenia transportowe

• 1 zamontowana jednostka urządzenia

• 1 dolna część uchwytu

• 1 górna część uchwytu

• 1 worek do śrub

• 1 Instrukcja obsługi

• 1 instrukcja montażu i obsługi

Swoje zastrzeżenia zgłoś natychmiast sprzedawcy, dostawcy lub producentowi. Późniejsze reklamacje nie będą uznawane.

Deklaracja zgodności

stosownie do Wytycznych: 2006/42/WE Niniejszym my, firma

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen – Germany

oświadczamy, przyjmując na siebie wyłączną odpowiedzialność, że następujący produkt,

Bodenhacke (kultywator ogrodowy) typu BH 700 i BH 800

Numer seryjny: patrz ostatnia strona jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej

oraz następujących, innych dyrektyw: 2004/108/WE i 2000/14/WE.

Zastosowane zostały następujące normy zharmonizowane: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Postępowanie szacunku zgodności: 2000/14/EG - Wyrostek robaczkowy V.

Mierzony poziom ciśnienia akustycznego L

Gwarantowany poziom ciśnienia akustycznego L

BH 700 BH 800

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Przechowywanie dokumentacji technicznej: ATIKA GmbH & Co. KG – Biuro Techniczne – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 17.05.2010 A. Pollmeier, generalny direktor

Opis urządzenia / Części zamienne

Pozy

Nazwa Objednací číslo

cja

BH 700 BH 800

1 Uchwyt 381594 2 Uchwyt wyłącznika 3 Przycisk

bezpieczeństwa Połączenie przełącznik-

wtyczka 5 Odciążnik kabla 381595 6 Uchwyt kabla 381526 7 Górny uchwyt lewo 381593 8 Górny uchwyt prawo 381592 9 Dolny uchwyt 381591

10 Osłona obudowy 381580 11 Śruba M6x45 VZ 390143 12 Podkładka A6,4 391634 13 Uchwyt gwiazdowy M6 385028 14 Naklejka

bezpieczeństwa

15 Drążek łączący 381590 16 Osłona noża 17 Wałek nożowy 381586 381587

Czasy pracy

Przed uruchomieniem urządzenia należy zapoznać się z krajowymi (lokalnymi) przepisami ochrony przed hałasem.

381503

381579

Symbole na urządzeniu

Przed uruchomieniem urządzenia należy dokładnie przeczytać instrukcję obsługi i

stosować się do zamieszczonych w niej wskazówek.

Niebezpieczeństwo wywołane przez części obracające się podczas pracy silnika – nie pozwolić na

zbliżanie się osób nie uczestniczących w pracy, oraz zwierząt domowych i użytkowych do strefy zagrożenia.

Zgodnie z dyrektywą europejską 2002/96/WE w sprawie urządzeń elektrycznych i niesprawne urządzenia należy gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami ochrony środowiska.

Uwaga na obracające się noże lub zęby. Nie trzymać rąk i stóp w pobliżu lub pod obracającymi się częściami, gdy maszyna pracuje. Uwaga na noże obracające się ruchem bezwładnym.

Nosić ochronę oczu i słuchu.

Urządzenie elektryczne nie nadają się do wyrzucania z odpadami domowymi. Urządzenia, osprzęt i opakowania należy poddawać ekologicznemu recyklingowi.

urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.

spowodować kontakt z częściami pod napięciem. Jeśli przewód zasilający jest uszkodzony lub przerwany należy natychmiast wyciągnąć wtyczkę zasilającą.

Przed rozpoczęciem wykonywania napraw, czynności obsługowokoserwacyjnych oraz czyszczenia

Trzymać kabel sieciowy z dala od zębów wzgl. noży.

Zęby wzgl. noże mogą uszkodzić przewody i

Chronić przed wilgocią.

Symbole zastosowane w instrukcji obsługi

Istniejące zagrożenie lub niebezpieczna sytuacja.

Nieprzestrzeganie tej wskazówki może spowodować zranienia osób lub szkody rzeczowe.



Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie tych wskazówek może spowodować zakłócenia w pracy urządzenia.

Wskazówki eksploatacyjne. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia.

Montaż, obsługa i konserwacja. Tu znajdziesz ważne wskazówki dotyczące poprawnej eksploatacji.

Jeśli w tekście znajdują się odniesienia do

nr rysunków, należy skorzystać z

niniejszej instrukcji montażu i obsługi.

…

Użytkowanie zgodne z przeznaczeniem

 Urządzenie jest przeznaczone do przekopywania i

spulchniania gleby w prywatnych ogrodach przydomowych i hobbistycznych.

 Urządzenia nie wolno stosować w publicznych zieleńcach,

parkach, obiektach sportowych lub przy drogach w gospodarce rolnej i leśnej.



Urządzenia nie może być używany:

− na powierzchniach wyłożonych kostką lub szutrem

Istnieje ryzyko zranień!

 Do pojęcia eksploatacji zgodnej z przeznaczeniem zalicza

się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

 Do pojęcia eksploatacji zgodnej z przeznaczeniem zalicza

się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

 Każdy inny przypadek użytkowania maszyny, niż podany w

instrukcji obsługi, uważa się za niezgodny z przeznaczeniem. Za szkody powstałe w wyniku niezgodnego z przeznaczeniem użytkowania producent nie odpowiada: związane z tym ryzyko ponosi wyłącznie użytkownik.

 Wprowadzanie własnych modyfikacji wertykulatora wyklucza

odpowiedzialność producenta z wynikających z tego faktu każdego rodzaju szkód.

 Urządzenie mogą

uzbrajać, stosować i konserwować tylko osoby, które je znają i są pouczone o zagrożeniach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub wyznaczonym przez nas punktom serwisowym.

 Przed rozpoczęciem wykonywania napraw, czynności

obsługowo-koserwacyjnych oraz czyszczenia urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.

 Maszyny nie wolno eksploatować w pomieszczeniach, w

których panuje zagrożenie wybuchowe, oraz w miejscach, w których jest ona narażona na opady deszczu.

Pozostałe ryzyko

Także w przypadku eksploatacji maszyny zgodnej z przeznaczeniem i przestrzegania relewantnych przepisów bezpieczeństwa praca z pilarką może być związana z pewnym resztkowym ryzykiem spowodowanym względami konstrukcyjnymi.

Ryzyko to można zminimalizować przestrzegając wskazówek bezpieczeństwa oraz zasad dotyczących eksploatacji zgodnej z przeznaczeniem.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

 Niebezpieczeństwo doznania obrażeń rąk i stóp w pobliżu

lub pod obracającymi się częściami, gdy maszyna pracuje.

 Niebezpieczeństwo obrażeń palców i rąk wskutek podczas

montażu i czyszczenia wałka nożowego.

 Odrzucanie kamieni i ziemi.  Zagrożenie porażenia prądem w przypadku niefachowego

wykonania przyłącza elektrycznego.

 Dotknięcie części znajdujących się pod napięciem w

przypadku otwarcia podzespołów elektrycznych.

 Uszkodzenie słuchu w przypadku dłuższej pracy bez

stosowania ochrony słuchu.

Ponadto, pomimo podjęcia wszystkich dział zabezpieczających, mogą istnieć inne, nieprzewidywalne ryzyka.

ań

Bezpieczna praca

W razie użycia niezgodnego z przeznaczeniem urządzenia może być niebezpieczny. W przypadku pracy z urządzeniami z napędem elektrycznym konieczne jest stosowanie podstawowych działań zabezpieczających, aby wykluczyć ryzyko pożaru, porażenia prądem elektrycznym oraz zranienia osób.

Aby uchronić siebie i innych przed ewentualnymi wypadkami, przeczytaj uważnie przed uruchomieniem niniejszego wyrobu i przestrzegaj podanych poniżej wskazówek oraz przepisów BHP oraz obowiązujących lokalnie w danym kraju przepisów bezpieczeństwa.

Wskazówki bezpieczeństwa przekaż wszystkim osobom,

które pracują przy maszynie.

Wskazówki bezpieczeństwa starannie przechowuj.

 Przy pomocy niniejszej instrukcji należy zapoznać się z

urządzeniem przed rozpoczęciem użytkowania.

 Pracuj rozważnie. Poświęcaj odpowiednią uwagę

wykonywanym czynnościom. Zachować rozsądek podczas pracy. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń. Sprawdź, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu.

 Nie używać urządzenia do celów niezgodnych z

przeznaczeniem (patrz „Użycie zgodne z przeznaczeniem”).

 Zapoznać się z otoczeniem i zwrócić uwagę na możliwe

zagrożenia, których nie można usłyszeć ze względu na hałas silnika.

 W obszarze pracy obsługujący piłę jest odpowiedzialny

wobec osób trzecich.

 Urządzenia nie mają prawa obsługiwać dzieci i młodzież

poniżej 16 lat oraz osoby niezapoznane z instrukcją.

 Urządzenia nie mają prawa obsługiwać osoby o

ograniczonych władzach fizycznych, czuciowych lub umysłowych lub nieposiadające doświadczenia i/lub wiedzy, chyba że są bezpieczeństwo lub otrzymały od niej wskazówki, jak należy posługiwać się urządzeniem.

pod nadzorem osoby odpowiedzialnej za ich

 Nadzorować dzieci, aby zapewnić, że nie będą bawić się

urządzeniem.

 Nie dopuszczać do obszaru roboczego innych osób i

zwierząt. Nie pozwól, aby niepowołane osoby, w szczególności dzieci, dotykały narzędzie i kable.

 Przerwać użytkowanie maszyny, gdy w pobliżu znajdują się

osoby, przede wszystkim dzieci i zwierzęta domowe, i w przypadku zmiany obszaru roboczego.

 Nigdy nie zostawiać maszyny bez nadzoru.  Stosuj środki ochrony osobistej:

− okulary ochronne

− środki ochrony słuchu (poziom ciśnienia akustycznego

na stanowisku pracy może przekroczyć 85 dB (A))

 Zak

ładaj odpowiednią odzież roboczą:

− nie zakładaj szerokiej, nie przylegającej do ciała odzieży

oraz biżuterii, mogą ją uchwycić i wciągnąć ruchome części maszyny.

− solidne obuwie z podeszwą antypoślizgową

− długie spodnie dla ochrony nóg

 Nie pracować urządzeniem boso lub w lekkich sandałach.  Uwzględnij wpływ środowiska:

− Nie używać maszyny w wilgotnym lub mokrym otoczeniu.

− Nie wystawiać maszyny na działanie deszczu.

− Nie pracować bezpośrednio przy basenie lub stawie.

− Należy pracować wyłącznie w warunkach dobrej

widoczności. Zorg voor een goede verlichting.

− Nie należy używać urządzenia w zbyt mokrej glebie.

 Usunąć przed koszeniem wszystkie ciała obce (np.

kamienie, gałęzie, drut itp.). Uważać podczas pracy na dalsze ciała obce.

 W przypadku natknięcia się na ciała obce wyłączyć

urządzenie, wyciągnąć wtyczkę i usunąć ciało obce. Przed ponownym włączeniem urządzenia sprawdzić, czy nie ma ewentualnych uszkodzeń, i zlecić niezbędne naprawy.

 Maszyny nie przeciążaj! Praca w podanym zakresie mocy

jest korzystniejsza i pewniejsza.

 Użytkować urządzenie tylko z kompletnymi i prawidłowo

zamontowanymi urządzeniami ochronnymi (np. osłoną noża) i nie dokonywać przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa.

 Nie wolno zmieniać urządzenia lub jego części.  Przed włączeniem silnika zwrócić uwagę na to, aby stopy

były w bezpiecznym odstępie od narzędzi tnących.

 Nigdy nie sięgać rękami lub nogami do lub pod wirujące

części. Zawsze trzymać się z dala od otworu wylotowego.

 Szczególnie na pochyłych powierzchniach i wilgotnym

podłożu należy zapewnić stabilność i utrzymywać zawsze równowagę. Używać urządzenia wyłącznie w tempie chodzenia.

 Nie używać urządzenia na stromych zboczach.  Na pochyłych powierzchniach urządzenie prowadzić

prostopadle do kierunku nachylenia – nigdy pod górę lub w dół.

 Zachować szczególną ostrożność przy zmianie kierunku

jazdy na zboczu.

 Zachować odstęp bezpieczeństwa, który określa pałąk.  Podczas pracy urządzenie należy zawsze przesuwać do

przodu. Nie przeciągać go do siebie lub za sobą.

 Gdy silnik pracuje, nie:

− nie podnosić i przenosić urządzenia

 Uwaga! Narzędzie obraca się ruchem bezwładnym! Nie

hamować narzędzia ręcznie.

 Osłona noża musi być założona.  Włączyć urządzenie i odczekać, aż wał zatrzyma się, gdy:

− urządzenia przewróci się

− urządzenie przechodzi przez twarde podłoże

− przenosi się urządzenie do i ze strefy pracy.

 W następujących przypadkach maszynę należy wyłączyć, a

wtyczkę kabla zasilającego wyci

− podczas przeprowadzania napraw

− podczas konserwacji i czyszczenia

− przy usuwaniu zakłóceń i przyczyn zablokowania

− transport i składowanie

− opuszczeniu maszyny (także przy krótkotrwałych

przerwach)

− gdy urządzenia zaczyna nietypowo wibrować

− gdy urządzenia natrafi na przeszkodę

 Urządzenia nie wolno spryskiwać wodą (źródło

niebezpieczeństwa – prąd elektryczny).

 Nieużywane urządzenie przechowuj w suchym, zamkniętym

i niedostępnym dla dzieci pomieszczeniu.

 Skontroluj, czy maszyna nie jest uszkodzona:

− Przed dalszym użyciem maszyny należy dokładnie

sprawdzić urządzenia zabezpieczające i lekko uszkodzone elementy pod kątem nienagannego i zgodnego z przeznaczeniem działania.

−

Sprawdzić, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Żeby uzyskać pełną sprawność eksploatacyjną wszystkie podzespoły muszą być prawidłowo zamontowane i spełniać wszystkie wymagania.

− Naprawę lub wymianę uszkodzonych mechanizmów

zabezpieczających oraz części należy zlecić w koncesjonowanym specjalistycznym warsztacie, o ile w instrukcji obsługi brak innych ustaleń.

− Uszkodzone lub nieczytelne etykiety bezpieczeństwa

należy wymienić na nowe.

 Starannie pielęgnować urządzenia:

− Zwrócić uwagę na dociągnięcie wszystkich nakrę

sworzni i śrub.

− Uważać na czystość otworów wentylacyjnych.

− Utrzymywać uchwyty w stanie czystym i wolnym od oleju

i smaru.

− Postępować zgodnie z instrukcjami konserwacji.

Bezpieczeństwo elektryczne  Przyłącze elektryczne należy wykonać według IEC 60 245

(H 07 RN-F) kablem o minimalnym przekroju żył

- 1,5 mm² dla długości kabla do 25 m

- 2,5 mm² przy przewodzie powyżej 25 m

 Długie i cienkie przewody zasilające powodują spadek

napięcia. Silnik nie osiąga wtedy swej maksymalnej mocy i następuje pogorszenie pracy urządzenia.

 Wtyczki i gniazda wtykowe przy kablach przyłączeniowych

muszą być wykonane z gumy, miękkiego PCW lub innego

ągnąć z gniazdka:

tek,

materiału termoplastycznego tej samej mechanicznej trwałości lub powinny być powleczone tym materiałem.

 Gniazdo wtykowe dla kabla przyłączeniowego musi być

chronione przed wodą rozpryskową.

 Przy układaniu przewodu zasilającego zwracać uwagę na to,

aby nie stanowił on przeszkody, nie został zgnieciony, zał

amany i aby złącze wtykowe nie zostało zmoczone.

 Nie przejechać urządzeniem przez przedłużacz. Przedłużacz

musi znajdować się w bezpiecznym miejscu za operatorem urządzenia. Kabel należy położyć w miejscu, które zostało już obrobione. Â

 Nie wykorzystuj kabla do celów, do których nie jest

przystosowany. Chroń kabel przed wysoką temperaturą, kontaktem z olejami oraz uszkodzeniami mechanicznymi na ostrych krawędziach. Nie wyciągaj wtyczki z gniazdka pociągając za kabel.

 Strzeż się przed porażeniem elektrycznym. Należy unikać

kontaktu z uziemionymi elementami (np. rury, elementy grzewcze, piece, lodówki itd.)

 Podczas pracy urządzenie wytwarza pole

elektromagnetyczne. W określonych warunkach pole to może zakłócać działanie czynnych i biernych implantów medycznych. W celu zmniejszenia zagrożenia poważnych urazów, zaleca się osobom posiadającym takie implanty, aby skonsultowały się z lekarzem i producentem implantów przed użyciem urządzenia.

 Kontroluj regularnie kable przedłużające, jeżeli są

uszkodzone – wymień je.

 Nie podłączać do sieci uszkodzonego przewodu. Nie

dotykać uszkodzonego przewodu, dopóki nie zostanie odłączony od sieci. Uszkodzony przewód może spowodować kontakt z częściami pod napięciem.

 Nie stosuj uszkodzonych elementów przyłączowych.  Przy pracy na wolnym powietrzu stosuj wyłącznie

dopuszczone do tego celu i odpowiednio oznakowane przedłużacze.

 Nie stosuj żadnych prowizorycznych przyłączy

elektrycznych.

 Nigdy nie mostkuj i nie wyłączaj mechanizmów ochronnych.  Podłączyć urządzenie przez wyłącznik różnicowoprądowy

(30 mA).

Wykonanie przyłącza elektrycznego oraz napraw części

elektrycznych maszyny należy powierzać koncesjonowanemu personelowi elektrotechnicznemu lub zlecać w naszych punktach serwisowych. Przestrzegać lokalnych przepisów dotyczących działań ochronnych.

Aby uniknąć zagrożeń, przewody zasilania sieciowego

musi wymieniać producent lub jeden z jego punktów serwisowych lub osoba o podobnych kwalifikacjach.

Naprawy innych części maszyny należy powierzać

producentowi lub w którymś z jego punktów serwisowych.

Stosować wyłącznie oryginalne części zamienne.

Stosowanie innych części zamiennych i innego wyposażenia może sprzyjać zwiększeniu zagrożenia wypadkowego. Producent maszyny nie odpowiada za wynikające stąd szkody.

Montaż

Pałąk

Dolną część uchwytu (9) przymocować do dźwigara łączącego (15) korpusu silnika. Do tego celu użyć

dostarczone z urządzeniem elementy montażowe (2x uchwyt gwiazdowy (13), 2x podkładka (12), 2x śruba M6x45 (11). Zamocować górny uchwyt (1). Do wyboru są dwie pozycje uchwytu. Do tego celu użyć dostarczone z urządzeniem elementy montażowe (4x uchwyt gwiazdowy (13), 4x podkładka (12), 4x śruba M6x45 (11). Przymocować kabel za pomocą uchwytów (6). Zwrócić uwagę na to, aby kabel miał wystarczający luz.

Rozruch

Przyłączenie zasilania

Porównać napięcie podane na tabliczce identyfikacyjnej, np. 230 V, z napięciem sieciowym i podłączyć urządzenie do odpowiedniego i przepisowego gniazda wtykowego.

Podłączyć maszynę przez przełącznik prądu przeciążeniowego 30 mA.

 Używane przewody zasilające i przedłużacze muszą mieć

żyły o przekroju min. 1,5 mm² dla długości kabla do 25 m.

Zakładanie przedłużacza

Podłączyć złączkę przedłużacza do wtyczki kombinacji przełącznik-wtyczka (4). Wciągnąć przedłużacz w pętli przez odciążnik kabla (5) i zawiesić go. ¨ Zwrócić uwagę na to, aby przedłużacz ma wystarczający luz.

Włączenie / Wyłączenie

Nie używać urządzenia, którego wyłącznik nie da się włączyć lub wyłączyć. Wyłączniki muszą być niezwłocznie naprawiane lub wymieniane przez serwis.

Urządzenie posiada wyłącznik bezpieczeństwa, który zapobiega niezamierzonemu włączeniu.

Urządzenie można włączyć po postawieniu na równej powierzchni ziemi, wolnej od przeszkód.

Włączenie

Przechylić lekko urządzenie do siebie.

Wcisnąć przycisk bezpieczeństwa (3) i przytrzymać go.

Następnie pociągnąć rączkę wyłącznika (2) do uchwytu (1). Urządzenie powinno się włączyć z możliwością swobodnego obracania się.

¨ Teraz puścić przycisk bezpieczeństwa (3).

Wyłączenie

Puścić uchwyt przełącznika (2), po czym powróci on automatycznie w swoje położenie wyjściowe.

Ochrona silnika

Silnik jest wyposażony w wyłącznik ochronny i przy przeciążeniu samoczynnie wyłącza się. Po ostygnięciu można go ponownie włączyć (ca. 15 min).

Puścić przełącznik (2), ponieważ w przeciwnym wypadku urządzenie ponownie uruchomi się bezpośrednio po ochłodzeniu. Niebezpieczeństwo zranienia!

Wskazówki robocze

Przed przystąpieniem do pracy przestrzegaj następujących zasad i sprawdź, czy:

 Urządzenia nie wolno uruchamiać, dopóki nie zapoznano się

z niniejszą instrukcją obsługi, nie przestrzega się wszystkich podanych wskazówek, a pilarka nie została zmontowana w opisany tu sposób!

 Należy zatroszczyć się o bezpieczne i czyste miejsce pracy.  Upewnić się przed rozpoczęciem pracy, czy:

− narzędzia robocze i sworznie nie są zużyte lub

uszkodzone. Dla uniknięcia niewyważenia zużyte lub uszkodzone narzędzia robocze i sworznie wolno wymieniać tylko kompletami.

− wał i noże są w prawidłowym stanie

− wszystkie połączenia skręcane są dociągnięte

− w obszarze roboczym nie znajdują się dalsze osoby lub

zwierzęta

− jest zapewniona możliwość cofnięcia się bez przeszkód

− jest zagwarantowana statyczna pozycja.

Trzymać dłonie i stopy zawsze w bezpiecznej odległości od obracających się narzędzi.

Wibracje

Jeśli osoby z zaburzeniami układu krążenia są zbyt często

narażone na wibracje, mogą nastąpić uszkodzenia systemu nerwowego lub naczyń krwionośnych.

Wibracje można zredukować:

- poprzez nałożenie mocnych, ciepłych rękawic roboczych

- poprzez skrócenie czasu pracy (stosować liczne długie

przerwy) Należy udać się do lekarza w przypadku obrzęku palców, złego samopoczucia lub utraty czucia w placach.

Praca z kultywatorem ogrodowym

 Urządzenie jest przeznaczone do przekopywania i

spulchniania gleby.

Uwaga na wyrzucane elementy!

Osłona noża musi być założona.

• Postawić urządzenie na brzegu ziemi przeznaczonej do

obróbki w pobliżu gniazdka z prądem.

• Po każdym zawróceniu położyć kabel na przeciwległej

stronie, która została już obrobiona. Â

• Zwrócić uwagę na to, aby nie przeciążyć urządzenia.

L W razie przeciążenia zmniejsza się prędkość obrotowa

silnka i zmienia się się szum silnika.

¨ Przytrzymać i puścić przełącznik (2) ¨ Poczekać, aż wałek nożowy się zatrzyma.

• Urządzenie należy prowadzić po ziemi prosto, z

odpowiednią, równą prędkością.

• Stać podczas prac na zboczach zawsze w poprzek do

spadu, zwrócić uwagę na stabilną, bezpieczną postawą. Nie pracować na szczególnie skośnych zboczach.

Należy zawsze przestrzegać podanych zasad

bezpieczeństwa (patrz „Bezpieczna praca“).

Konserwacja i czyszczenie

Przed każdą czynnością związaną z konserwacją / czyszczeniem urządzenia

− wyłączyć urządzenie

Inne prace konserwacyjne i czyszczenie opisane w niniejszym rozdziale, mogą być przeprowadzane wyłącznie przez dział obsługi klienta.

Urządzenia zabezpieczające, które zostały usunięte w celu umożliwienia przeprowadzenia prac konserwacyjnych i czyszczenia muszą zostać prawidłowo założone na swoje miejsce i sprawdzone.

Używać wyłącznie części oryginalnych. Inne części mogą być przyczyną nieprzewidywalnych szkód i obrażeń.

Aby upewnić się, że urządzenie jest w bezpiecznym stanie roboczym, sprawdzać urządzenie pod względem widocznych wad, takich jak

− luźne mocowania (nakrętki, śruby, sworznie)

− zużyte lub uszkodzone elementy maszyny

Konserwacja Wałek nożowy

Zużyte noże powodują słabsze osiągi urządzenia i przeciążenie silnika. Sprawdzić dlatego przed każdym użyciem stan noży. W razie potrzeby zlecić serwisowi wymianę wymienić noży.

Czyszczenie

Po każdym użyciu starannie wyczyścić urządzenie, aby

zachować nienaganne działanie.

− odczekać do zatrzymania wału

− wyciągnąć wtyczkę z gniazda

Niebezpieczeństwo zranienia! Podczas pracy

przy wałku nosić rękawice ochronne.

Niebezpieczeństwo zranienia! Podczas pracy

przy wałku nosić rękawice ochronne.

 Usunąć zanieczyszczenia ściereczką lub szczotką.  Natychmiast po zakończeniu pracy wyczyścić urządzenie.

 Wyczyścić dolną stronę urządzenia oraz wałek nożowy.  Wyczyścić obudowę, w szczególności szczelinę

wentylacyjną z trawy i zanieczyszczeń.  Nie myć maszyny pod bieżącą wodą ani za pomocą myjek

ciśnieniowych.  Nie czyścić plastikowych elementów rozpuszczalnikami

(benzyna, alkohol itd.), ponieważ mogłyby one ulec

uszkodzeniu

Transport

Przed transportem wyjąć wtyczkę sieciową.

Również przy wyłączonym silników podczas transportu

może dojść do uszkodzenia wału, np. na twardym podłożu. Dlatego urządzenie w czasie transportu należy nieść.

Składowanie

Wyciągnąć wtyczkę sieciową.

 Nieużywane urządzenia należy przechowywać w

pomieszczeniach suchych, zamkniętych oraz niedostępnych

dla dzieci.  Podczas dłuższego składowania (np. podczas zimy) zadbać

o to, aby urządzenie było chronione przez mrozem i korozją.  Przed dłuższym składowaniem zwrócić uwagę na to, aby

przedłużyć żywotność maszyny i zapewnić łatwą obsługę:

− dokładnie wyczyść pilarkę.

− Po każdym użyciu, dla ochrony przed korozją, powlec

metalowe części ekologicznym olejem ulegającym biodegradacji.

Nigdy nie stosuj smarów!

 Dla zaoszczędzenia miejsca do składowania można złożyć

pałąk. W tym celu odkręcić uchwyty gwiazdowe (5) na tyle, aby górny uchwyt (1) mógł opaść na obudowę. Â

Możliwe zakłócenia

Przed każdą naprawą

− wyłączyć urządzenie

− odczekać do zatrzymania wału

− wyciągnąć wtyczkę z gniazda

 Po każdej naprawie uruchomić i sprawdzić wszystkie urządzenia zabezpieczające.

Zakłócenie Możliwa przyczyna Usunięcie Urządzenie nie działa.

Â brak prądu (brak zasilania prądem

elektrycznym)

Â uszkodzony kabel przedłużacza Â Sprawdzić kabel przedłużający, uszkodzony Â Uszkodzenie wtyczki, silnika lub wyłącznika.

Â Zadziałał stycznik ochronny silnika 1. Wał zablokowany Â usunąć przyczynę

Urządzenie przerywa

Â uszkodzony kabel przedłużacza Â Sprawdzić kabel przedłużający, uszkodzony

podczas pracy

Â wewnętrzny błąd Â Należy zwrócić się do serwisu.

Â włącznik/ wyłącznik jest uszkodzony Â Należy zwrócić się do serwisu. Â Wał jest zablokowany Â Usunąć przyczynę zablokowania Nietypowe szumy Â Luźne śruby, nakrętki lub inne części

mocujące

Nietypowe wibracje Â Nóż tnący uszkodzony lub tępy Â Należy zwrócić się do serwisu. Niezadawalający wynik Â Tępe noże Â Należy zwrócić się do serwisu

Â Sprawdzić zasilanie, gniazdko, bezpiecznik

kabel bezzwłocznie wymienić.

Â Zlecić sprawdzenie lub naprawę wtyczki,

silnika lub wyłącznika elektrykowi posiadającemu niezbędne uprawnienia lub zastąpić je oryginalnymi częściami zamiennymi

zablokowania

Â Przed dalszą pracą schłodzić silnik przez ok.

15 minut

kabel bezzwłocznie wymienić.

Â Dociągnąć wszystkie elementy, zwrócić się do

serwisu, gdy nadal występują szumy

Dane techniczne

Typ

Model

Napięcie zasilania P

Napięcie zasilania / Częstotliwość zasilania

Bezpiecznik

Jałowa prędkość obrotowa n0

Szerokość robocza

Głębokość robocza

Liczba noży

Wibracje przekazywane na rękę i ramię

(wg EN 786)

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A bierny

ca. 340 min –1

370 mm 450 mm

180 mm

16 24

2,10 m/s2 2,04 m/s2

Akustyczny poziom szumów L

(wg 2000/14/EG)

72,3 dB (A) 72,7 dB (A)

Poziom ciśnienia akustycznego LWA

(wg 2000/14/EG)

mierzony poziom ciśnienia akustycznego 92,3 dB (A) 92,7 dB (A)

gwarantowany poziom ciśnienia akustycznego

Wymiary (długość x szerokość x wysokość)

Przyłącze odciągu

Klasa bezpieczeństwa

Stopień ochrony

ca. 1275 x 480 x 205 mm ca. 1335 x 480 x 205 mm

93 dB (A) 93 d B(A)

ca. 8,5 kg ca. 10,5 kg

II (z izolacją ochronną)

IPX4

Gwarancja

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.

Cuprins

Cantitatea livrată 78 Declaraţia de conformitate 78 Descrierea maşinii / Piese de schimb 78 Durata de exploatare 78 Simbolurile aparatului 79 Simbolurile din instrucţiunile de folosire 79 Exploatarea corectă 79 Risc rezidual 79 Securitatea în lucru 80 Asamblare 81 Punerea în funcţiune 82 Indicaţii de lucru 82 Lucrul cu prăşitoarea 82 Întreţinerea şi curăţarea 83 transportării 83 Depozitarea 83 Defecţiuni posibile 84 Date tehnice 85 Garanţie 85

Cantitatea livrată

 După despachetare, verificaţi conţinutul cutiei:

> Că este complet > Verificaţi dacă sunt deteriorări de transportare

• 1 unitate premontată

• 1 parte a mânerului jos

• 1 parte a mânerului sus

• 1 pungă cu şuruburi

• 1 instrucţiune de folosire

• 1 fişă cu instrucţiuni de montare şi utilizare

Raportaţi imediat orice daune sau obiecte lipsă unităţii de comercializare, furnizorului sau producătorului. Reclamaţiile întârziate nu vor fi examinate.

Declaraţie de conformitate UE

conform directive: 2006/42/UE Prin prezenta, noi

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen – Germany

declarăm pe proprie răspundere că produsul

Bodenhacke (prăşitoare) tip BH 700 şi BH 800

Numărul de serie: vezi ultima pagină Este conform cu prevederile directivelor numite mai sus, dar şi cu

prevederile următoarelor directive: 2004/108/UE, 2000/14/UE.

Au fost aplicate următoarele norme armonizate: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Conformity assessment procedure 2000/14/UE – Appendix V

BH 700 BH 800 Nivelul măsurat de putere a sunetului

este de L

Nivelul garantat de putere a sunetului este de L

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Depozitarea documentelor tehnice: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 17.05.2010 A. Pollmeier, direcţiunea

Descrierea maşinii / Piese de schimb

Poz. Denumirea Nr. comandă

BH 700 BH 800

1 Mâner 381594 2 Mâner întrerupător 3 Butonul de siguranţă

Combinaţia întrerupător–

ştecher

5 Dispozitiv de descărcare

la întindere a cablului

6 Suport pentru cablu 381526

Partea de sus a

mânerului stânga Partea de sus a

mânerului dreapta Partea de jos a

mânerului 10 Acoperirea carcasei 381580 11 Şurub M6x45 VZ 390143 12 Şaibă A6,4 391634 13 Mâner în formă de stea

M6 14 Etichetă de siguranţă 381579 15 Bară de legătură 381590 16 Protecţia cuţitului 17 Cilindru cu cuţite 381586 381587

Durata de exploatare

Înaintea primei puneri în funcţiune a aparatului se vor respecta normativele ţării (cele regionale) privind protecţia împotriva zgomotului.

381503

381595

381593

381592

381591

385028

Simbolurile aparatului

Înainte de exploatare citiţi şi respectaţi instrucţiunile de folosire şi indicaţiile de securitate.

Pericol din cauza pieselor centrifugate în timpul funcţionării motorului –

păstraţi la introducerea mâinilor şi a picioarelor în deschizăturile acesteia.

Atenţie la cuţitele, respectiv dinţii în rotaţie. Nu

ţineţi mâinile şi picioarele în apropierea sau sub

detaliile ce se rotesc,atunci când maşina este pusă

în funcţiune. Atenţie! Cuţitele se mişcă după inerţie!

Purtaţi ochelari şi

căşti de protecţie.

Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriile şi ambalajul se revalorifică într-un mod care protejează mediul înconjutător.

Conform Directivei Europene 2002/96/EG referitoare la aparatele electronice şi electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat şi reciclate în mod ecologic.

cablurile şi pot conduce la contactul cu piesele conductoare de tensiune electrică. Se scoate imediat comutatorul din priză dacă conducta de legătură este defectă sau tăiată.

Simbolurile din instrucţiunile de folosire

Pericol sau situaţie de pericol. Nerespectarea acestor indicaţii poate produce la leziuni sau la dăunarea proprietăţii.



Â Â Â

…

Indicaţii importante pentru utilizarea corectă a aparatului. Nerespectarea acestor indicaţii poate duce la defecţiuni.

Indicaţii pentru utilizator. Aceste indicaţii vă vor ajuta să folosiţi optimal toate funcţiile.

Asamblarea, utilizarea şi întreţinerea. Aici se lămureşte exact ce trebuie să faceţi.

Vă rugăm să consultaţi foaia de montaj şi utilizare livrată când în text se fac trimiteri la numărul imaginii.

Înainte de a face lucrări de reparaţie, întreţinere sau curăţare opriţi motorul şi deconectaţi aparatul de la reţea.

Menţineţi cablul de reţea la distanţă de dinţi, respectiv de cuţite. Dinţii, respectiv cuţitele pot detrioara

Feriţi de umezeală.

Exploatarea corectă

 Aparatul este adecvat numai pentru lucrări de săpare şi

afânare a solului din grădinile din gospodării sau ale cultivatorilor amatori.

 Se interzice de a utiliza maşina în scuare publice, parcuri, pe

terenuri de sport sau în stradă, sau în agricultură şi silvicultură.



Utilizarea aparatului este interzisă:

− pe suprafeţe pavate sau pietruite

Pericol de accidentare!

 Prin folosirea conformă domeniului de aplicaţie specificat se

înţelege şi respectarea condiţiilor de folosire, întreţinere şi reparaţie, impuse de producător, şi respectarea măsurilor de siguranţă prevăzute în instrucţiuni.

 Este necesară respectarea prescripţiilor privind prevenirea

accidentelor în vigoare, precum şi alte Reguli acceptate ce ţin de medicina muncii şi tehnica privind protecţia muncii.

 Orice altă formă de utilizare este considerată incorectă.

Producătorul nu-şi asumă responsabilitatea pentru daunele rezultate din utilizarea incorectă, şi, în acest caz, utilizatorul îşi asumă toate riscurile.

 Modificările arbitrare ale aparatului exclud răspunderea

producătorului pentru pagube de orice fel rezultate din acestea.

 Maşina poate fi montată, folosită

persoanele competente şi care au luat cunoştinţă de posibilele riscuri în utilizare. Lucrările de reparaţie vor fi efectuate numai de către noi, respectiv de către centrele de deservire indicate de noi.

 Înainte de a face lucrări de reparaţie, întreţinere sau curăţare

opriţi motorul şi de-conectaţi aparatul de la reţea.

 Se interzice de a folosi maşina pe un teren supus pericolului

de explozie sau de a o expune la ploaie.

şi întreţinută numai de către

Risc rezidual

Chiar şi în cazul utilizării corecte şi respectării tuturor regulilor de securitate persistă riscuri reziduale, condiţionate de construcţia aparatului, determinată de scopul de utilizare.

Riscurile reziduale pot fi reduse la minimum, dacă vor fi respectate în întregime regulile de securitate şi de exploatare, precum şi instrucţiunile de utilizare.

Respectarea acestor instrucţiuni şi precauţia diminuează riscul de traume şi de deteriorare a echipamentului.

 Se menţine pericolul de cauzare a traumelor mâinilor şi

picioarelor, în caz dacă ele se află în apropierea sau sub părţile rotative ale maşinii.

 Pericolul accidentării degetelor şi mâinilor în timpul montării

şi curăţirii cilindrului cu cuţite.

 Derapajul pietrelor şi solului.  Utilizarea inadecvată a liniei electrice de racordare duce la

expunerea la pericol de electrocutare.

 Atingerea părţilor conductoare de curent electric ale

componentelor electrice deschise.

 Deteriorarea auzului datorită unor lucră

protejarea auzului.

ri îndelungate fără

Totuşi, indiferent de toate măsurile de precauţie luate, pot exista riscuri reziduale inobservabile.

Securitatea în lucru

Folosit necorespunzător, aparatul poate fi periculos. În cazul utilizării aparatelor electrice, e necesar de a urma măsurile de siguranţă pentru a exclude pericolul de incendii, electrocutare sau provocare a traumelor persoanelor respective.

Înainte de a pune în funcţiune această maşină, citiţi şi respectaţi următoarele indicaţii şi prescripţiile privind prevenirea accidentelor valabile în asociaţia profesională a Dvs., respectiv dispoziţiile privind protecţia muncii în vigoare în ţara Dvs., pentru a vă proteja pe Dvs. şi alte persoane de posibile traume.

Transmiteţi regulile de securitate tuturor persoanelor care

vor utiliza aparatul. Păstraţi cu atenţie aceste reguli de securitate.

 Înainte de a folosi aparatul, faceţi cunoştinţă cu el prin

intermediul instrucţiunilor de utilizare.

 Lucraţi cu precauţie. Fiţi atent, la ce faceţi. Lucraţi raţional.

Nu utilizaţi maşina când sunteţi obosit sau sub influenţa drogurilor, alcoolului sau medicamentelor. O clipă de neatenţie în timpul folosirii maşinii poate provoca traume grave.

 Nu utilizaţi maşina în scopul pentru care ea nu este

predestinată (vezi capitolul „Norme de utilizare“).

 Cercetaţi terenul şi fiţi atenţi la posibilele pericole pe care nu

le-aţi putea auzi din cauza zgomotului provocat de către motor.

 În câmpul de acţiune a aparatului Utilizatorul este

responsabil faţă de persoana terţă.

 Copiii şi adolescenţii sub 16 ani, precum şi persoanele care

nu au citit instrucţiunile de utilizare, nu au dreptul de a folosi aparatul.

 Utilizarea aparatului de către persoane cu capacităţi fizice,

senzoriale sau psihice reduse sau cele fără experienţă şi/sau cunoştinţe specifice este interzisă, cu excepţia cazului în care ele sunt supravegheate de către persoana care răspunde de siguranţa lor, sau a cazului în care au primit de la cel care răspunde instrucţiuni referitoare la modul de utilizare a aparatului.

 Copii trebuie supravegheaţi pentru a garanta că nu se joacă

cu aparatul.



Ţineţi la distanţă alte persoane sau animale de la terenul

de lucru.

Nu permiteţi altor persoane, în special copiilor, să atingă maşina sau cablul.

 Opriţi maşina când în apropierea Dvs. se află alte persoane,

în special copii sau animale, sau când schimbaţi terenul de lucru

 Nu lăsaţi aparatul fără supraveghere.  Purtaţi haine de protecţie:

− Ochelari de protecţie

− Căşti pentru protecţia auzului (puterea sunetului la locul

de muncă poate depăşi 85 dB (A))

 Purtaţi îmbrăcăminte de lucru corespunzătoare: 80

− nu purtaţi haine largi sau bijuterii, ele pot fi prinse de

către piesele mobile

− încălţăminte sigură sau cizme cu talpă rezistentă

alunecare

− pantaloni lungi pentru a vă proteja picioarele

 Nu lucraţi cu aparatul desculţ sau în sandale uşoare.  Luaţi în consideraţie condiţiile mediului:

− Nu folosiţi maşina pe teren umed sau ud.

− Nu expuneţi maşina la ploaie.

− Nu lucraţi în imediata apropiere a bazinelor de înot sau a

iazurilor din grădină.

− Lucraţi numai în condiţii de vizibilitate bună. Aveţi grijă ca

terenul să fie bine iluminat.

− Pe cât posibil, nu utilizaţi aparatul pe solul ud.

 Înainte de cosire îndepărtaţi toate obiectele străine (de ex.

pietre, crengi, sârme ş.a.). În timpul lucrului fiţi atent la alte corpuri străine.

 Dacă loviţi un corp străini, opriţi aparatul, scoateţi ştecherul

din priză şi îndepărtaţi corpul străin. Inspectaţi pentru depistarea avariilor şi efectuaţi reparaţiile necesare înainte de a reîncepe lucrul.

 Nu supraîncărcaţi aparatul! Veţi lucra mai bine şi mai sigur în

cadrul de prestare indicat.

 Folosiţi utilajul doar cu dispozitivele de protecţie complet şi

corect fixate (de ex. protecţia cuţitului) şi nu modificaţi nimic la maşină, ce ar putea diminua siguranţa.

 Piesele defectate sau deteriorate ale aparatului trebuie

înlocuite imediat.

 Înainte de a porni motorul convingeţi-vă că picioarele Dvs. se

află la o distanţă sigură de la cuţite.

 Nu introduceţi în niciun caz mâinile sau picioarele în sau sub

piesele aflate în rotaţie. Staţi întotdeauna la distanţă de orificiul de evacuare.

 Asiguraţi-vă stabilitatea şi menţineţi-vă tot timpul echilibrul în

special pe suprafeţe în pantă sau pe solul ud. Folosiţi aparatul numai la pas.

 Nu lucraţi pe pante abrupte.  Dacă lucraţi pe suprafeţe înclinate, deplasaţi-vă transversal

pe pantă şi niciodată în sus şi în jos.

 Atenţie în mod deosebit când schimbaţi direcţia de deplasare

în pantă.

 Păstraţi distanţa de securitate indicată de către mânerul

maşinii.

 În timpul lucrului împingeţi maşina înainte. Nici într-un caz nu

o trageţi înspre sau după dvs.

 Când motorul este pus în funcţiune, se interzice de a:

− ridica şi purta maşina

 Atenţie! Maşina se mişcă după inerţie! Nu opriţi maşina cu

mâna.

 Atenţie ca protecţia cuţitului să fie montată.  Deconectaţi maşina şi aşteptaţi până se va opri valţul, dacă

doriţi:

− să ră

− să treceţi peste un sol tare

− să transportaţi maşina spre sau de la locul de utilizare a

 Deconectaţi aparatul şi scoateţi-l din priză.

− lucrărilor de reparare

− lucrărilor de întreţinere şi reparaţie, înlăturarea defectelor

sturnaţi aparatul

− Înlăturarea defecţiunilor şi blocajelor

− transportul şi depozitarea

− lăsării fără supraveghere (chiar şi în cazul

unor pauze scurte)

− dacă aparatul începe să vibreze în mod

neobişnuit.

− dacă loviţi o piedică cu aparatul.

 Nu stropiţi aparatul cu apă. (pericol de electrocutare).  Uneltele nefolosite păstraţi-le într-un loc uscat şi închis, care

nu se află la îndemâna copiilor.

 Verificaţi, dacă maşina nu cumva prezintă eventuale

deteriorări:

− Înainte de utilizarea aparatului, inspectaţi dispozitivele de

protecţie pentru a vă asigura că funcţionează perfect şi adecvat.

−

Verificaţi dacă părţile mobile funcţionează ireproşabil, dacă nu sunt blocate sau dacă nu există componente deteriorate. Toate piesele trebuie montate corect şi trebuie să îndeplinească toate condiţiile pentru o funcţionare ireproşabilă.

− Instalaţiile de securitate deteriorate trebuie reparate sau

schimbate într-un atelier autorizat, în caz dacă în instrucţiuni nu este indicat altceva.

− Etichetele deteriorate sau ilizibile trebuie să fie

înlocuite.

 Întreţineţi cu grijă aparatul:

− Asiguraţi-vă că toate piuliţele, bolţurile şi şuruburile sunt

fixate bine.

− Atrageţi atenţia ca orificiile de aerisire să fie curate.

− Păstraţ

− Respectaţi regulamentul de întreţinere

i mânerele uscate şi fără răşină, ulei sau grăsime.

Securitatea electrică  Dotarea liniei de racordare conform IEC 60245 (H 07 RN-F)

cu o tăietură transversală de cel puţin

- 1,5 mm² la lungimea cablului până la 25 m

- 2,5 mm la lungimea cablului peste 25 m

 liniile de racordare mai lungi provoacă o scădere de

intensitate. Motorul nu va atinge capacitatea sa maximală, şi se va reduce gradul de funcţionare a aparatului.

 Ştecherele şi dozele de conectare la liniile de racordare

trebuie să fie din cauciuc, PVC moale sau un alt material termoplastic de aceeaşi tărie mecanică sau să fie acoperite cu acest material.

 Dispozitivul de aşezare a liniilor de racordare trebuie să fie

ferit de stropi de apă.

 La montarea liniilor de racordare atrageţi atenţie ca ele să nu

fie aplatizate, îndoite, iar conectoarele să nu fie umede.

 Desfăşuraţi cablul de tot, atunci când folosiţi un tambur

pentru cabluri.

 Nu treceţi cu aparatul peste cablul prelungitor. Asiguraţi-vă

că acesta se află într-o poziţie sigură în spatele dumneavoastră. Aşezaţi cablul pe o alee sau în zona deja lucrată. Â

 Nu folosiţi cablul în scopurile pentru care el nu este prevăzut.

Feriţi cablul de temperaturi înalte, ulei sau margini ascuţite. Nu folosiţi cablul pentru a trage ştecherul din priză.

 Feriţi-vă de o electrocutare. Evitaţi contactul corpului cu părţi

pământate (de ex. ţevi, corpuri de încălzire, sobe, frigidere etc.).

 Acest aparat produce un câmp magnetic în timpul utilizării. În

anumite cazuri, acest câmp poate influenţa negativ implanturile medicinale active sau pasive. Pentru a reduce pericolul accidentărilor grave, recomandăm persoanelor cu implanturi medicale să consulte medicul şi producătorul implantului medical, înainte de utilizarea aparatului.

 Verificaţi regulat cablul prelungitor şi înlocuiţi-l dacă a fost

deteriorat.

 Nu racordaţi la reţea un cablu avariat. Nu atingeţi un cablu

avariat înainte de a-l deconecta de la reţea. Un cablu avariat poate conduce la contact cu piesele conductoare de tensiune electrică.

 Nu folosiţi linii de racordare defectate.  Afară folosiţi numai cablul prelungitor admisibil şi indicat

respectiv.

 Nu folosiţi linii electrice de racordare provizorii.  Nu şuntaţi sau deterioraţi instalaţiile de securitate.  Conectaţi maşina printr-un întrerupător de protecţie contra

curenţilor vagabonzi (30 mA).

Conectarea electrică respectiv reparaţii ale părţilor

electrice ale maşinii trebuie efectuate de către un specialist electrician concesionat sau de către unul din atelierele noastre de servicii pentru clienţi. Regulamentele locale privind mai ales măsurile de protecţie trebuie respectate.

Cablurile de racordare la reţea trebuie înlocuite de către

producător, respectiv de către unul dintre centrele sale de servicii pentru clienţi sau de către o persoană cu o calificare similară pentru a evita pericolele.

Reparaţiile altor părţi ale maşinii trebuie efectuate de către

producător sau unul din atelierele noastre de servicii pentru clienţi. Reparaţia altor părţi ale aparatului va fi efectuată de către producător sau la unul din centrele de deservire.

Folosiţi doar piese originale. Folosirea altor piese de

schimb poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

Asamblare

Mâner

Fixaţi partea inferioară a mânerului (9) de bara de legătură (15) a carcasei motorului. Utilizaţi în acest scop piesele de fixare livrate (2x mâner în formă de stea (13), 2x şaibă (12), 2x şurub M6x45 (11). Fixaţi partea de sus a mânerului (7, 8). Puteţi alege între două poziţii ale mânerului. Utilizaţi în acest scop piesele de fixare livrate (4x mâner în formă de stea (13), 4x şaibă (12), 4x şurub M6x45 (11). Fixaţi cablul de toarta mânerului cu ajutorul suporturilor pentru cablu (6). Asiguraţi-vă de faptul că cablul are destul joc.

Punerea în funcţiune

Conectarea de reţea

Comparaţi intensitatea curentului indicată pe eticheta aparatului şi intensitatea curentului din reţea, şi conectaţi aparatul în priza

respectivă. Conectaţi maşina printr-un întrerupător de protecţie contra

curenţilor vagabonzi 30 mA .  Folosiţi cablu de joncţiune respectiv cablu prelungitor cu

secţiunea cordonului de minim 1,5 mm² şi cu lungimea de până la 25 m

Racordarea cablului prelungitor

Fixaţi cuplajul cablului prelungitor pe ştecherul combinaţiei întrerupător – ştecher (4). Trageţi cablul prelungitor ca pe o buclă prin dispozitivul de descărcare la întindere a cablului (5) şi atârnaţi-l.

¨ Asiguraţi-vă că cablul prelungitor are destul joc.

Conectarea / Oprirea

Nu folosiţi maşina la care întrerupătorul nu poate fi conectat sau deconectat. Întrerupătoarele ieşite din funcţiune trebuie imediat reparate sau înlocuite de către Centrul de Deservire.

Maşina este prevăzută cu un întrerupător de protecţie care împiedică conectarea neintenţionată.

Porniţi aparatul doar după ce l-aţi aşezat pe o suprafaţă de pământ netedă, fără obstacole.

Conectarea

Înclinaţi aparatul uşor înspre dumneavoastră.

Apăsaţi butonul de siguranţă (3) şi ţineţi-l apăsat.

Trageţi apoi mânerul întrerupător (2) înspre mâner (1).

Aparatul porneşte iar cilindrul cu cuţite se poate roti liber.

¨ Acum eliberaţi butonul de siguranţă (3).

Oprirea

Luaţi mâna de pe mânerul întrerupătorului (2), el se va întoarce automat în poziţia iniţială.

Protecţia motorului

Motorul are un comutator de protecţie şi se opreşte singur în caz de suprasolicitare. Motorul poate fi repornit după o pauză de răcire (ca. 15 min).

Luaţi mâna de pe mânerul întrerupătorului (2), în caz

contrar, după ce se va răci, maşina va porni din nou. Pericol de accidentare!

Indicaţii de lucru

Înainte de a începe lucrul:

 Este interzisă punerea în funcţiune a aparatului, înainte de a:

citi aceste instrucţiuni de folosire, înainte de a respecta toate instrucţiunile indicate şi de a fi montat aparatul conform descrierii.

 Păstraţi locul de muncă sigur şi ordonat.  Asiguraţi-vă înainte de a începe lucrul:

− că uneltele de lucru nu sunt uzate sau avariate Pentru

evitarea unui dezechilibru, uneltele de lucru şi bolţurile uzate trebuie înlocuite exclusiv în set.

− că valţul şi cuţitele se află în stare corespunzătoare

− că toate şuruburile sunt fixate bine

− că pe terenul de lucru nu se află alte persoane sau

animale

− că vă este asigurată posibilitatea de a da cu spatele fără

a întâlni obstacole

− că vă este garantată o poziţie sigură.

Ţineţi mâinile şi picioarele la o distanţă sigură de la elementele rotative ale maşinii.

Vibraţiile

Dacă persoanele cu dereglări a circulaţiei sângelui vor fi

supuse prea des vibraţiilor, pot surveni tulburări ale sistemului nervos sau ale vaselor sangvine.

Puteţi reduce vibraţiile:

- prin purtarea de mănuşi de lucru trainice şi calde

- prin reducerea timpului de muncă (introducerea pauzelor cu

o durată mai lungă)

Adresaţi-vă medicului dacă degetele Dvs. sunt inflamate, vă simţiţi rău sau dacă sensibilitatea degetelor este micşorată.

Lucrul cu prăşitoarea

 Aparatul poate fi utilizat la săparea şi afânarea solurilor.

Pericol de accidentare datorită pieselor împrăştiate!

Atenţie ca protecţia cuţitului să fie montată.

• Aşezaţi aparatul pe marginea suprafeţei de lucrat, în

apropierea prizei.

• După fiecare întoarcere, aşezaţi cablul pe partea opusă, deja

lucrată. Â

• Aveţi grijă să nu suprasolicitaţi aparatul.

L În caz de suprasolicitare numărul rotaţiilor motorului

scade, iar zgomotul produs de el se schimbă.

Î Opriţi-vă şi eliberaţi mânerul întrerupător (2). Î Aşteptaţi până se opreşte cilindrul cu cuţite

• Conduceţi aparatul în linii drepte pe suprafaţa solului la o

viteză potrivită, constantă.

• În timpul lucrului pe pante plasaţi-vă întotdeauna transversal

pe coasta dealului. Păstraţi o poziţie sigură, trainică. Nu lucraţi pe pante deosebit de abrupte.

Respectaţi neapărat toate indicaţiile de protecţie (vezi

„Lucrul în siguranţă”).

Întreţinerea şi curăţarea

Înainte de întreţinerea şi curăţarea

- deconectaţi maşina

- aşteptaţi ca valţul să se oprească

- scoateţi ştecherul

Alte lucrări de deservire şi reparare, în afara celor descrise în acest capitol, sunt efectuate numai de către Centrul de Deservire.

Dispozitivele de protecţie, îndepărtate pentru a fi îngrijite şi curăţate, vor fi montate la loc în ordinea respectivă şi verificate.

Folosiţi numai detalii originale. Folosirea altor detalii poate provoca deteriorări şi traume imprevizibile.

Pentru a vă asigura că aparatul este în stare de funcţionare sigură, verificaţi aparatul în mod regulat pentru a constata deteriorările evidente ca de ex.

− fixările desfăcute (piuliţe, şuruburi, bolţuri)

− piese uzate sau deteriorate

Întreţinerea Cilindru cu cuţite

Pericol de accidentare! Purtaţi mănuşi de

protecţie în timpul lucrărilor la cilindrul cu cuţite.

Cuţitele uzate cauzează calitatea rea a lucrului îndeplinit şi suprasolicitarea motorului. Din această cauză, verificaţi înainte de utilizare starea cuţitelor. La nevoie, dispuneţi înlocuirea cilindrului dvs. cu cuţite de către serviciul dvs. pentru clienţi.

Curăţarea

După fiecare utilizare curăţiţi cu grijă maşina, pentru a

menţine funcţionarea ei ireproşabilă.

Pericol de accidentare! Purtaţi mănuşi de

 Înlăturaţi murdăria cu o cârpă sau o perie.  Curăţiţi maşina îndată după ce aţi terminat lucrul.  Curăţaţi partea inferioară a aparatului şi cilindrul cu cuţite.  Curăţiţi cutia, în special fanta de aerisire, de firele de iarbă şi

noroiul lipit.

 Nu curăţaţi maşina cu apă curgătoare sau curăţătoare sub

presiune înaltă.

 Se interzice de a folosi pentru curăţarea detaliilor de masă

plastică solvenţi (benzină, alcool, ş.a.), deoarece acestea pot deteriora detaliile.

protecţie în timpul lucrărilor la cilindrul cu cuţite.

Transportarea

Înainte de a fi transportat scoateţi maşina din priză.

În timpul transportării chiar şi cu motorul oprit, valţul poate

fi deteriorat, de ex. pe teren solid. Din acest motiv, transportaţi aparatul prin ridicare.

Depozitarea

Scoateţi ştecherul.

 Detaliile ce nu sunt folosite a se păstra într-un loc uscat

închis, care nu este lăsat la îndemâna copiilor.

 În timpul depozitării pentru o perioadă mai îndelungată (de

ex. pe perioada de iarnă), aveţi grijă ca maşina să fie ferită de ger şi coroziune.

 Pentru a asigura o perioadă de funcţionare a maşinii mai

îndelungată şi deservire facilă, în timpul depozitării pe o perioadă îndelungată atrageţi atenţie la următoarele:

− Curăţaţi maşina foarte minuţios.

− Pulverizaţi detaliile din metal cu ulei ecologic curat, care

poate fi descompus biologic, pentru a le proteja de coroziune.

Nu folosiţi niciodată grăsime!

Defecţiuni posibile

Înainte de defecţiunile montaţi

− deconectaţi maşina

− aşteptaţi ca valţul să se oprească

− scoateţi ştecherul

 După ce au fost înlăturate toate defecţiunile montaţi la loc şi verificaţi toate dispozitivele de protecţie.

Problema Cauzele posibile Soluţii Maşina nu funcţionează.

Â Lipsă sau întrerupere de curent electric Â Cablul prelungitor avariat Â Ştecăr, motor sau comutator defect

Â A fost pus în funcţiune întrerupătorul de

protecţie a motorului

Aparatul lucrează cu pauze

Â Cablul prelungitor avariat Â Avarie internă Â vă rugăm să vă adresaţi serviciului pentru clienţi

Â Comutatorul pornit/oprit defect Â vă rugăm să vă adresaţi serviciului pentru clienţi Â Valţul este blocat Â Înlăturaţi blocajul Zgomote neobişnuite Â Şuruburile, piuliţele şi alte detalii de fixare

sunt instabile

Vibraţii neobişnuite Â Cuţitele sunt deteriorate sau uzate Â vă rugăm să vă adresaţi serviciului pentru clienţi Rezultat nesatisfăcător

Â Cuţite uzate Â vă rugăm să vă adresaţi serviciului pentru clienţi

Â Verificarea alimentării cu curent, a prizei şi a

siguranţei

Â Verificarea cablului prelungitor, înlocuiţi imediat

cablul defect

Â Dispuneţi verificarea sau repararea ştecherului

de la reţea, motorului sau a comutatorului de către un specialist concesionat.

1. Valţul este blocat Â Eliminaţi blocajul

Â Lăsaţi motorul să se răcorească circa 15 min

înainte de a continua lucrul

Â Verificarea cablului prelungitor, înlocuiţi imediat

cablul defect

Â Înşurubaţi bine detaliile. Adresaţi-vă Centrului de

Deservire dacă zgomotele persistă.

Date tehnice

Tip

Model

Puterea motorului P

Tensiunea electrică pe reţea / frecvenţa

Asigurare

Turaţii la mers în gol n

Lăţimea frontului de lucru

Adâncimea lucrului

Numărul de cuţite

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A inertă

340 min –1

370 mm 450 mm

180 mm

16 24

Vibraţiile mâinii

măsurat conform EN 786

Nivelul de presiune acustică L

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

(conform 2000/14/UE)

Nivelul de zgomot produs L

(conform 2000/14/UE)

Nivelul de zgomot măsurat 92,3 dB (A) 92,7 dB (A)

Nivelul de zgomot garantat

Dimensiuni (lungime x lăţime x înălţime)

Greutatea

Clasa de protecţie

Tip de protecţie

ca. 1275 x 480 x 205 mm ca. 1335 x 480 x 205 mm

93 dB (A) 93 d B(A)

ca. 8,5 kg ca. 10,5 kg

II (izolaţie de protecţie)

IPX4

Garanţie

Atenţie la declaraţia de garanţie anexată.

OObbssaahh

Obsah dodávky 86 Prehlásenie o zhode 86 Popis prístroja / Pótalkatrészek 86 Prevádzkové časy 86 Symboly prístroja 86 Symboly návodu na použitie 87 Použitie podľa predpisov 87 Ostatné riziká 87 Bezpečná práca 87

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Hodnoty shody sa riadia podla: 2000/14/EU - Príloha V

BH 700 BH 800 Nameraná hladina hluku LWA 92,3 dB (A) 92,7 dB (A) Zaručená hladina hluku LWA 93 dB (A) 93 dB (A)

Archiv technické dokumentacie: ATIKA GmbH & Co. KG – Technické oddelenie – Schinkelstr. 97 59227 Ahlen – Germany

Montáž 89 Uvedenie do prevádzky 89 Upozornenia pri práci 90 Práca s elektrickou motykov 90 Údržba a čistenie 90 Doprava 91 Uskladnenie 91 Možné poruchy 92 Technické údaje 93 Záruka 93

OObbssaahh ddooddáávvkkyy

 Po vybalení skontrolujte obsah kartónu na

Ahlen, 17.05.2010 A. Pollmeier, jednatel

PPooppiiss pprrííssttrroojjaa // PPóóttaallkkaattrréésszzeek

Pozí

Označenie Objednávacie č.

cia

BH 700 BH 800

1 Madlo 381594 2 Držiak spínača 3 Bezpečnostný gombík

Kombinácie spínač-

zásuvka 5 Odľahčenie ťahu kábla 381595 6 Držiak kábla 381526

> kompletnosť > príp. poškodenia dopravou

• 1 Jednotka zariadenia k zmontovaniu

• 1 Dolné madlo

• 1 Horné madlo

• 1 Vrecko so skrutkami

• 1 Návod na obsluhu

Výhrady oznámte okamžite obchodníkovi, podávateľovi príp. výrobcovi. Neskoršie reklamácie nebudú uznané.

PPrreehhlláásseenniiee oo zzhhooddee –– EEUU

podľa smernice EU: 2006/42/EU

Prehlasujeme

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

na vlastnú zodpovednosť, že výrobok

Bodenhacke (Elektrická motyka) Typ BH 700 a BH 800

Sériové číslo: viď posledná strana zodpovedá daným požiadavkám EU smerníc a ustanoveniam

nasledujúcich smerníc: 2004/108/EU, 2000/14/EU.

Následujúcie normy boli použité:

7 Horné madlo lavé 381593 8 Horné madlo pravé 381592 9 Dolné madlo 381591

10 Kryt 381580 11 Skrutky M6x45 390143 12 Podložka A6,4 391634 13 Hviezdicová matka M6 385028 14 Bezpečnostná nálepka 381579 15 Tyče pre spojenie 381590 16 Kryt noža 17 Valec s nožmi 381586 381587

PPrreevvááddzzkkoovvéé ččaassyy

Pred uvedením náradia do prevádzky dbajte prosím na štátnoprávne (regionálne) predpisy pre ochranu proti hluku.

SSyymmbboollyy pprrííssttrroojjaa

Pred uvedením prístroja do prevádzky prečítať a dbať na návod na použitie a bezpečnostné pokyny.

381503

Pred opravami, údržbou a čistením vypnúť motor a vytiahnuť zo zásuvky.

Nebezpečenstvo vyplývajúce z odstredených častí pri zapnutom motore – nezúčastnené

osoby, domáce a úžitkové zvieratá sa nesmú zdržiavať v nebezpečnom priestore.

Pozor na rotujúce ozubené kolesá resp. nože.

Nemajte ruky a nohy v blízkosti a pod rotujúcimi

časťami, keď motor beží. Pozor, nože zo

zotrvačnosti dobiehajú!

Noste ochranu očí a sluchu.

Elektrické prístroje nepatria do domového odpadu. Pre prístroje, príslušenstvo a balenie zaistite recykláciu,

ktorá nezaťažuje životné prostredie. Podľa smernice EU 2002/96/EU o elektro- a elektronických starých prístrojoch, nieje potrebné tieto prístroje jednotlivo zhromažďovať a dodať k ekologickej recyklácii.

dôjsť k poškodeniu kábla, skratu a spojenia el. prúdu s inými vodivými časťami stroja. Ak je prívodné vedenie poškodené alebo prerušené, ihneď vytiahnite zo zásuvky.

SSyymmbboollyy vv nnáávvooddee nnaa ppoouužžiittiiee

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nerešpektovanie tohto pokynu môže mať za

následok zranenia alebo hmotné škody.



Â Â Â

…

Dôležité pokyny pre primerané zaobchádzanie. Nerešpektovanie týchto pokynov môže viesť k poruchám.

Pokyny pre užívateľa. Tieto upozornenia Vám pomôžu využiť optimálne všetky funkcie.

Montáž, obsluha a údržba. Tu Vám bude presne

vysvetlené, čo musíte vykonať.

Vezmite si do ruky priložený návod na

zostavenie a ovládanie stroja, ak je v texte

uvedené číslo obr.

PPoouužžiittiiee ppooddľľaa pprreeddppiissoovv

 Stroj je určený na okopanie a uvoľnenie pôdy na

súkromných záhradách.

 Nástroj sa nesmie používať v otvorených zariadeniach,

parkoch, na športoviskách alebo na uliciach, v poľnohospodárstve a lesníctve.



Stroj nikdy nepoužívajte:

- na dláždených alebo štrkových plochách

Dbajte na to, aby prívodový kábel neprišiel do kontaktu s ozubenými kolesami resp. nožmi. Mohlo by

Chráňte pred vlhkosťou.

Existuje nebezpečenstvo poranení!

 K použitiu podľa predpisov patrí aj dodržiavanie výrobcom

predpísaných podmienok pre prevádzku, údržbu a rekonštrukciu a dodržiavanie bezpečnostných predpisov uvedených v návode.

 Treba dodržiavať platné príslušné predpisy pre ochranu proti

úrazom, ako aj ostatné všeobecne uznávané pracovnomedicínske a bezpečnostno-technické predpisy.

 Za škody každého druhu, ktoré z toho vyplynú, výrobca

neručí. Riziko nesie sám užívateľ.

 Svojvoľné zmeny na stroji vylučujú ručenie výrobcu za chyby

každého druhu, ktoré z toho vyplynú.

 Nástroj môžu pripravovať, používať a vykonávať na ňom

údržbu iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcich z jeho používania. Rekonštrukčné práce smieme prevádzať len my, príp. nami menované servisné miesta.

 Pred opravami, údržbou a čistením vypnúť motor a vytiahnuť

zástrčku.

 Stroj nesmie byť používaný v prostredí s nebezpečenstvom

explózie a nesmie byť vystavený dažďu.

OOssttaattnnéé rriizziikkáá

Aj pri používaní podľa predpisov môžu aj napriek dodržaniu príslušných bezpečnostných opatrení vznikať zvyškové riziká podľa konštrukcie určenej účelom použitia.

Ostatné riziká je možné minimalizovať, keď budú spoločne dodržiavané „Bezpečnostné predpisy “ a „Použitie podľa predpisov “ ako aj Návod na obsluhu.

Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb a poškodení.

 Hrozba poranenia rúk a nôh, ak sa dostanú do blízkosti

alebo pod rotujúce časti.

 Nebezpečie poranenia prstov alebo ruky pri zostavovaní

stroja alebo pri čistení a údržbe.

 Vymršťovanie kameňov a zeminy.  Ohrozenie el. prúdom z elektrického prípojného vedenia,

ktoré nezodpovedá predpisom.

 Kontakt s časťami pod elektrickým prúdom pri otvorených

elektrických súčiastkach.

 Poškodenie sluchu pri dlhšie trvajúcich prácach bez ochrany

sluchu.

Okrem toho nemôžu napriek všetkým prijatým opatreniam vznikať zreteľné zvyškové riziká.

BBeezzppeeččnnéé pprraaccoovvaanniiee

Pri nesprávnom použití stroja môže byť nebezpečný. Ak sú elektrické náradia používané, musia byť dodržiavané základné bezpečnostné opatrenia, aby sa vylúčili riziká vzniku požiaru, úrazu elektrickým prúdom a poranení osôb.

Pred spustením tohto výrobku do prevádzky si prečítajte a dodržujte nasledujúce upozornenia a predpisy predchádzania pracovným úrazom Vášho zväzu povolaní

popr. platné bezpečnostné predpisy Vašej zeme, aby ste sa vyvarovali sám a i iných pred možnými zraneniami.

Bezpečnostné predpisy dajte všetkým osobám, ktoré

pracujú so strojom. Tieto bezpečnostné predpisy dobre uschovajte.

 Pred použitím sa bližšie zoznámte so strojom pomocou

Návodu na použitie.

 Buďte pozorní. Dávajte pozor na to, čo robíte. K práci

pristupujte s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja môže viesť k vážnym poraneniam.

 Stroj nepoužívajte na účely, pre ktoré nie je určený (pozri

“Použitie podľa predpisov”).

 Zoznámte sa so svojim okolím, a dávajte pozor na možné

nebezpečenstvá, ktoré by ste kvôli hluku motora nemuseli počuť.

 Obsluha prístroja je v jeho pracovnej oblasti zodpovedná

voči tretím osobám.

 Deti a mládež do 16 rokov, ako aj osoby, ktoré nie sú

oboznámené s návodom, nesmú tento nástroj používať.

 Osoby s obmedzenými fyzickými, senzorickými alebo

duševnými schopnosťami, alebo osoby s nedostatočnými skúsenosťami nesmú stroj prevádzkovať. Iba v prípade, že takéto osoby sú pod dohľadom zodpovednej osoby, ktorá zaručuje ich bezpečnosť a riadi ich činnosť.

 Deti nesmú mať ku stroju prístup a pri prevádzke stroja je

nutné, aby sa zdržiavali v bezpečnej vzdialenosti a pod dohľadom dospelých osôb.

 Udržiavajte iné osoby a zvieratá mimo vášho pracovného

miesta. Nedovoľte ostatným osobám, zvlášť deťom dotýkať sa náradia alebo kábla.

 Používanie stroja prerušte v prípade, že sú v blízkosti osoby,

hlavne deti alebo domáce zvieratá a vtedy, keď meníte vaše pracovné miesto.

 Nástroj nikdy nenechávajte bez dozoru.  Noste osobné ochranné oblečenie:

− ochranné okuliare

− chrániče sluchu (hladina akustického tlaku na pracovisku

môže prekročiť 85 dB (A))

 Noste vhodné pracovné oblečenie:

− žiadne voľné oblečenie alebo ozdoby, tieto môžu byť

zachytené pohyblivými časťami

− pevná obuv alebo čižmy s protišmykovou podrážkou

− dlhé nohavice pre ochranu nôh

 So strojom nepracujte bosí alebo len v ľahkých sandáloch.

Používajte riadnu ochrannú pracovnú obuv.

 Berte do úvahy vplyvy okolia:

− Prístroj nepoužívajte vo vlhkom alebo mokrom prostredí.

− Nástroj chráňte pred dažďom.

− Nepracujte v bezprostrednej blízkosti bazénov alebo

záhradných jazierok.

− Postarajte sa o dobré osvetlenie.

− Stroj neprevádzkujte podľa možnosti na vlhkej (mokrej)

pôde.

 Pred kosením odstráňte všetky cudzie predmety (napr.

kamene, konáre, drôty, atď.). Pri práci dávajte pozor na ostatné cudzie predmety.

 Ako,že stroj sa stretne s cudzím telesom,vypnite stroj a

teleso odstrániťe. Predtým ako nástroj znovu zapnete skontrolujte, či nie je poškodený a v prípade potreby nechajte previesť potrebné opravy.

 Nepreťažujte prístroj! Stroj pracuje lepšie a bezpečnejšie v

udanej výkonovej oblasti.

 Stroj prevádzkujte iba so všetkými správne namontovanými

ochrannými prvkami (napr. kryt noža) a na stroji nemeňte nič, čo by mohlo znížiť bezpečnosť prevádzky.

 Počet otáčok motora nemeňte, nakoľko tento počet reguluje

maximálnu bezpečnú pracovnú rýchlosť a chráni motor a všetky otáčajúce sa diely pred škodami vyplývajúcimi z nadmernej rýchlosti.

 Nemeňte prístroj resp. diely prístroja.  Pred zapnutím motora dávajte pozor na to, aby ste mali nohy

v bezpečnej vzdialenosti od strihacieho zariadenia.

 Ruky a nohy nikdy nepribližujte do blízkosti alebo pod

rotujúce časti stroja. Rovnako tak nepribližujte končatiny k vyhadzovaciemu otvoru.

 Dbajte vždy, obzvlášť na šikmých plochách alebo na

mokrom podklade na bezpečný pracovný postoj a udržiavajte rovnováhu. Stroj veďte krokovým tempom.

 Nepracujte so strojom na kolmých stenách.  Na šikmých plochách veďte stroj naprieč.  Buďte opatrní najmä vtedy, ak meníte smer jazdy na strane.  Dodržiavajte držadlom určenú bezpečnú vzdialenosť.  Pri práci postupujte so zariadením vždy dopredu.

Nepriť

ahujte ho k sebe ani ho neťahajte za sebou.

 Keď je motor zapnutý:

− zariadenie nedvíhať a neprenášať

 Pozor! Nástroj zo zotrvačnosti dobieha! Nástroj nezastavujte

rukou.

 Dbajte, aby nožový kryt bol pripevnený a plnil svoju funkciu.  Vypnite zariadenie a čakajte až kým sa valec nezastaví keď:

− Sa stroj nakláňa až prevracia

− Prechádzate tvrdý podklad

− zariadenie transportujete na pracovisko a z neho

 Stroj vypnite a vytiahnite sieťovú zástrčku zo zásuvky pri:

− opravách

− údržbe a čistení

− Odstránenie porúch a blokovaní

− doprave a skladovaní

− vzdialení sa od prístroja

(i pri krátkom prerušení práce)

− Ak začne stroj neobvykle vibrovať

− Ak ste so strojom narazili na prekážku

 Prístroj nepostrekujte vodou. (zdroj nebezpečenstva

elektrický prúd).

 Uchovávajte nepoužívané prístroje na suchom uzamknutom

mieste mimo dosahu detí.

 Skontrolujte stroj na možné poškodenia:

− Pred ďalším použitím stroja musia byť ochranné

prípravky alebo ľahko poškoditeľ či sú schopné bezchybnej a správnej funkcie podľa predpisov.

− Preverte, čo pohyblivé časti bezchybne fungujú a

nezasekávajú sa, alebo či nie sú poškodené. Všetky

né diely skontrolované,

časti musia byť správne namontované a musia spĺňať všetky podmienky, aby bola zaistená bezchybná prevádzka.

− Poškodené ochranné prípravky a časti musia byť

odborne opravené alebo vymenené v uznanej odbornej dielni, pokiaľ nie je v návode na použitie uvedené inak.

− Poškodené alebo nečitateľné bezpečnostné nálepky

treba nahradiť novými.

 O váš stroj sa starostlivo starajte:

− Dávajte pozor, aby boli všetky matice, nity a skrutky

pevne utiahnuté.

− O vašu strunovú kosačku sa starostlivo starajte:

− Udržujte rukoväť suchú a bez oleja a mastnoty.

− Dodržiavajte predpisy o údržbe

Elektrická bezpečnosť

 Prevedenie prípojných vedení podľa IEC 60 245 (H 07 RN-

F) s priemerom žíl minimálne

- 1,5 mm² pri dĺžke kábla do 25 m

- 2,5 mm² pri dĺžke káblu nad 25 m

 Dlhé a tenké prípojné vedenia vytvárajú pokles napätia.

Motor nedosiahne maximálny výkon, funkcia stroja je zredukovaná.

 Zástrčky a spojovacie zásuvky na prípojných vedeniach

musia byť z gumy, mäkkého PVC alebo iných termoplastových materiálov o rovnakej mechanickej pevnosti alebo musia byť takýmto materiálom potiahnuté.

 Zásuvné zariadenie prípojného vedenia musí byť chránené

proti postrekovej vode.

 Pri kladení prípojného vedenia dbať na to, aby neprekážalo,

nebolo stlačené, nebolo zalomené a spojenie so zásuvkou nebolo vlhké.

 Pri použití káblového bubna kábel úplne odviňte.  Neprejdite so zariadením cez predlžovací kábel. Ubezpečte

sa, že sa nachádza v bezpečne uložený za Vami. Prívodný kábel veďte najlepšie po miestach, ktoré už boli spracované

 Kábel nepoužívajte na účely, pre ktoré nie je určený.

Ochraňujte kábel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kábel na vytiahnutie zástrčky zo zásuvky.

 Chráňte sa pred úrazom elektrickým prúdom. Zabráňte

kontaktu tela s uzemnenými dielmi (napr. rúry, výhrevné telesá, sporáky, chladničky atď.)

 Tento stroj v priebehu prevádzky produkuje elktromagnetické

pole. Toto pole, za istých okolností, môže poškodzovať medicínske implantáty. Aby sa predišlo tomuto riziku, doporučujeme osobám s medicínskymi implantátmi konzultovať toto so svojím lekárom alebo s výrobcom implantátov a to skôr ako budete stroj prevádzkovať.

 Kontrolujte pravidelne predlžovacie káble a vymeňte ich, ak

sú poškodené.

 Poškodený prívodný kábel nikdy nepripájajte k sieti el.

energie. Taktiež sa poškodeného kábla nedotýkajte ak je pripojený k sieti. Poškodený kábel môže spôsobiť el. spojenie s vodivými časťami stroja.

 Nepoužívajte žiadne chybné prípojné vedenia.  Vonku používajte len pre toto použitie povolené a

zodpovedajúco označené predlžovacie káble.

 Nepoužívať žiadne provizórne elektrické pripojenia.

 Ochranné zariadenia nikdy nepremosťovať alebo vyraďovať

z prevádzky.

 Prístroj pripojte cez prúdový ochranný spínač (30 mA).

Elektrické pripojenie príp. opravy elektrických častí stroja

treba uskutočniť prostredníctvom odborníkov na elektriku s koncesiou alebo našimi servisnými miestami. Používať len originálne náhradné diely.

Poškodené prívodové káble alebo prípojné zariadenia

musia byť vymenené servisným strediskom alebo kvalifikovanou opravovňou, aby sa zabránilo nebezpečiu.

Opravy ostatných častí stroja má vykonávať výrobca príp.

jeho servisné miesta.

Používať len originálne náhradné diely. Použitím iných

náhradných dielov a iného príslušenstva môžu vzniknúť pre užívateľa úrazy. Za škody, ktoré z toho vyplynú, výrobca neručí.

MMoonnttáážž

Rukoväť

Pripevnite spodnú časť držadla (9) k spojovaciemu madlu

(15) motorovej skrine. K tomu použite dodané súčasti (2x hviezdicová matica (13), 2x podložka (12), 2x skrutka M6x45 (11)

Pripevnite hornú časť madla (7, 8). Môžete voliť medzi

dvoma polohami madla. K tomu použite dodané súčasti (4x hviezdicová matica (13), 4x podložka (12), 4x skrutka M6x45 (11).

Pripevnite kábel na držiak (6) na madle. Dbajte, aby kábel

bol v držiaku voľný.

UUvveeddeenniiee ddoo pprreevvááddzzkkyy

Pripojenie na sieť

Porovnajte napätie udané na typovom štítku prístroja, napr. 230 V s napätím v sieti a zapojte pílu do zodpovedajúcej a podľa predpisov uzemnenej zásuvky.

Zariadenie pripojte cez prúdový ochranný spínač (30 mA).  Použite prípojný, prípadne predlžovací kábel s prierezom

jadra minimálne 1,5 mm², do dĺžky 25 m

Pripojenie predlžovacieho kábla

Nasaďte spojku predlžovacieho kábla na zástrčku

kombinácie spínač-zástrčka (4). Pretiahnete predlžovací kábel ako slučku odľahčením ťahu kábla (5) a zaveste ho.

¨ Dbajte na to, aby mal predlžovací kábel dostatočnú vôľu.

Zapínanie / Vypínanie

Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnúť, ani vypnúť. Poškodené spínače musia byť okamžite servisom opravené alebo vymenené za nové.

Zariadenie je vybavené bezpečnostným vypínaním, ktoré zabraňuje neúmyselnému zapnutiu.

Stroj zapnite najskôr až keď je na rovnej ploche bez

prekážok.

Zapínanie

Stroj nakloňte zľahka k sebe dozadu. Zatlačte bezpečnostné tlačidlo (3) a držte ho stlačený.

Teraz zatiahnite páku spínača (2) k madlu (1). Stroj sa

rozbehne a nožový valec sa voľne otáča.

¨ Pustite bezpečnostné tlačidlo (3).

Vypínanie

Pustite držiak spínača (2), ten sa vráti do východzej polohy.

Ochrana motora

Motor je vybavený ochranným spínačom a vypne sa pri preťažení samostatne. Motor sa dá po fáze ochladenia (cca 15 min.) znovu zapnúť.

Uvoľnite páku spínača (2), ak stroj bezprostredne po

vychladnutí opäť štartuje. Nebezpečie poranenia!

UUppoozzoorrnneenniiaa pprree pprrááccuu

Pred začiatkom práce dodržujte nasledovné:

 Prístroj nesmiete skôr zapnúť, kým si neprečítate tento

návod na obsluhu, nedodržíte všetky menované upozornenia a prístroj nezmontujete ako je popísané!

 Zabezpečte bezpečné a upratané pracovisko. Odstráňte z

pracovného priestoru predmety, ktoré by mohli byť vymrštené.

 Pred začatím práce zabezpečte, aby:

− aby pracovné nástroje (napr. ozubené kolesá) a

spojovacie čapy neboli opotrebované či poškodené. Aby sa zabránilo vibráciám je potrebné poškodené diely meniť v celých sériách.

− sú valec a nože v bezchybnom stave

− sú všetky skrutkované spoje pevne utiahnuté

− sa v pracovnej oblasti nezdržiavali žiadne iné osoby

alebo zvieratá,

− bol pre vás zabezpečený bezprekážkový pohyb dozadu,

− bol zaistený pevný postoj.

Majte ruky aj nohy vždy v bezpečnej vzdialenosti od rotujúcich častí zariadenia.

Vibrácie

Keď sú osoby s poruchami krvného obehu príliš často

vystavované vibráciám, môžu sa u nich vyskytnúť poškodenia nervového systému alebo ciev. Vibrácie môžete znížiť:

- pomocou silných, teplých pracovných rukavíc,

- skrátením pracovného času (viac dlhších prestávok) V prípade opuchnutia prstov, ak cítite nevoľnosť alebo vám znecitlivejú prsty, navštívte doktora.

PPrrááccaa ss eelleekkttrriicckkoouu mmoottyykkoouu

 Stroj je určený na okopávanie a na kyprenie zeminy.

Nebezpečie poranenia odlietavajúcimi predmetmi.! Dbajte na to, aby nožový kryt bol riadne pripevnený a plnil svoju funkciu.

• Stroj postavte na okraj pôdy, ktorá má byť spracovaná,

v blízkosti el. zásuvky.

• Stroj veďte po každom obrate oproti po už spracovanej pôde

• Dbajte na to, aby ste stroj nepreťažili.

L Pri preťažení otáčky motora klesnú a zvuk motora sa

zmení.

Î Zastavte a uvoľnite páku spínača (2). Î Počkajte na kľudový stav valca. Stroj veďte primeranou

rovnakou rýchlosťou v rovných líniách po pôde.

• Postavte sa pri práci na svahu vždy kolmo k stúpaniu,

dávajte pozor na pevný bezpečný postoj. Nepracujte na obzvlášť strmých svahoch.

Dbajťe na bezpečnostných pokynov.

ÚÚddrržžbbaa aa ččiisstteenniiee

Pred každou údržbovou a čistiacou prácou

- prístroj vypnúť

- vyčkajte kým sa valec zastaví

Rozsiahlejšie údržbové a čistiace práce, ako sú popísané v tejto kapitole, smú byť vykonávané len zákazníckym servisom.

Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované späť a skontrolované.

Používať len originálne diely. Iné diely môžu viesť k nepredvídaným škodám a poraneniam.

Aby ste sa uistili, že stroj sa nachádza v poriadku, kontrolujte pravidelne všetky očividné nedostatky ako

− uvoľnené spoje (skrutky, matice, čapy)

− opotrebované či poškodené časti stroja

Údržba Nožový valec

Opotrebované nože zapríčiňujú zhoršenie výkonu zariadenia a preťažovanie motora. Po každom použití stroja skontrolujte stav nožov. Ak je ti potrebné nechajte nožový valec vo vašom servisnom stredisku vymeniť.

Čistenie

- vytiahnuť sieťovú zástrčku

Nebezpečenstvo poranenia! Pri práci na

nožovom valci noste vždy ochranné rukavice.

Nebezpečenstvo poranenia! Pri práci na

nožovom valci vždy používajte ochranné rukavice.

Starostlivo čistite zariadenie po každom použití, aby zostala

zachovaná bezchybná funkcia.

 Zariadenie vyčistite hneď po ukončení práce.  Vyprázdnite a vyčistite prípadne záchytný vak.  Očistite dolnú stranu stroja a valcov.  Očistite skriňu stroja a obzvlášť chladiace otvory od

nalepenej špiny.

 Nečistite stroj tečúcou vodou alebo vysokotlakovým čističom.  Pre diely z plastickej hmoty nepoužívajte rozpúšťadlá

(benzín, alkohol, atď.), pretože tieto môžu plastické hmoty

DDoopprraavvaa

Pred transportom vytiahnuť sieťovú zástrčku.

Aj pri vypnutom motore môže byť valec pri transporte,

napr. ponad tvrdý povrch, poškodený. Stroj je ted možné prenášať.

UUsskkllaaddnneenniiee

Vytiahnuť sieťovú zástrčku.

 Uchovávajte nepoužívané prístroje na suchom uzamknutom

mieste mimo dosahu detí.

 Pri dlhom skladovaní (napr. počas zimy) zabezpečte, aby

bolo zariadenie chránené pred mrazom a koróziou.

 Pred dlhším uskladnením dbajte na to, aby sa pre predĺženie

životnosti stroja a pre ľahkú bežnú obsluhu vykonalo nasledovné:

− urobte dôkladné vyčistenie stroja.

− Na ochranu pred koróziou ošetrite kovové časti po

každom použití ekologickým, biologicky rozložiteľným rozprašovacím olejom.

Nikdy nepoužívať tuk!

MMoožžnnéé ppoorruucchhyy

Pred každým odstránením poruchy

− prístroj vypnúť

− počkať na zastavenie valca

− vytiahnuť sieťovú zástrčku

 Po každom odstránení poruchy opäť uviesť všetky bezpečnostné zariadenia do prevádzky a preveriť.

Porucha Možná príčina Odstránenie

Nástroj nefunguje.

Â Bez prúdu Â Preverte napájanie, zásuvku a poistky Â Predlžovací kábel je chybný Â Preverte predlžovací kábel, poškodený kábel

ihneď vymeňte

Â Sieťová zástrčka, motor alebo spínač sú

defektné.

Â Motor alebo spínač nechať skontrolovať alebo

opraviť odborníkovi na elektriku s koncesiou, príp. nechať nahradiť originálnymi náhradnými dielmi

Â Ochranný spínač motora sa zapol 1. Valec je blokovaný Â odstráňte blokádu

Â Nechajte motor cca. 15 minút vychladnúť

predtým, než budete pokračovať v práci

Zariadenie pracuje prerušovane

Â Predlžovací kábel je chybný Â Preverte predlžovací kábel, poškodený kábel

ihneď vymeňte

Â Interná chyba Â Obráťte sa prosím na zákaznícky servis. Â Chybný zapínač/vypínač Â Obráťte sa prosím na zákaznícky servis. Â Valec je blokovaný Â Odstráňte blokádu Neobvyklé zvuky Â Uvoľnené skrutky, matice alebo ďalšie

upevňovacie časti

Â Utiahnite pevne všetky časti, obráťte sa na

služby zákazníkov, ak zvuky pretrvávajú.

Neobvyklé vibrácie Â Poškodený alebo tupý nôž Â Obráťte sa prosím na zákaznícky servis. Neuspokojivý výsledok Â Tupé nože Â Obráťte sa prosím na zákaznícky servis.

TTeecchhnniicckkéé úúddaajjee

Typové označenie

Model

Výkon motora P1

Napätie siete / Frekvencia siete

Poistky

Voľnobežné otáčky n0

Pracovná šírka

Pracovná hĺbka

Počet nožov

BH 700 BH 800

700 W 750 W

230 V~ / 50 Hz

10 A pomalé

340 min –1

370 mm 450 mm

180 mm

16 24

Prenos vibrácií do rukoväte (podľa EN 786)

Hladina akustického tlaku LPA (podľa 2000/14/EG)

Hladina hluku L

(podľa 2000/14/EG)

nameraná hladina hluku 92,3 dB (A) 92,7 dB (A)

garantovaný prah akustického výkonu

Rozmery (výška)

Hmotnosť

Ochranná trieda

Spôsob ochrany

ZZáárruukkaa

2,10 m/s2 2,04 m/s2

72,3 dB (A) 72,7 dB (A)

93 dB (A) 93 dB(A)

cca. 1275 x 480 x 205 mm cca. 1335 x 480 x 205 mm

cca. 7,2 kg cca. 10,5 kg

II (ochranná izolácia)

IPX4

Prosíme, prečítajte a rešpektujte priložené záručné prehlásenie a jeho podmienky.

Vsebina

Obseg dobave 94 Izjava o skladnosti 94 Opis naprave / Nadomestni deli 94 Čas obratovanja 94 Simboli, povezani z napravo 94 Simboli v navodilih za uporabo 95 Uporaba v skladu z namenom 95 Preostala tveganja 95 Varno delo 95 Montaža 97 Zagon 97

Uporabljeni so bili naslednjih harmonizirani standardi: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-1:2002/FprAF:2009; EN 62233:2008; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-3:1995+A1+A2; EN 709:1997+A2:2009

Postopek za ugotavljanje skladnosti: 2000/14/ES – Dodatek V.

Izmerjen nivo zvočne jakosti LWA Garantirani nivo zvočne jakosti LWA

BH 700 BH 800

92,3 dB (A) 92,7 dB (A)

93 dB (A) 93 dB (A)

Shranjevanje tehnične dokumentacije: ATIKA GmbH & Co. KG – Tehnična pisarna – Schinkelstr. 97 – 59227 Ahlen – Nemčija

Delovni napotki 98 Delo s prekopalnikom 98 Vzdrževanje in čiščenje 98 Transport 99 Skladiščenje 99 Mogoče motnje 99 Tehnični podatki 100 Garancija 100

Obseg dobave

 Po odstranitvi embalaže preverite:

> ali je pošiljka popolna > ali je med transportom prišlo do poškodb.

• 1 predmontirana enota naprave

• 1 spodnji del ročaja

• 1 zgornji del ročaja

• 1 vrečka vijakov

• 1 navodilo za uporabo

• 1 Navodila za montažo in upravljanje

Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upoštevajo.

Izjava o skladnosti ES

v skladu z direktivo: 2006/42/ES

S tem izjavljamo mi,

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen – Germany

z izključno odgovornostjo, da je izdelek

Bodenhacke (prekopalnik) model BH 700 in BH 800

Serijska številka: glejte zadnjo stran v skladu z določili zgoraj navedene Direktive ES ter z določili

naslednjih Direktiv: 2004/108/ES, 2000/14/ES.

Ahlen, 17.05.2010 A. Pollmeier, poslovodstvo

Opis naprave / Nadomestni deli

Pos. Oznaka Št. naročila.

BH 700 BH 800

1 Ročaj 381594 2 Stikalni držaj 3 Varnostni gumb

Kombinacija stikala in

vtiča

5 Mehanizem za

razbremenitev kabla

6 Držalo za kabel 381526 7 Zgornji del ročaja levo 381593 8 Zgornji del ročaja desno 381592

9 Spodnji del ročaja 381591 10 Pokrov ohišja 381580 11 Vijak M6x45 VZ 390143 12 Podložka A6,4 391634 13 Zvezdast vijak M6 385028 14 Varnostna nalepka 381579 15 Vezni drog 381590 16 Zaščita za rezila 17 Valj z rezili 381586 381587

Čas obratovanja

Pred zagonom naprave upoštevajte državne (regionalne) predpise za zaščito pred hrupom.

Simboli, povezani z napravo

Pred zagonom naprave preberite varnostne napotke in jih upoštevajte.

Pred popravljanjem, vzdrževanjem in čiščenjem izključite motor in potegnite vtikač napajalnega kabla iz vtičnice.

381503 381595

Nevarnost drobljenih delov pri obratujočem motorju – oddaljiti neudeležene osebe, hišne ljubimce in domače živali.

Pazite na rotirajoča rezila ali zobce. Rok in stopal med delovanjem naprave ne približujte vrtljivim se delom. Pozor, rezila se vrtijo!

Nosite zaščito za vid in sluh.

Električni aparati ne spadajo med hišne odpadke. Aparate, pribor in embalažo posredujte ekološki

reciklažni postaji. V skladu z evropsko Direktivo 2002/96/ES o odpadni električni in elektronski opremi morate neuporabne električne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Omrežnega kabla ne približujte zobcem ali rezilom.

Zobce oz. rezila lahko poškodujejo napeljavo in povzročijo stik z deli pod napetostjo. Vtič morate nemudoma izvleči, če se priključni kabel poškoduje ali pretrga.

Aparat zaščitite pred vlago.

Simboli v navodilih za uporabo

Preteča nevarnost ali nevarna situacija.

Neupoštevanje teh napotkov lahko ima za posledico osebne poškodbe ali materialno škodo.



Â Â Â

…

Pomembni napotki k z namenom skladni uporabi. Neupoštevanje podanih napotkov lahko povzroči motnje.

Uporabniški napotki. S pomočjo teh napotkov boste lahko optimalno izkoristili vse funkcije.

Montaža, upravljanje in vzdrževanje. Na tem mestu je natančno razloženo, kaj morate storiti.

V primeru sklicevanja v besedilu na št. slike, si oglejte priložena navodila za montažo in upravljanje.

Z namenom skladna uporaba

 Napravo za prekopavanje in rahljanje zemlje je primerno za

uporabo v vrtu za domačno pridelavo in ljubiteljskem vrtu.

 Naprave ni dovoljeno uporabljati na javnih površinah, v

parkih, na športnih igriščih ali cestah ter v kmetijstvu in gozdarstvu.



Naprave ni dovoljeno uporabljati:

− na asfaltiranih ali kamnitih površinah. Obstaja nevarnost poškodb!

 Uporaba v skladu z namenom zajema tudi upoštevanje

proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.

 Upoštevati se morajo tudi zadevni predpisi za zaščito pred

nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnična pravila.

 Vsaka druga uporaba ni v skladu z namenom. Za škodo, ki

izhaja iz takšne uporabe, proizvajalec ne jamči: tveganje v celoti nosi uporabnik.

 Samovoljne spremembe prekopalnika s strani uporabnika

izključujejo jamstvo proizvajalca za kakršnokoli škodo, ki je posledica teh sprememb.

 Napravo lahko za uporabo pripravljajo, uporabljajo in

vzdržujejo le osebe, ki se na to spoznajo in so seznanjene s tozadevnimi nevarnostmi. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna služba.

 Pred popravljanjem, vzdrževanjem in čiščenjem izključite

motor in potegnite vtikač napajalnega kabla iz vtičnice.

 Stroja se ne sme uporabljati v eksplozijsko nevarnem okolju

ali na dežju.

Preostala tveganja

Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna določena preostala tveganja.

Preostalo tveganje je mogoče zmanjšati z upoštevanjem napotkov iz „Varnostnih napotkov“ in „Z namenom skladne uporabe“ ter upoštevanjem splošnih navodil in napotkov iz navodil za uporabo.

Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode.

 Če roke in stopala približate vrtljivim se delom, obstaja

nevarnost poškodb.

 Pri montaži in čiščenju valja z rezili obstaja nevarnost

poškodb prstov in rok.

 Metanje kamenja in zemlje.  Nevarnosti zaradi električnega toka, npr. v primeru uporabe

neustreznih električnih priključnih vodov.

 Dotikanje električno prevodnih delov pri odprti oz.

nezaščiteni električni opremi.

 Poškodba sluha pri daljšem delu brez sredstev za zaščito

sluha.

Razen tega lahko kljub vsem sprejetim ukrepom še vedno obstajajo nepričakovana tveganja.

Varno delo

Pri nestrokovni uporabi je lahko naprava nevarna. Pri uporabi električnega orodja se morajo upoštevati osnovni varnostni predpisi, da se izključijo tveganja zaradi ognja, električnega udara in ostalih poškodb oseb.

Zato pred zagonom tega orodja preberite in upoštevajte naslednje napotke in predpise za zaščito pred nezgodami v vašem obratu oziroma varnostne predpise, ki veljajo v zadevni državi, da sebe in druge zavarujete pred morebitnimi poškodbami.

Posredujte varnostne napotke vsem osebam, ki delajo na

stroju. Skrbno shranite te varnostne napotke.

 S pomočjo navodil se dobro seznanite s strojem pred

njegovo uporabo.

 Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte

razumno. Stroja ne uporabljajte, če ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Med uporabo naprave lahko trenutek nepazljivost povzroči resne telesne poškodbe.

 Naprave ne uporabljajte v namene, za katere ni bila

namenjena (glejte «Z namenom skladna uporaba«).

 Seznanite se s svojim okoljem in bodite pozorni na

morebitne nevarnosti, ki jih zaradi hrupa motorja eventualno ne bi slišali.

 Uporabnik žage na delovišču odgovarja za tretje osebe.  Otroci in mladostniki, mlajši od 16 let, ter osebe, ki niso

seznanjene z navodilom za uporabo, ne smejo uporabljati naprave.

 Osebe z omejenimi fizičnimi, senzoričnimi ali duševnimi

funkcijami ali take, ki nimajo izkušenj in/ali znanja, ne smejo upravljati z napravo razen, če jih nadzira oseba, ki je odgovorna za njihovo varnost, ali če so od te osebe bili poučeni, kako upravljati napravo.

 Otroke je treba nadzirati in tako zagotoviti, da se ne igrajo z

napravo.

 Poskrbite, da bodo druge osebe in živali oddaljene od

Vašega delovnega območja. Ne pustite, da se druge osebe, predvsem otroci, dotikajo orodja ali kabla.

 Prekinite delo s strojem, če so v bližini osebe, predvsem

otroci, ali domače živali in če zamenjate delovno območje.

 Naprave nikoli ne puščajte brez nadzora.  Uporabljajte osebno zaščitno opremo:

− zaščitna očala

− zaščito pred hrupom (nivo zvočnega tlaka na delovnem

mestu lahko presega 85 dB(A))

 Nosite ustrezna delovna oblačila:

− ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo

v gibljive dele stroja

− moč

− Dolge hlače za zaščito nog

 Z napravo nikoli ne delajte bosi ali z lahko obutvijo.  Upoštevajte vplive okolja:

− Naprave ne uporabljajte v v vlažnem ali mokrem okolju.

− Naprave ne izpostavljajte dežju.

− Ne delajte v neposredni bližini bazenov ali vrtnih ribnikov.

− Z njimi delajte samo, če so zagotovljenje zadostne

− Neprave po možnosti ne uporabljajte, če je podlaga

 Pred rezanjem odstranite vse tujke (npr. kamne, vejevje,

žico, itd.). Tudi med delom bodite pozorni na tujke.

no obutev ali škornje s protizdrsnim podplatom,

varnostne razmere.

mokra.

 Če naletite na tujke, izključite napravo, izvlecite omrežno

stikalo in odstranite tujek. Preden pa ponovno vklopite

napravo, preverite morebitne poškodbe na njej in opravite vsa potrebna popravila.

 Ne preobremenjujte stroja! Najbolje obratuje znotraj

navedenega območja zmogljivosti.

 Napravo uporabljajte samo s celotnimi in pravilno

nameščenimi varnostnimi napravami (npr. zaščita za rezila) in na stroju ne spreminjajte ničesar, kar bi lahko vplivalo na varnost.

 Ne spreminjajte aparata oz. njegovih komponent.  Pred vklopom motorja pazite, da so vaša stopala dovolj

oddaljena od rezil.

 Pod obračajoče se dele nikoli ne potiskajte rok ali nog. Ne

zadržujte se pri odprtini za izmet.

 Predvsem na nagnjenih površinah ali vlažni podlagi

poskrbite za stabilnost naprave in zmeraj ohranjajte ravnotežje. Napravo premikajte samo v hitrosti hoje.

 Naprave ne uporabljajte na strminah.  Pri delu na nagnjenih površinah napravo premikajte prečno

po strmini in nikoli gor in dol.

 Posebno previdni bodite, ko spreminjate smer na nagibu.  Ohranjajte varnostno razdaljo, ki jo zagotavlja ročaj.  Med obratovanjem naprave zmeraj potiskajte naprej. Ne

vlecite je k sebi ali za seboj.

 Pri vključenem motorju naprave ne:

− dvigujte in nosit okrog,

 Pozor! Orodje se po izklopu še vrti! Orodja ne zavirajte z

rokami.

 Pazite, da je zaščita za nože nameščena.  Izključite napravo in počakajte, da se valj ustavi, ko:

− se naprava prekucne

− prečkate trdo podlago

− napravo prevažate k in z delovnega predela.

 Izključite stroj in izvlecite vtič iz vtičnice za:

− popravilo

− čiščenje in vzdrževanje

− odstranjevanje motenj in blokad

− transport in skladiščenje

− zapuščanje (tudi pri kratkotrajnem premoru)

− če se začne naprava nenavadno tresti

− če z napravo trčite ob veliko oviro.

 Verižne žage ne škropite z vodo. (vir nevarnosti: električni

tok).

 Naprave in orodja, ki jih trenutno ne uporabljate, shranite v

suhem in zaklenjenem prostoru, izven dosega otrok.

 Stroj kontrolirajte na morebitne znake poškodb:

− Pred nadaljnjo uporabo stroja se je potrebno temeljito

prepričati o brezhibnem in z namenom skladnim delovanjem zaščitnih elementov ali rahlo poškodovanih delov.

− Prepričajte se, ali gibljivi deli stroja brezhibno delujejo, se

pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje za zagotovitev brezhibnega obratovanja.

− Poškodovane varnostne priprave in dele mora strokovno

popraviti oziroma zamenjati pooblaščena servisna služba, če v navodilih za uporabo ni napisano drugače.

− Poškodovane ali nečitljive varnostne nalepke je potrebno

zamenjati.

 Napravo skrbno negujte:

− Pazite, da so vse matice, sorniki in vijaki privijačeni.

− Pazite, da bodo zračne odprtine čiste.

− Ročaji morajo biti vedno suhi in nemastni (odstranite z

njih morebitno olje ali mast).

− Upoštevajte predpise za vzdrževanje.

Električna varnost

 Priključni vod mora biti izveden v skladu z IEC 60 245 (H 07

RN-F), pri čemer mora biti presek žile enak vsaj

- 1,5 mm² pri dolžinah kabla do 25 m

- 1,5 mm² pri dolžini kabla preko 25 m

 Dolgi in tanki priključni vodi povzročajo padec napetosti.

Motor več ne more zagotavljati svoje polne moči, zaradi česar se zmanjša zmogljivost naprave.

 Vtiči in priključne doze na priključnih kablih morajo biti iz

gume, mehkega polivinila ali ostalih termoplastičnih materialov enake mehanske trdnosti ali pa prevlečeni s temi materiali.

 Vtična naprava priključnega kabla mora biti zaščitena pred

škropljenjem vode.

 Pri polaganju priključnega voda bodite pozorni na to, da

kabel ni napoti, da ni stisnjen ali prelomljen in da sta kabel in priključek zaščitena pred vlago.

 Če uporabljate kabelski boben, morate kabel popolnoma

odviti.

 Z napravo ne peljite preko mrežnega kabla. Zagotovite, da

se nahaja na varnem mestu za vami. Kabel položite na pot ali predel, ki ste ga že obdelali. Â

 Kabel uporabljajte samo v skladu z njegovim namenom.

Zaščitite kabel pred vročino, oljem in ostrimi robovi. Ne vlecite vtiča iz vtičnice tako, da držite kabel.

 Varujte se pred električnim udarom. Preprečite kontakt z

ozemljenimi komponentami (npr. s cevmi, grelnimi telesi, štedilniki, hladilniki itd.)

 Med obratovanjem nastaja ob napravi elektromagnetno

polje. To polje lahko v nekaterih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Da zmanjšate nevarnost resnih poškodb, priporočamo, da se osebe z medicinskimi vsadki pred delom s to napravo posvetujejo s svojim zdravnikom ali izdelovalcem medicinskega vsadka.

 Redno preverjajte stanje morebitnih kabelskih podaljškov in

jih po potrebi zamenjajte.

 Poškodovane napeljave ne priključite na omrežje.

Poškodovane napeljave se ne dotikajte, dokler ni ločena od omrežja. Poškodovana napeljava lahko povzroči stik z deli pod napetostjo.

 Ne uporabljajte defektnih priključnih vodov.  Na prostem uporabljajte samo za to odobrene in ustrezno

označene kabelske podaljške.

 Ne uporabljajte zasilnih električnih priključkov.  Nikoli ne premoščajte ali izključujte varnostnih naprav.  Priključite stroj preko stikala za zaščito pred okvarnim tokom

(30 mA).

Električno priključitev oziroma popravila električnih delov

stroja sme izvajati samo pooblaščen elektro strokovnjak oziroma eden od naših servisov. Upoštevati je potrebno lokalno veljavne predpise, predvsem varnostne ukrepe.

Poškodovane omrežne napeljave mora zamenjati

proizvajalec ali njegov servis za stranke ali druga usposobljena oseba, da se prepreči ogrožanje varnosti.

Popravila ostalih delov stroja mora opraviti proizvajalec

oziroma njegova servisna služba.

Uporabljajte samo originalne nadomestne dele in opremo

ter posebno opremo. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamči za škodo, ki nastane zaradi uporabe takšnih delov.

Montaža

Ročaj

Spodnji del ročaja (9) pritrdite na povezovalno zvezni

prečnik (15) ohišja motorja. Uporabite priložene pritrdilne dele (2x zvezdasta vijaka (13), 2x podložke (12), 2x vijaki M6x45 (11).

Pritrdite zgornji del ročaja (7, 8). Izbirate lahko med dvema

položajema ročaja. Uporabite priložene pritrdilne dele (4x zvezdasta vijaka (13), 4x podložke (12), 4x vijaki M6x45 (11).

Pritrdite kabel z držaji za kable (6) na lok ročaja. Pazite, da

ima kabel dovolj zračnosti.

Zagon

Priključitev na omrežje

Preverite ali napetost omrežja odgovarja napetosti, navedeni na tipski ploščici stroja, npr. 230 V. Vtaknite vtič napajalnega kabla v ustrezno in pravilno ozemljeno vtičnico.

Napravo priključite prek stikala FI (stikalo za okvarni tok) 30 mA.  Uporabite priključni kabel oziroma kabelski podaljšek s

presekom žil najmanj 1,5 mm² do 25 m.

Nameščanje podaljška

Nataknite spojko podaljška na vtič kombinacije stikala in

vtiča (4). Potegnite podaljšek iz zanke skozi sponko za vlečno razbremenitev kabla (5) in ga vpnite.

¨ Pazite, da ima podaljšek dovolj zračnosti.

Vklop / Izklop

Ne uporabljajte naprave, na katerih ne deluje stikalo za vklop in izklop. Okvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblaščena servisna služba.

Naprava ima varnostno stikalo, ki preprečuje nenamerni vklop.

Napravo zaženite šele, ko jo postavite na ravno zemeljsko površino, na kateri ni ovir.

Vklop

Napravo prekucnite narahlo proti sebi.

Pritisnite varnostni gumb (3) in ga držite pritisnjenega.

Sedaj povlecite ročaj stikala (2) k ročaju (1). Naprava se bo

zagnala in valj z rezili se bo prosto vrtel.

¨ Sedaj izpustite varnostni gumb (3).

Izklop

Izpustite ročaj stikala (2) in samodejno se bo vrnil na svoj izhodiščni položaj.

Zaščita motorja

Motor je opremljen z zaščitnim stikalom in se pri preobremenitvi samodejno izklopi. Motor se po fazi ohlajevanja (pribl. 15 minut) lahko ponovno vklopi.

Izpustite ročaj stikala (2), ker se bo drugače naprava takoj,

ko se ohladi, ponovno zagnala. Nevarnost poškodb!

Delovni napotki

Pred delom preverite naslednje:

 Preden lahko začnete napravo uporabljati, morate prebrati ta

Navodila za uporabo, upoštevati vse napotke in pravilno sestaviti napravo po danih navodilih!

 Poskrbite za varno in pospravljeno delovno mesto.

Predmete, ki bi jih lahko metalo po zraku, odstranite iz delovnega območja.

 Pred pričetkom dela poskrbite, da:

− delovno orodje in zatiči niso obrabljeni ali poškodovani.

Preprečite neuravnoteženost in obrabljena ali poškodovana delovna orodja in zatiče vedno menjajte v parih

− če so valji in rezila v brezhibnem stanju

− če so vse vijačne povezave zategnjene

− se v delovnem območju ne bodo nahajale druge osebe

ali živali

− da Vam bo omogočen neoviran umik iz delovnega

območja

− da Vam bo zagotovljen varen položaj.

Roke in stopala vedno držite na varnostni razdalji do vrtljivega orodja.

Vibracije

Če so osebe z motnjami krvnega obtoka prevečkrat

izpostavljene vibracijam, se lahko pojavijo okvare živčnega sistema ali poškodbe krvnih žil. Vibracije lahko zmanjšate:

- z uporabo močnih, toplih delovnih rokavic

- s skrajšanjem delovnega časa (med delom naredite več

dolgih odmorov) Če Vam otečejo prsti, če se slabo počutite ali če so Vaši prsti otrpli, pojdite k zdravniku.

Delo s prekopalnikom

 Naprava se uporablja za prekopavanje in rahljanje zemlje

Nevarnost poškodovanja zaradi letečih delcev!

Pazite, da je zaščita za nože nameščena.

• Napravo postavite na rob površine, ki jo želite obdelati, v

bližini vtičnice.

• Po obračanju kabel položite na nasprotno stran, ki ste jo že

obdelali. Â

• Pazite, da naprava ne bo preobremenjena.

L Pri preobremenitvi se število vrtljajev zmanjša in

spremeni se zvok motorja.

Î Ustavite in izpustite ročaj stikala (2). Î Počakajte, da se valj z rezili ustavi.

• Napravo premikajte po podlagi v ravni črti z ustrezno,

enakomerno hitrostjo.

• Pri delu na strminah zmeraj stojte prečno na strmino in

ohranjajte stabilen položaj. Ne delajte na izredno strmih površinah.

V vsakem primeru upoštevajte varnostne napotke (glejte

„Varno delo“).

Druga vzdrževalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo služba za stranke.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdrževalnih del in za čiščenje, morate ponovno pravilno namestiti in preskusiti.

Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Prepričajte se, da je naprava v varnem delovnem stanju, zato jo redno preglejujte in odkrivajte očitne pomanjkljivosti, kot so

− zrahljane pritrditve (matice, vijaki, zatiči)

− obrabljeni ali poškodovani konstrukcijski deli

Vzdrževanje Valj z rezili

Če so rezila obrabljena se zmanjša zmogljivost naprave in lahko pride do preobremenitve motorja. Zato pred vsako uporabo preverite stanje rezil. Po potrebi naj servis za stranke valj z rezili nadomesti z novim.

Čiščenje

Po vsaki uporabi skrbno očistite napravo, da bo lahko le-ta

še naprej brezhibno delovala.

 Umazanijo odstranite s krpo ali krtačo.  Napravo očistite takoj po koncu dela.  Očistite spodnjo stran naprave in valja z rezili.  Z ohišja in predvsem s prezračevalnih rež, odstranite travo in

umazanijo.

 Stroja ne čistite s tekočo vodo ali z visokotlačnimi čistilnimi

napravami.

Vzdrževanje in čiščenje

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del:

− žago izklopite

− počakajte, da se valj ustavi

− izvlecite vtič iz vtičnice

Nevarnost poškodb! Pri delu z valjem z rezili

nosite zaščitne rokavice.

Nevarnost poškodb! Pri delu z valjem z rezili

nosite zaščitne rokavice.

 Za čiščenje plastičnih delov ne uporabljajte razredčil

(bencina, alkohola, itd.), ker lahko le-ta te dele poškodujejo.

Transport

Pred transportom izvlecite vtič napajalnega kabla iz vtičnice.

Tudi pri izključenem motorju se lahko valj med

transportom poškoduje, npr. nad trdo podlago. Napravo pri transportu vedno nosite.

Skladiščenje

Izvlecite vtič iz vtičnice.

 Naprave in orodja, ki jih trenutno ne uporabljate, shranite v

suhem in zaklenjenem prostoru, izven dosega otrok.

 Pri daljšem skladiščenju (npr. med zimo) poskrbite, da je

naprava zaščitena pred mrazom in rjo.

 Pred daljšim skladiščenjem upoštevajte naslednje

napotke, da zagotovite dolgo življenjsko dobo in brezhibno delovanje naprave:

− Temeljito očistite napravo.

− Po vsaki uporabi kovinske dele zaščitite pred rjo z okolju

prijaznim in biološko razgradljivim razpršilnim oljem.

Nikoli ne uporabljajte masti!

Mogoče motnje

Pred vsakim odpravljanjem motnje

− izklopite napravo

− počakajte, da se valj ustavi

− izvlecite vtikač iz električnega omrežja.

 Po vsakem odpravljanju motenj morate ponovno namestiti vse varnostne naprave in zagotoviti njihovo brezhibno delovanje.

Motnja Možen vzrok motnje Odpravljanje motnje Naprava ne deluje.

Naprava deluje s prekinitvami

Â ni toka Â preverite priključek, vtičnico, varovalko Â defektni kabelski podaljšek Â preverite podaljšek, defektes, takoj zamenjajte

poškodovani kabel

Â Okvarjen vtič, motor ali stikalo Â Motor ali stikalo naj pregleda ali popravi

strokovnjak za elektriko s koncesijo.

Â Zaščitno stikalo za motor se je sprožilo. 1. Blokiran valj Â odstranite blokado.

Â Počakajte pribl. 15 min., da se motor ohladi, in

šele nato nadaljujte z delom.

Â defektni kabelski podaljšek Â preverite podaljšek, defektes, takoj zamenjajte

poškodovani kabel

Â notranja napaka Â Kontaktirajte servisno službo. Â poškodovano vklopno/izklopno stikalo Â Kontaktirajte servisno službo. Â Valj je blokiran Â Odstranite blokado

Nenavadni zvoki

Â Zrahljani vijaki, matice ali drugi pritrdilni deli Â Zategnite vse dele. Če se zvoki še naprej

ponavljajo, kontaktirajte servisno službo

Nenavadni tresljaji Â Poškodovano ali topo rezilo Â Kontaktirajte servisno službo Nezadovoljivi rezultati Â Topa rezila Â Kontaktirajte servisno službo

Atika BH 800, BH 700 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
