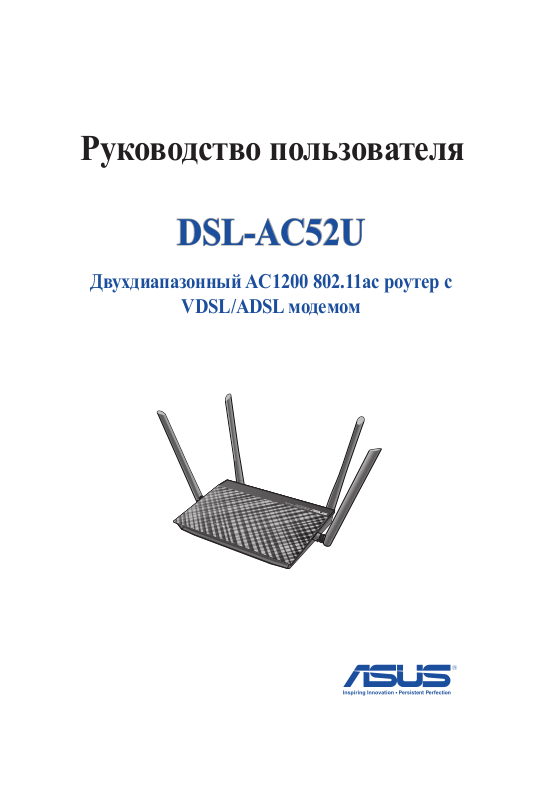

Руководство пользователя

DSL-AC52U

Двухдиапазонный AC1200 802.11ac роутер с

VDSL/ADSL модемом

Wi-Fi ADSL / VDSL Modem Router

Dual Band 802.11ac

R11064 Первое издание Ноябрь 2015

Любая часть этого руководства, включая оборудование и программное обеспечение, описанные в нем, не может быть дублирована, передана, преобразована, сохранена в системе поиска или переведена на другой язык в любой форме или любыми средствами, кроме документации, хранящейся покупателем с целью резервирования, без специального письменного разрешения ASUSTeK COMPUTER INC. (“ASUS”).

Гарантия прекращается, если: (1) изделие отремонтировано, модифицировано или изменено без письменного разрешения ASUS; (2) серийный номер изделия поврежден, неразборчив либо отсутствует.

ASUS ПРЕДОСТАВЛЯЕТ ДАННОЕ РУКОВОДСТВО "КАК ЕСТЬ" БЕЗ ГАРАНТИИ ЛЮБОГО ТИПА, ЯВНО ВЫРАЖЕННОЙ ИЛИ ПОДРАЗУМЕВАЕМОЙ, ВКЛЮЧАЯ НЕЯВНЫЕ ГАРАНТИИ ИЛИ УСЛОВИЯ ПОЛУЧЕНИЯ КОММЕРЧЕСКОЙ ВЫГОДЫ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, НО НЕ ОГРАНИЧИВАЯСЬ ЭТИМИ ГАРАНТИЯМИ И УСЛОВИЯМИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ASUS, ЕЕ РУКОВОДСТВО, ДОЛЖНОСТНЫЕ ЛИЦА, СЛУЖАЩИЕ И ПОСРЕДНИКИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ-ЛИБО КОСВЕННЫЙ, СПЕЦИАЛЬНЫЙ, СЛУЧАЙНЫЙ ИЛИ ЗАКОНОМЕРНЫЙ УЩЕРБ (ВКЛЮЧАЯ УЩЕРБ ОТ УПУЩЕННОЙ ВЫГОДЫ, НЕСОСТОЯВШЕЙСЯ СДЕЛКИ, ПОТЕРИ ДАННЫХ ИЛИ НЕВОЗМОЖНОСТИ ИХ ИСПОЛЬЗОВАНИЯ, ПРЕРЫВАНИЯ ДЕЯТЕЛЬНОСТИ И Т.П.), ДАЖЕ В ТОМ СЛУЧАЕ, ЕСЛИ ASUS БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА, КОТОРЫЙ МОГ ВОЗНИКНУТЬ В РЕЗУЛЬТАТЕ ДЕФЕКТА ИЛИ ОШИБКИ В ДАННОМ РУКОВОДСТВЕ ЛИБО В ИЗДЕЛИИ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИНФОРМАЦИЯ, СОДЕРЖАЩИЕСЯ В ДАННОМ РУКОВОДСТВЕ, ПРИВОДЯТСЯ ТОЛЬКО В ЦЕЛЯХ ОЗНАКОМЛЕНИЯ. ОНИ МОГУТ БЫТЬ ИЗМЕНЕНЫ В ЛЮБОЕ ВРЕМЯ БЕЗ УВЕДОМЛЕНИЯ И НЕ ДОЛЖНЫ РАССМАТРИВАТЬСЯ КАК ОБЯЗАТЕЛЬСТВО СО СТОРОНЫ ASUS. КОМПАНИЯ ASUS НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ И ОБЯЗАТЕЛЬСТВ ЗА ЛЮБЫЕ ОШИБКИ ИЛИ НЕТОЧНОСТИ, КОТОРЫЕ МОГУТ СОДЕРЖАТЬСЯ В НАСТОЯЩЕМ РУКОВОДСТВЕ, ВКЛЮЧАЯ ОПИСАНИЯ ПРОДУКЦИИ И ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.

Продукция и названия корпораций, имеющиеся в этом руководстве, могут являться зарегистрированными торговыми знаками или быть защищенными авторскими правами соответствующих компаний и используются только в целях идентификации.

Содержание

1 Информация о беспроводном роутере

1.1 Добро пожаловать! ............................................................6

1.2 Комплект поставки ............................................................6

1.3 Данный беспроводной роутер ..........................................7

1.4 Размещение роутера ..........................................................9

1.5 Системные требования ...................................................10

1.6 Настройка роутера ...........................................................11

1.6.1 Проводное подключение ............................................11

1.6.2 Беспроводное подключение .......................................12

2 Первое включение

2.1 Вход в веб-интерфейс .....................................................13

2.2 Быстрая настройка Интернет (QIS) с автоопределением 14

2.3 Подключение к беспроводной сети...............................18

3 Конфигурация общих параметров

3.1 Использование карты сети ............................................19

3.1.1 Настройка параметров безопасности

беспроводной сети ..................................................................20

3.1.2 Управление сетевыми клиентами ..............................21

3.1.3 Мониторинг USB-устройства ....................................22

3.2 Создание гостевой сети ..................................................25

3.3 Использование Диспетчера трафика .............................27

3.3.1 Управление QoS (качество обслуживания) ..............27

3.3.2 Мониторинг трафика ..................................................30

3.3.3 Спектр ..........................................................................31

3.4 Настройка Родительского контроля ..............................32

3.5 Использование USB приложений ..................................33

3.5.1 Использование AiDisk ...................................................33

3.5.2 Использование серверов .............................................35

3.6 Использование AiCloud ..................................................40

3.6.1 Облачный диск .............................................................41

3.6.2 Smart Access..................................................................43

3.6.3 Smart Sync .....................................................................44

Содержание

4 Конфигурация дополнительных параметров

4.1 Беспроводная связь .........................................................45

4.1.1 Общие ...........................................................................45

4.1.2 WPS ...............................................................................48

4.1.3 Мост ..............................................................................50

4.1.4 Фильтр MAC-адресов беспроводной сети ...............52

4.1.5 Настройка RADIUS .....................................................53

4.1.6 Профессиональный .....................................................54

4.2 LAN ...................................................................................56

4.2.1 LAN IP ...........................................................................56

4.2.2 DHCP-сервер ................................................................57

4.2.3 Маршрут .......................................................................59

4.2.4 IPTV ...............................................................................60

4.3 WAN ..................................................................................61

4.3.1 Подключение к сети Интернет ..................................61

4.3.2 Двойной WAN ..............................................................63

4.3.3 Переключение портов .................................................64

4.3.4 Virtual Server/Port Forwarding .....................................66

4.3.5 DMZ ..............................................................................69

4.3.6 DDNS ............................................................................70

4.3.7 NAT Passthrough ...........................................................71

4.4 IPv6 ....................................................................................72

4.5 VPN-сервер ......................................................................73

4.6 Брандмауэр .......................................................................74

4.6.1 Общие ...........................................................................74

4.6.2 Фильтр URL..................................................................75

4.6.3 Фильтр ключевых слов ...............................................76

4.6.4 Фильтр сетевых служб ................................................77

4.7 Администрирование .......................................................78

4.7.1 Система .........................................................................78

4.7.2 Обновление прошивки ................................................79

4.7.3 Восстановить/сохранить/загрузить настройки ........80

4.7.4 Настройка DSL .............................................................81

4.7.5 Обратная связь .............................................................84

Содержание

4.8 Системный журнал .........................................................85

5 Утилиты

5.1 Обнаружение устройства ...............................................86

5.2 Восстановление прошивки ............................................87

5.3 Настройка сетевого принтера ........................................88

5.3.1 Общий принтер ASUS EZ...........................................88

5.3.2 Использование LPR для совместного

использования принтера ........................................................92

5.4 Download Master ..............................................................97

5.4.1 Конфигурация параметров Bit Torrent ......................98

5.4.2 Настройки NZB ............................................................99

6 Устранение неисправностей

6.1 Устранение основных неисправностей ......................100

6.2 Часто задаваемые вопросы (FAQ) ..............................103

Приложение

Уведомления ................................................................................112

Контактная информация ASUS .................................................126

Информация о горячих линиях .................................................127

1 Информация о беспроводном

роутере

1.1 Добро пожаловать!

Благодарим Вас за приобретение беспроводного роутера с VDSL/ ADSL модемом! Мощный и стильный DSL-AC52U использует частоты 2.4ГГц и 5ГГц и поддерживает SMB, UPnP AV и FTP сервера для круглосуточного доступа к файлам, одновременную работу до 300,000 сессий; а также технологию ASUS Green Network, обеспечивающую энергосбережение до 70%. С этими особенностями данный роутер является хорошим выбором для домашней сети.

1.2 Комплект поставки

Беспроводной роутер с VDSL/ADSL модемом Сетевой кабель (RJ-45)

Компакт-диск (руководство, утилиты) Разветвитель (в зависимости от региона) Блок питания

Краткое руководство Телефонный кабель (RJ-11) Гарантийный талон

ПРИМЕЧАНИЯ:

• Если какие-либо элементы комплекта поставки отсутствуют или повреждены, обратитесь в службу техподдержки ASUS. Номера телефонов горячей линии службы технической поддержки смотрите в конце этого руководства.

• Сохраните оригинальную упаковку на случай, если в будущем потребуется гарантийное обслуживание, например ремонт или замена.

1.3 Данный беспроводной роутер

Wi-Fi ADSL / VDSL Modem Router

Dual Band 802.11ac

DSL E-WAN

Индикатор питания Откл: Нет питания.

Включен: устройство готово. Медленно мигает: Режим восстановления Быстро мигает: Обработка WPS.

Индикатор DSL Откл: Невозможно установить соединение с сетью DSL.

Включен: DSL соединение установлено. Мигает: DSL пытается подключиться к DSLAM.

Индикатор Ethernet WAN Откл: Нет питания или физического соединения. Включен: Имеется физическое соединение с локальной сетью (LAN).

WPS

Wi-Fi on/off

Индикатор Интернет Откл: Нет питания или без подключения к сети Интернет. Включен: Установлено подключение к Internet.

Индикаторы LAN 1~4 Откл: Нет питания или физического соединения. Включен: Имеется физическое соединение с Ethernet сетью.

Индикатор 2.4 ГГц

Выключен: Нет сигнала 2.4 ГГц. Включен: Беспроводная система готова. Мигает: Передача данных через беспроводное подключение.

Индикатор 5 ГГц

Выключен: Нет сигнала 5 ГГц. Включен: Беспроводная система готова. Мигает: Передача данных через беспроводное подключение.

Индикатор USB Откл: Нет питания или физического соединения. Включен: Подключено USB-устройство.

Разъем DSL

Подключение к сплиттеру или телефонной розетке с помощью кабеля с разъемами RJ-11.

4 сетевых порта

Подключение сетевых устройств.

Порт Ethernet WAN

Подключение сетевого кабеля для установки WAN подключения.

Кнопка сброса

Эта кнопка предназначена для сброса системы к настройкам по умолчанию.

Порт USB 2.0

Подключение USB-устройств, например жесткого диска USB или USB флэш-диска.

Кнопка питания

Нажмите эту кнопку включения/отключения системы.

Разъем питания (DC-In)

Подключение блока питания.

Кнопка включения и выключения WPS и Wi-Fi

Нажмите эту кнопку для включения или отключения беспроводной связи. Нажмите эту кнопку для запуска мастера WPS.

ПРИМЕЧАНИЯ:

• Используйте только блок питания, поставляемый с устройством. При использовании других блоков питания устройство может быть повреждено.

• Спецификация:

• Потребляемая мощность в выключенном режиме: 0.21 Вт

• Потребляемая мощность в режиме ожидания сети: 4.21 Вт

• Средняя потребляемая мощность определяется при комнатной температуре как приведено ниже:

Блок питания

Температура при работе

Влажность при работе

Выходная мощность: 12 В с максимальным током 2А

0~40°C Температура

при хранении

50~90% Температура

при хранении

0~70°C

20~20%

1.4 Размещение роутера

Для улучшения беспроводной связи между беспроводным роутером и сетевыми устройствами, подключенными к нему, выполните следующее:

• Поместите беспроводной роутер в центре беспроводной сети для максимального покрытия.

• Поместите устройство подальше от металлических преград и прямых солнечных лучей.

• Для предотвращения помех поместите устройство подальше от устройств стандарта 802.11g или устройств, работающих на частоте 20 МГц или 2.4ГГц, устройств Bluetooth, беспроводных телефонов, трансформаторов, мощных двигателей, флюоресцентных ламп, микроволновых лучей, холодильников и другого промышленного оборудования.

• Используйте последнюю прошивку. Для получения подробной

информации о наличии свежей прошивки посетите сайт ASUS http://www.asus.com.

• Для обеспечения оптимального сигнала, расположите четыре

съемные антенны, как показано на рисунке ниже.

1.5 Системные требования

Для настройки сети необходим компьютер, соответствующий следующим требованиям:

• Сетевой порт RJ-45 (10Base-T/100Base-TX/1000Base-T)

• Беспроводной интерфейс IEEE 802.11a/b/g/n/ac

• Установленный протокол TCP/IP

• Браузер, например Internet Explorer, Firefox, Safari или Google Chrome

ПРИМЕЧАНИЯ:

• Если компьютер не имеет встроенных беспроводных сетевых адаптеров, для подключения к сети Вы можете установить в компьютер беспроводной адаптер IEEE 802.11a/b/g/n/ac.

• Беспроводной роутер одновременно поддерживает работу на частотах 2.4 ГГц и 5 ГГц. Это позволяет выполнять интернетсерфинг и работать с электронной почтой, используя частоту 2,4 ГГц и одновременно смотреть потоковое видео высокой четкости, или слушать музыку, используя диапазон 5 ГГц.

• Если Вы используете только один компьютер с однодиапазонным сетевыми адаптером IEEE 802.11 b/g/n/ac, Вы сможете использовать диапазон 2.4 ГГц.

• Если Вы используете только один компьютер с двухдиапазонным сетевыми адаптером IEEE 802.11 b/g/n/ac, Вы можете использовать диапазон 2.4 ГГц или 5 ГГц.

• Если Вы используете два компьютера с сетевыми адаптерами IEEE

802.11 b/g/n/ac, Вы можете использовать диапазоны 2.4 ГГц и 5 ГГц одновременно.

• Длина Ethernet кабеля, используемого для подключения сетевых устройств не должна превышать 100 метров.

1.6 Настройка роутера

ВАЖНО!

• Во избежание возможных помех с беспроводной связью, при настройке беспроводного роутера используйте проводное соединение.

• Перед настройкой беспроводного роутера, выполните следующие действия:

• При замене существующего роутера, отключите его от сети.

1.6.1 Проводное подключение

ПРИМЕЧАНИЕ: Для проводного подключения можно использовать

любой (прямой или перекрестный) кабель.

Wall power outlet

WPS

DSL E-WAN

Wi-Fi on/off

Power

Computer

Wall telephone outlet

Splitter

DSL

LAN

Phone

Для настройки беспроводного роутера через проводное

соединение:

1. Подключите блок питания роутера к разъему DC и к розетке.

2. Подключите один конец кабеля RJ-11 к порту DSL роутера, а

другой конец к порту DSL сплиттера.

3. С помощью сетевого кабеля подключите компьютер к LAN

порту роутера.

ВАЖНО! После включения роутера, подождите две-три минуты для его загрузки.

1.6.2 Беспроводное подключение

DSL E-WAN

DSL

Wi-Fi on/off

Wall power outlet

WPS

Power

Computer

Phone

Splitter

Wall telephone outlet

Для настройки беспроводного роутера через беспроводное

соединение:

1. Подключите блок питания роутера к разъему DC и к розетке.

2. Подключите один конец кабеля RJ-11 к порту DSL роутера, а другой конец к порту DSL сплиттера.

3. Установите в компьютер сетевой адаптер IEEE 802.11a/b/g/n/ ac.

ПРИМЕЧАНИЯ:

• Подробную информацию о подключении к беспроводной сети

смотрите в руководстве пользователя для WLAN адаптера.

• Информацию по настройке параметров безопасности смотрите в

разделе Настройка параметров безопасности беспроводной сети данного руководства.

2 Первое включение

2.1 Вход в веб-интерфейс

Данный беспроводной роутер оснащен интуитивно понятным графическим интерфейсов пользователя (GUI), что позволяет легко сконфигурировать его функции через браузер, например Internet Explorer, Firefox, Safari или Google Chrome.

ПРИМЕЧАНИЕ: Функции могут изменяться в зависимости от версии прошивки.

Для входа в веб-интерфейс:

1. В браузере введите IP-адрес роутера по умолчанию:

192.168.1.1

2. В окне входа, введите имя пользователя по умолчанию (admin) и пароль (admin).

3. Теперь можно использовать веб-интерфейс для конфигурации различных параметров роутера.

Верхние кнопки

QIS

Navigation panel

Средний столбец

ПРИМЕЧАНИЕ: При входе в веб-интерфейс в первый раз

автоматически появится страница быстрой настройки Интернет (QIS).

Информация

Правый столбец

2.2 Быстрая настройка Интернет (QIS) с автоопределением

Функция быстрой настройки интернета (QIS) поможет Вам быстро настроить подключение к Интернет.

ПРИМЕЧАНИЕ: При первом подключении к Интернет нажмите на роутере кнопку сброса для сброса роутера к заводским настройкам по умолчанию. Дополнительную информацию об этой утилите смотрите в разделе Восстановление прошивки в главе 5 данного руководства.

Для использования QIS с автоматическим определением:

1. Войдите в веб-интерфейс. Автоматически появится страница

быстрой настройки (QIS).

ПРИМЕЧАНИЯ:

• По умолчанию, имя пользователя и пароль для веб-интерфейса

роутера admin. Подробную информации об изменении имени пользователя и пароля смотрите в разделе 4.7.1 Система

• Имя пользователя и пароль позволяют войти в веб-интерфейс

роутера для конфигурации параметров беспроводного роутера. Имя сети (SSID) и ключ безопасности позволяют беспроводным устройствам подключаться к беспроводной сети.

2. Роутер автоматически конфигурирует режим DSL, тип подключения к сети Интернет режим инкапсуляции и значения VPI / VCI. Введите информацию, полученную от вашего провайдера (ISP).

ВАЖНО! Необходимую информацию о конфигурации подключения к сети Интернет узнайте у своего провайдера.

ПРИМЕЧАНИЯ:

• Автоматическое определение типа подключения имеет место при

первой настройке роутера или после сброса роутера к настройкам по умолчанию.

• По умолчанию, QIS предназначена для настройки DSL. Если

нужно настроить роутер в качестве беспроводного маршрутизатора, обратитесь к разделу Подключение к сети Интернет в главе 4 данного руководстве пользователя.

3. Если QIS не может определить тип подключения к Интернет, следуйте инструкциям ниже для конфигурации типа подключения вручную

a) Выберите режим Annex, используемый службой DSL.

ПРИМЕЧАНИЯ:

• Режим Annex имеет несколько подрежимов: Annex A/I/J/L/M или

Annex B/J. Если ваш провайдер DSLAM предоставляет Annex A и Annex M, QIS автоматически установит режим A/I/J/L/M и завершит настройку DSL.

• Если необходимо сконфигурировать специальный режим Annex,

обратитесь к разделу Настройка DSL в главе 4 данного руководства пользователя.

b) Выберите вашу страну и провайдера (ISP).

c) Назначьте имя сети (SSID) и ключ безопасности

для беспроводных подключений. Когда закончите, нажмите Применить.

d) Итоговая страница отобразит текущие настройки вашей

сети. Нажмите Далее для сохранения сетевых настроек и перехода на страницу карты сети.

2.3 Подключение к беспроводной сети

После настройки беспроводного роутера через QIS к беспроводной сети можно подключить компьютер и другие устройства.

Для подключения к Вашей сети выполните следующее:

1. Для просмотра доступных беспроводных сетей щелкните по иконке сети в области уведомлений.

2. Выберите беспроводную сеть, к которой Вы желаете подключиться и нажмите Подключить.

3. При доступе к безопасной беспроводной сети введите пароль или сетевой ключ и нажмите OK.

4. Дождитесь подключения компьютера к беспроводной сети. Иконка отображает состояние подключения и мощность сигнала проводного или беспроводного подключения.

ПРИМЕЧАНИЯ:

• Подробную информацию по настройке беспроводной сети смотрите в следующей главе.

• Подробную информацию по подключению устройства к беспроводной сети смотрите в руководстве пользователя устройства.

3 Конфигурация общих параметров

3.1 Использование карты сети

Карта сети позволяет конфигурировать параметры сетевой безопасности, управлять сетевыми клиентами и USBустройствами.

3.1.1 Настройка параметров безопасности беспроводной сети

Для защиты беспроводной сети от несанкционированного доступа, необходимо настроить параметры безопасности.

Для настройки параметров безопасности:

1. В меню навигации выберите Общие > Карта сети.

2. На экране карты сети, под областью Состояние системы

можно сконфигурировать параметры безопасности беспроводной сети, например SSID, уровень безопасности и настройки шифрования.

ПРИМЕЧАНИЕ: Вы можете настроить параметры безопасности для диапазонов 2.4 ГГц и 5 ГГц.

Настройки безопасности 2.4 ГГц Настройки

безопасности 5 ГГц

3. В поле Wireless name (SSID) введите уникальное имя для

Вашей беспроводной сети.

4. В списке Метод аутентификации выберите метод

шифрования для беспроводной сети.

ВАЖНО! Стандарт IEEE 802.11n/ac не поддерживает высокоскоростного соединения с WEP или WPA-TKIP ключом. Если Вы используете эти методы шифрования, скорость передачи данных снизится до IEEE 802.11g 54Mbps.

5. Введите ключ WPA-PSK (пароль).

6. Когда закончите, нажмите Применить.

3.1.2 Управление сетевыми клиентами

Для управления сетевыми клиентами:

1. В меню навигации выберите Общие > Карта сети.

2. На экране карта сети, выберите иконку состояние клиента для отображения информации о сетевых клиентах.

3.1.3 Мониторинг USB-устройства

Беспроводной роутер оснащен двумя портами USB, предназначенными для подключения USB-устройств, например USB-накопителя, USB-принтера

ПРИМЕЧАНИЯ:

• Внешний USB HDD/флэш-диск

• Роутер работает с большинством USB-накопителей (размером до 3 Тб) и поддерживает чтение и запись для FAT16, FAT32, EXT2, EXT3 и NTFS.

• Для безопасного извлечения USB диска в правом верхнем углу страницы Network Map нажмите иконку USB и выберите Отключить USB-накопитель.

• Список поддерживаемых файловых систем и разделов для жесткого диска смотрите на странице http://event.asus.com/ networks/disksupport

ПРИМЕЧАНИЯ:

• Сервер печати:

• Утилита сетевого принтера поддерживается в Windows XP/ Vista/7/8/8.1. Для установки утилиты на Mac OS перейдите USB приложение > Сервер печати и нажмите Скачать сейчас, затем выберите Использовать протокол LPR для общего доступа.

• Список поддерживаемых принтеров смотрите на странице http:// event.asus.com/networks/printersupport

ВАЖНО! Сначала необходимо создать учетную запись и задать для нее права доступа, позволяющие другим сетевым клиентам доступа к USB-устройству через FTP, Samba или AiCloud. Для получения дополнительной информации смотрите разделы 3.5. Использование USB приложений и 3.6 Использование AiCloud в данном руководстве.

Для мониторинга USB-устройства:

1. В меню навигации выберите Общие > Карта сети.

2. Для отображения информации об USB-устройстве на экране

карты сети выберите иконку Состояние USB диска.

3. В поле AiDisk Wizard нажмите GO для создания FTP

сервера, позволяющему обмен файлами через Интернет.

ПРИМЕЧАНИЯ:

• Дополнительную информацию смотрите в разделе 3.5.2

Использование серверов данного руководства.

• Беспроводной роутер работает с большинством USB жестких

дисков/ флэш-дисков (размером до 3 Тб) и поддерживает чтение и запись для FAT16, FAT32, EXT2, EXT3 и NTFS.

Безопасное извлечение USB-диска

ВАЖНО: Неправильное извлечение USB диска может привести к

потере данных.

Для безопасного извлечения USB-накопителя:

1. В меню навигации выберите Общие > Карта сети.

2. В правом верхнем углу нажмите > Отключить USB- накопитель. После успешного отключения USB-накопителя состояние изменится на Отключен.

3.2 Создание гостевой сети

Гостевая сеть предоставляет подключение к сети Интернет для временных посетителей через отдельный SSID без доступа к локальной сети.

ПРИМЕЧАНИЕ: Роутер поддерживает до четырех SSID (включая основной SSID).

Для создания гостевой сети:

1. В меню навигации выберите Общие > Карта сети.

2. На экране гостевой сети выберите используемый диапазон:

2.4 или 5 ГГц.

3. Выберите Включить.

4. Для конфигурации дополнительных параметров, щелкните по сети (SSID), параметры которой нужно изменить.

5. В поле Имя сети (SSID) назначьте имя для временной беспроводной сети.

6. Выберите Метод аутентификации.

7. Укажите Время доступа или выберите Безграничный.

8. Включите или отключите Доступ к Интранет.

9. Когда закончите, нажмите Применить.

3.3 Использование Диспетчера трафика

3.3.1 Управление QoS (качество обслуживания)

Качество обслуживания (QoS) позволяет Вам установить приоритет и управлять сетевым трафиком.

Для установки приоритета выполните следующее:

1. В меню навигации выберите Общие > Диспетчер трафика > вкладка QoS.

2. Нажмите ON для включения QoS. Заполните поля входящей и исходящей скорости.

ПРИМЕЧАНИЕ: Информацию о ширине канала можно получить у Вашего провайдера (ISP).

3. Нажмите Сохранить.

ПРИМЕЧАНИЕ: Список пользовательских правил предназначен для дополнительных настроек. Если необходимо задать приоритет для сетевых служб, выберите Определяемые пользователем правила QoS или Определяемый пользователем приоритет в верхнем правом углу.

4. На странице Определяемые пользователем правила QoS находится четыре типа онлайн-служб по умолчанию: web surf, HTTPS и le transfers. Выберите нужную службу, заполните Исходный IP или MAC, Порт назначения,

Протокол, Передаваемый и Приоритет, затем нажмите Применить. Эта информация появится на экране правил

QoS.

ПРИМЕЧАНИЯ

• Для ввода исходного IP или MAC возможны следующие действия:

а) Укажите IP-адрес, например "192.168.122.1". b) Введите IP-адреса, находящиеся в одной подсети или в одном

IP-пуле, например “192.168.123.*” или “192.168.*.*” в) Введите все адреса как "*.*.*.*" или оставьте это поле пустым. d) Формат МАС-адрес состоит из шести групп по две

шестнадцатеричных цифры, разделенных двоеточием (:) (например

12:34:56:aa:bc:ef)

ПРИМЕЧАНИЯ:

• Для исходного порта возможны следующие действия: а) Укажите конкретный порт, например "95". b) Введите диапазон портов, например “103:315”, “>100” или

“<65535”.

• В столбце Передаваемый содержится информация о входящем

и исходящем сетевом трафике для одной секции. В этом столбце

можно установить ограничение сетевого трафика (в КБ) для

конкретной службы. Например, если два сетевых клиента ПК 1

и ПК 2 осуществляют доступ в Интернет (через порт 80), а PC

1 превысил ограничение сетевого трафика, то он получит более

низкий приоритет. Если Вам не нужно ограничение трафика,

оставьте поле пустым.

5. На странице Определяемый пользователем приоритет можно выбрать приоритет для сетевых приложений или устройств из списка Определяемые пользователем

правила QoS. На основе приоритета можете использовать следующие методы для отправки пакетов данных:

• Изменить порядок отправляемых в Интернет пакетов.

• В таблице Скорость исходящего соединения установите

Минимальное ограничение ширины канала и Максимальное ограничение ширины канала для

нескольких сетевых приложений с разным приоритетом. Исходящая ширина канала для сетевых приложений отображается в процентах.

ПРИМЕЧАНИЯ:

• Низкоприоритетные пакеты игнорируются для обеспечения

передачи высокоприоритетных пакетов.

• В таблице Скорость входящего соединения установите

Максимальное ограничение ширины канала для сетевых приложений в соответствующем порядке. Высокий приоритет исходящих пакетов вызовет высокий приоритет входящих пакетов.

• При отсутствии высокоприоритетных пакетов соединение доступно

для низкоприоритетных пакетов.

6. Установите пакеты с наивысшим приоритетом. Для игр, например, можно установить ACK, SYN и ICMP в качестве пакетов с наивысшим приоритетом.

ПРИМЕЧАНИЕ: Убедитесь, что QoS включено и задано ограничение скорости для загрузки/скачивания.

3.3.2 Мониторинг трафика

Функция мониторинга трафика позволяет оценить объем трафика, а также скорость подключения к Интернет, проводного и беспроводного подключений. Функция позволяет ежедневно контролировать сетевой трафик.

ПРИМЕЧАНИЕ: Сумма пакетов из сети Интернет равна сумме переданных пакетов для проводных и беспроводных устройств.

+ 99 hidden pages
