RS720-E9-RS24-E
伺服器
使用手冊
T16283
4.00 版
2020 年 2 月發行
版權說明
©ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利
本使用手冊包括但不限於其所包含的所有資訊皆受到著作權法之保護，未經華碩電
腦股份有限公司（以下簡稱「華碩」）許可，不得任意地仿製、拷貝、謄抄、轉譯或
為其他利用。
免責聲明
本使用手冊是以「現況」及「以目前明示的條件下」的狀態提供給您。在法律允許
的範圍內，華碩就本使用手冊，不提供任何明示或默示的擔保及保證，包括但不限於
商業適銷性、特定目的之適用性、未侵害任何他人權利及任何得使用本使用手冊或無
法使用本使用手冊的保證，且華碩對因使用本使用手冊而獲取的結果或透過本使用手
冊所獲得任何資訊之準確性或可靠性不提供擔保。
台端應自行承擔使用本使用手冊的所有風險。 台端明確了解並同意，華碩、華碩
之授權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本使用手冊、
或因使用本使用手冊、或因不可歸責於華碩的原因而無法使用本使用手冊或其任何部
分而可能產生的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限
於利益損失、業務中斷、資料遺失或其他金錢損失）負責，不論華碩是否被告知發生
上開損失之可能性。
由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前
述限制或排除條款可能對您不適用。
台端知悉華碩有權隨時修改本使用手冊。本產品規格或驅動程式一經改變，本使
用手冊將會隨之更新。本使用手冊更新的詳細說明請您造訪華碩的客戶服務網 ht tp://
support.asus.com，或是直接與華碩資訊產品技術支援專線 0800-093-456 聯絡。
於本使用手冊中提及之第三人產品名稱或內容，其所有權及智慧財產權皆為各別產
品或內容所有人所有且受現行智慧財產權相關法令及國際條約之保護。
當下列兩種情況發生時，本產品將不再受到華碩之保固及服務：
（1） 本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授
權的行為。
（2）本產品序號模糊不清或喪失。
ii
目錄
使用注意事項 ..................................................................................................................................vii
用電安全 ......................................................................................................................................... viii
電磁安全 ............................................................................................................................. viii
靜電元件 ............................................................................................................................. viii
警告使用者 ......................................................................................................................... viii
關於本使用手冊 .............................................................................................................................. ix
章節說明 ................................................................................................................................ ix
提示符號 ..................................................................................................................................x
哪裡可以找到更多的產品資訊 .......................................................................................x
產品之限用物質含有情況 ............................................................................................... xi
產品回收與處理 .................................................................................................................. xi
第一章：系統導覽
1.1 產品包裝內容 ........................................................................................................................ 1-2
1.2 序號貼紙 ................................................................................................................................. 1-2
1.3 產品規格表 ............................................................................................................................. 1-3
1.4 前端面板 ................................................................................................................................. 1-6
1.5 後端面板 ................................................................................................................................. 1-6
1.6 內部組件 ................................................................................................................................. 1-7
1.7 LED 顯示燈號說明 .............................................................................................................. 1-8
1.7.1 前面板指示燈 ........................................................................................................ 1-8
1.7.2 儲存裝置指示燈 .................................................................................................... 1-9
1.7.3 網路埠指示燈 ........................................................................................................ 1-9
1.7.4 Q-Code 表格 .........................................................................................................1-10
第二章：硬體安裝
2.1 機殼上蓋 ................................................................................................................................. 2-2
2.1.1 打開機殼後半部上蓋 .......................................................................................... 2-2
2.2 中央處理器（CPU） .......................................................................................................... 2-3
2.2.1 安裝中央處理器 .................................................................................................... 2-3
2.3 系統記憶體 ............................................................................................................................. 2-6
2.3.1 概觀 ........................................................................................................................... 2-6
2.3.2 記憶體設定 ............................................................................................................. 2-7
2.3.3 安裝記憶體模組 ..................................................................................................2-14
2.3.4 取出記憶體模組 ..................................................................................................2-14
2.4 安裝硬碟機 ...........................................................................................................................2-15
2.5 擴充插槽 ...............................................................................................................................2-17
2.5.1 安裝擴充卡至轉接卡支撐架 1 .....................................................................2-19
2.5.2 安裝擴充卡至轉接卡支撐架 2 .....................................................................2-21
2.5.3 安裝擴充卡至轉接卡支撐架 3 .....................................................................2-23
2.5.4 安裝擴充卡至轉接卡支撐架 4 .....................................................................2-25
2.5.5 安裝華碩 PIKE II 卡 ..........................................................................................2-27
2.5.6 設定擴充卡 ...........................................................................................................2-30
2.5.7 安裝 Mezzanine（夾層）卡............................................................................2-31
華碩 RS720-E9-RS24-E 使用手冊
iii
目錄
2.5.8 安裝 M.2（NGFF）擴充卡 .............................................................................2-34
2.6 連接排線 ...............................................................................................................................2-36
2.7 SATA/SAS 背板排線的連接 ..........................................................................................2-37
2.8 移除系統組件 ......................................................................................................................2-38
2.8.1 系統風扇 ................................................................................................................2-38
2.8.2 備援式電源供應器模組 ...................................................................................2-39
第三章：進階安裝
3.1 免工具標準式滑軌套件 ..................................................................................................... 3-2
3.2 安裝免工具機架滑軌.......................................................................................................... 3-3
3.3 滑軌尺寸 ................................................................................................................................. 3-5
第四章：主機板資訊
4.1 主機板構造圖 ........................................................................................................................ 4-2
4.2 跳線選擇區 ............................................................................................................................. 4-4
4.3 內部指示燈 ...........................................................................................................................4-10
4.4 元件與周邊裝置的連接 ...................................................................................................4-13
第五章：BIOS 程式設定
5.1 管理、更新您的 BIOS 程式 ............................................................................................5-2
5.1.1 華碩 CrashFree BIOS 3 程式 ...........................................................................5-2
5.1.2 使用華碩 EzFlash 更新程式 ............................................................................. 5-3
5.1.3 BUPDATER 工具程式 ......................................................................................... 5-4
5.2 BIOS 程式設定 ...................................................................................................................... 5-6
5.2.1 BIOS 程式選單介紹 ............................................................................................. 5-7
5.2.2 功能表列說明 ........................................................................................................ 5-7
5.2.3 選單項目 .................................................................................................................. 5-8
5.2.4 子選單 .......................................................................................................................5-8
5.2.5 操作功能鍵說明 .................................................................................................... 5-8
5.2.6 一般說明 .................................................................................................................. 5-8
5.2.7 設定值 .......................................................................................................................5-8
5.2.8 設定視窗 .................................................................................................................. 5-8
5.2.9 捲軸 ........................................................................................................................... 5-8
5.3 主選單（Main） ................................................................................................................... 5-9
5.3.1 System Date [Day xx/xx/xxxx] ......................................................................... 5-9
5.3.2 System Time [xx:xx:xx] ....................................................................................... 5-9
5.4 效能調整選單（Performance Tuning menu） .........................................................5-10
5.5 進階選單（Advanced menu） .......................................................................................5-11
5.5.1 Trusted Computing..............................................................................................5-12
5.5.2 ACPI 設定 ..............................................................................................................5-12
5.5.3 Smart Setting（智慧設定） ...........................................................................5-13
5.5.4 Super IO 設定 ......................................................................................................5-13
5.5.5 序列埠控制面板重新定向（Serial Port Console Redirection） .....5-14
5.5.6 Onboard LAN I350 IO 設定 ............................................................................5-17
iv
目錄
5.5.7 APM 設定 ..............................................................................................................5-18
5.5.8 PCI 子系統設定（PCI Subsystem Settings） ..........................................5-19
5.5.9 USB 設定（USB Configuration） ................................................................5-20
5.5.10 CSM 設定 ............................................................................................................5-21
5.5.11 NVMe 設定 .........................................................................................................5-22
5.5.12 Offboard SATA 控制器設定。 ...................................................................5-22
5.5.13 區域網路堆疊設定（Network Stack Configuration） .......................5-23
5.5.14 iSCSI 設定 ..........................................................................................................5-24
5.6 平台設定選單（Platform Configuration menu） ..................................................5-24
5.6.1 PCH 設定 ...............................................................................................................5-24
5.6.2 Miscellaneous 設定 ...........................................................................................5-27
5.6.3 Server ME 設定 ...................................................................................................5-27
5.6.4 Runtime Error Logging Support .....................................................................5-28
5.7 插槽設定選單（Socket Configuration menu） ......................................................5-28
5.7.1 處理器設定（Processor Configuration） .................................................5-29
5.7.2 常用的 RefCode 設定 .......................................................................................5-30
5.7.3 UPI 設定 .................................................................................................................5-31
5.7.4 記憶體設定（Memory Configuration） .....................................................5-32
5.7.5 IIO 設定 ..................................................................................................................5-34
5.7.6 進階電源管理設定 .............................................................................................5-35
5.8 事件記錄選單（Event Logs menu） ...........................................................................5-37
5.8.1 變更 Smbios 事件記錄設定 ...........................................................................5-37
5.8.2 View Smbios Event Log ...................................................................................5-37
5.9 伺服器管理選單（Server Mgmt menu） ..................................................................5-38
5.10 安全性選單（Security menu） ..................................................................................5-39
5.11 開機選單（Boot menu） ..............................................................................................5-41
5.12 工具選單（Tool menu） ..............................................................................................5-42
5.13 離開 BIOS 程式（Exit） ..............................................................................................5-43
第六章：磁碟陣列設定
6.1 RAID 功能設定 .....................................................................................................................6-2
6.1.1 RAID 功能說明 ...................................................................................................... 6-2
6.1.2 安裝硬碟機 ............................................................................................................. 6-3
6.1.3 在 BIOS 程式中設定 RAID ............................................................................... 6-3
6.1.4 RAID 設定程式 ...................................................................................................... 6-3
6.2 Intel® Rapid Storage Technology enterprise SATA/SSATA Option ROM
工具程式 ................................................................................................................................. 6-4
6.2.1 建立 RAID 設定 ....................................................................................................6-5
6.2.2 刪除 RAID 磁區 ....................................................................................................6-7
6.2.3 重新設定硬碟為非陣列硬碟 ............................................................................ 6-8
6.2.4 退出 Intel Rapid Storage Technology enterprise 程式 .......................... 6-9
6.2.5 重建 RAID 設定 ....................................................................................................6-9
6.2.6 在 BIOS 程式中設定開機陣列 ......................................................................6-11
6.3 Intel® Rapid Storage Technology enterprise 工具程式（Windows） ............6-12
華碩 RS720-E9-RS24-E 使用手冊
v
目錄
6.3.1 建立 RAID 設定 ..................................................................................................6-13
6.3.2 變更 Volume 類型 ..............................................................................................6-15
6.3.3 刪除 Volume .........................................................................................................6-17
6.3.4 Preferences（偏好設定） ...............................................................................6-18
第七章：安裝驅動程式
7.1 安裝 RAID 驅動程式 .......................................................................................................... 7-2
7.1.1 建立搭載 RAID 驅動程式的 USB 隨身碟 .................................................. 7-2
7.1.2 安裝 RAID 驅動程式 ........................................................................................... 7-2
7.2 安裝應用程式與工具程式 ................................................................................................ 7-5
7.3 使用驅動及公用程式 DVD 光碟 .................................................................................... 7-5
7.3.1 驅動程式主選單 .................................................................................................... 7-6
7.3.2 管理軟體選單 ........................................................................................................ 7-6
7.3.3 使用手冊選單 ........................................................................................................ 7-7
7.3.4 聯絡資訊 .................................................................................................................. 7-7
7.4 安裝 Intel 晶片裝置軟體驅動程式 ............................................................................... 7-8
7.5 安裝顯示驅動程式 ............................................................................................................7-10
7.6 安裝 Intel® Rapid Storage Technology enterprise 5.0 程式 ..............................7-12
附錄
Z11PP-D24 架構圖 .....................................................................................................................A-2
華碩的聯絡資訊 ...........................................................................................................................A-3
vi
使用注意事項
操作伺服器之前請務必詳閱以下注意事項，避免因人為的疏失造成系統損傷甚至人
體本身的安全。
請勿使用非本產品配備的電源線，由於電路設計之不同，將有可能造成
內部零件的損壞。
‧ 使用前，請檢查每一條連接線是否都已經依照使用手冊指示連接妥當，以及電源
線是否有任何破損，或是連接不正確的情形發生。如有任何破損情形，請儘速與
您的授權經銷商聯絡，更換良好的線路。
‧ 伺服器安放的位置請遠離灰塵過多，溫度過高，太陽直射的地方。
‧ 保持機器在乾燥的環境下使用，雨水、溼氣、液體等含有礦物質將會腐蝕電子線
路。
‧ 使用伺服器時，務必保持周遭散熱空間，以利散熱。
‧ 使用前，請檢查各項周邊設備是否都已經連接妥當再開機。
‧ 避免邊吃東西邊使用伺服器，以免污染機件造成故障。
‧ 請避免讓紙張碎片、螺絲及線頭等小東西靠近伺服器之連接器、插槽、孔位等
處，避免短路及接觸不良等情況發生。
‧ 請勿將任何物品塞入伺服器機件內，以避免引起機件短路，或是電路損毀。
‧ 伺服器開機一段時間之後，散熱片及部份IC表面可能會發熱、發燙，請勿用手觸
摸，並請檢查系統是否散熱不良。
‧ 在安裝或是移除周邊產品時請先關閉電源。
‧ 在更換熱插拔式連接器的零件（如：Power Supply unit、HDD、DC Fan等）之前，
需先將產品的電源移除。
‧ 電源供應器若壞掉，切勿自行修理，請交由授權經銷商處理。
‧ 請不要試圖拆開機器內部，非專業人員自行拆開機器將會造成機器故障問題。
‧ 伺服器的機殼、鐵片大部分都經過防割傷處理，但是您仍必須注意避免被某些細
部鐵片尖端及邊緣割傷，拆裝機殼時最好能夠戴上手套。
‧ 當你有一陣子不使用伺服器時，休假或是颱風天，請關閉電源之後將電源線拔
掉。
‧ 本產品建議之環境操作溫度為 35℃。
‧ 主機板上之 RTC 電池如果更換不正確會有爆炸的危險，請依照製造商說明處理用
過的電池。
華碩 RS720-E9-RS24-E 使用手冊
vii
用電安全
電磁安全
‧ 拆裝任何元件或是搬移伺服器之前，請先確定與其連接的所有電源都已經拔掉。
‧ 拆裝任何元件上連接的訊號線之前，請先拔掉連接的電源線，或是先安裝訊號線
之後再安裝電源線。
‧ 使用一隻手拆裝訊號線，以避免接觸到兩個不同電位表面造成不當的電流突波衝
擊產生。
‧ 伺服器電源線請勿與其他事物機器共用同一個插座，儘量不要使用延長線，最好
能夠連接一台不斷電系統 UPS。
靜電元件
處理器、記憶體、主機板、介面卡、磁碟機、硬碟機等設備，是由許多精密的積體
電路與其它元件所構成，這些積體電路很容易因為遭受靜電的影響而損壞。因此，在
拆裝任何元件之前，請先做好以下的準備：
‧ 如果您有靜電環等防靜電設備，請先戴上。
‧ 假如您所處的環境並沒有防靜電地板，開始拆裝伺服器之前，請您先將身體可能
帶的靜電消除。
‧ 在尚未準備安裝前，請勿將元件由防靜電袋中取出。
‧ 將元件由防靜電袋中取出時，請先將它與伺服器金屬平面部份碰觸，釋放靜電。
‧ 拿持元件時儘可能不觸碰電路板，及有金屬接線的部份。
‧ 請勿用手指接觸伺服器之連接器、IC 腳位、附加卡之金手指等地方。
‧ 欲暫時置放元件時請放置在防靜電墊或是防靜電袋上，再度拿起時請將它與伺服
器金屬平面部份碰觸。
本系統是以具備接地線之三孔電源線插座而設計，請務必將電源線連接到
牆上的三孔電源插座上，以避免突衝電流造成伺服器系統損害情形發生。
警告使用者
這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況
下，使用者會被要求採取某些適當的對策。
viii
關於本使用手冊
本使用手冊主要是針對有經驗且具有個人電腦硬體組裝知識的使用者所撰寫的。本
手冊可以幫助您建立起最新、功能強大的華碩伺服器。手冊內容介紹本產品各部份元
件的拆裝、設定，因此，部份元件可能是選購配備，並未包含在您的產品當中，假如
您有需要選購該配備，請向本公司授權經銷商洽詢。
章節說明
本使用手冊的內容結構如下：
第一章：系統導覽
本章以清楚的圖示帶您認識華碩伺服器的功能及特色，包括系統的前、後面板以及
內部功能的介紹。
第二章：硬體安裝
本章以逐步說明的方式，教您如何將系統所需的零組件正確地安裝至本伺服器裡
頭。
第三章：進階安裝
本章提供您本伺服器的機架安裝及使用方法。
第四章：主機板資訊
本章提供您有關本伺服器內建主機板的相關資訊，包括主機板的構造圖、Ju m p e r
設定以及連接埠位置等。
第五章：BIOS 程式設定
本章提供您本伺服器之 BIOS 的升級與管理及 BIOS 設定的相關訊息。
第六章：磁碟陣列設定
在本章節中我們將介紹有關磁碟陣列的設定與說明。
第七章：安裝驅動程式
本章節將提供您相關驅動程式的安裝與說明。
華碩 RS720-E9-RS24-E 使用手冊
ix
提示符號
以下為本手冊所使用到的各式符號說明：
警告：提醒您在進行某一項工作時要注意您本身的安全。
小心：提醒您在進行某一項工作時要注意勿傷害到主機板元件。不當的
動作可能會對產品造成損害。
注意：重點提示，重要的注意事項。您必須遵照使用手冊所描述之方式
完成一項或多項軟硬體的安裝或設定。
說明：小祕訣，名詞解釋，或是進一步的資訊說明。提供有助於完成某
項工作的訣竅和其他額外的資訊。
哪裡可以找到更多的產品資訊
您可以經由下面所提供的兩個管道來獲得您所使用的華碩產品資訊以及軟硬體的升
級資訊等。
1. 華碩網站
您可以到 http://tw.asus.com 華碩電腦全球資訊網，來取得所有關於華碩軟硬體產品
的各項資訊。
2. ASUS Control Center（ACC）使用手冊
本使用手冊介紹如何設定並使用華碩伺服器管理工具，請至 asuscontrolcenter.asus.
com 檢視詳細資訊。
x
產品之限用物質含有情況
「產品之限用物質含有情況」之相關資訊，請參考下表。
單元
印刷電路板及其
電子組件
外殼 o o o o o o
散熱設備 - o o o o o
電源供應器 - o o o o o
其他及其配件 - o o o o o
備考 1 "o" 係指該項限用物質之百分比含量未超出百分比含量基準值。
備考 2 "-" 係指該項限用物質為排除項目。
鉛 (Pb) 汞 (Hg) 鎘 (Cd)
- o o o o o
限用物質及其化學符號
六價鉻
(Cr+6)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
產品回收與處理
華碩與資源回收業者以最高標準相互配合，以保護我們的環境，確保工作者的安
全，以及遵從全球有關環境保護的法律規定。我們保證以資源回收的方式回收以往生
產的舊設備，透過多樣的方式保護環境。
如欲了解更多關於華碩產品資源回收資訊與聯絡方式，請連線上網至
CSR（Corporate Social Responsibility）網頁：http://csr.asus.com/english/Takeback.
htm。
請勿將本主機板當作一般垃圾丟棄。本產品零組件設計為可回收利用。
這個打叉的垃圾桶標誌表示本產品（電器與電子設備）不應視為一般垃
圾丟棄，請依照您所在地區有關廢棄電子產品的處理方式處理。
請勿將內含汞的電池當作一般垃圾丟棄。這個打叉的垃圾桶標誌表示電
池不應視為一般垃圾丟棄。
華碩 RS720-E9-RS24-E 使用手冊
xi
xii
第一章：
系統導覽
本章將介紹本伺服器的各項組成元件，其中包括系統的
前、後面板以及內部功能的總體介紹。
1
1.1 產品包裝內容
以下為本伺服器包裝內的組件。
標準元件
機種型號 RS720-E9-RS24-E
機殼 華碩 R2P-A-R22475 2U 機架式機殼
主機板 華碩 Z11PP-D24 伺服器主機板
硬體元件 2 x 備援式 800W 80 PLUS Platinum 電源供應器
1 x SAS/SATA 背板
24 x 可熱抽換 2.5 吋儲存裝置抽取架
1 x 前側 I/O 面板
4 x 轉接卡
4 x 系統風扇
配件 1 x 驅動與公用程式光碟片
螺絲一包
2 x 處理器散熱片
2 x AC 電源線
選配配件 2 x 備援式 1200W 80 PLUS Platinum 電源供應器模組
2 x 備援式 850W 80 PLUS Titanium 電源供應器模組
1 x 標準式機架安裝套件
若以上列出的任何一項配件有損壞或是短缺的情形，請儘速與您的經銷
商連絡。
1.2 序號貼紙
在您打電話尋求華碩客服中心的協助之前，請先注意產品上的 12 碼序號編號，如
xxS0xxxxxxxx。請參考以下的圖示範例所示。
當核對正確的序號編號之後，華碩客服中心的人員就能提供快速的檢視並針對您的
問題提供滿意的協助。
RS720-E9-RS24-E
xxS0xxxxxxxx
1-2
第一章：系統導覽
1.3 產品規格表
華碩 RS720-E9-RS24-E 是一款精心打造的 2U 伺服器，內裝 Z11PP-D24 伺服器主
機板，支援 Intel® Xeon® Scalable 家族處理器，並包含最新內建於主機板上的晶片組
所提供的相關技術。
機種型號
中央處理器 / 系統匯流排
核心邏輯 Intel® PCH C621 晶片組
總插槽數 24（每個 CPU 6 通道；每個 CPU 12 個記憶體模組）
擴充容量 最高可擴充達 9216GB
記憶體類型
記憶體
記憶體大小
總 PCI/P C I-E
插槽數
擴充插槽
支援插槽類型
SATA 控制器
儲存裝置
SAS 控制器
RS720-E9-RS24-E
2 x Socket P0（LGA 3647）
第一代 Intel® Xeon® Scalable 家族處理器
第二代 Intel® Xeon® Scalable 家族處理器
UPI 10.4 GT/s
DDR4 2933*（每個通道 1 個記憶體模組）
DDR4 2666 / 2400 / 2133 RDIMM/LRDIMM/LRDIMM 3DS
（每個通道 2 個記憶體模組）
Intel® Optane™ DC persistent memory（DCPMM）
* 當使用 2DPC 設定時 2933MHz 會降為 2666MHz
** 請參考華碩官方網站 tw.asus.com 以查詢最新記憶體 AVL 更
新資訊
4GB、8GB、12GB、32GB、64GB（RDIMM）
64GB、128GB、256GB（RDIMM 3DS）
32GB、64GB、128GB（LRDIMM）
64GB、128GB、256GB（LRDIMM 3DS）
128GB、256GB、512GB（DCPMM）
* 請參考華碩官方網站 tw.asus.com 以查詢最新記憶體 AVL 更
新資訊
8+1
6 x PCI-E x16（Gen3 x8 link）或
3 x PCI-E x16（Gen3 x16 link）（全高 / 半長）
1 x PCI-E x16（Gen3 x16 link）（LP / 半長）
1 x PCI-E x16（Gen3 x8 link）（全高 / 半長）
1 x OCP 2.0 Mezzanine（夾層）卡（Gen3 x16 link）
Intel® PCH C621
- 10 x SATA 6Gb/s 連接埠 + 1 x M.2 插槽（SATA 6Gb/s
& PCI-E Gen3 x4 link）
或
- 9 x SATA 6Gb/s 連接埠 + 2 x M.2 插槽（SATA 6Gb/s &
PCI-E Gen3 x4 link）
Intel® RSTe（支援 Linux 與 Windows 系統；支援軟體
RAID 0、1、10 與 5）
Intel® VROC（支援 Linux 與 Windows 系統；支援軟體
RAID 0、1、10 與 5）
選購套件：
華碩 PIKE II 3108 8 埠 SAS HW RAID 卡
支援 12G SAS
華碩 RS720-E9-RS24-E 使用手冊
1-3
機種型號
儲存裝置插槽
網路功能 網路
顯示功能 顯示晶片 Aspeed AST2500 64MB
輔助儲存裝置：軟碟機 / 光碟機 外接 DVD-RW
內建 I/O 裝置連接埠、開關與 L E D
指示燈
管理解決方案
I = 內建
A 或 S = 可熱
抽換
外部遠端遙控
硬體
軟體 ASUS Control Center（Classic）
RS720-E9-RS24-E
前端面板插槽：
24 x 可熱抽換 2.5 吋儲存裝置插槽
（24 x SATA/SAS）
後端面板插槽：
2 x M.2（22110、2280、2260、2242）
（支援 SATA/PCIe M.2、SATA RAID）
1 x 雙埠 Intel® I350-AM2 Gigabit 網路控制器
1 x DM 網路管理埠
1 x OCP 2x25GbE（選配）
前面板 I/O 裝置連接埠：
2 x USB 3.0 連接埠
後面板 I/O 裝置連接埠：
2 x USB 3.0 連接埠
1 x 顯示器連接埠
2 x RJ-45 GbE 網路埠
1 x RJ-45 管理網路埠
後面板開關 / 指示燈：
1 x Q-Code / Port 80 LED 指示燈顯示面板
1 x 電源開關
1 x 訊息指示燈
1 x 儲存裝置存取指示燈
1 x Location 指示燈
前面板開關 / 指示燈：
1 x 電源開關 / 指示燈
1 x Location 開關 / 指示燈
1 x 重置開關
1 x 訊息指示燈
1 x 儲存裝置存取指示燈
網路埠 1-4 指示燈
* 網路埠 3-4 供 Mezzanine 卡使用
內建 ASMB9-iKVM ，支援 KVM-over-IP 的方式
1-4
第一章：系統導覽
（下一頁繼續）
機種型號
支援作業系統
尺寸（高 x 寬 x 長）
電源供應器
電氣額定值
環境條件
RS720-E9-RS24-E
請參考華碩官方網站 http://tw.asus.com 以查詢最新的作
業系統支援版本
750 mm x 444 mm x 88 mm（2U）
29.52” x 17.48” x 3.46”
1+1 備援式 800W 80 PLUS Platinum 電源供應器模組
（CPU 最高至 165W）
1+1 備援式 1200W 80 PLUS Titanium 電源供應器模組
（CPU 最高至 205W）
850W 80 PLUS Titanium 電源供應器模組（CPU 最高至
165W）
100-127Vac/200-240Vac, 10A/5A, 50/60Hz, Class I
（240Vdc 僅限中國）
100-127Vac/200-240Vac, 11A/5A, 47-63Hz
操作溫度：10℃ ~ 35℃
未操作溫度：-40℃ ~ 60℃
未操作濕度：20% ~ 90%（無結露）
* 列表規格若有變更，恕不另行通知。
華碩 RS720-E9-RS24-E 使用手冊
1-5
1.4 前端面板
本伺服器的前端面板提供了簡單的存取功能，包括電源按鈕、重置按鈕、相關的
LED 指示燈、Location 按鈕及 USB 連接埠，可方便您隨時瞭解系統的狀況。
關於前面板 LED 指示燈的介紹，請參考 1.7.1 前面板指示燈。
USB 2.0 連接埠
Asset tag（財產標籤）
拉柄
24 x 2.5 吋儲存裝置插槽
前面板 LED 指示燈 & 按鈕
1.5 後端面板
後端面板包含了所有連接裝置的接頭、輸出/輸入連接埠與系統電源插孔等。下圖
即為伺服器後端面板圖示。
擴充卡插槽
電源供應器模組
電源線連接孔
USB 3.0 連接埠
電源按鈕
Gigabit 網路埠 2
Gigabit 網路埠 1
DM 管理網路埠*
Q-Code 指示燈
顯示器連接埠
拉柄
1-6
第一章：系統導覽
‧ * 本網路埠僅供 ASMB9-iKVM 使用。
‧ Q-Cod e 指示燈以錯誤代碼提示可能的情況，以便進行疑難排解。發
生錯誤原因會依實際情況而異。
‧ 詳細內容請參考 1.7.4 Q-Code 表格。
1.6 內部組件
下圖即為本伺服器的標準內部組件：
2
3 4
1
1. 電源供應器含風扇
2. 華碩 Z11PP-D24 伺服器主機
板
3. 系統風扇
4. SATA/SAS 背板
5. 24 x 2.5 吋儲存裝置插槽
6. 前面板（隱藏）
2
3 4
1
7. Asset Tag（財產標籤）
本伺服器不包含軟碟機裝置，若您需要使用軟碟機安裝驅動程式等軟
體，請透過本伺服器上提供的 USB 埠連接 USB 外接軟碟機使用。
產品在運送時，系統外部會罩上保護膠膜。請在啟動系統前，先行將膠
膜拆除，以免開機後系統無法正常散熱而導致過熱。
*警告
不當移動內部組件可能會發生危險
請將手或身體其他部位與內部組件保持距離
華碩 RS720-E9-RS24-E 使用手冊
1-7
1.7 LED 顯示燈號說明
1.7.1 前面板指示燈
電源按鈕
訊息指示燈
儲存裝置指示燈
網路埠 3 指示燈
1 2
3 4
RESET
指示燈 圖示 顯示 說明
電源指示燈 亮燈 系統電源開啟
儲存裝置存取指
示燈
訊息指示燈
Location 指示燈
網路指示燈
熄滅
閃爍
熄滅
亮燈
熄滅
亮燈
熄滅
閃爍
亮燈
無動作
讀/寫資料至儲存裝置內
系統正常
提醒某個硬體監控事件
一切正常
按下 Location 按鈕（再按一次則關閉）
無連接網路
正在存取資料
已連接網路
RESET
1 2
3 4
Location 按鈕
網路埠 1 指示燈
網路埠 2 指示燈
網路埠 4 指示燈
重置按鈕
1-8
第一章：系統導覽
1.7.2 儲存裝置指示燈
1
2
綠燈
紅燈
1 2
3 4
RESET
儲存裝置指示燈說明
綠燈 亮起 電源已開啟（偵測到有儲存裝置存在）
紅燈 亮起
綠燈 / 紅燈 閃爍 RAID 重建正在進行
綠燈 / 紅燈 閃爍 RAID Locating
綠燈 / 紅燈 熄滅 未安裝儲存裝置
綠燈 閃爍 讀取 / 寫入資料至儲存裝置中
RAID 儲存裝置失效並且應立即更換（雖有插入儲存裝置
但偵測錯誤）
1.7.3 網路埠指示燈
ACT/LINK
SPEED
LED
LED
ACT/LINK LED 指示燈 SPEED LED 指示燈
燈號狀態 說明 燈號狀態 說明
熄滅 未連接 熄滅 10 Mbps 連線
綠燈 已連接 橘燈 100 Mbps 連線
閃爍 正在存取資料 綠燈 1 Gbps 連線
華碩 RS720-E9-RS24-E 使用手冊
1-9
1.7.4 Q-Code 表格
Action PHASE POST CODE TYPE DESCRIPTION
SEC Start up Security Phase
PSP Boot
PSP Boot Loader
phase (Error Post
Codes)
0x01 Progress First post code
0x02 Progress Load BSP microcode
0x03 Progress Perform early platform Initialization
0x04 Progress Set cache as ram for PEI phase
0x05 Progress Establish Stack
0x06 Progress CPU Early Initialization
0x00 Error General - Success
0x01 Error Generic Error Code
0x02 Error Generic Memory Error
0x03 Error Buffer Overflow
0x04 Error Invalid Parameter(s)
0x05 Error Invalid Data Length
0x06 Error Data Alignment Error
0x07 Error Null Pointer Error
0x08 Error Unsupported Function
0x09 Error Invalid Service ID
0x0A Error Invalid Address
0x0B Error Out of Resource Error
0x0C Error Timeout
0x0D Error data abort exception
0x0E Error prefetch abort exception
0x0F Error Out of Boundary Condition Reached
0x10 Error Data corruption
0x11 Error Invalid command
0x12 Error The package type provided by BR is incorrect
0x13 Error Failed to retrieve FW header during FW validation
0x14 Error Key size not supported
0x15 Error Agesa0 verification error
0x16 Error SMU FW verification error
0x17 Error OEM SINGING KEY verification error
0x18 Error Generic FW Validation error
0x19 Error RSA operation fail - bootloader
0x1A Error CCP Passthrough operation failed - internal status
0x1B Error AES operation fail
0x1C Error CCP state save failed
0x1D Error CCP state restore failed
0x1E Error SHA256 operation fail - internal status
0x1F Error ZLib Decompression operation fail
0x20 Error HMAC-SHA256 operation fail - internal status
0x21 Error Booted from boot source not recognized by PSP
0x22 Error PSP directory entry not found
0x23 Error PSP failed to set the write enable latch
0x24 Error PSP timed out because spirom took too long
0x25 Error Cannot find BIOS directory
0x26 Error SpiRom is not valid
0x27 Error slave die has different security state from master
0x28 Error SMI interface init failure
0x29 Error SMI interface generic error
0x2A Error invalid die ID executes MCM related function
0x2B Error invalid MCM configuration table read from bootrom
0x2C Error Valid boot mode wasn't detected
0x2D Error NVStorage init failure
0x2E Error NVStorage generic error
0x2F Error MCM 'error' to indicate slave has more data to send
0x30 Error MCM error if data size exceeds 32B
0x31 Error Invalid client id for SVC MCM call
0x32 Error MCM slave status register contains bad bits
0x33 Error MCM call was made in a single die environment
0x34 Error PSP secure mapped to invalid segment (should be 0x400_0000)
0x35 Error No physical x86 cores were found on die
0x36 Error Insufficient space for secure OS (range of free SRAM to SVC stack base)
0x37 Error SYSHUB mapping memory target type is not supported
0x38 Error Attempt to unmap permanently mapped TLB to PSP secure region
1-10
第一章：系統導覽
Action PHASE POST CODE TYPE DESCRIPTION
PSP Boot
PSP Boot Loader
phase (Error Post
Codes)
0x39 Error Unable to map an SMN address to AXI space
0x3A Error Unable to map a SYSHUB address to AXI space
0x3B Error The count of CCXs or cores provided by bootrom is not consistent
0x3C Error Uncompressed image size doesn't match value in compressed header
0x3D Error Compressed option used in case where not supported
0x3E Error Fuse info on all dies don't match
0x3F Error PSP sent message to SMU; SMU reported an error
0x40
0x41 Error Interface between PSP to SMU not available.
0x42 Error Timer wait parameter too large
0x43 Error Test harness module reported an error
0x44 Error x86 wrote C2PMSG_0 interrupting PSP
0x45 Error A write to an L3 register failed
0x46 Error Mini-BL
0x47 Error Mini-BL CCP HMAC Unit-test failed
0x48 Error Potential stack corruption in jump to Mini BL
0x49 Error Error in Validate and Loading AGESA APOB SVC call
0x4A Error Correct fuse bits for DIAG_BL loading not set
0x4B Error The UmcProgramKeys() function was not called by AGESA
0x4C Error Secure unlock error
0x4D Error Syshub register programming mismatch during readback
0x4E Error Family ID in MP0_SFUSE_SEC[7:3] not correct
0x4F Error An operation was invoked that can only be performed by the GM
0x50 Error Failed to acquire host controller semaphore to claim ownership of SMB
0x51 Error Timed out waiting for host to complete pending transactions
0x52 Error Timed out waiting for slave to complete pending transactions
0x53 Error Unable to kill current transaction on host
0x54 Error One of: Illegal command
0x55 Error An SMBus transaction collision detected
0x56 Error Transaction failed to be started or processed by host
0x57 Error An unsolicited SMBus interrupt was received
0x58 Error An attempt to send an unsupported PSP-SMU message was made
0x59 Error An error/data corruption detected on response from SMU for sent msg
0x5A Error MCM Steady-state unit test failed
0x5B Error S3 Enter failed
0x5C Error AGESA BL did not set PSP SMU reserved addresses via SVC call
0x5E Error CcxSecBisiEn not set in fuse RAM
0x5F Error Received an unexpected result
0x60 Error VMG Storage Init failed
0x61 Error Failure in mbedTLS user app
0x62 Error An error occured whilst attempting to SMN map a fuse register
0x63 Error Fuse burn sequence/operation failed due to internal SOC error
0x64 Error Fuse sense operation timed out
0x65 Error Fuse burn sequence/operation timed out waiting for burn done
0x66 Error Failure status indicating that the given SecureOS has been
0x67 Error This PSP FW was revoked
0x68 Error The platform model/vendor id fuse is not matching the BIOS public key token
0x69 Error The BIOS OEM public key of the BIOS was revoked for this platform
0x6A Error PSP level 2 directory not match expected value.
0x6B Error BIOS level 2 directory not match expected value.
0x6C Error
0x6D Error Generic error indicating the CCP HAL initialization failed
0x94 Error Knoll failed to idle correctly after being reset
0x95 Error Bad status returned by I2CKnollCheck
0x96 Error NACK to general call (no device on Knoll I2C bus)
0x97 Error Null pointer passed to I2CKnollCheck
0x98 Error Invalid device-ID found during Knoll authentication
0x99 Error Error during Knoll/Prom key derivation
0x9A Error Null pointer passed to Crypto function
0x9B Error Error in checksum from wrapped Knoll/Prom keys
0x9C Error Knoll returned an invalid response to a command
0x9D Error Bootloader failed in Knoll Send Command function
0x9E Error No Knoll device found by verifying MAC
Error Function RunPostX86ReleaseUnitTests failed in memcmp()
HVB validation failure for BIOS RTM volume (OEM public/signature failed to
validate).
華碩 RS720-E9-RS24-E 使用手冊
1-11
Action PHASE POST CODE TYPE DESCRIPTION
PSP Boot
PSP Boot Loader
phase (Status Post
Codes)
0xA0 Progress Bootloader successfully entered C Main
0xA1 Progress Master initialized C2P / slave waited for master to init C2P
0xA2 Progress HMAC key successfully derived
0xA3 Progress Master got Boot Mode and sent boot mode to all slaves
0xA4 Progress SpiRom successfully initialized
0xA5 Progress BIOS Directory successfully read from SPI to SRAM
0xA6 Progress Early unlock check
0xA7
0xA8 Progress Inline-AES key programming is done
0xA9 Progress Inline-AES key wrapper derivation is done
0xAA Progress Bootloader successfully loaded HW IP configuration values
0xAB Progress Bootloader successfully programmed MBAT table
0xAC Progress Bootloader successfully loaded SMU FW
0xAD Progress PSP and SMU configured WAFL
0xAE Progress User mode test harness completed successfully
0xAF Progress Bootloader loaded Agesa0 from SpiRom
0xB0 Progress AGESA phase has completed
0xB1 Progress RunPostDramTrainingTests() completed successfully
0xB2 Progress SMU FW Successfully loaded to SMU Secure DRAM
0xB3 Progress Sent all required boot time messages to SMU
0xB4 Progress Validated and ran Security Gasket binary
0xB5 Progress UMC Keys generated and programmed
0xB6 Progress Inline AES key wrapper stored in DRAM
0xB7 Progress Completed FW Validation step
0xB8 Progress Completed FW Validation step
0xB9 Progress BIOS copy from SPI to DRAM complete
0xBA Progress Completed FW Validation step
0xBB Progress BIOS load process fully complete
0xBC Progress Bootloader successfully release x86
0xBD Progress Early Secure Debug completed
0xBE Progress GetFWVersion command received from BIOS is completed
0xBF Progress SMIInfo command received from BIOS is completed
0xC0 Progress Successfully entered WarmBootResume()
0xC1 Progress Successfully copied SecureOS image to SRAM
0xC2 Progress Successfully copied trustlets to PSP Secure Memory
0xC3 Progress About to jump to Secure OS (SBL about to copy and jump)
0xC4 Progress Successfully restored CCP and UMC state on S3 resume
0xC5 Progress PSP SRAM HMAC validated by Mini BL
0xC6 Progress About to jump to <t-base in Mini BL
0xC7 Progress VMG ECDH unit test started
0xC8 Progress VMG ECDH unit test passed
0xC9 Progress VMG ECC CDH primitive unit test started
0xCA Progress VMG ECC CDH primitive unit test passed
0xCB Progress VMG SP800-108 KDF-CTR HMAC unit test started
0xCC Progress VMG SP800-108 KDF-CTR HMAC unit test passed
0xCD Progress VMG LAUNCH_* test started
0xCE Progress VMG LAUNCH_* test passed
0xCF Progress MP1 has been taken out of reset
0xD0 Progress PSP and SMU Reserved Addresses correct
0xD1 Progress Reached Naples steady-state WFI loop
0xD2 Progress Knoll device successfully initialized
0xD3 Progress 32-byte RandOut successfully returned from Knoll
0xD4 Progress 32-byte MAC successfully received from Knoll.
0xD5 Progress Knoll device verified successfully
0xD6 Progress Done enabling power for Knoll
0xD7 Progress Enter recovery mode due to trustlet validation fail.
0xD8 Progress Enter recovery mode due to OS validation fail.
0xD9 Progress Enter recovery mode due to OEM public key not found.
Progress Inline Aes key successfully derived
1-12
第一章：系統導覽
Action PHASE POST CODE TYPE DESCRIPTION
PEI(Pre-EFI
Initialization) phase
Quick VGA
DXE(Driver Execution
Environment) phase
BDS(Boot Device
Normal boot
Selection) phase
Operating system
phase
0x10 Progress PEI Core Entry
0x11 Progress PEI cache as ram CPU initial
0x15 Progress NB Initialization before installed memory
0x19 Progress SB Initialization before installed memory
0x32 Progress CPU POST-Memory Initialization
0x33 Progress CPU Cache Initialization
0x34 Progress Application Processor(s) (AP) Initialization
0x35 Progress BSP Selection
0x36 Progress CPU Initialization
0x37 Progress Pre-memory NB Initialization
0x3B Progress Pre-memory SB Initialization
0x4F Progress DXE Initial Program Load(IPL)
0x60 Progress DXE Core Started
0x61 Progress DXE NVRAM Initialization
0x62 Progress SB run-time Initialization
0x63 Progress CPU DXE Initialization
0x68 Progress PCI HB Initialization
0x69 Progress NB DXE Initialization
0x6A Progress NB DXE SMM Initialization
0x70 Progress SB DXE Initialization
0x71 Progress SB DXE SMM Initialization
0x72 Progress SB DEVICES Initialization
0x78 Progress ACPI Module Initialization
0x79 Progress CSM Initialization
0xD0 Progress CPU PM Structure Initialization
0x90 Progress BDS started
0x91 Progress Connect device event
0x92 Progress PCI Bus Enumeration
0x93 Progress PCI Bus Enumeration
0x94 Progress PCI Bus Enumeration
0x95 Progress PCI Bus Enumeration
0x96 Progress PCI Bus Enumeration
0x97 Progress Console outout connect event
0x98 Progress Console input connect event
0x99 Progress AMI Super IO start
0x9A Progress AMI USB Driver Initialization
0x9B Progress AMI USB Driver Initialization
0x9C Progress AMI USB Driver Initialization
0x9D Progress AMI USB Driver Initialization
0xb2 Progress Legacy Option ROM Initialization
0xb3 Progress Reset system
0xb4 Progress USB hotplug
0xb6 Progress NVRAM clean up
0xb7 Progress NVRAM configuration reset
0xA0 Progress IDE, AHCI Initialization
0xA1 Progress IDE, AHCI Initialization
0xA2 Progress IDE, AHCI Initialization
0xA3 Progress IDE, AHCI Initialization
0x00~0xFF Progress Wait BMC ready
0xA8 Progress BIOS Setup Utility password verify
0xA9 Progress BIOS Setup Utility start
0xAB Progress BIOS Setup Utility input wait
0xAD Progress Ready to boot event
0xAE Progress Legacy boot event
0xAA Progress APIC mode
0xAC Progress PIC mode
華碩 RS720-E9-RS24-E 使用手冊
1-13
1-14
第一章：系統導覽
第二章：
硬體安裝
本章節要告訴您如何安裝及移除本伺服器各個部分的組
件，以及在安裝過程中必需注意的事項。
2
2.1 機殼上蓋
2.1.1 打開機殼後半部上蓋
1. 使用螺絲起子鬆開機殼兩側的 6 顆螺絲。
2. 按下機殼上的按鈕並將機殼上蓋向後推，使之鬆開脫離機殼。
3. 將機殼上蓋從機殼上面取出。
2-2
第二章：硬體安裝
2.2 中央處理器（CPU）
本主機板具備 L GA 3647 處理器插槽，本插槽是專為 LGA 封裝的 Int el® Xeon®
Scalable 處理器家族系列所設計。
‧ 請確認主機板的兩個 L G A 插座上皆附有一個隨插即用的保護蓋，並
且插座接點沒有彎曲變形。若是保護蓋已經毀損或是沒有保護蓋，或
者是插座接點已經彎曲，請立即與您的經銷商連絡。
‧ 在安裝完主機板之後，請將 PnP（隨插即用）的保護蓋保留下來。
只有在處理器插槽上附有隨插即用保護蓋的主機板符合 R e turn
Merchandise Authorization（RMA）的要求。華碩電腦才能為您處理
產品的維修與保固。
‧ 本保固不包括處理器插座遺失、錯誤的安裝或不正確的移除隨插即用
保護蓋所造成的毀損。
2.2.1 安裝中央處理器
請依照以下步驟安裝處理器：
1. 依照 2.1 機殼上蓋 步驟移除前端上蓋板。
2. 移除導風罩螺絲（A）後移除導風罩（B），由 C P U 插槽上移除 PnP 保護蓋
（C）。
在安裝完主機板之後，請將隨插即用的保護蓋保留下來。只有在 LGA 3647
插槽上附有隨插即用保護蓋的主機板符合 Return Merchandise Authorization
（RMA）的要求，華碩電腦才能為您處理產品的維修與保固。
華碩 RS720-E9-RS24-E 使用手冊
2-3
3. 將 CPU 上的三角形標誌對齊 C PU 安
裝盒右上角處的三角形標誌（A），小
心地將 CPU 放入（B），接著將 CPU
安裝盒安裝至散熱器中（C）。
CPU 安裝盒
請確認 CPU 上的三角形標誌與
CP U 安裝盒右上角處的三角形
標誌方向相符。
三角標誌
2
CPU
4. 將 CPU 及 CPU 安裝盒對齊，將散熱器放置在已安裝好的 CPU 上方。
CP U 及 CP U 安裝盒只能以單一方向正確地安裝到主板上的插槽。切記請
勿用力地將 CPU 及 CPU 安裝盒以錯誤的方向安裝到插槽上，這麼做將可
能導致 CPU 與插槽上的接腳損壞。
5. 將散熱器上的四個螺絲，使用螺絲起子分別鎖上，使散熱器穩固定於主機板上。
散熱器螺絲規格為 T30，扭矩值建議為 12 inch-lbf。
2-4
第二章：硬體安裝
6. 裝回導風罩（A），鎖上步驟 2 移除的螺絲（B）。
華碩 RS720-E9-RS24-E 使用手冊
2-5
2.3 系統記憶體
2.3.1 概觀
本主機板配置有 24 組 DDR4 DIMM（Double Data Rate 4，雙倍資料傳輸率）記憶
體模組插槽。
下圖為 DDR4 DIMM 記憶體模組插槽在主機板上之位置。
2-6
第二章：硬體安裝
2.3.2 記憶體設定
您可以任意選擇使用 4GB、8GB、12GB、32GB 與 64GB RDIMM 或 64GB、128GB
與 256GB RDIMM 3DS 或 32GB、64GB 與 128GB LRDIMM 或 64GB、128GB 與
256GB LRDIMM 3DS 或 128GB、256GB 與 512GB DCPMM 記憶體模組安裝至記憶體
模組插槽。
‧ 請參考華碩官網最新伺服器 AVL 列表。
‧ 在本主機板請使用相同 CL（CAS-Latency 行位址控制器延遲時間）值
記憶體模組。建議您使用同一廠商所生產的相同容量型號之記憶體。
請參考記憶體合格供應商列表。
單顆 CPU 時建議的記憶體設定
單顆 CPU 設定（必須在 CPU1 上）
DIMM_A2 DIMM_A1 DIMM_B2 DIMM_B1 DIMM_C2 DIMM_C1
1 DIMM ‧
2 DIMMs ‧
4 DIMMs ‧ ‧
6 DIMMs ‧ ‧ ‧
8 DIMMs ‧ ‧ ‧ ‧
12 DIMMs ‧ ‧ ‧ ‧ ‧ ‧
單顆 CPU 設定（必須在 CPU1 上）
DIMM_D2 DIMM_D1 DIMM_E2 DIMM_E1 DIMM_F2 DIMM_F1
1 DIMM
2 DIMMs ‧
4 DIMMs ‧ ‧
6 DIMMs ‧ ‧ ‧
8 DIMMs ‧ ‧ ‧ ‧
12 DIMMs ‧ ‧ ‧ ‧ ‧ ‧
華碩 RS720-E9-RS24-E 使用手冊
2-7
雙顆 CPU 時建議的記憶體設定
雙顆 CPU 設定
DIMM_A2 DIMM_A1 DIMM_B2 DIMM_B1 DIMM_C2 DIMM_C1
2 DIMMs ‧
4 DIMMs ‧
8 DIMMs ‧ ‧
12 DIMMs ‧ ‧ ‧
16 DIMMs ‧ ‧ ‧ ‧
20 DIMMs ‧ ‧ ‧ ‧ ‧
24 DIMMs ‧ ‧ ‧ ‧ ‧ ‧
雙顆 CPU 設定
DIMM_D2 DIMM_D1 DIMM_E2 DIMM_E1 DIMM_F2 DIMM_F1
2 DIMMs
4 DIMMs
8 DIMMs
12 DIMMs
16 DIMMs
20 DIMMs
24 DIMMs
雙顆 CPU 設定
2 DIMMs ‧
4 DIMMs ‧
8 DIMMs ‧ ‧
12 DIMMs ‧ ‧ ‧
16 DIMMs ‧ ‧ ‧ ‧
20 DIMMs ‧ ‧ ‧ ‧ ‧
24 DIMMs ‧ ‧ ‧ ‧ ‧ ‧
‧ ‧ ‧ ‧
‧ ‧ ‧ ‧ ‧
‧ ‧ ‧ ‧ ‧ ‧
DIMM_G2 DIMM_G1 DIMM_H2 DIMM_H1 DIMM_J2 DIMM_J1
‧
‧ ‧
‧ ‧ ‧
雙顆 CPU 設定
DIMM_K2 DIMM_K1 DIMM_L2 DIMM_L1 DIMM_M2 DIMM_M1
2 DIMMs
4 DIMMs ‧
8 DIMMs ‧ ‧
12 DIMMs ‧ ‧ ‧
16 DIMMs ‧ ‧ ‧ ‧
20 DIMMs ‧ ‧ ‧ ‧ ‧
24 DIMMs ‧ ‧ ‧ ‧ ‧ ‧
2-8
第二章：硬體安裝
Intel® DC persistent memory 表格
單顆 CPU
單顆 CPU 設定（必須在 CPU1 上）
Modes DIMM_F2 DIMM_F1 DIMM_E2 DIMM_E1 DIMM_D2 DIMM_D1
AD DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DCPMM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DRAM 1 DRAM 1 DCPMM DRAM 1
MM DRAM 2 DRAM 2 DCPMM DRAM 2
AD+MM DRAM 3 DRAM 3 DCPMM DRAM 3
AD DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DCPMM DRAM 1 DRAM 1
MM DCPMM DRAM 1 DRAM 1
AD+MM DCPMM DRAM 3 DRAM 3
AD DCPMM DRAM 1 DRAM 1 DRAM 1 DRAM 1
單顆 CPU 設定（必須在 CPU1 上）
Modes DIMM_C2 DIMM_C1 DIMM_B2 DIMM_B1 DIMM_A2 DIMM_A1
AD DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DCPMM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DRAM 1 DRAM 1 DCPMM DRAM 1
MM DRAM 2 DRAM 2 DCPMM DRAM 2
AD+MM DRAM 3 DRAM 3 DCPMM DRAM 3
AD DRAM 1 DCPMM DRAM 1 DCPMM DRAM1
MM DRAM 1 DCPMM DRAM 1 DCPMM DRAM1
AD+MM DRAM 3 DCPMM DRAM 3 DCPMM DRAM3
AD DCPMM DRAM 1 DRAM1
MM DCPMM DRAM 1 DRAM1
AD+MM DCPMM DRAM 3 DRAM3
AD DCPMM DRAM 1 DRAM 1 DRAM 1 DRAM1
AD - APP DIRECT MODE
MM - MEMORY MODE
AD+MM - MIXED MODE
DRAM1 - RDIMM, RDIMM 3DS, LRDIMM, LRDIMM 3DS
DRAM2 - RDIMM only
DRAM3 - RDIMM, RDIMM 3DS, LRDIMM
DCPMM - DC PERSISTENT MEMORY
華碩 RS720-E9-RS24-E 使用手冊
2-9
雙顆 CPU 設定（對稱）
雙顆 CPU 設定（對稱）
Modes DIMM_F2 DIMM_F1 DIMM_E2 DIMM_E1 DIMM_D2 DIMM_D1
AD DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DCPMM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DRAM 1 DRAM 1 DCPMM DRAM 1
MM DRAM 2 DRAM 2 DCPMM DRAM 2
AD+MM DRAM 3 DRAM 3 DCPMM DRAM 3
AD DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DCPMM DRAM 1 DRAM 1
MM DCPMM DRAM 1 DRAM 1
AD+MM DCPMM DRAM 3 DRAM 3
AD DCPMM DRAM 1 DRAM 1 DRAM 1 DRAM 1
雙顆 CPU 設定（對稱）
Modes DIMM_C2 DIMM_C1 DIMM_B2 DIMM_B1 DIMM_A2 DIMM_A1
AD DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DCPMM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DRAM 1 DRAM 1 DCPMM DRAM 1
MM DRAM 2 DRAM 2 DCPMM DRAM 2
AD+MM DRAM 3 DRAM 3 DCPMM DRAM 3
AD DRAM 1 DCPMM DRAM 1 DCPMM DRAM1
MM DRAM 1 DCPMM DRAM 1 DCPMM DRAM1
AD+MM DRAM 3 DCPMM DRAM 3 DCPMM DRAM3
AD DCPMM DRAM 1 DRAM1
MM DCPMM DRAM 1 DRAM1
AD+MM DCPMM DRAM 3 DRAM3
AD DCPMM DRAM 1 DRAM 1 DRAM 1 DRAM1
2-10
第二章：硬體安裝
（下一頁繼續）
雙顆 CPU 設定（對稱）
Modes DIMM_M2 DIMM_M1 DIMM_L2 DIMM_L1 DIMM_K2 DIMM_K1
AD DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DCPMM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DRAM 1 DRAM 1 DCPMM DRAM 1
MM DRAM 2 DRAM 2 DCPMM DRAM 2
AD+MM DRAM 3 DRAM 3 DCPMM DRAM 3
AD DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DCPMM DRAM 1 DRAM 1
MM DCPMM DRAM 1 DRAM 1
AD+MM DCPMM DRAM 3 DRAM 3
AD DCPMM DRAM 1 DRAM 1 DRAM 1 DRAM 1
雙顆 CPU 設定（對稱）
Modes DIMM_J2 DIMM_J1 DIMM_H2 DIMM_H1 DIMM_G2 DIMM_G1
AD DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
MM DCPMM DRAM 1 DCPMM DRAM 1 DCPMM DRAM 1
AD+MM DCPMM DRAM 3 DCPMM DRAM 3 DCPMM DRAM 3
AD DRAM 1 DRAM 1 DCPMM DRAM 1
MM DRAM 2 DRAM 2 DCPMM DRAM 2
AD+MM DRAM 3 DRAM 3 DCPMM DRAM 3
AD DRAM 1 DCPMM DRAM 1 DCPMM DRAM1
MM DRAM 1 DCPMM DRAM 1 DCPMM DRAM1
AD+MM DRAM 3 DCPMM DRAM 3 DCPMM DRAM3
AD DCPMM DRAM 1 DRAM1
MM DCPMM DRAM 1 DRAM1
AD+MM DCPMM DRAM 3 DRAM3
AD DCPMM DRAM 1 DRAM 1 DRAM 1 DRAM1
AD - APP DIRECT MODE
MM - MEMORY MODE
AD+MM - MIXED MODE
DRAM1 - RDIMM, RDIMM 3DS, LRDIMM, LRDIMM 3DS
DRAM2 - RDIMM only
DRAM3 - RDIMM, RDIMM 3DS, LRDIMM
DCPMM - DC PERSISTENT MEMORY
華碩 RS720-E9-RS24-E 使用手冊
2-11
使用 1 DCPMM DIMM 時單顆 CPU 設定（非對稱）
非對稱（第二插槽無 DCPMM DIMM）
Modes DIMM_F2 DIMM_F1 DIMM_E2 DIMM_E1 DIMM_D2 DIMM_D1
AD DRAM 1 DRAM 1 DRAM 1
非對稱（第二插槽無 DCPMM DIMM）
Modes DIMM_C2 DIMM_C1 DIMM_B2 DIMM_B1 DIMM_A2 DIMM_A1
AD DRAM 1 DRAM 1 DCPMM DRAM 1
AD - APP DIRECT MODE
DRAM1 - RDIMM, RDIMM 3DS, LRDIMM, LRDIMM 3DS
DCPMM - DC PERSISTENT MEMORY
使用 1 DCPMM DIMM 時雙顆 CPU 設定（非對稱）
非對稱（第二插槽無 DCPMM DIMM）
Modes DIMM_F2 DIMM_F1 DIMM_E2 DIMM_E1 DIMM_D2 DIMM_D1
AD DRAM 1 DRAM 1 DRAM 1
非對稱 （第二插槽無 DCPMM DIMM）
Modes DIMM_C2 DIMM_C1 DIMM_B2 DIMM_B1 DIMM_A2 DIMM_A1
AD DRAM 1 DRAM 1 DCPMM DRAM 1
非對稱 （第二插槽無 DCPMM DIMM）
Modes DIMM_M2 DIMM_M1 DIMM_L2 DIMM_L1 DIMM_K2 DIMM_K1
AD DRAM 1 DRAM 1 DRAM 1
非對稱 （第二插槽無 DCPMM DIMM）
Modes DIMM_J2 DIMM_J1 DIMM_H2 DIMM_H1 DIMM_G2 DIMM_G1
AD DRAM 1 DRAM 1 DRAM 1
AD - APP DIRECT MODE
DRAM1 - RDIMM, RDIMM 3DS, LRDIMM, LRDIMM 3DS
DCPMM - DC PERSISTENT MEMORY
2-12
第二章：硬體安裝
使用 2 DCPMM DIMM 時雙顆 CPU 設定（非對稱）
雙顆 CPU 設定（非對稱）
Modes DIMM_F2 DIMM_F1 DIMM_E2 DIMM_E1 DIMM_D2 DIMM_D1
AD DRAM 1 DRAM 1 DRAM 1
雙顆 CPU 設定（非對稱）
Modes DIMM_C2 DIMM_C1 DIMM_B2 DIMM_B1 DIMM_A2 DIMM_A1
AD DRAM 1 DRAM 1 DCPMM DRAM 1
雙顆 CPU 設定（非對稱）
Modes DIMM_M2 DIMM_M1 DIMM_L2 DIMM_L1 DIMM_K2 DIMM_K1
AD DRAM 1 DRAM 1 DRAM 1
雙顆 CPU 設定（非對稱）
Modes DIMM_J2 DIMM_J1 DIMM_H2 DIMM_H1 DIMM_G2 DIMM_G1
AD DRAM 1 DRAM 1 DCPMM DRAM 1
AD - APP DIRECT MODE
DRAM1 - RDIMM, RDIMM 3DS, LRDIMM, LRDIMM 3DS
DCPMM - DC PERSISTENT MEMORY
華碩 RS720-E9-RS24-E 使用手冊
2-13
2.3.3 安裝記憶體模組
安裝記憶體模組前，請確認已安裝中央處理器、散熱器與導風罩。
請依照下面步驟安裝記憶體模組：
1. 先將記憶體模組插槽的固定卡榫扳
開。
2. 將記憶體模組的金手指對齊記憶體模
組插槽的溝槽，並且在方向上要注意
金手指的缺口要對準插槽的凸起點。
記憶體插槽上的凹槽為設計僅一個方向供記憶體模組插入，請在裝入
前，確定記憶體模組與記憶體插槽上的安裝方向是契合的。
3. 最後緩緩將記憶體模組插入插槽中，
若無錯誤，插槽的卡榫會因記憶體模
組置入而自動扣到記憶體模組的凹孔
中。
請將記憶體模組缺口對準插槽的凸起點並垂直插入，以免造成記憶體模
組缺口損壞。
記憶體模組缺口
插槽凸起點
往外扳開記憶體模
組插槽的卡榫
卡榫會在記憶體模組
正確置入後自動扣上
2.3.4 取出記憶體模組
請依照以下步驟取出記憶體模組：
1. 壓下記憶體模組插槽的固定卡榫以鬆開
記憶體模組。
2. 再將記憶體模組由插槽中取出。
在壓下固定卡榫取出記憶體
模組的同時，您可用手指頭
輕輕地扶住記憶體模組，以
免跳出而損及記憶體模組。
2-14
第二章：硬體安裝
2.4 安裝硬碟機
本系統前端面板支援 24 個 2.5 吋熱抽換硬碟裝置。
請按照以下的步驟，於前端面板安裝 2.5 吋熱抽換儲存裝置：
1. 請先將握把上的固定扣朝上方撥開（A），以便將硬碟槽握把鬆開（B）。
2. 將握把朝左扳開時，硬碟槽便會向外滑出，請順勢將硬碟擴充槽往主機的前方抽
離。
固定扣
握把
3. 移除位於硬碟槽後方支撐桿左右側的
2 顆螺絲。
硬碟槽支撐桿提供水平方向的支撐，以防止硬碟槽被彎曲或變形。
支撐桿
華碩 RS720-E9-RS24-E 使用手冊
2-15
4. 如右圖所示的方向，將硬碟上
的螺絲孔對準擴充槽兩側的螺
絲孔位置入。
5. 然後，鎖上 4 顆螺絲（一側各
2 顆）來固定。
螺絲孔
擴充槽螺絲孔位
6. 當硬碟機安裝完畢後，請以手
緊握住硬碟槽握把置入系統的
插槽中，將其輕推至機殼底部。
7. 若要安裝其他儲存裝置，請重複步驟 1~6 進行。
2-16
第二章：硬體安裝
已安裝 2.5 吋熱抽換
儲存裝置的擴充槽
2.5 擴充插槽
本伺服器已預先安裝 4 組轉接卡。欲安裝 PCIE 擴充卡前前請移除轉接卡。
無搭載後端面板插槽機型
轉接卡 3 轉接卡 1轉接卡 2
轉接卡 4
OCP Mezzanine
華碩 RS720-E9-RS24-E 使用手冊
2-17
轉接卡支撐架 1
轉接卡支撐架 1 依序支援 PCIe Gen3 插槽 1-3。當使用 x16 卡插槽 1 卻關閉時，
插槽 2 會自動切換為 x16 模式。
PCIe 插槽 運作模式
1 x8 N/A
插槽
2 x8 x16
插槽
3 x8（預設 ASUS PIKE II 卡） x8（預設 ASUS PIKE II 卡）
插槽
轉接卡支撐架 2
轉接卡支撐架 2 依序支援 PCIe Gen3 插槽 4-5。當使用 x16 卡插槽 5 卻關閉時，
插槽 4 會自動切換為 x16 模式。
PCIe 插槽 運作模式
插槽 4 x8 x16
插槽 5 x8 N/A
轉接卡支撐架 3
轉接卡支撐架 3 依序支援 PCIe Gen3 插槽 6-7。當使用 x16 卡插槽 6 卻關閉時，
插槽 7 會自動切換為 x16 模式。
PCIe 插槽 運作模式
插槽 6 x8 N/A
插槽 7 x8 x16
轉接卡支撐架 4
轉接卡支撐架 4 支援 PCIe Gen3 插槽 8。
PCIe 插槽 運作模式
插槽 8 x16
OCP Mezzanine 插槽
OCP Mezzanine 插槽支援 PCIe Gen3 x16。
PCIe 插槽 運作模式
OCP Mezzanine x16
2-18
第二章：硬體安裝
2.5.1 安裝擴充卡至轉接卡支撐架 1
在 PCIE1 插槽上已預先安裝一組轉接卡支撐架，支援全高（Full-Hegiht (FH)），半
長（Half-Length (HL)）類型的 PCIE x16 擴充卡。
請依照以下步驟，安裝擴充卡至轉接卡支撐架 1 上：
1. 鬆開將轉接卡支撐架 1 固定於機殼
上的螺絲。
2. 使用雙手握住轉接卡支撐架 1 的兩端，再將其從主機板的 PCIE1 插槽中取出。
轉接卡支撐架 1
華碩 RS720-E9-RS24-E 使用手冊
2-19
3. 使用螺絲起子移除固定螺絲
（A），再將金屬擋板（B）從
轉接卡支撐架 1 上面移除。
金屬擋板
4. 將 P CIE 擴充卡插入轉接卡支
撐架 1（Ａ）內，並鎖上螺絲
（Ｂ）固定。
5. 將轉接卡支撐架 1 及 PCIE 擴充卡安裝至主機板上的 PCIE1 插槽。請確認轉接卡
支撐架 1 上的金手指部分已完全沒入插槽內。
6. 鎖上步驟 1 移除的螺絲，將轉接卡支撐架 1 固定於機殼上。
2-20
第二章：硬體安裝
2.5.2 安裝擴充卡至轉接卡支撐架 2
請依照以下步驟，安裝擴充卡至轉接卡支撐架 2 上：
1. 鬆開將轉接卡支撐架 2 固定於機殼
上的螺絲。
2. 鬆開將轉接卡支撐架 2 固定於
主機板上的螺絲。
3. 使用雙手握住轉接卡支撐架 2
的兩端，再將其從主機板的
PCIE3 插槽中取出。
4. 使用螺絲起子移除固定螺絲
（A），再將金屬擋板（B）從
轉接卡支撐架 2 上面移除。
轉接卡支撐架 2
金屬擋板
華碩 RS720-E9-RS24-E 使用手冊
2-21
5. 將 P CIE 擴充卡插入轉接卡支
撐架 2（Ａ）內，並鎖上螺絲
（Ｂ）固定。
6. 將轉接卡支撐架 2 及 PCIE 擴充
卡安裝至主機板上的 PCI E3 插
槽。請確認轉接卡支撐架 2 上
的金手指部分已完全沒入插槽
內。
7. 鎖上步驟 2 移除的螺絲，將轉
接卡支撐架 2 固定於主機板
上。
8. 鎖上步驟 1 移除的螺絲，將轉接卡支撐架 2 固定於機殼上。
2-22
第二章：硬體安裝
2.5.3 安裝擴充卡至轉接卡支撐架 3
請依照以下步驟，安裝擴充卡至轉接卡支撐架 3 上：
1. 鬆開將轉接卡支撐架 3 固定於機殼
上的螺絲。
2. 使用雙手握住轉接卡支撐架 3 的兩端，再將其從主機板的 PCIE4 插槽中取出。
轉接卡支撐架 3
3. 使用螺絲起子移除固定螺絲
（A），再將金屬擋板（B）從
轉接卡支撐架 2 上面移除。
金屬擋板
華碩 RS720-E9-RS24-E 使用手冊
2-23
4. 將 P CIE 擴充卡插入轉接卡支
撐架 3（Ａ）內，並鎖上螺絲
（Ｂ）固定。
5. 將轉接卡支撐架 3 及 PCIE 擴充卡安裝至主機板上的 PCIE4 插槽。請確認轉接卡
支撐架 3 上的金手指部分已完全沒入插槽內。
6. 鎖上步驟 1 移除的螺絲，將轉接卡支撐架 3 固定於機殼上。
2-24
第二章：硬體安裝
2.5.4 安裝擴充卡至轉接卡支撐架 4
請依照以下步驟，安裝擴充卡至轉接卡支撐架 4 上：
1. 移除轉接卡支撐架 1 與轉接卡支撐架 2。
請參考 2.5.1 安裝擴充卡至轉接卡支撐架 1 與 2.5.2 安裝擴充卡至轉接
卡支撐架 2 的說明。
2. 鬆開將金屬扣固定於機殼上的螺絲。
3. 將金屬扣朝上方撥開。
4. 由機殼上移除金屬擋板。
金屬扣
金屬擋板
華碩 RS720-E9-RS24-E 使用手冊
2-25
5. 將 PCIE 擴充卡插入轉接卡支撐架 4 內。
6. 下壓金屬扣，以將轉接卡支撐架 4 與
PCIE 擴充卡固定於機殼上。
轉接卡支撐架 4
7. 鎖上步驟 2 移除的螺絲，將金屬扣固定於機殼上。
2-26
第二章：硬體安裝
2.5.5 安裝華碩 PIKE II 卡
請依照以下步驟，安裝華碩 PIKE II 卡至轉接卡支撐架 2 上：
1. 鬆開將轉接卡支撐架 2 固定於機殼
上的螺絲。
2. 鬆開將轉接卡支撐架 2 固定於
主機板上的螺絲。
3. 使用雙手握住轉接卡支撐架 2
的兩端，再將其從主機板的
PCIE3 插槽中取出。
4. 使用螺絲起子移除固定螺絲
（A），再將金屬擋板（B）從
轉接卡支撐架 2 上面移除。
轉接卡支撐架 2
金屬擋板
華碩 RS720-E9-RS24-E 使用手冊
2-27
5. 準備好華碩 PIKE II 卡。
6. 將華碩 PIKE II 卡插入轉接卡支
撐架 2（Ａ）內，並鎖上螺絲
（Ｂ）固定。
7. 將 mini-SAS HD 排線連接至華碩
PIKE II 卡。
連接至華碩 PIKE
II 卡插槽 1
2-28
第二章：硬體安裝
連接至華碩 PIKE
II 卡插槽 2
8. 將轉接卡支撐架 2 及 PCIE 擴充
卡安裝至主機板上的 PCI E3 插
槽。請確認轉接卡支撐架 2 上
的金手指部分已完全沒入插槽
內。
9. 鎖上步驟 2 移除的螺絲，將轉
接卡支撐架 2 固定於主機板
上。
10. 將華碩 PIKE II 卡的 mini-SAS HD 排線連接至擴展面板上的插槽。
華碩 PIKE II 卡插槽 1 華碩 PIKE II 卡插槽 2
華碩 RS720-E9-RS24-E 使用手冊
2-29
2.5.6 設定擴充卡
安裝好擴充卡之後，接著須藉由軟體設定來調整擴充卡的相關設定。
1. 啟動電腦，然後更改必要的 BIOS 程式設定。若需要的話，您也可以參閱第五章
BIOS 程式設定以獲得更多資訊。
2. 為加入的擴充卡指派一組尚未被系統使用到的 IRQ。請參閱下表中所列出的中斷
要求使用一覽表。
3. 為新的擴充卡安裝軟體驅動程式。
標準中斷指派分配
IRQ 優先權 指定功能
0 1 系統計時器
1 2 鍵盤控制器
2 - 可設定之岔斷控制卡
3* 11 通訊連接埠（COM 2）
4* 12 通訊連接埠（COM 1）
5* 13 -6 14 標準軟式磁碟機控制卡
7* 15 -8 3 系統 CMOS/即時時鐘
9* 4 ACPI 省電模式運作
10* 5 預留給 PCI 裝置使用
11* 6 預留給 PCI 裝置使用
12* 7 PS/2 相容滑鼠連接埠
13 8 數值資料處理器
14* 9 第一組 IDE 通道
15* 10 第二組 IDE 通道
*：這些通常是留給 ISA 或 PCI 介面卡使用。
2-30
第二章：硬體安裝
2.5.7 安裝 Mezzanine（夾層）卡
請依照以下步驟安裝 Mezzanine（夾層）卡：
1. 找到主機板上的 Mezzanine（夾層）卡插槽。
2. 參考 2.5.1 安裝擴充卡至轉接卡支
撐架 1 的說明，移除轉接卡支撐架
1。
3. 從金屬擋板上移除固定螺絲
（A），然後取出金屬擋板（B）。
4. 選擇要使用 Mezzani ne（夾層）卡
的插槽，使用螺絲起子撬起插槽。
華碩 RS720-E9-RS24-E 使用手冊
2-31
5. 取出準備安裝的 Mezzanine（夾層）卡。
6. 將 Me zzani n e（夾層）卡上的連接埠孔對準機殼後方的安裝孔，然後再將
Mezzanine（夾層）卡上的金手指對準主機板上的 OCP 插槽後插入，直到金手指
完全沒入插槽內。
請確認主機板上的直立螺絲安裝孔與 M ezzan i n e（夾層）卡上的安裝孔位有相吻
合。
直立螺絲
直立螺絲安裝孔
7. 鎖上 Mezzanine（夾層）卡所附的 4 顆螺絲，完成固定。
OCP 插槽
2-32
第二章：硬體安裝
8. 將金屬擋板上裝回（A），並鎖上
螺絲固定（B）。
9. 將轉接卡支撐架 1 安裝至主機板上的 PCIE1 插槽。請參考 2.5.1 安裝擴充卡至轉
接卡支撐架 1 的說明。
華碩 RS720-E9-RS24-E 使用手冊
2-33
2.5.8 安裝 M.2（NGFF）擴充卡
請依照以下的步驟安裝 M.2（NGFF）擴充卡：
1. 找到主機板上的 M.2（標示 NGFF1）插槽。
2. 將直立螺絲與上面的螺絲移除，並放
置於一旁。
3. 在主機板上選擇合適的螺絲孔，並鎖
上直立螺絲。
螺絲
直立螺絲
2-34
第二章：硬體安裝
4. 取出準備安裝的 M.2 卡。
5. 將 M.2 擴充卡對準主機板上的 M.2 插
槽裝入。
請確認 M.2 擴充卡的金手指部分有完
全插入插槽，然後確認 M.2 擴充卡上
的螺絲安裝孔位有對準主機板上的直
立螺絲安裝孔位。
6. 鎖上剛剛從直立螺絲上移除的 1 顆螺
絲，以固定 M.2 擴充卡。
固定 M.2 擴充卡前，請確認
M.2 擴充卡在螺絲與直立螺絲
間。
華碩 RS720-E9-RS24-E 使用手冊
2-35
2.6 連接排線
‧ 系統內的排線在出廠前都已經預先連接妥當。您不需再另外安裝，除
非您需要更換或安裝增加的硬體，才需要重新連接/移除。
‧ 請參考第四章以了解更多關於排線與插座連接的相關資訊。
預先連接的系統排線
1. 8-pin BPPWR1 電源接頭（電源供應器至背板）
2. 輔助面板 1 連接插座（主機板至前置 I/O 面板）
3. 輔助面板 2 連接插座（主機板至前置 I/O 面板）
4. 系統風扇連接插座（主機板 FAN1-8 至系統風扇）
5. 面板連接插座（主機板至前置 I/O 面板）
6. OCU-USB to USB 連接插座（主機板至前置 I/O 面板）
7. SATA 接座 (主機板連接埠至 SATA/SAS 背板)
8. ISAS 連接插座（主機板至 SATA/SAS 背板）
2-36
第二章：硬體安裝
2.7 SATA/SAS 背板排線的連接
背板
連接電源供應器
的 8-pin 電源
2
3 4
1
2
3 4
1
連接至擴充面板
連接至 SATA/SAS 儲存裝置
擴充面板
連接至背板
連接華碩 PIKE II 卡排線
華碩 RS720-E9-RS24-E 使用手冊
2-37
2.8 移除系統組件
當您在安裝或移除系統裝置或是替換損壞的零組件時，或許需要移除先前所安裝的
系統組件。而本章節的內容就是要告訴大家如何移除與重新安裝下列各項系統組件。
1. 系統風扇
2. 備援式電源供應器模組
安裝/移除系統組件之前，請先關閉系統電源。
您可能需要在安裝組件前，先移除先前安裝的組件或出廠組件。
2.8.1 系統風扇
請依照以下的步驟，移除系統風扇：
1. 找到要更換的系統風扇。
2. 依照右圖所示，用手指壓住系統風扇
固定扣（A），然後將風扇朝（B）
箭頭方向抽離機殼。
3. 置入新系統風扇。
4. 依圖示箭頭方向（C）安裝系統風
扇。
5. 將系統風扇置入風扇擴充槽中。
系統風扇只能以單一方向安裝，無法安裝時請轉動方向後再嘗試重新安
裝。
2-38
第二章：硬體安裝
2.8.2 備援式電源供應器模組
您可依照以下的步驟，更換損壞的備援式電源供應器模組：
1. 握住電源供應器模組上的拉把向上拉
起。
2. 握住電源供應器上的握把，然後使用
拇指將右側的固定閂朝左推讓電源供
應器鬆脫。
3. 將電源供應器模組從機殼中拉出。
握把
4. 將著置入一顆新的電源供應器，推入
插槽時並確定固定閂有扣入機殼中，
完成安裝。
固定閂
華碩 RS720-E9-RS24-E 使用手冊
2-39
2-40
第二章：硬體安裝
第三章：
進階安裝
本章節要告訴您，如何使用滑軌套件將本伺服器安裝至
機架中，以及在安裝過程中必須注意的事項。
3
3.1 免工具標準式滑軌套件
免工具的滑軌套件設計，提供您輕鬆將滑軌裝上機架並安裝伺服器至機架中，而無
須使用任何工具。這個套件並提供金屬止擋，可以讓您在安裝伺服器時提供額外的支
撐和穩定性。
免工具滑軌套件包含了以下組件：
螺絲組
固定閂 滑軌鐵件（含螺絲）
滑軌墊圈 滑軌螺絲固定閂螺絲
免工具機架滑軌
3-2
第三章：進階安裝
3.2 安裝免工具機架滑軌
請依照以下步驟，將免工具機架滑軌安裝至機架上：
1. 找到如下圖所示位於伺服器上的位置，並於兩側裝上固定閂（一邊一個，並各鎖
上二顆螺絲固定）。
螺絲孔安裝的位置可能會因您鎖使用的伺服器機型而有所不同，請參考
伺服器使用手冊上的說明。
2. 選擇所需的空間和適當的機架滑軌（左和右）放在機架的相對位置上。
在這 1U 的空間裡面要有三個方形安裝孔與在上方與底部包含二個薄型的
間隔，如下圖圈選處。
1U
華碩 RS720-E9-RS24-E 使用手冊
3-3
3. 使用包裝內附的螺絲將滑軌鐵件安裝至滑軌上。
4. 上推彈簧鎖（ ），然後將螺栓插入已選定在機架上的方形安裝孔。
5. 上推滑軌另一端的彈簧鎖，然後插入已選定在機架上的方形安裝孔。如有必要，
請將機架滑軌拉長以便於安裝。
6. （可選擇）可使用附件裡的滑軌螺絲以及滑軌墊圈（ ），將滑軌前後端各鎖
上兩顆套上此墊圈的螺絲以進行固定。
7. 接著請重複前面的步驟 3 至 5，安裝另一側的滑軌。
請確認安裝的機架滑軌（左、右）有平行一致，且安穩地固定在定位。
8. 抬起伺服器，並裝入機架滑軌，並將左右兩側的拇指螺絲旋緊。
3-4
第三章：進階安裝
請確認機架滑軌機櫃與機架裝配的位置是穩定的，且牢靠地站立在同一
水平高度上。
3.3 滑軌尺寸
43.6mm
900mm
43.6mm
589mm
華碩 RS720-E9-RS24-E 使用手冊
3-5
3-6
第三章：進階安裝
第四章：
主機板資訊
在本章中要告訴您在安裝系統元件時所必須完成的主機
板安裝程序。詳細內容有：頻率開關設定、跳線選擇區設
定以及主機板的各種裝置接頭。
4
4.1 主機板構造圖
4-2
第四章：主機板資訊
主機板的各項元件
內部連接插槽 / 開關與跳線選擇區 / 內部指示燈 頁碼
1. DDR4 thermal event setting (3-pin DIMMTRIP1, DIMMTRIP2) 4-7
2. Chassis Intrusion (2-pin INTRUSION1) 4-20
3. DDR4 DIMM sockets 2-5
4. Back panel power connectors (8-pin BPPWR1-2) 4-19
5. System fan connectors (4-pin FAN1-8) 4-16
6. CPU socket 2-3
7. VGA power connectors (8-pin VGAPWR1-3) 4-19
8. Serial General Purpose Input/Output connector (6-1 pin SSGPIO1) 4-23
9. Fan power connectors (FANPWR1-3) 4-15
10. Clear RTC RAM (3-pin CLRTC1) 4-4
11. Mezzanine PCIE card connectors (MEZZPCIE1-2) 4-21
12. OCP LAN Activity LED connector (4-1 pin OCP_LED1) 4-24
13. PCH_MFG1 setting (3-pin PCH_MFG1) 4-7
14. ME firmware force recovery setting (3-pin ME_RCVR1) 4-6
15. DMLAN setting (3-pin DM_IP_SEL1) 4-8
16. LANNCSI setting (3-pin LANNCSI_SEL1) 4-9
17. LAN controller setting (3-pin LAN_SW1, LAN_SW2) 4-5
18. Baseboard Management Controller setting (3-pin BMC_EN1) 4-6
19. VGA controller setting (3-pin VGA_SW1) 4-5
20. VGA connector (16-pin VGA_HDR1) 4-20
21. Micro SD card slot (MSD1) 4-22
22. Serial port connector (10-1 pin COM1) 4-22
23. IPMI SW setting (3-pin IPMI_SW1) 4-9
Auxiliary panel connector (20-2 pin AUX_PANEL1, 20-pin AUX_
24.
PANEL2)
25. Smart Ride Through (SmaRT) setting (3-pin SMART_PSU1) 4-8
26. System panel connector (20-pin PANEL1) 4-17
27. USB 2.0 connector (10-1 pin USB78) 4-15
28. M.2 (NGFF) card connectors (NGFF1-2) 4-21

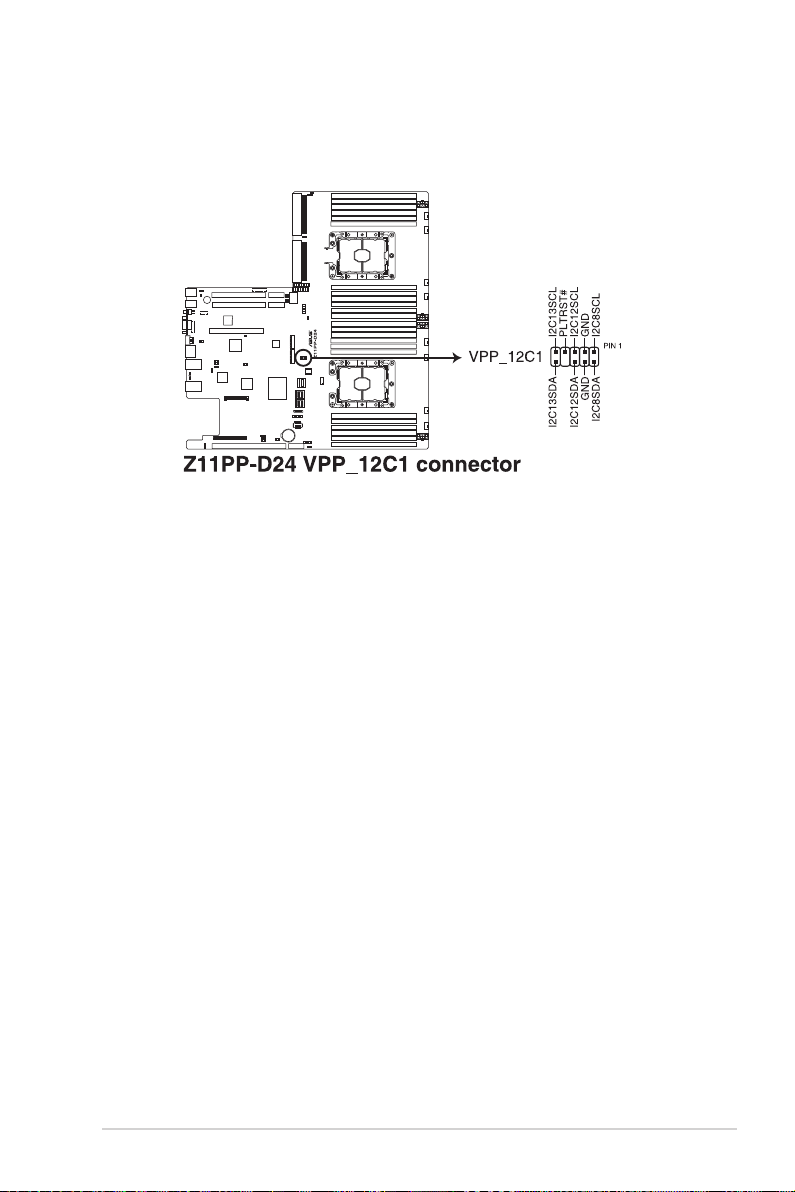

29. VPP_I2C1 connector (10-1 pin VPP_I2C1) 4-25
30. VROC_KEY connector (4-pin VROC_KEY) 4-23
31. Serial ATA connectors (7-pin SSATA1-2) 4-13
32. Mini-SAS HD connector (ISATA1-2) 4-13
33. USB 3.0 connectors (OCUUSB1) 4-24
34. TPM connector (14-1 pin TPM1) 4-16
35. Hard disk activity LED connector (4-pin HDLED1) 4-14
36. USB 3.0 connectors (Type A USB3_5) 4-14
4-18
華碩 RS720-E9-RS24-E 使用手冊
4-3
4.2 跳線選擇區
1. CMOS 組態資料清除（3-pin CLRTC1）
在主機板上的 CMOS 記憶體中記載著正確的時間與系統硬體組態等資料，這些
資料並不會因電腦電源的關閉而遺失資料與時間的正確性，因為這個 CMOS 的電
源是由主機板上的鋰電池所供應。想要清除這些資料，可以依照下列步驟進行：
（1）關閉電腦電源，拔掉電源線。
（2） 將 C L R TC 跳線帽由 [1-2]（預設值）改為 [2-3] 約 5∼10 秒鐘（此時即清除
CMOS 資料），然後再將跳線帽改回 [1-2]。
（3）插上電源線，開啟電腦電源。
（4） 當開機步驟正在進行時按著鍵盤上的 <D e l> 鍵進入 B IOS 程式畫面重新設定
BIOS 資料。
除了清除 RTC RAM 組態資料外，請勿將主機板上 CLRTC 的跳線帽由預
設值的位置移除，因為這麼做可能會導致系統開機失敗。
若上述的步驟沒有作用，請將主機板上的電池移除，並且再次將跳線帽
依照上面的步驟來清除 CMOS RTC RAM 的資料。當完成清除的動作後，
請再將電池裝回主機板上。
4-4
第四章：主機板資訊
2. VGA 控制器設定（3-pin VGA_SW1）
您可以透過本功能的設定來開啟或關閉主機板內建之 V G A 圖形顯示控制器功
能。預設值為 [1-2]（開啟 VGA 功能）。
3. LAN 網路控制器設定（3-pin LAN_SW1、LAN_SW2）
這些跳線帽可以讓您啟用或關閉內建的 LAN_SW1 或 LAN_SW2 網路控制器。
將跳線帽設定為 [1-2]（預設值）以啟動 Gigabit 網路功能。
華碩 RS720-E9-RS24-E 使用手冊
4-5
4. ME 韌體強制回復設定（3-pin ME_RCVR1）
這組跳線帽提供您當 Intel Management Engine（ME，管理引擎）韌體發生損壞
時，可以快速回復。
5. BMC（Baseboard Management Controller）設定（3-pin BMC_EN1）
本跳線帽提供您啟用（預設）或關閉主機板內建的 BMC 控制器。
4-6
第四章：主機板資訊
6. DDR4 thermal event 設定（3-pin DIMMTRIP1、DIMMTRIP2）
本跳線帽提供您啟用（預設）或關閉 DDR4 溫度感應事件針腳。
7. PCH_MFG1 設定（3-pin PCH_MFG1）
本跳線帽提供您更新 BIOS ME 區塊選擇。
華碩 RS720-E9-RS24-E 使用手冊
4-7
8. Smart Ride Through（SmaRT）設定（3-pin SMART_PSU1）
本跳線帽提供您啟用或關閉 Smart Ride Through（SmaRT）功能。本功能預設
為啟用。設定為 [2-3] 以關閉本功能。當本功能開啟時，SmaRT 允許電源不足時
系統不間斷運作。
9. DMLAN 設定（3-pin DM_IP_SEL1）
本跳線帽提供您選擇 DMLAN 設定。設定為 [2-3] 以強制 DMLAN IP 使用固定
模式（IP=10.10.10.10, submask=255.255.255.0）。
4-8
第四章：主機板資訊
10. LANNCSI 設定（3-pin LANNCSI_SEL1）
本跳線帽提供您選擇 LAN NCSI。
11. IPMI SW 設定（3-pin IPMI_SW1）
本跳線帽提供您選擇 GPU 感應器的通訊協定。
華碩 RS720-E9-RS24-E 使用手冊
4-9
4.3 內部指示燈
1. 電力指示燈（SBPWR1）
當主機板上內建的電力指示燈（SB P W R1）亮著時，表示目前系統是處於正常
運作、省電模式或者軟關機的狀態中，並非完全斷電。這個警示燈可用來提醒您
在置入或移除任何的硬體裝置之前，都必須先移除電源，等待警示燈熄滅才可進
行。請參考下圖所示。
2. Location 指示燈（LOCLED1）
當按下前面板上的 Location 按鈕時，這個指示燈會亮燈。這個內建的 LED 指
示燈功能就如同前面板 Location 指示燈一樣，提供您方便地找到在機殼裡指定的
伺服器模組的位置。
4-10
第四章：主機板資訊
3. 硬碟指示燈（HDDLED1）
當資料讀入或寫入硬碟時，此硬碟示燈將會亮燈顯示。
4. 訊息指示燈（MESLED1）
當這個內建的指示燈亮紅燈時，為發生一個 BMC 事件記錄。
華碩 RS720-E9-RS24-E 使用手冊
4-11

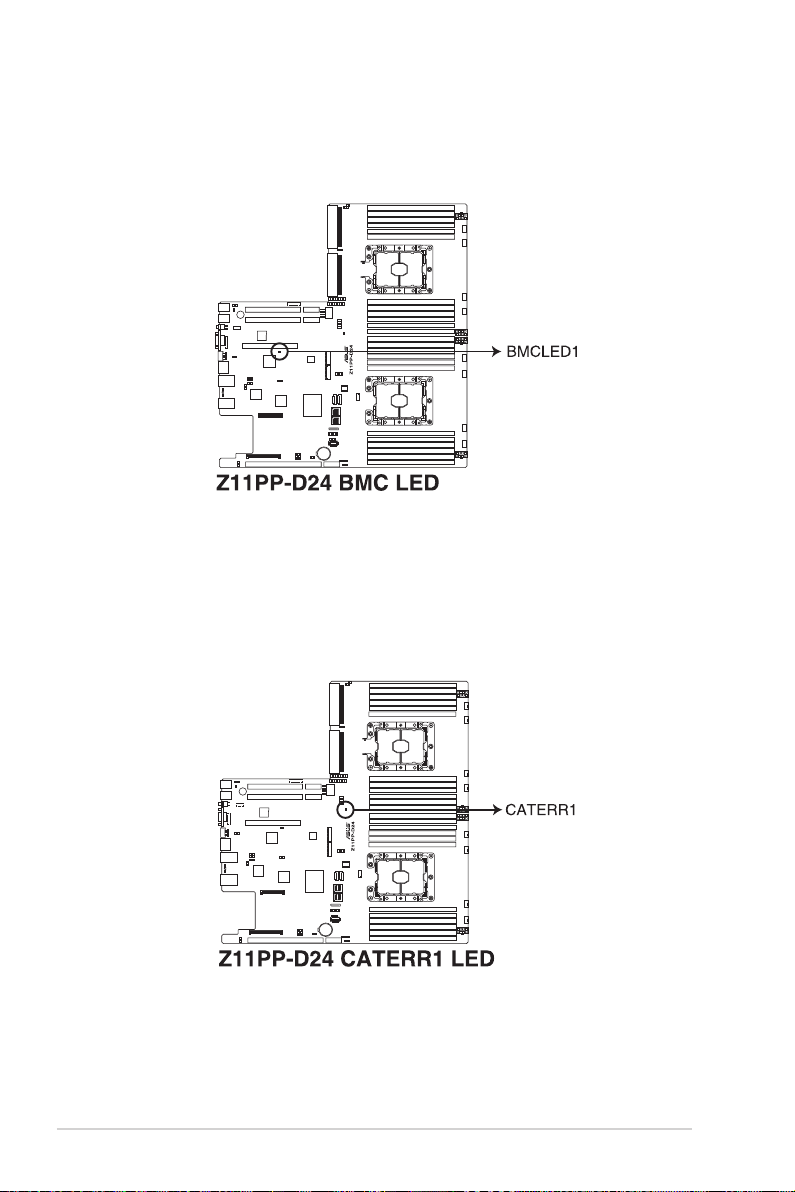

5. BMC 指示燈（BMCLED1）
當 BMC 指示燈亮起時，表示 BMC 正常工作。
6. CATT 指示燈（CATTERR1）
本指示燈會顯示系統已經經歷一個無法挽救或災難性的錯誤，且無法繼續運
作。
4-12
第四章：主機板資訊
4.4 元件與周邊裝置的連接
1. Serial ATA 連接埠（7-pin SATA1-2）
這些連接埠由 Intel® 621 系列晶片所控制，可以支援使用細薄的 Serial ATA 訊
號線連接 Serial ATA 硬碟（SSATA1 連接埠預設為連接光碟機）。
若 SATA M.2（NGFF1）插槽已使用，SSATA2 插槽將會關閉。
2. Mini-SAS HD 連接埠（ISATA1-2）
本主機板內建 mini Serial Attached SCSI（SAS）HD 連接埠，支援 Serial
ATA。每個連接埠最多支援 4 個裝置。
華碩 RS720-E9-RS24-E 使用手冊
4-13
3. USB 3.0 連接插槽（Type A USB3_5)）
這個插槽用來連接 USB 3.0 模組，可在前面板或後側連接埠擴充 USB 3.0 模
組。當您安裝 USB 3.0 模組，您可以享受 USB 3.0 的益處，包括有更快的資料傳
輸率最高達 5Gbps、對可充電的 USB 裝置更快的充電速度、最佳化能源效率，以
及與 USB 2.0 向下相容。
4. 硬碟動作指示燈號接針（4-pin HDLED1）
這個排針為提供您連接至安裝的 SATA 或 SAS 控制卡，並且當該卡有連接硬
碟且有存取動作時，主機板上的 LED 指示燈則會亮燈顯示。
4-14
第四章：主機板資訊
5. USB 2.0（10-1 pin USB78）
這些插槽可用來連接 U S B 2.0 連接埠。將 US B 擴充套件連排線連接到
USB34，然後將擴充套件安裝到機殼背部的一個空置插槽位置。這些 USB 擴充套
件排線插槽支援 USB 2.0 規格，傳輸速率高達 480 Mbps。
USB 模組為選購配備，請另行選購。
6. 風扇電源插座（FANPWR1-3）
這些插座用以連接風扇的電源供應器使用。電源供應器只能以單一方向安裝至
風扇電源插座。安裝時請確認電源供應器確實安裝且方向正確。
華碩 RS720-E9-RS24-E 使用手冊
4-15
7. 系統風扇插座（4-pin FAN1-8）
這些插座支援連接 0.8A–1.0A（最大 12 W）或總合 6.4 A–8.0 A（最大 96
W）的 +12V 冷卻風扇使用。將風扇電源線連接到主機板上的風扇插座，請確認
黑線需接到風扇電源插座上的接地端（GN D）。連接風扇電源插座時，一定要注
意到極性問題。
‧ 千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那麼
很容易因為主機內部溫度逐漸昇高而導致當機，甚至更嚴重者會燒毀
主機板上的電子元件。
‧ 注意：這些插座並不是跳線！不要將跳線帽套在它們的針腳上。
8. TPM 排線插槽（14-1 pin TPM1）
本插座支援安全性平台模組（TPM）系統，該系統可進行安全性儲存金鑰、數
位認證、密碼與資料。此外，TPM 系統也可協助增進網路安全，保護數位辨識功
能，並確保平台的整合性。
4-16
第四章：主機板資訊
9. 系統控制面板連接排針（20-1 pin PANEL1）
這一組連接排針包括了數個連接到電腦主機前面板的功能接針。
1. 系統電源指示燈連接排針（3-pin PLED）
這組排針可連接到電腦主機面板上的系統電源指示燈。在您啟動電腦並且使用
電腦的情況下，該指示燈會持續亮著；而當指示燈閃爍亮著時，即表示電腦正處
於睡眠模式中。
2. 訊息指示燈號接針（2-pin MLED）
這組 2-p i n 的接針可連接到電腦主機前面板上的訊息指示燈，為指示開機時的
狀態，從開機時亮起至載入作業系統時，指示燈會隨即亮起。
3. 機殼喇叭連接排針（4-pin SPEAKER）
這組排針連接到電腦主機機殼中的喇叭。當系統正常開機便可聽到嗶嗶聲，若
開機時發生問題，則會以不同長短的音調來警示。
4. 硬碟動作指示燈號接針（2-pin HDLED）
這組 2-p i n 的接針可連接到電腦主機面板上的硬碟動作指示燈，一旦硬碟有存
取動作時，指示燈隨即亮起。
5. ATX 電源/軟關機開關連接排針（2-pin PWRSW）
這組排針連接到電腦主機面板上控制電腦電源的開關。您可以根據 B I OS 程式
或作業系統的設定，來決定當按下開關時電腦會在正常運作和睡眠模式間切換，
或者是在正常運作和軟關機模式間切換。若要關機，請持續按住電源開關超過四
秒的時間。
6. 軟開機開關連接排針（2-pin RESET）
這組排針連接到主機板上的 Reset 開關。可以讓您在不需要關掉電腦電源即可
重新開機，尤其在系統當機的時候特別有用。
華碩 RS720-E9-RS24-E 使用手冊
4-17

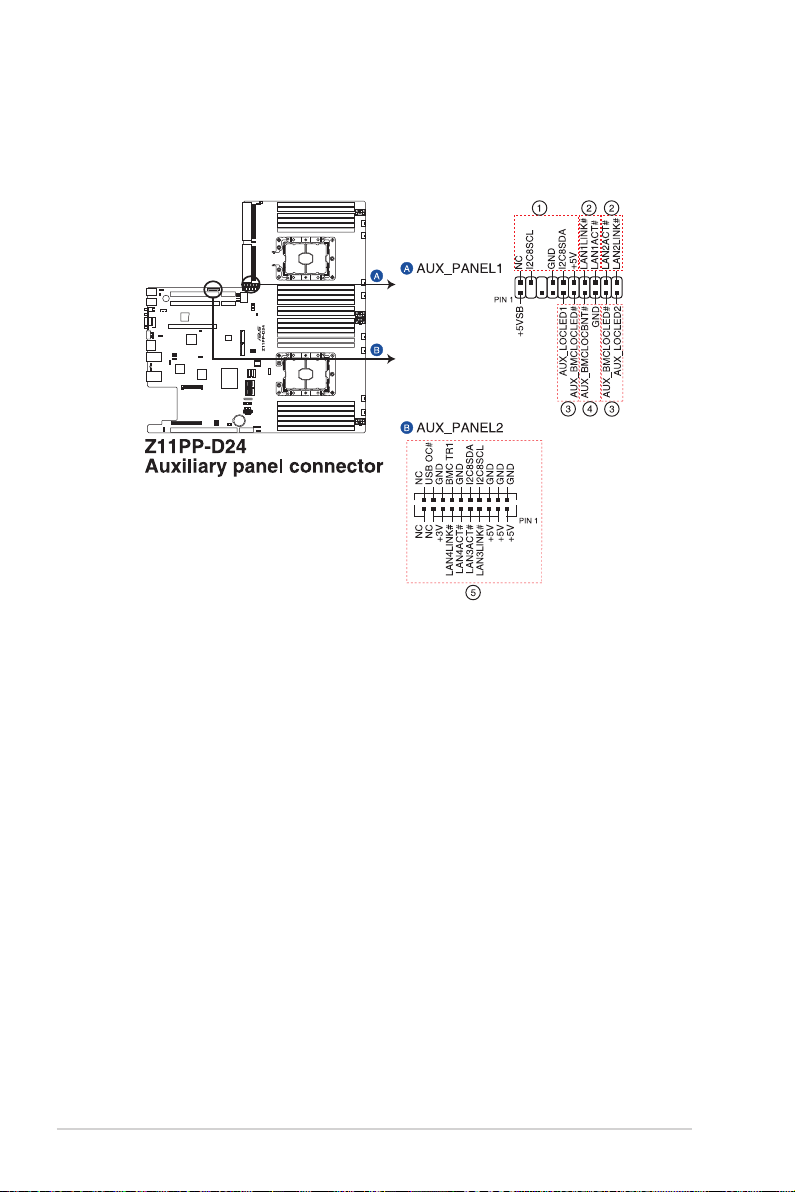

10. 系統控制面板輔助連接排針（20-2 pin AUX_PANEL1、20-pin AUX_PANEL2）
本組接針支援數個伺服器系統上的功能，下述將針對各項功能做逐一簡短說
明。
1. 前面板 SMBus 連接排針（6-1 pin FPSMB）
這個為提供前面板 SMBus 排線連接至前面板顯示狀態。
2. 網路狀態指示燈（2-pin LAN1_LED、LAN2_LED）
這兩組排針為使用 Gigabit 網路指示燈連接線來連接至前面板顯示狀態。
3. Locator 指示燈號連接排針（2-pin LOCATORLED1、LOCATORLED2）
這些排針為前面板 Locator LED1 與 LED2 指示燈號，連接 Locator LED 排線至
這些 2-pin 排針上。當您按下 Locator 按鍵時，指示燈則會亮燈顯示。
4. Locator 按鈕/開關（2-pin LOCATORBTN）
這組排針為連接前面板 Locator 按鈕。這個按鈕可以當您在按下後，從主機後
方的亮燈處，來找到有問題主機的正確位置。
5. LAN 動作指示燈與 USB 連接埠（2-pin LAN3_LED、LAN4_LED、USB ports）
這些排針為前面板 Gigabit LAN 動作指示燈與 USB 連接埠。
4-18
第四章：主機板資訊
11. 後側面板電源插座（8-pin BPPWR1-2）
這些插座供連接後側面板的電源供應器使用。電源供應器只能以單一方向安裝
至後側面板電源插座。安裝時請確認電源供應器確實安裝且方向正確。
請勿將顯示卡連接至此插座，否則會使系統發生錯誤，並對主機板或裝
置造成永久損壞。
12. VGA 電源插座（8-pin VGAPWR1-3）
這些插座供連接顯示卡的電源供應器使用。電源供應器只能以單一方向安裝至
VGA 電源插座。安裝時請確認電源供應器確實安裝且方向正確。
請勿將後側面板連接至此插座，否則會使系統發生錯誤，並對主機板或
裝置造成永久損壞。
華碩 RS720-E9-RS24-E 使用手冊
4-19
13. VGA 排針（16-pin VGA_HDR1）
這個排針支援 VGA 高動態範圍（High Dynamic-Range）介面。
14. 機殼開啟警示連接排針（2-pin INTRUSION1）
這組排針提供給設計有機殼開啟檢測功能的電腦主機機殼之用。此外，尚須搭
配一個外接式檢測裝置，譬如機殼開啟偵測感應器或者微型開關。在本功能啟用
時，若您有任何移動機殼元件的動作，感應器會隨即偵測到並且送出一信號到這
組接針，最後會由系統記錄下這次的機殼開啟事件。預設設定為 C A S EOPEN 與
GND 接腳短路，此功能關閉。
4-20
第四章：主機板資訊
15. Mezzanine PCI 卡插槽（MEZZPCIE1-2）
MEZZ1 插槽支援 OCP（Open Compute Project）擴充卡。
16. M.2（NGFF）插槽（NGFF1-2）
本插槽提供安裝一個 M.2 裝置。
‧ 此插槽支援 2242/2260/2280/22110 類型的 PCI-E 與 SATA 儲存裝
置。
‧ 若 SATA M.2（NGFF1）插槽已使用，SSATA2 插槽將會關閉。
M.2（NGFF）裝置為選購品，請另行選購。
華碩 RS720-E9-RS24-E 使用手冊
4-21
17. 序列連接插座（10-1 pin COM1）
這個插座用來連接序列埠（COM）。將序列埠模組的訊號線連接至這個插座，
接著將該模組安裝至機殼後側面板空的插槽中。
COM 模組為選購配備，請另行選購。
18. Micro SD 記憶卡插槽（MSD1）
主機板支援 SD 記憶卡 v2.00（SDHC） / v3.00（SDXC）。
4-22
第四章：主機板資訊
有些記憶卡可能與主機板不相容。請確保使用能與主機板相容的記憶
卡，以避免資料遺失、記憶卡或裝置損壞。
請先移除連接的電源供應器（包括備用電源）後再安裝記憶卡，同時您
必須重新開機才能使系統成功讀取記憶卡。
19. VROC_KEY 接針（4-pin VROC_KEY）
本接針用來連接 KEY 模組以啟用支援 Intel® VMD RAID 功能。
20. 序列通用輸出/輸入插座（6-1 pin SSGPIO1）
這個插座為使用在 SGPIO1 周邊裝置，提供給 Intel Rapid Storage 技術 RAID
SATA 指示燈以控制 LED 顯示模式、裝置資訊與通用資料。
華碩 RS720-E9-RS24-E 使用手冊
4-23
21. OCP LAN 啟動指示燈接針（4-1 pin OCP_LED1）
OCP LAN 啟動指示燈接針支援 OCP LAN 卡以啟動指示燈。
22. USB 3.0 連接插槽（OCUUSB1）
連接相容的 USB 模組至 OCUUSB1 連接插槽，再將 USB 模組連接至前面板或
後側連接埠擴充 USB 3.0 模組。當您安裝 USB 3.0 模組，您可以享受 USB 3.0 的
益處，包括有更快的資料傳輸率最高達 5Gbps、對可充電的 USB 裝置更快的充電
速度、最佳化能源效率，以及與 USB 2.0 向下相容（OCUUSB1 連接插槽預設供
前面板使用）。
4-24
第四章：主機板資訊
USB 模組為選購配備，請另行選購。
23. VPP_I2C1 連接插槽（10-1 pin VPP_I2C1）
這個插槽供 Intel VMD 功能與感應器讀取使用。
華碩 RS720-E9-RS24-E 使用手冊
4-25
4-26
第四章：主機板資訊
第五章：
BIOS 程式設定
BIOS 程式調校的優劣與否，和整個系統的運作效能有極
大的關係。針對自己的配備來作最佳化 B I O S 設定，可讓
您的系統性統再提升。本章節將逐一說明 B I O S 程式中的
每一項組態設定。
5
5.1 管理、更新您的 BIOS 程式
下列軟體讓您可以管理與更新主機板上的 BIOS 設定。
1. ASUS CrashFree BIOS 3
當 BIOS 程式毀損時，使用可開機的 USB 隨身碟來更新 BIOS 程式。
2. ASUS EzFlash
使用 USB 隨身碟更新 BIOS。
3. BUPDATER
使用可開機的 USB 隨身碟在 DOS 環境下更新 BIOS 程式。
上述軟體請參考相關章節的詳細使用說明。
建議您先將主機板原始的 B I O S 程式備份到可開機的 USB 隨身碟中，
以備您往後需要再度安裝原始的 B IOS 程式。使用華碩線上更新（AS US
Update）程式來拷貝主機板原始的 BIOS 程式。
5.1.1 華碩 CrashFree BIOS 3 程式
華碩最新自行研發的 CrashFree BIOS 3 工具程式，讓您在當 BIOS 程式和資料被病
毒入侵或毀損時，可以輕鬆的從驅動及公用程式光碟中，或是從含有最新或原始的
BIOS 檔案的 USB 隨身碟中回復 BIOS 程式的資料。
在執行更新 BIOS 程式之前，請準備隨貨附贈的驅動及公用光碟程式，或
是存有 BIOS 檔案的USB 隨身碟。
使用 USB 隨身碟回復 BIOS 程式
請依照以下步驟，使用 USB 隨身碟回復 BIOS 程式。
1. 將儲存有原始或更新的 BIOS 程式檔案的 USB 隨身碟插入 USB 埠，並啟動系統。
2. 接著程式會自動檢查 USB 隨身碟中原始的或最新的 BIOS 檔案，然後開始進行更
新至完成。
請勿在更新 BIOS 程式檔案時關閉或重新啟動系統！此舉將會導致系統損
毀！
在驅動及公用程式光碟中的 BIOS 程式檔案，也許並非為最新的 BIOS 檔
案，請至華碩網站（http://tw.asus.com）下載最新的 BIOS 版本檔案。
5-2
第五章：BIOS 程式設定
