ASROCK K8UPGRADE-VM, K8UPGRADE-VM800 User Manual

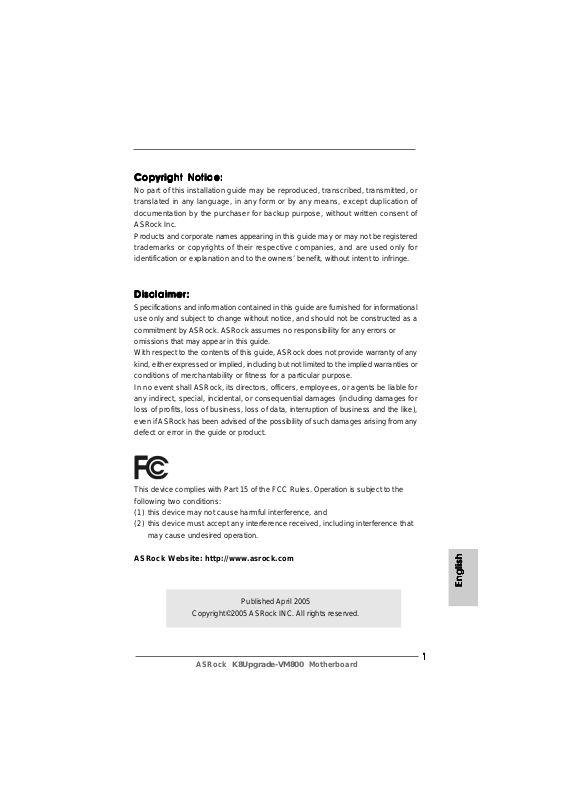

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

ASRock Website: http://www.asrock.com

Published April 2005

ASRock K8Upgrade-VM800 Motherboard

EnglishEnglish

English

Motherboard LMotherboard L

Motherboard L

Motherboard LMotherboard L

ayoutayout

ayout

ayoutayout

English

EnglishEnglish

1 PS2_USB_PWR1 Jumper 18 System Panel Hea der (P ANEL1) 2 A TX 12V Power Connector (A TX12V1) 19 Game Port Header (GAME1) 3 CPU Fan Connector (CPU_FAN1) 20 Chassis Speaker Header (SPEAKER 1) 4 754-Pin CPU Socket 21 USB 2.0 Header (USB67, Blue) 5 CPU Heatsink Retention Module 22 Chassis Fan Connector (CHA_FAN1) 6 North Bridge Controller 23 Clear CMOS Jumper (CLRCMOS2) 7 184-pin DDR DIMM Slots (DDR1- 2) 24 AGP Slot (1.5V_AGP1) 8 J9 / J10 / J15 Jumpers 25 COM Port Header (COM1) 9 Infrared Module Header (IR1) 26 AMR Slot (AMR1) 10 Flash Memory 27 PCI Slots (PCI1- 2) 11 A TX Power Conne ctor (A TXPWR1) 28 JR1 / JL1 Jumpers 12 Floppy Connector (FLOPPY1) 29 Front Panel Audio Header (AUDIO1) 13 Primary IDE Connector (IDE1, Blue) 30 Future CPU Port (FUTURE_CPU_PORT1) 14 Secondary IDE Connector (IDE2, Black) 31 Internal Audio Connector: AUX1 (White) 15 South Bridge Controller 32 Internal Audio Connector: CD1 (Black) 16 Primary Serial A T A Conne ctor (SA T A1 ) 33 Shared USB 2.0 Header (USB45, Blue) 17 Secondary Serial A T A Connector (SATA2) 34 J1 - J8 Jumpers

ASRock K8Upgrade-VM800 Motherboard

TMTM

ASRock I/O PlusASRock I/O Plus

ASRock I/O Plus

ASRock I/O PlusASRock I/O Plus

1 Parallel Port 7 USB 2.0 Ports (USB01) 2 RJ-45 Port 8 USB 2.0 Ports (USB23) 3 Line In (Light Blue) 9 VGA Port 4 Line Out (Lime) 10 PS/2 Keyboard Port (Purple) 5 Microphone (Pink) 11 PS/2 Mouse Port (Green) 6 Shared USB 2.0 Ports (USB45)

TMTM

ASRock K8Upgrade-VM800 Motherboard

EnglishEnglish

English

1.1.

IntroductionIntroduction

Introduction

1.1.

IntroductionIntroduction

Thank you for purchasing ASRock K8Upgrade-VM800 motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance. This Quick Installation Guide contains introduction of the motherboard and step-bystep installation guide. More detailed information of the motherboard can be found in the user manual presented in the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest memory and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com

1.11.1

Package ContentsPackage Contents

1.1

Package Contents

1.11.1

Package ContentsPackage Contents

1 x ASRock K8Upgrade-VM800 Motherboard

(Micro ATX Form Factor: 9.0-in x 9.6-in, 22.9 cm x 24.4 cm) 1 x ASRock K8Upgrade-VM800 Quick Installation Guide 1 x ASRock K8Upgrade-VM800 Support CD 1 x Ultra ATA 66/100/133 IDE Ribbon Cable (80-conductor) 1 x 3.5-in Floppy Drive Ribbon Cable 1 x Serial ATA (SATA) Data Cable (Optional) 1 x Serial ATA (SATA) HDD Power Cable (Optional) 1 x ASRock I/O PlusTM Shield 1 x COM Port Bracket 1 x ASRock MR Card (Optional)

English

EnglishEnglish

ASRock K8Upgrade-VM800 Motherboard

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform: Micro ATX Form Factor: 9.0-in x 9.6-in, 22.9 cm x 24.4 cm CPU: 754-Pin Socket Supporting advanced 64-bit AMD AthlonTM 64

and 32-bit Sempron Processor Supports AMD’s Cool ‘n’ QuietTM T echnology (see CAUTION 1)

Chipsets: North Bridge: VIA K8M800 Chipset

FSB @ 800 MHz / 1.6 GT/s

South Bridge: VIA VT8237R Chipset

Supports USB 2.0, ATA 133, SATA 1.5Gb/s

Memory: 2 x DDR DIMM Slots: DDR1 and DDR2

Support PC3200 (DDR400) / PC2700 (DDR333) / PC2100 (DDR266), Max. 2GB

IDE: IDE1: ATA 133 / Ultra DMA Mode 6

IDE2: ATA 133 / Ultra DMA Mode 6 Supports up to 4 IDE Devices

Serial ATA: 2 x SATA Connectors

Supports up to 2 SATA Devices at 1.5Gb/s Data Transfer Rate

Floppy Port: Supports up to 2 Floppy Disk Drives Audio: 5.1 channels AC’97 Audio OnBoard VGA: Intergrated UniChrome PRO 3D/2D Graphics Controller

, supports DirectX 8.1

LAN: Speed: 802.3u (10/100 Ethernet), Supports Wake-On-LAN Hardware Monitor: CPU T emperature Sensing

Motherboard Temperature Sensing CPU Overheat Shutdown to Protect CPU Life (ASRock U-COP)(see CAUTION 2) CPU Fan Ta chometer Chassis Fan Tachometer Voltage Monitoring: +12V, +5V, +3.3V, Vcore

Future CPU Port: Supports CPU upgrade from AMD 754-Pin CPU to

AMD 939-Pin CPU (see page 8 for details)

PCI Slots: 2 x PCI Slots, PCI Specification 2.2 AGP slot: 1 x AGP Slot

Supports 1.5V, 8X / 4X AGP Card (see CAUTION 3) AMR slot: 1 slot, supports ASRock MR card (Optional) USB 2.0: 8 USB 2.0 Ports:

6 Ready-to-Use USB 2.0 Ports on the I/O Panel

Plus 2 On-Board Headers Supporting 2 Extra USB 2.0 Ports

(see CAUTION 4)

EnglishEnglish

English

ASRock K8Upgrade-VM800 Motherboard

ASRock I/O PlusTM: 1 PS/2 Mouse Port, 1 PS/2 Keyboard Port

1 VGA Port 1 Parallel Port (ECP/EPP Support) 6 Ready-to-Use USB 2.0 Ports 1 RJ-45 Port Audio Jack: Line In / Line Out / Microphone

COM Port: 1 COM Port Header to support a COM port module BIOS: AMI Legal BIOS

Supports “Plug and Play” ACPI 2.0 Compliance Wake Up Events SMBIOS 2.3.1 Support CPU Frequency Stepless Control (only for advanced users’ reference, see CAUTION 5)

OS: Microsoft® Windows® 98 SE / ME / 2000 / XP compliant

CAUTION!

1. For power-saving sake, it is strongly recommended to enable AMD’s Cool ‘n’ QuietTM technology under Windows system. See APPENDIX on page 39 of “User Manual” in the Support CD to enable AMD’s Cool ‘n’ QuietTM technology.

2. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU and the heatsink when you install the PC system.

3. Do NOT use a 3.3V AGP card on the AGP slot of this motherboard! It may cause permanent damage!

4. Power Management for USB 2.0 works fine under Microsoft® Windows® XP SP1 / 2000 SP4. It may not work properly under Microsoft® Windows® 98/ ME.

5. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

English

EnglishEnglish

ASRock K8Upgrade-VM800 Motherboard

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

1. Unplug the power cord from the wall socket before touching any component. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

2. To avoid damaging the motherboard components due to static electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded antstatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the motherboard to the chassis, plea se do not over-tighten the screws!

Doing so may damage the motherboard.

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

Step 1. Unlock the socket by lifting the lever up to a 90° angle. Step 2. Position the CPU directly above the socket such that its marked corner

matches the base of the socket lever.

Step 3. Carefully insert the CPU into the socket until it fits in place.

The CPU fits only in one correct orientation. DO NOT force the CPU into the socket to avoid bending of the pins.

Step 4. When the CPU is in place, press it firmly on the socket while you push

down the socket lever to secure the CPU. The lever clicks on the side tab to indicate that it is locked.

Step 5. Install CPU fan and heatsink. For proper installation, please kindly refer to

the instruction manuals of your CPU fan and heatsink vendors.

ASRock K8Upgrade-VM800 Motherboard

EnglishEnglish

English

2.22.2

Installation of Memory Modules (DIMM)Installation of Memory Modules (DIMM)

2.2

Installation of Memory Modules (DIMM)

2.22.2

Installation of Memory Modules (DIMM)Installation of Memory Modules (DIMM)

K8Upgrade-VM800 motherboard provides two 184-pin DDR (Double Data Rate) DIMM slots.

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

Step 1. Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matches the brea k

on the slot.

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

English

EnglishEnglish

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully

snap back in place and the DIMM is properly seated.

2.32.3

Expansion SlotsExpansion Slots

2.3

Expansion Slots

2.32.3

Expansion SlotsExpansion Slots

(Future CPU Port, PCI Slots, AGP Slot, and AMR Slots)(Future CPU Port, PCI Slots, AGP Slot, and AMR Slots)

(Future CPU Port, PCI Slots, AGP Slot, and AMR Slots)

(Future CPU Port, PCI Slots, AGP Slot, and AMR Slots)(Future CPU Port, PCI Slots, AGP Slot, and AMR Slots)

There are 1 Future CPU Port, 2 PCI slots, 1 AGP slot and 1 AMR slot on K8UpgradeVM800 motherboard.

Future CPU Port (Yellow-Colored Port):

Future CPU Port allows you to upgrade your AMD 754-Pin CPU to AMD 939-Pin CPU by installing an add-on ASRock 939CPU Board into this future CPU Port on K8Upgrade- VM800 motherboard. Before you upgrade the 754-Pin CPU to the 939-Pin CPU, it is necessary to adjust the jumper settings for those required jumpers on K8Upgrade- VM800 motherboard. Please refer to the table below for the correct jumper settings.

ASRock K8Upgrade-VM800 Motherboard

This yellow-colored Future CPU Port is not an AGP slot! Please do NOT insert any AGP card into it!

CPU Type Jumper Settings

J7 J8

J15

939-Pin CPU

(Using add-on ASRock 939CPU Board)

754-Pin CPU

(Default)

J5 J6

J3 J4

J1 J2

J9 J10

J15

J7 J8

J5 J6

J3 J4

J1 J2

J9 J10

ASRock K8Upgrade-VM800 Motherboard

EnglishEnglish

English

NOTE

When adjusting the jumper settings, you may use the tool, Jumper Cap Remover, to help you removing the jumper caps more ea sily. This Jumper Cap Remover is bundled in your motherboard package, and please follow the “Jumper Cap Remover Instruction” to use it properly.

PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

AGP slot: The AGP slot is used to install a graphics card. The ASRock AGP slot has

a special design of clasp that can securely fasten the inserted graphics card.

Please do NOT use a 3.3V AGP card on the AGP slot of this motherboard! It may cause permanent damage! For the voltage information of your

graphics card, please check with the graphics card vendors.

AMR slot: AMR slot is used to insert an ASRock MR card (optional) with v.92

Modem functionality.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power

supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

Step 2. Remove the bracket facing the slot that you intend to use. Keep the screw

for later use.

Step 3. Align the card connector with the slot and press firmly until the card is

completely seated on the slot.

Step 4. Fasten the card to the chassis with screws.

English

EnglishEnglish

1010

ASRock K8Upgrade-VM800 Motherboard

2.4 Jumpers Setup2.4 Jumpers Setup

2.4 Jumpers Setup

2.4 Jumpers Setup2.4 Jumpers Setup

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting

PS2_USB_PWR1 Short pin2, pin3 to enable

(see p.2, No. 1) +5VSB (standby) for PS/2 or

Note: To select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

JR1 / JL1 Jumper

(see p.2, No. 28)

Note: If the jumpers JR1 and JL1 are short, both the front panel and the rear panel

audio connectors can work.

Clear CMOS Jumper

(CLRCMOS2) (see p.2, No. 23)

Short Open

USB wake up events.

Note: CLRCMOS2 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn off the computer andunplug the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short the Clear CMOS jumper for 5 seconds. After shorting the Clear CMOS jumper, please remove the jumper cap. However, please do not clear the CMOS right after you update the BIOS. If you need to clear the CMOS when you just finish updating the BIOS, you must boot up the system first, and then shut it down before you do the clear-CMOS action.

ASRock K8Upgrade-VM800 Motherboard

1111

EnglishEnglish

English

2.5 Connectors2.5 Connectors

2.5 Connectors

2.5 Connectors2.5 Connectors

Connectors are NOT jumpers. DO NOT place jumper caps over these connectors. Placing jumper caps over the connectors will cause permanent damage of the motherboard!

Connector Figure Description

Floppy Connector

(33-pin FLOPPY1) (see p.2, No. 12)

the red-striped side to Pin1

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

Primary IDE Connector (Blue) Secondary IDE Connector (Black)

(39-pin IDE1, see p.2, No. 13) (39-pin IDE2, see p.2, No. 14)

English

EnglishEnglish

1212

connect the blue end

to the motherboard

80-conductor, ATA 66/100/133 cable

connect the black end to the IDE devices

Note: If you use only one IDE device on this motherboard, please set the IDE

device as “Master”. Please refer to the instruction of your IDE device vendor for the details. Besides, to optimize compatibility and performance, please connect your hard disk drive to the primary IDE connector (IDE1, blue) and CD-ROM to the secondary IDE connector (IDE2, black).

Serial ATA Connectors These two Serial ATA (SATA)

(SAT A1: see p.2, No. 16) connectors support SATA data (SAT A2: see p.2, No. 17) cables for internal storage

SAT A1

SAT A2

devices. The current SATA interface allows up to 1.5 Gb/s data transfer rate.

Serial ATA (SATA) Either end of the SATA data Data Cable cable can be connected to the

SATA hard disk or the SATA connector on the motherboard.

ASRock K8Upgrade-VM800 Motherboard

Serial ATA (SATA) Please connect the black end of Power Cable SATA power cable to the power

(Optional) connector on each drive. Then

connect to the SAT A

HDD power connector

connect to the power supply

connect the white end of SATA power cable to the power connector of the power supply.

USB 2.0 Header ASRock I/O PlusTM provides you

(9-pin USB67) 6 ready-to-use USB 2.0 ports on (see p.2, No. 21) the rear panel. If the rear USB

ports are not sufficient, this USB 2.0 header is available to support 2 extra USB 2.0 ports.

Shared USB 2.0 Header This USB45 header is shared

(9-pin USB45) with the USB 2.0 ports 4,5 on (see p.2, No. 33) ASRock I/O Plus

. When using the front panel USB ports by attaching the front panel USB cable to this header (USB45), the USB ports 4,5 on ASRock I/O PlusTM will not be able to function.

Infrared Module Header This header supports an

(5-pin IR1) optional wireless transmitting and (see p.2, No. 9) receiving infrared module.

Internal Audio Connectors These connectors allow you to

(4-pin CD1, 4-pin AUX1) receive stereo audio input from (CD1: see p.2, No. 32) sound sources such as a CD- (AUX1: see p.2, No. 31) ROM, DVD-ROM, TV tuner card,

CD1

AUX1

or MPEG card.

Front Panel Audio Header This is an interfa ce for front pa nel

(9-pin AUDIO1) audio cable that allows conve- (see p.2, No. 29) nient connection and control of

audio devices.

ASRock K8Upgrade-VM800 Motherboard

1313

EnglishEnglish

English

System Panel Header This header accommodates

(9-pin PANEL1) several system front panel (see p.2, No. 18) functions.

Chassis Speaker Header Please connect the chassis(4-

pin SPEAKER 1) speaker to this header. (see p.2, No. 20)

Chassis Fan Connector Please connect a chassis fan

(3-pin CHA_FAN1) cable to this connector and (see p.2, No. 22) match the black wire to the

ground pin.

CPU Fan Connector Please connect a CPU fan cable

(3-pin CPU_FAN1) to this connector and match the (see p.2, No. 3) black wire to the ground pin.

ATX Power Connector Please connect an ATX power

(20-pin ATXPW R1) supply to this connector. (see p.2, No. 1 1)

COM Port Header This COM port header is used

(9-pin COM1) to support a COM port module. (see p.2, No. 25)

English

EnglishEnglish

1414

ATX 12V Power Connector Please note that it is necessary

(4-pin A TX12V1) to connect a power supply with (see p.2, No. 2) ATX 12V plug to this connector.

Failing to do so will cause power up failure.

ASRock K8Upgrade-VM800 Motherboard

Game Port Hea der Connect a Game cable to this

(15-pin GAME1) header if the Game port bracket (see p.2, No. 19) is installed.

2.62.6

Serial ASerial A

2.6

Serial A

2.62.6

Serial ASerial A

This motherboard supports Serial ATA (SATA) hard disks. You may install SATA hard disks on this motherboard for internal storage devices. This section will guide you to install the SATA hard disks.

STEP 1: Install the SATA hard disks into the drive bays of your chassis. STEP 2: Connect the SATA power cable to the SATA hard disk. STEP 3: Connect one end of the SATA data cable to the motherboard’s SATA

STEP 4: Connect the other end of the SATA data cable to the SATA hard disk.

2.72.7

Hot Plug FHot Plug F

2.7

Hot Plug F

2.72.7

Hot Plug FHot Plug F

K8Upgrade-VM800 motherboard supports Hot Plug function for SATA devices.

A (SAA (SA

A (SA

A (SAA (SA

connector.

A) Hard Disks InstallationA) Hard Disks Installation

A) Hard Disks Installation

A) Hard Disks InstallationA) Hard Disks Installation

unction for SAunction for SA

unction for SA

unction for SAunction for SA

A HDDsA HDDs

A HDDs

A HDDsA HDDs

What is Hot Plug Function?

If the SATA HDDs are NOT set for RAID configuration, it is called “Hot Plug” for the action to insert and remove the SATA HDDs while the system is still power-on and in working condition. However, please note that it cannot perform Hot Plug if the OS has been installed into the SATA HDD.

WARNING!

Although this motherboard supports Hot Plug function for SATA devices, there are still some limitation. Please ensure to read the instruction in the Support CD before you use Hot Plug function. Failure to do so may lose the data in the SATA HDDs or damage the SATA HDDs. For the detailed instruction, please refer to the document in the Support CD at the following path: ..\ SATA RAID BIOS

ASRock K8Upgrade-VM800 Motherboard

1515

EnglishEnglish

English

EnglishEnglish

2.82.8

Installing Windows 2000 / Windows XP /Installing Windows 2000 / Windows XP /

2.8

Installing Windows 2000 / Windows XP /

2.82.8

Installing Windows 2000 / Windows XP /Installing Windows 2000 / Windows XP / Windows XP 64-bit With RAID FunctionsWindows XP 64-bit With RAID Functions

Windows XP 64-bit With RAID Functions

Windows XP 64-bit With RAID FunctionsWindows XP 64-bit With RAID Functions

If you want to install Windows 2000 / Windows XP / Windows XP-64bit OS on your system with RAID functions, please refer to the below methods for proper installation according to the different Windows OS versions.

2.8.12.8.1

Installing Windows 2000 / Windows XP withInstalling Windows 2000 / Windows XP with

2.8.1

Installing Windows 2000 / Windows XP with

2.8.12.8.1

Installing Windows 2000 / Windows XP withInstalling Windows 2000 / Windows XP with RAID FunctionsRAID Functions

RAID Functions

RAID FunctionsRAID Functions

If you want to install Windows 2000 / Windows XP OS on your SATA HDDs with RAID functions, please follow the below steps.

STEP 1: Make a SATA Driver Diskette.

A. Insert the ASRock Support CD into your optical drive to boot your

system.

B. During POST at the beginning of system boot-up, press <F11> key, and

then a window for boot devices selection appears. Please select CD ROM as the boot device.

C. When you see the message on the screen, “Do you want to generate

Serial ATA driver diskette [YN]?”, press <Y>.

D. Then you will see these messages,

Please insert a diskette into the floppy drive. WARNING! Formatting the floppy diskette will lose ALL data in it! Start to format and copy files [YN]?

Please insert a floppy diskette into the floppy drive, and press <Y>.

E. The system will start to format the floppy diskette and copy SATA

drivers into the floppy diskette.

STEP 2: Use “SATA RAID BIOS” to set RAID configuration.

Before you start to configure the RAID function, you need to check the installation guide in the Support CD for proper configuration. Please refer to the document in the Support CD, “Guide to SATA Hard Disks Installation and RAID Configuration”, which is located in the folder at the following path: .. \ SATA RAID BIOS

STEP 3: Install Windows 2000 / Windows XP OS on your system.

After making a SATA driver diskette and using “SATA RAID BIOS” to set RAID configuration, you can start to install Windows 2000 / Windows XP on your system.

1616

ASRock K8Upgrade-VM800 Motherboard

2.8.22.8.2

Installing Windows XP 64-bit WithInstalling Windows XP 64-bit With

2.8.2

Installing Windows XP 64-bit With

2.8.22.8.2

Installing Windows XP 64-bit WithInstalling Windows XP 64-bit With FunctionsFunctions

Functions

FunctionsFunctions

If you want to install Windows XP 64-bit OS on your SATA HDDs with RAID functions, please follow the below steps. STEP 1: Make a SATA Driver Diskette. A. Insert the floppy diskette into your floppy drive. B. Copy the SATA 64-bit drivers to your floppy diskette. The SATA 64-bit drivers are located at the following path in the Support CD:

.. \ 64bit SATA Driver

STEP 2: Install Windows XP 64-bit OS on your system. After making a SATA driver diskette, you can start to install Windows XP 64 bit on your system.

After the installation of Windows 2000 / Windows XP / Windows XP 64-bit OS,

if you want to manage RAID functions, you are allowed to use both “SATA RAID

BIOS” and “VIA RAID Tool” for RAID configuration. Please refer to the document

in the Support CD, “Guide to SATA Hard Disk s Installation a nd RAID Configuration”,

which is located in the folder at the following path: .. \ SATA RAID BIOS and the

document in the support CD, “Guide to VIA RAID Tool”, which is located in the

folder at the following path: .. \ VIA RAID Tool

1. Windows 98 / Windows ME does not support RAID functions.

2. If you want to use “VIA RAID Tool” in Windows environment, please install SATA drivers from the Support CD again so that “VIA RAID Tool” will be installed to your system as well.

RAIDRAID

RAID

RAIDRAID

ASRock K8Upgrade-VM800 Motherboard

1717

EnglishEnglish

English

2.92.9

Installing Windows 98 / ME / 2000 / XP / XP 64-bitInstalling Windows 98 / ME / 2000 / XP / XP 64-bit

2.9

Installing Windows 98 / ME / 2000 / XP / XP 64-bit

2.92.9

Installing Windows 98 / ME / 2000 / XP / XP 64-bitInstalling Windows 98 / ME / 2000 / XP / XP 64-bit Without RAID FunctionsWithout RAID Functions

Without RAID Functions

Without RAID FunctionsWithout RAID Functions

If you want to install Windows 98 / ME / 2000 / XP / XP 64-bit on your SATA HDDs without RAID functions or you want to install Windows 98 / ME / 2000 / XP / XP 64-bit on your IDE HDDs instead of SATA HDDs, please refer to the below methods for proper installation according to the different Windows OS versions.

2.9.1 2.9.1

2.9.1

2.9.1 2.9.1

STEP 1: Install Windows 98 / ME OS on your system.

You can start to install Windows 98 / ME on your system directly.

2.9.2 2.9.2

2.9.2

2.9.2 2.9.2

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option from [RAID] to [non-RAID].

STEP 2: Install Windows 2000 / XP / XP 64-bit OS on your system.

After setting up BIOS, you can start to install Windows 2000 / XP / XP 64-bit on your system.

Installing Windows 98 / ME Without RAID Installing Windows 98 / ME Without RAID

Installing Windows 98 / ME Without RAID

Installing Windows 98 / ME Without RAID Installing Windows 98 / ME Without RAID Functions Functions

Functions

Functions Functions

If you want to install Windows 98 / ME on your SATA HDDs without RAID functions or you want to install Windows 98 / ME on your IDE HDDs instead

of SATA HDDs, please follow the below steps.

Installing Windows XP / 2000 / XP 64-bit Installing Windows XP / 2000 / XP 64-bit

Installing Windows XP / 2000 / XP 64-bit

Installing Windows XP / 2000 / XP 64-bit Installing Windows XP / 2000 / XP 64-bit Without RAID Functions Without RAID Functions

Without RAID Functions

Without RAID Functions Without RAID Functions

If you want to install Windows XP / 2000 / XP 64-bit on your SATA HDDs without RAID functions or you want to install Windows XP / 2000 / XP 64-bit on your IDE HDDs instead of SATA HDDs, please follow the below steps.

If you don’t want to set up RAID functions, there is no need to make a SATA driver diskette.

English

EnglishEnglish

1818

ASRock K8Upgrade-VM800 Motherboard

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF file) contained in the Support CD.

4. Software Suppor4. Software Suppor

4. Software Suppor

4. Software Suppor4. Software Suppor

This motherboard supports various Microsoft® Windows® operating systems: 98 SE/ ME / 2000 / XP. The Support CD that came with the motherboard contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP. EXE” from the “BIN” folder in the Support CD to display the menus.

t CD informationt CD information

t CD information

t CD informationt CD information

EnglishEnglish

English

ASRock K8Upgrade-VM800 Motherboard

1919

2020

ASRock K8Upgrade-VM800 Motherboard

‘ ’ ™

ASRock K8Upgrade-VM800 Motherboard

2121

™

‘ ’ ™

‘ ’

2222

ASRock K8Upgrade-VM800 Motherboard

2323

2424

ASRock K8Upgrade-VM800 Motherboard

J7 J8

J5 J6

J3 J4

J1 J2

J9 J10

J7 J8

J5 J6

J3 J4

J1 J2

J9 J10

J15

ASRock K8Upgrade-VM800 Motherboard

2525

2626

ASRock K8Upgrade-VM800 Motherboard

2727

2828

“ ”

SAT A1

SAT A2

ASRock K8Upgrade-VM800 Motherboard

CD1

AUX1

ASRock K8Upgrade-VM800 Motherboard

2929

3030

ASRock K8Upgrade-VM800 Motherboard

“ ”

ASRock K8Upgrade-VM800 Motherboard

3131

3232

ASRock K8Upgrade-VM800 Motherboard

3333

3434

ASRock K8Upgrade-VM800 Motherboard

® ®

ASRock K8Upgrade-VM800 Motherboard

3535

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock K8Upgrade-VM800 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die jeweils neueste Liste der unterstützten Speichertypen CPUs finden Sie ebenfalls auf der Webseite von ASRock. ASRock-Website: http://www.asrock.com

1.1 Kartoninhalt

ASRock K8Upgrade-VM800 Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 22.9 cm; 9.0 Zoll x 9.6 Zoll) ASRock K8Upgrade-VM800 Schnellinstallationsanleitung ASRock K8Upgrade-VM800 Support-CD Ein 80-adriges Ultra-ATA 66/100/133 IDE-Flachbandk abel Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk Ein Seriell-ATA- (SATA) Datenkabel Ein Seriell-ATA (SATA) Festplattennetzkabel (Option) Ein ASRock I/O Plus Ein COM Port-Anschlusshalter Ein ASRock MR-Karte (Option)

Shield

Deutsch

DeutschDeutsch

3636

ASRock K8Upgrade-VM800 Motherboard

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Plattform: Micro ATX-Formfaktor: 24.4 cm x 22.9 cm; 9.0 Zoll x 9.6 Zoll CPU: 754-Pin Sockel für den fortschrittlichen 64-Bit AMD

Athlon 64 und 32-Bit Sempron Prozessor Unterstützt Cool ‘n’ Quiet™-Technologie von AMD (siehe VORSICHT 1)

Chipsatz: North Bridge: VIA K8M800-Chipset

FSB @ 800 MHz / 1,6 GT/s

South Bridge: VIA VT8237R-Chipset

Unterstützt USB 2.0, ATA 133, SATA 1,5 Gb/s

Speicher: 2 Steckplätze für DDR: DDR1 und DDR2

PC3200 (DDR400) / PC2700 (DDR333) / PC2100 (DDR266) für 2 DD R DIMM Slots Max. 2GB

HDD: IDE1: ATA 133 / Ultra DMA Mode 6

IDE2: ATA 133 / Ultra DMA Mode 6 Unterstützt bis 4 IDE-Geräte

Seriell-ATA: 2 SATA-Anschlüsse, unterstützt bis 1.5 Gb/s

Datenübertragungsrate

FDD: Unterstützt bis 2 Diskettenlaufwerke Audio: 5.1 Kanal AC’97 Audio Onboard-VGA: Intergrated UniChrome PRO 3D/2D Graphics,

unterstützt DirectX 8.1

LAN: Speed: 802.3u (10/100 Ethernet), unterstützt Wake-On-LAN Hardware Monitor: Überwachung der CPU-Temperatur

Motherboardtemperaturerkennung CPU-Überhitzungsschutz durch rechtzeitigen Systemshutdown (ASRock U-COP)(Siehe VORSICHT 2) Drehzahlmessung für CPU-Lüfter Drehzahlmessung für Gehäuselüfter Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Future CPU Port: Unterstützt die CPU-Aufrüstung von einer AMD 754-pol. CPU

auf eine AMD 939-pol. CPU (siehe Seite 41 für Details)

PCI-Slots: 2 slots nach PCI-Spezifikation 2.2 AGP-Slot: 1 AGP-Slot, unterstützt 1.5V, 8X/4X AGP-Karten

(siehe VORSICHT 3) AMR-Slot: Unterstützt ASRock MR-Karten (Option) USB 2.0: 8 USB 2.0-Anschlüsse:

einschließlich 6 Standard-USB 2.0-Anschlüsse auf der

Rückseite, plus einem Header zur Unterstützung 2

zusätzlicher USB 2.0-Anschlüsse (siehe VORSICHT 4)

DeutschDeutsch

Deutsch

ASRock K8Upgrade-VM800 Motherboard

3737

ASRock I/O PlusTM: 1 PS/2-Mausanschluss, 1 PS/2-Tastaturanschluss,

1 VGA port, 1 paralleler port (Unterstützung für ECP / EPP), 6 betriebsfertigen USB 2.0-Anschlüsse, 1 RJ-45 port, Audioanschlüsse: Line In / Line Out / Mikrofon

COM-Anschluss: 1 COM-Anschluss-Header für ein COM-Anschlussmodul BIOS: AMI legal BIOS mit Unterstützung für “Plug a nd Play”;

ACPI 2.0-We ckfunktionen; SMBIOS 2.3.1; Schrittloser CPU-Frequenz-Kontrolle (Nur für erfahrene Anwender empfohlen, siehe VORSICHT 5)

Betriebssysteme: Unterstützt Microsoft® Windows® 98 SE / ME / 2000 / XP

VORSICHT!

1. Um Energie zu sparen, wird dringendst empfohlen, die Cool ‘n’ Quiet™Technologie von AMD im Windows-System zu aktivieren. Siehe ANHANG auf Seite 39 des “Handbuchs” auf der Support-CD für Hinweise zur Aktivierung der Cool ‘n’ Quiet™-Technologie von AMD.

2. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

3. Stecken Sie KEINE 3,3V AGP-Karte in den AGP-Steckplatz dieses Motherboards! Permanente Beschädigung könnte die Folge sein!

4. Das Power Management für USB 2.0 arbeitet unter Microsoft® Windows XP SP1/2000 SP4 einwandfrei. Unter Microsoft® Windows® 98/ME könnte es dagegen zu Störungen kommen.

5. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU-Busfrequenzen abweichen, können Instabilität des Systems verursachen oder die CPU beschädigen.

Deutsch

DeutschDeutsch

3838

ASRock K8Upgrade-VM800 Motherboard

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der Montage

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine Systemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen Komponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben a n de m Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation

2.1 CPU Installation2.1 CPU Installation

Schritt 1: Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und

dann nach oben ziehen, auf einen Winkel von 90°.

Schritt 2: Halten Sie die CPU korrekt ausgerichtet über den Sockel, so dass die

markierte Ecke der CPU zum Hebelgelenk zeigt.

Schritt 3: Drücken Sie die CPU vorsichtig in den Sockel.

Die CPU sollte problemlos in den Sockel passen. Drücken Sie die CPU nicht mit Gewalt in den Sockel, damit sich die Pins nicht verbiegen. Überprüfen Sie die Ausrichtung und suchen nach verbogenen Pins, sollte die CPU nicht in den Sockel passen.

Schritt 4: Wenn die CPU korrekt im Sockel sitzt, leicht mit dem Finger

draufdrücken und gleichzeitig den Hebel nach unten drücken, bis er hörbar einrastet.

Schritt 5: Installieren Sie einen aktiven CPU-Kühler, der die gesamte Fläche der

CPU abdeckt und eine ausreichende Wärmeableitung für den von Ihnen verwendeten CPU-Typ bietet. Weitere Hinweise finden Sie der Installationsanleitung für Ihren CPU-Kühler.

ASRock K8Upgrade-VM800 Motherboard

3939

DeutschDeutsch

Deutsch

2.2 Installation der Speichermodule (DIMM)2.2 Installation der Speichermodule (DIMM)

2.2 Installation der Speichermodule (DIMM)

2.2 Installation der Speichermodule (DIMM)2.2 Installation der Speichermodule (DIMM)

Das K8Upgrade-VM800-Motherboard hat zwei 184-pol. DDR- (Double Data Rate) DIMM-Steckplätze.

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2: Richten Sie das DIMM-Modul so über de m Slot aus, dass das Modul mit

der Kerbe in den Slot passt.

Deutsch

DeutschDeutsch

4040

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

ASRock K8Upgrade-VM800 Motherboard

2.32.3

Erweiterungssteckplätze Erweiterungssteckplätze

2.3

Erweiterungssteckplätze

2.32.3

Erweiterungssteckplätze Erweiterungssteckplätze

GPGP

-Steckplatz und AMR-Steckplatz und AMR

-Steckplatz und AMR

GPGP

-Steckplatz und AMR-Steckplatz und AMR

Es gibt einen Futur CPU Port, 2 PCI-Steckplätze, 1 AGP-Ste ck platz und 1 AMRSteckplatz am K8Upgrade-VM800 Motherboard.

Futur CPU Port (gelb gekennzeichneter Anschluss):

Der Futur CPU Port erlaubt Ihnen Ihre AMD 754-pol. CPU auf e ine AMD 939-pol. CPU aufzurüsten, indem Sie ein Add-on ASRock 939CPU Board in diesen Futur CPU Port am K8Upgrade-VM800 Motherboard einstecken. Sie müssen vor dem Aufrüsten der 754-pol. CPU auf die 939-pol. CPU die notwendigen Jumpereinstellungen auf dem K8Upgrade-VM800 Motherboard vornehmen. Entnehmen Sie bitte der folgenden Tabelle die richtigen Jumpereinstellungen.

Dieser gelb gekennzeichnete Futur CPU Port ist kein AGPSteckplatz! Stecken Sie keine AGP-Karte hier hinein!

CPU Typ Jumpereinstellungen

J7 J8

(Future CPU Port, PCI-Steckplätze,(Future CPU Port, PCI-Steckplätze,

(Future CPU Port, PCI-Steckplätze,

(Future CPU Port, PCI-Steckplätze,(Future CPU Port, PCI-Steckplätze,

-Steckplätze)-Steckplätze)

-Steckplätze)

-Steckplätze)-Steckplätze)

J15

939-pol. CPU

(Mit einem Add-on

ASRock 939CPU Board)

754-pol. CPU

(Standard)

J5 J6

J3 J4

J1 J2

J9 J10

J7 J8

J5 J6

J3 J4

J1 J2

J10

ASRock K8Upgrade-VM800 Motherboard

J15

4141

DeutschDeutsch

Deutsch

HIN WEIS

Wenn Sie die Jumpereinstellungen vornehmen, können Sie das Werkzeug Jumpersteckbrücken-Entferner verwenden, um das Entfernen der Jumpersteckbrücken zu erleichtern. Der Jumper Cap Remover ist Ihrem Motherboard-Paket beigelegt. Beachten Sie bitte die Gebrauchsanleitung des “Jumpersteckbrücken-Entferner“, um ihn richtig zu verwenden.

PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem 32bit

PCI-Interface genutzt.

AGP-Slot: Der AGP-Steckplatz dient zur Installation einer Grafikkarte. Der ASRock

AGP-Steckplatz hat speziell entwickelte Klammern, die die eingefügte Grafikkarte sicher festhalten.

Stecken Sie KEINE 3,3V AGP-Karte in den AGP-Steckplatz dieses Motherboards! Permanente Beschädigung könnte die Folge sein Erkundigen Sie sich beim Verkäufer der Grafikkarte nach den Spannungsdaten für Ihre Grafikkarte.

AMR-Slot: Der AMR-Steckplatz dient zur Aufnahme der ASRock MR-Karte

(Option) mit v.92 Modem-Funktionalität.

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer Erweiterungskarte

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen.

Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

Deutsch

DeutschDeutsch

4242

ASRock K8Upgrade-VM800 Motherboard

2.4 Einstellung der Jumper2.4 Einstellung der Jumper

2.4 Einstellung der Jumper

2.4 Einstellung der Jumper2.4 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “gebrückt” sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, Punkt 1) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

JR1- / JL1-Jumper

(siehe S.2, Punkt 28)

Hinweis: Wenn die JR1- und JL1- Jumper verbunden sind, können die

Audioanschlüsse an dem Frontfeld sowie an der Rückwand arbeiten.

Gebrückt Offen

und die PS/2 oder USBWeckfunktionen zu aktivieren.

CMOS-Inhalt löschen

(CLRCMOS2) (siehe S.2, Punkt 23)

Hinweis: CLRCMOS2 erlaubt Ihnen die Daten im CMOS zu löschen. Die Daten i m

CMOS sind Systemsetupdaten wie z.B. Systemkennwort, Datum, Uhrzeit und Systemsetupparameter. Um die Systemparameter zu löschen und die Standardparameterwerte wiederherzustellen, schalten Sie bitte den Computer aus und ziehen das Netzkabel aus der Steckdose heraus. Warten Sie 15 Sekunden und verwenden dann eine Jumpersteckbrücke, um den CMOS-Jumper für 5 Sekunden kurzzuschließen. Entfernen Sie bitte nach dem Kurzschließen des Clear CMOS-Jumper die Jumpersteckbrücke. Löschen Sie die CMOS-Daten nicht sofort nach dem Aktualisieren des BIOS. Müssen Sie die CMOS-Daten nach dem Aktualisieren des BIOS löschen, dann müssen Sie zuerst das System starten und dann ausschalten, bevor Sie das Löschen der CMOS-Daten vornehmen.

ASRock K8Upgrade-VM800 Motherboard

4343

DeutschDeutsch

Deutsch

2.5 Anschlüsse2.5 Anschlüsse

2.5 Anschlüsse

2.5 Anschlüsse2.5 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2, Punkt 12)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau) Sekundärer IDE-Anschluss (schwarz)

(39-pin IDE1, siehe S.2, Punkt 13) (39-pin IDE2, siehe S.2, Punkt 14)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges A T A 66/100/133-Kabel

Hinweis: Wenn Sie auf diesem Motherboard nur ein IDE-Gerät einsetzen, richten Sie

das IDE-Gerät als “M a ster” ein. Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers. Zur Optimierung der Kompatibilität und Leistung verbinden Sie die Festplatte mit dem primären IDE-Anschluss (IDE1, blau) und das CD-ROM mit dem sekundären IDE-Anschluss (IDE2, schwarz).

Deutsch

DeutschDeutsch

4444

Seriell-ATA-Anschlüsse Diese beiden Serial ATA-

(SAT A1: siehe S.2, Punkt 16) (SATA-)Verbínder (SAT A2: siehe S.2, Punkt 17) unterstützten SATA-Datenkabel

SAT A1

SAT A2

für interne Massen speichergeräte. Die aktuelle SATA-Schnittstelle ermöglicht eine Datenübertragungsrate bis 1,5 Gb/s.

ASRock K8Upgrade-VM800 Motherboard

Serial A TA- (SATA-) Sie können beide Enden des Datenkabel SATA-Datenkabels entweder

mit der SATA-Festplatte oder dem SATA-Anschluss am Mainboard verbinden.

Serial A TA- (SATA-) Verbinden Sie das schwarze Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option) dem Netzan schluss am

SATA-HDD-Stromanschluss

Verbindung zum

Verbindung zum Netzteil

Laufwerk. Verbinden Sie dann das weiße Ende des SATAStromversorgungskabels mit dem Stromanschluss des Netzteils.

USB 2.0-Header ASRock I/O PlusTM besitzt 6 Stan

(9-pin USB67) dard-USB 2.0-Anschlüsse auf (siehe S.2, Punkt 21) der Rückseite. Wenn die

hinteren USB-Anschlüsse nicht ausreichen, steht dieser USB 2.0-Header (USB67) zur Unterstützung von 2 zusätzlichen USB 2.0Anschlüssen zur Verfügung.

Gemeinsam genutzter Dieser USB45-Header wird mit

(9-pin USB45) USB 2.0-Header den USB 2.0- (siehe S.2, Punkt 33) Anschlüssen 4,5 auf ASRock

I/O Plus™ gemeinsam genutzt. Bei Verwendung der vorderseitigen USBAnschlüsse durch Verbinden des vorseitigen USB-Kabels mit diesem Header (USB45) werden die USB-Anschlüsse 4,5 auf ASRock I/O Plus™ nicht funktionieren.

ASRock K8Upgrade-VM800 Motherboard

4545

DeutschDeutsch

Deutsch

Anschluss für Dieser Anschluss unterstützt Infrarot-Modul einen optionalen Infrarot-

(5-pin IR1) Sender/Empfänger. (siehe S.2, Punkt 9)

Interne Audio-Anschlüsse Diese ermöglichen Ihnen Stereo-

(4-Pin CD1, 4-Pin AUX1) Signalquellen, wie z. B. CD-ROM, (CD1: siehe S.2, Punkt 32) DVD-ROM, TV-T uner oder (AUX1: siehe S.2, Punkt 31) MPEG-Karten mit Ihrem System

CD1

AUX1

zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2, Punkt 29) Ihnen eine bequeme

Kontrolle über Audio-Geräte.

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der (siehe S.2, Punkt 18) Gehäusefront.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2, Punkt 20) diesen Header an.

Deutsch

DeutschDeutsch

4646

Gehäuselüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem (siehe S.2, Punkt 22) Anschluss und passen Sie den

schwarzen Draht dem Erdungsstift an.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(3-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2, Punkt 3) Anschluss und passen Sie den

schwarzen Draht dem Erdungsstift an.

ASRock K8Upgrade-VM800 Motherboard

ATX-Netz-Header Verbinden Sie die ATX-

(20-pin ATXPW R1) Stromversorgung mit diesem (siehe S.2, Punkt 11) Header.

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1) Header wird verwendet, um (siehe S.2, Punkt 25) ein COM-Anschlussmodul zu

unterstützen.

Anschluss für Beachten Sie bitte, dass Sie eine 12V-ATX-Netzteil Stromversorgung mit ATX 12-

(4-pin A TX12V1) Volt-Stecker mit diesem (siehe S.2, Punkt 2) Anschluss verbinden müssen,

damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten.

Game-Anschluss Verbinden Sie ein Game-Kabel

(15-pin GAME1) mit diesem Anschluss, wenn (siehe S.2, Punkt 19) der Game-Anschlusshalter

installiert ist.

ASRock K8Upgrade-VM800 Motherboard

4747

DeutschDeutsch

Deutsch

2.62.6

Serial ASerial A

2.6

Serial A

2.62.6

Serial ASerial A

Dieses Mainboard unterstützt der Serial ATA- (SATA-) Festplatten. Als lokale Datenspeichergeräte können Sie SATA-Laufwerke an dieses Mainboard anschließen. Dieser Abschnitt zeigt Ihnen, wie Sie die SATA-Festplatten installieren.

SCHRITT 1: Installieren Sie die SATA-Festplatten in den Laufwerkseinschüben

SCHRITT 2: Verbinden Sie das SATA-Netzkabel mit der SATA-Festplatte. SCHRITT 3: Schließen Sie ein Ende des SATA-Datenkabels am SATA-Anschluss

SCHRITT 4: Schließen Sie das andere Ende des SATA-Datenkabels an die SATA-

2.72.7

Hot-Plug-FHot-Plug-F

2.7

Hot-Plug-F

2.72.7

Hot-Plug-FHot-Plug-F

Das Motherboard K8Upgrade-VM800 unterstützt Hot-Plug-Funktion für SATA- Geräte.

- (SA- (SA

A) FA) F

- (SA

- (SA- (SA

des Gehäuses.

des Motherboards an.

Festplatte an.

unktion für SAunktion für SA

unktion für SA

unktion für SAunktion für SA

Was ist die Hot-Plug-Funktion?

Wenn die SATA-Festplatten nicht für eine RAID-Konfiguration eingestellt wurden, können Sie die SATA-Festplatten anschließen oder entfernen, während das System eingeschaltet und im Betriebszustand ist. Achten Sie aber bitte darauf, dass Sie die Hot-Plug-Funktion nicht verwenden können, wenn das Betriebssystem in der jeweiligen SATAFestplatte installiert wurde.

estplatteninstallationestplatteninstallation

A) F

estplatteninstallation

A) FA) F

estplatteninstallationestplatteninstallation

-F-F

estplattenestplatten

-F

estplatten

-F-F

estplattenestplatten

Deutsch

DeutschDeutsch

4848

WARNUNG!

Obwohl das Motherboard die Hot-Plug-Funktion für SATA-Geräte unterstützt, gibt es einige Einschränkungen. Lesen Sie bitte unbedingt die Anweisungen auf der Support CD, bevor Sie die Hot-PlugFunktion verwenden. Ansonsten können Datenverluste oder Schäden an den SATA-Festplatten auftreten. Für ausführliche Anweisungen sehen Sie bitte im Dokument auf der Support CD im folgenden Pfad nach: ..\ SATA RAID BIOS

ASRock K8Upgrade-VM800 Motherboard

2.82.8

Windows 2000 / Windows XP / Windows XP 64-Bit mitWindows 2000 / Windows XP / Windows XP 64-Bit mit

2.8

Windows 2000 / Windows XP / Windows XP 64-Bit mit

2.82.8

Windows 2000 / Windows XP / Windows XP 64-Bit mitWindows 2000 / Windows XP / Windows XP 64-Bit mit RAID-Funktionalität installierenRAID-Funktionalität installieren

RAID-Funktionalität installieren

RAID-Funktionalität installierenRAID-Funktionalität installieren

Wenn Sie in Ihrem System ein Windows 2000- / Windows XP- / Windows XP64Bit-Betriebssystem mit RAID-Funktionalität installieren möchten, halten Sie sich bitte an die nachstehend aufgeführten Vorgehensweisen für die unterschiedlichen Windows-Betriebssystemversionen.

2.8.1 Windows 2000 / Windows XP mit RAID-2.8.1 Windows 2000 / Windows XP mit RAID-

2.8.1 Windows 2000 / Windows XP mit RAID-

2.8.1 Windows 2000 / Windows XP mit RAID-2.8.1 Windows 2000 / Windows XP mit RAID Funktionalität installieren Funktionalität installieren

Funktionalität installieren

Funktionalität installieren Funktionalität installieren

Wenn Sie ein Windows 2000- / Windows XP-Betriebssystem mit RAIDFunktionalität auf Ihren SATA-Festplatten installieren möchten, gehen Sie bitte wie folgt vor:

SCHRITT 1: SATA-Treiberdiskette erstellen.

A. Legen Sie die ASRock Support-CD in Ihr optisches Laufwerk, um Ihr System hochzufahren. (Legen Sie zu diesem Zeitpunkt KEINE Diskette in das Diskettenlaufwerk ein!) B. Während des Selbsttests zu Beginn des Systemstarts drücken Sie die <F11>-Taste – ein Fenster zur Auswahl des Boot Laufwerkes (Startlaufwerk) erscheint. Bitte wählen Sie das CD ROM-Laufwerk als Boot-Laufwerk. C. Die Meldung „Do you want to generate Serial ATA driver diskette [Y/N]?“ [Serial ATA-Treiberdiskette erstellen [Y/N]?] bestätigen Sie mit <Y>. D. Daraufhin werden die Meldungen

Please insert a diskette into the floppy drive. WARNING! Formatting the floppy diskette will lose ALL data in it! Start to format and copy files [Y/N]?

[Bitte legen Sie eine Diskette in das Diskettenlaufwerk ein. WARNUNG! Das Formatieren der Diskette löscht ALLE darauf enthaltenen Daten! Formatieren und Kopieren der Dateien starten [Y/N]?] angezeigt. Legen Sie bitte eine Diskette in das

Diskettenlaufwerk ein und drücken Sie <Y>. E. Das System beginnt mit dem Formatieren der Diskette und kopiert die SATA-Treiber auf die Diskette.

SCHRITT 2: „SATA RAID BIOS“ zum Festlegen der RAID-

Konfiguration verwenden.

Bevor Sie mit der Konfiguration der RAID-Funktionalität beginnen, müssen Sie in der Installationsanleitung auf der Support-CD

DeutschDeutsch

Deutsch

ASRock K8Upgrade-VM800 Motherboard

4949

hinsichtlich der richtigen Komfiguration nachlesen. Bitte lesen Sie dazu das Dokument „Anleitung zur SATA-Festplatteninstallation und RAID-Konfiguration“, das sich in folgendem Ordner auf der SupportCD befindet: .. \ SAT A RAID BIOS

SCHRITT 3: Installieren Sie Windows 2000 / Windows XP in Ihrem

System.

Nachdem Sie eine SATA-Treiberdiskette angelegt und die RAIDKonfiguration mit „SATA RAID BIOS“ durchgeführt haben, können Sie mit der Installation von Windows 2000 / Windows XP in Ihrem System beginnen.

2.8.2 Windows 64 / Windows XP 64-Bit mit RAID-2.8.2 Windows 64 / Windows XP 64-Bit mit RAID-

2.8.2 Windows 64 / Windows XP 64-Bit mit RAID-

2.8.2 Windows 64 / Windows XP 64-Bit mit RAID-2.8.2 Windows 64 / Windows XP 64-Bit mit RAID Funktionalität installieren Funktionalität installieren

Funktionalität installieren

Funktionalität installieren Funktionalität installieren

Wenn Sie ein Windows XP 64-Bit-Betriebssystem mit RAID-Funktionalität auf Ihren SATA-Festplatten installieren möchten, gehen Sie bitte wie folgt vor:

SCHRITT 1: SATA-Treiberdiskette erstellen.

A. Legen Sie die Diskette in das Diskettenlaufwerk ein. B. Kopieren Sie die SATA 64-Bit-Treiber auf die Diskette.

Die SATA 64-Bit-Treiber befinden sich in folgendem Ordner der Support-CD: ..\ 64bit SATA Driver

SCHRITT 2: Installieren Sie Windows XP 64-Bit in Ihrem System.

Nach dem Erstellen einer SATA-Treiberdiskette können Sie mit der Installation von Windows XP 64-Bit beginnen.

Deutsch

DeutschDeutsch

5050

Nach der Installation von Windows 2000 / Windows XP / Windows XP 64-Bit können Sie sowohl „SATA RAID BIOS“ als auch das „VIA RAID Tool“ zur RAIDKonfiguration und zur Verwaltung der RAID-Funktionalität verwenden. Bitte lesen Sie dazu das Dokument „Anleitung zur SATA-Festplatteninstallation und RAIDKonfiguration“, das sich in folgendem Ordner auf der Support-CD befindet: .. \

SATA RAID BIOS

Lesen Sie bitte auch das Dokument „Anleitung zum VIA RAID Tool“, das sich in diesem Ordner der Support-CD befindet: .. \ VIA RAID Tool

1. Unter Windows 98 / Windows ME wird die RAID-Funktionalität nicht unterstützt.

2. Wenn Sie das „VIA RAID Tool“ unter Windows benutzen möchten, installieren Sie die SATA-Treiber erneut von der Support-CD, so dass das „VIA RAID Tool“ ebenfalls auf Ihrem System installiert wird.

ASRock K8Upgrade-VM800 Motherboard

2.92.9

Windows 98 / ME / 2000 / XP / XP 64-Bit ohne RAID-Windows 98 / ME / 2000 / XP / XP 64-Bit ohne RAID-

2.9

Windows 98 / ME / 2000 / XP / XP 64-Bit ohne RAID-

2.92.9

Windows 98 / ME / 2000 / XP / XP 64-Bit ohne RAID-Windows 98 / ME / 2000 / XP / XP 64-Bit ohne RAIDFunktionalität installierenFunktionalität installieren

Funktionalität installieren

Funktionalität installierenFunktionalität installieren

Wenn Sie Windows 98 / ME / 2000 / XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA-Festplatten installieren oder Windows 98 / ME / 2000 / XP / XP 64-Bit statt auf SATA-Festplatten auf IDE-Festplatten installieren möchten, halten Sie sich bitte an die nachstehend aufgeführten Vorgehensweisen für die unterschiedlichen Windows-Betriebssystemversionen.

2.9.12.9.1

2.9.1

2.9.12.9.1 installieren installieren

installieren

installieren installieren

Wenn Sie Windows 98 / ME ohne RAID-Funktionalität auf Ihren SATAFestplatten installieren oder Windows 98 / ME statt auf SATA-Festplatten auf IDE-Festplatten installieren möchten, gehen Sie bitte wie folgt vor:

SCHRITT 1: Installieren Sie Windows 98 / ME.

2.9.22.9.2

2.9.2

2.9.22.9.2

Wenn Sie Windows 2000 / XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA-Festplatten installieren oder Windows 2000 / XP / XP 64-Bit statt auf SATA-Festplatten auf IDE-Festplatten installieren möchten, gehen Sie bitte wie folgt vor:

SCHRITT 1: BIOS einrichten.

SCHRITT 2: Installieren Sie Windows 2000 / XP / XP 64-Bit.

Windows 98 / ME ohne RAID-FunktionalitätWindows 98 / ME ohne RAID-Funktionalität

Windows 98 / ME ohne RAID-Funktionalität

Windows 98 / ME ohne RAID-FunktionalitätWindows 98 / ME ohne RAID-Funktionalität

Sie mit der Installation von Windows 98 / ME beginnen.

Windows 2000 / XP / XP 64-Bit ohne RAID-Windows 2000 / XP / XP 64-Bit ohne RAID-

Windows 2000 / XP / XP 64-Bit ohne RAID-

Windows 2000 / XP / XP 64-Bit ohne RAID-Windows 2000 / XP / XP 64-Bit ohne RAIDFunktionalität installierenFunktionalität installieren

Funktionalität installieren

Funktionalität installierenFunktionalität installieren

A. Rufen Sie das BIOS SETUP UTILITY auf, wählen Sie den „Advanced“-Bildschirm (Erweitert), dann „IDE Configuration“ (IDE Konfiguration). B. Schalten Sie die Option “SATA Operation Mode“ (SATA Betriebsmodus) von [RAID] auf [non-RAID] (nicht-RAID) um.

Nach Einrichten des BIOS können Sie mit der Installation von Windows 2000 / XP / XP 64-Bit beginnen.

Falls Sie die RAID-Funktionalität nicht einrichten möchten, müssen Sie keine SATA-Treiberdiskette erstellen.

ASRock K8Upgrade-VM800 Motherboard

5151

DeutschDeutsch

Deutsch

3. BIOS-Information3. BIOS-Information

3. BIOS-Information

3. BIOS-Information3. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gela ngen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

Deutsch

DeutschDeutsch

4. Software Suppor4. Software Suppor

4. Software Suppor

4. Software Suppor4. Software Suppor

Dieses Motherboard unterstützt eine Reiche von Microsoft Windows Betriebssystemen: 98 SE / ME / 2000 / XP. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Progra mm soll es Ihnen so le icht wie möglich ma chen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

t CD informationt CD information

t CD information

t CD informationt CD information

5252

ASRock K8Upgrade-VM800 Motherboard

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock K8Upgrade-VM800, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous pouvez également trouver la dernière liste des mémoires et microprocesseurs pris en charge sur le site web d’ASRock. Site web ASRock, http://www.asrock.com

1.11.1

Contenu du paquetContenu du paquet

1.1

Contenu du paquet

1.11.1

Contenu du paquetContenu du paquet

Carte mère ASRock K8Upgrade-VM800

(Facteur de forme Micro ATX: 9.6 pouces x 9.0 pouces, 24.4 cm x 22.9 cm) Guide d’installation rapide ASRock K8Upgrade-VM800 CD de soutien ASRock K8Upgrade-VM800 Un câble ruban IDE Ultra ATA 66/100/133 80 conducteurs Un câble ruban pour un lecteur de disquettes 3,5 pouces Un câble de données Serial ATA (SATA) (Optionnelle) Un cordon d’alimentation DD série ATA (SATA) (Optionnelle) Un écra n ASRock I/O Plus Un module de port COM Une carte ASRock MR (Optionnelle)

ASRock K8Upgrade-VM800 Motherboard

5353

çaisçais

çais

FranFran

Fran

Français

FrançaisFrançais

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format: Facteur de forme Micro ATX:

9.6 pouces x 9.0 pouces, 24.4 cm x 22.9 cm

CPU: Socket 754 broches prenant en charge les processeurs

évolués AMD Athlon 64 bits et Sempron 32 bits Supporte la technologie Cool ‘n’ Quiet™ d’AMD (voir ATTENTION 1)

Chipsets: North Bridge: Chipset VIA K8M800

FSB @ 800 MHz / 1.6 GT/s

South Bridge: Chipset VIA VT8237R

Supporte USB 2.0, ATA 133, SATA 1.5Go/s

Mémoire: 2 slots DIMM DDR: DDR1 et DDR2

PC3200 (DDR400) / PC2700 (DDR333) / PC2100 (DDR266), Max. 2Go

IDE: IDE1: A TA 133 / Ultra DMA Mode 6

IDE2: ATA 133 / Ultra DMA Mode 6 Prend en charge jusqu’à 4 périphériques IDE

Série ATA: 2 connecteurs SATA, prennent en charge un taux de transfert

de données pouvant aller jusqu’à 1.5Go/s

Port Disquette: Prend en charge jusqu’à 2 lecteurs de disquettes Audio: 5.1 canaux audio AC’97 VGA sur carte: Intergrated U niChrome PRO 3D/2D Graphics,

prend en charge DirectX 8.1

LAN: Vitesse: 802.3u(Ethernet 10/100), support du Wake-On-LAN Surveillance système:

Contrôle de la température CPU Mesure de température de la carte mère Coupure du CPU en cas de surchauffe afin de protéger la durée de vie du CPU (ASRock U-COP)(voir ATTENTION 2) Tachéomètre ventilateur CPU; Tachéomètre ventilateur châssis Monitoring de la tension: +12V, +5V, +3.3V, Vcore

Port Future CPU: Prend en charge la mise à niveau du processeur AMD 754

broches au processeur AMP 939 broches (voir page 58 pour les détails)

Slots PCI: 2 slots PCI spécification 2.2 Slot AGP: 1 slot AGP, support des cartes AGP 1.5V, 8X / 4X

(voir ATTENTION 3) Slot AMR: 1 slot, accepte la carte ASRock MR (Optionnelle) USB 2.0: 8 ports USB 2.0 :

y compris 6 ports USB 2.0 par défaut sur le panneau arrière,

plus une en-tête pour prendre en charge 2 ports USB 2.0

5454

ASRock K8Upgrade-VM800 Motherboard

supplémentaires (voir ATTENTION 4)

ASRock I/O PlusTM:1 port clavier PS/2, 1 port souris PS/2,

1 Port VGA, 1 Port parallèle (Support ECP/EPP), 6 ports USB 2.0 par défaut, 1 port RJ-45, Jack audio: entrée ligne / sortie ligne / microphone

Port COM: 1 En-tête de port COM pour prendre un charge un module de

port COM

BIOS: BIOS AMI; Support du “Plug a nd Play”;

Compatible pour événements de réveil ACPI 2.0; Support SMBIOS 2.3.1; Contrôle direct de la fréquence CPU (utilisateurs avancés seulement, voir ATTENTION 5)

OS: Microsoft® Windows® 98 SE / ME / 2000 / XP

ATTENTION!

1. Pour des raisons d’économie d’énergie, il vous est fortement recommandé d’activer la technologie Cool ‘n’ Quiet™ d’AMD dans votre système d’exploitation. Référez-vous à l’APPENDICE en page 39 du “Manuel Utilisateur” sur le CD de Support pour activer la technologie Cool ‘n’ Quiet™ d’AMD.

2. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

3. Ne PAS utiliser de carte AGP 3,3V AGP sur l’emplacement AGP de cette carte mère! Cela risque de causer des dommages irréversibles!

4. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous Microsoft® Windows® XP SP1/2000 SP4. Elle peut ne pas fonctionner correctement sous Microsoft® Windows® 98/ME.

5. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Les fréquences autres que les fréquences de bus d’UC recommandées risquent de déstabiliser le système ou d’endommager l’UC.

çaisçais

çais

ASRock K8Upgrade-VM800 Motherboard

5555

FranFran

Fran

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Précautions à observer avant l’installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

1. Débranchez le câble d’alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.

4. A chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère.

2.1 Installation du CPU2.1 Installation du CPU

2.1 Installation du CPU

2.1 Installation du CPU2.1 Installation du CPU

Etape 1. Déverrouillez le support en relevant le levier selon un angle de 90o. Etape 2. Mettez en place le CPU au dessus du support de telle façon que l’angle

portant une marque corresponde à la base du levier du support.

Eta pe 3. Insérez avec précaution le CPU dans le support jusqu’à ce qu’il soit bien en

place.

Français

FrançaisFrançais

5656

Le CPU ne peut être inséré que dans un seul sens. NE JAMAIS forcer le CPU dans le support pour éviter de tordre ses broches.

Etape 4. Quand le CPU est en place, appuyez fermement dessus tout en abaissant

le levier du support pour bloquer le CPU. Le verrouillage du levier dans son encoche latérale est annoncé par un clic.

Etape 5. Installez le ventilateur et le radiateur du CPU. Pour une installation correcte,

reportez-vous aux manuels du fabricant du ventilateur et du radiateur de CPU.

ASRock K8Upgrade-VM800 Motherboard

2.2 Installation des modules mémoire (DIMM)2.2 Installation des modules mémoire (DIMM)

2.2 Installation des modules mémoire (DIMM)

2.2 Installation des modules mémoire (DIMM)2.2 Installation des modules mémoire (DIMM)

La carte mère K8Upgrade-VM800 propose deux emplacements DIMM DDR (Double Débit de données) à 184 broches.

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système.

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers l’extérieur.

Etap e 2 . Alignez le module DIMM sur son emplacement en faisant correspondre les

encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous forcezle module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

Etape 3. Insérez fermement le module DIMM dans son emplacement jus qu’à ce que

les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement.

ASRock K8Upgrade-VM800 Motherboard

5757

çaisçais

çais

FranFran

Fran

2.32.3

Slot d’extensionSlot d’extension

2.3

Slot d’extension

2.32.3

Slot d’extensionSlot d’extension

(Port Future CPU,Slots PCI, Slot AGP et Slots AMR)(Port Future CPU,Slots PCI, Slot AGP et Slots AMR)

(Port Future CPU,Slots PCI, Slot AGP et Slots AMR)

(Port Future CPU,Slots PCI, Slot AGP et Slots AMR)(Port Future CPU,Slots PCI, Slot AGP et Slots AMR)

Il y a 1 port Future CPU, 2 slots PCI, 1 slot AGP et 1 slot AMR sur la carte mère K8Upgrade-VM800.

Port Future CPU (port de couleur jaune):

Le port Future CPU vous permet de mettre à niveau votre processeur AMD 754 broches à un processeur AMD 939 broches en installant la carte d’extension ASRock 939CPU dans le port Future CPU sur la carte-mère K8Upgrade-VM800. Avant de mettre à niveau le processeur 754 broches au processeur 939 broches, il est nécessaire d’ajuster les réglages des cavaliers en fonction des cavaliers requis sur la carte mère K8Upgrade-VM800. Veuillez vous reporter au tableau cidessous pour les réglages corrects des cavaliers.

Ce port Future CPU, de couleur jaune, n’est pas un emplacement AGP ! Veuillez n’y insérer AUCUNE carte AGP!

Type d’UC Réglages des cavaliers

J15

Processeur 939

broches

(Utilisation de la carte d’extension ASRock 939CPU)

J7 J8

J5 J6

J3 J4

Français

FrançaisFrançais

5858

Processeur 754 broches

(par défaut)

J1 J2

J9 J10

J15

J7 J8

J5 J6

J3 J4

J1 J2

J10

ASRock K8Upgrade-VM800 Motherboard

REMARQUE

Lorsque vous ajustez les réglages des cavaliers, vous pouvez utiliser l’outil de retrait de capuchon de cavalier pour pouvoir retirer plus facilement les capuchons des cavaliers. Cet outil de Retrait des capuchons de cavaliers est fourni dans le paquet de votre carte mère ; pour l’utiliser correctement, veuillez suivre les instructions de “Utilisation de l’outil de retrait des capuchons de cavaliers”.

Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées

d’une interface PCI 32 bits.

Slot AGP: Le slot AGP est utilisé pour installer une carte graphique. Le slot AGP

ASRock utilise un design de fermoir spécial qui permet de fixer correctement la carte graphique insérée.

Ne PAS utiliser de carte AGP 3,3V AGP sur l’emplacement AGP de cette carte mère! Cela risque de causer des dommages irréversibles! Pour les informations concernant le voltage de votre carte VGA, veuillez consulter le fournisseur de votre carte.

Slot AMR: Le slot AMR est utilisé pour insérer une carte ASRock MR (optionnelle)

avec des fonctionnalités Modem v.92.

Installation d’une carte d’extensionInstallation d’une carte d’extension

Installation d’une carte d’extension

Installation d’une carte d’extensionInstallation d’une carte d’extension

Etape 1. Avant d’installer les cartes d’extension, veuillez vous assurer de bien

avoir coupé l’alimentation ou d’avoir débranché le cordon d’alimentation. Veuillez lire la documentation des cartes d’extension et effectuer les réglages matériels nécessaires pour les cartes avant de débuter l’installation.

Etape 2. Retirez l’équerre correspondant au connecteur que vous voulez utiliser.

Gardez la vis pour un usage ultérieur.

Etap e 3. Alignez la carte sur le connecteur et appuyez fermement jus qu’à l’in sertion

complète de la carte dans son emplacement.

Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

ASRock K8Upgrade-VM800 Motherboard

5959

çaisçais

çais

FranFran

Fran

2.4 Réglage des cavaliers2.4 Réglage des cavaliers

2.4 Réglage des cavaliers

2.4 Réglage des cavaliers2.4 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie le s broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Ferme Ouvert

Le cavalier Description

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 fig. 1) et 3 pour choisir +5VSB

(standby) et permettre aux périphériques PS/2 ou USB de réveiller le système.

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

Cavaliers JR1 / JL1

(voir p.2 fig. 28)

Note: Si les cavaliers JR1 et JL1 sont en court-circuit, les connecteurs audio des

panneaux avant et arrière peuvent fonctionner.

Français

FrançaisFrançais

6060

Effacer la CMOS

(CLRCMOS2) (voir p.2 fig. 23)

Note: CLRCMOS2 vous permet d’effacer les données qui se trouvent dans la CMOS. Les

données dans la CMOS comprennent les informations de configuration du système telles que le mot de passe système, la date, l’heure et les paramètres de configuration du système. Pour effacer et réinitialiser les paramètres du système pour retrouver la configuration par défaut, veuillez mettre l’ordinateur hors tension et débrancher le cordon d’alimentation de l’alimentation électrique. Attendez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter le cavalier Effacer la CMOS pendant 5 secondes. Après avoir court-circuité le cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier. Toutefois, veuillez ne pas effacer la CMOS tout de suite après avoir mis le BIOS à jour. Si vous avez besoin d’effacer la CMOS lorsque vous avez fini de mettre le BIOS à jour, vous devez d’abord initialiser le système, puis le mettre hors tension avant de procéder à l’opération d’effacement de la CMOS.

ASRock K8Upgrade-VM800 Motherboard

2.5 Connecteurs2.5 Connecteurs

2.5 Connecteurs

2.5 Connecteurs2.5 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN capuchon sur ces connecteurs. Poser les bouchons pour cavaliers audessus des connecteurs provoquera des dommages irrémédiables à la carte mère!

Les connecteurs Description

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 fig. 12)

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu) Connecteur IDE secondaire (noir)

(IDE1 br. 39, voir p.2 fig. 13) (IDE2 br. 39, voir p.2 fig. 14)

connecteur bleu connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Si vous utilisez seulement un périphérique IDE sur cette carte mère, veuillez

configurer le périphérique IDE comme “Maître”. Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique pour les détails. En outre, pour optimiser la compatibilité et les performances, veuillez connecter votre unité de disque dur sur le connecteur IDE principal (IDE1, bleu) et votre CDROM sur le connecteur IDE secondaire (IDE2, noir).

le côté avec fil rouge côté Broche1

Connecteurs Série ATA Ces deux connecteurs Série

(SAT A1: voir p.2 fig. 16) ATA (SATA) prennent en (SAT A2: voir p.2 fig. 17) charge les câbles SATA pour

SAT A1

SAT A2

ASRock K8Upgrade-VM800 Motherboard

les périphériques de stockage internes. L’interface SATA actuelle permet des taux transferts de données pouvant aller jusqu’à 1,5 Go/s.

6161

çaisçais

çais

FranFran

Fran

Câble de données L’une des deux extrémités du Série ATA (SATA) câble de données SATA peut

être connectée au disque dur SATA ou au connecteur SATA sur la carte mère.

Cordon d’alimentation Veuillez connecter l’extrémité Série ATA (SA TA) noire du cordon d’alimentation

(en option) SATA sur le connecteur

connecter au connecteur

d’alimentation du disque

dur SAT A

connecter à l’unité d’alimentation électrique

d’alimentation de l’unité. Connectez ensuite l’extrémité blanche du cordon d’alimentation SATA sur le connecteur d’alimentation de l’unité d’alimentation électrique.

En-tête USB 2.0 ASRock I/O PlusTM vous

(USB67 br.9) apporte 6 ports USB 2.0 par (voir p.2 fig. 21) défaut sur le panneau arrière.

Si le nombre des ports USB à l’arrière n’est pas suffisant, cette En-tête USB 2.0 (USB67) permet de prendre en charge deux ports USB 2.0 supplémentaires.

Français

FrançaisFrançais

6262

En-tête USB 2.0 partagé Cet en-tête USB45 est

(USB45 br.9) partagé avec les ports USB 2.0 (voir p.2 fig. 33) 4 et 5 sur ASRock I/O Plus™.

Lorsque vous utilisez les ports USB du panneau frontal en connectant le câble USB du panneau frontal à cet en-tête (USB45), les ports USB 4 et 5 sur ASRock I/O Plus™ ne pourront pas fonctionner.

En-tête module Ce en-tête gère un module en infrarouge option d’émission/réception

(IR1 br. 5) sans fil infrarouge. (voir p.2 fig. 9)

ASRock K8Upgrade-VM800 Motherboard

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4, AUX1 br. 4) entrées audio à partir de sources (CD1: voir p.2 fig. 32) stéréo comme un CD-ROM, (AUX1: voir p.2 fig. 31) DVD-ROM, un tuner TV ou une

CD1

AUX1

carte MPEG.

Connecteur audio panneau C’est une interfa ce pour un câble avant audio en façade qui permet le

(AUDIO1 br. 9) branchement et le contrôle (voir p.2 fig. 29) commodes de périphériques

audio.

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br . 9) fonctions système en façade. (voir p.2 fig. 18)

Connecteur du haut-parleur Veuillez connecter le hautdu châssis parleur de châssis sur ce

(SPEAKER1 br. 4) connecteur. (voir p.2 fig. 20)

Connecteur pour ventilateur Veuillez connecter le câble du de châssis ventilateur du châssis sur ce

(CHA_FAN1 br. 3) connecteur en branchant le fil (voir p.2 fig. 22) noir sur la broche de terre.

Connecteur pour ventilateur Veuillez connecter un câble de CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 3) connecteur et brancher le fil noir (voir p.2 fig. 3) sur la broche de terre.

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPW R1 br . 20) d’alimentation ATX sur ce (voir p.2 fig. 11) connecteur.

ASRock K8Upgrade-VM800 Motherboard

6363

çaisçais

çais

FranFran

Fran

Connecteur de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge (voir p.2 No. 25) un module de port COM.

Connecteur d’alimentation Veuillez noter qu’il est nécessaire 12V ATX de connecter une unité

(ATX12V1 br . 4) d’alimentation électrique avec (voir p.2 fig. 2) prise ATX 12V sur ce

connecteur afin d’avoir une alimentation suffisante. Faute de quoi, il ne sera pas possible de mettre sous tension.

Connecteur jeux Connectez un câble jeux sur ce

(GAME1 br. 15) connecteur si le support pour (voir p.2 fig. 19) port jeux est installée.

Français

FrançaisFrançais

6464

2.62.6

Installation des Disques Durs Serial AInstallation des Disques Durs Serial A

2.6

Installation des Disques Durs Serial A

2.62.6

Installation des Disques Durs Serial AInstallation des Disques Durs Serial A

Cette carte mère prend en charge les disques durs Série ATA (SATA). Vous pouvez installer des disques durs SATA sur cette carte mère pour les périphériques de stockage internes. Cette section vous guidera pour l’installation des disques durs SATA.

ETAPE 1 : Installez les disques durs SATA dans les baies pour disques de votre

châssis. ETAPE 2 : Connectez le câble d’alimentation SATA au disque dur SATA. ETAPE 3 : Connectez l’une des extrémités du câble de données SATA sur le

connecteur SATA de la carte mère. ETAPE 4 : Connectez l’autre extrémité du câble de données SATA au disque dur

SATA.

ASRock K8Upgrade-VM800 Motherboard

A (SAA (SA

A (SA

A (SAA (SA

A)A)

2.72.7

Fonction “Hot Plug” (“Connexion à chaud”) pour lesFonction “Hot Plug” (“Connexion à chaud”) pour les

2.7

Fonction “Hot Plug” (“Connexion à chaud”) pour les

2.72.7

Fonction “Hot Plug” (“Connexion à chaud”) pour lesFonction “Hot Plug” (“Connexion à chaud”) pour les Disques Durs SADisques Durs SA

Disques Durs SA

Disques Durs SADisques Durs SA

La carte mère K8Upgrade-VM800 prend en charge la fonction “Hot Plug” (connexion à chaud) pour les périphériques SATA.

Qu’est-ce que la fonction “Hot Plug” (connexion à chaud)?

Si les disques durs SATA ne sont PAS paramétrés pour la configuration RAID, on parle de “Connexion à chaud” pour qualifier l’opération qui consiste à insérer et retirer les disques durs SATA pendant que le système est sous tension et en condition de fonctionnement. Toutefois, veuillez noter que vous ne pouvez pas effectuer de connexion à chaud si le système d’exploitation a été

installé dans le disque dur SATA.

ATTENTION !

Bien que cette carte mère prenne en charge la fonction de Connexion à chaud pour les périphériques SATA, il existe certaines limitations. Veuillez prendre le soin de lire les instructions sur le CD d’assistance avant d’utiliser la fonction de Connexion à chaud. Faute de quoi vous risquez de perdre les données qui se trouvent dans les disques durs SATA ou d’endommager les disques durs SATA. Pour les instructions détaillées, veuillez vous reporter à la documentation qui se trouve dans le CD d’assistance sur le chemin suivant : ..\ SATA RAID BIOS

2.82.8

Installation de Windows 2000 / Windows XP / Win-Installation de Windows 2000 / Windows XP / Win-

2.8

Installation de Windows 2000 / Windows XP / Win-

2.82.8

Installation de Windows 2000 / Windows XP / Win-Installation de Windows 2000 / Windows XP / Windows XP 64 bits avec fonctions RAIDdows XP 64 bits avec fonctions RAID

dows XP 64 bits avec fonctions RAID

dows XP 64 bits avec fonctions RAIDdows XP 64 bits avec fonctions RAID

Si vous voulez installer un système d’exploitation Windows 2000 / Windows XP / Windows XP 64 bits avec fonctions RAID sur votre système, veuillez vous reporter aux méthodes ci-dessous pour l’installation correcte en fonction des différentes versions du système d’exploitation Windows.

ASRock K8Upgrade-VM800 Motherboard

6565

çaisçais

çais

FranFran

Fran

Français

FrançaisFrançais

2.8.1 Installation de Windows 2000 / Windows XP2.8.1 Installation de Windows 2000 / Windows XP

2.8.1 Installation de Windows 2000 / Windows XP

2.8.1 Installation de Windows 2000 / Windows XP2.8.1 Installation de Windows 2000 / Windows XP avec fonctions RAID avec fonctions RAID

avec fonctions RAID

avec fonctions RAID avec fonctions RAID

Si vous voulez installer le système d’exploitation Windows 2000 / Windows XP sur vos disques durs SATA avec fonctions RAID, veuillez suivre la procédure ci-dessous.

ETAPE 1 : Créez une disquette pilotes SATA.

A. Insérez le CD de soutien ASRock dans votre lecteur de disque optique pour démarrer votre système. (N’insérez AUCUNE disquette dans le lecteur de disquette pour l’instant!) B. Pendant le POST au début du démarrage du système, appuyez sur la touche <F11>, et une fenêtre s’affiche pour la sélection des périphériques de démarrage. Veuillez sélectionner le CD-ROM comme périphérique de démarrage. C. Lorsque vous voyez s’afficher sur l’écran le message ”Do you want to generate Serial ATA driver diskette [Y/N]?” (Voulez-vous générer une disquette de pilotage Série ATA [Y/N]?), appuyez sur <Y>. D. Vous voyez alors s’afficher les messages

Please insert a diskette into the floppy drive., WARNING! Formatting the floppy diskette will lose ALL data in it! Start to format and copy files [Y/N]?

(Insérez une disquette dans le lecteur de disquette. ATTENTION ! Le formatage de la dis quette provoquera la perte de toutes les données qui s’y trouvent !

Commencer à formater et à copier les fichiers [Y/N].) Veuillez insérez une disquette dans le lecteur de disquette, et appuyer sur <Y>. E. Le système commencera à formater la disquette et copiera les données des disques durs SATA vers la disquette.

ETAPE 2 : Utilisez “SATA RAID BIOS ” pour définir la configuration

RAID.

Avant de commencer à configurer la fonction RAID, vous devez consulter le guide d’installation sur le CD d’assistance pour connaître la configuration correcte. Veuillez vous reporter à la documentation qui se trouve sur le CD d’assistance, “Guide d’installation des disques durs SATA et de configuration RAID, ” qui se trouve dans le dossier sur le chemin suivant : .. \ SATA RAID BIOS

ETAPE 3 : Installer le système d’exploitation Windows 2000 /

Windows XP sur votre système.

Après avoir créé une disquette de pilotage SATA et utilisé “SATA RAID BIOS” pour définir la configuration RAID, vous pouvez

6666

ASRock K8Upgrade-VM800 Motherboard

commencer à installer Windows 2000 / Windows XP sur votre système.

2.8.2 Installation de Windows XP 64 bits avec2.8.2 Installation de Windows XP 64 bits avec

2.8.2 Installation de Windows XP 64 bits avec

2.8.2 Installation de Windows XP 64 bits avec2.8.2 Installation de Windows XP 64 bits avec fonctions RAID fonctions RAID

fonctions RAID

fonctions RAID fonctions RAID

Si vous voulez installer le système d’exploitation Windows XP 64 bits sur vos disques durs SATA avec fonctions RAID, veuillez suivre la procédure ci-dessous.

ETAPE 1 : Créez une disquette pilotes SATA.

A. Insérez la disquette dans votre unité de disquette. B. Copiez les pilotes SATA 64 bits sur votre disquette. Les pilotes SATA 64 bits sont situés sur le chemin suivant sur le CD d’assistance :.. \ 64bit SATA Driver

ETAPE 2 : Installez le système d’exploitation Windows XP 64 bits

sur votre système.

Après avoir créé une disquette de pilotage SATA, vous pouvez commencer à installer Windows XP 64 bits sur votre système.

Après l’installation du système d’exploitation Windows 2000 / Windows XP / Windows XP 64 bits, si vous voulez gérer les fonctions RAID, vous pouvez utiliser à la fois “SATA RAID BIOS” et “VIA RAID Tool” pour la configuration RAID. Veuillez vous reporter à la documentation qui se trouve sur le CD d’assistance, “Guide d’installation des disques durs SATA et de configuration RAID, ” qui se trouve dans le dossier sur le chemin suivant : .. \ SATA RAID BIOS et le document sur le CD d’assistance, “Guide de l’Utilitaire VIA RAID pour Windows,” qui se trouve dans le dossier sur le chemin suivant : .. \ VIA RAID Tool

1. Windows 98 / Windows ME ne prennent pas en charge les fonctions RAID.

2. Si vous voulez utiliser “VIA RAID Tool” dans un environnement Windows, veuillez réinstaller les pilotes SATA à partir du CD d’assistance afin que “VIA RAID Tool” soit aussi installé dans votre système.

ASRock K8Upgrade-VM800 Motherboard

6767

çaisçais

çais

FranFran

Fran

2.92.9

Installation de Windows 98 / ME / 2000 / XP / XP 64Installation de Windows 98 / ME / 2000 / XP / XP 64

2.9

Installation de Windows 98 / ME / 2000 / XP / XP 64

2.92.9

Installation de Windows 98 / ME / 2000 / XP / XP 64Installation de Windows 98 / ME / 2000 / XP / XP 64 bits sans fonctions RAIDbits sans fonctions RAID

bits sans fonctions RAID

bits sans fonctions RAIDbits sans fonctions RAID

Si vous voulez installer Windows 98 / ME / 2000 / XP / XP 64 bits sur vos disques durs SATA sans les fonctions RAID ou si vous voulez installer Windows 98 / ME / 2000 / XP / XP 64 bits sur vos disques durs IDE au lieu de disques durs SATA, veuillez vous reporter aux méthodes ci-dessous pour l’installation correcte en fonction des différentes versions du système d’exploitation Windows.

Français

FrançaisFrançais

2.9.12.9.1

2.9.1

2.9.12.9.1

Si vous voulez installer Windows 98 / ME sur vos disques durs SATA sans les fonctions RAID ou si vous voulez installer Windows 98 / ME sur vos disques durs IDE au lieu de disques durs SATA, veuillez suivre la procédure ci-dessous.

ETAPE 1 : Installez le système d’exploitation Windows 98 / ME sur

2.9.2 Installation de Windows 2000 / XP / XP 64 bits2.9.2 Installation de Windows 2000 / XP / XP 64 bits

2.9.2 Installation de Windows 2000 / XP / XP 64 bits

2.9.2 Installation de Windows 2000 / XP / XP 64 bits2.9.2 Installation de Windows 2000 / XP / XP 64 bits sans fonctions RAID sans fonctions RAID

sans fonctions RAID

sans fonctions RAID sans fonctions RAID

Si vous voulez installer Windows 2000 / XP / XP 64 bits sur vos disques durs SATA sans les fonctions RAID ou si vous voulez installer Windows 2000 / XP / XP 64 bits sur vos disques durs IDE au lieu de disques durs SATA, veuillez suivre la procédure ci-dessous.

ETAPE 1 : Configurez le BIOS.

ETAPE 2 : Installez le système d’exploitation Windows 2000 / XP /

Installation de Windows 98 / ME sans fonctionsInstallation de Windows 98 / ME sans fonctions

Installation de Windows 98 / ME sans fonctions

Installation de Windows 98 / ME sans fonctionsInstallation de Windows 98 / ME sans fonctions RAIDRAID

RAID

RAIDRAID

votre système.

Vous pouvez commencer à installer Windows 98 / ME sur votre système.

A. Accédez à BIOS SETUP UTILITY (Utilitaire de configuration BIOS) écran Avancé Configuration IDE. B. Réglez l’option “Mode d’opération SATA” de [RAID] à [non-RAID].

XP 64 bits sur votre système.

Après avoir configuré le BIOS, vous pouvez commencer à installer Windows 2000 / XP / XP 64 bits sur votre système.

6868

Si vous ne voulez pas configurer les fonctions RAID, il n’est pas nécessaire de créer une disquette de pilotage SATA.

ASRock K8Upgrade-VM800 Motherboard

3. Informations sur le BIOS3. Informations sur le BIOS

3. Informations sur le BIOS

3. Informations sur le BIOS3. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> pendant le POST (Power-On-SelfTest) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fichier PDF) dans le CD technique.

4. Informations sur le CD de suppor4. Informations sur le CD de suppor

4. Informations sur le CD de suppor

4. Informations sur le CD de suppor4. Informations sur le CD de suppor

Cette carte mère supporte divers systèmes d’exploitation Microsoft Windows: 98 SE / ME / 2000 / XP. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier ASSETUP.EXE dans le dossier BIN et double-cliquez dessus pour afficher les menus.

çaisçais

çais

FranFran

Fran

ASRock K8Upgrade-VM800 Motherboard

6969

1. Introduzione

Grazie per aver scelto una scheda madre ASRock K8Upgrade-VM800, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Ra pida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Potete trovare la lista aggiornata delle memorie e dei processori supportati anche sul sito di ASRock. ASRock website http://www.asrock.com

1.11.1

Contenuto della confezioneContenuto della confezione

1.1

Contenuto della confezione

1.11.1

Contenuto della confezioneContenuto della confezione

Scheda madre ASRock K8Upgrade-VM800

(Micro ATX Form Factor: 9.6-in x 9.0-in, 24.4 cm x 22.9 cm) Guida di installazione rapida ASRock K8Upgrade-VM800 CD di supporto ASRock K8Upgrade-VM800 Un cavo IDE 80-pin Ultra AT A 66/100/133 Un cavo per floppy drive a 1,44 Mb Un cavo dati Serial ATA (SATA) (Opzionale) Un cavo alimentatore HDD Serial ATA (SATA) (Opzionale) Un ASRock I/O Plus Una Porta COM Una scheda ASRock MR (Opzionale)

Shield

Italiano

ItalianoItaliano

7070

ASRock K8Upgrade-VM800 Motherboard

1.21.2

SpecificheSpecifiche

1.2

Specifiche

1.21.2

SpecificheSpecifiche

Piattaforma: Micro ATX Form Factor: 9.6-in x 9.0-in, 24.4 cm x 22.9 cm Processore: Presa 754 pin che supporta processore avanzato AMD Athlon

64bit e Sempron 32 bit Supporto tecnologia AMD Cool ‘n’ Quiet™(vedi A TTENZIONE 1)

Chipset: North Bridge: Chipset VIA K8M800

FSB a 800MHz / 1.6 GT/s

South Bridge: Chipset VIA VT8237R

Supporta USB 2.0, ATA 133, SATA 1.5Gb/s

Memoria: 2 slot DDR DIMM: DDR1 e DDR2

PC3200 (DDR400) / PC2700 (DDR333) / PC2100 (DDR266), Max. 2GB

IDE: IDE1: A TA133 / Ultra DMA Mode 6

IDE2: ATA133 / Ultra DMA Mode 6 Supporta fino a 4 dispositivi IDE

Serial ATA: 2 connettori SATA, supporta velocità di trasferimento dati fino

a 1.5Gb/s

Porta Floppy: Supporta fino a 2 floppy disk drive Audio: AC’97 Audio a 5.1 canali VGA su scheda: Intergrated UniChrome PRO 3D/2D Graphics,

supporto DirectX 8.1

LAN: Velocità: 802.3u (10/100 Ethernet), supporta Wake-On-LAN Monitoraggio Hardware:

Sensore per la temperatura del processore Sensore temperatura scheda madre Chiusura automatica del processore in caso di surriscaldamento per proteggere la CPU (ASRock U-COP)(vedi ATTENZIONE 2) Indicatore di velocità per la ventola del processore Indicatore di velocità per la ventola di raffreddamento Voltaggio: +12V, +5V, +3.3V, Vcore

Porta CPU Future: Supporta aggiornamenti CPU da CPU AMD 754 pin a CPU AMD

939 pin (fare riferimento a pagina 76 per i dettagli)

Slot PCI: 2 slot con PCI Spec 2.2 Slot AGP: 1 slot AGP, supporta schede AGP 1.5V, 8X / 4X AGP

(vedi A TTENZIONE 3) Slot AMR: 1 slot, supporta scheda ASRock MR (Opzionale) USB 2.0: 8 porte USB 2.0:

6 porte USB 2.0 sono già incluse sul pannello posteriore,

più una guida aggiuntiva che supporta altre 2 porte USB 2.0

ItalianoItaliano

Italiano

ASRock K8Upgrade-VM800 Motherboard

7171

Italiano

ItalianoItaliano

(vedi A TTENZIONE 4)

ASRock I/O PlusTM:

1 porta PS/2 per mouse, 1 porta PS/2 per tastiera, 1 porta VGA, 1 porta parallela (supporto ECP/EPP), 6 porte USB 2.0 già integrate, 1 porta RJ-45, Audio Jack: Line In / Line Out / Microfono

Porta COM: 1 header per porta COM per supportare un modulo di

porta COM

BIOS: Suppor AMI legal BIOS; Supporta “Plug and Play”;

Compatibile con ACPI 2.0 wake up events; Supporta SMBIOS 2.3.1; Stepless control per frequenza del processore (solo per utenti esperti, vedi ATTENZIONE 5)

Compatibilità SO: Microsoft® Windows® 98 SE / ME / 2000 / XP

ATTENZIONE!

1. Per risparmiare energia si raccomanda vivamente di abilitare la tecnologia AMD Cool ‘n’ Quiet™ con i sistemi Windows. Fare riferimento a pagina 39 dell’APPENDICE del “Manuale dell’utente”, che si trova nel CD di supporto, per abilitare la tecnologia AMD Cool ‘n’ Quiet™.

2. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

3. NON usare schede AGP da 3,3 V nello slot AGP di questa motherboard! Ciò potrebbe provocare danni permanenti!

4. La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft Windows® XP SP1/2000 SP4. Potrebbe dare qualche problema con Microsoft® Windows® 98/ME.

5. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l’overclocking. L’uso di frequenze diverse da quelle raccomandate per il bus CPU possono provocare l’instabilità del sistema o danneggiare la CPU.

7272

ASRock K8Upgrade-VM800 Motherboard

2. Installazione2. Installazione

2. Installazione

2. Installazione2. Installazione

Precauzioni preinstallazionePrecauzioni preinstallazione

Precauzioni preinstallazione

Precauzioni preinstallazionePrecauzioni preinstallazione

Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di cambiare le impostazioni delle schede madri.

1. Togliere il cavo dalla presa elettrica prima di toccare le componenti. In caso contrario la schedamadre, le periferiche, e/o i componenti possono subire gravi danni.

2. Per evitare che l’elettricità statica danneggi la scheda madre, NON appoggiare la scheda madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.

3. Tenere i componenti per i bordi e non toccare i ICs.

4. Ogni volta che si disinstalla un componente, appoggiarlo su un tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.

5. Nell’usare i giraviti per fissare la scheda madre al telaio non serrare eccessivamente le viti! Altrimenti si rischia di danneggiare la scheda

madre.

2.1 Installazione del processore2.1 Installazione del processore

2.1 Installazione del processore

2.1 Installazione del processore2.1 Installazione del processore

Step 1. Aprire lo zoccolo sollevando la leva da un angolo di 90°. Step 2. Posizionare il processore direttamente sullo zoccolo cos da far

combaciare gli angoli segnati con la leva del connettore.

Step 3. Inserire con cautela il processore nello zoccolo finché si adatta

perfettamente.

Il processore ha un solo corretto orientamento. NON forzare il processore nello zoccolo: i pin potrebbero stortarsi.

Step 4. Quando il processore è posizionato, premere con decisione sullo zoccolo

mentre si abbassa la leva dello zonnettore per fissare il processore. Quando la leva fa clic sulla linguetta laterale significa che è bloccata.

Step 5. Installare la ventola del processore e l’heatsink. Per una corretta

installazione, per favore fare riferimento ai manuali di istruzione dei produttori della ventola e dell’heatsink del processore.

ASRock K8Upgrade-VM800 Motherboard

7373

ItalianoItaliano

Italiano

2.2 Installazione dei moduli di memoria (DIMM)2.2 Installazione dei moduli di memoria (DIMM)

2.2 Installazione dei moduli di memoria (DIMM)

2.2 Installazione dei moduli di memoria (DIMM)2.2 Installazione dei moduli di memoria (DIMM)

La motherboard K8Upgrade-VM800 mette a disposizione due slot DIMM DDR (Double Data Rate) da 184 pin.

Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema.

Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso

l’esterno.

Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con

la sua sede sullo slot.

Italiano

ItalianoItaliano

7474

La DIMM può essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM nello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa.

Step 3. Inserire saldamente la DIMM nello slot fino a far scattare completamente

in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede.

ASRock K8Upgrade-VM800 Motherboard

2.32.3

Slot di espansioneSlot di espansione

2.3

Slot di espansione

2.32.3

Slot di espansioneSlot di espansione

(Porta CPU Future, Slot PCI, Slot AGP ed Slot AMR)(Porta CPU Future, Slot PCI, Slot AGP ed Slot AMR)

(Porta CPU Future, Slot PCI, Slot AGP ed Slot AMR)

(Porta CPU Future, Slot PCI, Slot AGP ed Slot AMR)(Porta CPU Future, Slot PCI, Slot AGP ed Slot AMR)

Sulla scheda madre K8Upgrade-VM800 c’è 1 porta CPU Future, 2 slot PCI, 1 slot AGP ed 1 slot AMR.

Porta CPU Future (porta di colore giallo):

La porta CPU Future permette di aggiornare la CPU AMD 754 pin a CPU AMD 939 pin installando una scheda aggiuntiva ASRock 939CPU in questa porta CPU Future sulla scheda madre K8Upgrade-VM800. Prima di aggiornare la CPU 754 pin a CPU 939 pin, è necessario regolare le impostazioni dei jumper necessari sulla scheda madre K8Upgrade-VM800. Si prega di fare riferimento alla seguente tavola per le corrette impostazioni dei jumper.

Questa porta CPU Future di colore giallo non è un alloggiamento AGP! NON inserirvi alcuna scheda AGP!

Tipo di CPU Impostazioni dei jumper

J15

J7 J8

CPU 939 pin

(Utilizzando la scheda aggiuntiva ASRock 939CPU)

J5 J6

J3 J4

CPU 754 pin (Impostazione

predefinita)

J1 J2

J9 J10

J7 J8

J5 J6

J3 J4

J1 J2

J9 J10

ASRock K8Upgrade-VM800 Motherboard

J15

7575

ItalianoItaliano

Italiano

NOTA

Quando si regolano le impostazioni dei jumper, si può utilizzare l’apposito attrezzo per facilitare la rimozione dei cappucci dei jumper. Questo attrezzo è allegato alla confezione della scheda madre; seguire le “Istruzioni per la rimozione dei cappucci jumper” per utilizzarlo in modo

appropriato.

Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI

a 32-bit.

Slot AGP: Lo slot AGP viene usato per l’installazione di una scheda grafica. Lo

slot AGP ASRock usa uno speciale gancio che permette di fissare in sede in modo sicuro la scheda grafica.

NON usare schede AGP da 3,3 V nello slot AGP di questa motherboard! Ciò potrebbe provocare danni permanenti! Per le informazioni relative alla tensione della scheda VGA, si prega di contattare il fornitore della scheda VGA.

Slot AMR: Lo slot AMR permette di inserire una scheda ASRock MR (opzionale)

con funzionalità Modem v.92 Modem.

Installare una scheda di espansioneInstallare una scheda di espansione

Installare una scheda di espansione

Installare una scheda di espansioneInstallare una scheda di espansione

Step 1. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione

sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l’installazione, si prega di leggere la documentazione della scheda di espansione e di effettuare le necessarie impostazioni del hardware.

Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano

le viti.

Step 3. Allineare il connettore della scheda con lo slot e premere con decisione

finché la scheda è completamente inserita nello slot.

Step 4. Agganciare la scheda allo chassis con le viti.

Italiano

ItalianoItaliano

7676

ASRock K8Upgrade-VM800 Motherboard

2.4 Setup dei Jumpers2.4 Setup dei Jumpers

2.4 Setup dei Jumpers

2.4 Setup dei Jumpers2.4 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

PS2_USB_PWR1 Cortocircuitare pin2, pin3 per

(vedi p.2 item 1) settare a +5VSB (standby) e

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

Jumper JR1 / JL1

(vedi p.2 item 28)

Nota: Se i jumper JR1 e JL1 sono in corto, possono funzionare i connettori audio

del pannello frontale e del pannello posteriore.

Resettare la CMOS

(CLRCMOS2) (vedi p.2 item 23)

CORTOCIRCUIT ATO APERT O

abilitare PS/2 o USB wake up events.

Nota: CLRCMOS2 permette di cancellare i dati presenti nel CMOS. I dati del CMOS

comprendono le informazioni di configurazione quali la password di sistema, data, ora, e i parametri di configurazione del sistema. Per cancellare e ripristinare i parametri del sistema, spegnere il computer e togliere il cavo di alimentazione dalla presa di corrente. Dopo aver lasciato trascorrere 15 secondi, utilizzare un terminatore di cap per cortocircuitare il jumper Clear CMOS per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema, e poi spegnerlo prima di procedere alla cancellazione della CMOS.

ASRock K8Upgrade-VM800 Motherboard

7777

ItalianoItaliano

Italiano

2.5 Connettori2.5 Connettori

2.5 Connettori

2.5 Connettori2.5 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui connettori. Installando dei cappucci a ponticello sui connettori si causeranno danni permanenti alla scheda madre!

Connettori Descrizione dei connettori

Connettore del Floppy disk

(33-pin FLOPPY1) (vedi p.2 item 12)

Lato del Pin1 con la striscia rossa

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu) Connettore IDE secondario (nero)

(39-pin IDE1, vedi p.2 item 13) (39-pin IDE2, vedi p.2 item 14)

Connettore blu Connettore nero alla scheda madre all’hard disk drive

Cavo ATA 66/100/133 a 80 pin

Nota: Se utilizzate un solo dispositivo IDE su questa scheda madre, imposta tale

dispositivo come “Master”. Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli. Inoltre, per ottimizzare compatibilità e prestazioni, connettete l’hard disk al connettore primario IDE (IDE1, blu) e il CD-ROM al connettore IDE secondario (IDE2, nero).

Italiano

ItalianoItaliano

7878

Connettori Serial ATA Questi due connettori Serial

(SAT A1: vedi p.2 item 16) ATA (SATA) supportano cavi (SAT A2: vedi p.2 item 17) dati SATA per dispositivi di

SAT A1

SAT A2

immagazzina mento interni. ATA (SATA) supportano cavi SATA per dispositivi di memoria interni. L’interfaccia SATA attuale permette velocità di trasferimento dati fino a 1.5 Gb/s.

ASRock K8Upgrade-VM800 Motherboard

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo

dati SATA possono collegarsi all’hard disk SATA o al connettore SATA sulla scheda madre.

Cavo d’alimentazione Collegare l’estremità nera de Serial A TA (SATA) cavo di alimentazione SATA al

(Opzionale) connettore di alimentazione del

Connettere all’ailmentazione

dei dischi SAT A

Connettere al gruppo di alimentazione

drive. Poi connettete l’estremità bianca del cavo di alimentazione SATA al connettore power dell’alimentatore.

USB 2.0 Header ASRock I/O PlusTM è fornita di 6

(9-pin USB67) porte USB 2.0 già integrate sul (vedi p.2 item 21) pannello posteriore. Se le porte

USB sul pannello posteriore non sono sufficienti, questo USB 2.0 Header (USB67) fornisce 2 porte USB 2.0 aggiuntive.

Collettore USB 2.0 Questo collettore USB45 è condiviso condiviso con le porte USB 2.0

(9-pin USB45) 4 e 5 su ASRock I/O Plus™. (vedi p.2 item 33) Quando si utilizzano le porte

USB del pannello frontale, attaccando il cavo USB pannello frontale a questo collettore (USB45), le porte 4 e 5 su ASRock I/O Plus™ non saranno in grado di funzionare.

Collettore modulo Questo collettore supporta infrarossi una wireless opzionale che

(5-pin IR1) trasmette e riceve moduli (vedi p.2 item 9) infrarossi.

ASRock K8Upgrade-VM800 Motherboard

7979

ItalianoItaliano

Italiano

Connettori audio interni Permettono di ricevere input

(4-pin CD1, 4-pin AUX1) stereo audio da fonti di (CD1: vedi p.2 item 33) suono come CD-ROM, DVD - (AUx1: vedi p.2 item 31) ROM,TV tuner, o schede

CD1

AUX1

MPEG.

Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente

(9-pin AUDIO1) connessione facile e controllo (vedi p.2 item 29) dei dispositivi audio.

Connettore del panello Questo connettore accoglie frontale diverse funzioni del pannello

(9-pin PANEL1) frontale. (vedi p.2 item 18)

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore. (vedi p.2 item 20)

Connettore ventolina telaio Collegare il cavo della ventolina

(3-pin CHA_FAN1) telaio a questo connettore e far (vedi p.2 item 22) combaciare il filo nero al pin

terra.

Italiano

ItalianoItaliano

8080

Connettore ventolina CPU Collegare il cavo della ventolina

(3-pin CPU_FAN1) CPU a questo connettore e far (vedi p.2 item 3) combaciare il filo nero al pin

terra.

Collettore alimentazione ATX Collegare la sorgente

(20-pin ATXPW R1) d’alimentazione ATX a questo (vedi p.2 item 11) collettore.

ASRock K8Upgrade-VM800 Motherboard

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il (vedi p.2 item 25) modulo porta COM.

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da (vedi p.2 item 2) 12V ATX a questo connettore

in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia.

Connettore porta giochi Connettere un cavo Game a

(15-pin GAME1) questo connettore solo se la (vedi p.2 item 19) porta giochi è installata.

2.62.6

Installazione di Hard Disk AInstallazione di Hard Disk A

2.6

Installazione di Hard Disk A

2.62.6

Installazione di Hard Disk AInstallazione di Hard Disk A

Questa scheda madre supporta hard disk Serial ATA (SATA). Potete installare hard disk SATA su questa scheda madre per dispositivi di immagazzinamento interni. Questa sezione illustra come installare hard disk SATA.

1° PASSO: Installare gli Hard Disk SATA negli spazi per le unità disco del telaio. 2° PASSO: Collegare il cavo d’alimentazione SATA al disco rigido SATA. 3° PASSO: Collegare un’estremità del cavo dati SATA al connettore SATA della

motherboard.

4° PASSO: Collegare l’altra estremità del cavo dati SATA all’hard disk SATA.

ASRock K8Upgrade-VM800 Motherboard

A Seriali (SAA Seriali (SA

A Seriali (SA

A Seriali (SAA Seriali (SA

A)A)

8181

ItalianoItaliano

Italiano

2.72.7

2.7

2.72.7

La scheda madre K8Upgrade-VM800 supporta la funzione Hot Plug per dispositivi SATA.

2.82.8

2.8

2.82.8

Se si desidera installare il sistema operativo Windows 2000 / Windows XP / Windows XP-64bit OS sul sistema con funzioni RAID, far riferimento ai metodi illustrati di seguito, per eseguire l’operazione nella maniera corretta in base alla diversa versione di Windows di cui si è in possesso.

unzione Hot Plug per SAunzione Hot Plug per SA

unzione Hot Plug per SA

unzione Hot Plug per SAunzione Hot Plug per SA

Che cos’è la funzione Hot Plug?

Se gli HD SATA NON sono impostati per la configurazione RAID, “Hot Plug” indica l’azione di inserimento e rimozione dell’HD SATA mentre il sistema è ancora accesso e funzionante. Tuttavia, la funzione Hot Plug non è disponibile se il sistema operativo è stato

installato sull’HD SATA.

ATTENZIONE!

Anche se questa scheda madre supporta la funzione Hot Plug per i dispositivi SATA, ci sono ancora dei limiti. Leggere con attenzione le istruzioni contenute nel CD prima di utilizzare la funzione Hot Plug. Si rischia altrimenti di perdere i dati dell’HD SATA o di danneggiare l’HD SATA. Per maggiori informazioni, con sultare la documentazione nel CD nel percorso:

..\ SATA RAID BIOS

Installazione di Windows 2000 / Windows XP / Win-Installazione di Windows 2000 / Windows XP / Win-

Installazione di Windows 2000 / Windows XP / Win-

Installazione di Windows 2000 / Windows XP / Win-Installazione di Windows 2000 / Windows XP / Windows XP 64-bit con funzioni RAIDdows XP 64-bit con funzioni RAID

dows XP 64-bit con funzioni RAID

dows XP 64-bit con funzioni RAIDdows XP 64-bit con funzioni RAID

A HDDA HDD

A HDD

A HDDA HDD

Italiano

ItalianoItaliano

8282

2.8.1 Installazione di Windows 2000 / Windows XP2.8.1 Installazione di Windows 2000 / Windows XP

2.8.1 Installazione di Windows 2000 / Windows XP

2.8.1 Installazione di Windows 2000 / Windows XP2.8.1 Installazione di Windows 2000 / Windows XP con funzioni RAID con funzioni RAID

con funzioni RAID

con funzioni RAID con funzioni RAID

Se si desidera installare il sistema operativo Windows 2000 / Windows XP sull’unità disco rigido SATA HDDs con funzioni RAID, seguire le istruzioni esposte di seguito.

Passo 1: Creare un dischetto driver SATA.

A. Inserire il CD di supporto ASRock nel lettore ottico prima di accendere il sistema. (NON inserire nessun dischetto floppy nel drive in questo momento!) B. Durante la fase di POST, all’inzio del boot-up del sistema, premere il tasto <F11>. Apparirà una finestra per la selezione dei dispositivi boot. Scegliere CD-ROM come dispositivo di boot. Durante la fase di POST, all’inzio del boot-up del sistema, premere il tasto <F11>. Apparirà una finestra per la selezione dei dispositivi boot. Scegliere CD-ROM come dispositivo di boot .

ASRock K8Upgrade-VM800 Motherboard

C. Quando sullo schermo compare il messaggio: ”Do you want to generate Serial ATA driver diskette [Y/N]?” (Vuoi creare un dischetto di driver Serial ATA [Y/N]?), premere <Y>. D. Di seguito ci sarà questo messaggio:

Please insert a diskette into the floppy drive. WARNING! Formatting the floppy diskette will lose ALL data in it! Start to format and copy files [Y/N]?

(Inserire un dischetto nel floppy drive. ATTENZIONE! La formattazione del dischetto floppy comporterà la perdita di TUTTI i dati in esso contenuti!

Iniziare a formattare e copiare i file [Y/N]?) Inserire un dischetto floppy nel floppy drive e premere <Y>. E. Il sistema inizierà a formattare il floppy-disk e a copiare i driver SATA su questo.

Passo 2: Usare “SATA RAID BIOS” per impostare la configurazione

RAID.

Prima di procedere alla configurazione della funzione RAID, è necessario controllare la guida all’installazione contenuta nel CD di supporto per eseguire correttamente l’operazione. Far riferimento al documento del CD di supporto denominato “Guide to SATA Hard Disks Installation a nd RAID Configuration - Guida all’installazione del disco rigido SATA e alla configurazione RAID”, contenuto nella cartella con percorso: .. \ SATA

RAID BIOS

Passo 3: Installazione di Windows 2000 / Windows XP sul sistema.

Dopo aver creato un dischetto driver SATA e aver usato “SATA RAID BIOS” per impostare la configurazione RAID, è possibile avviare l’installazione di Windows 2000 / Windows XP sul sistema.

2.8.2 Installazione di Windows XP 64-bit con2.8.2 Installazione di Windows XP 64-bit con

2.8.2 Installazione di Windows XP 64-bit con

2.8.2 Installazione di Windows XP 64-bit con2.8.2 Installazione di Windows XP 64-bit con funzioni RAID funzioni RAID

funzioni RAID

funzioni RAID funzioni RAID

Se si desidera installare il sistema operativo Windows XP 64-bit sulle unità disco rigido SATA con funzioni RAID, seguire le istruzioni esposte di seguito.

Passo 1: Creare un dischetto driver SATA.

A. Inserire il floppy nell’unità apposita. B. Copiare i driver SATA 64-bit sul floppy.

I driver SATA 64-bit sono collocati nel seguente percorso del CD di supporto:.. \ 64bit SATA Driver

Passo 2: Installazione di Windows XP 64-bit sul sistema.

Dopo aver creato un dischetto driver SATA, è possibile procedere all’installazione di Windows XP 64-bit sul sistema.

ASRock K8Upgrade-VM800 Motherboard

8383

ItalianoItaliano

Italiano

Dopo l’installazione di Windows 2000 / Windows XP / Windows XP 64-bit, per gestire funzioni RAID, è possibile utilizzare sia “SATA RAID BIOS” sia “VIA RAID Tool” e eseguire la configurazione RAID. Far riferimento al documento del CD di supporto denominato “Guide to SATA Hard Disks Installation and RAID Configuration -Guida all’installazione del disco rigido SATA e alla configurazione RAID” contenuto nella cartella con percorso: .. \ SATA RAID BIOS e al documento del medesimo CD denominato “Guide to VIA RAID Tool - Guida al VIA RAID Tool ” contenuto nella cartella con percorso: .. \ VIA RAID Tool

1. Windows 98 e Windows ME non supportano le funzioni RAID.

2. Se si desidera utilizzare “VIA RAID Tool” in ambiente Windows, installare nuovamente i driver SATA contenuti nel CD di supporto per eseguire anche

l’installazione di “VIA RAID Tool” sul sistema.

2.92.9

Installazione di Windows 98 / ME / 2000 / XP / XP 64-Installazione di Windows 98 / ME / 2000 / XP / XP 64-

2.9

Installazione di Windows 98 / ME / 2000 / XP / XP 64-

2.92.9

Installazione di Windows 98 / ME / 2000 / XP / XP 64-Installazione di Windows 98 / ME / 2000 / XP / XP 64bit senza funzioni RAIDbit senza funzioni RAID

bit senza funzioni RAID

bit senza funzioni RAIDbit senza funzioni RAID

Se si desidera installare Windows 98 / ME / 2000 / XP / XP 64-bit sulle unità disco rigido SATA senza funzioni RAID o installare Windows 98 / ME / 2000 / XP / XP 64bit sulle unità disco rigido IDE e non sulle unità di SATA, far riferimento ai metodi illustrati di seguito, per eseguire l’operazione nella maniera corretta in base alla diversa versione di Windows di cui si è in possesso.

Italiano

ItalianoItaliano

8484

2.9.12.9.1

2.9.1

2.9.12.9.1

Se si desidera installare Windows 98 / ME sulle unità disco rigido SATA senza funzioni RAID o installare Windows 98 / ME sulle unità disco rigido IDE e non sulle unità di SATA, seguire le istruzioni esposte di seguito.

Passo 1: Installazione di Windows 98 / ME sul sistema.

Installazione di Windows 98 / ME senza funzioniInstallazione di Windows 98 / ME senza funzioni

Installazione di Windows 98 / ME senza funzioni

Installazione di Windows 98 / ME senza funzioniInstallazione di Windows 98 / ME senza funzioni RAIDRAID

RAID

RAIDRAID

è possibile procedere all’installazione di Windows 98 / ME sul sistema.

ASRock K8Upgrade-VM800 Motherboard

2.9.22.9.2

2.9.2

2.9.22.9.2

Se si desidera installare Windows 2000 / XP / XP 64-bit sulle unità disco rigido SATA senza funzioni RAID o installare Windows 2000 / XP / XP 64-bit sulle unità disco rigido IDE e non sulle unità di SATA, seguire le istruzioni esposte di seguito.

Passo 1: Configurare il BIOS.

Passo 2: Installazione di Windows 2000 / XP / XP 64-bit sul sistema.

Installazione di Windows 2000 / XP / XP 64-bitInstallazione di Windows 2000 / XP / XP 64-bit

Installazione di Windows 2000 / XP / XP 64-bit

Installazione di Windows 2000 / XP / XP 64-bitInstallazione di Windows 2000 / XP / XP 64-bit senza funzioni RAIDsenza funzioni RAID

senza funzioni RAID

senza funzioni RAIDsenza funzioni RAID

A. Entrare in BIOS SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS) Advanced screen (Avanzate) IDE Configuration (Configurazione IDE). B. Commutare l’opzione “SATA Operation Mode” (Modalità di funzionamento SATA) da [RAID] a [non-RAID].

Dopo la configurazione del BIOS, è possibile procedere all’installazione di Windows 2000 / XP / XP 64-bit sul sistema.

Se non si desidera installare le funzioni RAID, non è necessario creare un dischetto driver SATA.

ASRock K8Upgrade-VM800 Motherboard

8585

ItalianoItaliano

Italiano

3. Informazioni sul BIOS3. Informazioni sul BIOS

3. Informazioni sul BIOS

3. Informazioni sul BIOS3. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. El BIOS Setup Utility es diseñádo “user-friendly”. Es un programa guido al menu, es decir, puede enrollarse a sus varios su-menues y elegir las opciones predeterminadas. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di supporto.

Italiano

ItalianoItaliano

4. Software di suppor4. Software di suppor

4. Software di suppor

4. Software di suppor4. Software di suppor su CDsu CD

su CD

su CDsu CD

Questa scheda madre supporta vari sistemi operativi Microsoft Windows: 98 SE / ME / 2000 / XP. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file ASSETUP. EXE nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.

to e informazionito e informazioni

to e informazioni

to e informazionito e informazioni

8686

ASRock K8Upgrade-VM800 Motherboard

1. Introducción1. Introducción

1. Introducción

1. Introducción1. Introducción

Gracias por su compra de ASRock K8Upgrade-VM800 placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. Puede encontrar también las listas más recientes de soporte de memoria y CPU en el sitio web ASRock. Website de ASRock http://www.asrock.com

1.11.1

Contenido de la cajaContenido de la caja

1.1

Contenido de la caja

1.11.1

Contenido de la cajaContenido de la caja

Placa base ASRock K8Upgrade-VM800

(Factor forma Micro ATX: 24,4 cm x 22,9 cm, 9,6” x 9,0”) Guía de instalación rápida de ASRock K8Upgrade-VM800 CD de soporte de ASRock K8Upgrade-VM800 Una cinta de datos IDE de conducción 80 Ultra ATA 66/100/133 Una cinta de datos para una unidad de disco de 3,5” Un Cable de Datos Serial ATA (SATA) (Opcional) Un cable serie ATA (SATA) de alimentación de disco duro (Opcional) Una protección ASRock I/O Plus Un soporte de puerto de COM Una tarjeta ASRock MR (Opcional)

ASRock K8Upgrade-VM800 Motherboard

8787

EspañolEspañol

Español

EspañolEspañol

1.21.2

EspecificaciónEspecificación

1.2

Especificación

1.21.2

EspecificaciónEspecificación

Plataforma: Factor forma Micro ATX: 24,4 cm x 22,9 cm, 9,6” x 9,0”

Procesador: Socket de 754 agujas con soporte para procesadores

avanzados AMD Athlon 64, de 64 bits, y Sempron, de 32 bits Con soporte para tecnología Cool ‘n’ Quiet™ de AMD (ver ATENCIÓN 1)

Chipset: North Bridge: Chipset VIA K8M800

FSB a 800MHz / 1.6 GT/s

South Bridge: Chipset VIA VT8237R

Soporta USB 2.0, ATA 133, SATA 1.5Gb/s

Memoria: 2 DDR DIMM slots: DDR1 y DDR2

PC3200 (DDR400) / PC2700 (DDR333) / PC2100 (DDR266), Max. 2GB

IDE: IDE1: A TA 133 / Ultra DMA Mode 6

IDE2: ATA 133 / Ultra DMA Mode 6 Admite hasta 4 dispositivos IDE

ATA serie: 2 conexiones SATA, admiten una velocidad de transferencia

de datos de hasta 1,5Gb/s Admite hasta 2 unidades de disco

Audio: 5.1 canale s de Audio AC97

VGA OnBoard: Intergrated UniChrome PRO 3D/2D Graphics,

compatible con DirectX 8.1

LAN: Velocidad: 802.3u (10/100 Ethernet), soporta Wake-On-LAN

Monitor Hardware:Sensibilidad a la temperatura del procesador,

Sensibilidad a la temperatura de la placa madre, Apago automático en caso de temperature sobre-elevada del procesador para proteger el procesador (ASRock U-COP)(vea A TENCIÓN 2), Taquímetros de los ventiladores del procesador y del chasis, Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

Puerto de CPU Future:

Con soporte para actualizaciones de CPU AMD de 754 agujas a CPU AMD de 939 agujas (consulte la página 92 para obtener más detalles)

Ranura PCI: 2 ranuras con PCI especificación 2.2

Ranura AGP: 1 ranura AGP, soporta 1.5V, tarjetas de 8X/4X

(vea ATENCIÓN 3) Ranura AMR: 1 ranura, soporta tarjeta ASRock MR (Opcional) USB 2.0: 8 puertos USB 2.0:

incluye 6 puertos USB 2.0 predeterminados en la parte

trasera, más un terminal que admite 2 puertos USB 2.0

8888

ASRock K8Upgrade-VM800 Motherboard

adicionales (vea ATENCIÓN 4)

ASRock I/O PlusTM: 1 puerto de ratón PS/2, 1 puerto de teclado PS/2,

1 puerto VGA, 1 puerto paralelo (soporta ECP/EPP), 6 puertos USB 2.0 predeterminados, 1 puerto RJ-45, Audio Jack: Line In / Line Out / Micrófono

Puerto COM: 1 base para puerto COM para un módulo de puerto COM BIOS: AMI legal BIOS; Soporta “Plug and Play”;

ACPI 2.0 compliance wake up events; Soporta SMBIOS 2.3.1; Stepless control de frecuencia de CPU (solamente para referencia a usuarios avanzados, vea ATENCIÓN 5)

OS: En conformidad con Microsoft® Windows® 98 SE / ME /

2000 / XP

ATENCIÓN!

1. Para ahorrar electricidad, se recomienda activar la tecnología Cool ‘n’ Quiet™ de AMD en el sistema Windows. Consulte el APÉNDICE en la página 39 del “User Manual” (Manual del usuario) del CD de soporte para activar la tecnología Cool ‘n’ Quiet™ de AMD.

2. Cuando la temperatura de CPU está sobre-elevada, el sistema va a apagarse automaticamente. Antes de rea nudar el siste ma, compruebe si el ventilador de la CPU de la placa ba se funciona a propi ada mente y desconecte el cable de alimentación, a continuación, vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

3. NO utilice una tarjeta AGP de 3,3V AGP en la ranura AGP de esta placa base. Podría causar daños permanentes.

4. Power Management para USB 2.0 funciona bien bajo Microsoft® Windows XP SP1/2000 SP4. Es posible que no funcione propia mente bajo Microsoft Windows® 98/ME.

5. Aunque esta placa base ofrece un control complete, no es recomendable forzar la velocidad. Las frecuencias de bus de la CPU distintas a las recomendada s pueden causar ine sta bilida d en el siste ma o dañar la CPU.

ASRock K8Upgrade-VM800 Motherboard

8989

EspañolEspañol

Español

2.2.

InstalaciónInstalación

Instalación

2.2.

InstalaciónInstalación

Precaución de Pre-instalaciónPrecaución de Pre-instalación

Precaución de Pre-instalación

Precaución de Pre-instalaciónPrecaución de Pre-instalación

Tenga en cuenta las precauciones siguientes antes de instalar los componentes de la placa base o cambiar cualquier configuración de la placa base.

1. Desconecte el cable de electricidad antes de tocar cualquier componente.

2. Para prevenir daño del componente de la placa madre por electricidad estástica, NUNCA ponga su placa madre directamente sobre la alfombra y otros por el estilo. Póngase la pulsera anti-estástica o toquelo a cualquier objecto de tierra, por ejémplo como el cabinete de su computador, para liberar cualquiera carga estástica.

3. Tome componentes por la margen y no toque los ICs.

4. Ponga cualquier componente deslocalizado sobre la bolsa anti-estástica que viene con la placa madre.

5. Al colocar los tornillos en sus agujeros para fijar la placa madre en el chasis, no los apriete demasiado. Eso podría dañar la placa madre.

2.1 Instalación de Procesador2.1 Instalación de Procesador

2.1 Instalación de Procesador

2.1 Instalación de Procesador2.1 Instalación de Procesador

Paso 1. Desbloquee el zócalo arrastrando la palanca hacia afuera y hacia arriba

en un ángulo de 90o.

Paso 2. Coloque el CPU sobre el zócalo tal como la esquina marcada de CPU

corresponde la esquina de zócalo cerca del terminal de la palanca, mientras tanto asegúrese que el CPU está en paralelo con el zócalo.

Paso 3. Coloque cuidosamente el CPU en el zócalo.

Español

EspañolEspañol

9090

El CPU se encaja al zócalo a una sola orientación. No esfuerce el CPU en el zócalo para prevenir encorvados de los pins del CPU. Si no puede encajar el CPU, examine su orientación o examine si los pins están ya encorvados.

Paso 4. Encierre el zócalo bajando la palanca. Paso 5. Instale el disipador de calor con ventilador del CPU ( consulte la

documentación del disipador de calor).

ASRock K8Upgrade-VM800 Motherboard

2.2 Instalación de Memoria2.2 Instalación de Memoria

2.2 Instalación de Memoria

2.2 Instalación de Memoria2.2 Instalación de Memoria

La placa base K8Upgrade-VM800 proporciona dos zócalos DIMM DDR (Doble velocidad de datos) de 184 contactos

Asegúrese de desconectar la fuente de alimentación antes de añadir o retirar módulos DIMM o componentes del sistema.

Instalación de una DIMMInstalación de una DIMM

Instalación de una DIMM

Instalación de una DIMMInstalación de una DIMM

Paso 1. Empuje los clips blancos de retención por el extremo de cada lado de la

ranura de memoria.

Paso 2. Encaje la muesca del DIMM hacia la cumbrera de la ranura.

DIMM ajusta solamente en una dirección. Si fuerza la DIMM en la ranura con una orientación incorrecta, provocará daños permanentes en la placa base y en la DIMM.

Paso 3. Inserte la DIMM con firmeza dentro de la ranura hasta que los clips de

sujeción de ambos lados queden completamente introducidos en su sitio y la DIMM se haya asentado apropiadamente.

ASRock K8Upgrade-VM800 Motherboard

9191

EspañolEspañol

Español

2.32.3

Ranuras de ExpansiónRanuras de Expansión

2.3

Ranuras de Expansión

2.32.3

Ranuras de ExpansiónRanuras de Expansión

((

Puerto de CPU Future, ranuras PCI, ranura AGP y ranuras AMR)Puerto de CPU Future, ranuras PCI, ranura AGP y ranuras AMR)

(

Puerto de CPU Future, ranuras PCI, ranura AGP y ranuras AMR)

Puerto de CPU Future, ranuras PCI, ranura AGP y ranuras AMR)Puerto de CPU Future, ranuras PCI, ranura AGP y ranuras AMR)

((

La placa madre K8Upgrade-VM800 cuenta con 1 puerto de CPU Future, 2 ranuras PCI, 1 ranura AGP y 1 ranura AMR.

Puerto de CPU Future (puerto de color amarillo):

El puerto de CPU Future le permite actualizar una CPU AMD de 754 agujas a un a CPU AMD de 939 agujas instalando una placa complementari a ASRock 939CPU en este puerto de CPU Future de la placa madre K8Upgrade-VM800. Antes de actualizar la CPU de 754 agujas a la de 939 agujas, es necesario ajustar la configuración del jumper para cumplir los requisitos de la placa madre K8UpgradeVM800. Consulte la tabla siguiente para obtener la configuración correcta del jumper.

Este puerto de CPU de color amarillo no es una ranura AGP. NO inserte tarjetas AGP en él.

Tipo de CPU Configuración de jumper

J15

CPU de 939 agujas

(Usando la placa complementaria ASRock 939CPU)

J7 J8

J5 J6

J3 J4

Español

EspañolEspañol

9292

CPU de 754 agujas

(Predeterminado)

J1 J2

J9 J10

J15

J7 J8

J5 J6

J3 J4

J1 J2

J9 J10

ASRock K8Upgrade-VM800 Motherboard

NOTA

Al ajustar la configuración del jumper, debe utilizar la herramienta para retirar las cubiertas del jumper con más facilidad. Esta herramienta para retirar cubiertas se incluye en el paquete de la placa madre. Por favor, siga las “Instrucciones de la herramienta para retirar cubiertas” para usarla de manera adecuada.

Ranura PCI: Para instalar tarjetas de expansión que tienen 32-bit Interface PCI. Ranura AGP: La ranura AGP se utiliza para instalar una tarjeta gráfica. La ranura

AGP ASRock tiene un diseño especial de seguro para fijar con seguridad la tarjeta gráfica introducida.

NO utilice una tarjeta AGP de 3,3V AGP en la ranura AGP de esta placa base. Podría causar daños permanentes. Para obtener información sobre la tarjeta VGA, póngase en contacto con los proveedores de tarjetas VGA.

Ranura AMR: Ranura AM R se utilizar para insertar una tarjeta ASRock M R (opcional)

y funcionalidad de módem v.92.

Instalación de TInstalación de T

Instalación de T

Instalación de TInstalación de T

Paso 1. Antes de instalar la tarjeta de expansión, asegúrese de que la fuente de

alimentación está apagada o el cable de alimentación desconectado. Lea la documentación que acompaña a la tarjeta de expansión y realice las configuraciones de hardware necesarias para la tarjeta antes de iniciar la

instalación. Paso 2. Quite la tapa que corresponde a la ranura que desea utilizar. Paso 3. Encaje el conector de la tarjeta a la ranura. Empuje firmemente la tarjeta en

la ranura. Paso 4. Asegure la tarjeta con tornillos.

arjetas de Expansiónarjetas de Expansión

arjetas de Expansión

arjetas de Expansiónarjetas de Expansión

ASRock K8Upgrade-VM800 Motherboard

9393

EspañolEspañol

Español

2.4 Setup de Jumpers2.4 Setup de Jumpers

2.4 Setup de Jumpers

2.4 Setup de Jumpers2.4 Setup de Jumpers

La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper cap sobre los pins, el jumper está “Open”. La ilustración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”.

Jumper Setting

PS2_USB_PWR1 Ponga en cortocircuito pin 2,

(vea p.2, No. 1) pin 3 para habilitar +5VSB

Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la

fuente de electricidad.

Jumpers JR1 / JL1

(vea p.2, No. 28)

Atención: Si los jumpers JR1 y JL1 son cortos, los conectores de audio del panel

frontal y los del panel posterior podrán funcionar.

Limpiar CMOS

(CLRCMOS2) (vea p.2, No. 23)

Short Open

(standby) para PS/2 o USB wake up events.

Español

EspañolEspañol

9494

Atención: CLRCMOS2 le permite eliminar datos en la CMOS. Los datos contenidos en

la CMOS incluyen información sobre la configuración del sistema, como la contraseña, la fecha, la hora y los parámetros de conf igura ción del siste ma. Para borrar los parámetros del sistema y restablecerlos a sus valores predeterminados, a pague el equi po y desenchúfelo de la toma de corriente. Espere durante 15 segundos y utilice una cubierta de jumper para aislar el jumper de restablecimiento de CMOS durante 5 segundos. Después de haber aislado el jumper de restablecimiento de CMOS, retire la cubierta de jumper. Sin embargo, no deberá restablecer la CMOS justo después de actualizar la BIOS. Si necesita restablecer la CMOS después de actualizar la BIOS, deberá iniciar el sistema primero y, a continuación, apagarlo antes de realizar la acción de restablecimiento de CMOS.

ASRock K8Upgrade-VM800 Motherboard

2.5 Conectores2.5 Conectores

2.5 Conectores

2.5 Conectores2.5 Conectores

Los conectores no son jumpers. Por favor no ponga jumper caps sobre los conectores. El colocar cubiertas de puentes sobre los

conectores provocará un daño permanente en la placa base.

Conector Figure Descripción

Conector de disquetera

(33-pin FLOPPY1) (vea p.2, No. 12)

la banda roja debe quedar en el mismo lado que el contacto 1

Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que

el contacto 1 de la conexión.

IDE conector primario (azul) IDE conector secundario (negro)

(39-pin IDE1, vea p.2, No. 13) (39-pin IDE2, vea p.2, No. 14)

Conector azul Conector negro a placa madre a aparato IDE

Cable ATA 66/100/133 de conducción 80

Atención: Si utiliza solamente un dispositivo IDE en esta placa base, configúrelo

como “maestro”. Consulte las instrucciones del distribuidor del dispositivo IDE para conocer los detalles. Además, para optimizar la compatibilidad y el rendimiento, conecte el disco duro a la conexión IDE primaria, (IDE1, azul) y el CD-ROM a la conexión IDE secundaria (IDE2, negra).

Conexiones de serie ATA Estas dos conexiones de serie

(SAT A1: vea p.2, No. 16) ATA (SATA) admiten cables (SAT A2: vea p.2, No. 17) SATA para dispositivos de

SAT A1

SAT A2

almacenamiento internos. La interfaz SATA actual permite una velocidad de transferencia de 1.5 Gb/s.

Cable de datos de Ambos extremos del cable serie ATA (SATA) pueden conectarse al disco

duro SATA o la conexión de la placa base.

ASRock K8Upgrade-VM800 Motherboard

9595

EspañolEspañol

Español

Cable de alimenta ción Conecte el extremo negro del de serie ATA (SATA) cable de SATA al conector de

(Opcional) energía de la unidad. A

continuación, conecte el extremo blanco del cable de alimentación SAT A a la conexión de alimentación de la fuente de alimentación.

Cabezar USB 2.0 ASRock I/O PlusTM le

(9-pin USB67) proporciona 6 puertos USB 2.0 (vea p.2, No. 21) predeterminados en el panel

trasero. Si los puertos USB traseros no son suficientes, este terminal USB 2.0 (USB67) está disponible para admitir 2 puertos USB 2.0 adicionales.

Cabezar USB 2.0 Este cabezar USB45 compartido comparte los puertos USB 2.0

(9-pin USB45) 4 y 5 en ASRock I/O Plus (vea p.2, No. 33) usar los puertos USB del panel

. Al

frontal conectando el cable USB del panel frontal a este cabezal (USB45), los puertos USB 4 y 5 en el ASRock I/O PlusTM no funcionarán.

Español

EspañolEspañol

Cabezal de módulo Infrared Soporta módulo Infrared de

(5-pin IR1) transmisión y recepción (vea p.2, No. 9) wireless.

Conector de Audio Interno Permite recepción de input

(4-pin CD1, 4-pin AUX1) audio de fuente sónica como (CD1: vea p.2, No. 32) CD-ROM, DVD-ROM, TV tuner, (AUX1: vea p.2, No. 31) o tarjeta MPEG.

9696

CD1

AUX1

ASRock K8Upgrade-VM800 Motherboard

Conector de audio de panel Este es una interface para frontal cable de audio de panel frontal

(9-pin AUDIO1) que permite conexión y control (vea p.2, No. 29) conveniente de apparatos de

Audio.

Conector del Panel del Este conector acomoda varias systema funciones de panel frontal del

(9-pin PANEL1) systema. (vea p.2, No. 18)

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1) su cabezal. (vea p.2, No. 20)

Conector del ventilador Conecte el cable del ventilador del chasis del chasis a este conector y

(3-pin CHA_FAN1) haga coincidir el cable negro (vea p.2, No. 22) con el conector de tierra.

Conector del ventilador Conecte el cable del ventilador de la CPU de la CPU a este conector y

(3-pin CPU_FAN1) haga coincidir el cable negro (vea p.2, No. 3) con el conector de tierra.

Cabezal de alimentación A TX Conecte la fuente de

(20-pin ATXPW R1) alimentación ATX a su cabezal. (vea p.2, No. 1 1)

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1) se utiliza para admitir un (vea p.2, No. 25) módulo de puerto COM.

ASRock K8Upgrade-VM800 Motherboard

9797

EspañolEspañol

Español

Conector de ATX 12V power Tenga en cuenta que es

(4-pin A TX12V1) necesario conectar este (vea p.2, No. 2) conector a una toma de corriente

con el enchufe ATX 12V, de modo que proporcione suficiente electricidad. De lo contrario no se podrá encender.

Conexión de juegos Conecte un cable de juegos a

(15-pin GAME1) esta conexión si se instala el (vea p.2, No. 19) soporte del puerto de juegos.

2.62.6

Instalación de discos duro AInstalación de discos duro A

2.6

Instalación de discos duro A

2.62.6

Instalación de discos duro AInstalación de discos duro A Configuración RAIDConfiguración RAID

Configuración RAID

Configuración RAIDConfiguración RAID

Esta placa base admite discos duros serie ATA (SATA). En esta placa base puede instalar discos SATA para dispositivos de almacenamiento internos. Esta sección le guiará por la instalación de los discos duros SATA.

A serie (SAA serie (SA

A serie (SA

A serie (SAA serie (SA

A) /A) /

A) /

A) /A) /

Español

EspañolEspañol

9898

PASO 1: Instale los discos duros SATA dentro de las bahías para unidades del

chasis. PASO 2: Conecte el cable de alimentación SATA al disco duro SATA. PASO 3: Conecte un extremo del cable de datos SATA al conector SATA de la

placa base. PASO 4: Conecte el otro extremo del cable de datos SATA al disco duro SATA.

ASRock K8Upgrade-VM800 Motherboard

2.72.7

2.7

2.72.7

La placa madre K8Upgrade-VM800 admite la función Hot Plug para dispositivos SATA.

2.82.8

2.8

2.82.8

Si desea instalar el sistema operativo Windows 2000 / Windows XP / Windows XP-64bit en su sistema con funciones RAID, consulte los métodos siguientes para una instalación adecuada, según las distintas versiones de sistemas operativos Windows.

unción Hot Plug para unidades de disco duro SAunción Hot Plug para unidades de disco duro SA

unción Hot Plug para unidades de disco duro SA

unción Hot Plug para unidades de disco duro SAunción Hot Plug para unidades de disco duro SA

¿Qué es la función Hot Plug?

Si una unidad de disco duro SATA NO está definida para una configuración RAID, se denomina “Hot Plug” a la acción de insertar y retirar dicha unidad de disco duro SATA mientras el sistema se encuentra encendido y funcionando. En cualquier caso, tenga en cuenta que no se puede efectuar un Hot Plug si el sistema operativo se ha instalado en dicha unidad de disco duro SATA.

ADVERTENCIA

Si bien esta placa madre admite la función Hot Plug para dispositivos SATA, existen ciertas limitaciones. Asegúrese de leer las instrucciones en el CD de soporte antes de utilizar la función Hot Plug. Si no lo hace podría perder datos almacenados en la unidad de disco duro SATA HDD o dañar la propia unidad de disco duro SATA. Para obtener instrucciones detalladas, consulte el documento en el CD de soporte en la siguiente ubicación: ..\ SATA RAID BIOS

Instalación de Windows 2000 / Windows XP / Win-Instalación de Windows 2000 / Windows XP / Win-

Instalación de Windows 2000 / Windows XP / Win-

Instalación de Windows 2000 / Windows XP / Win-Instalación de Windows 2000 / Windows XP / Windows XP 64 bits con funciones RAIDdows XP 64 bits con funciones RAID

dows XP 64 bits con funciones RAID

dows XP 64 bits con funciones RAIDdows XP 64 bits con funciones RAID

ASRock K8Upgrade-VM800 Motherboard

9999

EspañolEspañol

Español

EspañolEspañol

2.8.1 Instalación de Windows 2000 / Windows XP2.8.1 Instalación de Windows 2000 / Windows XP

2.8.1 Instalación de Windows 2000 / Windows XP

2.8.1 Instalación de Windows 2000 / Windows XP2.8.1 Instalación de Windows 2000 / Windows XP con funciones RAID con funciones RAID

con funciones RAID

con funciones RAID con funciones RAID

Si desea instalar un sistema operativo Windows 2000 / Windows XP en su unidad de disco duro SATA con funciones RAID, siga los pasos siguientes.

PASO 1: Haga un disquete del controlador SATA.

A. Inserte el CD de soporte de ASRock en la unidad óptica de la unidad

para iniciar el sistema. (NO inserte ningún disquete en la unidad de disco en este momento) B. Durante la comprobación inicial (POST) del sistema, pulse la tecla <F11> y aparecerá una ventana de selección de los dispositivos de inicio. Seleccione el CD-ROM como unidad de inicio. C. Cuando vea en pantalla el mensaje: “Do you want to generate Serial ATA driver diskette [Y/N]?” (“Desea generar un disquete de controlador de serie ATA?)”, pulse <Y>. D. A continuación podrá ver los siguientes mensajes:

Please insert a diskette into the floppy drive. WARNING! Formatting the floppy diskette will lose ALL data in it! Start to format and copy files [Y/N]?

(Inserte un disquete en la unidad de disco. ADVERTENCIA! Dar formato a un dis quete hará que se pierda TODA la información contenida en él “Comenzar a dar formato y copiar los archivos [S/N]”).

Introduzca un disquete en la unidad de disco y pulse <Y>. E. El sistema comenzará a formatear el disquete y copiar controladores SATA en el disquete.

PASO 2: Utilice “SATA RAID BIOS” para establecer la configuración

RAID.

Antes de comenzar a configurar la función RAID, es necesario comprobar la guía de instalación en el CD de soporte para obtener la configuración apropiada. Consulte el documento contenido en el CD de soporte, “Guía para la instalación de discos duro SATA y Configuración RAID” que está situado en la carpeta indicada en la siguiente ruta de acceso: .. \ SATA RAID BIOS

PASO 3: Instale el sistema operativo Windows 2000 / Windows XP

en su sistema.

Tras elaborar un disquete del controlador SATA y utilizar “SATA RAID BIOS” para establecer la configuración RAID, puede comenzar a instalar Windows 2000 / Windows XP en su sistema.

100100

100

100100

ASRock K8Upgrade-VM800 Motherboard

ASROCK K8UPGRADE-VM, K8UPGRADE-VM800 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
