Istruzioni per l’uso

Sommario

Italiano, 1 Français, 31

ES PT

Espanol, 46 Portuges, 61

CP87SEA/HA CP97SEA/HA CP98SEA/HA

English,16

Installazione, 2-5

Posizionamento e livellamento Collegamento elettrico Collegamento gas Adattamento a diversi tipi di gas Tabella caratteristiche bruciatori e ugelli Tabella caratteristiche

Descrizione dell’apparecchio, 6

Vista d’insieme Pannello di controllo Display

Avvio e utilizzo, 7-12

Uso del piano cottura Impostare l’orologio Impostare il contaminuti Uso del forno Programmi di cottura manuali Programmi di cottura automatici Programmare la cottura Consigli pratici di cottura Tabella cottura in forno

CUCINA E FORNO

Precauzioni e consigli, 13

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Manutenzione e cura, 14

Escludere la corrente elettrica Pulire l’apparecchio Sostituire la lampadina di illuminazione del forno Manutenzione rubinetti gas

Assistenza, 15

Assistenza attiva 7 giorni su 7

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

! L’installazione dell’apparecchio va effettuata secondo queste istruzioni da personale qualificato.

! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall’impianto elettrico.

Ventilazione dei locali

L’apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNICIG 7129 e 7131 e successivi aggiornamenti in vigore. Nel locale in cui viene installato l’apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non deve essere inferiore a 2 m potenza installata). Le prese di immisione aria, protette da griglie, devono avere un condotto di almeno 100 cm sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (

figura A

Tali prese devono essere maggiorate nella misura del 100% – con un minimo di 200 cm piano di lavoro dell’apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l’afflusso dell’aria avviene in maniera indiretta da locali adiacenti ( non siano parti comuni dell’immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l’esterno come descritto sopra.

A B

/h per kW di

vedi

– qualora il

vedi figura B

Locale adiacente Locale da ventilare

) – purché

! Dopo un uso prolungato dell’apparecchio, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio (

Scarico direttamente Scarico tramite camino o all’esterno canna fumaria ramificata

! I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano in basso, perciò i locali contenenti bidoni di GPL devono prevedere aperture verso l’esterno per l’evacuazione dal basso di eventuali fughe di gas. I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

vedi figure

(riservata agli apparecchi di cottura)

Posizionamento e livellamento

! È possibile installare l’apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.

Apertura di ventilazione Maggiorazione della per l’aria comburente fessura fra porta e

pavimento

! Assicurarsi che la parete a contatto con il retro dell’apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l’apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);

• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall’apparecchio;

• se la cucina viene installata sotto un pensile, esso dovrà mantenere una distanza minima dal

mm. with hood

mm. without hood

piano di 420 mm.

650

700

min.

Tale distanza deve

min.

mm.

420

Min.

HOOD

Min. mm.

600

420

Min. mm.

essere di 700 mm se i pensili sono infiammabili (

);

figura

vedi

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;

• eventuali cappe devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Livellamento

Se è necessario livellare l’apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (

vedi figura

Collegamento elettrico

raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore e dopo essersi accertati che l’apparecchio sia regolato per il tipo di gas con cui sarà alimentato (vedi etichetta di taratura sul coperchio: in caso contrario

). Nel caso di alimentazione con gas liquido da

sotto

bombola, utilizzare regolatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti in vigore. Per facilitare l’allacciamento, l’alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

vedi

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull’apparecchio (

vedi tabella Dati tecnici

). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di

legge;

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato della targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei

valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina

dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente

! Per un sicuro funzionamento, per un adeguato uso dell’energia e per una maggiore durata dell’apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (

vedi sotto

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l’allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50°C;

• non sia soggetto ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;

• non venga a contatto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;

• sia facilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;

• abbia una lunghezza inferiore a 1500 mm;

• sia ben calzato alle sue due estremità, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non può essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNICIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549. Per mettere in opera il tubo eliminare il portagomma presente sull’apparecchio (il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l’allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

vedi sotto

Sostituzione degli ugelli su bruciatore a “doppie fiamme” indipendenti

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due parti separate (vedi figure);

2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1).

3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:

1. portare il rubinetto sulla posizione di minimo;

2. togliere la manopola e agire sulla vite di

regolazione posta all’interno o di fianco all’astina del rubinetto fino a ottenere una piccola fiamma regolare. ! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;

Adattamento a diversi tipi di gas

È possibile adattare l’apparecchio a un tipo di gas diverso da quello per il quale è predisposto (indicato sull’etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro sedi;

2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm

vedi figura

( quelli adatti al nuovo tipo di gas (

Caratteristiche bruciatori e ugelli

3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

), e sostituirli con

vedi tabella

);

3. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

! I bruciatori del piano non necessitano di regolazione dell’aria primaria.

! Dopo la regolazione con un gas diverso da quello di collaudo, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata.

! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d’ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i “regolatori per gas canalizzati”.

Tabella caratteristiche bruciatori e ugelli

Tabella 1

Bruciatore Diametro

(mm)

Rapido

Semirapido

Ausiliario

Tripla Corona

Doppie Fiamme (DCDR Interno)

Doppie Fiamme (DCDR Esterno) 2 ugelli

Pressioni di alimentazione

100

130

* A 15°C e 1013 mbar-gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m

Potenza

termica

kW (H.s.*)

Ridotta

3.00

1.65

1.00

3.25

0.90

4.10

Nominale (mbar)

Minima (mbar)

Massima (mbar)

0.70

0.40

1.30

0.40

1.30

DATI TECNICI

Dimensioni Forno HxLxP

Volume Tensione e

frequenza di alimentazione

Bruciatori

By-pass

1/100

(mm)

Gas liquido

Ugello

1/100

(mm)

32x43,5x40 cm

lt. 56

vedi targhetta caratteristiche

adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.

Portata *

g/h

G30Nominale G31

218

120

236

298

28-30

20 35

214

118

232

293

37 25 45

Gas naturale

Ugello

1/100

(mm)

116

124

110

Portata *

G30

l/h

286

157

309

390

20 17 25

ENERGY LABEL

Direttiva 2002/40/CE sull'etichetta dei forni elettrici. Norma EN 50304

Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Gratin.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni.

- 2002/96/CE e successive modificazioni.

Descrizione

Bruciatore a gas

semirapido

Bruciatore a gas tripla corona o DCDR

dell’apparecchio

Vista d’insieme

Bruciatore a gas

semirapido

Bruciatore a gas

800 - 900

Bruciatore a gas tripla corona

tripla corona o DCDR

o DCDR

Griglia del piano di lavoro

Bruciatore a gas rapido

Bruciatore a gas ausiliario

Pannello di controllo

Manopole BRUCIATORI

del piano cottura

Display

Icona del ripiano

di cottura consigliato

Indicatore del

Preriscaldamento

DISPLAY

Tasto

LUCE

IMPOSTAZIONE TEMPI

Manopola

Icone PROGRAMMI

AUTOMATICI

Manopola

TERMOSTATO

Tasto

IMPOSTAZIONE TEMPI

Digit numerici TEMPERATURA e TEMPI

Icona

OROLOGIO

Manopola

PROGRAMMI

Icona

FINE COTTURA

CONTAMINUTI

Icona

DURATA

Avvio e utilizzo

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato. Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;

2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima E.

3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo C, sul massimo E o su una posizione intermedia.

Se l’apparecchio è dotato di accensione elettronica* (

) è sufficiente premere e

figura

contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima,

fino ad accensione avvenuta. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l’operazione tenendo premuta la manopola più a lungo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l’accensione.

Se l’apparecchio è dotato di dispositivo di sicurezza* per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola fino all’arresto •.

Il bruciatore a “doppie fiamme indipendenti”*

Questo bruciatore a gas è formato da due fuochi concentrici, che possono funzionare insieme o in modo indipendente. L’utilizzo contemporaneo al massimo consente un’elevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizionali. La doppia corona di fiamma, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola, in particolare utilizzando entrambi i bruciatori al minimo.

vedi

Per utilizzare al meglio il bruciatore a doppia fiamma, non regolare mai contemporaneamente la corona interna al minimo e quella esterna al massimo.

Possono essere usati contenitori di tutte le dimensioni, in questo caso per piccoli recipienti accendete il solo bruciatore interno. Ogni singola corona che compone il bruciatore a “doppie fiamme indipendenti” ha una sua manopola di comando:

la manopola individuata dal simbolo corona esterna; la manopola individuata dal simbolo corona interna.

Per accendere la corona desiderata premere a fondo e ruotare in senso antiorario fino alla posizione di massimo E è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola.

Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la

manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

• Spento

E Massimo C Minimo

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all’arresto (corrispondente al simbolo “•”).

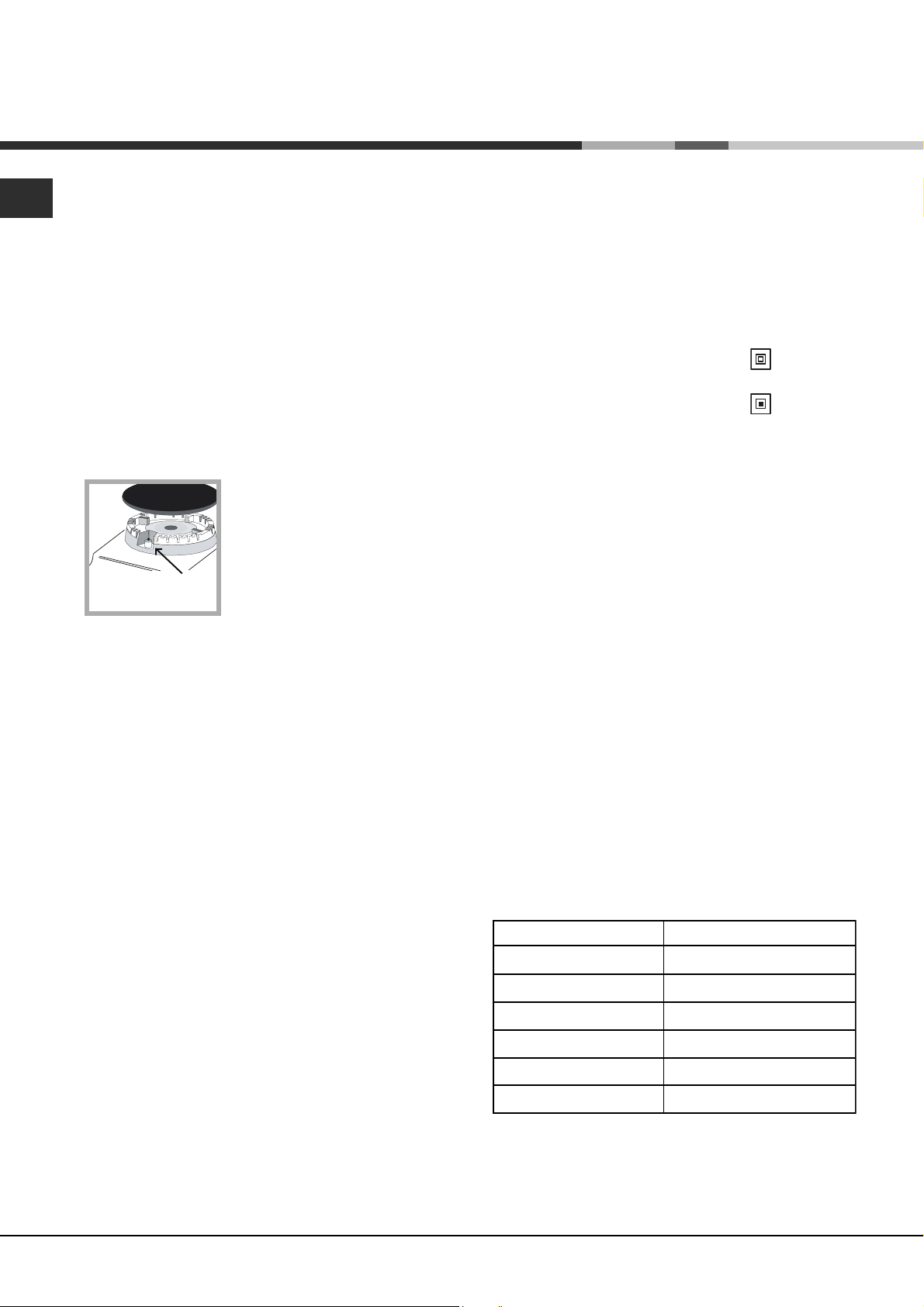

Consigli pratici per l’uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

Bruciatore

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

Tripla Corona (TC)

Doppie Fiamme (DCDR interno)

Doppie Fiamme (DCDR esterno)

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

la manopola corrispondente. Il bruciatore

Ø Diametro recipienti (cm)

controlla la

24 - 26

16 - 22

10 - 14

24 - 26

10 - 14

26 - 28

Presente solo su alcuni modelli.

! Evitare che le pentole fuoriescano dai bordi del piano durante l’uso.

! Sui modelli dotati di griglietta di riduzione, quest’ultima dovrà essere utilizzata solo per il bruciatore ausiliario, quando si utilizzano dei recipienti di diametro inferiore a 12 cm.

ATTENZIONE! Il coperchio in vetro può frantumarsi se viene riscaldato. Spegnere tutti i bruciatori o le eventuali piastre elettriche prima di chiuderlo. Solo per modelli con coperchio vetro.

Impostare l’orologio

Uso del forno

! Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.

2. Il forno entra nella fase di preriscaldamento, l’indicatore del preriscaldamento si illumina. È possibile modificare la temperatura ruotando la manopola TERMOSTATO.

3. Quando si spegne l’indicatore del preriscaldamento

acustico il preriscaldamento è completo: introdurre gli alimenti.

e si avverte un segnale

! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.

1. Premere più volte il tasto

lampeggiano l’icona sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare l’ora;

3. premere di nuovo il tasto lampeggiano gli altri due digit numerici sul DISPLAY;

4. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare i minuti;

5. premere nuovamente il tasto

e i primi due digit numerici

finchè non

per confermare.

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto

finchè non

4. Il DISPLAY visualizza l’icona livello sul quale posizionare la teglia.

5. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI;

- modificare la temperatura agendo sulla manopola TERMOSTATO;

- pianificare la durata e l’ora di fine della cottura

vedi programmi di cottura

(

- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

6. Trascorse due ore il forno si spegne automaticamente: tale tempo è preimpostato per motivi di sicurezza in tutti i programmi di cottura. È possibile modificare la durata della cottura

vedi programmi di cottura

(

7. In caso di black-out, se la temperatura del forno non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

! Nel programma BARBECUE non è previsto il

preriscaldamento.

);

che consiglia il

lampeggiano l’icona DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare i minuti;

3. premere nuovamente il tasto Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico.

e i tre digit numerici sul

per confermare.

! Non appoggiare mai oggetti sul fondo del forno

perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in

dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Luce del forno

A forno spento la lampadina può essere accesa in qualunque momento premendo il tasto

Programmi di cottura manuali

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40°C e 250°C. Nel programma BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anch’esso può essere regolato manualmente.

Programmi BASSA TEMPERATURA

Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C.

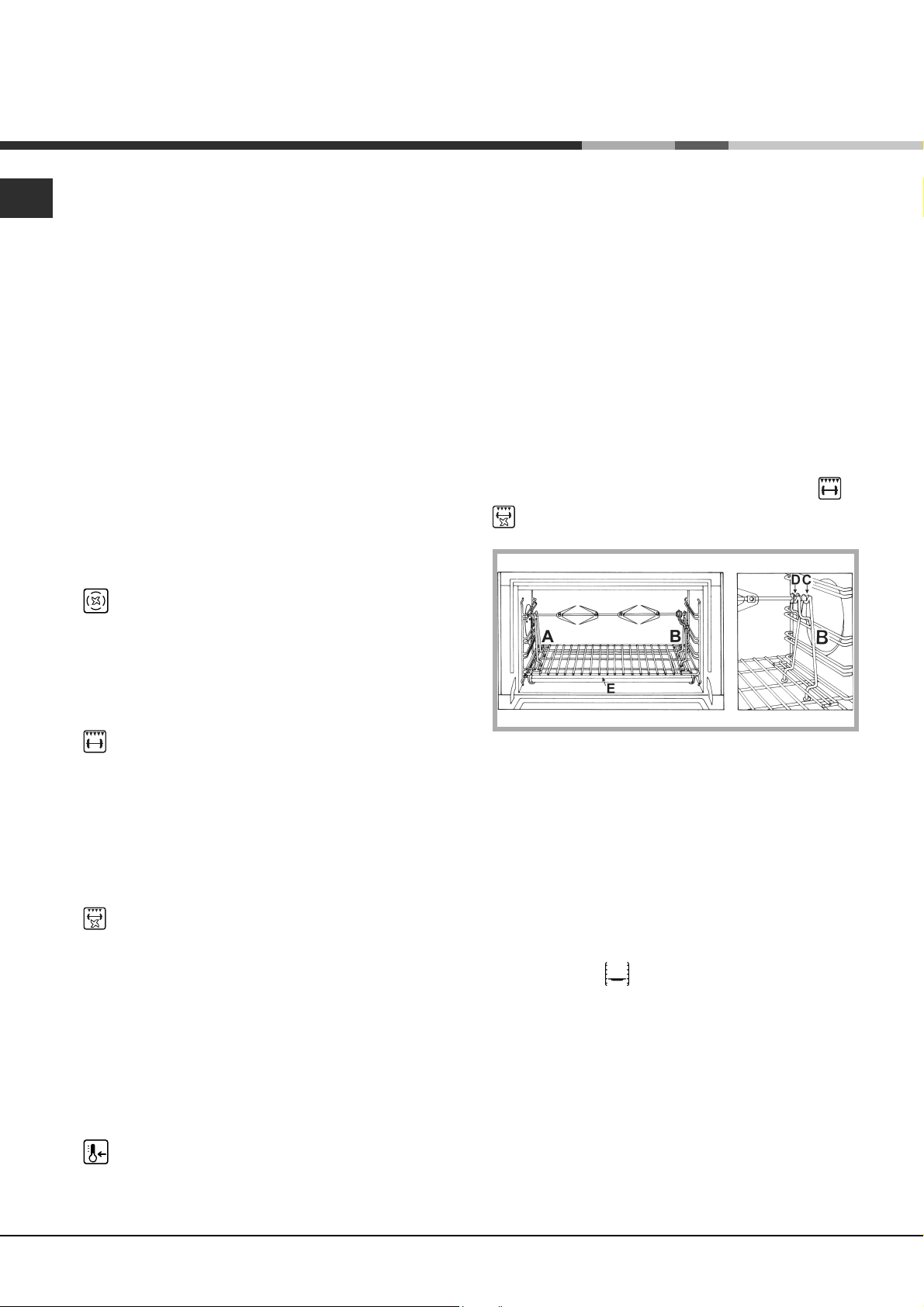

Girarrosto (solo in alcuni modelli)

Questo accessorio è da utilizzare esclusivamente per cotture al grill. Procedere come segue: infilare la carne da cuocere nell’asta trasversale, nel senso della sua lunghezza, bloccandola con le apposite

“A”“A”

forchette regolabili. Introdurre i supporti nei fori predisposti sulla leccarda gola dell’asta sulla sede prima guida più bassa del forno; infilare ora l’asta nel foro del girarrosto, portando in avanti la gola nella

“D” “D”

“D” (

“D” “D”

vedi figure

sede

selezionando con la manopola PROGRAMMI

;

“C”“C”

“C” e infilare la griglia nella

“C”“C”

). Azionare il girarrosto

“E”“E”

“E”, appoggiare la

“E”“E”

“A” e

“A”“A”

“B”“B”

“B”

“B”“B”

Programma MULTILIVELLO

Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l’elemento riscaldante superiore. Ruotando la manopola TERMOSTATO, il DISPLAY indicherà i livelli di potenza impostabili, che vanno da 5% fino a 100%. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

Programma GRATIN

Si attiva l’elemento riscaldante superiore e durante una parte del ciclo anche l’elemento riscaldante circolare, entrano in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

Programmi di cottura automatici

temperaturetemperature

! Le

temperature sono

temperaturetemperature

essere modificate tramite il sistema

Cottura Ottimale ProgrammataCottura Ottimale Programmata

(

Cottura Ottimale Programmata) che garantisce

Cottura Ottimale ProgrammataCottura Ottimale Programmata

automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata infornando a della teglia si consiglia di far riferimento al livello

indicato dall’icona

! Al raggiungimento della fase di cottura il forno emette un segnale acustico.

! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

freddofreddo

freddo o a

freddofreddo

prestabiliteprestabilite

prestabilite e non possono

prestabiliteprestabilite

C.O.P.®C.O.P.®

C.O.P.®

C.O.P.®C.O.P.®

caldocaldo

caldo; per il posizionamento

caldocaldo

Programma CARNE

Utilizzare questa funzione per cuocere carni di vitello, maiale, agnello. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. ! E’ possibile modificare la durata della cottura ±10 minuti.

Programma PIZZA

Utilizzare questa funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli. ! E’ possibile modificare la durata della cottura ±5 minuti.

Programma PANE

Utilizzare questa funzione per realizzare del pane. Fare riferimento al capitolo seguente per la ricetta e dettagli.

Programma DOLCI

Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito.Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. ! E’ possibile modificare la durata della cottura ±10 minuti.

Programma PIZZA

Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;

• il peso dell’impasto deve essere da 500g a 700g.

• imburrare leggermente la leccarda.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso 2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d’impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.

• Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi).

• Aprite la farina a fontana.

• Versare il miscuglio di acqua e lievito

• Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.

• Formare una palla, mettere l’impasto in un’insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere l’insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40°C e lasciar lievitare per circa 1 ora (il volume dell’impasto deve raddoppiare)

• Dividere la palla per ottenere i diversi pani.

• Disporli sulla leccarda su una carta forno.

• Cospargere i pani di farina.

• Fare dei tagli sui pani.

• Infornare a forno freddo.

• Lanciare la cottura

• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento.

• Per la pulizia, si consiglia l’utilizzo di acqua e aceto.

PANE

Ricetta per la PIZZA :

1 Leccarda, Ripiano basso, a Forno Freddo o Caldo Ricetta per 3 pizze di circa 550g : 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)

• Lievitazione nell’ ambiente : 1 ora.

• Infornare a forno freddo o caldo

• Lanciare la cottura

Programma PANE

Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;

• il peso massimo per leccarda;

• non dimenticare di mettere 1,5 dl di acqua fredda sulla leccarda alla posizione 5;

• la lievitazione del impasto va fatto a temperatura ambiante per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto.

PIZZA

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.

Programmare la durata di cottura

1. Premere più volte il tasto lampeggiano l’icona

DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare il tempo desiderato;

3. premere nuovamente il tasto

4. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

e i tre digit numerici sul

finchè non

per confermare;

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la durata;

2. poi premere il tasto l’icona

3. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare l’ora;

4. premere di nuovo il tasto lampeggiano gli altri due digit numerici sul DISPLAY;

5. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare i minuti;

6. premere nuovamente il tasto

7. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

Le icone effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di fine cottura e la durata. Per annullare una programmazione ruotare la manopola PROGRAMMI in posizione “0”.

e i due digit numerici sul DISPLAY;

e accese segnalano che è stata

finchè non lampeggiano

finchè non

per confermare;

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

Tabella cottura in forno

Programmi

Multilivello*

Barbecue*

Gratin*

Bassa

temperatura

Pizza

automatica

Pane

automatico

Dolci

automatico

Carne

automatico

Alimenti

Pizza su 2 ripiani Crostate su 2 ripiani/torte su 2 ripiani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate Agnello Sgombro Lasagne Bignè su 2 ripiani Biscotti su 2 ripiani Salatini di sfoglia al formaggio su 2 ripiani Torte salate

Sgombri Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Salsicce Hamburger Toast (o pane tostato) Pollo allo spiedo con girarrosto (ove presente) Agnello allo spiedo con girarrosto (ove presente)

Pollo alla griglia Seppie Pollo allo spiedo con girarrosto (ove presente) Anatra allo spiedo con girarrosto (ove presente) Arrosto di vitello o manzo Arrosto di maiale Agnello

Scongelamento Lievitazione Riscaldamento cibi Pastorizzazione

Pizza (vedi ricetta) Focaccia (impasto di pane)

Pane (vedi ricetta)

Dolci a pasta lievitata

Arrosti

Peso

(Kg)

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

n°4 o 5 n°4 o 6

1,5

1 1,5

1,5

guide

standard

2 e 4 2 e 4 2 e 4

1 e 2/3

1 o 2

2 2 e 4 2 e 4 2 e 4 1 e 3

4 3 o 4

2 o 3 2 o 3 2 o 3 2 o 3

Peso

(Kg)

scorrevoli

guide

1 e 3 1 e 3 1 e 3 1 e 3

1 1

1 1 e 3 1 e 3 1 e 3 1 e 3

3 2 o 3

Preriscaldamento

Si Si Si Si Si Si Si Si Si Si Si

No No No No No No No No No No

No No No

No No No No

No No

Temperatura

consigliata

(˚C)

220-230

180

170 200-210 190-200

180 190-200

190

210

200

100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

100%

210

200

210

Durata

cottura

(minuti)

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5

70-80

50-60 30-35 70-80

60-70

60-75 70-80 40-45

60-90

23-33 23-33

35-55

60-80

* I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono

reimpostati e non modificabili manualmente.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).

• Durante l'uso dell'apparecchio gli elementi

riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell’apparecchio.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell’apparecchio quando esso è in uso.

• Quando l’apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza.

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

•.

• Evitare che i bambini giochino con l'apparecchio.

• Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stesso.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la “cottura ritardata” (

Programmi Manutenzione e cura

senso.

• Si raccomanda di effettuare sempre le cotture BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Icona Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa.

) e la “pulizia automatica ritardata” (

), permettono di organizzarsi in tal

vedi

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.

• Pulire frequentemente la parte terminale dei dispositivi di sicurezza* per assenza di fiamma.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino all’avvenuta riparazione.

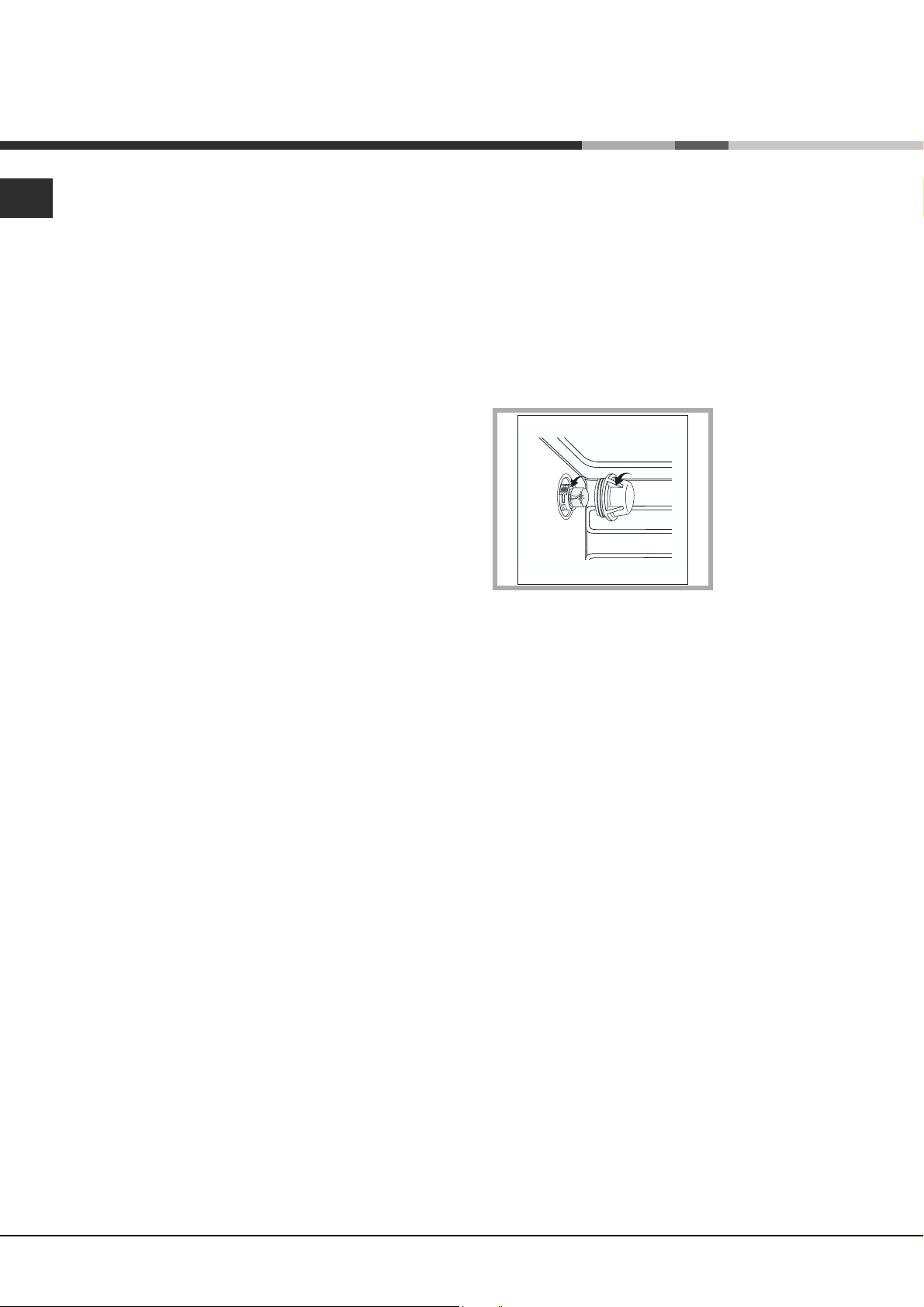

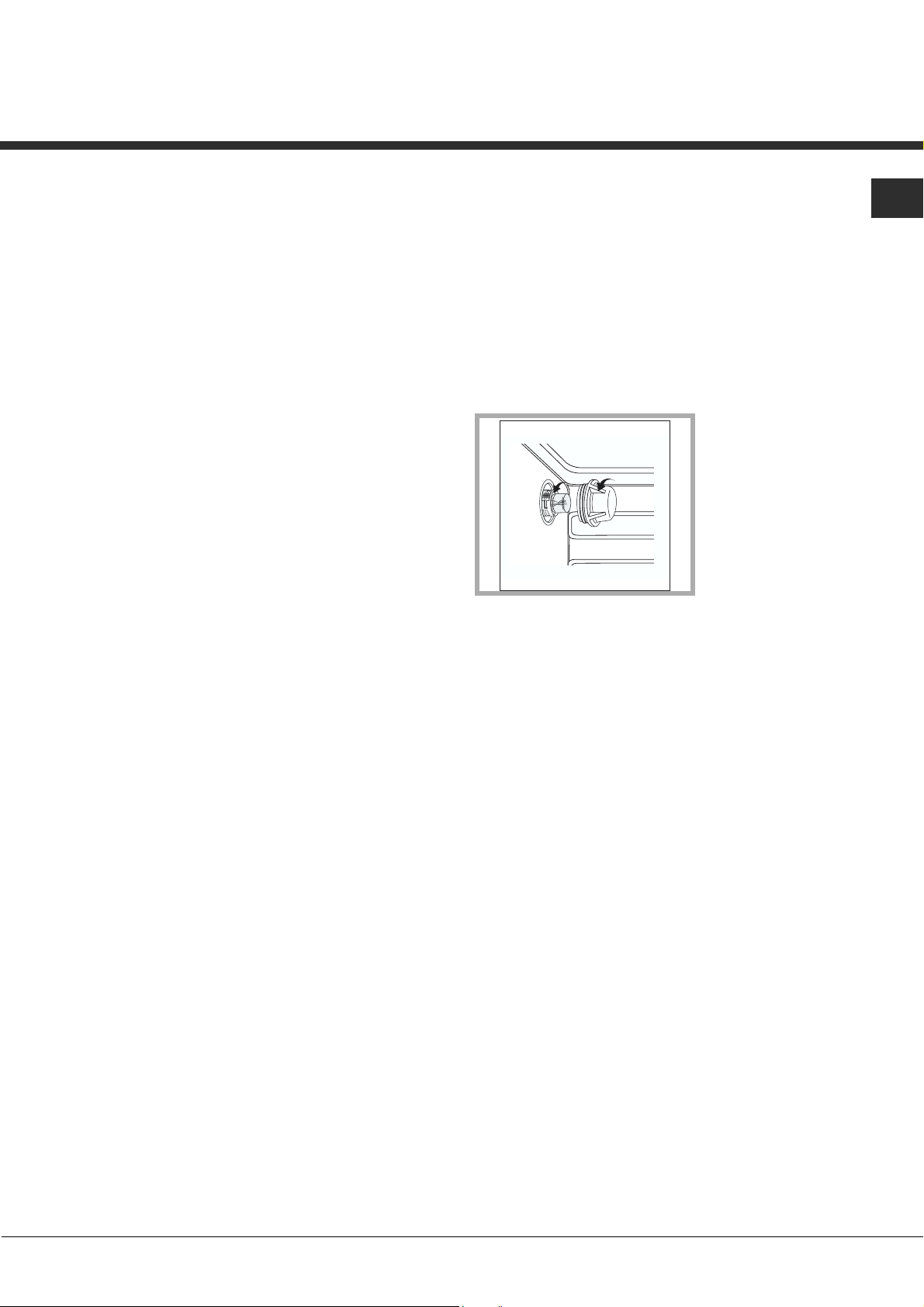

Sostituire la lampadina di illuminazione del forno

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio (

vedi figura

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

Questa operazione deve essere effettuata da unQuesta operazione deve essere effettuata da un

Questa operazione deve essere effettuata da un

Questa operazione deve essere effettuata da unQuesta operazione deve essere effettuata da un

tecnico autorizzato dal costruttore.tecnico autorizzato dal costruttore.

tecnico autorizzato dal costruttore.

tecnico autorizzato dal costruttore.tecnico autorizzato dal costruttore.

Presente solo su alcuni modelli.

Assistenza

Attenzione:

L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. ! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Operating Instructions

IT FR

Italiano, 1 Français, 31

English,16

ES PT

Espanol, 46 Portuges, 61

CP87SEA/HA CP97SEA/HA CP98SEA/HA

Contents

Installation, 17-20

Positioning and levelling Electrical connection Gas connection Adapting to different types of gas Table of burner and nozzle specifications Table of characteristics

Description of the appliance, 21

Overall view Control panel Display

Start-up and use, 22-27

Using the hob Setting the clock Setting the timer Using the oven Manual cooking modes Automatic cooking modes Programming cooking Practical cooking advice Oven cooking advice table

COOKER AND OVEN

Precautions and tips, 28

General safety Disposal Respecting and conserving the environment

Care and maintenance, 29

Switching the appliance off Cleaning the appliance Replacing the oven light bulb Gas tap maintenance

Assistance, 30

Installation

! Before placing your new appliance into operation please read these operating instructions carefully. It contains important information concerning the safe installation and operation of the appliance.

! Please keep these operating instructions for future reference. Make sure that the instructions are kept with the appliance if it is sold, given away or moved.

! The appliance must be installed by a qualified professional in accordance with the instructions provided.

! Any necessary adjustment or maintenance must be performed after the cooker has been disconnected from the electricity supply.

Room ventilation

The appliance may only be installed in permanentlyventilated rooms, according to current national legislation. The room in which the appliance is installed must be ventilated adequately in order to provide as much air as is needed by the normal gas combustion process (the flow of air must not be lower

than 2 m

/h per kW of installed power). The air inlets, protected by grilles, should have a duct with an inner cross section of at least 100 cm

and should be positioned so that they are not liable to even partial obstruction (

see figure A

These inlets should be enlarged by 100% - with a

minimum of 200 cm

- whenever the surface of the hob is not equipped with a flame failure safety device. When the flow of air is provided in an indirect manner from adjacent rooms (

see figure B

), provided that these are not communal parts of a building, areas with increased fire hazards or bedrooms, the inlets should be fitted with a ventilation duct leading outside as described above.

Adjacent room

Room requiring ventilation

! After prolonged use of the appliance, it is advisable to open a window or increase the speed of any fans used.

Disposing of combustion fumes

The efficient disposal of combustion fumes should be guaranteed using a hood which is connected to a safe and efficient natural suction chimney, or using an electric fan which begins to operate automatically every time the appliance is switched on (

Fumes channelled straight outside

Fumes channelled through a chimney or a branched

see figure

flue system (reserved for cooking appliances)

! The liquefied petroleum gases are heavier than air and collect by the floor, therefore all rooms containing LPG cylinders must have openings leading outside so that any leaked gas can escape easily. LPG cylinders, therefore, whether partially or completely full, must not be installed or stored in rooms or storage areas which are below ground level (cellars, etc.). Only the cylinder being used should be stored in the room; this should also be kept well away from sources of heat (ovens, chimneys, stoves) which may cause the temperature of the cylinder to rise above 50°C.

Positioning and levelling

Ventilation opening for comburent air

Increase in the gap between the door and the flooring

! The appliance may be installed alongside any cupboards whose height does not exceed that of the hob surface.

! Make sure that the wall in contact with the back of the appliance is made from a non-flammable, heatresistant material (T 90°C).

To install the appliance correctly:

• Place it in the kitchen, the dining room or the studio flat (not in the bathroom).

• If the top of the hob is higher than the cupboards, the appliance must be installed at least 600 mm away from them.

• If the cooker is installed underneath a wall cabinet, there must be a minimum distance of 420 mm between this

mm. with hood

mm. without hood

cabinet and the top of

650

700

min.

the hob.

min.

mm.

420

Min.

HOOD

Min. mm.

600

420

Min. mm.

This distance should be increased to 700 mm if the wall cabinets are flammable (

see figure

• Do not position blinds behind the cooker or less than 200 mm away from its sides.

• Any hoods must be installed in accordance with the instructions listed in the relevant operating manual.

Levelling

If it is necessary to level the appliance, screw the adjustable feet into the places provided on each corner of the base of the cooker (

figure

see

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only.

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

Connection to the gas network or to the gas cylinder may be carried out using a flexible rubber or steel hose, in accordance with current national legislation and after making sure that the appliance is suited to the type of gas with which it will be supplied (see the rating sticker on the cover: if this is not the case

see below

When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations. To make connection easier, the gas supply may be turned sideways*: reverse the position of the hose holder with that of the cap and replace the gasket supplied with the appliance.

Electrical connection

Install a standardised plug corresponding to the load indicated on the appliance data plate (

Technical data table

). The appliance must be directly connected to the mains using an omnipolar switch with a minimum contact opening of 3 mm installed between the appliance and the mains. The switch must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the switch). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point.

Before connecting the appliance to the power supply, make sure that:

•The appliance is earthed and the plug is compliant

with the law.

• The socket can withstand the maximum power of

the appliance, which is indicated by the data plate.

• The voltage is in the range between the values

indicated on the data plate.

• The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

see

! Make sure that the gas supply pressure is consistent with the values indicated in the Table of burner and nozzle specifications (

see below

). This will ensure the safe operation and durability of your appliance while maintaining efficient energy consumption.

Gas connection using a flexible rubber hose

Make sure that the hose complies with current national legislation. The internal diameter of the hose must measure: 8 mm for a liquid gas supply;13 mm for a methane gas supply.

Once the connection has been performed, make sure that the hose:

• Does not come into contact with any parts which

reach temperatures of over 50°C.

• Is not subject to any pulling or twisting forces and

that it is not kinked or bent.

• Does not come into contact with blades, sharp

corners or moving parts and that it is not compressed.

• Is easy to inspect along its whole length so that

its condition may be checked.

• Is shorter than 1500 mm.

• Fits firmly into place at both ends, where it will be

fixed using clamps which comply with current regulations.

! If one or more of these conditions is not fulfilled or if the cooker must be installed according to the conditions listed for class 2 - subclass 1 appliances (installed between two cupboards), the flexible steel hose must be used instead (

Connecting a flexible jointless stainless steel pipe to a threaded attachment

Make sure that the hose and gaskets comply with current national legislation. To begin using the hose, remove the hose holder on the appliance (the gas supply inlet on the appliance is a cylindrical threaded 1/2 gas male attachment).

! Perform the connection in such a way that the hose length does not exceed a maximum of 2 metres, making sure that the hose is not compressed and does not come into contact with moving parts.

see below

Replacing the nozzles on separate “double flame “ burners:

1. remove the grids and slide the burners from their housings. The burner consists of 2 separate parts

see figure

(

2. unscrew the burers with a 7 mm wrench spanner. The internal burner has a nozzle, the external burner has two (of the same size). Replace the nozzle with models suited to the new type of gas (see table 1).

3. replace all the components by repeating the steps in reverse order.

);

Checking the connection for leaks

When the installation process is complete, check the hose fittings for leaks using a soapy solution. Never use a flame.

Adapting to different types of gas

It is possible to adapt the appliance to a type of gas other than the default type (this is indicated on the rating label on the cover).

Adapting the hob

Replacing the nozzles for the hob burners:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner ( suited to the new type of gas (

see figure

specifications table

3. Replace all the components by following the above instructions in reverse.

), and replace them with nozzles

see Burner and nozzle

Adjusting the hob burners’ minimum setting:

1. Turn the tap to the minimum position.

2. Remove the knob and adjust the regulatory

screw, which is positioned inside or next to the tap pin, until the flame is small but steady. ! If the appliance is connected to a liquid gas supply, the regulatory screw must be fastened as tightly as possible.

3. While the burner is alight, quickly change the

position of the knob from minimum to maximum and vice versa several times, checking that the flame is not extinguished.

! The hob burners do not require primary air adjustment.

! After adjusting the appliance so it may be used with a different type of gas, replace the old rating label with a new one which corresponds to the new type of gas (these labels are available from Authorised Technical Assistance Centres).

! Should the gas pressure used be different (or vary slightly) from the recommended pressure, a suitable pressure regulator must be fitted to the inlet hose in accordance with current national regulations relating to “regulators for channelled gas”.

TABLE OF CHARACTERISTICS

Oven dimensions HxLxP

32x43,5x40 cm

Volume

lt. 56

Voltage and frequency

see data plate

Burners

adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.

ENERGY LABEL

Directive 2002/40/EC on the label of electric ovens. Standard EN 50304

Declared energy consumption for Forced convection Class heating mode: Gratin.

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendments

- 2004/108/EEC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 2009/142/EEC dated 30/11/09 (Gas) and subsequent amendments.

- 2002/96/EC and subsequent

Table of burner and nozzle specifications

Table 1

Burner Diameter

(mm)

Rapid

Semi-rapid

Auxiliary

Triple ring

Double flame (DCDR internal)

Double flame (DCDR external)

Supply pressure

100

130

* At 15°C and 1013 mbar - dry gas ** Propane P.C.S. = 50.37 MJ/kg *** Butane P.C.S. = 49.47 MJ/kg

Natural P.C.S. = 37.78 MJ/m

Heating

power

kW (H.s.*)

3.00

1.65

1.00

3.25

0.90

4.10

Nominal (mbar)

Minimal (mbar)

Maximised (mbar)

Reduc.

0.70

0.40

1.30

0.40

1.30

By-pass

1/100

(mm)

Liquid gas

Nozzle

1/100

(mm)

Flow rate *

g/h

G30Nomin. G31 218

214

120

118

236

232

298

293

28-30

20 35

37 25 45

Natural gas

Nozzle

1/100

(mm)

116

124

110

Flow rate *

l/h

G30

286

157

309

390

20 17 25

Description

Semi-rapid gas

burner

Triple ring

gas burner

or DCDR

of the appliance

Overall view

Semi-rapid gas

burner

800 - 900

Triple ring

gas burner

or DCDR

Hob grid

Rapid gas burner

Auxliary gas burner

Control panel

Display

Hob BURNER

control knobs

Recommended rack

position icon

STOP

icon

Preheating

indicator

DOOR LOCK

indicator

TIMER

icon

DISPLAY

LIGHT

button

TIME SETTING

button

TIMER

knob

AUTOMATIC COOKING MODE icons

END OF COOKING

icon

DURATION

icon

THERMOSTAT

knob

TEMPERATURE and TIME digits

CLOCK

icon

SELECTOR

knob

Start-up and use

Using the hob

Lighting the burners

For each BURNER knob there is a complete ring showing the strength of the flame for the relevant burner. To light one of the burners on the hob:

1. Bring a flame or gas lighter close to the burner.

2. Press the BURNER knob and turn it in an anticlockwise direction so that it is pointing to the maximum flame setting E.

3. Adjust the intensity of the flame to the desired level by turning the BURNER knob in an anticlockwise direction. This may be the minimum setting C, the maximum setting E or any position in between the two.

If the appliance is fitted with an electronic lighting device*

see figure

( BURNER knob and turn it in an anticlockwise direction, towards the minimum flame setting, until the burner is lit.

The burner might be extinguished when the knob is released. If this occurs, repeat the process, holding the knob down for a longer period of time.

! If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight it.

If the appliance is equipped with a flame failure safety device*, press and hold the BURNER knob for approximately 2-3 seconds to keep the flame alight and to activate the device.

), press the

To ensure that the double-flame burner is used to its full potential, never set the inside ring to minimum and the outside ring to maximum at the same time.

Cookware of all sizes may be used; when cooking with small recipients use only the inner burner. Each individual ring with an "independent double flame burner" has its own control knob:

the knob marked with the symbol outer ring; the knob marked with the symbol inner ring.

To light the desired ring, press the corresponding knob fully in and turn it in an anticlockwise direction until it reaches the maximum power position E burner is equipped with an electronic lighting system which is activated automatically when the knob is pressed. As the burner is fitted with a safety device, the knob should be held down for approximately 2-3 seconds, until the automatic device keeping the flame alight has heated up. Each burner can be adjusted to one of the following settings using the corresponding control knob:

• Off

• Maximum

• Minimum To switch off the burner, turn the knob in a clockwise direction until it stops (when it reaches the "•" position).

Practical advice on using the burners

For the burners to work in the most efficient way possible and to save on the amount of gas consumed, it is recommended that only pans which have a lid and a flat base are used. They should also be suited to the size of the burner.

controls the

The

To switch the burner off, turn the knob until it reaches the stop position •.

The "independent double flame" burner*

This gas burner consists of two concentric flame rings which can be used together or independently of each other. Using both simultaneously at maximum power makes it possible to reach a higher overall power level, thus reducing cooking time with respect to the time required by traditional burners. The double flame ring also distributes heat more evenly across the base of the pan, especially when both burners are set to the minimum power level.

Only available in certain models.

Burner

Rapid (R)

Semi-rapid (S)

Auxiliary (A)

Triple.ring (TC)

Double flame (DCDR internal)

Double flame (DCDR external)

To identify the type of burner, please refer to the diagrams contained in the paragraph entitled “Burner and nozzle specifications”. ! Make sure the pans do not overlap the edges of the hob while it is being used.

Ø Cookware Diameter (cm)

24 - 26

16 - 22

10 - 14

24 - 26

10 - 14

26 - 28

! For models equipped with a reducer grid, the latter must be used only for the auxiliary burner, when pans with a diameter of less than 12 cm are used.

WARNING! The glass lid can break in if it is heated up. Turn off all the burners and the electric plates before closing the lid. Applies to the models with glass cover only.

Setting the clock

! The clock may be set when the oven is switched off or when it is switched on, provided that a the end time of a cooking cycle has not been programmed previously.

1. Press the icon and the first two numerical digits on the display start to flash.

2. Turn the TIMER KNOB towards “+” and “-” to adjust the hour value.

3. Press the digits on the DISPLAY begin to flash.

4. Turn the TIMER KNOB towards “+” and “-” to adjust the minute value.

5. Press the

button several times until the

button again until the other two

button again to confirm.

Setting the timer

! This function does not interrupt cooking and does not affect the oven; it is simply used to activate the buzzer when the set amount of time has elapsed.

1. Press the and three numerical digits on the display start to flash.

2. Turn the TIMER KNOB towards “+” and “-” to adjust the minute value.

3. Press the The display will then show the time as it counts down. When this period of time has elapsed the buzzer will be activated.

button several times until the icon

button again to confirm.

Using the oven

! Before operating the product, remove all plastic film from the sides of the appliance.

! The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half and hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may emit a slightly unpleasant odour caused by protective substances used during the manufacturing process burning away.

1. Select the desired cooking mode by turning the SELECTOR knob.

2. The oven begins its preheating stage and the preheating indicator lights up. The temperature may be changed by turning the THERMOSTAT knob

3. When the preheating indicator and a buzzer sounds the preheating process is complete: you may now place the food in the oven.

4. The DISPLAY will show the icon indicates the recommended shelf level for the tray.

5. During cooking it is always possible to:

- Change the cooking mode by turning the SELECTOR knob.

- Change the temperature by turning the THERMOSTAT knob.

- set the cooking duration and the end cooking time

see Cooking Modes

(

- Stop cooking by turning the SELECTOR knob to the “0” position.

6. The oven switches off automatically after two hours: this default period of time is set for all cooking modes for safety reasons. The cooking time may be modified (

Modes

7. If a blackout occurs while the oven is already in operation, an automatic system within the appliance will reactivate the cooking mode from where it was interrupted as long as the temperature has not dropped below a certain level. Programmed cooking modes which have not started will not be restored and must be reprogrammed.

! There is no preheating stage for the BARBECUE mode.

! Never put objects directly on the bottom of the

oven; this will prevent the enamel coating from being damaged.

)

switches off

, which

see Cooking

! Always place cookware on the rack(s) provided.

Cooling ventilation

In order to cool down the external temperature of the oven, a cooling fan blows a stream of air between the control panel and the oven door. ! Once the cooking has been completed, the cooling fan remains on until the oven has cooled down sufficiently.

Oven light

When the oven is not in operation, the lamp can be switched on at any time by opening the oven door.

Manual cooking modes

! All cooking modes have a default cooking temperature which may be adjusted manually between 40°C and 250°C as desired. In the BARBECUE mode, the default power level value is indicated as a percentage (%) And may also be adjusted manually.

MULTILEVEL MULTILEVEL

MULTILEVEL mode

MULTILEVEL MULTILEVEL

All heating elements and the fan are activated. Since the heat remains constant throughout the oven, the air cooks and browns food in a uniform manner. A maximum of two racks may be used at the same time.

required speed and slow cooking at low temperatures. The temperature options are: 40, 65, 90 °C.

Spit roast (only available in certain models)

This accessory should only be used when cooking with the grill. Proceed as follows: thread the meat you wish to cook onto the rod positioned across the oven lengthwise, fixing it in place with the adjustable forks supplied. Position supports " relevant holes in dripping pan " the rod in slot " rack in the lowest position in the oven; next position the rod in the rotisserie spit hole, sliding the groove forwards to slot "

using the SELECTOR knob set to cooking mod

;

C" and use the guide rail to place the

(see figures)

A" and "

E", rest the groove on

. Start the rotisserie

B" in the

BARBECUE mode

The top heating element is activated. By turning the THERMOSTAT knob, the different power levels which may be set will appear on the DISPLAY; these range between 5% and 100%. The high and direct temperature of the grill is recommended for food which requires a high surface temperature. Always cook in this mode with the oven door closed.

GRATIN mode

The top heating element is activated and the fan begins to operate. During part of the cycle the circular heating element is also activated. This combination of features increases the effectiveness of the unidirectional thermal radiation provided by the heating elements through forced circulation of the air throughout the oven. This helps prevent food from burning on the surface and allows the heat to penetrate right into the food. Always cook in this mode with the oven door closed.

LOW TEMPERATURE modes

This type of cooking can be used for proving, defrosting, preparing yoghurt, heating dishes at the

Automatic cooking modes

temperaturetemperature

! The

temperature are

temperaturetemperature

perfect result every time - automatically. These values cannot be adjusted and use the

Programmed Optimal CookingProgrammed Optimal Cooking

(

Programmed Optimal Cooking) system. The

Programmed Optimal CookingProgrammed Optimal Cooking

cooking cycle stops automatically and the oven indicates when the dish is cooked. You may start cooking whether the oven has been

notnot

not; we recommend that you follow the guidelines

notnot

provided by the shelf to place the tray.

! When the cooking stage has been reached, the oven buzzer sounds.

! Do not open the oven door as this will disrupt the cooking time and temperature.

pre-setpre-set

pre-set values, guaranteeing a

pre-setpre-set

C.O.P.®C.O.P.®

C.O.P.®

C.O.P.®C.O.P.®

preheatedpreheated

preheated or

preheatedpreheated

icon when deciding on which

GRILL mode

Use this function to cook beef, pork and lamb. Place the loaves inside the oven while it is still cold. The dish may also be placed in a preheated oven.

! The cooking duration may be changed by ±10 minutes.

PIZZA mode

Use this function to make pizza. Please see the following chapter for the recipe and further details.

! The cooking duration may be changed by ±5 minutes.

BREAD mode

Use this function to make bread. Please see the following chapter for the recipe and further details.

BAKING mode

This function is ideal for cooking desserts which are made using natural yeast, baking powder and desserts which contain no yeast. Place the dish in the oven while it is still cold. The dish may also be placed in a preheated oven.

! The cooking duration may be changed by ±10 minutes.

PIZZA mode

To obtain the best results, we recommend that you carefully observe the instructions below:

• Follow the recipe.

• The weight of the dough should be between 500 g and 700 g.

• Lightly grease the dripping pan.

Recipe for PIZZA:

1 dripping pan on a low shelf level, hot or cold oven Recipe for 3 pizzas weighing approximately 550 g: 1000 g flour, 500 ml water, 20 g salt, 20 g sugar, 100 ml olive oil, 20 g fresh yeast (or 2 sachets of powder yeast)

• Leavening at room temperature: 1 hour.

• Place inside hot or cold oven.

• Start the

BREAD mode

To obtain the best results, we recommend that you carefully observe the instructions below:

• Follow the recipe.

• Do not exceed the maximum weight of the dripping pan.

• Remember to pour 1,5 dl of cold water into the baking tray in position 5.

• The dough must be left to rise at room temperature for 1 – 1 ½ hours (depending on the room temperature) or until the dough has doubled in size.

PIZZA cooking mode.

Recipe for BREAD:

1 Dripping pan holding 1000 g Max, lower level 2 Dripping pans each holding 1000 g Max, medium and lower levels

Recipe for 1000 g of dough: 600 g flour, 360 g water, 11g salt, 25 g fresh yeast (or 2 sachets of powder yeast) Method:

• Mix flour and salt in a large bowl.

• Dilute yeast in lukewarm water (approximately 35 degrees).

• Make a small well in the mound of flour.

• Pour in water and yeast mixture.

• Knead dough by stretching and folding it over itself with the palm of your hand for 10 minutes until it has a uniform consistency and is not too sticky.

• Form the dough into a ball shape, place it in a large bowl and cover it with transparent plastic wrap to prevent the surface of the dough from drying out. Select the manual LOW TEMPERATURE function on the oven and set the temperature to 40°C. Place the bowl inside and leave the dough to rise for approximately 1 hour (the dough should double in volume).

• Cut the dough into equal sized loaves.

• Place them in the dripping pan on oven paper.

• Cover the loaves with flour.

• Make incisions on the loaves.

• Place the loaves inside the oven while it is still cold.

• Start the

• Once baked, leave the loaves on one of the grill racks until they have cooled completely.

• For cleaning purposes, we recommend the use of water and vinegar.

BREAD cooking mode.

Programming cooking

! A cooking mode must be selected before programming can take place.

Programming the cooking duration

1. Press the

icon and the three digits on the DISPLAY begin to flash.

2. Turn the TIMER KNOB towards “+” and “-” to

adjust the duration.

3. Press the

4. When the set time has elapsed, the text END

appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.

• For example: it is 9:00 a.m. and a time of 1 hour and 15 minutes is programmed. The programme will stop automatically at 10:15 a.m.

button several times until the

button again to confirm;

Setting the end time for a cooking mode

! A cooking duration must be set before the cooking end time can be scheduled.

1. Follow steps 1 to 3 to set the duration as detailed above.

2. Next, press the the two digits on the DISPLAY begin to flash.

3. Turn the TIMER KNOB towards “+” and “-” to adjust the hour value.

4. Press the digits on the DISPLAY begin to flash.

5. Turn the TIMER KNOB towards “+” and “-” to adjust the minute value.

6. Press the

7. When the set time has elapsed, the text END appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.

• For example: it is 9:00 a.m. and a time of 1 hour and 15 minutes is programmed and the end time is set to 12:30. The programme will start automatically at 11:15:00 a.m.

Programming has been set when the buttons are illuminated. The DISPLAY shows the cooking end time and the cooking duration alternately. To cancel programming, turn the SELECTOR knob to the “0” position.

button until the icon and

button again until the other two

button again to confirm;

and

Practical cooking advice

! Do not place racks in position 1 and 5 during fanassisted cooking. This is because excessive direct heat can burn temperature sensitive foods.

! In the BARBECUE and GRATIN cooking modes, particularly when using the rotisserie, place the dripping pan in position 1 to collect cooking residues (fat and/or grease).

MULTILEVEL

• Use positions 2 and 4, placing the food which requires more heat on 2.

• Place the dripping pan on the bottom and the rack on top.

BARBECUE

• Place the rack in position 3 or 4. Position the food in the centre of the rack.

• We recommend that the power level is set to maximum. The top heating element is regulated by a thermostat and may not always operate constantly.

PIZZA

• Use a light aluminium pizza pan. Place it on the rack provided.

For a crispy crust, do not use the dripping pan as

it prevents the crust from forming by extending the total cooking time.

• If the pizza has a lot of toppings, we recommend adding the mozzarella cheese on top of the pizza halfway through the cooking process.

Oven cooking advice table

Cooking

modes

Multilivel*

Barbecue*

Gratin*

Low

temperature

Automatic

Pizza

Automatic

Bread

Automatic

baked cakes

Automatic

roast

Foods

Pizza on 2 racks Pies on two racks/cakes on 2 racks Sponge cake on 2 racks (on the dripping pan) Roast chicken + potatoes Lamb Mackerel Lasagne Cream puffs on 2 racks Biscuits on 2 racks Cheese puffs on 2 racks Savoury pies

Mackerel Sole and cuttlefish Squid and prawn kebabs Cod fillet Grilled vegetables Veal steak Sausages Hamburgers Toasted sandwiches (or toast) Spit-roast chicken using rotisserie spit (where present) Spit-roast lamb using rotisserie spit (where present)

Grilled chicken Cuttlefish Spit-roast chicken using rotisserie spit (where present) Spit-roast duck using rotisserie spit (where present) Roast veal or beef Roast pork Lamb

Defrosting Proving Dish heating Pasteurisation

Pizza (see recipe) Focaccia (bread dough)

Bread (see recipe)

Cakes made using leavened dough

Roasts

Weight

(Kg)

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

n°4 or 5 n°4 or 6

1,5

1 1,5

1,5

Weight

standard

guide rails

2 and 4 2 and 4 2 and 4

1 and 2/3

1 or 2

2 2 and 4 2 and 4 2 and 4 1 and 3

3 or 4

2 or 3 2 or 3 2 or 3 2 or 3

(Kg)

sliding

guide rails

1 and 3 1 and 3 1 and 3 1 and 3

2 or 3

Preheating

Si Si Si

Si 1 1 1

3 3 3 3

2 2

2 2 2

2 2 2 2

2 2

No No No No No No No No No No

No No No

No No No No

No No

Recommended

temperature

(˚C)

220-230

180

170 200-210 190-200

180 190-200

190

210

200

100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

100%

210

200

210

Cooking duration

(minutes)

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5

70-80

50-60 30-35 70-80

60-70

60-75 70-80 40-45

60-90

23-33 23-33

35-55

60-80

* The cooking times listed above are intended as guidelines only and may be modified according to personal tastes.

reheating times are set as standard and may not be modified manually.

Oven

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or damp hands and feet.

• The appliance must be used by adults only for the

preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• The instruction booklet accompanies a class 1 (insulated) or class 2 - subclass 1 (recessed between 2 cupboards) appliance.

• Do not touch the heating elements or certain parts

of the oven door when the appliance is in use; these parts become extremely hot. Keep children well away from the appliance.

• Make sure that the power supply cables of other electrical appliances do not come into contact with the hot parts of the oven.

• The openings used for the ventilation and dispersion of heat must never be covered.

• Always use oven gloves when placing cookware in the oven or when removing it.

• Do not use flammable liquids (alcohol, petrol, etc...) near the appliance while it is in use.

• Always make sure the knobs are in the • position when the appliance is not in use.

• When unplugging the appliance, always pull the plug from the mains socket; do not pull on the cable.

• Never perform any cleaning or maintenance work without having disconnected the appliance from the electricity mains.

• If the appliance breaks down, under no circumstances should you attempt to perform the repairs yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact Assistance.

• Do not rest heavy objects on the open oven door.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by

anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• If the cooker is placed on a pedestal, take the necessary precautions to prevent the same from sliding off the pedestal itself.

• Do not let children play with the appliance.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2002/96/EC relating to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection. For further information relating to the correct disposal of exhausted household appliances, owners may contact the public service provided or their local dealer.

Respecting and conserving the environment

• You can help to reduce the peak load of the electricity supply network companies by using the oven in the hours between late afternoon and the early hours of the morning. The cooking mode programming options, the “delayed cooking” mode ( “delayed automatic cleaning” mode (

Maintenance

their time efficiently.

• Always keep the oven door closed when using the BARBECUE and GRATIN modes: this will achieve improved results while saving energy (approximately 10%).

• Check the door seals regularly and wipe them clean to ensure they are free of debris so that they adhere properly to the door, thus avoiding heat dispersion.

! This product complies with the requirements of the latest European Directive on the limitation of power consumption of the standby mode. If no operations are carried out for a period of 2 minutes, the appliance automatically switches to the standby mode. The standby mode is visualised by the high luminosity "Watch Icon". As soon as interaction with the machine resumes, the system's operating mode is restored.

) in particular, enable the user to organise

see Cooking modes

see Care and

) and

Care and maintenance

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

! Never use steam cleaners or pressure cleaners on the appliance.

• The stainless steel or enamel-coated external parts and the rubber seals may be cleaned using a sponge which has been soaked in lukewarm water and neutral soap. Use specialised products for the removal of stubborn stains. After cleaning, rinse well and dry thoroughly. Do not use abrasive powders or corrosive substances.

• The hob grids, burner caps, flame spreader rings and burners may be removed to make cleaning easier; wash them in hot water and non-abrasive detergent, making sure all burnt-on residue is removed before drying them thoroughly.

• Clean the terminal part of the flame failure safety devices* frequently.

Inspecting the oven seals

Check the door seals around the oven regularly. If the seals are damaged, please contact your nearest Authorised After-sales Service Centre. We recommend that the oven is not used until the seals have been replaced.

Replacing the oven light bulb

1. After disconnecting the oven from the electricity mains, remove the glass lid covering the lamp socket (

figure

2. Unscrew the light bulb and replace it with a

similar one: voltage 230 V, wattage 25 W, cap E 14.

3. Replace the lid and reconnect the oven to the electricity supply.

see

• The inside of the oven should ideally be cleaned after each use, while it is still lukewarm. Use hot water and detergent, then rinse well and dry with a soft cloth. Do not use abrasive products.

• Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack.

• The accessories can be washed like everyday crockery, and are even dishwasher safe.

Gas tap maintenance

Over time, the valves may become jammed or difficult to turn. If this occurs, the valve must be replaced.

This procedure must be performed by aThis procedure must be performed by a

This procedure must be performed by a

This procedure must be performed by aThis procedure must be performed by a

qualified technician who has been authorised byqualified technician who has been authorised by

qualified technician who has been authorised by

qualified technician who has been authorised byqualified technician who has been authorised by the manufacturer.the manufacturer.

the manufacturer.

the manufacturer.the manufacturer.

Only available in certain models.

Assistance

Warning:

The appliance is fitted with an automatic diagnostic system which detects any malfunctions. Malfunctions are displayed by messages of the following type: “F” followed by numbers. Call for technical assistance should a malfunction occur. ! Never use the services of an unauthorised technician.

Please have the following information to hand:

• The type of problem encountered.

• The appliance model (Mod.).

• The serial number (S/N). The latter two pieces of information can be found on the data plate located on the appliance.

Mode d’emploi

Italiano, 1 Français, 31

English,16

ES PT

Espanol, 46 Portuges, 61

CUISINIÈRE ET FOUR

Sommaire

Installation, 32-35

Positionnement et nivellement Raccordement électrique Raccordement gaz Adaptation aux différents types de gaz Tableau Caractéristiques des brûleurs et des injecteurs Tableau des caractéristiques

Description de l’appareil, 36

Vue d’ensemble Tableau de bord Afficheur

CP87SEA/HA CP97SEA/HA CP98SEA/HA

Mise en marche et utilisation, 37-42

Utilisation du plan de cuisson Mise à l’heure de l’horloge Programmer la minuterie Utilisation du four Programmes de cuisson manuels Programmes de cuisson automatiques Comment programmer une cuisson Conseils de cuisson Tableau de cuisson au four

Précautions et conseils, 43

Sécurité générale Mise au rebut Economies et respect de l’environnement

Nettoyage et entretien, 44

Mise hors tension Nettoyage de l’appareil Remplacement de l’ampoule d’éclairage du four Entretien robinets gaz

Assistance, 45

Installation

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil.

! Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil

! L’installation de l’appareil doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

! N’importe quelle opération de réglage, d’entretien ou autre, doit être effectuée après avoir débranché la prise de la cuisinière.

Aération des locaux

L’appareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des normes en vigueur dans le pays d’installation. Il est indispensable que la pièce où l’appareil est installé dispose d’une quantité d’air égale à la quantité d’air comburant nécessaire à une bonne combustion du gaz

(le flux d’air doit être d’au moins 3 m

/h par kW de puissance installée). Les prises d’air, protégées par des grilles, doivent

disposer d’un conduit d’au moins 100 cm

de section utile et dans une position qui leur évite tout risque d’être bouchées accidentellement, même partiellement

voir figure A

(

Ces ouvertures doivent être agrandies de 100% (surface

minimale 200 cm

) en cas d’appareils dépourvus du dispositif de sécurité de flamme et quand l’afflux de l’air provient de manière indirecte de pièces voisines (

figure B

) – à condition qu’il ne s’agisse pas de parties

voir

communes du bâtiment, de chambres à coucher ou de locaux à risque d’incendie – équipées d’un conduit d’aération avec l’extérieur comme décrit plus haut.

! Après une utilisation prolongée de l’appareil, il est conseillé d’ouvrir une fenêtre ou d’augmenter la vitesse de ventilateurs éventuels.

Evacuation des fumées de combustion

La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion réalisé au moyen d’une hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction dès qu’on allume l’appareil (

voir figures

Evacuation directement à l’extérieur

Evacuation par cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

! Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent dans le bas. Les locaux qui contiennent des bouteilles de G.P.L doivent donc prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Ne pas installer ou entreposer de bouteilles de GPL, vides ou partiellement pleines, dans des locaux qui se trouvent en sous-sol (caves etc.). Ne garder dans la pièce que la bouteille en cours d’utilisation, loin de sources de chaleur (fours, feux de bois, poêles etc.) qui pourraient amener sa température à plus de 50°C.

Ouverture de ventilation pour l’air comburant

Local adjacent

Local à ventiler

Agrandissement de la fissure entre la porte et le sol

Positionnement et nivellement

! L’appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson.

! S’assurer que le mur en contact avec la paroi arrière de l’appareil est réalisé en matériel ignifuge résistant à la chaleur (T 90°C).

Pour une installation correcte :

• installer cet appareil dans une cuisine, une salle à manger ou un studio (jamais dans une salle de bains) ;

• si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, il faut que ces derniers soient placés à au moins 600 mm de l’appareil.

• si la cuisinière est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 420 mm de

mm. with hood

mm. without hood

distance du plan.

650

700

min.

Il faut prévoir une

min.

mm.

420

Min.

HOOD

Min. mm.

600

420

Min. mm.

distance de 700 mm si les éléments suspendus sont inflammables (

);

figure

voir

• ne pas placer de rideaux derrière ou sur les côtés de la cuisinière à moins de 200 mm de distance.

• pour l’installation de hottes, se conformer aux instructions de leur notice d’emploi.

Nivellement

Pour mettre l’appareil bien à plat, visser les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (

voir figure

Raccordement électrique

Monter sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques

voir tableau des caractéristiques techniques

( En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur dans le pays (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, une température dépassant de 50°C la température ambiante.

Avant de procéder au branchement, s’assurer que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique;

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé.

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Pour raccorder l’appareil au réseau de distribution du gaz ou à la bouteille de gaz utiliser un tuyau flexible en caoutchouc ou en acier, conformément à la réglementation en vigueur dans le pays d’installation. S’assurer auparavant que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé (voir étiquette sur le couvercle : autrement

dessous

). Si l’alimentation s’effectue avec du gaz liquide en bouteille, utiliser des régulateurs de pression conformes à la réglementation en vigueur dans le pays d’installation. Pour simplifier le raccordement, l’alimentation du gaz est orientable latéralement* : inverser l’about annelé avec le bouchon de fermeture et remplacer le joint d’étanchéité (fourni avec l’appareil).

! Pour un fonctionnement en toute sécurité, pour un meilleur emploi de l’énergie et une plus longue durée de vie de l’appareil, vérifier que la pression d’alimentation respecte bien les valeurs indiquées dans le tableau Caractéristiques des brûleurs et des injecteurs (

voir ci-dessous

Raccordement gaz par tuyau flexible en caoutchouc

S’assurer que le tuyau est bien conforme aux normes applicables dans le pays d’installation. Le tuyau doit avoir un diamètre intérieur de : 8 mm en cas d’alimentation au gaz liquide; 13 mm en cas d’alimentation au gaz naturel.

Après avoir effectué le raccordement, s’assurer que le tuyau :

• ne touche en aucun point à des parties pouvant

atteindre plus de 50°C;

• n’est pas soumis à traction ou torsion et ne

présente pas de pliures ou étranglements;

• ne risque pas d’entrer en contact avec des corps

tranchants, des arêtes vives, des parties mobiles et n’est pas écrasé;

• est facilement contrôlable sur toute sa longueur

pour vérifier son état de conservation;

voir ci-

• a moins de 1500 mm de long;

• est bien fixé à ses deux extrémités à l’aide de bagues de serrage conformes à la réglementation en vigueur dans le pays.

! Si une ou plusieurs de ces conditions ne peuvent être remplies ou que la cuisinière est installée dans des conditions de classe 2 – sous-classe 1 (appareil encastré entre deux meubles), il faut utiliser un tuyau flexible en acier (

Raccordement gaz par tuyau flexible en acier inox, à paroi continue avec raccords filetés

S’assurer que le tuyau et les joints sont bien conformes aux normes applicables dans le pays d’installation. Pour installer le tuyau, enlever l’about annelé équipant l’appareil (le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique).

! Procéder au raccordement de manière à ce que la longueur du tuyau ne dépasse pas 2 mètres d’extension maximale. Veiller à ce que le tuyau ne soit pas écrasé et ne touche en aucun point à des parties mobiles.

voir ci-dessous

Vérification de l’étanchéité

Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse, ne jamais utiliser de flamme.

Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes :

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (

• dévissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).

• remontez les différentes parties en effectuant les opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson :

1. placer le robinet sur la position minimum;

2. enlever le bouton et tourner la vis de réglage

positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à obtenir une petite flamme régulière; ! En cas de gaz liquides, il faut visser à fond la vis de réglage ;

voir figure

) ;

Adaptation aux différents types de gaz

L’appareil peut être adapté à un type de gaz autre que celui pour lequel il a été conçu (indiqué sur l’étiquette de réglage sur le couvercle).

Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de cuisson :

1. enlever les grilles du plan de cuisson et sortir les brûleurs de leur logement;

2. dévisser les injecteurs à l’aide d’une clé à tube de 7 mm ( adaptés au nouveau type de gaz (

voir figure

Caractéristiques des brûleurs et des injecteurs

3. remonter les différentes parties en effectuant les

) et les remplacer par les injecteurs

voir tableau

) ;

opérations dans le sens inverse.

3. vérifier si, en tournant rapidement le robinet du

maximum au minimum, le brûleur ne s’éteint pas.

! Les brûleurs du plan de cuisson ne nécessitent pas de réglage de l’air primaire.

! Après avoir procédé au réglage pour le nouveau type de gaz, remplacer la vieille étiquette par celle correspondant au nouveau gaz, disponible dans les centres d’assistance technique agréés.

! Si la pression du gaz diffère (ou varie) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié conforme à la réglementation sur les “régulateurs pour gaz canalisés” en vigueur dans le pays.

Tableau Caractéristiques des brûleurs et des injecteurs

Tableau 1

BRULEUR Diamètre

(mm)

Rapide

Semi-rapide

Auxiliaire

Triple Couronne

Deux flammes (DCDR intérieur)

Deux flammes (DCDR extérieur)

Pressions d'alimentation

100

130

* A 15°C et 1013 mbar-gaz sec ** Propane P.C.S. = 50,37 MJ/Kg *** Butane P.C.S. = 49.47 MJ/Kg

Naturel P.C.S. = 37.78 MJ/m

Puissance Thermique

kW (H.s.*)

Réd.

3.00

1.65

1.00

3.25

0.90

4.10

0.70

0.40

1.30

0.40

1.30

Nominale (mbar) Minimum (mbar)

Maximum (mbar)

Gaz liquide

By-pass

1/100

(mm)

TABLEAU DES CARACTÉRISTIQUES

Dimensions du four HxLxP

Volume Tension et

fréquence d'alimentation

Brûleurs

Injecteur

1/100

(mm)

32x43,5x40 cm

lt. 56

vedi targhetta caratteristiche

adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.

Débit *

g/h

G30Nomin. G31 218

120

236

298

28-30

20 35

214

118

232

293

37 25 45

Gaz naturel

Injecteur

1/100

(mm)

116

124

110

Débit *

l/h

G30

286

157

309

390

20 17 25

ENERGY LABEL

Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304

Consommation énergie déclaration Classe convection Forcée fonction four : Gratin.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives

- 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

- 2009/142/CEE du 30/11/09 (Gaz) et modifications successives.

- 2002/96/CEE et modifications

Description

Bruciatore

gas

semirapido

leur àà

gaz

triple

couronne ou DCDR

de l’appareil

Vue d’ensemble

Bruciatore

Brûleur à gaz

semirapido

semi rapide

a gas

800 - 900

ûleur

gaz

Brûleur à gaz

triple

couronne

triple couronne

ou DCDR

Grille du plan de cuisson

Brûleur à gaz rapide

Brûleur à gaz auxiliaire

Tableau de bord

Afficheur

Boutons

du plan de cuisson

BRULEURS

AFFICHEUR

Bouton

ECLAIRAGE

SÉLECTION TEMPS

Bouton

THERMOSTAT

Touche

SÉLECTION TEMPS

Bouton

PROGRAMMES

Mise en marche et utilisation

Utilisation du plan de cuisson

Allumage des brûleurs

Un petit cercle plein près de chaque bouton BRULEUR indique le brûleur associé à ce dernier. Pour allumer un brûleur du plan de cuisson :

1. approcher une flamme ou un allume-gaz ;

2. pousser sur le bouton du BRULEUR tout en le tournant dans le sens inverse des aiguilles d’une montre jusqu’au symbole grande flamme E.

3. pour régler la puissance de la flamme souhaitée, tourner le bouton BRULEUR dans le sens inverse des aiguilles d’une montre: sur la position minimum C, sur la position maximum E ou sur une position intermédiaire.

Si l’appareil est équipé d’un allumage électronique* (

) il suffit de pousser et

figure

de tourner en même temps dans le sens inverse des aiguilles d’une montre le bouton BRÛLEUR sur le symbole grande flamme,

jusqu’à l’allumage. Il peut arriver que le brûleur s’éteigne dès qu’on lâche le bouton. Dans ce cas, tenter à nouveau en poussant plus longtemps sur le bouton.

! En cas d’extinction accidentelle des flammes, éteindre le brûleur et attendre au moins 1 minute avant de tenter de rallumer.

Si l’appareil est équipé d’un dispositif de sécurité* de flamme, pousser sur le bouton BRULEUR pendant 2-3 secondes pour garder la flamme allumée et pour activer le dispositif.

Pour éteindre le brûleur, tourner le bouton jusqu’à la position d’arrêt •.

Le brûleur a "deux flammes indépendantes"*

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximal permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout en cas d'utilisation des deux brûleurs à leur réglage minima.

voir

Pour une utilisation optimale du foyer double flamme, ne jamais régler, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale.

Possibilité d'utilisation de casseroles de toute dimension, pour les plus petites n'allumer que le brûleur intérieur. Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre manette de commande :

la manette caractérisée par le symbole l'anneau extérieur ; la manette caractérisée par le symbole l'anneau intérieur ;

Pour allumer l'anneau souhaité, appuyer à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de maxima E allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyer pendant au moins 2-3

secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Chaque manette permet de régler le brûleur sélectionné comme suit :

• Eteint

E Maximum C Minimum

Pour éteindre le brûleur tourner la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "•".

Conseils pratiques pour l’utilisation des brûleurs

Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utiliser des casseroles à fond plat, munies de couvercle et d’un diamètre adapté au brûleur :

Brûleur

Rapide (R)

Semi Rapide (S)

Auxiliaire (A)

Triple Couronne (TC)

Deux flammes (DCDR intérieur)

Deux flammes (DCDR extérieur)

Pour repérer le type de brûleur adéquat, se référer aux dessins du paragraphe “Caractéristiques des brûleurs et des injecteurs”.

Le brûleur est équipé d'un

Ø Diamètre Casseroles (cm)

contrôle

24 - 26

16 - 22

10 - 14

24 - 26

10 - 14

26 - 28

N’existe que sur certains modèles

! Éviter que les casseroles ne dépassent du périmètre de la table pendant la cuisson. ! Pour les modèles équipés d’une grille de réduction, n’utiliser cette dernière que pour le brûleur auxiliaire, en cas d’utilisation de casseroles ayant moins de 12 cm de diamètre.

ATTENTION! Le couvercle en verre peut se casser s’il est chauffé. Il faut éteindre tous les brûleurs et les plaques électriques avant de le fermer. Ne concerne que les modèles équipés de couvercle en verre.

Mise à l’heure de l’horloge

! Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les deux premiers digits numériques de l’AFFICHEUR se mettent à clignoter;

2. tourner le bouton SÉLECTION TEMPS pour l’amener sur “+” ou “-” et régler l’heure;

3. appuyer à nouveau sur la touche que les deux autres digits numériques de l’AFFICHEUR se mettent à clignoter ;

4. tourner le bouton SÉLECTION TEMPS pour l’amener sur “+” ou “-” et régler les minutes;

5. appuyer à nouveau sur la touche

jusqu’à ce

pour confirmer.

Programmer la minuterie

! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter;

2. tourner le bouton SELECTION TEMPS pour l’amener sur “+” ou “-” et régler les minutes;

3. appuyer à nouveau sur la touche confirmer. L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte.

pour

Utilisation du four

! Avant toute utilisation, enlever les pellicules plastiques sur les côtés de l’appareil

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

1. Pour sélectionner le programme de cuisson souhaité, tourner la manette PROGRAMMES.

2. Le four se place en phase de préchauffage, l’indicateur préchauffage s’allume. Pour modifier la température, tourner le bouton THERMOSTAT.

3. L’extinction de l’indicateur de préchauffage et le déclenchement du signal sonore indiquent la fin du préchauffage : il est temps d’enfourner les plats.

4. L’AFFICHEUR affiche l’icône niveau d’enfournement préconisé.

5. En cours de cuisson, il est possible à tout moment de :

- modifier le programme de cuisson à l’aide du bouton PROGRAMMES;

- modifier la température à l’aide du bouton THERMOSTAT ;

- programmer la durée et l’heure de fin de cuisson

voir programmes de cuisson

(

- interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”.

6. Au bout de deux heures le four s’éteint tout seul : ce délai est présélectionné pour des raisons de sécurité sur tous les programmes de cuisson. Possibilité de modifier la durée de cuisson (

Programmes de cuisson

7. En cas de coupure de courant, si la température du four n’est pas trop redescendue, un dispositif spécial fait repartir le programme à partir du moment où il a été interrompu. Les programmations en attente de démarrage ne sont par contre pas rétablies et doivent être reprogrammées dès rétablissement du courant.

! Aucun préchauffage n’est prévu pour le

programme BARBECUE.

qui indique le

);

voir

! Ne jamais poser d’objets à même la sole du four,

l’émail risque de s’abîmer.

! Il faut toujours enfourner les plats sur la grille

fournie avec l’appareil.

Système de refroidissement

Programmes BASSE TEMPÉRATURE Ce type de cuisson permet de faire lever les pâtes, de décongeler, de préparer du yaourt, de réchauffer plus ou moins rapidement et de cuire lentement à basse température. Températures sélectionnables : 40, 65, 90 °C.

Pour obtenir un abaissement des températures extérieures, un système de refroidissement souffle de l’air à l’extérieur par une fente située entre le bandeau et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

Four éteint, il s’allume dès ouverture de la porte du four.

Programmes de cuisson manuels

! Tous les programmes ont une température de cuisson présélectionnée. Il est possible de la régler manuellement, entre 40°C et 250°C au choix. Pour le programme BARBECUE la valeur présélectionnée est un niveau de puissance exprimé en %. Il peut lui aussi être réglé manuellement.

Programme MULTINIVEAUX

Mise en marche de tous les éléments chauffants ainsi que de la turbine. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur deux niveaux en même temps.

Tournebroche (n'existe que sur certains modèles)

Cet accessoire n'est à utiliser que pour les cuissons au gril. Procéder comme suit : enfiler la viande à cuire dans le sens de la longueur et la bloquer à l'aide des fourches réglables. Introduire les supports

" poser l'extrémité de la broche dans son logement " et enfourner la grille sur le premier gradin du bas; engager à présent la broche dans le trou du tournebroche en déplaçant l'extrémité de la broche vers le logement " tournebroche en amenant le sélecteur

PROGRAMMES sur

A" et "

B" dans les trous prévus sur la lèchefrite "

(voir figure)

ou ;

. Brancher le

E",

Programme BARBECUE

La résistance de voûte est branchée. Tourner le bouton THERMOSTAT, l’AFFICHEUR indique les niveaux de puissance sélectionnables qui vont de 5% à 100%. La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une température élevée en surface. Cuisson porte du four fermée.

Programme GRATIN

Mise en marche de la résistance de voûte, de la résistance circulaire (pendant un certain temps) et de la turbine. L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Programmes de cuisson automatiques

températuretempérature

! La

température sont

températuretempérature

peuvent pas être modifiées à l’aide du système

C.O.P.®C.O.P.®

C.O.P.® (

C.O.P.®C.O.P.®

garantit automatiquement un résultat parfait. La cuisson s’arrête automatiquement et le four signale que le plat est cuit. L’enfournement peut avoir lieu à froid ou à le plat, suivre les indications de niveau fournies par

l’icône

! Un bip signale que la cuisson est terminée.

! Pour éviter de fausser les temps de cuisson et de

modifier les températures, ne pas ouvrir la porte du four.

Cuisson Optimale ProgramméeCuisson Optimale Programmée

Cuisson Optimale Programmée) qui

Cuisson Optimale ProgramméeCuisson Optimale Programmée

chaudchaud

chaud; pour savoir à quel niveau enfourner

chaudchaud

présélectionnéesprésélectionnées

présélectionnées et ne

présélectionnéesprésélectionnées

Programme VIANDE

Choisir cette fonction pour cuisiner de la viande de veau, de porc, d’agneau. Enfourner à froid. Il est aussi possible d’enfourner à chaud.

! Il est possible de modifier la durée de cuisson de ±10 minutes.

• respecter le poids maximal pour chaque plaque;

• ne pas oublier de verser 1,5 dl d’eau froide dans la lèchefrite au gradin 5;

• faire lever la pâte à température ambiante pendant 1 heure ou 1 heure et demie, selon la température de la pièce et jusqu’à ce qu’elle ait pratiquement doublé de volume.

Programme PIZZA

C’est la fonction idéale pour la cuisson des pizzas. Se reporter au paragraphe suivant pour une recette détaillée.

! Il est possible de modifier la durée de cuisson de ±5 minutes.

Programme PAIN

C’est la fonction idéale pour la cuisson du pain. Se reporter au paragraphe suivant pour une recette détaillée.

Programme GÂTEAUX

Cette fonction est ce qu’il y a de mieux pour la cuisson de gâteaux à base de levure de boulanger, de levure chimique ou sans levure. Enfourner à froid. Il est aussi possible d’enfourner à chaud.

! Il est possible de modifier la durée de cuisson de ±10 minutes.

Programme PIZZA

Pour obtenir de meilleurs résultats, nous recommandons de suivre attentivement les conseils suivants :

• suivre la recette à la lettre;

• le poids de la pâte doit être compris entre 500g et 700g.

• beurrer légèrement la plaque.

Recette PIZZA :

1 Plaque, gradin du bas, four froid ou chaud Recette pour 3 pizzas d’environ 550g : 1.000g de farine, 500g d’eau, 20g de sel, 20 g de sucre, 10 cl d’huile d’olive, 20g de levure de boulanger fraîche (ou bien 2 sachets en poudre)

• Levage à température ambiante : 1 heure.

• Enfourner à froid ou à chaud

Recette du PAIN :

1 Plaque de 1000g Maxi. gradin du bas 2 Plaques de 1000g Maxi. gradins du bas et du milieu

Recette pour 1000g de pâte : 600g de farine, 360g d’eau, 11g de sel, 25g de levure de boulanger fraîche (ou bien 2 sachets en poudre) Procédé :

• Mélanger la farine et le sel dans un grand récipient.

• Diluer la levure de boulanger dans de l’eau légèrement tiède (35 degrés environ).

• Disposer la farine en fontaine.

• Verser le mélange d’eau et de levure

• Mélanger et pétrir jusqu’à obtenir une pâte homogène et peu collante, l’étirer avec la paume de la main et la replier sur elle-même pendant 10 minutes.

• Former une boule, la placer dans un saladier et couvrir d’un film plastique pour éviter que la surface de la pâte ne sèche. Glisser le saladier dans le four, sélectionner la fonction manuelle BASSE TEMPÉRATURE à 40°C et laisser lever environ 1 heure (la pâte doit doubler de volume)

• Diviser la boule pour obtenir plusieurs pains.

• Les placer sur la plaque du four recouverte de papier sulfurisé.

• Saupoudrer les pains de farine.

• Pratiquer des entailles sur les pains.

• Enfourner à froid.

• Démarrer la cuisson

• En fin de cuisson, laisser reposer les pains sur une grille jusqu’à ce qu’ils aient complètement refroidi.

• Pour son nettoyage, utiliser de l’eau et du vinaigre.

PAIN

• Démarrer la cuisson

Programme PAIN

Pour obtenir de meilleurs résultats, nous recommandons de suivre attentivement les conseils suivants :

• suivre la recette à la lettre;

PIZZA

Comment programmer une cuisson

! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson.

Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter;

2. tourner le bouton SELECTION TEMPS pour l’amener sur “+” ou “-” et régler la durée désirée;

3. appuyer à nouveau sur la touche

4. à expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

• Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15.

Programmer la fin d’une cuisson

!La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée;

2. appuyer ensuite sur la touche

l’icône l’AFFICHEUR se mettent à clignoter ;

3. tourner le bouton SELECTION TEMPS pour

l’amener sur “+” ou “-” et régler l’heure;

4. appuyer à nouveau sur la touche

que les deux autres digits numériques de l’AFFICHEUR se mettent à clignoter ;

5. tourner le bouton SÉLECTION TEMPS pour

l’amener sur “+” ou “-” et régler les minutes;

6. appuyer à nouveau sur la touche

confirmer ;

7. à expiration de la durée sélectionnée,

l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

• Exemple : il est 9h00, la durée programmée est de 1h15 et l’heure de fin de cuisson est fixée à 12h30. Le programme démarre automatiquement à 11h15.

Les icônes programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée. Pour annuler une programmation, amener le bouton PROGRAMMES sur “0”.

et les deux digits numériques de

et éclairées signalent qu’une

pour confirmer ;

jusqu’à ce que

jusqu’à ce

pour

Conseils de cuisson

! Pour les cuissons ventilées ne pas utiliser les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler les mets délicats.

! Pour les cuissons BARBECUE et GRATIN, notamment au tournebroche, placer la lèchefrite au gradin 1 pour récupérer les graisses ou jus de cuisson.

MULTINIVEAUX

• Utiliser les gradins 2 et 4 et placer au 2 les plats qui exigent davantage de chaleur.

• Placer la lèchefrite en bas et la grille en haut.

BARBECUE

• Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

PIZZA

• Utiliser un plat en aluminium léger et l’enfourner sur la grille du four.

En cas d’utilisation du plateau émaillé, le temps

de cuisson sera plus long et la pizza beaucoup moins croustillante.

• Si les pizzas sont bien garnies, n’ajouter la mozzarelle qu’à mi-cuisson.

Tableau de cuisson au four

Programmes

Multiniveaux*

Barbecue*

Gratin*

Basse

température

Pizza

automatique

Pain

automatique

Gâteaux

automatico

Viande

automatique

Aliments

Pizza sur 2 niveaux Tartes sur 2 niveaux/gâteaux sur 2 niveaux Génoise sur 2 niveaux (sur plateau émaillé) Poulet rôti + pommes de terre Agneau Maquereau Lasagnes Choux sur 2 niveaux Biscuits sur 2 niveaux Friands au fromage sur 2 niveaux Tartes salées

Maquereaux Soles et seiches Brochettes de calmars et crevettes Tranches de colin Légumes grillés Côte de veau Saucisses Hamburgers Croque-monsieur ou toasts Poulet rôti au tournebroche (si présent) Agneau rôti au tournebroche (si présent)

Poulet grillé Seiches Poulet rôti au tournebroche (si présent) Canard rôti au tournebroche (si présent) Rôti de veau ou de bœuf Rôti de porcAgneau Décongélation Etuve Réchauffage aliments

Pasteurisation

Pizza (voir recette) Fougasse (pâte à pain)

Pain (voir recette)

Gâteaux à pâte levée

Rôtis

Poids

(Kg)

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

n°4 ou 5 n°4 ou 6

1,5

1 1,5

1,5

Poids

glissières

standard

2 et 4 2 et 4 2 et 4

1 et 2/3

1 ou 2

2 2 et 4 2 et 4 2 et 4 1 et 3

3 ou 4

2 ou 3 2 ou 3 2 ou 3 2 ou 3

(Kg)

glissières

coulissantes

1 et 3 1 et 3 1 et 3 1 et 3

2 ou 3

Préchauffage

Si Si Si

Si 1 1 1

3 3 3 3

2 2

2 2 2

2 2 2 2

2 2

No No No No No No No No No No

No No No

No No No No

No No

Température

préconisée

(˚C)

220-230

180

170 200-210 190-200

180 190-200

190

210

200

100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

100%

210

200

210

Durée

cuisson

(minutes)

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5

70-80

50-60 30-35 70-80

60-70

60-75 70-80 40-45

60-90

23-33 23-33

35-55

60-80

* Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les tem

s de préchauffage du four sont présélectionnés et ne sont pas modifiables manuellement.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne pas toucher l’appareil avec les mains mouillées ou humides ou si l’on est pieds nus.

• Cet appareil qui sert à cuire des aliments ne doit être

utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• Cette notice concerne un appareil classe 1 (libre pose) ou classe 2 - sous-classe 1 (encastré entre deux meubles).

• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.

• Eviter que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes de l’appareil.

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four.

• Ne pas utiliser de solutions inflammables (alcool, essence..) à proximité de l’appareil lorsqu’il est en marche.

• Quand l’appareil n’est pas utilisé, s’assurer que les boutons sont bien sur la position •.

• Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant.

• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Faire appel au service d’assistance.

• Ne pas poser d’objets lourds sur la porte du four ouverte.

• Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui n’ont pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la

surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil.

• S'assurer que les enfants ne jouent pas avec l'appareil.

• Si la cuisinière est installée sur un socle, prenez les précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.

Mise au rebut

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.

• La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utiliser autant que possible le four pendant les heures creuses. Les options de programmation des cuissons et plus particulièrement la “cuisson différée” ( et le “nettoyage automatique différé” (

entretien

• Pour les cuissons au BARBECUE et GRATIN, nous recommandons de garder la porte du four fermée : les résultats obtenus sont meilleurs et la consommation d’énergie est moindre (environ 10% d’économie).

• Garder les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

! Ce produit est conforme à la nouvelle Directive Européenne sur la réduction de la consommation d'énergie en mode standby. Sans opérations pendant 2 minutes, l'appareil se place automatiquement en mode veille. Le mode standby est signalé par l'intense luminosité de l'"icône horloge". A la moindre intervention sur l'appareil, le système se remet en mode de fonctionnement normal.

), permettent de s’organiser en ce sens.

voir Programmes

voir Nettoyage et

)

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d’entretien couper l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

! Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

• Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre. Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Rincer abondamment et essuyer soigneusement. Ne pas utiliser de poudres abrasives ni de produits corrosifs.

• Les grilles, les chapeaux, les couronnes et les brûleurs du plan de cuisson sont amovibles et peuvent ainsi être nettoyés plus facilement. Pour les laver, utiliser de l’eau chaude additionnée d’un détergent non abrasif, éliminer toute incrustation et attendre qu’ils soient parfaitement secs avant de les remonter.

Contrôler les joints du four

Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de chez soi. Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

Remplacement de l’ampoule d’éclairage du four

1. Débrancher le four, enlever le couvercle en verre du logement de la lampe (

figure

2. Dévisser l’ampoule et la remplacer par une autre de même type : tension 230

V, puissance 25 W, culot E 14.

3. Remonter le couvercle et rebrancher le four au réseau électrique.

voir

• Nettoyer fréquemment l’extrémité des dispositifs de sécurité* de flamme.

• Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.

• Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.

• Les accessoires peuvent être lavés comme de la vaisselle courante, même au lave-vaisselle.

Entretien robinets gaz

Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

Cette opération doit être effectuée par unCette opération doit être effectuée par un

Cette opération doit être effectuée par un

Cette opération doit être effectuée par unCette opération doit être effectuée par un

technicien agréé par le fabricant.technicien agréé par le fabricant.

technicien agréé par le fabricant.

technicien agréé par le fabricant.technicien agréé par le fabricant.

N’existe que sur certains modèles

Assistance

Attention :

L’appareil est équipé d’un système d’autotest qui permet de détecter toute anomalie de fonctionnement. Ces anomalies sont affichées sous la forme : “F” suivi de chiffres. Contacter alors un service d’assistance technique. ! Ne jamais faire appel à des techniciens non agréés.

Indiquer :

• le type d’anomalie;

• le modèle de l’appareil (Mod.)

• Son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur l’appareil

Manual de instrucciones

Sumario

Italiano, 1 Français, 31

Espanol,46 Portuges, 61

English,16

Instalación, 47-50

Colocación y nivelación Conexión eléctrica Conexión de gas Adaptación a los distintos tipos de gas Tabla de características de quemadores e inyectores Tabla de características

Descripción del aparato, 51

Vista de conjunto Panel de control Display

COCINA Y HORNO

CP87SEA/HA CP97SEA/HA CP98SEA/HA

Puesta en funcionamiento y uso, 52-57

Uso de la encimera Puesta en hora del reloj Programar el cuentaminutos Uso del horno Programas de cocción manuales Programas de cocción automáticos Programar la cocción Consejos prácticos para cocinar Tabla de cocción en el horno

Precauciones y consejos, 58

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 59

Interrumpir el suministro de corriente eléctrica Limpiar el aparato Para sustituir la bombilla de iluminación del horno Mantenimiento de las llaves de gas

Asistencia, 60

Instalación

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, cesión o traslado, controle que permanezca junto al aparato.

! Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

! La instalación del aparato se debe realizar siguiendo estas instrucciones y por personal calificado.

! Cualquier intervención de regulación o mantenimiento se debe efectuar con la cocina desconectada de la red eléctrica.

Ventilación de los ambientes

El aparato se puede instalar sólo en ambientes permanentemente ventilados, según las normas nacionales vigentes. En el ambiente en el que se instala el aparato debe poder afluir la cantidad de aire necesaria para la normal combustión (el caudal

de aire no debe ser inferior a 2 m

/h por kW de potencia instalada). Las tomas de aire, protegidas por rejillas, deben

poseer un conducto de 100 cm

de sección útil, como mínimo, y estar colocadas de modo que no puedan ser obstruidas, ni siquiera parcialmente

ver la figura A

(

Dichas tomas deben ser aumentadas en un 100% -

con un mínimo de 200 cm

– cuando la superficie de trabajo del aparato no posea un dispositivo de seguridad por ausencia de llama y cuando el flujo de aire se produzca de modo indirecto desde ambientes adyacentes (

ver la figura B

) – siempre que no sean partes comunes del inmueble, ambientes con peligro de incendio o habitaciones – dotados de un conducto de ventilación con la parte externa como se describe precedentemente.

Ambiente

adyacente

Ambiente que se debe ventilar

! Después de un uso prolongado del aparato, es aconsejable abrir una ventana o aumentar la velocidad de los ventiladores (si existen).

Descarga de los humos de la combustión

La descarga de los humos de la combustión debe estar asegurada mediante una campana conectada a una chimenea de tiro natural de óptimo funcionamiento, o mediante un electroventilador que comience a funcionar automáticamente cada vez que se enciende el aparato (

Descarga directamente al exterior

Descarga mediante chimenea o conducto de humos ramificado (reservado

ver las figuras

a los aparatos de cocción)

! Los gases de petróleo licuados, más pesados que el aire, se depositan en las zonas más bajas, por lo tanto, los ambientes que contienen botellas de GPL deben poseer aberturas hacia el exterior para la evacuación, desde dichas zonas bajas, de las posibles fugas de gas. Las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo que el suelo (sótanos, etc.) En el ambiente debe permanecer sólo la botella en uso, lejos de fuentes de calor (hornos, chimeneas o estufas) capaces de llevarla a temperaturas superiores a los 50ºC.

Colocación y nivelación

! Es posible instalar el aparato al lado de muebles que no sean más altos que la superficie de trabajo.

Abertura de ventilación para el aire comburente.

Aumento de la rendija entre la puerta y el piso

! Verifique que la pared que está en contacto con la parte posterior del aparato sea de material no inflamable y resistente al calor (90°C).

Para una correcta instalación:

• coloque el aparato en la cocina, en el comedor o en un monolocal (no en el cuarto de baño);

• si la parte superior de la cocina es más alta que la de los muebles, los mismos se deben ubicar, como mínimo, a 600 mm del aparato;

• si la cocina se instala debajo de un armario de pared, este último deberá mantener una distancia mínima del plano de

mm. with hood

420

mm. without hood

cocción de 420 mm.

650

700

Min. mm.

min.

Dicha distancia debe ser

min.

mm.

420

Min.

HOOD

Min. mm.

600

de 700 mm. si los armarios son de material inflamable (

ver la figura

• no coloque cortinas detrás de la cocina o a menos de 200 mm. de sus costados;

• las campanas se deben instalar siguiendo las indicaciones contenidas en el correspondiente manual de instrucciones.

Nivelación

Si es necesario nivelar el aparato, enrosque las patas de regulación suministradas con el aparato, en los ángulos de la base de la cocina (

figura

ver la

Conexión eléctrica

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y

sustituido sólo por técnicos autorizados.

! La empresa declina toda responsabilidad en los

);

casos en que no hayan sido respetadas estas normas.

Conexión de gas

La conexión a la red de gas o a la botella de gas se puede realizar con un tubo flexible de goma o de acero según las normas nacionales vigentes y después de haber verificado que el aparato esté regulado para el tipo de gas con el que será alimentado (ver la etiqueta de calibrado en la tapa: si no es así,

ver más adelante

alimentación con gas líquido, desde botella, utilice reguladores de presión conformes con las normas nacionales vigentes. Para facilitar la conexión, la alimentación de gas se puede orientar lateralmente*: invierta la boquilla para la conexión con el tapón de cierre y sustituya la junta estanca suministrada con el aparato.

). En el caso de

Instale en el cable, un enchufe normalizado para la carga indicada en la placa de características colocada en el aparato (

técnicos

ver la tabla de Datos

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla “Características de los quemadores e inyectores” (

ver más adelante

Conexión de gas con tubo flexible de goma

Verifique que el tubo responda a las normas nacionales vigentes. El diámetro interno del tubo debe ser: 8 mm. para alimentación con gas líquido; 13 mm. para alimentación con gas metano.

Una vez realizada la conexión, controle que el tubo:

• no esté en contacto, en ningún punto, con partes que alcancen temperaturas superiores a 50ºC;

• no esté sometido a esfuerzos de tracción o de torsión y no presente pliegues o estrechamientos;

• no esté en contacto con objetos cortantes, con bordes o con partes móviles y que no quede aplastado;

• se pueda inspeccionar fácilmente en todo su recorrido, para poder controlar su estado de conservación;

• tenga una longitud inferior a 1500 mm;

• esté bien calzado en sus dos extremos, donde va fijado con abrazaderas de manguera conformes con las normas nacionales vigentes.

! Si alguna de estas condiciones no puede se respetada o si la cocina se instala según las condiciones de la clase 2 – subclase 1 (aparato empotrado entre dos muebles), es necesario recurrir al tubo flexible de acero (

Conexión de gas con tubo flexible de acero inoxidable de pared continua con uniones roscadas

Verifique que el tubo y las juntas respondan a las normas nacionales vigentes. Para poner en funcionamiento el tubo, elimine la boquilla presente en el aparato (la unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrica).

! Realice la conexión de modo tal, que la longitud de la tubería no supere los 2 metros de extensión máxima y verifique que el tubo no esté en contacto con partes móviles y que no quede aplastado.

ver más adelante

Sustitución de los picossen el quemador “doble llama” independente:

• sacar las rejillas y quitar los quemadores de sus sedes. El quemador está compuesto de 2 partes separados (ver Fig.)

• destornillar los picos, sirviéndose de una llave de tubo de 7 mm. El quemador interno tiene un pico, el quemador externo tiene dos (del mismo tamaño). Reemplazar los picos por los que se adapten al nuevo tipo de gas (ver tabla 1).

• Volver a colocar todos los componentes en sus respectivas posiciones, efectuando las operaciones inversas, respecto a la secuencia arriba indicada.

Control de la estanqueidad

Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas

Es posible adaptar el aparato a un tipo de gas diferente de aquel para el cual fue fabricado (indicado en la etiqueta de calibrado que se encuentra en la tapa).

Adaptación de la encimera

Sustitución de los inyectores de los quemadores de la encimera:

1. quite las rejillas y extraiga los quemadores;

2. desenrosque los inyectores utilizando una llave tubular de 7 mm. ( otros que se adapten al nuevo tipo de gas (

ver la figura

tabla “Características de los quemadores e inyectores”

3. vuelva a colocar en su posición todos los componentes siguiendo las operaciones en sentido contrario al de la secuencia descripta arriba.

);

), y sustitúyalos por

ver la

Regulación del mínimo de los quemadores de la encimera:

1. lleve la llave a la posición de mínimo;

2. extraiga el mando y accione el tornillo de regulación

situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular. ! En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo;

3. compruebe que, al girar rápidamente la llave de

la posición de máximo a la de mínimo, no se apague la llama.

! Los quemadores de la encimera no necesitan regulación de aire principal.

! Después de la regulación del aparato para un gas diferente al utilizado en las pruebas, sustituya la etiqueta de calibrado anterior con la correspondiente al nuevo gas, que se encuentra disponible en los Centros de Asistencia Técnica Autorizados.

! Cuando la presión del gas utilizado sea distinta a la prevista (o variable), es necesario instalar, en la cañería de ingreso, un regulador de presión conforme con las normas nacionales vigentes sobre “reguladores para gas para distribución por conducto”.

Tabla de características de quemadores e inyectores

Tabla 1

QUEMADOR Diámetro

(mm)

Rápido

Semi-rápido

Auxiliar

Triple Corona

Doble llama (DCDR Interno)

Doble llama (DCDR Externo)

Presiones de alimentación

100

130

* A 15°C y 1013 mbar-gas seco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

Natural P.C.S. = 37.78 MJ/m3

Potencia térmica

kW (H.s.*)

3.00

1.65

1.00

3.25

0.90

4.10

Nominal (mbar)

Mínima (mbar)

Máxima (mbar)

Gas líquido

By-pass

Reduc.

0.70

0.40

1.30

0.40

1.30

TABLA DE CARACTERÍSTICAS

Dimensiones del Horno HxLxP

Volume Tensión y

frecuencia de alimentación:

Quemadores

1/100

(mm)

Inyector

1/100

(mm)

32x43,5x40 cm

litros 56

ver placa de características

adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.

Capacidad *

g/h

G30Nomin. G31

218

214

120

118

236

232

298

293

28-30

20 35

37 25 45

Gas natural

Inyector

1/100

(mm)

Capacidad *

116

124

110

l/h

G30

286

157

309

390

20 17 25

Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304

ENERGY LABEL

Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: Gratin.

Este aparato es conforme con las siguientes Normas Comunitarias:

- 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones

- 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones

- 93/68/CEE del 22/07/93 y posteriores modificaciones.

- 2009/142/CEE del 30/11/09 (Gas) y posteriores modificaciones.

- 2002/96/CEE y posteriores modificaciones successives.

Descripción del aparato

Bruciatore

gas

semirapido

Quemador a gas de triple corona o DCDR

Vista de conjunto

Bruciatore

Quemador a gas

a gas

semi-rápido

semirapido

800 - 900

Quemador a gas

Quemador a gas de triple corona

de triple corona o DCDR

o DCDR

Parrilla de la placa de cocción

Quemador a gas rápido

Quemador a gas auxiliar

Panel de control

Mandos de

Display

cocción aconsejado

QUEMADORES

de la encimera

Icono del nivel de

Icono

STOP

PUERTA BLOQUEADA

LUZ DEL HORNO

FIJACIÓN DE TIEMPOS

Indicador de

Precalentamiento

Indicador de

Icono CONTADOR

de MINUTOS

DISPLAY

Botón

Mando de

Mando

TERMOSTATO

Mando de

PROGRAMAS

Botón

FIJACIÓN DE TIEMPOS

Iconos de

PROGRAMAS AUTOMÁTICOS

Cifras TEMPERATURA y TIEMPOS

Icono

RELOJ

Icono de

FIN DE COCCIÓN

Icono de

DURACIÓN

Puesta en funcionamiento y uso

Uso de la encimera

Encendido de los quemadores

Coincidiendo con cada mando de QUEMADOR, existe un círculo lleno que indica el quemador correspondiente. Para encender un quemador de la encimera:

1. acerque al quemador una llama o un encendedor;

2. presione y simultáneamente gire en sentido antihorario el mando del QUEMADOR hasta el símbolo de llama máxima E.

3. regule la potencia de la llama deseada, girando en sentido antihorario el mando del QUEMADOR: hasta el mínimo C, hasta el máximo E o hasta una posición intermedia.

Si el aparato posee encendido electrónico* ( basta presionar y simultáneamente girar en sentido antihorario el mando del QUEMADOR hasta el símbolo de llama máxima y

mantenerlo así hasta que se produzca el encendido. Puede suceder que, cuando se suelte el mando, el quemador se apague. En ese caso, repita la operación manteniendo presionado el mando durante un tiempo mayor.

! Si la llama se extingue accidentalmente, apague el quemador y espere 1 minuto, como mínimo, antes de volver a intentar encenderlo.

Si el aparato posee un dispositivo de seguridad* por ausencia de llama, tenga presionado el mando del QUEMADOR aproximadamente 2 o 3 segundos para mantener encendida la llama y para activar el dispositivo.

Para apagar el quemador, gire el mando hasta que se detenga •.

ver la figura

Para utilizar en forma óptima el quemador de llama doble, no regule nunca simultáneamente la corona interna al mínimo y la externa al máximo.

Se pueden utilizar recipientes de todas las dimensiones, cuando se trate de pequeños recipientes, encienda sólo el quemador interno. Cada una de las coronas que componen el quemador de "dos llamas independientes" posee un mando propio:

el mando identificado con el símbolo corona externa; el mando identificado con el símbolo corona interna.

Para encender la corona deseada, presione a fondo y gire el mando correspondiente en sentido antihorario hasta llegar a la posición de máximo E. El quemador está dotado de un encendido electrónico que se pone en funcionamiento automáticamente presionando el mando.

Debido a que el quemador está dotado de un dispositivo de seguridad, es necesario mantener

presionada la perilla durante 2 o 3 segundos hasta que se caliente el dispositivo que mantiene la llama encendida automáticamente. El quemador elegido se puede regular con el mando correspondiente de la siguiente manera:

• Apagado

E Máximo C Mínimo

Para apagar el quemador es necesario girar la perilla en sentido horario hasta el apagado (correspondiente al símbolo “•”).

Consejos prácticos para el uso de los quemadores

Para obtener un mayor rendimiento de los quemadores y un mínimo consumo de gas, utilice recipientes con fondo plano, con tapa y de dimensiones apropiadas para ese quemador.

Quemador

Ø Diámetro de Recipientes (cm)

controla la

El quemador de "dos llamas independientes"*

Este quemador a gas está formado por dos fuegos concéntricos que pueden funcionar juntos o de manera independiente. El uso simultáneo al máximo permite una elevada potencia que disminuye los tiempos de cocción con respecto a los quemadores tradicionales. Además, la doble corona de llama vuelve más uniforme la distribución de calor en el fondo de la olla, en particular cuando se utilizan ambos quemadores al mínimo.

Presente sólo en algunos modelos.

Rápido (R)

Semi Rápido (S)

Auxiliar (A)

Triple Corona (TC)

Doble llama (DCDR Interno)

Doble llama (DCDR Externo)

Para identificar el tipo de quemador, consulte los dibujos del párrafo “Características de los quemadores e inyectores”.

24 - 26

16 - 22

10 - 14

24 - 26

10 - 14

26 - 28

! Evite que las ollas sobresalgan de los bordes de la encimera durante el uso.

Continuará la visualización de la cuenta al revés, al final de la cual se accionará la señal sonora.

! En los modelos que poseen rejilla de reducción, la misma se deberá utilizar sólo para el quemador auxiliar, cuando se usan recipientes de un diámetro inferior a los 12 cm.

ATENCIÓN! La tapa de vidrio se puede romper, si se calienta. Apagar todos los quemadores o, si existen, las placas eléctricas antes de cerrarla. Se refiere solo a los modelos con cubierta de vidrio.

Puesta en hora del reloj

! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción.

1. Presione varias veces el botón

centelleen el icono DISPLAY;

2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular la hora;

3. presione de nuevo el botón centelleen los otros dos números en el DISPLAY;

4. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular los minutos;

5. pulse nuevamente el botón operaciones realizadas.

y las dos cifras en el

hasta que

para confirmar las

Programar el cuentaminutos

! Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón

centelleen el icono DISPLAY;

2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular los minutos;

3. pulse nuevamente el botón operaciones realizadas.

y las tres cifras en el

hasta que

para confirmar las

Uso del horno

! ¡Antes de usar, quite las películas de plástico colocadas a los lados del aparato!

! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta y airee el ambiente en el que se encuentra. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.

2. El horno entra en la fase de precalentamiento, el indicador de precalentamiento se iluminará. Es posible modificar la temperatura girando el mando TERMOSTATO.

3. Cuando se apaga el indicador de precalentamiento

sonora, el precalentamiento ha finalizado: introduzca los alimentos.

4. El DISPLAY visualiza el icono nivel en el cual colocar la bandeja.

5. Durante la cocción es posible:

- modificar el programa de cocción con el mando PROGRAMAS;

- modificar la temperatura con el mando TERMOSTATO;

- programar la duración y la hora de finalización de la cocción (

- interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.

6. Después de dos horas, el horno se apagará automáticamente: dicho tiempo ha sido fijado por motivos de seguridad en todos los programas de cocción. Es posible modificar la duración de la cocción

ver programas de cocción

(

7. El aparato posee un sistema que, en el caso de interrupción de la corriente eléctrica, si la temperatura del horno no descendió demasiado, reanuda el programa desde el punto en el cual fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas.

! En el programa BARBACOA no está previsto el

precalentamiento.

ver programas de cocción

y se escucha una señal

que aconseja el

);

! No apoye nunca objetos en el fondo del horno

porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre

la parrilla suministrada con el aparato.

Ventilación de enfriamiento

Programas BAJA TEMPERATURA

Este tipo de cocción permite leudar, descongelar, preparar yogurt, calentar más o menos rápidamente y cocinar lentamente a baja temperatura. Las temperaturas que se pueden seleccionar son: 40, 65 y 90 °C.

Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Con el horno apagado se puede encender la lámpara en cualquier momento abriendo la puerta del horno.

Programas de cocción manuales

! Todos los programas tienen una temperatura de cocción prefijada. La misma se puede modificar manualmente eligiendo un valor entre 40°C y 250°C. En el programa BARBACOA el valor prefijado es un nivel de potencia expresado en %. Dicho valor también puede ser regulado manualmente.

Programa MULTINIVEL

Se activan todos los elementos calentadores y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

El asador automático (sólo en algunos modelos)

Este accesorio se debe utilizar exclusivamente para cocinar a la parrilla. Proceda de la siguiente manera: inserte la carne que debe cocinar en la varilla transversal, en sentido longitudinal, bloqueándola con los correspondientes tenedores regulables.

Introduzca los soportes '' presentes en la grasera '' varilla en el asiento '' primera guía más baja del horno; inserte ahora la varilla en el orificio del asador automático, llevando hacia adelante la ranura en el asiento ''

figuras)

seleccionando con el mando PROGRAMAS

. Accione el asador automático

;

C'' y coloque la parrilla en la

A'' y ''

B'' en los orificios

E'', apoye la ranura de la

(ver

D''

Programa BARBACOA

Se enciende el elemento calentador superior. Girando el mando TERMOSTATO, el DISPLAY indicará los posibles niveles de potencia que van desde 5% hasta 100%. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada.

Programa GRATINADO

Se enciende el elemento calentador superior y, durante una parte del ciclo, también el elemento calentador circular y se pone en funcionamiento el ventilador. Une a la irradiación térmica unidireccional la circulación forzada de aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada.

Programas de cocción automáticos

temperaturatemperatura

! La

temperatura están

temperaturatemperatura

ser modificadas con el sistema

Óptima ProgramadaÓptima Programada

Óptima Programada) que garantiza

Óptima ProgramadaÓptima Programada

automáticamente un resultado perfecto. La cocción se interrumpe automáticamente y el horno avisa cuando la comida está lista. La cocción se puede realizar enhornando con el horno colocar la bandeja, se aconseja consultar el nivel

indicado por el icono

! Una vez finalizada la fase de cocción, el horno emite una señal sonora.

preestablecidaspreestablecidas

preestablecidas y no pueden

preestablecidaspreestablecidas

C.O.P.®C.O.P.®

C.O.P.® (

C.O.P.®C.O.P.®

fríofrío

frío o

fríofrío

CocciónCocción

Cocción

CocciónCocción

calientecaliente

caliente; para

calientecaliente

! No abra la puerta del horno para evitar que se alteren los tiempos y las temperaturas de ejecución de las cocciones.

Programa CARNE

Utilice esta función para cocinar carnes de ternera, cerdo o cordero. Coloque en el horno cuando está frío. También es posible enhornar con el horno caliente. ! Es posible modificar la duración de la cocción ± 10 minutos.

Programa PAN

Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

• respete la receta;

• respete el peso máximo por grasera;

• no olvide colocar 1,5 dl de agua fría en la grasera en la posición 5;

• la levitación de la masa se realiza a temperatura ambiente durante 1 hora o 1 hora y media según la temperatura de la habitación y hasta que alcance el doble de la masa inicial.

Programa PIZZA

Utilice esta función para cocinar la pizza. Consulte el capítulo siguiente para conocer la receta y los detalles. ! Es posible modificar la duración de la cocción ± 5 minutos.

Programa PAN

Utilice esta función para cocinar pan. Consulte el capítulo siguiente para conocer la receta y los detalles.

Programa PASTELES

Esta función es ideal para cocinar pasteles, ya sea los que contienen levadura natural como los que contienen levadura química o no contienen levadura. Colocar en el horno cuando está frío. También es posible enhornar con el horno caliente. ! Es posible modificar la duración de la cocción ± 10 minutos.

Programa PIZZA

Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

• respete la receta;

• el peso de la masa debe ser de 500 g a 700 g.

• unte ligeramente con manteca la grasera.

Receta para la PIZZA:

1 Grasera, Nivel bajo, con el Horno Frío o Caliente Receta para 3 pizzas de aproximadamente 550 g: 1000g de Harina, 500g de Agua, 20g de Sal, 20g de Azúcar, 10cl de Aceite de Oliva, 20g de levadura fresca (o 2 sobrecitos de levadura en polvo)

• Leudado a temperatura ambiente: 1 hora.

• Coloque en el horno cuando está frío o caliente

Receta para el PAN :

1 Grasera de 1000g como máximo, Nivel bajo 2 Graseras de 1000g como máximo, Niveles bajo y medio

Receta para 1000g de masa: 600g de Harina, 360g de Agua, 11g de Sal, 25g de levadura fresca (o 2 sobrecitos de levadura en polvo). Proceso:

• Mezcle la harina y la sal en un recipiente grande.

• Diluya la levadura en el agua ligeramente tibia (aproximadamente 35 grados).

• Realice un hueco en el medio de la harina.

• Vierta en él la mezcla de agua y levadura

• Trabaje la masa hasta obtenerla homogénea y poco pegajosa, estirándola con la palma de la mano y volviendo a plegarla sobre sí misma durante 10 minutos.

• Forme una bola, coloque la masa en una ensaladera y cúbrala con una película transparente para evitar que la superficie de la misma se seque. Coloque la ensaladera en el horno con la función manual BAJA TEMPERATURA en 40ºC y deje que leude durante 1 hora aproximadamente (el volumen de la masa debe crecer hasta el doble).

• Divida la bola para obtener varios panes.

• Colóquelos en la grasera sobre papel para horno.

• Eche harina sobre los panes.

• Realice cortes en los panes.

• Coloque en el horno cuando está frío.

• Ponga en marcha el programa de cocción

• Al final de la cocción, deje reposar los panes sobre una parrilla hasta que estén completamente fríos.

• Para la limpieza, se aconseja el uso de agua y vinagre.

PAN

• Ponga en marcha el programa de cocción PIZZA

Programar la cocción

! La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón centelleen el icono

2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular el tiempo deseado;

3. pulse nuevamente el botón para confirmar las operaciones realizadas.

4. una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

• Ejemplo: son las 9:00 horas y se programa una

duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

! La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la duración;

2. luego presione el botón icono

3. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular la hora;

4. presione de nuevo el botón hasta que centelleen los otros dos números en el DISPLAY;

5. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular los minutos;

6. pulse nuevamente el botón para confirmar las operaciones realizadas.

7. una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

• Ejemplo: son las 9:00 horas, se programa una

Los iconos realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración. Para anular una programación, gire el mando PROGRAMAS hasta la posición “0”.

y las dos cifras en el DISPLAY;

duración de 1 hora y 15 minutos y las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:15 horas.

y encendidosindican que se ha

y las tres cifras en el DISPLAY;

hasta que

hasta que centelleen el

Consejos prácticos para cocinar

! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría quemar las comidas delicadas.

! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTINIVEL

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.

• Coloque la grasera abajo y la parrilla arriba.

BARBECUE

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno.

Utilizando la grasera aumenta el tiempo de

cocción y difícilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción en el horno

Programas

Multinivel*

Barbacoa*

Gratin*

Baja

temperatura

Pizza

automática

Pan

automático

Tortas

automático

Carne

automático

Alimentos

Pizza en 2 niveles Tortas glaseadas en 2 niveles/tortas en 2 niveles Bizcocho en 2 niveles (sobre una grasera) Pollo asado + patatas Cordero Caballa Lasañas Hojaldre relleno con crema en 2 niveles Bizcochos en 2 niveles Bizcochitos salados de hojaldre y queso en 2 niveles Tortas saladas

Caballa Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Bocadillo caliente con jamón y queso (o pan tostado) Pollo asado con asador automático (cuando existe) Cordero asado con asador automático (cuando existe)

Pollo a la parrilla Sepias Pollo asado con asador automático (cuando existe) Pato asado con asador automático (cuando existe) Asado de ternera o de vaca Asado de cerdo Cordero

-----------Descongelación Leudado Calentamiento de comidas Pasteurización

Pizza (ver la receta) Hogaza (masa de pan)

Pan (ver la receta)

Tortas con levadura

Asados

Peso

(Kg)

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

n°4 o 5 n°4 o 6

1,5

1 1,5

1,5

Posición de las

bandejas (Kg)

guías

estándar

2 y 4

2 y 4 2 y 4

1 y 2/3

1 o 2

2 2 y 4 2 y 4

2 y 4 1 y 3

4 3 o 4

2 o 3 2 o 3 2 o 3 2 o 3

guías

deslizables

1 y 3

1 y 3 1 y 3 1 y 3

1 1

1 1 y 3 1 y 3

1 y 3 1 y 3

2 o 3

Pre-calentamiento

Si Si Si Si Si Si Si Si

Si Si

No No No No No No No No No No

No No No

No No No No

No No

Temperatura

aconsejada

(˚C)

220-230

180

170 200-210 190-200

180 190-200

190

210

200

100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

100%

210

200

210

Duración

de la

cocción

(minutos)

20-25

30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20

20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5

70-80

50-60 30-35 70-80

60-70

60-75 70-80 40-45

60-90

23-33 23-33

35-55

60-80

* Los tiempos de cocción son indicativos y se pueden modificar en base a los gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• El manual pertenece a un aparato de clase 1 (aislado) o clase 2 - subclase 1 (empotrado entre dos muebles).

• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del aparato.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No utilice líquidos inflamables (alcohol, bencina, etc.) cerca del aparato mientras está en funcionamiento.

• Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición •.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica.

• No apoye objetos pesados sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• Si la cocina se coloca sobre un pedestal, tenga las precauciones necesarias para que el aparato no se resbale de dicho pedestal.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada.

Para obtener mayor información sobre la correcta

eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada”

ver Programas

(

ver Mantenimiento y cuidados

( en ese sentido.

• Se recomienda efectuar siempre las cocciones BARBACOA y GRATIN con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente).

• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

! Este producto satisface los requisitos establecidos por la nueva Directiva europea sobre la limitación de los consumos energéticos en standby. Si no se realizan operaciones durante 2 minutos, el aparato se dispone de modo automático en standby. El modo standby se indica con el "Icono Reloj" con intensidad luminosa elevada. Cuando el aparato se utiliza nuevamente, el sistema vuelve al modo operativo.

) y la “limpieza automática retrasada”

), permiten organizarse

Mantenimiento y cuidados

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Enjuague abundantemente y seque después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

• Las parrillas, las coronas y los quemadores de la encimera con sus tapas, se pueden extraer para facilitar la limpieza; lávelos con agua caliente y detergente no abrasivo, quite todas las incrustaciones y espere que estén perfectamente secos.

Controlar las juntas del horno

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica Autorizado más cercano. Es aconsejable no usar el horno hasta que no haya sido reparada.

Para sustituir la bombilla de iluminación del horno

1. Después de haber desconectado el horno de la red eléctrica, quite la tapa de vidrio del portalámpara (

la figura

2. Extraiga la bombilla y

sustitúyala con una análoga: voltaje de 230V, potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa y a conectar el horno a la red eléctrica.

ver

• Limpie frecuentemente la parte terminal de los dispositivos de seguridad* por ausencia de llama.

• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.

• Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

• Los accesorios se pueden lavar como cualquier vajilla (incluso en lavavajilla).

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

Esta operación la debe efectuar un técnicoEsta operación la debe efectuar un técnico

Esta operación la debe efectuar un técnico

Esta operación la debe efectuar un técnicoEsta operación la debe efectuar un técnico

autorizado por el fabricante.autorizado por el fabricante.

autorizado por el fabricante.

autorizado por el fabricante.autorizado por el fabricante.

Presente sólo en algunos modelos.

Asistencia

Atención:

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos se comunican en el display mediante mensajes como: “F” seguido por números. En esos casos es necesaria la intervención del servicio de asistencia técnica. ! No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;

• El modelo de la máquina (Mod.)

• El número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 Consiga una cobertura total adicional de

· Piezas y componentes

· Mano de obra de los técnicos

· Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS

y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO

y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico

Instruções de utilização

Índice

Italiano, 1 Français, 31

Espanol, 46 Portuges, 61

English,16

Instalação, 62-65

Posicionamento e nivelamento Ligação eléctrica Ligação do gás Adaptação aos diferentes tipos de gás Tabela das características dos queimadores e bicos Tabela das características

Descrição do aparelho, 66

Vista de conjunto Painel de comandos Display

FOGÃO E FORNO

CP87SEA/HA CP97SEA/HA CP98SEA/HA

Início e utilização, 67-72

Utilização do plano de cozedura Acertar o relógio Programe o contador de minutos Utilização do forno Programas de cozedura manuais Programas de cozedura automáticos Programação da cozedura Conselhos práticos para a cozedura Tabela de cozedura no forno

Precauções e conselhos, 73

Segurança geral Eliminação Economia e respeito do meio ambiente

Manutenção e cuidados, 74

Desligar a corrente eléctrica Limpeza do aparelho Substituir a lâmpada de iluminação do forno Manutenção das torneiras do gás

Assistência técnica, 75

Instalação

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça com o aparelho.

! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.

! A instalação do aparelho deve ser realizada segundo estas instruções e por pessoal profissional qualificado.

! Qualquer intervenção de regulação ou manutenção, deve ser efectuada com o fogão desligado da rede eléctrica.

Ventilação dos locais

O aparelho poderá ser instalado somente em locais permanentemente ventilados, nos termos previstos pelos regulamentos nacionais em vigor. No local no qual o aparelho é instalado deve poder chegar tanto ar quanto pedido pela regular combustão do gás (o

fluxo de ar não deve ser inferior a 2 m

/h por kW de potência instalada). As tomadas de admissão do ar, protegidas por grades, devem ter uma conduta de ao menos 100

de secção útil e devem ser colocadas em modo

cm que não possam ser obstruídas, mesmo parcialmente (

ver figura A

Estas tomadas de ar devem ser aumentadas de

100% - com um mínimo de 200 cm

– no caso em que o plano de trabalho do fogão não tenha o dispositivo de segurança para a falta de chama e quando o fluxo de ar ocorre em modo indirecto a partir de locais adjacentes (

ver figura B

) - desde que não constituam partes comuns do imóvel, ambientes com perigo de incêndio ou quartos de dormir - que possuam um conduto de ventilação comunicador com a parte externa, como descrito acima.

Sala ao lado

Sala a ser ventilada

! Após um uso prolongado do aparelho é aconselhável abrir uma janela ou aumentar a velocidade dos eventuais ventiladores.

Descarga dos fumos de combustão

A descarga dos fumos de combustão deve ser garantida por meio de um exaustor ligado a uma chaminé com tiragem natural de segura eficiência, ou por meio de uma ventoinha eléctrica que entre automaticamente em função cada vez que se ligar o aparelho (

ver figuras

Descarga directamente para fora

Descarga através de uma chaminé ou uma conduta para fumo ramificada (reservada para os aparelhos de cozedura).

! Os gases liquefeitos de petróleo, mais pesados que o ar, ficam em baixo, portanto os locais onde estão contidos os recipientes de GLP devem prever aberturas para o exterior para o escoamento das eventuais fugas de gás. Os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). Manter no local somente o cilindro que estiver sendo utilizado, longe de fontes de calor (fornos, chaminés, esquentadores) que possam levá-lo a uma temperatura superior a 50ºC.

Posicionamento e nivelamento

! É possível instalar o aparelho ao lado de móveis que não superem a altura do plano de trabalho.

Abertura para ventilação do ar comburente

Aumento do vão entre a porta e o chão

! Assegurar-se de que a parede em contacto com a parte traseira do aparelho seja de um material não inflamável e resistente ao calor (T 90°C).

Para uma instalação correcta:

• colocar o aparelho na cozinha, na sala de jantar ou numa sala única (não na casa de banho);

• se o plano da cozinha for mais alto que o dos móveis, estes deverão ser colocados pelo menos a 600 mm. do aparelho;

• se o fogão for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 420 mm. do

mm. with hood

mm. without hood

plano de trabalho.

650

700

min.

Esta distância deve ser

min.

mm.

420

Min.

HOOD

Min. mm.

600

420

Min. mm.

de 700 mm. se as prateleiras forem de material inflamável

vide a figura

(

);

• não colocar cortinas atrás do fogão ou a menos de 200 mm dos seus lados;

• se houver exaustor, o mesmo deverá ser instalado seguindo as indicações contidas no relativo livrete de instruções.

Nivelamento

Se for necessário nivelar o aparelho, parafusar os pés de regulação fornecidos em dotação nos específicos lugares colocados nos cantos na base do fogão (

ver figura

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados.

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à rede do gás ou à botija do gás pode ser efectuada com um tubo flexível de borracha ou de aço, conforme prescrito pelas normas nacionais em vigor e somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado (veja a etiqueta de calibragem sobre a tampa: em caso contrário

veja abaixo

líquido de botija, utilizar reguladores de pressão em conformidade com as normas nacionais em vigor. Para facilitar a ligação, a alimentação do gás é orientável lateralmente *: inverter o porta-borracha para a ligação

com a tampa de fecho e substituir a guarnição de vedação fornecida em dotação.

). Em caso de alimentação com gás

Ligação eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (

veja a tabela dos Dados técnicos

No caso de ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (o fio de ligação à terra não deve ser interrompido pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;

• a tensão de alimentação seja entre os valores da placa de identificação;

• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela “Características dos queimadores e dos bicos” (

abaixo

ver

Ligação do gás com tubo flexível de borracha

Verificar que o tubo seja em conformidade com as normas nacionais em vigor. O diâmetro interno do tubo deve ser de: 8 mm para a alimentação com gás líquido; 13 mm para a alimentação com gás metano.

Quando a ligação estiver terminada, assegure-se de que o tubo:

• não esteja em contacto em ponto algum com partes que alcancem temperaturas superiores a 50ºC;

• não esteja sujeito a qualquer esforço de tracção e de torção não apresente dobras nem apertos;

• não se encoste a corpos cortantes, arestas agudas nem em peças móveis e não esteja esmagado;

• seja fácil de inspeccionar ao longo de todo o próprio percurso, a fim de poder-se controlar o estado de conservação do mesmo;

• tenha um comprimento menor do que 1500 mm;

• esteja bem apoiado nas duas pontas, onde deve ser fixado mediante braçadeiras de bloqueio nos termos dos regulamentos nacionais em vigor.

! Se uma ou mais destas condições não puder ser respeitada ou se o fogão for instalado conforme as condições da classe 2 – subclasse 1 (aparelho encaixando entre dois móveis), deverá ser utilizado o tubo flexível de aço (

Ligação com tubo flexível de aço inoxidável com parede contínua com rosca

Verificar que o tubo e as guarnições sejam em conformidade com as normas nacionais em vigor. Para poder instalar o tubo, elimine o porta-borracha que há no aparelho (a junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica).

! Efectuar a ligação em modo que o comprimento da tubagem não supere os 2 metros de extensão máxima e assegurar-se de que o tubo não entre em contacto com partes móveis e não seja esmagado.

ver abaixo

Substituição dos injectores do queimador com “chamas duplas” independentes:

• tirar as grelhas e retirar os queimadores do seus lugares. O queimador está formado por 2 partes separadas;

• desapertar os injectores utilizando uma chave de tubo de 7 mm . O queimador interno tem um injector e o queimador externo tem dois (da mesma dimensão). Substituir os injectores pelos indicados para o novo tipo de gás (ver tabela 1 );

• colocar no lugar todos os componente seguindo as operações contrárias às da sequência citada acima;

Verificação da vedação

Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

É possível adaptar o aparelho a um tipo de gás diferente daquele para o qual foi preparado (indicado na etiqueta de calibragem na tampa).

Adaptação ao plano de cozedura

Substituição dos bicos dos queimadores do plano:

1. retire as grades e desenfie os queimadores das suas sedes;

2. desparafusar os bicos utilizando uma chave a tubo de 7 mm ( aqueles apropriados para o novo tipo de gás (

ver figura

tabela “Características dos queimadores e dos bicos”);

3. coloque outra vez todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

), e substituí-los com

ver

Regulação do mínimo dos queimadores do plano:

1. coloque a torneira na posição de mínimo;

2. retire o selector e ajuste o parafuso de regulação

situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular. ! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo;

3. verifique em seguida se ao girar rapidamente a

torneira da posição de máximo até a de mínimo, o queimador não se apague;

! Os queimadores do plano não precisam de nenhuma regulação do ar primário.

! Após a regulação com um gás diferente daquele com o qual foi aferido o aparelho, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás, que pode ser encontrada junto aos nossos Centros de Assistência Técnica Autorizados.

! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar nos tubos de entrada um regulador de pressão, conforme as normas nacionais em vigor sobre os “reguladores para gás canalizados”.

Tabela das características dos queimadores e bicos

Tabela 1

QUEIMADOR Diâmetro

(mm)

Rápido

Semi-rápido

Auxiliar

Tripla Coroa

Chamas Duplas (DCDR Interno)

Chamas Duplas (DCDR Externo)

Pressões de fornecimento

100

130

* A 15°C e 1013 mbars-gás seco ** Propano P.C.S. = 50,37 MJ/Kg. *** Butano P.C.S. = 49,47 MJ/Kg.

Natural P.C.S. = 37,78 MJ/m

Potência

térmica

kW (H.s.*)

Reduz.

3.00

1.65

1.00

3.25

0.90

4.10

Nominal (mbar)

Mínima (mbar)

Máxima (mbar)

0.70

0.40

1.30

0.40

1.30

Gás líquido

By-pass

1/100

(mm)

Bico

1/100

(mm)

Capacidade *

g/h

G30Nomin. G31

218

120

236

298

28-30

20 35

214

118

232

293

37 25 45

TABELA DAS CARACTERÍSTICAS

Medidas do Forno HxLxP

Volume

32x43,5x40 cm

Litros 56

Tensione e frequenza di

vedi targhetta caratteristiche

alimentazione

Queimadores

adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.

Gás natural

Bico

Capacidade *

1/100

(mm)

116

124

110

l/h

G30 286

157

309

390

20 17 25

ETIQUETA DE ENERGIA

Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304

Consumo de energia da declaração de Classe com convecção Forçada função de aquecimento: Gratin

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

- 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações

- 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações

- 93/68/CEE de 22/07/93 e posteriores modificações.

- 2009/142/CEE de 30/11/09 (Gás) e posteriores modificações.

- 2002/96/CEE e posteriores modificações.

Descrição do aparelho

Queimador

semi-r

pido

Queimador de

tripla

o DCDR

Vista de conjunto

Queimador a

Queimador

gás semi-r

gás semi-rápido

ápido

800 - 900

tripla

a gás

cocoroa

Queimador a gás

Queimador de

de tripla coroa o DCDR

o DCDR

Grade do plano de trabalho

Queimador

a gás rápido

a gás auxiliar

Queimador

comandos

Painel de

Painel de comandos

Display

ícone da prateleira de

cozedura recomendada

Selector dos

do plano de cozedura

Ícone de

STOP

QUEIMADORES

PROGRAMAÇÃO dos TEMPOS

Indicador de

Pré-aquecimento

Indicador de

PORTA TRANCADA

Ícone do

CONTADOR DE MINUTOS

DISPLAY

Tecla de

LUZ do FORNO

Selector de

Ícone da

DURAÇÃO

Selector do

TERMOSTATO

Tecla de PROGRAMAÇÃO dos TEMPOS

Ícone de

PROGRAMAS AUTOMÁTICOS

Dígitos numéricos de TEMPERATURAS e TEMPOS

Ícone do

RELÓGIO

Ícone do

FIM DA COZEDURA

Selector de

PROGRAMAS

Início e utilização

Utilização do plano de cozedura

Acendimento dos queimadores

Em correspondência com cada selector de QUEIMADOR está indicado um círculo cheio para o queimador associado. Para acender um queimador do plano de cozedura:

1. aproximar uma chama ou um acendedor ao queimador;

2. pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR no símbolo da chama máxima E;

3. regular a potência da chama desejada, girando no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR: no mínimo C, no máximo E ou numa posição intermediária.

Se o aparelho for equipado com dispositivo de acendimento electrónico*

vide a figura

( pressionar e contemporaneamente girar no sentido contrário ao dos

ponteiros do relógio o selector QUEIMADOR no símbolo de chama mínima, até o acendimento. Pode ocorrer que o queimador se apague no momento em que se solta o selector. Neste caso, repetira operação mantendo pressionado o selector por mais tempo.

! Se a chama do queimador se apagar acidentalmente, desligue o queimador e aguarde ao menos 1 minuto antes de tentar novamente o acendimento.

Se o aparelho for equipado com um dispositivo de segurança* para a falta de chama, mantenha pressionado o selector do QUEIMADOR por aproximadamente 2-3 segundos para manter acesa a chama e activar o dispositivo.

Para apagar o queimador, girar o selector até que se apague•.

) será suficiente

queimadores tradicionais. A dupla coroa de chama, além disso, torna mais uniforme a distribuição do calor no fundo da panela, ao utilizar especificamente ambos os queimadores no mínimo.

Para utilizar o queimador de chama dupla da melhor maneira, nunca regule a coroa interna no mínimo e, ao mesmo tempo, a externa no máximo.

Podem ser utilizados recipientes de todos os tamanhos, neste caso, para pequenos recipientes, acenda apenas o queimador interno. Cada uma das coroas individualmente que constituem o queimador de "duplas chamas independentes" tem um próprio selector de comando:

o selector indicado pelo símbolo coroa externa; o selector indicado pelo símbolo coroa interna.

Para acender a coroa que desejar, carregue até o fundo e rode na direcção contrária aos ponteiros do relógio até a posição de máximo E selector. O queimador é equipado com acendimento electrónico que entra em funcionamento automaticamente se carregar no selector.

Como o queimador é equipado com um dispositivo de segurança, é necessário manter

cerca de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama. O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira :

• Apagado

E Máximo C Mínimo

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “•”) na direcção horária até que se apague.

Conselhos práticos para utilização dos queimadores

Para um melhor rendimento dos queimadores e um consumo mínimo de gás é necessário usar recipientes de fundo chato, dotados de tampa e proporcionados ao queimador:

controla a

o respectivo

O queimador com "duplas chamas independentes"*

Este queimador a gás é constituído por dois fogos concêntricos, que podem funcionar juntos ou de maneira independente. A utilização contemporânea no máximo possibilita uma alta potência a diminuir os tempos de cozedura comparados com os

Presente apenas em alguns modelos.

Queimador

Rápido (R)

Semi Rápido (S)

Auxiliar (A)

Tripla Coroa (TC)

Chamas Duplas (DCDR Interno)

Chamas Duplas (DCDR Externo)

Ø Diâmetro dos Recipientes (cm)

24 - 26

16 - 22

10 - 14

24 - 26

10 - 14

26 - 28

Para identificar o tipo de queimador, consultar os desenhos que há no parágrafo das “Características dos queimadores e bicos”.

Programe o contador de minutos

! Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados.

1. Premir várias vezes a tecla dois algarismos piscarem no display dos TEMPOS;

2. rodar o selector de CONFIGURAÇÃO de TEMPOS para “+” ou “-” para regular os minutos;

3. premir outra vez a tecla Em seguida será mostrada a contagem regressiva no final da qual tocará o sinal acústico.

até o ícone e os

para confirmar.

! Evitar que as panelas passem para fora das margens do plano durante a sua utilização.

! Nos modelos equipados de grade de redução, a mesma deverá ser utilizada somente para o queimador auxiliar, quando forem utilizados recipientes de diâmetro menor de 12 cm.

ATENÇÃO! O sobretampo de vidro pode fragmentar se estiver quente. Desligar todos os queimadores e eventuais placar eléctricas antes de o fechar. Refere-se somente aos modelos com a tampa de vidro.

Acertar o relógio

! Pode-se configurar, quando o forno estiver apagado, ou mesmo quando estiver aceso, mas não programar o fim de uma cozedura.

1. Premir várias vezes a tecla dois algarismos piscarem no display dos TEMPOS;

2. rodar o selector de CONFIGURAÇÃO de TEMPOS para “+” ou “-” para regular a hora;

3. premir de novo a tecla algarismos começarem a piscar no DISPLAY;

4. rodar o selector de CONFIGURAÇÃO de TEMPOS para “+” ou “-” para regular os minutos;

5. premir outra vez a tecla

até o ícone e os

até os outros dois

para confirmar.

Utilização do forno

! Antes do uso, remova taxativamente as películas de plástico posicionadas aos lados do aparelho.

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente édeve-se à evaporação das substâncias empregadas para proteger o forno.

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.

2. O forno entrará na fase de pré-aquecimento, o indicador de pré-aquecimento acende-se. É possível modificar a temperatura se rodar o selector do TERMÓSTATO.

3. Quando o indicador de pré-aquecimento apagar-se e ouvir-se um sinal acústico, o préaquecimento terá terminado: colocar dentro os alimentos.

4. No DISPLAY aparecerá o ícone o nível para colocar a forma.

5. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o selector dos PROGRAMAS;

- modificar a temperatura mediante o selector do TERMOSTATO;

- programe a durada e a hora para terminar (

parágrafo “Programar a cozedura”

- interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”.

6. Depois de passarem duas horas, o forno apagase automaticamente: este prazo é pré-configurado por motivos de segurança em todos os programas de cozedura.

a aconselhar

veja o

É possível mudar a duração da cozedura (

Programas

7. No caso de uma interrupção do fornecimento eléctrico, se a temperatura do forno não baixar demais, o aparelho é equipado com um sistema que reactiva o programa desde o ponto em que tiver sido interrompido. Por outro lado, as programações para início posterior não serão reiniciadas quando a alimentação eléctrica for restabelecida, mas deverão ser programadas novamente.

! No programa BARBECUE não há pré-aquecimento.

! Nunca encoste objectos no fundo do forno, para

evitar riscos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre

a grade fornecida.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos e a porta do forno. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

veja os

que vão desde 5% até 100%. Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Cozer com a porta do forno fechada.

Programa de GRATIN

Activa-se o elemento aquecedor superior e durante uma parte do ciclo também o elemento aquecedor circular, começa a funcionar a ventoinha. Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

Programas BAIXA TEMPERATURA

Este tipo de cozedura consente levedar, descongelar, preparar iogurte, aquecer mais ou menos rapidamente, cozer lentamente com baixa temperatura. As temperaturas seleccionáveis são: 40, 65, 90 °C.

Espeto rotativo

Este acessório deve ser utilizado exclusivamente para cozer com o grill. Proceder da seguinte maneira: enfie a carne a ser cozida na haste

(somente em alguns modelos)(somente em alguns modelos)

(somente em alguns modelos)

(somente em alguns modelos)(somente em alguns modelos)

Quando o forno estiver desligado, a lâmpada pode ser acesa a qualquer momento se abrir a porta do forno.

Programas de cozedura manuais

! Todos os programas têm uma temperatura de cozedura predefinida. Esta temperatura poderá ser regulada manualmente, defina como desejar entre 40°C e 250°C. No programa de BARBECUE o valor pré-configurado é um nível de potência expresso em %. Também pode ser regulado manualmente.

Programa de MULTINÍVEL

Ligam-se todos os elementos aquecedores e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

Programa de BARBECUE

Activa-se o elemento aquecedor superior. Se rodar o selector TERMÓSTATO, o DISPLAY indicará os níveis de potência que podem ser configurados,

transversal, no sentido do seu comprimento e bloqueia-a com os grampos reguláveis. Coloque os suportes ''A'' e ''B'' nos furos predispostos na bandeja pingadeira ''E'', apoie o gargalo da haste na sede ''C'' e enfie a grade no primeiro trilho mais em baixo do forno; em seguida enfie a haste no furo do espeto rotativo, a levar o gargalo para a frente na sede ''D'' (veja as figuras). Para ligar o espeto rotativo coloque o selector dos PROGRAMAS em

ou ;

Programas automáticos de cozedura

temperaturatemperatura

! A

temperatura

temperaturatemperatura

modificadas através do sistema

Optimal ProgramadaOptimal Programada

Optimal Programada) que garante

Optimal ProgramadaOptimal Programada

automaticamente um resultado perfeito. A cozedura interrompe-se automaticamente e o forno avisa quanto o alimento está cozido. A cozedura pode ser realizada a colocar no forno posicionamento da forma. é aconselhável consultar

são são

são predefinidas e não podem ser

são são

C.O.P.®C.O.P.®

C.O.P.® (

C.O.P.®C.O.P.®

friofrio

frio ou

friofrio

quentequente

quente; para o

quentequente

CozeduraCozedura

Cozedura

CozeduraCozedura

Receita para PIZZA:

1 Bandeja pingadeira, prateleira baixa, forno frio ou quente Receita para 3 pizzas de aproximadamente 550g: 1000g Farinha, 500g Água, 20g Sal, 20g Açúcar, 10cl Azeite de Oliva, 20g lêvedo fresco (ou 2 envelopes em pó)

• Levedação no ambiente: 1 hora.

• Enfornar a frio ou a quente.

• Iniciar a cozedura

PIZZA

o nível indicado pelo ícone

! Quando alcançar a fase de cozedura, o forno emitirá um sinal acústico.

! Não abra a porta do forno para evitar de alterar os tempos e as temperaturas de execução das cozeduras.

Programa de CARNE

Utilizar esta função para assar carne de vitela, porco, borrego. Enfornar a frio. É também possível colocar os pratos no forno já quente.

! É possível modificar a duração da cozedura de ±10 minutos.

Programa PIZZA

Utilizar esta função para preparar pizzas. Para as receitas e os pormenores, consulte o capítulo seguinte.

! É possível modificar a duração da cozedura de ±5 minutos.

Programa dePÃO

Utilizar esta função para preparar o pão. Para as receitas e os pormenores, consulte o capítulo seguinte.

Programa deBOLOS

Esta função é ideal para a cozedura de doces à base de lêvedo natural, químico e sem lêvedo. Enfornar a frio. É também possível colocar os pratos no forno já quente.

! É possível modificar a duração da cozedura de ±10 minutos.

Programa PIZZA

Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo:

• respeitar a receita;

• o peso da massa deve ser entre 500 g e 700 g.

• passar um pouco de manteiga na bandeja pingadeira.

Programa dePÃO

Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo:

• respeitar a receita;

•o peso máximo por bandeja pingadeira;

• não esqueça de colocar 1,5 dl de água fria na bandeja pingadeira na posição 5;

• a levedação da massa deve ser feira com a temperatura ambiente por 1 hora ou 1 hora e meia, em função da temperatura da cozinha, e em prática, até a massa dobrar o seu volume.

Receita para o PÃO:

1 Bandeja pingadeira de 1.000 g. Máx., prateleira baixa 2 Bandejas pingadeiras de 1000g Máx, prateleiras baixa e média

Receita para 1000 g. de massa: 600 g. Farinha, 360 g. Água, 11 g. Sal, 25 g. lêvedo fresco (ou 2 envelopes de pó) Procedimento:

• Misturar a farinha e o sal em um grande recipiente.

• Diluir o lêvedo na água levemente morna (aproximadamente 35 graus).

• Abra a farinha.

• Deite a mistura de água e lêvedo.

• Amasse até obter uma massa homogénea e pouco pegajosa, alisando-a com a palma da mão e dobrando-a sobre si mesma 10 minutos.

• Forme uma bola, coloque a massa numa tigela e cubra-a com uma película transparente para evitar que a superfície da massa se seque. Coloque a tigela no forno na função manual BAIXA TEMPERATURA a 40ºC e deixe fermentar por aproximadamente uma hora (o volume da massa deve dobrar).

• Divida a bola para obter vários pães.

• Coloque-os na bandeja pingadeira sobre um papel de forno.

• Deite farinha sobre os pães.

• Faça alguns cortes nos pães.

• Enfornar a frio.

• Iniciar a cozedura PÃO

• No fim da cozedura, deixe repousar os pães sobre uma grelha até que esfriem completamente.

• Para a limpeza, aconselha-se o uso de água e vinagre.

Conselhos práticos para a cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

Programação da cozedura

! É possível programar somente depois de ter seleccionado um programa de cozedura.

Programar a duração da cozedura

1. Carregue várias vezes na tecla

e os primeiros três dígitos piscarem no DISPLAY;

2. gire o selector PROGRAMAÇÃO DOS TEMPOS

em “+” e “-” para acertar o tempo desejado;

3. premir outra vez a tecla

4. depois que terminar o prazo, no DISPLAY

aparecerá escrito END e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa pára automaticamente às 10:15.

Programar o fim de uma cozedura

! A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura.

1. Realize as operações de 1 a 3 descritas para a

duração;

2. em seguida premir a tecla

dois algarismos do DISPLAY piscarem;

3. rodar o selector de CONFIGURAÇÃO de TEMPOS

para “+” ou “-” para regular a hora;

4. premir de novo a tecla

algarismos começarem a piscar no DISPLAY;

5. rodar o selector de CONFIGURAÇÃO de TEMPOS

para “+” ou “-” para regular os minutos;

6. premir outra vez a tecla

7. depois que terminar o prazo, no DISPLAY

aparecerá escrito END e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e as 12:30 como hora do final. O programa iniciará automaticamente às 11:15:00.

Os ícones uma programação. No DISPLAY são mostradas a hora de final de cozedura e a duração alternadas. Para anular uma programação rodar o selector PROGRAMAS até a posição “0”.

e acesos avisam que foi realizada

para confirmar.

até os outros dois

para confirmar.

até o ícone

até o ícone e os

! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

MULTINÍVEL

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.

• Coloque a bandeja pingadeira embaixo e a grade em cima.

BARBECUE

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.

• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato;

PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno.

Se utilizar a bandeja pingadeira aumentará os

tempos de cozedura e dificilmente será obtida uma pizza crocante.

• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura no forno

Programas

Multinível

Barbecue*

Gratin*

Temperatura

baixa

Pizza

automática

Pão

automático

Sobremesas

automático

Carne

automático

Alimentos

Pizza em 2 prateleiras Tortas doces em duas prateleiras/bolos em duas prateleiras Pão-de-ló em 2 prateleiras (na bandeja pingadeira) Frango assado com batatas Cordeiro Cavala Lasanha Bignés em 2 prateleiras Biscoitos em 2 prateleiras Salgadinhos folhados com queijo em 2 prateleiras Tortas salgadas

Cavala Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Chouriças Hambúrgueres Tostas (ou pão torrado) Frango no espeto giratório (se houver) Cordeiro no espeto giratório (se houver)

Frango na grelha Chocas Frango no espeto giratório (se houver) Pato no espeto giratório (se houver) Carne de vitela ou vaca assada Carne de porco assada Cordeiro

Descongelação Levitação Aquecimento de alimentos Pasteurização

Pizza (vide a receita) Focaccia (massa de pão)

Pão (vide a receita)

Bolos de massa levedada

Assados

Peso

(Kg)

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

n°4 ou 5 n°4 ou 6

1,5

1 1,5 1,5

Posição

das prateleiras

Guias

padrão

2 e 4 2 e 4

2 e 4

1 e 2/3

1 o 2

2 e 4 2 e 4 2 e 4

1 e 3

3 ou 4

2 ou 3 2 ou 3 2 ou 3 2 ou 3

4 4 4 4

2 2

2 2 2

2 2

corrediças

Guias

1 e 3 1 e 3

1 e 3

1 1

1 1 e 3 1 e 3 1 e 3

1 e 3

2 ou 3

2 2 2

2 2 2 2

2 2

Pré-aquecimento

Sim Sim

Sim

Sim Sim Sim Sim Sim Sim Sim

Sim

Não Não Não Não Não Não Não Não Não Não Não

Não Não Não Não Não Não Não

Não Não Não Não

Não Não

Não

Temperatura

aconselhada

(˚C)

220-230

180

170

200-210 190-200

180

190-200

190 190 210

200

100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

210 200 210 210 210 210 210

Duração

cozedura

(minutos)

20-25 30-35

20-25

65-75 45-50 30-35 35-40 20-25 10-20 20-25

20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5 70-80 70-80

50-60 30-35 70-80 60-70 60-75 70-80 40-45

60-90

23-33 23-33

35-55

60-80

* Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são pré-configurados e não podem ser modificados manualmente.

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar alimentos,

somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Este folheto diz respeito a um aparelho de classe 1 (isolado) ou classe 2 - subclasse 1 (situado entre dois móveis).

• Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do aparelho.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Utilize luvas de forno para colocar e tirar recipientes.

• Não utilize líquidos inflamáveis (álcool, gasolina, etc.) perto do aparelho enquanto este estiver funcionando.

• Assegurar-se sempre que os selectores estejam na posição • quando o aparelho não for utilizado.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contactar a Assistência.

• Não coloque objectos pesados sobre a porta do forno aberta.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Se o fogão for colocado sobre um estrado, tome as providências necessárias para que o aparelho não escorregue do estrado.

• Não permita que as crianças brinquem com o aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta eliminação

dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade. As opções de definição dos programas, especialmente a “cozedura posterior”

vide os Programas

(

vide Manutenção e cuidados

( para isto.

• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

! Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by. Se não se efectuarem operações por 2 minutos, o aparelho coloca-se automaticamente na modalidade stand-by. A modalidade stand-by é indicada com o "Ícone Relógio" em alta luminosidade. Assim que se efectuar novamente alguma operação no aparelho, o sistema voltará para a modalidade operativa.

) e a “limpeza automática posterior”

), possibilitam organizar-se

Manutenção e cuidados

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. Enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

• As grades, as sobretampas, as coroas distribuidoras de chamas e os queimadores do plano de cozedura são extraíveis para facilitar a limpeza; lave-os com água quente e detergente não abrasivo, tendo o cuidado de remover toas as incrustações e aguardar até que estejam perfeitamente enxutos.

Verificação das guarnições do forno

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica Autorizado mais perto. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituir a lâmpada de iluminação do forno

1. Após ter desligado o forno da electricidade, remova a tampa de vidro do portalâmpadas (

figura

2. Desenrosque a lâmpada e troquea por outra análoga: tensão

230V, potência 25 W, engate E 14.

3. Monte novamente a tampa e restabeleça a ligação eléctrica do forno.

ver

• Limpar frequentemente a parte terminal dos dispositivos de segurança* para a falta de chama.

• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.

• Limpar o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não usar materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e partir o vidro.

• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação, portanto será necessário substituir a torneira mesma.

Esta operação deve ser efectuada por umEsta operação deve ser efectuada por um

Esta operação deve ser efectuada por um

Esta operação deve ser efectuada por umEsta operação deve ser efectuada por um

técnico autorizado pelo fabricante.técnico autorizado pelo fabricante.

técnico autorizado pelo fabricante.

técnico autorizado pelo fabricante.técnico autorizado pelo fabricante.

Presente apenas em alguns modelos.

Assistência técnica

Atenção:

Este aparelho é equipado com um sistema de diagnóstico que possibilita detectar eventuais mau funcionamentos. Estes são comunicados no display mediante mensagens do seguinte tipo: ““F” seguido por números. Nestes casos será necessária uma intervenção da assistência técnica. ! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;

• o modelo da máquina (Mod.);

• o número de série (S/N); Estas últimas informações encontram-se na placa de identificação situada no aparelho.

07/2010 - 195067341.05

XEROX FABRIANO

ARISTON CP87SEA-HA, CP97SEA-HA, CP98SEA-HA User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
